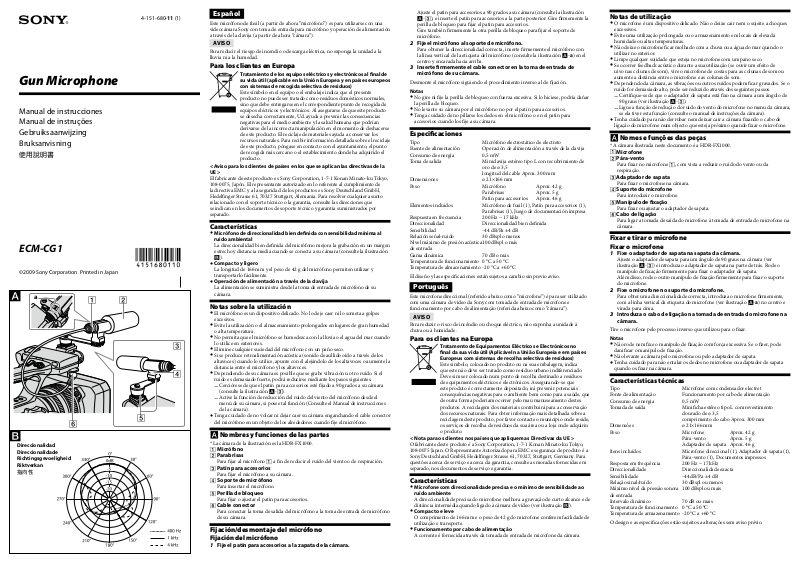

Sony ECM-CG1 User Manual
a
指向性
Gun Microphone
Manual de instrucciones
Manual de instruções
Gebruiksaanwijzing
Bruksanvisning
ECM-CG1
©2009 Sony Corporation Printed in Japan
Direccionalidad
Direccionalidade
Richtingsgevoeligheid
Riktverkan
4-151-680-11 (1)
Español
Este micrófono de fusil (a partir de ahora “micrófono”) es para utilizarse con una
videocámara Sony con toma de entrada para micrófono y operación de alimentación
a través de la clavija (a partir de ahora “cámara”).
AVISO
Para reducir el riesgo de incendio o descarga eléctrica, no exponga la unidad a la
lluvia ni a la humedad.
Para los clientes en Europa
Tratamiento de los equipos eléctricos y electrónicos al nal de
su vida útil (aplicable en la Unión Europea y en países europeos
con sistemas de recogida selectiva de residuos)
Este símbolo en el equipo o el embalaje indica que el presente
producto no puede ser tratado como residuos domésticos normales,
sino que debe entregarse en el correspondiente punto de recogida de
equipos eléctricos y electrónicos. Al asegurarse de que este producto
se desecha correctamente, Ud. ayuda a prevenir las consecuencias
negativas para el medio ambiente y la salud humana que podrían
derivarse de la incorrecta manipulación en el momento de deshacerse
de este producto. El reciclaje de materiales ayuda a conservar los
recursos naturales. Para recibir información detallada sobre el reciclaje
de este producto, póngase en contacto con el ayuntamiento, el punto
de recogida más cercano o el establecimiento donde ha adquirido el
producto.
< Aviso para los clientes de países en los que se aplican las directivas de la
UE >
El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075, Japón. El representante autorizado en lo referente al cumplimiento de
la directiva EMC y a la seguridad de los productos es Sony Deutschland GmbH,
Hedelnger Strasse 61, 70327 Stuttgart, Alemania. Para resolver cualquier asunto
relacionado con el soporte técnico o la garantía, consulte las direcciones que
se indican en los documentos de soporte técnico y garantía suministrados por
separado.
Características
Micrófono de direccionalidad bien denida con sensibilidad mínima al
ruido ambiental
La direccionalidad bien denida del micrófono mejora la grabación en un margen
estrecho y distancia media cuando se conecta a su cámara (consulte la ilustración
).
Compacto y ligero
La longitud de 166 mm y el peso de 42 g del micrófono permiten utilizar y
transportarlo fácilmente.
Operación de alimentación a través de la clavija
La alimentación se suministra desde la toma de entrada de micrófono de su
cámara.
Notas sobre la utilización
El micrófono es un dispositivo delicado. No lo deje caer ni lo someta a golpes
excesivos.
Evite la utilización o el almacenamiento prolongados en lugares de gran humedad
o alta temperatura.
No permita que el micrófono se humedezca con la lluvia o el agua del mar cuando
lo utilice en exteriores.
Elimine cualquier suciedad del micrófono con un paño seco.
Si se produce retroalimentación acústica (sonido de aullido oído a través de los
altavoces) cuando lo utilice, apunte con él alejándolo de los altavoces o aumente la
distancia entre el micrófono y los altavoces.
Dependiendo de su cámara es posible que se grabe vibración u otro ruido. Si el
ruido es demasiado fuerte, podrá reducirse mediante los pasos siguientes.
Cerciórese de que el patín para accesorios esté jado a 90 grados a su cámara
(consulte la ilustración -).
Active la función de reducción del ruido del viento del micrófono desde el
menú de su cámara, si posee tal función (Consulte el Manual de instrucciones
de la cámara).
Tenga cuidado de no volcar ni dejar caer su cámara enganchando el cable conector
del micrófono en un objeto de los alrededores cuando je el micrófono.
Nombres y funciones de las partes
* La cámara de la ilustración es la HDR-FX1000.
Micrófono
Parabrisas
Para jar al micrófono a n de reducir el ruido del viento o de respiración.
Patín para accesorios
Para jar el micrófono a su cámara.
Soporte de micrófono
Para insertar el micrófono.
Perilla de bloqueo
Para jar o ajustar el patín para accesorios.
Cable conector
Para conectar la toma de salida del micrófono a la toma de entrada de micrófono
de su cámara.
Fijación/desmontaje del micrófono
Fijación del micrófono
1 Fije el patín para accesorios a la zapata de la cámara.
Ajuste el patín para accesorios a 90 grados a su cámara (consulte la ilustración
), e inserte el patín para accesorios a la parte posterior. Gire rmemente la
-
perilla de bloqueo para jar el patín para accesorios.
Gire también rmemente la otra perilla de bloqueo para jar el soporte de
micrófono.
2 Fije el micrófono al soporte de micrófono.
Para obtener la direccionalidad correcta, inserte rmemente el micrófono con
la línea vertical de la etiqueta del micrófono (consulte la ilustración -a) en el
centro y encarada hacia arriba.
3 Inserte rmemente el cable conector en la toma de entrada de
micrófono de su cámara.
Desmonte el micrófono siguiendo el procedimiento inverso al de jación.
Notas
No gire ni je la perilla de bloqueo con fuerza excesiva. Si lo hiciese, podría dañar
la perilla de bloqueo.
No levante su cámara por el micrófono no por el patín para accesorios.
Tenga cuidado de no pillarse los dedos en el micrófono o en el patín para
accesorios cuando los je a su cámara.
Especicaciones
Tipo Micrófono electrostático de electreto
Fuente de alimentación Operación de alimentación a través de la clavija
Consumo de energía 0,5 mW
Toma de salida Miniclavija estéreo tipo L con recubrimiento de
Dimensiones ø 21×166 mm
Peso Micrófono Aprox. 42 g
Elementos incluidos Micrófono de fusil (1), Patín para accesorios (1),
Respuesta en frecuencia 200 Hz ~ 17 kHz
Direccionalidad Direccionalidad bien denida
Sensibilidad -44 dB/Pa ±4 dB
Relación señal-ruido 30 dBspl o menos
Nivel máximo de presión acústica
de entrada
Gama dinámica 70 dB o más
Temperatura de funcionamiento 0 °C a 50 °C
Temperatura de almacenamiento -20 °C a +60 °C
El diseño y las especicaciones están sujetos a cambio sin previo aviso.
oro de ø 3,5
longitud del cable Aprox. 300 mm
Parabrisas Aprox. 5 g
Patín para accesorios Aprox. 46 g
Parabrisas (1), Juego de documentación impresa
100 dBspl o más
Português
Este microfone direccional (referido abaixo como “microfone”) é para ser utilizado
com uma câmara de vídeo da Sony com tomada de entrada de microfone e
funcionamento por cabo de alimentação (referida abaixo como “câmara”).
AVISO
Para reduzir o risco de incêndio ou choque eléctrico, não exponha a unidade à
chuva ou à humidade.
Para os clientes na Europa
Tratamento de Equipamentos Eléctricos e Electrónicos no
nal da sua vida útil (Aplicável na União Europeia e em países
Europeus com sistemas de recolha selectiva de resíduos)
Este símbolo, colocado no produto ou na sua embalagem, indica
que este não deve ser tratado como resíduo urbano indiferenciado.
Deve sim ser colocado num ponto de recolha destinado a resíduos
de equipamentos eléctricos e electrónicos. Assegurando-se que
este produto é correctamente depositado, irá prevenir potenciais
consequências negativas para o ambiente bem como para a saúde, que
de outra forma poderiam ocorrer pelo mau manuseamento destes
produtos. A reciclagem dos materiais contribuirá para a conservação
dos recursos naturais. Para obter informação mais detalhada sobre a
reciclagem deste produto, por favor contacte o município onde reside,
os serviços de recolha de resíduos da sua área ou a loja onde adquiriu
o produto.
< Nota para os clientes nos países que apliquem as Directivas da UE >
O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japan. O Representante Autorizado para EMC e segurança de produto é a
Sony Deutschland GmbH, Hedelnger Strasse 61, 70327, Stuttgart, Germany. Para
questões acerca de serviço e acerca da garantia, consulte as moradas fornecidas em
separado, nos documentos de serviço e garantia.
Características
Microfone com direccionalidade precisa e o mínimo de sensibilidade ao
ruído ambiente
A direccionalidade precisa do microfone melhora a gravação de curto alcance e de
distância intermédia quando ligado à câmara de vídeo (ver ilustração
Compacto e leve
O comprimento de 166 mm e o peso de 42 g do microfone conferem facilidade de
utilização e transporte.
Funcionamento por cabo de alimentação
A corrente é fornecida através da tomada de entrada de microfone da câmara.
).
Notas de utilização
O microfone é um dispositivo delicado. Não o deixe cair nem o sujeite a choques
excessivos.
Evite uma utilização prolongada ou o armazenamento em locais de elevada
humidade ou altas temperaturas.
Não deixe o microfone car molhado com a chuva ou a água do mar quando o
utilizar no exterior.
Limpe qualquer sujidade que esteja no microfone com um pano seco.
Se ocorrer feedback acústico durante a sua utilização (se ouvir um efeito de
uivo nas colunas de som), vire o microfone de costas para as colunas de som ou
aumente a distância entre o microfone e as colunas de som.
Dependendo da câmara, as vibrações ou outros ruídos podem car gravados. Se o
ruído for demasiado alto, pode ser reduzido através dos seguintes passos.
Certique-se de que o adaptador de sapata está xo na câmara a um ângulo de
90 graus (ver ilustração -).
Ligue a função de redução do ruído do vento do microfone no menu da câmara,
se ela tiver esta função (consulte o manual de instruções da câmara).
Tenha cuidado para não derrubar nem deixar cair a câmara xando o cabo de
ligação do microfone num objecto que esteja próximo quando xar o microfone.
Nomes e funções das peças
* A câmara ilustrada neste documento é a HDR-FX1000.
Microfone
Pára-vento
Para xar no microfone , com vista a reduzir o ruído do vento ou da
respiração.
Adaptador de sapata
Para xar o microfone na câmara.
Suporte do microfone
Para introduzir o microfone.
Manípulo de xação
Para xar ou ajustar o adaptador de sapata.
Cabo de ligação
Para ligar a tomada de saída do microfone à tomada de entrada do microfone na
câmara.
Fixar e tirar o microfone
Fixar o microfone
1 Fixe o adaptador de sapata na sapata da câmara.
Ajuste o adaptador de sapata para um ângulo de 90 graus na câmara (ver
ilustração -) e introduza o adaptador de sapata na parte de trás. Rode o
manípulo de xação rmemente para xar o adaptador de sapata.
Além disso, rode o outro manípulo de xação rmemente para xar o suporte
do microfone.
2 Fixe o microfone no suporte do microfone.
Para obter uma direccionalidade correcta, introduza o microfone rmemente,
com a linha vertical da etiqueta do microfone (ver ilustração -a) no centro e
virada para cima.
3 Introduza o cabo de ligação na tomada de entrada do microfone na
câmara.
Tire o microfone pelo processo inverso que utilizou para o xar.
Notas
Não rode nem xe o manípulo de xação com força excessiva. Se o zer, pode
danicar o manípulo de xação.
Não levante a câmara pelo microfone ou pelo adaptador de sapata.
Tenha cuidado para não entalar os dedos no microfone ou adaptador de sapata
quando os xar na câmara.
Características técnicas
Tipo Microfone com condensador electret
Fonte de alimentação Funcionamento por cabo de alimentação
Consumo de energia 0,5 mW
Tomada de saída Minicha estéreo tipo L com revestimento
Dimensões ø 21×166 mm
Peso Microfone Aprox. 42 g
Itens incluídos Microfone direccional (1), Adaptador de sapata (1),
Resposta em frequência 200 Hz ~ 17 kHz
Direccionalidade Direccionalidade exacta
Sensibilidade -44 dB/Pa ±4 dB
Relação sinal/ruído 30 dBspl ou menos
Máximo nível da pressão sonora
de entrada
Intervalo dinâmico 70 dB ou mais
Temperatura de funcionamento 0 °C a 50 °C
Temperatura de armazenamento -20 °C a +60 °C
O design e as especicações estão sujeitos a alterações sem aviso prévio.
dourado de ø 3,5
comprimento do cabo Aprox. 300 mm
Pára-vento Aprox. 5 g
Adaptador de sapata Aprox. 46 g
Pára-vento (1), Documentos impressos
100 dBspl ou mais
Nederlands
中文（繁）
本槍型麥克風（以下稱 “麥克風”）適用於具備麥克風輸入插孔及插入通電式供
電之Sony攝錄影機（以下稱 “攝影機”）。
功能
敏銳的指向性麥克風擁有極細微的周圍雜訊敏感性
與您的攝影機連接後，麥克風敏銳的指向性可強化限制範圍及中距錄製（參
見圖 ȏ）。
小巧且輕盈
麥克風長度為166 mm，重量為42 g，方便使用與攜帶。
插入通電式供電
電源來自於攝影機的麥克風輸入插孔。
使用須知
麥克風屬易碎設備，請勿讓麥克風掉落或承受重擊。
避免過度使用或存放在高溼度或高溫之處。
在戶外使用時，請勿讓麥克風接觸雨水或海水。
請以乾布擦拭麥克風上的髒汙。
若使用期間出現聲音回饋（揚聲器中傳出嘶吼聲），請將麥克風遠離揚聲器，
或增加麥克風與揚聲器間的距離。
視攝影機而定，可能會錄進震動或其他雜音。若雜音過大，可採取下列步驟
降低雜音。
確定熱靴轉換器以90度角連接攝影機（參見圖 Ȏ-ȫ）。
若具備麥克風風聲噪音抑制功能，請在攝影機功能表中開啟此功能（請參
閱攝影機的使用說明書）。
連接麥克風時，請小心不要使麥克風連接線卡住四周物品，而導致麥克風傾
倒或掉落。
Ȏ
零件名稱及功能
* 此圖中的攝影機為HDR-FX1000。
ȩ
麥克風
Ȫ
防風罩
可連接麥克風 ȩ 以降低風聲或呼吸雜音。
ȫ
熱靴轉換器
可連接麥克風與攝影機。
Ȭ
麥克風座
可插入麥克風。
ȭ
鎖定旋鈕
可固定或調整熱靴轉換器。
Ȯ
連接線
可連接麥克風輸出插孔及攝影機的麥克風輸入插孔。
安裝 / 卸除麥克風
安裝麥克風
1 連接熱靴轉換器與攝影機熱靴。
將熱靴轉換器調整和攝影機呈90度角（參見圖 Ȏ-ȫ），再將熱靴轉換器插
入後側。確實旋緊鎖定旋鈕以固定熱靴轉換器。
同時也旋緊其他鎖定旋鈕以固定麥克風座。
2 將麥克風安裝在麥克風座上。
若要獲得正確的指向性，請依中心麥克風標籤的垂直線（參見圖 Ȏ-a）確實
插入麥克風，並使正面朝上。
3 將連接線確實插入攝影機的麥克風輸入插孔。
以安裝麥克風相反程序卸除麥克風。
備註
請勿過度旋轉或連接鎖定旋鈕。施力過大可能會破壞鎖定旋鈕。
請勿以麥克風或熱靴轉換器撐起攝影機。
安裝麥克風或熱靴轉換器與攝影機時，請小心不要將手指夾入其中。
規格
類型 電容式麥克風
電源 插入通電式供電
耗電量 0.5 mW
輸出插孔 φ3.5 鍍金 L 型立體聲迷你插頭
纜線長度 約 300 mm
尺寸 φ 21 × 166 mm
質量 麥克風
約 42 g
防風罩 約 5 g
熱靴轉換器 約 46 g
所含物品 槍型麥克風(1)， 熱靴轉換器 (1)，
防風罩 (1)， 成套印刷文件
頻率響應 200 Hz ~ 17 kHz
指向性 清晰指向性
敏感性 -44 dB/Pa ±4 dB
訊號雜訊比 30 dBspl 以下
最大輸入音效壓力等級 100 dBspl 以上
動態範圍 70 dB以上
操作溫度 0°C 至 50°C
儲存溫度 -20°C 至 +60°C
設計和規格有所變更時，恕不另行奉告。
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˎ
ˋ
ˋ
ˎ
ˎ
ˎ
ˎ
Deze pistoolmicrofoon (hieronder kortweg aangeduid als "microfoon") is voor
gebruik met een Sony videocamera/recorder met microfooningang en automatische
inschakelfunctie (verder kortweg "camera" genoemd).
WAARSCHUWING
Om het gevaar van brand of elektrische schokken te verkleinen, mag het apparaat
niet worden blootgesteld aan regen of vocht.
Voor klanten in Europa
< Kennisgeving voor klanten in de landen waar EU-richtlijnen van
toepassing zijn >
De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku
Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiger voor EMC en
productveiligheid is Sony Deutschland GmbH, Hedelnger Strasse 61, 70327
Stuttgart, Duitsland. Voor kwesties met betrekking tot service of garantie kunt u het
adres in de afzonderlijke service- en garantiedocumenten gebruiken.
Kenmerken
Sterk richtingsgevoelige microfoon met minimale gevoeligheid voor
achtergrondgeluiden
Deze sterk richtingsgevoelige microfoon verbetert uw geluidsopnamen van
een nauw bepaald onderwerp op gemiddelde afstand wanneer u de microfoon
bevestigt op uw camera (zie aeelding ).
Compact en licht in gewicht
De microfoon is slechts 166 mm lang en weegt slechts 42 gram, voor gemakkelijk
meenemen en gebruiken.
Automatische stroomvoorziening
De microfoon wordt van stroom voorzien via de microfooningang van uw camera.
Opmerkingen bij gebruik
De microfoon is een gevoelig apparaat. Laat het niet vallen en zorg dat er niet hard
tegen gestoten wordt.
Niet te lang laten liggen op plaatsen met veel vocht of grote hitte.
Laat de microfoon bij gebruik buitenshuis niet nat worden door regen of
opspattend zeewater.
Stof of vuil op de microfoon kunt u afvegen met een droge doek.
Als er tijdens gebruik een hinderlijke loei- of uittoon gaat rondzingen (door
akoestische terugkoppeling), richt u de microfoon dan van de luidsprekers weg of
vergroot de afstand tussen de microfoon en de luidsprekers.
Aankelijk van uw camera kunnen er soms trillingen of andere bijgeluiden
worden opgenomen. Als de bijgeluiden hinderlijk hoorbaar zijn, kunt u ze als
volgt verminderen.
Zorg dat de accessoireschoenadapter in een hoek van 90 graden aan uw camera
is bevestigd (zie aeelding -).
Schakel de microfoon-windgeruisonderdrukking in via het menu van uw
camera, als die voorzien is van een dergelijke functie (Zie de Gebruiksaanwijzing
van uw camera).
Let op dat het microfoonsnoer niet loshangt en ergens achter blij haken, opdat
uw camera niet kantelt of valt wanneer u de microfoon aanbrengt.
Naam en functie van de onderdelen
* De hierbij afgebeelde camera is model HDR-FX1000.
Microfoon
Windkap
Te bevestigen op de microfoon om windgeruis of ademhalingsgeluiden te
onderdrukken.
Accessoireschoenadapter
Om de microfoon op uw camera te bevestigen.
Microfoonhouder
Om de microfoon op te bevestigen.
Borgknop
Voor vastzetten of verstellen van de accessoireschoenadapter.
Aansluitsnoer
Om de uitgangsaansluiting van de microfoon te verbinden met de
microfooningang van uw camera.
Aanbrengen/Losmaken van de microfoon
De microfoon aanbrengen
1 Bevestig de accessoireschoenadapter op de accessoireschoen van de
camera.
Verwijdering van oude elektrische en elektronische apparaten
(Toepasbaar in de Europese Unie en andere Europese landen
met gescheiden ophaalsystemen)
Het symbool op het product of op de verpakking wijst erop dat dit
product niet als huishoudelijk afval mag worden behandeld. Het
moet echter naar een plaats worden gebracht waar elektrische en
elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit
product op de correcte manier wordt verwijderd, voorkomt u voor
mens en milieu negatieve gevolgen die zich zouden kunnen voordoen
in geval van verkeerde afvalbehandeling. De recycling van materialen
draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details
in verband met het recyclen van dit product, neemt u contact op met
de gemeentelijke instanties, het bedrijf of de dienst belast met de
verwijdering van huishoudafval of de winkel waar u het product hebt
gekocht.
Zet de accessoireschoenadapter in een stand van 90 graden ten opzichte van
uw camera (zie aeelding -) en schuif de accessoireschoenadapter naar
achteren toe vast. Draai de borgknop stevig vast om de accessoireschoenadapter
te vergrendelen.
Draai ook de andere borgknop vast waarmee de microfoonhouder vast zit.
2 Breng de microfoon aan in de microfoonhouder.
Voor de juiste richtingsgevoeligheid schui u de microfoon stevig vast, met de
verticale streep van het microfoonlabel (zie aeelding -a) in het midden en
omhoog gericht.
3 Sluit het aansluitsnoer stevig aan op de microfooningang van uw
camera.
Voor het losmaken van de microfoon volgt u dezelfde stappen in omgekeerde
volgorde.
Opmerkingen
Draai niet al te krachtig aan de borgknop als die om enige reden blokkeert. De
borgknop zou beschadigd kunnen worden.
Til uw camera in geen geval op aan de microfoon of de accessoireschoenadapter.
Pas op dat u uw vingers niet knelt bij het bevestigen van de microfoon of de
accessoireschoenadapter aan de camera.
Technische gegevens
Type Electret condensatiemicrofoon
Stroomvoorziening Plug-in stroomwerking
Stroomverbruik 0,5 mW
Uitgangsaansluiting ø 3,5 gouden coating L-type stereoministekker
Afmetingen ø 21×166 mm
Gewicht Microfoon Ongeveer 42 gram
Bijgeleverd toebehoren Pistoolmicrofoon (1), Schoenadapter (1),
Frequentierespons 200 Hz ~ 17 kHz
Directiviteit Scherpe directiviteit
Gevoeligheid -44 dB/Pa ±4 dB
Signaal tot ruis-verhouding 30 dBspl of minder
Maximale ingang
geluidsdrukniveau
Dynamisch bereik 70 dB of minder
Gebruikstemperatuur 0 °C tot 50 °C
Opslagtemperatuur -20 °C tot +60 °C
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder
kennisgeving.
kabellengte Ongeveer 300 mm
Windscherm Ongeveer 5 gram
Schoenadapter Ongeveer 46 gram
Windscherm (1), Handleiding en documentatie
100 dBspl of minder
Svenska
Denna shotgunmikrofon (nedan kallad ”mikrofon”) är avsedd att användas med en
Sony videokamera med mikrofoningång och plug-in-strömkälla (nedan kallad
”kamera”).
VARNING
Utsätt inte kameran för regn eller fukt eersom det kan medföra risk för brand eller
elstötar.
För kunder i Europa
Omhändertagande av gamla elektriska och elektroniska
produkter (Användbar i den Europeiska Unionen och andra
Europeiska länder med separata insamlingssystem)
Symbolen på produkten eller emballaget anger att produkten inte
får hanteras som hushållsavfall. Den skall i stället lämnas in på
uppsamlingsplats för återvinning av el- och elektronikkomponenter.
Genom att säkerställa att produkten hanteras på rätt sätt bidrar du
till att förebygga eventuella negativa miljö- och hälsoeekter som
kan uppstå om produkten kasseras som vanligt avfall. Återvinning
av material hjälper till att bibehålla naturens resurser. För ytterligare
upplysningar om återvinning bör du kontakta lokala myndigheter
eller sophämtningstjänst eller aären där du köpte varan.
< Anmärkning för kunder i de länder som följer EU-direktiv>
Tillverkaren av den här produkten är Sony Corporation, 1-7-1 Konan Minato-ku
Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet
är Sony Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart, Tyskland. För
eventuella ärenden gällande service och garanti, se adresserna i de separata servicerespektive garantidokumenten.
Egenskaper
Riktad mikrofon med minimal känslighet för omgivande störningar
När denna riktade mikrofon används tillsammans med kameran, förbättras
ljudupptagningen inom ett smalt område och medellångt avstånd (se illustration
).
Kompakt och lätt
Med en längd på 166 mm och en vikt på 42 g är mikrofonen lätt att använda och
att ta med sig.
Plug-in-strömkälla
Strömförsörjning via mikrofoningången på kameran.
Att tänka på vid användning
Mikrofonen är en mycket känslig apparat. Den får inte tappas eller utsättas för
hårda stötar.
Undvik användning under lång tid eller förvaring i hög fuktighet eller hög
temperatur.
Se till att mikrofonen inte blir blöt av regndroppar eller annat vatten när den
används utomhus.
Torka bort smuts från mikrofonen med en torr torkduk.
Om det uppstår rundgång under användning (ett tjutande ljud hörs från
högtalarna), rikta då mikrofonen bort från högtalarna eller öka avståndet mellan
mikrofonen och högtalarna.
Vibrationer eller andra ljudstörningar kan upptas i inspelningen beroende på
kameran. Om störningarna är för höga, kan de reduceras genom att vidta följande
åtgärder.
Kontrollera att skoadaptern sitter i 90 graders vinkel mot kameran (se
illustration -).
Koppla in mikrofonens vindreduceringsfunktion från menyn på kameran, om
det nns en sådan funktion (se kamerans bruksanvisning).
Var försiktig så att kameran inte tippar över eller tappas genom att mikrofonens
anslutningskabel fastnar i något omgivande föremål när mikrofonen sätts på.
Delarnas namn och funktioner
* Kameran i illustrationen är HDR-FX1000.
Mikrofon
Puskydd
Sätts på mikrofonen för att minska blås- och pujud.
Skoadapter
För montering av mikrofonen på kameran.
Mikrofonhållare
Används för att hålla mikrofonen.
Låsvred
För fastlåsning eller justering av skoadaptern.
Anslutningskabel
För anslutning av utgången på mikrofonen till mikrofoningången på kameran.
Sätta på/ta loss mikrofonen
Sätta på mikrofonen
1 Sätt på skoadaptern i kameraskon.
Justera skoadaptern till 90 graders vinkel mot kameran (se illustration -)
och skjut in skoadaptern så långt det går. Skruva fast låsvredet så att skoadaptern
sitter ordentligt.
Skruva även fast det andra låsvredet så att mikrofonhållaren sitter ordentligt.
2 Sätt mikrofonen i mikrofonhållaren.
Skjut in mikrofonen ordentligt med den vertikala linjen på mikrofonens etikett (se
illustration -a) i mitten och vänd uppåt, för att få korrekt riktverkan.
3 Sätt i anslutningskabeln ordentligt i mikrofoningången på kameran.
Ta loss mikrofonen genom att kasta om proceduren för montering.
Observera
Undvik att vrida och dra åt låsvredet alltför hårt. Det kan skada låsvredet.
Ly inte kameran genom att hålla i mikrofonen eller skoadaptern.
Var försiktig så att ngrarna inte kommer i kläm när mikrofonen eller skoadaptern
sätts på kameran.
Specikationer
Typ Elektretkondensatormikrofon
Strömförsörjning Plug-in-strömkälla
Energiförbrukning 0,5 mW
Utgång ø 3,5 guldpläterad L-formad stereominikontakt
Storlek ø 21×166 mm
Vikt Mikrofon Ca. 42 g
Inkluderade artiklar Shotgun-mikrofon (1), Skoadapter (1),
Frekvensåtergivning 200 Hz ~ 17 kHz
Riktverkan Riktad
Känslighet -44 dB/Pa ±4 dB
Signalbrusförhållande 30 dBspl eller mindre
Maximal ingående ljudtrycksnivå 100 dBspl eller mer
Dynamikområde 70 dB eller mer
Arbetstemperatur 0 °C till 50 °C
Förvaringstemperatur -20 °C till +60 °C
Utförande och specikationer kan ändras utan föregående meddelande.
kabellängd Ca. 300 mm
Vindskydd Ca. 5 g
Skoadapter Ca. 46 g
Vindskydd (1), Uppsättning tryckt dokumentation
Loading...
