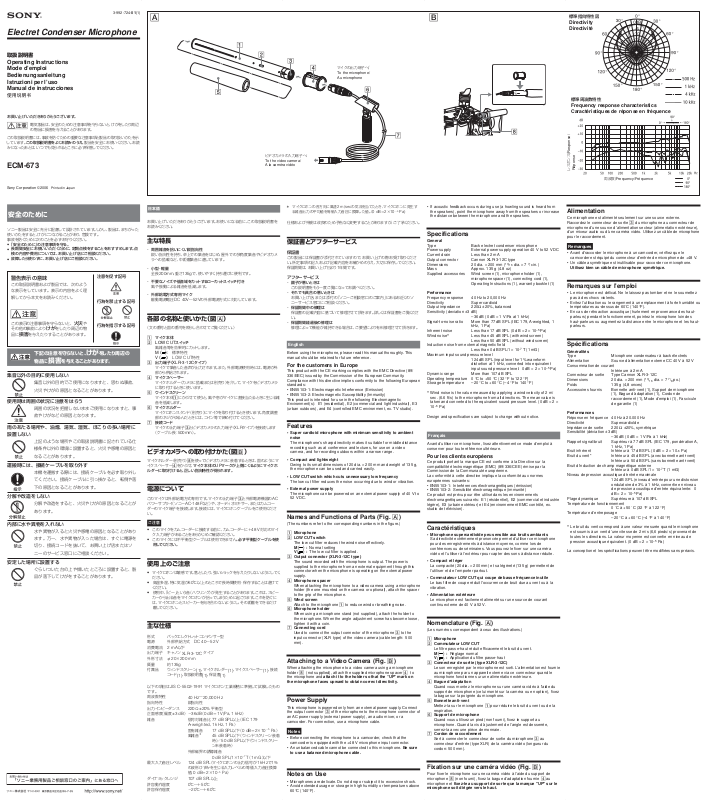

Sony ECM-673 Operating manual

3-992-724-01(1)

Electret Condenser Microphone

取扱説明書

Operating Instructions
Mode d’emploi
Bedienungsanleitung
Istruzioni per l’uso
Manual de instrucciones

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、けがをしたり周辺
の物品に損害を与えることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製 品 の 取り扱 い か たを示
しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読

みになったあとは、いつでも見られるところに必 ず 保管してください。

ECM-673

A B

マイクの出力端子へ

To the microphone/
Au microphone

ビデオカメラの入力端子へ/

To the video camera/
A la caméra vidéo

/

標準指向特性図

Directivity
Directivité

標準周波数特性

Frequency response characteristics
Caractéristiques de réponse en fréquence

Response/

/

Réponse

レスポンス

Sony Corporation ©2006 Printed in Japan

安全のために

ソニー製品は安 全に充分に配慮して設計されています。しかし、製品は、まちが った

使いかたをすると、けがにつながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。

「安全のために」の注意事項を守る。

•

長期間安全にお使いいただくために、定期点検をすることをおすすめします。点

•

検の内容や費用については、お買い上げ店にご相談ください。
故障したら使わずに、お買い上げ店にご相談ください。

•

警告表示の意味

この取扱説明書および製品では、次のよう
な表示をしています。表示の内容をよく理

解してから本文をお読みください。

この表示の注意事項を守らないと、火災や
その他の事故により

損害

品に

を与えたりすることがあります。

集音以外の目的に使用しない

使用時は周囲の状況に注意をはらう

雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所に
設置しない

運搬時には、接続ケーブルを取り外す

分解や改造をしない

内部に水や異物を入れない

安定した場所に設置する

けがをしたり周辺の物

下記の注意を守らないと、けがをしたり周 辺 の
物品に損害を与えることがあります。

集音以外の目的でご使用になりますと、思わぬ事故、
火災やけがの原因となることがあります。

周囲の状況を把握しないままご使用になりますと、事
故やけがなどの原因となります。

上記のような場所やこの取扱説明書に記されている仕
様条件以外の環境に設置すると、火災や感電の原因と
なることがあります。

本機を運搬する際には、接続ケーブルを必ず取り外し
てください。接続ケーブルに引っ掛かると、転倒や落
下の原因となることがあります。

分解や改造をすると、火災やけがの原因となることが
あります。

水や異物が入ると火災や感電の原因となることがあり
ます。万一、水や異物が入った場合は、すぐに電源を
切り、接続コードを抜いて、お買い上げ店またはソ
ニーのサービス窓口にご相談ください。

ぐらいついた台の上や傾いたところに設置すると、製
品が落下してけがをすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

日本語

お買い上げいただきありがとうございます。お使いになる前に、この取扱説明書を
お読みください。

主な特長

・周囲雑音を拾いにくい鋭指向性

鋭い指向性を持ち、卓上での集音をはじめ、屋外での狭角度集音やビデオカメ
ラへの搭載など、中距離集音に適しています。

・小型・軽 量

全長

200mm

・不要なノイズや低音域をカットするローカットスイッチ付き

風や振動による雑音を低減します。

・外部給電方式専用マイク

駆動電源電圧

、重さ

DC 40V〜52V

で、使いやすく持ち運びに便利です。

135g

の外部電源方式に対応しています。

各部の名称と使いかた（図A）

（文の番号と図の番号を照らし合わ せてご 覧ください。）

1 マイク本体
2

LOW CUT

風雑音等を効果的にカットし ま す 。

（ ）: 標準特性

M

（ ）: 

V

3 出力端子（

マイクで集音した音声が出力されます。また、外部電源使用時には、電源が外
部から供給されます。

4 マイクスペーサー

マイクホルダー（カメラに搭載または別売り）を介して、マイクをビデオカメラ
に取り付けるときに使います。

5 ウインドスクリーン

マイク本体1にかぶせて使うと、風や息がマイクに直接当たるときに生じる雑
音を低減します。

6 マイクホルダー

マイクロホンスタンド（別売り）にマイクを取り付けるとき使います。角度調整
部のネジがゆるんだときには、コイン等 で締め付けてください。

7 接続コード

マイクの出力端子3とビデ オ カメラの入力端子（

（ケーブル長：

スイッチ

LOW CUT

XLR-3-12C

500mm

特性

タイプ）

）。

タイプ）を接続します

XLR

ビデオカメラへの取り付けかた（図B）

マイクホルダー（別売り）8を使ってビデオカメラに装着するときは、図のようにマ

イクス ペーサー4をかぶせ、マイク本体のUPマークが上側にくるようにマイクホ

ルダーに取り付けると、正しい 指 向特性が得られます。

電源について

このマイクは外部給電方式専用です。マイクの出力端子3と外部電源機器の

パワーサプライ（ソニー
ダーのマイク端子を接続します。接続には、マイクロホンケーブルをご使用くださ
い。

ご注意

このマイクをカムコーダーに接 続する前に、カムコーダーに＋

•

ク入力端子があることをあらかじめご確認ください。
このマイクには不平衡型ケーブルは使用できません。必ず平衡型ケーブルを使

•

用してください。

AC-148F

など）や、オーディオミキサー、またはカ ムコー

対応のマイ

48 V

使用上のご注意

マイクロホンは敏感です。落としたり、強いショックを与えたりしない ようにしてく

•

ださい。
高温多湿、特に気温が60℃以上のところで長時間使用・保存することは避けて

•

ください 。
使用中、「ピー」という音（ハウリング）が発生することがあります。これは、スピー

•

カーから出る音をマイクロホンが拾ってしまうた め に 起こります。これを防ぐに
は、マイクロホンとスピーカーを向き合わないようにし、その距離をできるだけ
離してください。

主な仕様

形式 バックエレクトレットコン デ ンサー型
電源 外部供給方式 
消費電流
出力端子
外形寸法 φ20×
質量 約
付属品 ウィンドスクリーン

以下の項目は
です。

周波数特性
指向特性 鋭指向性
出力インピーダンス
正面感度（偏度
雑音 信号対雑音比

最大入力音圧レベル

ダイナミックレンジ
許容動作温度
許容保存温度 −20℃〜＋60℃

以下

2 mA

キャノン

200 mm

135g

コード

(1)

JIS C-5502-1991

±3 dB）−36dB（0 dB＝1 V/Pa、1 kHz

DC 40〜52 V

XLR-3-12C

、取扱説明書

タイプ

、マイクホルダー

(1)

、保証書

(1)

マイクロホン工業規格に準拠して試験した も の

、マイクスペーサー

(1)

(1)

40 Hz〜20,000 Hz

220Ω±20%

A-weighted

固有雑音
風雑音

外部磁界の誘導雑音

124 dB SPL

の波形ひずみを生じる入力レベルの等価入力音圧換算
値、

0 dB＝2×10

107 dB SPL

℃〜＋50℃

0

平衡型

77 dB SPL

、

1 kHz、1 Pa
17 dB SPL

＊

45 dB SPL

時）／

50 dB SPL

ン未装着時）

0 dB SPL/1×10

（マイクロホンの出力信号が

5

−

）

Pa

以上

）

以上（

IEC 179

）

以下（

0 dB＝2×10

以下（ウィンドスクリーン 装 着

以下（ウィンドスクリー

7

−

T（1 mG

1 kHzで1

(1)

−

）以下

、接続

5

Pa

＊マイクロホンの各方向に風速

る雑音出力の平均値を等価入力音圧に換算した値。（

仕様および外観は改良のため予告なく変更することがありますが、ご了承ください。

2 m/sec

の気流を当てたとき、マイクロホンに発生す

0 dB＝2×10

保証書とアフターサービス

保証書

この製 品には保 証書が添付されていますので、お買い上げの際お受け取りくださ

い。所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。
保証期間は、お買い上げ日より1年間です。

アフターサービス

・調子が悪いときは

この説 明書をもう一度ご覧になってお調べください。

・それでも具合の悪いときは

お買い上げ店、または添 付 の「ソニーご相談窓口のご案内」にあるお近くのソ
ニーサービス窓口にご相談ください。

・保証期間中の修理は

保証書の記載内容に基づいて修理させて頂きます。詳しくは 保証書をご覧くださ
い。

・保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有料修理させて頂きます。

English

Before using the microphone, please read this manual thoroughly. This
manual should be retained for future reference.

For the customers in Europe

This product with the CE marking complies with the EMC Directive (89/
336/EEC) issued by the Commission of the European Community.
Compliance with this directive implies conformity to the following European
standards:

• EN55103-1: Electromagnetic Interference (Emission)

• EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following Electromagnetic
Environment(s): E1 (residential), E2 (commercial and light industrial), E3
(urban outdoors), and E4 (controlled EMC environment, ex. TV studio).

Features

• Super cardioid microphone with minimum sensitivity to ambient
noise

The microphone’s sharp directivity makes it suitable for middle distance
recording such as at conference and lectures, for use on a video
camera, and for recording outdoors within a narrow range.

• Compact and lightweight

Owing to its small dimensions of 20 dia. × 200 mm and weight of 135 g,
the microphone can be used and carried easily.

• LOW CUT switch which cuts unnecessary low frequency

The low cut filter reduces the noise occurring due to wind or vibration.

• External power supply

The microphone can be powered on an external power supply of 40 V to

AC

52 V DC.

Names and Functions of Parts (Fig. A)

(The numbers refer to the corresponding numbers in the figure.)

1 Microphone
2 LOW CUT switch

The low cut filter reduces the wind noise effectively.

: Normal setting

M

( )

V

: The low cut filter is applied.

( )

3 Output connector (XLR-3-12C type)

The sound recorded with the microphone is output. The power is
supplied to the microphone from an external equipment through this
connector when the microphone is operating on the external power
supply.

4 Microphone spacer

When attaching the microphone to a video camera using a microphone
holder (the one mounted on the camera or optional), attach the spacer
to the grip of the microphone.

5 Wind screen

Attach to the microphone

6 Microphone holder

When using a microphone stand (not supplied), attach the holder to
the microphone. When the angle adjustment screw has become loose,
tighten it with a coin.

7 Connecting cord

Used to connect the output connector of the microphone
input connector (XLR type) of the video camera (cable length: 500
mm).

1 to reduce wind or breathing noise.

Attaching to a Video Camera (Fig. B)

When attaching the microphone to a video camera using a microphone
holder 8 (not supplied), attach the supplied microphone spacer
the microphone and attach it to the holder so that the “UP” mark on

the microphone faces upward to obtain correct directivity.

Power Supply

This microphone is powered only from an external power supply. Connect
the output connector 3 of the microphone to the microphone connector of
an AC power supply (external power supply), an audio mixer, or a
camcorder. For connection, use a microphone cable.

）

Notes

• Before connecting the microphone to a camcorder, check that the
camcorder is equipped with the +48 V microphone input connector.

• An unbalanced cable cannot be connected to this microphone. Be sure

to use a balanced microphone cable.

％

Notes on Use

•Microphones are delicate. Do not drop or subject it to excessive shock.

•Avoid extended usage or storage in high humidity or temperatures above
60°C (140°F).

5

−

Pa)

3 to the

4 to

• If acoustic feedback occurs during use (a howling sound is heard from
the speakers), point the microphone away from the speakers or increase
the distance between the microphone and the speakers.

Specifications

General

Type Back electret condenser microphone
Power supply External power supply operation 40 V to 52 V DC
Current drain Less than 2 mA
Output connector Cannon XLR-3-12C type
Dimensions 20 dia. × 200 mm (13/16 dia. × 7 7/8 in.)
Mass Approx. 135 g (4.8 oz)
Supplied accessories Wind screen (1), microphone holder (1),

Performance

Frequency response 40 Hz to 20,000 Hz
Directivity Super cardioid
Output impedance 220Ω ±20%, balanced
Sensitivity (deviation ±3 dB)

Signal-to-noise ratio More than 77 dB SPL (IEC 179, A-weighted, 1

Inherent noise Less than 17 dB SPL
Wind noise

Induction noise from external magnetic field

Maximum input sound pressure level

Dynamic range More than 107 dB SPL
Operating temperature 0 °C to +50 °C (32 °F to 122 °F)
Storage temperature –20 °C to +60 °C (–4 °F to 140 °F)

Wind noise is the value measured by applying a wind velocity of 2 m/

*

sec. (6.6 ft/s) to the microphone from all directions. The mean value is
taken and converted to the equivalent sound pressure level. (0 dB = 2 ×
10

Design and specifications are subject to change without notice.

–5

*

Pa)

microphone spacer (1), connecting cord (1),
Operating Instructions (1), warranty booklet (1)

–36 dB (0 dB = 1 V/Pa at 1 kHz)

kHz, 1 Pa)

(0 dB = 2 × 10–5 Pa)

Less than 45 dB SPL (with wind screen)
Less than 50 dB SPL (without wind screen)

Less than 0 dB SPL/1 × 10

124 dB SPL (input level for 1% waveform
distortion at 1 kHz, converted into equivalent
input sound pressure level: 0 dB = 2 × 10

-7

T (1 mG)

–5

Pa)

Français

Avant d’utiliser ce microphone, lisez attentivement ce mode d’emploi à
conserver pour toute référence ultérieure.

Pour les clients européens

Ce produit portant la marque CE est conforme à la Directive sur la
compatibilité électromagnétique (EMC) (89/336/CEE) émise par la
Commission de la Communauté européenne.
La conformité à cette directive implique la conformité aux normes
européennes suivantes:

• EN55103-1: Interférences électromagnétiques (émission)

• EN55103-2: Sensibilité électromagnétique (immunité)

Ce produit est prévu pour être utilisé dans les environnements
électromagnétiques suivants: E1 (résidentiel), E2 (commercial et industrie
légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex.
studio de télévision).

Caractéristiques

• Microphone supercardioïde peu sensible aux bruits ambiants

Sa directivité extrêmement prononcée permet d’utiliser ce microphone
pour des enregistrements à distance moyenne, comme lors de
conférences ou de séminaires. Vous pouvez le fixer sur une caméra
vidéo et l’utiliser à l’extérieur pour capter des sons à distance réduite.

• Compact et léger

La compacité (20 dia. × 200 mm) et sa légèreté (135 g) permettent de
l’utiliser et de l’emporter partout.

• Commutateur LOW CUT qui coupe de basse fréquence inutile

Le bas filtre de coupe réduit l'occurrence de bruit due au vent ou à la
vibration.

• Alimentation extérieure

Le microphone est facilement alimenté sur une source de courant
continu externe de 40 V à 52 V.

Nomenclature (Fig. A)

(Les numéros correspondent à ceux des illustrations.)

1 Microphone
2 Commutateur LOW CUT

Le filtre passe-haut réduit efficacement le bruit du vent.

: Réglage normal

M

( )

V

: Application du filtre passe-haut

( )

3 Connecteur de sortie (type XLR-3-12C)

Le son enregistré par le microphone est sorti. L’alimentation est fournie
au microphone par un appareil externe via ce connecteur quand le
microphone fonctionne sur une alimentation extérieure.

4 Bague d’adaptation

Quand vous montez le microphone sur une caméra vidéo à l’aide du
support de microphone (celui monté sur la caméra ou en option), fixez
la bague sur la poignée du microphone.

5 Bonnette anti-vent

Mettez-la sur le microphone
respiration.

6 Support de microphone

Quand vous utilisez un pied (non fourni), fixez le support au
microphone. Quand la vis d’ajustement de l’angle est desserrée,
serrez-la avec une pièce de monnaie.

7 Cordon de raccordement

Sert à connecter le connecteur de sortie du microphone
connecteur d'entrée (type XLR) de la caméra vidéo (longueur du
cordon: 500 mm).

1 pour réduire le bruit du vent ou de la

3 au

Fixation sur une caméra vidéo (Fig. B)

Pour fixer le microphone sur une caméra vidéo à l’aide du support de
microphone 8 (non fourni), fixez la bague d’adaptation fournie
microphone et fixez-le au support de sorte que la marque "UP" sur le

microphone soit dirigée vers le haut.

4 au

周波数

Frequency/Fréquence

/

Alimentation

Ce microphone est alimenté seulement sur une source externe.
Raccordez le connecteur de sortie 3 du microphone au connecteur de
microphone d’une source d’alimentation secteur (alimentation extérieure),
d’un mixeur audio ou d’une caméra vidéo. Utilisez un câble de microphone
pour le raccordement.

Remarques

•Avant d'raccorder le microphone à un camcorder, vérifiez que le
camcorder est équipé du connecteur d'entrée de microphone de +48 V.

• Un câble asymétrique est inutilisable pour raccorder ce microphone.

Utilisez bien un câble de microphone symétrique.

Remarques sur l’emploi

• Le microphone est délicat. Ne le laissez pas tomber et ne le soumettez
pas à des chocs violents.

• Evitez l’utilisation ou le rangement à un emplacement à forte humidité ou
températures au-dessus de 60˚C (140°F).

• En cas de rétroaction acoustique (hurlement en provenance des haut­parleurs) pendant le fonctionnement, pointez le microphone loin des
haut-parleurs ou augmentez la distance entre le microphone et les haut­parleurs.

Spécifications

Généralités

Type Microphone condensateur à back électrets
Alimentation Source d’alimentation externe CC 40 V à 52 V
Consommation de courant

Intérieure à 2 mA

Connecteur de sortie Type Cannon XLR-3-12C
Dimensions 20 dia. × 200 mm (
Poids 135 g (4,8 onces)
Accessoires fournis Bonnette anti-vent (1), Support de microphone

Performances

Réponse en fréquence 40 Hz à 20.000 Hz
Directivité Supercardioïde
Impédance de sortie 220 Ω ±20%, symétrique
Sensibilité (déviation ±3 dB)

Rapport signal/bruit Supérieur à 77 dB SPL (IEC 179, pondération A,

Bruit inhérent Inférieur à 17 dB SPL
Bruit du vent* Inférieur à 45 dB SPL (avec bonnette anti-vent)

Bruit d’induction de champ magnétique externe

Niveau de pression acoustique d’entrée maximale

Plage dynamique Supérieure à 107 dB SPL
Température de fonctionnement

Température d’entreposage

Le bruit du vent correspond à une valeur mesurée quand le microphone

*

est soumis à un vent d’une vitesse de 2 m/s (6,6 pieds/s) provenant de
toutes les directions. La valeur moyenne est convertie en niveau de
pression acoustique équivalent. (0 dB = 2 × 10

La conception et les spécifications peuvent être modifiées sans préavis.

(1), Bague d’adaptation (1), Cordon de
raccordement (1), Mode d’emploi (1), Fascicule
de garantie (1)

–36 dB (0 dB = 1 V/Pa à 1 kHz)

1 kHz, 1 Pa)

Inférieur à 50 dB SPL (sans bonnette anti-vent)

Inférieur à 0 dB SPL/1 × 10

124 dB SPL (niveau d’entrée pour une distorsion
ondulatoire de 3% à 1 kHz, convertie en niveau
de pression acoustique d’entrée équivalente: 0
dB = 2 × 10–5 Pa)

0 ˚C à +50 ˚C (32 °F à 122 °F)

–20 °C à +60 °C (–4 °F à 140 °F)

13

/16 dia. × 7 7/8 po.)

(0 dB = 2 × 10–5 Pa)

-7

T (1 mG)

–5

Pa)

A

Zum Mikrofon/
al microfono/
Al micrófono/

连接至麦克风

B

Richtcharakteristik
Direttività
Directividad

指向性

Frequenzgang-Eigenschaften
Caratteristiche di risposta in frequenza
Características de respuesta de frecuencia

频率响应特性

Ansprechen /Risposta /

Respuesta/响应

Deutsch

Vor dem Betrieb des Mikfrofons lesen Sie bitte diese Anleitung gründlich
durch. Bewahren Sie die Anleitung zum Nachschlagen auf.

Für Kunden in Europa

Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV­Richtlinie (89/336/EWG) der EG-Kommission.
Angewandte Normen:

• EN55103-1: Elektromagnetische Verträglichkeit (Störaussendung)

• EN55103-2: Elektromagnetische Verträglichkeit (Störfestigkeit),
für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich),
E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3
(Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B.
Fernsehstudio)

Besondere Merkmale

• Supernieren-Mikrofon mit minimaler Empfindlichkeit gegen
Umgebungslärm

Durch die ausgeprägte Richtcharakteristik werden
Umgebungsgeräusche, wie etwa bei Konferenzen und Vorlesungen, bei
Verwendung mit einer Videokamera und zur Aufnahme im Freien,
wirkungsvoll unterdrückt.

• Kompakt und leicht

Dank der kompakten Abmessungen von Durchm. 20 × 200 mm und dem
geringen Gewicht von 135 g kann das Mikrofon problemlos überall hin
mitgenommen werden.

• LOW CUT-Schalter, der nicht notwendiges Niederfrequenz
schneidet

Der niedrige Schnittfilter verringert das Geräuschauftreten wegen des
Winds oder der Erschütterung.

• Externe Stromversorgung

Das Mikrofon kann problemlos von einer externen
Gleichspannungsquelle von 40 V bis 52 V versorgt werden.

Bezeichnungen und Funktionen der Teile
(Abb.

(Die Nummern entsprechen den jeweiligen Nummern in der Abbildung.)

1 Mikrofon
2 LOW CUT-Schalter

3 Ausgangsanschluss (Typ XLR-3-12C)

4 Mikrofon-Distanzstück

5 Windschutz

6 Mikrofonhalter

7 Verbindungskabel

A)

Der Low-Cut-Filter verringert wirksam Windgeräusche.

: Normaleinstellung

M

( )

: Der Low-Cut-Filter wird angelegt.

V

( )

Der mit dem Mikrofon aufgenommene Ton wird ausgegeben. Das
Mikrofon wird von einem externen Gerät über diesen Anschluss mit
Strom versorgt wenn das Mikrovon mit externer Stromversorgung
arbeitet.

Beim Anbringen des Mikrofons an eine Videokamera mit einem
Mikrofonhalter (dem an der Kamera angebrachten oder einem
optionalen), bringen Sie das Distanzstück am Griff des Mikrofons an.

Am Mikrofon
reduzieren.

Bei Verwendung eines Mikrofonständers (nicht mitgeliefert) bringen
Sie den Halter am Mikrofon an. Wenn die Winkeleinstellschraube
locker geworden ist, mit einer Münze festziehen.

Dient zum Verbinden des Ausgangsanschlusses des Mikrofons
dem Eingangsanschluss (XLR-Typ) der Videokamera (Kabellänge:
500 mm).

1 anbringen, um Wind- oder Atemgeräusche zu

3 mit

Anbringen an einer Videokamera (Abb. B)

Beim Anbringen des Mikrofons an eine Videokamera mit einem
Mikrofonhalter 8 (nicht mitgeliefert), bringen Sie das mitgelieferte
Mikrofon-Distanzstück

Halter so an, dass die Markierung “UP” am Mikrofon nach oben weist,
um richtige Ausrichtung zu erhalten.

4 am Mikrofon an und bringen Sie es danach am

Stromversorgung

Das Mikrofon kann nur von einer externen Stromquelle versorgt werden.
Verbinden Sie den Ausgang 3 am Mikrofon mit dem Mikrofonanschluss
einer Wechselstromquelle (externe Stromversorgung), eines
Audiomischpults oder einer Videokamera. Verwenden Sie ein
Mikrofonkabel zur Verbindung.

Hinweise

• Bevor Sie das Mikrophon an einen Camcorder anschließen, prüfen Sie,
ob der Camcorder mit dem +48 V Mikrophon-Eingang Stecker
ausgerüstet wird.

• Ein unsymmetrisches Kabel kann nicht an dieses Mikrofon
angeschlossen werden. Verwenden Sie immer ein symmetrisches

Mikrofonkabel.

Hinweise zur Verwendung

•Mikrofone sind empfindlich. Nicht fallenlassen und vor Stößen schützen.

•Vermeiden Sie längere Verwendung oder Lagerung des Mikrofons bei
hoher Luftfeuchtigkeit oder Temperaturen über 60°C.

•Wenn bei der Verwendung akustische Rückkopplung auftritt (es kommen
Heulgeräusche von den Lautsprechern), richten Sie das Mikrofon von
den Lautsprechern weg, oder halten Sie es weiter von den
Lautsprechern entfernt.

Technische Daten

Allgemeines

Typ Back-Electret-Kondensatormikrofon
Stromversorgung Externe Stromversorgung 40 V bis 52 V

Stromaufnahme Weniger als 2 mA
Ausgangsanschluss Cannon Typ XLR-3-12C
Abmessungen 20 Durchm. × 200 mm
Gewicht 135 g
Mitgeliefertes Zubehör Windschutz (1), Mikrofonhalter (1), Mikrofon-

Leistung

Frequenzgang 40 Hz bis 20 000 Hz
Richtcharakteristik Superniere
Ausgangsimpedanz 220Ω ±20%, symmetrisch
Empfindlichkeit (Abweichung ±3 dB)

Gleichstrom

Distanzstück (1), Verbindungskabel (1),
Bedienungsanleitung (1), Garantieheft (1)

Zur Videokamera/
alla videocamera/
A la videocámara/

连接至视频摄像机

–36 dB (0 dB = 1 V/Pa bei 1 kHz)

Signal-/Rauschabstand Mehr als 77 dB SPL (IEC 179, A-gewichtet, 1

Grundrauschen Weniger als 17 dB SPL
Windrauschen

Induktionsrauschen von externem Magnetfeld

Maximaler Eingangsschalldruckpegel

Dynamikumfang Über 107 dB SPL
Betriebstemperatur 0°C bis +50°C
Lagertemperatur –20°C bis +60°C

Zur Messung des Windgeräusches wird das Mikrofon einem Wind mit

*

einer Geschwindigkeit von 2 m/s aus allen Richtungen ausgesetzt. Der
Durchschnittswert wird dann in den äquivalenten Schalldruckpegel
umgerechnet. (0 dB = 2 × 10

Änderungen, die der technischen Weiterentwicklung dienen, bleiben
vorbehalten.

*

kHz, 1 Pa)

(0 dB = 2 × 10–5 Pa)

Weniger als 45 dB SPL (mit Windschutz)
Weniger als 50 dB SPL (ohne Windschutz)

Weniger als 0 dB SPL/1 × 10

124 dB SPL (Eingangspegel bei 3%
Wellenformverzerrung bei 1 kHz, umgewandelt in
entsprechenden Eingangsschalldruckpegel: 0
dB = 2 × 10–5 Pa)

–5

Pa)

-7

T (1 mG)

Italiano

Prima di usare il microfono, leggere con attenzione questo manuale.
Conservare questo manuale per eventuali riferimenti futuri.

Per i clienti in Europa

Questo prodotto recante il marchio CE è conforme alla direttiva sulla
compatibilità elettromagnetica (EMC) (89/336/CEE) emessa dalla
Commissione della Comunità Europea.
La conformità a questa direttiva implica la conformità alle seguenti
normative europee:

• EN55103-1: Interferenza elettromagnetica (Emissione)

• EN55103-2: Sensibilità ai disturbi elettromagnetici (Immunità)
Questo prodotto è destinato all’uso nei seguenti ambienti elettromagnetici:
E1 (residenziali), E2 (commerciali e industriali), E3 (esterni urbani) e E4
(ambienti EMC controllati, ad esempio studi televisivi).

Caratteristiche

• Microfono supercardioide con sensibilità minima al rumore
ambiente

L’acuta direttività del microfono rende il microfono idoneo per

registrazioni a media distanza come nel caso di conferenze e lezioni,
per l’uso su una videocamera, e per registrazioni in esterni entro un
campo ristretto.

• Compatto e leggero

Grazie alle sue ridotte dimensioni di 20 mm di diametro × 200 mm e

grazie al suo peso di 135 g, il microfono può essere utilizzato e
trasportato facilmente.

• Interruttore di filtro low cut che taglia a bassa frequenza inutile

Il filtro basso del taglio riduce l'avvenimento di rumore dovuto vento o la

vibrazione.

• Alimentatore esterno

Il microfono viene facilmente alimentato da un alimentatore esterno CC

di 40 V a 52 V.

Nomi e funzioni delle parti (Fig. A)

(I numeri indicano i numeri corrispondenti nella figura.)

1 Microfono
2 Interruttore di filtro low cut (LOW CUT)

Il filtro low cut riduce efficacemente il rumore eolico.

M

: Regolazione normale

( )

: Il filtro low cut viene applicato.

V

( )

3 Connettore di uscita (tipo XLR-3-12C)

Da questo connettore viene emesso il suono registrato con il
microfono. Tramite questo connettore l’alimentazione viene fornita al
microfono da un apparecchio esterno quando il microfono sta
funzionando con un alimentatore esterno.

4 Distanziatore per microfono

Quando si applica il microfono ad una videocamera usando un
portamicrofono (quello montato sulla videocamera o uno opzionale),
applicare il distanziatore all’impugnatura del microfono.

5 Antisoffio

Applicarlo al microfono
respiro.

6 Portamicrofono

Quando si usa un supporto microfono (non in dotazione), applicare il
portamicrofono al microfono. Se la vite per regolare l'angolo si è
allentata, stringerla con una moneta.

7 Cavo di collegamento

Serve per collegare il connettore di uscita del microfono
connettore di ingresso (tipo XLR) della videocamera (lunghezza del
cavo: 500 mm).

1 per ridurre il rumore eolico o il rumore del

3 al

Applicazione ad una videocamera (Fig. B)

Quando si applica il microfono ad una videocamera usando un
portamicrofono 8 (non in dotazione), applicare il distanziatore per
microfono

portamicrofono in modo che l’indicazione “UP” sul microfono sia
rivolta verso l’alto, in modo da ottenere la direttività corretta.

4 fornito in dotazione al microfono e applicare questo al

Alimentazione

Questo microfono può essere alimentato soltanto da un alimentatore
esterno. Collegare il connettore di uscita 3 del microfono al connettore
per microfono di un alimentatore CA (alimentatore esterno), un mixer
audio o una videocamera. Per il collegamento, usare un cavo per
microfono.

Note

• Prima del collegamento del microfono ad un camcorder, controlli che il

camcorder sia fornito del connettore dell'input del microfono di +48 V.

• Un cavo sbilanciato non può essere collegato a questo microfono.

Accertarsi di usare un cavo per microfono bilanciato.

Note sull’uso

•I microfoni sono delicati. Non far cadere il microfono e non sottoporlo a
forti urti.

• Evitare l’utilizzo o il deposito prolungato in luoghi con elevata umidità o
con una temperatura superiore a 60°C.

• Se durante l’uso si verifica il fenomeno della retroazione acustica (un
sibilo è udibile dai diffusori), puntare il microfono verso un punto distante
dai diffusori o allontanare il microfono dai diffusori.

Caratteristiche tecniche

Dati generali

Tipo Microfono a condensatore a elettrete posteriore
Alimentazione Alimentatore esterno CC di 40 V a 52 V
Assorbimento di corrente

Meno di 2 mA

Connettore di uscita Tipo Cannon XLR-3-12C
Dimensioni 20 mm di diametro × 200 mm
Massa 135 g
Accessori in dotazione Antisoffio (1), portamicrofono (1), distanziatore

Prestazioni

Risposta in frequenza Da 40 Hz a 20.000 Hz
Direttività Supercardioide
Impedenza di uscita 220 Ω ±20%, bilanciata
Sensibilità (deviazione ±3 dB)

Rapporto segnale/rumore

Rumore inerente Meno di 17 dB SPL
Rumore eolico* Meno di 45 dB SPL (con schermo eolico)

Rumore per induzione da campo magnetico esterno

Livello massimo di pressione acustica di ingresso

Gamma dinamica Più di 107 dB SPL
Temperatura di impiego Da 0°C a +50°C
Temperatura di deposito Da –20°C a +60°C

Il rumore eolico è il valore misurato applicando una velocità del vento di

*

2 m al secondo al microfono da tutte le direzioni. Il valor medio viene
ricavato e convertito nel livello di pressione acustica equivalente (0 dB =

–5

2 × 10

Design e caratteristiche tecniche soggetti a modifiche senza preavviso.

Pa).

per microfono (1), cavo di collegamento (1),
Istruzioni per l’uso (1), Libretto di garanzia (1)

–36 dB (0 dB = 1 V/Pa a 1 kHz)

Più di 77 dB SPL (IEC 179, pesato A, 1 kHz, 1
Pa)

Meno di 50 dB SPL (senza schermo eolico)

Meno di 0 dB SPL/1 × 10

124 dB SPL (livello di ingresso per distorsione
della forma d’onda dell’3% a 1 kHz, convertito nel
livello di pressione acustica di ingresso
equivalente: 0 dB = 2 × 10–5 Pa)

(0 dB = 2 × 10–5 Pa)

-7

T (1 mG)

Español

Antes de utilizar el micrófono, lea completamente este manual. Este
manual debe guardarse para su referencia en el futuro.

Para los clientes de Europa

Este producto con la marca CE está de acuerdo con la Directriz de EMC
(89/336/EEC) emitida por la Comisión de la Comunidad Europea.
La conformidad con esta directriz implica la conformidad con las normas
europeas siguientes:

• EN55103-1: Interferencia electromagnética (Emisión)

• EN55103-2: Susceptibilidad electromagnética (Inmunidad)

Este producto ha sido diseñado para utilizarse en los entornos
electromagnéticos siguientes: E1 (zona residencial), E2 (zona comercial e
industrial ligera), E3 (exteriores urbanos) y E4 (entorno con EMC controlada, p.
ej., estudio de televisión).

Características

•Micrófono super cardioide con mínima sensibilidad al ruido del

ambiente

La clara directividad del micrófono lo hace adecuado para grabación de
distancias medias tales como una conferencia o clase, para utilizar en
una videocámara o para grabación en exteriores dentro de una gama
estrecha.

• Compacto y ligero

Debido a su pequeño tamaño de 20 diám × 200 mm y peso de 135 g, el
micrófono puede utiilizarse y llevarse fácilmente.

• Interruptor LOW CUT que corta frecuencia baja innecesaria

El filtro bajo del corte reduce ocurrir del ruido debido al viento o a la
vibración.

• Alimentación eléctrica externa

El micrófono puede alimentarse fácilmente de una fuente eléctrica
externa de CC de 40 a 52 V.

Nombres y funciones de las piezas (Fig. A)

(Los números se refieren a los correspondientes números en la figura.)

1 Micrófono
2 Interruptor LOW CUT

El filtro de corte bajo reduce efectivamente el ruido del viento.

: ajuste normal

M

( )

V

: Se aplica un filtro de corte bajo.

( )

3 Conector de salida (tipo XLR-3-12C)

Sale el sonido grabado con el micrófono. Se alimenta la electricidad al
micrófono de un equipo externo por este conector cuando el micrófono
funciona con una alimentación eléctrica externa.

4 Espaciador de micrófono

Cuando instala el micrófono en una videocámara utilizando un soporte
de micrófono (el que está montado en la cámara o uno opcional), fije
el espaciador en la empuñadura del micrófono.

5 Pantalla contra viento

Instale en el micrófono
respiración.

6 Soporte de micrófono

Cuando utilice un pedestal de micrófono (no suministrado), instale el
soporte en el micrófono. Quand la vis d'ajustement de l'angle est
desserrée, serrez-la avec une pièce de monnaie. Cuando el tornillo de
ajuste de ángulo se afloja, apriete con una moneda.

7 Cable de conexión

Utilizado para conectar el conector de salida del micrófono micrófono

3 al conector de entrada (tipo XLR) de la videocámara (longitud del

cable: 500 mm).

1 para reducir el viento o ruido de su

Instalación en una videocámara (Fig. B)

Cuando instale el micrófono en una videocámara utilizando un soporte de
micrófono 8 (no suministrado), instale el espaciador de micrófono
suministrado en el micrófono e instálelo en el soporte de tal forma que

la marca “UP” en el micrófono mira hacia arriba para obtener la
directividad correcta.

4

Alimentación eléctrica

Este micrófono sólo recibe electricidad de una alimentación eléctrica
externa. Conecte el conector de salida 3 del micrófono al conector de
micrófono de una alimentación eléctrica de CA (alimentación eléctrica
externa), un mezclador de audio o una videocámara. Para la conexión,
utilice un cable de micrófono.

Notas

• Antes de conectar el micrófono con un camcorder, compruebe que el
camcorder está equipado del conectador de la entrada del micrófono de
+48 V.

• No puede conectarse un cable desequilibrado en este micrófono.

Asegúrese de utilizar un cable de micrófono equilibrado.

Notas para el uso

• Los micrófonos son delicados. No deje caer o exponga a un golpe
excesivo.

• Evite utilizar durante mucho tiempo ni guarde en lugares con alta
humedad o temperatura de más de 60°C.

• Si se produce una realimentación acústica durante el uso (un sonido de
aullido se escucha de los altavoces), apunte el micrófono lejos de los
altavoces o aumente la distancia entre el micrófono y los altavoces.

Especficaciones

General

Tipo Micrófono de condensador con electreto trasero
Alimentación eléctrica Alimentación eléctrica externa de CC de 40 V a

Pérdida de corriente Menos de 2 mA
Conector de salida Tipo Cannon XLR-3-12C
Dimensiones 20 diá. × 200 mm
Peso 135 g
Accesorios suministrados

Prestaciones

Respuesta de frecuencia

Directividad Super cardioide
Impedancia de salida 220Ω ±20%, equilibrado
Sensibilidad (desviación ±3 dB)

Relación de señal a ruido

Ruido inherente Menos de 17 dB SPL
Ruido del viento

Ruido de inducción de campo magnético externo

Máximo nivel de presión de sonido de entrada

Gama dinámica Más de 107 dB SPL
Temperatura de funcionamiento

Temperatura al guardar –20 °C a +60 °C

El ruido del viento es el valor medido mediante la aplicación de una

*

velocidad del viento de 2 m/seg. (6,6 pies/seg.) al micrófono desde
todas las direcciones. Se toma el valor promedio y se convierte al nivel
de presión de sonido equivalente. (0 dB = 2 × 10

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

中文

使用麦克风之前，请仔细阅读本手册。请妥善保存此手册以备将来参考。

*

52 V

Pantalla contra viento (1), soporte de micrófono
(1), espaciador de micrófono (1), cable de
conexión (1), instrucciones de funcionamiento
(1), folleto de garantía (1)

40 Hz a 20.000 Hz

–36 dB (0 dB = 1 V/Pa a 1 kHz)

Más de 77 dB SPL (IEC 179, ponderado A, 1
kHz, 1 Pa)

(0 dB = 2 × 10–5 Pa)

Menos de 45 dB SPL (con pantalla contra viento)
Menos de 50 dB SPL (sin pantalla contra viento)

Menos de 0 dB SPL/1 × 10

124 dB SPL (nivel de entrada para distorsión de
forma de onda de 3% a 1 kHz, convertido en
nivel de presión de sonido de entrada
equivalente: 0 dB = 2 × 10–5 Pa)

0 °C a +50 °C

-7

T (1 mG)

–5

Pa)

特点

• 超心型麦克风对环境噪声具有最低的灵敏度

可安装在视频摄像机上使用。麦克风敏锐的方向性使其适合在会议室或报

告厅等场合进行中距离录音。此外，可用于户外近距离录音。

• 小巧轻便

麦克风的直径为 20 mm，长度为 200 mm，重量为 135 g。尺寸小，使用

和携带方便。

• LOW CUT 开关，截止不必要的低频

低截止滤波器可以减少因风力或震动而产生的噪音。

• 外接电源

麦克风使用 40 V到 52 V DC 的外接电源供电。

各部件的名称和功能（图A）

（以下数字与图中数字相对应）

1 麦克风
2 LOW CUT 开关

低截止滤波器能够有效减少风杂音。

M(

): 标准设置
): 应用低截止滤波器

V(

3 输出连接器（XLR-3-12C 类型）

用麦克风录制的声音通过该输出连接器输出。同时外部设备也是通过这个
连接器为麦克风供电。

4 麦克风垫圈

使用麦克风固定器（安装在摄像机上或选购）将麦克风安装到视频摄像机
上时，请将垫圈装到麦克风上。

5 防风套

安装到麦克风

6 麦克风固定器

若使用麦克风架（选购），请把固定器安装在麦克风上。角度调节螺钉变
松时，请用硬币旋紧。

7 连接线

用于将麦克风的输出连接器
型）。（电缆长度：500 mm）

1 上，能够减少风噪声或呼吸噪声。

3连接到视频摄像机的输入连接器上（XLR

安装到视频摄像机（图B）

使用麦克风固定器8（未附带）将麦克风安装到视频摄像机上时，请将随机
附带的麦克风垫圈

麦克风上的“UP”标记向上以获得正确的指向性。

4安装到麦克风上，然后将麦克风安装到固定器上，并使

Frequenz/Frequenza/
Frecuencia/频率

供电

此麦克风只能由外接电源供电。将麦克风的输出连接器 3 连接到交流电源

（外接电源）、音频合声器或视频摄像机的麦克风连接器上。连接时要使用麦

克风电缆。

注意

• 将麦克风连接到视频摄像机之前，请检查视频摄像机是否配备了 +48 V麦

克风输入连接器。

• 不能使用非平衡电缆连接麦克风。必须使用平衡电缆。

注意

• 麦克风属精密仪器。不要使其跌落或受到强烈撞击。

• 避免在高湿或超过 60℃的高温环境中长时间使用或保存。

• 使用过程中如果出现声反馈（讲话人的声音变为啸叫声），请将麦克风偏离

讲话人或增加麦克风和讲话人之间的距离。

规格

通用

型号 背极式电容麦克风
电源 外接电源工作电压 40 V 到 52 V DC
电流 小于 2 mA
输出连接器 Cannon XLR-3-12C 型
尺寸 20 dia. × 200 mm
重量 135 克
附件 防风套(1)、麦克风固定器(1)、麦克风垫圈(1)、

连接线(1)、使用说明书(1)、质量保证书(1)

性能

频率响应 40 Hz 到20,000 Hz
指向性 超心型
输出电阻 220Ω ± 20%，平衡型
灵敏度（偏差± 3 dB） -36 dB (0 dB = 1 V/Pa，在 1 kHz 下)
信噪比 77 dB SPL 以上(IEC 179, A-weighted, 1 kHz,

固有杂音 低于 17 dB SPL (0dB = 2 × 10
风杂音

*

外部磁场的感应杂音 低于 0 dB SPL/1 × 10
最大输入声压级 124 dB SPL（输入级在1 kHz下的波形失真为3％，

动态范围 107 dB SPL 以上
工作温度 0℃到 +50℃
储藏温度 -20℃到 +60℃

风杂音是风速为 2m/sec. 时风从各个方向吹向麦克风时的测量值。取平均

*

值并且换算为等值声压级。 (0 dB = 2 × 10

设计和规格如有变动，不再另行通知。

1 Pa)

低于 45 dB SPL（带防风套）
低于 50 dB SPL（不带防风套）

换算为等值输入声压级：0 dB = 2 × 10

-7

-5

Pa)

-5

T (1 mG)

Pa)

-5

Pa）
