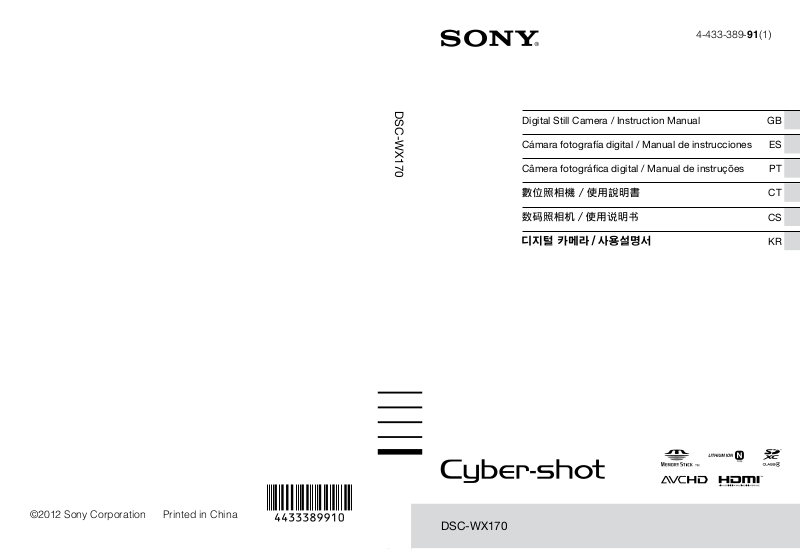

4-433-389-91(1)

DSC-WX170

Digital Still Camera / Instruction Manual GB

Cámara fotografía digital / Manual de instrucciones ES

Câmera fotográﬁca digital / Manual de instruções PT

DSC-WX170

English

Learning more about the camera (“Cyber-shot User Guide”)

“Cyber-shot User Guide” is an on-line manual. Refer to it for in-depth instructions on the many functions of the camera. 1 Access the Sony support page.

http://www.sony.net/SonyInfo/Support/

2 Select your country or region. 3 Search for the model name of your camera within the

support page.

• Check the model name on the bottom of your camera.

Checking the supplied items

The number in parentheses indicates the number of pieces.

• Camera (1)

• Rechargeable battery pack NP-BN (1) (This rechargeable battery pack cannot be used with Cyber-shot that are supplied with the NP-BN1 battery pack.)

• Micro USB cable (1)

•AC Adaptor (1)

• Power cord (mains lead) (not supplied in the USA and Canada) (1)

• Paint pen (1)

• Wrist strap (1)

• Instruction Manual (this manual) (1)

WARNING

To reduce fire or shock hazard, do not expose the unit to rain or moisture.

IMPORTANT SAFETY INSTRUCTIONS

-SAVE THESE INSTRUCTIONS DANGER TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, CAREFULLY FOLLOW THESE INSTRUCTIONS

If the shape of the plug does not fit the power outlet, use an attachment plug adaptor of the proper configuration for the power outlet.

CAUTION

[ Battery pack

If the battery pack is mishandled, the battery pack can burst, cause a fire or even chemical burns. Observe the following cautions.

• Do not disassemble.

• Do not crush and do not expose the battery pack to any shock or force such as

hammering, dropping or stepping on it.

• Do not short circuit and do not allow metal objects to come into contact with the battery

terminals.

• Do not expose to high temperature above 60°C (140°F) such as in direct sunlight or in a

car parked in the sun.

• Do not incinerate or dispose of in fire.

• Do not handle damaged or leaking lithium ion batteries.

• Be sure to charge the battery pack using a genuine Sony battery charger or a device that

can charge the battery pack.

• Keep the battery pack out of the reach of small children.

• Keep the battery pack dry.

• Replace only with the same or equivalent type recommended by Sony.

• Dispose of used battery packs promptly as described in the instructions.

[ AC Adaptor

Connect the AC Adaptor to the nearest wall outlet (wall socket). If some trouble occurs while using the AC Adaptor, immediately shut off the power by disconnecting the plug from the wall outlet (wall socket).

The power cord (mains lead), if supplied, is designed specifically for use with this camera only, and should not be used with other electrical equipment.

For Customers in Europe

[ Notice for the customers in the countries applying EU Directives

The manufacturer of this product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. The Authorized Representative for EMC and product safety is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any service or guarantee matters please refer to the addresses given in separate service or guarantee documents.

This product has been tested and found compliant with the limits set out in the EMC Directive for using connection cables shorter than 3 meters (9.8 feet).

[ Attention

The electromagnetic fields at the specific frequencies may influence the picture and sound of this unit.

[ Notice

If static electricity or electromagnetism causes data transfer to discontinue midway (fail), restart the application or disconnect and connect the communication cable (USB, etc.) again.

[ Disposal of Old Electrical & Electronic Equipment (Applicable in

the European Union and other European countries with separate collection systems)

please contact your local Civic Office, your household waste disposal service or the shop where you purchased the product.

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product,

[ Disposal of waste batteries (applicable in the European Union

and other European countries with separate collection systems)

This symbol on the battery or on the packaging indicates that the battery provided with this product shall not be treated as household waste. On certain batteries this symbol might be used in combination with a chemical symbol. The chemical symbols for mercury (Hg) or lead (Pb) are added if the battery contains more than 0.0005% mercury or 0.004% lead.

potentially negative consequences for the environment and human health which could otherwise be caused by inappropriate waste handling of the battery. The recycling of the materials will help to conserve natural resources. In case of products that for safety, performance or data integrity reasons require a permanent connection with an incorporated battery, this battery should be replaced by qualified service staff only. To ensure that the battery will be treated properly, hand over the product at end-of-life to the applicable collection point for the recycling of electrical and electronic equipment. For all other batteries, please view the section on how to remove the battery from the product safely. Hand the battery over to the applicable collection point for the recycling of waste batteries. For more detailed information about recycling of this product or battery, please contact your local Civic Office, your household waste disposal service or the shop where you purchased the product.

By ensuring these batteries are disposed of correctly, you will help prevent

Notice for customers in the United Kingdom

A moulded plug complying with BS 1363 is fitted to this equipment for your safety and convenience. Should the fuse in the plug supplied need to be replaced, a fuse of the same rating as the supplied one and approved by ASTA or BSI to BS 1362, (i.e., marked with an or mark) must be used. If the plug supplied with this equipment has a detachable fuse cover, be sure to attach the fuse cover after you change the fuse. Never use the plug without the fuse cover. If you should lose the fuse cover, please contact your nearest Sony service station.

Identifying parts

A ON/OFF (Power) button B Shutter button C W/T (zoom) lever D Flash E Power/Charge lamp F Microphone G Self-timer lamp/Smile Shutter

lamp/AF illuminator

H Lens I (Playback) button J LCD screen/Touch panel K HDMI mini jack L Hook for wrist strap M Speaker N Tripod socket hole

• Use a tripod with a screw less than 5.5 mm (7/32 inches) long. Otherwise, you cannot firmly secure the camera, and damage to the camera may occur.

O Micro USB connector P Memory card slot Q Battery/Memory card cover R Battery insertion slot S Access lamp T Battery eject lever

Inserting the battery pack

Battery eject lever

Open the cover.

Insert the battery pack.

• While pressing down the battery eject lever, insert the battery pack as illustrated. Make sure that the battery eject lever locks after insertion.

• Closing the cover with the battery inserted incorrectly may damage the camera.

Charging the battery pack

For customers in the USA and Canada

Power cord (Mains lead)

For customers in countries/regions other than the USA and Canada

Connect the camera to the AC Adaptor (supplied),

using the micro USB cable (supplied).

Connect the AC Adaptor to the wall outlet (wall socket).

The Power/Charge lamp lights orange, and charging starts.

• Turn off the camera while charging the battery.

• You can charge the battery pack even when it is partially charged.

• When the Power/Charge lamp flashes and charging is not finished, remove and re-insert the battery pack.

Power/Charge lamp Lit: Charging Off: Charging finished Flashing:

Charging error or charging paused temporarily because the camera is not within the proper temperature range

Notes

• If the Power/Charge lamp on the camera flashes when the AC Adaptor is connected to the wall outlet (wall socket), this indicates that charging is temporarily stopped because the temperature is outside the recommended range. When the temperature gets back within the appropriate range, the charging resumes. We recommend charging the battery pack in an ambient temperature of between 10°C to 30°C (50ºF to 86ºF).

• The battery pack may not be effectively charged if the terminal section of the battery is dirty. In this case, wipe any dust off lightly using a soft cloth or a cotton swab to clean the terminal section of the battery.

• Connect the AC Adaptor (supplied) to the nearest wall outlet (wall socket). If malfunctions occur while using the AC Adaptor, disconnect the plug from the wall outlet (wall socket) immediately to disconnect from the power source.

• When charging is finished, disconnect the AC Adaptor from the wall outlet (wall socket).

• Be sure to use only genuine Sony brand battery packs, micro USB cable (supplied) and AC Adaptor (supplied).

• BC-TRN2 battery charger (sold separately) is able to quick-charge the NP-BN rechargeable battery pack supplied with this model. BC-TRN battery charger (sold separately) is not able to quick-charge the NP-BN rechargeable battery pack supplied with this model.

Charging time (Full charge)

The charging time is approximately 115 min. using the AC Adaptor (supplied).

Notes

• The above charging time applies when charging a fully depleted battery pack at a temperature of 25°C (77°F). Charging may take longer depending on conditions of use and circumstances.

Charging by connecting to a computer

The battery pack can be charged by connecting the camera to a computer using a micro USB cable.

Notes

• Note the following points when charging via a computer: – If the camera is connected to a laptop computer that is not connected to a power

source, the laptop battery level decreases. Do not charge for an extended period of time.

– Do not turn on/off or restart the computer, or wake the computer to resume from

sleep mode when a USB connection has been established between the computer and the camera. The camera may cause a malfunction. Before turning on/off, or restarting the computer or waking the computer from sleep mode, disconnect the camera and the computer.

– No guarantees are made for charging using a custom-built computer or a

modified computer.

Battery life and number of images that can be recorded and played back

Battery life Number of images

Shooting (still images) Approx. 120 min. Approx. 240 images Viewing (still images) Approx. 180 min. Approx. 3600 images Shooting (movies) Approx. 60 min. —

Notes

• The above number of images applies when the battery pack is fully charged. The

number of images may decrease depending on the conditions of use.

• The number of images that can be recorded is for shooting under the following

conditions: – Using Sony “Memory Stick PRO Duo” (Mark2) media (sold separately) – The battery pack is used at an ambient temperature of 25°C (77°F). – [Disp. Resolution] is set to [Standard].

• The number for “Shooting (still images)” is based on the CIPA standard, and is for

shooting under the following conditions: (CIPA: Camera & Imaging Products Association) – [Panel Brightness] is set to [3(Normal)]. – Shooting once every 30 seconds. – The zoom is switched alternately between the W and T ends. – The flash strobes once every two times. – The power turns on and off once every ten times.

• The battery life for movies applies shooting under the following conditions:

– Movie quality: AVC HD HQ – When continuous shooting ends because of set limits (29 minutes), touch

(Movie button) again to continue shooting. Shooting functions such as

zoom will not operate.

Supplying power

The camera can be supplied with power from the wall outlet (wall socket) by connecting to the AC Adaptor (supplied), using the micro USB cable (supplied). You can import images to a computer without worrying about draining the battery pack by connecting the camera to a computer using the micro USB cable. In addition, you can use the AC Adaptor AC-UD10 (sold separately) or ACUD11 (sold separately) to supply power when shooting.

Notes

• Power cannot be supplied when the battery pack is not inserted in the camera.

• When the camera is connected directly to a computer or to a power outlet using the supplied AC Adaptor, power supply is available only in playback mode. If the camera is in shooting mode or while you are changing the settings of the camera, power is not supplied even if you make a USB connection using the micro USB cable.

• If you connect the camera and a computer using the micro USB cable while the camera is in playback mode, the display on the camera will change from the playback screen to the USB connection screen. Press (Playback) button to switch to the playback screen.

• The AC Adaptor AC-UD11 (sold separately) may not be available in some countries/regions.

Inserting a memory card (sold separately)

Ensure the notched corner faces correctly.

Open the cover.

Insert the memory card (sold separately).

• With the notched corner facing as illustrated, insert the memory card until it clicks into place.

Close the cover.

Memory cards that can be used

Memory card For still images For movies

Memory Stick PRO Duo (Mark2 only)

Memory Stick PRO-HG Duo Memory Stick Duo —

B Memory Stick Micro (M2) (Mark2 only)

SD memory card (Class 4 or faster)

SDHC memory card (Class 4 or faster) SDXC memory card (Class 4 or faster) microSD memory card (Class 4 or faster)

microSDHC memory card (Class 4 or faster)

• In this manual, the products in the table are collectively referred to as follows:

A: “Memory Stick Duo” media B: “Memory Stick Micro” media C: SD card D: microSD memory card

Notes

• When using “Memory Stick Micro” media or microSD memory cards with this camera, make sure to use with the appropriate adaptor.

To remove the memory card/battery pack

Memory card: Push the memory card in once to eject the memory card. Battery pack: Slide the battery eject lever. Be sure not to drop the battery pack.

Notes

• Never remove the memory card/battery pack when the access lamp (page 6) is lit. This may cause damage to data in the memory card/internal memory.

Setting the clock

ON/OFF (Power)

Press the ON/OFF (Power) button.

Date & Time setting is displayed when you turn on the camera for the first time.

• It may take time for the power to turn on and allow operation.

Select a desired language.

Select a desired geographic location by following the

on-screen instructions, then touch [Next].

Set [Daylight Savings] or [Summer Time], [Date & Time

Format] and [Date & Time], then touch [Next].

• Midnight is indicated as 12:00 AM, and noon as 12:00 PM.

Touch [OK].

Follow the instructions on the screen.

• If you set [Disp. Resolution] to [High], the battery charge may be depleted faster.

Shooting still images/movies

Shutter button

Shooting still images

Press the shutter button halfway down to focus.

When the image is in focus, a beep sounds and the z indicator lights.

Press the shutter button fully down to shoot an image.

Shooting movies

Touch (Movie button) to start recording.

• Use the W/T (zoom) lever to change the zoom scale.

• Press the shutter button to shoot still images while continuing to record

the movie.

Touch (Movie button) to stop recording.

Notes

• When using the zoom function while shooting a movie, the sound of the lens and lever operating will be recorded.

• Continuous shooting is possible for approximately 29 minutes at one time at the camera’s default settings and when the temperature is approximately 25°C (77°F). When movie recording is finished, you can restart recording by touching

(Movie button) again. Recording may stop to protect the camera depending

on the ambient temperature.

Viewing images

(Playback)

Press the (Playback) button.

• When images on a memory card recorded with other cameras are played back on this camera, the registration screen for the data file appears.

Selecting next/previous image

Touch (Next)/ (Previous) on the screen.

• To play back movies, touch (Playback) in the center of the screen.

• To zoom in, move the W/T (zoom) lever to the T side.

Deleting an image

Touch (Delete) t [This Image].

Returning to shooting images

Touch on the screen.

• You can also return to shooting mode by pressing the shutter button halfway down.

In-Camera Guide

This camera is equipped with built-in instruction guide. This allows you to search the camera’s functions according to your needs.

Touch MENU.

Touch (In-Camera Guide), then select the desired

MENU item.

The operation guide for the selected item is displayed.

• If you touch (In-Camera Guide) when the MENU screen is not displayed, you can search the guide using keywords or icons.

Introduction of other functions

Other functions used when shooting or playing back can be operated touching the MENU on the screen. This camera is equipped with a Function Guide that allows you to easily select from the functions. While displaying the guide, you can use various functions.

Menu Items

Shooting

Movie shooting scene

Easy Mode Shoot still images using minimal functions.

Movie button

Flash Sets the flash settings.

Self-Timer Sets the self-timer settings.

Defocus Effect

Still Image Size(Dual Rec)

Still Image Size/ Panorama Image Size/Movie Size/ Movie Quality

Cont. Shooting Settings

HDR Painting effect

Area of emphasis

Color hue

Extracted Color

Watercolor Effect

Illustration Effect

EV Adjust the exposure manually.

ISO Adjust the luminous sensitivity.

White Balance Adjust color tones of an image.

Select movie recording mode.

Shoot movies quickly from a shooting mode other than [Movie Mode].

Set the level of background defocus effect when shooting in Background Defocus mode.

Sets the still image size shot when recording a movie.

Select the image size and the quality for still images, panoramic images or movie files.

Sets the burst shooting settings.

When [HDR Painting] is selected in Picture Effect, sets the effect level.

When [Miniature] is selected in Picture Effect, sets the part to focus on.

When [Toy camera] is selected in Picture Effect, sets the color hue.

When [Partial Color] is selected in Picture Effect, selects the color to extract.

When [Watercolor] is selected in Picture Effect, sets the effect level.

When [Illustration] is selected in Picture Effect, sets the effect level.

Focus Select the focus method.

Metering Mode

Scene Recognition Set to automatically detect shooting conditions.

Soft Skin Effect Set the Soft Skin Effect and the effect level.

Smile Shutter

Smile Detection Sensitivity

Face Detection

Anti Blink

Movie SteadyShot

In-Camera Guide Search the camera’s functions according to your needs.

Select the metering mode that sets which part of the subject to measure to determine the exposure.

Set to automatically release the shutter when a smile is detected.

Set the Smile Shutter function sensitivity for detecting smiles.

Select to detect faces and adjust various settings automatically.

Set to automatically shoot two images and select image in which the eyes are not blinking.

Sets the strength of SteadyShot in movie mode. If you change this setting, the angle of view will change.

Viewing

Easy Mode Increase the text size on the screen for ease of use.

Date Select Selects the desired image to view by date.

Calendar Selects the date to be played back on Calendar.

Image Index Displays multiple images at the same time.

Slideshow Select a method of continuous playback.

Delete Delete an image.

Retouch Retouch an image using various effects.

Picture Effect Add various textures to images.

Paint Paints on a still image and saves it as a new file.

3D Viewing Set to play back images shot in 3D mode on a 3D TV.

View Mode Select the display format for images.

Display Cont. Shooting Group

Select to display burst images in groups or display all images during playback.

Protect Protect the images.

Print (DPOF) Add a print order mark to a still image.

Rotate Rotate a still image to the left or right.

Volume Adjusts the volume.

Exposure data

Number of images

Sets whether or not to display the shooting data (Exif data) of the currently displayed file on the screen.

Sets the number of images displayed in the index screen.

in index

In-Camera Guide Search the camera’s functions according to your needs.

Setting items

If you touch the MENU while shooting or during playback, (Settings) is provided as a final selection. You can change the default settings on the

(Settings) screen.

Movie format/AF Illuminator/Grid Line/Clear Image

Shooting Settings

Zoom/Digital Zoom/Wind Noise Reduct./Scene Recog. Guide/Red Eye Reduction/Blink Alert/Write Date/Disp. Resolution

Beep/Histogram Setting/Panel Brightness/Language

Main Settings

Memory Card

Tool

Setting/Display color/Demo Mode/Initialize/CTRL FOR HDMI/Power Save/Calibration/USB Connect Setting/ USB Power Supply/LUN Setting/Download Music/ Empty Music/Eye-Fi

/Version

Format/Create REC.Folder/Change REC.Folder/Delete REC.Folder/Copy/File Number

Area Setting/Date & Time Setting

Clock Settings

[Eye-Fi] is displayed only when a compatible memory card is inserted to the camera.

If a memory card is not inserted, (Internal Memory Tool) will be displayed and only [Format] can be selected.

Install PC application (Windows)

The built-in software “PlayMemories Home” allows you to import still images and movies to your computer and use them. You can shoot or play back images on this camera even if you do not install “PlayMemories Home”, however, “PlayMemories Home” is required to import AVCHD movies to your computer.

Connect the camera to a computer.

Windows 7: [Computer] t camera icon t media icon

t Double-click [PMHOME.EXE] Windows XP/Vista: [Computer] (in Windows XP, [My

Computer]) t [PMHOME] t Double-click [PMHOME.EXE]

Follow the instructions on the screen to complete the

installation.

Notes

• “PlayMemories Home” is not compatible to Mac OS. If you play back images on a Mac, use the applications that are installed on your Mac. For details, visit the following URL. http://www.sony.co.jp/imsoft/Mac/

Features of “PlayMemories Home”

Below are examples of the functions available when you use “PlayMemories Home”. To take advantage of the various “PlayMemories Home” functions, connect to the Internet and install the “Expanded Feature”.

• You can import images shot with the camera to a computer and display them.

• You can display images stored on a computer by shooting date in a calendar display.

• You can correct (Red Eye Correction, etc.) still images, print the images, send images by e-mail, and change the shooting date and time.

• You can save and print images with the date.

• You can create a disc from AVCHD movies imported to a computer. (Expanded Feature)

Number of still images and recordable time of movies

The number of still images and recordable time may vary depending on the shooting conditions and the memory card.

Still images

(Units: Images)

Capacity

Size

18M 3 295 VGA 65 6400 16:9(13M) 3 330

Movies

Internal memory Memory card

Approx. 19 MB 2 GB

The table below shows the approximate maximum recording times. These are the total times for all movie files. Continuous shooting is possible for approximately 29 minutes. The maximum size of an MP4-format movie file is up to approximately 2 GB.

(h (hour), m (minute))

Capacity

Size

AVC HD 24M (FX) — 10 m

AVC HD 9M (HQ) — 20 m

MP4 12M — 15 m MP4 3M — 1 h 5 m

The number in ( ) is the minimum recordable time.

• The recordable time of movies varies because the camera is equipped with VBR (Variable Bit Rate), which automatically adjusts image quality depending on the shooting scene. When you record a fast-moving subject, the image is clearer but the recordable time is shorter because more memory is required for recording. The recordable time also varies depending on the shooting conditions, the subject or the image quality/size settings.

Internal memory Memory card

Approx. 19 MB 2 GB

(10 m)

(15 m)

Notes on using the camera

Functions built into this camera

• This manual describes each of the functions of 1080 60i-compatible devices and

1080 50i-compatible devices. To check whether your camera is a 1080 60i-compatible device or a 1080 50icompatible device, check for the following marks on the bottom of the camera. 1080 60i-compatible device: 60i 1080 50i-compatible device: 50i

• Do not watch 3D images shot with this camera for extended periods of time on

3D-compatible monitors.

• When you view 3D images shot with this camera on a 3D-compatible monitor,

you may experience discomfort in the form of eye strain, fatigue, or nausea. To prevent these symptoms, we recommend that you take regular breaks. However, you need to determine for yourself the length and frequency of breaks you require, as they vary according to the individual. If you experience any type of discomfort, stop viewing the 3D images until you feel better, and consult a physician as necessary. Also refer to the operating instructions supplied with the device or software you have connected or are using with this camera. Note that a child’s eyesight is still at the development stage (particularly children below the age of 6). Consult a pediatrician or ophthalmologist before letting your child view 3D images, and make sure he/she observes the above precautions when viewing such images.

On use and care

Avoid rough handling, disassembling, modifying, physical shock, or impact such as hammering, dropping, or stepping on the product. Be particularly careful of the lens.

Notes on recording/playback

• Before you start recording, make a trial recording to make sure that the camera is

working correctly.

• The camera is neither dust-proof, nor splash-proof, nor water-proof.

• Avoid exposing the camera to water. If water enters inside the camera, a

malfunction may occur. In some cases, the camera cannot be repaired.

• Do not aim the camera at the sun or other bright light. It may cause the

malfunction of the camera.

• If moisture condensation occurs, remove it before using the camera.

• Do not shake or strike the camera. It may cause a malfunction and you may not be

able to record images. Furthermore, the recording media may become unusable or image data may be damaged.

Do not use/store the camera in the following places

• In an extremely hot, cold or humid place In places such as in a car parked in the sun, the camera body may become deformed and this may cause a malfunction.

• Storing under direct sunlight or near a heater The camera body may become discolored or deformed, and this may cause a malfunction.

• In a location subject to rocking vibration

• Near a location that generates strong radio waves, emits radiation or is strongly magnetic place. Otherwise, the camera may not properly record or play back images.

• In sandy or dusty places Be careful not to let sand or dust get into the camera. This may cause the camera to malfunction, and in some cases this malfunction cannot be repaired.

On carrying

Do not sit down in a chair or other place with the camera in the back pocket of your trousers or skirt, as this may cause malfunction or damage the camera.

Note on the screen

The screen is manufactured using extremely high-precision technology so over

99.99% of the pixels are operational for effective use. However, some tiny black

and/or bright dots (white, red, blue or green) may appear on the screen. These dots are a normal result of the manufacturing process, and do not affect the recording.

On camera’s temperature

Your camera and battery may get hot due to continuous use, but it is not a malfunction.

On the overheat protection

Depending on the camera and battery temperature, you may be unable to record movies or the power may turn off automatically to protect the camera. A message will be displayed on the screen before the power turns off or you can no longer record movies. In this case, leave the power off and wait until the camera and battery temperature goes down. If you turn on the power without letting the camera and battery cool enough, the power may turn off again or you may be unable to record movies.

On charging the battery

If you charge a battery that has not been used for a long time, you may be unable to charge it to the proper capacity. This is due to the battery characteristics, and is not a malfunction. Charge the battery again.

Warning on copyright

Television programs, films, videotapes, and other materials may be copyrighted.

Unauthorized recording of such materials may be contrary to the provisions of the copyright laws.

No compensation for damaged content or recording failure

Sony cannot compensate for failure to record or loss or damage of recorded content due to a malfunction of the camera or recording media, etc.

Cleaning the camera surface

Clean the camera surface with a soft cloth slightly moistened with water, then wipe the surface with a dry cloth. To prevent damage to the finish or casing: – Do not expose the camera to chemical products such as thinner, benzine, alcohol,

disposable cloths, insect repellent, sunscreen or insecticide.

Specifications

Camera

[System]

Image device: 7.76 mm (1/2.3 type)

Exmor R CMOS sensor

Total pixel number of camera:

Approx. 18.9 Megapixels

Effective pixel number of camera:

Approx. 18.2 Megapixels

Lens: Sony G 10× zoom lens

f = 4.45 mm – 44.5 mm (25 mm – 250 mm (35 mm film equivalent)) F3.3 (W) – F5.9 (T) While shooting movies (16:9):

27.5 mm – 275 mm* While shooting movies (4:3):

33.5 mm – 335 mm* * When [Movie SteadyShot] is set

to [Standard] SteadyShot: Optical Exposure control: Automatic exposure,

Scene Selection (14 modes)

White balance: Automatic, Daylight,

Cloudy, Fluorescent 1/2/3, Incandescent, Flash, One Push

Signal format:

For 1080 50i: PAL color, CCIR standards HDTV 1080/50i specification For 1080 60i: NTSC color, EIA standards HDTV 1080/60i specification

File format:

Still images: JPEG (DCF, Exif, MPF Baseline) compliant, DPOF compatible 3D still images: MPO (MPF Extended (Disparity Image)) compliant Movies (AVCHD format): AVCHD format Ver. 2.0 compatible Video: MPEG-4 AVC/H.264 Audio: Dolby Digital 2ch, equipped with Dolby Digital Stereo Creator

• Manufactured under license from

Dolby Laboratories. Movies (MP4 format): Video: MPEG-4 AVC/H.264 Audio: MPEG-4 AAC-LC 2ch

Recording media: Internal Memory

(Approx. 19 MB), “Memory Stick Duo” media, “Memory Stick Micro” media, SD cards, microSD memory cards

Flash: Flash range (ISO sensitivity

(Recommended Exposure Index) set to Auto): Approx. 0.2 m to 3.7 m (7 7/8 inches to 12 ft. 1 3/4 inches) (W) Approx. 1.5 m to 2.2 m (4 ft. 11 1/8 inches to 7 ft. 2 5/8 inches) (T)

[Input and Output connectors]

HDMI connector: HDMI mini jack Micro USB connector: USB

communication

USB communication: Hi-Speed USB

(USB 2.0)

[Screen]

LCD screen:

Wide (16:9), 7.5 cm (3. 0 type) TFT drive

Total number of dots: 921 600 dots

[Power, general]

Power: Rechargeable battery pack

NP-BN, 3.6 V AC Adaptor, 5 V

Power consumption (during shooting):

1.0 W

Operating temperature: 0 °C to 40 °C

(32 °F to 104 °F)

Storage temperature: –20 °C to +60 °C

(–4 °F to +140 °F)

Dimensions (CIPA compliant):

92.3 mm × 52.4 mm × 21.5 mm (3 3/4 inches × 2 1/8 inches × 7/8 inches) (W/H/D)

Mass (CIPA compliant) (including

NP-BN battery pack, “Memory Stick Duo” media):

Approx. 119 g (4.2 oz) Microphone: Stereo Speaker: Monaural Exif Print: Compatible PRINT Image Matching III:

Compatible

AC Adaptor

Power requirements: AC 100 V to

240 V, 50 Hz/60 Hz, 70 mA Output voltage: DC 5 V, 0.5 A Operating temperature: 0 °C to 40 °C

(32°F to 104°F) Storage temperature: –20 °C to +60 °C

(–4 °F to +140 °F) Dimensions:

Approx. 50 mm × 22 mm × 54 mm

(2 inches × 7/8 inches ×

2 1/4 inches) (W/H/D) Mass:

For the USA and Canada:

Approx. 48 g (1.7 oz)

For countries or regions other than

the USA and Canada:

Approx. 43 g (1.5 oz)

Rechargeable battery pack NP-BN

Used battery: Lithium-ion battery Maximum voltage: DC 4.2 V Nominal voltage: DC 3.6 V Maximum charge voltage: DC 4.2 V Maximum charge current: 0.9 A Capacity:

typical: 2.3 Wh (630 mAh)

minimum: 2.2 Wh (600 mAh)

Design and specifications are subject to change without notice.

Trademarks

• The following marks are trademarks of Sony Corporation.

, “Cyber-shot,” “Memory Stick PRO Duo,” “Memory Stick PRO-HG Duo,” “Memory Stick Duo,” “Memory Stick Micro”

• “AVCHD” and “AVCHD” logotype are trademarks of Panasonic Corporation and Sony Corporation.

• Windows is registered trademark of Microsoft Corporation in the United States and/or other countries.

• Mac and Mac OS are registered trademarks of Apple Inc.

• SDXC logo is a trademark of SD-3C, LLC.

• “ ” and “PlayStation” are registered trademarks of Sony Computer Entertainment Inc.

• In addition, system and product names used in this manual are, in general, trademarks or registered trademarks of their respective developers or manufacturers. However, the ™ or ® marks are not used in all cases in this manual.

• Add further enjoyment with your PlayStation 3 by downloading the application for PlayStation 3 from PlayStation Store (where available.)

• The application for PlayStation 3 requires PlayStation Network account and application download. Accessible in areas where the PlayStation Store is available.

Additional information on this product and answers to frequently asked questions can be found at our Customer Support Website.

Printed on 70% or more recycled paper using VOC (Volatile Organic Compound)-free vegetable oil based ink.

Español

Para saber más sobre la cámara (“Guía del usuario de Cyber-shot”)

La “Guía del usuario de Cyber-shot” es un manual on-line. Consúltela para ver instrucciones exhaustivas sobre las muchas funciones de la cámara. 1 Acceda a la página de atención al cliente de Sony.

http://www.sony.net/SonyInfo/Support/

2 Seleccione su país o región. 3 Busque el nombre del modelo de su cámara en la página

de atención al cliente.

• Compruebe el nombre del modelo en la parte inferior de su cámara.

Comprobación de los artículos suministrados

El número entre paréntesis indica el número de piezas.

• Cámara (1)

• Batería recargable NP-BN (1) (Esta batería recargable no se puede utilizar con las Cyber-shot que se suministran con la batería NP-BN1.)

• Cable micro USB (1)

• Adaptador de alimentación de ca (1)

• Cable de alimentación (no suministrado en EE.UU. y Canadá) (1)

• Lápiz de pintar (1)

• Correa para muñeca (1)

• Manual de instrucciones (este manual) (1)

Nombre del producto: Cámara Digital Modelo: DSC-WX170

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

AVISO

Para reducir el riesgo de incendio o descarga eléctrica, no exponga la unidad a la lluvia ni a la humedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

-GUARDE ESTAS INSTRUCCIONES PELIGRO PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, SIGA ATENTAMENTE ESTAS INSTRUCCIONES

Si la forma de la clavija no encaja en la toma de corriente, utilice un accesorio adaptador de clavija de la configuración apropiada para la toma de corriente.

PRECAUCIÓN

[ Batería

Si la batería se manipula indebidamente, puede explotar y causar un incendio o provocarle quemaduras químicas. Tenga en cuenta las siguientes precauciones.

• No desmonte el producto.

• No aplaste ni exponga la batería a impactos tales como golpes o caídas, ni la deje caer o

la pise.

• No provoque un cortocircuito en la batería ni permita que objetos metálicos entren en

contacto con sus terminales.

• No exponga la batería a temperaturas superiores a 60 °C como a la luz solar directa, o en

el interior de un automóvil estacionado al sol.

• No la incinere ni la arroje al fuego.

• No manipule baterías de iones de litio dañadas o con fugas.

• Asegúrese de cargar la batería con un cargador de baterías original de Sony o con un

dispositivo que pueda cargarla.

• Mantenga la batería fuera del alcance de niños pequeños.

• Mantenga la batería seca.

• Sustitúyala únicamente por otra del mismo tipo o equivalente recomendada por Sony.

• Deshágase de la baterías usada lo antes posible según el procedimiento que se describe

en las instrucciones.

[ Adaptador de ca

Conecte el adaptador de ca a la toma de corriente de la pared más cercana. Si ocurriera algún problema mientras utiliza el adaptador de ca, corte inmediatamente la corriente desenchufando el cable de alimentación de la toma de corriente de la pared.

El cable de alimentación, si se ha suministrado, está diseñado de manera específica para utilizarse únicamente con esta cámara y no debería utilizarse con ningún otro equipo eléctrico.

Atención para los clientes en Europa

[ Aviso para los clientes de países en los que se aplican las

directivas de la UE

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Japón. El representante autorizado en lo referente al cumplimiento de la directiva EMC y a la seguridad de los productos es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para resolver cualquier asunto relacionado con el soporte técnico o la garantía, consulte las direcciones que se indican en los documentos de soporte técnico y garantía suministrados por separado.

Este producto se ha probado y cumple con la normativa que establece la Directiva EMC si se utiliza un cable de conexión de menos de 3 metros de longitud.

[ Atención

Los campos electromagnéticos a frecuencias específicas podrán influir en la imagen y el sonido de esta unidad.

[ Aviso

[ Si la electricidad estática o el electromagnetismo interrumpen la transmisión de datos

(fallo), reinicie la aplicación o desconecte el cable de comunicación (USB, etc.) y vuelva a conectarlo.

[ Tratamiento de los equipos eléctricos y electrónicos al final de

su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos)

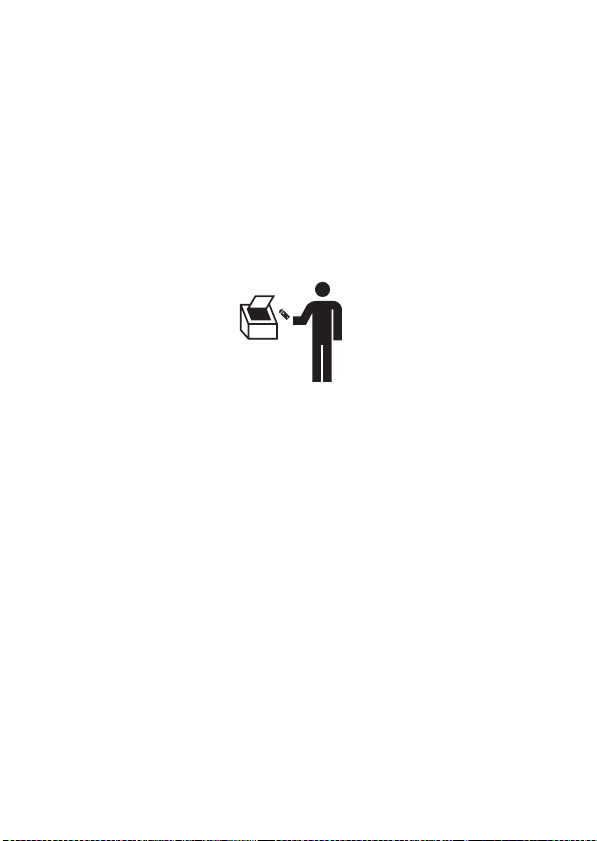

Este símbolo en el equipo o en su embalaje indica que el presente producto no puede ser tratado como residuos doméstico normal. Debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, usted ayuda a prevenir las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este

naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

producto. El reciclaje de materiales ayuda a conservar los recursos

[ Tratamiento de las baterías al final de su vida útil (aplicable en la

Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos)

Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb)

0,004% de plomo. Al asegurarse de que estas baterías se desechan correctamente, usted ayuda a prevenir las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

se añadirá si la batería contiene más del 0,0005% de mercurio o del

Identificación de las partes

A Botón ON/OFF (Alimentación) B Botón del disparador C Palanca W/T (zoom) D Flash E Lámpara de alimentación/carga F Micrófono G Lámpara del autodisparador/

Lámpara del captador de sonrisas/Iluminador AF

H Objetivo I Botón (Reproducción) J Pantalla LCD/Panel táctil K Minitoma HDMI L Gancho para correa de muñeca M Altavoz N Orificio roscado para trípode

• Utilice un trípode con un tornillo de menos de 5,5 mm de largo. De lo contrario, no podrá sujetar firmemente la cámara, y es posible que la cámara se dañe.

O Conector micro USB P Ranura de tarjeta de memoria Q Tapa de la batería/tarjeta de

memoria

R Ranura de inserción de la batería S Lámpara de acceso T Palanca de expulsión de la

batería

Inserción de la batería

Palanca de expulsión de la batería

Abra la tapa.

Inserte la batería.

• Mientras presiona hacia abajo la palanca de expulsión de la batería, inserte la batería como se muestra en la ilustración. Asegúrese de que la palanca de expulsión de la batería se bloquea después de insertarla.

• El cerrar la tapa con la batería insertada incorrectamente podrá dañar la cámara.

Carga de la batería

Para clientes en EE.UU. y Canadá

Cable de alimentación

Para clientes en países/regiones distintos de EE.UU. y Canadá

Conecte la cámara al adaptador de alimentación de ca

(suministrado), utilizando el cable micro USB

Lámpara de alimentación/carga Iluminada: Cargando Apagada: La carga ha terminado Parpadea:

Error de carga o carga detenida temporalmente porque la cámara no se encuentra dentro del rango de temperatura apropiado

(suministrado).

Conecte el adaptador de alimentación de ca a la toma

de corriente de la pared.

Se ilumina en naranja la lámpara de alimentación/carga, y comienza la carga.

• Apague la cámara mientras carga la batería.

• Puede cargar la batería incluso cuando esté parcialmente cargada.

• Cuando la lámpara de alimentación/carga parpadee y la carga no haya finalizado, extraiga la batería y vuelva a insertarla.

Notas

• Si la lámpara de alimentación/carga de la cámara parpadea cuando el adaptador de alimentación de ca está conectado a la toma de corriente de la pared, indica que la carga se ha detenido temporalmente porque la temperatura está fuera del rango recomendado. Cuando la temperatura vuelve dentro del rango apropiado, se reanuda la carga. Le recomendamos cargar la batería a una temperatura ambiente de entre 10 °C a 30 °C

• Es posible que la batería no se cargue eficazmente si la sección del terminal de la batería está sucia. En este caso, quite el polvo ligeramente utilizando un paño suave o un bastoncillo de algodón para limpiar la sección del terminal de la batería.

• Conecte el adaptador de alimentación de ca (suministrado) a la toma de corriente de la pared más cercana. Si se produce algún malfuncionamiento mientras se utiliza el adaptador de alimentación de ca, desenchufe la clavija de la toma de corriente de la pared inmediatamente para desconectarlo de la fuente de alimentación.

• Cuando termine la carga, desconecte el adaptador de alimentación de ca de la toma de corriente de la pared.

• Asegúrese de utilizar solamente baterías, cable micro USB (suministrado) y adaptador de alimentación de ca (suministrado) de la marca Sony genuinos.

• Con el cargador de baterías BC-TRN2 (se vende por separado) se puede cargar rápidamente la batería recargable NP-BN suministrada con este modelo. Con el cargador de baterías BC-TRN (se vende por separado) no se puede cargar rápidamente la batería recargable NP-BN suministrada con este modelo.

Tiempo de carga (Carga completa)

El tiempo de carga es de aproximadamente 115 min (minuto) utilizando el adaptador de alimentación de ca (suministrado).

Notas

• El tiempo de carga de arriba se aplica cuando se carga una batería completamente agotada a una temperatura de 25 °C La carga podrá llevar más tiempo dependiendo de las condiciones de utilización y las circunstancias.

Carga conectando a un ordenador

La batería se puede cargar conectando la cámara a un ordenador utilizando el cable micro USB.

Notas

• Tenga en cuenta los puntos siguientes cuando cargue a través de un ordenador: – Si conecta la cámara a un ordenador portátil que no está conectado a la fuente de

corriente, el nivel de la batería del portátil disminuirá. No cargue durante un periodo de tiempo prolongado.

– No encienda/apague o reinicie el ordenador, ni lo reanude desde el modo de

ahorro de energía cuando se encuentre establecida una conexión USB entre el ordenador y la cámara. La cámara podría causar un mal funcionamiento. Antes de encender/apagar, o reiniciar el ordenador o reanudarlo desde el modo de ahorro de energía, desconecte la cámara y el ordenador.

– No existen garantías para la carga utilizando un ordenador de diseño particular o

un ordenador modificado.

Duración de la batería y número de imágenes que se pueden grabar y reproducir

Duración de la batería Número de imágenes

Tomar (imágenes fijas) Aprox. 120 min (minuto) Aprox. 240 imágenes Ver (imágenes fijas) Aprox. 180 min (minuto) Aprox. 3600 imágenes Tomar (películas) Aprox. 60 min (minuto) —

Notas

• El número de arriba de imágenes se aplica cuando la batería está completamente

cargada. El número de imágenes podrá disminuir dependiendo de las condiciones de uso.

• El número de imágenes que se puede grabar es cuando las tomas se hacen en las

condiciones siguientes: – Utilización de “Memory Stick PRO Duo” (Mark2) de Sony (se vende por

separado) – La batería se utiliza a una temperatura ambiente de 25 °C – [Resolución visualiz.] está ajustada a [Estándar].

• El número para “Tomar (imágenes fijas)” está basado en el estándar CIPA, y es tomando imágenes en las condiciones siguientes: (CIPA: Camera & Imaging Products Association) – [Luminosidad panel] está ajustada a [3(Normal)]. – Tomando una imagen cada 30 s (segundo). – Se cambia el zoom alternativamente entre los extremos W y T. – El flash destella una de cada dos veces. – La alimentación se activa y desactiva una vez cada diez veces.

• La duración de la batería para películas se aplica tomando en las condiciones siguientes: – Calidad película: AVC HD HQ – Cuando la toma continua finalice debido a los límites establecidos

(29 min (minuto)), toque (Botón película) otra vez para continuar tomando. Las funciones de toma de imagen tales como el zoom no responderán.

Suministro de alimentación

A la cámara se le puede suministrar alimentación desde la toma de corriente de la pared conectando el adaptador de alimentación de ca (suministrado), utilizando el cable micro USB (suministrado). Puede importar imágenes a un ordenador sin preocuparse de si se agota la batería conectando la cámara a un ordenador utilizando el cable micro USB. Además, puede utilizar el adaptador de alimentación de ca AC-UD10 (se vende por separado) o AC-UD11 (se vende por separado) para suministrar alimentación cuando está haciendo la toma.

Notas

• La alimentación no se puede suministrar cuando la batería no está insertada en la cámara.

• Cuando la cámara esté conectada directamente a un ordenador o a una toma de corriente utilizando el adaptador de alimentación de ca suministrado, el suministro de alimentación estará disponible solamente en modo de reproducción. Si la cámara está en modo de toma de imagen o mientras usted está cambiando los ajustes de la cámara, no se suministrará alimentación aunque haga una conexión USB utilizando el cable micro USB.

• Si conecta la cámara y un ordenador utilizando el cable micro USB mientras la cámara está en modo de reproducción, la visualización en la cámara cambiará de la pantalla de reproducción a la pantalla de conexión USB. Pulse el botón (Reproducción) para cambiar a la pantalla de reproducción.

• Es posible que el adaptador de alimentación de ca AC-UD11 (se vende por separado) no esté disponible en algunos países/regiones.

Inserción de una tarjeta de memoria (se vende por separado)

Asegúrese de que la esquina cortada está orientada correctamente.

Abra la tapa.

Inserte la tarjeta de memoria (se vende por separado).

• Con la esquina cortada orientada como en la ilustración, inserte la tarjeta de memoria hasta que encaje en su sitio con un chasquido.

Cierre la tapa.

Tarjetas de memoria que se pueden utilizar

Tarjeta de memoria

Memory Stick PRO Duo (Mark2

Memory Stick PRO-HG Duo Memory Stick Duo — Memory Stick Micro (M2) (Mark2

Tarjeta de memoria SD (Clase 4 o más

Tarjeta de memoria SDHC (Clase 4 o más

Tarjeta de memoria SDXC (Clase 4 o más

Tarjeta de memoria microSD (Clase 4 o más

Tarjeta de memoria microSDHC

• En este manual, los productos en la tabla se conocen colectivamente con el nombre siguiente:

A: “Memory Stick Duo” B: “Memory Stick Micro” C: Tarjeta SD D: Tarjeta de memoria microSD

Notas

• Cuando utilice “Memory Stick Micro” o tarjetas de memoria microSD con esta cámara, asegúrese de utilizar el adaptador apropiado.

Para imágenes fijas

Para películas

solamente)

rápida)

(Clase 4 o más

rápida)

Para extraer la tarjeta de memoria/batería

Tarjeta de memoria: Empuje la tarjeta de memoria hacia dentro una vez para expulsar la tarjeta de memoria. Batería: Deslice la palanca de expulsión de la batería. Asegúrese de no dejar caer la batería.

Notas

• No extraiga nunca la tarjeta de memoria/batería cuando la lámpara de acceso (página 6) esté encendida. Esto podría ocasionar daño a los datos en la tarjeta de memoria/memoria interna.

Ajuste del reloj

ON/OFF (Alimentación)

Pulse el botón ON/OFF (Alimentación).

Cuando encienda la cámara por primera vez se visualizará el ajuste de Fecha y Hora.

• Es posible que lleve algún tiempo en conectarse la alimentación y permitir realizar operaciones.

Seleccione un idioma deseado.

Seleccione un lugar geográfico deseado siguiendo las

instrucciones en pantalla, después toque [Sig.].

Ajuste [Hora verano], [Format fecha y hora] y [Fecha y

hora], después toque [Sig.].

• Medianoche se indica como 12:00 AM, y mediodía como 12:00 PM.

Toque [OK].

Siga las instrucciones de la pantalla.

• Si ajusta [Resolución visualiz.] a [Alta], es posible que la carga de la batería se agote más rápidamente.

Toma de imágenes fijas/películas

Botón del disparador

Toma de imágenes fijas

Pulse el botón del disparador hasta la mitad para

enfocar.

Cuando la imagen está enfocada, suena un pitido y se ilumina el indicador z.

Pulse el botón del disparador a fondo para tomar una

imagen.

Toma de películas

Toque (Botón película) para comenzar a grabar.

• Utilice la palanca W/T (zoom) para cambiar la escala del zoom.

• Pulse el botón del disparador para tomar imágenes fijas mientras

continúa grabando la película.

Toque (Botón película) para detener la grabación.

Notas

• Cuando se accione la función de zoom mientras se toma una película, el sonido del objetivo y la palanca funcionando se grabará.

• Se puede filmar continuamente durante 29 min (minuto) aproximadamente de una vez con los ajustes predeterminados de la cámara y cuando la temperatura es de aproximadamente 25 °C Cuando termine la grabación de película, puede volver a grabar tocando

(Botón película) otra vez. Es posible que la grabación se detenga para

proteger la cámara dependiendo de la temperatura ambiente.

Visualización de imágenes

(Reproducción)

Pulse el botón (Reproducción).

• Cuando se reproduzcan en esta cámara imágenes de una tarjeta de memoria grabadas con otras cámaras, aparecerá la pantalla de registro para el archivo de datos.

Selección de la imagen siguiente/anterior

Toque (Siguiente)/ (Anterior) en la pantalla.

• Para reproducir películas, toque (Reproducir) en el centro de la pantalla.

• Para acercar con zoom, mueva la palanca W/T (zoom) hacia el lado T.

Eliminación de una imagen

Toque (Borrar) t [Esta ima].

Para volver a la toma de imágenes

Toque en la pantalla.

• Puede también volver al modo de toma de imagen pulsando el botón del disparador hasta la mitad.

Guía en la cámara

Esta cámara está equipada con una guía de instrucciones incorporada. Esto le permite buscar las funciones de la cámara de acuerdo con sus necesidades.

Toque MENU.

Toque (Guía en la cámara), después seleccione el

elemento de MENU deseado.

Se visualiza la guía de operación para el elemento seleccionado.

• Si toca (Guía en la cámara) cuando no está visualizada la pantalla de MENU, puede buscar en la guía utilizando palabras claves o iconos.

Presentación de otras funciones

Tocando el MENU en la pantalla se pueden emplear otras funciones usadas cuando se toma imagen o se reproduce. Esta cámara está equipada con una guía de funciones que le permite seleccionar fácilmente entre las funciones. Mientras se muestra la guía, puede utilizar varias funciones.

Elementos del menú

Toma de imagen

Escena toma película

Modo fácil Toma imágenes fijas utilizando el mínimo de funciones.

Botón película

Flash Establece los ajustes del flash.

Contador automát. Establece los ajustes del autodisparador.

Efecto de desenfoque

Tamaño img fija(Dual Rec)

Tamaño img fija/ Tamaño imagen panorámica/ Tamaño película/ Calidad de película

Ajustes de captura continua

Efecto pintura HDR

Área de énfasis

Tono de color

Color Extraído

Efecto de acuarela

Efecto de ilustración

EV Ajusta la exposición manualmente.

ISO Ajusta la sensibilidad luminosa.

Selecciona el modo de grabación de película.

Toma películas rápidamente en un modo de toma distinto de [Modo película].

Ajusta el nivel del efecto de desenfoque de fondo cuando se toma en modo Desenfoque de fondo.

Ajusta el tamaño de la imagen fija tomada cuando se graba una película.

Selecciona el tamaño de imagen y la calidad para imágenes fijas, imágenes panorámicas o archivos de película.

Establece los ajustes de toma con ráfaga.

Cuando está seleccionado [Pintura HDR] en Efecto de foto, establece el nivel de efecto.

Cuando está seleccionado [Miniatura] en Efecto de foto, establece la parte a enfocar.

Cuando está seleccionado [Cámara juguete] en Efecto de foto, establece el tono de color.

Cuando está seleccionado [Color parcial] en Efecto de foto, establece el color a extraer.

Cuando está seleccionado [Acuarela] en Efecto de foto, establece el nivel de efecto.

Cuando está seleccionado [Ilustración] en Efecto de foto, establece el nivel de efecto.

Balance Blanco Ajusta los tonos de color de una imagen.

Enfoque Selecciona el método de enfoque.

Modo medición

Reconocimiento de escena

Efecto piel suave Ajusta el Efecto piel suave y el nivel del efecto.

Captador de sonrisas

Sensibilidad de sonrisa

Detección de cara

Reducc ojos cerrados

SteadyShot película

Guía en la cámara

Selecciona el modo de medición que establece qué parte del motivo se mide para determinar la exposición.

Ajusta para detectar automáticamente las condiciones de la toma.

Ajusta para que la cámara accione automáticamente el obturador cuando se detecta una sonrisa.

Ajusta la sensibilidad de la función Captador de sonrisas para detectar sonrisas.

Selecciona la detección de caras y hace varios ajustes automáticamente.

Ajusta para tomar automáticamente dos imágenes y selecciona la imagen en la que los ojos no están parpadeando.

Ajusta la intensidad de SteadyShot en Modo película. Si cambia este ajuste, cambiará el ángulo de visión.

Busca funciones de la cámara de acuerdo con sus necesidades.

Visionado

Modo fácil

Seleccionar fecha Selecciona la imagen deseada para ver mediante fecha.

Calendario Selecciona la fecha que se va a reproducir en Calendario.

Índice imágenes Visualiza múltiples imágenes al mismo tiempo.

Diapositivas Selecciona un método de reproducción continua.

Borrar Elimina una imagen.

Retocar Retoca una imagen utilizando varios efectos.

Efecto de foto Añade varias texturas a las imágenes.

Pintar

Visionado 3D

Modo visualización Selecciona el formato de visualización para imágenes.

Visualiza grupo de capt. cont.

Proteger Protege las imágenes.

Impresión (DPOF)

Rotar Gira una imagen fija hacia la izquierda o derecha.

Volumen Ajusta el volumen.

Datos de exposición

Número de imágs en índice

Guía en la cámara

Aumenta el tamaño de texto en la pantalla para facilitar el uso.

Pinta sobre una imagen fija y la guarda como archivo nuevo.

Ajusta para reproducir imágenes tomadas en modo 3D en un televisor 3D.

Selecciona para visualizar imágenes de ráfaga en grupos o visualizar todas las imágenes durante la reproducción.

Añade una marca de orden de impresión a una imagen fija.

Establece si se visualizan o no los datos de toma de imagen (datos Exif) del archivo visualizado actualmente en la pantalla.

Establece el número de imágenes visualizadas en la pantalla de índice.

Busca funciones de la cámara de acuerdo con sus necesidades.

Elementos de ajuste

Si toca MENU mientras toma una imagen o durante la reproducción, se proveerá (Ajustes) como selección final. Puede cambiar los ajustes predeterminados en la pantalla (Ajustes).

Formato de película/Iluminador AF/Cuadrícula/Zoom

Ajustes de Toma

Ajustes Principales

Herramienta Tarjeta Memoria

Ajustes de Reloj

[Eye-Fi] se visualiza solamente cuando hay insertada en la cámara una tarjeta de memoria compatible.

Si no hay insertada una tarjeta de memoria, se visualizará (Herramienta Memoria Interna) y solamente se podrá seleccionar [Formatear].

Imag. Clara/Zoom digital/Reducc. ruido viento/Guía Recono.escena/Reduc. ojos rojos/Aviso ojos cerrados/ Inscribir fecha/Resolución visualiz.

Pitido/Ajuste Histograma/Luminosidad panel/Language Setting/Color visualización/Modo demostración/ Inicializar/CTRL. POR HDMI/Ahorro de energía/ Calibración/Ajuste conexión USB/Alimentación USB/ Ajuste LUN/Desc música/Vaciar música/Eye-Fi Versión

Formatear/Crear Carpeta Grab/Camb. Carp. Grab/ ElimCarpGrabación/Copiar/Número Archivo

Configuración área/Config.fecha y hora

Instalación de aplicación de PC (Windows)

El software incorporado “PlayMemories Home” le permite importar imágenes fijas y películas a su ordenador y utilizarlas. Puede tomar o reproducir imágenes en esta cámara aunque no instale “PlayMemories Home”, sin embargo, necesitará “PlayMemories Home” para importar películas AVCHD a su ordenador.

Conecte la cámara a un ordenador.

Windows 7: [Equipo] t icono de cámara t icono de

soporte t Haga doble clic en [PMHOME.EXE] Windows XP/Vista: [Equipo] (en Windows XP, [Mi PC])

t [PMHOME] t Haga doble clic en [PMHOME.EXE]

Siga las instrucciones de la pantalla para completar la

instalación.

Notas

• “PlayMemories Home” no es compatible con Mac OS. Si reproduce imágenes en un ordenador Mac, utilice las aplicaciones que hay instaladas en su ordenador Mac. Para más detalles, visite la URL siguiente. http://www.sony.co.jp/imsoft/Mac/

Características de “PlayMemories Home”

Lo de abajo son ejemplos de las funciones disponibles cuando usted utiliza “PlayMemories Home”. Para sacar provecho a las distintas funciones de “PlayMemories Home”, conéctese a Internet e instale la “Función adicional”.

• Puede importar imágenes tomadas con la cámara a un ordenador y visualizarlas.

• Puede visualizar imágenes almacenadas en un ordenador por fecha de toma en una visualización de calendario.

• Puede corregir imágenes fijas (Corrección ojos rojos, etc.), imprimir las imágenes, enviar imágenes por correo electrónico, y cambiar la fecha y hora de toma.

• Puede guardar e imprimir imágenes con la fecha.

• Puede crear un disco de películas AVCHD importadas a un ordenador. (Función adicional)

Número de imágenes fijas y tiempo grabable de películas

El número de imágenes fijas y el tiempo que se puede grabar podrán variar dependiendo de las condiciones de la toma y de la tarjeta de memoria.

Imágenes fijas

Capacidad

Tamaño

18M 3 295 VGA 65 6400 16:9(13M) 3 330

Películas

La tabla de abajo muestra los tiempos de grabación máximos aproximados. Estos son los tiempos totales para todos los archivos de película. Se puede filmar continuamente durante 29 min (minuto) aproximadamente. El tamaño máximo de un archivo de película de formato MP4 es de hasta aproximadamente 2 GB

Capacidad

Tamaño

AVC HD 24M (FX) — 10 min

AVC HD 9M (HQ) — 20 min

MP4 12M — 15 min MP4 3M — 1 h 5 min

El número dentro de ( ) es el tiempo grabable mínimo.

• El tiempo grabable de películas varía porque la cámara está equipada con VBR

(Velocidad de bits variable), que ajusta automáticamente la calidad de imagen dependiendo de la escena que se está tomando. Cuando grabe un motivo que se mueve rápidamente, la imagen será más clara pero el tiempo grabable será más corto porque se requiere más memoria para grabar. El tiempo grabable también varía dependiendo de las condiciones de la toma, el motivo o los ajustes de calidad/tamaño de imagen.

Memoria interna Tarjeta de memoria

Aprox. 19 MB 2 GB

Memoria interna Tarjeta de memoria

Aprox. 19 MB 2 GB

(Unidades: Imágenes)

(h (hora), min (minuto))

(10 min)

(15 min)

Notas sobre la utilización de la cámara

Funciones incorporadas en esta cámara

• Este manual describe cada una de las funciones de los dispositivos compatibles con 1080 60i y dispositivos compatibles con 1080 50i. Para comprobar si su cámara es un dispositivo compatible con 1080 60i o un dispositivo compatible con 1080 50i, compruebe si hay las marcas siguientes en la parte inferior de la cámara. Dispositivo compatible con 1080 60i: 60i Dispositivo compatible con 1080 50i: 50i

• No vea imágenes 3D tomadas con esta cámara durante periodos de tiempo prolongados en monitores compatibles con 3D.

• Cuando vea imágenes 3D tomadas con esta cámara en un monitor compatible con 3D, es posible que note molestias en forma de cansancio de la vista, fatiga, o náuseas. Para evitar estos síntomas, recomendamos que haga descansos regulares. Sin embargo, necesitará determinar por sí mismo la duración y la frecuencia de los descansos que requiere, porque éstos varían de una persona a otra. Si nota cualquier tipo de molestia, detenga el visionado de imágenes 3D hasta que se sienta mejor, y consulte con un médico si lo cree necesario. Además, consulte los manuales de instrucciones suministrados con el dispositivo o software que ha conectado o está utilizando con esta cámara. Tenga en cuenta que la vista de un niño aún está en estado de desarrollo (particularmente los niños de menos de 6 años). Consulte con un pediatra u oculista antes de permitir que su niño vea imágenes 3D, y asegúrese de que él/ella observa las precauciones de arriba cuando vea tales imágenes.

Uso y cuidados

Evite un manejo brusco, desmontaje, modificación, golpes físicos, o impactos tales como golpear, dejar caer, o pisar el producto. Sea especialmente cuidadoso con el objetivo.

Notas sobre la grabación/reproducción

• Antes de comenzar a grabar, haga una grabación a modo de prueba para asegurarse de que la cámara está funcionando correctamente.

• La cámara no está hecha a prueba de polvo, ni a prueba de salpicaduras, ni a prueba de agua.

• Evite exponer la cámara al agua. Si entra agua dentro de la cámara, podrá ocurrir un mal funcionamiento. En algunos casos, la cámara no podrá ser reparada.

• No dirija la cámara hacia el sol ni hacia otras luces intensas. Podrá ocasionar un mal funcionamiento de la cámara.

• Si se produce condensación de humedad, elimínela antes de utilizar la cámara.

• No agite ni golpee la cámara. Podría ocasionar un mal funcionamiento y no poder

grabar imágenes. Además, el soporte de grabación podría quedar inutilizable o dañarse los datos de imagen.

No utilice o almacene la cámara en los siguientes lugares

• En un lugar muy caluroso, frío o húmedo

En lugares tales como en un automóvil aparcado al sol, es posible que el cuerpo de la cámara se deforme y esto podrá ocasionar un mal funcionamiento.

• Bajo la luz solar directa o cerca de una estufa

El cuerpo de la cámara podrá decolorarse o deformarse, y esto podrá ocasionar un mal funcionamiento.

• En un lugar expuesto a vibración basculante

• Cerca de un lugar que genera ondas de radio intensas, emite radiación o tiene

magnetismo fuerte. De lo contrario, es posible que la cámara no pueda grabar o reproducir imágenes correctamente.

• En lugares arenosos o polvorientos

Tenga cuidado de no dejar entrar dentro de la cámara arena o polvo. Esto podrá ocasionar un mal funcionamiento en la cámara, y en algunos casos este mal funcionamiento no podrá repararse.

Acerca del transporte

No se siente en una silla u otro lugar con la cámara en el bolsillo trasero de sus pantalones o falda, porque podrá ocasionar un mal funcionamiento de la cámara o dañarla.

Nota sobre la pantalla

La pantalla está fabricada utilizando tecnología de muy alta precisión por lo que más del 99,99 % de los píxeles son operativos para uso efectivo. Sin embargo, es posible que aparezcan algunos puntos diminutos negros y/o brillantes (de color blanco, rojo, azul o verde) en la pantalla. Estos puntos son un resultado normal del proceso de fabricación, y no afectan a la grabación.

Acerca de la temperatura de la cámara

Es posible que la cámara y la batería se sobrecalienten debido al uso continuo, pero no se trata de un fallo de funcionamiento.

Acerca de la protección contra el recalentamiento

Dependiendo de la temperatura de la cámara y de la batería, es posible que no pueda grabar películas o que la alimentación se desconecte automáticamente para proteger la cámara. Se visualizará un mensaje en la pantalla antes de que se desconecte la alimentación o ya no podrá grabar películas. En este caso, deje desconectada la alimentación y espere hasta que la temperatura de la cámara y la batería descienda. Si conecta la alimentación sin dejar que la cámara y la batería se enfríen suficientemente, es posible que la alimentación se desconecte otra vez o que no pueda grabar películas.

Acerca de la carga de la batería

Si carga una batería que no ha sido utilizada durante largo tiempo, es posible que no pueda cargarla hasta la capacidad apropiada. Esto se debe a las características de la batería, y no es un malfuncionamiento. Cargue la batería otra vez.

Aviso sobre los derechos de autor

Los programas de televisión, películas, cintas de vídeo y demás materiales pueden estar protegidos por copyright. La grabación no autorizada de tales materiales puede ir en contra de los artículos de las leyes de copyright.

No hay compensación por daño del contenido o fallo de grabación

Sony no compensará por no poder grabar o por la pérdida o daño del contenido grabado debido a un mal funcionamiento de la cámara o el soporte de grabación, etc.

Limpieza de la superficie de la cámara

Limpie la superficie de la cámara con un paño suave ligeramente humedecido con agua, después limpie la superficie con un paño seco. Para evitar dañar el acabado o la envoltura: – No exponga la cámara a productos químicos tales como diluyente, bencina,

alcohol, paños desechables, repelente de insectos, bronceador o insecticida.

Especificaciones

Cámara

[Sistema]

Dispositivo de imagen: Sensor Exmor

R CMOS de 7,76 mm (tipo 1/2,3)

Número total de píxeles de la cámara:

Aprox. 18,9 Megapíxeles

Número efectivo de píxeles de la

cámara: Aprox. 18,2 Megapíxeles

Objetivo: Objetivo zoom 10× Sony G

f = 4,45 mm – 44,5 mm (25 mm – 250 mm (equivalente a película de 35 mm)) F3,3 (W) – F5,9 (T) Mientras se toman películas (16:9): 27,5 mm – 275 mm* Mientras se toman películas (4:3): 33,5 mm – 335 mm* * Cuando [SteadyShot película]

está ajustado a [Estándar] SteadyShot: Óptico Control de exposición: Exposición

automática, Selección de escena (14 modos)

Balance del blanco: Automático, Luz

diurna, Nublado, Fluorescente 1/2/ 3, Incandescente, Flash, Una pulsación

Formato de señal:

Para 1080 50i: Color PAL, normas CCIR, especificación HDTV 1080/50i Para 1080 60i: Color NTSC, normas EIA, especificación HDTV 1080/60i

Formato de archivo:

Imágenes fijas: Compatible con JPEG (DCF, Exif, MPF Baseline), compatible con DPOF Imágenes fijas 3D: Cumple con MPO (MPF Extendido (Imagen con disparidad)) Películas (Formato AVCHD): Compatible con formato AVCHD versión 2,0 Vídeo: MPEG-4 AVC/H.264 Audio: Dolby Digital 2 canales, equipado con Dolby Digital Stereo Creator

• Fabricado bajo licencia de Dolby

Laboratories. Películas (Formato MP4): Vídeo: MPEG-4 AVC/H.264 Audio: MPEG-4 AAC-LC 2 canales

Soporte de grabación: Memoria interna

(Aprox. 19 MB) “Memory Stick Duo”, “Memory Stick Micro”, tarjetas SD, tarjetas de memoria microSD

Flash: Alcance del flash (sensibilidad

ISO (Índice de exposición recomendado) ajustado a Auto): Aprox. 0,2 m a 3,7 m (W) Aprox. 1,5 m a 2,2 m (T)

[Conectores de entrada y salida]

Conector HDMI: Minitoma HDMI Conector micro USB:

Comunicación USB

Comunicación USB:

Hi-Speed USB (USB 2.0)

[Pantalla]

Pantalla LCD:

Panorámico (16:9), 7,5 cm (tipo 3,0) unidad TFT

Número total de puntos:

921 600 puntos

[Alimentación, general]

Alimentación: Batería recargable

NP-BN, cc 3,6 V Adaptador de alimentación de ca, cc 5 V

Consumo (durante la toma de imagen):

1,0 W

Temperatura de funcionamiento:

0°C a 40°C

Temperatura de almacenamiento:

–20 °C a +60 °C

Dimensiones (cumple con CIPA):

92,3 mm × 52,4 mm × 21,5 mm (An/Al/Pr)

Peso (cumple con CIPA) (incluyendo

la batería NP-BN, “Memory Stick

Duo”): Aprox. 119 g Micrófono: Estéreo Altavoz: Monoaural Exif Print: Compatible PRINT Image Matching III:

Compatible

Adaptador de alimentación de ca

Requisitos de alimentación: ca 100 V a

240 V 50 Hz/60 Hz 70 mA Tensión de salida: cc 5 V 0,5 A Temperatura de funcionamiento:

0°C a 40°C Temperatura de almacenamiento:

–20 °C a +60 °C Dimensiones:

Aprox. 50 mm × 22 mm × 54 mm

(An/Al/Pr)

Peso:

Para EE.UU. y Canadá: Aprox. 48 g Para países o regiones distintos de EE.UU. y Canadá: Aprox. 43 g

Batería recargable NP-BN

Batería utilizada: Batería de litio-ion Tensión máxima: cc 4,2 V Tensión nominal: cc 3,6 V Tensión de carga máxima: cc 4,2 V Corriente de carga máxima: 0,9 A Capacidad:

típica: 2,3 Wh (630 mAh) mínima: 2,2 Wh (600 mAh)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Marcas comerciales

• Las marcas siguientes son marcas comerciales de Sony Corporation.

, “Cyber-shot”, “Memory Stick PRO Duo”, “Memory Stick PRO-HG Duo”, “Memory Stick Duo”, “Memory Stick Micro”

• “AVCHD” y el logotipo de “AVCHD” son marcas comerciales de Panasonic Corporation y Sony Corporation.

• Windows es una marca comercial registrada de Microsoft Corporation en los Estados Unidos y/u otros países.

• Mac y Mac OS son marcas comerciales registradas de Apple Inc.

• El logotipo de SDXC es una marca comercial de SD-3C, LLC.

• “ ” y “PlayStation” son marcas comerciales registradas de Sony Computer Entertainment Inc.

• Además, los nombres de sistemas y productos utilizados en este manual son, en general, marcas comerciales o marcas comerciales registradas de sus respectivos desarrolladores o fabricantes. Sin embargo, las marcas ™ o ® no se utilizan en todos los casos en este manual.

• La aplicación en la PlayStation 3 requiere una cuenta PlayStation Network y la descarga de la aplicación. Podrá acceder a ella en las zonas donde la PlayStation Store esté disponible.

En la página Web de atención al cliente puede encontrar información adicional sobre este producto y respuesta a las preguntas hechas con más frecuencia.

Impreso en papel reciclado en un 70% o más utilizando tinta hecha con aceite vegetal exento de compuesto orgánico volátil (COV).

• Disfrute aún más de su PlayStation 3 descargando la aplicación para PlayStation 3 en PlayStation Store (donde esté disponible).

Português

Aprendendo mais sobre a câmera (“Guia do Usuário da Cyber-shot”)

O “Guia do Usuário da Cyber-shot” é um manual on-line. Consulte-o para obter instruções detalhadas sobre as muitas funções da câmera. 1 Acesse a página de suporte da Sony.

http://www.sony.net/SonyInfo/Support/

2 Selecione seu país ou região. 3 Procure o nome do modelo da câmera na página de

suporte.

• Verifique o nome do modelo na parte inferior da câmera.

Verificar os itens fornecidos

O número entre parênteses indica o número de peças.

• Câmera (1)

• Bateria recarregável NP-BN (1) (Essa bateria recarregável não pode ser usada com a Cyber-shot fornecida com a bateria NP-BN1.)

• Cabo micro USB (1)

• Adaptador de CA (1)

• Cabo de alimentação (não fornecido nos EUA e Canadá) (1)

• Caneta de pintura (1)

• Pulseira (1)

• Manual de instruções (este manual) (1)

ADVERTÊNCIA

Para reduzir o risco de incêndio ou choque elétrico, não exponha o aparelho à chuva ou umidade.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

-GUARDE ESTAS INSTRUÇÕES PERIGO PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉCTRICO, SIGA CUIDADOSAMENTE ESTAS INSTRUÇÕES

Se a forma da ficha não encaixar na tomada de alimentação, use um acessório adaptador de ficha com configuração adequada para a tomada de alimentação.

ATENÇÃO

[ Bateria

A bateria poderá explodir, causar incêndios ou até mesmo queimaduras químicas, se utilizada de modo incorreto. Observe os seguintes cuidados:

• Não desmonte o aparelho.

• Não bata e nem exponha a bateria a choques ou força, por exemplo, martelar, derrubar ou

pisar na bateria.

• Não provoque curto-circuito e nem deixe que objetos metálicos entrem em contato com

os terminais da bateria.

• Não exponha a bateria a altas temperaturas, acima de 60°C, por exemplo, sob a

incidência direita da luz solar ou no interior de um carro estacionado ao sol.

• Não queime nem jogue a bateria no fogo.

• Não manuseie baterias de íon-lítio danificadas ou que estejam com vazamento.

• Carregue a bateria usando um carregador de bateria original da Sony ou um dispositivo

próprio carregar a bateria.

• Mantenha a bateria fora do alcance de crianças pequenas.

• Não molhe a bateria.

• Substitua somente por um tipo igual ou equivalente recomendado pela Sony.

• Descarte as baterias usadas imediatamente, conforme descrito nas instruções.

[ Adaptador CA

Conecte o adaptador CA à tomada na parede mais próxima. Se ocorrer algum problema durante o uso do adaptador CA, desligue imediatamente a alimentação de energia desconectando o plugue da tomada na parede.

O cabo de alimentação, se fornecido, é projetado especificamente para uso nesta câmera apenas e não deve ser usado em outros equipamentos elétricos.

[ Clientes no Brasil

DESCARTE DE PILHAS E BATERIAS

Após o uso, as pilhas e/ou baterias poderão ser entregues ao estabelecimento comercial ou rede de assistência técnica autorizada.

Identificação das partes

A Botão ON/OFF (Liga/Desliga) B Botão do obturador C Alavanca W/T (Zoom) D Flash E Lâmpada de acionamento/

recarga

F Microfone G Luz do cronômetro/

luz do obturador de sorriso/ iluminador AF

H Lente I Botão (Reprodução) J Tela de LCD/painel de toque K Mini plugue HDMI L Gancho para pulseira M Alto-falante N Orifício do encaixe para tripé

• Use um tripé com parafuso menor do que 5,5 mm. Caso contrário, não será possível segurar a câmera firmemente, o que pode causar danos à câmera.

O Conector micro USB P Compartimento do cartão de

memória

Q Tampa da bateria/cartão de

memória

R Compartimento de inserção da

bateria

S Luz de acesso T Alavanca para ejetar a bateria

Colocar a bateria

Alavanca para ejetar a bateria

Abra a tampa.

Insira a bateria.

• Enquanto pressiona a alavanca para ejetar, insira a bateria como mostrado. Verifique se a alavanca de ejeção se trava após a inserção da bateria.

• Fechar a tampa com a bateria inserida incorretamente pode danificar a câmera.

Recarregar a bateria

Para clientes nos EUA e Canadá

Cabo de alimentação

Para clientes nos países/regiões que não os EUA e Canadá

Conecte a câmera ao adaptador CA (fornecido),

usando o cabo micro USB (fornecido).

Conecte o adaptador CA à tomada na parede.

A lâmpada de acionamento/recarga fica acesa na cor laranja e o carregamento é iniciado.

• Desligue a câmera enquanto carrega a bateria.

• Você pode carregar a bateria mesmo quando ela está apenas

parcialmente carregada.

• Quando a lâmpada de acionamento/recarga piscar e o carregamento não

tiver terminado, remova e reintroduza a bateria.

Lâmpada de acionamento/ recarga Acesa: Recarregando Apagada: Carregamento concluído Piscando:

Erro de carregamento ou pausa temporária no carregamento porque a câmera não está na faixa de temperatura correta

Notas

• Se a lâmpada de acionamento/recarga da câmera piscar quando o adaptador CA estiver conectado à tomada na parede, isso indica que o carregamento foi interrompido temporariamente, pois a temperatura está fora do intervalo recomendado. Quando a temperatura volta ao intervalo apropriado, o carregamento é reiniciado. Recomendamos carregar a bateria com a temperatura ambiente entre 10°C e 30°C.

• A bateria talvez não seja recarregada corretamente se a seção do terminal da bateria estiver suja. Neste caso, limpe delicadamente o terminal da bateria com um pano macio ou cotonete para retirar toda a poeira.

• Conecte o adaptador CA (fornecido) à tomada na parede mais próxima. Se ocorrer um mau funcionamento ao usar o adaptador CA, desconecte o plugue da tomada na parede imediatamente para desconectar da fonte de energia.

• Quando o carregamento for concluído, desconecte o adaptador CA da tomada na parede.

• Use somente baterias originais da marca Sony, o cabo micro USB (fornecido) e o adaptador CA (fornecido).

• O carregador da bateria BC-TRN2 (vendido separadamente) é capaz de recarregar rapidamente a bateria recarregável NP-BN que acompanha este modelo. O carregador da bateria BC-TRN (vendido separadamente) não é capaz de recarregar rapidamente a bateria recarregável NP-BN que acompanha este modelo.

Tempo de recarga (Recarga completa)

O tempo de carregamento é cerca de 115 min. usando o adaptador CA (fornecido).

Notas

• O tempo de carregamento acima aplica-se ao carregar uma bateria completamente descarregada à temperatura de 25°C. A recarga pode levar mais tempo, dependendo das condições de uso e circunstâncias.

Carregar conectando a um computador

A bateria pode ser carregada conectando-se a câmera ao computador com o cabo micro USB.

Notas

• Leve em consideração as instruções a seguir quando carregar usando um

computador: – Se a câmera estiver conectada a um notebook que não esteja conectado a uma

fonte de alimentação de energia, o nível de carga da bateria do notebook diminuirá. Não deixe a bateria sendo carregada por um período longo de tempo.

– Não ligue/desligue nem reinicie o computador, e não ative o computador se

estiver em modo de suspensão, quando uma conexão USB tiver sido estabelecida entre o computador e a câmera. Isso pode causar o mau funcionamento da câmera. Antes de ligar/desligar, reiniciar o computador ou ativá-lo do modo de suspensão, desconecte a câmera e o computador.

– Não garantimos que o carregamento funcionará usando um computador

personalizado sob encomenda ou modificado.

Duração da bateria e o número de imagens que podem ser gravadas e reproduzidas

Duração da bateria Número de imagens

Captura (imagens estáticas)

Exibição (imagens estáticas)

Captura (filmes) Aprox. 60 min. —

Notas

• O número de imagens acima aplica-se quando a bateria está totalmente carregada. O número de imagens pode diminuir de acordo com as condições de uso.

• O número de imagens que podem ser gravadas aplica-se à captura sob as seguintes condições: – Usando o “Memory Stick PRO Duo” (Mark2) Sony (vendido separadamente) – A bateria é usada à temperatura ambiente de 25°C. – [Resolução de exib.] estiver ajustado em [Padrão].

• O número para “Captura (imagens estáticas)” baseia-se no padrão CIPA e aplicase à captura sob as seguintes condições: (CIPA: Camera & Imaging Products Association) – [Brilho do Painel] estiver ajustado em [3(Normal)]. – Captura a cada 30 segundos. – O zoom é alternado entre W e T. – O flash pisca uma em cada duas vezes. – A câmera é ligada ou desligada uma em cada dez vezes.

• A vida útil da bateria para filmes aplica-se à captura sob as seguintes condições: – Qualidade do filme: AVC HD HQ – Quando a filmagem contínua terminar por causa dos limites definidos

(29 minutos), toque novamente em (Botão Filme) para continuar a filmagem. As funções de filmagem, como o zoom, não funcionarão.

Fornecimento de energia

Aprox. 120 min. Aprox. 240 imagens

Aprox. 180 min. Aprox. 3600 imagens

A câmera pode receber alimentação da tomada de parede. Para isto, ligue o Adaptador de CA (fornecido) usando o cabo micro USB (fornecido). Você pode importar imagens a um computador sem se preocupar em consumir toda a bateria, conectando a câmera ao computador usando o cabo micro USB. Além disso, você pode usar o Adaptador de CA AC-UD10 (vendido separadamente) ou AC-UD11 (vendido separadamente) como fonte de alimentação ao fotografar/filmar.

Notas

• Não é possível fornecer energia quando a bateria não está inserida na câmera.

• Quando a câmera estiver ligada diretamente a um computador ou a uma tomada de

alimentação, por meio do Adaptador de CA fornecido, a fonte de alimentação ficará disponível apenas no modo de reprodução. Se a câmera estiver em modo de captura ou se você estiver mudando os ajustes da câmera, a alimentação não funciona mesmo que você faça uma conexão USB usando o cabo micro USB.

• Se você conectar a câmera ao computador usando o cabo micro USB enquanto a

câmera estiver no modo de reprodução, o visor da câmera mudará da tela de reprodução para a tela de conexão USB. Pressione o botão (Reprodução) para voltar para a tela de reprodução.

• O Adaptador de CA AC-UD11 (vendido separadamente) pode não estar

disponível em alguns países/regiões.

Inserir o cartão de memória (vendido separadamente)

Coloque o canto recortado na posição correta.

Abra a tampa.

Insira o cartão de memória (vendido separadamente).

• Com o canto cortado na posição indicada, insira o cartão de memória no compartimento até ouvir um clique.

Feche a tampa.

Cartões de memória que podem ser usados

Cartão de memória

Memory Stick PRO Duo (Mark2 apenas)

Memory Stick PRO-HG Duo Memory Stick Duo —

B Memory Stick Micro (M2) (Mark2 apenas)

Cartão de memória SD (Classe 4 ou mais

Cartão de memória SDHC (Classe 4 ou mais

Cartão de memória SDXC (Classe 4 ou mais

Cartão de memória microSD (Classe 4 ou mais

Cartão de memória microSDHC

• Neste manual, o conjunto dos produtos da tabela é chamado de:

A: “Memory Stick Duo” B: “Memory Stick Micro” C: Cartão SD D: Cartão de memória microSD

Notas

• Ao usar “Memory Stick Micro” ou cartões de memória microSD nesta câmera, use o adaptador correto.

Para remover o cartão de memória/bateria

Para imagens estáticas

Para filmes

rápido)

(Classe 4 ou mais

rápido)

Cartão de memória: Empurre o cartão de memória para dentro uma vez para ejetá-lo. Bateria: Deslize a alavanca para ejetar a bateria. Não deixe a bateria cair.

Notas

• Nunca remova o cartão de memória/bateria quando a luz de acesso (página 5) estiver acesa. Isso pode causar danos aos dados do cartão de memória/memória interna.

Ajuste do relógio

ON/OFF (Liga/Desliga)

Pressione o botão ON/OFF (Liga/Desliga).

O ajuste de data e hora é exibido quando você liga a câmera pela primeira vez.

• Pode levar algum tempo para a câmera iniciar e permitir qualquer operação.

Selecione o idioma desejado.

Selecione a região geográfica desejada seguindo as

instruções na tela e, em seguida, toque em [Próx.].

Ajuste [Horário de Verão], [Format. data e hora] e [Data

e hora] e toque em [Próx.].

• O horário da meia-noite é indicado como 12:00 AM e do meio-dia como 12:00 PM.

Toque em [OK].

Siga as instruções na tela.

• Se você ajustar [Resolução de exib.] para [Alta], a carga da bateria pode acabar mais rápido.

Capturando imagens estáticas/filmes

Botão do obturador

Capturar imagens estáticas

Pressione o botão do obturador até a metade para

acertar o foco.

Quando a imagem estiver em foco, o alarme sonoro toca e a luz do indicador z se acende.

Pressione o botão do obturador completamente para

capturar uma imagem.

Capturar filmes

Toque no (Botão Filme) para começar a gravar.

• Use a alavanca W/T (Zoom) para alterar a escala de zoom.

• Pressione o botão do obturador para capturar imagens estáticas enquanto continua a gravar o filme.

Toque no (Botão Filme) para parar de gravar.

Notas

• Ao usar a função de zoom enquanto grava um filme, será gravado o som da lente e da alavanca sendo acionadas.

• A captura contínua é possível por aproximadamente 29 minutos de uma vez com os ajustes padrão da câmera e na temperatura de aproximadamente 25°C. Quando a gravação de filme terminar, você poderá reiniciá-la tocando em (Botão Filme) novamente. A gravação de filmes pode ser interrompida para proteger a câmera de acordo com a temperatura ambiente.

Ver imagens

(Reprodução)

Pressione o botão (Reprodução).

• Quando imagens gravadas por outras câmeras em um cartão de memória são reproduzidas nesta câmera, a tela de registro do arquivo de dados é exibida.

Selecionar a imagem seguinte/anterior

Toque em (Seguinte)/ (Anterior) na tela.

• Para reproduzir filmes, toque em (Reprodução) no centro da tela.

• Para aumentar o zoom, o lado a alavanca W/T (Zoom) para a posição T.

Excluir imagens

Toque em (Excluir) t [Esta imagem].

Voltar a capturar imagens

Toque em na tela.

• Você pode também retornar ao modo de captura pressionando o botão do obturador até a metade.

Guia na câmera

Esta câmera está equipada com um guia de instruções interno. Isso permite que você pesquise as funções da câmera de acordo com as necessidades.

Toque em MENU.

Toque em (Guia na câmera) e selecione o item de

MENU desejado.

O guia de operação do item selecionado é exibido.

• Se você tocar em (Guia na câmera) quando fora da tela de MENU, você pode fazer uma pesquisa usando palavras-chave ou ícones.

Introdução de outras funções

Outras funções usadas durante a captura ou a reprodução podem ser operadas tocando-se no MENU na tela. A câmera é equipada com um Guia de funções que permite selecionar facilmente as funções. Ao exibir o guia, você pode usar várias funções.

Itens do menu

Capturar

Cena captura filme Selecionar o modo de gravação de filme.

Modo Fácil Capturar imagens estáticas usando funções mínimas.

Botão Filme

Flash Ajusta as definições do flash.

Cronômetro Ajusta as definições do cronômetro.

Efeito Desfoque

Tam. Imag. Estát.(Dual Rec)

Tam. Imag. Estát./ Tamanho imag. Panorama/ Tamanho Filme/ Qualidade de Filme

Ajustes de Captura Contínua

Efeito Pintura HDR

Área de ênfase

Tom da cor

Cor Extraída

Efeito aquarela

Efeito ilustração

EV Ajustar a exposição manualmente.

ISO Ajustar a sensibilidade luminosa.

Gravar filmes rapidamente de um modo de captura diferente de [Modo Filme].

Definir o nível do efeito de desfoque do plano de fundo ao capturar no modo Desfoque de plano de fundo.

Regula o tamanho da imagem estática fotografada durante a gravação de um filme.

Selecionar o tamanho e a qualidade de imagens estáticas, imagens panorâmicas ou arquivos de filme.

Ajusta as definições da captura em seqüência.

Quando [Pintura HDR] está selecionado em Efeito de foto, ajusta o nível do efeito.

Quando [Miniatura] está selecionado em Efeito de foto, define o local onde focalizar.

Quando [Câmera de brinquedo] está selecionado em Efeito de foto, define o matiz da cor.

Quando [Cor Parcial] está selecionado em Efeito de foto, seleciona a cor a extrair.

Quando [Aquarela] está selecionado em Efeito de foto, ajusta o nível do efeito.

Quando [Ilustração] está selecionado em Efeito de foto, ajusta o nível do efeito.

Equilíbrio de branco

Foco Selecionar o método de foco.

Modo Medição

Reconhecimento de cena

Efeito pele macia Ajustar o efeito e o nível de Pele macia.

Obturador de sorriso

Sensibilidade Sorriso

Detecção de face

Antipiscada

SteadyShot para Filme

Guia na câmera

Ajustar os tons de cor de uma imagem.

Selecionar o modo de medição que ajusta a parte do sujeito a medir para determinar a exposição.

Definir para detectar automaticamente as condições de captura.

Definir para liberar automaticamente o obturador quando um sorriso é detectado.

Ajustar a sensibilidade da função Obturador de sorriso para detecção de sorriso.

Selecionar a detecção de faces e ajustar várias configurações automaticamente.

Ajustar para capturar automaticamente duas imagens e selecionar a imagem em que a pessoa não piscou.

Ajustar a potência de SteadyShot no modo de Filme. Se você mudar este ajuste, o ângulo de visão mudará.

Pesquisar as funções da câmera de acordo com suas necessidades.

Exibir

Modo Fácil Aumentar o tamanho do texto na tela para facilitar o uso.

Seleção de Data Seleciona a imagem desejada a ser exibida por data.

Calendário Seleciona a data a ser reproduzida no calendário.

Índice de Imagem Exibe várias imagens ao mesmo tempo.

Apresent. slides Selecionar o método de reprodução contínua.

Apagar Excluir uma imagem.

Retoque Retocar a imagem usando vários efeitos.

Efeito Foto Adicione várias texturas às imagens.

Pintar

Visualização 3D

Modo exibição Selecionar o formato de exibição das imagens.

Exibir Grupo Capt. Contínua

Proteger Proteger as imagens.

Imprimir (DPOF)

Girar

Volume Ajusta o volume.

Dados exposição

Nº de imagens no índice

Guia na câmera

Pinta em uma imagem estática e a salva como um novo arquivo.

Definir para reproduzir imagens capturadas no modo 3D em uma TV 3D.

Selecionar para exibir imagens em seqüência em grupos ou exibir todas as imagens durante a reprodução.

Adicionar marca de pedido de impressão à imagem estática.

Girar uma imagem estática para a esquerda ou para a direita.

Define se devem ser exibidos ou não os dados de captura (dados Exif) do arquivo atualmente exibido na tela.

Ajusta o número de imagens exibidas na tela do índice.

Pesquisar as funções da câmera de acordo com suas necessidades.

Definir itens

Se você tocar no MENU durante a captura ou reprodução, as

(Configurações) serão fornecidas como uma seleção final. Você pode

alterar os ajustes padrão na tela (Configurações).

Configurações de Captura

Formato de filme/Iluminador AF/Linha de grade/Zoom Imag. Clara/Zoom digital/Redução Ruído Vento/Guia reconhec. cena/Red. olhos verm./Alerta de piscada/ Gravar Data/Resolução de exib.

Alarme sonoro/Ajuste Histograma/Brilho do Painel/

Principais Configurações

Ferramenta Cartão

Memória

Language Setting/Cor do visor/Modo de demo./Inicia/ CONTROLE HDMI/Econo. de energia/Calibração/ Defin. Conexão USB/Fornec. Energia USB/Ajuste LUN/ Baixar Música/Esvaziar Música/Eye-Fi

/Versão

Formatar/Cria pasta GRAV./Altera pasta GRAV./Apaga pasta GRAV./Copiar/Número do arquivo

Ajuste de região/Ajuste data e hora

Configurações de Relógio

A função [Eye-Fi] será exibida apenas se um cartão de memória compatível for inserido na câmera.

Se o cartão de memória não for inserido, (Ferramenta Memória Interna) será exibido e somente [Formatar] pode ser selecionado.

Instalar aplicativo no PC (Windows)

O software “PlayMemories Home” integrado permite importar e usar imagens estáticas e filmes no computador. Você pode capturar ou reproduzir imagens nesta câmera mesmo que você não instale o “PlayMemories Home”. Contudo, o “PlayMemories Home” é necessário para importar os filmes AVCHD no computador.

Conecte a câmera ao computador.

Windows 7: [Computador] t ícone da câmera t

ícone da mídia t Clique duas vezes em [PMHOME.EXE]

Windows XP/Vista: [Computador] (no Windows XP, [Meu Computador ]) t [PMHOME] t Clique duas vezes em [PMHOME.EXE]

Siga as instruções da tela para concluir a instalação.

Notas

• O “PlayMemories Home” não é compatível com o Mac OS. Para reproduzir imagens no Mac, use os aplicativos que já estiverem instalados no Mac. Para mais detalhes, visite a seguinte URL. http://www.sony.co.jp/imsoft/Mac/

Recursos do “PlayMemories Home”

Veja a seguir exemplos das funções disponíveis quando você usa o “PlayMemories Home”. Para aproveitar as diversas funções de “PlayMemories Home”, conecte à Internet e instale o “Recurso Expandido”.

• Você pode importar imagens capturadas com a câmera no computador para exibi-las.

• Você pode exibir imagens armazenadas no computador na ordem cronológica pelo modo de exibição de calendário.

• Você pode corrigir (Correção olhos vermelhos, etc.) imagens estáticas, imprimir imagens, enviá-las por e-mail e mudar a data e hora de captura.

• Você pode salvar e imprimir imagens com a data.

• Você pode criar um disco com filmes AVCHD importados em um computador. (Recurso Expandido)

Número de imagens estáticas e tempo de gravação de filmes

O número de imagens estáticas e o tempo de gravação podem variar, dependendo das condições de captura e do cartão de memória.

Imagens estáticas

(Unidades: imagens)

Capacidade

Tamanho

18M 3 295 VGA 65 6400 16:9(13M) 3 330

Filmes

Memória interna Cartão de memória

Aprox. 19 MB 2 GB

A tabela abaixo mostra os tempos máximos aproximados de gravação. Essas são as durações totais de todos os arquivos de filme. A captura contínua é possível por cerca de 29 minutos. O tamanho máximo de um arquivo de filme no formato MP4 é aproximadamente 2 GB.

(h (hora), m (minuto))

Capacidade

Tamanho

AVC HD 24M (FX) — 10 m

AVC HD 9M (HQ) — 20 m

MP4 12M — 15 m MP4 3M — 1 h 5 m

O número em ( ) indica o tempo disponível para gravação mínimo.

• O tempo disponível para gravação de filmes pode variar, pois a câmera está equipada com VBR (taxa de bit variável), que ajusta automaticamente a qualidade da imagem de acordo com a cena sendo capturada. Quando você grava um objeto em movimento rápido, a imagem fica mais nítida, mas o tempo disponível para gravação fica mais curto, pois mais memória é necessária para a gravação. O tempo disponível para gravação varia também de acordo com as condições de

captura, o objeto ou as configurações de qualidade/tamanho da imagem.

Memória interna Cartão de memória

Aprox. 19 MB 2 GB

(10 m)

(15 m)

Notas sobre o uso da câmera

Funções internas da câmera

• Este manual descreve todas as funções dos dispositivos compatíveis com 1080 60i

e 1080 50i. Para verificar se sua câmera é um dispositivo compatível com 1080 60i ou um dispositivo compatível com 1080 50i, veja se a parte inferior da câmera traz estas marcas. Dispositivo compatível com 1080 60i: 60i Dispositivo compatível com 1080 50i: 50i

• Não assista a imagens 3D capturadas com esta câmera por muito tempo em

monitores compatíveis com 3D.

• Quando você visualiza imagens 3D capturadas nesta câmera em um monitor

compatível com 3D, você pode sentir desconforto nos olhos, fadiga ou náusea. Para evitar esses sintomas, recomenda-se que você faça intervalos regulares. Entretanto, você precisa determinar o seu próprio tempo e a freqüência dos intervalos necessários, pois esses parâmetros variam de acordo com cada indivíduo. Se você sentir qualquer desconforto, pare de ver as imagens 3D até se sentir melhor e consulte um médico, se necessário. Consulte também as instruções de operação fornecidas com o dispositivo ou software conectado ou que você está usando com a câmera. Observe que a visão das crianças ainda está em estágio de desenvolvimento (particularmente crianças com menos de seis anos). Consulte um pediatra ou oftalmologista antes de permitir que seus filhos assistam a imagens 3D e garanta que eles obedecem às precauções descritas anteriormente quando exibir esse tipo de imagem.

Sobre o uso e cuidados

Evite manusear descuidadamente, desmontar, modificar, submeter a choque físico ou impacto, como pancadas, deixar cair ou pisar no produto. Tenha cuidado principalmente com a lente.

Notas sobre gravação/reprodução

• Antes de começar a gravar, faça um teste de gravação para saber se a câmera

funciona corretamente.

• A câmera não é à prova de poeira, de respingos nem d’água.

• Evite que a câmera entre em contato com água. Se a parte interna ficar molhada,

pode ocorrer o mau funcionamento. Em alguns casos, a câmera não pode ser consertada.

• Não aponte a câmera para o sol nem luzes fortes. Isso pode causar o mau

funcionamento da câmera.

• Se houver condensação de umidade, remova-a antes de usar a câmera.

• Não agite nem bata a câmera. Isso pode causar o mau funcionamento e poderá não

ser possível gravar imagens. Além disso, a mídia de gravação pode deixar de funcionar ou os dados de imagens podem ser danificados.

Não use/guarde a câmera nas condições a seguir

• Locais extremamente quentes, frios ou úmidos Em locais como o carro estacionado no sol, o corpo da câmera pode ficar deformado e isso pode causar mau funcionamento.

• Sob luz solar direta ou perto de um aquecedor O corpo da câmera pode perder a cor ou se deformar, o que pode causar o mau funcionamento.

• Em locais sujeitos a vibrações

• Perto de um local com geração de ondas de rádio fortes, emissão de radiação ou fonte magnética forte. Caso contrário, a câmera talvez não grave nem reproduza imagens corretamente.

• Em locais com areia ou empoeirados Cuidado para não deixar que a areia ou a poeira entre na câmera. Isso pode causar o mau funcionamento irreparável da câmera.

Transporte

Não se sente com a câmera no bolso traseiro das calças ou saia. Isso pode causar o mau funcionamento ou danificar a câmera.

Observação sobre a tela

A tela foi fabricada usando uma tecnologia de alta precisão para que mais de 99,99% dos pixels possam ser usados efetivamente. Contudo, alguns pontos pretos e/ou brilhantes minúsculos (brancos, vermelhos, azuis ou verdes) podem aparecer na tela. Esses pontos são resultado normal do processo de fabricação e não afetam a gravação.

Temperatura da câmera

A câmera e a bateria podem esquentar devido ao uso contínuo, porém isso não significa mau funcionamento.

Proteção contra superaquecimento

Dependendo da temperatura da câmera e da bateria, talvez não seja possível gravar filmes ou a câmera pode se desligar automaticamente, como medida de segurança. Uma mensagem será exibida na tela antes que a câmera seja desligada ou antes que você não possa mais gravar filmes. Nesse caso, deixe o produto desligado e espere até que a temperatura da câmera e da bateria diminua. Se ligar a câmera sem deixar a câmera e a bateria esfriarem o suficiente, a energia pode se desligar novamente ou você pode não ser capaz de gravar filmes.

Sobre o carregamento da bateria

Se carregar uma bateria que não tenha sido usada por um longo período, você talvez não possa carregá-la completamente. Isso se deve a características da bateria e não é um sinal de mau funcionamento. Carregue a bateria novamente.

Aviso sobre copyright

Programas de televisão, filmes, vídeos e outros materiais às vezes podem ser protegidos pelas leis de copyright. A gravação não autorizada desses materiais pode ser contrária às provisões das leis de copyright.

Não há indenização a conteúdo danificado ou falha de gravação

A Sony não indeniza falhas de gravação ou perda nem danos de conteúdo gravado devido a mau funcionamento da câmera ou mídia de gravação, etc.

Limpar a superfície da câmera

Limpe a superfície da câmera com um pano macio levemente umedecido com água, depois seque com um pano seco. Para evitar danos ao acabamento ou corpo da câmera: – Não deixe a câmera entrar em contato com produtos químicos como tíner, benzina,

álcool, lenços umedecidos descartáveis, repelente de insetos, protetor solar ou inseticida.

Especificações

Câmera

[Sistema]

Dispositivo de imagem: Sensor Exmor

R CMOS de 7,76 mm (tipo 1/2,3)

Número total de pixels da câmera:

Aprox. 18,9 megapixels

Número real de pixels da câmera:

Aprox. 18,2 megapixels

Lente: Lente de zoom 10× Sony G

f = 4,45 mm – 44,5 mm (25 mm – 250 mm (equivalente a filme de 35 mm)) F3,3 (W) – F5,9 (T) Ao capturar filmes (16:9): 27,5 mm – 275 mm* Ao capturar filmes (4:3): 33,5 mm – 335 mm* * Quando [SteadyShot para Filme]

está definido como [Padrão] SteadyShot: Óptico Controle de exposição: Exposição

automática, Seleção de cena (14 modos)

Equilíbrio de branco: Automático, Luz

do dia, Nublado, Fluorescente 1/2/ 3, Incandescente, Flash, Um toque

Formato do sinal:

Para 1080 50i: Cor PAL, padrões CCIR, especificação 1080/50i de HDTV Para 1080 60i: Cor NTSC, padrões EIA, especificação 1080/60i de HDTV

Formato de arquivo:

Imagens estáticas: Compatível com JPEG (DCF, Exif, MPF Baseline), compatível com DPOF Imagens estáticas 3D: Compatível com MPO (MPF Estendido

(Imagem de Disparidade))

Filmes (formato AVCHD): Compatível com o formato AVCHD Ver. 2.0 Vídeo: MPEG-4 AVC/H.264 Áudio: Dolby Digital 2 canais, equipada com o Dolby Digital Stereo Creator

• Fabricado sob licença da Dolby

Laboratories. Filmes (formato MP4): Vídeo: MPEG-4 AVC/H.264 Áudio: MPEG-4 AAC-LC 2 canais

Mídia de gravação: Memória interna

(aprox. 19 MB), “Memory Stick Duo”, “Memory Stick Micro”, cartões SD, cartões de memória microSD

Flash: Alcance do flash (sensibilidade

ISO (Índice de exposição recomendado) ajustada em Auto): Aprox. 0,2 m a 3,7 m (W) Aprox. 1,5 m a 2,2 m (T)

[Conectores de entrada e saída]

Conector HDMI: Mini plugue HDMI Conector micro USB:

Comunicação USB

Comunicação USB:

Hi-Speed USB (USB 2.0)

[Tela]

Tela de LCD:

Panorâmica (16:9), 7,5 cm (tipo 3,0) unidade TFT

Número total de pontos:

921 600 pontos

[Alimentação, geral]

Alimentação: Bateria recarregável

NP-BN, 3,6 V Adaptador de CA, 5 V

Consumo de energia (durante captura):

1,0 W Temperatura de operação: 0 °C a 40 °C Temperatura de armazenamento:

–20 °C a +60 °C Dimensões (compatível com CIPA):

92,3 mm × 52,4 mm × 21,5 mm

(L/A/P) Peso (compatível com CIPA)

(incluindo bateria NP-BN e

“Memory Stick Duo”):

Aprox. 119 g Microfone: Estéreo Alto-falante: Mono Exif Print: Compatível PRINT Image Matching III:

Compatível

Adaptador de CA

Requisitos de alimentação: CA 100 V a

240 V, 50 Hz/60 Hz, 70 mA Tensão de saída: CC 5 V, 0,5 A Temperatura de operação: 0 °C a 40 °C Temperatura de armazenamento:

–20 °C a +60 °C Dimensões:

Aprox. 50 mm × 22 mm × 54 mm

(L/A/P) Peso:

Para os EUA e Canadá:

Aprox. 48 g

Para países ou regiões que não

sejam EUA e Canadá:

Aprox. 43 g

Bateria recarregável NP-BN

Bateria usada: Bateria de íon de lítio Tensão máxima: CC 4,2 V Tensão nominal: CC 3,6 V Voltagem de carga máxima: CC 4,2 V Corrente de carga máxima: 0,9 A Capacidade:

típica: 2,3 Wh (630 mAh) mínima: 2,2 Wh (600 mAh)

Design e especificações sujeitos a alterações sem aviso.

Marcas registradas

• As marcas a seguir são marcas registradas da Sony Corporation.

“Memory Stick PRO Duo”, “Memory Stick PRO-HG Duo”, “Memory Stick Duo”, “Memory Stick Micro”

• “AVCHD” e o logotipo “AVCHD” são marcas registradas da Panasonic Corporation e Sony Corporation.

• Windows é marca registrada da Microsoft Corporation nos EUA e/ou outros países.

• Mac e Mac OS são marcas comerciais registradas da Apple Inc.

• O logotipo SDXC é marca comercial da SD-3C, LLC.

• “ ” e “PlayStation” são marcas comerciais registradas da Sony Computer Entertainment Inc.

• Além disso, nomes de sistemas e produtos usados neste manual são, em geral, marcas comerciais ou registradas de seus respectivos desenvolvedores ou fabricantes. Contudo, as marcas ™ ou ® nem sempre são usadas neste manual.

• Aproveite ainda mais sua experiência com o PlayStation 3 baixando o aplicativo para PlayStation 3 de PlayStation Store (onde disponível).

• O aplicativo para PlayStation 3 necessita de uma conta da PlayStation Network e do download do aplicativo. Acessível em áreas onde a PlayStation Store está disponível.

, “Cyber-shot”,

Maiores informações sobre este produto e respostas às perguntas freqüentes podem ser encontradas no site de atendimento ao cliente.

A impressão foi feita em papel reciclado a 70% ou mais utilizando tinta à base de óleo vegetal isenta de COV (composto orgânico volátil).

中文（繁體字）

關於相機的詳細資訊（“Cyber-shot 使用者指南”）

“Cyber-shot 使用者指南”是線上使用說明書。關於相

機各種功能的深入使用說明，請參考此書。 1 進入 Sony 服務網頁。

http://www.sony.net/SonyInfo/Support/

2 選擇您的國家與地區。 3 搜尋服務網頁內您相機的型號名稱。

• 查看您相機底部的型號名稱。

檢查附件

括號中的數字代表的是件數。

• 相機（1）

• 充電電池 NP-BN （1）

（這個充電電池不能用於附有 NP-BN1 電池的 Cyber-shot。）

• 微型 USB 電纜（1）

• 電源適配器（1）

• 電源線（在美國與加拿大非附件）（1）

• 畫筆（1）

• 腕帶（1）

• 使用說明書（本說明書）（1）

警告

為減少發生火災或電擊的危險，請勿讓本機暴露於雨中或受潮。

重要的安全指示－請保存這些指示危險為了降低火災或電擊的危險，請小心遵守

這些指示

如果插頭的形狀與電源插座不合，請使用適合電源插座的插頭轉接頭。

注意

[ 電池組

如果電池組處理不當，電池組可能會爆炸，造成火災，甚至化學灼傷。請遵循以下注意事項。

• 切勿拆解。

• 切勿擠壓，撞擊電池組或對電池組用力過度，如敲擊，跌落或踩踏在電池

組上。

• 切勿短路或讓金屬物品接觸到電池端子。

• 切勿暴露在超過 60 ℃的高溫下，例如直射陽光下，或停在太陽下的汽車

內。

• 切勿焚化或丟棄在火中。

• 切勿處理損壞或洩漏的鋰離子電池。

• 務必使用 Sony 原廠的充電器或可對電池組充電的裝置來為電池組充電。

• 電池組應放在幼兒不易觸及的地方。

• 使電池組保持乾燥。

• 請僅使用與 Sony 建議的相同或相等的電池類型進行更換。

• 請依照說明書中的說明正確丟棄舊電池組。

[ 電源供應器 / 電源適配器

將電源供應器 / 電源適配器連接到附近的牆上電源插座。如果使用電源供應器 / 電源適配器時發生某些問題，請立即中斷插頭與牆上電源插座的連接，以關閉電源。

如果附帶電源線，則該電源線專為本相機設計，不能用於其他電子設備。

注意

本產品已經過測試並確定符合 EMC 規定中所提出的使用連接電纜不得超過 3 公尺的限制。

[ 注意

特定頻率的電磁場可能會影響此機的畫面和聲音。

[ 通知

如果靜電或電磁導致資料傳送中斷（失敗），請重新啟動應用程式或斷開連接，並重新連接通信電纜（USB 等）。

僅適用於台灣

廢電池請回收

附屬電纜上附有鐵芯時的注意事項：USB 電纜或 A/V 連接電纜或電源供應器 / 電源適配器之 DC 輸出線上的一個鐵芯係抑制電磁波干擾用，請勿任意拆卸。

認識各部件

A ON/OFF （電源）按鈕 B 快門按鈕 C W/T （變焦）桿 D 閃光燈 E 電源 / 充電指示燈 F 麥克風 G 自拍定時器指示燈 / 微笑快門

指示燈 /AF 照明器

H 鏡頭 I （播放）按鈕 J LCD螢屏/觸控面板 K HDMI 小型插孔 L 腕帶用掛勾 M 揚聲器 N 三腳架螺絲孔

•

請使用螺絲長度在 5.5 公釐以下的三腳架。否則無法將相機牢靠地固定住，而且可能會對相機造成損壞。

O 微型 USB 接頭 P 記憶卡插槽 Q 電池 / 記憶卡蓋子 R 電池插槽 S 存取指示燈 T 電池退出桿

插入電池

電池退出桿

打開蓋子。

插入電池。

• 如圖所示，在按住電池退出桿的同時將電池插入。確認電池退出

桿在插入後有鎖定。

• 電池插入不正確時關上電池蓋可能會損壞相機。

為電池充電

美加地區的用戶

美加以外的國家 / 地區的用戶

電源線

電源 / 充電指示燈點亮：充電關閉：充電完成閃爍：

因為相機不在適當的溫度範圍內而發生充電錯誤或暫停充電。

用微型 USB 電纜（附件）將相機連接到電源適配器（附

件）。

將電源適配器連接到牆上的電源插座。

電源 / 充電指示燈點亮橘色的燈，充電開始。

• 為電池充電時關閉相機。

• 即使電力沒有完全放光，也可以為電池充電。

• 電源 / 充電指示燈閃爍而且充電未完成時，取出電池之後再插回

去。

附註

• 電源適配器連接到牆上的電源插座時，如果相機上的電源 / 充電指示燈閃

爍，表示因為溫度超出建議範圍外而暫停充電。溫度回到適當的範圍內時，會恢復充電。建議您在 10 ℃至 30 ℃的環境溫度下對電池充電。

• 電池的端子部分如果髒了，可能無法有效地充電。遇到這種情況時，請用

軟布或棉花棒輕輕地將所有髒東西擦掉，以清潔電池的端子部分。

• 將電源適配器（附件）連接到最近的牆上電源插座。如果使用電源適配器

時發生故障，請立即將插頭從插座拔掉以中斷電源。

• 充電完成時，將電源適配器從牆上的電源插座拔掉。

• 務必只使用原廠的 Sony 電池、微型 USB 電纜（附件）以及電源適配器（附

件）。

• BC-TRN2 電池充電器（另售）能夠為本機型所附的 NP-BN 充電電池快速充

電。BC-TRN 電池充電器（另售）不能夠為本機型所附的 NP-BN 充電電池快速充電。

充電時間（完全充電）

使用電源適配器（附件）時的充電時間大約 115 分鐘。

附註

• 上述充電時間適用於在 25 ℃的溫度下為放完電的電池充電的情況。充電可

能因為使用情況或環境而需要長一點的時間。

連接到電腦上充電

用微型 USB 電纜將相機連接到電腦，便可以為電池充電。

附註

• 經由電腦充電時，請注意下列幾點：

- 如果相機是連接在沒有連接電源的到膝上型電腦，電腦的電池電量會降

低。請不要長時間充電。

- 在相機與電腦之間建立 USB 連接時，不要開 / 關或重新啟動電腦，或者是

將電腦從休眠模式中喚醒。相機可能會造成故障。開 / 關電腦或重新啟動電腦，或者喚醒休眠模式中的電腦之前，要中斷相機與電腦的連接。

- 對於自行組裝的電腦或修改過的電腦，不保證能夠充電。

電池使用時間以及可以記錄與播放的影像數目

電池使用時間影像數目

拍攝（靜態影像）約 120 分約 240 張影像檢視（靜態影像）約 180 分約 3600 張影像拍攝（動態影像）約 60 分 —

附註

• 上述影像數目適用於電池充滿電的情況。視使用情況而定，影像的數目可能會減少。

• 可以記錄的影像數目是在下列情況下拍攝的：

- 使用 Sony “Memory Stick PRO Duo”(Mark2) （另售）

- 在周邊溫度為 25 ℃時使用電池。

-［顯示解析度］設定為［標準］。

•“拍攝（靜態影像）”的數目以 CIPA 標準為根據，在下列情況下進行拍攝：

（CIPA: Camera & Imaging Products Association）

-［面板亮度］設定為［3 （普通）］。

- 每 30 秒鐘拍一張。

- 變焦在 W 和 T 端交替轉換。

- 每拍攝兩次閃光燈閃光一次。

- 每拍攝十次打開和關閉電源一次。

• 動態影像的電池使用時間適用於下列拍攝情況：

- 動態影像的畫質：AVC HD HQ

- 連續拍攝因為設定限制（29 分鐘）而結束時，再度觸摸（動態影像按鈕）以便繼續拍攝。變焦之類的拍攝功能將會無法使用。

供電

用微型 USB 電纜（附件）連接到電源適配器（附件），便可以從牆上的電源插座為相機供應電源。用微型 USB 電纜將相機連接到電腦，便可以將影像匯入電腦而不用擔心電池的電耗盡。此外，您可以在拍攝時用電源適配器 AC-UD10 （另售）或 AC-UD11 （另售）供電。

附註

• 電池沒有插入相機時不能供電。

• 相機直接連接到電腦或者用隨附的電源適配器連接到電源插座時，電源只

能用於播放模式。如果相機處於拍攝模式或者您正在變更相機的設定，即使用微型 USB 電纜進行 USB 連接，也無法供電。

• 如果相機處於播放模式時用微型 USB 電纜將相機與電腦連接，相機上的顯示

會從播放畫面變更為 USB 連接畫面。按（播放）按鈕切換到播放畫面。

• 某些國家 / 地區可能買不到電源適配器 AC-UD11 （另售）。

插入記憶卡（另售）

確認缺角那頭朝向正確的方向。

打開蓋子。

插入記憶卡（另售）。

• 缺角那頭朝向圖示方向，將記憶卡插入到卡入定位為止。

關上蓋子。

可以使用的記憶卡

記憶卡適用於靜態影像適用於動態影像

Memory Stick PRO Duo （僅限 Mark2） Memory Stick PRO-HG Duo

Memory Stick Duo — Memory Stick Micro (M2) （僅限 Mark2）

SD 記憶卡（等級 4 或者更

SDHC 記憶卡（等級 4 或者更

SDXC 記憶卡（等級 4 或者更

microSD 記憶卡（等級 4 或者更

microSDHC 記憶卡（等級 4 或者更

• 在本說明書中，表中的產品統稱如下：

快）

A：“Memory Stick Duo” B：“Memory Stick Micro” C：SD 卡 D：microSD 記憶卡

附註

• 以本相機使用 “Memory Stick Micro”或 microSD 記憶卡時，務必要使用適

當的轉接卡。

若要取出記憶卡 / 電池

記憶卡：將記憶卡往裡壓一下以退出記憶卡。電池：推動電池退出桿。小心不要讓電池掉落地上。

附註

• 存取指示燈（第 5 頁）點亮時切勿取出記憶卡 / 電池。這樣可能會對記憶卡 /

內部記憶體中的資料造成損壞。

設定時鐘

ON/OFF （電源）

按 ON/OFF （電源）按鈕。

日期與時間設定會在您首次開機時顯示出來。

• 可能需要一點時間才能開啟電源並進行操作。

選擇要使用的語言。

按照螢幕上的指示選擇您要的地理位置，然後觸摸［下

頁］。

設定［夏令時間］、［日期時間格式］和［日期時間］，

然後觸摸［下頁］。

• 午夜會顯示為 12:00 AM，而正午則是 12:00 PM。

觸摸［OK］。

按照螢幕上的指示進行。

• 如果將［顯示解析度］設定為［高］，電池的電力可能會消耗得

比較快。

拍攝靜態影像 / 動態影像

快門按鈕

拍攝靜態影像

將快門按鈕按下一半以便對焦。

影像合焦時，會發出嗶聲，而且 z 指示會點亮。

將快門按鈕完全按下去以拍攝影像。

拍攝動態影像

觸摸（動態影像按鈕）開始記錄。

• 用 W/T （變焦）桿變更變焦比率。

• 繼續記錄動態影像的同時按快門按鈕拍攝靜態影像。

觸摸（動態影像按鈕）停止記錄。

附註

• 用變焦功能拍攝動態影像時，鏡頭與操縱桿的操作聲音會被錄下來。

• 在 25 ℃左右的溫度下，以相機的預設設定拍攝時，一次可以連續拍攝大約

29 分鐘。動態影像記錄完成時，可以再度觸摸（動態影像按鈕）以便重新開始記錄。視周遭溫度而定，記錄可能會停止以保護相機。

觀看影像

（播放）

按（播放）按鈕。

• 在本相機上播放以其他相機記錄在記憶卡上的影像時，會出現資

料檔案的登記畫面。

選擇下一個 / 上一個影像

觸摸螢幕上的（下一個）/ （上一個）。

• 若要播放動態影像，請觸摸螢幕中央的（播放）。

• 若要放大，請將 W/T （變焦）桿推向 T 端。

刪除影像

觸摸（刪除） t ［這個影像］。

恢復拍攝影像

觸摸螢幕上的。

• 您也可以將快門按鈕按下一半以返回拍攝模式。

相機指南

本相機配備有內建的使用指南。這樣您便可以根據需要搜尋相機的功能。

觸摸 MENU。

觸摸（相機指南），然後選擇要使用的 MENU 項目。

所選項目的操作指南便會顯示出來。

• 如果您在 MENU 畫面沒有顯示出來時觸摸（相機指南），便可以用

關鍵字或圖示搜尋指南。

其他功能簡介

拍攝或播放時使用的其他功能可以用觸摸螢幕上的 MENU 的方式操作。本相機備有功能指南，可以讓您輕鬆地從功能中選擇。顯示指南時，可以使用各種功能。

功能表項目

拍攝

動態影像拍攝場景選擇動態影像的記錄模式。

簡單模式用最少的功能拍攝靜態影像。

動態影像按鈕

閃光燈設定閃光燈設定值。

自拍定時器設定自拍定時器設定值。

散焦效果

靜態影像尺寸 (Dual Rec)

靜態影像尺寸 / 全景影像大小 / 動態影像尺寸 / 動畫品質

連拍設定設定連拍設定。

HDR 繪畫效果

強調的區域

色調在圖片效果中選擇［玩具照相機］時，設定色調。

擷取的色彩

水彩畫效果

插圖效果在圖片效果中選擇［插圖］時，設定效果的等級。

EV 以手動方式調整曝光。

ISO 調整感光度。

白平衡調整影像的色調。

對焦選擇對焦方法。

從［動態影像模式］以外的拍攝模式快速地拍攝動態影像。

以背景散焦模式拍攝時，設定背景散焦效果的等級。

設定記錄動態影像時拍攝的靜態影像尺寸。

選擇靜態影像、全景影像或動態影像檔案的影像尺寸和畫質。

在圖片效果中選擇［HDR 繪畫］時，設定效果的等級。

在圖片效果中選擇［縮樣］時，設定要對焦的部分。

在圖片效果中選擇［部分色彩］時，選擇要擷取的顏色。

在圖片效果中選擇［水彩畫］時，設定效果的等級。

測光模式

場景辨識設定為自動偵測拍攝情況。

柔膚效果設定美膚效果與效果的等級。

微笑快門設定在偵測到微笑時自動釋放快門。

微笑靈敏度設定微笑快門功能偵測微笑的靈敏度。

面孔偵測選擇自動偵測面孔並調整各種設定。

閉眼減弱功能

動畫 SteadyShot

相機指南根據需要搜尋相機的功能。

選擇測光模式，設定要測量被攝體的哪個部分以決定曝光值。

設定自動拍攝兩張影像，並選擇沒有眨眼的那一張。

設定 SteadyShot 在動態影像模式中的強度。如果變更這項設定，視角會改變。

觀看

簡單模式增加螢幕上的文字尺寸以便於使用。

日期選擇按日期選擇要觀看的影像。

日曆選擇日曆上要播放的日期。

影像索引同時顯示多個影像。

循環播放選擇一種連續播放的方法。

刪除刪除一個影像。

修飾用各種效果修飾影像。

相片效果為影像添加各種紋理。

繪製在靜態影像上繪圖，並將其另存為新的檔案。

3D 檢視設定為要在 3D 電視機上播放以 3D 模式拍攝的影像。

觀看模式選擇影像的顯示格式。

顯示連拍群組

保護保護影像。

列印（DPOF）為一個靜態影像添加列印預訂標記。

轉動將靜態影像向左或向右旋轉。

播放時可以選擇以群組顯示連拍影像或者顯示所有影像。

Sony DSC-WX170 Users guide [en, es]

Specifications and Main Features

Frequently Asked Questions

User Manual

English

Learning more about the camera (“Cyber-shot User Guide”)

Checking the supplied items

Identifying parts

Inserting the battery pack

Charging the battery pack

Inserting a memory card (sold separately)

Setting the clock

Shooting still images/movies

Viewing images

In-Camera Guide

Introduction of other functions

Install PC application (Windows)

Number of still images and recordable time of movies

Notes on using the camera

Specifications

Español

Para saber más sobre la cámara (“Guía del usuario de Cyber-shot”)

Comprobación de los artículos suministrados

Identificación de las partes

Inserción de la batería

Carga de la batería

Inserción de una tarjeta de memoria (se vende por separado)

Ajuste del reloj

Toma de imágenes fijas/películas

Visualización de imágenes

Guía en la cámara

Presentación de otras funciones

Instalación de aplicación de PC (Windows)

Número de imágenes fijas y tiempo grabable de películas

Notas sobre la utilización de la cámara

Especificaciones

Português

Aprendendo mais sobre a câmera (“Guia do Usuário da Cyber-shot”)

Verificar os itens fornecidos

Identificação das partes

Colocar a bateria

Recarregar a bateria

Inserir o cartão de memória (vendido separadamente)

Ajuste do relógio

Capturando imagens estáticas/filmes

Ver imagens

Guia na câmera

Introdução de outras funções

Instalar aplicativo no PC (Windows)

Número de imagens estáticas e tempo de gravação de filmes

Notas sobre o uso da câmera

Especificações

中文 （繁體字）

關於相機的詳細資訊 （“Cyber-shot 使用者指 南”）

檢查附件

認識各部件

插入電池

為電池充電

插入記憶卡 （另售）

設定時鐘

拍攝靜態影像 / 動態影像

觀看影像

相機指南

其他功能簡介

中文（繁體字）

關於相機的詳細資訊（“Cyber-shot 使用者指南”）

插入記憶卡（另售）
