Page 1

4-074-104-12 (1)



Trinitron Color Computer Display

Operating Instructions Mode d’emploi Manual de instrucciones

US FR ES CS

CPD-E400

Page 2

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No.

Serial No.

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for

help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

IMPORTADOR

Sony Electronicos de Mexico, S.A. de C.V. Henry Ford No.29 Fraccionamiento San Nicolas, Tlalnepantla Estado de Mexico, CP54030 Tel.: 321-1000 R.F.C. SEM-941001-BJA

(Para Mexico unicamente/For Mexico only)

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).

• Aus ergonomischen Gründen (flimmern) sollten nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.

• Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, daß die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

NOTICE

This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS

Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

INFORMATION This product complies with Swedish National Council for Metrology (MPR) standards issued in December 1990 (MPR II) for very low frequency (VLF) and extremely low frequency (ELF).

INFORMATION Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Hinweis Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

INFORMACIÓN Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

Dieses Garät entspricht den folgenden europäischen EMVVorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1994 Klasse B EN50082-1/1997 EN61000-3-2/1995

NERGY STAR Partner, Sony

As an Corporation has determined that this product meets the guidelines for energy efficiency.

NERGY STAR

Declaration of Conformity

Trade Name: Sony Model No.: CPD-E400 Responsible Party: Sony Electronics Inc. Address: 1 Sony Drive, Park Ridge, NJ. 07656 USA Telephone No.: 201-930-6970

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Page 3

Table of Contents

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron is a registered trademark of Sony Corporation.

• Macintosh is a trademark license d to Apple Computer, Inc., registered in the U.S.A. and other countries.

• Windows trademarks of Microsoft Corporation in the United States and other countries.

• IBM PC/AT and VGA are registered trademarks of IBM Corporation of the U.S.A.

• VESA and DDC Video Electronics Standard Association.

•

mark.

• All other product names m ent i one d herein may be the trademarks or registered trademarks of their respective companies.

• Furthermo re, “” and “” are not mentioned in each case in this manual.



and MS-DOS are registered



are trademarks of the

NERGY STAR is a U.S. registered

Step 1: Step 2: Step 3:

Connect your monitor to your computer . . . . . . . . . . . . . . . 6

Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 7

Selecting the on-screen menu language (LANG). . . . . . . . . . . . . . . 8

Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

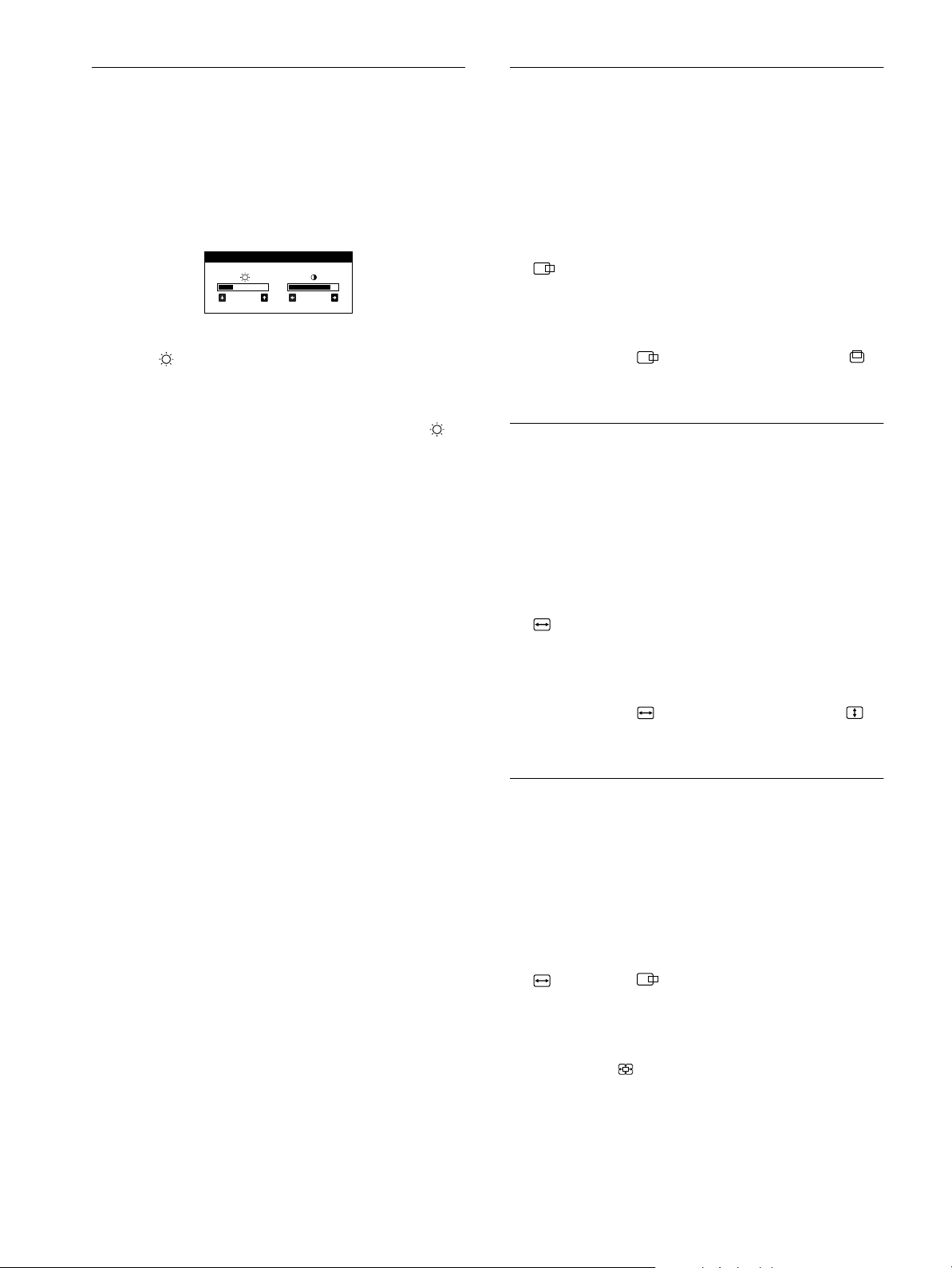

Adjusting the brightness and contrast. . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the centering of the picture (CENTER) . . . . . . . . . . . . . . 10

Adjusting the size of the picture (SIZE) . . . . . . . . . . . . . . . . . . . . . 10

Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 10

Adjusting the shape of the picture (GEOM) . . . . . . . . . . . . . . . . . . 11

Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11

Adjusting the convergence (CONV) . . . . . . . . . . . . . . . . . . . . . . . . 12

Additional settings (OPTION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Helpful hints and information (HELP) . . . . . . . . . . . . . . . . . . . . . . . 13

Resetting the adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 15

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 4

Precautions

90°

5°

90°

15°

Centering dots

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this monitor will not conform to mandatory FCC standards.

Example of plug types

Use of the tilt-swivel

This monitor can be adjusted within the angles shown below. To find the center of the mon itor’ s turnin g radius, a lign the ce nter of the monitor’s screen with the centering dots on the stand. Hold the monitor at the bott om with bo th ha nd s whe n yo u tu rn it horizontally or vertically. Be careful not to pinch your fingers at the back of the monitor when you tilt the monitor up vertically.

for 100 to 120 V AC

• Before disconnecting the power cord, wait at least 30 seconds

after turning off the power to allow the static elec tricity on the screen’s surface to discharge.

• After the power is turned on, the screen is demagnetized

(degaussed) for about 5 seconds. This generates a strong magnetic field around the screen which may affect data stored on magnetic tapes and disks placed near the monitor. Be sure to keep magnetic recording equipment, tapes, a nd disks away from the monitor.

The equipment should be in stalled near an easily accessibl e outlet.

for 200 to 240 V AC

Installation

Do not install the monitor in the following places:

• on surfaces (rugs, blankets, etc.) or near materials (curtains,

draperies, etc.) that may block the ventilation holes

• near heat sources such as radiators or air ducts, or in a place

subject to direct sunlight

• in a place subject to severe temperature changes

• in a place subject to mechanical vibration or shock

• on an unstable surface

• near equipment which generates magnetism, such as a

transformer or high volta g e po w er lines

• near or on an electrically charged metal surface

Maintenance

• Clean the screen with a soft cloth. If you use a glass cleaning

liquid, do not use any t ype of cleaner containing an anti-static solution or similar additive as this may scratch the screen’s coating.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items su ch as a ballpoint pe n or screwdrive r. This type of contact may result in a scratched picture tube.

• Clean the cabin e t, pane l and co nt rols wi th a soft cloth ligh tly

moistened with a mild detergent solution. Do not use any type of abrasive pa d, sc ouring powder or solv ent, s uch as a lcohol o r benzene.

Transportation

When you transport this monitor for repair or shipment, use the original carton and packing materials.

Page 5

Identifying parts and controls

1 2 3 4

876

11 12 13 14 15

See the pages in parentheses for further details.

RESET

RearFront

(

)

HD15

AC IN

RESET button (page 14)

This button resets the adjustments to the factory settings.

Control button (page 9)

The control button is used to display the menu and make adjustments to the monitor, including brightn ess and contrast adjustments.

(power) switch and indicator (pages 7, 15, 18)

3 1

This button turns the monitor on and off. The power ind icator lights up in green when the monitor is turned on, and either flashes in green and orange, or lights up in orange when the monitor is in power saving mode.

AC IN connector (page 7)

This connector provides AC power to the monitor.

Video input 1 connector (HD15) (y1) (page 6)

This connector inputs RGB video signals (0.700 Vp-p, positive) and sync signals.

Pin No. Signal

1Red 2 Green

(Sync on Green) 3Blue 4 ID (Ground) 5 DDC Ground* 6 Red Ground 7 Green Ground 8 Blue Ground 9— 10 Ground 11 ID (Ground) 12 Bi-Directional Data (SDA)* 13 H. Sync 14 V. Sync 15 Data Clock (SCL)*

* DDC (Displ a y Dat a Ch annel) is a standard of VESA.

Page 6

Setup

AC IN

(

HD15

)

Current G3 adapter (for beige system) (supplied)

Macintosh or compatible computer

to video output

Before using your monitor, check that the following accessories are included in your carton:

•Power cord

• Current G3 adapter (for beige system) (1)

• Setup Disk (1)

• Warranty card

• Notes on cleaning the screen’s surface

• This instruction manual

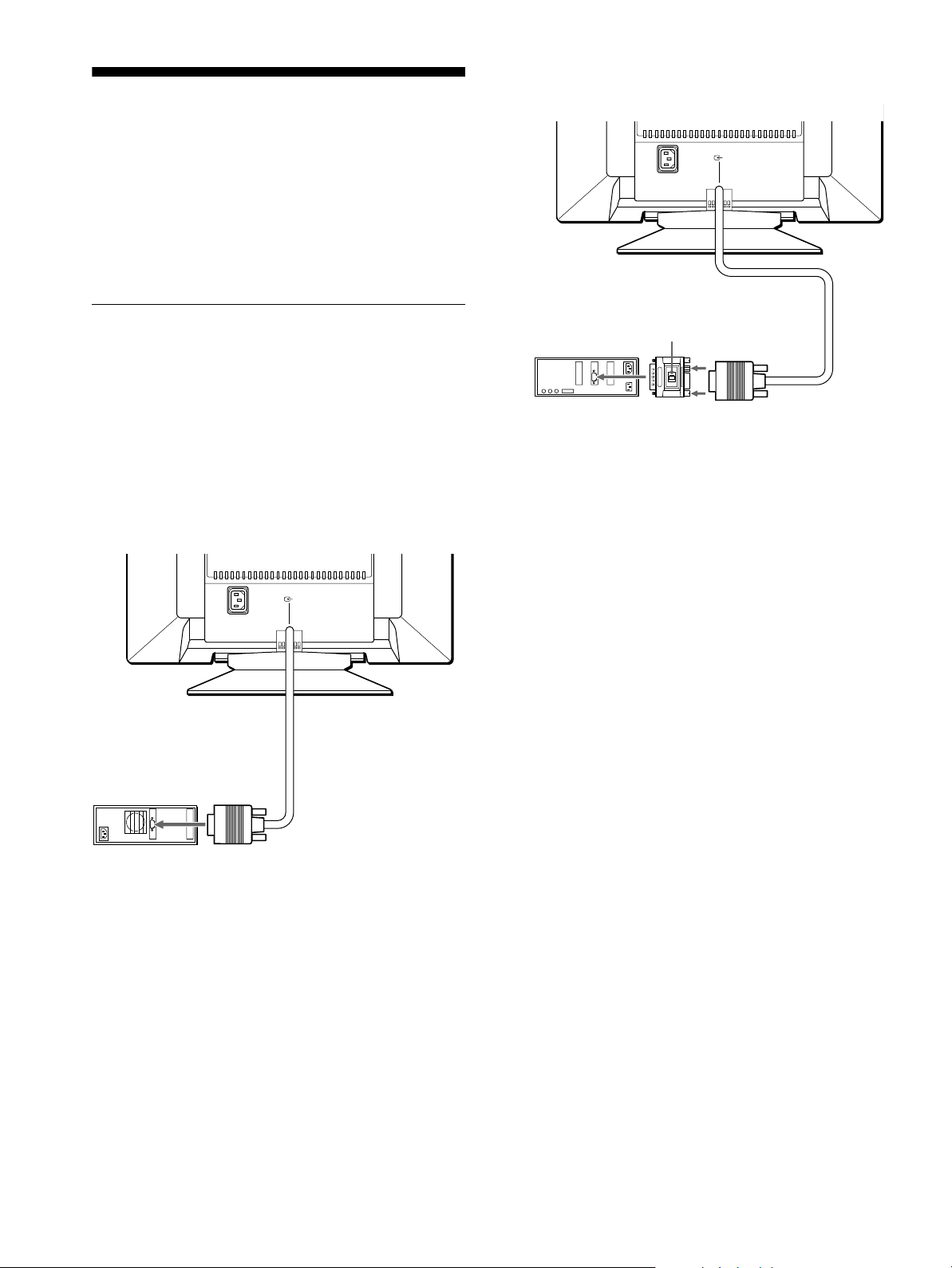

Step 1:Connect your monitor to

your computer

Turn off the monitor and computer before connecting.

Note

Do not touch the pins of the video signal cable co nne ct or as this might bend the pins.

Connecting to an IBM PC/AT or compatible

computer

(

)

HD15

AC IN

Connecting to a Macintosh or compatible

computer

* Connect the sup p li ed Macintosh ada p t er to the computer before

connecting the cable. This adapter is compatible with Macintosh LC, Performa, Quadra, Power Macintosh, and Power Macintosh G3 series computers that have two rows of pins. If you are connecting to the other version of Power Macintosh G3 series with three rows of pins or models other than those stated above, you will need a different adapter (not supplied).

to video output

IBM PC/AT or compatible computer

Page 7

Step 2:Conn ec t the power cord

With the monitor and computer switched off, first connect the power cord to the monitor, then connect it to a power outlet.

(

)

HD15

AC IN

Step 3:Turn on the monitor and

computer

First turn on the monitor, then turn on the computer.

The installation of your monitor is complete. If necessary, use the monitor’s controls to adjust the picture.

to AC IN

to a power outlet

power cord (supplied)

If no picture appears on your screen

• Check that the monitor is correctly connected to the computer.

• If NO INPUT SIGNAL appears on the screen, confirm that the video signal cable is properly connected and all plugs are firmly seated in their sockets.

• If MONITOR IS IN POWER SAVE MODE appeared on the screen, try pressi ng any key on the computer keyboard.

• If you are replacing an old monitor with this model and OUT OF SCAN RANGE appears on the screen, reconnect the old monitor. Then adjust the computer’s graphic board so that the horizontal frequency is between 30 – 96 kHz, and the vertical frequency is between 48 – 120 Hz.

For more information about the on-screen messages, see “Trouble symptoms and remedi es” on page 16.

Setup on various OS (Operating System)

This monitor complies with the “DDC” Plug & Play standard and automatically detects all the monitor’s information with the Windows Plug & Play function. No spec ifi c driver needs to be installe d to the computer. If you connect the monitor to your PC, and then boot your PC for the first time, the setup Wizard may be displayed on the screen. Click on “Next” several times according to the instructions from the Wizard until the Plug & Play Monitor is automatically selected so that you can use this monito r. If your PC/graphics board has difficulty communicating with this monitor, load the supplied Setup Disk. Refer to the “Read Me” file on the Disk about the procedure to install. You can also downlo ad the information by acc essi ng the web site of the graphic s boa rd’s manufacturer.

For customers using Windows NT4.0

Monitor setup in Window s NT4.0 does not use the display driver. Re fe r to the Windows NT4.0 instruction manual for further details on adjusting the resolution, refresh rate, and number of colors.

Page 8

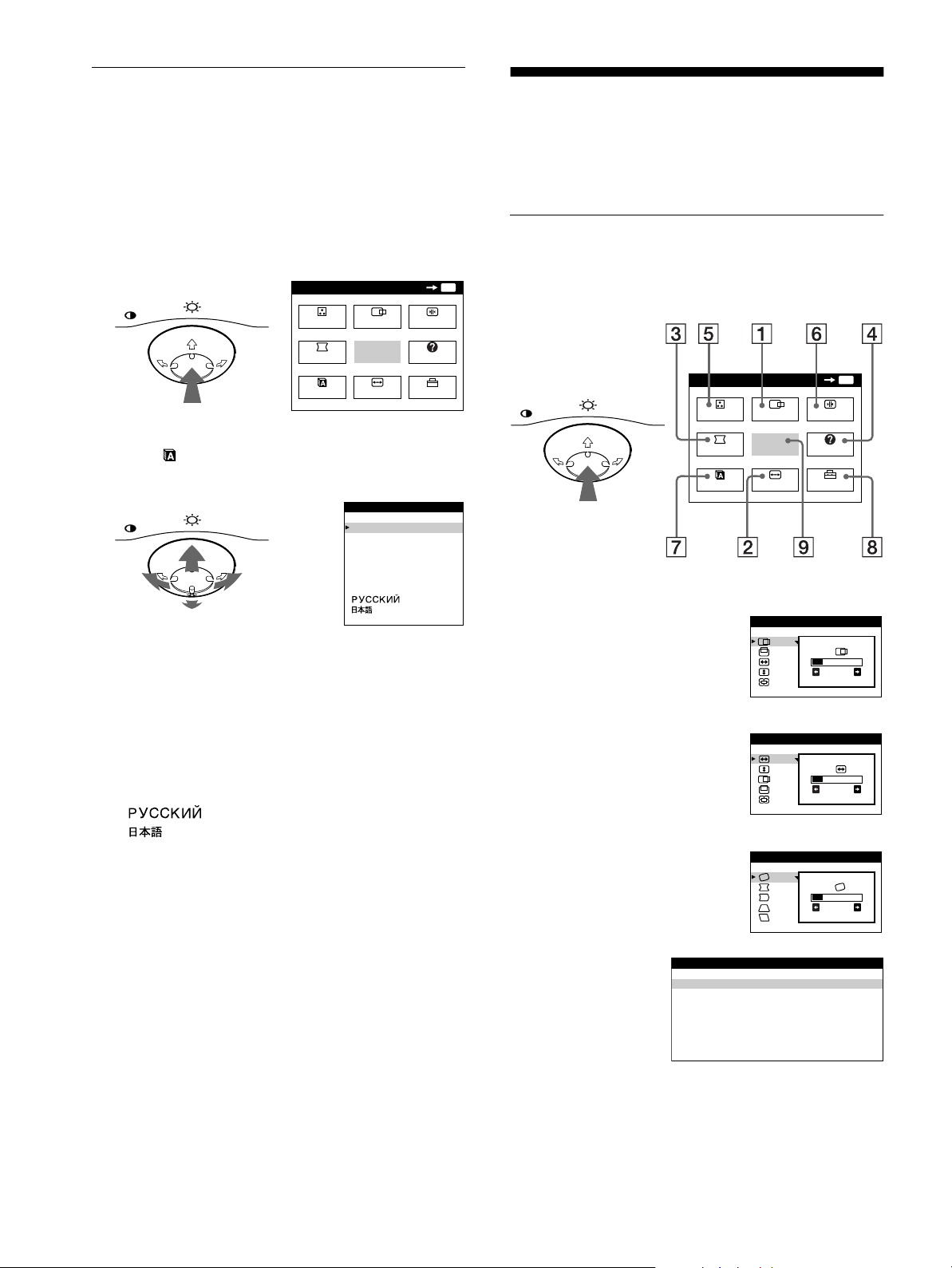

Selecting the on-screen menu

EXIT

CENTER

SIZE

GEOM

COLOR

LANG

HELP

CONV

OPTION

language (LANG)

English, French, German, Spanish, Italian, Dutch, Swedish, Russian and Japanese versions of the on-screen menus are available. The default setting is English.

Press the center of the control button.

See page 9 for more information on using the control button.

Customizing Your Monitor

You can make numero us ad jus tments to your moni tor us in g the on-screen menu.

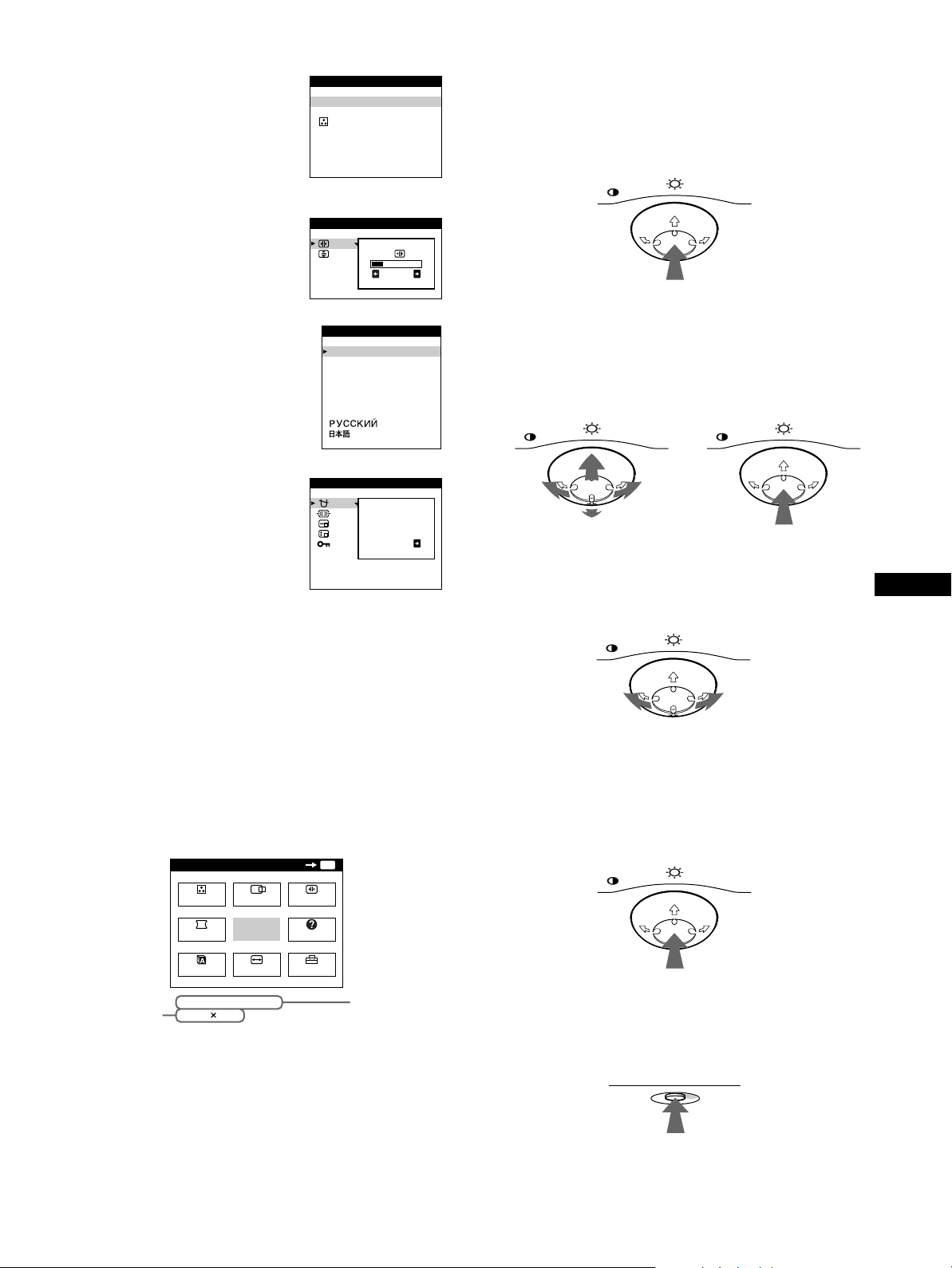

Navigating the menu

Press the center of the control button to display the main MENU on your screen. See page 9 for mor e information on using the control button.

LANG

CENTER

EXIT

SIZE

CONV

HELP

OPTION

COLOR

GEOM

Move the control button to highlight LANG and press the center of the control button again.

LANGUAGE

ENGL I SH FRANÇA I S DEUTSCH ESPAÑOL

ITALIANO NEDERL ANDS SVENSKA

Move the control button m/M to select a language.

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ESPAÑOL: Spanish

• ITALIANO: Italian

• NEDERLANDS: Dutch

• SVENSKA: Swedish

• : Russian

• : Japanese

To close the menu

Press the center of the control button once to return to the mai n ME NU, and twice to return to normal viewing. If no buttons are pressed, the menu closes automa tically after about 30 seconds.

Use the control button to select one of the following menus.

CENTER (page 10)

SIZE/CENTER

Selects the CENTER menu to ad just the picture’s centering, size or zoom.

SIZE (page 10)

SIZE/CENTER

Selects the SIZE menu to a djust the picture’s size, centering or zoom.

GEOM (page 11)

GEOMETRY

Selects the GEOM menu to adjust the picture’s rotation and shape.

To reset to English

Press the RESET button while the LANGUAGE menu is displayed on the screen.

HELP (page 13)

Selects the HELP menu to display helpful hints and information about this monitor.

COLOR (page 11)

Selects the COLOR menu to adjust the picture’s color temperature. You can use this to match the monitor’s colors to a printed picture’s colors.

HELP

RETURN TO MA I N MENU RECOMMENDED RESOLU T I ON FL ICKER TH I N HOR I ZONTAL L I NE D I STORTED SHAPE OUT OF FOCU S DI SCOLORAT I ON

COLOR

9300K 5000K

sRGB

Page 9

CONV (page 12)

MENU MENU

RESET

Selects the CONV menu to adjust the pictu re’s hor i zont al and ve rtic a l convergence.

CONVERGENCE

Using the control button

Display the main MENU.

Press the center of the control button to display the main MENU on your screen.

LANG (page 8)

Selects the LANG menu to choose the on-screen menu’s lan gu a ge.

OPTION (page 12)

LANGUAGE

ENGL I SH FRANÇA I S DEUTSCH ESPAÑOL

ITALIANO NEDERL ANDS SVENSKA

OPT I ON

Selects the OPTION menu to adjust the monitor’s options. The options include:

• degaussing the screen

DEGAUSS

• adjusting the moire cancellation level

• changing the on-screen menu position

• locking the controls

EXIT

Select EXIT to close the menu.

Displaying the current input signal

The horizontal and vertical frequencies of the current input signal are displayed in the main MENU. If the signal match es one of this monitor’s factory preset modes, the resolution is also displayed.

Select the menu you want to adjust.

Highlight the desi red menu by moving the control button towards the rear to go up (M), towards the front to go down (m), and left (<) or right (,) to move sidew a ys .

FRONT

MENU MENU

REAR

Adjust the menu.

Move the control button left (<) or right (,) to make the adjustment.

the resolution o

f the current

put sig

nal

LANG

CENTER

EXIT

SIZE

768

COLOR

GEOM

68.7kHz/ 85Hz 1024

CONV

HELP

OPTION

the horizontal and vertical frequencies of the current input signal

Close the menu.

Press the center of the control button once to return to the main MENU, and twice to return to normal viewing. If no buttons are pressed, the menu closes automatically after about 30 seconds.

Resetting the adjustments

Press the RESET button. See page 14 for more information on resetting the adjustments.

Page 10

Adjusting the brightness and contrast

Adjusting the centering of the picture (CENTER)

Brightness and contrast adjust ments are made using a separate BRIGHTNESS/CONTRAST menu. These settings are stored in memory for all input signals.

Move the control button in any direction.

The BRIGHTNESS/CONTRAST menu appears on the screen.

BR IGHTNESS / CONTRAST

31 85

Move the control button m/M to adjust the brightness ( ), and </, to adjust the contrast (6).

The menu automatically d isappears after about 3 seconds.

If you set sRGB to “ON” on the color setting, the brightness ( ) and contrast (6) are automatically set to “31” and “85” respectively. For more information about sRGB, see “Adjust i ng the color of the picture (COL O R)” on page 11.

This setting is stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button to highlight CENTER and press the center of the control button again.

The SIZE/CENTER menu appears on the screen.

First move the control button m/M to select for horizontal adjustment, or for vertical adjustment. Then move the co ntrol button </, to adjust the centering.

Adjusting the size of the picture (SIZE)

This setting is stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button to highlight SIZE and press the center of the control button again.

The SIZE/CENTER menu appears on the screen.

First move the control button m/M to select for horizontal adjustment, or for vertical adjustment. Then move the co ntrol button </, to adjust the size.

Enlarging or reducing the picture (ZOOM)

This setting is stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button to highlight SIZE or

CENTER and press the center of the control

button again.

The SIZE/CENTER menu appears on the screen.

Move the control button m/M to select (zoom), and move </, to enlarge or reduce the picture.

Notes

• Adjustment s t ops whe n ei th er t he h o rizo nta l or v ert ic al si ze r eac hes its maximum or minimum value.

• The horizontal adjustment value is not displayed in the menu.

Page 11

Adjusting the shape of the picture

9300K 5000K

COLOR

sRGB

9300K 5000K

+OF F ON

COLOR

sRGB

(GEOM)

Adjusting the color of the picture (COLOR)

The GEOM settings allow you t o adjust the rota tion an d sha pe of the picture. The (rotation) setting is stored in memor y for all input signals. All other settings are stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button to highlight GEOM and press the center of the control button again.

The GEOMETRY menu appears on the screen.

First move the control button m/M to select the desired adjustment item. Then move the control button </, to make the adjustment.

Select To

rotate the picture expand or contract the picture sides shift the picture sides to the left or right adjust the picture width at the top of the screen shift the picture to the left or right at the top of the

screen

The COLOR settings allow you to adjust the picture’s color temperature by changing th e color level of the white color field. Colors appear reddish if the temperature is low, and bluish if the temperature is high. This adjustment is useful for matching the monitor’s colors to a printed picture’s colors. This setting is stored in memory for all input signals.

Press the center of the control button.

The main MENU appears on the screen .

Move the control butto n to highlight COLOR and press the center of the control button again.

The COLOR menu appears on the screen.

Move the control button m/M to select a color temperature.

The preset color temperatures ar e 5000K and 9300K. Since the default setting is 9300K, the whites will change from a bluish hue to a reddish hue as th e temperature is lowered to 5000K.

If necessary, fine tune the color temperature.

You can select your own color temperature between 9300K and 5000K. First move the control button m/M to select . Then move the control button </, to adjust the color temperature.

sRGB Mode

The sRGB color setting is an industry standard color space protocol designed to correlate the displayed and printed colors of sRGB compliant computer products. To adjust the colors to the

“ON”

sRGB profile, simply set the sRGB

in the COLOR menu. However, in order to display the sRGB colors correctly (γ=2.2, 6500K), you must set your computer to the sRGB profile. When you set sRGB to “ON”, the brightness ( ) and contrast (6) are automatically set to “31” and “85” respectively. If you change the brightne ss ( ) and contr ast (6), sRGB setting is changed to “OFF.” For information on how to change the brightness ( ) and contrast (6), see page 10.

Note

Your computer and other connected products (such as a printer), must be sRGB comp li ant.

Page 12

Adjusting the convergence (CONV)

Example of moire

Additional settings (OPTION)

The CONV settings allow you t o ad just the q ualit y o f th e pic tu re by controlling the convergence. The convergence refers to the alignment of the r e d, green, and blue c olor signals. If you see red or blue shadows around letters or lines, adjust the convergence. These settings are stored in memory for all input signals.

Press the center of the control button.

The main MENU appears on the screen .

Move the control button to highlight CONV and press the center of the control button again.

The CONVERGENCE menu appears on the screen.

First move the control button m/M to select for horizontal adjustment, or for vertical adjustment. Then move the c ontrol button </, to adjust the convergence.

You can man ual ly de g aus s (d em agne ti ze) th e mo nit or, ad just t he moire cancellation level, change the menu position, and lock the controls.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button to highlight OPTION and press the center of the control button again.

The OPTION menu appears on the screen.

Move the control button m/M to select the desired adjustment item.

Adjust the selected item according to the following instructions.

Degaussing the screen

The monitor is automatically demagnetized (degaussed) when the power is turned on.

To manually degauss the monitor, first move the control button m/M to select (DEGAUSS). Then move the control button ,.

The screen is degaussed for about 5 seconds. If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result.

Adjusting the moire

If elliptical or wavy patterns appear on the screen, adjust the moire cancellation level.

To adjust the amount of moire cancellation, first move the control button m/M to select (MOIRE ADJUST). Then move the control button </, until the moire effect is at a minimum.

* Moire is a type of natural interference which produces soft, wavy lines

on your screen. It may appear due to interferenc e be tween the pattern of the picture on the screen and the phosphor pitch pattern of the monitor.

Changing the menu’s position

Change the menu’s position if it is blocking an image on the screen.

To change the menu’s on-screen position, first move the control button m/M to select (OSD H POSITION) for horizontal adjustment, or (OSD V POSITION) for vertical adjustment. Then move the control button

to shift the on-screen menu.

</,

Page 13

Locking the controls

RETURN TO MAIN MENU RECOMMENDED RESOLUT ION FL I CKER TH I N HOR I ZONTAL L I NE D I STORTED SHAPE OUT OF FOCUS DI SCOLORAT I ON

HELP

To protect adjustment data by locking the controls, first move the control button m/M to select (CONTROL LOCK). Then move the control button ,, to select ON.

Only the 1 (power) switch, EXIT, and (CONTROL LOCK) of the OPTION menu will operate. If any other items are selected, the mark appears on the screen.

To cancel the control lock

Repeat the procedure above and set (CONTROL LOCK) to O FF.

Helpful hints and information (HELP)

The HELP menu conta ins helpful hin ts and information about this monitor. If your monitor i s displaying sy mptoms that ma tch those listed in the HELP menu, follow the on-screen instructions to resolve the problem. If th e symptoms do not ma tch those li sted in the HELP menu or if the problem persists, see “Trouble symptoms and remedi es” on page 16.

Press the center of the control button.

The main MENU appears on the screen .

Move the control button to highlight HELP and press the center of the control button again.

The following HELP menu appears on the screen.

Move the control button m/M to select a HELP menu item and press the center of the control button again.

Instructions or informatio n to resolv e the pro blem appe ars on the screen. An explanation of each menu item is given below.

RECOMMENDED RESOLUTION

If the picture does not fill the scre en to th e ed ges o r if th e pictu re appears too large for the screen, adjust the re solution to the figures shown in the menu using your computer. If the inp ut signal matches one of this monitor’s factory preset modes, the resolution and refresh rate of the current input signal are displayed.

RECOMMENDED RESOLUT ION

SET RESOLUT ION TO 1280X1024 AT 85Hz USING PC.

CURRENT SET T I NG I S

1280X1024 AT 75Hz.

FLICKER

If the picture is flickering, adjust the refresh rate to figures shown in the menu. If the input signal matches one of this monitor’s factory preset modes, the refresh rate of the current input signal is displayed.

FL I CKER

SET REFRESH RATE TO

75Hz OR 85Hz USING PC.

CURRENT SET T I NG I S 6 0H z .

(continued)

Page 14

THIN HORIZONTAL LINE

RESET

The lines that appear on your screen are damper wires. See page 15 for more information about the damper wires.

DISTORTED SHAPE

If the shape of the picture on the screen seems distorted, try adjusting the picture’s geo metry. Move the control button , to jump directly to the GEOMETRY menu.

OUT OF FOCUS

The picture may seem to be out of focus when the red and blue color signals are not aligned properly, causi ng red or blue shadows to appear around letters and lines. Try adjusting the picture’s convergence to make the shadows disappear. Move the control button , to jump directly to the CONVERGENCE menu. When the CONVERGNECE menu is displayed, the contrast, brightness and moi re adjustment settings are automatically reset for all input signals.

DISCOLORATION

If the picture’s color appears abnormal in certain areas of the screen, first check for any loose signal cables. After you have checked the cables, try degaussing (demagnetizing) th e screen manually. Move the control button , to jump directly to th e OPTION menu, then select (DEGAUSS).

Resetting the adjustments

This monitor has the following three reset methods. Use the RESET button to reset the adjustments.

Resetting a single adjustment item

Use the control button to select the adjustment item you want to reset, and press the RESET button.

Resetting all of the adjustment data for the current input signal

Press the RESET button when no menu is displ ayed on the sc reen. Note that the following items are not reset by this method:

• on-screen menu language (page 8)

• on-screen menu position (page 12)

• control lock (page 13)

Resetting all of the adjustment data for all input signals

Press and hold the RESET button for more than two seconds.

Note

The RESET button does not function when (CONTROL LOCK) is set to ON.

Page 15

Technical Features

INFORMATION

OUT OF SCAN RANGE

Preset and user modes

When the monitor receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the monitor’s memory to provide a high quality picture at the center of the screen. For input signals that do not match one of the factory preset modes, the digital Multiscan technology of this monitor ensures that a clear picture appears on the screen for any timing in the monitor’s frequency range (horizontal: 30 – 96 kHz, vertical: 48 – 120 Hz). If the picture is adjusted, the adjustment data is stored as a user mode and automatically recalled whenever the same input signal is received.

Note for Windows users

For Windows users, ch eck you r vide o b oard m anual or th e uti lity program which co m es with your graphic boa r d and sele ct the highest available refresh rate to maximize monitor performance.

(See Appendix for a list of the factory preset modes.)

Troubleshooting

Before contacting technical support, refer to this section.

If thin lines appear on your screen (damper wires)

The lines you are experiencing on your screen are normal for the Trinitron monitor and are not a malfunction. Th ese are shad ows from the damper wires used to stabilize the aperture gri lle and are most noticeable when the s creen’s background is light (usually white). The aperture grille is the essential element that makes a Trinitron picture tub e un ique by allowing more lig ht to reach the screen, resulting in a brighter, more detailed picture.

Damper wires

Power saving function

This monitor meets the power-saving guidelines set by VESA,

NERGY STAR, and NUTEK. If the monitor is connected to a computer or video graphics board that is DPMS (Display Power Management Signaling) compliant, the monitor wi ll automatically reduce power consumption in three stages as shown below

Power mode Power consumption1 (power)

normal operation

1 standby

2 suspend (sleep)*

3 active off** (deep sleep)*

power off 0 W off

* “Sleep” and “deep sleep” are powe r saving modes defined by the

Environmental Protection Agency.

** When your computer is in a power saving mode, MONITOR IS IN

POWER SAVE MODE appears on the screen if you press any button on the monitor. After a fe w seco nds, the monitor enters the power saving mode again.

≤

140 W green

≤

15 W green and orange

≤

15 W green and orange

≤

3 W orange

indicator

alternate

On-screen messages

If no picture appears on the screen, one of the following messages appears on the screen. To solve the problem, see “Trouble symptoms and remedi es” on page 16.

Input signal condition

The input signal condition OUT OF SCAN RANGE

indicates that the input signal is not supported by the monitor’s specifications.

NO INPUT SIGNAL

indicates that no signal is input.

MONITOR IS IN POWER SAVE MODE

indicates that the computer is in power saving mode. This message is displayed only when your computer is in a power saving mode and yo u press any one of th e buttons on the monito r.

Page 16

Trouble symptoms and remedies

If the problem is caused by the con nected computer or other equipment, please refer to the connected equipment’s instruction ma nual. Use the self-diagnosis function (page 18) if the following recommendations do not resolve the problem.

Symptom Check these items No picture

If the 1 (power) indicator is not lit • Check that the power cord is properly connected.

• Check that the 1 (power) switch is in the “on” position.

If the NO INPUT SIGNAL message appears on the screen, or if the

(power) indicator is either orange or alternating between green and orange

If the MONITOR IS IN POWER SAVE MODE messag e appears on the screen, or if the 1 (power) indicator is either orange or alternating between green and orange

If the OUT OF SCAN RANGE message appears on the screen

If no message is displ ayed and the

(power) indicator is green or flashing orange

If using Windows 95/98 • If you replaced an old monitor with this monitor, reconnect the old monitor and do the

If using a Macintosh system • Check that the Macintosh adapter and the video signal cable are properly co nnected

Picture flickers, bounces, oscillates, or is scrambled

Picture is fuzzy

• Check that the video signal cable is properl y connected and all plugs are firmly seated in their sockets (page 6).

• Check that the HD15 video in put connector’s pins are not bent or pushed in.

Problems caused by the connected computer or other equipment

• Check that the computer’s power is “on.”

• Check that the graphic board is completely seated in the proper bus slot.

Problems caused by the connected computer or other equipment

• The computer is in power saving mode. Try pressing any key on the comp uter keyboard.

• Check that the computer’s power is “on.”

• Check that the graphic board is completely seated in the proper bus slot.

Problems caused by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you replaced an old monitor with this monitor, reconnect the old monitor and adjust the frequency range to the following. Horizontal: 30 – 96 kHz Vertica l: 48 – 120 H z

• Use the Self-diagnosis function (page 18).

following. Install the supp lied Setu p Disk (page 7) and select this mo ni tor (“ CPD-E400 ” ) from among the Sony monitors in the Windows 95/98 monitor selection screen.

(page 6).

• Isolate and eliminate any potential sources of electric or magnetic fields such as other monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• Try plugging the monitor into a differen t AC outlet, preferably on a dif fe re n t circui t.

• Try turning the monitor 90° to the left or right.

Problems caused by the connected computer or other equipment

• Check your graphics board manual for the proper monitor setting.

• Confirm that the graphics mode (VESA, Macintosh 16" C olor, etc.) and the frequency of the input signal are su pp ort ed by this monitor (Appen dix ). Even if the frequency is within the proper range, some video boards may have a sync pulse that is too narrow for the monitor to sync correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

• Adjust the brightness and contrast (page 10).

• Degauss the monitor* (page 12).

• Select MOIRE ADJUST and adjust the moire cancellation effect (page 12).

Page 17

Symptom Check these items Picture is ghosting

Picture is not centered or sized properly

Edges of the image are curved Wavy or elliptical pattern (moire)

is visible

Color is not uniform

White does not look white Letters and lines show red or blue

shadows at the edges Monitor buttons do not operate

( appears on the screen) A hum is heard right after the

power is turned on

* If a second degauss cycle is needed, allow a minimum in te rval of 20 minutes for the best result. A humming noise may be he ard, but this is not a

malfunction.

• Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

• Adjust the size (page 10) or centering (page 10). Note that some video modes do not fill the screen to the edges.

• Adjust the geometry (page 11).

• Select MOIRE ADJUST and adjust the moire cancellation effect (page 12).

Problems caused by the connected computer or other equipment

• Change your desktop pattern.

• Degauss the monitor* (page 12). If you place equipment that generates a magnetic field, such as a speaker, nea r the monitor, or if you change the direction the monito r faces, colo r may lose uniformity.

• Adjust the color temperature (page 11 ) .

• Adjust the convergence (page 12).

• If the control lock is set to ON, set it to OFF (page 13).

• This is the sound of the auto-degauss cycle. When the power is turned on, the moni tor is automatically degaussed for five seconds.

Displaying this monitor’s name, serial number, and date of manufacture.

While the monitor is receiving a video signal, press and hold the center of the control button for more than five seconds to display this monitor’s information box.

Example

INFORMATION

MODEL : CPD- E4 0 0 SER NO:1234567

MANUFACTURED : 1 9 9

9-52

If the problem persists, call your authorized Sony dealer and give the following information.

• Model name: CPD-E400

• S erial number

• Name and specifications of your computer and graphics board.

Page 18

Self-diagnosis function

This monitor is equipped with a self-diagnosis function . If there is a problem with your monitor or computer, the screen will go blank and the 1 (power) indicator will either light up green or flash orange. If the 1 (power) indicator is lit in orange, the computer is in power saving mode. Try pressing any key on the keyboard.

RESET

If the 1 (power) indicator is green 1

Disconnect the video input cable or turn off the connected computer.

Press the 1 (power) button twice to turn the monitor off and then on.

Move the control button , for 2 seconds before the monitor enters power saving mode.

(power) indicator

Specifications

CRT 0.24 mm apertu re grille pi tch (cent er)

19 inches measured diag onally 90-degree deflection FD Trinitron

Viewable image size Approx. 365 × 274 mm (w/h)

Resolution

Maximum Horizontal: 1800 dots

Recommended Horizontal: 1280 dots

Standard image area Approx. 352 × 264 mm (w/h)

Deflection frequency* Horizontal: 30 to 96 kHz

AC input voltage/current 100 to 240 V, 50 – 60 Hz, Max. 2.0 A Power consumption 140 W Operating temperature 10°C to 40°C Dimensions

Mass Approx. 26 kg (57 lb 5 oz) Plug and Play DDC1/DDC2B/DDC2Bi/GTF Supplied accessories See page 6

/8 × 10 7/8 inches)

(14

18.0" viewing image

Vertical: 1440 lines

Vertical: 1024 lines

/8 × 10 1/2 inches)

(13

Vertical: 48 to 120 Hz

Approx. 446 × 464 × 461 mm

(17 5/8 × 18 3/8 × 18 1/4

(w/h/d) inches)

If all four color bars appear (white, red, green, blue), the monitor is working proper ly. Reconnect the vi deo input cable and check the condition of your co m pu t e r.

If the color bars do not appear, there is a potential m onitor failure. Inform your authorized Sony dealer of the monitor’s condition.

If the 1 (power) indicator is flashing orange

Press the 1 (power) button twice to turn the monitor off and then on.

If the 1 (power) indicator ligh ts up green, the monitor is working properly.

If the 1 (power) indicator is still flashing, there is a potential monitor failure. Count the number of seconds between orange flashes of the 1 (power) indicator and inform your authorized Sony dealer of the mo nitor’s condi tion. Be sure to note the m odel name and serial number of your monitor. Also note the make and model of your c omputer and video board.

* Recommended horizontal and vertical timing condition

• Horizontal sy nc width should be m ore than 1.0 µsec.

• Horizontal b lanking width should be more than 3.0 µsec.

• Vertical blanking width should be more than 500 µsec.

Design and specifications are subject to change without notice.

Page 19

Table des Matières

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron est une marque comm ercial e déposée de Sony Corporation .

• Macintosh est une marque commerciale sous licence d’Apple Com puter, Inc., déposée aux Etats-Unis et dans d’autres pays.

• Windows marques déposées de Microsoft Corporation aux Etats-Unis et dans d’autres pays.

• IBM PC/AT et VGA sont des marques commerciales déposées d’IBM Corporation aux Etats-Unis.

• VESA et DDC commerciales de Video Electronics Standard Association.

•

déposée aux Etats-Unis.

• Tous les autres noms de produ its mentionnés dans le pré sent mode d’emploi peuvent ê tre de s m a rques commerciales ou des marqu es commerciales déposées de leurs sociétés respectives.

• Les symboles “” et “” ne sont pas mentionnés systématiquement dans le présent mode d’emploi.



et MS-DOS sont des



sont des marques

NERGY STAR est une marque

1re étape: 2e étape: 3e étape:

Raccordez le moniteur à votre ordinateur. . . . . . . . . . . . 6

Branchez le cordon d’alimentation. . . . . . . . . . . . . . . . . . 7

Mettez le moniteur et l’ordinateur sous tension . . . . . . . . 7

Sélection de la langue d’affichage des menus (LANG) . . . . . . . . . . 8

Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8

Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . 10

Réglage du centrage de l’image (CENTRE). . . . . . . . . . . . . . . . . . 10

Réglage de la taille de l’image (TAILLE) . . . . . . . . . . . . . . . . . . . . 10

Agrandir ou réduire l’image (ZOOM) . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la forme de l’image (GEOM) . . . . . . . . . . . . . . . . . . . . 11

Réglage de la couleur de l’image (COUL.). . . . . . . . . . . . . . . . . . . 11

Réglage de la convergence (CONV) . . . . . . . . . . . . . . . . . . . . . . . 12

Réglages supplémentaires (OPTION) . . . . . . . . . . . . . . . . . . . . . . 12

Conseils et informations utiles (AIDE) . . . . . . . . . . . . . . . . . . . . . . 13

Réinitialisation des réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .15

Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 15

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Si de fines lignes apparaissent à l’écran (fils d’amortissement) . . . 15

Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 20

Précautions

90°

5°

90°

15°

Points de centrage

Avertissement sur le raccordement à la source d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un cordon d’alimentation différent, assurez-vous qu’il est compatible avec votre tension d’alimentation secteur locale.

Pour les clients aux Etats-Unis

Si vous n’utilisez pas le cordon d’alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur.

Exemples de types de fiches

pour 100 à 120 V CA

• Avant de débrancher le cordon d’alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d’alimentation de manière à permettre la décharg e de l’électricité statique à la surface de l’écran.

• Ap r ès que le courant a été branché, l’écra n est démagnétisé pendant environ 5 secondes. Cela génère un puissant champ magnétique autour de l’encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d’enregistrem e nt ma g né tiq u e, ba n de s e t dis q ue tte s à l ’ éc a rt d u moniteur.

pour 200 à 240 V CA

Entretien

• Nettoyez l’écran à l’aide d’un chiffon doux. Si v ous util isez un produit nettoyant pour vitres, n’utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l’écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bill e o u un tournevis. Ce ty pe de contact r i s qu e e n ef fe t de rayer le tube image.

• Nettoyez le châssis, l e panne au et le s comma ndes à l ’aid e d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solv ants tels que de l’alcool ou du benzène.

Transport

Pour transpor ter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d’emballage et les matériaux de conditionne ment d’origine.

Utilisation du support pivotant

Ce moniteur peut êtr e réglé su ivant le s angles p récisés ci-dess ous. Pour localiser le centre du rayon de pivotement du moniteur, alignez le centre de l’écran du mon iteur sur les point s de centr age du support. Pour faire pivoter le moniteur horizontalement ou verticalement, saisissez-le des deux mains par la base. Veillez à ne pas vous coincer les doigts à l’arrière du moniteur lorsque vous le faites pivoter verticalement.

L’appareil doit être installé à proximité d’une prise murale aisément accessible.

Installation

N’installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moquette, nappe, et c.) ou à proximité de tissus (rideaux, t entures, etc.) qui risquent d’obstruer les orifices de ventilation

• à proximité de source s de c haleu r com me des r adiat eurs ou des conduits d’air, ni dans un endr oi t di re cte m e nt ex po s é au rayonnement solaire

• sujet à de fortes variations de température

• so umi s à des vibrations ou à des chocs mécaniques

• sur une su rface instable

• à proximité d’appare ils généra nt un cha mp magné tique com me un transformateur ou des lignes à haute tension

• à proximi t é de ou sur une surface métallique chargée électriquement

Page 21

Identification des composants et

1 2 3 4

876

11 12 13 14 15

des commandes

Pour plus de détails, reportez-vo us aux pages indiquées ent re parenthèses.

RESET

ArrièreAvant

(

)

HD15

AC IN

Touche RESET (réinitialisation) (page 14)

Cette touche réinitialise les réglages aux valeurs par défaut.

Manette de commande (page9)

La manette de commande sert à affic her l e menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

Commutateur et indicateur 1 (alimentation)

(pages 7, 15, 18)

Cette touche met le moniteur sous et hors tension. L’indicateur d’alimentation s’allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s’allume en orange lorsque le moniteur se trouve en mode d’économie d’énergie.

Connecteur AC IN (page 7)

Ce connecteur assure l’alimentation du moniteur.

Connecteur d’entrée vidéo 1 (HD15) (y1) (page 6)

Ce connecteur assure l’entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal

1 Rouge 2Vert

(Synchronisation sur le vert) 3Bleu 4 ID (masse) 5 Masse DDC* 6 Masse rouge 7 Masse vert 8 Masse bleu 9— 10 Masse 11 ID (masse) 12 Données bidirectionnelles (SDA)* 13 Synchro H 14 Synchro V 15 Données d’horloge (SCL)*

* DDC (Displ a y Dat a Ch annel) est une norme de VESA.

Page 22

Installation

AC IN

(

HD15

)

Adaptateur G3 de courant (pour système beige) (fourni)

Macintosh ou ordinateur compatible

vers la sortie vidéo

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton:

• Cordon d’alimentation

• En fai sceau avec l’adaptateur G3 de courant (pour système beige) (1)

• Disquette d’installation (1)

• Carte de garantie

• Remarques sur l’entretien de la surface de l’écran

• Ce mode d’emploi

1re étape:Raccordez le moniteur à

vo tre ordinate ur

Mettez le moniteur et l’o rdina teur hor s tens ion av ant de procéd er au raccordement.

Remarque

Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risqueriez de les plier.

Raccordement à un PC/AT IBM ou à un

ordinateur compatible

(

)

HD15

AC IN

Raccordement à un ordinateur Macintosh

ou compatible

* Raccordez l’adaptateur Macintosh fourni à l’ordinateur av ant de

raccorder le câble. Cet adaptateur est compatible avec les ordinateurs Macintosh LC, Performa, Quadra, Power Macintosh et Power Macintosh G3 pourvus de deux rangées de broches. Si vous racc ordez un ordinateur Power Mac G3 d’une autre série doté de trois rangées ou des modèles au tre s que ceux mentionnés ci-dessus, vous avez besoin d’un adaptateur différent (non fourni).

PC/AT IBM ou ordinateur compatible

vers la sortie vidéo

Page 23

2e étape:Branchez le cordon

d’alimentation

3e étape:Mettez le moniteur et

l’ordinateur sous tension

Le moniteur et l’ordinateur étant hors tension, branchez d’abord le cordon d’alimentation sur le moniteur et ensuite sur une prise murale.

(

)

HD15

AC IN

vers AC IN

vers une prise murale

cordon d’alimentation (fourni)

Mettez d’abord le moniteur sous tension et puis l’ordinateur.

L’installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l’image.

Si aucune image n’apparaît à l’écran

• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, vérifiez si le câble de signal vidéo est correctement connecté et que toutes les fiches sont fermement introduites dans les prises.

• Si l’indication MONITEUR EN MODE D’ECONOMIE D’ENERGIE apparaît à l’ écran, essayez d’appuyer sur une touche quelconque du clavier de l’ordinateur.

• Si vous remplacez un ancien moniteur par ce modèle et si l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique de l’ordinateur de façon à ce que la fréquence horizontale soit comprise en tre 30 et 96 kHz et la fréquence verticale entre 48 et 120 Hz.

Pour plus d’informations sur les messages affichés à l’écran, reportez-vous à la section “Symptômes et remèdes” à la page 16.

Installation sous différents systèmes d’exploitation

Ce moniteur est compatible avec la norme Plug & Play “DDC” et détecte automatiquemen t to u tes les informati on s r elatives au moniteur grâce à la fonction Plug & Play Windows. Aucun pilote spécifique ne doit être installé sur l’ordinateur. Si vous raccordez le moniteu r à votre PC et si vous démarrez votre PC pour la première fois, il se peut que l’a ssist ant d’installation s’affiche à l’écran. Cliquez plusieurs fois de suite sur “Next” suivant les instructions de l’assistant jusqu’à ce que le moniteur Plug & Pla y s oit automatiquement sélectionné de façon à ce que vous puissiez utiliser ce moniteur. Si votre PC/carte graphique communique difficilement avec ce moniteur, chargez la disquette d’installation fournie. Pour la procédure d’installation, consultez le fichier “Re ad Me ” de la disquette. Vous pouvez également télécharger les informations en accédant au site web du fabricant de votre carte graphique.

Pour les clients utilisant Windows NT4.0

L’installation du mon iteur sous Windows NT4.0 ne fait pas appe l a u pilote d’affichage. Reportez-vous au mode d’emploi de Windows NT4.0 pour des informations plus détaillées sur la résolution, le taux de régénération et le nombre de couleurs.

Page 24

Sélection de la langue d’affichage

SORTIR

CENTRE

TAILLE

GEOM

COUL.

LANG

AIDE

CONV

OPTION

RETOURNER AU MENU PRI NCI PA L RESOLUT I ON RECOMMANDEE SCINTILLEMENTS F I N E L I GN E HOR I ZONTAL E

I MAGE DEFORMEE IMAGE FL OUE I MAGE DECOLOREE

AIDE

des menus (LANG)

Les écrans de menu peuvent être affichés en franç ais, anglais, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La sélection par défaut est l’anglais.

Appuyez au centre de la manette de commande.

Voir page 9 pour plus d’informations sur l’utilisation de la manette de commande.

COUL.

CENTRE

CONV

Personnalisation de votre moniteur

Vous pouvez effectuer de multip les réglages sur vo tre moniteur à l’aide des écrans de menu.

Pilotage par menus

Appuyez au centre de la manette de commande pour afficher le MENU principal à l’écran. Voir page 9 pour plus d’informations sur l’utilisation de la manette de commande.

GEOM

LANG

Déplacez la manette de commande de façon à

SORTIR

TAILLE

AIDE

OPTION

mettre LANG en évidence et appuyez à nouveau au centre de la manette de commande.

LANGUAGE

ENGL I SH FRANÇA I S DEUTSCH ESPAÑOL

ITALIANO NEDERL ANDS SVENSKA

Déplacez la manette de commande vers le haut ou le bas m/M pour sélectionner une langue.

• E NGLISH: Anglais

• FRANÇAIS

• DEUTSCH: Allemand

• ESPAÑOL: Espagnol

• ITALIANO: Italien

• NEDERLANDS: Née rlandais

• SVENSKA: Suédois

• : Russe

• : Japonais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois po ur re ve nir à la visualisation normale. Si vous n’actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Utilisez la manette de commande pour sélectionner l’un des menus suivants.

CENTRE (page 10)

TA I L LE /CENTRE

Sélectionne le menu CENTRE pour régler le centrage de l’image, la taille ou le zoom.

TAILLE (page 10)

TA I L LE /CENTRE

Sélectionne le menu TAILLE pour régler la taille de l’image, le centrage ou le zoom.

GEOM (page 11)

GEOMETR I E

Sélectionne le menu GEOM pour régler la rotation et la forme de l’image.

Pour restaurer l’anglais

Appuyez sur la touche RESET pendant que le menu LANGUAGE est affiché à l’écra n.

AIDE (page 13)

Sélectionne le menu AIDE pour afficher des conseils et informations utiles concernant ce moniteur.

Page 25

COUL. (page 11)

MENU MENU

RESET

Sélectionne le me nu COUL. pour régler la température de couleur de l’image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du mo niteur aux couleurs d’une image imprimée.

CONV (page 12)

Sélectionne le menu CONV pour régler la convergence horizontale et verticale de l’image.

LANG (page 8)

Sélectionne le menu LANG pour choisir la langue d’affichage des menus.

OPTION (page 12)

Sélectionne le menu OPTION pour régler les options du moniteur. Les options comprennent:

• démagnétisation de l’écran

• réglage du niveau de supp re ssi on du moiré

• changement de la position des écrans de menu

• verrouillage des commandes

COULEUR

9300K 5000K

sRGB

CONVERGENCE

LANGUAGE

ENGL I SH FRANÇA I S DEUTSCH ESPAÑOL

ITALIANO NEDERLANDS SVENSKA

OPT I ON

DEGAUSS

Utilisation de la manette de commande

Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher le MENU principal sur l’écran.

Sélectionnez le menu que vous voulez régler.

Mettez en évidence le me nu de votre choix en déplaçant la manette de co mm a nde vers l’ar ri è r e pour monter (M), vers l’avant pour descendre (m) et vers la gauche (<) ou vers la droite (,) pour vous déplace r latéralement.

AVANT

MENU MENU

ARRIERE

Réglez le menu.

Déplacez la manette de commande vers la gauche (<) ou la droite (,) pour effectuer le réglage.

SORTIR

Sélectionne SORTIR pour quitter le menu.

Affichage du signal d’entrée en cours

Les fréquences horizontale et verticale du signal d’entrée actuel sont affichées dans le MENU principal. Si le signal correspond à l’un des modes présélectionnés de ce moni teur, la résolu tio n est également affichée.

CONV

AIDE

OPTION

les fréquences horizontale et verticale du signal d’entrée en cours

la résol signal d en cours

ution du

’entrée

COUL.

GEOM

LANG

68.7kHz/ 85Hz 1024

768

CENTRE

SORTIR

TAILLE

Quittez le menu.

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n’ac tionnez aucune touc he, le menu se referme automatiquement au bout de 30 secondes environ.

Réinitialisation des réglages

Appuyez sur la touche RESET. Voir page 14 pour plus d’informations sur la réinitialisation des réglages.

Page 26

Réglage de la luminosité et du contraste

Réglage du centrage de l’image (CENTRE)

Les réglages de la luminosit é et du contraste sont effectués au moyen d’un menu LUMI NOSITE/CONTRAST E séparé. Ces réglages sont enregistrés dans la mémoire pour tous les signaux entrants.

Déplacez la manette de commande dans n’importe quel sens.

Le menu LUMINOSITE/CONTRASTE apparaît à l’écran.

LUMI NOSI TE / CONTRASTE

31 85

Déplacez la manette de commande vers le haut ou le bas m/M pour régler la luminosité ( ), et vers la gauche ou la droite </, pour régler le contraste (6).

Le menu disparaît automatiquement au bout d’environ 3 secondes.

Si vous réglez sRGB sur “ON” pour le réglage de la couleur, la luminosité ( ) et le contraste (6) se règlent automatiquement sur “3 1” et “85” respect i vement. Pour plus d’informations concernant sRGB, voir “Réglage de la couleur de l’image (COUL.)” à la page 11.

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

CENTRE en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu TAILLE/CENTRE apparaît à l’écran.

Déplacez d’abord la manette de commande vers le haut ou le bas m/M afin de sélectionner pour le réglage horizontal ou pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite </, pour régler le centrage.

Réglage de la taille de l’image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

TAILLE en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu TAILLE/CENTRE apparaît à l’écran.

Agrandir ou réduire l’image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

TAILLE ou CENTRE en évidence et appuyez

à nouveau au centre de la manette de commande.

Le menu TAILLE/CENTRE apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M afin de sélectionner (zoom), et déplacez-la vers la gauche ou la droite </, pour agrandir ou réduire l’image.

Remarques

• Le réglage s’arrête lorsque la plage de réglage horizontal ou vertical atteint sa valeur limite maximum ou minimum.

• La valeur de réglage horizontal n’est pas affichée dans le menu.

Page 27

Réglage de la forme de l’image

9300K 5000K

COULEUR

sRGB

9300K 5000K

+OF F ON

COULEUR

sRGB

(GEOM)

Les réglages GEOM vous permettent de régler la rotation et la forme de l’image. Le réglage de la rotation est enregistré dans la mémoire pour tous les signaux d’entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d’ entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

GEOM en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu GEOMETRIE apparaît à l’écran.

Déplacez d’abord la manette de commande vers le haut ou le bas m/M pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite </, pour exécuter le réglage.

Sélectionnez pour

faire pivoter l’image élargir ou rétrécir les côtés de l’image décaler les côtés de l’image vers la gauche ou

la droite régler la largeur de l’image dans le haut de

l’écran décaler l’image vers la gauche ou la droite

dans le haut de l’écran

Réglage de la couleur de l’image (COUL.)

Les réglages COUL. permettent de régler la tem pérature de couleur de l’image en chang eant le niveau de couleur du champ de couleur blanc. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsqu’elle est élevée. Ce réglage est pratique pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée. Ce réglage est enregistré dans la mémoire pour tous les signaux d’entrée.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

COUL. en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu COULEUR apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour sélectionner une température de couleur.

Les températures de couleur présélectionnées sont 5000K et 9300K. Comme le ré glage par défaut est 93 00K, les blancs passent d’une teinte bleuâtre à une teinte rougeâtre lorsque la température est abaissée à 50 00K.

Si nécessaire, accordez fi nement l a tempéra ture de couleur.

Vous pouvez sélectionner votre propre température de couleur entre 9300K et 5000K. Déplacez d’abord la manette de commande vers le haut ou le bas m/M afin de sélectionner . Déplacez ensuite la manette de commande vers la gauche ou la droite </, pour régler la température de couleur.

Mode sRGB

Le réglage de couleur sRGB est un protocole d’espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, réglez simplement sRGB “ON” dans le menu COULEUR. Pour pouvoir afficher correctement les couleurs sRGB (γ=2,2, 6500K), vous devez cependant configurer votre ordinateur suivant le profil sRGB. Lorsque vous réglez sRGB “ON”, la luminosité ( ) et le contraste (6) se règlent automatiquement sur “31” et “85”. Si vous changez le réglage de la luminosité ( ) et du contraste (6), le réglage sRGB passe à “OFF”. Pour plus de détails sur le changement des réglages de la luminosité ( ) et du contraste (6), voir page 10.

Remarque

Votre ordinateur et les aut re s app are il s rac co rdés (une imprimante, par exemple) doivent être compatibles avec sRGB.

Page 28

Réglage de la convergence (CONV)

Exemple de moiré

Les réglages CONV permettent de régler la qualité de l’image en contrôlant la convergence. La convergence est l’alignement des signaux de couleur rouge, vert et bleu. Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence. Ces réglages sont enregistrés dans la mémoire pour tous les signaux d’entrée.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

CONV en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu CONVERGENCE apparaît à l’écran.

Réglages supplémentaires (OPTION)

Vous pouvez maintenant démagnétiser manuellement le moniteur, régler le niveau de suppression du moiré, changer la position du menu et verrouiller les commandes.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

OPTION en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu OPTION apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour sélectionner le paramètre de réglage voulu.

Procédez au réglage du pa ramètre sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l’écran

L’écran du moniteur est autom a tiq ue men t d éma gn é tisé à la mise sous tension.

Pour démagnétiser manuellement l’écran, déplacez d’abord la manette de co mmande vers le haut ou le bas

afin de sélectionner (DEGAUSS). Déplacez

m/M

ensuite la manette de commande vers la droite ,.

L’écran est démagnéti s é pendant environ 5 secondes. Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minute s pour obtenir de meil leurs résultats.

Réglage du moiré

Si des motifs ellipt iques ou ondulés apparaissent sur l’écran, réglez le niveau de suppression du moiré.

Pour régler le niveau de suppression du moiré, déplacez d’abord la ma nette de commande vers le haut ou le bas m/M afin de sélectionner (REGLAGE MOIRE). Déplacez ensuite la manette de commande vers la gauche ou la droite </, jusqu’à ce que l’effet de moiré soit minimal.

* L ’effet de moiré est un typ e d’interférence nat ure lle qui produit de

légères lignes ondulées sur l’écran. Il peut résulter d’une interférence entre le motif de l’image à l’écran et la disposition des poi nts du moniteur.

Page 29

Changement de la position du menu

Changez la position du menu s’il bloque une image à l’écran.

Pour changer la position d’affichage des écrans de menu, déplacez d’abo rd la mane tte de c ommande vers le haut ou le bas m/M afin de sélectionner

(POSITION H OSD) pour le réglage horizontal ou

(POSITION V OSD) pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite </, pour déplacer le menu.

Verrouillage des commandes

Pour protéger les données de réglage en verrouillant les commandes, déplacez d’abord la manette de commande vers le haut ou le bas m/M afin de sélectionner (MENU VERROUILLE). Déplacez ensuite la manette de c ommande vers la droite , pour sélectionner ON.

Seuls le commutateur 1 (alimentation), et les paramètres SORTIR et (MENU VERROUILLE) du menu OPTION restent opérationnels. Si d’autres param ètres sont sélectionn és, le symbole apparaît à l’écran.

Pour désactiver le verrouillage des commandes

Répétez la procédur e ci-dessus et réglez (MENU VERROUILLE) sur OFF.

Conseils et informations utiles (AIDE)

Le menu AIDE contient des conseils et informations utiles concernant ce moniteur. Si votre mon it eur présente des symptômes semb la ble s à ceux indiqués dans le menu A I D E, suivez les instructions à l’écran po ur résoudre le p roblè me. Si les symptômes n’apparaissent pas dans le menu AIDE ou si le problème persiste, voir “Symptômes et remèdes” à la page 16.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande pour mettre

AIDE en évidence et appuyez à nouveau au

centre de la manette de commande.

Le menu AIDE suivant apparaît à l ’ écran.

AIDE

RETOURNER AU MENU PRI NCI PA L RESOLUT I ON RECOMMANDEE SCINTILLEMENTS

F I N E L I GN E HOR I ZONTAL E

I MAGE DEFORMEE IMAGE FL OUE I MAGE DECOLOREE

Déplacez la manette de commande vers le haut ou le bas m/M afin de sélectionner une option du menu AIDE et appuyez à nouveau a u centre de la manette de commande.

Des instructions ou des informations sur la façon de résoudre le problème apparaissent à l’écran. Les différentes o ptions de ce menu sont expliquées ci-dessous.

RESOLUTION RECOMMANDEE

Si l’image ne remplit pas l’écran jusqu’aux bords ou si l’image apparaît trop grande pour l’écran, réglez la résolution sur votre ordinateur en f onction des chiffres donnés dans le menu. Si le signal d’entrée correspond à l’un des modes présélectionnés de ce moniteur, la résolution et le taux de régénération du signal d’entrée en cours sont affichées.

RESOLUT I ON RECOMMANDEE

RAMENER LA RESOL UT I ON A

1280X1024 A 85Hz AVEC LE PC. LE REGLAGE ACTUEL EST DE 1280X1024 A 75Hz .

SCINTILLEMENTS

Si l’image scintille, réglez le taux de régénération selon les chiffres indiqués dans le menu. Si le signal d’entrée correspond à l’un des modes présélectionnés de ce moniteur, le taux de régénération du signal d’entrée en cours est affiché.

SCINTILLEMENTS

REGLER TAUX DE REGENERAT I ON SUR75HzOU85HzAVECLEPC.

LE REGLAGE ACTUEL EST 6 0 Hz .

(suite page suivante)

Page 30

FINE LIGNE HORIZONTALE

RESET

Les lignes qui apparaissent sur l’écran sont des fils d’amortissement. Voir page 15 pour plus d’informat ions sur les fils d’amortissement.

IMAGE DEFORMEE

Si la forme de l’image à l’écran semble distordue, essayez de régler la géométrie de l’image. Déplacez la manette de commande vers la droite , pour accéder directement au me nu GEOMETRIE.

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages.

IMAGE FLOUE

L’image peut paraître floue lorsque les signaux rouge et bleu ne sont pas correctement alignés, provoquant l’apparition d’ombres rouges ou bleue s autour des lettr es et des lignes. Essayez de ré gler la convergence de l’image p our faire disparaître ces ombres. Déplacez la ma nette de comma nde vers la droite , pour accéder directement au menu CONVERGENCE. Lorsque le menu CONVERGENCE est affiché, les réglages du contraste, de la luminosité et du moiré sont automatiquement réinitialisés pour tous les signaux d’entrée.

IMAGE DECOLOREE

Si la couleur de l’image semble anormale d ans certain es zones de l’écran, commencez par vérifier que les câbles de signaux sont correctement branchés. Cela fait, essayez de démagnétiser l’écran manuellement. Déplacez la manette de command e vers la droite

pour accéder directement au menu OPTION, puis

sélectionnez (DEGAUSS).

Réinitialisation d’un seul paramètre de réglage

Utilisez la manette de commande pour sélectionner le paramètre de réglage que vous voulez réini tialiser et appuyez sur la touche RESET.

Réinitialisation de toutes les données de réglage pour le signal d’entrée en cours

Appuyez sur la touche RESET lorsqu’aucun menu n’est affiché sur l’écran. Attention que les paramètres su ivants n e sont pas réinitialisés par cette méth od e:

• langue d’affichage des menus (page 8)

• position d’affichage des menus (page 13)

• verrouillage des commandes (page 13)

Réinitialisation de toutes les données de réglage pour tous les signaux d’entrée

Maintenez la touche RESET enfoncée pendant au moins deux secondes.

Remarque

La touche RESET ne foncti onne pas lorsque (MENU VERROUILLE) est réglé sur ON.

Page 31

Caractéristiques

INFORMATIONS

HORS PLAGE DE BALAYAGE

Dépannage

techniques

Modes présélectionné et utilisateur

Lorsque le moniteur reçoit un signal d’entrée, il fait automatiquement correspondre le signal à l’un des modes présélectionnés qui sont enregistrés da ns la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l’écran. (Voir Appendix pour une liste des modes présélectionnés.) Pour les signaux d’entrée qui ne correspondent pas à l’un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu’une image claire apparaisse à l’écran p our toutes les sync hronisations dans la plage de fréquences du moniteur (horizontale: 30 à 96 kHz; verticale: 48 à 120 Hz). Lorsque l’image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiqueme nt cha que fois qu e le même signal d’entrée est reçu.

Remarque à l’intention des utilisateurs de Windows

Vérifiez le mode d’emploi de votre carte vidéo ou le programme utilitaire fourni avec la c art e gr aph iq ue e t sél ectio n nez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Consultez cette section avant de faire appel au service d’assistance technique.

Si de fines lignes apparaissent à l’écran (fils d’amortissement)

Les lignes que vous apercevez sur votre écran sont une caractéristique normale des monite u rs Trinitro n et n e consti tue n t donc pas un dysfonctionnement. Il s’ag it de l’ombre des fils d’amortissement employés pour stabiliser la grille d’ouverture qui sont le plus facilement visibles lorsque l’arrière-plan de l’écran est clair (généralement blanc). La grille d’ouverture est l’élément essentiel qui rend les tub e s i mag e T rinit ron un iq ue s en permettant le passage d ’u ne p lus grande quantité de lu mièr e v e rs l’écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Fils d’amortissement

Messages affichés à l’écran

Fonction d’économie d’énergie

Ce moniteur satisfa it aux critères d’économie d’énergie VESA,

NERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa conso mmation d’énergie en trois étape s comme indiqué ci-dessous.

Mode d’alimentation

fonctionnement normal

1 veille

2 interruption (sommeil)*

3 inactif** (sommeil profond)*

hors tension 0 W désactivé

* “Sommeil” et “sommeil profond” sont des m odes d’économie

d’énergie définis par l’Environmental Prote ct io n Age ncy.

** Lorsque vot re ordinateur se trouve da ns un m ode d’économie

d’énergie, l’indication MONITEUR EN MODE D’ECONOMIE D’ENERGIE apparaît sur l’ écran si vous appuyez sur un e touche quelconque du monite ur. Au bout de quelques seconde s, le moniteur passe de nouveau en mode d’é conomie d’énergie.

Consommation d’énergie

≤

140 W vert

≤

15 W vert et orange en

≤

15 W vert et orange en

≤

3 W orange

L’indicateur 1 (alimentation)

alternance

Si aucune image n’apparaît à l’écran, l’un des messages suivants s’affiche. Pour r emédier au problème, voir “Symptômes et remèdes” à la page 16.

Condition du signal d’entrée

Condition du signal d’entrée HORS PLAGE DE BALAYAGE

indique que le signal d’entr ée n’est pas supporté par les spécifications du moniteu r .

PAS ENTREE VIDEO

indique qu’aucun signal n’est entré.

MONITEUR EN MODE D’ECONOMIE D’ENERGIE

indique que l’ordinateur est en mode d’économie d’énergie. Ce message ne s’affiche que lorsque votre ordinateur se trouve dans un mode d’économie d’énergie et que vous appuyez sur l’une des touches du monite ur .

Page 32

Symptômes et remèdes

Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé. Utilisez la fonction d’autodiagnostic (page 18) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez Pas d’image

Si l’indicateur 1 (alimentation) ne s’allume pas

Si le message PAS ENTREE VIDEO apparaît à l’écran ou si l’indicateur 1 (alimentation) est orange ou clignote alternativement en vert et en orange

Si le message MONITEUR EN MODE D’ECONOMIE D’ENERGIE apparaît à l’écran ou si l’indicateur 1 (alimentation) est orange ou clignote alternativement en vert et en orange

Si le message HORS PLAGE DE BALAYAGE apparaît à l’écran

Si aucun message ne s’affiche et si l’indicateur 1 (alimentation) est vert ou clignote en orange

Si vous utilisez Windows 95/ 98 • Si vous remplacez un anci en moniteur par ce moniteur, reconnectez l’ancien moniteur et

Si vous utilisez un système Macintosh

L’image scintille, sautille, oscille ou est brouillée

• Vérifiez si le cordon d’alimentation est correctement branché.

• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.

• Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont fermement enfoncées dans leurs prises resp ectives (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées o u enfoncées.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.

• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus app r opriée.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

• L’ordinateur est en mode d’économie d’énerg ie. Essayez d’appuyer sur une tou che du clavier de l’ordinateur.

• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.

• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus app r opriée.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la plage de fréquence comme suit. Horizontale: 30 à 96 kHz Verticale: 48 à 120 Hz

• Activez la fonction d’autodiagnostic (page 18).

procédez comme suit. Installez la disquette d’installation fournie (page 7) et sélectionnez ce moniteur (“CPD-E4 00 ”) pa rm i les mo nit eu rs Sony dans l’écran de séle c tio n de moniteur Windows 95/98.

• Vérifiez si l’adaptateur Macintosh et le câble de signal vidéo sont correctement raccordés (page 6).

• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.

• Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.

• Branchez le moniteur sur une autre prise sect eur, de préférence raccordée à un autre circuit.

• Faites pivoter le mon iteur de 90° vers la gauche ou la droi te.

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphique.

• Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du signal d’entrée sont supportés par ce m oniteur (Appendix). Même si la fréquence est comprise dans la plage adéquate, il arrive que certaines cartes vi déo présentent une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajuste z le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.

Page 33

Symptôme Vérifiez L’image est flo ue

Des images fantômes apparaissent

L’image n’est pas centrée ou de taille incorrecte

Les bords de l’image sont incurvés

Un motif ondulatoire ou elliptique (moiré) est visible

Les couleurs ne sont pas uniformes

Le blanc n’est pas blanc Les lettres et les lignes sont

soulignées d’une ombre rouge ou bleue

Les touches du moniteur sont inopérantes ( apparaît sur l’écran)

Un souffle est audible juste après la mise sous tension

* Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écou le r un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de

souffle peut se faire entend re, m ai s il ne s’agi t pas d’un dysfonctionnement.

• Ajustez la luminosité et le contraste (page 10).

• Démagnétisez le moniteur* (page 12).

• Sélectionnez REGLAGE MOIRE et réglez le niveau de sup pression de moiré (page 12) .

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.

• Ajustez la taille (page 10) ou le centrage (page 10) de l’image. Attention que certains modes vidéo ne remplissent pas l’écran jusqu’aux bords.

• Ajustez la géométrie (page 11).

• Sélectionnez REGLAGE MOIRE et réglez le niveau de sup pression de moiré (page 12) .

Problèmes causés par l’ordinateur ou tout autre appareil raccordé

• Changez le motif de votre bureau.

• Démagnétisez le moniteur* (page 12). Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du moniteur, il se peut que les couleurs perdent leur uniformité.

• Ajustez la température de couleur (page 11).

• Ajustez la convergence (page 12).

• Si la fonction de verrouillage des commandes est réglée sur ON, réglez-la sur OFF (page 13).

• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur est mis sous tension, il est automatiquement démagnétisé pendant cinq secondes.

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que le moniteur reçoit un signal vidéo, maintenez le centre de la manette de commande enfoncé pendant au moins cinq secondes pour afficher la case d’informations relatives à ce moniteur.

Exemple

INFORMAT I ONS

MODEL : CPD- E4 0 0

SER NO:1234567

MANUFACTURED : 1 9 9

9-52

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du modèle: CPD-E400

• Numéro de série

• M arque et spécifications de votre ordinateur et de votre car te graphique.

Page 34

Fonction d’autodiagnostic

Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un problème avec vo tre moniteur ou ordinateur, l’écran devient blanc et l’indicateur 1 (alimentation) s’allume en vert ou clignote en orange. Si l’indicateur 1 (alimentation) s’allume en orange, c’est que l’ordinateur se trouve en mode d’économie d’énergi e. Appuyez sur une touche quelconque du clavier.

RESET

Si l’indicateur 1 (alimentation) est allumé en vert 1

Débranchez le câble d’entrée vidéo ou mettez l’ordinateur raccordé hors tension.

Appuyez deux fois sur la touche 1 (alimentation) pour mettre le moniteur hors et sous tension.

Déplacez la manette de com mande vers la droite , pendant 2 secondes avan t que le moniteur passe en mode d’économie d’énergie.

L’indicateur 1 (alimentation)

Spécifications

Tube cathodique Pas d’ouv er ture de gril le de 0 ,24 mm

(central) 19 pouces mesurés en diagonale Déflexion de 90 degr é s Trinitron FD

Taille de l’image affichée Approx. 365 × 274 mm (l/h)

Résolution

Maximum Horizontale: 1800 points

Recomman dée Horizontale: 1280 points

Zone d’image standa rd Approx. 352 × 264 mm (l/h)

Fréquence de déflexion* Horizontale: 30 à 96 kHz

Tension/courant d’entrée 100 à 240 V, 50 – 60 Hz,

Consommation él ectrique 140 W Température d’utilisation 10°C à 40°C Dimensions Approx

Mass Approx. 26 kg (57 lb 5 oz) Plug & Play DDC1/DDC2B/DDC2Bi/GTF Accessoires fournis Voir page 6

/8 × 10 7/8 po)

(14 Zone de visualisation de 18,0"

Verticale: 1440 lignes

Verticale: 1024 lignes

/8 × 10 1/2 po)

(13

Verticale: 48 à 120 Hz

Max. 2,0 A

. 446 × 464 × 461 mm

l/h/p) (17 5/8 × 18 3/8 × 18 1/4 po)

(

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c’est que le moniteur fonctionne correctement. Rebranchez le câble d’entrée vidéo et vérifiez l’état de votr e ordinateur.

Si les barres de couleur n’apparaissent pas, c’est probablement parce qu’une anomalie s’est pr oduite au niveau du moniteur. Informez votre revendeur Sony agréé de l’état du moniteur.

Si l’indicateur 1 (alimentation) clignote en orange

Appuyez deux fois sur la touche 1 (alimentation) pour mettre le moniteur hors et puis sous tension.

Si l’indicateur 1 (alimentation) s’allume en vert, c’est que le moniteur fonctionne correctement.

Si l’indicateur 1 (alimentation) clignote toujours, c’est probablement parce qu’il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes ent re les clignotements oranges de l’indicateur 1 (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le mod è le de votre ordinateur et de votre carte vidéo.

* Condition de synchronisation horizontale et vert icale

• La largeur de synchronisation horizon tale doit être supérieure à 1,0 µsec.

• La largeur de suppression horizontale doit être supérieure à 3,0 µsec.

• La largeur de suppression verticale doit être supérieure à 500 µsec.

La conception et les spécifications sont sujettes à modifications sans préavis.

Page 35

Índice

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificación de los componentes y los controles . . . . . . . . . . . . . . 5

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron es una marca comercial registrada de Sony Corporation.

• Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países.

• Windows comerciales registrada s de Mi crosoft Corporation en Estad os Unidos y otros países.

• IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation de EE.UU.

• VESA y DDC de Video Electronics Standard Association.

•

registrada de EE.UU.

• El resto de los nombres de produc t os mencionados en este manual pueden ser marcas comerc iales o marcas comerciales registradas de sus respectivas compañías.

•Además, “” y “” no se mencionan en cada caso en este manual.



y MS-DOS son marcas



son marcas comerciales

NERGY STAR es una marca

Paso 1: Paso 2: Paso 3:

Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6

Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 7

Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 7

Selección del idioma de los menús en pantalla (LANG). . . . . . . . . . 8

Personalización del monitor. . . . . . . . . . . . . . . . . . . . . . .8

Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ajuste del brillo y del contraste. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste del centrado de la imagen (CENTRO). . . . . . . . . . . . . . . . . 10

Ajuste del tamaño de la imagen (TAMAÑO). . . . . . . . . . . . . . . . . . 10

Ampliación o reducción de la imagen (ZOOM). . . . . . . . . . . . . . . . 10

Ajuste de la forma de la imagen (GEOM). . . . . . . . . . . . . . . . . . . . 11

Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11

Ajuste de la convergencia (CONV). . . . . . . . . . . . . . . . . . . . . . . . . 12

Ajustes complementarios (OPCION) . . . . . . . . . . . . . . . . . . . . . . . 12

Sugerencias e información útiles (AYUDA) . . . . . . . . . . . . . . . . . . 13

Restauración de los ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .15

Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .15

Si aparecen líneas finas en pantalla (hilos de amortiguación) . . . . 15

Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 36

Precauciones

90°

5°

90°

15°

Puntos de centrado

Advertencia sobre las conexiones de alimentación

• Utilice el cable de alimentación suministrado. Si emplea otro

tipo de cable, asegúrese de que es compatible con el suministro de alimentación local.

Para los usuarios en EE.UU.

Si no utiliza el cable apropiado, este monitor no cumplirá con las normas obligatorias de la FCC.

Ejemplo de tipos de enchufes

Uso del soporte basculante giratorio

Este monitor puede ajustarse en los ángulos mostrados a continuación. Para encontrar el cen tro del radio de giro de l monitor, alinee el centro de la pantalla de dicho monitor con los puntos de centrado del soporte. Agarre el monitor por su parte inferior con las dos manos cuando lo gire horizontal o verticalmente. Tenga cuidado de no pillarse los dedos en la parte trasera del monitor cuando lo incline haci a arriba verticalmente.

para 100 a 120 V CA

• Antes de desconectar el cable de alimentación, espere al menos

30 segundos después de desactivar la alimentación para que se descargue la electricidad estática de la super ficie de la pan talla.

• Una vez activada la alimentación, la pantalla se desmagnetiza

durante unos 5 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cin tas magnéticas situados cerca del monitor. Asegúr e s e de ma nte n er dis c o s, cintas y equipos de grabación magnéticos alejados del monitor.

El equipo debe instalarse cerca de una toma de fácil acceso.

para 200 a 240 V CA

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales

(cortinas, tapices, etc.) que puedan bloquear los ori ficios de ventilación

• cerca de fuentes de calo r, c omo ra di ador es o con duct os de air e

caliente, ni en lugares expuestos a la luz sola r di rect a

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibracione s mecánicas

• sobre superficies inestables

• cerca de equipos que generen magnetismo, como

transformadores o líneas eléc tricas de alta tensión

• ce r ca o sobre una superficie metálica con carga eléctrica

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido

limpiador de cri s tales, no emplee nin gún tipo de producto de limpieza que contenga soluciones antiestáticas o aditivos similares, ya que pueden rayar la superficie de la pantalla.

• No frote, toque ni golpee la superfici e de la pantalla con objetos

afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.

• Li mpi e el exterior, el panel y los controles con un paño suave

ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes , com o alc oh ol o benc in a .

Transporte

Cuando transporte este monitor para su reparación o traslado, utilice la caja y los materiales de embalaje originales.

Page 37

Identificación de los componentes

1 2 3 4

876

11 12 13 14 15

y los controles

Consulte las página s in dic a da s entre paréntesis pa ra ob te ne r m ás información.

RESET

Parte posteriorParte frontal

(

)

HD15

AC IN

Botón RESET (restauración) (página 14)

Este botón recupera los valores de fábrica.

Botón de control (página 9)

El botón de control se utiliza para most rar el men ú y rea liz ar ajustes del monitor, incluidos los de brillo y contraste.

Interruptor e indicador 1 (alimentación)

(páginas 7, 15 y 18)

Este botón enciende y a paga el monitor. El indica dor de alimentación se ilumina en verde cuando el monitor está encendido, y parpadea en verde y en naranja, o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.

Conector AC IN (página 7)

Este conector proporciona alimentación de CA al monitor.

Conector 1 de entrada de vídeo (HD15) (y1)

(página 6)

Este conector int r oduce las señales de víde o RVA (0,700 Vp-p, positivas) y de sincro nización.

Terminal nº Señal

1Roja 2Verde

(Sincronización en verde) 3Azul 4 Identificación (Masa) 5 Masa DDC* 6Masa roja 7 Masa verde 8 Masa azul 9— 10 Masa 11 Identificación (Masa) 12 Datos bidireccionales (SDA)* 13 Sincronización H. 14 Sincronización V. 15 Reloj de datos (SCL)*

* DDC (Display Data Channel) e s un está ndar de VESA.

Page 38

Instalación

AC IN

(

HD15

)

Adaptador G3 de corriente (para sistema beige) (suministrado)

Ordenador Macintosh o compatible

a salida de vídeo

Antes de utilizar el monitor, compruebe que los siguientes accesorios se hayan incluido en la caja:

• Cable de alimentación

Suministrado con ada ptador G3 de corriente (para sistema beige)

•

• Disco de instalación (1)

• Tarjeta de garantía

• Notas sobre la limpieza de la supe rf ic i e de la pa ntalla

• Est e manual de instrucciones

Paso 1:Conexión del monitor al

ordenador

Apague el monitor y el ordenador antes de realizar la conexión.

Nota

No toque los terminales de l conector del cable de señal de vídeo, ya que dichos terminale s po drían doblarse.

Conexión a un ordenador IBM PC/AT o

compatible

(

)

HD15

AC IN

(1)

Conexión a un ordenador Macintosh o

compatible

* Conecte el adaptador Macintosh suministrado al ordenador antes de

conectar el cable. Este adaptador es compatible con los ordenadores Mac in tosh LC, Performa, Quadra, Power Macintosh y Power Macintosh de la serie G3 que dispongan de dos filas de terminales. Si conecta otra versión de Power Macintosh de la serie G3 con tres filas de terminales o modelos diferentes a los especificados anteri ormente, necesitará un adaptador diferente (no suministra do).

a salida de vídeo

Ordenador IBM PC/AT o compatible

Page 39

Paso 2:Conexión del cable de

alimentación

Paso 3:Encendido del monitor y

del ordenador

Con el monitor y el ordenador apagados, primero conecte el cable de alimentación al mo nitor y, a continuación, a una toma de corriente.

(

)

HD15

AC IN

a una toma de corriente

Cable de alimentación (suministrado)

a AC IN

Primero encienda el monitor y, a continuación, el ordenador.

La instalación del monitor ha finalizado. Si fuese necesario, utilice los cont roles del monitor para ajustar la imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor esté correctamente conectado al ordenador.

• Si el mensaje SIN SEÑAL DE ENTRADA aparece en pantalla, confirme que el cable de señal de vídeo esté correctamente conectado y que todos los enchufes estén firmemente conectados en las tomas.

• Si el mensaje MONITOR EN MODO AHORRO ENERGIA aparece en pantalla, puls e cualquier tecla del teclado del ordenador.

• Si sustituye un monitor antiguo por este modelo y el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 – 96 kHz, y la vertical entre 48 – 120 Hz.

Para obtener más información sobre los mensajes en pantalla, consulte “Problemas y soluciones” en la págin a 16.

Instalación en distintos sistemas operativos (OS)

Este monitor cumple con el estándar Plug & Play “DDC” y detecta automáticamente t oda la información de dic ho monitor con la función Plug & Play de Windows. No es preciso instalar ningún controlador específico en el orde nador. Si conecta el monitor al PC y, a continuación, inicia el PC por primera vez, es posible que el asistente de inst alación aparezca en pantalla. Haga clic en “Next” varias veces, según las instrucciones del asistente, hasta que el monitor Plug & Play se selec ci one automáticame nte para que pueda utilizar este monitor. Si la tarjeta gráfica/PC presenta dificultades de comunicación con este monitor, cargue el disco de instalación suministrado. Consulte el archivo “Read Me” del disco para obtener información sobre el procedimiento de instalación. También es posible descargar la información accediendo a la página web del fabricante de la tarjet a grá fica.

Para los usuarios que utilicen Windows NT4.0

En la instalación del monit or en Windows NT4 .0 no se utiliza el controlador de pantalla. Consulte el manual de instrucciones de Windows NT4.0 para obtener información detallada sobre el ajuste de la resolución, la frecuencia de barrido y el número de colores.

Page 40

Selección del idioma de los menús

SALIR

CENTRO

TAMAÑO

GEOM

COLOR

LANG

AYUDA

CONV

OPCION

VOLVER A MENU PRINCIPAL RESOLUC I ON RECOMENDADA PARPADEO L I NEA F I NA HOR I ZONTAL FORMA DI STORS IONADA DESENFOCADO DECOLORAC I ON

AYUDA

en pantalla (LANG)

Los idiomas disponibles para los menús en pantalla son inglés, francés, alemán, español, it aliano, holandés, sueco, ruso y japonés. El ajuste por omisión es el idioma inglés.

Pulse el centro del botón de control.

Consulte la pági na 9 para obtener más información sobre el uso del botón de control.

COLOR

CENTRO

CONV

Personalización del monitor

Es posible realizar diversos ajustes del monitor mediante el menú en pantalla.

Navegación por el menú

Pulse el centro del botón de co ntrol para que aparezca el MENU principal en pantalla. Consulte la página 9 para obtener más información sobre el empleo del botón de control.

GEOM

LANG

Desplace el botón de control para resaltar LANG

SALIR

TAMAÑO

y vuelva a pulsar el centro de dicho botón.

LANGUAGE

ENGL I SH FRANÇA I S DEUTSCH ESPAÑOL

ITALIANO NEDERL ANDS SVENSKA

Desplace el botón de control m/M para seleccionar un idioma.

• E NGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

• ESPAÑOL

• ITALIANO: Italiano

• NEDERLANDS: Holandés

• SVENSKA: Sueco

•: Ruso

• : Japonés

AYUDA

OPCION

Utilice el botón de control para seleccionar uno de los sigu iente s menús.

CENTRO (p á g ina 10)

TAMAÑO / CENTRO

Seleccione el menú CENTRO para ajustar el centrado, tamaño o zoom de la imagen.

TAMAÑO (página 10)

TAMAÑO / CENTRO

Seleccione el menú TAMAÑO para ajustar el tamaño, centrado o zoom de la imagen.

Para cerrar el menú

Pulse el centro del botón de con tro l una vez para volver al MENU principal, y dos veces para volver a la visualización normal. Si no pulsa ningún botón, el menú se ce rra rá aut om át i ca m ent e transcurridos unos 30 segundos.

Para restaurar el idioma inglés

Pulse el botón RESET mientras el menú LANGUAGE se encuentra en pantalla.

GEOM (página 11)

Seleccione el menú GEOM para ajustar la rotación y forma de la imagen.

AYUDA

(página 13)

Seleccione el menú AYUDA para visualizar sugerencias e información útiles sobre este monitor.

GEOMETR I A

Page 41

COLOR (página 11)

MENU MENU

RESET

Seleccione el menú COLOR para ajustar la temperatura d el color de l a imagen. Puede utilizarlo para hacer coincidir los colores del monitor con los de una imagen impresa.

CONV (página 12)

Seleccione el menú CONV para ajustar la convergencia horizontal y vertical de la imagen.

LANG (página 8)

Seleccione el menú LANG para elegir el idioma de los menús en pantalla.

OPCION (página 12)

Seleccione el menú OPCION para ajustar las opciones del monitor. Éstas incluyen:

• la desmagnetización de la pantalla

• el ajuste del nivel de cancelació n de muaré

• el cambio de la posición del menú en pantalla

• el bloqueo de los controles

COLOR

9300K 5000K

sRGB

CONVERGENC I A

LANGUAGE

ENGL I SH FRANÇA I S DEUTSCH ESPAÑOL

ITALIANO NEDERL ANDS SVENSKA

OPC I ON

DESMAGNE T

Uso del botón de control

Muestre el MENU principal.

Pulse el centro del botón de control para que aparezca en pantalla el MENU principal.

Seleccione el menú que desee ajustar.

Resalte el menú deseado desplazando el botón de control hacia atrás para subir (M), hacia delante para bajar (m), y a la izquierda (<) o a la derecha (,) para desplazarse hacia los lados.

FRONTAL

MENU MENU

POSTERIOR

Ajuste el menú.

Desplace el botón de control hacia la iz quierda (<) o la derecha (,) para realizar el ajuste.

SALIR

Seleccione SALIR para cerrar el menú.

Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el MENU principal. Si la señal se corresponde con uno de los modos predefinid os en fábrica de este monitor, ta mbién aparecerá la resolución.

CONV

AYUDA

OPCION

frecuencias horizontal y vertical de la señal de entrada actual

reso la se entrad

lució

ñal de

a actual

68.7kHz/ 85Hz 1024

n de

COLOR

GEOM

LANG

CENTRO

SALIR

TAMAÑO

768

Cierre el menú.

Pulse el centro de l botón de control una vez para volver al MENU principal, y dos veces para vo lver a la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente t ranscurridos unos 30 segundos.

Restauración de los ajustes

Pulse el botón RES ET. Consulte la página 14 para obtener más información sobre la restauración de los aj ustes.

Page 42

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú BRILLO/CONTRASTE independiente. Estos ajustes se almacenan en la memoria para todas las señales de entrada.

Desplace el botón de control en cualq uier dirección.

El menú BRILLO/CONTRASTE aparece en pantalla.

BR I L LO / CONTRASTE

31 85

Desplace el botón de control m/M para ajustar el brillo ( ), y </, para ajustar el contraste (6).

El menú desaparece automá ticamente transcurridos unos 3 segundos.

Ajuste del centrado de la imagen (CENTRO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar

CENTRO y vuelva a pulsar el centro de dicho

botón.

El menú TAMAÑO/CENTRO apar ece en pantalla.

Primero, desplace el botón de control m/M con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuación, desplace el botón de control </, para ajustar el centrado.

Si define sRGB en “SI” en el ajuste de color, el brillo ( ) y el contraste (6) se ajustarán automáticamente en “31” y “85” respectivame nte. Para obtener más información so br e sR G B, c onsulte “Ajust e del color de la imagen (COLOR)” en la página 11.

Ajuste del tamaño de la imagen (TAMAÑO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar

TAMAÑO y vuelva a pulsar el centro de dicho

botón.

El menú TAMAÑO/CENTRO apar ece en pantalla.

Primero, desplace el botón de control m/M con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuación, desplace el botón de control </, para ajustar el tamaño.

Ampliación o reducción de la imagen (ZOOM)

Este ajuste se almacena en la memoria para la señal de entrada actual.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar

TAMAÑO o CENTRO y vuelva a pulsar el

centro de dicho botón.

El menú TAMAÑO/CENTRO apar ece en pantalla.

Desplace el botón de control m/M con el fin de seleccionar (zoom), y desplace </, para ampliar o reducir la imagen.

Notas

• El ajuste se deti ene cuando el tamaño horizontal o vertic al alcanza su valor máximo o mínimo.

• El valor de ajuste horizontal no aparece en el menú.

Page 43

Ajuste de la forma de la imagen

9300K 5000K

COLOR

sRGB

9300K 5000K

+NO S I

COLOR

sRGB

(GEOM)

Ajuste del color de la imagen (COLOR)

Los ajustes de GEOM permiten ajustar la rotación y la forma de la imagen. El ajuste (rotación) se almacena en la memoria para todas las señales de entrada. El resto de ajustes se almacenan en la memoria para la señal de entrada actual.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar GEOM y vuelva a pulsar el centro de dicho botón.

El menú GEOMETRIA aparece en pantalla.

Primero, desplace el botón de control m/M para seleccionar la opción de ajuste que desee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

girar la imagen expandir o contraer los lados de la imagen desplazar los lados de la imagen hacia la

izquierda o la derecha ajustar la anchura de la imagen en la p arte

superior de la pantal la desplazar la imagen hacia la izquierda o la

derecha en la parte superior de la pantall a

Los ajustes de COLOR permiten ajustar la temperatura del color de la imagen mediante el cambio del nivel de color del campo de color blan co. Los c olores se mostra rán rojizo s si la te mperat ura es baja, y azulados si ésta es alta. Este ajuste resulta útil para hacer coincidir los colores del monitor con los de una imagen impresa. Este ajuste se almacena en la memoria para todas las señales de entrada.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar

COLOR y vuelva a pulsar el centro de dicho

botón.

El menú COLOR aparece en pantalla.

Desplace el botón de control m/M para seleccionar una temperatura del color.

Las temperatur as del co lor pred efin ida s so n 50 00K y 930 0K . Puesto que el ajuste po r omisión es de 9300K, los bl ancos pasarán de un tono azulado a uno rojizo al disminuir la temperatura hasta 5000K.

Si fuese necesario, ajuste con precisión la temperatura del color.

Puede seleccionar su propia temperatura del color entre 9300K y 5000K. Primero, despla ce el botón de cont rol m/M para seleccionar

y, a continuación, desplace el botón </, para ajustar la

temperatura del color.

Modo sRGB

El ajuste de color sRGB es un protocolo estándar de espacio de color diseñado para establecer una equivalencia entre los colores mostrados y los impresos mediante los productos informáticos compatibles con sRGB. Para ajustar los colores e n el perfil sRGB, basta con seleccionar la opción sRGB “SI” en el menú COLOR. Sin embargo, para que los colores sRGB se muestren de forma correcta (γ=2,2, 6500K), es preciso definir el perfil sRGB en el ordenador. Si selecciona sRGB “SI”, el brillo ( ) y el contraste (6) se fijarán automáticamente en “31” y “85”. S i camb ia el brillo ( ) y el contraste (6), el ajuste sRGB cambiará a “NO”. Para obtener información sobre cómo cambiar el brillo ( ) y el contraste (6), consulte la página 10.

Nota

El ordenador y otros productos conectados (como una impresora) deben admitir el modo sRGB.

Page 44

Ajuste de la convergencia (CONV)

Ejemplo de muaré

Los ajustes de CONV permiten ajustar la calidad de la imagen mediante el control de la con vergencia. Ésta se refiere al alineamiento de las señales de color rojo, verde y azul. Si se aprecian sombr a s rojas o azules alrededor de las letras o de las líneas, ajuste la convergencia. Estos ajustes se almacenan en la memoria para todas las señales de entrada.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para re saltar CONV y vuelva a pulsar el centro de dicho botón.

El menú CONVERGENCIA aparece en pantalla.

Primero, desplace el botó n de control m/M con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuación, desplace el botón de control </, para ajustar la convergencia.

Ajustes complementarios (OPCION)

Es posible desmagnetizar el monitor, ajustar el nivel de cancelación de muaré, cambiar la posición del menú y bloquear los controles manualmente.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar

OPCION y vuelva a pulsar el centro de dicho

botón.

El menú OPCION aparece en pantalla.

Desplace el botón de control m/M para seleccionar la opción de ajuste que desee.

Ajuste la opción selecci onada de acuerdo con las siguien tes instrucciones.

Desmagnetización de la pantalla

El monitor se desmagnetiza automáticamente al activar la alimentación.

Para desmagnetizarlo manu almente, primero despla ce el botón de control m/M para seleccionar

(DESMAGNET). A continuación, desplace el botón

La pantalla se desmagnetiza durante unos 5 segundos. Si es preciso aplicar un segundo ciclo de desmagnetización, espere al menos 20 minutos antes de aplicarlo para obtener los mejores resultados posibles.

Ajuste del muaré

Si aparecen patrones elípticos u ondulados en pantalla, ajuste el nivel de cancelación del muaré.

Para ajustar la cantidad de cancelación de muaré, primero desplace el botón de control m/M para seleccionar (AJUSTE MUARE). A continuación, desplace el botón </, hasta que el efecto de muaré sea mínimo.

* El muaré es un tipo de interferencia natural que produce líneas suaves

y onduladas en la pantalla. Puede aparecer debido a la interferencia entre el patrón de la imag e n en pantalla y el de paso de fósforo de l monitor.

Page 45

Cambio de la posición del menú

Cambie la posición del menú si bloquea la imagen en pantalla.

Para cambiar la posición del menú en pantal la, primero desplace el botón de control m/M con el fin de seleccionar (POSICION MENU H) para el ajuste horizontal, o (POSICION MENU V) para el vertical. A continuación, desplace el botón </, para mover el menú en pantalla.

Bloqueo de los controles

Para proteger datos de ajuste mediante el bloqueo de los controles, primero desplace el botón de control

para seleccionar (BLOQUEO DE AJUSTES). A

m/M

continuación, desplace el bo tón , para seleccionar SI.

Sólo funcionarán el interruptor 1 (alimentación), SALIR y

(BLOQUEO DE AJUSTES) del menú OPCION. Si se

seleccionan otras opciones, la marca aparecerá en pantalla.

Para cancelar el bloqueo de los controles

Repita el procedim i en to a n t eri or y a just e (BLOQUEO DE AJUSTES) en NO.

Sugerencias e información útiles (AYUDA)

El menú AYUDA contiene sugerencias e información útiles sobre este monitor. Si éste muestra síntomas que coincidan con los enumerados en el menú AYUDA, siga las instrucciones en pantalla para solucionar el problema. Si los síntomas no coinciden con los enumerados en dicho menú AYUDA o si el problema persiste, consulte “Problemas y soluciones” en la página 16.

Pulse el centro del botón de control.

El MENU principal aparece en pantalla.

Desplace el botón de control para resaltar

AYUDA y vuelva a pulsar el centro de dicho

botón.

El siguiente menú AYUDA aparece en pantalla.

AYUDA

VOLVER A MENU PRINCIPAL RESOLUC I ON RECOMENDADA PARPADEO

L I NEA F I NA HOR I ZONTAL

FORMA DI STORS IONADA DESENFOCADO DECOLORAC I ON

Desplace el botón de control m/M para seleccionar una opción del menú AYUDA y vuelva a pulsar el centro del botón de control.

La pantalla muestra instrucciones o información para solucionar el problema. Más abajo se proporciona una descripción de cada opción de menú.

RESOLUCION RECOMENDADA

Si la imagen no llena la pantalla hasta los bordes o si dic ha imagen aparece con un tamaño excesivo con respecto a la pantalla, ajuste la resolución con el ordenad or t eniendo en cuenta los datos mostrados en el menú. Si la señal de entrada se correspon de con uno de los modos de este monitor predefinidos en fábrica, aparecerán la resolución y la frecuencia de barrido de la señal de entrada actual.

RESOLUC I ON RECOMENDADA

AJUSTE RESOLUCI ON EN

1280X1024 A 85Hz CON PC. EL AJUSTE ACTUAL ES

1280X1024 A 75Hz .

PARPADEO

Si la imagen parpadea, ajuste la frecuencia de barrido teniendo en cuenta los datos mostrados en el menú. Si la señal de entrada se corresponde con uno de los modos de este monitor predefini dos en fábrica, aparecerá la frecuencia de barrido de la señal de entrada actual.

PARPADEO

AJUS T E FRECUENC I A BARR I DO EN 7 5 H z O 8 5 Hz CON PC . EL A JUST E ACTUAL ES 60 Hz .

(continúa)

Page 46

LINEA FINA HORIZONTAL

RESET

Las líneas que aparecen en pant alla son hilos de amortiguación. Consulte la página 15 para obtener más información sobre éstos.

FORMA DISTORSIONADA

Si la forma de la imagen en pantalla aparece distorsionada, ajuste la geometría de la imagen. Desplace el botón de control , para acceder directamente al menú GEOMETRIA.

DESENFOCADO

La imagen puede aparecer desenfocada si las señales de color rojo y azul no están correctamente al ineadas, produciendo sombras rojas o azu les alrededor de las letras y las líneas. Ajuste la convergencia de la imagen para que las sombras desaparezcan. Desplace el botón de control , para acceder directamente al menú CONVERGENCIA. Al aparecer éste, los ajustes de contraste, brillo y muaré se restaurarán automáticamente para todas las señales de entrada.

DECOLORACION

Si el color de la imagen se muestra anormal en ciertas partes de la pantalla, compruebe en primer lugar si hay algún cable de señal suelto. Una vez examinados los cables, desmagnetice la pantalla manualmente. Desplace el botón de control , para acceder directamente al menú OPCION y, a cont inuación, seleccione

(DESMAGNET).

Restauración de los ajustes

Este monitor dispone de los siguientes métodos de restauración. Utilice el botón RESET para restaurar los ajustes.

Restauración de una sola opción de ajuste

Emplee el botón de control para seleccionar la opción de ajuste que desee restaurar, y pulse el botón RESET.

Restauración de todos los datos de ajuste para la señal de entrada actual

Pulse el botón RE SET cuando la pantalla no muestre ningún menú. Tenga en cuenta que las sigu ientes opciones no se restauran mediante este método:

• idioma de los menús en pantalla (página 8)

• posición de los menús en pant alla (página 13)

• bloqueo de los controles (página 13)

Restauración de todos los datos de ajuste para todas las señales de entrada

Mantenga pulsado el botón RESET durante más de dos segundos.

Nota

El botón RESET no funcionará si ajustado en SI

(BLOQUEO DE AJUSTES) está

Page 47

Características técnicas

INFORMACION

FUERA DEL RANGO DE AJUSTE

Modos predefinidos y de usuario

Solución de problemas

Antes de ponerse en contact o con personal de servicio técnico, consulte esta sección.

Cuando el monitor recibe una se ñal de entrada, hace coincid ir automáticamente dicha señal con uno de los modos predefinidos en fábrica almacenados en la memoria para mostrar imágenes de alta calidad en el centro de la pantalla. (Consulte Appendix para comprobar la lista de los modos predefinidos en fábrica.) Con respecto a las señales de entrad a que no se correspondan con ninguno de los modos predefinidos de fábrica, la tecnología digital Multiscan de este monitor garantiza la presentación en pantalla de imágenes nítida s para cualquier sincroni zación dentro del margen de frec uencias del monitor (horizontal: 30 – 96 kHz, vertical: 48 – 120 Hz). Si la imagen se ajusta, los datos de ajuste se almacenan como modo de usuari o y se recuperan automáticamente al recibirse la misma señal de entrada

Nota para los usuarios de Windows

Consulte el manual de la tarjeta de vídeo o el programa de utilidades suministrado con la tarjeta gráfica, y seleccione la frecuencia de barrido más alta disponible para maximizar el rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía

establecidas por VESA, monitor se conecta a un ordenador o a una tarjeta gráfica de vídeo conforme con DPMS (Di s play Power Managem e nt Signaling), dicho monit or reducirá aut omáticame nt e el co ns umo de energí a en tres etap a s como se muestra a continu a ción.

NERGY STAR y NUTEK. Si el

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Las líneas que se aprecian en la p antalla son normales en el monitor Trinitron y no son ningún fallo de funcionamiento. Son las sombras de los hilos de amortiguación utilizados para estabilizar la rejilla de apertura y se aprecian en mayor medida cuando el fondo de la pantalla es luminoso (normalmente blanco). La rejilla de apertura es el elem ento esencial p or el que el tubo de imagen Trinitron es único, permitien do que la pantalla reciba más iluminación, por lo que las imágenes aparecen con más brillo y más detalle.

Hilos de amortiguación

Mensajes en pantalla

Si no aparece ninguna imagen en la pantalla, ésta mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 16.

Modo de alimentación

funcionamiento normal

1 espera

2 reposo (sleep)*

3 activo inactivo** (deep sleep)*

alimentación desactivada

* “Sleep” y “deep sleep” son modos de ahorro de energía definidos por

la Agencia de protecc ión del medio ambie nte (Environmental Protection Agency).

** Cuando el ordenador se encuentra en el modo de ahorro de energía, el

mensaje MONITOR EN MODO AHORRO ENERGIA aparece en pantalla al pulsar cualq ui er botón del monitor. Transcurridos unos segundos, éste entra de nuevo en el mo do de ahorro de energía.

Consumo de energía

≤

140 W verde

≤

15 W alternancia entre

≤

15 W alternancia entre

≤

3 W naranja

0 W apagado

Indicador 1 (alimentación)

verde y naranja

Condición de la señal de entrada

Condición de la señal de entrada FUERA DEL RANGO DE AJUSTE

indica que las especificacio nes del monito r no admiten la señal de entrada.

SIN SEÑAL DE ENTRADA

indica que no se introduce ninguna se ñal.

MONITOR EN MODO AHORRO ENERGIA

indica que el ordenador se encuentra en el modo de ahorro de energía. Este mensaje sólo aparece cuando el ordenador se encuentra en algún modo de ahorro de energía y pulsa cualquier botón del monitor.

Page 48

Problemas y soluciones

Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo conectado . Utilice la función de autodiagnóstico (página18) si las siguientes recomendaciones no ayudan a solucionar el problema.

Problema Compruebe lo siguiente Ausencia de imagen

Si el indicador 1 (alimentación) no está iluminado

Si el mensaje SIN SEÑAL DE ENTRADA aparece en pantalla, o si el indicador 1 (alimentación) se ilumina en naranja o alterna en tre verde y naranja

Si el mensaje MONITOR EN MODO AHORRO ENERGIA aparece en pantalla, o si el indica dor

(alimentación) está iluminado en naranja o alterna entre verde y naranja

Si el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla

Si no aparece ningún mensaje y el indicador 1 (alimentación) se ilumina en verde o parpadea en naranja

Si utiliza Windows 95/98 • Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo

Si utiliza un sistema Macintosh • Compruebe que el adaptador

La imagen parpadea, se ondula, oscila o aparece codificada

La imagen aparece borrosa

• Compruebe que el cable de alimentación est é correctamente conectado .

• Compruebe que el interruptor 1 (alimentación) esté en la posición de “activado”.

• Asegúrese de que el cable de señal de vídeo esté correct amente conectado y de que todos los enchufes estén firmemente insertados en sus tomas (página 6).

• Compruebe que los terminal es del conector de ent rada de vídeo HD15 no es tén doblados ni arrancados.

Problemas causados por el ordenador u otro equipo conectado

• Compruebe que la alimentación del ordenador est é activada.

• Compruebe que la tarjeta gráfica esté complet amente insertada en la ranura bus adecuada.

Problemas causados por el ordenador u otro equipo conectado

• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecl a del teclado del ordenador.

• Compruebe que la alimentación del ordenador est é activada.

• Asegúrese de que la tarjeta gráfica esté completamente inserta da en la ranura bus adecuada.

Problemas causados por el ordenador u otro equipo conectado

• Compruebe que el margen de frecuencia de vídeo se encuentre dentro de l especificado para el monitor. Si ha sustitu ido un monitor antiguo por és te, vu e lva a co nec ta r el anti gu o y ajuste el margen de frecuencia de acuerdo con lo si guiente. Horizontal: 30 – 96 kHz Vertical: 48 – 120 Hz

• Utilice la función de autodiagnóstico (página 18).

siguiente. Cargue el disco de instalación suministrado (página 7) y selecc ione este monitor (“CPD-E400”) entre los monitores Sony mostrados en la pantalla de selección de monitores de Windows 95/98.

Macintosh

conectados (págin a6).

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.

• Enchufe el monitor en una to ma de CA diferente, pref eriblemente de otro circuito.

• Gire el monitor 90° hacia la izquierda o la derecha.

Problemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado del monitor.

• Confirme que este monitor admite el modo gráfico (VESA, Macinto sh 16" Color, etc.) y la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro del margen adecuado, ciertas t arjetas de vídeo pueden presentar un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.

• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical ) para que la imagen presente la mejor calidad posible.

• Ajuste el brillo y el contraste (página 10).

• Desmagnetice el monitor* (página 12).

• Seleccione AJUSTE MUARE y ajuste el efecto de cancelación de muaré (página 12) .

y el cable de señal de vídeo están correctamente

Page 49

Problema Compruebe lo siguiente Aparecen imágenes fantasma

La imagen aparece descentrada o con un tamaño incorrecto

Los bordes de la ima gen apare cen curvos

Se aprecian patrone s ondulados o elípticos (muaré)

El color no es uniforme

El blanco no parece blanco Las letras y las líneas muestran

sombras rojas o azules en los bordes

Los botones del monitor no funcionan ( aparece en pantalla)

Se oye un zumbido inmediatamente después de activar la alimentación

* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor

resultado posible. Es po sibl e que se oiga un zumbido, pero no es un fallo de funcionam ie nto.

• No utilice cables prolongadores de vídeo ni dispositivos de conmutación de vídeo.

• Compruebe que todos los enchufes estén firmemente insertado en sus tomas.

• Ajuste el tamaño (página 10) o el centrado (página 10). Tenga en cue nt a que ciertos modos de vídeo no ll enan la pantalla ha sta los bordes.

• Ajuste la geometría (página 11).

• Seleccione AJUSTE MUARE y ajuste el efecto de cancelación de muaré (página 12 ).

Problemas causados por el ordenador u otro equipo conectado

• Cambie el patrón de escritorio.

• Desmagnetice el monitor* (página 12). Si coloca equipos que generen campos magnéticos, como altavoces, cerca del monitor o cambia la orientación del monitor, el color puede perder uniformidad.

• Ajuste la temperatura del color (página 11).

• Ajuste la convergencia (página 12).

• Si la función de bloqueo de los controles está ajustada en SI, ajústela en NO (página13).

• Se trata del sonido producido por el ciclo de desmagnetización automática. Al activar la alimentación, el monitor se desmagnetiza autom áticamente durante cinco segundos.

Visualización del nombre, número de serie y fecha de fabricación de este monitor.

Mientras el monitor recibe una señal de vídeo, mantenga pulsado el centro del botón de control durante más de cinco segundos para que aparezca el cuadro de informac ión de este monitor.

Ejemplo

INFORMACI ON

MODEL : CPD- E4 0 0

SER NO:1234567

MANUFACTURED : 1 9 9

9-52

Si el problema persiste, póngase en contacto con un proveedor Sony autorizado y proporciónele la siguiente información.

• Nombre del modelo: CPD-E400

• Número de serie

• Nombre y especifi cacione s del ord enador y de la t arjet a gráfic a.

Page 50

Función de autodiagnóstico

Este monitor dispone de una fu nción de autodiag nóstico. Si existe algún problema con el monitor o con el ordenador, la pantalla se mostrará en blanco y el indicador 1 (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador

(alimentación) está iluminado en naranja, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclad o.

RESET

Si el indicador 1 (alimentación) está iluminado en verde

Desconecte el cable de entrada de vídeo o apague el ordenador conectado.

Pulse el botón 1 (alimentación) dos veces para apagar el monitor y volver a encenderlo.

Mantenga desplazado el botón de control , durante 2 segundos antes de que el monitor entre en el modo de ahorro de energía.

Indicador 1 (alimentación)

Especificaciones

TRC Paso de la rejilla de apertura de

0,24 mm (central) 19 pulgadas, medida diagonal 90 grados de deflexión FD Trinitron

Tamaño de imagen vis ualizable

Aprox. 365 × 274 mm (an/al)

/8 × 10 7/8 pulgadas)

(14 Imagen de visualización de 18,0"

Resolución

Máxima Horizontal: 1800 puntos

Vertical: 1440 líneas

Recomendada Horizontal: 1280 puntos

Vertical: 1024 líneas

Área de imagen estándar Aprox. 352 × 264 mm (an/al)

Frecuencia de deflexión* Horizontal: 30 – 96 kHz

Corriente/tensión de entrada de CA

Consumo de energí a 140 W Temperatura de funcionamiento

Dimensiones Aprox. 446 × 464 × 461 mm

Peso Aprox. 26 kg Plug and Play DDC1/DDC2B/DDC2Bi/GTF Accesorios suministrados Consulte la página 6

/8 × 10 1/2 pulgadas)

(13

Vertical: 48 – 120 Hz

100 a 240 V, 50 – 60 Hz, Máx. 2,0 A

10°C a 40°C

(an/al/prf) (17 pulgadas)

/8 × 18 3/8 × 18 1/4

Si aparecen las cuatro barras de color (bl anco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar el cable de entrada de vídeo y compruebe el estado del ordenador.

Si las barras de color no aparecen, sig ni fica que hay un fallo potencial del monitor. Info rme al prov e ed or Sony au to rizad o del estado del monitor.

Si el indicador 1 (alimentación) parpadea en naranja

Pulse el botón 1 (alimentación) dos ve ces para apagar el monitor y volver a encenderlo.

Si el indicador 1 (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador 1 (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranj a del indicador 1 (alimentación) e informe al proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el núme ro de serie de dicho monitor. Tome nota también del fabricante y del modelo del ordenador y de la tarjeta de vídeo.

* Condición d e sinc roni zaci ón ho rizon tal y vertic al re come ndada

• La anchura de sincronizaci ón horizontal debe se r su perior a 1,0 µseg.

• La anchura de supresión horizontal debe s er superior a 3,0 µseg.

• La anchura de supresión ve rtical debe ser superior a 500 µseg.

Diseño y especificaciones sujetos a cambios sin previo avi so.

Page 51

Appendix

Preset mode timing table

No. Resolution

(dots × lines)

1640 × 480 31.5 kHz 60 Hz VGA-G 2640 × 480 37.5 kHz 75 Hz EVGA 3640 × 480 37.9 kHz 73 Hz VESA 4640 × 480 43.3 kHz 85 Hz VESA 5720 × 400 31.5 kHz 70 Hz VGA-Text 6800 × 600 35.2 kHz 56.3 Hz VESA 7720 × 400 37.9 kHz 85 Hz VESA 8800 × 600 37.9 kHz 60 Hz SVGA 9800 × 600 46.9 kHz 75 Hz VESA 10 800 × 600 48.1 kHz 72.2 Hz VESA 11 800 × 600 53.7 kHz 85 Hz VESA 12 832 × 624 49.7 kHz 75 Hz Macintosh 16"

13 1024 × 768 48.4 kHz 60 Hz VESA 14 1024 × 768 56.5 kHz 70 Hz VESA 15 1024 × 768 60. 0 kHz 75 Hz EUVGA 16 1024 × 768 60.2 kHz 75 Hz Macintosh 19"

17 1024 × 768 68.7 kHz 85 Hz VESA 18 1152 × 864 67.5 kHz 75 Hz VESA 19 1152 × 864 77.5 kHz 85 Hz VESA 20 1152 × 870 68.7 kHz 75 Hz Macintosh 21"

21 1280 × 960 60.0 kHz 60 Hz VESA 22 1280 × 960 85.9 kHz 85 Hz VESA 23 1280 × 1024 64.0 kHz 60 Hz VESA 24 1280 × 1024 80.0 kHz 75 Hz VESA 25 1280 × 1024 91.1 kHz 85 Hz VESA 26 1600 × 1200 75.0 kHz 60 Hz VESA 27 1600 × 1200 81.3 kHz 65 Hz VESA 28 1600 × 1200 87.5 kHz 70 Hz VESA 29 1600 × 1200 93.8 kHz 75 Hz VESA

Horizontal Frequency

Vertical Frequency

Graphics Mode

Color

If the input signal does not match one of the factory preset modes above, the Generalized Timing Formula feature of this monitor will automatically provide an optimal image for the screen as long as the signal is GTF compliant.

Page 52

Sony Corporation Printed in U.S.A.

Sony CPD-E400 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Precautions

Warning on power connections

Use of the tilt-swivel

Installation

Maintenance

Transportation

Identifying parts and controls

Setup

Step 2:Conn ec t the power cord

If no picture appears on your screen

Customizing Your Monitor

Navigating the menu

Adjusting the brightness and contrast

Adjusting the centering of the picture (CENTER)

Adjusting the size of the picture (SIZE)

Enlarging or reducing the picture (ZOOM)

Adjusting the color of the picture (COLOR)

sRGB Mode

Adjusting the convergence (CONV)

Additional settings (OPTION)

Degaussing the screen

Changing the menu’s position

Locking the controls

Helpful hints and information (HELP)

RECOMMENDED RESOLUTION

FLICKER

THIN HORIZONTAL LINE

DISTORTED SHAPE

OUT OF FOCUS

DISCOLORATION

Resetting the adjustments

Resetting a single adjustment item

Resetting all of the adjustment data for the current input signal

Resetting all of the adjustment data for all input signals

Technical Features

Preset and user modes

Note for Windows users

Troubleshooting

If thin lines appear on your screen (damper wires)

Power saving function

On-screen messages

Trouble symptoms and remedies

Displaying this monitor’s name, serial number, and date of manufacture.

Self-diagnosis function

Specifications

If the 1 (power) indicator is flashing orange

Précautions

Avertissement sur le raccordement à la source d’alimentation

Entretien

Transport

Utilisation du support pivotant

Installation

Installation

Si aucune image n’apparaît à l’écran

Personnalisation de votre moniteur

Pilotage par menus

Réglage de la luminosité et du contraste

Réglage du centrage de l’image (CENTRE)

Réglage de la taille de l’image (TAILLE)

Agrandir ou réduire l’image (ZOOM)

Réglage de la couleur de l’image (COUL.)

Mode sRGB

Réglage de la convergence (CONV)

Réglages supplémentaires (OPTION)

Démagnétisation de l’écran

Changement de la position du menu

Verrouillage des commandes

Conseils et informations utiles (AIDE)

RESOLUTION RECOMMANDEE

SCINTILLEMENTS

FINE LIGNE HORIZONTALE

IMAGE DEFORMEE

Réinitialisation des réglages

IMAGE FLOUE

IMAGE DECOLOREE

Réinitialisation d’un seul paramètre de réglage
