Trinitron Color Computer Display

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Manual de instrucciones

Istruzioni per l’uso

Инструкция по эксплуатации

CPD-E100P

Page 2

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No.

Serial No.

WARNING

To prevent fire or shock hazard, do not expos e the unit to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

EN 55022 Compliance (Czech Republic Only)

This device belongs to category B devices as described in EN 55022, unless it is specifically stated that it is a category A device on the specification label. The following applies to devices in category A of EN 55022 (radius of protection up to 30 meters). The user of the device is obliged to take all steps necessary to remove sources of interference to telecommunication or other devices.

INFORMATION This product complies with Swedish National Council for Metrology (MPR) standards issued in December 1990 (MPR II) for very low frequency (VLF) and extremely low frequency (ELF).

INFORMATION Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

INFORMACIÓN Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

NERGY STAR Partner, Sony

As an Corporation has determined that this product meets the guidelines for energy efficiency.

This monitor complies with the TCO’99 guidelines.

NERGY STAR

Page 3

Table of Contents

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Step 1: Step 2: Step 3:

Connect your monitor to your computer . . . . . . . . . . . . . . . 6

Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 7

Selecting the on-screen menu language (LANGUAGE/

INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Adjusting the brightness and contrast. . . . . . . . . . . . . . . . . . . . . . . . 9

Adjusting the horizontal size or centering of the picture

(H-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the vertical size or centering of the picture

(V-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the curvature of the picture’s sides

(PIN/PIN BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the angle of the picture’s sides

(KEY/KEY BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the picture’s rotation (ROTATION) . . . . . . . . . . . . . . . . . 11

Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 11

Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11

Additional settings (DEGAUSS/CANCEL MOIRE). . . . . . . . . . . . . 12

Resetting the adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

•Trinitron is a registered trademark of Sony Corporation.

• Macintosh is a trad emark licensed to Apple Computer, Inc., registered in the U.S.A. and other countries.

• Windows trademarks of Mi cros of t Co rpo rat io n in the United States and other countries.

• IBM PC/AT and VGA are registered trademarks of IBM Corporation of the U.S.A.

• VESA and DDC Video Electronics Standard Association.

•

mark.

• All other product names ment i one d herein may be the trademarks or registered trad emarks of their r espective companies.

•Furthermore, “” and “” are not mentioned in each case in this manu al .



and MS-DOS are registered



are trademarks of the

NERGY STAR is a U.S. registered

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

If thin line appears on your screen (damper wire) . . . . . . . . . . . . . 13

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 4

Precautions

90°

5°

90°

15°

Centering dots

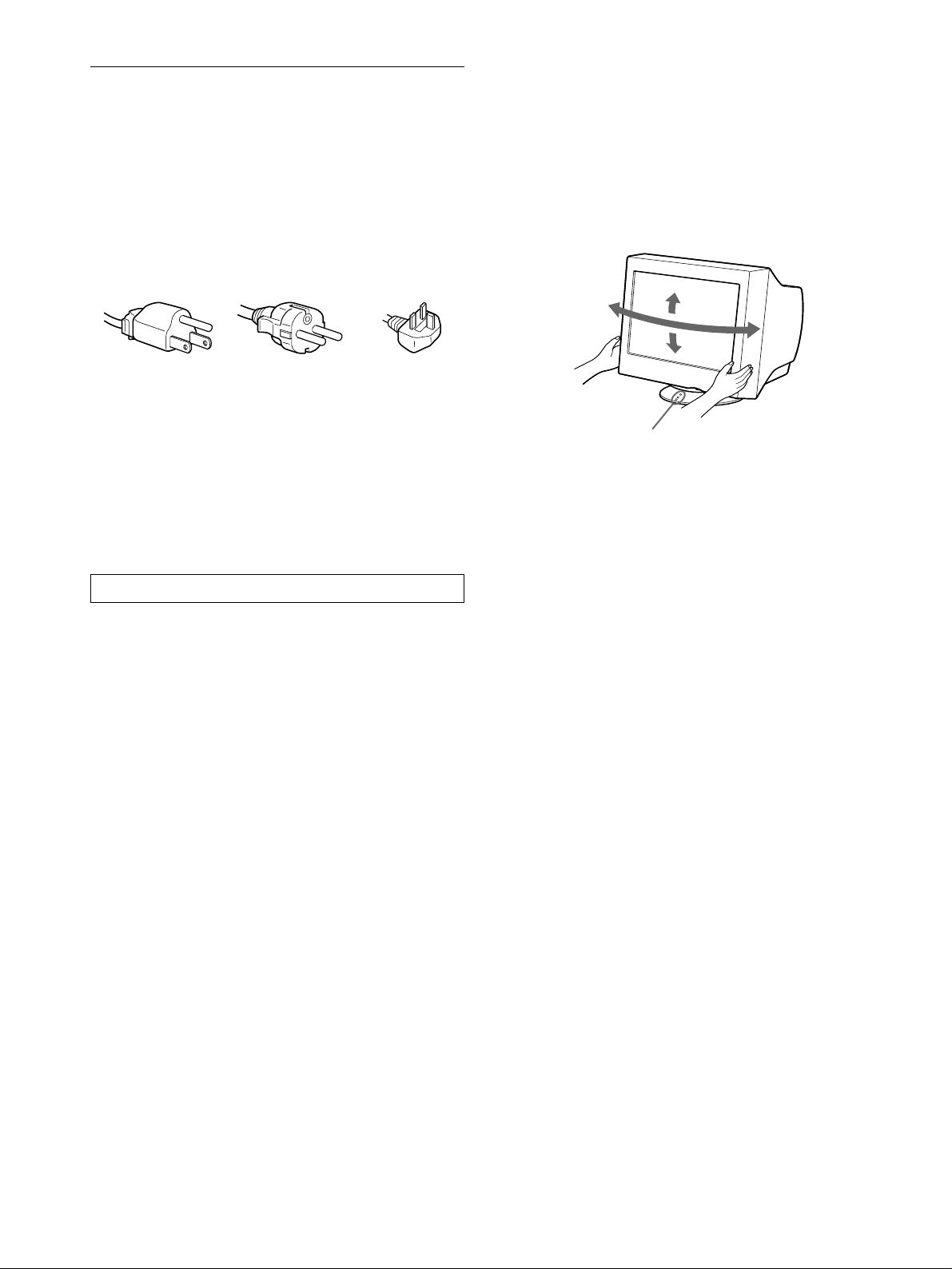

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the UK

If you use the monitor in t he UK, be sure to use the supplied UK power cable.

Example of plug types

for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only

• Before disconnecting the power cord, wait at least 30 seconds

after turning off the power to allow the static electric ity on the screen’s surface to discharge.

• After the power is turned on, the screen is demagnetized

(degaussed) for about 5 seconds. This generates a strong magnetic field around the screen which may affect data stored on magnetic tapes and disks placed near the monitor. Be sure to keep magnetic recording equipment, tapes, and dis ks away from the monitor.

Use of the tilt-swivel

This monitor can be adjusted within the angles shown below. To find the center of the mon itor’s t urning ra dius, a lign the center o f the monitor’s screen with the centeri ng dots on the stand. Hold the monitor at the bott om with bo th ha nd s whe n yo u tu rn it horizontally or vertically. Be careful not to pinch your fingers at the back of the monitor when you tilt the monitor up vertically.

The equipment should be in stalled near an easily accessible outlet.

Installation

Do not install the monitor in the following places:

• on surfaces (rugs, blankets, etc.) or near materials (curtains,

draperies, etc.) that may block the ventilation holes

• near heat sources such as radiators or air ducts, or in a place

subject to direct sunlight

• in a place subject to severe temperature chan ges

• in a place subject to mechanical vibrat ion or shock

• on an unstable surface

• near equipment which generates magnetism, such as a

transformer or high volta g e po w er lin es

• near or on an electrically charged metal surface

Maintenance

• Clean the screen with a soft cloth. If you use a glass cleaning

liquid, do not use any typ e of cleaner containing an anti-static solution or similar additive as this may scratch the screen’s coating.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items suc h as a ballpoint pen or screwdriver. This type of contact may resu lt in a scratched picture tube.

• Clean the cabinet, pa ne l and controls with a soft cloth lightly

moistened with a mild detergent soluti on . Do no t use any t ype of abrasive pa d, sc ouring powder or solv ent, s uch as a lcohol o r benzene.

Transportation

When you transport this monitor for repair or shipment, use the original carton and packing materials.

Page 5

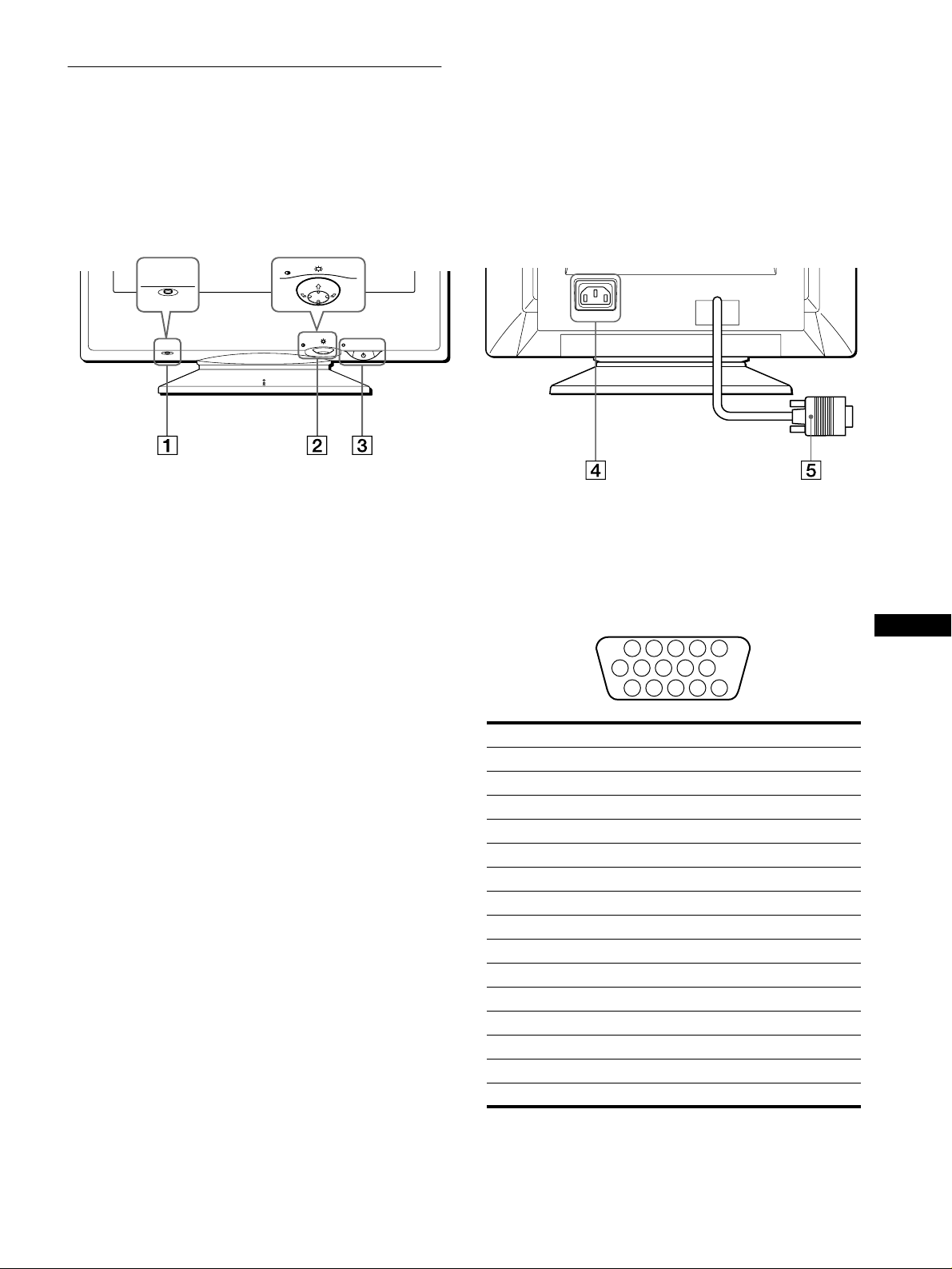

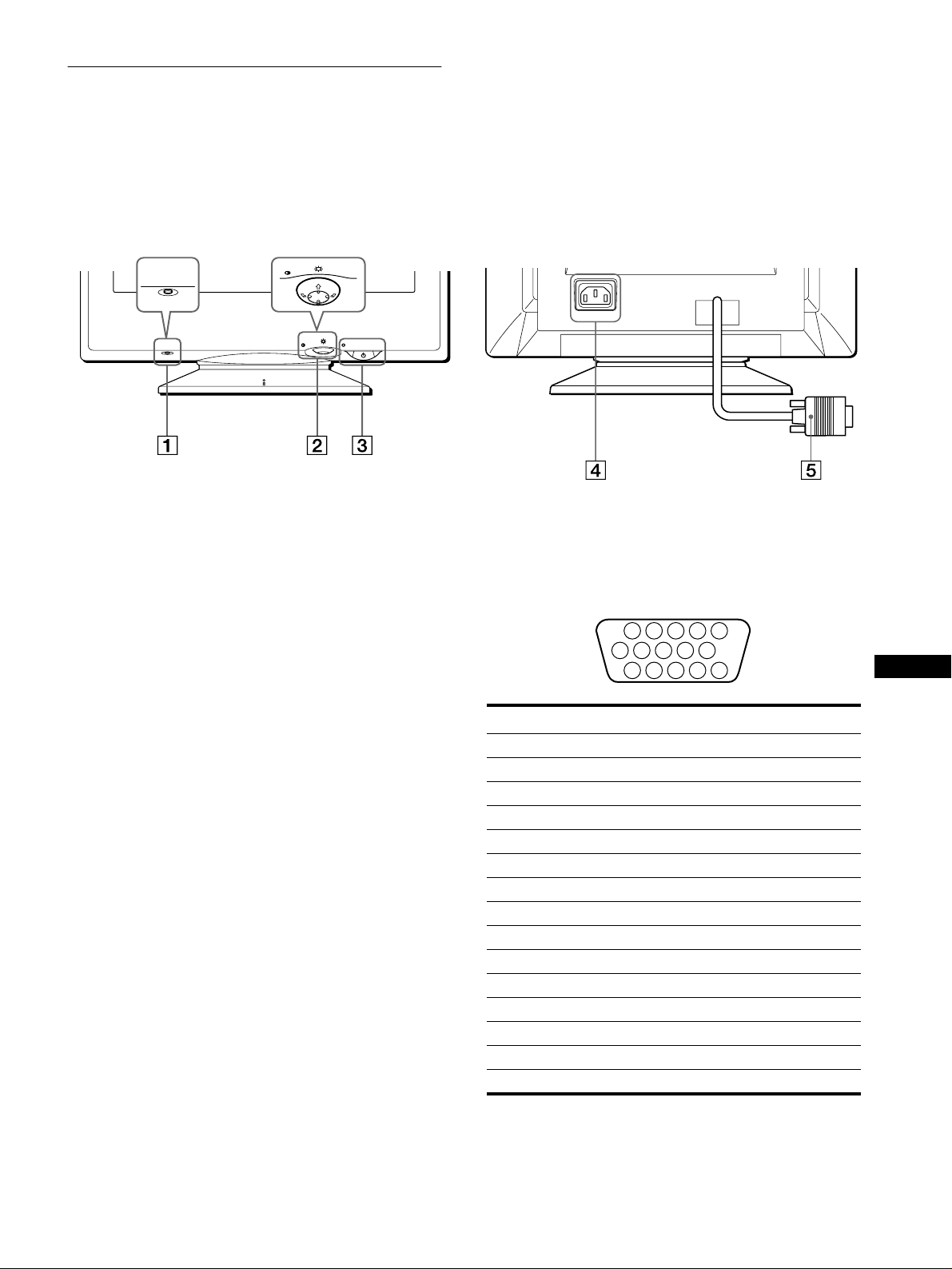

Identifying parts and controls

1 2 3 4

876

11 12 13 14 15

See the pages in parentheses for further details.

RESET

RearFront

AC IN

RESET button (page 12)

This button resets the adjustments to the factory settings.

Control button (page 9)

The control button is used to display the menu and make adjustments to the monitor, including brightn ess and contrast adjustments.

(power) switch and indicator (pages 7, 13, 16)

3 1

This button turns the monitor on and off. The power indicator lights up in green when the monitor is turned on, and either flashes in green and orange, or lights up in orange when the monitor is in power saving mode.

AC IN connector (page 6)

This connector provides AC po wer to th e monitor.

Video input connector (HD15) (page 6)

This connector inputs RGB video signals (0.700 Vp-p, positive) and sync signals.

Pin No. Signal

1Red 2 Green 3Blue 4 ID (Ground) 5 DDC Ground* 6 Red Ground 7 Green Ground 8 Blue Ground 9 DDC + 5V* 10 Ground 11 ID (Ground) 12 Bi-Directional Data (SD A )* 13 H. Sync 14 V. Sync 15 Data Clock (SCL)*

* DDC (Display Data Chan ne l) is a stan dard of VESA.

Page 6

Setup

AC IN

You will need a Macintosh adapter (not supplied).

Macintosh adapter (not supplied)

to video output

Macintosh or compatible computer

AC IN

to AC IN

to a power outlet

power cord (supplied)

Before using your monitor, check that the following accessories are included in your carton:

• Power cord (1)

• Warranty card (1)

• Notes on cleaning the screen’s surface (1)

• This instruction manual (1)

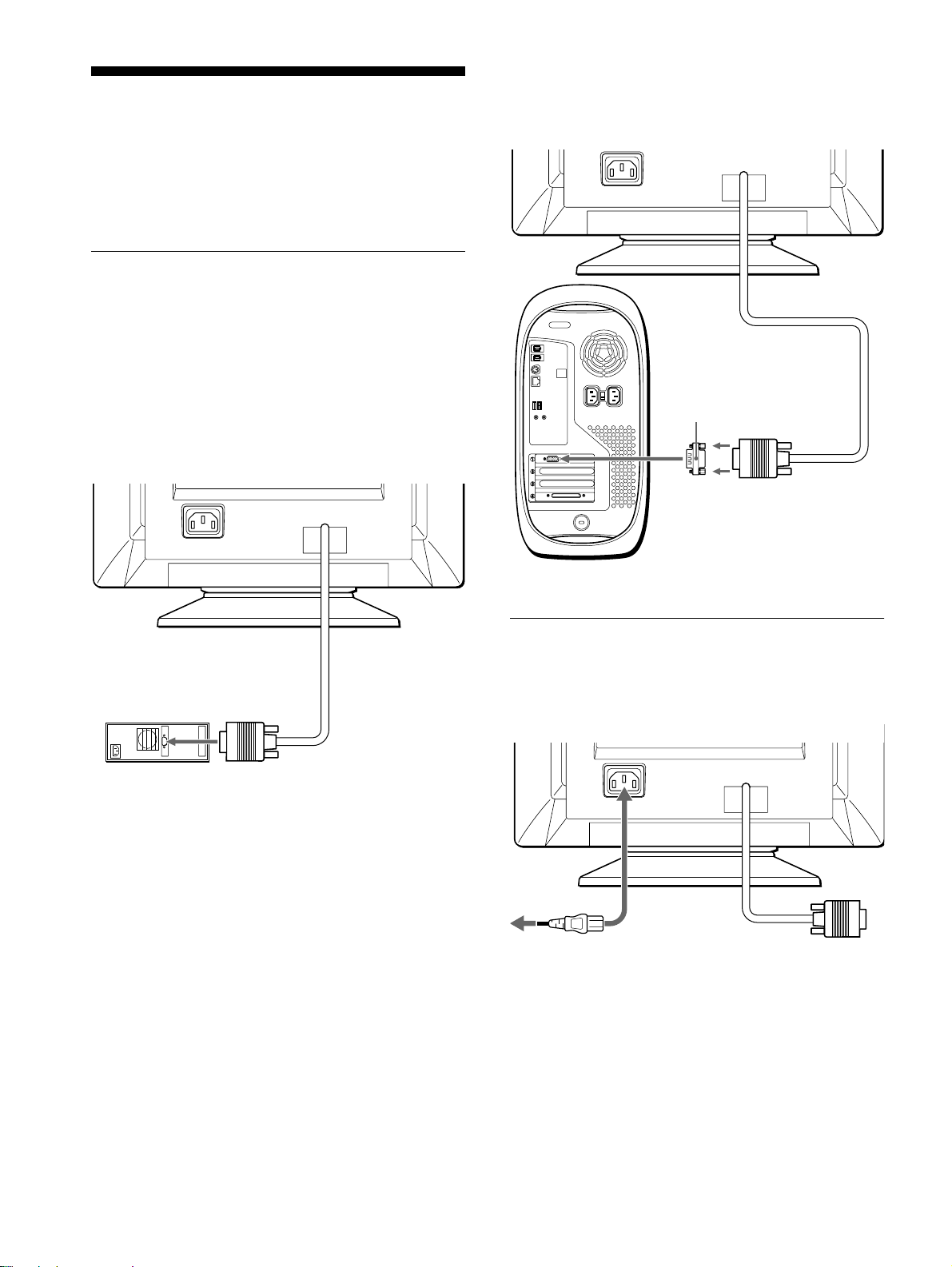

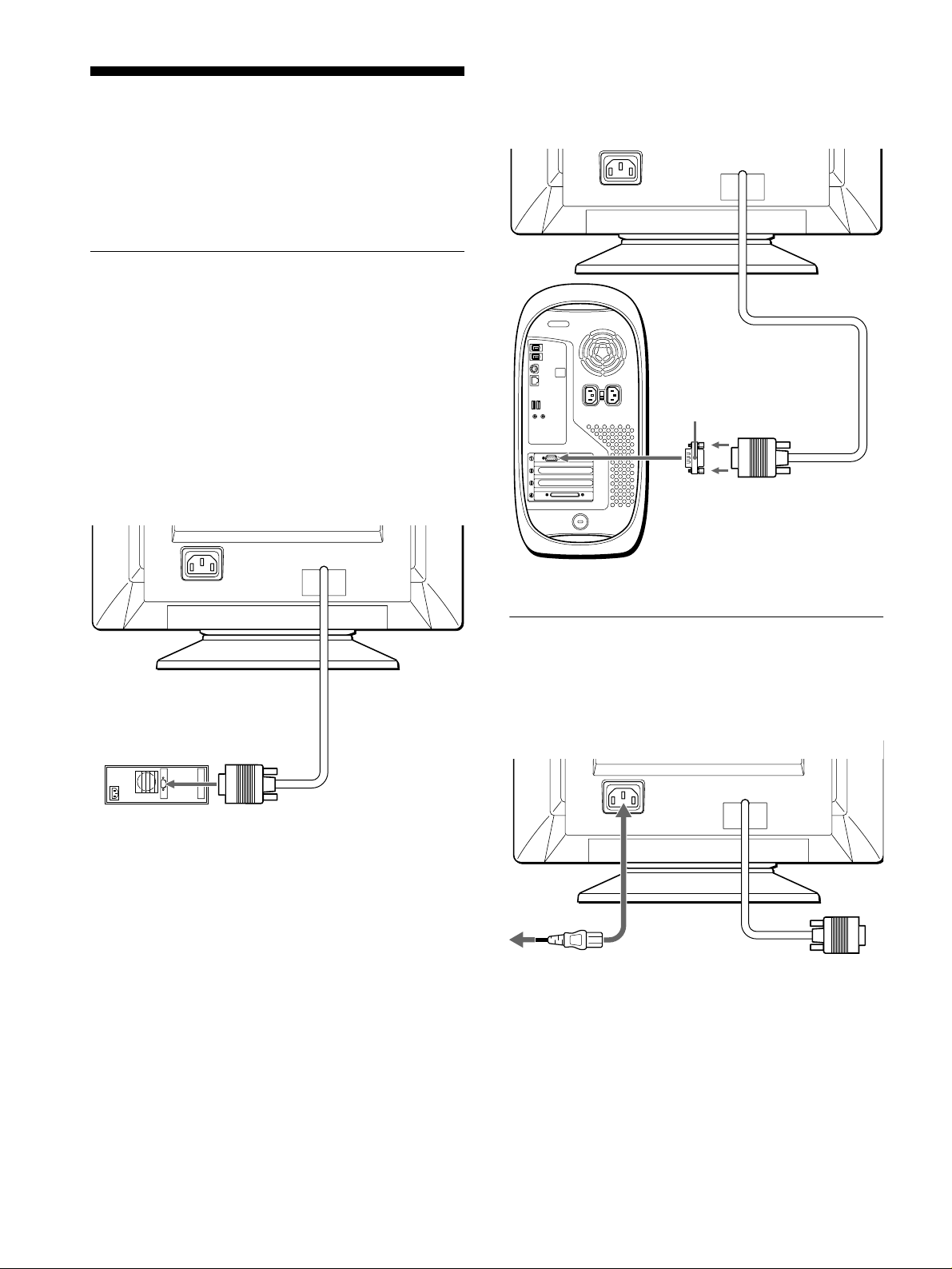

Step 1:Connect your monitor to

your computer

Turn off the monitor and computer before connecting.

Note

Do not touch the pins of the video cable connector as this might bend the pins.

Connecting to an IBM PC/AT or compatible

computer

Connecting to a Macintosh or compatible

computer

AC IN

to video output

IBM PC/AT or compatible computer

Step 2:Connect the power cord

With the monitor and computer switched off, first connect the power cord to the monitor, then connect it to a power outlet.

Page 7

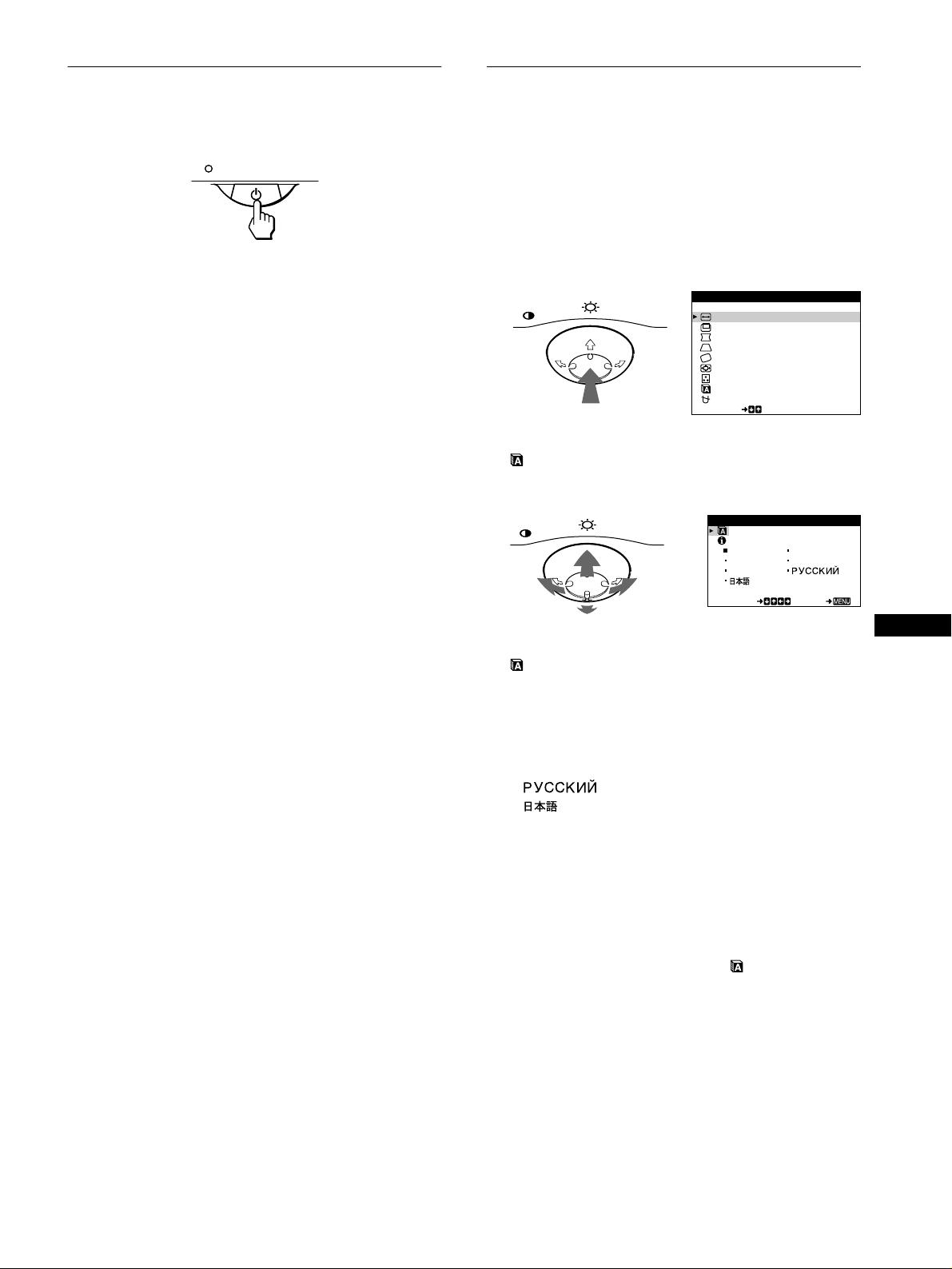

Step 3:Turn on the monitor and

Selecting the on-screen menu

computer

First turn on the monitor, then turn on the computer.

The installation of your monitor is complete. If necessary, use the monitor’s controls to adjust the picture.

If no picture appears on your screen

• Check that the monitor is correctly connected to the computer.

• If NO INPUT SIGNAL appears on the screen, confirm that your computer’s graphic board is completely seated in the correct bus slot.

• If you are replacing an old monitor with this model and OUT OF SCAN RANGE appears on the screen, reconnect the old monitor. Then adjust the computer’s graphic board so that the horizontal frequency is between 30 – 70 kHz, and the vertical frequency is between 48 – 120 Hz.

For more information about the on-screen messages, see “Trouble symptoms and remedies” on page 14.

Setup on various OS (Operating System)

This monitor complies with the “DDC” Pl ug & Play sta nd ar d and automatically detec ts all the monitor’s information. No speci fi c dri ve r needs to be installed to the computer. If you connect the monitor to your PC, and then boot your PC for the first time, the setup Wizard may be displayed on the screen. Click on “Next” several times according to the instru ctions from the Wizard unt il the Plug & Play Monitor is automati cally sele cted so that you can use th is monitor .

For customers using Windows NT4.0

Monitor setup in Windows NT4.0 doe s not us e th e di spl ay driver. Refer to the Windows NT4.0 instruction manual for further details on adjusting the resolution, refresh rate, and number of colors.

language (LANGUAGE/ INFORMATION)

English, French, German, Italian, Spanish, Russian and Japanese versions of the on-screen menus are available. The de fault setting is English.

Press the center of the control button.

See page 9 for more information on using the control button.

Move the control button m/M to highlight LANGUAGE/INFORMATION and press the center of the control button again.

Move the control button m/M to select (LANGUAGE) and move </, to select a language.

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ITALIANO: Italian

• ESPAÑOL: Spanish

• : Russian

• : Japanese

EIT H- S I ZE / CENTER V-SIZE/CENTER PIN/PIN BALANCE KEY / KEY BAL ANCE ROTAT I ON ZOOM COLOR LANGU AGE / I NFORMAT NOI DEGAUSS/ CANCEL MO ERI

SELECT

LANGUAGE / I NFORMATION

ENGL I SH FRAN A I S DEUTSCH I T AL I ANO ESPA OL

SELECT E I T

To close the menu

Press the center of the control button once to return to the main MENU, and press again selecting EXIT to return to normal viewing. If no buttons are pressed, the menu closes automatically after about 30 sec onds.

To reset to English

Press the RESET button while the (LANGUAGE) menu is displayed on the screen.

Page 8

Customizing Your Monitor

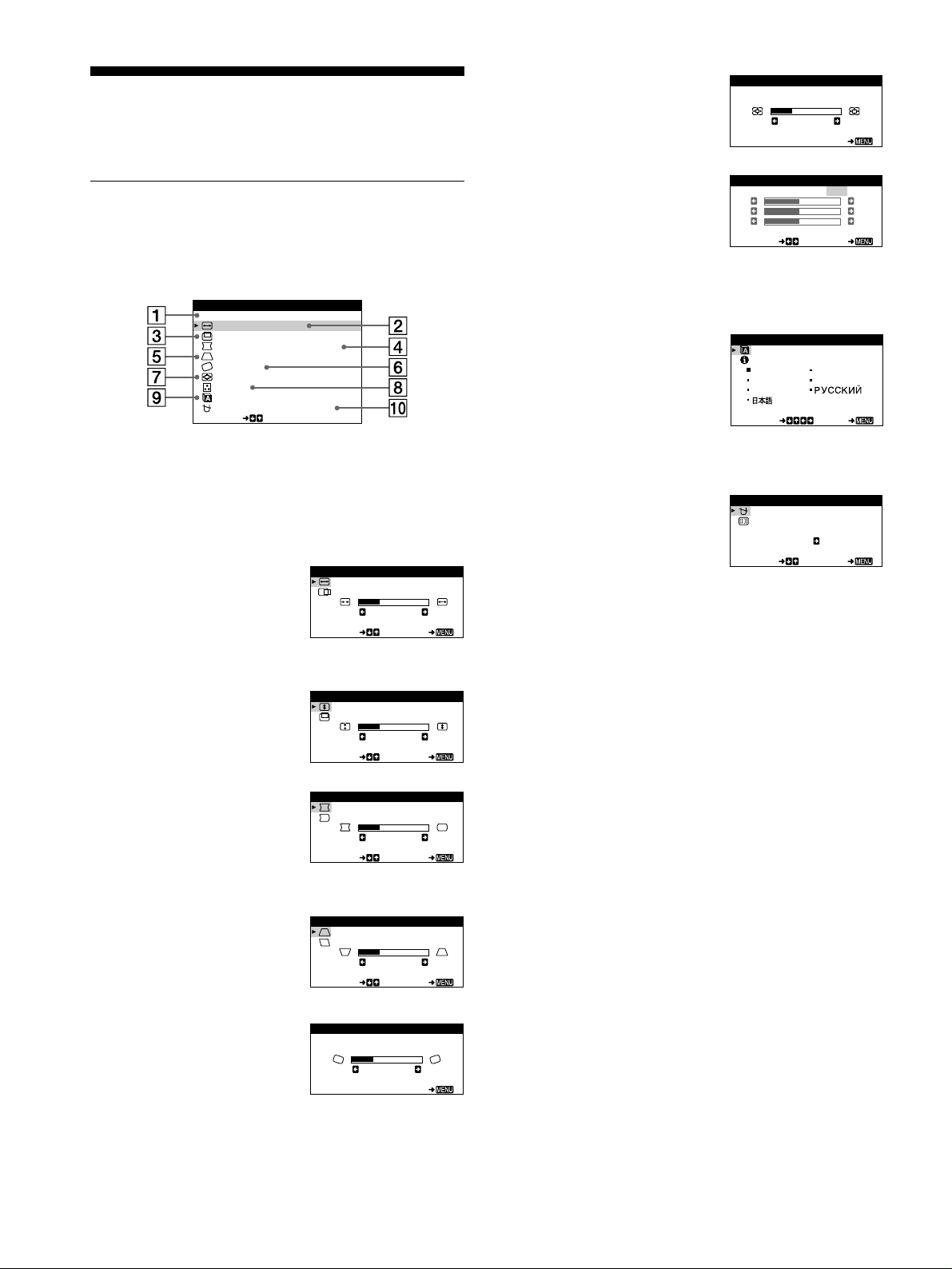

You can make numerous adj ustments to your monito r u s ing the on-screen menu.

COLOR (page 11)

Select the COLOR menu to adjust the picture’s color temperatur e. You can use this to match the monitor’s colors to a printed picture’s colors.

COLOR

R50 G50 B50

SELECT E I T

KKK

5000 6500 9300

USER

Navigating the menu

Press the center of the control button to display the main MENU on your screen. See page 9 for more information on using the control button.

EIT H- S I ZE / CENTER V-SIZE/CENTER PIN/PIN BALANCE KEY / KEY BAL ANCE ROTAT I ON ZOOM COLOR LANGU AGE / I NFORMAT NOI DEGAUSS/ CANCEL MO ERI

SELECT

Use the control button to select one of the following menus.

EXIT

Select EXIT to close the menu.

H-SIZE/CENTER (page 10)

Select the H-SIZE/CENTER menu to adjust the picture’s horizontal size and centering.

V-SIZE/CENTER (page 10)

Select the V-SIZE/CENTER menu to adjust the picture’s vertical size and centering.

H-SI ZE/CENTER

H-SIZE

SELECT E I T

V-SIZE/CENTER

V-SIZE

SELECT E I T

LANGUAGE/INFORMATION

(page 7, 15)

Select the LANGUAGE/ INFORMATION menu to choose the on-screen menu’s language and display this moni tor’ s information box.

DEGAUSS/CANCEL MOIRE

(page 12)

Select the DEGAUSS/CANCEL MOIRE menu to deg a uss the screen and ad j ust the moire cancellation level.

LANGUAGE / I NFORMATION

ENGL I SH FRAN A I S DEUTSCH I T AL I ANO ESPA OL

SELECT E I T

DEGAUSS/ CANCEL MOI RE

DEGAUSS

SELECT E I T

PIN/PIN BALANCE (page 10)

Select the PIN/PIN BALANCE menu to adju st the curvatu r e picture’s sides.

KEY/KEY BALANCE

(page 10)

Select the KEY/KEY BALANCE menu to adju st the angle of the picture’s sides.

ROTATION (page 11)

Select the ROTATION menu to adjust the picture’s rotation.

ZOOM (page 11)

Select the ZOOM menu to enlarge or reduce the picture.

P IN / P IN B ALANCE

SELECT E I T

KEY/ KEY BALANCE

KEY

SELECT E I T

ROTAT ION

EIT

ZOOM

EIT

Page 9

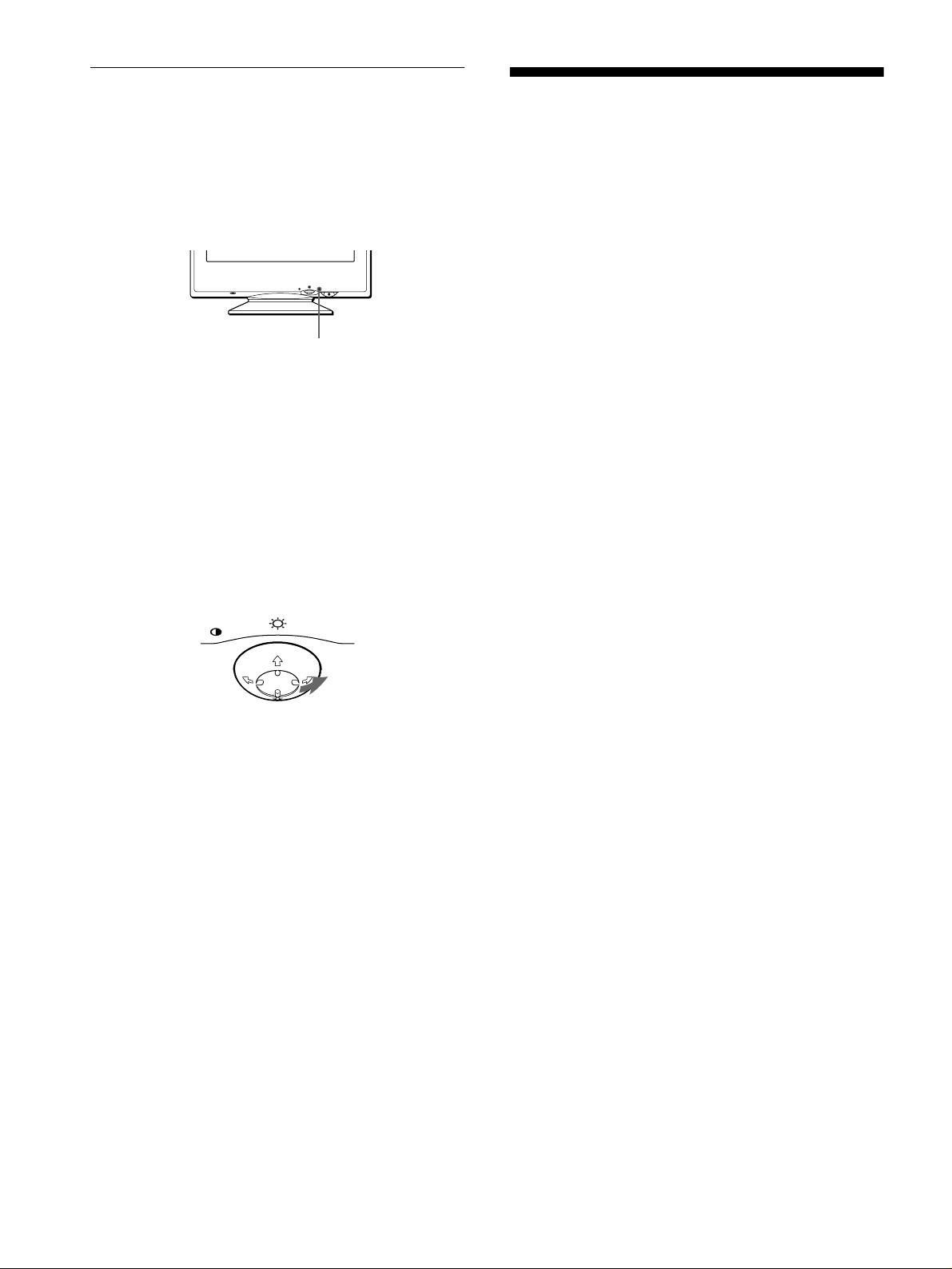

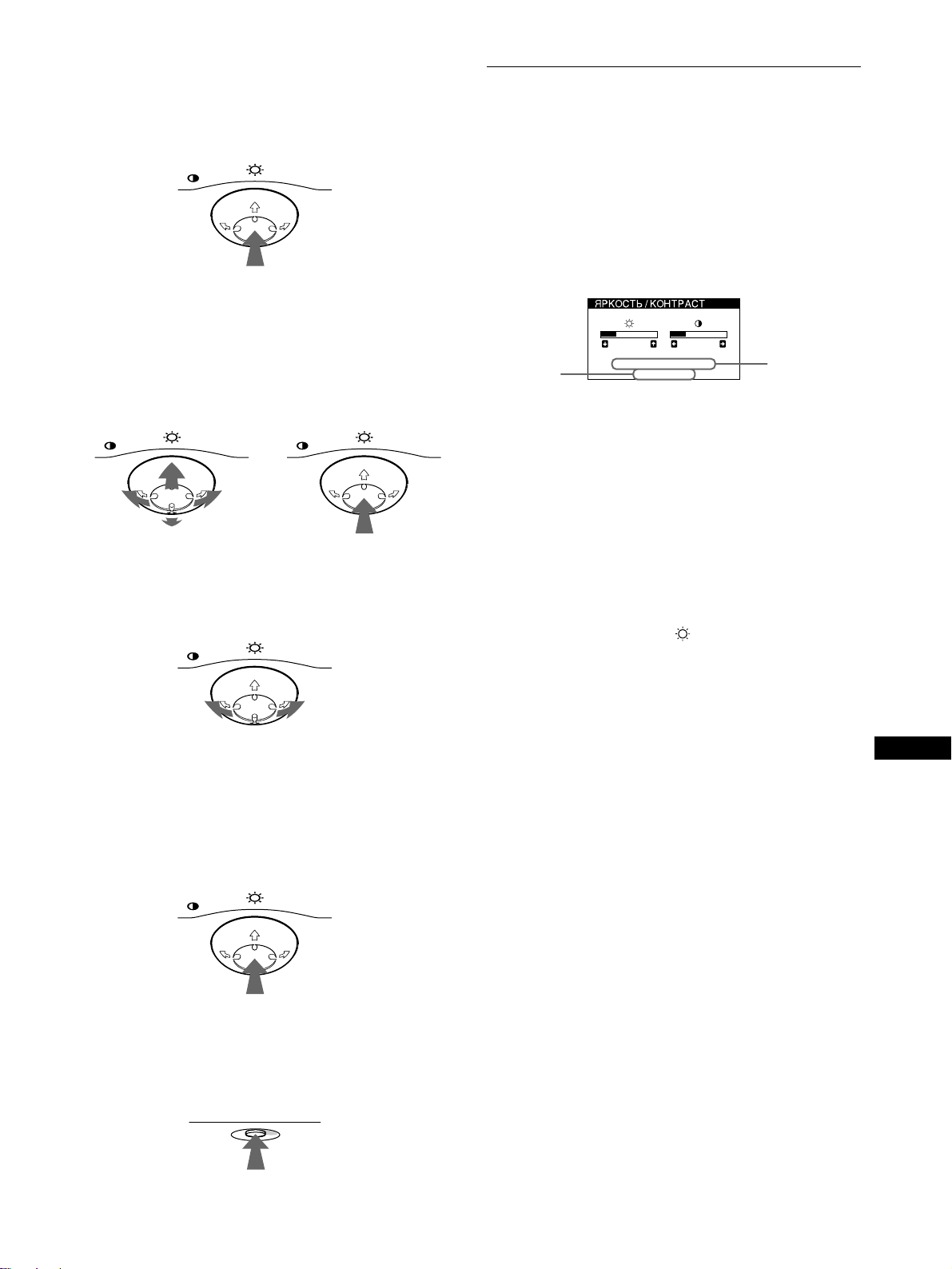

Using the control button

Display the main MENU.

Press the center of the control button to display the main MENU on your screen.

Select the menu you want to adjust.

Highlight the desired menu by moving the control button towards the rear to go up (M), towards the front to go down (m), and left (<) or right (,) to move sideways.

FRONT

MENU MENU

REAR

Adjust the menu.

Move the control button left (<) or right (,) to make the adjustment.

Adjusting the brightness and contrast

Brightness and contrast adjustments are made using a separate BRIGHTNESS/CONTRAST menu. These settings are stored in memory for all input signals.

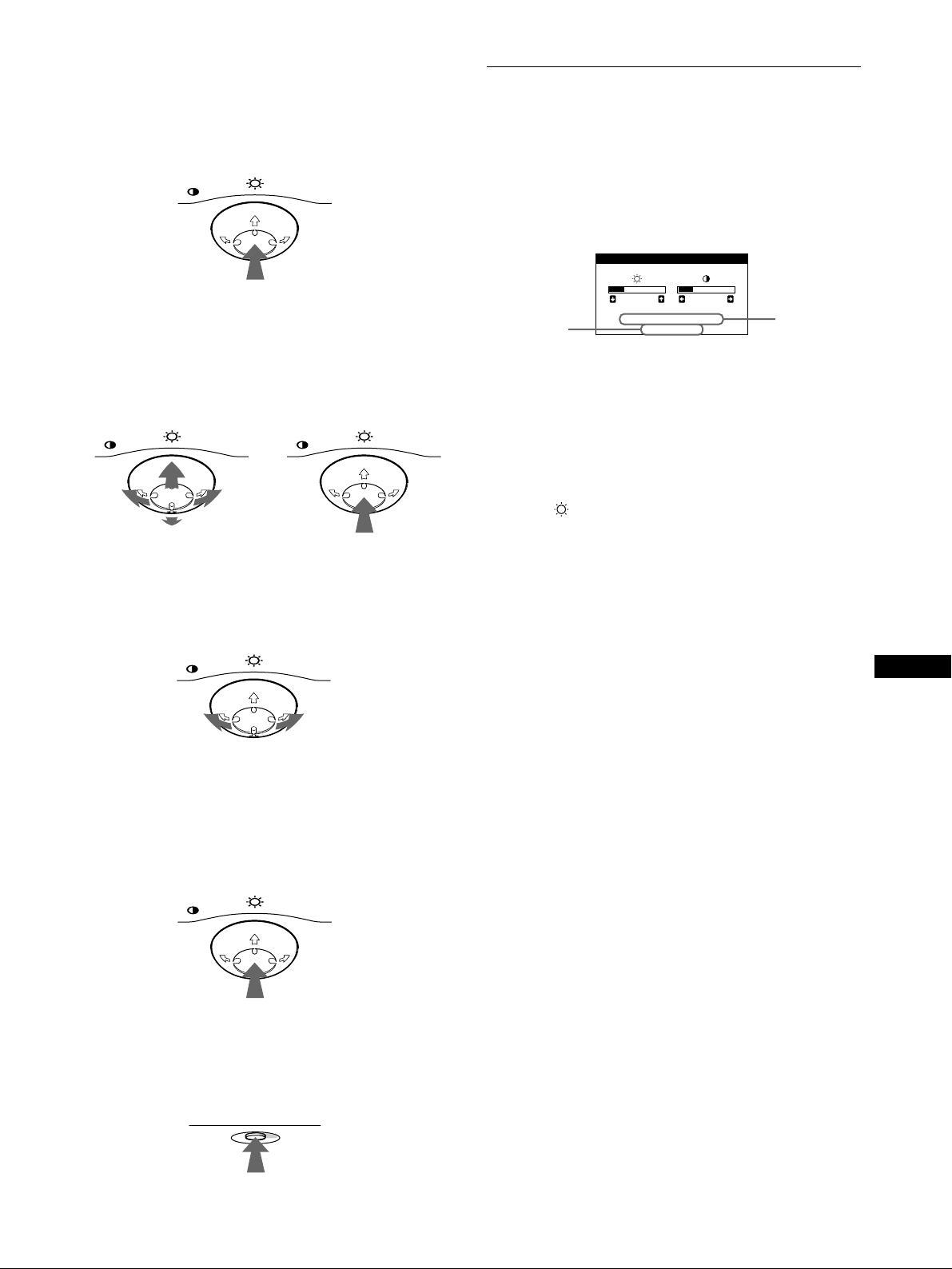

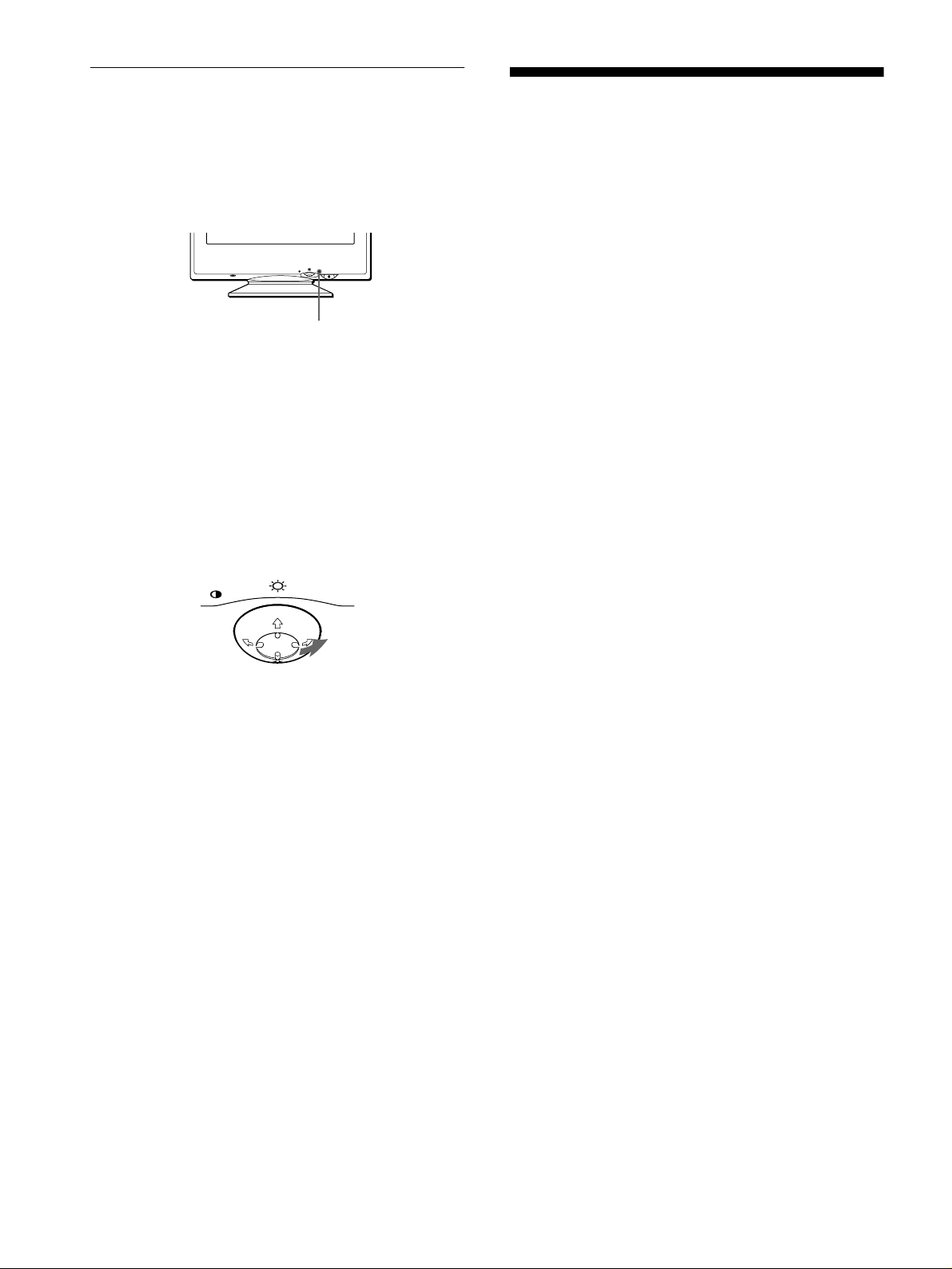

Move the control button in any direction.

The BRIGHTNESS/CONTRAST menu appears on the screen.

BRIGHTNESS / CONTRAST

26 26

the resolution of the current input signal

68.7kHz/85.0Hz 1024 768

The horizontal and vertical frequencies of the current input signal are displayed in the BRIGHTNESS/CONTRAST menu. If the signal matches one of this monitor’s factory preset modes, the resolution is also displayed.

Move the control button m/M to adjust the brightness ( ), and </, to adjust the contras t (6).

The menu automatically dis appears after about 3 seconds.

the horizontal and vertical frequencies of the current input signal

Close the menu.

Press the center of the control button once to return to the main MENU, and press again sele ct ing EXIT to return to normal viewing. If no buttons are pressed, the menu closes automatically after about 30 seconds.

Resetting the adjustments

Press the RESET button. See page 12 for more information on resetting the adjustments.

RESET

Page 10

Adjusting the horizontal size or

Adjusting the curvature of the centering of the picture (H-SIZE/ CENTER)

These settings are stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight H-SIZE/ CENTER and press the center of the control button again.

The H-SIZE/CENTER menu appears on the screen.

First move the control button m/M to select the desired adjustment item. Then move the control button </, to make the adjustment.

Select To

H-SIZE H-CENTER

adjust the horizontal size adjust the horizontal centering

Adjusting the vertical size or centering of the picture (V-SIZE/ CENTER)

These settings are stored in memory for the current input signal.

picture’s sides (PIN/PIN BALANCE)

These settings are stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight PIN/ PIN BALANCE and press the center of the control button again.

The PIN/PIN BALANCE menu appears on the screen.

First move the control button m/M to select the desired adjustment item. Then move the control button </, to make the adjustment.

Select To

PIN PIN BALANCE

expand or contract the picture sides shift the picture sides to the left or right

Adjusting the angle of the picture’s

sides (KEY/KEY BALANCE)

These settings are stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight V-SIZE/ CENTER and press the center of the control button again.

The V-SIZE/CENTER menu appears on the screen.

First move the control button m/M to select the desired adjustment item. Then move the control button </, to make the adjustment.

Select To

V-SIZE V-CENTER

adjust the vertical size adjust the vertical centering

Move the control button m/M to highlight KEY/ KEY BALANCE and press the center of the control button again.

The KEY/KEY BALANCE menu appears on the screen.

First move the control button m/M to select the desired adjustment item. Then move the control button </, to make the adjustment.

Select To

KEY

KEY BALANCE

adjust the picture width at the top of the screen

shift the picture to the left or right at the top of the screen

Page 11

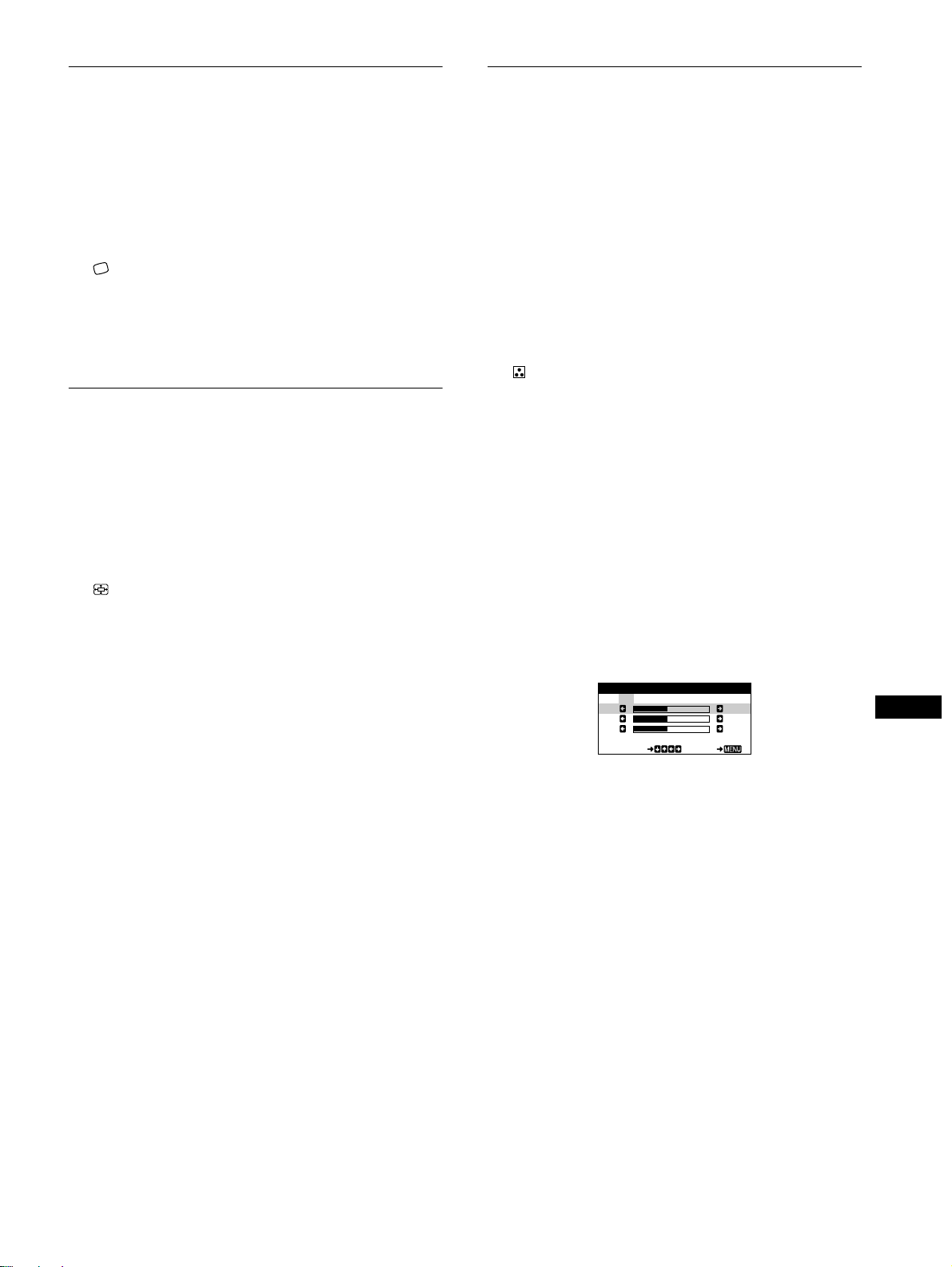

Adjusting the picture’s rotation

KKK R50 G50 B50

SELECT E I T

COLOR

5000 6500 9300

USER

Adjusting the color of the picture

(ROTATION)

This setting is stored in memory for all input signals.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight ROTATION and press the center of the control button again.

The ROTATION menu appears on the screen.

Move the control button </, to rotate the picture.

Enlarging or reducing the picture (ZOOM)

This setting is stored in memory for the current input signal.

Press the center of the control button.

The main MENU appears on the screen.

Move the control m/M button to highlight ZOOM and press the center of the control button again.

The ZOOM menu appears on the screen.

(COLOR)

The COLOR settings allow you to adjust the picture’s color temperature by changing the color level of the white color field. Colors appear reddish if the temperature is low, and bluish if the temperature is high. This ad ju stment is useful for matching the monitor’s colors to a printed picture’s colors. This setting is stored in memory for all input signals.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight COLOR and press the center of the control button again.

The COLOR menu appears on the screen .

Move the control button temperature.

The preset color temperatures are 5000K, 6500K, and 9300K. Since the default setting is 9300K, the whites will change from a bluish hue to a reddish hue as the temperature is lowered to 6500K and 5000K.

If necessary, fine tune the color temperature.

First move the control button </, to select USER. Then move the control button m/M to select R (red), G (green), or B (blue) and move </, to make the adjustment.

to select a color

</,

Move the control button </, to enlarge or reduce the picture.

Note

Adjustment stops when either th e horizontal or vertical size reaches i ts maximum or minimum value.

If you fine tune the color temperature, the new color settings are stored in memory and recalled whenever you select USER.

Page 12

Additional settings (DEGAUSS/

RESET

Resetting the adjustments

CANCEL MOIRE)

You can manually degauss (demagnetize) the monitor, and adjust the moire cancellation level.

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight DEGAUSS/CANCEL MOIRE and press the center of the control button again.

The DEGAUSS/CANCEL MOIRE menu appears on the screen.

Move the control button m/M to select the desired adjustment item.

Adjust the selected item according to the following instructions.

Degaussing the screen

The monitor is automaticall y demagnetized (degaussed) when the power is turned on.

To manually degauss the monitor, first move the control button m/M to select (DEGAUSS). Then move the control button ,.

The screen is degaussed for about 5 seconds. If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result.

This monitor has the following three reset methods. Use the RESET button to reset the adjustments.

Resetting a single adjustment item

Use the control button to select the adjustment item you want to reset, and press the RESET button.

Resetting all of the adjustment data for the current input signal

Press the RESET button when no menu is d isplayed on the sc reen. Note that the following items are not reset by this method:

• on-screen menu language (page 7)

• picture’s rotation (page 11)

Resetting all of the adjustment data for all input signals

Press and hold the RESET button for more than two seconds. Note that the following item is not reset by this method:

• color menu user settings (page 11)

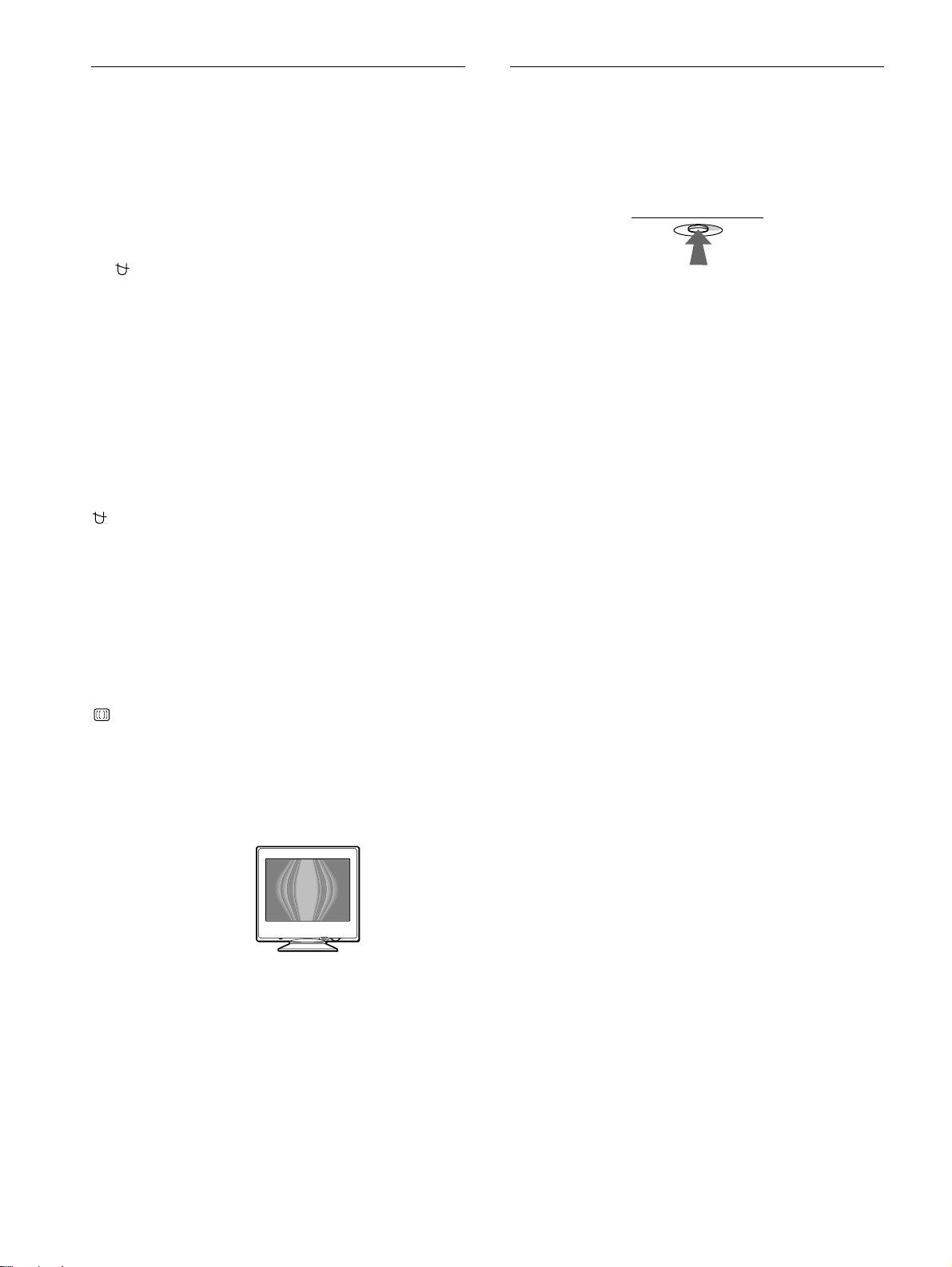

Adjusting the moire*

If elliptical or wavy patterns appear on the screen, adjust the moire cancellation level.

To adjust the amount of moire cancellation, first move the control button m/M to select (CANCEL MOIRE). Then move the control button </, until the moire effect is at a minimum.

* Moire is a type of natural interference which produces soft, wavy lines

on your screen. It may appear due to inte rfe rence between the pattern of the picture on the screen and the phosphor pitch pattern of the monitor.

Example of moire

Page 13

Technical Features

INFORMATION

OUT OF SCAN RANGE

Preset and user modes

Troubleshooting

Before contacting technical support, refer to this section.

When the monitor receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the monitor’s memory to provide a high quality picture at the center of the screen. For input signals that do not match one of the factory preset modes, the digital Multiscan technology of this monitor ensures that a clear picture appears on the screen for any timing in the monitor’s frequency range (horizontal: 30 – 70 kHz, vertical: 48 – 120 Hz). If the picture is adjusted, the adjustment data is stored as a user mode and automatically recalled whenever the same input signal is received.

(See Appendix for a list of the factory pr eset modes.)

Note for Windows users

For Windows users, check your gr aphic board manual or the utility program which comes with your graphic board and select the highest available refresh rate to maximize monitor performance.

Power saving function

This monitor meets the power-saving guidelines set by VESA,

NERGY STAR, and NUTEK. If the monitor is connected to a computer or video graphics board that is DPMS (Display Power Management Signaling) com pliant, the monitor will autom atically reduce power consumption in three stages as shown below

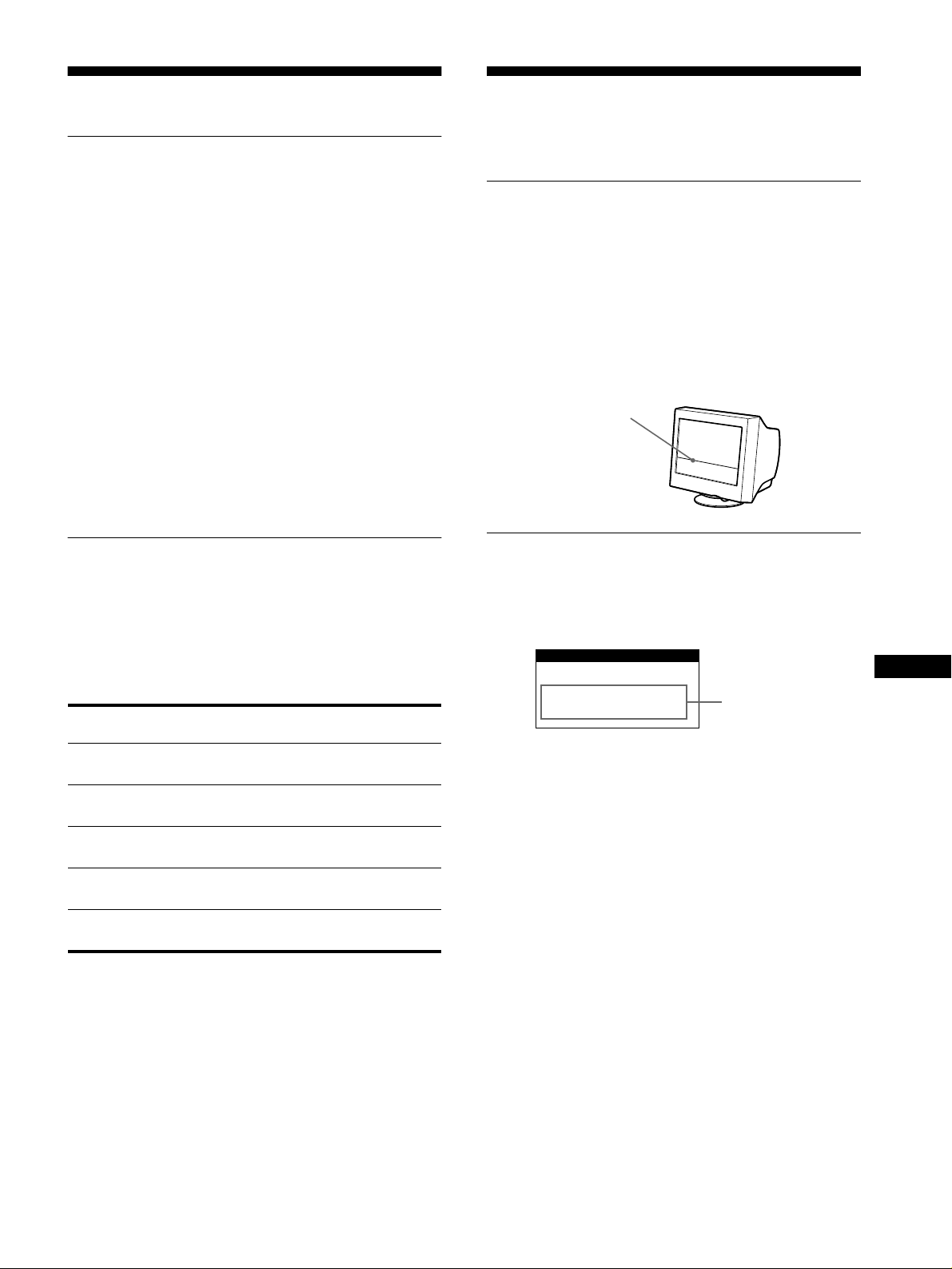

If thin line appears on your screen (damper wire)

The visible line on your screen especially when the background screen color is light (usually white), is normal for the Trinitron monitor. This is not a malfunction. This is shadow from the damper wire used to stabilize the aperture grille. The aperture grille is the essential element that makes a Trinitron picture tube unique by allowing more light to reach the screen, resulting in a brighter, more detaile d pict u re .

Damper wire

On-screen messages

If there is something wrong with the input signal, one of the following messages appears on the screen. To solve the problem, see “Trouble symptoms and remedies” on page 14.

Power mode Power consumption1 (power)

normal operation

1 standby

2 suspend (sleep)*

3 active off** (deep sleep)*

power off 0 W off

* “Sleep” and “deep sleep” are pow e r saving modes defined by the

Environmental Protection Agency.

** When y our computer enters the “active off” mode, the input signal is

cut and NO INPUT SIGNAL ap pears o n the sc reen. After 20 seco nds, the monitor enters the power saving mode.

≤

95 W green

≤

15 W green and orange

≤

15 W green and orange

≤

5 W orange

indicator

alternate

Input signal condition

The input signal condition OUT OF SCAN RANGE

indicates that the input signal is not supported by the monitor’s specifications.

NO INPUT SIGNAL

indicates that no signal is being input to the monitor.

Page 14

Trouble symptoms and remedies

If the problem is caused by the connected computer or other equipmen t, please refer to the connected equipment’s instruction manual. Use the self-diagnosis function (page 16) if the following recommendations do not resolve the problem.

Symptom Check these items No picture

If the 1 (power) indicator is not lit • Check that the power cord is properly connected.

• Check that the 1 (power) switch is in the “on” position.

If the NO INPUT SIGNAL message appears on the screen, or if the 1 (power) indicator is either orange or alternating between green and orange

If the OUT OF SCAN RANGE message appears on the screen

If no message is displayed and the 1 (power) indicator is green or flashing orange

If using a Macintosh system • Check that the Macintosh adapter (not supplied) and the video signal cable are properly

Picture flickers, bounces, oscillates, or is scrambled

Picture is fuzzy

• Check that the video signal cable is properly connected and all plugs are firmly seated in their sockets (page 6).

• Check that the HD15 video input connector’s pins are not bent or pushed in.

Problems caused by the connected computer or other equipment

• The computer is in power saving mode. Try pressing any key on the keyboard or moving the mouse.

• Chec k th at the compute r’s power is “on.”

• Check that the graphic board is completely seated in the proper bus slot.

Problems caused by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you replaced an old monitor with this monitor, reconnect the old monitor and adjust the frequency range to the following. Horizontal: 30 – 70 kHz Vertical: 48 – 120 Hz

• Use the Self-diagnosis function (page 16).

connected (page 6).

• Isolate and eliminate any potential sources of electric or mag netic fields such as other monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• T ry plug gi ng the mon ito r into a different AC outle t, pref e ra bly on a different circuit.

• Try turning the monitor 90° to the left or right.

Problems caused by the connected computer or other equipment

• Check your graphic board manual for the proper monitor setting.

• Confirm that the graphics mode (VE SA, Macintosh 16" Color, etc.) and the frequency of the input signal are supp ort ed by this monitor (Appendix). Even if the frequency is wi thin the proper range, some graphic boards may have a sync pulse that is too narrow for the monitor to sync correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

• Adjust the brightness and contrast (page 9).

• Degauss the monitor* (page 1 2).

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 12).

Page 15

Symptom Check these items Picture is ghosting

• Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized properly

Edges of the image are curved

• Adjust the size or centering (p age 10). Note that some vid eo modes do not fill the screen to the edges.

• Select PIN/PIN BALANCE, KEY/KEYBALANCE, or ROTATION, and adjust the picture’s shape and rotation (page 10, 11).

Wavy or elliptical pattern (moire)

• Select CANCEL MOIRE and adjust the moire cancellation effect (page 12) .

is visible

Problems caused by the connected computer or other equipment

• Change your desktop pattern.

Color is not uniform

• Degauss the monitor* (page 12). If you place equipment that generates a magnetic field, such as a speaker, near the monito r , or if yo u change the direction th e monitor fa ces, color may lose uniformity.

White does not look white A hum is heard right after the

power is turned on

* If a second degauss cycle is need ed, allow a minimum interval of 20 mi nutes for the best result. A humming noi se m ay be heard, but this is not a

malfunction.

• Adjust the color temperature (page 11).

• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is automatically degaussed for five seconds.

Displaying this monitor’s name, serial number, and date of manufacture (INFORMATION)

Press the center of the control button.

The main MENU appears on the screen.

Move the control button m/M to highlight LANGUAGE/INFORMATION and press the center o f the control button again.

The LANGUAGE/INFORMATION menu appears on the screen.

Move the control button m/M to select (INFORMATION).

This monitor’s information box appears on the screen.

Example

LANGUAGE/ INFORMATION

MODEL CPD - E1 0 0 P

SERI AL 12345678

MANUFACTURED 2000 -52

SELECT E I T

If the problem persists, call your authorized Sony dealer and give the following information.

• Model name: CPD-E100P

• Serial number

• Name and specifications of your computer and graphics board.

Page 16

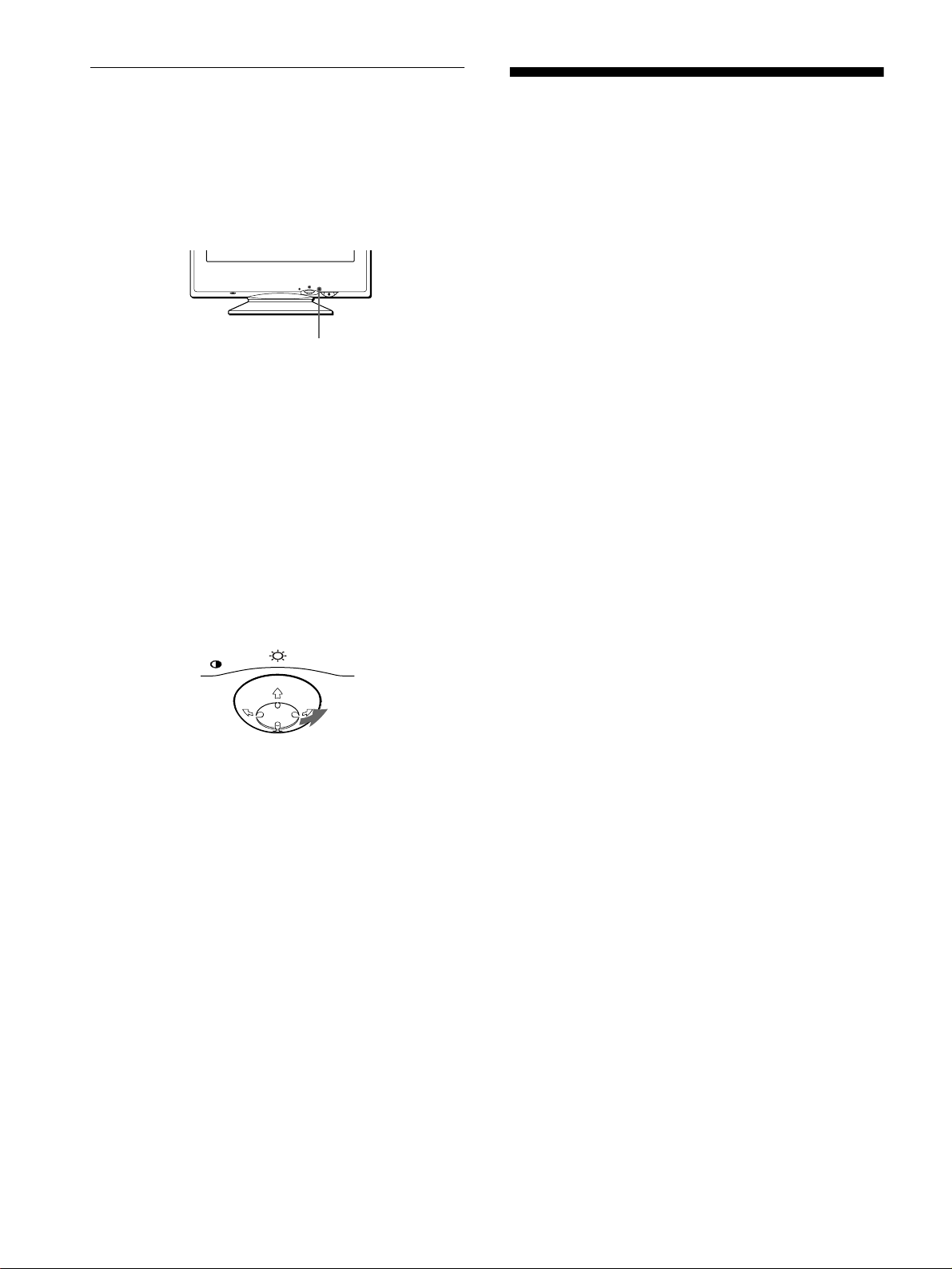

Self-diagnosis function

This monitor is equipped with a self-diagnosis function. If there is a problem with your monitor or computer, the screen will go blank and the 1 (power) indicator will either light up green or flash orange. If the 1 (power) indicator is lit in orange, the computer is in power saving mode. Try pressing any key on the keyboard or moving the mouse.

RESET

If the 1 (power) indicator is green

Disconnect the video input cable or turn off the

connected computer.

2 Press the 1 (power) button twice to turn the monitor

off and then on.

3 Move the control button , for 2 seconds before the

monitor enters power saving mode.

1 (power) indicator

Specifications

CRT 0.24 mm aperture grille pitch (center)

15 inches measured diagonally 90-degree deflection

Viewable image size Approx. 285 × 214 mm (w/h)

(11 1/4 × 8 1/2 inches)

14.0" viewing image

Resolution

Maximum Horizontal: 1280 dots

Vertical: 1024 lines

Recommended Horizontal: 800 dots

Vertical: 600 lines

Standard image area Approx. 270 × 202 mm (w/h)

Deflection frequency* Horizontal: 30 to 70 kHz

AC input voltage/current 220 to 240 V, 50 – 60 Hz, 0.8 A Power consumption Max. 95 W Dimensions

Mass Approx. 15 kg (33 lb 1 oz) Plug and Play DDC2B Supplied accessories See page 6

* Recommended horizontal and vertical timing condition

• Horizontal sync width should be more than 1.0 µsec.

• Horizontal blanking width should be more than 3.6 µsec.

• Vertical blanking width should be more than 500 µsec.

/4 × 8 inches)

(10

Vertical: 48 to 120 Hz

Approx. 356 × 378 × 388 mm (w/h/d)

/8 × 15 × 15 3/8 inches)

(14

If all four color bars appear (white, red, green, blue), the monitor is working properly. Reconnect the video input cable and check the condition of your computer.

If the color bars do not appear, there is a potential monitor failure. Inform your authorized Sony dealer of the monitor’s condition.

If the 1 (power) indicator is flashing orange

Press the 1 (power) button twice to turn the monitor off and then on.

If the 1 (power) indicator lights up green, the monitor is working properly.

If the 1 (power) indicator is still flashing, there is a potential monitor failure. Count the number of seconds between orange flashes of the 1 (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor. Also note the make and model of your computer and graphic board.

Design and specifications are subject to change without notice.

Page 17

Table des Matières

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

•Trinitron est une marque comm erciale déposée de Sony Corporation.

• Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays.

• Windows marques déposées de Microsoft Corporation aux Et a ts-U nis et dans d’autres pays.

• IBM PC/AT et VGA sont des marques commerciales déposées d’IBM Corporation aux Eta ts-U nis.

• VESA et DDC commerciales de Video Electronics Standard Association.

•

déposée aux Etats - U nis.

• Tous les autres noms de produits mentionnés dans le présen t m ode d’emploi peuvent être de s ma rque s commerciales ou des marques commerciales déposées de leurs sociétés respectives.

• Les symboles “” et “” ne sont pas mentionnés systématiquem en t dans le présent mode d’emploi.



et MS-DOS sont des



sont des marques

NERGY STAR est une marque

Étape 1: Étape 2: Étape 3:

Raccordez le moniteur à votre ordinateur . . . . . . . . . . . . . 6

Branchez le cordon d’alimentation. . . . . . . . . . . . . . . . . . . 6

Mettez le moniteur et l’ordinateur sous tension . . . . . . . . . 7

Sélection de la langue d’affichage des menus

(LANGUE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8

Navigation au sein des menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . . 9

Réglage de la taille horizontale ou du centrage de l’image

(TAILLE H/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la taille verticale ou du centrage de l’image

(TAILLE V/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de l’incurvation des côtés de l’image

(COUSSIN/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de l’angle des côtés de l’image

(TRAPÉZOÏD/PARALLÉL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la rotation de l’image (ROTATION) . . . . . . . . . . . . . . . 11

Agrandissement ou réduction de l’image (ZOOM) . . . . . . . . . . . . . 11

Réglage de la couleur de l’image (COULEUR) . . . . . . . . . . . . . . . 11

Réglages supplémentaires (DÉMAGNÉTISÉ/MOIRÉ). . . . . . . . . . 12

Réinitialisation des réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .13

Mode présélectionné et mode utilisateur . . . . . . . . . . . . . . . . . . . . 13

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Si une fine ligne apparaît à l’écran (fil d’amortissement) . . . . . . . . 13

Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 18

Précautions

90°

5°

90°

15°

Points de centrage

Avertissement sur le raccordement à la source d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un cordon d’alimentation différent, assurez-vous qu’il est compatible avec votre tension d’alimentation secteur locale.

Pour les clients au Royaume-Uni

Si vous utilisez ce mon iteur au Royaume-Uni, utilisez le cordon d’alimentation fourni au Royaume-Uni.

Exemple de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA

uniquement

Entretien

• Nettoyez l’éc ran à l’aide d’u n chiffon do ux. Si vous utilisez un produit nettoyant pour vitres, n’utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires. Vous risquez de rayer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la su rfa ce de l’écran avec des objets abrasifs ou aux arêtes vives comme la pointe d’un stylo à billes ou d’un tournevis. Ce type de contact risque en effet de rayer le tube image.

• Nett oyez l e châss is, l e panne au et les comm andes à l’ai de d’u n chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l’alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d’emballage et les matériaux de conditionnement d’origine.

• Avant de débrancher le cordon d’ali mentation, attendez au moins 30 secondes après avoir actio nné le commutateur d’alimentation de manière à permettre la décharge de l’électricité statique à la surface de l’écran .

• Après raccordement à une prise électrique, l’écran est démagnétisé pendant en viron 5 secondes. Cela génère un puissant champ magnétique autour de l’encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez les systèmes d’enregistrement magnétique, bandes et disquettes à l’écart du moniteur.

L’appareil doit être installé à proximité d’une prise murale aisément accessible.

Installation

N’installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, t entures, etc.) qui risquent d’obstruer les orifices de ventilation

• à proxim ité d e sour ces de chal eur co mme d es ra diat eurs ou des conduits d’air, ou dans un endroit directement exposé au rayonnement solaire

• à un emplacement sujet à de fortes variations de tem pérat ure

• sur une surface soumise à des vibrations ou à de s chocs mécaniques

• sur une surface instable

• à prox imité d’ap pareils g énérant un champ ma gnétique c omme un transformateur ou des lignes à haute tension

• à proximité de ou sur une surface métallique chargée électriquement

Utilisation du support pivotant

Ce moniteu r peut êt re réglé su ivant le s angles précisé s ci-des sous. Pour localiser le centre du rayon de pivotement du moniteur, alignez le centre de l’écra n du mon iteur sur le s points de centrag e du support. Pour faire pivoter le moniteur horizontalement ou verticalement, saisissez-le des deux mains par la base. Veillez à ne pas vous coincer les doigts à l’arrière du moniteur lorsque vous le faites pivoter verticalement.

Page 19

Identification des composants et

1 2 3 4

876

11 12 13 14 15

des commandes

Pour plus de détails, reportez-vous au pages indiquées entre parenthèses.

RESET

ArrièreAvant

AC IN

1 Touche RESET (réinitialisation) (page 12)

Cette touche réinitialise les réglages aux valeurs par défaut.

2 Manette de commande (page 9)

La manette de commande sert à afficher le menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contrast e.

3 Commutateur et indicateur 1 (alimentation)

(pages 7, 13, 16)

Cette touche met le moniteur sous et hors tension. L’indicateur d’alimentation s’allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s’allume en orange lorsque le moniteur se trouve en mode d’économie d’énergie.

4 Connecteur AC IN (page 6)

Ce connecteur assure l’alimentation du moniteur.

5 Connecteur d’entrée vidéo (HD15) (page 6)

Ce connecteur assure l’entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal

1 Rouge 2Vert 3Bleu 4 ID (masse) 5 Masse DDC* 6 Masse rouge 7 Masse vert 8 Masse bleu 9 DDC + 5V* 10 Masse 11 ID (masse) 12 Données bidirectionnelles (SDA)* 13 Synchro H 14 Synchro V 15 Données d’horloge (SCL)*

* DDC (Display Data Chan ne l) e st une norme de VESA.

Page 20

Installation

AC IN

Vous avez besoin d’un adaptateur Macintosh (non fourni).

Adaptateur Macintosh (non fourni)

Macintosh ou ordinateur compatible

vers la sortie vidéo

AC IN

vers AC IN

vers une prise murale

cordon d’alimentation (fourni)

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton:

• Cordon d’a lim e ntation (1)

• Carte de garantie (1)

• Remarques sur l’entretien de la surface de l’écran (1)

• Ce mode d’emploi (1)

Étape 1: Raccordez le moniteur à

votre ordinateur

Mettez le moniteur et l’o rdinate ur hor s tensio n avan t de pro céder au raccordement.

Remarque

Ne touchez pas les broches du connect eur de câble vidéo, car vous risqueriez de les plier.

Raccordement à un ordinateur de type

PC/AT IBM ou à un ordinateur compatible

Raccordement à un ordinateur Macintosh

ou compatible

AC IN

vers la sortie vidéo

PC/AT IBM ou ordinateur compatible

Étape 2: Branchez le cordon

d’alimentation

Le moniteur et l’ordina te ur ét ant hors tension, branche z d’a b or d le cordon d’alimentation sur le moniteur et ensuite sur une prise murale.

Page 21

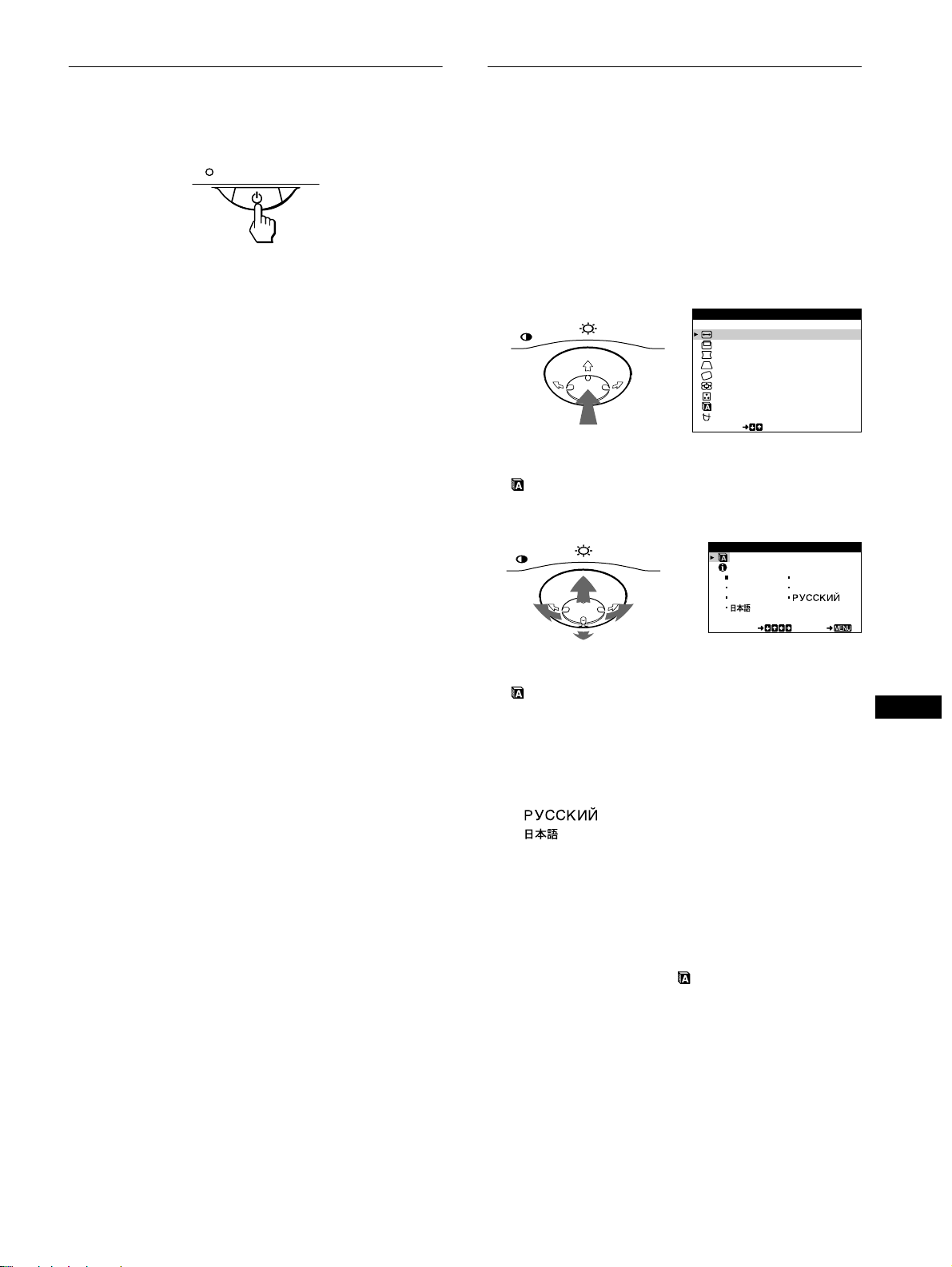

Étape 3: Mettez le moniteur et

Sélection de la langue d’affichage

l’ordinateur sous tension

Mettez d’abord le moniteur sous tensio n, puis l’ord ina teu r .

L’installation de votre moniteur est à présent terminée. Si nécessaire, utilisez le s commandes du moniteur pour régler l’image.

Si aucune image n’apparaît à l’écran

• Vérifiez que le moniteur est correctement raccordé à l’ordinateur.

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, vérifiez que la carte graphique de votre ordinateur est complètement introduite dans la fente de bus correcte.

• Si vous remplacez un ancien moniteur par ce modèle et si l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique de l’ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 70 kHz et la fréquence verticale entre 48 et 120 Hz.

Pour plus d’informations sur les messages affichés à l’écran, reportez-vous à la section “Symptômes et remèdes” à la page 14.

Installation sous dif férents systèmes d’exploitation

Ce moniteur est conforme à la norme Plug & Play “DCC” permet t ant la détection automatique de l’ensemble des informations relatives au moniteur. Aucun pilote spécifique ne doit être installé sur l’ordinateur. Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC pour la première fois, il se peut que l’a ssist ant d’installation s’affiche à l’écran. Cliquez pl usieu rs foi s de s uite sur “Nex t” su ivant le s inst ructio ns de l’assistant jusqu’à ce que le moniteur Plug & Play soit automatiquement sélecti onné de façon à ce que vous puissiez utiliser ce moniteur.

Pour les clients utilisant Windows NT4.0

L’installation du moniteur sous Windows NT4.0 ne fait pas appel au pilote d’affichage. Reportez-vous au mode d’emploi de Windows NT4.0 pour des informations plus détaillées sur la résolution, le taux de rafraîchissement et le nombr e de cou le urs.

des menus (LANGUE/ INFORMATION)

Les écrans de menu peuvent être affichés en français, anglais, allemand, italien, espagnol, russe et japonais. La sélection par défaut est l’anglais.

Appuyez au centre de la manette de commande.

Voir page 9 pour plus d’informations sur l’utilisation de la manette de commande.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence LANGUE/ INFORMATION et appuyez de no uveau au c entre de la manette de commande.

Déplacez la manette de commande vers le haut ou le bas m/M pour sélectionner (LANGUE) et déplacez vers la gauche ou la droite </, pour sélectionner une langue.

• ENGLISH: Anglais

• FRANÇAIS

• DEUTSCH: Allemand

• ITALIANO: Italien

• ESPAÑOL: Espagnol

• : Russe

• : Japonais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et app uyez ensuite de nouveau en séle ct ionnant QUITTER pour revenir à la visualisation normale. Si vous n’actionnez aucune touche, le menu se refe rm e automatiquement au bout de 30 secondes environ.

UITTER TA I L L E H / POS I T I ON TA I L L E V/ POS I T I ON COUSSIN/PINBALANEC TRAPÉZO Ï D/ PARA LL É L ROTAT I ON ZOOM COUL EUR LANGU E / I NFORMAT I ON DÉMAGNÉTISÉ /MOI RÉ

SELECT

LANGUE/ I NFORMATI ON

ENGL I SH FRAN A I S DEUTSCH I T AL I ANO ESPA OL

SELECT E I T

Pour restaurer l’anglais

Appuyez sur la touche RESET pendant que le menu affiché à l’écran.

(LANGUE) est

Page 22

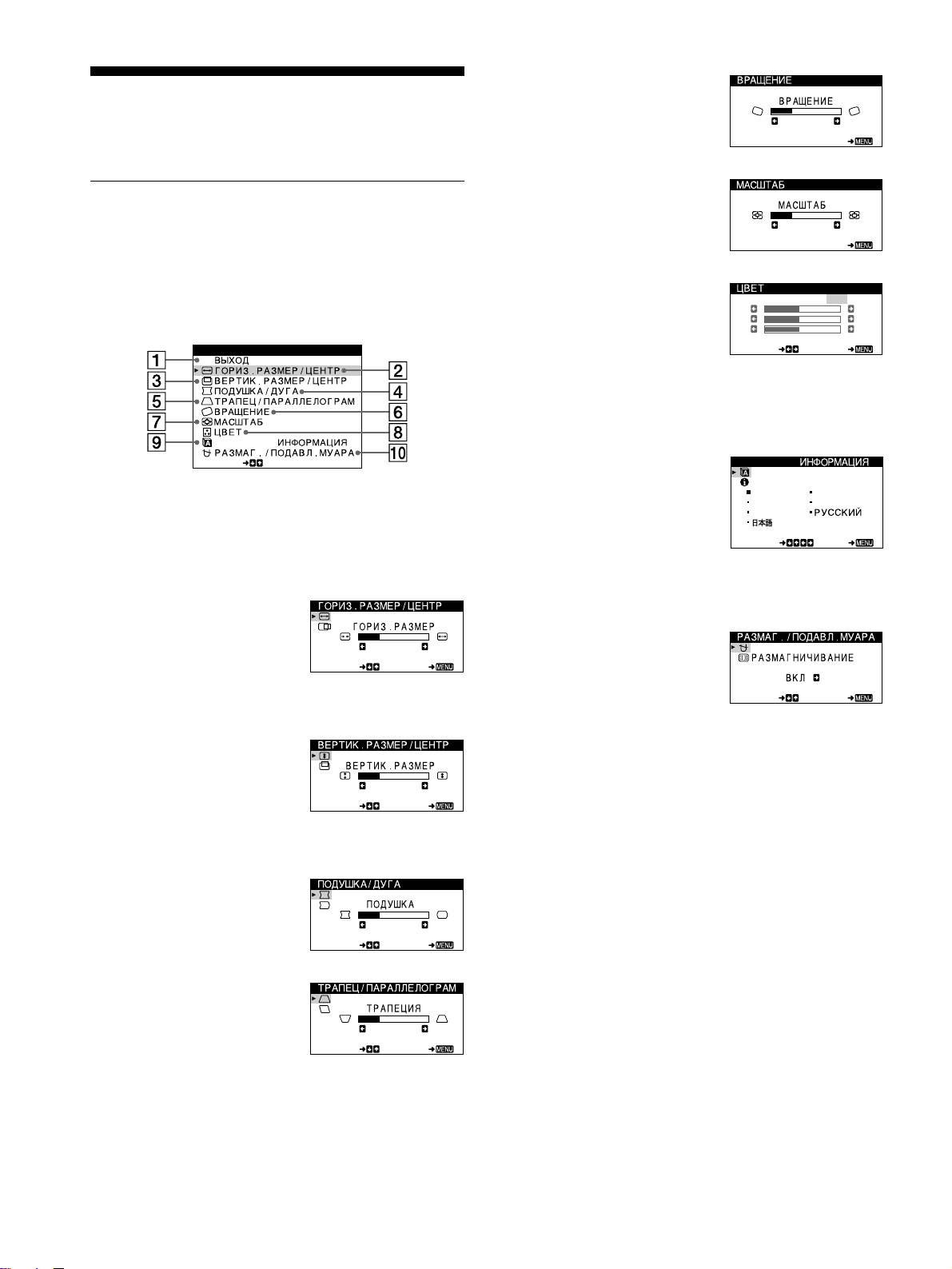

Personnalisation de votre moniteur

Vous pouvez effectuer de multiples réglages su r votre moni teur à l’aide des écrans de me nu.

Navigation au sein des menus

Appuyez au centre de la manette de commande pour afficher le MENU principal à l’écran. Voir pa g e9 pour plus d’informations sur l’utilisation de la manette de commande.

UITTER TA I L L E H / POS I T I ON TA I L L E V/ POS I T I ON COUSS I N / P I N B A LAN EC TRAPÉZO Ï D/ PARA LL É L ROTAT I ON ZOOM COUL EUR LANGU E / I NFORMAT I ON DÉMAGNÉTISÉ /MOI RÉ

SELECT

Utilisez la manette de commande pour sélectionner l’un des menus suivants.

1 QUITTER

Sélectionnez QUITTER pour quitter le menu.

6 ROTATION ( pa ge 11)

Sélectionnez le menu ROTATION pour régler la rotation de l’image.

7 ZOOM (page 11)

Sélectionnez le menu ZOOM pour agrandir ou po ur réd u i re l’image.

8 COULEUR (page 11)

Sélectionnez le menu COULEUR pour régler la température des couleurs de l’image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur à celles d’une image imprimée.

9 LANGUE/INFORMATION

(pages 7, 15)

Sélectionnez le menu LANGUE/ INFORMATION pour sélectionner la langue d’affichage des menus et afficher la fenêtre d’information de ce moniteur.

ROTAT I ON

ROTAT ION

EIT

ZOOM

EIT

COULEUR

5000 6500 9300

USER

R50 G50 B50

SELECT E I T

LANGUE/ I NFORMATION

ENGL I SH FRAN A I S

DEUTSCH I T AL I ANO

ESPA OL

SELECT E I T

2 TAILLE H/POSITION

(page 10)

Sélectionnez le menu TAILLE H/POSITION pour régler la taille horizontale et le centrage de l’image.

3 TAILLE V/POSITION

(page 10)

Sélectionnez le menu TAILLE V/POSITION pour régler la taille verticale et le centrage de l’image.

4 COUSSIN/PIN BALANCE

(page 10)

Sélectionnez le menu COUSSIN/PIN BALANCE pour régler l’incurvation des côtés de l’image.

5 TRAPÉZOÏD/PARALLÉL

(page 10)

Sélectionnez le menu TRAPÉZOÏD/PARALLÉL pour régler l’angle des côtés de l’image.

TAILLE H/POSITION

TA I LL E H

SELECT E I T

TAI LLE V/POSITION

TA I LL E V

SELECT E I T

COUSS I N/ P I N BALANCE

COUS S I N

SELECT E I T

TRAPÉZOÏ D / PARA L LÉL

TRAPÉZO Ï D

SELECT E I T

0 DÉMAGNÉTISÉ/MOIRÉ

(page 12)

Sélectionnez le menu DÉMAGNÉTISÉ/MOIRÉ pour démagnétiser l’écran et ajustez le niveau de suppression du moiré.

DÉMAGNÉTISÉ /MOIRÉ

DÉMA GN É TISÉ

OU I

SELECT E I T

Page 23

Utilisation de la manette de commande

Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher le MENU principal sur l’é cran.

Sélectionnez le menu que vous voulez régler.

Mettez en évidence le menu de votre choi x en déplaçant la manette de comman de vers l’ a rr iè r e po ur mo n t er (M), vers l’avant pour descendre (m) et vers la gauche (<) ou vers la droite (,) pour vous déplacer latéralement.

AVANT

MENU MENU

ARRIERE

Réglez le menu.

Déplacez la manette de commande vers la gauche (<) ou la droite (,) pour effectuer le réglage.

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du co ntraste sont effectués au moyen d’un menu LUMINOSITÉ/CONTRASTE séparé. Ces réglages sont enregistrés dans la mémoire pour tous les signaux entrants.

Déplacez la manette de commande dans n’importe quel sens.

Le menu LUMINOSITÉ/CONTRASTE apparaît à l’écran.

LUMINOSI TÉ / CONTRASTE

26 26

68.7 Hz/85.0Hz

d e

’

1024 768

Les fréquences horizontale et verticale du signal d’entrée en cours sont affichées dans le menu LUMINOSITÉ/ CONTRASTE. Si le signal correspond à l’un des modes présélectionnés par défaut de ce moniteur, la résolution s’affiche également.

Déplacez la manette de commande vers le haut ou le bas m/M pour régler la luminosité ( ), et vers la gauche ou la droite </, pour régler le contraste (6).

Le menu disparaît automatiquement au bout d’environ 3 secondes.

les fréquences horizontales et verticales du signal d’entrée en cours

Fermez le menu.

Appuyez une fois au centre de la manette de commande pour revenir au ME NU pri ncipal et appuy ez en suite d e nouvea u en sélectionnant QUITTER pour revenir à la visualisation normale. Si vous n’ a c tio nn ez au cune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Réinitialisation des réglages

Appuyez sur la touche R ESET. Voir page 12 pour plus d’informations sur la réinitialisation des réglages.

RESET

Page 24

Réglage de la taille horizontale ou

Réglage de l’incurvation des côtés du centrage de l’image (TAILLE H/ POSITION)

Ces réglages sont enr egistrés dans la mémoire pour le signal d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence TAILLE H/ POSITION et appuyez de nouveau au centre de la manette de commande.

Le menu TAILLE H/POSITION apparaît à l’écran.

Déplacez d’abord la manette de commande vers le haut ou le bas m/M pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite </, pour exécuter le réglage.

Sélectionnez Pour

TAILLE H POSITION H

régler la taille horizontale régler le centra ge ho ri z on ta l

de l’image (COUSSIN/PIN

BALANCE)

Ces réglages so nt en r e gi strés dans la mémoir e po ur le sig nal

d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence COUSSIN/ PIN BALANCE et appuyez de nouveau au cen tre de la manette de commande.

Le menu COUSSIN/PIN BALANCE apparaît à l’écran.

Sélectionnez Pour

COUSSIN PIN BALANCE

élargir ou rétrécir les côtés de l’image décaler les côtés de l’image vers la

gauche ou la droite

Réglage de la taille verticale ou du centrage de l’image (TAILLE V/ POSITION)

Ces réglages sont enr egistrés dans la mémoire pour le signal d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence TAILLE V/ POSITION et appuyez de nouveau au centre de la manette de commande.

Le menu TAILLE V/POSITION apparaît à l’écran.

Sélectionnez Pour

TAILLE V POSITION V

régler la taille verticale régler le centrage vertical

Réglage de l’angle des côtés de

l’image (TRAPÉZOÏD/PARALLÉL)

Ces réglages so nt en r e gi strés dans la mémoir e po ur le sig nal

d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence TRAPÉZOÏD/ PARALLÉL et appuyez de nouveau au centre de la manette de commande.

Le menu TRAPÉZOÏD/PARALLÉL apparaît à l’écran.

Sélectionnez Pour

TRAPÉZOÏD

PARALLÉL

régler la largeur de l’image dans le haut de l’écran

décaler l’image vers la gauche ou la droite dans le haut de l’écra n

Page 25

Réglage de la rotation de l’image

R50 G50 B50

SELECT E I T

COULEUR

5000 6500 9300

USER

Réglage de la couleur de l’image

(ROTATION)

Ce réglage est enregistré dans la mémoire pour tous les signaux d’entrée.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence ROTATION et appuyez de nouveau au centre de la manette de commande.

Le menu ROTATION apparaît à l’écran.

Déplacez la manette de commande vers la gauche ou la droite </, pour faire pivoter l’image.

Agrandissement ou réduction de l’image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence ZOOM et appuyez de nouveau au centre de la manette de commande.

Le menu ZOOM apparaît à l’écran.

Déplacez la manette de commande vers la gauche ou la droite </, pour agrandir ou réduire l’image.

(COULEUR)

Les réglages COULEUR permettent de régler la température de couleur de l’image en chang eant le niveau de couleur du champ de couleur blanc. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtre s lo rsqu’elle est élevée. Ce réglage est pratique pour faire correspondre les couleurs du moniteur à celles d’une image imprimée. Ce réglage est enregistré dans la mémoire pour tous les signaux d’entrée.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou

le bas m/M pour mettre en évidence COULEUR et

appuyez de nouveau au centre de la manette de

commande.

Le menu COULEUR apparaît à l’écran.

Déplacez la manette de commande vers la gauche

ou la droite </, pour sélectionner une

température de couleur.

Les températures de couleur présélectionnées sont 5000K,

6500K, et 9300K . Comme le régla ge par défaut est 9300K, les

blancs passent d’une nuance bleuâtre à une nuance rougeâtre

lorsque la température est aba issée de 6500K à 5000K.

Si nécessaire, accordez fi nement l a température de

couleur.

Déplacez d’abor d la mane tte de com mande ve rs la gauc he ou

la droite </, pour sélectionner USER. Déplacez ensuite la

manette de com mande vers le haut ou le bas m/M pour

sélectionner R (rouge), G (vert) ou B (bleu) et déplac ez vers

la gauche ou la droite </, pour effectuer le réglage.

Remarque

Le réglage s’arrête lorsque la plage de réglage ho riz ontal ou vertical atteint sa valeur limite maximum ou minimum.

Si vous procédez au réglage pr éci s de la température des

couleurs, le nouveau réglage des couleurs est mémorisé et

rappelé chaque fois que vous sélectionne z USER.

Page 26

Réglages supplémentaires

RESET

Réinitialisation des réglages (DÉMAGNÉTISÉ/MOIRÉ)

Vous pouvez dégausser (démagnétiser) manuellement le moniteur et ajuster le niveau de suppr e ssion du moiré.

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence

DÉMAGNÉTISÉ/MOIRÉ et appuyez de nouveau

au centre de la manette de commande.

Le menu DÉMAGNÉTISÉ/MOIRÉ apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour sélectionner le paramètre de réglage voulu.

Procédez au réglage du para mèt re sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l’écran

L’écran du moniteur est automatiquement démagnétisé à la mise sous tension.

Pour démagnétiser manuelleme nt l’écran, déplacez d’abord la manette de comm ande vers le haut ou le bas m/M afin de sélectionner (DÉMAGNÉTISÉ). Déplacez ensuite la manette de commande vers la droite ,.

L’écran est démagnét isé pendant environ 5 secondes. Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats.

Réglage du moiré

Si des motifs elliptiques ou ondulés apparaissent sur l’écran, réglez le niveau de suppression du moiré.

Pour régler le niveau de suppression du moiré, déplacez d’abord la manett e de commande vers le haut ou le bas m/M afin de sélectionner (ADAPTE MOIRÉ). Déplacez ensuite la manette de commande vers la gauche ou la droite </, jusqu’à ce que l’effet de moiré soit minimal.

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la

touche RESET pour réinitialiser les réglages.

Réinitialisation d’un seul paramètre de réglage

Utilisez la manette de commande pour sélectionner le paramètre

de réglage que vous voulez réinitia li ser et appuyez sur la touche

RESET.

Réinitialisation de toutes les données de réglage

pour le signal d’entrée en cours

Appuyez sur la touche RESET lorsqu’aucun menu n’est affiché

sur l’écran.

Attention que les paramètres su ivants n e sont pas réinitialisés par

cette méthode:

• langue d’affichage des menus (page 7)

• rotation de l’image (page 11)

Réinitialisation de toutes les données de réglage

pour tous les signaux d’entrée

Maintenez la touche RESET enfoncée pendant au moins deux

secondes.

Attention que le paramètre suivant ne peut être réinitialisé suivant

cette méthode:

• réglages utilisateur du menu couleur (page 11)

* L’effet de moiré est un type d’interférence naturelle qui pro duit de

légères lignes ondulées sur l’éc ran. Il peut résulter d’une interfére nce entre le motif de l’image à l’éc ran et la disposition des points du moniteur.

Exemple de moiré

Page 27

Caractéristiques

INFORMATIONS

HORS PLAGE DE BALAAGE

Dépannage

techniques

Mode présélectionné et mode utilisateur

Lorsque le moniteur reçoit un signal d’entrée, il fait automatiquement correspondre le signal à l’un des modes présélectionnés qui sont enregistré s dans la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l’écran. (Voir Appendix pour une liste des modes présélectionnés.) Pour les signaux d’entrée qui ne correspondent pas à l’un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce mon iteur fait en sorte qu’une image claire apparaisse à l’écran pour toutes les synchron isations dans la plage de fréquences du moniteur (horizontale: 30 à 70 kHz; verticale: 48 à 120 Hz). Lorsq ue l ’ image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement ch aqu e fois que le même signal d’entrée est reçu.

Remarque à l’intention des utilisateurs de Windows

Pour les utilisateurs de Windows, consultez le manuel de votre carte graphique ou le programme d’utilitaire livré avec votre carte graphique et sélectionnez le taux de r afraîchiss ement le pl us élevé possible afin de maximiser les performances du moniteur.

Fonction d’économie d’énergie

Consultez cette section ava nt de fai r e appel au service d’assistance technique.

Si une fine ligne apparaît à l’écran (fil d’amortissement)

La ligne visible sur l’écran, tout spécialement lorsque la couleur d’arrière plan est claire (en général blanc) est une caractéristique normale de votre moniteur Trinitron. Ceci est n ormal. Cette ligne est en fait l’ombre du fil d’amorti ssement employé po ur stabiliser la grille d’ouverture. Cette grille est un composant essentiel qui rend le tube d’image Trinitron unique en permettant le passage d’une plus grande quantité de lumière vers l’écran, vous permettant ainsi d’obtenir une image plus lumineuse et plus détaillée.

Fil d’amortissement

Messages affichés à l’écran

Lorsqu’une anomalie du signal d’entrée est détectée, l’un des messages suivants apparaît à l’écran. Pour remédier au problè me, voir “Symptômes et remèdes” à la page 14.

Ce moniteur satisfait aux critères d’économi e d’énergie VESA,

NERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa conso mmation d’énergie en trois étapes comme indiqué ci-dessous.

Mode d’alimentation

fonctionnement normal

1 veille

2 interruption (sommeil)*

3 inactif** (sommeil profond)*

hors tension 0 W désactivé

* “Sommeil” et “sommeil profond” sont des m odes d’économie

d’énergie définis par l’Enviro nm ental Protection Agency.

** Lorsque vot re or di nat eur passe en mode “inactif”, le sign al d’entrée

est coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au bout de 20 secondes, le moniteur passe en mode d’économie d’énergie.

Consommation d’énergie

95 W vert

≤

15 W vert et orange en

≤

15 W vert et orange en

≤

5 W orange

≤

L’indicateur 1 (alimentation)

alternance

Condition du signal d’entrée

Condition du signal d’entrée HORS PLAGE DE BALAYAGE

indique que le signal d’entrée n’est pas supporté par les spécifications du moniteur.

PAS ENTREE VIDEO

indique qu’aucun si gnal n’est entré sur le mon iteur.

Page 28

Symptômes et remèdes

Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé. Utilisez la fonction d’autodiagnostic (page 16) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez Pas d’image

Si l’indicateur 1 (alimentation) ne s’allume pas

Si le message PAS ENTREE VIDEO apparaît à l’écran ou si l’indicateur 1 (alimentation) est orange ou clignote alternativement en vert et en orange

Si le message HORS PLAGE DE BALAYAGE apparaît à l’écran

Si aucun message ne s’affiche et si l’indicateur 1 (alimentation) est vert ou clignote en orange

Si vous utilisez un système Macintosh

L’image scintille, sautille, oscille ou est brouillée

• Vérifiez si le cordon d’alimentation est correctement branché.

• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.

• Vérifiez si le câble de signal vidéo est correctemen t b r anché et si les fiches sont fermement enfoncées dans leurs prises resp ectives (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou enfoncées.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• L’ordinateur se trouve en mode d’économie d’énergie. Essayez d’appuyer sur une touche ou de déplacer la souri s .

• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.

• Vérifiez si la carte graphique est complète ment enfoncée dans la fente de bus appropriée.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la plage de fréquence comme suit. Horizontale: 30 à 70 kH z Verticale: 48 à 120 Hz

• Activez la fonction d’autodiagnostic (page 16).

• Vérifiez si l’adaptateur Macintosh (non fourni) et le câble de signal vidéo sont correctement raccordés (page 6).

• Isolez et éliminez les sources potent ielles de champs électrique s ou magnétiques tels que d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.

• Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.

• Branchez le moniteur sur une autre prise s ect eur, de préférence raccordée à un autre circuit.

• Faites pivoter le mon it e ur de 90° vers la gauch e ou la droite.

L’image est floue

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre cart e graphique.

• Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage appropriée, il est possible que certaines cartes graphique aient une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.

• Ajustez le taux de rafraîchissement de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.

• Ajustez la luminosité et le contraste (page 9).

• Démagnétisez le moniteur* (page 12).

• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 12).

Page 29

Symptôme Vérifiez Des images fantômes

apparaissent L’image n’est pas centrée ou de

taille incorrecte Les bords de l’image sont

incurvés Un motif ondulatoire ou elliptique

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont fermement connecté es dans leurs prises respectives.

• Ajustez la taille ou le centrage (page 10) de l’image. Attention que certains modes vidéo ne remplissent pas l’écran jusqu’aux bords.

• Sélectionnez COUSSIN/PIN BALANCE, TRAPÉZOÏD/PARALLÉL ou ROTATION et réglez la forme et la rotation de l’image (pages 10, 11).

• Sélectionnez ADAPTE MOIRÉ et réglez le ni veau de suppression de moi ré (page 12).

(moiré) est visible

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Changez le motif de vo tre bureau.

Les couleurs ne sont pas uniformes

• Démagnétisez le moniteur* (page 12). Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du moniteur, il se peut que les couleurs perdent leur uniformité.

Le blanc n’est pas blanc Un souffle est audible juste après

la mise sous tension

* Si un second cycle de démagnéti sation s’avère nécessaire, laissez s’écou le r un i nte rva lle de 20 minutes pour obtenir de mei lle urs résultats. Un bruit de

souffle peut se faire entendre, mai s il ne s’agi t pas d’un dysfonctionnement.

• Ajustez la température de couleur (page 11).

• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur est mis sous tension, il est automatiquement démagnétisé pendant cinq secondes.

Affichage de la désignation, du numéro de série et de la date de fabrication du moniteur (INFORMATION)

Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour mettre en évidence LANGUE/ INFORMATION et appuyez de no uveau au c entre de la manette de commande.

Le menu LANGUE/INFORMATION apparaît à l’écran.

Déplacez la manette de commande vers le haut ou le bas m/M pour sélectionner (INFORMATION).

Cette fenêtre d’information sur le monit eur apparaît à l’

Exemple

LANGUE / I NFORMAT I ON

MODEL CPD - E1 0 0 P SERI AL 12345678 MANUF ACTURED 2 0 0 0 - 52

SELECT E I T

éc

ran.

Si le problème persiste , ap pelez votre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du modèle: CPD-E100 P

• Numéro de sé r ie

• Marque et spécifications de votre ordinateur et de votre carte graphique.

Page 30

Fonction d’autodiagnostic

Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un problème avec votre moniteur ou ordinateur, l’écran devient blanc et l’indicateur 1 (alimentation) s’allume en vert ou clignote en orange. Si l’indicateur 1 (alimentation) s’allume en orange, c’est que l’ordinateur se trouve en mode d’économie d’énergie. Essayez d’appuyer sur une touche ou de déplacer la souris.

RESET

Si l’indicateur 1 (alimentation) est allumé en vert

Débranchez le câble d’entrée vidéo ou mettez

l’ordinateur raccordé hors tension.

2 Appuyez deux fois sur la touche 1 (alimentation)

pour mettre le moniteur hors et sous tension.

3 Déplacez la manette de commande vers la droite ,

pendant 2 secondes avant que le moniteur passe en mode d’économie d’énergie.

L’indicateur 1 (alimentation)

Spécifications

Tube cathodique Pas d’ouverture de grille de 0,24 mm

(central) 15 pouces mesurés en diagonale Déflexion de 90 degrés

Taille de l’image affichée Approx. 285 × 214 mm (l/h)

Zone de visualisation de 14,0"

Résolution

Maximum Horizontale: 1280 points

Verticale: 1024 lignes

Recommandée Horizontale: 800 points

Verticale: 600 ligne Zone d’image standard Approx. 270 × 202 mm (l/h) Fréquence de déflexion* Horizontale: 30 à 70 kHz

Verticale: 48 à 120 Hz Tension/courant d’entrée CA 220 à 240 V, 50 – 60 Hz, 0,8 A Consommation électrique Max. 95 W Dimensions Approx

Poids Approx. 15 kg Plug & Play DDC2B Accessoires fournis Voir page 6

* Condition de synchronisation horizontale et verticale

• La largeur de synchronisation horizontale doit être supérieure à 1,0 µsec.

• La largeur de suppression horizontale doit être supérieure à 3,6 µsec.

• La largeur de suppression verticale doit être supérieure à 500 µsec.

. 356 × 378 × 388 mm

l/h/p

)

(

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c’est que le moniteur fonctionne correctement. Rebranchez le câble d’entrée vidéo et vérifiez l’état de votre ordinateur.

Si les barres de couleur n’apparaissent pas, c’est probablement parce qu’une anomalie s’est produite au niveau du moniteur. Informez votre revendeur Sony agréé de l’état du moniteur.

Si l’indicateur 1 (alimentation) clignote en orange

Appuyez deux fois sur la touche 1 (alimentation) pour mettre le moniteur hors et puis sous tension.

Si l’indicateur 1 (alimentation) s’allume en vert, c’est que le moniteur fonctionne correctement.

Si l’indicateur 1 (alimentation) clignote toujours, c’est probablement parce qu’il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l’indicateur 1 (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Veuillez également noter la marque et le modèle de votre ordinateur et de votre carte graphique.

La conception et les spécifications sont sujettes à modifications sans préavis.

Page 31

Inhalt

Hinweis Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

Dieses Garät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1994 Klasse B EN55024/1998 EN61000-3-2/1995

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).

• Aus ergonomischen Gründen (flimmern) sollten nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.

• Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, daß die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.



•Trinitron Warenzeichen der Sony Corporation.

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den U SA und anderen Ländern.

• Windows eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

• IBM PC/AT und VGA sind eingetragene Warenze ichen der IBM Corporation in den USA.

• VESA und DDC der Video Electronics Standard Association.

•

Warenzeichen in den USA.

• Alle anderen in die s e m H a ndbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der je w ei ligen Eigentümer sein.

• Im Handbuch sind die Wa renzeichen und eingetragen en Warenzeichen nicht überall ausdrücklich durch „“ und „“ gekennzeichnet.

ist ein eingetragenes



und MS-DOS sind



sind Warenzeichen

NERGY STAR ist ein eingetragenes

Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lage und Funktion der Teile und Bedienelemente. . . . . . . . . . . . . . 5

Anschließen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . .6

Schritt 1: Schritt 2: Schritt 3:

Auswählen der Sprache für die Bildschirmmenüs

(SPRACHE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Anschließen des Monitors an den Computer. . . . . . . . . . 6

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 6

Einschalten von Monitor und Computer. . . . . . . . . . . . . . 7

Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . . .8

Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Einstellen von Helligkeit und Kontrast . . . . . . . . . . . . . . . . . . . . . . . 9

Einstellen von Breite oder horizontaler Position des Bildes

(H-GRÖSSE/LAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen von Höhe oder vertikaler Position des Bildes

(V-GRÖSSE/LAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Korrigieren der Wölbung der Bildränder

(KISSENVERZ/BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen des Winkels der Bildränder

(TRAPEZFORM/PARALLEL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen der Bildrotation (DREHUNG) . . . . . . . . . . . . . . . . . . . . . 11

Vergrößern oder Verkleinern des Bildes (ZOOMEN) . . . . . . . . . . . 11

Einstellen der Farben des Bildes (FARBE). . . . . . . . . . . . . . . . . . . 11

Weitere Einstellungen (ENTMAGNETIS/MOIRE). . . . . . . . . . . . . . 12

Zurücksetzen der Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Vordefinierte Modi und Benutzermodi . . . . . . . . . . . . . . . . . . . . . . 13

Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Wenn auf dem Bildschirm eine dünne Linie (Dämpfungsdraht)

erscheint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Symptome für Fehler und Abhilfemaßnahmen . . . . . . . . . . . . . . . . 14

Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Anhang (Appendix) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 32

Sicherheitsmaßnahmen

90°

5°

90°

15°

Zentrierpunkte

Warnhinweis zum Netzanschluß

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, daß es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in Großbritann i en

Wenn Sie den Monitor in Groß britannie n verwenden, ben utzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnlic h e Zusätz e enthä lt, da diese zu Kratzern auf der Beschichtung des Bildschirms führen könnten.

• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder spitz e n Ge genständen wie zu m Beis piel Kugelschreibern oder Schraubenzieh ern. Andernfalls könn te die Bildschirmoberfläche zerkratzt werden.

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmitt el angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benz in .

für 100 bis 120 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizi tät auf der Oberfläche des Bildschirms entladen.

• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 5 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträge r und Bänder/Disketten daher nicht zu nahe be i diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts be finden und leicht zugänglich sein.

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren könnten

• in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist

• an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist

• an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist

• auf einer instabilen Oberfläche

• in der Nähe anderer Geräte, die ein starkes Magnetfe ld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung

• in der Nähe von oder auf einer elektrisch geladen en Metallfläche

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Der dreh- und neigbare Ständer

Mit dem dreh- und neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Um die Mitte des Drehradius des Monitors zu finden, richten Sie die Mitte des Monitorbildschirms an den Zentrierpunkten am Ständer aus. Stützen Sie den Monitor bitte mit beiden Händen unten ab, wenn Sie ihn drehen oder neigen. Achten Sie darauf, die Finger nicht an der Rückseite des Monitors einzuklemmen, wenn Sie den Monitor nach ob en schwenken.

Page 33

Lage und Funktion der Teile und

1 2 3 4

876

11 12 13 14 15

Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Se iten.

MEN

RESET

MEN

RückseiteVorderseite

AC IN

1 Taste RESET (Seite 12)

Diese Taste dient zum Zurücksetze n der Werte auf die werkseitigen Einstellungen.

2 Steuertaste (Seite 9)

Mit der Steuerta ste können Sie die Menüs a ufrufen und die Einstellungen des Monitors, einschließlich der Helligkeitsund Kontrasteinste llungen, ändern.

3 Netzschalter und -anzeige 1 (Seite 7, 13, 16)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet i st, und blinkt grün und orange bzw. leuchtet orange, wenn si ch der Monitor im Energies pa rm odus befindet.

4 Netzeingang AC IN (Seite 6)

Dieser Anschluß dient zur Stromversorgung des Monitors.

5 Videoeingang (HD15) (Seite 6)

Dieser Anschluß dient zum Einspeisen von RGBVideosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Stift Nr. Signal

1Rot 2Grün 3Blau 4ID (Masse) 5 DDC-Masse* 6 Masse Rot 7 Masse Grün 8 Masse Blau 9 DDC + 5V* 10 Masse 11 ID (Masse) 12 Bidirektionale Daten (SDA)* 13 H. Sync 14 V. Sync 15 Datentakt (SCL)*

* DDC (Display Data Chan ne l) ist ei n Sta nda rd der VESA.

Page 34

Anschließen des Geräts

AC IN

Dazu benötigen Sie einen Macintosh-Adapter (nicht mitgeliefert).

Macintosh-Adapter (nicht mitgeliefert)

Macintosh oder kompatibler Computer

an Videoausgang

AC IN

an AC IN

an eine Netzsteckdose

Netzkabel (mitgeliefert)

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Zubehörteile mitgeliefert wurden:

• Netzkabel (1)

• Gar an t i e karte (1)

• Hinweise zum Reinigen der Bildschirmoberfläche (1)

• Diese Bedienungsanleitung (1)

Schritt 1:Anschließen des

Monitors an den Computer

Schalten Sie vor dem Anschließen den Mo nitor und den Computer aus.

Hinweis

Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicher weise verbiegen.

Anschließen an einen IBM PC/AT oder

kompatiblen Computer

Anschließen an einen Macintosh oder

kompatiblen Computer

AC IN

an Videoausgang

IBM PC/AT oder kompatibler Computer

Schritt 2:Anschließen des

Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

Page 35

Schritt 3:Einschalten von Monitor

Auswählen der Sprache für die

und Computer

Schalten Sie zunächst den Monitor und d a nn den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.

• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm angezeigt, überprüf en Sie, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte de s Computers auf eine Horizontalfrequenz zwischen 30 und 70 kHz und eine Vertikalfrequenz zwischen 48 und 120 Hz ein.

Weitere Informat ionen ü ber die Bil dschirmm eldunge n finden Sie unter „Symptome f ür Fe hle r un d Ab hilfemaßnahmen “ au f Seite 14.

Bildschirmmenüs (SPRACHE/ INFORMATION)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

Drücken Sie auf die Mitte der Steuertaste.

Weitere Informationen zur Steuertaste finden Sie auf Seite 9.

MEN

Bewegen Sie die Steuertaste in Richtung m/M, um

SPRACHE/INFORMATION hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

MEN

VERLASSEN H-GRÖSSE / LAGE V-GRÖSSE/ L AGE K I SSENV ERZ / BA L ANCE TRAPEZFORM / PARAL L LE DREHUNG ZOOMEN FARBE SPRACHE / INFORMATI NO ENTMAGNET I S / MO I RE

SELECT

SPRACHE / I NFORMAT ION

ENGL I SH FRAN A I S DEUTSCH I T AL I ANO ESPA OL

SELECT E I T

Konfigurieren des Monitors mit verschiedenen Betriebssystemen

Dieser Monitor entspricht dem Plug -and-Play-Standard „DDC“, so daß alle Daten des Monitors automatisch erkannt werden. Daher muß kein spezifischer Treiber au f dem Computer installiert werden . Wenn Sie den Monitor an Ihren P C anschließen und den PC dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeig t. K li cken Sie entsprechend den An w ei sungen des Assistent e n mehrmals auf „Next“, bis der Plug- and-Play-Mo nitor automatisch ausgewählt ist und Sie ihn benutzen können.

Für Benutzer von Windows NT4.0

Beim Konfigurieren des Monitors unter Windows NT4.0 wird der Bildschirmtreiber nicht verwendet. Näheres zum Ein ste ll en de r Auflösung, der Auffrischung srate und der Anzahl der Farben finden Si e im Benutzerhandbuch zu Windows NT4.0.

Bewegen Sie die Steuertaste in Richtung m/M, um

(SPRACHE) hervorzuheben und dann in

Richtung </, um eine Sprache auszuwählen.

• ENGLISH: Englisch

• FRANÇAIS: Französisch

• DEUTSCH

• ITALIANO: Italienisch

• ESPAÑOL: Spanisch

• : Russisch

• : Japanisch

So schließen Sie das Menü

Drücken Sie einmal auf die Mitte der Steuertaste, um zum Hauptmenü MENU zu wechseln. Drücken Sie die Taste erneut, und wählen Sie VERLASSEN au s , um zur normalen Anzeige zu w echseln. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü na c h etwa 30 Sekunden automatisc h ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Drücken Sie die Taste RESET, wenn das Menü (SPRACHE) auf dem Bildschirm angezeigt wi rd.

Page 36

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

7 ZOOMEN (Seite 11)

Im Menü ZOOMEN könn en Sie das Bild vergrößern oder verkleinern.

ZOOMEN

EIT

Navigieren in den Menüs

Drücken Sie auf die Mitte der Steuertaste, um das Hauptmenü MENU auf dem Monitor aufzurufen. Weitere Informationen zur Steuertaste finden Sie auf Seite 9.

MEN

VERLASSEN H-GRÖSSE / LAGE V-GRÖSSE/ L AGE K I SSENV ERZ / BA L ANCE TRAPEZFORM / PARAL L LE DREHUNG ZOOMEN FARBE SPRACHE / INFORMATI NO ENTMAGNET I S / MO I RE

SELECT

Wählen Sie mit der Steuertaste eines der folgenden Menüs aus.

1 VERLASSEN

Wählen Sie VERLASSEN, wenn Sie das Hauptmenü schließen wollen.

2 H-GRÖSSE/LAGE

(Seite 10)

Im Menü H-GRÖSSE/LAGE können Sie Breite und horizontale Position des Bildes einstellen.

H-GRÖSSE/ L AGE

H-GRÖSSE

SELECT E I T

8 FARBE (Seite 11)

Im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

9 SPRACHE/INFORMATION

(Seite 7, 15)

Im Menü SPRACHE/ INFORMATION könn en Sie die Sprache für die Bildschirmanzeigen wählen und Informationen zu diesem Monitor anzeigen lassen.

0 ENTMAGNETIS/MOIRE

(Seite 12)

Im Menü ENTMAGNETIS/ MOIRE können Sie den Bildschirm entmagnetisieren und den Moiré-Effekt kor rigieren.

FARBE

R50 G50 B50

SELECT E I T

SPRACHE / I NFORMAT ION

SELECT E I T

ENTMAGNET I S /MOIRE

SELECT E I T

KKK

5000 6500 9300

USER

ENGL I SH FRAN A I S DEUTSCH I T AL I ANO ESPA OL

ENTMAGNE T I S

EIN

3 V-GRÖSSE/LAGE (Seite 10)

Im Menü V-GRÖSSE/LAGE können Sie Höhe und vertikale Position des Bildes einstellen.

4 KISSENVERZ/BALANCE

(Seite 10)

Im Menü KISSENVERZ/ BALANCE können Sie die Wölbung der Bildränder korrigieren.

5 TRAPEZFORM/PARALLEL

(Seite 10)

Im Menü TRAPEZFORM/ PARALLEL können S ie den Winkel der Bildränder einstellen.

6 DREHUNG (Seite 11)

Im Menü DREHUNG können Sie die Rotation des Bildes einstellen.

V-GRÖSSE/ LAGE

V-GRÖSSE

SELECT E I T

KISSENVERZ/BALANCE

K I S SENVERZ

SELECT E I T

TRAPEZ FORM/ PARAL LEL

TRAPEZFORM

SELECT E I T

DREHUNG

EIT

Page 37

Die Steuertaste

Rufen Sie das Hauptmenü MENU auf.

Drücken Sie auf die Mitte der S teuertaste, um das Hauptme nü MENU auf dem Monitor aufzurufen.

Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Heben Sie das gewünscht e Menü hervor. Nach oben (M) gelangen Sie, indem Sie die Steuertaste nach hinten bewegen, nach unten (m), indem Sie sie nach vorne bewegen, und zur Seite, indem Sie sie nach links (<) bzw. rechts (,) bewegen.

VORN

MENU MENU

Einstellen von Helligkeit und Kontrast

Helligkeit und Kontrast kön nen Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen. Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

Bewegen Sie die Steuertaste in eine beliebige Richtung.

Das Menü HELLIGKEIT/KONTRAST wird auf dem Bildschirm angezeigt.

HELL IGKEI T / KONTRAST

26 26

Auflösung des aktuellen Eingangssignals

68.7kHz/85.0Hz 1024 768

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden im Menü HELLIGKEIT/ KONTRAST angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entsp richt, wird auch die Auflösung angezeigt.

Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals

HINTEN

Nehmen Sie im Menü die gewünschten Einstellungen vor.

Bewegen Sie die Steuertaste nach links (<) oder rechts (,), um den Wert oder die Einstellung auszuwählen.

Schließen Sie das Menü.

Drücken Sie einmal auf die Mitte der Steuertaste, um zum Hauptmenü MENU zu wechseln. Drücken Sie die Taste erneut, und wählen Sie VERLASSEN aus, u m zur normalen Anzeige zu wechseln. Wenn Sie keine weitere Taste drücken, wird das Bildschirm menü nach etwa 30 Sekunde n automatisch ausgeblendet.

Bewegen Sie die Steuertaste in Richtung m/M zum Einstellen der Helligkeit ( ) und in Richtung </, zum Einstellen des Kontrasts (6).

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Zurücksetzen der Einstellungen

Drücken Sie die Taste RESET. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie auf Seite 12.

RESET

Page 38

Einstellen von Breite oder

Korrigieren der Wölbung der horizontaler Position des Bildes (H-GRÖSSE/LAGE)

Diese Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespei chert.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erschei nt auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

H-GRÖSSE/LAGE hervorzuheben, und drücken

Sie erneut auf die Mitte der Steuertaste.

Das Menü H-GRÖSSE/LAGE wird auf dem Bildschirm angezeigt.

Bewegen Sie die Steuertaste in Richtung m/M, um die gewünschte Einstelloption auszuwählen. Bewegen Sie dann die Steuertaste in Richtung </,, um die Einstellung vorzunehmen.

Option Funktion

H-GRÖSSE H-LAGE

Einstellen der Breite Einstellen der hor izontalen

Bildposition

Bildränder

(KISSENVERZ/BALANCE)

Diese Einstellungen werden nur für das gerade eingespeiste

Eingangssignal gespeichert.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

KISSENVERZ/BALANCE hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü KISSENVERZ/BALANCE erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um die gewünschte Einstelloption auszuwählen. Bewegen Sie dann die Steuertaste in Richtung </,, um die Einstellung vorzunehmen.

Option Funktion

KISSENVERZ

KIS BALANCE

Wölben der Bi l d r ä nder nach außen oder innen

Verschieben der Bildränder nach links oder rechts

Einstellen von Höhe oder vertikaler Position des Bildes (V-GRÖSSE/LAGE)

Diese Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespei chert.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erschei nt auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

V-GRÖSSE/LAGE hervorzuheben, und drücken

Sie erneut auf die Mitte der Steuertaste.

Das Menü V-GRÖSSE/LAGE wird auf dem Bildschirm angezeigt.

Bewegen Sie die Steuertaste in Richtung m/M, um die gewünschte Einstelloption auszuwählen. Bewegen Sie dann die Steuertaste in Richtung </,, um die Einstellung vorzunehmen.

Option Funktion

V-GRÖSSE V-LA GE

Einstellen der Höhe Einstellen der vertikalen Bildposition

Einstellen des Winkels der

Bildränder

(TRAPEZFORM/PARALLEL)

Diese Einstellungen werden nur für das gerade eingespeiste

Eingangssignal gespeichert.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

TRAPEZFORM/PARALLEL hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü TRAPEZFORM/PARALLEL erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um die gewünschte Einstelloption auszuwählen. Bewegen Sie dann die Steuertaste in Richtung </,, um die Einstellung vorzunehmen.

Option Funktion

TRAPEZFORM

PARALLEL

Einstellen der Bildbreite im oberen Bildschirmbereich

Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Page 39

Einstellen der Bildro tation

KKK R50 G50

B50 SELECT E I T

FARBE

5000 6500 9300

USER

Einstellen der Farben des Bildes

(DREHUNG)

Diese Einstellung wird gespeichert und gilt für alle Eingangssignale.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

DREHUNG hervorzuheben, und drücken Sie

erneut auf die Mitte der Steuertaste.

Das Menü DREHUNG wird auf dem Bildschirm angezeigt.

Bewegen Sie die Steuertaste in Richtung </,, um das Bild zu drehen.

Vergrößern oder Verkleinern des Bildes (ZOOMEN)

Diese Einstellun g w ird ge s pe ic h er t und gi lt nur für da s aktu e lle Eingangssignal.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

ZOOMEN hervorzuheben, und drücken Sie

erneut auf die Mitte der Steuertaste.

Das Menü ZOOMEN wird auf dem Bildschirm angezeigt.

Bewegen Sie die Steuertaste in Richtung </,, um das Bild zu vergrößern bzw. zu verkleinern.

(FARBE)

Mit den Optionen im Menü FARBE kö nnen Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen. Diese Einstellung wird gespeichert und gil t für alle

Eingangssignale.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erschei nt auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

FARBE hervorzuheben, und drücken Sie erneut

auf die Mitte der Steuertaste.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

Bewegen Sie die Steuertaste in Richtung </,, um eine Farbtemperatur auszuwählen.

5000K, 6500K und 9300K sind die voreingestellten Farbtemperatu ren. Der St andardwer t ist 9300K . Wenn Sie die Farbtemperatur auf 6500K und 5000K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor.

, um die

</,

Bewegen Sie zunächst die Steuertaste in Richtung um USER auszuwählen. Bewegen Sie die Steuertaste in Richtung auszuwählen, und dann in Richtung Einstellung vor z un ehmen.

m/M

, um R (rot), G (grün) oder B (blau)

</,

Hinweis

Sobald die maximale bzw. minimale Hö he bzw. Brei te des Bildes e rreicht ist, läßt sich der Zoom nicht w ei te r ändern.

Wenn Sie die Farbtemperatur feineinst ellen, werden die neuen Farbeinstellungen gespeichert und immer abgerufen, wenn Sie USER auswählen.

Page 40

Weitere Einstellungen

RESET

Zurücksetzen der Einstellungen

(ENTMAGNETIS/MOIRE)

Sie können den Bildschirm manuell e ntmagnetisieren und den Grad der Moiré-Korrektur einstellen.

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erschei nt auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

ENTMAGNETIS/MOIRE hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü ENTMAGNETIS/MOIRE wird auf dem Bildschirm angezeigt.

Bewegen Sie die Steuertaste in Richtung m/M, um die gewünschte Einstelloption auszuwählen.

Stellen Sie die ausgewä hl te Option dann anhand der folgenden Anweisungen ein.

Entmagnetisieren des B ildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.

Um den Monitor manuell zu entmagnetisieren, bewegen Sie zunächst die Steuerta ste in Richtung m/M und wählen die Option (ENTMAGNETIS) aus. Bewegen Sie dann die Steuertaste in Richtung ,.

Der Bildschirm wird etwa 5 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

Korrigieren des Moiré-Effekts

Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie den Grad der Moiré-Korrektur ein.

Zum Einstellen der Moiré-Korrektur bewegen Sie die Steuertaste zunächst in Richtung m/M, um (CANCEL MOIRE) auszuwählen. Bewegen Sie die Steuertaste dann in Richtung </,, bis der Moiré-Effekt auf ein Minimum reduziert ist.

Bei diesem Monitor haben Sie drei Möglichkeiten, die Einstellungen zu rückzusetzen . Drücken Sie di e Taste RESET, um die Einstellungen zurückzusetzen.

Zurücksetzen einer einzelnen Option

Wählen Sie mit der Steuertaste die Op tion aus, die Sie zurücksetzen wollen, und drücken Sie die Taste RESET.

Zurücksetzen aller Einstellungen für das aktuel le Eingangssignal

Drücken Sie die Taste RESET, wenn kein Menü auf dem Bildschirm angezeigt wird. Beachten Sie, daß die folgenden Ei nstellungen bei diesem Verfahren nicht zurückgesetzt werden:

• Sprache der Bildschirmmenü s (Seite 7)

• Bildrotation (Seite 11)

Zurücksetzen aller Einstellungen für alle Eingangssignale

Halten Sie die Taste RESET mehr als zwei Sekunden lang gedrückt. Beachten Sie, daß die fo lgende Einstellu ng bei di esem Verfah ren nicht zurückgesetzt wird:

• USER-Einstellungen im Menü FARBE (Seite 11)

* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien

auf dem Bildschirm verursacht. Diese Linien können durch di e Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Page 41

Technische Merkmale

INFORMATION

NICHT IM ABTASTBEREICH

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildsch irmmitte eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig vordefinierten Modi finden Sie im (Anhang (Appendix)). Bei Eingangssignalen, die keinem der werkseitig vordefinierten Modi entsprechen, sorgt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie dafür, daß bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs ein scharfes Bild angezeigt wird (horizontal: 30 – 70 kHz, vertikal: 48 – 120 Hz). Wenn Sie das Bild einstellen, wer den die Einstellungen als Benutzermodus automatisch gespeichert und abgerufen, wann immer das betre ffe nde Eingangssignal eingeht.

Hinweis für Benutzer von Windows

Wenn Sie mit Windows arbeiten, seh en Sie in der Do kumentatio n oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die höchste Auffrischungsrate ist, und wählen Sie diese aus, um die Leistung des Geräts zu optimieren.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschir m eine dünne Linie (Dämpfungsdraht) erscheint

Beim Trinitron-Monitor ist eine Linie auf dem Bildschirm vor allem bei einem hell en (in der Regel we ißen) Hintergrun d normal. Dies ist keine Fehlfunktion. Es handelt sich um den Schatten des Dämpfungsdrahtes, der die Streifenmaske stabilisiert. Die Streifenmaske ist ein wichtiges Merkmal der Trini tron-Bildröhre. Sie bewirkt, daß mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Dämpfungsdraht

Bildschirmmeldungen

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlini en der VESA, des

NERGY STAR der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts in drei Stufen wie unten erläute r t red uzi ert.

Betriebsmodus Leistungsaufnahme Netzanzeige 1

Normalbetrieb 1 Bereitschaft

2 Unterbrechung (Schlaf)*

3 Deaktiviert** (Tiefschlaf)*

Ausgeschaltet 0 W aus

* „Schlaf“ und „Tiefschlaf“ sind Energiesparmodi, die von der

EPA (Umweltsch utzbehörde der USA ) defi niert wurden.

** Wenn der C omputer in den Modus „Deaktivi ert “ w echselt, geht kein

Eingangssignal mehr ein, und KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm. Nach 20 Sekunden schaltet der Monitor in den Energiesparmodus.

-Programms und des NUTEK-Standards. Wenn

95 W grün

≤

15 W abwechselnd grün

≤

und orange

15 W abwechselnd grün

≤

und orange

5 W orange

≤

Wenn am Eingangssi gnal ein Fehler vorliegt, erscheint e ine der folgenden Warnmeldungen auf dem Bildschirm. Wie Sie das Problem beheben, schlagen Sie unter „Symptome für Fehler und Abhilfemaßnahme n“ auf Seite 14 nach.

Status des Eingangssignals

Status des Eingangssignals NICHT IM ABTASTBEREICH

Gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht.

KEIN EINGANGSSIGNAL

Zeigt an, daß kein Signal in den Monitor eingespeist wird.

Page 42

Symptome für Fehler und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossene n Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 16) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.

Symptom Überprüfen Sie bitte folgendes: Kein Bild

Die Netzanzeige 1 leuchtet nicht • Das Netzkabel muß korrekt angeschlossen sein.

• Der Monitor muß am Netzschalter 1 eingeschaltet sein.

Die Meldung KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm, od er die Netzanzeige 1 leuchtet orange ode r wechselt zwischen grün und orange

Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm

Es wird keine Meld ung angezeigt, und die Netzanzeige 1 leuchtet grün oder blinkt orange

Sie arbeiten mit einem MacintoshSystem

Das Bild flimmert, springt, oszilliert oder ist gestört

• Das V ideosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen (Seite 6).

• Achten Sie da r a uf, daß am HD15-Videoeingangsanschluß ke in e Stifte verbogen oder eingedrückt sind.

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine b eliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

• Überprüfen Sie, ob der Computer eingeschaltet ist.

• Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Die Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monito r wieder an und stellen eine Frequenz im folgenden Bereich ein: Horizontal: 30 – 70 kHz Vertikal: 48 – 120 Hz

• Verwenden Sie die Selbstdiagnosefunktion (Seite 16).

• Der Macintosh-Adapter (ni cht mitgeliefert) und das Videosignalkabel müssen richtig angeschlossen sein (Seite 6).

• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdr ucker, Ventilatoren, L euchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.

• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.

• Schließen Sie das Netzkabel des Monitors an eine ander e Steckdose, möglichst an einem anderen Stromkreis, an.

• Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu dreh en.

Das Bild is t verschwommen

Doppelbilder sind zu sehen

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Schlagen Sie in der Anleit ung zur Grafikkarte die korre kte Monitoreinstellung nach.

• Überprüfen Sie, ob der Grafikmo dus (VESA, Macintosh 16 Zoll, Color usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (Anhang (Appendix)). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem S ynchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.

• Stellen Sie Helligkeit und Kontrast ein (Seite 9).

• Entmagnetisieren Sie den Monitor* (Seite 12).

• Wählen Sie CANCEL MOIRE, und stellen Sie die Moiré-Korrektur ein (Seite 12).

• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.

• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

Page 43

Symptom Überprüfen Sie bitte folgendes: Das Bild ist nicht zentriert, oder die

Bildgröße ist nicht korr ekt Die Bildränder sind gekrümmt

• Stellen Sie die Bildgröße bzw. die Position (Seite 10) ein. Beachten Sie, daß bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.

• Wählen Sie KISSENVERZ/BALANCE, TRAPEZFORM/PARALLEL oder DREHUNG, um Form und Drehung des Bildes einzustellen (Seite 10, 11).

Wellenförmige oder elliptische Moiré-Effekte sind sichtbar

• Wählen Sie CANCEL MOIRE, und stellen Sie die Moiré-Korrektur ein (Seite 12).

xDurch den angeschlossenen Computer oder andere Geräte verursachte

Probleme

• Wählen Sie ein anderes Muster für Ihren Desktop.

Die Farbe ist nicht gleichmäßig

• Entmagnetisieren Sie den Monitor* (Seite 12). Wenn Sie ein Gerät, da s ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die Richtung des Monit ors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.

Weiß sieht nicht weiß aus Unmittelb ar nach dem Einschalten

ist ein Summgeräusch zu hören

• Stellen Sie die Farbtemperatur ein (Seite 11).

• Dieses Geräusch wird v om automatischen Entmagnetisie rungszyklus ve rursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch etwa zwei Sekunden lang entmagnetisiert.

* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Si e die best en

Ergebnisse. Dabei ist mög li che rw e ise ein Summgeräusch zu hören , aber dies ist keine Fehlfunktion.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors (INFORMATION)

Drücken Sie auf die Mitte der Steuertaste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

SPRACHE/INFORMATION hervorzuheben, und

drücken Sie erneut auf die Mitte der Steuertaste.

Das Menü SPRACHE/INFORMATION erscheint auf dem Bildschirm.

Bewegen Sie die Steuertaste in Richtung m/M, um

(INFORMATION) auszuwählen.

Ein Feld mit Informationen zu diesem Monitor wird auf dem Bildschirm angezeigt.

Beispiel

SPRACHE / I NFORMATION

MODEL CPD - E1 0 0 P

SERI AL 12345678

MANUF ACTURED 2 0 0 0 - 52

SELECT E I T

Bleibt das Problem bestehen, wend en Sie sich an Ihren autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung: CPD-E100P

• Seriennummer

• Modellbezeichnung un d technische Daten des Computer s und der Grafikkarte.

Page 44

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige 1 leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige 1 orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

RESET

Wenn die Netzanzeige 1 grün leuchtet

Lösen Sie das Videoeingangskabel, oder schalten Sie den angeschlossenen Computer aus.

2 Schalten Sie den Monitor am Netzschalter 1 aus

und dann wieder ein.

3 Bewegen Sie die Steuertaste zwei Sekunden lang in

Richtung ,, bevor der Monitor in den Energiesparmodus wechselt.

Netzanzeige 1

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,24 mm (Mitte)

Bildschirmdiagonale 15 Zoll Ablenkung 90 Grad

Effektive Bildgröße ca. 285 × 214 mm (B/H)

Anzeigegröße 14,0 Zoll

Auflösung

Maximum Horizontal: 1280 Punkte

Vertikal: 1024 Zeilen

Precauciones

90°

5°

90°

15°

Puntos de centrado

Advertencia sobre las conexiones de alimentación

• Utilice el cable de alimentación suministrado. Si emplea otro

tipo de cable, asegúrese de que es compatible con el suministro de alimentación local.

Para los clientes en el Reino Unido

Si utiliza el monit or en el Reino Unido, a segúre se de utili zar el cable de alimentación suministrado para dicho país.

Ejemplo de tipos de enchufe

Uso del soporte basculante giratorio

Este monitor puede ajustarse en los ángulos mostrados a continuación. Para encontrar el cent r o del radio de giro del monitor, alinee el centro de la pantalla de dicho monitor con los puntos de centrado del soporte. Agarre el monitor por su parte inferior con las dos manos cuando lo gire horizontal o verticalmente. Tenga cuidado de no pillarse los dedos en la parte trasera del monitor cuando lo incline hacia arriba verticalmente.

para 100 a 120 V CA para 200 a 240 V CA para 240 V CA

• Antes de desconectar el cable de alimentación, espere al menos

30 segundos después de desactivar la alimentación para que se descargue la electricidad estática de la super ficie de la panta lla.

• Una vez activada la alimentación, la pantalla se desmagnetiza

durante unos 5 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cin t as magnéticas situados cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnéticos alejados del monitor.

El equipo debe instalarse ce rca de una toma de fácil acceso.

solamente

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales

(cortinas, tapices, etc.) que puedan bloquear los orificios de ventilación

• cerca de fue nt es de ca lo r, com o ra diad ore s o c ondu ct os de air e

caliente, ni en lugares sujetos a la luz solar directa

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibraciones mecánica s

• sobre superficies inestables

• cerca de equipos que generen magnetismo, como

transformadores o líneas eléctricas de alta tensión

• cerca o sobre una superficie metálica con carga eléctrica

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido

limpiador de cristales, no emplee ningún tipo de produc to de limpieza que contenga soluciones antiestáticas o aditivos similares, ya que pued en rayar la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con

objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.

• Limpie el exterior, el panel y los controles con un paño suave

ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes , como alc oh ol o benc in a .

Transporte

Cuando transporte este monitor para su reparación o traslado, utilice la caja y materiales de embalaje originales.

Page 47

Identificación de los componentes

1 2 3 4

876

11 12 13 14 15

y los controles

Consulte las pági na s indicadas entre paré nt es is pa ra ob te ne r m ás información.

RESET

Parte posteriorParte frontal

AC IN

1 Botón RESET (restauración) (página 12)

Este botón recupera los valores de fábrica.

2 Botón de control (página 9 )

El botón de control se utiliza para most rar el menú y re aliz ar ajustes del monitor, incluidos los de brillo y contraste.

3 Interruptor e indicador 1 (alimentación)

(páginas 7, 13, 16)

Este botón enciende y apaga el monitor. El indicador de alimentación se ilumina en verde cuando el monitor está encendido, y parpadea en verde y en naranja, o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.

4 Conector AC IN (página 6)

Este conector proporciona alimentación de CA al monitor.

5 Conector de entrada de vídeo (HD15) (página 6)

Este conector introduce las señales de vídeo RGB (0,700 Vp-p, po sitivas) y de sincronización.

Terminal n°

Señal

1Roja 2Verde 3Azul 4 Identificación (Masa) 5 Masa DDC* 6Masa roja 7Masa verde 8 Masa azul 9 DDC + 5V* 10 Masa 11 Identificación (Masa) 12 Datos bidireccionales (SDA)* 13 Sincronización H. 14 Sincronización V. 15 Reloj de datos (SCL)*

* DDC (Display Data Ch annel) es un estándar de VES A.

Page 48

Instalación

AC IN

Es necesario un adaptador Macintosh (no suministrado).

Adaptador Macintosh (no suministrado)

Ordenador Macintosh o compatible

a salida de vídeo

AC IN

a AC IN

a una toma de corriente

Cable de alimentación (suministrado)

Antes de utilizar el monitor, compruebe que los siguientes accesorios se hayan inclui do en la caja:

• Cable de alimentación (1)

• Tarjeta de garantí a (1)

• Notas so bre la lim pieza de la superficie de la pa ntalla (1)

• Este manual de instrucciones (1)

Paso 1:Conexión del monitor al

ordenador

Apague el monitor y el ordenador antes de real izar la conexión.

Nota

No toque los terminales del conector de cable de vídeo, ya que podría dañar dichos terminales.

Conexión a un ordenador IBM PC/AT o

compatible

Conexión a un ordenador Macintos h o

compatible

AC IN

a salida de vídeo

Ordenador IBM PC/AT o compatible

Paso 2:Conexión del cable de

alimentación

Con el monitor y el ordenador apagados, primero conecte el cable de alimentación al monitor y, a continuación, a una toma de corriente.

Page 49

Paso 3:Encendido del monitor y

Selección del idioma de los menús

del ordenador

Primero encienda el moni tor y, a continuación, el ordenador.

La instalación del monitor ha finalizado. Si fuese necesario, utilice los cont roles del monitor p ara ajustar la imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor esté correctament e conectado al ordenador.

• Si NO SEÑAL DE ENTRADA aparece en pantalla, compruebe que la tarjeta gráfica del ordenador esté completamente insertada en la ranura de bus correcta.

• Si sustituye un monitor antiguo por este modelo y el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador d e fo rma que la frecuencia horizontal se encuentre entre 30 – 70 kHz, y la vertical entre 48 – 120 Hz.

Para obtener más información sob re lo s mensajes en pantalla, consulte “Problemas y soluciones” en la página 14.

en pantalla (LENGUAJE/ INFORMACIÓN)

Los idiomas disponibles para los menús en pantalla son inglés, francés, alemán, italiano, español, ruso y japonés. El ajuste por omisión es el idioma inglés.

Pulse el centro del botón de control.

Consulte la página 9 para obtener más información sobre el uso del botón de control.

Desplace el botón de control m/M para resaltar

LENGUAJE/INFORMACIÓN y pulse de nuevo el

centro del botón de control.

MEN

SAL IDA TAMAÑO H/ POS I C I ÓN TAMAÑO V / POS I C I ÓN COJ Í N/BAL COJÍ N TRAPEC I O/ PARALELO ROTAC I ÓN ZOOM COLOR LENGU A JE / I NFORMAC NÓI DESMAGNET I ZAR / MUA ER

SELECT

LENGUAJE / I NFORMACIÓN

ENGL I SH FRAN A I S DEUTSCH I T AL I ANO ESPAÑOL

Instalación en distintos sistemas operativos (OS)

Este monitor cumple con el está nd a r Plug & Play “DDC” y detecta automáticament e t oda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenado r. Si conecta el monit or al PC y, a con tinua ción , inicia éste por pr imera ve z, es posible que el asistente de instalación aparezca en pantalla. Haga clic en “Next” varias veces, según las instrucciones del asistente, hasta que el monitor Plug & Play se seleccione automáticamente para que pueda utilizar este monitor.

Para los usuarios que utilicen Windows NT4.0

En la instalación del monit or en Windows NT4.0 no se utiliza el controlador de pantalla. Consulte el manual de instrucciones de Windows NT4.0 para obtener información detallada sobre el ajuste de la resolución, frecuencia de barrido y número de colores.

SELECT E I T

Desplace el botón de control m/M pa ra se lecc iona r

(LENGUAJE), y desplace </, para seleccionar

un idioma.

• ENGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

• ITALIANO: Italiano

• ESPAÑOL

•: Ruso

• : Japonés

Para cerrar el menú

Pulse el centro del botón de contro l una ve z para volver al MENÚ principal, y púlselo de nuevo seleccionando SALID A pa ra volver a la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Para restaurar el idioma inglés

Pulse el botón RESET mientras el menú (LENGUAJE) se encuentra en pantalla.

Page 50

Personalización del monitor

Es posible realizar diversos ajustes del monitor mediante el menú en pantalla.

Navegación por el menú

Pulse el centro del botón de control para que aparezca el MENÚ principal en pantalla. Consulte la página 9 para obtener más información sobre el empleo del botón de control.

MEN

SAL IDA TAMAÑO H/ POS I C I ÓN TAMAÑO V / POS I C I ÓN COJ Í N/BAL COJÍ N TRAPEC I O/ PARALELO ROTAC I ÓN ZOOM COLOR LENGU A JE / I NFORMAC NÓI DESMAGNET I ZAR / MUA ER

SELECT

7 ZOOM (página 11)

Seleccione el menú ZOOM pa ra aumentar o reducir la imagen.

8 COLOR (página 11)

Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Puede utilizar e st a función para hacer que los colores del monitor coincidan con los de una imagen impre s a.

9 LENGUAJE/INFORMACIÓN

(páginas 7, 15)

Seleccione el menú LENGUAJE/INFORMACIÓN para seleccionar el idioma de los menús en pantalla y visualizar el cuadro de información sobre este monitor.

ZOOM

EIT

COLOR

5000 6500 9300

USER

R50 G50 B50

SELECT E I T

LENGUAJE / INFORMACIÓN

ENGL I SH FRAN A I S

DEUTSCH I T AL I ANO

ESPAÑOL

SELECT E I T

Utilice el botón de control para seleccionar uno de los siguientes menús.

1 SALIDA

Seleccione SALIDA para cerrar el menú.

2 TAMAÑO H/POSICIÓN

(página 10)

Seleccione el menú TAMAÑO H/POSICIÓN para ajustar el tamaño y centrado hor izontal de

TAMAÑO H / POS I C I ÓN

T AMAÑOH

SELECT E I T

la imagen.

3 TAMAÑO V/POSICIÓN

(página 10)

Seleccione el menú TAMAÑO V/POSICIÓN para ajustar el tamaño y centrado vertical de la

TAMAÑO V / POS I C IÓN

T AMAÑOV

SELECT E I T

imagen.

4 COJÍN/BAL COJÍN

(página 10)

Seleccione el menú COJÍN/BAL COJÍN para ajustar la curvatura de los lados de la imagen.

COJ ÍN/ BAL COJ ÍN

CO J Í N

SELECT E I T

0 DESMAGNETIZAR/MUARE

(página 12)

Seleccione el menú DESMAGNETIZAR/MUARE para desmagnetizar la pantalla y ajustar el nivel de cancelación de muaré.

DESMAGNET I ZAR /MUARE

DESMAGNET I ZAR

SELECT E I T

5 TRAPECIO/PARALELO

(página 10)

Seleccione el menú T RAPECIO/ PARALELO para ajustar el ángulo de los lados de l a image n.

6 ROTACIÓN (página 11)

Seleccione el menú ROTACIÓN para ajustar la rotación de la imagen.

TRAPECI O/ PARALELO

TRAPEC IO

SELECT E I T

ROTAC I ÓN

ROT A C I ÓN

EIT

Page 51

Uso del botón de control

Muestre el MENÚ principal.

Pulse el centro del botón de control para que aparezca en pantalla el MENÚ principal.

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú de BRILLO/CONTRASTE independiente. Estos ajustes se almacenan en la memoria para todas las señales de entrada.

Desplace el botón de cont rol en cualquier dirección.

El menú de BRILLO/CONTRASTE aparece en pantalla.

BRI LLO/ CONTRASTE

Seleccione el menú que desee ajustar.

Resalte el menú de s e ad o de s plazando el botón de con tr o l hacia atrás para subir (M), hacia delante para bajar (m), y hacia la izquierda (<) o la derecha (,) para desplazarse hacia los lados.

FRONTAL

MENU MENU

POSTERIOR

Ajuste el menú.

Desplace el botón de control hacia la izquierda (<) o la derecha (,) para realizar el ajuste.

26 26

resolución de la señal de entrada actual

68.7 Hz/85.0Hz 1024 768

frecuencias horizontal y vertical de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el menú BRILL O /CONTRASTE. Si la señal se corres ponde con alguno de los modos pre definidos de fábrica de este monitor, también aparecerá la resolución.

Desplace el botón de control m/M para ajustar el brillo ( ), y </, para ajustar el contraste (6).

El menú desaparece automáticamente transcurridos unos 3 segundos.

Cierre el menú.

Pulse el centro del botón de control una vez para volver al MENÚ principal, y púlselo de nuevo seleccionando SALIDA para volver a la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Restauración de los ajustes

Pulse el botón RESET. Consulte la página 12 para obtener más información sobre la restauración de los ajustes.

RESET

Page 52

Ajuste del tamaño o centrado

Ajuste de la curvatura de los lados horizontal de la imagen (TAMAÑO H/POSICIÓN)

Estos valores se almacenan en memoria para la señal de entrada actual.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

TAMAÑO H/POSICIÓN y pulse de nuevo el

centro del botón de control.

El menú TAMAÑO H/POSICIÓN aparece en pantalla.

Primero, desplace el botón de control m/M para seleccionar la opción de ajuste que des ee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

TAMAÑO H POSICIÓN H

ajustar el tamaño horizontal ajustar el centrado horizontal

Ajuste del tamaño o centrado vertical de la imagen (TAMAÑO V/ POSICIÓN)

Estos valores se almacenan en memoria para la señal de entrada actual.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

TAMAÑO V/POSICIÓN y pulse de nuevo el centro

del botón de control.

El menú TAMAÑO V/POSICIÓN aparece en pantalla.

Primero, desplace el botón de control m/M para seleccionar la opción de ajuste que des ee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

TAMAÑO V POSICIÓN V

ajustar el tamaño vertical ajustar el centrado vertical

de la imagen (COJÍN/BAL COJÍN)

Estos valores se almacenan en memori a para la señal de entrada

actual.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

COJÍN/BAL COJÍN y pulse de nuevo el centro del

botón de control.

El menú COJÍN/BAL COJÍN aparece en pantalla.

Primero, desplace el botón de control m/M para seleccionar la opción de ajuste que desee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

COJÍN

BAL COJÍN

expandir o contraer los lados de la imagen

desplazar los lados de la imagen hacia la izquierda o la derecha

Ajuste del ángulo de los lados de

la imagen (TRAPECIO/PARALELO)

Estos valores se almacenan en memori a para la señal de entrada

actual.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

TRAPECIO/PARALELO y pulse de nuevo el

centro del botón de control.

El menú TRAPECIO/PARALELO aparece en pantalla.

Primero, desplace el botón de control m/M para seleccionar la opción de ajuste que desee. A continuación, desplace el botón </, para realizar el ajuste.

Seleccione Para

TRAPECIO

PARALELO

ajustar la anchura de la imagen en la parte superior de la pantalla

desplazar la imagen hacia la izquierda o la derecha en la parte superior de la pantalla

Page 53

Ajuste de la rotación de la imagen

R50 G50

B50 SELECT E I T

COLOR

5000 6500 9300

USER

Ajuste del color de la imagen

(ROTACIÓN)

Este ajuste se almacena en memoria para tod as l as señales de entrada.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

ROTACIÓN y pulse de nuevo el centro d el botón

de control.

El menú ROTACIÓN aparece en pantalla.

Desplace el botón de control </, para girar la imagen.

Ampliación o reducción de la imagen (ZOOM)

Este ajuste se almacena en la memori a para la señal de entrada actual.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

ZOOM y pulse de nuevo el centro del botón de

control.

El menú ZOOM aparece en pant alla.

Desplace el botón de con trol </, para aumentar o reducir la imagen.

(COLOR)

Los ajustes de COLOR permiten ajustar la temperatura del color de la imagen mediante el cambio del nivel de color del campo de color blanco. Los colores se mostrarán rojizos si la temperatura es baja, y azulados si ésta es alta. Este ajuste resulta útil para hacer coincidir los colores del monito r con los de una imagen impresa. Este ajuste se almacena en la memoria para todas las señales de entrada.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

COLOR y pulse de nuevo el centro del botón de

control.

El menú COLOR aparece en pantalla.

Desplace el botón de control </, para

seleccionar una temperatura del color.

Las temperaturas predefinidas son 5000K, 6500K y 9300K.

Puesto que el valor ajustado en fábrica es de 9300K, la

tonalidad del color blanco cambiará de azulada a rojiza al

disminuir la temperatura hasta 6500K y 5000K.

Si fuese necesario, ajuste con precisión la

temperatura del color.

Primero desplace el botón de control </, para seleccionar

USER. Después desplace el botón de control m/M para

seleccionar R (rojo), G (verde) o B (azul), y desplace </,

para realizar el ajuste.

Nota

El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su valor máximo o mínimo.

Si sintoniza la temperatu ra con precisión, los v alores del color

nuevos se almacenan en memoria y se recuperan siempre que

seleccione USER.

Page 54

Ajustes complementarios

RESET

Restauración de los ajustes (DESMAGNETIZAR/MUARE)

Es posible desmagnetizar el monitor manua lmente, y ajustar el nivel de cancelación de muaré.

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

DESMAGNETIZAR/MUARE y pulse de nuevo el

centro del botón de control.

El menú DESMAGNETIZAR/MUARE aparece en pantalla.

Desplace el botón de control m/M para seleccionar la opción de ajuste que desee.

Ajuste la opción seleccionada de acuerdo con las siguientes instrucciones.

Desmagnetización de la pantalla

El monitor se desmagnetiza auto máticamente al activar la alimentación.

Para desmagnetizarlo m anualm ente, p rimero despla ce el botón de control m/M para seleccionar

(DESMAGNETIZAR). A continuación, desplace el

botón ,.

La pantalla se desmagnetiza durante unos 5 segun dos. Si es preciso aplicar un segundo ciclo de desmagnetizació n, espere al menos 20 minutos antes de aplicarlo para obtener los mejores resultados posibles.

Ajuste del muaré

Si aparecen patrones elípticos u ondulados en pantalla, ajuste el nivel de cancelación de muaré.

Para ajustar la cantidad de cancelación de muaré, primero desplace el botón de control m/M para seleccionar (CANCELAR MUARE). A continuación, desplace el botón </, hasta que el efecto de muaré sea mínimo.

Este monitor dispone de los siguientes métodos de restauración.

Utilice el botón RESET para restaurar los ajustes.

Restauración de una sola opción de ajuste

Emplee el botón de control para seleccionar la opción de ajuste

que desee restaurar, y pulse el botón RESET.

Restauración de todos los datos de ajuste para la

señal de entrada actual

Pulse el botón RESET cuando la pantalla no muestre ningún

menú.

Tenga en cuenta que las siguientes opciones no se restauran

mediante este método:

• idioma de los menús en pantalla (página 7 )

• rotación de la imagen (página 11)

Restauración de todos los datos de ajuste para

todas las señales de entrada

Pulse y mantenga puls ado el botón RESET durante más de dos

segundos.

Tenga en cuenta que la sigui ente opción no se restaura mediante

este método:

• ajustes de usuario del menú de color (página 11)

* El muaré es un tipo de interferencia natural que produc e líne a s sua ves

y onduladas en la pantalla. Puede aparecer debido a la interferencia entre el patrón de la image n en pantalla y el de paso de fósforo del monitor.

Ejemplo de muaré

Page 55

Características técnicas

INFORMACION

FUERA DEL RANGO DE AJUSTE

Modos predefinidos y de usuario

Solución de proble mas

Antes de ponerse en contacto con personal de servicio técnico, consulte esta sección.

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente dicha señal con uno de los modos predefinidos en fábrica almacenados en la memoria para mostrar imágenes de alta calidad en el centro de la pantalla. (Consulte Appendix para comprobar la lista de los modos predefinidos en fábrica.) Con respecto a las señales de entrada que no se correspondan con ninguno de los modos predefinidos de fábrica, la tecnología digital Multiscan de este monitor garantiza la presentación en pantalla de imágenes nítida s para cualquier sincro nización den tro del margen de frecuencias del monitor (horizontal: 30 – 70 kHz, vertical: 48 – 120 Hz). Si la imagen se ajusta, los datos de ajuste se almacenan como modo de usuario y se recuperan automáticamente al recibirse la misma señal de entrada

Nota para los usuarios de Windows

Para los usuarios de Windows, consulte el manual de la tarjeta gráfica o el programa de utilidades suministrado con la tarjeta gráfica y seleccione la frecuencia de barrido más alta disponible para maximizar el rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, monitor se conecta a un o rdenador o tarjeta gráfica de vídeo conforme con DPMS (Dis play Power Management Signaling), dicho monitor reducirá automáticamente el consumo de energía en tres etap a s como se muestr a a continuación.

Modo de alimentación

funcionamiento normal

1 espera

2 reposo (sleep)*

3 activo inactivo** (deep sleep)*

alimentación desactivada

NERGY STAR y NUTEK. Si el

Consumo de energía

95 W verde

≤

15 W alternación entre

≤

15 W alternación entre

≤

5 W naranja

≤

0 W apagado

Indicador 1 (alimentación)

verde y naranja

Si aparece una línea fina en pantalla (hilo de amortiguación)

La línea visible en la pantalla, especialmente cuando el color de fondo de ésta es claro (normalmente blanco), es normal en los monitores Trinitron. No es un fallo de funcionamiento. Se trata de la sombra del hilo de amortiguación utilizado para estabilizar la rejilla de apertura. La rejilla de apertura es el elemento e sencial que hace que el tubo de imagen Trinitron sea único al permitir que llegue más luz a la pantalla, obteniéndose imágenes con mayor brillo y detalle.

Hilo de amortiguación

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará uno de los siguientes mensajes. Para solucion ar el problema, consulte “Problemas y soluciones” en la página 14.

Condición de la señal de entrada

Condición de la señal de entrada FUERA DEL RANGO DE AJUSTE

indica que las especific aciones del monito r no admiten la señal de entrada.

NO SEÑAL DE ENTRADA

indica que el monitor no recibe ninguna señal.

* “Sleep” y “deep sleep” son modos de ahorro de energía definidos por

la Agencia de protecc ión del medio ambiente (E nvironmental Protection Agency).

** Cuando el ordenador entra en el modo “activo-inactivo”, la señal de

entrada se interrumpe y la pantalla muestra NO SEÑAL DE ENTRADA. Transcurridos 20 segundos, el monitor entra en el modo de ahorro de energía.

Page 56

Problemas y soluciones

Si el problema lo causa el ordenador conectado u otro equipo, consulte el manual de instrucciones del equipo conectado. Utilice la función de autodiagnóstico (página 16) si las siguientes recomendaciones no ayudan a solucionar el problema.

Problema Compruebe lo siguiente Ausencia de imagen

Si el indicador 1 (alimentación) no está iluminado

Si el mensaje NO SEÑAL DE ENTRADA aparece en pantalla, o si el indicador 1 (alimentación) se ilumina en naranja o alterna entre verde y naranja

Si el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla

Si no aparece ningún mensaje y el indicador 1 (alimentación) se ilumina en verde o parpadea en naranja

Si utiliza un sistema Macinto sh • Compruebe que el adaptador Macintos h (no suministrado) y el cable de señales de vídeo

La imagen parpadea, se ondula, oscila o aparece codificada

• Compruebe que el cable de alimentaci ón esté correctamente conectado.

• Compruebe que el interru ptor 1 (alimentación) esté en la posición de “activado”.

• Asegúrese de que el cable de señal de vídeo esté correctamente conectado y de que todos los enchufes estén firmemente insertados en sus tomas (página 6).

• Compruebe que los terminal es del conector de entrada de vídeo HD15 no estén doblados ni arrancados.

xProblemas causados por el ordenador u otro equipo conectado

• El ordenador se encuentra en el modo de aho rro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

• Compruebe que la alimentación del ordenador esté activada.

• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.

xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que el margen de fre c uencia de vídeo se encuentre dentro del especificado para el monitor. Si ha sustitu id o u n mon ito r an tig uo por este, vuelva a conectar el antigu o y ajuste el margen de frecuencia de acuerdo con lo siguiente. Horizontal: 30 – 70 kHz Vertical: 48 – 120 Hz

• Utilice la función de auto dia g nó stic o (pág ina16).

estén correctamente conectados (página 6).

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o insta le una protección magnética cerca del monitor.

• Enchufe el monitor en una to ma de CA diferente, preferiblemente de otro circuito.

• Gire el monitor 90° hacia la izquierda o la derech a.

La imagen aparece borrosa

xProblemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado al monitor.

• Confirme que este monitor admite el modo gráfico (VESA, Macintosh 16" Color, etc.) y la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas gráficas pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.

• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para que la imagen presente la mejor calidad posible.

• Ajuste el brillo y el contraste (página 9).

• Desmagnetice el monitor* (página 12).

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 12).

Page 57

Problema Compruebe lo siguiente Aparecen imágenes fantasma

• No utilice cables prolongadores de vídeo ni dispositivos de conmutación de vídeo.

• Compruebe que todos los enchufes estén firmemente insertados en sus tomas.

La imagen aparece descentrada o con un tamaño incorrecto

Los bordes de la ima gen apare cen curvos

Se aprecian patrone s ondulados o

• Ajuste el tamaño o el centrado (página 10). Tenga en cuenta que ciertos modos de víd eo no llenan la pantalla hasta los bordes.

• Seleccione COJÍN/BAL COJÍN, TRAPECIO/PARALELO o ROTACIÓN, y ajuste la forma y la rotación de la imagen (páginas 10, 11).

• Seleccione CANCELAR MUARE y ajuste el efecto de cancelación de muaré (página 12).

elípticos (muaré)

xProblemas causados por el ordenador u otro equipo conectado

• Cambie el patrón de escritorio.

El color no es uniforme

• Desmagnetice el monitor* (página 12). Si coloca equipos que generen campos magnéticos, como altavoces, cerca del monitor, o si cambia la orientación del monitor, el color puede perder uniformidad.

El blanco no parece blanco Se oye un zumbido

inmediatamente después de activar la alimentación

* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor

resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funci ona m ie nt o.

• Ajuste la temperatura del color (página 11).

• Se trata del sonido producido por el ciclo de desmagnetización automática. Al activar la alimentación, el monitor se desmagnetiza automáticamente durante cinco segundos.

Visualización del nombre, número de serie y fecha de fabricación de este monitor (INFORMACIÓN)

Pulse el centro del botón de control.

El MENÚ principal aparece en pantalla.

Desplace el botón de control m/M para resaltar

LENGUAJE/INFORMACIÓN y pulse de nuevo el

centro del botón de control.

El menú LENGUAJE/INFORMACIÓN aparece en pantalla.

Desplace el botón de control m/M para seleccionar

(INFORMACIÓN).

Aparece en pantalla el cuadro de información de este monitor.

Ejemplo

LENGUAJ E / I NFORMAC I ÓN

MODEL CPD - E1 0 0 P SERI AL 12345678 MANUFACTURED 2000 -52

SELECT E I T

Si el problema persiste, póngase en contacto con un pro veedor Sony autorizado y proporciónele la siguiente información.

• Nombre del modelo: CPD-E100P

• Número de se r ie

• Nombr e y esp ecifica ciones del orden ador y de la tar jeta gráfica.

Page 58

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si existe algún problema con el monitor o con el ordenador, la pantalla se mostrará en blanco y el indicador 1 (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador 1 (alimentación) está iluminado en naranja, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

RESET

Si el indicador 1 (alimentación) está iluminado en verde

Desconecte el cable de entrada de vídeo o apague

el ordenador conectado.

2 Pulse el botón 1 (alimentación) dos veces para

apagar el monitor y, a continuación, encenderlo.

Indicador 1 (alimentación)

Especificaciones

TRC Paso de la rejilla de apertura de

0,24 mm (centro) 15 pulgadas, medida diagonal 90 grados de deflexión

Tamaño de imagen visualizable

Aprox. 285 × 214 mm (an/al) Imagen de visualización de 14,0"

Resolución

Máxima Horizontal: 1280 puntos

Vertical: 1024 líneas

Recomendada Horizontal: 800 puntos

Vertical: 600 líneas Área de imagen estándar Aprox. 270 × 202 mm (an/al) Frecuencia de deflexión* Horizontal: 30 a 70 kHz

Vertical: 48 a 120 Hz Corriente/tensión de entrada de CA

220 a 240 V, 50 – 60 Hz, 0,8 A Consumo de energíaMáx. 95 W Dimensiones Aprox. 356 × 378 × 388 mm

(an/al/prf) Peso Aprox. 15 kg Plug and Play DDC2B Accesorios suministrados Consulte la página 6

3 Mantenga desplazado el botón de control ,

durante 2 segundos antes de que el monitor entre en el modo de ahorro de energía.

Si aparecen las cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar el cable de entrada de vídeo y compruebe el estado del ordenador.

Si las barras de color no aparecen, significa que hay un fallo potencial del monitor. Informe al proveedor Sony autorizado del estado del monitor.

Si el indicador 1 (alimentación) parpadea en naranja

Pulse el botón 1 (alimentación) dos veces para apagar el monitor y, a continuación, encenderlo.

Si el indicador 1 (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

* Condición de sincronización horizontal y vertical recomendada

• La anchura de sincronización horizontal debe ser superior a 1,0 µseg.

• La anchura de supresión horizontal debe ser superior a 3,6 µseg.

• La anchura de supresión vertical debe ser superior a 500 µseg.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Si el indicador 1 (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador 1 (alimentación) e informe al proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho monitor. Igualmente, tome nota del fabricante y del modelo del ordenador y de la tarjeta gráfica.

Page 59

Indice

Precauzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificazione dei componenti e dei comandi . . . . . . . . . . . . . . . . . 5

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Punto 1: Punto 2: Punto 3:

Collegamento del monitor al computer . . . . . . . . . . . . . . . 6

Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 6

Accensione del monitor e del computer . . . . . . . . . . . . . . 7

Selezione della lingua dei menu a schermo

(LINGUA/INFORMAZIONE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . . .8

Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . . 8

Regolazione della luminosità e del contrasto . . . . . . . . . . . . . . . . . . 9

Regolazione della dim ensi one or iz zo nta le o dell a centrat ur a

dell’immagine (DIM.ORIZ/POSIZIONE) . . . . . . . . . . . . . . . . . . . . . 10

Regolazione della dim ens ione verticale o della centratura

dell’immagine (DIM.VERT/POSIZIONE). . . . . . . . . . . . . . . . . . . . . 10

Regolazione della curvatura dell’immagine ai lati

(CUSCINO/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Regolazione dell’angolo dei lati dell’immagine

(TRAPEZIO/PARALL). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Regolazione della rotaz ione dell ’i mm agi ne (ROT A ZIO NE) . . . . . .11

Ingrandimento o riduzione dell’immagine (ZOOM). . . . . . . . . . . . . 11

Regolazione del colore dell’immagine (COLORE) . . . . . . . . . . . . . 11

Impostazioni aggiuntive (SMAGNETIZ/MOIRE). . . . . . . . . . . . . . . 12

Ripristino delle regolazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

•Trinitron è un marchio di fabbrica registrato di Sony Corporation.

• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli U.S.A. e in altri paesi.

• Windows fabbrica registrati di Microsoft Corporation negli U.S.A. e in altri paesi.

• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporat ion degli U.S.A.

• VESA e DDC di Video Electronics Standard Association.

•

fabbrica registrato negli U.S.A.

• Tutti i nomi degli altri pro d ot ti citati in questo manu ale potrebbero es s ere marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie.

•Inoltre, “” e “” non sempre vengono riportati nel manuale.



e MS-DOS sono marchi di



sono marchi di fabbrica

NERGY STAR è un marchio di

Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Modo preimpostato e modo utente. . . . . . . . . . . . . . . . . . . . . . . . . 13

Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .13

Se sullo schermo appare una linea sottile

(cavo di smorzamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Funzione di autodiagnostica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 60

Precauzioni

90°

5°

90°

15°

Punti di centratura

Avvertenze per i collegamenti dell’alimentazione

• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza

un cavo diverso, accertarsi che sia compatibile con la tensione operativa locale.

Per i clienti nel Regno Unito

Se si utilizza il monitor nel Regno Unito, accertarsi di utilizzare il cavo di alimentazione in dotazion e per il Regno Un ito .

Esempio di tipi di spine

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

• Prima di scollegare il cavo di alimentazione, attendere almeno

30 secondi dallo spegnimento dell’unità per permettere la dispersione dell’elettricità statica sulla superficie dello schermo.

• Non appena si accende l’apparecchio, lo schermo viene

smagnetizzato per circa 5 secondi. Questa operazione crea un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri magnetici o dischi situati vicino al monitor. Collocare eventuali apparecchiature per la registrazione magnetica, nast ri e dis c hi lontano dal monitor.

Uso del sistema orientabile

È possibile regolare il monitor entro l’angolazione illustrata qui sotto. Per trovare il centro del raggio di rotazione del monitor, allineare il centro dello schermo del monitor con i punti di centratura del supporto. Per ruotare il monitor verticalmente o orizzontalmente, afferrarlo alla base con entrambe le mani. Quando si inc lina verticalmente il monitor, fare attenzione a non schiacciarsi le dita.

Installare l’unità vicino ad una pr esa facilmente accessibile.

Installazione

Non collocare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte, ecc.) né vicino a materiali ( tende ,

tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione

• vicino a fonti di calore come radiatori o condotti d’aria calda,

né in luoghi soggetti alla luce diretta del sole

• in luoghi soggetti a forti escursioni termiche

• in luoghi soggetti a scosse o vibrazioni di tipo meccanico

• su superfici instabili

• vicino ad apparecchiature che generano campi magnetici, come

un trasformatore o linee ad alta tensione

• vicino o su superfici metalliche con carica elettrica

Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un

detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili, onde evitare di graffiare il rivestimento dello schermo.

• Non strofinare, toccare o tamburellare sulla superficie dello

schermo con oggetti appu n titi o abra sivi, co me la p un ta di u na penna o un cacciavite, onde evitare di graffiare il cinescopio a colori.

• Pulire il rivestimento esterno, il pannello e i comandi con un

panno morbido leggermente inumidi to con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnette o polveri abrasive o sol venti, come alcool o benze ne.

Trasporto

Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originario.

Page 61

Identificazione dei componenti e

1 2 3 4

876

11 12 13 14 15

dei comandi

Per ulteriori informazioni, vedere le pagine tra parentesi.

Fronte Retro

RESET

AC IN

1 Tasto RESET (pagina 12)

Utilizzare questo tasto per ripristinare le impostazioni di fabbrica.

2 Tasto di comando (pagina 9)

Utilizzare questo tasto per visualizzare il menu ed effettuare le regolazioni relative al monitor, inclu se le regolazioni d ella luminosità e del contrasto.

3 Interruttore e indicatore di accensione

1 (alimentazione) (pagine 7, 13, 16)

Utilizzare questo tasto per accendere e spegnere il monitor. Quando il monitor viene acceso, l’indicatore di accensione si illumina in verde e lampeggia in verde o in a rancio ne oppur e si illumina in arancione quando il monitor entra nel modo di risparmio energetico.

4 Connettore AC IN (pagina 6)

Utilizzare questo connettore per alimentare il monitor con corrente alternata.

5 Connettore di ingresso video (HD15) (pagina 6)

Utilizzare questo connettore per immettere i segnali video RGB (0,700 Vp-p, positivo) e i segnal i si ncronici.

Numero piedini Segnale

1 Rosso 2Verde 3Blu 4 ID (Terra) 5 Terra DDC* 6 Terra Rosso 7 Terra Verde 8 Terra Blu 9 DDC + 5V* 10 Terra 11 ID (Terra) 12 Dati bidirezionali (SDA)* 13 Sincronia O 14 Sincronia V 15 Orologio Dati (SCL)*

* DDC (Display Data Channel) è uno standard di VESA.

Page 62

Installazione

AC IN

È necessario un adattatore Macintosh (non in dotazione).

Adattatore Macintosh (non in dotazione)

computer Macintosh o compatibile

all’uscita video

AC IN

a AC IN

alla presa a muro

cavo di alimentazione (in dotazione)

Prima di utilizzare il monitor, verificare che la confezione contenga i seguenti accessori.

• Cavo di alimentazione (1)

• Scheda di garanzia (1)

• Note sulla pulizia della superficie dello schermo (1)

• Il presente manuale di istruzioni (1)

Punto 1:Collegamento del monitor

al computer

Spegnere il monitor e il computer prima del collegamento.

Nota

Non toccare i piedini del connettore del cavo del segnale vi deo onde evitare di piegarli .

Collegamento ad un computer IBM PC/AT o

compatibile

Collegamento ad un computer Macintosh o

compatibile

AC IN

all’uscita video

computer IBM PC/AT o compatibile

Punto 2:Collegamento del cavo di

alimentazione

Con il monitor e il computer spenti, collegare prima il cavo di alimentazione al monitor, quindi collegarlo alla presa di rete.

Page 63

Punto 3:Accensione del monitor e

Selezione della lingua dei menu a

del computer

Accendere prima il monitor, quindi accendere il computer.

L’installazione del monitor è ora terminata. Se necessario, utilizzare i comandi del monitor per regolare l’immagine.

Se sullo schermo non appaiono le immagini

• Controllare che il monitor sia stato collegato corret t amente al computer.

• Se sullo schermo appare il messaggio NO SEGNALE INGRESSO, verificare che la scheda grafica del computer sia completamente inserita nel corretto alloggiamento del bus.

• Se si sostituisce un monito r vecchio con questo modello e sullo schermo appare il messaggio FUORI GAMMA SCANS, ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 70 kHz e la frequenza verticale sia compresa tra 48 e 120 Hz.

Per ulteriori informazioni sui messaggi a schermo, vedere la sezione “Sintomi e soluzioni dei problemi” del monitor a pagina 14.

schermo (LINGUA/INFORMAZIONE)

I menu a schermo sono disponibili nelle segu enti lingue: inglese, francese, tedesco, italiano, spagnolo, russo e giapponese. L’impostazione predefinita è la lingua inglese.

Premere il tasto di comando al centro.

Per ulteriori informazioni sul tasto di comando, vedere a pagina 9.

Spostare il tasto di comando m/M per evidenziare

LINGUA/INFORMAZIONE, quindi premere di

nuovo il tasto di comando al centro.

ESC I DIM.ORIZ/POSIZIONE DIM. VERT /POS IZ IONE CUSCINO/PIN BALAN EC

TRAPEZ I O / PARAL L

ROTAZ I ONE

ZOOM

COLORE

L I NGUA / I NFORMAZ I O EN

SMAGNETIZ/MOIRE

SELECT

LINGUA/INFORMAZIONE

ENGL I SH FRANÇAIS DEUTSCH I T AL I ANO ESPAÑOL

Installazione su diversi sistemi operativi (OS)

Il presente monitor è conforme allo standard Plug & Play “DDC” ed individua automat icamente tutte le informazi on i r elative al monitor. L’installazione di un driver spec if ico non è necessaria. Se si collega il monitor al comput er e si riavvia il computer per la prim a volta, sullo schermo pot rebbe apparire la finestra del programma di installazione guidata. Fare clic su “Next” per alcune volte second o le istruzioni del programma di installazione guidata fino a quando non viene automaticamente selezionato il monitor Plug & Play.

Per gli utenti di Window s NT4. 0

Per l’installazione di quest o m oni tor con Windows NT4.0 non è necessario il dri ver del video. Per maggiori informazioni s ulla regolaz ione della risoluzione, della fre quenza di refresh e del numero di colori, consultare le istruzioni per l’uso di Windows NT4.0.

SELECT EXI T

Spostare il tasto di comando m/M per selezionare

(LINGUA), quindi spostare </, per selez ionare

la lingua desiderata.

• ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

• ITALIANO

• ESPAÑOL: Spagnolo

• : Russo

• : Giapponese

Per chiudere il menu

Premere una volta il tasto di comando al centro per ritorna re a l ME N U principale, selezionare ESCI e premere di nuovo per ritornare al modo di visualizzazione normale. Se non si preme alcun tasto, il menu verrà chiuso automaticamente dopo circ a 30 sec ondi .

Per reimpostare la lingua inglese

Durante la visualizzazione del menu (LINGUA) sullo schermo, premere il tast o RES ET (ripristina).

Page 64

Personalizzazione del monitor

È possibile effettuare numerose regolazioni relative al monitor utilizzando i menu a schermo.

Come spostarsi all’interno del menu

Premere il tasto di comando al centro per visualizzare sullo schermo il MENU principale. Per ulteriori informazioni sull’utilizzo del tasto di comando vedere a pagina9.

ESC I DIM.ORIZ/POSIZIONE DIM. VERT /POS IZ IONE CUSCINO/PIN BALAN EC

TRAPEZ I O / PARAL L

ROTAZ I ONE

ZOOM

COLORE

L I NGUA / I NFORMAZ I O EN

SMAGNETIZ/MOIRE

SELECT

Utilizzare il tasto di comando per selezionare uno dei seguenti menu.

1 ESCI

Selezionare ESCI per chiudere il menu.

2 DIM.ORIZ/POSIZIONE

(pagina 10)

Selezionare il menu DIM.ORIZ/ POSIZIONE per regolare la dimensione orizzo ntale e la centratura dell’immagine.

DIM.ORIZ/POSIZIONE

DIM.ORI Z

SELECT EX I T

6 ROTAZIONE (pagina 11)

Selezionar e il menu ROTAZIONE per regolare la rotazione dell’immagine.

7 ZOOM (pagina 11)

Selezionare il menu ZOOM per ingrandire o ridurre l’immagine.

8 COLORE (pagina 11)

Selezionare il menu COLORE per regolare la temperatura di colore dell’immagine. È possibile usare questo menu per far corrispondere i colori del monitor ai colori di un’immagine stampata.

9 LINGUA/INFORMAZIONE

(pagina 7, 15)

Selezionare il menu LINGUA/ INFORMAZIONE per scegliere la lingua del menu a schermo e visualizzare il riquadro informazioni del monitor.

0 SMAGNETIZ/MOIRE

(pagina 12)

Selezionar e il menu SMAGNETIZ/MOIRE per smagnetizzare lo schermo e regolare il livello di eliminazi one dell’effetto moiré.

ROTAZ IONE

EX I T

ZOOM

EX I T

COLORE

R50 G50 B50

SELECT EX I T

SMAGNETIZ / MOI RE

SELECT EX I T

KKK

5000 6500 9300

USER

L I NGUA / I NFORMAZIONE

ENGL I SH FRANÇAIS DEUTSCH I T AL I ANO ESPAÑOL

SELECT EXI T

SMAGNETIZ

3 DIM.VERT/POSIZIONE

(pagina 10)

Selezionar e il men u DIM .VERT/ POSIZIONE per regolare la dimensione verticale e la centratura dell’immagine.

4 CUSCINO/PIN BALANCE

(pagina 10)

Selezionare il menu CUSCINO/ PIN BALANCE per regolare la curvatura ai lati dell’immagine.

5 TRAPEZIO/PARALL

(pagina 10)

Selezionar e il m enu T RAPEZI O/ PARALL per regolare l’angolo dei lati dell’immagine.

DIM. VERT /POSI Z IONE

DIM.VERT

SELECT EX I T

CUSCINO/PIN BALANCE

CUSCINO

SELECT EX I T

TRAPEZ I O /PARALL

TRAPEZ I O

SELECT EX I T

Page 65

Utilizzo del tasto di coman do

Per visualizzare il MENU principale.

Premere il tasto di comando al centro per visualizzare sullo schermo il MENU principale.

Regolazione della luminosità e del contrasto

È possibile regolare la luminosità e il contrasto tramite il menu LUMINOSITA/CONTRASTO. Queste impostazioni vengono memorizzate per tutti i segnali di ingresso.

Spostare il tasto di comando in qualsiasi direzione.

Sullo schermo appare il menu LUMINOSITA/ CONTRASTO.

Per selezionare il menu da regolare.

Per evidenziare il menu desiderato, spostare il tasto di comando verso la parte posteriore per spostarsi in alto (M), spostarlo verso la parte anteriore per spostarsi in basso (m) e a sinistra (<) o a destra (,) per spostarsi di lato.

FRONTE

MENU MENU

RETRO

Per regolare il menu.

Spostare il tasto di comando a sinistra (<) o a destra (,) per effettuare le regolazioni.

LUMINOSI TA/ CONTRASTO

26 26

la risoluzione del segnale di ingresso corrente

68.7kHz/85.0Hz 1024X768

le frequenze orizzontali e verticali del segnale di ingresso corrente

Le frequenze orizzontali e verticali del segnale di ingresso corrente sono vi sualizzate nel menu LUMINOSITA/ CONTRASTO. Se il segnale corrisponde ad uno dei modi preimpostati in fabbrica di questo monitor, anche la risoluzione è visualizzat a.

Spostare il tasto di comando m/M per regolare la luminosità ( ), e </, per regolare il contrasto (6).

Il menu scompare automaticam ente dopo circa 3 secondi.

Per chiudere il menu.

Premere una volta il tast o di co m an do al ce nt r o pe r rit ornare al MENU principale, selezi onare ESCI e premere di nuovo per ritornare al modo di visualizz azione normale. Se non si preme alcun tasto, il menu verr à chiuso automaticamente dopo circa 30 secondi.

Ripristino delle regolazioni

Premere il tasto RESET. Per ulteriori informazioni sul ripristino delle regola zioni, vedere a pagina 12.

RESET

Page 66

Regolazione della dimensione

Regolazione della curvatura orizzontale o della centratura dell’immagine (DIM.ORIZ/POSIZIONE)

Questa impostazione è memorizzata nella memoria per il segnale di ingresso corrente.

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

DIM.ORIZ/POSIZIONE, quindi premere di nuovo

il tasto di comando al centro.

Sullo schermo appare il menu DIM.ORIZ/POSIZIONE.

Spostare prima il tasto di comando m/M per selezionare la voce di regolazione desiderata. Quindi spostare il tasto di comando </, per effettuare la regolazione.

Selezionare Per

DIM.ORIZ POSIZIONE O

regolare la dimensione or izzontale regolare la centratura orizzontale

dell’immagine ai lati

(CUSCINO/PIN BALANCE)

Queste impostazioni vengono memorizzate per il segnale di

ingresso corrente.

Premere il tasto di comando al centro.

Sullo schermo ap pare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

CUSCINO/PIN BALANCE, quindi premere di

nuovo il tasto di comando al centro.

Sullo schermo ap pare il menu CUSCINO/PIN BA LANCE.

Spostare prima il tasto di comando m/M per selezionare la voce di regolazione desiderata. Quindi spostare il tasto di comando </, per effettuare la regolazione.

Selezionare Per

CUSCINO PIN BALANCE

espandere o ridurre l’immagine ai lati spostare i lati dell’immagine verso

sinistra o verso destra

Regolazione della dimensione verticale o della centratura dell’immagine (DIM.VERT/POSIZIONE)

Questa impostazione è memorizzata nella memoria per il segnale di ingresso corrente.

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

DIM.VERT/POSIZIONE, quindi premere di nuo vo

il tasto di comando al centro.

Sullo schermo appare il menu DIM.VERT/POSIZIONE.

Spostare prima il tasto di comando m/M per selezionare la voce di regolazione desiderata. Quindi spostare il tasto di comando </, per effettuare la regolazione.

Selezionare Per

DIM.VERT POSIZIONE V

regolare la dimensione verticale regolare la centratura verticale

Regolazione dell’angolo dei lati

dell’immagine

(TRAPEZIO/PARALL)

Queste impostazioni vengono memorizzate per il segnale di

ingresso corrente.

Premere il tasto di comando al centro.

Sullo schermo ap pare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

TRAPEZIO/PARALL, quindi premere di nuovo il

tasto di comando al centro.

Sullo schermo appare il menu TRAPEZIO/P ARALL.

Spostare prima il tasto di comando m/M per selezionare la voce di regolazione desiderata. Quindi spostare il tasto di comando </, per effettuare la regolazione.

Selezionare Per

TRAPEZIO

PARALL

regolare la larghez za dell’immagine nella parte superiore dello schermo

spostare l’immagine verso sinistra o verso destra nella parte superiore dello schermo

Page 67

Regolazione della rotazione

KKK R50 G50

B50 SELECT EXI T

COLORE

5000 6500 9300

USER

dell’immagine (ROTAZIONE)

Regolazione del colore dell’immagine (COLORE)

Questa impostazione viene memorizzata per tutti i segnali d’ingresso.

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

ROTAZIONE, quindi premere di nuovo il tasto di

comando al centro.

Sullo schermo appare il menu ROTAZIONE.

Spostare il tasto di comando </, per ruotare l’immagine.

Ingrandimento o riduzione dell’immagine (ZOOM)

Questa impostazione è memorizzata nella memoria per il segnale di ingresso corrente.

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

ZOOM, quindi premere di nuovo il tasto di

comando al centro.

Sullo schermo appare il menu ZOOM.

Spostare il tasto di comando </, per ingran dire o ridurre l’immagine.

Le impostazioni del menu COLORE consentono di regolare la temperatura di colore dell ’immagine modificando il livello del colore del campo del colore bian co. I co lori appa iono ro ssastri se la temperatura è bassa e bluastri se la temperatura è alta. Questa regolazione risulta utile per far corrisponder e i colori del monitor ai colori di un’immagine stampata. Questa impostazione viene memorizzata per tutti i segnali di ingresso.

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

COLORE, quindi premere di nuovo il tasto di

comando al centro.

Sullo schermo appare il menu COLORE.

Spostare il tasto di coman do </, pe r sel ezionare una temperatura di colore.

Le temperature di colore preimpostate sono 5000K, 6500K e 9300K. Poiché l’impostazione predefinita è 9300K, i bianchi cambieranno da una tinta bluastra ad una tinta rossastra abbassando la temperatura a 6500K e 5000K.

Se necessario, effettuare la sintonizzazione fine della temperatura di colore.

Spostare prima il tasto di comando </, per selezionare USER, quindi spostare il tasto di comando m/M per selezionare R (rosso), G (verde) o B (blu) e spostare </, per effettuare le regolazioni.

Nota

Quando le dimensioni verticali o orizzontali raggiungono i valori massimi, non è possibile regolarle ulteriormente.

Se si effettua la sintonia fine della temperatura di colore, le nuove impostazioni di colo re vengono memorizzate e richiamate ogni volta che si seleziona USER.

Page 68

Impostazioni aggiuntive

RESET

Ripristino delle regolazioni

(SMAGNETIZ/MOIRE)

È possibile smagneti zzare il monitor manu almente e regolare il livello di eliminazione dell’effetto moiré.

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

SMAGNETIZ/MOIRE, quindi premere di nuovo il

tasto di comando al centro.

Sullo schermo appare il menu SMAGNETIZ/MOIRE.

Spostare il tasto di comando m/M per selezionare la voce di regolazione desiderata.

Per regolare la voce selezionata, eseguire le istruzioni riportate di seguito.

Smagnetizzazione dello schermo

Il monitor viene smagnetizzato automaticamente quando viene attivata l’alimentazione.

Per smagnetizzare il monitor manualmente, spostare prima il tasto di comando m/M per selezionare

(SMAGNETIZ). Quindi spostare il tasto di comando

Lo schermo viene smagnetizzato per circa 5 secondi. Nel caso in cui sia necessario un second o ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore.

Regolazione dell’effetto moiré

Se sullo schermo appaio no di sturbi ellittici o ond ulati, re golare il livello di eliminazione dell’effetto moiré.

Per regolare il grado di eliminazione dell’effetto mo ir é, spostare prima il tasto di comando m/M per selezionare

(ELIMINA MOIRÉ). Quindi spostare il tasto di

comando </, fino a ridurre l’effetto moiré al minimo.

Questo monitor dispone dei tre metodi di ripristino descritti di seguito. Per ripristinare le regolazioni, utilizzare il tasto RESET (ripristina).

Ripristino di una sola voce di regolazione

Utilizzare il tasto di comando per selezionare la voce di regolazione che si desidera ripristinare, quindi premere il tasto RESET (ripristina).

Ripristino di tutti i dati di regolazione per il segnale di ingresso corrente

Premere il tasto RE SET (ripristina) quando sullo schermo non è visualizzato alcun menu. Si noti che con questo metodo non vengono ripristinati:

• la lingua per il menu a schermo (pagina 7)

• la rotazione dell’immagine (pagina 1 1)

Ripristino di tutti i dati di regolazione per tutti i segnali di ingresso

Premere e mantenere premuto il tasto RESET (ripristina) per più di due secondi. Tenere presente che non è possibile utilizzare questo m e to do per reimpostare la voce seguente:

• impostazioni utente del menu COLORE (pagina 11)

*L’effetto moiré è un tip o di i nte rfe renza naturale che produce le ggere

linee ondulate sullo schermo. Questo effetto può verificarsi a causa dell’interferenza tra il motivo de ll’immagi ne sullo sch ermo e il mo tivo a punti di fosforo del monitor.

Esempio di effetto moiré

Page 69

Caratteristiche

INFORMAZIONI

FUORI GAMMA SCANS

Modo preimpostato e modo utente

Quando il monitor riceve un segnale di ingresso, l o f a corrispondere automaticamente ad uno dei modi preimpostati in fabbrica e memorizzati nel monitor, per fornire un’immagine di alta qualità al centro dello schermo. Per un elenco dei modi preimpostati in fabbrica, veder e l’Appendix. Per i segnali di ingresso che n on corr ispon dono ai modi pr eimpo stati in fabbri ca, la tecnologia Multiscan digitale di questo monitor assicura una visualizzazione dell’immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor (orizzontal e: da 30 a 70 kHz, verticale: da 48 a 120 Hz). Se l’immagine viene regolata, i dati di regolazione vengono memorizzati come modo utente e richiamati automaticamente qualora venga ricevuto lo stesso segnale di ingresso.

Nota per gli utenti di Windows

Gli utenti di Wi ndows de vono contr ollare il ma nuale de lla sch eda grafica o il programma di uti lit à fornito con la scheda grafica, quindi selezionare la frequenza di refresh più alta per massimizzare le prestazioni del monitor.

Funzione di risparmio energetico

Guida alla soluzione dei problemi

Prima di rivolgersi al servizio di assistenza tecnica, leggere la seguente sezione.

Se sullo schermo appare una linea sottile (cavo di smorzamento)

La linea visibile sullo schermo, specialmente quando il colore di sfondo dello scherm o è chiaro (solitamente bianco), è normale per il monitor Trinitron e non ind ica problemi di funzio namento. Tale linea è l’ombra prodotta dal cavo di smorzamento utilizzato per stabilizzare la griglia di apertura. La griglia di apertura è l’elemento essenziale che caratterizza il cinescopio a colori Trinitron, consentendo una maggiore illuminazione dello schermo con il risultato di un’immagine più luminosa e dettagliata.

Cavo di smorzamento

Questo monitor è conforme alle d irettive sul risparmio energetico di VESA, collegato ad un computer o ad una scheda grafica video conformi a DPMS (Display Power Management Signaling), il monitor ridurrà automaticamente il consumo energetico in tre stadi come descritto di seguito.

Modo di alimentazione

Funzionamento normale

1 attesa ≤ 15 W verde e arancione

2 sospeso (sleep)*

3 attivo-spento** (deep sleep)*

spento 0 W spento

* “Sleep” e “deep sleep” sono modalità di risparmio energetico definite

** Quando il computer entra nel modo “attivo-spento”, il seg n ale di

NERGY STAR e NUTEK. Se il monitor viene

Consumo energetico

≤ 95 W verde

≤ 15 W verde e arancione

≤ 5 W arancione

dalla Environmental Prot ection Agency.

ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE INGRESSO. Dopo circa 20 secondi il monitor entra nel modo di risparmio energetico.

Indicatore di accensione 1 (alimentazione)

alternato

Messaggi a schermo

In caso di problemi pe r il se gn ale di ingresso, sullo sc he r m o appare uno dei seguenti messaggi. Per risolvere il problema, vedere la sezione “Sintomi e soluzioni dei problemi” a pa gi na14.

Condizione del segnale di ingresso

Condizioni del segnale di ingresso FUORI GAMMA SCANS

indica che il segnale di ingresso non viene supportato dal le caratteristiche tecniche del monitor.

NO SEGNALE INGRESSO

indica che non viene immesso alcun segnale al monitor.

Page 70

Sintomi e soluzioni dei problemi

Se il problema è causato dal computer o da altre apparecchiature collegate, consultare le istruzioni per l’uso di queste appare cchiature. Se il problema non viene risolto con le indicazioni descritte di seguito, usare la funzione di autodiagnostica (pagina16).

Sintomo Controllare quanto segue Assenza d’immagine

Se l’indicatore di accensione 1 (alimentazione) non è illuminato

Se sullo schermo appare il messaggio NO SEGNALE INGRESSO o se l’indicatore di accensione 1 (alimentazione) è di colore arancione o si alterna tra i l verde e l’arancione

Se sullo schermo appare il messaggio FUORI GAMMA SCANS

Se non viene visualizzato alcun messaggio e l’indicatore di accensione 1 (alimentazione) è illuminato in verde o lampeggia in arancione

Se si utilizza un sistema Macintosh • Controllare che l’adattatore Macintosh (non in dotazione) e il cavo del segnale video siano

L’immagine è tremolante, salta, oscilla oppure è confusa

L’immagine è sfocata

• Controllare che il cavo di alimentazione sia collegato correttamente.

• Controllare che l’interruttore 1 (alimentazione) sia nella posizione di accensione.

• Controllare che il cavo del segnale vide o sia collegato correttamente e che tut te le spine siano saldamente inserite nelle prese (pagina 6).

• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati.

Problemi causati dal computer o da altre apparecchiature collegate

• Il computer è nel modo di risparmio e nerge ti co. P reme re un ta sto q ualsias i su lla ta stie ra o muovere il mouse.

• Controllare che l’alimentazione del computer sia attivata.

• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus corretto.

Problemi causati dal computer o da altre apparecchiature collegate

• Controllare che la gamma di frequen za video ri entri in quella specific ata per il mon itor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la gamma di frequenza come descritto di seguito. Orizzontale: 30 – 70 kHz

–

Verticale: 48

• Utilizzare la funzione di autodiagnostica (pagina 16).

correttamente collegati (pagina6).

• Isolare ed eliminare le potenziali sorgenti di campi elettrici o magnetici, quali altri monitor, stampanti laser, ventilatori elettrici, illuminazioni fluorescenti o televisori.

• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo magnetico vicino al monitor.

• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito differente.

• Provare a girare il monitor di 90° verso sinistra o verso destra.

Problemi causati dal computer o da altre apparecchiature collegate

• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.

• Controllare che il modo grafica (VESA, Macintosh 16" Color, ecc.) e la frequenza del segnale di ingre sso si ano su pporta ti da qu esto mo nitor ( Appen dix). Anch e se la frequ enz a rientra nella gamma prevista, alcune schede grafiche potrebbero presentare un impulso sincronico troppo piccolo per potere permettere al moni tor di sincronizzarsi in modo corretto.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere l’immagine migliore.

• Regolare la luminosità e il contrasto (pagina 9).

• Smagnetizzare il monitor* (pagina 12).

• Selezionare ELIMINA MOIRÉ e regolare l’eliminazione dell’effetto moiré (pagina 12).

120 Hz

Page 71

Sintomo Controllare quanto segue L’immagine è sdoppiata

• Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.

• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.

L’immagine non è centrata o non è delle dimensioni corrette

I bordi dell’immagine sono incurvati

Sono visibili disturbi ondulati o

• Regolare la dimensione o la cen tratura (pagina 10). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.

• Selezionare CUSCINO/PIN BALANCE, TRAPEZIO/PARALL o ROTAZIONE, quindi regolare la forma e la rotazione dell’immagine (pagine 10, 11).

• Selezionare ELIMINA MOIRÉ e regolare l’eliminazione dell’effetto moiré (pagina 12).

ellittici (effetto moiré)

xProblemi causati dal computer o da altre apparecchiature collegate

• Modificare il motivo del desktop.

Il colore non è uniforme

• Smagnetizz are il monitor* (pag ina 12). Se si colloca vicino al monitor un’apparecchiatura che genera un ca mpo magn etic o, quale un diffus ore, oppure s e si modi fica la direzi one del monitor, il colore potrebbe perdere uniformità.

Il bianco non è perfetto Non appena si accende

l’apparecchio si sente un ronzio

* Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito

un ronzio che non indica però un pro ble m a di funz ionamento.

• Regolare la temperatura di colore (pagina11).

•È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il monitor viene automaticamente smagnetizzato per cinque secondi.

Visualizzazione del nome del monitor, del numero di serie e della data di produzione (INFORMAZIONE)

Premere il tasto di comando al centro.

Sullo schermo appare il MENU principale.

Spostare il tasto di comando m/M per evidenziare

LINGUA/INFORMAZIONE, quindi premere di

nuovo il tasto di comando al centro.

Sullo schermo appare il menu LINGUA/INFORMAZIONE.

Spostare il tasto di comando m/M per selezionare

(INFORMAZIONE).

Sullo schermo apparirà la finestra con le informazioni sul monitor.

Esempio

L I NGUA / I NFORMAZIONE

MODEL : CPD - E1 0 0P SERI AL: 12345678 MANUF ACTURED: 2 0 0 0 - 5 2

SELECT EXI T

Se il problema persiste, rivo lgersi al rivendi tore autorizz ato Sony comunicando le seguenti informazioni.

• Nome del modello: CPD-E100P

• Numero di serie

• Nome e caratteristiche tecniche del computer e della scheda grafica.

Page 72

Funzione di autodiagnostica

Questo monitor dispone di una funzione di autodiagnostica. Se si verificano problemi al monitor o al computer, lo schermo apparirà vuoto e l’indicatore 1 (alimentazione) si illuminerà in verde o lampeggerà in arancione. Se l’indicatore di accensione 1 (alimentazione) si illumina in arancione, significa che il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o muovere il mouse.

RESET

Se l’indicatore di accensione 1 (alimentazione) è verde

Scollegare il cavo di ingresso video o disattivare il

computer collegato.

2 Premere due volte il tasto di accensione

1 (alimentazione) per spegnere e accendere il monitor.

Indicatore di accensione 1 (alimentazione)

Caratteristiche tecniche

Tubo a raggi catodici (CRT)

passo della griglia di apertura (centro) 0,24 mm 15 pollici misurati in diagonale Deflessione di 90 gradi

Dimensioni dell’immagine visibile

Circa 285 × 214 mm (l/a) Immagine visibile 14,0"

Risoluzioni

Massimo Orizzontale: 1280 punti

Verticale: 1024 linee

Consigliate Orizzontale: 800 punti

Verticale: 600 linee

Area dell’immagine standard

Circa 270 × 202 mm (l/a)

Frequenza di deflessione* Orizzontale: da 30 a 70 kHz

Verticale: da 48 a 120 Hz

Tensione/corrente di ingresso CA

da 220 a 240 V, 50 – 60 Hz, 0,8 A

Consumo energetico 95 W max.

Dimensioni Circa 356 Peso Circa 15 kg Plug and Play DDC2B Accessori in dotazione Vedere a pagina 6

378 × 388 mm (l/a/p)

3 Spostare il tasto di comando , per 2 secondi prima

che il monitor entri nel modo di risparmio energetico.

Se vengono visualizzate le quattro barre di colore (bianco, rosso, verde e blu), significa che il monitor funziona correttamente. Ricollegare il cavo di ingresso video e controllare le condizioni del computer.

Se le barre a colori non appaiono, si tratta di un potenziale guasto al monitor. Rivolgersi al rivenditore autorizzato Sony.

Se l’indicatore di accensione 1 (alimentazione) lampeggia in arancione

Premere due volte il tasto di accensione 1 (alimentazione) per spegnere e accendere il monitor.

Se l’indicatore di accensione 1 (alimentazione) si illumina in verde, significa che il monitor funziona correttamente.

* Condizione di sincronizzazione verticale e orizzontale

consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore a 1,0 µsec.

• L’ampiezza di oscuramento orizzontale dovrebbe essere più di 3,6 µsec.

• L’ampiezza di oscuramento verticale dovrebbe essere più di 500 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Se l’indicatore di accensione 1 (alimentazione) continua a lampeggiare, si tratta di un potenziale guasto al monitor. Contare il numero di secondi tra il lampeggiamento nel colore arancione dell’indicatore di accensione 1 (alimentazione) e rivolgersi al rivenditore autorizzato Sony. Annotare il nome del modello e il numero di serie del monitor. Annotare inoltre la marca e il modello del proprio computer e della scheda grafica.

Page 73

Содержание

Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Идентификация деталей и органов управления. . . . . . . . . . . . . 5

Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Trinitron зарегистрированная

торговая марка Sony Corporation.

 Macintosh является торговой

маркой Apple Computer, Inc., зарегистрированной в США и других странах.

 Windows

зарегистрированными торговыми марками Microsoft Corporation в США и других странах.

 IBM PC/AT и VGA являются

зарегистрированными торговыми марками IBM Corporation в США.

 VESA è DDC

торговыми марками Video Electronics Standard Association.



зарегистрированной маркой в США.

 Остальные названия продуктов,

упомянутые в этом документе, могут являться зарегистрированными торговыми марками или торговыми марками соответствующих владельцев.

 В дальнейшем 

упоминаются в этом руководстве.



и MS-DOS являются



являются

NERGY STAR является

 è  íå



Øàã 1: Øàã 2: Øàã 3:

Подключите монитор к компьютеру. . . . . . . . . . . . . . . . . 6

Подключите кабель питания. . . . . . . . . . . . . . . . . . . . . . . 6

Включите монитор и компьютер . . . . . . . . . . . . . . . . . . . . 7

Выбор языка в экранном меню

(LANGUAGE/ИНФОРМАЦИЯ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Подстройка монитора. . . . . . . . . . . . . . . . . . . . . . . . . . .8

Перемещение по экранному меню . . . . . . . . . . . . . . . . . . . . . . . . 8

Регулировка яркости и контрастности изображения. . . . . . . . . 9

Подстройка размера или центровки изображения по

горизонтали (ГОРИЗ.РАЗМЕР/ЦЕНТР). . . . . . . . . . . . . . . . . . . . 10

Подстройка размера и центровки изображения по вертикали

(ВЕРТИК.РАЗМЕР/ЦЕНТР) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Подстройка изгибов сторон изображения

(ПОДУШКА/ДУГА) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Подстройка угла сторон изображения

(ТРАПЕЦ/ПАРАЛЛЕЛОГРАМ) . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Регулировка поворота растрового изображения

(ВРАЩЕНИЕ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Увеличение или уменьшение изображения (МАСШТАБ) . . . . . 11

Регулировка цвета изображения (ЦВЕТ). . . . . . . . . . . . . . . . . . 11

Дополнительные настройки (РАЗМАГ./ПОДАВЛ.МУАРА) . . . . 12

Cброс настроек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Технические особенности . . . . . . . . . . . . . . . . . . . . . .13

Предустановленные режимы и настройка пользователем . . . 13

Функция экономии энергии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Устранение неисправностей . . . . . . . . . . . . . . . . . . . .13

Демпферная нить . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Экранные сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Симптомы неполадок и действия по их устранению . . . . . . . . 14

Функция самодиагностики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Технические характеристики . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 74

Меры предосторожности

90°

5°

90°

15°

Центрирующие точки

Меры предосторожности при подключении к сети электропитания

 Используйте кабель питания, поставляемый с

монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь поставляемым с монитором кабелем питания с разъемом для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

 Отсоединяйте кабель питания от сети не раньше,

чем через 30 секунд после выключения питания монитора, когда уменьшится заряд статического электричества на поверхности экрана.

 После включения питания в течение приблизительно

5 секунд происходит размагничивание трубки монитора. При этом вокруг экрана возникает сильное магнитное поле, способное повредить данные на магнитных лентах и дискетах, находящихся рядом с монитором. Поэтому магнитофоны, кассеты и дискеты следует держать на некотором расстоянии от прибора.

для 200 - 240 В переменного тока

только для 240 В переменного ток

Óõîä

 Протирайте экран мягкой тканью. При

использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана.

 Не следует прикасаться к дисплею, скрести или

стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности электронно-лучевой трубки.

 Протирайте корпус, дисплей и панель управления

мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми терками, абразивными пастами или такими растворителями, как спирт или бензин.

Транспортировка

При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Использование шарнирной опоры с изменяемым углом наклона

Монитор можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже. Чтобы найти центр радиуса поворота монитора, совместите центр экрана монитора с центрирующими точками на подставке. Поворачивая монитор по горизонтали или вертикали, держите его за нижнюю часть обеими руками. Будьте осторожны, не прищемите пальцы с обратной стороны монитора, поворачивая его вверх по вертикали.

Сетевая розетка должна находиться в легко доступном месте вблизи прибора.

Установка

Не устанавливайте монитор в следующих местах:  на мягких поверхностях (коврики, одеяла и т.д.) или

вблизи других материалов (занавески, портьеры), которые могут преградить доступ воздуха к вентиляционным отверстиям

 вблизи источников тепла, таких как батареи или

воздуховоды, а также в местах, где возможно

попадание прямого солнечного света  где наблюдаются резкие колебания температуры  где присутствует вибрация или резкие механические

воздействия  на неустойчивой поверхности  рядом с источниками магнитных полей, такими как

трансформаторы или высоковольтные кабели  рядом или на металлической поверхности с

наличием электрического заряда

Page 75

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

RESET

Задняя панельПередняя панель

AC IN

1 Кнопка RESET (сброс) (стр. 12)

Возвращает параметры к исходным значениям, установленным на заводе.

2 Кнопка управления (стр. 9)

Кнопка управления используется для отображения меню и выполнения настроек монитора, включая регулировку яркости и контрастности.

3 Выключатель и индикатор 1 (питание)

(стр.7,13,16)

Включает и выключает монитор. Когда монитор включен, индикатор горит зеленым, а когда монитор в режиме экономии энергии, он горит или мигает зеленым и оранжевым, или просто оранжевым.

4 Гнездо AC IN (стр. 6)

Подает электрическое питание на монитор.

5 Гнездо видеовхода (HD15) (стр. 6)

Подает видеосигналы RGB (0,700 Vp-p, положит.) и сигналы синхронизации.

1 2 3 4

876

11 12 13 14 15

Номер

Сигнал

штырька

1Красный

2 Зеленый

3 Синий

4 ID (Заземление) 5 Заземление DDC*

6 Заземление красного

7 Заземление зеленого

8 Заземление синего 9 DDC + 5V*

10 Заземление

11 ID (Заземление)

12 Канал двустороннего обмена данных

(SDA)*

13 Гориз. синхронизация

14 Верт. синхронизация 15 Хронометраж данных (SCL)*

* Display Data Channel (DDC) является стандартом VESA.

Page 76

Подготовка к работе

Необходимо использовать переходник для Macintosh (не входит в комплект).

Переходник для Macintosh (не входит в комплект)

Компьютер Macintosh или совместимый с ним

к видеовыходу

к гнезду AC IN

к сетевой розетке

кабель питания (входит в комплект)

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:  Кабель питания (1)  Гарантийный талон (1)  Примечания по чистке поверхности экрана (1)  Настоящая инструкция по эксплуатации (1)

Шаг 1: Подключите монитор к

компьютеру

Перед подключением монитор и компьютер должны быть выключены.

Примечание

Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.

Подключение к компьютеру IBM PC/AT или совместимому с ним

Подключение к компьютеру Macintosh или совместимому с ним

к видеовыходу

Компьютер IBM PC/AT

или совместимый

Шаг 2: Подключите кабель

питания

Не включая монитор и компьютер, подключите сначала кабель питания к монитору, затем включите его в розетку электропитания.

Page 77

Шаг 3: Включите монитор и

компьютер

Сначала следует включить монитор, а затем компьютер.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения.

Если на экране отсутствует изображение

 Проверьте, правильно ли монитор подключен к

компьютеру.

 Если на экране появляется сообщение НЕТ

ВХОДНОГО СИГНАЛА, убедитесь, что плата графического адаптера компьютера надежно вставлена в гнездо шины.

 Если данная модель устанавливается вместо

старого монитора, и на экране появляется сообщение НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ, верните прежний монитор на место. Затем настройте графический адаптер, так чтобы частота горизонтальной развертки была в диапазоне 30  70 кГц, а частота вертикальной развертки - в диапазоне 48  120 Гц.

Выбор языка в экранном меню (LANGUAGE/ИНФОРМАЦИЯ)

Можно пользоваться версиями экранных меню на английском, французском, немецком, итальянском, испанском, русском и японском языках. По умолчанию используется английский язык.

Нажмите в центре кнопки управления.

См. стр. 9 для получения подробных сведений о кнопке.

Переместите кнопку управления m/M, чтобы выделить элемент LANGUAGE/ ИНФОРМАЦИЯ, и нажмите снова в центре кнопки управления.

LAN A E

SELEC

LAN A E

Дополнительные сведения об экранных сообщениях см. Симптомы неполадок и действия по их устранению на стр. 14.

Установка на различных ОС (операционных системах)

Данный монитор отвечает требованиям стандарта DDC Plug & Play и автоматически обнаруживает всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы. Если Вы подсоединяете этот монитор к ПК и впервые загружаете компьютер, на экране может быть отображено диалоговое окно программы установки. Несколько раз нажмите кнопку Next в соответствии с указаниями программы установки, пока не будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Для пользователей Windows NT4.0

При настройке монитора в Windows NT4.0 драйвер дисплея не используется. Подробные сведения о выборе нужного разрешения, частоты регенерации и количества воспроизводимых цветов см. в руководстве для Windows NT4.0.

EN L I S FRANÇAIS

ESC IALIANO

ESPAÑOL

SELEC E I

Переместите кнопку управления m/M, чтобы выбрать элемент (LANGUAGE), и переместите

</,

для выбора языка.

 ENGLISH: Английский 

FRANÇAIS

: Французский  DEUTSCH: Немецкий  ITALIANO: Итальянский 

ESPAÑOL

: Испанский   : Японский

Чтобы закрыть меню

Один раз нажмите в центре кнопки управления, чтобы вернуться в главное меню (MENU), а затем нажмите снова, выбрав элемент ВЫХОД, - для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 30 секунд.

Чтобы снова установить английский язык

Нажмите кнопку RESET (сброс) во время отображения на экране меню (LANGUAGE) (язык).

Page 78

Подстройка монитора

Большая часть настроек монитора производится с помощью экранного меню.

Перемещение по экранному меню

Нажмите в центре кнопки управления для отображения на экране главного меню (MENU). См. стр. 9 для получения подробных сведений о кнопке управления.

LAN A E

SELEC

Используйте кнопку управления для выбора любого из следующих меню.

ВЫХОД

Выберите ВЫХОД, чтобы закрыть меню.

ГОРИЗ.РАЗМЕР/ЦЕНТР (стр. 10)

Выводит на дисплей меню ГОРИЗ.РАЗМЕР/ЦЕНТР для подстройки размера и центровки изображения по горизонтали.

ВЕРТИК.РАЗМЕР/ЦЕНТР (стр. 10)

Выводит на дисплей меню ВЕРТИК.РАЗМЕР/ЦЕНТР для подстройки размера и центровки изображения по вертикали.

SELEC E I

ВРАЩЕНИЕ (стр. 11)

Выводит на дисплей меню ВРАЩЕНИЕ для подстройки поворота изображения.

МАСШТАБ (стр. 11)

Выводит на дисплей меню МАСШТАБ для уменьшения или увеличения изображения.

ÖÂÅÒ (ñòð. 11)

Выводит на дисплей меню ЦВЕТ для подстройки цветовой температуры. Может использоваться для приведения в соответствие цветов монитора с цветами распечатываемых изображений.

LANGUAGE/ ИНФОРМАЦИЯ (стр. 7, 15)

Выводит на дисплей меню LANGUAGE/ ИНФОРМА ЦИ Я д ля вы бо ра языка и отображения информационного окна для данной модели монитора.

РАЗМАГ./ПОДАВЛ.МУАРА (стр. 12)

Выводит на дисплей меню РАЗМАГ./ПОДАВЛ.МУАРА для размагничивания экрана и устранения муарового фона.

5000 6500 9300

SER

R50

SELEC E I

LAN A E

EN L I S FRANÇAIS

ESC IALIANO

ESPAÑOL

SELEC E I

50 50

ПОДУШКА/ДУГА (стр. 10)

Выводит на дисплей меню ПОДУШКА/ДУГА для подстройки изгиба сторон изображения.

ТРАПЕЦ/ ПАРАЛЛЕЛОГРАМ (стр. 10)

Выводит на дисплей меню ТРАПЕЦ/ПАРАЛЛЕЛОГРАМ для подстройки угла сторон изображения.

SELEC E I

Page 79

разрешение текущего входного сигнала

частоты для горизонтальной и вертикальной разверток текущего входного сигнала

Использование кнопки управления

Отображение главного меню (MENU).

Нажмите в центре кнопки управления для отображения на экране главного меню (MENU).

Выберите меню, в котором необходимо выполнить подстройку.

Выделите нужное меню путем перемещения кнопки управления вперед - для перехода вверх (M), назад - для перехода вниз (m), а также влево (<) или вправо (,) - для перехода в ту или иную сторону.

ВПЕРЕД

U U

Выполните подстройку меню.

Переместите кнопку управления влево (<) или вправо (,) для выполнения подстройки.

Регулировка яркости и контрастности изображения

Регулировка яркости и контрастности выполняется с помощью отдельного меню ЯРКОСТЬ/КОНТРАСТ. Все настройки сохраняются в памяти для всех входных сигналов.

Переместите кнопку управления в любом направлении.

На экране появляется меню ЯРКОСТЬ/КОНТРАСТ.

68 7 85 0

10 4 768

Частоты для горизонтальной и вертикальной разверток текущего входного сигнала отображаются в главном меню (ЯРКОСТЬ/ КОНТРАСТ). Также отображается разрешение, если сигнал соответствует одному из режимов данного монитора, предварительно установленных на заводе.

Переместите кнопку управления m/M для регулировки яркости ( ) и</, для регулировки контрастности (6).

Меню автоматически исчезает приблизительно через 3 секунды.

Закройте меню.

Cброс настроек

Нажмите кнопку RESET (сброс). См. стр. 12 для получения подробных сведений о выполнении сброса настроек.

Page 80

Подстройка размера или

Подстройка изгибов сторон

центровки изображения по горизонтали (ГОРИЗ.РАЗМЕР/ЦЕНТР)

Эта настройка сохраняется в памяти для текущего входного сигнала.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент ГОРИЗ.РАЗМЕР/ЦЕНТР, и нажмите снова в центре кнопки управления.

На экране появляется меню ГОРИЗ.РАЗМЕР/ ЦЕНТР.

Сначала переместите кнопку управления m/M для выбора элемента, который нужно подстроить. Затем переместите кнопку управления </, для выполнения подстройки.

Выберите Чтобы

ГОРИЗ.РАЗМЕР

ГОРИЗ.ЦЕНТР

подстроить размер по горизонтали

подстроить центровку по горизонтали

Подстройка размера и центровки изображения по вертикали (ВЕРТИК.РАЗМЕР/ЦЕНТР)

изображения (ПОДУШКА/ДУГА)

Данные настройки сохраняются в памяти для текущего входного сигнала.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент ПОДУШКА/ДУГА, и нажмите снова в центре кнопки управления.

На экране появляется меню ПОДУШКА/ДУГА.

Выберите Чтобы

ПОДУШКА

ÄÓÃÀ

расширить или сузить края изображения

сместить края изображения влево или вправо

Подстройка угла сторон изображения (ТРАПЕЦ/ПАРАЛЛЕЛОГРАМ)

Данные настройки сохраняются в памяти для текущего входного сигнала.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Эта настройка сохраняется в памяти для текущего входного сигнала.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент ВЕРТИК.РАЗМЕР/ЦЕНТР, и нажмите снова в центре кнопки управления.

На экране появляется меню ВЕРТИК.РАЗМЕР/ ЦЕНТР.

Выберите Чтобы

ВЕРТИК.РАЗМЕР

ВЕРТИК.ЦЕНТР

подстроить размер по вертикали

подстроить центровку по вертикали

Переместите кнопку управления m/M, чтобы выделить элемент ТРАПЕЦ/ ПАРАЛЛЕЛОГРАМ, и нажмите снова в центре кнопки управления.

На экране появляется меню ТРАПЕЦ/ ПАРАЛЛЕЛОГРАМ.

Выберите Чтобы

ТРАПЕЦ

ПАРАЛЛЕЛОГРАМ

отрегулировать ширину изображения в верхней части экрана

сместить изображение влево или вправо в верхней части экрана

Page 81

Регулировка поворота

R50

50 50

SELEC E I

5000 6500 9300

SER

Регулировка цвета изображения растрового изображения (ВРАЩЕНИЕ)

Эта настройка сохраняется в памяти для всех входных сигналов.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент ВРАЩЕНИЕ, и нажмите снова в центре кнопки управления.

На экране появляется меню ВРАЩЕНИЕ.

Переместите кнопку управления </, для поворота изображения.

Увеличение или уменьшение изображения (МАСШТАБ)

Эта настройка сохраняется в памяти для текущего входного сигнала.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент МАСШТАБ, и нажмите снова в центре кнопки управления.

На экране появляется меню МАСШТАБ.

Переместите кнопку управления </, для увеличения или уменьшения изображения.

Примечание

Регулировка прекращается, когда размер по вертикали или горизонтали достигает своего максимального или минимального значения.

(ÖÂÅÒ)

Настройки меню ЦВЕТ позволяют отрегулировать

цветовую температуру изображения путем изменения

уровня насыщенности поля белого цвета. В цветовой

гамме доминирует красный цвет при небольшой

температуре, и синий цвет - при высокой температуре.

Данная настройка может пригодиться для приведения

в соответствие цветов монитора с цветами

распечатываемых изображений.

Эта настройка сохраняется в памяти для всех входных

сигналов.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент ЦВЕТ, и нажмите снова в центре кнопки управления.

На экране появляется меню ЦВЕТ.

Переместите кнопку управления </,, чтобы выбрать цветовую температуру.

Заданные цветовые температуры: 5000K, 6500K и 9300K. Так как 9300K является установкой по умолчанию, то при уменьшении температуры до 6500K и 5000K синеватые оттенки в белом цвете будут сменяться красноватыми.

Если необходимо, выполните точную настройку.

Сначала переместите кнопку управления </,, чтобы выбрать функцию USER. Затем переместите кнопку управления m/M, чтобы выбрать R (красный), G (зеленый) или B (голубой), и переместите </, для выполнения подстройки.

Если выполняется точная настройка цветовой температуры, то новые цветовые настройки сохраняются в памяти и вызываются из нее каждый раз при выборе функции USER.

Page 82

Дополнительные настройки

Cброс настроек

(РАЗМАГ./ПОДАВЛ.МУАРА)

Размагничивание монитора, регулировку уровня устранения муарового фона можно производить вручную.

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

Переместите кнопку управления m/M, чтобы выделить элемент РАЗМАГ./ПОДАВЛ.МУАРА, и нажмите снова в центре кнопки управления.

На экране появляется меню РАЗМАГ./ ПОДАВЛ.МУАРА.

Переместите кнопку управления m/M для выбора элемента, который нужно подстроить.

Настройте выбранный элемент в соответствии со следующими указаниями.

Размагничивание экрана

После включения питания происходит автоматическое размагничивание монитора.

Для размагничивания монитора вручную сначала переместите кнопку управления m/M для выбора функции (РАЗМАГНИЧИВАНИЕ). Затем переместите кнопку управления ,.

В течение приблизительно 5 секунд происходит размагничивание трубки монитора. Если потребуется повторить процесс размагничивания, это можно сделать, как минимум, через 20 минут, для того чтобы получить наилучший результат.

Регулировка муарового фона

В случае возникновения на экране волнистых или дугообразных линий необходимо подстроить уровень устранения муарового фона.

Для регулировки степени устранения муарового фона сначала переместите кнопку управления m/M для выбора функции (ПОДАВЛЕНИЕ МУАРА). Затем переместите кнопку управления </,, пока муаровый эффект не будет сведен до минимума.

В данном мониторе существует три способа сброса настроек. Для сброса настроек воспользуйтесь кнопкой RESET (сброс).

Сброс отдельного элемента настройки

Воспользуйтесь кнопкой управления для выбора элемента, который нужно подстроить, и нажмите кнопку RESET (сброс).

Сброс всех данных настройки для текущего входного сигнала

Нажмите кнопку RESET (сброс), когда на экране отсутствуют меню. Необходимо помнить, что этим способом нельзя сбросить настройки следующих элементов:  язык экранного меню (стр. 7)  поворот изображения (стр. 11)

Сброс всех данных настройки для всех входных сигналов

Нажмите и удерживайте кнопку RESET (сброс) не менее 2 секунд. Необходимо помнить, что этим способом нельзя сбросить настройки следующего элемента:  пользовательские настройки в меню ЦВЕТ (стр. 11)

Муаровый фон представляет собой разновидность естественных помех на изображении, которая имеет вид плавных волнистых линий. Он может возникать в результате интерференции между текстурой изображения, формируемого данным входным сигналом, и решеткой точечных элементов экрана электронно-лучевой трубки.

Пример муарового фона

Page 83

Технические особенности

Устранение

Предустановленные режимы и настройка пользователем

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана.

(См. список предустановленных режимов в Appendix.)

Для входных сигналов, не соответствующих ни одному из заводских режимов, с помощью технологии цифрового мультисканирования данного монитора производятся все настройки, необходимые для получения четкого изображения при любой синхронизации в его частотном диапазоне (по горизонтали: 30  70 кГц, по вертикали: 48  120 Гц). При регулировке изображения данные настройки заносятся в память как пользовательский режим и автоматически вызываются из нее каждый раз при получении данного входного сигнала.

Примечание для пользователей Windows

Пользователям Windows следует обратиться к руководству по использованию графического адаптера или воспользоваться утилитами, поставляемыми с ним и выбрать самую высокую из возможных частот регенерации для оптимизации работы монитора.

неисправностей

Прежде чем обратиться в службу технической

поддержки, ознакомьтесь с данным разделом.

Демпферная нить

Видимая линия на экране, особенно при светлых

фоновых цветах экрана (обычно белый), характерна

для мониторов Trinitron. Это не является неполадкой.

Это тень демпферной нити, которая гасит вибрацию

апертурной решетки. Апертурная решетка - это очень

важный элемент, который делает электронно-лучевые

трубки Trinitron уникальными и обеспечивает более

интенсивные светлые тона на экране, благодаря чему

изображение становится ярче и отчетливее.

Демпферная нить

Экранные сообщения

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, и NUTEK. Если монитор подключен к компьютеру или видеографическому адаптеру, поддерживающим стандарт DPMS (система передачи сигналов управления питанием монитора), монитор будет автоматически снижать потребление энергии в три этапа согласно таблице ниже.

Режим потребления энергии

Обычная работа Ожидание (первый

режим экономии)

Перерыв в работе (второй режим экономии)

Выход из активного состояния (третий режим экономии)

Выключение 0 Âò Выключен

Второй режим экономии и третий режим экономии определены агентством защиты окружающей среды (EPA).

При входе компьютера в режим Выход из активного состояния входной сигнал отключается, и на экране появляется сообщение НЕТ ВХОДНОГО СИГНАЛА. Через 20 секунд монитор снова перейдет в режим пониженного потребления энергии.

** *

Потребляемая мощность

95 Âò Горит зеленым

≤

15 Âò Горит зеленым

≤

15 Âò Горит зеленым

≤

5 Âò Горит

≤

NERGY 5TAR

Индикатор

(питание)

и оранжевым попеременно

оранжевым

При неправильном входном сигнале на экране

появится одно из нижеуказанных сообщений. Для

устранения неполадки см. Симптомы неполадок и

действия по их устранению на стр. 14.

Состояние входного сигнала

НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ

Указывает на то, что входной сигнал не соответствует

характеристикам монитора.

НЕТ ВХОДНОГО СИГНАЛА

Указывает на то, что входной сигнал не подается на

вход монитора.

Page 84

Симптомы неполадок и действия по их устранению

Если причиной неполадок стал компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования. Воспользуйтесь функцией самодиагностики (стр. 16), если проблема не устраняется с помощью следующих рекомендаций.

Симптом Проверьте эти позиции Нет изображения

Если индикатор 1 (питание) не горит

Если на экране появляется сообщение НЕТ ВХОДНОГО СИГНАЛА, или индикатор питания 1 горит оранжевым или мигает попеременно зеленым и оранжевым

Если на экране появляется сообщение НЕДОПУСТИМЫЙ ГРАФИЧЕСКИЙ РЕЖИМ

Если на экране нет сообщений, и индикатор питания 1 горит зеленым или мигает оранжевым

При использовании системы Macintosh

Скачки, дрожание или волнообразные колебания изображения

Нечеткое изображение

Тени на изображении

 Проверьте, правильно ли подключен кабель питания.  Проверьте, находится ли выключатель питания 1 в положении on (вкл).

 Убедитесь, что кабель видеосигнала подключен правильно, и все разъемы

надежно вставлены в свои гнезда (стр. 6).

 Убедитесь, что ни один из штырьковых контактов видеокабеля HD15 не

является изогнутым и не утоплен внутрь вилки.

Неполадки, связанные с подключением компьютера или другого оборудования

 Компьютер находится в режиме экономного потребления энергии.

Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.  Проверьте, находится ли выключатель компьютера в положении on (вкл).  Убедитесь, что графический адаптер правильно и надежно закреплена в

разъеме подключения к шине.

Неполадки, связанные с подключением компьютера или другого

оборудования

 Проверьте, входят ли видеочастоты в заданный для монитора диапазон.

Если данная модель устанавливается вместо старого монитора, верните

прежний монитор на место и подстройте частотный диапазон согласно

следующим техническим параметрам.

По горизонтали: 30  70 кГц

По вертикали: 48  120 Гц  Воспользуйтесь функцией самодиагностики (стр. 16).

 Убедитесь, что переходник для Macintosh (не входит в комплект) и кабель

видеосигнала подключены правильно (стр. 6).  Изолируйте и устраните любые потенциальные источники электрических и

магнитных полей, например лазерные принтеры, электрические

вентиляторы, флуоресцентные лампы или телевизоры.  Отодвиньте монитор подальше от линий электропитания или установите

возле него магнитный экран.  Попробуйте подключить монитор к другой сетевой розетке, желательно от

другого контура.  Попробуйте повернуть монитор на 90° влево или вправо.

Неполадки, связанные с подключением компьютера или другого

оборудования

 Обратитесь к руководству по графическому адаптеру, чтобы проверить,

правильные ли параметры установлены для Вашего монитора.  Удостоверьтесь в том, что графический режим (VESA, Macintosh 16"Color и

др.) и частота входного сигнала соответствуют характеристикам монитора

(

Appendix

графические адаптеры подают слишком узкий для корректной

синхронизации монитора синхронизирующий импульс.  Подстройте частоту регенерации компьютера (частоту вертикальной

развертки) для получения оптимального изображения.  Подстройте контрастность и яркость (стр. 9).

 Выполните размагничивание монитора* (стр. 12).  Выберите функцию ПОДАВЛЕНИЕ МУАРА и откорректируйте эффект

устранения муарового фона (стр. 12).  Не используйте удлинители видеокабелей и коммутаторы видеосигнала.

 Проверьте, надежно ли закреплены в своих гнездах все разъемы.

). Даже в подходящем частотном диапазоне некоторые

Page 85

Симптом Проверьте эти позиции Неправильные центровка или

размер изображения

 Подстройте размер (стр. 10) или отцентрируйте изображение (стр. 10).

Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.

Края изображения искривлены

 Выводит на дисплей меню ПОДУШКА/ДУГА, ТРАПЕЦИЯ/

ПАРАЛЛЕЛОГРАММ или ВРАЩЕНИЕ для подстройки формы и поворота растрового изображения (стр. 10, 11).

Волнистые или муаровые разводы на экране

 Выберите функцию ПОДАВЛЕНИЕ МУАРА и откорректируйте эффект

устранения муарового фона (стр. 12).

Неполадки, связанные с подключением компьютера или другого оборудования

 Смените рисунок рабочего стола.

Неравномерная окраска изображения

 Выполните размагничивание монитора* (стр. 12). Однородность цвета

может нарушаться в тех случаях, когда вблизи монитора находятся источники магнитного поля, такие как громкоговорители, или когда Вы поворачиваете монитор.

Белый цвет не выглядит белым Сразу после включения

монитора раздается непродолжительное гудение

Если потребуется повторить процесс размагничивания, это можно сделать, как минимум, через 20 минут, для того чтобы получить наилучший результат. Гудящий звук, который слышен, не является неисправностью.

 Подстройте цветовую температуру (стр. 11).  Этот звук сопутствует процессу автоматического размагничивания. После

включения питания в течение приблизительно 5 секунд происходит автоматическое размагничивание трубки монитора.

Отображение названия модели монитора, серийного номера и даты выпуска (ИНФОРМАЦИЯ)

Нажмите в центре кнопки управления.

На экране появляется главное меню (MENU).

На экране появляется меню LANGUAGE/ ИНФОРМАЦИЯ.

Переместите кнопку управления m/M, чтобы выбрать элемент (ИНФОРМАЦИЯ).

На экране появляется информационное окно для данной модели монитора.

Пример

LAN A E

O EL CP E100P

SERI AL 12345678

AN FAC RE 2000 52

SELEC E I

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию.  Название модели: CPD-E100P  Серийный номер  Название и характеристики Вашего компьютера и

графического адаптера.

Page 86

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если возникает какая-либо проблема с монитором или компьютером (компьютерами), экран очищается, а индикатор питания 1 горит зеленым или мигает оранжевым. Если индикатор питания 1 горит оранжевым, то компьютер находится в режиме экономного потребления энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

RESET

Если индикатор 1 (питание) горит зеленым

Отсоедините кабель видеовхода или

выключите подсоединенный к монитору компьютер.

2 Нажмите кнопку питания 1 дважды, чтобы

выключить монитор и затем включить.

3 Переместите кнопку управления , и

удерживайте 2 секунды перед тем, как монитор перейдет в режим экономного потребления энергии.

Индикатор 1 (питание)

Технические характеристики

Кинескоп Шаг апертурной решетки

0,24 мм (центр) Размер экрана по диагонали 15 дюймов Развертка 90 градусов

Размер экранного изображения

Прибл. 285 × 214 мм (ш/в) Видимое изображение 14,0"

Разрешение

Максимальное По горизонтали: 1280 точек

По вертикали: 1024 линии

Рекомендуемое По горизонтали: 800 точек

По вертикали: 600 линий

Стандартная площадь изображения

Прибл. 270 × 202 мм (ш/в)

Частота развертки* По горизонтали: 30 – 70 кГц

По вертикали: 48 – 120 Гц Параметры сетевого питания 220 – 240 В, 50 – 60 Гц, 0,8 А Потребляемая мощность

Макс. 95 Вт Габариты

Масса Прибл. 15 кг Plug and Play DDC2B Входящие в комплект принадлежности

Прибл. 356 × 378 × 388 мм

(ш/в/д)

См. стр. 6

Если появятся все четыре цветные полоски (белого, красного, зеленого, синего), то монитор работает корректно. Вновь подсоедините кабель к видеовходу и проверьте состояние компьютера.

Если цветные полоски не появляются, то монитор, возможно, неисправен. Проинформируйте местного официального дилера Sony о состоянии своего монитора.

Если индикатор питания 1 мигает оранжевым

Нажмите кнопку питания 1 дважды, чтобы выключить монитор и затем включить.

Если индикатор питания 1 горит зеленым, то монитор работает нормально.

Если индикатор питания 1 продолжает мигать, то, возможно, монитор неисправен. Сосчитайте количество секунд в интервалах между загоранием индикатора питания 1 и проинформируйте местного официального дилера Sony о состоянии своего монитора. Не забудьте предоставить название модели и серийный номер своего монитора. Также необходимо указать марку и модель Вашего компьютера и графического адаптера.

* Рекомендуемый режим синхронизации по

горизонтали и вертикали

• Ширина синхроимпульса горизонтальной развертки должна быть больше 1,0 мкс.

• Интервал между сигналами горизонтальной развертки должен быть больше 3,6 мкс.

• Интервал между сигналами вертикальной развертки должен быть больше 500 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Page 87

Appendix

Preset mode timing table

TCO’99 Eco-document

No. Resolution

(dots × lines)

1640 × 480 31.5 kHz 60 Hz VGA-G 2640 × 480 43.3 kHz 85 Hz VESA 3720 × 400 31.5 kHz 70 Hz VGA-Text 4800 × 600 46.9 kHz 75 Hz VESA 5800 × 600 53.7 kHz 85 Hz VESA 6832 × 624 49.7 kHz 75 Hz Macintosh 16"

7 1024 × 768 60.0 kHz 75 Hz VESA 8 1024 × 768 68.7 kHz 85 Hz VESA 9 1280 × 1024 64.0 kHz 60 Hz VESA

Horizontal Frequency

Vertical Frequency

Graphics Mode

Color

Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional u s e. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

Why do we have env ironmentally labelled

computers?

In many countries, environmental labelling has become an established met hod for encouraging the adaptation of goods and services to the environment . T he main problem, as f ar as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of elec tricity g e ne ratio n h a ve a n e ga tiv e e ffe ct on the environment (e.g. acidi c and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is ofte n left running continuously and there by consumes a lot of energy.

What does labelling involve?

This product meets the re quirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conserva tion) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consu mption and electrical and fire safety.

(continued)

Page 88

The environmental demands impose restrictions on the presence and use of heavy metals, bromi nated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an env iro nm ental policy which must be adhered to in each count r y where the company implements its operational policy.

The energy requirements include a demand that the computer and/ or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and mag netic fields, physical and vi sual ergonomics and good usability.

Below you will find a brief summary of the environmental requirem e n ts met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): [email protected] Current informa tion regardin g TCO’99 appr oved and lab elled products may also be obtained via the Inte rnet, using the address: http://www.tco-info.com/

any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere , cau sing increased reception on earth of ultraviolet light with e.g. in creased risks of skin cancer (malignant me la no m a) as a co ns e quence.

Lead**

Lead can be found in picture tubes, display screens, solde rs and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been d eveloped.

* Bio-accumulative is defined as substances which accumulate

within living organisms.

** Lead,Cadmium and Mercury are heavy metals which are Bio-

accumulative.

Environmenta l requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those fl ame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise t o severe healt h effe cts, including reproductive damage in fish-eating birds and mammals,

due to the bio-accumulative been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allow ed in the printed circuit boards since no substitutes are available.

processes. Flame retardants have

Cadmium**

Cadmium is present in rechargeable batt eries and in the colourgenerating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colourgenerating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain

Sony Corporation Printed in Thailand
