Page 1

3-865-633-41 (1)



Trinitron Color Computer Display

Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Instruzioni per l’uso

GB FR DE ES IT

CPD-210EST9

Page 2

Owner’s Record

The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product.

Model No.

Serial No.

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture. Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected. – Consult the dealer o r an experienced radio/TV tech nician for help . You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

EN 55022 Compliance (Czech Republic Only)

This device belongs to category B devices as described in EN 55022, unless it is specifically stated that it is a category A device on the specification label. The following applies to devices in category A of EN 55022 (radius of protection up to 30 meters). The user of the device is obliged to take all steps necessary to remove sources of interference to telecommunication or other devices.

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).

• Aus ergonomischen Gründen (flimmern) sollten nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.

• Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, daß die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

NOTICE

This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS

Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/ CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

INFORMATION This product complies with Swedish National Council for Metrology (MPR) standards issued in December 1990 (MPR II) for very low frequency (VLF) and extremely low frequency (ELF).

INFORMATION Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Hinweis Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

INFORMACIÓN Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

Dieses Garät entspricht den folgenden europäischen EMVVorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1994 Klasse B EN50082-1/1992 EN60555-2/1987

NERGY STAR P artner, Sony

As an Corporation has determined that this product meets the guidelines for energy efficiency.

This monitor complies with the TCO’99 guidelines.

NERGY STAR

Declaration of Conformity

Trade Name: Sony Model No.: CPD-210EST9 Responsible Party: Sony Electronics Inc. Address: 1 Sony Drive, Park Ridge, NJ. 07656 USA Telephone No.: 201-930-6970

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Page 3

Table of Contents

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Step 1: Step 2: Step 3:

Connect your monitor to your computer . . . . . . . . . . . . . . . 6

Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 6

Selecting the on-screen menu language

(LANGUAGE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8

Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Adjusting the contrast and brightness

(CONTRAST/BRIGHTNESS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Adjusting the horizontal size or centering of the picture

(H-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the vertical size or centering of the picture

(V-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the curvature of the picture’s sides

(PIN/PIN BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the angle of the picture’s sides

(KEY/KEY BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the picture’s rotation (ROTATION) . . . . . . . . . . . . . . . . . 11

Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 11

Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11

Additional settings (DEGAUSS/CANCEL MOIRE) . . . . . . . . . . . . . 12

Resetting the adjustments (RESET). . . . . . . . . . . . . . . . . . . . . . . . 12

• Trinitron is a registered trademark of Sony Corporation.

• Macintosh is a trademark license d to Apple Computer, Inc., registered in the U.S.A. and other countries.

• Windows trademarks of Microsoft Corporation in the United States and other countries.

• IBM PC/AT and VGA are registered trademarks of IBM Corporation of the U.S.A.

• VESA and DDC Video Electronics Standard Association.

•

mark.

• All other product names m ent i one d herein may be the trademarks or registered trademarks of their respective companies.

• Furthermo re, “” and “” are not mentioned in each case in this manual.



and MS-DOS are registered



are trademarks of the

NERGY STAR is a U.S. registered

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 13

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 4

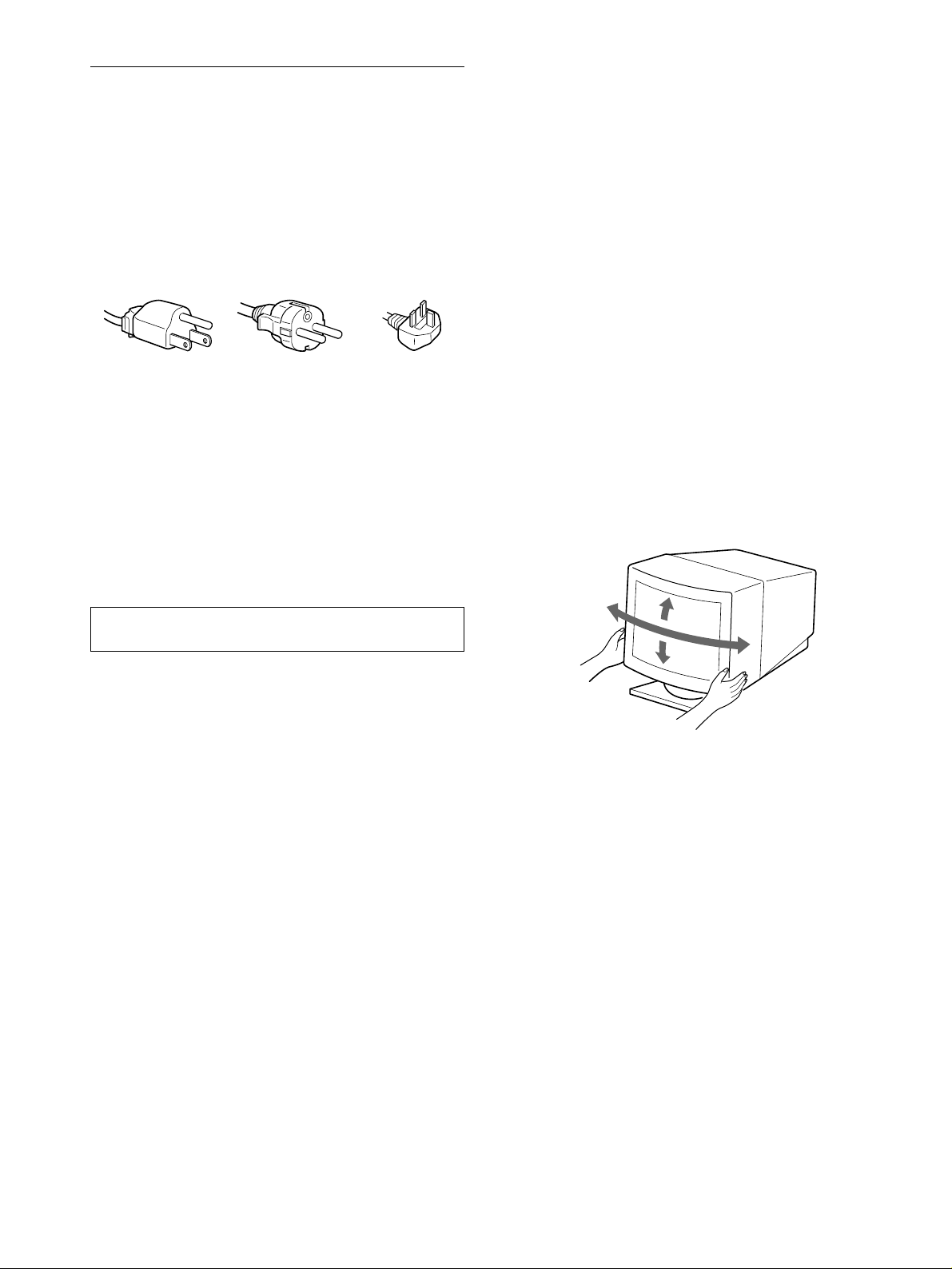

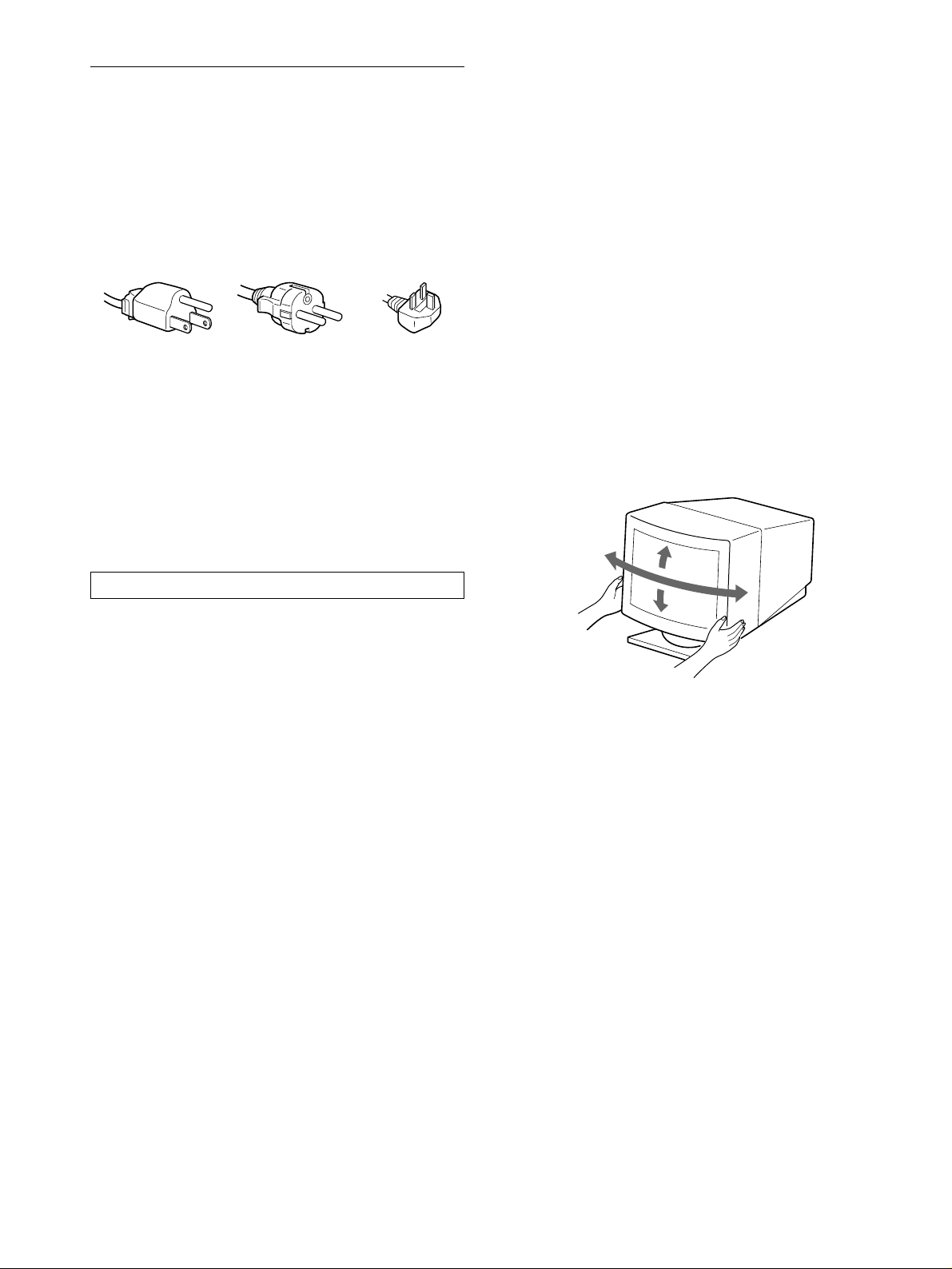

Precautions

90°

5°

90°

15°

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the UK

If you use the monitor in the UK, be sure t o use the supplied UK power cable.

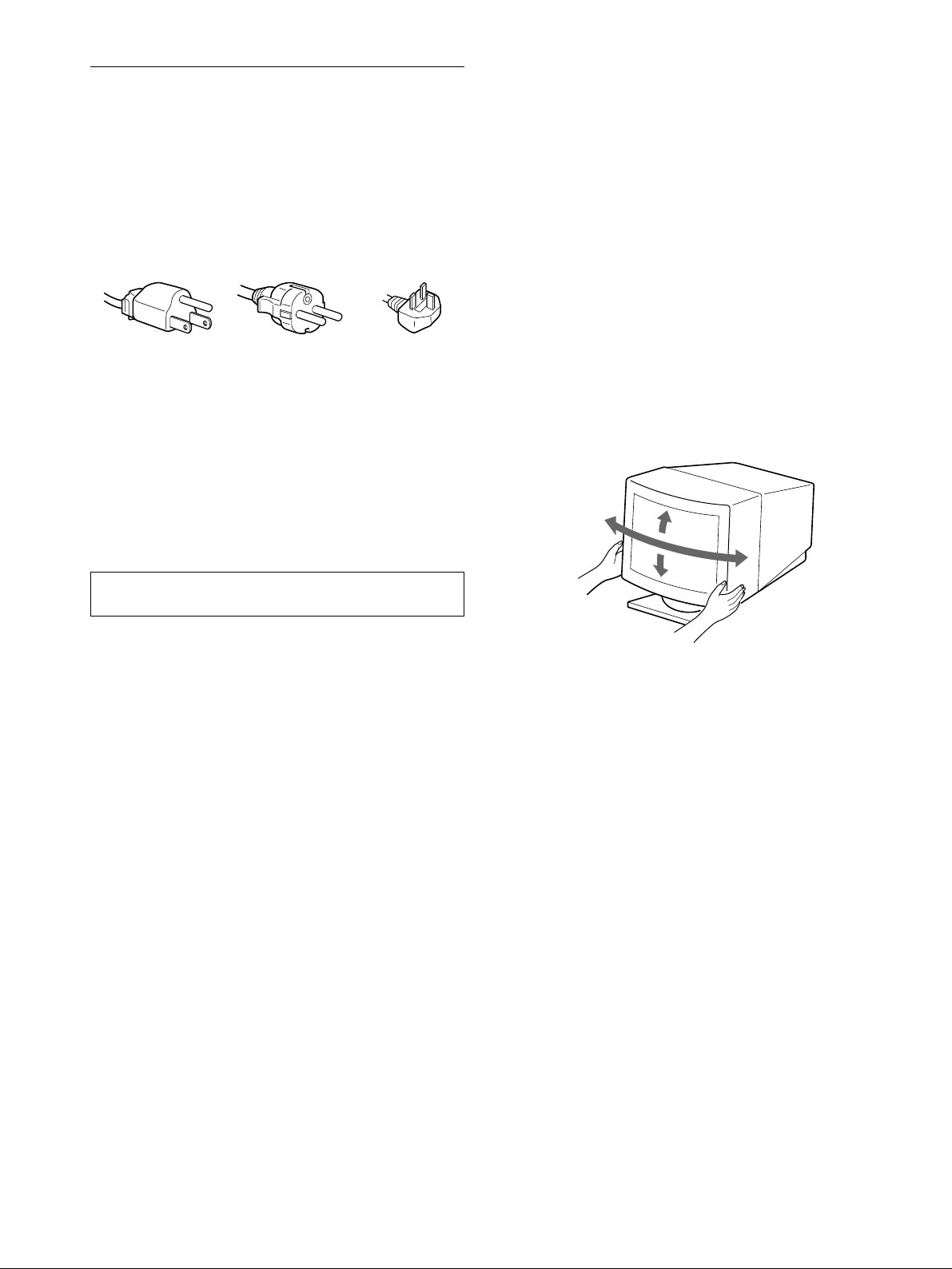

Example of plug types

for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only

• Before disconnecting the power cord, wait at le ast 30 seconds

after turning off the power to allow the static elec tricity on the screen’s surface to discharge.

• After the power is turned on, the screen is demagnetized

(degaussed) for about 5 seconds. This generates a strong magnetic field around the screen which may affect data stored on magnetic tapes and disks placed near the monitor. Be sure to keep magnetic recording equipment, tapes, and disks away from the monitor.

Use of the tilt-swivel

This monitor can be adjusted within the angles shown below. To turn the monitor vertically or horizontally, hold it at the bottom with both hands.

The equipment should be in stalled near an easily accessible outlet.

Installation

Do not install the monitor in the following places:

• on surfaces (rugs, blankets, etc.) or near materials (curtains,

draperies, etc.) that may block the ventilation holes

• near heat sources such as radiators or air ducts, or in a place

subject to direct sunlight

• in a place subject to severe temperature changes

• in a place subject to mechanical vibration or shock

• on an unstable surface

• near equipment which generates magnetism, such as a

transformer or high volta g e po w er lines

• near or on an electrically charged metal surface

Maintenance

• Clean the screen with a soft cloth. If you use a glass cleaning

liquid, do not use any t ype of cleaner containing an anti-static solution or similar additive as this may scratch the screen’s coating.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items su ch as a ballpoint pe n or screwdrive r. This type of contact may result in a scratched picture tube.

• Clean the cabinet, pa nel an d controls with a soft cloth lightly

moistened with a mild detergent solution. Do not use any type of abrasive pa d, sc ouring powder or solv ent, s uch as a lcohol o r benzene.

Transportation

When you transport this monitor for repair or shipment, use the original carton and packing materials.

Page 5

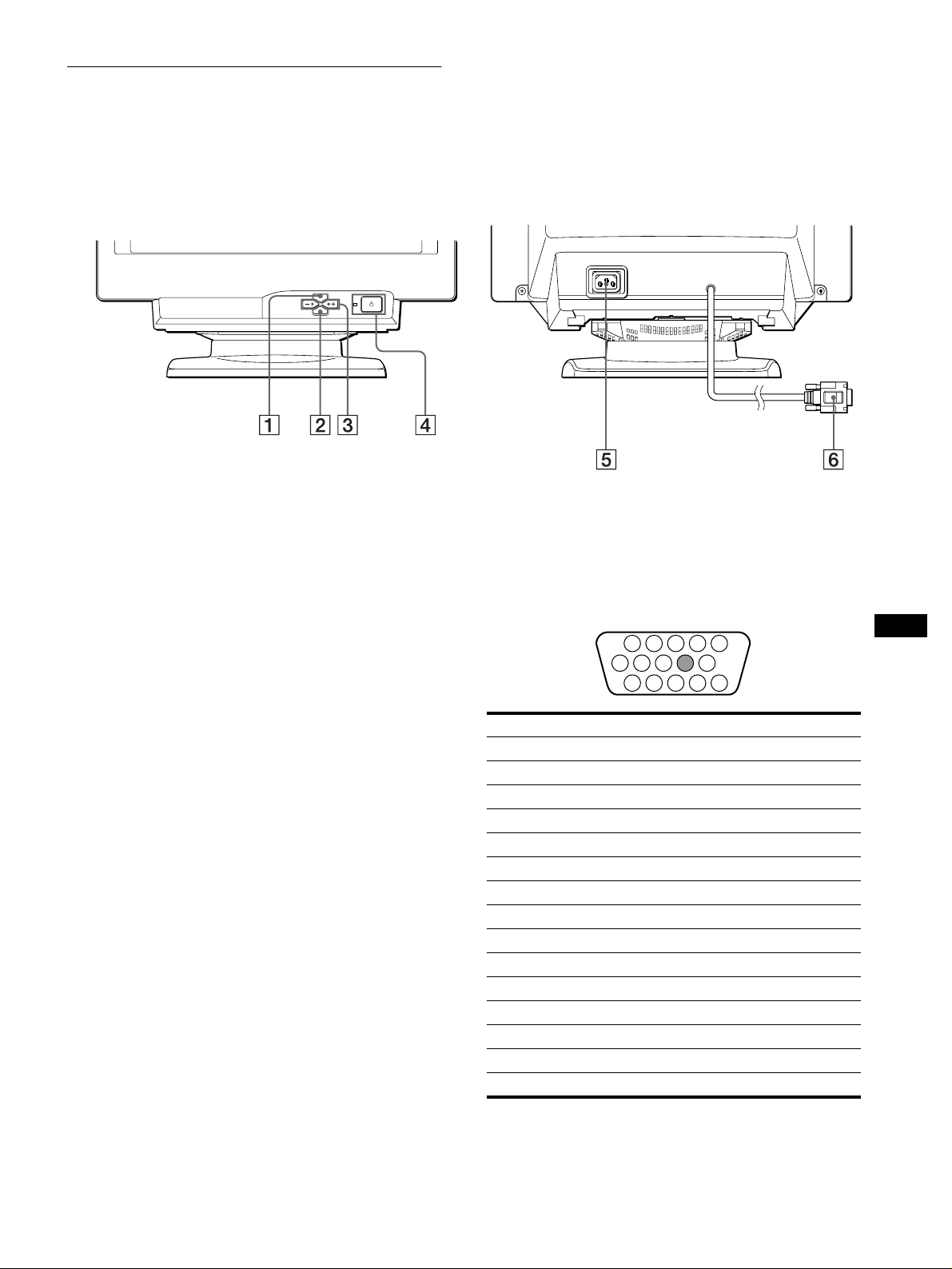

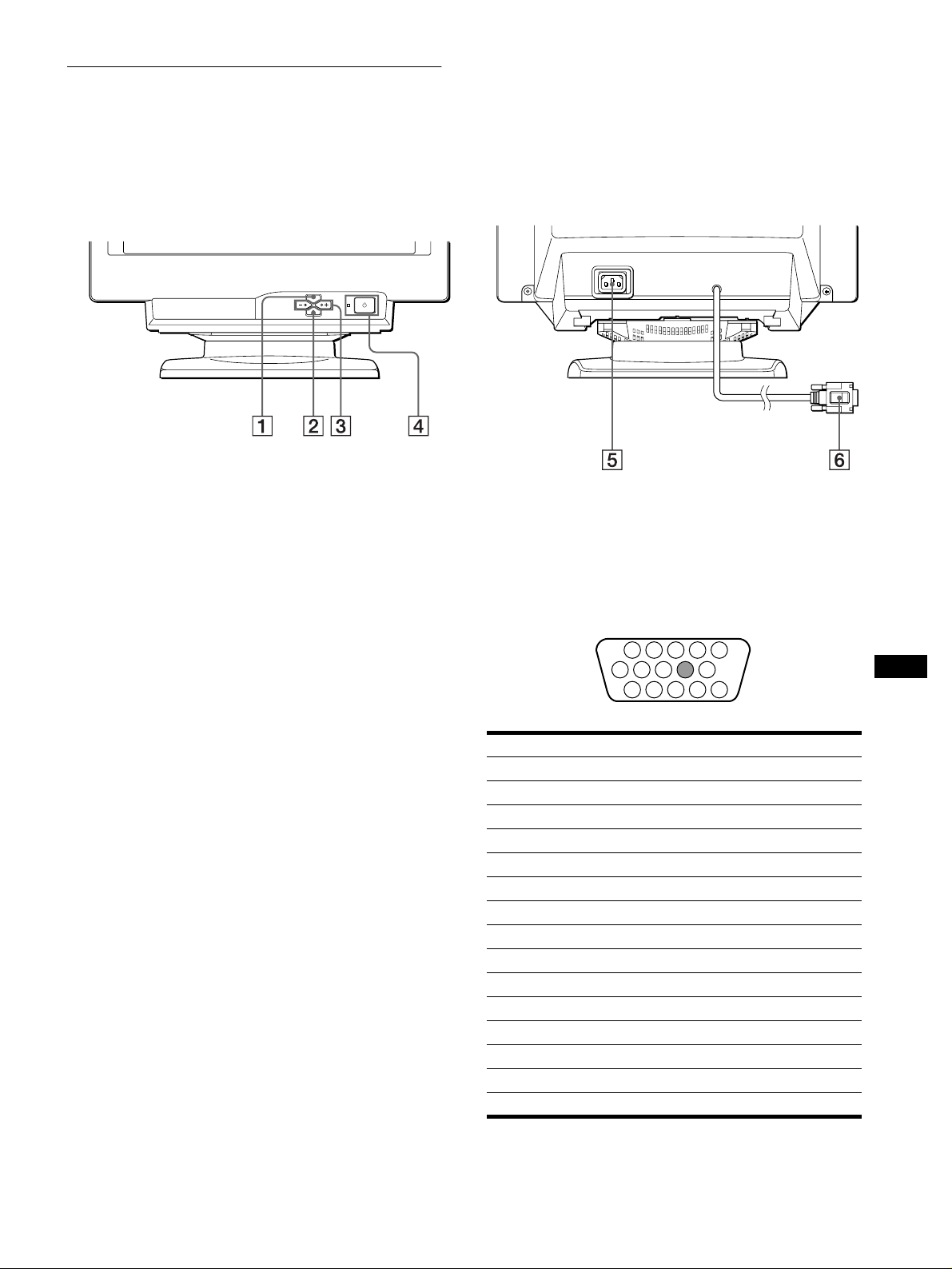

Identifying parts and controls

1 2 3 4

876

11 12 13 14 15

See the pages in parentheses for further details.

ENTER

RearFront

MENU button (page 9 )

This button displays the MENU OSD.

ENTER button (page 9)

This button selects the menu and adjustment items.

(contrast)

3 6

These buttons display the CONTRAST/BRIGHTNESS menu and function as the +/− buttons when adjusting other items.

(power) switch and indicator (pages 6, 13, 16)

4 1

This button turns the monitor on and off. The power ind icator lights up in green when the monitor is turned on, and either flashes in green and orange, or lights up in orange when the monitor is in power saving mode.

buttons (page 9)

+/−

+/−+/−

AC IN connector (page 6)

This connector provides AC power to the monitor.

Video input connector (HD15) (page 6)

This connector inputs RGB video signal s (0.700 Vp-p, positive) and sync signals.

Pin No. Signal

1Red 2 Green 3Blue 4 ID (Ground) 5 DDC Ground* 6 Red Ground 7 Green Ground 8 Blue Ground 9– 10 Ground 11 ID (Ground) 12 Bi-Directional Data (SDA)* 13 H. Sync 14 V. Sync 15 Data Clock (SCL)*

* DDC (Displ a y Dat a Ch annel) is a standard of VESA.

Page 6

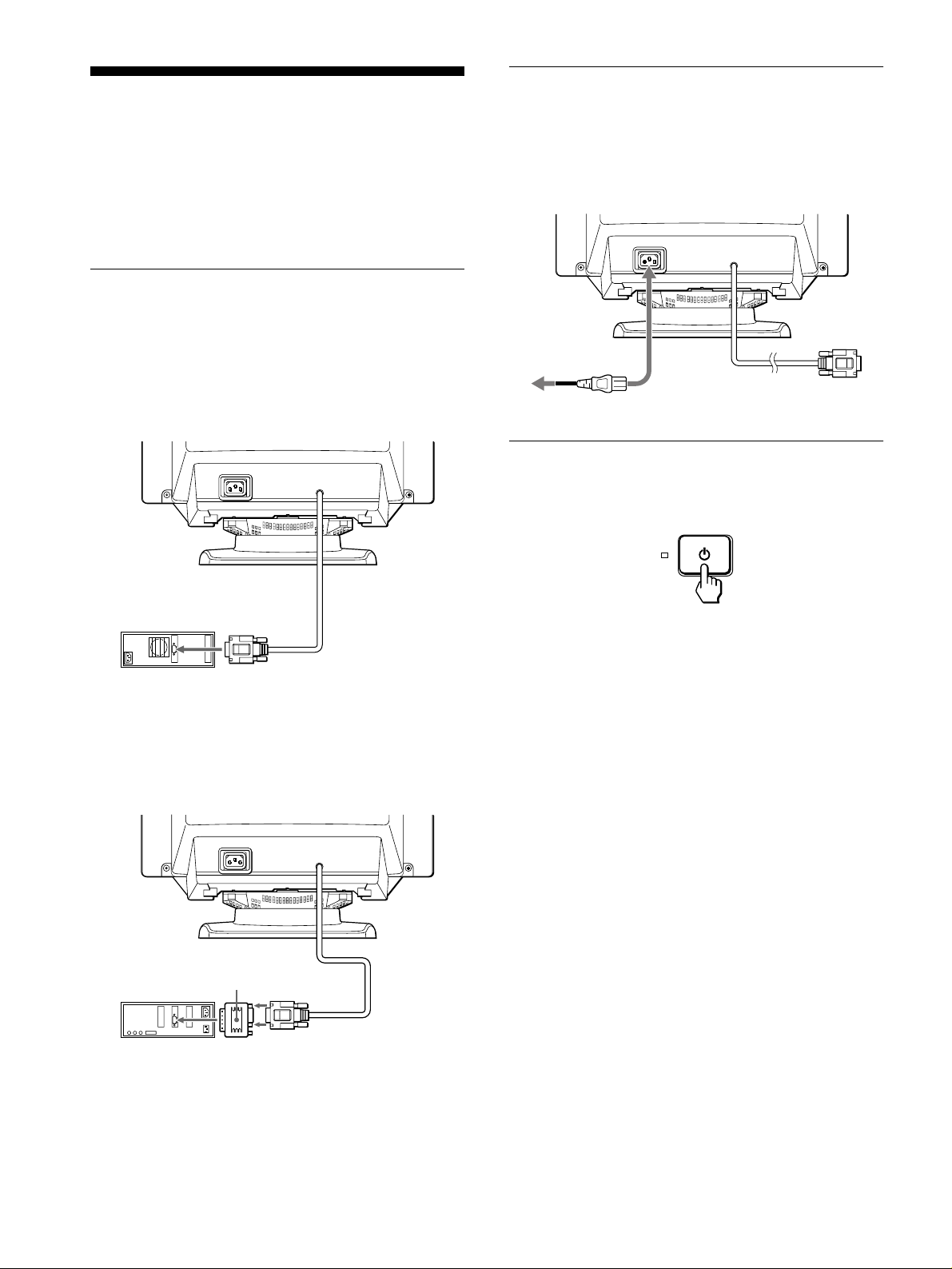

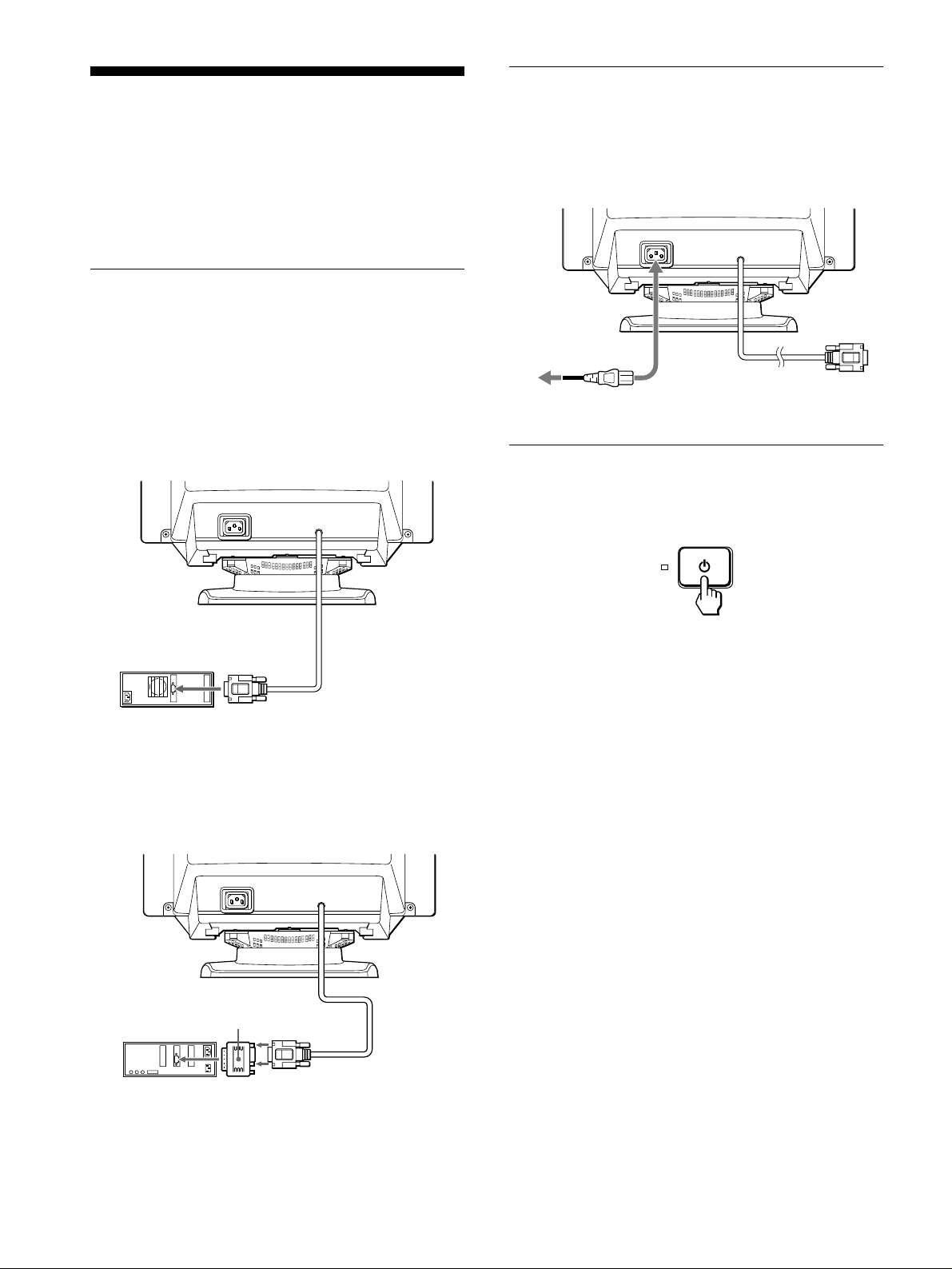

Setup

to AC IN

to a power outlet

power cord (supplied)

Before using your monitor, check that the following accessori es are included in your carton:

• Power cord (1)

• Windows Monitor Information Disk (1)

• Warranty card (1)

• Notes on cleaning the screen’s surface (1)

• This instruction manual (1)

Step 1:Connect your monitor to

your computer

Turn off the monitor and computer before connecting.

Connecting to an IBM PC/AT or compatible

computer

Step 2:Connect the power cord

With the monitor and computer switched off, first connect the power cord to the monitor, then connect it to a power outlet.

Step 3:Turn on the monitor and

computer

First turn on the monitor, then turn on the computer.

to video output

IBM PC/AT or compatible computer

Connecting to a Macintosh or compatible

computer

You will need a Macintosh adapter (not supplied).

Macintosh adapter (not supplied)

The installation of your monitor is complete. If necessary, use the monitor’s controls to adjust the picture.

Macintosh or compatible computer

to video output

Page 7

If no picture appears on your screen

• Check that the monitor is correctly connected to the computer.

• If NO INPUT SIGNAL appears on the screen, confirm that your computer’s graphic board is completely seated in the correct bus slot.

• If you are replacing an old monitor with this model and OUT OF SCAN RANGE appears on the screen, reconnect the old monitor. Then adjust the computer’s graphic board so that the horizontal frequency is between 30 – 70 kHz, and the vertical frequency is between 48 – 120 Hz.

For more information about the on-screen messages, see “Trouble symptoms and remedies” on page 14.

For customers using Windows 95/98

To maximize the potential of your monitor, install the new model information file from the supplied Windows Monitor Informat ion Disk onto your PC. This monitor complies with the “VESA DDC” Plug & Play stan dard. If your PC/graphics board complies with DDC, select “Plug & Play Monitor (VESA DDC)” or this monitor’s mode l na m e a s the mo nitor type in the “Control Panel” of Windows 95/98. If your PC/graphics board has difficulty commu nicating with this monitor, loa d the Windows Monitor Information Disk and select this monitor’s model na m e as the monitor type.

For customers using Windows NT4.0

Monitor setup in Windows NT4.0 is different from Windows 95/98 an d does not involve the sele c ti on of monitor type. Refer to the Windows NT4.0 instruction ma nual for further details on ad just ing the resolution, refresh rate, and number of col ors.

Adjusting the monitor’s resolution and color number

Adjust the monitor’s resolution and color number by referring to your computer’s instruction manual. The color number may vary according to your computer or video board. The color pale t te sett ing and the actual number of colors are as follows:

• High Color (16 bit) t 65,536 colors

• True Color (24 bit) t about 16.77 million col ors

In true color mode (24 bit), speed may be slower.

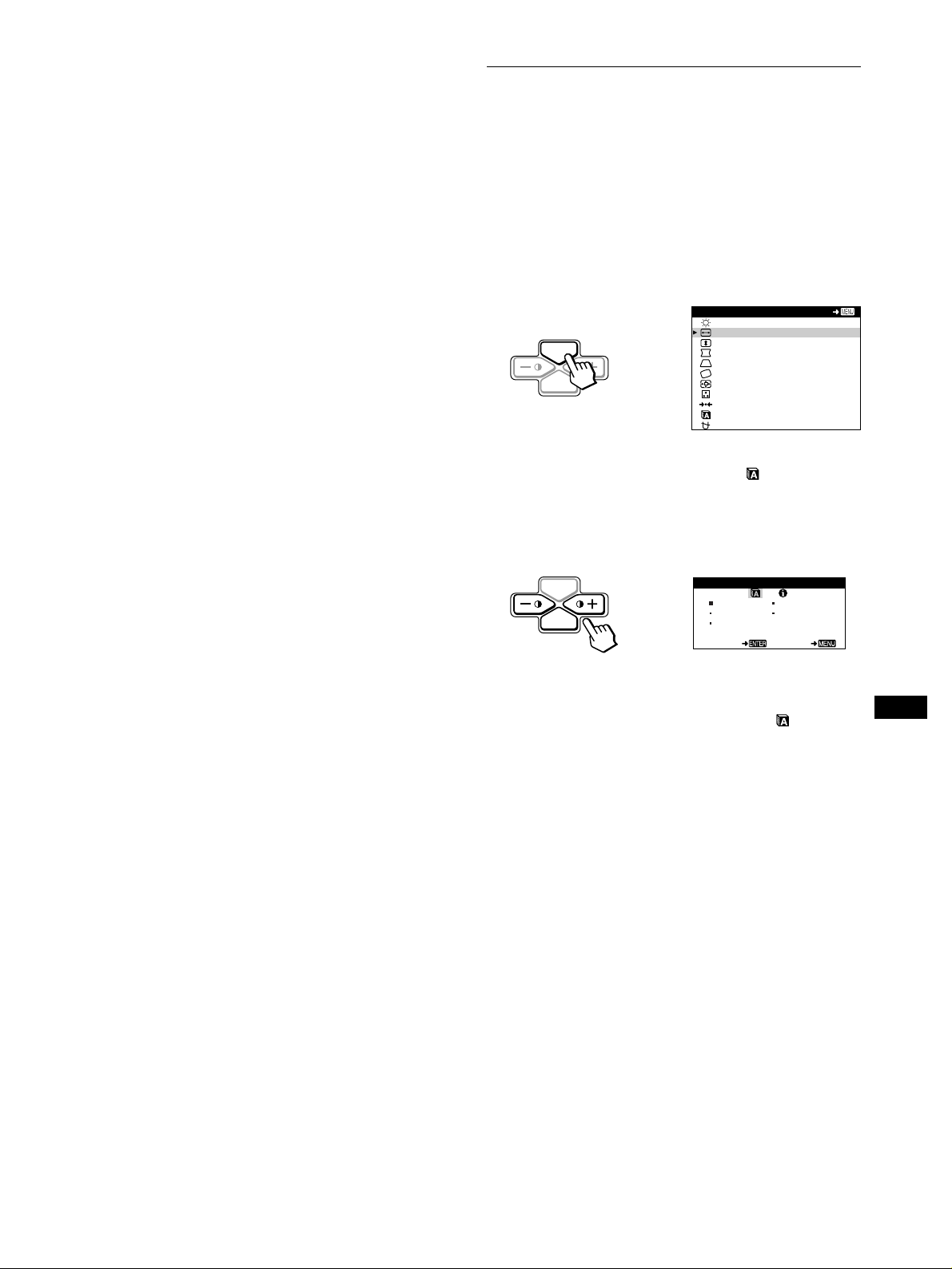

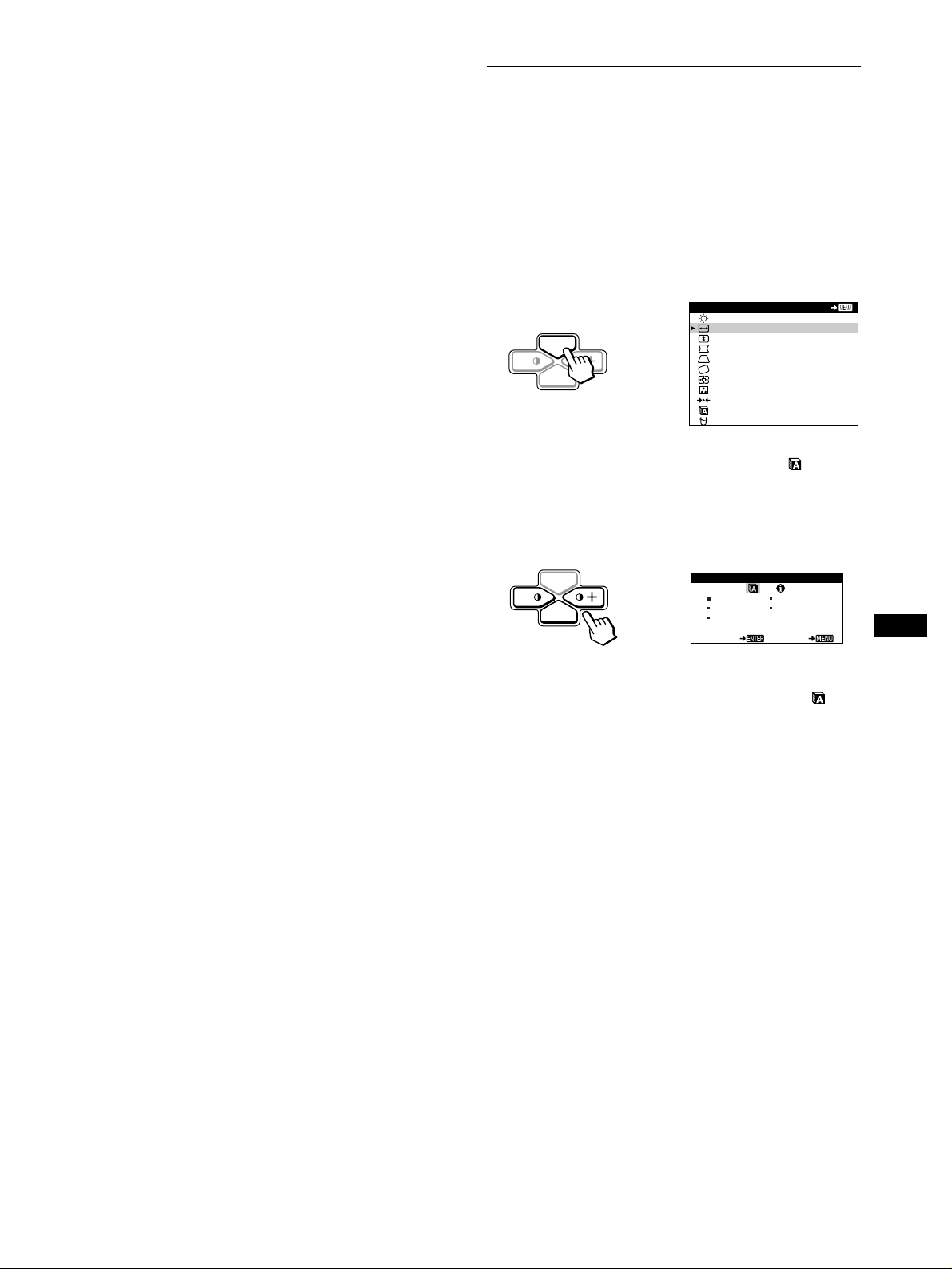

Selecting the on-screen menu language (LANGUAGE/ INFORMATION)

English, French, German, Span ish, and Ita lian ver sions of the onscreen menus are available. The default setting is English.

Press the MENU button.

See page 9 for more information on using the MENU button.

CONTRAST / BR I GHTNE SS H- S I ZE / CENTER V-SIZE/CENTER PIN/PIN BALANCE KEY / KEY BA LANCE ROTAT I ON ZOOM COLOR RESET LANGU AGE / I NFORMAT NOI DEGAUSS/ CANCEL MO ERI

Press the

ENTER

buttons to highlight LANGUAGE/

++++/−−−−

INFORMATION and press the ENTER button.

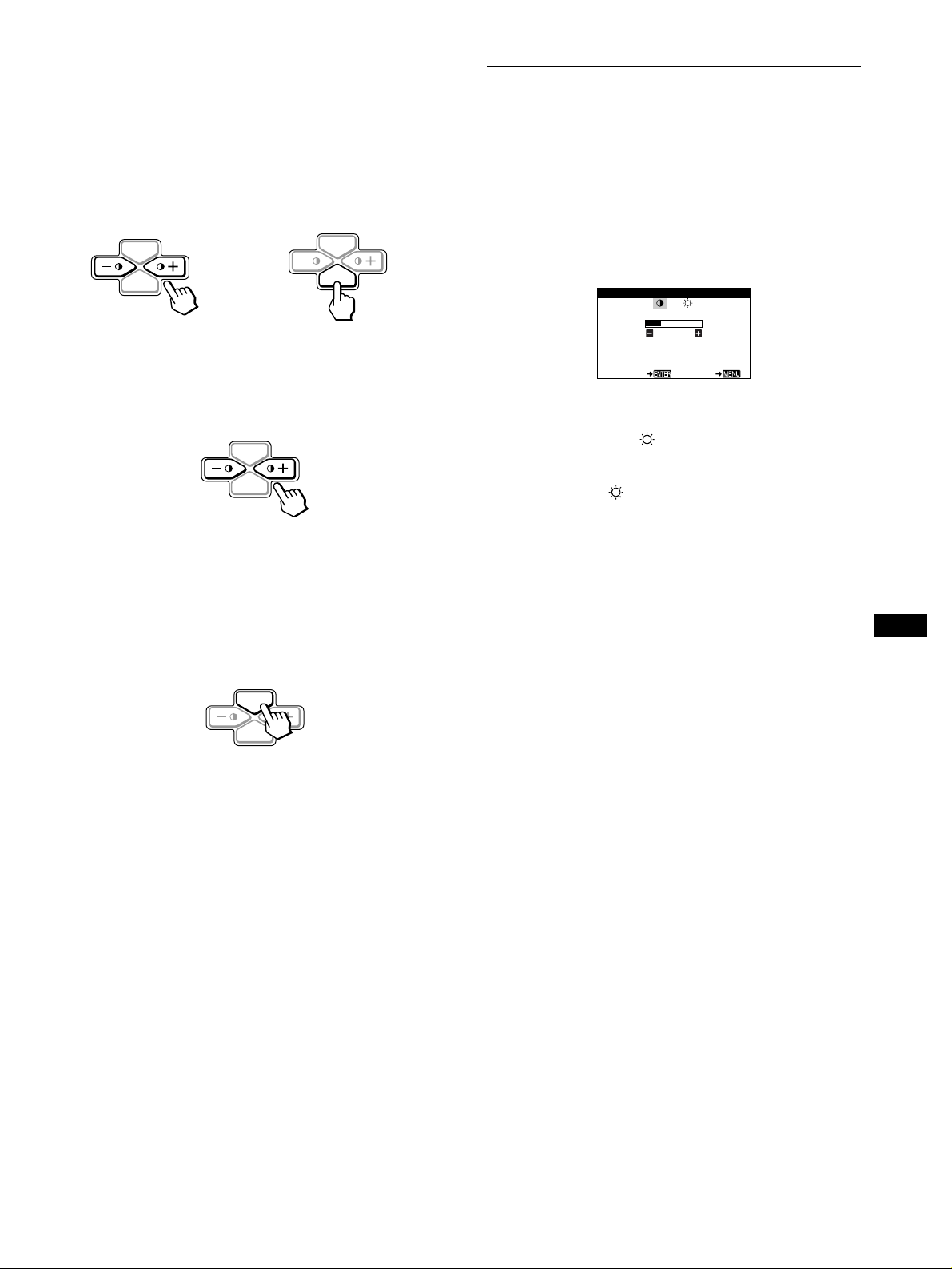

See page 9 for more information on using the +/− and ENTER buttons.

ENTER

Press the ENTER button to select (LANGUAGE) and press

++++/−−−−

buttons to select a language.

LANGUAGE / INFORMAT ION

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ESPAÑOL: Spanish

• ITALIANO: Italian

To close the menu

Press the MENU button once to return t o the m ai n m enu , a nd twice to return to normal viewing. If no butt ons are pressed, the menu closes automatically after about 30 seconds.

EX I T

To reset to English

See “Resetting the adjustments (RESET)” on page 12.

Page 8

Customizing Your Monitor

the resolution of the current input signal

the horizontal and vertical frequencies of the current input signal

You can make numerous adj ustments to your monito r u s ing the on-screen menu.

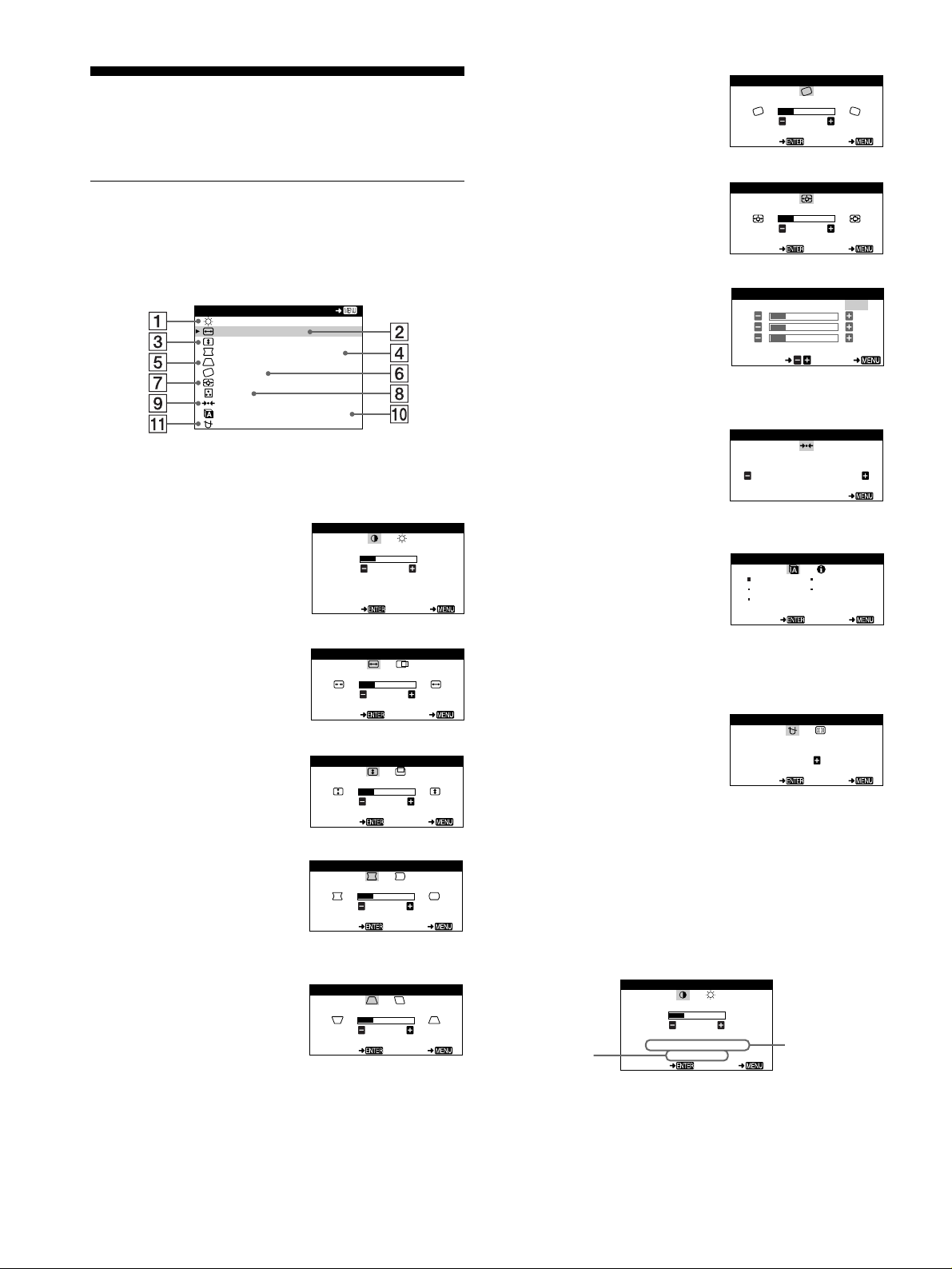

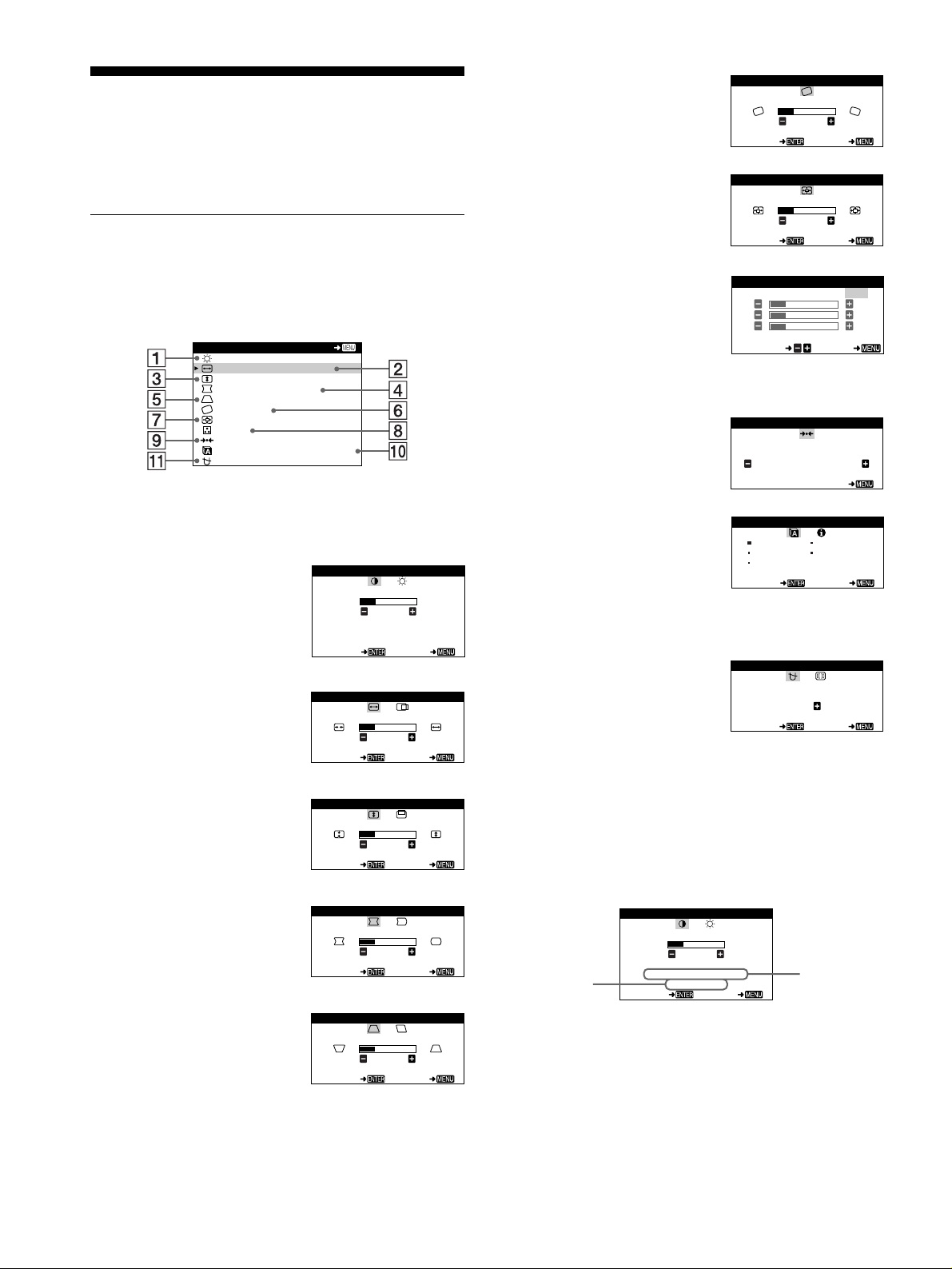

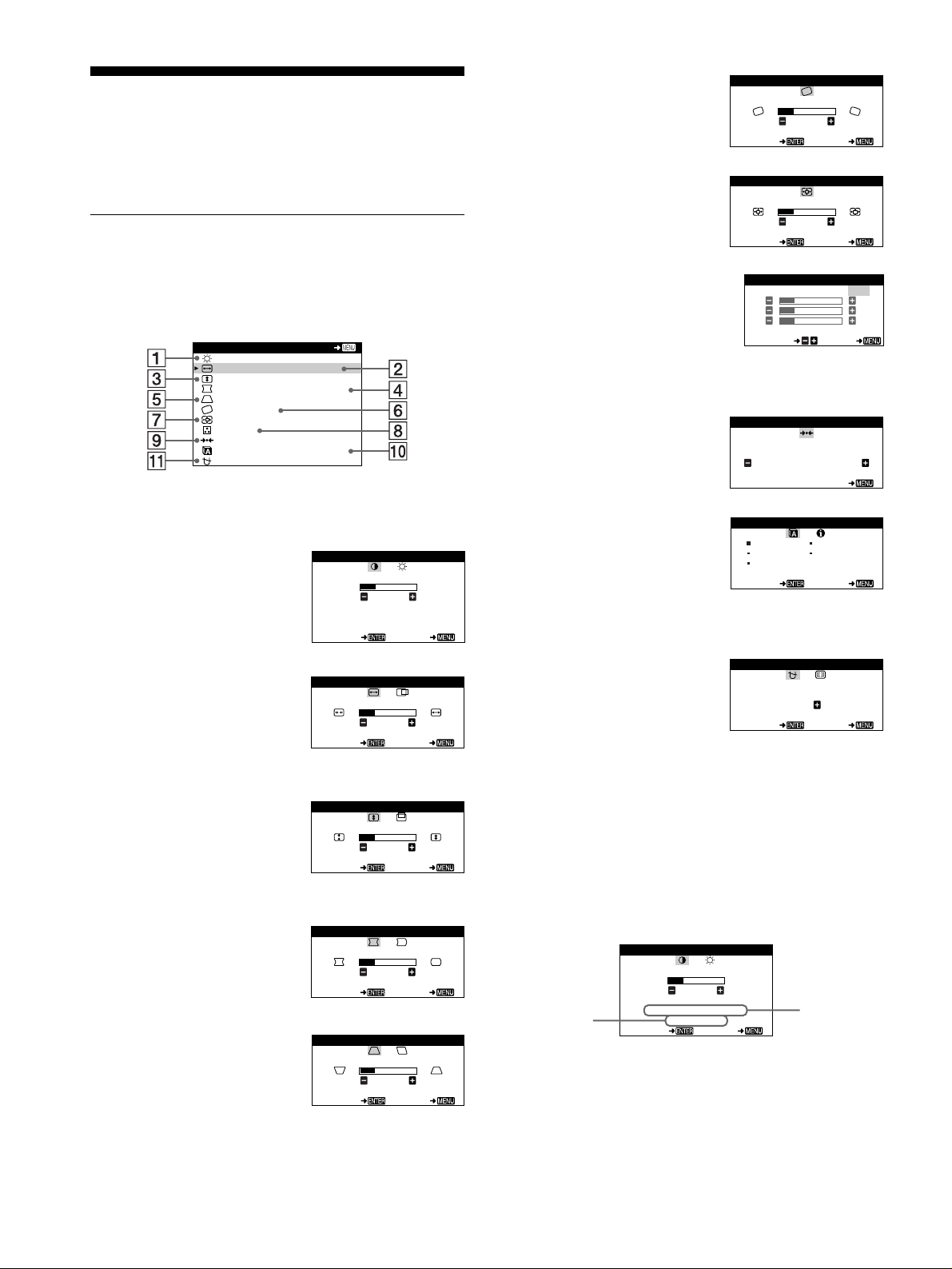

Navigating the menu

Press the MENU button to display the main MENU on your screen. See page 9 for more information on using the MENU button.

CONTRAST / BR I GHTNE SS H- S I ZE / CENTER V-SIZE/CENTER PIN/PIN BALANCE KEY / KEY BA LANCE ROTAT I ON ZOOM COLOR RESET LANGU AGE / I NFORMAT NOI DEGAUSS/ CANCEL MO ERI

Use the +/− and ENTER buttons to select one of the following menus. See page 9 for more information on using the +/− and ENTER buttons.

CONTRAST/BRIGHTNESS

(page 9)

Select the CONTRAST/ BRIGHTNESS menu to adjust the picture’s contrast and brightness.

EX I T

CONTRAST / BR I GHTNESS

CONTRAST

68.7kHz/85.0Hz 1024X768

SELECT EX I T

ZOOM (page 11)

Select the ZOOM menu to enla rge or reduce the picture.

COLOR (page 11)

Select the COLOR menu to adjust the picture’s color temperature. You can use this to match the monitor’s colors to a printed picture’s colors.

RESET (page 12)

Select the RESET menu to reset the adjustments.

LANGUAGE/INFORMATION

(page 7, 15)

Select the LANGUAGE/ INFORMATION menu to choose the on-screen menu’s languag e and display this moni tor ’s information box.

DEGAUSS/CANCEL MOIRE

(page 12)

Select the DEGAUSS/CANCEL MOIRE menu to deg a uss the screen and cancel the moire.

ZOOM

SELECT EX I T

COLOR

R50 G50 B50

SEL ECT EXI T

RESET

LANGUAGE / INFORMAT ION

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

DEGAUSS/ CANCEL MOI R

SELECT EX I T

KKK

5000 6500 9300

USER

RESET

MODE AL L

EX I T

DEGAUSS

H-SIZE/CENTER (page 10)

Select the H-SIZE/CENTER menu to adjust the picture’s horizontal size and centeri ng.

V-SIZE/CENTER (page 10)

Select the V-SIZE/CENTER menu to adjust the picture’s vertical size and centering.

PIN/PIN BALANCE (page 10)

Select the PIN/PIN BALANCE menu to adju st the curvature picture’s sides.

KEY/KEY BALANCE

(page 10)

Select the KEY/KEY BALANCE menu to adju st the angle of th e picture’s sides.

ROTATION (page 11)

Select the ROTATION menu to adjust the picture’s rotation.

H -S IZE / CENTER

H-SIZE

SELECT EX I T

V-SIZE/CENTER

V-SIZE

SELECT EX I T

PIN/PIN BALANCE

SELECT EX I T

KEY/ KEY BALANCE

KEY

SELECT EX I T

ROTAT ION

SELECT EX I T

Displaying the current input signal

The horizontal and vertical frequencies of the current input signal are displayed in the CONTRAST/BRIGHTNESS menu. If the signal matches one of this monitor’s factory preset modes, the resolution is also displayed.

CONTRAST / BR I GHTNESS

CONTRAST

68.7kHz/85.0Hz 1024X768

SELECT EX I T

Page 9

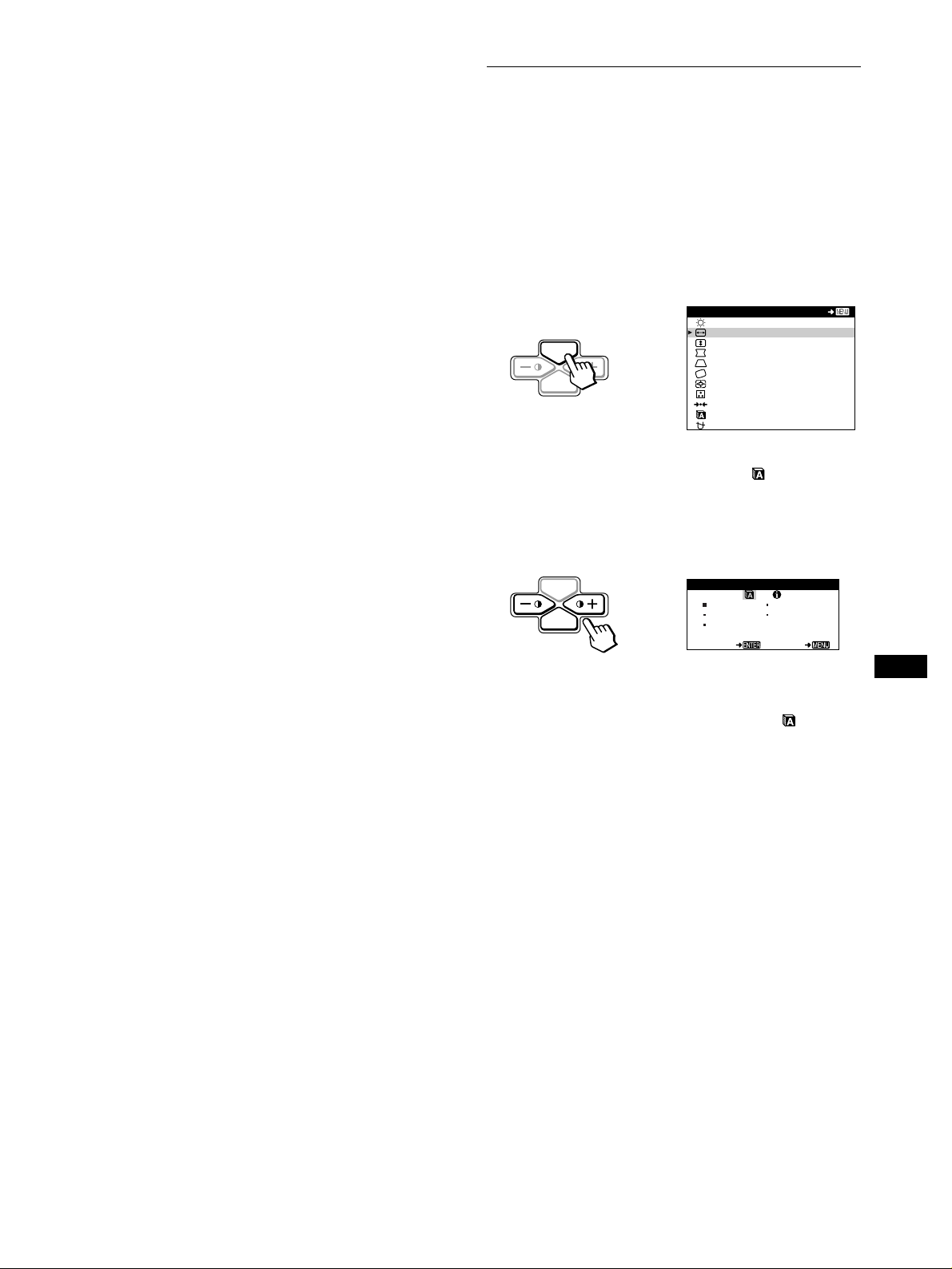

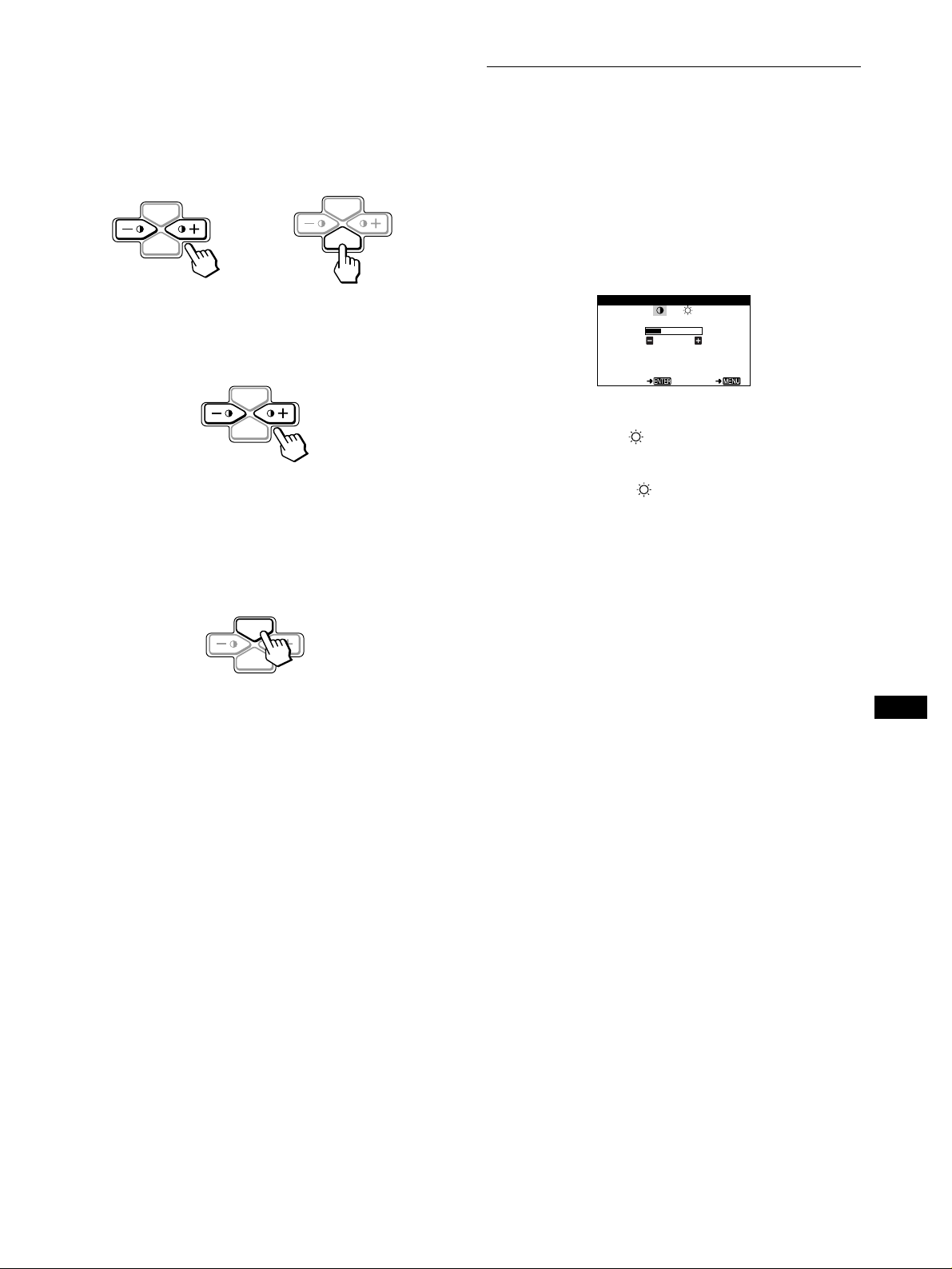

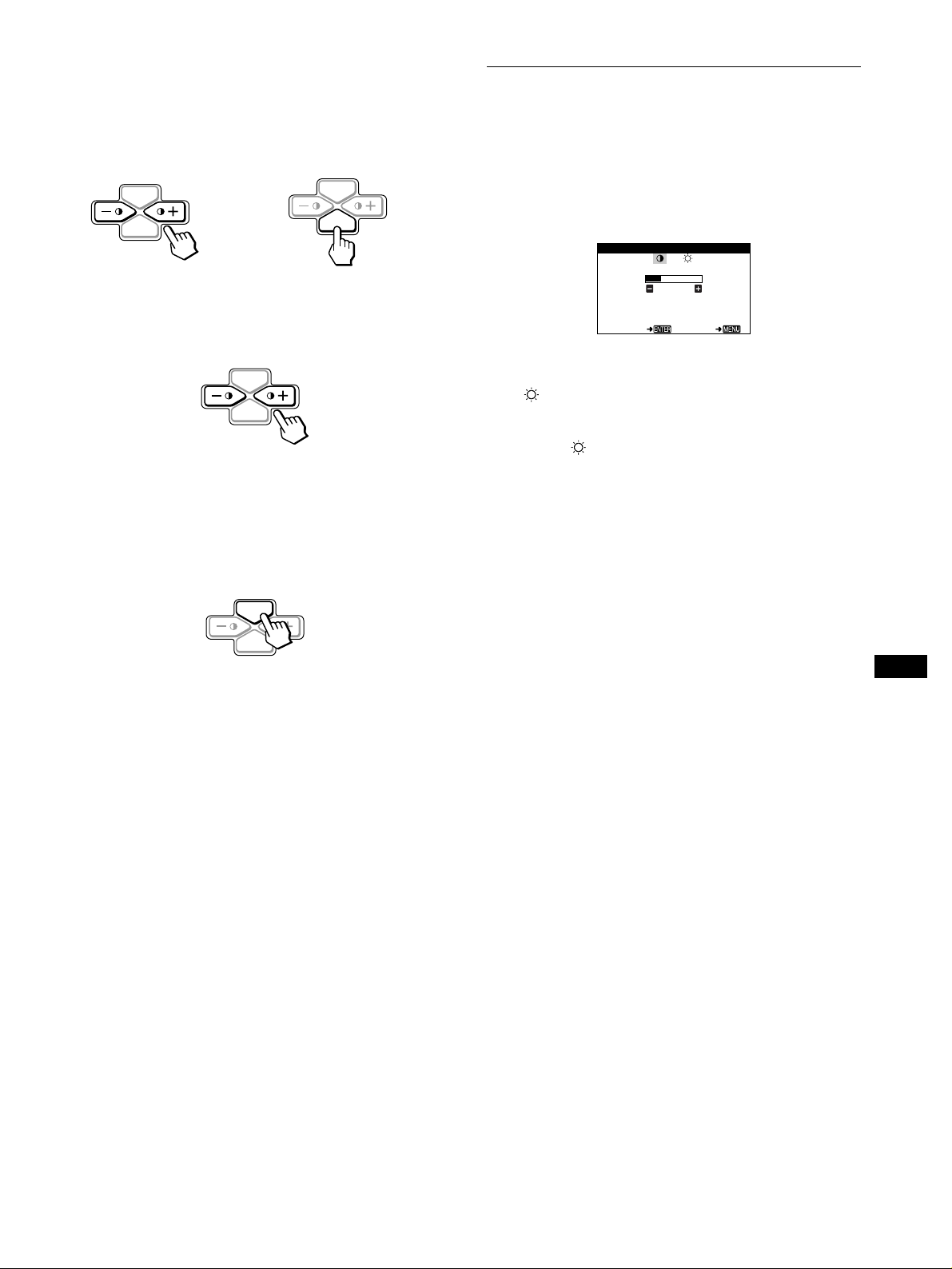

Using the MENU, ENTER, and

CONTRAST

68.7kHz/85.0Hz 1024X768

SELECT EX I T

CONTRAST / BR I GHTNESS

Select the menu you want to adjust.

Press the +/− buttons to hig hli ght th e de sire d me nu. P re ss t he ENTER button to select the menu and adjustment items.

ENTER

Adjust the menu.

Press the +/− buttons to make the adjustment.

Close the menu.

Press the MENU button once t o ret urn to the main me nu, and twice to return to normal viewin g. If no buttons are pressed, the menu closes automatically after about 30 seconds.

ENTER

++++/−−−−

ENTER

buttons

Adjusting the contrast and brightness (CONTRAST/ BRIGHTNESS)

These settings are stored in memory for all input signals.

Press either one of the 6 (CONTRAST)

The CONTRAST/BRIGHTNESS menu appears on the screen.

Press the ENTER button to select 6 (CONTRAST) or

(BRIGHTNESS).

Press the (6) or brightness ( ).

The menu automatically disappears after about 30 seconds.

buttons to adjust either the contrast

++++/−−−−

buttons.

++++/−−−−

ENTER

Resetting the adjustments

You can reset the adjustments using the RESET menu. See page 12 for more information on resetting the adjustments.

Page 10

Adjusting the horizontal size or

Adjusting the curvature of the centering of the picture (H-SIZE/ CENTER)

These settings are stored in memory for the current input signal.

Press the MENU button.

The main MENU appears on the screen .

Press the CENTER, and press the ENTER button.

The H-SIZE/CENTER menu appears on the screen.

First press the ENTER button to select the desired adjustment item. Then press the the adjustment.

Select To

H-SIZE H-CENTER

buttons to highlight H-SIZE/

++++/−−−−

buttons to make

++++/−−−−

adjust the horizontal size adjust the horizontal centering

Adjusting the vertical size or centering of the picture (V-SIZE/ CENTER)

These settings are stored in memory for the current input signal.

picture’s sides (PIN/PIN BALANCE)

These settings are stored in memory for the current input signal.

Press the MENU button.

The main MENU appears on the screen.

Press the BALANCE, and press the ENTER button.

The PIN/PIN BALANCE menu appears on the screen.

First press the ENTER button to select the desired adjustment item. Then press the the adjustment.

Select To

PIN PIN BALANCE

buttons to highlight PIN/PIN

++++/−−−−

buttons to make

++++/−−−−

expand or contract the picture sides shift the picture sides to the left or right

Adjusting the angle of the picture’ s

sides (KEY/KEY BALANCE)

These settings are stored in memory for the current input signal.

Press the MENU button.

The main MENU appears on the screen.

Press the MENU button.

The main MENU appears on the screen .

Press the CENTER, and press the ENTER button.

The V-SIZE/CENTER menu appears on the screen.

First press the ENTER button to select the desired adjustment item. Then press the the adjustment.

Select To

V-SIZE V-CENTER

buttons to highlight V-SIZE/

++++/−−−−

buttons to make

++++/−−−−

adjust the vertical size adjust the vertical centering

Press the BALANCE, and press the ENTER button.

The KEY/KEY BALANCE menu appears on the screen.

First press the ENTER button to select the desired adjustment item. Then press the the adjustment.

Select To

KEY

KEY BALANCE

buttons to highlight KEY/KEY

++++/−−−−

buttons to make

++++/−−−−

adjust the picture width at the t op of the screen

shift the picture to the left or right at the top of the screen

Page 11

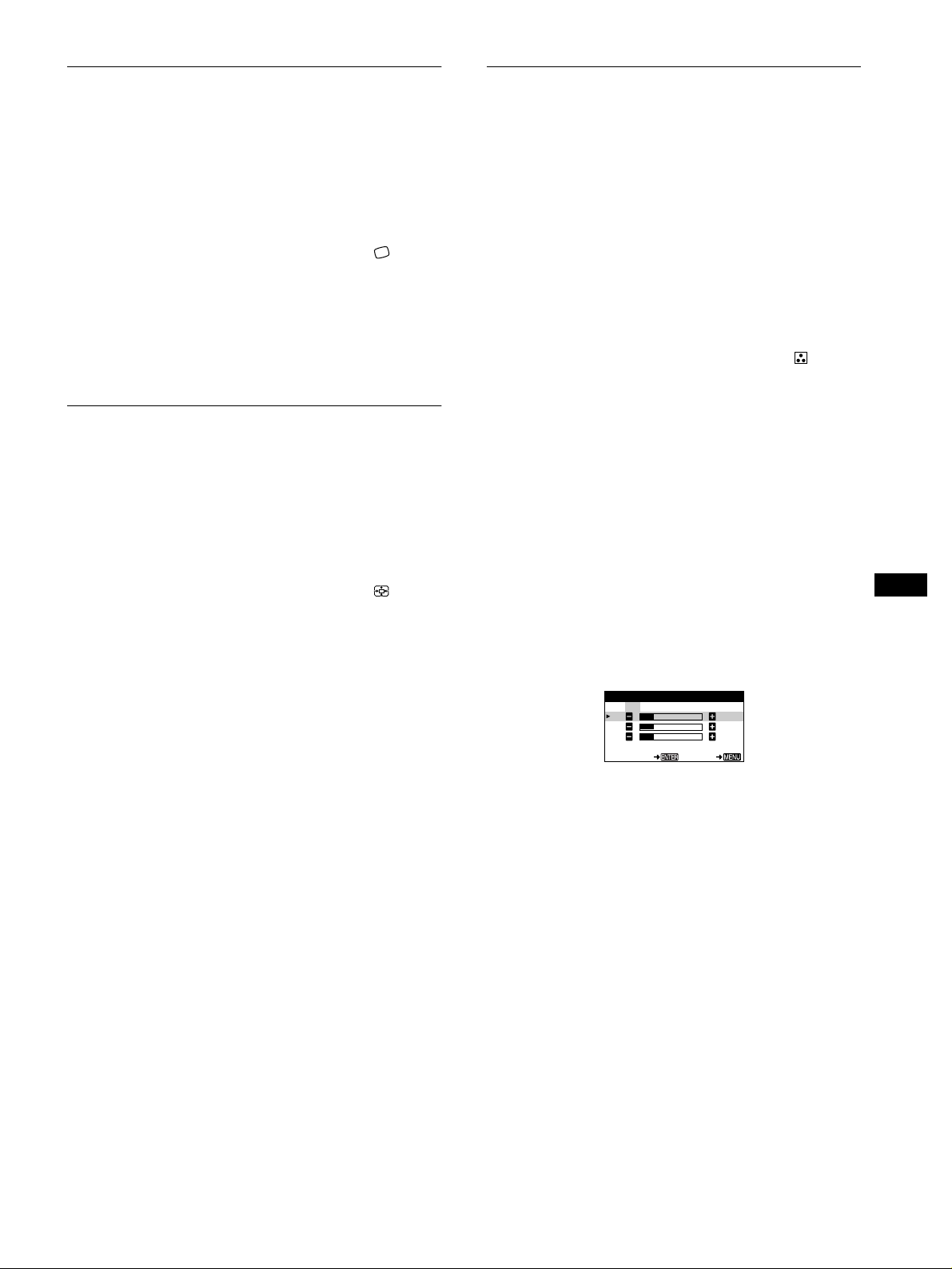

Adjusting the picture’s rotation

KKK R50 G50 B50

USER-G EX I T

COLOR

5000 6500 9300

USER

Adjusting the color of the picture

(ROTATION)

This setting is stored in memory for all input signals.

Press the MENU button.

The main MENU appears on the screen.

Press the and press the ENTER button.

The ROTATION menu appears on the screen.

Press the

buttons to highlight ROTATION,

++++/−−−−

buttons to rotate the picture.

++++/−−−−

Enlarging or reducing the picture (ZOOM)

This setting is stored in memory for the current input signal.

Press the MENU button.

The main MENU appears on the screen.

Press the press the ENTER button.

The ZOOM menu appears on the screen.

Press the picture.

buttons to highlight ZOOM and

++++/−−−−

buttons to enlarge or reduce the

++++/−−−−

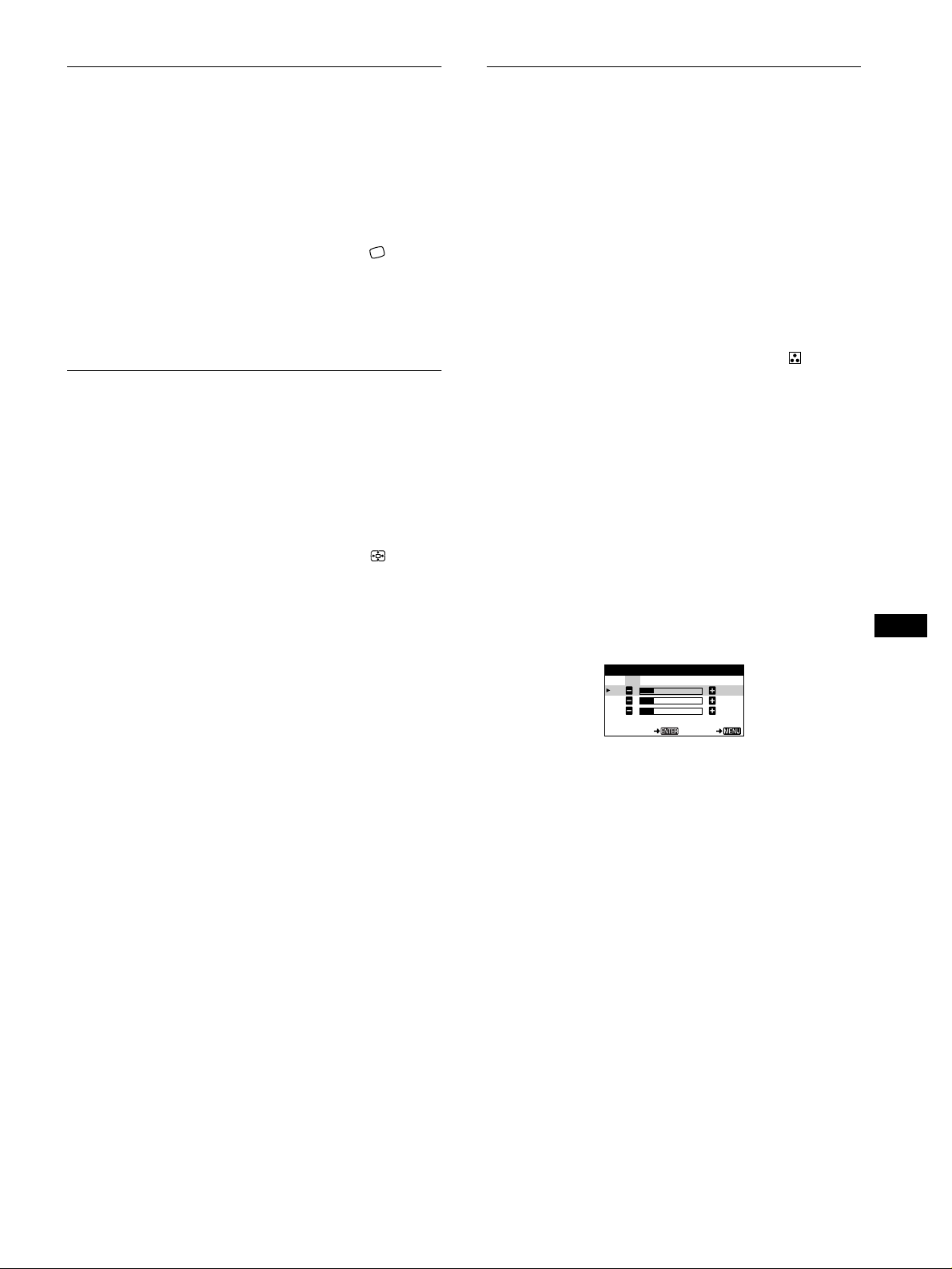

(COLOR)

The COLOR settings allow you to adjust the picture’s color temperature by changing th e color level of the white color field. Colors appear reddish if the temperature is low, and bluish if the temperature is high. This adjustment is useful for matching the monitor’s colors to a printed picture’s colors. This setting is stored in memory for all input signals.

Press the MENU button.

The main MENU appears on the screen .

Press the press the ENTER button.

The COLOR menu appears on the screen.

Press the

The preset color temperatures are 5000K, 6500K, and 9300K. Since the default setting is 9300K, the whites will change from a bluish hue to a reddish hue as the temperature is lowered to 6500K and 500 0K .

If necessary, fine tune the color temperature.

First press the +/− buttons to select USER. Then press the ENTER button to select R (red), G (green), or B (blue) and press the +/− buttons to make the adjustment.

buttons to highlight COLOR and

++++/−−−−

buttons to select a color temperature.

++++/−−−−

Note

Adjustment stops when either the horizontal or vertical size rea ches its maximum or minimum value.

If you fine tune the color temperature, the new color settings are stored in memory and recalled whenever you select USER.

Page 12

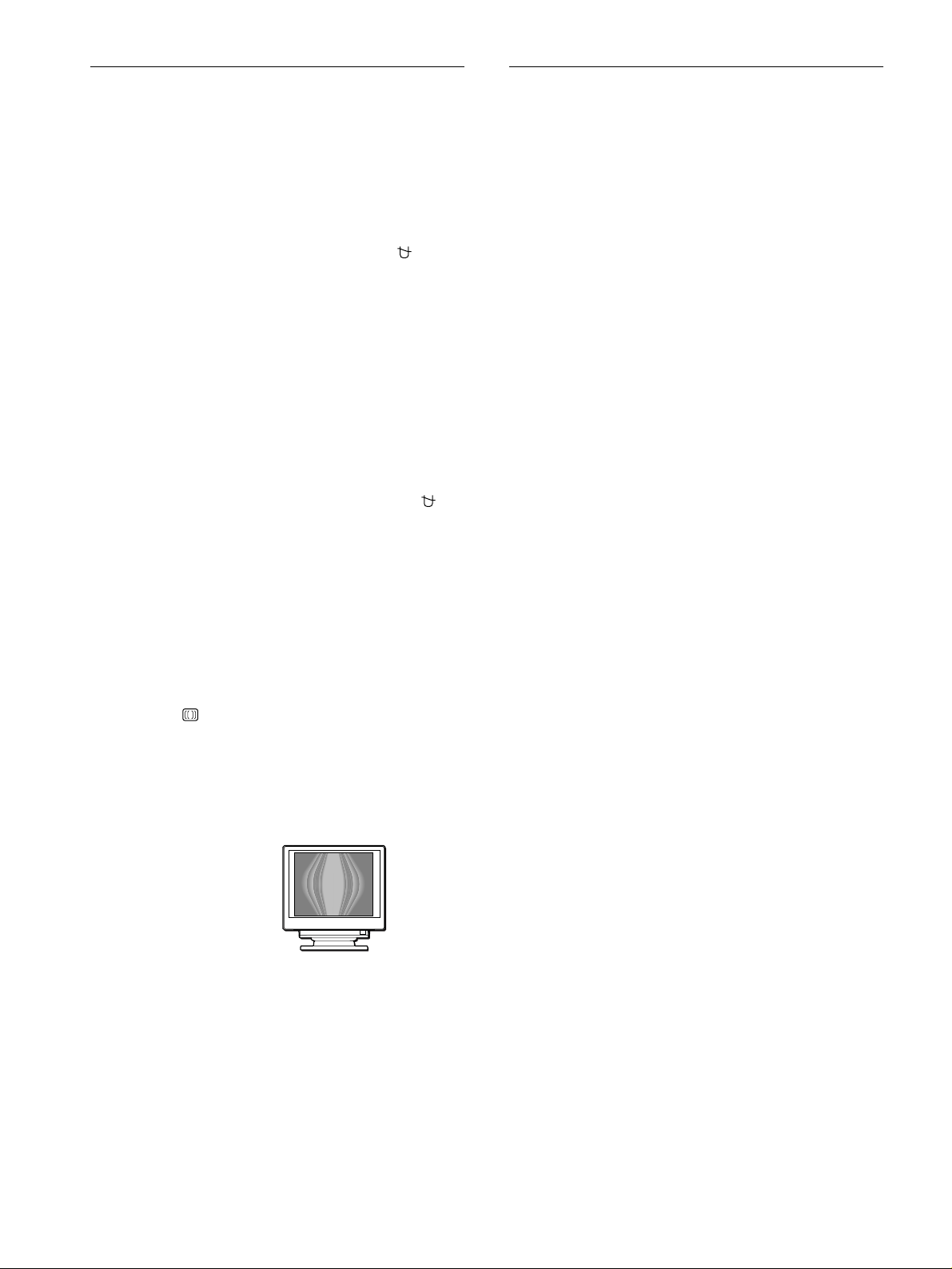

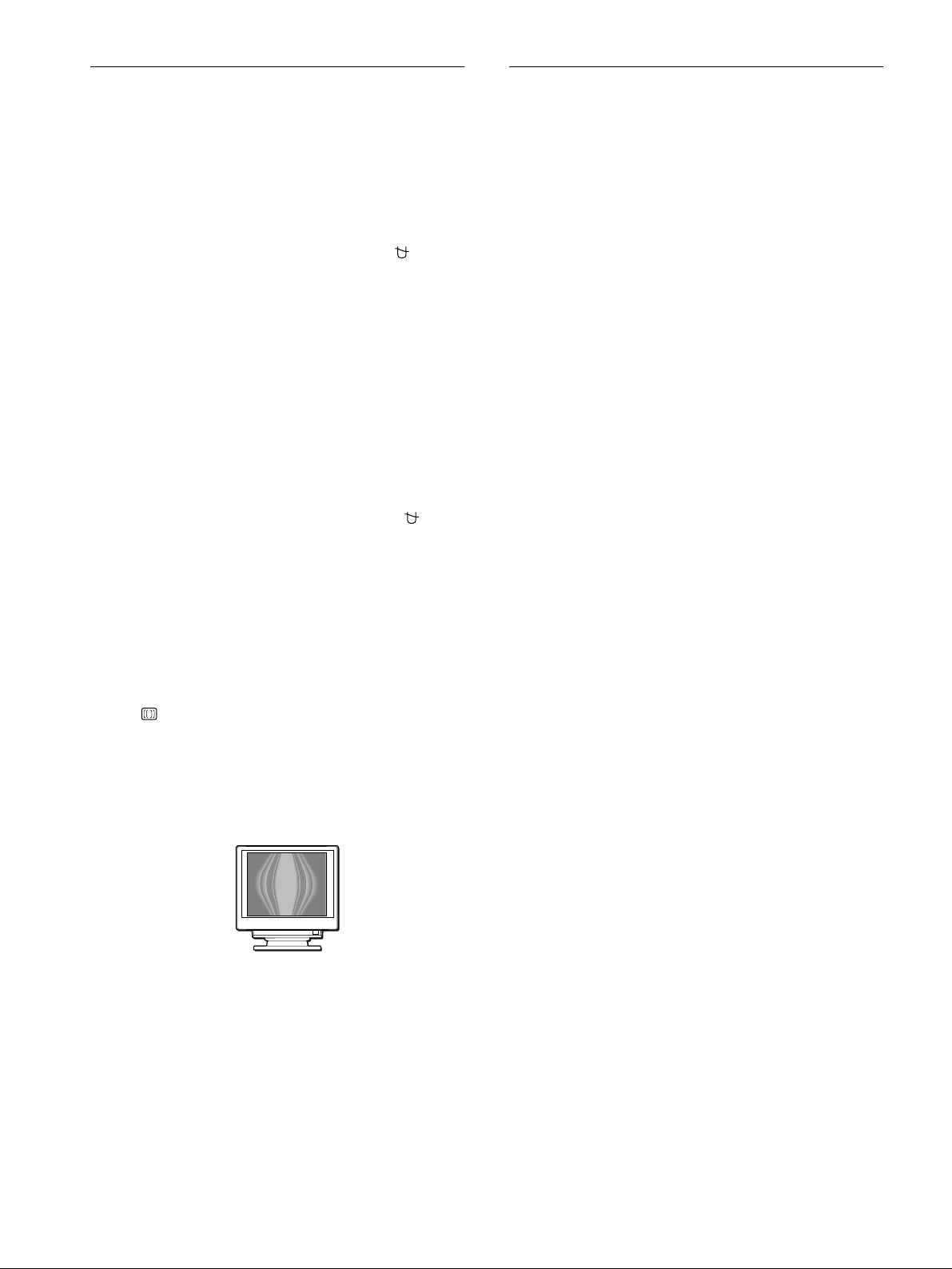

Additional settings (DEGAUSS/

Resetting the adjustments (RESET)

CANCEL MOIRE)

You can manually degauss (demagnetize) the screen, and cancel the moire.

Press the MENU button.

The main MENU appears on the screen .

Press the CANCEL MOIRE and press the ENTER button.

The DEGAUSS/CANCEL MOIRE menu appears on the screen.

Press the ENTER button to select the desired adjustment item.

Adjust the selected item according to the following instructions.

Degaussing the screen

The monitor is automatically demagnetized when the power is turned on.

To manually degauss the monitor, first press the ENTER button to select (DEGAUSS). Then press the

button.

++++

The screen is degaussed for about 5 seconds. If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result.

Cancelling the moire

If elliptical or wavy patterns appear on the screen, adjust the moire cancellation level.

To adjust the amount of moire cancellation, first press the ENTER button to select (CANCEL MOIRE). Then press the minimum.

Moire is a type of natural interference which produces soft, wavy lines on your screen. It may appear due to interference between the pattern of the picture on the screen and the phosphor pitch pattern of the monitor.

Example of moire

buttons to highlight DEGAUSS/

++++/−−−−

buttons until the moire effect is at a

++++/−−−−

This monitor has the following two reset methods. Use the RESET menu to reset the adjustments.

Press the MENU button.

The main MENU appears on the screen.

Press the press the ENTER button.

The RESET menu appears on the screen. Reset the settings according to the following instructions.

buttons to highlight 0 RESET and

++++/−−−−

Resetting all of the adjustment data for the current input signal (MODE)

Press the

The MODE item is selected. All of the adjustment data for the current input signal is reset. Note that the following items are not reset by this method.

For Preset Mode signals:

• on-screen menu language (page 7)

• picture’s rotation (page 11)

For non-Preset Mode signals:

• on-screen menu language (page 7)

• picture’s rotation (page 11)

• horizontal size/centering (page 10)

• vertical size/centering (page 10)

• pin/pin balance (page 10)

• key/key balance (page 10)

button.

−−−−

Resetting all of the adjustment data to factory preset levels (ALL)

Press the

The ALL item is selected. All of the adjustment data for the current input signal is reset. For Preset Mode signals, all of the adjustment data (except for the USER settings in the COLOR menu) is reset to the factory preset levels. For non-Preset Mode signals, the following items are not reset:

• color menu user settings (page 11)

• horizontal size/centering (page 10)

• vertical size/centering (page 10)

• pin/pin balance (page 10)

• key/key balance (page 10)

button.

++++

Note

The monitor selected.

s buttons will not operate for about 5 seconds when ALL is

’

Page 13

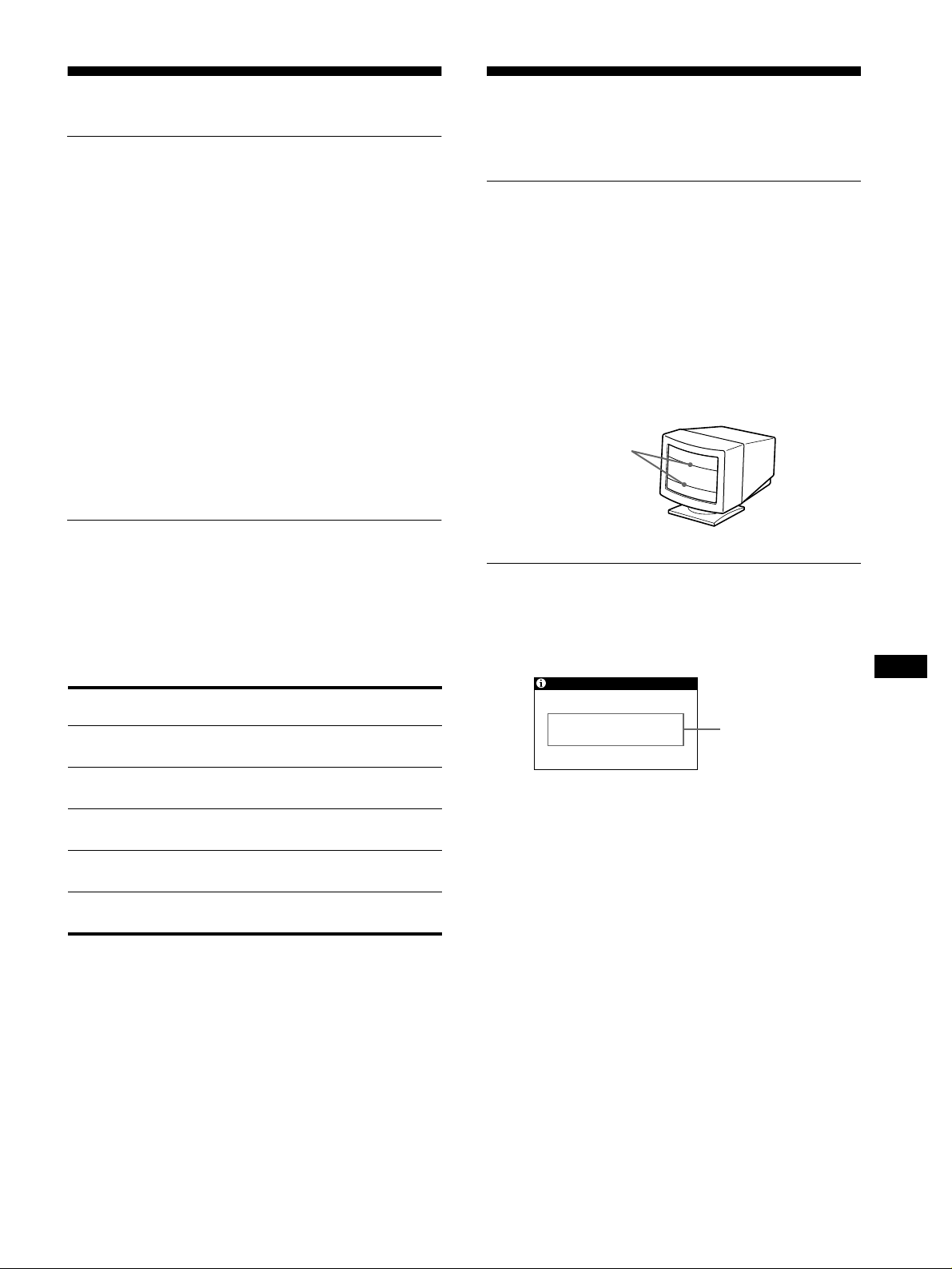

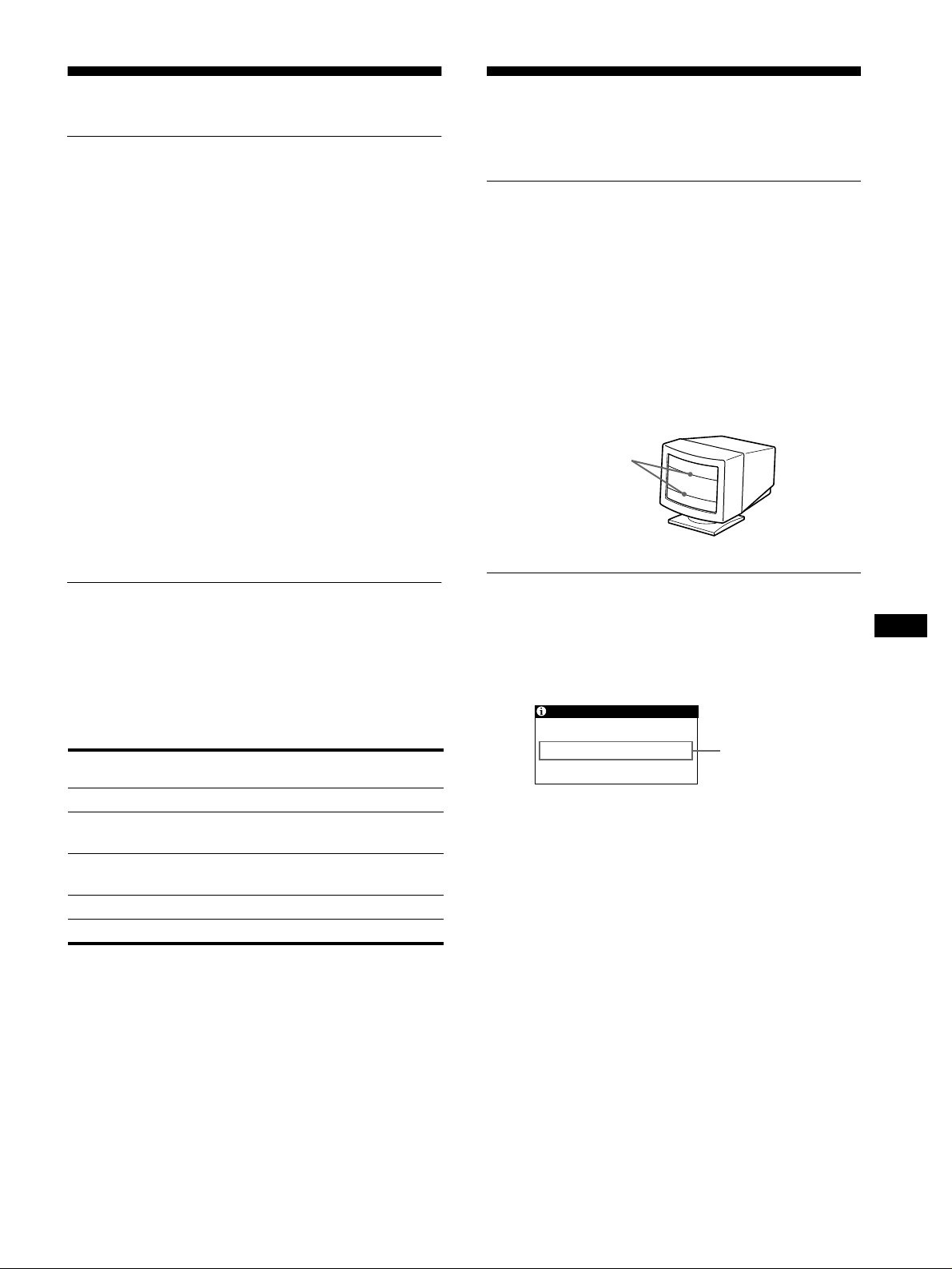

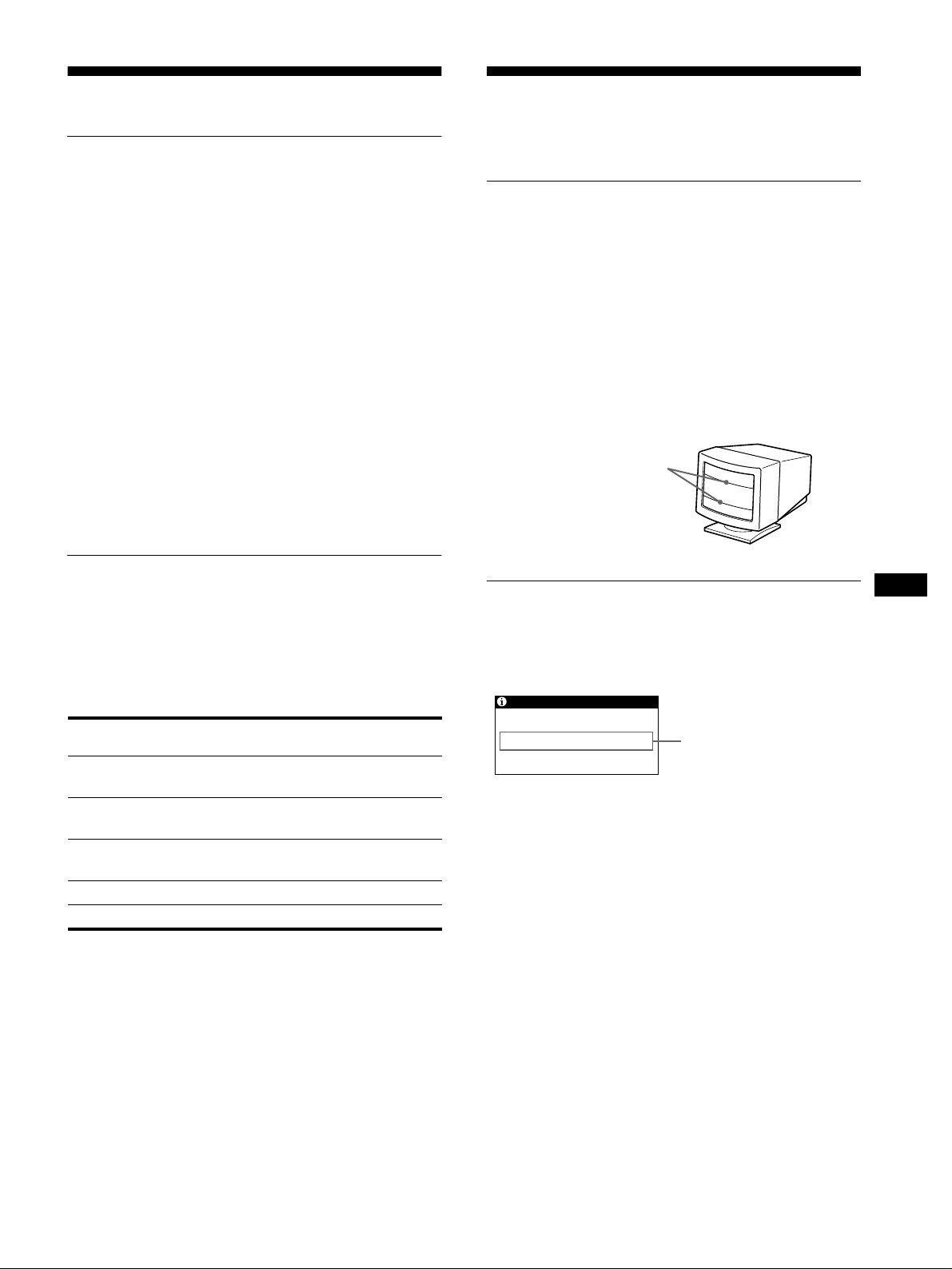

Technical Features

INFORMATION

OUT OF SCAN RANGE

Preset and user modes

Troubleshooting

Before contacting technical support, refer to this section.

When the monitor receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the monitor’s memory to provide a high quali ty picture at the center of the screen. (See Appendix for a list of the factor y preset modes.) For input signals that do not match one of the factory preset modes, the digital Multiscan technology of this monitor ensures that a clear picture appears on the screen for any timing in the monitor’s frequency ran ge ( ho rizon ta l: 30 – 7 0 kHz, vertical: 48 – 120 Hz) . If the picture is adjusted, the adjustment data is stored as a user mode and automati cally recalled whenever the same input signal is received.

Note for Windows users

For Windows users, ch eck you r vide o boa rd man ual or the utility program which co m es with your graphic boa r d and sele ct the highest available refresh rate to maximize monitor performance.

Power saving function

This monitor meets the power-saving guidelines set by VESA,

NERGY STAR, and NUTEK. If the monitor is connected to a computer or video gr aphics board that is D PMS (Display Power Management Signaling) compliant, the monitor will automatically reduce power consumption in three stages as shown below.

If thin lines appear on your screen (damper wires)

The lines you are experiencing on your screen are normal for the Trinitron monitor and are not a malfunction. Th ese are shad ows from the damper wires used to stabilize the aperture gri lle and are most noticeable when the s creen’s background is light (usually white). The aperture grille is the essential element that makes a Trinitron picture tub e un ique by allowing more lig ht to reach the screen, resulting in a brighter, more detailed picture.

Damper wires

On-screen messages

If there is something wrong with the input signal, one of the following messages appears on the screen. To solve the problem, see “Trouble symptoms and r e me dies” on page14.

Power mode Power

normal operation

1 standby

2 suspend

3 active off* power off 0 W off

* Whe n your computer enters the “active off” mode, the inp u t si gnal is

cut and NO INPUT SIGNAL appears on the screen. After 20 seconds, the monitor ente rs the power saving mode.

consumption

≤

110 W green

≤

15 W green and orange

≤

15 W green and orange

≤

5 W orange

(power) indicator

alternate

Input signal condition

The input signal condition

OUT OF SCAN RANGE

indicates that the input signal is not supported by the monitor’s specifications.

NO INPUT SIGNAL

indicates that no signal is being input to the monitor.

Page 14

Trouble symptoms and remedies

If the problem is caused by the con nected computer or other equipment, please refer to the connected equipment’s instruction manual. Use the self-diagnosis function (page 16) if the following recommendations do not resolve the problem.

Symptom Check these items No picture

If the 1 (power) indicator is not lit • Check that the power cord is properly connected.

• Check that the 1 (power) switch is in the “on” position.

If the NO INPUT SIGNAL message appears on the screen, or if the 1 (power) indicator is either orange or alternating between green and orange

If the OUT OF SCAN RANGE message appears on the screen

If no message is displayed and the 1 (power) indicator is green or flashing orange

If using Windows 95/98 • If you replaced an old monitor with this monitor, reconnect the old monitor and do the

If using a Macintosh system • Check that the Macintosh adapter (not supplied) and the video signal cable are properly

Picture flickers, bounces, oscillates, or is scrambled

Picture is fuzzy

• Check tha t the video signal cable is properly connected and all plugs are firmly seated in their sockets (page 6).

• Check that the HD15 video input connector’s pins are not bent or pushed in.

Problems caused by the connected computer or other equipment

• The computer is in power saving mode. Try pressing any key on the computer keyboard.

• Check that the computer’s power is “on.”

• Check that the graphic board is completely seated in the proper bus slot.

Problems caused by the connected computer or other equipment

• Check that the video frequency range is within that specified for the monitor. If you replaced an old monitor with this monitor, reconnect the old monitor and adjust the frequency range to the following. Horizontal: 30 – 70 kHz Vertical: 48 – 120 Hz

• Use the Self-diagnosis function (page 16).

following. Install the Windows Monitor Information Disk (page 7) and select this monitor (“CPD-210EST9”) from among the Sony monitors in the Windows 95/98 monitor selection screen.

connected (page 6).

• Isolate and eliminate any potential sources of electric or magnetic fields such as other monitors, laser printers, electric fans, fluorescent lighting, or televisions.

• Move the monitor away from power lines or place a magnetic shield near the monitor.

• Try plugging the monitor into a dif ferent AC outle t, pref er ably on a dif fe re n t circui t.

• Try turning the monitor 90° to the left or right.

Problems caused by the connected computer or other equipment

• Check your graphics board manual for the proper monitor setting.

• Confirm that the graphics mode (VESA, Macintosh 16" Colo r, etc.) and the frequency of the input signal are su pp ort ed by this monitor (Appendix ) . Even if the frequency is within the proper range, some video boards may have a sync pulse that is too narrow for the monitor to sync correctly.

• Adjust the computer’s refresh rate (v ertical frequency) to obtain the best possible picture.

• Adjust the contrast and brightness (page 9).

• Degauss the monitor* (page 12).

• Decrease the moi re cancellation effect (page 12).

Page 15

Symptom Check these items Picture is ghosting

• Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized properly

Edges of the image are curved Wavy or elliptical pattern (moire)

is visible

• Adjust the size or centering (page 10). Note that some video modes do not fill the screen to the edges.

• Adjust the shape of the picture (page 10).

• Cancel the moire (page 12).

Problems caused by the connected computer or other equipment

• Change your desktop pattern.

Color is not uniform

• Degauss the monitor* (page 12). If you place equipment that generates a magnetic field, such as a speaker, nea r the monitor, or if you change the direction the monito r faces, color may lose uniformity.

White does not look white A hum is heard right after the

power is turned on

* If a seco nd de gauss cycle is needed, allow a m in im um interval of 20 minutes fo r the best result. A humming noise may be heard, but this is not a

malfunction.

• Adjust the color temperature (page 11).

• This is the sou nd of the auto-degauss cycle. When the power is turned on, the monitor is automatically degaussed for 5 seconds.

Displaying this monitor’s name, serial number, and date of manufacture (INFORMATION)

Press the MENU button.

The main MENU appears on the screen.

Press the INFORMATION and press the ENTER button.

The LANGUAGE/INFORMATION menu appears on the screen.

Press the ENTER button to select (INFORMATION).

This monitor’s information box appears on the screen.

Example

buttons to highlight LANGUAGE/

++++/−−−−

LANGUAGE / INFORMATI ON

MODE L : CPD - 2 1 0ES T9

SERI AL: 12345678 MANUF ACTURED: 1 9 9 8 - 5 2

SELECT EX I T

If the problem persists, call your authorized Sony dealer and give the following information.

• Model name: CPD-210EST9

• Serial number

• Name and specifications of your computer and graphics board.

Page 16

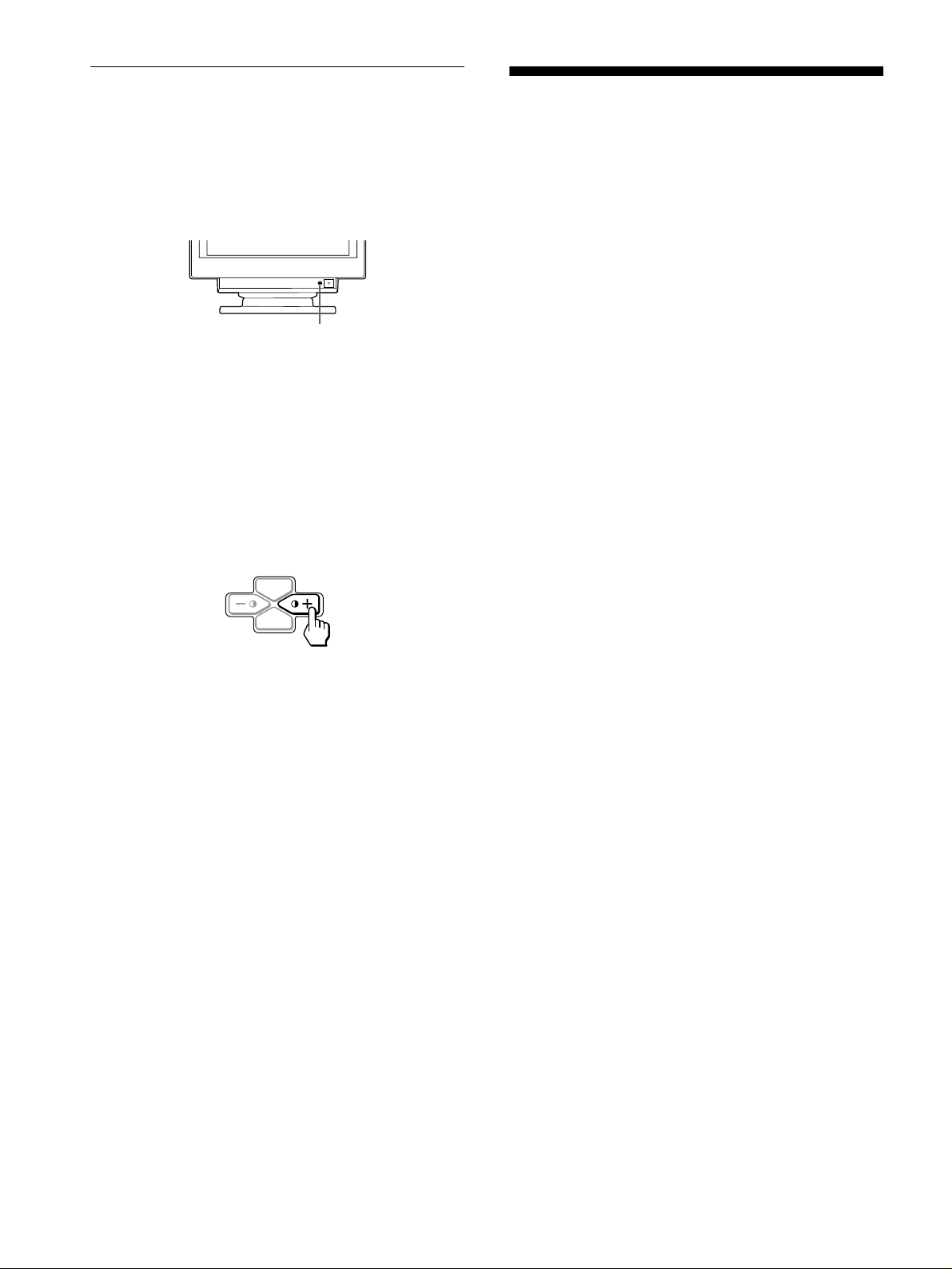

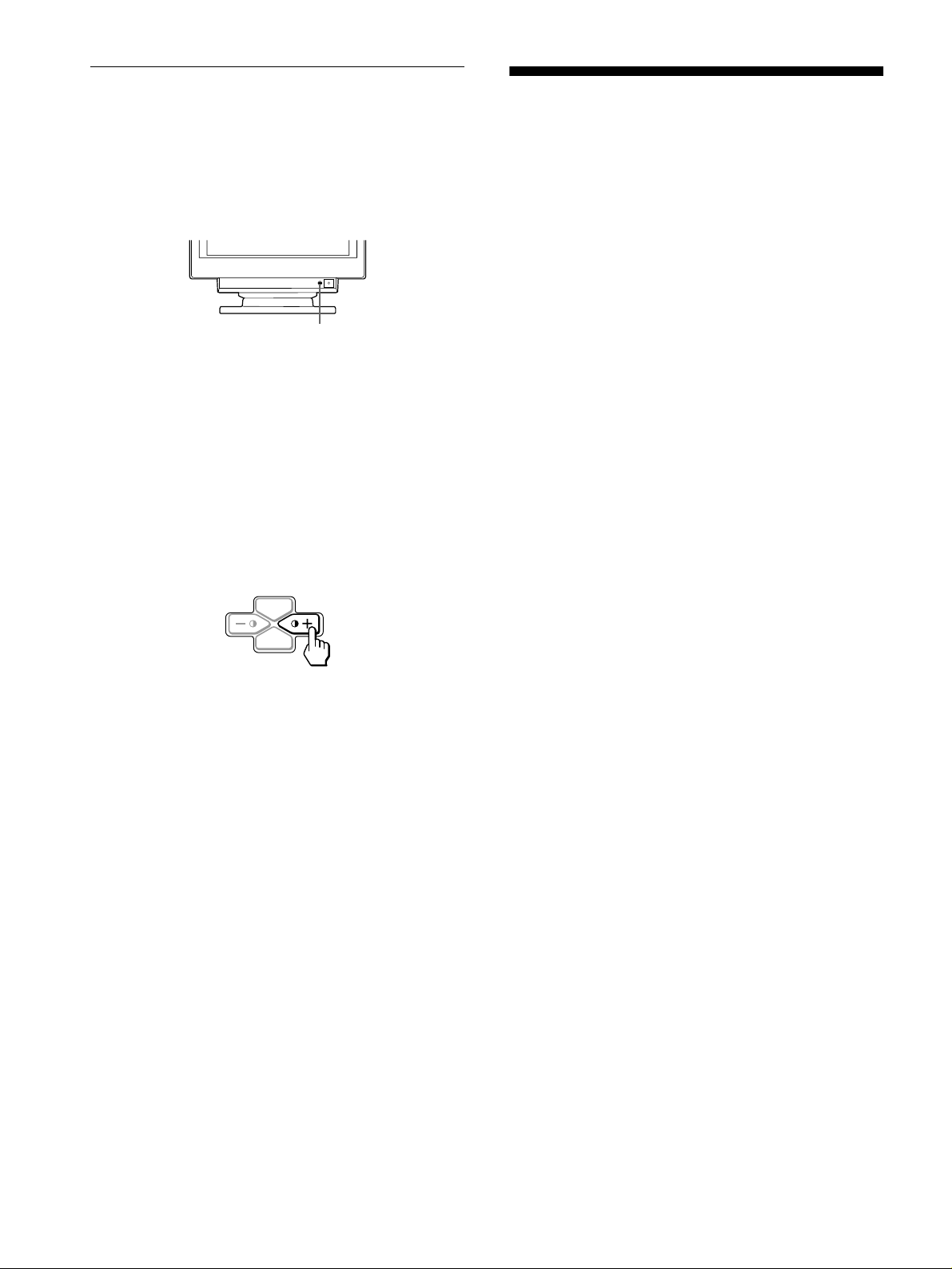

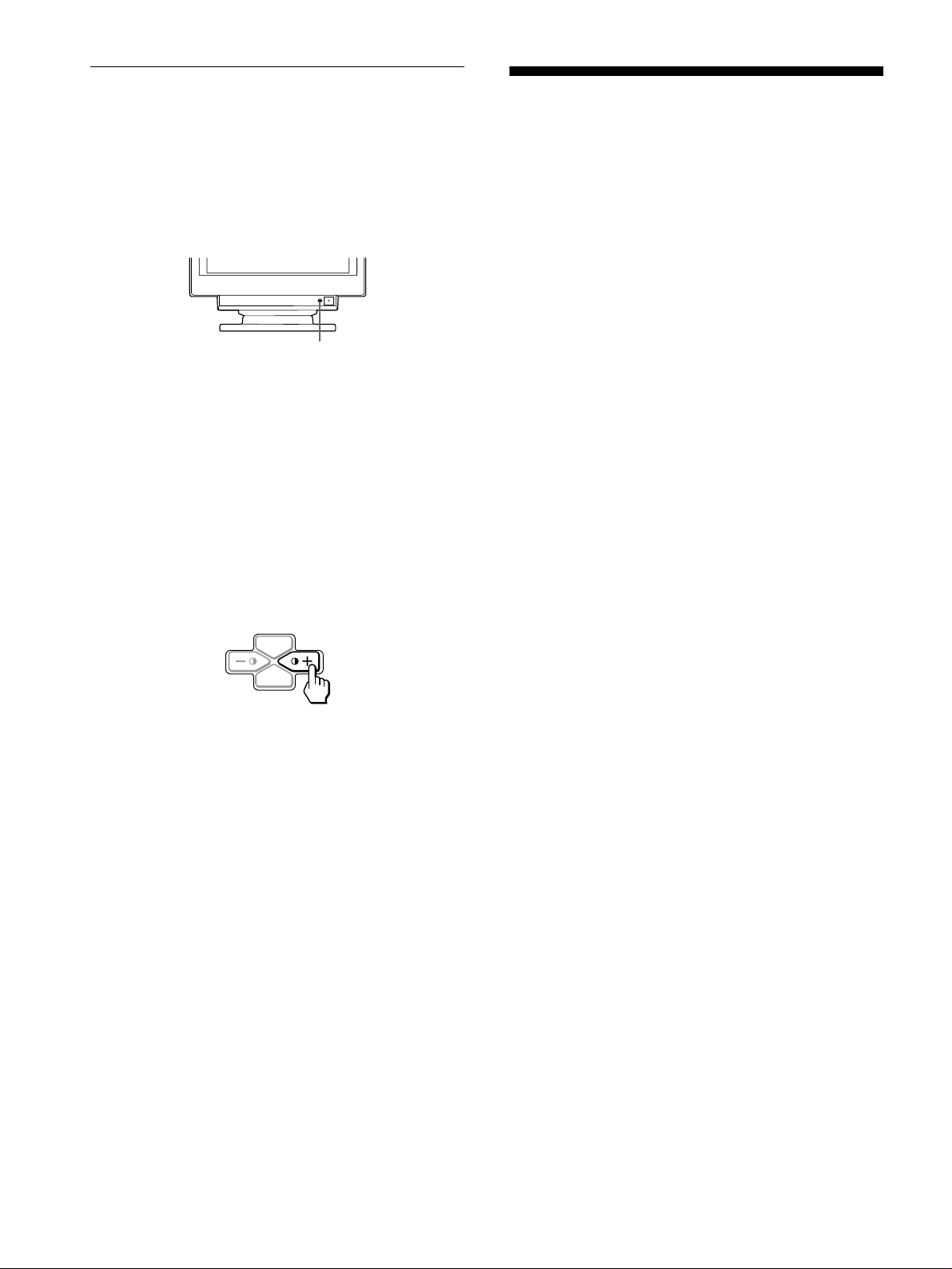

Self-diagnosis function

This monitor is equipped with a self-diagnosis function . If there is a problem with your monitor or computer, the screen will go blank and the 1 (power) indicator will either light up green or flash orange. If the 1 (power) indicator is lit in orange, the computer is in power saving mode. Try pressing any key on the keyboard.

(power) indicator

If the 1 (power) indicator is green 1

Disconnect the video input cable, or turn off the connected computer.

Press the 1 (power) button to turn the monitor off and on.

Press and hold the monitor enters power saving mode.

button for 2 seconds befo re the

++++

Specifications

CRT 0.25 mm aperture grille pitch

17 inches measured diag onally 90-degree deflection

Viewable image size Approx. 327 × 243 mm (w/h)

(12 7/8 × 9 5/8 inches)

16.0" viewing image

Resolution Horizontal: Max. 1280 dots

Vertical: Max. 1024 lines

Standard image area Approx. 312 × 234 mm (w/h)

Deflection frequency* Horizonta l: 30 to 70 kHz

AC input voltage/current 100 to 240 V, 50 – 60 Hz, 1.7 – 0.9 A Power consumption Max. 110 W Dimensions

Mass Approx. 18.5 kg (40 lb 13 oz) Plug and Play DDC1/DDC2B Supplied accessories See page 6

* Recommended horizontal and vertical timing condition

• Horizontal sync width should be more tha n 1.0 µsec.

• Horizontal blanking width should be more than 3.0 µsec.

• Vertical blanking width should be more than 500 µsec.

/8 × 9 1/4 inches)

(12

Vertical: 48 to 120 Hz

Approx. 406 × 431.5 × 420 mm (w/h/d) (16 × 17 × 16

/8 inches)

ENTER

If all three color bars appear (red, green, blue), the monitor is working properly. Reconnect the video input cables and check the condition of your computer.

If the color bars do not appear, there is a potential m onitor failure. Inform your authorized Sony dealer of the monitor’s condition.

If the 1 (power) indicator is flashing orange

Press the 1 (power) button to turn the monitor off and on.

If the 1 (power) indicator ligh ts up green, the monitor is working properly.

If the 1 (power) indicator is still flashing, there is a potential monitor failure. Count the number of seconds between orange flashes of the 1 (power) indicator and inform your authorized Sony dealer of the mo nitor’s condi tion. Be sure to note the m odel name and serial number of your monitor. Also note the make and model of your c omputer and video board.

Design and specifications are subject to change without notice.

Page 17

Table des Matières

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes. . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

• Trinitron est une marque comm ercial e déposée de Sony Corporation .

• Macintosh est une marque commerciale sous licence d’Apple Com puter, Inc., déposée aux Etats-Unis et dans d’autres pays.

• Windows marques déposées de Microsoft Corporation aux Etats-Unis et dans d’autres pays.

• IBM PC/AT et VGA sont des marques commerciales déposées d’IBM Corporation aux Etats-Unis.

• VESA et DDC commerciales de Video Electronics Standard Association.

•

déposée aux Etats-Unis.

• Tous les autres noms de produ its mentionnés dans le pré sent mode d’emploi peuvent ê tre de s m a rques commerciales ou des marqu es commerciales déposées de leurs sociétés respectives.

• Les symboles “” et “” ne sont pas mentionnés systématiquement dans le présent mode d’emploi.



et MS-DOS sont des



sont des marques

NERGY STAR est une marque

1re étape: 2e étape: 3e étape:

Raccordez le moniteur à l’ordinateur . . . . . . . . . . . . . . . 6

Branchez le cordon d’alimentation. . . . . . . . . . . . . . . . . . 6

Mettez le moniteur et l’ordinateur sous tension . . . . . . . . 6

Sélection de la langue d’affichage des menus

(LANGUE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8

Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Réglage du contraste et de la luminosité

(CONTRASTE/LUMINOSITÉ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Réglage de la taille horizontale ou du centrage de l’image

(TAILLE H/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la taille verticale ou du centrage de l’image

(TAILLE V/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de l’incurvation des côtés de l’image

(COUSSIN/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de l’angle des côtés de l’image

(TRAPÉZOÏD/PARALLÉL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de la rotation de l’image (ROTATION) . . . . . . . . . . . . . . . 11

Agrandissement ou réduction de l’image (ZOOM) . . . . . . . . . . . . . 11

Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 11

Réglages supplémentaires (DÉMAGNÉTISÉ/MOIRÉ). . . . . . . . . . 12

Réinitialisation des réglages (RAPPEL) . . . . . . . . . . . . . . . . . . . . . 12

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .13

Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 13

Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Si de fines lignes apparaissent à l’écran (fils d’amortissement). . . 13

Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 18

Précautions

90°

5°

90°

15°

Avertissement sur le raccordement à la source d’alimentation

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un cordon d’alimentation différent, assurez-vous qu’il est compatible avec votre tension d’alimentation secteur locale.

Pour les clients au Royaume-Uni

Si vous utilisez ce mon iteur au Royaume-Uni, utilisez le cordon d’alimentation fourni au Royaume-Uni.

Exemple de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA

uniquement

Entretien

• Nettoyez l’écran à l’aide d’un ch iffon doux. Si v ous utilisez un produit nettoyant pour vitres, n’utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez sinon de rayer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surfa ce de l’écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bill e o u un tournevis. Ce ty pe de contact r i s qu e e n ef fe t de rayer le tube image.

• Nettoyez le châss is, le pa nne au et les comma ndes à l ’aid e d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l’ alcool ou de la benzi ne.

Transport

Pour transpor ter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d’emballage et les matériaux de conditionne ment d’origine.

• Avant de débrancher le cordon d’aliment ation, attendez au moins 30 secondes après avoir mis l’appareil hors tension de manière à permettre la décharg e de l’électricité statique à la surface de l’écran.

• Après que le courant a été branché, l’écran est démagn étisé pendant environ 5 secondes. Cela génère un puissant champ magnétique autour de l’écran qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d’enregistrement magnétique et ces bandes, et disquettes à l ’ écart du moniteur.

L’appareil doit être installé à proximité d’une prise murale aisément accessible.

Installation

N’installez pas le moniteur dans les endroits suivants:

• sur des sur faces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, t entures, etc.) qui risquent d’obstruer les orifices de ventilation;

• à proximité de sour ces de chal eur co mme d es radi ateu rs ou des conduits d’air, ni dans un endr oi t di re cte m e nt ex po s é au rayonnement solaire;

• sujet à de fortes variations de température;

• soumis à des vi brations ou à des chocs mécaniques;

• sur une surface insta bl e;

• à proximité d’appa reils gé nérant un champ ma gnétique comme un transformateur ou des lignes à haute tension;

• à proximité ou sur une surface métallique chargée électriquement.

Utilisation du support pivotant

Ce moniteur peut êtr e réglé su ivant le s angles p récisés ci-dess ous. Pour faire pivoter le moniteur verticalement et horizontalement, maintenez-le des deux mains par la base comme illustré cidessous.

Page 19

Identification des composants et

1 2 3 4

876

11 12 13 14 15

des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

ENTER

ArrièreAvant

1 Touche MENU (page 9)

Cette touche affiche l’écran MENU.

2 Touche ENTER (page 9)

Cette touche sélectionne l e menu et le s paramètres d e réglage.

3 Touches +/– 6 (contraste) (page 9)

Ces touches affichent le menu CONTRASTE/LUMINOSIT É et servent de touches +/– pour le réglage d’autres paramètres.

4 Commutateur et indicateur 1 (alimentation)

(pages 6, 13, 16)

Cette touche met le moniteur sous et hors tension. L’indicateur d’alimentation s’allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s’allume en orange lorsque le moniteur se trouve en mode d’économie d’énergie.

5 Connecteur AC IN (page 6)

Ce connecteur assure l’alimentation du moniteur.

6 Connecteur d’entrée vidéo (HD15) (page 6)

Ce connecteur assure l’entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche nº Signal

1 Rouge 2Vert 3Bleu 4 ID (masse) 5 Masse DDC* 6 Masse rouge 7 Masse vert 8 Masse bleu 9– 10 Masse 11 ID (masse) 12 Données bidirectionnelles (SDA)* 13 Synchro H 14 Synchro V 15 Données d’horloge (SCL)*

* DDC (Displ a y Dat a Ch annel) est une norme de VESA.

Page 20

Installation

vers AC IN

vers une prise murale

cordon d’alimentation (fourni)

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carto n:

• Cordon d’alimentation (1)

• Windows Monitor Information Disk (1)

• Carte de garantie (1)

• Remarques sur l ’ entretien de la surface de l’écran (1)

• Ce mode d’emploi (1)

1re étape: Raccordez le moniteur

à l’ordinateur

Mettez le moniteur et l’o rdina teur hor s tens ion av ant de procéd er au raccordement.

Raccordement à un PC/AT IBM ou à un

ordinateur compatible

2e étape: Branchez le cordon

d’alimentation

Le moniteur et l’ordina te ur étant hors tension, bra n ch e z d’a b or d le cordon d’alimentation sur le moniteur et ensuite sur une prise murale.

3e étape: Mettez le moniteur et

l’ordinateur sous tension

Mettez d’abord le moniteur sous tension et puis l’ordinateur.

vers la sortie vidéo

PC/AT IBM ou ordinateur compatible

Raccordement à un ordinateur Macintosh

ou compatible

Vous avez besoin d’un adaptateur Macintosh (non fourni).

Adaptateur Macintosh (non fourni)

Macintosh ou ordinateur compatible

vers la sortie vidéo

L’installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l’image.

Page 21

Si aucune image n’apparaît à l’écran

• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, vérifiez si la carte graphique de votre or dinateur est complètement introduite dans la fente de bus correcte.

• Si vous remplacez un ancien moniteur par ce modèle et si l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique de l’ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 70 kHz, et la fréquence verticale entre 48 et 120 Hz.

Pour plus d’informations sur les messages affichés à l’écran, reportez-vous à la section “Symptômes et remèdes” à la page 14.

Pour les clients utilisant Windows 95/98

Pour maximaliser le po tentiel de votre moniteur, installez su r vo tre ordinateur le nouvea u fichier d’information s modèle depuis la disquette “Windows Monitor Informat ion Disk”. Ce moniteur est conforme à la norme Plug & Play “VESA DDC”. Si votre PC/carte graphiqu e est conforme à la norme DDC, séle ct ionnez “Plug & Play Monitor (VESA DDC)” ou la désignation de ce moniteur comme type de moniteur dans le “Con trol Panel” sous Windows 95/98. Si votre PC/carte grap hique a des difficult és à communiquer avec ce moniteur, chargez la disquett e “Windows Monitor Information Disk” et sélectionnez la désignation de ce moniteur comme type de moniteur.

Pour les clients utilisant Windows NT4.0

L’installation du moniteu r sous Wi ndows NT4.0 est différente de Windows 95/98 et n’im plique pas la sélection du type de moniteur. Reportez-vous au mode d’emploi Windows NT4.0 pour plus de détails sur le réglage de la résolu ti on, le taux de régénération et le nombre de couleurs.

Sélection de la langue d’affichage des menus (LANGUE/ INFORMATION)

Les écrans de menu peuvent être affichés en franç ais, anglais, allemand, espagnol et italien. La langue sélectionnée par défaut est l’anglais.

Appuyez sur la touche MENU.

Voir page 9 pour plus d’informations sur l’utilisation de la touche MENU.

CONTRAST E / LUMI NOS ÉTI TA I L L E H / POS I T I ON

ENTER

Appuyez sur les touches +/– pour mettre

TA I L L E V / POS I T I ON COUSSIN/PINBALANEC TRAPÉZOÏ D / PARALL É L ROTAT I ON ZOOM COUL EUR RAPPEL LANGU E / I N FORMA T ION DÉMAGNÉ T ISÉ /MO I R É

LANGUE/INFORMATION en évidence et appuyez ensuite sur la touche ENTER.

Voir page 9 pour plus d’informations sur l’utilisation des touches +/– et ENTER.

ENTER

LANGUE / I NFORMAT ION

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

EX I T

Réglage de la résolution du moniteur et du nombre de couleurs

Ajustez la résolution du moniteur et le nombre de coul eurs en vous référant au mode d’em pl oi de votre ordinateur. Le nom bre de couleurs peut varier selon votre ordinateur ou votre carte vidéo. Le réglage de la palette de couleurs et le nombre réel de couleurs se présentent comme suit:

• High Color (16 bit) t 65.536 couleurs

• True Color (24 bit) t environ 16,77 mil lions de couleurs

En mode True Color (24 bi t), la vitesse peut être inférieure.

Appuyez sur la touche ENTER po ur s éle ction ner (LANGUE) et appuyez sur les touches +/– pour sélectionner une langue.

• ENGLISH: anglais

• FRANÇAIS

• DEUTSCH: allemand

• ESPAÑOL: espagnol

• ITALIANO: italien

Pour quitter le menu

Appuyez une fois sur la touche MENU pour retourner au menu principal et deux fois pour revenir à l’af fichage normal. Si aucu ne t ouc he n’est actionnée, le menu se refe rm e automatiquement au bout d’environ 30 secondes.

Pour restaurer l’anglais

Voir “Réinitialisat ion des réglages (RAPPEL)” à la pag e 12.

Page 22

Personnalisation de votre

la résolution du signal d’entrée en cours

les fréquences horizontales et verticales du signal d’entrée en cours

moniteur

Vous pouvez effectuer d e multiples régla ges sur votre moniteur à l’aide des écrans de menu.

Pilotage par menus

Appuyez sur la touche MENU pour afficher le MENU principal à l’écran. Voir page 9 pour plus d’informations sur l’utilisation de la touche MENU.

CONTRAST E / LUMI NOS ÉTI TA I L L E H / POS I T I ON TA I L L E V / POS I T I ON COUSSIN/PINBALANEC TRAPÉZOÏ D / PARALL É L ROTAT I ON ZOOM COUL EUR RAPPEL LANGU E / I N FORMA T ION DÉMAGNÉ T ISÉ /MO I R É

Utilisez les touches +/– et ENTER pour sélectionner l’un des menus suivants. Voir page 9 pour plus d’informations sur l’utilisation des touches +/– et ENTER.

1 CONTRASTE/LUMINOSITÉ

(page 9)

Sélectionnez le menu CONTRASTE/LUMINOSITÉ pour régler le contraste et la luminosité de l’image.

2 TAILLE H/POSITION

(page 10)

Sélectionnez le menu TAILLE H/POSITION pour régler la taille horizontale et le centrage de l’image.

3 TAILLE V/POSITION

(page 10)

Sélectionnez le menu TAILLE V/POSITION pour régler la taille verticale et le centrage de l’image.

4 COUSSIN/PIN BALANCE

(page 10)

Sélectionnez le menu COUSSIN/PIN BALANCE pour régler l’incur va tio n de s côtés de l’image.

5 TRAPÉZOÏD/PARALLÉL

(page 10)

Sélectionnez le menu TRAPÉZOÏD/PARALLÉL pour régler l’angle des côtés de l’image.

EX I T

CONTRASTE / LUMI NOSI TÉ

CONTRASTE

68.7kHz/85.0Hz 1024X768

SELECT EX I T

TA I LL E H / POS I T I ON

AILLE

SELECT EX I T

TA I LL E V / POS I TI ON

AI VTLLE

SELECT EX I T

COUSS I N / P IN BA LANC

OUS S I N

SELECT EX I T

TRAPÉZO ÏD /PARAL L É L

RT APÉ ZOÏ D

SELECT EX I T

6 ROTATION (page 11)

Sélectionnez le menu ROTATION pour régler la rotation de l’image.

7 ZOOM (page 11)

Sélectionnez le menu ZOOM pour agrandir ou po ur réd u i re l’image.

8 COULEUR (page 11)

Sélectionnez le menu COULEUR pour régler la température des couleurs de l’image. Vous pouvez util iser ce

ROTAT ION

SELECT EX I T

ZOOM

SELECT EX I T

COULEUR

USER

R50 V50 B50

SEL ECT EX I T

KKK

5000 6500 9300

menu pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée.

9 RAPPEL (page 12)

Sélectionnez le menu RA PPEL pour réinitialiser les réglages.

q; LANGUE/INFORMATION

(page 7, 15)

Sélectionnez le menu LANGUE/INFORMATION pour sélectionner la langue

RAPPEL

MODE TOT AL

EX I T

LANGUE / I NFORMAT ION

ENGL ISH FRANÇAIS

DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

d’affichage des menus et afficher la fenêtre d’information de ce moniteur.

qa DÉMAGNÉTISÉ/MOIRÉ

(page 12)

Sélectionnez le menu DÉMAGNÉTISÉ/MOIRÉ pour démagnétiser l’écran et

DÉMAGNÉT I SÉ /MOI RÉ

ÉDMAGNÉTISÉ

UOI

SELECT EX I T

supprimer le moiré.

Affichage du signal d’entrée en cours

Les fréquences horizontales et verticales du signal d’entrée en cours sont affichées dans le menu CONTRASTE/LUMINOSITÉ. Si le signal correspond à l’un des modes présélectionnés par défaut de ce moniteur, la résolution s’affiche également.

CONTRASTE / LUMI NOS I TÉ

CONTRA

STE

68.7kHz/85.0Hz 1024X768

SELECT EX I T

Page 23

Utilisation des touches MENU, ENTER et +/–

CONTRASTE

68.7kHz/85.0Hz 1024X768

SELECT EX I T

CONTRASTE / LUMI NOSI TÉ

Sélectionnez le menu que vous voulez régler.

Appuyez sur les touches +/– pour mettre en évidence le menu de votre choix. Appuyez sur la touche ENTER pour sélectionner le menu et les paramètres de réglage.

ENTER

Réglez le menu.

Appuyez sur les touches +/– pour effectuer le réglage.

ENTER

Réglage du contraste et de la luminosité (CONTRASTE/ LUMINOSITÉ)

Ces réglages sont enregistrés dans la mémoire pour tous les signaux d’entrée.

Appuyez sur l’une des touches 6 (CONTRASTE) +/–.

Le menu CONTRASTE/LUMINOSITÉ apparaît à l’écran.

ENTER

Quittez le menu.

Appuyez une fois sur la touche MENU pour ret ourner au menu principal e t deux fo is pour re venir à l’a ffichag e normal . Si aucune touche n’est actionnée, le menu se referme automatiquemen t au bo ut d’ environ 30 secondes .

ENTER

Réinitialisation des réglages

Vous pouvez réinitialiser les ré glages à l’a ide du menu RAP PEL. Voir page 12 pour plus d’informations sur la réinitialisation des réglages.

Appuyez sur la touche ENTER pour sélectionner 6 (CONTRASTE) ou (LUMINOSITÉ).

Appuyez sur les touches +/– pour régler le contra ste (6) ou la luminosité ( ).

Le menu disparaît automatiquement au bout d’environ 30 secondes.

Page 24

Réglage de la taille horizontale ou

Réglage de l’incurvation des côtés du centrage de l’image (TAILLE H/ POSITION)

Ces réglages sont enre gistrés dans la mémoire pour le signal d’entrée en cours.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour met tre TAILLE H/POSITION en évidence et appuyez ensuite sur la touche ENTER.

Le menu TAILLE H/POSITION apparaît à l’écran.

Appuyez d’abord sur la touche ENTER pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches +/– pour e ffectu er le réglage.

Sélectionnez Pour

TAILLE H

POSITION H

régler la taille horizontale régler le centra ge ho r iz on t a l

de l’image (COUSSIN/PIN

BALANCE)

Ces réglages so nt en r e gistrés dans la mé m oire pour le signal

d’entrée en cours.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre COUSSIN/PIN BALANCE en évidence et appuyez ensuite sur la touche ENTER.

Le menu COUSSIN/PIN BALANCE apparaît à l’écran.

Appuyez d’abord sur la touche ENTER pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches +/– p our effectuer le réglage.

Sélectionnez Pour

COUSSIN

PIN BALANCE

élargir ou rétrécir les côtés de l’image décaler les côtés de l’image vers la

gauche ou la droite

Réglage de la taille verticale ou du centrage de l’image (TAILLE V/ POSITION)

Ces réglages sont enre gistrés dans la mémoire pour le signal d’entrée en cours.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre TAILLE V/POSITION en évidence et appuyez ensuite sur la touche ENTER.

Le menu TAILLE V/POSITION apparaît à l’écran.

Appuyez d’abord sur la touche ENTER pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches +/– pour e ffectu er le réglage.

Sélectionnez Pour

TAILLE V POSITION V

régler la taille verticale régler le centrage vertical

Réglage de l’angle des côtés de

l’image (TRAPÉZOÏD/PARALLÉL)

Ces réglages so nt en r e gistrés dans la mé m oire pour le signal

d’entrée en cours.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre TRAPÉZOÏD/PARALLÉL en évidence et appuyez ensuite sur la touche ENTER.

Le menu TRAPÉZOÏD/PARALLÉL apparaît à l’écran.

Appuyez d’abord sur la touche ENTER pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches +/– p our effectuer le réglage.

Sélectionnez Pour

TRAPÉZOÏD

PARALLÉL

régler la largeur de l’image dans le haut de l’écran

décaler l’image vers la gauche ou la droite dans le haut de l’é cra n

Page 25

Réglage de la rotation de l’image

KKK R50 V50 B50

USER- V EX I T

COULEUR

5000 6500 9300

USER

Réglage des couleurs de l’image

(ROTATION)

Ce réglage est enregistré dans la mémoire pour tous les signaux d’entrée.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre ROTATION en évidence et appuyez ensuite sur la touche ENTER.

Le menu ROTATION apparaît à l’écran.

Appuyez sur les touches +/– pour faire pivoter l’image.

Agrandissement ou réduction de l’image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pou r mettre ZOOM en évidence et appuyez sur la touche ENTER.

Le menu ZOOM apparaît à l’écran.

Appuyez sur les touches +/– pour agrandir ou réduire l’image.

(COULEUR)

Les réglages COULEUR vous permettent de régler la température des couleurs de l’image en changeant le niveau de couleur du champ de couleur blanche. Les couleurs semblent rougeâtres si la température est basse ou bleuâtres si la température est élevée. Ce réglage s’avère très pratique pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée. Ce réglage est enregistré dans la mémoire pour tous les signaux d’entrée.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre COULEUR en évidence et appuyez sur la touche ENTER.

Le menu COULEUR apparaît à l’écran.

Appuyez sur les touches +/– pour sélectionner une température de couleur.

Les températures de couleur présélectionnées sont 5000K, 6500K, et 9300K . Comme le régla ge par défau t est 9300K, les blancs passent d’une nuance bleuâtre à une nuance rougeâtre lorsque la température est aba issée de 6500K à 5000K.

Si nécessaire, ajustez avec précision la temp érature des couleurs.

Appuyez d’abord sur les touches +/– pour sélectionner USER. Appuyez ensuite sur la touche ENTER pour sélectionner R (rouge), V (vert) ou B (bleu) et appuyez sur les touches +/– pour effectuer le réglage.

Remarque

Le réglage s’arrête lorsque la plage de réglage ho rizontal ou vertical atteint sa valeur limite maximum ou minimum.

Si vous procédez au réglage pr écis de la température des couleurs, le nouveau régla ge des couleurs est mémorisé et rappelé chaque fois que vous sélectionne z USER.

Page 26

Réglages supplémentaires

Réinitialisation des réglages

(DÉMAGNÉTISÉ/MOIRÉ)

Vous pouvez dégausser (démag nétiser) l’écran manuellement et supprimer le moiré.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre DÉMAGNÉTISÉ/MOIRÉ en évidence et appuyez sur la touche ENTER.

Le menu DÉMAGNÉTISÉ/MOIRÉ apparaît à l’écran.

Appuyez sur la touche ENTER pour sélectionner le paramètre de réglage voulu.

Ajustez le paramètre sélectionné selon les instructions suivantes.

Démagnétisation de l’écran

Le moniteur est automatiquement démagnétisé lors de la mise sous tension.

Pour démagnétiser l’écran manuellement, appuyez d’abord sur la touche ENTER pour sélectionner (DÉMAGNÉTISÉ). Appuyez ensuite sur la touche +.

L’écran est démagnétisé pendant environ 5 secondes. Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle d’au moins 20 minutes de manière à obtenir les meilleurs résultats.

Suppression du moiré

Si des motifs elliptiques ou ondulatoires apparaissent à l’écran, ajustez le niveau de suppression du moiré.

Pour régler le niveau de suppression du moiré, appuyez d’abord sur la touche ENTER pour sélectionner (ADAPTE MOIRÉ). Appuyez ensuite sur les touches +/– jusqu’à ce que le moiré soit réduit au minimum.

* La m oire est un genre d’interf ére nce naturelle qui produit de douces

lignes ondulatoires sur l’écran. Ce phénomène pe ut se produire à la suite d’interférenc es entre le motif de l’ima ge à l’écran et le motif des luminophores du moni teur.

Exemple de moire

(RAPPEL)

Ce moniteur est doté des deux modes de réinitialisation suiv ants. Utilisez le menu RAPPEL pour réinitialiser les réglages.

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre 0 RAPPEL en évidence et appuyez sur la touche ENTER.

Le menu RAPPEL apparaît à l’écran . Réinitialisez les réglages selon les instructions suivantes.

Réinitialisation de toutes les données de réglage pour le signal d’entrée en cours (MODE)

Appuyez sur la touche –.

Le paramètre MODE est sélectionné. Toutes les do nn ées de réglage pour le signal d’entrée en cours sont réinitialisées. Attention que les paramètres suiva nts ne peuvent être réin itialisés suivant cette méthode.

Pour les signaux en mode présélectionné:

• langue d’affichage des menus (page 7)

• rotation de l’image (page 11)

Pour les signaux en mode non présélectionné:

• langue d’affichage des menus (page 7)

• rotation de l’image (page 11)

• taille/centrage horizontal (page 10)

• taille/centrage vertical (page 10)

• coussin/pin balance (page 10)

• trapézoïde/parallélisme (page 10)

Réinitialisation de toutes les données de réglage aux valeurs par défaut (TOTAL)

Appuyez sur la touche +.

Le paramètre TOTAL est sélectionné. Toutes les donn é es de réglage pour le signal d’entrée en cours sont réinitialisées. Pour les signaux en mode présélectionné, toutes les données de réglage (excepté les réglages USER dans le menu COULEUR) sont ramenées aux valeurs de ré glage par défaut. Pour les signaux en mode non pré sélec tionné, les paramètr es su ivants ne peuv ent ê tre réinitialisés:

• réglages utilisateur du menu COULEUR (page 11)

• taille/centrage horizontal (page 10)

• taille/centrage vertical (page 10)

• coussin/pin balance (page 10)

• trapézoïde/parallélisme (page 10)

Remarque

Les touches du moniteur sont in opérantes pendant environ 5 seco ndes lorsque TOTAL est sélectio nn é.

Page 27

Caractéristiques techniques

INFORMATIONS

HORS PLAGE DE BALAYAGE

Modes présélectionné et utilisateur

Dépannage

Consultez cette section avant de faire appel au service d’assistance technique.

Lorsque le moniteur reçoit un signal d’entrée, il le fait automatiquement correspondre à l’un des modes présélectionnés par défaut enregistrés dans la mémoire du moniteur de manière à produire une image de haute qua lité au centre de l’écran. (Voir la liste des modes présélectionnés par défaut en Appendix.) Pour les signaux d’entrée qui ne correspondent pas à l’un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu’une image claire apparaisse à l’écran pour toutes les synchronisations dans la plage de fréquence du moniteur (horizontale: 30 à 70 kHz, verticale: 48 à 120 Hz). Lorsque l’image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaqu e fois que le même signal d’entrée est reçu.

Remarque à l’intention des utilisateu rs de Windows

Vérifiez le mode d’emploi de votre carte vidéo ou le programme utilitaire fourni avec la c art e gr aph iq ue e t sél ectio n nez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Fonction d’économie d’énergie

Ce moniteur satisfa it aux critères d’économie d’énergie VESA,

NERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signalling), le moniteur réduit automatiquement sa conso mmation d’énergie en trois étapes comme indiqué ci-dessous.

Si de fines lignes apparaissent à l’écran (fils d’amortissement)

Les lignes que vous apercevez sur votre écran sont une caractéristique normale des monite u rs Trinitro n et n e consti tue n t donc pas un dysfonctionnement. Il s’agit de l’ombre des fils d’amortissement employés pour stabiliser la grille d’ouverture qui sont le plus facilement visibles lorsque l’arrière-plan de l’écran est clair (généralement blanc). La grille d’ouverture est l’élément essentiel qui rend les tub e s i mag e T rinit ron un iq ue s en permettant le passage d ’u ne p lus grande quantité de lu mièr e v e rs l’écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Fils d’amortissement

Messages affichés à l’écran

Lorsqu’une anomalie du signal d’entrée est détectée, l’un des messages suivants apparaît à l’é cran. P our re mé dier au problème survenu, voir “Symptômes et remèdes” à la page 14.

Mode d’alimentation

fonctionnement normal

1 veille

2 interruption

3 inactif* hors tension 0 W désactivé

* Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée est

coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au bout de 20 secondes, le monit e ur passe en mode d’économie d’énergie.

Consommation d’énergie

110 W vert

≤

15 W vert et orange en

≤

15 W vert et orange en

≤

5 W orange

≤

Indicateur 1 (alimentation)

alternance

Condition du signal d’entrée

La condition du signal d’entrée

HORS PLAGE DE BALAYAGE

indique que le signal d’entrée n’est pas suppor té par les spécifications du monite ur.

PAS ENTREE VIDEO

indique qu’aucun signal n’est entré sur le moniteur.

Page 28

Symptômes et remèdes

Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé. Utilisez la fonction d’autodiagnostic (page 16) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez Pas d’image

Si l’indicateur 1 (alimentation) n’est pas allumé.

Si le message PAS ENTREE VIDEO apparaît à l’écran, ou si l’indicateur 1 (alimentation) est allumé en orang e ou clignote alternativement en vert et en orange

Si le message HORS PLAGE DE BALAYAGE apparaît à l’écran

Si aucun message ne s’affiche et si l’indicateur 1 (alimentation) est vert ou clignote en orange

Si vous utilisez Windows 95/98 • Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et

Si vous utilis ez un s yst ème Ma cinto sh • Vérifiez si l’a dapt ateu r Maci ntos h (n on four ni) e t l e c âble de si gnal v idéo so nt c orr ecte ment

L’image scintille, sautille, o scille ou est brouillée

L’image est floue • Ajustez la luminosité et le contraste (page 9).

Des images fantômes apparaissent • N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

L’image n’est pas centrée ou de taille incorrecte

• Vérifiez si le cordon d’al imentation est correctement bran ché.

• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.

• Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont fermement enfoncées dans leurs prises respectives. (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou enfoncées.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier de l’ordinateur.

• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.

• Vérifiez si la carte graphique est complèteme nt enfon c ée da ns la fente de b u s appr op riée.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteu r par ce moniteur, reconnectez l’ancien moniteur et ajustez la plage de fréquence comme suit: Horizontale: 30 – 70 kHz

–

Verticale: 48

• Activez la fonction d’autodiagnostic (page 16).

procédez comme suit. Installez la d isqu ette “Win do ws Mon ito r Inf orma tio n Disk ” (page7) et sélectionnez ce moniteur (“CPD-210EST9”) parmi les moniteurs Sony dans l’écran de sélection de mon it eur de Windows 95/98.

raccordés (page 6).

• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d’autres moniteurs, des impri mantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.

• Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétiqu e à proximité du moniteur.

• Branchez le moniteur sur une autre prise secteu r, de préférence raccordée à un autre circuit.

• Faites pivoter le mon iteur de 90° vers la gauche ou la droite.

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphique.

• Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage adéqua te, il arrive que certaines cartes vidéo présentent une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.

• Démagnétisez le moniteur* (page 12).

• Réduisez le niveau de suppression du moiré (page 12).

• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.

• Ajustez la taille ou le centrage de l’image (page 10). Attention que certains mo des vidéo ne remplissent pas l’écran jusqu’aux bords.

120 Hz

Page 29

Symptôme Vérifiez Les bords de l’image sont incurvés • Ajustez la forme de l’image (page 10). Un motif ondulatoire ou elliptique

• Supprimez la moire (page 12).

(moire) est visible

xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Changez le motif de votre bureau.

Les couleurs ne sont pas uniformes • Démagnétisez le moniteur* (page 12). Si vous placez à côté du mon iteur un appareil qui

génère un champ magné ti que, comme un haut-parleur, ou si vous changez l’orientation du moniteur, il se peut que les couleurs perdent le ur uniformité.

Le blanc n’est pas blanc • Ajustez la températ ure de couleur (page 11). Un souffle est audible juste apr ès la

mise sous tension

* Si un sec ond cycle de démagnétisation s’avère nécessaire, la isse z s’écouler un intervalle de 20 mi nut es pour obtenir de meilleurs résultats. Un bruit de

souffle peut se faire entend re, m ai s il ne s’agi t pas d’un dysfonctionnement.

• C’est le son provoqué pa r le cycle de démagnétisati on automatique. Lorsque le moniteu r est mis sous tension, il est automatiquement démagnétisé pendant 5 secondes.

Affichage de la désignation, du numéro de série et de la date de fabrication du moniteur (INFORMATION)

Appuyez sur la touche MENU.

Le MENU principal apparaît à l’écran.

Appuyez sur les touches +/– pour mettre LANGUE/INFORMATION en évidence et appuyez sur la touche ENTER.

Le menu LANGUE/INFORMATION apparaît à l’écran.

Appuyez sur la touche ENTER pour sélec tionner (INFORMATION).

éc

Cette fenêtre d’information sur le monit eur apparaît à l’

Exemple

LANGUE / I NFORMAT ION

MODE L : CPD - 2 1 0ES T 9

SERI AL: 12345678 MANUF ACTURED: 1 9 9 8 - 5 2

SELECT EX I T

ran.

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes:

• Désignation du modèle: CPD-210EST9

• Numéro de série

• Marque et spécifications d e votre ordinateur et de votre carte graphique.

Page 30

Fonction d’autodiagnostic

Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un problème avec votre moniteur ou votre ordinateur, l’écran devient blanc et l’indicateur 1 (alimentation) s’allume en vert ou clignote en orange. Si l’indicateur 1 (alimentation) est allumé en orange, c’est que l’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier.

Indicateur 1 (alimentation)

Si l’indicateur 1 (alimentation) est allumé en vert 1

Débranchez le câble d’entrée vidéo ou mettez l’ordinateur connecté hors tension.

Appuyez sur la touche 1 (alimentation) pour me ttre le moniteur sous et hors tension.

Maintenez la touche + enfoncée pendant 2 secon des avant que le moniteur passe en mode d’économie d’énergie.

Spécifications

Tube cathodique Pas d’ouverture de grille de 0,25 mm

17 pouces mesurés en diagonale Déflexion de 90 degr é s

Taille de l’image affichée Approx. 327 × 243 mm (l/h)

Zone de visualisation de 16,0"

Résolution Horizontale: Max. 1280 points

Verticale: Max. 1024 lignes Zone d’image standa rd Approx. 312 × 234 mm (l/h) Fréquence de déflexion* Horizontale: 30 à 70 kHz

Verticale: 48 à 120 Hz Tension/courant d’entrée 100 à 240 V CA, 50 – 60 Hz,

1,7 – 0,9 A Consommation él ectrique Max. 110 W Dimensions Approx. 406 × 431,5 × 420 mm

(l/h/p) Masse Approx. 18,5 kg Plug & Play DDC1/DDC2B Accessoires fournis Voir page 6

* Condition de synchronisation horizontale et verticale

• La largeur de synchronisation horizontale doit être supérieure à 1,0 µs.

• La largeur de suppression horizontale doit être supérieure à 3,0 µs.

• La largeur de suppression verticale doit être supérieure à 500 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

ENTER

Si les trois barres de couleur apparaissent (rouge, vert, bleu), c’est que le moniteur fonctionne co rrectement. Rebranchez les câbles d’entrée vidéo et vérifiez le statut de votre ordinateur.

Si les barres de couleur n’apparaissent pas, c’est probablement parce qu’une anomalie s’est pr oduite au niveau du moniteur. Informez votre revendeur Sony agréé de l’état du moniteur.

Si l’indicateur 1 (alimentation) clignote en orange

Appuyez sur le commutateur 1 (alimentation) pour mettre le moniteur hors et puis sous tension.

Si l’indicateur 1 (alimentation) s’allume en vert, c’est que le moniteur fonctionne correctement.

Si l’indicateur 1 (alimentation) clignote toujours, c’est probablement parce qu’il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes ent re les clignotements oranges de l’indicateur 1 (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le mod è le de votre ordinateur et de votre carte vidéo.

Page 31

Inhalt

Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lage und Funktion der Teile und Bedienelemente. . . . . . . . . . . . . . 5

Anschließen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . .6

Schritt 1: Schritt 2: Schritt 3:

Anschließen des Monitors an den Computer. . . . . . . . . . 6

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 6

Einschalten des Monitors und des Computers. . . . . . . . . 6

Auswählen der Sprache für die Bildschirmmenüs

(SPRACHE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . . .8

Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Einstellen von Kontrast und Helligkeit

(KONTRAST/HELLIGKEIT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Einstellen von Breite oder Position des Bildes

(H-GRÖSSE/LAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen von Höhe oder Position des Bildes

(V-GRÖSSE/LAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Korrigieren der Wölbung der Bildränder

(KISSENVERZ/BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen des Winkels der Bildränder

(TRAPEZFORM/PARALLEL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen der Bildrotation (DREHUNG) . . . . . . . . . . . . . . . . . . . . . 11

Vergrößern oder Verkleinern des Bildes (ZOOMEN) . . . . . . . . . . . 11

Einstellen der Farbe des Bildes (FARBE). . . . . . . . . . . . . . . . . . . . 11

Weitere Einstellungen (ENTMAGNETIS/MOIRE). . . . . . . . . . . . . . 12

Zurücksetzen der Einstellungen (ZURÜCKSETZEN). . . . . . . . . . . 12

• Trinitron ist ein eingetragenes Warenzeichen de r Sony Corporation.

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.

• Windows eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

• IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA.

• VESA und DDC der Video Electronics Stand ard Association.

•

Warenzeichen in den USA.

• Alle anderen in dies em Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein.

• Im Handbuch sind die Waren zeichen und eingetragenen Warenzeiche n nicht überall ausdrücklich durch „“ und „“ gekennzeichnet.



und MS-DOS sind



sind Warenzeichen

NERGY STAR ist ein eingetragenes

Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Vordefinierte Modi und Benutzermodi . . . . . . . . . . . . . . . . . . . . . . 13

Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Wenn auf dem Bildschirm dünne Linien

(Dämpfungsdrähte) erscheinen . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Symptome für Fehler und Abhilfemaßnahmen. . . . . . . . . . . . . . . . 14

Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 32

Sicherheitsmaßnahmen

90°

15°

5°

Warnhinweis zum Netzanschluß

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, daß es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in Großbrita nn i en

Wenn Sie den Monitor in Gr oßbritannie n verwenden, ben utzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnlich e Zusätz e enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen könnten.

• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder sp itz e n Ge g e ns tä nden wie zum Beis piel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.

• Reinigen Sie Gehäuse, Bedienfeld und Bedien elemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie kei ne Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benz in.

für 100 bis 120 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindest ens 30 Sekunden, bevo r S ie das Netzkabel lösen. I n dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.

• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 5 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder ander e n Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten daher nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• Auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockier en könnten.

• In der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist.

• An einem Ort, an dem der Monitor st arken Temperaturschwankungen ausgesetzt ist.

• An einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist.

• Auf einer instabilen Oberfläche.

• In der Nähe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung.

• In der Nähe von oder auf einer elektrisch geladenen Metallfläche.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Der dreh- und neigbare Ständer

Mit dem dreh- un d neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Wenn Sie den Monitor drehen oder neigen, stützen Sie ihn bitte mit beiden Händen unten ab.

Page 33

Lage und Funktion der Teile und

1 2 3 4

876

11 12 13 14 15

Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

ENTER

RückseiteVorderseite

1 Taste MENÜ (Seite 9)

Zum Aufrufen des Menüs MENÜ.

2 Taste ENTER (Seite 9)

Mit dieser Taste wählen Sie Menüoptionen und Einstellungen aus.

3 Tasten 6 (Kontrast) +/– (Seite 9)

Diese Tasten dienen zum Aufrufen des Menüs KONTRAST/ HELLIGKEIT und fungieren beim Einstellen anderer Optionen als Tasten +/–.

4 Netzschalter und -anzeige 1 (Seite 6, 13, 16)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt gr ün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet.

5 Netzeingang AC IN (Seite 6)

Dieser Anschluß dient zur Stromversorgung des Monitors.

6 Videoeingang (HD15) (Seite 6)

Dieser Anschluß dient zum Einspeisen von RGBVideosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Stift Nr. Signal

1Rot 2 Grün 3Blau 4 ID (Masse) 5 DDC-Masse* 6 Masse Rot 7 Masse Grün 8 Masse Blau 9– 10 Masse 11 ID (Masse) 12 Bidirektionale Daten (SDA)* 13 H. Sync 14 V. Sync 15 Daten t akt (SCL)*

* DDC (Displ ay Data Channel) ist ein Standard der VESA.

Page 34

Anschließen des Geräts

an AC IN

an eine Netzsteckdose

Netzkabel (mitgeliefert)

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Zubehörteile mitgeliefert wurden:

• Netzkabel (1)

• Windows Monitor Information Disk (1)

• Garantiekarte (1)

• Hinweise zum Reinigen der Bildschirmoberfläche (1)

• Diese Bedienungsanleitung (1)

Schritt 1:Anschließen des

Monitors an den Computer

Schalten Sie vor dem Anschließen den Monitor und den Computer aus.

Anschließen an einen IBM PC/AT oder kom-

patiblen Computer

Schritt 2:Anschließen des

Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

Schritt 3:Einschalten des Monitors

und des Computers

Schalten Sie zunächst den Monitor und dann den Computer ein.

an Videoausgang

IBM PC/AT oder kompatibler Computer

Anschließen an einen Macintosh oder kom-

patiblen Computer

Dazu benötigen Sie einen Macintosh-Adapter (nicht mitgeliefert).

Macintosh-Adapter (nicht mitgeliefert)

Macintosh oder kompatibler Computer

an Videoausgang

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Page 35

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist .

• Wird KEIN EING SIGNAL auf dem Bildschirm angezeigt, überprüfen Sie , ob die G r af ikkarte des Computers korre kt in den richtigen Steckplatz eingebaut ist.

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Comp uters auf eine Horizontalfrequenz zwischen 30 und 70 kHz und eine Vertikalfrequenz zwischen 48 und 120 Hz ein.

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 14.

Für Benutzer von Windows 95/98

Damit Sie den Monitor optimal nutzen können, installieren Sie die Datei mit den neuen Modell informationen von der mitg elie f e rten Diskette „Windows Monitor Informat ion Disk“ auf Ihrem PC. Dieser Monitor entspricht dem Plug-and-Play-Standard „VESA DDC“ . Wenn Ihr PC bzw. Ihre Grafikkarte dem DDC-Standard entspricht, geben Sie bitte „Plug & Play Moni tor (VESA DDC)“ oder den Modellname n dieses Monitors als Monito rtyp in der „Control Panel“ von Windows 95/ 98 an. Wenn bei der Kommunikation zwischen Ihrem PC bzw. Ihrer Grafikkarte und dem Monitor Probleme auftreten, legen Sie die Diskette „Windows Monitor Informat ion Disk“ ein, und wählen Sie den Modellnamen dieses Monitors als Monitortyp aus.

Auswählen der Sprache für die Bildschirmmenüs (SPRACHE/ INFORMATION)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Spanisch und Italienisch zur Verfügung. Die Standardeinstellung ist Englisch.

Drücken Sie die Taste MENU.

Weitere Informationen zur Taste MENU finden Sie auf Seite 9.

MENÜ EX I T

KONTRAST / HEL L I GKE TI H - GRÖSSE / L AGE

ENTER

Heben Sie mit den Tasten +/– die Option SPRACHE/INFORMATION hervor, und drücken Sie die Taste ENTER.

Weitere Informationen zu den Tasten +/– und ENTER finden Sie auf Seite 9.

V -GRÖSSE / LAGE K I SSENVER Z / BALANCE TRAPEZFORM / PARAL L LE DREHUNG ZOOMEN FARBE ZURÜCK SET ZEN SPRACHE / INFORMATI NO ENTMAGNET I S /MOI RE

Für Benutzer von Windows NT 4.0

Die Installation des Monit ors un ter Windows NT 4.0 ist anders als unte r Windows 95/98. So brauchen Sie z. B. den Monitorty p ni cht auszuwählen. Näheres zum Einstel l en der Auflösung, der Auffrischungsrate und der Anzahl der Farbe n finden Sie im Benutzerhandbuch zu W in dows NT 4.0.

Einstellen der Auflösung des Monitors und der Anzahl der Farben

Stellen Sie die Auflösung des Monitors und die Anzahl der Farben anhand der Anweisungen im Benutze rhan dbu ch zu Ihrem Computer ein. Die Anzahl der Farben kann je nach Computer oder Gr afik karte va riieren. Je nac h der Einstellung unter „Farbpa lette“ w erden unte rschiedlic h viele Fa rben d argestellt:

• High Color (16 Bit) t 65. 536 Farben

• True Color (24 Bit) t ca. 16,77 Mio. Farben

Im True Color-Modus (24 Bit) kann sich die Geschwindigkeit verringern.

ENTER

Wählen Sie mit der Taste ENTER die Option

SPRACHE / INFORMAT ION

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

(SPRACHE) aus, und wählen Sie mit den Tasten +/– eine Sprache aus.

• ENGLISH: Englisch

• FRANÇAIS: Französisch

• DEUTSCH

• ESPAÑOL: Spanisch

• ITALIANO: Italienisch

So schließen Sie das Menü

Drücken Sie einmal die Taste MENU, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste zweimal. Wenn Sie ke ine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Informationen dazu finden Sie unter „Zurückset zen der Einstellungen (ZURÜCKSETZEN)“ auf Seite 12.

Page 36

Einstellen des Monitors

Auflösung des aktuellen Eingangssignals

Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals

Mit den Bildschirmm e nü s können Sie eine Viel za h l von Einstellungen vor nehmen.

6 DREHUNG (Seite 11)

Im Menü DREHUNG können Sie die Rotation des B ildes einstellen.

DREHUNG

SELECT EX I T

Navigieren in den Menüs

Drücken Sie die Taste MENU, um das Hauptmenü MENÜ auf dem Monitor aufzurufen. Weitere Informationen zur Taste MENU finden Sie auf Seite 9.

MENÜ EX I T

KONTRAST/ HELL I GKE TI

H - GRÖSSE / L AGE

V -GRÖSSE / LAGE K I SSENVER Z / BALANCE TRAPEZFORM / PARAL L LE

DREHUNG

ZOOMEN FARBE ZURÜCK SET ZEN SPRACHE / INFORMATI NO ENTMAGNET I S /MOI RE

Wählen Sie mit den Tasten +/– und ENTER eines der folgenden Menüs aus. Weitere Informationen zu den Tasten +/– und ENTER finden Sie auf Seite 9.

1 KONTRAST/HELLIGKEIT

(Seite 9)

Im Menü KONTRAST/ HELLIGKEIT können Sie Kontrast und Helligkeit des Bildes einstellen.

2 H-GRÖSSE/LAGE

(Seite 10)

Im Menü H-GRÖSSE/LAGE können Sie Breit e und Position des Bildes einstellen.

3 V-GRÖSSE/LAGE (Seite 10)

Im Menü V-GRÖSSE/LAGE können Sie Höhe und Po sition des Bildes einstellen.

KONTRAST / HEL L I GKE I T

KONTRAST

68.7kHz/85.0Hz 1024X768

SELECT EX I T

H -GRÖSSE / LAGE

-H GRÖS S E

SELECT EX I T

V -GRÖSSE / LAGE

-V GRÖS S E

SELECT EX I T

7 ZOOMEN (Seite 11)

Im Menü ZOOMEN können Sie das Bild vergrößern oder verkleinern.

8 FARBE (Seite 11)

Im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckte n Bildes anpassen.

9 ZURÜCKSETZEN (Seite 12)

Im Menü ZURÜCKSETZEN können Sie die Einstellungen zurücksetzen.

q; SPRACHE/INFORMATION

(Seite 7, 15)

Im Menü SPRACHE/ INFORMATION können Sie die Sprache für die Bildschirmanzeigen wählen und Informationen zu diesem Monitor anzeigen lassen.

qa ENTMAGNETIS/MOIRE

(Seite 12)

Im Menü ENTMAGNETIS/ MOIRE können Sie den Bildschirm entmagnetisiere n und den Moiré-Effekt korrigieren.

ZOOMEN

SELECT EX I T

FARBE

R50 G50 B50

SEL ECT EXI T

ZURÜCKSETZEN

SPRACHE / INFORMAT ION

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

ENTMAGNET I S / MOI RE

SELECT EX I T

KKK

5000 6500 9300

USER

ÜRUZ CKSETZEN

J ET Z I G TOTA L

EX I T

TNEMAGNETIS

IEN

4 KISSENVERZ/BALANCE

(Seite 10)

Im Menü KISSENVERZ/ BALANCE können Sie die Wölbung der Bildränder korrigieren.

5 TRAPEZFORM/PARALLEL

(Seite 10)

Im Menü TRAPEZFORM/ PARALLEL können Sie den Winkel der Bildränder einste llen.

K IS SENVERZ / BALANCE

SK I S ENVERZ

SELECT EX I T

TRAPEZFORM/ PARALLEL

PARTEZFORM

SELECT EX I T

Anzeigen des aktuellen Eingangssignals

Die Horizontal- und die Vertikalfrequen z des aktuellen Eingangssignals werden im Menü KONTRAST/HELLIGKEIT angezeigt. Wenn das Eingangssignal e inem der werkseitig voreingestellten Modi des Monitor s en ts pricht, wird auch die Auflösung angezeigt.

KONTRAST / HEL L I GKE I T

KONTRAST

68.7kHz/85.0Hz 1024X768

SELECT EX I T

Page 37

Verwenden der Tasten MENU, ENTER und

KONTRAST

68.7kHz/85.0Hz 1024X768

SELECT EX I T

KONTRAST / HEL L I GKE I T

+/–

Wählen Sie das Menü aus, in dem Sie Einstellunge n vornehmen wollen.

Heben Sie mit den Tasten +/– das gewünschte Menü hervor. Wählen Sie dann mi t der Taste ENTER das Menü und die Einstelloptionen aus.

ENTER

Nehmen Sie im Menü die gewünschten Einstellungen vor.

Nehmen Sie die Einstellung mit den Tasten +/– vor.

ENTER

Einstellen von Kontrast und Helligkeit (KONTRAST/ HELLIGKEIT)

Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

Drücken Sie eine der Tasten 6 (KONTRAST) +/–.

Das Menü KONTRAST/HELLIGKEIT erscheint auf dem Bildschirm.

Wählen Sie mit der Taste ENTER entweder 6 (KONTRAST) oder (HELLIGKEIT) aus.

Stellen Sie mit den Tasten +/– den Kontrast ( 6) bzw. die Helligkeit ( ) ein.

Nach etwa 30 Sekunden wird das Menü automa tisch ausgeblendet.

Schließen Sie das Menü.

Drücken Sie einmal die Taste MENU, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste zweimal. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgebl e ndet.

ENTER

Zurücksetzen der Einstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellunge n finden Sie auf Seite 12.

Page 38

Einstellen von Breite oder Position

Korrigieren der Wölbung der

des Bildes (H-GRÖSSE/LAGE)

Diese Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option H-GRÖSSE/LAGE hervor, und drücken Sie die T aste ENTER.

Das Menü H-GRÖSSE/LAGE erscheint auf dem Bildschirm.

Wählen Sie zuerst mit der Taste ENTER die gewünschte Einstelloption aus. Nehmen Sie die Einstellung dann mit den Tasten +/– vor.

Option Funktion

H-GRÖSSE H-LAGE

Einstellen der Breite Einstellen der horizontalen Bild position

Einstellen von Höhe oder Position des Bildes (V-GRÖSSE/LAGE)

Bildränder (KISSENVERZ/ BALANCE)

Diese Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option KISSENVERZ/BALANCE hervor, und drücken Sie die Taste ENTER.

Das Menü KISSENVERZ/BALANCE erscheint auf dem Bildschirm.

Wählen Sie zuerst mit der Taste ENTER die gewünschte Einstelloption aus. Nehmen Sie die Einstellung dann mit den Tasten +/– vor.

Option Funktion

KISSENVERZ

KIS BALANCE

Wölben der Bildränder nach außen oder innen

Verschieben der Bildränder nach links oder rechts

Diese Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option V-GRÖSSE/LAGE hervor, und drücken Sie die Taste ENTER.

Das Menü V-GRÖSSE/LAGE erscheint auf dem Bildschirm.

Wählen Sie zuerst mit der Taste ENTER die gewünschte Einstelloption aus. Nehmen Sie die Einstellung dann mit den Tasten +/– vor.

Option Funktion

V-GRÖSSE V-LA GE

Einstellen der Höhe Einstellen der vertikalen Bildposition

Einstellen des Winkels der Bildränder (TRAPEZFORM/ PARALLEL)

Diese Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option TRAPEZFORM/PARALLEL hervor, und drücken Sie die Taste ENTER.

Das Menü TRAPEZFORM/PARALLEL erscheint auf dem Bildschirm.

Wählen Sie zuerst mit der Taste ENTER die gewünschte Einstelloption aus. Nehmen Sie die Einstellung dann mit den Tasten +/– vor.

Option Funktion

TRAPEZFORM

PARALLEL

Einstellen der Bildbreite im oberen Bildschirmbereich

Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Page 39

Einstellen der Bildrotation

KKK R50 G50 B50

USER-G EX I T

FARBE

5000 6500 9300

USER

Einstellen der Farbe des Bildes

(DREHUNG)

Diese Einstellung wird gespeichert und gilt für alle Eingangssignale.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option DREHUNG hervor, und drücken Sie die Taste ENTER.

Das Menü DREHUNG wird auf dem Bildschirm angezeigt.

Drehen Sie mit den Tasten +/– das Bild.

Vergrößern oder Verkleinern des Bildes (ZOOMEN)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option ZOOMEN hervor, und drücken Sie die Taste ENTER.

Das Menü ZOOMEN erscheint auf dem Bildschirm.

Vergrößern oder verklei ner n Si e mi t den Tasten +/– das Bild.

(FARBE)

Mit den Optionen im Menü FARBE kö nnen Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben ei nes gedruckten Bildes anpassen. Diese Einstellung wird gespeichert und gilt für alle Eingangssignale.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option FARBE hervor, und drücken Sie die Taste ENTER.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

Wählen Sie mit den Tasten +/– die Farbtemperatur aus.

5000K, 6500K und 9300K sind die voreingestellten Farbtemperatu ren. Der Standardw ert ist 9300 K. Wenn S ie die Farbtemperat ur auf 6500K und 5000K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor.

Wählen Sie zunächst mit den Tasten +/– die Option USER aus. Wählen Sie dann mit der Taste ENTER die Option R (rot), G (grün) oder B (blau) aus, und nehmen Sie die Einstellung mit den Tasten +/– vor.

Hinweis

Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht ist, läßt sich der Zoom nicht weiter ändern.

Wenn Sie die Farbtemperatur fei neinstellen, werden die neuen Farbeinste llu ngen gespeicher t und immer abgeruf en , wenn Sie USER auswählen.

Page 40

Weitere Einstellungen

Zurücksetzen der Einstellungen

(ENTMAGNETIS/MOIRE)

Sie können den Bildschirm manuell entmagnetisie ren und den Moiré-Effekt korrigieren.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option ENTMAGNETIS/MOIRE hervor, und drücken Sie die Taste ENTER.

Das Menü ENTMAGNETIS/MOIRE erscheint auf dem Bildschirm.

Wählen Sie mit der Taste ENTER die gewünschte Einstelloption aus.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

Entmagnetisieren d es Bildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.

Um den Monitor manuell zu entmagnetisieren, wählen Sie zunächst mit der Taste ENTER die Option (ENTMAGNETIS) aus. Drücken Sie dann die Taste +.

Der Bildschirm wird etwa 5 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ers ten Zyk lus mi ndeste ns 20 Mi nuten . Auf di ese Wei se erzielen Sie die besten Ergebnisse.

Korrigieren des Moiré-Effekts

Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie den Grad der Moiré-Korrektur ein.

Wählen Sie dazu mit der Taste ENTER zunächst die Option (CANCEL MOIRE) aus. Drücken Si e dann die Tasten +/–, bis der Moiré-Effekt auf ein Minimum reduziert ist.

* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien

auf dem Bildschirm verursacht. Diese Linien können durch di e Interferenz zwischen dem Muster des Bildes auf de m Bildschirm und dem Phosphor-Pitch-Muster des Monitors verursacht werden.

Beispiel für den Moiré-Effekt

(ZURÜCKSETZEN)

Bei diesem Monitor haben Sie zwei Möglichkeiten, die Einstellungen zurückzusetzen. Im Menü ZURÜCKSETZEN können Sie die Einstellungen zurücksetzen.

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option 0 ZURÜCKSETZEN hervor, und drücken Sie die Taste ENTER.

Das Menü ZURÜCKSETZEN erscheint auf dem Bi ldsc hirm. Setzen Sie die Einstellungen dann anhand der folgenden Anweisungen zurück.

Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal (JETZIG)

Drücken Sie die Taste –.

Die Option JETZIG wird ausgewählt. Alle Einstellungen für das aktuelle Eingangssignal werden zurückgesetzt. Beachten Sie, daß die fol genden Einstellungen bei diesem Verfahren nicht zurückgeset zt werden.

Für Signale, die einem der voreingestellten Modi entsprechen:

• Sprache der Bildschirmmenüs (Se ite 7)

• Bildrotation (Seite 11)

Für Signale, die nicht einem der voreingestellten Modi entsprechen:

• Sprache der Bildschirmmenüs (Se ite 7)

• Bildrotation (Seite 11)

• Breite/horizontale Position (Seite 10)

• Höhe/vertikale Position (Seite 10)

• Kissenverzeichnung/Balance (Seite 10)

• Trapezform/Parallelogramm (Seite 10)

Zurücksetzen aller Einstellungen auf die werkseitigen Werte (TOTAL)

Drücken Sie die Taste +.

Die Option TOTAL wird ausgewählt. Alle Einstellungen für das aktuelle Eingangssignal werden zurückgesetzt. Für Signale, die einem der voreingestellten Modi entsprechen, werden alle Einstellungen auf die werkseitigen Werte zurückgesetzt, mit Ausnahme der USER-Einstellungen im Menü FARBE. Für Signale, die nicht einem der voreingestellten Modi entsprechen, werden die folgenden Einstellungen nicht zurückgesetzt:

• USER-Einstellungen im Menü FARBE (Seite 11)

• Breite/horizontale Position (Seite 10)

• Höhe/vertikale Position (Seite 10)

• Kissenverzeichnung/Balance (Seite 10)

• Trapezform/Parallelogramm (Seite 10)

Hinweis

Wenn Sie TOTAL w Sekunden lang nicht.

hlen, funktionieren die Tasten des Monitors etwa 5

Page 41

Technische Merkmale

INFORMATION

NICHT IM ABTASTBEREICH

Vordefinierte Modi und Benutzermodi

Wenn ein Eingang ssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speich er des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirm mitte eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig vordefinierten Modi finden Sie im Appendix. Bei Eingangssignalen, die keinem der werkseitig vord efinierten Modi entsprechen, sorgt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie dafür, daß bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs ein scharfes Bild angezeigt wird (horizontal: 30 – 70 kHz, vertikal: 48 – 120 Hz). Wenn Sie das Bild einstellen, werden die Einstellungen als Benutzermo dus automatisch gespeichert u nd abgerufen, wann immer das betreffende Eingangssignal eingeh t.

Hinweis für Benutzer von Windows

Wenn Sie mit Window s arbeiten, seh en Sie in der D okumentatio n oder im Dienstprogramm zu Ihrer Grafikkarte nac h, wel ches die höchste Auffrischungsrate ist, und wählen Sie diese aus, um die Leistung des Geräts zu optimieren.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Diese Linien sind bei einem Trinitron -Monitor norm al und stellen keine Fehlfunktion dar. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streife n mask e stabilisie rt wird . Besonders deutlich sind sie bei einem hellen (normalerweise weißen) Bildschirmhintergrund zu sehen. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhre. Sie bewirkt, daß mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Dämpfungsdrähte

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlini en der VESA, des

NERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts in drei Stufen wie unten erläutert reduziert.

Betriebsmodus

Normalbetrieb 1 Bereitschaft

2 Unterbrechung≤ 15 W abwechselnd

3 Deaktiviert* Ausgeschaltet 0 W aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein

Eingangssignal mehr ein, und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 20 Sekun den schaltet der Monitor in den Energiesparmodus.

Leistungsaufnahme

110 W grün

≤

15 W abwechselnd

≤

5 W orange

≤

Netzanzeige

grün und orange

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warn meldungen auf dem Bildschirm. Wie Sie das Problem beheben, schlagen Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 14 nach.

Status des Eingangssignals

NICHT IM ABTASTBEREICH

Gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht.

KEIN EING SIGNAL

Zeigt an, daß kein Signal in den Monitor eingespeist wird.

Page 42

Symptome für Fehler und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossene n Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 16) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.

Symptom Überprüfen Sie bitte folgendes:

Kein Bild

Die Netzan zeige 1 leuchtet nicht • Das Netzkabel muß korrekt angeschlossen sein.

• Der Monitor muß am Netzschalter 1 eingeschaltet sein.

Die Meldung KEIN EING SIGNAL erscheint auf dem Bildsc hirm, oder die Netzanzeige 1 leuchtet orange oder wechselt zwischen grün und orange

Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm

Es wird keine Meldung angeze igt, und die Netzanze ige 1 leuchtet grün oder blinkt orange

Sie arbeiten mit einem Windows 95/98System

Sie arbeiten mit eine m Ma cintoshSystem

Das Bild flimmert, springt, oszilliert oder ist gestört

• Das Videosignalkabel muß korrekt angesc hlossen sein, und alle Stecker müsse n fest in den Buchsen sitzen. (Seite 6).

• Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.

Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Der Computer befindet sich im Energiesparmodus. Drüc ken Sie eine beliebige Taste auf der Computertastatur.

• Überprüfen Sie, ob de r Com puter eingeschaltet ist.

• Die Grafikkarte muß korrekt im richti ge n B us -S teckplatz sitze n.

Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Die Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein: Horizontal: 30

Vertikal: 48

• Ve rwenden Sie die Selbstdiagnosef unktion (Seite 16 ).

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an, und gehen Sie fol ge nde rmaßen vor: Installieren Sie die Diskette „W i ndows Monitor Information Disk“ (Seite 7), und wählen Sie diesen Monitor („CPD-210EST9“) aus den Sony-Monitoren im Monitorauswahlfe nst er in Windows 95/98 aus.

• Der Macintosh-Adapter (nicht mitgeliefert) und das Videosignalkabel müsse n ric ht ig angeschlossen sein (Seite 6 ).

• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monit or e, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.

• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.

• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.

• Ve rsuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.

Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstel lung nach.

• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 16 Zoll, Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (Appendix). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisat ion des Monitors zu kurz ist.

• Stellen Sie die Auffrischungsrate am Computer (V ertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen .

–

70 kHz

–

120 Hz

Page 43

Symptom Überprüfen Sie bitte folgendes:

Das Bild ist verschwommen

Doppelbilder sind zu sehen

Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt

Die Bildränder sind gekrümmt Wellenförmige oder elliptische Moiré-

Effekte sind sichtbar

Die Farbe ist nicht gleichmäßig

Weiß sieht nicht weiß aus Unmittelbar nach dem Einschalten ist

ein Summgeräusch zu hören

* Ist ein zwe iter E nt ma gnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten . Auf die s e W ei se e rre ichen Sie die

besten Ergebnisse. Dabei ist möglicherweise ein Summ ge räusch zu hören, aber dies is t ke ine Fehlfunktion.

• Stellen Sie Helligkeit und Kontrast ein (S ei te 9).

• Entmagnetisieren Sie den Monitor* (Seite 12).

• Schwächen Sie den Grad de r Moi ré-Korrektur ab (Seite 12).

• Ve rwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phä no men auftritt.

• Überprüfen Sie, ob al le Stecker fest in den jeweiligen Buchsen sitz en.

• Stellen Sie die Bildgröße bzw. die Zentrierung (Seite 10) ein. Beachten Sie, daß bei bestimmten Videomodi die Anzeige nicht den gesam ten Bildschirm füllt.

• Stellen Sie die Bild form ein (Seite 10).

• Korrigieren Sie den Moiré-Effekt (Seite 12).

Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Wählen Sie ein anderes Muster für Ihren Desktop.

• Entmagnetisieren Sie den Monitor* (Seite 1 2). Wenn Sie ein Gerät, das ein Magnetfel d e rze ugt (z. B. einen Lautsprecher), in der Näh e de s M oni tors aufstellen oder wenn Sie die R ic htu ng des Monitors ändern, sind die Farben mög li ch erwe ise nicht mehr gleichmä ßig.

• Stellen Sie die Farbte mperatur ein (Seite 11).

• Dieses Geräusch wird vom automatischen Entm agnetisierungszyklus verursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch etwa 5 Sekunden lang entmagnetisiert.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors (INFORMATION)

Drücken Sie die Taste MENU.

Das Hauptmenü MENÜ erscheint auf dem Bildschirm.

Heben Sie mit den Tasten +/– die Option SPRACHE/INFORMATION hervor, und drücken Sie die Taste ENTER.

Das Menü SPRACHE/INFORMATION erscheint auf dem Bildschirm.

Wählen Sie mit der Taste ENTER die Option (INFORMATION).

Ein Feld mit Informatione n zu d ie sem M on itor wird auf dem Bildschirm angezeigt.

Beispiel

SPRACHE / INFORMATI ON

MODE L : CPD - 2 1 0ES T9

SERI AL: 12345678 MANUF ACTURED: 1 9 9 8 - 5 2

SELECT EX I T

Bleibt das Problem bestehen, wenden Sie sich an Ihren autorisierten Sony - H än dl er . Ha lte n Sie die folge n de n Informationen bereit:

• Model lbezeichnung: CPD-210EST9

• Seriennummer

• Model lbezeichnung und technische Daten des Computers und der Grafikkarte

Page 44

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Com puter ein Problem auft ritt, erscheint ein leerer Bildschirm, und die Netzanzei ge 1 le uchtet grün auf oder blinkt orange. Wenn di e Netzanzeige 1 orange leuchtet, befindet sich der Computer im En er g i e s pa rmodus. Drück en Si e eine beliebige Taste auf der Tastatur.

Netzanzeige

Wenn die Netzanzeige 1 grün leuchtet 1

Lösen Sie das Videoeingangskabel, oder schalten Sie den angeschlossenen Computer aus.

Schalten Sie den Monitor am Netzschalter 1 aus und wieder ein.

Halten Sie die Taste + zwei Sekunde n lang gedrückt, bevor der Monitor in den Energiesparmodus wechselt.

Technische Daten

Kathodenstra hlröhre Streifenabstand 0,25 mm

Bildschirmdiagonale 43 cm (17 Zoll) Ablenkung 90 Grad

Effektive Bildgröße ca. 327 × 243 mm (B/H)

Anzeigegröße 41 cm (16,0 Zol l)

Auflösung Horizontal: max. 1280 Punkte

Vertikal: max. 1024 Zeilen Standardanzeigegröße ca. 312 × 234 mm (B/H) Ablenkfrequenz* Horizontal: 30 bis 70 kH z

Vertikal: 48 bis 120 Hz Betriebsspannung 100 bis 240 V Wechselstrom,

50 – 60 Hz, 1,7 – 0,9 A Leistungsaufnahme max. 110 W Abmessungen ca. 406 × 431,5 × 420 mm (B/H/T) Gewicht ca. 18,5 kg Plug and Play DDC1/DDC2B Mitgeliefertes Zubehör Siehe Seite 6

* Empfohlene Werte für das horizont ale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte über 1,0 µSek. liegen.

• Die horizontale Austastbreite sollte über 3,0 µSek. liegen.

• Die vertikale Austastbreite sollte über 500 µSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

ENTER

Wenn alle drei Farbbalken (rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskab el wieder an, und überprüfen Sie den Zustand des Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicher w eise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autori sierten Sony-Händler.

Wenn die Netzanzeige 1 orange blinkt

Schalten Sie den Monitor am Netzschalter 1 aus und wieder ein.

Wenn die Netzanzeige 1 jetzt grün leuchtet, funktioniert der Monitor ordnung s gem ä ß.

Wenn die Netzanzeige 1 immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige 1 blinkt (in Sekunden), und wenden Sie sich mit der B eschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnun g und die Seriennummer des Mon itors. Notieren Sie sich außerdem das Fabrikat un d Modell Ihres Computers und der Grafi kkarte.

Page 45

Índice

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificación de los componentes y los controles . . . . . . . . . . . . . . 5

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Paso 1: Paso 2: Paso 3:

Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6

Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6

Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 6

Selección del idioma de los menú en pantalla

(LENGUAJE/INFORMACIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalización del monitor. . . . . . . . . . . . . . . . . . . . . . .8

Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ajuste del contraste y del brillo (CONTRASTE/BRILLO) . . . . . . . . . 9

Ajuste del tamaño o centrado horizontal de la imagen

(TAMAÑO H/POSICIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste del tamaño o centrado vertical de la imagen

(TAMAÑO V/POSICIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste de la curvatura de los lados de la imagen

(COJÍN/BAL COJÍN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste del ángulo de los lados de la imagen

(TRAPECIO/PARALELO). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste de la rotación de la imagen (ROTACIÓN) . . . . . . . . . . . . . . 11

Aumento o disminución de la imagen (ZOOM). . . . . . . . . . . . . . . . 11

Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11

Ajustes adicionales (DESMAGNETIZAR/MUARE). . . . . . . . . . . . . 12

Restauración de los ajustes (RECUPERAR) . . . . . . . . . . . . . . . . . 12

• Trinitron es una marca comercial registrada de Sony Corporation.

• Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países.

• Windows comerciales registrada s de Mi crosoft Corporation en Estad os Unidos y otros países.

• IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation de EE.UU.

• VESA y DDC de Video Electronics Standard Association.

•

registrada de EE.UU.

• El resto de los nombres de produc t os mencionados en este manual pueden ser marcas comerc iales o marcas comerciales registradas de sus respectivas compañías.

•Además, “” y “” no se mencionan en cada caso en este manual.



y MS-DOS son marcas



son marcas comerciales

NERGY STAR es una marca

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .13

Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .13

Si aparecen líneas finas en la pantalla (hilos de amortiguación) . . 13

Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 46

Precauciones

90°

5°

90°

15°

Aviso sobre las conexiones de alimentación

• Utilice el cable de alimentación suministrado. Si utiliza un

cable diferente, asegúrese de que sea compatible con el suministro de alimentación local.

Para los clientes en el Reino Unido

Si utiliza el monit or en e l Rein o Uni do, ase gúres e de u tilizar el cable de alimentació n suministrado para dicho país.

Ejemplo de tipos de enchufe

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido de limpieza de cris tale s, no emp lee ni ng ún tipo de pr odu cto de limpieza que contenga soluciones antiestáticas ni aditivos similares, ya que puede rayar la capa de la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede raya r el tubo de imagen.

• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

para 100 a 120 V CA para 200 a 240 V CA para 240 V CA

• Antes de desconectar el cable de alimentación, espere al menos 30 segundos después de desactivar la alimentación para permitir la descarga de la electricidad estática de la superficie de la pantalla.

• Después de activar la alimentación, la pantalla se desmagnetiza durante unos 5 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos o cin tas magnéticas situados cerca del monitor. Asegúrese de mantener las cintas, discos, y equipos de grabación magnética alejados del monitor.

El equipo de be instalar se cerca de una toma de corriente d e fácil acc eso.

solamente

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) o cerca de materiales (cortinas, tapices, etc.) que puedan bloquear los orifici os de ventilación

• cerca de fuentes de calo r, c omo ra di ador es o c on duct os de air e caliente, ni en lugares expuestos a la luz sola r di rect a

• en lugares expuestos a cambios bruscos de temperat ura

• en lugares expuestos a vibraciones mecánicas o golpes

• sobre superficies inestables

• cerca de eq uipos que generen magnetis mo, como transformadores o líneas eléc tricas de alta tensión

• cerca o sobre superficies metálicas con carga eléct rica

Transporte

Cuando transporte este monitor para su reparación o traslado, utilice los materiales y la caja de embalaje originales.

Uso del soporte basculante giratorio

Este monitor puede ajustarse en los ángulos mostrados a continuación. Para girarlo vertical u horizontalmente, sujételo por la parte inferior con ambas manos.

Page 47

Identificación de los componentes

1 2 3 4

876

11 12 13 14 15

y los controles

Consulte las páginas entre paréntesis para obtener más información.

ENTER

Parte posteriorParte frontal

1 Botón MENU (página 9)

Este botón muestra la indicación MENÚ.

2 Botón ENTER (página 9)

Este botón selecciona las opciones de menú y de ajuste.

3 Botones 6 (contraste) +/– (página 9)

Estos botones muestran el menú CONTRASTE/BRILLO y funcionan como los botones +/– al ajustar otras opciones.

4 Interruptor e indicador 1 (alimentación)

(páginas 6 , 13, 16)

Este botón enciende y a paga el monitor. El indicador d e alimentación se ilumina en verde cuando se enciende el monitor, y parpadea en verde y naranja o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.

5 Conector AC IN (página 6)

Este conector proporciona alimentaci ón de CA al monitor.

6 Conector de entrada de vídeo (HD15) (página 6)

Este conector int r oduce las señales de vídeo RVA (0,700 Vp-p, positivo) y de sincroni zación.

Terminal nº Señal

1Roja 2Verde 3Azul 4 Identificación (masa ) 5 Masa DDC * 6Masa roja 7 Masa verde 8 Masa azul 9– 10 Masa 11 Identif ic ació n (masa ) 12 Datos bidireccionales ( SDA)* 13 Sincronización H. 14 Sincronización V. 15 Reloj de datos (SCL)*

* DDC (Display Data Channel) es un estándar de VESA.

Page 48

Instalación

a AC IN

a una toma de corriente

Cable de alimentación (no suministrado)

Antes de utilizar el monitor, compruebe que ha reci bido los siguientes accesorios:

• Cable de al imentación (1)

• Windows Monitor Information Disk (1)

• Tarjeta de garantía (1)

• Notas sobre la limpieza de la sup e rf ic i e de la pa ntalla (1)

• Este manual de instrucciones (1)

Paso 1: Conexión del monitor al

ordenador

Apague el monitor y el ordenador antes de real izar la conexión.

Conexión a un ordenador IBM PC/AT o

compatible

Paso 2: Conexión del cable de

alimentación

Con el monitor y el ordenador apagados, conecte primero el cable de alimentación al monitor y, a continuación, a una toma de corriente.

Paso 3: Encendido del monitor y

del ordenador

Encienda primero el monitor y, a continuación, el ordenador.

a salida de vídeo

Ordenador IBM PC/AT o compatible

Conexión a un ordenador Macintosh o

compatible

Es necesario un adaptador Macintosh (no suministrado).

Adaptador Macintosh (no suministrado)

Ordenador Macintosh o compatible

a salida de vídeo

La instalación del monitor se ha completado. Si es necesario, utilice los controles del monitor para ajustar la imagen.

Page 49

Si no aparece ninguna imagen en la pantalla

• Compruebe que el monitor esté correctamente conectado al ordenador.

• Si NO SEÑAL DE ENTRADA aparece en pantalla, compruebe que la tarjeta gráfica del ordenador esté completamente insertada en la ranura de bus correcta.

• Si sustituye un monitor antiguo por este modelo y FUERA DE RANGO EXPLORACION aparece en la pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 y 70 kHz, y la vertical entre 48 y 120 Hz.

Para obtener más información sobre los mensajes en pantalla, consulte “Problemas y soluciones” en la página 14.

Para los usuarios que utilicen Windows 95/98

Para aumentar el potencial del mo ni tor, instale en el PC e l archivo de información sobre el nuevo modelo del disquete Windows Monitor Information Disk suministrado. Este monitor cumple con el estándar Plug & Play “VESA DDC”. Si su PC/ tarjeta gráfica cumple con DDC, seleccione “Plug & Play Monitor (VESA DDC)” o el nombre de mode lo de este monitor como tipo de monitor en “Control Panel” de Windows 95/98. S i su P C/tarjeta gráfic a presenta dificultades de comunicación con este monitor, cargue el disquete Windows Monitor Information Disk y seleccione el nombre de modelo de este monitor com o ti po de monitor.

Selección del idioma de los menú en pantalla (LENGUAJE/ INFORMACIÓN)

Puede seleccionar inglés, francés, alemán, español o italiano como idioma de los menús en pantalla. El ajuste de fábrica es inglés.

Pulse el botón MENU.

Consulta la pági na 9 para obtener más información sobre el empleo del botón M ENU.

MENÚ EX I T

CONTRAST E / BR I L LO TAMAÑO H / POS I C I ÓN

ENTER

Pulse los botones +/– para resaltar LENGUAJE/

INFORMACIÓN y pulse el botón ENTER.

Consulte la pági na 9 para obtener más información sobre el empleo de los botones +/– y ENTER.

TAMAÑO V / POS I C I ÓN COJÍN/BAL COJÍN TRAPECIO / PARALELO ROTAC I ÓN ZOOM COLOR RECUPERAR LENGU A JE / I NFORMA C NÓI DESMAGNE T I ZAR / MUA ER

Para los usuarios que utilicen Windows NT4.0

La instalación del monitor en Windows NT4.0 difiere de la de Win dows 95/98 y no implica selección de tipo de monitor. Co nsul te el m a nual de instrucciones de Windows NT4. 0 para obtener más informaci ón sob re el ajuste de la resolució n, la frec uencia de barrido y el número de colores.

Ajuste de la resolución y número de colores del monitor

Consulte el manual d e in strucciones del ordena dor para ajustar la resolución y número de colores del monitor. El número de colores puede variar en función del or denador o de la tarjeta de vídeo. El ajuste de la paleta de colores y el número real de colores es de la siguiente forma:

• High Color (16 bits) t 65.536 colores

• True Color (24 bits) t aproximadamente 16,77 millones de col ores

En el modo True Color (24 bit s ), la velocidad puede ser menor.

ENTER

Pulse el botón ENTER para seleccionar

LENGUAJE / I NFORMAC I ÓN

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

(LENGUAJE) y pulse los botones +/– para elegir el idioma.

• ENGLISH: inglés

• FRANÇAIS: francés

• DEUTSCH: alemán

• ESPAÑOL

• ITALIANO: italiano

Para cerrar el menú

Pulse el botón MENU una vez para volver al menú principal, y dos veces para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Para recuperar el idioma inglés

Consulte “Restauración de los ajustes (RECUPERAR)” en la página 12.

Page 50

Personalización del

resolución de la señal de entrada actual

frecuencias horizontal y vertical de la señal de entrada actual

monitor

Es posible realizar diversos ajustes en el monitor mediante el menú en pantalla.

Navegación por el menú

6 ROTACIÓN (página 11)

Seleccione el menú ROTACIÓN para ajustar la rotación de la imagen.

7 ZOOM (página 11)

Seleccione el menú ZOOM para aumentar o reducir la imagen.

ROTAC I ÓN

ROT A C I ÓN

SELECT EX I T

ZOOM

SELECT EX I T

Pulse el botón MENU para que aparez ca en pantalla el MENÚ principal. C onsulte la página 9 para obtener má s información sobre el empleo del botón MENU.

MENÚ EX I T

CONTRAST E / BR I L LO TAMAÑO H / POS I C I ÓN TAMAÑO V / POS I C I ÓN COJÍN/BAL COJÍN TRAPECIO / PARALELO ROTAC I ÓN ZOOM COLOR RECUPERAR LENGU A JE / I NFORMAC NÓI DESMAGNE T I ZAR / MUA ER

Utilice los botones +/– y ENT ER para elegir un o de los siguien tes menús. Consulte la página 9 para obtener más información sobre el empleo de los botones +/– y ENTER.

1 CONTRASTE/BRILLO

(página 9)

Seleccione el menú CONTRASTE/BRILLO para ajustar el contraste y el brillo de la imagen.

2 TAMAÑO H/POSICIÓN

(página 10)

Seleccione el menú TAMAÑO H/ POSICIÓN para ajustar el tamaño y centrado horizontal de la imagen.

CONTRASTE / BR I LLO

CONTRASTE

68.7kHz/85.0Hz 1024X768

SELECT EX I T

TAMAÑO H / POS I C I ÓN

ATMAÑOH

SELECT EX I T

8 COLOR (página 11)

Seleccione el menú COLOR para ajustar la temperatura del c olor de la imagen. Puede utilizar esta función para hacer que los colores del monitor coincidan con los de una imagen impresa.

9 RECUPERAR (página 12)

Seleccione el menú RECUPERAR para restaurar los ajustes.

q; LENGUAJE/INFORMACIÓN

(páginas 7, 15)

Seleccione el menú LENGUAJE/ INFORMACIÓN para seleccionar el idioma de los menús en pantalla y visualizar el cuadro de informació n s o b r e e ste monitor.

qa DESMAGNETIZAR/MUARE

(página 12)

Seleccione el menú DESMAGNETIZAR/MUARE para desmagnetizar la pantalla y cancelar el muaré.

COLOR

R50 V50 A50

SEL ECT EX I T

RECUPERAR

LENGUAJE / I NFORMAC I ÓN

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

DESMAGNET I ZAR /MUARE

SELECT EX I T

KKK

5000 6500 9300

USER

ER CUPERAR

MODO T ODO

EX I T

MSED AGNETIZAR

3 TAMAÑO V/POSICIÓN

(página 10)

Seleccione el menú TAMAÑO V/ POSICIÓN para ajustar el tamaño y centrado vertical de la imagen.

4 COJÍN/BAL COJÍN

(página 10)

Seleccione el menú COJÍN/BAL COJÍN para ajustar la curvatura de los lados de la imagen.

5 TRAPECIO/PARALELO

(página 10)

Seleccione el menú TRAPECIO/ PARALELO para ajustar el ángulo de los lados de la imagen.

TAMAÑO V / POS I C I ÓN

ATMAÑOV

SELECT EX I T

COJ ÍN/BAL COJÍN

CO J ÍN

SELECT EX I T

TRAPECIO / PARALELO

RT APEC I O

SELECT EX I T

Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el menú CONTRASTE/BRILLO. Si la señal se corresponde con alguno de los modos predefinidos de fábrica de este monitor, también aparecerá la resolución.

CONTRASTE / BR I LLO

CONTRASTE

68.7kHz/85.0Hz 1024X768

SELECT EX I T

Page 51

Uso de los botones MENU, ENTER y +/–

CONTRASTE

68.7kHz/85.0Hz 1024X768

SELECT EX I T

CONTRASTE / BR I LLO

Seleccione el menú que desee ajustar

Pulse los botones +/– para resaltar el menú deseado. Pulse el botón ENTER para elegir las opciones de menú y ajuste.

ENTER

Ajuste el menú.

ENTER

Pulse los botones +/– para realizar el ajuste.

Ajuste del contraste y del brillo (CONTRASTE/BRILLO)

Estos ajustes se almacenan en memoria para todas las señales de entrada.

Pulse alguno de los botones 6 (CONTRASTE) +/–.

El menú CONTRASTE/BRILLO aparece en pantalla.

ENTER

Cierre el menú.

Pulse el botó n MEN U un a ve z p ara v olve r a l me nú pri nc ipal , y dos veces para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

ENTER

Restauración de los ajustes

Puede restaurar los ajustes mediante el menú RECUPERAR. Consulte la página 12 para obtener más información sobre la restauración de los ajustes.

Pulse el botón ENTER para elegir 6 (CONTRASTE) o (BRILLO).

Pulse los botones +/– para ajustar el contraste ( 6) o el brillo ( ).

El menú desaparece automá ticamente transcurridos unos 30 segundos.

Page 52

Ajuste del tamaño o centrado

Ajuste de la curvatura de los lados horizontal de la imagen (T AMAÑO H/ POSICIÓN)

Estos ajustes se almacenan en memoria para la señal de entrada actual.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar TAMAÑO H/ POSICIÓN, y pulse el botón ENTER.

El menú TAMAÑO H/POSICIÓN aparece en pantalla.

Primero pulse el botón ENTER para seleccionar la opción de ajuste que desee. A contin uación pulse los botones +/– para realizar el ajuste.

Seleccione Para

TAMAÑO H POSICIÓN H

ajustar el tamaño horizontal ajustar el centrado horizontal

Ajuste del tamaño o centrado vertical de la imagen (TAMAÑO V/POSICIÓN)

Estos ajustes se almacenan en memoria para la señal de entrada actual.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar TAMAÑO V/ POSICIÓN, y pulse el botón ENTER.

El menú TAMAÑO V/POSICIÓN apparece en pantalla.

Primero pulse el botón ENTER para seleccionar la opción de ajuste que desee. Después pulse los botones +/– para realizar el ajuste.

Seleccione Para

TAMAÑO V POSICIÓN V

ajustar el tamaño vertical ajustar el centrado vertical

de la imagen (COJÍN/BAL COJÍN)

Estos valores se almacenan en memoria para la señal de entrada

actual.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar COJÍN/BAL COJÍN, y pulse el botón ENTER.

El menú COJÍN/BAL COJÍN aparece en pantalla.

Primero pulse el botón ENTER para eleg ir la opció n de ajuste deseada. Después pulse los botones +/– para realizar el ajuste.

Seleccione Para

COJÍN

BAL COJÍN

expandir o contraer los lados de la imagen

desplazar los lados de la imagen hacia la izquierda o la dere ch a

Ajuste del ángulo de los lados de la

imagen (TRAPECIO/PARALELO)

Estos valores se almacenan en memoria para la señal de entrada

actual.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar TRAPECIO/ PARALELO, y pulse el botón ENTER.

El menú TRAPECIO/PARALELO aparece en pantalla.

Primero pulse el botón ENTER para eleg ir la opció n de ajuste deseada. Después pulse los botones +/– para realizar el ajuste.

Seleccione Para

TRAPECIO

PARALELO

ajustar la anchura de la imagen en la parte superior de l a pantalla

desplazar la imagen hacia la izquierda o la derecha en la parte superior de la pantalla

Page 53

Ajuste de la rotación de la imagen

KKK R50 V50 A50

USER- V EX I T

COLOR

5000 6500 9300

USER

Ajuste del color de la imagen

(ROTACIÓN)

Este ajuste se almacena en memoria para todas l as señales de entrada.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resalta r ROTACIÓN, y pulse el botón ENTER.

El menú ROTACIÓN aparece en pantal la.

Pulse los botones +/– para girar la imagen.

Aumento o disminución de la imagen (ZOOM)

Este ajuste se almacena en memoria para la señal de entrada actual.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar ZOOM, y pulse el botón ENTER.

El menú ZOOM aparece en pantalla.

Pulse los botones +/– para aumentar o reducir la imagen.

(COLOR)

Los ajustes de COLOR permiten definir la temperatura del color de la imagen media nte el cambio del nivel de color del campo blanco. Los colores aparecen rojizos cuand o la t emperatura es baja, y azulados cuando es alta. Este a juste resul ta útil para h acer coincidir los colores del monitor con los de las imágenes impresas. Este ajuste se almacena en memoria para todas las señales de entrada.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar COLOR, y pulse el botón ENTER.

El menú COLOR aparece en pantalla.

Pulse los botones +/– para seleccionar una temperatura del color.

Las temperaturas predefinidas son 5000K, 6500K y 9300K. Puesto que el valor ajustado en fábrica es de 9300K, la tonalidad del color blanco cambiará de azulada a rojiza al disminuir la temperatura hasta 6500K y 5000K.

Si es necesario, sintonice la temperatura del color con precisión.

Primero pulse los botones +/– para seleccionar USER. Después pulse el botón ENTER para elegir R (rojo), V (verde) o A (azul) y pulse los bot ones +/– para realizar el ajust e.

Nota

El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su valor máximo o mínimo.

Si sintoniza la temperatu ra con precisión, lo s valores del color nuevos se almacenan en memoria y se recuperan siempre que seleccione USER.

Page 54

Ajustes adicionales

Restauración de los ajustes

(DESMAG NETIZ AR/MUARE)

Es posible desmagnet izar manualmente la pantalla, y cancela r el muaré.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar DESMAGNETIZAR/MUARE, y pulse el botón ENTER.

El menú DESMAGNETIZAR/MUARE aparece en pantalla.

Pulse el botón ENTER para selec cionar la opción de ajuste que desee.

Ajuste la opción seleccionada según l a s siguientes instrucciones.

Desmagnetización de la pantalla

El monitor se desmagnetiza automáticamente al activar la alimentación.

Para desmagnetizarlo manualmente, en primer lugar pulse el botón ENTER para elegir (DESMAGNETIZAR). Después pulse el botón +.

La pantalla se desmagnet iza durante unos 5 segundo s . Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurra un intervalo mínimo de 20 minutos para obtener el mejor resultado posible.

Cancelación del muaré

Si aparecen en pantalla patrones elípticos u ondulados, ajuste el nivel de cancelación de muaré.

Para ajustar la cantidad de cance lación de muaré, pulse primero el botón ENTER para elegir (CANCELAR MUARE). Después pulse los botones +/– hasta que el efecto muaré sea mínimo.

* El m u a r é es un ti po de interferencia natural que produce líne a s su aves

y onduladas en la pantalla. Puede aparecer debido a interferencias entre el patrón de la imagen en pantalla y el de paso de fósforo del moni tor.

Ejemplo de muaré

(RECUPERAR)

Este monitor dispone de los siguientes métodos de restauración. Utilice el menú RECUPERAR para restaurar los ajustes.

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resa ltar 0 RECUPERAR y pulse el botón ENTER.

El menú RECUPERAR aparece en pant alla. Restaure los valores según las siguientes instrucciones.

Restauración de todos los datos de ajuste para la señal de entrada actual (MODO)

Pulse el botón –.

La opción MODO se selecciona y se restauran todos los datos de ajuste para la señal de entrada actual. Tenga en cuenta que las sigu ientes opciones no se restauran mediante este método.

Para señales de modo predefinido:

• idioma del menú en pantalla ( página 7)

• rotación de la imagen (página 11)

Para señales de modo no predefinido:

• idioma del menú en pantalla ( página 7)

• rotación de la imagen (página 11)

• tamaño /centrado horizontal (página 10)

• tamaño/centrado vertical (página 10)

• cojín/bal cojín (página 10)

• trapecio/paralelo (página 10)

Restauración de todos los datos de ajuste a los niveles predefinidos de fábrica (TODO)

Pulse el botón +.

Se selecciona la opción TODO. Se restauran todos los datos de ajuste para la señal de entrada actual. Para señales de modo predefinido, todos los datos de ajuste (excepto los ajustes de USER del menú COLOR) recuperan los niveles predefinidos en fábrica. En cuanto a las señales de modo no predefinido, las siguientes opciones no se restaurarán:

• ajustes de usuario del menú de color (página 11)

• tamaño/centrado horizontal (página 10)

• tamaño/centrado vertical (página 10)

• cojín/bal cojín (página 10)

• trapecio/paralelo (página 10)

Nota

Si TODO se encuentra selecc io nado, los botones del monitor no funcionarán durante unos 5 segundos.

Page 55

Características técnicas

INFORMACION

FUERA DE

RANGO EXPLORACION

Modos predefinidos y de usuario

Solución de problemas

Antes de ponerse en contacto con el servicio té cnico, consulte esta sección.

Cuando el monitor recibe una se ñal de entrada, hace coincidir automáticamente la señal con alguno de los modos predefinido s en fábrica almacenados en la memoria del monitor, con el fin de mostrar imágenes de alta calidad en el centro de la pantalla. (Consulte la lista de los modos predefinidos en fábrica de la sección Append ix.) correspondan con ni nguno de los modos predef inidos de fábrica, la tecnología digital Multiscan de este monitor garantiza la presentación en pa nt alla de imágenes nít i d as p ar a cualquier sincronizació n dentro del margen de fr ecuencias del monitor (horizontal: 30 – 70 kHz , vertical: 48 – 120 Hz). Si la im agen se ajusta, los datos de ajuste se almace nan com o modo de usuario y se recuperan automáticamente al recibirse la misma señal de entrada.

Con respecto a las señales de entrad a que no se

Nota para los usuarios de Windows

Consulte el manual de la tarjeta de vídeo o el programa de utilidades suministrado con la tarjeta gráfica, y seleccione el índice de barrido más alto disponible para maximizar el rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía

establecidas por VESA, monitor se conecta a un ordenador o tarjeta gr áfica de vídeo conforme con DPMS (Di s play Power Management Signaling), dicho monit or reducirá aut omáticame nt e el co ns umo de energí a en tres etap a s como se muestra a continu a ción.

NERGY STAR y NUTEK. Si el

Si aparecen líneas finas en la pantalla (hilos de amortiguación)

Las líneas que se aprecian en la p antalla son normales en el monitor Trinitron y no son ningún fallo de funcionamiento. Son las sombras de los hilos de amortiguación utilizados para estabilizar la rejilla de apertura y se aprecian en mayor medida cuando el fondo de la pantalla es luminoso (normalmente blanco). La rejilla de apertura es el elem ento esencial p or el que el tubo de imagen Trinitron es único, permitien do que la pantalla reciba más iluminación, por lo que las imágenes aparecen con más brillo y más detalle.

Hilos de amortiguación

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 14.

Modo de alimentación

funcionamiento normal

1 espera

2 reposo

3 activo

inactivo*

alimentación desactivada

* Cuando el ordenador entra en el modo “activo-inactivo”, la señal de

entrada se interrumpe y la pantalla muestra NO S E Ñ AL DE ENTRADA. Transcurridos 20 segundos, el monitor entra en el modo de ahorro de energía.

Consumo de energía

110 W verde

≤

15 W verde y naranja

≤

15 W verde y naranja

≤

5 W n aranja

≤

0 W apagado

Indicador 1 (alimentación)

alternados

Condición de la señal de entrada

FUERA DE RANGO EXPLORACION

indica que las especificacio nes del monitor no aceptan la señal de entrada.

NO SEÑAL DE ENTRADA

indica que el monitor no recibe ninguna señal.

Page 56

Problemas y soluciones

Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo co nectado. Utilice la función de autodiagnóstico (página 16) si lo expuesto a continuación no resuelve el problema.

Problema Compruebe lo siguiente

Ausencia de imagen

Si el indicador 1 (alimentación) no e stá iluminado

Si el mensaje NO SEÑAL DE ENTRADA aparece en pantalla, o si el indicador 1(alimentación) está iluminado en naranja o alternando entre verde y naranja

Si el mensaje FUERA DE RANGO EXPLORACION aparece e n pantalla

Si no aparece ningún mensaje y el indicador 1 (alimentación) está iluminado en verde o parpadea en naranja

Si utiliza Windows 95/98 • Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y realice lo siguiente.

Si utiliza un sistema Ma ci nt osh

La imagen parpadea, se ondula, oscila o aparece codificada

La imagen es borrosa

Aparecen imágenes fantasma

La imagen no está centrada o el tamaño es incorrecto

Los bordes de la imagen son curvos

• Compruebe que el cable de alimentación esté correctamente conectado.

• Co m pruebe que el interruptor 1 (alimentación) se encuentre en la posición de activado.

• Compruebe que el cable de señales de vídeo esté correctamente conectado y que todos los enchufes estén firmemente inse rtados en las tomas (página 6).

• Compruebe que los terminales del conector de entrada de vídeo HD15 no estén doblados ni arrancados.

Problemas causados por el ordenador u otro equipo conectado

• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado del ordenador.

• Co mpruebe que el ordena dor esté encendido.

• Co mpruebe que la tarjet a gráfica esté completamente insertada en la ranura bus adecuada.

Problemas causados por el ordenador u otro equipo conectado

• Compruebe que el margen de frecuencia de vídeo se encuentre dentro de lo especificado para el monitor . Si ha sustit uido un monitor an tiguo por este, vu elva a conect ar el antiguo y aju ste el margen de frecuencia de la siguiente forma: Horizontal: 30 – 70 kHz Vertical: 48

• Utilice la función de autodiagnóstico (página 16).

Instale el disquete Window s Mon ito r Information Disk (página 7) y seleccione este monitor (“CPD-210EST9”) entre los monitores Sony de la pantalla de selección de monitor de Windows 95/98.

•

Compruebe que el adaptador Macintosh (no suministrado) y el cable de señal de vídeo estén correctamente conectados (página 6)

• Aísle y elimine las fuentes potencial es de campos el éctricos o magnéticos , como otros monitores , impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.

• Aleje el monitor de líneas eléctricas o coloque una protección magnética cerca de dicho monitor.

• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.

• Gire el monitor 90° a la izquierda o la derecha.

Problemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado del monitor.

• As egú rese de que este monitor acepta el modo grá fico (V ESA, Macintosh 16" Col or, etc.) y la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro del margen adecuado, ciertas tarjetas de vídeo pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.

• Ajuste el índice de barrido del ordenador (frecuencia vertical) para obtener imágenes de la mejor calidad posi ble.

• Ajuste el brillo y el contraste (página 9).

• Desmagnetice el monitor* (página 12).

• Di sm i nuya el efecto de cancelación de muaré (página 12).

• No uti l ic e ca bl es prolongadores de víde o y/ o cajas de conmutación de vídeo.

• Compruebe que todos los enchufes estén firmemente insertados en sus tomas.

• Aj uste el tamaño o el cent rado (página 10). Tenga en cuenta que cierto s modos de vídeo no llenan la pantalla hasta los bordes.

•

Ajuste la forma de la imagen (página 10).

–

120 Hz

Page 57

Problema Compruebe lo siguiente

Aparece un patrón ondulado o elíptico (muaré)

El color no es uniforme

El blanco no parece blanco Se oye un zumbido inmediatamente

después de activar la alimentación

* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor

resultado posible. Es po sibl e que se oiga un zumbido, pero no es un fallo de funcionamiento.

• Cancele el muaré (página12).

Problemas causados por el ordenador u otro equipo conectado

• Cambie el patrón del escritorio.

• Desmagnetice el monitor* (página 12). Si sitúa un equipo que genere campos magnéticos, como un altavo z, ce rca del monitor, o si cambia la orientación de éste , el col or puede perder uniformidad.

• Ajuste la temperatura del color (página 11).

• Este es el sonido del ciclo de desmagnetización automática. Al activar la alimentación, el monitor se desmagnetiza a utomáticamente du rante 5 segundos.

Visualización del nombre, número de serie y fecha de fabricación de este monitor (INFORMACIÓN)

Pulse el botón MENU.

El MENÚ principal aparece en pantalla.

Pulse los botones +/– para resaltar LENGUAJE/ INFORMACIÓN, y pulse el botón ENTER.

El menú LENGUAJE/INFORMACIÓN aparece en pantalla.

Pulse el botón ENTER para seleccionar (INFORMACIÓN).

Aparece en pantalla el cuadro de información de este monitor.

Ejemplo

LENGUAJ E / INFORMAC I ÓN

MODE L : CPD - 2 1 0ES T9

SERI AL: 12345678 MANUF ACTURED: 1 9 9 8 - 5 2

SELECT EX I T

Si el problema no s e soluciona, póngase en contacto con un proveedor Sony a utorizado y proporciónele la siguiente información:

• Nombre del modelo: CPD-210EST9

• Número de serie

• Nombre y especificaciones del ordenador y de la tarjeta gráfica

Page 58

Función de autodiagnóstico

Este monitor dispone de una fu nción de autodiag nóstico. Si existe algún problema con el monitor o con el ordenador, la pantalla se mostrará en blanco y el indicador 1 (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador 1 (alimentación) se ilumina en naranja, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclad o.

Indicador 1 (alimentación)

Si el indicador 1 (alimentación) está iluminado en verde

Desconecte el cable de entrada de vídeo o apague el ordenador conectado.

Pulse el botón 1 (alimentación) para apagar y encender el monitor.

Pulse y mantenga pulsado el botón + durante 2 segundos antes de que el monitor ent re en el modo de ahorro de energía.

Especificaciones

TRC Paso de la rejilla de apertura de

0,25 mm 17 pulgadas, medida diagonal 90 grados de deflexión

Tamaño de imagen vis ualizable

Aprox. 327 × 243 mm (an/al) Imagen de visualización de 16,0 pulgadas

Resolución Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas Área de imagen estándar Aprox. 312 × 234 mm (an/al) Frecuencia de deflexión* Horizontal: 30 a 70 kHz

Vertical: 48 a 120 Hz Corriente/tensión de entrada de CA

100 a 240 V, 50 – 60 Hz, 1,7 – 0,9 A Consumo de energí a Máx. 110 W Dimensiones Aprox. 406 × 431,5 × 420 mm

(an/al/prf) Peso Aprox. 18,5 kg Característica Plug and play

DDC1/DDC2B Accesorios suministrados Consulte la página 6

* Parámetros de sincronización horizontal y vertical recomendada

• La anchura de sincronización horizontal debe ser superior a 1,0 µseg.

• La anchura de supresión horizontal debe ser superi or a 3,0 µseg.

• La anchura de supresión vertical debe ser superior a 500 µseg.

Diseño y especificaciones sujetos a cambios sin previo aviso.

ENTER

Si aparecen las tres barras de color (rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de vídeo y compruebe el estado del ordenador.

Si las barras de color no aparecen, sig ni fica que hay un fallo potencial del monitor. Info rme al prov e ed or Sony au to rizad o del estado del monitor.

Si el indicador 1 (alimentación) parpadea en naranja

Pulse el botón 1 (alimentación) para apagar y encender el monitor.

Si el indicador 1 (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador 1 (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranj a del indicador 1 (alimentación) e informe al proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho monitor. Tome nota también del fabricante y del modelo del ordenador y de la tarjeta de vídeo.

Page 59

Indice

Precauzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificazione dei componenti e dei comandi . . . . . . . . . . . . . . . . . 5

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Punto 1: Punto 2: Punto 3:

Collegamento del monitor al computer . . . . . . . . . . . . . . . 6

Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 6

Accensione del monitor e del computer . . . . . . . . . . . . . . 6

Selezione della lingua del menu a schermo

(LINGUA/INFORMAZIONE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . . .8

Come spostarsi tra i menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Regolazione della luminosità e del contrasto

(CONTRASTO/LUMINOSITÀ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Regolazione della dim ens i one oriz zo ntale o della centratura

dell’immagine (DIM.ORIZ/POSIZIONE) . . . . . . . . . . . . . . . . . . . . . 10

Regolazione della dim ens i one ve rti cale o della centratura

dell’immagine (DIM.VERT/POSIZIONE). . . . . . . . . . . . . . . . . . . . . 10

Regolazione della curvatura dell’immagine ai lati

(CUSCINO/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Regolazione dell’angolo dei lati dell’immagine

(TRAPEZIO/PARALL). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Regolazione della rotazione dell’immagine (ROTAZIONE) . . . . . . 11

Ingrandimento o riduzione dell’immagine (ZOOM). . . . . . . . . . . . . 11

Regolazione del colore dell’immagine (COLORE) . . . . . . . . . . . . . 11

Impostazioni aggiuntive (SMAGNETIZ/MOIRÉ) . . . . . . . . . . . . . . 12

Reimpostazione delle regolazioni (RICHIAMO) . . . . . . . . . . . . . . . 12

• Trinitron è un marchio di fabbrica registrato di Sony Corporation.

• Macintosh è un marchio di fabbrica concesso in licenza a Ap p le Computer, Inc., registrato negli U.S.A. e in altri paesi.

• Windows fabbrica registrati di Microsoft Corporation negli U.S.A. e in altri paesi.

• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli U.S.A.

• VESA e DDC di Video Electronics Standard Association.

•

fabbrica registrato negli U.S.A.

• Tutti i nomi degli altri prodotti citati in questo manu al e potrebbero ess ere marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie .

• Inoltre, “” e “” non sempre vengono riportati nel manuale.



e MS-DOS sono marchi di



sono marchi di fabbrica

NERGY STAR è un marchio di

Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .13

Modo preimpostato e modo utente. . . . . . . . . . . . . . . . . . . . . . . . . 13

Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .13

Se sullo schermo appaiono delle righe sottili

(cavi di smorzamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Funzione di autodiagnostica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

Page 60

Precauzioni

90°

5°

90°

15°

Avvertenza per i collegamenti di alimentazione

• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza

un cavo diverso, accertarsi che sia compatibile con la tensione operativa locale.

Per i clienti nel Regno Unito

Se si utilizza il monitor nel Regno Unito, utilizzare il cavo di alimentazione in dotazione.

Esempio di tipi di spina

da 100 a 120 V CA da 200 a 240 V CA solo per 240 V CA

Manutenzione

• Pulir e lo schermo con un panno morbido. Se si usa un detergente per il vetro, accertarsi che non contenga una soluzione antistatica o un additivo simile che potrebbe graffiare il rivestimento dello schermo.

• Non strofinare, to ccare o tamburellare sulla superficie dello schermo con oggetti abra sivi o appunti ti quali una pen na a sfera o un cacciavite, onde evit are di graffiare il cinescopio a colori.

• Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente delicata. Non us are alcun tipo di spug ne tta o po lve re abrasiva, né solventi qual i al cool o benzene.

Trasporto

Per spedire il monitor o inviarlo in riparazion e, u sar e il m ateriale di imballaggio originario.

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dallo spegnimento dell’apparecchio per consentire la dispersione dell’elettricità statica sulla superficie dello schermo.

• Non appena si accende l’apparecchio, lo schermo viene smagnetizzato per circa 5 secon di . Questa operazione crea un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri magnetici o dischi situati vicino al monitor. Collocare eventuali apparecchiature di registrazione magnetica, nastri e dischi lontano dal monitor.

L’apparecchiatura dovrebbe essere installata vicino ad una presa di rete facilmente accessibile.

Installazione

Non installare il monitor nei luoghi descritti di seguito:

• su superfici quali tappetini, coperte e simili né vicino a materiali quali tendaggi, tessuti e simili che potrebbero bloccarne le prese di ventilazione

• vicino a fonti di calore quali ra diatori o condotti d’aria calda, né in luoghi esposti alla luce diretta del sole

• in luoghi soggetti a significativi sbalzi di temperatura

• in luoghi soggetti a urti o vibrazioni meccaniche

• su una superficie instabile

• vicino ad apparecchiature che generano campi magnetici, quali trasformatori o linee ad alta tensione

• vicino o sopra superfici metalliche con carica elet trica

Uso del sistema orientabile

È possibile regolare il monitor entro l’angolazione illustrata qui sotto. Per spostare il monitor verticalmente o orizzontalmente afferrarlo alla base con entrambe le mani.

Page 61

Identificazione dei componenti e

1 2 3 4

876

11 12 13 14 15

dei comandi

Per maggiori informazioni vedere le pagine fra parentesi.

ENTER

Parte posterioreParte anteriore

1 Tasto MENU (pagina 9)

Per visualizzare il MENU.

2 Tasto ENTER (pagina 9)

Per selezionare le voci di menu e di regolazione.

3 Tasti 6 (contrasto) +/– (pagina 9)

Per visualizzare il menu CONTRASTO/LUMINOS IT À e come tasti +/– per regolare altre voci.

4 Interruttore e indicatore di accensione 1

(pagina 6, 13, 16)

Per accendere e spegnere il monitor. L’indicatore si illumina in verde quando il monitor viene acceso e lampeggia in verde e arancion e oppu re si il lumina in aran cione q uando il monit or è nel modo di risparmio energetico.

5 Connettore AC IN (pagina 6)

Per collegare il cavo di alimentazione CA al monitor.

6 Connettore di ingresso video (HD15) (pagina 6)

Questo connettore immette segnali video RVB (0,700 Vp-p, positivo) e segnali sincronici.

N. piedino Segnale

1Rosso 2Verde 3Blu 4 ID (Terra) 5 Terra DDC* 6 Terra rosso 7 Terra verde 8 Terra blu 9– 10 Terra 11 ID (Terra) 12 Dati bidireziona li (SDA)* 13 Sinc O. 14 Sinc V. 15 Orologio dati (SCL)*

* Stan dard del Display Data Channel (DDC) del marchio VESA .

Page 62

Installazione

all’ingresso AC IN

alla presa di rete

cavo di alimentazione (in dotazione)

Prima di utilizzare il monitor, verificare che la confezione contenga i seguenti accessori.

• Cavo di alimentazione (1)

• Windows Monitor Information Disk (1)

• Scheda d i garanzia (1)

• Note sulla pulizia della superficie dello schermo (1)

• Il presente manuale di istruzioni (1)

Punto 1:Collegamento del monitor

al computer

Spegnere il monitor e il computer prima del collegamento.

Collegamento ad un computer IBM PC/AT o

compatibile

Punto 2:Collegamento del cavo di

alimentazione

Con il monitor e il computer spenti, collegare prima il cavo di alimentazione al monitor, quindi collegarlo alla presa di rete.

Punto 3:Accensione del monitor e

del computer

Accendere prima il monitor, quindi accendere il computer.

all’uscita video

computer IBM PC/AT o compatibile

Collegamento ad un computer Macintosh o

compatibile

È necessario un adattatore Macintosh (non in dotazione).

adattatore Macintosh (non in dotazione)

computer Macintosh o compatibile

all’uscita video

L’installazione del monitor è completata. Se necessario, usare i comandi del monitor per regolare l’immagine.

Page 63

Se sullo schermo non appare alcuna immagine

• Verificare che il monitor sia collegato al computer correttamente.

• Se sullo schermo appare il messaggio NO SEGNALE INGR, verificare che la scheda grafica del computer sia completamente inserita nel corretto alloggiamento del bus.

• Se si sostituisce un vecchio monitor con questo mode llo e sullo schermo appare FUORI GAMMA SCANS, ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia fra 30 e 70 kHz e la frequenza verticale sia fra 48 e 120 Hz.

Per maggiori informazioni sui messaggi a schermo, vedere la sezione “Sintomi e soluzioni dei problemi” a pagina 14.

Per gli utenti di Windows 95/98

Per potenziare al massimo il monitor, installare sul proprio compu te r il nuovo file di informazioni sul modello dal disco Wi ndows Monitor Information Disk. Questo monitor è conforme allo standard Plug & Play “VESA DDC”. Se la scheda grafica/PC è conforme a DDC, selezionare “P lug & Play Monitor (VESA DDC)” o il nome del modello di questo monitor come tipo di monitor dal “Cont rol Panel” di Windows 95/98. Alcune schede grafiche/PC non sono conformi a DDC. Se la scheda grafica/PC ha difficoltà a comun ic ar e con questo monitor, carica re i l di sco Windows Monitor Information Di sk e sel e zionare il nome del modell o di questo monitor come tipo di monitor.

Selezione della lingua del menu a schermo (LINGUA/ INFORMAZIONE)

Per il menu a schermo sono disponibili versioni nelle lingue inglese, francese, tedesco, spagnolo e italiano. La lingua preimpostata è la lingua inglese.

Premere il tasto MENU.

Per maggiori informazioni sull’uso del tasto MENU, vedere pagina 9.

CONTRASTO / LUMI NOS ÀTI DIM.ORIZ/POSIZIONE

ENTER

Premere i tasti +/– per evidenziare LINGUA/

D I M. VERT / POSI Z IONE CUSCINO/PINBALANEC TRAPEZ I O / PARAL L ROTAZ I ONE ZOOM COLORE RICHIAMO L I NGUA / I NFORMAZ IO EN SMAGNETIZ/MOIRÉ

INFORMAZIONE e premere il tasto ENTER.

Per maggiori informazioni sull’uso dei tasti +/– e ENTER, vedere pagina 9.

EX I T

Per gli utenti di Windows NT4.0

L’installazione del monitor in Windows NT4.0 è diversa da Windows 95/ 98 e non occorre selezionare il tipo di monitor. Per maggiori informazioni sulla regolazione del la risol uzione, frequenza di refresh e numero di colore, consultare le istruzioni per l’uso di Windows NT4.0.

Regolazione della risoluzione del monitor e del numero di colore

Regolare la risoluzione del monitor e il numero di col ore facendo riferimento alle istruzioni per l’uso del proprio computer. Il numero di colore può variare in ba se a l computer o alla scheda video. L’impostazione della tavolozz a di colori e il numero re al e dei colori è descritto qui di seguit o:

• High Color (16 bit) t 65.536 colori

• True Color (24 bit) t circa 16,77 mi l ioni di colori

Nel modo True Color (24 bit), la vel oc it à po tre bbe essere inferiore.

ENTER

Premere il tasto ENTER per selezio nare (LINGUA)

LINGUA/ INFORMAZIONE

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

e premere i tasti +/– per selezionare una lingua.

• ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

• ESPAÑOL: Spagnolo

• ITALIANO

Per chiudere il menu

Premere il tas to M ENU una volta per tor nare al menu principale e due volte per tornare alla vi sualizzazione normale. Se non vi ene premuto alcun tasto, il menu si chiude aut om at icamente dopo circa 30 secondi.

Per reimpostare la lingua inglese

Vedere “Reimpostazione delle regolazioni (RICHIAMO)” a pagina 12.

Page 64

Personalizzazione del

la risoluzione del segnale di ingresso corrente

le frequenze orizzontali e verticali del segnale di ingresso corrente

monitor

È possibile effettuare numerose regolazion i del monitor usando il menu a schermo.

Come spostarsi tra i menu

Premere il tasto MENU per visualizzare il M ENU principale sullo schermo. Per maggiori informazioni sull’uso del tasto MENU, vedere pagina 9.

CONTRASTO / LUMI NOS ÀTI DIM.ORIZ/POSIZIONE D I M. VERT / POSI Z IONE CUSCINO/PINBALANEC TRAPEZ I O / PARAL L ROTAZ I ONE ZOOM COLORE RICHIAMO L I NGUA / I NFORMAZ IO EN SMAGNETIZ/MOIRÉ

Usare i tasti +/– e ENTER per selezionare uno dei segu enti menu. Per maggiori informazioni sull’uso dei tasti +/– e ENTER, vedere pagina 9.

1 CONTRASTO/LUMINOSITÀ

(pagina 9)

Selezionare il menu CONTRASTO/LUMINOSITÀ per regolare il contrasto e la luminosità dell’immagine.

2 DIM.ORIZ/POSIZIONE

(pagina 10)

Selezionare il menu DIM.ORIZ/ POSIZIONE per regolare la dimensione orizzontale e la centratura dell’immagine.

EX I T

CONTRASTO/ LUMINOSI TÀ

CONTRASTO

68.7kHz/85.0Hz 1024X768

SELECT EX I T

DIM.ORIZ/POSIZIONE

IMD.ORIZ

SELECT EX I T

6 ROTAZIONE (pagina 11)

Selezionare il menu ROTAZIONE per regolare la rotazione dell’immagine.

7 ZOOM (pagina 11)

Selezionare il menu ZOOM per ingrandire o ridurre l’immagine.

8 COLORE (pagina 11)

Selezionare il menu COLORE per regolare la temperatura di colore dell’immagine. È possibile usare questo menu per far corrispondere i colori del monitor ai colori di un’immagine stampata.

9 RICHIAMO (pagina 12)

Selezionare il menu RICHIAMO per reimpostare le regolazioni.

q; LINGUA/INFORMAZIONE

(pagina 7, 15)

Selezionare il menu LINGUA/ INFORMAZIONE per scegliere la lingua del menu a schermo e visualizzare il riquadro informazioni del monitor.

qa SMAGNETIZ/MOIRÉ

(pagina 12)

Selezionare il menu SMAGNETIZ/MOIRÉ per smagnetizzare lo schermo ed eliminare l’effetto moiré.

ROTAZ IONE

SELECT EX I T

ZOOM

SELECT EX I T

COLORE

R50 V50 B50

SELECT EX I T

RICHIAMO

MODO PREDEF

LINGUA/ INFORMAZIONE

ENGL ISH FRANÇAIS DEUTSCH I TA L I ANO

ESPAÑOL

SELECT EX I T

SMAGNETIZ/MOIRÉ

SELECT EX I T

5000 6500 9300

USER

RICHIAMO

MS AGNETIZ

KKK

EX I T

3 DIM.VERT/POSIZIONE

(pagina 10)

Selezionare il menu DIM.VERT/ POSIZIONE per regolare la dimensione verticale e la centratura dell’immagine.

4 CUSCINO/PIN BALANCE

(pagina 10)

Selezionare il menu CUSCINO/ PIN BALANCE per regolare la curvatura ai lati dell’immagi ne.

5 TRAPEZIO/PARALL

(pagina 10)

Selezionare il menu TRAPEZIO/ PARALL per regolare l’angolo dei lati dell’immagine.

DIM. VERT/ POSI ZI ONE

IDM.VERT

SELECT EX I T

CUSCINO /P I N B ALANCE

UC SCINO

SELECT EX I T

TRAPEZ IO/ PARALL

RT APE Z I O

SELECT EX I T

Visualizzazione del segnale di ingresso cor-

rente

Le frequenze orizzontali e vert icali del segnale di ingresso corrente sono vi sualizzate nel menu CONT RASTO/ LUMINOSITÀ. Se il segnale corrisponde ad uno dei modi preimpostati in fabbrica di ques to monitor, anche la risolu zione è visualizzata.

CONTRASTO/ LUMINOSI TÀ

CONTRASTO

68.7kHz/85.0Hz 1024X768

SELECT EX I T

Page 65

Uso dei tasti MENU, ENTER, e +/–

CONTRASTO

68.7kHz/85.0Hz 1024X768

SELECT EX I T

CONTRASTO/ LUMINOSI TÀ

Selezionare il menu che si desidera regolare.

Premere i tasti +/– per evidenzi are il menu desiderato. Premere il tasto ENTER per selezionare le voci di menu e di regolazione.

ENTER

Per regolare il menu.

Premere i tasti +/– per effettuare l a regolazione.

Per chiudere il menu.

Premere il tasto MENU una volta per tornare al menu principale e due volte per torn are alla visualizzazione normale. Se no n v iene prem ut o alc un ta sto , il me nu s i chiu de automaticamente dopo circa 30 secondi.

ENTER

Regolazione della luminosità e del contrasto (CONTRASTO/ LUMINOSITÀ)

Queste impostazioni vengono memorizzate per tutti i segnali d’ingresso.

Premere l’uno o l’altro dei tasti 6 (CONTRASTO) +/– .

Sullo schermo appare il menu CONTRASTO/ LUMINOSITÀ.

Premere il tasto ENTER per selezionare 6 (CONTRASTO) o (LUMINOSITÀ).

Premere i tasti +/– per regolare sia il contrasto (6) che la luminosità ( ).

Il menu scompare automaticam ente dopo circa 30 secondi.

ENTER

Reimpostazione delle regolazioni

È possibile reimpostare le regolazioni utilizzando il menu RICHIAMO. Per ulteriori informazioni sulla reimpostazione delle regolazioni, vedere pagina 12.

Page 66

Regolazione della dimensione

Regolazione della curvatura orizzontale o della centratura dell’immagine (DIM.ORIZ/ POSIZIONE)

Queste impostazioni vengono memorizzate per il segnale di ingresso corrente.

Premere il tasto MENU.

Sullo schermo appare il MENU principale.

Premere i tasti +/– per evidenziare DIM.ORIZ/ POSIZIONE e premere il tasto ENTER.

Sullo schermo appare il menu DIM.ORIZ/POSIZIONE.

Premere prima il tast o ENTER per selezionare la voce desiderata. Quindi premere i tasti +/– pe r effettuare la regolazione.

Selezionare Per

DIM.ORIZ POSIZIONE O

regolare la dimensione orizzontale regolare la centratura orizzontale

Regolazione della dimensione verticale o della centratura dell’immagine (DIM.VERT/ POSIZIONE)

Queste impostazioni vengono memorizzate per il segnale di ingresso corrente.

Premere il tasto MENU.

Sullo schermo appare il MENU principale.

dell’immagine ai lati (CUSCINO/PIN

BALANCE)

Queste impostazioni vengono memorizzate per il segnale di

ingresso corrente.

Premere il tasto MEN U.

Sullo schermo appare il MENU principale .

Premere i tasti +/– per evidenziare CUSCINO/PIN BALANCE e premere il tasto ENTER.

Sullo schermo appare il menu CUSCINO/PIN BALANCE.

Premere prima il tasto ENTER per selezionare la voce desiderata. Quindi premere i tasti +/– per effe ttuare la regolazione.

Selezionare Per

CUSCINO PIN BALANCE

espandere o ridurre l’immagine ai lati spostare i lati dell’immagine verso

sinistra o verso destra

Regolazione dell’angolo dei lati

dell’immagine (TRAPEZIO/P ARALL)

Queste impostazioni vengono memorizzate per il segnale di

ingresso corrente.

Premere il tasto MEN U.

Sullo schermo appare il MENU principale .

Premere i tasti +/– per evidenziare TRAPEZIO/ PARALL e premere il tasto ENTER.

Sullo schermo appare il menu TRAPEZIO/PARALL.

Premere i tasti +/– per evidenziare DIM.VERT/ POSIZIONE e premere il tasto ENTER.

Sullo schermo appare il menu DIM.VERT/POSIZIONE.

Premere prima il tast o ENTER per selezionare la voce desiderata. Quindi premere i tasti +/– pe r effettuare la regolazione.

Selezionare Per

DIM.VERT POSIZIONE V

regolare la dimensione verticale regolare la centratura verticale

Premere prima il tasto ENTER per selezionare la voce desiderata. Quindi premere i tasti +/– per effe ttuare la regolazione.

Selezionare Per

TRAPEZIO

PARALL

regolare la larghezza dell’immagine nella parte superiore dello schermo

spostare l’immagine verso sinistra o verso destra nella parte superiore dello schermo

Page 67

Regolazione della rotazione

KKK R50 V50 B50

USER- V EX I T

COLORE

5000 6500 9300

USER

Regolazione del colore

dell’immagine (ROTAZIONE)

Questa impostazione viene memorizzata per tutti i segnali d’ingresso.

Premere il tasto MENU.

Sullo schermo appare il MENU principale.

Premere i tasti +/– per evidenziare ROTAZIONE e premere il tasto ENTER.

Sullo schermo appare il menu ROTAZIONE.

Premere i tasti +/– per ruotare l’immagine.

Ingrandimento o riduzione dell’immagine (ZOOM)

Questa impostazione viene memorizzata par il segnale di ingresso corrente.

Premere il tasto MENU.

Sullo schermo appare il MENU principale.

Premere i tasti +/– per evidenziare ZOOM e premere il tasto ENTER.

Sullo schermo appare il menu ZOOM.

Premere i tasti +/– per ingrandire o ridurre l’immagine.

dell’immagine (COLORE)

Le impostazioni del menu COLORE consentono di rego la re la temperatura di colore dell’immagine modificando il livello del campo di colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluast ri se l a temperatura è alta. Questa regolazione è utile per far corrispondere i colori del monitor ai colori di un’immagine stampata. Questa impostazione viene memorizzata per tutti i segnali d’ingresso.

Premere il tasto MENU.

Sullo schermo appare il MENU principale.

Premere i tasti +/– per evidenziare COLORE e premere il tasto ENTER.

Sullo schermo appare il menu COLORE.

Premere i tasti +/– per sel ezi onar e una temp er atu ra di colore.

Le temperature di colore preimpostate sono 5000K, 6500K e 9300K. Poiché l’impostazion e prede finita è 9300K, i bianchi cambieranno da una tinta bluastra ad una tinta rossastra abbassando la temperat ura a 6500K e 5000K.

Se necessario, effettuare la sintonia fine della temperatura di colore.

Premere prima i tasti +/– per selezionare USER. Quindi premere il tasto ENTER per selezionare R (rosso), V (verde), o B (blu) e premere i tasti +/– per effettuare la regolazione.

Nota

La regolazione termina non appena per la dim ensione orizzontal e o verticale viene ra ggiunto il valore massi mo o minimo.

Se si effettua la sintonia fine della temperatura di colore, le nuove impostazioni di co lo re vengono memorizzate e richiamate ogni volta che si seleziona USER.

Page 68

Impostazioni aggiuntive

Reimpostazione delle regolazioni

(SMAGNETIZ/MOIRÉ)

È possibile smagnetizzare lo schermo manualmente ed eliminare l’effetto moiré.

Premere il tasto MENU.

Sullo schermo appare il MENU principale.

Premere i tasti +/– per evidenziare SMAGNETIZ/ MOIRÉ e premere il tasto ENTER.

Sullo schermo appare il menu SMAGNETIZ/MOIRÉ.

Premere il tasto ENTER per selezionare la voce da regolare.

Regolare la voce s e lezionata secondo le is truzioni seguenti.

Smagnetizzazione dello schermo

Il monitor viene automaticamente smagnetizzato quando vi ene acceso.

Per smagnetizzare il monitor manualmente, premere prima il tasto ENTER per selezionare (SMAGNETIZ). Quindi premere il tasto +.

Lo schermo viene smagnetizzato per circa 5 secondi. Se fosse necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore.

Eliminazione dell’effetto moiré

Se sullo schermo appaiono linee ondulate o ellittiche, regolare il livello di eliminazione dell’eff ett o moiré.

Per regolare l’eliminazione dell’effetto moiré, premere prima il tasto ENTER per selezionare (ELIMINA MOIRÉ). Quindi premere i tasti +/– fino a quando l’effetto moiré non ridotto al minimo.

* L’e ffetto moiré è un tipo di interferenza naturale c he produce leggere

linee ondulate sullo schermo. Questo effetto può verificarsi a causa dell’interferenza tra il motivo regolato dell’immagine dal segnale di ingresso e il motivo a punti di fosfo ro del tubo a raggi catodici .

Esempio di effetto moiré

(RICHIAMO)

Questo monitor dispone dei due metodi di reimpostazione descritti di seguito. Per reimpostare le regolazioni usare il menu RICHIAMO.

Premere il tasto MEN U.

Sullo schermo appare il MENU principale .

Premere i tasti +/– per evidenziare 0 RICHIAMO e premere il tasto ENTER.

Sullo schermo appare il menu RICHIAMO. Reimpostare le impostazioni secondo le istruzioni seguenti.

Reimpostazione di tutti i dati di regolazione per il segnale di ingresso corrente (MODO)

Premere il tasto –.

Viene selezionata la voce MODO. Tutti i dati di regolazione del segnale di ingresso corrente sono reim postati. Si noti che con que sto metodo non vengono reimpostate le seguenti opzioni.

Per i segnali di modo predefinito:

• la lingua per il menu a schermo (pagina 7)

• la rotazione dell’immagine (pagina 11)

Per i segnali che non sono di modo predefinito:

• la lingua per il menu a schermo (pagina 7)

• la rotazione dell’immagine (pagina 11)

• la centratura/ dimensione orizzontale (pagi na 10)

• la centratura/ dimensione verticale (pagina 10)

• cuscino/pin balance (pagina 10)

• trapezio/parall (pagina 10)

Per riportare tutti i dati di regolazione ai valori preimpostati in fabbrica (PREDEF)

Premere il tasto +.

Viene selezionata la voce PR EDEF. Tutti i dati di rego lazione del segnale di ingresso corrente vengono reimpostati. Per i segnali di modo predefinito, tutti i dati di regolazione, ad eccezione delle impostazioni US ER ne l m e nu CO LO RE , v e ng on o r eim postati ai livelli preimpostati in fabbrica. Per i segnali che non sono di modo predefinito, le seguenti voci non vengo no reimpo sta te:

• le impostazioni USER nel menu COLORE (pagina11)

• la centratura/ dimensione orizzontale (pagi na 10)

• la centratura/ dimensione verticale (pagina 10)

• cuscino/pin balance (pagina 10)

• trapezio/parall (pagina 10)

Nota

Se viene selezionato PREDEF, i tasti del monitor non funzioneranno per circa 5 secondi.

Page 69

Caratteristiche tecniche

INFORMAZIONE

FUORI GAMMA SCANS

Modo preimpostato e modo utente

Quando il monitor riceve un segnale di ingresso, l o f a corrispondere automaticamente ad uno dei modi preimpostati in fabbrica e memorizzati nel monitor, per fornire un’immagine di alta qualità al centro dello schermo. Per un elenco dei modi preimpostati in fabbrica, veder e l’App end ix. Per i segnali di ingresso che non corrispondono ad uno dei modi preimpostati in fabbrica, la tecnologia Multiscan digitale di questo monitor assicura una visualizzazione dell’immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor (orizzontale: da 30 a 70 kHz, verticale: da 48 a 120 Hz). Se l’immagine viene regolata, i dati di regolazione vengono memorizzati come modo utente e richiamati automaticamente qualora venga ricevuto lo stesso segnale di ingresso.

Nota per gli utenti di Windows

Gli utenti di Windows devono controllare il manuale della scheda video o il programma della utility forn ito c on la sch eda graf ica e quindi selezionare la frequenza di refresh più elevata per massimizzare le prestazioni del monitor.

Funzione di risparmio energetico

Guida alla soluzione dei problemi

Prima di rivolgersi ad un cent ro di assistenza tecnica specializzato, consult are questa sezione.

Se sullo schermo appaiono delle righe sottili (cavi di smorzamento)

Questo tipo di righe sullo schermo sono normali per il monitor Trinitron e non rappresentano un problema di funzionamento. Queste righe sono l’ombra dei cavi di smorzamento usati per stabilizzare la griglia di apertura , visibili maggiormente qu ando lo sfondo dello schermo è chiaro (solitam ente bi anco). La grig lia di apertura è l’elemento essenziale che caratterizza il cinescopio a colori Trinitron, consentendo una maggiore illuminazione dello schermo con il risultato di un’immagine più luminosa e dettagliata.

Cavi di smorzamento

Questo monitor è conforme alle direttive sul risparmio e nergetico di VESA, collegato ad un computer o ad una scheda grafica video conformi a DPMS (Display Power Management Signaling), il monitor ridurrà automaticamente il consumo energetico in tre stadi come descritto qui sotto.

Modo di alimentazione

funzionamento normale

1 attesa

2 sospeso

3 attivo-spento*≤ 5 W arancione spento 0 W spento

* Quando il computer entra nel modo “attivo-spento ”, il segnale di

NERGY STAR e NUTEK. Se il monitor viene

Consumo energetico

110 W verde

≤

15 W verde e arancione

≤

15 W verde e arancione

≤

ingresso viene interrot to e sullo schermo appare il me ssaggio NO SEGNALE INGR. Dopo circa 20 secondi il monitor entra nel modo di risparmio energeti co.

Indicatore di accensione 1

alternato

Messaggi a schermo

In caso di problemi per il segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere la sezi one “ Si ntom i e so luzi on i dei p roble mi ” a p agin a 14

Condizione del segnale di ingresso

La condizione del segnale di ingresso

FUORI GAMMA SCANS

Indica che il segnale di ingresso non è supp ortato dalle caratteristiche tecniche del monitor.

NO SEGNALE INGR

indica che non viene i mmesso alcun segnale al monit or.

Page 70

Sintomi e soluzioni dei problemi

Se il problema è causato dal computer o da alt re apparecchiature collegate, consultare le istruzioni p er l’uso di queste appa recchiature. Se le indicazioni descritte qui di seguito non aiutano a risolvere il problema, usare la funzione di autodiagnostica (pagina 16).

Sintomo Controllare quanto segue Assenza d’immagine

Se l’indicatore di accensione 1 non è illuminato

Se sullo schermo appare il messaggio NO SEGNALE INGR o se l’indicatore di accensione 1 è di colore arancione o si alterna tra il verde e l’arancione

Se sullo schermo appare il messaggio FUORI GAMMA SCANS

Se non viene visualiz zato alcun messaggio e l’indicatore di accensione 1 è illuminato in verde o lampeggiante in arancione.

Se si usa Windows 95/98 • Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e

Se si usa un sistema Macintosh • Controllare che l’adattatore Macintosh (non in dotazione) ed il cavo del segnale video siano

L’immagine è tremolante, salta, oscilla oppure è confusa

L’immagine è sfocata • Regolare la luminosità e il co nt rasto (pagina 9).

L’immagine è sdoppiata • Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.

L’immagine non è centrata o della dimensione corretta

I bordi dell’imma gine sono incurvati • Regolare il formato dell’immagin e (pagina 10).

• Controllare che il cavo di alimentazione sia collegato correttamente.

• Controllare che l’interruttore 1 sia nella posizione di accensione.

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle prese (pagi na 6).

• Contr ollare che nel connettore di ingresso video HD15 non vi siano piedini piegati o danneggiati.

xProblemi causati dal computer o da altre apparecchiature collegate

• Il computer è nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera del computer.

• Controllare che l’alimentazione del computer sia attivata.

• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus appropriato.

xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare che il campo di frequenza v ideo rientri in quello specif icato per il monitor . Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il v ecchio monitor e regolare il campo di frequenza come descritto di seguito. Orizzontale: 30 – 70 kHz Verticale: 48 – 120 Hz

• Usare la funzione di autodiagnostica (pagina 16).

effettuare le seguenti operazioni. Installare il Windows Monitor Information Disk (pagina 7) e selezionare questo monitor (“CPD-210EST9”) tra i monitor Sony nella schermata di sele z io ne mo nitor Windows 95/98 .

collegati correttamente (pagina 6).

• Isolare ed eliminare le potenziali origini di campi elettrici o magnetici, quali altri monitor, stampanti laser, ventilatori elettrici, illuminazioni fluorescenti o televisori.

• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo magnetico vicino al monitor.

• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito differente.

• Provare a girare il monitor di 90° verso sinistra o verso destra.

xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare il manuale della scheda grafica per le appropriate impostazioni del monitor.

• Controllare che il modo grafica (VESA, Macintosh 16" C olor, ecc.) e la frequenza del segnale di ingresso siano supportati da questo monitor (Appendix). Anche se la frequenza rientra nella gamma prevista, alcune schede video potrebbero avere un impulso sincronico troppo piccolo per permettere al monitor di sincronizzarsi correttamente.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore immagine possibile.

• Smagnetizzare il monitor* (pagina 12).

• Diminuire il livello di eliminazione dell’effetto moiré (pagina 12).

• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.

• Regolare la dimensione o la centratura (pagina10). Si noti che alcuni modi video non riempiono lo sche rmo fino ai bordi.

Page 71

Sintomo Controllare quanto segue Sono visibili disturbi ondulati o

ellittici (effetto moiré)

• Eliminare l’effetto moiré (pagina 12).

xProblemi causati dal computer o da altre apparecchiature collegate

• Modificare il modello del desktop.

Il colore non è uniforme • Smagnetizzare il monitor* (pagina 12). Se si colloca vicino al monitor un’apparecchiatura

che genera un campo magnetico, quale un diffusor e, oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità.

Il bianco non è perfetto • Regolare la temperatura di colore (pagina 11). Non appena si accende

l’apparecchio si sente un ronzio

* Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito

un ronzio che non è un problema di funzionamento.

• È il rumore del cicl o di smagnetizzazione automat ica. Quando si attiva l’alimentazione, il monitor viene automaticamente smagnetizzato per 5 second i.

Visualizzazione del nome del monitor, del numero di serie e della data di produzione (INFORMAZIONE)

Premere il tasto MENU.

Sullo schermo appare il menu principale.

Premere i tasti +/– per evidenziare LINGUA/ INFORMAZIONE e premere il tasto ENTER.

Sullo schermo appare il menu LINGUA/INFORMAZIONE.

Premere il tasto ENTER per selezionare (INFORMAZIONE).

Sullo schermo apparirà la finestra con le informazioni sul monitor.

Esempio

L INGUA / INFORMAZIONE

MODE L : CPD - 2 1 0ES T9

SERI AL: 12345678

MANUF ACTURED: 1 9 9 8 - 5 2

SELECT EX I T

Se il problema persiste, rivo lgersi al rivendi tore autorizz ato Sony comunicando le seguenti informazioni.

• Nome del modello: CPD-210EST9

• Numero di serie

• Nome e caratteristiche tecniche del proprio computer e della scheda grafica.

Page 72

Funzione di autodiagnostica

Questo monitor dispone di una funzione di autodiagnostica. Se si presentano problemi al monitor o ai computer collegati, lo schermo si oscurerà e l’indica to re di accensione 1 si illuminerà in verde o lampeggerà in arancione. Se l’indicatore di accensione 1 è illuminato in arancione, il co mputer è nel modo di risp armio energetico. Provare a premere un tasto qualsi asi sulla tastiera.

Indicatore di accensione

Se l’indicatore di accensione 1 è verde 1

Scollegare il cavo di ingresso video o spegnere il computer collegato.

Premere il tasto 1 (accensione) per spegnere e riaccendere il monitor.

Premere e tenere premuto il tasto + per 2 secondi prima che il monitor entri nel modo di risparmio energetico.

Caratteristiche tecniche

Cinescopio Griglia di apertura 0,25 mm

17 pollici misurati in diagonale Deflessione di 90

Dimensioni dell’immagine visibile

Circa 327 × 243 mm (l/a) Immagine visibile 16,0"

Risoluzione Orizzontale : 1280 punti max.

Verticale: 1024 righe max.

Area dell’immagine standard

Circa 312 × 234 mm (l/a)

Frequenza di deflessione* Orizzont ale: da 30 a 70 kHz

Verticale: da 48 a 120 Hz

Tensione/corrente di ingresso CA

da 100 a 240 V, 50 – 60 Hz,

1,7 – 0,9 A Consumo energetico 110 W max. Dimensioni Circa 406 × 431,5 × 420 mm (l/a/p) Peso Circa 18,5 kg Plug & Play DDC1/DDC2B Accessori in dotazione Vedere a pagina 6

* Condizioni di sincro nizzazione orizzontale e verticale

consigliate

• L’ampiezza di sincronizzazione orizzontale dovrebbe essere superiore a 1,0 µsec.

• L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 3,0 µsec.

• L’ampiezza di oscuramento verticale dovrebbe essere superiore a 500 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

ENTER

Se appaiono tutte le tre barre a colori (rosso, verde, blu), il monitor funziona in modo corretto. Ricollegare i cavi di ingresso video e controll ar e le co n diz io ni de l co mputer.

Se le barre a colori non appaiono, si tratta di un potenzia le guasto al monitor. Rivolgersi al rivenditore aut orizzato Sony.

Se l’indicatore di accensione 1 lampeggia in arancione

Premere il tasto di accensione 1 per spegnere e riaccendere il monitor.

Se l’indicatore di accensione 1 si illumina in verde, il monitor funziona in modo corretto.

Se l’indicatore di accensione 1 continua a lampeggiare, si tratta di un potenziale guasto al mon it or. Contare il numero di secondi tra il lampeggiamento nel colore aranci on e dell’indicatore di accensione 1 e rivolgersi al rivenditore autorizzato Sony . Annotare il nome del modello e il numero di serie del monitor. Inoltre, annotare la marca e il modello del proprio computer e della scheda video.

Page 73

Appendix

Preset mode timing table

TCO’99 Eco-document

No. Resolution

(dots × lines)

1640 × 480 31.5 kHz 60 Hz VGA-G 2640 × 480 43.3 kHz 85 Hz VESA 3720 × 400 31.5 kHz 70 Hz VGA-Text 4800 × 600 46.9 kHz 75 Hz VESA 5800 × 600 53.7 kHz 85 Hz VESA 6832 × 624 49.7 kHz 75 Hz Macintosh 16"

7 1024 × 768 60.0 kHz 75 Hz VESA 8 1024 × 768 68.7 kHz 85 Hz VESA 9 1280 × 1024 64.0 kHz 60 Hz VES A

Horizontal Frequency

Vertical Frequency

Graphics Mode

Color

Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professiona l use. Your purchase has also contributed to reducing the burden on the envi ronment and also to the further development of environmental ly adapted electronics products.

Why do we have environmentally labelled

computers?

In many countries, environmental labelling has become an established met hod for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their m a nufacture. Since it i s not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of elec tric ity g ene ra tio n h ave a n e gativ e e ffect on the environment (e.g. acidi c and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndig het (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy co nsumption and electrical and fire safety.

(continued)

Page 74

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to hav e an env iro nm e nt al polic y whic h must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/ or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and ma g netic fields, physical and visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria documen t may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tc o. se Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with th e labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. in creased risks of skin cancer (malignant me la noma) as a conseq ue nc e.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replaceme nt has yet bee n developed.

* Bio-accumulative is defined as substances which accumulate

within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame re tardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise t o severe healt h effe cts, including reproductive damage in fish-eating birds and mammals,

due to the bio-accumulative been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allow ed in the printed circuit boards since no substitutes are available.

processes. Flame retardants have

Cadmium**

Cadmium is present in rechargeable batteries and in the colourgenerating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requiremen t states that batteries, the colourgenerating lay e rs of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is someti mes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain

Page 75

Page 76

Sony Corporation Printed in Thailand
