Introduction

Congratulations on your purchase of a Sony Multiscan

15sfII/17sfII!

This monitor incorporates over 25 years of Sony experience with Trinitron display technology, ensuring excellent performance and outstanding reliability. The Multiscan

15sfII/17sfII’s wide scan range (31 – 65 kHz), together with

Digital Multiscan Technology, allows it to sync to any video

mode from standard VGA through 1024 × 768 at 76 Hz (1280

Precautions

Power Saving Function ........................................................... 7

Plug and Play ........................................................................... 8

Use of the Tilt-Swivel .............................................................. 8

Damper Wire ............................................................................ 8

Specifications ............................................................................ 8

Troubleshooting ....................................................................... 9

× 1024 at 60 Hz). In addition, its two factory preset color

modes and one user adjustable color mode give you unprecedented flexibility in matching on-screen colors to

hard copy printouts. Furthermore, the Multiscan 15sfII/ 17sfII feature digital controls, raster rotation, power saving,

low emissions, and much more. All together, it delivers incredible performance with the quality and support you can expect from Sony.

Installation

•Prevent internal heat build-up by allowing adequate air

circulation. Do not place the unit on surfaces (rugs, blankets, etc.) or near materials (curtains, draperies) that may block the ventilation holes.

•Do not install the unit near heat sources such as radiators

or air ducts, nor in a place subject to direct sunlight, excessive dust, mechanical vibration or shock.

•Do not place the unit near equipment which generates

magnetism, such as a converter or high voltage power lines.

Warning on Power Connection

•Use the supplied power cord.

For the customers in U.S.A.

If you do not do this, this monitor will not conform to mandatory FCC standards.

For the customers in UK.

If you use the monitor in UK, please use the supplied UK cable with UK plug.

Maintenance

Clean the cabinet, glass panel and controls with a soft cloth lightly moistened with a mild detergent solution. Do not use any type of abrasive pad, scouring powder or solvent, such as alcohol or benzine.

•Before disconnecting the power cord, wait for at least

30 seconds after turning off the power switch to allow for the discharging of static electricity on the CRT display surface.

•After the power has been turned on, the CRT is

demagnetized for approximately 5 seconds. This generates a strong magnetic field around the bezel which may affect the data stored on magnetic tape or disks near the bezel. Place such magnetic recording equipment and tapes/disks at a distance from this unit.

for 100 to 120 V AC for 240 V AC only

for 220 to 240 V AC

The socket-outlet shall be installed near the equipment and shall be easily accessible.

Getting Started Using Your Monitor

Before using this monitor, please make sure that the following items are included in your package: Multiscan

15sfII/17sfII monitor (1), power cord (1), warranty card (1)

and this operating instruction manual (1). This monitor will sync with any IBM or compatible system equipped with VGA or greater graphics capability. Although this monitor will sync to other platforms running at horizontal frequencies between 31 and 65 kHz, including Macintosh and Power Macintosh system, a cable adaptor is required. Please consult your dealer for advice on which adaptor is suitable for your needs.

Step 1: With the monitor switched off, attach the power

cord to the monitor and the other end to a power outlet.

Power cord (supplied)

to a power outlet

Step 2: With the computer switched off, attach the video

signal cable to the video output.

Preset and User Modes

The Multiscan 15sfII/17sfII has factory preset modes for the

6 most popular industry standards for true “plug and play” capability.

For less common modes, the Multiscan 15sfII/17sfII’s

Digital Multiscan Technology will perform all of the complex adjustments necessary to ensure a high quality picture for any timing between 31 and 65␣ kHz.

No.

Resolution

Horizontal

Vertical

(dots × lines) Frequency Frequency

640 × 480

800 × 600

832 × 624

1024 × 768

1280 × 1024

Note: For Windows

31.5 kHz

46.9 kHz

53.7 kHz

49.7 kHz

60.0 kHz

64.0 kHz

® 4)

users, check your video board

60 Hz

75 Hz

85 Hz

75 Hz

60 Hz

manual or the utility program which comes with your graphic board and select the highest available refresh rate to maximize monitor performance.

Graphics Mode

VGA Graphic

VESA

Macintosh 16” Color

VESA

IBM or compatible computer

to video output

Apple computer

Macintosh Adapter (sold separately)

to video output

Step 3: Turn on the monitor and computer.

Step 4: If necessary, adjust the user controls according to

your personal preference.

The installation of your Multiscan 15sfII/17sfII is complete.

Enjoy your monitor.

Recommended horizontal timing conditions

Horizontal sync width should be: >1.0 µsec. Horizontal blanking width should be: >3.6 µsec.

1) VGA is a trademark of IBM Corporation.

2) VESA is a trademark of the non-profit organization, Video Electronics Standard Association.

3) Macintosh is a trademark of Apple Computer Inc.

4) Windows

is a registered trademark of Microsoft

Corporation in the United States and other countries.

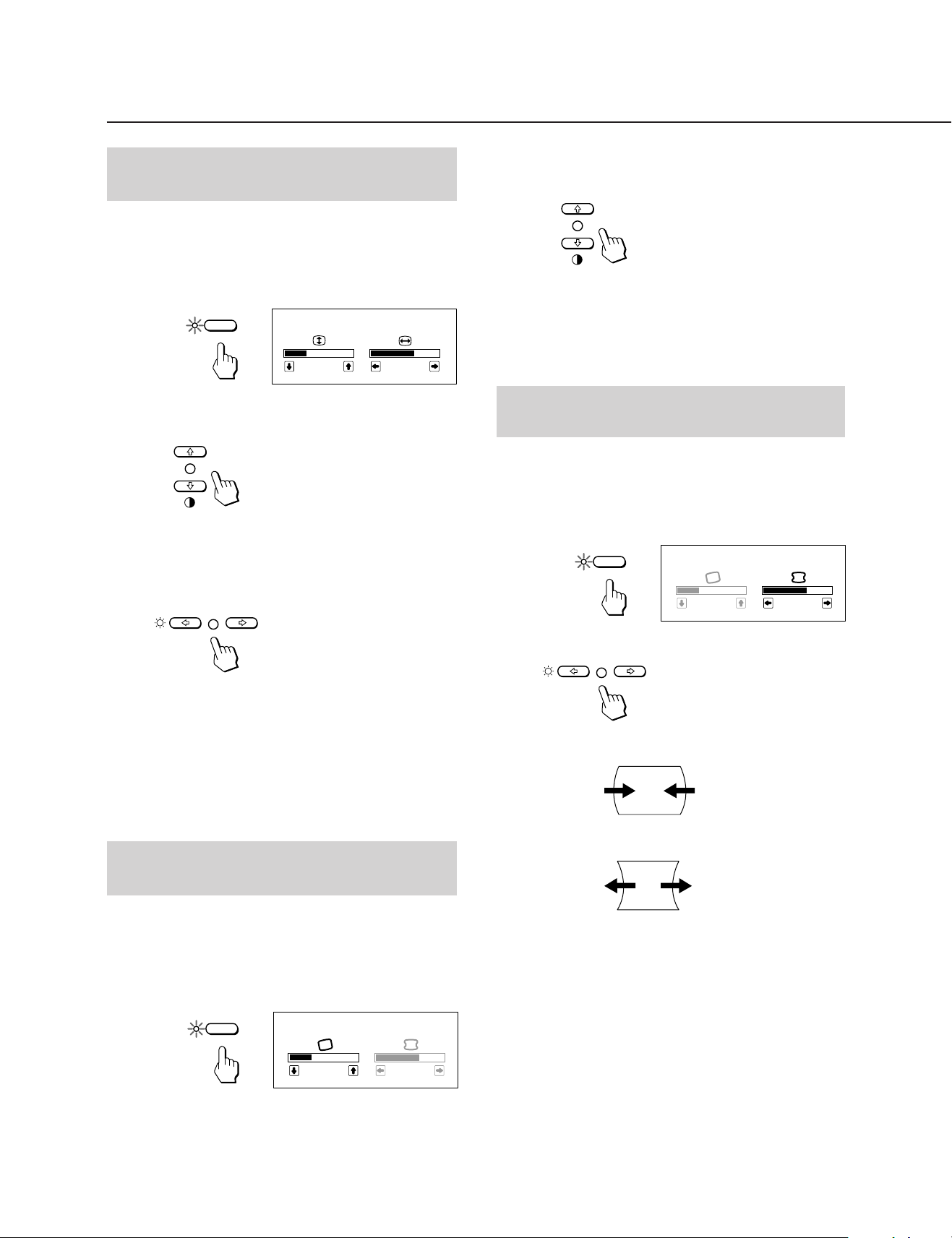

Adjustments

When one of the preset-type signals is input, no picture adjustment is necessary. You can, however, adjust the picture to your preferences by following the procedure described below. You can adjust the all items on the OSD (On Screen Display).

Control Panel

RESET

COLOR GEOM SIZE CENTER

Adjusting the Picture Brightness

The adjustment data becomes the common setting for all input signal.

1 Press the ¨ ?// button.

The “CONTRAST/BRIGHTNESS” OSD appears.

CONTRAST/BRIGHTNESS

p Before adjusting the items, turn on the unit and feed the

video signal from the connected computer/work station.

p When the limit value is reached, the POWER SAVING

indicator will begin to flash.

p Adjustments will be stored automatically.

POWER SAVING

POWER

Adjusting the Picture Centering

The adjustment data becomes the unique setting for the input signal received.

1 Press the CENTER button.

The “CENTER” OSD appears.

CENTER

100

31.5

kHz/70Hz

2 Press the ¨ ?// buttons to adjust picture brightness.

? . . . for less brightness / . . . for more brightness

The “CONTRAST/BRIGHTNESS” OSD disappears 2 seconds after you release the buttons.

Adjusting the Picture Contrast

The adjustment data becomes the common setting for all input signal.

1 Press the > >/. button.

The “CONTRAST/BRIGHTNESS” OSD appears.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

2 For vertical adjustment

Press the > >/. buttons.

> . . . to move up

. . . . to move down

For holizontal adjustment Press the ¨ ?// buttons.

? . . . to move left / . . . to move right

To erase the “CENTER” OSD, press the CENTER button again. The “CENTER” OSD automatically disappears 20 seconds after you release the buttons.

2 Press the > >/. buttons to adjust picture contrast.

> . . . for more contrast

. . . . for less contrast

The “CONTRAST/BRIGHTNESS” OSD disappears 2 seconds after you release the buttons.

Adjustments

Adjusting the Picture Size

The adjustment data becomes the unique setting for the input signal received.

1 Press the SIZE button.

The “SIZE” OSD appears.

SIZE

2 For vertical adjustment

Press the > >/. buttons.

> . . . to enlarge

. . . . to diminish

For holizontal adjustment Press the ¨ ?// buttons.

2 Press the > >/. buttons.

> . . .to rotate clockwise

. . . . to rotate counterclockwise

To erase the “GEOMETRY” OSD, press the GEOM button again. The “GEOMETRY” OSD automatically disappears 20 seconds after you release the buttons.

Adjusting the Pincushion

The adjustment data becomes the unique setting for the input signal received.

1 Press the GEOM button.

The “GEOMETRY” OSD appears.

GEOM

GEOMETRY

? . . . to diminish / . . . to enlarge

To erase the “SIZE” OSD, press the SIZE button again. The “SIZE” OSD automatically disappears 20 seconds after you release the buttons.

Adjusting the Picture Rotation

The adjustment data becomes the common setting for all input signal.

1 Press the GEOM button.

The “GEOMETRY” OSD appears.

GEOM

GEOMETRY

2 Press the ¨ ?// buttons.

? . . . to diminish the picture sides

/ . . . to expand the picture sides

To erase the “GEOMETRY” OSD, press the GEOM button again. The “GEOMETRY” OSD automatically disappears 20 seconds after you release the buttons.

Entering New Timings

Setteing the color temperature

The selected color temperature becomes the common setting for all input signals.

1 Press COLOR button.

The “COLOR TEMPERATURE” OSD appears.

COLOR

2 Adjust with the ¨ ?// and > >/. buttons.

To select 5000K or 9300K Press ¨ ?// buttons. The selected color temperature is indicated in yellow.

? . . . to select 5000K / . . . to select 9300K

To obtain the desired color temperature between 5000K and 9300K Press > >/. buttons.

> . . . for higher temperature

. . . . for lower temperature

Your most recent adjusted color temperature will be recalled by pressing > >/. button.

To erase the “COLOR TEMPERATURE” OSD, press the COLOR button again. The “COLOR TEMPERATURE” OSD automatically disappears 20 seconds after you release the buttons.

COLOR TEMPERATURE

VAR IABLE

5000K 9300K

When using a video mode that is not one of the 6 factory preset modes, some fine tuning may be required to optimize the display to your preferences. Simply adjust the monitor according to the preceding adjustment instructions. The adjustments will be stored automatically and recalled whenever that mode is used. A total of 10 user-defined modes can be stored in memory. If the 11th mode is entered, it will replace the first.

Power Saving Function

This monitor meets the power saving guidelines set by the EPA Energy Star Program as well as the more stringent TCO92 803299 (NUTEK) guidelines. It is capable of reduced power consumption when used with a computer equipped with Display Power Management Signaling (DPMS). By sensing the absence of the sync signal coming from the computer, it will reduce the power consumption as follows:

CAUTION: The Power Saving function will automatically

put the monitor into Active-off state if the power switch is turned on without any video signal input. Once the horizontal and vertical syncs are sensed, the monitor will automatically return to

State

Normal

operation

Suspend

(1st step of

power saving)

Active-off

(2nd step of

power saving)

its Normal operation state.

Power

consumption

100%

approx. 10%

CPD-15SF2T:

approx. 7%

CPD-17SF2T:

approx. 6%

Required

resumption

time

—

approx.

3 sec.

approx.

10 sec.

Power

indicator

green on

off

POWER SAVING indicator

off

orange on

Resetting

• Press the RESET button to recall the factory settings for

brightness, contrast, horizontal and vertical size, center and pincushion for the mode currently in use.

• Press and hold the RESET button for 2 seconds to recall

factory setting for all adjustments in all modes.

RESET

SpecificationsPlug and Play

This monitor complies with the DDC1™* and DDC2B™ which are the Display Data Channel (DDC) standards of VESA. When a DDC1 host system is connected, the monitor sycnchronizes with the V. CLK in accordance with the VESA standards and outputs the EDID (Extended Display Indentification) to the data line. When a DDC2B host system is connected, the monitor automatically switches to the DDC2B communication.

∗

DDC is a trade mark of the non-profit organization, Video

Electronics Satandard Association.

Use of the Tilt-Swivel

With the tilt-swivel, this unit can be adjusted to be viewed at your desired angle within 90˚ horizontally and 20˚ vertically. To turn the unit vertically and horizontally, hold it at its bottom with both hands.

15°

45°

5°

Damper Wire

Using a white background, very thin horizontal stripes on the screen are visible as shown on the illustration. These stripes are damper wires. These wires are attached to the aperture grille inside the Trinitron tube and are there to damp vibrations of the aperture grille in order to prevent them from influencing to the picture quality.

Damper wire

CPD-15SF2T

Picture tube 0.25 mm aperture grille pitch

15␣ inches measured diagonally (14” maximum viewing image) 90-degree deflection

Video image area

Logical resolution Horizontal: Max. 1280 dots

Physical resolution Horizontal: Max. 1024 dots

Standard image area Approx. 270 × 202 mm (w/h)

Deflection frequency Horizontal: 31 to 65 kHz

AC input voltage/current

Dimensions Approx. 368 × 373 × 384.5 mm (w/h/d)

Mass Approx. 13.8 kg (30 lb 7 oz)

Approx. 285 × 213 mm (w/h)

(11

Vertical: Max. 1024 lines

Vertical: Max. 768 lines

(10

Vertical: 50 to 120 Hz

100 to 120 V, 50/60 Hz, 1.8 A 220 to 240 V, 50 – 60 Hz, 1 A

(14

× 8

/2 inches)

/4 × 8 inches)

/2 × 14 3/4 × 15

/4 inches)

CPD-17SF2T

Picture tube 0.25 mm aperture grille pitch

17␣ inches measured diagonally (16” maximum viewing image) 90-degree deflection

Video image area Approx. 328 × 242 mm (w/h)

(13 × 9

Logical resolution Horizontal: Max. 1280 dots

Vertical: Max. 1024 lines

Physical resolution Horizontal: max. 1280 dots

Vertical: Max. 1024 lines

Standard image area Approx. 300 × 225 mm (w/h)

(11

Deflection frequency Horizontal: 31 to 65 kHz

Vertical: 50 to 120 Hz

AC input voltage/current

100 to 120 V, 50/60 Hz, 1.8 A 220 to 240 V, 50 – 60 Hz, 1 A

Dimensions Approx. 406 × 426.5 × 451 mm (w/h/d)

(16 × 16

Mass Approx. 19.0 kg (41 lb 14 oz)

Design and specifications are subject to change without notice.

/8 × 8

/8 inches)

/8 × 17

/8 inches)

Approx. 6 cm (Multiscan 17sfII only)

Approx. 6 cm

Troubleshooting

This section may help you isolate a problem and as a result, eliminate the need to contact technical support, allowing continued productivity.

No picture

/ If neither the u (power) indicator nor the

POWER SAVING indicator is lit

— Check that the power cord is properly

connected.

— Check that the power switch is in the “ON”

position.

/ If the POWER SAVING indicator is lit

— Check that your computer power switch is

in the “ON” position.

— The monitor will recover when you press

any key on the keyboard of the computer.

— Check that the video cable is properly

connected.

— Ensure that no pins are bent or pushed in

the HD15 connector of the cable.

— Check that the video card is seated

completely in a proper bus slot.

— Check that the video sync signal is within

that specified for the monitor.

— If using a Mac system, check that a proper

HD15-D15 adaptor is provided to work correctly with your Mac.

/ If the u (power) and the POWER SAVING

indicators are both flashing — There is a potential monitor failure.

Contact your dealer.

If the message of “OUT OF SCAN RANGE” appears on the screen

/ Check that the video sync signal is specified

for the monitor.

Picture is scrambled

/ Check your graphics board manual for the

proper monitor setting on your Multiscan

15sfII/17sfII.

/ Check this manual and confirm that the

graphic mode and the frequency at which you are trying to operate is supported. Even within the proper range some video boards may have a sync pulse that is too narrow for the monitor to sync correctly.

Picture is fuzzy

/ Adjust the “CONTRAST” and

“BRIGHTNESS” on the OSD (page 5). We have come across several brands of SVGA boards that have an excessive video output level which creates a fuzzy picture at max contrast.

/ Trip the power switch once to activate the

Auto-degauss cycle*.

Picture bounces or has wavy oscillations

/ Isolate and eliminate any potential sources of

electric or magnetic fields. Common causes for this symptom are electric fans, fluorescent lighting, laser printers, and so on.

/ If you have another monitor close to this

monitor, increase the distance between them to reduce the interference.

/ Try plugging the monitor into a different AC

outlet, preferably on a different circuit.

/ Try the monitor on a completely different

computer in a differnt room.

Picture appears to be ghosting

/ Eliminate the use of video cable extension

cables and/or video switch boxes if this symptom occurs. Excessive cable length or weak connections can procude this symptom.

A fine horizontal line (wire) is visible

/ This wire stabilizes the vertically striped

Aperture Grille. This Aperture Grille allows more light to pass through to the screen giving the Trinitron CRT more color and brightness.

Wavy or elliptical (moire) pattern is visible

/ Due to the relationship between resolution,

monitor dot pitch and the pitch of some image patterns, certain screen backgrounds, especially gray, sometimes show moire. This can only be eliminated by changing your desktop pattern.

*The Auto-degauss function demagnetizes the metal

frame of the CRT to obtain a neutral field for uniform color reproduction. If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result.

Color is not uniform

/ Trip the power switch once to activate the

Auto-degauss cycle*.

Screen image is not centered or sized properly

/ Adjust the “CENTER”, “SIZE” or

“GEOMETRY” on the OSD (page 5, 6).

/ Some video modes do not fill the screen to the

edge of the monitor. There is no single answer to solve the problem. There is a tendency to have this problem on higher refresh timings and Macintosh video timings.

•If the problem persists, call your authorized Sony dealer

from a location near your monitor.

•Note the model name and the serial number of your

monitor. Also note the make and name of your computer and video board.

Table des matières

Introduction ............................................................................ 10

Précautions .............................................................................10

Préparation .............................................................................11

Utilisation de votre moniteur ..............................................11

Réglages...................................................................................12

Introduction de nouvelles synchronisations.....................14

Introduction

Nous vous félicitons d’avoir fait l’acquisition d’un Sony Multiscan 15sfII/17sfII! Ce moniteur intègre les plus de 25 années d’expérience de Sony dans la technologie d’affichage Trinitron, qui vous garantit d’excellentes performances et une fiabilité exceptionnelle. La vaste plage de balayage du Multiscan 15sfII/17sfII (31 – 65 kHz), ainsi que sa technologie numérique Multiscan, lui permettent de se synchroniser sur n’importe quel mode vidéo, du VGA standard au 1024 × 768 à 76 Hz (1280 × 1024 à 60 Hz). De plus, avec deux modes de

Economie d’énergie ............................................................... 14

Un moniteur prêt à l’emploi ................................................ 15

Utilisation du support pivotant .......................................... 15

Fil d’amortissement............................................................... 15

Spécifications .......................................................................... 15

Dépannage .............................................................................. 16

couleur par défaut et un mode de couleur réglable par l’utilisateur, il assure une flexibilité inégalée en matière de correspondance des couleurs d’affichage et d’impression. Par ailleurs, le Multiscan15sfII/17sfII est doté de commandes numériques, d’une rotation de trame, d’une fonction d’économie d’énergie, d’un faible niveau d’émissions, etc. Bref, il allie des performances exceptionnelles à la qualité et à la fiabilité que vous êtes en droit d’attendre d’un Sony.

Précautions

Installation

•Veillez à assurer une circulation d’air adéquate pour éviter

une surchauffe interne de l’appareil. Ne placez pas l’appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de rideaux ou de draperies susceptibles d’obstruer les orifices de ventilation.

•N’installez pas l’appareil à proximité de sources de

chaleur comme un radiateur ou une bouche d’air chaud, ni dans un endroit exposé au rayonnement solaire direct, à des poussières excessives, à des vibrations ou à des chocs mécaniques.

•N’installez pas l’appareil à proximité d’un équipement qui

génère un champ magnétique comme un convertisseur ou des lignes à haute tension.

Avertissement sur le raccordement à la source d’alimentation

•Utilisez le cordon d’alimentation fourni.

Pour les clients aux Etats-Unis

Si vous ne le faites pas, ce moniteur ne sera pas conforme aux normes FCC en vigueur.

Pour les clients au Royaume-Uni

Si vous utilisez ce moniteur au Royamume-Uni, utilisez le cordon et la fiche pour le Royaume-Uni, utilisez le cordon et la fiche pour le Royaume-Uni fournis.

Entretien

Nettoyez le châssis, le panneau de verre et les commandes à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente douce. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que l’alcool ou le benzène.

•Avant de débrancher le cordon d’alimentation, attendez

au moins 30 secondes après avoir actionné l’interrupteur d’alimentation de manière à permettre la décharge de l’électricité statique sur la surface de l’écran CRT.

•Après que le courant a été branché, le CRT est

démagnétisé pendant environ 5 secondes. Cela génère un puissant champ magnétique autour de l’encadrement qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d’enregistrement magnétique et ces bandes/ disquettes à l’écart de cet apparell.

pour CA 100 à 120 V pour CA 240 V

pour CA 220 à 240 V

uniquement

La prise murale doit être installée à proximité de l’équipement et être aisément accessible.

Préparation

Avant d’utiliser ce moniteur, assurez-vous que les éléments suivants figurent dans l’emballage: moniteur Multiscan 15sfII/17sfII (1), cordon d’alimentation (1), carte de garantie (1) et ce mode d’emploi (1). Ce moniteur se synchronise sur n’importe quel système IBM ou compatible équipé d’une carte VGA ou de capacités graphiques supérieures. Bien que ce moniteur se synchronise à d’autres plate-forme fonctionnant sur des fréquences horizontales comprises entre 31 et 65 kHz, y compris Macintosh et Power Macintosh, un adaptateur de câble est requis. Veuillez consulter votre distributeur pour des conseils relatifs à l’adaptateur répondant à vos besoins.

1re étape: Le moniteur étant hors tension, raccordez le

cordon d’alimentation au moniteur et l’autre extrémité à la prise de courant.

Utilisation de votre moniteur

Modes par défaut et utilisateur

Le Multiscan 15sfII/17sfII comporte des modes par défaut pour les six normes industrielles les plus courantes qui le rendent véritablement “prêt à l’emploi”. Pour les modes moins courants, la technologie numérique Multiscan du Multiscan 15sfII/17sfII réalise tous les réglages complexes nécessaires pour assurer une haute qualité d’image pour n’importe quelle synchronisation entre 31 et 65 kHz.

Résolution

No.

(points × lignes)

Fréquence horizontale

Fréquence verticale

Mode graphique

cordon d’alimentation (fourni)

à la prise de courant

2e étape: L’ordinateur étant hors tension, branchez le

câble de signal vidéo à la sortie vidéo.

ordinateur IBM ou compatible

vers la sortie vidéo

ordinateur Apple

3e étape: Mettez le moniteur et l’ordinateur sous tension.

4e étape: Si nécessaire, réglez les commandes utilisateur

selon vos préférences personnelles.

Adaptateur Macintosh (vendu séparément)

vers la sortie vidéo

640 × 480

800 × 600

832 × 624

1024 × 768

1280 × 1024

Remarque: Les utilisateurs Windows

Conditions de synchronisation horizontale recommandées

Largeur de synchronisation horizontale :␣ >1,0 µsec. Largeur d’occultation horizontale :␣ >3,6 µsec.

1) VGA est une marque déposée de IBM Corporation.

2) VESA est une marque déposée de l’association sans but lucratif Vidéo Electronics Standard Association.

3) Macintosh est une marque déposée de Apple Computer Inc.

4) Windows Corporation aux Etats-Unis d’Amérique et/ou dans d’autres pays.

31.5 kHz

46.9 kHz

53.7 kHz

49.7 kHz

60.0 kHz

64.0 kHz

le manuel de leur carte vidéo ou le programme utilitaire fourni avec la carte graphique et sélectionner le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

est une marque déposée de Microsoft

60 Hz

75 Hz

85 Hz

75 Hz

60 Hz

VGA Graphic

VESA

VESA Macintosh

16” Color

VESA

® 4)

doivent contrôler

L’installation de votre Multiscan 15sfII/17sfII est terminée. Nous vous souhaitons beaucoup de plaisir avec votre moniteur.

Réglages

Si l’un des signaux présélectionnés est transmis, aucun réglage n’est requis. Vous pouvez cependant régler l’image en fonction de vos préférences en appliquant la procédure décrite ci-dessous. Vous pouvez régler tous les paramètres à l’aide des menus d’affichage OSD.

Panneau de commande

RESET

COLOR GEOM SIZE CENTER

Réglage de la luminosité de l’image

La valeur introduite devient le réglage commun à tous les

signaux d’entrée.

1 Appuyez sur la touche ¨ ?//.

Le menu “CONTRAST/BRIGHTNESS” apparaît.

CONTRAST/BRIGHTNESS

p Avant d’ajuster les différents paramètres, mettez

l’appareil sous tension et transmettez le signal vidéo de l’ordinateur/poste de travail connecté.

p Lorsque la valeur limite est atteinte, l’indicateur

POWER SAVING clignote.

p Les réglages sont mémorisés automatiquement.

POWER SAVING

POWER

Réglage du centrage de l’image

La valeur introduite devient le réglage unique pour tous les signaux d’entrée.

1 Appuyez sur la touche CENTER.

Le menu “CENTER” apparaît.

CENTER

100

31.5

kHz/70Hz

2 Appuyez sur les touches ¨ ?// pour régler la

luminosité de l’image.

? . . . pour moins de luminosité / . . . pour plus de luminosité

Le menu “CONTRAST/BRIGHTNESS” disparaît 2 secondes

après que vous avez relâché les touches.

Réglage du contraste de l’image

La valeur introduite devient le réglage commun à tous les signaux d’entrée.

1 Appuyez sur la touche >> /..

Le menu “CONTRAST/BRIGHTNESS” apparaît.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

2 Pour le réglage du centrage vertical.

Appuyez sur les touches > >/..

> . . . pour remonter l’image

. . . . pour abaisser l’image

Pour le réglage du centrage horizontal. Appuyez sur les touches ¨ ?//.

? . . . pour déplacer l’image vers la gauche / . . . pour déplacer l’image vers la droite

Pour désactiver le menu “CENTER”, appuyez à nouveau sur la touche CENTER. Le menu “CENTER” disparaît automatiquement 20 secondes après que vous avez relâché les touches.

2 Appuyez sur les touches >> /. pour régler la

luminosité de l’image.

> . . . pour plus de contraste

. . . . pour moins de contraste

Le menu “CONTRAST/BRIGHTNESS” disparaît 2 secondes après que vous avez relâché les touches.

Réglage de la taille de l’image

La valeur introduite devient le réglage unique pour tous les signaux d’entrée.

1 Appuyez sur la touche SIZE

Le menu “SIZE” apparaît.

2 Appuyez sur les touches > >/. pour tourner l’image

. . . dans le sens des aiguilles d’une montre

. . . .

dans le sens contraire des aiguilles d’une montre

SIZE

2 Pour le réglage de la taille verticale.

Appuyez sur les touches > >/..

> . . . pour agrandir l’image

. . . . pour réduire la taille de l’image

Pour le réglage de la taille horizontale. Appuyez sur les touches ¨ ?//.

? . . . pour réduire la taille de l’image / . . . pour agrandir l’image

SIZE

Pour désactiver le menu “GEOMETRY”, appuyez à nouveau sur la touche GEOM. Le menu “GEOMETRY” disparaît 20 secondes après que vous avez relâché les touches.

Réglage de la distorsion en coussin

La valeur introduite devient le réglage unique pour tous les signaux d’entrée.

1 Appuyez sur la touche GEOM.

Le menu “GEOMETRY” apparaît.

GEOM

2 Appuyez sur les touches ¨ ?// pour tourner l’image

GEOMETRY

Pour désactiver le menu “SIZE”, appuyez à nouveau sur la touche SIZE. Le menu “SIZE” disparaît automatiquement 20 secondes après que vous avez relâché les touches.

Réglage de la rotation de l’image

La valeur introduite devient le réglage commun à tous les

signaux d’entrée.

1 Appuyez sur la touche GEOM.

Le menu “GEOMETRY” apparaît.

GEOM

GEOMETRY

? . . . pour élargir les côtés de l’image

/ . . . pour comprimer les côtés de l’image

Pour désactiver le menu “GEOMETRY”, appuyez à nouveau sur la touche GEOM. Le menu “GEOMETRY” disparaît 20 secondes après que vous avez relâché les touches.

Réglages

Réglage de la température des couleurs

Introduction de nouvelles synchronisations

La température de couleur sélectionnée devient le réglage commun à tous les signaux d’entrée.

1 Appuyez sur la touche COLOR.

Le menu “COLOR TEMPERATURE” apparaît.

COLOR

COLOR TEMPERATURE

VAR IABLE

5000K 9300K

2 Sélectionnez la valeur de réglage à l’aide des touches

¨ ?// et > >/..

Pour sélectionner une température de 5000K ou 9300K Appuyez sur les touches ¨ ?//. La température de couleur sélectionnée est indiquée en

jaune.

? . . . pour sélectionner 5000K / . . . pour sélectionner 9300K

Pour obtenir la température de couleur voulue entre 5000K et 9300K Appuyez sur les touches > >/..

Si vous utilisez un mode vidéo qui ne fait pas partie des 6 modes par défaut, il est possible que vous deviez procéder à une syntonisation fine manuelle de manière à optimiser l’affichage en fonction de vos préférences. Il vous suffit pour cela de régler le moniteur en appliquant les instructions de réglage ci-dessus. Les réglages seront automatiquement enregistrés et restaurés chaque fois que ce mode sera activé. Au total, 10 modes utilisateur peuvent être enregistrés dans la mémoire. Si vous enregistrez un onzième mode, il remplacera le premier dans la mémoire.

Economies d’énergie

Ce moniteur répond aux directives de réduction de la consommation reprises dans l’EPA Energy Star Program ainsi qu’aux normes plus strictes TCO92 803299 (NUTEK). Il est capable de réduire la consommation d’énergie s’il est utilisé avec un ordinateur équipé du Display Power Management Signaling (DPMS). S’il détecte l’absence du signal de synchronisation provenant de l’ordinateur, il réduit la consommation électrique de la façon suivante:

ATTENTION: La fonction d’économie d’énergie met

automatiquement le moniteur en mode Active-off si l’interrupteur d’alimentation est actionné sans qu’il y ait d’entrée de signal vidéo. Dès que les synchronisations horizontale et verticale sont détectées, le moniteur revient automatiquement en mode de fonctionnement normal.

> . . . pour augmenter la température

. . . . pour diminuer la température

La température de couleur sélectionnée en dernier lieu peut être restaurée en appuyant sur les touches > >/..

Pour désactiver le menu “COLOR TEMPERATURE”, appuyez à nouveau sur la touche COLOR. Le menu “COLOR TEMPERATURE” disparaît 20 secondes après que vous avez relâché les touches.

Réinitialisation

• Appuyez sur la touche RESET pour restaurer les réglages

par défaut de la luminosité, du contraste, de la taille verticale et horizontale, du centrage et de la distorsion en coussin de l’image pour le mode utilisé.

• Maintenez la touche RESET enfoncée pendant 2 secondes

pour restaurer les réglages par défaut de tous les paramètres et dans tous les modes.

RESET

Etat

Fonctionnement

normal

Interruption

(1re étape de

l’économie

d’énergie)

Active-off

(2e étape de

l’économie

d’énergie)

Consommation

électrique

100%

approx.

10%

CPD-15SF2T:

env. 7%

CPD-17SF2T:

env. 6%

Temps de

reprise

requis

—

approx.

3 sec.

approx.

10 sec.

Indicateur

d’alimentation

vert

allumé

vert

allumé

éteint

POWER

SAVING

éteint

orange allumé

Un moniteur prêt à

Spécifications

l’emploi

Ce moniteur satisfait aux normes DDC1™ sont les normes Display Data Channel (DDC) de VESA. Si un système hôte DDC1 est connecté, le moniteur se

synchronise avec V.CLK suivant les normes VESA et transmet Extended Display Identification (EDID) à la ligne de données. Si un système hôte DDC2B est connecté, le moniteur commute automatiquement la communication DDC2B.

∗ DDC™ est une marque déposée de l’association sans but lucratif

Video Electronics Standard Association.

et DDC2B™* qui

Utilisation du support pivotant

Le support pivotant permet de régler le moniteur suivant l’angle de vision voulu dans une plage horizontale de 90° et verticale de 20°. Pour faire tourner le moniteur sur les plans horizontal et vertical, saisissez-le des deux mains par la base.

CPD-15SF2T

Tube image 0,25 mm de pas d’ouverture de grille,

15 pouces en diagonale (image réelle 14" maximum) 90˚ de déflexion

Taille de l’image vidéo

Env. 285 × 213 mm (l/h)

(11

/4 × 8 1/2 pouces)

Résolution logique Horizontale:␣ Max. 1280 points

Verticale:␣ Max. 1024 lignes

Résolution physique Horizontale: Max. 1024 points

Verticale: Max. 768 lignes

Taille standard de l’image

Env. 270 × 202 mm (l/h)

(10

/4 × 8 pouces)

Fréquence de déflexion

Horizontale:␣ 31 à 65 kHz Verticale:␣ 50 à 120 Hz

Tension/ courant d’entrée

CA 100 à 120 V, 50/60 Hz, 1,8 A 220 à 240 V, 50 – 60 Hz, 1 A

Dimensions Env. 368 × 373 × 384,5 mm (l/h/p)

Masse Env. 13,8 kg (30 lb 7 oz)

(14

/2 × 14 3/4 × 15 1/4 pouces)

CPD-17SF2T

15°

45°

5°

Fil d’amortissement

Sur un fond blanc, il se peut que vous observiez sur l’écran de très fines lignes horizontales comme dans l’illustration. Il s’agit des fils d’amortissement. Ces fils sont fixés à la grille d’ouverture à l’intérieur du tube Trinitron et sont destinés à amortir les vibrations de la grille d’ouverture pour éviter qu’elles n’altèrent la qualité de l’image.

Fil d’amortissement

Env. 6 cm (Multiscan 17sfII uniquement)

Tube image 0,25 mm de pas d’ouverture de grille,

17 pouces en diagonale (image réelle 16” maximum) 90˚ de déflexion

Taille de l’image vidéo

Env. 328 × 242 mm (l/h)

(13 × 9

Résolution logique Horizontale:␣ Max. 1280 points

Verticale:␣ Max. 1024 lignes

Résolution physique Horizontale: Max. 1280 points

Verticale: Max. 1024 lignes

Taille standard de l’image

Env. 300 × 225 mm (l/h)

(11

Fréquence de déflexion

Horizontale:␣ 31 à 65 kHz Verticale:␣ 50 à 120 Hz

Tension/ courant d’entrée

CA 100 à 120 V, 50/60 Hz, 1,8 A 220 à 240 V, 50 – 60 Hz, 1 A

Dimensions Env. 406 × 426,5 × 451 mm (l/h/p)

(16 × 16

Masse Env. 19,0 kg (41 lb 14 oz)

La conception et les spécifications sont sujettes à modifications sans préavis.

/8 pouces)

/8 × 8 7/8 pouces)

/8 × 17 7/8 pouces)

Env. 6 cm

Dépannage

Cette section peut vous aider à localiser un problème et, par conséquent, vous éviter de devoir consulter un service technique, ce qui vous permet de ne pas interrompre votre productivité.

Pas d’image

/ Les indicateurs u (alimentation) et POWER

SAVING ne sont pas allumés

— Vérifiez si le cordon d’alimentation est

correctement raccordé.

— Vérifiez si l’interrupteur d’alimentation est

en position “ON”.

/ L’indicateur POWER SAVING est allumé

— Vérifiez si l’interrupteur d’alimentation de

votre ordinateur est en position “ON”.

— L’écran sera réactivé lorsque vous

actionnerez une touche du clavier.

— Vérifiez si le câble vidéo est correctement

raccordé.

— Assurez-vous qu’aucune broche n’est pliée

ou enfoncée dans le connecteur HD15 du câble.

— Vérifiez si la carte vidéo est complètement

introduite dans la fente appropriée.

— Vérifiez si le signal de synchronisation

vidéo correspond à celui spécifié pour le moniteur.

— Si vous utilisez un système Mac, assurez-

vous qu’un adaptateur HD15-D15 adéquat est fourni pour travailler correctement avec votre Mac.

/ Les indicateurs u (alimentation) et POWER

SAVING clignotent — Il se peut que votre moniteur soit en panne.

Consultez votre distributeur.

Si le message “OUT OF SCAN RANGE” apparaît à l’écran

/ Vérifiez si le signal de synchronisation vidéo est

spécifié pour le moniteur.

L’image vacille

/ Consultez le manuel de votre carte de

graphiques pour le réglage adéquat du moniteur pour votre Multiscan 15sfII/17sfII.

/ Consultez ce manuel et vérifiez si le mode

graphique et la fréquence que vous essayez d’utiliser sont supportées. Certaines cartes vidéo peuvent avoir une impulsion de synchronisation trop étroite pour une synchronisation correcte du moniteur, même dans la plage adéquate.

La couleur n’est pas uniforme

/ Actionnez l’interrupteur d’alimentation une

fois pour activer le cycle Auto-degauss*.

L’image écran n’est pas centrée ou correctement dimensionnée

/ Réglez les paramètres “CENTER”, “SIZE” et

“GEOMETRY” via les menus d’affichage (pages 12, 13).

/ Certains modes vidéo ne remplissent pas

l’écran jusqu’aux bords du moniteur. Aucun remède à ce problème. Ce problème a tendance à se manifester au niveau des synchronisations de régénération supérieures et des synchronisations vidéo Macintosh.

L’image est floue

/ Réglez les paramètres “CONTRAST” et

“BRIGHTNESS” via les menus d’affichage (voir page 12). Nous avons constaté que plusieurs marques de cartes SVGA présentent un niveau de sortie vidéo excessif qui crée une image floue lorsque le contraste est au maximum.

/ Actionnez l’interrupteur d’alimentation une

fois pour activer le cycle Auto-degauss*.

L’image sautille ou oscille fortement

/ Isolez et éliminez toute source potentielle de

champ électrique ou magnétique. Ces champs sont souvent créés par des ventilateurs électriques, des éclairages fluorescents, des imprimantes laser, etc.

/ Si vous avez installé un autre moniteur à

proximité de ce moniteur, écartez-les davantage l’un de l’autre de manière à réduire les interférences.

/ Essayez de brancher le moniteur sur une autre

prise murale, de préférence sur un autre circuit.

/ Essayez le moniteur sur un ordinateur

différent dans une autre pièce.

Apparition d’images fantômes

/ Eliminez les câbles de prolongation vidéo et/

ou les boîtiers de commutation. Une longueur de câble excessive ou des connexions faibles peuvent provoquer ce problème.

Une fine ligne horizontale (fil) est visible

/ Ce fil stabilise la Grille d’Ouverture rayée

verticale. Cette Grille d’Ouverture permet le passage de plus de lumière, optimisant ainsi les couleurs et la brillance du Trinitron CRT.

Une trame ondulatoire ou elliptique (moirée) est visible sur l’écran

/ En fonction de la relation entre la résolution,

l’espacement des points du moniteur et l’espacement des points de certaines trames d’image, il est possible que l’arrière-plan visible à l’écran, et plus particulièrement le gris, soit moiré. Cet inconvénient ne peut être éliminé qu’en changeant votre trame de desktop.

La fonction Auto-degauss sert à démagnétiser le cadre métallique du CRT de façon à obtenir un champ neutre pour une reproduction uniforme des couleurs. Si un second cycle degauss est nécessaire, laissez s’écouler un intervalle d’au moins 20 minutes pour obtenir les meilleurs résultats.

•Si le problème persiste, appelez votre distributeur Sony

agréé depuis un téléphone situé à proximité de votre moniteur.

•Inscrivez la désignation du modèle et le numéro de série

de votre moniteur, de même que la marque et la désignation de votre ordinateur et de la carte vidéo.

Inhalt

Einführung ..............................................................................17

Sicherheitsmaßnahmen ........................................................17

Vorbereitungen ...................................................................... 18

Arbeiten mit dem Monitor ...................................................18

Anpassungen ..........................................................................19

Eingeben neuer Einstellungen .............................................21

Einführung

Herzlichen Glückwunsch zu Ihrem neuen Sony Multiscan 15sfII/17sfII! In diesen Monitor sind Sonys Erfahrungen mit der Trinitron-Bildschirmtechnologie von über 25 Jahren eingegangen Diese gewährleisten eine hervorragende Leistungsfähigkeit und außerordentliche Verläßlichkeit. Dank des weiten Abtastbereichs von 31 – 65 kHz zusammen mit der Digital-Multiscan-Technologie ist der Multiscan 15sfII/17sfII mit jedem beliebigen Videomodus von Standard-VGA bis hin zur Auflösung von 1024 × 768 bei 76 Hz (1280 × 1024 bei 60 Hz) kompatibel. Darüber hinaus

Energiesparfunktion .............................................................21

Plug and Play .........................................................................22

Schwenk-/Neigevorrichtung ..............................................22

Dämpfungsdraht ...................................................................22

Technische Daten ................................................................... 22

Fehlerbehebung .....................................................................23

bieten Ihnen die beiden werkseitig eingestellten Farbmodi und ein vom Benutzer definierbarer Farbmodus ganz neue Möglichkeiten, die Bildschirmfarben und die Farben auf Ausdrucken in Übereinstimmung zu bringen. Weitere erwähnenswerte Eigenschaften des Multiscan 15sfII/17sfII aus der modernen Entwicklung sind digitale Regler, Rasterrotation, Energiesparfunktion, niedrige Emission und vieles mehr. Alles in allem besticht bei diesem Gerät die unglaubliche Leistung neben der Qualität und Unterstützung, die Sie von einem Sony-Gerät erwarten dürfen.

Sicherheitsmaßnahmen

Installation

•Sorgen Sie für ausreichende Belüftung des Geräts, um

einen internen Hitzestau zu vermeiden. Stellen Sie das Gerät nicht auf Oberflächen wie Teppichen, Decken u. ä. oder nahe bei Materialien wie Vorhängen u. ä. auf, die die Lüftungsschlitze blockieren könnten.

•Stellen Sie das Gerät nicht in der Nähe von Wärmequellen

wie Heizkörpern oder Warmluftauslässen oder an Orten auf, an denen es direkter Sonneneinstrahlung, viel Staub oder mechanischen Vibrationen oder Erschütterungen ausgesetzt ist.

•Stellen Sie das Gerät nicht in der Nähe von Geräten auf,

die Magnetfelder erzeugen, wie. z. B. Stromrichter oder Hochspannungsleitungen.

Achtung bei der Netzverbindung!

•Verwenden Sie das mitgelieferte Netzkabel

Für Kunden in den USA:

Wenn Sie nicht das mitgelieferte Netzkabel verwenden, entspricht das Gerät nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien:

Wenn Sie das Gerät in Großbritannien benutzen, verwenden Sie bitte die mitgelieferte Kombination aus Netzkabel und Netzstecker.

Wartung

Reinigen Sie das Gehäuse, die Scheibe und die Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel anfeuchten. Verwenden Sie kein grobes Scheuertuch und keine Scheuerpulver oder Lösungsmittel wie Alkohol oder Benzin.

•Warten Sie mindestens 30 Sekunden lang nach dem

Ausschalten des Geräts, und lösen Sie erst dann das Netzkabel, damit sich die statische Ladung der CRTBildschirmoberfläche entladen kann.

•Nach dem Einschalten des Geräts wird die

Kathodenstrahlröhre (CRT) für ca. 5 Sekunden entmagnetisiert. Dadurch wird ein starkes magnetisches Feld um den Metallrand der Röhre erzeugt, das Daten auf Magnetbändern oder Disketten, die in der Nähe liegen, beschädigen könnte. Magnetaufnahmegeräte und Bänder/ Disketten sollten Sie nicht nahe bei diesem Gerät ablegen.

für 100 bis 120 V Wechselstrom

für 220 bis 240 V Wechselstrom

für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und problemlos zugänglich sein.

Vorbereitungen

Arbeiten mit dem

Bevor Sie mit dem Monitor arbeiten, vergewissern Sie sich bitte zuerst, daß folgende Teile in Ihrem Lieferpaket enthalten sind: Monitor Multiscan 15sf Garantiekarte (1) und diese Bedienungsanleitung (1). Der Monitor eignet sich für alle IBM-Rechner oder Kompatible, die mit VGA oder höherer Grafikleistung ausgestattet sind. Dieser Monitor eignet sich zwar auch für andere Plattformen, die mit horizontalen Frequenzen zwischen 31 und 65 kHz arbeiten, wie z. B. Macintosh und Power Macintosh, allerdings benötigen Sie hierfür einen Kabeladapter. Bitte wenden Sie sich an Ihren Händler, wenn Sie weitere Informationen darüber benötigen, welcher Adapter Ihren spezifischen Bedürfnissen gerecht wird.

Schritt 1: Schließen Sie bei ausgeschaltetem Monitor das

Schritt 2:

Netzkabel an den Monitor und an die Netzsteckdose an.

Netzkabel (mitgeliefert)

an Netzsteckdose

Schließen Sie bei ausgeschaltetem Rechner das Monitorsignalkabel an den Bildschirmausgang an.

/17sfII (1), Netzkabel (1),

Monitor

Voreinstellungen und Benutzereinstellungen

Der Multiscan 15sfII/17sfII verfügt über werkseitig eingestellte Modi für die 6 verbreitetsten Industriestandards, damit Sie ihn problemlos im „Plug-andPlay“-Verfahren anschließen können. Bei weniger verbreiteten Modi sind mit der DigitalMultiscan-Technologie des Multiscan 15sf komplexen Anpassungen möglich, die erforderlich sind, um ein Bild von hoher Qualität für eine beliebige Frequenz zwischen 31 und 65 kHz zu erzeugen.

Auflösung

Nr.

(Punkte × Zeilen)

640 × 480

800 × 600

832 × 624

1024 × 768

1280 × 1024

Horizontale Frequenz

31,5 kHz

46,9 kHz

53,7 kHz

49,7 kHz

60,0 kHz

64,0 kHz

Vertikale Frequenz

60 Hz

75 Hz

85 Hz

75 Hz

60 Hz

/17sfII alle

Grafikmodus

VGA Grafik

VESA

Macintosh 16 Zoll, Farbe

VESA

IBM-Rechner oder Kompatibler

an Bildschirmausgang

Apple-Rechner

Schritt 3: Schalten Sie den Monitor und den Rechner ein.

Schritt 4: Stellen Sie gegebenenfalls die Bedienelemente

nach Ihren Wünschen ein.

Die Installation Ihres Multiscan 15sf abgeschlossen. Nun wünschen wir Ihnen viel Freude an Ihrem Monitor!

Macintosh-Adapter (nicht mitgeliefert)

an Bildschirmausgang

/17sfII ist

Hinweis: Benutzer von Windows

Empfohlene horizontale Timing-Bedingungen

Horizontale Synchronisationsbreite: >1,0 µsec. Horizontale Austastbreite: >3,6 µsec.

1) VGA ist ein Warenzeichen der IBM Corporation.

2) VESA ist ein Warenzeichen der gemeinnützigen Video

3) Macintosh ist ein Warenzeichen von Apple Computer

4) Windows

Dokumentation zur Videokarte oder anhand eines Dienstprogramms zur Grafikkarte die höchste verfügbare Auffrischungsrate feststellen und diese auswählen, um die Monitorleistung zu optimieren.

Electronics Standard Association.

Inc.

Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern.

ist ein eingetragenes Warenzeichen der

® 4)

sollten anhand der

Anpassungen

Wird eins der voreingestellten Signale eingespeist, braucht das Bild nicht gesondert eingestellt zu werden. Sie können das Bild jedoch anhand des unten erläuterten Verfahrens Ihren Wünschen gemäß einstellen. Dabei nehmen Sie sämtliche Einstellungen mit Hilfe der Bildschirmmenüs vor.

Bedienfeld

RESET

COLOR GEOM SIZE CENTER

Einstellen der Bildhelligkeit

Der eingestellte Wert gilt für alle Eingangssignale.

1 Drücken Sie die Taste ¨ ?//.

Das Menü „CONTRAST/BRIGHTNESS“ erscheint.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

p Bevor Sie die Einstellungen vornehmen, schalten Sie das

Gerät ein, und speisen Sie das Videosignal vom angeschlossenen Computer bzw. der Workstation ein.

p Wird der Grenzwert erreicht, beginnt die Anzeige

POWER SAVING zu blinken.

p Die Einstellungen werden automatisch gespeichert.

POWER SAVING

POWER

Einstellen der Bildzentrierung

Der eingestellte Wert gilt nur für das gerade eingespeiste Eingangssignal.

1 Drücken Sie die Taste CENTER.

Das Menü „CENTER“ erscheint.

CENTER

Stellen Sie die Bildhelligkeit mit den Tasten ¨ ?// ein.

Mit ? stellen Sie das Bild dunkler ein. Mit / stellen Sie das Bild heller ein.

Zwei Sekunden, nachdem Sie die Tasten wieder losgelassen haben, wird das Menü „CONTRAST/BRIGHTNESS“ ausgeblendet.

Einstellen des Bildkontrasts

Der eingestellte Wert gilt für alle Eingangssignale.

1 Drücken Sie die Taste > >/..

Das Menü „CONTRAST/BRIGHTNESS“ erscheint.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

2 Stellen Sie den Bildkontrast mit den Tasten > >/. ein.

Mit > stellen Sie härtere Kontraste ein. Mit . stellen Sie weichere Kontraste ein.

2 Die vertikale Bildposition stellen Sie mit den Tasten

> >/. ein.

Mit > verschieben Sie das Bild nach oben. Mit . verschieben Sie das Bild nach unten.

Die horizontale Bildposition stellen Sie mit den Tasten ¨ ?// ein.

Mit ? verschieben Sie das Bild nach links. Mit / verschieben Sie das Bild nach rechts.

Wenn Sie die Taste CENTER noch einmal drücken, verschwindet das Menü „CENTER“. Es wird jedoch auch automatisch ausgeblendet, und zwar 20 Sekunden, nachdem Sie die Tasten wieder losgelassen haben.

Zwei Sekunden, nachdem Sie die Tasten wieder losgelassen haben, wird das Menü „CONTRAST/BRIGHTNESS“ ausgeblendet.

Anpassungen

Einstellen der Bildgröße

Der eingestellte Wert gilt nur für das gerade eingespeiste Eingangssignal.

1 Drücken Sie die Taste SIZE.

Das Menü „SIZE” erscheint.

SIZE

2 Die Bildhöhe

stellen Sie mit den Tasten > >/. ein.

Mit > vergrößern Sie das Bild in vertikaler Richtung. Mit . verkleinern Sie das Bild in vertikaler Richtung.

Die Bildbreite stellen Sie mit den Tasten ¨ ?// ein.

2 Stellen Sie die Bildrotation mit den Tasten > >/. ein.

Mit >

drehen Sie das Bild im Uhrzeigersinn.

Mit . drehen Sie das Bild gegen den Uhrzeigersinn.

Wenn Sie die Taste GEOM noch einmal drücken, verschwindet das Menü „GEOMETRY“. Es wird jedoch auch automatisch ausgeblendet, und zwar 20 Sekunden, nachdem Sie die Tasten wieder losgelassen haben.

Korrigieren der Kissenverzeichnung

Der eingestellte Wert gilt nur für das gerade eingespeiste Eingangssignal. .

1 Drücken Sie die Taste GEOM.

Das Menü „GEOMETRY” erscheint.

GEOM

GEOMETRY

Mit ? stellen Sie das Bild schmaler ein. Mit / stellen Sie das Bild breiter ein.

Wenn Sie die Taste SIZE noch einmal drücken, verschwindet das Menü „SIZE“. Es wird jedoch auch automatisch ausgeblendet, und zwar 20 Sekunden, nachdem Sie die Tasten wieder losgelassen haben.

Einstellen der Bildrotation

Der eingestellte Wert gilt für alle Eingangssignale.

1 Drücken Sie die Taste GEOM.

Das Menü „GEOMETRY“ erscheint.

GEOM

GEOMETRY

2 Korrigieren Sie die Kissenverzeichnung mit den Tasten

¨ ?// ein.

Mit ? korrigieren Sie ein nach außen gewölbtes Bild.

Mit / korrigieren Sie ein nach innen gewölbtes Bild.

Einstellen der Farbtemperatur

Der eingestellte Wert gilt für alle Eingangssignale.

1 Drücken Sie die Taste COLOR.

Das Menü „COLOR TEMPERATURE“ erscheint.

COLOR

2 Stellen Sie die Farbtemperatur mit den Tasten ¨ ?//

und > >/. ein.

Die Farbtemperatur 5000K oder 9300K wählen Sie mit den Tasten ¨ ?//. Die ausgewählte Farbtemperatur wird gelb angezeigt.

Mit ? wählen Sie 5000K aus. Mit / wählen Sie 9300K aus.

Eine Farbtemperatur zwischen 5000K und 9300K stellen Sie mit den Tasten > >/. ein.

COLOR TEMPERATURE

VAR IABLE

5000K 9300K

Eingeben neuer Einstellungen

Wenn Sie mit einem anderen als einem der 6 werkseitig voreingestellten Videomodi arbeiten, sind zur Feineinstellung der Bildqualität gegebenenfalls einige Korrekturen erforderlich. Stellen Sie den Monitor in diesem Fall einfach wie auf den vorangegangenen Seiten erläutert ein. Die Einstellungen werden automatisch gespeichert und benutzt, wenn der entsprechende Modus wieder eingestellt wird. Auf diese Weise können Sie bis zu 10 Benutzermodi im Gerät speichern. Wenn Sie danach noch einen 11. Modus speichern, ersetzt dieser den ersten Modus.

Energiesparfunktion

Dieser Monitor entspricht den Energiesparrichtlinien des Programms EPA Energy Star Program sowie den strengeren TCO92-Richtlinien 803299(NUTEK) der EPA. Reduzierte Leistungsaufnahme ist möglich, wenn er mit einem Rechner verwendet wird, der mit DPMS (Display Power Management Signaling) arbeitet. Wenn der Monitor feststellt, daß kein Synchronisationssignal vom Rechner eingeht, reduziert er die Leistungsaufnahme folgendermaßen:

HINWEIS: Die Energiesparfunktion schaltet den Monitor

automatisch in den Status Deaktiviert, wenn das Gerät eingeschaltet wird, aber keine Videosignale eingehen. Wenn horizontale und vertikale Synchronisationssignale festgestellt werden, kehrt der Monitor automatisch in den Status Normalbetrieb zurück.

Mit > wählen Sie eine höhere Temperatur aus. Mit . wählen Sie eine niedrigere Temperatur aus.

Die zuletzt eingestellte Farbtemperatur können Sie mit den Tasten > >/. wieder aufrufen.

Wenn Sie die Taste COLOR noch einmal drücken, verschwindet das Menü „COLOR TEMPERATURE“. Es wird jedoch auch automatisch ausgeblendet, und zwar 20 Sekunden, nachdem Sie die Tasten wieder losgelassen haben.

Zurücksetzen des Geräts

• Wenn Sie die Taste RESET drücken, gelten im gerade

eingestellen Modus wieder die werkseitig voreingestellten Werte für Helligkeit, Kontrast, Bildhöhe und -breite, Bildzentrierung und Kissenverzeichnung.

• Wenn Sie die Taste RESET zwei Sekunden lang gedrückt

halten, gelten in allen Modi wieder die werkseitig voreingestellten Werte.

RESET

Status

Normalbetrieb

Reduziert

(1. schritt des

Energiesparens)

Deaktiviert

(2. Schritt des

Energiesparens)

Leistungsaufnahme

100%

ca. 10%

CPD-15SF2T:

ca. 7%

CPD-17SF2T:

ca. 6%

Erforderliche

Wieder-

aufnahmezeit

—

ca. 3 Sek.

ca. 10 Sek.

Netzan-

zeige grün

grün

aus

Anzeige POWER

SAVING

aus

orange

Plug and Play

Technische Daten

Dieser Monitor entspricht den DDC-Standards (DDC = Display Data Channel) DDCI™ Ist das Gerät an ein DDC1-Hostsystem angeschlossen, wird es gemäß dem VESA-Standard mit V.CLK synchronisiert und gibt EDID-Signale (EDID = Extended Display Identification) an die Datenleitung aus. Ist das Gerät an ein DDC2B-Hostsystem angeschlossen, schaltet es automatisch in den DDC2B-Kommunikationsmodus um.

∗

DDC™ ist ein Warenzeichen der gemeinnützigen Video Electronics Standard Association.

und DDC2B™* der VESA.

Schwenk-/ Neigevorrichtung

Mit der Schwenk-/Neigevorrichtung können Sie das Gerät in eine Position bringen, die Ihnen angenehm ist. Sie können es horizontal um 90 Grad und vertikal um 20 Grad schwenken bzw. neigen. Stützen Sie das Gerät beim Einstellen der Position mit beiden Händen an der Unterseite ab.

15°

45°

5°

CPD-15SF2T

Bildröhre 0,25-mm-Streifenmaske, 39 cm

diagonal gemessen (max. 35,6 cm

sichtbar), 90-Grad-Deflektion Video-Bildfläche Logische Auflösung Horizontal: max. 1280 Punkte

Physikalische Auflösung

Standard-Bildfläche ca. 270 Deflektionsfrequenz Horizontal: 31 bis 65 kHz

Eingangsspannung Wechselstrom Abmessungen ca. 368 × 373 × 384,5 mm (B/H/T)

Gewicht ca. 13,8 kg

ca. 285 × 213 mm (B/H)

Vertikal: max. 1024 Linien

Horizontal: max. 1024 Punkte

Vertikal: max. 768 Linien

202 mm (B/H)

Vertikal: 50 bis 120 Hz

220 bis 240 V, 50 – 60 Hz, 1 A

CPD-17SF2T

Bildröhre 0,25-mm-Streifenmaske, 44 cm

diagonal gemessen (max. 40,8 cm

sichtbar), 90-Grad-Deflektion Video-Bildfläche Logische Auflösung Horizontal: max. 1280 Punkte

Physikalische Auflösung

Standard-Bildfläche ca. 300 Deflektionsfrequenz Horizontal: 31 bis 65 kHz

Eingangsspannung Wechselstrom Abmessungen ca. 406 × 426,5 × 451 mm (B/H/T)

Gewicht ca. 19,0 kg

ca. 328 × 242 mm (B/H)

Vertikal: max. 1024 Linien

Horizontal: max. 1280 Punkte

Vertikal: max. 1024 Linien

225 mm (B/H)

Vertikal: 50 bis 120 Hz

220 bis 240 V, 50 – 60 Hz, 1 A

Dämpfungsdraht

Bei einem weißen Hintergrund sind wie auf der Abbildung gezeigt sehr dünne, horizontale Streifen auf dem Bildschirm zu sehen. Bei diesen Streifen handelt es sich um Dämpfungsdrähte der Streifenmaske im Inneren der Trinitron-Röhre. Sie dämpfen Vibrationen der Streifenmaske und verhindern damit eine Beeinträchtigung der Bildqualität.

Dämpfungsdraft

ca. 6 cm (nur für Multiscan 17sfII)

ca. 6 cm

Änderungen an Design und technischen Daten bleiben vorbehalten.

Fehlerbehebung

Der folgende Abschnitt soll es Ihnen ermöglichen, eine Fehlerursache selbst zu erkennen und den Fehler zu beheben. Damit können Sie gegebenenfalls auf den technischen Kundendienst verzichten und brauchen Ihre Arbeit nicht allzu

lange zu unterbrechen.

Kein Bild

/ Die Netzanzeige u und die Anzeige POWER

SAVING leuchten nicht.

— Das Netzkabel muß richtig angeschlossen

sein.

— Der Netzschalter muß auf „ON“ stehen.

/ Die Anzeige POWER SAVING leuchtet.

— Der Netzschalter des Rechners muß auf

„ON“ stehen.

— Wenn Sie eine beliebige Taste drücken,

schaltet der Monitor wieder in den normalen Betriebsmodus.

— Das Videokabel muß ordnungsgemäß

angeschlossen sein.

— Die Stifte im HD15-Anschluß des Kabels

dürfen nicht gebogen oder gedrückt sein.

— Die Videokarte muß korrekt in einem

geeigneten Bussteckplatz installiert sein.

— Das Videosynchronisationssignal muß für

den Monitor geeignet scin.

— Wenn Sie mit einem Macintosh-System

arbeiten, müssen Sie einen geeigneten HD15-D15-Adapter verwenden.

/ Die Netzanzeige u und die Anzeige POWER

SAVING blinken beide. — Möglicherweise ist ein Fehler am Monitor

aufgetreten. Wenden Sie sich an Ihren Händler.

Das Bild ist unscharf.

/ Stellen Sie die Werte mit Hilfe der Menüs

„CONTRAST“ und „BRIGHTNESS“ korrekt ein (Seite 19). Die SVGA-Karten einiger Hersteller haben einen zu hohen Videoausgangspegel, der bei maximalem Kontrast ein verschwommenes Bild erzeugt.

/ Betätigen Sie einmal den Netzschalter, um den

Entmagnetisierungszyklus zu aktivieren*.

Das Bild springt oder zittert.

/ Sie sollten Störquellen entfernen oder

abschirmen. Als Störquellen kommen alle Geräte, von denen elektrische Stahlen oder Magnetfelder ausgehen (z.B. elektrische Ventilatoren, Leuchtstoffröhren und Laserdrucker), in Frage.

/ Wenn sich in der Nähe dieses Monitors ein

anderer Monitor befindet, müssen Sie den Abstand zwischen den beiden Monitoren erhöhen, um die Interferenz zu verringern.

/ Sie sollten den Monitor versuchweise an eine

andere Steckdose (möglichst innerhalb eines anderen Stromkreises) anschließen.

/ Sie sollten den Monitor versuchsweise an

einen anderen Computer in einem anderen Zimmer anschließen.

Doppelte Konturen, Geisterbilder

/ Das Videoverlängerungskabel und/oder die

Video-Schalteinheit entfernen. Solche Störungen könnnen beispielsweise durch lange Kabel oder schlechte Kontakte verursacht werden.

Wenn die Meldung “OUT OF SCAN RANGE” auf dem Bildschirm erscheint

/ Überprüfen Sie, ob das

Videosynchronisationssignal den Spezifikationen für den Monitor entspricht.

Das Bild ist verzerrt.

/ Schlagen Sie in der Dokumentation zu Ihrer

Grafikkarte die geeignete Monitoreinstellung für den Multiscan 15sfII/17sfII nach.

/ Lesen Sie in dieser Anleitung nach, ob der

Grafikmodus und die Frequenz, mit der Sie arbeiten möchten, unterstützt werden. Selbst im geeigneten Bereich können einige Videokarten einen Synchronisationsimpuls haben, der für den Monitor zu kurz ist.

Die Farbe ist nicht gleichmäßig.

/ Betätigen Sie einmal den Netzschalter, um den

Entmagnetisierungszyklus zu aktivieren*.

Das Bild auf dem Bildschirm ist nicht ordnungsgemäß zentriert, oder die Größe stimmt nicht. Größe stimmt nicht.

/ Stellen Sie die Werte mit Hilfe der Menüs

„CENTER“, „SIZE“ und „GEOMETRY“ korrekt ein (Seiten 19, 20).

/ Bei einigen Videomodi wird der Bildschirm

nicht bis zum Rand des Monitors ausgefüllt. Für dieses Problem sind mehrere Faktoren verantwortlich. Dieses Problem tritt in der Regel bei hohen Auffrischungs-Timings und bei Macintosh-Video-Timings auf.

Eine feine horizontale Linie wird angezeigt.

/ Diese Linie ist ein Dämpfungsdraht und

stabilisiert die vertikal gestreifte Streifenmaske. Diese Streifenmaske läßt mehr Licht für den Bildschirm passieren, so daß die Trinitron-Röhre mehr Farbe und Helligkeit empfängt.

Ein Wellen- oder Ellipsen-Muster (Moiré-Muster) erscheint.

/ Wegen der Zusammenwirkung von

Auflösung, Bildpunktdichte des Monitors und Bildpunktdichte einiger Bildmuster kann bei bestimmten Hintergrundeinstellungen, besonders bei einem grauen Hintergrund, auf dem Bildschirm ein Wellen- oder MoiréMuster erscheinen. Dies können Sie nur beheben, indem Sie Ihr Desktop-Muster ändern.

Mit der Entmagnetisierungsfunktion wird der Metallrahmen der Kathodenstrahlröhre entmagnetisiert, um ein neutrales Feld für einheitliche Farberzeugung zu schaffen. Wenn ein zweiter erforderlich ist, warten Sie mindestens 20 Minuten.

•Wenn Sie den Fehler nicht beheben können, rufen Sie

Ihren autorisierten Sony-Händler an. Sie sollten während des Gesprächs Zugang zu dem Monitor haben.

•Notieren Sie die Modell- und Seriennummer Ihres

Monitors sowie Marke und Modell Ihres Rechners und Ihrer Videokarte.

Entmagnetisierungszyklus

Indice

Introducción ...........................................................................25

Precauciones ...........................................................................25

Procedimientos iniciales .......................................................26

Uso del monitor .....................................................................26

Ajustes .....................................................................................27

Introducción de nue vos vàlores .........................................29

Introducción

Felicitaciones por la compra de este monitor Sony Multiscan 15sfII/17sfII. El monitor incorpora los más de 25 años de experiencia adquiridos por Sony en el desarrollo de la tecnología Trinitron, que garantizan un rendimiento excelente y una fiabilidad sin igual. El amplio margen de exploración del monitor Multiscan 15sfII/17sfII (31 – 65 kHz), unido a su tecnología de multiexploración digital, permite sincronizarlo con cualquier modo de vídeo, desde el VGA estándar hasta el modo de 1024 × 768 a 76 Hz (1280 × 1024 a

Función de ahorro de energía..............................................29

Función Plug and Play..........................................................30

Soporte basculante giratorio................................................ 30

Hilos de amortiguación ........................................................30

Especificaciones .....................................................................30

Solución de problemas..........................................................31

60 Hz). Además, con dos modos de color preseleccionados de fábrica y uno ajustable por el usuario, le ofrece una flexibilidad sin precedentes para ajustar los colores de pantalla de modo que coincidan con los colores de impresión. El monitor Multiscan 15sfII/17sfII ofrece asimismo controles digitales, rotación de rastreo, función de ahorro de energía, bajo nivel de emisiones y muchas otras características. En resumen: un rendimiento increíble con la calidad y el soporte técnico habituales de Sony.

Precauciones

Instalación

•Coloque la unidad en un lugar debidamente ventilado

para evitar el recalentamiento interno. No sitúe la unidad sobre superficies (alfombras, mantas, etc.) o cerca de materiales (cortinas, tapices) que puedan bloquear los orificios de ventilación.

•No instale la unidad cerca de fuentes de calor como

radiadores o tubos de ventilación, ni la exponga a la luz directa del sol, a polvo excesivo, o a vibraciones o sacudidas mecánicas.

•Mantenga la unidad alejada de cualquier equipo que emita

radiaciones magnéticas, como transformadores o líneas eléctricas de alto voltaje.

Advertencia sobre la conexión de la alimentación

•Utilice el cable de alimentación suministrado.

Para los usuarios de EE.UU.

En caso contrario. este monitor no cumplirá las normas FCC obligatorias.

Para los usuarios del R.U.

Si utiliza el monitor en el R.U., utilice el cable UK suministrado con el enchufe UK.

Mantenimiento

Limpie el exterior, el cristal y los controles con un paño suave ligeramente humedecido en una solución detergente poco concentrada. No utilice ningún tipo de estropajo, productos de limpieza en polvo ni disolventes, como alcohol o bencina.

•Tras apagar el monitor, espere al menos durante 30

segundos antes de desconectar el cable de alimentación para permitir la descarga de la electricidad estática acumulada en la superficie del tubo de imagen.

•Al apagar el monitor, el tubo de imagen se desmagnetiza

durante 5 segundos aproximadamente. Este proceso genera un intenso campo magnético que puede alterar los datos contenidos en las cintas o discos magnéticos situados en las proximidades. Por ello, es aconsejable situar tales soportes magnéticos lejos del monitor.

para tensiones de 100 a 120 V CA

para tensiones de 220 a 240 V CA

Sólo para 240 V CA

La toma de corriente debe instalarse en las proximidades del monitor y ser fácilmente accesible.

Procedimientos Iniciales

Antes de usar el monitor asegúrese de que en el paquete se incluyen los accesorios siguientes: Monitor Multiscan 15sfII/17sfII (1), cable de alimentación (1), tarjeta de garantía (1) y este manual de instrucciones (1). Este monitor puede sincronizarse con cualquier equipo IBM o compatible equipado con una tarjeta gráfica VGA o superior. Aunque también puede conectarse a otras plataformas que utilicen frecuencias de barrido horizontal comprendidas entre 31 y 65 kHz, incluidos los equipos Macintosh y el sistema Power Macintosh, para ello se precisa un cable adaptador. Consulte a su proveedor acerca del adaptador que mejor se ajuste a sus necesidades.

Uso del monitor

Modos predefinidos y de usuario

El monitor Multiscan 15sfII/17sfII cuenta con modos predefinidos de fábrica para 6 de los más comunes estándares del sector, lo que permite utilizarlo inmediatamente (plug and play). Si utiliza un modo menos común, la tecnología de multiexploración digital del Multiscan 15sfII/17sfII realiza todos los ajustes necesarios para garantizar una imagen de máxima calidad con cualquier frecuencia de barrido comprendida entre 31 y 65 kHz.

Paso 1: Con el monitor apagado, enchufe el cable de

alimentación al monitor y el otro extremo a una toma de corriente.

Cable de alimentación (suministrado)

a una toma de

corriente

Paso 2: Con el ordenador apagado, enchufe el cable de

señal de vídeo a la salida de vídeo.

Ordenador IBM o compatible

a la salida de vídeo

Ordenador Apple

Paso 3: Encienda el monitor y el ordenador.

Adaptador Macintosh (se suministra por separado)

a la salida de vídeo

Resolución

Nº

(puntos × líneas)

640 × 480

800 × 600

832 × 624

1024 × 768

1280 × 1024

Nota: Para obtener el máximo rendimiento del monitor, los

usuarios de Windows de la tarjeta de vídeo o el programa de utilidades que acompaña a dicha tarjeta y seleccionar la frecuencia de barrido más alta disponible.

Condiciones de barrido horizontal recomendadas

Ancho de sincronización horizontal: >1,0 µsec. Ancho de borrado horizontal: >3,6 µsec.

1) VGA es una marca comercial de IBM Corporation.

2) VESA es una marca comercial de la organización con

fines no lucrativos Video Electronics Standard Association.

3) Macintosh es una marca comercial de Apple Computer

Inc.

4) Windows® es una marca registrada de Microsoft

Corporation en los Estados Unidos de América y/o otros países.

Frecuencia horizontal gráfico

31,5 kHz

46,9 kHz

53,7 kHz

49,7 kHz

60,0 kHz

64,0 kHz

Frecuencia vertical

60 Hz

75 Hz

85 Hz

75 Hz

60 Hz

® 4)

deben consultar el manual

Modo

VGA Graphic

VESA

Macintosh 16” Color

VESA

Paso 4: En caso necesario, ajuste los controles de usuario

según sus preferencias.

Así se completa la instalación del Multiscan 15sfII/17sfII.

Ajustes

Al introducir una de las señales programadas, no es necesario ajustar la imagen. No obstante, puede ajustar la imagen según sus preferencias. Para ello, realice el procedimiento que se describe a continuación. Es posible ajustar todas las opciones en OSD (indicación de pantalla).

Panel de control

RESET

COLOR GEOM SIZE CENTER

Ajuste del brillo de la imagen

Los datos de ajuste se convierten en el ajuste común para todas las señales de entrada.

1 Pulse el botón ¨ ?//.

Aparece la indicación “CONTRAST/BRIGHTNESS” OSD.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

p Antes de ajustar las opciones, active la unidad y

alimente la señal de vídeo del ordenador/estación de trabajo conectado.

p Cuando se alcance el valor límite, el indicador POWER

SAVING comenzará a parpadear.

p Los ajustes se almacenarán automáticamente.

POWER SAVING

POWER

Ajuste de la posición de centrado de la imagen

Los datos de ajuste se convierten en el único ajuste de la señal de entrada recibida.

1 Pulse el botón CENTER.

Aparece la indicación “CENTER” OSD.

CENTER

2 Pulse los botones ¨ ?// para ajustar el brillo de la

imagen.

? . . . para reducir el brillo / . . . para aumentar el brillo

La indicación “CONTRAST/BRIGHTNESS” OSD desaparece 2 segundos después de soltar los botones.

Ajuste del contraste de la imagen

Los datos de ajuste se convierten en el ajuste común para todas las señales de entrada.

1 Pulse el botón > >/..

Aparece la indicación “CONTRAST/BRIGHTNESS” OSD.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

2 Para realizar el ajuste vertical

Pulse los botones > >/..

> . . . para desplazarse hacia arriba

. . . . para desplazarse hacia abajo

Para realizar el ajuste horizontal Pulse los botones ¨ ?//.

? . . . para desplazarse a la izquierda / . . . para desplazarse a la derecha

Para borrar la indicación “CENTER” OSD, vuelva a pulsar el botón CENTER. La indicación “CENTER” OSD desaparece automáticamente 20 segundos después de soltar los botones.

2 Pulse los botones > >/. para ajustar el brillo de la

imagen.

> . . . para aumentar el contraste

. . . . para reducir el contraste

La indicación “CONTRAST/BRIGHTNESS” OSD desaparece 2 segundos después de soltar los botones.

Ajustes

Ajuste del tamaño de la imagen

Los datos de ajuste se convierten en el único ajuste de la señal de entrada recibida.

1 Pulse el botón SIZE.

Aparece la indicación “SIZE” OSD.

SIZE

2 Para realizar el ajuste vertical

Pulse los botones > >/..

> . . . para ampliar

. . . . para reducir

Para realizar el ajuste horizontal Pulse los botones ¨ ?//.

2 Pulse los botones > >/..

> . . . para girar a la derecha

. . . . para girar a la izquierda

Para borrar la indicación “GEOMETRY” OSD, vuelva a pulsar el botón GEOM. La indicación “GEOMETRY” OSD desaparece automáticamente 20 segundos después de soltar los botones.

Ajuste de la distorsión de imagen

Los datos de ajuste se convierten en el único ajuste de la señal de entrada recibida.

1 Pulse el botón GEOM.

Aparece la indicación “GEOMETRY” OSD.

GEOM

GEOMETRY

? . . . para reducir / . . . para ampliar

Para borrar la indicación “SIZE” OSD, vuelva a pulsar el botón SIZE. La indicación “SIZE” OSD desaparece automáticamente 20 segundos después de soltar los botones.

Ajuste de la rotación de la imagen

Los datos de ajuste se convierten en el ajuste común para todas las señales de entrada.

1 Pulse el botón GEOM.

Aparece la indicación “GEOMETRY” OSD.

GEOM

GEOMETRY

2 Pulse los botones ¨ ?//.

? . . . para reducir los lados de la imagen

/ . . . para aumentar los lados de la imagen

Para borrar la indicación “GEOMETRY” OSD, vuelva a pulsar el botón GEOM. La indicación “GEOMETRY” OSD desaparece automáticamente 20 segundos después de soltar los botones.

Ajuste de la temperatura del color

Los datos de ajuste seleccionados se convierten en el ajuste común para todas las señales de entrada.

1 Pulse el botón COLOR.

Aparece la indicación “COLOR TEMPERATURE” OSD.

COLOR

COLOR TEMPERATURE

VAR IABLE

5000K 9300K

Introducción de nue vos valores

Si utiliza un modo de vídeo distinto de los 6 modos predefinidos de fábrica, es posible que sea preciso realizar una sintonización de precisión para optimizar la imagen según sus preferencias. Para ello, basta ajustar el monitor siguiendo las instrucciones anteriormente descritas. Los ajustes se almacenarán automáticamente y se restaurarán siempre que utilice dicho modo. Es posible almacenar en memoria un total de 10 modos definidos por el usuario. Si se introduce un undécimo modo, éste sustituirá al primero.

2 Realice el ajuste con los botones ¨ ?// y > >/..

Para seleccionar 5000K o 9300K Pulse los botones ¨ ?//. La temperatura del color seleccionada se indica en color amarillo.

? . . . para seleccionar 5000K / . . . para seleccionar 9300K

Para obtener la temperatura de color que desee comprendida entre 5000K y 9300K Pulse los botones > >/..

> . . . más temperatura

. . . . menos temperatura

Si pulsa el botón > >/., obtendrá el último ajuste introducido de la temperatura de color.

Para borrar la indicación “COLOR TEMPERATURE” OSD, vuelva a pulsar el botón COLOR. La indicación “COLOR TEMPERATURE” OSD desaparece automáticamente 20 segundos después de soltar los botones.

Restauración de valores

• Pulse el botón RESET para recuperar los ajustes de fábrica

de brillo, contraste, tamaño horizontal y vertical, centrado y distorsión de imagen de todos los modos en uso.

• Pulse y mantenga pulsado durante 2 segundos el botón

RESET para recuperar el ajuste de fábrica de todos los valores correspondientes a todos los modos.

Función de ahorro de energía

El monitor cumple las directrices de ahorro de energía establecidas por EPA (Energy Star Program), así como la normativa más exigente TCO92 83299 (NUTEK). Puede reducir el consumo de energía si se utiliza juntamente con un ordenador equipado con Display Power Management Signaling (DPMS). Cuando detecta la ausencia de señal de sincronización procedente del ordenador, el monitor reduce el consumo de energía de la siguiente forma:

PRECAUCION: Si se pulsa el interruptor de corriente sin

que exista una señal de video de entrada, la función de ahorro de energía situará al monitor en estado de reposo. En el momento en que el monitor detecte señales de sincronismo horizontal y vertical, se situará automáticamente en estado de funcionamiento normal.

Estado

Funcionamiento

normal

En espera

(1er nivel de

ahorro de

energía)

En reposo

(2º nivel de

ahorro de

energía)

Tiempo de

recuperación

100%

10% aprox.

CPD-15SF2T:

aprox. 7%

CPD-17SF2T:

aprox. 6%

Consumo

de energía

—

3 seg.

aprox.

10 seg. aprox.

u Indicador

alimentación

verde

iluminado

verde

iluminado

apagado

Indicador

POWER

SAVING

apagado

naranja

iluminado

naranja

iluminado

RESET

EspecificacionesFunción Plug and

Play

Este monitor cumple las normas DDC (Display Data Channel) DDC1™ Al conectar un sistema central DDC1, el monitor se sincroniza con V.CLK de acuerdo con las normas VESA y envía la EDID (Extended Display Identification) a la línea de datos. Al conectar un sistema central DDC2B, el monitor cambia

automáticamente a la comunicación DDC2B.

∗

DDC™ es una marca registrada de la organización no lucrativa Video Electronics Standard Association.

y DDC2B™* de VESA.

Soporte basculante giratorio

Con el soporte basculante giratorio, es posible ajustar el ángulo de visualización de esta unidad (90° horizontalmente y 20° verticalmente). Para girar la unidad vertical y horizontalmente, sujétela por la parte inferior con las dos manos.

CPD-15SF2T

Tubo de imagen 15 pulgadas en diagonal (imagen de

visualización de 14" como máximo),

con un paso de rejilla de apertura de

0,25 mm; ángulo de imagen, 90 grados Área de la imagen de vídeo

285 × 213 mm (an/al) aprox. Resolución lógica Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas Resolución física Horizontal: Máx. 1024 puntos

Vertical: Máx 768 líneas Área estándar de la imagen

270 × 202 mm (an/al) aprox. Frecuencia de deflexión

Horizontal: 31 a 65 kHz

Vertical: 50 a 120 Hz Tensión/intensidad de entrada CA

100 a 120 V, 50/60 Hz, 1,8 A

220 a 240 V, 50 – 60 Hz, 1 A Dimensiones 368 × 373 × 384,5 mm (an/al/prf)

aprox. Masa 13,8 kg aprox.

CPD-17SF2T

15°

45°

5°

Hilos de amortiguación

Si utiliza un fondo blanco, en la pantalla aparecen estrías horizontales muy finas como se muestra a la derecha. Estas estrías son hilos de amortiguación que están conectados a una rejilla de apertura dentro del tubo Trinitron y que sirven para absorber las vibraciones de la rejilla de apertura con el fin de evitar que afecten a la calidad de la imagen.

Hilos de amortiguación

Tubo de imagen 17 pulgadas en diagonal (imagen de

visualización de 16" como máximo),

con un paso de rejilla de apertura de

0,25 mm; ángulo de imagen, 90 grados Área de la imagen de vídeo

328 × 242 mm (an/al) aprox. Resolución lógica Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas Resolución física Horizontal: Máx. 1280 puntos

Vertical: Máx 1024 líneas Área estándar de la imagen

300 × 225 mm (an/al) aprox. Frecuencia de deflexión

Horizontal: 31 a 65 kHz

Vertical: 50 a 120 Hz Tensión/intensidad de entrada CA

100 a 120 V, 50/60 Hz, 1,8 A

220 a 240 V, 50 – 60 Hz, 1 A Dimensiones 406 × 426,5 × 451 mm (an/al/prf)

aprox. Masa 19,0 kg aprox.

Diseño y especificaciones sujetos a cambio sin previo aviso.

6 cm aprox. (Multiscan 17sfII solamente)

6 cm aprox.

Solución de problemas

Esta sección le ayudará a identificar los posibles problemas, para que no tenga necesidad de ponerse en contacto con el servicio técnico e interrumpir así su productividad.

No aparece ninguna imagen

/ Si no se iluminan los indicadores u

(alimentación) ni POWER SAVING

— Compruebe si el cable de alimentación está

debidamente conectado.

— Compruebe si el interruptor de corriente se

encuentra en la posición “ON”.

/ Si se ilumina el indicador POWER SAVING

— Compruebe si el interruptor de corriente

del ordenador se encuentra en la posición “ON”.

— El monitor se recupera al pulsar cualquier

tecla del teclado.

— Compruebe si el cable de vídeo se encuentra

debidamente conectado.

— Compruebe que el conector HD15 del cable

no tenga clavijas torcidas o arrancadas.

— Compruebe si la tarjeta de vídeo se

encuentra correctamente conectada a la ranura de bus.

— Compruebe si la señal de sincronización de

vídeo se encuentra en el margen especificado para el monitor.

— Si utiliza un sistema Macintosh, compruebe

si utiliza un adaptador HD15-D15 adecuado para dicho sistema.

/ Si parpadean los indicadores u (alimentación)

y POWER SAVING — Se ha producido un fallo potencial del

monitor. Consulte a su proveedor.

La imagen aparece borrosa

/ Ajuste el contraste y el brillo con las

indicaciones “CONTRAST” y “BRIGHTNESS” en OSD (página 27). Hemos descubierto que las tarjetas de vídeo de algunas marcas utilizan un nivel de salida de video excesivo, el cual da origen a imágenes borrosas y máximo contraste*.

/ Pulse una vez el interruptor de corriente para

iniciar el ciclo de desmagnetización automática*.

La imagen salta o sufre oscilaciones

/ Aisle y elimine cualquier fuente que pueda

emitir campos eléctricos o magnéticos. Las causas comunes de este síntoma son ventiladores eléctricos, lámparas fluorescentes, impresoras láser, etc.

/ Si tiene instalado otro monitor en las

inmediaciones del 15sfII/17sfII, aumente la distancia entre ambos para reducir las interferencias.

/ Pruebe a enchufar al monitor en un

tomacorriente de CA diferente, a ser posible de un circuito diferente.

/ Pruebe a utilizar el monitor con un ordenador

o en una sala diferente.

La imagen se ve con imágenes fantasma

/ Cuando se produzca este síntoma, no utilice

cables prolongadores de vídeo ni cajas conmutadoras. La longitud excesiva de los cables o una conexión débil puede producir este síntoma.

Si aparece en pantalla el mensaje “OUT OF SCAN RANGE”

/ Compruebe si la señal de sincronización de

vídeo es la especificada para el monitor.

Aparecen rayas en la imagen

/ Consulte en el manual de la tarjeta gráfica el

ajuste adecuado para el monitor Multiscan 15sfII/17sfII.

/ Consulte este manual y compruebe si se

admite el modo gráfico y la frecuencia que está tratando de utilizar. Aun funcionando dentro del margen adecuado, algunas tarjetas de vídeo utilizan un impulso de sincronía demasiado corto para que el monitor se sincronice debidamente.

El color no es uniforme

/ Pulse una vez el interruptor de corriente para

iniciar el ciclo de desmagnetización automática*.

La imagen no está centrada en la pantalla o tiene un tamaño incorrecto

/ Ajuste el contraste y el brillo con las

indicaciones “CENTER”, “SIZE” y “GEOMETRY” en OSD (páginas 27, 28).

/ Algunos modos de vídeo no llenan

completamente la pantalla hasta el borde. No hay una respuesta única para resolver este problema, que suele estar relacionado con altas frecuencias de barrido y con las frecuencias de vídeo de los sistemas

Macintosh.

Se observa una línea horizontal fina

/ Esta línea sirve para estabilizar la rejilla de

apertura. La rejilla de apertura permite que pase mayor cantidad de luz a través de la pantalla, aumentando así la intensidad del color y el brillo del tubo de pantalla Trinitron.

Se observa en la imagen una trama ondulada o elíptica (efecto muaré)

/ Debido a la relación entre la resolución, la

densidad de punto del monitor y algunas tramas de imagen, determinados fondos de pantalla, especialmente los de color gris, muestran a veces un efecto muaré. La única forma de eliminarlo es cambiar la trama del escritorio.

*La finalidad de esta función es desmagnetizar el

bastidor metálico del tubo de imagen para obtener un campo neutro que uniformiza la reproducción de los colores. Si necesita iniciar un segundo ciclo de desmagnetización automática, deje que transcurran al menos 20 minutos.

•Si el problema continúa, póngase en contacto con el

distribuidor autorizado de Sony más próximo.

•Tome nota del modelo y número de serie de su monitor,

así como de la marca y modelo del ordenador y la tarjeta de vídeo.

Indice

Introduzione ...........................................................................33

Precauzioni .............................................................................33

Per iniziare ..............................................................................34

Uso del monitor .....................................................................34

Regolazioni .............................................................................35

Nuove sincronizzazioni ........................................................37

Introduzione

Complimenti per l’acquisto del Sony Multiscan 15sfII/17sfII. Questo monitor è il risultato di oltre 25 anni di esperienza Sony nella tecnologia di visualizzazione Trinitron e garantisce ottime prestazioni e affidabilità unica. L’ampia gamma di scansione del Multiscan 15sfII/17sfII (31 – 65 kHz), insieme alla tecnologia Digital Multiscan, consente la sincronizzazione con qualsiasi modo video dallo standard VGA fino al 1024 × 768 a 76 Hz (1280 × 1024 a 60 Hz). Inoltre, i due modi colore di fabbrica e quello personalizzabile

Precauzioni

Funzione di risparmio energetico .......................................37

Uso immediato del monitor .................................................38

Uso del sistema di orientamento ........................................38

Cavi di smorzamento ............................................................ 38

Specifiche ................................................................................38

Soluzione dei problemi ......................................................... 39

dall’utente conferiscono all’apparecchio una flessibilità senza precedenti per ciò che riguarda la corrispondenza tra i colori a schermo e quelli stampati. Inoltre, i controlli digitali per le funzioni Multiscan 15sfII/17sfII, la rotazione raster, il risparmio energetico, il basso livello di emissioni e altre caratteristiche del Multiscan 15sfII/17sfII si traducono in termini di prestazioni straordinarie, con la qualità e l’assistenza tipiche di tutti i prodotti Sony.

Installazione

•Consentire un’adeguata circolazione d’aria per prevenire il

surriscaldamento interno dell’apparecchio. Non collocare l’apparecchio su superfici (come tappeti e coperte) o vicino a tessuti (tende, drappeggi, ecc.) che possano ostruire le prese di ventilazione.

•Non installare l’apparecchio in prossimità di fonti di

calore, come termosifoni o condotti d’aria calda, oppure in luoghi esposti alla luce diretta del sole, eccessivamente polverosi o soggetti a vibrazioni meccaniche o scosse.

•Non collocare l’apparecchio in prossimità di dispositivi

che generano campi magnetici, come ad esempio adattatori o linee di alta tensione.

Manutenzione

Pulire il telaio, il pannello di vetro e i controlli con un panno morbido leggermente inumidito con una soluzioe detergente neutra. Non usare alcun tipo di carta abrasiva, detersivo o solvente, come alcool o benzina.

Avvertenza sui collegamenti per l’alimentazione

•Usare il cavo di alimentazione in dotazione.

Per la clientela negli U.S.A.

Se non si utilizza il cavo il dotazione, il monitor non sar_ conforme agli standard FCC obbligatori.

Per la clientela nel Regno Unito

Se si utilizza il monitor nel Regno Unito, utilizzare il cavo in dotazione con una spina per il Regno Unito.

per CA da 100-120 V

per CA da 220-240 V

solo per CA da 240 V

•Prima di scollegare il cavo di alimentazione, attendere

almeno 30 secondi dallo spegnimento dell’apparecchio per consentire la dispersione dell’elettricità statica sulla superficie del tubo catodico.

•Appena l’apparecchio viene acceso, il tubo catodico viene

smagnetizzato per cinque secondi circa. Questa operazione determina un forte campo magnetico attorno alla lunetta che può danneggiare i dati di dischi o nastri magnetici situati nelle immediate vicinanze. Allontanare l’apparecchio di registrazione magnetica e i nastri/dischi da questo monitor.

La presa di rete deve essere situata in prossimità dell’apparecchio e deve essere facilmente accessibile.

Per iniziare

Uso del monitor

Prima di usare questo monitor, verificare che la confezione contenga i seguenti elementi: 1 monitor Multiscan 15sfII/ 17sfII, 1 cavo di alimentazione, 1 cartolina per la garanzia e 1 manuale di istruzioni (il presente manuale). Questo monitor può sincronizzarsi con qualsiasi sistema IBM o compatibile in grado di utilizzare la capacità grafica VGA o superiore. Inoltre, questo monitor può sincronizzarsi con sistemi di piattaforme diverse a frequenze orizzontali comprese tra 31 e 65 kHz, inclusi i sistemi Macintosh e Power Macintosh; tuttavia, è necessario l’uso di un adattatore del cavo. Rivolgersi al proprio rivenditore per farsi consigliare sul tipo di adattatore più conforme alle proprie esigenze.

Punto 1: con il monitor spento, collegare il cavo di

alimentazione al monitor e l’altro capo alla presa di rete.

Cavo di alimentazione (in dotazione)

alla presa di rete

Punto 2: con il computer spento, collegare il cavo del

segnale video all’uscita video.

Modi preimpostati e modi utente

Il Multiscan 15sfII/17sfII dispone di modi preimpostati dalla fabbrica relativi ai sei standard industriali che consentono l’uso immediato dell’apparecchio. Per quanto riguarda i modi meno comuni, la tecnologia Digital Multiscan del Multiscan 15sfII/17sfII effettua tutte le impostazioni più complesse necessarie ad assicurare un’alta qualità d’immagine a qualsiasi frequenza compresa tra 31 e 65 kHz.

Risoluzione

(punti × righe)

640 × 480

800 × 600

832 × 624

1024 × 768

1280 × 1024

Nota: è necessario che gli utenti di Windows

manuale della scheda video o il programma di utilità fornito insieme alla scheda e selezionino il valore di rinfresco immagine più alto per sfruttare al meglio le

prestazioni del monitor.

Frequenza orizzontale

31,5 kHz

46,9 kHz

53,7 kHz

49,7 kHz

60,0 kHz

64,0 kHz

Frequenza verticale

60 Hz

75 Hz

85 Hz

75 Hz

60 Hz

Modo grafico

VGA Graphic

VESA

Macintosh 16” a colori

VESA

® 4)

consultino il

Computer IBM o compatibile

all’uscita video

Computer Apple

Punto 3: accendere il monitor e il computer.

Punto 4: se occorre, regolare i controlli dell’utente

secondo le proprie esigenze.

L’installazione del Multiscan 15sfII/17sfII è così completata. Il monitor è pronto all’uso.

Adattatore per il Macintosh (venduto separatamente)

all’uscita video

Condizioni di sincronizzazione orizzontale raccomandate

L’ampiezza di sincronizzazione orizzontale deve essere: >1,0 µsec. L’ampiezza di oscuramento orrizzontale deve essere: >3,6 µsec.

1) VGA è un marchio registrato della IBM Corporation.

2) VESA è un marchio registrato di un’organizzazione non

a scopo di lucro, la Video Electronics Standard Association.

3) Macintosh è un marchio registrato della Apple Computer

Inc.

4) Windows

Corporation negli Stati Uniti e/o negli altri paesi.

è un marchio registrato della Microsoft

Regolazioni

Quando uno dei segnali di preselezione viene inserito, non è necessaria alcuna regolazione. E’ possibile tuttavia regolare l’immagine secondo le proprie preferenze seguendo la procedura indicata di seguito. Tutti gli elementi possono essere regolati sull’OSD (On Screen Display).

Pannello di controllo

RESET

COLOR GEOM SIZE CENTER

Regolazione della luminosità dell’immagine

I dati della regolazione diventano l’impostazione comune di tutti i segnali d’ingresso.

1 Premere il tasto ¨ ?//.

Il controllo “CONTRAST/BRIGHTNESS” OSD appare.

CONTRAST/BRIGHTNESS

p Prima di regolare gli elementi, accendere l’apparecchio

e alimentare il segnale del video dal computer o dalla stazione di lavoro ad esso collegati.

p Quando il valore estremo viene raggiunto, l’indicatore

POWER SAVING inizia a lampeggiare.

p Tutte le regolazioni vengono memorizzate

automaticamente.

POWER SAVING

POWER

Regolazione della centratura dell’immagine

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1 Premere il tasto CENTER.

Il controllo “CENTER” OSD appare.

CENTER

100

31.5

kHz/70Hz

2 Premere i tasti ¨ ?//. Per regolare la luminosità

dell’immagine.

? . . . per ridurre la luminosità / . . . per aumentare la luminosità

Il controllo “CONTRAST/BRIGHTNESS” OSD scompare 2 secondi dopo il rilascio del tasto.

Regolazione del contrasto dell’immagine

I dati della regolazione diventano l’impostazione comune di tutti i segnali d’ingresso.

1 Premere il tasto > >/..

Il controllo “CONTRAST/BRIGHTNESS” OSD appare.

CONTRAST/BRIGHTNESS

100

31.5

kHz/70Hz

2 Per la regolazione verticale

Premere i tasti > >/..

> . . . per alzare l’immagine

. . . . per abbassare l’immagine

Per la regolazione orizzontale Premere i tasti ¨ ?//.

? . . . per spostare l’immagine a sinistra / . . . per spostare l’immagine a destra

Per eliminare il controllo “CENTER” OSD, premere di nuovo il tasto CENTER. Il controllo “CENTER” OSD scompare automaticamente 20 secondi dopo il rilascio dei tasti.

2 Premere i tasti > >/.. Per regolare il contrasto

dell’immagine.

> . . . per aumentare il contrasto

. . . . per ridurre il contrasto

Il controllo “CONTRAST/BRIGHTNESS” OSD scompare 2 secondi dopo il rilascio del tasto.

Regolazioni

Regolazione della dimensione dell’immagine

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1 Premere il tasto SIZE.

Il controllo “SIZE” OSD appare.

SIZE

2 Per la regolazione verticale

Premere i tasti > >/..

> . . . per ingrandire

. . . . per diminuire

Per la regolazione orizzontale Premere i tasti ¨ ?//.

2 Premere i tasti > >/..

> . . . per una rotazione in senso orario

. . . . per una rotazione in senso antiorario

Per eliminare il controllo “GEOMETRY” OSD, premere di nuovo il tasto GEOM. Il controllo “GEOMETRY” OSD scompare automaticamente 20 secondi dopo il rilascio dei tasti.

Regolazione della distorsione dell’immagine a cuscino

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1 Premere il tasto GEOM.

Il controllo “GEOMETRY” OSD appare.

GEOM

GEOMETRY

? . . . per diminuire / . . . per ingrandire

Per eliminare il controllo “SIZE” OSD, premere di nuovo il tasto SIZE. Il controllo “SIZE” OSD scompare automaticamente 20 secondi dopo il rilascio dei tasti.

Regolazione della rotazione dell’immagine

I dati della regolazione diventano l’impostazione comune per tutti i segnali di ingresso.

1 Premere il tasto GEOM.

Il controllo “GEOMETRY” OSD appare.

GEOM

GEOMETRY

2 Premere i tasti ¨ ?//.

? . . . per restringere i bordi dell’immagine

/ . . . per espandere i bordi dell’immagine

Per eliminare il controllo “GEOMETRY” OSD, premere di nuovo il tasto GEOM. Il controllo “GEOMETRY” OSD scompare automaticamente 20 secondi dopo il rilascio dei tasti.

Nuove sincronizzazioni

Impostazione della temperatura di colore

La temperatura di colore selezionata diventa l’impostazione comune per tutti i segnali di ingresso.

1 Premere il tasto COLOR.

Il controllo “COLOR TEMPERATURE” OSD appare.

COLOR

2 Regolare tramite i tasti ¨ ?// e > >/..

Per selezionare 5000K o 9300K Premere i tasti ¨ ?//. La temperatura di colore selezionata viene visualizzata in giallo.

? . . . per selezionare 5000K / . . . per selezionare 9300K

COLOR TEMPERATURE

VAR IABLE

5000K 9300K

Quando viene utilizzato un modo video diverso dai sei modi impostati dalla fabbrica, si può rivelare necessario effettuare alcune regolazioni di messa a punto per ottimizzare la visualizzazione secondo le personali preferenze. Limitarsi alla configurazione dei monitor in base alle precedenti istruzioni. Le regolazioni verranno memorizzate automaticamente e potranno essere utilizzate durante un successivo utilizzo del modo. La memoria può contenere fino a 10 modi definiti dall’utente. Se viene inserito un undicesimo modo, esso prenderà il posto del primo.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive dell’EPA (Energy Star Program), nonché alle più rigorose direttive TCO92 803299(NUTEK). E’ in grado di ridurre il consumo di energia elettrica se utilizzato con un computer dotato di DPMS (Display Power Management Signalling). Rilevando l’assenza del segnale di sincronizzazione proveniente dal computer, il monitor riduce il consumo di energia elettrica nel seguente modo:

Per ottenere la temperatura di colore desiderata compresa fra i valori 5000K o 9300K Premere i tasti > >/..

> . . . per temperature pi alte

. . . . per temperature pi basse

L’ultima temperatura di colore che è stata definita viene ripristinata premendo il tasto > >/..

Per eliminare il controllo “COLOR TEMPERATURE” OSD, premere di nuovo il tasto COLOR. Il controllo “COLOR TEMPERATURE” OSD scompare automaticamente 20 secondi dopo il rilascio dei tasti.

Ripristino

• Premere il tasto RESET per ripristinare le impostazioni di

fabbrica relative a luminosità, contrasto, dimensioni orizzontali e verticali, centratura e distorsione a cuscino del modo correntemente utilizzato.

• Tenere premuto per 2 secondi il tasto RESET per

ripristinare le impostazioni di fabbrica per tutti i modi.

ATTENZIONE: la funzione di risparmio energetico

determina automaticamente lo stato attivo-spento del monitor qualora l’interruttore di accensione sia attivato e non vi sia alcun ingresso di segnale video. Appena vengono rilevate sincronizzazioni orizzontali e verticali, il monitor ritornerà automaticamente allo stato di funzionamento normale.

Stato

Funzionamento

normale

Interruzione

(prima fase

del risparmio)

Attivo-spento

(seconda

fase del

risparmio)

Consumo

100%

circa 10%

CPD-15SF2T:

circa 7%

CPD-17SF2T:

circa 6%

Tempi di

ripresa

necessari

—

circa 3

secondi

circa 10 secondi

Indicatore

POWER

verde

acceso

verde

acceso

spento

Indicatore

POWER

SAVING

spento

arancione

acceso

arancione

acceso

RESET

SpecificheUso immediato del

monitor

Il presente monitor è conforme agli standard DDC1™* e DDC2B™ Quando un sistema ospite DDC1 viene collegato, il monitor si sincronizza con il V, CLK secondo gli standard VESA ed emette EDID (Extended Display Identification) sulla riga di dati. Quando viene collegato un sistema ospite DDC2B, il monitor opera automaticamente in modo di comunicazione DDC2B.

* DDC™ è un marchio registrato di un’organizzazione non a scopo

di lucro, la Video Electronics Standards Association.

(Display Data Channel) del marchio VESA.

Uso del sistema di orientamento

Il monitor è dotato di un sistema che consente il suo orientamento entro un massimo di 90° orizzontalmente e 20° verticalmente. Durante l’orientamento in senso verticale e orizzontale, afferrare l’apparecchio dalla parte inferiore con entrambe le mani.

15°

45°

5°

Cavi di smorzamento

Se si utilizza uno sfondo bianco, sullo schermo sono visibili strisce orizzontali molto sottili, mostrate nell’illustrazione. Tali strisce sono cavi di smorzamento; questi cavi sono collegati alla griglia di apertura all’interno del tubo Trinitron ed hanno la funzione di smorzare le vibrazioni della griglia di apertura per impedire che queste influenzino la qualità dell’immagine.

Cavi di smorzamento

CPD-15SF2T

Cinescopio 0,25 mm griglia di apertura, 15 pollici

misurati diagonalmente (immagine di visione massima di 14 pollici), deviazione da 90 gradi

Area dell’immagine video

Circa 285 × 213 mm (l/a)

Risoluzione logica Orizzontale: Max. 1280 punti

Verticale: Max. 1024 linee

Risoluzione fisica Orizzontale: Max. 1024 punti

Verticale: Max. 768 linee

Area dell’immagine standard

Circa 270 × 202 mm (l/a)

Frequenza di deviazione

Orizzontale: da 31 a 65 kHz Verticale: da 50 a 120 Hz

Tensione/corrente di ingresso CA

100 – 120 V, 50/60 Hz, 1,8 A 220 – 240 V, 50 – 60 Hz, 1 A

Dimensioni Circa 368 × 373 × 384,5 mm (l/a/p) Massa Circa 13,8 kg

CPD-17SF2T

Cinescopio 0,25 mm griglia di apertura, 17 pollici

misurati diagonalmente (immagine di visione massima di 16 pollici), deviazione da 90 gradi

Area dell’immagine video

Circa 328 × 242 mm (l/a)

Risoluzione logica Orizzontale: Max. 1280 punti

Verticale: Max. 1024 linee

Risoluzione fisica Orizzontale: Max. 1280 punti

Verticale: Max. 1024 linee

Area dell’immagine standard

Circa 300 × 225 mm (l/a)

Frequenza di deviazione

Orizzontale: da 31 a 65 kHz Verticale: da 50 a 120 Hz

Tensione/corrente di ingresso CA

100 – 120 V, 50/60 Hz, 1,8 A 220 – 240 V, 50 – 60 Hz, 1 A

Dimensioni Circa 406 × 426,5 × 451 mm (l/a/p) Massa Circa 19,0 kg

Il disegno e le specifiche sono soggetti a modifica senza preavviso.

Circa 6 cm (solo Multiscan 17sfII)

Circa 6 cm

Soluzione dei problemi

Questa sezione può rivelarsi utile per identificare un problema e di conseguenza eliminare la necessità di rivolgersi a un centro di assistenza tecnica, senza quindi

dover interrompere la produttività.

Non si vede alcuna immagine

/ Se l’indicatore u (accensione) e l’indicatore

POWER SAVING non si illuminano

— Verificare che il cavo di alimentazione sia

saldamente collegato.

— Verificare che l’interruttore principale sia

nella posizione “ON”.

/ Se l’indicatore POWER SAVING è illuminato

— Verificare che l’interruttore principale del

computer sia nella posizione “ON”.

— Il monitor riprenderà a funzionare

premendo qualsiasi tasto sulla tastiera.

— Verificare che il cavo del segnale video sia

correttamente collegato.

— Controllare che nel connettore HD15 del

cavo non vi siano terminali piegati.

— Controllare che la scheda video sia installata

a fondo nell’apposito alloggiamento del bus.

— Verificare che il segnale di

sincronizzazione video sia compreso tra quelli specificati per il monitor.

— Se viene usato un sistema Macintosh,

controllare che sia utilizzato il corretto adattatore HD15-D15.

/ Se gli indicatori u (accensione) e POWER

SAVING lampeggiano contemporaneamente

— Si tratta di un potenziale guasto del

monitor. Rivolgersi al rivenditore.

Se il messaggio “OUT OF SCAN RANGE” appare sullo schermo

/ Controllare che il segnale di sincronizzazione

video sia quello specificato per il monitor.

L’immagine è confusa

/ Consultare il manuale della scheda grafica per

vedere la corretta impostazione per il Multiscan 15sfII/17sfII.

/ Consultare questo manuale per sapere con

certezza se il modo grafico e la frequenza impostati possano essere utilizzati. Talvolta, anche all’interno della corretta gamma alcune schede video potrebbero avere un impulso di sincronizzazione troppo stretto affinché il monitor possa sincronizzarsi correttamente.

Il colore non è uniforme

/ Spegnere una volta l’interruttore principale

del monitor per attivare il ciclo di autosmagnetizzazione*.

L’immagine sullo schermo non è centrata o non è proporzionata correttamente

/ Regolare il “CENTER”, “SIZE” e

“GEOMETRY” sull' OSD (pagine 35, 36).

/ Alcuni modi video non riempiono lo schermo

per tutta la grandezza del monitor. Per risolvere questo problema, le soluzioni sono molteplici. Questo problema tende a verificarsi con i tempi di rinfresco immagine più alti e con i tempi di rinfresco dei Macintosh.

L’immagine è sfocata

/ Regolare il “CONTRAST” e “BRIGHTNESS”

sull' OSD (pagina 35). Ci sono varie marche di schede SVGA che determinano un eccessivo livello di uscita che crea immagini sfocate con il massimo contrasto.

/ Spegnere una volta l’interruttore per attivare il

ciclo di autosmagnetizzazione*.

L’immagine salta o ondeggia

/ Isolare ed eliminare potenziali fonti di campi

elettrici o magnetici. Le cause più comuni che generano questi sintomi sono ventilatori elettrici, luci fluorescenti, stampanti laser, e così via.

/ Se vi è un altro monitor in prossimità di

questo monitor, aumentare la distanza tra i due apparecchi per ridurre l’interferenza.

/ Provare a collegare il monitor ad una presa

CA diversa, preferibilmente su un circuito diverso.

/ Provare il monitor su un computer

completamente diverso in una stanza diversa.

L’immagine sembra essere doppia

/ Eliminare l’uso di prolunghe per cavi video e/

oo di cassette di interruttori video se si presenta questo sintomo. Una lunghezza

eccessiva dei cavi o dei collegamenti deboli possono dar luogo a questo sintomo.

È visibile una piccola riga orizzontale

/ Questa riga stabilizza la griglia di apertura

verticale. Questa apertura consente l’accesso di più luce attraverso lo schermo conferendo al tubo catodico Trinitron più colore e luminosità.

L’immagine è disturbata da strisce ondeggianti o ellittiche (effetto moiré)

/ A causa del rapporto tra la risoluzione, la

distanza tra i punti luminosi del monitor e quella di alcuni tipi di immagini, certi sfondi dello schermo (soprattutto il grigio) determinano talvolta l’effetto moiré. Questo problema può essere eliminato modificando il motivo del desktop.

* La funzione di autosmagnetizzazione consente di

smagnetizzare il telaio metallico del tubo catodico in modo da ottenere un campo neutrale per la riproduzione uniforme dei colori. Se occorre un secondo ciclo, attendere almeno 20 minuti prima di procedere.

•Se il problema persiste, rivolgersi a un rivenditore Sony

autorizzato.

•Prendere nota del nome del modello e del numero di serie

del monitor, nonché del nome del computer e della scheda video.

Sony Corporation Printed in Japan

Dieses Gerät entspricht den folgenden europäischen EMVVorschriften für Betrieb in Wohngebieten, gewerblichen Gebieten und Leichtindustriegebieten.

EN55022/1987 Klasse B EN50082-1/1992 EN60555-2/1987

Sony CPD-17SF2T, CPD-15SF2T User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
