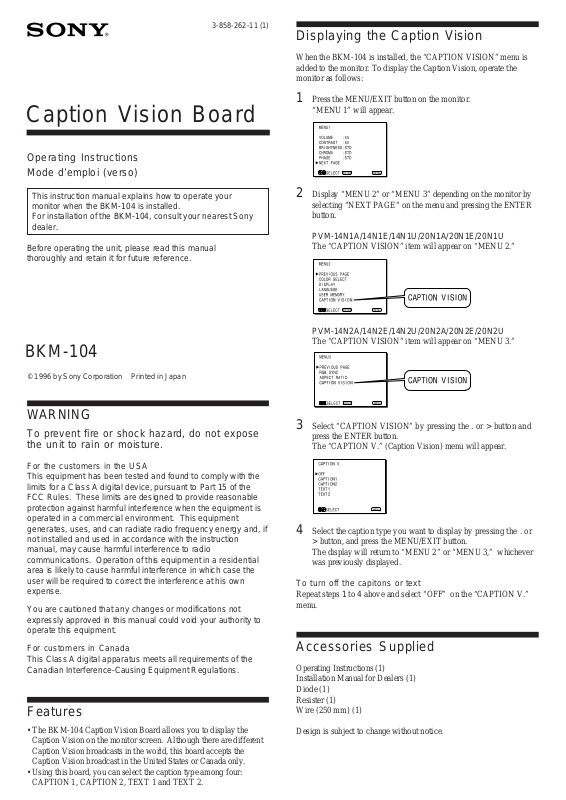

Sony BKM-104 Quick Start Manual

3-858-262-11 (1)

Caption Vision Board

Operating Instructions
Mode d’emploi (verso)

Displaying the Caption Vision

When the BKM-104 is installed, the “CAPTION VISION” menu is
added to the monitor. To display the Caption Vision, operate the
monitor as follows:

1 Press the MENU/EXIT button on the monitor.

“MENU 1” will appear.

This instruction manual explains how to operate your
monitor when the BKM-104 is installed.
For installation of the BKM-104, consult your nearest Sony
dealer.

Before operating the unit, please read this manual
thoroughly and retain it for future reference.

BKM-104

© 1996 by Sony Corporation Printed in Japan

WARNING

To prevent fire or shock hazard, do not expose
the unit to rain or moisture.

For the customers in the USA
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction
manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the
user will be required to correct the interference at his own
expense.

You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority to
operate this equipment.

2 Display “MENU 2” or “MENU 3” depending on the monitor by

selecting “NEXT PAGE” on the menu and pressing the ENTER
button.

PVM-14N1A/14N1E/14N1U/20N1A/20N1E/20N1U

The “CAPTION VISION” item will appear on “MENU 2.”

PVM-14N2A/14N2E/14N2U/20N2A/20N2E/20N2U

The “CAPTION VISION” item will appear on “MENU 3.”

3 Select “CAPTION VISION” by pressing the . or > button and

press the ENTER button.
The “CAPTION V.” (Caption Vision) menu will appear.

4 Select the caption type you want to display by pressing the . or

> button, and press the MENU/EXIT button.

The display will return to “MENU 2” or “MENU 3,” whichever
was previously displayed.

To turn off the capitons or text

Repeat steps 1 to 4 above and select “OFF” on the “CAPTION V.”
menu.

For customers in Canada
This Class A digital apparatus meets all requirements of the
Canadian Interference-Causing Equipment Regulations.

Features

• The BKM-104 Caption Vision Board allows you to display the
Caption Vision on the monitor screen. Although there are different
Caption Vision broadcasts in the world, this board accepts the
Caption Vision broadcast in the United States or Canada only.

• Using this board, you can select the caption type among four:
CAPTION 1, CAPTION 2, TEXT 1 and TEXT 2.

Accessories Supplied

Operating Instructions (1)
Installation Manual for Dealers (1)
Diode (1)
Resister (1)
Wire (250 mm) (1)

Design is subject to change without notice.

Caption Vision Board

Mode d’emploi
Operating Instructions (reverse side)

Affichage des sous-titres

Lorsque la carte BKM-104 est installée, le menu “SOUS-TITRAGE”
est ajouté au moniteur. Pour afficher les sous-titres, réglez le moniteur
comme suit :

1 Appuyez sur la touche MENU/EXIT du moniteur.

L’indication “MENU 1” apparaît.

Le présent mode d’emploi vous explique comment
exploiter votre moniteur lorsque la carte BKM-104 est
installée.
Pour l’installation de la carte BKM-104, consultez votre
revendeur Sony.

Avant de faire fonctionner cet appareil, lisez attentivement le
présent mode d’emploi et conservez-le pour toute référence
ultérieure.

BKM-104

AVERTISSEMENT

Pour prévenir tout risque d’incendie ou
d’électrocution, gardez cet appareil à l’abri de la
pluie et de l’humidité.

2 Affichez “MENU 2” ou “MENU 3” suivant le moniteur en

sélectionnant “PAGE SUIVANTE” dans le menu et en appuyant
sur la touche ENTER.

PVM-14N1A/14N1E/14N1U/20N1A/20N1E/20N1U

Le paramètre “SOUS-TITRAGE” apparaît dans le “MENU 2”.

PVM-14N2A/14N2E/14N2U/20N2A/20N2E/20N2U

Le paramètre “SOUS-TITRAGE” apparaît dans le “MENU 3”.

3 Sélectionnez “SOUS-TITRAGE” en appuyant sur la touche . ou

> et appuyez ensuite sur ENTER.

Le menu “SOUS-TITRAGE” apparaît.

Pour les utilisateurs au Canada

Cet appareil numérique de la classe A respecte toutes les
exigences du Règlement sur le matériel brouilleur du Canada.

Caractéristiques

• La carte de visualisation de sous-titres BKM-104 vous permet

d’afficher des sous-titres sur l’écran du moniteur. Bien que différents
types de sous-titres soient diffusés dans le monde, cette carte accepte
uniquement les sous-titres diffusés aux Etats-Unis et au Canada.

• Vous pouvez sélectionner à l’aide de cette carte le type de sous-titres

parmi : SOUS-TITRAGE 1, SOUS-TITRAGE 2, TEXTE 1 et
TEXTE 2.

4 Sélectionnez le type de sous-titres que vous voulez afficher en

appuyant sur la touche . ou > et appuyez ensuite sur MENU/
EXIT.
L’écran revient au “MENU 2” ou “MENU 3” suivant celui qui
était affiché précédemment.

Pour désactiver l’affichage des sous-titres

Répétez les étapes 1 à 4 ci-dessus et sélectionnez “NON” dans le
menu “SOUS-TITRAGE” .

Accessoires fournis

Mode d’emploi (1)
Manuel d’installation pour revendeurs (Installation Manual for
Dealers) (1)
Diode (1)
Résistance (1)
Fil (250 mm) (1)

La conception est sujette à modifications sans préavis.
