Sonoro Primus SO-340 User guide

GERMAN AUDIO AND DESIGN

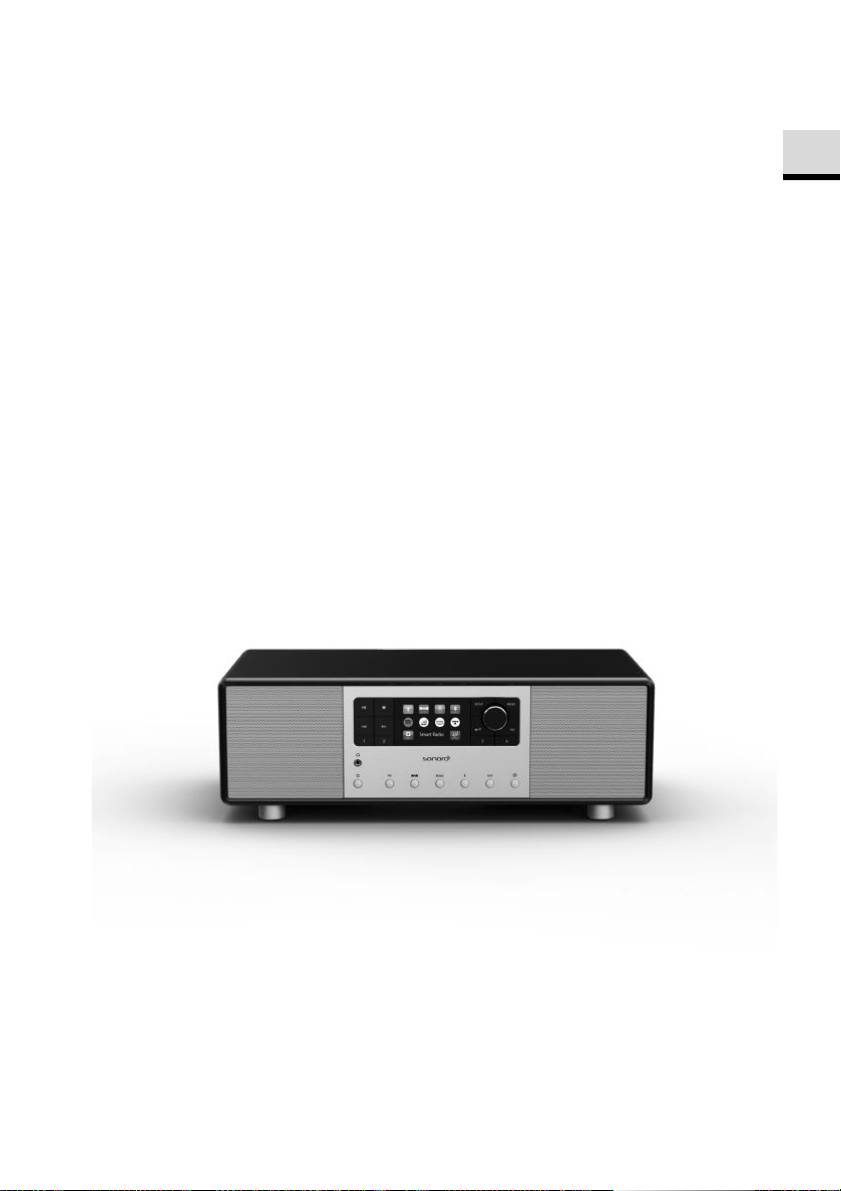

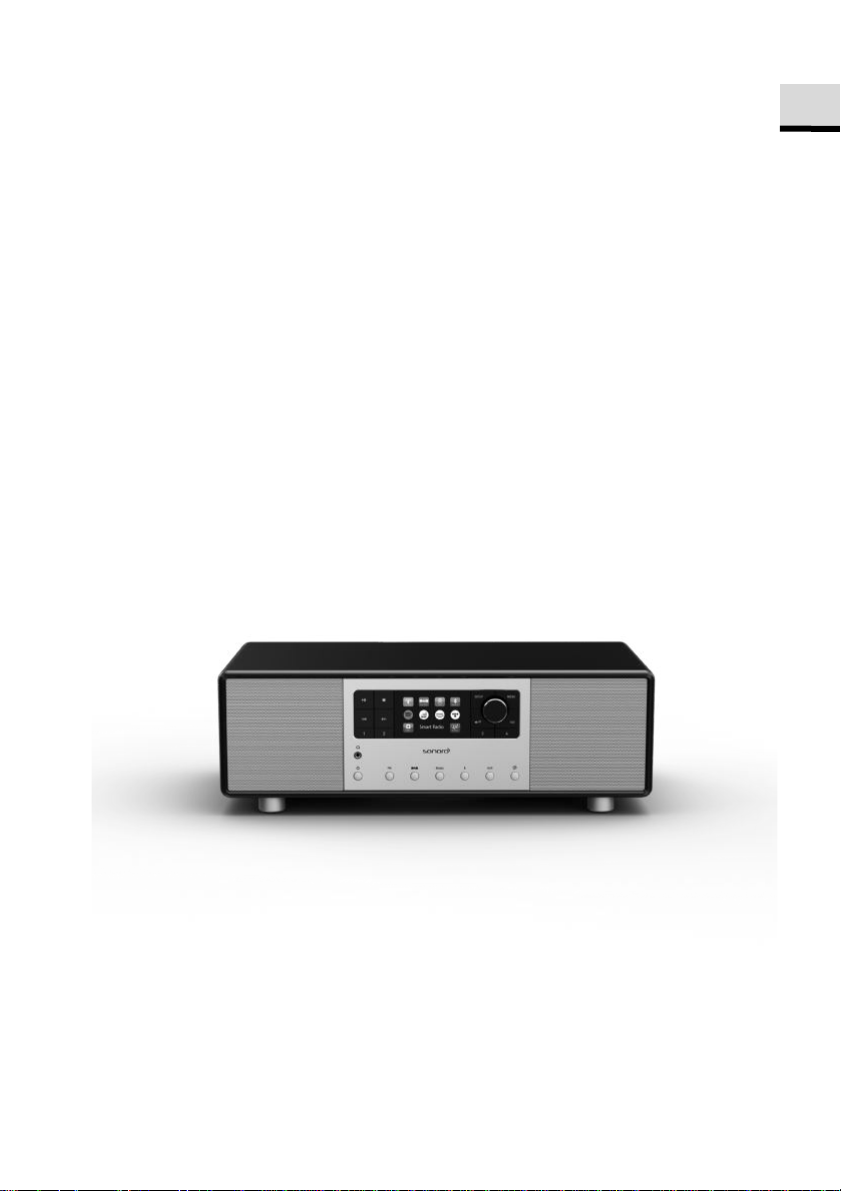

PRIMUS SO-340

2-WAY ALL-IN-ONE MUSIC SYSTEM WITH INTEGRATED 5.25" SUBWOOFER, INTERNET RADIO, WIFI, DAB+ & BLUETOOTH®

Bedienungsanleitung

Operating manual

Mode d‘emploi

Istruzioni per l'uso

Bedieningshandleiding

Betjeningsvejledning

Gesamtinhaltsverzeichnis

DE Bedienungsanleitung ............................................................................. 3

GB Operating manual ................................................................................59

FR Mode d'emploi .................................................................................. 112

IT Istruzioni per l'uso .............................................................................. 168

NL Bedieningshandleiding .................................................................... 224

DK Betjeningsvejledning ........................................................................ 281

DE

PRIMUS SO-340

2-WEGE ALL-IN-ONE MUSIKSYSTEM MIT INTEGRIERTEM

5.25” SUBWOOFER, INTERNETRADIO, WIFI, DAB+ & BLUETOOTH®

Bedienungsanleitung

Inhaltsverzeichnis

1. Einleitung ......................................................................................... 6

1.1 Kontaktdaten ................................................................................................... 6

1.2 Bestimmungsgemäße Verwendung ............................................................ 7

2. Kennenlernen Ihres PRIMUS .......................................................... 7

2.1 Lieferumfang .................................................................................................... 7

2.2 Bedienelemente und Anschlüsse ................................................................. 8

2.3 Technische Daten ......................................................................................... 13

2.4 Warenzeichen und Markennamen ............................................................. 15

3. Erste Schritte .................................................................................. 16

3.1 PRIMUS auspacken ....................................................................................... 16

3.2 Einsetzen der Batterie in die Fernbedienung ........................................... 16

3.3 Antennen anschließen ................................................................................. 17

3.4 Ersteinrichtung .............................................................................................. 18

4. Allgemeine Funktionen ................................................................ 20

5. Menü-Übersicht ............................................................................. 22

6. Anzeige-Symbole .......................................................................... 23

7. FM Radio ........................................................................................ 24

7.1 Betrieb ............................................................................................................ 24

7.2 Einrichtungsmenü ......................................................................................... 25

8. DAB Radio ...................................................................................... 26

8.1 Betrieb ............................................................................................................ 26

8.2 Einrichtungsmenü ......................................................................................... 27

9. Internet Radio ................................................................................ 29

9.1 Betrieb ............................................................................................................ 29

9.2 Einrichtungsmenü ......................................................................................... 30

9.3 Senderliste ..................................................................................................... 31

9.4 Verwendung des Webportals ..................................................................... 32

10. Streaming Dienste......................................................................... 33

10.1 Betrieb ............................................................................................................ 34

10.2 Einrichtungsmenü ......................................................................................... 36

11. My Music mode ............................................................................. 37

11.1 Betrieb ............................................................................................................ 37

11.2 Einrichtungsmenü ......................................................................................... 38

12. Bluetooth ........................................................................................ 40

12.1 Verbinden....................................................................................................... 40

12.2 Betrieb ............................................................................................................ 40

12.3 Einrichtungsmenü ......................................................................................... 41

4 © sonoro audio GmbH 2021

DE

13. AUX In 1 .......................................................................................... 42

13.1 Betrieb ............................................................................................................ 42

13.2 Einrichtungsmenü ......................................................................................... 42

14. AUX In 2 .......................................................................................... 43

14.1 Betrieb ............................................................................................................ 43

14.2 Einrichtungsmenü ......................................................................................... 43

15. Optischer Modus ........................................................................... 44

15.1 Betrieb ............................................................................................................ 44

15.2 Einrichtungsmenü ......................................................................................... 44

16. Alarmfunktionen ............................................................................ 45

16.1 Alarm einstellen ............................................................................................ 45

16.2 Alarm ein- oder ausschalten........................................................................ 46

16.3 Ein Alarmsignal ausschalten ........................................................................ 46

16.4 Snooze (Schlummer-Funktion) ................................................................... 46

17. Sleeptimer (automatische Abschalt- Funktion) .......................... 47

18. Systemeinstellungen ..................................................................... 48

18.1 Zugang zu den Systemeinstellungen ........................................................ 48

18.2 Streaming Audio Qualität ............................................................................ 48

18.3 Equalizer ......................................................................................................... 48

18.4 Netzwerk ........................................................................................................ 49

18.5 Zeit/Datum ..................................................................................................... 49

18.6 Inaktiver Standby........................................................................................... 50

18.7 Sprache .......................................................................................................... 50

18.8 Werkseinstellungen ...................................................................................... 50

18.9 Software Update ........................................................................................... 50

18.10 Einrichtungsassistent .................................................................................... 50

18.11 Info .................................................................................................................. 51

18.12 Datenschutz ................................................................................................... 51

18.13 Anzeigehelligkeit .......................................................................................... 51

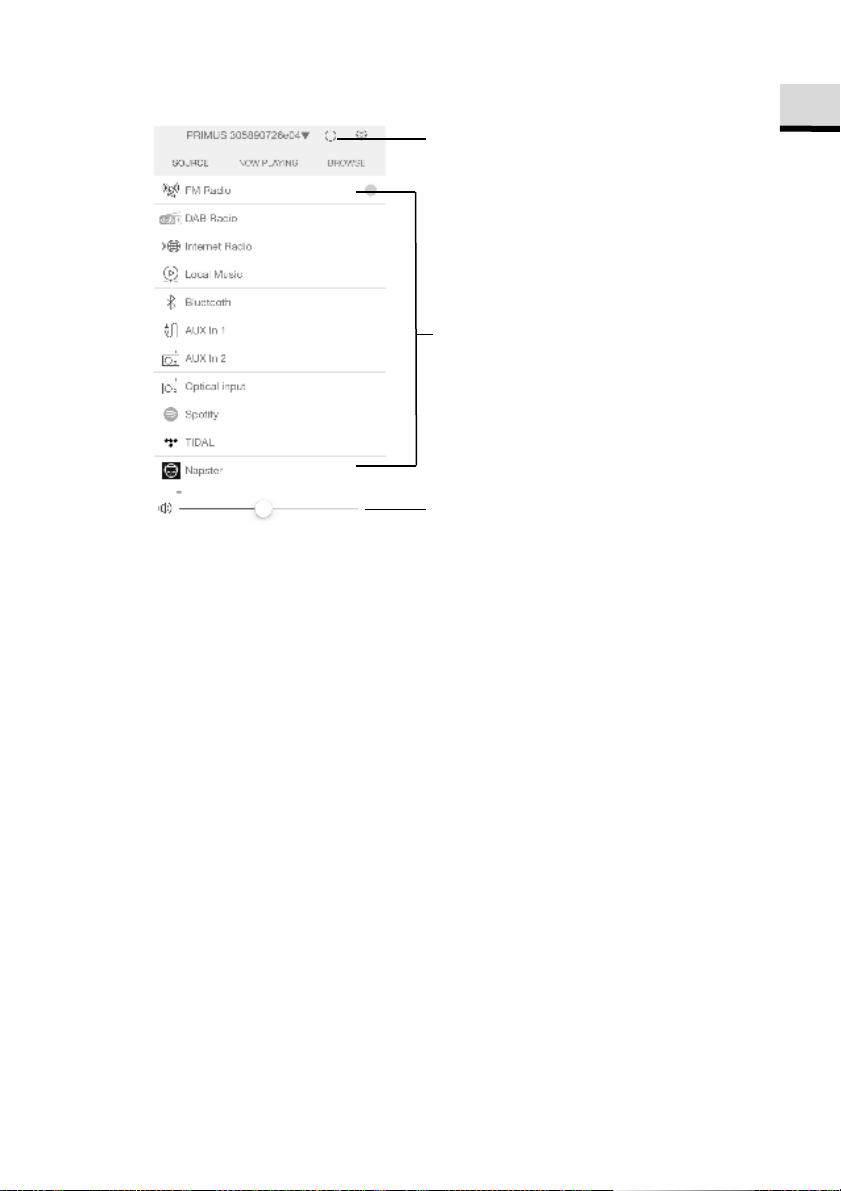

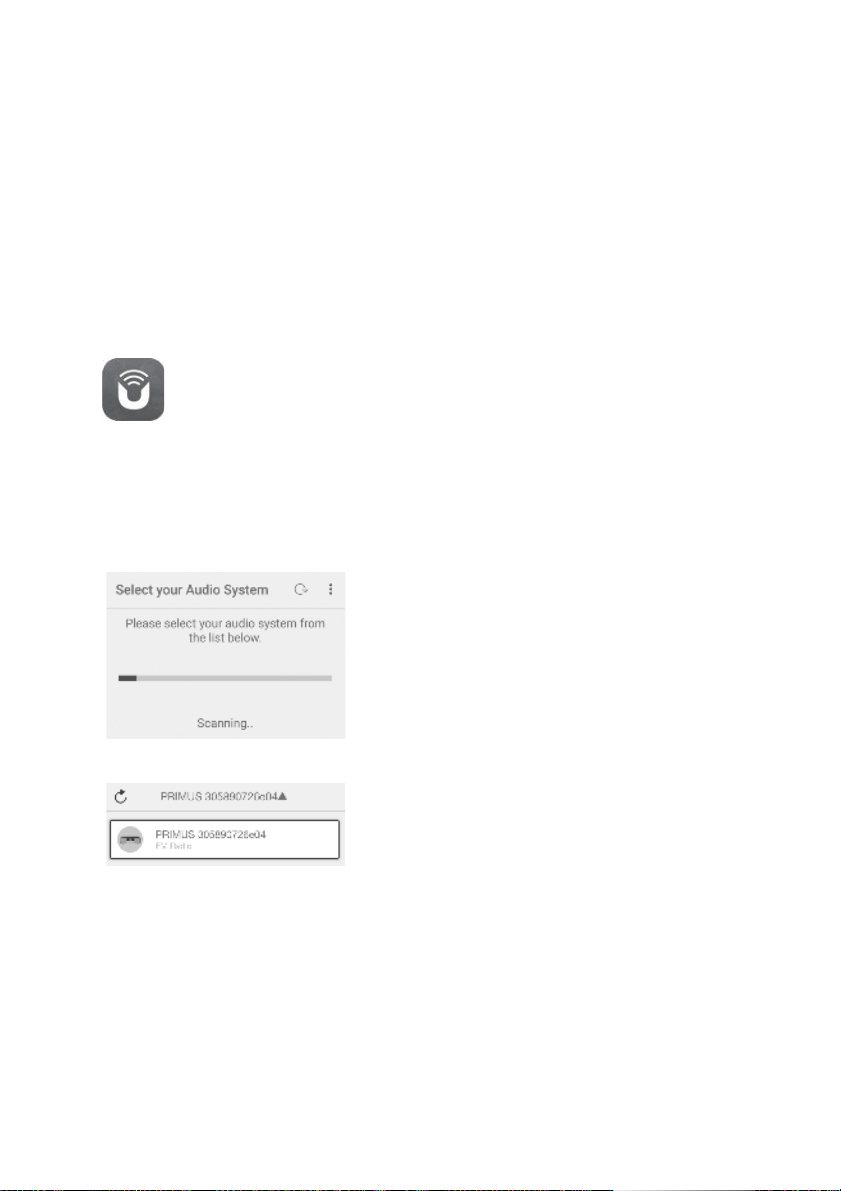

19. Verwendung der UNDOK

TM

App zur Steuerung des PRIMUS . 52

20. Fehlerbehebung ........................................................................... 54

21. Reinigung ....................................................................................... 56

22. Garantie .......................................................................................... 57

Adresse

sonoro audio GmbH, Hammer Landstraße 45, 41460 Neuss, Deutschland

Fax

+49 2131 7517-599

Internet

www.sonoro.de

1. Einleitung

Vielen Dank, dass Sie sich für den Kauf eines PRIMUS entschieden haben. Diese Bedienungsanleitung und die Sicherheitshinweise vermitteln Ihnen alle notwendigen Informationen für einen störungsfreien und sicheren Betrieb des PRIMUS.

•

Lesen Sie Bedienungsanleitung und Sicherheitshinweise vollständig durch, bevor Sie PRIMUS verwenden.

•

Bewahren Sie Bedienungsanleitung und Sicherheitshinweise zum späteren Nachschlagen auf.

•

Falls Sie PRIMUS an Dritte weitergeben, geben Sie auch die Bedienungsanleitung und die Sicherheitshinweise mit.

•

Die Nichtbeachtung dieser Bedienungsanleitung und Sicherheitshinweise kann zu schweren Verletzungen oder Schäden am PRIMUS führen.

•

Für Schäden, aufgrund der Nichtbeachtung dieser Bedienungsanleitung und der Sicherheitshinweise entstehen, übernehmen wir keine Haftung.

Die Abbildungen in dieser Bedienungsanleitung dienen der Veranschaulichung von Handlungen, die zu Bedienung des PRIMUS notwendig sind.

Wir wünschen Ihnen viel Freude mit Ihrem PRIMUS!

1.1 Kontaktdaten

Telefon +49 2131 8834-141

E-Mail [email protected]

6 © sonoro audio GmbH 2021

DE

1.2 Bestimmungsgemäße Verwendung

PRIMUS darf nur für den Privatgebrauch eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet. PRIMUS ist ausschließlich für die folgenden Aufgaben bestimmt:

•

Wiedergabe von FM/DAB+/Internet-Radiosendern und StreamingDiensten.

•

Audio-Wiedergabe von externen Geräten, die über AUX In, USBAnschluss oder optischen Eingang verbunden sind.

•

Audio-Wiedergabe von Bluetooth-fähigen Geräten (z. B. Mobiltelefonen).

•

Musik-Streaming zu Bluetooth-Kopfhörern.

•

Laden von externen Geräten, die über den USB-Eingang angeschlossen sind.

Andere Verwendungen gelten als nicht bestimmungsgemäß und sind untersagt. Wir übernehmen keinerlei Haftung für Schäden, die sich aus unsachgemäßen Gebrauch ergeben.

2. Kennenlernen Ihres PRIMUS

2.1 Lieferumfang

Zum PRIMUS selbst gehören folgende Zubehörteile ebenfalls zum Lieferumfang:

•

Fernbedienung

•

Knopfzelle (CR2032, 3 V)

•

Stromkabel

•

DAB/FM Teleskopantenne

•

Externe WiFi-Antenne

•

Bedienungsanleitung

•

Sicherheitshinweise

•

Schutzhandschuhe

1 2

3 4

5 6

7

8

9

10 11

12

13 14

15 16

17 18 19 20 21 22

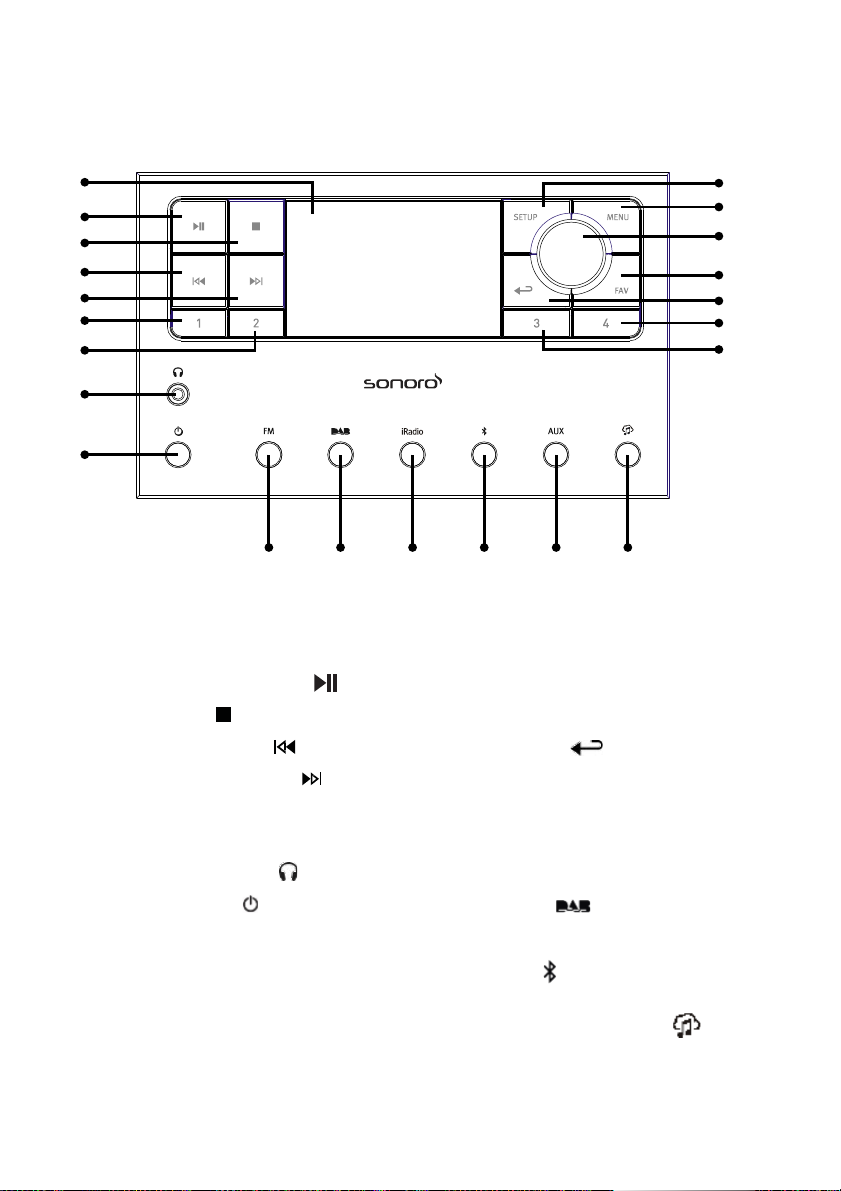

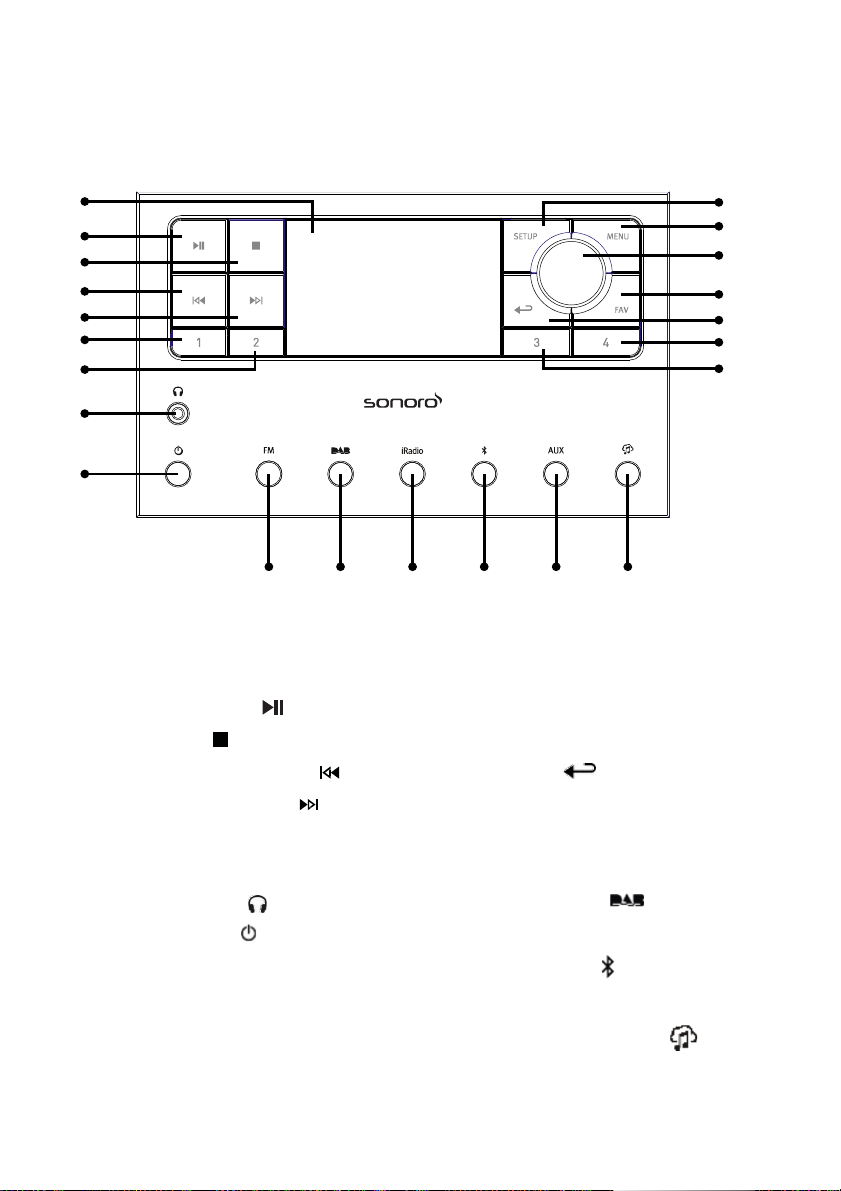

2.2 Bedienelemente und Anschlüsse Vorderansicht

1. Anzeige 12. Einstellknopf : Laufstärkeknopf,

2. Taste Abspielen/Pause ( ) Sendersuche, OK-Taste

3. Stopptaste ( ) 13. Favoritentaste (

FAV)

4. Taste links, zurück ( ) 14. Taste zurück ( )

5. Taste rechts, vorwärts ( ) 14. Favoritentaste (

6. Favoritentaste 1 (1) 15. Favoritentaste 4 (4)

7. Favoritentaste 2 (

8. Kopfhörerausgang ( ) 17.

2) 16. Favoritentaste 3 (3) FM Radio (

9. Standby-Taste ( ) 18. DAB Radio ( )

10. Einstelltaste (

SETUP) 19. Internet Radio (iRadio)

11. Menütaste (MENU) 20. Bluetooth ( )

21. AUX Eingang 1/2 Modus (

FM)

FAV)

AUX)

22. Musik-Streaming-Dienste ( )

8 © sonoro audio GmbH 2021

DE

23

24

25

26272829 30 31 32

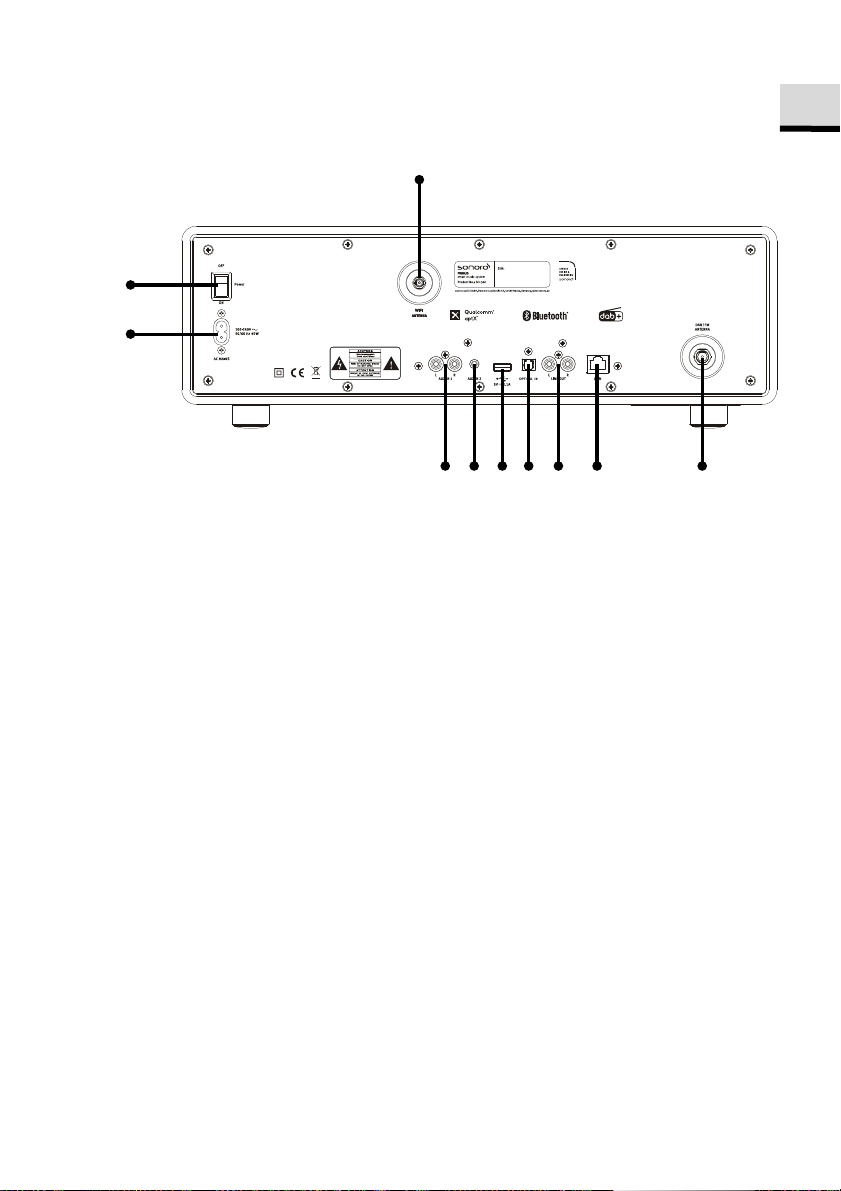

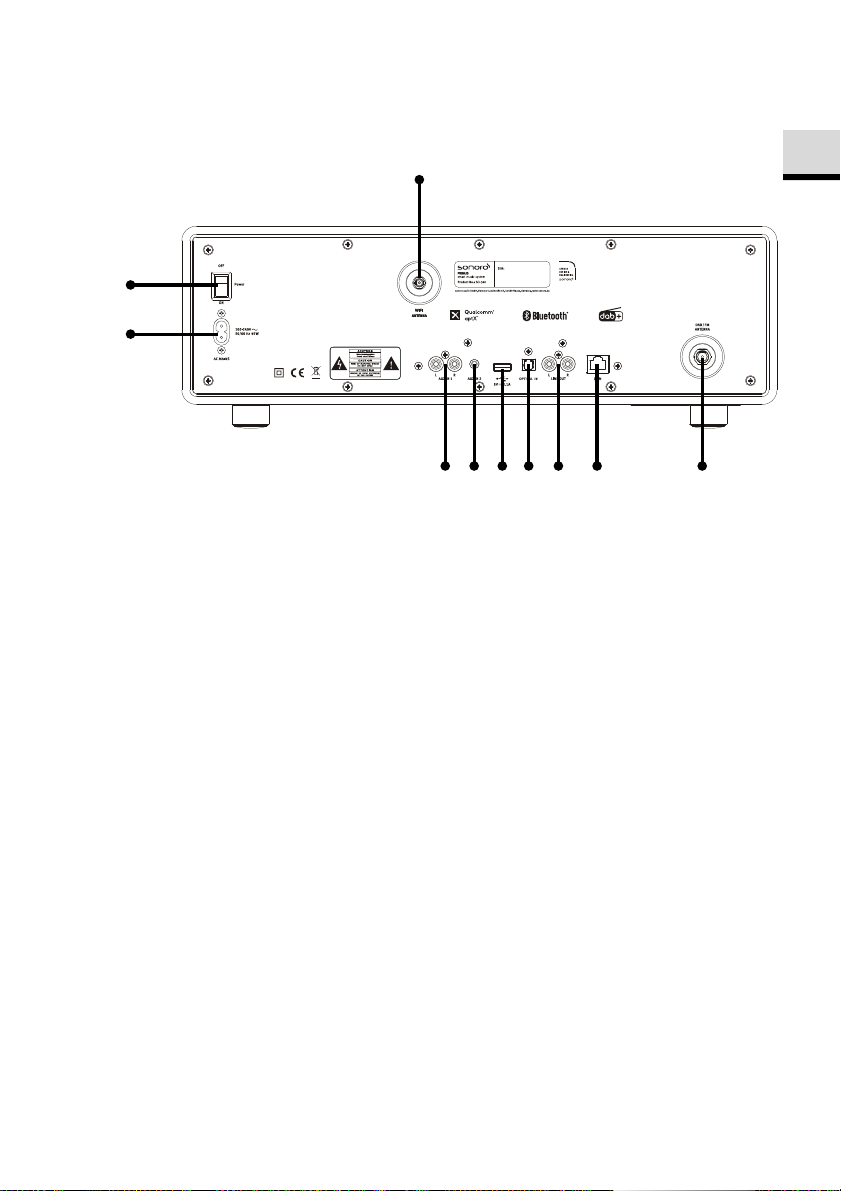

Rückansicht

23. Buchse für externe WiFi-Antenne

24. Hauptschalter EIN/AUS

25. Wechselstromeingang

26. AUX-Eingang 1 (RCA)

27. AUX Eingang 2 (3,5 mm)

28. USB-Anschluss

29. Optischer Anschluss

30. Line-output (RCA)

31. LAN Buchse RJ45

32. FM/DAB Antenneneingang

33 34

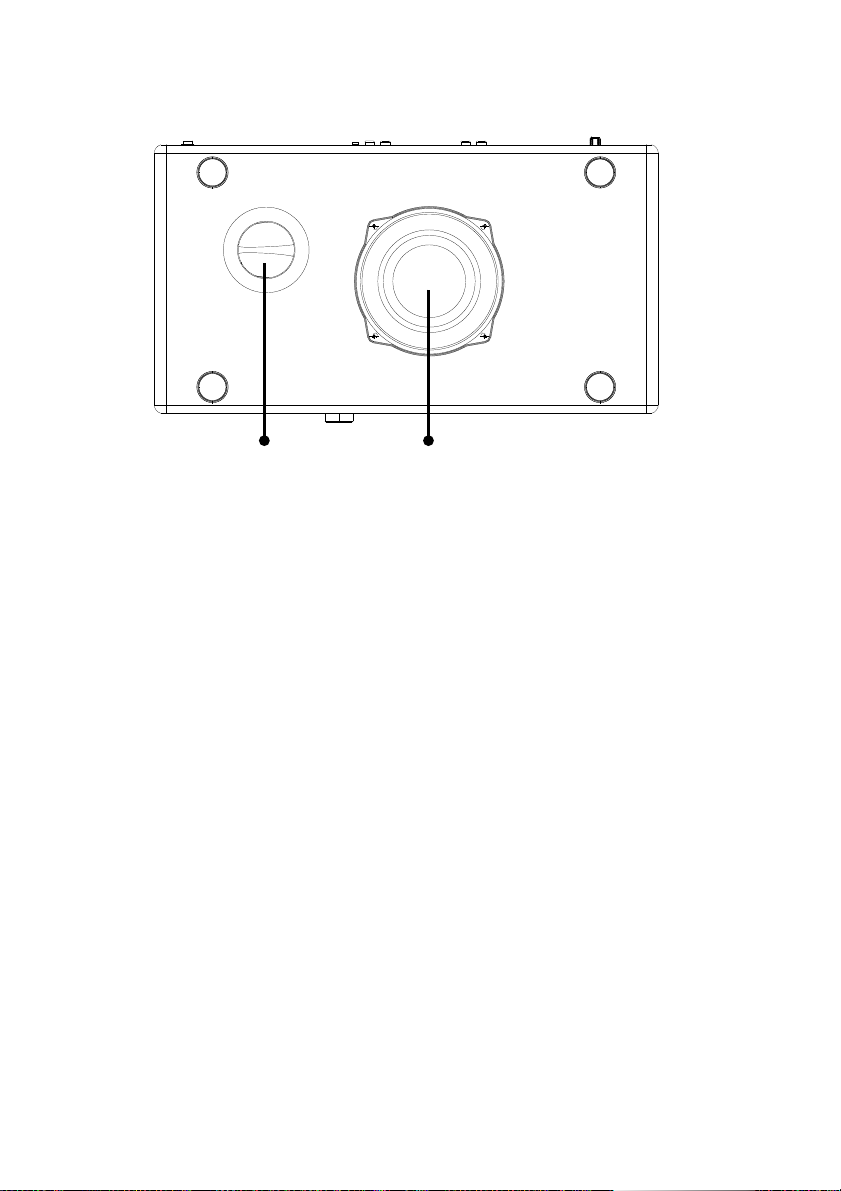

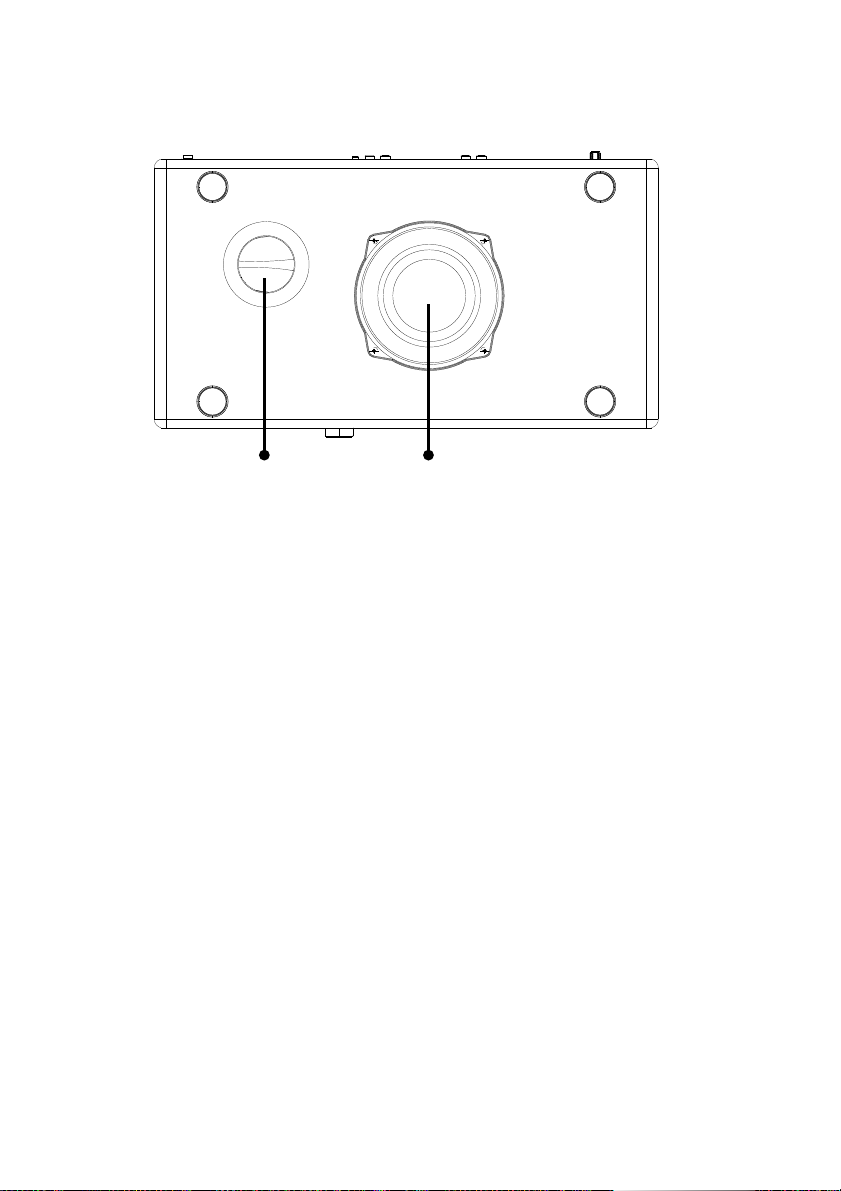

Ansicht von unten

33. Bassreflexöffnung

34. Subwoofer-Treiber

10 © sonoro audio GmbH 2021

DE

44 45

50

51

52

54

55

56

57

46 47

48

49

35 36 37

38 39 40

41 42

43

53

58

59

Fernbedienung

35. Standby-Taste ( ) 44. Taste links, zurück ( )

36. Einstelltaste (

37. DAB Radio ( ) 46. Höhen- Einstelltaste (

38. FM Radio ( ) 47. Bass-Einstelltaste (

39. My Music ( ) 48. Favoriten-Direktwahltasten (

40. Musik-Streaming-Dienste ( ) 49. Taste Alarm ( )

41. AUX Eingang 1 Modus ( ) 50. Stummschalt-Taste ( )

42. AUX Eingang 2 Modus ( ) 51. Internet Radio ( )

43. Taste Abspielen/Pause ( ), 52. Bluetooth ( )

SETUP) 45. Taste Lautstärke leiser (▬)*

OK-Taste

TREBLE)

BASS)

0-9)

53. Optischer Eingang ( )

54. Taste rechts, vorwärts ( )

55. Taste Lautstärke lauter (✚)*

56. Informationstaste (

57. Schlummertaste (

58. Infrarotsender

59. Batteriefach

* Navigations-Tasten (

12 © sonoro audio GmbH 2021

INFO)

SLEEP)

✚,▬

)

DE

Spezifikation

Angaben

Abmessungen (BxT×H)

ca. 450 x 258 x 153 mm

Gewicht

ca. 9,8 kg

Umgebungstemperatur

0°C to +40°C

2,8" TFT Farbdisplay

Frequenzbereich, FM

87,50 MHz–108,00 MHz

DAB/DAB+

Band III, 174,928 MHz–239,200 MHz

Internet Radio

Über 50.000 Sender weltweit

Favoriten

USB Nachladen

Ausgang: DC 5V

2,1A

mit NTFS oder anderen Systemen)

Port 2 : 3,5 mm Buchse, Empfindlichkeit: 300 mV

Kanal: Stereo 16 Bit, 24 Bit

Amazon Music | DLNA | UpnP |

My music Unterstützung

Codec Maximal unterstützte Bitrate

2.3 Technische Daten

USB Abspielen

Kompatibilitätssystem: FAT 16, FAT 32 (nicht kompatibel

AUX-IN

Port 1 : RCA Buchse, Empfindlichkeit: 800 mV

Optical In, TOSLINK Unterstützt lineares PCM

Abtastrate: 32KHz/44.1KHz/48KHz/96KHz

Streaming

Medienformate

AAC (LC, HE, HEv2) 320 kbits/Sek

(1)

1.5 Mbits/Sek

FLAC

(2)

LPCM

1.536 Mbits/Sek MP3 320 kbits/Sek WAV 1.536 Mbits/Sek

(3)

320 kbits/Sek

WMA

Alle Codecs unterstützen nur 2-Kanal-codierte Dateien. Alle Codecs unterstützen eine Abtast-Rate von bis zu 48

kHz (einschließlich 32 und 44,1 kHz). Dateien mit DRM-Schutz (Digital Rights Management) können auf PRIMUS nicht abgespielt werden.

(1)

In FLAC-Dateien werden 16- und 24-Bit-Samples unterstützt.

(2)

Die maximal unterstützte Bitrate gilt für 48-kHzAbtastung, 2 Kanäle und 16 Bits pro Abtastung.

(3)

WMA Lossless, WMA Voice, WMA 10 Professional und DRM-geschützte Dateien werden nicht unterstützt.

2.412GHz-2.472GHz / 5.18GHz - 5.32GHz / 5.50GHz-5.70GHz

Ausgangsleistung

15dBm für 2.4GHz / 17dBm für 5GHz WiFi

Verschlüsselung

WEP, WPA, WPA2 (PSK), WPS

Bluetooth

Version 4.1, Profile: AVRCP v1.5, A2DP 1.3

2.402GHz-2.480GHz

Sendeleistung

4dBm für BT | 7dBm für BT-LE

Batterie

CR2032 (Fernbedienung)

Standby-Leistung

< 1.0W

Netzwerk-Standby Leistung

Unterstütztes Netzwerk

IEEE 802.11 a/b/g/n, 2.4 & 5GHz bands, Ethernet

< 2.0W

14 © sonoro audio GmbH 2021

DE

Die Wortmarke Bluetooth® und die Logos sind Eigentum der Bluetooth SIG, Inc. und werden von der sonoro audio GmbH in Lizenz verwendet. Warenzeichen und Markennamen sind die ihrer entsprechenden Eigentümer.

UPnP™ ist ein Warenzeichen de

Die Spotify die Sie hier finden: http://www.sp

Napster und das Napster Logo sind eingetragene Marken von Rhapsody International Inc., registriert in den USA und anderen Ländern.

TIDAL und das TIDAL Logo sind eingetragene Warenzeichen Union und anderen

Deezer und das Deezer Logo sind internationale Markenzeichen von Deezer S.A., registriert in Frankreich und anderen Ländern.

Qobuz und sein Logo sind eingetragene Marken von Xandrie S.A.

Amazon, Amazon Music Un verbundenen Logos sind Marken von Amazon.com, Inc. oder ihrer verbundenen Unternehmen.

2.4 Warenzeichen und Markennamen

-Software benötigt Lizenzen dritter Parteien,

otify.com/connect/third-party-licenses

Andere

s UPnP™ Forums.

von Aspiro AB in der Europäischen

Ländern.

limited und alle damit

3. Erste Schritte

3.1 PRIMUS auspacken

1.

Nehmen Sie PRIMUS aus der Verpackung und kontrollieren Sie, ob PRIMUS oder Einzelteile Beschädigungen aufweisen. Falls dies der Fall ist, benutzen Sie PRIMUS nicht. Sollten Sie Beschädigungen feststellen, wenden Sie sich sofort an Ihren Händler oder an den Kundendienst der sonoro audio GmbH.

2.

Überprüfen Sie den Inhalt auf Vollständigkeit (Siehe Kapitel „Lieferumfang“).

3.

Stellen Sie PRIMUS an einem geeigneten Ort auf. Wenn Sie Ihr PRIMUS auf eine Naturholzfläche stellen wollen, stellen Sie bitte sicher, dass diese dafür geeignet ist. Auf geölten und gewachsten Flächen können eventuell Flecken entstehen.

4.

Entfernen Sie die Schutzfolie vom Display.

3.2 Einsetzen der Batterie in die Fernbedienung

1.

Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung, indem Sie den Deckel mit einer kleinen Münze gegen den Uhrzeigersinn drehen.

2.

Legen Sie die mitgelieferten Batterien (CR2032, 3 V) mit der Beschriftung (+) nach oben ein.

3.

Schließen Sie das Batteriefach, indem Sie den Deckel mit einer kleinen Münze im Uhrzeigersinn drehen.

Bei Verwendung der Fernbedienung dürfen der Infrarotsensor am PRIMUS und der Infrarotsender an der Fernbedienung nicht verdeckt sein.

16 © sonoro audio GmbH 2021

DE

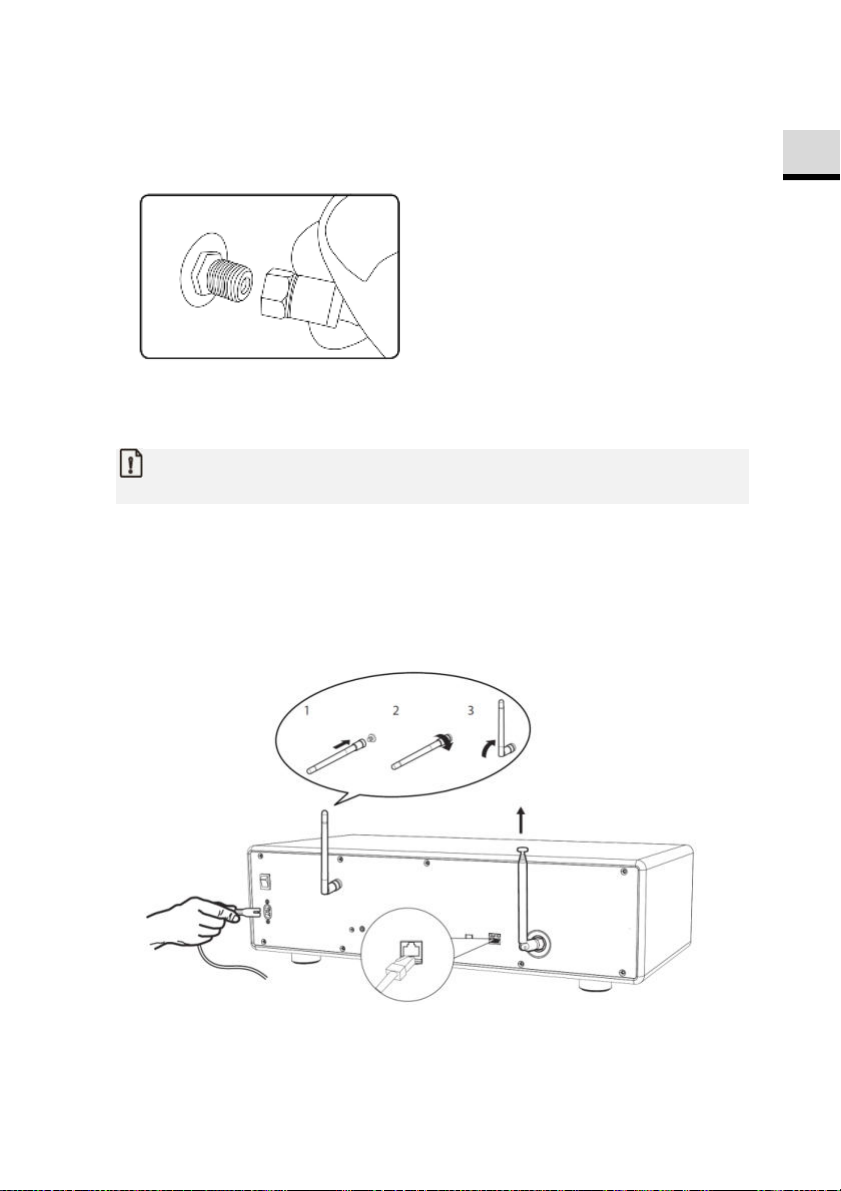

3.3 Antennen anschließen

1.

Verschrauben Sie die Stabantenne auf der Rückseite des PRIMUS mit dem DAB/FM Antennenanschluss.

2.

Ziehen Sie die Stabantenne auseinander und richten Sie die Antenne so aus, dass Sie optimalen Empfang haben.

Für noch besseren Empfang können Sie PRIMUS an eine geeignete Hausantenne anschließen.

3.

Verschrauben Sie die Wi-Fi Antenne auf der Rückseite des PRIMUS mit dem WiFi Antennenanschluss. Ziehen Sie die Wi-Fi Antenne nach oben.

4.

Wenn Sie PRIMUS mit einem Ethernet-Kabel an Ihr Netzwerk anschließen möchten, verbinden Sie ein Ethernet-Kabel vom LAN-Anschluss an der Rückseite des PRIMUS mit Ihrem Router.

5.

Einstecken des Netzkabels.

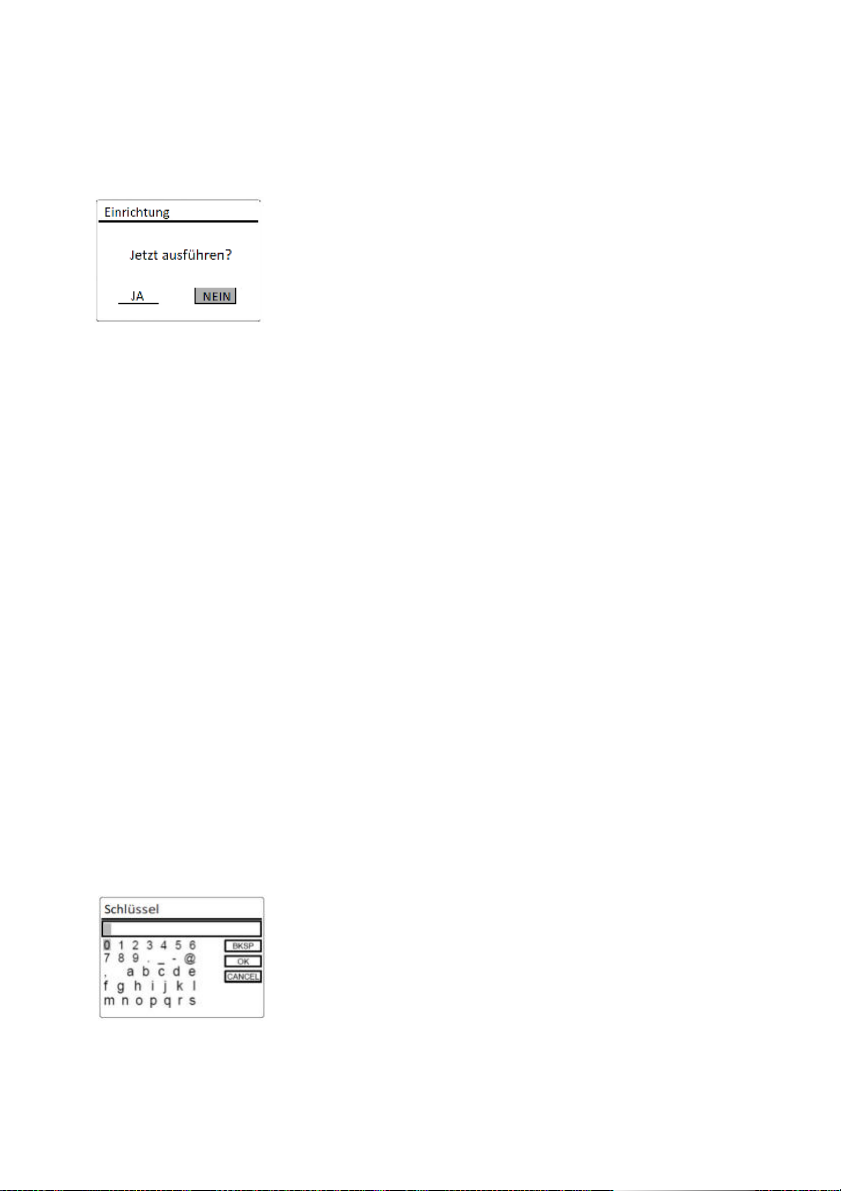

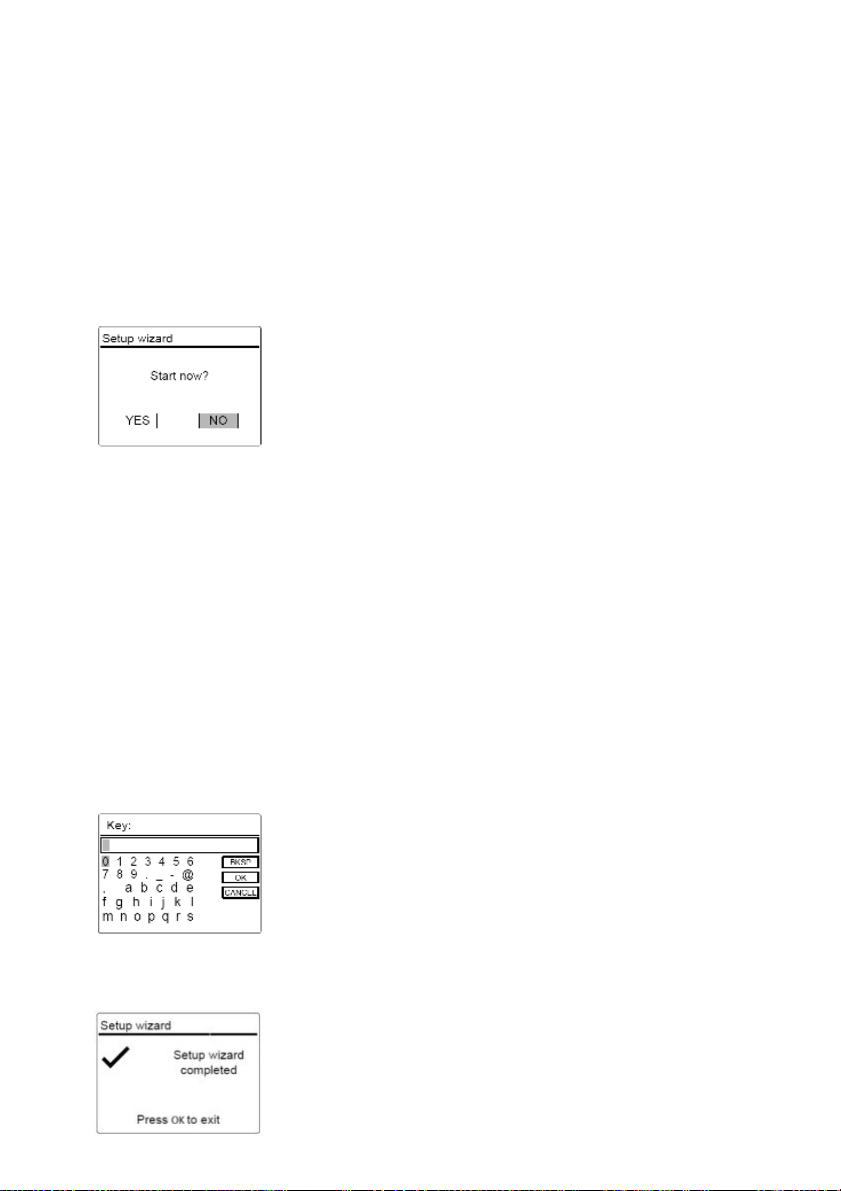

3.4 Ersteinrichtung

Wenn Sie PRIMUS erstmalig einschalten: Wählen Sie bitte zunächst die MenüSprache. Danach erscheint „Einrichtung“ auf dem Display. Folgen Sie den unten angegebenen Anweisungen, um einige Grundeinstellungen vorzunehmen.

1.

Wenn „Einrichtung“ angezeigt wird, drücken Sie auf der Fernbedienung +

▬

(oder drehen Sie den Bedienknopf), um „JA“ auszuwählen und

oder drücken Sie dann

2.

Danach werden Sie zu folgender Auswahl aufgefordert:

•

Zeitformat (12 oder 24 Stunden),

•

Quelle für Auto Update (Update von Radio, Internet oder kein Update).

Folgen Sie je nach Ihrer Auswahl den Hinweisen auf dem Display, um danach Datum und Uhrzeit, Zeitzone, Sommerzeit oder Drahtlosnetzwerk einzurichten. Drehen Sie den Bedienknopf am PRIMUS oder drücken Sie die Navigationstasten ( und drücken Sie dann zur Bestätigung auf „Menüoptionen“).

Wenn Sie „Update vom Internet“ wählen, muss zuerst die Wi-Fi-Verbindung eingerichtet werden. Drehen Sie bei der Eingabe des Kennworts zu Ihrem Drahtlosnetzwerk den Bedienknopf am PRIMUS oder drücken Sie die Navigationstasten an der Fernbedienung ( Zeichen/Buchstaben auszuwählen und drücken Sie dann zur Bestätigung auf OK. Zum Löschen der letzten Eingabe wählen Sie [BKSP]. Zum Abbruch der Kennworteingabe wählen Sie [CANCEL]. Drücken Sie zur Bestätigung des eingegebenen Kennworts auf [OK].

OK, um die Einrichtung zu beginnen.

+/▬

) an der Fernbedienung, um die Auswahl zu treffen

OK (siehe Kapitel

+/▬

), um einen

18 © sonoro audio GmbH 2021

DE

3.

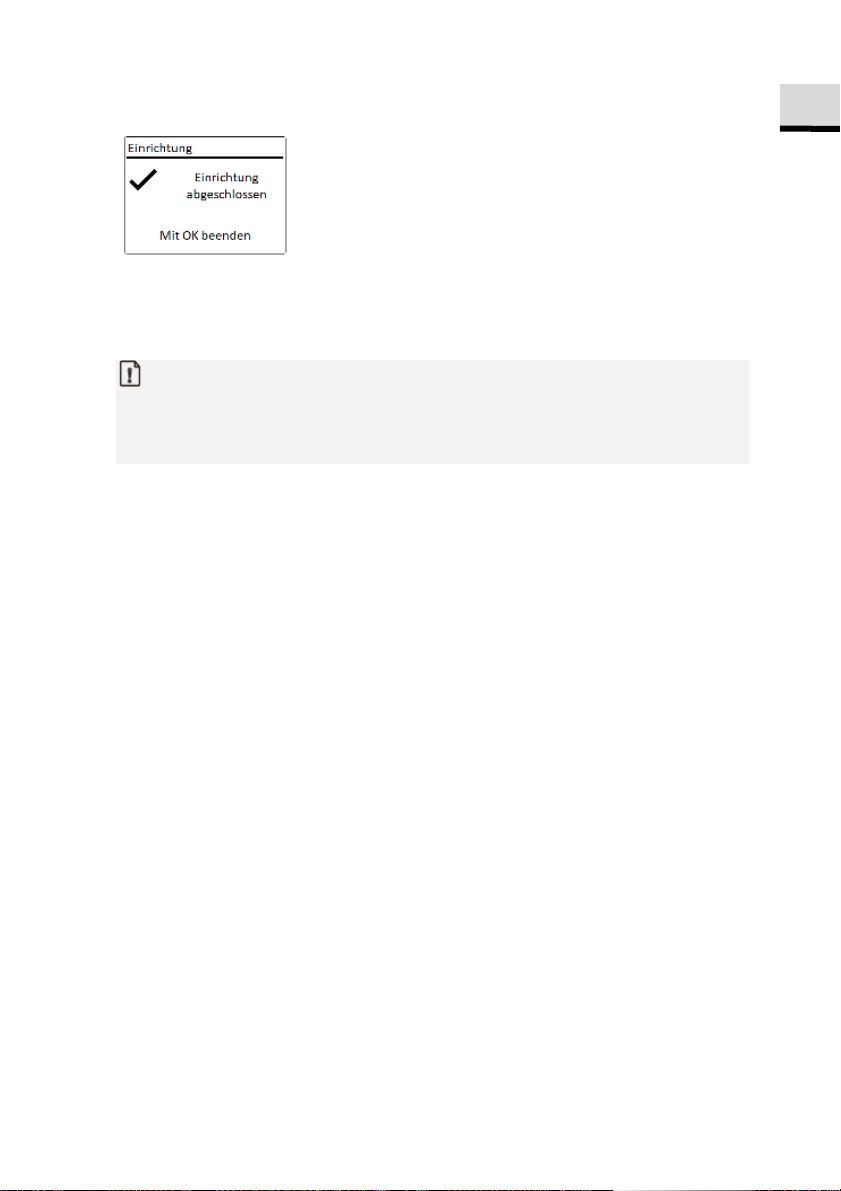

Wenn die Meldung „Einrichtung abgeschlossen” erscheint, drücken Sie auf

OK um die Einstellung zu verlassen.

4. Als Alternative können Sie die Ethernet-Verbindung (LAN) zu Ihrem Router verwenden (mit automatischer Konfiguration). Wählen Sie dazu unter den unter SSID angezeigten Netzwerken den Menüpunkt [Kabel].

Um den Assistenten nochmals zu verwenden wählen Sie [Systemeinstellungen] und dann [Einrichtungsassistent] (Siehe Kapitel „Systemeinstellungen“).

MENU

OK

anderen zu wechseln.

SETUP

OK

4. Allgemeine Funktionen

Einschalten Drücken Sie .

PRIMUS beginnt aus dem letzten gewählten Abspielmodus.

Ausschalten (Bereitschaftsmodus)

Abspielen

Direkte Auswahl eines Abspielmodus

Lautstärkeregelung Drücken Sie auf der Fernbedienung + oder ▬ oder

Das erstmalige Paaren mit einem Bluetooth Kopfhörer

Drücken Sie . Uhrzeit und Datum (wenn eingestellt) werden

angezeigt. Um Energie zu sparen, schaltet sich PRIMUS nach 15

Minuten Ruhezustand in den Bereitschaftsmodus.

Drücken Sie einmal (oder drehen Sie den Bedienknopf) um einen Abspielmodus zu wählen und drücken Sie dann zur Bestätigung auf

Reihenfolge: FM-Radio > DAB-Radio > InternetRadio > Bluetooth > Aux In 1 > Aux In 2> Optisch > Spotify > TIDAL > Napster > Deezer > Qobuz > Amazon Music > My Music

Drücken Sie die Taste für Direktbetrieb auf der Fernbedienung, um direkt von einer Betriebsart zur

drehen Sie den Lautstärkeregler am PRIMUS.

In allen Betriebsarten außer dem Bluetooth-Modus, drücken und halten

Fernbedienung. Oder drücken Sie einmal

+

dann [Bluetooth-Kopfhörer] [Bluetooth Paaren] und dann [Verfügbare Geräte] und drücken Sie zur Bestätigung

Warten Sie eine Weile, bis der Name Ihres BluetoothGeräts im Display angezeigt wird. Wählen Sie das gewünschte Gerät aus und bestätigen es mit der

oder ▬ (oder drehen Sie den

-Taste.

.

, danach oder

Sie die Taste auf der

Drehknopf), um

auszuwählen,

wählen Sie dann

.

,

20 © sonoro audio GmbH 2021

DE

SETUP

OK

SETUP

OK

Das kleine Bluetooth-Kopfhörersymbol blinkt und zeigt an, dass das PRIMUS bereit zum Paaren ist. Das Bluetooth-Kopfhörersymbol hört auf zu blinken, wenn das Paaren abgeschlossen ist. Der Name des gekoppelten Bluetooth-Kopfhörers wird vorübergehend im Display angezeigt.

Hinweis: Vergewissern Sie sich, dass sich Ihr Bluetooth-Kopfhörer bereits im Erkennungsmodus befindet und für die Kopplung bereit ist. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres Bluetooth-Geräts.

Verbindung mit einem bereits gepaarten Bluetooth Kopfhörer

In allen Betriebsarten außer im Bluetooth-Modus, drücken und halten Sie die Taste am PRIMUS oder der Fernbedienung. Alternativ drücken Sie einmal auf die

-Taste, dann + oder – (oder drehen Sie den Drehknopf), um [Bluetooth Kopfhörer] auszuwählen. Dann wählen Sie [Bluetooth Kopplung Paaren] und dann [Gekoppelte Geräte] und bestätigen Sie mit der

-Taste. Die Namen der gekoppelten BluetoothGeräte werden im Display angezeigt. Wählen Sie das gewünschte Gerät aus und bestätigen es mit der Taste.

Das kleine Bluetooth-Kopfhörer symbol blinkt und zeigt an, dass das PRIMUS im Kopplungs Modus ist.

Das Bluetooth-Kopfhörersymbol hört auf zu blinken, wenn das Koppeln abgeschlossen ist. Der Name des gekoppelten Bluetooth-Kopfhörers wird vorübergehend im Display angezeigt.

Hinweis: Vergewissern Sie sich, dass sich Ihr Bluetooth-Kopfhörer bereits im Paarungs-Modus befindet. Weitere Einzelheiten finden Sie in der Bedienungsanleitung Ihres Bluetooth-Geräts.

-

Trennen eines verbundenen Bluetooth-Kopfhörers

Drücken Sie drehen Sie den Bedienknopf) zur Auswahl von [Bluetooth Kopfhörer], wählen Sie dann [Bluetooth

einmal, danach + oder – (oder

trennen] und drücken Sie dann zur Bestätigung auf

.

SETUP

+

5. Menü-Übersicht

Für das PRIMUS stehen drei Menüs zur Verfügung.

•

Einstellmenü (für bestimmte Einstellungen in einem Abspielmodus,

z.B. [Autom. Sendersuchlauf] in der Betriebsart FM)

•

Systemeinstellungen (für allgemeine Einstellungen, z.B. Uhrzeit/ Datum, Sprache, usw.)

•

Hauptmenü (Zugang zu Abspielmenüs und Schlummerzeit)

Zugang zu den Einstellungen

Drücken Sie

.

Der Menüinhalt kann sich in unterschiedlichen Abspielarten unterscheiden.

Auswahl einer Option in den Einstellungen

Bestätigung einer Auswahl in den

Drehen Sie den Bedienknopf am PRIMUS oder drücken Sie

oder – auf der Fernbedienung.

Drücken Sie OK. (Drücken Sie am PRIMUS den Bedienknopf)

Einstellungen

Im Menü einen Schritt

Drücken Sie .

zurückgehen

22 © sonoro audio GmbH 2021

DE

Abspielmodus „Alle Titel in zufälliger Wiedergabe wiederholen“ ist aktiv.

6. Anzeige-Symbole

In der unten angegebenen Tabelle finden Sie die Bedeutung der Anzeige-Symbole, wenn diese auf dem Display erscheinen.

Wi-Fi Verbindung ist aktiv (mit Signalstärke).

Wi-Fi Verbindung ist getrennt.

LAN Verbindung ist aktiv.

LAN Verbindung ist ausgesteckt.

Ein Bluetooth-Gerät ist verbunden.

Ein Bluetooth-Kopfhörer ist verbunden.

Alarm ist aktiviert.

Der Radiosender befindet sich in der Voreinstellungsliste.

FM RDS Informationen werden empfangen.

Radiosignal wird empfangen (mit Signalstärke).

Abspielmodus „Alle Titel wiederholen“ ist aktiv.

Abspielmodus „Einen Titel wiederholen“ ist aktiv

Abspielmodus „Ordner wiederholen“ ist aktiv.

Abspielmodus „Zufällige Wiedergabe“ ist aktiv.

Sleeptimer ist aktiv.

Stereosender ist verfügbar.

Tonwiedergabe ist stumm.

Ein USB-Gerät ist angeschlossen.

Pause beim Abspielen.

FM

MENU

und drücken Sie zur Bestätigung auf OK.

FAV

OK

1-4

0-9

FAV

oder

OK

7. FM Radio

7.1 Betrieb

Auswahl des FM Radio-Modus,

Manuelle Senderwahl Drücken Sie oder .

Automatische Suche des nächsten verfügbaren Senders

Speichern eines Radiosenders in der Favoritenliste

Drücken Sie die Taste oder auf der Fernbedienung, oder drücken Sie einmal auf oder (oder drehen Sie den Bedienknopf) zur Auswahl des FM Radio-Modus

Oder drücken und halten Sie den Bedienknopf, um die manuelle Senderwahl zu aktivieren.

Drücken und halten Sie oder . Oder drücken Sie den Bedienknopf, um die automatische Senderwahl zu starten.

Es lassen sich maximal 10 Radiosender speichern.

1.

Drücken und halten Sie die Taste PRIMUS, bis die Voreinstellungsliste dargestellt wird.

Drücken Sie + oder ▬ (oder drehen Sie den

2. Bedienknopf) zur Auswahl einer voreingestellten Sendernummer und drücken Sie dann zur Bestätigung auf

oder

am PRIMUS

und danach

am

.

Direktes Speichern eines Radiosenders in der Favoritenliste

Auswahl eines Radiosenders aus der Favoritenliste

24 © sonoro audio GmbH 2021

1. Drücken und halten Sie eine der 4 Favoritentasten (

2.

Auf der Fernbedienung: Drücken und halten Sie eine der Tasten

Sie haben 3 Möglichkeiten einen Favoriten auszuwählen:

Drücken Sie auf

1.

▬

(oder drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Favoritenliste und drücken Sie dann auf

Drücken Sie eine der 4 Favoritentasten am

2. PRIMUS.

) am PRIMUS.

, drücken Sie dann +

.

DE

0-9

INFO

3. Drücken Sie eine der Tasten

auf der

Fernbedienung, um einen der Favoriten (1-

10) auszuwählen.

Informationen des

Drücken Sie wiederholt auf

. Radiosenders durchsuchen (falls verfügbar)

Ton stumm schalten

Drücken Sie auf das Symbol oder die Taste .

oder wiederherstellen

7.2 Einrichtungsmenü

Drücken Sie im FM-Radiobetrieb auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

•

[Autom. Sendersuchlauf]

Zur automatischen Speicherung aller verfügbaren Radiosender in der Voreinstellungsliste.

Alle vorhandenen voreingestellten Sender werden gelöscht.

•

[Suchlauf Einstellung]

Zur Auswahl, dass beim automatischen Suchlauf nur Sender mit starkem Empfangssignal berücksichtigt werden.

•

[Empfang Einstellung]

Radio hören in Stereo oder Mono-Qualität.

•

[Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

MENU

Bedienknopf) zur Auswahl von DAB Radio und

drücken Sie zur Bestätigung auf

OK.

Senderliste.

FAV

OK

1-4

0-9

FAV

oder

OK

PRIMUS.

8. DAB Radio

8.1 Betrieb

Auswahl von DAB Radio

DAB-Sender suchen Wenn Sie zum ersten Mal DAB wählen oder

Einstellen eines Senders

Speichern eines Radiosenders in der Voreinstellungsliste

Drücken Sie die Taste am PRIMUS oder auf der Fernbedienung, oder drücken Sie einmal

und dann oder (oder drehen Sie

den

wenn die Senderliste leer ist, führt PRIMUS automatisch einen vollständigen Suchlauf durch und speichert alle verfügbaren Sender in der

Drücken Sie oder .

Es lassen sich maximal 10 Radiosender speichern.

1.

Drücken und halten Sie die Taste PRIMUS, bis die Voreinstellungsliste dargestellt wird.

Drücken Sie + oder ▬ (oder drehen Sie den

2. Bedienknopf) zur Auswahl einer voreingestellten Sendernummer und drücken Sie zur Bestätigung auf

am

.

Direktes Speichern eines Radiosenders in der Favoritenliste

Auswahl eines Radiosenders aus der Favoritenliste

26 © sonoro audio GmbH 2021

1. Drücken und halten Sie eine der 4 Favoritentasten (

2.

Auf der Fernbedienung: Drücken und Halten Sie eine der Tasten

Sie haben 3 Möglichkeiten einen Favoriten auszuwählen:

Drücken Sie auf

1.

▬

(oder drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Favoritenliste und drücken Sie dann auf

2. Drücken Sie eine der 4 Favoritentasten am

) am PRIMUS.

.

, drücken Sie dann +

.

DE

0-9

Fernbedienung.

INFO

3. Drücken Sie eine der Tasten

auf der

Fernbedienung, um einen der Favoriten (1-

10) auszuwählen.

Hinweis: Zum Abrufen 2-stelliger Favoriten drücken Sie die Tasten hintereinander auf der

Informationen* des

Drücken Sie wiederholt auf

. Radiosenders durchsuchen (falls verfügbar)

Ton stumm schalten

Drücken Sie auf das Symbol oder die Taste .

oder wiederherstellen

*DAB-Informationen (falls verfügbar) enthalten: Sendername, Dynamic Label Segment (DLS), Signalstärke, Programmtyp (PTY), Ensemble-Name, Frequenz, Signalfehlerrate, Bitrate und Audiostatus, Codec und Uhrzeit und Datum.

8.2 Einrichtungsmenü

Drücken Sie im DAB-Modus auf SETUP, um zum Einrichtungsmenü zu gelangen (siehe Kapitel „Menüfunktionen”). Folgende Optionen stehen zur Verfügung:

•

[Senderliste]

Zeigt alle verfügbaren Sender an.

•

[Vollständiger Suchlauf]

Zum Suchen und Speichern aller verfügbaren Sender.

•

[Manuell einstellen]

Zur manuellen Sendersuche. Die Liste verfügbarer digitaler Radiosender wird dargestellt.

•

[Ungültige entfernen]

Zum Löschen aller inaktiven Sender aus der Senderliste.

•

[DRC]

Manche DAB-Sender bieten die Dynamic Range Compression (DRC) an. Mit der DRC-Einstellung wird der Lautstärkeunterschied zwischen leisen und lauten Passagen reduziert. Sie können zwischen DRC Hoch, DRC Niedrig und DRC Aus wählen. Bei lauter Umgebung wird DRC Hoch empfohlen.

•

[Senderreihenfolge]

Zur Festlegung, wie die Sender bei der Sendersuche dargestellt werden. Folgende Optionen stehen zur Verfügung:

•

[Alphanumerisch]: Die Sender werden in alphabetischer Reihenfolge aufgeführt

•

[Ensemble]: Es werden Sendergruppen aufgeführt, die zusammen im gleichen Ensemble gesendet werden

•

[Gültig]: Es werden erst die aktiven Sender und danach die inaktiven Sender dargestellt.

•

[Bluetooth Kopfhörer]

Zum Anschließen oder Trennen eines Bluetooth-Kopfhörers siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

28 © sonoro audio GmbH 2021

DE

iRadio

MENU

OK

verbindet sich mit dem zuletzt verwendeten

Sender.

FAV

OK

1-4

0-9

FAV

Favoritenliste und drücken Sie dann auf OK.

9. Internet Radio

9.1 Betrieb

Zur Nutzung des Internetradios muss zuerst eine Internetverbindung über Wi-Fi oder Ethernet eingerichtet werden (siehe Kapitel „Erste Schritte“ und „Netzwerk“).

Auswahl von Internet Radio

Einstellen eines Radiosenders oder Podcast

Speichern eines Radiosenders in der Favoritenliste

Direktes Speichern eines Radiosenders in der Favoritenliste

Drücken Sie die Taste oder auf der Fernbedienung, oder drücken Sie einmal auf drehen Sie den Einstellknopf) zur Auswahl von Internet-Radio und drücken Sie zur Bestätigung auf

.

PRIMUS Netzwerk und dann mit dem zuletzt gehörten

siehe Kapitel „Senderliste“.

Es lassen sich maximal 10 Radiosender speichern.

Drücken und halten Sie die Taste

1. PRIMUS, bis die Favoritenliste (Voreinstellungen) dargestellt wird.

2.

Drücken Sie + oder ▬ (oder drehen Sie den Einstellknopf) zur Auswahl der Nummer eines Favoritensenders und drücken Sie zur Bestätigung auf

1. Drücken und halten Sie eine der 4 Favoritentasten (

2.

Auf der Fernbedienung: Drücken und Halten Sie eine der Tasten

, danach

oder am PRIMUS

oder

.

) am PRIMUS.

.

(oder

am

Aufrufen eines Radiosenders aus der Favoritenliste

Sie haben 3 Möglichkeiten einen Favoriten auszuwählen:

1.

Drücken Sie auf

▬

(oder drehen Sie den Bedienknopf) zur

Auswahl eines Radiosenders in der

, drücken Sie dann + oder

0-9

INFO

2. Drücken Sie eine der 4 Favoritentasten am PRIMUS.

Drücken Sie eine der Tasten

3. Fernbedienung, um einen der Favoriten (1-

10) auszuwählen.

auf der

Informationen* des Radiosenders durchsuchen (falls verfügbar)

Ton stumm schalten oder wiederherstellen

*Die Senderinformationen (falls verfügbar) enthalten: Künstler und Titelbezeichnung, Senderbeschreibung, Sender-Genre und Ort, Signalqualität, Codec und Abtastrate, Abspiel-Puffer und Datum.

9.2 Einrichtungsmenü

Drücken Sie SETUP im Modus Internet Radio, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

•

[Zuletzt gehört]

Einstellen der zuletzt gehörten Radiosender.

•

[Senderliste]

Einstellen verfügbarer Internet-Radiosender (siehe Kapitel „Senderliste“).

•

[Bluetooth Kopfhörer]

Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

Drücken Sie wiederholt auf

Drücken Sie die Taste .

.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

30 © sonoro audio GmbH 2021

DE

9.3 Senderliste

In der [Senderliste] stehen die folgenden Menüs und Untermenüs zur Verfügung:

•

[Lokal (Name Ihres Ortes)]

Suchen und Einstellen von Sendern in Ihrer Nähe. Die Sender sind in mehreren Kategorien gruppiert.

•

[Sender]

•

[Länder]: Suchen und Einstellen von Sendern nach Ort.

•

[Genre]: Suchen und Einstellen von Sendern nach Genre.

•

[Sender suchen]: Suche nach verfügbaren Radiosendern durch Eingabe von Stichworten.

•

[Populäre Sender]: Suchen und Einstellen der beliebtesten Internet-Radiosender.

•

[Neue Sender]: Suchen und Einstellen der beliebtesten InternetRadiosender.

•

[Podcasts]

•

[Länder]: Suchen und Einstellen von Podcasts nach Ort.

•

[Formate]: Suchen und Einstellen von Podcasts nach Genre.

•

[Suchen Podcasts]: Suche nach verfügbaren Podcasts durch Eingabe von Stichworten.

•

[Hilfe]

•

Hilfe zu häufig gestellten Fragen, wenn das Internet-Radio nicht richtig funktioniert.

•

Erhalt des Zugangscodes vom PRIMUS.

9.4 Verwendung des Webportals

Über die Webseite des Portals Frontier Silicon Internet Radio können Sie „Meine Favoriten“ organisieren und neue Internetradiosender auf einem Computer hinzufügen. Dazu müssen Sie sich zuerst beim Webportal anmelden.

1.

Drücken Sie im Internet-Radiomodus auf SETUP (Einrichten) und wählen Sie dann [Senderliste] > [Hilfe]. Notieren Sie den Zugangscode.

2.

Gehen Sie im Webbrowser Ihres Computers auf die Seite http://nuvola.link/sr

3.

Melden Sie mit dem Zugangscode ein neues Konto an.

4.

Folgen Sie den Hinweisen im Webportal, verwenden Sie die Funktionen „Meine Favoriten“ und „Meine hinzugefügten Radiostationen“, um Radiosender hinzuzufügen.

5.

Die in „Meine Favoriten“ hinzugefügten Sender können Sie durch [Meine Favoriten] im Internet-Radiomodus vom PRIMUS hören.

Die in „Meine gespeicherten Sender“ hinzugefügten Sender können Sie durch [Meine hinzugefügten Radiostationen] im Internet-Radiomodus von PRIMUS hören.

32 © sonoro audio GmbH 2021

DE

10. Streaming Dienste

Ihr PRIMUS kann Content der folgenden Streaming Dienste wiedergeben:

Die Symbole dieser Dienste finden Sie auch im Display Ihres PRIMUS wieder.

Bitte beachten Sie: Die Benutzung von Streaming Diensten erfordert den Abschluss entsprechender Verträge; diese können Kosten verursachen. Insbesondere kostenlose Angebote enthalten häufig Werbung. Änderungen unterliegen der Verantwortung der Streaming-Dienste. Bitte informieren Sie sich auf den Homepages der Anbieter.

MENU

OK

Wir empfehlen, zunächst die UNDOKTM App auf dem Gerät zu installieren, mit dem Sie Ihr PRIMUS steuern wollen (dies kann z.B. ein Smartphone oder Tablet sein).

Achtung: Dieses Gerät (z.B. Smartphone) muss sich im gleichen Netzwerk, wie Ihr PRIMUS befinden!

Hinweise zur UNDOKTM App finden Sie in Kapitel 19.

Vereinzelt können die Dienste auch direkt über die Apps der Anbieter oder am PRIMUS selber bedient werden. Bitte informieren Sie sich beim Anbieter.

10.1 Betrieb

Die im Folgenden beschriebenen Abläufe erfolgen analog für alle zur Verfügung stehenden Streaming Dienste.

Auswahl eines streaming Dienstes

Drücken Sie die Taste am PRIMUS oder auf der Fernbedienung, um zur Auswahl des gewünschten Streaming Dienstes zu gelangen. Die Symbole der oben aufgeführten Dienste erscheinen dabei entsprechend im Display Ihres PRIMUS.

Alternativ drücken Sie einmal auf

und dann

oder (oder drehen Sie den Einstellknopf)

um den gewünschten Streaming Dienst

Ein Streaming Konto anmelden (TIDAL, Napster, Deezer, Qobuz, Amazon Music)

auszuwählen; bestätigen Sie mit

Zur Benutzung eines Streaming Dienstes auf Ihrem PRIMUS melden Sie sich am PRIMUS oder über die auf Ihrem Mobilgerät installierte UNDOK

TM

App mit Ihrem Konto an. Folgen Sie

.

den Anweisungen auf dem Bildschirm.

34 © sonoro audio GmbH 2021

DE

FAV

OK

1-4

1-8

0-9

So nutzen Sie Spotify Connect

Pause oder erneute Wiedergabe

Zum vorherigen oder nächsten Titel wechseln

Speichern eines Titels (einer Playlist*) in der der Favoritenliste

Verwenden Sie Ihr Smartphone, Tablet oder Ihren Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfahren Sie mehr.

1.

Verbinden Sie Ihren PRIMUS mit Ihrem Netzwerk.

2.

Starten Sie die Spotify-App auf Ihrem Smartphone, Tablet oder Laptop und verbinden Sie sich mit demselben Netzwerk.

3.

Spielen Sie einen Titel ab und wählen Sie „Verfügbare Geräte“.

4.

Wählen Sie PRIMUS.

Drücken Sie .

Drücken Sie oder .

Sie können maximal 8 Titel speichern, mit Spotify können bis zu 10 Titel oder auch Playlisten gespeichert werden.

Drücken und halten Sie die Taste PRIMUS, bis die Favoritenliste angezeigt wird. Drücken Sie Bedienknopf) zur Auswahl eines Favoritenspeicherplatzes und drücken Sie dann zur Bestätigung auf

+

oder ▬ (oder drehen Sie den

.

am

1.

Direktes Speichern

eines Titels (einer Playlist*) in der der Favoritenliste

Drücken und halten Sie eine der 4 Favoritentasten (

Auf der Fernbedienung: Drücken und

2. halten Sie eine der Tasten

) am PRIMUS.

(Spotify

).

FAV

OK

1-8

0-9

INFO

Auswahl eines

(einer Playlist*) in der der Favoritenliste

Titels

Sie haben 3 Möglichkeiten einen Favoriten auszuwählen:

1.

Drücken Sie auf oder

▬

(oder drehen Sie den Bedienknopf)

, drücken Sie dann +

zur Auswahl eines Titels / einer Playlist in der Favoritenliste und drücken Sie dann auf

Drücken Sie eine der 4 Favoritentasten am

2. PRIMUS.

3.

Drücken Sie eine der Tasten Fernbedienung (Spotify

auf der

), um einen der

Favoriten auszuwählen.

Informationen zum

Drücken Sie wiederholt auf

. Titel durchsuchen (falls verfügbar)

Ton stumm

Drücken Sie .

schalten oder wiederherstellen

* Gilt nur für Spotify

10.2 Einrichtungsmenü

Wählen Sie einen verfübaren Streaming-Dienst und drücken Sie SETUP, um zum Einrichtungsmenü zu gelangen. Es stehen folgende Optionen zur Verfügung:

.

•

[Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

36 © sonoro audio GmbH 2021

DE

MENU

Sie dann zur Bestätigung auf OK.

SETUP

11. My Music mode

HINWEIS!

Gefahr der Beschädigung! Unsachgemäße Handhabung des PRIMUS kann zu Beschädigung führen.

Verbinden Sie PRIMUS nicht direkt mit dem USB-Anschluss eines Computers oder eines anderen externen Speichermediums wie etwa einer externen Festplatte.

In My Music können Sie Titel (Audiodateien) abspielen, die sich auf einem USB-Speicherstick oder einem Medienserver (UPnP) befinden und sich im gleichen Wi-Fi-Netzwerk wie PRIMUS befinden.

11.1 Betrieb

Auswahl von „Meine Musik“

Drücken Sie die Taste auf der Fernbedienung, oder drücken Sie einmal

, danach oder (oder drehen Sie den Einstellknopf) zur Auswahl von „Meine Musik“ und drücken

Abspielen von Titeln, die auf einem USBStick gespeichert sind

Pause oder erneute Wiedergabe

Zum nächsten oder vorherigen Titel wechseln

Schnelle Vorwärtsoder Rückwärtssuche innerhalb eines Titels (Audiodatei)

Stecken Sie den USB-Stick in den USB-Anschluß des PRIMUS. Drücken Sie dann wählen Sie [USB Abspielen] aus dem Einrichtungsmenü.

Drücken Sie .

Drücken Sie oder .

Drücken und halten Sie beim Abspielen oder .

und

FAV

INFO

Hinzufügen eines Titels in „Meine Playlist“

Auswahl eines Abspielmodus

Informationen zum

Drücken und halten Sie oder den Einstellknopf, wenn die Datei im Auswahlmenü markiert ist.

Drücken Sie wiederholt auf

•

= Alle Titel wiederholen

•

= Einen Titel wiederholen

•

= Zufallsmodus

•

= Alle Titel zufällig wiederholen

Drücken Sie wiederholt auf

.

. Titel (Audiodatei) durchsuchen (falls verfügbar)

11.2 Einrichtungsmenü

Drücken Sie im Modus „My Music“ auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

•

[Gemeinsame Medien]

Zur Suche nach Audiodateien im Wi-Fi- oder Ethernet-Netzwerk.

Sobald ein Medienserver gefunden ist, wird ein Auswahlmenü zur Wahl von Audiodateien zum Abspielen vom PRIMUS angezeigt.

•

[USB Abspielen]

Zur Suche nach Audiodateien auf dem angeschlossenen USB-Speicherstick.

Sobald ein USB-Stick gefunden wurde, wird ein Auswahlmenü zur Wahl von Audiodateien zum Abspielen vom PRIMUS angezeigt.

•

[Meine Playlist]

Zum Suchen und Abspielen von Audiodateien, die in „Meine Playlist“ gespeichert sind.

•

[Wiederholen]

Zum Ein- oder Ausschalten der Wiederholungsfunktion beim Abspielen von aktuellem Ordner/ Playlist.

•

[Shuffle]

Zum Ein- oder Ausschalten des Zufallsmodus beim Abspielen von aktuellem Ordner/ Playlist.

38 © sonoro audio GmbH 2021

DE

•

[Playlist leeren]

Löscht Einträge aus „Meine Playlist“.

•

[Server entfernen]

Wenn diese Einstellung auf „JA“ gesetzt wird, werden inaktive Medienserver angezeigt. Sie können dann einen Medienserver auswählen und diesen „aufwecken“ (WOL-Funktion), um Audiodateien vom PRIMUS abzuspielen.

•

[Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

MENU

OK

12. Bluetooth

PRIMUS kann sich innerhalb eines Bereichs von ca. 10 Metern mit Bluetoothfähigen Abspielgeräten verbinden.

12.1 Verbinden

1.

Drücken Sie die Taste am PRIMUS oder auf der Fernbedienung, oder drücken Sie einmal auf Einstellknopf) zur Auswahl von Bluetooth und drücken Sie dann zur Bestätigung auf

Das kleine Bluetooth-Symbol blinkt und zeigt an, dass PRIMUS bereit zum Verbinden ist.

2.

Schalten Sie an Ihrem Bluetooth-fähigen Abspielgerät die BluetoothFunktion ein und suchen Sie nach verfügbaren Bluetooth-Geräten.

3.

Wählen Sie „PRIMUS” aus der Liste verfügbarer Bluetooth-Geräte, um die Verbindung einzurichten.

Das Bluetooth-Symbol hört auf zu blinken, wenn die Verbindung zustande gekommen ist.

12.2 Betrieb

Auswahl des Bluetooth AudioModus

MENU, danach + oder ▬ (oder drehen Sie den

OK.

Drücken Sie die Taste am PRIMUS oder auf der Fernbedienung, oder drücken Sie einmal auf

, danach oder (oder drehen Sie den Einstellknopf) zur Auswahl von Bluetooth und drücken Sie dann zur Bestätigung auf

.

Musik abspielen Wählen Sie eine Audiodatei von Ihrem Bluetooth-

fähigen Abspielgerät und starten Sie die Wiedergabe.

Pause oder erneutes

Drücken Sie .

Abspielen

Wechseln zur

Drücken Sie ode .

vorherigen oder nächsten Audio-Datei

40 © sonoro audio GmbH 2021

DE

INFO

Schnelle Vorwärtsund Rückwärtssuche

Drücken und halten Sie beim Abspielen oder

.

innerhalb eines Titels

Trennen der BluetoothVerbindung

Schalten Sie auf einen anderen Abspielmodus, oder wählen Sie [BT Trennen] aus dem Einrichtungsmenü (siehe unten), oder dücken und halten Sie .

Informationen zum

Drücken Sie wiederholt auf

. Titel durchsuchen (falls verfügbar)

12.3 Einrichtungsmenü

Drücken Sie SETUP im Bluetooth-Audiomodus, um zum Einrichtungsmenü zu gelange. Folgende Optionen stehen zur Verfügung:

•

[Bluetooth trennen]

Zum Trennen der Bluetooth-Verbindung.

•

[Details anzeigen]

•

[Bluetooth Info]: Den vorhandenen BluetoothVerbindungsstatus anzeigen.

•

[Verbunden mit]: Den Namen des derzeit verbundenen Bluetooth-Geräts anzeigen.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

MENU

(oder drehen Sie den

OK

13. AUX In 1

13.1 Betrieb

Ihr externes Abspielgerät (z.B. Blu-ray-Player) muss mit einem Audiokabel (mit RCA-Stecker, nicht mitgeliefert) an der AUX-Eingangsbuchse 1 des PRIMUS angeschlossen werden.

Auswahl des AUX In 1 Modus

Drücken Sie die Taste AUX am PRIMUS, um auf AUX In 1 umzuschalten, oder drücken Sie auf der Fernbedienung, oder drücken Sie einmal auf

, danach oder Einstellknopf) zur Auswahl von AUX In 1 und drücken Sie dann zur Bestätigung auf

.

Starten und Steuern der Wiedergabe

Ton stumm schalten

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie oder die Taste .

oder wiederherstellen

13.2 Einrichtungsmenü

Drücken Sie im Modus AUX In 1 auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

•

[Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

42 © sonoro audio GmbH 2021

DE

MENU

(oder drehen Sie den

drücken Sie dann zur Bestätigung auf OK.

14. AUX In 2

14.1 Betrieb

Ihr externes Abspielgerät (z.B. mp3-Player) muss mit einem Audiokabel (mit 3,5 mm Stecker, nicht mitgeliefert) an der AUX-Eingangsbuchse 2 des PRIMUS angeschlossen werden.

Auswahl des AUX In 2 Modus

Drücken Sie die Taste AUX am PRIMUS, um auf AUX In 2 umzuschalten, oder drücken Sie auf der Fernbedienung, oder drücken Sie einmal auf

, danach oder

Einstellknopf) zur Auswahl von AUX In 2 und

Starten und Steuern der Wiedergabe

Ton stumm schalten

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie oder die Taste .

oder wiederherstellen

14.2 Einrichtungsmenü

Drücken Sie im Modus AUX In 2 auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

•

[Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

MENU

OK

15. Optischer Modus

15.1 Betrieb

Ihr externes Abspielgerät (z.B. Audio-Verstärker) muss mit einem Audiokabel (mit optischem Stecker, nicht mitgeliefert) am optischen Eingang des PRIMUS angeschlossen werden.

Auswahl des optischen Modus

Drücken Sie die Taste auf der Fernbedienung, oder drücken Sie einmal auf

, danach oder (oder drehen Sie den Einstellknopf) zur Auswahl des optischen Modus und drücken Sie

Starten und Steuern der Wiedergabe

Ton stumm schalten

dann zur Bestätigung auf

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie oder die Taste .

.

oder wiederherstellen

15.2 Einrichtungsmenü

Drücken Sie im optischen Eingangsmodus auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

•

[Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

•

[Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

•

[Hauptmenü]

Zur Auswahl anderer Abspielfunktionen, Sleeptimer oder Weckalarm.

Der optische Eingang unterstützt nur Musikquellen mit Linear PCM, 2 Kanälen 16 Bit oder 24 Bit.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

44 © sonoro audio GmbH 2021

DE

16. Alarmfunktionen

16.1 Alarm einstellen

Sie können Alarme zum Wecken einstellen.

1.

Halten Sie gedrückt, um die Alarmeinstellungen zu wählen. Sie können auch im Wiedergabemodus auf

und danach [Wecker] drücken. Der Alarm-Einstellmodus ist auch bereit, wenn PRIMUS im

Bereitschaftsmodus (ausgeschaltet) ist. Halten Sie dazu gedrückt.

2.

Wählen Sie den einzustellenden Alarm aus und drücken Sie dann auf OK.

3.

Zum Einstellen des Alarms haben Sie folgende Möglichkeiten. Drehen Sie den Einstellknopf oder drücken Sie die Einstelltasten, um die Einstellungen vorzunehmen (siehe Kapitel „Menüoptionen“).

•

[Erlauben] Zum Ein- oder Ausschalten von Alarmwiederholungen. Es stehen die

folgenden Optionen zur Verfügung:

•

[Aus]: Zum Abstellen des Alarms.

•

[Täglich]: Der Alarm ist jeden Tag aktiviert.

•

[Einmal]: Der Alarm ist nur einmal aktiviert.

•

[Wochenende]: Der Alarm ist an Sonnabenden und Sonntagen aktiviert.

•

[Werktage]: Der Alarm ist von Montag bis Freitag aktiviert.

SETUP und dann [Hauptmenü]

•

[Uhrzeit] Zum Einstellen der Uhrzeit für den Alarm.

•

[Modus] Zur Auswahl der Alarmquelle. Es stehen die folgenden Optionen zur

Verfügung:

• [Summer]

• [Internet Radio]

• [DAB Radio]

• [FM Radio]

•

[Programm] Zur Auswahl des zuletzt gehörten Senders oder einem voreingestellten

Sender als Alarmquelle. Dies wird nur angezeigt, wenn Internet-Radio, DAB oder FM in [Modus] gewählt ist.

•

[Lautstärke] Zum Einstellen der Lautstärke des Alarmtons.

•

[Speichern] Zum Speichern der aktuellen Einstellungen.

Wenn [Speichern] gewählt ist, werden die Alarmeinstellungen gespeichert. Wenn ein Alarm aktiviert ist, wird das entsprechende Alarmsymbol ( ) angezeigt.

16.2 Alarm ein- oder ausschalten

•

Drücken Sie wiederholt auf wenn sich PRIMUS im Betriebsmodus oder im Bereitschaftsmodus (aus) befindet, um den entsprechenden Alarm einoder ausschalten.

•

Bei eingeschaltetem Alarm wird das Alarmsymbol ( ) dargestellt.

16.3 Ein Alarmsignal ausschalten

•

Drücken Sie auf oder , um einen ertönenden Alarm abzuschalten.

16.4 Snooze (Schlummer-Funktion)

•

Zum zeitweiligen Stummschalten (Vorgabe: 10 Min.) eines ertönenden Alarms drücken Sie die Tasten

•

Drücken Sie + oder – (oder drehen Sie den Einstellknopf) zum Ändern des

OK oder .

Zeitintervalls (5, 10, 15 oder 30 Min).

•

Während des Schlummerzeitraums blinkt das Alarmsymbol und die verbleibende Schlummerzeit wird angezeigt.

•

Zum Abschalten der automatischen Snooze (Schlummer-Funktion) drücken Sie oder .

46 © sonoro audio GmbH 2021

DE

17. Sleeptimer (automatische AbschaltFunktion)

Mit dem Sleeptimer (automatische Abschalt-Funktion) stellen Sie die Zeitdauer ein, bevor sich PRIMUS automatisch abschaltet.

1.

Drücken Sie SETUP im Abspielmodus und wählen Sie dann [Hauptmenü] und [Sleeptimer].

Oder drücken Sie direkt die Taste Funktion ein- oder auszuschalten.

2.

Drücken Sie + oder ▬ (oder drehen Sie den Einstellknopf) zur Auswahl der Abschaltzeit (15, 30, 45, 60, oder 90 Min).

3.

Drücken Sie auf OK, um die Auswahl zu bestätigen.

Wenn der Sleeptimer aktiv ist, werden das Sleeptimersymbol ( ) und die verbleibende Zeit angezeigt. Zum Abschalten des Sleeptimer wählen Sie [Schlummer aus].

SLEEP, um die automatische Abschalt-

18. Systemeinstellungen

18.1 Zugang zu den Systemeinstellungen

•

Drücken Sie in einem Abspielmodus auf SETUP und wählen Sie dann [Systemeinstellungen]

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

18.2 Streaming Audio Qualität

Die drei Qualitätseinstellungen, die in den Systemeinstellungen vorgenommen werden können, beziehen sich ausschließlich auf Musik-Streaming Dienste.

•

[Niedrige Qualität]: Entspricht der niedrigsten Qualität des Streaming Dienstes

•

[Normale Qualität]: Entspricht der normalen Qualität des Streaming Dienstes

•

[Hohe Qualität]: Entspricht der höchsten Qualität des Streaming Dienstes

18.3 Equalizer

Wählen Sie eine der Equalizer-Optionen, um den Klang an Ihre Bedürfnisse anzupassen.

•

[3D Sound]

3D Sound erweitert die Stereobühne und verbessert so die räumliche Wiedergabe Ihrer Musik.

•

[Loudness]

Mit Loudness werden die Höhen/Tiefen an die jeweilige Lautstärke angepasst, sodass feine Töne auch bei leiser Musik klar zu hören sind.

•

[Bass]

Einstellen der Bässe, um den Klang an Ihre Bedürfnisse anzupassen.

•

[Höhen]

Einstellen der Höhen, um den Klang an Ihre Bedürfnisse anzupassen.

•

Wählen Sie eine der folgenden voreingestellten Optionen für den Equalizer: [Flach], [Pop], [Rock], [Jazz] und [Klassik].

48 © sonoro audio GmbH 2021

DE

18.4 Netzwerk

•

[Netzwerkassistent]

Zum Einrichten einer Netzwerkverbindung.

•

[WPS WLAN Aufbau]

Wählen Sie diese Option, wenn Ihr drahtloser Router die Einrichtungsmethoden WPS oder PBC unterstützt.

•

[Einstellungen anzeigen]

Zur Darstellung der aktuellen Netzwerkinformationen.

•

[WLAN-Region]

Zur Auswahl einer WLAN-Region.

•

[Manuelle Einstellungen]

Wählen Sie unter der Option [Drahtlos] [DHCP aktiv] aus, um die IP-Adresse automatisch zuzuweisen oder [DHCP inaktiv], um sie manuell zuzuweisen.

•

[NetRemote PIN-Setup]

Zur Einrichtung einer NetRemote PIN.

•

[Netzwerkprofil]

Zum Anzeigen einer im PRIMUS gespeicherten Netzwerkliste.

•

[Netzwerkeinstellungen löschen]

Löscht alle Netzwerkeinstellungen.

•

[Netzwerkverbindung halten]

Hält die Netzwerkverbindung aufrecht. Damit können Sie PRIMUS unter Verwendung einer Remote App aus dem Standby aktivieren.

18.5 Zeit/Datum

•

[Zeit-/Datumseinst]

Zur Einstellung von Uhrzeit und Datum.

•

[Auto Update]

Zur Auswahl einer Quelle (Radio, Internet-Netzwerk oder kein Update) zur automatischen Aktualisierung der Uhrzeit.

Wenn Sie die Uhrzeit von einer Quelle aktualisieren (Radio – FM/DAB), ist die Sommerzeit-Einstellung wirksam.

Wenn Sie die Uhrzeit vom Internet-Netzwerk aktualisieren, müssen Sie Ihre

Zeitzone einstellen.

•

[Format einst] Zur Einstellung des Zeitformats (12 oder 24 Stunden).

•

[Zeitzone einstellen] Zur Festlegung einer Zeitzone.

•

[Sommerzeit?] Zur Aktivierung oder Deaktivierung der Sommerzeit.

18.6 Inaktiver Standby

Mit dieser Option können Sie die Zeitdauer festlegen, bevor sich PRIMUS

•

automatisch abschaltet. Verfügbare Optionen: Aus, 2, 4, 5 und 6 Stunden.

18.7 Sprache

Mit dieser Option können Sie die Sprache festlegen. Verfügbare Optionen:

•

Deutsch, Englisch, Dänisch, Spanisch, Französisch, Italienisch, Niederländisch, Norwegisch, Polnisch, Portugiesisch, Finnisch, Schwedisch und Türkisch.

18.8 Werkseinstellungen

Mit dieser Option werden alle benutzerdefinierten Einstellungen gelöscht

•

und durch die ursprünglichen Werkseinstellungen ersetzt.

18.9 Software Update

[Auto-Update]

•

Zur regelmäßigen automatischen Suche nach Aktualisierungen.

•

[Jetzt prüfen] Zur sofortigen Suche nach Aktualisierungen. Wenn eine neue Software verfügbar ist, wird PRIMUS Sie fragen, ob Sie die

Aktualisierung durchführen wollen. Vergewissern Sie sich vor einer Software-Aktualisierung, dass PRIMUS über

eine stabile Stromversorgung verfügt. Ein Trennen der Stromzufuhr während eines Software-Updates kann PRIMUS beschädigen.

18.10 Einrichtungsassistent

•

Zur Durchführung der ersten Einrichtung (siehe Kapitel “Erste Einrichtung”).

50 © sonoro audio GmbH 2021

DE

18.11 Info

•

Hier werden die aktuelle Software-Version, Spotify-Version, Radiokennung und Gerätename angezeigt.

18.12 Datenschutz

•

Bitte besuchen Sie folgende Web-Side: www.frontiersmart.com/privacy

18.13 Anzeigehelligkeit

Zur Auswahl der Helligkeit der Anzeige: Der Helligkeitsgrad wird über den Sensor an der Front des PRIMUS automatisch an das Umgebungslicht angepasst. Sie können Einstellungen sowohl für helle Umgebungen, als auch für dunkle Umgebungen, z.B. für die Nacht im Schlafzimmer vornehmen. Hierzu drücken und halten Sie die Displaytaste auf dem PRIMUS, stellen die Helligkeit durch Drehen des Einstellknopfes ein und bestätigen mit

•

[Helle Umgebung]

Stufe 8 bis 15

•

[Dunkle Umgebung]

Stufe 1 bis 8

OK.

19. Verwendung der UNDOKTM App zur Steuerung des PRIMUS

PRIMUS ist kompatibel mit der UNDOK™ App von Frontier Silicon. Die App bietet umfassende Fernbedienungsfunktionen für FS-basierte Audiomodule mit iOS oder Android Smartphone.

Installieren und Verwenden der UNDOK™ App:

1.

Laden Sie die UNDOK™ App vom „App Store” oder von „Google Play” herunter und installieren Sie sie auf Ihrem iOS oder Android Smartphone.

2.

Verbinden Sie Ihr Smartphone mit dem gleichen Wi-Fi-Netzwerk wie PRIMUS.

3.

Starten Sie die UNDOK™ App auf Ihrem Smartphone. Die App sucht nach kompatiblen Audiosystemen. Sie können auch „Audiosystem einrichten“ wählen, um die Suche nach Audiosystemen zu starten.

4.

Wählen Sie „PRIMUS“ aus der Liste verfügbarer Audiosysteme.

52 © sonoro audio GmbH 2021

DE

PRIMUS ein- oder auschalten

Lautstärkeregelung

5.

Steuern von PRIMUS über die UNDOK™ App.

Wahl einer Audioquelle

Störung

Mögliche Ursache

Behebung

Gerät schaltet nicht ein

Netzkabel ist nicht

Schließen Sie das

PRIMUS reagiert nicht

Fehler am PRIMUS.

Trennen Sie den Stecker

Fernbedienung

Abstand zum PRIMUS

Verringern Sie den

Batterie ist leer.

Tauschen Sie die Batterie

Kein Ton oder schlechter

Ton ist ausgeschaltet.

Regeln Sie die Lautstärke.

PRIMUS ist nicht im

Wählen Sie einen anderen Kopfhörer ist

Ziehen Sie den

Empfang von FM/DAB

Richten Sie die FM/DAB-

Störungen durch

Erhöhen Sie den Abstand

Kein Ton bei Optical

Wählen Sie PCM als

Gerät.

Unzureichende Wi-Fi-

Der Router ist zu weit

Stellen Sie PRIMUS näher

Antenne.

20. Fehlerbehebung

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht immer um einen Defekt am PRIMUS handeln. Prüfen Sie deshalb anhand nachfolgender Tabelle, ob Sie die Störung selbst beseitigen können.

funktioniert nicht oder nur fehlerhaft

Ton

richtig angeschlossen.

ist zu groß.

richtigen Abspielmodus.

eingesteckt.

oder Internet ist schlecht.

Netzkabel richtig an.

und stecken Sie ihn wieder ein. Schalten Sie PRIMUS dann wieder ein.

Abstand zwischen Fernbedienung und PRIMUS.

aus.

Abspielmodus / Audioquelle.

Kopfhörerstecker.

Antenne aus oder prüfen Sie die Wi-Fi-Verbindung.

andere Funksender oder Geräte.

In.

Signalstärke

54 © sonoro audio GmbH 2021

entfernt oder blockiert.

zwischen PRIMUS und anderen Geräten.

Ausgang am externen

zum Router oder ändern Sie die Lage der Wi-Fi-

DE

Störung

Mögliche Ursache

Behebung

Keine Verbindung zum

Router ist nicht

Schalten Sie Ihren Router

Falsches Einrichtungs-

Prüfen Sie, ob Ihr Router

oder PIN).

Konfigurieren Sie

Einstellungen.

Internet-Radiosender

Manche Sender

Hörern.

Versuchen Sie es später

Der Radiosender sendet nicht.

Versuchen Sie es später nochmals.

Einige Internet-

Der Sender wird von

Versuchen Sie es später

wieder in der Liste.

USB-Gerät funktioniert

USB-Wiedergabe wird

Prüfen Sie Dateien und

Gerät.

Es befinden sich

dem USB Gerät.

Entfernen Sie die

USB Gerät.

USB-Gerät lädt nicht.

Prüfen Sie das USB-Kabel.

Wi-Fi-Netzwerk

funktioniert manchmal nicht.

Radiosender verschwinden von der Senderliste.

nicht.

eingeschaltet oder funktioniert nicht richtig.

verfahren.

unterstützen nur eine begrenzte Zahl an

der Liste entfernt, wenn er nicht sendet.

nicht unterstützt.

ein oder prüfen Sie den Router-Zustand.

WPS unterstützt und das richtige Einrichtungsverfahren verwendet (PBC

nochmals die Wi-Fi-

nochmals.

nochmals. Wenn der Sender wieder zu senden beginnt, erscheint er

Dateisystem am USB-

versteckte Dateien auf

versteckten Dateien vom

21. Reinigung

HINWEIS!

Sachschäden durch unsachgemäße Reinigung! Falsche Reinigung kann zu eingeschränkter Funktionalität und Schäden am

PRIMUS führen.

•

Verwenden Sie keinesfalls scharfe oder lösungsmittelhaltige Reinigungsmittel, da diese die Oberfläche des PRIMUS angreifen.

•

Verwenden Sie keine Heiß- oder Druckluft zur Trocknung des PRIMUS.

•

Die Ecken und Kanten des PRIMUS sind druckempfindlich. Schützen Sie diese vor zu hohem Druck.

Fingerabdrücke und leichte Verschmutzungen reinigen

•

Reinigen Sie PRIMUS nur von außen mit einem trockenen, weichen Tuch.

Starke Verschmutzungen reinigen

•

Reinigen Sie PRIMUS nur von außen mit einem leicht angefeuchteten Tuch und trocknen Sie PRIMUS dann mit einem weichen, trockenen Tuch.

56 © sonoro audio GmbH 2021

DE

22. Garantie

Für die Geltendmachung von Garantieansprüchen gilt – ohne dass dadurch Ihre gesetzlichen Rechte eingeschränkt werden – Folgendes:

•

Garantieansprüche können nur innerhalb eines Zeitraums von max. 2 Jahren (1 Jahr in Nordamerika und Australien) gerechnet ab Kaufdatum, geltend gemacht werden.

•

Innerhalb der Garantiezeit beseitigt sonoro audio GmbH nach eigener Wahl durch Reparatur oder Austausch des PRIMUS unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen.

•

Bei Reklamationsanfragen wenden Sie sich bitte an unseren Kundenservice. Die Kontaktdaten finden Sie unter „Kontaktdaten“ oder unter

www.sonoro.de.

•

Mit Reparatur oder Austausch des PRIMUS beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 2 Jahren (1 Jahr in Nordamerika und Australien) ab Kaufdatum.

•

Von der Garantie ausgenommen sind Batterien, Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des PRIMUS nur unerheblich beeinflussen. Bei Eingriffen, die nicht von dem von uns autorisierten Servicezentrum vorgenommen wurden, erlischt die Garantie ebenfalls.

sonoro.de

GB

PRIMUS SO-340

2-WAY ALL-IN-ONE MUSIC SYSTEM WITH INTEGRATED

5.25” SUBWOOFER, INTERNET RADIO, WIFI,

& BLUETOOTH®

DAB+

Operating manual

Table of contents

1. Introduction ................................................................................... 62

1.1 Contact data .................................................................................................. 62

1.2 Intended use .................................................................................................. 63

2. Getting to know your PRIMUS ..................................................... 63

2.1 Scope of delivery........................................................................................... 63

2.2 Controls and ports ........................................................................................ 64

2.3 Technical data................................................................................................ 69

2.4 Trademarks and trade names ..................................................................... 71

3. Getting started .............................................................................. 72

3.1 Unpacking PRIMUS ....................................................................................... 72

3.2 Inserting the battery in the remote control ............................................... 72

3.3 Using the antennas ....................................................................................... 73

3.4 Performing initial setup ................................................................................ 74

4. Basic operation .............................................................................. 76

5. Using the menus............................................................................ 78

6. Display icons .................................................................................. 79

7. FM Radio mode ............................................................................. 80

7.1 Operation ....................................................................................................... 80

7.2 Setup menu.................................................................................................... 81

8. DAB Radio mode .......................................................................... 82

8.1 Operation ....................................................................................................... 82

8.2 Setup menu.................................................................................................... 83

9. Internet Radio mode ..................................................................... 84

9.1 Operation ....................................................................................................... 84

9.2 Setup menu.................................................................................................... 85

9.3 Station List ...................................................................................................... 85

9.4 Using the web portal .................................................................................... 86

10. Streaming services ........................................................................ 87

10.1 Operation ....................................................................................................... 88

10.2 Setup menu.................................................................................................... 89

11. My Music mode ............................................................................. 90

11.1 Operation ....................................................................................................... 90

11.2 Setup menu.................................................................................................... 91

12. Bluetooth mode ............................................................................ 93

12.1 Pairing ............................................................................................................. 93

12.2 Operation ....................................................................................................... 93

12.3 Setup menu.................................................................................................... 94

60 © sonoro audio GmbH 2021

GB

13. AUX In 1 mode .............................................................................. 95

13.1 Operation ....................................................................................................... 95

13.2 Setup menu ................................................................................................... 95

14. AUX In 2 mode .............................................................................. 96

14.1 Operation ....................................................................................................... 96

14.2 Setup menu ................................................................................................... 96

15. Optical mode ................................................................................. 97

15.1 Operation ....................................................................................................... 97

15.2 Setup menu ................................................................................................... 97

16. Alarm .............................................................................................. 98

16.1 Setting alarm ................................................................................................. 98

16.2 Turning the alarms on or off ........................................................................ 99

16.3 Deactivating a sounding alarm .................................................................. 99

16.4 Snooze ............................................................................................................ 99

17. Sleep timer ................................................................................... 100

18. System Settings ........................................................................... 101

18.1 Accessing the system settings .................................................................. 101

18.2 Streaming audio quality ............................................................................. 101

18.3 Equalizer ....................................................................................................... 101

18.4 Network ........................................................................................................ 102

18.5 Time/date ..................................................................................................... 102

18.6 Inactive standby .......................................................................................... 103

18.7 Language ..................................................................................................... 103

18.8 Factory Reset ............................................................................................... 103

18.9 Software update .......................................................................................... 103

18.10 Setup Wizard ............................................................................................... 103

18.11 Info ................................................................................................................ 103

18.12 Privacy police ............................................................................................... 104

18.13 Backlight ....................................................................................................... 104

19. Using UNDOK

TM

app to control PRIMUS .................................. 105

20. Troubleshooting .......................................................................... 107

21. Cleaning ....................................................................................... 109

22. Warranty ....................................................................................... 110

Address

sonoro audio GmbH,

Phone

+49 2131 8834-141

E-mail

[email protected]

1. Introduction

Thank you for purchasing PRIMUS. This operating manual and the safety manual provide all the information required for trouble-free and safe operation of PRIMUS.

•

Read the operating manual and the safety manual in their entirety before using PRIMUS.

•

Keep the operating manual and safety manual for future reference.

•

If you pass PRIMUS on to a third party, please provide them with the operating manual and safety manual as well.

•

Failure to follow the operating manual and safety manual can result in serious injury or damage to PRIMUS.

•

We assume no liability for damage resulting from failure to observe the instructions in this operating manual and safety manual.

The images in this operating manual are intended to illustrate the actions necessary to operate PRIMUS.

Enjoy your PRIMUS!

1.1 Contact data

Hammer Landstraße 45, 41460 Neuss, Germany

Fax

Internet

+49 2131 7517-599

www.sonoro.de

62 © sonoro audio GmbH 2021

GB

•

Remote control

•

One button cell (CR2032, 3 V)

•

FM/DAB telescopic antenna

•

External WiFi antenna

Operating manual

•

Safety manual

Gloves

1.2 Intended use

PRIMUS is intended for personal use only. It is not intended for commercial use. PRIMUS is solely intended for the following tasks:

•

Playback of FM/DAB+/Internet radio and music streaming services.

•

Audio playback from external devices connected via AUX In, USB port or Optical Input.

•

Audio playback from Bluetooth-enabled devices (e.g. mobile phones).

•

Music stream to Bluetooth headphone devices.

•

Charging of external devices that are connected via the USB port.

Any other use is considered improper use and is prohibited. We assume no liability for damages resulting from improper use.

2. Getting to know your PRIMUS

2.1 Scope of delivery

In addition to the PRIMUS itself, the following accessories are also included in the scope of delivery:

•

Power cable

•

1 2

3 4

5 6

7

8

9

10 11

12

13 14

15 16

17 18 19 20 21 22

2.2 Controls and ports

Front view

1. Display

2. Play/pause button ( )

3. Stop button ( )

4. Left button, skip previous ( )

5. Right button, skip next ( )

6. Preset 1 button (

7. Preset 2 button (

8. Headphone jack ( )

9. Standby button ( )

10. Setup button (SETUP)

11. Menu button (

64 © sonoro audio GmbH 2021

1)

2)

MENU)

12. Volume knob, navigation knob OK button (press the knob)

13. Favourite button (FAV)

14. Back button ( )

15. Preset 4 button (

16. Preset 3 button (

17. FM Radio mode (

4)

3) FM)

18. DAB Radio mode ( )

19. Internet Radio mode (

20. Bluetooth mode ( )

21. Auxiliary input 1/2 mode (

iRadio)

AUX)

22. Music streaming services ( )

GB

23

24

25

26272829 30 31 32

Rear view

23. External WiFi antenna jack

24. Main ON/OFF switch

25. AC socket

26. Auxiliary input 1 (RCA)

27. Auxiliary input 2 (3.5mm)

28. USB port

29. Optical port

30. Line-output (RCA)

31. LAN RJ45 Jack

32. FM/DAB antenna jack

33 34

Bottom view

33. Bass reflex opening

34. Subwoofer driver

66 © sonoro audio GmbH 2021

GB

44 45

50

51

52

54

55

56

57

46 47

48

49

35 36 37

38 39 40

41 42

43

53

58

59

Remote control

35. Standby button ( ) 44. Left button, skip previous ( )

36. Setup button (

37. DAB Radio mode ( ) 46. Treble setting button (

38. FM Radio mode ( ) 47. Bass setting button (

39. My music mode ( ) 48. Preset station buttons (

40. Music streaming services ( ) 49. Alarm button ( )

41. Auxiliary input 1 mode ( ) 50. Mute button ( )

42. Auxiliary input 2 mode ( ) 51. Internet Radio mode ( )

43. Play/Pause button ( ), 52. Bluetooth mode ( )

SETUP) 45. Volume down button (▬)*

OK button

TREBLE)

BASS)

0-9)

53. Optical input mode ( )

54. Right button, skip next ( )

55. Volume up button (

56. Information button (

57. Sleeper timer button (

58. Infra-red transmitter

59. Battery compartment

*Navigation buttons (

+)*

INFO)

SLEEP)

+,▬

)

68 © sonoro audio GmbH 2021

GB

Specification

Value

Dimensions

(W×D×H)

approx. 450 x 258 x 153 mm

Weight

approx. 9.8 kg

Operating temperature

0°C to +40°C

Display

2.8" TFT colour display

Frequency range, FM

87.50 MHz–108.00 MHz

DAB/DAB+

Band III, 174.928 MHz–239.200 MHz

Internet radio

More than 50,000 stations worldwide

8 for each TIDAL | Napster | Deezer | Qobuz | Amazon Music

USB charging

Output: DC 5V

2.1A

NTFS or other systems)

Port 2 : 3.5mm jack Sensitivity: 300 mV

Channel: Stereo 16 bit, 24bit

Amazon Music | DLNA | UpnP |

My music support media

Codec Maximum supported bit rate

files which have DRM protection are not supported.

2.3 Technical data

Station presets

USB playback

AUX-IN

10 for each FM | DAB/DAB+ | Internet radio | Spotify

Compatibility system: FAT 16, FAT 32 (not compatible with

Port 1 : RCA jack Sensitivity: 800 mV

Optical In, TOSLINK Supports linear PCM

Sample rate: 32KHz/44.1KHz//48KHz/96KHz

Streaming

formats

AAC (LC, HE, HEv2) 320 kbits/sec

(1)

1.5 Mbits/sec

FLAC

(2)

1.536 Mbits/sec

LPCM MP3 320 kbits/sec WAV 1.536 Mbits/sec

(3)

320 kbits/sec

WMA All codecs support 2 channels coded files only.

All codecs support smaple rate up to 48 kHz (include 32 and 44.1 kHz)

Files which have Digital Rights Management (DRM) protection applied will not be playable on PRIMUS.

16 and 24 bit samples are supported in FLAC files.

(1)

The maximum support bit rate is for 48kHz sampling, 2

(2)

channels and 16-bits per sample.

(3) WMA Lossless, WMA Voice, WMA 10 Professional, and

5.70GHz

Transmitted power

15dBm for 2.4GHz | 17dBm for 5GHz WiFi

Encrypted key

WEP, WPA, WPA2 (PSK), WPS

Bluetooth

2.402GHz-2.480GHz

Transmitted power

4dBm for BT | 7dBm for BT-LE

Battery

CR2032 (remote control)

Standby Power

< 1.0W

Network Standby

< 2.0W

Network supported

IEEE 802.11 a/b/g/n, 2.4 & 5GHz bands, Ethernet

2.412GHz-2.472GHz / 5.18GHz - 5.32GHz / 5.50GHz-

Version 4.1, Profile: AVRCP v1.5, A2DP 1.3

70 © sonoro audio GmbH 2021

GB

The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by sonoro audio GmbH is under license. Other trademarks and trade names are those of

UPnP™ is a trademark of

The Spotify software is subject to third party licenses found here: http://

Napster and Napster logo are registered trademarks of Rhapsody International Inc registered in the United States and other countries.

TIDAL and TIDAL logo are registered trademark of Aspiro AB in the European Union and other countries.

Deezer and Deezer logo are international trademarks of Deezer S.A., registered in France and other countries.

Qobuz and its logo are registered trademarks of Xandrie S.A.

Amazon, Amazon Music Unlimited and all related logos are

2.4 Trademarks and trade names

their respective owners.

www.spotify.com/connect/third-party-licenses

trademarks of Amazon.com, Inc. or its affiliates.

the UPnP™ Forum.

3. Getting started

3.1 Unpacking PRIMUS

1.

Take PRIMUS out of the packaging and check whether PRIMUS or the individual parts exhibit damages. If this is the case, do not use PRIMUS. Should you detect any damage, contact your dealer or sonoro audio GmbH customer support immediately.

2.

Check to make sure that the delivery is complete (see chapter “Scope of delivery”).

3.

Place PRIMUS at a suitable location. If you want to put your PRIMUS on a natural wood surface, please make sure that it is suitable. On oiled and waxed surfaces may possibly cause stains.

4.

Remove the protective film from the display.

3.2 Inserting the battery in the remote control

1.

Open the battery compartment cover on the back of the remote control by turning it anticlockwise using a small coin.

2.

Insert the supplied batteries (CR2032, 3 V) with the label (+) side up.

3.

Replace and close the battery compartment cover by turning the cover clockwise using a small coin.

Do not block the infra-red sensor on the PRIMUS and the infra-red transmitter on the remote control during use.

GB

3.3 Using the antennas

1.

Screw the rod antenna located on the back of PRIMUS to the FM/DAB antenna connector.

2.

If you are using the rod antenna, pull the rods of the antenna apart and align the antenna so that you have the best possible reception.

For even better reception, connect PRIMUS to a suitable house antenna.

3.

Screw the desired Wi-Fi antenna located on the back of PRIMUS to the WiFi antenna connector. Lift Wi-Fi antenna upwards.

4.

If you want to connect PRIMUS to your network using an Ethernet cable, connect an Ethernet cable from LAN port on the back of PRIMUS to your router.

5.

Plug-in the AC power cord.

3.4 Performing initial setup

When PRIMUS is powered on for the first time, the “Language’ (to be used in the menu) selection appears on the display. Then, the “Setup wizard” appears on the

display. Follow the instructions below to configure some basic settings.

1.

When the “Setup Wizard” is displayed, press + or ▬ on the remote control (or rotate the navigation knob) to select “YES” and then press setup.

2.

You are then prompted to select:

•

Time format (12 or 24-hour),

•

Source of auto update (Update from Radio, Internet or no update). Depending on the selection you have made, follow the instructions on the

display to further set up date and time, time zone, daylight saving or wireless network. Rotate the navigation knob on PRIMUS or press the navigation buttons on the remote control to make selections and then press confirm (see chapter “Using the menus”).

When update from Internet is selected, Wi-Fi connection must be first established. When entering the key of your wireless network, rotate the navigation knob on PRIMUS or press the navigation buttons on the remote control to select a character and then press

OK to confirm. To delete the last entry, select [BKSP]. To cancel entering the key, select [CANCEL]. To confirm the entered key, select [OK].

OK to start the

OK to

3.

When “Setup wizard completed” appears, press OK to exit the setting.

GB

4. Alternative, use the Ethernet (LAN) connection to your router (with

automatic configuration), select the [Wired] menu item in the available network.

To run the setup wizard again, go to [System Settings] and then select [Setup Wizard] (See chapter “System Settings”).

MENU

navigation knob) to select a playback mode and then SETUP

OK

4. Basic operation

To turn on,

Press . PRIMUS starts operation from the last selected

playback mode.

To turn off (standby mode),

To select a playback mode,

To directly select a playback mode,

To control the volume,

Pairing with a Bluetooth headphone, for the first time

Press . The time and date (if set) are displayed. PRIMUS will automatically turn off without playback

and operation after 15 minutes.

Press

press OK to confirm. Mode sequence: FM Radio > DAB Radio > Internet

Radio > Bluetooth > Aux In 1 > Aux In 2 > Optical > Spotify > TIDAL > Napster > Deezer > Qobuz > Amazon Music > My Music

Press the direct operation mode key on the remote control to directly switching from one operation mode to the other.

Press + or ▬ on the remote control or rotate the volume knob on PRIMUS.

In all operation modes except the Bluetooth mode, press and hold key on remote control. Or, press

knob) to select [Bluetooth headphone], then select [Bluetooth pairing], then [Available devices], and then press Bluetooth device name is shown in the display, and then select press

once, then or (or rotate the

once, then + or ▬ (or rotate the navigation

to confirm. Wait for a while, your

to select it.

GB

SETUP

OK

SETUP

OK

Connecting with a paired Bluetooth headphone,

To disconnect a paired Bluetooth headphone,

The small Bluetooth headphone icon is blinking and indicating that PRIMUS is in pairing mode. The

Bluetooth headphone icon stops blinking when the pairing is completed. The paired Bluetooth headphone device name is temporarily shown in the

display. Note: Make sure that your Bluetooth headphone is already in discovery mode and ready for pairing. For detail please refer to your Bluetooth device instruction manual.

In all operation modes except the Bluetooth mode,

press and hold key on remote control. Or, press

once, then + or ▬ (or rotate the navigation knob) to select [Bluetooth headphone], then select [Bluetooth pairing], then [Paired devices], and then press

to confirm. Your paired Bluetooth device names are shown in the display. Select your device and press

to confirm.

The small Bluetooth headphone icon is blinking and indicates that PRIMUS is in pairing mode. The

Bluetooth headphone icon stops blinking when the pairing is completed. The paired Bluetooth headphone device name is temporarily shown in the display.

Note: Make sure that your Bluetooth headphone is already in pairing mode, for detail please refers to your Bluetooth device instruction manual.

Press

once, then + or ▬ (or rotate the navigation knob) to select [Bluetooth headphone], then select [Bluetooth disconnect] and then press

to confirm.

SETUP

▬

5. Using the menus

There are three types of menus in PRIMUS.

•

Setup menu (For specific settings in a playback mode, e.g. [FM Auto Search] in FM mode)

•

System Settings (For general settings, e.g. time/date, language etc.)

•

Main menu (For accessing the playback modes and sleep time)

To access the menus, Press

Contents of the menus may differ in different playback modes.

.

To select an option in the menus,

To confirm a selection in the menus,

To go back one level in the menu,

Rotate the navigation knob on PRIMUS or press + or

on the remote control.

Press OK. (On PRIMUS, press the navigation knob)

Press .

GB

6. Display icons

Refer to the table below for the meanings of the display icons when they show on the display.

Wi-Fi connection is established (with signal strength).

Wi-Fi connection is disconnected.

LAN connection is established.

LAN connection is unplugged.

A Bluetooth device is connected.

A Bluetooth headphone is connected.

Alarm is activated.

The radio station is in the preset list.

FM RDS information is received.

Radio signal is being received (with signal strength).

Repeat all playback mode is active.

Repeat one playback mode is active

Repeat folder playback mode is active

Shuffle playback mode is active.

Repeat all and shuffle playback mode is active.

Sleep timer is active.

Stereo sound broadcast is available.

Sound output is muted.

A USB device is connected.

Playback is paused.

MENU

OK

FAV

OK

0–9

FAV

OK

(0–9

INFO

7. FM Radio mode

7.1 Operation

To access the FM Radio mode,

Press FM key on PRIMUS or remote control key. Or, press the navigation knob) to select the FM Radio mode and then press

once, then or (or rotate

to confirm.

To manually tune the frequency,

To automatically tune to the next available station,

To store a radio station in the

preset list,

To directly store a radio station in the preset list,

To recall a radio station in the

preset list,

Press or . Or, press and hold the navigation knob to active the manual tune.

Press and hold or . Or, press the navigation knob to start the

automatic tuning.

A maximum of 10 radio stations can be stored.

1.

Press and hold the the preset list is shown.

2.

Press + or ▬ (or rotate the navigation knob)

to select a preset station number and then press

Tune to a station and then press and hold a preset station button ( the preset list.

1. Press

2.

Press + or ▬ (or rotate the navigation knob) to select a radio station in the preset list and then press

Or, press preset station button a stored preset station (1–10).

to confirm.

.

to confirm.

key on PRIMUS until

) to directly store it in

) to access

To browse the radio station information (if available),

To mute or restore the sound output,

Press

Press or button.

repeatedly.

GB

7.2 Setup menu

Press SETUP in the FM mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[FM Auto Search]

To auto store all available radio stations in the preset list.

All existing preset stations will be erased.

•

[FM Scan Setting]

To decide if only stations with strong signals are scanned when performing automatic tuning.

•

[FM Reception Setting]

To listen radio in stereo or mono sound output.

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

MENU

mode and then press OK to confirm.

stations in the station list.

FAV

OK

0–9

FAV

OK

0–9

INFO

8. DAB Radio mode

8.1 Operation

To access the DAB Radio mode,

To search for DAB radio stations,

To tune to a station,

To store a radio station in the preset list,

To directly store a radio station in the preset list,

To recall a radio station in the preset list,

Press the key on PRIMUS or remote control. Or press

once, then or (or rotate

the navigation knob) select the DAB Radio

The first time you select the DAB mode, or if the station list is empty, PRIMUS will automatically perform a full scan and store all available

Press or .

A maximum of 10 radio stations can be stored.

1. Press and hold the

key on PRIMUS until

the preset list is shown.

2.

Press + or ▬ (or rotate the navigation knob) to select a preset station number and then press

to confirm.

Tune to a station and then press and hold a preset station button ( the preset list.

1. Press

2.

Press + or ▬ (or rotate the navigation knob)

.

) to directly store it in

to select a radio station in the preset list and then press

to confirm.

Or, press a preset station button ( access a stored preset station (1–10).

) to

To browse the radio

Press

repeatedly.

station information* (if available),

To mute or restore the sound output,

*DAB information (if available) includes: Station name, Dynamic Label Segment

Press or button.

(DLS), Signal strength, Program type (PTY), Ensemble Name, Frequency, Signal error rate, Bit rate and audio status, Codec, and Time and date.

GB

8.2 Setup menu

Press SETUP in the DAB mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Station List]

To display all available stations.

•

[Scan]

To scan and store all available stations.

•

[Manual Tune]

To manually tune the frequency. The list of available digital radio ensembles is shown.

•

[Prune invalid Stations]

To remove all invalid stations from the station list.

•

[DRC]

Some DAB broadcasts offer dynamic range compression (DRC). Compressing the dynamic range of a radio signal can increase the volume of quiet sounds and reduce the volume of loud sounds. You can select high, low or off level. High level is recommended for noisy environment.

•

[Station Order]

To define how the stations are listed when browsing the station list. Options are:

•

[Alphanumeric]: Arrange the stations in alphabetical order,

•

[Ensemble]: List groups of stations that are broadcast together on the same ensemble, and

•

[Valid]: List valid stations first, then off-air stations.

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

iRadi

MENU

OK

station.

FAV

OK

0–9

FAV

OK

0–9

INFO

9. Internet Radio mode

9.1 Operation

Wi-Fi or Ethernet Internet connection must be established first to use the Internet radio (see chapters “Performing initial setup” and “Network”).

To access the Internet Radio mode,

Press the control key. Or, press

(or rotate the navigation knob) to select the Internet Radio mode and then press confirm.

PRIMUS starts connecting to the previously connected network and then the last listened

o key on PRIMUS or remote

once, then or

to

To tune to a radio station or podcast,

To store a radio station in the preset list,

To directly store a radio station in the preset list,

To recall a radio station in the preset list,

To browse the station information* (if available),

To mute or restore the sound output,

See chapter “Station List”.

A maximum of 10 radio stations can be stored.

1. Press and hold the

the preset list is shown.

2.

Press + or ▬ (or rotate the navigation knob) to select a preset station number and then press

Tune to a station and then press and hold a preset station button ( the preset list.

1. Press

2.

Press + or ▬ (or rotate the navigation knob) to select a radio station in the preset list and then press

Or, press preset station buttons ( access a stored preset station (1–10).

Press

to confirm.

key.

repeatedly.

button.

to confirm.

key on PRIMUS until

) to directly store it in

) to

GB

*Station information (if available) includes: Artist and track name, Station description, Station genre and location, Signal reliability, Codec and sampling rate, Playback buffer, and Date.

9.2 Setup menu

Press MENU in the Internet Radio mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Last listened]

To tune to your last listened radio stations.

•

[Station List]

To tune to any available Internet radio stations (See chapter “Station list”).

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

9.3 Station List

The following menus and sub-menus are available in the [Station List]:

•

[Local (name of your location)] To browse and tune to any radio stations available in your area. The stations

are grouped into several categories.

•

[Stations]

•

[Location]: To browse and tune to radio stations by location.

•

[Genre]: To browse and tune to radio stations by genre.

•

[Search stations]: To search for any available radio stations by entering keywords.

•

[Popular stations]: To browse and tune to the most popular Internet radio stations.

•

[New stations]: To browse and tune to the latest Internet radio stations.

•

[Podcasts]

•

[Location]: To browse and tune to podcasts by location.

•

[Genre]: To browse and tune to podcasts by genre.

•

[Search podcasts]: To search for any available podcasts by entering keywords.

•

[Help]

•

To get help when the Internet radio does not work properly.

•

To get the access code of PRIMUS for register.

9.4 Using the web portal

The Frontier Silicon Internet Radio portal website allows you to organise your “My favourites” and add new Internet radio stations on a computer. To do so, you need to first register at the web portal.

In the Internet Radio mode, press SETUP and then go to [Station List] >

1. [Help]. Write down the access code.

2.

Go to http://nuvola.link/sr on the web browser of your computer.

3.

Register a new account with the access code.

4.

Following the instructions in the web portal, use the “Manage Favourites” and “My added stations” features to add radio stations.

The added stations in “My favourites” can be accessed through [My favourites] in the Internet Radio mode of PRIMUS.

The added stations in “My added stations” can be accessed through [My added stations] in the Internet Radio mode of PRIMUS.

GB

10. Streaming services

Your PRIMUS can play content from the following streaming services:

You will also find the symbols of these services in the display of your PRIMUS.

TM

We recommend that you first install the UNDOK want to use to control your PRIMUS (this can be a smartphone or tablet, for example).

app on the device that you

Please note: The use of streaming services requires contracts with the streaming providers; these may cause costs. In particular, free offers often contain advertising. Changes are in the responsibility of the streaming services. Please inform yourself on the homepages of the providers.

go to the selction of desired streaming service. The

MENU

OK

This device (eg. smartphone) must be in the same network as your PRIMUS! For hints how to deal with the UNDOKTM app please refer to chapter 19.

Occasionally, the services can also be operated directly with the providers app or the PRIMUS itself. Please check with the provider.

10.1 Operation

The procedures described below applies analogously to all available streaming services.

Selection of a streaming service

Log in a streaming account (TIDAL, Napster, Qobuz, Amazon Music),

How to use Spotify Connect,

To pause or resume playback,

Press the key on PRIMUS or remote control and

symbols of the services listed above will appear accordingly in the display of your PRIMUS.

Or, press the navigation knob) to select the desired streaming service and then press

To use a streaming service on your masterpiece, sign in to PRIMUS or the UNDOK on your mobile device with your account. Follow the instructions on the screen.

Use your phone, tablet or computer as a remote control for Spotify.

Go to spotify.com/connect to learn how.

1.

Connect your PRIMUS to your wifi network.

2.

Open up the Spotify app on your phone, laptop or tablet using the same wifi network.

3.

Play a song and select „Devices Available“.

4.

Select your PRIMUS and start listening.

Press .

once, then or (or rotate

to confirm.

TM

app installed

GB

SETUP

OK

FAV

OK

information (if available)

INFO

To skip to the previous or next playback item,

To store a playback item in the preset list,

To directly store a playback item in the preset list,

To recall a playback item in the preset list,

To browse the

Press or .

A maximum of 8 playback items can be stored (10 for Spotify).

1.

Press then press

2.

Press + or ▬ (or rotate the navigation knob) to

until the save to preset is shown

to confirm.

select a preset item number and then press to confirm.

Select a playback item and then press and hold a preset station button to directly store it in the preset list.

1.

Press

2.

Press + or ▬ (or rotate the navigation knob) to

key.

select a playback item in the preset list and then press

to confirm.

Or, press preset station buttons to directly access a stored playback item.

Press

repeatedly.

of the playback item,

10.2 Setup menu

Press SETUP in the Music streaming services to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

MENU

OK

SETUP

menu.

11. My Music mode

NOTICE!

Risk of damage! Improper handling of the PRIMUS may cause damage. Do not connect the PRIMUS directly to the USB port of a computer or other

external storage media such as external hard disk.

My Music mode can play back audio files stored on a connected USB memory stick or from a media server (UPnP) sharing the same Wi-Fi network with the PRIMUS.

11.1 Operation

To access the My Music mode,

Press the key on the remote control. Or, press

once, then or (or rotate the navigation knob) to select the My Music mode and then press

to confirm.

To play back audio files stored on a USB memory stick,

To pause or resume playback,

To skip to the

Connect the USB memory stick to the USB port of PRIMUS. Then press

and select [USB Playback] from the setup menu (see chapter “Setup menu” on next page).

Press .

Press or .

previous or next audio file,

To quickly search

During playback, press and hold or .

backward or forward within an audio file,

To add an audio file to “My Playlist”,

Press and hold or the navigation knob when the file is highlighted in the selection

GB

FAV

Press INFO repeatedly.

To select a playback mode,

Press

•

repeatedly.

= Repeat all

= Repeat one

= Shuffle

= Repeat all and shuffle

To browse the information (if available) of the audio file,

11.2 Setup menu

Press SETUP in the My Music mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Shared Media] To search for audio files on the Wi-Fi or Ethernet network. Once a media server has been found, a selection menu will show for selection

of audio files for playback from PRIMUS.

[USB Playback]

•

To search for audio files on the connected USB memory stick.

Once a USB memory stick has been found, a selection menu will show for selection of audio files for playback from PRIMUS.

•

[My Playlist]

To browse and play back audio files stored in “My playlist”.

•

[Repeat]

To turn on or off the repeat playback mode of the current folder/ playlist.

•

[Shuffle]

To turn on or off the shuffle playback mode of the current folder/ playlist.

•

[Clear My Playlist]

To clear entries from “My Playlist”.

•

[Prune Servers]

If this setting is set to “YES”, inactive media servers will be displayed. You can then select a media server and “wake it up” (WOL “wake on LAN” function) in order to play back audio files from PRIMUS.

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

GB

MENU

OK

12. Bluetooth mode

PRIMUS can connect to Bluetooth-enabled players (e.g. mobile phone) within a range of approximately 10 meters (30 feet).

12.1 Pairing

1.

Press key on PRIMUS or remote control. Or, press SETUP once, then

+

or ▬ (or rotate the navigation knob) to select the Bluetooth mode

and then press The small Bluetooth icon is blinking, indicating that PRIMUS is ready for

pairing.

2.

On your Bluetooth-enabled player, turn on the Bluetooth function and search for available Bluetooth devices.

3.

Select “PRIMUS” in the list of available Bluetooth devices to start pairing. The Bluetooth icon stops blinking when pairing is complete.

12.2 Operation

To access the Bluetooth audio mode,

OK to confirm.

Press key on PRIMUS or remote control. Or, press

(or rotate the navigation knob) to select the Bluetooth mode and then press

once, then or .

to confirm.

To start playback, Select an audio file from your Bluetooth-

enabled player and start playback.

To pause or resume playback,

To skip to the

Press .

Press or .

previous or next audio file,

To quickly search

During playback, press and hold or .

backward or forward within an audio file,

control.

Press INFO repeatedly.

•

To disconnect the Bluetooth connection,

To browse the information (if available) of the audio file,

12.3 Setup menu

Press SETUP in the Bluetooth audio mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Bluetooth disconnect]

To disconnect the Bluetooth connection.

•

[View Details]

•

[Bluetooth Info]: To get the existing Bluetooth connection status. [Connected Device]: To get the existing connected Bluetooth device

name.

Switch to another playback mode, or

•

Select [BT disconnect] from the setup menu (see below), or

•

Press and hold in the remote

•

[System Setting]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

GB

AUX

MENU

AUX In 1 mode and then press OK to confirm.

13. AUX In 1 mode

13.1 Operation

Your external player (e.g. Blu-ray player) must be connected to the auxiliary input jack 1 of PRIMUS with an audio cable (with RCA connector, not supplied).

To access the AUX In 1 mode,

Press mode.

key on PRIMUS to toggle AUX In. 1

Or press key on the remote control. Or, press

once, then or .

(or rotate the navigation knob) to select the

To start and control playback,

To mute or restore the sound output,

Perform all playback operations on the external player.

Press or button.

13.2 Setup menu

Press SETUP in the AUX In 1 mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

AUX

MENU

AUX In 2 mode and then press OK to confirm.

14. AUX In 2 mode

14.1 Operation

Your external player (e.g. mp3 player) must be connected to the auxiliary input jack 2 of PRIMUS with an audio cable (with 3.5 mm connector, not supplied).

To access the auxiliary input 2 mode,

Press

key on PRIMUS to toggle AUX In. 2

mode. Or press key on the remote control.

Or, press

once, then or

(or rotate the navigation knob) to select the

To start and control playback,

To mute or restore the sound output,

Perform all playback operations on the external player.

Press or button.

14.2 Setup menu

Press SETUP in the AUX In 2 mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

•

[System Settings]

See chapter “System Settings”.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

GB

MENU

OK

15. Optical mode

15.1 Operation

Your external player (e.g. audio amplifier) must be connected to the optical input jack of PRIMUS with an audio cable (with optical connector, not supplied).

To access the Optical mode,

To start and control playback,

To mute or restore the sound output,

15.2 Setup menu

Press SETUP in the optical input mode to access the setup menu (see chapter “Using the menus”). The following options are available and the current settings (if applicable) are marked with an asterisk (*).

•

[Bluetooth headphone]

To connect or disconnect with a Bluetooth headphone, see chapter “Basic operation”.

[System Settings]

See chapter “System Settings”.

Press key on the remote control. Or, press

the navigation knob) to select the Optical mode and then press

Perform all playback operations on the external player.

Press or button.

once, then or (or rotate

to confirm.

•

[Main menu]

To access other playback modes, alarm or sleep timer.

The optical input is only supporting for the linear PCM, 2 channels 16 bit or 24bit music source.

16. Alarm

16.1 Setting alarm

You can set the alarm.

1.

Press and hold to access the alarm setting mode. Alternatively, press SETUP in any playback mode and then select [Main

menu] and then [Alarm]. You may also access the alarm setting mode when PRIMUS is in the

(off) mode. To do so, press and hold

2.

Select the alarm you want to set and then press OK.

3.

The following options show how to set the alarm. Rotate the navigation knob or press the navigation buttons to perform the settings (see chapter “Using the menus”).

•

[Enable]

To turn on or off and set frequency of the alarm. The following options are available:

•

[Off]: To deactivate the alarm.

•

[Daily]: The alarm activates everyday.

•

[Once]: The alarm activates once only.

•

[Weekends]: The alarm activates on Saturdays and Sundays.

•

[Weekdays]: The alarm activates from Monday to Friday.

standby

button.

•

[Time]

To set the alarm time.

•

[Mode]

To select the alarm sound source. The following options are available:

•

[Buzzer]

•

[Internet Radio]

•

[DAB Radio]

•

[FM Radio]

•

[Preset]

To select the last listened station or a preset station as the alarm sound source. This only shows when Internet Radio, DAB or FM is selected in [Mode].

•

[Volume]

To set the volume of the alarm sound.

GB

•

[Save]

To save the current settings. Once [Save] is selected, the alarm settings will be stored. If an alarm is

activated, the alarm icon( ) will show.

16.2 Turning the alarms on or off

•

When PRIMUS is in operation mode or in the standby (off) mode, press repeatedly to switch on or off the alarm.

•

When an alarm is turned on, the alarm icon( ) will show.

16.3 Deactivating a sounding alarm

•

Press or to stop a sounding alarms.

16.4 Snooze

•

To temporarily silence (default: 10 min) a sounding alarm, press the navigation knob or buttons.

•

Press + or – (or rotate the navigation knob) to change the snooze period (5, 10, 15 or 30 min).

•

During the snooze period, the alarm icon will blink and the remaining snooze time will show.

•

To cancel the snooze function, press or .

17. Sleep timer

The sleep timer sets the duration of time before PRIMUS turns off automatically.

1.

Press SETUP in any playback mode and then select [Main menu] and [Sleep].

Or, direct press SLEEP button on the remote to turn the sleep timer on or off.

2.

Press + or ▬ (or rotate the navigation knob) to select a sleep timer (15, 30, 45, 60, or 90 min).

3.

Press OK to confirm the selection.

When the sleep timer is active, the sleep timer icon ( ) and the remaining time will be shown. To cancel the sleep timer, select [Sleep OFF].

then

Sonoro Primus SO-340 User guide [de, en]

Bedienungsanleitung

1. Einleitung

1.1 Kontaktdaten

1.2 Bestimmungsgemäße Verwendung

2. Kennenlernen Ihres PRIMUS

2.1 Lieferumfang

2.2 Bedienelemente und Anschlüsse Vorderansicht

2.3 Technische Daten

2.4 Warenzeichen und Markennamen

3. Erste Schritte

3.1 PRIMUS auspacken

3.2 Einsetzen der Batterie in die Fernbedienung

3.3 Antennen anschließen

3.4 Ersteinrichtung

4. Allgemeine Funktionen

5. Menü-Übersicht

6. Anzeige-Symbole

7. FM Radio

7.1 Betrieb

7.2 Einrichtungsmenü

8. DAB Radio

8.1 Betrieb

8.2 Einrichtungsmenü

9. Internet Radio

9.1 Betrieb

9.2 Einrichtungsmenü

9.3 Senderliste

9.4 Verwendung des Webportals

10. Streaming Dienste

10.1 Betrieb

10.2 Einrichtungsmenü

11. My Music mode

11.1 Betrieb

11.2 Einrichtungsmenü

12. Bluetooth

12.1 Verbinden

12.2 Betrieb

12.3 Einrichtungsmenü

13. AUX In 1

13.1 Betrieb

13.2 Einrichtungsmenü

14. AUX In 2

14.1 Betrieb

14.2 Einrichtungsmenü

15. Optischer Modus

15.1 Betrieb

15.2 Einrichtungsmenü

16. Alarmfunktionen

16.1 Alarm einstellen

16.2 Alarm ein- oder ausschalten

16.3 Ein Alarmsignal ausschalten

16.4 Snooze (Schlummer-Funktion)

18. Systemeinstellungen

18.1 Zugang zu den Systemeinstellungen

18.2 Streaming Audio Qualität

18.3 Equalizer

18.4 Netzwerk

18.5 Zeit/Datum

18.6 Inaktiver Standby

18.7 Sprache

18.8 Werkseinstellungen

18.9 Software Update

18.10 Einrichtungsassistent

18.11 Info

18.12 Datenschutz

18.13 Anzeigehelligkeit

19. Verwendung der UNDOKTM App zur Steuerung des PRIMUS

20. Fehlerbehebung

21. Reinigung

22. Garantie

Operating manual

1. Introduction

1.1 Contact data

1.2 Intended use

2. Getting to know your PRIMUS

2.1 Scope of delivery

2.2 Controls and ports

2.3 Technical data

2.4 Trademarks and trade names
