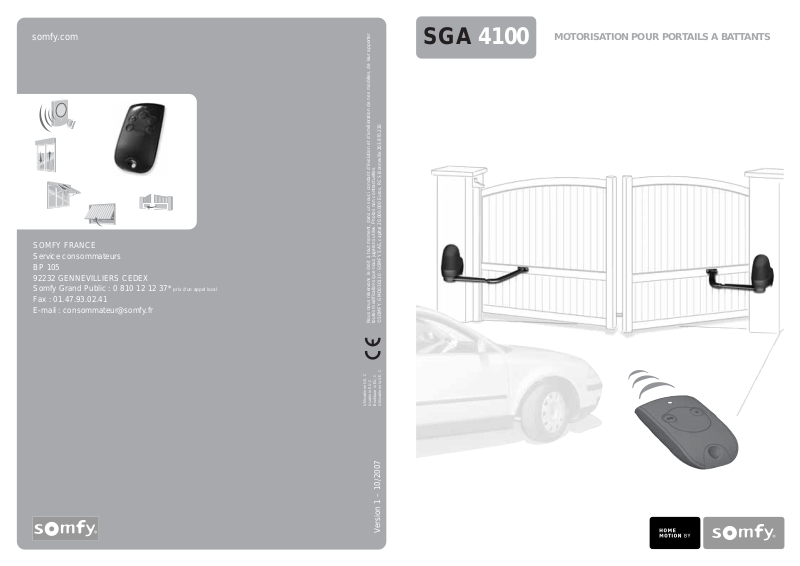

MOTORISATION POUR PORTAILS A BATTANTS
SGA 4100
14
18
13
11
16
5
12
17
15
6
7
19
1
2
3
4
9
8
10
x 2
1
17
9
8
10
18
15
16
14
13
11
12
5 6
1
2
7
20
2 3
M10
x4
x4
x8
x8
M10 x 150 M6 x 40
M6
HM10
x8
HM6
x4
7 8
Non inclus dans le kit.
5
Français
SOMMAIRE
FrançaisFrançais
Bienvenue......................................................................... 4
Consignes de sécurité........................................ 5
Descriptif du produit............................................. 6
Opérations préalables ......................................... 8
Installation en 5 étapes :
1. Préparation et perçage des piliers.............. 12
2. Pose des moteurs.................................................... 14
3. Montage des bras.................................................... 16
4. Raccordements électriques............................. 20
5. Paramétrage................................................................. 23
Utilisation.......................................................................... 29
Aide au dépannage................................................ 31
Accessoires.................................................................... 32
4
Bienvenue
Nous vous remercions d’avoir choisi un équipement SOMFY. Ce matériel a été conçu, fabriqué et distribué par Somfy selon une organisation qualité conforme à la norme ISO 9001.
Qui est Somfy ?
Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.
Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier.
Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103 Juillet 2004.
Assistance :
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy.
Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.
Info Somfy Grand Public 6 jours / 7 :
Internet : www.somfy.fr
5
Français
Consignes de sécurité
FrançaisFrançais
Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions perti­nentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce.
Produit utilisable dans l’Union Européenne et en Suisse.
Avant de procéder à l’installation de votre produit, il est impératif de lire attentivement l’ensemble de cette notice. Suivez précisément chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.
En cas de non respect de ces consignes d’installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en être tenu responsable.
Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes. Mettre les dispositifs de télécommande hors de portée des enfants.
Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.
Vérifiez fréquemment l’installation pour déceler tout mauvais équilibrage des vantaux ou tout signe d’usure. Ne pas utiliser l’appareil si une réparation ou un réglage est nécessaire.
Déconnectez l’appareil de l’alimentation pendant les opérations de nettoyage ou d’autres opérations de maintenance, si l’appareil est commandé automatiquement.
Avant d’installer la motorisation, vérifiez que la partie entraînée est en bon état mécanique, qu’elle est correctement équilibrée et qu’elle s’ouvre et se ferme correctement.
S’assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d’ouverture de la partie entraînée sont évitées.
Garder à vue votre portail pendant le mouvement. Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie
entraînée, mais éloigné des parties mobiles. Sauf s’il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public.
Préserver une zone de dégagement de 500 mm à l’arrière de chaque vantail lorsque le portail est complètement ouvert.
*** (exemple : interphone, contact à clé, digicode...)
6
Descriptif du produit
Tension d’alimentation 230 V~ Type de moteur 24 V Puissance du moteur 120 W Puissance maxi consommée
(avec éclairage de zone) 600 W Consommation en veille 4,5 W Fréquence moyenne de manoeuvre par jour 20 cycles / jour Temps d’ouverture * 15 s. à 90° Détection d’obstacle automatique Conforme à la norme EN 12 453 Température de fonctionnement - 20 °C à + 60 °C Protection thermique Oui Indice de protection IP 54 Récepteur radio intégré Oui Télécommandes :
• Fréquence radio 433,42 MHz
• Portée en champ d’usage ~ 30 m
• Quantité mémorisable 16 Connections possibles :
• Sortie pour feu orange Clignotante, 24 V, 10 W
• Sortie éclairage de zone, contact alimenté 500 W maxi
• Sortie alimentation accessoires 24 Vdc / 200 mA
• Entrée pour batterie de secours Oui
• Entrée pour cellules photo-électriques Oui
• Entrée de commande de type contact sec Oui
Ce produit est destiné aux portails pour des maisons individuelles (décrit en page 7).
Caractéristiques techniques
* Le temps d’ouverture est variable en fonction des caractéristiques du portail.
Sup. ou égal à 405 mm
90°
7
Français
Descriptif du produit
Français
Poids maxi. par vantail (P) 150 kg Hauteur maxi. par vantail (H) 1,80 m Largeur mini. par vantail (L) 0,80 m Largeur maxi. par vantail (L) 1,80 m
Sup. ou égal à 405 mm
90°
Dimensions et poids maxi des vantaux
Encombrement du SGA (en mm)
Dégagement minimal, portail ouvert (en mm)
166
310 310
30
940
95
245
175
8
Opérations préalables
Présence des butées de portail
Les vantaux doivent être arrêtés par des butées fixées solidement au sol, afin que leur course soit délimitée à l’ouverture comme à la fermeture.
L’emplacement de ces butées sera déterminé par l’angle d’ouverture des vantaux (< ou = à 120°).
L’angle d’ouverture des deux vantaux peut être différent.
Types de portails motorisables
Votre SGA s’adapte à tous types de portails, dans la mesure où leur structure est suffisamment robuste.
Renforts
Points à vérifier avant l’installation
Vérification de votre portail
Votre portail est en bon état : il s’ouvre et se ferme normalement sans forcer. Il reste horizontal pendant toute sa course. Il s’ouvre vers l’intérieur de votre proprié
té.
Renfort
Patte de fixation
Présence de renforts
sur le portail
Les pattes de fixation des bras de la motorisation doivent être fixées sur les renforts horizontaux des vantaux à environ 1/3 de la hauteur du portail.
En l’absence de ces renforts, prévoyez des contre-plaques en métal d’environ 4 mm d’épaisseur.
9
Français
Opérations préalables
Français
Vérification des piliers
Les piliers doivent avoir une structure robuste et une largeur d’au moins 25 cm. Dans le cas contraire, des aménagements sur votre pilier peuvent être nécessaires pour assurer une bonne implantation et une bonne tenue de l’équerre.
Qualité de la surface des piliers
Les piliers présentant un faux aplomb ou une surface non plane nécessitent l’utilisation d’une platine support intermédiaire. De même, lorsque les pattes de fixation du moteur ne portent pas entièrement sur le pilier ou sont proches de l’angle du pilier, il est impératif de placer cette platine intermédiaire (réf. 2400485).
Cornière (non fournie)
Platine intermédiaire
Platine intermédiaire
10
Opérations préalables
Côté Propr iété
Côté Chaussée
Côté Chaussée
Cellule réceptrice
Cellule émettr ic e
40 cm
Cellule réceptr ic e
Cellule émettr ic e
4 4
4 4
vue de dessus
vue de f ac e
4
Pré-équipement électrique
Pour motoriser votre portail :
• Aménagez une arrivée électrique 230 V à l’un des piliers et au plus près de l’emplacement du moteur SGA.
• Reliez les piliers entre eux par un câble 2 x 1 mm
2
non fourni (ou deux câbles si cellules). Prévoyez une gaine de protection Orange ICT Ø 25 mm pour le passage enterré des câbles. Si vous ne pouvez réaliser de tranchée entre les deux piliers, utilisez un passe-câble qui
pourra supporter le passage des véhicules (réf. 2400484).
• Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules.
2
2
3
1
Renfort
Boîtier électronique
Boîtier de raccordement (non fourni)
câble 2 x 1 mm
2
entre les moteurs
câble 2 x 0,75 mm
2
entre les cellules
2
3
Gaine Souple ICT
()
Arrivée du secteur : (3 x 1,5 mm2) Liaison 24 Volts entre les deux
moteurs : (2 x 1 mm
2
)
1
Liaison 24 Volts entre les deux cellules pour fonctionnement automatique : (2 x 0,75 mm2)
3
Alimentation secteur
Pour fonctionner, l’ouvre-portail doit être alimenté sous 230 V - 50 Hz. La ligne électrique doit être :
• Exclusivement réservée à l’ouvre-portail.
• Dotée d’une protection : – par fusible ou disjoncteur calibre 10 A, – par un dispositif de type différentiel (30 mA).
• Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs.
Un moyen de déconnexion omnipolaire de l’alimentation doit être prévu :
• soit par un câble d’alimentation muni d’une fiche de prise de courant,
• soit par un interrupteur assurant une distance de séparation des contacts d’au moins 3 mm
sur chaque pôle (voir norme EN 60335-1).
L’installation d’un parafoudre est conseillée (de tension résiduelle d’un maxi de 2 kV).
