Somfy RTS Specification

Download

Page 1

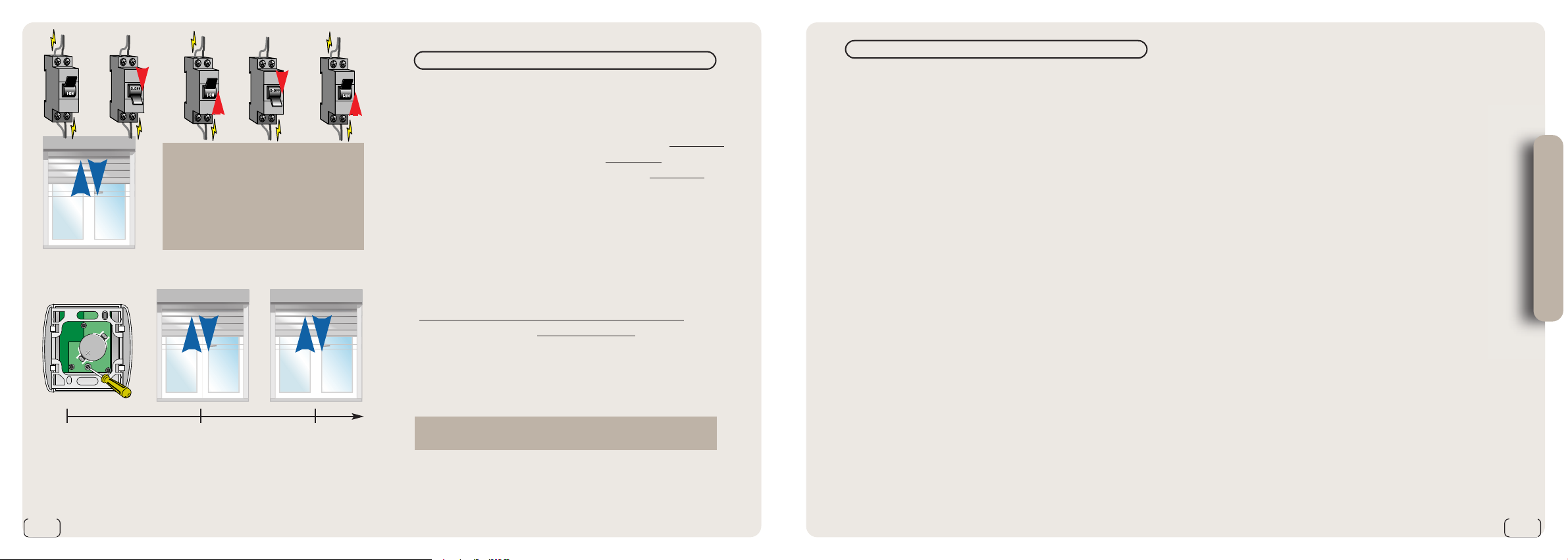

Trucs et astuces: Vous êtes perdu ou avez commis une erreur?

Diagnostics

Kit de modernisation

Réaliser 1

ssiimmppllee ccoouuppuurree ((22 sseecc ))

de l’alimentation moteur :

aucune réaction du volet va et vient du volet

Fins de courses

non programmées

Fins de courses

déjà programmées

Pré-affecter l’émetteur

Régler les 2 fins de courses

Programmer l’émetteur

Pré-affecter l’émetteur

Programmer l’émetteur

Sinon ré-initialisez le moteur…

…ou contactez votre service client Somfy

Service Clients : 0 820 374 374

0,09€ TTC/mn

Rien ne fonctionne : - vérifier l’alimentation 230 V

- vérifier la programmation des émetteurs

- vérifier la pile de l’émetteur L’opérateur ne s’arrête pas en fin de course : vérifier si la couronne est entraînée en rotation par le tube et si les fins de courses sont réglés.

RTS

■ PRÉSENTATION 2

■ INSTALLATION 5

PRÉPARATION 5 POSE DE L’AXE MOTORISÉ 12 RACCORDEMENT ÉLECTRIQUE 19

■ RÉGLAGES MOTEURS 20

de leur apporter toutes modifications techniques que nous jugerons utiles.

Somfy S.A.S. - Capital de 20 millions d'Euros - RCS Bonneville 303 970 230. © SOMFY 04 / 2006 Réf.5012514

■ INSTRUCTION IMPORTANTES DE SÉCURITÉ 27

KIT DE MODERNISATION RTS

Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles,

Avant la mise en oeuvre, veuillez lire les instructions de sécurité. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

Page 2

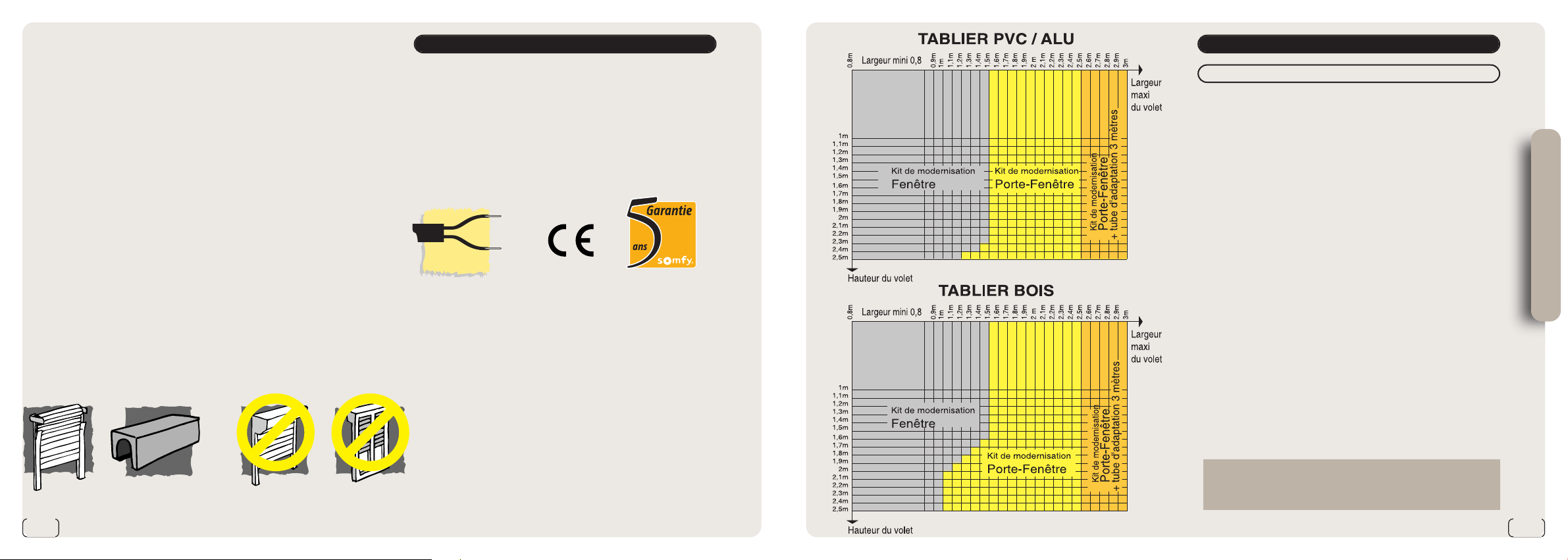

PRESENTATION DESCRIPTIF - AIDE AU CHOIX

CLASSE II

Pas de fil de terre

Bleu

Marron

Kit de modernisation

Aide au choix

supprime les pénibles séances de manivelle et préserve les volets grâce à sa précision de fonctionnement. Travaillant silencieusement, kit de modernisation est très

2 puissances sont appropriées pour la motorisation d’un volet de fenêtre ou d’un volet de porte fenêtre.

résistant et peut être automatisé facilement : commandes multiples, commandes individuelles et commande générale lorsqu’il y a plusieurs volets roulants, ou encore commande programmable.

Kit de modernisation Fenêtre : Largeur mini : 0,8 m. Largeur maxi : Entre 1 m et 1,5 m selon hauteur du volet. Largeur maxi 3 m avec option rallonge (réf. : 9001353) (voir aide au choix).

Kit de modernisation Porte Fenêtre : Largeur mini : 1 m. Largeur maxi : 2,5 m - (Surface maxi voir abaque)

Kit de modernisation

Largeur maxi 3 m avec option rallonge (réf. : 9001353)

est conçu pour une adaptation sur des volets roulants «traditionnel» et «coffre tunnel». Ces principes de montage sont particulièrement fréquents lorsque les volets roulants sont posés lors de la construction de l’habitation. Kit de modernisation peut motoriser des volets roulants PVC, Aluminium ou bois.

Kit de modernisation

n’est pas adapté pour la modernisation des volets roulants de rénovation et «bloc-baie».

■ Les largeurs maximums définies pour kit de modernisation ne doivent pas être dépassées sans risquer une

2 3

Bloc-baieVolet roulant rénovation Volet roulant traditionnel Coffre tunnel

détérioration du volet.

KIT DE MODERNISATION RTS

Page 3

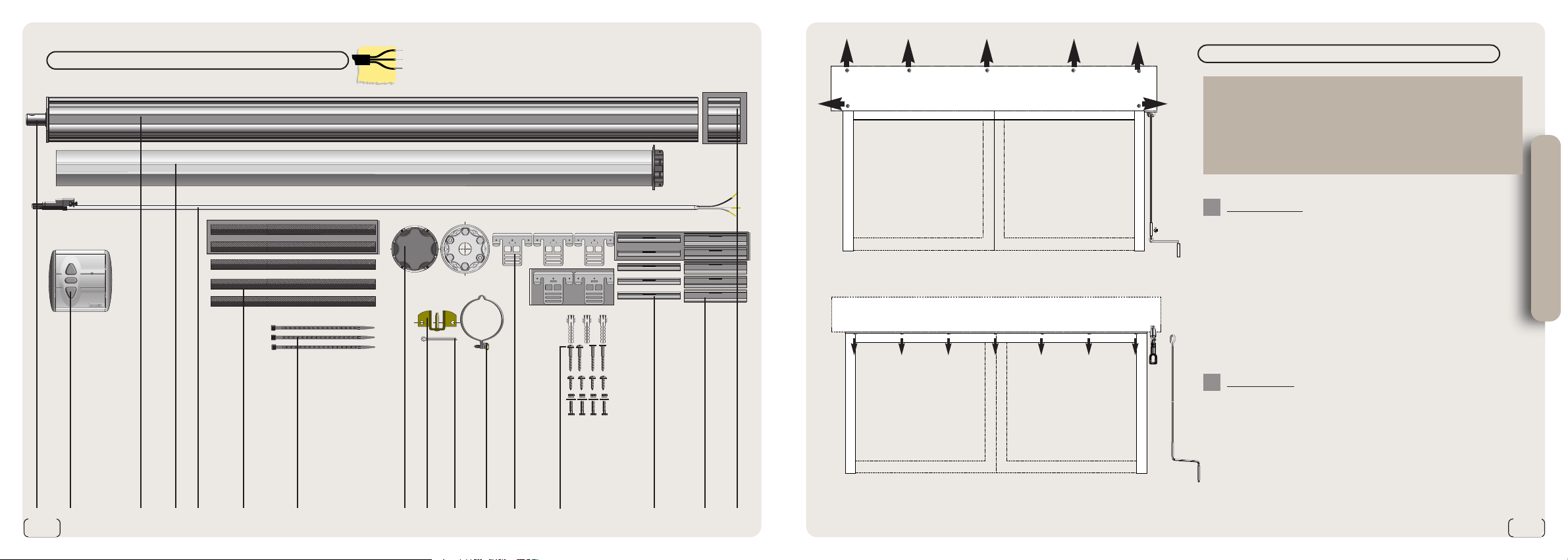

Composition du kit

CLASSE II

Pas de fil de terre

Bleu 

Marron 

Noir

Le kit de modernisation dispose d’une conception électrique «double isolation». Son raccordement sur le secteur 230 V peut être réalisé sans risque même en l’absence d’un conducteur de protection (fil de terre Jaune/Vert).

(A)

2 1

(A)

Préparation

■ Pour axe compensé : ATTENTION

Il est possible que l’axe à remplacer soit équipé d’un ressort (destiné à faciliter la manœuvre existante). Pour le démontage de cet axe existant, détendre le ressort pour éviter tout accident corporel ou toute casse. Bien suivre les étapes 3 à 5 sinon aller directement à l’étape 6 après avoir détaché le volet de l’axe..

Coffre menuisé :

retirer la face avant pour avoir accès au volet roulant.

Embout

(A)

fre tunnel :

Cof

KIT DE MODERNISATION RTS

retirer la sous face pour avoir accès au volet roulant.

il d’attache lame épaisseur 8 mm of

Tube moteur

Centralis RTS

Tube d’attelage

Câble moteur

Sangles d’attache

Colliers de maintien du câble moteur

Support embout

Support moteur

Anneau d’arrêt pour support moteur

Goupille de verrouillage support embout

Agrafe

Visserie

r P

(A) éléments uniquement dans le kit de modernisation pour porte-fenêtre.

Profil d’attache lame épaisseur 14 mm

Entretoise

Page 4

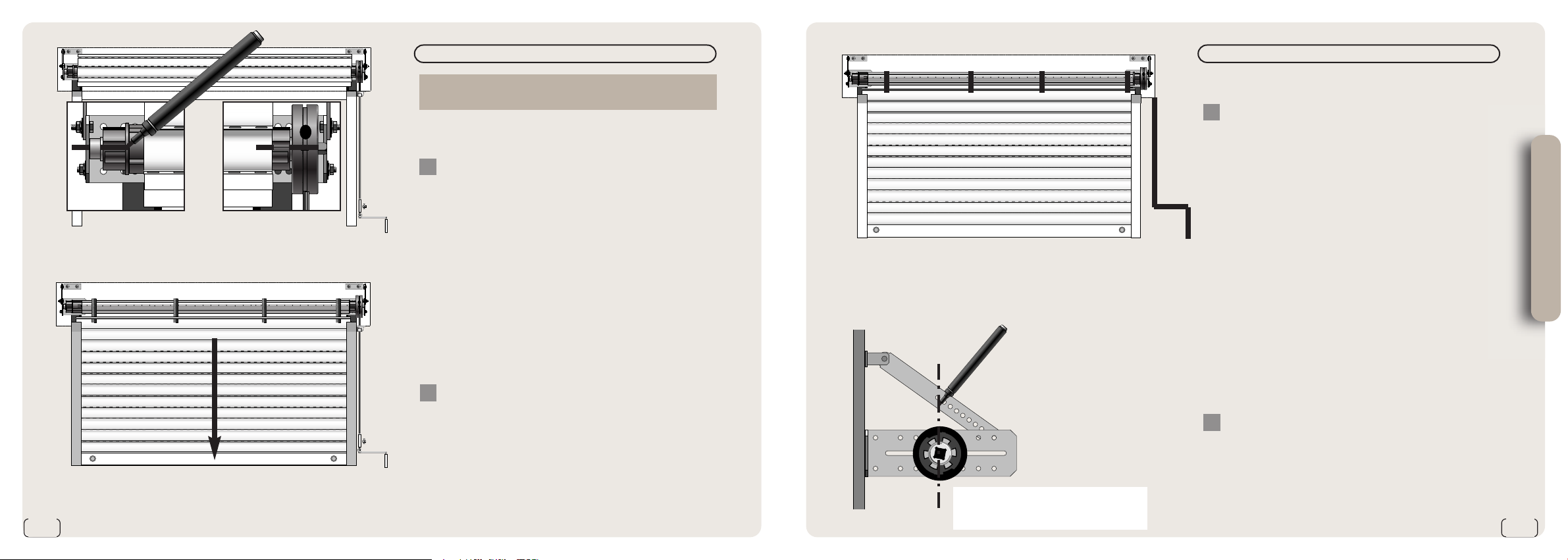

Préparation axe compensé

Préparation

■ Rappel : pour axe non compensé aller directement à l’étape 6 après avoir détaché le volet de l’axe.

Le volet est remonté.

Pour axe compensé

Marquer la position de l’axe par rapport à son support de chaque côté de l’axe.

Descendre le volet.

Pour axe compensé

En comptant le nombre de tours effectués par l’axe. (grâce aux repères réalisés en étape 3).

Détacher le volet de l’axe.

Pour axe compensé

Détendre le ressort avec la manivelle : tourner en sens contraire (montée) l’axe du nombre de tours repérés en étape 4.

Enlever la manivelle. Démonter le passe-caisson.

Repérer le sens d’enroulement du volet.

Repérer la place exacte de l’axe sur les

2 équerres support.

KIT DE MODERNISATION RTS

Ce repérage est nécessaire afin de placer l’axe motorisé dans une configuration identique (position sur équerre

Page 5

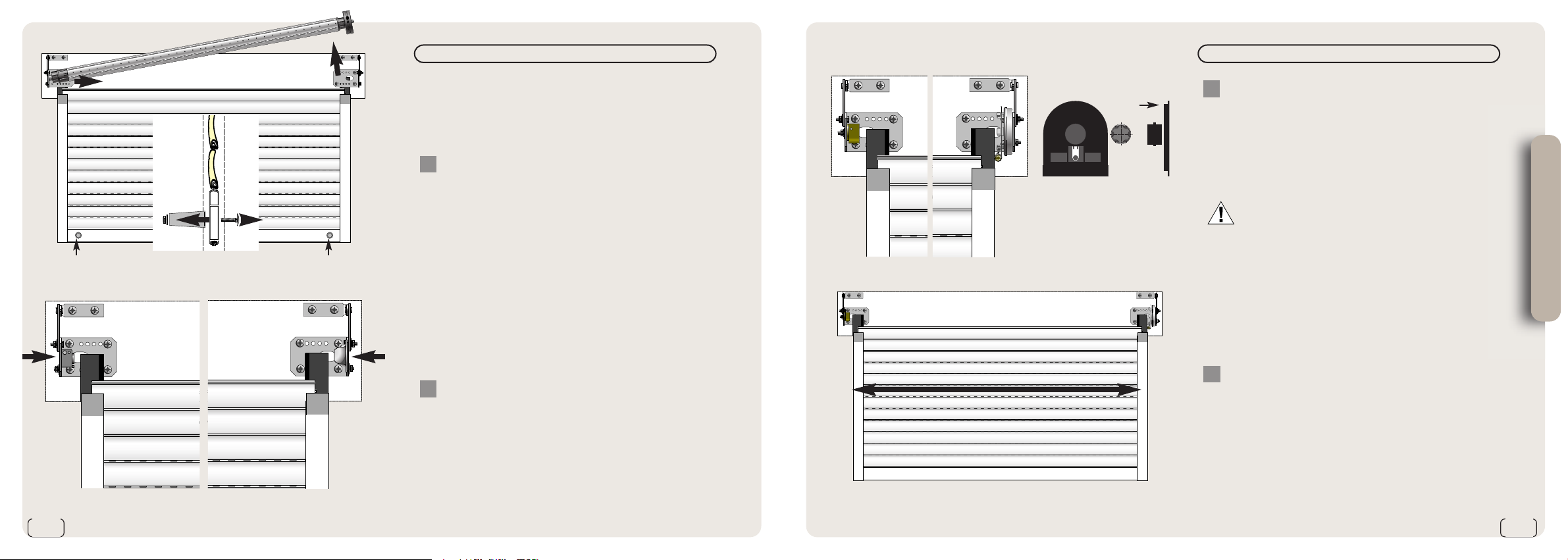

Préparation Préparation

Enlever l’axe côté treuil, puis de l’autre côté.

Démonter les butées servant d’arrêt du volet en position haute dans le cas de la manœuvre par treuil.

Enlever le support embout et le support treuil.

Ne pas démonter les équerres existantes.

Pour coffre tunnel

Clic

Support N°2

Aux emplacements des équerres restées en place et marquées à

l’étape 6,

- Fixer le support moteur côté treuil,

- Fixer le support embout côté embout.

Attention : la vis du clip sur le support moteur doit être face à vous. Dans le cas contraire, retourner le.

Utiliser les vis H M6/30 fournies, hauteur de tête H : 4 mm. Respecter le positionnement de l’axe repéré à l’étape 3.

Le support moteur doit être fixé sur l’équerre côté treuil.

Astuce Somfy : si vous avez un coffre tunnel avec un treuil fixé par clippage utilisé le support N°2.

Prendre la dimension entre coulisses pour une éventuelle

recoupe du tube.

KIT DE MODERNISATION RTS

Page 6

Recouvrement mini 200 mm

200 mm

500 mm

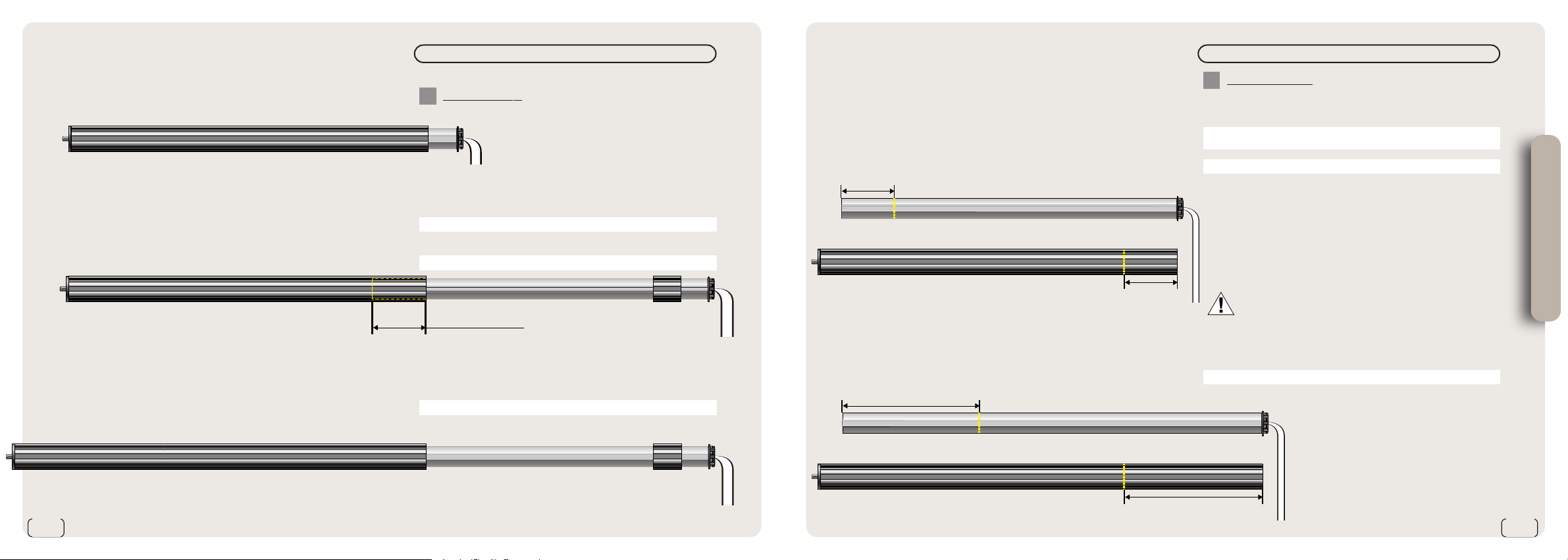

Préparation de l’axe motorisé Préparation de l’axe motorisé

ecoupe des tubes

Sans recoupe de tube

Sans recoupe de tube du kit de modernisation permet de motoriser les largeurs de volets suivantes :

- kit de modernisation Fenêtre 1 m < largeur volet < 1,5 m

- kit de modernisation Porte Fenêtre 1,5 m < largeur volet < 2,5 m

Pour des largeurs inférieures de volets une recoupe des tubes est nécessaire.

Tolérance pour les recoupes de tubes : ± 10 mm

Kit de modernisation Fenêtre 0,8 m < largeur volet < 1 m

Recoupe du tube 1 : 200 mm

Recoupe du tube 2 : 200 mm

- kit de modernisation Porte Fenêtre 2,5 m < largeur volet < 3 m

Attention : ébavurer les axes après recoupe des tubes (éviter que les copeaux et les bavures ne coincent les tubes)

Kit de modernisation Porte-Fenêtre 1 m < largeur volet < 1,5 m

Recoupe du tube 1 : 500 mm

Recoupe du tube 2 : 500 mm

KIT DE MODERNISATION RTS

1110

Page 7

Mettre l’entretoise sur le tube moteur avant de manchonner les tubes.

Largeur du volet inférieure à 2m : 1 entretoise.

Largeur comprise entre 2m et2,5m : 2 entretoises.

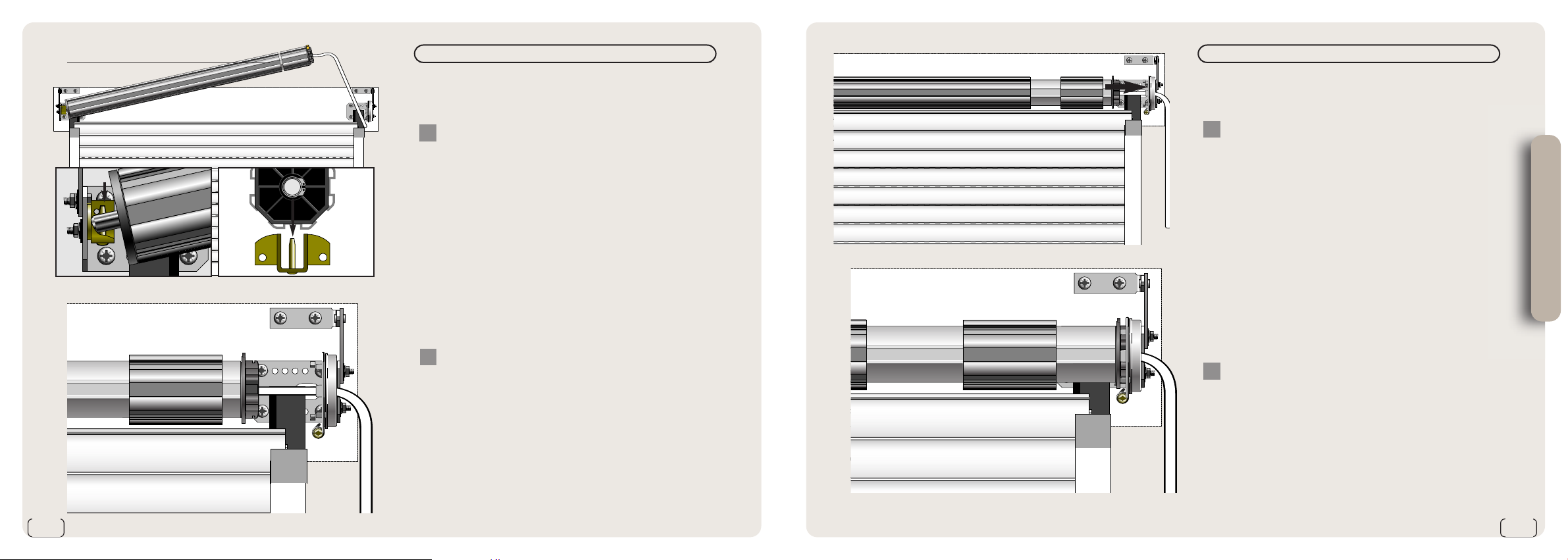

Pose de l’axe motorisé Pose de l’axe motorisé

Tirer jusqu’au support l’axe télescopique côté moteur.

Poser l’axe motorisé côté embout

Passer le câble d’alimentation axial ou radial.

CLIC

S’assurer que le moteur est bien clippé au support.

KIT DE MODERNISATION RTS

1312

Page 8

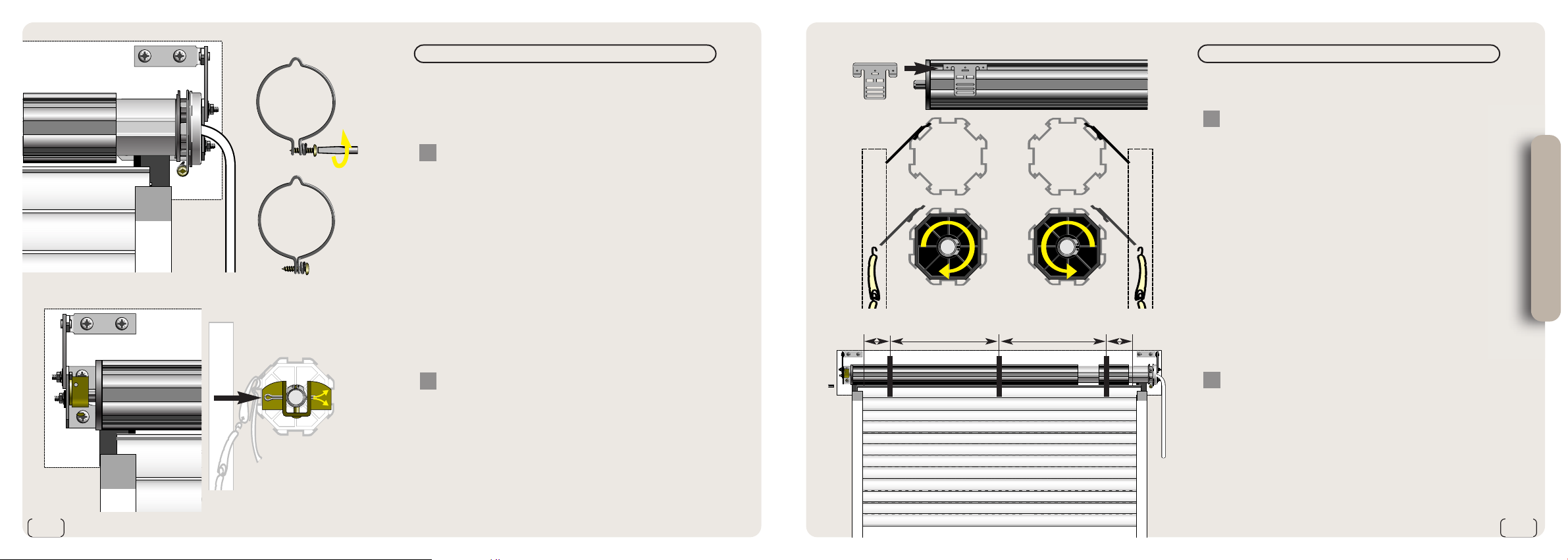

Pose de l’axe motorisé Pose de l’axe motorisé

Engager les agrafes dans la gorge de l’axe en place.

Attention : positionner l’agrafe dans le sens d’enroulement.

Visser le circlip.

20cm 20cm= =

KIT DE MODERNISATION RTS

Verrouiller le support embout avec la goupille.

Répartir les fixations sur l’axe.

3 fixations pour kit de modernisation fenêtre. 5 fixations pour kit de modernisation porte-fenêtre

1514

Page 9

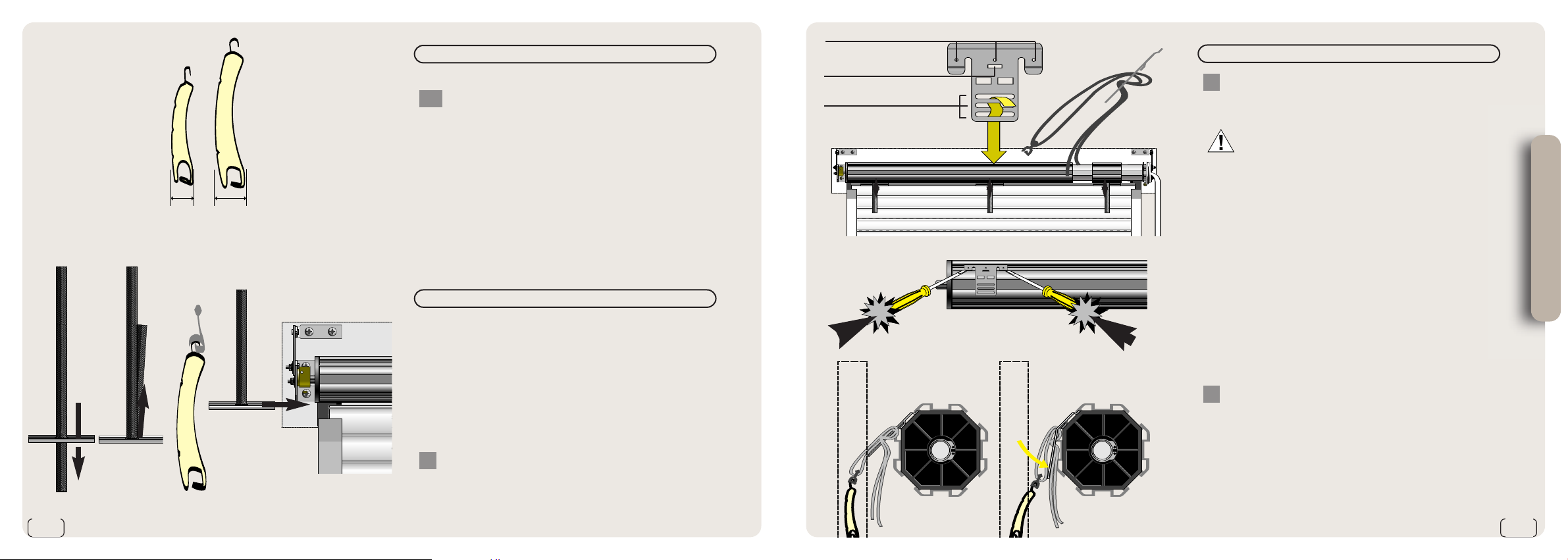

Sélection des profils d’attache tablier PVC ou Alu

8 mm 14 mm

Sélectionner le profil d’attache selon l’épaisseur de la lame

du volet. Les 2 types de profil sont fournis dans kit de modernisation.

Type d’attaches existantes entre le tablier et le tube

Tablier bois : Sangle / verrou automatique Tablier Alu et PVC : Sangle / attache métallique / verrou

automatique

- Le système d’agrafe du kit de modernisation permet une compatibilité avec les différents systèmes d’attache du volet sur son axe.

- dans le cas d’une attache par sangle, remplacer les sangles existantes par celles fournies avec le kit de modernisation.

3 trous pour fixation verrou et attache métaliique.

Découpe pour attache métallique à clipper

Passages pour sangle

Immobiliser l’agrafe en translation sur le tube et les entretoises par déformation du profil aluminium.

Fixation du tablier

Passage de la sangle doublée dans l’agrafe.

Ajuster une longueur identique des sangles. Couper l’excédent de sangles.

Attention : ne pas trop serrer les sangles afin que le tablier ne remonte pas. Couper l’excédent de sangles.

Lorsque chaque sangle est ajustée,

rabattre son agrafe sur le tube.

KIT DE MODERNISATION RTS

Passage de la sangle dans les profils d’attache.

Faire remonter l’extrémité de la sangle pour la doubler. engager les profils d’attache sur la première lame du volet.

1716

Page 10

2 fils x 0,75 mm

SECTEUR

230V - 50 Hz

Phase

Neutre

rouge

marron

2 fils x 1,5 mm

bleu

Telis 1 RTS Silver Telis 4 RTS Silver

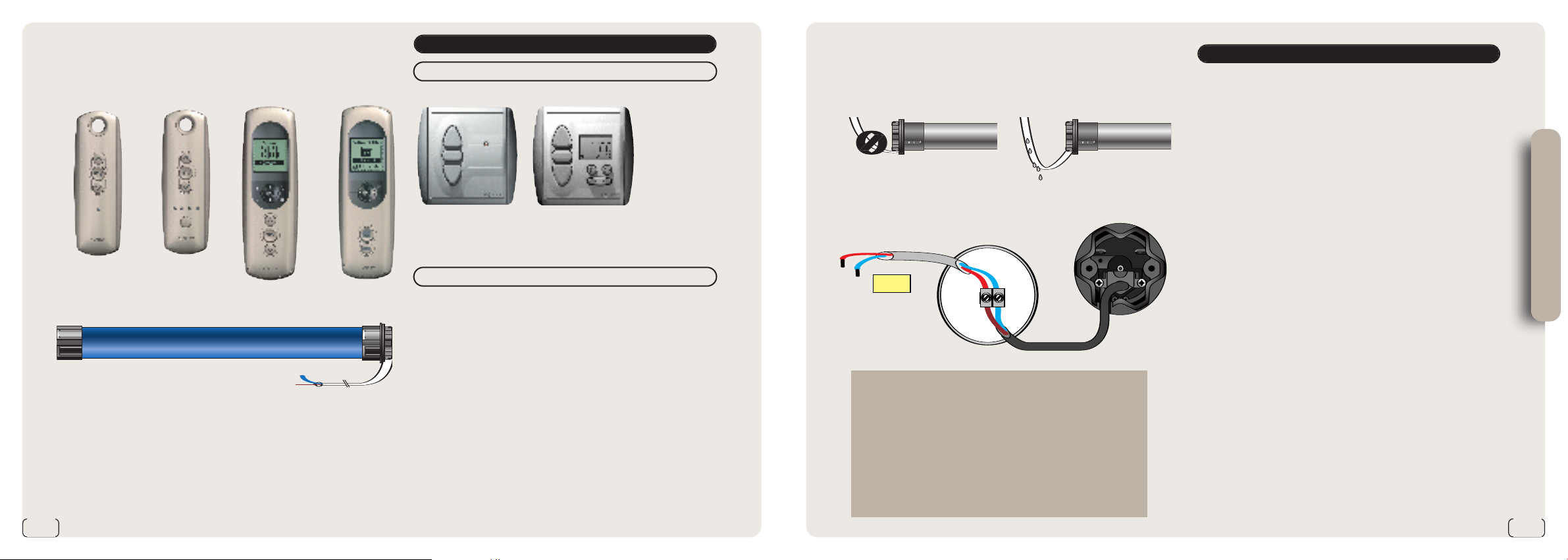

Présentation

Raccordement électrique

Emetteurs compatibles

Composio RTS Silver Impresario RTS Silver Centralis RTS Chronis RTS

- Branchement à effectuer hors tension 230V.

- Veiller à ce qu’aucune contrainte mécanique ne soit appliquée sur les câbles après branchement. Si votre chantier comprend plusieurs moteurs seul celui à régler doit être alimenté.

Principe de raccordement électrique du Kit de modernisation RADIO au secteur 230V-50Hz.

Le Kit de modernisation dispose d’une conception électrique «double isolation».

Caractéristiques moteur

- Alimentation moteur : 230V / 50 Hz

- Moteur équipé d’un câble 2 x 0,75 mm2 de type HO5 VVF, à mettre sous conduit dans le cas où le câblage passe par l’extérieur du bâtiment.

- Pas de connexion à la terre : moteur double isolation (classe II).

- Portée : 20 m si 2 murs de béton armé sont présents entre l’émetteur et le récepteur.

- Respecter une distance minimum de 20 cm entre le récepteur et l’émetteur.

- Capacité de la mémoire : 12 émetteurs maximum pour 1 récepteur.

■

ATTENTION

Pour votre sécurité, celle des utilisateurs et des produits.

- Raccordements électriques effectués hors tension : ne jamais raccorder au secteur avant d’avoir terminé le processus de montage

- Si le câble d’alimentation est endommagé, vous rapprocher de notre service après-vente.

Son raccordement sur le secteur 230 V peut être réalisé sans risque même en l’absence d’un conducteur de protection (fil de terre Jaune/Vert). Fréquence : 433,42 Mhz. Portée : 200 m en champ libre. 20 m à travers 2 murs porteurs. Mémoire : capacité de 12 émetteurs / moteur Pile de l’émetteur : 3V lithium (type CR2430)

Attention : afin d’être conforme à la norme NFC 15100, vous devez prévoir en amont, au niveau du tableau d’alimentation un dijoncteur différentiel 30 milliampères. L’ensemble des câbles apparents hors coffre doivent être installés dans un conduit (sous goulotte).

KIT DE MODERNISATION RTS

Page 11

V

L I

UM

RENA

A

V

UM

RENA

A

Appui

simultané

Bref va et vient

■ Le logo “Somfy” doit être en bas

de l’émetteur.

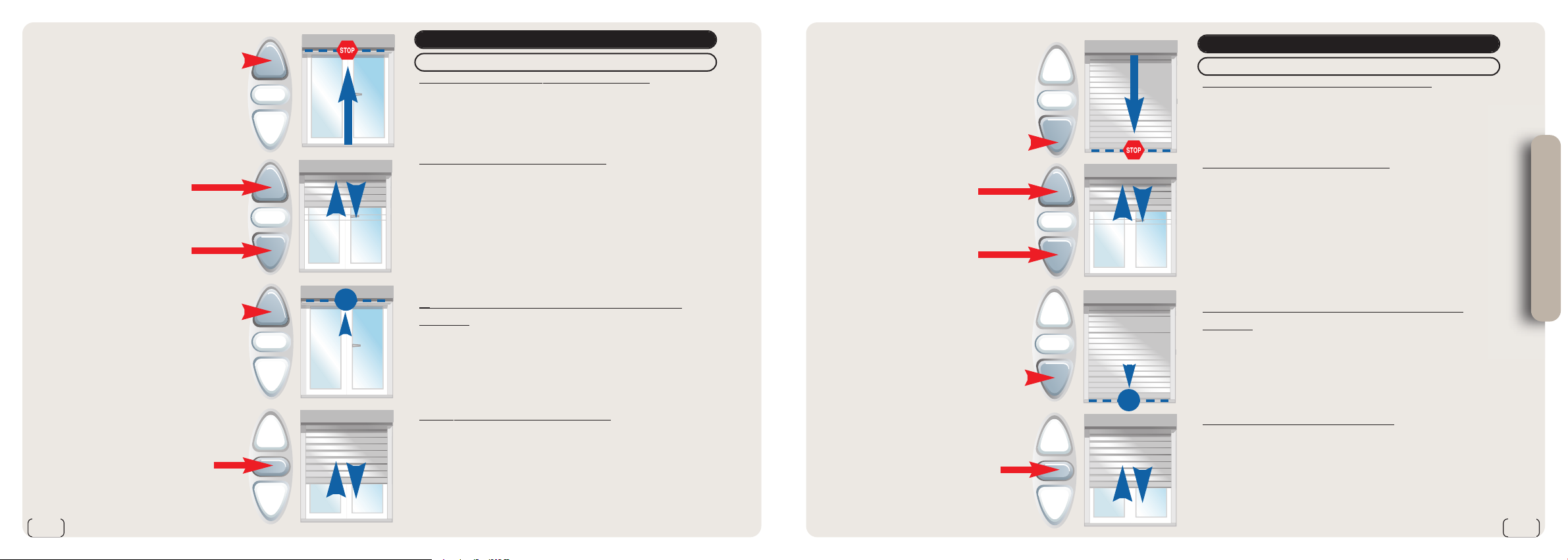

Réglage moteur

■ 1 seul moteur doit être sous tension

● Pré-affecter l’émetteur : appui simultané sur “montée”

et “descente” jusqu’au va et vient du volet.

L’émetteur est pré-enregistré pour le réglage et fonctionne en mode “appui maintenu” (temps d’appui = temps de fonctionnement)

● Placer le volet en position d’arrêt pour la fin de course basse.

Le volet est en position basse.

Appui

simultané

● Valider cette position : appui simultané sur “stop”et “montée”, puis sur “stop”

lorsque le volet commence sa montée.

KIT DE MODERNISATION RTS

● Enregistrer les réglages : appui sur “stop” jusqu’au va et vient.

Le sens de rotation et les fins de courses sont enregistrés

Mauvais sens

de rotation

du moteur

● Vérifier le sens de rotation : appui sur “montée”.

Si le volet descend, modifier le sens de rotation

Bref va et vient

par un appui sur “stop” jusqu’au va et vient.

Appui

simultané

■ Avant d’enregistrer,

● Placer le volet en position d’arrêt pour la fin de course haute.

Le volet est en position haute.

sachez qu’une simple coupure d’alimentation de 2 sec ré-initialise tous les réglages (sens de rotation

Bref va et vient

et fins de courses).

● Programmer l’émetteur : appui sur le bouton de programmation

● Valider cette position : appui sur “stop” et “descente”, puis sur “stop” lorsque le volet commence sa descente.

situé au dos de l’émetteur jusqu’au va et vient.

L’émetteur fonctionne en mode « impulsionnel » (1 appui = 1 montée / descente totale)

Bref va et vient

ifier les positions d’arrêt haute et basse.

● Vér

Page 12



UM

A

3 0



UM

A

3 0

3V

LITHIUM

RENA

A

CR 2430

3V

LITHIUM

RENA

A

CR 2430

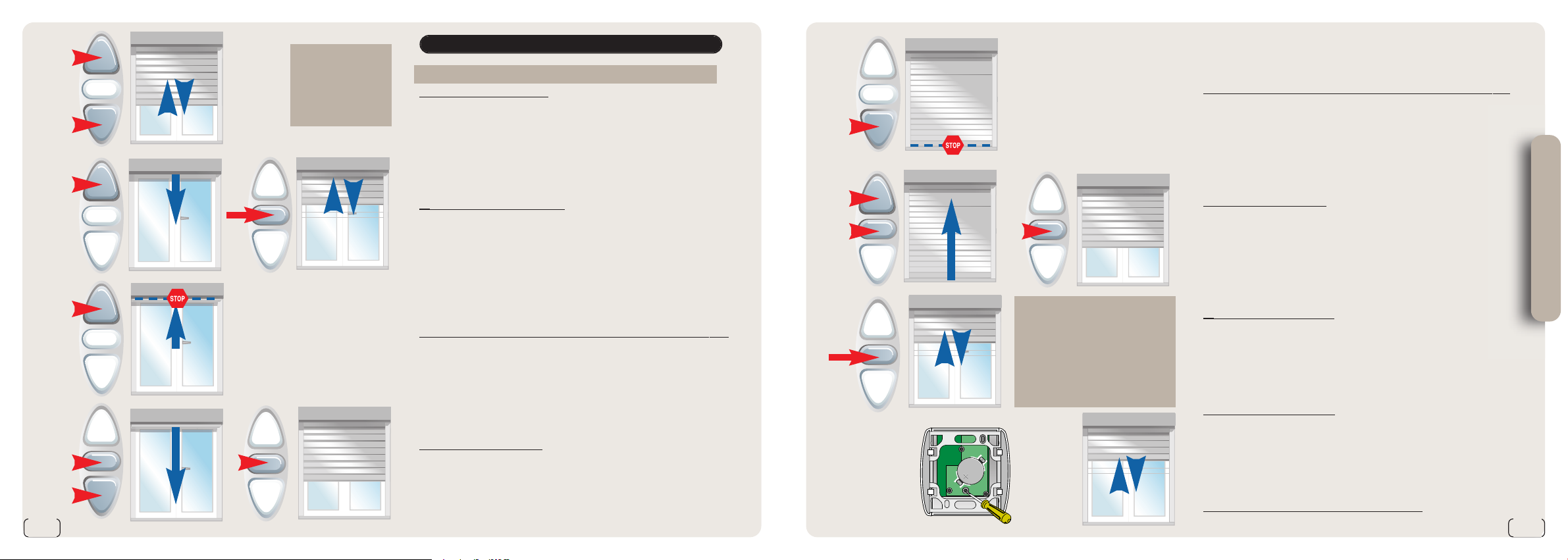

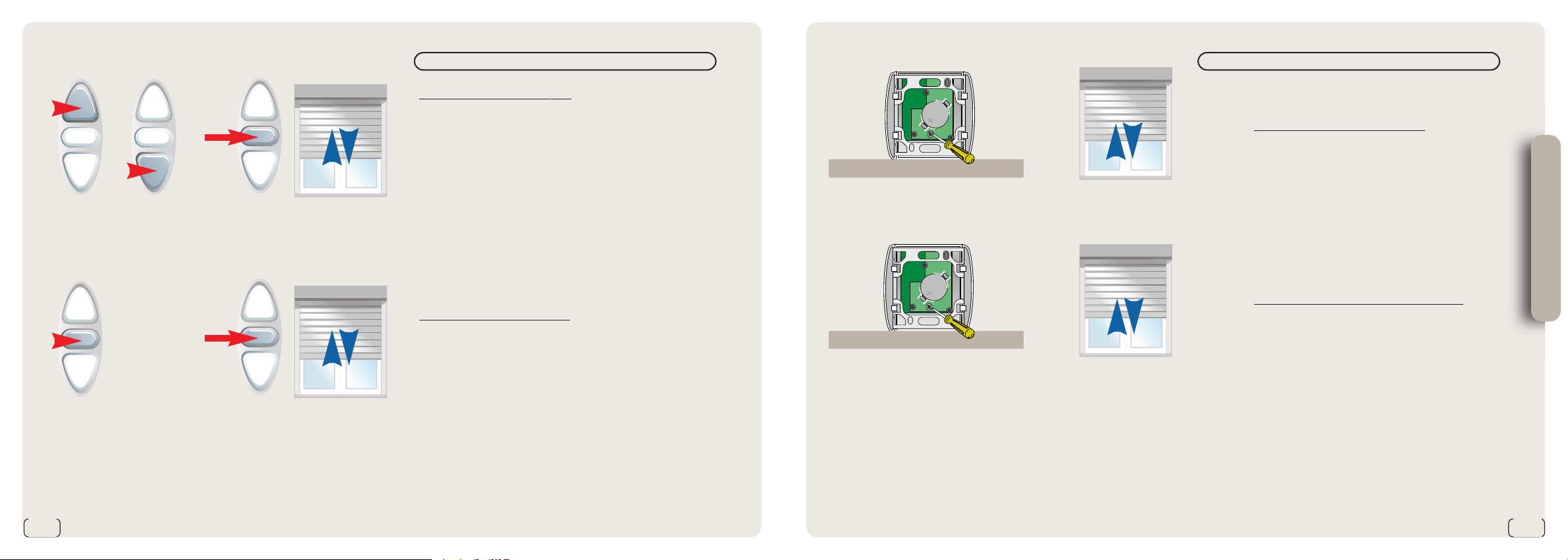

Mémoriser ou Supprimer une position favorite

Ajouter ou Supprimer un émetteur

Mémoriser une position favorite

- Placer le volet à la nouvelle position souhaitée puis

appuyer sur “stop” jusqu’au va et vient du volet.

Pour appeler cette position, appuyer sur “stop”.

Bref va et vient

Emetteur programmé / à conserver.

Bref va et vient

Ajout

- Appuyer sur le bouton de programmation au dos de l’émetteur programmé / à conserver jusqu’au va et vient du volet.

Suppression

- Appuyer sur le bouton de programmation au dos de l’émetteur à programmer / à déprogrammer

Supprimer une position favorite

- Placer le volet en position favorite puis appuyer sur “stop” jusqu’au va et vient du volet.

Emetteur à programmer / à déprogrammer.

Bref va et vient

jusqu’au va et vient du volet.

KIT DE MODERNISATION RTS

Page 13

Modifications

Ré-ajuster la fin de course haute

● Positionner le volet sur la fin de course haute.

Modifications

Ré-ajuster la fin de course basse

● Positionner le volet sur la fin de course basse.

● Mettre le moteur en mode réglage :

appui simultané sur “montée” et “descente” jusqu’au va et vient du volet.

Appui

simultané

Bref va et vient

L’émetteur fonctionne en mode réglage “appui maintenu” (temps d’appui = temps de fonctionnement)

Appui

simultané

Bref va et vient

● Ré-ajuster le volet à la nouvelle fin de course haute souhaitée.

● Enregistrer la nouvelle fin de course : appui sur “stop” jusqu’au va et vient du volet.

Bref va et vient

Le réglage est finalisé. Le moteur fonctionne de nouveau en mode impulsionnel. (1 appui = 1 montée / descente totale)

Bref va et vient

● Mettre le moteur en mode réglage : appui simultané sur “montée” et “descente”

jusqu’au va et vient du volet.

L’émetteur fonctionne en mode réglage “appui maintenu” (temps d’appui = temps de fonctionnement)

● Ré-ajuster le volet à la nouvelle fin de course basse souhaitée.

● Enregistrer la nouvelle fin de course : appui sur “stop” jusqu’au va et vient du volet.

Le réglage est finalisé. Le moteur fonctionne de nouveau en mode impulsionnel. (1 appui = 1 montée / descente totale)

KIT DE MODERNISATION RTS

Page 14

Moteur

3V

LITHIUM

RENATA

CR 2430

3V

LITHIUM

RENATA

CR 2430

sous

tension

èèrre

coupure

1s mini

■

Remise

sous

tension

Le moteur doit réagir

par un mouvement de montée ou de descente de 5 secondes, sinon recommencer cette étape en respectant les temps donnés.

ère

réaction

de va-et-vient

èèmme

coupure

1s mini

ème

réaction

de va-et-vient

Moteur

sous

tension

Ré-initialiser le moteur (configuration sortie d’usine)

ère

étape : la double coupure électrique

(1 alimentation entre 2 coupures) :

-Couper l’alimentation électrique du volet pendant 2 secondes.

-Remettre cette alimentation pendant 8 secondes.

-Couper à nouveau cette alimentation pendant 2 secondes.

-Remettre à nouveau l’alimentation du volet.

ème

étape : la déprogrammation

Appuyer sans relâcher sur le bouton de programmation jusqu’à ce que le volet produise 2 réactions distinctes de va et vient.

L’émetteur est déprogrammé, le moteur est ré-initialisé : vous pouvez recommencer réglages et programmation.

Instructions importantes de sécurité

Mise en garde : une installation incorrecte peut conduire à des blessures graves, suivez toutes les instructions d’installation

- Ce moteur doit être installé et réglé par un installateur qualifié auquel ces instructions sont dédiées.

- Le moteur Altus RTS double isolation qui se trouve dans le kit de modernisation RTS est conçu pour motoriser les volets roulants.

- Le couple et la durée de fonctionnement doivent être compatibles avec les caractéristiques du produit porteur.

- Avant l’installation, enlever et mettre hors service tout ce qui n’est pas nécessaire au fonctionnement motorisé.

- Pour tous les composants non fournis et nécessaires au bon fonctionnement de la motorisation, veuillez vous référer au catalogue SOMFY.

- Utiliser uniquement les accessoires SOMFY pour la réalisation de l’installation (roue, couronne, support, embout, …).

- Les moteurs équipés de récepteur radio doivent être exclusivement utilisés avec les émetteurs SOMFY. Vérifiez la disponibilité de ces émetteurs auprès de SOMFY.

- Dans le cas d’usage du moteur en extérieur, le câble d’alimentation en PVC (VVF) doit être intégré dans un conduit.

- Prévoir en amont sur le circuit, un dispositif de coupure omnipolaire (distance mini d’ouverture des contacts : 3,5mm).

• Pour avoir une installation motorisée d’un volet roulant la plus sûre possible, cette condition doit être respectée :

- Le tablier de volet roulant doit pouvoir être remonté de 40mm lorsqu’une force de 150 N est appliquée vers le haut sur la lame finale placée à 0,16m de sa position totalement déployée.

- Lors des opérations d’entretiens, ne pas faire fonctionner le produit mais le débrancher du secteur.

- Examiner régulièrement l’installation. Ne pas l’utiliser si les réglages ou des réparations sont nécessaires.

- Si le câble d’alimentation est endommagé, il doit être remplacé par un câble SOMFY spécifique (disponible dans le catalogue), ces moteurs doivent être retournés au SAV SOMFY afin d’éviter un danger.

- Ne pas laisser les enfants jouer avec les dispositifs de commande, ni laisser l’émetteur à leur portée.

- Si un doute apparaît lors de l’installation du moteur et pour toutes informations complémentaires consulter :

Le site web SOMFY : www.somfy.com La documentation fournie par la société SOMFY dont les coordonnées figurent sur ce document.

KIT DE MODERNISATION RTS

0 sec 2 sec 5 sec

■

Cette ré-initialisation est possible à tout moment,

à condition que l’émetteur soit déjà programmé.

Nous SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l’adresse Internet www.somfy.com rubrique CE.
