SOMFY PROTEXIOM 400 User Manual [fr]

SYSTÈME D’ALARME
RADIO SANS FIL

Manuel

d’installation et d’utilisation

PROTEXIOM

Bienvenue

2

Nous vous remercions d’avoir choisi un système d’alarme SOMFY.

Qui est SOMFY ?

SOMFY développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales
d’alarme, automatismes pour stores, volets, garages et portails, tous les produits SOMFY répondent à vos attentes de sécurité, confort
et gain de temps au quotidien.

Chez SOMFY, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est
construite la renommée de SOMFY, synonyme d’innovation et de maîtrise technologique dans le monde entier.

Ce produit respecte les exigences de la norme européenne EN 50130-4 et est conforme aux exigences essentielles de la directive
européenne R&TTE 1999/5/CE. www.somfy.com/ce

Recommandations

Les éléments du kit étant déjà mémorisés dans la centrale, votre kit est prêt à l’emploi une fois les six étapes suivantes
effectuées :

1. Déterminer l’emplacement des éléments et les zones de détection.

2. Insérer les piles dans les éléments.

3. Mémoriser les éléments achetés séparément (hors kit).

4. Fixer au mur, fermer les capots et tester les éléments.

5. Régler les paramètres de l’installation.

6. Tester l’installation.

Pour autant, nous vous recommandons fortement :

■ de lire attentivement ce manuel d’installation en suivant très précisément pas à pas les indications de montage et de

fonctionnement pour utiliser dans les meilleures conditions votre système d’alarme

■ de bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous décidez

d’ajouter des éléments à votre installation.

Pour tout conseil d’installation, contacter le .
Votre installation peut comporter 40 éléments au maximum (hors automatismes).

Ne pas nettoyer le clavier LCD ultra plat, les sirènes et la centrale/transmetteur avec de l’alcool.
Utilisez un chiffon légèrement humide pour nettoyer les produits.

Quelques conseils et astuces

Il est par ailleurs indispensable, pour assurer votre sécurité, d’observer certaines précautions :

■ activer systématiquement votre système d’alarme en votre absence en vous assurant qu’il fonctionne correctement

■ verrouiller toutes les issues (portes, fenêtres,...)

■ ne jamais laisser une télécommande visible ou facilement repérable

■ ne jamais mettre en évidence un code d’accès du clavier

■ ne jamais laisser sur votre répondeur un message signalant votre absence.

Sommaire

3

Comment fonctionne mon système d’alarme ?............................................................... 4

Un système totalement évolutif................................................................................... 6

Recommandations.................................................................................................... 7

Affecter une zone aux détecteurs d’intrusion................................................................. 8

Mise en place des piles .............................................................................................. 10

Mémoriser les éléments ............................................................................................. 11

Fixer les éléments ..................................................................................................... 12

Fixer les sirènes ............................................................................................... 20

Fixer la centrale/transmetteur .............................................................................. 21

Module RTC ............................................................................................. 22

Module GSM ............................................................................................ 23

Paramétrer votre système ........................................................................................... 28

Fiche « mémo » ....................................................................................................... 45

Enregistrer l’annonce de personnalisation du message d’alarme (Série Protexiom).............. 46

Tester l’installation

.................................................................................................... 47

Utiliser le système ..................................................................................................... 48

Mise en marche de l’alarme......................................................................... 48

Arrêt de l’alarme....................................................................................... 48

En cas d’intrusion et d’agression ................................................................... 49

Fonctionnement en cas d’intrusion avec le module RTC ....................................... 49

Fonctionnement en cas d’intrusion avec le module GSM ...................................... 50

Fonctionnement en cas d’intrusion avec le module RTC et le module GSM................. 50

Informations transmises sous forme de SMS

par la ligne téléphonique fixe et par GSM ........................................................ 51

Commander vos automatismes et récepteurs SOMFY

à partir du clavier LCD................................................................................. 51

Consulter les informations mémorisées quand le voyant orange clignote .................. 52

Commande à distance par téléphone avec le module RTC ..................................... 52

Commande à distance par SMS avec le module GSM............................................ 53

Synthèse de fonctionnement du système ...................................................................... 54

Remplacement des piles ............................................................................................ 56

Réinitialisation du système......................................................................................... 57

En cas de perte ou de vol d’une télécommande ou d’un badge ............................. 57

En cas de perte du code installateur............................................................... 57

Problèmes rencontrés ................................................................................................ 58

Tableau des caractéristiques........................................................................................ 60

Index...................................................................................................................... 62

Comment fonctionne...

4

Les performances de mon système d’alarme

Jusqu’à Tous les éléments de votre installation sont alimentés par piles.

Technologie radio bi-fréquence sécurisée

Procédé breveté et exclusif : la transmission radio est réalisée sur 2 fréquences alternées qui prennent à chaque instant
le relais de l’autre pour assurer à 100% le transfert d’informations.

Autocontrôle régulier du système - Gestion de perte de liaison

Les éléments (sauf télécommandes) envoient périodiquement à la centrale leur état de fonctionnement : niveau des piles, porte
laissée ouverte,...

Autoprotection contre le vandalisme

En cas de vandalisme sur les éléments de votre installation, les sirènes se déclenchent pendant 2 minutes et le transmetteur
téléphonique vous envoie un message d’alarme.

La centrale, les sirènes, le transmetteur téléphonique et les claviers sont protégés contre l’arrachement du mur et contre l’ouverture
du capot.

Les détecteurs sont protégés contre l’ouverture de leur face avant.

Pour votre confort, à l’installation, les autoprotections ne fonctionnent qu’à partir de la première mise sous alarme.

... mon système d’alarme ?

5

Activer

Les claviers, les télécommandes et le badge permettent de contrôler
votre système d’alarme, indépendamment par zone ou totalement. Ils
affichent par retour visuel l’état du système lors de l’utilisation.

Le clavier LCD ultra plat permet une installation évoluée et personnalisée
(fonction SMS avec le transmetteur téléphonique...).

Le clavier LCD ultra plat et la télécommande multi-applications permettent
de contrôler des automatismes SOMFY (motorisation de portail, porte de
garage, éclairage, volets roulants ou stores avec moteur SOMFY).

Vous pouvez également commander, à distance par téléphone, votre
alarme, des volets roulants et un éclairage.

TÉLÉCOMMANDE

MARCHE/ARRÊT

+ ZONES

TÉ

LÉCOMMANDE

MULTI

-

APPLICATIONS

TÉLÉCOMMANDE

MARCHE

/ARRÊT

BADGE

(VENDU PAR 2)

CLAVIER LCD

+ B

ADGE

CLAVIER DE

COMMANDE

Détecter une intrusion

Les détecteurs de mouvement détectent le déplacement d’une
personne ou d’un animal dans une pièce.

Le détecteur de mouvement extérieur détecte
le déplacement d’une personne à l’extérieur de l’habitat.

Les 2 détecteurs de mouvement pour animaux domestiques
permettent de protéger une pièce en présence d’un animal domestique.

Les détecteurs d’ouverture détectent l’ouverture d’une porte ou
d’une fenêtre. Ils peuvent vous informer par «Ding-Dong» sur la sirène
d’intérieur lors d’une détection (voir fonction Kiela page 37).

Filmer une séquence liée à une intrusion ou faire de la surveillance
avec la caméra.

Détecter une anomalie domestique

Les détecteurs domestiques détectent la présence d’eau, de fumée ou
une coupure secteur.

DÉTECTEUR

DE MOUVEMENT

POUR GROS CHIEN

DÉTECTEUR D’OUVERTURE

DE PORTE DE GARAGE

DÉTECTEUR D’OUVERTURE

DE VOLET ROULANT

DÉTECTEUR

DE FUMÉE

DÉTECTEUR

DE COUPURE SECTEUR

DÉTECTEUR DE

PRÉSENCE D’EAU

DÉTECT

E

UR

DE MO

U

V

EMENT

EXTÉR

I

E

UR

DÉTECTEUR DE

MOUVEMENT POUR

PETITS ANIMAUX

DOMESTIQUES

DÉTECTEUR AUDIOSONIQUE

DE BRIS DE VITRES

DÉTECTEUR

D

’OUVERTURE

ET DE BRIS DE VITRE

DÉTECTEUR

D

’OUVERTURE

CAMÉRA IP

Dissuader, Alerter, Signaler

La montée en puissance des sirènes dissuade l’intrus.
La sirène extérieure avec flash alerte et signale à votre environnement
proche une intrusion et le transmetteur téléphonique envoie un ou
plusieurs messages d’alarme.

La centrale/transmetteur analyse les informations envoyées par les
détecteurs, déclenche les sirènes et envoie sur 4 numéros de téléphone :

– soit un message d’alarme en synthèse vocale, grâce au module de transmission RTC (Réseau Téléphonique Commuté =

la ligne téléphonique filaire),

– soit un SMS d’alarme, grâce au module de transmission GSM (Global System for Mobile communications),
– soit les deux, si votre centrale d’alarme est munie à la fois du module RTC et du module GSM,
– soit une alerte à un centre de télésurveillance, grâce au module RTC.

Si vous possédez des volets roulants (avec moteur SOMFY), il est possible d’automatiser leur descente lors d’une détection
d’intrusion ou leur montée lors d’une détection de fumée, à l’aide d’un récepteur pour volets roulants SOMFY.

Pour une meilleure dissuasion, il est également possible de commander un éclairage lors d’une détection d’intrusion, à l’aide d’un
récepteur d’éclairage SOMFY.

SIRÈNE EXTÉRIEURE

AVEC FLASH

CENTRALE /TRANSMETTEUR

TÉLÉPHONIQUE

SIRÈNE

D’INTÉRIEUR

Un système totalement évolutif

6

Vous pouvez compléter votre kit avec des télécommandes, des détecteurs de mouvement, des détecteurs d’ouverture supplémentaires
(de couleur blanche ou marron) ou les éléments spécifiques suivants :

Vous souhaitez
envoyer un
message
d’alarme
par GSM.

Module de
transmission
GSM

Vous avez plusieurs accès.

Clavier de
commande

Vous souhaitez compléter la
dissuasion dans une autre partie
de votre habitat.

Sirène
d’intérieur

Vous avez un chat, un chien
(hauteur inférieure à 40 cm),
un rongeur.

Détecteur de
mouvement
pour petits
animaux
domestiques

Vous souhaitez vous assurer
d’une intrusion par
une séquence de photos ou bien
faire de la surveillance à distance.

Caméra IP wifi

Vous souhaitez envoyer un
message d’alarme par la ligne
téléphonique filaire
si l’habitat en est équipé.

Module de
transmission
RTC

Vous souhaitez commander un ou
deux automatismes SOMFY
(motorisation de portail, porte de
garage ou éclairage) et votre
alarme depuis votre voiture.

Télécommande
multi­applications

Vous souhaitez dissuader un
intrus d’entrer chez vous, alerter
votre voisinage et signaler que
votre système s’est déclenché.

Sirène
extérieure
avec flash

Vous souhaitez détecter un intrus
avant effraction. Grâce à un

récepteur Somfy, vos volets
roulants motorisés Somfy peuvent
se fermer en cas de détection.

Détecteur de
mouvement
extérieur

Vous avez un gros chien
(hauteur supérieure à 40 cm).

Détecteur de
mouvement
pour gros chien

Vous avez des volets roulants.

Détecteur
d’ouverture
de volet roulant

Vous souhaitez que votre système
se déclenche en cas de détection
de fumée.

Grâce à un récepteur pour volets
roulants SOMFY, vos volets
roulants motorisés SOMFY peuvent
s’ouvrir en cas de détection de
fumée.

Détecteur de
fumée

Vous souhaitez être alerté
d’une coupure
de secteur.

Détecteur de
coupure secteur

Vous avez un garage.

Détecteur
d’ouverture
de porte de
garage

Vous avez des portes fenêtres et
des baies vitrées.

Détecteur
d’ouverture
et de bris de
vitre (blanc
ou marron)

Détecteur
audiosonique
de bris de vitres

Vous souhaitez être prévenu en
cas d’inondation (exemple :
machine à laver).

Détecteur de
présence d’eau

Recommandations

7

Assurer une bonne transmission radio

La bonne propagation des ondes radio dépend de la nature des milieux qu’elles traversent.
En fonction du type de construction (chalet, type de murs et de cloisons, immeuble à structure métallique,….) la portée des ondes

radio sera plus ou moins grande.

Quand une onde radio a du mal à traverser un matériau, elle est réfléchie. Cette réflexion compromet la réception notamment sur
la centrale. Il suffit souvent de déplacer cette dernière d'une dizaine de centimètres pour éviter une zone de non couverture.

Optimiser la portée radio

■ La centrale est le cœur de l'installation. Placer cette dernière au centre du logement dans un endroit dégagé.

■ Positionner les éléments et la centrale/transmetteur à plus de 60 cm du sol.

■ Pour une meilleure propagation des ondes radio, éloigner la centrale :

- d'un tableau électrique ou d’un faisceau de fils électriques, de plus d’un mètre,

- de toute masse ou plaque métallique,

- de sources de perturbations radio (comme un ensemble TV HiFi surround), de plus d’un mètre.

■ Éviter de fixer les détecteurs et les claviers sur des parties métalliques ou dans un lieu confiné.

■ Fixer les sirènes sur des parties dégagées et le plus haut possible.

■ Avant de fixer la centrale, bien s’assurer de la bonne transmission radio des différents éléments. En cas de problème de

transmission, déplacez cette dernière.

Assurer le bon fonctionnement du système d’autoprotections

Pour chacun des produits (centrale, sirène, transmetteur téléphonique ou clavier LCD ultra plat), choisir un emplacement mural avec
un bon état de surface pour assurer l’efficacité des autoprotections à l’arrachement (protection contre le vandalisme).

Important

Pour assurer le fonctionnement optimal du système, il est recommandé de bien choisir l’emplacement de chaque élément.

Placoplâtre/Plâtre/Bois

90 à 100 %

Brique/Aggloméré

65 à 95 %

Béton armé

10 à 70 %

Métal

0 à 10 %

Vous pouvez sécuriser jusqu’à 3 espaces, appelés zones, de votre habitat.

Une zone est composée de détecteurs d’intrusion placés dans certains endroits de votre habitat. Votre système d’alarme SOMFY
permet de définir 3 zones distinctes. Vous pouvez ainsi activer l’alarme sur une seule zone ou 2 zones, ou sur les 3 zones (= mise en
marche totale).

Dans l’exemple suivant, les détecteurs d’intrusion de la zone A surveillent les accès porte d’entrée et garage, ceux de la zone B et C
surveillent différents étages de l’habitat. Toutes les configurations sont possibles, cela dépend de votre habitat et de votre
utilisation.

Affecter une zone aux détecteurs d’intrusion

8

Mise en marche totale (zones A+B+C)

Mise en marche partielle ou totale

Partielle – 1 ou 2 zones en marche (A, B, C, A+B, A+C ou B+C)

Mise en marche INDÉPENDANTE des zones de surveillance, zone A, B ou C.

Totale – les 3 zones en marche (A+B+C)

Mise en marche TOTALE du système d’alarme : l’habitat complet est sous alarme.

Zone A –

Déclenchement

temporisé

(AT) ou immédiat (A)

de l’alarme en cas d’intrusion

■ Les accès de l’habitat (portes d’entrée)

■ Une annexe isolée (le garage, par exemple).

Zone C – Déclenchement immédiat de l’alarme en cas

d’intrusion

Une autre partie non utilisée de l’habitation, pendant la
journée, un étage ou le sous-sol.

Zone B – Déclenchement immédiat de l’alarme en cas

d’intrusion

Une partie non-utilisée de l’habitation, pendant la nuit, le
salon ou tout le rez-de-chaussée.

1/ Ouvrir les capots des détecteurs d’intrusion

(détecteurs d’ouverture et détecteurs de
mouvement)

2/ Déterminer l’emplacement des éléments et

constituer des zones de détecteurs

Le choix de la zone de surveillance et du mode de déclenchement
se fait, pour chaque détecteur d’intrusion (détecteurs de
mouvement et détecteurs d’ouverture), en utilisant les
commutateurs situés à l’intérieur de ces produits. Ils doivent être
configurés au moment de l’installation de l’élément.

Les détecteurs de mouvement sont livrés configurés en zone C,
déclenchement immédiat.

Les détecteurs d’ouverture sont livrés configurés en zone AT,

déclenchement

temporisé

de 45 secondes avant le
déclenchement de l’alarme, pour vous laisser le temps de rentrer
chez vous et d’arrêter le système, dans le cas d’un détecteur
d’ouverture placé sur la porte d’entrée.

Pour personnaliser ce choix, placer les commutateurs 1 et 2 comme suit :

3/ Régler les commutateurs des détecteurs

d’intrusion pour les affecter à une zone

Reporter le choix des zones sur la fiche mémo, page 45.

Choix

zone – mode de déclenchement

Position des

commutateurs

Ce qui se passe en cas d’intrusion

(en mode partiel ou total)

AT - déclenchement

temporisé

Déclenchement

retardé

des sirènes (après la

temporisation d’entrée).

+

Transmission téléphonique d’un ou plusieurs messages
d’alarme.

A - déclenchement immédiat

Déclenchement immédiat de la sirène d’intérieur.

+

Déclenchement, après 10 secondes de la sirène
extérieure avec flash.

+

Transmission téléphonique d’un ou plusieurs messages
d’alarme.

B - déclenchement immédiat

C - déclenchement immédiat

Affecter une zone aux détecteurs d’intrusion

9

Séparer les détecteurs du kit (déjà mémorisés dans la centrale/transmetteur) de ceux achetés séparément (non encore
mémorisés). Ces derniers devront être mémorisés dans la centrale/transmetteur téléphonique.

Ne pas toucher aux commutateurs sur les détecteurs de

présence d’eau et de coupure secteur.

EMPLACEMENT

DES COMMUTATEURS

Si vous êtes possesseur d’un système PROTEXIOM 400,

PROTEXIOM 600, PROTEXIOM PLUS ou PROTEXIOM SXL, il
est aussi possible de paramétrer votre système d’alarme et
d’affecter une zone à un détecteur
d’intrusion par ordinateur (voir
manuel complémentaire).

Dans ce cas, la configuration des
zones sur votre ordinateur sera
prioritaire à la configuration des
commutateurs à l’intérieur des
détecteurs d’intrusion.

Mise en place des piles

10

1/ Ouvrir les capots des autres éléments

2/ Insérer les piles fournies dans tous les éléments

Un bip sonore retentit à la mise en place des piles dans la sirène d’intérieur et dans la centrale/transmetteur et le témoin lumineux
rouge clignote sur la centrale/transmetteur.

Un risque de déclenchement de sirène à la mise en place des piles existe en cas d’appui sur la touche ON de la télécommande.
Il suffira d’arrêter l’alarme en appuyant sur la touche OFF de la télécommande.

9

V

P

il

e alc

al

ine

Les piles sont déjà insérées dans les télécommandes.

Pile lithium
dans le sachet avec les cales.

Glisser la pile,
le +sur le dessus.

C

ENTRALE/TRANSMETTEUR

TÉLÉPHONIQUE

CENTRALE/TRANSMETTEUR

TÉLÉPHONIQUE

SIRÈNE D’INTÉRIEUR

SIRÈNE D’INTÉRIEUR

SIRÈNE EXTÉRIEURE AVEC FLASH

Ne pas refermer tout de suite les capots.
Si l’installation murale des produits doit être différée, retirer une pile dans les produits restés ouverts pour éviter

une surconsommation.

Bien respecter les polarités + et – .

Bien vérifier que les extrémités des piles sont en
contact avec les contacts piles.

Matériel nécessaire à l’installation des éléments

Tournevis cruciforme, perceuse, marteau, crayon, échelle pour la sirène extérieure.

Mémoriser les éléments

11

1/ Mise en mode mémorisation de la centrale/transmetteur téléphonique

Les éléments achetés séparément doivent être mémorisés dans la centrale/transmetteur téléphonique.

Rappel : les éléments du kit sont déjà mémorisés dans la centrale/transmetteur téléphonique.

Vous avez 2 minutes pour enregistrer un élément.

La période de 2 minutes est relancée dès qu’un
élément est enregistré. Le bip sonore vous signale
que l’élément est bien enregistré dans la centrale.

Passé le délai de 2 minutes, vous devez revenir au
mode mémorisation en ré-appuyant sur le bouton
de la centrale.

Pendant la période de 2 minutes (voyant allumé), il
n’y a pas de test de l’installation possible.

Si vous souhaitez ajouter des éléments alors que la centrale est déjà installée et que le système est déjà fonctionnel, pour
éviter d’ouvrir la centrale/transmetteur téléphonique, vous pouvez entrer en mode mémorisation simplifié en allant dans le
menu 753 (voir page 38) ou en bas de la page « Liste des éléments » via l’interfcace Internet de l’alarme. La mise en mode
mémorisation n’est possible que si le système est à l’arrêt.

Si vous ouvrez la centrale/transmetteur, vous devez neutraliser l’autoprotection en appuyant sur OFF de la
télécommande jusqu’à extinction du voyant.

Pour ouvrir la mémoire,
donner une impulsion sur
le bouton PROG, le voyant
rouge s’allume fixe.

2/ Mémorisation des éléments supplémentaires (pendant le mode mémorisation de 2 minutes)

Sur la centrale/transmetteur téléphonique

2

1

... BIP ! sur la centrale.

Si votre installation ne comprend que les éléments d’un kit PROTEXIOM, passer directement à la page 12

Donner une impulsion
brève sur le bouton.

Donner une impulsion
brève sur le bouton.

Impulsion

sur OFF.

Un clavier Un badge

Un détecteur

Une sirène d’intérieurUne sirène extérieure avec flash

Une télécommande

1

1

Appuyer une fois sur
la touche OFF : BIP !

Passer le badge devant la
cible du clavier LCD :

BIP !

Pour mémoriser un 2ème badge,
recommencer la même opération.

2

1

Impulsion
sur OFF.

1

... BIP ! sur la centrale.

2

... BIP ! sur la centrale.

2

1

Ouvrir la sirène.

1

Ouvrir la sirène.

1

... BIP ! sur la centrale.

3

... BIP ! sur la centrale.

3

... BIP ! sur la centrale.

2

2

2

CLAVIER LCD

SUPPLÉMENTAIRE

CLAVIER DE

COMMANDE

... BIP ! sur la sirène extérieure.

4

... BIP ! sur la sirène d’intérieur.

4

Impulsion.

1

1

1

1

DÉTECTEUR POUR PETITS

ANIMAUX DOMESTIQUES

DÉTECTEUR DE

MOUVEMENT EXTÉRIEUR

1

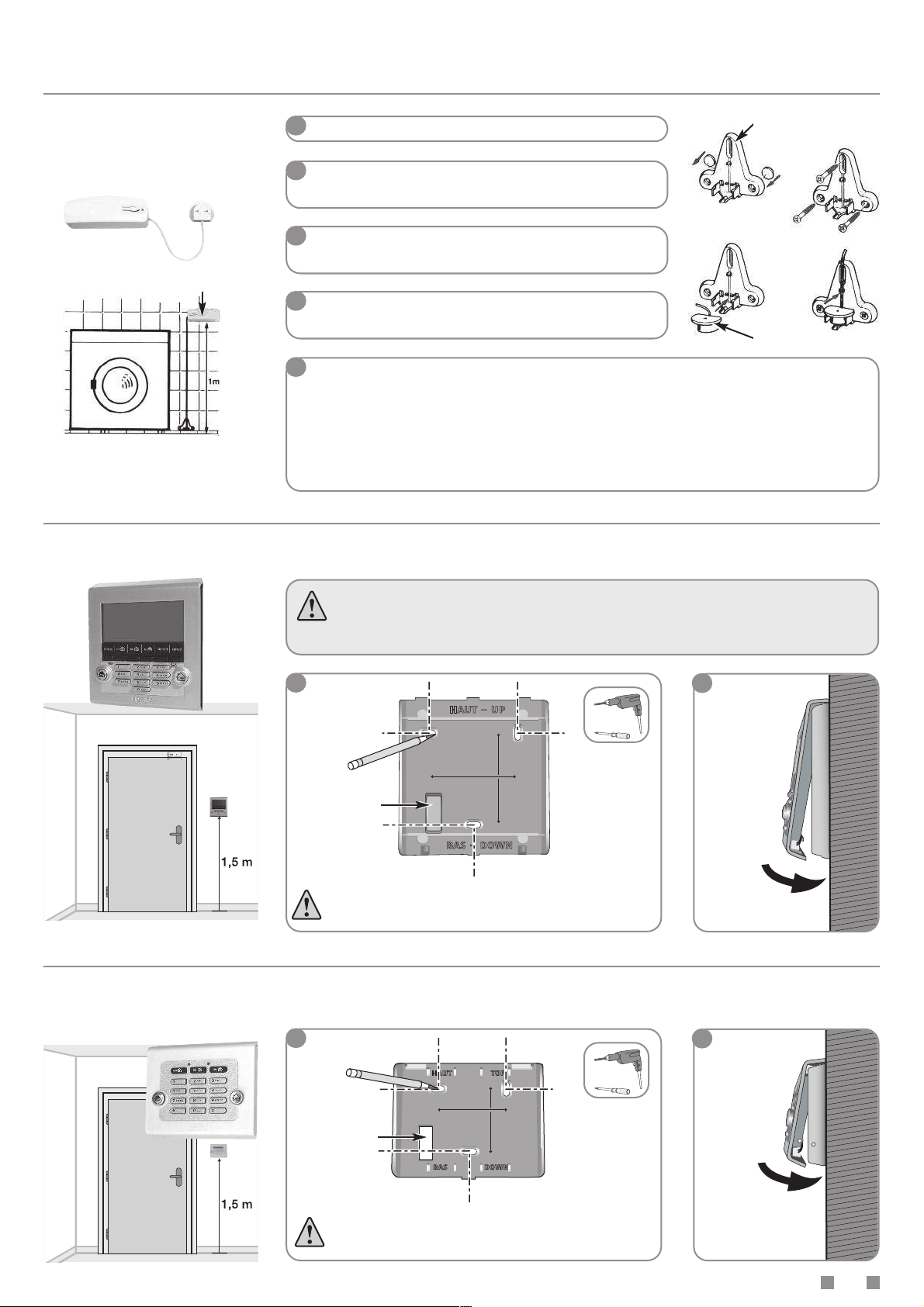

Fixer les éléments

12

Placer le détecteur à l’intérieur de votre habitation sur le montant de la partie ouvrante, soit
horizontalement, soit verticalement, du côté ouvrant (à l’opposé des gonds).

Le détecteur et son porte-aimant doivent être
parfaitement alignés entre les 2 repères.

Utiliser une ou plusieurs cales d’épaisseur
fournies dans l’emballage pour effectuer le
réajustement du porte aimant.

Il est également possible de surélever le
détecteur à l’aide de 2 cales fixées côte à
côte sous celui-ci.

Poser la centrale/transmetteur téléphonique de préférence au centre de l’habitat
à proximité d’une prise téléphonique et de la box/modem ADSL, de façon à tester
la bonne portée radio à la fin de l’installation de chaque élément.

Chaque produit est doté d’un numéro de série qui figure sur l’étiquette autocollante collée sur le produit. Avant toute
installation, vous devez vous servir de ce numéro pour identifier les détecteurs de votre installation et les noter sur la
fiche mémo en page 45.

Si l’écart entre la partie ouvrante et la partie fixe est trop important, il est possible
d’intervertir les 2 parties du produit.

Prendre les précautions nécessaires pour éviter la détérioration du détecteur
due à l’ouverture de la porte ! Ce montage est déconseillé.

1

3

Tester l’élément :

Appuyer sur le bouton

du détecteur :

BIP !

Pendant 2 mn, le voyant du détecteur
s’allume à chaque ouverture/ fermeture

de la porte.

Refermer le capot.

2

Détecteur
d’ouverture

10 mm
maxi.

Alignement

Cales
d’épaisseur

AIMANT

DÉTECTEUR

Ø

6mm

Fixer les éléments

13

Les détecteurs de mouvement sont sensibles à la chaleur : ne jamais orienter le détecteur de
mouvement directement vers une fenêtre, au-dessus ou en face d’une source de chaleur (radiateur,
convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif.

Les rayons des différents détecteurs de
mouvement ne doivent pas se croiser.

Précautions
d’emploi
communes
aux 3 détecteurs
de mouvement

90°

90°

1 2 3

Pour protéger le plus de surface, le détecteur pourra être placé dans l’angle d’une pièce à
2,30 m du sol.

Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient
occasionner un déclenchement intempestif. Privilégier, dans ce cas, le détecteur de mouvement
pour petits animaux domestiques.

Détecteur de
mouvement

31

Tester l’élément :

Pendant 2 mn, le voyant du
détecteur s’allume à chaque
passage devant le détecteur.

Appuyer sur le bouton
du détecteur : BIP !

Refermer le capot.

2

Ø

6mm

Eviter les rayons solaires directs.

Eviter la proximité d’air
conditionné, de chauffage, etc…

Eviter la vapeur d’eau ou
de graisse et l’humidité.

4 5

Eviter
les obstacles
masquant
la zone
de détection
(rideau, vitres…)

Ne pas installer à
l’extérieur.

Ce détecteur est destiné à protéger une pièce en présence d’un chien d’une hauteur supérieure
à 40 cm, qui ne saute pas sur les meubles.

Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient
occasionner un déclenchement intempestif. Privilégier, dans ce cas, le détecteur de mouvement
pour petits animaux domestiques.

Détecteur de
mouvement
pour gros chien

110°

1 2

I

l est fixé de préférence sur un

mur à 1,20 m du sol.

Le reste de l’installation et le test sont
identiques au détecteur de mouvement
(voir ci-dessus).

Ø

6mm

HAUT

BAS

Fixer les éléments

14

Ce détecteur permet de détecter toute présence humaine dans une pièce, en présence d’un petit
animal domestique, d’une hauteur inférieure à 40 cm.

Pour les chiens d’une hauteur supérieure à 40 cm, privilégier le détecteur de mouvement pour
habitat avec gros chien.

Détecteur de
mouvement
pour petits
animaux
domestiques

1 2

I

l est fixé de préférence sur un

mur entre 2,10 et 2,40 m du sol.

Ne pas égarer l’écrou dans
le sachet avec la visserie.

Ne pas égarer l’écrou lors de l’ouverture du détecteur en cas de
changement de pile.

Ne pas refermer le détecteur.

Le mode TEST est utilisé pour vérifier la portée du détecteur.
Le détecteur est positionné, le fond fixé au mur, sans le visser, et en passant dans le champ

du détecteur.
Une fois le TEST validé, remettre impérativement le cavalier 3 en position OFF pour

passer en mode utilisation.

Pour des chiens de taille moyenne, fixer
plutôt le détecteur à 2,40 m. Veiller à ce
que le détecteur soit fixé à plus de 80 cm
au-dessus d’un meuble sur lequel un chat
peut grimper.

3

4

Le détecteur possède 3 cavaliers :

Personnalisation du fonctionnement du détecteur

2

1

1 Témoin lumineux

2 Détection par

2 ou 4 rayons

3 Mode TEST

ON

Avec témoin lumineux en
façade en cas de détection.

L’autonomie de la
pile du détecteur en
sera affectée.

Détection par 2 rayons (la
plus sensible) (détecteur
livré dans ce mode).

Mode test : avec témoin
lumineux à chaque
détection (cavalier 1 sur
ON).

OFF

Sans témoin lumineux en
cas de détection (détecteur
livré dans ce mode).

Détection par 4 rayons.
Recommandé en cas de
présence de plusieurs
animaux domestiques.

Mode normal d’utilisation.

3

Positionner l’écrou dans son logement,
engager la vis de fermeture.

Refermer le détecteur. Visser la vis, à la base du
détecteur.

2

P

OSITION DES CAVALIERS PAR DÉFAUT

1

3

Fixer les éléments

15

Il détecte l’ouverture d’une fenêtre, la vibration exercée sur la vitre lors
d’une tentative d’intrusion et le bris de cette vitre.

Le détecteur et son aimant se montent de la même manière que pour le
détecteur d’ouverture (voir page 12).

Coller la sonde de bris de vitre dans un coin de la fenêtre à 25 mm de
l’angle à l’aide de son adhésif double face sur une vitre propre et sèche
à une température idéale comprise entre 21 °C et 35 °C. Appuyer
fermement sur la sonde de bris de vitre pour assurer un collage efficace.

Test du détecteur seul : voir page 12.

Détecteur d’ouverture
et de bris de vitre

Il détecte la fréquence acoustique du bris de verre et l’écart de pression entre l’intérieur et
l’extérieur de l’habitat. Il ne protège que les vitres donnant vers l’extérieur.

Il devra être éloigné d’au moins 1,20 m de sources de perturbations sonores (telles que télévision,
enceintes acoustiques, tuyau d’évacuation, portes,...).

Détecteur
audiosonique
de bris de
vitres

6 m maxi
d’une fenêtre

1 m mini
d’une fenêtre

3 m
mini

3 m mini

Le bris de vitres sera détecté dans un rayon de :

■ 6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm

d’épaisseur).

■ 3,65 m pour des vitres en verre trempé ou feuilleté (3,2 à 6,4 mm) ou tout autre

type de vitre.

Ne pas placer le détecteur audiosonique sur le même mur que les vitres à
protéger.

1

Fixer le détecteur au mur à environ 2 m
du sol.

2

Refermer le capot.

DÉ

TECTEUR

SONDE

Fixer les éléments

16

Il est conseillé de déporter le détecteur sur un mur, grâce au câble de 1 m,
afin d’éviter de la fixer sur une partie métallique ce qui limiterait la bonne
propagation des ondes radio.

Il est installé à l’intérieur du caisson du volet.

1

Fixer le module carré, à l’aide d’au moins 3 des 4 vis
fournies, à plat, au centre du caisson de façon à
libérer la course du cordon sans risquer son
cisaillement.

2

Le cylindre de sortie en laiton du
cordon doit être placé le plus près
possible de l’ouverture du caisson
pour éviter tout risque de
cisaillement.

3

4

L’extrémité du cordon
doit être fixée par une
vis à travers l’œillet
sur la dernière lame
du volet.

Fixer le détecteur.

Détecteur
d’ouverture de
volet roulant

6

Tester le détecteur :

Appuyer sur le bouton du détecteur :

BIP !

Pendant 2 mn, le voyant du détecteur
s’allume à chaque ouverture/fermeture du
volet roulant.

Refermer le capot.

5

DÉTECTEUR

DÉTECTEUR MODULE

MODULE

CORDON

MODULE

CARRÉ

CYLINDRE

DE LAITON

Ø

6mm

Fixer les éléments

17

1

Monter la gaine protectrice sur le câble.

3 4

Raccorder les 2 fils
dénudés du détecteur au
boîtier électronique.

2

Fixer le détecteur au sol, en évitant de le fixer sur une
partie métallique.

Fixer l’aimant sur la porte de garage,
entre les 2 repères du détecteur au sol.

Le type de fixation

dépend de la
matière du sol, utiliser
d’autres vis si nécessaire.

K≤25 mm

J

≤

35 mm

Détecteur
d’ouverture de
porte de garage

AIMANT

AIMANTBOÎTIER ÉLECTRONIQUE

DÉTECTEUR AU SOL

DÉTECTEUR

BOÎTIER ÉLECTRONIQUE

6

Tester le boîtier
électronique :

appuyer sur le bouton
du détecteur :

BIP !

Pendant 2 mn, le voyant s’allume à
chaque ouverture/ fermeture de la
porte de garage.

Refermer le capot.

5

Fixer le boîtier électronique
au mur.

Ø

6mm

Fixer les éléments

18

1

2

Régler les commutateurs en fonction du temps de
déclenchement du détecteur souhaité :

Fixer le détecteur :

■ Sur un mur, à proximité d'une prise secteur (230 V).

■ Le plus haut possible (pour la bonne propagation

des ondes radio), en tenant compte de la longueur
du fil pour le branchement.

Attention à ne pas percer les fils électriques à
l'intérieur du mur.

Refermer le capot et brancher l’adaptateur secteur.

Détecteur de
coupure secteur

Position des

commutateurs

Déclenchement du détecteur

après une durée maximum de

5 minutes

10 minutes

15 minutes

20 minutes

Fixer le socle au plafond.

1

Refermer le détecteur.

2

Ne pas installer le détecteur :

■ A moins de 1 mètre des bouches de chauffage, de refroidissement ou d’aération. La

fumée pourrait être éloignée ou diluée.

■ Dans un local où il y a un risque de condensation. Les salles de bains et buanderies sont

à proscrire.

■ Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et générer des

alarmes indésirables.

■ Dans un endroit trop poussiéreux ou gras.

Détecteur de fumée

Le détecteur doit être impérativement fixé au plafond au centre de la pièce, en tous cas :

■ à plus de 20 cm de tout obstacle (mur, cloison, poutre, etc …)

■ à plus de 60 cm de tout angle de la pièce

3

Tester le détecteur :
Appuyer de façon prolongée sur la touche, un signal sonore puissant de 85 dB doit

retentir.

DÉTECTEUR

Ø

6mm

Fixer les éléments

19

Détecteur de
présence d’eau

1

Fixer le support de la sonde au mur et au ras du sol.

2

Fixer le boîtier du détecteur contre le mur à environ 1
mètre du sol.

3

Glisser la sonde entre les pattes du support jusqu’à
l’obtention d’un déclic et engager le fil dans les ergots.

4

Laisser les commutateurs du détecteur en position OFF.
Refermer le capot.

5

Tester le détecteur :
Verser de l’eau entre les 2 électrodes de la sonde.
La sirène d’intérieur sonne de façon atténuée pendant 2 minutes.
Pour arrêter l’alarme, appuyer sur la touche «OFF» de la télécommande.
A la fin du test, enlever l’eau et sécher les électrodes.

DÉTECTEUR

SUPPORT

SONDE

Si vous souhaitez commander une motorisation de porte de garage ou de
portail, installer impérativement le clavier en vue de ces automatismes pour
des raisons de sécurité.

2

Clavier LCD

Il doit être à l’intérieur de l’habitat. Il est conseillé de l’installer près de la porte d’entrée.

66 mm

BAS - DOWN

HAUT - UP

67,5

1

Refermer
le produit.

Bien plaquer contre le mur la languette
d’autoprotection à l’arrachement.

LANGUETTE

D

’AUTOPROTECTION

Ø

6mm

2

Clavier de
commande

Il doit être à l’intérieur de l’habitat. Il est conseillé de l’installer près de la porte d’entrée.

51 mm

HAUT TOP

47

BAS DOWN

1

Refermer
le produit.

Visser les 2 vis
sur les côtés.

Visser
les 2 vis à
la base du boîtier.

Bien plaquer contre le mur la languette
d’autoprotection à l’arrachement.

LANGUETTE

D’AUTOPROTECTION

Ø

6mm

Fixer les sirènes

20

Sirène d’intérieur

Elle doit être installée de préférence
au centre de l’habitat pour une
meilleure propagation sonore, en
hauteur et difficile d’accès (ex : cage
d’escalier).

A chaque mise en marche ou arrêt de l’alarme, un ou plusieurs BIPs retentissent sur la sirène d’intérieur pour acquitter de la

bonne réception de l’ordre.
Avant de refermer le produit, vous pouvez supprimer les BIPs sur la sirène d’intérieur :

1

2

Supprimer les

Appuyer sur le bouton de la sirène environ 5 secondes
jusqu’à ce que le voyant s’éteigne.

BIPS !

Remettre les

Appuyer sur le bouton de la sirène environ 5 secondes
jusqu’à ce que le voyant s’éteigne.

Un

BIP ! retentit.

BIPS !

Pour mieux être informé du fonctionnement de votre système, nous vous conseillons de
laisser les bips sur au moins un élément.

... 5 s

... 5 s,

BIP !

Sirène extérieure
avec flash

La sirène extérieure avec flash est protégée contre le ruissellement, la
condensation et l’humidité à condition d’être fixée dans le bon sens (flash
vers le haut). Pour une durée de vie optimale des piles, il est recommandé
de la mettre à l’abri du soleil et de l’eau.

1

Pendant l’installation murale, accrocher
le haut du couvercle sur la base du fond.

Avant de refermer la sirène
extérieure avec flash, vous pouvez
supprimer les BIPs sur celle-ci
(voir cadre 2, sirène d’intérieur,
ci-dessus).

2

Refermer le capot.

3

Refe

rme

r le

c

apot.

3

Ø

6mm

Ø

6mm

Fixer la centrale/transmetteur

21

Recommandations d’implantation de la centrale/transmetteur téléphonique :

Identifier la composition de votre installation parmi les 4 cadres ci-dessous :

Votre installation comporte une centrale/
transmetteur reliée à la ligne téléphonique
filaire (RTC) sans accès internet :

Elle doit être installée proche d’une prise téléphonique,
de préférence au centre de l’habitat.

Votre installation comporte une centrale/
transmetteur RTC avec accès internet :

Elle doit être installée proche d’une prise téléphonique,
de l’ordinateur, de la box/modem ADSL, d’une prise
secteur, de préférence au centre de l’habitat.

Votre installation comporte une centrale/
transmetteur RTC et GSM avec accès internet :

Elle doit être installée proche d’une prise téléphonique, de
l’ordinateur, de la box/modem ADSL, d’une prise secteur,

dans un endroit où la qualité de réception de l’antenne
GSM est parfaite et de préférence au centre de l’habitat.

Votre installation comporte une centrale/
transmetteur GSM avec accès internet :

Elle doit être installée proche de l’ordinateur, de la
box/modem ADSL, d’une prise secteur, dans un endroit

où la qualité de réception de l’antenne GSM est
parfaite et de préférence au centre de l’habitat.

PRISE SECTEUR

CÂBLE
ETHERNET

CÂBLE

TÉLÉPHONIQUE

ANTENNE GSM

A

NTENNE GSM

Débrancher la prise secteur murale,
la prise téléphonique murale (si

nécessaire) et enlever 1 des 4 piles
LR20 avant toute intervention à l’intérieur
de la centrale/transmetteur et pendant
toute l’installation.

Fixer la centrale/transmetteur

22

Caractéristiques communes à l’installation de la centrale/transmetteur :

– Si vous ne souhaitez pas paramétrer le système par ordinateur, ne branchez ni le

câble Ethernet, ni le câble secteur au module IP.

– Tous les téléphones (fax et répondeurs également) doivent être branchés derrière la

centrale/transmetteur.

– Dans la mesure du possible, la centrale/transmetteur doit être éloignée des fils

électriques pour assurer une meilleure transmission radio.
– Installer la centrale/transmetteur à au moins 60 cm du sol.
– Ne pas brancher la centrale/transmetteur derrière un micro standard (petit central

téléphonique domestique).

Module RTC

1

2

Faire passer le câble téléphonique
par l’orifice prévu à cet effet dans le
fond de la centrale/transmetteur.

Brancher une extrémité du câble
téléphonique sur le module RTC.

Embrocher le module RTC (marqué
PSTN) de couleur verte, identifiable
à son pictogramme représentant un
téléphone filaire , à l’intérieur
de la centrale/transmetteur en
veillant à ne pas tordre les broches
de fixation.

Visser impérativement le module
RTC.

Si votre installation ne comporte pas de module RTC (marqué PSTN : Public Switched Telephone
Network), passer à l’étape suivante pour l’installation du module GSM.

Fixer la centrale/transmetteur

23

Nous vous

recom

m

andons

de choisir un opérat

eur GSM

qui couvre

l’ha

bi

tat où

se

s

itue l’i

nstallation.

Précaution

s d’u

t

il

isat

ion

La centrale d’alar

me mun

i

e de so

n module GSM p

eut p

er

turber l

e

fonc

ti

onne

m

ent d’ap

pareil

s

m

édi

caux (p

roth

è

s

es auditives

,

sti

m

ulateurs cardiaques

). Pour

p

lus d’info

rm

a

tions,

c

o

nsulte

r votre

m

édecin.

Installe

r la c

e

ntra

l

e/tra

nsmette

ur devant ac

c

ueil

li

r le modul

e

GS

M :

■

excl

u

sive

ment à l

’intéri

eur de l’h

a

bitat, dans une zone proté

gée pa

r un détecteur de mouve

m

ent,

■

dans un endroit

o

ù la

qualité

de réception de l’a

ntenne GSM e

s

t

par

fa

it

e (à

véri

fi

er

a

vec

un tél

épho

ne po

rtable et

p

rendre i

dé

a

lem

e

nt

un ab

o

nn

e

ment du même o

p

érateur),

■

au c

entre de l

’ha

b

ita

t, p

a

r exemple au re

z

-d

e-cha

ussée s

i

la m

a

i

s

on co

mporte un

sous

-

s

o

l et un étage

,

■

à prox

i

mité d’une p

ris

e secteur 230V-5

0

Hz,

■

à prox

i

m

i

té d’un ordinateur et d’une b

o

x/mo

dem

AD

S

L

s

i

vous so

uhaitez p

a

ram

étrer o

u gérer

votre sys

tèm

e pa

r ordinateur o

u

s

i

vous s

o

u

haitez eff

ectuer de la

l

evée

de doute à

l

’a

i

de d

e la

c

a

m

éra

IP

,

■

d

a

ns le s

ens où

vous s

o

uhai

tez

que les

c

âbles (secteur, ligne télépho

n

ique, Ethernet,

a

ntenne GSM) sortent (vers l

e h

aut ou

vers l

e

b

a

s

).

Ne p

a

s

insta

l

ler

la central

e

/transm

etteur devant

a

c

cuei

l

lir le mo

du

le GS

M :

■

s

ur une pa

ro

i

métalli

que

■

d

a

n

s une pièce humi

d

e

■

à

p

roximité de téléviseurs et de pos

te

s

de radio, ce qui p

o

urrait provoquer des p

erturba

tions

■

à

p

roximité d’une s

ource de ga

z, de carburants o

u

de produits c

hi

m

iques.

Re

com

mandations concer

n

ant l’abon

nement

G

SM

Le modul

e GSM p

l

acé à

l

’i

ntérieur de l

a

C

e

nt

r

a

l

e d’a

l

a

rme p

e

rmet d

’a

c

hem

i

ne

r d

e

s

messages d

’alarm

e et d’alerte pa

r SMS

à

l

’a

i

de

des r

éseaux GSM bi-bande 90

0

-

1800 MHz.

Avant d’inst

a

l

l

e

r

le m

o

dule

GSM, nous vou

s

co

n

s

eill

ons de s

o

uscrire à

un abonneme

n

t

auprès

d’un o

péra

teur de té

l

é

p

honie

mobile

(Orange, SFR

, Bouygues

,…) de votre choix

.

L

’

ab

o

nnement doit impéra

ti

ve

ment être de

t

ype

voix (c

’est à dire voix+SMS o

u S

MS seulemen

t

), et non pas

de

typ

e

da

ta

(a

b

o

nnement qui transfè

re des

donnée

s et non de la

voix).

Nous

vous

dé

c

o

nse

il

lons

l’ut

ilis

ation de carte

s

pré

payées

ou à forfait limité s

ur la central

e/transme

tteur GS

M

. En effet, une

f

o

is le

c

r

é

dit épuis

é

, si la ca

rte n’est

pas rec

hargée à te

mps, la centrale/transmetteur GSM

n’est

p

lus en

m

esure d’envo

yer

un me

s

sa

g

e

.

Un c

o

de p

ersonnel, ap

p

elé c

ode P

IN

(Personal Identifica

ti

o

n

Number) li

é

à

la

c

a

r

te

S

IM (Subs

cribe

r

Identification Modul

e), est déli

vré

p

a

r l’opéra

te

u

r

de téléphonie mobile

l

ors de l’ouver

tu

re

de la ligne sur le contrat d’abo

nn

e

m

ent et

p

ermet d’acc

é

d

e

r au rés

e

a

u.

Lors de la progra

m

m

a

ti

o

n, en c

a

s

d’erreur de composition du

code PIN à

3 reprises, la carte SIM de l

a

c

e

n

tra

le/transmetteur GSM s

e

b

l

oque

. La

c

a

r

te SIM se débloqu

e

à

l’ai

d

e

du code PUK (Personal Unloc

king Key

), fourni

p

a

r l’o

p

érateur en ca

s

de besoin, dans

u

n

t

é

l

é

p

hone porta

b

le (voir n

o

tice du téléph

one).

Avertissement

Som

fy ne sa

u

rait

e

n

a

uc

un cas être tenu

re

spons

a

ble

des

c

o

ns

équences directes et indirectes résulta

n

t

des modific

ations

techni

ques

e

t co

n

tractue

l

les app

o

rtées pa

r l’o

p

érat

e

u

r

d

u réseau GS

M c

ho

i

si

par

l

e cli

e

nt.

Somfy

ne

s

a

u

ra

it en a

ucun

c

as être

tenu re

s

pons

a

b

l

e

des

c

o

nséque

nces de la n

o

n-di

s

p

o

nibil

ité t

e

m

p

o

rair

e

o

u perma

nente du

réseau GSM chois

i

p

a

r le client pour quelque

ca

us

e qu

e

c

e s

o

it.

So

m

fy rapp

elle à l’utili

s

ateur que ses s

ystèmes foncti

o

nnent grâ

c

e a

ux réseaux de téléc

o

m

m

unica

ti

o

n (réseaux téléphoniq

ue

s

co

mmu

té

s

p

u

b

lics

d

e

type 3, radios, GSM, wifi,e

t

c…) do

nt l

a

d

is

p

o

ni

b

ilité ne peut pas êt

re garan

tie à

1

00%.

Module GSM

Si votre installation ne comporte pas de module GSM, passer à l’installation murale, page 25.

Fixer la centrale/transmetteur

24

Module GSM

GSM

BAT

POWER

1

Mise en place de la carte SIM

a) Faire coulisser doucement le volet

vers la gauche :

GSM

2

Mise en service de la batterie

La fonction GSM n’est possible que si la batterie est connectée.
Il est nécessaire d’avoir mis en place la carte SIM avant de connecter la batterie.
Positionner la batterie dans son logement et la connecter en veillant au bon sens

d’introduction du connecteur et en veillant à ne pas endommager les fils :

b) Le lever :

3

Installation du module GSM dans
la centrale/transmetteur

Embrocher le module GSM de couleur bleue, identifiable à
son pictogramme représentant un téléphone portable , à
l’intérieur de la centrale/transmetteur en veillant à ne pas
tordre les broches de fixation.

Visser impérativement le module à l’aide des vis.

4

Raccordement de l’antenne

L’antenne livrée avec le module GSM
permet la transmission des données vers
le réseau GSM. Il est indispensable de
l’installer.

L’antenne doit être installée :

– uniquement à l’intérieur de l’habitat
– à 1m minimum de tout élément

métallique et de la

centrale/transmetteur

– l’extrémité de l’antenne en hauteur.

Faire passer le raccord de l’antenne
par l’orifice prévu à cet effet dans le
fond de la centrale/transmetteur.

Visser le raccord de l’antenne.
Avant d’enlever la protection de

l’adhésif double-face, bien veiller à
nettoyer la surface sur laquelle
l’antenne sera collée.

GSM

BAT

POWER

c) Glisser la carte SIM entre les glissières

du volet en faisant attention au sens
d’insertion (coin biseauté comme
indiqué) :

GSM

BAT

POWER

d) Fermer le volet et le faire coulisser

doucement vers la droite :

GSM

BAT

POWER

biseau

En cas de changement
de carte SIM,

débrancher le secteur.
Il n’est pas nécessaire de
débrancher la batterie.

Fixer la centrale/transmetteur

25

­+

1

4

7

*

R

2

5

8

0

3

6

9

#

#

3

1

2

POWER

POWER

1

Vous pouvez supprimer les BIPs sur la centrale/transmetteur (voir cadre 2, sirène d’intérieur, page 20).

2

L’ordre de branchement dépend de votre
installation téléphonique.
Ne pas brancher le cordon téléphonique dans une
prise murale Ethernet.

Cas particuliers de raccordement (page 25 et 26)

Le cordon téléphonique est livré en deux parties :

– un câble téléphonique avec une prise RJ11 à chaque

extrémité;

– une prise téléphonique gigogne.

Brancher une extrémité du câble téléphonique
sur la centrale/transmetteur.

Brancher l’autre extrémité du câble téléphonique :

A - soit sur la prise téléphonique gigogne en forme de T,
B - soit directement sur la prise murale, si vous habitez

un logement neuf.

A

B

ARRIVÉE

LIGNE

TÉLÉPHONIQUE

MURALE

PRISE

TÉLÉPHONIQUE
GIGOGNE

POSTE TÉLÉPHONIQUE

EN TÊTE DE LIGNE

CÂBLE TÉLÉPHONIQUE

PRISE RJ11

Tracer les trous de fixation de la centrale/transmetteur
au crayon dans le sens où vous souhaitez que les câbles
sortent (vers le haut ou vers le bas).

1. Raccorder le câble Ethernet à la

prise du module IP.

2. Raccorder le cordon d’alimentation
à la prise POWER du module IP :
le témoin vert clignote.

3. Remettre la pile.

Fixation murale de la centrale/transmetteur

Raccordement de la partie IP

Si la centrale/transmetteur ne comporte pas de module RTC, passer à l’étape suivante page 27.

E

XEMPLE D’ILLUSTRATION AVEC MODULE RTC.

Voir suite page suivante

Fixer la centrale/transmetteur

26

­+

1

4

7

*

R

2

5

8

0

3

6

9

#

#

1

2

3

4

­+

1

4

7

*

R

2

5

8

0

3

6

9

#

#

­+

1

4

7

*

R

2

5

8

0

3

6

9

#

#

Vous avez un abonnement ADSL avec une ligne
téléphonique classique :

Vous n’avez pas d’abonnement ADSL :

Votre téléphone ne fonctionne que derrière la box/modem ADSL (ligne totalement dégroupée). Respecter impérativement
l’ordre de branchement :

Si le cordon téléphonique de votre téléphone est branché directement sur la box/modem ADSL, modifier les branchements pour
vous conférer au schéma.

MODEM ORDINATEUR
OU RÉPONDEUR

(SI VOUS EN POSSÉDEZ UN)

B

OX/MODEM ADSL

FILTRE ADSL

A

RRIVÉE LIGNE

TÉLÉPHONIQUE

MURALE

ARRIVÉE LIGNE

TÉLÉPHONIQUE

MURALE

ARRIVÉE LIGNE

TÉLÉPHONIQUE

M

URALE

En cas de coupure secteur, la ligne téléphonique fixe ne fonctionnera pas.
Il n’y aura donc pas de transmission téléphonique, ni de possibilité d’accéder au transmetteur à distance.

Cas particuliers de raccordement (suite)

1

2

3

1

2

3

B

OX/MODEM ADSL

FILTRE ADSL

PRISE LIVRÉE

PAR

L’OPÉRATEUR

ADSL

1

2

3

4

Refermer le capot.

4

Si v

otre installation ne comporte pas
de module GSM, percer les trous et
fixer la cent

rale/transme

t

teur au mur.

3

P

O

STE TÉLÉP

HONIQUE

EN TÊTE DE L

I

GNE

POSTE TÉLÉPHONIQUE

EN TÊTE DE LIGNE

POSTE TÉLÉPHONIQUE

EN TÊTE DE LIGNE

Ø 6mm

Fixer la centrale/transmetteur

27

1

2

POWE

R

POWE

R

1

Si votre installation d’alarme comporte plusieurs
fonctions nécessitant une alimentation secteur
(paramétrage et gestion à distance par ordinateur,
GSM, alarme IO) ne connecter qu’un seul câble
secteur et le connecter sur le module IP.

2

Brancher l’adaptateur secteur sur
une prise murale : le témoin vert du
module GSM s’allume fixe.

3

Remettre la pile LR20 :
le témoin rouge du module GSM

clignote.

Raccordement du module GSM

Si votre installation ne comporte pas de
module IP, connecter le câble secteur
sur le module GSM.

Faire passer le câble Ethernet et

l’extrémité USB du câble secteur par
l’orifice prévu à cet effet dans le fond
de la centrale/transmetteur.

1. Raccorder le câble Ethernet à

la prise du module IP.

2. Raccorder le cordon d’alimentation
à la prise POWER du module IP.

Refermer le capot.

5

Percer

les trous et fix

er la

centrale/tr

a

n

smetteur au mur.

4

Ø 6mm

Paramétrer votre système

■ 28 ■

Vous disposez de 2 moyens pour paramétrer votre système d’alarme :

■ par le clavier LCD ultra plat, voir ci-après ;

■ à l’aide de votre ordinateur. Ce moyen présente l’avantage de paramétrer votre système de façon

plus conviviale et plus rapide, voir manuel complémentaire, de format horizontal. Il est toutefois
nécessaire que votre installation comporte la version de centrale/transmetteur avec accès internet.

Vous pouvez utiliser conjointement l’ordinateur et le clavier LCD.

Vous devez également enregistrer une annonce d’accueil, voir page 46.

Perte de liaison
Niveau de pile faible

Touches de déplacement
dans les menus ou le journal local

Effacer une entrée

Valider une entrée

Commande automatisme SOMFY 2

Commande automatisme SOMFY 1

Touches noires de programmation

Cible pour positionner le badge

Arrêter l’alarme

Porte ou fenêtre restée ouverte à la mise sous alarmeZones mises en marcheIntrusion

Pictogrammes

Messages texte sur

2 lignes de 20 caractères

Revenir au menu précédent

Entrer dans les menus

ou sortir des menus

Mettre en marche l’alarme

de façon partielle

Voyant lumineux rouge ou orange

Mettre en marche l’alarme

de façon totale

Le code installateur permet d’accéder aux menus de paramétrage de votre système.

Les codes utilisateur permettent de

mettre en marche ou d’arrêter le système. Vous devez impérativement personnaliser ces codes sur le clavier.

Pour passer d’un menu à un autre, utiliser les touches ou + , ou taper le numéro du menu souhaité + .
Après appui sur la touche , une animation se déroule sur l’écran en attendant l’affichage du menu demandé.
L’affichage reste à l’écran pendant 2 minutes avant que l’écran ne s’éteigne.

Attendre que le voyant rouge ne clignote plus pour entrer une donnée.

Pour sortir définitivement des menus, appuyer sur la touche jusqu’à ce que l’écran s’éteigne.

OK

OK

OK

Entrer dans le menu en appuyant sur Code ?

Entrer le code installateur (code usine : 2 2 2 2 )
Un affichage spécifique au paramétrage apparaît sur la dernière ligne

de l’écran. Appuyer sur les touches noires à la verticale de la touche
à activer.

1

1

2

2

C ode ?

Ecran clavier

1 La n gue

2

Codes

code

installateur

Après avoir raccordé le câble ethernet à votre box/modem ADSL (installation décrite dans le Manuel du paramétrage du système

d’alarme par ordinateur), aller chercher l’adresse IP dans le menu 780 et la noter sur la fiche mémo, page 45.

SÉRIE PROTEXIOM

Pour accéder aux menus

Paramétrer votre système

Plan de déroulement des menus, Fonctions de base

■ 29 ■

Vous devez impérativement mémoriser :

- les codes,

- les numéros de renvois,
en grisé ci-dessous

- le code PIN

- la date et l’heure.

page

1 Langue 11 Français 30

2 Codes

20 Code installateur 30
21 Code utilisateur 1 30
22 Code utilisateur 2 30
23 Code utilisateur 3 30
24 Code SOS silence 30
25 Code SOS + sirène 30
26 ON sans code 30

3 Téléphonie

31 N° envoi alarme

310 Envoi vocal par RTC

(si module RTC présent)

3101 Numéro tel 1 31
3102 Numéro tel 2 31
3103 Numéro tel 3 31
3104 Numéro tel 4 31

311 Paramètres de renvoi

3110 Renvoi avec acquittement 31
3111 Temporisation de renvoi 31

312 Envoi SMS

(par RTC, GSM ou IP)

3121 Numéro SMS 1 32
3122 Numéro SMS 2 32
3123 Numéro SMS 3 32
3124 Numéro SMS 4 32

32 Paramètres SMS

320 Personnalisation du SMS 32
322 SMS si code utilisateur 2 32
323 SMS si code utilisateur 3 32

33 Paramètres RTC

330 Etat du module RTC 33
331 Coupure ligne RTC 33
332 Test envoi SMS par RTC 33
333 Envoi SMS par RTC 33
334 Test envoi vocal 33

34 Paramètres GSM

340 Etat du module GSM 34
341 Coupure réseau GSM 34
342 Test envoi SMS par GSM 34
343 Nom opérateur GSM 34
344 Saisie code PIN (si module GSM présent) 34
345 Saisie code PUK 34
346 Test cyclique du GSM 34

4 Date et heure

41 Date 35
42 Heure 35

5 Liste des éléments 35
6 Historique 35

7 Paramètres 36
8 Télésurveillance 44

Paramétrer votre système

■ 30 ■

Le français est déjà sélectionné.

1. Langue d’affichage du clavier et de la synthèse vocale

1 L a n g u e

2 C odes

Les codes utilisateur 1, 2 et 3 permettent de mettre en marche ou d’arrêter le système, uniquement.
Ils permettent à des personnes de votre entourage de mettre en marche et d’arrêter le système sans
risquer de modifier les paramètres de l’installation. Vous devez impérativement personnaliser le
code utilisateur 1. Les codes installateur et utlisateur 1 doivent être nécessairement différents.

Tous les codes à mémoriser doivent être compris entre 0001 et 9998. Les reporter aussitôt sur la
fiche mémo, page 45.

Le code installateur permet d’accéder aux menus et de paramétrer votre système d’alarme. Vous devez
impérativement personnaliser le code installateur.

2

1C od e u tilis at eu r 1

... idem Code utilisateur 1.

22C ode ut ili sate ur 2

Le code utilisateur 1 usine

1111 s’affiche

1 1 1 1

Su pp rimé

Le code utilisateur 1, 4001, est mémorisé
(par ex.)

Le code

utilisateur

1 est supprimé

40 01

Mise en marche avec code (par défaut)

Mise en marche sans code

2. Personnalisation des codes sur le clavier

ou

2 OK

12 OK

Vi de

22 OK

1004 OK

Le nouveau code installateur, 2148, est
mémorisé

(par ex.)

21 48

8412 OK

0 OK

Su pp rimé

ou

0 OK

20 Co de ins ta ll at eu r

Le code installateur usine

2222 s’affiche

2

22 2

02 OK

Le code SOS silence permet, sous la contrainte lorsque vous rentrez chez vous, d’arrêter l’alarme tout
en envoyant, automatiquement et discrètement, un message d’alerte par téléphone sans
déclenchement des sirènes. Par exemple, ce code peut être votre code utilisateur + 1.

Le code SOS silence, 6566, est mémorisé
(par ex.)

Le code SOS silence est supprimé

65 66

6656 OK

24Code SOS silence

Vi de

42 OK

Su pp rimé

ou

0 OK

Le code SOS + sirène permet, sous la contrainte lorsque vous rentrez chez vous, d’arrêter l’alarme
tout en envoyant, automatiquement et discrètement, un message d’alerte par téléphone et en
déclenchant les sirènes. Par exemple, ce code peut être votre code utilisateur + 2.

Le code SOS + sirène, 4897, est mémorisé
(par ex.)

Le code SOS + sirène est supprimé

48 97

7984 OK

25Code SOS + sirène

Vi de

52 OK

... idem Code utilisateur 1.

23C ode ut ili sate ur 3

Vi de

32 OK

Pour mettre en marche l’alarme avec code, ou sans code (ON sans code) :

26O N sans code

1 o ui, 0 n on

62 OK 0 OK

1 OK

Vous devez impérativement personnaliser le code utilisateur 1. Les codes installateur
et les 3 codes utlisateur doivent être nécessairement différents.

Réglage de la temporisation avant le renvoi
téléphonique lors d’une intrusion
(de 0 à 30 secondes maximum), 10 secondes par défaut

Paramétrer votre système

3. Téléphonie

■ 31 ■

3 T éléph o n i e

3101 Numéro de téléphone 1 Vide

3 OK

101 OK

3102 Numéro de téléphone 2

Vide

201 OK

2784690599 OK

0 OK

Si le «Numéro appel 1» ne répond pas ou si le destinataire n’a
pas confirmé la réception du message en appuyant sur « 9 »,
le numéro suivant sera contacté...

... idem menu 3101

3

103 Numéro de téléphone 3

V

ide

301 OK

... idem menu 3101

3104 Numéro de téléphone 4 Vide

401

3

3

3

3 OK

1 oui, 0 non

0113 OK

10

1113 OK

... idem menu 3101

Prévenir les destinataires des messages d’alarme que vous avez mémorisé leur numéro de téléphone.

Si un des destinataires des messages d’alarme a une ligne totalement dégroupée, il ne pourra pas toujours
confirmer la réception du message en appuyant sur « 9 » de son téléphone.

Vous pouvez choisir que les destinataires n’acquittent pas la bonne réception du message d’alarme, voir menu 3110.

Le nouveau numéro de téléphone est mémorisé
(par ex.) (maxi. 15 chiffres)

Le numéro est supprimé

9950964872

Supprimé

Num 1 Num 1

Num 2 Num 2

Num 3 Num 3

Num 4 Num 4

Tempo 5'Tempo 4'Tempo 3'Tempo 2'Tempo 1'

Pour éviter une transmission téléphonique immédiate en cas de déclenchement de l’alarme par erreur :

3111 Temporisation de renvoi

Pour mémoriser :
– soit 4 numéros de téléphone pour l’envoi de messages d’alarme en synthèse vocale par la ligne

téléphonique filaire (RTC),
– soit 4 numéros de SMS pour l’envoi de SMS d’alarme par GSM,
– soit ces deux possibilités combinées, si l’installation comporte le module RTC + le module GSM.

31 N° envoi alarme

Pour mémoriser 4 numéros de téléphone pour l’envoi de messages d’alarme en synthèse vocale par la

ligne téléphonique classique sur téléphones portables ou fixes des voisins, de la famille ou des amis :

310 Envoi vocal par RTC

13 OK

013 OK

3110 Renvoi avec acquittement

Permet de paramétrer l’envoi des messages d’alarme, qu’ils soient par la ligne filaire ou par GSM.

Pour que le destinataire d’un message d’alarme par synthèse vocale acquitte à distance (par appui
sur la touche « 9 ») ou non la réception d’un message d’alarme :

311Paramètres de renvoi

113 OK

Pas d’acquittement

0 OK

Acquittement par «9»

1 OK

(

par défaut)

Si le destinataire du message d’alarme par synthèse vocale a une ligne téléphonique en dégroupage total,
désactiver impérativement l’acquittement du message d’alarme. Dans ce cas, le transmetteur ne fera qu’un
seul cycle d’appels des 4 numéros de téléphone mémorisés (menus 3101 à 3104).

Paramétrer votre système

■ 32 ■

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Système
d’alarme de
OLIVIER. Le
19/07 à 17h02,
Arrêt - code
utilisateur 2

Appuyer successivement sur la même touche alphanumérique pour
sélectionner la lettre de votre choix.

Personnalisation

023 OK

REIVILO OK

0 OK

Saisie du nom ou descriptif

(maximum 15 caractères)

La personnalisation est

supprimée

OLIVIER

Supprimé

Permet de personnaliser l’envoi de SMS d’alerte.

32 Paramètres SMS

Pour personnaliser la provenance du SMS :

320 Personnalisation du SMS

23 OK

3121 Numéro de SMS 1 Vide

121 OK

3122 Numéro de SMS 2 Vide

221 OK

2184690670 OK

0 OK

... idem menu 3121

3123 Numéro de SMS 3 Vide

321 OK

... idem menu 3121

3124 Numéro de SMS 4 Vide

421

3

3

3

3 OK

... idem menu 3121

Le nouveau numéro de téléphone est mémorisé
(par ex.) (maxi. 15 chiffres)

Le numéro est supprimé

0760964812

Supprimé

Pour mémoriser 4 numéros de SMS pour l’envoi de SMS d’alarme, par la ligne téléphonique fixe (RTC) ou

par GSM, sur téléphones portables ou fixes (dans ce cas le SMS d’alarme sera vocalisé par l’opérateur)

des voisins, de la famille ou des amis :

312 Envoi SMS

2

13 OK

Pour recevoir un SMS suite à une mise en marche/arrêt par le code utilisateur 3

(mémorisé dans le menu 23).

323 SMS si code Utilisateur 3

1 oui, 0 non

323 OK

Idem menu 322

Pour recevoir un SMS d’alerte suite à une mise en marche ou un arrêt (seulement si le système était

sous mise en marche totale) par le code utilisateur 2 (mémorisé dans le menu 22). Seul le 1ernuméro de

SMS sera prévenu.

La réception du SMS d'alerte ne sera possible que :

– si le menu 333 est rendu actif, ou bien

– si la centrale/transmetteur comporte le module GSM.

Exemple : être prévenu du retour de l’école de son enfant, ou de l’arrivée et du départ de la femme de

ménage.

(par défaut)

322 SMS si code Utilisateur 2

1 oui, 0 non

223 OK

0 OK

1 OK

Pas d’ envo i de SMS

Envoi SMS OK

Paramétrer votre système

■ 33 ■

Présent Absent

033

OK

Permet de connaître l’état de la ligne téléphonique filaire et de faire des tests d’envoi avant la
première mise en marche.

33 Paramètres RTC

Permet de vérifier si le module RTC est connecté ou non :

330 Etat du module RTC

33 OK

Si votre ligne téléphonique fixe ne fonctionne pas pendant une coupure secteur (si vous avez une box/modem
pour l’ADSL), n’activez pas la surveillance coupure ligne filaire (pour éviter un faux déclenchement).

Pour l’envoi d’un message d’alarme et le déclenchement des sirènes en cas de coupure de la ligne

téléphonique filaire (seulement si le système est en marche totale) :

Le SMS envoyé sera « Test envoi de SMS fixe valide ».

331 Coupure ligne RTC

1 oui, 0 non

133 OK

0 OK

1 OK

Pas de s urve illance

Surveillance OK

Pour être prévenu par l’envoi d’un SMS d’alerte par la ligne téléphonique

filaire

(RTC) lors des mises en

marche/arrêt ou d’un SMS d’alarme en cas d’alarme. Ne fonctionne qu’avec la ligne France Telecom.

Ce paramétrage conditionne l'envoi de SMS d'alerte par les codes Utilisateur 2 et 3, voir menus 322 et 323.

(par défaut)

333 Envoi SMS par la ligne

téléphonique

1 oui, 0 non

333 OK

0 OK

1 OK

Pas d’envo i de SMS

Envo i de SMS

ou

Test d’envoi OK

233 OK

Pour vérifier le bon envoi d’un SMS par la ligne téléphonique filaire (RTC) :

332 Test envoi SMS par RTC

Appel du 1ernuméro seulement.
Le message délivré par synthèse vocale sera :
« Transmission d’alarme, appuyer sur la touche 9 ».

Après appui sur la touche 9, la centrale/transmetteur
raccroche.

Test d’envoi OK

4

33 OK

Pour vérifier le bon envoi d’un message d’alarme en synthèse vocale par la ligne téléphonique filaire (RTC).

334 Test envoi vocal

Paramétrer votre système

■ 34 ■

GSM OFF

GSM non initialisé

GSM PIN refusé

GSM pb accès SIM

GSM erreur PIN

Connexion en cours

Echec connexion

GSM connecté au réseau 3/5

GSM absent

043

OK

Permet d’identifier le nom du réseau GSM le plus puissant à l’installation, de connaître l’état de la
ligne GSM, de paramétrer la carte SIM et de faire un test d’envoi de SMS d’alarme sur le 1ernuméro.

34 Paramètres GSM

Pour vous permettre à tout moment de savoir où en est le raccordement au réseau GSM.
Liste de l’ordre des messages :

340 Etat du module GSM

43 OK

Il y a une coupure secteur.

(message fugitif)

un nouveau code PIN doit être saisi

Le nombre de 0 à 5, vous indique la puissance du

réseau, 5/5 étant la puissance maximale.

Pas de module GSM détecté.

Le

SM

S e

nv

oy

é s

era

«

Tes

t d

’en

vo

i d

e S

MS

pa

r G

SM

va

lid

e »

Tes

t d

’env

oi

OK

2

4

3

OK

Pour vérifier le bon envoi d’un SMS de test par GSM. Ce test s’effectuera sur le 1

e

r

numéro de SMS

mémorisé (voir menu 3111).

342 Test envoi SMS par GSM

A

va

nt

l’in

se

rtio

n

de

la

car

te

SIM

su

r l

e m

o

du

le G

SM

d

an

s le

tr

an

sm

ett

eur

, c

’es

t le

no

m

de

l’

op

éra

teu

r a

ve

c

le

ré

se

au

le

plu

s

for

t q

ui s

’af

fic

he

ra.

A

pr

ès l

’in

ser

tio

n d

e

la

car

te S

IM

et

la

sa

isie

d

’un

co

de

P

IN

val

ide

, c

’es

t le

n

om

d

e l’

op

éra

teu

r d

e

la c

ar

te S

IM

q

ui

s’a

ffic

he

ra.

L

e c

od

e P

UK

es

t su

pp

rim

é.

No

m o

pér

ate

ur

3

4

3

O

K

Pour vérifier le nom de l’opérateur.

343 Nom de l’opérateur GSM

X

XX

X

4

4

3

O

K

Saisir le code PIN à 4 chiffres qui figure sur le contrat d’abonnement, si le code PIN est activé sur la
carte SIM.

En cas de saisie de 3 codes PIN erronés, prendre connaissance du code PUK sur la carte support de la
carte SIM ou le demander à votre opérateur GSM pour débloquer la carte SIM.

344 Saisie du code PIN

XX

XX

5

4

3

OK

A effectuer seulement en cas de blocage de la carte SIM.
Saisir le code PUK communiqué par votre opérateur de téléphonie GSM.

345 Saisie du code PUK

Permet de régler la durée en minutes (entre 0 et 240 minutes) à partir de laquelle vous souhaitez être
alerté par SMS par la ligne fixe ou par IP (si vous avez ouvert un compte).

15 (15 minutes par défaut), le message envoyé sera

« Défaut réseau GSM »

Fonction désactivée.

341 Perte réseau GSM

15

143 OK

0 OK

Pour bénéficier de l’envoi automatique d’un SMS, à 12 heures, par GSM confirmant le bon
fonctionnement de la fonction GSM. Seul le 1ernuméro de SMS sera prévenu.

Entrer le nombre de jours entre 1 et 240 jours (14 jours

par défaut). Le SMS envoyé sera « Test cyclique GSM ».

Pas de test cyclique GSM

346 Test cyclique GSM

14

643 OK

0 OK

Supprimé

ou

0 OK

Paramétrer votre système

■ 35 ■

Ce menu permet d’horodater les messages d’alarme.

Si l’installation comporte le module IP et que votre centrale/transmetteur est reliée à une
box/modem ADSL, la centrale/transmetteur gèrera automatiquement le passage à l'heure
d'été/hiver.

4 D ate e t h e u r e

4 OK

4. Mémorisation de la date et l’heure

Ce menu permet de visualiser les 300 derniers évènements (alarmes, défauts, mises en marche/arrêt,
perte de liaison, début d’envoi des messages d’alarme, fin d’envoi des messages d’alarme, élément
arraché, saisie code, piles faibles) avec la date et l’heure de leur apparition.

6 H istor i q u e

6. Historique des derniers évènements

41Date

Date: 01/01/2010

14 OK

01021042 OK

La nouvelle date est mémorisée (par ex.)

24/01/2010

42Heure

Heure: 12h00

24 OK

0580 OK

La nouvelle heure est mémorisée (par ex.)

08h50

Arrêt

16 116 6Z :ABC0 2/ 0116h 36

6 OK

Passer à un autre évènement : touches ou

Affichage du dernier évènement (par ex.)

Ce menu permet de :

- définir le nom de chaque élément pour personnaliser complètement l’installation et le repérer
facilement en cas de défaut ou de perte de liaison,

- connaître l’état de chaque élément du système à tout moment (niveau des piles, alarme,
arrachement, liaison radio) en passant de l’un à l’autre par les touches ou .

5 L i s t e d e s é lément s

5. Personnalisation des éléments

Passer à un autre élément : touches ou

ou

Transmetteur 523456 Z: SYS

Nom élément ?

5 OK

OK

XXXXX OK

0 OK

Personnaliser le nom de cet élément

Saisir le nom (max 15 caractères), exemple : porte garage

L’élément n’est plus mémorisé dans le système

XXXX

Supprimé

NUMÉRO
DE SÉRIE

ZONE
SYSTÈME

PRODUIT

Paramétrer votre système

■ 36 ■

Plan de déroulement des menus (suite), Fonctions avancées

7 Paramètres

71 Temporisation d’entrée

37

72 Effacement des défauts 37

73 Options sonores

731 Kiela actif 37
732 Bips sur transmetteur 37
733 Sirène intégrée 37
734 Sonne fort en partiel 37
735 Niveau du Kiela 37
736 Niveau des sirènes 38

74 Détection de brouillage 38

75 Fonctions avancées

751 Renvoi en partiel 38
752 Verrou TLS 38
753 Ouverture mémoire 38
754 Fermeture mémoire 38
755 Version 38
756 Coupure secteur sur la centrale/transmetteur 38

76 Commande automatismes

761 Programmation

automatismes

7611 Prog Volets Roulants 39
7612 Prog Lumière 39
7613 Prog Portail 39

7614 Prog Porte garage 39
762 Touche Somfy 1 39
763 Touche Somfy 2 39

764 Descente Volets Roulants

7641 VR si intrusion 40

7642 VR sur Marche 40

765 Montée Volets Roulants

7651 VR si fumée 40

7652 VR sur Arrêt 40

766 Lumière

7661 Lumière si intrusion 40

7662 Lumière sur Marche 40

7663 Lumière sur Arrêt 40

7664 Tempo lumière 40

77 Programmation horaire

771

Mise sous alarme automatique

7711 Heure Marche 1 41

7712 Zones Marche 1 41

7713 Heure Marche 2 41

7714 Zones Marche 2 41

7715 Choix des jours 41

7716 Bip de préavis 41

772 Lumière automatique

7721 Marche 1 lumière 42

7722 Arrêt 1 lumière 42

7723 Marche 2 lumière 42

7724 Arrêt 2 lumière 42

7725 Choix des jours 42

7726 Retard simulation 42

773

Volets roulants automatiques

7731 Montée VR 43

7732 Descente VR 43

7733 Choix des jours 43

7734 Retard simulation 43
774 Simulation de présence 43
775 Retard commande VR 43

78 Configuration IP

780 Adresse IP centrale/transmetteur 44
781 Adresse IP box/modem 44

8 Télésurveillance 44

page

Paramétrer votre système

■ 37 ■

(45 secondes par défaut)

7. Paramètres des fonctions avancées

La nouvelle temporisation est mémorisée

7 P aramèt r e s

Pour régler la temporisation d’entrée des détecteurs d’intrusion de la zone A avec déclenchement
temporisé, de 1 à 60 secondes avant le déclenchement de l’alarme :

71 Te mpo. d ’e nt ré e

45

Te mp o. :

XX

7 OK

17 OK

27 OK

XX OK

Pour effacer tous les défauts sur le clavier LCD et éteindre le voyant orange sur le clavier LCD :

72Effa cement défauts

Pour bénéficier d’un DING DONG! sur la sirène d'intérieur à l’ouverture d’une porte
protégée par un détecteur d’ouverture de la zone A (avec déclenchement temporisé),
sous alarme partielle (zone A) :

Les menus suivants permettent de personnaliser les

BIP! sonores et le fonctionnement des sirènes de votre

installation.

73 Op tions s on or es

73 1K iela a ct if

1 o ui, 0 n on

37 OK

137 OK

0 OK

1 OK

pas de

DING DONG!

(par défaut)

DING DONG!

In ac tif

Ac ti f

Pour régler le niveau sonore du DING DONG! et du BIP! sur les sirènes :

Toute détection par un détecteur d’ouverture en zone A avec déclenchement temporisé
entraîne un

DING DONG! sur la sirène d'intérieur (fonction KIELA) si le système est en mode

partiel et en zone A et si cette fonction KIELA est sélectionnée dans le menu 731 ci-dessus.

73 5N iveau du KIEL A

Ni ve au 1, 2 ou 3

5

37 OK

(par défaut)

Pour bénéficier de

BIP! sonores sur la centrale/transmetteur téléphonique à la mise

en marche/arrêt :

73 2B ips tran sm et te ur

Ne pas modifier ce menu.

73 3S irène in té gr ée

1 o ui, 0 n on

237 OK

0 OK

1 OK

pas de

BIP!

BIP!

(par défaut)

In ac tif

Ac ti f

Pour personnaliser le fonctionnement des sirènes sous alarme partielle :

73 4F ort en pa rt ie l

1 o ui, 0 n on

437 OK

0 OK

1 OK

In ac tif

Ac ti f

1 OK

2

OK

Ni ve au Fai bl e

Ni ve au Moy en

3 OK

Ni ve au For t

pas de sirène extérieure
et sirène d'intérieure faible.

sirène extérieure et sirène d'intérieure
fortes (par défaut) si niveau fort
sélectionné au menu

736.

■ 38 ■

Paramétrer votre système

Pour régler le niveau sonore de toutes les sirènes de l’installation :

73 6N iveau si rè ne s

Ni ve au 1, 2 ou 3

6

37 OK

Pour bénéficier d’un message dans le journal des évènements sur le clavier LCD ultra plat en cas de
détection de brouillage :

74 Dé tec. b ro ui ll ag e

1 o ui, 0 n on

Pa s détec. br ou

47 OK 0 OK

Dé te c. bro u O K

1 OK

Pas de message en cas de détection de

brouillage (par défaut)

Message en cas de détection de brouillage

Pour bénéficier ou non de l’envoi d’un message d’alarme sous alarme partielle :

75Fo ncti ons av ancées

75 1R envoi en part ie l

1 o ui, 0 n on

57 OK

157 OK

0 OK

1 OK

Sa ns renvo i

Av ec renvo i

(par défaut)

En cas de contrat de télésurveillance, vous devrez mémoriser un numéro de verrouillage
qui vous sera transmis par le centre de télésurveillance :

75 2V errou TL S

Nu m. TLS

257 OK

Pour permettre la mise en mode mémorisation de la centrale/transmetteur
téléphonique pendant 2 minutes, en cas de mémorisation d’éléments supplé­mentaires, alors que la centrale/transmetteur est déjà installée et que le système
est déjà fonctionnel :

75 3O uvertur e m ém oi re

Mé mo ire ou ve rt e

357 OK

XXXXXXXXXX OK

XX XX XXXXXX

Le numéro est mémorisé

«Mémoire ouverte» s’affiche puis le clavier
s’éteint.
Vous avez 2 minutes pour enregistrer un
élément.

Pour mettre fin au mode mémorisation :

75 4F ermetur e m ém oi re

Lecture de la version.

75 5V ersion

Mé mo ire fe rm ée

457 OK

«Mémoire fermée» s’affiche puis le clavier
s’éteint.
Le mode mémorisation a pris fin.

(par défaut)

1 OK

2 OK

Ni ve au Fai bl e

Ni ve au Moy en

3 OK

Ni ve au For t

Pour être informé par SMS d’une coupure secteur sur la centrale/transmetteur :

Réglage de la temporisation avant l’envoi

d’un SMS « Coupure secteur », de 0 à 240

minutes (15 minutes par défaut).

Fonction désactivée.

756 Coupure secteur

15

657 OK

0 OK

Paramétrer votre système

Supprimer l’affectation de la touche (par défaut)
La touche commandera les volets roulants
La touche commandera l’éclairage
La touche commandera le portail
La touche commandera la porte de garage

Supprimer l’affectation de la touche (par défaut)
La touche commandera les volets roulants
La touche commandera l’éclairage
La touche commandera le portail
La touche commandera la porte de garage

Pour mémoriser le récepteur de volets roulants :

- ouvrir la mémoire du récepteur de volets roulants (se reporter à sa
notice)

;

- appuyer sur

Ce menu permet :

- de mémoriser les automatismes Somfy (volets roulants, portail, porte de garage) ou le récepteur
d’éclairage Somfy

;

- d’affecter les touches et du clavier LCD à ces automatismes

;

- de bâtir des scénarios de montée/descente des volets roulants ou d’allumage/ extinction de l’éclairage.

Au préalable, lire la notice du moteur/récepteur Somfy que vous souhaitez déclencher (voir chapitre
« mémorisation des télécommandes »).

76 Cd e auto ma ti sm es

761P rog au toma tismes

67 OK

7611 Prog V.roulants

167 OK

1167 OK

Le récepteur de volets roulants est
mémorisé

Pour mémoriser le récepteur d’éclairage :

- ouvrir la mémoire du récepteur d’éclairage (se reporter à sa notice);

- appuyer sur

7612 Prog Lumière

2167 OK

Le récepteur d’éclairage est mémorisé

Pour mémoriser la motorisation de la porte de garage :

- ouvrir la mémoire de la motorisation de la porte de garage (se reporter à
sa notice)

;

- appuyer sur

7614 Port e gara ge

4167

OK

La motorisation de la porte de garage
est mémorisée

Pour mémoriser la motorisation du portail :

-

débrancher le cordon téléphonique de la centrale/ transmetteur
téléphonique du côté du mur ;

-

neutraliser l’autoprotection de la centrale/transmetteur téléphonique en
appuyant sur OFF de la télécommande jusqu’à l’extinction du voyant

;

- vous disposez de 2 minutes pour ouvrir

la centrale/

transmetteur

téléphonique et la décrocher du mur

;

- débrancher tous les câbles à l’intérieur

de la centrale/

transmetteur

téléphonique

;

- ouvrir le capot de la motorisation du portail

;

- approcher le centre de la centrale/transmetteur téléphonique du boîtier
électronique du portail, sous le capot

;

-

ouvrir la mémoire de la motorisation du portail (se reporter à sa notice)

;

- appuyer sur

7613 Prog Portail

3167 OK

La motorisation du portail est
mémorisée

Ce menu permet d’affecter un automatisme Somfy à la touche du clavier LCD

(et de tous les claviers LCD de l’installation) :

76 2T ouche So mf y 1

0

267 OK

0 OK
1 OK
2 OK
3 OK
4 OK

Ce menu permet d’affecter un automatisme Somfy à la touche du clavier LCD

(et de tous les claviers LCD de l’installation) :

76 3T ouche So mf y 2

0

367 OK

0 OK
1 OK
2 OK
3 OK
4 OK

■ 39 ■

Paramétrer votre système

■ 40 ■

Pas de montée des volets roulants en cas de détection de fumée (par défaut)
Montée des volets roulants en cas de détection de fumée

Pas de commande (par défaut)
Descente des volets roulants si mise en marche totale (zones A+B+C)
Descente des volets roulants si mise en marche totale ou partielle

Pas de descente des volets roulants en cas d’intrusion (par défaut)
Descente des volets roulants en cas d’intrusion

Ce menu permet d’associer la descente des volets roulants :

- soit à une intrusion, pour sécuriser votre habitat,

- soit à la mise en marche de l’alarme quand vous quittez votre domicile

76 4D escente VR

7641 VR si in trus ion

7642 VR sur M arche

467 OK

0

1 o ui, 0 n on

2467 OK

1467 OK

0 OK

1 OK

0 OK

1 OK

1 o ui, 0 n on

0 OK

1 OK

Pas d’a

llumage de l’éclairage en cas d’intrusion

(par défaut)

Allumage de l’éclairage en cas d’intrusion

1 o ui, 0 n on

0 OK

1 OK

2 OK

Pas de commande (par défaut)
Montée des volets roulants si arrêt de l’alarme

Ce menu permet d’associer la montée des volets roulants :

- soit à une détection de fumée par le détecteur de fumée Somfy, pour permettre
une évacuation aisée,

- soit à l’arrêt de l’alarme quand vous regagnez votre domicile

76 5M ontée VR

7651 VR si fu mée

7652 VR sur A rrêt

567 OK

0

2567 OK

1567 OK

0 OK

1 OK

Pas de commande (par défaut)
Allumage de l’éclairage à la mise en marche totale
Allumage de l’éclairage à la mise en marche totale ou partielle

Allumage de l’éclairage à la mise en marche
de l’alarme

Ce menu permet d’associer l’allumage de l’éclairage :

- soit à une intrusion, pour faire penser que la maison est occupée,

- soit à la mise en marche de l’alarme quand vous quittez votre domicile, soit à
l’arrêt de l’alarme quand vous regagnez votre domicile

76 6L umière

7661 Lum si intrus .

7662 Lum su r Marc he

7663 Lum su r Arrê t

7664 Temp o lumi ère

667 OK

0

2667 OK

1667 OK

0 OK

1 OK

2 OK

Pas de commande (par défaut)
Allumage de l’éclairage à l’arrêt de l’alarme

Allumage de l’éclairage à l’arrêt de l’alarme

0

3667 OK

Durée pendant laquelle l’éclairage reste
allumé, 120 secondes par défaut

Si valeur=0, l’éclairage reste toujours allumé.

12 0

4667 OK

0 OK

Pas de commande

0 OK

1 OK

Paramétrer votre système

■ 41 ■

Pour programmer une ou deux mises sous alarme automatiques (exemple : à 8h50 le
matin, quand tout le monde a quitté la maison, ou à 23h le soir, quand tout le monde est
couché).

Pour annuler la programmation horaire, mettre tous les jours à «0».

Pour mémoriser l’heure de mise en marche automatique 1 de
l’alarme :

Ce menu permet de programmer la mise en marche automatique de votre système et de faire de la
simulation de présence (éclairage ou volets roulants).

77 Pr ogram. h or ai re

771M ise so us ala rme

77 OK

7711 Heur e Marche 1

Pour choisir la ou les zones à mettre en marche à l’heure de mise en
marche automatique 1 :

7712 Zone s Marche 1

177 OK

(par défaut)

Heure de

mise en marche

automatique 1 mémorisée

08 h5 0

18 h3 0

0580 OK

1177 OK

Pour mémoriser l’heure de mise en marche automatique 2 de
l’alarme :

7713 Heur e Marche 2

(par défaut)

Heure de

mise en marche

automatique 2

mémorisée

23 h0 0

18 h3 0

0032 OK

3177 OK

Pour choisir les jours des mises en marche automatique 1 et 2 :

7715 Choi x des jo urs

Exemple : pour mettre en marche l’alarme
les mardi, vendredi et samedi et pas les
autres jours

«1» est un jour choisi, sinon «0» (par

défaut, tous les jours)

LM MJ VSD: 0 1 0 0 1 1 0

LM MJ VSD: 1 1 1 1 1 1 1

0110010 OK

5177 OK

Pour bénéficier ou non d’un

BIP!

sonore à la mise sous alarme

automatique, et pour régler le délai entre ce

BIP!

sonore et la mise

sous alarme automatique :

77 16 Bip de préa vi s

Réglage du délai entre 1 à 120 secondes

(zéro seconde et pas de BIP! par défaut)

Te mp o. :
XX X

0

XXX OK

6177 OK

Supprimer la programmation de mise en marche automatique 1
Zone A
Zone B
Zones A et B
Zone C
Zones A et C
Zones B et C
Zones A, B et C (mise en marche totale)

Choix de la zone :

0

2177 OK

Pour choisir la ou les zones à mettre en marche à l’heure de mise en
marche automatique 2 :

7714 Zone s Marche 2

Choix de la zone : idem menu 7712

0

4177 OK

0 OK

1 OK

2 OK

3 OK

4 OK

5 OK

6 OK

7 OK

Paramétrer votre système

■ 42 ■

Exemple : si on a réglé le délai à 15 minutes et que l’heure d’allumage programmée est
19h, l’heure réelle d’allumage sera comprise entre 19h et 19h15, à une heure différente
pour chaque jour sélectionné.

Pour annuler la programmation lumière 1, rentrer les mêmes heures d’allumage et
d’extinction.

Pour

faire de la simulation de présence en programmant l’allumage et l’extinction

d’une lumière.

Heure d’allumage de la lumière, plage horaire 1 :

772L umiè re

7721 Marc he 1 lumière

277 OK

Heure d’allumage

1 mémorisée

0

6h 45

07 h3 0

5460 OK

1277 OK

Heure d’extinction de la lumière, plage horaire 1 :

7

722A rrêt 1 l umière

Heure d’extinction 1 mémorisée

08 h1 5

07 h3 0

5180 OK

2277 OK

Pour annuler la programmation lumière 2, rentrer les mêmes heures d’allumage et
d’extinction.

Heure d’allumage de la lumière, plage horaire 2 :

7723 Marc he 2 lumière

Heure d’allumage 2 mémorisée

19 h2 5

18 h3 0

5291 OK

3277 OK

Heure d’extinction de la lumière, plage horaire 2 :

7724 Arrê t 2 lumière

Heure d’extinction 2 mémorisée

22 h3 0

18 h3 0

0322 OK

4277 OK

Pour annuler la programmation horaire, mettre tous les jours à «0».

Pour choisir les jours de simulation de présence avec une lumière :

7725 Choi x des jo urs

Exemple : pour simuler une présence les
lundi, mercredi et samedi et pas les autres
jours

«1» est un jour choisi, sinon «0» (par

défaut, tous les jours)

LM MJ VSD: 1 0 1 0 0 1 0

LM MJ VSD: 1 1 1 1 1 1 1

0100101 OK

5277 OK

Pour régler l’écart entre l’heure programmée et l’heure réelle
d’allumage et d’extinction, de façon aléatoire :

77 26 Retard s im ul at .

Réglage du délai entre 1 à 59 minutes

(zéro minute par défaut)

Te mp o. :
XX

0

XX OK

6277 OK

Paramétrer votre système

■ 43 ■

Pour annuler la programmation, rentrer les mêmes heures de montée et de descente.

SIMULATION DE PRESENCE AVEC VOLETS ROULANTS : pour faire de la simulation de présence
en programmant la montée et la descente de volets roulants.

Heure de montée des volets roulants :

773V olet s Roulants

7731 Mont ée VR

377 OK

Heure de montée mémorisée

08 h3 0

18 h3 0

0380 OK

1377 OK

Heure de descente des volets roulants :

7

732D esce nte VR

Heure de descente mémorisée

20 h1 5

18 h3 0

5102 OK

2377 OK

Exemple : si on a réglé le délai à 15 minutes et que l’heure de montée programmée est
8h30, l’heure réelle de montée sera comprise entre 8h30 et 8h45, à une heure différente
pour chaque jour sélectionné.

Pour annuler la simulation de présence, mettre tous les jours à «0».

Pour choisir les jours de simulation de présence avec une montée et
descente des volets roulants :

7733 Choi x des jo urs

Exemple : pour simuler une présence
les lundi, mercredi et samedi et pas
les autres jours

«1» est un jour choisi, sinon «0»

(par défaut, tous les jours)

LM MJ VSD: 1 0 1 0 0 1 0

LM MJ VSD: 1 1 1 1 1 1 1

0100101 OK

3377 OK

Pour régler l’écart entre l’heure programmée et l’heure réelle de
montée et de descente, de façon aléatoire :

77 34 Retard s im ul at .

Réglage du délai entre 1 à 59 minutes

(zéro minute par défaut)

Te mp o. :
XX

0

XX OK

4377 OK

SIMULATIONS DE PRESENCE LIEES A L’ETAT DU SYSTEME : pour lier l’état du système pour lequel
les simulations de présence (lumière et volets roulants) programmées ci-dessus se produisent.

77 4S imul. pr és en ce

La simulation se produit que le système soit
sous alarme ou non (par défaut)

La simulation se produit uniquement
quand le système est sous alarme totale

La simulation se produit uniquement quand
le système est sous alarme partielle ou totale

La simulation se produit uniquement quand
le système est hors alarme

(par défaut)

Ac ti vé
0

0

0 OK

Ac ti vé
1

1 OK

Ac ti vé
2

2 OK

Ac ti vé
3

3 OK

477 OK

Pour régler le retard de commande lors du déclenchement du détecteur de
mouvement extérieur, de 1 à 120 secondes :

77 5R etard Cd e V R

La nouvelle valeur est mémorisée

(2 secondes par défaut)

Te mp o. :
XX

2

XX OK

577 OK

Paramétrer votre système

■ 44 ■

Adresse IP de la centrale/transmetteur (à reporter sur la fiche mémo, page 45).

780Adresse IP transm

Adresse IP de la box/modem ADSL (à reporter sur la fiche mémo, page 45).

781Adresse IP box

Ce menu permet de lire l’adresse IP de la centrale/transmetteur (Protexiom 400 et 600) et l’adresse IP de la
box/modem ADSL.

78 Co nfigura ti on IP

8 T élésu r v e i l l a n c e

Entrer le code

81Protoc. TLS Saisir Protocole

8 OK

9876 OK 18 OK

82Num. Abonné Entrer le numéro

28 OK

83Code TLS Entrer le code

38 OK

84Num. renvoi 1 Entrer le numéro

48 OK

85Num. renvoi 2 Entrer le numéro

58 OK

86Période appel Saisir Protocole

68 OK

87Cycle appel

Saisir Protocole

78 OK

Fiche « mémo »

■ 45 ■

Notez les caractéristiques de votre installation ci-dessous :

Code Utilisateur 1
Code Utilisateur 2
Code Utilisateur 3
Code SOS sans sirène
Code SOS avec sirène
Mise en marche ON avec code
Mise en marche ON sans code
Clavier LCD : touche automatisme
Clavier LCD : touche automatisme
Télécommande multi-applications : touche automatisme
Télécommande multi-applications : touche automatisme
Numéro de renvoi téléphonique 1
Numéro de renvoi téléphonique 2
Numéro de renvoi téléphonique 3
Numéro de renvoi téléphonique 4
Numéro de SMS 1
Numéro de SMS 2
Numéro de SMS 3
Numéro de SMS 4
Adresse IP centrale/transmetteur
Détecteur de mouvement extérieur : fonctions programmées

Choix de la zone Détecteur - Appellation Emplacement - Pièce

AT - déclenchement

temporisé

e

x : Détecteur d’ouverture - Hall

e

x : Sur la porte d’entrée - Hall

A - déclenchement

immédiat

B - déclenchement

immédiat

C - déclenchement

immédiat

par la ligne filaire

par GSM

■ 46 ■

Enregistrer l’annonce de personnalisation
du message d’alarme (Série PROTEXIOM)

Paramètre

Choix

menu

Saisie de l’annonce Action

Enregistrer une
annonce d’accueil

3

« Vous êtes en communication avec le système

d’alarme de M. Dupont...»

# Écoute de l’annonce enregistrée

Écouter l’annonce enregistrée

4

Écoute de l’annonce enregistrée

Enregistrer l’annonce d’accueil

Le transmetteur téléphonique délivre l’état du système :

Les saisies ne sont pas prises en compte pendant la diffusion d’un message vocal.

Si le code est incorrect, le transmetteur raccroche, il faut recommencer la procédure.

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

...3 x

Composer le numéro de téléphone de la
ligne sur laquelle est branchée le
transmetteur.

Attendre 3 sonneries...

...Tuut2 x

Composer le même numéro
de téléphone

Attendre 2 sonneries...

Composer
le code installateur

(Code usine :

2222)

Attendre 10 s

Raccrocher

Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un
téléphone portable

Sur le clavier LCD, faire OFF + code utilisateur 1 (ou OFF sur la télécommande).

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Zone A et/ou Zone B et/ou Zone C en marche

(ou) Système en marche

(ou) Système arrêté

et
Alarme mémorisée Zone A et/ou Zone B et/ou Zone C et/ou Groupe technique (anomalie
domestique) ou Système (ou) Pas d’alarme mémorisée

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

L’annonce de personnalisation du message d’alarme sert d’introduction au message d’alarme délivré par synthèse vocale.
Elle ne peut être enregistrée qu’à distance de cette manière :

Cet enregistrement n’est possible que si votre centrale/transmetteur est équipée du module RTC.

Appuyer sur

Entrer le code

SOS + sirène

(doit être mémorisé
dans le menu 25)

■ 47 ■

Tester l’installation

Tester l’ensemble du système

Mettre en marche l’alarme en mode total,
puis sortir de la maison.

Après les 2 minutes de temporisation de sortie, ouvrir toutes

les portes et fenêtres munies de détecteurs d’ouverture.
Passer devant au moins un détecteur de mouvement.

Les sirènes se déclenchent. Laisser sonner les sirènes pendant

un temps au moins égal à la temporisation de renvoi
téléphonique programmée.

Le transmetteur téléphonique s’enclenche.
Les volets roulants descendent, l’éclairage s’allume, si ces

fonctions sont programmées.
Arrêter l’alarme en appuyant sur la touche OFF de la télécommande.

Le cycle des appels s’arrête, mais pas l’appel en cours.
Identifier les détecteurs ayant déclenchés l’alarme (voir page 56).

Tester les détecteurs

Hors alarme, appuyer sur
le bouton du détecteur

Pendant 2 minutes, le voyant du
détecteur s’allume à chaque détection

Si un problème est survenu lors du test, se reporter

page 58, Problèmes rencontrés.

…

BIP !

…BIP !

Tester les sirènes et le transmetteur téléphonique

Mettre en marche l’alarme

Les sirènes s’enclenchent

pendant 2 minutes et
le transmetteur téléphonique
prend la ligne

Vous pouvez interrompre les sirènes et
le cycle de renvoi en arrêtant l’alarme
en appuyant sur
la touche OFF de la télécommande ou
OFF + code utilisateur 1 sur le clavier.

Ouverture/fermeture porte

Passage devant le détecteur

3 x BIP ! ... 2 mn, BIP !

ou

3

Maintenir appuyée la touche ON
jusqu’à l’extinction du voyant.

1

1

2

2

Pour le détecteur de mouvement extérieur, se référer à sa notice.

Tester la transmission téléphonique uniquement

Pour tester le bon envoi d'un SMS sur les 4 numéros mémorisés : sur le clavier LCD :

1 - Appuyer sur OFF
2 - Entrer le code SOS silence (doit être mémorisé dans le menu 24). Le cycle d’envoi du message d’alarme sur les 4 numéros de

téléphone débute.

3 - Arrêter le cycle de renvoi des messages d’alarme en appuyant sur la touche OFF de la télécommande ou OFF + code

utilisateur 1 sur le clavier.

Pour

t

ester le

bon envoi d’u

n

SMS par la ligne t

é

léphonique filaire, sur le cla

vie

r

LC

D

taper :

Le SMS envoyé sera « Test envoi de SM

S fixe

va

l

i

de ».

C

e test s’effectu

era

sur l

e 1

er

numéro de SMS mémoris

é.

T

est d’envoi OK

2

3

3

OK

Pour tester le bon envoi d’un SMS par GSM, sur le clavier LCD taper :

Le

SM

S e

nvo

yé

se

ra

« T

est

d’

en

voi

de

SM

S

pa

r G

SM

va

lid

e »

.

Ce

tes

t s’

eff

ect

ue

ra s

ur

le

1

er

nu

mé

ro

de

SM

S m

é

mo

ris

é.

Te

st

d’e

nvo

i O

K

2

4

3

OK

Utiliser le système

■ 48 ■

Mise en marche de l’alarme

Appuyer sur ou ou

Appuyer sur

ou

...BIP! BIP! sur la centrale et le voyant clignote

2 fois en vert pour acquitter la bonne
transmission.

Pendant la durée de la temporisation de sortie de
2 minutes, vous pouvez encore entrer et sortir de
chez vous sans déclencher l’alarme.

Lors de la mise en marche de l’alarme, le système est fonctionnel après 2 minutes. Pendant ce délai, les
déplacements ne sont pas détectés.

...BIP! BIP! BIP! sur la centrale et

le voyant clignote 3 fois en vert

pour acquitter la bonne transmission.

Une série de BIP! lent signale des portes ouvertes.
Une série de

BIP! rapide signale un défaut : voir p. 48 et 49.

Appuyer

sur

Entrer un code utilisateur (sauf si vous êtes en
ON sans code, mémorisé dans le menu 26) ou
positionner le badge sur la cible.

...BIP! BIP! sur la centrale.

1

2

Appuyer sur

Entrer un code utilisateur (sauf si vous êtes en
ON sans code, mémorisé dans le menu 26) ou
positionner le badge sur la cible.

1

2

...BIP! sur la centrale et

le voyant clignote 1 fois en vert

pour acquitter la bonne transmission.

Si une alarme est intervenue, elle est signalée sur le clavier LCD (voyant
clignotant, écran, menu Historique). Voir détails, pages 54 et 55.

Arrêt de l’alarme

ouou

ouou

En mode partiel (2 zones maximum sous alarme)

En mode total (3 zones sous alarme)

ou

ou

ou

ou

ou

1

1

2

2

1

1

2

2

ou

ou

1

1

2

2

ou

ou

Appuyer

sur

Appuyer sur

Entrer un code utilisateur ou
positionner le badge sur la cible.

1

2

1

2

2

2

1

1

Utiliser le système

Maintenir

alerte sonore

transmission

téléphonique

Vous pouvez déclencher totalement l’alarme

Sous contrainte, vous simulez l’arrêt du système

Tapez le code SOS
silence (voir fiche

mémo)

En cas d’intrusion et d’agression...

Les sirènes ne se déclenchent pas et le transmetteur téléphonique transmet
un message d’alarme.

Appuyer sur

pas

d’alerte sonore

transmission

téléphonique

2

1

Maintenir

ou tapez le code SOS + sirène
(voir fiche mémo) + OFF

ou

■ 49 ■

Fonctionnement en cas d’intrusion avec le module RTC

Une fois le message écouté, le destinataire du message doit appuyer sur la
touche « 9 » de son combiné. Ceci valide la transmission du message, le
transmetteur téléphonique raccroche et le cycle d’appels s’arrête.

Si le premier destinataire n’a pas validé la réception du message, le
second destinataire sera contacté...

Bien préciser au(x) destinataire(s) cette procédure de
validation.

En cas d’intrusion, les sirènes se déclenchent pendant 2 minutes. Le cycle d’appels commence.

alerte sonore
sur sirène
d’intérieur

Zone A avec
déclenchement
temporisé

Zone A avec
déclenchement
immédiat

pas de
transmission
téléphonique

ou

pas d’alerte
sonore sur sirène
extérieure

suivant
paramétrage

suivant
paramétrage

...Si le mode Kiela est activé (menu 731) (seulement en mode partiel)

+

Utiliser le système

■ 50 ■

Fonctionnement en cas d’intrusion avec le module GSM

La centrale/transmetteur GSM envoie un SMS d’alarme aux 4 destinataires
l’un après l’autre.

Bien vous assurer que votre téléphone portable sera
paramétré pour que la réception d’un SMS soit audible.

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

En cas d’intrusion, les sirènes se déclenchent pendant 2 minutes. Le cycle d’envoi de SMS commence.

alerte sonore
sur sirène
d’intérieur

Zone A avec
déclenchement
temporisé

Zone A avec
déclenchement
immédiat

pas de
transmission
téléphonique

ou

pas d’alerte
sonore sur sirène
extérieure

suivant
paramétrage

suivant
paramétrage

...Si le mode Kiela est activé (seulement en mode partiel)

+

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1 3 DEF

2 ABC

4 GHI6 M

NO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Fonctionnement en cas d’intrusion avec le module RTC et le module GSM

Le cycle d’envoi de SMS commence, il est
suivi par le cycle d’appels.

La centrale/transmetteur RTC + GSM envoie :

■ de façon prioritaire un SMS d’alarme aux

4 destinataires l’un après l’autre,

■ puis un message d’alarme par synthèse

vocale aux 4 destinataires, l’un après l’autre.

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

En cas d’intrusion, les sirènes se déclenchent pendant 2 minutes.

+ +

Utiliser le système

■ 51 ■

Vous pouvez commander deux automatismes SOMFY (ouvrir/fermer une motorisation pour porte de garage ou portail, récepteur
d’éclairage, volets roulants motorisés SOMFY) à partir des touches et , si cette programmation a été réalisée
(voir page 39).

Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD

Au préalable, lire la notice de l’automatisme SOMFY que vous souhaitez commander. Pour des raisons de sécurité,
les automatismes doivent être visibles lors de la commande depuis le clavier LCD ultra plat.

Appuyer sur la touche ou .
Selon la programmation :

– l’éclairage s’allume puis s’éteint automatiquement au bout de

xx secondes (voir menu 7664, page 40) ;

– les volets roulants montent ou descendent ;

- le portail s’ouvre ;

- la porte de garage s’ouvre.

Informations transmises sous forme de SMS
par la ligne téléphonique fixe et par GSM

Les messages d’alarme prioritaires aux 4 destinataires de SMS

Les messages d’alerte au 1erdestinataire de SMS

Évènement Exemple de message transmis

Exemple de message personnalisé si les éléments ont été nommés

et le SMS personnalisé

Intrusion/Alarme

Système d’alarme. Le 13/05 à 15h05, détect
ouverture XXXXXX.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Alarme détect ouverture porte
entrée.

Autosurveillance

Système d’alarme. Le 13/05 à 15h05,
élément arraché.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Elément arraché Chambre Alix.

Évènement Exemple de message transmis

Exemple de message personnalisé si les éléments ont été nommés

et le SMS personnalisé

Défaut pile

Système d’alarme. Le 13/05 à 15h05, Piles
faibles.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Piles faibles Chambre Alix.

Perte de liaison

Système d’alarme. Le 13/05 à 15h05, Perte
de liaison.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Perte de liaison Clavier.

Mise sous alarme

Système d’alarme. Le 13/05 à 15h05,
Marche.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Marche - code utilisateur 2 ou code
utilisateur 3.

Arrêt Système d’alarme. Le 13/05 à 15h05, Arrêt.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Arrêt - code utilisateur 2 ou code
utilisateur 3.

Coupure réseau
GSM

Système d’alarme. Le 13/05 à 15h05,
Défaut réseau GSM.

Système d’alarme de OLIVIER. Le 13/05 à 15h05, Défaut réseau GSM.

Autres évènements qui impliquent l'envoi d'un message d'alerte au 1erdestinataire de SMS :

Batterie faible du GSM ; défaut batterie GSM ; test SMS par GSM ; test cyclique du GSM ; coupure ligne téléphonique.
Suite à une intrusion, envoi d’un 2

ème

SMS avec un lien pour consulter les photos.

Utiliser le système

■ 52 ■

Type de message mémorisé

Catégorie + Groupe

Alarme

ou

Pile faible

ou

Perte liaison

AT Zone A - Temporisé

A Zone A - Immédiat
B Zone B - Immédiat

C Zone C - Immédiat
SYS Système (claviers, sirènes, transmetteur téléphonique, caméra IP non branchée)
TEC Technique (détecteurs de fumée, de présence d’eau ou coupure secteur)

Consulter les informations mémorisées
quand le voyant orange clignote

Pour effacer la mémorisation des défauts et éteindre le voyant orange sur un clavier, mettre en marche l’alarme en
mode total, puis arrêter l’alarme, sur ce clavier.

Les défauts piles et perte de liaison réapparaîtront s’ils n’ont pas été corrigés.

Sur le clavier LCD ultra plat

Si un défaut est détecté, le voyant orange clignote, le défaut est signalé sur l’écran.
Entrer dans le journal, taper le code installateur, appuyer sur et consulter le menu

5 «Liste des éléments» pour plus de précisions.

Utilisation à distance par internet

Commande à distance par téléphone avec le module RTC

Voir manuel complémentaire.

Entrer en communication avec le transmetteur téléphonique depuis un téléphone extérieur à l’habitat :

Après vous avoir transmis l’état
du système, le transmetteur
téléphonique vous indique la
marche à suivre :

Mise hors

alarme , tapez

«0 »...

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1

2

Modifier l’état du système :

Saisir le choix, puis
appuyer sur « ».

Les saisies ne sont pas

prises en compte pendant
la diffusion d’un message vocal :
attendre le silence avant de
commencer la saisie.

3

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Etat du système Choix

Arrêt alarme 0
Mise sous alarme totale 1
Mise sous alarme Zone A 2
Mise sous alarme Zone B 3
Mise sous alarme Zone C 4
Descente des volets roulants 5
Montée des volets roulants 6
Eteindre la lumière 7
Allumer la lumière 8

Si le code est incorrect, le transmetteur raccroche, il faut recommencer la procédure.

La fonction « Utilisation à distance » n’est pas garantie hors ligne France Telecom.

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

...3 x

Composer le numéro de téléphone de la
ligne sur laquelle est branchée le
transmetteur.

Attendre 3 sonneries...

...Tuut2 x

Composer le même numéro
de téléphone

Attendre 2 sonneries...

Composer un
des 3 codes
utilisateur

Attendre 10 s

Raccrocher

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Utiliser le système

■ 53 ■

Commande à distance par SMS avec le module GSM

Rédiger le SMS correspondant à la commande désirée :
Pour des raisons de sécurité, le SMS à envoyer à la centrale/transmetteur GSM doit commencer

impérativement par les 4 chiffres du code utilisateur 1 (personnalisé au menu 21).
Ecrire le message en respectant bien les espaces.
Il est possible de faire une double commande, en laissant un espace entre les 2 messages.

Exemples :

1111 Arret ABC
1111 Arret ABC Allumer lumiere

1

Composer le numéro de la carte SIM de la centrale/transmetteur GSM et envoyer le message.

2

Un SMS d’accusé de réception est envoyé par la centrale/transmetteur GSM avec les zones sous alarme.
Exemple :

Si le SMS de commande « Marche AC » a été envoyé, le SMS d’accusé de réception sera « zone(s) active(s) : AC ».

Pour les 4 dernières commandes (volets roulants et lumière), le SMS d’accusé de réception par la centrale/transmetteur
sera « OK ».

3

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Vous avez la possibilité de piloter certaines fonctions de votre système d’alarme en envoyant un SMS de commande (en minuscules

ou en majuscules, mais sans accent ni ponctuation) à la centrale/transmetteur GSM en composant le numéro de téléphone lié

à la carte SIM :

Pour des raisons de sécurité, il faut tenir secret le numéro de téléphone GSM de la carte SIM
de la centrale/transmetteur GSM. Pour autant, il est nécessaire de le retenir pour la commande
à distance du système par SMS.

Le secteur doit bien alimenter le module GSM.

Type de commande SMS à envoyer

Mise sous alarme Zone A Marche A

Mise sous alarme Zone B Marche B

Mise sous alarme Zone C Marche C

Mise sous alarme Zones A+B Marche AB

Mise sous alarme Zones A+C Marche AC
Mise sous alarme Zones B+C Marche BC

Mise sous alarme totale Marche ABC

Arrêt alarme Arret ABC

Montée des volets roulants Ouverture volet

Descente des volets roulants Fermeture volet

Allumer la lumière Allumer lumiere

Eteindre la lumière Eteindre lumiere

1 3 DEF

2 ABC

4 GHI 6 MNO

5 JKL

7 PQRS 9

WXYZ

8 TUV

#

0 +

Synthèse de fonctionnement du système

■ 54 ■

Déclenchement

du système

Déclenchement

Sirène d’intérieur

Déclenchement Sirène extérieure

avec flash

Déclenchement

Eclairage

(120 s)

Déclenchement

Volet roulant

Transmission téléphonique d’un message

Mémo-

risation

Sirène

(après 10 s)

Flash

(120 s)

Vocal SMS

Télésurveilleur

(si abonnement TLS)

Selon le paramétrage

Dans tous les cas

Mise en marche du système

Bips ou série de bips

(suivant paramétrage sirène)

Bips ou série de bips

(suivant paramétrage sirène)

Non Selon paramétrage

Descente Oui / Non

selon paramétrage

Non Selon paramétrage Non Oui

Arrêt du système

Bips ou série de bips

(suivant paramétrage sirène)

Bips ou série de bips

(suivant paramétrage sirène)

Non Selon paramétrage

Descente Oui / Non

selon paramétrage

Non Selon paramétrage Non Oui

Alarme SOS avec sirène Oui Oui Oui

Oui

selon paramétrage

Descente Oui / Non

selon paramétrage

Oui (sauf si TLS),

selon paramétrage

Oui

selon paramétrage

Oui Oui

Alarme SOS sans sirène Non Non Non Non Non Oui (sauf si TLS) Oui Oui Oui

Ouverture élément après OFF prolongé Non Non Non Non Non Non Non Non Oui

Défaut pile d’un élément Non Non Non Non Non Non

Oui, sur

le 1

er

numéro

Oui (au test cyclique) Oui

Perte de liaison d’un élément Non Non Non Non Non Non

Oui, sur

le 1

er

numéro

Oui (au test cyclique) Oui

Brouillage radio (si fonction validée) Non Non Non Non Non Non Non Non Oui

Déclenchement d'un détecteur

présence d'eau

Oui

(puissance réduite)

Non Non Non Non Oui (sauf si TLS) Oui Oui Oui

Fonction détection de coupure secteur

(centrale ou détecteur)

Série de bips après

temporisation du détecteur

Non Non Non Non Oui (sauf si TLS)

Oui, sur le

1

er

numéro

Oui Oui

Déclenchement d'un détecteur de fumée Oui Oui Oui Non

Montée Oui / Non

selon paramétrage

Oui (sauf si TLS) Oui Oui Oui

Coupure réseau GSM Non Non Non Non Non Non

Oui par RTC ou par

GSM à la reprise

du réseau

Non Oui

Hors alarme

Ouverture élément non autorisée

Oui réduite ou forte

selon paramétrage

Oui / Non

selon paramétrage

Si déclenchement

sirène extérieure

Oui / Non

selon paramétrage

Descente Oui / Non

selon paramétrage

Oui / Non

selon paramétrage

(sauf si TLS)

Oui Oui Oui

Coupure ligne téléphonique filaire (si fonction

activée Menu 331 et si la ligne a été présente au moins 1 fois)

Non Non Non Non Non - Non - Oui

Sous alarme partielle

Déclenchement d’un détecteur

de la zone A Temporisée

Oui en fort / faible

selon paramétrage

Possibilité de bips KIELA

selon paramétrage

Oui / Non selon

paramétrage

Non si KIELA

Si déclenchement

sirène extérieure

Oui / Non selon

paramétrage

Non si KIELA

Descente Oui / Non

selon paramétrage

Non si KIELA

Selon paramétrage

(sauf si TLS)

Non si KIELA

Oui

Non si KIELA

Oui Oui

Déclenchement d’un détecteur des zones A

immédiat, B ou C

Oui en fort / faible

selon paramétrage

Oui / Non

selon paramétrage

Si déclenchement

sirène extérieure

Oui / Non

selon paramétrage

Descente Oui / Non

selon paramétrage

Selon paramétrage

(sauf si TLS)

Oui Oui Oui

Ouverture élément non autorisée

Oui en fort / faible

selon paramétrage

Oui / Non

selon paramétrage

Si déclenchement

sirène extérieure

Oui / Non

selon paramétrage

Descente Oui / Non

selon paramétrage

Selon paramétrage

(sauf si TLS)

Oui Oui Oui

Coupure ligne téléphonique filaire

(si fonction activée Menu 331 et

si la ligne a été présente au moins 1 fois)

Oui en fort / faible

selon paramétrage

Oui / Non

selon paramétrage

Si déclenchement

sirène extérieure

Oui / Non

selon paramétrage

Descente Oui / Non

selon paramétrage

- Non - Oui

Sous alarme totale

Déclenchement d’un détecteur de la zone A

Temporisée

Oui Oui Oui Oui

Descente Oui / Non

selon paramétrage

Oui (sauf si TLS) Oui Oui Oui

Déclenchement d’un détecteur de la zone A

immédiate, B ou C

Oui Oui Oui Oui

Descente Oui / Non

selon paramétrage

Oui (sauf si TLS) Oui Oui Oui

Ouverture élément non autorisée Oui Oui Oui Oui

Descente Oui / Non

selon paramétrage

Oui (sauf si TLS) Oui Oui Oui

Coupure ligne téléphonique filaire (si fonction

activée Menu 331 et si la ligne a été présente au moins 1 fois)

Oui Oui Oui Oui

Descente Oui / Non

selon paramétrage

- Oui - Oui

Synthèse de fonctionnement du système

■ 55 ■

Les informations disponibles

lors des mises en marche/arrêt

Sur la télécommande

Message affiché sur

le clavier LCD ultra plat

Signalisation sonore

sur les sirènes

Arrêt

avec alarme mémorisée Série d'éclat rouge

« Arrêt alarme »

« Alarme mémorisée »

Série de bips rapides

sans alarme mémorisée 1 éclat vert « Arrêt alarme » 1 bip sonore

Mise sous alarme

avec porte ouverte Série d'éclats lents

«Porte ouverte »

«Groupe : x x x »

Série de bips lents

avec défaut pile / perte de liaison mémorisé Série d'éclats rapides

«Pile / Liaison »

«Groupe : x x x »

Série de bips rapides

partielle 2 éclats verts

« Mise sous alarme »

« Groupe : x x x »

2 bips sonores

totale 3 éclats verts

« Mise sous alarme »

« Groupe : x x x »

3 bips sonores

Les informations du système

Envoyées à distance

Mémorisées dans le menu « Historique »

du clavier LCD

Message de personnalisation

+ date et heure

+ message spécifique (en synthèse vocale)

Message de personnalisation

+ date et heure

+ message spécifique (en SMS)

Message spécifique

+ message de personnalisation

+ date et heure

Ouverture élément après OFF prolongé

– – Ouverture boîtier

Ouverture élément non autorisée Alarme élément arraché zone X Elément arraché Elément arraché

Défaut pile d'un élément – Pile faible Pile faible

Perte de liaison d'un élément – Perte de liaison Perte de liaison

Brouillage radio – – Brouillage radio

Coupure ligne téléphonique filaire

– – Coupure tél

Coupure réseau GSM – Défaut réseau GSM Défaut réseau GSM

Alarme SOS avec sirène Alarme SOS Alarme SOS Alarme SOS

Alarme SOS sans sirène Alarme SOS Alarme SOS Alarme SOS

Déclenchement d'un détecteur présence d'eau Alarme détecteur d'eau Message de personnalisation du détecteur

Alarme

+ message de personnalisation du détecteur

Déclenchement d'un détecteur de coupure secteur Coupure secteur Message de personnalisation du détecteur

Alarme coupure secteur

+ message de personnalisation du détecteur

Déclenchement d'un détecteur de fumée Alarme détecteur de fumée Message de personnalisation du détecteur

Alarme

+ message de personnalisation du détecteur

Déclenchement d'un détecteur de la zone A, B ou C Alarme zone A, B ou C Message de personnalisation du détecteur

Alarme zone X

+ message de personnalisation du détecteur

Journal d’informations

Consultation de

l’historique sur

le clavier LCD

Pour accéder au menu « 6Historique »

Entrez le Code installateur +

6

OK

Appuyez sur les touches ou

pour visualiser les différents éléments du journal

Tous les événements

(alarme, défaut, mise en marche/arrêt)

sont mémorisés dans le journal

avec la date et l’heure

Remplacement des piles

■ 56 ■

BIP! BIP! BIP! BIP!

Une série de BIPs! rapide retentit lors de la mise en marche de
l’alarme.

Comment sait-on si les piles d’un élément sont déchargées ?

Identifier l’élément concerné

Changer les piles d’un élément

Type de piles

Neutraliser l’autoprotection de l’installation

(pour ne pas déclencher l’alarme)

ou

1

Changer les piles de l’élément

Insérer des piles alcalines ou lithium (télécommande, détecteur
d’ouverture) neuves de même marque, d’un même lot, en
respectant bien les polarités + et –.

Participons à la protection de
l’environnement !

Votre système d’alarme contient de nombreux matériaux
valorisables ou recyclables, dont les piles. Confiez vos produits
et vos piles à un point de collecte ou un centre de service agréé
pour que son traitement soit effectué.

2

Consulter l’historique des
évènements (voir page 35 menu
6 Historique ou menu 5 Liste des

éléments).

Si le voyant ne s’allume pas, les piles sont à changer.
Si une série de BIPS retentit et si le voyant s’allume, le

détecteur a déclenché.

Le picto du clavier clignote.
Pour identifier l’élément,

aller dans le menu 5 et
appuyer sur les touches

______-.

APPUYER SUR
LA TOUCHE DU DÉTECTEUR

Vous disposez de 2 minutes pour ouvrir l’élément concerné.

ou

...

BIP !

Entrer le code

utilisateur

puis appuyer sur OFF

jusqu’à extinction

du voyant.

Prendre soin de débrancher le cordon téléphonique avant d’ouvrir la centrale/transmetteur téléphonique.

Il faut reprogrammer la date et l’heure du transmetteur téléphonique après le changement de ses piles.

* Dans le cadre d’une utilisation quotidienne standard pour un habitat résidentiel.

P i le f a i ble

Z one . . .

Elément

Piles

qté type

durée

de vie*

Sirène d’intérieur 4 LR20 4 ans
Sirène extérieure avec flash 4 LR20 4 ans
Clavier LCD ultra plat 4 LR03 4 ans
Clavier de commande 4 LR03 4 ans
Détecteur de mouvement 2 LR6 4 ans
Détecteur de mouvement

pour petits animaux domestiques

1

CR123A

lithium

3 ans

Détecteur de mouvement pour gros chien 2 LR6 4 ans
Détecteur de mouvement extérieur 3 LR03 4 ans
Détecteur d’ouverture 1

CR2450

lithium

4 ans

Détecteur d’ouverture et de bris de vitre 1 4 ans

Elément

Piles

qté type

durée

de vie*

Détecteur d’ouverture de porte de garage 2 LR03 4 ans
Détecteur d’ouverture de volet roulant 2 LR03 4 ans
Détecteur audiosonique de bris de vitres 2 LR03 4 ans
Détecteur de fumée 1 6LR61 3 ans
Détecteur de présence d’eau 2 LR03 4 ans
Détecteur de coupure secteur 2 LR03 4 ans
Télécommande Marche/Arrêt + Zones 1

CR2430

lithium

4 ans
Télécommande Marche/Arrêt 1 4 ans
Télécommande multi-applications 1 4 ans
Transmetteur téléphonique alarme 4 LR20 4 ans
Transmetteur téléphonique avec interface PC 4 LR20 4 ans

Réinitialisation du système

Série PROTEXIOM :

Effacer l’élément concerné en allant dans le menu «5Liste des éléments», voir page 35.

Récapitulatif des éléments sauvegardés ou non
après effacement des éléments

Neutraliser l’autoprotection de l’installation

(pour ne pas déclencher l’alarme).

...BIP! sur la centrale/transmetteur.

Appuyer sur OFF
jusqu’à extinction
du voyant.

En cas de perte ou de vol d’une télécommande ou d’un badge

Tous les éléments de l’installation sont effacés dans la centrale/transmetteur, ainsi que le code installateur.

Recommencer la mémorisation de tous les éléments, voir page 11.
Personnaliser de nouveau tous les codes, voir page 30.
Mémoriser de nouveau la date et l’heure, voir page 35.
Personnaliser de nouveau les éléments, voir page 35.

1

Retirer
une pile.

2

Maintenir le bouton
PROG appuyé tout en
remettant la pile.

3

Attendre le bip sonore et
le clignotement du voyant,
puis relâcher le bouton.

Le voyant doit clignoter.

4

Effacer tous les éléments mémorisés dans la centrale/transmetteur

Eléments effacés Eléments sauvegardés

Tous les codes Les numéros de téléphone d’envoi d’alarme
Tous les éléments reconnus La personnalisation des SMS
La date et l’heure La programmation de tous les automatismes
La personnalisation des éléments Toutes les programmations horaires

CENTRALE / TRANSMET TEUR

TÉLÉPHONIQUE

■ 57 ■

... 20 s : BIP!

En cas de perte du code installateur

... sur une sirène

Symptômes Remèdes

Pas de bip sonore lors d’une mise en
marche/arrêt du système

■ Avez-vous mis les piles dans la sirène ?

■ Les piles sont-elles en bon état et bien mises ?

■ La sirène est-elle mémorisée sur la centrale/transmetteur ?

■ Avez-vous bien programmé le bip sonore sur la sirène ? voir page 37.

Série de bips sonore lors de la mise en
marche du système

■ Porte ouverte ?

■ Piles défectueuses, voir page 56, « Remplacement des piles ».

Impossible de mémoriser la sirène dans la
centrale/transmetteur lors de l’appui sur
la touche.

■ Avez-vous mis les piles dans la sirène ?

■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ?

■ Les piles sont-elles dans le bon sens ?

Pas de déclenchement de la sirène lors
d’une alarme

■ La temporisation de sortie de 2 minutes n’est-elle pas en cours ?

■ La temporisation de 10 secondes après un déclenchement n’est-elle pas en cours pour la

sirène extérieure ?

Déclenchement de la sirène en puissance
réduite

■ La temporisation de 10 secondes après le déclenchement d’une sirène extérieure n’est-elle

pas en cours ?

■ La temporisation de 10 secondes après un déclenchement n’est-elle pas en cours pour la

sirène d’intérieur ?

■ Le réglage du niveau sonore accessible depuis le clavier LCD est-il

correctement réglé ?

■ Les piles sont-elles en bon état ?

Déclenchement de la sirène lors d’une
mise en marche

■ La sirène est-elle fixée correctement sur le mur ?

■ Le capot est-il fermé et verrouillé ?

■ La pédale d’autoprotection est-elle correctement positionnée ?

Pas de bip sonore lors de la mémorisation

■ Cela peut être du à un appui trop long sur le bouton à l’intérieur de la sirène.

Vérifier la présence de la sirène dans la « Liste des éléments ». Si elle figure, la supprimer et
recommencer la mémorisation avec un appui bref sur le bouton de la sirène.

Problèmes rencontrés

■ 58 ■

... sur un détecteur de mouvement

Vous pouvez trouver des solutions aux problèmes les plus courants sur notre site internet www.somfy.fr, rubrique Contacter Somfy/FAQ
(Foire Aux Questions).

Symptômes Remèdes

Pas de bip sonore lors de l’appui sur la
touche du détecteur

■ Le capot est-il fermé ? Le détecteur est-il mémorisé dans la centrale/transmetteur ?

■ Avez-vous mis les piles dans le détecteur ?

■ Les piles sont-elles en bon état et bien mises ?

Impossible de mémoriser le détecteur
dans la centrale/transmetteur lors de
l’appui sur la touche.

■ Le capot est-il fermé ?

■ Avez-vous mis les piles dans le détecteur ?

■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ?

Le voyant du détecteur ne s’allume pas
lors d’un mouvement pendant la phase
de test

■ Le détecteur est-il fixé à la bonne hauteur sur le mur ?

■ Avez-vous franchi au moins deux rayons (voir page 13) ?

■ Les piles sont-elles en bon état et bien mises ?

■

Les piles sont-elles installées dans le bon sens depuis au moins 1 minute

?

Déclenchement du système hors alarme
lors d’une détection

■ Le détecteur est-il fixé correctement sur le mur ?

■ Le capot est-il fermé ? La pédale d’autoprotection est-elle correctement positionnée ?

Pas de déclenchement du système sous
alarme lors d’une détection

■ La pièce dans laquelle est positionnée le détecteur était-elle vide depuis plus de 2 minutes ?

■ Les commutateurs de groupe sont-ils correctement réglés ? (voir page 9)

■ Vérifier la zone de couverture du détecteur.

Déclenchement intempestif système sous
alarme

■ Le détecteur n’est-il pas placé près d’une source de chaleur ?

■ La pièce n’est-elle pas habitée par des animaux (rongeurs, oiseaux) ?

■ Des éléments dans le champ d’action du détecteur ne bougent-ils pas ? (rideau, plante lors

d’un courant d’air)

Problèmes rencontrés

... sur un détecteur d’ouverture

Symptômes Remèdes

Pas de bip sonore lors de l’appui sur la
touche du détecteur

■ Avez-vous mis la pile dans le détecteur ? Est-il mémorisé ?

■ La pile est-elle en bon état et bien mise (le + sur le dessus) ?

Impossible de mémoriser le détecteur
dans la centrale/transmetteur lors de
l’appui sur la touche.

■ Avez-vous mis la pile dans le détecteur dans le bon sens ?

■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ?

Le voyant du détecteur ne s’allume pas
lors d’une ouverture ou fermeture de la
porte pendant la phase de test

■ L’aimant est-il installé à une distance correcte du détecteur ?

■ Les repères sont-ils bien alignés ? (voir page 12)

■ La pile est-elle en bon état et bien mise (le + sur le dessus) ?

Déclenchement du système hors alarme
lors d’une détection

■ Le détecteur est-il fixé correctement sur la porte ou la fenêtre ?

■ Le capot est-il fermé ?

■ La pédale d’autoprotection est-elle correctement positionnée ?

Pas de déclenchement du système sous
alarme lors d’une détection

■ La temporisation de sortie de 2 minutes n’est-elle pas en cours ?

■ Les commutateurs de zones sont-ils correctement réglés ? (voir page 9)

... sur un élément de commande

Symptômes Remèdes

Impossible de mettre en marche ou
d’arrêter le système d’alarme

■ Avez-vous mis les piles dans le bon sens dans

l’élément de commande ? Est-il mémorisé ?

■ Les piles sont-elles en bon état et bien mises ?

■ L’élément de commande est-il mémorisé sur la centrale/transmetteur ?

■

Avez-vous entré à 3 reprises un code erroné ? (le blocage dure 2 minutes).

Le voyant orange sur le clavier clignote

■ Voir le chapitre «Consulter les informations du système en local», (voir page 52).

■ 59 ■

... sur un transmetteur téléphonique

Symptômes Remèdes

Pas de bip sonore lors d’une mise en
marche / arrêt du système

■ Avez-vous mis les piles dans le transmetteur ?

■ Les piles sont-elles en bon état et bien mises ?

■

Avez-vous bien programmé le bip sonore sur le transmetteur ? (voir page 37).

Pas de transmission téléphonique lors
d’une alarme

■

Avez-vous correctement programmé les numéros du renvoi téléphonique ?

■ Votre système était-il sous alarme totale ?

■ La temporisation de renvoi téléphonique est-elle terminée ?

■ La prise du cordon téléphonique est-elle bien raccordée ?

Pas de transmission de SMS lors
d’une mise en marche / arrêt (fonction
accessible uniquement à partir du
clavier LCD)

■ Avez-vous correctement programmé les numéros du renvoi SMS, les numéros de serveurs et

validé le renvoi sur le code utilisateur 2 ou 3 ?

■ Avez-vous bien effectué une mise en marche totale ou un arrêt à partir des codes utilisateur 2

ou 3 ?

■ Le téléphone devant recevoir le message SMS était-il en fonctionnement et joignable au

moment du renvoi ?

■ Assurez-vous que votre opérateur téléphonique propose le service SMS (fonctionne sur ligne

France Telecom).

Difficulté de paramétrer / piloter le
transmetteur téléphonique à distance

Le fonction n'est pas totalement garantie hors ligne France Telecom.

Le voyant rouge clignote rapidement sur
le module GSM

■ Pas de carte SIM ou carte SIM mal mise en place.

■ Antenne non connectée.

Tableau des caractéristiques

■ 60 ■

Taux d’humidité maximum de 75%, pour tous les éléments.

Elément Utilisation

Température

utilisation

Auto-

protection

Fonctionnement

Sirène d’intérieur Intérieur + 5 à + 40 °C

Ouverture

Arrachement

■ Déclenchement d’une alarme sonore atténuée pendant 10 secondes

(95 dB) puis 110 secondes en pleine puissance (112 dB) ou déclenchement
de l’alarme pendant 2 minutes en mode atténué 95 dB selon
paramétrage.

Sirène extérieure
avec flash

Extérieur
sous abri

- 25 à + 55 °C

Ouverture

Arrachement

■ Pas de déclenchement de l’alarme sonore pendant 10 secondes puis

alarme sonore atténuée pendant 10 secondes (90 dB) puis 100 secondes
en pleine puissance (108 dB). Déclenchement du flash pendant
120 secondes.

Clavier LCD ultra plat Intérieur + 5 à + 40 °C

Ouverture

Arrachement

■ Retour d’informations visuelles lors des commandes.

■ Visualisation possible d’un journal d’événement.

■ Commandes directes de l’alarme ou des automatismes via

les touches et .

Clavier de commande Intérieur + 5 à + 40 °C

Ouverture

Arrachement

■ 3 types de mises en marche partielles, mise en marche totale et arrêt du

système.

Détecteur de mouvement Intérieur + 5 à + 40 °C Ouverture

■ Rayon d’action de 10 mètres avec un angle de 90 °.

Détecteur de mouvement
pour petits animaux
domestiques

Intérieur

- 10 à +
50 °C

Ouverture

■ Rayon d’action de 12 mètres avec un angle de 85 °.

Détecteur de mouvement
pour gros chien

Intérieur + 5 à + 40 °C Ouverture

■ Rayon d’action de 10 mètres avec un angle de 110 °.

Pas de détection entre le sol et le détecteur.

Détecteur de mouvement
extérieur

Extérieur

- 25 à +
50 °C

Ouverture

■ Rayon d’action suivant réglage : voir le détecteur.

Caméra IP Intérieur 0 à + 50 °C -

■ Angle de détection 47°

■ Illumination mini : 1 lux (pas de fonctionnement dans le noir)

■ Sensibilité à la lumière : 10 000 lux

■ Pied orientable à 360°

Détecteur d’ouverture Intérieur - 10 à + 55 °C Ouverture

■ Distance maximum entre aimant et détecteur de 10 mm sur du bois et de

5 mm sur du fer doux.

Détecteur d’ouverture et
de bris de vitre

Intérieur - 10 à + 55 °C Ouverture

■ Détecte le bris de vitre et l’ouverture d’une fenêtre.

Détecteur d’ouverture de
porte de garage

Intérieur - 10 à + 55 °C Ouverture

■ Détecte l’ouverture d’une porte de garage.

Détecteur d’ouverture de
volet roulant

Intérieur - 10 à + 55 °C Ouverture

■ Détecte un soulèvement de 5 cm de la dernière lame du volet.

Détecteur audiosonique
de bris de vitres

Intérieur + 5 à + 40 °C -

■ Détecte le bris de vitre de fenêtres donnant sur l’extérieur uniquement.

Détecteur de fumée Intérieur + 5 à + 40 °C -

■ Détecte la présence de fumée au niveau du détecteur. Il doit être

impérativement placé au plafond.

Détecteur de
présence d’eau

Intérieur + 5 à + 40 °C -

■ Détecte la présence d’eau au niveau des électrodes.

Détecteur de
coupure secteur

Intérieur + 5 à + 40 °C -

■ Détecte une coupure de courant.

Télécommandes Intérieur + 5 à + 40 °C -

■ Mise en marche / arrêt du système.

■ Retour d’informations visuelles lors des commandes (suivant modèle).

■ 61 ■

Tableau des caractéristiques

Elément Utilisation

Température

utilisation

Auto-

protection

Fonctionnement

Centrale/transmetteur
téléphonique

Intérieur + 5 à + 40 °C

Ouverture

Arrachement

■ Utilisable uniquement sur ligne analogique compatible numérotation par

codes DTMF pour le module RTC.

■ Paramétrage distant en mode vocal par codes DTMF (nécessite une ligne

France Telecom).

■ Paramétrage local avec le clavier LCD ou par ordinateur, selon version.

■ Enregistrement depuis un téléphone distant d’un message vocal

accompagnant le message d’alarme pré-enregistré envoyé par RTC.

■ Transmission téléphonique vocale par RTC, SMS par GSM ou numérique

(pour la télésurveillance) pour les alarmes avec possibilité de différer
l’envoi jusqu’à 30 secondes (pour éviter de transmettre en cas de fausse
manipulation).

■ Envoi possible de SMS lors des mises en marche/arrêt sur les deux codes

d’accès. Mise en marche totale/arrêt à distance en mode vocal par appui
sur la touche 9 du combiné (codes DTMF).

Module RTC Intérieur + 5 à + 40 °C -

■ Envoi de messages d'alarme par synthèse vocale par la ligne filaire.

Module GSM Intérieur + 5 à + 40 °C -

■ Envoi de SMS d'alarme par GSM.

Index

■ 62 ■

Accès à distance ...................................................................................46, 52, 53

ADSL .....................................................................................21, 23, 26, 28, 33, 35

Annonce d'accueil.........................................................................................46

Automatismes...............................................................................................39

Autoprotection..............................................................................................56

Bips sonores........................................................................11, 20, 25, 37, 41, 47, 58

Code installateur et codes utilisateur ..........................................................29, 30, 57

Codes SOS silence et SOS + sirène ...................................................................30, 47

Date...........................................................................................................35

Déclenchement immédiat .................................................................................9

Déclenchement temporisé.................................................................................9

Eclairage ................................................................................................40, 42

GSM (module)............................................................................5, 6, 21, 23, 24, 27

Heure.........................................................................................................35

Historique...............................................................................................35, 55

Mémorisation d'éléments supplémentaires .......................................................11, 38

Mise en marche.......................................................................8, 30 (menu 26), 47

Mise sous alarme automatique ..........................................................................41

Numéro de renvoi......................................................................................31, 32

Personnalisation des éléments ..........................................................................35

Piles ..........................................................................................................56

Plan de déroulement des menus...................................................................29, 36

Portée radio...................................................................................................7

RTC (module)..........................................................................................5, 6, 22

Simulation de présence avec lumière ..................................................................42

Simulation de présence avec volets roulants..........................................................43

SMS .......................................................................................................32, 33

Volets roulants.........................................................................................40, 43

Zones (A, B, C)........................................................................................8, 9, 52

somfy.fr

MOTORISATION POUR
VOLETS ROULANTS

MOTORISATION POUR
PORTES DE GARAGE

MOTORISATION
POUR STORES

MOTORISATION
POUR PORTAILS

ÉCLAIRAGE SYSTÈME D'ALARME

RADIO SANS FIL

Nous nous réservons le droit à tout moment, dans un souci constant d’évolution et d’amélioration de nos modèles,

de leur apporter toutes modifications que nous jugerons utiles. Photos et illustrations non contractuelles.

SOMFY SAS, capital 20.000.000 Euros, RCS Annecy 303.970.230

EMNO 00169-05 09/2011

SOMFY FRANCE

Service consommateurs
1, place du Crêtet
74300 CLUSES

Fax : [phone]
E-mail : [e-mail]
