Page 1
3
2
L
N
1
1 1
2
2
4
3
3
1
2
3
1
2
10 min
5
2 s
4
2 s
4
2 s
0.5 s
2
2 s
PROG.
ON
OFF
L
N
230 V 50 Hz
Marron
Bleu
Vert et jaune

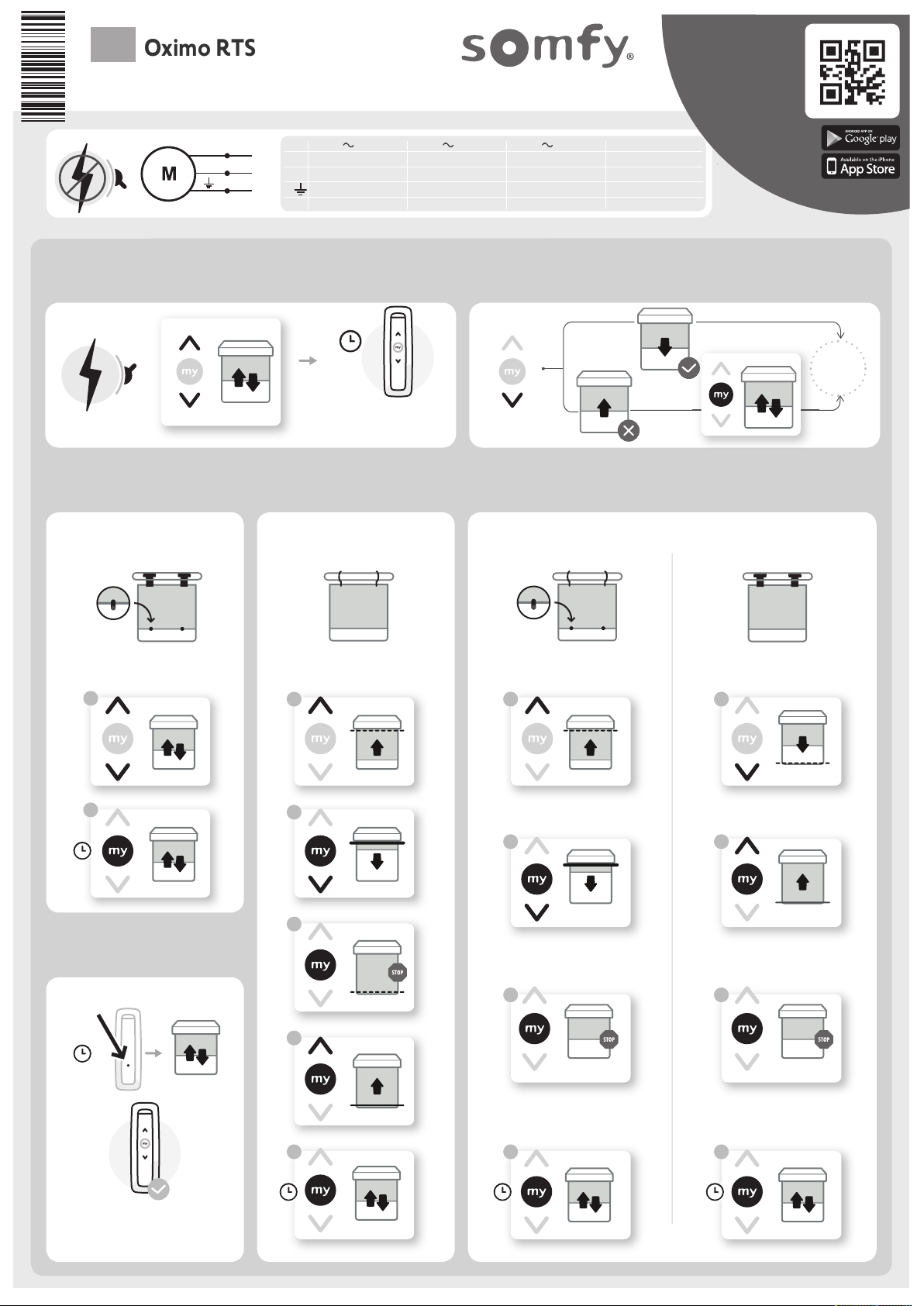

PRÉ-ENREGISTREMENT D’UN POINT
DE COMMANDE SENS DE ROTATION
RÉGLAGE DES FINS DE COURSE
MODE AUTOMATIQUE MODE MANUEL MODE SEMI-AUTOMATIQUE
Volet roulant avec liens rigides et
avec butées
Volet roulant sans liens rigides et
sans butées
Passez à
l’étape
Le point de commande est
enregistré temporairement pendant
10 min
Volet roulant sans liens rigides et
avec butées
Volet roulant avec liens rigides et
sans butées
APPAIRAGE

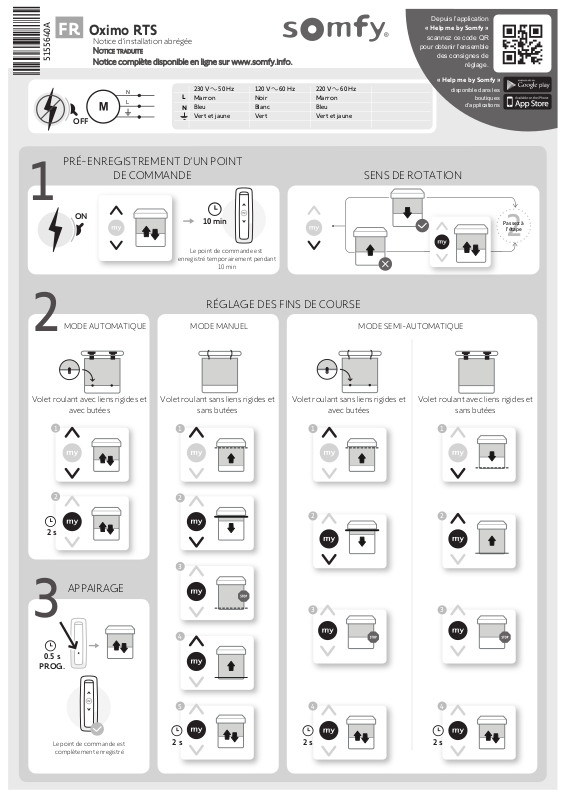

Notice d’installation abrégée
Depuis l’application
« Help me by Somfy »
scannez ce code QR
pour obtenir l’ensemble
des consignes de
réglage.
« Help me by Somfy »
disponible dans les
boutiques
d’applications
Le point de commande est
complètement enregistré
120 V 60 Hz
Noir
Blanc
Vert
220 V 60 Hz
Marron
Bleu
Vert et jaune
FR
5155640A
Oximo RTS
N
OTICE TRADUITE
Notice complète disponible en ligne sur www.somfy.info.
Page 2

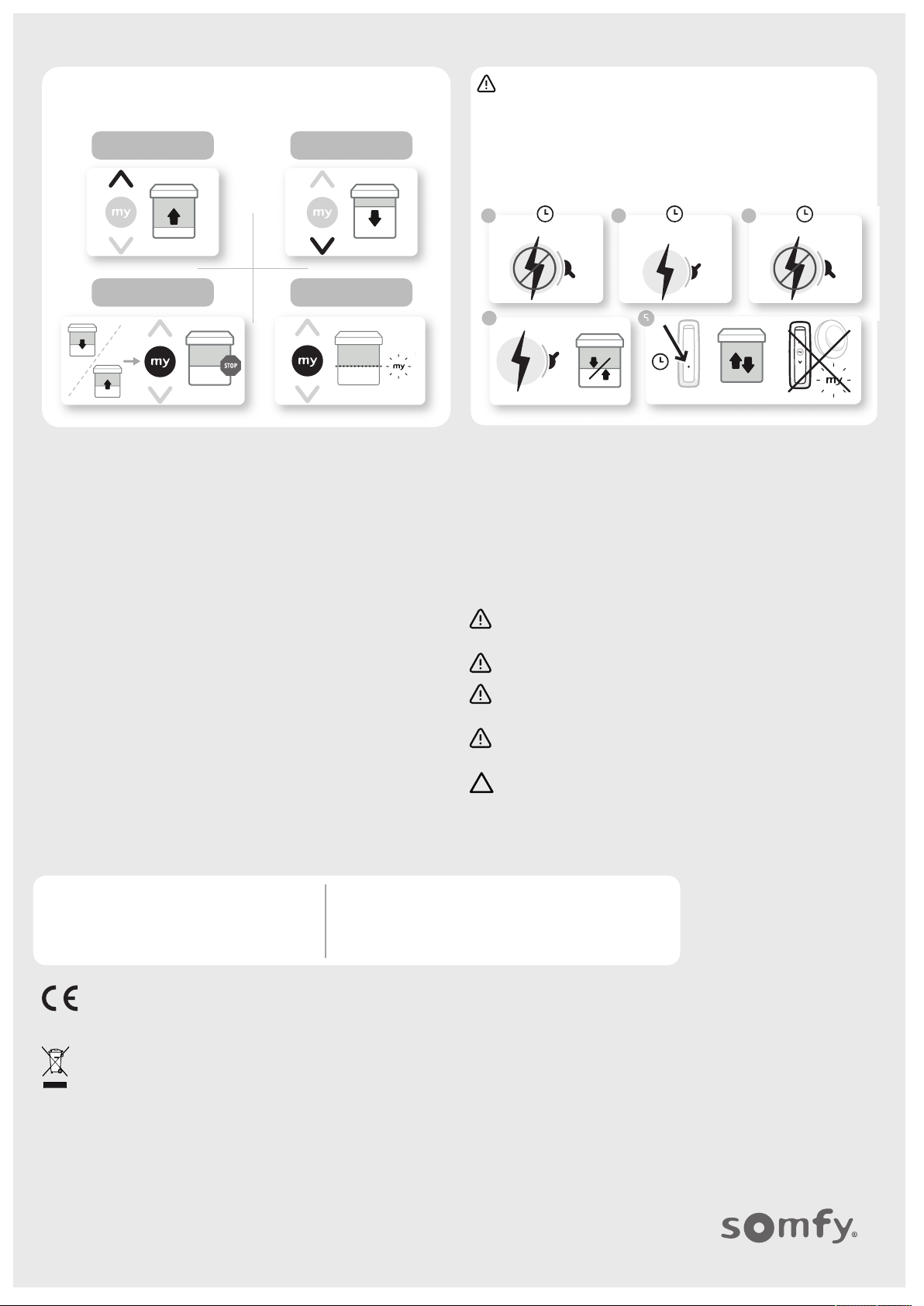

UTILISATION RÉINITIALISATION DE LA MOTORISATION
MONTÉE DESCENTE
STOP MY
Cette motorisation ne nécessite pas d’opération de maintenance.
4
7 s
PROG.
ON
x 2
5
1
OFF
2 s
2
5 - 15 s
ON
3
2 s
OFF
7 s
PROG.
x 2
Ne réaliser la double coupure de courant qu’au niveau de
l’application à remettre à zéro.
Cette réinitialisation supprime tous les points de commande, tous les
capteurs, tous les réglages de fin de course et réinitialise la position
favorite (my) de la motorisation.
Bandes de fréquence et puissance maximale utilisées
Alimentation secteur
433,050 MHz - 434,790 MHz p.a.r. <10 mW.
230 V ~ 50 Hz / 120 V ~ 60 Hz / 220 V ~ 60 Hz
CONSIGNES À RESPECTER
Cette notice s’applique à toutes les motorisations Oximo RTS dont les déclinaisons sont disponibles au catalogue en vigueur.
DOMAINE D’APPLICATION
Les motorisations Oximo 50 sont conçues pour motoriser tous types de volets roulants.
Les motorisations Oximo 50 sont conçues pour motoriser tous types de :
–
Volets roulants de fenêtre avec des lames empilables dont le tablier peut être remonté de 4 cm au moins lorsqu’une force de 150 N est appliquée sur la dernière lame placée à 16 cm de sa position totalement
déployée.
–
Volets roulants de fenêtre commandés par un point de commande sans verrouillage, installé en vue de la fermeture mais éloigné des parties mobiles et à une hauteur minimale de 1,50 m.
–
Si le volet roulant est équipé de lames ajourées, les ajours ne doivent pas permettre le passage d’une tige de 5 mm de diamètre.
RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire
attentivement cette notice. Outre les consignes
décrites dans cette notice, respecter également les
consignes détaillées dans le document joint
Consignes de sécurité.
La motorisation doit être installée par un
professionnel de la motorisation et de
l’automatisation de l’habitat, conformément aux
consignes de Somfy et à la réglementation
applicable dans le pays de mise en service.
Toute utilisation de la motorisation hors du
domaine d’application décrit ci-dessus est interdite.
Elle exclurait, comme tout irrespect des consignes
figurant dans cette notice et dans le document joint
Consignes de sécurité, toute responsabilité et
garantie de Somfy.
Pour les motorisations et les systèmes d’automatisation dans le secteur des services de construction, la motorisation doit être installée par un professionnel qualifié (spécialiste électrique conformément à la
norme DIN VDE 1000-10), conformément aux consignes de Somfy et aux réglementations applicables dans le pays de mise en service.
CONSIGNES D’ASSEMBLAGE SPÉCIFIQUES
Oximo 50 RTS : le diamètre intérieur du tube doit être de 47 mm ou plus.
Volets roulants de fenêtre avec une zone de fin de fermeture située à une hauteur supérieure à 1,80 m par rapport au sol ou à tout niveau d’accès permanent.
L’installateur doit informer ses clients des
conditions d’utilisation et de maintenance de la
motorisation et doit leur transmettre les consignes
d’utilisation et de maintenance, ainsi que le
document joint Consignes de sécurité, après
l’installation de la motorisation. Toute opération de
Service Après-Vente sur la motorisation nécessite
l’intervention d’un professionnel de la motorisation
et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la
motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur
Somfy ou aller sur le site www.somfy.com.
CONSIGNES DE SÉCURITÉ POUR LE CÂBLAGE
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05-VVF, alors
installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans la
motorisation !
Par la présente, SOMFY ACTIVITES SA, 74300 CLUSES FRANCE déclare en tant que fabricant que la motorisation couverte par ces consignes, marquée pour être alimentée en 230 V~50 Hz et utilisée
comme indiqué dans cette notice, est conforme aux exigences essentielles des Directives européennes applicables et en particulier de la Directive Machine 2006/42/CE et de la Directive Radio 2014/53/
UE. Le texte complet de la déclaration UE de conformité est disponible sur www.somfy.com/ce. Philippe Geoffroy, responsable des homologations, agissant au nom du directeur de l’Activité, Cluses,
01/2021.
Nous nous soucions de notre environnement. Ne pas jeter l’appareil avec les déchets ménagers habituels. Le déposer dans un point de collecte
agréé pour son recyclage.
SOMFY ACTIVITES SA
Images are not contractually binding - 100% recycled paper - Copyright © 2021. All rights reserved. SOMFY ACTIVITES SA, Société Anonyme, capital 35.000.000 Euros, RCS Annecy, 303.970.230 - 03/2021
50 avenue du Nouveau Monde, 74300 CLUSES FRANCE www.somfy.com
