Notice d’installation et d’utilisation

Chronis Smart RTS

Sommaire

1. La Chronis Smart RTS en quelques mots 3

1.1 À quoi sert une Chronis Smart RTS ?

1.2 Quelques déﬁ nitions 3

2. Sécurité - Informations importantes 3

2.1 Installation et mise en service

2.2 Utilisation 4

2.3 Environnement 4

3. Contenu du kit et outils nécessaires 4

3.1 Liste des pièces

3.2 Outils nécessaires 4

4. La Chronis Smart RTS en détail 5

4.1 Composants

4.2 Caractéristiques techniques 5

5. Avant l’installation de la Chronis Smart RTS 5

5.1 Mise en marche de la Chronis Smart RTS

5.2 Mise à l’heure et au jour actuel 5

6. Ajout de la Chronis Smart RTS 6

6.1 Identiﬁ cation du point de commande d’origine

6.2 Point une touche 7

6.3 Point avec touches Montée / STOP / Descente 9

6.4 Horloge 10

6.5 Point de commande Situo 11

6.6 Télécommandes Telis 1 RTS / Telis Soliris RTS 12

6.7 Télécommandes Telis 4 RTS / Telis 4 Soliris RTS 13

7. Remplacement d’un point de commande perdu ou cassé 13

7.1 Point de commande perdu ou cassé unique

7.2 Point de commande perdu ou cassé parmi d’autres 13

8. Fixation de la Chronis Smart RTS 14

8.1 Avant de ﬁ xer la Chronis Smart RTS

8.2 Fixation et montage 14

9. La Chronis Smart RTS au quotidien 15

9.1 Comment fonctionne la Chronis Smart RTS ?

9.2 Utilisation 15

9.3 Remplacement des piles 17

9.4 Entretien 17

10. Personnalisation des programmes 18

10.1 Programmes disponibles

10.2 Comment naviguer dans les programmes ? 18

10.3 Horaire d’ouverture automatique 19

10.4 Horaire de fermeture automatique 21

10.5 Simulation de présence 26

10.6 Annulation des réglages personnalisés 27

11. Un problème avec la Chronis Smart RTS ? 27

Chronis Smart RTS

Le Savoir-Faire Somfy au service de votre satisfaction.

Nous vous remercions d’avoir choisi une Chronis Smart RTS Somfy. Avant d’installer et d’utiliser la Chronis Smart RTS, lire attentivement cette notice.

Les solutions Somfy animent les ouvertures pour rendre votre maison vivante. Les solutions Somfy sont conçues pour permettre à chacun de proﬁ ter pleinement des volets roulants, des stores extérieurs et intérieurs, de la porte de garage et du portail, au gré des besoins et des envies.

Bien pensées et simples d’usage, les solutions Somfy contribuent aux petits plaisirs quotidiens et rendent la vie à la maison plus agréable.

1. La Chronis Smart RTS en quelques mots

Cette notice décrit les étapes d’installation nécessaires pour proﬁ ter de la Chronis Smart RTS. Les fonctions d’installation avancées sont disponibles sur notre site Internet (adresse au dos de cette notice).

1.1 À quoi sert une Chronis Smart RTS ?

La Chronis Smart RTS est un point de commande de type programmateur radio sans ﬁ l compa- tible uniquement avec des produits équipés de la Radio Technology Somfy (RTS) : moteurs de volet roulant, moteurs de store, etc. La Chronis Smart RTS est également appelée « Horloge ».

La Chronis Smart RTS permet de piloter l’ouverture et la fermeture des volets roulants / stores vénitiens une fois par jour selon des horaires programmés. La Chronis Smart RTS peut par exemple commander une ouverture des volets roulants le matin à 7h30 en semaine et à 10h00 le dimanche. La Chronis Smart RTS permet également de programmer une fermeture automatique au moment où la nuit tombe, même en cas d’absence.

L’ouverture et la fermeture des volets roulants / stores vénitiens associés peut également être pilotée manuellement à partir de la Chronis Smart RTS.

La Chronis Smart RTS s’utilise :

pour commander un seul volet roulant ou un seul store vénitien à la fois - la Chronis Smart •

RTS est une commande individuelle ;

pour commander plusieurs volets roulants et/ou stores vénitiens en même temps - la Chronis •

Smart RTS est une commande de groupe.

1.2 Quelques déﬁ nitions

Installation :

Ensemble des produits radio qui équipent la maison.

Position favorite :

La position favorite correspond à la position idéale du volet roulant ou du store vénitien dans certaines situations de la vie : par exemple ajuster la position du store intérieur pour proﬁ ter de la salle à manger sans être ébloui par le soleil ; travailler sur son ordinateur en pleine journée en abaissant les volets roulants de moitié, etc.

Store vénitien (appelé store dans cette notice) : Ensemble de stores à lames orientables : les stores vénitiens intérieurs et les stores vénitiens extérieurs.

2. Sécurité - Informations importantes

2.1 Installation et mise en service

Avant d’installer et d’utiliser la Chronis Smart RTS, lire attentivement cette notice. Cette notice décrit l’installation, la mise en service et le mode d’utilisation de la Chronis Smart

RTS. Avant toute installation, vériﬁ er la compatibilité de la Chronis Smart RTS avec les équipements

et accessoires associés.

Chronis Smart RTS

Toute utilisation non conforme entraînerait l’exclusion de la responsabilité et de la garantie Somfy.

2.2 Utilisation

Somfy recommande la présence d’au moins un point de commande à proximité du volet roulant / - store ou d’un groupe de volets roulants / stores.

Ne pas laisser les enfants jouer avec les points de commande ﬁ xes. Mettre les télécommandes

hors de portée des enfants. Surveiller le volet roulant / store pendant qu’il est en mouvement, en particulier lors de la mise

en service de la Chronis Smart RTS et éloigner toute personne jusqu’à ce que le volet roulant / store soit complètement fermé.

Couper le disjoncteur qui correspond au volet roulant / store avant toute opération d’entretien

autour du volet roulant / store (par exemple le nettoyage des vitres). Éviter les manœuvres lors de la formation de gel sur le volet roulant / store, sauf si le moteur

est équipé de la protection anti-gel. Ne pas immerger ni faire tremper la Chronis Smart RTS dans des liquides.

Ne pas utiliser de produits d’entretien autres que ceux préconisés par Somfy. - Vériﬁ er fréquemment l’installation pour déceler tout mauvais équilibrage ou tout signe d’usure. -

Ne pas utiliser le volet roulant / store si une réparation ou un réglage est nécessaire.

2.3 Environnement

Les produits électriques et électroniques endommagés tout comme les piles usagées ne doivent pas être jetés avec les ordures ménagères. Veiller à les déposer dans un point de collecte ou dans un centre agréé aﬁ n de garantir leur recyclage.

3. Contenu du kit et outils nécessaires

3.1 Liste des pièces

Avant de commencer l’installation et la mise en service de la Chronis Smart RTS, contrôler la présence et la quantité (Q) de toutes les pièces listées dans le tableau ci-dessous :

N° Composants Q.

1 Façade avant 1 2 Horloge 1 3 Support mural 1 4 Pile 1,5 V DC (type AAA LR03) 2 5 Vis M3 x 20 mm 2 6 Cheville ∅ 6 mm 2

3.2 Outils nécessaires

• Tournevis cruciforme Tournevis plat gainé et isolé• Perceuse et foret• Crayon•

4. La Chronis Smart RTS en détail

4.1 Composants

A. Montée B. Stop / Position favorite C. Descente D. Écran E. Touche Menu F. Touche Sous-menu (sélection du paramètre) G. Touche Mode / Touche Réglage H. Bouton PROG (en forme de languette, sous la

façade).

4.2 Caractéristiques techniques

Dimensions en mm (H x l x e) : 80 x 80 x 27 mm Température de fonctionnement : + 5°C à + 40 °C Indice de protection : Utilisation en intérieur, en pièce

sèche - IP 30 Fréquence : 433,42 MHz Portée : 20 m à travers deux murs en béton ; 200 m en

champ libre Pile : 2 X 1,5 V DC (type AAA LR03).

Chronis Smart RTS

5. Avant l’installation de la Chronis Smart RTS

5.1 Mise en marche de la Chronis Smart

RTS

- Si la façade avant (1) de la Chronis Smart RTS est

ﬁ xée sur l’horloge :

Appuyer sur les touches Montée et Descente

(jamais sur l’écran), sans forcer, pour dégager l’horloge de la façade.

Prendre l’horloge (2) et la retourner.

Retirer la lamelle en plastique empêchant le contact des piles :

L’afﬁ chage standard apparaît.

►

L’heure est sur : « 0:00 ». ►

5.2 Mise à l’heure et au jour actuel

5.2.1 Mise à l’heure

- Appuyer sur la touche Menu jusqu’à l’afﬁ chage de

« HEUR » :

L’afﬁ chage standard revient automatiquement

►

après environ 20 sec sans action.

Appuyer sur la touche Sous-menu

- :

L’afﬁ chage de l’heure clignote.

►

Appuyer sur la touche - pour régler l’heure.

Lorsque l’appui sur la touche est maintenu, l’heure

►

augmente ou diminue progressivement de plus en plus vite.

Heure

Chronis Smart RTS

- Appuyer sur la touche Sous-menu pour valider le

réglage :

L’afﬁ chage revient sur « HEUR ».

►

Vériﬁ er l’heure indiquée. -

5.2.2 Mise à la date du jour

- Appuyer sur la touche Menu : « DAtE » s’afﬁ che.

Appuyer sur la touche Sous-menu

- :

L’afﬁ chage du jour clignote.

►

Appuyer sur la touche - pour régler le jour. Appuyer sur la touche Sous-menu

- :

L’afﬁ chage du mois clignote.

►

Appuyer sur la touche - pour régler le mois. Appuyer sur la touche Sous-menu

- :

L’afﬁ chage de l’année clignote.

►

Appuyer sur la touche - pour régler l’année. Appuyer sur la touche Sous-menu

- pour valider le

réglage :

L’afﬁ chage revient sur « DAtE ».

►

Vériﬁ er la date indiquée. - Lorsque la date est réglée : -

Appuyer sur la touche Menu - jusqu’au retour de l’afﬁ chage standard.

Remarque : Sur la Chronis Smart RTS, le changement heure d’été / heure d’hiver est automatique à partir du moment où la date et l’heure sont réglées.

Jour

Année

Heure

Mois

Année

Jour.Mois

6. Ajout de la Chronis Smart RTS

6.1 Identiﬁ cation du point de commande d’origine

6.1.1 Conseils

Pour ajouter une Chronis Smart RTS, utiliser le point de commande associé qui ne pilote que - ce volet roulant / store : un appui sur la touche Montée ou Descente n’engendre que le déplacement du volet roulant / store auquel la nouvelle Chronis Smart RTS doit être associée.

Attention ! S’il n’y a plus aucun point de commande associé au volet roulant / store (tous les points de commande sont perdus ou cassés), contacter le service d’assistance Somfy.

Cette notice décrit comment associer une Chronis Smart RTS à un volet roulant / store RTS compatible.

Pour associer la Chronis Smart RTS à plusieurs volets roulants / stores, identiﬁ er le point de

commande individuel de chacun des volets roulants / stores à associer et effectuer la procédure décrite au chapitre « Ajout de la Chronis Smart RTS » correspondant au point de commande d’origine.

Sur certains volets roulants / stores, l’entrée en mode programmation, l’ajout et la suppression

d’un point de commande sont signalés par une série de « Bip » émis par le moteur, pour d’autres volets roulants / stores ils sont signalés par un bref mouvement du volet roulant / store.

Placer le volet roulant / store en position médiane avant d’installer la nouvelle Chronis Smart

RTS aﬁ n de visualiser facilement les mouvements.

6.1.2 Points de commande d’origine

- Identiﬁ er le point de commande d’origine dans la liste

ci-dessous et se reporter au paragraphe indiqué pour ajouter la nouvelle Chronis Smart RTS :

1) Point de commande ﬁ xé au mur avec une seule touche, dit Point une touche, voir paragraphe 6.2 ;

2) Point de commande ﬁ xé au mur avec touches Montée/ STOP/ Descente, dit Point avec touches Montée/ STOP/ Descente, voir paragraphe 6.3 ;

3) Point de commande de type programmateur, dit Horloge, voir paragraphe 6.4 ;

4) Point de commande Situo ﬁ xé au mur, voir para- graphe 6.5 ; 5a) Télécommande Telis 1 RTS, voir paragraphe 6.6 ; 5b) Télécommande Telis Soliris RTS, voir paragraphe 6.6 ; 6a) Télécommande Telis 4 RTS, voir paragraphe 6.7 ; 6b) Télécommande Telis 4 Soliris RTS, voir paragraphe 6.7.

6.2 Point une touche

Se mettre à proximité du volet roulant / store pour effectuer l’installation de la nouvelle Chronis Smart RTS.

6.2.1 Identiﬁ cation du modèle

Vériﬁ er que le point de commande d’origine possède - une touche allongée.

Placer le volet roulant / store en position médiane.

Démonter la façade du point une touche : -

Point une touche avec façade blanche et grise

Soulever avec douceur la façade avec un outil ﬁ n et - plat (type tournevis plat) à la jonction entre la partie blanche et la partie grise.

Faire levier sans forcer pour dégager les pattes de ﬁ xation de la façade.

Chronis Smart RTS

6a5b 6b

Point une touche avec façade blanche

Faire levier avec un outil ﬁ n et plat (type tournevis - plat), sans forcer, au niveau de la partie supérieure de la façade pour la dégager de son support.

- Retourner la façade pour identiﬁ er le modèle :

S’il y a une plage en étain notée PROG à côté de la

pile : modèle A. S’il n’y a pas de plage en étain notée PROG à côté

de la pile : modèle B.

Chronis Smart RTS

6.2.2 Ajout de la Chronis Smart RTS

Modèle A :

- Faire un contact entre la plage en étain PROG du

circuit électrique et le support de pile à l’aide d’un tournevis plat jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min.

Prendre la nouvelle Chronis Smart RTS.

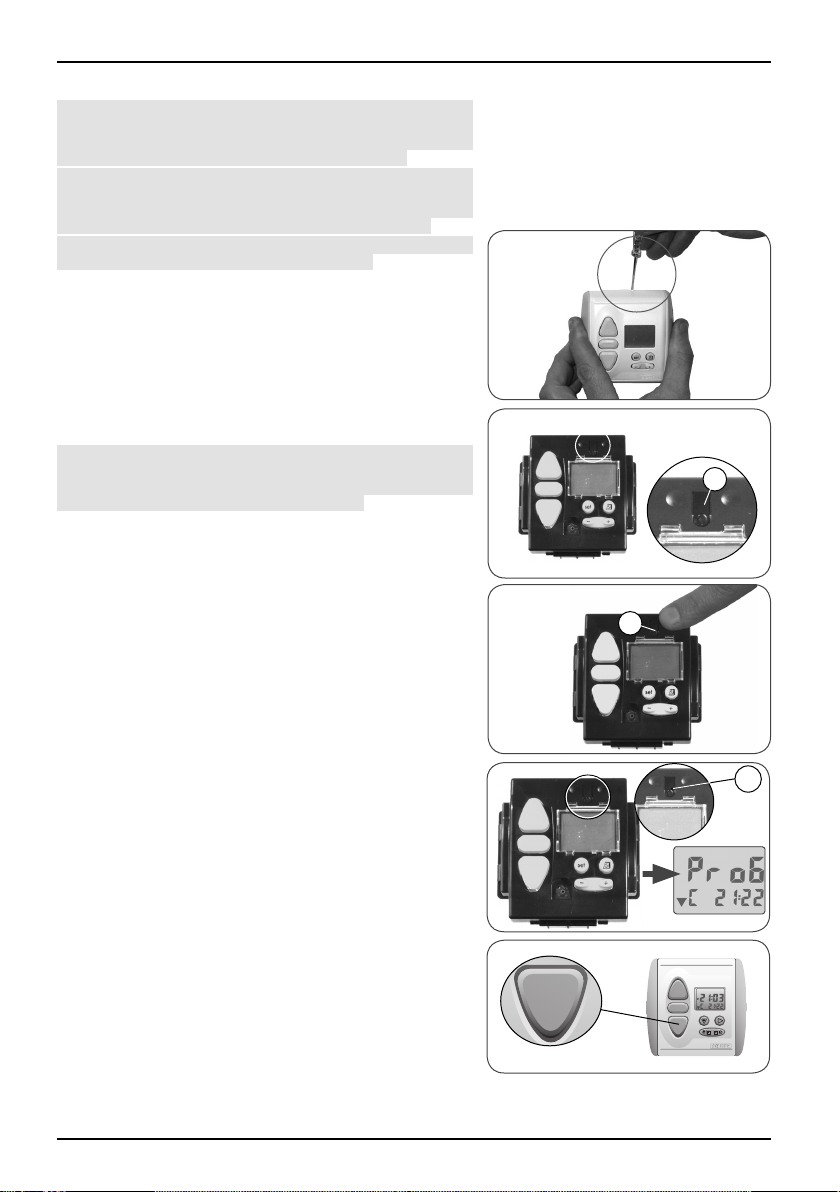

Faire un appui bref sur le bouton PROG (H) de la - nouvelle Chronis Smart RTS :

L’écran de la Chronis Smart RTS afﬁ che

►

« PROG ». Le volet roulant / store effectue de nouveau un

►

bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Chronis Smart RTS est enregistrée.

Appuyer sur la touche Descente de la nouvelle Chronis

Smart RTS :

Si le volet roulant / store descend, la Chronis

►

Smart RTS fonctionne. Si le volet roulant / store ne bouge pas, contacter

►

le service d’assistance Somfy.

Remettre en place la façade du point de commande

d’origine :

Point une touche avec façade blanche et grise

Insérer les pattes de ﬁ xation dans leurs encoches - sur un des côtés de la façade.

Appuyer sur l’autre côté jusqu’au « clac » pour ﬁ xer la façade sur son support.

Point une touche avec façade blanche

Remettre la façade sur son support. -

Modèle B :

- Enlever la pile du point de commande d’origine à l’aide

d’un tournevis plat. Appuyer sur la partie centrale de la touche du point une

touche. Remettre la pile.

Appuyer de nouveau sur la touche jusqu’au bref - mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min.

Prendre la nouvelle Chronis Smart RTS.

Faire un appui bref sur le bouton PROG (H) de la - nouvelle Chronis Smart RTS :

L’écran de la Chronis Smart RTS afﬁ che

►

« PROG ». Le volet roulant / store effectue de nouveau un

►

bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Chronis Smart RTS est enregistrée.

Appuyer sur la touche Descente de la nouvelle Chronis

Smart RTS :

Si le volet roulant / store descend, la Chronis

►

Smart RTS fonctionne. Si le volet roulant / store ne bouge pas, contacter

►

le service d’assistance Somfy.

Remettre en place la façade du point de commande - d’origine :

Point une touche avec façade blanche et grise

Insérer les pattes de ﬁ xation dans leurs encoches - sur un des côtés de la façade.

Appuyer sur l’autre côté jusqu’au « clac » pour ﬁ xer la façade sur son support.

Point une touche avec façade blanche

Remettre la façade sur son support. -

6.3 Point avec touches Montée / STOP /

Descente

Se mettre à proximité du volet roulant / store pour effectuer l’installation de la Chronis Smart RTS.

6.3.1 Vériﬁ cation de la compatibilité

- Placer le volet roulant / store en position médiane.

Couper l’alimentation secteur.

Démonter la façade : -

Soulever avec douceur la façade avec un outil ﬁ n et - plat (type tournevis plat) à la jonction entre la partie blanche et la partie grise. Faire levier sans forcer pour dégager les pattes de

ﬁ xation de la façade.

Retourner la façade : le bouton PROG se situe à côté

de la pile (b).

Attention ! Si après démontage de la façade, il n’y a aucun bouton PROG, cela signiﬁ e que le point de commande n’est pas compatible : la Chronis Smart RTS ne pourra pas être associée au volet roulant / store.

6.3.2 Ajout de la Chronis Smart RTS

- Remettre l’alimentation secteur.

Appuyer sur le bouton PROG (b) du point de commande

d’origine jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min.

Prendre la nouvelle Chronis Smart RTS.

Faire un appui bref sur le bouton PROG (H) de la - nouvelle Chronis Smart RTS :

L’écran de la Chronis Smart RTS afﬁ che

►

« PROG ». Le volet roulant / store effectue de nouveau un

►

bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Chronis Smart RTS est enregistrée.

Appuyer sur la touche Descente de la nouvelle Chronis

Smart RTS :

Si le volet roulant / store descend, la Chronis

►

Smart RTS fonctionne. Si le volet roulant / store ne bouge pas, contacter

►

le service d’assistance Somfy.

Remettre en place la façade du point de commande

d’origine :

Insérer les pattes de ﬁ xation dans leurs encoches

sur un des côtés de la façade. Appuyer sur l’autre côté jusqu’au « clac » pour ﬁ xer

la façade sur son support.

Chronis Smart RTS

+ 19 hidden pages
