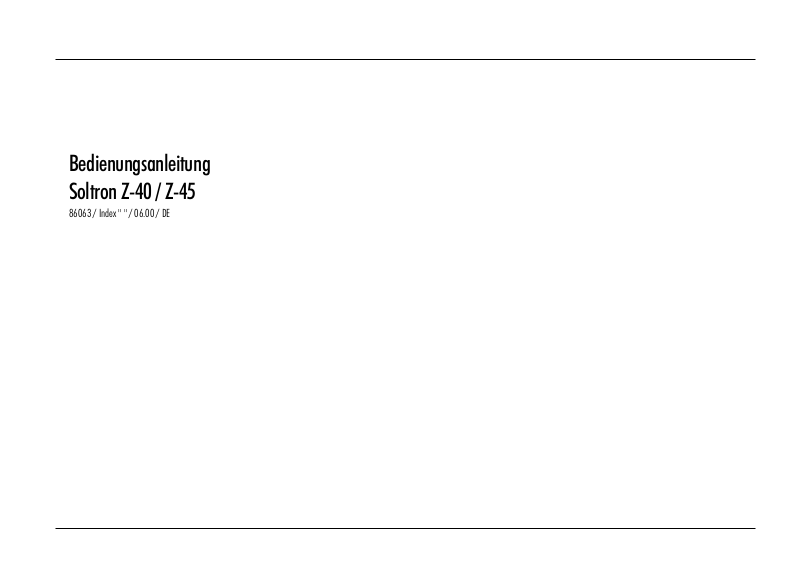

Page 1
Bedienungsanleitung
Soltron Z-40 / Z-45
86063 / Index " " / 06.00 / DE
Page 2
Alle Informationen und Abbildungen waren zum Zeitpunkt der Drucklegung auf dem neuesten Stand.
Technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung - auch auszugsweise - ist nur mit vorheriger Zustimmung und mit Quellenangabe gestattet.
Soltron GmbH
Dr.-Jasper-Str. 58
D-31073 Delligsen
Page 3
Inhaltsangabe
Einleitung .................................................................................................................................................... 2
Kundendienst ............................................................................................................................................. 2
Richtlinien .................................................................................................................................................. 2
Bestimmungsgemäße Verwendung ............................................................................................................... 2
Tonfrequenzsperren .....................................................................................................................................2
Bedeutung der Symbole .............................................................................................................................. 3
Sicherheits- und Gefahrenhinweise ............................................................................................................... 3
Allgemeine Besonnungsanleitung .............................................................................................................. 3
Allgemeine Informationen ........................................................................................................................... 3
Allgemeine Schutzhinweise ..........................................................................................................................4
Empfohlene Bräunungszeiten .....................................................................................................................4
Bedienung ...................................................................................................................................................7

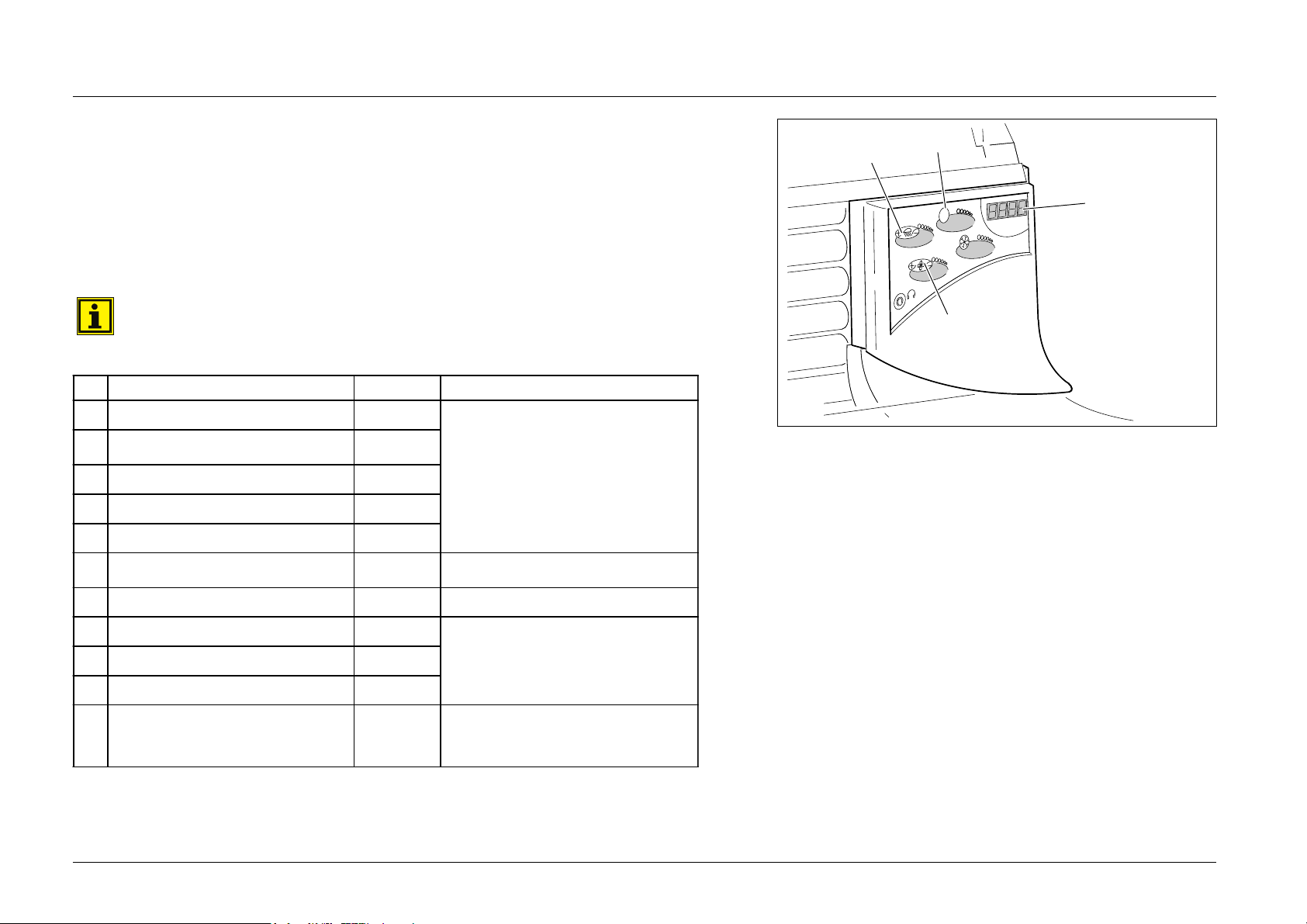

Funktionen des Bedienfeldes ....................................................................................................................... 7

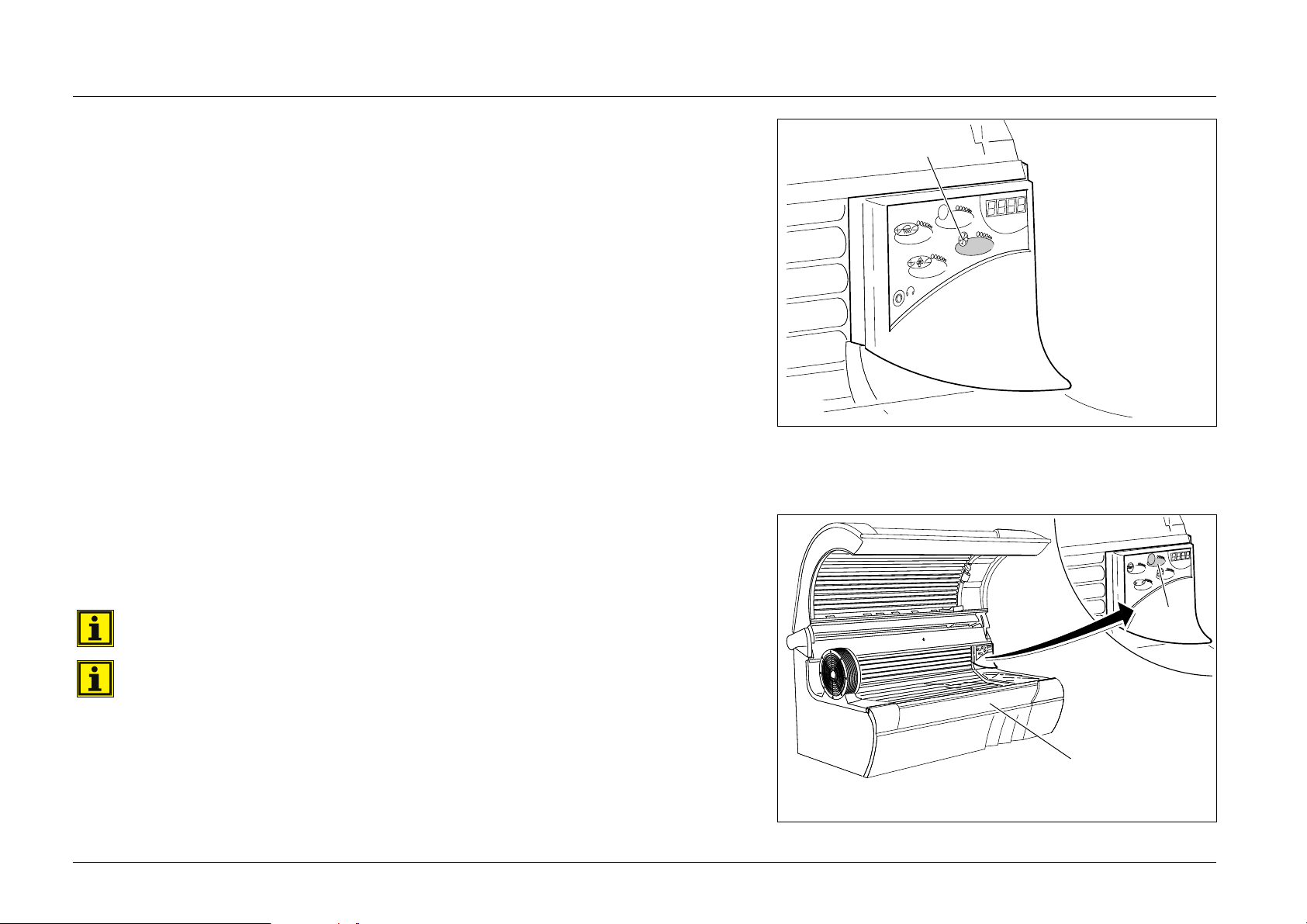

Bräuner einschalten .................................................................................................................................... 8
Gesichtsbräunerintensität einstellen ..............................................................................................................8

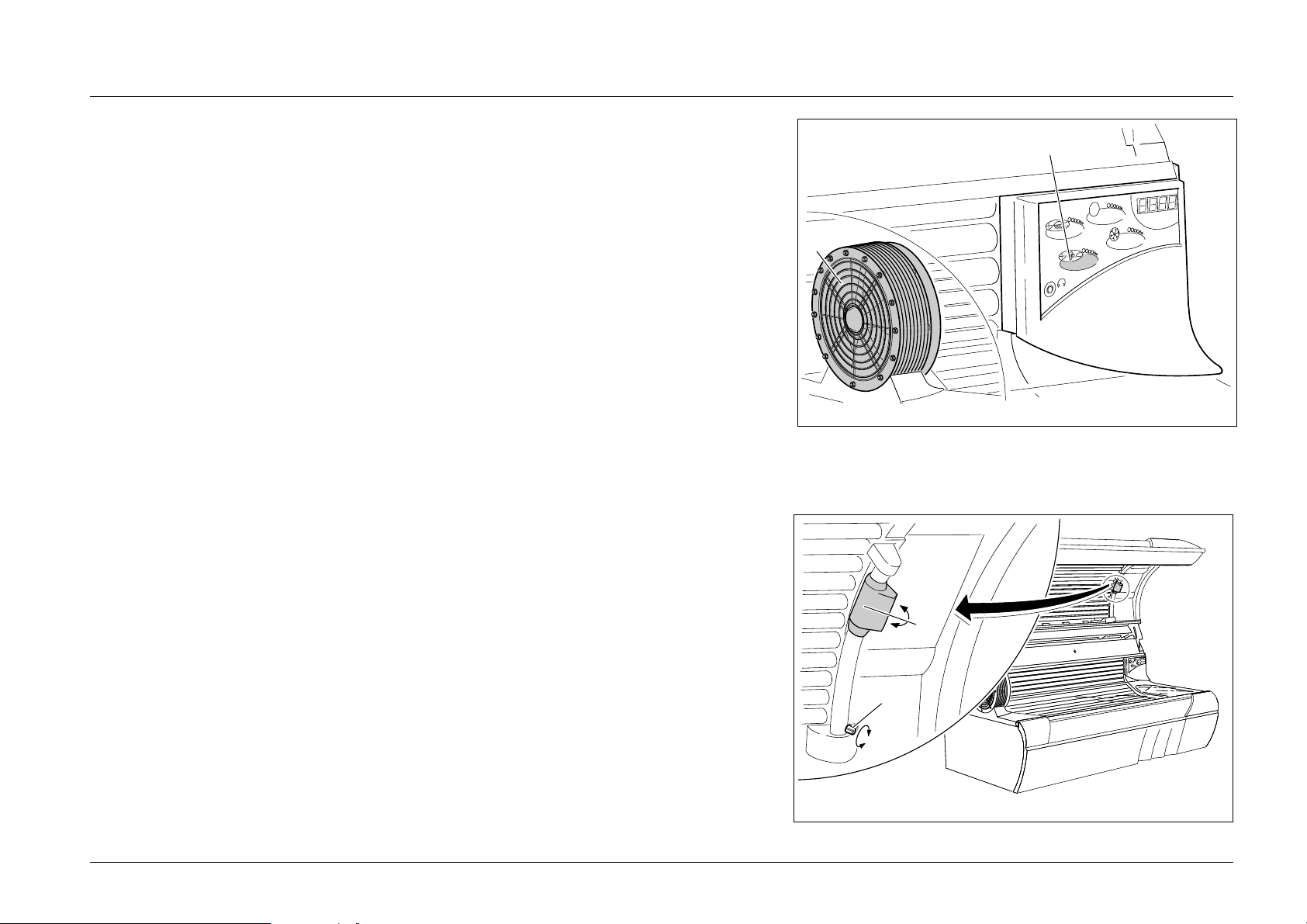

Körperlüfter Fuß regeln................................................................................................................................9
Körperlüfter Kopf regeln...............................................................................................................................9
Klimagerät ein- /ausschalten (Option) ........................................................................................................ 10
Dekobeleuchtung ein- /ausschalten (Option)...............................................................................................10
Wartung ..................................................................................................................................................... 11
Empfohlene Wartungsintervalle.................................................................................................................. 11
Hinweise zur Wartung des Bräuners ........................................................................................................... 11
Pflege- und Reinigungsanleitung ............................................................................................................... 11
Service-Betrieb des Bräuners ..................................................................................................................... 12

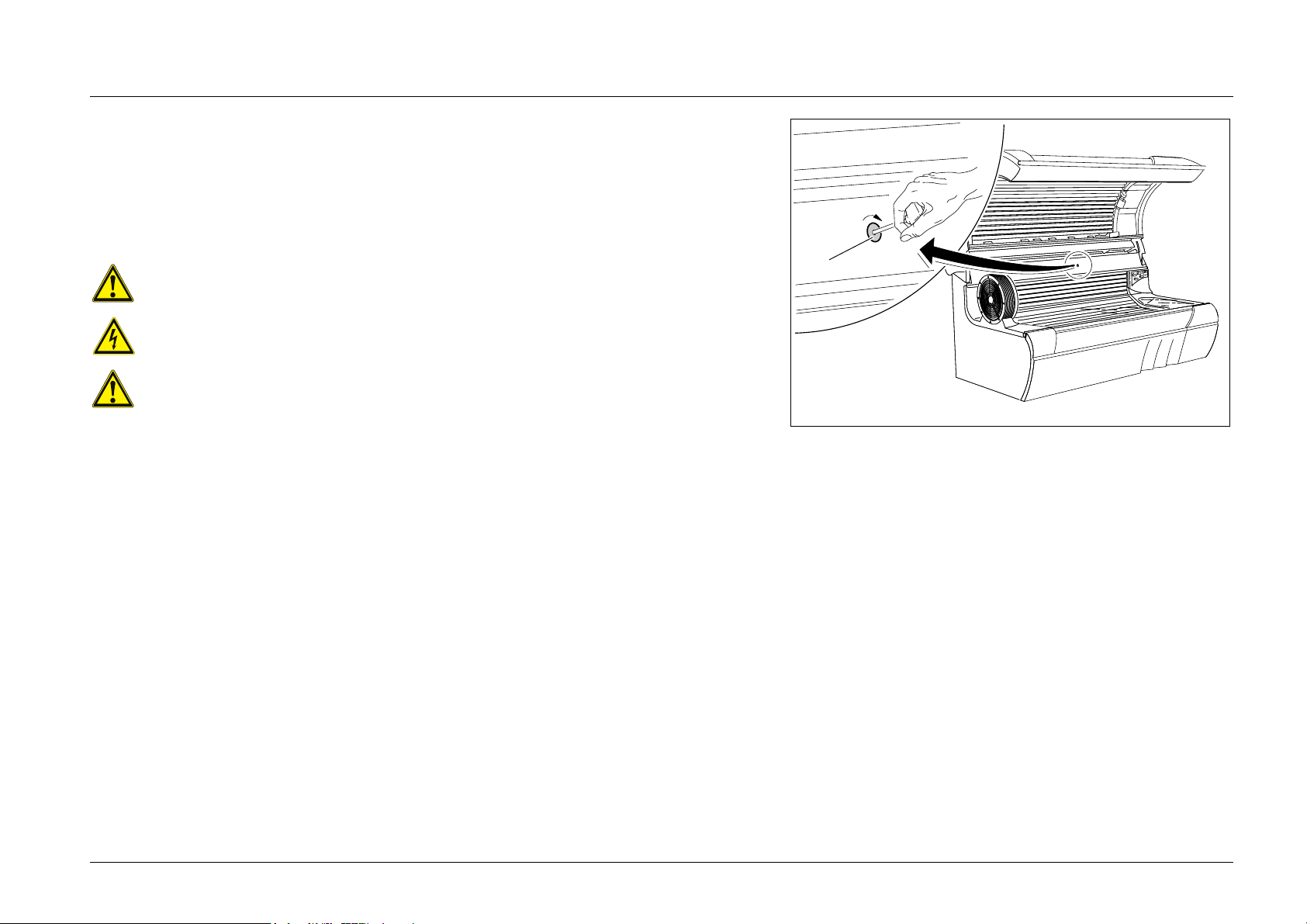

Servicestellung des Oberteils ...................................................................................................................... 13

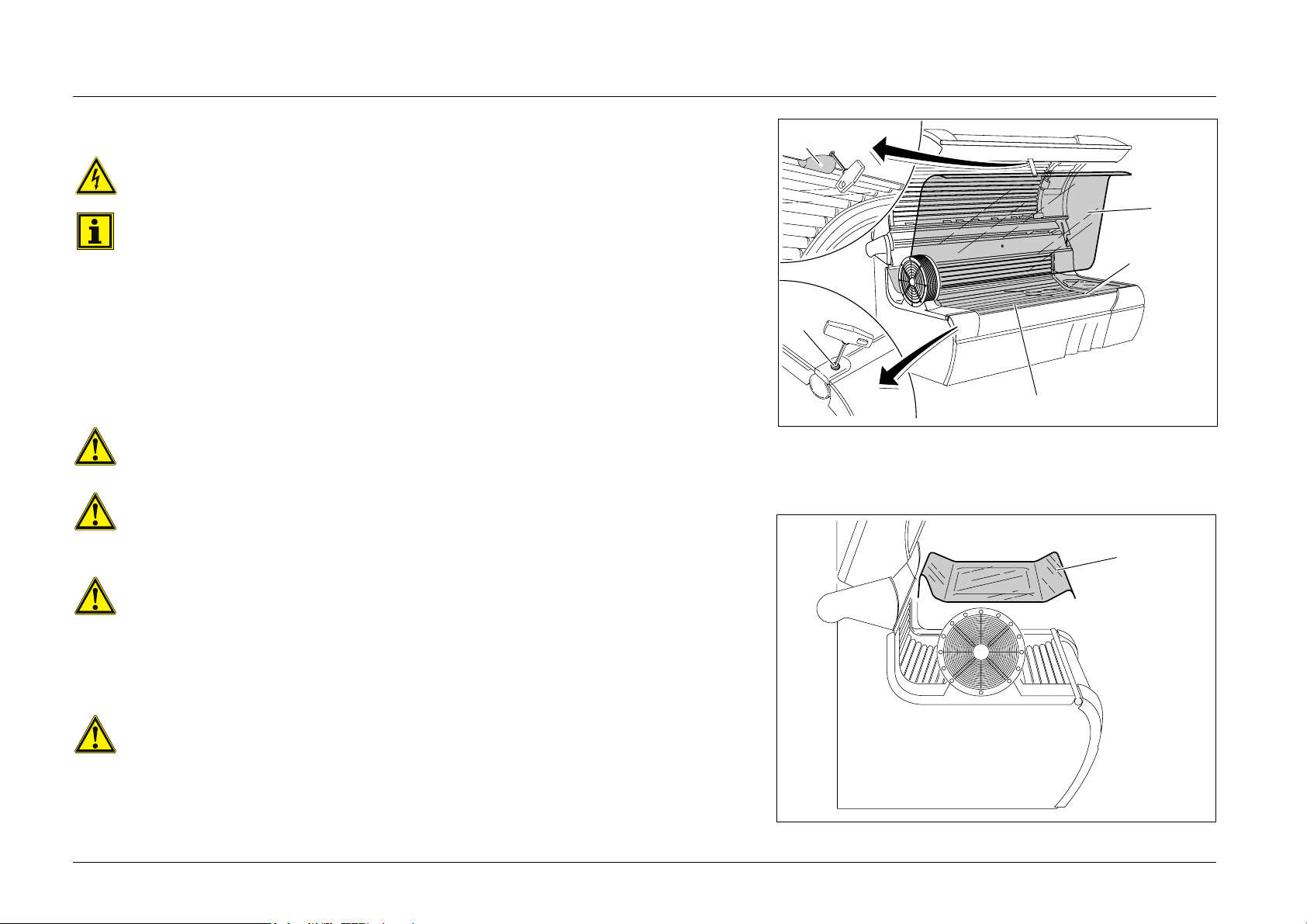

UV-Niederdrucklampen im Unterteil reinigen/wechseln................................................................................14

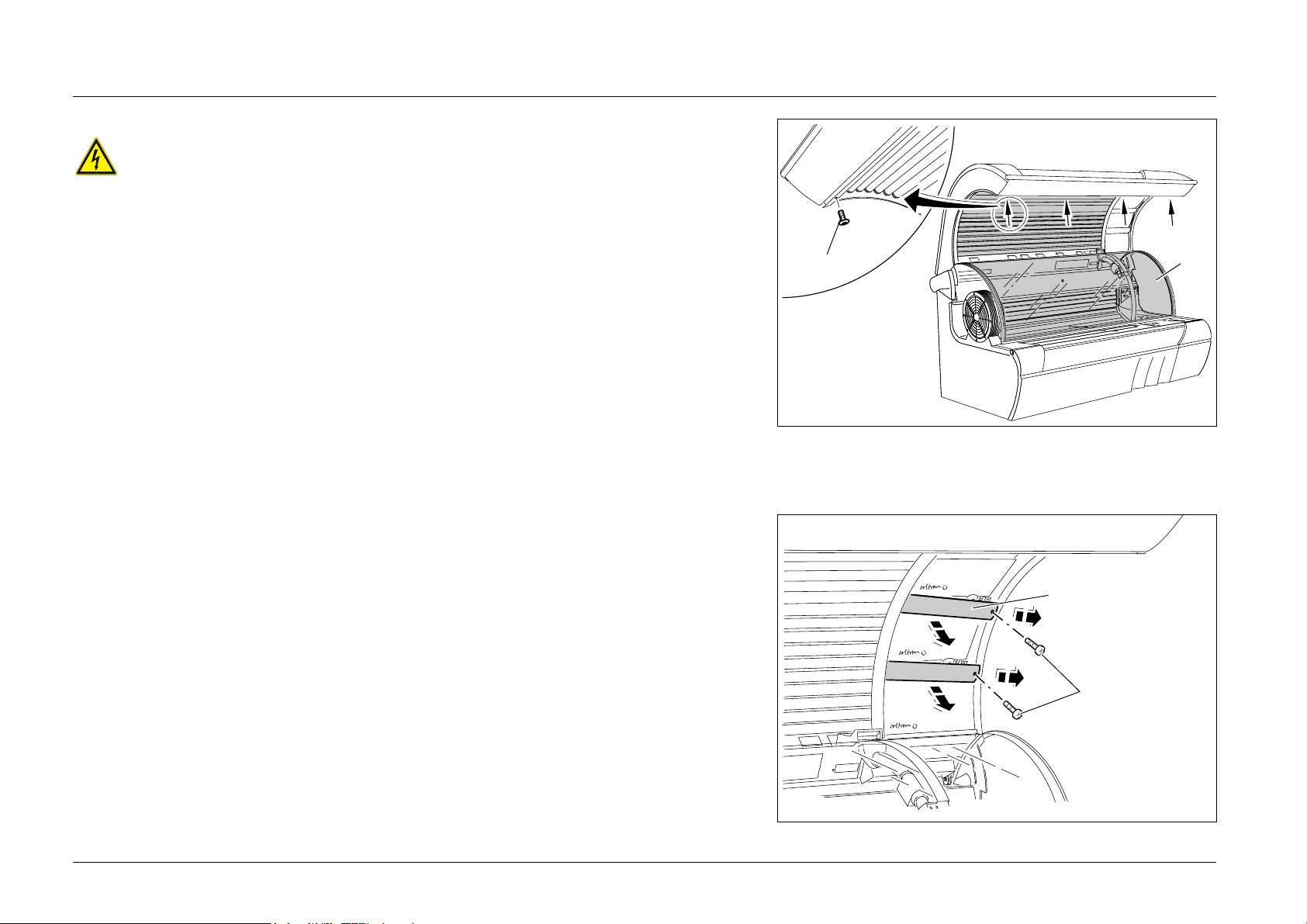

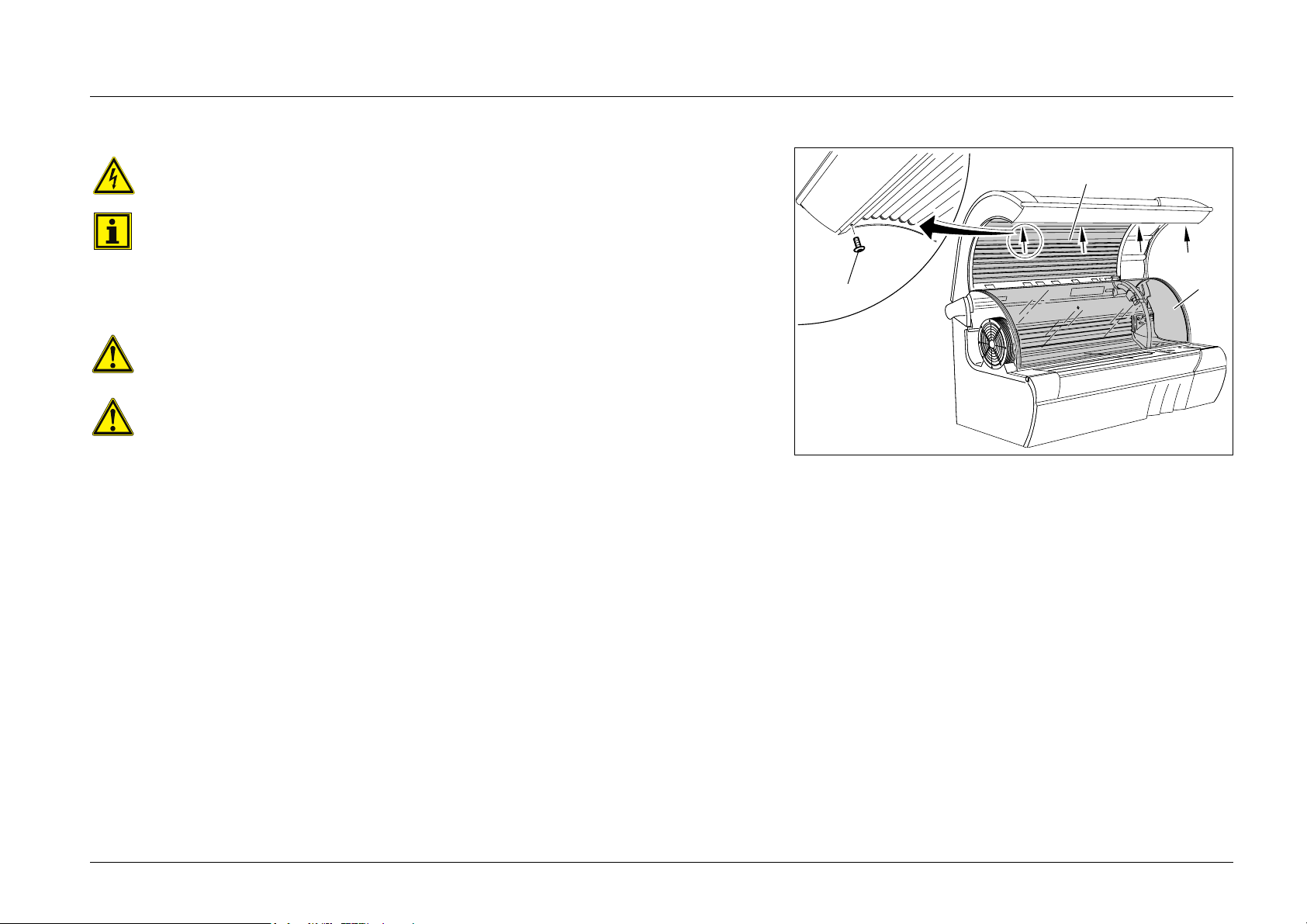

UV-Niederdrucklampen im Oberteil reinigen/wechseln ................................................................................. 15
UV-Hochdrucklampen wechseln ................................................................................................................. 16
Filtermatte im Oberteil wechseln ................................................................................................................18

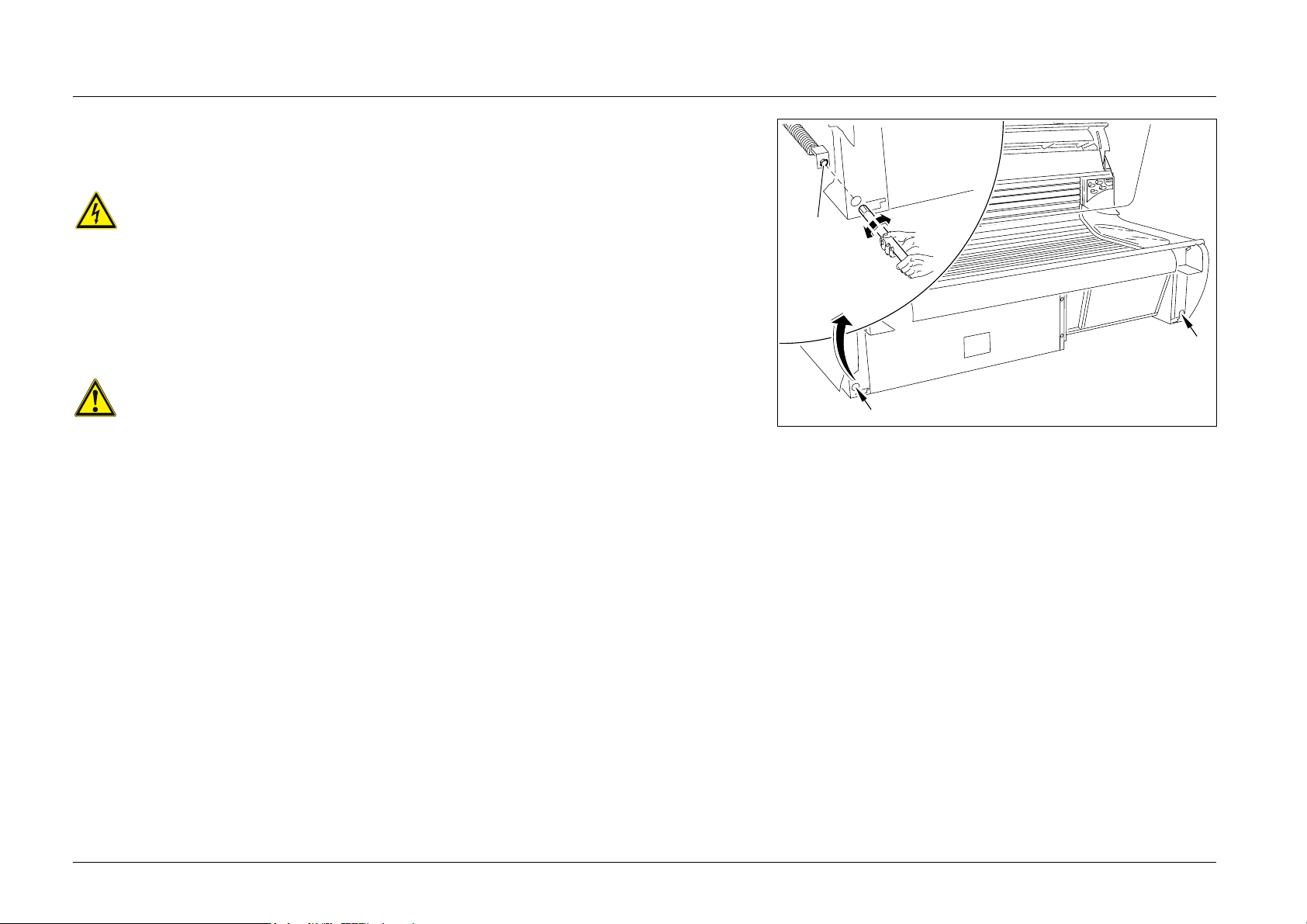

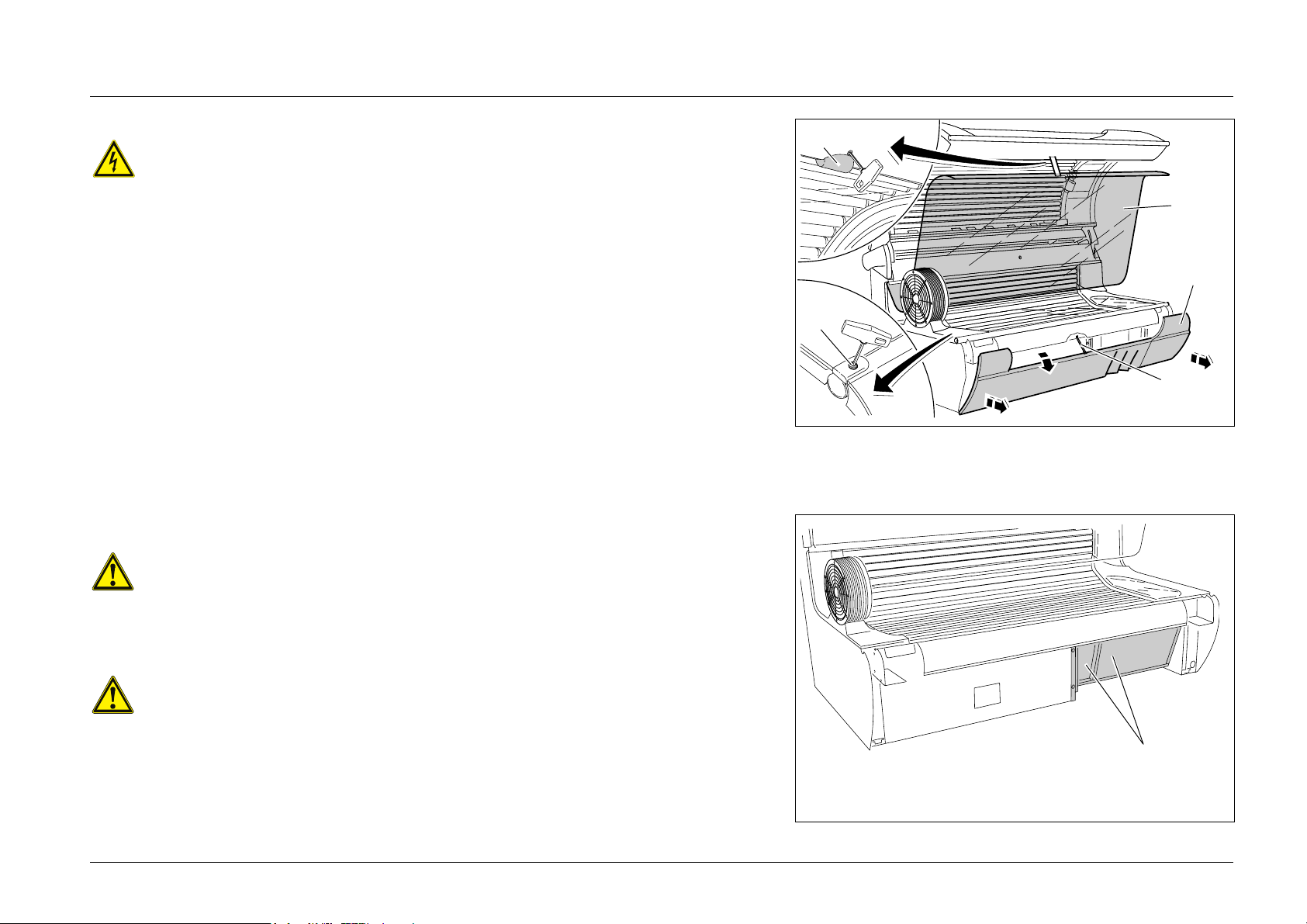

Filtermatten im Unterteil wechseln ............................................................................................................. 19

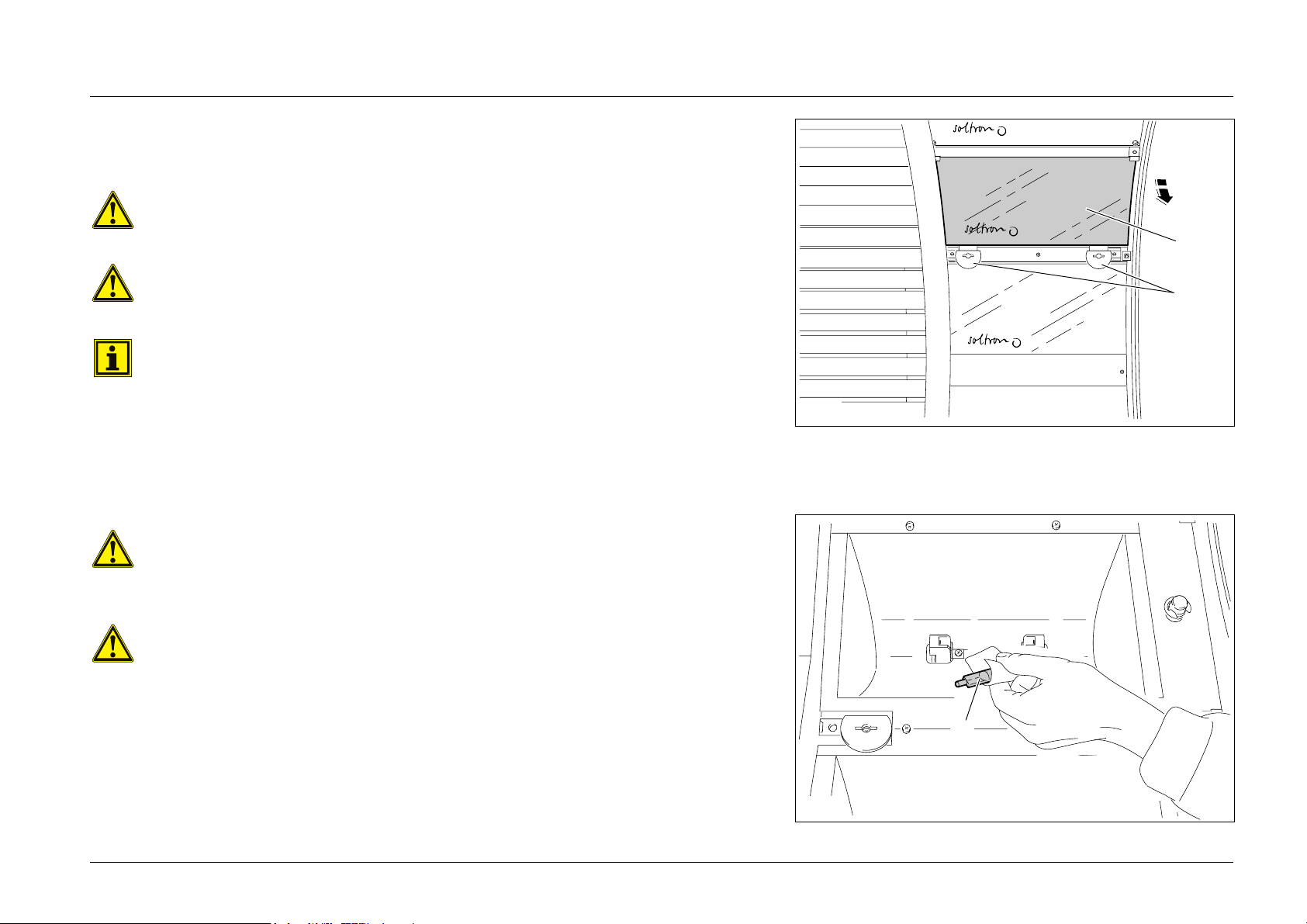

Dekobeleuchtung wechseln ........................................................................................................................ 20
Kondensatbehälter des Klimageräts entleeren..............................................................................................21
Hebemechanik des Oberteils einstellen .......................................................................................................22
Oberteil ausrichten .................................................................................................................................... 23
Fehlerbehebung ........................................................................................................................................ 24
Störanzeigen im Display ............................................................................................................................24
Weitere Störungen .................................................................................................................................... 24
Garantiebestimmungen ............................................................................................................................ 25
Garantiebestimmungen ............................................................................................................................. 25
Konformitätserklärung ...............................................................................................................................25
Lampenbestückung ...................................................................................................................................26
Page 4
Einleitung
Lieber Soltron-Kunde,
mit der Wahl eines Soltron-Bräuners haben Sie sich für ein technisch hochentwickeltes und leistungsstarkes Gerät entschieden. Ihr Bräuner ist bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat zahlreiche Qualitäts- und
Sicherheitskontrollen durchlaufen. Wir haben alles getan, um einen störungsfreien und sicheren Betrieb Ihres Bräuners zu
gewährleisten. Aber auch Sie selbst können wesentlich dazu beitragen, dass Sie mit Ihrem Bräuner lange Zeit zufrieden
sind. Bitte lesen Sie alle Informationen aufmerksam durch. Wenn Sie die Tips und Hinweise der Bedienungsanleitung befolgen, wird Ihnen Ihr Soltron-Bräuner eine Menge Spaß und Freude bringen. Sollten Sie trotzdem einmal Probleme mit
Ihrem Bräuner haben, dann schreiben Sie oder rufen Sie einfach an:
Soltron GmbH, Dr.-Jasper-Str. 58
D-31073 Delligsen, Tel.: 05187/9421-0, Fax: 05187/9421-33
Kundendienst
In allen Kundendienstfällen und Fragen der Ersatzteilbeschaffung wenden Sie sich bitte an Ihren Solarienfachhändler oder direkt an unseren Kundendienst, Tel.: 02224/818-0, Fax: 02224/818-116.
Bevor Sie unseren technischen Kundendienst im Bedarfsfall telefonisch kontaktieren, beschaffen Sie sich unbedingt die Gerätenummer des Gerätes, für welches Sie den Kundendienst-Support oder Ersatzteile benötigen. Eine
sofortige Bearbeitung Ihrer Anfrage im ersten Telefonat ist nur dann möglich, wenn Sie uns die Gerätenummer
benennen. Ohne Gerätenummer können während der Garantiezeit weder Technikereinsätze vor Ort noch Ersatzteile bestellt werden.
Richtlinien
Dieser Soltron-Bräuner wurde nach folgenden Vorschriften gebaut:
● EG-Richtlinie "elektromagnetische Verträglichkeit" 89/336/EWG (nach der zur Zeit gültigen Fassung)
● Niederspannungsrichtlinien 72/23/EWG (nach der zur Zeit gültigen Fassung)
Bestimmungsgemäße Verwendung
Dieses Gerät dient zum Bräunen von jeweils einer erwachsenen Person mit einer zur Bräunung geeigneten Haut.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Anweisungen und Vorschriften dieser
Bedienungsanleitung. Berücksichtigen Sie ergänzend zu dieser Bedienungsanleitung auch allgemeingültige, gesetzliche und sonstige Regelungen und Rechtsvorschriften - auch des Betreiberlandes - sowie die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsgenossenschaft oder sonstiger Aufsichtsbehörden sind immer zu beachten!
Tonfrequenzsperren
Die zur Kompensierung des Blindstromes in den Bräunungsgeräten eingebauten Kondensatoren können ggf. dem
Stromnetz überlagerte, hochfrequente Steuersignale der Elektroversorgungsunternehmen - nachfolgend EVU genannt - negativ beeinflussen.
In Einzelfällen, und abhängig vom Standort, kann dies insbesondere dann auftreten, wenn das zuständige EVU
Rundsteuersysteme (Tonfrequenz-Rundsteueranlage - nachfolgend TRA genannt -) einsetzt. Die Nenn-Steuerfrequenz von EVU zu EVU ist unterschiedlich zu sehen.
Werkseitig können keine Tonfrequenzsperren eingebaut werden, da im Einzelfall nicht bekannt ist, ob eine TRA
eingesetzt ist und mit welcher Frequenz gesendet wird.
Wir verweisen auf die „Technischen Anschlussbedingungen“ des jeweiligen EVU.
Der eventuell notwendig werdende Einbau von Tonfrequenzsperren in die elektrische Hausinstallation obliegt dem
Gerätebetreiber!
Bei Rückfragen wenden Sie sich bitte an den für die Installation der Geräte zuständigen
Elektro-Fachbetrieb.
Achtung!
Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen Markt bestimmt sind und
nicht in die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nichtbeachtung
dieses Hinweises wird keine Haftung übernommen!
2
Page 5
Einleitung Allgemeine Besonnungsanleitung
Bedeutung der Symbolik
Gefahrenhinweise: Warnung!
Gefahr von Personenschäden
Achtung!
Gefahr von Sach- und Umweltschäden
Vorsicht elektrische Spannung!
Gefahr von Personenschäden durch elektrische Spannung
Wichtige Information
Sicherheits- und Gefahrenhinweise
● Der Soltron-Bräuner darf nur durch entsprechend unterwiesenes/erfahrenes Personal montiert und aufgestellt
werden!
● Alle am Bräunungsgerät angebrachten Gefahren- und Sicherheitshinweise sind zu beachten!
● Es dürfen keine Sicherheitseinrichtungen und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt werden,
die den sicheren Betrieb des Bräuners beeinträchtigen können!
● Der Bräuner darf nur in einwandfreiem Zustand betrieben werden!
Achtung!
Die Sicherheit, Zuverlässigkeit und Leistung des Bräuners wird nur garantiert, wenn:
● die Montage, der Elektroanschluss, die Erweiterung oder die Reparatur durch eine örtlich zugelas-
sene Fachfirma oder entsprechend unterwiesenes Personal vorgenommen worden ist,
● die elektrische Installation den einschlägigen VDE-Richtlinien entspricht
● und der Bräuner in Übereinstimmung mit dieser Bedienungsanleitung verwendet wird.
Allgemeine Informationen
Wer wird braun?
Jeder, der auch in der natürlichen Sonne bräunt. Personen mit empfindlicher Haut bräunen sogar angenehmer
und sorgenfreier, weil bei Soltron-Bräunungsgeräten die Strahlendosis genau definiert werden kann.
Welche Bräunungszeiten sind empfehlenswert?
Obwohl man bei der UV-Bräunungsmethode kaum einen Sonnenbrand befürchten muss, sollte man anfangs etwas Rücksicht auf die individuelle Empfindlichkeit der Haut nehmen.
Warnung!
Gefahr von Hautverletzungen und Hauterkrankungen!
Beachten Sie das Kapitel "Empfohlene Bräunungszeiten"!
Wie viele Bräunungsbäder braucht man?
Auch hier kommt es natürlich auf eine individuelle Bräunungsfähigkeit der Haut an - wie in der Sonne unter freiem Himmel. In der Regel hat eine normal bräunende Haut nach 3 bis 5 Bräunungsbädern von 4 bis 10 Minuten
eine wunderschöne, ebenmäßige Tönung erreicht. Die ersten Bräunungsbäder sollten jeden zweiten Tag genommen werden. Um die einmal erreichte Bräune zu erhalten, genügen normalerweise 1 bis 2 Bräunungsbäder pro
Woche.
Soll man eine Sonnencreme benutzen?
Nein! Kosmetische Sonnencremes mit Lichtschutzfaktor sollen die aggressive Strahlen der Sonne wegfiltern. Vergleichbare Strahlen sind aber im Licht von Soltron-Bräunern nur in äußerst geringen Mengen enthalten, so dass
ein solcher Schutz überflüssig wird. Vielmehr sollte die Haut vor jedem Bräunungsbad gründlich gereinigt und gut
abgetrocknet werden.
Besonders empfehlenswert ist die Behandlung der Haut mit unserer Pflegeserie. Vor dem Bräunen
(pre sun) und nach dem Bräunen (après sun). Diese Pflegeserie enthält eine spezielle Kombination ausgesuchter
Wirkstoffe: Aloe-Vera-Extrakt, Jojobaöl, D-Panthenol und Elastin. Sie reinigt die Haut, hilft ihren Alterungsprozess zu verlangsamen und spendet Feuchtigkeit. Die Haut wird sanft, zart und geschmeidig. Die Lotions lassen
sich angenehm einmassieren, ziehen ohne Rückstände schnell und tief in die Haut ein.
Warnung!
Gefahr von Hautverletzungen und Hauterkrankungen!
Das Gerät darf nur mit einer Zeitsteuerung, max. Laufzeit 30 min. betrieben werden!
Die Einstellskala der Schaltuhr muss zu den empfohlenen Bräunungszeiten passen!
Das Wärmeerythem
Bei empfindlicher Haut kann es in Einzelfällen zu einem Wärmeerythem kommen, d.h. dass die Haut stark durch
die verbleibende Infrarot-Strahlung (Wärmestrahlung) rötet. Diese Rötung ist kein Sonnenbrand und gesundheitlich völlig unbedenklich. Die Bräunungszeiten sollten verkürzt werden, um eine allmähliche Gewöhnung zu erreichen.
3
Page 6
Allgemeine Besonnungsanleitung Empfohlene Bräunungszeiten
Allgemeine Schutzhinweise
● Lesen Sie sorgfältig die Tips für das richtige Bräunen. Dort finden Sie weitere Regeln und Hinweise.
● Benutzen Sie den Bräuner nicht, wenn die Zeitschaltuhr fehlerhaft ist oder die Filterscheiben zerbrochen sind.
● In Fällen besonderer Empfindlichkeit des Einzelnen gegen UV-Bestrahlung und dann, wenn bestimmte Medi-
kamente oder Kosmetika verwendet werden, ist besondere Vorsicht geboten.
● Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und verwenden Sie keinerlei Sonnenschutzmittel.
● Bräunen Sie nicht bei Einnahme von Medikamenten, welche die Hautempfindlichkeit gegen UV-Strahlen er-
höhen; fragen Sie im Zweifelsfall Ihren Arzt.
● Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde Stellen oder pigmentierte Leberflecken
auf der Haut bilden.
● Verwenden Sie stets die mitgelieferte UV-Schutzbrille. An den Augenlinsen operierte Personen müssen unbe-
dingt eine UV-undurchlässige Schutzbrille tragen, um eine Gefährdung der Augen auszuschließen.
● Nehmen Sie in 48 Stunden nicht mehr als ein Bräunungsbad je Körperteil. Nehmen Sie nicht zusätzlich am
gleichen Tag ein Sonnenbad.
● Beachten Sie die Empfehlungen bezüglich Bestrahlungszeiten und Bestrahlungsintervallen.
● UV-Strahlung von der Sonne oder UV-Geräten kann Haut- oder Augenschäden verursachen. Diese biologische
Wirkung ist von der Hautempfindlichkeit des Einzelnen abhängig.
● Die Haut kann nach überhöhter Bestrahlung Sonnenbrand zeigen. Übermäßig häufig wiederholte UV-Be-
strahlung mit Sonnenlicht oder UV-Geräten, kann zu frühzeitiger Alterung der Haut und auch zu einem Risiko
von Hauttumoren führen.
Warnung!
Gefahr von Haut- und Augenverletzungen!
● Es gibt einige innerlich oder äußerlich anzuwendende Medikamente, welche die Empfindlichkeit der Haut
gegenüber UV-Strahlen erheblich steigern können. Zum Beispiel: Antibiotika, Sulfonamide, Psoralene wie
Melanin, Vitamin-A-Säure und Derivate. Während und kurz nach der Verwendung derartiger Präparate
soll auf Bräunungsbäder - auch in der Sonne - verzichtet werden! Im Zweifelsfall sollte vorher der behandelnde Arzt befragt werden!
● Schließen Sie während des Bräunungsvorgangs die Augen und benutzen Sie die mitgelieferten
UV-undurchlässigen Schutzbrillen (JK-Teile-Nr.:94592)!
● Auf keinen Fall darf das Bräunungsgerät benutzt werden, wenn eine Filterscheibe fehlt oder zer-
brochen ist!
Eine zunehmende Bräunung erfordert auch eine Verlängerung der Expositionszeit
(= Bestrahlungszeit), bzw. ab einem gewissen Grad an Bräunung ist keine Vertiefung mehr erreichbar. Die
Bestrahlungszeit darf aber im Rahmen der zulässigen Strahlendosen nicht beliebig verlängert werden! Es ist
daher ohne Gefährdung der Gesundheit nur ein bestimmter, vom Hauttyp vorgegebener Grad an Endbräune
zu erreichen.
Warnung!
Gefahr von Hautverletzungen oder Hauterkrankungen!
Der Abstand zwischen zwei Bestrahlungen muss mindestens 48 Stunden betragen!
Achtung!
Die in den Tabelle angegebenen Zeiten gelten nur mit der von uns angegebenen Lampenbestückung!
● Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen kann übermäßige
Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrahlungen kann sich grauer Star bilden.
● Die maximal zulässige Bestrahlungsanzahl pro Jahr ist 60, 43 bzw. 33
(siehe Kapitel "Empfohlene Bräunungszeiten").
4
Page 7
Empfohlene Bräunungszeiten
Hauttypen hell ( II ) normal ( III ) dunkel ( IV )
Bräunungswirkung normal schnell schnell
Sonnenbrand (Sonnenempfindlichkeit) meistens selten selten
max. Zeitraum der natürlichen Sonnenbestrahlung (ohne
Lichtschutzmittel) bis zur Sonnenbrandwirkung
1. Bestrahlung 5 Minuten 5 Minuten 5 Minuten
2. Bestrahlung 5 Minuten 6 Minuten 6 Minuten
3. Bestrahlung 6 Minuten 7 Minuten 8 Minuten
4. Bestrahlung 7 Minuten 8 Minuten 10 Minuten
5. Bestrahlung 7 Minuten 10 Minuten 12 Minuten
Empfohlene Bräunungszeiten
mit der
Soltron Z-40
turbo power
6. Bestrahlung 8 Minuten 11 Minuten 14 Minuten
7. Bestrahlung 9 Minuten 12 Minuten 15 Minuten
8. Bestrahlung 10 Minuten 13 Minuten 17 Minuten
9. Bestrahlung 10 Minuten 15 Minuten 19 Minuten
10. Bestrahlung 11 Minuten 16 Minuten 21 Minuten
ca. 10-20
Min uten
ca. 20-30
Min uten
ca. 40 Minuten
Hauttypen hell ( II ) normal ( III ) dunkel ( IV )
Bräunungswirkung normal schnell schnell
Sonnenbrand (Sonnenempfindlichkeit) meistens selten selten
max. Zeitraum der natürlichen Sonnenbestrahlung (ohne
Lichtschutzmittel) bis zur Sonnenbrandwirkung
1. Bestrahlung 5 Minuten 5 Minuten 5 Minuten
2. Bestrahlung 5 Minuten 6 Minuten 6 Minuten
3. Bestrahlung 6 Minuten 7 Minuten 8 Minuten
4. Bestrahlung 7 Minuten 8 Minuten 10 Minuten
5. Bestrahlung 8 Minuten 10 Minuten 12 Minuten
Empfohlene Bräunungszeiten
mit der
Soltron Z-40
super power
6. Bestrahlung 9 Minuten 11 Minuten 14 Minuten
7. Bestrahlung 9 Minuten 12 Minuten 15 Minuten
8. Bestrahlung 10 Minuten 13 Minuten 17 Minuten
9. Bestrahlung 11 Minuten 15 Minuten 19 Minuten
10. Bestrahlung 12 Minuten 16 Minuten 21 Minuten
ca. 10-20
Min uten
ca. 20-30
Min uten
ca. 40 Minuten
11. Bestrahlung 12 Minuten 17 Minuten 23 Minuten
12. Bestrahlung 13 Minuten 19 Minuten 25 Minuten
Maximale Anzahl an Bestrahlungen pro Jahr
Der Abstand zwischen zwei Bestrahlungen muß
mindestens 48 Stunden betragen.
60
(=15 kJ/m
2
)
43
(=15 kJ/m2)
33
(=15 kJ/m2)
11. Bestrahlung 13 Minuten 17 Minuten 23 Minuten
12. Bestrahlung 14 Minuten 19 Minuten 25 Minuten
Maximale Anzahl an Bestrahlungen pro Jahr
Der Abstand zwischen zwei Bestrahlungen muß
mindestens 48 Stunden betragen.
60
(=15 kJ/m
2
)
43
(=15 kJ/m2)
33
(=15 kJ/m2)
5
Page 8
Empfohlene Bräunungszeiten
Hauttypen hell ( II ) normal ( III ) dunkel ( IV )
Bräunungswirkung normal schnell schnell
Sonnenbrand (Sonnenempfindlichkeit) meistens selten selten
max. Zeitraum der natürlichen Sonnenbestrahlung (ohne
Lichtschutzmittel) bis zur Sonnenbrandwirkung
1. Bestrahlung 5 Minuten 5 Minuten 5 Minuten
2. Bestrahlung 5 Minuten 6 Minuten 6 Minuten
3. Bestrahlung 6 Minuten 7 Minuten 8 Minuten
4. Bestrahlung 7 Minuten 8 Minuten 10 Minuten
5. Bestrahlung 7 Minuten 9 Minuten 11 Minuten
Empfohlene Bräunungszeiten
mit der
Soltron Z-45
super power
6. Bestrahlung 8 Minuten 10 Minuten 13 Minuten
7. Bestrahlung 9 Minuten 12 Minuten 15 Minuten
8. Bestrahlung 10 Minuten 13 Minuten 17 Minuten
9. Bestrahlung 10 Minuten 14 Minuten 18 Minuten
10. Bestrahlung 11 Minuten 15 Minuten 20 Minuten
ca. 10-20
Min uten
ca. 20-30
Min uten
ca. 40 Minuten
Hauttypen hell ( II ) normal ( III ) dunkel ( IV )
Bräunungswirkung normal schnell schnell
Sonnenbrand (Sonnenempfindlichkeit) meistens selten selten
max. Zeitraum der natürlichen Sonnenbestrahlung (ohne
Lichtschutzmittel) bis zur Sonnenbrandwirkung
1. Bestrahlung 4 Minuten 4 Minuten 4 Minuten
2. Bestrahlung 4 Minuten 5 Minuten 5 Minuten
3. Bestrahlung 5 Minuten 6 Minuten 7 Minuten
4. Bestrahlung 5 Minuten 7 Minuten 8 Minuten
5. Bestrahlung 6 Minuten 8 Minuten 10 Minuten
Empfohlene Bräunungszeiten
mit der
Soltron Z-45
turbo power
6. Bestrahlung 7 Minuten 9 Minuten 11 Minuten
7. Bestrahlung 7 Minuten 10 Minuten 13 Minuten
8. Bestrahlung 8 Minuten 11 Minuten 14 Minuten
9. Bestrahlung 9 Minuten 12 Minuten 16 Minuten
10. Bestrahlung 9 Minuten 13 Minuten 17 Minuten
ca. 10-20
Min uten
ca. 20-30
Min uten
ca. 40 Minuten
Maximale Anzahl an Bestrahlungen pro Jahr
6
11. Bestrahlung 12 Minuten 16 Minuten 22 Minuten
12. Bestrahlung 13 Minuten 18 Minuten 24 Minuten
Der Abstand zwischen zwei Bestrahlungen muß
mindestens 48 Stunden betragen.
60
(=15 kJ/m
2
)
43
(=15 kJ/m2)
33
(=15 kJ/m2)
11. Bestrahlung 10 Minuten 14 Minuten 19 Minuten
12. Bestrahlung 11 Minuten 16 Minuten 21 Minuten
Maximale Anzahl an Bestrahlungen pro Jahr
Der Abstand zwischen zwei Bestrahlungen muß
mindestens 48 Stunden betragen.
60
(=15 kJ/m
2
)
43
(=15 kJ/m2)
33
(=15 kJ/m2)
Page 9
Funktionen des Bedienfeldes
Display ( A )
Je nach Betriebsart des Bräuners erscheinen im Display ( A ) folgende Anzeigen:
● Im Ruhebetrieb des Bräuners erscheint im Display ( A ) die Uhrzeit (mit im Sekundentakt blinkendem Dezimalpunkt).
● Während eines Bräunungsvorgangs wird jeweils die Vorlaufzeit, Bräunungszeit oder Nachlaufzeit in Minuten angezeigt.
Die Zählweise der angezeigten Zeiten ist abhängig vom angeschlossenen Steuergerät.
● Im Servicebetrieb können Informationen zu Betriebsstunden und verschiedene Werte abgelesen werden, siehe Abschnitt
"Servicebetrieb des Bräuners".
● Im Störungsfall werden Fehlercodes angezeigt, die zur schnellen Lokalisierung der Fehlerquelle dienen, siehe Kapitel "Stör-
anzeigen im Display".
Leuchtdioden ( B )
Die Leuchtdioden ( B ) haben folgende Funktionen:
● Die Betriebsbereitschaft wird durch ein Lauflicht in Richtung des Tasters signalisiert.
● Bei aufleuchtenden Leuchtdioden ( B ) ist die entsprechende Funktion eingeschaltet. Die Intensität wird ggf. durch die An-
zahl der aufleuchtenden Dioden angezeigt.
● Bei blinkenden Leuchtdioden ( B ) ist der entsprechende Taster gesperrt; z.B. bei der einminütigen Sperrzeit nach dem
Wiedereinschalten der Gesichtsbräuner, siehe Abschnitt "Gesichtsbräuner abschalten" .
Fig. 01
Bedienung
T
AR
ST
OP
ST
A
B
7
Page 10
Bedienung
Bräuner einschalten
Das Bräunungsprogramm wird durch den Einwurf von Münzen bzw. Wertmarken oder über die Fernbedienung gestartet. Bei
Anschluss an eine Mikroprozessor-Steuerung werden die Bräunungslampen nach Ablauf der eingestellten Vorlaufzeit automatisch eingeschaltet.
● Während der Vorlaufzeit können die UV-Lampen durch Drücken der START-STOP-Taste ( A ) sofort eingeschaltet werden.
● Während der Bräunungszeit können die UV-Lampen durch langes (länger als 1 Sekunde) Drücken der START-STOP-Taste
( A ) ausgeschaltet und durch erneutes Drücken der START-STOP-Taste wieder eingeschaltet werden.
Während der Bräunung sollte das Oberteil des Bräuners heruntergeklappt werden.
Bräunen mit geöffnetem Bräunungsraum senkt den Bräunungseffekt!
Gesichtsbräunerintensität regulieren
Beim Einschalten des Bräuners werden alle Gesichtsbräuner eingeschaltet. Falls gewünscht können die Gesichtsbräuner stufenweise herunter- bzw. hochgeschaltet werden.
● Durch Drücken der Taste ( A ) während der Bräunungszeit auf ( - ) werden die Gesichtsbräuner stufenweise herunter-
geschaltet.
● Durch Drücken der Taste ( A ) während der Bräunungszeit auf ( + ) werden die Gesichtsbräuner stufenweise hoch-
geschaltet.
● Wird die Taste ( A ) länger als 3 Sekunden auf ( - ) gedrückt, werden die Gesichtsbräuner ausgeschaltet. Durch Drücken der
Taste ( A ) auf ( + ) werden die Gesichtsbräuner zeitverzögert (1 Minute Einschaltsperre) wieder eingeschaltet.
Fig. 02
A
T
AR
ST
OP
ST
A
T
AR
ST
OP
ST
Fig. 03
8
Page 11
Körperlüfter Fuß regeln
Durch eine Automatik wird die Lüftungsintensität des Körperlüfters ( A ) den steigenden Temperaturen während des
Bräunungsvorganges angepasst. Nach Einschalten des Bräuners wird der Körperlüfter in Stufe 3 (Grundeinstellung) betrieben.
● Durch Drücken der Taste ( B ) auf ( + ) oder ( - ) den Luftstrom verstärken bzw. verringern.
Körperlüfter Kopf regeln
Der Luftstrom aus Körperlüfter ( A ) kann in seiner Richtung verändert werden.
● Ausblasrichtung des Luftstromes durch Schwenken des Körperlüfters ( A ) einstellen.
● Stärke des Luftstroms durch Drehen an Regler ( B ) einstellen.
A
Fig. 04
Bedienung
B
T
AR
ST
OP
ST
Fig. 05
A
B
9
Page 12
Bedienung
Klimagerät ein-/ausschalten (Option)
Mit dem Einschalten des Bräuners wird auch das Klimagerät eingeschaltet. Auf Wunsch kann das Klimagerät während des
Bräunungsvorganges ausgeschaltet werden.
● Durch Drücken der Taste ( A ) wird das Klimagerät ausgeschaltet.
● Durch erneutes Drücken der Taste ( A ) wird das Klimagerät zeitverzögert (3 min. Einschaltsperre) wieder eingeschaltet.
Dekobeleuchtung ein-/ausschalten (Option)
Außerhalb eines Bräunungsvorganges ist die Dekobeleuchtung ( A ) für eine bestimmte Zeit eingeschaltet, es sei denn, sie
wurde wie folgt beschrieben ausgeschaltet:
● Nach der Nachlaufzeit kann die Dekobeleuchtung ( A ) durch Drücken der START-STOP-Taste ( B ) ausgeschaltet werden.
Fig. 06
A
T
R
A
ST
OP
ST
T
R
TA
S
P
TO
S
10
Die Laufzeit der Dekobeleuchtung ( A ) kann im Service-Betrieb des Bräuners verändert werden
(Grundeinstellung: 2 Stunden).
Während eines Bräunungsvorganges wird die Dekobeleuchtung ( A ) automatisch abgeschaltet.
B
A
Fig. 07
Page 13
Empfohlene Wartungsintervalle Hinweise zur Wartung des Bräuners
Verschleißteil
Soltron R super power
UV-Niederdrucklampe
Soltron SR super power
UV-Niederdrucklampe
Soltron R plus turbo power
UV-Niederdrucklampe
Soltron SR turbo power
UV-Niederdrucklampe
UV-Hochdrucklampe 400 bis 600 10072
Filtermatte Unterteil (2-teilig)
Filtermatte Oberteil 85929
Wechsel nach ...
Betriebsstunden
ca. 400 11804
ca. 500 11805
ca. 550 11806
ca. 450 11807
je nach Verschmutzung
Teile-Nr.
86154 / 86155
Vorsicht elektrische Spannung!
Bei fest angeschlossenen Geräten Sicherungen ausschalten bzw. ziehen und gegen Wiedereinschalten
sichern, damit das Gerät spannungsfrei ist!
Achtung!
Bei Ersatz von UV-Lampen oder Filterscheiben nur unsere Originalteile des gleichen Typs verwenden!
Bei der Verwendung von anderen UV-Lampen oder Filterscheiben verlieren CE-Konformität und GSZertifikat ihre Gültigkeit!
Achtung!
Wir weisen darauf hin, dass das Bräunungsgerät in angemessenen Zeiträumen zur Erhaltung des ordnungsgemäßen Zustands wiederkehrenden Prüfungen zu unterziehen ist!
(Siehe VDE Vorschrift 0105 Teil 1, insbesondere § 5!)
Warnung!
Verletzungsgefahr durch plötzlich herunterschlagendes Oberteil!
Werden Stahlseil und Feder nicht entsprechend den empfohlenen Wartungsintervallen ausgetauscht,
Filter Wasser Klimapumpe 51492
können diese Teile brechen!
Wartung
Bauteil
Acrylglasscheibe Oberteil ca. 3.000 85851
Acrylglasliegescheibe (Unterteil) ca. 3.000 85785
Zwischenscheibe ca. 3.000 85850
Filterscheiben der Gesichtsbräuner ca. 5.000 51558
Gerätelüfter ca. 40.000 11486
Hauptlüfter ca. 40.000 11595
Stahlseil (Hebemechanik)
Feder (Hebemechanik)
Feder (Absturzsicherung)
Wechsel nach ...
Betriebsstunden
max. 10.000,
min. alle 5 Jahre
max. 10.000,
min. alle 5 Jahre
max. 10.000,
min. alle 5 Jahre
Teile-Nr.
51320
51241
51574
Pflege- und Reinigungsanleitung
Achtung!
Wichtige Hinweise zur Pflege und Reinigung Ihres Bräuners!
Verwenden Sie für die Plexiglasflächen nur unseren speziellen Schnelldesinfektionsreiniger. Zum Reinigen der übrigen Kunststoffe verwenden Sie am besten nur warmes Wasser und ein Ledertuch. Auf
keinen Fall aggressive Reinigungsmittel, wie z.B. das handelsübliche Sagrotan, alkoholhaltige Reinigungsmittel oder ätherische Öle verwenden. Diese Reinigungsmittel führen auf Dauer zu Schäden, für
die es keine Garantieansprüche gibt.
Achtung!
Das Dekor des Oberteils nie mit Politur oder sonstigen Schleifmitteln reinigen, da sie davon sofort beschädigt werden!
Die Biegekanten der Acrylglasscheiben können leichte Unebenheiten sowie Lufteinschlüsse aufweisen,
ebenso ist beim Reinigen mit leichten Schwarzfärbungen des Putzlappens durch die Gummidichtungen zu rechnen. Diese Dinge sind produktionstechnisch bedingt und sind kein Anlass zu Reklamationen.
11
Page 14
Wartung
Service-Betrieb des Bräuners
Im Service-Betrieb können Betriebszustände des Bräuners abgerufen und Parametereinstellungen vorgenommen werden.
● Durch Drücken der Taste ( A ) auf ( + ) außerhalb eines Bräunungsvorganges länger als 5 Sekunden wird in den Service-
Betrieb geschaltet.
● Im Display ( B ) erscheint die aktuelle Funktion (angezeigt wird die Nummer der entsprechenden Funktion) und der zuge-
hörige Wert im Wechsel.
● Das Durchtakten der einzelnen Anzeigen erfolgt wiederum durch Drücken der Taste ( A ) auf ( + ).
● Die Änderung der Einstellungen ist in der nachfolgenden Tabelle beschrieben.
Die Rückschaltung in den Ruhebetrieb erfolgt automatisch 30 Sekunden nach dem letzten Tastendruck.
Nr. Funktion Grundeinstellung Ändern der Einstellung
A
C
T
R
A
ST
OP
ST
B
D
1 Betriebsstunden gesamt 0
Verbleibende Betriebsstunden der
2
UV-Niederdrucklampen
3 Verbleibende Betriebsstunden der UV-Hochdrucklampen 500
4 Betriebsstunden des Klimagerätes 0
5 Verbleibende Betriebsstunden der Filter 50
6 Einstellung der Uhrzeit
7 Alle Parameter auf Grundeinstellung setzen Taste ( C ) drücken.
8 Sollwerttempera tur Warm luftrückführung
9 Regelung Warmluftrückführung OFF / ON
10 Laufzeit der Dekobeleuchtung 120
Code-Einstellung (Taste oder Tastenkombination) für die
11
Zugangsberechtigung zum Service-Betrieb
500
Taste ( A )
Rücksetzen auf voreingestellten Wert:
Taste ( C ) d rü cken
Ändern des voreingestellten Wertes:
Taste ( D ) auf ( + ) oder ( - ) drücken
Taste ( D ) auf ( + ) (Stunden) bzw. ( - ) (Minuten)
drücken
Ändern der Werte:
Taste ( D ) auf ( + ) oder( - ) drücken.
Anzeige "COdE"
Gewün schte Taste / Tastenkombination 3 Sekunde lang
gedrückt halten Anzeige "SICH" (neue Taste /
Tastenkombination ist gespeichert)
Fig. 08
12
Page 15
Servicestellung des Oberteils
Um Wartungsarbeiten durchzuführen, kann das Oberteil weiter nach oben geschwenkt und arretiert werden. Dadurch wird das
Reinigen und Wechseln der UV-Lampen erleichtert und ein ungewolltes Herunterklappen des Oberteils verhindert.
● Schloss ( A ) mit passendem Innensechskantschlüssel nach rechts drehen.
● Oberteil weiter nach oben schwenken und Schloss ( A ) zurückfedern lassen.
● Oberteil nach oben schwenken, bis es einrastet.

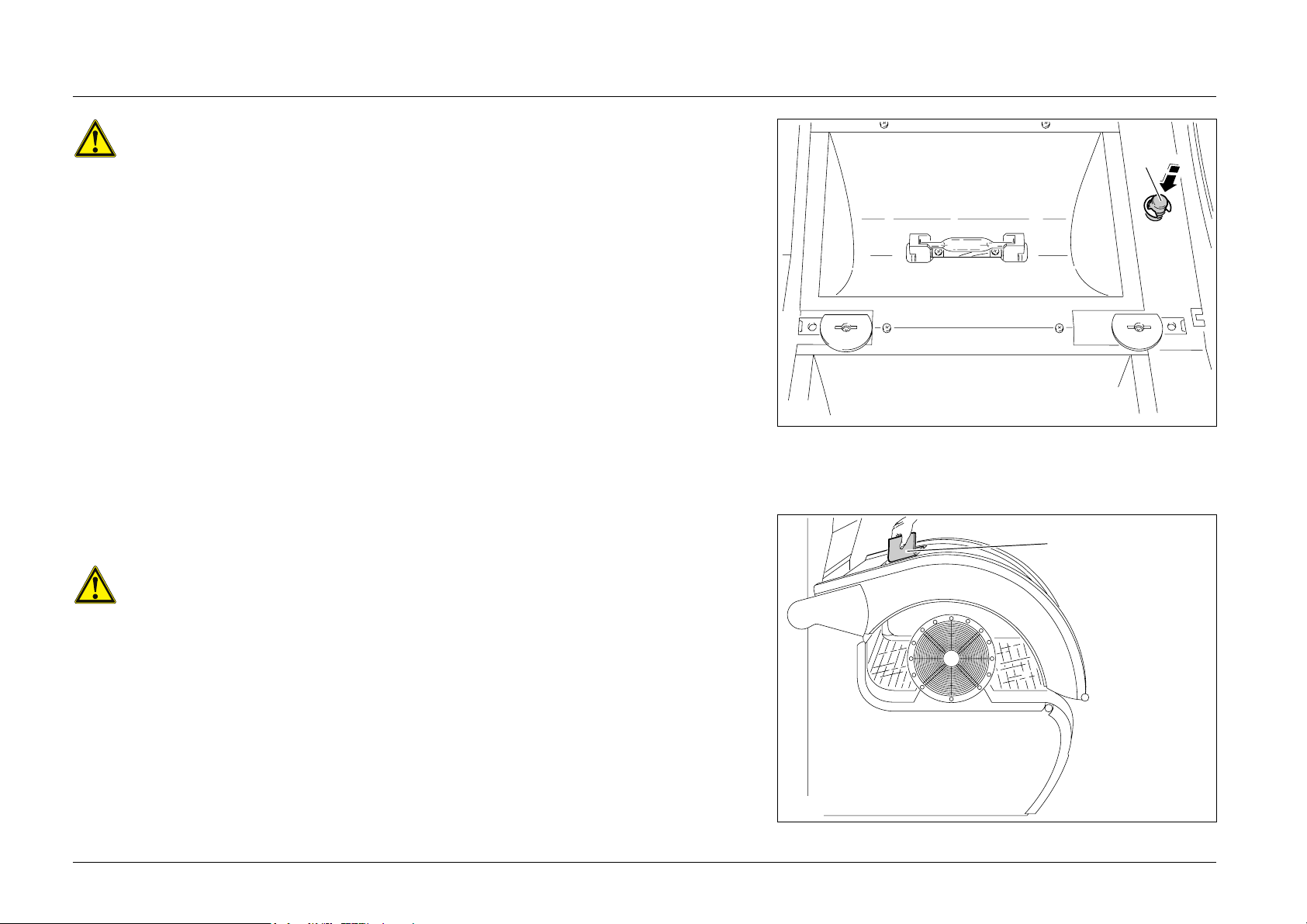

Wartung
Achtung!
Vor Beginn der Wartungsarbeiten sicherstellen, dass das Oberteil in seiner Servicestellung richtig eingerastet ist!
Vorsicht, elektrische Spannung!
Den Bräuner in Servicestellung nicht einschalten!
Achtung!
Quetsch- und Schergefahr!
In Servicestellung nicht in den Scharnierbereich greifen!
● Zum Lösen des Oberteils aus der Servicestellung Schloss ( A ) nach rechts drehen und Oberteil wieder herunterschwenken.
A
Fig. 09
13
Page 16
Wartung
UV-Niederdrucklampen im Unterteil reinigen/wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
Beim Reinigen bzw. Wechseln der UV-Niederdrucklampen sollten die Starter auf Defekte hin überprüft und ggf.
ausgewechselt werden.
● Oberteil in Servicestellung bringen.
● Innensechskantschlüssel in die Bohrung drücken, um die Arretierung des Halters ( D ) zu lösen.
● Schrauben ( E ) am Kopf- und Fußende des Bräuners lösen.
● Acrylglasliegescheibe ( A ) anheben und einhängen.
● Lampenabdeckung ( B ) abnehmen.
● Falls vorhanden Zwischenscheibe ( C ) abheben.
● UV-Niederdrucklampen herausnehmen und reinigen bzw. wechseln.
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
Achtung!
Beim Anschrauben der Schrauben ( E ) darauf achten, diese nicht zu verkanten!
Die Schrauben müssen leicht einzudrehen sein.
Achtung!
Die UV-Niederdrucklampen mit der Beschriftung zum Fußende hin einsetzen und um 90° (¼ Umdrehung) in die
Rasterung drehen, so dass die Schrift auf der sichtbaren Seite der UV-Niederdrucklampe liegt.
Dabei die UV-Niederdrucklampe nicht nach der Schrift ausrichten, Kontakt besteht nur in der 90°-Stellung.
D
E
Fig. 10
A
B
C
A
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Beim Einbau der Zwischenscheibe ( A ) auf die richtige Einbaulage achten!
14
Fig. 11
Page 17
UV-Niederdrucklampen im Oberteil reinigen/wechseln
Wartung
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
Beim Reinigen bzw. Wechseln der UV-Niederdrucklampen sollten die Starter auf Defekte hin überprüft und ggf.
ausgewechselt werden.
● Die 4 Schrauben ( A ) mittels Innensechskantschlüssel herausdrehen.
● Acrylglasscheibe ( B ) nach unten klappen und vorsichtig auf dem Unterteil ablegen.
● UV-Niederdrucklampen ( C ) herausnehmen und reinigen bzw. wechseln.
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
Achtung!
Die UV-Niederdrucklampen mit der Beschriftung zum Fußende hin einsetzen und um 90° (¼ Umdrehung) in die
Rasterung drehen, so dass die Schrift auf der sichtbaren Seite der UV-Niederdrucklampe liegt. Dabei die UVNiederdrucklampe nicht nach der Schrift ausrichten, Kontakt besteht nur in der 90°-Stellung!
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
C
B
A
Fig. 12
15
Page 18
Wartung
UV-Hochdrucklampen wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
● Die 4 Schrauben ( A ) mittels Innensechskantschlüssel herausdrehen.
● Acrylglasscheibe ( B ) nach unten klappen und vorsichtig auf dem Unterteil ablegen.
● Schrauben ( A ) mittels Innensechskantschlüssel herausdrehen.
● Entsprechende Blenden ( B ) ausklappen und nach rechts herausziehen.
Fig. 13
A
B
B
A
16
Fig. 14
Page 19
● Filterscheibe ( A ) festhalten, Drehverschlüsse ( B ) so verdrehen, dass die Filterscheibe ( A ) herausgenommen werden
kann.
● Die Filterscheibe ( A ) herausnehmen und ggf. reinigen bzw. wechseln.
Achtung!
Gefahr von Beschädigung der Filterscheiben!
Keine scheuermittelhaltigen Reinigungsmittel verwenden!
Achtung!
Nur Originalteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE-Konformität.
Der Ausbau der anderen Filterscheiben erfolgt nach den gleichen Arbeitsschritten.
Wartung
A
B
Fig. 15
Achtung!
Der Glaskolben der UV-Hochdrucklampe ( A ) darf nicht mit bloßen Fingern berührt werden! Verunreinigungen
müssen mit Spiritus sorgfältig entfernt werden.
● UV-Hochdrucklampe ( A ) in Längsrichtung gegen die federnd gelagerte Fassung drücken und herausnehmen.
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
A
Fig. 16
17
Page 20
Wartung
Achtung!
Vor dem Einbau der Filterscheiben die Funktion des jeweiligen Sicherungsschalters überprüfen!
● Prüfen, ob der Stift ( A ) nach dem Eindrücken selbstständig durch Federkraft wieder zurückspringt.
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Filtermatte im Oberteil wechseln
● Beide Filtermatten ( A ) herausnehmen und wechseln.
A
Fig. 17
A
18
Achtung!
Nur Originalteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
Fig. 18
Page 21
Wartung
Filtermatten im Unterteil wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
● Oberteil in Servicestellung bringen.
● Innensechskantschlüssel in die Bohrung drücken, um die Arretierung des Halters ( D ) zu lösen.
● Schrauben ( E ) am Kopf- und Fußende des Bräuners lösen.
● Acrylglasliegescheibe ( A ) anheben und einhängen.
● Frontblende ( B ) leicht anheben und nach vorne klappen.
● Haltegurt ( C ) aushängen und Frontblende ( B ) nach vorne abnehmen.
● Filtermatten ( F ) herausnehmen und wechseln.
Achtung!
Nur Originalteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
D
A
B
E
C
Fig. 19
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Beim Anschrauben der Schrauben ( E ) darauf achten, diese nicht zu verkanten!
Die Schrauben müssen leicht einzudrehen sein.
F
Fig. 20
19

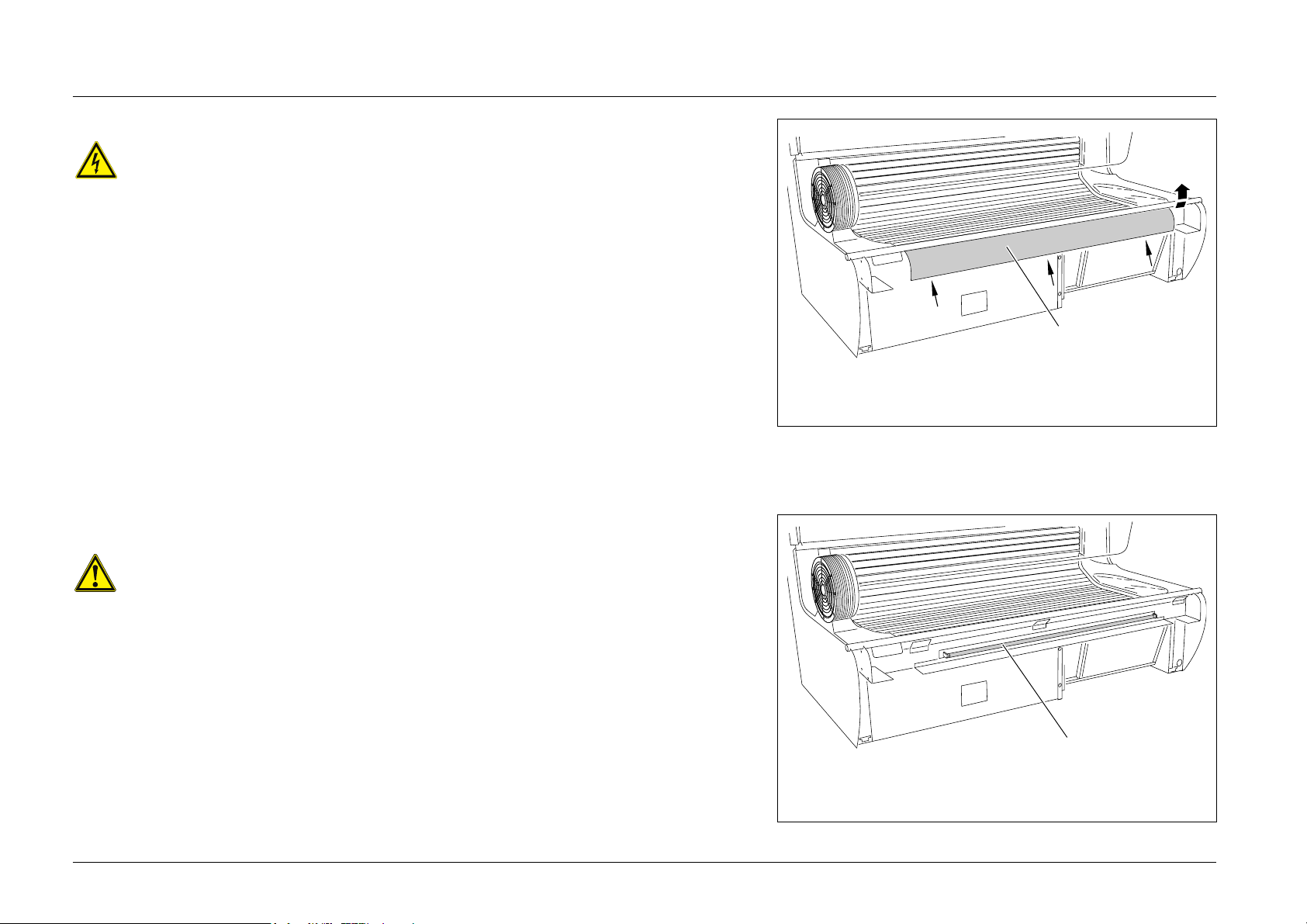

Page 22
Wartung
Dekobeleuchtung wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
● Oberteil in Servicestellung bringen.
● Arretierung des Halters der Acrylglasliegescheibe lösen und Halter ausfahren.
● Schrauben der Acrylglasliegescheibe am Kopf- und Fußende des Bräuners lösen.
● Acrylglasliegescheibe anheben und einhängen.
● Frontblende leicht anheben und nach vorne klappen.
● Haltegurt aushängen und Frontblende nach vorne abnehmen.
● Schrauben der Abdeckung ( A ) lösen und Abdeckung ( A ) aus der oberen Halterung heben.
● Niederdrucklampe ( A ) herausnehmen und gegen eine Lampe des gleichen Typs austauschen.
A
Fig. 21
Achtung!
Nur Originalteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE-Konformität!
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
20
A
Fig. 22
Page 23

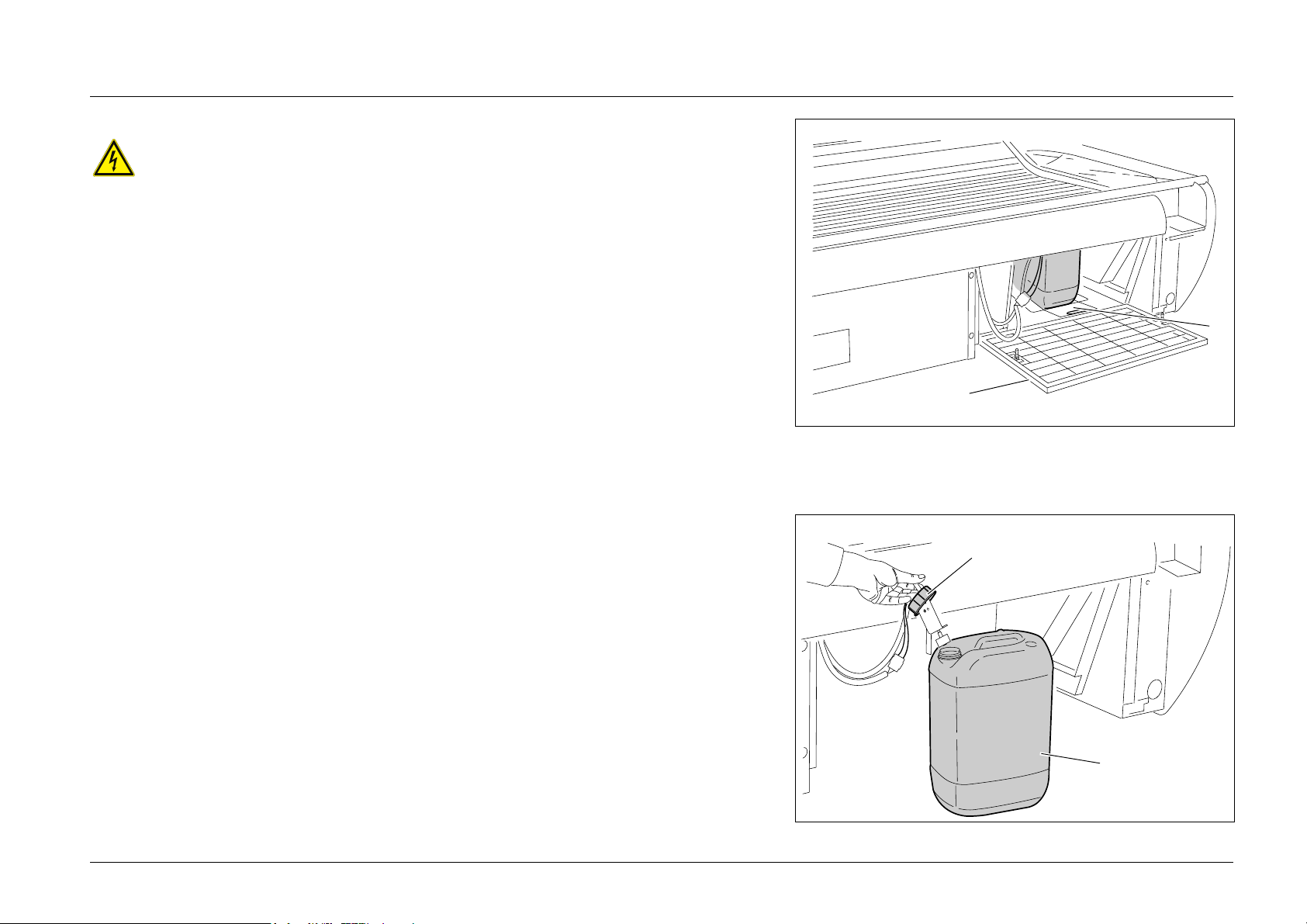

Kondensatbehälter des Klimageräts entleeren
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
● Oberteil in Servicestellung bringen.
● Arretierung des Halters der Acrylglasliegescheibe lösen und Halter ausfahren.
● Schrauben der Acrylglasliegescheibe am Kopf- und Fußende des Bräuners lösen.
● Acrylglasliegescheibe anheben und einhängen.
● Frontblende leicht anheben und nach vorne klappen.
● Rahmen ( C ) nach vorne klappen und zur Seite legen.
● Kondensatbehälter mit Blech ( D ) aus Bräuner herausziehen.
● Verschluss ( A ) aufschrauben und herausziehen.
● Kondensatbehälter ( B ) entleeren.
Wartung
D
C
Fig. 23
A
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
B
Fig. 24
21
Page 24
Wartung
Hebemechanik des Oberteils einstellen
Das Oberteil des Bräuners soll leichtgängig zu bewegen sein und in seiner oberen und unteren Position verharren. Um dies zu
erreichen müssen die Federn der Hebemechanik entsprechend eingestellt werden.
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
● Oberteil in Servicestellung bringen.
● Arretierung des Halters der Acrylglasliegescheibe lösen und Halter ausfahren.
● Schrauben der Acrylglasliegescheibe am Kopf- und Fußende des Bräuners lösen.
● Acrylglasliegescheibe anheben und einhängen.
● Frontblende leicht anheben und nach vorne klappen.
● Haltegurt aushängen und Frontblende nach vorne abnehmen.
Warnung!
Verletzungsgefahr durch herunterschlagendes Oberteil! Vorspannung der Hebemechanik gleichmäßig an Kopf- und
Fußende des Bräuners in kleinen Schritten verstellen.
● Schrauben ( A ) an Kopf- und Fußende des Bräuners nach links drehen, falls das Oberteil nicht in der unteren Position ver-
harrt.
● Schrauben ( A ) an Kopf- und Fußende des Bräuners nach rechts drehen, falls das Oberteil sich nur schwer hochklappen
lässt.
Fig. 25
A
A
A
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
22
Page 25
Wartung

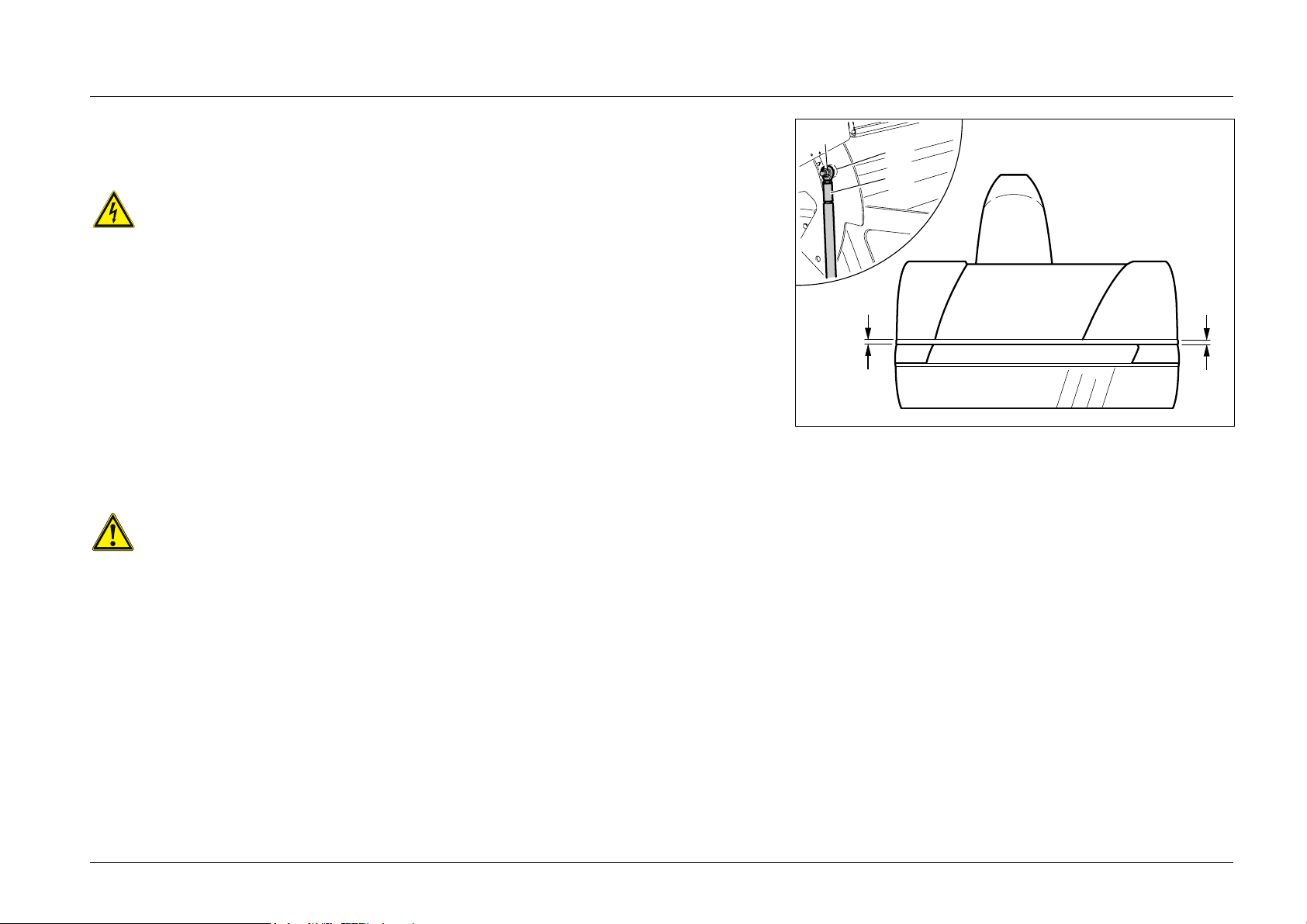

Oberteil ausrichten
Das Oberteil des Bräuners soll in geschlossenem Zustand auf seiner ganzen Länge gleichmäßig im Abstand von 40 mm oberhalb des Bräunerunterteils stehen.
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern!
● Oberteil in Servicestellung bringen.
● Arretierung des Halters der Acrylglasliegescheibe lösen und Halter ausfahren.
● Schrauben der Acrylglasliegescheibe am Kopf- und Fußende des Bräuners lösen.
● Acrylglasliegescheibe anheben und einhängen.
● Frontblende leicht anheben und nach vorne klappen.
● Haltegurt aushängen und Frontblende nach vorne abnehmen.
● Seitenteile demontieren.
● Mutter ( B ) abschrauben.
● Gasdruckfeder vom Bolzen abziehen.
● Gelenkbolzen ( C ) an Kopf- und Fußende des Bräuners so verdrehen, dass bei heruntergeklapptem Oberteil auf der ganzen
Länge ein Abstand von 40 mm zum Unterteil des Bräuners besteht.
Warnung!
Verletzungsgefahr durch Herunterschlagenes Oberteil!
Zwischenstück ( A ) nicht verdrehen!
B
Fig. 26
40 mm
C
A
40 mm
● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
23
Page 26
Fehlerbehebung
Störanzeigen im Display
Auf dem Display werden im Fall einer Störung Fehlercodes zur leichteren Lokalisierung der Fehlerursache angezeigt. Tritt eine Störung auf, erscheint einer der nachfolgenden Fehlercodes blinkend im Display. Treten mehrere
Fehler auf, werden die Fehlermeldungen im Wechsel angezeigt.
Anzeige Störung
E001 Kondensatbehälter voll
E002 Störung Kondesatpumpe
E010 Temperatursicherung Gesichtsbräuner
E014 Raumtemperaturfühler
E023 Filterscheibe Gesichtsbräuner Oberteil
E030 Scheibenschalter Acrylglasscheibe Oberteil
E031 Scheibenschalter Acrylglasliegescheibe (Unterteil)
E100 Notabschaltzeit überschritten
Die Fehlerbehebung wird durch Drücken der START-STOP-Taste quittiert.
Weitere Störungen
Störung Ursache Behebung
UV-Lampen und Lüfter schalten sich
bei Betätigung der START-STOP-Taste
nicht ein.
UV-Lampen flackern Starter defekt Starter wechseln
Gerät wird zu heiß Filtermatten verschmutzt
Eine oder mehrere
UV-Niederdrucklampen
leuchten nicht
Eine oder mehrere
UV-Hochdrucklampen
leuchten nicht
Keine Spannung vorhanden Überprüfen, ob
Sicherung/FI-Schutzschalter
eingeschaltet ist
Filtermatten wechseln
Be- und Entlüftung der Kabine nicht
ausreichend
UV-Niederdrucklampe
nicht richtig in der Fassung
UV-Niederdrucklampe defekt
Starter defekt
UV-Hochdrucklampe
nicht richtig in der Fassung
UV-Hochdrucklampe defekt
UV-Niederdrucklampe
richtig einsetzen
UV-Niederdrucklampe wechseln
Starter wechseln
UV-Hochdrucklampe richtig einsetzen
UV-Hochdrucklampe wechseln
24
Bei Temperaturstörung (Fehlercode E010) muss die Funktion der Lüfter überprüft werden.
Oberteil verharrt nicht in der oberen
bzw. unteren Position
Zündgerät defekt
Hebemechanik falsch eingestellt Federn der Hebemechanik nach-bzw.
Zündgerät wechseln
entspannen
Page 27
Garantiebedingungen
Soltron haftet dem Käufer für die Dauer von 12 Monaten ab Übergabe dafür, dass das Gerät bei der Übergabe an
den Käufer nicht mit Fehlern behaftet ist, die den Wert oder die Tauglichkeit zu dem gewöhnlichen Gebrauch aufheben oder mindern.
Die Gewährleistungsfrist für Mängel beträgt zwölf Monate ab Übergabe bzw. innerhalb der einjährigen Garantiezeit bis max. 1.500 Betriebsstunden (Verschleißteile wie Lampen, Starter etc. ausgenommen ).
Garantiebedingungen
EG - Konformitätserklärung
nach der zur Zeit gültigen Fassung
73/23/EWG
89/336/EWG
Die Gewährleistungspflicht entfällt, wenn
● der Fehler infolge nicht bestimmungsgemäßen Gebrauchs oder unsachgemäßen Eingriffs in dem Gerät auf-
tritt,
● der Fehler infolge nicht zugelassener Ersatzteile oder Änderungen am Gerät auftritt oder
● der Nachweis nicht erbracht wird, wann das Gerät gekauft wurde und vom wem es ausgeliefert wurde.
Soltron verpflichtet sich, Mängel die nachweislich innerhalb von 12 Monaten ab Übergabe des Gerätes auftreten,
kostenlos zu beseitigen oder beseitigen zu lassen. Dies kann, nach Wahl von Soltron, auch durch Austausch mangelhafter Teile oder des kompletten Erzeugnisses geschehen.
Der Käufer ist jedoch berechtigt, die Rückgängigmachung des Auftrags oder die Herabsetzung des Auftragspreises
zu verlangen, wenn die Nachbesserung fehlschlägt, insbesondere weil sie
● unmöglich ist,
● Soltron in einem angemessenen Zeitraum nicht gelingt oder
● Soltron die Nachbesserung verweigert oder schuldhaft verzögert.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an dem Gerät selbst entstanden
sind, oder als Folge einer zu späten Nachbesserung bzw. Ersatzlieferung entstehen, sind ausgeschlossen.
Der vorstehende Haftungsausschluss gilt nicht, wenn Soltron Vorsatz oder grobe Fahrlässigkeit zur Last fällt oder
der Ware zugesicherte Eigenschaften fehlen.
Wir,
JK-Products GmbH
Köhlershohner Straße
53578 Windhagen
bestätigen in alleiniger Verantwortung, daß die Bräunungsgeräte:
Soltron Z-40
Soltron Z-45
den unten genannten harmonisierten Normen entsprechen.
EN 60335-1/06.88 + A2/08.88 + A5 + A6/07.89 + A51/05.91+ A52/05.92 + A53/05.92
EN 60335-2-27/ 1992 + A2 + A51
EN 55014-1 / 1993
EN 55011 / 1991 Gr. 1 Kl. B
EN 60555-2 / 1987
EN 60555-3 / 1987 + A1 / 1991
EN 55014-2 / 1995 Kategorie Il
Die Erklärung bezieht sich auf den Prüfbericht Nr. E 9910024 E02 vom TÜV-Rheinland
und den EMV-Prüfbericht Nr. P 99 13056 E01vom TÜV-Rheinland.
53578 Windhagen, 15.11.1999
Gewährleistungsansprüche sind unter Vorlage der Garantiekarte und der Rechnung bei Soltron oder bei dem
Soltron-Partner geltend zu machen, der das Gerät ausgeliefert hat.
Claus E. Dommasch
( Geschäftsführer )
25
Page 28
Lampenbestückung
Gerätetyp
Soltron Z-40 super Basic Z
Soltron Z-40 super Trance Z
Soltron Z-40 super Agent Z
Soltron Z-40 turbo Basic Z
Soltron Z-40 turbo Trance Z
Soltron Z-40 turbo Agent Z
Anzahl der
UV-Lampen
Unterteil
Oberteil
Gesichtbräuner
Unterteil
Oberteil
Gesichtbräuner
Unterteil
Oberteil
Gesichtbräuner
Unterteil
Oberteil
Gesichtbräuner
22
Soltron R super power UV-Niederdrucklampe
18
Soltron R super power UV-Niederdrucklampe
3
UV-Hochdrucklampe
22
Soltron SR super power UV-Niederdrucklampe
18
Soltron SR super power UV-Niederdrucklampe
3
UV-Hochdrucklampe
22
Soltron R plus turbo power UV-Niederdrucklampe
18
Soltron R plus turbo power UV-Niederdrucklampe
3
UV-Hochdrucklampe
22
Soltron SR turbo power UV-Niederdrucklampe
18
Soltron SR turbo power UV-Niederdrucklampe
3
UV-Hochdrucklampe
Lampentyp Teile-Nr.
100 W
100 W
320 W
100 W
100 W
320 W
140 W
140 W
360 W
140 W
140 W
360 W
11804
11804
10072
11805
11805
10072
11806
11806
10072
11807
11807
10072
Bestrahlungsgerät
UV-Typ
3
4
2
4
26
Page 29
Lampenbestückung
Gerätetyp
Soltron Z-45 super Basic Z
Soltron Z-45 super Trance Z
Soltron Z-45 super Agent Z
Soltron Z-45 turbo Basic Z
Soltron Z-45 turbo Trance Z
Soltron Z-45 turbo Agent Z
Anzahl der
UV-Lampen
Unterteil
Oberteil
Gesichtbräuner
Unterteil
Oberteil
Gesichtbräuner
Unterteil
Oberteil
Gesichtbräuner
Unterteil
Oberteil
Gesichtbräuner
24
Soltron R super power UV-Niederdrucklampe
19
Soltron R super power UV-Niederdrucklampe
3
UV-Hochdrucklampe
24
Soltron SR super power UV-Niederdrucklampe
19
Soltron SR super power UV-Niederdrucklampe
3
UV-Hochdrucklampe
24
Soltron R plus turbo power UV-Niederdrucklampe
19
Soltron R plus turbo power UV-Niederdrucklampe
3
UV-Hochdrucklampe
24
Soltron SR turbo power UV-Niederdrucklampe
19
Soltron SR turbo power UV-Niederdrucklampe
3
UV-Hochdrucklampe
Lampentyp Teile-Nr.
100 W
100 W
320 W
100 W
100 W
320 W
140 W
140 W
360 W
140 W
140 W
360 W
11804
11804
10072
11805
11805
10072
11806
11806
10072
11807
11807
10072
Bestrahlungsgerät
UV-Typ
3
4
2
4
27
Page 30
Notizen
28
Page 31
Page 32
Soltron GmbH ● Dr.-Jasper-Str. ● D-31073 Delligsen
Tel. 49/(0)5187/9421-0 ● Telefax 49/(0)5187/9421-33
86063 / Index " " / 06.00 / DE
Loading...
