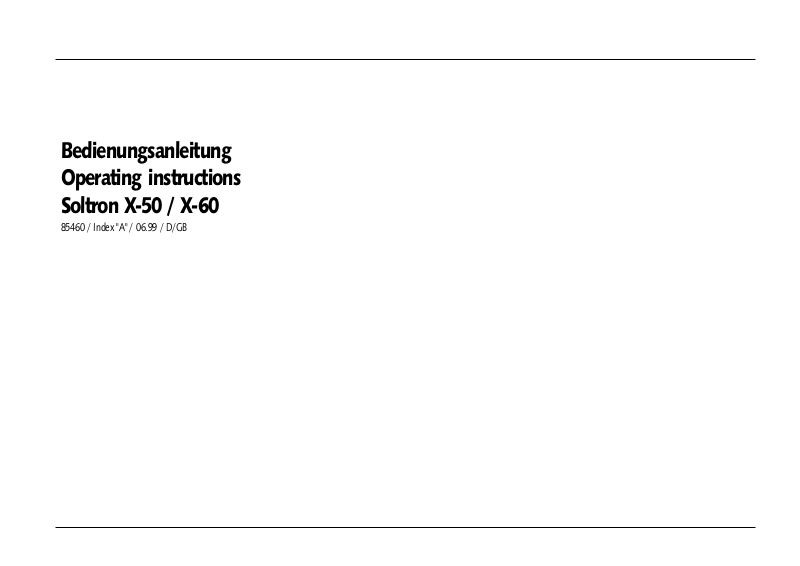

Page 1
Bedienungsanleitung
Operating instructions
Soltron X-50 / X-60
85460 / Index "A" / 06.99 / D/GB
Page 2
Alle Informationen und Abbildungen waren zum Zeitpunkt der Drucklegung auf dem neuesten
All information and illustrations are correct at the time of going to press.
Stand.
Technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung - auch auszugsweise - ist nur mit vorheriger Zustimmung
und mit Quellenangabe gestattet.
Soltron GmbH
Dr.-Jasper-Str. 58
D-31073 Delligsen
Technical specifications subject to alteration!
Reprinting or duplication - in whole or in part - is not permitted without prior approval and
reference to the source.
Soltron GmbH
Dr.-Jasper-Str. 58
D-31073 Delligsen (Germany)
Page 3
Inhaltsangabe Contents
D GB
Einleitung .................................................................................... 2
Kundendienst..................................................................................................................... 2
Richtlinien .......................................................................................................................... 2
Bestimmungsgemäße Verwendung.................................................................................... 2
Bedeutung der Symbole .................................................................................................... 2
Sicherheits- und Gefahrenhinweise ................................................................................... 2
Allgemeine Besonnungsanleitung ................................................ 4
Allgemeine Informationen ................................................................................................. 4
Allgemeine Schutzhinweise ............................................................................................... 4
Empfohlene Bräunungszeiten ...................................................... 6
Bedienung.................................................................................... 9
Funktionen des Bedienfeldes ............................................................................................. 9
Bräuner einschalten ......................................................................................................... 10
Gesichtsbräuner abschalten ............................................................................................. 10
Körperlüfter Fuß regeln ................................................................................................... 11
Körperlüfter Kopf regeln .................................................................................................. 11
Klimagerät ein- /ausschalten(Option) .............................................................................. 12
Dekobeleuchtung ein- /ausschalten (Option) .................................................................. 12
Warmluftrückführung öffnen/schließen (Option) ............................................................ 13
Wartung ..................................................................................... 14
Empfohlene Wartungsintervalle ....................................................................................... 14
Hinweise zur Wartung des Bräuners ................................................................................ 14
Pflege- und Reinigungsanleitung ..................................................................................... 14
Service-Betrieb des Bräuners ............................................................................................ 16
Service-Stellung des Oberteils ......................................................................................... 17
UV-Niederdruckstrahler im Unterteil reinigen/wechseln .................................................. 18
UV-Niederdruckstrahler im Oberteil reinigen/wechseln ................................................... 19
UV-Hochdrucklampen wechseln ...................................................................................... 20
Filtermatte im Oberteil wechseln ..................................................................................... 22
Filtermatte im Unterteil wechseln .................................................................................... 23
Dekobeleuchtung wechseln ............................................................................................. 25
Kondensatbehälter des Klimageräts entleeren ................................................................. 26
Hebemechanik des Oberteils einstellen ........................................................................... 27
Oberteil ausrichten .......................................................................................................... 28
Fehlerbehebung ......................................................................... 29
Störanzeigen im Display .................................................................................................. 29
Weitere Störungen........................................................................................................... 30
Strahlerbestückung .................................................................... 31
Garantiebestimmungen.............................................................. 33
Konformitätserklärung............................................................... 34
Introduction ................................................................................. 3
Service ............................................................................................................................... 3
Regulations ........................................................................................................................ 3
Proper use.......................................................................................................................... 3
The symbols used .............................................................................................................. 3
Safety signs........................................................................................................................ 3
General suntanning instructions .................................................. 5
General information ........................................................................................................... 5
General notes on protection .............................................................................................. 5
Recommended tanning times....................................................... 7
Operation .................................................................................... 9
Control panel functions ..................................................................................................... 9
Switching the sunbed on ................................................................................................. 10
Switching the facial tanner off ......................................................................................... 10
Adjusting foot-end body fan ........................................................................................... 11
Adjusting head-end body fan .......................................................................................... 11
Switching the air-conditioning system on/off .................................................................. 12
Switching decorative lighting on/off ............................................................................... 12
Opening/closing warm air recovery unit ......................................................................... 13
Maintenance .............................................................................. 15
Recommended maintenance schedule ............................................................................. 15
Notes on servicing the sunbed ......................................................................................... 15
Care and cleaning ............................................................................................................ 15
The sunbed in service mode ............................................................................................ 16
Servicing position of the canopy ...................................................................................... 17
Cleaning / replacing UV low-pressure lamps in the base................................................. 18
Cleaning / replacing UV low-pressure lamps in the canopy ............................................ 19
Changing UV high-pressure lamps .................................................................................. 20
Changing the filter pad in the canopy ............................................................................. 22
Changing the filter pad in the base ................................................................................. 23
Changing the decorative lighting .................................................................................... 25
Draining the air-conditioning condensation canister ........................................................ 26
Adjusting the canopy lifting mechanism .......................................................................... 27
Aligning canopy ............................................................................................................... 28
Troubleshooting ......................................................................... 29
Error messages displayed ................................................................................................. 29
Other faults ..................................................................................................................... 30
Lights Fitted .............................................................................. 32
Warranty Conditions .................................................................. 33
Conformity Declaration ............................................................. 34
Page 4
Einleitung
D
Lieber Soltron-Kunde,
mit der Wahl eines Soltron Bräuners haben Sie sich für ein technisch hochentwickeltes und leistungsstarkes
Gerät entschieden. Ihr Bräuner ist bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat
zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen. Wir haben alles getan, um einen störungsfreien
und sicheren Betrieb Ihres Bräuners zu gewährleisten. Aber auch Sie selbst können wesentlich dazu beitra-
gen, daß Sie mit Ihrem Bräuner lange Zeit zufrieden sind. Bitte lesen Sie alle Informationen aufmerksam
durch. Wenn Sie die Tips und Hinweise der Bedienungsanleitung befolgen, wird Ihnen Ihr Soltron-Bräuner
eine Menge Spaß und Freude bringen. Sollten Sie trotzdem einmal Probleme mit Ihrem Bräuner haben,
dann schreiben Sie oder rufen Sie einfach an:
Soltron GmbH, Dr.-Jasper-Str. 58
D-31073 Delligsen, Tel.: 05187/9421-0, Fax: 05187/9421-33
Kundendienst
In allen Kundendienstfällen und Fragen der Ersatzteilbeschaffung wenden Sie sich bitte an Ihren Solarien-
fachhändler oder direkt an unseren Kundendienst, Tel.: 02224/818-0, Fax: 02224/818-116.
Bevor Sie unseren technischen Kundendienst im Bedarfsfall telefonisch kontaktieren, beschaffen Sie sich un-
bedingt die Gerätenummer des Gerätes, für welches Sie den Kundendienst-Support oder Ersatzteile benöti-
gen. Eine sofortige Bearbeitung Ihrer Anfrage im ersten Telefonat ist nur dann möglich, wenn Sie uns die
Gerätenummer benennen. Ohne Gerätenummer können während der Garantiezeit weder Technikereinsätze
vor Ort noch Ersatzteile bestellt werden.
Richtlinien
Dieser Soltron-Bräuner wurde nach folgenden Vorschriften gebaut:
●
EG-Richtlinie "elektromagnetische Verträglichkeit" 89/336/EWG (nach der zur Zeit gültigen Fassung)
●
Niederspannungsrichtlinien 72/23/EWG (nach der zur Zeit gültigen Fassung)
Achtung!
Wir weisen darauf hin, daß die Geräte ausschließlich für den europäischen Markt bestimmt sind
und nicht in die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nicht-
beachtung dieses Hinweises wird keine Haftung übernommen!
Bestimmungsgemäße Verwendung
Dieses Gerät dient zum Bräunen von jeweils einer erwachsenen Person mit einer zur Bräunung geeigneten
Haut. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Anweisungen und Vorschrif-
ten dieser Bedienungsanleitung. Berücksichtigen Sie ergänzend zu dieser Bedienungsanleitung auch allge-
meingültige, gesetzliche und sonstige Regelungen und Rechtsvorschriften - auch des Betreiberlandes - sowie
die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsgenossenschaft
oder sonstiger Aufsichtsbehörden sind immer zu beachten!
Bedeutung der Symbolik
Gefahrenhinweise: Warnung!
Vorsicht elektrische Spannung!
Gefahr von Personenschäden durch elektrische Spannung
Wichtige Information
Sicherheits- und Gefahrenhinweise
●
Der Soltron-Bräuner darf nur durch entsprechend unterwiesenes/erfahrenes Personal montiert und auf-
gestellt werden!
●
Alle am Bräunungsgerät angebrachten Gefahren- und Sicherheitshinweise sind zu beachten!
●
Es dürfen keine Sicherheitseinrichtungen und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt wer-
den, die den sicheren Betrieb des Bräuners beeinträchtigen können!
●
Der Bräuner darf nur in einwandfreiem Zustand betrieben werden!
Achtung!
Die Sicherheit, Zuverlässigkeit und Leistung des Bräuners wird nur garantiert, wenn:
●
●
●
Warnung!
Gefahr von Hautverletzungen und Hauterkrankungen!
Das Gerät darf nur mit einer Zeitsteuerung, max. Laufzeit 30 min. betrieben werden!
Die Einstellskala der Schaltuhr muß zu den empfohlenen Bräunungszeiten passen!
Gefahr von Personenschäden
Achtung!
Gefahr von Sach- und Umweltschäden
die Montage, der Elektroanschluß, die Erweiterung oder die Reparatur durch eine örtlich zu-
gelassene Fachfirma oder entsprechend unterwiesenes Personal vorgenommen worden ist,
die elektrische Installation den einschlägigen VDE-Richtlinien entspricht
und der Bräuner in Übereinstimmung mit dieser Bedienungsanleitung verwendet wird.
2
Page 5
GB
Introduction
Dear Soltron Customer,
Having chosen a Soltron sunbed, you have opted for a well engineered, high performance unit. Your
sunbed has been manufactured with the utmost care and precision, constantly monitored by a whole raft of
quality and safety checks. We have done everything possible in order to ensure that the unit works reliably
and safely. You however can also make an important contribution to the long-term satisfactory function of
your sunbed. By carefully reading and following all the information in these Operating Instructions, your
Soltron sunbed will provide a great deal of pleasure and enjoyment. Should you nevertheless experience a
problem with the unit, then please write or simply call:
Soltron GmbH, Dr.-Jasper-Str. 58
D-31073 Delligsen, Tel.: 05187/9421-0, Fax: 05187/9421-33
Service
In all questions relating to servicing the unit and procuring spare parts, please contact your sunbed dealer or
our Customer Services direct, Tel: ++49 224/818-0, Fax: ++49 224/818-116.
Before contacting our Technical Service by telephone, please have the serial number of the sunbed to hand
for the customer support or spare parts in question. We shall only be able to deal with your query straight
away if you can quote the serial number. Without it, service engineer visits cannot be arranged nor spare
parts ordered.
Regulations
The design of this Soltron sunbed complies with the following regulations:
●
EG guideline "Electromagnetic Tolerance" 89/336/EEC (current version)
●
Low voltage guidelines 72/23/EEC (current version)
Warning!
We wish to point out that the equipment is designed exclusively for the European market and
may not be exported to, and operated in the USA or Canada! No liability can be accepted in the
event of failure to comply with this instruction!
Proper use
This equipment is designed for the purposes of acquiring a sun tan by an adult with a skin suitable for sun
tanning. "Proper use" also includes compliance with all instructions and regulations contained in these
Operating Instructions. In addition to these Operating Instructions, please follow the general, statutory and
other regulations and laws - including those of the country in which the equipment is operated - and
current environmental legislation! The current local regulations of the Trade Association or other
supervisory authorities must always be observed!
The symbols used
Warning signs: Danger!
Caution - Live Components!
Risk of personal injury from electrical power
Important information
Safety signs
●
The Soltron sunbed may only be assembled and installed by appropriately trained/experienced
personnel.
●
All the safety signs affixed on the sunbed must be observed!
●
No safety device or safety sign may be disabled or removed, thereby resulting in the safe operation of
the sunbed being impaired!
●
The sunbed may only be operated in full working order!
Warning!
The safety, reliability and the performance of the sunbed can only be guaranteed if:
●
installation, electrical connection, modification or repair has been carried out by a locally
approved specialist firm or appropriately trained personnel,
●
the electrical installation conforms to current VDE Guidelines,
●
and the sunbed is used in accordance with these Operating Instructions.
Danger!
Risk of skin damage and disease!
The sunbed may only be operated with a time control for a maximum period of 30 minutes!
The timer scale must match the recommended tanning times
Risk of personal injury
Warning!
Risk of material or environmental damage
3
Page 6
Allgemeine Besonnungsanleitung
D
Allgemeine Informationen
Wer wird braun?
Jeder, der auch in der natürlichen Sonne bräunt. Personen mit empfindlicher Haut bräunen sogar
angenehmer und sorgenfreier, weil bei Soltron-Bräunungsgeräten die Strahlendosis genau defi-
niert werden kann.
Welche Bräunungszeiten sind empfehlenswert?
Obwohl man bei der UV-Bräunungsmethode kaum einen Sonnenbrand befürchten muß, sollte
man anfangs etwas Rücksicht auf die individuelle Empfindlichkeit der Haut nehmen.
Warnung!
Gefahr von Hautverletzungen und Hauterkrankungen!
Beachten Sie das Kapitel "Empfohlene Bräunungszeiten"!
Wie viele Bräunungsbäder braucht man?
Auch hier kommt es natürlich auf eine individuelle Bräunungsfähigkeit der Haut an - wie in der
Sonne unter freiem Himmel. In der Regel hat eine normal bräunende Haut nach 3 bis 5
Bräunungsbädern von 4 bis 10 Minuten eine wunderschöne, ebenmäßige Tönung erreicht. Die er-
sten Bräunungsbäder sollten jeden zweiten Tag genommen werden. Um die einmal erreichte
Bräune zu erhalten, genügen normalerweise 1 bis 2 Bräunungsbäder pro Woche.
Soll man eine Sonnencreme benutzen?
Nein! Kosmetische Sonnencremes mit Lichtschutzfaktor sollen die aggressive Strahlen der Sonne
Allgemeine Schutzhinweise
●
Lesen Sie sorgfältig die Tips für das richtige Bräunen. Dort finden Sie weitere Regeln und Hin-
weise.
●
Benutzen Sie den Bräuner nicht, wenn die Zeitschaltuhr fehlerhaft ist oder die Filterscheiben
zerbrochen sind.
●
In Fällen besonderer Empfindlichkeit des Einzelnen gegen UV-Bestrahlung und dann, wenn be-
stimmte Medikamente oder Kosmetika verwendet werden, ist besondere Vorsicht geboten.
●
Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und verwenden Sie keinerlei Sonnen-
schutzmittel.
●
Bräunen Sie nicht bei Einnahme von Medikamenten, welche die Hautempfindlichkeit gegen
UV-Strahlen erhöhen; fragen Sie im Zweifelsfall Ihren Arzt.
●
Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde Stellen oder pigmentier-
te Leberflecken auf der Haut bilden.
●
Verwenden Sie stets die mitgelieferte UV-Schutzbrille. An den Augenlinsen operierte Personen
müssen unbedingt eine UV-undurchlässige Schutzbrille tragen, um eine Gefährdung der Augen
auszuschließen.
●
Nehmen Sie in 48 Stunden nicht mehr als ein Bräunungsbad je Körperteil. Nehmen Sie nicht
zusätzlich am gleichen Tag ein Sonnenbad.
wegfiltern. Vergleichbare Strahlen sind aber im Licht von Soltron-Bräunern nur in äußerst geringen
●
Mengen enthalten, so daß ein solcher Schutz überflüssig wird. Vielmehr sollte die Haut vor jedem
Bräunungsbad gründlich gereinigt und gut abgetrocknet werden.
Besonders empfehlenswert ist die Behandlung der Haut mit unserer Pflegeserie. Vor dem Bräunen
Beachten Sie die Empfehlungen bezüglich Bestrahlungszeiten und Bestrahlungsintervallen.
●
UV-Strahlung von der Sonne oder UV-Geräten kann Haut- oder Augenschäden verursachen.
Diese biologische Wirkung ist von der Hautempfindlichkeit des Einzelnen abhängig.
(pre sun) und nach dem Bräunen (après sun). Diese Pflegeserie enthält eine spezielle Kombination
●
ausgesuchter Wirkstoffe: Aloe-Vera-Extrakt, Jojobaöl, D-Panthenol und Elastin. Sie reinigt die
Haut, hilft ihren Alterungsprozeß zu verlangsamen und spendet Feuchtigkeit. Die Haut wird sanft,
zart und geschmeidig. Die Lotions lassen sich angenehm einmassieren, ziehen ohne Rückstände
schnell und tief in die Haut ein.
Das Wärmeerythem
Bei empfindlicher Haut kann es in Einzelfällen zu einem Wärmeerythem kommen, d.h. daß die
Haut stark durch die verbleibende Infrarot-Strahlung (Wärmestrahlung) rötet. Diese Rötung ist
kein Sonnenbrand und gesundheitlich völlig unbedenklich. Die Bräunungszeiten sollten verkürzt
Die Haut kann nach überhöhter Bestrahlung Sonnenbrand zeigen. Übermäßig häufig wieder-
holte UV-Bestrahlung mit Sonnenlicht oder UV-Geräten, kann zu frühzeitiger Alterung der
Haut und auch zu einem Risiko von Hauttumoren führen.
●
Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen
kann übermäßige Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrah-
lungen kann sich grauer Star bilden.
●
Die maximal zulässige Bestrahlungsanzahl pro Jahr ist 60, 43 bzw. 33
(siehe Kapitel "Empfohlene Bräunungszeiten").
werden, um eine allmähliche Gewöhnung zu erreichen.
4
Page 7
GB
General suntanning instructions
General information
Who can get a tan?
Anyone who can get a tan in natural sunshine. People with sensitive skin can even tan more
gently because JK sunbeds tan the skin with virtually no UV rays which cause sunburn.
What are the recommended exposure periods?
Although the UV tanning method virtually avoids the risk of sunburn, a certain amount of
consideration must be given to the individuals skin sensitivity during the initial phase:
Warning!
Danger of skin injury and diseas!
Follow the chapter "Recommended tanning times"!
How many tanning sessions are necessary?
This will, of course, also depend on the tanning capability of the individuals skin - just as in
natural sunshine. Generally, a normal tanning skin will have achieved an attractive and even tan
after three to five tanning sessions of 4 to 9 minutes (depending on skin type). Initially, tanning
should take place every second day. Normally, one to two tanning sessions per week are sufficient
General notes on protection
●
Carefully read through the JK notes on tanning properly, where you will find more detailed
rules and advice.
●
Do not use the sunbed if the timer is defective or either of the clear or the blue filter panels is
broken.
●
Special care should be exercised if the user is particularly sensitive to UV light and if certain
medication or cosmetics have been used.
●
Remove cosmetics well before sunbathing and do not use sun tan lotions or creams.
●
Do not use the sunbed when taking medication that increase the skins sensitivity to UV light;
in cases of doubt consult your doctor.
●
Consult your doctor if persistent swelling, sore patches or pigmented liver spots appear on the
skin.
●
Always use the goggles supplied. It is absolutely essential that users who have had an
operation on the lens of the eye wear UV impermeable goggles, in order to prevent any
damage to the eyes.
to retain a tan once it has been achieved.
●
Is it necessary to use sun lotion?
Do not expose any part of the body to more than one tanning session in 48 hours. Do not
top up a tan on the same day.
No! Cosmetic sun lotions with a light-shielding factor are used to filter out aggressive rays of
●
sunshine. As these aggressive rays are virtually non-existent with JK sunbeds, sun protection
lotions are unnecessary. Instead, the skin should be thoroughly cleaned and dried before each
tanning session. An ideal form of skin treatment is provided by the Ergoline series of care
products. Before tanning (pre sun) and after tanning (après sun). These contain a special
Follow the recommendations on tanning times, intervals between sessions and the distance
from the tubes.
●
Ultra-violet light from the sun or from sunbeds can cause damage to the skin or the eyes.
These biological effects will vary with the individual sensitivity of the skin.
combination of selected ingredients, including aloe vera extract, jojoba oil, D-pantenol and
●
elastin, to cleanse the skin, help to slow down the ageing process and moisturise. This will leave
the skin soft, smooth and supple. The lotions themselves are applied by pleasant massage, quickly
penetrating deep into the skin without leaving any residue.
Heat rash
Heat rash may sometimes occur on sensitive skin, i.e. the skin turns bright red as a result of the re-
sidual infra-red (heat) rays. This reddening is not sunburn and will not impair your health. The
tanning periods should be shortened, allowing your skin to adapt gradually.
Excessive exposure can lead to sunburn. Excessive, frequent exposure to ultra-violet radiation
can result in premature aging of the skin and the risk of skin tumours.
●
If left unprotected, the surface of the eye can become inflamed and, in certain cases, excessive
exposure can result in damage to the cornea. Frequently repeated exposure can lead to the
formation of cataract.
●
Maximum permitted number of tanning sessions per year: 60, 43 or 33
(see chapter "Recommended tanning times").
5
Page 8
Empfohlene Bräunungszeiten Recommended tanning times
D GB
Warnung!
Gefahr von Haut- und Augenverletzungen!
●
Es gibt einige innerlich oder äußerlich anzuwendende Medikamente, welche die
Empfindlichkeit der Haut gegenüber UV-Strahlen erheblich steigern können. Zum
Beispiel: Antibiotika, Sulfonamide, Psoralene wie Melanin, Vitamin-A-Säure und De-
rivate. Während und kurz nach der Verwendung derartiger Präparate soll auf
Bräunungsbäder - auch in der Sonne - verzichtet werden! Im Zweifelsfall sollte vor-
her der behandelnde Arzt befragt werden!
●
Schließen Sie während des Bräunungsvorgangs die Augen und benutzen Sie die mit-
gelieferten UV-undurchlässigen Schutzbrillen!
●
Auf keinen Fall darf das Bräunungsgerät benutzt werden, wenn eine Filterscheibe
fehlt oder zerbrochen ist!
Eine zunehmende Bräunung erfordert auch eine Verlängerung der Expositionszeit
(= Bestrahlungszeit), bzw. ab einem gewissen Grad an Bräunung ist keine Vertiefung
mehr erreichbar. Die Bestrahlungszeit darf aber im Rahmen der zulässigen Strahlendo-
sen nicht beliebig verlängert werden! Es ist daher ohne Gefährdung der Gesundheit nur
ein bestimmter, vom Hauttyp vorgegebener Grad an Endbräune zu erreichen.
Warnung!
Gefahr von Hautverletzungen oder Hauterkrankungen!
Der Abstand zwischen zwei Bestrahlungen muß mindestens 48 Stunden betragen!
Warning!
Danger of skin injury and diseas!
●
●
●
A deepening tan will require longer exposure periods (= tanning duration) and once a
certain depth of tan is reached you will find that no further progress will be achieved.
However, exposure periods must never be extended at random within the permissible
exposure durations. Without damaging health, this means that the final depth of tan
attained will be determined by skin type.
Warning!
Danger of skin injury and diseas!
Tanning sessions must be at least 48 hours apart.
Some medicines for internal and external application are capable of significantly
increasing the skins sensitivity to UV rays. Examples include: antibiotics,
sulphonamides, psoralen (such as melanin, vitamin-A acid and derivatives). During
and shortly after the application of such or similar preparations, it is recommended to
avoid tanning - also in the sun. In cases of doubt, consult your doctor.
Close your eyes during the tanning period and wear the protective goggles
provided which are opaque to UV radiation (JK part No.: 84592).
Under no circumstances may the sunbed be used, if the filter panels of the facial
tanners are missing or are damaged!
Achtung!
Die in den Tabelle angegebenen Zeiten gelten nur mit der von uns angegebenen
Lampenbestückung!
Warning!
These times only apply in conjunction with the lamps specified by us.
6
Page 9
Empfohlene Bräunungszeiten Recommended tanning times
D GB
nepyttuaH)II(lleh)III(lamron)VI(leknud
enelhofpmE
netiezsgnunuärB
redtim
05-XnortloS
rewoprepus
gnukriwsgnunuärBlamronllenhcsllenhcs
)tiekhcildnifpmenennoS(dnarbnennoSsnetsiemnetlesnetles
nehcilrütanredmuartieZ.xam
enho(gnulhartsebnennoS
ruzsib)lettimztuhcsthciL
gnukriwdnarbnennoS
gnulhartseB.1netuniM4netuniM4netuniM4
gnulhartseB.2netuniM4netuniM5netuniM5
gnulhartseB.3netuniM5netuniM6netuniM7
gnulhartseB.4netuniM6netuniM7netuniM8
gnulhartseB.5netuniM6netuniM8netuniM01
gnulhartseB.6netuniM7netuniM9netuniM21
gnulhartseB.7netuniM8netuniM11netuniM31
gnulhartseB.8netuniM9netuniM21netuniM51
gnulhartseB.9netuniM9netuniM31netuniM71
02-01.ac
netuniM
03-02.ac
netuniM
04.ac
netuniM
sepytnikS)II(riaf)III(lamron)VI(krad
tceffegninnaTlamrontsaftsaf
thgilnuslarutan
dednemmoceR
semitgninnat
htiw
05-XnortloS
rewoprepus
)nusehtotytivitisnes(mubnuSyeltsomylerarylerar
oterusopxefodoirep.xaM
)gnineercsthgiltuohtiw(
ruccootmubnusrof
noissests1setunim4setunim4setunim4
noissesdn2setunim4setunim5setunim5
noissesdr3setunim5setunim6setunim7
noissesht4setunim6setunim7setunim8
noissesht5setunim6setunim8setunim01
noissesht6setunim7setunim9setunim21
noissesht7setunim8setunim11setunim31
noissesht8setunim9setunim21setunim51
noissesht9setunim9setunim31setunim71
.xorppa
02-01
setunim
.xorppa
03-02
setunim
.xorppa
setunim04
gnulhartseB.01netuniM01netuniM41netuniM81
gnulhartseB.11netuniM11netuniM51netuniM02
gnulhartseB.21netuniM21netuniM71netuniM22
ßumnegnulhartseBiewznehcsiwzdnatsbAreD
.negartebnednutS84snetsednim
rhaJorpnegnulhartseBnalhaznAelamixaM
06
2
)
m/Jk51=(
34
2
m/Jk51=(
)
33
2
m/Jk51=(
)
noissesht01setunim01setunim41setunim81
noissesht11setunim11setunim51setunim02
noissesht21setunim21setunim71setunim22
ebtsumsnoissesgninnaT
.trapasruoh84tsaelta
raeyrepsnoissesfforebmunmumixaM
06
2
m/Jk51=(
)
34
2
m/Jk51=(
)
33
2
m/Jk51=(
)
7
Page 10
Empfohlene Bräunungszeiten Recommended tanning times
D GB
nepyttuaH)II(lleh)III(lamron)VI(leknud
enelhofpmE
netiezsgnunuärB
redtim
05-XnortloS
rewopobrut
06-XnortloS
rewopobrut
gnukriwsgnunuärBlamronllenhcsllenhcs
)tiekhcildnifpmenenennoS(dnarbnennoSsnetsiemnetlesnetles
nehcilrütanredmuartieZ.xam
gnulhartsebnennoS
ruzsib)lettimztuhcsthciLenho(
gnukriwdnarbnennoS
gnulhartseB.1netuniM4netuniM4netuniM4
gnulhartseB.2netuniM4netuniM5netuniM5
gnulhartseB.3netuniM5netuniM6netuniM7
gnulhartseB.4netuniM5netuniM7netuniM8
gnulhartseB.5netuniM6netuniM8netuniM01
gnulhartseB.6netuniM7netuniM9netuniM11
gnulhartseB.7netuniM7netuniM01netuniM31
gnulhartseB.8netuniM8netuniM11netuniM41
gnulhartseB.9netuniM9netuniM21netuniM61
02-01.ac
netuniM
03-02.ac
netuniM
04.ac
netuniM
sepytnikS)II(riaf)III(lamron)VI(krad
tceffegninnaTlamrontsaftsaf
)nusehtotytivitisnes(mubnuSyeltsomylerarylerar
dednemmoceR
htiwsemitgninnat
05-XnortloS
rewopobrut
06-XnortloS
rewopobrut
larutanoterusopxefodoirep.xaM
thgilnus
)gnineercsthgiltuohtiw(
ruccootmubnusro
noissests1setunim4setunim4setunim4
noissesdn2setunim4setunim5setunim5
noissesdr3setunim5setunim6setunim7
noissesht4setunim5setunim7setunim8
noissesht5setunim6setunim8setunim01
noissesht6setunim7setunim9setunim11
noissesht7setunim7setunim01setunim31
noissesht8setunim8setunim11setunim41
noissesht9setunim9setunim21setunim61
.xorppa
02-01
setunim
.xorppa
03-02
setunim
.xorppa
setunim04
gnulhartseB.01netuniM9netuniM31netuniM71
gnulhartseB.11netuniM01netuniM41netuniM91
gnulhartseB.21netuniM11netuniM61netuniM12
84snetsednimßumnegnulhartseBiewznehcsiwzdnatsbAreD
.negartebnednutS
rhaJorpnegnulhartseBnalhaznAelamixaM
06
2
)
m/Jk51=(
34
2
m/Jk51=(
)
33
2
m/Jk51=(
)
noissesht01setunim9setunim31setunim71
noissesht11setunim01setunim41setunim91
noissesht21setunim11setunim61setunim12
ebtsumsnoissesgninnaT
.trapasruoh84tsaelta
raeyrepsnoissesfforebmunmumixaM
06
2
m/Jk51=(
)
34
2
m/Jk51=(
)
33
2
m/Jk51=
)
8
Page 11
Bedienung Operation
D GB

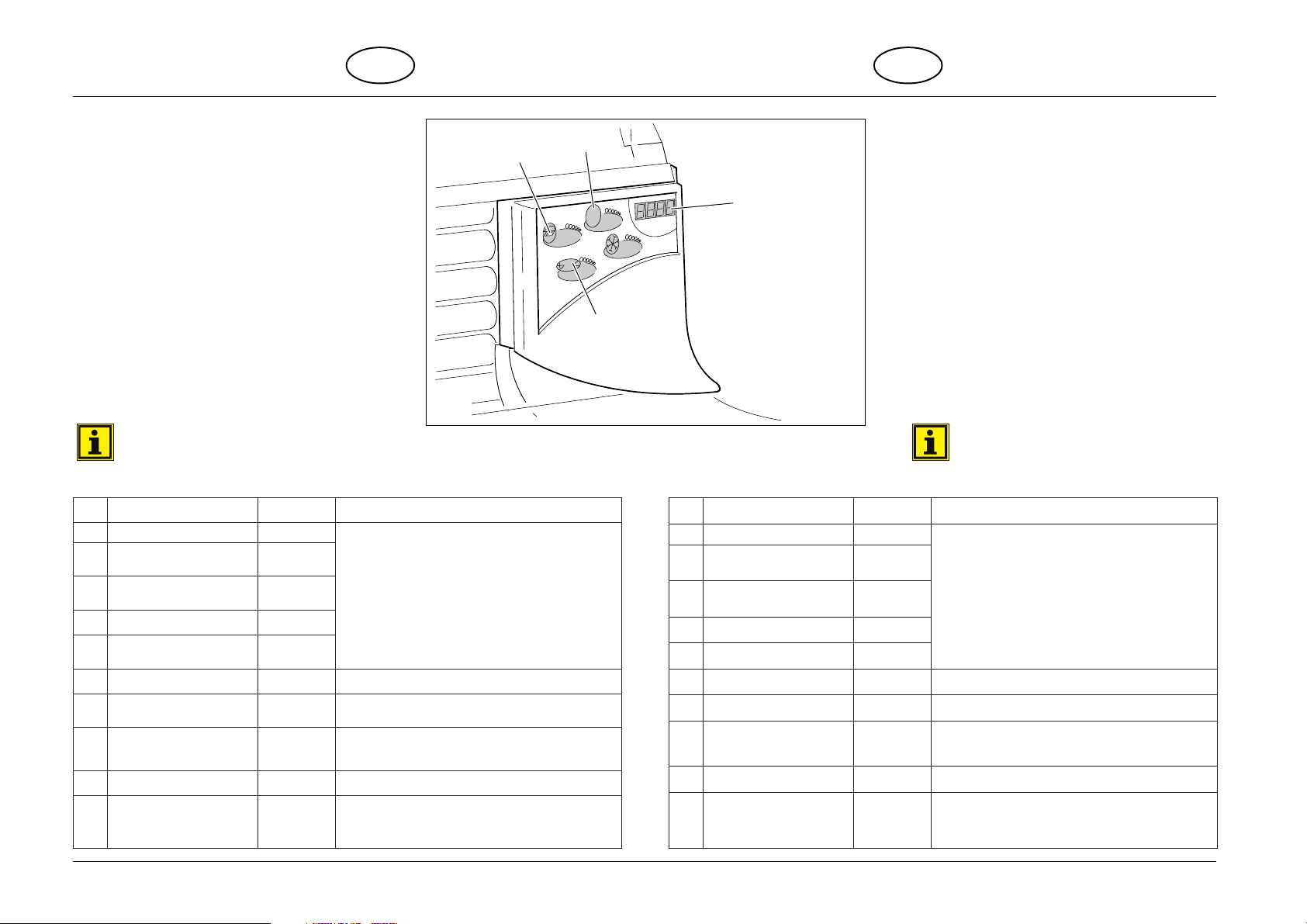

Funktionen des Bedienfeldes
Display ( A )
Je nach Betriebsart des Bräuners erscheinen im Display
( A ) folgende Anzeigen:
●
Im Ruhebetrieb des Bräuners erscheint im Display
die Uhrzeit (mit im Sekundentakt blinkendem
Dezimalpunkt).
●
Während eines Bräunungsvorgangs wird jeweils die
Vorlaufzeit, Bräunungszeit oder Nachlaufzeit in Mi-
nuten angezeigt.
Die Zählweise der angezeigten Zeiten ist abhängig
vom angeschlossenen Steuergerät.
●
Im Servicebetrieb können Informationen zu Be-
triebsstunden und verschiedene Werte abgelesen
werden, siehe Abschnitt "Servicebetrieb des Bräu-
Fig. 01
ners".
●
Im Störungsfall werden Fehlercodes angezeigt, die
zur schnellen Lokalisierung der Fehlerquelle dienen,
siehe Kapitel "Störanzeigen im Display".
Leuchtdioden ( B )
Die Leuchtdioden ( B ) haben folgende Funktionen:
●
Die Betriebsbereitschaft wird durch ein Lauflicht in
Richtung des Tasters signalisiert.
●
Bei aufleuchtenden Leuchtdioden ( B ) ist die ent-
sprechende Funktion eingeschaltet. Die Intensität
wird ggf. durch die Anzahl der aufleuchtenden Di-
oden angezeigt.
●
Bei blinkenden Leuchtdioden ( B ) ist der entspre-
chende Taster gesperrt; z.B. bei der einminütigen
Sperrzeit nach dem Wiedereinschalten der Ge-
sichtsbräuner , siehe Abschnitt Gesichtsbräuner ab-
schalten .
START
Control panel functions
Display ( A )
Depending upon the operating mode, display ( A ) will
STOP
A
show the following:
●
With the sunbed in stand-by mode, the display
shows the time (with the decimal point flashing at
B
1 second intervals).
●
Whilst in operation mode, the warm-up, exposure
or cool-down times are shown in minutes. The
manner in which the displayed times are counted
will depend upon which control unit is connected.
●
In service mode, information on the total operating
hours and various other data are shown; see
Section "The Sunbed in Service mode".
●
In the event of a fault, error messages are
displayed enabling the source of the fault to be
traced quickly, see Chapter "Service and Fault Dis-
play".
LEDs ( B )
The LEDs ( B ) have the following functions:
●
A tracer light running towards the button indicates
that the sunbed is ready for operation.
●
The LEDs ( B ) light up to indicate that the relevant
function is switched on. Where applicable, the
intensity is indicated by the number of diodes
illuminated.
●
A flashing LED ( B ) indicates that the
corresponding button is disabled, e.g. during the
one minute delay when switching the facial tanner
back on (see Section Switching facial tanner off).
9
Page 12
Bedienung Operation
D GB
Bräuner einschalten
Das Bräunungsprogramm wird durch den Einwurf von
Münzen bzw. Wertmarken oder über die Fernbedie-
nung gestartet. Bei Anschluß an eine Mikroprozessor-
Steuerung werden die Bräunungslampen nach Ablauf
der eingestellten Vorlaufzeit automatisch eingeschaltet.
●
Während der Vorlaufzeit können die Strahler durch
Drücken der Start-Stop-Taste ( A ) sofort einge-
schaltet werden.
●
Während der Bräunungszeit können die Strahler
durch langes (länger als 1 Sekunde) Drücken der
Start-Stop-Taste ( A ) ausgeschaltet und durch er-
neutes Drücken der Start-Stop-Taste wieder einge-
schaltet werden.
Während der Bräunung sollte das Oberteil
Fig. 02
des Bräuners heruntergeklappt werden.
Bräunen mit geöffnetem Bräunungsraum
senkt den Bräunungseffekt!
Gesichtsbräuner abschalten
Beim Einschalten des Bräuners werden alle Gesichts-
bräuner eingeschaltet. Falls gewünscht können die Ge-
sichtsbräuner teilweise oder komplett abgeschaltet
werden.
●
Durch Drücken der Taste ( A ) während der
Bräunungszeit werden die Gesichtsbräuner ausge-
schaltet.
●
Durch erneutes Drücken der Taste ( A ) werden alle
Gesichtsbräuner zeitverzögert (1 Minute Einschalt-
sperre) wieder eingeschaltet.
A
A
START
Switching the sunbed on
The tanning programme is started by inserting a coin
or token, or from the remote control. Where a
microprocessor control is connected, the lamps are
STOP
automatically switched on after a preset warm-up
time.
●
During the warm-up time, the lamps can be
switched on immediately by pressing the start/stop
button ( A ).
●
During the exposure time, the lamps can be
switched off by holding the start/stop button ( A )
down for longer than 1 second and switched back
on by pressing the start/stop button again.
During exposure, the sunbed canopy should
be kept lowered. Tanning with the tanning
compartment open reduces efficiency!
Switching the facial tanner off
When switching on the sunbed, all the facial tanners
are switched on at the same time. If required, they
can be switched off, partially or completely.
START
STOP
●
Pressing button ( A ) during exposure time will
switch off the facial tanners.
●
Pressing the button ( A ) again, switches all the
facial tanners back on (after a 1 minute delay)
10
Im Service-Betrieb des Bräuners kann zwi-
schen Teilabschaltung und Komplettab-
schaltung der Gesichtsbräuner gewählt wer-
den.
Fig. 03
With the sunbed in service mode either par-
tial or complete switch-off of the facial
tanners can be selected.
Page 13
Bedienung Operation
D GB

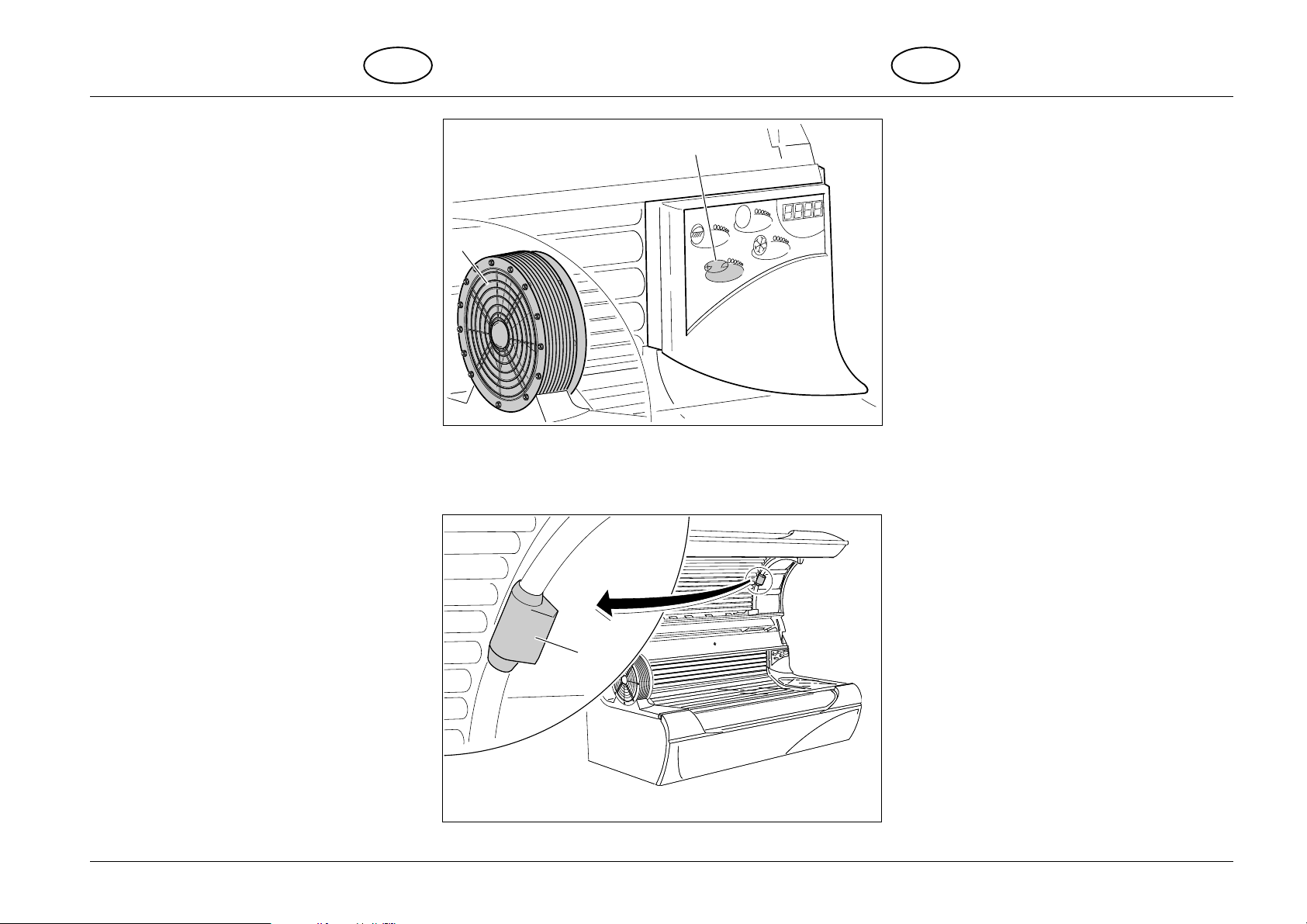

Körperlüfter Fuß regeln
Die Stärke des Luftstromes aus dem Körperlüfter ( A )
kann stufenlos geregelt werden. Nach dem Einschalten
des Bräuners wird der Körperlüfter in Stufe 3 (Grund-
stellung) betrieben.
●
Durch Drücken der Taste ( B ) auf "+" oder "-" den
Luftstrom verstärken bzw. verringern.
Körperlüfter Kopf regeln
Der Luftstrom aus Körperlüfter ( A ) kann in seiner
Richtung und Stärke verändert werden.
●
Ausblasrichtung des Luftstromes durch Schwenken
des Körperlüfters ( A ) einstellen.
A
Fig. 04
B
START
Adjusting foot-end body fan
The flow of air from the body fan ( A ) can be
continuously adjusted. After switching the sunbed on,
the body fan will be running at Level 3 (default
STOP
setting).
●
Pressing + or - on button ( B ) will increase or
reduce the airflow.
Adjusting head-end body fan
The direction and flow of air from the body fan ( A )
can be adjusted.
●
Adjust the airflow direction by tilting body fan ( A ).
Fig. 05
A
11
Page 14
Bedienung Operation
D GB
Klimagerät ein-/ausschalten (Option)
Mit dem Einschalten des Bräuners wird auch das Kli-
magerät eingeschaltet. Auf Wunsch kann das Klimage-
rät während des Bräunungsvorganges ausgeschaltet
werden.
●
Durch Drücken der Taste ( A ) wird das Klimagerät
ausgeschaltet.
●
Durch erneutes Drücken der Taste ( A ) wird das
Klimagerät zeitverzögert (3 min. Einschaltsperre)
wieder eingeschaltet.
Dekobeleuchtung ein-/ausschalten (Option)
Außerhalb eines Bräunungsvorganges ist die
Dekobeleuchtung ( A ) für eine bestimmte Zeit einge-
schaltet, es sei denn, sie wurde wie folgt beschrieben
ausgeschaltet:
●
Nach der Nachlaufzeit kann die Dekobeleuchtung
( A ) durch Drücken der Start-Stop-Taste ( B ) aus-
geschaltet werden.
Fig. 06
A
START
STOP
Switching the air-conditioning system on/off
(optional)
The air-conditioning system is switched on together
with the sunbed. If required, it can be switched off
during the tanning period.
●
The air-conditioning system is switched off by
pressing button ( A ).
●
Pressing button ( A ) again switches the system
back on (after a 3 minute delay).
Switching decorative lighting on/off (optional)
START
STOP
When the sunbed is not in operation, the decorative
lighting ( A ) is switched on for a specific period unless
it has been switched off as follows:
●
The decorative lighting ( A ) can be switched off
B
after the cool-down period by pressing the start/
stop button ( B ).
12
Die Laufzeit der Dekobeleuchtung ( A ) kann
im Service-Betrieb des Bräuners verändert
werden
(Grundeinstellung: 2 Stunden).
Während eines Bräunungsvorganges wird
die Dekobeleuchtung ( A ) automatisch ab-
geschaltet.
Fig. 07
A
The time for which the decorative lighting (
A ) stays on can be changed in the sunbed
service mode (default setting).
The decorative lighting ( A ) is automatically
switched off during the tanning period.
Page 15
Bedienung Operation
D GB

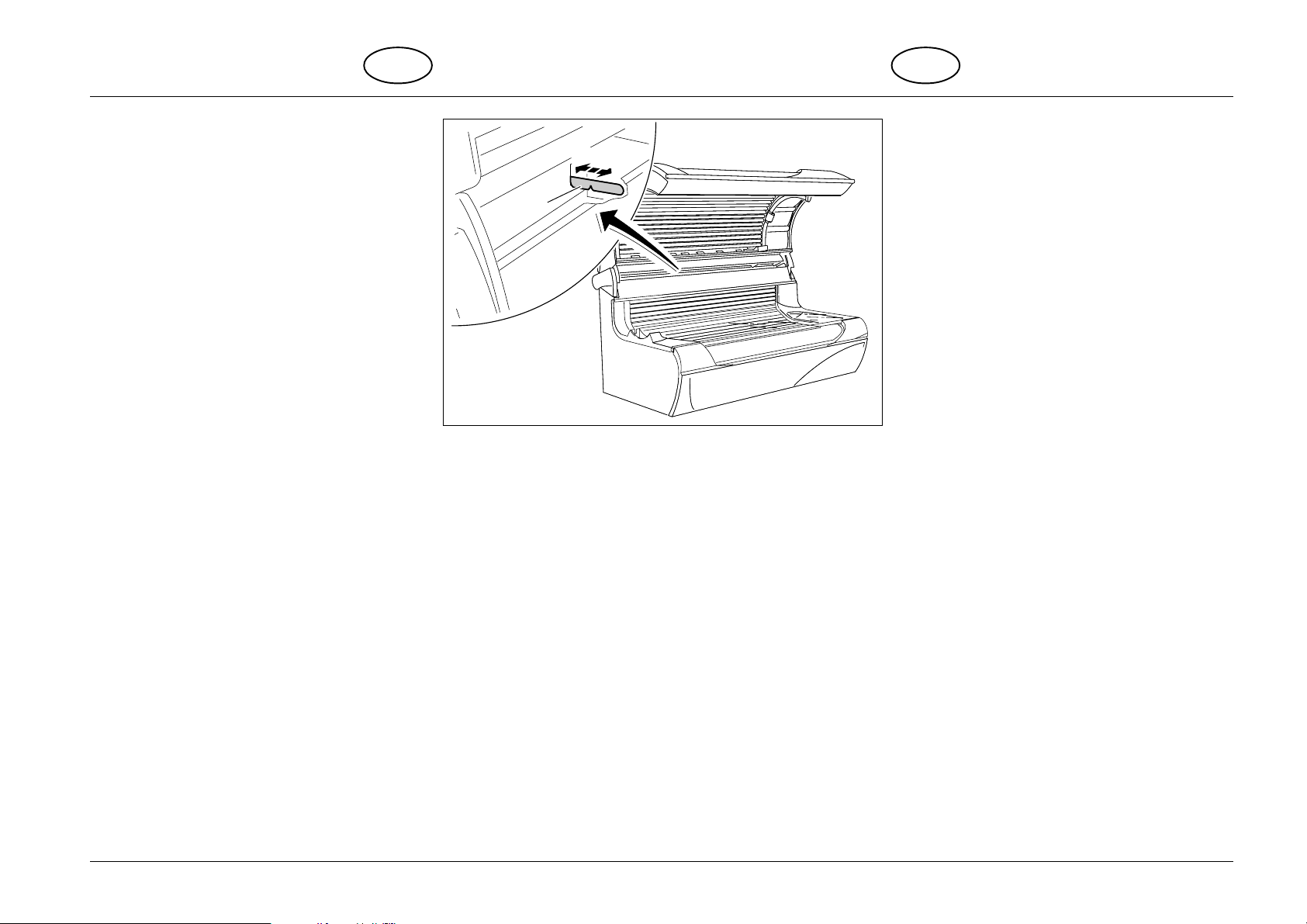

Warmluftrückführung öffnen/schließen
(Option)
●
Durch Verschieben das Hebels ( A ) wird die
Warmluftrückführung geöffnet bzw. geschlossen.
Fig. 08
A
auf
zu
Opening/closing warm air recovery unit
(optinal)
●
The warm air recovery unit is switched on and off
using the lever ( A ).
13
Page 16
Wartung
D
Empfohlene Wartungsintervalle
lietßielhcsreV
rewoprepusRnortloS
relhartskcurdredeiN-VU
rewoprepusRSnortloS
relhartskcurdredeiN-VU
rewopobrutsulpRnortloS
relhartskcurdredeiN-VU
rewopobrutRSnortloS
relhartskcurdredeiN-VU
relhartskcurdhcoH-VU006sib00429211
lietretnUettamretliF
lietrebOettamretliF 87448
epmupamilKressaWretliF 29415
lietuaB...hcanleshceW
ebiehcslyrcAlietrebO000.3.ac53248
ebiehcsnehcsiwZ000.3.ac43248
retfületäreG000.04.ac68411
)kinahcemebeH(lieslhatS,000.01.xam
)kinahcemebeH(redeF,000.01.xam
)gnurehciszrutsbA(redeF,000.01.xam
Hinweise zur Wartung des Bräuners
...hcanleshceW
nednutssbeirteB
004.ac40811
005.ac50811
055.ac60811
054.ac70811
hcanej
gnuztumhcsreV
.rN-elieT
57448
Pflege- und Reinigungsanleitung
.rN-elieT
nednutssbeirteB
)lietretnUebiehcslyrcA(ebiehcsnegeiL000.3.ac63248
renuärbsthciseGrednebiehcsretliF000.5.ac85515
02315
erhaJ5ella.nim
34415
erhaJ5ella.nim
47515
erhaJ5ella.nim
Vorsicht elektrische Spannung!
Bei fest angeschlossenen Geräten Sicherungen ausschalten bzw. ziehen und gegen
Wiedereinschalten sichern, damit das Gerät spannungsfrei ist!
Achtung!
Bei Ersatz von UV-Strahler oder Filterscheiben nur unsere Originalteile des gleichen Typs
verwenden! Bei der Verwendung von anderen UV-Strahler oder Filterscheiben verlieren
CE-Konformität und GS-Zertifikat ihre Gültigkeit!
Achtung!
Wir weisen darauf hin, daß das Bräunungsgerät in angemessenen Zeiträumen zur Erhal-
tung des ordnungsgemäßen Zustands wiederkehrenden Prüfungen zu unterziehen ist!
(Siehe VDE Vorschrift 0105 Teil 1, insbesondere § 5!)
Warnung!
Verletzungsgefahr durch plötzlich herunterschlagendes Oberteil!
Werden Stahlseil und Feder nicht entsprechend den empfohlenen Wartungsintervallen
ausgetauscht, können diese Teile brechen!
Achtung!
Wichtige Hinweise zur Pflege und Reinigung Ihres Bräuners!
Verwenden Sie für die Plexiglasflächen nur unseren speziellen Schnelldesinfektions-
reiniger. Zum Reinigen der übrigen Kunststoffe verwenden Sie am besten nur warmes
Wasser und ein Ledertuch. Auf keinen Fall aggressive Reinigungsmittel, wie z.B. das
handelsübliche Sagrotan, alkoholhaltige Reinigungsmittel oder ätherische Öle verwen-
den. Diese Reinigungsmittel führen auf Dauer zu Schäden, für die es keine Garantiean-
sprüche gibt.
Achtung!
Das Dekor des Oberteils nie mit Politur oder sonstigen Schleifmitteln reinigen, da sie da-
von sofort beschädigt werden!
Die Biegekanten der Acrylscheiben können leichte Unebenheiten sowie Lufteinschlüsse
aufweisen, ebenso ist beim Reinigen mit leichten Schwarzfärbungen des Putzlappens
durch die Gummidichtungen zu rechnen. Diese Dinge sind produktionstechnisch be-
dingt und sind kein Anlaß zu Reklamationen.
14
Page 17
GB
Maintenance
Recommended maintenance schedule
tnenopmoC
rewoprepusRnortloS
pmalerusserp-wolVU
rewoprepusRSnortloS
pmalerusserp-wolVU
rewopobrutsulpRnortloS
pmalerusserp-wolVU
rewopobrutRSnortloS
pmalerusserp-wolVU
pmalerusserp-hgihVU006ot00429211
esab,dapretliF
yponac,dapretliF 87448
pmupgninoitidnoc-ria,retlifretaW29415
tnenopmoC...retfaegnahC
yponac,revoccilyrcA
)esablenapcilyrca(potesaB
lenapnoititraP
rennatlaicafnoslenapretliF
Notes on servicing the sunbed
...retfaegnahC
sruohgnitarepo
004.xorppa40811
.oNtraP
Caution - Live Components!
On permanently connected sunbeds, switch off or remove the fuses and ensure that the
equipment cannot be switched back on!
Warning!
When replacing UV lamps or filter panels, use only original components of the same
005.xorppa50811
type! If other UV lamps or filter panels are used, CE compliance and GS certificate will
be invalidated.
055.xorppa60811
Warning!
054.xorppa70811
We draw your attention to the fact that the sunbed must be routinely checked at
appropriate intervals in order to maintain it in full working order! (See VDE Regulation
0105 Part 1 (in particular para. 5).
57448
Danger!
There is a risk of injury from the canopy suddenly falling!
dedeensa
If steel ropes and springs are not regularly replaced at the intervals recommended in the
maintenance instructions, these components may break.
Care and cleaning
.oNtraP
sruohgnitarepo
000,3.xorppa
000,3.xorppa
53248
63248
Warning!
Important notes on cleaning and caring for your sunbed!
Use only the special fast-acting disinfectant cleaner we supply for the perspex surfaces.
Other plastic parts are best cleaned simply with warm water and a leather. Under no
circumstances should aggressive cleaning products be used e.g. the proprietary
000,3.xorppa
000,5.xorppa
43248
85515
substance Sagrotan, or cleaning substances which contain alcohol or ethereal oils. Such
substances can, over time, result in damage which will not be covered by the warranty.
snafdebnuS
)msinahcemgnitfil(eporleetS
)msinahcemgnitfil(gnirpS 34415
)msinahcemytefas(gnirpS 47515
000,01.xam
000.,04.xorppa
68411
02315
Warning!
The decorative surface of the canopy must never be cleaned with polish or other
abrasive material, as it can immediately be damaged.
sraey5yreve.nim
The folded edges of acrylic panels can present slight unevenness or air inclusions. It is
also possible for cleaning cloths to show black traces when cleaning rubber seals. Both
of these things are a result of the production process and not cause for complaint.
15
Page 18
Wartung Maintenance
D GB

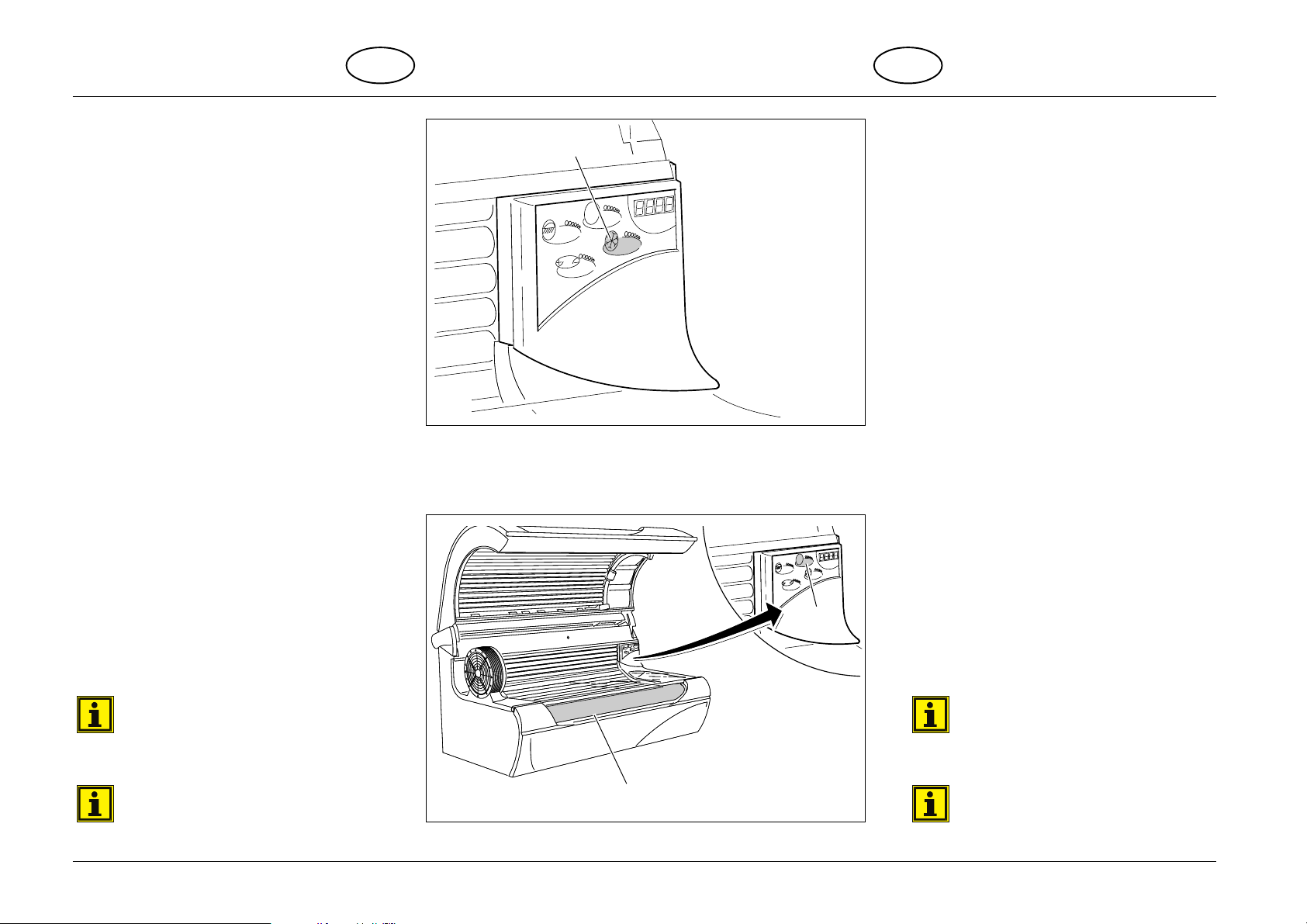

Service-Betrieb des Bräuners
Im Service-Betrieb können Betriebszustände des Bräu-
ners abgerufen und Parametereinstellungen vorge-
nommen werden.
●
Durch Drücken der Taste ( A ) außerhalb eines
Bräunungsvorganges länger als 5 Sekunden wird in
den Service-Betrieb geschaltet.
●
Im Display ( B ) erscheint die aktuelle Funktion (an-
gezeigt wird die Nummer der entsprechenden
Funktion) und der zugehörige Wert im Wechsel.
●
Das Durchtakten der einzelnen Anzeigen erfolgt
wiederum durch Drücken der Taste ( A ).
●
Die Änderung der Einstellungen ist in der nachfol-
genden Tabelle beschrieben.
Die Rückschaltung in den Ruhebetrieb er-
Fig. 09
folgt automatisch 30 Sekunden nach dem
letzten Tastendruck.
.rNnoitknuF
1tmasegnednutssbeirteB0
2
3
4
5
6tiezrhUredgnulletsniE
7
8
9eluäsokeDredtiezfuaL021
retliF
01
ednebielbreV
ednebielbreV
setäregamilK
ednebielbreV
neztes
-netsaTredo
rednednutssbeirteB
relhartskcurdredeiN-VU
rednednutssbeirteB
relhartskcurdhcoH-VU
sednednutssbeirteB
rednednutssbeirteB
fuaretemaraPellA
gnulletsniednurG
redo-lieTnovlhawsuA
gnutlahcsbattelpmoK
renuärbsthciseGred
etsaT(gnulletsniE-edoC
eidrüf)noitanibmok
gnugithcerebsgnaguZ
beirteB-ecivreSmuz
-niednurG
gnullets
005
005
0
05
)A(etsaT
"EdOC"egieznA
The sunbed in service mode
A
C
In service mode, the sunbed's various operating modes
can be called up and parameters preset.
●
Pressing and holding button ( A ) for more than 5
seconds outside the tanning period will switch the
START
STOP
B
sunbed to service mode.
●
The reference number of the current function and
its current setting will appear on display ( B )
alternately.
●
The individual functions can be paged through by
D
repeatedly pressing button ( A ).
●
The following table describes how the settings are
changed.
The unit will be switched back to stand-by
mode automatically, 30 seconds after the
last time the button is pressed.
gnulletsniErednrednÄ
nekcürd)C(etsaT
nekcürd)netuniM(
.nekcürd)C(etsaT
)"no":egieznA(na
)"FFo":egieznA(sua
/etsaTeuen("HCIS"egieznA
:treWnetlletsegnierovfuanezteskcüR
:setreWnetlletsegnierovsednrednÄ
nekcürd"-"redo"+"fua)D(etsaT
"-".wzb)nednutS("+"fua)D(etsaT
gnutlahcsbalieT=nekcürd"+"fua)D(etsaT
gnutlahcsbalieT=nekcürd"-"fua)D(etsaT
:).nim0441-1nov(setreWsednrednÄ
.nekcürd"-"redo"+"fua)D(etsaT
netlahtkcürdeggnalnednukeS
3noitanibmoknetsaT/etsaTethcsnüweG
)trehciepsegtsinoitanibmoknetsaT
.feRnoitcnuF
1sruohgnitarepolatoT0
2
3
4
5
6remitehtgnitteS
7
8
9
01
ffohctiws
gnithgil
-wolVUfosruoh
pmalerusserp
-hgihVUfosruoh
pmalerusserp
metsysgninoitidnoc
retlifrofsruoh
gnittestluafedot
rolaitrapgnitceleS
edoMecivreSot
gnitarepogniniameR
gnitarepogniniameR
-riafosruohgnitarepO
gnitarepogniniameR
sretemarapllanruteR
rennatlaicafetelpmoc
evitarocedfonoitaruD
ronottub(gnittesedoC
)noitanibmocnottub
sseccagnisirohtuarof
tluafeD
gnittes
005
005
0
05
)D(
021
)A(nottuB
sdnoces3
)noitanibmoc
)C(nottubsserP
)C(nottubsserP
"EdOC"yalpsiD
sgnittesgnignahC
:eulavtluafedotteseR
:eulavtluafedegnahC
)D(nottubno"-"ro"+"sserP
nottubno)setunim("-"dna)sruoh("+"sserP
)"no"swohsyalpsid(ffo
)"ffo"swohsyalpsid(ffo
)D(nottubno"-"ro"+"sserP
:).nim0441-1morf(eulavgnignahC
yek/yekwensevas("HCIS"yalpsiD
-hctiwslaitrapnosnrut=)D(nottub"+"sserP
-hctiwslaitrapffosnrut=)D(nottub"-"sserP
rofnwodnoitanibmocyek/yekdetcelesdloH
16
Page 19
Wartung Maintenance
D GB

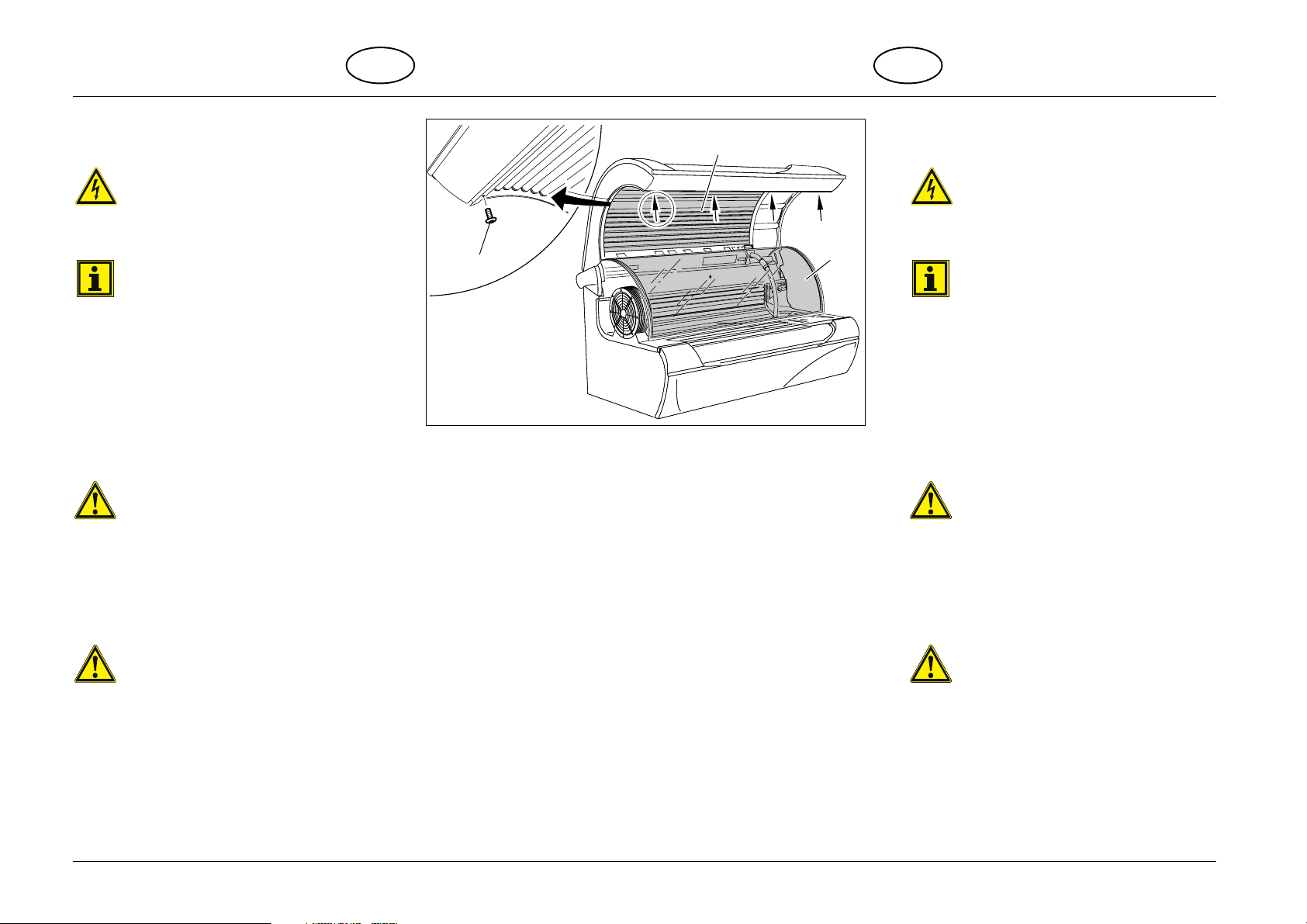

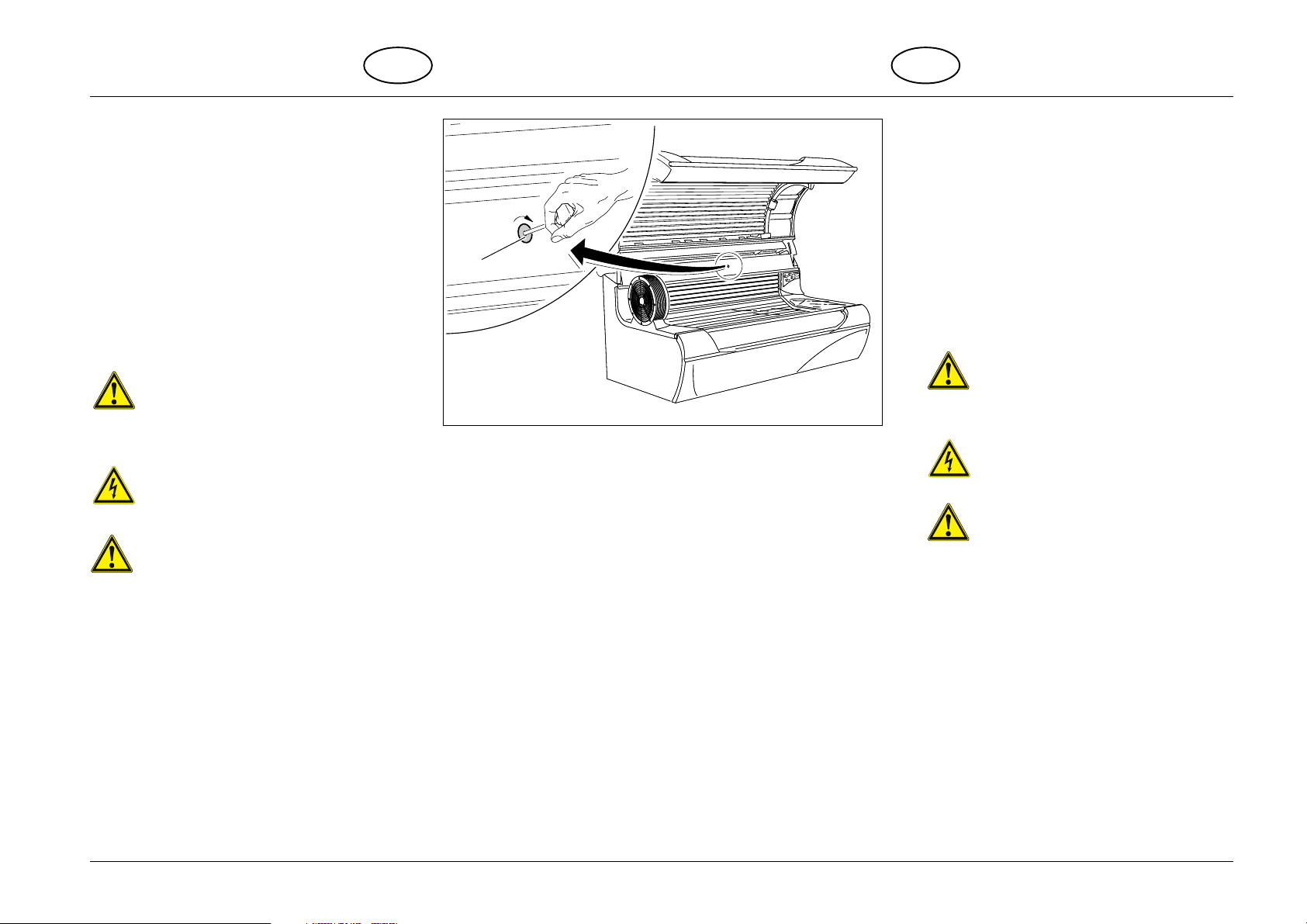

Service-Stellung des Oberteils
Um Wartungsarbeiten durchzuführen, kann das Ober-
teil weiter nach oben geschwenkt und arretiert wer-
den. Dadurch wird das Reinigen und Wechseln der
UV-Strahler erleichtert und ein ungewolltes Herunter-
klappen des Oberteils verhindert.
●
Schloß ( A ) mit passendem Innensechskant-
schlüssel nach rechts drehen.
●
Oberteil weiter nach oben schwenken und Schloß
( A ) zurückfedern lassen.
●
Oberteil nach oben schwenken, bis es einrastet.
Achtung!
Vor Beginn der Wartungsarbeiten sicherstel-
len, daß das Oberteil in seiner Service-Stel-
lung richtig eingerastet ist!
Vorsicht, elektrische Spannung!
Den Bräuner in Service-Stellung nicht ein-
schalten!
Achtung!
Quetsch- und Schergefahr!
In Service-Stellung nicht in den Scharnier-
bereich greifen!
●
Zum Lösen des Oberteils aus der Service-Stellung
Schloß ( A ) nach rechts verdrehen und Oberteil
wieder herunterschwenken.
A
Fig. 10
Servicing position of the canopy
In order to service the canopy, it can be further raised
and locked in position. This facilitates cleaning and
changing the UV lamps and prevents the canopy
inadvertently dropping.
●
Turn the lock ( A ) with a correctly sized socket
head wrench.
●
Raise the canopy further and allow lock ( A ) to
spring back into place.
●
Raise the canopy further until it locks in position.
Warning!
Before starting maintenance work, make
sure that the canopy is correctly locked in
the servicing position.
Caution - Live Components!
Do not switch the sunbed on when it is in
the servicing position.
Warning!
Risk of injury! Keep your hands well clear of
the hinges when the canopy is in the
servicing position.
●
To release the canopy from the servicing position,
turn lock ( A ) clockwise and lower the canopy.
17
Page 20
Wartung Maintenance
D GB
UV-Niederdruckstrahler im Unterteil reinigen/
wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
Beim Reinigen bzw. Wechseln der UV-
Niederdruckstrahler sollten die Starter auf
Defekte hin überprüft und ggf. ausgewech-
selt werden.
●
Oberteil in Service-Stellung bringen.
●
Innensechskantschlüssel in die Bohrung drücken,
um die Arretierung des Halters ( D ) zu lösen.
●
Schrauben ( E ) am Kopf- und Fußende des Bräu-
ners lösen.
●
Liegenscheibe ( A ) anheben und einhängen.
●
Lampenabdeckung ( B ) abnehmen bzw. nach hin-
ten umklappen (bei Bräunern mit Klimagerät).
●
Falls vorhanden Zwischenscheibe ( C ) abheben.
●
UV-Niederdruckstrahler herausnehmen und reini-
gen bzw. wechseln.
Achtung!
Nur Originalteile des gleichen Typs verwen-
den! Bei Verwendung von anderen Teilen er-
lischt die CE-Konformität!
Achtung!
Beim Anschrauben der Schrauben ( E ) dar-
auf achten, diese nicht zu verkanten!
Die Schrauben müssen leicht einzudrehen
sein.
D
E
Fig. 11
C
B
A

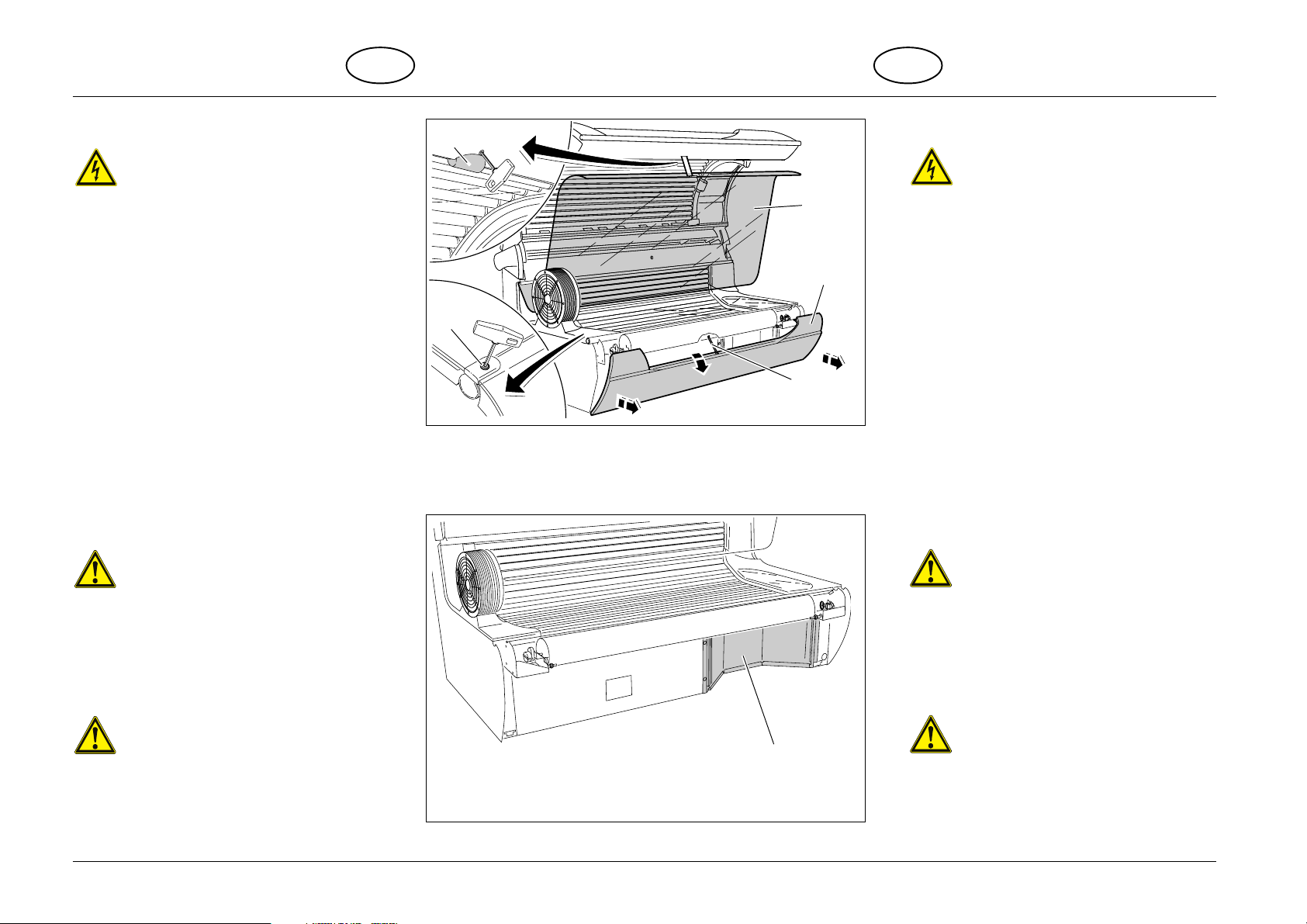

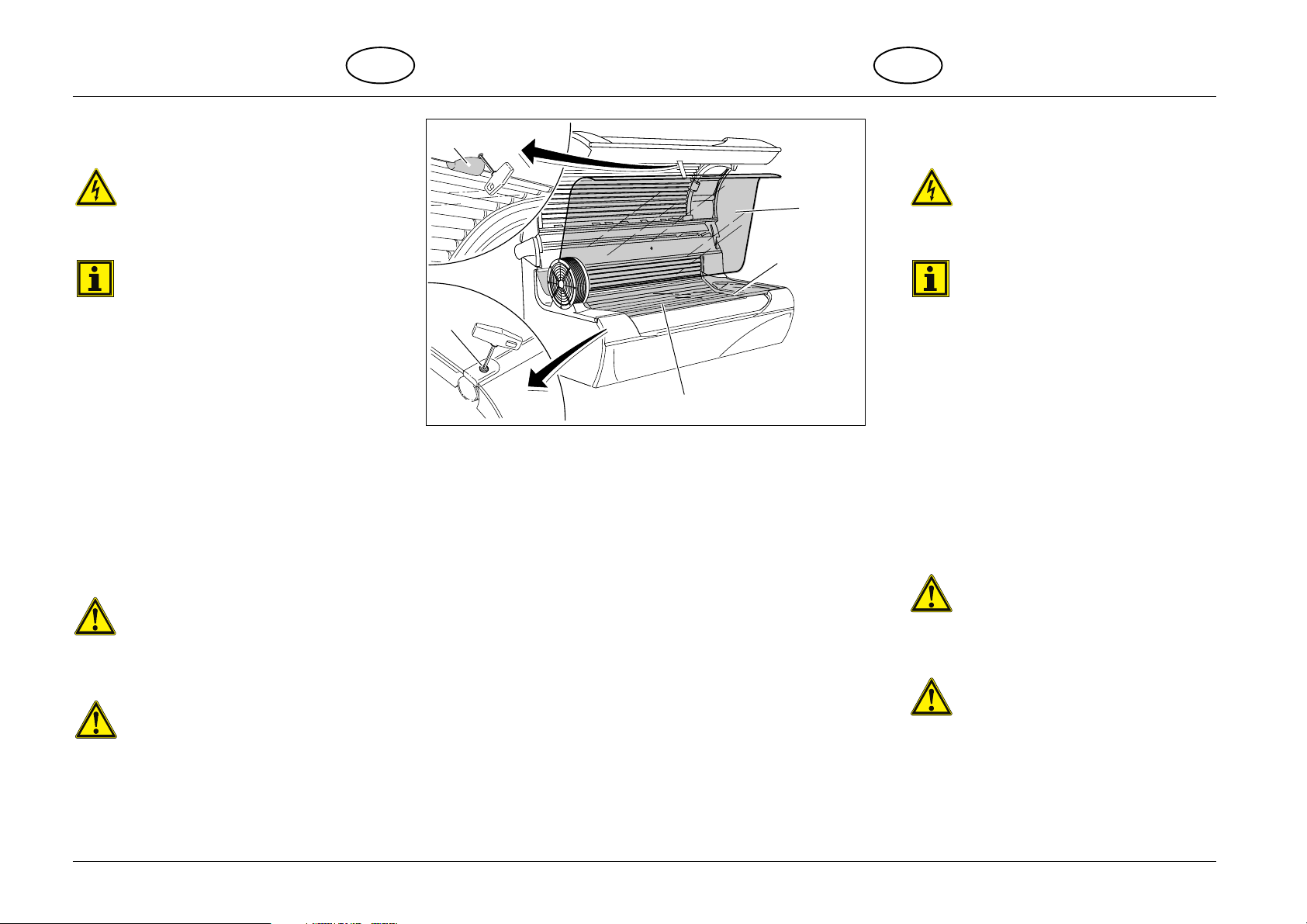

Cleaning / replacing UV low-pressure lamps in
the base
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
When cleaning or replacing the UV low-
pressure lamps, the starters should be
checked and if necessary replaced.
●
Raise the canopy into the servicing position.
●
Push Allen key into drilled hole to release
mechanism that locks retainer ( D ).
●
Remove screws ( E ) at head and foot end of
sunbed.
●
Raise and lock the base top panel ( A ).
●
Remove lamp cover ( B ) or raise and fold it back
(on sunbeds with air-conditioning systems).
●
Remove partition ( C ) if fitted.
●
Take out and clean or replace the UV low-pressure
lamps.
Warning!
Only use original parts of the same type!
The use of other components will invalidate
CE compliance.
Warning!
When fitting screws ( E ) be sure not to cross
threads. Screws must turn in easily.
18
Page 21
Wartung Maintenance
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
D GB
●
Installation follows the same procedure but in
reverse order.
A
Achtung!
Die UV-Niederdruckstrahler mit der Beschrif-
tung zum Fußende hin einsetzen und um
90° (¼ Umdrehung) in die Rasterung dre-
hen, so daß die Schrift auf der sichtbaren
Seite der UV-Niederdruckstrahler liegt.
Dabei die UV-Niederdruckstrahler nicht nach
der Schrift ausrichten, Kontakt besteht nur in
der 90°-Stellung.
Warning!
Fit the UV low-pressure lamps with the
lettering at the foot-end and rotate them
90° (1/4 turn) to lock, so that the lettering
finishes on the visible side of the UV lamp.
Do not align the lamp with the lettering;
electrical contact is only made when the
lamp is in the 90° position.
Achtung!
Beim Einbau der Zwischenscheibe ( A ) auf
die richtige Einbaulage achten!
Fig. 12
Warning!
Ensure that the partition ( A ) is correctly
refitted.
19
Page 22
Wartung Maintenance
D GB
UV-Niederdruckstrahler im Oberteil reinigen/
wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
Beim Reinigen bzw. Wechseln der UV-
Niederdruckstrahler sollten die Starter auf
Defekte hin überprüft und ggf. ausgewech-
selt werden.
●
Die 4 Schrauben ( A ) mittels Innensechskant-
schlüssel herausdrehen.
●
Acrylscheibe ( B ) nach unten klappen und vorsich-
tig auf dem Unterteil ablegen.
●
UV-Niederdruckstrahler ( C ) herausnehmen und
reinigen bzw. wechseln.
Achtung!
Nur Originalteile des gleichen Typs verwen-
den! Bei Verwendung von anderen Teilen er-
lischt die CE-Konformität!
Fig. 13
A
C
B
Cleaning / replacing UV low-pressure lamps in
the canopy
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
When cleaning or replacing the UV low-
pressure lamps, the starters should be
checked and if necessary replaced.
●
Undo the 4 screws ( A ) using a socket wrench.
●
Lower the acrylic panel ( B ) carefully onto the base.
●
Take out and clean, or replace, the UV low-pressure
lamps ( C ).
Warning!
Only use original parts of the same type!
The use of other components will invalidate
CE compliance.
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
Achtung!
Die UV-Niederdruckstrahler mit der Beschrif-
tung zum Fußende hin einsetzen und um
90° (¼ Umdrehung) in die Rasterung dre-
hen, so daß die Schrift auf der sichtbaren
Seite der UV-Niederdrucklampe liegt. Dabei
die UV-Niederdruckstrahler nicht nach der
Schrift ausrichten, Kontakt besteht nur in der
90°-Stellung!
20
●
Installation follows the same procedure but in
reverse order.
Warning!
Fit the UV low-pressure lamps with the
lettering at the foot-end and rotate them
90° (1/4 turn) to lock, so that the lettering
finishes on the visible side of the UV lamp.
Do not align the lamp with the lettering;
electrical contact is only made when the
lamp is in the 90° position.
Page 23
Wartung Maintenance
D GB
UV-Hochdrucklampen wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
●
Die 4 Schrauben ( A ) mittels Innensechskant-
schlüssel herausdrehen.
●
Acrylscheibe ( B ) nach unten klappen und vorsich-
tig auf dem Unterteil ablegen.
●
Schrauben ( A ) mittels Innensechskantschlüssel
herausdrehen.
●
Entsprechende Blenden ( B ) ausklappen und nach
rechts herausziehen.
Fig. 14
A
B
B

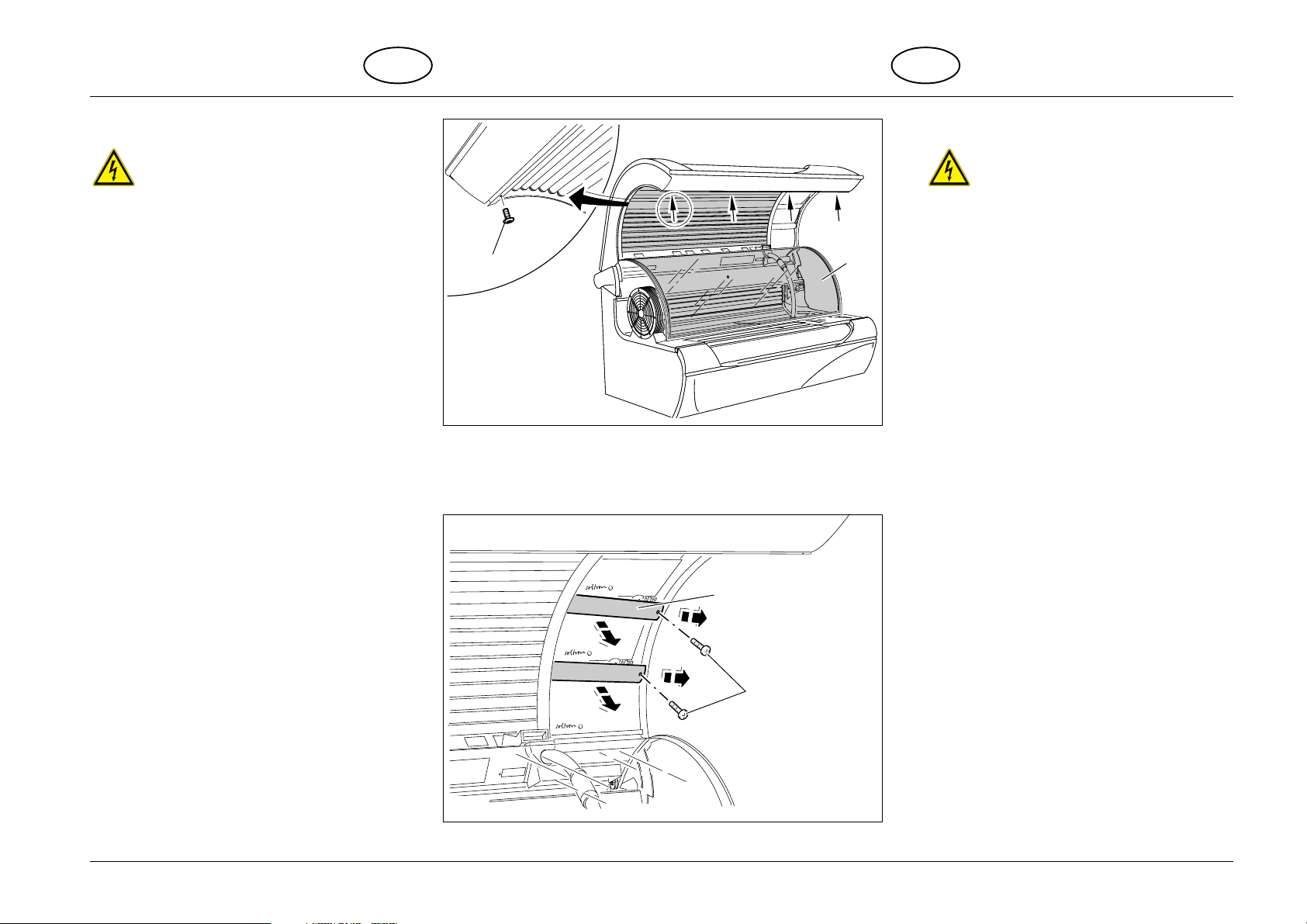

Changing UV high-pressure lamps
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
●
Undo the 4 screws ( A ) using a socket wrench.
●
Lower the acrylic panel ( B ) carefully onto the base.
●
Undo the screws ( A ) using a socket wrench.
●
Remove the covers ( B ) pulling them out and to
the right.
Fig. 15
A
21
Page 24
Wartung Maintenance
●
Filterscheibe ( A ) festhalten, Drehverschlüsse ( B )
so verdrehen, daß die Filterscheibe ( A ) herausge-
nommen werden kann.
●
Die Filterscheibe ( A ) herausnehmen und ggf. reini-
gen bzw. wechseln.
D GB
●
●

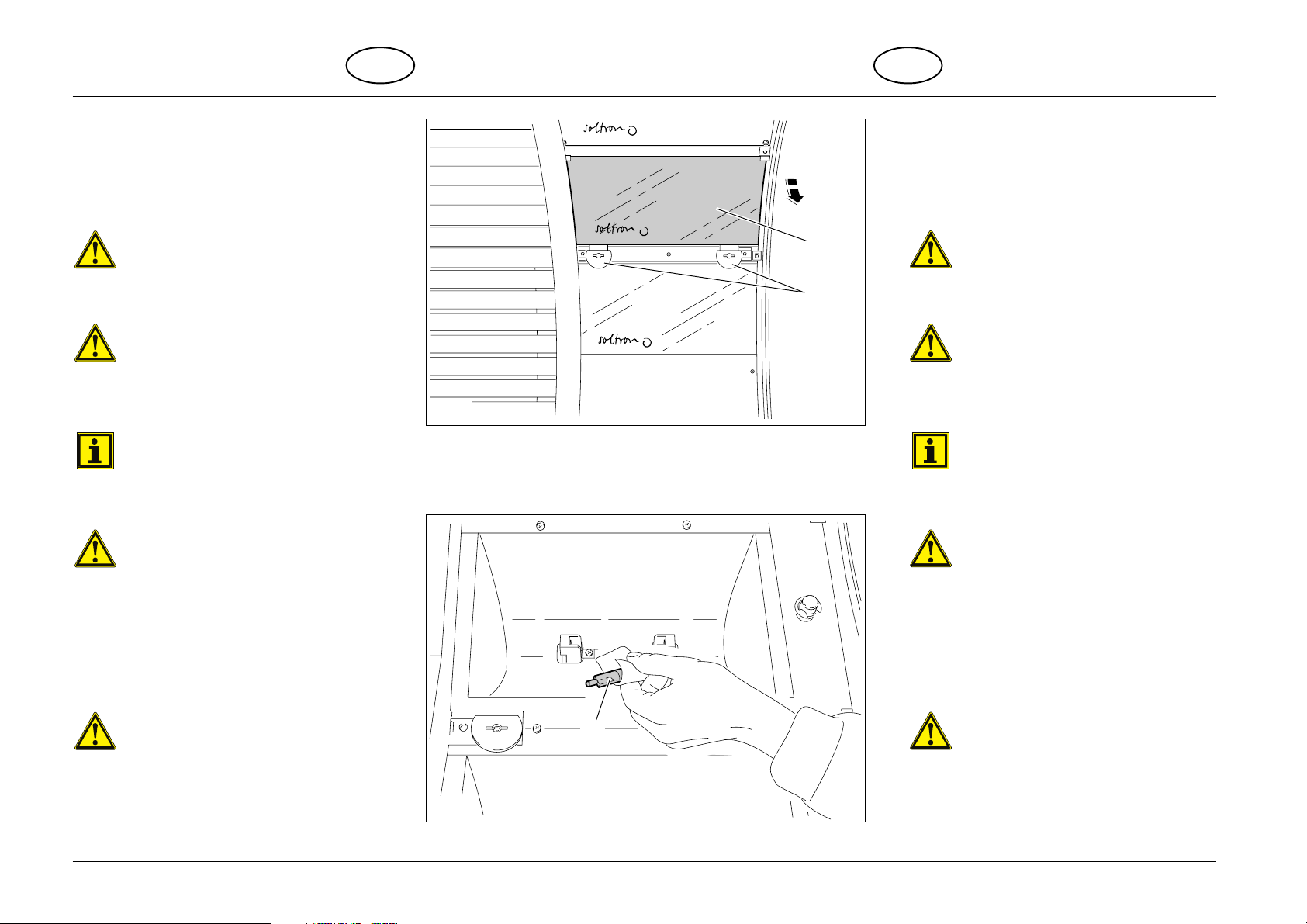

Holding the filter panel ( A ), turn the retainers ( B )
until they clear the edge of the panel ( A ).
Take out and clean or replace the filter panel ( A ).
Achtung!
Gefahr von Beschädigung der Filterscheiben!
Keine scheuermittelhaltigen Reinigungsmittel
verwenden!
Achtung!
Nur Originalteile des gleichen Typs verwen-
den!
Bei Verwendung von anderen Teilen erlischt
die CE-Konformität.
Der Ausbau der anderen Filterscheiben er-
folgt nach den gleichen Arbeitsschritten.
Achtung!
Der Glaskolben des UV-Hochdruckstrahlers
( A ) darf nicht mit bloßen Fingern berührt
werden! Verunreinigungen müssen mit Spi-
ritus sorgfältig gereinigt werden.
●
UV-Hochdruckstrahler ( A ) in Längsrichtung gegen
die federnd gelagerte Fassung drücken und heraus-
nehmen.
Fig. 16
A
B
Warning!
The filter panels can be easily damaged! Do
not use an abrasive cleaning substance!
Warning!
Only use original parts of the same type!
The use of other components will invalidate
CE compliance.
The remaining filter panels are removed in
the same way.
Warning!
The glass envelope of the UV high-pressure
lamp ( A ) must not be touched with bare
fingers! Any marks must be carefully
removed with methylated spirit!
●
Press the UV high-pressure lamp ( A ) sideways
against the spring pressure and lift it out.
22
Achtung!
Nur Originalteile des gleichen Typs verwen-
den! Bei Verwendung von anderen Teilen er-
lischt die CE-Konformität!
Fig. 17
A
Warning!
Only use original parts of the same type!
The use of other components will invalidate
CE compliance.
Page 25
Wartung Maintenance
D GB

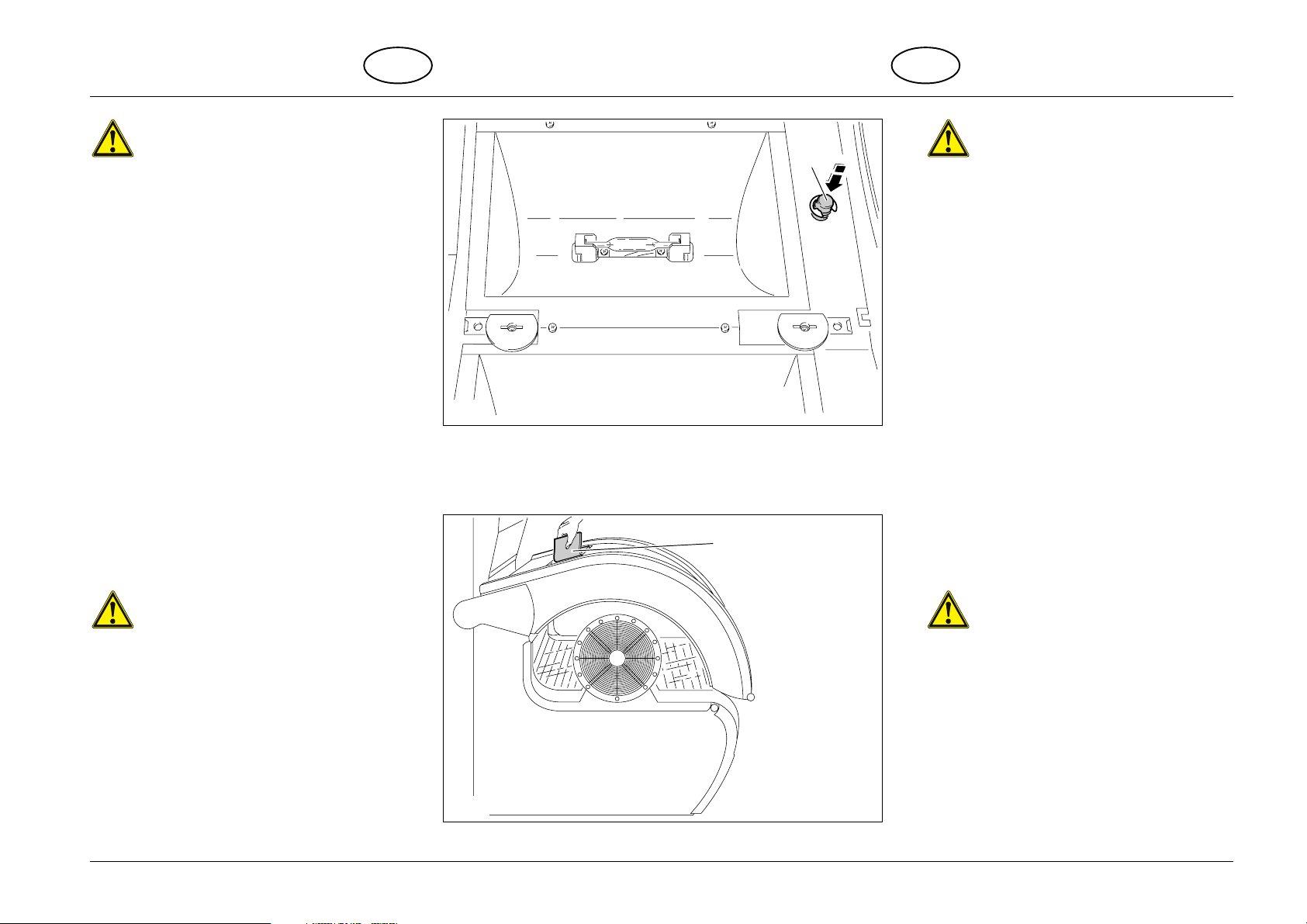

Achtung!
Vor dem Einbau der Filterscheiben die Funk-
tion des Sicherungsschalters überprüfen!
●
Prüfen, ob der Stift ( A ) nach dem Eindrücken
selbstständig durch Federkraft wieder zurück-
springt.
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
Filtermatte im Oberteil wechseln
●
Beide Filtermatten ( A ) herausnehmen und wech-
seln.
Fig. 18
A
A
Warning!
Check the function of the safety switch
before installing the filter panels.
●
Check that pin ( A ) automatically springs back
when pressed and released.
●
Installation follows the same procedure but in
reverse order.

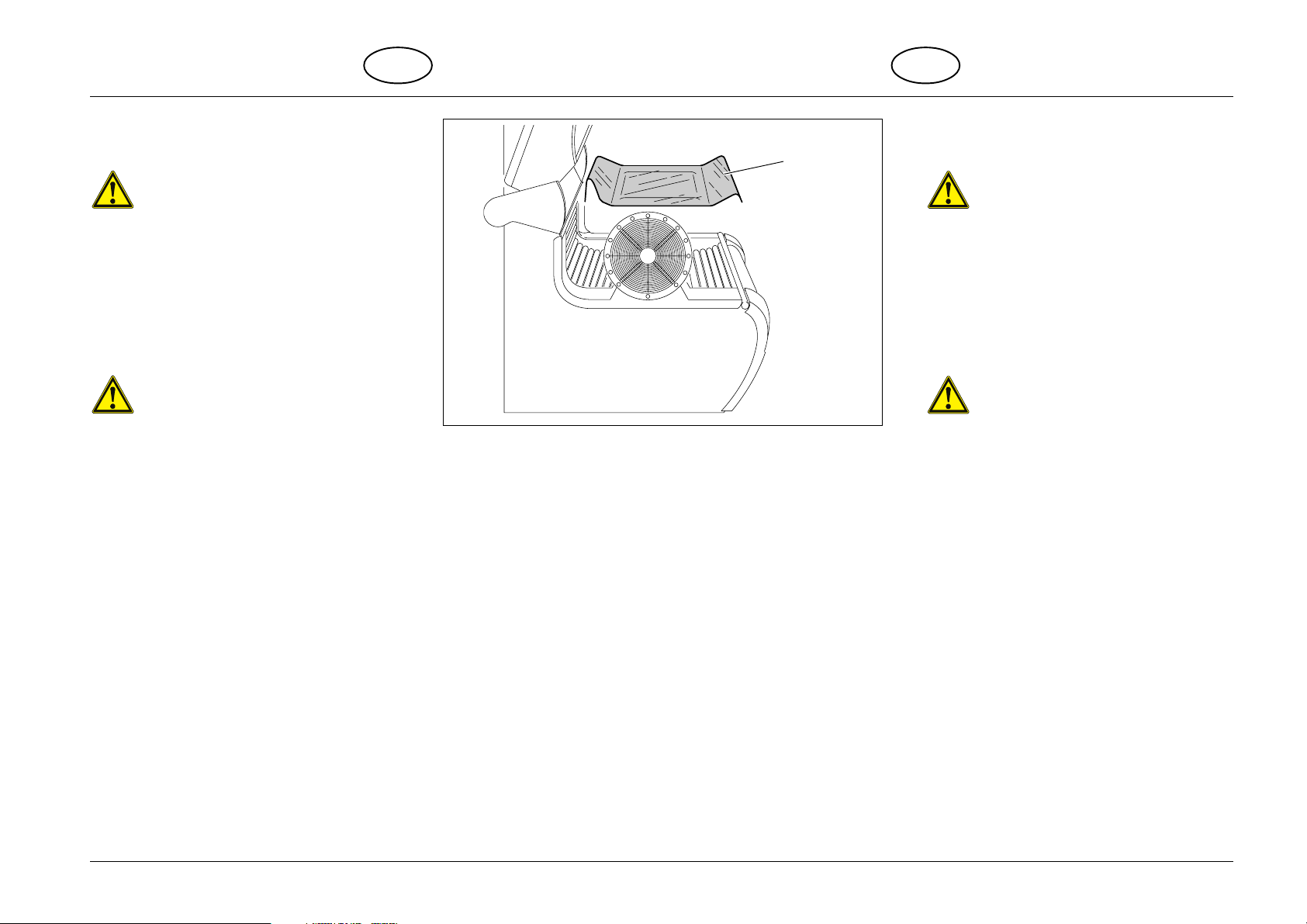

Changing the filter pad in the canopy
●
Remove and replace both filter pads ( A ).
Achtung!
Nur Originalteile des gleichen Typs verwen-
den! Bei Verwendung von anderen Teilen er-
lischt die CE-Konformität!
Warning!
Only use original parts of the same type!
The use of other components will invalidate
CE compliance.
Fig. 19
23
Page 26
Wartung Maintenance
D GB
Filtermatte im Unterteil wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
●
Oberteil in Service-Stellung bringen.
●
Innensechskantschlüssel in die Bohrung drücken,
um die Arretierung des Halters ( D ) zu lösen.
●
Schrauben ( E ) am Kopf- und Fußende des Bräu-
ners lösen.
●
Liegenscheibe ( A ) anheben und einhängen.
●
Frontblende ( B ) leicht anheben und nach vorne
klappen.
●
Haltegurt ( C ) aushängen und Frontblende ( B )
nach vorne abnehmen.
●
Filtermatte ( F ) herausnehmen und wechseln.
Achtung!
Nur Originalteile des gleichen Typs verwen-
den! Bei Verwendung von anderen Teilen er-
lischt die CE-Konformität!
D
E
Fig. 20
C
A
B

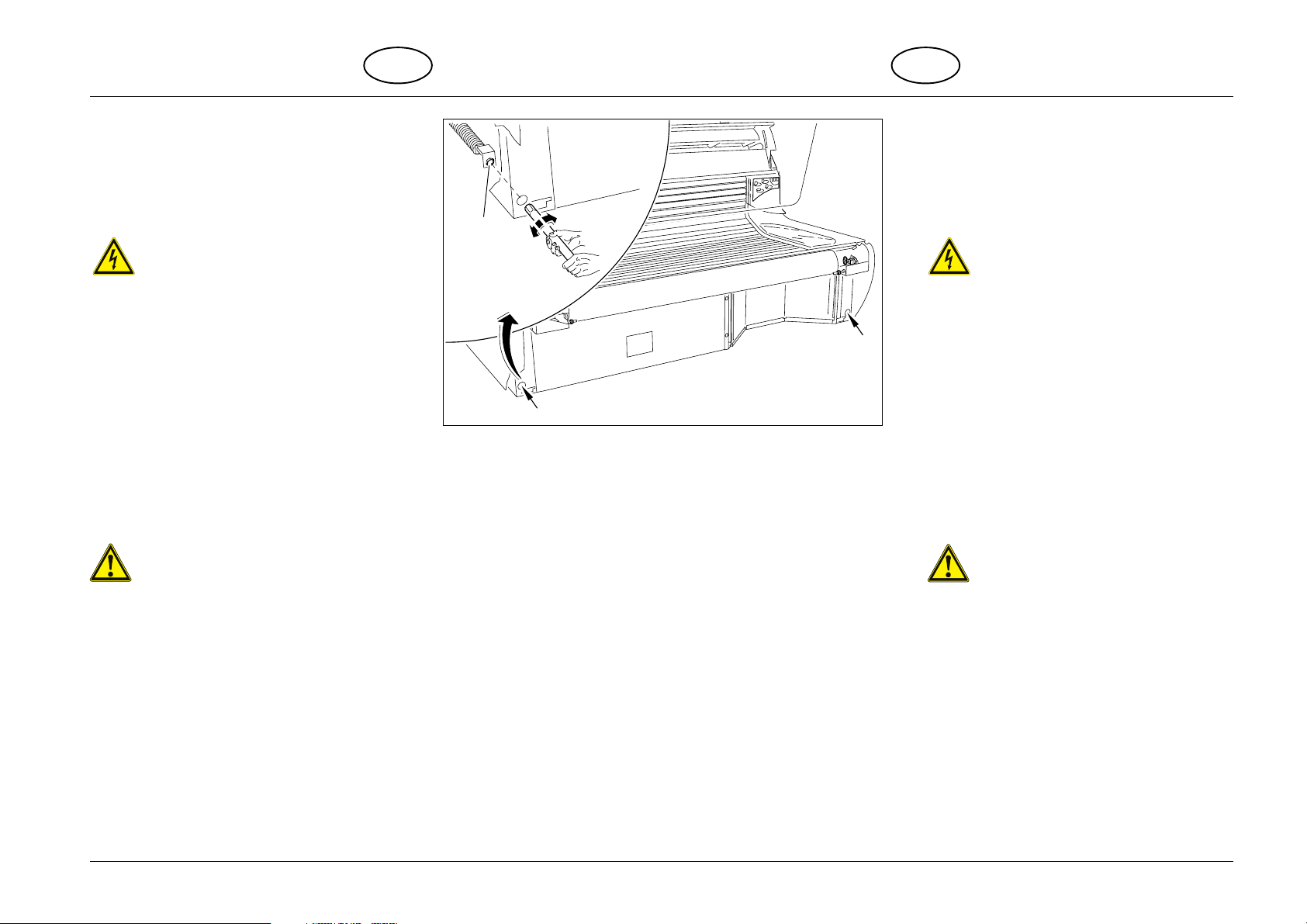

Changing the filter pad in the base
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
●
Raise the canopy into the servicing position.
●
Push Allen key into drilled hole to release
mechanism that locks retainer ( D ).
●
Remove screws ( E ) at head and foot end of
sunbed.
●
Raise and secure the base top panel ( A ).
●
Raise the front panel ( B ) slightly and fold it
forwards.
●
Unhook the retaining strap ( C ) and lift the front
panel ( B ) clear.
●
Remove and replace the filter pad ( F ).
Warning!
Only use original parts of the same type!
The use of other components will invalidate
CE compliance.
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
Achtung!
Beim Anschrauben der Schrauben ( E ) dar-
auf achten, diese nicht zu verkanten!
Die Schrauben müssen leicht einzudrehen
sein.
24
Fig. 21
F
●
Installation follows the same procedure but in
reverse order.
Warning!
When fitting screws ( E ) be sure not to cross
threads. Screws must turn in easily.
Page 27
Wartung Maintenance
D GB

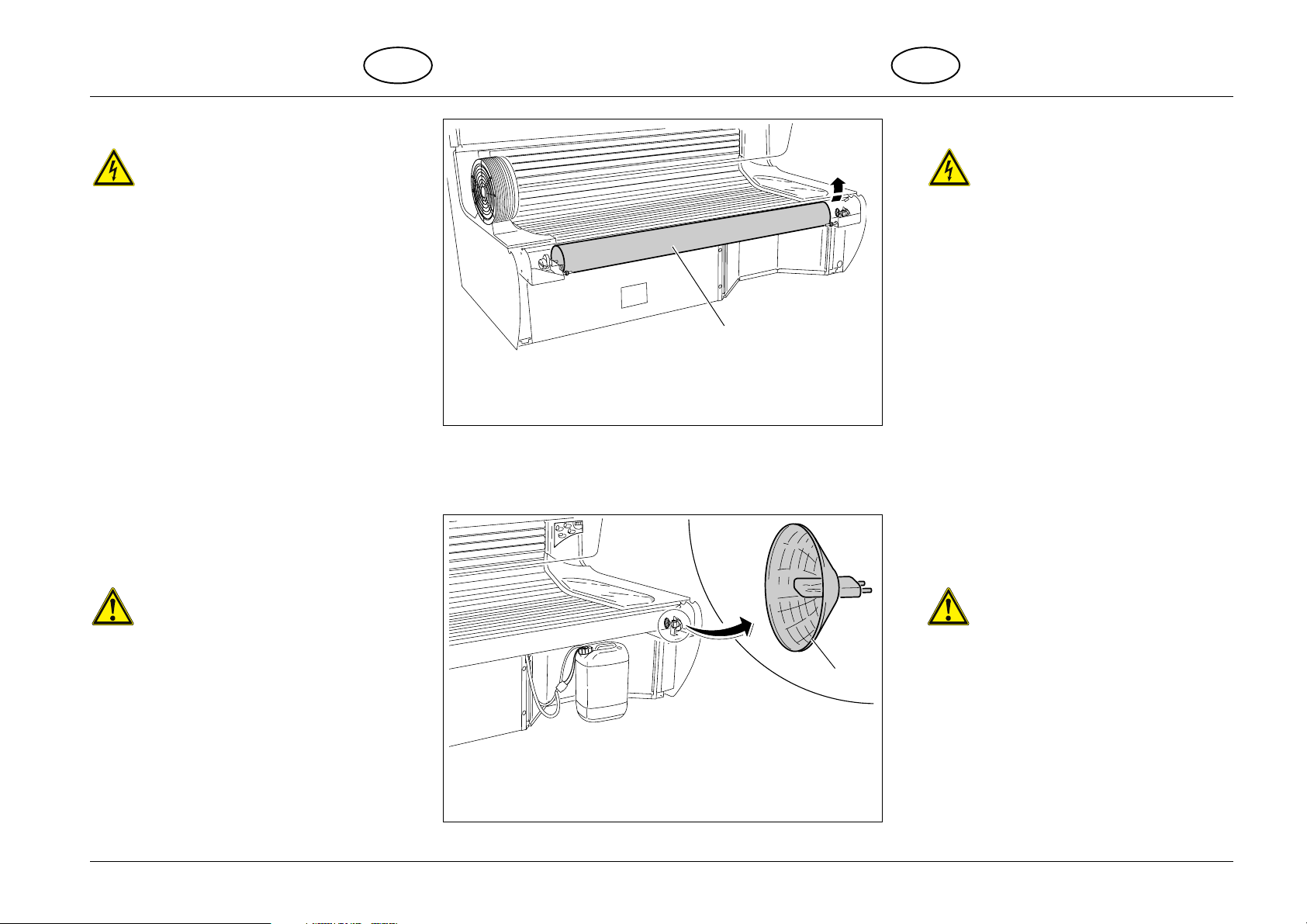

Dekobeleuchtung wechseln
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
●
Oberteil in Service-Stellung bringen.
●
Arretierung des Halters der Liegenscheibe lösen
und Halter ausfahren.
●
Schrauben der Liegenscheibe am Kopf- und Fußen-
de des Bräuners lösen.
●
Liegenscheibe anheben und einhängen.
●
Frontblende leicht anheben und nach vorne klap-
pen.
●
Haltegurt aushängen und Frontblende nach vorne
abnehmen.
●
Dekosäule ( A ) an der Kopfseite anheben und her-
ausnehmen.
●
Halogenlampe ( A ) aus ihrer Halterung herauszie-
hen und gegen eine Lampe des gleichen Typs aus-
tauschen.
Fig. 22
A
Changing the decorative lighting
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
●
Raise the canopy into the servicing position.
●
Release mechanism that locks base acrylic retainer
and draw out retainer.
●
Remove base acrylic screws at head and foot end of
sunbed.
●
Raise and secure the base top panel.
●
Raise the front panel slightly and fold it forwards.
●
Unhook the retaining strap and lift the front panel
clear.
●
Raise the decorative lighting tube ( A ) at the head
end and remove it.
●
Pull the halogen lamp ( A ) out of its holder and
replace it with a lamp of the same type.
Achtung!
Der Glaskolben der Halogenlampe ( A ) darf
nicht mit bloßen Fingern berührt werden!
Verunreinigungen müssen mit Spiritus sorg-
fältig gereinigt werden.
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
Fig. 23
A
Warning!
The glass envelope of the UV high-pressure
lamp ( A ) must not be touched with bare
fingers! Any marks must be carefully
removed with methylated spirit!
●
Installation follows the same procedure but in
reverse order.
25
Page 28
Wartung Maintenance
D GB

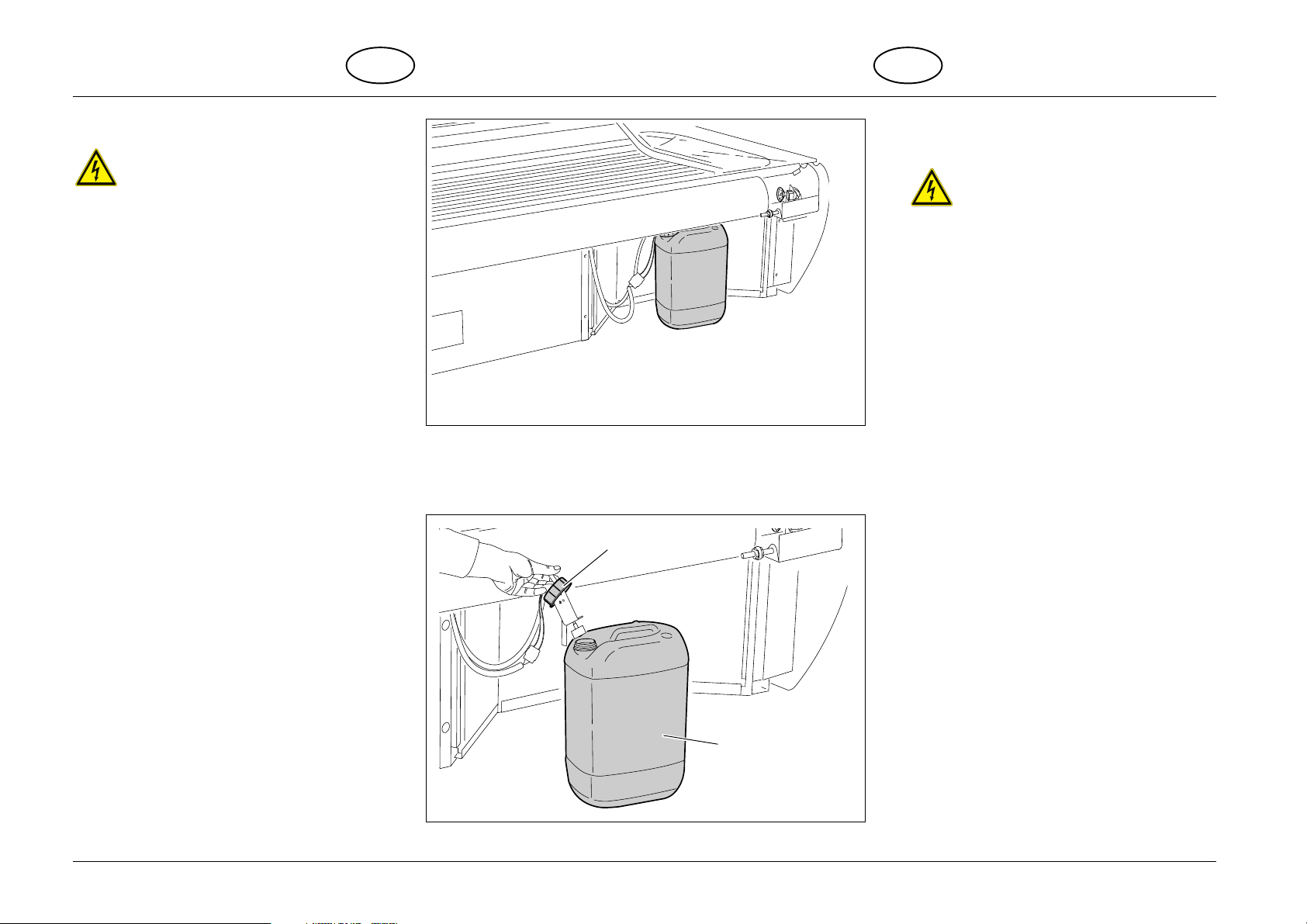

Kondensatbehälter des Klimageräts entleeren
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
●
Oberteil in Service-Stellung bringen.
●
Arretierung des Halters der Liegenscheibe lösen und
Halter ausfahren.
●
Schrauben der Liegenscheibe am Kopf- und Fußen-
de des Bräuners lösen.
●
Liegenscheibe anheben und einhängen.
●
Frontblende leicht anheben und nach vorne klap-
pen.
●
Haltegurt aushängen und Frontblende nach vorne
abnehmen.
●
Verschluß ( A ) aufschrauben und herausziehen.
●
Kondensatbehälter ( B ) entleeren.
Fig. 24
A
Draining the air-conditioning condensation
canister
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
●
Raise the canopy into the servicing position.
●
Release mechanism that locks base acrylic retainer
and draw out retainer.
●
Remove base acrylic screws at head and foot end of
sunbed.
●
Raise and secure the base top panel.
●
Raise the front panel slightly and fold it forwards.
●
Unhook the retaining strap and lift the front panel
clear.
●
Unscrew and remove the cap ( A ).
●
Drain the canister ( B ).
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
26
Fig. 25
B
●
Installation follows the same procedure but in
reverse order.
Page 29
Wartung Maintenance
D GB
Hebemechanik des Oberteils einstellen
Das Oberteil des Bräuners soll leichtgängig zu bewe-
gen sein und in seiner oberen und unteren Position
verharren. Um dies zu erreichen müssen die Federn
der Hebemechanik entsprechend eingestellt werden.
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
●
Oberteil in Service-Stellung bringen.
●
Arretierung des Halters der Liegenscheibe lösen
und Halter ausfahren.
●
Schrauben der Liegenscheibe am Kopf- und Fußen-
de des Bräuners lösen.
●
Liegenscheibe anheben und einhängen.
●
Frontblende leicht anheben und nach vorne klap-
pen.
●
Haltegurt aushängen und Frontblende nach vorne
abnehmen.
Warnung!
Verletzungsgefahr durch herunter-
schlagendes Oberteil! Vorspannung der
Hebemechanik gleichmäßig an Kopf- und
Fußende des Bräuners in kleinen Schritten
verstellen.
A
Fig. 26
A
A
Adjusting the canopy lifting mechanism
The sunbed canopy should move smoothly and easily
and remain in position when fully raised or lowered.
This action is achieved by correctly setting the springs
in the lifting mechanism.
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
●
Raise the canopy into the servicing position.
●
Release mechanism that locks base acrylic retainer
and draw out retainer.
●
Remove base acrylic screws at head and foot end of
sunbed.
●
Raise and secure the base top panel.
●
Raise the front panel slightly and fold it forwards.
●
Unhook the retaining strap and lift the front panel
clear.
Danger!
If the canopy suddenly drops, it can cause
serious injury! Tighten the counterbalancing
springs of the lifting mechanism at both
ends of the sunbed, working alternately in
small increments.
●
Schrauben ( A ) an Kopf- und Fußende des Bräu-
ners nach links drehen, falls das Oberteil nicht in
der unteren Position verharrt.
●
Schrauben ( A ) an Kopf- und Fußende des Bräu-
ners nach rechts drehen, falls das Oberteil sich nur
schwer hochklappen läßt.
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
●
Turn the screws ( A ) at the head and foot ends of
the sunbed anti-clockwise if the canopy does not
remain in the fully lowered position.
●
Turn the screws ( A ) at the head and foot ends of
the sunbed clockwise if the canopy is heavy to lift.
●
Installation follows the same procedure but in
reverse order.
27
Page 30
Wartung Maintenance
D GB

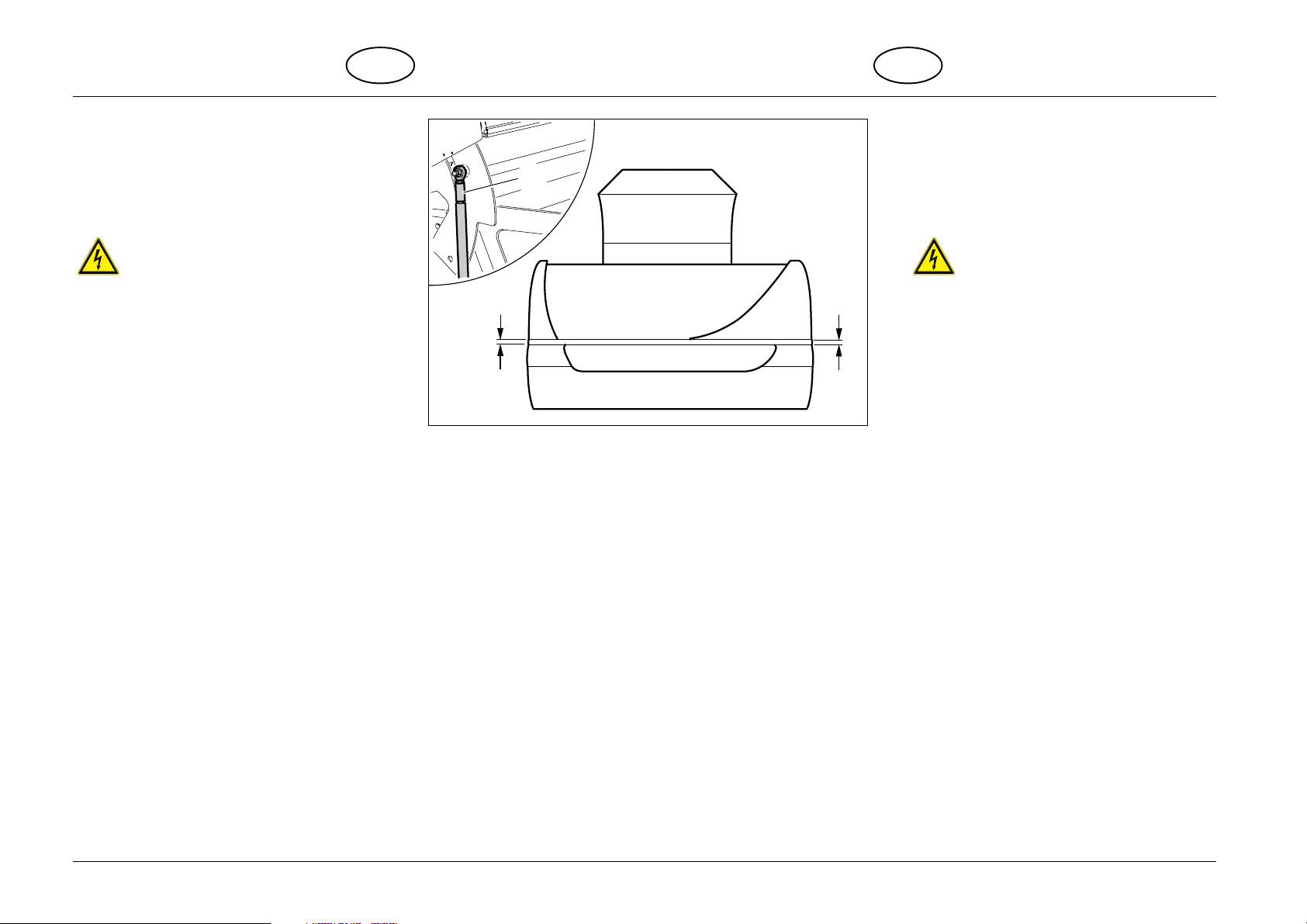

Oberteil ausrichten
Das Oberteil des Bräuners soll in geschlossenem Zu-
stand auf seiner ganzen Länge gleichmäßig im Ab-
stand von 40 mm oberhalb des Bräunerunterteils ste-
hen.
Vorsicht, elektrische Spannung!
Vor dem Öffnen den Bräuner spannungsfrei
schalten und gegen Wiedereinschalten si-
chern!
●
Oberteil in Service-Stellung bringen.
●
Arretierung des Halters der Liegenscheibe lösen
und Halter ausfahren.
●
Schrauben der Liegenscheibe am Kopf- und Fußen-
de des Bräuners lösen.
●
Liegenscheibe anheben und einhängen.
●
Frontblende leicht anheben und nach vorne klap-
Fig. 27
pen.
●
Haltegurt aushängen und Frontblende nach vorne
abnehmen.
●
Seitenteile demontieren.
●
Zwischenstück ( A ) an Kopf- und Fußende des
Bräuners so verdrehen, daß bei heruntergeklapp-
tem Oberteil auf der ganzen Länge ein Abstand
von 40 mm zum Unterteil des Bräuners beteht.
●
Der Zusammenbau des Bräuners erfolgt in umge-
kehrter Reihenfolge.
A
40 mm
40 mm
Aligning canopy
When closed, the sunbed canopy must be positioned
throughout its entire length at a distance of 40 mm
above the sunbed base.
Caution - Live Components!
Before opening the sunbed, disconnect the
power supply and ensure that it cannot be
inadvertently switched back on!
●
Raise the canopy into the servicing position.
●
Release mechanism that locks base acrylic retainer
and draw out retainer.
●
Remove base acrylic screws at head and foot end of
sunbed.
●
Raise and secure the base top panel.
●
Raise the front panel slightly and fold it forwards.
●
Unhook the retaining strap and lift the front panel
clear.
●
Remove side sections.
●
Turn intermediate section ( A ) at head and foot
end of sunbed so that when canopy is lowered it is
positioned throughout its entire length at a distance
of 40 mm from sunbed base.
●
Installation follows the same procedure but in
reverse order.
28
Page 31
Fehlerbehebung Troubleshooting
GBD
Störanzeigen im Display
Auf dem Display werden im Fall einer Störung Fehlercodes zur leichteren Lokalisierung der Fehler-
ursache angezeigt. Tritt eine Störung auf, erscheint einer der nachfolgenden Fehlercodes blinkend
im Display. Treten mehrere Fehler auf, werden die Fehlermeldungen im Wechsel angezeigt.
egieznAgnurötS
100EllovretlähebtasnednoK
200EepmuptasednoKgnurötS
010ErenuärbsthciseGgnurehcisrutarepmeT
110ElietrebOmignurehcisrutarepmeT
210ElietretnUmignurehcisrutarepmeT
410ErelhüfrutarepmetmuaR
320ElietrebOrenuärbsthciseGebiehcsretliF
030ElietrebOebiehcslyrcAretlahcsnebiehcS
130E)lietretnUebiehcslyrcA(ebiehcsnegeiLretlahcsnebiehcS
Error messages displayed
In the event of a fault, an error message will appear on the display to assist you in tracing the
cause. If a fault occurs, one of the following error codes will be flashed up. If several faults occur
simultaneously, the error codes will appear alternately.
yalpsiDtluaF
100EllufretsinacnoitasnednoC
200EtluafpmupnoitasnednoC
010ErennatlaicafnilortnocytefaserutarepmeT
110EyponacnilortnocytefaserutarepmeT
210EesabnilortnocytefaserutarepmeT
410ErosneserutarepmetmooR
320EyponacnilenapretlifrennatlaicaF
030ElenapyponaccilyrcanihctiwS
130E)lenapesabcilyrca(lenappotesabnihctiwS
001EnettirhcsrebütieztlahcsbatoN
Die Fehlerbehebung wird durch Drücken der Start-Stop-Taste quittiert.
Bei Temperaturstörung (Fehlercodes E010, E011, E012) muß die Funktion der Lüfter
überprüft werden.
001Ededeecxeemitffo-hctiwsycnegremE
The error message is cancelled by pressing the start/stop button.
In case of temperature fault (fault codes E010, E011, E012) check funktion of fans.
29
Page 32
Fehlerbehebung Troubleshooting
D
GB
Weitere Störungen
gnurötSehcasrUgnubeheB
retfüLdnurelhartS-VU
iebhcisnetlahcs
-tratSredgnugitäteB
.niethcinetsaT-potS
-VUrelhartSnrekcalftkefedretratSnleshcewretratS
ßiehuzdriwtäreGtztumhcsrevnettamretliF
-VUererhemredoeniE
kcurdredeiNrelharts
thcinnethcuel
-VUererhemredoeniE
relhartskcurdhcoH
cuelh thcinnet
gnussaF
tkefed
gnussaF
tkefed
gnunnapSenieK
nednahrov
redgnutfültnEdnu-eB
dnehciersuathcinenibaK
kcurdredeiN-VUrelharts
rednigithcirthcin
kcurdredeiN-VUrelharts
kcurdhcoH-VUrelharts
rednigithcirthcin
kcurdhcoH-VUrelharts
tkefedtäregdnüZ
bo,nefürprebÜ
-ztuhcS-IF/gnurehciS
tsitetlahcsegnieretlahcs
nleshcewnettamretliF
kcurdredeiN-VUrelharts
neztesniegithcir
kcurdredeiN-VUrelharts
nleshcew
kcurdhcoH-VUrelharts
neztesniegithcir
kcurdhcoH-VUrelharts
nleshcew
nleshcewtäregdnüZ
Other faults
tluaFesuaCnoitcA
otsliafnottubpots/tratS
dnaspmalVUhctiws
nosnaf
rekcilfspmalVUretratsevitcefeDretratsecalpeR
gnitaehrevotinUytridsdapretliF
-wolVUeromroenO
otliafspmalerusserp
thgil
-hgihVUeromroenO
otliafspmalerusserp
thgil
rewopoNrehtehwkcehC
sirekaerbtcatnoc/esuf
teser/tcatni
sdapretlifecalpeR
yltneiciffusnielcibuC
detalitnev
pmalerusserp-wolVU
nidetaesyltcerrocton
tekcoseht
pmalerusserp-wolVU
evitcefed
pmalerusserp-hgihVU
nidetaesyltcerrocton
tekcoseht
pmalerusserp-hgihVU
evitcefed
evitcefedretratS
pmal
yltcerrocpmal
yltcerrocpmal
pmalerusserp
retratsecalpeR
erusserp-wolVUtresnI
erusserp-hgihVUtresnI
-hgihVUecalpeR
erusserp-wolVUecalpeR
30
noitisoP
nithcintrrahrevlietrebO
neretnu.wzbnerebored
tlletsegnie
hcslafkinahcemebeH
rednredeF
nennapstne.wzb
-hcankinahcemebeH
derewolrodesiar
niamertonseodyponaC
yllufnehwnoitisopni
msinahcemgnitfiL
detsujdayltcerrocni
ehtnekcalsronethgiT
sgnirpsmsinahcemgnitfil
Page 33
GB
Lamps fitted
pytetäreG
noissaprepus05-XnortloS
tenalprepus05-XnortloS
cisabrepus05-XnortloS
noissapobrut05-XnortloS
tenalpobrut05-XnortloS
cisabobrut05-XnortloS
redlhaznA
relhartS-VU
lietretnU
lietrebO
lietretnU
lietrebO
lietretnU
lietrebO
lietretnU
lietrebO
42
12
renuärbthciseG
4
42
12
renuärbthciseG
4
42
12
renuärbthciseG
4
42
12
renuärbthciseG
4
relhartskcurdhcoH-VU
relhartskcurdhcoH-VU
relhartskcurdhcoH-VU
relhartskcurdhcoH-VU
pytrelhartS.rN-elieT
relhartskcurdredeiN-VUrewoprepusRnortloS
relhartskcurdredeiN-VUrewoprepusRnortloS
relhartskcurdredeiN-VUrewoprepusRSnortloS
relhartskcurdredeiN-VUrewoprepusRSnortloS
relhartskcurdredeiN-VUrewopobrutsulpRnortloS
relhartskcurdredeiN-VUrewopobrutsulpRnortloS
relhartskcurdredeiN-VUrewopobrutRSnortloS
relhartskcurdredeiN-VUrewopobrutRSnortloS
W001
W001
W063
W001
W001
W063
W041
W041
W083
W041
W041
W083
40811
40811
29211
50811
50811
29211
60811
60811
29211
70811
70811
29211
2
4
2
4
täregsgnulhartseB
pyT-VU
lietretnU
lietrebO
noissapobrut06-XnortloS
tenalpobrut06-XnortloS
cisabobrut06-XnortloS
lietretnU
lietrebO
72
42
renuärbthciseG
4
72
42
renuärbthciseG
4
relhartskcurdredeiN-VUrewopobrutsulpRnortloS
relhartskcurdredeiN-VUrewopobrutsulpRnortloS
relhartskcurdhcoH-VU
relhartskcurdredeiN-VUrewopobrutRSnortloS
relhartskcurdredeiN-VUrewopobrutRSnortloS
relhartskcurdhcoH-VU
W041
W041
W083
W041
W041
W083
60811
60811
29211
70811
70811
29211
2
4
31
Page 34
Strahlerbestückung
D
ledoM
esaB
noissaprepus05-XnortloS
tenalprepus05-XnortloS
cisabrepus05-XnortloS
esaB
esaB
noissapobrut05-XnortloS
tenalpobrut05-XnortloS
cisabobrut05-XnortloS
esaB
VUforebmuN
spmal
42
yponaC
yponaC
yponaC
yponaC
12
rennatlaicaF
4
42
12
rennatlaicaF
4
42
12
rennatlaicaF
4
42
12
rennatlaicaF
4
pmalerusserp-hgihVU
pmalerusserp-hgihVU
pmalerusserp-hgihVU
pmalerusserp-hgihVU
epytpmaL.oNtraP
pmalerusserp-wolVUrewoprepusRnortloS
pmalerusserp-wolVUrewoprepusRnortloS
pmalerusserp-wolVUrewoprepusRSnortloS
pmalerusserp-wolVUrewoprepusRSnortloS
pmalerusserp-wolVUrewopobrutsulpRnortloS
pmalerusserp-wolVUrewopobrutsulpRnortloS
pmalerusserp-wolVUrewopobrutRSnortloS
pmalerusserp-wolVUrewopobrutRSnortloS
W001
W001
W063
W001
W001
W063
W041
W041
W083
W041
W041
W083
40811
40811
29211
50811
50811
29211
60811
60811
29211
70811
70811
29211
pmalnuS
epytVU
2
4
2
4
32
esaB
yponaC
noissapobrut06-XnortloS
tenalpobrut06-XnortloS
cisabobrut06-XnortloS
esaB
yponaC
72
42
rennatlaicaF
4
72
42
rennatlaicaF
4
pmalerusserp-wolVUrewopobrutsulpRnortloS
pmalerusserp-wolVUrewopobrutsulpRnortloS
pmalerusserp-hgihVU
pmalerusserp-wolVUrewopobrutRSnortloS
pmalerusserp-wolVUrewopobrutRSnortloS
pmalerusserp-hgihVU
W041
W041
W083
W041
W041
W083
60811
60811
29211
70811
70811
29211
2
4
Page 35
Garantiebedingungen Warranty Conditions
D GB
Garantiebedingungen
Soltron haftet dem Käufer für die Dauer von 12 Monaten ab Übergabe dafür, daß das Gerät bei der Übergabe an
den Käufer nicht mit Fehlern behaftet ist, die den Wert oder die Tauglichkeit zu dem gewöhnlichen Gebrauch auf-
heben oder mindern.
Die Gewährleistungsfrist für Mängel beträgt zwölf Monate ab Übergabe bzw. innerhalb der einjährigen Garantie-
zeit bis max. 1.500 Betriebsstunden (Verschleißteile wie Strahler, Starter etc. ausgenommen ).
Die Gewährleistungspflicht entfällt, wenn
● der Fehler infolge nicht bestimmungsgemäßen Gebrauchs oder unsachgemäßen Eingriffs in dem Gerät auftritt,
● der Fehler infolge nicht zugelassener Ersatzteile oder Änderungen am Gerät auftritt oder
● der Nachweis nicht erbracht wird, wann das Gerät gekauft wurde und vom wem es ausgeliefert wurde.
Soltron verpflichtet sich, Mängel die nachweislich innerhalb von 12 Monaten ab Übergabe des Gerätes auftreten,
kostenlos zu beseitigen oder beseitigen zu lassen. Dies kann, nach Wahl von Soltron, auch durch Austausch man-
gelhafter Teile oder des kompletten Erzeugnisses geschehen.
Der Käufer ist jedoch berechtigt, die Rückgängigmachung des Auftrags oder die Herabsetzung des Auftragspreises
zu verlangen, wenn die Nachbesserung fehlschlägt, insbesondere weil sie
● unmöglich ist,
● Soltron in einem angemessenen Zeitraum nicht gelingt oder
● Soltron die Nachbesserung verweigert oder schuldhaft verzögert.
Warranty conditions
For a period of 12 months from the date of delivery, Soltron guarantees that, at the time of delivery, the
equipment is free of defects that could negate or impair its suitability for normal use.
The warranty period covering defects is twelve months from the date of delivery or a maximum of 1500 operating
hours within the one year warranty period (consumables like bulbs, starters etc. are excluded ).
The warranty is rendered invalid if
● the defect is the result of improper use or unauthorised work on the equipment,
● the defect results from the use of non-approved spare parts or changes to the equipment or
● no proof is provided as to when the equipment was purchased and by whom it was supplied.
Soltron guarantees to correct faults, or have faults corrected, free of charge where it can be shown that they have
occurred within twelve months of the equipment being delivered. This correction may take the form of replacement
of defective components or of the complete product, at Ergoline's discretion.
The purchaser is however entitled to cancel the contract or to demand a reduction of the purchase price if the
corrective action taken is ineffective, particularly
● where it proves to be not possible,
● if Soltron is unable to act within a reasonable period,
● if Soltron refuses to take, or culpably delays, corrective action.
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an dem Gerät selbst entstanden
sind, oder als Folge einer zu späten Nachbesserung bzw. Ersatzlieferung entstehen, sind ausgeschlossen.
Der vorstehende Haftungsausschluß gilt nicht, wenn Soltron Vorsatz oder grobe Fahrlässigkeit zur Last fällt oder
der Ware zugesicherte Eigenschaften fehlen.
Gewährleistungsansprüche sind unter Vorlage der Garantiekarte und der Rechnung bei Soltron oder bei dem
Soltron-Partner geltend zu machen, der das Gerät ausgeliefert hat.
Claims beyond this, in particular claims for compensation for damage that does not arise on the equipment itself
or results from corrective action or from the delivery of spare parts being made too late, are excluded.
The foregoing exclusion does not apply in the case of intent, or gross negligence, or infringement of trades
description legislation.
Claims under warranty must be accompanied by the guarantee card and the invoice presented to Soltron or the
Soltron agent who supplied the equipment.
33
Page 36
Konformitätserklärung Declaration of Conformity
D
GB
EG - Konformitätserklärung
nach der zur Zeit gültigen Fassung
73/23/EWG
89/336/EWG
Wir,
JK-Products GmbH
Köhlershohner Straße
53578 Windhagen
bestätigen in alleiniger Verantwortung, daß die Bräunungsgeräte:
Soltron X-50
Soltron X-60
den unten genannten harmonisierten Normen entsprechen.
EN 60335-1/06.88 + A2/08.88 + A5 + A6/07.89 + A51/05.91+ A52/05.92 + A53/05.92
EN 60335-2-27/ 1992 + A2 + A51
EN 55014-1 / 1993
EN 55011 / 1991 Gr. 1 Kl. B
EN 60555-2 / 1987
EN 60555-3 / 1987 + A1 / 1991
EN 55014-2 / 1995 Kategorie Il
Die Erklärung bezieht sich auf den Prüfbericht Nr. E 9910024 E01 vom TÜV-Rheinland
und den EMV-Prüfbericht Nr. P 9814 385 E01 vom TÜV-Rheinland.
Declaration of EC Conformity
to
73/23/EEC
89/336/EEC
as amended
We,
JK Products GmbH
Köhlershohner Straße
53578 Windhagen
do hereby confirm in sole responsibility that the sunbed series:
Soltron X-50
Soltron X-60
conform to the harmonised standards specified below.
EN 60335-1/06.88 + A2/08.88 + A5 + A6/07.89 + A51/05.91+ A52/05.92 + A53/05.92
EN 60335-2-27/ 1992 + A2 + A51
EN 55014-1 / 1993
EN 55011 / 1991 Gr. 1 Kl. B
EN 60555-2 / 1987
EN 60555-3 / 1987 + A1 / 1991
EN 55014-2 / 1995 Kategorie Il
This declaration refers to the test report no. E 9910024 E01 from TÜV-Rheinland
and EMC test report no. P 9814 385 E01 from TÜV-Rheinland.
34
53578 Windhagen, 11.03.1999
Claus E. Dommasch
( Geschäftsführer )
53578 Windhagen, this 11h day of March 1999
Claus E. Dommasch
( Managing Director )
Page 37
Page 38
Soltron GmbH ● Dr.-Jasper-Str. ● D-31073 Delligsen
Tel. 49/(0)5187/9421-0 ● Telefax 49/(0)5187/9421-33
85460 / Index "A" / 06.99 / D/GB
