Page 1
Gebrauchsanweisung
Operating Instructions
M-60 Series
Page 2
1001652-00- / de / en / 01.2007
M-60 SUPER POWER
M-60 TWIN POWER
Gebrauchsanweisung
Operating Instructions
Page 3

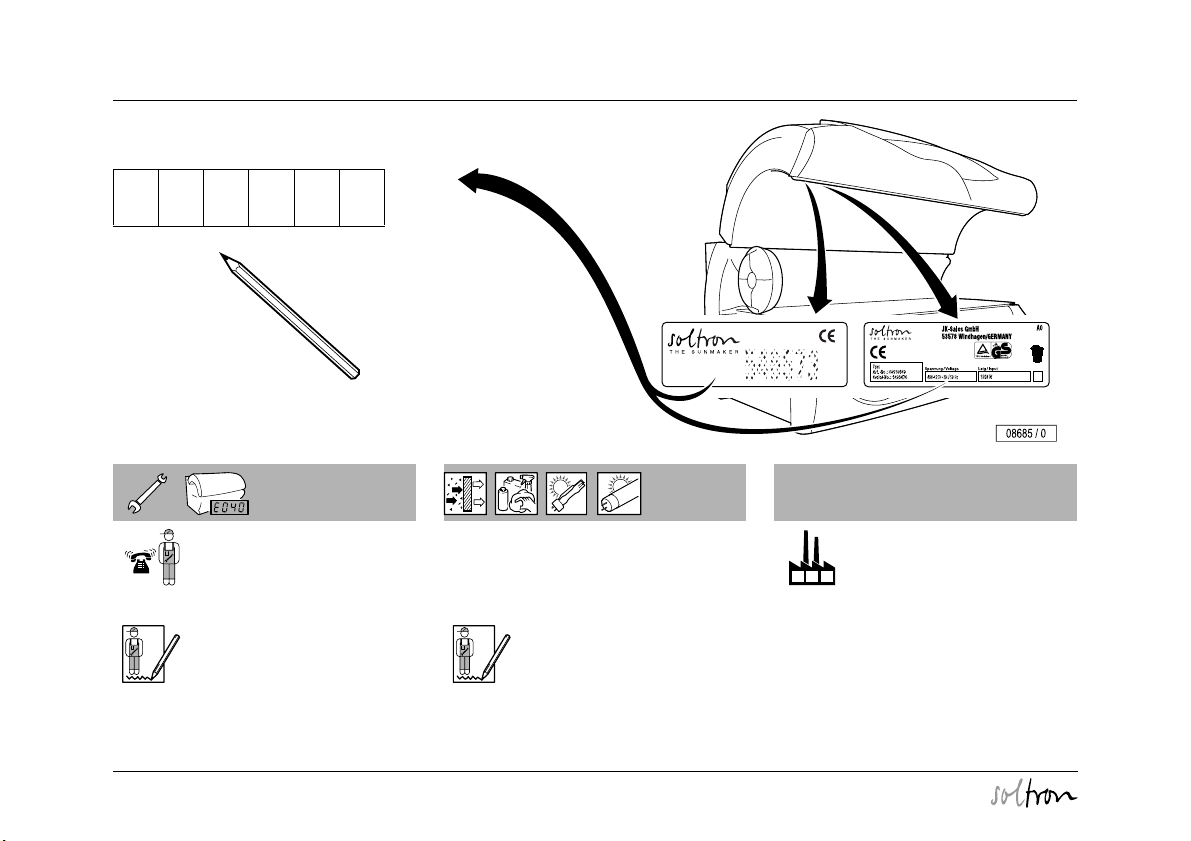

JK-Global Service GmbH
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
+49 (0) 22 24 / 818-861
O
+49 (0) 22 24 / 818-205
E-Mail:
[email protected]
JK-Licht GmbH
Eduard-Rhein-Str. 3
53639 Königswinter
GERMANY
+49 (0) 22 44 / 9239-0
V
+49 (0) 22 44 / 9239-24
JK-Products GmbH
Köhlershohner Straße
53578 Windhagen
GERMANY
+49 (0) 22 24 / 818-140
+49 (0) 22 24 / 818-166
2
Page 4
Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
So nutzen Sie die Gebrauchsanweisung . . . . . . . . . .7
Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
How to use the instruction manual. . . . . . . . . . . . . .31
3
Page 5
Vorwort
Liebe Kundin, lieber Kunde,
mit der Wahl eines Soltron Gerätes haben Sie sich für ein technisch
hochentwickeltes und leistungsstarkes Gerät entschieden. Ihr Gerät ist
bei uns mit größter Sorgfalt und Präzision hergestellt worden und hat
zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen
störungsfreien und sicheren Betrieb zu gewährleisten. Aber auch Sie
Vorwort
selbst können wesentlich dazu beitragen, dass Sie mit Ihrem Gerät lange
Zeit zufrieden sind. Wenn Sie die Tipps und Hinweise aus der Gebrauchsanweisung befolgen, wird Ihnen Ihr Gerät eine Menge Spaß und
Freude bringen.
Für Rückfragen stehen wir Ihnen gerne beratend zur Verfügung.
Ihre
JK-Sales GmbH
1) +49 (0) 2224/ 818-0 +49 (0) 2224/ 818-116
• Lesen und beachten Sie die Informationen dieser Gebrauchsanweisung. Sie vermeiden Unfälle und verfügen über ein funktionstüchtiges und einsatzbereites Gerät.
• Berücksichtigen Sie auch die allgemeingültigen, gesetzlichen und
sonstigen Regelungen und Rechtsvorschriften – auch des Betreiberlandes – sowie die gültigen Umweltschutzbestimmungen!
• Die örtlich gültigen Bestimmungen der Berufsgenossenschaften oder
sonstiger Aufsichtsbehörden sind immer zu beachten!
1)
4
Page 6
Inhalt
Inhaltsverzeichnis
Wichtige Sicherheitshinweise und Informationen. . . . . . . . .7
So nutzen Sie die Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . 7
Bedeutung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Export . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

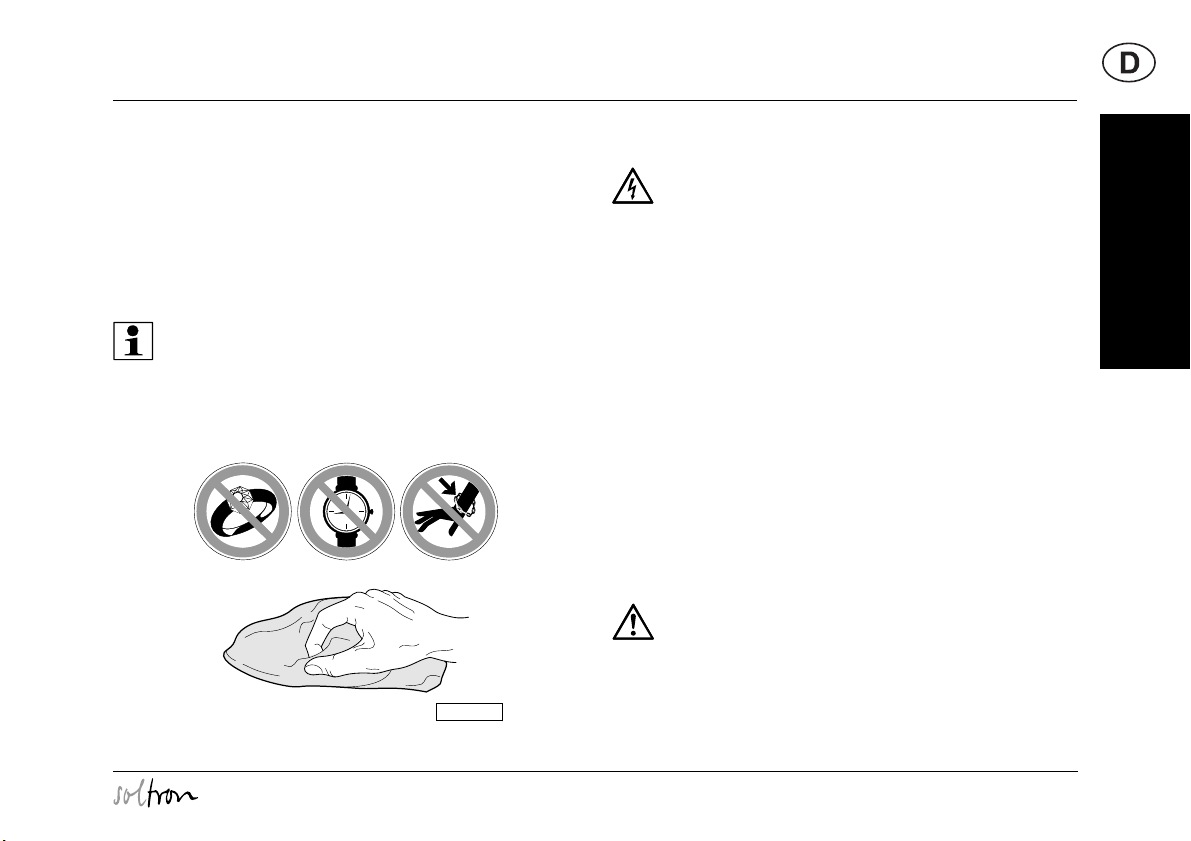

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

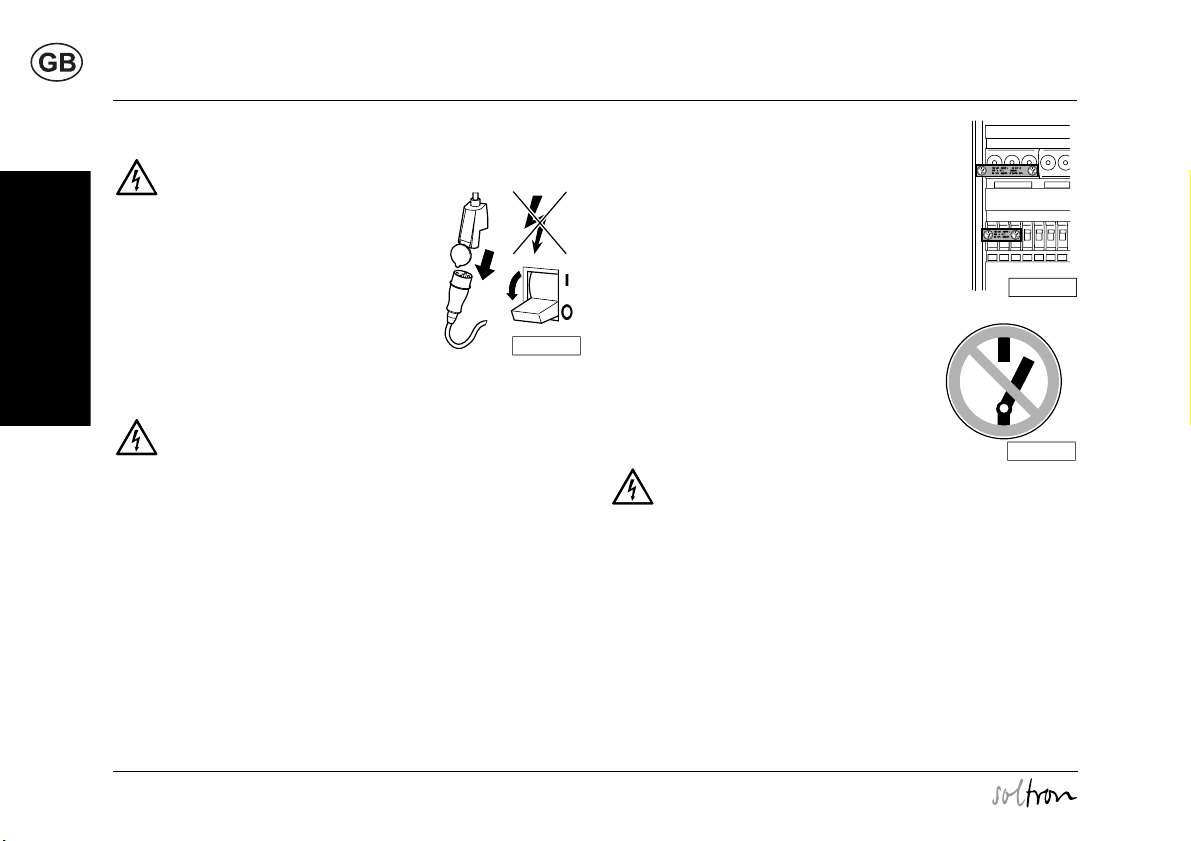

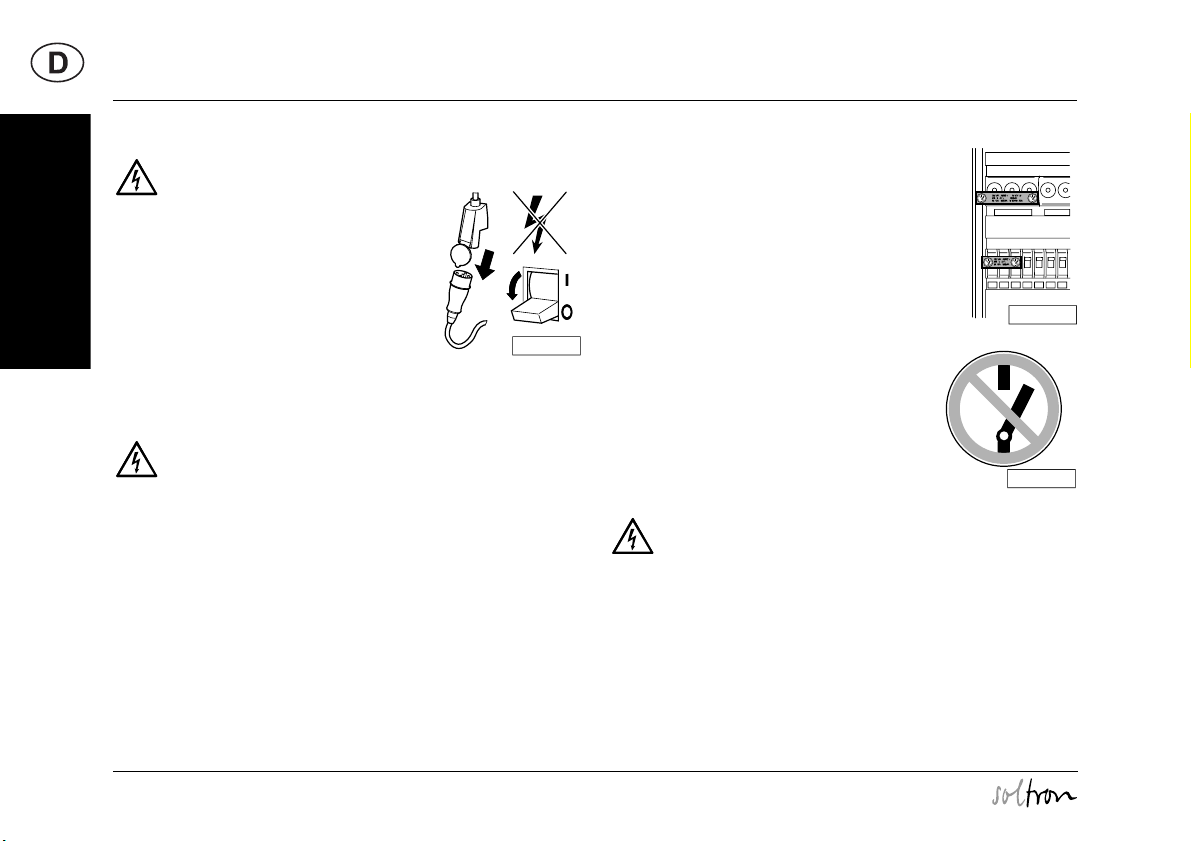

Gerät spannungsfrei schalten und gegen Wiedereinschalten
sichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Produkthinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Informationen zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Bräunen – aber richtig! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Allgemeine Schutzhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Herstellergarantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

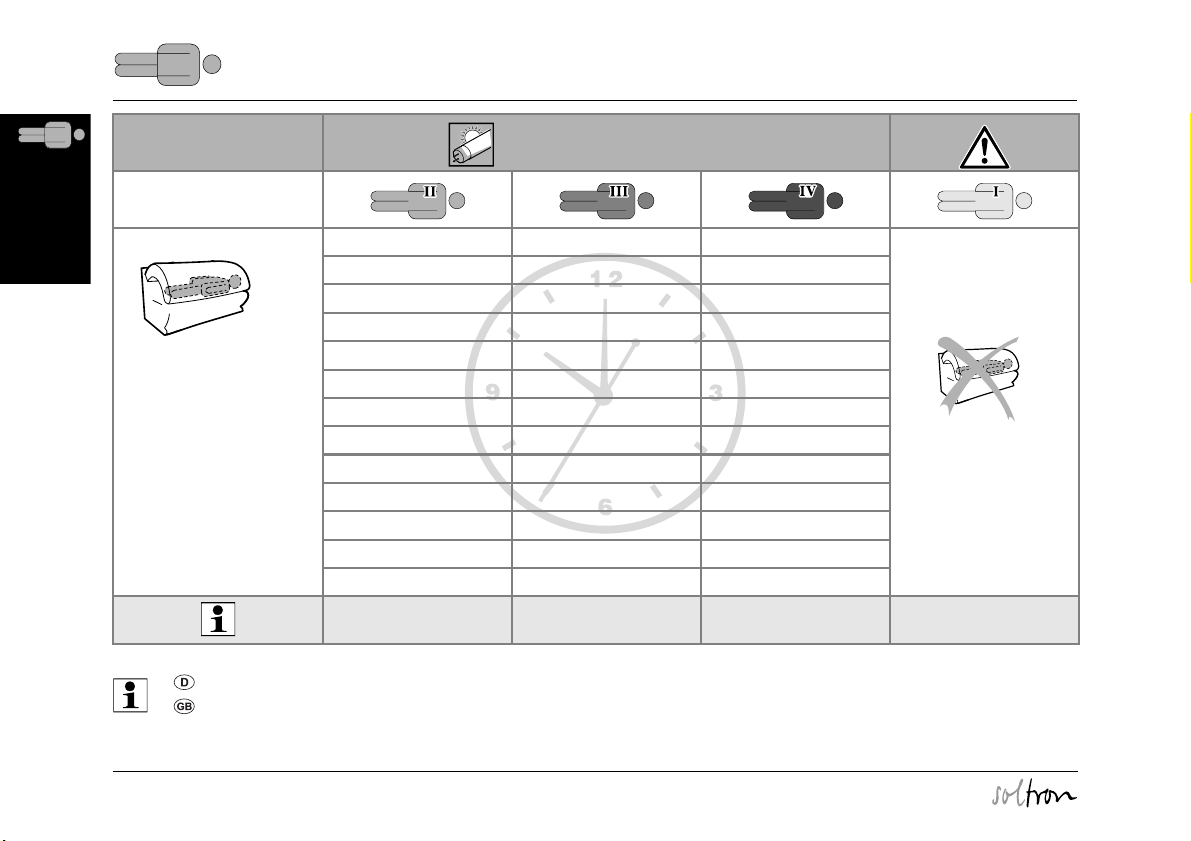

Empfohlene Bräunungszeiten . . . . . . . . . . . . . . . . . . . . . . . 51
Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

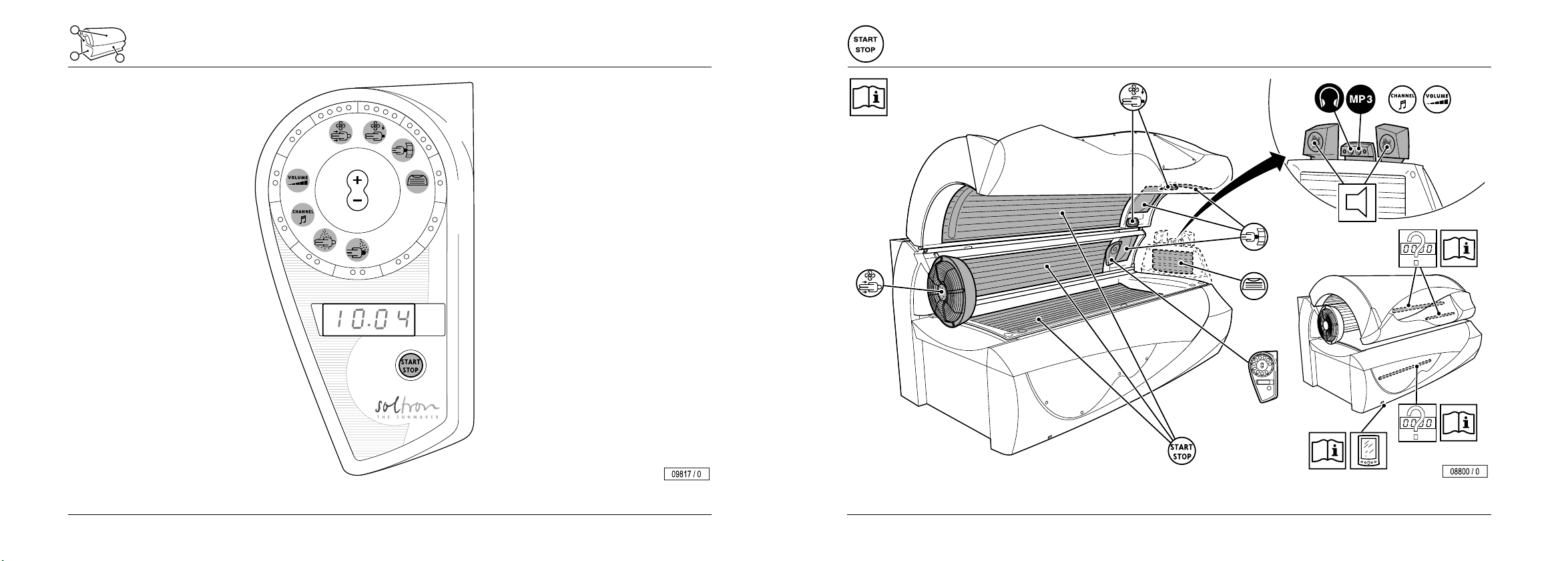

Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ausklappseite 54
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

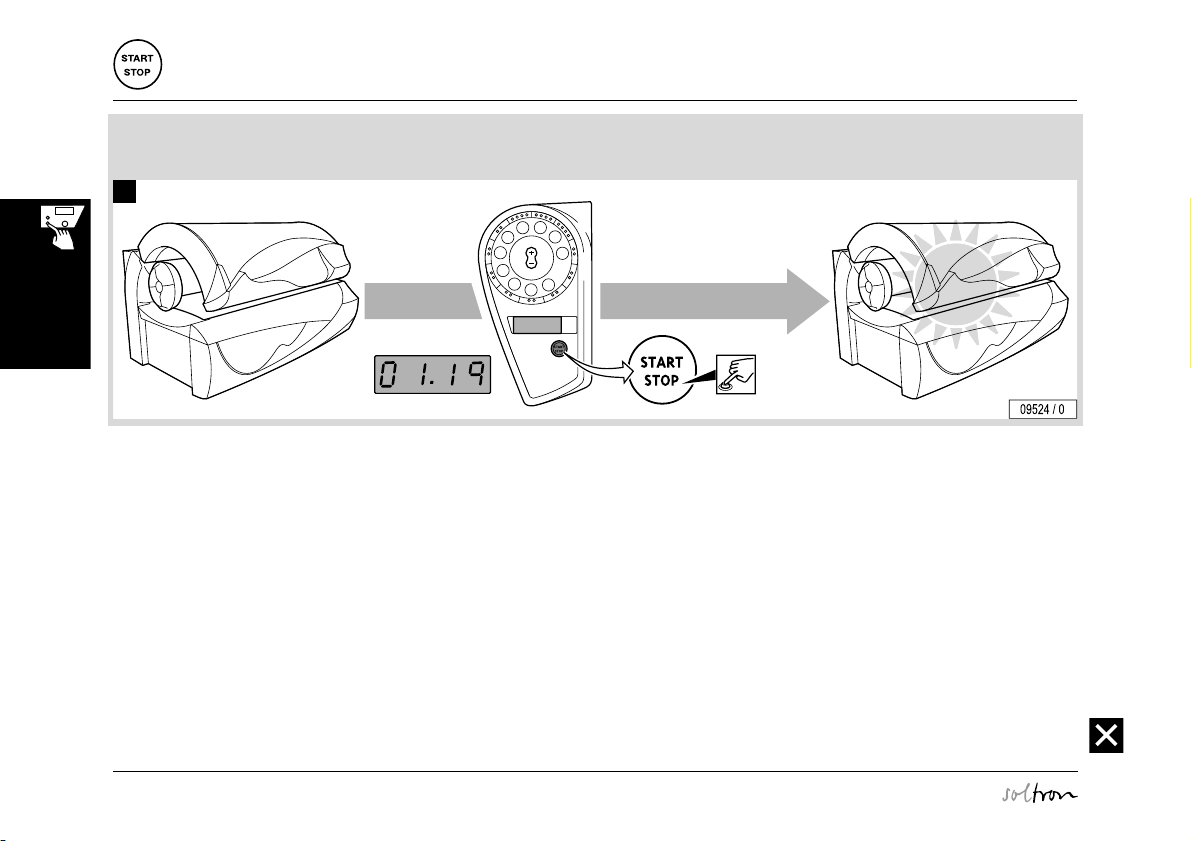

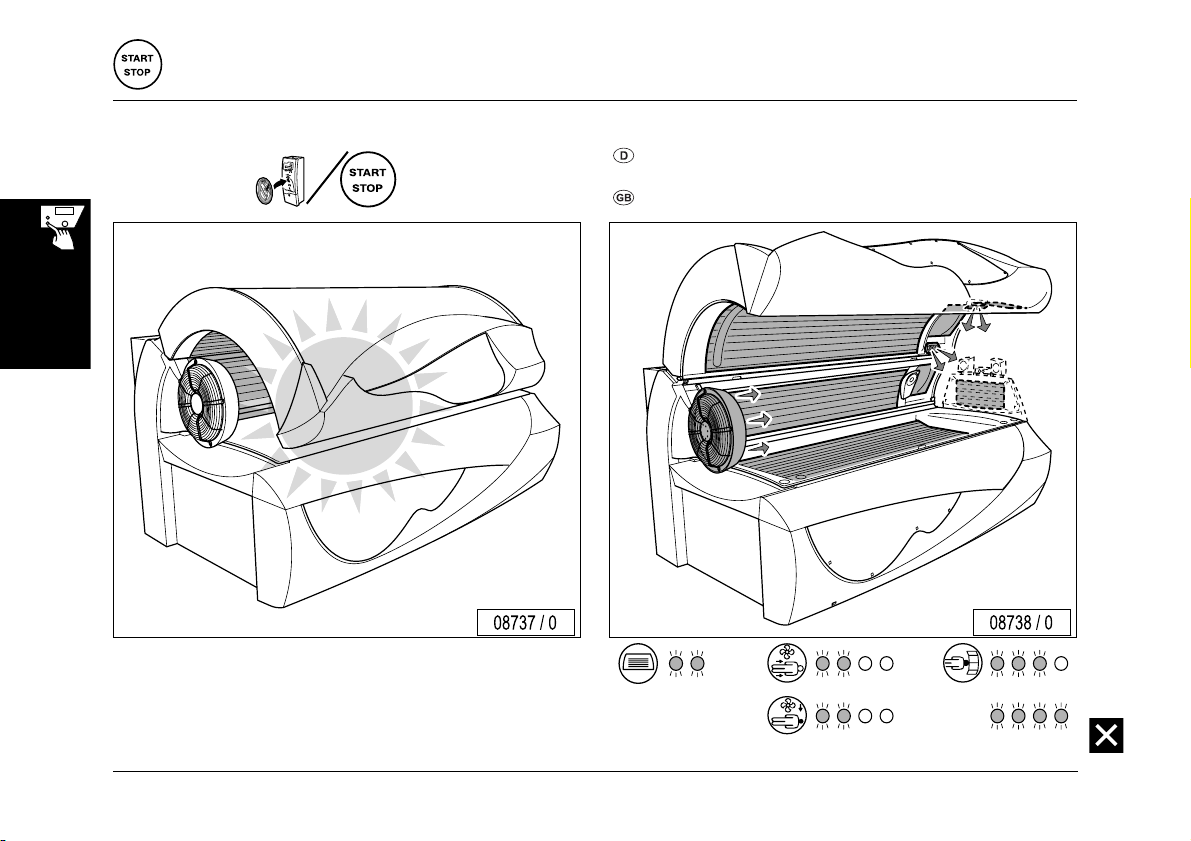

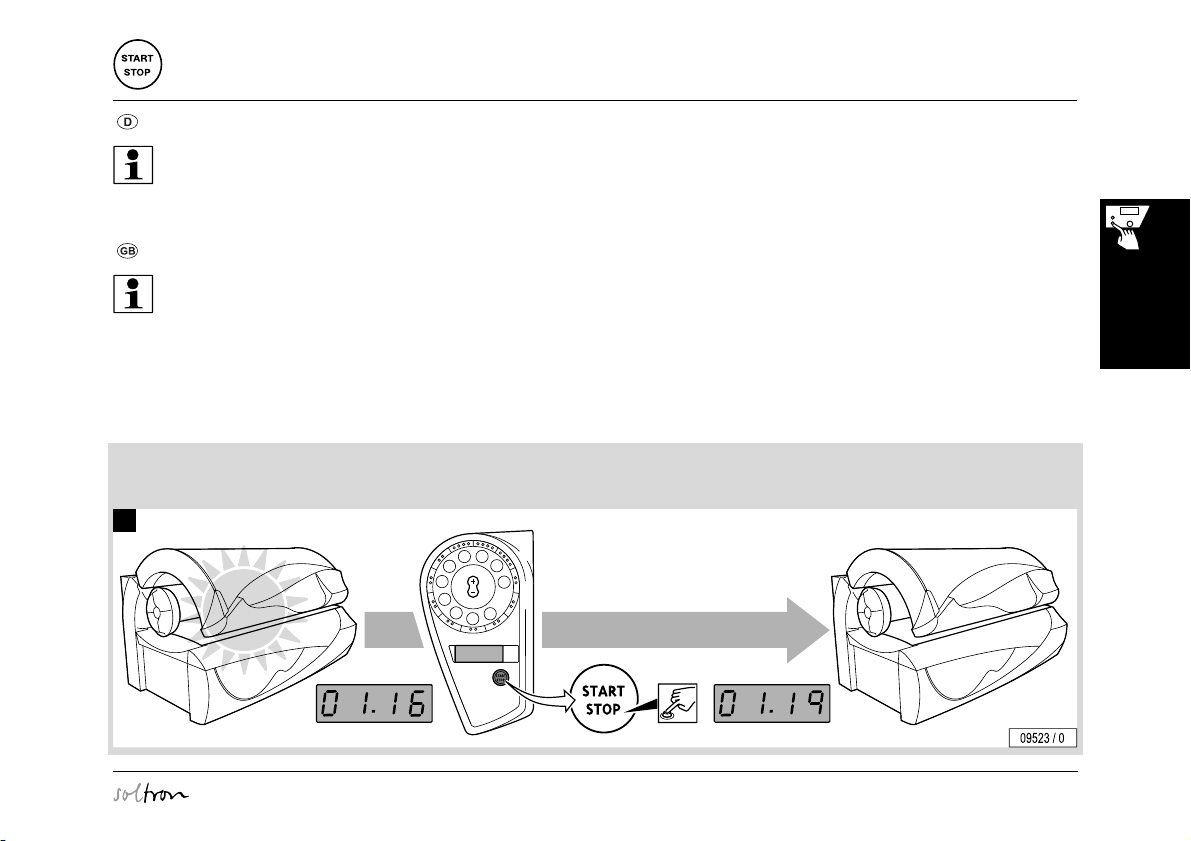

Start des Gerätes/Funktionen beim Start . . . . . . . . . . . . . . . . . . . . . . 56

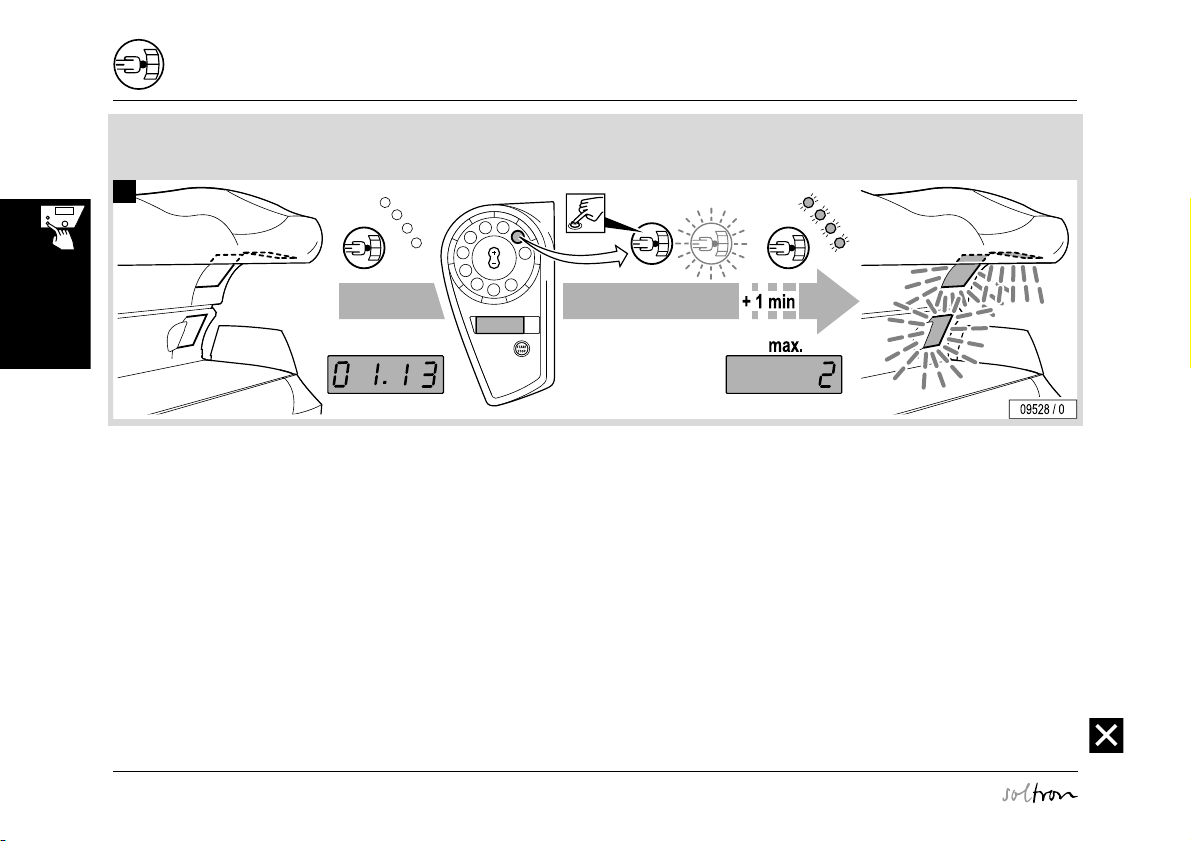

UV-Lampen während der Bräunung aus- und einschalten . . . . . . . . . 57

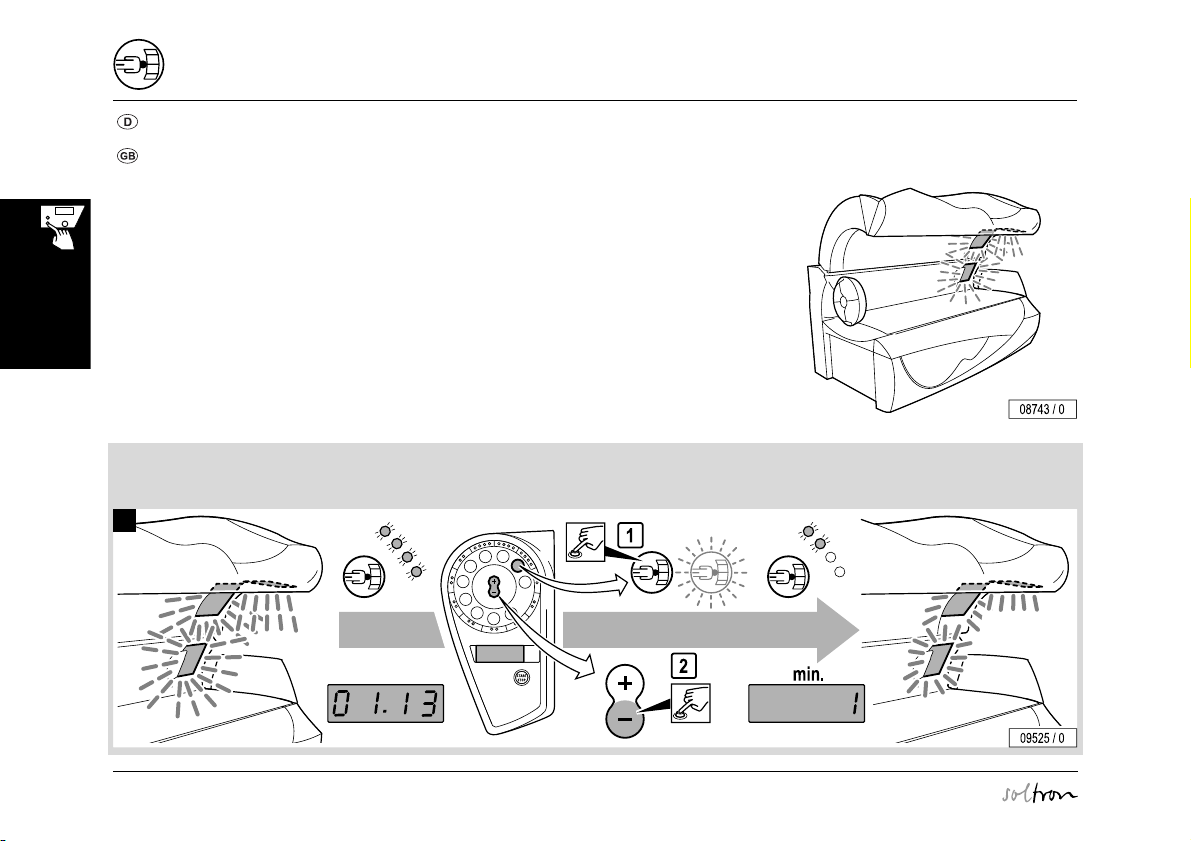

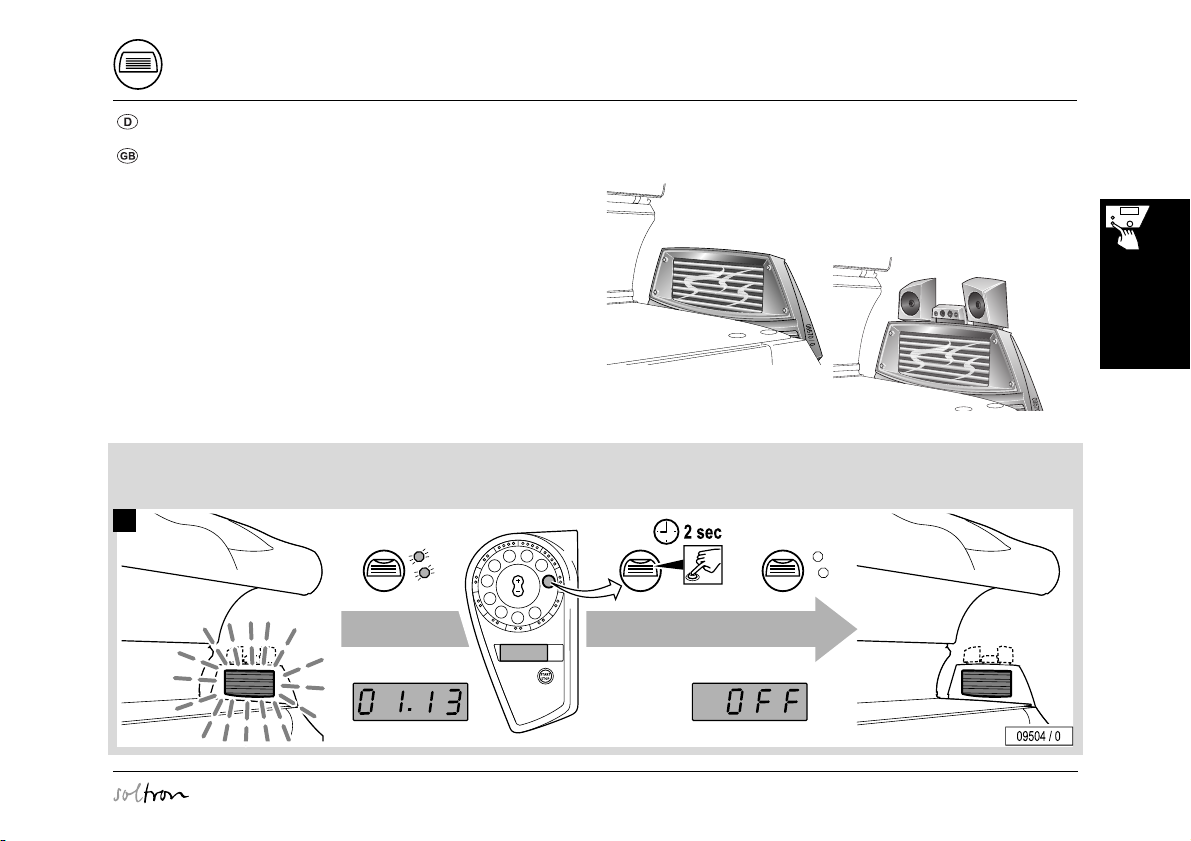

Laufzeit der Effektbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

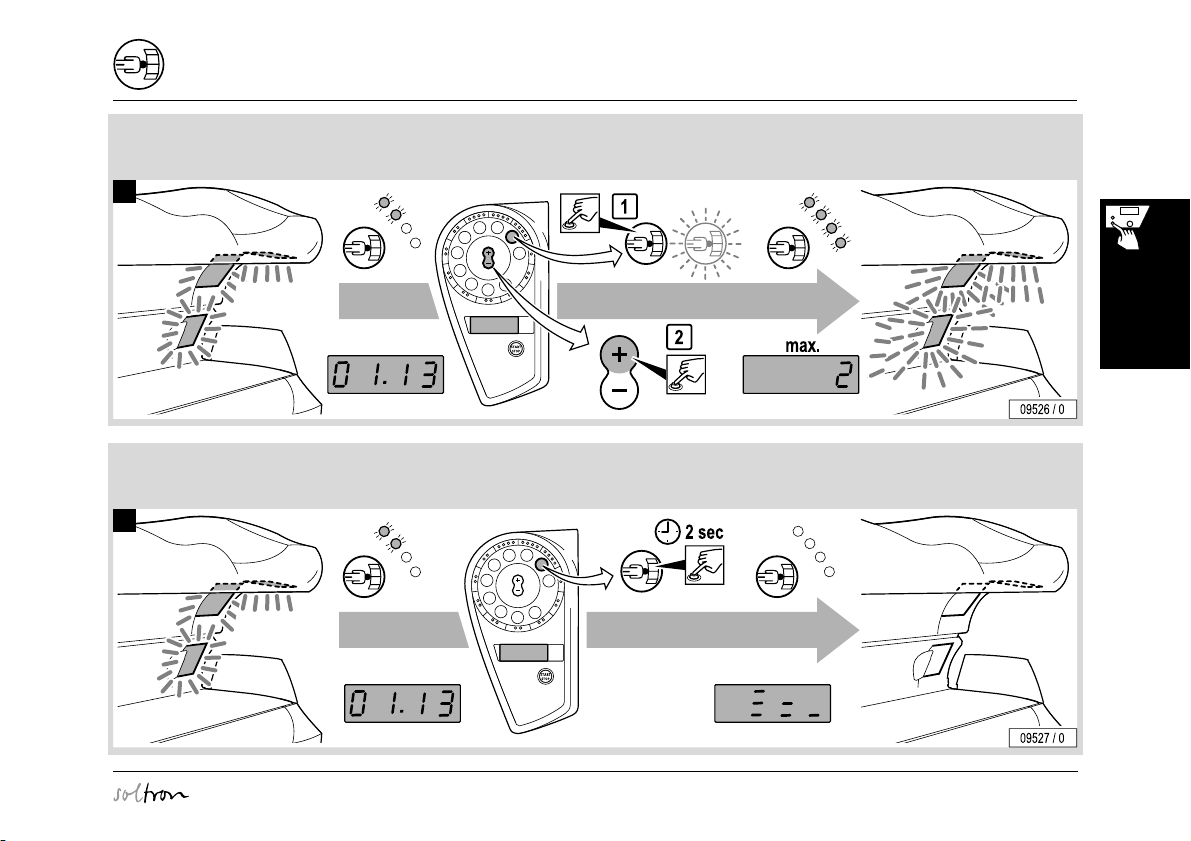

Gesichtsbräuner regulieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
1)
Schulterbräuner aus- und einschalten
. . . . . . . . . . . . . . . . . . . . . . . 63

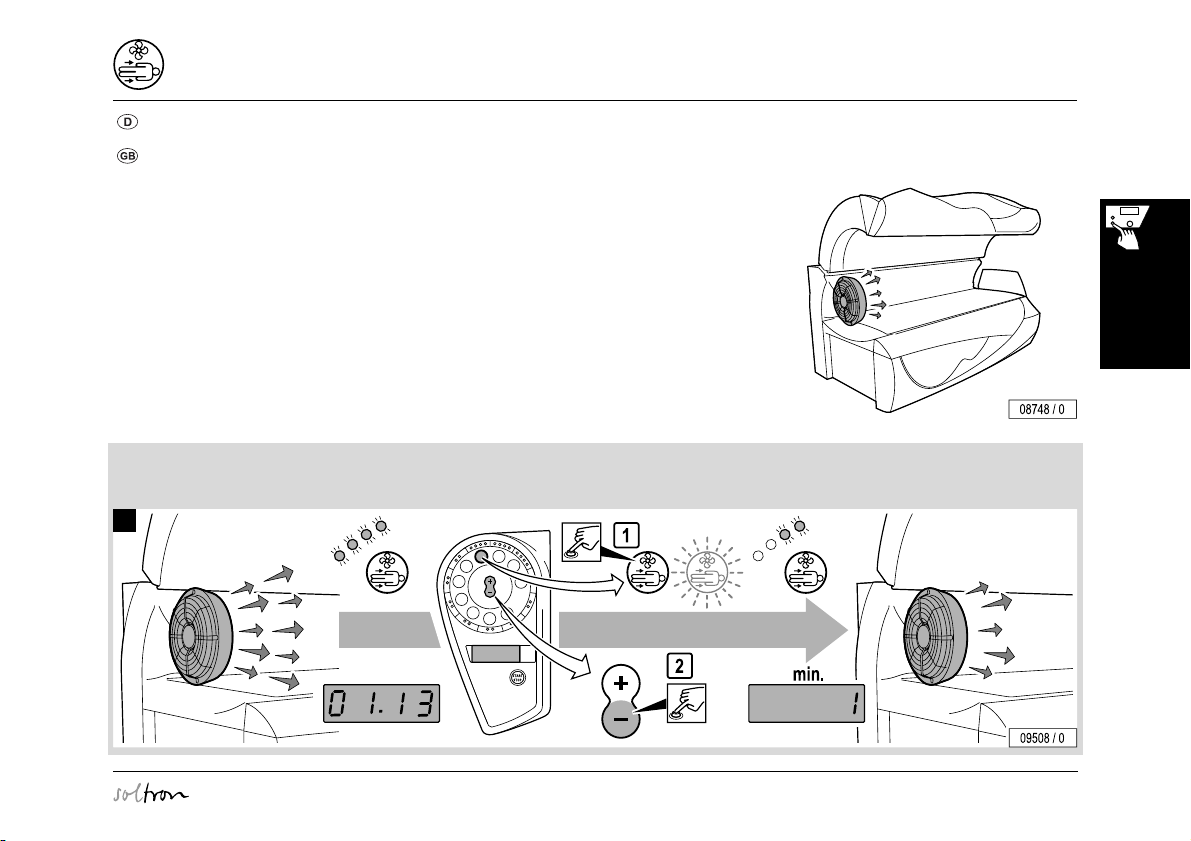

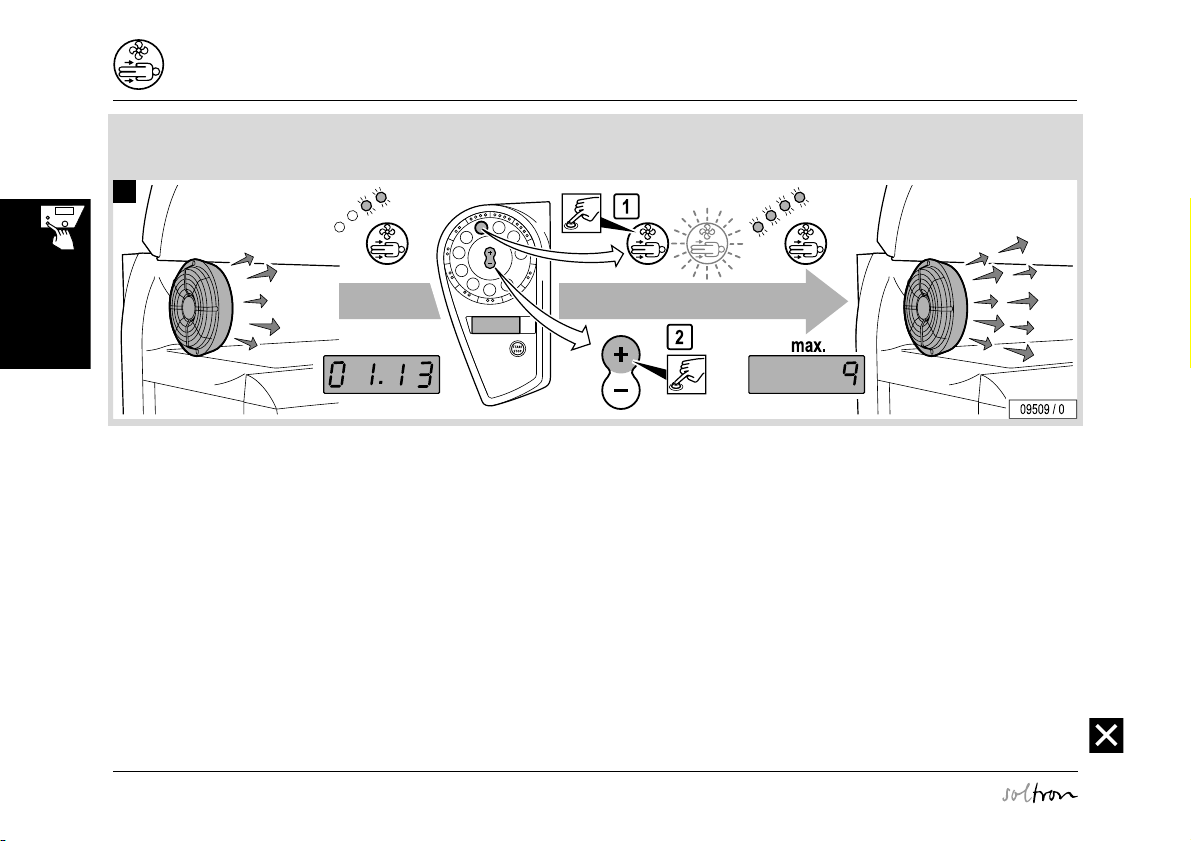

Körperkühlung regulieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

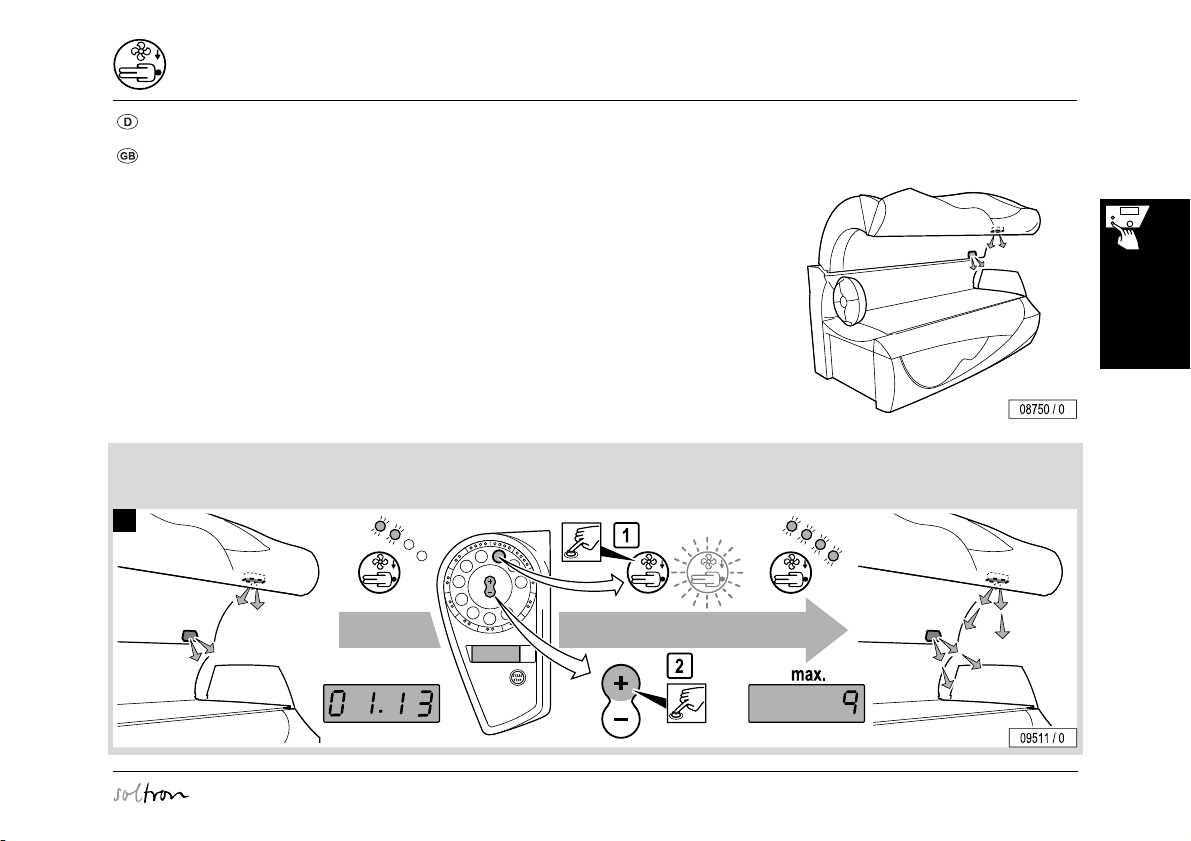

Gesichtskühlung regulieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
1)

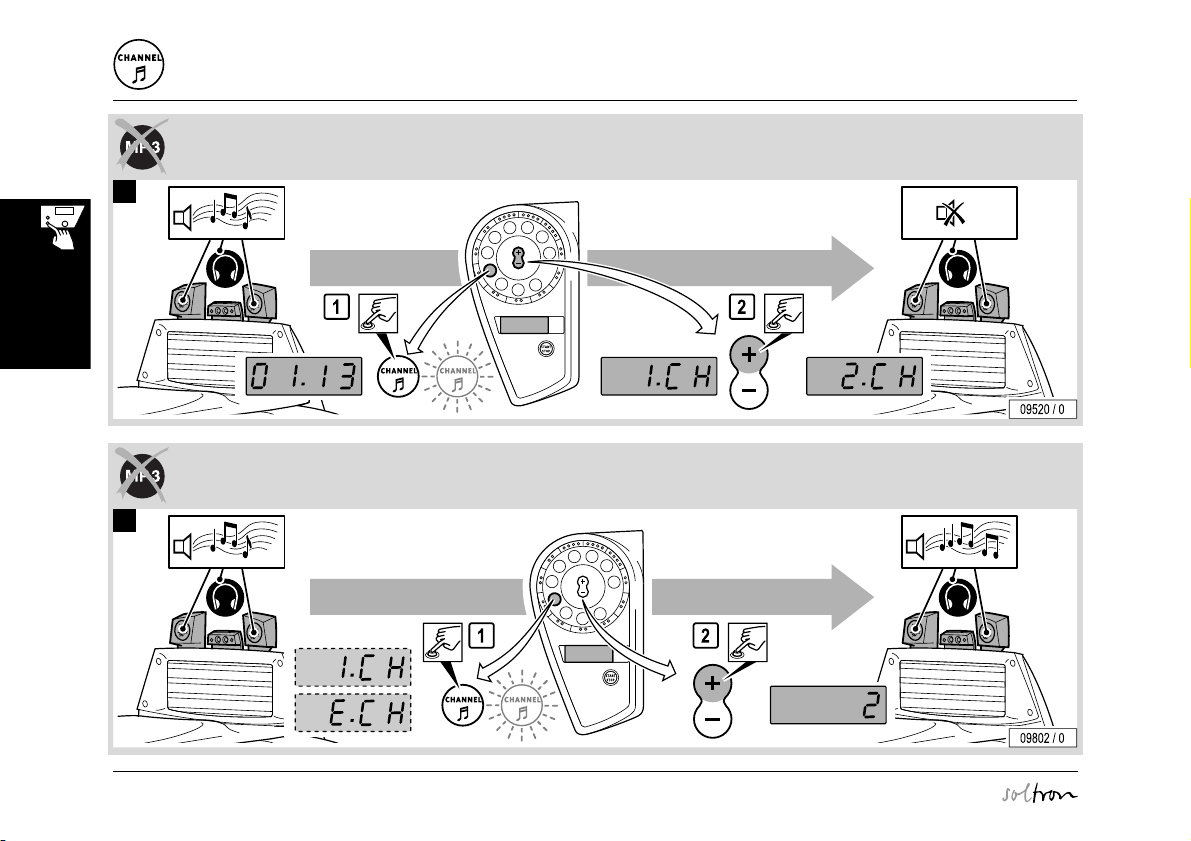

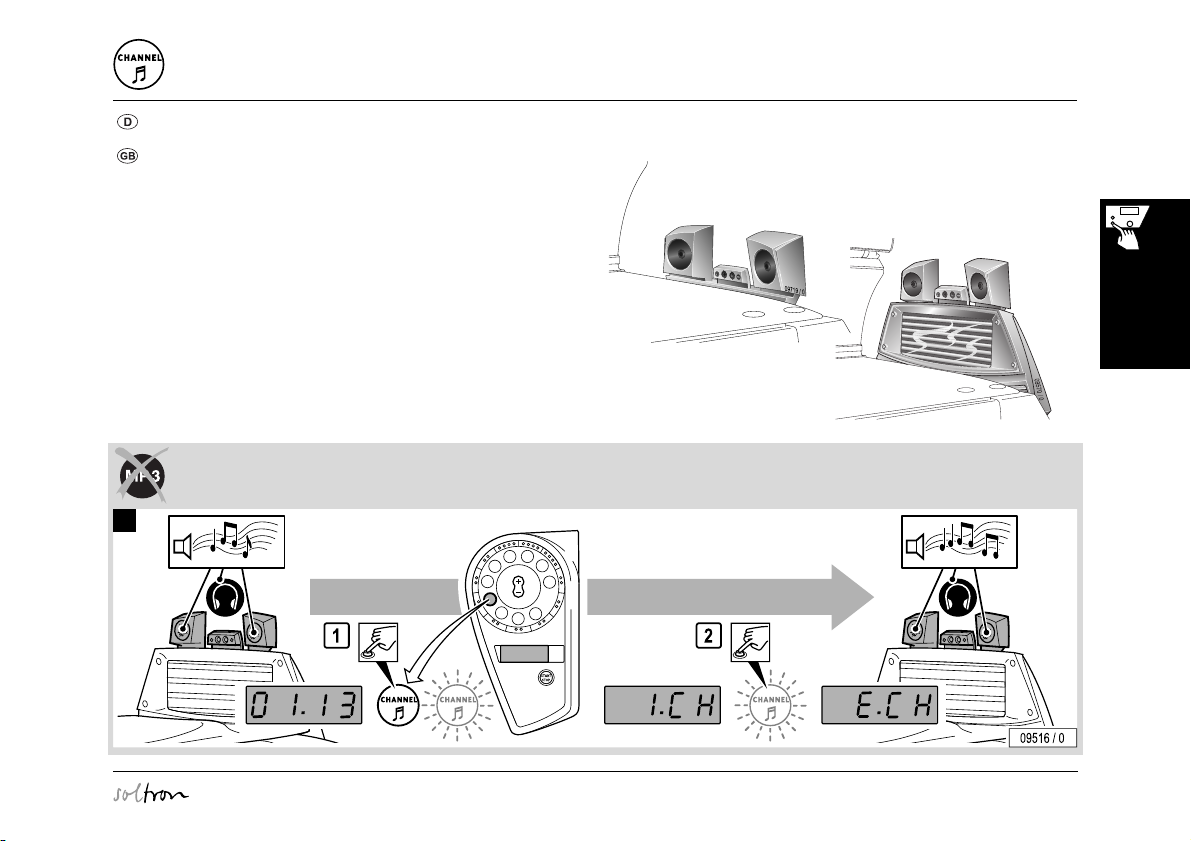

Musikkanal (Channel) wählen

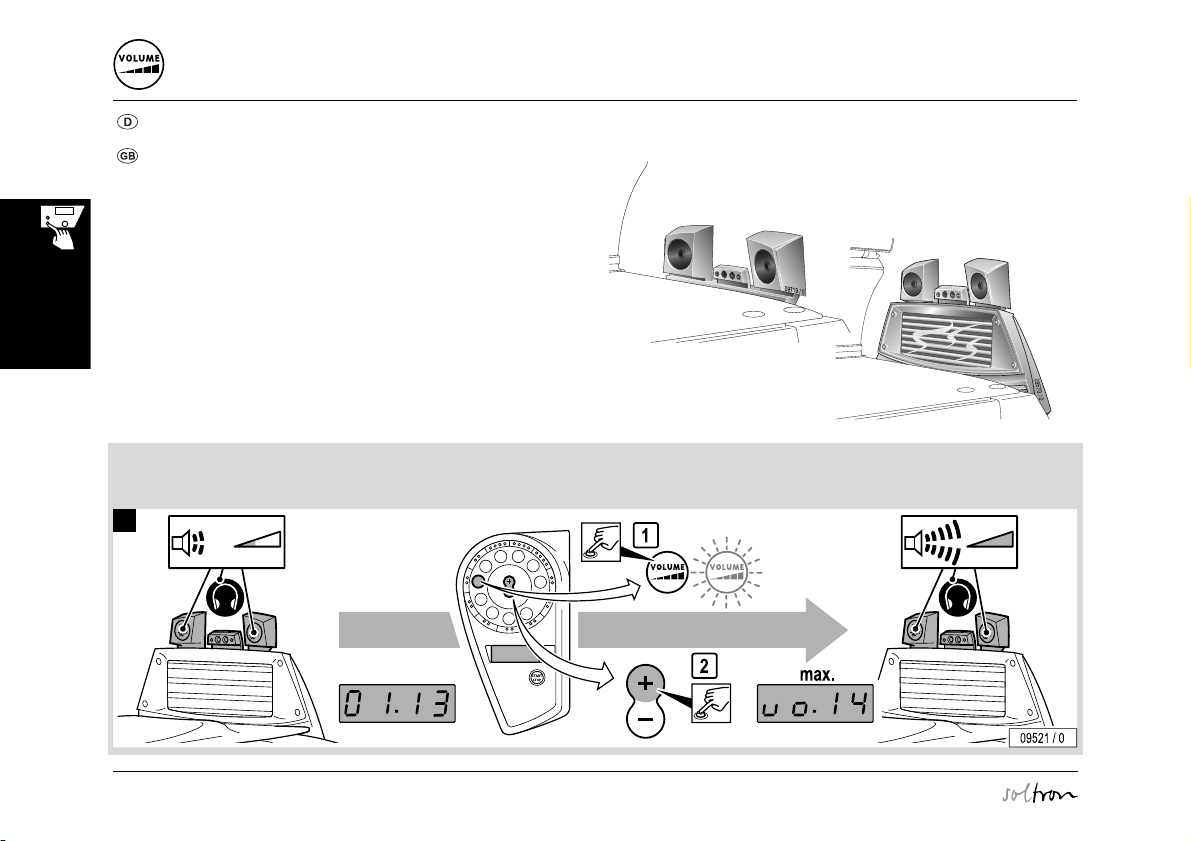

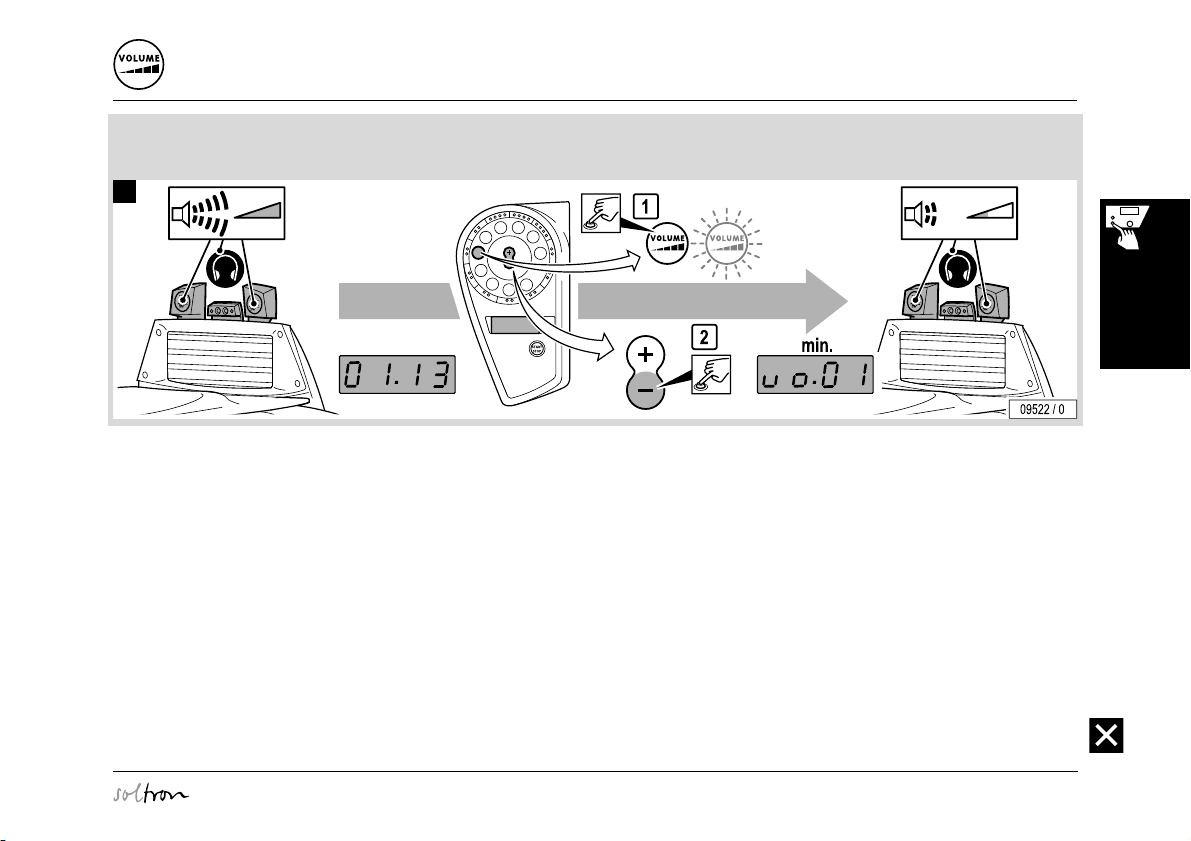

Lautstärke einstellen
1)

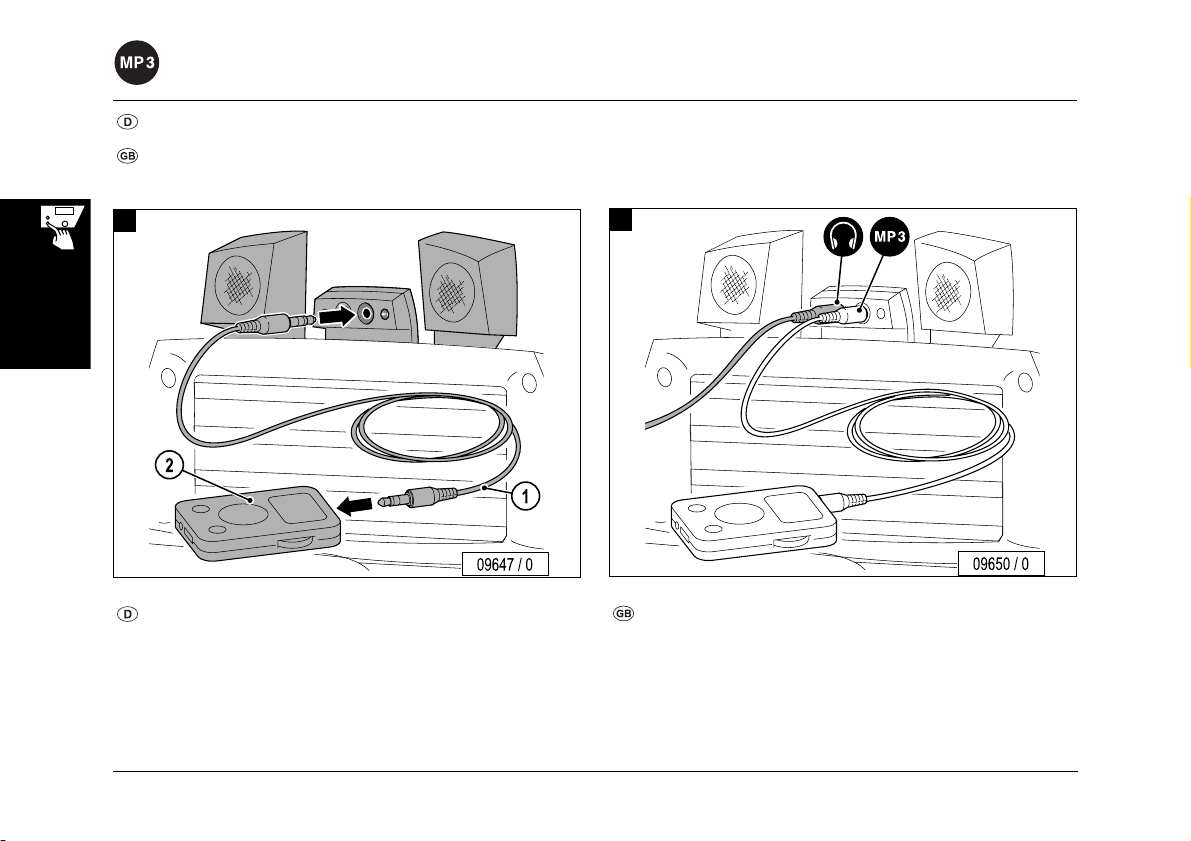

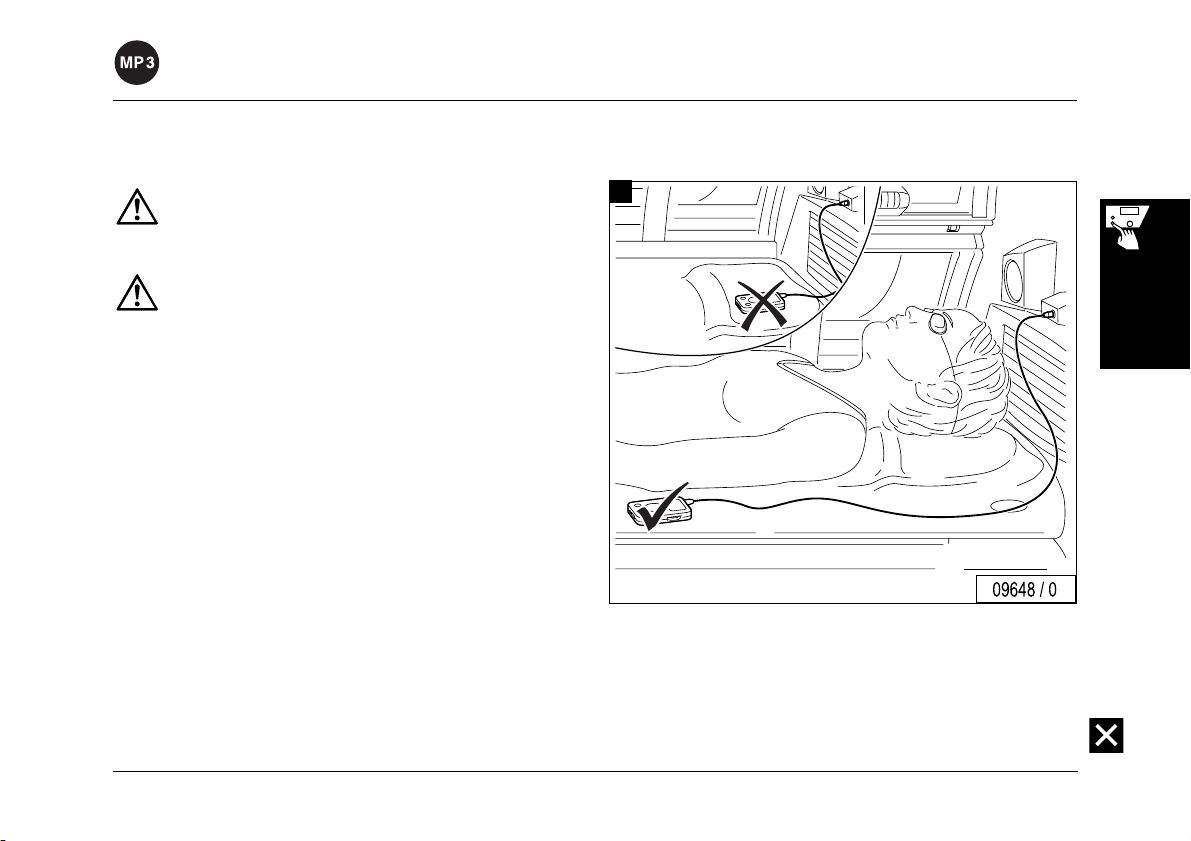

MP3-Player anschließen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
1)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

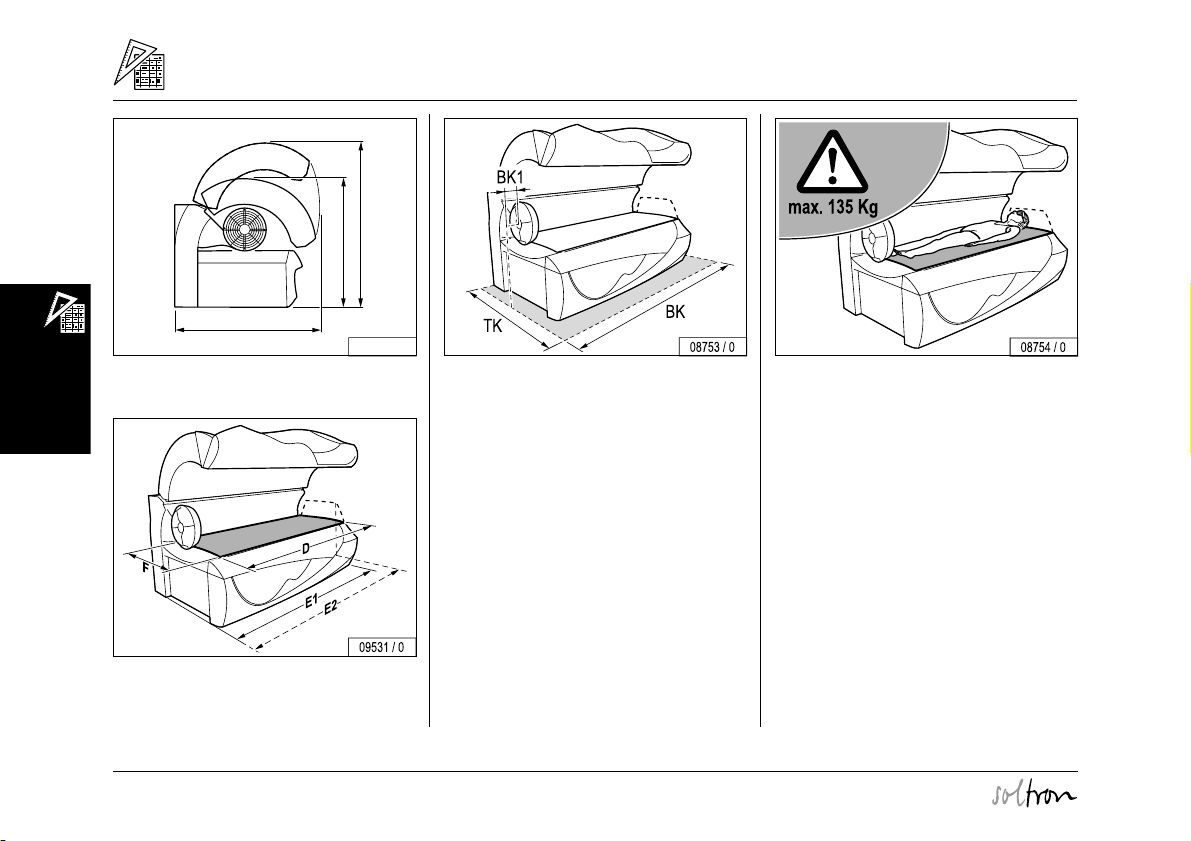

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ausklappseite 82
Reinigungsintervalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
1) optionale Funktion
Inhalt
5
Page 7
Inhalt
Wartungsintervalle, Lampenbestückung und Bestellnummern . . . . . . 83

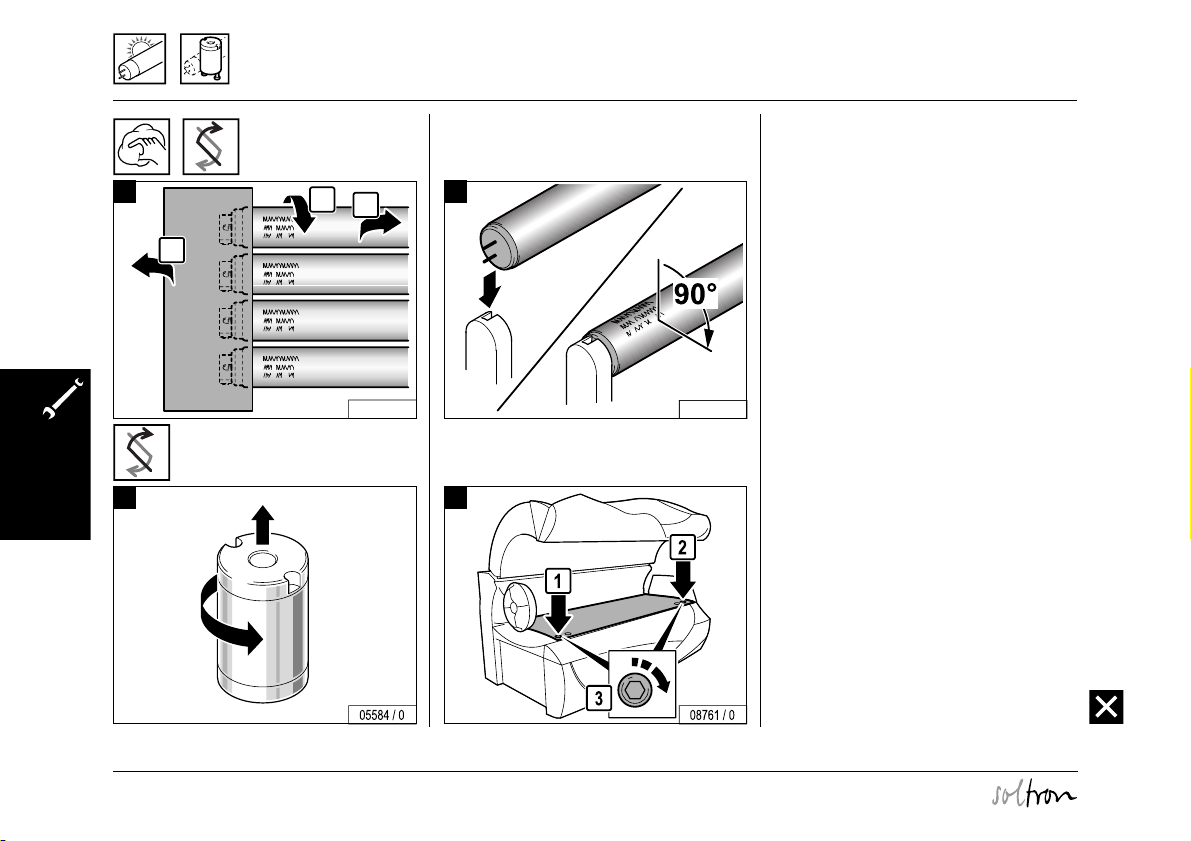

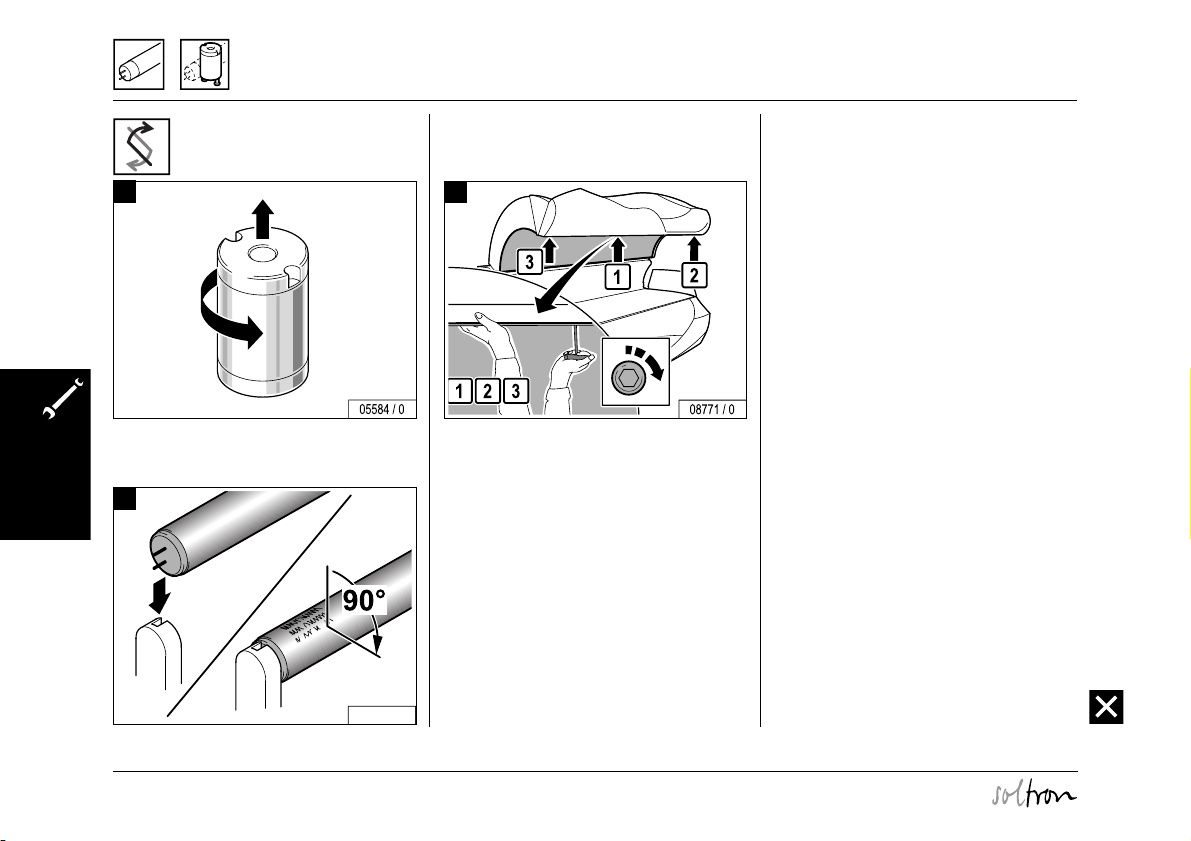

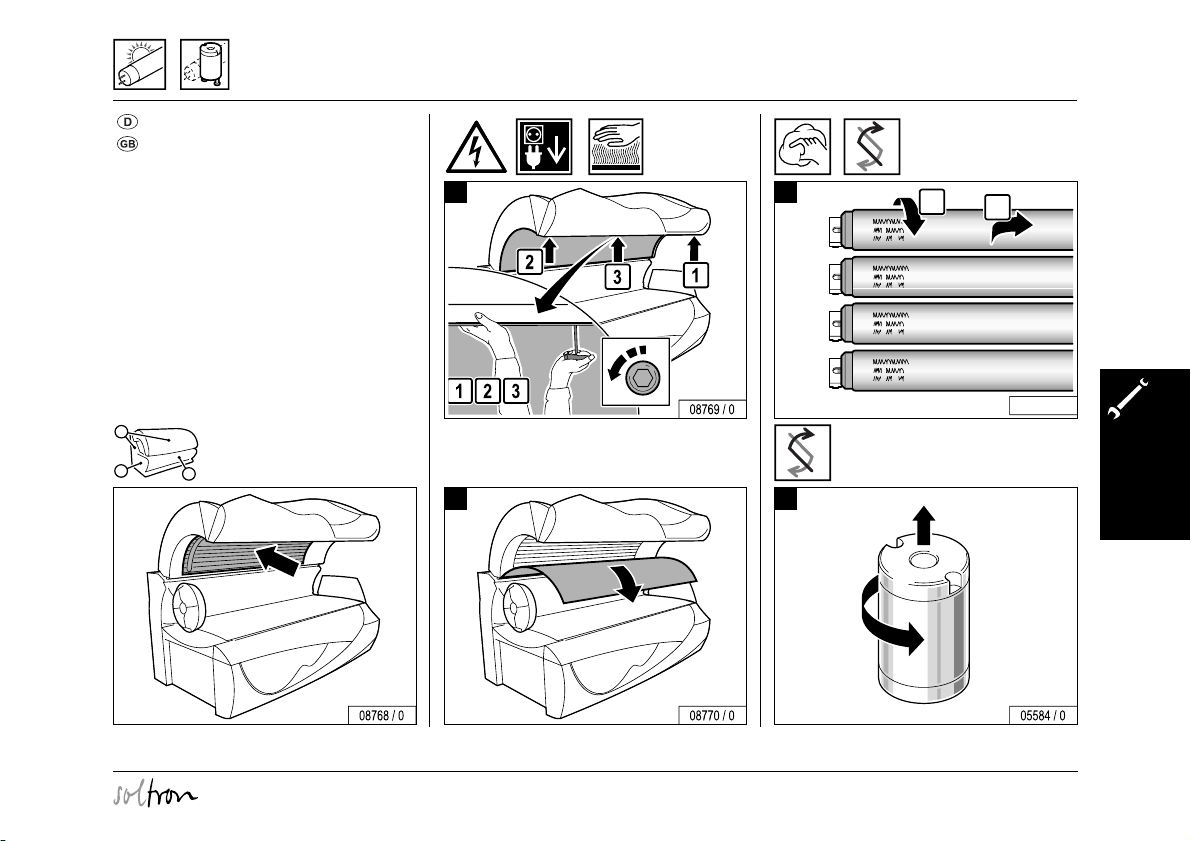

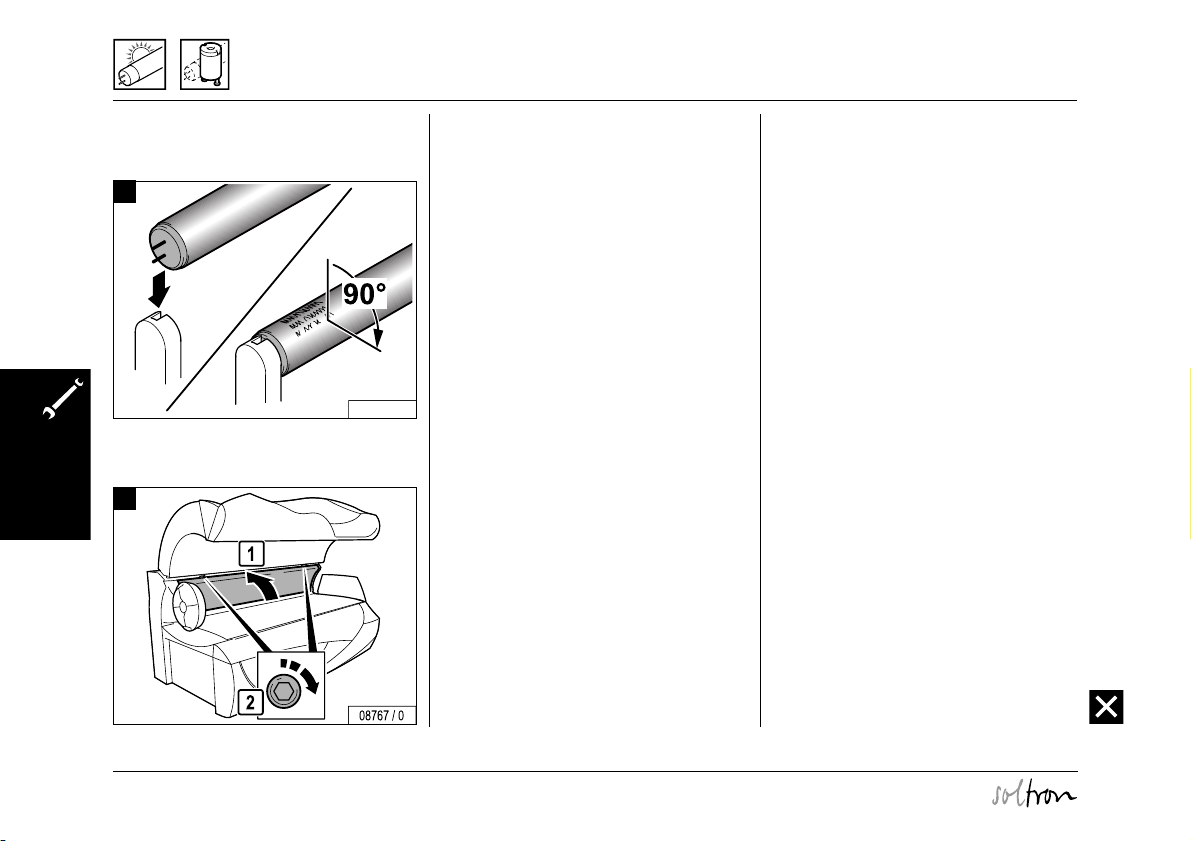

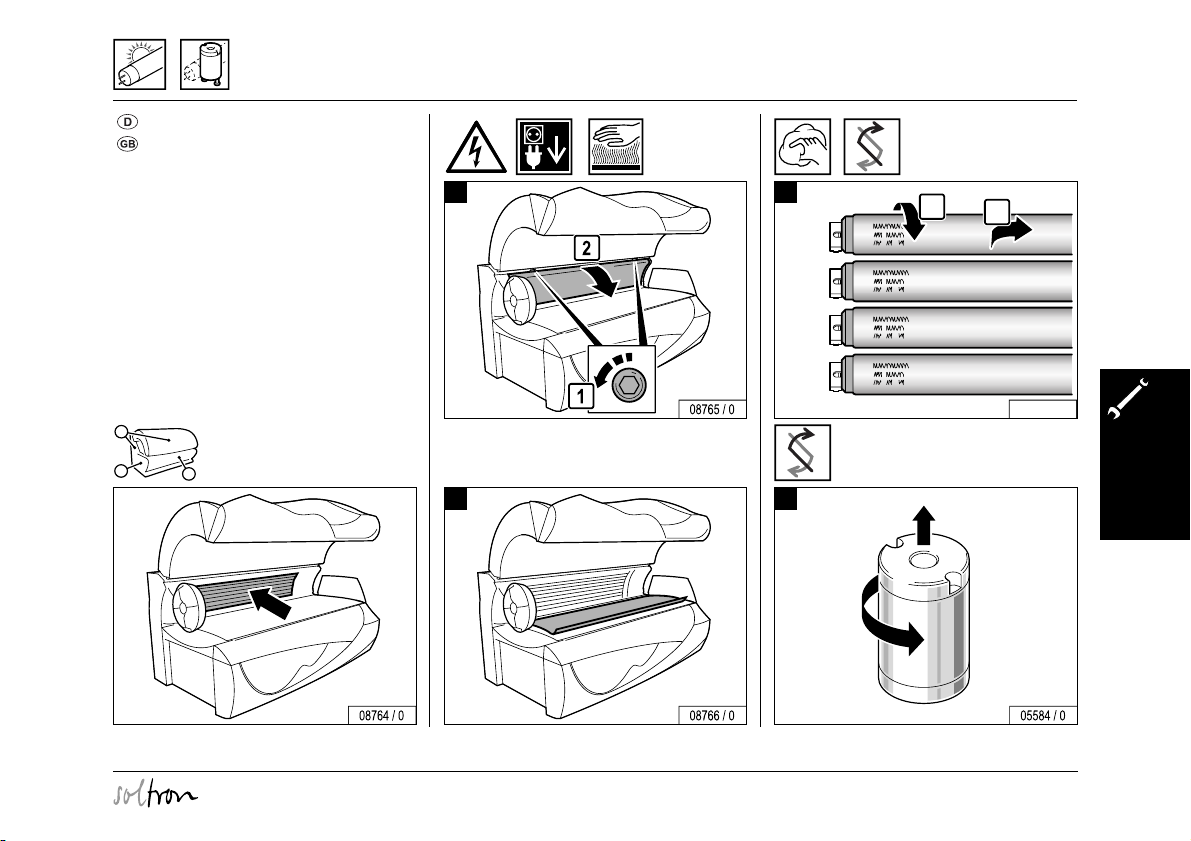

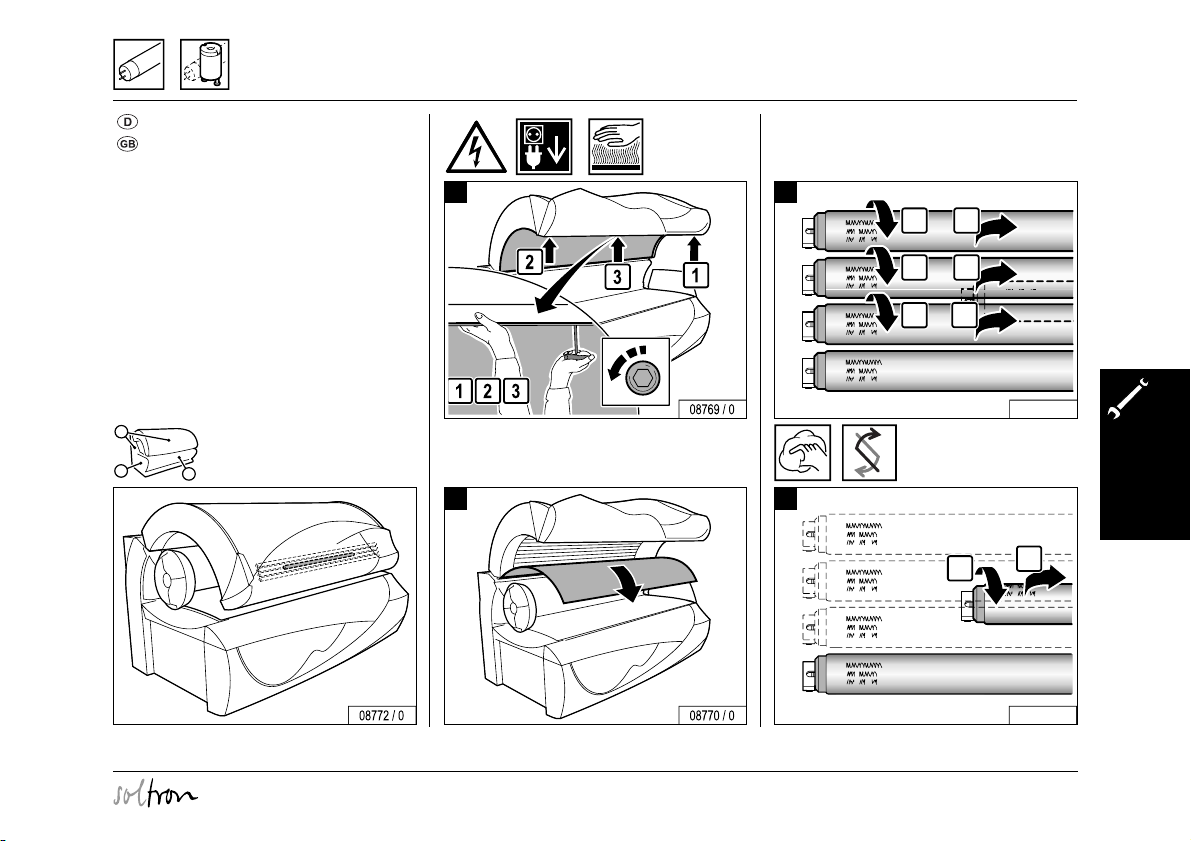

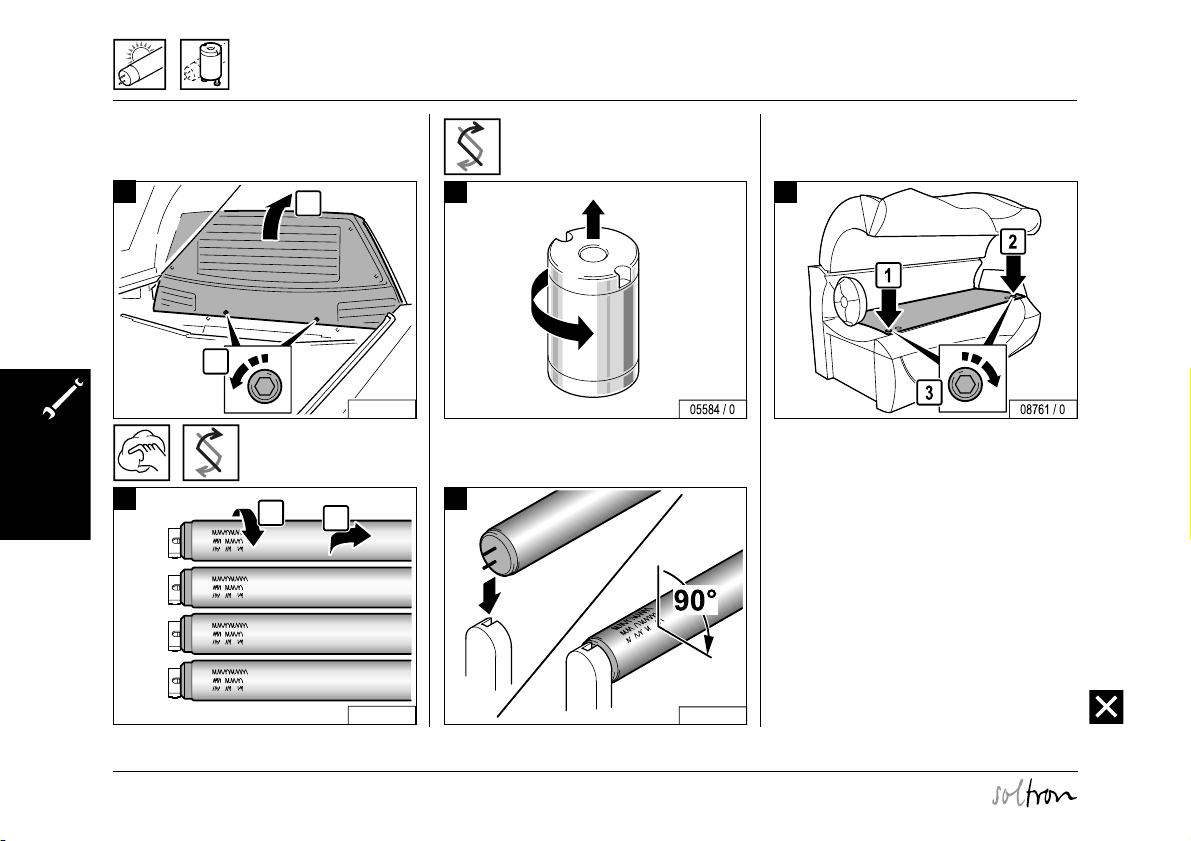

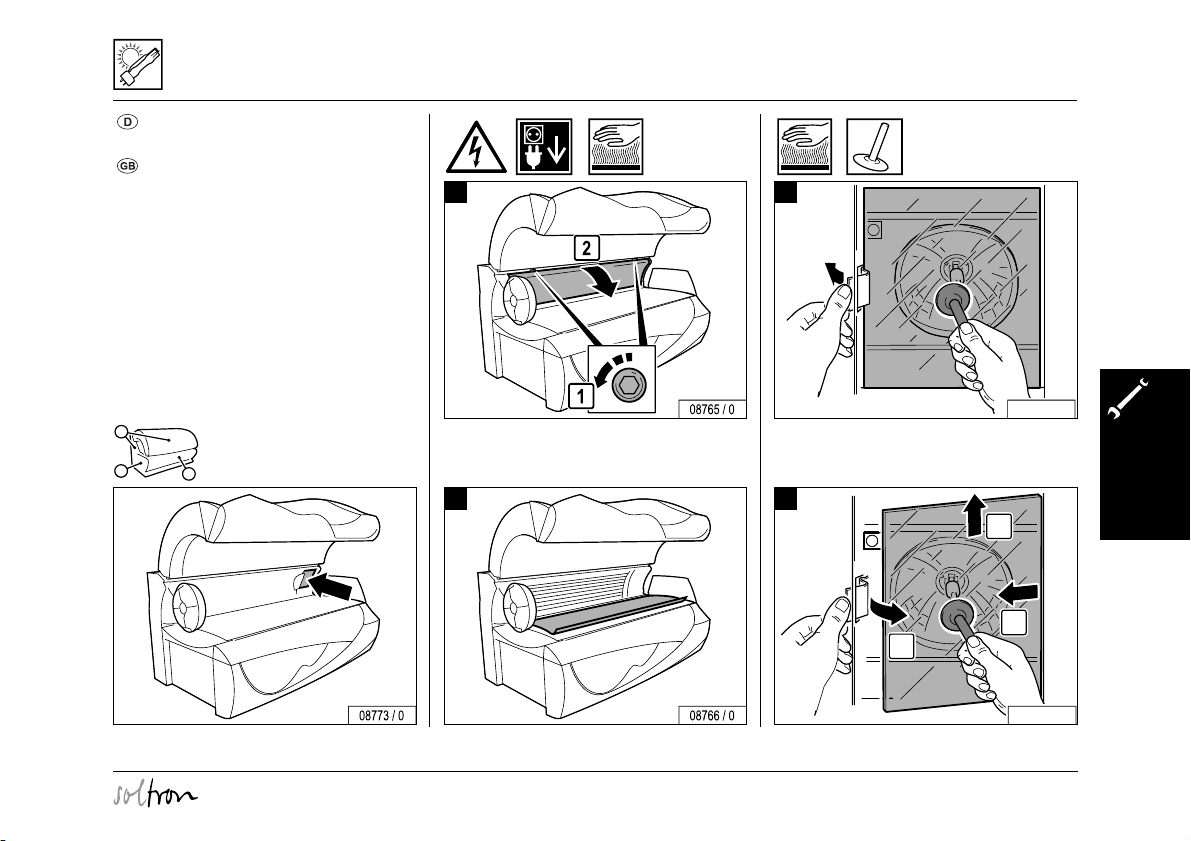

UV-Niederdrucklampen im Unterteil reinigen/wechseln. . . . . . . . . . . . 89
UV-Niederdrucklampen im Schulterbräuner reinigen/wechseln . . . . . 91
UV-Niederdrucklampen im Seitenteil reinigen/wechseln . . . . . . . . . . . 93
UV-Niederdrucklampen im Oberteil reinigen/wechseln . . . . . . . . . . . . 95
Inhalt
Innenraumbeleuchtung reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . 97
UV-Hochdrucklampen und Filterscheiben im Seitenteil
reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
UV-Hochdrucklampen und Filterscheiben im
Oberteil reinigen/wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Effektbeleuchtung im Oberteil reinigen/wechseln . . . . . . . . . . . . . . . 105

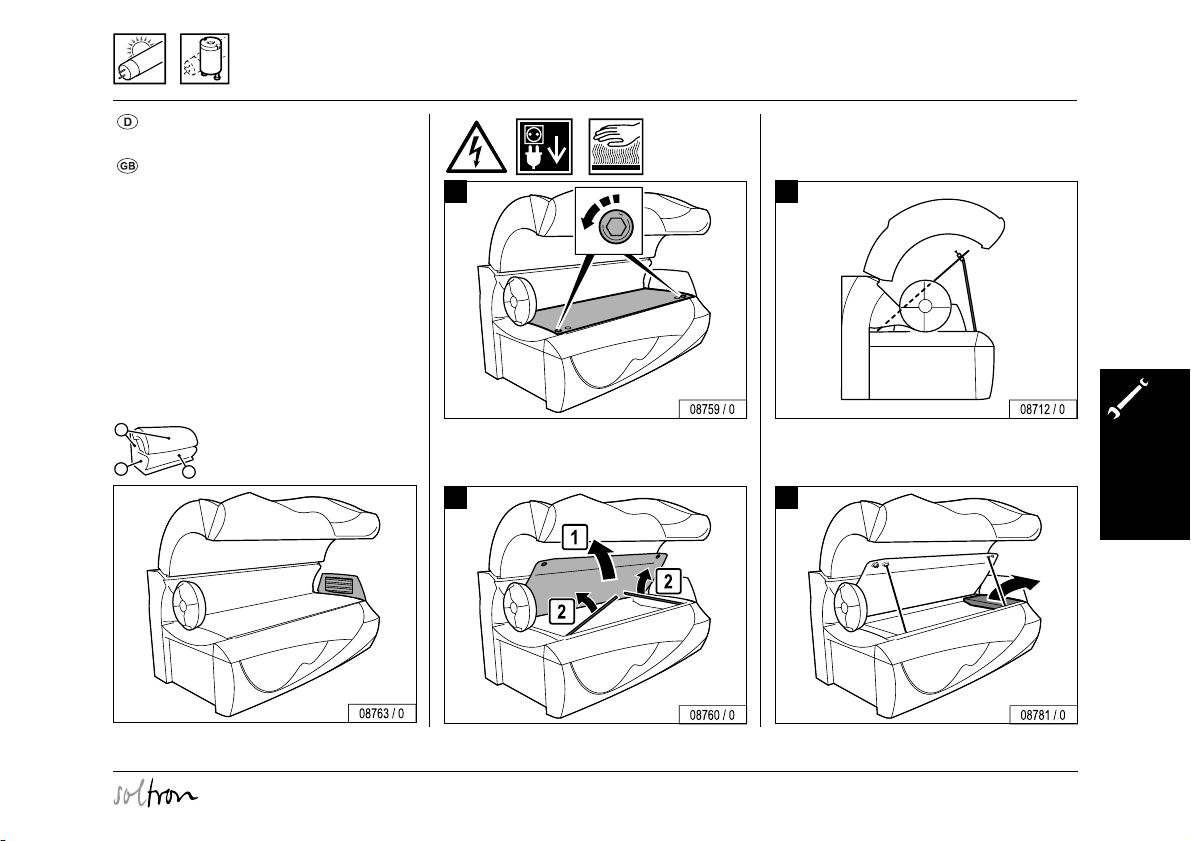

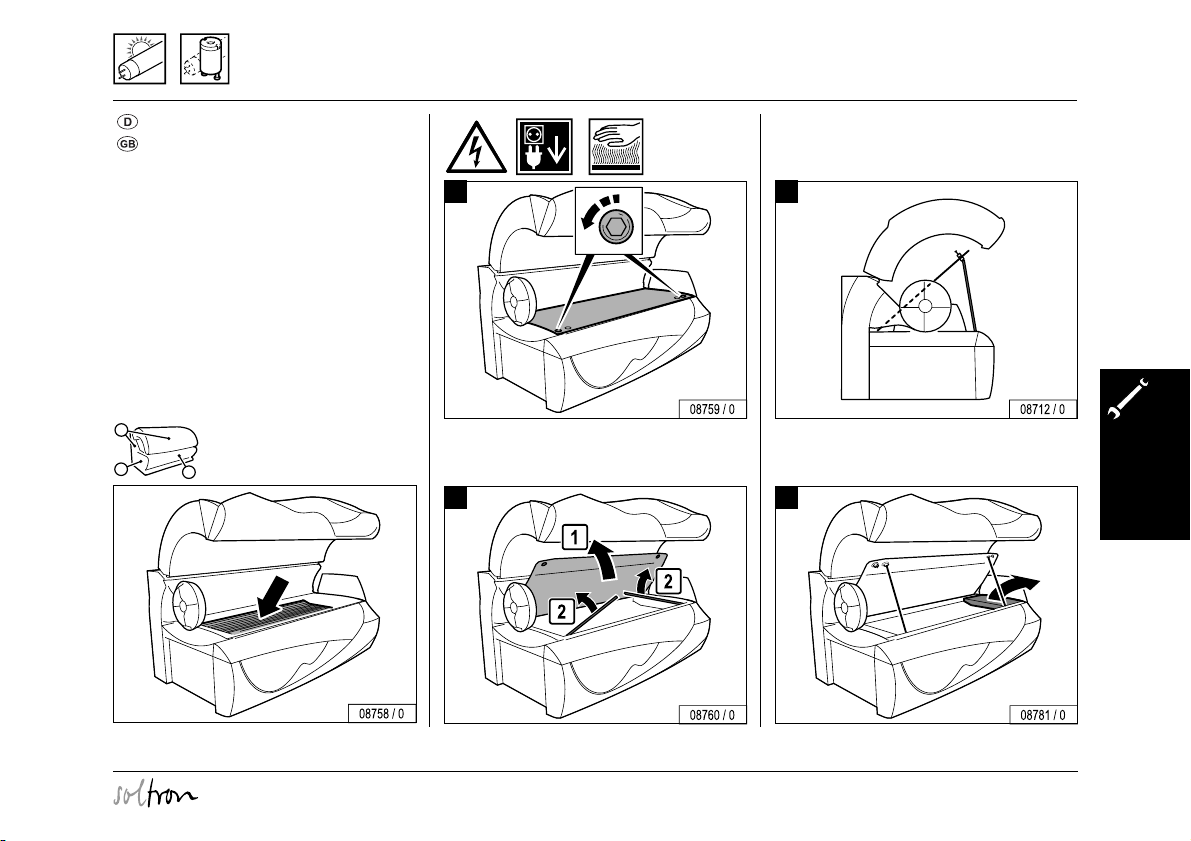

Filter im Unterteil reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

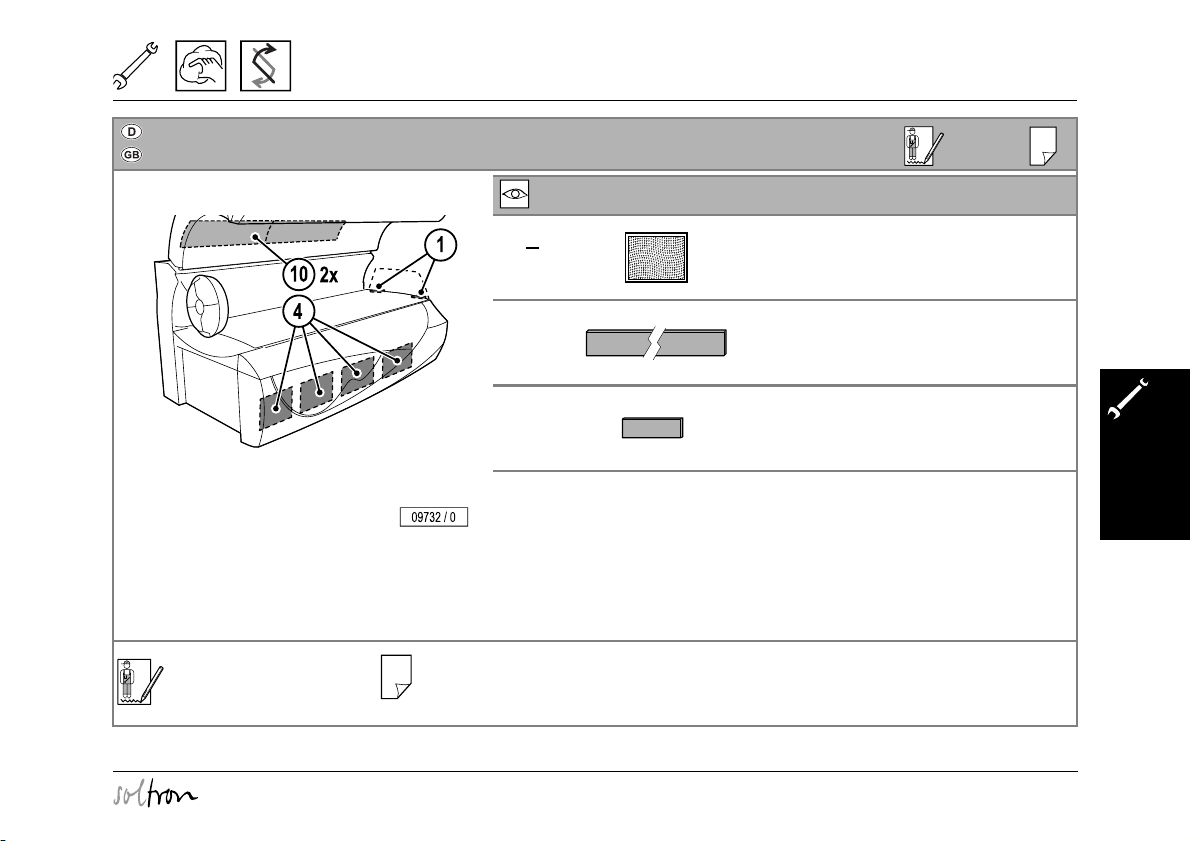

Filtermatten im Oberteil reinigen/wechseln . . . . . . . . . . . . . . . . . . . . 109
Filtermatten im Schulterbräuner reinigen/wechseln. . . . . . . . . . . . . . 110
Voreinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Voreinstellungen über die Bedientafel . . . . . . . . . . . . . . . . . . . . . . . . 114
Voreinstellungen mit einem Handheld . . . . . . . . . . . . . . . . . . . . . . . . 116
JK-Zeitsteuerungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .125
Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Störung, Ursache und Abhilfe – siehe „Fehlercodes“,
Bestell-Nr. 800641
6
Page 8
Bitte lesen und beachten ...
Wichtige Sicherheitshinweise und Informationen

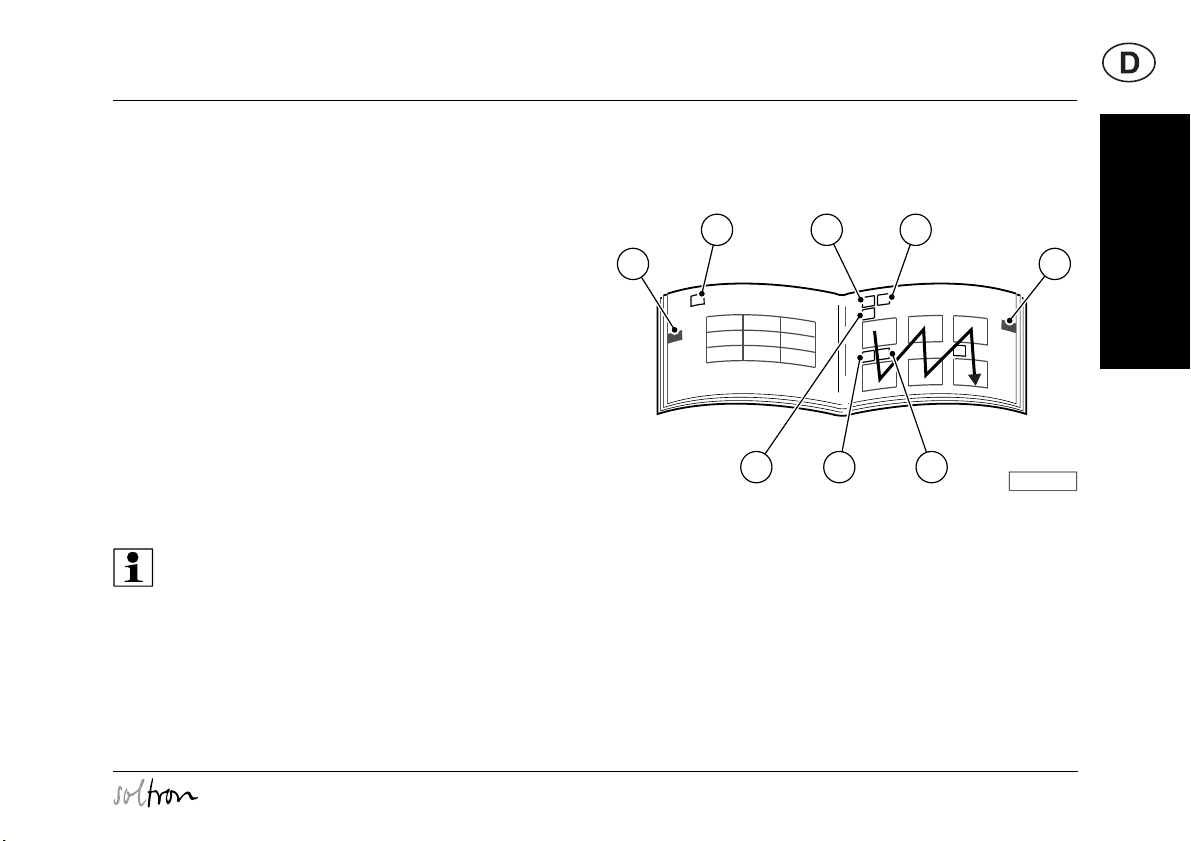

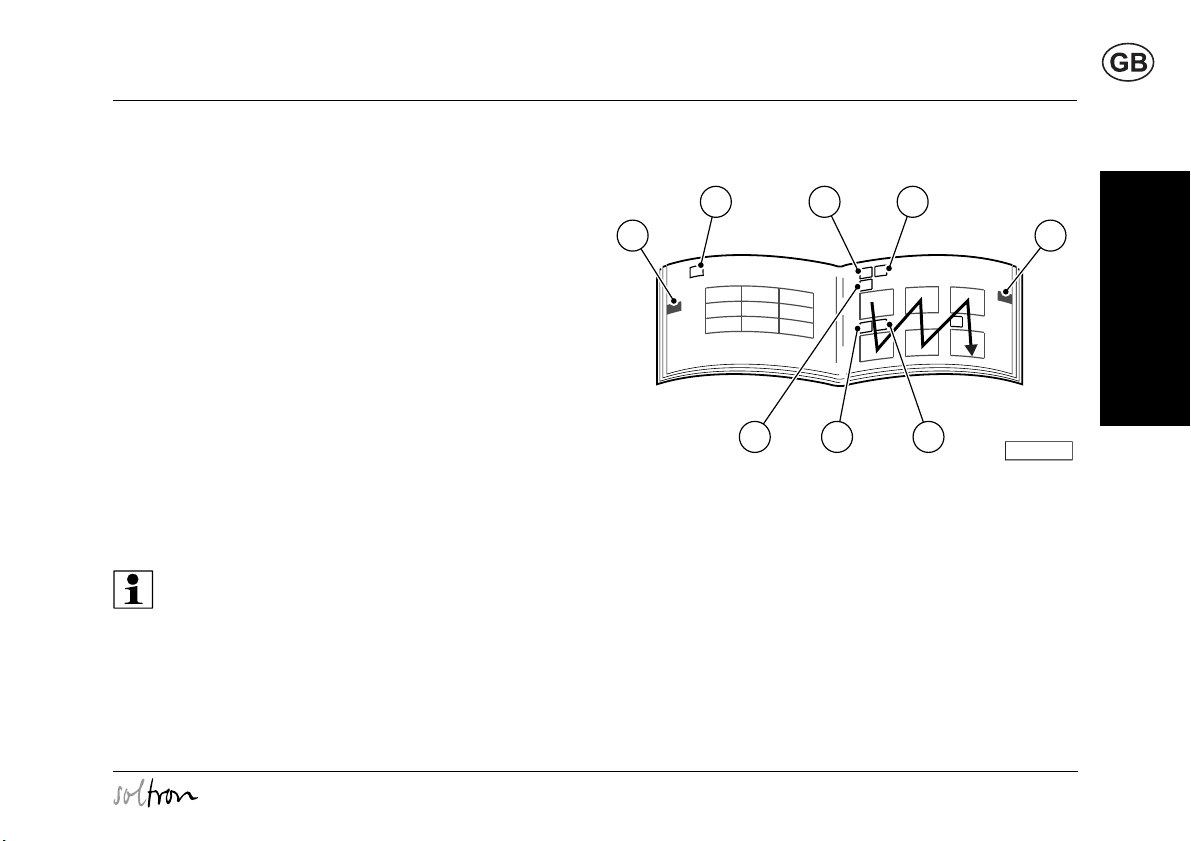

So nutzen Sie die Gebrauchsanweisung
Die Kapitel „Beschreibung/Bedienung“, „Technische Daten“ und „Wartung“ in dieser Gebrauchsanweisung enthalten überwiegend Grafiken
und Symbole, aber nur wenig Text. Wichtige allgemeine Informationen
und Sicherheitshinweise finden Sie hier im ersten Kapitel.
Es gibt mehrere Arten von Symbolen:
• Kapitel-Symbole (1) (z.B. Bedienung). Diese Symbole sind schwarz
hinterlegt und auf dem äußeren Seitenrand platziert. Das KapitelSymbol kann zusätzlich als Seitenüberschrift (2) benutzt werden.
• Symbole in der obersten Zeile (3) gelten für die gesamte Seite. Es
kann sich um Überschriften oder wichtige Hinweise handeln.
• Symbole direkt über einer Grafik (4) beziehen sich auf den Arbeitsschritt, der in der Grafik dargestellt wird.
Die Bedeutung der Symbole wird ab Seite 8 in diesem Kapitel erklärt.
Hinweis:
Gegenüber Darstellungen und Angaben dieser Gebrauchsanweisung sind technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung – auch auszugsweise –
ist nur mit unserer vorherigen schriftlichen Genehmigung und
mit Quellenangabe gestattet.
2
1
33
1
So nutzen Sie die
Gebrauchsanweisung
4 44
03174 / 0
7
Page 9
Bitte lesen und beachten ...

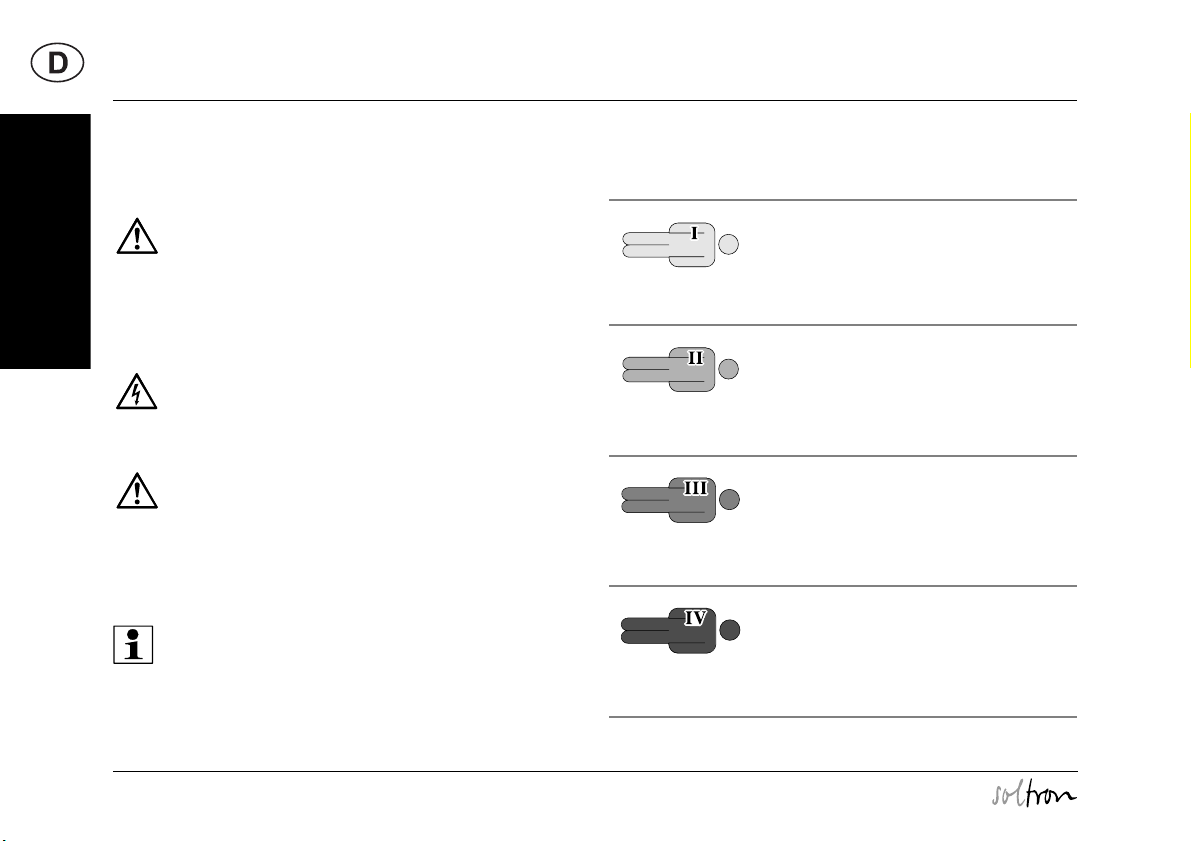

Bedeutung der Symbole
Gefahrenhinweise
Bedeutung der Symbole
Beispiel:
Wichtige Informationen:
Gefahr!
Dieser Sicherheitshinweis – Warndreieck mit dem Wort „Gefahr“ – weist darauf hin, dass vor allem mit Gefahren für Personen zu rechnen ist (Lebensgefahr, Verletzungsgefahr).
Lebensgefahr!
Warnung vor elektrischem Strom!
Achtung!
Dieser Sicherheitshinweis – Warndreieck mit dem Wort „Achtung“ – weist darauf hin, dass vor allem mit Gefahren für Geräte,
Material oder Umwelt zu rechnen ist.
Hinweis:
Dieses Symbol kennzeichnet keine Sicherheitshinweise, sondern gibt Informationen zum besseren Verständnis der Abläufe.

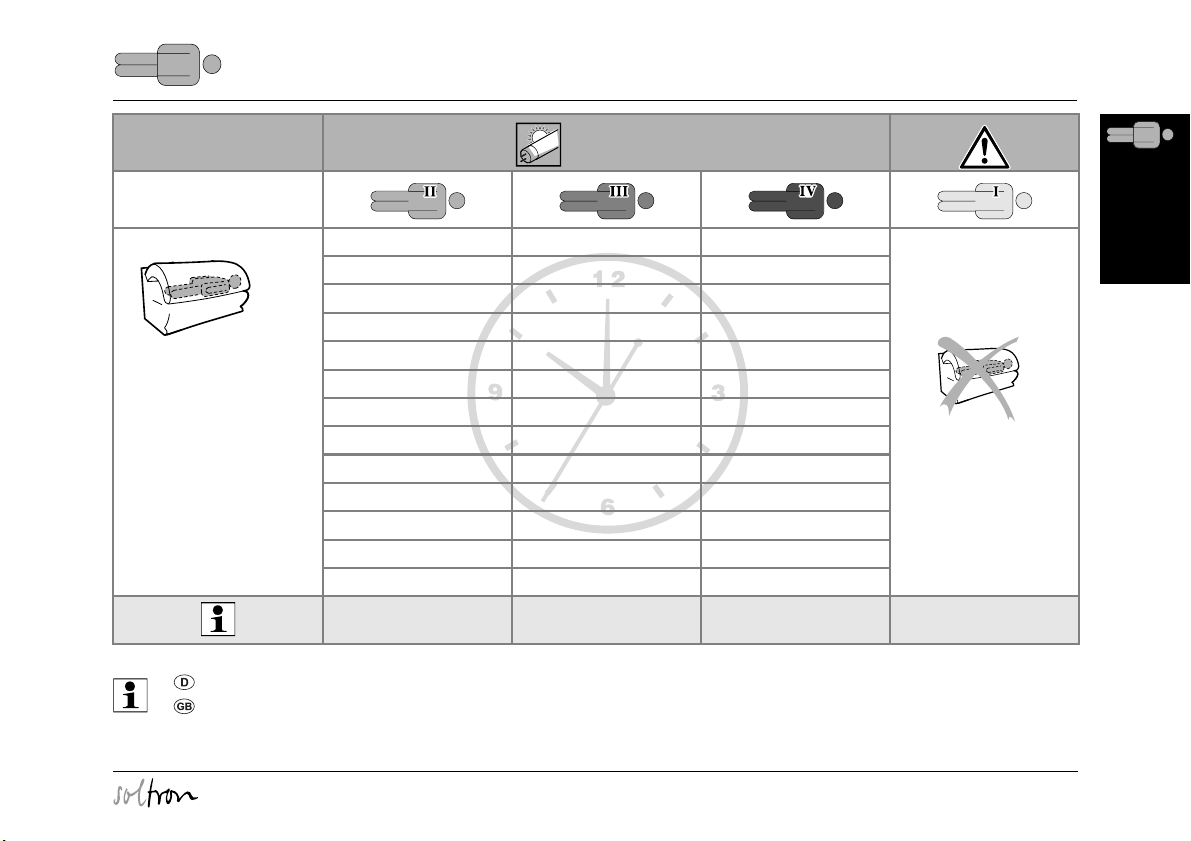

Symbole der Bräunungstabelle – siehe Seite 51
Hauttyp I (empfindlich):
– Immer bis häufig Sonnenbrand.
– Verträgt wenig natürliche Sonne.
– Keine Bräunungssitzungen erlaubt.
Hauttyp II (hell):
– Häufig Sonnenbrand.
– Verträgt ca. 10-20 min. natürliche Sonne.
– Max. Anzahl Bräunungssitzungen pro Jahr:
siehe ab Seite 51.
Hauttyp III (normal):
– Selten Sonnenbrand.
– Verträgt ca. 20-30 min. natürliche Sonne.
– Max. Anzahl Bräunungssitzungen pro Jahr:
siehe ab Seite 51.
Hauttyp IV (dunkel):
– Selten Sonnenbrand.
– Verträgt ca. 40 min. natürliche Sonne.
– Max. Anzahl Bräunungssitzungen pro Jahr:
siehe ab Seite 51.
8
Page 10
Bitte lesen und beachten ...

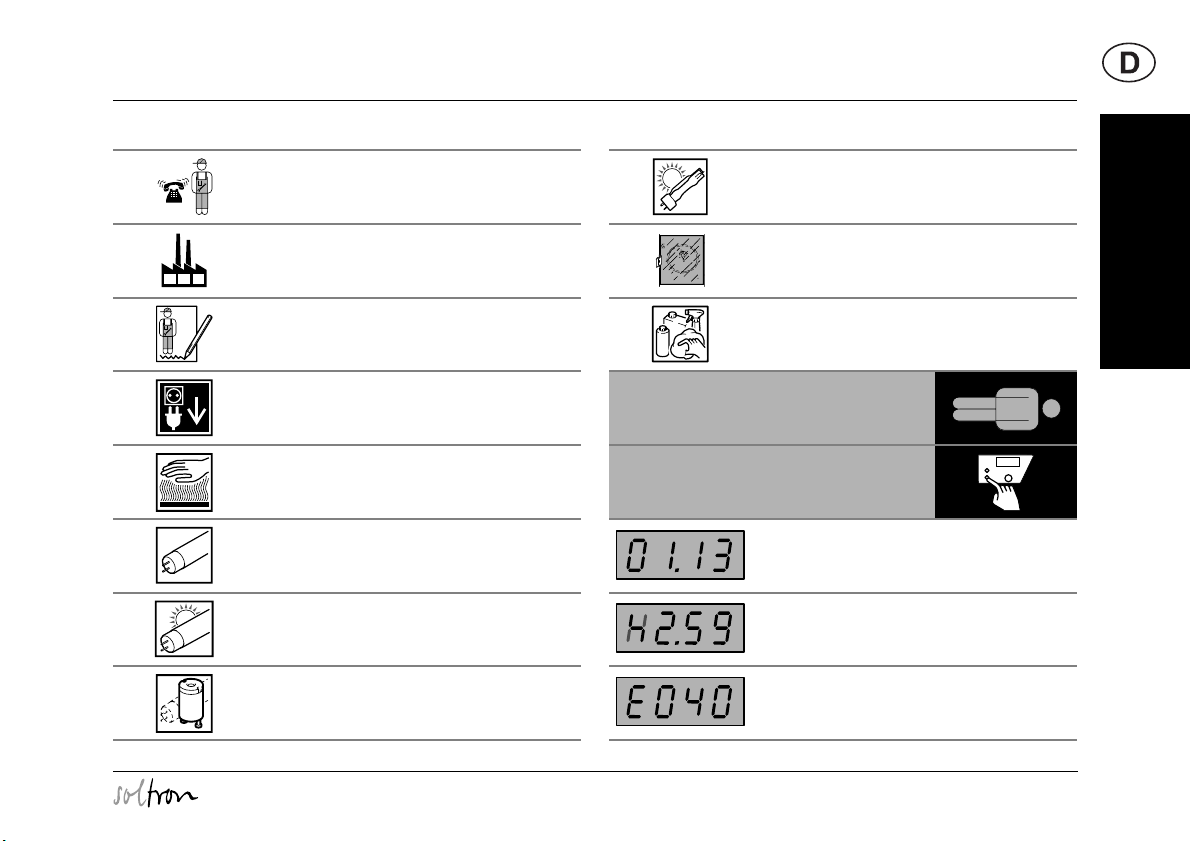

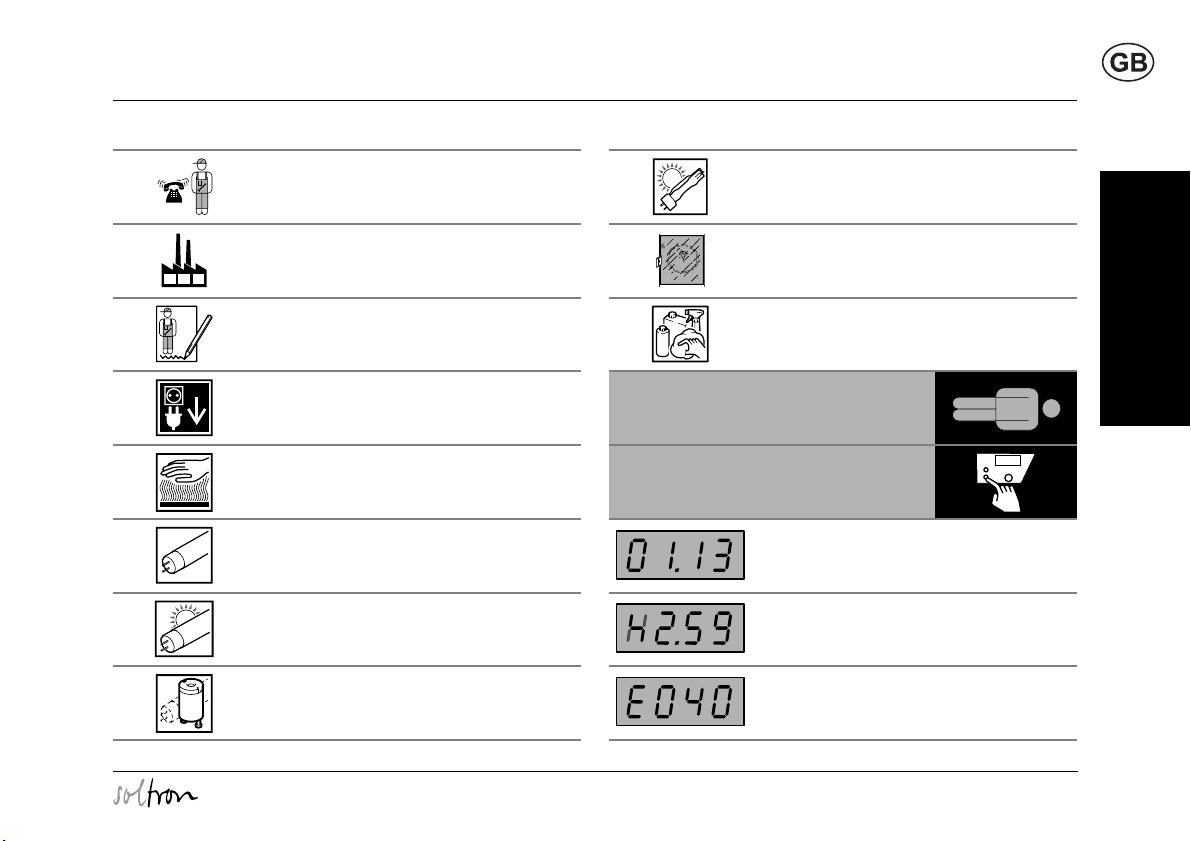

Symbole für Beschreibung, Bedienung und Wartung
Kundendienst
Hersteller
Teile-/Artikel-Nummer (für Bestellungen)
Gefahr!
Gerät spannungsfrei schalten
– vom Netz trennen
Verbrennungsgefahr!
Nicht berühren, heiße Oberfläche.
Niederdrucklampen
UV-Niederdrucklampen
Starter für Niederdrucklampen
Bräunungstabelle
Bedienung
UV-Hochdrucklampen
Filterscheiben
Reinigungs- und Desinfektionsmittel
Anzeige Bräunungszeit
Anzeige der Nachlaufzeit (Lüfternachlauf)
Fehleranzeige (Beispiel), siehe Seite 19
Bedeutung der Symbole
9
Page 11
Bitte lesen und beachten ...

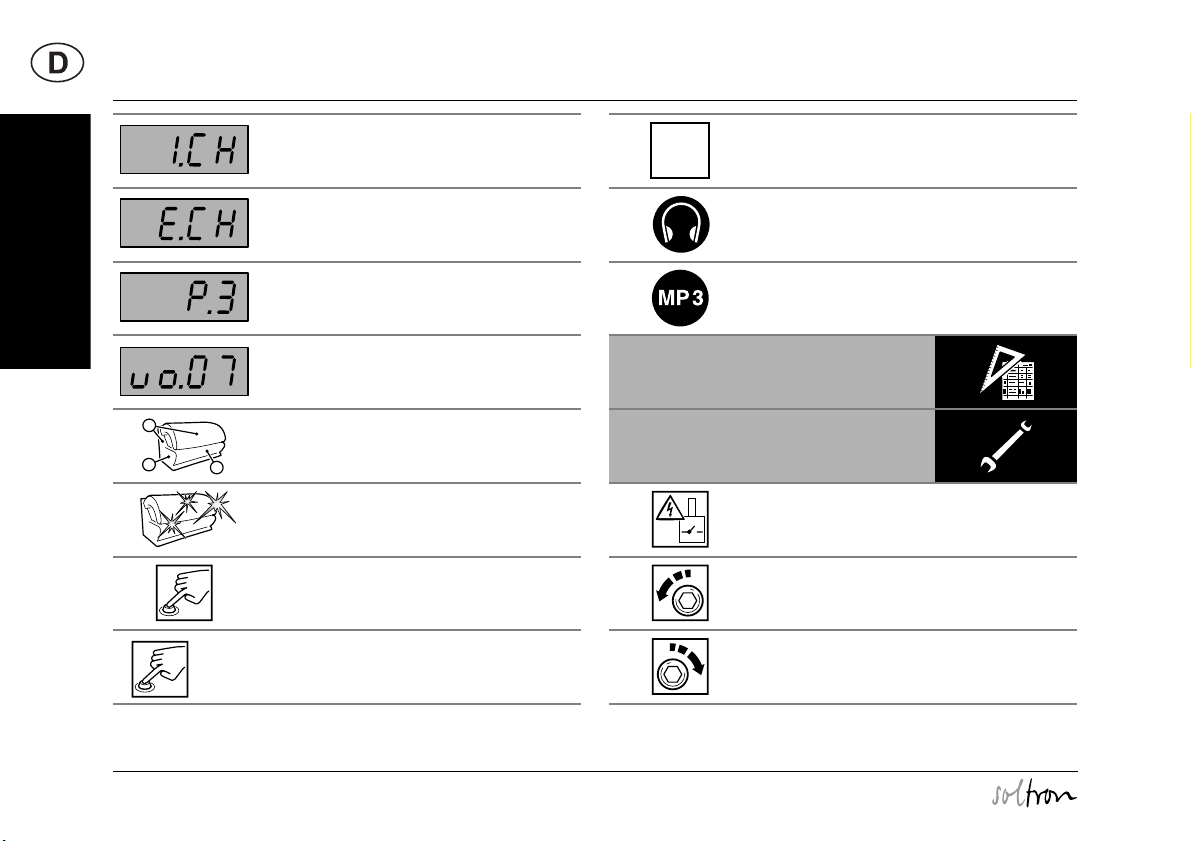

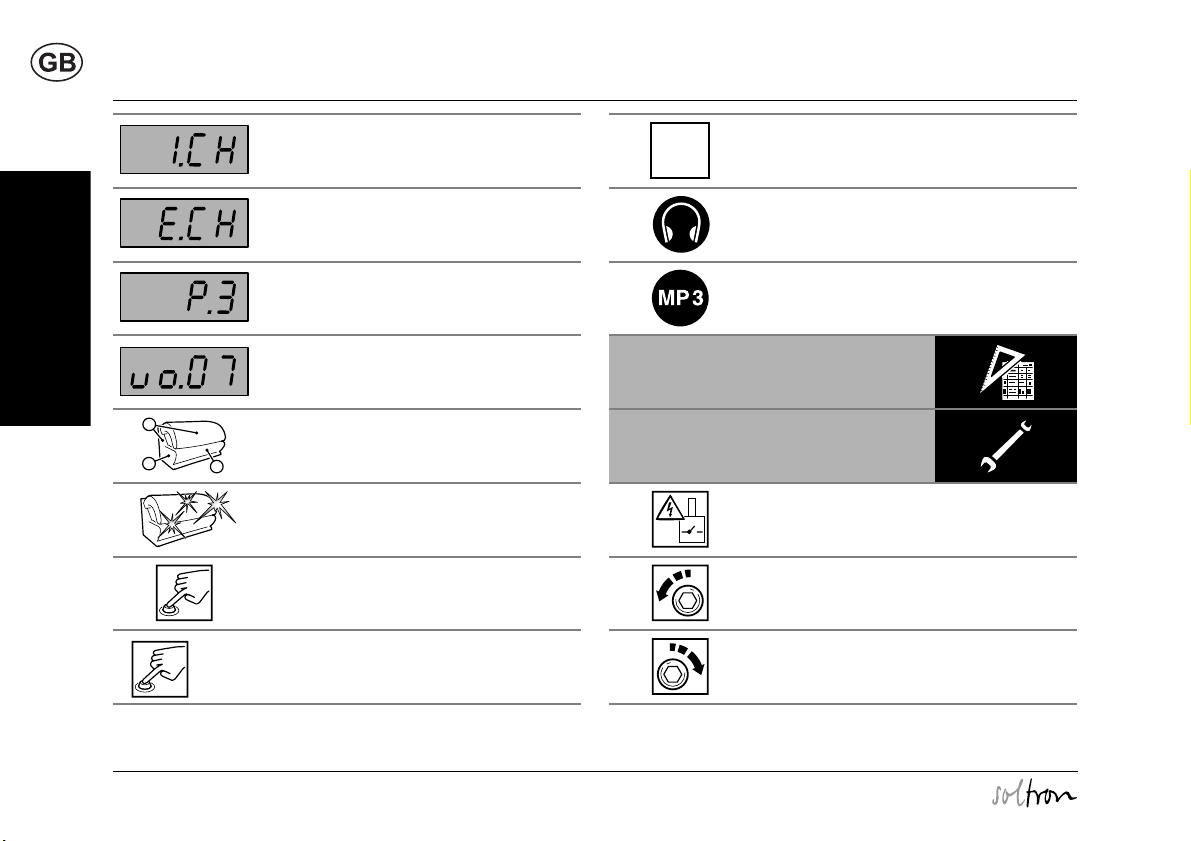

Anzeige: interner Musikkanal 1 (Channel 1)
Ab Werk: 1 Kanal
Kundendienst kann weitere Kanäle einstellen
0-3 min
Dauer: 3 Minuten
Bedeutung der Symbole
10
Anzeige: externes Gerät angeschlossen
Anzeige: MP3-Spieler angeschlossen
Anzeige beim Einstellen der Lautstärke
Beschreibung
Effektbeleuchtung
Taste drücken
z.B.:
Taste 2 Sekunden lang drücken
2s
Anschluss für Kopfhörer
Anschluss für MP3-Spieler
Technische Daten
Wartung
Achtung, Sicherheitsschalter!
Schraube lösen/öffnen
Schraube anziehen/verriegeln
Page 12

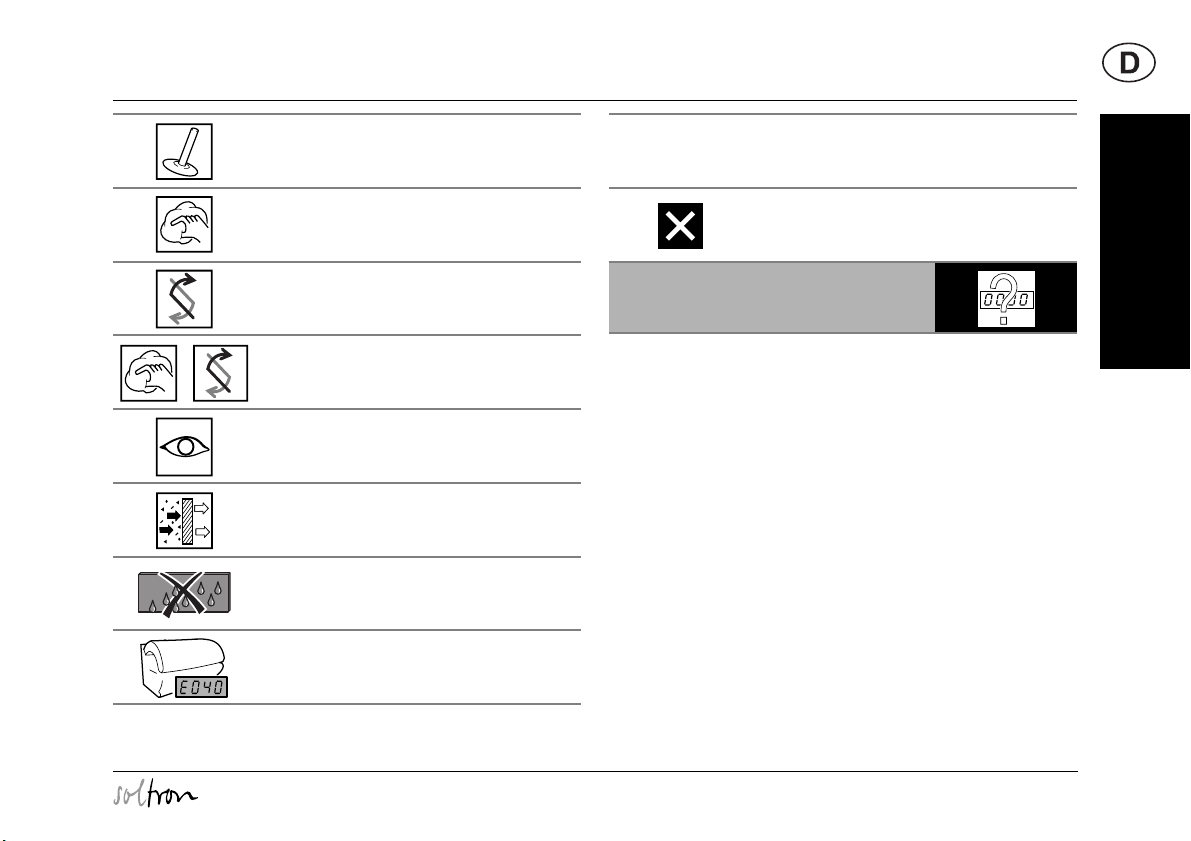

Bitte lesen und beachten ...
Saugnapf
Reinigen
Wechseln
Je nach Verschmutzung reinigen oder wechseln
Sichtprüfung
Filtermatte
Filter und Filtermatten dürfen nicht nass sein.
Störungen, Ursache und Abhilfe –
siehe separate Anleitung
...
Voreinstellungen
Fortsetzung der Arbeitsschritte auf der nächsten
Seite
Ende des Arbeitsschrittes
Bedeutung der Symbole
11
Page 13
Bitte lesen und beachten ...
Richtlinien
Dieses Gerät wurde nach folgenden Richtlinien gebaut:
• EG-Richtlinie „elektromagnetische Verträglichkeit“ 89/336/EWG
(nach der zur Zeit gültigen Fassung).
• Niederspannungsrichtlinien 72/23/EWG
(nach der zur Zeit gültigen Fassung).
gemäßer Gebrauch
Richtlinien / Bestimmungs-
Hinweis:
Abhängig vom lokalen Energieversorgungsunternehmen können die Geräte Störungen in das Stromnetz des Hauses übertragen, die das vom Energieversorgungsunternehmen eingesetzte Rundsteuersystem (TRA) beeinträchtigen. Dadurch kann
z. B. die Funktion von Nachtspeicherheizungen gestört werden.
Hinweis:
Treten Störungen durch den Betrieb der Geräte auf, ist der Betreiber für den Einbau einer Tonfrequenzsperre in die Hauselektroinstallation verantwortlich. Bitte wenden Sie sich an Ihren
Elektro-Fachbetrieb. Dem Elektro-Fachbetrieb sind die Technischen Anschlussbedingungen Ihres lokalen Energieversorgungsunternehmens bekannt, so dass die Tonfrequenzsperre
auf das Stromnetz Ihres Versorgungsunternehmens abgestimmt werden kann.
Bestimmungsgemäßer Gebrauch
Das Gerät ist nur für den gewerblichen Gebrauch vorgesehen, nicht für
den Hausgebrauch.
Dieses Gerät dient zur Bräunung von jeweils einer erwachsenen Person.
Säuglinge und Kleinkinder bis einschließlich des 7. Lebensjahres dürfen
dieses Gerät nicht benutzen.
Für Kinder und Jugendliche von 8 bis einschließlich 17 Jahre gilt: Benut-
zung von Bräunungsgeräten nur in Absprache mit den Erziehungsberechtigten bzw. nach Rücksprache mit einem Arzt.

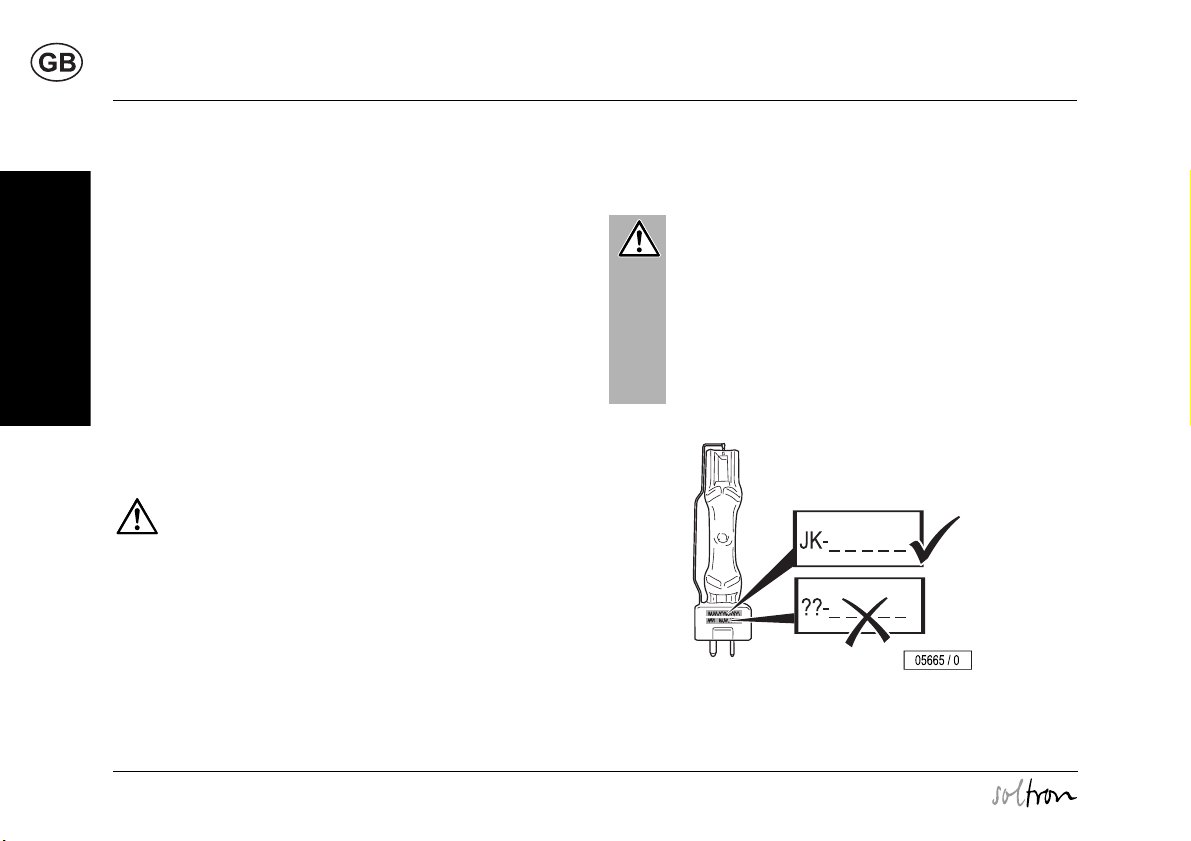

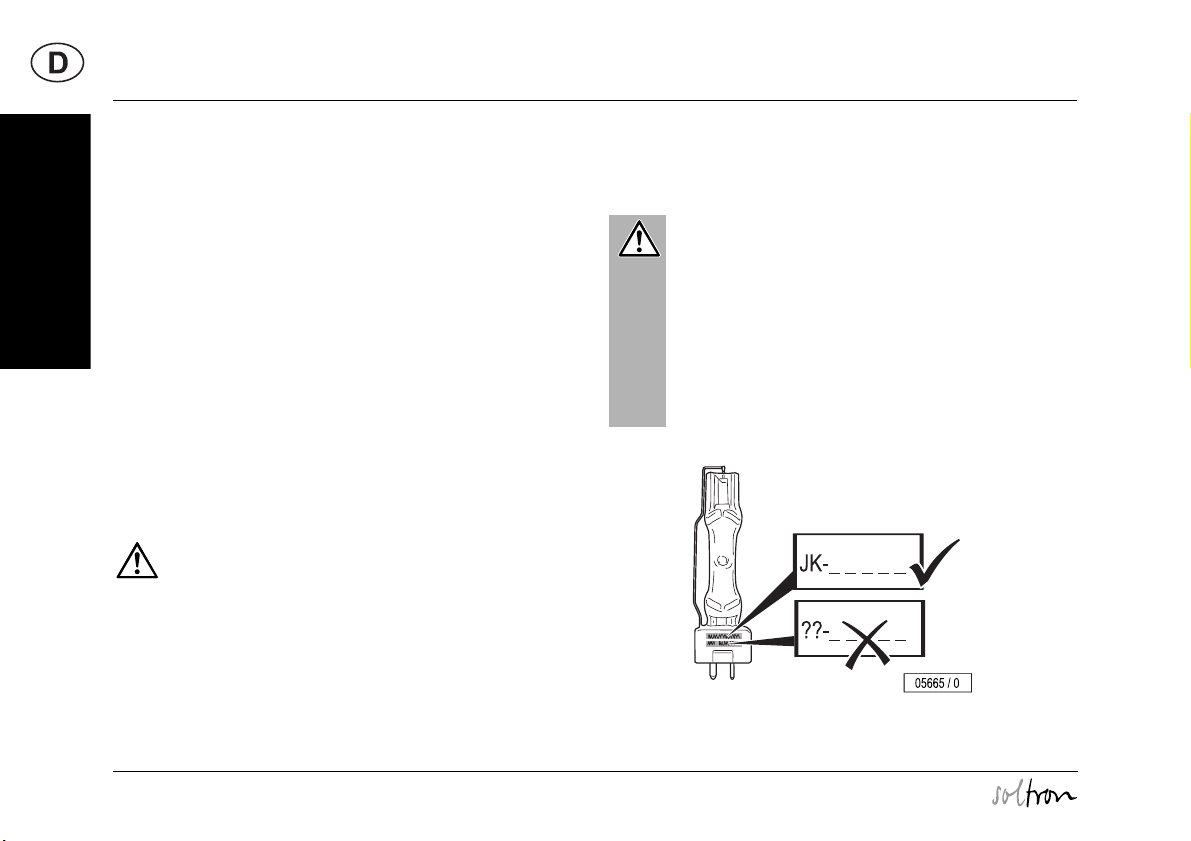

Das Gerät darf nur mit den angegebenen oder gleichwertigen Lampen
betrieben werden. Die in dieser Gebrauchsanweisung genannten Bräunungszeiten gelten nur für die vorgesehene Lampenbestückung.
Jede andersartige Nutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür
trägt allein der Betreiber.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der
vom Hersteller vorgeschriebenen Anweisungen, Gebrauchs- und Wartungsbedingungen. Das Gerät darf nur von Personen betrieben, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
Die maximal zulässige Gewichtsbelastung der Acrylglasscheibe entnehmen Sie bitte den Technischen Daten – siehe Seite 77.
12
Page 14
Bitte lesen und beachten ...
Sicherheit
Gefahr!
Die Montage und der Elektroanschluss müssen den nationalen
Vorschriften entsprechen.
Die Elektroinstallation ist bauseitig mit einer frei zugänglichen
allpoligen Trennvorrichtung (Hauptschalter) gemäß Überspannungskategorie III auszurüsten. Das bedeutet, dass jeder Pol
eine Kontaktöffnungsweite entsprechend den Bedingungen der
Überspannungskategorie III für volle Trennung aufweisen
muss.
Erfolgt der Anschluss über eine Steckverbindung, ist das
Steckersystem nach EN 60309-1/A11; 5-polig; 400 VAC (16A
oder 32A) zu verwenden.
Montage, Aufstellung, Erweiterung oder Instandsetzung des
Gerätes dürfen nur durch ausgebildetes und geschultes Fachpersonal vorgenommen werden.
• Alle am Gerät angebrachten Gefahren- und Sicherheitshinweise sind
zu beachten!
• Es dürfen keine Sicherheitseinrichtungen (z.B. Scheibenschalter)
und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt werden,
die den sicheren Betrieb des Gerätes beeinträchtigen können!
• Das Gerät darf nur in einwandfreiem Zustand betrieben werden!
1)
• Eine Zeitsteuerung muss so aufgebaut sein, dass auch bei einem
Ausfall der Steuerung spätestens nach <110% der gewählten Laufzeit das Gerät automatisch ausgeschaltet wird. Die Gerätelaufzeit
muss zweifach über eine Zeitsteuerung gemäß EN 60335-2-27 gesichert sein.
2)
• Luft- Zu- und Abströmbereich zum Gerät nicht verändern, verbauen
oder zustellen, keine eigenmächtigen Veränderungen am Gerät vornehmen. Eine Haftung des Herstellers für daraus resultierende Schäden ist ausgeschlossen.
• Gerät darf nicht auf der Transportpalette aufgestellt und betrieben
werden! Überhitzungsgefahr durch Störung der Luftführung.
Achtung!

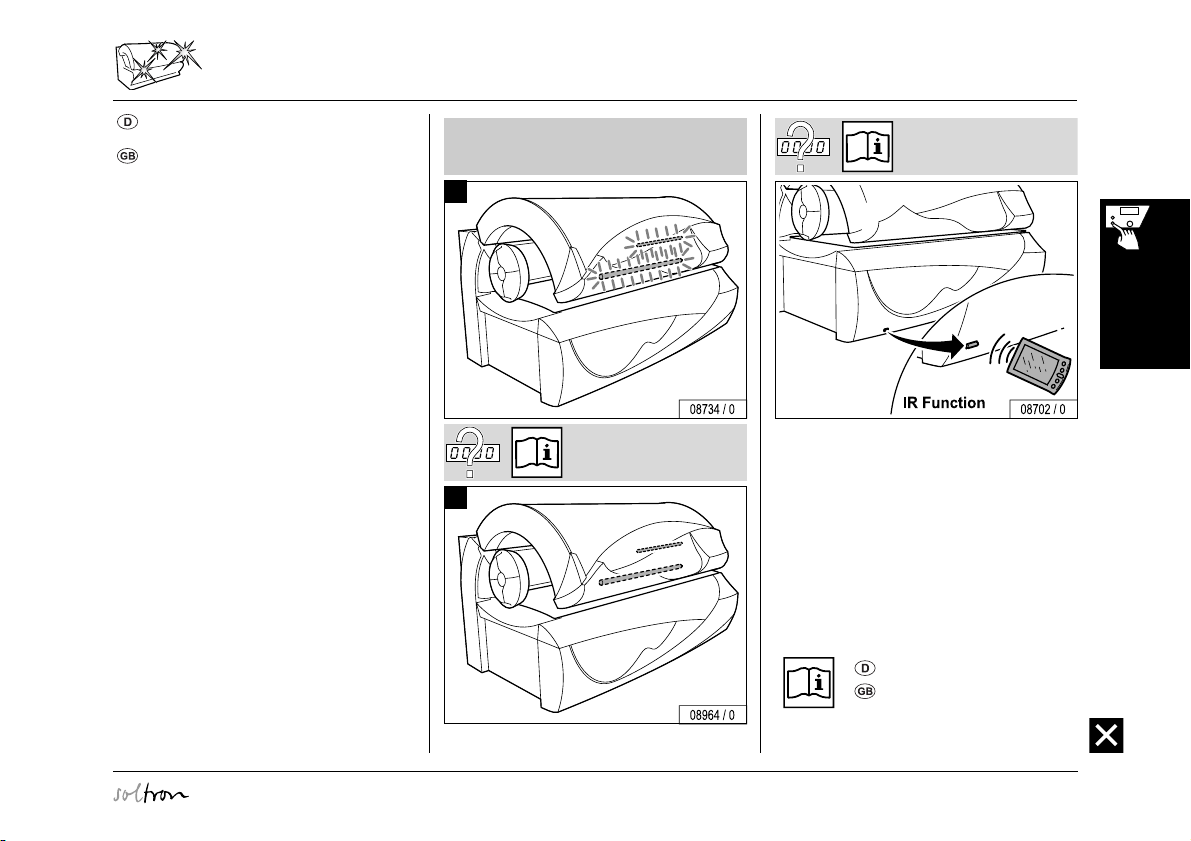

Der Code für den Zugang über die Infrarot-Schnittstelle ist in der
Handheld-Software voreingestellt und kann damit bei jedem
Gerät verwendet werden. Jeder, der die Software aus dem Internet herunterlädt, kann mit einem Handheld auf die Gerätedaten zugreifen. Achten Sie bitte darauf, daß der Kundendienst bei
der Erstinbetriebnahme den voreingestellten Zugangscode ändert – siehe Seite 115. Notieren Sie den neuen Code bitte für einen späteren Gebrauch!
Dieser Code ist unabhängig vom Zugangscode zu den Voreinstellungen über die Bedientafel.
Sicherheit / Export
1) In Deutschland: VDE-Vorschriften
2) JK-Zeitsteuerungen siehe Seite 125
13
Page 15
Bitte lesen und beachten ...
Export
Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen Markt bestimmt sind und nicht in die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nichtbeachtung dieses
Hinweises wird keine Haftung übernommen! Es wird ausdrücklich darauf
hingewiesen, dass bei Zuwiderhandlungen hohe Haftungsrisiken für den
Exporteur und/oder Betreiber entstehen können.
Ausstattung
Ausstattung / Zubehör / …
Je nach Typ sind die Geräte unterschiedlich ausgestattet.
In dieser Gebrauchsanweisung werden alle serienmäßigen und optionalen Bauteile/Funktionen berücksichtigt, die bei der Bedienung und/oder
Wartung zu beachten sind.
Von der unterschiedlichen Ausstattung ist auch die Bedientafel betroffen:
Es sind nur die Tasten sichtbar, die bedient werden können, d.h. die entsprechende Funktion muss zur Ausstattung des Gerätes gehören.
Zubehör

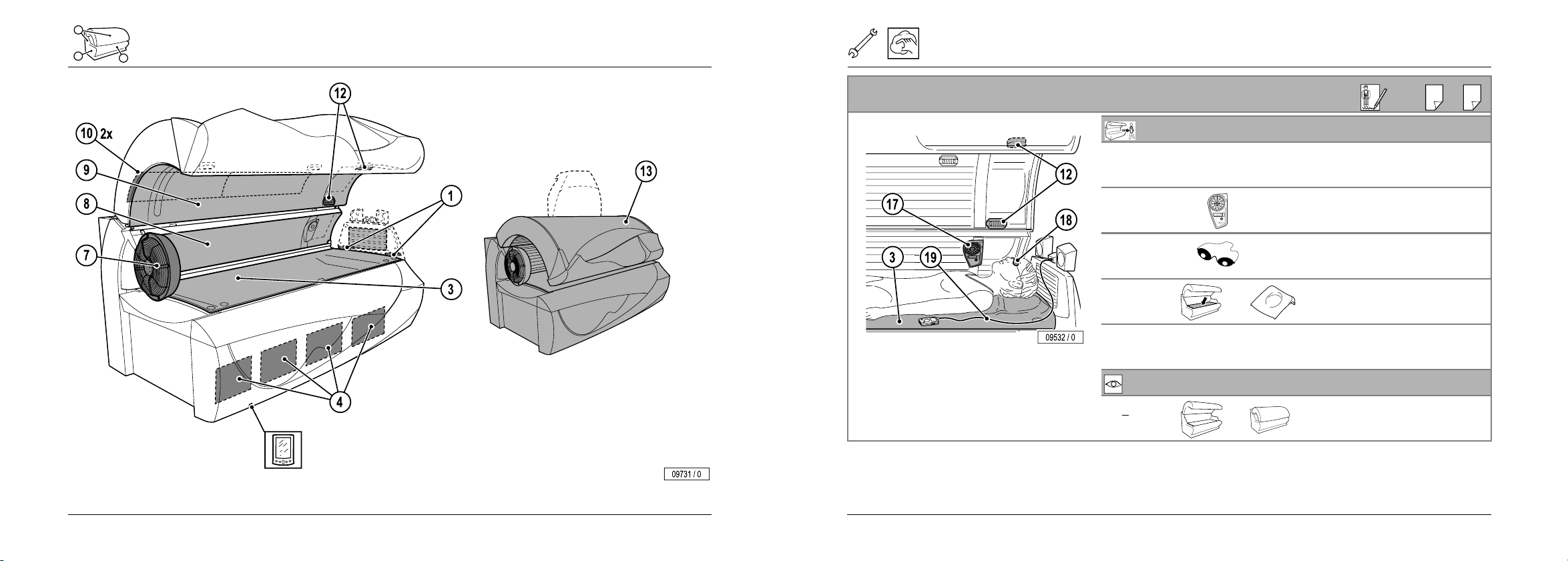

Einige Zubehörteile werden im Wartungsplan ab Seite 82 berücksichtigt,
was aber nicht automatisch heißt, dass Ihr Gerät über diese Ausstattung
verfügt.
Eine Übersicht über mögliches Zubehör finden Sie in den Verkaufsunterlagen und im Planungshandbuch. Eine Auswahl wird auf Seite 55 dargestellt.
14
Page 16
Bitte lesen und beachten ...
Wartung und Pflege
Reinigung
Gefahr von Infektionen!
Durch Hautkontakt können Infektionen übertragen werden.
Alle Gegenstände/Geräteteile, die während der Bräunung vom
Benutzer berührt werden können, müssen nach jeder Bräunung
desinfiziert werden:
• Liegescheibe
• Kopfstütze
• Griffe und Bedienfeld
• Verstellbare Luftdüsen
• MP3-Kabel
• Schutzbrille
Schnelldesinfektionsreiniger Antifect
Antifect Konzentrat, 250 ml Bestell-Nr.: ▲ 800 1813-..
Sprühflasche, 1 Ltr. (leer) Bestell-Nr.: ▲ 800 1513-..
Sprühkopf Bestell-Nr.: ▲ 800 1613-..
Mischgefäß, 5 Ltr. (leer) Bestell-Nr.: ▲ 800 1713-..
Hinweis:
Beachten Sie die Gebrauchshinweise des Herstellers.
▲: JK-Licht GmbH – siehe Seite 2.
®
Acrylglasoberflächen
Achtung!
Nicht trocken abreiben – Verkratzungsgefahr!
Verwenden Sie für die schnelle und hygienisch einwandfreie
Reinigung von Acrylglasoberflächen ausschließlich den speziell
entwickelten Schnelldesinfektionsreiniger Antifect
Andere Reinigungsmittel, insbesondere konzentrierte Desinfektions- oder Lösungsmittel (z.B. Lysoform, Ethylalkohol oder andere alkoholhaltige Flüssigkeiten) dürfen nicht verwendet werden.
Bei Nichtbeachtung gibt es keinen Anspruch auf Garantieleistungen.
®
.
Wartung und Pflege
15
Page 17
Bitte lesen und beachten ...
Filterscheiben und Lampen Filter und Filtermatten
Wartung und Pflege
UV-Niederdrucklampen: Mit klarem Wasser reinigen
(feuchtes Tuch)
UV-Hochdrucklampen: Glaskolben bei Bedarf mit Spiritus
reinigen.
Filterscheiben: Mit klarem Wasser reinigen
(feuchtes Tuch).
Filter im Unterteil
Trockene Reinigung: Staubsauger (je nach Verschmutzung)
Feuchte Reinigung: Wasser und Spülmittel, auch
Spülmaschine.
Filtermatten im Oberteil, im Schulterbräuner
Trockene Reinigung: Staubsauger
Feuchte Reinigung: Wasser und mildes Spülmittel.
Keine Spülmaschine.
Achtung! Geräteschäden durch Feuchtigkeit möglich!
Beim Wiedereinbau müssen die gereinigten Filter und Filtermatten trocken sein.
16
Page 18
Bitte lesen und beachten ...

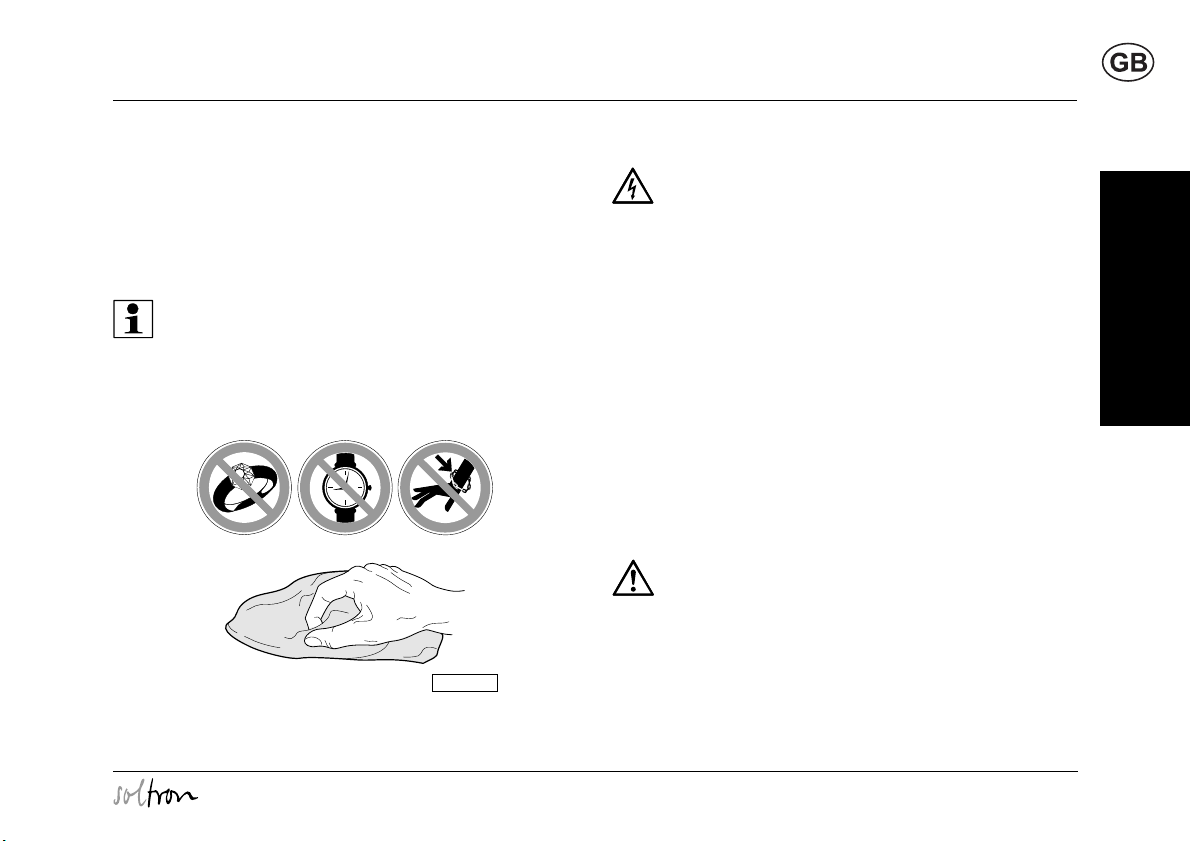

Kunststoffoberflächen
Zum Reinigen der übrigen Kunststoffoberflächen verwenden Sie am
besten nur warmes Wasser und ein Ledertuch. Auf keinen Fall aggressive alkoholhaltige Reinigungsmittel, wie z.B. das handelsübliche Sagrotan oder ätherische Öle verwenden. Diese führen auf Dauer zu Schäden,
für die es keinen Garantieanspruch gibt.
Beim Reinigen ist mit leichten Schwarzfärbungen des Ledertuches durch
die Gummidichtungen zu rechnen, dies ist produktionstechnisch bedingt.
Hinweis:
Vermeiden Sie Beschädigungen an Acrylglas- und Kunststoffoberflächen. Ziehen Sie vor Beginn der Reinigungsarbeiten Ringe, Armbanduhren, Armreifen etc. aus.
02756 / 0
Wartung
Lebensgefahr!
Bei Wartungsarbeiten, die das Öffnen des Geräts erfordern, ist
das Gerät spannungsfrei zu schalten.
Siehe Seite 18.
Wartung und Pflege sind mitentscheidend, ob das Gerät die gestellten
Anforderungen zufriedenstellend erfüllt. Die Einhaltung der vorgeschriebenen Wartungsintervalle und die sorgfältige Durchführung der Wartungs- und Pflegearbeiten sind daher unbedingt notwendig – siehe ab
Seite 81.
Die aktuellen Betriebsstunden der zu wartenden Teile können Sie im
Voreinstellungsmodus abrufen – siehe ab Seite 114.
Eventuelle Schutzvorrichtungen (z. B. Filterscheiben) nach Abschluss
der Arbeiten wieder montieren.
Wir weisen darauf hin, dass das Gerät zur Erhaltung des ordnungsgemäßen Zustandes alle 12 Monate (ab Inbetriebnahme) wiederkehrenden
Prüfungen durch unseren Kundendienst oder eine zugelassene Fachfirma zu unterziehen ist!
Achtung!
Nur Original-Ersatzteile des gleichen Typs verwenden! Bei
Verwendung von anderen Teilen erlischt die CE-Konformität!
Bei Schäden, die nachweislich durch die Verwendung von nicht
Original-Ersatzteilen entstanden sind, wird jegliche Haftung
ausgeschlossen.
Wartung und Pflege
17
Page 19
Bitte lesen und beachten ...
Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern
Lebensgefahr!
Wenn an den Geräten gearbeitet werden soll, müssen diese freigeschaltet
werden. Das bedeutet, dass alle spannungsführenden Leitungen ausgeschaltet werden müssen.
Wartung und Pflege
Nur das Ausschalten des Gerätes ist
unzureichend, da an bestimmten Stellen noch Spannung anstehen kann.
Daher bei Arbeiten alle Sicherungen
ausschalten, und – falls möglich – auch entfernen.
Lebensgefahr!
Durch irrtümliches Wiedereinschalten können sich schwere Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter oder Sicherungen, mit denen freigeschaltet wurde, gegen Wiedereinschalten
zu sichern.
– Abschließen des Sicherungskastens mit einem Vorhänge-
schloss.
01605 / 2
• Bei nicht herausschraubbaren Sicherungsautomaten kann auch ein Klebestreifen mit der Aufschrift „Nicht schalten, Gefahr vorhanden“ über
den Betätigungshebel geklebt werden.
Stets ist sofort ein Verbotsschild mit der Aufschrift:
„Es wird gearbeitet!“
• „Ort: ..............................“
• „Entfernen des Schildes nur durch: ............“
zuverlässig anzubringen.
Lebensgefahr!
Verbotsschilder dürfen nicht an unter Spannung stehenden Teile angehängt werden oder diese berühren.
01510 / 1
01511 / 1
18
Page 20
Bitte lesen und beachten ...
Störungen
1)
Auf dem Display werden Fehlercodes
Fehlerursache angezeigt:
• Tritt eine Störung auf, erscheint der Fehlercode blinkend im Display.
• Treten mehrere Fehler auf, werden die Fehlermeldungen im Wechsel
angezeigt.
• Die Fehlerbehebung wird durch Drücken der START/STOP-Taste
quittiert.
• Lässt sich der Fehler nicht beheben, Kundendienst benachrichtigen
– siehe Seite 2.
zur leichteren Lokalisierung der
Wartung und Pflege
1) siehe auch Fehlercodes, Bestell-Nr. 800641
19
Page 21
Bitte lesen und beachten ...
Produkthinweise
Acrylglasscheiben
Die Acrylglasscheiben für die Bräunungsgeräte sind aus speziell für diesen Einsatzbereich entwickeltem Acrylglas hergestellt. Die verwendeten
Acryle zeichnen sich durch besonders hohe UV-Durchlässigkeit und -Beständigkeit, pflegeleichte, hygienische und hautsympathische Oberfläche aus.
Produkthinweise
In einem technisch aufwändigen Fertigungsverfahren erhalten die Acrylglasscheiben ihre jeweilige gerätespezifische Formgebung. Trotz höchstem Fertigungs-Know-how ist es unvermeidbar, dass die Acrylscheiben
eine Anzahl kleiner Pickel, Einschlüsse oder Schlieren aufweisen können. Außerdem können im Betrieb in der Liegefläche Haarrisse auftreten.
Diese Erscheinungen sind materialbedingt und verarbeitungstechnisch
unvermeidbar, haben aber keinerlei nennenswerten Einfluss auf den Gebrauchsnutzen und können deshalb als Mangel nicht anerkannt werden.
Achtung!
Kosmetika oder Sonnenschutzmittel müssen rechtzeitig vor
dem Bräunen entfernt werden, weil diese Mittel auf Dauer zu
Schäden führen (z.B. Rissbildungen auf der Oberfläche).
UV-Hochdrucklampen
Brandgefahr!
Nicht von Soltron zugelassene Hochdrucklampen können platzen. Heiße Lampenteile können andere Bauteile in Brand setzen, Personen können durch Rauchvergiftung und Feuer getötet oder schwer verletzt werden.
– Bauen Sie nur die von Soltron angegebenen Hochdruck-
lampen ein.
– Reinigen Sie das Innere des Geräts regelmäßig. Staub-
flocken sind brennbar!
20
Page 22
Bitte lesen und beachten ...

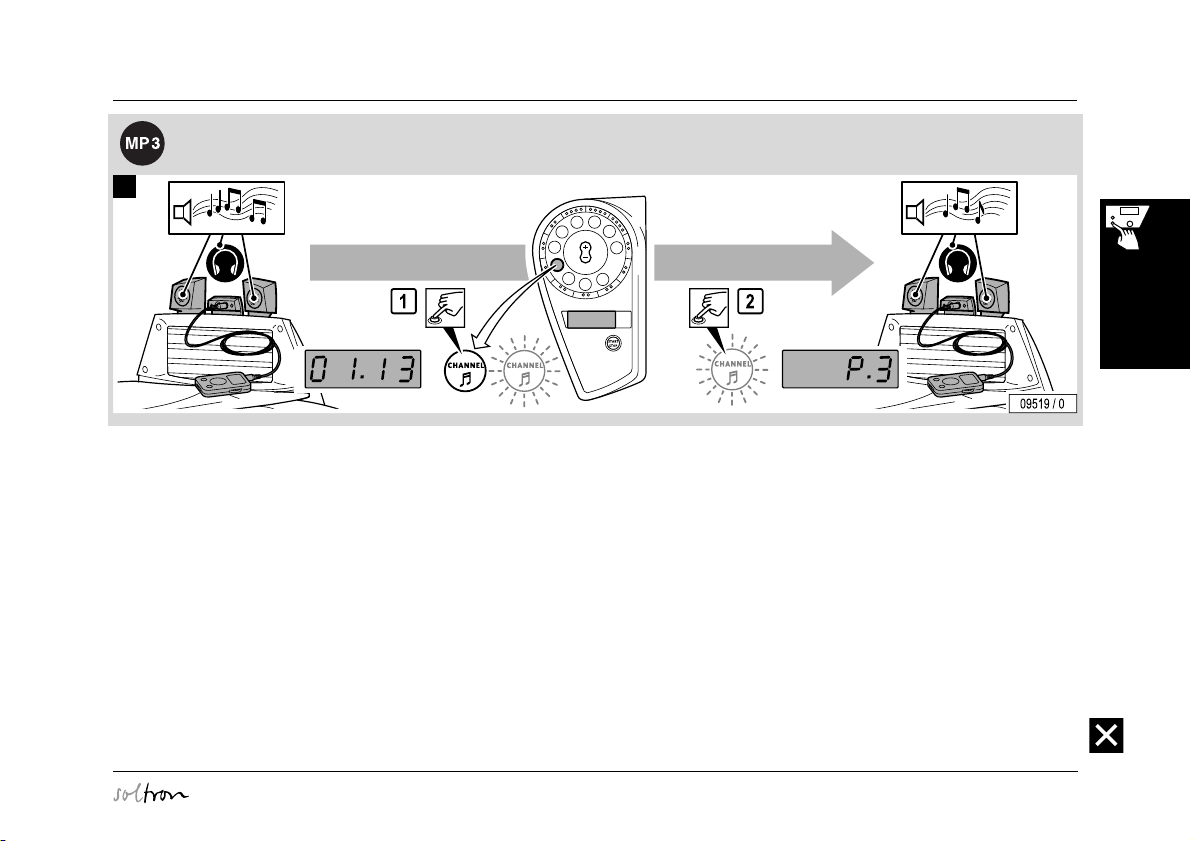

MP3-Musik (optional) – Hinweise für den Studiobetreiber
Studio-Kunden können ihren privaten MP3-Spieler an das Bräunungsgerät anschließen, wenn das Zubehör "Audio-System" vorhanden ist.
Bei der privaten Nutzung eines MP3-Players während des Bräunens
handelt es sich nicht um eine öffentliche Wiedergabe im Sinne des Urheberrechts, so dass keine Melde- oder Zahlungspflicht des Studiobetreibers gegenüber der GEMA besteht.
Für die öffentliche Nutzung von MP3-Musikdateien gelten die gleichen
Vorschriften wie für alle anderen Musikquellen: Als Studiobetreiber/Studiobesitzer dürfen Sie nur originale Audio-CDs, MCs, Audio- DVDs usw.
in Ihren Räumlichkeiten und/oder in dem in Profibräunern der Marke
Soltron enthaltenen „MP3-Musik-Modul“ abspielen, wenn Sie die dafür
notwendigen Aufführungsrechte (GEMA/GVL
Kopiergeschützte Audio-CDs, MCs, Audio-DVDs usw., sowie die auf diesen Tonträgern enthaltenen Titel, dürfen nicht in das MP3-Format konvertiert und/oder auf HDD, Audio-CDs, MCs, Audio-DVDs usw. gespeichert werden, wenn hierfür Software benutzt wird, die den auf den Tonbzw. Datenträgern enthaltenen Kopierschutz aushebelt oder umgeht.
Auf Verlangen der Außendienstmitarbeiter oder sonstiger Kontrollorgane
der GEMA müssen Sie jederzeit in der Lage sein, den Erwerb der Aufführungsrechte durch Vorlage der entsprechenden von der GEMA ausgestellten Bescheinigung nachzuweisen.
Sofern Sie alle oben genannten Hinweise beachtet und die für den Einsatz des „MP3-Musik-Moduls“ notwendigen Rechte erworben haben,
1) Bzw. die für Ihr Land zuständige Gesellschaft zur Erteilung gewerblicher
Aufführungsrechte
1)
) erworben haben.
dürfen Sie Ihre Original Audio-CDs, MCs, Audio-DVDs usw. auch in das
für das Abspielgerät benötigte MP3-Format konvertieren. Pro rechtmäßig erworbener Audio-CD, MC, Audio-DVD usw. darf allerdings jeweils nur eine Kopie (Duplikat bzw. Formatumwandlung in MP3) angefertigt werden. Die Quellmedien (Originaltonträger) müssen aufbewahrt
werden und dürfen nicht gleichzeitig genutzt werden.
Produkthinweise
21
Page 23
Bitte lesen und beachten ...
Informationen zum Umweltschutz
Umwelterklärung – Die JK-Unternehmensgruppe
Die JK-Unternehmensgruppe ist den strengen Richtlinien
der VO EG (Nr.) 761/2001 und der EN ISO 14001:1996 unterworfen und wird in regelmäßigen internen und externen
Umweltaudits durch geschulte Auditoren geprüft.
Umweltschutz
Informationen zum
Umweltbestimmungen – Entsorgung von Lampen und
Batterien
UV-Niederdrucklampen enthalten Leuchtmittel und andere quecksilberhaltige Abfälle. Batterien enthalten Schwermetallverbindungen.
1)
Gemäß dem nationalen Abfallgesetz
len Abfallsatzungen sind UV-Lampen und Batterien nachweispflichtig zu
entsorgen.
Ihre örtliche Verkaufs-Agentur ist Ihnen bei der Entsorgung von UV-Lampen und Batterien gerne behilflich:
• Melden Sie die Anzahl von UV-Lampen und Batterien telefonisch
oder schriftlich an Ihre Agentur.
• Die Agentur nennt Ihnen eine kostenlose Anlieferstelle
pen oder kümmert sich zusammen mit einem Entsorgungsunterneh-
1) Deutschland: Kreislaufwirtschafts- und Abfallgesetz (KrWAbfG)
2) Außerhalb von Deutschland gelten die jeweiligen nationalen Gesetze.
Wenden Sie sich an Ihre örtliche Verkaufs-Agentur.
und entsprechend den kommuna-
2)
für Ihre Lam-
men um die Abholung der Lampen und die ordnungsgemäße Entsorgung.
Verpackung
Die Verpackung besteht aus 100% recyclingfähigem Material. Nicht
mehr gebrauchte und von der JK-Unternehmensgruppe in Verkehr gebrachte Verpackungen können an die JK-Unternehmensgruppe zurückgeliefert werden. Ihr Agenturpartner oder Händler berät Sie gerne.
Entsorgung von Altgeräten
Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Bei einer späteren Verschrottung muss das Gerät einer ordnungsgemäßen
Entsorgung zugeführt werden. Über Inhalt oder Gefährdungspotential
der verwendeten Materialien gibt Ihnen die JK-Unternehmensgruppe
Auskunft.
Dieses Gerät wird auf Wunsch durch die JK-Unternehmensgruppe der
ordnungsgemäßen Entsorgung zugeführt. Dieser Service ist kostenfrei
Ihr Agenturpartner oder Händler berät Sie gerne.
2)
.
22
Page 24
Bitte lesen und beachten ...
Registriernummern
Unternehmen der JK-Unternehmensgruppe sind als Hersteller in
Deutschland registriert und übernehmen alle Verpflichtungen in Zusammenhang mit dem deutschen Elektro- und Elektronikgerätegesetz.
Registriernummer JK-Licht GmbH (Lampen): WEEE-DE 61515020
Registriernummer JK-Products GmbH (Geräte): WEEE-DE 62655951
Die Bauteile und Geräte sind mit folgendem Symbol gekennzeichnet:
Umweltschutz
Informationen zum
23
Page 25
Bitte lesen und beachten ...
Bräunen – aber richtig!
Ein paar Dinge sollten beachtet werden, um die Nutzung eines Bräunungsgeräts richtig genießen zu können. Hier sind einige Antworten auf
Fragen, die immer wieder gestellt werden.
Make-up auf der Sonnenbank?
Bitte nicht. Gereinigte Haut nimmt das UV-Licht besser auf.
In Kosmetika sind die unterschiedlichsten Inhaltstoffe enthalten. Egal, ob
es sich um Emulgatoren, Fette oder sogenannte Duftstoffe handelt – in
Bräunen – aber richtig!
Verbindung mit UV-Strahlen können diese auf der Haut allergische Reaktionen hervorrufen.
Daher ein Muss vor jeder Benutzung eines Bräunungsgeräts: Unbedingt
abschminken! Durch das Make-up werden die Hautporen im Gesicht verschlossen. Das UV-Licht eines Bräunungsgeräts öffnet diese verschlossenen Hautporen wieder, wodurch nicht nur das Licht selbst in die Haut
eindringt, sondern auch allergieauslösende Bestandteile des Make-ups.
Eine weitere negative Folge des Make-ups ist, dass sich das Hautbild mit
der Zeit insgesamt verschlechtert. So schön ein dezentes Make-up auch
sein kann – in Verbindung mit dem UV-Licht schadet es mehr als es
nützt. Also: Make-up vor dem Bräunen entfernen, damit es nachher umso besser zur Geltung kommt.
Duschen nach der Sonnenbank?
Die Bräune entsteht in der Haut, nicht auf der Haut, deshalb kann sie
nicht abgewaschen werden. Pflegen Sie Ihre Haut nach der Dusche mit
einer Feuchtigkeitscreme.
Medikamente und Bräunen gleichzeitig?
Von einigen Medikamenten ist bekannt, dass sie die UV-Empfindlichkeit
der Haut steigern. Besonders hoch ist die Wahrscheinlichkeit bei Antibiotika, Sulfonamiden, Psychopharmaka, Beruhigungsmitteln, Antidiabetika und Diuretika. Auch Bräunungsmittel, die Psorale oder Kumarin enthalten, machen die Haut empfindlicher. In Zweifelsfällen sollte zuerst der
Arzt gefragt werden, damit das Bräunen risikolos genossen werden
kann.
Kontaktlinsen auf der Sonnenbank?
Die Antwort lautet: Ja! Wie alle anderen Benutzer von Bräunungsgeräten
sollten auch Kontaktlinsenträger spezielle Schutzbrillen tragen, die die
Augen vor UV-Licht schützen. Um einen besseren Schutz zu gewährleisten, können Brillen- und Kontaktlinsenträger ihren Optiker nach Austausch-Kontaktlinsen mit UV-Schutz fragen. Der in die Austausch-Kontaktlinse eingebaute UV-A- und UV-B-Filter schützt die Hornhaut und das
Innere des Auges zu fast 100% vor zu energiereichem UV-Licht.
Hiervon profitieren Benutzer von Bräunungsgeräten nicht nur im Freien,
sondern auch auf dem Bräunungsgerät. Sie können diese Kontaktlinsen
ohne Einschränkungen auch auf dem Bräunungsgerät tragen. Für weitere Informationen fragen Sie bitte Ihren Augenoptiker oder Augenarzt.
24
Page 26
Bitte lesen und beachten ...
Allgemeine Schutzhinweise
Gefahr von Haut- und Augenverletzungen oder Hauterkrankungen!
• Personen mit sehr empfindlicher Haut (Hauttyp I) dürfen das
Gerät nicht benutzen, da bei diesem Hauttyp eine Bräunung
ohne Hautschäden (z. B. Sonnenbrand) nicht möglich ist.
• Personen mit akutem Sonnenbrand, Personen die Hautkrebs hatten oder haben, oder Personen, bei denen ein erhöhtes Risiko für Hautkrebs besteht, dürfen das Gerät nicht
benutzen.
• UV-Geräte dürfen ohne ärztlichen Rat nicht benutzt werden,
wenn unerwartete Erscheinungen wie Jucken innerhalb von
48 Stunden nach der ersten Bräunung auftreten.
• Auf keinen Fall darf das Bräunungsgerät benutzt werden,
wenn eine Filterscheibe fehlt oder Beschädigungen aufweist
oder die Zeitschaltuhr fehlerhaft ist!
• UV-Licht von der Sonne oder UV-Geräten kann Haut- oder
Augenschäden verursachen. Diese biologische Wirkung ist
von der Hautempfindlichkeit des Einzelnen und von der Art
und Menge des UV-Lichts abhängig.
• Die Haut kann nach überhöhter Bestrahlung Sonnenbrand
zeigen. Übermäßig häufig wiederholte UV-Bestrahlung mit
Sonnenlicht oder UV-Geräten kann zu frühzeitiger Alterung
der Haut und auch zu einem Risiko von Hauttumoren führen.
• In Fällen besonderer Empfindlichkeit des Einzelnen gegen
UV-Licht und dann, wenn bestimmte Medikamente oder
Kosmetika verwendet werden, ist besondere Vorsicht geboten.
• Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und
verwenden Sie keinerlei Sonnenschutzmittel.
• Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde Stellen oder pigmentierte Leberflecken auf der
Haut bilden.
• Es gibt einige innerlich oder äußerlich anzuwendende Medikamente, welche die Empfindlichkeit der Haut gegenüber
UV-Licht erheblich steigern können. Zum Beispiel: Antibiotika, Sulfonamide, Psoralene wie Melanin, Vitamin-A-Säure
und Derivate. Während und kurz nach der Verwendung derartiger Präparate soll auf Bräunungsbäder – auch in der
Sonne – verzichtet werden! Im Zweifelsfall sollte vorher der
behandelnde Arzt befragt werden!
• Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen kann übermäßige Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrahlungen kann sich Grauer Star bilden.
Benutzen Sie die beigefügte UV-undurchlässige Schutzbrille (Bestell-Nr. ▲ 84592-..).
▲: JK-Licht GmbH – siehe Seite 2.
Allgemeine Schutzhinweise
25
Page 27
Bitte lesen und beachten ...
• Der Abstand zwischen den beiden ersten Bräunungsbädern
muss mindestens 48 Stunden betragen! Nehmen Sie nicht
zusätzlich am gleichen Tag ein Sonnenbad.
• Eine zunehmende Bräunung erfordert eine Verlängerung
der Expositionszeit (=Bestrahlungszeit) bzw. ab einem gewissen Grad an Bräunung ist keine Vertiefung mehr erreichbar. Die Bestrahlungszeit darf aber im Rahmen der zulässigen Strahlendosen nicht beliebig verlängert werden! Es ist
daher ohne Gefährdung der Gesundheit nur ein bestimmter,
Allgemeine Schutzhinweise
vom Hauttyp vorgegebener Grad an Endbräune zu erreichen.
Empfohlene Bräunungszeiten
Siehe Tabelle Seite 51.
Hinweis:
Die Geräte werden ohne Niederdrucklampen ausgeliefert.

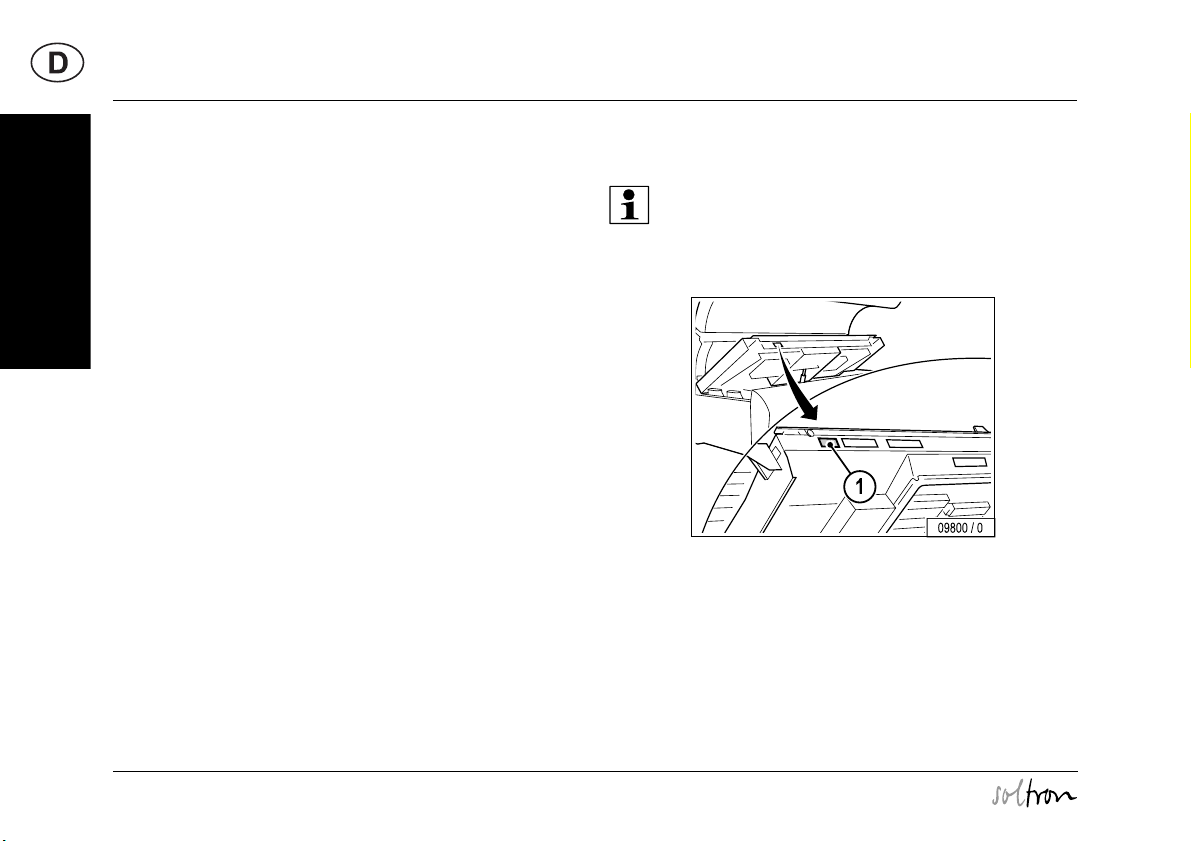

Die Bräunungszeiten gelten jedoch nur für die auf dem Auf-
kleber (1) angegebene Lampenbestückung.
26
Page 28
Bitte lesen und beachten ...
Herstellergarantie
Soltron steht gegenüber Kunden, die von einem Vertriebspartner von
Soltron ein Soltron-Bräunungsgerät zur eigenen oder gewerblichen Nutzung erwerben, nach Maßgabe der folgenden Regelungen für Mängel
des Bräunungsgerätes ein; von der Garantie ausgenommen sind Verschleißteile wie UV-Hochdrucklampen (Brenner), UV-Niederdrucklampen (Röhren) und Starter sowie die Acrylglas-Liegescheibe.
Inhalt der Garantie ist, dass Soltron Mängel innerhalb angemessener
Frist nach Wahl von Soltron durch Nachbesserung oder durch Austausch
des mangelhaften Teils beseitigt.
Ansprüche aus dieser Garantie bestehen für 24 Monate ab Kauf des Gerätes und sind unter Vorlage der Garantiekarte oder Rechnung bei
Soltron oder bei dem Vertriebspartner von Soltron, bei dem der Kunde
das Produkt erworben hat, geltend zu machen.
Die Rechte des Kunden aus der bevorstehenden Garantie treten neben
eventuelle kaufvertragliche Ansprüche des Kunden und lassen diese unberührt.
Gewährleistung
27
Page 29
Foreword
Dear Customer,
The Soltron device you have purchased is a technically advanced and
powerful system. Your device was manufactured with the greatest care
and precision. It went through numerous quality and safety checks in order to guarantee trouble-free, safe operation. But you too may make a
significant contribution to your long-term satisfaction with your device.
Following the tips and instructions in the instruction manual will ensure
you enjoyment and pleasure with your device.
In case of any questions, we are always at your disposition.
Foreword
Your sincerely
JK-Sales GmbH
1) +49 (0) 2224 / 818- 0 +49 (0) 2224 / 818-116
• Read and observe the information in this instruction manual. This will
enable you to prevent accidents and provide you with a reliable device ready for use.
• Always observe the generally valid legal and further regulations and
legal requirements as well as the valid environmental protection regulations, including those of the country in which the system is operat-
1)
ed.
• The locally valid regulations of professional associations and other
regulatory authorities must always be complied with!
28
Page 30
Table Of Contents
Table of contents
Important safety notes and information. . . . . . . . . . . . . . . .31
How to use the instruction manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Meaning of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Export . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Maintenance and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Deenergise device and secure against being switched on again . 42
Faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Product information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Environmental protection information . . . . . . . . . . . . . . . . . . . . . . . . 46
Use the sunbed – but use it properly! . . . . . . . . . . . . . . . . . . . . . . . . 47
General safety information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Manufacturer's guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Recommended tanning times . . . . . . . . . . . . . . . . . . . . . . . 51
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fold-out page 54
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Starting device/Functions during start-up . . . . . . . . . . . . . . . . . . . . . . 56
Switching UV lamps on and off during tanning . . . . . . . . . . . . . . . . . . 57
Running time of accent lighting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Regulating the facial tanners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
1)
Switching shoulder tanner off and on
. . . . . . . . . . . . . . . . . . . . . . . . 63
Regulating body cooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Regulating facial cooling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
1)
Selecting music channel
Adjusting volume
MP3 player connection
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
1)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
1)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fold-out page 82
Cleaning schedule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
1) Optional function
Table Of Contents
29
Page 31
Table Of Contents
Maintenance schedule, installed lamps and order numbers . . . . . . . . 83
Cleaning/replacing UV low-pressure lamps in the sunbed base . . . . . 89
Cleaning/replacing UV low-pressure lamps in the shoulder tanner . . . 91
Cleaning/replacing UV low-pressure lamps in the side section . . . . . . 93
Cleaning/replacing UV low-pressure lamps in the canopy . . . . . . . . . 95
Cleaning/replacing interior lighting. . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Cleaning/replacing UV high-pressure lamps and filter disks
in the side section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Cleaning/replacing UV high-pressure lamps and filter disks
in the canopy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Table Of Contents
Cleaning/replacing accent lighting in canopy. . . . . . . . . . . . . . . . . . . 105
Cleaning the filters in the sunbed base . . . . . . . . . . . . . . . . . . . . . . . 107
Cleaning/replacing filter mats in the canopy . . . . . . . . . . . . . . . . . . . 109
Cleaning/replacing filter mats in the shoulder tanner. . . . . . . . . . . . . 110
Presettings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Changing presettings with the control panel . . . . . . . . . . . . . . . . . . . 119
Changing presettings with a hand-held unit. . . . . . . . . . . . . . . . . . . . 121
JK timer controller
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .125
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .129
Troubleshooting – see “Error codes”, Order No. 800641
30
Page 32
How to use the instruction manual …
Important safety notes and information
How to use the instruction manual
The chapters “Description/Operation”, “Technical Data” and “Maintenance” in this instruction manual primarily contain graphics and symbols,
but only very little text. Important general information and safety precautions are provided here in the first chapter.
There are several types of symbols:
• Chapter symbols (1) (e.g. Operation, Maintenance). These symbols
have a black background and are positioned on the outer edge of the
page. This chapter symbol can also be used as the page heading (2).
• Symbols in the top line (3) apply to the entire page. These may be
headings or important information.
• Symbols directly over a graphic (4) refer to the work step shown in the
graphic.
The meaning of the symbols is explained beginning on Page 32 in this
chapter.
Note:
Technical changes are reserved with respect to the illustrations
and specifications in this instruction manual.
Reprinting and reproduction, in whole or in part, of this manual
is only permitted with our previous written approval and with
specification of the source.
2
1
33
1
How to use
the instruction manual ...
4 44
03174 / 0
31
Page 33
Please read and observe ...
Meaning of symbols
Danger notes:
Danger!
This safety note – warning triangle with the word “Danger” –
points out that danger for persons can be expected here (danger
to life and limb).
Example:
Meaning of symbols
Extreme danger!
Warning! High voltage!
Caution!
This safety note – warning triangle with the word “Caution” –
points out that danger for devices, materials and the environment can be expected here.
Important information:
Note:
This symbol does not identify safety notes, but states information for a better understanding of the processes.
Symbols of tanning table – see Page 51
Skin type I (Sensitive):
– Invariably gets sunburn.
– Accepts little natural sunlight.
– Tanning sessions not allowed.
Skin type II (Fair):
– Frequent sunburn.
– Can take approx. 10-20 min. of natural sun.
– Maximum tanning sessions per year:
see from page 51 on
Skin type III (Normal):
– Seldom gets a sunburn.
– Can take approx. 20-30 min. of natural sun.
– Maximum tanning sessions per year:
see from page 51 on
Skin type IV (Dark):
– Seldom gets a sunburn.
– Can take approx. 40 min. of natural sun.
– Maximum tanning sessions per year:
see from page 51 on
32
Page 34
Please read and observe ...
Symbols for Description, Operation and Maintenance
Customer Service
Manufacturer
Part/article number (for orders)
Danger!
Deenergise device –
disconnect from power supply
Danger of burns!
Do not touch, hot surface
Low-pressure lamps
UV low-pressure lamps
Starter for low-pressure lamps
UV high-pressure lamps
Filter panels
Cleaning and disinfectant agents
Meaning of symbols
Tanning table
Operation
Display of tanning time
Display of run-on time (fan run-on)
Fault display (example),
see separate manual
33
Page 35
Please read and observe ...
Display of Music Channel 1 (Channel 1)
Factory setting: 1 channel
Customer service can set further channels
0-3 min
Duration: 3 minutes
Meaning of symbols
34
Display: externally connected systems
Display: MP3 player connected
Display when adjusting volume
Description

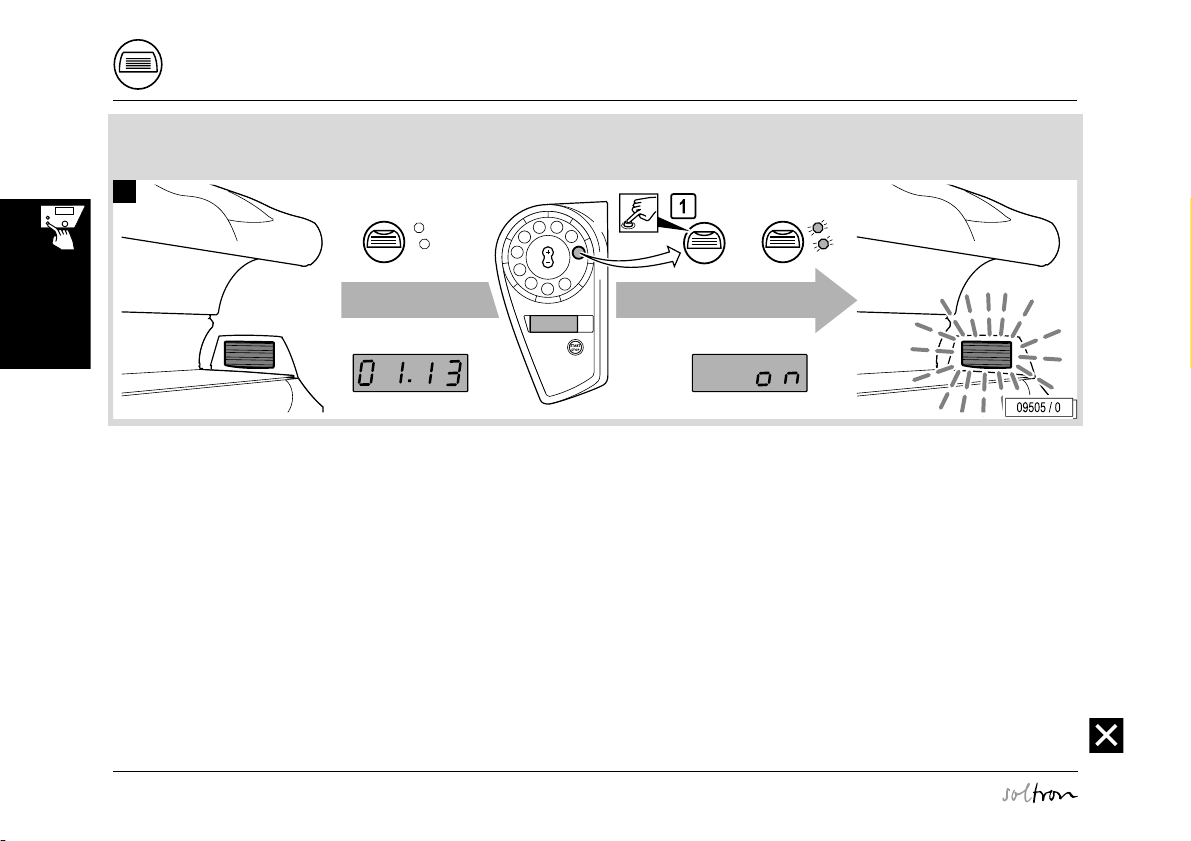

Accent lighting
Press button
e.g.:
Press button for 2 seconds
2s
Headphone connection
Connection for MP3 player
Technical data
Maintenance
Caution, safety switch!
Unscrew/release screw
Tighten/lock screw
Page 36
Please read and observe ...
Suction cup
Cleaning
Replacing
Clean or replace depending on soiling
Visual inspection
Filter mat
Filter and filter mats must not be damp.
Troubleshooting – see Page 43
...
Presettings
Continuation of work steps
on next page
End of work step
Meaning of symbols
35
Page 37
Please read and observe ...
Guidelines
This device was built according to the following guidelines:
• EC directive “Electromagnetic Compatibility“ 89/336/EEC
(according to the currently valid version).
• Low-Voltage Directives 72/23/EEC
(according to the currently valid version).
Note:
Depending on the local utility company, the devices can transmit
interference to the power system of the house that impair the au-
Guidelines / Intended use
dio-frequency remote control system used by the utility company. This can, for example, interfere with the function of nightstorage heaters.
Note:
If faults occur due to the operation of the devices, then the operator is responsible for the installation of an audio frequency
blocking device in the building electrical installation. Please contact your electrician. The electrician is familiar with the technical
connection conditions of your local utility company so that the
audio-frequency blocking device can be matched to the power
system of your utility company.
Intended use
The device is meant for commercial use only, not for home use.
This device is used for tanning one adult person at a time.
Nursing infants and small children through age 7 years may not use this
device.
The following applies for children and teenagers between the ages of
8 and 17 years: Only use tanning devices in agreement with a parent or
guardian, or after consulting a physician.
The sunbed may only be operated with the specified or equivalent lamps.
The tanning times given in this instruction manual are valid only for the
specified lamp configuration.
Any other use shall be considered improper. The manufacturer cannot be
held liable for damage or injuries resulting from this. The operator bears
the sole risk for this.
The proper use also includes compliance with the manufacturer’s instructions, operating, and maintenance conditions. The device may only be
operated, maintained and repaired by persons familiar with these tasks
and that have been informed of the dangers involved.
For the maximum permissible load on the acrylic glass panel, please see
the Technical Data on Page 77.
36
Page 38
Please read and observe ...
Safety
Danger!
Assembly and electrical connection must comply with the national regulations.
The electrical installation is to be fitted with an easily accessible
all pole isolating device (master switch) on the building side,
complying with overvoltage category III. This means that each
pin shall have a contact opening width complying with the conditions of overvoltage category III for full isolation.
If it is connected via a plug and socket, the plug system used
shall comply with EN 60309-1/A11; 5-pin; 400 V AC (16A or
32A) shall be used.
Assembly, installation, upgrading or repair of the device may
only be carried out by specially trained and instructed personnel.
• All danger and safety notes attached to the device must be observed!
• No safety equipment (e.g. panel switch) or safety notes may be removed or deactivated which can impair the safe operation of the device!
• The device may only be operated in proper condition!
1)
• A timing device must be designed so that the device is automatically
switched off at the latest after <110% of the selected operating time
even when the controller fails. The device operating time must be
dual controlled with a timing device in accordance with
EN 60335-2-27.
2)
• Do not change, obstruct or block the air inflow and outflow area to the
device or make any unauthorised changes to the device. The manufacturer shall bear no liability for damage or injuries resulting from
such actions.
• Before putting a tanning device into operation, the transport pallet
must be removed from under the device. Danger of overheating by
obstruction of the air routing.
Caution!
The code for access via the infrared interface is preset in the
software of the hand-held unit, and can therefore be used with
any unit. Anyone, who downloads the software from the Internet
can access the unit date with a hand-held unit. Please note that
Customer Service changes the preset access code during initial
start-up – see Page 120. Please note the new code for future
use!
This code is independent of the access code for the presettings
via the control panel.
Safety
1) In Germany: VDE regulations
2) JK timer controller see page 125
37
Page 39
Please read and observe ...
Export
We emphasise that these devices are intended for the European market
and must not be exported to nor operated in the USA or Canada!
The manufacturer shall assume no liability whatsoever in case of non-observance! We explicitly emphasise that high liability risks may occur for
the exporter an/or the operator in case of non-observance.
Equipment
The equipment of the devices differs depending on the model.
In this operating manual all standard and optional components/functions
Export / Equipment / …
are taken into account which must be observed during operation and/or
when performing maintenance.
The control panel is also affected by the differing equipment: Only those
buttons are visible that can be operated, i.e. the corresponding function
must be part of the equipment of the device.
Accessories
Some accessory parts are taken into account in the maintenance schedule beginning on Page 82, however this does not automatically mean that
your device is provided with this equipment.
An overview of the possible accessories is provided in the sales documentation and the planning manual. See page 55 for a selection of these.
38
Page 40
Please read and observe ...
Maintenance and care
Cleaning
Risk of infections!
Infections can be spread by skin contact.
All articles/device components, which can come into contact
with the user during tanning, must be disinfected after every tanning:
• Acrylic glass panel
• Pillows
• Handles and control panel
• Adjustable air nozzles
•MP3-cable
• Protective goggles
Antifect® fast disinfectant cleaner
Antifect concentrate, 250 ml Order No.: ▲ 8001813-..
Spray bottle, 1 ltr. (empty) Order No.: ▲ 8001513-..
Spray head Order No.: ▲ 8001613-..
Mixing container, 5 ltr. (empty) Order No.: ▲ 8001713-..
Note:
Follow the manufacturer's instructions for use.
▲: JK-Licht GmbH – see page 2.
Acrylic glass surfaces
Caution!
Do not rub with a dry cloth – danger of scratching!
For fast, hygienic proper cleaning of acrylic glass surfaces, use
exclusively the specially developed fast disinfectant cleaner
®
.
Antifect
Other cleaning agents, especially concentrated disinfectants or
solvents (e.g. Lysoform, ethyl alcohol or other liquids containing
alcohol), may not be used for cleaning.
Failure to observe this voids all guarantee claims.
Maintenance and care
39
Page 41
Please read and observe ...
Filter panels and lamps Filter and filter mats
UV low-pressure lamps: Clean with plain water (damp cloth).
UV high-pressure lamps: Clean bulb with spirit if necessary.
Filter panels: Clean with plain water (damp cloth).
Maintenance and care
Filters in sunbed base
Dry cleaning: vacuum cleaner (depending on the
degree of soiling)
Moist cleaning: water and detergent, also a dish
washer.
Filter mats in canopy, in shoulder tanner
Dry cleaning: vacuum cleaner
Moist cleaning: water and a mild detergent. Do not
use a dish washer.
Attention! The system can be damaged by moisture!
When re-assembling, the cleaned filters and filter mats
must be dry.
40
Page 42
Please read and observe ...
Plastic surfaces
For cleaning the other plastic surfaces, it is best to use warm water and
a leather cloth. Never use aggressive cleaning agents containing alcohol,
e.g. the commercially available Sagrotan, or essential oils. These may
lead, in the long run, to damages not covered by the guarantee.
During cleaning a slight discolouration of the leather cloth by the rubber
seals must be expected for production-related reasons.
Note:
Prevent damage to the acrylic glass and plastic surfaces. Remove rings, watches, bracelets etc. before the start of cleaning
work.
02756 / 0
Maintenance
Extreme danger!
The device must be deenergised when performing maintenance
work requiring the opening of the device.
See Page 42.
Maintenance and care play a major role in deciding whether the device
meets the requirements placed on it in a satisfactory manner. The compliance with the specified maintenance intervals and the careful conducting of the maintenance and care work are therefore absolutely necessary
– see Page 82 ff.
The current operating hours of the parts requiring maintenance can be
displayed in the Presetting mode – see Page 119 ff.
Remount any protective devices (e.g. filter panels) after completing work.
We point out that the device must be subject to repetitive inspections
by our customer service or an approved specialised company every
12 months (from commissioning) to maintain its proper condition!
Caution!
Only use genuine spare parts of the same type!
The use of other parts voids the CE conformity!
Any liability is excluded in case of damage or injury proven to be
the result of the use of non-genuine spare parts.
Maintenance and care
41
Page 43
Please read and observe ...
Deenergise device and secure against being switched on again
Extreme danger!
If work is to be performed on the devices, they must be deenergised. That
means that all live lines must be
switched off.
Switching off the device alone is insufficient, as certain points may remain
energised. Therefore, switch off fuses
before performing any work and – if
Maintenance and care
possible – remove them.
Extreme danger!
Severe accidents can occur if the device is mistakenly switched
on again.
Immediately after deenergising, secure all switches or fuses
used for deenergising against being switched on again.
– Lock the fuse box with a padlock.
01605 / 2
• In case of circuit breakers which cannot be
screwed out, a strip of adhesive tape may be applied over the actuation lever with the wording
“Do not switch, danger!”.
01510 / 1
A prohibition sign with the text:
• “Work in progress!”
• “Place: ..............................”
• “Sign may only be removed by: ............”
must always be securely mounted immediately.
01511 / 1
Extreme danger!
Prohibition signs must not be hung on or touch live parts.
42
Page 44
Please read and observe ...
Faults
Error codes appear on the display to simplify localising of the fault
1)
:
cause
• If a fault occurs, the fault code flashes in the display.
• If several faults occur, the fault messages are displayed alternately.
• The fault remedy is acknowledged by pressing the START/STOP
button.
• If the fault cannot be eliminated, inform Customer Service – see
Page 2.
Maintenance and care
1) see also Error codes, Order No. 800641
43
Page 45
Please read and observe ...
Product information
Acrylic glass panels
The acrylic glass panels for the tanning devices are produced of acrylic
glass developed especially for this application. The acrylics used are
characterised by a particularly high UV permeability and resistance, as
well as an easy-care, hygienic surface that is gentle to the skin.
The acrylic glass panels are formed to their shapes for the specific devices in a technically complex production process. Despite state-of-the-art
production know-how, the presence of minor spots, air bubbles or
streaks in the acrylic panels is unavoidable. In addition, hairline cracks
Product information
can occur on the bed surface during operation.
These occurrences are material-dependent and are unavoidable in
processing, however have no significant effect on the utility value and
can therefore not be recognised as defects.
Caution!
Cosmetics or sun screen products must be removed prior to tanning as they can cause damage (e.g. cracks on the surface)
when used continuously.
UV high-pressure lamps
Fire hazard!
High pressure lamps that have not been approved by Soltron
can explode. Hot lamp components can set other parts on fire.
People can be killed or severely injured due to smoke and fume
inhalation.
– Only fit high pressure lamps recommended by Soltron.
– Clean the inside of the tanning device regularly. Fluff is in-
flammable!
44
Page 46
Please read and observe ...
MP3 music (optional) – Advice for the studio owner
Studio customers may connect their private MP3 players to the sunbed
if the "Audio System" accessory is fitted.
The personal use of an MP3 player during tanning is not a public broadcast in copyright terms, so that there is no obligation for registration or
payment by the studio owner to the GEMA
1)
.
The same regulations apply for the official use of MP3 music files as for
other music sources: As studio owner you are only allowed to use original
audio CDs, MCs, audio DVDs etc. in your premises and / or play them in
the MP3 music module fitted to the SOLTRON professional sunbed if you
1)
have already obtained the corresponding performing rights (GEMA
1)
).
GVL
/
Copy-protected audio CDs, MCs, audio DVDs etc., as well as the tracks
included on these media, are not allowed to be converted to MP3 format
and / or stored on hard discs, audio CDs, MCs, audio DVDs etc. when
software and / or computer programs are used for this purpose which
cancel or avoid the copy-protection included on the storage media.
On request of field staff or other GEMA1) controlling bodies you must at
any time be able to show evidence of the rights gained by presenting the
certificate issued by the GEMA1).
As long you follow the advice given above and have gained of the necessary rights, you may convert your original audio CDs, MCs, audio
DVDs etc. to the MP3 format required for the player. However, you may
only create one copy (either a duplicate or a conversion to MP3 format)
1) Or the company responsible for the allocation of commercial performing
rights in your country.
for each audio CD, MC, audio DVD etc. for which you have obtained the
legal rights. The original sound storage medium must be stored and is
not allowed to be used at the same time.
Product information
45
Page 47
Please read and observe ...
Environmental protection information
Environmental Declaration – The JK Corporate Group
The JK corporate group is subject to the strict regulations
of EC Directive 761/2001 and the standard
EN ISO 14001:1996, and undergoes regular internal and
external environment audits performed by trained auditors.
information
Environmental regulations – disposal of lamps and batteries
UV low-pressure lamps and UV high-pressure lamps contain fluorescent
Environmental protection
materials and other waste containing mercury. Batteries contain heavy
metal compounds.
According to the national waste disposal laws and in accordance with the
municipal waste regulations, proof must be provided of the proper disposal of UV lamps and batteries.
Your local sales agency will be happy to assist you with the disposal
of UV lamps and batteries.
– Report the number of UV lamps and batteries to your local agency by
telephone or in writing.
– The agency will inform you about a collecting point
or will pickup the lamps and arrange proper disposal in cooperation
with a disposal company.
1) The respective national laws apply. Please contact your local sales
agency.
1)
for your lamps
Packaging
All packaging consists of 100 % recyclable materials. Packaging brought
into circulation by the JK Corporate Group that is no longer required can
be returned to the JK Corporate Group. Your agency partner or dealer
will be happy to advise you.
Disposing of used equipment
The device has been produced of recyclable materials. When being
scrapped later, the device must be disposed of properly. The JK Corporate Group will provide you with information on the content or potential
hazards of the materials used.
1)
If required, the JK-Company Group
cordance with the regulations. Your agent or dealer will be pleased to advise you.
The components and units are marked with the following symbols:
will dispose of this equipment in ac-
46
Page 48
Please read and observe ...
Use the sunbed – but use it properly!
A few things need to be noted to get maximum enjoyment from a sunbed.
Here are some answers to some frequently asked questions.
Make-up on the sunbed?
Please don’t. Clean skin absorbs UV light better.
A wide variety of materials is found in cosmetics. Again, whether these
are emulsifiers, greases, or so-called scents – in conjunction with UV radiation, these can cause allergic reactions of the skin.
Accordingly, a must before using a sunbed is: Remove all make-up. This
is essential. Make-up clogs the pores in the face. The UV light from a
sunbed re-opens these clogged pores so that not only does the light penetrate the skin, but also the allergenic components of the make-up.
A further negative consequence of make-up is that the appearance of the
skin deteriorates irreversibly over a period of time. However good a decent make-up might be – in conjunction with UV light, it causes more
harm than good. Therefore: Remove all make-up before a session on
your sunbed – it will be much better applied afterwards.
Showering after leaving the sunbed?
The browning is in the skin, not on it. Therefore you cannot wash it off.
Treat your skin to a moisturizing cream after showering.
Are medications and the sunbed compatible?
It is known that some medications increase the skin’s sensitivity to UV
light. This probability is particularly high with antibiotics, sulphonamides,
psychiatric drugs, tranquillizers, anti-diabetes treatments and diuretics.
Suncreams which contain psorale or kumarin also increase skin sensitivity. If you are in any doubt, first ask your doctor – then you can enjoy the
sun at no risk.
Contact lenses on the sunbed?
The answer is: Yes! Like any other sunbed user, contact lens wearers
should also wear special protective goggles which protect the eyes
against UV light. To guarantee better protection, wearers of spectacles
and contact lenses can ask their optician for exchange contact lenses
with UV protection. The UV-A and UV-B filters built into exchange contact
lenses will protect the cornea and the internal parts of the eye against almost 100% of the energy in UV radiation.
This will benefit sunbed users not only in the open air, but on the sunbed
itself. You can wear these contact lenses even on the sunbed without any
restrictions. For more information, ask your optician or optometrist.
Use the sunbed properly
47
Page 49
Please read and observe ...
General safety information
General safety information
Danger of skin and eye injuries or skin diseases!
• Persons with very sensitive skins (skin type I) must not use
the unit, as with this skin type tanning is impossible without
damaging the skin (e.g. sunburn).
• Individuals with acute sunburn, individuals who have had or
have skin cancer, or individuals who are at increased risk of
skin cancer, must not use the system.
• UV devices must not be used without taking medical advice
if unexpected effects, such as itching, occur within 48 hours
of the first session.
• The sunbed may never be used when a filter panel is missing or damaged, or the timer is defective!
• UV light from the sun or UV systems can cause injuries to the
skin or eyes. This biological effect is dependent on the sensitivity of the individual's skin and on the type and amount of
UV light.
• The skin can become sunburned when exposed to excessive radiation. Excessive, frequently repeated exposure to
UV radiation with sunlight or UV devices can result in premature ageing of the skin and an increased risk of skin tumours.
• Particular caution is advisable for individuals who are especially sensitive to UV light, and when certain medications or
cosmetics are used.
• Remove cosmetics before tanning and do not use sun
screen products.
• See a physician if stubborn swelling, sores or pigmented
moles form on the skin.
• Some medications for internal or external use can considerably increase the skin's sensitivity to UV light. For example:
Antibiotics, Sulphonamides, psoralenes such as melanin, vitamin A acid and derivatives. Sunbaths – including those in
the sun – should not be taken during and shortly after using
preparations of this kind! If in doubt, ask your physician beforehand!
• The unprotected eye can become inflamed on the surface,
and in certain cases the retina can be damaged by excessive radiation. Cataracts can form after frequently repeated
exposure to radiation.
Use the accompanying protective goggles that block UV
(Order No. ▲ 84592-..).
• The time between the first two tanning sessions must be at
least 48 hours! Do not take an additional sunbath on the
same day.
▲: JK-Licht GmbH – see page 2.
48
Page 50
Please read and observe ...
• Increased tanning requires an extension of the exposure
time (= radiation time) and further intensification is not possible after a specific degree of tanning has been realised.
However, the radiation time may not be extended as desired
within the scope of the permissible radiation doses! Therefore, only a certain degree of final tanning dependent on the
skin type can be achieved without endangering your health.
Recommended tanning times
See the table on Page 51.

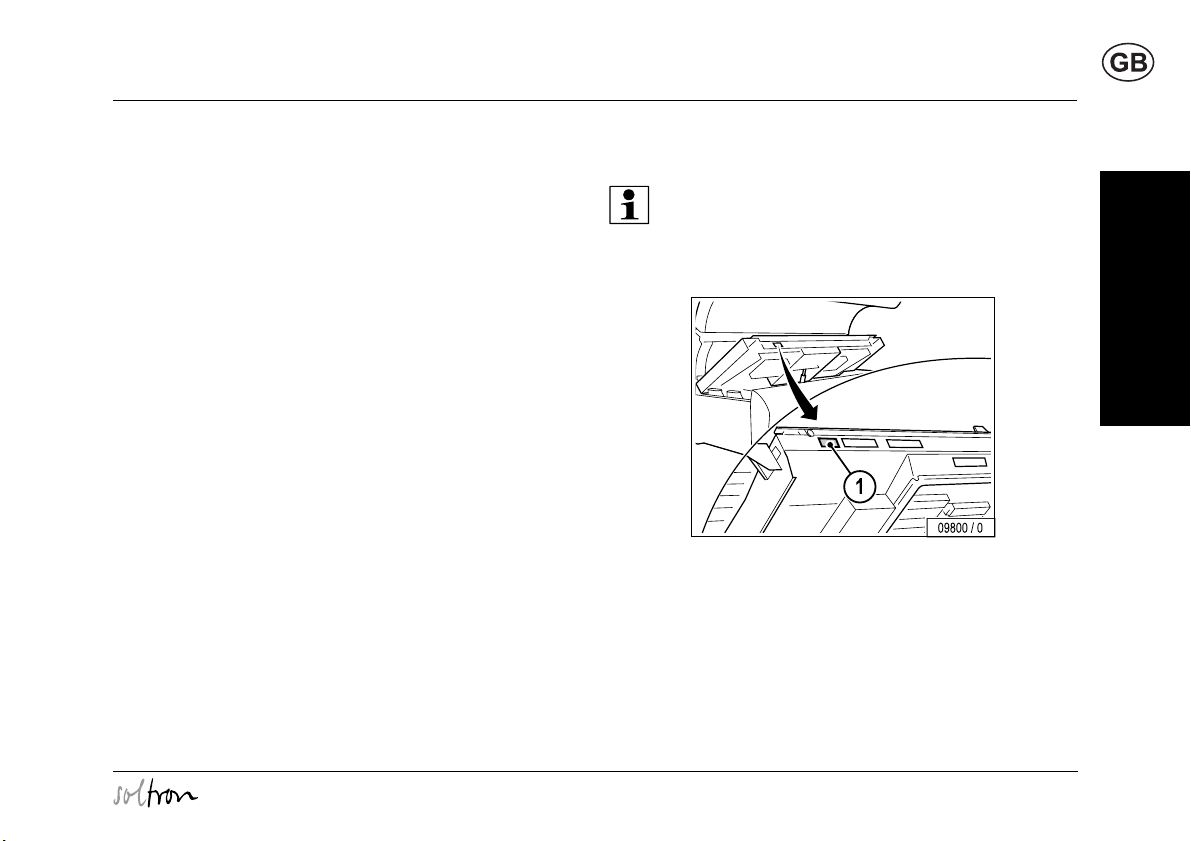

Note:
The sunbeds are supplied without low pressure lamps.
However, the tanning times are only valid for the lamp config-
uration specified on the sticker (1).
General safety information
49
Page 51
Please read and observe ...
Manufacturer's guarantee
Soltron accepts liability for any tanning system defects that arise in accordance with the following regulations on behalf of customers who have
purchased an Soltron tanning system for private or commercial utilisation
from one of Soltron's sales partners; consumable parts such as UV-high
pressure lamps (burner), UV-low pressure lamps (tubes) and starters as
well as the acrylic-glass tanning bed itself are not covered by the warranty.
The warranty stipulates that Soltron will eliminate any defects within a
time period predetermined by Soltron by repairing or exchanging the defective part.
Claims made in accordance with this warranty can be lodged with Soltron
General safety information
or the Soltron sales partner from whom the product was purchased on
presentation of the warranty card or invoice; this warranty is valid for a
period of 24 months from the date of purchase.
This does not affect the rights of the customer under the existing guarantee with regard to any claims that the customer might have in accordance
with the contract of purchase.
50
Page 52
Soltron M-60
SUPER POWER
Maximale Anzahl Bräunungssitzungen pro Jahr.
Maximum tanning sessions per year.
Super Power 100 W
1. 222
2. 22
3.234
4.345
5. 346
6. 457
7.468
8. 579
9. 5710
10. 6811
11.6 9 12
12. 71013
… 7 10 13
65 46 35 —
3
Bräunungszeit
Tanning times
51
Page 53
Bräunungszeit
Tanning times
Soltron M-60 TWIN POWER
Maximale Anzahl Bräunungssitzungen pro Jahr.
Maximum tanning sessions per year.
Super Power 100 W/Turbo Power 160 W
1. 222
2. 22
3.234
4.345
5. 346
6. 457
7.468
8. 579
9. 5710
10. 6811
11.6 9 12
12. 71013
… 7 10 13
65 46 35 —
3
52
Page 54
Bedienung
Operation
Bedienung
Operation
Bedienung
Operation
Öffnen Sie bitte diese Ausklappseite.
Please open this fold-out page.
53
Page 55
siehe „Voreinstellungen“
54
Page 56

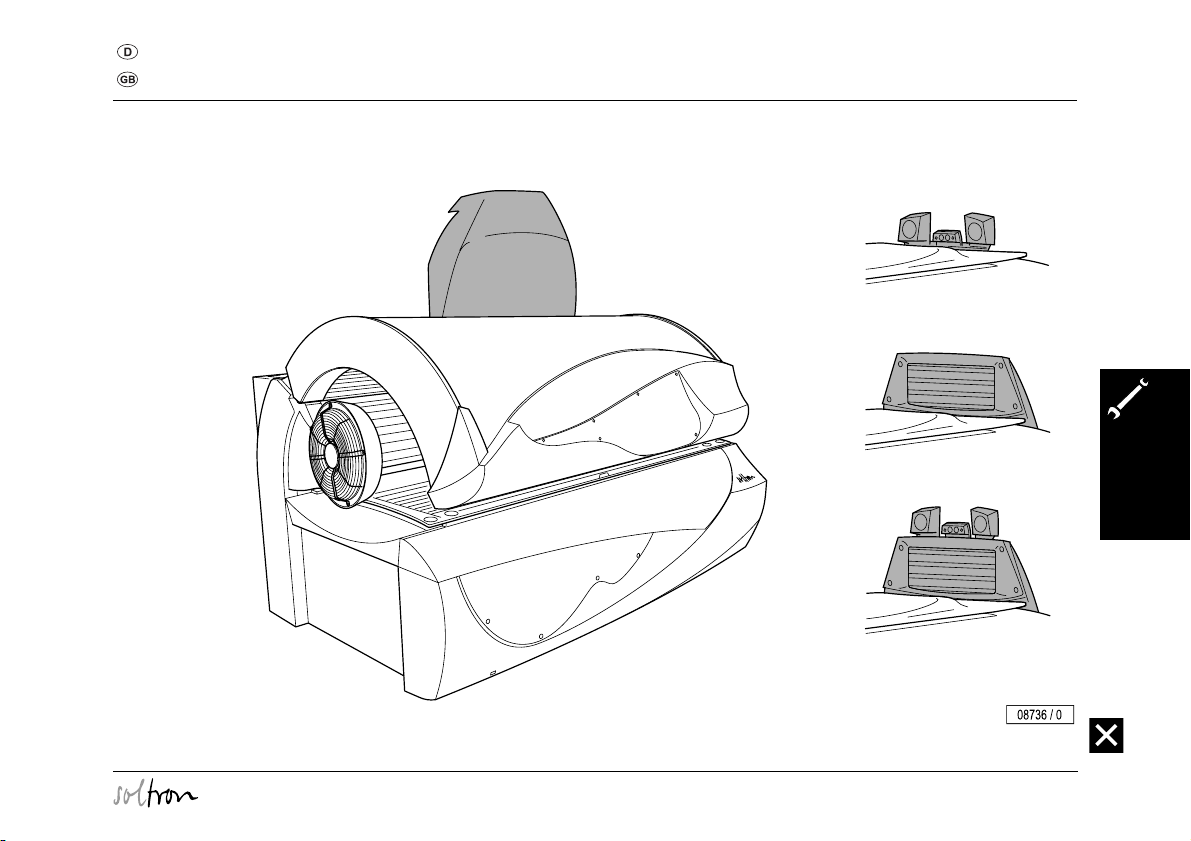

Zubehör
Accessories
Bedienung
Operation
55
Page 57
Bedienung
Operation
Start
Funktionen beim Start
Settings during Start-up
56
Page 58
UV-Lampen während der Bräunung aus- und einschalten
Hinweis:
Werden die UV-Lampen während der
Bräunung ausgeschaltet, läuft die
Bräunungszeit weiter.
Switching UV lamps off and on during tanning
Note:
If the UV lamps are switched off during
tanning, the tanning time runs on.
STOP
1
Bedienung
Operation
57
...
Page 59
Bedienung
Operation
START
2
58
Page 60
Laufzeit der Effektbeleuchtung
Running time of accent lighting
Stand-by
1
2
Voreinstellungen
Presettings
Bedienung
Operation
59
Page 61
Bedienung
Operation
Gesichtsbräuner regulieren
Regulating the facial tanners
1
60
...
Page 62
2
STOP
3
...
Bedienung
Operation
61
Page 63
Bedienung
Operation
START
4
62
Page 64
Schulterbräuner aus- und einschalten
Switching shoulder tanner off and on
1
Bedienung
Operation
63
...
Page 65
Bedienung
Operation
2
64
Page 66
Körperkühlung regulieren
Regulating body cooling
1
Bedienung
Operation
65
...
Page 67
Bedienung
Operation
2
66
Page 68

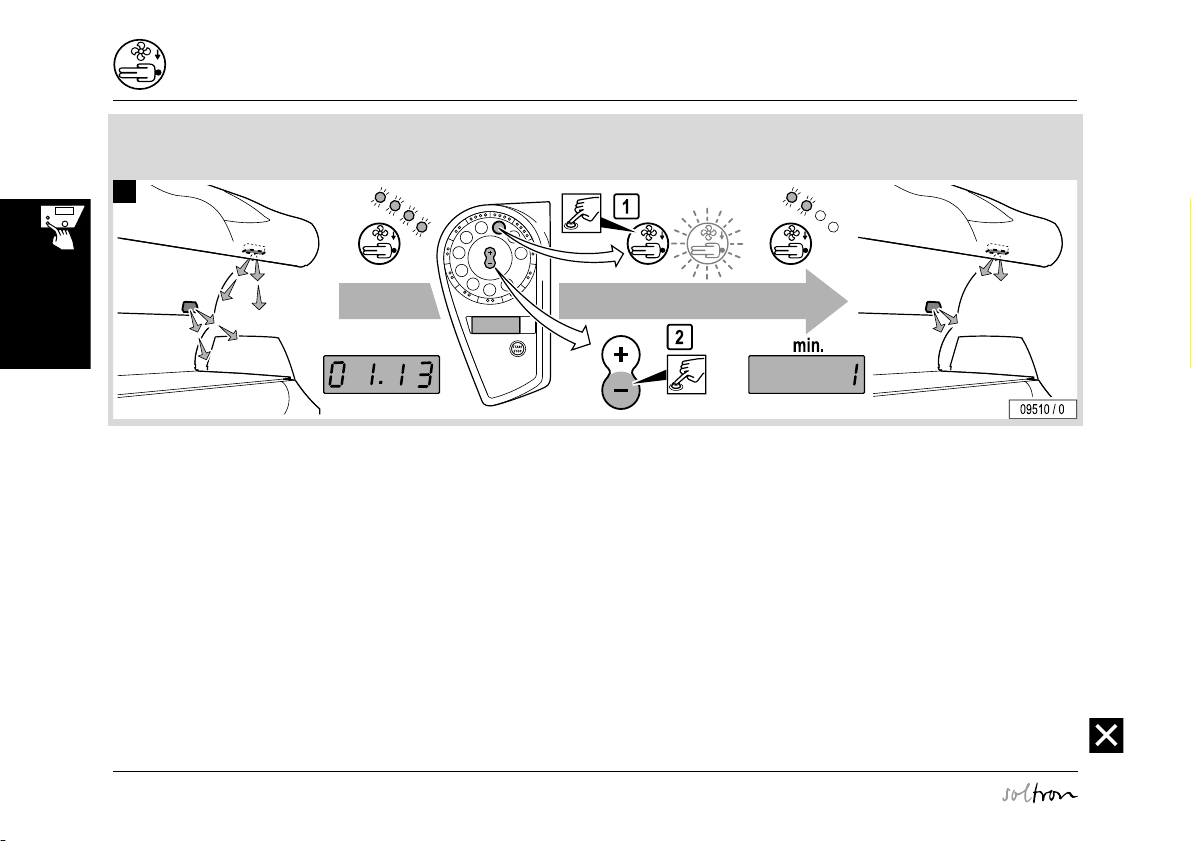

Gesichtskühlung regulieren
Regulating facial cooling
1
Bedienung
Operation
67
...
Page 69
Bedienung
Operation
2
68
Page 70
Musikkanal (Channel) wählen
Selecting music channel
1
Bedienung
Operation
69
...
Page 71
Bedienung
Operation
2
3
...
70
Page 72
4
Bedienung
Operation
71
Page 73
Bedienung
Operation
Lautstärke einstellen
Adjusting volume
1
72
...
Page 74
2
Bedienung
Operation
73
Page 75
MP3-Player anschließen
MP3-Player anschließen
Bedienung
Operation
1
c Mat.-Nr. 1001855-.. wird vom Studiobetreiber zur Verfügung
gestellt (1,5 m/2x 3,5 mm Stereo-Klinkenstecker).
d Anschluss an MP3-Player: siehe Dokumentation des
Herstellers.
Laute Musik kann andere Studiobesucher stören.
– Schließen Sie gegebenenfalls einen Kopfhörer an.
74
2
c Order-No. 1001855-.. Provided for use by the studio operator
(1.5 m/2x 3.5 mm stereo jack plug)
d MP3 player connection: Refer to the manufacturer's
documentation..
Loud music might disturb other studio users!
– Use head-phones whenever necessary.
...
Page 76
Achtung!
Hitzeschäden am MP3-Player möglich.
Gerät nicht unmittelbar im Strahlungsbereich ablegen.
Caution!
The heat might damage your MP3 player.
Do not position the unit so that it receives direct tanning
radiation.
3
Bedienung
Operation
75
Page 77
Bedienung
Operation
76
Page 78
Gerätetyp:
Soltron M-60
SUPER POWER
Soltron M-60
TWIN POWER
Model:
Soltron M-60
SUPER POWER
Soltron M-60
TWIN POWER
Nennleistungs-
aufnahme:
Nennspannung: 400-415V ~3N 400-415V ~3N
Nennfrequenz: 50 Hz 50 Hz
Nennabsicherung: 3 x 16 A (träge) 3 x 25 A (träge)
Prüfzeichen:
7800 W 10300 W
Rated power
consumption:
Rated voltage: 400-415V ~3N 400-415V ~3N
Rated frequency: 50 Hz 50 Hz
Rated fusing:
Conformity mark:
7800 W 10300 W
3 x 16 A
(time-delay)
3 x 25 A
(time-delay)
Tech. Daten
Tech. Data
77
Page 79
Tech. Daten
Tech. Data
78
A
B
C
03931 / 0
A =
1720 mm
B =
1350 mm
C =
1340 mm
D =
2000 mm
E1 =
2260 mm
E2 =
2340 mm
F =
800 mm
TK =
2300 mm
BK =
2500 mm
BK1=
100 mm
Page 80
Geräuschpegel beim Bräunen
Acoustic level during tanning
<81
<70,8
Tech. Daten
Tech. Data
79
Page 81
Tech. Daten
Tech. Data
80
Page 82
Wartung
Maintenance
Wartung
Maintenance
Wartung
Maintenance
Öffnen Sie bitte diese Ausklappseite.
Please open this fold-out page.
81
Page 83
Reinigungsintervalle
Scheduled cleaning
82
15 39
15 39
▲ 84592-.. 15 39
15 39
▲ 1001855-.. 15 39
15 39
Page 84
Reinigungsintervalle – Filter
Scheduled cleaning – filters
/50 h
4 x ▲ 51937-.. 107
2 x ▲ 800601-.. 109
2 x ▲ 800278-.. 110
Wartung
Maintenance
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
83
Page 85
Wartung
Maintenance

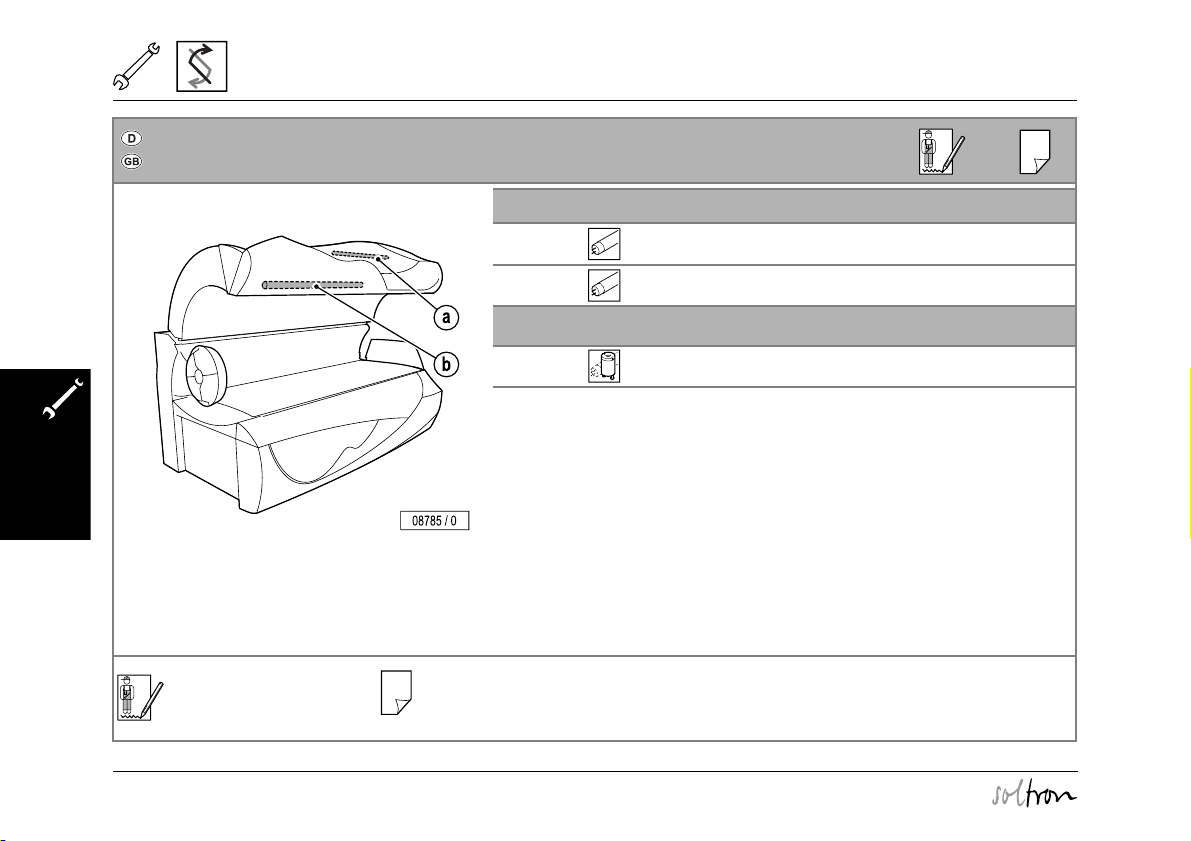

Wechselintervalle – Effektbeleuchtung
Scheduled replacement – accent lighting
500 h
a) 1 x weiß / white 30 W ▲ 1001917-.. 105
b) 1 x blau / blue 30 W ▲ 12377-.. 97
1000 h
a) b) 2 x S10 ▲ 10047-.. 97, 105
84
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 86

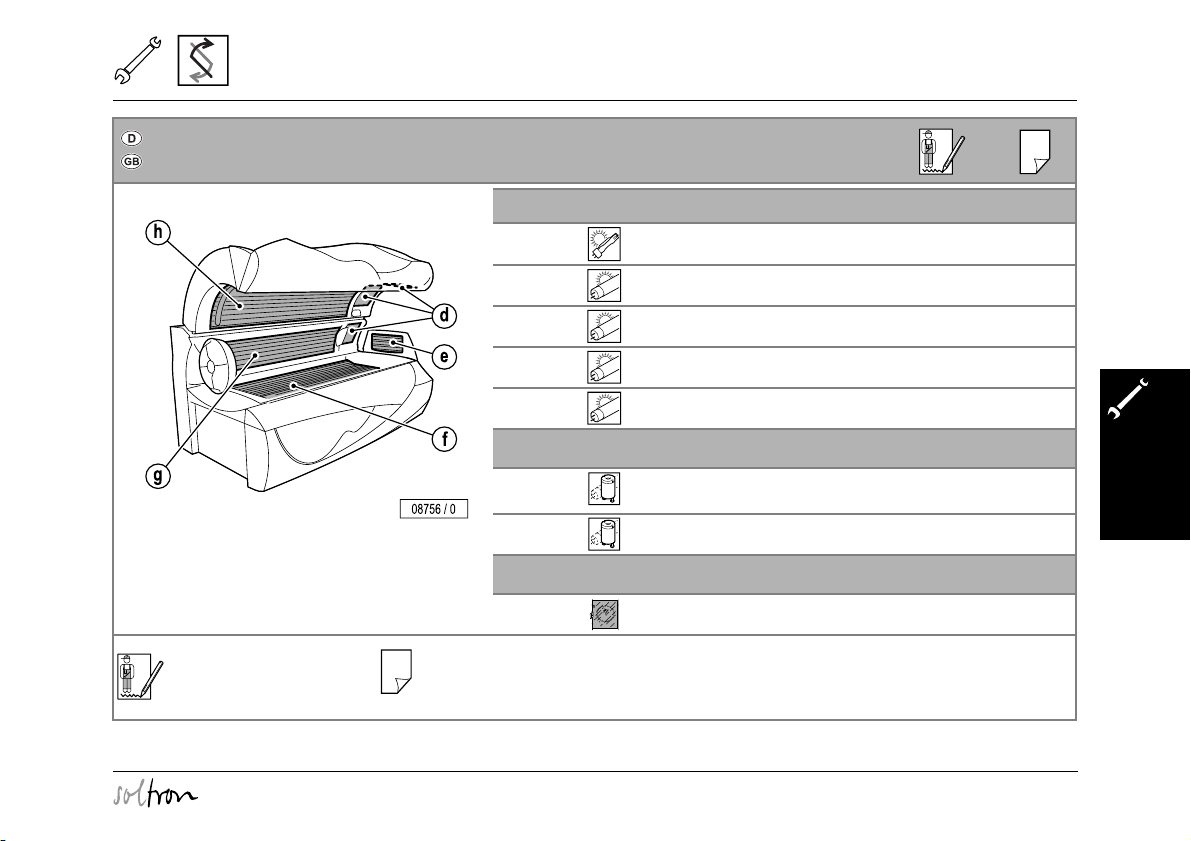

Wechselintervalle – UV-Lampen und Filterscheiben
Scheduled replacement – UV lamps and filter plates
M-60 SUPER POWER
500 h
d) 3 x 500 W ▲ 12645-.. 99, 102
f) 17 x Soltron Super Power 100 W ▲ 12643-.. 89
h) 18 x Soltron Super Power 100 W ▲ 12643-.. 95
g) 8 x Soltron Super Power 100 W ▲ 12643-.. 93
e) 7 x Soltron 25 W ▲ 12502-.. 91
1000 h
f) g)
43 x S12 ▲ 10002-.. 89, 93, 95
h)
e) 7 x S10 ▲ 10047-.. 91
3000 h
d) 3 x Ultra Performance 412 ● 1001526-.. 99, 102
Wartung
Maintenance
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
85
Page 87
Wartung
Maintenance

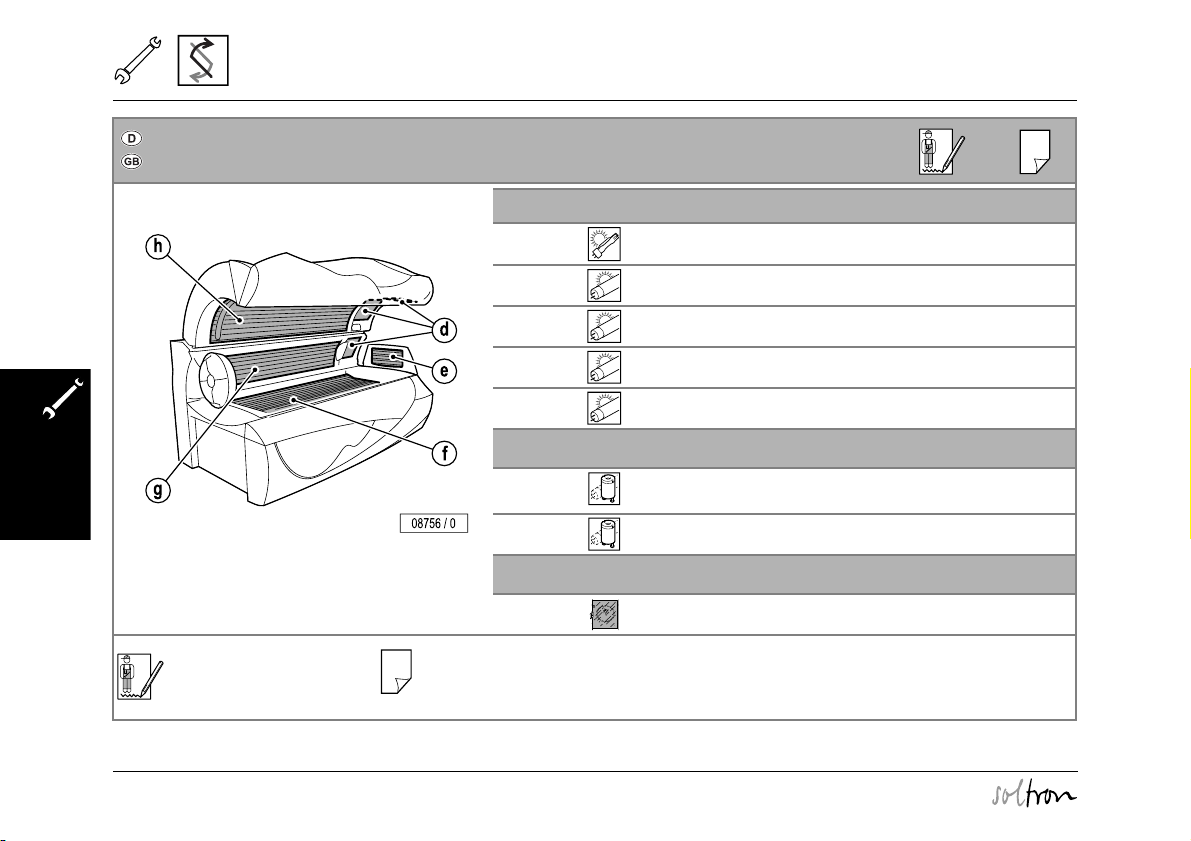

Wechselintervalle – UV-Lampen und Filterscheiben
Scheduled replacement – UV lamps and filter plates
M-60 TWIN POWER
500 h
d) 3 x 500 W ▲ 12645-.. 99, 102
f) 17 x Soltron Super Power 100 W ▲ 12643-.. 89
h) 18 x Soltron Turbo Power 160 W ▲ 1002095-.. 95
g) 8 x Soltron Turbo Power 160 W ▲ 1002095-.. 93
e) 7 x Soltron 25 W ▲ 12502-.. 91
1000 h
f) g)
43 x S12 ▲ 10002-.. 89, 93, 95
h)
e) 7 x S10 ▲ 10047-.. 91
3000 h
d) 3 x Ultra Performance 412 ● 1001526-.. 99, 102
86
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
Page 88

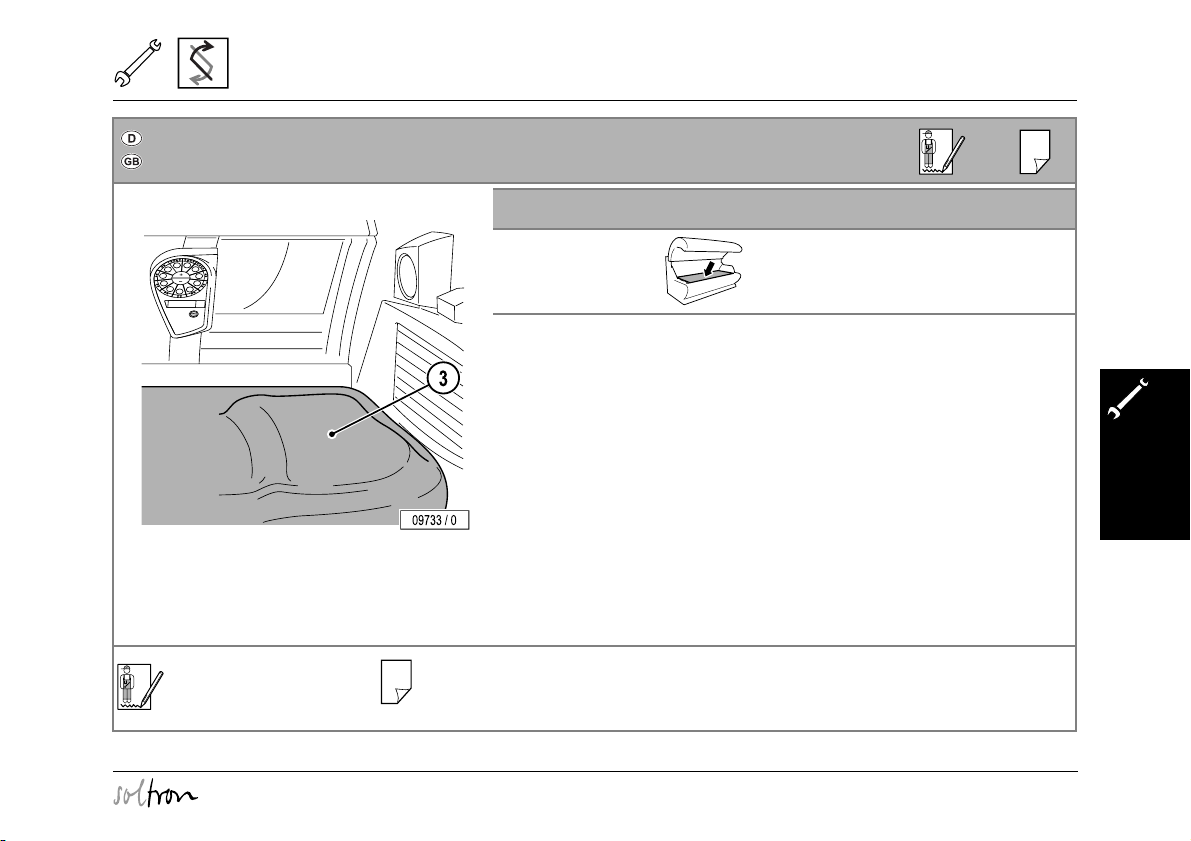

Wechselintervalle – Acrylglasscheibe
Scheduled replacement – acrylic glass panel
1500 h
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
● 770911-.. 89
Wartung
Maintenance
87
Page 89

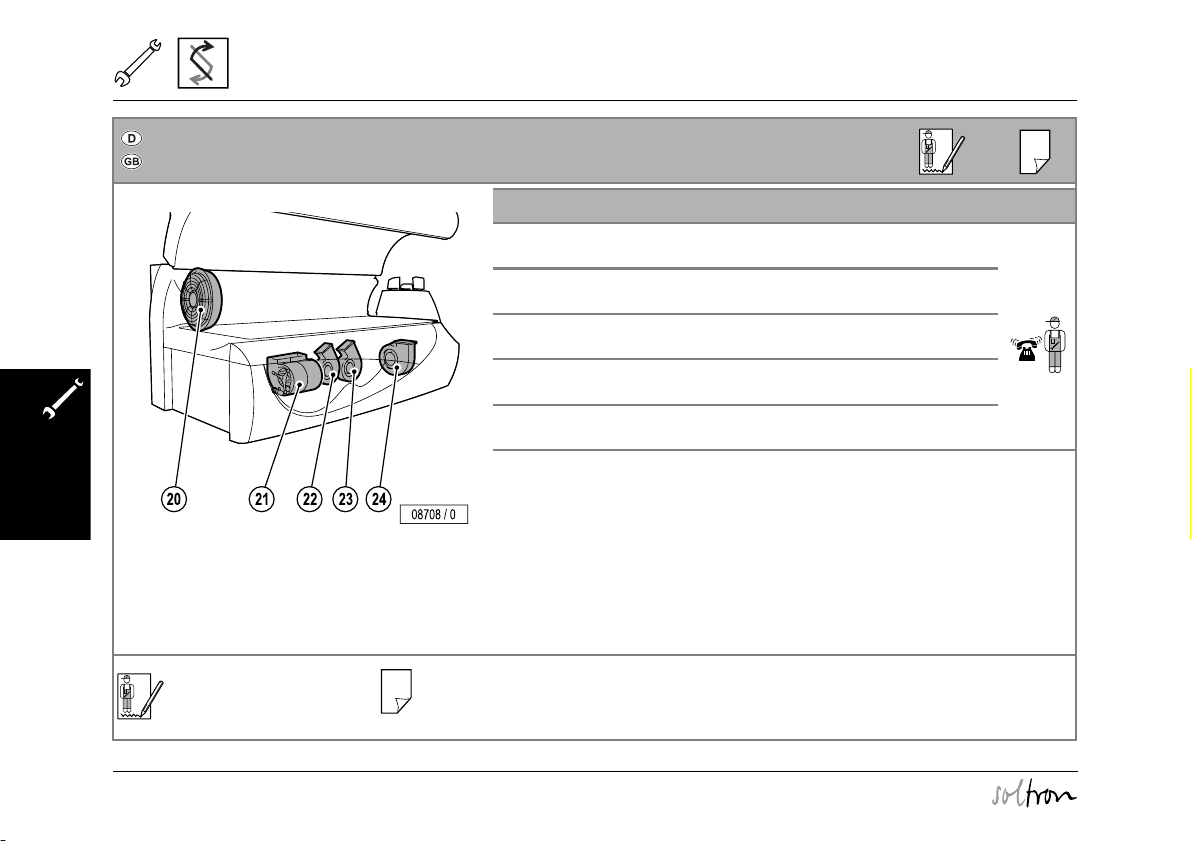

Wartungsintervalle – Lüfter
Scheduled maintenance – fan
40000 h
Wartung
Maintenance
88
● JK-Global Service GmbH
▲ JK-Licht GmbH
2
● 12264-..
● 12858-..
● 11440-..
● 11440-..
● 11440-..
Page 90
UV-Niederdrucklampen, Unterteil
UV low-pressure lamps, sunbed base
1
2
3
4
Wartung
Maintenance
...
89
Page 91

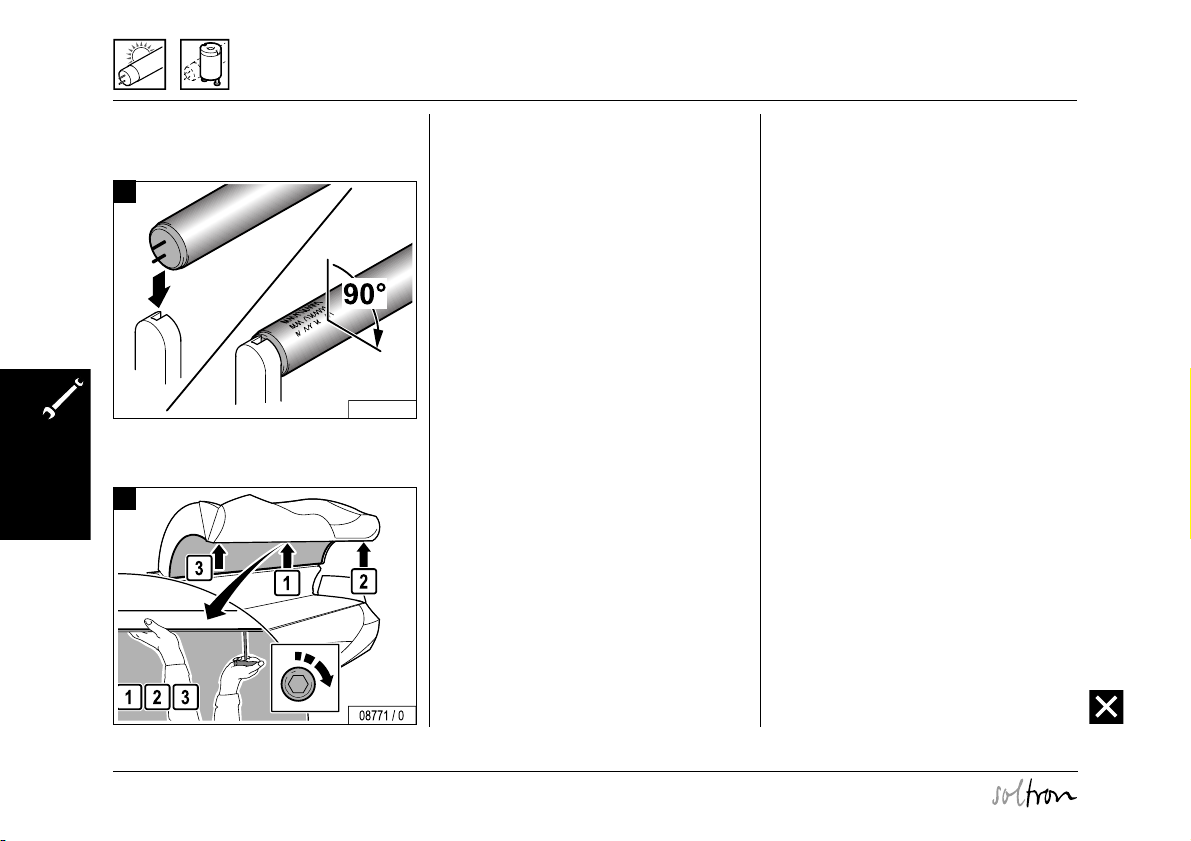

5
2
3
7
1
Wartung
Maintenance
90
03098 / 0
6
8
03099 / 0
Page 92
UV-Niederdrucklampen,
Schulterbräuner
UV low-pressure lamps, shoulder
tanner
1
3
2
4
Wartung
Maintenance
...
91
Page 93
5
2
7
9
1
03653 / 0
Wartung
Maintenance
92
6
1
2
03108 / 0
8
03099 / 0
Page 94
UV-Niederdrucklampen, Seitenteil
UV low-pressure lamps, side section
1
2
3
4
1
2
03108 / 0
Wartung
Maintenance
...
93
Page 95
Wartung
Maintenance
5
03099 / 0
6
94
Page 96
UV-Niederdrucklampen, Oberteil
UV low-pressure lamps, canopy
1
2
3
4
1
2
03108 / 0
Wartung
Maintenance
...
95
Page 97
Wartung
Maintenance
5
03099 / 0
6
96
Page 98
Oberteil, Innenraumbeleuchtung
Canopy, Interior lighting
1
2
3
2
1
2
1
2
1
03347 / 0
4
Wartung
Maintenance
1
2
03299 / 0
...
97
Page 99
Wartung
Maintenance
5
6
03099 / 0
7
98
Page 100
UV-Hochdrucklampen,
Seitenteil
UV high-pressure lamps,
side section
1
3
07225 / 0
2
4
Wartung
3
Maintenance
2
1
07226 / 0
...
99
Loading...
