Ventilador de Pie de 16” (40cm)
Ventilateur sur Pied Électrique 16”(40 cm)
Ventilador Eletrico do Pe 16 “(40 cm)
Precaución: lea y conserve estas importantes instrucciones
Caution: please read and preserve these important instructions
ref. SS-3030
16” (40cm ) Electric Stand Fan
Manual de Instrucciones
IMPORTANTE
Lea este manual de instrucciones cuidadosamente.
ESPECIFICACIONES

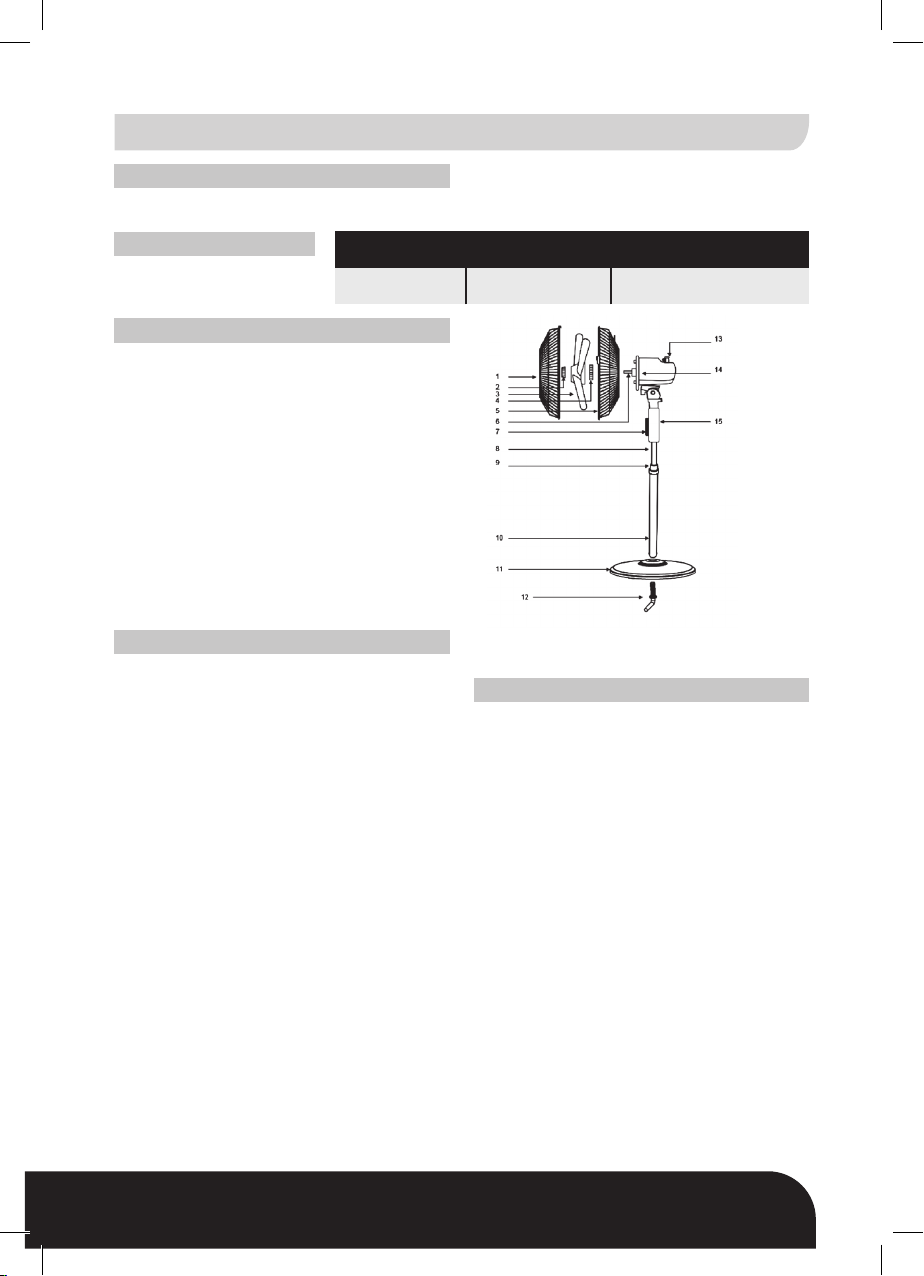

IDENTIFICACIÓN DE PARTES
1. Rejilla delantera
2. Tuerca de plástico
3. Aspa
4. Tuerca de plástico
5. Rejilla trasera
6. Eje del motor
7. Panel de control
8. Extensión de la columna
9. Ajuste de la altura con cierre
tuerca
10. Tubo columna
11. Base
12 Palanca de bloqueo
13. Perilla de oscilación
14. Carcasa del motor
15. Parte superior de la columna
TENSIÓN
NOMINAL
220-240V 50 Hz 50W
FRECUENCIA
NOMINAL
POTENCIA DE
ENTRADA
MONTAJE
INSTRUCCIONES DE MONTAJE DE LA
COLUMNA
Tome la base (# 11) y partes de la columna
(# 10) de la caja de embalaje y soltar la
palanca de bloqueo (# 12). Fijar la
columna sobre la placa de base utilizando
la palanca de bloqueo (# 12). Desatornille
la perilla de ajuste de altura. Monte el tubo
de la columna, y poner a la altura deseada.
Después cierre la perilla de ajuste de
altura para apretar el tubo de extensión.
Conjunto de la rejilla y las Aspas
( # 1 - # 6 ):
1. Ajuste de la rejilla posterior (# 5) a la
carcasa del motor (# 14) con el mango
hacia arriba.
2. Asegurar juntos atornillando la tuerca de
plástico (# 4) en sentido horario sobre la
carcasa del motor (# 14).
3. Instalar las aspas del ventilador (# 3) en el
eje del motor (# 6) con los recortes en la
hoja montada en el eje motor.
4. Atornillar la tuerca de plástico (# 2) en el
eje del motor (# 6) para sostener las aspas
del ventilador (# 3) en su lugar girando en
sentido anti-horario.
5. Instale la rejilla frontal (# 1) sobre la rejilla
trasera (# 5). Asegúrese de que los
cierres y ganchos de la rejilla estén bien
alineados.
español english français portuguese
1
6. Cierre todas las presillas del borde para
asegurar las rejillas (# 1 y # 5).
INSTRUCCIONES DE USO
Asegúrese de que el ventilador está en la
posición de apagado antes de enchufar en
220-240V~50Hz de salida.
Este ventilador tiene 4 posiciones en
el boton de control situado en la parte
delantera de la columna superior del
ventilador (# 7):
[0] Al pulsar este botón se queda en el
posición de Apagado/OFF.
[1] Al pulsar este botón se enciende el
ventilador a velocidad baja.
[2] Al pulsar este botón se enciende el
ventilador a velocidad moderada.
[3] Al pulsar este botón se enciende el
ventilador a velocidad alta.
Este ventilador tiene 3 funciones que
le permitirán personalizar a su mejor
comodidad del aire preferido, así como
mejorar la circulación de aire en la
habitación:
OSCILACIÓN:
Para activar la función de oscilación para
la distribución brisa muy extendida, sólo
tiene que pulsar el botón de oscilación (#
13) hacia abajo situada en la parte superior
de la casa de motor del ventilador. Para
desactivar la función de oscilación para
una conguración especíca brisa, tire
de la perilla de oscilación hacia arriba. El
control de la oscilación se puede hacer
mientras el ventilador está funcionando.
AJUSTE DE LA CABEZA DEL
VENTILADOR:
Para inclinar la cabeza del ventilador
de modo que la brisa se dirige en un
ángulo, con una mano agarrar el motor
del ventilador y agarrar la cabeza del
ventilador con la otra, cuidadosamente,
incline la cabeza del ventilador hasta
que alcance el ángulo deseado. Esta
posición se mantendrá. Tenga cuidado
de no inclinar la cabeza hacia atrás más
allá de su ajuste, si lo hace puede dañar la
unidad.
AJUSTE DE ALTURA:
Para ajustar la altura del ventilador, agarre
el tubo de extensión y aojar la tuerca
de ajuste de la altura de bloqueo (# 9).
Sin retirar completamente, ampliar o subir
la columna para aumentar o disminuir
la altura del ventilador. Una vez que el
ventilador está a una altura cómoda,
apretar la tuerca de bloqueo para asegurar
la columna a este nivel.
LIMPIEZA Y MANTENIMIENTO
1. Desconecte siempre el cable de la toma
eléctrica para limpiar el ventilador.
2. El polvo acumulado se puede quitar con
un paño suave para limpiar la rejilla trasera
del ventilador.
3. Limpie las supercies exteriores del
ventilador de vez en cuando con un paño
húmedo (no mojado) y secar bien con
un paño suave y seco antes de hacer
funcionar el ventilador.
4. No use limpiadores abrasivos para limpiar
este aparato, hacerlo causará daños a la
misma.
ALMACENAMIENTO
1. Siga las instrucciones de limpieza 1-4
arriba indicado. Asegúrese de desmontar
y limpiar el ventilador antes de guardarlo.
2. Conserve el embalaje original para
almacenar el ventilador.
3. Siempre almacene en un lugar seco.
4. Nunca lo guarde si está enchufado.
5. Nunca enrolle el cordón demasiado
ajustado en el ventilador o haga presión
al cordón donde entra el ventilador, ya que
podría hacer que el cable se desgaste o se
rompa.
MEDIDAS DE SEGURIDAD
1) No conecte el ventilador a la toma de
corriente antes de que esté completamente
montado.
2) Use solamente con el tensión nominal.
3) Antes de conectar el aparato a la toma de
corriente, asegúrese de que el interruptor
está en posición “0”.
4) El ventilador debe ser colocado sobre una
supercie plana y estable cuando está en
funcionamiento para evitar el vuelco.
5) Nunca introduzca los dedos, lápices,
bolígrafos u otros objetos a través de
la rejilla cuando el ventilador está en
funcionamiento.
6) Para evitar el riesgo de fuego o descarga
eléctrica, no utilice la unidad cerca de
ventanas y cortinas.
7) El cable de alimentación debe quitarse de
la toma de corriente antes de la limpieza,
cuidado, mantenimiento y cuando se
mueve de un lugar a otro.
8) Si el cable eléctrico está dañado,
desenchufe el ventilador inmediatamente
y consulte a un técnico cualicado.
9) Si no se utiliza el ventilador durante un
tiempo prolongado, desconecte el cable
de la toma eléctrica.
10) Si observa alguna anomalía (como
un ruido extraño en el ventilador),
apague el dispositivo y desconéctelo
inmediatamente.
11) Asegúrese de que no entren objetos o
líquidos en el interior del ventilador a
través de las aberturas.
12) No use el ventilador sin supervisión
cuando los niños están cerca.
13) Este aparato no está diseñado para ser
utilizado por personas (incluidos niños)
con discapacidades físicas, sensoriales
o mentales, o con falta de experiencia y
conocimiento, a menos que hayan recibido
supervisión o instrucciones relativas al uso
del aparato por una persona responsable
de su seguridad.
14) Los niños deben ser supervisados para
asegurarse de que no jueguen con el
aparato.
15) Si el cable de alimentación está dañado,
debe ser reemplazado por el fabricante,
su agente de servicio o por personal
cualicado con el n de evitar un peligro.
16) El ventilador es para utilizar solamente en
un ambiente seco.
17) El ventilador no debe ser colocado en un
lugar húmedo o donde la humedad es alta
(tal como en un cuarto de baño).
18) Proteja el dispositivo contra el polvo, la
humedad, la luz solar y el calor directo.
19) Limpie con un paño seco y suave, no
utilice detergentes agresivos.
20) No se aceptarán responsabilidades por
cualquier daño que pueda ocurrir durante
el transporte o por una instalación
incorrecta o la variación del tensión o si
alguna parte del producto ha sido alterada
o modicada.
BQS
Best Quality SOGO
Mejor Calidad SOGO
español english français portuguese
2
Instructions for use
IMPORTANT
Read this instruction booklet carefully.
SPECIFICATIONS
PARTS OF THE FAN
1. Front grille
2. Plastic spinner
3. Fan blade
4. Plastic nut
5. Rear grille
6. Motor shaft
7. Control panel
8. Extension column
9. Height adjustment locking nut
10. Lower column
11. Base
12. Locking lever
13. Oscillation knob
14. Motor housing
15. Upper column
RATED
VOLTAGE
220-240V 50 Hz 50W
RATED
FREQUENCY
INPUT POWER
ASSEMBLY
COLUMN ASSEMBLY INSTRUCTIONS
Take the base (#11) and column parts
(#10) from the packing box and loose
the locking lever (#12). Fix the column
on the base plate using the locking lever
(#12). Unscrew the height adjusting knob.
Mount the column ornament, and move to
the desired height. Then screw the height
adjusting knob to tighten the extension
pole.
GRILLE & BLADE ASSEMBLY
( #1 - #6 ):
1. Set the rear grille (#5) to the motor housing
(#14) with the handle facing up.
2. Secure together by screwing the plastic
nut (#4) clockwise onto the motor housing
(#14).
3. Install the fan blade (#3) on the motor shaft
(#6) with the cutouts on the blade tted to
the motor shaft.
4. Screw the plastic spinner (#2) on the motor
shaft (#6) to hold the fan blade (#3) in
place by rotating counterclockwise.
5. Install the front grille (#1) onto the rear
grille (#5). Be sure the clasps and hooks
on the grilles are aligned.
6. Close all the rim clasps to secure the
grilles (#1 and #5).
español english français portuguese
3
OPERATING INSTRUCTIONS
Ensure the fan is in the OFF position
before plugging into a 220-240V~50Hz
outlet.
This fan has a 4 position push-button
control located at the front of the fan’s
upper column (#7):
[ 0 ] Pressing this button will power the fan
OFF.
[ 1 ] Pressing this button will power the fan ON
at LOW speed setting.
[ 2 ] Pressing this button will power the fan ON
at MODERATE speed setting.
[ 3 ] Pressing this button will power the fan ON
at HIGH speed setting.
This fan has 3 functions which will allow
you to better customize your preferred
air comfort as well as improve the air
circulation in the room:
OSCILLATION:
To activate the oscillation function for
widespread breeze distribution, simply
press the oscillation knob (#13) down
located on top of the fan’s motor house.
To turn off the oscillation function for a
targeted breeze setting, pull the oscillation
knob up. Controlling the oscillation can be
done while the fan is operating.
TILT:
To tilt the fan head so that the breeze is
targeted at an angle, steady the motor
housing of the fan with one hand and grip
