Sofar Solar 1.1K~3.3KTL-G3 User Manual

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

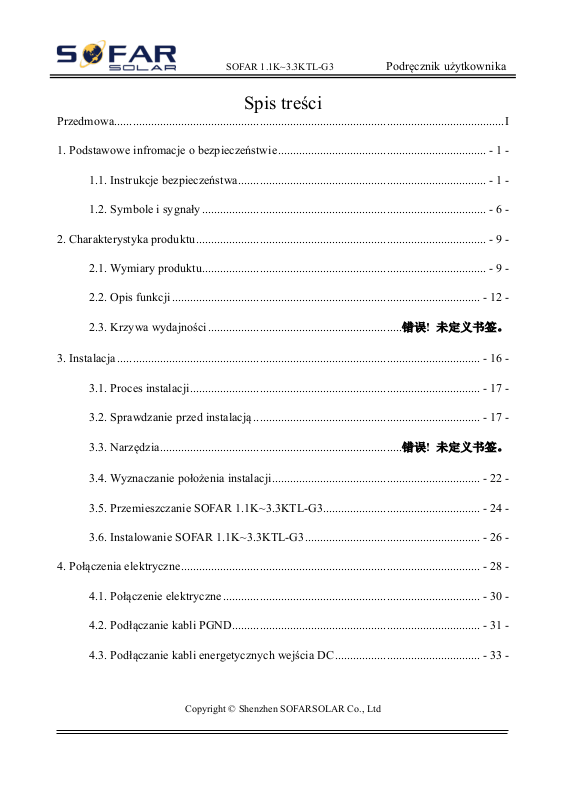

Spis treści

Przedmowa ................................................................................................................................. I

1. Podstawowe infromacje o bezpieczeństwie ..................................................................... - 1 -

1.1. Instrukcje bezpieczeństwa .................................................................................. - 1 -

1.2. Symbole i sygnały .............................................................................................. - 6 -

2. Charakterystyka produktu ................................................................................................ - 9 -

2.1. Wymiary produktu .............................................................................................. - 9 -

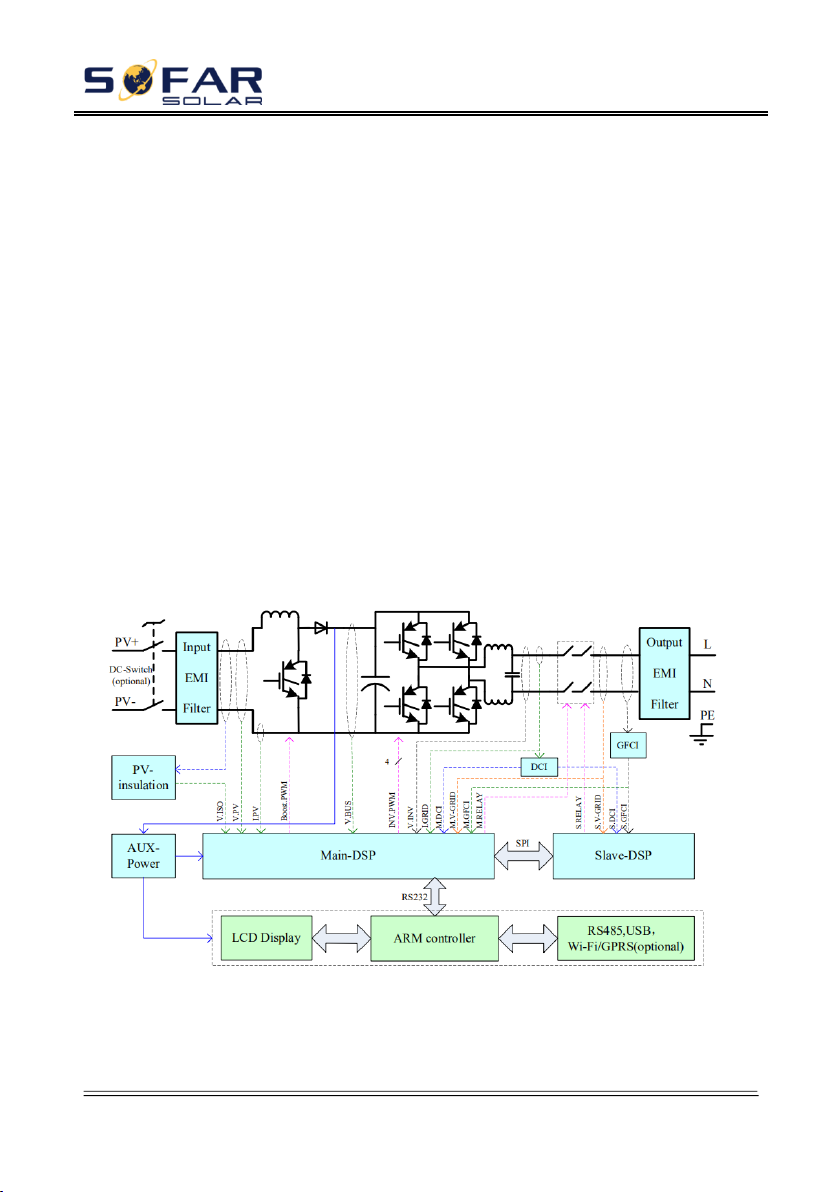

2.2. Opis funkcji ...................................................................................................... - 12 -

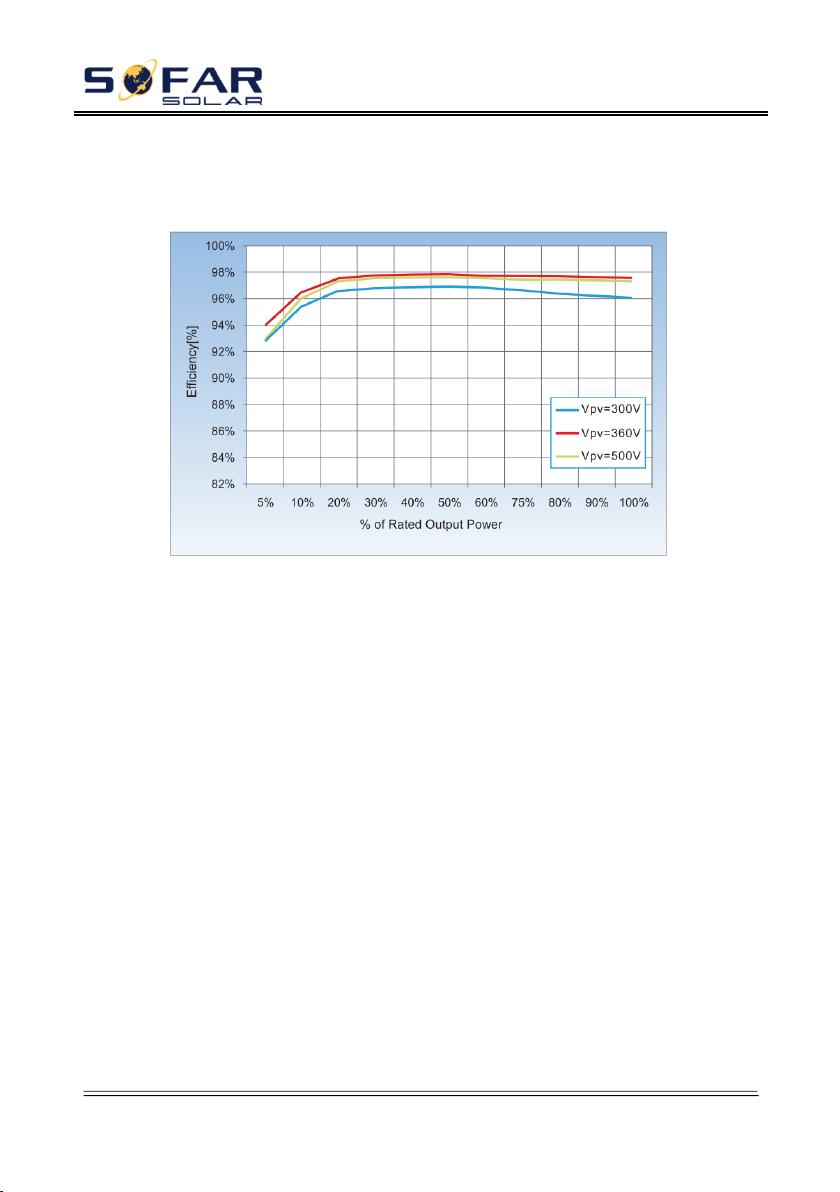

2.3. Krzywa wydajności ................................................................ 错误!

未定义书签。

3. Instalacja ........................................................................................................................ - 16 -

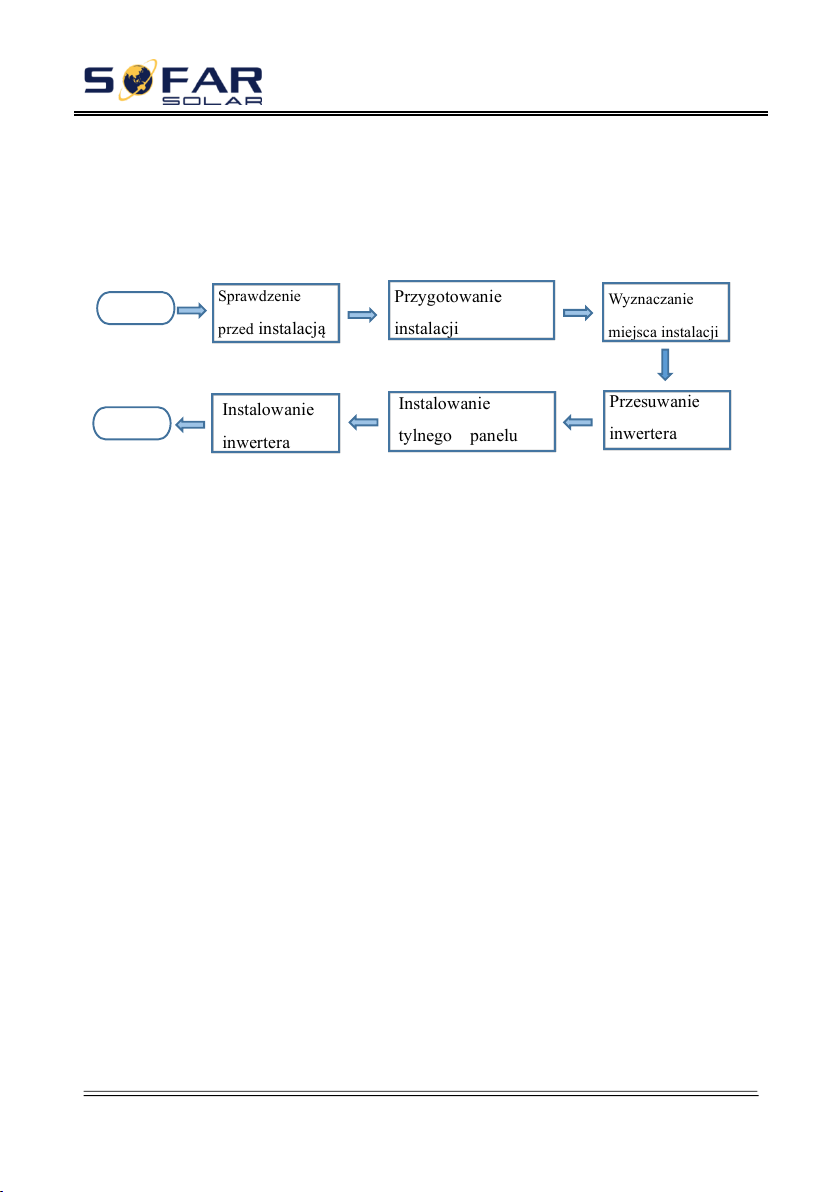

3.1. Proces instalacji ................................................................................................ - 17 -

3.2. Sprawdzanie przed instalacją ........................................................................... - 17 -

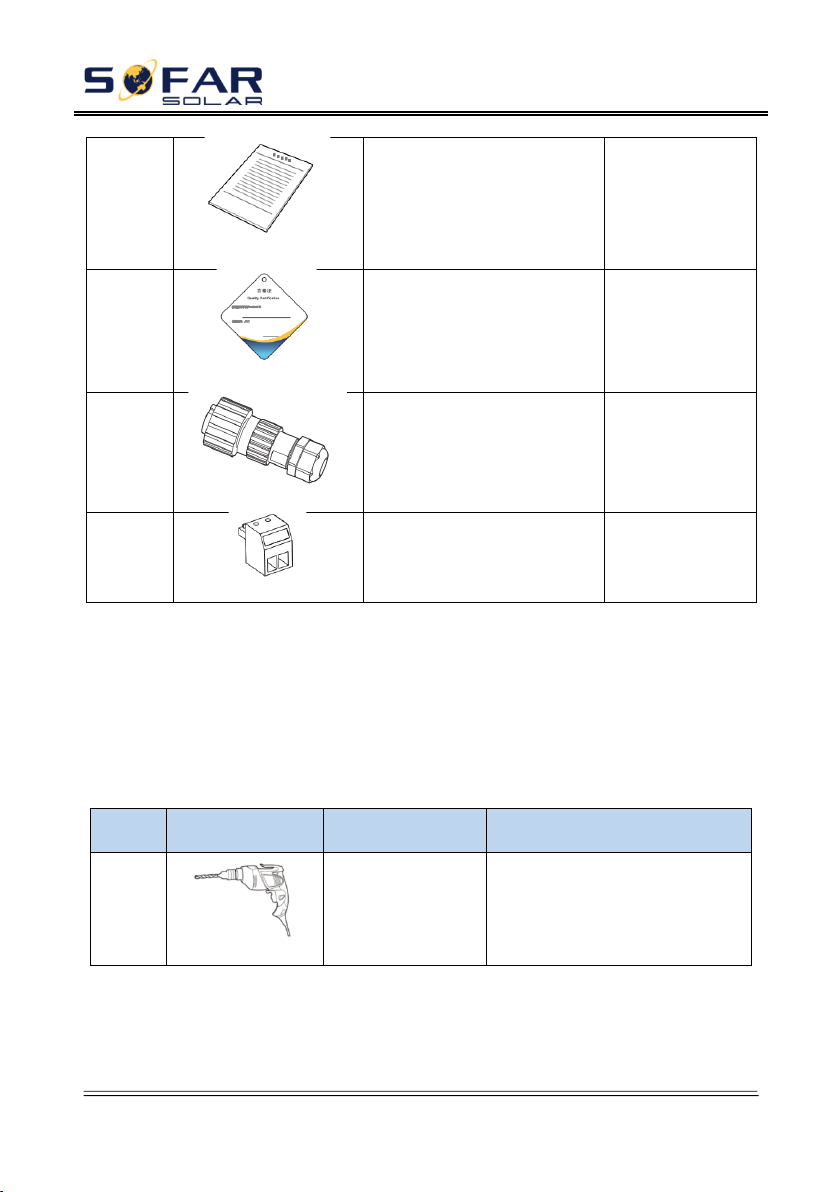

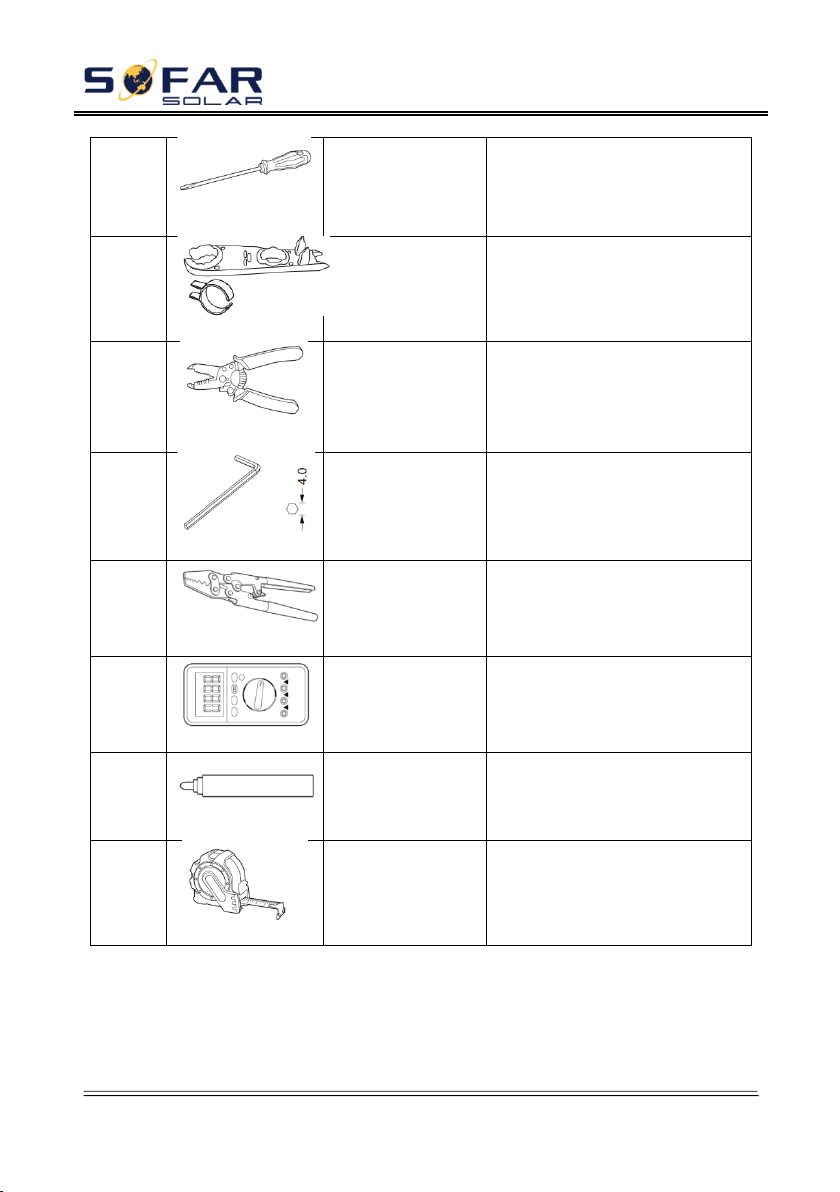

3.3. Narzędzia ................................................................................ 错误!

未定义书签。

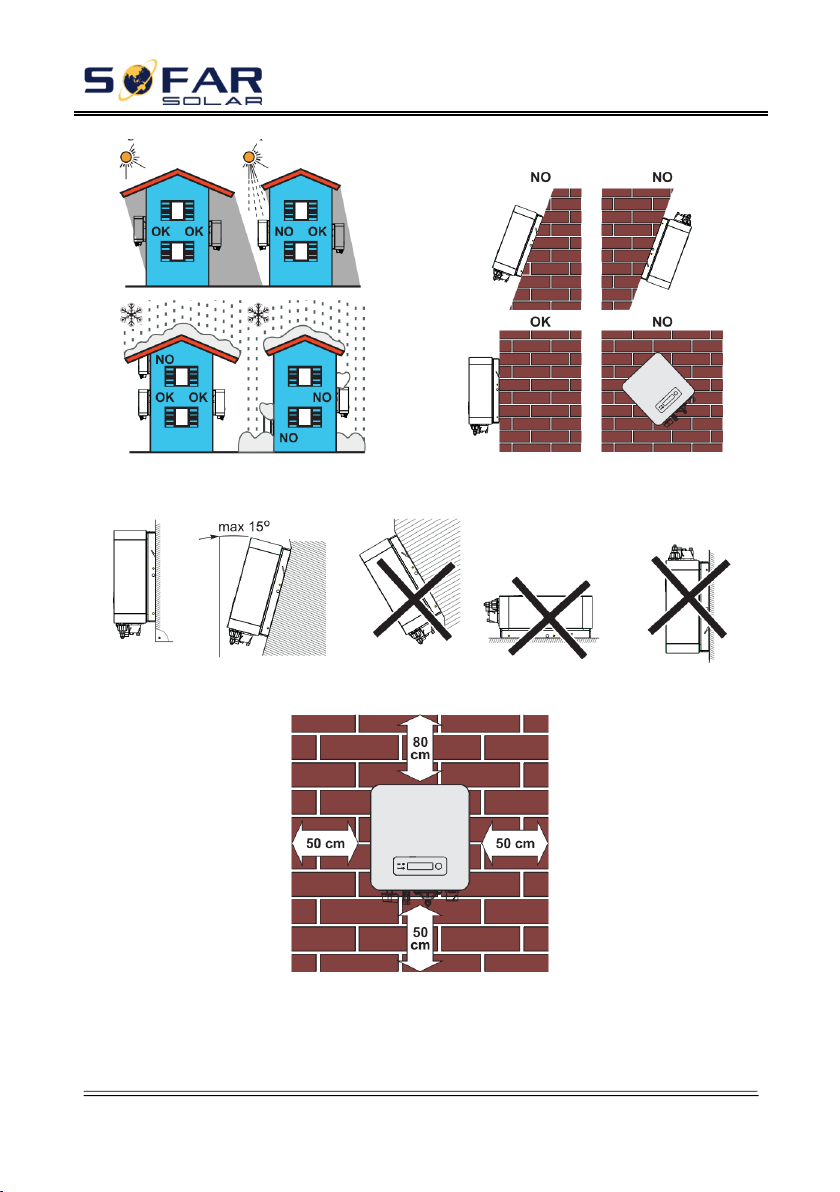

3.4. Wyznaczanie położenia instalacji ..................................................................... - 22 -

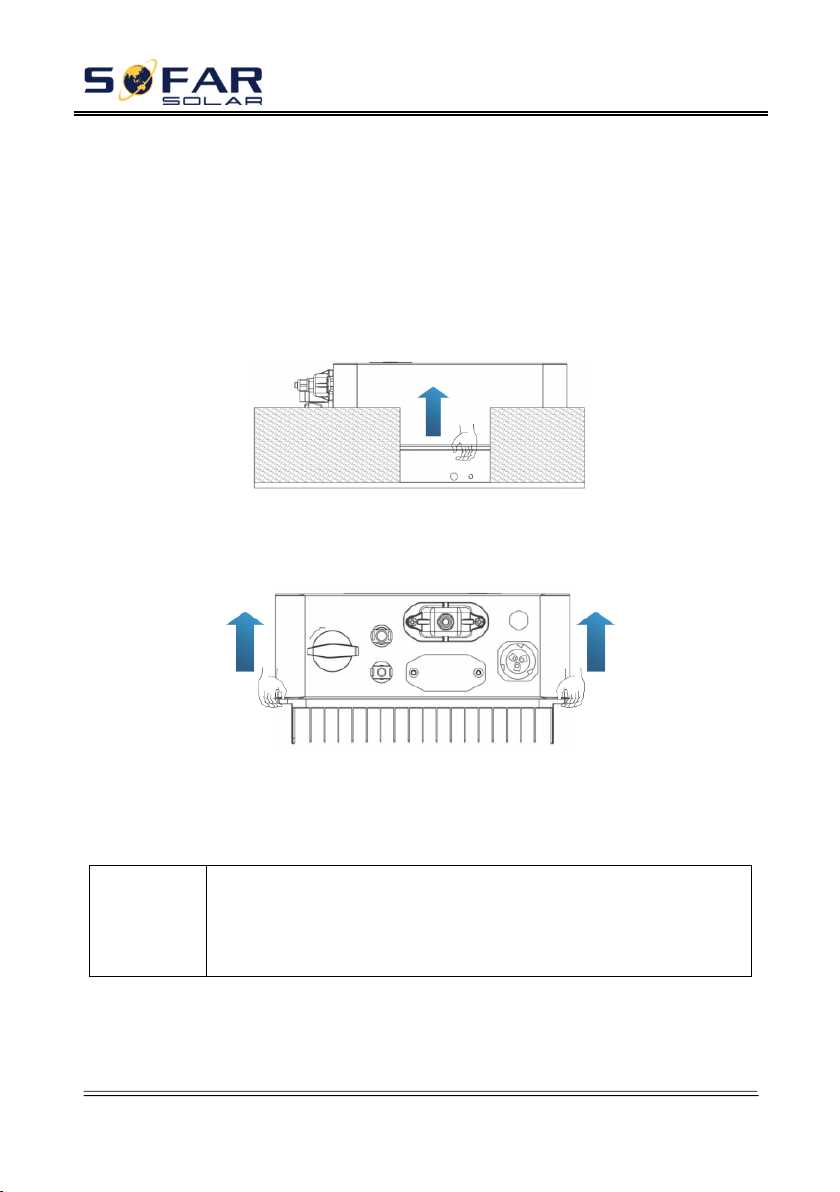

3.5. Przemieszczanie SOFAR 1.1K~3.3KTL-G3 .................................................... - 24 -

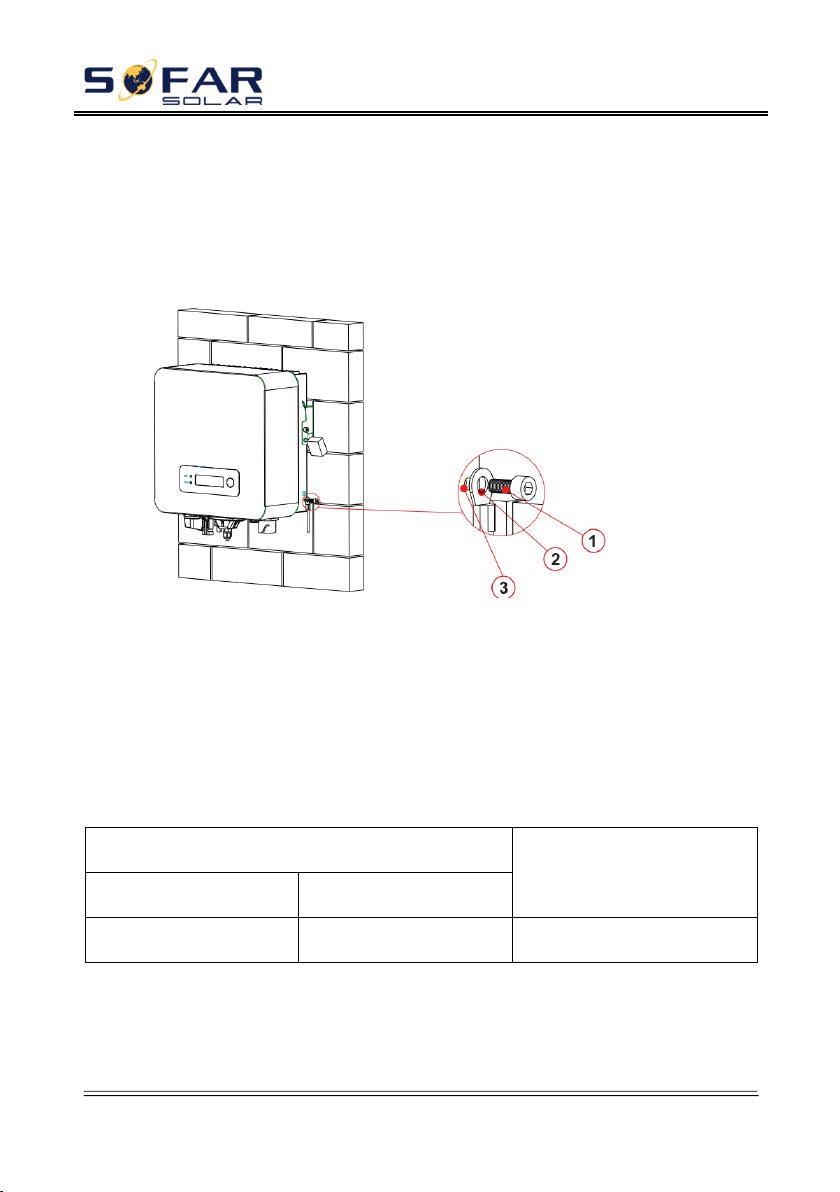

3.6. Instalowanie SOFAR 1.1K~3.3KTL-G3 .......................................................... - 26 -

4. Połączenia elektryczne ................................................................................................... - 28 -

4.1. Połączenie elektryczne ..................................................................................... - 30 -

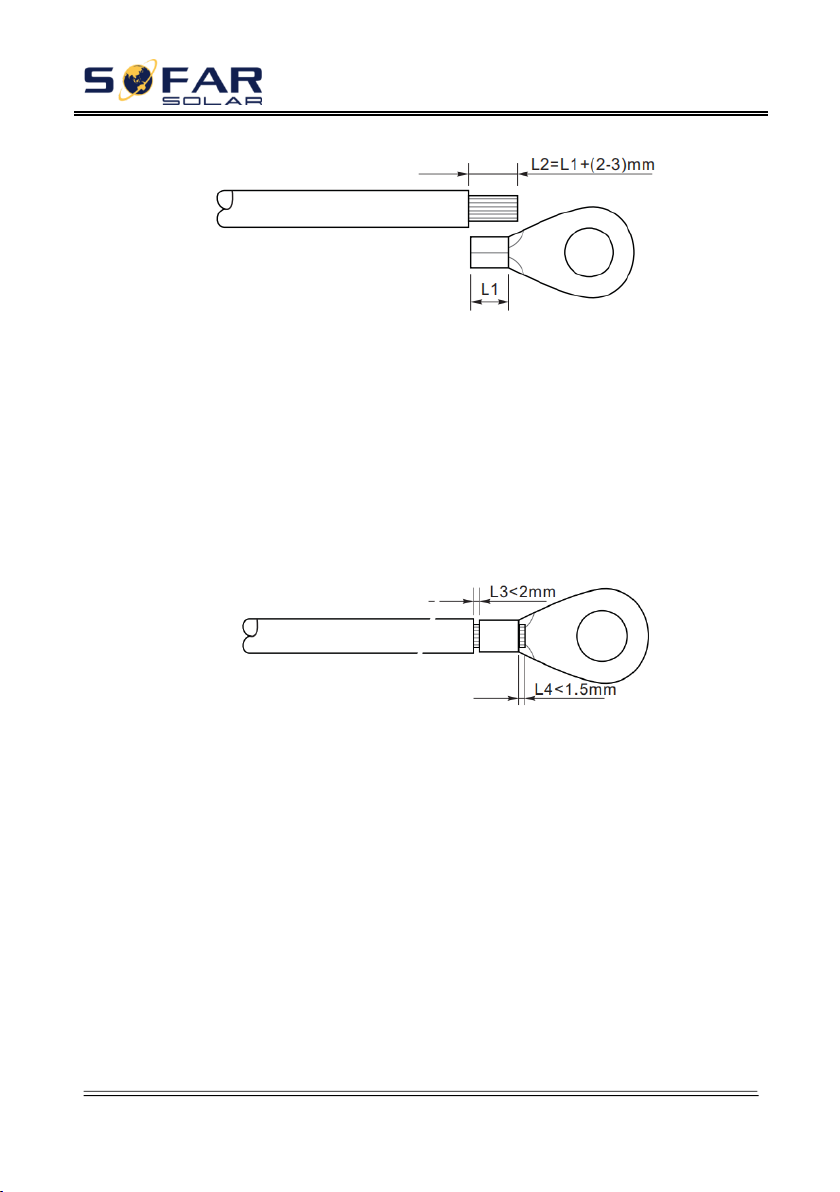

4.2. Podłączanie kabli PGND .................................................................................. - 31 -

4.3. Podłączanie kabli energetycznych wejścia DC ................................................ - 33 -

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

4.4. Podłączanie kabli energetycznych wyjścia AC ................................................ - 37 -

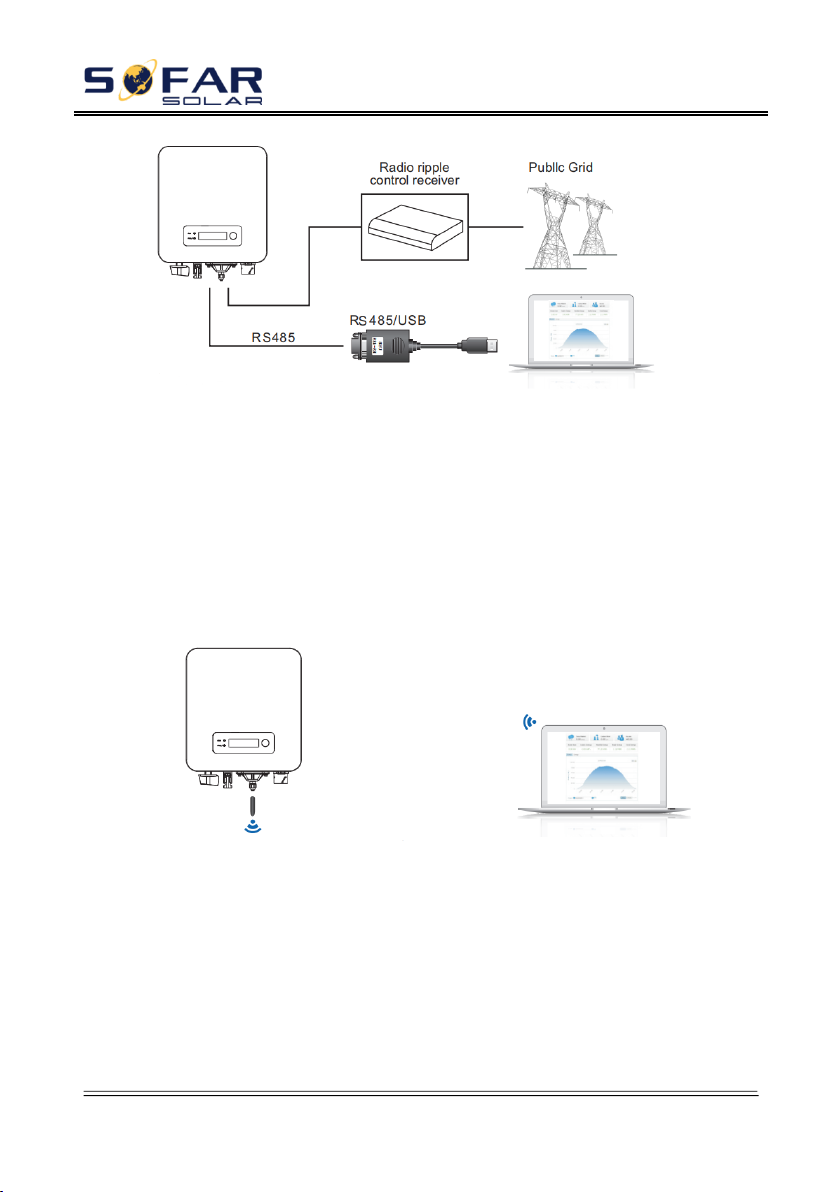

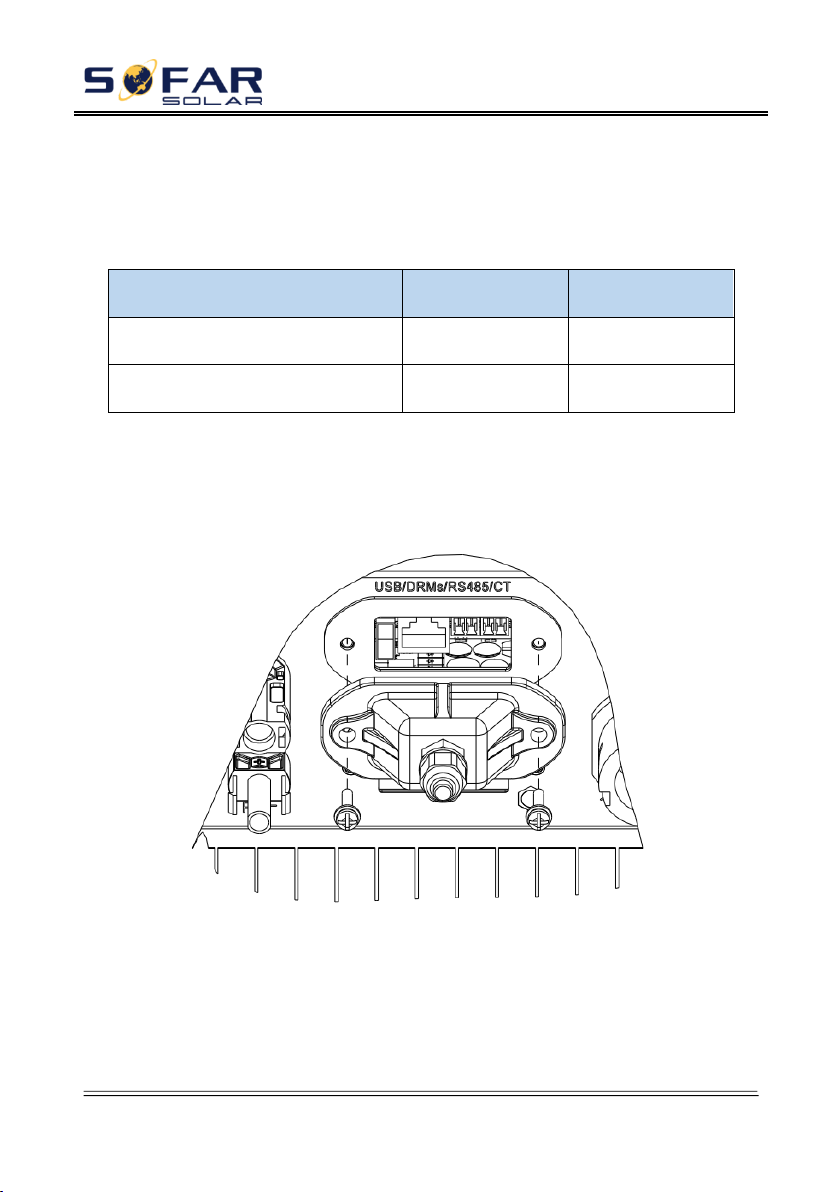

4.5. Podłączenie interfejsu logiki inwertera RS485,CT, ......................................... - 42 -

4.6. Procedura instalacji modułu WIFI/GPRS ........................................................ - 52 -

4.7. Metoda komunikacji ......................................................................................... - 52 -

5. Uruchamianie inwertera ................................................................................................. - 57 -

5.1. Sprawdzenie bezpieczeństwa przed uruchomieniem ....................................... - 57 -

5.2. Uruchomienie inwertera ................................................................................... - 57 -

6. Interfejs operacyjny ....................................................................................................... - 59 -

6.1. Panel obsługi i wyświetlenie ............................................................................ - 59 -

6.2. Standardowy interfejs ....................................................................................... - 60 -

6.3. Główny interfejs ............................................................................................... - 64 -

6.4. Aktualizacja oprogramowania online ............................................................... - 73 -

7. Usuwanie usterek ................................................................................. 错误!

未定义书签。

7.1. Usuwanie usterek ................................................................... 错误!

未定义书签。

7.2. Konserwacja ........................................................................... 错误!

未定义书签。

8. Dane techniczne ............................................................................................................. - 86 -

8.1. Parametry wejścia (DC) ................................................................................... - 86 -

8.2. Parametry wyjścia (AC) ................................................................................... - 87 -

8.3. Ochrona wydajności i komunikacji .................................................................. - 89 -

8.4. Dane ogólne ...................................................................................................... - 91 -

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

9. Zapewnienie jakości ............................................................................. 错误!

未定义书签。

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

Uwaga

Niniejszy podręcznik zawiera ważne informacje na temat bezpieczeństwa,

według których należy postępować podczas instalacji i konserwacji aparatury.

Zachować ten podręcznik!

Niniejszy podręcznik należy uważać za integralną część aparatury. Podręcznik

musi zawsze towarzyszyć aparaturze, nawet jeśli jest ona przenoszona do innego

użytkownika lub obszaru.

Prawa autorskie

Prawa autorskie do niniejszego podręcznika należą do firmy Shenzhen

SOFARSOLAR Co., Ltd. Żadnej korporacji ani osobie nie wolno dokonywać

plagiatu, częściowego lub całkowitego kopiowania (włącznie z oprogramowaniem,

itd.), ani też powielać lub rozpowszechniać go w jakiejkolwiek formie, czy

jakimikolwiek środkami. Wszelkie prawa zastrzeżone.

SOFARSOLAR zastrzega sobie prawo ostatecznej interpretacji. Niniejszy

podręcznik podlega zmianom zgodnie z informacjami otrzymanymi od

użytkownika lub klienta. Prosimy o sprawdzenie na naszej stronie internetowej http:

//www.sofarsolar.com czy jest to najnowsza wersja podręcznika.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

I

Przedmowa

Treść

Prosimy o uważne przeczytanie podręcznika użytkownika przed

przystąpieniem do instalacji, obsługi lub konserwacji. Niniejszy podręcznik

zawiera ważne instrukcje dotyczące bezpieczeństwa oraz instalacji, które muszą

być przestrzegane podczas instalacji i konserwacji aparatury.

Zakres

Niniejszy podręcznik użytkownika opisuje instalację, połączenia elektryczne,

uruchamianie, konserwację i usuwanie usterek inwerterów SOFAR

1.1K~3.3KTL-G3:

1100TL-G3 1600TL-G3 2200TL-G3

2700TL-G3 3000TL-G3 3300TL-G3

Podręcznik musi być zawsze dostępny.

Grupa docelowa

Niniejszy podręcznik jest przeznaczony dla wykwalifikowanego personelu

technicznego elektryków, który jest odpowiedzialny za instalację inwertera oraz

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

I I

uruchomienie go w systemie energetycznym PV oraz w instalacji PV operatora.

Używane symbole

Niniejszy podręcznik dostarcza informacji o bezpieczniej pracy i stosuje

symbole w celu zapewnienia bezpieczeństwa osób i sprzętu oraz dla wydajnego

korzystania z inwertera. Należy zapoznać się ze wskazanymi informacjami, aby

uniknąć urazów osób i strat materialnych. Prosimy o uważne przeczytanie

objaśnień do symboli użytych w niniejszym podręczniku.

Symbol niebezpieczeństwa wskazuje na niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, spowoduje śmierć lub poważne zranienie.

Niebezpieczeństwo

Symbol ostrzeżenia wskazuje na niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, mogłaby spowodować śmierć lub poważne zranienie.

Ostrzeżenie

Symbol ostrożnie oznacza niebezpieczną sytuację, która, jeśli nie zostanie uniknięta, mogłaby spowodować drobne lub umiarkowane zranienie.

Ostrożnie

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

I I

Ten s ymbol wskazuje na potencjalne zagrożenie, które, jeśli nie zostanie uniknięta, może doprowadzić do awarii urządzenia lub szkody materialnej.

Uwaga

Ten sym bol inf or muje o ws kazówkac h ważnych dla optymalnej pracy produktu.

Uwaga

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 1 -

1. Podstawowe informacje dotyczące

bezpieczeństwa

Jeśli podczas czytania następujących informacji pojawią się

jakieś pytania lub problemy prosimy o kontakt z Shenzhen

SOFARSOLAR Co., Ltd.

Uwaga

Zawartość tego rozdziału

Instrukcja bezpieczeństwa

Przedstawia głównie informacje dotyczące bezpieczeństwa podczas instalacji i

pracy produktu.

Symbole i znaki

Przedstawia głównie symbole bezpieczeństwa stosowane na inwerterze.

1.1. Instrukcje bezpieczeństwa

Należy przeczytać i zrozumieć wskazówki zawarte w tej instrukcji i

zaznajomić się z odpowiednimi symbolami bezpieczeństwa podanymi w tym

rozdziale, a następnie rozpocząć instalację oraz usuwanie usterek aparatury.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 2 -

Zgodnie z wymaganiami krajowymi i międzynarodowymi, przed

podłączeniem do sieci elektrycznej, które może być wykonane tylko przez

wykwalifikowanego inżyniera elektryka, należy uzyskać zezwolenie od lokalnego

operatora sieci.

Prosimy o skontaktowanie się z najbliższym autoryzowanym centrum

serwisowym, w razie potrzeby konserwacji lub naprawy. Skontaktować się z

dystrybutorem w sprawie informacji o najbliższym autoryzowanym centrum. NIE

NAPRAWIAĆ samemu, gdyż może to doprowadzić do zranienia lub szkód

materialnych.

Przed przystąpieniem do instalowania i konserwacji aparatury należy

przestawić przełącznik DC na OFF, aby odciąć wysokie napięcie DC od układu PV.

Można także wyłączyć PV w skrzynce łączeniowej, aby odciąć wysokie napięcie

DC. W przeciwnym razie mogą nastąpić obrażenia.

Wykwalifikowane osoby

Klient musi zapewnić, że operator posiada niezbędne doświadczenie i

wyszkolenie do wykonywania pracy. Personel obsługujący i konserwujący

aparaturę musi posiadać doświadczenie w wykonywaniu opisanych zadań i musi

umieć prawidłowo interpretować treść instrukcji. Ze względów bezpieczeństwa

tylko wykwalifikowany elektryk, pod odpowiednim przeszkoleniu i który wykazał

się odpowiednimi umiejętnościami i wiedzą z zakresu budowy i pracy tego aparatu,

może zainstalować inwerter. Shenzhen SOFARSOLAR Co., Ltd nie przyjmuje

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 3 -

odpowiedzialności za szkody materialne spowodowane nieprawidłowym

użytkowaniem.

Wymagania dla instalacji

Prosimy instalować inwerter zgodnie z następującym rozdziałem. Mocować

inwerter na obiektach o odpowiedniej nośności (takich jak ściany, stojaki PV itd.) i

zapewnić pozycję pionową. Wyb rać miejsce nadające się do instalowania u rządzeń

elektrycznych oraz upewnić się, że jest dostateczna ilość miejsca dla drogi

pożarowej oraz dla wygody konserwacji. Zapewnić prawidłową wentylację w celu

chłodzenia inwertera.

Wymagania odnośnie transportu

Jeśli stwierdzono nieprawidłowości w opakowaniu mogące spowodować

uszkodzenie inwertera, lub wykryto widoczne uszkodzenie, prosimy o

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 4 -

natychmiastowe powiadomienie przedsiębiorstwa odpowiedzialnego za transport.

W razie potrzeby można poprosić o pomoc wykonawcę instalacji aparatury lub

Shenzhen SOFARSOLAR Co. Ltd.

Transport aparatury, zwłaszcza drogowy, musi być wykonywany

odpowiednimi metodami i środkami chroniącymi komponenty (w szczególności

elektroniczne) przed gwałtownymi wstrząsami, wilgocią, wibracjami itd.

Podłączenie elektryczne

Należy przestrzegać wszystkich przepisów elektrycznych dotyczących

zapobiegania wypadkom podczas obchodzenia się z inwerterem solarnym.

Przed wykonaniem podłączenia elektrycznego zapewnić nieprzezroczysty materiał do zakrycia modułów PV oraz odłączenie układu przełącznikiem DC. Wystawione na słońce panele PV będą wytwarzać niebezpieczne napięcie!

Niebezpieczeństwo

Instalacja musi być wykonywana tylko przez wykwalifikowanego inżyniera elektryka! Musi być przeszkolony. Przeczytać i zrozumieć całą instrukcję obsługi.

Ostrzeżenie

Uzyskać zezwolenie od lokalnego operatora sieci. Podłączenia do sieci muszą być wykonywane przez wykwalifikowanego inżyniera elektryka, a następnie można podłączyć inwerter do sieci.

Uwaga

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 5 -

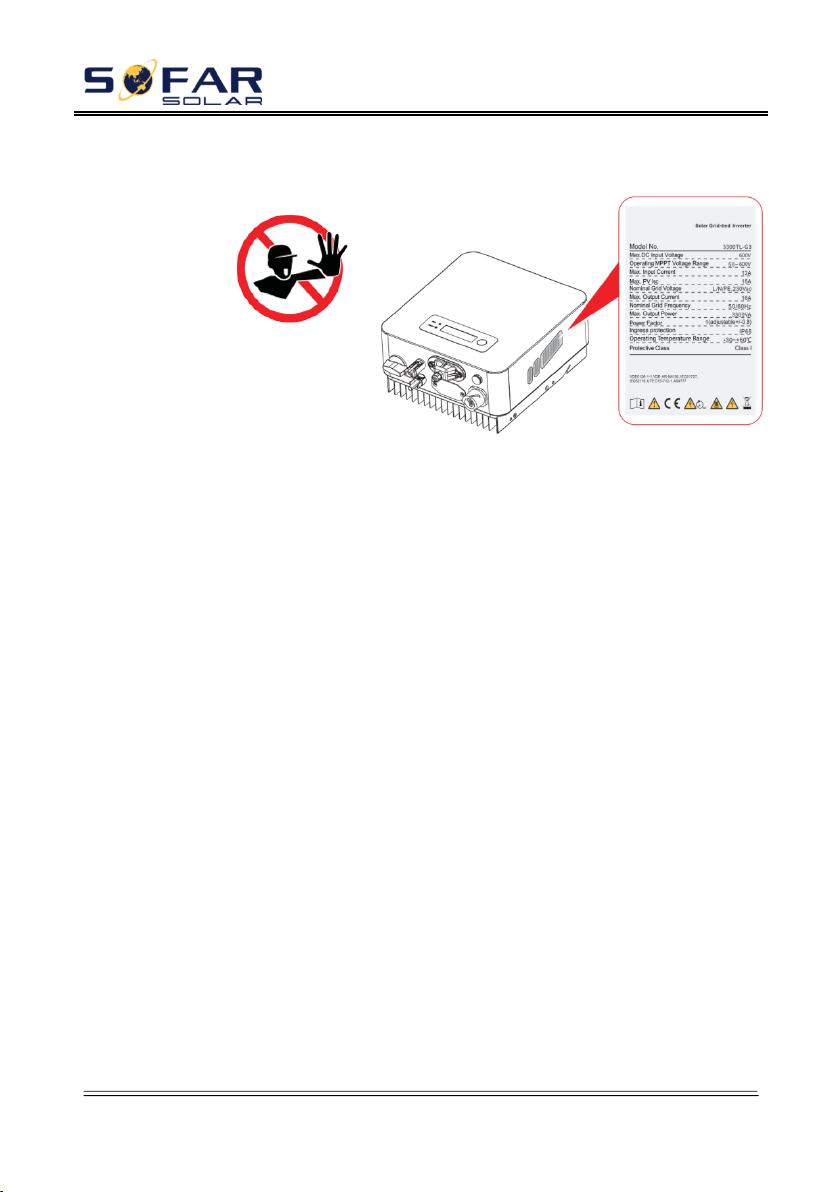

Nie wolno usuwać naklejek ani otwierać inwertera. W przeciwnym razie Sofarsolar nie zapewnia gwarancji ani konserwacji!

Uwaga

Obsługa

Dotykanie sieci elektrycznej lub zacisków aparatury może prowadzić do porażenia elektrycznego lub pożaru!

Nie dotykać zacisku ani przewodu podłączonego do sieci elektrycznej.

Przestrzegać wszystkich instrukcji oraz rozporządzeń dotyczących bezpieczeństwa związanych z podłączaniem do sieci.

Niebezpieczeństwo

Podczas pracy inwertera niektóre komponenty wewnętrzne będą bardzo gorące. Należy nosić rękawice ochronne!

Uwaga

Konserwacja i naprawa

Przed przystąpieniem do naprawy WYŁĄCZYĆ wyłącznik obwodu AC między inwerterem a siecią elektryczną, a następnie odłączyć przełącznikiem DC.

Po wyłączeniu wyłącznika obwodu AC odczekać co najmniej 5 minut przed przystąpieniem do prac konserwacyjnych lub naprawczych.

Niebezpieczeństwo

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 6 -

Po usunięciu awarii inwerter powinien znowu pracować. Jeśli wymagane są naprawy, prosimy kontakt z autoryzowanym centrum serwisowym.

Nie wolno otwierać wewnętrznych komponentów inwertera bez zezwolenia. Shenzhen SOFARSOLAR Co., Ltd. nie przyjmuje odpowiedzialności za straty z tego wynikające.

Uwaga

EMC / poziom głośności inwertera

Kompatybilność elektromagnetyczna (EMC) dotyczy niezakłóconego

funkcjonowania aparatury elektrycznej w danym środowisku elektromagnetycznym

i niewywołującego żadnych niekorzystnych efektów w środowisku. Dlatego też

EMC określa charakter jakościowy aparatury elektrycznej: niewrażliwość na

wewnętrzne szumy elektryczne. Niewrażliwość na zewnętrzne szumy

elektromagnetyczne: niewrażliwość na szum elektromagnetyczny zewnętrznego

systemu. Poziom emisji hałasu: wpływ emisji elektromagnetycznej na środowisko.

Promieniowanie elektromagnetyczne inwertera może być szkodliwe dla zdrowia!

Nie wolno przebywać w pobliżu inwertera podczas jego pracy w odległości mniejszej niż 20 cm.

Niebezpieczeństwo

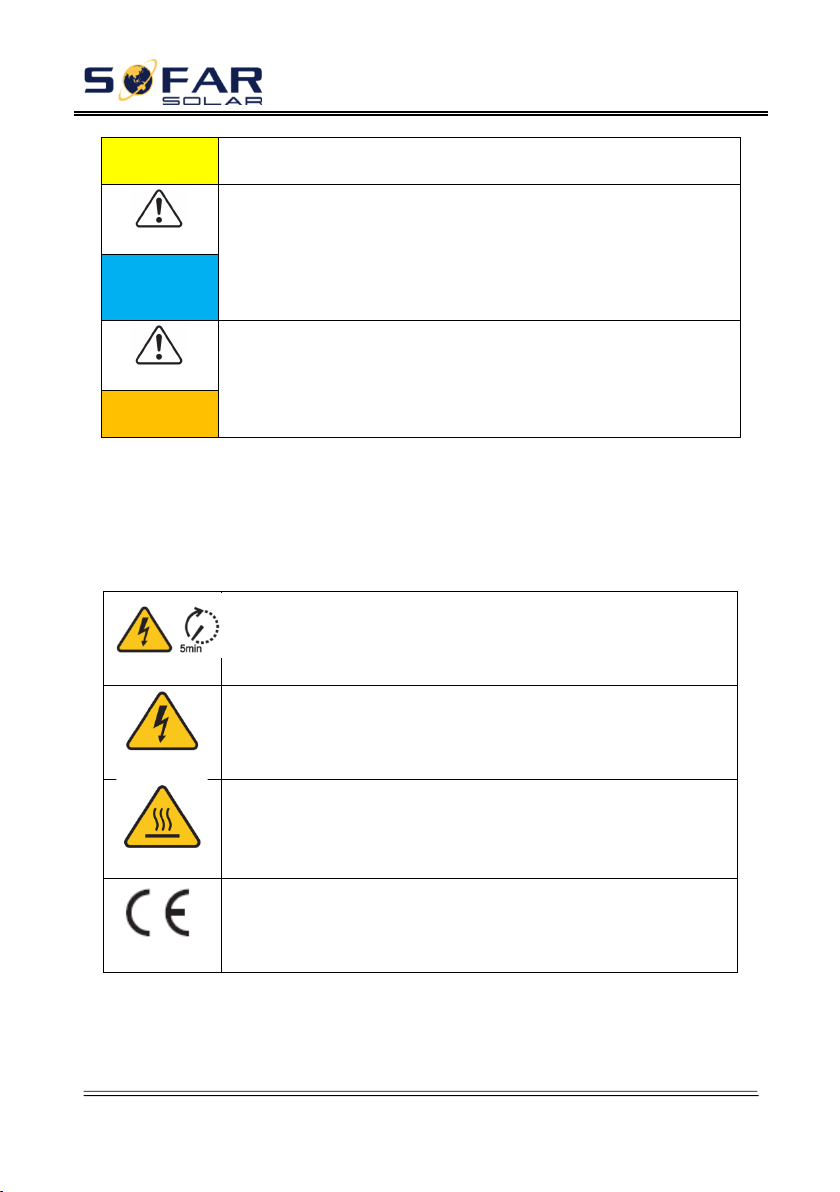

1.2. Symbole i znaki

Uważać na oparzenia od gorącej obudowy!

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 7 -

Ostrożnie

Podczas pracy wolno tylko dotykać ekranu i przyciskać przyciski.

Zestaw PV powinien być uziemiony zgodnie z wymaganiami lokalnego operatora sieci!

Proponujemy solidne uziemienie wszystkich ram modułów PV oraz inwertera, dla ochrony systemu PV i bezpieczeństwa osób.

Uwaga

Upewnić się, że napięcie wejścia DC < napięcia max. DC. Nadnapięcie może spowodować trwałe uszkodzenie inwertera lub inne straty, które nie będą uwzględnione w gwarancji!

Ostrzeżenie

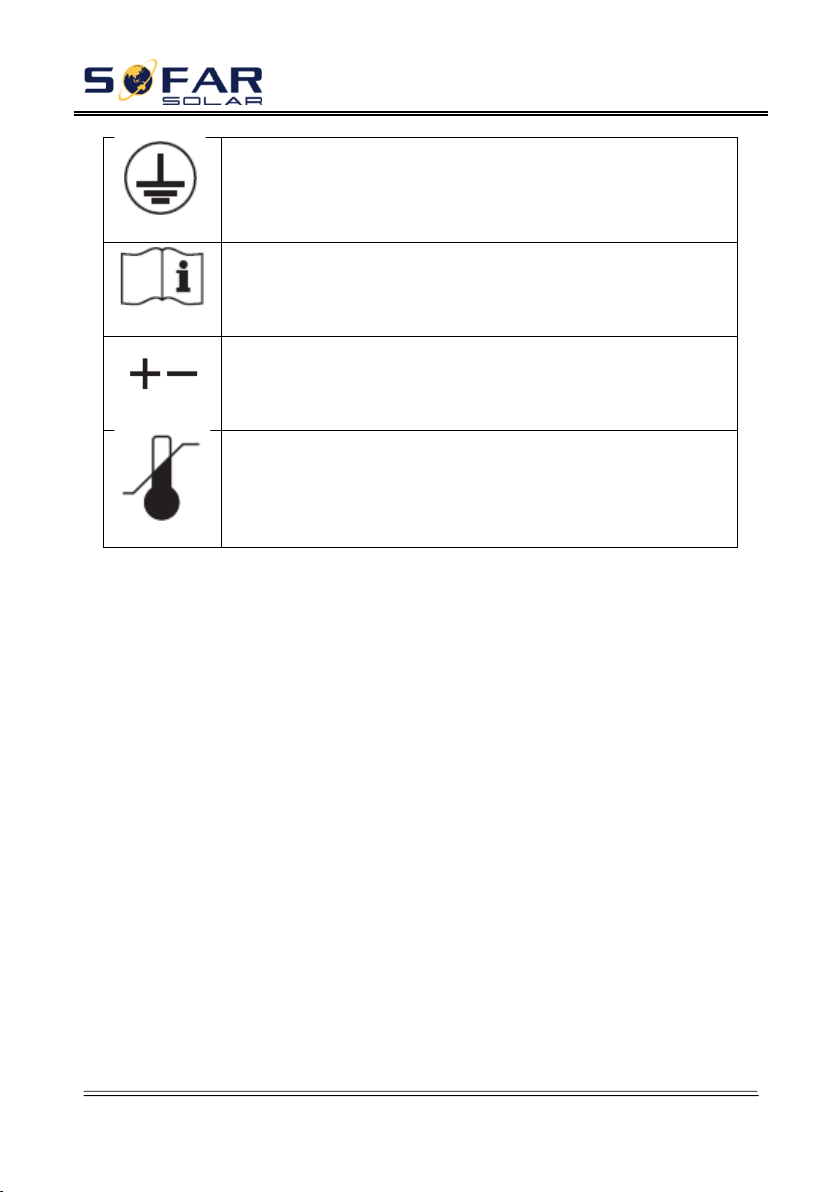

Znaki na inwerterze

Na inwerterze znajdują się symbole związane z bezpieczeństwem. Należy

przeczytać i zrozumieć treść symboli, a dopiero potem zacząć instalację.

W inwerterze jest resztkowe napięcie! Przed otworzeniem aparatury, operator powinien odczekać pięć minut, aby kondensator całkowicie się rozładował.

Ostrożnie, niebezpieczeństw wstrząsu elektrycznego.

Ostrożnie, gorące powierzchnie.

Zgodność z certyfikacją europejską (CE).

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 8 -

Punkt uziemienia

Przed przystąpieniem do instalacji SOFAR 1.1K~3KTL-G3 przeczytać tę instrukcję.

Wskazuje stopień ochrony aparatury zgodnie z normą IEC 70-1 (EN 60529 Czerwiec 1997).

Biegun dodatni i ujemny napięcia wejścia (DC).

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 9 -

2. Charakterystyka produktu

Zawartość tego rozdziału

Wymiary produktu

Przedstawia dziedzinę zastosowania oraz wymiary gabarytowe inwerterów

SOFAR 1.1K~3.3KTL-G3.

Opis funkcjonowania

Przedstawia, w jaki sposób pracuje inwerter SOFAR 1.1K~3.3KTL-G3 oraz

funkcje modułów znajdujących się wewnątrz.

Krzywe wydajności

Przedstawia krzywe wydajności inwertera.

2.1. Wymiary produktu

SOFAR 1.1K~3.3KTL-G3 jest inwerterem PV z pojedynczym MPPT,

podłączanym do sieci, który przekształca energię DC wytwarzaną przez układ PV

w sinusoidalną, jednofazową energię AC i zasila nią publiczną sieć elektryczną.

Wyłącznik obwodu AC (patrz Rozdział 4.4) oraz przełącznik DC są używane do

odłączania urządzenia, przy czym odłączone urządzenie jest łatwo dostępne.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 10

-

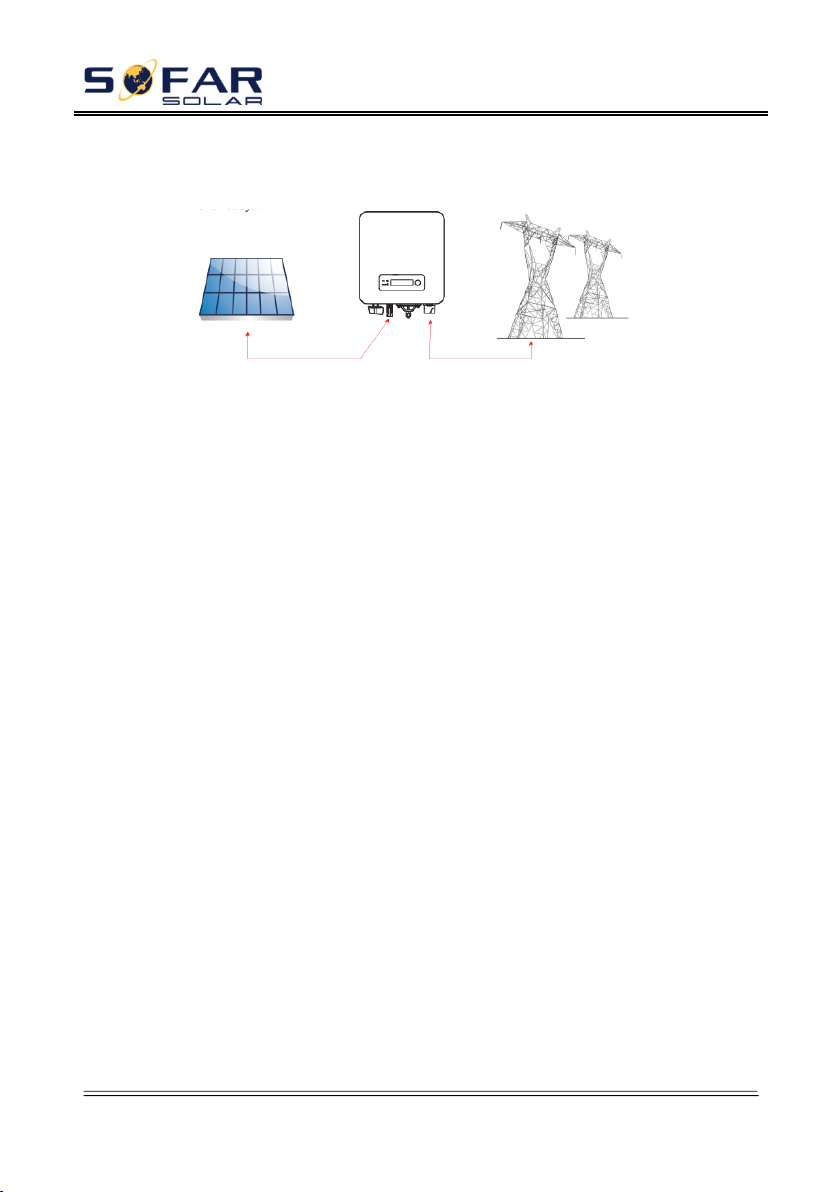

Rysuneki2-1 System PV podłączany do sieci

Inwertery SOFAR 1.1K~3.3KTL-G3 mogą być stosowane tylko z modułami

fotowoltaicznymi, które nie wymagają uziemiania biegunów. Prąd roboczy podczas

normalnej pracy nie może przekraczać granic podanych w specyfikacji technicznej.

Tylko moduły f ot owoltaic zn e mogą być po dłączane do w ejścia inwe rt era (nie

podłączać baterii ani innych źródeł zasilania).

Wyboru opcjonalnych części inwertera powinien dokonywać

wykwalifikowany technik, który dobrze zna warunki instalacji.

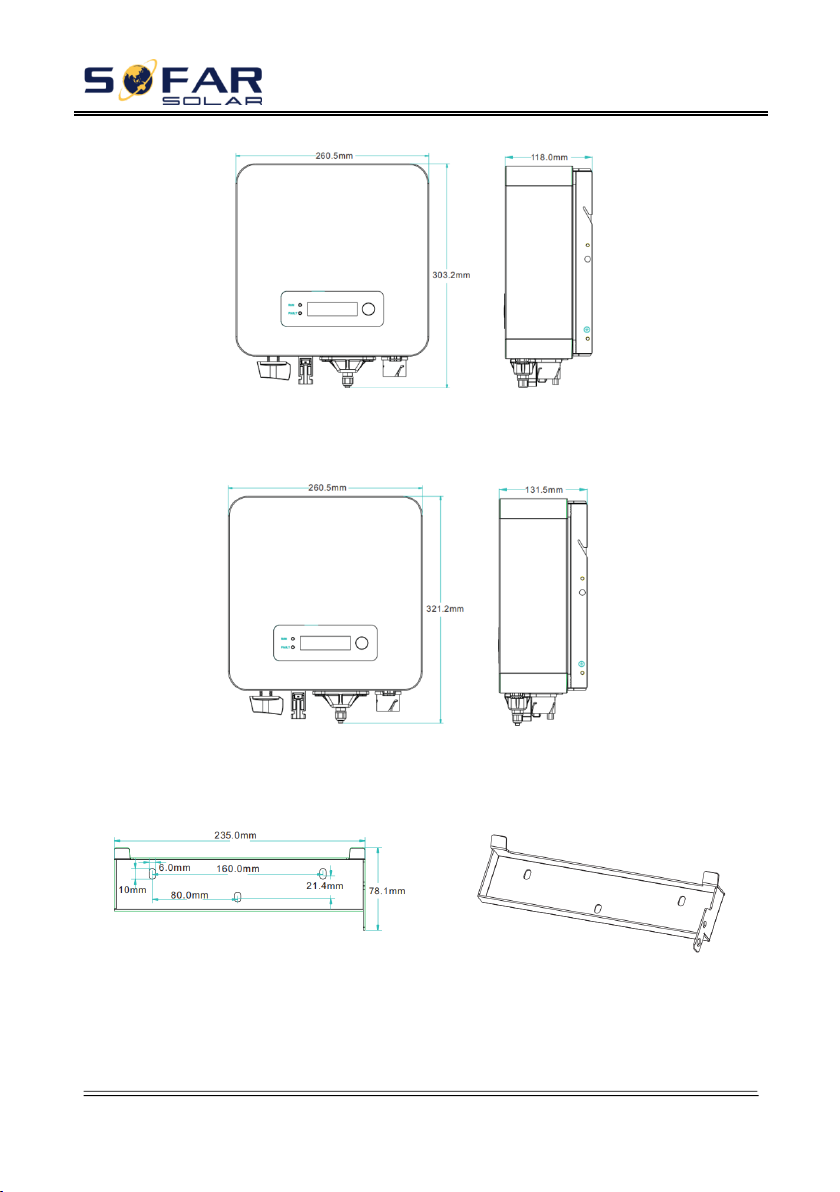

SOFAR 1100TL-G3 SOFAR 1600TL-G3 SOFAR 2200TL-G3:

L×W×H=303mm×260.5mm×118mm

SOFAR 2700TL-G3 SOFAR 3000TL-G3 SOFAR 3300TL-G3:

L×W×H=321mm×260.5mm×131.5mm

Rysunek 2-2 Widok z przodu i z lewej strony wymiarów SOFAR 2200TL-G3

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 11

-

Rysunek 2-3 Widok z przodu i z lewej strony wymiarów SOFAR 3300TL-G3

Rysunek 2-4 Wymi ary uchwyt u SOFAR 1.1K~3.3KTL-G3

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 12

-

u Etykiety na aparaturze

2.2. Opis funkcjonowania

Energia DC wytwarzana przez układ PV jest filtrowana przez Kartę Wejścia

przed wejściem do Karty Sterowania. Karta Wejścia oferuje również funkcje takie

jak wykrywanie impedancji izolacji oraz prądu / napięcia wejścia DC. Energia DC

jest przekształcana w energię AC przez Kartę Sterowania. Energia AC jest

filtrowana przez Kartę Wyjścia, a następnie zasilana do sieci. Karta Wyjścia

również oferuje takie funkcje jak wykrywanie napięcia / prądu sieci, GFCI oraz

izolacja wyjścia przekaźnika. Karta Sterownicza dostarcza moc pomocniczą,

kontroluje stan pracy inwertera i pokazuje stan pracy na Ta blicy Świetlnej. Tablica

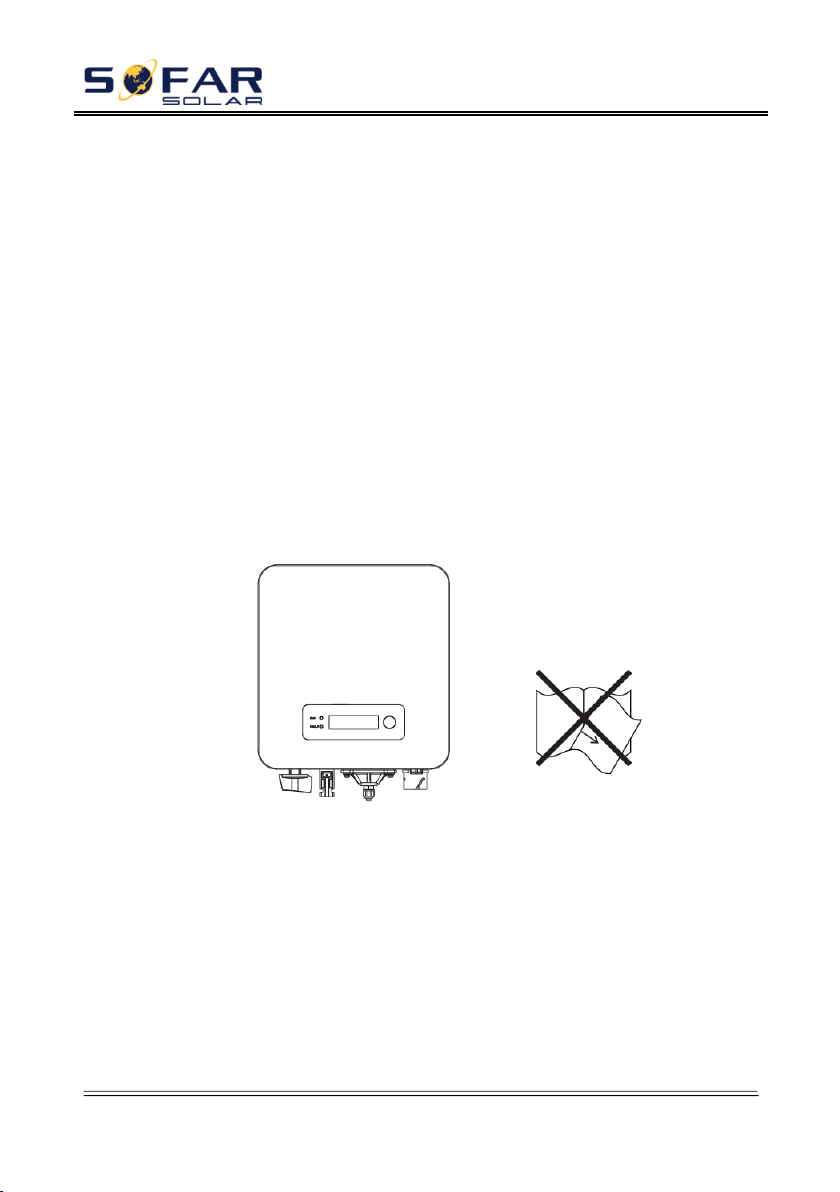

Etykiety NIE mogą być zasłaniane przez obiekty i części zewnętrzne (szafy skrzynki, aparaturę itd.); muszą być regularnie czyszczone i zawsze dobrze widoczne.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 13

-

Świetlna pokazuje kod błędu, gdy inwerter jest w nienormalnych warunkach pracy.

W tym samym czasie Karta Sterowania może uruchomić przekaźnik, aby ochronić

komponenty wewnętrzne.

Moduł funkcyjny

A. Jednostka zarządzania energią

Ta jednostka może być używana do włączania/wyłączanie inwertera za

pomocą zewnętrznego (zdalnego) sterownika.

B. Zasilanie sieci mocą bierną

Inwerter może wytwarzać moc bierną i zasilać nią sieć przez ustawienie

współczynnika kąta przesunięcia fazowego. Zarządzanie zasilaniem może być

sterowane bezpośrednio przez przedsiębiorstwo energetyczne poprzez dedykowany

interfejs szeregowy RS485.

C. Ograniczanie zasilania sieci mocą czynną

Inwerter, jeśli jest włączony, może ograniczać ilość mocy czynnej podawanej

do sieci przez inwerter do żądanej wielkości (wyrażonej w procentach).

D. Samo-redukcja mocy, gdy sieć ma zwyżkę częstotliwości

Gdy częstotliwość sieci jest większa niż wartość graniczna, inwerter zredukuje

moc wyjściową, co jest konieczne dla zachowania stabilności sieci.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 14

-

E. Transmisja danych

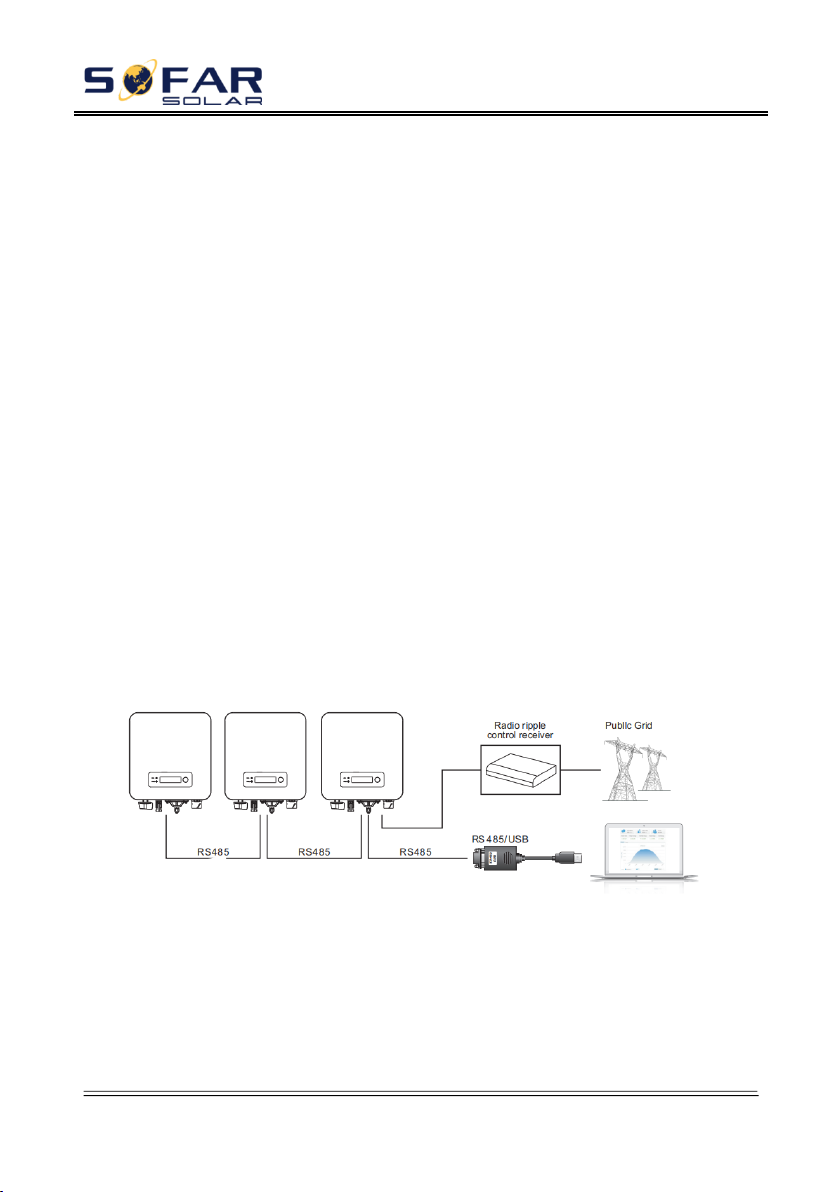

Inwerter, lub grupa inwerterów, może być monitorowany zdalnie poprzez

zaawansowany system komunikacyjny oparty na szeregowym interfejsie RS-485

lub zdalnie przez WIFI/GPRS.

F. Aktualizacja oprogramowania

Obsługa napędu przenośnego USB do lokalnej aktualizacji oprogramowania

oraz aktualizacja zdalna przez WIFI/GPRS.

Ideowy schemat elektryczny

Rysunek 2-5 Ideowy schemat elektryczny

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 15

-

2.3. Krzywa wydajności

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 16

-

3. Instalacja

Treść tego rozd ziału

Ten rozdział opisuje, jak zainstalować SOFAR 1.1K~3.3KTL-G3 .

Uwagi odnośnie instalacji

NIE instalować SOFAR 1.1K~3.3KTL-G3 na materiale palnym.

NIE instalować SOFAR 1.1K~3.3KTL-G3 w miejscu, gdzie są magazynowane materiały palne lub wybuchowe.

Niebezpieczeństwo

Podczas pracy inwertera jego obudowa i radiator są bardzo gorące, dlatego NIE wolno instalować SOFAR

1.1K~3.3KTL-G3 w miejscach, gdzie możliwe jest ich dotykanie.

Ostrożnie

Podczas transportu lub przesuwania inwerterów SOFAR uwzględnić ich ciężar.

Wybrać odpowiednią pozycję i powierzchnię do montażu.

Do instalowania inwertera przydzielić co najmniej dwie osoby.

Uwaga

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 17

-

3.1. Proces instalacji

Rysunek 3-1 Schemat przebiegu instalacji

3.2. Sprawdzenie przed instalacją

Sprawdzenie zewnętrznych materiałów opakowaniowych

Materiały opakowaniowe oraz komponenty mogą ulec uszkodzeniu podczas

transportu. Dlatego przed zainstalowaniem inwertera należy sprawdzić zewnętrzne

opakowanie. Sprawdzić opakowanie zewnętrzne na uszkodzenia takie jak dziury i

pęknięcia. W razie znalezienia uszkodzenia nie rozpakowywać SOFAR

1.1K~3.3KTL-G3 i skontaktować się jak najszybciej z sprzedawcą. Doradzamy

usunięcie materiałów opakowaniowych w ciągu 24 godzin przed zainstalowaniem

inwertera SOFAR 1.1K~3.3KTL-G3.

Start

Sprawdzenie

przed instalacją

Przygotowanie

instalacji

Wyz na czani e

miejsca instalacji

Przesuwanie

inwertera

Instalowanie

tylnego panelu

Instalowanie

inwertera

Koniec

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 18

-

Sprawdzenie dostawy

Po rozpakowaniu inwertera sprawdzić, czy dostawa jest nienaruszona i

kompletna. W razie znalezienia uszkodzenia lub braku komponentu skontaktować

się z sprzedawcą.

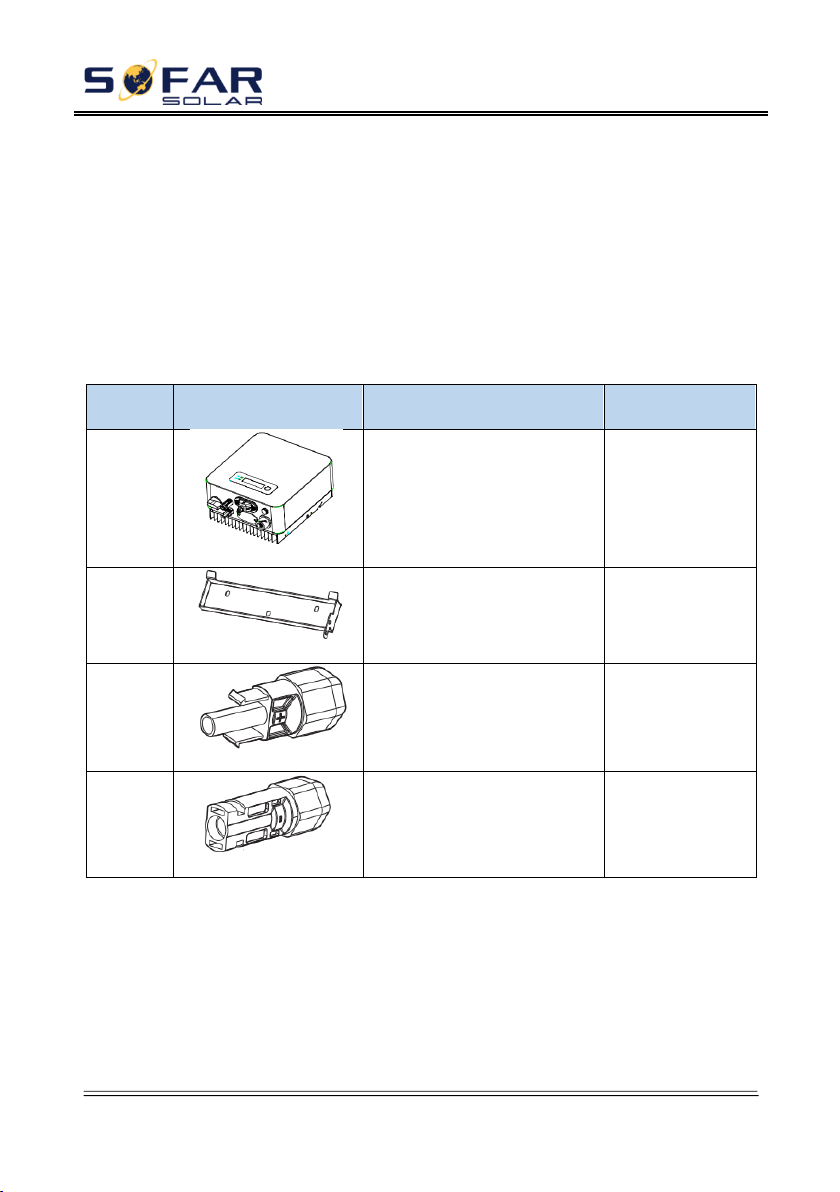

Tab ela 3-1 pokazuje komponenty i części mechaniczne jakie powinny być dostarczone.

NR

Obraz

Opis

Ilość

1

1.1-3.3KTL-G3

1szt.

2

Panel tylny

1szt.

3

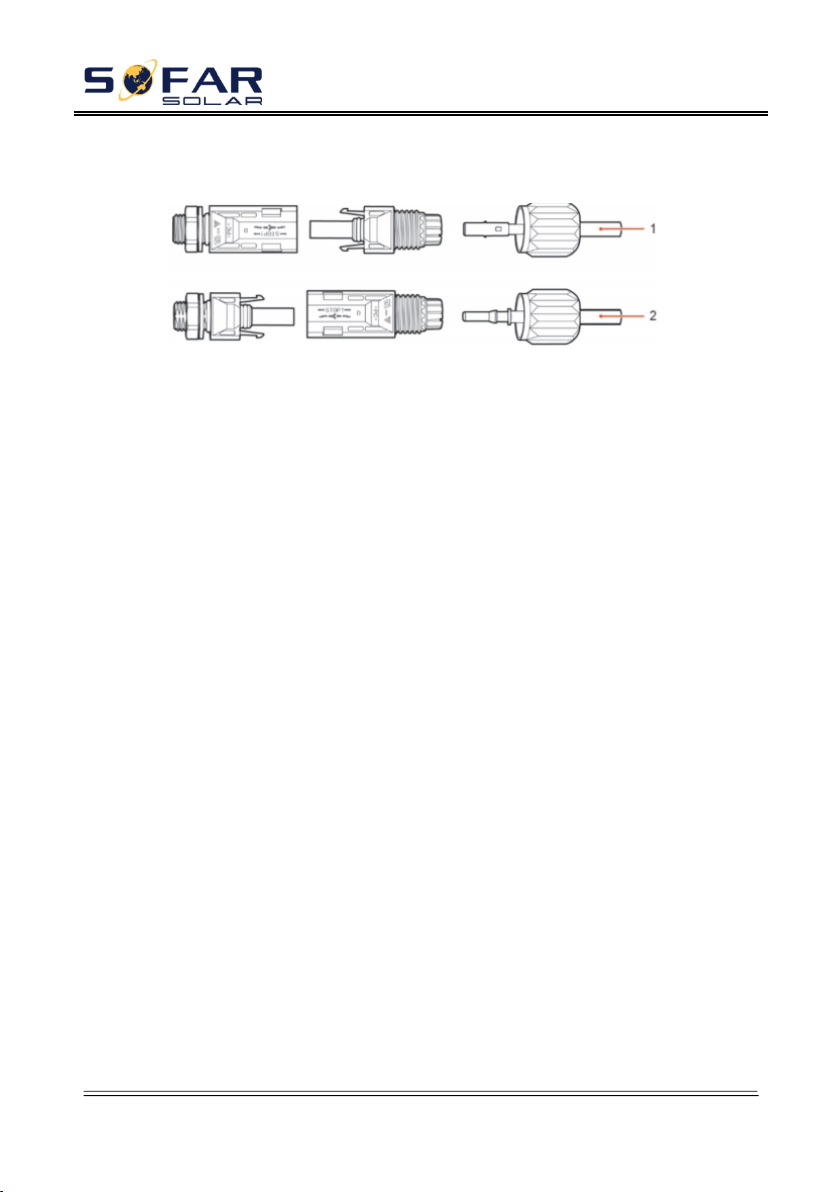

PV+ terminal wejścia

1szt.

4

PV- terminal wejścia

1szt.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 19

-

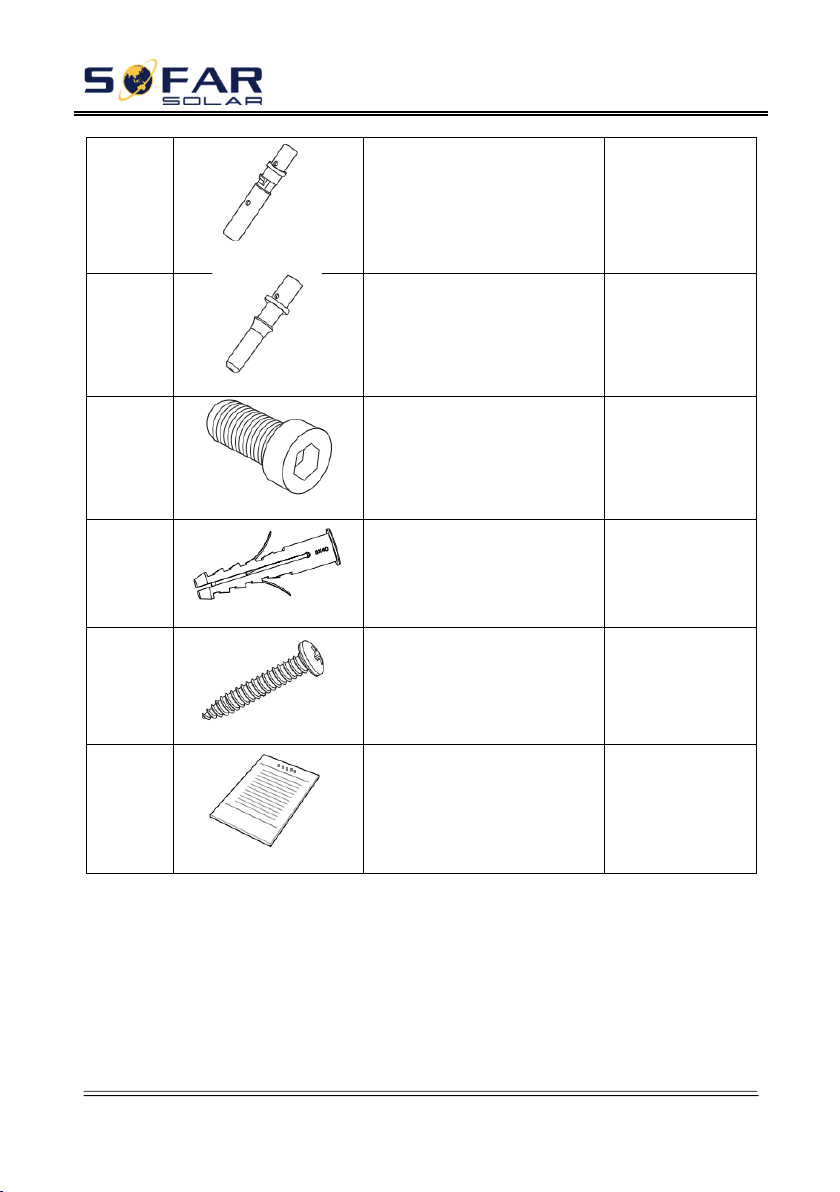

5

Metalowe zaciski zamocowane do PV+ kable wejściowe

1szt.

6

Metalowe zaciski zamocowane do PV- kable wejściowe

1szt.

7

Śruby z łbem okrągłym i gniazdem sześciokątnym M5

2 szt.

8

Śruby rozprężne

3 szt.

9

Śruba samogwintująca

5 szt.

10

Instrukcja

1 szt.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 20

-

11

Karta gwarancyjna

1 szt.

12

Formularz rejestracji

1 szt.

13

Ter minal wyjścia AC

1 szt.

14

485 terminal (2pin)

1 szt.

3.3. Narzędzia

Przygotować narzędzia potrzebne do instalacji i połączeń elektrycznych.

Tab ela 3-2 pokazuje narzędzia potrzebne do instalacji i połączeń elektrycznych.

NR

Narzędzie

Model

Funkcja

1

Wiertarka udarowa

Zalecana średnica wiertła 6mm

Do wiercenia otworów w ścianie.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 21

-

2 Śrubokręt

Oprzewodowanie

3

Narzędzie do wyjmowania

Wyjmowan ie zacisku PV

4 Zdzierak

Do zdzierania izolacji z przewodów

5

Klucz kanałowy 4mm

Do wkręcania śrub łączących panel tylny z inwerterem.

6

Narzędzie do zaciskania

Do zaciskania końcówek kablowych

7 Multi-metr

Do sprawdzania uziemienia

8 Marker

Do znakowania

9 Taś ma miernicza

Do odmierzania odległości

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 22

-

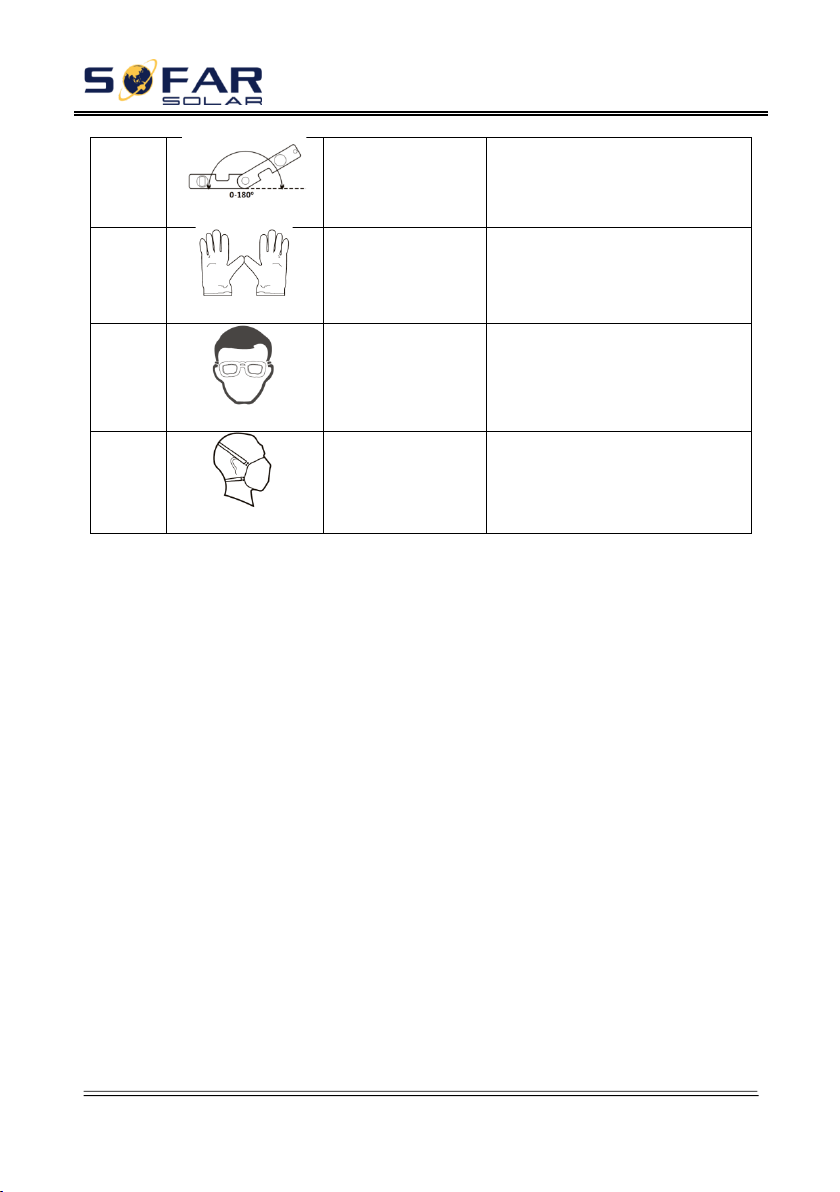

10 Poziomnica

Do sprawdzania prawidłowości zainstalowania tylnego panelu

11 Rękawice ESD

Odzież ochronna operatora

12 Gogle

Odzież ochronna operatora

13

Respirator przeciwpyłowy

Odzież ochronna operatora

3.4. Wyznaczanie położenia instalacji

Wyznaczyć odpowie dnie po łożenie dla za instalowania inwertera SOFAR

1.1K~3.3KTL-G3. Przy wyznaczaniu położenia instalacji przestrzegać

następujących wymagań:

Rysunek 3-2 Wymaga nia d la instalacji

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 23

-

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 24

-

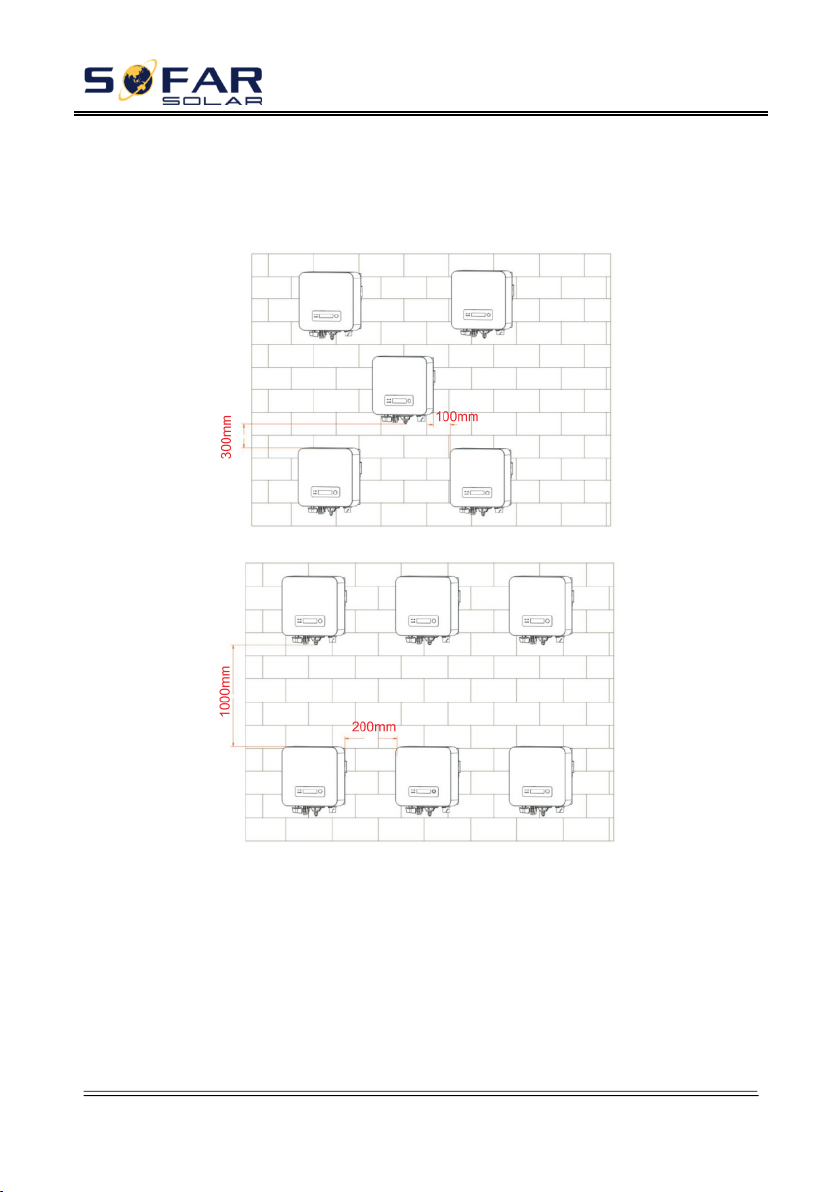

Prześwit dla pojedynczego inwertera SOFAR 1.1K~3.3KTL-G3

Instalacja wielu inwerterów SOFAR 1.1K~3.3KTL-G3

3.5. Przenoszenie SOFAR 1.1K~3.3KTL-G3

Ten rozdział opisuje, jak przenieść inwerter poziomo w położenie instalacji

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 25

-

SOFAR 1.1K~3.3KTL-G3.

Krok 1 Otworzyć opakowanie, włożyć ręce w szczeliny po obu stronach

inwertera i złapać za uchwyty, tak jak pokazano na Rysunku 3-3 oraz Rysunku 3-4.

Rysunek 3-3 Przenoszenie inwertera (1)

Rysunek 3-4 Przenoszenie inwertera (2)

Krok 2 Unieść SOFAR 1.1K~3.3KTL-G3 z skrzyni opakowaniowej i

przenieść w położenie instalacji.

Aby zapobiec uszkodzeniu urządzenia i urazom, zachowywać

równowagę podczas przenoszenia inwertera, ponieważ jest on ciężki.

Nie stawiać inwertera tak, aby jego zaciski przewodów dotykały

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 26

-

podłogi, gdyż porty mocy oraz sygnałowe nie są zaprojektowane, aby wytrzymać ciężar inwertera. Ustawiać inwerter poziomo.

Stawiając inwerter na podłodze podkładać gąbkę lub papier pod

spód inwertera, aby chronić jego obudowę.

Uwaga

3.6. Instalowanie SOFAR 1.1K~3.3KTL-G3

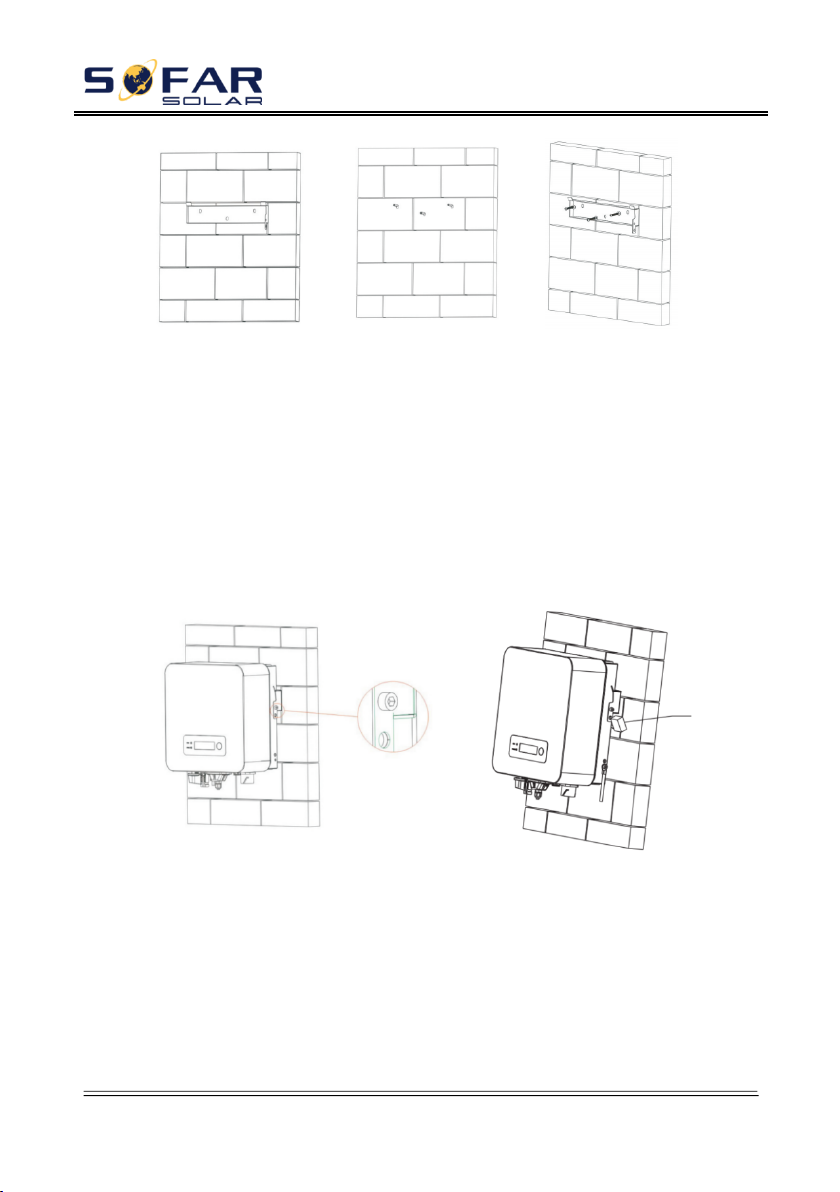

Krok 1 Wyznaczyć mie jsce wiercenia otworó w tak, aby były równe, a potem

zaznaczyć za pomocą markera. Użyć wiertarki udarowej, aby wywiercić otwory w

ścianie. Wiertarkę należy trzymać prostopadle do ściany, nie trząść podczas

wiercenia, aby nie uszkodzić ściany. Jeśli błąd rozmieszczenia otworów jest zbyt

duży, należy wykonać ponownie.

Krok 2 Włożyć śruby rozprężne pionowo do otworu, zwracając uwagę na

głębokość (powinna być dostateczna).

Krok 3 Ustawić tylny panel odpowiednio do rozmieszczenia otworów i

zamocować go do ściany dokręcając nakrętki na śrubach rozprężnych.

Rysunek 3-5

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 27

-

Krok 4 Zaczepić inwerter na tylnym panelu. Przymocować inwerter do

tylnego panelu śrubą M5 dla bezpieczeństwa.

Krok 5 Można zamocować inwerter do panelu tylnego i zabezpieczyć go

przed kradzieżą instalując zamek przeciw kradzieży (ta czynność jest opcjonalna).

Rysunek 3-6

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 28

-

4. Połączenia elektryczne

Treść tego rozd ziału

Ten rozdział opisuje połączenia elektryczne inwertera SOFAR

1.1K~3.3KTL-G3. Przed podłączeniem kabli przeczytać uważnie tę część.

UWAGA: Przed wykonaniem połączeń elektrycznych upewnić się, że przełącznik DC

jest w położeniu OFF (wyłączone). Ponieważ w kondensatorze pozostaje zgromadzony

ładunek elektryczny, dlatego po wyłączeniu przełącznikiem DC należy odczekać co najmniej

5 minut, aż kondensator rozładuje się elektrycznie.

Instalacja i konserwacja inwertera musi być wykonywana przez wykwalifikowanego inżyniera elektryka.

Uwaga

Moduły PV po wystawieniu na światło słoneczne wytwarzają energię i mogą stwarzać zagrożenie wstrząsem elektrycznym. Dlatego, przed podłączeniem kabla do wejścia mocy DC, należy przykryć moduły PV nieprzezroczystą powloką.

Niebezpieczeństwo

Dla SOFAR 1.1K~2.2KTL-G3, napięcie otwartego obwodu (Voc) zestawu modułów połączonych szeregowo musi wynosić ≤ 500V; dla SOFAR 2.2K~3.3KTL-G3 musi wynosić ≤ 600V.

Moc systemu PV podłączonego do sieci zawierającego kilka inwerterów SOFAR1.1K~3.3KTL-G3 musi wynosić < 3.68kw

Uwaga

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 29 - w Niemczech.

Podłączone moduły PV muszą mieć rating Klasy A według normy IEC 61730

Isc PV (absolutne maksimum)

15A

Ochrona przed maksymalnym

nadprądem wyjściowym

SOFAR1100TL-G3

5.3A

SOFAR1600TL-G3

7.7A

SOFAR2200TL-G3

10.6A

SOFAR2700TL-G3

13A

SOFAR3000TL-G3

14.5A

SOFAR3300TL-G3

16A

Decydująca klasa napięcia (DVC)

UWAGA: DVC jest napięciem obwodu, jakie występuje ciągle między dwoma

częściami pod prądem w warunkach pracy najgorszego scenariusza., gdy używany zgodnie z

przeznaczeniem.

Interface

DVC

PV interfejs wejścia

DVCC

AC interfejs wyjścia

DVCC

Interfejs USB

DVCA

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 30 - Interfejs RS485

DVCA

Interfejs CT

DVCA

Interfejs logiki

DVCA

Interfejs WiFi/GPRS/Ethernet

DVCA

4.1. Podłączenie elektryczne

Rysunek 4-1 Pokazuje schemat przebiegu podłączania kabli do inwertera.

Start

Podłączyć kabel PGND

Podłączyć kabel

wejścia DC

Koniec

Podłączyć kabel

wyjścia mocy AC

Podłączyć kable

komunikacyjne)

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 31

-

4.2. Łączenie kabli PGND

Podłączyć inwerter do elektrody uziemienia za pomocą kabli uziemienia

ochronnego (PGND).

Inwerter jest bez transformatora, NIE wymaga uziemienia dodatniego i ujemnego bieguna układu PV. W przeciwnym razie nastąpi awaria inwertera. W systemie energetycznym PV wszystkie części metalowe nieprzewodzące prądu (takie jak: rama modułu PV, stojak PV, obudowa skrzynki łączeniowej, obudowa inwertera) powinny być połączone z ziemią.

Uwaga

Warunki wstępne:

Przygotowane kable PGND (do uziemienia zalecane są kable o przekroju

≥4mm²do stosowania na zewnątrz), kolor kabla powinien być żółto-zielony.

Procedura:

Krok 1 usunąć warstwę izolacji na odpowiednią długość za pomocą zdzieraka,

jak pokazano na Rysunku 4-2.

Rysunek 4-2 Przygotowanie kabla uziemienia (1)

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 32

-

Uwaga： L2 jest 2 do 3mm dłuższy niż L1

Krok 2 Włożyć obnażony rdzeń kabla do terminala OT i zacisnąć za pomocą

narzędzia do zaciskania, jak pokazano na Rysunku 4-3.

Rysunek 4-3 Przygotowanie kabla uziemienia (2)

Uwaga 1: L3 jest długoś cią między warstwą izolacji kabla uziemienia, a część

zaciśnieta.L4 jest odległością między częścią zaciśniętą a rdzeniem przewodów

wystających z zaciśniętej części.

Uwaga 2: Wnęka utworzona po zaciśnięciu przewodnika ma owinąć całkowicie

rdzenie przewodów. Rdzeń przewodów ma ściśle przylegać do terminala.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 33

-

Krok 3 Zainstalować zaciśnięty terminal OT śrubą M5 z podkładką płaską i

dokręcić śrubę momentem 3 Nm kluczem kanałowym.

Rysunek4-4 Budowa zacisku uziemienia

1. Śruba M5、2. Zacisk OT、3. Otwór gwintowany

4.3. Łączenie kabli wejścia mocy DC

Tab ela 4-1 Specyfikacja zalecanych kabli wejścia DC

Przekrój (mm ²)

Zewnętrzna średnica kabla

(mm)

Zakres

War to ść zalec ana

4,0~6,0

4,0

4,5~7,8

Krok 1 Wyjąć przepusty kablowe z konektorów dodatnich i ujemnych.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 34

-

Krok 2 Usunąć warstwę izolacji na odpowiednią długość z dodatnich i

ujemnych kabli za pomocą zdzieraka, jak pokazano na Rysunku 4-5.

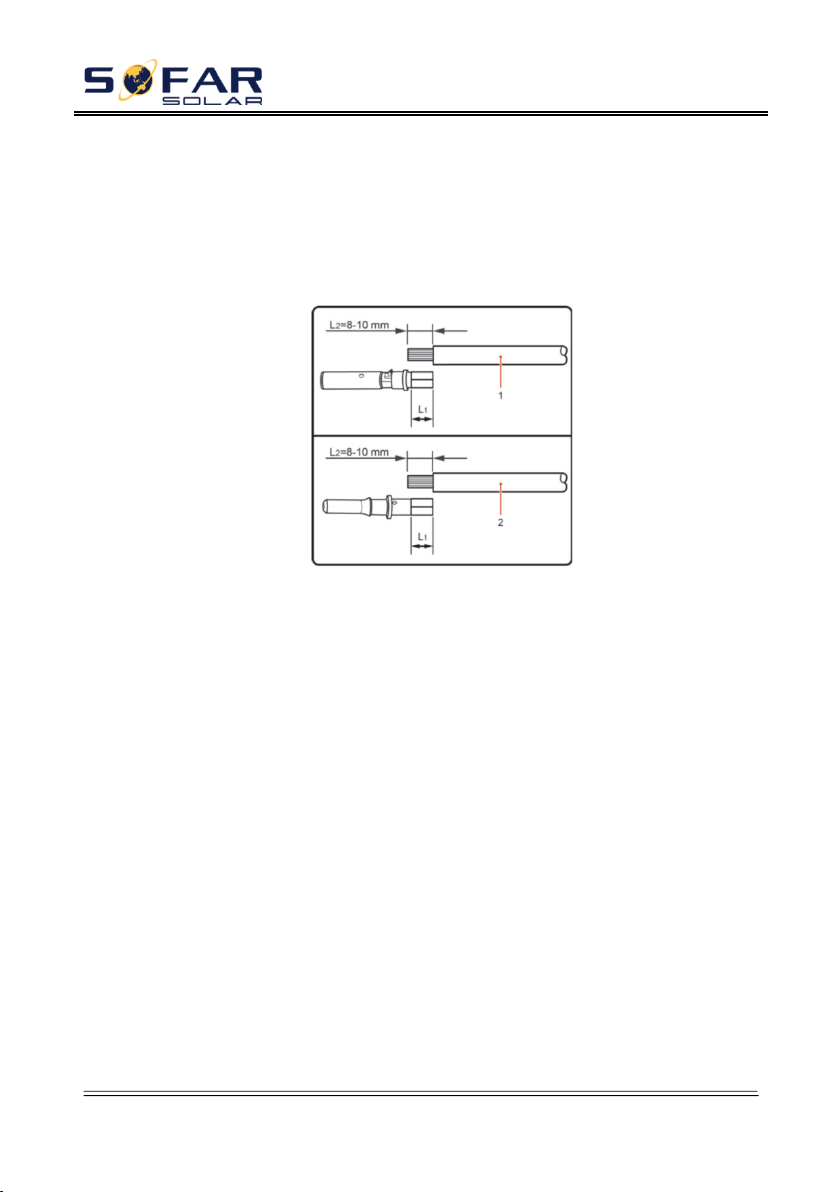

Rysunek 4-5 łączenie kabli wejścia DC

1. Kabel dodatni 2. Kabel ujemny

Uwaga: L2 jest 2 do 3 mm dłuższe niż L1.

Step 3 Włożyć dodatnie i ujemne kable do odpowiednich przepustów

kablowych.

Krok 4 Włożyć obnażone dodatnie p ujemne kable odpowiednio do dodatnich

i ujemnych zacisków metalowych i zacisnąć je za pomocą narzędzia do zaciskania.

Upewnić się, że kable są dobrze zaciśnięte dopóki nie będą mogły być wyciągnięte

siła mniejszą niż 400 N, jak pokazano na Rysunku 4-6.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 35

-

Rysunek 4-6 łączenie kabli wejścia DC

1. Kabel dodatni 2. Kabel ujemny

Krok 5 Włożyć zaciśnięte kable do odpowiednich obudów, aż będzie słychać

dźwięk "kliknięcia". Kable zatrzasną się na miejscu.

Krok 6 Założyć ponownie przepusty kablowe na dodatnich i ujemnych

konektorach i obrócić je przeciwnie do pokryw izolacyjnych.

Krok 7 Włożyć dodatni i ujemny konektor do odpowiednich zacisków

wejściowych DC inwertera, aż będzie słychać dźwięk kliknięcia, jak pokazano na

Rysunku 4-7.

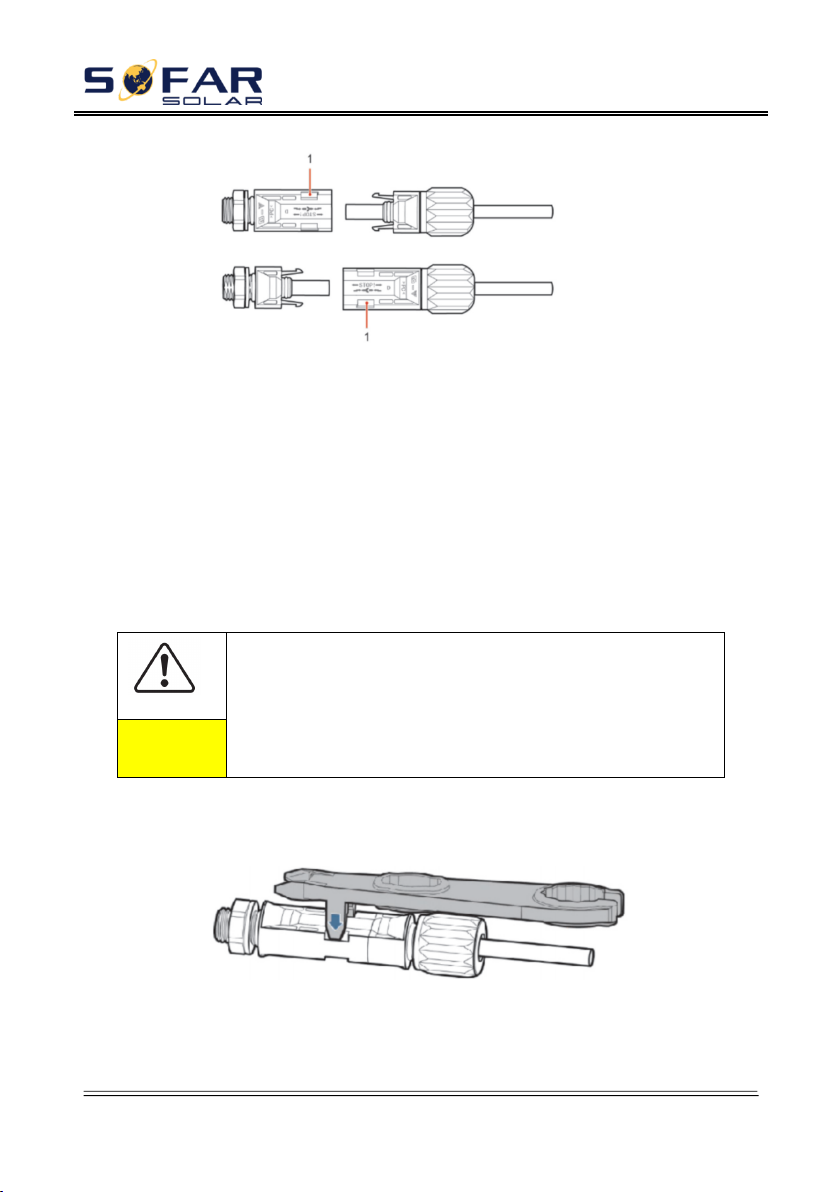

Rysunek 4-7 łączenie kabli wejściowych DC

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 36

-

1.Bagnet

Uwaga: Włożyć zatyczki w nieużywane konektory DC.

Dalsza procedura

Aby wyjąć dodatnie i ujemne konektory z inwertera, włożyć klucz do

usuwania w bagnet i przycisnąć klucz odpowiednią siłą, jak pokazano na Rysunku

4-8.

Przed wyjęciem dodatniego i ujemnego konektora upewnić się,

ze PRZEŁĄCZNIK DC jest w położeniu wyłączonym.

Ostrożnie

Rysunek 4-8 Wyjm owani e kon ektor a wejścia DC

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 37

-

4.4. Łączenie kabli wyjścia AC

Podłączyć SOFAR 1.1K~3.3KTL-G3 do ramy rozdzielczej AC (PDF) lub sieci

energetycznej za pomocą kabli wyjścia AC.

Nie wolno używać tego samego wyłącznika obwodu dla kilku inwerterów.

Nie wolno podłączać obciążeń między inwerterem a wyłącznikiem obwodu.

Wyłącznik AC jest używany jako urządzenie służące do rozłączania, które ma pozostawać w gotowości roboczej.

Ostrożnie

Kontekst

Wszystkie kable wyjścia AC używane w inwerterze są kablami trójżyłowymi

do zastosowań zewnętrznych. Aby ułatwić instalację, zastosować kable elastyczne.

Tabela 4-2 podaje specyfikacje zalecanych kabli.

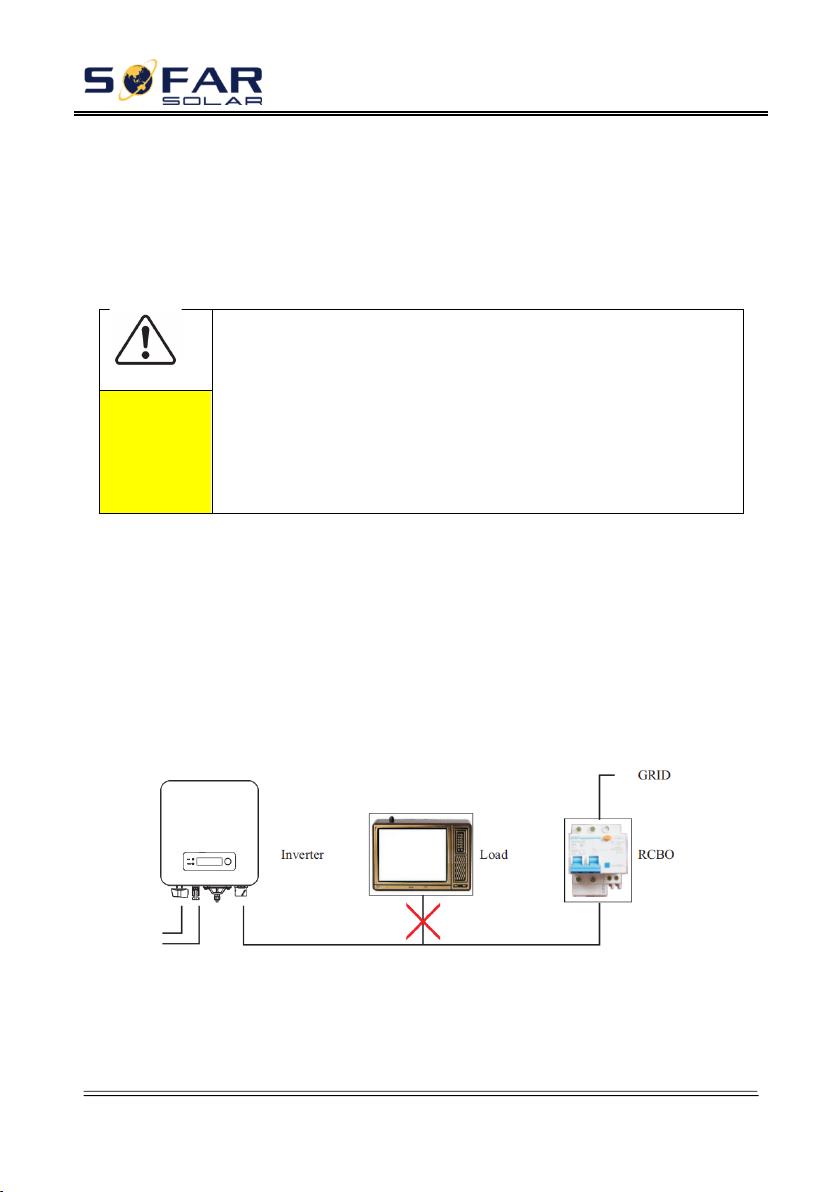

Rysunek 4-9 NIE wolno łączyć obciążeń między inwerterem a wyłącznikiem obwodu.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 38

-

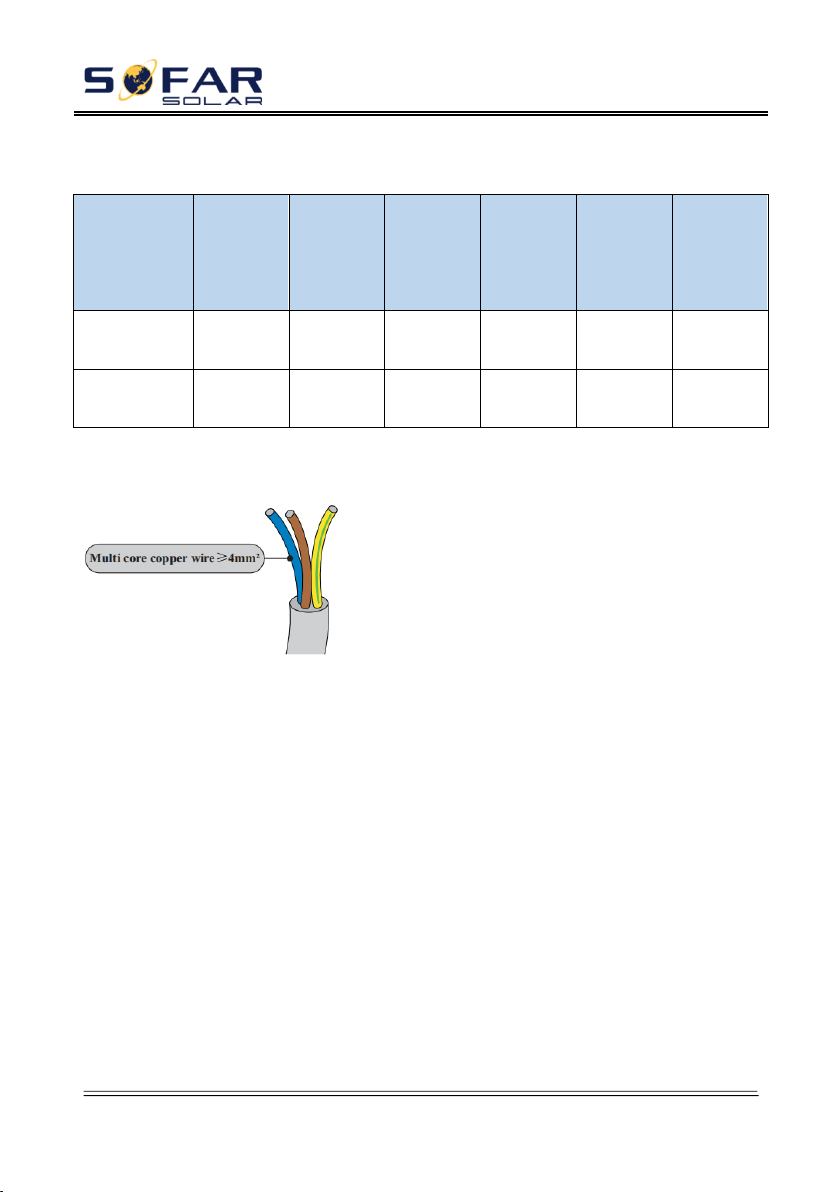

Tab ela 4-2 Specyfikacja zalecanych kabli wyjściowych AC

Model

SOFAR

1100TL-G3

SOFAR

1600TL-G3

SOFAR

2200TL-G3

SOFAR

2700TL-G3

SOFAR

3000TL-G3

SOFAR

3300TL-G3

Kabel (miedź)

≧4mm²

≧6mm²

Wyłącz nik

16A/400V

25A/400V

Wielożyłowy przewód miedziany

Kabel AC powinien być poprawnie

zwymiarowany, aby zapewnić, że strata mocy w

kablu AC będzie mniejsza niż 1% mocy

znamionowej. Jeśli oporność kabla AC jest

zbyt wysoka, spowoduje to ogromny wzrost

napięcia AC, co może doprowadzić do odłączenia inwertera od sieci elektrycznej.

Stosunek utraty mocy w kablu AC i długości przewodu, pola przekroju jest

pokazany na następującym rysunku：

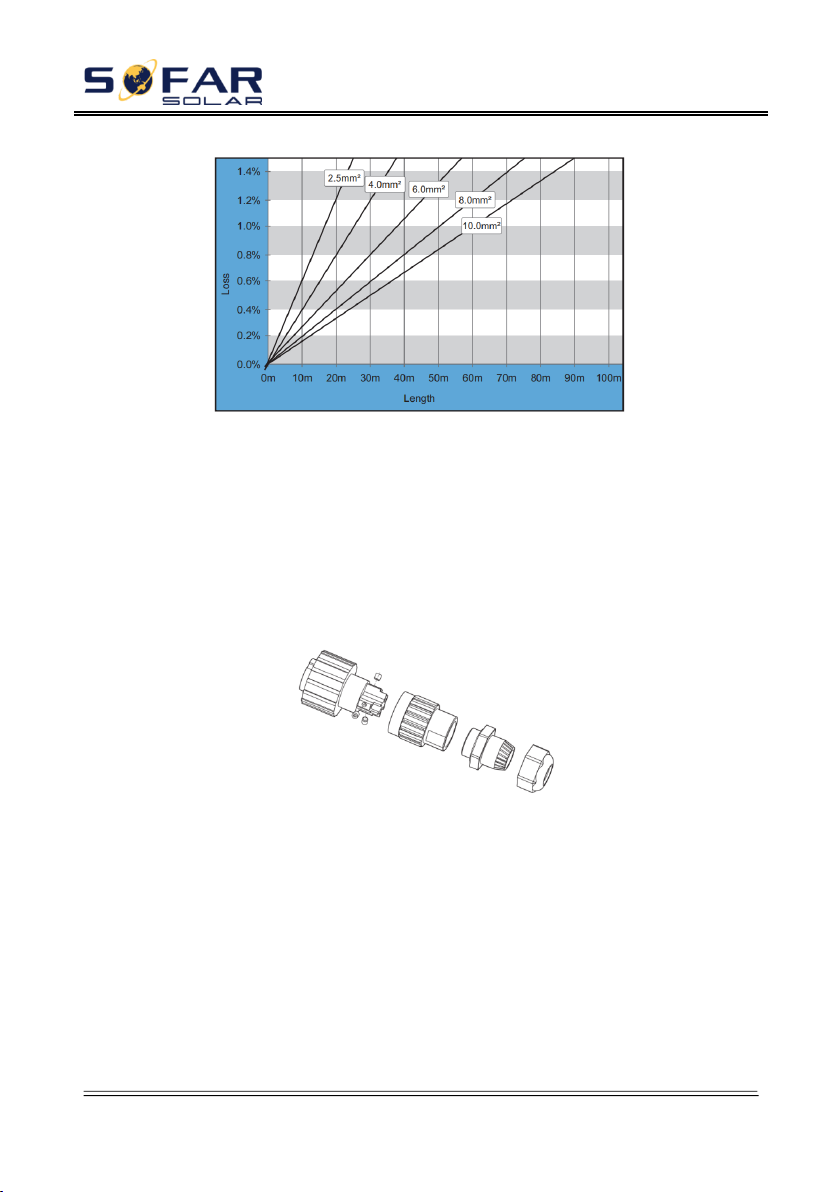

Rysunek 4-10 długość przewodu, pole przekroju przewodu oraz strata mocy na przewodzie.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 39

-

Inwerter jest wyposażony w konektor wyjścia AC IP66 dedykowany dla inwertera

PV, klient musi wykonać kabel wyjścia AC samodzielnie, a wygląd konektora AC

jest pokazany poniżej:

Rysunek 4-11 Konektor wyjścia AC

Procedura łączenia przewodu AC:

Krok 1 Wybrać odpowie dnie kable według Tabeli 4-2, usunąć warstwę

izolacji z kabla wyjścia AC za pomocą zdzieraka, tak jak pokazano na rysunku

poniżej: A: 30~50mm B: 6~8mm;

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 40

-

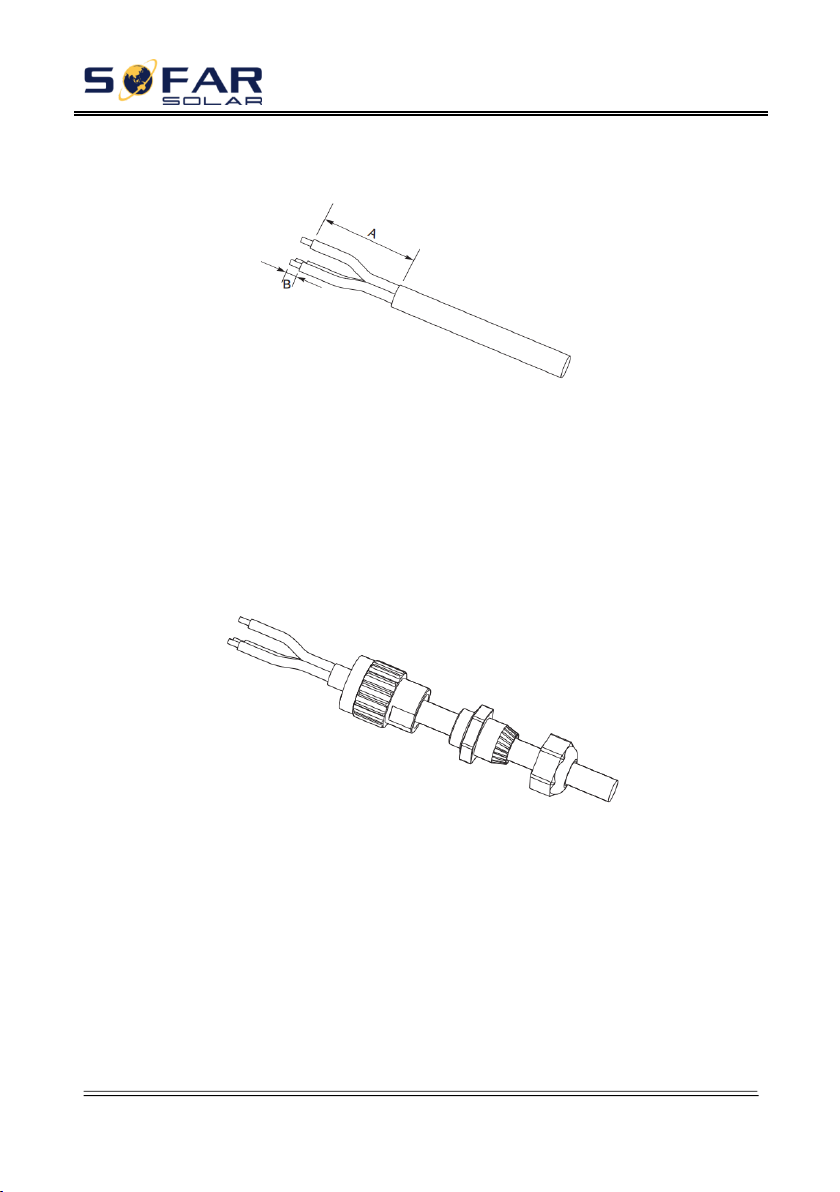

Rysunek 4-12

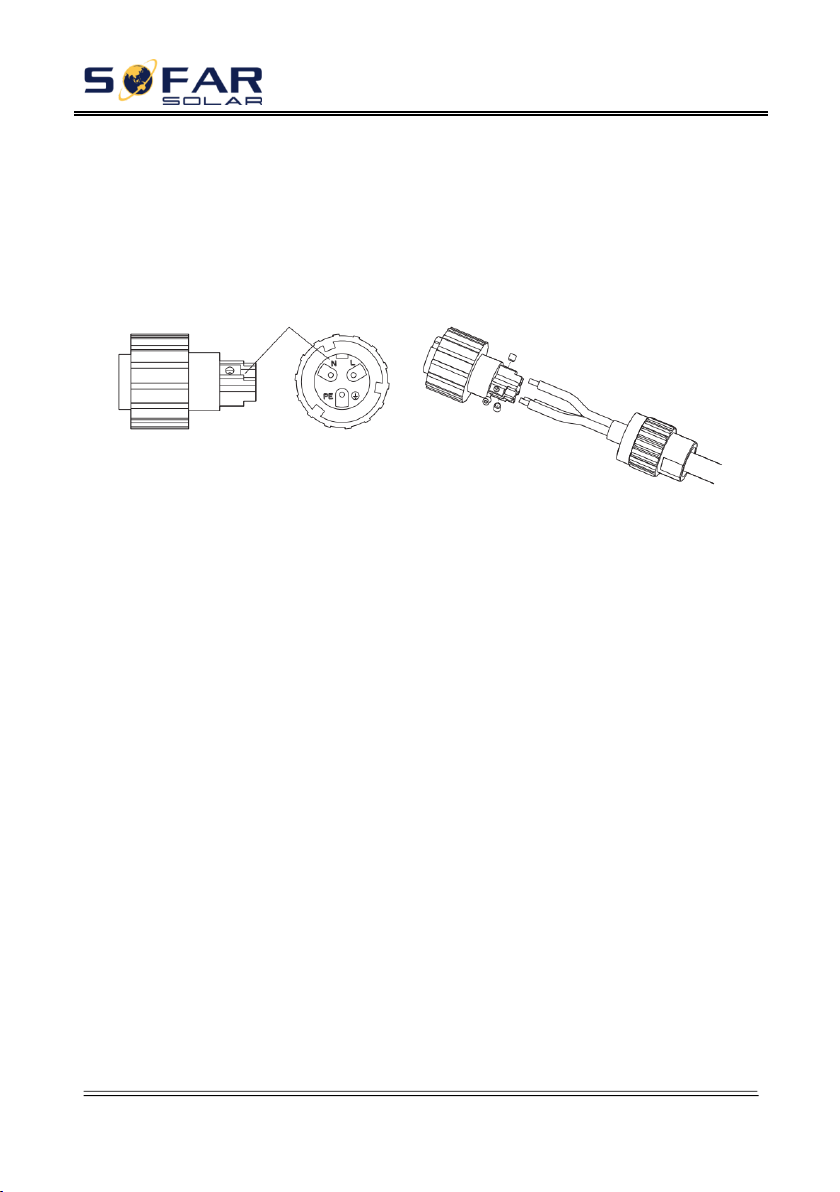

Krok 2 Zdemontować konektor AC zgodnie z rysunkiem pokazanym poniżej:

przełożyć kabel wyjścia AC (z izolacją zdartą tak jak w kroku 1) przez

wodoodporny przepust kablowy;

Rysunek 4-13

Krok 3 Połączyć kabel wyjścia AC w następujący sposób: podłączyć

żółto-zielony przewód do otworu oznaczonego ‘PE’, przykręcić przewód kluczem

kanałowym; podłączyć brązowy przewód do otworu oznaczonego ‘L’, dokręcić

przewód kluczem kanałowym; Podłączyć niebieski przewód do otworu

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 41

-

oznaczonego ‘N’, dokręcić przewód kluczem kanałowym;

Rysunek 4-14

L--brązowy, N--niebieski, PE--żółto/zielony

Krok 4 Zamocować blokujący przepust kablowy w kierunku zgodnym z

ruchem wskazówek zegara jak pokazano poniżej, upewnić się, że wszystkie

przewody są pewnie zamocowane;

Krok 5 Podłączyć konektor wyjścia AC do zacisku przewodu wyjściowego

inwertera, przekręcić konektor AC zgodnie z ruchem wskazówek zegara, aż zacisk

osiągnie wyznaczone położenie, jak pokazano poniżej.

Rysunek 4-15 Rysunek 4-16

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 42

-

4.5. Łączenie RS485, CT, interfejsu logiki

inwertera

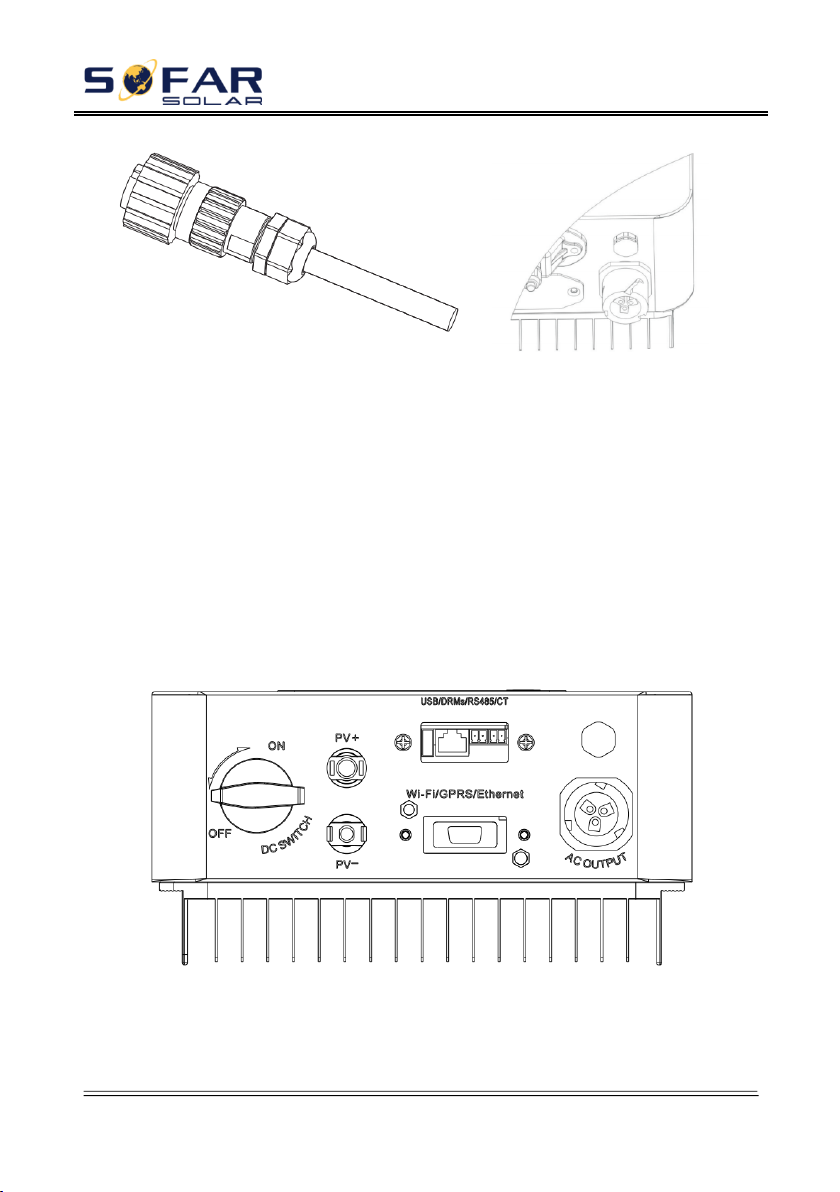

Lokalizacja interfejsu komunikacyjnego SOFAR1.1K~3.3KTL-G3 jest

pokazana na rysunku poniżej.

Rysunek 4-17

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 43

-

Tabela 4-3 Wymiary zale canych kabli k omunikacyjnych są pokaz ane pon iżej,

Metody oprzewodowania są takie same dla RS485 oraz CT. Ta część opisuje

metody ich oprzewodowania oraz metodę oprzewodowania interfejsu logiki.

Funkcja komunikacji

RS485

CT

Rozmiar kabla

0,5~1,5mm²

Średnica zewnętrzna

2,5~6mm

Krok1 Usunąć wodoodporną pokrywę komunikacji za pomocą śrubokręta;

Rysunek 4-18

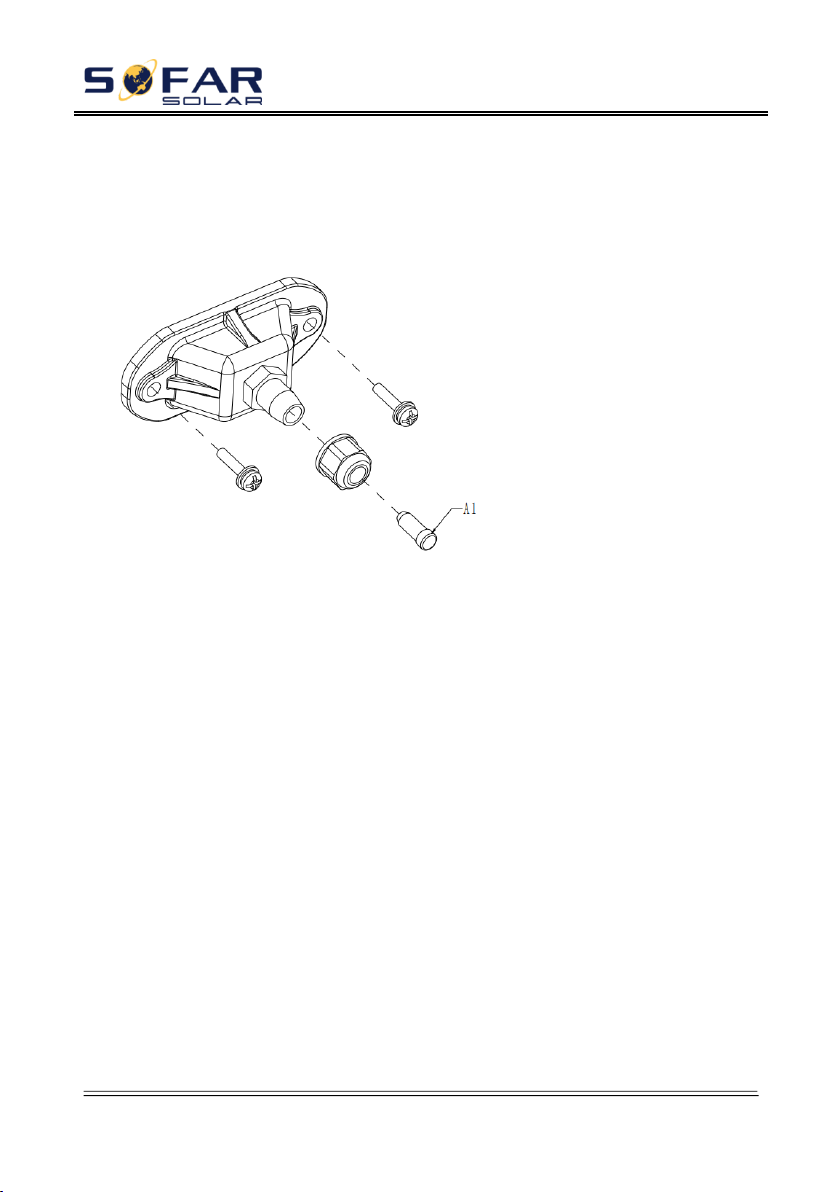

Krok 2 Odblokować wodoodporny przepust kablowy, wyjąć zatyczkę z

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 44

-

konektora wodoodpornego;

Rysunek 4-19

A1：Zatyczka wodoodporna

Krok 3 Wybrać odpowiedni kabel według Tabeli 4-2, usunąć warstwę izolacji

za pomocą zdzieraka, przy czym długość rdzenia przewodu wynosi około 6 mm,

przełożyć kabel przez przepust kablowy o pokrywę wodoodporną według tabeli 4-4,

podłączyć przewody zgodnie z oznaczeniami i zamocować przewód za pomocą

śrubokręta płaskiego, jak pokazano na rysunku poniżej:

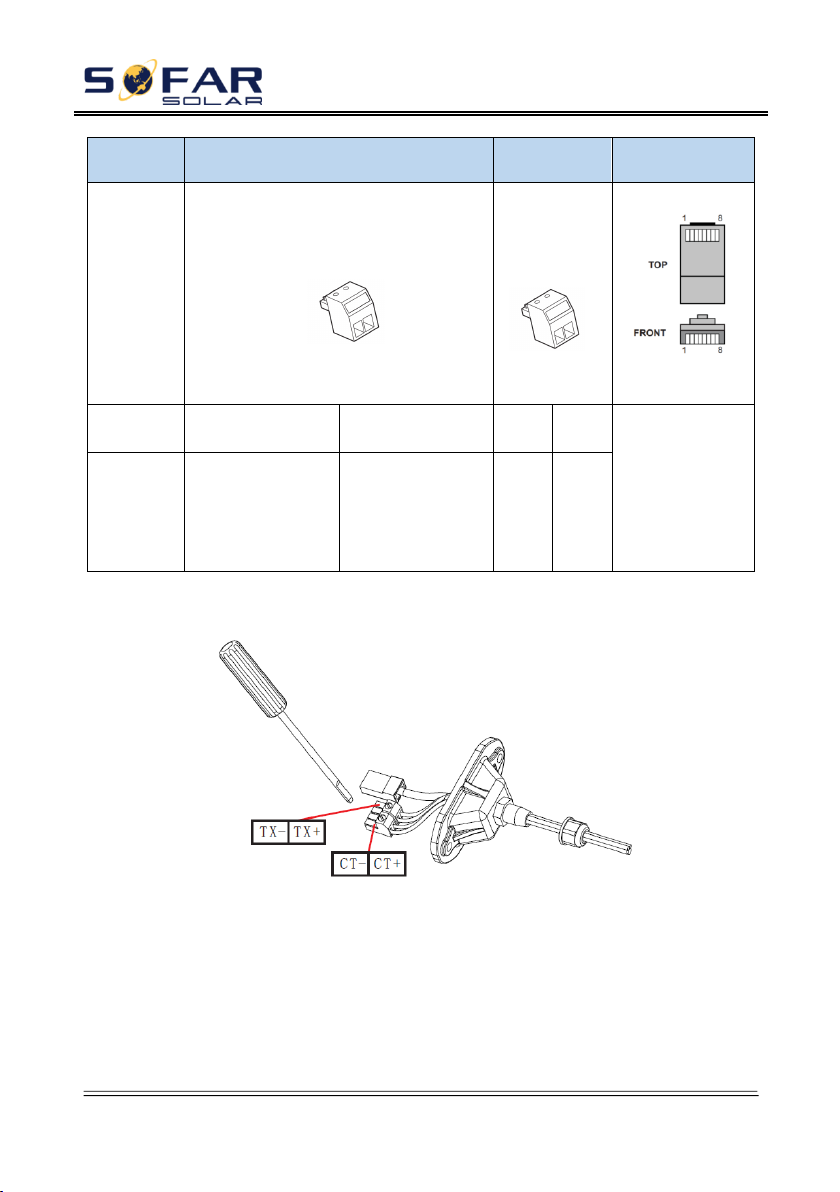

Tabela 4-4 Opis funkcji terminali komunikacyjnych.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 45 - Typ

RS485

CT

Interfejs logiki

Konektor

Nalepka

TX-

TX+

CT-

CT+

Następująca

tabela

Funkcja

RS485

Sygnał różnicowy

-

RS485

Sygnał różnicowy

+

CT-

CT+

Rysunek 4-20

Definicje pinów interfejsu logiki oraz podłączeń obwodu są następujące:

Funkcja interfejsu logiki musi być nastawiona na ekranie, patrz kroki w

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 46

-

rozdziale 6.3 .

Pin interfejsu logiki jest zdefiniowany odpowiednio do różnych wymagań

normy.

(a) Interfejs logiki dla AS/NZS 4777.2:2015, znany także jako tryb

odpowiedzi inwertera na zapotrzebowanie (DRM).

Inwerter będzie wykrywał i inicjował odpowiedź na wszystkie obsługiwane

polecenia odpowiedzi na zapotrzebowanie w ciągu 2 s. Inwerter będzie

kontynuował odpowiedź, gdy tryb pozostaje potwierdzony.

Tabela 4-5 Opis funkcji zacisku DRM

Nr pin

Kolor

Funkcja

1

Biały i pomarańczowy

DRM1/5

2

Pomarańczowy

DRM2/6

3

Biały i zielony

DRM3/7

4

Niebieski

DRM4/8

5

Biały i niebieski

RefGen

6

Zielony

DRM0

7

Biały i brązowy

Pin7iPin8 zwarte wewnętrznie

8

Brązowy

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 47

-

UWAGA: Obsługiwane polecenia DRM: DRM0, DRM5, DRM6, DRM7, DRM8.

(b) Interfejs logiki dla VDE-AR-N 4105: 2018-11 jest w celu kontrolowania

i/lub ograniczania mocy wyjściowej inwertera.

Inwerter może być podłączony do RRCR (Odbiornik Sterowania Pulsacjami

Radiowymi), aby dynamicznie ograniczać moc wyjścia wszystkich inwerterów w

instalacji.

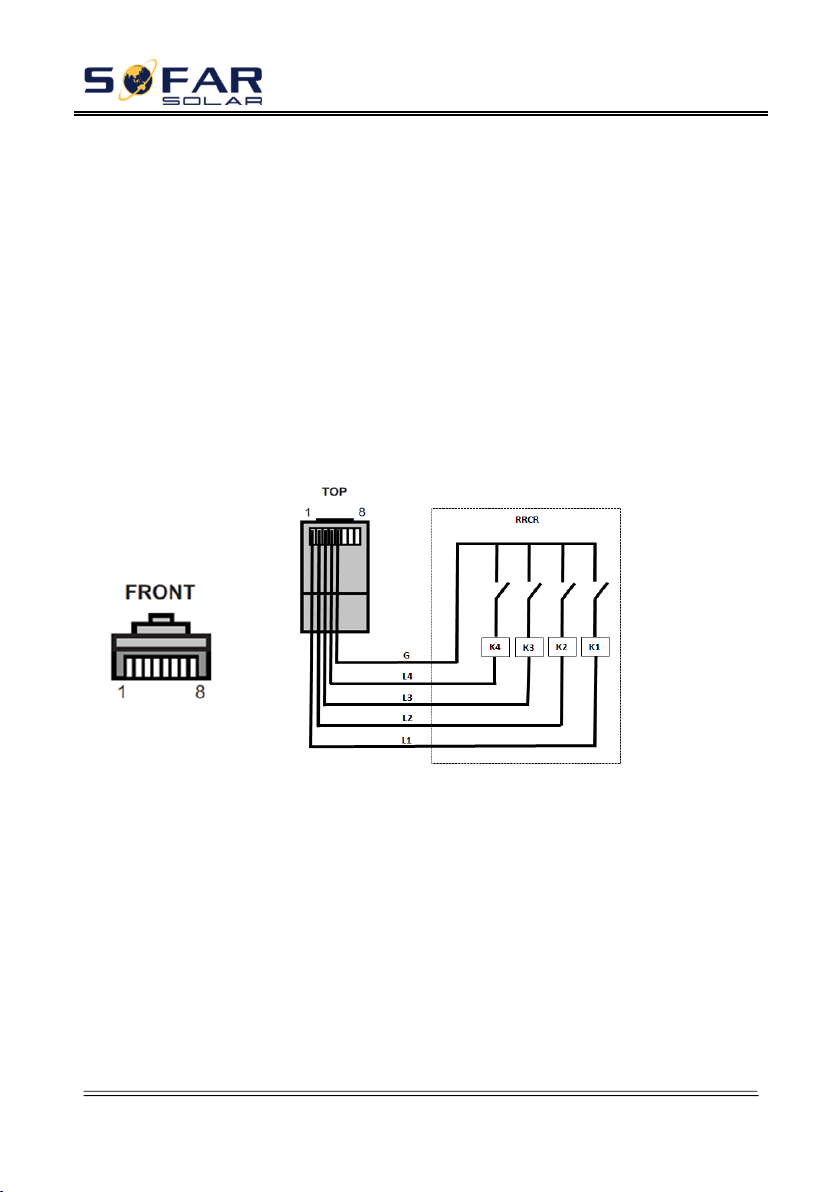

Rysunek 4-21 Inwerter – podłączenie RRCR Connection

Tabela 4-6 Opis funkcji terminala

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 48 - Nr pin

Nazwa pin

Opis

Podłączony (RRCR)

1

L1

Styk przekaźnika 1 wejścia

K1 - Przekaźnik 1 wyjścia

2

L2

Styk przekaźnika 2 wejścia

K2 - Przekaźnik 2 wyjścia

3

L3

Styk przekaźnika 3 wejścia

K3 - Przekaźnik 3 wyjścia

4

L4

Styk przekaźnika 4 wejścia

K4 - Przekaźnik 4 wyjścia

5

G

GND

Wspólny węzeł przekaźników

6

NC

Niepodłączony

7

NC

Niepodłączony

8

NC

Niepodłączony

Tabela 4-7 Inwerter jest wstępnie skonfigurowany do następujących poziomów mocy RRCR

Status przekaźnika: zamknięty 1, otwarty 0

L1

L2

L3

L4

Moc czynna

Cos(φ) 1 0 0 0

0% 1 0 1 0 0 30%

1 0 0 1 0

60%

1

0 0 0 1 100%

1

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 49

-

(c) Interfejs logiki dla EN50549-1: 2019 jest po to, aby zamykać moc

wyjściową w ciągu pięciu sekund od otrzymania instrukcji na interfejsie wejścia.

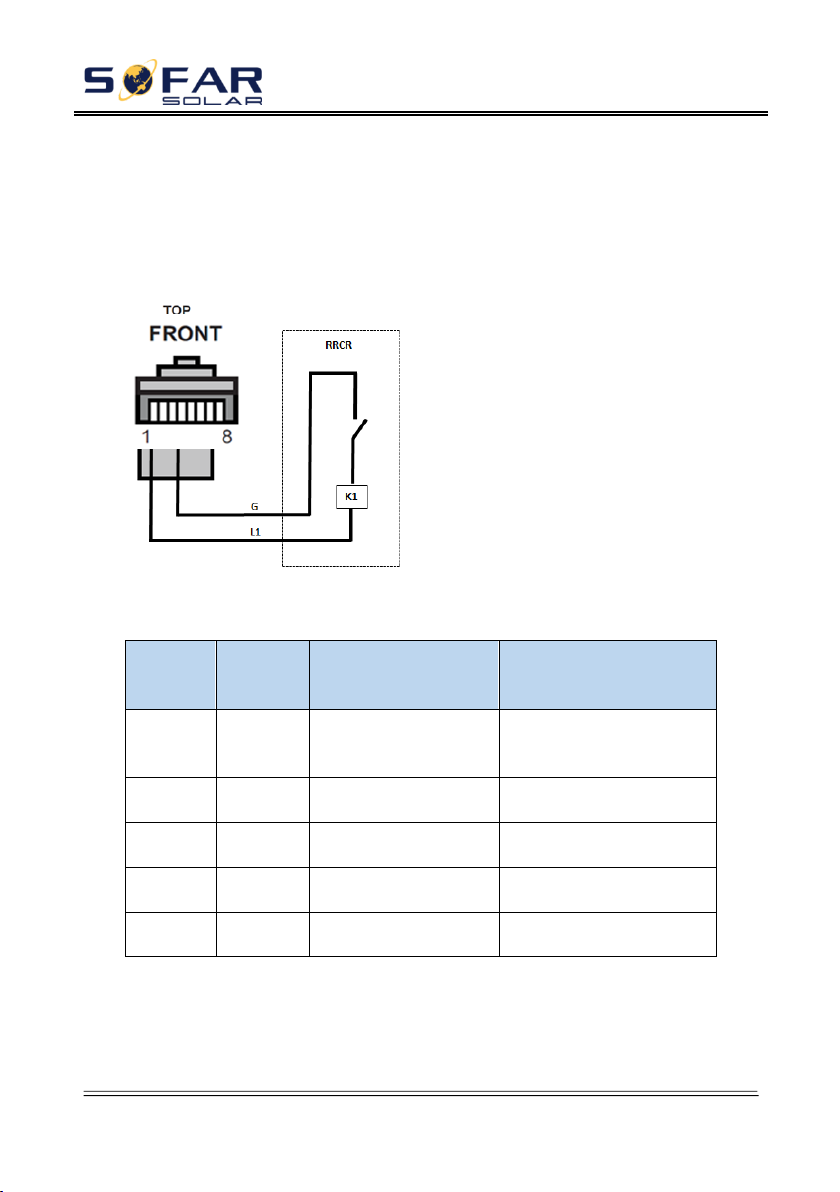

Rysunek 4-22 Inwerter – podłączenie RRCR

Tabela 4-8 Opis funkcji terminala

Nr pin

Nazwa

Opis

Podłączony do (RRCR)

1

L1

Styk przekaźnika 1 wejście

K1 - Przekaźnik 1 wyjście

2

NC

Niepodłączony

3

NC

Niepodłączony

4

NC

Niepodłączony

5

G

GND

K1 - Przekaźnik 1 wyjście

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 50 - 6

NC

Niepodłączony

7

NC

Niepodłączony

8

NC

Niepodłączony

Tabela 4-9 Inwerter jest wstępnie skonfigurowany do następujących poziomów mocy

RRCR.

Stan przekaźnika: zamknięty 1, otwarty 0

L1

Moc czynna

Szybkość spadku

mocy

Cos(φ)

1

0%

＜5 sekund

1

0

100% / 1

Krok4 Włożyć terminal zgodnie z wydrukowaną tabelą, a potem dokręcić

śruby, aby zamocować pokrywę wodoodporną, przekręcić przepust kablowy

zgodnie z ruchem wskazówek zegara, aby go zabezpieczyć.

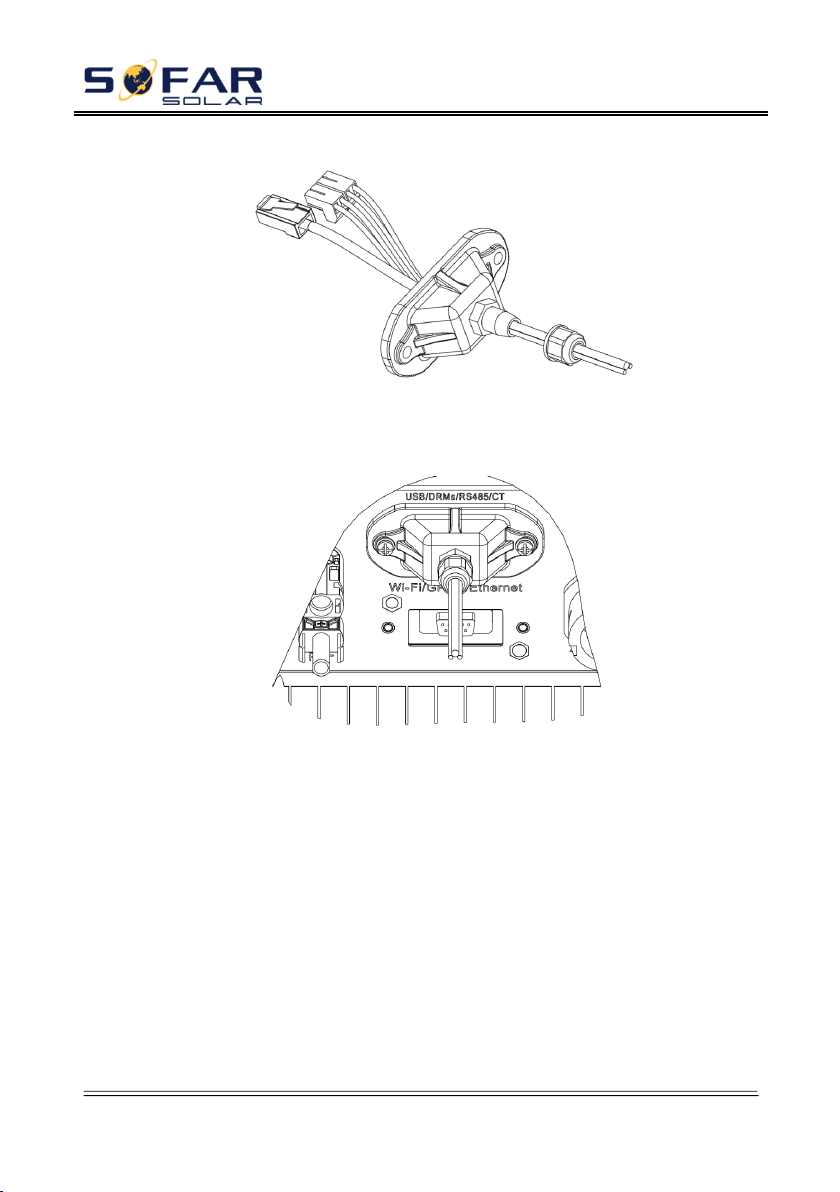

Rysunek 4-23

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 51

-

Rysunek 4-24

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 52

-

4.6. Procedura instalacji modułu

WIFI/GPRS

Krok 1: Zdjąć pokrywę wodoodporną wifi/GPRS za pomocą

śrubokręta.

Krok 2: Zainstalować moduł WIFI/GPRS.

Krok 3: Zamocować moduł WIFI/GPRS śrubami.

4.7. Metoda komunikacji

Inwertery SOFAR 1.1K~3.3KTL-G3 podłączane do sieci oferują tryby

komunikacji RS485 (standard) oraz Wi-Fi (opcjonalnie):

A. Komunikacja między jednym inwerterem i jednym PC:

1. RS485

Patrząc na rysunek pokazany poniżej podłączyć TX+ oraz TX- inwertera do

TX+ oraz TX- RS485→ adaptera USB i połączyć port USB adaptera do komputera.

(UWAGA 1)

Rysunek 4-26

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 53

-

2. WI-FI

Patrz rysunek pokazany poniżej: (dla PC wymagana jest funkcja

bezprzewodowa). (UWAGA 4)

Rysunek 4-27

Informacja o pracy inwertera (ilość wytworzonej energii, alarm, stan pracy)

może być przesyłana do PC lub na serwer poprzez Wi-Fi. Można się zarejestrować

na stronie: http://www.solarmanpv.com/portal/Register/Regi_Pub.aspx

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 54

-

Wykorzystując numer Wi-Fi S/N (UWAGA 3), a potem zalogować się na

stronie:

http://www.solarmanpv.com/portal/LoginPage.aspx, aby zdalnie monitorować

inwerter.

B. Komunikacja między wieloma inwerterami i jednym PC:

1. RS485

Patrz następujący rysunek: przewody RS485 są podłączone równolegle

miedzy inwerterami, patrz rozdział 4.5 w tej instrukcji na temat przewodowych

metod komunikacji. Połączyć TX+ oraz TX- inwertera z TX+ oraz TX-

RS485→adapter USB; połączyć port USB adaptera z komputerem. Maksymalnie

31 inwerterów można połączyć w jedną konfigurację łańcuchową. (UWAGA 2)

Rysunek 4-29

2. WI-FI

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 55

-

Patrz rysunek pokazany poniżej: (dla PC wymagana jest funkcja

bezprzewodowa). (UWAGA 4)

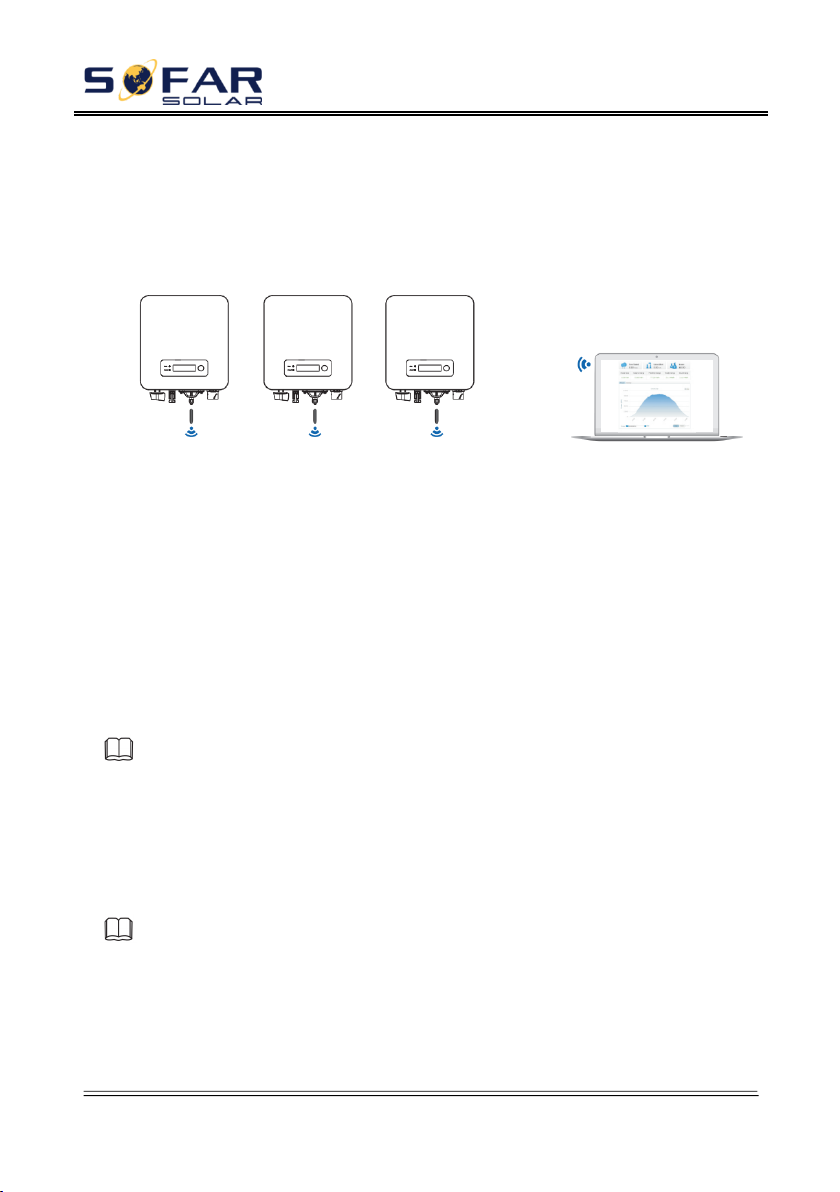

Rysunek 4-30

Informacja o pracy inwertera (ilość wytworzonej energii, alarm, stan pracy)

może być przesyłana do PC lub na serwer poprzez Wi-Fi. Można się zarejestrować

na stronie. http://www.solarmanpv.com/portal/Register/Regi_Pub.aspx

Wykorzystując numer Wi-Fi S/N (UWAGA 3), a potem można zalogować się

na stronie:

http://www.solarmanpv.com/portal/LoginPage.aspx, aby zdalnie

monitorować inwerter.

Uwaga1:

Długość kabla komunikacyjnego RS485 powinna być mniejsza niż 1000 m.

Uwaga 2:

Gdy wiele inwerterów jest podłączonych przewodami RS485, nastawić adres MODBUS,

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 56

-

aby zróżnicować inwertery.

Uwaga 3:

Numer S/N modułu Wi-Fi znajduje się z boku.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 57

-

5. Uruchamianie inwertera

5.1. Sprawdzenie bezpieczeństwa przed

uruchomieniem

Upewnić się, że napięcia DC i AC są w dopuszczalnym zakresie inwertera.

Uwaga

5.2. Uruchomienie inwertera

Krok 1: Nastawić przełącznik DC na ON. (opcjonalnie)

Krok 2: WŁĄCZY C wyłącznik obwodu AC.

Gdy energia generowana przez układ solarny jest odpowiednia, inwerter

SOFAR 1.1K~3.3KTL-G3 uruchomi się automatycznie. Ekran pokazujący

“normal” wskazuje na poprawną pracę.

UWAGA: Wybrać właściw y kod kraju. (patrz rozdział 6.3 w tej instrukcji)

Uwaga: Różni operatorzy sieci dystrybucyjnej w różnych krajach mają różne

wymagania odnośnie podłączania do sieci inwerterów PV.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 58

-

Dlatego jest bardzo ważne upewnienie się, że wybrany został właściwy kod

kraju zgodnie z wymaganiami lokalnych władz. W tej sprawie należy się

skonsultować z władzami bezpieczeństwa elektrycznego.

Shenzhen SOFARSOLAR Co., Ltd. nie odpowiada za żadne konsekwencje

wynikające z nieprawidłowego wyboru kodu krajowego.

Jeśli inwerter wykazuje jakieś usterki, należy zwrócić się po pomoc do

Rozdziału 7.1 w tej instrukcji —— usuwanie usterek.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 59

-

6. Interfejs roboczy

Treść tego rozd ziału

Ten rozdział opisuje wyświetlacz, działanie, przyciski i światła wskaźnikowe

LED inwertera SOFAR 1.1K~3.3KTL-G3.

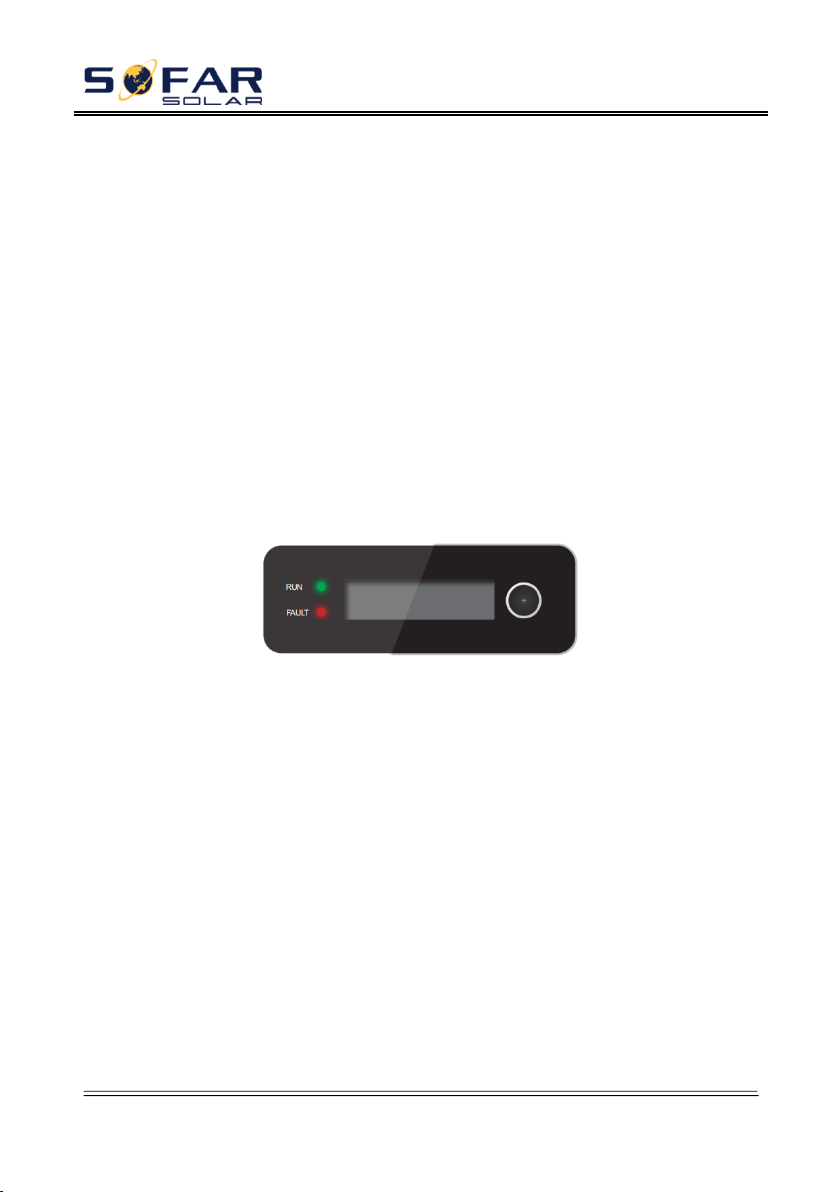

6.1. Panel roboczy i wyświetlacz

Przyciski i światła wskaźnikowe

Przycisk:

Przyciskać dłużej, aby wejść w następne menu lub potwierdzić wybór.

Przycisnąć krótko, aby przejść do następnej strony.

Wyłączyć pętlę raz, aby wyjść.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 60

-

Światła wskaźnikowe:

PRACA (Zielony)

WŁĄCZONY: stan “Normalny”

Miganie: stan “Czekaj” lub “Sprawdź”

BŁĄD (Czerwony)

WŁĄCZONY: stan “Błąd” lub “Stały”

6.2. Standardowy interfejs

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 61

-

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 62

-

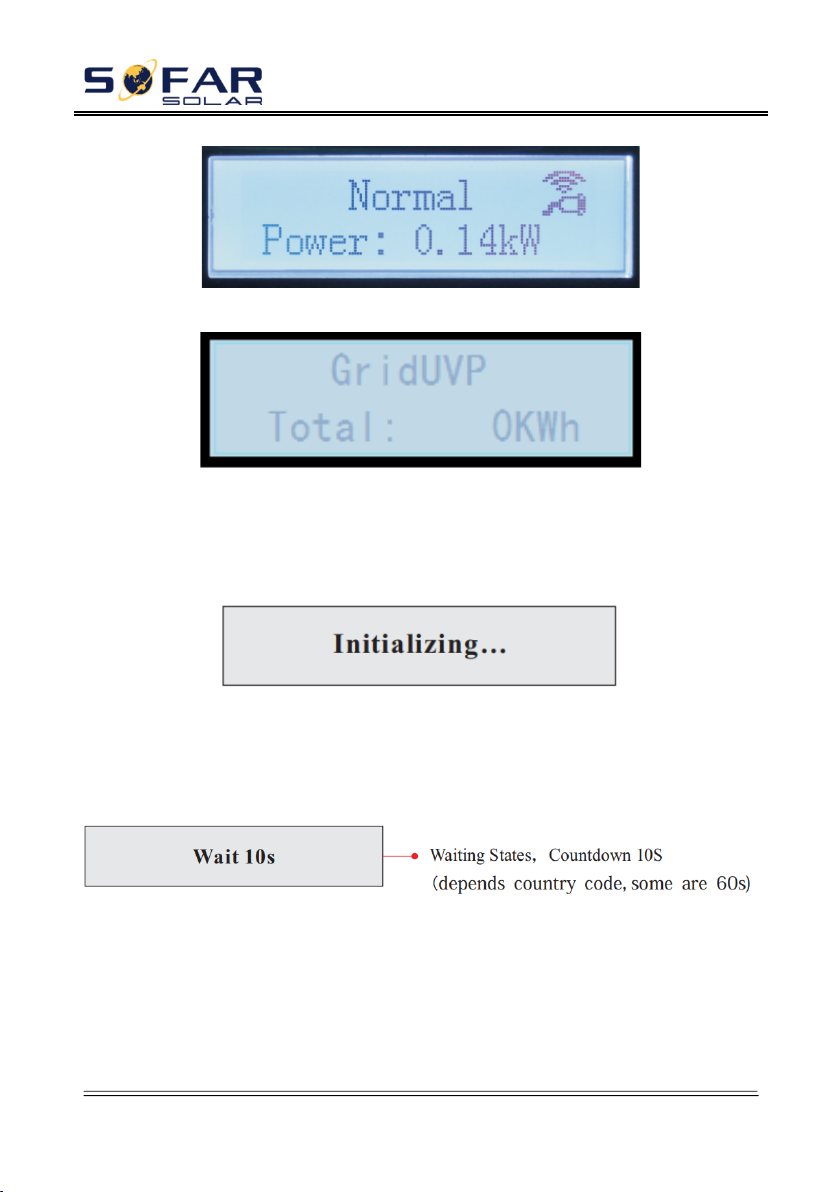

Gdy zasilanie jest włączone, wyświetlacz LCD interfejsu pokazuje

INICJALIZACJA, patrz obrazek poniżej.

Gdy karta sterownicza połączy się z kartą komunikacji, LCD wyświetli

aktualny stan inwertera，wyświetlenie jak na rysunku poniżej.

Stany oczekiwania, odliczanie 10s (zależy od kodu krajowego, czasem jest 60s)

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 63

-

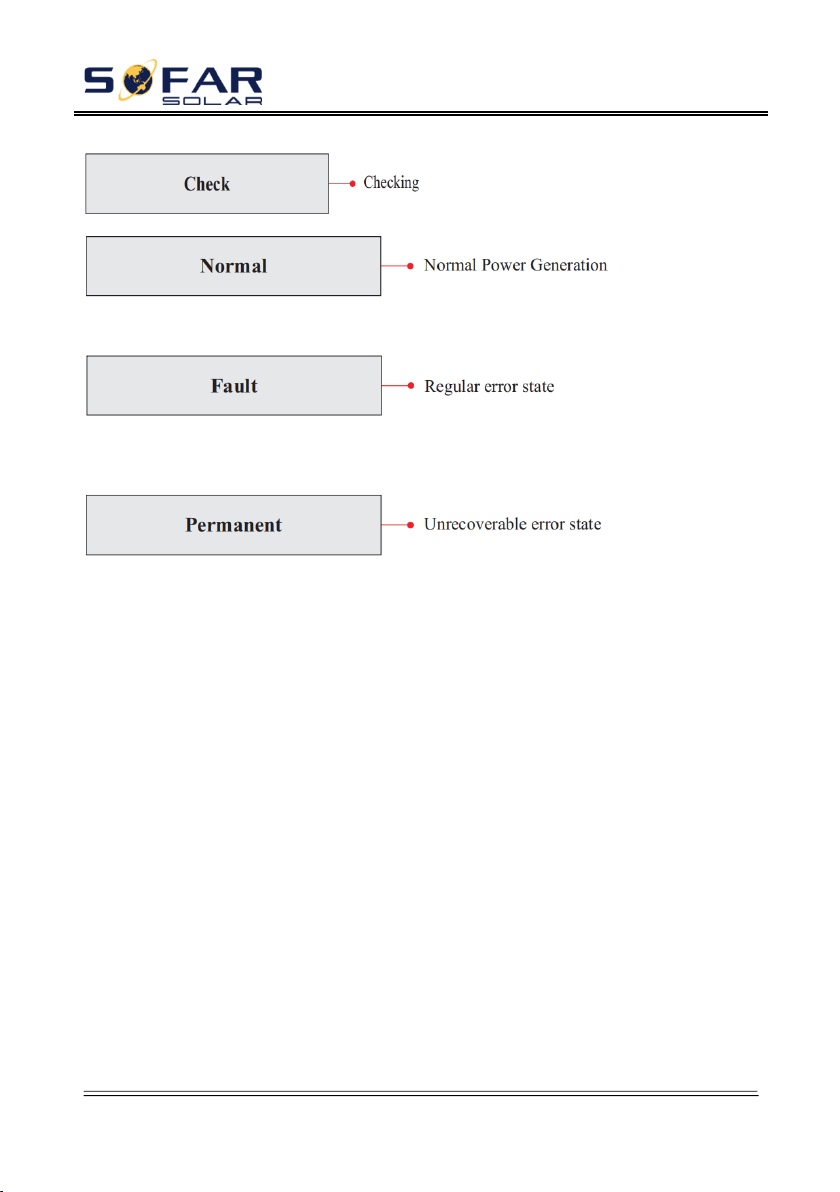

Sprawdzanie

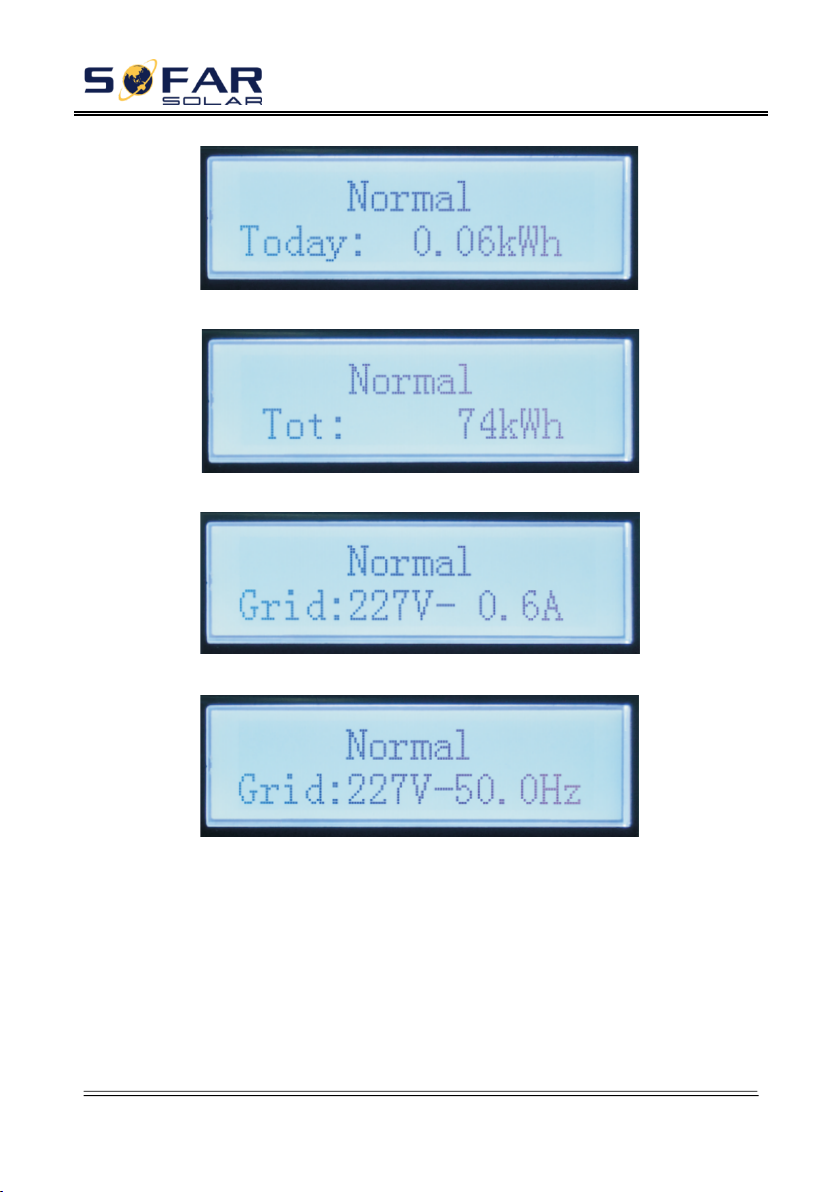

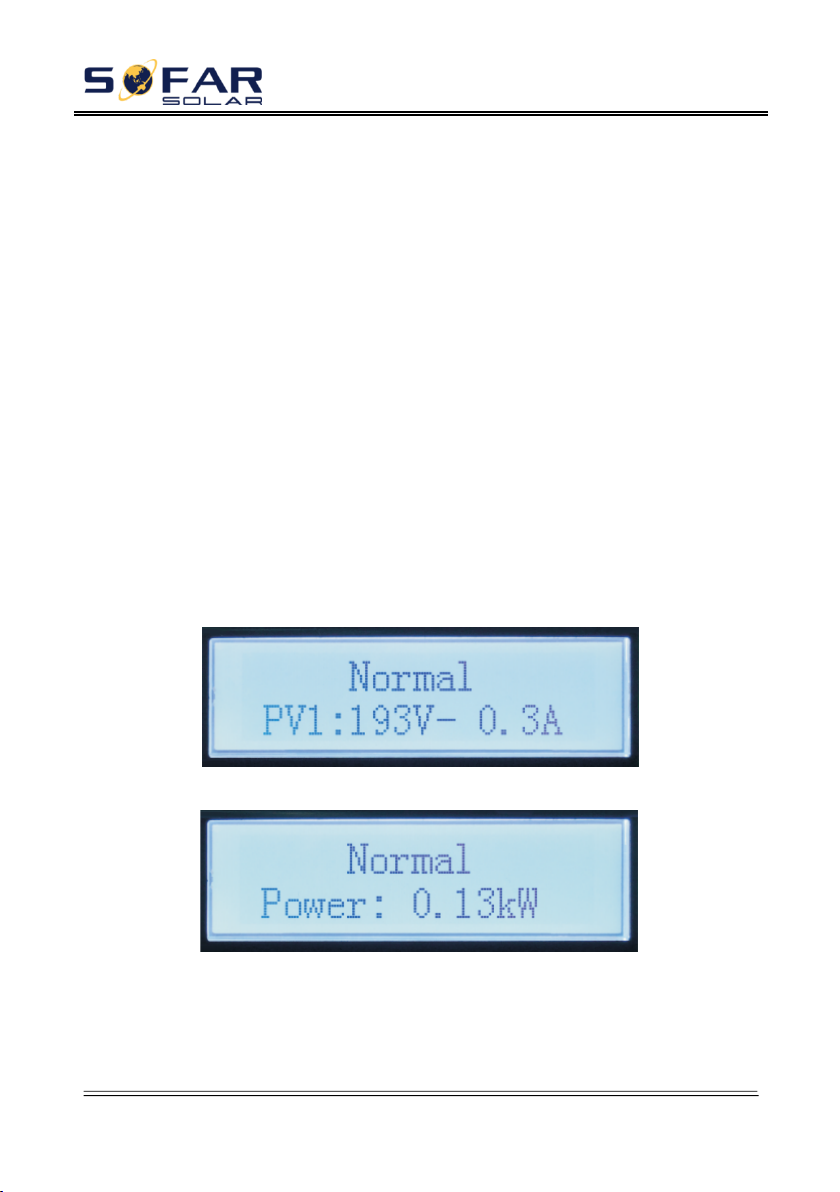

Normalne wytwarzanie energii

Regularny stan błędu

Stan nieusuwalnego błędu

Stany inwertera obejmują: czekanie, sprawdzanie, normalny, błąd i

permanentny

Czekanie: Inwerter czeka na sprawdzenie przy końcu czasu ponownego

połączenia. W tym stanie, wartość napięcia sieci wynosi między maksymalnym a

minimalnym limitem i tak dalej; jeśli nie, inwerter przejdzie w stan błędu lub stan

permanentny.

Sprawdzenie: Inwerter sprawdza opornik izolacyjny, przekaźniki oraz inne

wymagania bezpieczeństwa. Wykonuje także sam osprawdzenie, aby zapewnić, że

oprogramowanie i sprzęt są funkcjonalne. Inwerter przejdzie w stan błędu lub stan

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 64

-

permanentny jeśli wystąpi jakiś błąd.

Normalny：Inwerter wchodzi w stan normalny，zasila sieć energią; inwerter

przejdzie w stan błędu lub stan permanentny, jeśli wystąpi jakiś błąd.

Błąd: Stan Błędu: Inwerter napotkał usuwalny błąd. Powinien podjąć pracę,

jeśli błąd zniknie. Jeśli stan błędu utrzymuje się, należy sprawdzić odpowiedni kod

błędu inwertera.

Permanentny: Inwerter napotkał nieusuwalny błąd, konserwator musi

usunąć ten błąd odpowiednio do jego kodu.

Jeśli połączenie między kartą sterowania a komunikacyjną zostanie przerwane,

wyświetlenie LCD będzie takie jak pokazano na rysunku poniżej.

Przerwana komunikacja DSP

6.3. Interfejs główny

Przyciskać długo, aby wejść do interfejsu głównego zawierającego:

Normal

------Przyciskać długo

1. Wprowadź ustawienie

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 65

-

3. Lista zdarzeń

4. Informacja o systemie

5. Czas wyświetlenia

6. Aktualizacja

oprogramowania

(A) “Wprowadź ustawienie” Interfejs jak poniżej:

1. Wprowadź

ustawienie

------Przyciskać długo

1. Nastawianie czasu

12. Nastawianie

bezpiecznego napięcia

2. Czyszczenie energii

13. Nastawianie

bezpiecznej częstotliwości

3. Czyszczenie zdarzeń

14. Oporność izolacji

4. Nastawianie kraju

15. Nastawianie mocy

biernej

5. Kontrola włączania -

wyłączania

16. Nastawianie obniżenia

mocy

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 66

-

6. Włączanie nastawiania

kraju

17. Moc zwrotna

7. Nastawianie energii

18. Skan MPPT

8. Nastawianie adresu

19. Interfejs logiki

9. Nastawianie trybu

wejścia

20. Nastawianie stosunku

mocy

10. Nastawianie języka

11. Nastawianie parametru

startowego

Przyciskać długo przycisk, aby wejść w interfejs główny "1. Wprowadzanie

ustawienia" i przyciskać długo, aby wejść w menu nastawiania. Można wybrać

treść, jaką chce się nastawiać krótko przyciskając przycisk.

Uwaga 1: Niektóre ustawienia wymagają podania hasła (domyślne hasło jest

0001). Wprowadzając hasło przycisnąć krótko, aby zmienić numer, przyciskać

długo, aby potwierdzić aktualny numer, przyciskać długo po wprowadzeniu

poprawnego hasła. W razie ukazania się komunikatu „błędne hasło”, spróbować

ponownie wprowadzając poprawne hasło.

1. Ustawianie czasu

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 67

-

Nastawić czas system dla inwertera.

2. Czyszczenie energii

Czyści inwerter z całej wytworzonej energii.

3. Czyszczenie zdarzeń

Wymazuje historię zdarzeń zapisanych dla in wertera .

4. Nastawianie kraju

Nastawia przepisy bezpieczeństwa kraju spełniające aktualne warunki

użytkowania i wymagania. Przed nastawieniem tej pozycji upewnić się, że aktywna

jest opcja “Nastaw kraj”. Patrz punkt“7. Nastaw kraj”.

Tab ela 6-1 nastawianie kodu krajowego

Kod

Kraj

Kod

Kraj

Kod

Kraj

00

Niemcy VDE

AR-N4105

16

UK-G83

32

CEI0-21 W Areti

01

CEI0-21

Wew nętr zny

17

Wyspy greckie

33

Ukraina

02

Australia

18

EU EN50438

34

Brazylia

03

Hiszpania

RD1699

19

IEC EN61727

35

Meksyk

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 68 - 04

Turcja

20

Korea

36

FAR Arrete23

05

Dania

21

Szwecja

37

Dania Tr322

06

Grecja kontynent

22

Europa ogólnie

38

Szerokizakresow

a-60HZ

07

Holandia

23

CEI0-21

Zewnętrzny

39

Irlandia EN504

08

Belgia

24

Cypr

40

Tajlandia PEA

09

UK-G59t

25

Indie

41

Taj landia MEA

10

Chiny

26

Filipiny

42

Zakres NN

-50HZ

11

Francja

27

Nowa Zelandia

43

EU EN50549

12

Polska

28

Brazylia

44

Południowa

Afryka

13

Niemcy BDEW

29

Słowacja VSD

45-49

Zarezerwowany

14

Niemcy VDE

0126

30

Słowacja SSE 15

Włochy CEI0-16

31

Słowacja ZSD

5. Kontrola włączania - wyłączania

Lokalna kontrola włączania – wyłączania inwertera.

6. Włączanie kraju

Umożliwić tę opcję przed nastawieniem kraju.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 69

-

Uwaga: gdy inwerter pracuje ponad 24h, nastawianie kraju jest zakazane.

Może być ustawione tylko po nastawieniu przez LCD. Wpisać hasło do nastawiania

kraju przez LCD (domyślnie: 0001), nastawienie krajowe może być nastawione w

24h po wprowadzeniu prawidłowego hasła, po 24h nastawiać ponownie przez

LCD.

7. Nastawianie energii

Nastawia całkowite wytwarzanie energii. Za pomocą tej opcji można

zmodyfikować całkowite wytwarzanie energii.

8. Nastawianie adresu

Nastawia adres (gdy chce się monitorować jednocześnie wiele inwerterów)，

Domyślnie 01.

9. Nastawianie trybu wejścia

Tryby wejścia inwertera SOFAR dzielą się na tryb równoległy i niezależny

(gdy jest wielokanałowy MPPT). Ponieważ SOFAR 1.1k ~ 3.3KTL-G3 ma tylko

jedną grupę wejścia MPPT, tryby wejścia nie są wyróżnione.

10. Nastawianie języka

Nastawia język wyświetlania inwertera.

11. Nastawianie parametru startowego

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 70

-

12. Nastawianie bezpiecznego napięcia

13. Nastawianie bezpiecznej częstotliwości

14. Oporność izolacji

Użytkownik może zmodyfikować powyższe 4 parametry maszyny za pomocą

karty SD, a w tym celu musi najpierw skopiować informację o parametrze, który

ma być modyfikowany, na kartę SD.

Uwaga: Aby włączyć tę funkcję, należy skontaktować się z obsługą techniczną

Sofarsolar .

15. Nastawianie biernej

Włącza lub wyłącza funkcje bierne.

16. Nastawianie obniżenia mocy

Włącza lub wyłącza funkcję obniżania mocy inwertera i nastawia

współczynnik obniżenia.

17. Moc zwrotna

Włącza lub wyłącza funkcję anty-zwrotu inwertera i nastawia moc zwrotną. Ta

funkcja musi być używana z zewnętrznym CT, szczegóły patrz punkt 4.5 RS485,

CT, podłączanie interfejsu logiki inwertera.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 71

-

18. Skan MPPT

Skanowanie z cienia, gdy komponent jest zablokowany lub nienormalny

powodując liczne skoki mocy. Przez włączenie tej funkcji można śledzić punkt

szczytowy mocy maksymalnej.

19. Interfejs logiki

Włącza lub wyłącza interfejsy logiki. Szczegóły patrz punkt 4.5 RS485, CT,

podłączanie interfejsu logiki.

20. Nastawianie współczynnika mocy (Krajowy jest ustawiony na 10)

Nastawia współczynnik wytwarzania.

(B) “Lista zdarzeń” Interfejs jak poniżej:

Lista zdarzeń jest wykorzystywana do wyświetlania zapisów zdarzeń w czasie

rzeczywistym obejmująca całkowitą liczbę zdarzeń i każdy poszczególny nr ID

oraz czas trwania. Użytkownik może wejść w interfejs Listy Zdarzeń przez interfejs

główny, aby sprawdzić szczegóły zapisów zdarzeń w czasie rzeczywistym,

Zdarzenia będą wyszczególniane według czasu trwania, a najnowsze zdarzenia

będą na czele. Patrz poniższy rysunek. Przyciskając długo i krótko obracamy strony

w standardowym interfejsie, a potem wchodzimy w interfejs “2. Lista Zdarzeń”.

2. Lista zdarzeń

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 72

-

1. Zdarzenie bieżące

2. Zdarzenie historyczne

Informacja o błędzie

001 ID04 06150825

(Wyświetla numer k olejności zdarzenia, numer ID zdarzenia oraz czas wystąpienia zdarzenia)

(C) “Informacja o systemie” Interfejs jak poniżej

3. Informacja o

systemie

------Przyciskać długo

1. Typ inwertera

8. Współczynnik mocy

2. Numer seryjny

9. Moc zwrotna

3. Wersja

oprogramowania

10. Parametry

bezpieczeństwa

4. Wersja sprzętow a

11. Skan MPPT

5. Kraj

12. Współczynnik mocy

7. Adres Modbus

8. Try b we jścia

Użytkownik wchodzi do menu głównego naciskając długo przycisk, krótkim

naciśnięciem zmienia stronę, aby wybrać treść menu, następnie przyciska długo,

aby wejść w "3. Informacja o systemie". Przewijając stronę w dół można wybrać

przeglądanie informacji o systemie.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 73

-

(D) Czas wyświetlania

Przyciskać długo i krótko przycisk, aby obrócić stronę w standardowym

interfejsie użytkownika, aby wejść w “4. Czas wyświetlania”, następnie przyciskać

długo, aby wyświetlić aktualny czas system.

(E) Aktualizacja oprogramowania

Użytkownik może aktualizować oprogramowanie za pomocą napędu

przenośnego USB. Sofarsolar będzie w razie potrzeby dostarczał nowe

aktualizacje oprogramowania użytkownikowi. Użytkownik musi skopiować plik

aktualizacji na USB.

6.4. Aktualizacja oprogramowania online

Inwertery SOFAR 1.1K~3.3KTL-G3 oferują aktualizację oprogramowania za

pomocą napędu przenośnego USB, aby zmaksymalizować wydajność inwertera

oraz uniknąć błędów w pracy spowodowanych defektami oprogramowania.

Krok 1 Najpierw wyłączyć DC oraz wyłącznik obwodu AC, a następnie zdjąć

wodoodporną pokrywę komunikacji, tak jak na następującym obrazku. Jeśli linia

RS485 została podłączona, upewnić się, że została odkręcona nakrętka. Upewnić

się, że linia komunikacyjna nie jest już zamocowana. Następnie zdjąć pokrywę

wodoodporną, aby uniknąć luzowania podłączonego wtyku komunikacyjnego.

Krok 2 Włożyć napęd USB do komputera.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 74

-

Krok 3 SOFAR SOLAR prześle kod oprogramowania użytkownikowi, który

chce aktualizować. Po otrzymaniu kodu użytkownik musi rozpakować plik i

przechowywać oryginalny plik na USB.

Krok 4 Włożyć USB do interfejsu.

Krok 5 Następnie włączyć DC i wejść w aktualizację online w menu

głównym "5. Aktualizacja oprogramowania" w wyświetleniu LCD programu

[6.3(E)]. Metoda wejścia w menu odnosi się do interfejsu operacyjnego LCD.

Krok 6 Wprowadzić hasło. Jeśli hasło jest poprawne, zacząć proces

aktualizacji, oryginalne hasło jest 0715.

Krok 7 System aktualizuje po kolei główny DSP, podrzędny DSP oraz ARM.

Jeśli aktualizacja głównego DSP nastąpi pomyślnie, LCD wyświetli "Aktualizacja

DSP 1 powiodła się", w przeciwnym razie wyświetli "Aktualizacja DSP1 nie

powiodła się". Jeśli aktualizacja podrzędnego DSP nastąpi pomyślnie, LCD

wyświetli "Aktualizacja DSP2 powiodła się", w przeciwnym razie wyświetli

"Aktualizacja DSP2 nie powiodła się".

Krok 8 W razie niepowodzenia wyłączyć DC, odczekać aż zgaśnie ekran

LCD, a potem włączyć ponownie DC i kontynuować aktualizację jak w kroku 5.

Krok 9 Po zakończeniu aktualizacji wyłączyć DC, odczekać aż zgaśnie ekran

LCD, a potem założyć pokrywę wodoodporną komunikacji, a następnie włączyć

ponownie przełącznik DC i AC. Inwerter przejdzie w stan pracy. Użytkownik

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 75

-

może sprawdzić aktualność wersji oprogramowania w Systemlnfo>>3.SoftVersion.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 76

-

7. Usuwanie usterek

Treść tego rozdziału

Ten rozdział opisuje w jaki sposób wykonywać codzienną konserwację oraz

usuwanie usterek, aby zapewnić długookresową, prawidłową pracę inwertera.

7.1. Usuwanie usterek

Ten rozdział zawiera informacje i procedury rozwiązywania ewentualnych

problemów z inwerterem.

Ø Ten rozdział pomaga użytkownikom zidentyfikować usterkę inwertera.

Prosimy o uważne przeczytanie następujących procedur:

² Sprawdzenie ostrzeżenia, komunikatu o błędzie lub kodu błędu pokazanego

na ekranie inwertera, zapisanie wszystkich informacji o błędzie.

² Jeśli na ekranie nie ma informacji o błędzie, sprawdzić, czy spełnione są

następujące wymagania:

- Czy inwerter jest zamontowany w czystym, suchym miejscu z dobrą

wentylacją?

- Czy przełącznik DC jest WŁĄCZONY?

- Czy wszystkie kable są odpowiednich rozmiarów i dostatecznie krótkie?

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 77

-

- Czy połączenia i oprzewodowanie wejścia i wyjścia są w dobrym stanie?

- Czy konfiguracja nastawień jest poprawna dla instalacji?

- Czy panel wyświetleń i kable komunikacyjne są prawidłowo podłączone i

nieuszkodzone?

Wykonywać kroki podane poniżej, aby przeglądać zanotowane problemy:

Przyciskać długo, aby wejść w menu główne z standardowego interfejsu.

Wybrać “2. Lista zdarzeń”, a potem przyciskać długo, aby wejść w listę

zdarzeń.

Ø Informacja o liście zdarzeń

Tab ela 7-1 lista zdarzeń

Nr listy zdarzeń

Nazwa listy

zdarzeń

Opis listy zdarzeń

Rozwiązanie

ID01

GridOVP

Za wysokie napięcie sieci

Jeśli alarm występuje rzadko, możliwą

przyczyną jest to, że sieć jest czasami niestabilna. Inwerter automatycznie powróci do normalnego stanu pracy, gdy sieć się ustabilizuje.

Jeśli alarm występuje często, sprawdzić, czy napięcie / częstotliwość sieci są w dopuszczalnym zakresie. Jeśli nie, skontaktować się z obsługą techniczną. Jeśli tak, sprawdzić wyłącznik obwodu AC oraz oprzewodowanie AC inwertera.

Jeśli napięcie / częstotliwość sieci są w dopuszczalnym zakresie, a oprzewodowanie AC jest poprawne, jeśli alarm się powtarza, skontaktować się z obsługą techniczną, aby zmienić punkty ochrony nadnapięcia,

ID02

GridUVP

Za niskie napięcie sieci

ID03

GridOFP

Za wysoka częstotliwość sieci

ID04

GridUFP

Za niska częstotliwość sieci

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 78

-

podnapięcia, nadczęstotliwości, podczęstotliwości po uzyskaniu aprobaty od lokalnego operatora sieci elektrycznej.

ID05

PVUVP

Za niskie napięcie wejścia

Sprawdzić, czy zbyt mało modułów PV jest podłączonych szeregowo w łańcuchu PV, I dlatego napięcie (Vmp) łańcucha PV jest niższe niż minimalne napięcie robocze inwertera. Jeśli tak dostosować ilość szeregowo podłączonych modułów PV, aby zwiększyć napięcie łańcucha PV, aby dopasować zakres napięcia wejścia inwertera. Po wykonaniu poprawki inwerter automatycznie powróci do normalnego stanu roboczego.

ID09

PVOVP

Za wysokie napięcie wejścia

Sprawdzić, czy zbyt dużo modułów PV jest podłączonych szeregowo w łańcuchu PV, i dlatego napięcie (Voc) łańcucha PV jest wyższe niż maksymalne napięcie robocze inwertera. Jeśli tak, dostosować ilość szeregowo podłączonych modułów PV, aby zmniejszyć napięcie łańcucha PV, aby dopasować zakres napięcia wejścia inwertera. Po wykonaniu poprawki inwerter automatycznie powróci do normalnego stanu roboczego

ID10

IpvUnbalance

Niezrównoważony prąd wejścia

Sprawdzić nastawienie trybu wejścia (tryb równoległy/ tryb niezależny) inwertera zgodnie z Rozdziałem 6.3 (C) 6. Tryb Wejścia w tej instrukcji. Jeśli jest niepoprawny, zmienić go zgodnie z Rozdziałem 6.3 (A) 10. Nastawianie Trybu Wejścia w tej instrukcji.

ID11

PvConfigSetWron

g

Niepoprawny tryb wejścia

ID12

GFCIFault

Błąd GFCI

Jeśli błąd występuje rzadko, możliwym powodem jest to, że obwody zewnętrzne czasami pracują nienormalnie. Inwerter automatycznie powróci do normalnego stanu roboczego, po usunięciu błędu. Jeśli błąd występuje często i utrzymuje się przez dłuższy czas sprawdzić oporność izolacji między układem PV a ziemią. Jeśli jest zbyt niska sprawdzić stan izolacji kabla PV.

ID14

HwBoostOCP

Za wysoki prąd wejścia

Sprawdzić, czy prąd wejścia jest wyższy niż maksymalny prąd wejścia inwertera, a potem

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 79

-

zagrażający bezpieczeństwu sprzętu.

sprawdzić oprzewodowanie wejścia. Jeśli są poprawne, skontaktować się z obsługą techniczną.

ID15

HwAcOCP

Za wysoki prąd sieci zagrażający bezpieczeństwu sprzętu.

ID15-ID24 są błędami wewnętrznymi inwertera. Wyłącz yć DC, odczekać 5 minut, potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

ID16

AcRmsOCP

Za wysoki prąd sieci

ID17

HwADFaultIGrid

Bąd próbkowania prądu sieci

ID18

HwADFaultDCI

Błąd próbkowania DCI

ID19

HwADFaultVGri

d

Błąd próbkowania napięcia sieci

ID20

GFCIDeviceFault

Błąd próbkowania GFCI

ID21

MChip_Fault

Błąd master chipa

ID22

HwAuxPowerFau

lt

Błąd napięcia pomocniczego

ID23

BusVoltZeroFault

Błąd próbkowania napięcia magistrali

ID24

IacRmsUnbalance

Niezrównoważony prąd wyjścia

ID25

BusUVP

Za niskie napięcie magistrali

Jeśli konfiguracja układu jest prawidłowa (brak błędu ID05), możliwą przyczyną jest to, że napromieniowanie słoneczne jest za niskie. Inwerter automatycznie powróci do normalnego stanu, gdy promieniowanie wróci do normalnego

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 80

-

poziomu.

ID26

BusOVP

Za wysokie napięcie magistrali

ID26-ID27 są to wewnętrzne błędy inwertera. Wyłączyć DC, odczekać 5 minut, potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

ID27

VbusUnbalan

Niezrównoważone napięcie magistrali

ID28

DciOCP

Za wysoki Dci

Sprawdzić nastawienie trybu wejścia (tryb równoległy/ tryb niezależny) inwertera zgodnie z Rozdziałem 6.3 (C) 6. . Tryb Wejścia w tej instrukcji. Jeśli jest niepoprawny, zmienić go zgodnie z Rozdziałem 6.3 (A) 10. Nastawianie Trybu Wejścia w tej instrukcji.

Jeśli tryb wejścia jest poprawny, wyłączyć DC, odczekać 5 minut, potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną. Jeśli jest niepoprawny, zmienić go zgodnie z Rozdziałem

6.3 (A) 10. Nastawianie Trybu Wejścia w tej instrukcji.

ID29

SwOCPInstan

Za wysoki prąd sieci

Wew nętr zn e błędy inwertera. Wyłączyć DC, odczekać 5 minut, potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

ID30

SwBOCPInstant

Za wysoki prąd wejścia

Sprawdzić, czy prąd wejścia jest wyższy od maksymalnego prądy wejścia inwertera, potem sprawdzić oprzewodowanie wejścia, jeśli są poprawne skontaktować się z obsługą techniczną.

ID49

ConsistentFault_

VGrid

War to ść próbkowania napięcia sieci między nadrzędnym DSP a podrzędnym DSP

ID49-ID55 są to wewnętrzne błędy inwertera. Wyłączyć DC, odczekać 5 minut, potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 81

-

nie jest zgodna.

ID50

ConsistentFault_F

Grid

War to ść próbkowania częstotliwości sieci między nadrzędnym DSP a podrzędnym DSP nie jest zgodna

ID51

ConsistentFault_

DCI

War to ść próbkowania DCI między nadrzędnym DSP a podrzędnym DSP nie jest zgodna.

ID52

ConsistentFault_

GFCI

War to ść próbkowania GFCI między nadrzędnym DSP a podrzędnym DSP nie jest zgodna.

ID53

SpiCommLose

Błąd komunikacji Spi między nadrzędnym DSP a podrzędnym DSP

ID54

SciCommLose

Błąd komunikacji Sci między kartą sterowania komunikacji.

ID55

RelayTestFail

Błąd przekaźnika

ID56

PvIsoFault

Za niska oporność izolacji

Sprawdzić oporność izolacji między układem PV a ziemią. Jeśli jest zwarcie, usunąć.

ID57

OverTempFault_I

nv

Za wysoka temperatura inwertera

Upewnić się, że położenie i sposób instalacji spełniają wymagania Rozdziału 3.4 tej instrukcji użytkownika.

Sprawdzić, czy temperaturę otoczenia instalacji przekracza górna granicę. Jeśli tak,

ID58

OverTempFault_

Za wysoki wzrost

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 82

-

Boost

temperatury.

poprawić wentylację, aby zmniejszyć temperaturę.

ID59

OverTempFault_

Env

Za wysoka temperatura otoczenia

ID65

UnrecoverHwAc

OCP

Za wysoki prąd sieci, który spowodował nieodwracalne uszkodzenie sprzętu.

ID65-ID70 są to wewnętrzne błędy inwertera. Wyłączyć DC, odczekać 5 minut, potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

ID66

UnrecoverBusOV

P

Za wysokie napięcie magistrali, które spowodowało nieusuwalny błąd.

ID67

UnrecoverIacRms

Unbalance

Niezrównoważony prąd sieci, który spowodował nieusuwalny błąd.

ID68

UnrecoverIpvUnb

alance

Niezrównoważony prąd wejścia, który spowodował nieusuwalny błąd.

ID69

UnrecoverVbusU

nbalance

Niezrównoważone napięcie magistrali, które spowodowało nieusuwalny błąd.

ID70

Unrecover OCP

Instant

Za wysoki prąd sieci, który spowodował nieusuwalny błąd.

ID71

UnrecoverPvConf

igSetWrong

Nieprawidłowy tryb wejścia

Sprawdzić nastawienie trybu wejścia (tryb równoległy/ tryb niezależny) inwertera zgodnie z Rozdziałem 6.3 (C) 6. . Tryb Wejścia w tej instrukcji. Jeśli jest niepoprawny, zmienić go zgodnie z Rozdziałem 6.3 (A) 10. Nastawianie Trybu Wejścia w tej instrukcji.

ID74

UnrecoverIPVInst

Za wysoki prąd wejścia, który

ID74-ID77 są to wewnętrzne błędy inwertera. Wyłączyć DC, odczekać 5 minut,

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 83

-

ant

spowodował nieusuwalny błąd.

potem włączyć DC. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

ID75

UnrecoverWRIT

EEEPROM

Nieodzyskiwalny EEPROM

ID76

UnrecoverREAD

EEPROM

Nieodzyskiwalny EEPROM

ID77

Unrecover Relay

Fail

(Nieusuwalny

błąd przekaźnika)

Permanentny błąd przekaźnika

ID81

Over Temp

Derating

(Obniżenie z

powodu za

wysokiej

temperatury)

Inwerter obniżył wydajność z powodu za wysokiej temperatury.

Upewnić się, że położenie i sposób instalacji spełniają wymagania Rozdziału 3.4 tej instrukcji użytkownika. Sprawdzić, czy temperaturę otoczenia instalacji przekracza górna granicę. Jeśli tak, poprawić wentylację, aby zmniejszyć temperaturę.

ID82

Over Freq

Derating

(Obniżenie z

powodu za

wysokiej

częstotliwości)

Inwerter obniżył wydajność z powodu za wysokiej częstotliwości sieci.

Inwerter automatycznie redukuje wydajność, gdy częstotliwość sieci elektrycznej jest za wysoka.

ID83

Remote Derating

(Zdalne

obniżenie)

Inwerter obniżył wydajność przez zdalne sterowanie.

Inwerter zapisuje ID83 w razie operacji zdalnego obniżania wydajności. Sprawdzić oprzewodowanie wejścia zdalnego oraz port sygnału kontrolnego wyjścia na karcie komunikacyjnej zgodnie z Rozdziałem 4.5 tej instrukcji użytkownika.

ID84

Remote Off

(Zdalne

wyłączenie)

Inwerter wyłączył przez zdalne sterowanie

Inwerter zapisuje ID84 w razie operacji zdalnego wyłączenia. Sprawdzić oprzewodowanie wejścia zdalnego oraz port sygnału kontrolnego wyjścia na karcie komunikacyjnej zgodnie z Rozdziałem 4.5 tej instrukcji użytkownika.

ID94

Software version

Niezgodne oprogramowanie

Skontaktować się z obsługą techniczną w

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 84

-

is not consistent

(Niezgodna

wersja

oprogramowania)

między kartą sterowania a kartą komunikacji

sprawie aktualizacji oprogramowania.

ID95

Communication

board EEPROM

fault

(Błąd karty

komunikacji

EEPROM)

Błąd karty komunikacji EEPROM

ID95~ID96 są to wewnętrzne błędy inwertera. Wyłączyć DC, odczekać 5 minut, potem włączyć DC”. Sprawdzić, czy błąd został naprawiony. Jeśli nie, skontaktować się z obsługą techniczną.

ID96

RTC clock chip

anomaly

(Anomalia chipa

zegara RTC)

Błąd chipa zegara RTC

ID97

Invalid Country

(Nieważny kraj)

Nieważny kraj

Sprawdzić ustawienia krajowe zgodnie z Rozdziałem 6.3 (C) 5. Kraj w tej instrukcji użytkownika. Jeśli jest nieprawidłowe, zmienić według rozdziału 6.3 (A) 4. Nastawienie Kodu Krajowego w tej instrukcji.

ID98

Błąd SD

Wad li wa ka rt a SD

Wym ieni ć kart ę SD.

7.2. Konserwacja

Inwertery na ogół nie wymagają codziennej ani rutynowej konserwacji.

Radiator nie powinien być blokowany przez kurz, bród ani inne obiekty. Przed

czyszczeniem upewnić się, że PRZEŁĄCZNIK DC oraz wyłącznik obwodu

między inwerterem a siecią elektryczną są wyłączone. Po wyłączeniu odczekać co

najmniej 5 minut przed przystąpieniem do czyszczenia.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 85

-

² Czyszczenie inwertera

Należy czyścić inwerter dmuchawą, suchą i miękką szmatką lub miękkim

pędzlem. NIE czyścić inwertera wodą, żrącymi chemikaliami, detergentami itd.

² Czyszczenie radiatora

Aby zapewnić długą i prawidłową pracę inwertera należy zapewnić

dostateczną ilość miejsca wokół radiatora dla zapewnienia dobrej wentylacji.

Sprawdzić, czy radiator nie jest zablokowany (kurz, śnieg itd.) i w razie potrzeby

oczyścić. Radiator należy czyścić dmuchawą, suchą i miękką szmatką lub miękkim

pędzlem. NIE czyścić radiatora wodą, żrącymi chemikaliami, detergentami itd.

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 86

-

8. Dane techniczne

Treść tego rozd ziału

Ten rozdział podaje specyfikacje techniczne wszystkich inwerterów SOFAR

1.1K~3.3KTL-G3.

8.1. Parametry wejścia (DC)

Dane techniczne

SOFAR

1100 TL-

G3

SOFAR

1600TL-

G3

SOFAR

2200TL-

G3

SOFAR

2700TL-

G3

SOFAR

3000TL-

G3

SOFAR

3300TL-

G3

Maks moc DC

1500W

2200W

3000W

3700W

4100W

4500W

Maks napięcie

wejścia

500V

550V

600V

Pomocnicze

napięcie

rozruchowe

60V

Rozruchowe

napięcie wejścia

70V

Zakres napięcia

MPPT

50-500V

50-550V

50-600V

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 87

-

Znamionowe napięcie wejścia

360V

Zakres napięcia

pełnego obciążenia

DC

110-450V

150-450V

200-450V

250-500V

275-500V

300-520V

Maks prąd wejścia

12A

Zwarciowy prąd wejścia

15A

Ilość MPPT/ Ilość

wejść DC

1/1

Typ terminal

wejścia

MC4/H4

8.2. Parametry wyjścia (AC)

Dane techniczne

SOFAR

1100 TL-

G3

SOFAR

1600TL-

G3

SOFAR

2200TL-

G3

SOFAR

2700TL-

G3

SOFAR

3000TL-

G3

SOFAR

3300TL-

G3

Znamionowa moc

wyjścia

1100 W

1600W

2200W

2700W

3000W

3300W

Maks moc wyjścia

1100 VA

1600VA

2200VA

2700VA

3000VA

3300VA

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 88

-

Znamionowy prąd

wyjścia

4.8A

7A

9.6A

11.8A

13A

14.3A

Maks prąd wyjścia

5.3A

7.7A

10.6A

13A

14.5A

16A

Nominalne napięcie

sieci

L/N/PE,220Vac 230Vac 240Vac

Zakres napięcia

sieci

180-276Vac (Zgodnie z lokalnym standardem sieci)

Nominalna

częstotliwość sieci

50Hz/60Hz

Zakres

częstotliwości sieci

45~55Hz/54~66Hz (Zgodnie z lokalnym standardem sieci)

THDi

<3%

Współczynnik mocy

1domyslnie (+/-0,8 regulowany)

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 89

-

8.3. Wydajność, ochrona i komunikacja

Dane techniczne

SOFAR

1100 TL-

G3

SOFAR

1600TL-

G3

SOFAR

2200TL-

G3

SOFAR

2700TL-

G3

SOFAR

3000TL-

G3

SOFAR

3300TL-

G3

Maks wydajność

97,7%

Wydajn ość

europejska

97,2%

Wydajn ość MPPT

>99,9%

Samo-zużycie w nocy

<1W

Ochrona

Antywysepkowanie, RCMU, monitorowanie błędów uziemienia

Certyfikacja

AS 4777, VDE V 124-100,VDE V 0126-1-1,VDE-AR-N 4105,EN

50438,G83/2,C10/11,RD1699

Klasa ochrony

Klasa I

Stopień

zanieczyszczenia

środowiska

Stopień 3

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 90

-

zewnętrznego

Kategoria

nadnapięcia

PV:OVC II, AC sieć: OVC III

Maks prąd zwrotny

inwertera do

układu

0A

Prąd zwarciowy

wyjścia do układu

200A/1us

Prąd rozruchu

wejścia i czas

trwania

0.8A/2us

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 91

-

8.4. Dane ogólne

Dane techniczne

SOFAR

1100 TL-

G3

SOFAR

1600TL-

G3

SOFAR

2200TL-

G3

SOFAR

2700TL-

G3

SOFAR

3000TL-

G3

SOFAR

3300TL-

G3

Top ologia

Beztransformatorowy

Zakres temperatury

otoczenia

-30~60℃

Zakres dopuszczalnej

wilgotności

0~100%

Głośność

<25dB

Przełącznik DC

Opcjonalnie

Chłodzenie

Konwekcja naturalna

Maks wysokość

pracy

2000m

Wym iary zewnętrz ne

303x260,5x118m m

321x260,5x131,5mm

Uchwyt

Montaż na ścianie

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 92

-

Ciężar

5,5kg

6,3kg

Wyświe tlacz

LCD+LED

Tryb komunikacji

RS485.WiFi/GPRS (opcjonalnie), USB

Stopień ochrony

IP65

SOFAR 1.1K~3.3KTL-G3 Podręcznik użytkownika

- 93

-

9. Zapewnienie jakości

Standardowy okres gwarancji

Standardowy okres gwarancji dla inwertera wynosi 60 miesięcy (5 lat). Są

dwie metody obliczania okresu gwarancji:

1. Faktura zakupu przedstawiona przez klienta: pierwsza możliwość określa

okres gwarancji wynoszący 60 miesięcy (5 lat) od daty faktury;

2. Klient nie przedstawia faktury: od daty produkcji (zgodnie z SN (numer

seryjny maszyny). Nasza firma zapewnia okres gwarancji wynoszący 63 miesiące

(5,25 lat).

3. W razie specjalnych uzgodnień gwarancyjnych pierwszeństwo ma umowa

zakupu.

Przedłużony okres gwarancji

W ciągu 12 miesięcy od daty zakupu inwertera (na podstawie faktury zakupu)

lub w ciągu 24 miesię cy od daty produkcji inwertera (numer SN maszyny, licząc od

pierwszej daty przybycia), klienci mogą wystąpić o kupno przedłużonej gwarancji

na produkt do działu sprzedaży przedsiębiorstwa podając numer seryjny produktu.
