Soehnle CWC 7746 User Manual

Download

CWC 7746

Bedienungsanleitung

Getting Started and

Operating Instructions

Mise en service et

mode d’emploi

Ihr Soehnle-Servicepartner

Your Soehnle-Partner

Votre partenaire du service après-vente Soehnle

Inbetriebnahme

Erläuterung der Typenschilder

Technische Information

Funktion der Bedientasten

Bedienen

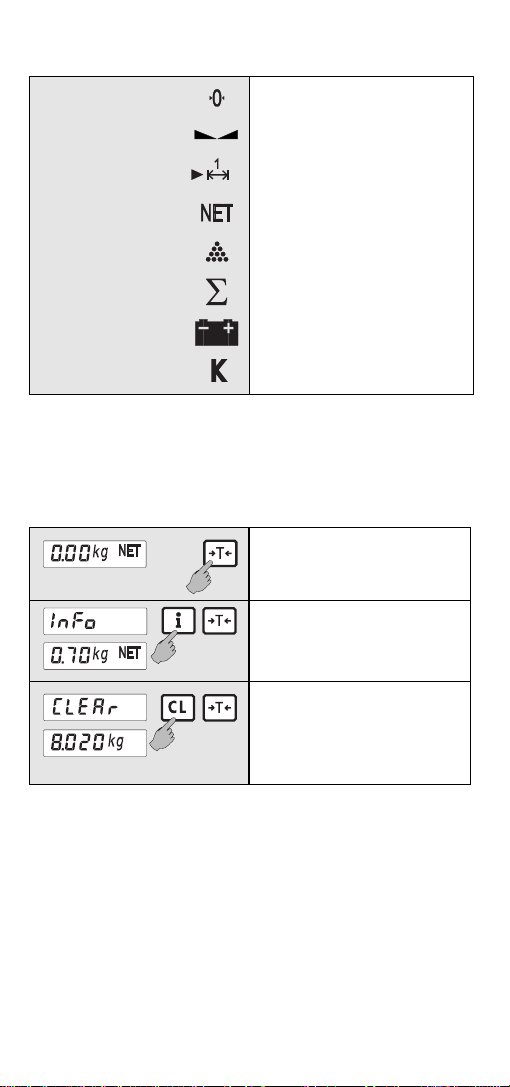

Anzeigensymbole

Wiegen mit Tara

Gewichte summieren

Entnahme-Wiegen

Kommissionieren und Komponenten verwiegen

Zählen, Stückzahl summieren

Stückzahl-Entnahme

Drucken

Störungen - Ursachen und Beseitigung

Akku-/ Batteriebetrieb

Produktunterstützung

Getting started

Specification of the nameplates

Technical information

Function of the keys

Using the scale

Display symbols

Weighing with tare

Totalling weights

Weighing using the removal method

Components weighing

Counting

Removal method

Printing

Malfunctions: Causes and how to eliminate them

Accu- / battery operation

Product support

Mise en marche

Spécification de la fiche signalétique

Informations techniques

Fonctions du clavier

Manipulation

Symboles d’affichage

Pesage avec tare

Totalisation des poids

Pesage des prélèvements

Préparation des commandes et Formulation

Comptage

Prélèvement de marchandises au détail

Impression

Dérangement, causes et remèdes

Fonctionnement sur accu/pile

Notice importante pour nos clients français

Carnet métrologique

Assistance du produit

Inbetriebnahme

Waage am Einsatzort aufstellen. Mit Hilfe von Libelle und Stellfüßen für einen waagrechten Stand sorgen.

Kg/lb-Umschaltung

Zuerst Taste drücken und halten, dann zusätzlich Taste drücken.

Erläuterung des Typenschildes

Max

Min

SNR

Wägebereich (Wägebereich bei Mehrbereichswaagen)

Höchstlast des Wägebereichs Mindestlast Eichwert (Ziffernschritt) Seriennummer (Waagentyp, Endziffer des Fabrikationsjahrs, Zählnummer)

EG-Konformitätszeichen mit Jahr der Anbringung, gleichzeitig Beginn der Eichgültigkeit (z.B. CE97)

Genauigkeitsklasse, Nr. der EGZulassung (z.B. D97-09-002) Amtl. Nr. (z.B. 0103) der „Benannten Stelle“ (diese Stelle hat die Ersteichung durchgeführt) Zeichen für EG-Eichung

Technische Information

• Bedienung über Folientastatur mit Druckpunkt.

• Netzbetrieb mit Steckernetzteil 230 V/50-60 Hz/ca. 12 VA (Akku-/Batteriebetrieb, siehe Beschreibung auf Seite 10).

• Arbeitstemperatur -10 º ..... +40 ºC

• Lagertemperatur -40 º ..... +70 ºC

• Nullstellbereich -1% .....+3 %

• Vorlast möglich (Bitte fragen Sie Ihren Händler).

• Alle Daten sind spannungsausfallsicher gespeichert.

• Serielle Schnittstelle RS 232 (V24).

Funktion der Bedientasten

Die konsequent logische Bedienungsweise eröffnet Ihnen die universelle Leistungsfähigkeit Ihrer Waage. Für die meisten Funktionen genügt ein Tastendruck - wenige Funktionen nutzen Sie mit nur wenigen, immer wiederkehrenden Tastenfolgen.

Die Tastatur im Überblick

Bedienen

Ein - Aus

Einschalten (nur bei unbelasteter Waage).

Nach Ablauf der Prüfroutine geht Anzeige auf Null.

Die Waage ist wiegebereit. Wiegegut auflegen. In der Anzeige

erscheint das Bruttogewicht

Nullstellen

Wenn die Anzeige bei unbelasteter Waage nicht Null anzeigt.

Nullstellbereich siehe „Technische Info“.

Höhere Auflösung (Taste gedrückt halten) Bruttogewicht Datenübertragung (Drucker / EDV)

Kommissionieren

Tarieren

Summieren

In Zählmodus schalten Aufrufen von gespeicherten Werten

Befehlskette abbrechen, Speicher löschen Durch Betätigen der entsprechenden Funktionstasten wird Befehl ausgeführt.

Ein Signalton bestätigt die Ausführung verschiedener Funktionen.

Fehlbedienungen und Fehlermeldungen werden durch 5 aufeinanderfolgende Signaltöne angezeigt. Bitte prüfen Sie die Richtigkeit Ihrer Bedienung - gegebenenfalls unterbrechen Sie die Befehlskette durch Drücken der „CL“-Taste.

Anzeigensymbole

Wiegen mit Tara

Nullmeldung

Stillstandsanzeige

Aktiver Bereich (siehe Typenschild)

Nettowägung

Zählmodus

Summenspeicher

im Batteriebetrieb - Batterie ersetzen bzw. Akku laden.

Komponentenverwiegung

Leeren Behälter tarieren. Waage ist bereit zum Nettowiegen.

Anzeigen des Taragewichts

Funktionstaste gedrückt halten.

Löschen des Taragewichts

In der Anzeige erscheint das Bruttogewicht.

Gewichte summieren

Gegebenenfalls Behälter tarieren.

Wiegegut auflegen.

Gewichtswert in Summenspeicher übernehmen.

Wiegegut abnehmen.

Gegebenenfalls Tara löschen. Gegebenenfalls neu tarieren.

Nächstes Wiegegut auflegen. Gewichtswert in Summenspeicher übernehmen, usw.

Anzeigen der Summenspeicher. Netto, Brutto, Tara.

Solange Taste + gedrückt, zyklische Anzeige von Netto-, Brutto-, Tarasumme.

Löschen der Summenspeicher. Netto, Brutto, Tara.

Solange Taste + gedrückt, zyklische Anzeige von Netto-, Brutto-, Tarasumme.

Bei Druckeranschluß ist die Funktionstaste „+“und die Tastenkombination „CL/+“ druckauslösend. Der Abdruck erfolgt entsprechend der Druckbilddefinition. Genaue Information, siehe unter „Drucken“.

Entnahme - Wiegen * siehe auch K-Verwiegung

Leeren Behälter auf Waage stellen und tarieren. Wägegut in Behälter füllen.

Wenn die Ermittlung des Restgewichts wichtig ist:

Gewichtswert in Summenspeicher übernehmen.

Funktionstaste „T“ drücken. Bei Entnahme einer Teilmenge wird dies

mit Minuszeichen in der Hauptanzeige angezeigt.

Ermitteln der Restmenge

Wenn Sie das Gesamtgewicht in den Summenspeicher genommen haben, können Sie jetzt die Restmenge ermitteln:

Übernehmen Sie zuerst die Entnahmemenge - durch Drücken der Funktionstaste „+“ in den Summenspeicher.

Dann die Anzeige des Summenspeichers aufrufen.

Nach Drücken der Funktionstaste „T“, geht die Hauptanzeige wieder auf „0“. Sie können jetzt weiter entnehmen.

Löschen des Summenspeichers

Nach Entlasten der Waage Tarawert löschen.

Bei Druckeranschluß ist die Funktionstaste „+“ und die Tastenkombination „Cl/+“ druckauslösend. Der Abdruck erfolgt entsprechend der Druckbilddefinition. Genaue Information siehe unter „Drucken“.

Beim Entnahme - Wiegen sind TARA - SUMME und BRUTTO - SUMME nicht korrekt.

Kommissionieren & Komponenten verwiegen

Kommissionieren nur im Wiegemodus

Gegebenenfalls Behälter tarieren.

Wiegegut auflegen.

Gewichtswert in Kommissionsspeicher übernehmen.

Der K-Modus wird durch ein Pfeilsymbol angzeigt.

Nächstes Wiegegut auflegen. Gewichtswert in Kommissionsspeicher übernehmen,usw.

Anzeigen der Summenspeicher. Solange Taste „K“ gedrückt, zyklische Anzeige von K-, Brutto-, Tarasumme.

Löschen der Summenspeicher und Verlassen der Kommissionsfunktion. Solange Taste „K“ gedrückt, zyklische Anzeige von K-, Brutto-, Tarasumme.

Bei Druckeranschluß ist die Funktionstaste „K“ und die Tastenkombination „Cl/K“ druckauslösend. Der Abdruck erfolgt entsprechnd der Druckbilddefinition. Genaue Information, siehe unter „Drucken“.

Zählen

Waage in Zählmodus schalten

Referenzgewicht ermitteln

Gegebenenfalls leeren Behälter tarieren.

Die von der Waage angeforderte Stückzahl auflegen oder Referenzstückzahl über Taste „+“ weiter schalten bis gewünschte Stückzahl erscheint. (1,2,5,10,20,50) Ausgewählte Stückzahl auflegen und Funktionstaste „Zählen“ drücken. Das durchschnittliche Gewicht eines Teils wird errechnet.

Sind die Teile sehr leicht, werden weitere Teile angefordert. Die Anzeige zählt beim Auflegen bis Null zurück. Dann erneut Zähltaste drücken.

Zählgut bis zur gewünschten Menge auflegen.

Anzeigen des Referenzgewichts

Zählvorgang beenden

Stückzahl summieren

Stückzahl ermitteln. In Summenspeicher übernehmen.

Wiegegut abnehmen.

Gegebenenfalls Tara löschen.

Gegebenenfalls neue Tara ermitteln. Nächste Stückzahl auflegen. In Summenspeicher übernehmen, usw.

Anzeigen des Summenspeichers.

Löschen des Summenspeichers.

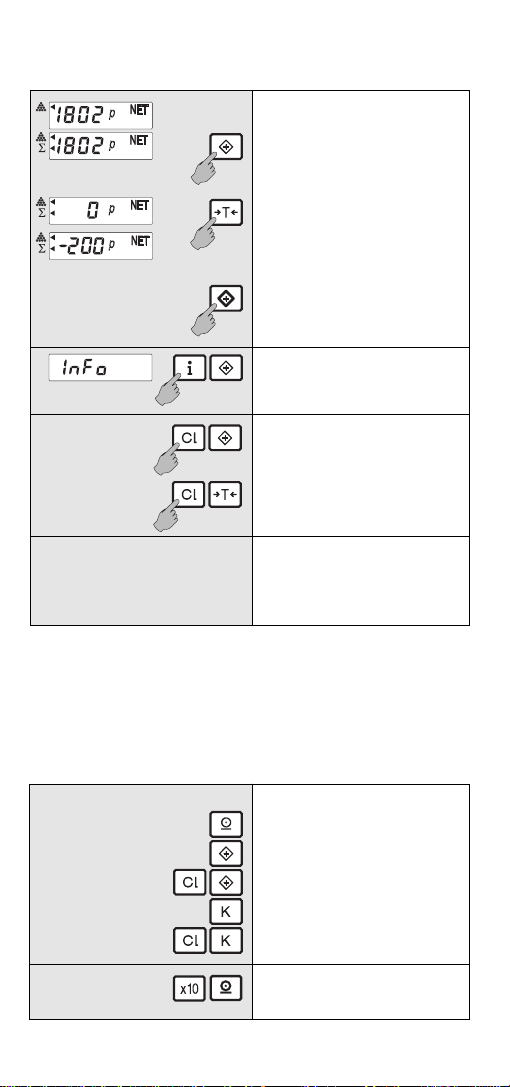

Stückzahl - Entnahme

Stückzahl (ohne Tara) ermitteln. Zur Ermittlung der Restmenge:

Stückzahl in den Summenspeicher übernehmen.

Mit Funktionstaste „T“ Anzeige auf Null stellen.

Entnahmen werden mit negativem Vorzeichen angezeigt.

Zur Ermittlung der Restmenge Funktionstaste „+“ betätigen.

Nach weiteren Entnahmen wieder auf Null stellen, usw.

Anzeigen des Summenspeichers.

Nach Entlasten der Waage muß der Summenspeicher gelöscht werden.

Tara löschen.

Drucken

Sofern an der Waage ein Drucker angeschlossen ist, wird mit diesen Tasten der Druck ausgelöst. Fragen Sie Ihren Waagenpartner nach geeigneten Druckern oder nach einer EDV-Anbindung.

Abdruck Abdruck - addierend in den

Summenspeicher Summenabdruck mit Speicherlöschung

Abdruck - addierend in den Kommissionsspeicher

Summenabdruck mit Speicherlöschung

Abdruck mit höherer Auflösung

- nur bei nicht eichfähig möglich - .

Störungen, Ursachen und Beseitigung

Ein Signalton bestätigt die Ausführung verschiedener Funktionen.

Fehlbedienungen werden durch 5 aufeinanderfolgende Signaltöne angezeigt.

Beim Einschalten setzt die Waage automatisch auf Null. Befindet sich die Waage außerhalb des vorgesehenen Toleranzbereichs, zeigt die Anzeige --0--.

Unterlast: Im Anzeigefeld erscheinen nur die unteren Querstriche.

Überlast: Im Anzeigefeld erscheinen nur die oberen Querstriche. Der maximale Wägebereich ist überschritten.

Teilegewicht zu klein.

Nullstellgrenze über- oder unterschritten

Tarierung bei unbelasteter Waage und über max. nicht möglich.

Drucken bei Unter- bzw. Überlast nicht möglich.

Umschalt kg/lb gesperrt Summenspeicher belegt, muß

vor dem Umschalten gelöscht werden.

Beseitigung

Bitte prüfen Sie die Richtigkeit Ihrer Bedienung gegebenenfalls unterbrechen Sie die Befehlskette durch Drücken der „Cl“-Taste.

Die Plattform entlasten. Eventuell Schmutz entfernen. Zeigt die Waage nach einigen Sekunden nicht Null an, bitte Ihren Service -Partner verständigen.

Waage ausschalten und wieder einschalten. Der Nullpunkt wird automatisch neu gesetzt.

Bei allen anderen Error-Meldungen verständigen Sie bitte Ihren Service-Partner.

Akku-/Batteriebetrieb

Auf der Waagenunterseite befindet sich ein Akkubzw. Batteriefach mit Batteriehalterung. Erforderlich sind 8 Stück Babybatterien oder größengleiche NiCdAkkus. Betriebsdauer je nach Qualität der Batterien oder Akkus ca. 8 Stunden. Im Akku- bzw. Batteriebetrieb wird die Hinterleuchtung automatisch

Werden wiederaufladbare Batterien über einen längeren Zeitraum nicht benutzt, so müssen Sie alle 4-5 Monate nachgeladen werden.

abgeschaltet.

Meldung im Batteriebetrieb

Restbetriebsdauer ca. 10 min.

Im Anzeigenfeld erscheint die Batterie-Leer-Meldung.

Waage läßt sich im Accuoder Batteriebetrieb nicht einschalten.

Störungs-Beseitigung

Batterien wechseln oder Akkus wieder aufladen.

Wenn Akkus verwendet werden, können diese in der Waage nicht geladen werden. Ein Ladegerät ist im Fachhandel erhältlich.

Produktunterstützung

Wenn Sie Fragen zu Ihrer Soehnle-Wägeanlage haben, sehen Sie bitte zuerst in der Dokumentation zu diesem Produkt nach.

Parameter zur Drucker- und Schnittstellenkonfiguration sind in einem internen Speicher permanent abgelegt. Zugang zur Benutzermodifizierung erhalten Sie über die Tastatur und die LCD-Anzeige. Fordern Sie bei Bedarf die schriftlichen Unterlagen beim SOEHNLE-Partner vor Ort oder direkt beim Hersteller an.

Wenn weiterhin Fragen offen sind, sprechen Sie mit dem SOEHNLE-Service-Partner vor Ort oder direkt mit dem Hersteller.

Ihr SOEHNLE-Servicepartner

SOEHNLE-Waagen GmbH+Co.

Abteilung Kundendienst

Postfach 1265

D - 71535 Murrhardt

Tel. 0 71 92 / 28-1

Fax 0 71 92 / 28-601

eMail: industriewaagen@soehnle.com

Getting started

Set up the weighing platform at the place required

Use the water level and the adjustable feet to ensure that the scale is positioned horizontally.

kg/lb-conversation

Press key first and hold, then press key additionally.

Specification of the nameplate

Weighing range (weighing ranges in the case of multi-range scales)

Max

Range permitted for calibrated

Min

weighing

Calibration value (graduation)

SNR

Serial number (scales type, last digits of year of manufacture, number

EU conformity symbol with year

applied

D93-09-155 precision class, no. of EU admission.

Code of the office quoted

Sign for EU admission

Technical information

•

Operated by means of a foil keypad.

• Mains operation with power supply unit, 230 V/50-60 Hz/ca. 12VA

(battery-/accu-operation see instructions).

• Operating temperature -10°..........+40°C.

• Storage temperature -40°..........+70°C.

• Manual resetting range -1%..........+3%.

• Initial loading possible (Please contact your dealer).

• All data is stored securely against power failure.

• Serial RS 232 (V24) interface.

Function of the keys

If you use the display consistently and logically, you will soon discover the universally powerful capacity of the scales. Many functions only require one push of a button - few functions are available with just a few frequently used key sequences.

Survey of the keyboard

Using the scale

On - Off

Switch on (only when the scale is not loaded)

After the test routine, the main display is set to zero.

The scale is ready for use. Place the items on the scale.

The gross weight appears in the display.

Manual zero resetting

When display does not show zero (scale unloaded). Manual zero resetting range see ‘ Technical information’.

Higher resolution (hold down the key)

Gross weight

Data transmission (printer/EDP)

Component weighing

Tare

Add

Count

Call up saved values

Cancel command sequence, delete saved values. The command is executed when the appropriate function key is pressed.

An acoustic signal confirms that the entry is correct

Incorrect entries are indicated by means of five acoustic signals in swift succession.

Please check that your entry is correct. If necessary, cancel the command sequence by pressing the ”CL” key.

Display symbols

Weighing with tare

Zero message

Idle indicator

Active range in the case of multi-range scales.

Net weighing

Counting mode

Totals memory

Battery operation: Replace battery respectively charge accu.

Component weighing

Determine the tare of the empty container

Scales are ready to perform net weighing

Displaying the tare weight

Keep the function key pressed

Deleting the tare weight

The gross weight appears in the main display

Totalling weights

Determine the tare of the container if necessary.

Place the items to be weighed on the scale

Transfer the weight value to the totals memory.

Take the items to be weighed off the scale

Delete the tare if necessary

If necessary, enter a new tare. Place the next items to be weighed on the scale. Transfer the weight value to the totals memory, etc.

Dispalying the totals memory Net, gross, tare. By holding the key the gross-, tare-, net-total are displayed cyclically in the secondary display.

Deleting the totals memory. Net, gross, tare. By holding the key the gross-, tare-, net-total are displayed cyclically in the secondary display.

If a printer is connected the ”+” function key and the ”CI/+” key combination activate printing. Printing will take place according to the printing format definition. For more detailed information, see ”Printing”.

Weighing using the removal method * see component weighing

Place the empty container on the scales and determine the tare

Fill the container with the items to be weighed

If it is important to determine the weight of the remainder:

Transfer the weight value to the totals memory

Press function key ”T” If part of the original number of pieces is

removed, this is displayed with a minus sign in the main display.

Determining the remaining number of pieces

If you have transferred the overall weight to the totals memory, you can now determine the remaining number of pieces:

First transfer the number removed to the totals memory by pressing the ”+” function key.

Then call up the totals memory display

The main display returns to ”0” after the ”T” function key has been pressed. You can now remove more items.

Deleting the totals memory

Delete the tare value after removing items from the scales.

When weighing using the removal method the tare sum and the gross sum are not correct.

Components weighing

Commissioning is only possible in weighing mode and on one set of scales

Determine the tare weight of the container if necessary.

Place the items to be weighed on the scales.

Transfer the weight value to the commission memory.

The K-mode is indicated by an arrow.. Place the next items to be weighed on

the scale. Transfer the weight value to the commission memory, etc.

Display the commission memory. By holding the K-key the K-, gross-, tare-total are displayed cyclically..

Delete the commission memory and exit the commissioning function. By holding the K-key the K-, gross-, tare-total are displayed cyclically.

If a printer is connected the ”K” function key and the ”CI/K” key combination activate printing. Printing will take place according to the printing format definition. For more detailed information, see ”Printing”.

Counting

Switch the scales to counting mode.

Determining the reference weight

Tare the empty container if necessary.

Place the number of items requested by the scale on the weighing platform or continue selcting the reference number of items by pressing the ”+” key repeatedly until the number of pieces required appears. (1,2,5,10,20,50) Place selected number of items on the weighing platform and press the ”Count” function key-. The average weight of one item is calculated.

If the items are very light, more will be requested. The display counts backwards to zero as the items placed on the scales. Now press the Count key again. Place enough items on the scales until the required quantity is reached.

Displaying the reference weight

Terminating the counting procedure

Totalling the number of items to be weighed

Determine the number of pieces. Transfer this to the totals memory.

Remove the items from the scales.

Delete the tare if necessary.

Determine a new tare if necessary. Place the next quantity on the scales. Transfer it to the totals memory, etc.

Displaying the totals memory

Delete the totals memory

Removal method

Determine the number of pieces (without tare) To determine the remaining number of

pieces: transfer the number of pieces to the totals.

Set the display to zero by pressing the ”T” function key.

The removal of the items is indicated by a minus sign.

Press the ”+” function key to determine the remaining number of pieces.

When you have removed more items, set the display to zero, etc.

Displaying the totals memory

The totals memory must be deleted after all items have been removed from the scales.

Delete the tare

Printing

If a printer is connected those keys activate printing. Please contact your local Soehnle service partner for suitable printers or electronic data processing connection.

Key functions

Print - add to totals memory

Print totals and delete memory

Print - add to commission memory

Print totals and delete memory

Print with higher resolution

- for scales with internal use -.

Malfunctions -

Causes and how to eliminate them

Indicator

An acoustic signal confirms that entry was correct

Incorrect entries are indicated by 5 acoustic signals in swift sucession

The scale sets the value zero automatically when it is switched on. If the scales are outside the set tolerance range, -0- is displayed.

Underloaded: only the bottom horizontal lines appear on the display

Overload: Only the top horizontal lines appear on the display. The maximum weighing range has been exceeded.

Weight of item too light.

The zero setting range has been exceeded

Taring is not possible in case of over- or underloaded balance

Printing is not possible in case of over- or underloaded balance.

kg / lb conversion is blocked

Totals memory occupied

- must be cleared before commutation -

Remedy

Check that your entry is correct - if necessary interrupt the command sequence by pressing ”C” or ”CI”.

Remove the items from the weighing platform. Remove any dirt. If the scales do not indicate zero after a couple of seconds, you should contact your service partner.

Switch the scales off and on again. The zero point will be reset automatically.

Remove some of the items to be weighing from the scales.

In case of all error indications: Please contact your service- partner.

Accu-/battery operation

At the bottom of the scale you can find the battery holder. 8 batteries „baby cells 1,5 C“ or NiCd-accumulators of the same size are required. The length of operation depends on the quality of the batteries or accumulators, e.g. at an

During accu-resp. battery operation the background light of the display is switched off automatically. If rechargeable batteries are not used for a longer time, they must be recharged every 4-5 months.

accu-capacity of 1,4Ah appr. 8-10 operation hours.

Message during battery operation

Residual length of operation app. 10 min.

Display shows battery-empty-message.

Scale cannot be switched on during accu or battery operation.

Remedy

Change batteries or recharge accumulators.

If accumulators are used they cannot be recharged in the scale.

Battery chargers are available in electronic stores.

Product support

If you have any questions about your Soehnle weighing system, you should first refer to the documentation for the product.

Parameters for printer and interface configuration are permanently stored in an internal memory. Access to user modification is by means of the keypad and LCD display. If required please order the instructions at your local Soehnle service partner or talk to the manufacturer directly.

If your questions are still unanswered, contact your local Soehnle service partner or talk to the manufacturer directly.

Your Soehnle-Partner

Soehnle-Waagen GmbH + Co.

Customer Service Department

P.O. Box 1265

D-71535 Murrhardt

Tel. 0 71 92 / 28-1

Fax 0 71 92 / 28-601

eMail: industriewaagen@soehnle.com

Mise en marche

Installer la plate-forme de pesage sur le lieu d’utilisation

S’assurer qu’elle soit à l’horizontale à l’aide d’un niveau à bulle et des pieds de réglage.

Commutation kg/lbs Appuyez d'abord sur la touche ,

puis simultanément sur la touche .

Spécification de la fiche signalétique

Plage de pesée (plages de pesée dans le cas de balances multiéchelons)

Max

Portée maximum

Min

Portée minimum

Valeur d`étalonnage (échelon)

SNR

Numéro de série (type de balance, chiffres finals de l’année de fabrication, numéro de série)

Signe de conformité européen CE

avec année de son application. Classe de précision, n° de

l’homologation européenne D93-09-155:

0103

de l’organisme vérificateur.

Symbole d’homologation européene

Informations techniques

• Manipulation par l'intermédiaire d'un clavier á effleurement.

• Fonctionnement par bloc d'alimentation à connecteur de 230 V/50-60 Hz/env. 12 VA. (fonctionnement sur pile/accu cf. description).

• Température de travail - 10º ..... + 40º C.

• Température de stockage - 40º ..... + 70º C.

• Remise à zéro manuelle - 1% ..... + 3 %.

• Prétare possible (Veuillez contacter votre revendeur s.v.p.).

• Toutes les données restent mémorisées en cas de panne

d'alimentation.

• Interface sérielle RS 232 (V 24).

Fonctions du clavier

L’organisation logique du clavier vous facilite la démarche. La plupart des fonctions se déclenche par une seule touche-quelques fonctions seulement demandent une combinaison de touches.

Schéma du clavier

Manipulation

Marche - Arrêt

Mise en marche (uniquement dans le cas de balances non chargées).

Quand la routine de contrôle est terminée, l’affichage principal passe à zéro.

La balance est prête pour la pesée. Mettre en place la marchandise à peser.

Le poids brut apparaît sur l’affichage.

Remise á zéro manuelle

Quand la balance déchargée n'indique pas zéro, appuyer sur cette touche pour la remise manuelle à zéro. La plage de remise à zéro est limitée (cf. informations techniques).

Résolution supérieure (maintenir la touche appuyée).

Poids brut Transmission de données

(imprimante/système informatique).

Préparation des commandes. Tarage

Totalisation Passage au mode de comptage.

Appel de valeurs mémorisées.

Interruption de chaînes d’instructions, effacement du contenu de mémoire. L’instruction est exécutée quand on actionne la touche de fonction correspondante.

Un signal sonore confirme l’exactitude de l’entrée

Les entrées erronées sont signalées par 5 signaux sonores consécutifs.

Veuillez vous assurer de l’exactitude de vos entrées - le cas échéant, interrompez la chaîne d’instructions en appuyant sur la touche ”CL”

Symboles d'affichage

Pesage avec tare

Affichage de zéro

Affichage de stabilisation du poids.

Plage active dans le cas de balances à plusieurs plages

Pesée nette

Passage au mode de comptage

Mémoire totalisatrice

En cas de fonctionnement autonomme: Remplacer les piles ou recharger l’accu.

Préparation des commandes

Tarer le récipient vide La balance est prête pour effectuer la

pesée nette.

Affichage du poids de la tare.

Maintenir la touche de fonction appuyée.

Effacement du poids de la tare

Le poids brut apparaît sur l’affichage principal.

Totalisation des poids

Le cas échéant, tarer le récipient.

Mettre en place la marchandise à peser.

Enregistrer la valeur du poids dans la mémoire totalisatrice.

Retirer la marchandise pesée.

Le cas échéant, effacer la tare.

Le cas échéant, entrer la nouvelle tare. Mettre en place la marchandise suivante à peser. Enregistrer la valeur du poids dans la mémoire totalisatrice, etc.

Affichage du contenu de la mémoire totalisatrice.

Effacement du contenu de la mémoire totalisatrice.

En cas de raccordement à une imprimante, la touche ”+” et la combinaison de touches ”CL/+” permettent de déclencher l’impression. Cette dernière est effectuée conformément à la défintion de la présentation de l’impression (pour de plus amples informations, se reporter à la section ”Impression”).

Pesage des prélèvements

*cf. pesage de composants

Placer le récipient vide sur la balance et procéder au tarage.

Verser la marchandise dans le récipient.

Si la détermination du poids restant est importante:

Enregistrer la valeur du poids dans la mémoire totalisatrice.

Appuyer sur la touche de fonction ”T” En cas de prélèvement d’une quantité

partielle de marchandise, celle-ci est indiquée par un signe négatif (”-”) sur l’affichage principal.

Détermination de la quantité restante

Si vous avez enregistré le poids total dans la mémoire totalisatrice, vous pouvez déterminer maintenant la quantité restante:

Enregistrez d’abord la quantité prélevée dans la memoire totalisatrice en appuyant sur la touche de fonction ”+”.

Appelez ensuite l’affichage du contenu de la mémoire totalisatrice.

Quand vous appuyez sur la touche de fonction ”T”, l’ affichage principal retourne sur ”0”. Vous pouvez alors procéder à un autre prélèvement.

Effacement du contenu de la mémoire totalisatrice.

Effacer la valeur de tare après avoir déchargé la balance.

En cas de raccordement à une imprimante, la touche ”+” et la combinaison de touches ”CI/+” permettent de déclencher l’impression. Cette dernière est effectuée conformément à la défintion de la présentation de l’impression (pour de plus amples informations, se reporter à la section ”Impression”).

Lors du pesage des prélèvements les sommes des tares et des poids bruts ne sont pas correctes.

Préparation des commandes et Formulation

Préparation des commandes uniquement en mode de pesage et sur une balance

Le cas échéant, tarer le récipient.

Mettre en place la marchandise à peser.

Enregistrer la valeur du poids dans la mémoire de préparation des commandes.

Mettre en place la marchandise suivante à peser. Enregistrer la valeur du poids dans la mémoire de préparation des commandes, etc.

Affichage du contenu de la mémoire de préparation des commandes.

Effacement du contenu de la mémoire de préparation des commandes et abandon de cette fonction.

En cas de raccordement à une imprimante, la touche ”K” et la combinaison de touches ”CI/K” permettent de déclencher l’impression. Cette dernière est effectuée conformément à la défintion de la présentation de l’impression (pour de plus amples informations, se reporter à la section ”Impression”).

Comptage

Commuter la balance en mode de comptage.

Détermination du poids de référence

Le cas échéant, tarer le récipient vide. Mettre en place le nombre de pièces demandé par

la balance ou définir la taille de l’échantillon pour la première pesée en appuyant sur la touche ”+” jusqu’à la quantité désirée (1, 2, 5, 10, 20, 50). Une modification permanente de la quantité d’échantillonage est possible comme décrit sous ”Modification par l’utilisateur”. Appuyer sur la touche ”Comptage“. Le poids de référence est calculé. Si toutes les marchandises au détail sont très légères, il faudra ajouter d’autres marchandises. L’affichage retourne au zéro lors de la mise en place des marchandises. Appuyer sur la touche de comptage.

Mettre en place la marchandise au détail requise jusqu’à la quantité souhaitée.

Affichage du poids de référence

Terminer le comptage

Totalisation du nombre de marchandises au détail

Une mémoire totalisatrice commune est disponible en mode de comptage pour toutes les balances. Détermination du nombre de marchandises au détail. Enregistrer le nombre de marchandises au détail dans la mémoire totalisatrice. Retirer les marchandises pesées. Le cas échéant, effacer la tare.

Le cas échéant, entrer la nouvelle tare. Mettre en place les marchandises suivantes à peser. Enregistrer le nombre de marchandises dans la mémoire totalisatrice, etc.

Affichage du contenu de la mémoire totalisatrice.

Effacement du contenu de la mémoire totalisatrice

Prélèvement de marchandises au détail

Déterminer le nombre de marchandises au détail (sans tare).

Pour déterminer la quantité restante: enregistrer le nombre de marchandises au détail dans la mémoire totalisatrice.

Régler l’affichage sur zéro à l’aide de la touche de fonction ”T”.

Les prélèvements sont indiqués par un signe négatif (”-”)

Pour déterminer la qunatité restante: actionner la touche de fonction”+” Après d’autres prélèvements, remettre l’affichage sur zéro, etc.

Affichage du contenu de la mémoire totalisatrice.

Quand la balance a été déchargée, il faut effacer le contenu de la mémoire totalisatrice.

Effacer la tare.

Impression

Avec une imprimante raccordée, ces touches déclenchement l’impression. Veuillez s.v.p. contacter votre partenaire Soehnle qui peut vous donner plus d’informations sur le raccordement et le choix d’une imprimante.

Touches de fonction

Impression Impression - additive dans la mémoire

totalisatrice. Impression du contenu de la mémoire

totalisatrice avec effacement de celui-ci. Impression - additive dans la mémoire de

préparation des commandes. Impression du contenu de la mémoire de

préparation des commandes avec effacement de celui-ci.

Impression à haute précision pour les balances à contrôle interne.

Dérangement, causes et remèdes

Affichage

Un signal sonore confirme l’exactitude de l’entrée.

Les entrées erronées sont signalées par 5 signaux sonores consécutifs.

Lors de la mise en marche, la balance passe automatiquement sur zéro. Si la balance se trouve en dehors de la tolérance prévue l’affichage indique ”-0-”

Souscharge: Uniquement les tirets inférieurs apparaissant sur l’affichage.

Surcharge: Uniquement les tirets supérieurs apparaissent sur l’affichage. La plage de pesage maximum est dépassée.

Poids des pièces insuffisant.

Balances en dehors de la zone de zéro.

Impossible de tarer en cas de surcharge ou de non-charge.

Impossible d’imprimer en cas de souscharge ou de surchage.

Commutation kg/lb bloquée

Mémoire totalisatrice occupée

-L’effacer avant de commuter-

Remède

Veuillez vous assurer de l’exactitude de vos entrées le cas échéant, interrompez la chaîne d’instructions en appuyant sur la touche ”CI”

Décharger la plate-forme. Retirer éventuellement les salissures. Si après quelques secondes, la balance n’affiche pas zéro, veuillez contacter votre partenaire du service après-vente.

Arrêter la balance et la remettre en marche. Le zéro est automatiquement reréglé.

Retirer de la balance une partie de la marchandise à peser.

Autres erreurs: Veuillez contacter votre partenaire du service après-vente.

Fonctionnement sur accu/pile

En dessous de la balance se trouve le boîtier à piles. 8 piles „1,5C“ ou des accumulateurs NiCd de la mème taille sont nécessaires. La durée de fonctionnement dépend de la qualité des piles ou des accumulateurs, avec des accumulateurs de 1,4 Ah la balance marche env. 8-10 heures. Lors d'un fonctionnement sur accu ou sur pile le

teurs peuvent se décharger sur plusieurs mois quand la balance n'est pas utilisée.

rétroéclairage s'éteind automatiquement.

Message avec fonctionnement sur pile

Réserves de fonctionnement env. 10 min.

Les accumula-

Remède

Affichage indique accu épuisé.

Balance ne se met pas en marche avec une alimentation par accumulateur ou par pile

Echanger la pile ou charger l'accumulateur.

Si vous utilisez des accumulateurs type RC14 vous devez les sortir de la balance pour la mise en charge et utiliser un chargeur adapté disponible dans le commerce.

Assistance du produit

Si nécessaire, demander simplement la documentation auprès de votre partenaire Soehnle, ou directement auprès du fabricant.

Votre partenaire du service après-vente Soehnle

Allemagne:

Soehnle-Waagen GmbH + Co.

Tél. (+49) 71 92 - 28-1

Fax: (+49) 71 92 - 28-601

eMail: industriewaagen@soehnle.com

Le constructeur vous communiquera l’adresse d’un balancier agrée à votre proximitè.

Export GW

Postfach 1265

D-71535 Murrhardt

Technische Änderungen vorbehalten

Subject to technical modifications

Sous réserve de modifications techniques

470.051.050 Printed in Germany 02 / 1999

Soehnle CWC 7746 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
