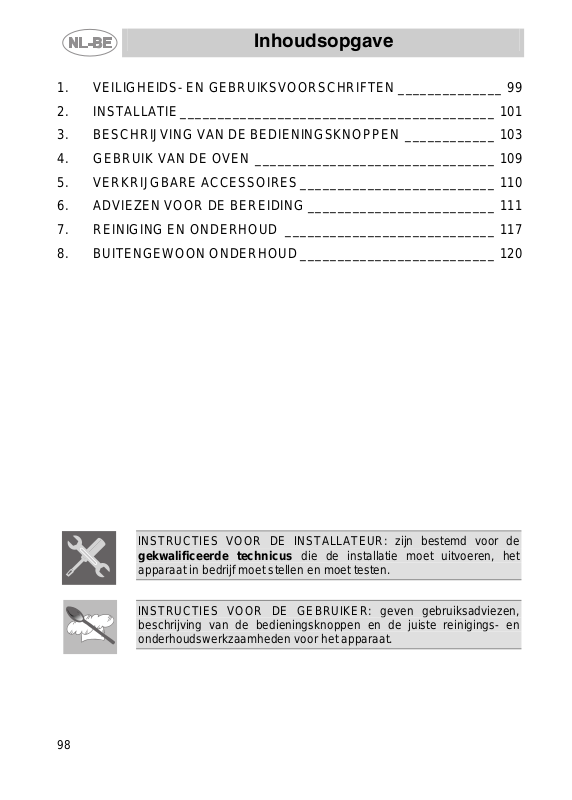

Inhoudsopgave

1. VEILIGHEIDS- EN GEBRUIKSVOORSCHRIFTEN ______________ 99

2. INSTALLATIE__________________________________________ 101

3. BESCHRIJVING VAN DE BEDIENINGSKNOPPEN ____________ 103

4. GEBRUIK VAN DE OVEN ________________________________ 109

5. VERKRIJGBARE ACCESSOIRES__________________________ 110

6. ADVIEZEN VOOR DE BEREIDING _________________________ 111

7. REINIGING EN ONDERHOUD ____________________________ 117

8. BUITENGEWOON ONDERHOUD__________________________ 120

INSTRUCTIES VOOR DE INSTALLATEUR: zijn bestemd voor de
gekwalificeerde technicus die de installatie moet uitvoeren, het
apparaat in bedrijf moet stellen en moet testen.

INSTRUCTIES VOOR DE GEBRUIKER: geven gebruiksadviezen,
beschrijving van de bedieningsknoppen en de juiste reinigings- en
onderhoudswerkzaamheden voor het apparaat.

98

Presentatie

1. VEILIGHEIDS- EN GEBRUIKSVOORSCHRIFTEN

DEZE HANDLEIDING MAAKT DEEL UIT VAN HET APPARAAT EN MOET
BINNEN HANDBEREIK ERVAN WORDEN BEWAARD GEDURENDE DE HELE
LEVENSCYCLUS VAN DE OVEN. WIJ ADVISEREN DEZE HANDLEIDING EN
ALLE AANWIJZINGEN ERIN AANDACHTIG DOOR TE LEZEN ALVORENS DE
OVEN TE GEBRUIKEN. DE OVEN DIENT TE WORDEN GEÏNSTALLEERD
DOOR GEKWALIFICEERD PERSONEEL MET INACHTNEMING VAN DE
GELDENDE NORMEN. DIT APPARAAT IS BEDOELD VOOR HUISHOUDELIJK
GEBRUIK EN IS IN OVEREENSTEMMING MET DE GELDENDE NORMEN DIE
OP DIT MOMENT VAN KRACHT ZIJN. HET APPARAAT IS GEBOUWD VOOR
DE VOLGENDE FUNCTIE: BEREIDING EN VERWARMING VAN VOEDSEL;
IEDER ANDERSOORTIG GEBRUIK DIENT TE WORDEN BESCHOUWD ALS
ONEIGENLIJK GEBRUIK.

DE FABRIKANT WIJST ELKE AANSPRAKELIJKHEID VOOR ANDER
GEBRUIK DAN IS AANGEGEVEN AF.

LAAT DE RESTEN VAN DE VERPAKKING NIET IN HUIS ACHTER. SCHEID DE
VERSCHILLENDE AFVALMATERIALEN VAN DE VERPAKKING EN
OVERHANDIG HEN AAN HET DICHTSTBIJZIJNDE CENTRUM VOOR
GESCHEIDEN AFVALVERWERKING.

AARDING IS VERPLICHT VOLGENS DE TOEPASSELIJKE
VEILIGHEIDSVOORSCHRIFTEN VAN DE ELEKTRISCHE INSTALLATIE.

ALS HET APPARAAT WORDT AANGESLOTEN OP HET ELEKTRICITEITSNET
DOOR MIDDEL VAN EEN STOPCONTACT EN STEKKER, MOETEN DEZE VAN
HETZELFDE TYPE ZIJN EN VOLGENS DE GELDENDE VOORSCHRIFTEN
MET DE VOEDINGSKABEL WORDEN VERBONDEN.
BIJ EEN INGEBOUWD APPARAAT MOET HET STOPCONTACT BEREIKBAAR
ZIJN.

TREK DE STEKKER NOOIT AAN DE KABEL UIT HET STOPCONTACT.

LAAT DE OPENINGEN, DE VENTILATIESLEUVEN OF OPENINGEN VOOR
WARMTEAFVOER NIET VERSTOPT RAKEN.

VOER ONMIDDELLIJK NA INSTALLATIE EEN KORTE KEURING VAN DE
OVEN UIT AAN DE HAND VAN DE INSTRUCTIES DIE VERDEROP TE VINDEN
ZIJN. ALS HET APPARAAT NIET GOED FUNCTIONEERT, MAAK HET DAN
LOS VAN HET ELEKTRICITEITSNET EN NEEM CONTACT OP MET HET
DICHTSTBIJZIJNDE TECHNISCHE SERVICECENTRUM.
PROBEER NOOIT HET APPARAAT TE REPAREREN.

99

Presentatie

CONTROLEER ALTIJD NA IEDER GEBRUIK VAN DE OVEN OF DE
BEDIENINGSKNOPPEN IN DE STAND “NUL” (UIT) STAAN.

ZET NOOIT BRANDBARE VOORWERPEN IN DE OVEN: ALS DEZE
ONOPZETTELIJK INGESCHAKELD WORDT, ZOU ER BRAND KUNNEN
ONTSTAAN.

HET APPARAAT WORDT TIJDENS HET GEBRUIK ZEER HEET. LET ERVOOR
OP DAT U DE VERHITTE ELEMENTEN BINNENIN DE OVEN NIET
AANRAAKT.

DE IDENTIFICATIEPLAAT MET DE TECHNISCHE GEGEVENS, HET
SERIENUMMER EN DE MARKERING IS DUIDELIJK ZICHTBAAR
AANGEBRACHT OP DE LIJST VAN DE OVENDEUR.
DEZE PLAAT MAG NOOIT WORDEN VERWIJDERD.

DIT TOESTEL MAG NIET WORDEN GEBRUIKT DOOR PERSONEN
(KINDEREN INBEGREPEN) MET VERMINDERDE FYSISCHE OF
PSYCHISCHE VERMOGENS, OF DOOR PERSONEN DIE GEEN ERVARING
HEBBEN IN HET GEBRUIK VAN ELEKTRISCHE APPARATUUR, TENZIJ DIT
GEBEURT ONDER TOEZICHT OF INSTRUCTIE VAN VOLWASSENEN DIE
VOOR HUN VEILIGHEID INSTAAN.

DIT APPARAAT IS VOORZIEN VAN HET MERKTEKEN IN DE ZIN VAN DE
EUROPESE RICHTLIJN 2002/96/EG BETREFFENDE AFGEDANKTE
ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR – AEEA (WASTE
ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
DEZE RICHTLIJN BEPAALT DE NORMEN VOOR HET INZAMELEN EN
RECYCLEN VAN DE AFGEDANKTE APPARATUUR WELKE GELDEN VOOR
HET VOLLEDIGE TERRITORIUM VAN DE EUROPESE UNIE.

VOORDAT U HET APPARAAT IN WERKING STELT MOET U VERPLICHT
ALLE OP EN IN HET APPARAAT AANGEBRACHTE ETIKETTEN EN
BESCHERMENDE FOLIES VERWIJDEREN.

De fabrikant wijst elke aansprakelijkheid af voor persoonlijk letsel of
materiële schade die veroorzaakt worden door het veronachtzamen van
bovenstaande voorschriften of door het onklaar maken van afzonderlijke
onderdelen van het apparaat, of door gebruik van niet-originele
vervangingsonderdelen.

100

Instructies Voor de installateur

2. INSTALLATIE

2.1 Elektrische aansluiting

Vergewis u ervan dat de spanning en de dimensionering van de
voedingslijn corresponderen met de eigenschappen op het plaatje dat op
de lijst van de ovendeur zit. Dit plaatje mag nooit worden verwijderd.

Aarding is verplicht volgens de toepasselijke veiligheidsvoorschriften van
de elektrische installatie.

Als er een verbinding met stekker en stopcontact wordt gebruikt, moet
worden gecontroleerd of deze van het zelfde type zijn. Gebruik geen
reductoren, adapters of omleidingen, want die zouden kunnen leiden tot
verhitting of verbrandingen.

Als er een vaste aansluiting wordt gebruikt moet er op de voedingslijn
van het apparaat een veelpolig uitschakelmechanisme worden
aangebracht met een opening van de contacten van minstens 3 mm, op
een gemakkelijk te bereiken plaats in de buurt van het apparaat.

Werking op 220-240V∼: gebruik een
driepolige kabel van het type H05RR-F /
H05RN-F (kabel van 3 x 1.5 mm2).

Het uiteinde dat verbonden moet worden
met het apparaat moet een (geel-groene)
aardingsdraad hebben die minstens 20 mm
langer is.

Voor persoonlijk letsel of materiële schade, veroorzaakt door het
veronachtzamen van bovenstaande voorschriften of door onklaar maken
van een afzonderlijk deel van het apparaat: de fabrikant wijst elke
aansprakelijkheid af.

101

Instructies Voor de installateur

2.2 Plaatsing van de oven

Het apparaat is bestemd om te worden ingebouwd in meubels van welk materiaal dan
ook, als het maar bestand is tegen hitte. Houd u aan de afmetingen die worden
aangegeven op de afbeeldingen 1, 2, 3. Voor plaatsing onder werkbladen dient u zich
te houden aan de afmetingen die worden aangegeven op de afbeeldingen 1-3. Voor
plaatsing onder een werkblad waarin gecombineerde kookplaten zijn ondergebracht,
moet een minimum afstand tot een eventuele zijwand van minstens 110 mm in acht
genomen worden, zoals aangegeven op afbeelding 1. Voor plaatsingen in een hoge
kast dient u zich te houden aan de afmetingen die worden aangegeven op afbeelding
1-2, en bedenk daarbij dat de boven-/achterkant van het meubel een opening met een
diepte van 80-90 mm. Draai de 4 schroeven A in de binnenkant van de lijst (fig. 1).
Voor installatie onder werkbladen dient u zich ervan te verzekeren dat de onder­/achterkant van het meubel een opening heeft die gelijk is aan de opening van
afbeelding 1 (ref. B). Voor de plaatsing en de bevestiging van de kookplaat moeten de
instructies worden geraadpleegd die bij dat apparaat geleverd zijn.

102

Gebruik de deur niet als hefboom om de oven in
het meubel te plaatsen.
Druk niet te zeer op de open deur.

Instructies Voor de Gebruiker

3. BESCHRIJVING V AN DE BEDIENINGSKNOPPEN

3.1 Het frontpaneel

Alle bedieningsknoppen en controles van de oven zijn verzameld op het
frontale bedienigspaneel.

FUNCTIEKEUZEKNOP

Draai de knop in één van de twee
richtingen om één van de volgende
functies te kiezen:

GEEN FUNCTIE INGESTELD

VERWARMINGSELEMENT
BOVEN EN ONDER

BREED GRILL-ELEMENT

GRILL-ELEMENT

BREED GRILL-ELEMENT +
VENTILATIE

VERWARMINGSELEMENT
ONDER +
VERWARMINGSELEMENT
GEVENTILEERD
VERWARMINGSELEMENT
GEVENTILEERD

VERWARMINGSELEMENT
BOVEN EN ONDER +
VENTILATIE

ONDERSTE
VERWARMINGSELEMENT +
VENTILATOR

103

Instructies Voor de Gebruiker

THERMOSTAATKNOP

De keuze van de kooktemperatuur wordt
bepaald door de schakelknop in de richting van
de klok te draaien tot op de gewenste waarde,
begrepen tussen 50° en 250°C.

CONTROLELAMPJE THERMOSTAAT (ORANJE)

Het branden van het controlelampje duidt erop dat de oven
zich in de verwarmingsfase bevindt. Het uitgaan duidt erop
dat de ingestelde temperatuur werd bereikt. Een regelmatig
knipperen duidt erop dat de temperatuur aan de binnenkant
van de oven constant op het ingestelde niveau behouden
blijft.

CONTROLELAMPJE (GROEN)

Dit lampje zal gaan branden zodra er een willekeurig
onderdeel van de oven onder spanning staat.

104

Instructies Voor de Gebruiker

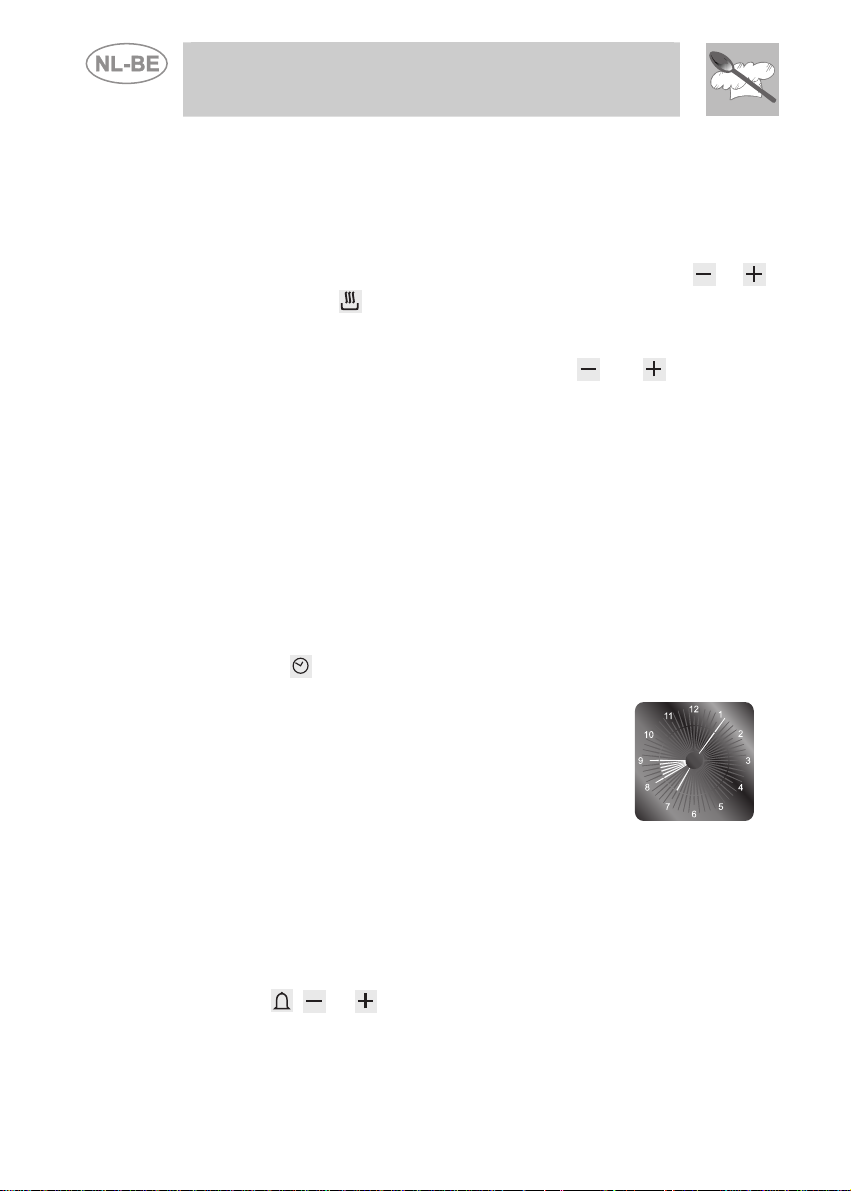

3.2 Analoge elektronische klok

LIJST VAN FUNCTIES

DRUKKNOP KOOKWEKKER

DRUKKNOP EINDE KOOKTIJD

INSTELLEN VAN DE TIJD EN RESET

DRUKKNOP WAARDEAFNAME

DRUKKNOP WAARDETOENAME

3.2.1 Instellen van de juiste tijd

Bij de eerste ingebruikneming van de oven, of na een stroomuitval, zal de
display met regelmatige tussenpozen knipperen. Als u toets

seconden lang ingedrukt houdt, zal de display ophouden met knipperen
en kunt u beginnen met het instellen van de juiste tijd. Als u de

waardeveranderingstoetsen

of indrukt zal met iedere afzonderlijke
druk de tijdsinstelling met 1 minuut toe- of afnemen.
Druk één van de waardeveranderingstoetsen in tot de juiste tijd
verschijnt. 6/7 Seconden nadat u voor het laatst heeft gedrukt zal de klok
vanaf de ingestelde tijd starten.

Het geluidssignaal dat u na het aflopen van ieder programmering hoort
bestaat uit 8 akoestische signalen die 3 tot 4 keer zullen worden
herhaald, met tussenpozen van circa anderhalve minuut. U kunt het

1 / 2

105
