Smeg WD7000 Program list

DOSAGGIO DEFAULT

P1 4

P2 3

P2a 4

P2b 2

P3 10

P4 0.2

P5 2

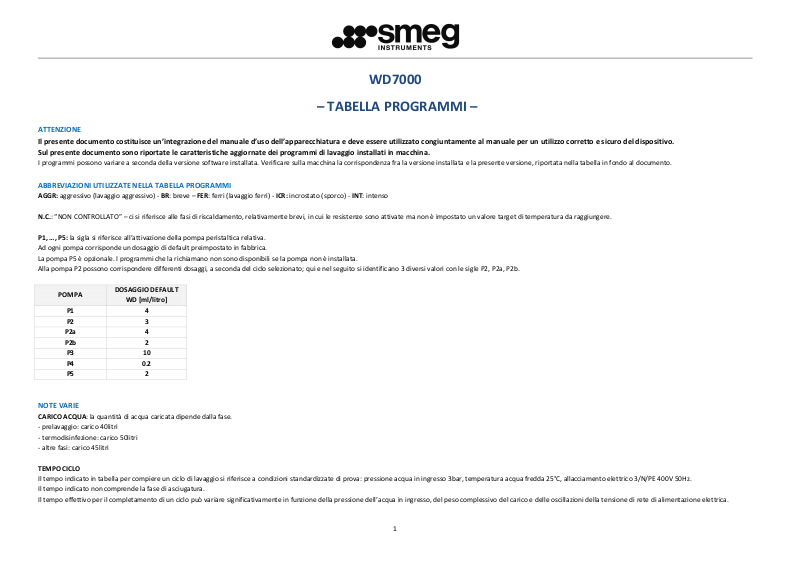

WD7000

– TABELLA PROGRAMMI –

ATTENZIONE

Il presente documento costituisce un’integrazione del manuale d’uso dell’apparecchiatura e deve essere utilizzato congiuntamente al manuale per un utilizzo corretto e sicuro del dispositivo. Sul presente documento sono riportate le caratteristiche aggiornate dei programmi di lavaggio installati in macchina.

I programmi possono variare a seconda della versione software installata. Verificare sulla macchina la corrispondenza fra la versione installata e la presente versione, riportata nella tabella in fondo al documento.

ABBREVIAZIONI UTILIZZATE NELLA TABELLA PROGRAMMI

AGGR: aggressivo (lavaggio aggressivo) - BR: breve – FER: ferri (lavaggio ferri) - ICR: incrostato (sporco) - INT: intenso

N.C.: “NON CONTROLLATO” – ci si riferisce alle fasi di riscaldamento, relativamente brevi, in cui le resistenze sono attivate ma non è impostato un valore target di temperatura da raggiungere.

P1, …, P5: la sigla si riferisce all’attivazione della pompa peristaltica relativa.

Ad ogni pompa corrisponde un dosaggio di default preimpostato in fabbrica. La pompa P5 è opzionale. I programmi che la richiamano non sono disponibili se la pompa non è installata. Alla pompa P2 possono corrispondere differenti dosaggi, a seconda del ciclo selezionato; qui e nel seguito si identificano 3 diversi valori con le sigle P2, P2a, P2b.

POMPA

WD [ml/litro]

NOTE VARIE

CARICO ACQUA: la quantità di acqua caricata dipende dalla fase.

- prelavaggio: carico 40litri

- termodisinfezione: carico 50litri

- altre fasi: carico 45litri

TEMPO CICLO Il tempo indicato in tabella per compiere un ciclo di lavaggio si riferisce a condizioni standardizzate di prova: pressione acqua in ingresso 3bar, temperatura acqua fredda 25°C, allacciamento elettrico 3/N/PE 400V 50Hz. Il tempo indicato non comprende la fase di asciugatura. Il tempo effettivo per il completamento di un ciclo può variare significativamente in funzione della pressione dell’acqua in ingresso, del peso complessivo del carico e delle oscillazioni della tensione di rete di alimentazione elettrica.

Asciugatura

- Valori minimi Temperatura

T [°C]

110

t [minuti]

PARAMETRO A0

Il parametro A0 viene utilizzato dalla normativa di prodotto UNI EN ISO 15883-1 per associare un valore numerico alla termodisinfezione realizzata. Matematicamente viene calcolato con la formula:

z = 10°C - t = tempo in secondi dell’intervallo considerato - T = temperature del carico in °C.

Per il calcolo del parametro si considerano soltanto gli intervalli in cui la temperatura è maggiore di 65°C. Per i programmi di termo disinfezione SMEG il calcolo viene semplificato conteggiando solo la fase cosiddetta di “estensione”, in cui la temperatura viene mantenuta costante attorno al valore target impostato.

PROGRAMMI VALIDATI 15883 Tutti i programmi in grassetto e contrassegnati con asterisco (es. 10*) sono stati testati e validati secondo le specifiche della normativa UNI EN ISO 15883-1 e 15883-2. La fase di asciugatura risponde ai requisiti della normativa quando verifica almeno le condizioni nel seguito specificate.

Valori maggiori di estensione in tempo sono da considerarsi come condizione migliorativa ai fini dei risultati dell’asciugatura. Tempi e temperature inferiori rispetto a quelli indicati non garantiscono la conformità della fase di asciugatura alle prescrizioni normative (rif. par. 6.12 norma 15883-1).

e Tempo - WD7000 15883

I valori di asciugatura si riferiscono ad un carico di prova da 30kg correttamente posizionato, senza sovrapposizione degli strumenti (rif. viti inox M12x100 a testa esagonale, si veda par 6.3.2.2 UNI EN ISO 15883-2).
