MANUEL D’INSTRUCTIONS
INSTRUCTIONS ORIGINALES
Manuel utilisateur
WD6010
Pag. 2 - 80
Sommaire
1 EXIGENCES INITIALES ................................................................................................................................. 4
2 DURÉE DE SERVICE .................................................................................................................................... 5
3 UTILISATION PRÉVUE ET CLASSIFICATION ................................................................................................. 5
3.1 UTILISATION PRÉVUE ......................................................................................................................... 5
3.2 CLASSIFICATION WD .......................................................................................................................... 7
3.3 NORME 15883 ................................................................................................................................... 7
3.4 DEFINITION: “AUTORITÉ’ RESPONSABLE” DU DISPOSITIF ................................................................. 8
3.5 OPÉRATEUR TYPE “SUPERUSER” ....................................................................................................... 8
4 PRÉSENTATION - MACHINE AVEC PORTE BATTANTE ................................................................................ 9
5 WD6010 – CONFIGURATIONS ET OPTIONS ............................................................................................. 15
6 SÉCURITÉ ET AVERTISSEMENTS EN MATIÈRE D'UTILISATION ................................................................. 16
6.1 LÉGENDE DES SYMBOLES UTILISÉS DANS LE MANUEL ET SUR LA MACHINE .................................. 16
6.2 AVERTISSEMENTS GÉNÉRAUX ......................................................................................................... 18
6.3 AVERTISSEMENTS EN MATIÈRE DE DÉPLACEMENT ........................................................................ 19
6.4 MISE EN MARCHE ET RÉUTILISATION DU DISPOSITIF APRÈS UN CYCLE INCOMPLET ..................... 21
6.5 UTILISATION DU CHARIOT DE DÉPLACEMENT ................................................................................ 21
6.6 OUVERTURE DE LA PORTE ............................................................................................................... 22
6.7 DÉVERROUILLAGE MANUEL DE LA PORTE ....................................................................................... 24
7 MISE EN SERVICE ..................................................................................................................................... 25
7.1 Accès à l'espace détergents ............................................................................................................. 25
7.2 UTILISATION DES DÉTERGENTS ....................................................................................................... 27
7.2.1 SYSTÈME D'ASPIRATION DES DÉTERGENTS LIQUIDES ............................................................. 27
8 NETTOYANTS ........................................................................................................................................... 28
9 PRÉPARATION DE LA CHARGE POUR LE CYCLE DE LAVAGE ET DE DÉSINFECTION .................................. 31
10 FONCTIONNEMENT BASE .................................................................................................................... 33
10.1 ÉCRAN PRINCIPAL – ID 1.0.0.0 ......................................................................................................... 33
10.2 MENU COMPLET PROGRAMMES - ID.1.1.0.0 .................................................................................. 33
10.3 MENU PROGRAMMES PRÉFÉRÉS - ID.1.2.0.0 .................................................................................. 34
10.4 DEMARRAGE PROGRAMME - ID. 1.1.1.0 ......................................................................................... 34
10.4.1 INFORMATIONS “PARTIE INTERNE” DE L’ECRAN .................................................................... 35
10.4.2 OPTIONS DU CYCLE SELECTIONNE – ID. 1.6.1.0 ...................................................................... 35
10.4.3 NOTES ...................................................................................................................................... 36
10.5 "PROGRAMME EN COURS - 1.1.1.3 ................................................................................................ 37

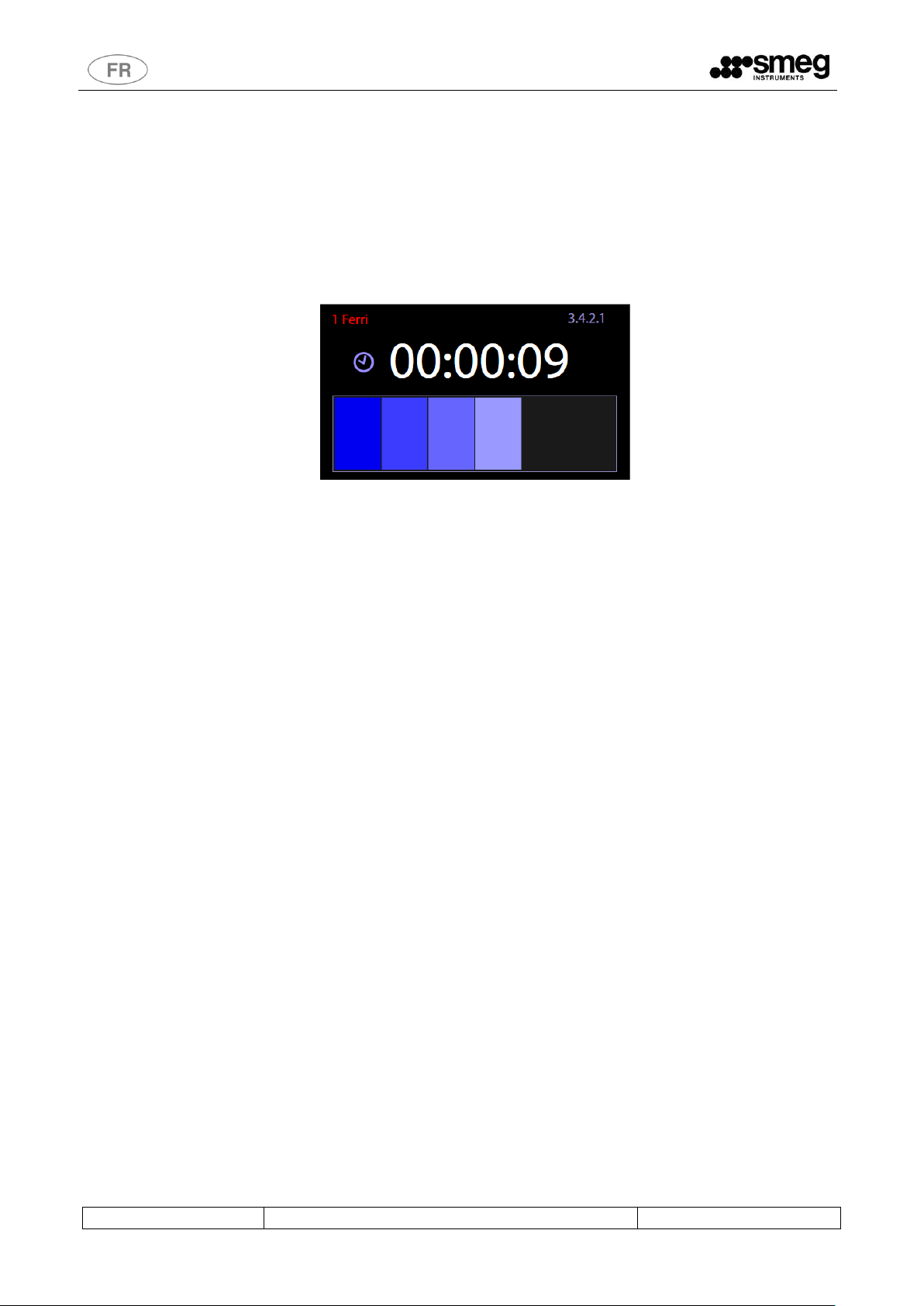

10.5.1 PROGRAMME EN COURS “DISPLAY EASY”- 3.4.2.1 ................................................................. 39
Manuel utilisateur
WD6010
Pag. 3 - 80
10.6 PROGRAMME COMPLÉTÉ - 1.1.1.4 .................................................................................................. 40
11 FONCTIONNEMENT SETUP .................................................................................................................. 41
11.1 SETUP - 1.4.0.0 ................................................................................................................................. 41
11.1.1 RÉGLAGE LANGUE – ID. 1.4.2.2 ............................................................................................... 42
11.1.2 RÉGLAGE DOSAGE DÉTÉRGENTS– ID. 1.4.2.3 .......................................................................... 44
11.1.3 HABILITATION PROGRAMMES– ID. 1.4.6.0 - 1.4.6.4 ............................................................... 44
11.2 FONCTION DE DIAGNOSTIC – ID.1.4.3.0 .......................................................................................... 46
11.2.1 AFFICHAGE ET SONS – ID. 3.4.2.1 ............................................................................................ 47
12 ALARMES et SIGNAUX ......................................................................................................................... 48
12.1 WARNING – ID 1.1.1.2 ..................................................................................................................... 48

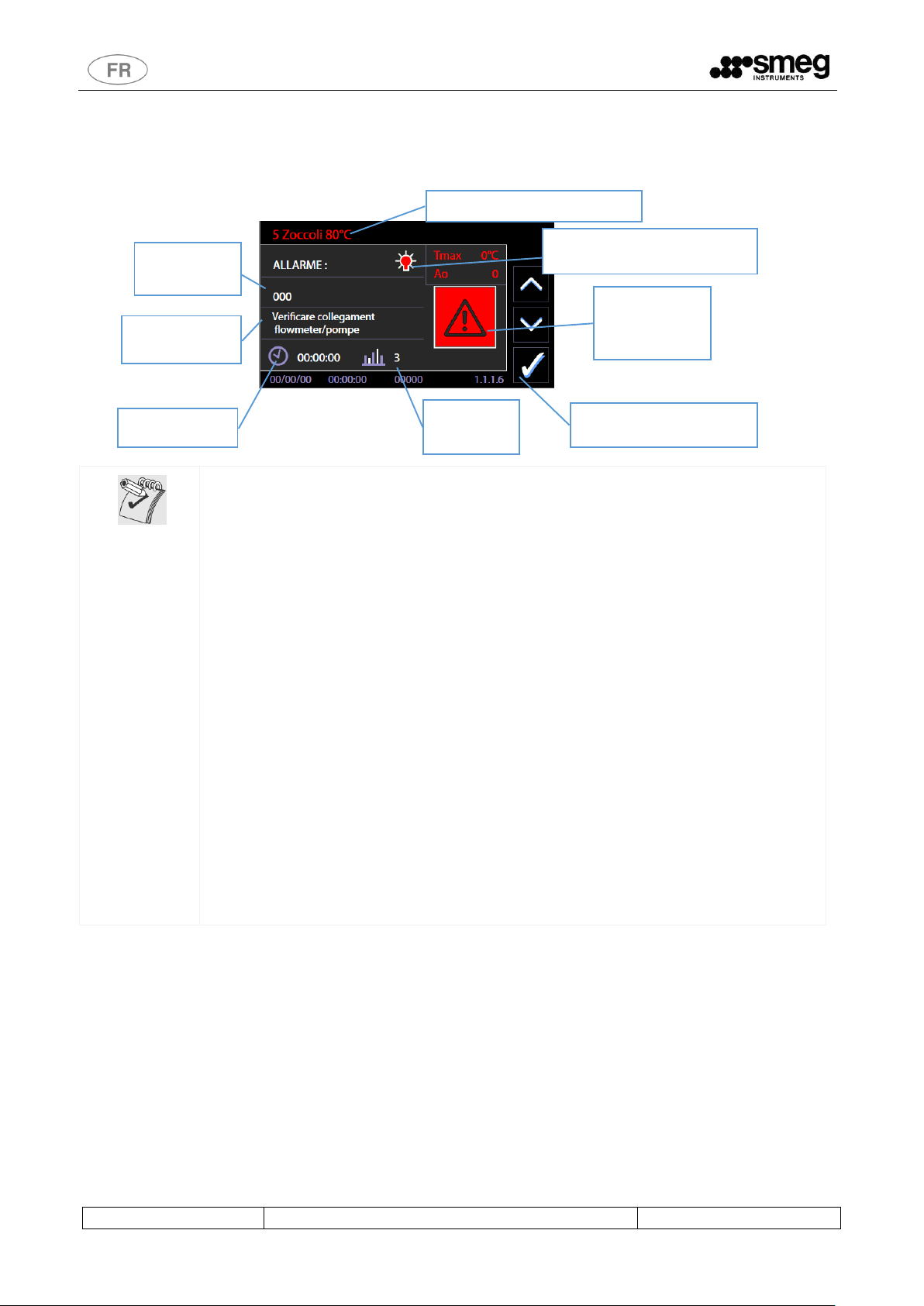

12.2 ALARMES – ID 1.1.1.6 ...................................................................................................................... 50
13 NETTOYAGE ET ENTRETIEN .................................................................................................................. 55
13.1 AVERTISSEMENTS PRÉLIMINAIRES .................................................................................................. 55
13.2 NETTOYAGE DU DISPOSITIF et de ses pièces ................................................................................... 55
13.3 SI LE DISPOSITIF RESTE INUTILISÉ .................................................................................................... 59
13.4 RÉUTILISATION DU DISPOSITIF APRÈS UNE PÉRIODE D'ARRÊT ....................................................... 59
13.5 INTERVALLES DE TEMPS POUR L'ENTRETIEN ET LES CONTRÔLES DE ROUTINE .............................. 60
13.5.1 CHAQUE JOUR ......................................................................................................................... 60
13.5.2 CHAQUE SEMAINE ................................................................................................................... 60
13.5.3 TOUS LES SIX MOIS .................................................................................................................. 60
13.5.4 CHAQUE ANNÉE ....................................................................................................................... 60
13.6 RÉSOLUTION DE PETITES DÉFAILLANCES ......................................................................................... 61
14 INSTALLATION ...................................................................................................................................... 62
14.1 RETRAIT DE L’EMBALLAGE ET PRÉPARATION POUR LE TRANSPORT ............................................... 63
14.2 DESCENTE DE LA PALETTE ............................................................................................................... 64
14.3 NIVELLEMENT .................................................................................................................................. 66
14.3.1 MACHINE “MONOPORTE” ....................................................................................................... 67
14.3.2 MACHINE “DOUBLE PORTE” .................................................................................................... 67
14.4 RECOMMANDATIONS POUR L’INSTALLATION ÉLECTRIQUE ........................................................... 69
14.5 PRÉPARATION HYDRAULIQUE ......................................................................................................... 72
14.5.1 ALIMENTATION EN EAU ........................................................................................................... 72
14.5.2 EAU DÉMINÉRALISÉE ............................................................................................................... 74
14.6 ÉVACUATION DE L’EAU .................................................................................................................... 74
14.7 RACCORDEMENT DE L’EVENT A LA PIECE (AIR ET VAPEUR) ............................................................ 76
15 CARACTERISTIQUES TECHNIQUES ....................................................................................................... 78
16 COORDONNÉES DE L'ASSISTANCE ET DU PRODUCTEUR ..................................................................... 80
16.1 COORDONNÉES TÉLÉPHONIQUES ET E-MAIL DE L'ASSISTANCE ...................................................... 80
16.2 COORDONNÉES DU PRODUCTEUR .................................................................................................. 80
Manuel utilisateur
WD6010
Pag. 4 - 80
19390 5877 - FR
00
07/01/2016
Cod.
Rev.
Date
L’installation, l'entretien et les travaux de réparation doivent être effectuées par des spécialistes
autorisés.
Les réparations effectuées par des personnes non autorisées, en plus d'impliquer l'annulation de
la garantie peut être un danger pour la sécurité pour l’utilisateur.
Pour toute pièce de remplacement doit être utilisé des pièces d'origine.
Si le dispositif est utilisé d'une manière non conforme comme spécifié par le fabricant, la
protection prévue (dispositif de sécurité) et de la garantie qui va avec peut être compromise
(réf. section 5.4.4 IEC 61010-1:2001).
Le fabricant décline toute responsabilité pour des usages autres que ceux énumérés dans ce
manuel.
Les matériaux consommables (nettoyants, filtres à air, papier thermique pour imprimante...) ne
sont pas couverts par la garantie, sauf pour les défauts de fabrication même.
Ne sont pas couverts par la garantie toutes les parties qui peuvent être défectueux en raison de
négligence ou d’un usage négligent , de ne pas suivre les instructions pour le fonctionnement de
l’appareil, une mauvaise installation ou d'entretien , d' entretien ou de réparation par des
personnes non autorisées ou des réparations effectuées avec des pièces non originales,
dommages d'expédition, ou de circonstances qui, cependant ne peut pas être attribuée à des
défauts de fabrication de l'appareil.
Sont également exclus de la garantie les interventions concernant l'installation et le
raccordement à l'alimentation électrique et le drainage, et les procédures d'entretien, comme
indiqué dans le livret d'instructions.
L'installation d’éventuels accessoires sur la machine ne peut pas être effectuée par l'utilisateur,
cela doit être effectué par des spécialistes autorisés
Pour demander de la documentation informative fourni avec les accessoires :
instruments@smeg.it (réf. 5.4.4.c IEC61010-2-040 : 2005)
1 EXIGENCES INITIALES
LIRE ATTENTIVEMENT CE MANUEL D’INSTRUCTIONS
Ce manuel constitue une partie intégrante de la machine.
Il doit être conservé intact et à portée de main tout au long du cycle de vie de la machine
Une lecture attentive de ce manuel est nécessaire et toutes les informations avant l’utilisation de l'appareil.
Ne pas lire, toute incompréhension ou mauvaise interprétation des instructions contenues dans ce manuel peut
causer des dommages à l’appareil, et peut aussi être une source de danger pour l'opérateur et réduire les
performances de la machine.
Les informations contenues dans ce manuel sont à titre informatif. Le contenu et l'équipement décrit peuvent être
sujets à des modifications sans pour autant être déclarés. Les couleurs affichées qui sont dans les photographies du
produit (panneaux esthétiques) sont dans les dessins schématiques, qui dans la forme reproduisent l'affichage sont
uniquement à titre indicatif.
Manuel utilisateur
WD6010
Pag. 5 - 80
UTILISATION PREVUE WD: traitement, par lavage et la désinfection thermique, des
instruments dans les hôpitaux et les services dentaires pour prévenir, au moyen de cycles de
désinfection thermique, la propagation des agents infectieux dangereux tant pour les membres
du personnel dentaire que pour le patient.
Le traitement dans le dispositif est destiné à la stérilisation correcte subséquente de la charge.
. Le dispositif a été validé selon les normes ISO 15883-1, 15883-2, 15883-5
. Les instruments utilisés pour les tests : conformément au par. 15883-2 par.6.3.2.2 “Solid
devices” ont été utilisés avec des éléments qui simulent la charge réelle des instruments
chirurgicaux: Vis M12 x 100 EN 10088-2 et instruments chirurgicaux solides (Exemples de
«dispositifs solides": des ciseaux chirurgicaux, pinces à disséquer, écarteurs).
. La validation est effectuée en utilisant les produits chimiques recommandés dans ce manuel.
L'utilisation de produits chimiques autres que celles recommandées ne sont pas fournis par le
fabricant et peut affecter l'utilisation prévue de l’appareil.
L’appareil ne réalise pas la stérilisation de la charge.
La stérilisation est effectuée par d'autres dispositifs (par ex. Des stérilisateurs à vapeur), et
est un traitement suivant celui du lavage et la désinfection.
Le chariot de lavage a la fonction de supporter la charge, et détermine le type d'instruments
qui peuvent être traitées dans un cycle.(L’appareil est livré de base libre des chariots de
lavage, contacter le fabricant pour en apprendre davantage sur les chariots qui conviennent
le mieux à vos besoins).
En choisissant le traitement de désinfection le plus approprié : toujours suivre les instructions
des fabricants d’instruments.
La compétence de l’opérateur, en particulier sa connaissance de la table de programme
installé dans la machine, et du type de fers à traiter est la condition nécessaire pour la
sélection correcte du cycle de traitement :
Le dispositif fournit un certain nombre de cycles avec des valeurs d'exposition différentes
Temps - température, alors que le paramètre Ao, est à choisir en fonction de l'importance des
2 DURÉE DE SERVICE
Durée de service (ou « durée de vie ») du dispositif : 10 années ou 50 000 cycles (au moment de la
première atteinte d'une des deux limites), dans des conditions normales d'utilisation et d'entretien
régulier, selon les intervalles et contrôles suggérés dans le présent manuel, réalisés par un technicien
autorisé par le producteur.
La durée de service est une période de temps au cours de laquelle les caractéristiques et prestations du
dispositif ne sont pas altérées de manière à compromettre l'état clinique et la sécurité des patients et
éventuellement des tiers.
La durée de vie du dispositif est définie dans la directive 93/42 Annexe I, point I Exigences générales
« […] Les caractéristiques et les performances visées […] ne doivent pas être altérées de façon à
compromettre l'état clinique et la sécurité des patients et, le cas échéant, d'autres personnes pendant la
durée de vie des dispositifs suivant les indications du fabricant lorsque ces derniers sont soumis aux
contraintes pouvant survenir dans les conditions normales d'utilisation. […]»
3 UTILISATION PRÉVUE ET CLASSIFICATION
3.1 UTILISATION PRÉVUE
DESCRIPTION DU PRODUIT :Thermo désinfecteurs pour le nettoyage et la désinfection des dispositifs
médicaux réutilisables et d'autres articles utilisés dans le cadre de la pratique médicale , dentaire,
pharmaceutique, vétérinaire et de laboratoire .
Manuel utilisateur
WD6010
Pag. 6 - 80
dispositifs médicaux à traiter.
Notion présente partagé dans la littérature du champ : tous les instruments " semi-critique "
traitées par des moyens de désinfection thermique, mais qui ne peut être soumis à une
stérilisation subséquente,
doivent être traités avec un Ao au moins égale à 3,000 (Accessible par exemple avec le type
de processus 90 ° C 5min).
Il est nécessaire de vérifier la compatibilité de la charge à traiter par rapport au cycle de
lavage particulier choisi pour les températures maximales atteintes et les produits chimiques
utilisés.
Les éléments traités dans l'appareil qui ne sont pas destinés à la stérilisation ultérieure
doivent être parfaitement secs pour éviter que l’eau de condensation résiduelle soit véhicule
de formations bactériennes :
réalisée si nécessaire, une phase de séchage ajouté.
Les informations fournies conformément au par. 5.4.4. r IEC61010-2-040 : 2005.
Toute utilisation autre que celles décrites dans le présent manuel doit être considérée
comme "inapproprié".
Le fabricant décline toute responsabilité pour des usages autres que ceux indiqués.
Le fabricant décline toute responsabilité pour tout dommage causé par le lavage en machine
des instruments dont les producteurs n’ont pas autorisé la décontamination automatique
pour la thermo désinfection.
Manuel utilisateur
WD6010
Pag. 7 - 80
WD6010: Instruments pour usage hospitalier, dispositifs médicaux de la classe IIb (en
conformité avec les critères de classification établis par la directive 93/42 complétée et modifiée
par la directive 2007/47 CE - Annexe IX , article 15).
ATTENTION - UTILISATION DE SONDE POUR VALIDATION
La machine de base n’est pas équipé d'un port physique pour l'introduction de sondes équipées de
câble : nous recommandons l'utilisation de sondes sans fil (enregistreur de données ou similaire).
3.2 CLASSIFICATION WD
3.3 NORME 15883
La norme de référence pour la performance d'un thermo est la UNI EN ISO 15883.
Avec ref . par. 6 15883-1, en plus de la conformité avec le dispositif tel que fourni (“as supplied”), à la
charge du producteur, la législation prévoit en outre la vérification de l'appareil installé (“as
installed”), dans un processus qui dans le complexe prend le nom de validation(“validation”). Le
processus de validation de l'appareil est installé avec l'utilisateur (l'autorité responsable).
VALIDATION
Le processus de validation d'un désinfecteur thermique selon la norme EN ISO 15883-1,
Il y a 3 étapes différentes.
1. Qualification d’installation - IQ
2. Qualification opérationnelle - OQ
3. Qualification de performance - PQ
Qualification d’installation
QI - Processus d'obtention et documenter les preuves que le matériel a été fourni et installé en conformité à
aux relatives spécifiques.
Qualification opérationnelle
QO - Processus d'obtention et documenter les preuves que l'équipement installé œuvres dans des limites
prédéterminées lorsqu'il est utilisé conformément à ses procédures de fonctionnement.
Qualification de performance
PQ - Processus d'obtention et de documenter les preuves que le matériel, comme installé et exploité
conformément aux procédures opératives, se comporte toujours en fonction de critères prédéterminés et
fournit donc un produit qui répond à sa spécificité.
Remarque sur la performance de qualification
La qualification de service doit être effectuée après l'achèvement de la qualification d’installation et de la
qualification opérationnelle.
La qualification de la performance devrait prendre l'introduction d'objets nouveaux ou modifiés à nettoyer et
à désinfecter, ou de nouveaux systèmes de charge, sauf si elle a été montrée pour être équivalente à une
charge de la référence validée ou un système d’objet ou de la charge préalablement validé.
La qualification de la performance devrait prendre l'introduction de nouveaux paramètres de processus (y
compris les produits chimiques de traitement).
Il est bon de répéter à des intervalles prédéfinis la qualification opérationnelle pour vérifier le bon
fonctionnement de l’appareil.
Il est recommandé d’effectuer la mise à niveau de performances de la machine chaque année.
Manuel utilisateur
WD6010
Pag. 8 - 80
3.4 DEFINITION: “AUTORITÉ’ RESPONSABLE” DU DISPOSITIF
Autorité responsable: “Individu ou groupe responsable de l'utilisation et de l'entretien de l'appareil, qui
sont des opérateurs formés d’une manière adéquate".
Définition tirée de la norme IEC61010-1:2001, par. 3.5.13.
(“3.5.13 RESPONSIBLE BODY: individual or group responsible for the use and maintenance of equipment
and for ensuring that OPERATORS are adequately trained”).
Il est approprié que l'autorité responsable soit clairement identifiée dans la structure dans laquelle
l’appareil est actionné (Par exemple en enregistrant les noms et les responsabilités sur des formulaires).
3.5 OPÉRATEUR TYPE “SUPERUSER”
La machine peut être utilisée que par un personnel spécialement formé à cet effet.
PROFIL D’UTILISATEUR (“Intended user profile”), à identifier les caractéristiques du " type d'utilisateur " :
- Le personnel qualifié à l’utilisation de l’appareil.
- Le personnel qualifié au le processus de désinfection thermique, au cours du traitement des dispositifs
médicaux.
Ce sont le personnel travaillant dans les hôpitaux ou le personnel généralement para- médicaux, dentaires,
les soins infirmiers.
Il appartient à l'installateur d'instruire le personnel destiné à être utilisé lors de l'utilisation.
Le fabricant décline toute responsabilité en cas de défaillances ou des accidents qui peuvent survenir pour
l'utilisation de l'appareil par un personnel non qualifié.
La formation du personnel comprend des spécifiques sur les risques possibles lors de l'utilisation du
dispositif et de la formation pour mener les procédures de fonctionnement de la manière la plus sûre
possible.
La tâche de l'installateur est aussi de communiquer à l'Autorité responsable et les mots de passe
UTILISATEUR ET SUPERUSER responsables de l'accès aux paramètres de configuration. La tâche de l'autorité
responsable est de conserver ces mots de passe dans un endroit sûr.
Il appartient à l’AUTORITÉ RESPONSABLE de l'équipement pour assurer que ceux qui travaillent sur
l'appareil ont été correctement formé à son fonctionnement, sur son utilisation sécuritaire et les contrôles
de routine, et qu'il soit maintenu correctement formé.
Il convient que la formation du personnel soit régulièrement contrôlée.
L'installateur est responsable du bon fonctionnement de l’appareil après l'installation.
Consignes de sécurité fournies conformément à 5.4.101.1 IEC61010-2-040:2005.
Manuel utilisateur
WD6010
Pag. 9 - 80
VARIANTE DU DISPOSITIF
MACHINE À UNE SEULE PORTE (ou « monoporte ») : la porte
d'accès à la cuve doit être utilisée aussi bien pour le
chargement du matériel à traiter que pour les phases de
déchargement du matériel traité (lavé et thermodésinfecté).
Dans la version « à une seule porte », seul un touch screen est
présent pour toutes les opérations d'interaction de
l'utilisateur : choix et démarrage du programme, paramétrage
de la machine, verrouillage et déverrouillage de la porte.
Une petite porte inférieure pour accéder à l'espace
détergents ainsi qu'au sectionneur d'alimentation électrique
est présente.
MACHINE À DOUBLE PORTE : le dispositif présente deux
portes pour l'accès à la cuve :
1. Porte de chargement du matériau à traiter identifiée
en tant que porte « côté sale » : pour charger dans le
dispositif, sur le chariot de lavage, le matériel
contaminé à traiter avec un cycle de lavage et de
thermodésinfection.
2. Porte de déchargement ou porte « côté propre » :
pour décharger la charge traitée, lavée et
thermodésinfectée. L'ouverture de cette porte est
uniquement possible à la fin d'un cycle complété avec
succès.
Dans la version « à double porte », deux touch-screens sont
présents : « côté sale » et « côté propre ».
« Côté sale » : l'opérateur peut choisir par le biais d'une
interface, le cycle à exécuter, commander son exécution, le
bloquer, paramétrer la machine.
« Côté propre » : l'opérateur peut uniquement déverrouiller
la porte afin d'évacuer la charge, une fois que le cycle a été
complété avec succès. Pour le côté propre, il est également
possible de bloquer l'exécution du cycle en cours.
Un cycle peut être démarré uniquement si les portes sont
fermées.
IMPORTANT : dans la version à double porte, on trouve
uniquement au niveau du côté de chargement une petite
porte inférieure pour l'accès à l'espace détergents et au
sectionneur de l'alimentation électrique.
4 PRÉSENTATION - MACHINE AVEC PORTE BATTANTE
Le dispositif se présente en deux variantes principales :
1. Machine à une seule porte.
2. Machine à double porte.
Pour les deux versions, le dispositif est équipé d'une interface utilisateur de type touch-screen.
Le touch-screen est un « écran tactile » : il permet à l'utilisateur d'interagir par le biais d'une interface
graphique en utilisant ses doigts afin d'exécuter des actions de choix et de sélection des différentes options
mises à disposition.
Manuel utilisateur
WD6010
Pag. 10 - 80
VUE CÔTÉ « DE CHARGEMENT » du dispositif.
INTERFACE ÉCRAN
TACTILE
POIGNÉE
OUVERTURE DE LA
PORTE
PORTE EN VERRE
POUR ACCÈS À LA
CUVE DE LAVAGE
PETITE PORTE
INFÉRIEURE POUR
ACCÈS À L'ESPACE
DÉTERGENTS
POIGNÉE PETITE
PORTE INFÉRIEURE
Manuel utilisateur
WD6010
Pag. 11 - 80
VUE CÔTÉ « DE CHARGEMENT » du dispositif, avec petite porte inférieure retirée pour accès à l'espace
détergents. L'interrupteur principal d'allumage est uniquement accessible lorsque la porte est ouverte.
Dans la version à double porte : le sectionneur est uniquement situé sur le côté « sale » (côté « de
chargement »).
INTERRUPTEUR
PRINCIPAL
D'ALLUMAGE
(SECTIONNEUR)
BIDONS DE
DÉTERGENTS
IMPRIMANTE EN
OPTION
Manuel utilisateur
WD6010
Pag. 12 - 80
PORT USB
VUE CÔTÉ « DE CHARGEMENT » du dispositif, avec petite porte inférieure ouverte. Le port USB se trouve à
proximité du sectionneur électrique, celui-ci est destiné à être utilisé par les techniciens autorisés, pour la
communication et le diagnostic du dispositif. Dans la version à double porte : le port USB est uniquement
situé sur le côté de chargement.
Manuel utilisateur
WD6010
Pag. 13 - 80
VUE CÔTÉ « SALE » (CÔTÉ DE CHARGEMENT) du dispositif, avec petite porte inférieure retirée pour accès à
l'espace détergents. Dans la vue, les bidons de détergents ne sont pas présents, on peut voir :
- les lances d'aspiration de détergents avec capteur de niveau
- le filtre à air pour le système de séchage (dryer)
- les pompes péristaltiques (pompes pour dosage des détergents liquides)
INTERRUPTEUR
PRINCIPAL
D'ALLUMAGE
(SECTIONNEUR)
LANCES
D'ASPIRATION DE
DÉTERGENTS
FILTRES DRYER
POMPES
PÉRISTALTIQUES
DE DÉTERGENTS
Manuel utilisateur
WD6010
Pag. 14 - 80
VUE CÔTÉ « SALE » (CÔTÉ DE CHARGEMENT) du dispositif : le chariot extrait repose sur la porte avec des
éléments d'arrêt qui en limitent le roulement.
COLLECTEUR D'EAU CHARIOT DE
LAVAGE. VUE DU CÔTÉ DE
CHARGEMENT : LE COLLECTEUR
DOIT SE TROUVER SUR LE CÔTÉ
DROIT DU DISPOSITIF.
CRAN EXTRACTION
CHARIOT MONTÉ
SUR LA PORTE.
CHARIOT DE
LAVAGE
Manuel utilisateur
WD6010
Pag. 15 - 80
CARACTERISTIQUES
CODE IDENTIF. VARIANT
860457
860460
Type de porte (Abattant / glissant)
Abattant
Abattant
Numero de porte (accès à la vasque: simple / double)
Simple
Double
Pompe péristaltique de détergent P1
Pompe péristaltique neutralisant acide P2
Pompe péristaltique optionnel P3
Pompe péristaltique optionnel P4
Contrôle de dosage des détergents P1 – FM1
Contrôle de dosage des neutralisants acides P2 – FM2
Contrôle de dosage des détergents P3 – FM3
Contrôle de dosage des détergents P4 – FM4
Contrôle du niveau du réservoir P1 – SL1
Contrôle du niveau du réservoir P2 – SL2
Contrôle du niveau du réservoir P3 – SL3
Contrôle du niveau du réservoir P4 – SL4
Imprimantes intégrée
Port de communication LAN
Port de communication USB
Pompe à eau déminéralisante (relance de pression)
Pompe de vidange intégrée par une évacuation murale
Filtre de séchage HEPA H13
Kit d’éclairage de la vasque “LED6010”
Condenseur de vapeur
ATTENTION – DOSAGE DES PRODUITS CHIMIQUES
Le dosage des produits chimiques est réaliséà l’aide de pompe peristaltiques.
Pour chaque pompe peristaltique installée est conseillée l’utilisation des systèmes de contrôle
proposés:
1. Vérifier le dosage chimique – A l’aide de capteur de flux “flowmeter”;
2. Vérifier le niveau dans le réservoir – A l’aide de capteur de niveau.
Uniquement avec des systèmes de commande installés dans le dispositif, qui est en mesure de
vérifier que le volume réel dosé est en conformité avec préréglée et alerter l'opérateur lorsque le
produit est faible.
Les dispositifs de contrôle peuvent également être montés auprès de l’utilisateur, par un personnel
technique autorisé par le producteur.
Contactez votre revendeur pour des informations et des éclaircissements.
5 WD6010 – CONFIGURATIONS ET OPTIONS
Le model WD6010 est disponible en différentes variantes selon les éléments installés.
Éléments communs à toutes les variantes : Matériel vasque AISI316, portes en verre, trempé, interface esthétique (touch screen), pompe de lavage
unique avec démarrage en douceur, moteur unique dryer, 3 connexions d’eau.
Manuel utilisateur
WD6010
Pag. 16 - 80
SYMBOLE
SIGNIFICATION
Veuillez accorder une attention toute particulière à la lecture de ce qui suit.
Symbole présent à côté des exigences ou avertissements d'importance majeure.
« ON » Power
Symbole réglementé (5007 CEI 60417-1) : présent sur le sectionneur électrique (interrupteur
principal) pour indiquer la connexion à l'alimentation électrique.
« OFF » Power
Symbole réglementé (5008 CEI 60417-1) : symbole présent sur le sectionneur électrique (interrupteur
principal) pour indiquer la déconnexion de l'alimentation électrique.
Attention, danger : veuillez consulter le manuel.
Le symbole est situé sur l'étiquette des caractéristiques du produit afin de souligner la nécessité de
lire le manuel avant d'utiliser le dispositif.
Le symbole est présent dans le manuel à proximité des exigences de sécurité.
Attention, surface chaude.
Le symbole est situé sur la machine à proximité des parties pouvant être sujettes à une surchauffe et
devenir une source de risque de brûlure – veuillez éviter tout contact avec les parties situées à
proximité du symbole. Le symbole est indiqué dans le manuel pour souligner les exigences en matière
de sécurité inhérentes au risque de brûlure.
Attention, risque de décharge électrique.
Le symbole est situé à proximité des parties sous tension - il est nécessaire de déconnecter
l'alimentation électrique du dispositif avant d'effectuer toute opération sur ses parties. Évitez
absolument tout contact avec les parties sous tension si l'alimentation électrique n'a pas été
déconnectée.
Remarques et exigences particulières pour le secteur hospitalier.
Port USB – communication des données et programmation du dispositif.
Exigences en matière de transport, de stockage et de déballage.
Risque biologique.
Risque d'inflammabilité.
6 SÉCURITÉ ET AVERTISSEMENTS EN MATIÈRE D'UTILISATION
6.1 LÉGENDE DES SYMBOLES UTILISÉS DANS LE MANUEL ET SUR LA MACHINE
Voici ci-dessous une description des symboles utilisés sur la machine ainsi que dans le présent manuel,
conformément à ce qui est prévu dans le paragraphe 5.4.4.e de la norme CEI61010-2-040:2005.
Manuel utilisateur
WD6010
Pag. 17 - 80
SYMBOLE
SIGNIFICATION
Symbole « Poubelle barrée » (de l'annexe IV directive 2002/96/CE) : indiqué sur l'étiquette des
caractéristiques du produit et de l'emballage : à la fin de sa vie, le produit doit être envoyé aux
installations de traitement des déchets pour valorisation et recyclage, conformément aux normes en
vigueur dans le pays d'installation. Veuillez consulter les consortiums spécialisés pour l'écoulement.
Depuis janvier 2008, selon le décret-loi 151/05, la gestion des DEEE (déchets d'équipements
électriques et électroniques) est aux mains des producteurs à qui incombent la planification ainsi que
la gestion des systèmes de récolte ; il est aujourd'hui possible de restituer gratuitement le déchet
directement au revendeur, au moment de l'achat d'un équipement du même type.
Uniquement en cas d'achat d'un nouvel équipement équivalent remplaçant le précédent, les frais
d'écoulement incomberont au producteur du nouvel équipement
La machine peut être contaminée à la fin de sa durée de vie, tout particulièrement la cuve et le
circuit hydraulique (par ex : fin de vie due à une panne ayant compromis l'efficacité du dernier cycle
de désinfection) : veuillez prendre les précautions nécessaires pour les opérations de
démantèlement.
Cet appareil est marqué conformément à la directive européenne 2002/96/CE, WASTE ELECTRICAL
AND ELECTRONIC EQUIPMENT (WEEE).
En s'assurant que ce produit a été écoulé de manière correcte, l'utilisateur contribue à éviter de
potentielles conséquences négatives pour l'environnement et la santé.
L'appareil démantelé doit être rendu inutilisable. Veuillez sectionner le câble d'alimentation après
avoir débranché la prise / déconnecté le câble de la prise de courant.
Marquage CE, organisme notifié IMQ (CE0051 uniquement sur les modèles de la série « WD »,
dispositifs médicaux).
Le symbole figure sur l'étiquette des caractéristiques de la machine et dans le présent manuel pour
identifier un dispositif médical avec le CERTIFICAT CE délivré par IMQ (« 0051 » correspond au
numéro d'identification de l'organisme notifié IMQ).
Manuel utilisateur
WD6010
Pag. 18 - 80
POIDS MAXIMAL DE LA CHARGE À TRAITER
Vous appuyer ou vous asseoir sur la porte ouverte du dispositif peut entraîner son
renversement, ce qui génère un risque conséquent pour les personnes. La fonction première
de la porte n'est pas de soutenir des charges.
Le poids maximal chargeable sur la porte, comprenant le poids du chariot porte-instruments,
ne doit jamais excéder : 60 kg
Si l'on ne prend pas en compte le poids du chariot et des bacs porte-instruments, la charge
maximale à traiter ne doit jamais excéder : 30 kg
Pour un SÉCHAGE optimal, la charge à traiter ne doit jamais excéder les 30 kg.
ANOMALIES DE FONCTIONNEMENT
En cas de fonctionnement anormal (par ex : fuites d'eau ou fonctionnement imprévu),
déconnectez le dispositif du réseau d'alimentation électrique et fermez les robinets d'eau.
Consultez la section « ALARMES » du présent manuel, et si nécessaire, contactez votre centre
d'assistance autorisé le plus proche.
Seul le personnel adéquatement informé sur le fonctionnement de la machine peut l'utiliser.
La cuve de la machine n'est pas conçue pour accueillir l'opérateur. L'opérateur ne devra
jamais entrer entièrement dans la cuve – une telle action pourrait entraver sa sécurité (réf.
7.102 CEI61010-2-040:2005).
OUVERTURE DE LA PORTE
La porte est équipée de dispositifs de type « serrure » de sécurité. Veuillez ne pas en forcer
manuellement l'ouverture. Le déverrouillage de la porte peut être effectué par le biais de
l'interface touch screen du dispositif, celui-ci est uniquement permis lorsque le cycle de
lavage ou de séchage n'est pas en cours.
EAU DÉMINÉRALISÉE
L'installation du dispositif requière la présence d'un raccordement à une source d'eau
déminéralisée.
En cas d'absence d'eau déminéralisée, il incombe à l'utilisateur de vérifier que l'eau fournie
au dispositif ne génère aucun dépôt de sels minéraux ou de toute autre substance pouvant
par la suite entraver la sécurité d'utilisation des instruments traités.
SUBSTANCES INFLAMMABLES
Veuillez ne pas introduire des substances inflammables dans le dispositif. Veuillez ne pas
utiliser des détergents inflammables.
Veuillez ne pas introduire d'alcool ou de solvants tels que la térébenthine, ceux-ci pourraient
provoquer une explosion. Veuillez ne pas introduire du matériel souillé de cendres, cire ou
peinture.
6.2 AVERTISSEMENTS GÉNÉRAUX
Manuel utilisateur
WD6010
Pag. 19 - 80
DÉSINFECTION CHIMIQUE
Attention : Lorsque cela est possible, veuillez toujours privilégier la thermodésinfection à
un processus de désinfection chimique. En fonction des règlements régionaux, les processus
de décontamination par le biais d'agents chimiques pourraient ne pas être validés par les
autorités en vigueur, et peuvent uniquement être utilisés lorsque la charge ne peut supporter
les températures prévues pour la thermodésinfection.
Les cycles de lavage et de désinfection chimique proposés sont spécifiquement conçus en
fonction des produits conseillés et peuvent s'avérer inadaptés avec d'autres produits
chimiques. Veuillez ne pas utiliser des produits différents de ceux spécifiés par le
constructeur.
L'autorité responsable du dispositif et des processus de décontamination sera également
responsable du choix du cycle de traitement le plus adapté.
LAVAGE ET DÉCONTAMINATION DES SABOTS
Le dispositif dans lequel les sabots doivent être lavés et décontaminés devrait être adapté
à cette fonction spécifique, afin d'éviter toute erreur d'utilisation : les sabots requièrent en
effet des supports ainsi que des cycles spécifiques, différents de ceux que l'on peut utiliser
pour traiter des instruments.
La machine se présente initialement emballée : positionnée et fixée sur des palettes en
bois et avec une bâche de protection contre la poussière et les infiltrations d'eau en
nylon, revêtue d'une enveloppe en carton. Veuillez ne pas utiliser des équipements ayant
été endommagés au cours du transport.
STOCKAGE : le dispositif doit être conservé dans un environnement clos, non à l'extérieur,
dans des conditions de température et d'humidité similaires à celles spécifiées pour le
fonctionnement.
Le déplacement de la machine jusqu'au positionnement dans le lieu de fonctionnement
effectif incombe au client et requière l'utilisation d'un chariot élévateur.
Veuillez consulter la fiche technique du produit afin d'en connaître le poids net et brut avec
emballage.
Au cours du transfert avec le chariot élévateur, le produit doit être sécurisé avec des
sangles afin d'éviter tout danger de renversement en cas de freinage.
Opérations de déballage :
1. Retirez les liens externes de l'emballage,
2. ouvrez et retirez le carton et la bâche en nylon
3. Ne positionnez pas la machine sur les côtés
4. Retirez les protections angulaires en polystyrène.
5. La base de la machine est fixée à une palette, ce qui permet le soulèvement et le
transport de cette dernière. Pour le positionnement en position de fonctionnement
effectif, les fixations à la palette réalisées avec des vis autotaraudeuses en bois
doivent être retirées.
6. Positionnez la machine sur un plan horizontal avec une inclinaison maximale de 2°,
mettez à niveau en utilisant les pieds réglables.
7. Ne positionnez pas la machine sur une surface inflammable
8. N'utilisez pas les poignées des portes pour déplacer le produit
6.3 AVERTISSEMENTS EN MATIÈRE DE DÉPLACEMENT
Manuel utilisateur
WD6010
Pag. 20 - 80
Le déplacement manuel du produit doit être évité autant que possible. Il est conseillé
d'utiliser un élévateur hydraulique.
Si le déplacement manuel est nécessaire : veuillez déplacer le produit à au moins 3
personnes ou plus. Servez-vous d'une « rampe » pour que le dispositif soit descendu plus
facilement de la palette. Prenez soin de fixer la rampe à la palette en bois afin d'éviter tout
déplacement imprévu.
POSITIONNEMENT DE LA MACHINE dans la zone d'utilisation effective
Dans les versions à « double porte » : le côté de chargement est caractérisé par la présence
d'une petite porte inférieure qui permet d'accéder à l'espace détergents et au sectionneur
électrique – prenez garde à ne pas confondre le côté de chargement avec le côté de
déchargement.
MISE À NIVEAU
Une fois la machine positionnée, agissez sur les pieds en les dévissant ou revissant afin d'en
régler la hauteur et de la mettre à niveau en utilisant un niveau à bulle de manière à ce que
celle-ci soit positionnée parfaitement à l'horizontale (tolérance angulaire max. permise :
0.5°, correspondant à la dénivellation maximale admissible sur les points extrêmes de la
machine d'environ 5 mm).
Une bonne mise à niveau assurera le fonctionnement correct de la machine.
Déplacement de la machine, descente de la palette
1. Après avoir enlevé l'enveloppe en carton de
l'emballage, la machine se présente positionnée sur une
palette en bois.
2. Le cran frontal en bois peut être retiré afin que la machine puisse
être descendue plus facilement de la palette. Le châssis de la
machine est vissé sur la palette : ces fixations doivent être retirées
pour le déplacement final. Il est conseillé d'utiliser un élévateur
hydraulique pour effectuer la descente de la palette.
Manuel utilisateur
WD6010
Pag. 21 - 80
ATTENTION
Si un cycle de désinfection est interrompu (par l'opérateur ou par le déclenchement d'une alarme
de la machine) : faites attention lors de la manipulation des instruments et plus généralement de
la charge situés à l'intérieur de la chambre de lavage.
La charge et les parties internes de l'équipement pourraient être biologiquement infectés /
contaminés.
Avant de manipuler les instruments ou avant d'effectuer toute opération d'entretien : effectuez
un cycle complet de thermodésinfection, ou bien, s'il n'est pas possible d'effectuer un cycle
complet, manipulez avec précaution les instruments (en utilisant les équipements de protection
adaptés à la manipulation d'instruments infectés tels que des gants et une blouse).
RISQUE SURFACES CHAUDES
La machine exécute un cycle de thermodésinfection en utilisant de l'eau à température élevée
(jusqu'à 93 °C) et des détergents. Si en cas de panne, de l'eau se trouve dans la cuve et que la porte
est ouverte : évitez tout contact avec la peau, risque de brûlure et d'irritation dues à la toxicité des
produits chimiques.
Évitez le plus possible de toucher les éléments de chauffe situés dans la cuve.
En cas de panne, contactez le personnel technique autorisé.
Pour le déplacement du chariot de lavage hors du dispositif, il est recommandé d'utiliser un chariot
de déplacement.
Contactez vos revendeurs afin de connaître le modèle de chariot de déplacement le plus adapté à vos
exigences.
Image indicative du chariot de déplacement permettant de déplacer le chariot de lavage et de positionner
en place le dispositif.
6.4 MISE EN MARCHE ET RÉUTILISATION DU DISPOSITIF APRÈS UN CYCLE INCOMPLET
Les instructions en matière de sécurité du dispositif en cas de cycle de fonctionnement incomplet sont
énoncées conformément aux parag. 5.4.4.g et 13.1.102 CEI61010-2-040:2005.
Ces précautions prévalent tout particulièrement si le dispositif est utilisé pour traiter du matériel
biologiquement contaminé.
6.5 UTILISATION DU CHARIOT DE DÉPLACEMENT
Manuel utilisateur
WD6010
Pag. 22 - 80
Bouton pour le DÉVERROUILLAGE SERRURES de la porte. Le cadenas fermé signifie « porte
verrouillée ». Ne forcez pas manuellement l'ouverture si le bouton se trouve dans cet état.
Machine avec « double porte » : Une porte peut être uniquement déverrouillée si la porte du
côté opposé est fermée et verrouillée.
VERROUILLAGE SERRURES : Bouton pour l'activation des dispositifs pour le verrouillage de la
porte de la machine. La porte doit être fermée pour pouvoir être verrouillée.
Si le cadenas est ouvert, les serrures sont déverrouillées : il est possible d'ouvrir la porte en
tirant sur la poignée.
Porte ouverte. Si la porte est ouverte, les dispositifs de verrouillage et de déverrouillage ne
peuvent pas fonctionner. Le symbole apparaît à côté sur l'écran. Fermez manuellement la
porte pour pouvoir actionner les serrures.
Si la porte de la machine est fermée, il est alors
possible de la verrouiller ou de la déverrouiller grâce
au touch screen.
Si la porte de la machine est ouverte, il n'est pas
possible d'activer / de désactiver les dispositifs de
verrouillage de la porte de sécurité.
6.6 OUVERTURE DE LA PORTE
La machine est équipée d'un système de verrouillage automatique de la porte.
Anticipez le processus d'ouverture de la porte du dispositif afin de faciliter l'accès à la cuve de la machine.
Raccordez la machine au réseau d'alimentation électrique.
Ouvrez la petite porte inférieure « côté sale » et placez le sectionneur électrique en position
d'allumage.
Veuillez attendre l'allumage du dispositif.
Le dispositif est équipé d'une interface utilisateur de type touch screen, l'écran initial se présente de la
façon suivante :
Pour ouvrir la porte sans raccorder la machine au réseau d'alimentation électrique, fonction utile en cas
d'urgence ou d'absence de tension, il faut utiliser le système de déverrouillage manuel (consultez le
paragraphe suivant).
Manuel utilisateur
WD6010
Pag. 23 - 80
OUVERTURE DE LA PORTE
La poignée d'ouverture de la porte est présentée dans les images suivantes.
L'ouverture manuelle est uniquement permise si la porte est déverrouillée, et doit être réalisée en
empoignant la poignée en son centre.
FERMETURE DE LA PORTE
Utilisez la poignée pour fermer la porte.
Avant de procéder à la fermeture, il est nécessaire que le chariot de lavage soit entièrement inséré dans la cuve. Ne procédez
pas à la fermeture de la porte si le chariot est extrait, même partiellement. Séquence des opérations :
1. Insérez le chariot entièrement à l'intérieur de la cuve de lavage
2. Fermez la porte du dispositif en utilisant la poignée
3. Lorsque la porte est fermée, il est possible de verrouiller la serrure en utilisant l'interface touch screen, symbole «
cadenas ».
im. 1 – Vue Smeg WD6010, la porte en verre pour accéder à la cuve est équipée d'une poignée permettant de procéder à son ouverture. L'ouverture
manuelle est uniquement possible si la porte est déverrouillée, celle-ci étant équipée d'une double serrure électrique automatique. Ne forcez pas
l'ouverture de la porte si celle-ci est verrouillée.
Manuel utilisateur
WD6010
Pag. 24 - 80

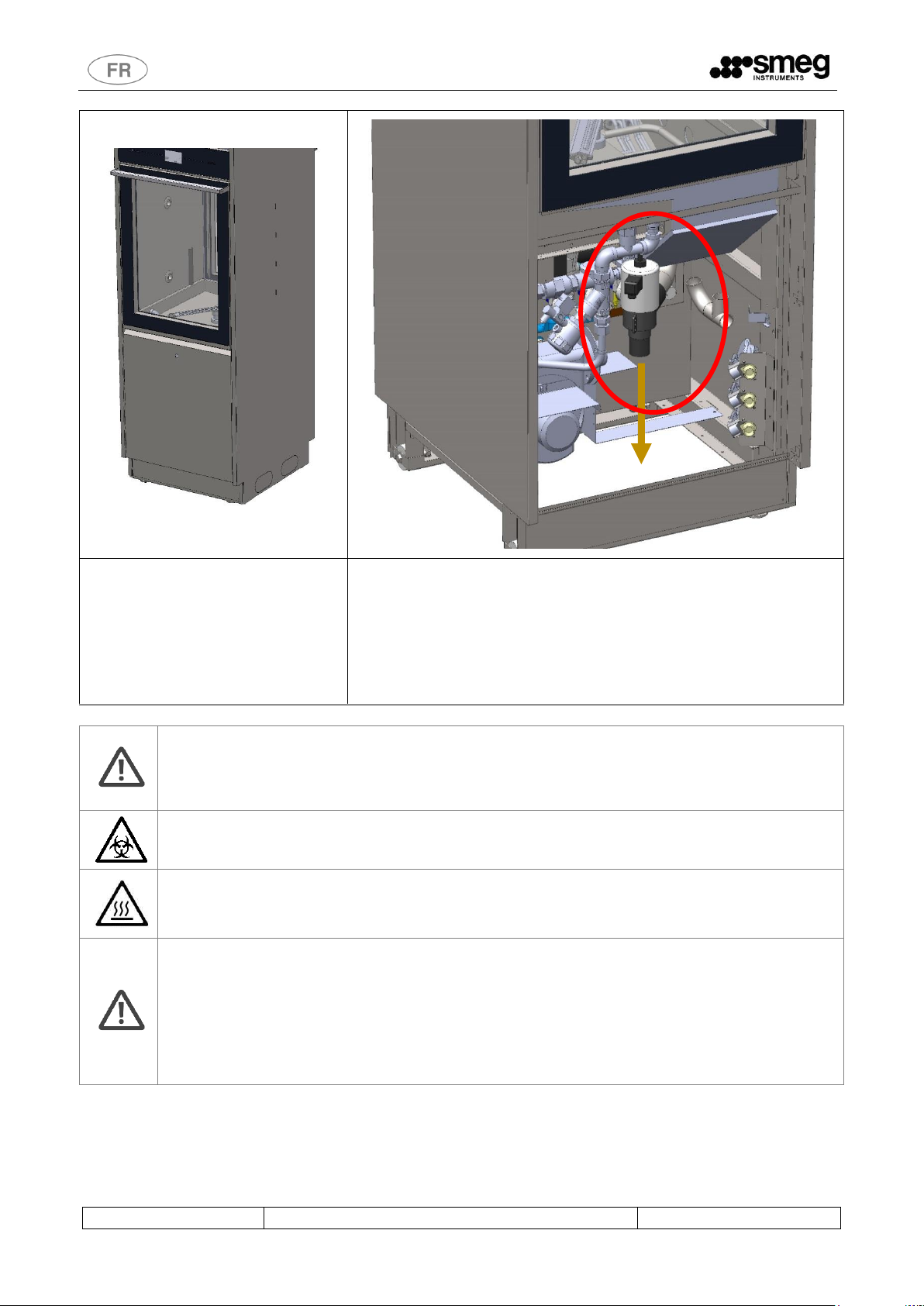

6.7 DÉVERROUILLAGE MANUEL DE LA PORTE
Uniquement lorsque cela est nécessaire, en cas de mauvais fonctionnement ou d'absence de courant, il est
possible d'ouvrir manuellement la machine en agissant sur le dispositif établi.
À l'ouverture de la porte, les dispositifs pouvant être dangereux pour l'opérateur comme la pompe de
lavage, sont automatiquement bloqués.
Par conséquent, toutes les précautions déjà détaillées dans le paragraphe « ACCÈS ET RÉUTILISATION DU
DISPOSITIF APRÈS UN CYCLE INCOMPLET » doivent être prises.
Contactez les techniciens autorisés pour de plus amples détails concernant le déverrouillage manuel des
portes.
Manuel utilisateur
WD6010
Pag. 25 - 80
Vue frontale du dispositif. Sous la porte principale – de la
cuve - on trouve la porte en acier qui permet d'accéder à
l'espace détergents.
Pour la variante à « double porte » : l'espace détergents se
trouve sur le côté de chargement (côté « sale »).
La porte de l'espace détergents est équipée d'une poignée pour
l'ouverture manuelle.
7 MISE EN SERVICE
Après avoir correctement installé le dispositif, préparez-le afin qu'il puisse entrer en fonction. Les opérations
essentielles suivantes doivent être effectuées :
-Paramétrez la date et l'heure actuelles.
- Paramétrez la langue désirée.
- Préparez le détergent, l'agent de neutralisation ainsi que tout autre agent chimique éventuellement utilisé.
-Au cours de la première installation, il est nécessaire que le technicien autorisé effectue l'activation manuelle des
pompes péristaltiques afin que les tuyaux de remplissage de détergent soient correctement remplis.
-Veuillez effectuer à vide, sans charge à traiter dans la cuve, un programme complet comprenant une phase de
thermodésinfection.
Le dispositif est par conséquent prêt à être utilisé.
7.1 Accès à l'espace détergents
Manuel utilisateur
WD6010
Pag. 26 - 80
Une fois la porte inférieure ouverte : on accède à
l'espace dans lequel positionner les bidons de
détergents. Chaque pompe d'aspiration de détergents
(pompe péristaltique) est équipée d'une « lance » avec
capteur de niveau, celle-ci doit être correctement
positionnée dans le bidon.
Dans la partie inférieure de l'espace, il est possible
d'accéder aux filtres de séchage du système dryer, pour
effectuer l'entretien ainsi que le remplacement des
filtres usagés.
En plus des bidons de détergents, l'ouverture de la
porte inférieure permet d'accéder à l'interrupteur
principal rouge (« sectionneur ») ainsi qu'à l'imprimante
(en option).
Vue détaillée : espace inférieur pour détergents, sectionneur électrique, imprimante.
Manuel utilisateur
WD6010
Pag. 27 - 80
DISPOSITIF DE
DOSAGE
Configuration standard
Fonction pompe sur des
machines du secteur
hospitalier - WD
Légende des couleurs
P1
Détergent alcalin
Blanc
P2
Agent de neutralisation
acide
Rouge
P3
Désinfectant
Bleu
P4 Lubrifiant
Vert
MISES EN GARDE
Si aucun capteur de niveau n'est présent dans le bidon : contrôlez régulièrement le niveau de produit
dans les bidons / flacons afin d'éviter d'exécuter des programmes sans détergent ou agent de
neutralisation.
En phase d'installation et lorsque vous remplacez un bidon de produit liquide complètement vide,
exécutez le programme « SERVICE » – « à vide » - afin de charger le liquide. Le conduit reliant le bidon
à la pompe doit en effet être rempli afin de garantir un dosage correct du produit au cours des cycles
de lavage suivants.
ATTENTION
L'étiquette appliquée sur le tuyau d'aspiration doit correspondre à la typologie de détergent
aspiré. Veuillez vous référer au code couleur détaillé ci-dessus.
Une erreur de raccordement compromet l'efficacité du traitement et peut endommager des
parties du circuit. Les erreurs de connexions des systèmes d'aspiration entraînent la déchéance de
la garantie des parties intéressées.
Le tuyau d'aspiration est fourni avec un filtre d'aspiration. Assurez-vous que le filtre soit toujours
présent et positionné correctement afin de garantir le fonctionnement correct du système
d'introduction de détergents. Vérifiez régulièrement que le tuyau en silicone soit adéquatement
fixé au tuyau d'aspiration et qu'il ne présente aucune fuite.
7.2 UTILISATION DES DÉTERGENTS
La machine est équipée de dispositifs automatiques permettant d'effectuer le dosage de détergents
liquides.
1. Pompe P1, dosage de détergent liquide, neutre ou faiblement alcalin
2. Pompa P2 : dosage de l'agent de neutralisation acide.
3. Pompa P3 : en option.
4. Pompa P4 : en option.
Légende : caractéristique présente, caractéristique en option, - caractéristique non installable
7.2.1 SYSTÈME D'ASPIRATION DES DÉTERGENTS LIQUIDES
Configuration avec CAPTEUR DE NIVEAU.
1. Lance d'aspiration avec capteur de niveau intégré et support conique en caoutchouc pour le
positionnement à l'intérieur du bidon.
2. tuyau flexible en silicone pour raccordement entre le tuyau d'aspiration et la pompe péristaltique.
3. Filtre d'aspiration de détergents, monté directement sur la canule d'aspiration de la lance.
Manuel utilisateur
WD6010
Pag. 28 - 80
L'efficacité de lavage et de désinfection thermique ultérieure de ce matériel a été testée
conformément aux normes UNI EN ISO 15883-1 e 15883-2 en utilisant des agents de lavage
mentionnés dans ce manuel.
Les paramètres des différentes phases des cycles de lavage programmés (temps,
température, extension, dosage) ont été déterminés par rapport à l’utilisation de ces
mêmes agents.
L’efficacité et le bon fonctionnement de l’appareil ne peuvent pas être garantis en cas
d’utilisation d’agents diverses autres que ceux recommandés. L’utilisation de détergent
en poudre doit absolument être évitée : risque de provoquer des dommages internes aux
instruments et de corrosion sur les surfaces de titane.
AVERTISSEMENT
Dans tous les cas, toujours respecter les prescriptions du producteur des détergents, en
particulieren ce qui concerne les dosages conseillés et les températures correctes
d’utilisation.
Les informations de sécurité relatives aux dosages, fournis conformément à 5.4.4.s
IEC61010-2-040.
Consultez les instructions et les fiches de données de sécurité des produits.
Les fiches sont disponibles sur demande.
Détergents recommandés pour les produits WD – secteur hospitalier
P1 – Détergents alcalins
DETERLIQUID C2
Détergent alcalin liquide universelle fort.
EMODET
Faiblement détergent alcalin peu moussant pour une utilisation dans le lavevaisselle, adapté pour l'élimination des résidus organiques.
Im. 2 – Configuration STANDARD de l'aspiration des détergents. Positionnement du tuyau d'aspiration de détergent dans le bidon. Faites coïncider le
bouchon en caoutchouc avec l'orifice du bidon pour un positionnement parfait et sûr. Le tuyau est fourni avec un filtre d'aspiration.
8 NETTOYANTS
L'un des facteurs clés pour parvenir à un bon processus de lavage est représenté par les détergents utilisés.
Le fabricant garantit d'excellents résultats de nettoyage avec l'utilisation des produits recommandés.
Contactez le fabricant pour des conseils à jour sur les types de détergents appropriés pour votre
application et leurs méthodes d’utilisation.
Remarque: la troisième pompe P3 et P4 quatrième, sont des accessoires optionnels.
Manuel utilisateur
WD6010
Pag. 29 - 80
P2 – Neutralisants acides
ACIDGLASS C2
Détergent acide neutralisant fort.
P3 – Optionnel
Contactez le fabricant pour obtenir des suggestions sur le meilleur additif en fonction de votre utilisation.
P4 – Lubrificanti
Lubmilk
Émulsion de protection lubrifiante pour le matériel en acier inoxydable pour une
utilisation professionnelle du lave-vaisselle.
Manuel utilisateur
WD6010
Pag. 30 - 80
MANIPULER AVEC SOIN LES BOITES DE NETTOYANTS
Attention: les détergents peuvents présenter une toxicité.
Consultez les fiches de sécurité des produits.
Lors de l'épuisement d'un produit, prévoir le remplacement de la batterie avec un réservoir
plein du même produit.
Si vous effectuez des opérations de transfert vers le nouveau réservoir de produit résiduel
dans le réservoir épuisé, ne pas remplir avec excès les nouveaux conteneurs.
Pour empêcher débordement lors de l'insertion de la lance d'aspiration.
L'utilisation de gants de protection est recommandée pour toute la décantation, le
remplissage et l'insertion des lances d’aspirations.
Informations fournies conformément à 5.4.3.m, 5.4.4.n, 5.4.4.q IEC61010-2-040:2005
PREMIERS SECOURS EN CAS DE CONTACT AVEC LES DÉTERGENTS
Informations fournies conformément au par. 5.4.4.p IEC61010-2-040.
Enlever les vêtements contaminés et les stocker dans un endroit sûr.
Contact avec la peau ou les yeux : Rincer immédiatement et abondamment avec de l’eau. Possibilité
d’appliquer un pansement stérile.
Consulter le medecin.
Ingestion : rincer la bouche avec de l’eau. Consultez le médecin immédiatement.
FICHES DE SECURITÉ DES DETERGENTS
Il est recommandé de garder les fiches de sécurité des détergents :
1. Près de l’endroit ou ceux-ci sont conservés;
2. Près de l’appareil
Dans des endroits facilement accessibles.
Il est judicieux de réclamer périodiquement (ex. 1 fois dans l’année) les fiches de sécurité à jour.
Les fiches vous seront fournies sur demande par le producteur.
ELIMINATION
Informations fournies conformément à 5.4.4.L IEC61010-2-040:2005.
ELIMINATION de tout résidu de produit et des conteneurs (Réservoirs et flacons): consulter la fiche de
sécurité des produits, dans la section “CONSIDÉRATIONS RELATIVES A L’ELIMINATION".
La personne en charge de l'équipement doit faire l'élimination des résidus de produits de nettoyage et
de leurs contenants conformément aux exigences nationales ou des réglementations locales.
INFLAMMABLE
Toujours consulter les fiches techniquedes détergents pour évaluer l’inflammabilité des produits.
Ne pas utiliser des produits inflammables dans la machine.
AVERTISSEMENTS GENERAUX DES NETTOYANTS
Manuel utilisateur
WD6010
Pag. 31 - 80
Avant de positionner les éléments de charge dans les bacs prévus à cet effet, il est
nécessaire d'éliminer les éventuels résidus grossiers générés par les activités précédentes
par le biais de bains, de traitements ou de rinçages appropriés.
La charge doit être positionnée sur les supports en évitant toute superposition et de telle
sorte qu'aucune « zone d'ombre » ne se crée : tous les éléments doivent pouvoir être
atteints par l'eau des pulvérisateurs et / ou des injecteurs.
Les ouvertures des récipients (par ex : des containers) doivent être disposées tête en bas
afin que celles-ci puissent être correctement pulvérisées au cours du lavage et séchées à la
fin du cycle.
La machine est fournie sans chariots de lavage.
Pour une utilisation correcte des chariots de lavage, veuillez consulter le manuel de ces
derniers.
L'opérateur doit éviter tout contact direct avec le matériel sale.
Utilisez toujours avec la plus grande prudence tous les équipements de protection prévus à
cet effet, avant et après le traitement.
Avant de disposer la verrerie ou tout autre objet dans le lave-instruments, consultez les
instructions du producteur afin de savoir si ces derniers sont adaptés au traitement
automatique du thermodésinfecteur et vérifiez la température maximale compatible de
lavage.
PRESCRIPTIONS SPÉCIFIQUES POUR LES PRODUITS « WD » – MILIEU HOSPITALIER
Les instruments en acier inoxydable ne peuvent pas être plongés dans des solutions physiologiques de
chlorure de sodium dans la mesure où le contact prolongé provoque des corrosions perforantes et des
lésions des surfaces dues à la corrosion sous contrainte.
Veuillez éviter de surcharger les bacs porte-instruments. Les déchets, résidus de désinfectants pour la
peau, de solutions physiologiques, etc. ne doivent pas entrer en contact avec les récipients de
traitement, ces derniers doivent être maintenus fermés afin d'éviter une nouvelle dessiccation. Lorsque
cela est possible, il est conseillé d'effectuer un traitement à sec.
En cas de traitement avec liquide, les instruments doivent être de préférence plongés dans une solution
combinée de désinfectant et de détergent dépourvue d'effet de fixation aux protéines. Les désinfectants
à base d'aldéhydes ont en revanche un effet de fixation. Veuillez vous en tenir rigoureusement aux
indications du producteur concernant la concentration, les temps d'action ainsi que l'éventuel ajout de
détergents adjuvants.
Pour les deux méthodes, au vu du risque de corrosion, les intervalles entre ce traitement préliminaire et
le traitement dans le lave-instruments doivent être rallongés.
Afin d'obtenir un nettoyage efficace, les instruments articulés (ciseaux, pinces, forceps) doivent être
ouverts, afin de réduire au minimum les surfaces sous-exposées. Les porte-instruments utilisés tels que
les bacs, les racks et les dispositifs de fixation sont conçus de manière à éviter que, lors de la phase
9 PRÉPARATION DE LA CHARGE POUR LE CYCLE DE LAVAGE ET DE
DÉSINFECTION
Les exigences concernant les modalités de chargement sont fournies conformément à la norme 5.4.4-k
IEC61010-2-040:2005.
Une action efficace de lavage commence dès la phase de préparation de la charge : La charge doit être
adéquatement disposée sur les supports les plus adaptés.
Manuel utilisateur
WD6010
Pag. 32 - 80
suivante de nettoyage et de désinfection, des zones d'ombres ne se créent.
Les instruments démontables doivent être rangés conformément aux indications du producteur. Il faut
toujours éviter les superpositions.
Les instruments de microchirurgie doivent être disposés sur des racks spéciaux ou des dispositifs de
fixation prévus à cet effet.
Les résidus présents sur les instruments dentaires, tels que les matériaux pour plombage ou les
substances acides permettant d'enlever le ciment dentaire, doivent être immédiatement éliminés après
utilisation afin d'éviter tout danger de durcissement et / ou de corrosion.
Les composants des dispositifs chirurgicaux doivent être immédiatement démontés après utilisation
conformément aux indications du producteur.
Les outils simples tels que les forêts ou les lames de scie peuvent être traités comme des instruments
chirurgicaux à condition qu'il s'agisse de produits médico-cliniques réutilisables.
Attention
Les chariots de lavage ne sont jamais symétriques : en effet, ceux-ci présentent un collecteur pour
l'approvisionnement du chariot en eau. Le chariot doit être positionné de manière à ce que, en
regardant du côté sale, le dispositif, le collecteur se trouvent sur le côté droit de la machine.
CÔTÉ « SALE » ou CÔTÉ
DE « CHARGEMENT »
CÔTÉ « PROPRE » ou
CÔTÉ DE «
DÉCHARGEMENT »
Collecteur du
chariot porteinstruments : celuici doit être
positionné sur le
côté droit.
Manuel utilisateur
WD6010
Pag. 33 - 80
Bouton pour accéder au MENU PROGRAMMES RECENTS (4 derniers programmes différents
exécutés).
Bouton pour accéder au MENU PROGRAMMES COMPLETS de lavage.
Bouton pour DEVERROUILLER la porte. Le cadenas fermé signifie "porte fermée". Ne pas forcer
l'ouverture lorsque l'interrupteur est dans cet état.
BLOCCAGE VERROUILLAGE: Bouton pour l'activation des dispositifs de verrouillage de la porte
de la machine. La porte doit être fermée pour pouvoir être bloquée.
SETUP: Bouton pour définir les options et les diagnostics.
10 FONCTIONNEMENT BASE
10.1 ÉCRAN PRINCIPAL – ID 1.0.0.0
L'appareil dispose d'un écran d’une interface utilisateur tactile de type touch screen.
10.2 MENU COMPLET PROGRAMMES - ID.1.1.0.0
En utilisant les flèches à droite de l'écran (HAUT / BAS), vous pouvez faire défiler les options de menu.
Par une sélection tactile du programme souhaité, vous passerez a' l'écran Démarrage Programme.
A l'aide du bouton en haut à droite type "Home": vous retournez à l'écran précédent. Sur l'écran est également actif le
bouton de verrouillage / déverrouillage des serrures des portes.
Manuel utilisateur
WD6010
Pag. 34 - 80
NOM
PROGRAMME
ID PROGRAMME
UNIQUE
précédent
"LOCK / UNLOCK" pour verrouiller
/ déverrouiller la porte
programme
N.cycles
machine
Date et Heure
“OPTIONS” pour sélectionner les
options du cycle en cours
10.3 MENU PROGRAMMES PRÉFÉRÉS - ID.1.2.0.0
Écran similaire à celui du MENU COMPLET PROGRAMMES.
Seront affiches les 4 derniers programmes réalisés par l'utilisateur: il n'y a pas de flèches latérales pour faire défiler le
menu qui fonctionne sur 4 voix seulement.
A Droite: touche de retour pour accéder au menu complet des programmes.
10.4 DEMARRAGE PROGRAMME - ID. 1.1.1.0
L'écran résume les principaux paramètres du programme sélectionné.
Avec La touche en bas à droite, "START" le programme démarre.
Le petit écran en haut à droite montre les principaux paramètres du cycle. Ao et température maximale. Les mêmes
paramètres seront toujours visibles de façon statique durant l'exécution du cycle.
1.3.1 INFORMATIONS ET TOUCHES CONCERNANT LE "PERIMETRE EXTERNE" DE L'ÉCRAN
“HOME” pour revenir à l'écran
“START” pour démarrer le
ID écran
Manuel utilisateur
WD6010
Pag. 35 - 80
Pompes
détergents activés
équivalents
Bouton pour faire défiler
actives et dosages
Tmax: température de lavage maximale
N.phases du
cycle
Séchage:
consigne et durée de
la phase en quelques
durée estimée du
cycle
Icône indiquant le type de
cycle sélectionné.
10.4.1 INFORMATIONS “PARTIE INTERNE” DE L’ECRAN
du cycle.
pas définis dans le cycle
pendant le cycle
avec les dosages
température de
la liste des pompes
Ao: Ao valeur qui caractérise le cycle.
"0" apparaît si ces paramètres ne sont
10.4.2 OPTIONS DU CYCLE SELECTIONNE – ID. 1.6.1.0
Seul le personnel compétent dans la sélection du cycle et des options associées peut accéder aux fonctions
mentionnées ci-dessous.
En utilisant le bouton sur l'écran du cycle sélectionné, vous pouvez passer à l'écran « Options cycle" pour
activer et régler certaines options pour le cycle en cours:
1. Séchage. L'option de séchage est marquée par le symbole du type "ventilateur": vous pouvez
exclure le séchage du cycle ou diminuer la température Target et la durée dans les limites
fixées par le dispositif.
2. Démarrage retarde’: Vous pouvez définir un départ différé du cycle, pour synchroniser tout
déchargement de la machine en fonction de la disponibilité de l'opérateur.
3. Exclusion de l'eau déminéralisée: en sélectionnant cette option, le prochain cycle sera exécuté
en utilisant uniquement de l'eau froide plutôt que de l'eau distillée.
L'activation des options se produit en plaçant une marque dans la case relative.
Le réglage de l'option se fait par les touches "+" et "-" se trouvant sur les côtés.
Les données ne sont efficaces que si elles sont confirmées en appuyant sur la touche «VALIDER» en bas
à droite de l'écran.
Manuel utilisateur
WD6010
Pag. 36 - 80
Bouton "VALIDER" pour confirmer
les détails et revenir à l'écran pour
Appuyez sur la case avec la valeur
numérique pour permettre
le programme sélectionné.
10.4.3 NOTES
Sur la préférence à accorder aux cycles de désinfection thermique par rapport à la désinfection chimique, voir les
suggestions de la norme du produit ISO EN 15883.
Extrait de ISO EN 15883-1:
“4.1.5 La désinfection est spécifiée par référence au temps et température pour la désinfection thermique ou par
rapport au temps, température et concentration pour la désinfection chimique, la désinfection thermique est préférée,
chaque fois que cela est possible. Les processus de désinfection thermique sont plus facilement contrôlés et permettent
d'éviter les risques pour le personnel, les patients et l'environnement qui utilisent les désinfectants chimiques. "
Sur le concept et la signification du paramètre AO, on fait référence à l'Annexe B EN ISO 15883-1.
Le paramètre exprime la «létalité comparative des processus de chaleur humide", associe une valeur numérique à
l'efficacité de la phase de désinfection thermique.
Concept A0 — "Létalité comparative des procédés de chaleur humide
Manuel utilisateur
WD6010
Pag. 37 - 80
ICONE
TYPE DE PHASE
- Prélavage .Structure: Phase sans activation des éléments chauffants et sans dosage des produits
chimiques.
Applications: Utilisé pour enlever la grosse saleté et limite ainsi la formation de mousse dans les
étapes ultérieures.
- Lavage simple .Structure: Cycle dans le but de lavage, élimination de la saleté sur les éléments a' laver, obtenu
par dosage des quantités appropriées d'additifs chimiques et à des températures contrôlées.
.Applications: La phase réalise un lavage sans passer à la désinfection.
Température
température TL
Température mesurée
commande TCL
Tmax: température de lavage maximale
actuelle du cycle
Temps restant du
cycle actuel
Icône indiquant le
type de la phase en
cours
Bouton "STOP" pour
arrêter le cycle
actuelle du cycle
Au cours du séchage:
Icône indiquant le type
SECHAGE
Bouton "STOP" pour
arrêter le cycle
10.5 "PROGRAMME EN COURS - 1.1.1.3
Quand le cycle est en cours, la seule opération possible pour l'utilisateur est l'interruption du cycle, en utilisant le
bouton en bas à droite, appuyez sur "STOP".
L'écran résume les données clé détectées par les sondes de température, des essais de pompes péristaltiques, le
temps restant. A cote' de l’icône "MONTRE" est indiqué le temps restant du cycle. L'icône clignote tandis que le cycle
st en cours.
mesurée par le
capteur de
Ao, valeur actuelle
du paramètre
par la sonde de
Ao: valeur Ao qui caractérise le cycle.
du cycle.
Le "0" apparaît si ces paramètres ne
sont pas définis dans le cycle.
N. phase
de la phase en cours:
valeur lue par la
sonde TA
N. phase
Manuel utilisateur
WD6010
Pag. 38 - 80
ICONE
TYPE DE PHASE
- Laver avec de désinfection chimique - .
Structure: Étape de lavage caractérisée par le dosage d'un élément chimique qui permet
d'obtenir un effet bactéricide sur les éléments a' laver. Le cycle dans lequel cette étape est
insérée est généralement dépourvu de phases de désinfection thermique.
.Applications: Utilisées pour le lavage des éléments qui ne nécessitent pas la désinfection
thermique ou qui sont sensibles aux températures élevées. Le cycle dans lequel l'étape est
insérée réalise un lavage avec une désinfection chimique.
Remarques: Il est toujours préférable d'utiliser, la' ou' convient, des cycles de désinfection
thermique par rapport aux cycles de désinfection chimique. (les processus de désinfection
thermique sont plus faciles à contrôler et l'on évite les risques associés à la manipulation de
détergents chimiques désinfectants.)
- Désinfecteurs .Structure: Phase dans laquelle, a' travers la combinaison de durée et de température, l'on
atteint la valeur désirée du paramètre "Ao", et se réalise la désinfection des éléments de lavage.
La phase de désinfection thermique est précédée par des étapes dont le but est d'éliminer la
saleté des éléments de lavage pour les préparer de manière adéquate à la phase de désinfection
thermique.
Le cycle dans lequel la phase est insérée est généralement dépourvu d'étapes de désinfection
chimique.
.Applications: Utilisée pour le lavage d'éléments qui peuvent résister à un traitement avec des
températures élevées (valeurs cibles de référence sont 80 ° C, 90 ° C, 93 ° C). La phase permet
d'obtenir une désinfection thermique, avec la valeur du paramètre Ao qui dépend de la
température atteinte et du temps de maintien.
.Remarques: Il est toujours préférable d'utiliser, la' ou' convient, des cycles de désinfection
thermique par rapport aux cycles de désinfection chimique. (les processus de désinfection
thermique sont plus faciles à contrôler et l'on évite les risques associés à la manipulation de
détergents chimiques désinfectants.)
- Séchage -
.Structure: Phase caractérisée par la température cible de l'air de séchage et de la durée en
minutes.
.Applications: séchage des éléments de lavage
- Service -
.Structure du cycle: Structure "libre" cycle fonctionnel aux opérations de maintenance et
accessible uniquement au personnel de service autorisé. .Applications: Cycle d'utilisation par le
personnel technique. Le cycle ne traite pas les éléments présents dans la cuve de lavage, mais
est fonctionnel à des opérations de service, tels que: le remplissage du circuit hydraulique et du
circuit des détergents. Ou bien le cycle de test pour vérifier rapidement le bon fonctionnement
des composants de la machine.
.Remarques: Le cycle ne peut pas être utilisé pour traiter les éléments présents dans la cuve de
lavage.
Manuel utilisateur
WD6010
Pag. 39 - 80
10.5.1 PROGRAMME EN COURS “DISPLAY EASY”- 3.4.2.1
Il est possible de régler une vue simplifiée du cycle en cours identifiée comme "Easy Display" (voir
le paragraphe menu "Setup").
Dans la vue simplifiée du cycle actuel, l'écran affiche uniquement:
1. Le nom du programme
2. Le temps du cycle actuel (résiduel ou progressif selon les réglages).
3. La barre de progression
En touchant l'écran avec l'affichage "Easy" actif, nous passons pendant quelques secondes à la vue
standard où vous pouvez contrôler un plus grand nombre de paramètres.
Manuel utilisateur
WD6010
Pag. 40 - 80
1. Déverrouiller la porte en appuyant sur le "verrouillage / déverrouillage" pour l'ouvrir et enlever les
éléments lavés - opération régulière.
2. Quittez l'écran avec le bouton "Home" pour sélectionner un autre cycle qui peut éventuellement
retraiter la même charge, sans déverrouiller ou ouvrir la porte - utile seulement dans des cas particuliers
dans lesquels l'on souhaite traiter la même charge avec plusieurs cycles successifs.
ICONE
FIN
CYCLE
SIGNIFICATION
Le cycle a été complété avec succès.
Le cycle a été effectué avec succès pour la partie du lavage, mais le séchage a été interrompu
ou sont survenus des problèmes au cours du séchage.
Le cycle a échoué. Anomalies pendant le fonctionnement ou bien l'opérateur a forcé l'arrêt du
cycle.
Icône indiquant la fin
10.6 PROGRAMME COMPLÉTÉ - 1.1.1.4
du cycle
À la fin du cycle, une icône montre l'information du cycle terminé avec succès ("FIN - Full Cycle») et l'écran offre les
données les plus importantes du programme accompli.
Il est seulement possible de faire deux opérations:
Manuel utilisateur
WD6010
Pag. 41 - 80
Domaine Setup
DESCRIPTION
Superuser
Date et heure
Régler la date et
l'heure actuelle
Superuser
Sélection de la langue
Choisir la langue
Utilisateur
Paramètres machine
- Réglage dosage détergents
- Activer / Désactiver les programmes
Réglage des
paramètres de
fonctionnement
Superuser / Technicien (l'accès du
superuser a des fonctionnalités
limitées) Technicien
I / O diagnostic
Opérations de
maintenance et
contrôles techniques.
Technicien
Affichages et sons
Paramètres
d'apparence et
activation du signal
sonore
Utilisateur
About …
Description Version SW
installée.
Utilisateur
11 FONCTIONNEMENT SETUP
11.1 SETUP - 1.4.0.0
La machine dispose d'un mode de réglage Setup pour la modification des paramètres de fonctionnement.
Le menu de configuration comprend tous les éléments qui sont utilisés pour définir les paramètres de la
machine et pour effectuer la maintenance et le contrôle de l'appareil.
Ces menus sont couverts par la demande de mots de passe pour limiter l'accès, en particulier le menu de
paramétrage de l'appareil nécessite d'un mot de passe disponible uniquement au personnel autorisé.
Il existe un niveau intermédiaire entre l'utilisateur de base et le technicien, le "Superuser".
Le Superuser est identifié avec les autorités responsables de l'appareil dans la structure dans laquelle il
est installé.
Le mot de passe du "Superuser" est communiqué au responsable du dispositif
Manuel utilisateur
WD6010
Pag. 42 - 80
Touche "Valider" pour enregistrer
1.1.1 RÉGLAGE DATE ET HEURE - ID.1.4.2.1
Demande du mot de passe niveau "Superuser" ou plus pour accéder à la fonction.
Sur la photo: la séquence des opérations sur l'écran tactile montre l'opération suivie pour activer le champ
de contrôle "Date et heure" de l'appareil.
Remarque: Il est essentiel que la date et l'heure soient correctement définies pour la traçabilité des
processus.
11.1.1 RÉGLAGE LANGUE – ID. 1.4.2.2
Aucun mot de passe n’est nécessaire pour régler la fonction.
Touches "UP / DOWN" sont
utilisées pour ajuster le champ
actif («Année» dans l'image)
et confirmer les valeurs insérées
Manuel utilisateur
WD6010
Pag. 43 - 80
Photo: La séquence des opérations sur l'écran tactile montre l'opération suivie pour choisir la "LANGUE" de
l'appareil.
Manuel utilisateur
WD6010
Pag. 44 - 80
Remarque: Seulement en cochant la case "Utiliser comme défaut" et en confirmant donc avec la
touche à droite, les valeurs insérées sont considérées comme actives pour tous les programmes de
lavage. Si vous ne validez le choix, le réglage sera sauvegarde' mais ne sera utilisé par le dispositif.
11.1.2 RÉGLAGE DOSAGE DÉTÉRGENTS– ID. 1.4.2.3
Demande du mot de passe niveau "Superuser" ou plus pour accéder à la fonction.
A partir du menu "Setup", sélectionnez "Paramètres machine" et "dosage détergents ", tapant votre mot de passe
quand demandé.
Sélectionnant la pompe doseuse d'intérêt, par exemple. P1 pour le détergent alcalin, s'active alors la capacité
d'ajuster la quantité dosée au cours de la phase de lavage. Le réglage se fait à l'aide des boutons latéraux,
"Augmenter" et "Diminuer "(+ et -).
11.1.3 HABILITATION PROGRAMMES– ID. 1.4.6.0 - 1.4.6.4
Mot de passe "Technicien" ou plus pour accéder à la fonction. A partir du menu "Setup", sélectionnez "Paramètres
machine" et "Habilitation Programmes", en tapant votre mot de passe lorsque demandé.
Manuel utilisateur
WD6010
Pag. 45 - 80
L'écran "Habilitation Programmes" permet, par un réglage approprié, d'afficher les menus et activer seulement les
programmes d'intérêt. (Fonctionnalité introduite depuis la version du firmware principal 2.14.0 – 12/11/2015).
Par défaut: tous les programmes sont activés, "1" dans la ligne correspondant au nom du programme.
Pour éliminer un programme de l'écran, il est nécessaire de régler sur "0" à côté du nom du programme:
1. Sélectionner le programme dans les "Habilitation Programmes "
2. Vous entrez sur la partie de l'écran qui résume le programme (nom et ID programme sur la première ligne
de l'écran, et d'autres valeurs importantes dans les sections restantes).
3. Retirez le signe (drapeau) de "Habilité' " -> dans le menu apparaîtra "0" à côté du nom du programme.
Consulter toujours le tableau complet des programmes avant la désactivation.
Ce qui suit montre la séquence pour accéder à la fonction.
Manuel utilisateur
WD6010
Pag. 46 - 80
Charge réservoir d’eau– ID.1.4.3.1:
Activation solénoïde
Contrôle nombre de turbinées de l'eau
Contrôle de l'état des commutateurs
Charge détergents – ID.1.4.3.2:
Activation péristaltiques détergents
11.2 FONCTION DE DIAGNOSTIC – ID.1.4.3.0
Fonctions réservées au service TECHNIQUE, accessible via le mot de passe "technique”.
Grâce à ces écrans, il est possible d’activer manuellement la charge du dispositif et de surveiller l'état des
entrées.
Les écrans sont divisés en groupes de fonctionnalités:
Manuel utilisateur
WD6010
Pag. 47 - 80
Contrôle comptage débitmètre
Contrôle capteurs de niveau dans le réservoir
Lavage– ID. 1.4.3.5
Activation de la pompe de lavage
Activation résistances chauffantes
Contrôle sondes de température
Controle état de pression
Contrôle état thermostats
Contrôle capteurs de rotation pulvérisateurs
Contrôle capteurs reconnaissance des chariots
Séchage – ID.1.4.3.3
Activation motoventilateurs
Activation résistances séchage
Contrôle sondes de température
Contrôle état Thermostats
Portes – ID.1.4.3.8
Activation verrouillage côté sale
Activation verrouillage côté propre
Contrôle verrouillage côté sale
Contrôle verrouillage côté propre
Drainage – ID.1.4.4.0
Activation vidange de drainage
Activation pompe de drainage
Contrôle état de pression
Contrôle état thermostat
11.2.1 AFFICHAGE ET SONS – ID. 3.4.2.1
Fonctionnalités accessibles à partir du niveau «user» ou supérieur.
À partir du menu "Setup", faire défiler le menu et sélectionnez «Affichage et sons».
Articles disponibles:
1. "Sons actifs" -> si marqué activer bips.
2. "Affichage simplifié " -> si marqué permet visualisation simplifiée du cycle actuel.
3. «Temps restant du cycle" ->
a. si marqué, l'heure affichée dans le cycle actuel est le temps restant estimé.
b. Si non marqué: l'heure affichée dans le cycle actuel est le temps progressif depuis le début du
cycle (00:00) à la fin du cycle.
Affichage simplifié: Dans la visualisation simplifiée du cycle actuel, l'écran affiche uniquement:
1. Le nom du programme
2. le temps du cycle actuel (résiduel ou progressif selon les réglages).
3. la barre de progression
Manuel utilisateur
WD6010
Pag. 48 - 80
ID Warning en
cours
Touche pour
prendre
conscience du
signal
Description du
warning
Icone “Warning”
12 ALARMES et SIGNAUX
Cette section fournit des instructions pour interpréter les messages d'alarme et de prendre d’éventuelles contremesures, informations fournies conformément aux 5.4.4.j IEC61010-2-040: 2005.
Les messages liés à un fonctionnement anormal sont distingués en fonction de la gravité, et divisés en deux
groupes:
1. Warning: il s’agit de rapports fournis à l'utilisateur qui doit en prendre note (par exemple alerte
du manque de détergent.). En fonction du signal fourni, l'utilisateur doit agir en conséquence afin
de rétablir les conditions correctes (par exemple. Remplacement de la cartouche des détergents
terminée avec une cartouche neuve du même produit)
2. Alarmes: rapports de dysfonctionnement de l'appareil. Les alarmes bloquent le cycle en cours et
présentent un rapport à l'utilisateur. L'utilisateur doit se référer à la table des alarmes dans ce
manuel pour effectuer les actions recommandées.
12.1 WARNING – ID 1.1.1.2
Les signaux sont fournis:
1. Lors du démarrage d'un cycle sélectionné dans l'écran affiché ci-dessus.
2. Les warning les plus communs sont également indiqués sur l'écran lors du branchement de
l'appareil, sur l'écran d'accueil.
Manuel utilisateur
WD6010
Pag. 49 - 80
SYMBOLE
SIGNIFICATION
Manque de détergent
L'indicateur sur l'écran principal s’allume niveau si les capteurs de détergents sont installés
et l'un d'eux est au «minimum».
Les codes d’avertissement associés à l'absence de détergent sont:
P1: code pour afficher "68"
P2: code "69"
P3: code "70"
P4: code "71"
Le message est fourni lors du démarrage d'un nouveau cycle de lavage: remplacer le
réservoir en mauvais état par un nouveau, puis reprendre le fonctionnement normal de
l'appareil.
Si ce signal reste actif, le cycle de lavage peut commencer, en ignorant l'avertissement,
appuyant une fois de plus sur le bouton Démarrer.
Si deux ou plusieurs alarmes analogues (par exemple. Réservoirs P1 et P2 vide) sont actifs,
vous devez appuyer deux ou plusieurs fois sur le bouton Start / Stop avant de pouvoir
commencer le cycle. La mémoire interne de l'appareil stocke l'événement, mais vous
permet de continuer l'exécution.
Entretien: rechange du filtre de séchage
Alarme active si la sécheuse est présente, et le filtre absolu est réglé.
La LED indique qu'il est nécessaire de remplacer le filtre absolu.
La signalisation est connectée aux heures de fonctionnement du système de séchage,
réglée à 500h, pour le nouveau filtre. L'opération de remplacement doit être effectuée par
du personnel autorisé.
Continuer à utiliser un filtre qui a terminé sa vie utile peut affecter les résultats du séchage.
Si le filtre est bouché le débit d'air du séchage est réduit.
La durée de vie utile du filtre peut être inférieure à 500 h de présélection en fonction du
degré de saleté de l'environnement. Si la performance du séchage diminue, il est
recommandé d'exiger le remplacement du filtre à l'avance. La machine ne signale pas ce
type d'usage, mais il est seulement relié aux heures effectives de fonctionnement.
Entretien machine
La machine maintient le contrôle des cycles exécutés et l'éclairage de la LED indique que
l'utilisateur a la nécessité d’effectuer un entretien périodique.
Ce sont des opérations de contrôle et d'entretien, recommandés tous les 1000 cycles, qui
doivent être effectuées par le personnel autorisé pour conserver l'équipement efficace et
sécuritaire.
Cet entretien n’est pas couvert par la garantie du produit, qui ne comprend pas le
remplacement de composants dont la perte de performance est due à un usage normal ou
à l'utilisation.
Exemple d’écran initial dans lequel, sur la gauche, sont visibles les icônes associées aux signaux les plus
communs.
Manuel utilisateur
WD6010
Pag. 50 - 80
PRESENCE D’ALARMES - LIRE ATTENTIVEMENT
À l'apparition d'une alarme, l'appareil a tendance à se porter automatiquement dans un état sûr.
Il est nécessaire lorsque vous remarquez une alarme: lire dans le tableau le sens du Code et les
contre-mesures applicables. Appliquer les contre-mesures proposées cas par cas.
Les actions typiques requises de l'Utilisateur sont résumées ci-dessous, pour plus de
simplicité
1. ACTION PAR DEFAUT
L'événement qui a déclenché l'alarme peut être dû à une anomalie momentanée:
Attendez que la machine gère individuellement l'anomalie et à se placer dans des conditions de
sécurité. L’ "ampoule" clignote sur l'écran lors de la manipulation. Elle s’allume normalement a’
la fin de la gestion. Après la gestion, sur l'écran apparaît le bouton "VALIDER" avec le symbole
"juste" pour l'acceptation et la reconnaissance par l'opérateur. Appuyez sur "VALIDER"
2. ACTION DE RÉCUPÉRATION
Attendez que la machine gère individuellement l'anomalie et à se placer dans des conditions de
sécurité. A la fin des opérations, le bouton apparaît sur l'écran avec le symbole "juste" pour
confirmer la reconnaissance par l'opérateur. Appuyez sur "VALIDER"
Débrancher a’ l’aide du bouton électrique, puis allumer de nouveau en utilisant le même
dispositif. (Attendez au moins 10 secondes entre le débranchement et le rallumage).
3. SÉCURISATION: au cas où, après les procédures, l'alarme persiste.
1. Fermez l'alimentation en eau du robinet.
2. Débranchez l'alimentation électrique.
3. Vérifiez que les conditions de raccordement de l'appareil (eau et électricité) soient
correctes et ne soient pas différents de l'installation initiale.
4. Contactez l’Assistance Technique.
ID Alarme en cours
Titre du cycle en cours
N.phase
cycle
Temps restant du
cycle en cours
Icone Alarme
d’Anomalie en cours
Touche “CONFIRMER” pour prise
de vision de l’alarme
Lampe “CLIGNOTTANT” durant la
gestion de l’alarme
12.2 ALARMES – ID 1.1.1.6
L'apparition d'une alarme est spécifiée par un écran avec l'icône dédiée.
Descriptif alarme
courante du
indicative de
condition
Manuel utilisateur
WD6010
Pag. 51 - 80
ID.
MESSAGE SUR DISPLAY
ACTION UTILISATEUR
ID1
“Manqué réchauffement eau ”
Pour l’utilisateur: poursuivre l'ACTION PAR DEFAUT
décrite ci-dessus. Si l'alarme ne fonctionne pas,
procéder à l'ACTION DE RECUPERATION.
ID5
“Anomalie sonde TL1”
Sonde Travail Cuve
Pour l’utilisateur: poursuivre l'ACTION PAR DEFAUT
décrite ci-dessus. Si l'alarme ne fonctionne pas,
procéder à l'ACTION DE RECUPERATION.
ID10
“Anomalie sonde TCL”
Sonde Controle Cuve
Pour l’utilisateur: poursuivre l'ACTION PAR DEFAUT
décrite ci-dessus. Si l'alarme ne fonctionne pas,
procéder à l'ACTION DE RECUPERATION.
ID11
“Manque eau froide”
Vérifiez l'alimentation de l'eau:
1. Vérifier que le robinet d'arrivée de l’eau est ouvert.
2. Vérifiez la pression de l'alimentation en eau.
3. Vérifier le bon positionnement des tuyaux de
chargement.
Pour l’utilisateur: poursuivre l'ACTION PAR DEFAUT
décrite ci-dessus. Si l'alarme ne fonctionne pas,
procéder à l'ACTION DE RECUPERATION.
ID12
“Manque eau chaude”
Contre-mesures analogues á ID11
ID13
“Manque eau Demi”
Vérifiez l'alimentation en eau - eau demi:
1. Vérifier que le robinet d'eau est ouvert.
2. Dans le cas de l'eau dans un réservoir (avec
accessoire PAD) vérifier qu'il n’est vide ou à une
hauteur trop basse.
3. Vérifier la pression de l'alimentation en eau.
4. Vérifiez la cohérence entre les réglages et les
connexions de plomberie (présence ou absence d'eau
déminéralisée).
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID22
“Échec débitmètre d'eau froide”
Contre-mesures analogues á ID11
ID Alarme en cours
Titre du cycle en cours
N.phase actuelle
du cycle
Temps restant du
cycle en cours
Icone Alarme
d’Anomalie en cours
indicative de
Descriptif alarme
condition
Manuel utilisateur
WD6010
Pag. 52 - 80
ID.
MESSAGE SUR DISPLAY
ACTION UTILISATEUR
ID25
"Anomalie pression Circuit de lavage "
Présence possible de mousse dans la baignoire.
Vérifiez le type de détergent utilisé.
Les matériaux particulièrement sales peuvent
provoquer la formation de mousse excessive:
répéter le cycle de lavage, utilisez le cycle de prélavage
phase initiale.
Pour l’utilisateur: poursuivre l'ACTION PAR DEFAUT
décrite ci-dessus. Si l'alarme ne fonctionne pas,
procéder à l'ACTION DE RECUPERATION.
ID29
« défaut décharge eau chaude"
Vérifiez la connexion à l'eau de vidange,
en particulier la hauteur de la tuyauterie de sortie par
rapport aux prescriptions, et la présence d’éventuels
bouchons dans les tuyaux d'échappement.
ID32
" anomalie réservoir d'eau "
Pour l’utilisateur: poursuivre l'ACTION PAR
DEFAUT décrite ci-dessus. Si l'alarme ne fonctionne
pas, procéder à l'ACTION DE RECUPERATION.
S’il y a des fuites: fermer immédiatement tous les
robinets d'approvisionnement en eau et contacter le
support technique.
ID34
"Défaut décharge condenseur de
vapeur"
chaîne 8.41
Vérifiez l'exactitude des connexions d’échappement:
1. Hauteur et position de la connexion d'échappement
2. équité des connexions selon les exigences de ce
manuel.
3. Présence d'obstacles ou goulots dans les tuyaux.
Pour l’utilisateur: poursuivre l'ACTION PAR
DEFAUT décrite ci-dessus. Si l'alarme ne fonctionne
pas, procéder à l'ACTION DE RECUPERATION.
ID38
"Anomalie Vidange mélangée"
Vérifier que l'eau froide entrant est à une température
suffisamment basse pour être en mesure d'installer
une vidange mélangée.
.Vérifier que les paramètres de décharge de la vidange
mélangée soient corrects, hausser éventuellement le
seuil de température.
ID41
"Manque de debit détergent 1"
1. Vérifiez si l'aspirateur du détergent est correctement
positionné dans le réservoir.
2. Vérifier les fuites de liquides, mis en évidence par la
stagnation de détergent dans le voisinage de l'appareil.
3. Vérifiez que les tubes d'aspiration soient
correctement positionnés, non courbés.
Le code correspond à un warning, ce n’est pas une
alarme d'arrêt. Il est possible de continuer avec le
fonctionnement de l'appareil en appuyant sur le
bouton Start / Stop
ID42, …, ID44
De manière analogue à ce qui précède,
pour les détergents 2, ..., 4.
Procéder identiquement a’ ID41.
ID46
"Tube P1 bloqué"
Contre-mesures analogues a’ ID41.
ID47…ID49
De manière analogue à ce qui précède,
pour les détergents 2, ..., 4.
Contre-mesures analogues a’ ID41.
Manuel utilisateur
WD6010
Pag. 53 - 80
ID.
MESSAGE SUR DISPLAY
ACTION UTILISATEUR
ID62
"Disp. sécurité intervenu "
Poursuivre l'ACTION PAR DEFAUT décrite cidessus. Si l'alarme ne fonctionne pas, procéder à
l'ACTION DE RECUPERATION.
ID68
"Réservoir P1 vide "
Vérifier la présence de détergent dans le réservoir ou
que les fonctions de capteur par rapport au niveau
fonctionnent correctement.
Ceci est un avertissement, non pas une véritable
alarme, il est possible de commencer le cycle de
lavage, sans tenir compte de l'avertissement ; appuyer
une fois de plus sur le bouton Démarrer.
L'avertissement s’active pour essayer de faire
démarrer le nouveau programme. (Mémoire interne
de l'appareil stocke l'événement, mais permet de
continuer le fonctionnement).
ID69, …, ID71
"Réservoir P2 vide "
Analogue a’ ID68 per P2, P3, P4
Identique a’ “A-:68”
ID73
“Archive memoire”
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID78
"Échec restauration”
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID80
" échec débitmètre eau chaude"
Contre-mesures analogues a’ ID11
ID81
«échec débitmètre eau demi"
Contre-mesures analogues a’ ID11
ID92
«Remplacement du filtre dryer"
Warning: contacter l'assistance pour remplacer le filtre
dryer. L ‘alerte peut être temporairement ignorée avec
la touche de confirmation.
ID93
"Maintenance nécessaire"
Warning: contacter l'assistance pour procéder a’ la
maintenance ordinaire. L ‘alerte peut être
temporairement ignorée avec la touche de
confirmation.
ALARMES DRYER 1: DE ID200 -> ID219
ID200
" Echec Chauffage Séchage 1”
.Controller l’état des filtres d’air
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID201
« Disp. sécurité séchage 1"
.Controller l’état des filtres d’air
Poursuivre l'ACTION PAR DEFAUT décrite cidessus. Si l'alarme ne fonctionne pas, procéder à
l'ACTION DE RECUPERATION.
ID203
"Défaut sonde TA1"
« Sonde Séchage 1”
.Controller l’état des filtres d’air
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ALARMES BOILER DEMI: DE ID300 -> ID319 (valides uniquement en présence de Boiler )
ID300
“Anomalie sonde TBD”
(Sonde de température Boiler “demi”:
signal anomalie)
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
Manuel utilisateur
WD6010
Pag. 54 - 80
ID.
MESSAGE SUR DISPLAY
ACTION UTILISATEUR
ID301
“Anomalie réchauffement Boiler demi”
ID302
“Surchauffage Boiler demi TBD”
ID304
“Anomalie: Thermostat sécurité Boiler
Demi”
ID310
"Anomalie: Boiler d'échappement
demi"
ID311
"Anomalie: niveau d'eau Boiler demi"
ID312
“Niveau d'eau de la Boiler demi”
(anomalie dans la charge d’eau)
ID314
“Boiler demi désactivée"
Warning: contacter l'assistance pour procéder au
contrôle du boiler. Le boiler est désactivée en fonction
de la modalité « bypass ».L ‘alerte peut être
temporairement ignorée avec la touche de
confirmation.
ALARMES RESEAU BOILER (CHAUDE): DE ID320 -> ID339
ID332
“Anomalie: niveau d’eau Boiler chaud”
(anomalie dans le chargement en eau)
ID333
“Anomalie: niveau d’eau Boiler chaud”
Warning: Boiler réseau, plein et froid au démarrage:
nous vous recommandons de vider le Boiler a’ l’aide du
programme spécifique. .L ‘alerte peut être
temporairement ignorée avec la touche de
confirmation.
ID334
“Boiler chaud désactivé”
Warning: contacter l'assistance pour procéder au
contrôle du Boiler. Le Boiler e est désactivé en fonction
de la modalité « bypass » .L ‘alerte peut être
temporairement ignorée avec la touche de
confirmation.
ALARMES PORTE 1 (cote’ “CHARGE” nomme’ aussi cote’ “SALE ”): DE ID400 -> ID419
ID400
“Porte LS Ouverte/Débloquée”
(Porte 1 = Porte Charge = Porte coté
Sale).
Si les portes sont ouvertes, les fermer manuellement:
Appuyez sur la poignée pour fermer la porte jusqu’au
déclenchement du verrou.
Eteignez et rallumer l'appareil.
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID401
“échec déblocage Porte LS”
(Porte 1 = Porte Charge = Porte coté
Sale).
ID402
“Anomalie fermeture Porte LS”
“Porte LS: capteurs porte NON
cohérents”
ALARMES PORTE 2 (coté “DECHARGE ” nomme’ aussi coté “PROPRE”): DE ID420 -> ID439
ID420
“Porte LP Ouverte/Debloquée”
(Porta 2 = Porte Décharge= Porte coté
Propre).
Si les portes sont ouvertes, les fermer manuellement:
Appuyez sur la poignée pour fermer la porte jusqu’au
déclenchement du verrou.
Eteignez et rallumer l'appareil.
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID421
“Echec Deblocage Porte LP”
ID422
“Anomalie fermeture Porte LP”
Ou bien
“Porte LP: capteurs porte NON
cohérents”
ALARMES CONNECTES ANOMALIES RELE’: DE ID.500 -> 520
ID500
“Echec relay KRG” (relé general)
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
Manuel utilisateur
WD6010
Pag. 55 - 80
ID.
MESSAGE SUR DISPLAY
ACTION UTILISATEUR
ID501
“Echec relay KRVA” (relé resistances
cuve A)
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
ID502
“Echec relay KRVB” (relé resistances
cuve B)
ID503
“Echec relay KRA1” (relé résistances
séchage - dryer)
ID504
“Echec relé KRBD” (relé résistances
BOILER DEMI)
ID505
“Echec relé KRBC” (relé resistenze
BOILER acqua rete - calda)
ALARMES CONNECTES ANOMALIES FICHES: DE ID.600 -> 620
600
erreur table des programmes
Poursuivre l'ACTION PAR DEFAUT décrite ci-dessus. Si
l'alarme ne fonctionne pas, procéder à l'ACTION DE
RECUPERATION.
601
erreur init (erreur d'initialisation)
602
erreur de communication avec la fiche
TFT-1
603
erreur de communication avec la fiche
TFT-2
604
erreur de communication avec la fiche
SLAVE IO 1
605
erreur de communication avec la fiche
SLAVE IO 2
606
Anomalie: communication avec la
fiche SLAVE I/O 1 (faute de la fiche I/O)
607
Anomalie: communication avec la
fiche SLAVE I/O 2 (faute de la fiche I/O)
Avant d'effectuer toute opération de nettoyage et d'entretien : il est conseillé
d'effectuer un cycle de thermodésinfection à vide (c'est-à-dire sans charge dans la
cuve).
Déconnectez le dispositif de l'alimentation électrique par le biais du sélecteur prévu à cet
effet et fermez tous les robinets d'approvisionnement en eau.
Lors des processus d'entretien et de nettoyage : utilisez toujours des équipements de
protection individuelle.
ESPACE LIBRE : Afin de pouvoir opérer correctement, il est nécessaire de disposer d'un
espace libre d'environ 1m2 devant la machine.
PERSONNEL TECHNIQUE AUTORISÉ
Les interventions effectuées sur l'équipement par le personnel non-autorisé ne sont pas couvertes
par la garantie et incombent à l'utilisateur.
13 NETTOYAGE ET ENTRETIEN
13.1 AVERTISSEMENTS PRÉLIMINAIRES
13.2 NETTOYAGE DU DISPOSITIF et de ses pièces
Nettoyage général
Manuel utilisateur
WD6010
Pag. 56 - 80
ATTENTION
Les zones périphériques de la porte, qui, même une fois fermées, restent à l'extérieur par rapport
au joint de la porte, peuvent ne pas être nettoyées au cours du cycle de lavage et peuvent par
conséquent retenir de la saleté et des matériaux biologiquement contaminés : elles doivent être
régulièrement nettoyées et désinfectées avec le plus grand soin en utilisant des équipements de
protection (par ex : des gants, des lunettes, une blouse).
Pour effectuer le nettoyage de ces pièces, veuillez utiliser quotidiennement des gants ainsi qu'un
détergent désinfectant.
Les surfaces externes et la double porte du dispositif doivent être nettoyées à intervalles réguliers (il est conseillé
d'effectuer le nettoyage tous les mois) avec un chiffon doux humide et de l'eau.
Les joints d'étanchéité de la porte doivent être nettoyés avec une éponge humidifiée.
Il est également conseillé d'effectuer le nettoyage après un cycle de lavage à vide, c'est-à-dire sans charge à traiter
afin d'éliminer les éventuels résidus de produit détergent.
im. 3 – Effectuez un nettoyage externe et interne du dispositif.
im. 4 – Veuillez effectuer le nettoyage des zones périphériques des portes, aussi bien du côté de chargement que du côté de déchargement avec un
détergent désinfectant et des gants de protection.
Manuel utilisateur
WD6010
Pag. 57 - 80
Nettoyage du filtre d'entrée d'eau
Le filtre d'arrivée d'eau « A » situé à la sortie du robinet nécessite un nettoyage régulier ; avec un intervalle conseillé
de 1 fois tous les 2 - 6 mois, en fonction de la qualité de l'eau au point d'entrée. Après avoir fermé le robinet
d'approvisionnement, dévissez l'extrémité du tuyau d'approvisionnement en eau, retirez le filtre « A » et nettoyez-le
délicatement sous un jet d'eau potable. Repositionnez le filtre « A » dans son emplacement et revissez soigneusement
le tuyau d'approvisionnement en eau.
Veuillez faire attention à l'extrémité libre du tuyau afin d'éviter tout déversement d'eaux usées dans l'environnement.
im. 5 – filtre d'approvisionnement en eau « A »
Nettoyage des pulvérisateurs
Les pulvérisateurs sont facilement amovibles, en dévissant l'écrou de réglage qui les fixe au pivot de rotation, afin de
pouvoir effectuer le nettoyage périodique des buses pour éviter toute obstruction.
Nettoyez les pulvérisateurs et les buses sous un jet d'eau potable et réinsérez-les soigneusement dans leurs
emplacements respectifs en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.
Intervalle conseillé pour le nettoyage des pulvérisateurs : chaque semaine.
Pour les chariots équipés de buses fixes pour la pulvérisation: consultez le manuel du chariot pour les instructions en
matière de nettoyage.
im. 6 – Pulvérisateur inférieur du dispositif : procédez régulièrement au démontage et au nettoyage de tous les pulvérisateurs afin de maintenir une
bonne efficacité de lavage.
Manuel utilisateur
WD6010
Pag. 58 - 80
Pulvérisateurs entièrement démontables pour le nettoyage
ATTENTION
Les filtres peuvent retenir des matériaux biologiquement contaminés, ceux-ci doivent être
manipulés avec une très grande précaution en utilisant des équipements de protection (par ex :
des gants, des lunettes, une blouse).
Le matériel potentiellement contaminé à l'intérieur des filtres et éventuellement dans d'autres
composants du dispositif doit être adéquatement traité et écoulé.
Nettoyage du groupe de filtration
Le groupe est composé de différents éléments de filtration. Afin de préserver l'efficacité de la machine, il est
extrêmement important que ses filtres soient maintenus propres. Il est conseillé de les inspecter fréquemment (en
conditions de 2-3 cycles/jour, le nettoyage des filtres est conseillé une fois par semaine) afin d'éliminer les dépôts
pouvant compromettre leur fonctionnement correct.
Conseils pour un entretien correct
Les filtres doivent être nettoyés à l'eau à l'aide d'une brosse dure.
Il est indispensable de nettoyer attentivement les filtres selon les indications : le dispositif ne peut pas
correctement fonctionner si les filtres sont obstrués.
Repositionnez avec soin les filtres dans leurs emplacements respectifs avant de poursuivre avec un programme de
lavage. Veuillez absolument éviter de faire fonctionner la machine lorsque celle-ci est dépourvue de filtres.
Manuel utilisateur
WD6010
Pag. 59 - 80
Cuve accessible à porte ouverte
Vue de la cupule – en ayant retiré le filtre d'eau principal
Filtre comme il apparaît assemblé
Filtre désassemblé pour effectuer le nettoyage
13.3 SI LE DISPOSITIF RESTE INUTILISÉ
Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période, tenez-vous en aux
recommandations suivantes.
La procédure est conseillée en particulier pour les intervalles de non-utilisation supérieurs à 24 heures.
En cas de traitement de matériaux contaminés : effectuez un programme comprenant une phase de
thermodésinfection Td, sans charge à l'intérieur de la machine.
Désactivez l'alimentation électrique.
Laissez la portière légèrement ouverte de manière à empêcher la formation de mauvaises odeurs à l'intérieur de
la cuve de lavage.
Fermez les robinets d'eau en point d'entrée.
13.4 RÉUTILISATION DU DISPOSITIF APRÈS UNE PÉRIODE D'ARRÊT
Si l'équipement est resté à l'arrêt pendant une longue période, avant de procéder au démarrage d'un cycle,
veuillez respecter les recommandations suivantes.
Contrôlez les filtres à l'entrée des tuyaux d'eau et vérifiez qu'il n'y ait pas de dépôts de boue ou de rouille à
l'intérieur de la tuyauterie, si c'est le cas, laissez couler l'eau du robinet d'approvisionnement pendant quelques
minutes.
Rétablissez l'alimentation électrique (si celle-ci a été déconnectée).
Reconnectez le tuyau flexible d'approvisionnement en eau et rouvrez le robinet.
Veuillez effectuer à vide, sans charge à traiter, un programme comprenant une phase de thermodésinfection
Td.
Manuel utilisateur
WD6010
Pag. 60 - 80
L'exécution d'un cycle de thermodésinfection à vide est conseillée avant d'utiliser le dispositif si celui-ci
est resté inutilisé pendant un intervalle supérieur ou égal à 24 heures.
Le programme doit être exécuté à vide, sans charge dans la cuve de lavage (Température cible conseillée =
93 °C).
Les interventions d'entretien ne sont pas couvertes par la garantie du produit qui ne
couvre pas le remplacement des composants dont la perte de prestations est due à une
usure fonctionnelle normale.
13.5 INTERVALLES DE TEMPS POUR L'ENTRETIEN ET LES CONTRÔLES DE ROUTINE
13.5.1 CHAQUE JOUR
1. Contrôlez le niveau de détergent et d'agent de neutralisation dans les bidons : rajoutez-en si
nécessaire.
2. Contrôlez le mouvement des pulvérisateurs et vérifiez que leurs trous de sortie d'eau soient
propres.
13.5.2 CHAQUE SEMAINE
1. Nettoyez les filtres de la cupule en respectant les instructions.
2. Exécutez un programme contenant une thermodésinfection, à vide, sans introduire de charge à
traiter, pour le nettoyage / la désinfection préventive de la cuve de lavage.
13.5.3 TOUS LES SIX MOIS
1. Vérifiez l'état des filtres d'entrée à l'électrovanne de l'eau : nettoyez-les, si nécessaire en faisant
couler de l'eau chaude dans le sens d'utilisation inverse du filtre.
2. Vérifiez l'état des tuyaux d'aspiration et de sortie des pompes pour détergent et pour agent de
neutralisation.
13.5.4 CHAQUE ANNÉE
Au terme de la période de garantie et chaque année pour toutes les années suivantes, ou bien, si plus
fréquemment, au moment de la signalisation de la DEL « Entretien machine », veuillez contacter le centre
technique autorisé le plus proche et faire exécuter une inspection complète de la machine.
Les opérations effectuées exclusivement par le personnel autorisé sont les suivantes :
1. Vérification et éventuel remplacement des composants usés des pompes péristaltiques (tout
particulièrement le tube interne).
2. Vérification du bon état et éventuel remplacement des tuyaux d'aspiration de détergent.
3. Vérification du bon état et éventuel remplacement du joint de la porte.
4. Vérification du bon état et éventuel remplacement des filtres (relatif et absolu) du système de
séchage.
5. Vérification et éventuel nettoyage / remplacement des filtres (filtre d'entrée d'eau sur les tuyaux de
remplissage, filtres détergents sur les systèmes d'aspiration).
6. Vérification du paramétrage correct du dosage détergents.
7. Contrôle de l'ensemble condensateur de vapeurs (si présent) :
a. Contrôle des buses, vérifiez l'écoulement correct de l'eau
b. contrôle des tuyaux de raccordement, remplissage eau, évacuation eau, raccordement au
pressostat de niveau
8. Contrôle du calibrage des sondes de température (cuve et séchage si présentes) et insertion
éventuelle des corrections / remplacement des sondes.
Manuel utilisateur
WD6010
Pag. 61 - 80
ATTENTION
Le producteur sera dégagé de toute responsabilité en cas de dysfonctionnement de la machine ou
de dommages causés à des matériaux et / ou à des personnes dûs au non-respect des règles
énoncées ci-dessus.
9. Exécution d'un cycle complet de fonctionnement comprenant une phase de séchage pour déceler
toute éventuelle fuite ou anomalie de fonctionnement.
13.6 RÉSOLUTION DE PETITES DÉFAILLANCES
Dans certains cas, il est possible de résoudre personnellement d'éventuelles petites défaillances en suivant les
instructions suivantes.
1. Si le programme ne démarre pas, veuillez vous assurer que :
Le dispositif soit raccordé au réseau électrique.
L'alimentation en énergie électrique n'ait pas été interrompue.
Les robinets d'eau soient ouverts.
La porte du dispositif soit correctement fermée.
2. Si l'eau stagne dans la cuve du dispositif, vérifiez que :
Le tuyau d'évacuation ne soit pas plié.
Le siphon d'évacuation ne soit pas obstrué.
Les filtres de la cuve de lavage ne soient pas bouchés.
3. Si en général les éléments de chargement ne ressortent pas propres, vérifiez que :
une quantité de détergent suffisante ait été introduite.
L'ensemble des instruments aient été correctement positionnés.
Le programme sélectionné soit adapté au type et degré de saleté de l'ensemble des instruments.
Tous les filtres soient propres et correctement insérés dans leur emplacement.
Les trous de sortie d'eau des pulvérisateurs ne soient pas bouchés.
Qu'aucun objet n'ait bloqué la rotation des pulvérisateurs.
4. Si les éléments de charge ne sèchent pas ou restent opaques, vérifiez :
Les conditions du filtre absolu de séchage : heures de fonctionnement visualisables comme paramètre
machine (les heures de fonctionnement par défaut ont été établies en faisant référence à des
conditions normales d'utilisation ; les environnements avec un degré de saleté supérieure à la moyenne
réduisent la durée de service du filtre de séchage).
Que l'agent de neutralisation se trouve dans le conteneur prévu à cet effet et que le réglage de
l'approvisionnement de ce dernier soit correct.
Que le détergent utilisé soit de bonne qualité et n'ait pas perdu ses caractéristiques (par ex : à cause d'une
mauvaise conservation, d'une boîte laissée ouverte).
5. Si les éléments traités présentent des stries, des tâches ou d'autres types de défauts, vérifiez que
:
Le réglage du dosage de l'agent de neutralisation ne soit pas excessif.
6. Si des traces de rouille sont présentes dans la cuve :
La cuve est en acier résistant à la corrosion, cependant, d'éventuelles tâches de rouilles peuvent être le plus
souvent dues à des éléments externes (morceaux de rouille qui proviennent des conduites d'eau, etc.). Pour
éliminer ces tâches, il est possible de trouver des produits spécifiques dans le commerce.
Veillez à utiliser les doses correctes de détergent. Certains détergents peuvent être plus corrosifs que d'autres.
7. Si l'imprimante en option ne fonctionne pas :
Vérifiez la présence d'une carte thermique adaptée à l'accessoire.
Vérifiez le fonctionnement correct du dispositif (que ce soit en termes d'alimentation électrique ou de connexion
des données).
Si les anomalies de fonctionnement persistent après l'application des instructions exposées ci-dessus, il sera
nécessaire de contacter le centre d'assistance technique autorisé le plus proche.
Manuel utilisateur
WD6010
Pag. 62 - 80
14 INSTALLATION
Pour connaître les dimensions du dispositif et l’emplacement des branchements électriques et hydriques,
reportez-vous au schéma d’installation.
Toutes les opérations préalables à la mise en marche de l’appareil sont à la charge du Client :
- travaux d’aménagement du local ;
- préparation d’installations fonctionnant correctement, conformément aux normes en vigueur ;
- positionnement de l’appareil à l’endroit prévu pour le fonctionnement effectif.
Lors de l’installation, vous devez retirer le film anti-rayures des surfaces externes en acier.
Le kit des accessoires pour le montage (joints pour tuyaux d’alimentation, d’évacuation et gaines) se trouve
à l’intérieur de la cuve de lavage.
La machine peut être accolée aux meubles adjacents, en prenant soin de laisser libre l’évent situé dans la
partie supérieure : il est recommandé d’avoir des murs de maçonnerie ou de matériau imperméable à
l’endroit de l’installation.
Manuel utilisateur
WD6010
Pag. 63 - 80
A.1
A.2
A.3
A.4
BOX
14.1 RETRAIT DE L’EMBALLAGE ET PRÉPARATION POUR LE TRANSPORT
Procédure à suivre pour le retrait de l’emballage, en référence aux images suivantes :
A.1 – Retirez l’emballage
A.2 – Vérifiez que tous les panneaux inférieurs soient installés
A.3 – Enlevez le fermoir antérieur en bois
A.4 – Enlevez les vis de fixation de la machine à la palette (l’une située à l’avant et l’autre à l’arrière)
Manuel utilisateur
WD6010
Pag. 64 - 80
B.1 – extension du pied
B.2.1– déchargement par l’avant
B.2.2 – vue frontale des fourches et des
pieds
B.3.1– déchargement latéral
~520mm
BAS
HAUT
~430mm
14.2 DESCENTE DE LA PALETTE
Procédure à suivre pour descendre la machine de la palette – à l’aide d’un chariot élévateur à fourches
réglables :
B.1 – Avec la clé Ch17 bloquez le pied, avec la clé Ch7 dévissez les quatre pieds jusqu’à l’extension
maximale ;
B.2.1/B.2.2 – Déchargement frontal de la machine : Insérez les fourches du chariot élévateur par-devant en
faisant attention au positionnement correct des pieds (largeur des fourches 520mm environ) ;
B.3.1/B.3.2 – Comme autre possibilité, déchargement latéral de la machine : insérez les fourches du chariot
élévateur sur le côté, en prenant soin de rester sous la tôle latérale (largeur des fourches 430mm environ) ;
B.4 – Soulevez la machine et posez-la à terre ;
B.5 – Abaissez la machine en agissant sur les pieds, avec la même méthode utilisée dans B.1, vissez-les
jusqu’à l’extension minimale ;
B.6 – La machine repose maintenant sur les roues et peut être positionnée (courtes distances) :
Manuel utilisateur
WD6010
Pag. 65 - 80
B.3.2 – vue latérale des fourches sur le
châssis de la machine
B.4 – machine posée à terre
B.5 – réglage des pieds à la hauteur
minimale
B.6 – machine sur roues, pour de petits
déplacements
Procédure à suivre pour descendre la machine de la palette – à l’aide d’un hayon élévateur :
C.1 – Se rapprocher avec le hayon élévateur de la palette et de la machine, faites glisser la machine sur la
plate-forme puis, en faisant attention, posez-la au sol ;
C.2 – La machine repose maintenant sur les roues et peut être positionnée (courtes distances).
Manuel utilisateur
WD6010
Pag. 66 - 80
C.1 – Utilisation d’un hayon élévateur pour
descendre la machine de la palette
C.2 – machine sur roues, pour de petits
déplacements
14.3 NIVELLEMENT
Après avoir positionné la machine, vissez ou dévissez les pieds afin d’en régler la hauteur et nivelez
l’appareil avec un niveau à bulle pour qu’il soit parfaitement horizontal (angle de tolérance maximale
autorisé : 0.5°, correspondant à une dénivellation maximale autorisée sur les points extrêmes de la
machine d’environ 5mm).
Un nivellement correct contribue au bon fonctionnement de l’appareil.
Image détaillée : la mise à niveau doit être effectuée au moyen des clés Ch17 et Ch7 pour le réglage des pieds et le
serrage des contre-écrous.
Manuel utilisateur
WD6010
Pag. 67 - 80
14.3.1 MACHINE “MONOPORTE”
La machine à porte unique doit être placée de sorte que la partie postérieure se trouve à proximité d’un
mur : le positionnement de l’appareil doit être exécuté par le client.
14.3.2 MACHINE “DOUBLE PORTE”
Le positionnement “standard” du produit consiste à aligner la partie frontale à un mur séparant le côté sale
du côté propre.
La caractéristique des machines “double porte” est de permettre la séparation des environnements de
lavage :
1. Côté sale (ou “côté charge”) : environnement où arrivent les ustensiles et les éléments de la charge
que l’on doit encore traiter.
2. Côté propre (ou “côté décharge”) : environnement où sont déposés les éléments de la charge déjà
traités par thermo-désinfection.
Manuel utilisateur
WD6010
Pag. 68 - 80
CÔTÉ PROPRE
CÔTÉ SALE
CÔTÉ SALE
TABLEAU
ÉLECTRIQUE
PANNEAU
INTERCALAIRE EN
ACIER INOX
LOCAL TECHNIQUE POUR
LA MAINTENANCE
LOCAL TECHNIQUE POUR LA
MAINTENANCE
CÔTÉ PROPRE
Figure 14.1 – Exemple de positionnement en “montage mural” de deux appareils.
Une autre possibilité d’installation est de prévoir deux parois correspondant aux deux parties frontales de
la machine, de façon à créer un espace intermédiaire toujours libre, disponible pour l’assistance technique.
Figure 14.2 – exemple de positionnement de la machine entre deux parois, avec accès à l’espace technique. Mesures en cm
Manuel utilisateur
WD6010
Pag. 69 - 80
ATTENTION
Il est indispensable que l’installation électrique à laquelle est reliée la machine respecte la
réglementation en vigueur.
Toutes les actions de vérification et de préparation des installations électriques doivent être
réalisées dans les règles de l’art par un personnel compétent, autorisé à travailler sur des
installations électriques.
C’est au personnel compétent que revient la tâche de vérifier l’efficacité du raccordement à la
terre.
Pour les pièces de rechange : utilisez uniquement des pièces de rechange d’origine, en les
demandant à votre service après-vente de confiance.
DISPOSITIF DE SECTIONNEMENT
Chaque appareil doit être doté d’un dispositif de SECTIONNEMENT.
Caractéristiques du dispositif de sectionnement du courant :
a. À coupure omnipolaire : il doit déconnecter tous les conducteurs sous tension ;
b. Facilement accessible à l’utilisateur ;
c. Facilement actionnable (il ne doit pas être nécessaire à l’utilisation d’un
ustensile) ;
d. Situé à proximité de l’appareil ;
e. Marqué clairement comme dispositif de sectionnement de l’appareil.
Les caractéristiques requises sont également valables pour le sectionneur à bord de la machine:
ne placez aucun objet susceptible d’en entraver l’accès.
Dans le tableau électrique du local, prévoyez : un dispositif de protection consacré à l’appareil
(par exemple, un interrupteur magnétothermique ou des fusibles sur chaque phase,
convenablement dimensionnés en fonction des caractéristiques électriques mentionnées cidessus).
14.4 RECOMMANDATIONS POUR L’INSTALLATION ÉLECTRIQUE
Pour connaître les caractéristiques du branchement électrique de l’appareil, consultez la fiche des
CARACTERISTIQUES TECHNIQUES.
L’appareil est livré sans fiche, avec un câble doté de bornes à embouts pré-isolés.
Le branchement électrique de l’appareil doit être réalisé avec une liaison permanente.
Manuel utilisateur
WD6010
Pag. 70 - 80
Version double porte : accès au câble pour l’alimentation électrique
Vue d’ensemble : la porte
métallique inférieure, sur le “Côté
propre”, doit être enlevée pour
accéder aux connections / câble
électrique. Ouvrir la serrure avec la
clé fournie, puis ôter la porte en
l’ouvrant légèrement et en la tirant
vers le haut.
Une fois la porte inférieure enlevée, sur le côté gauche descend
le câble électrique pour le raccordement du dispositif au réseau.
Manuel utilisateur
WD6010
Pag. 71 - 80
Version monoporte : accès au câble pour l’alimentation électrique
Vue d’ensemble : le derrière
métallique doit être retiré pour
accéder aux connexions / câble
électrique. Desserrez les vis situées
sur la partie inférieure, puis retirer le
panneau en l’ouvrant légèrement et
en le tirant vers le haut.
Vue arrière après avoir enlevé le panneau : sur le côté gauche
descend le câble électrique pour le raccordement du dispositif au
réseau.
Manuel utilisateur
WD6010
Pag. 72 - 80
SIGLE
ALIMENTATION/ÉVACUATION
TYPE D’EAU
CW
ALIMENTATION
tuyau d’eau froide – cw (cold water)
HW
ALIMENTATION
tuyau d’eau chaude – hw (hot water)
DW
ALIMENTATION
Conduite d’eau déminéralisée sous pression – dw
(demineralized water)
D
EVACUATION
Tuyau d’évacuation de la machine – d (drain)
Version double porte
Vue d’ensemble : la porte
métallique inférieure, sur le “Côté
propre”, doit être retirée pour
accéder aux connexions. Ouvrez la
serrure à l’aide de la clé fournie, puis
ôtez la porte en l’entrouvrant et en
la tirant vers le haut.
Une fois la porte inférieure enlevée, les connexions aux
électrovannes filetées 3/4”, marquées par type “eau froide, “eau
chaude”, “eau déminéralisée” sont accessibles sur le côté droit.
14.5 PRÉPARATION HYDRAULIQUE
Pour les dimensions et l’emplacement des tuyaux d’évacuation d’eau et pour les conditions techniques
requises, reportez-vous au schéma d’installation – réf. Doc. “PRÉPARATION DES INSTALLATIONS”.
Légende des abréviations utilisées pour le raccordement du dispositif au réseau hydraulique.
14.5.1 ALIMENTATION EN EAU
Accès aux connections hydrauliques
Destiné au personnel technique autorisé : les connections hydrauliques de la machine sont accessibles en
enlevant le panneau situé au dos de l’appareil.
Manuel utilisateur
WD6010
Pag. 73 - 80
Version monoporte
Vue d’ensemble : le panneau
métallique à l’arrière doit être retiré
pour accéder aux connexions.
Une fois le panneau retiré, les connexions aux électrovannes
filetées 3/4”, marquées par type “eau froide, “eau chaude”, “eau
déminéralisée” sont accessibles sur le côté droit.
NB TOT.
CONNEXIONS
ALIMENTATION
TYPE DE CONNEXION
CW
HW
DW
3 1 1
1
La machine est équipée de trois tuyaux d’alimentation.
Les tuyaux sont conçus pour être raccordés aux robinets avec une bague filetée 3/4” gaz.
Utilisez le filtre fourni, "A" sur l’image, pour relier l’extrémité du tuyau d’arrivée d’eau.
fig. 7 – Lors du raccordement du tuyau d’arrivée d’eau, insérez les filtres fournis.
POSITIONNEMENT DES ROBINETS D’ARRIVÉE D’EAU : les robinets pour l’alimentation en eau doivent être
placés à proximité de l’appareil, dans un lieu facile d’accès pour l’utilisateur.
Manuel utilisateur
WD6010
Pag. 74 - 80
ATTENTION – MAINTIEN DES CARACTERISTIQUES DE L’EAU
Il est nécessaire de prévoir des contrôles périodiques (tous les 6 mois/1 an, par exemple) sur la
qualité de l’eau à l’entrée pour vérifier le maintien des valeurs initiales et corriger au besoin les
paramètres de la machine ou du système de traitement.
DW : EAU DEMINERALISEE – raccordement facultatif, fortement conseillé
Lorsqu’elle est disponible, l’eau déminéralisée est recommandée pour obtenir un lavage optimal du point
de vue chimique et mieux éliminer les résidus de sel présents dans l’eau d’alimentation du réseau.
L’absence de ce raccordement ne compromet pas l’élimination des résidus de saleté.
ATTENTION – ABSENCE D’EAU DEMINERALISEE
Si l’eau déminéralisée n’est pas disponible dans l’installation, ne raccordez pas le tuyau
correspondant aux entrées d’eau froide et/ou d’eau chaude. Laissez le tuyau "eau déminéralisée"
sans raccord.
Il faut modifier de façon adéquate le REGLAGE de la machine – s’adresser au centre d’assistance
technique agréé.
Remarque pour prévenir les risques d’engorgement ou de dommage : si la canalisation d’eau est neuve ou
restée longtemps inutilisée, avant de procéder au raccordement hydraulique, assurez-vous que l’eau est
claire et sans impuretés.
Si la double alimentation en eau chaude/froide fait défaut, les deux tuyaux d’arrivée d’eau (froide et
chaude) doivent être raccordés ensemble avec le raccord en “Y” prévu à cet effet (voir image ci-dessous).
fig. 8 – Raccord en "Y" d’arrivée d’eau avec insertion des filtres.
L’eau d’alimentation doit respecter les conditions reportées dans le tableau des CARACTÉRISTIQUES
TECHNIQUES du produit.
Si l’eau ne respecte pas ces caractéristiques, il faut prévoir un système de traitement : contactez votre
revendeur de confiance pour obtenir des informations à ce sujet.
14.5.2 EAU DÉMINÉRALISÉE
14.6 ÉVACUATION DE L’EAU
Pour connaître les dimensions et la position des tuyaux d’évacuation d’eau requis, reportez-vous au
schéma d’installation du dispositif.
Manuel utilisateur
WD6010
Pag. 75 - 80
Vue d’ensemble “côté propre” : la
porte métallique inférieure (le
panneau arrière dans le cas de la
machine monoporte) doit être
retirée pour accéder aux
connexions hydrauliques de
vidange du dispositif.
Une fois la porte inférieure retirée, au centre est visible
l’électrovanne de vidange de la cuve, qui doit être raccordée au
tuyau d’évacuation de l’installation, selon les spécifications du
document “PREPARATION DES INSTALLATIONS” et en accord avec
les recommandations suivantes,
ATTENTION
L’évacuation doit être faite conformément à la réglementation internationale : le fabriquant
décline toute responsabilité en cas de pollution provoquée par une utilisation impropre de la
machine.
ATTENTION
L’eau évacuée peut contenir des matériaux contaminés biologiquement.
elle doit être gérée et traitée selon les normes en vigueur dans le pays d’installation.
La température de l’eau d’évacuation est de 95°C, l’extrémité du tuyau d’évacuation doit être
installée de façon fixe au connecteur, en utilisant les colliers fournis.
- Le tuyau d’évacuation ne doit pas présenter de courbures brusques susceptibles d’entraîner des
goulets d’étranglement.
- L’extrémité du tuyau d’évacuation doit être placée, par rapport au plan d’appui, à une hauteur
conforme à celle indiquée.
- Le diamètre intérieur de la conduite d’évacuation doit mesurer au moins 40 mm.
- Il est conseillé d’installer une conduite d’évacuation de 50 mm de diamètre.
Normes générales d’installation du tuyau d’évacuation
On recommande une évacuation avec siphon. Lors de l’installation, il est nécessaire d’observer les
précautions suivantes :
Manuel utilisateur
WD6010
Pag. 76 - 80
AL – Évent d’air et de vapeur
Type de raccord
DN 50 sur le côté supérieur de la machine
Débit
Environ 220-250 m³/h
Température
Max 95°C
ATTENTION – EVENT DE VAPEUR
Le raccord du conduit de ventilation doit être réalisé de manière à garantir l’évacuation
de la condensation sur la surface externe de l’appareil.
(Condition 5.24.4 norme EN ISO 15883-1 “When a ductwork connection is required the connection shall ensure that any
condensate will not discharge onto the outer surface of the WD, e.g. the connection should be of the spigot type with the
connecting ductwork inside the spigot up stand on the WD.”).
Le tuyau d’évacuation ne doit pas présenter de courbures brusques susceptibles de provoquer des
goulets d’étranglement.
L’extrémité du tuyau d’évacuation doit être placée, par rapport au plan d’appui de la machine, à une
hauteur conforme à celle indiquée.
En aucun cas l’extrémité du tuyau ne doit être immergée dans l’eau.
Le diamètre interne de la conduite d’évacuation doit mesurer au moins 40 mm.
Il est conseillé d’installer une conduite d’évacuation de 50 mm de diamètre.
14.7 RACCORDEMENT DE L’EVENT A LA PIECE (AIR ET VAPEUR)
Les milieux doivent être aménagés pour raccorder l’évent de la machine.
Dans la partie supérieure, la machine présente le tuyau d’évent PIECE, marqué dans le schéma par “EX”,
avec un diamètre DN100, qui doit être convenablement relié aux tuyaux d’évent (aspiration) de
l’installation.
Les éléments pour le raccord sont à la charge du client et doivent être choisis et dimensionnés par un
technicien autorisé, en considérant :
1. Les températures en jeu.
2. Le débit maximal de la vapeur de l’évent.
3. L’accessibilité et la maintenabilité des parties.
Manuel utilisateur
WD6010
Pag. 77 - 80
Figure 14.3 – vue côté en hauteur de la machine, conduit de ventilation de la cuve.
Manuel utilisateur
WD6010
Pag. 78 - 80
ALIMENTATION D’EAU NECESSAIRE
Type d’eau nécessaire
1 – Réseau froid CW
(nécessaire)
2 – Réseau chaud
HW (Facultatif)
3 - Déminéralisée
DW (Recommandé)
Gamme de pression
100 kPa – 600 kPa
(1 bar – 6 bar)
100 kPa – 600 kPa
(1 bar – 6 bar)
Type de raccord
3 / 4 ”
3 / 4 ”
Capacité requise [min – max]
4 – 12 litres / min
4 – 12 litres / min
Dureté max
10 °f
-
Fe2+ / Fe3+ [max]
0.5 ppm
-
Température min-max
8 - 35°C
8 - 60°C
8 - 60°C
Conductivité max
-
-
30 μS/cm
Les limites en fonction de la
contamination microbienne
Qualité microbiologique minimum demandée:
" eau potable " (réf données Limites par le
décret législatif 31/2001, la directive
européenne 98/83 / CE).
-
TAILLES et POIDS
Norme standard extérieur [hauteur x
largeur x profondeur]
1950 x 650 x 720
Poids net (sans eau dans le réservoir)
280 kg
Poids de la machine avec l'emballage
310 kg
Le poids maximum de l'utilisation (panier
de charge + eau)
380 kg
MATERIAUX
Cuve de lavage
AISI 316L
Revêtement extérieur
AISI 304
15 CARACTERISTIQUES TECHNIQUES
Manuel utilisateur
WD6010
Pag. 79 - 80
ALIMENTATION ELECTRIQUE
DESCRIPTION
ALIMENTATION
ELECTRIQUE
CABLES A
RACCORDER
CARACTERISTIQUES
INTERRUPTEURS
CONSEILLÉS
[ DANS L’INSTALLATION A LA
CHARGE DE L’UTILISATEUR]
CONNEXION
ÉLECTRIQUE
DEFAULT 400V
(connexion standard)
400V 3N~ / 50Hz / 24A /
13000W
FROR 5 x 6 mm
2
(5G6), 450/750
V, marque IMQ
3P+N, 32A, 400V,
4,5kA (Pdi min.)
PHASE VARIANTE 230V
SANS NEUTRE
230V 3~ / 50Hz / 36A /
13000W
FROR 4 x 6 mm
2
(4G6), 450/750
V, marque IMQ
3P, 40A, 400V,
4,5kA (Pdi min.)
AUTRES DONNEES
DONNEES DE
COMMUNICATION
PORT USB
BRUIT MAX
66 dBA
CONDITIONS ENVIRONNEMENTALES
UTILISATION
Interne
ALTITUDE
Jusqu’à 1000m
TEMPERATURE AMBIENTE
De 10°C à 40°C
HUMIDITÉ RELATIVE MAX
80% pour des temperatures allant jusqu’à 31°C avec
décroissance linéaire jusqu'à 50 % à la température de
40 ° C
CATEGORIE D'INSTALLATION (ou CATEGORIA
OUCATEGORIE DE SURCHARGE ou INSTALLATION
CATEGORY)
II
CLASSE ISOLATION ÉLECTRIQUE (réf. 61140 IEC)
I
DEGRÉ DE POLLUTION
2 (réf. 61010-1, par.3.6.6.2)
NORMES ET CLASSIFICATIONS
CONFORMITÉ WD
- Directive européenne 2006/95 / CE [Sécurité] : européenne standard EN61010-1:2001 ,
EN61010-2-040:2005
- Directive européenne 2004/108 / CE [EMC] : européenne standard EN61326:2013
- Autres: la norme européenne EN 61770:2009
- Directive européenne 2011/65/CE [RoHS2] : la norme européenne EN50581:2012
- Directive européenne 93/42/CE, 2007/47/CE [MD] : norme européenne
EN ISO 14971:2012, EN 62304:2006, EN62366:2008, UNI EN ISO 15883-1:2014, EN ISO
15883-2:2009
CLASSEMENT du
DISPOSITIF
MEDICAL
II b (en conformité avec les critères de classification établis par la directive 93/42 modifiée,
complétée et modifiée par la directive 2007/47 CE)
Manuel utilisateur
WD6010
Pag. 80 - 80
16 COORDONNÉES DE L'ASSISTANCE ET DU PRODUCTEUR
16.1 COORDONNÉES TÉLÉPHONIQUES ET E-MAIL DE L'ASSISTANCE
INFORMATIONS ET ASSISTANCE
L'équipe de notre service de vente pourra vous fournir de plus amples informations concernant nos prix et
nos offres.
Notre service d'assistance technique pourra vous fournir les indications nécessaires à un fonctionnement
correct de l'appareil et vous mettre en contact avec le centre d'assistance autorisé le plus proche.
CLIENTS INTERNATIONAUX
VEUILLEZ CONTACTER VOTRE DISTRIBUTEUR LOCAL
instruments@smeg.it
service.instruments@smeg.it
L'intégralité de la gamme de nos produits est disponible sur notre site Internet :
www.smeg-instruments.com
16.2 COORDONNÉES DU PRODUCTEUR
Instruments Division
4 via Leonardo da Vinci – 42016 Guastalla (RE) Italie
Tél. + 39 0522 8211 – Fax + 39 0522 821 592
E-Mail - service : instruments@smeg.it - service.instruments@smeg.it
www.smeg-instruments.com
Smeg S.p.A.
Loading...
