Istruzioni per
l’uso
Manual de
instruções
Manual de
instrucciones
Frigorifero
Frigorífico
Frigorífico
U3L080P
24
CONTENIDO
Información sobre seguridad 24
Instrucciones de seguridad 25
Funcionamiento 27
Primer uso 27
Uso diario 27
Consejos 28
Mantenimiento y limpieza 29
Solución de problemas 31
Instalación 33
Información técnica 34
Salvo modificaciones.
INFORMACIÓN SOBRE SEGURIDAD
Antes de instalar y utilizar el aparato, lea atentamente las
instrucciones facilitadas. El fabricante no se hace responsable
de los daños y lesiones causados por una instalación y uso
incorrectos. Guarde siempre las instrucciones junto con el
aparato para futuras consultas.
Seguridad de niños y personas vulnerables
• Este electrodoméstico puede ser utilizado por niños de 8
años en adelante y personas cuyas capacidades físicas,
sensoriales o mentales estén disminuidas o que carezcan de
la experiencia y conocimientos suficientes para manejarlo,
siempre que cuenten con las instrucciones o la supervisión
sobre el uso del electrodoméstico de forma segura y
comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
La limpieza y el mantenimiento no podrán realizarlas niños
•
sin supervisión.
Mantenga los materiales de embalaje fuera del alcance de
•
los niños.
Instrucciones generales de seguridad
Este aparato está concebido para utilizarse en aplicaciones
•
domésticas y similares, tales como:
Granjas; áreas de cocina para el personal en tiendas,
–
oficinas y otros entornos de trabajo
Por clientes en hoteles, moteles, pensiones y otros
–
entornos de tipo residencial
• Mantenga libres de obstrucciones las aberturas de
ventilación del alojamiento del aparato o de la estructura
empotrada.
• No utilice dispositivos mecánicos ni medios artificiales para
acelerar el proceso de descongelación, excepto los
recomendados por el fabricante.
• No dañe el circuito del refrigerante.
• No utilice dispositivos eléctricos dentro de los
compartimientos para alimentos del aparato, salvo si son del
tipo recomendado por el fabricante.
• No utilice pulverizadores ni vapor de agua para limpiar el
aparato.
• Limpie el aparato con un paño suave humedecido. Utilice
solo detergentes neutros. No utilice productos abrasivos,
estropajos duros, disolventes ni objetos metálicos.
• No almacene sustancias explosivas tales como latas de
aerosol con un propulsor inflamable en este aparato.
• Si el cable eléctrico sufre algún daño, el fabricante, su
servicio técnico autorizado o un profesional cualificado
tendrán que cambiarlo para evitar riesgos.
25
INSTRUCCIONES DE SEGURIDAD
Instalación
ADVERTENCIA! Solo un
electricista cualificado puede
instalar este aparato.
• Retire todo el embalaje
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación
suministradas con el aparato.
• El aparato es pesado, tenga cuidado
siempre cuando lo mueva. Utilice
siempre guantes de protección.
• Asegúrese de que el aire pueda circular
alrededor del aparato.
• Espere al menos 4 horas antes de
conectar el aparato a la alimentación
eléctrica. Esto es para permitir que el
aceite regrese al compresor.
• No instale el aparato cerca de
• La parte posterior del aparato se debe
• No instale el aparato donde reciba luz
• No coloque este aparato en lugares
• Al mover el aparato, levántelo por el
Conexión eléctrica
• El aparato debe conectarse a tierra.
radiadores, cocinas, hornos o placas de
cocción.
colocar contra la pared.
solar directa.
demasiado húmedos o fríos, como
anexos a una construcción, garajes o
bodegas.
borde frontal para no arañar el suelo.
ADVERTENCIA! Riesgo de
incendios y descargas
eléctricas.
26
• Asegúrese de que las especificaciones
eléctricas de la placa coinciden con las
del suministro eléctrico de su hogar. En
caso contrario, póngase en contacto
con un electricista.
• Utilice siempre una toma con
aislamiento de conexión a tierra
correctamente instalada.
• No utilice adaptadores de enchufes
múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en los
componentes eléctricos (como enchufe,
cable de alimentación, compresor).
Póngase en contacto con un electricista
o con el servicio técnico autorizado para
cambiar los componentes eléctricos.
• El cable de alimentación debe estar por
debajo del nivel del enchufe de
alimentación.
• Conecte el enchufe a la toma de
corriente únicamente cuando haya
terminado la instalación. Asegúrese de
tener acceso al enchufe del suministro
de red una vez instalado el aparato.
• No desconecte el aparato tirando del
cable de conexión a la red. Tire siempre
del enchufe.
Uso
ADVERTENCIA! Existe riesgo
de lesiones, quemaduras,
descargas eléctricas o
incendios.
• No cambie las especificaciones de este
aparato.
• El utilice otros aparatos eléctricos (como
máquinas de hacer helados) dentro de
aparatos de refrigeración, a menos que
el fabricante haya autorizado su
utilización
• Tenga cuidado para no dañar el circuito
de refrigerante. Contiene isobutano
(R600a), un gas natural con alto grado
de compatibilidad medioambiental. Este
gas es inflamable.
• Si se daña el circuito del refrigerante,
evite las llamas y fuentes de ignición en
la habitación. Ventile la habitación.
• No toque con elementos calientes las
piezas de plástico del aparato.
• No almacene gas ni líquido inflamable en
el aparato.
• No coloque productos inflamables ni
objetos mojados con productos
inflamables dentro, cerca o encima del
aparato.
• No toque el compresor ni el
condensador. Están calientes.
Luz interna
• El tipo de bombilla de este aparato no
es apto para iluminar la casa.
Mantenimiento y limpieza
ADVERTENCIA! Podría sufrir
lesiones o dañar el aparato.
• Antes de proceder con el
mantenimiento, apague el aparato y
desconecte el enchufe de la red.
• Este equipo contiene hidrocarburos en
la unidad de refrigeración. Solo una
persona cualificada debe realizar el
mantenimiento y la recarga de la unidad.

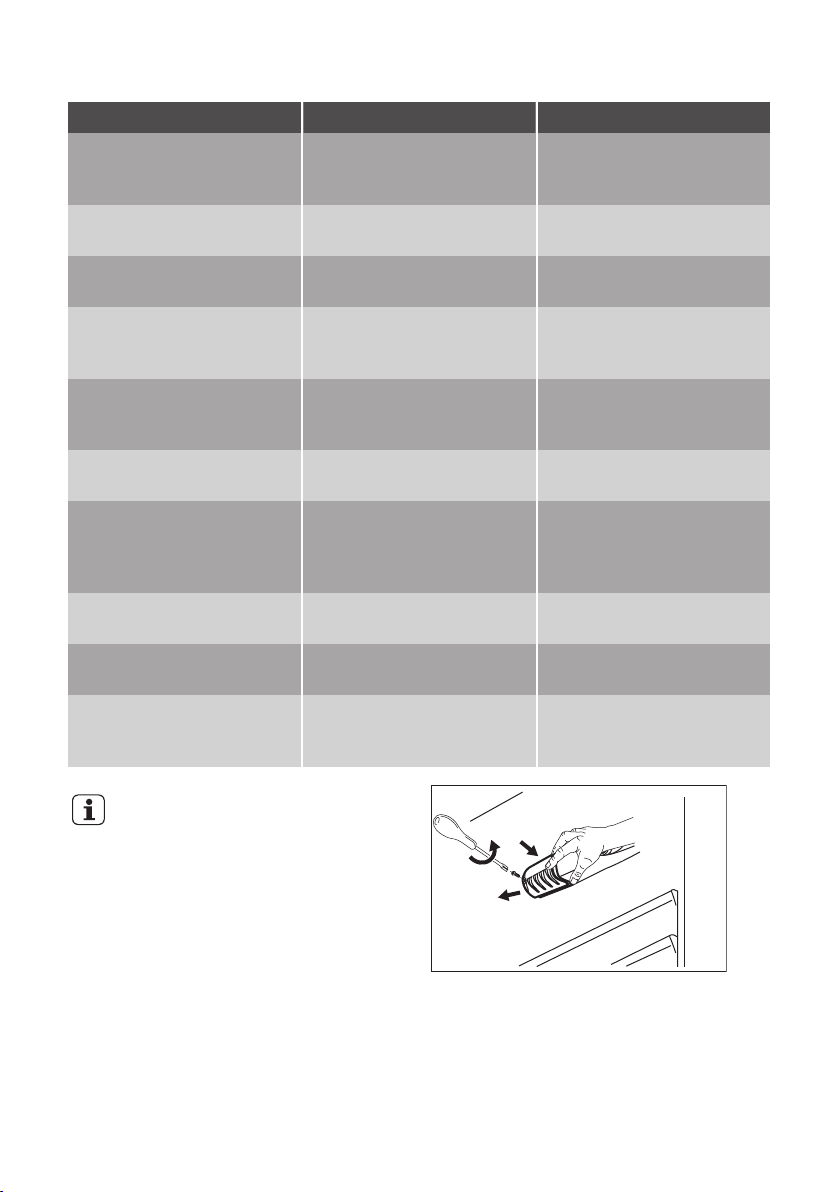

• Examine periódicamente el desagüe del
aparato y límpielo si fuera necesario. Si
el desagüe se bloquea, el agua
descongelada se acumulará en la base
del aparato.
Desecho
ADVERTENCIA! Existe riesgo
de lesiones o asfixia.
• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y
deséchelo.
• Retire la puerta para evitar que los niños
y las mascotas queden encerrados en el
aparato.
• El circuito del refrigerante y los
materiales aislantes de este aparato no
dañan la capa de ozono.
• La espuma aislante contiene gas
inflamable. Póngase en contacto con las
autoridades locales para saber cómo
desechar correctamente el aparato.
• No dañe la parte de la unidad de
refrigeración que está cerca del
intercambiador de calor.
FUNCIONAMIENTO
27
Encendido
1. Introduzca el enchufe en la toma de
pared.
2. Gire el regulador de temperatura hacia
la derecha, a un ajuste intermedio.
Apagado
Para apagar el aparato, gire el regulador de
temperatura hasta la posición "O".
Regulación de la temperatura
La temperatura se regula automáticamente.
Lo más idóneo es ajustar la
temperatura en una posición
intermedia.
Sin embargo, el ajuste exacto
debe elegirse teniendo en
cuenta que la temperatura
interior del aparato depende de:
• temperatura ambiente,
• la frecuencia con que se abre
la puerta,
• la cantidad de alimentos
guardados,
• ubicación del aparato.
PRIMER USO
1. Gire el regulador de temperatura hacia
ajustes más bajos para obtener el frío
mínimo.
2. Gire el regulador de temperatura hacia
ajustes más altos para obtener el frío
máximo.
PRECAUCIÓN! Si la
temperatura ambiente es
elevada o el aparato está
totalmente lleno y se ha
ajustado a las temperaturas más
bajas, puede mantenerse en
marcha de manera continua
provocando la formación de
escarcha en la pared posterior.
En tal caso, el mando debe
colocarse a temperatura más
elevada para permitir la
descongelación automática y
reducir así el consumo
energético.
Limpieza del interior
Antes de utilizar el aparato por primera vez,
debe lavar su interior y todos los accesorios
internos con agua templada y jabón neutro
para eliminar el típico olor de los productos
nuevos. A continuación seque bien todo.
USO DIARIO
ADVERTENCIA! Consulte los
capítulos sobre seguridad.
Estantes móviles
Las paredes del frigorífico cuentan con una
serie de guías para colocar los estantes del
modo que se prefiera.
PRECAUCIÓN! No utilice
detergentes ni polvos abrasivos,
ya que podrían dañar el
acabado.
OK
OK
A
B
28
No coloque el estante de vidrio
por encima del cajón de
verduras y del estante de
botellas para asegurar una
circulación de aire correcta.
Colocación de los estantes de
la puerta
Para poder guardar alimentos de distintos
tamaños, los estantes de la puerta se
pueden colocar a diferentes alturas.
1.
Tire gradualmente del estante en la
dirección de las flechas hasta que se
desenganche.
2. Vuelva a colocarlo según sea necesario.
Este modelo cuenta con una caja de
almacenamiento variable que se puede
deslizar lateralmente.
Indicador de temperatura
Para almacenar correctamente los
alimentos, el frigorífico dispone de indicador
de temperatura. El símbolo de la pared
lateral indica el área más fría del frigorífico.
Si aparece “OK” (A), coloque los alimentos
frescos en el área indicada con el símbolo,
si no (B), ajuste el controlador de
temperatura en más frío y espere 12 horas
antes de volver a comprobar el indicador
de temperatura.
Después de colocar alimentos
frescos en el aparato o después
de abrir la puerta repetidamente
o durante mucho tiempo, es
normal que el indicador no
muestre "OK"; espere al menos
12 horas para volver a ajustar el
control de temperatura.
CONSEJOS
Sonidos de funcionamiento
normal
Los ruidos siguientes son normales durante
el funcionamiento:
• Un gorgoteo y burbujeo débil desde el
serpentín cuando se bombea el
refrigerante.
• Un zumbido o sonido intermitente desde
el compresor cuando se bombea el
refrigerante.
• Un chasquido repentino desde el interior
del aparato debido a la dilatación
térmica (un fenómeno físico natural no
peligroso).
• Un chasquido débil desde el regulador
de temperatura cuando se activa o
desactiva el compresor.
29
Consejos para ahorrar energía
• No abra la puerta con frecuencia ni la
deje abierta más tiempo del
estrictamente necesario.
• Si la temperatura ambiente es alta, se ha
ajustado un valor de temperatura alto y
el aparato está totalmente lleno, el
compresor podría funcionar sin
detenerse y generar escarcha o hielo en
el evaporador. En tal caso, gire el
regulador de temperatura hasta valores
más bajos para facilitar la
descongelación automática y ahorrar en
el consumo eléctrico.
Consejos para la refrigeración
de alimentos frescos
Para obtener los mejores resultados:
• no guarde en el frigorífico alimentos
calientes ni líquidos en evaporación
• cubra o envuelva los alimentos, en
especial si tienen sabores fuertes
• coloque los alimentos de modo que el
aire pueda circular libremente entre ellos
MANTENIMIENTO Y LIMPIEZA
ADVERTENCIA! Consulte los
capítulos sobre seguridad.
Advertencias generales
PRECAUCIÓN! Antes de
realizar tareas de
mantenimiento, desenchufe el
aparato
Este aparato contiene
hidrocarburos en la unidad de
refrigeración por lo que
cualquier tarea de
mantenimiento o recarga debe
ser realizada por personal
técnico homologado.
Consejos para la refrigeración
Consejos útiles:
• Carne (de todo tipo): guárdela en bolsas
de plástico y colóquela en el estante de
vidrio, sobre el cajón de las verduras.
• Por razones de seguridad, no la guarde
más de uno o dos días.
• Alimentos cocinados, platos fríos, etc:
cúbralos y colóquelos en cualquier
estante.
• Frutas y verduras: una vez lavadas a
fondo, guárdelas en los cajones
especiales suministrados al efecto.
• Mantequilla y queso: utilice recipientes
herméticos especiales, papel de
aluminio o bolsas de plástico para
excluir tanto aire como sea posible.
• Botellas: deben guardarse tapadas en el
estante para botellas de la puerta de la
puerta o en el botellero (si dispone de
él).
• No guarde en el frigorífico productos
como plátanos, patatas, cebollas y ajos,
a menos que estén empaquetados.
Limpieza periódica
PRECAUCIÓN! No mueva,
dañe ni tire de los conductos o
cables del interior del armario.
PRECAUCIÓN! Tenga cuidado
para no dañar el sistema de
refrigeración.
PRECAUCIÓN! Al mover el
frigorífico, levántelo por el borde
frontal para no arañar el suelo.
Los accesorios y las piezas del
aparato no deben lavarse en el
lavavajillas.
PF
C AB
2
1
A
B
30
El equipo debe limpiarse de forma regular:
1. Limpie el interior y los accesorios con
agua templada y un jabón neutro.
2. Revise y limpie periódicamente las
juntas de la puerta para mantenerlas
limpias y sin restos;
3. Aclare y seque a fondo.
4. Si se puede acceder, limpie el
condensador y el compresor de la parte
posterior del aparato con un cepillo.
Esa operación mejorará el rendimiento
del aparato y reducirá el consumo
eléctrico.
Descongelación del frigorífico
La escarcha se elimina automáticamente
del evaporador del frigorífico cada vez que
se detiene el compresor, durante el
funcionamiento normal. El agua de la
descongelación se descarga por un canal
hacia un recipiente especial situado en la
parte posterior del aparato, sobre el motor
compresor, desde donde se evapora.
Es importante limpiar periódicamente el
orificio de salida del agua de
descongelación (F) situado bajo el cajón de
verduras a fin de evitar que se desborde y
caiga sobre los alimentos del mismo. Utilice
el limpiador especial suministrado (P), que
hallará ya colocado en el orificio de
desagüe.
2.
Limpie la rejilla de ventilación. (Consulte
la sección "Limpieza del filtro de
ventilación". )
3.
Tire con cuidado del deflector de aire
(C), comprobando que no queda agua
de la descongelación.
4.
Limpie la parte inferior del aparato con
una aspiradora.
Limpieza del filtro de ventilación
El filtro se puede extraer para su lavado.
El aparato dispone de un filtro de entrada
de aire (1) y un conducto de salida (2) en la
rejilla de ventilación.
Limpieza de los canales de aire
1. Retire el zócalo (A) y, a continuación, la
rejilla de ventilación (B).
1. Presione las lengüetas (a) y (b) con los
dedos.
2. Baje el filtro.
3. Extraiga el filtro.
4. Para sustituir el filtro, invierta el orden
de los pasos.
31
Periodos de inactividad
Si el aparato no se utiliza durante un tiempo
prolongado, tome las siguientes
precauciones:
1. Desconecte el aparato de la red
eléctrica.
2. Extraiga todos los alimentos.
ADVERTENCIA! Si el armario
va a mantenerse abierto,
procure que alguien lo vigile de
vez en cuando para que los
alimentos de su interior no se
estropeen si se interrumpe el
suministro eléctrico.
3. Deje la puerta o puertas abiertas para
que no se produzcan olores
desagradables.
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA! Consulte los
capítulos sobre seguridad.
Qué hacer si...
Problema Posible causa Solución
El aparato no funciona. El aparato se apaga. Encienda el aparato.
El aparato no está correcta-
mente enchufado a la toma
de corriente.
No hay tensión en la toma de
corriente.
El aparato hace ruido. El aparato no está bien
apoyado en el suelo.
La bombilla no funciona. La bombilla está en espera. Cierre y abra la puerta.
La bombilla es defectuosa. Consulte la sección "Cambio
El compresor funciona continuamente.
Se han introducido numero-
La temperatura ambiente es
La temperatura está ajustada
incorrectamente.
sos alimentos para congelar
al mismo tiempo.
demasiado alta.
Enchufe el aparato correctamente a la toma de corriente.
Enchufe un aparato eléctrico
diferente a la toma de corriente. Llame a un electricista
cualificado.
Compruebe que los soportes
del aparato descansan sobre
una superficie estable.
de la bombilla".
Consulte el capítulo de funcionamiento.
Espere unas horas y vuelva a
comprobar la temperatura.
Consulte la tabla de clase climática en la placa de datos
técnicos.
32
Problema Posible causa Solución
Los alimentos introducidos
en el aparato estaban demasiado calientes.
La puerta no está bien cerrada.
El agua fluye al interior del frigorífico.
La temperatura del aparato
es demasiado baja/alta.
La salida de agua está obstruida.
Los productos impiden que
el agua fluya al colector de
agua.
El regulador de temperatura
no se ha ajustado correctamente.
La puerta no está bien cerrada.
La temperatura de los productos es demasiado alta.
Se han guardado muchos alimentos al mismo tiempo.
La puerta se ha abierto con
frecuencia.
No hay circulación de aire frío
en el aparato.
Deje que los alimentos se enfríen a temperatura ambiente
antes de almacenarlos.
Consulte la sección "Cierre
de la puerta".
Limpie la salida de agua.
Asegúrese de que los alimentos no entran en contacto con la placa posterior.
Seleccione una temperatura
más alta o baja.
Consulte la sección "Cierre
de la puerta".
Deje que la temperatura de
los productos descienda a la
temperatura ambiente antes
de guardarlo.
Guarde menos productos al
mismo tiempo.
Si es necesario, cierre la puerta.
Compruebe que el aire frío
circula libremente en el aparato.
Si el consejo anterior no ofrece
resultados, llame al servicio
técnico autorizado más
cercano.
Cambio de la bombilla
Desenchufe el aparato de la toma de
corriente.
1. Retire el tornillo de la tapa de la
bombilla.
2. Extraiga la tapa de la bombilla (consulte
la ilustración).
3. Cambie la bombilla por una nueva de la
misma potencia y específicamente
diseñada para electrodomésticos (la
33
potencia máxima se indica en la tapa
de la bombilla).
4. Instale la tapa de la bombilla.
5. Apriete el tornillo de la tapa de la
bombilla.
6. Enchufe el aparato a la toma de
corriente.
7. Abra la puerta.
Compruebe que la bombilla se enciende.
INSTALACIÓN
ADVERTENCIA! Consulte los
capítulos sobre seguridad.
Ubicación
Consulte las instrucciones de
montaje para la instalación.
Para garantizar el mejor rendimiento, instale
el aparato alejado de fuentes de calor,
como radiadores, calderas, luz solar
directa, etc. Asegúrese también de que el
aire puede circular sin obstáculos por la
parte trasera del aparato.
Colocación
El aparato se puede instalar en un lugar
interior seco y bien ventilado en el que la
temperatura ambiente se corresponda con
la clase climática indicada en la placa de
características del aparato:
Clase
climática
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C
T +16°C a + 43°C
Temperatura ambiente
Cierre de la puerta
1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta.
Consulte "Instalación".
3. Si es necesario, cambie las juntas
defectuosas. Póngase en contacto con
el servicio técnico autorizado.
Se puede producir algún
problema de funcionamiento en
algunos modelos cuando se
usan fuera de ese rango. Sólo
se puede garantizar el correcto
funcionamiento dentro del rango
de temperatura especificado. Si
tiene cualquier duda respecto al
lugar de instalación del aparato,
consulte al vendedor, a nuestro
servicio de atención al cliente o
al servicio técnico autorizado
más cercano
Conexión eléctrica
• Antes de conectar el aparato,
compruebe que el voltaje y la frecuencia
indicados en la placa de datos técnicos
se corresponden con el suministro de la
vivienda.
• El aparato debe conectarse a tierra. El
enchufe del cable de alimentación se
suministra con un contacto para tal fin.
Si la toma de red de la vivienda carece
de conexión a tierra, conecte el aparato
a una toma de tierra conforme con la
normativa, después de consultar a un
electricista profesional
• El fabricante declina toda
responsabilidad si no se toman las
precauciones antes indicadas.
• Este aparato cumple las directivas CEE.
34
INFORMACIÓN TÉCNICA
Datos técnicos
Medidas del hueco
Alto mm 815
Ancho mm 560
Fondo mm 550
Voltaje Voltios 230 - 240
Frecuencia Hz 50
La información técnica se encuentra en la
placa de datos técnicos situada en el lado
exterior o interior del aparato, y en la
etiqueta de consumo energético.
ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo .
Coloque el material de embalaje en los
contenedores adecuados para su reciclaje.
Ayude a proteger el medio ambiente y la
salud pública, así como a reciclar residuos
de aparatos eléctricos y electrónicos. No
deseche los aparatos marcados con el
símbolo junto con los residuos
domésticos. Lleve el producto a su centro
de reciclaje local o póngase en contacto
con su oficina municipal.
*

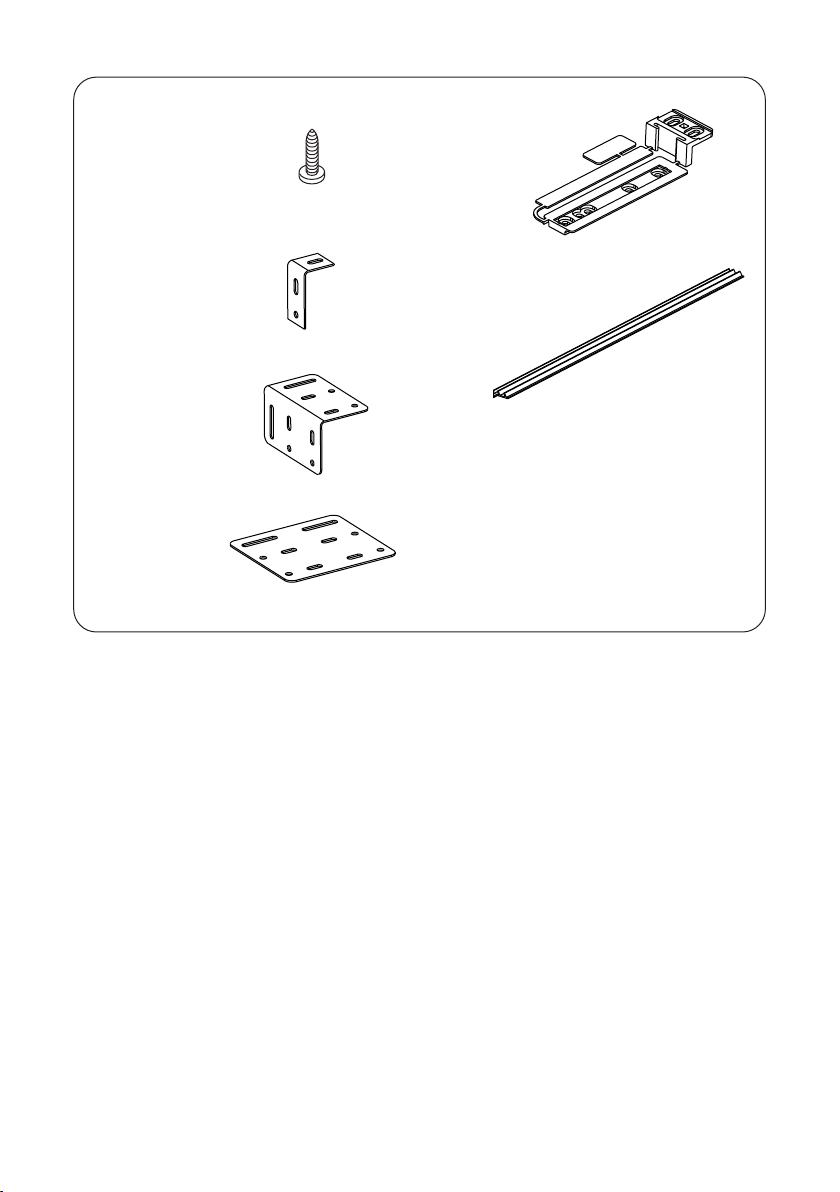

Installation Instruction
Montageanweisung
Instructions d’installation
Istruzioni di installazione
Installationsvejledning
Instruções de instalação
Instrucciones de instalación
Installatie-instructies
Инструкции за инсталиране
Pokyny k instalaci
Οδηγίες εγκατάστασης
Paigaldusjuhis
Asennusohjeet
Upute za instalaciju
Üzembe helyezési útmutató
Įrengimo instrukcija
Uzstādīšanas norādījumi
Monteringsanvisning
Wskazówki dotyczące instalacji
Instrucţiuni de instalare
Указания по установке
Pokyny na inštaláciu
Navodila za namestitev
Udhëzime Instalimi
Упутство за инсталирање
Installationsanvisningar
Montaj Talimatları
Інструкція з установки
2
EN
Warning! Before proceeding with installation, read the safety information in the
User Manual.
DE
Achtung! Lesen Sie vor Beginn der Installation die Sicherheitshinweise in der
Gebrauchsanweisung.
BG
Внимание! Преди да пристъпите
към инсталирането, прочетете
информацията за безопасност в
Ръководството за потребителя.
CS
Upozornění! Před začátkem instalace
si přečtěte bezpečnostní informace v
návodu k použití.
FR
Attention! Veuillez lire les consignes de
sécurité que contient la Notice d’utilisation avant d’installer l’appareil.
IT
Attenzione! Prima di procedere all’instal-nzione! Prima di procedere all’installazione, leggere le istruzioni di sicurezza
contenute nel Libretto Istruzioni.
DA
Vigtigt! L�s brugsanvisningens instruk-igt! L�s brugsanvisningens instruktioner vedrørende sikkerhed, før installationen påbegyndes.
PT
Atenção! Antes de continuar a instalação,
leia as informações de segurança no Manual de Utilizador.
ES
¡Atención! Antes de realizar la instala-nción! Antes de realizar la instalación, lea la información de seguridad del
Manual del usuario.
NL
Waarschuwing! Lees de veiligheidsinfor-aarschuwing! Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installatie begint.
EL
Προειδοποίηση! Πριν συνεχίσετε με την
εγκατάσταση, διαβάστε τις πληροφορίες
ασφάλειας στο εγχειρίδιο χρήστη.
ET
Hoiatus! Enne paigaldamist lugege läbi
kasutusjuhendis olevad ohutusjuhised.
FI
Varoitus! Ennen kuin aloitat asennuksen,
lue käyttöohjeen sisältämät turvallisuusohjeet.
HR
Upozorenje! Prije instalacije pročitajte
sigurnosne informacije u Uputama za
uporabu.
HU
Vigyázat! Mielőtt továbblépne az üzembe
helyezéssel, olvassa el a biztonsági információkat a felhasználói kéziköny-
vben.
DE
LT
Įspėjimas! Prieš montuodami perskaitykite saugos informaciją naudojimo in-
strukcijoje.
3
LV
Brīdinājums! Pirms turpināt uzstādīšanu,
izlasiet lietotāja rokasgrāmatā ietverto
drošības informāciju.
DESRSL
Opozorilo! Pred nadaljevanjem z namestitvijo preberite varnostna navodila v navodilih za uporabo.
NO
Advarsel! Les sikkerhetsinformasjonene i
bruksanvisningen før du begynner installasjonen.
PL
Ostrzeżenie! Przed rozpoczęciem instalacji należy przeczytać informacje
dotyczące bezpieczeństwa podane w Instrukcji obsługi.
RO
Atenţie! Înainte de a trece la instalare,
citiţi informaţiile privind siguranţa din
Manualul Utilizatorului.
RU
Внимание! Перед тем как приступать
к установке, прочтите информацию по
технике безопасности в руководстве
пользователя.
SK
Upozornenie! Pred inštaláciou si
prečítajte bezpečnostné pokyny v návode
na používanie.
SQ
Paralajmërim! Përpara se të kryeni instalimin, lexoni të dhënat e sigurisë në Manualin e Përdorimit.
Упозорење! Пре него што приступите
инсталирању уређаја, прочитајте
информације о безбедности у Упутству
за употребу.
SV
Varning! Läs säkerhetsanvisningarna i
bruksanvisningen innan du fortsätter med
installationen.
TR
Uyarı! Montaj işlemine başlamadan önce,
kullanma kılavuzundaki güvenlik bilgiler-
ini okuyunuz.
UK
Увага! Перед початком встановлення
прочитайте інформацію щодо безпеки
у Посібнику користувача.
4
22x
2x
1x
2x
A
B
C
D
E
F
1x
4x
5
(600)
820 - 890
A = 820
580
(600)
580
550
600
B = 890
a = 100
b = 170
25
580
25 - 80
6
1.
7
2.
4.
1
2
3
4
5
8
8
7
9
6
10
9
180°
4.
3.
10
4.
C
C
C
D
C
11
5.
12
6.
42mm
B
B
13
8.
Ea
Eb
Ec
Ed
5
m
m
5
m
m
50 mm
90
°
90
°
50 mm
9.
PR33
Ec
Ea
10.
7.
Ea
8mm
Eb
Ed
Eb
11.
12.
Eb
90°
14
14.
F
100-170 mm
16.
15.
15
25
25
211620060-A-102009
Loading...
