SMEG TR 4110 BL User Manual [fr]

Sommaire

1 Avertissements 88

1.1 Avertissements généraux de sécurité 88

1.2 Responsabilité du fabricant 89

1.3 But de l'appareil 89

1.4 Élimination 89

1.5 Plaque d'identification 90

1.6 Ce manuel d'utilisation 90

1.7 Comment lire le manuel d'utilisation 90

2 Description 91

2.1 Description générale 91

2.2 Plan de cuisson 92

2.3 Panneau de commandes 92

2.4 Autres parties 94

2.5 Accessoires disponibles 94

3 Utilisation 96

3.1 Avertissements 96

3.2 Première utilisation 97

3.3 Utilisation des accessoires 98

3.4 Utilisation du plan de cuisson 99

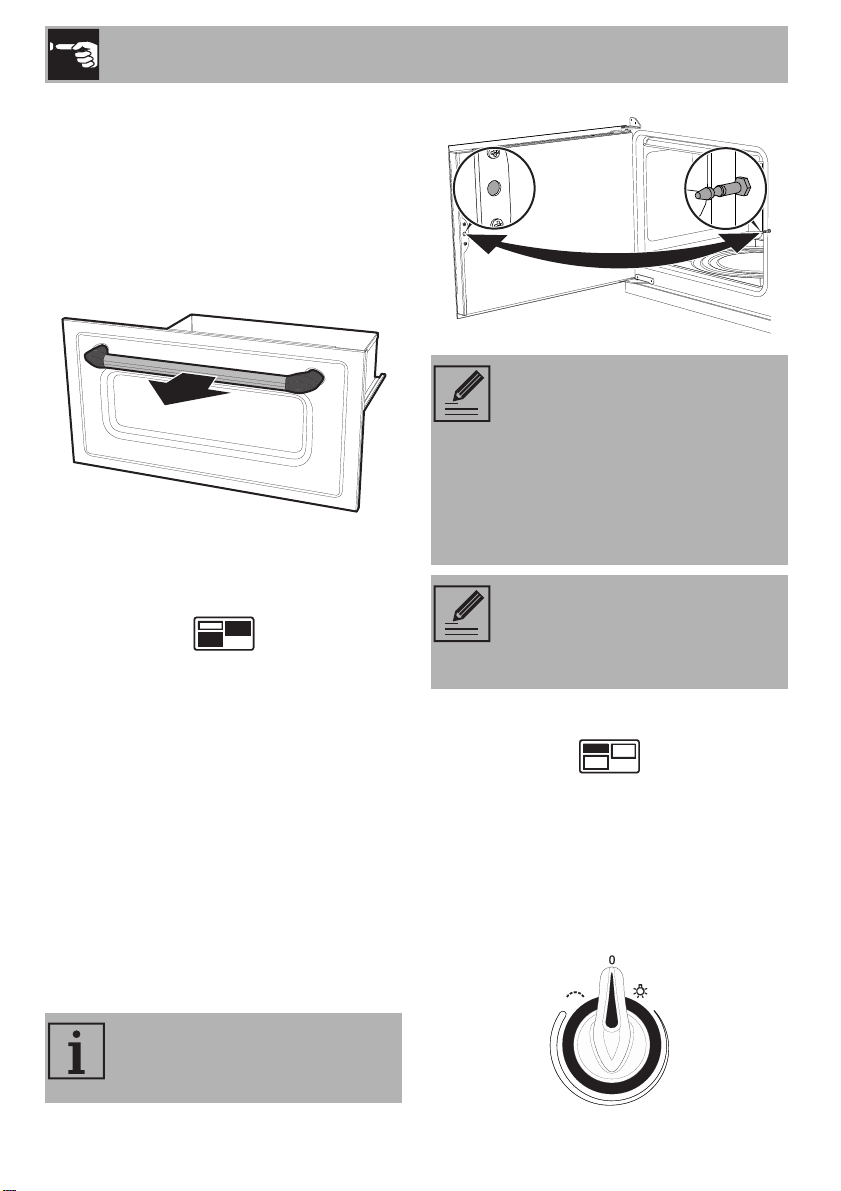

3.5 Utilisation du compartiment de rangement 100

3.6 Utilisation des fours 100

3.7 Conseils pour la cuisson 102

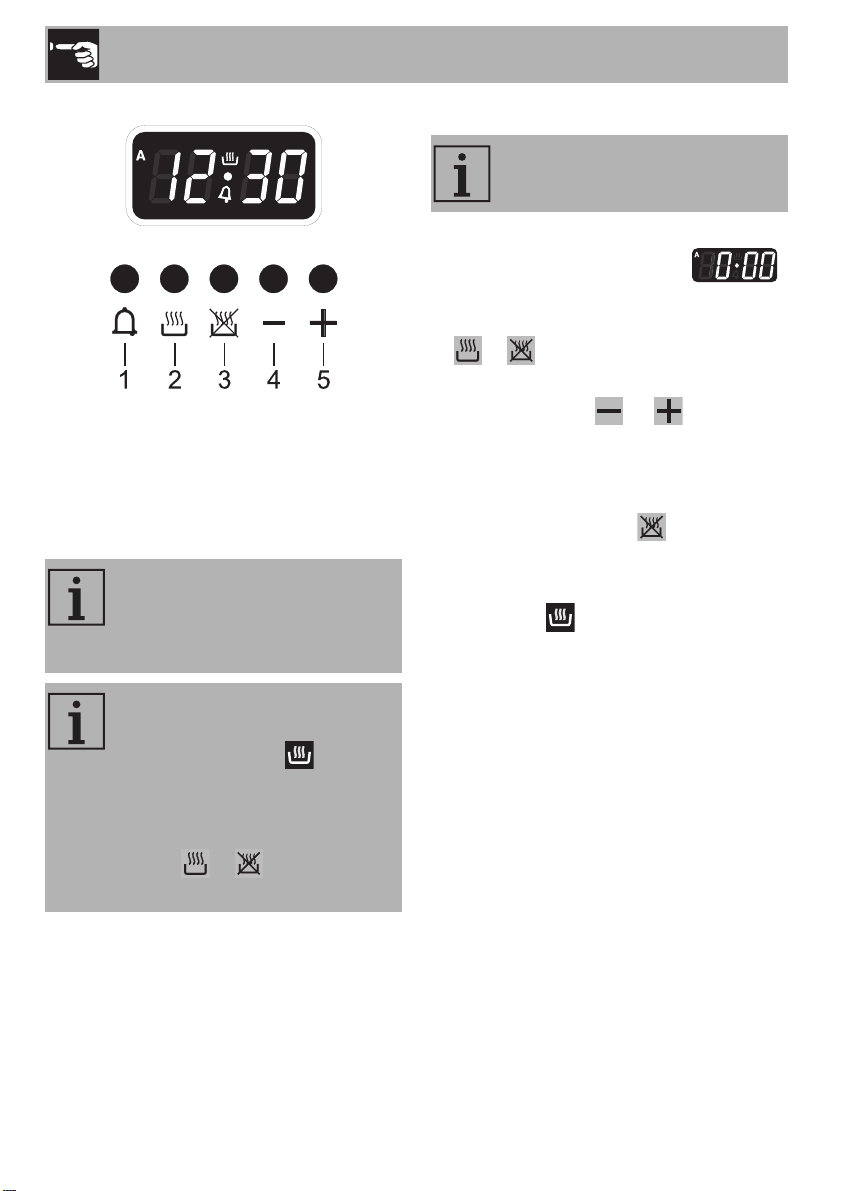

3.8 Horloge programmateur 104

4 Nettoyage et entretien 108

4.1 Avertissements 108

4.2 Nettoyage de l'appareil 108

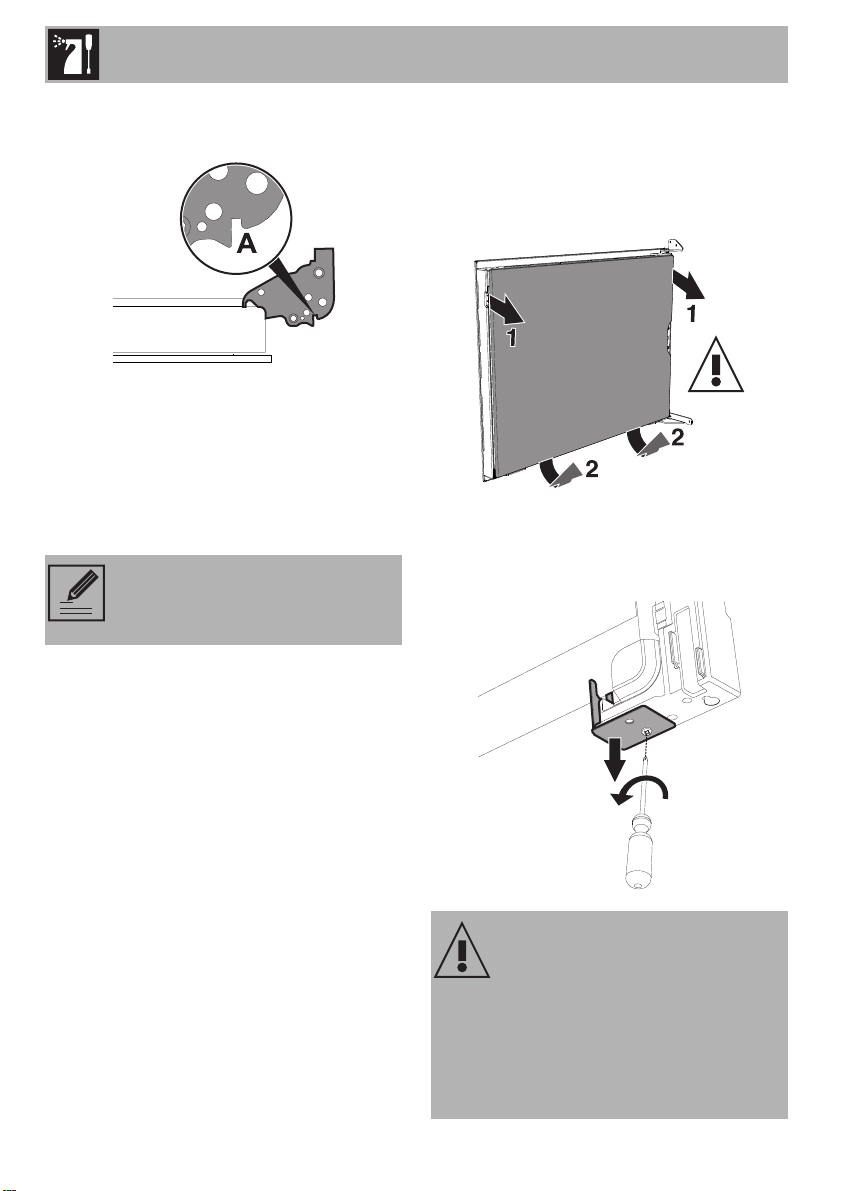

4.3 Démontage de la porte du four auxiliaire 109

4.4 Nettoyage des vitres de la porte 110

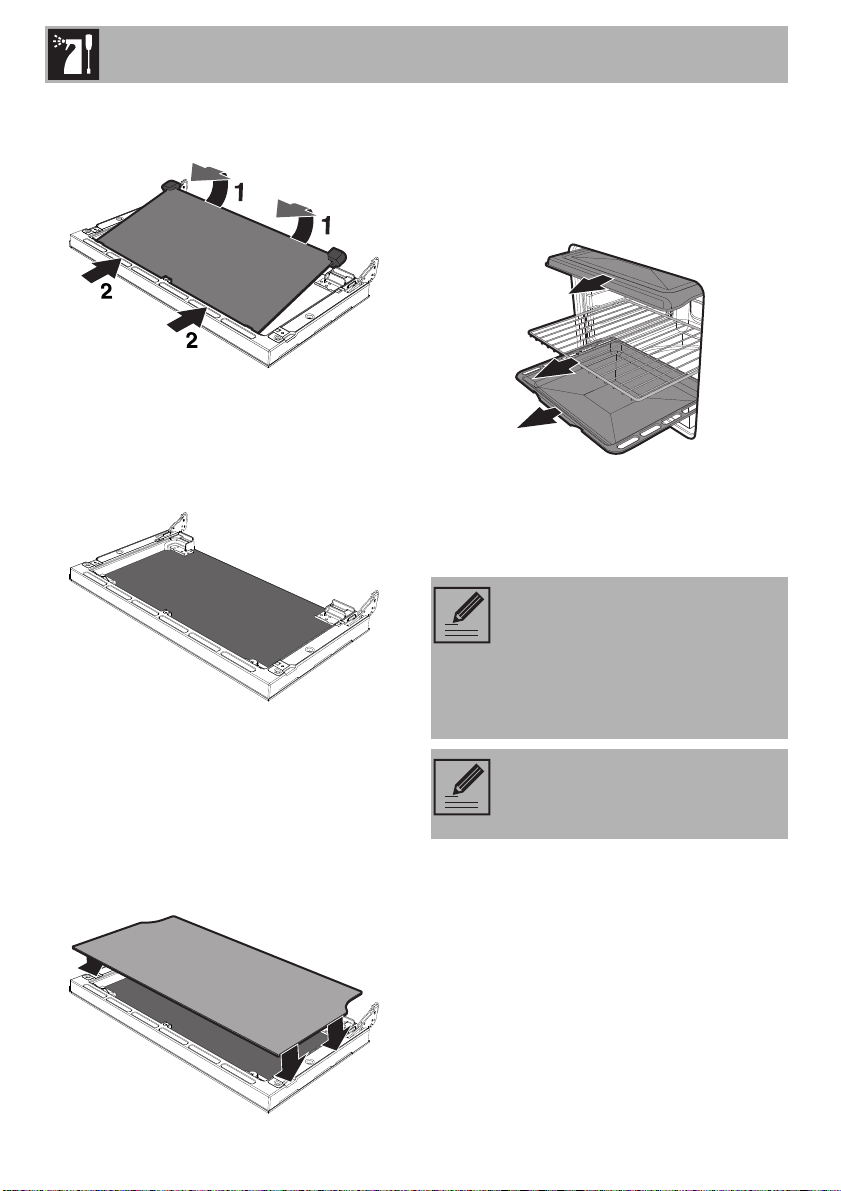

4.5 Démontage des vitres internes 110

4.6 Nettoyage de l’intérieur du four 112

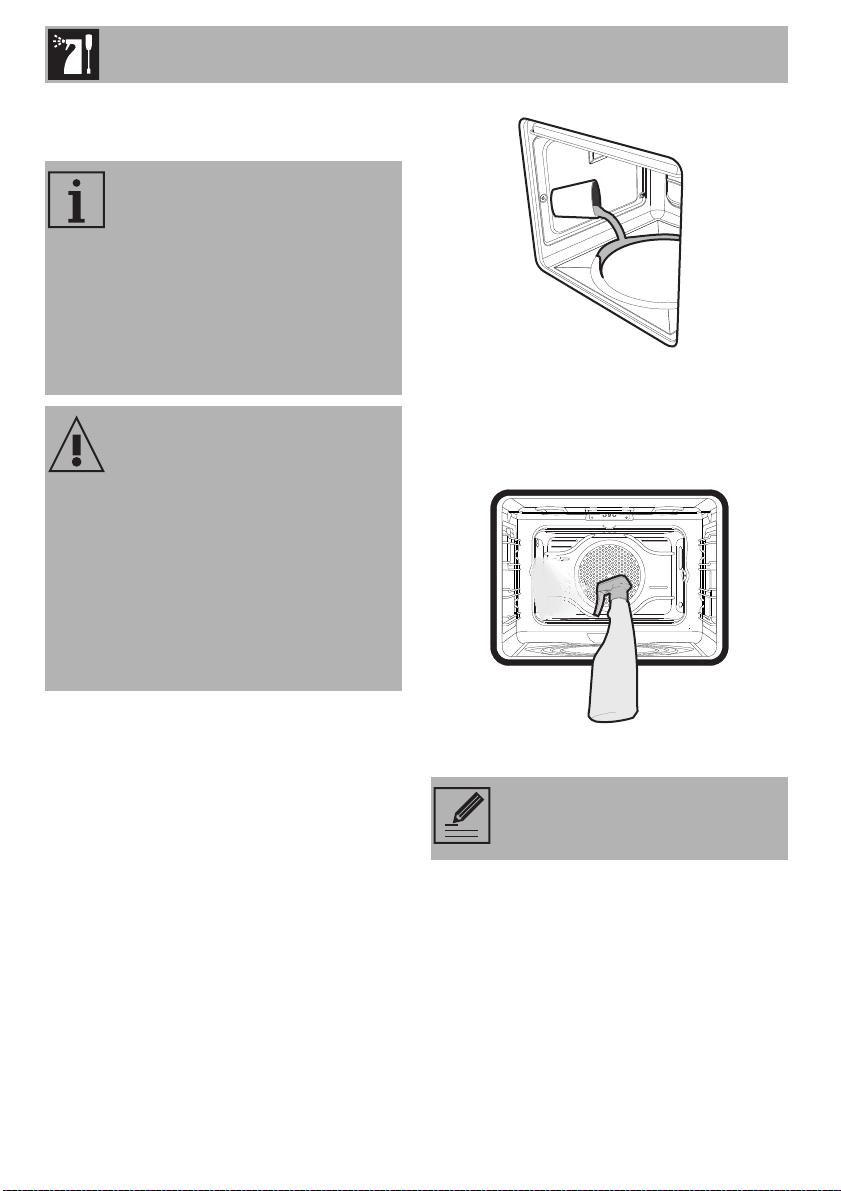

4.7 Vapor Clean : nettoyage assisté du four 114

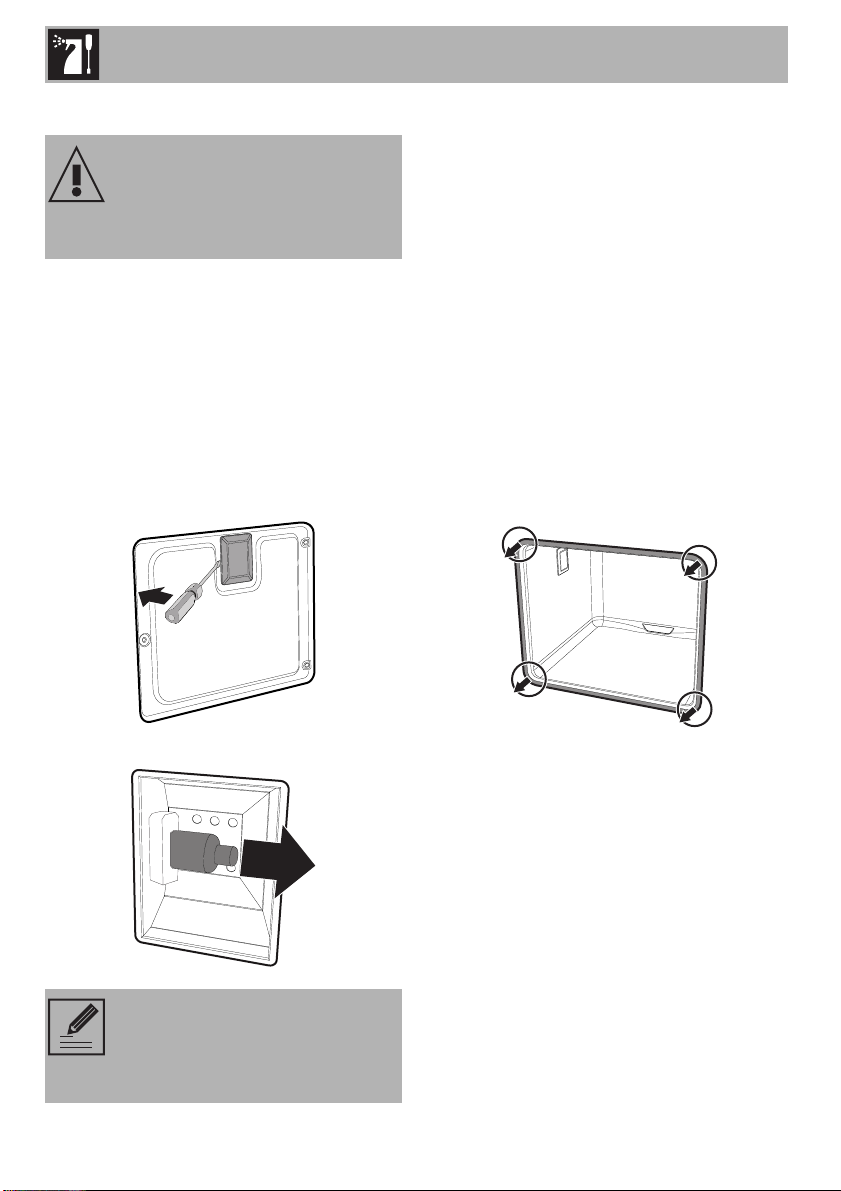

4.8 Entretien extraordinaire 116

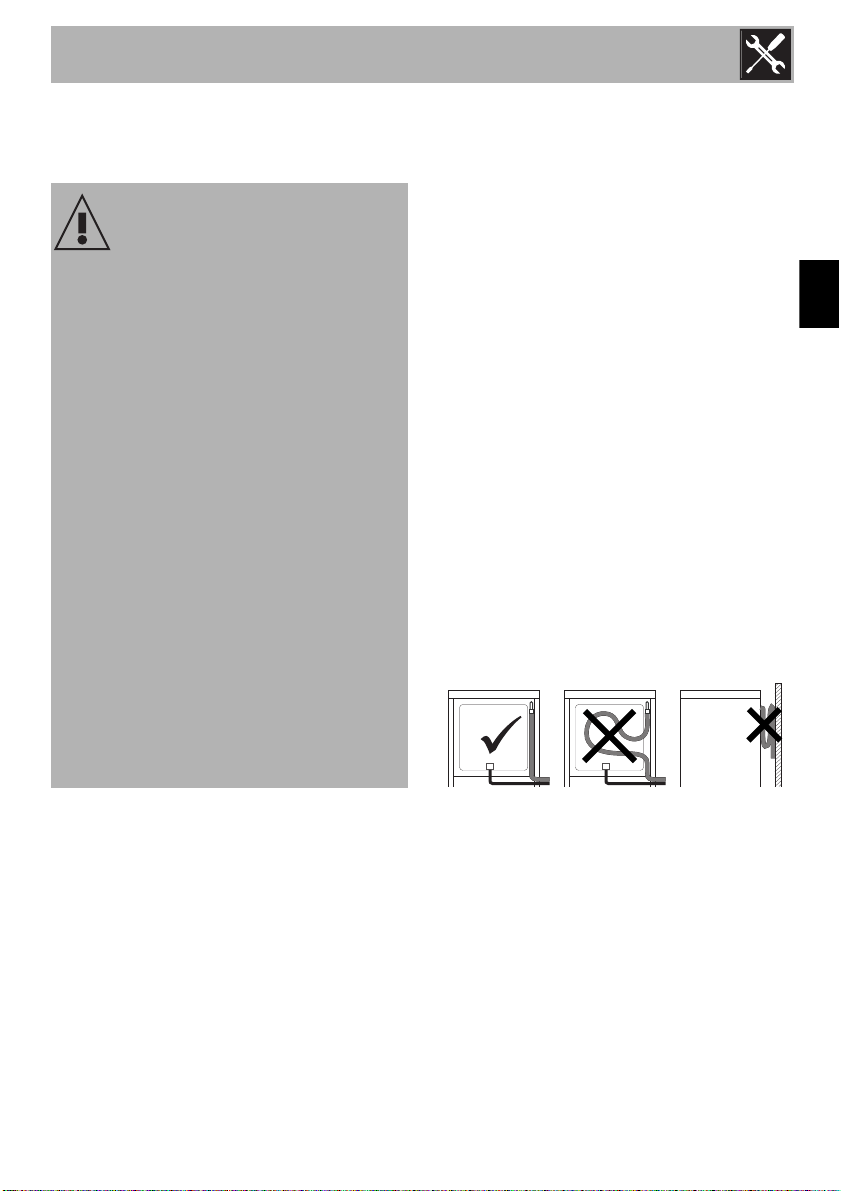

5 Installation 117

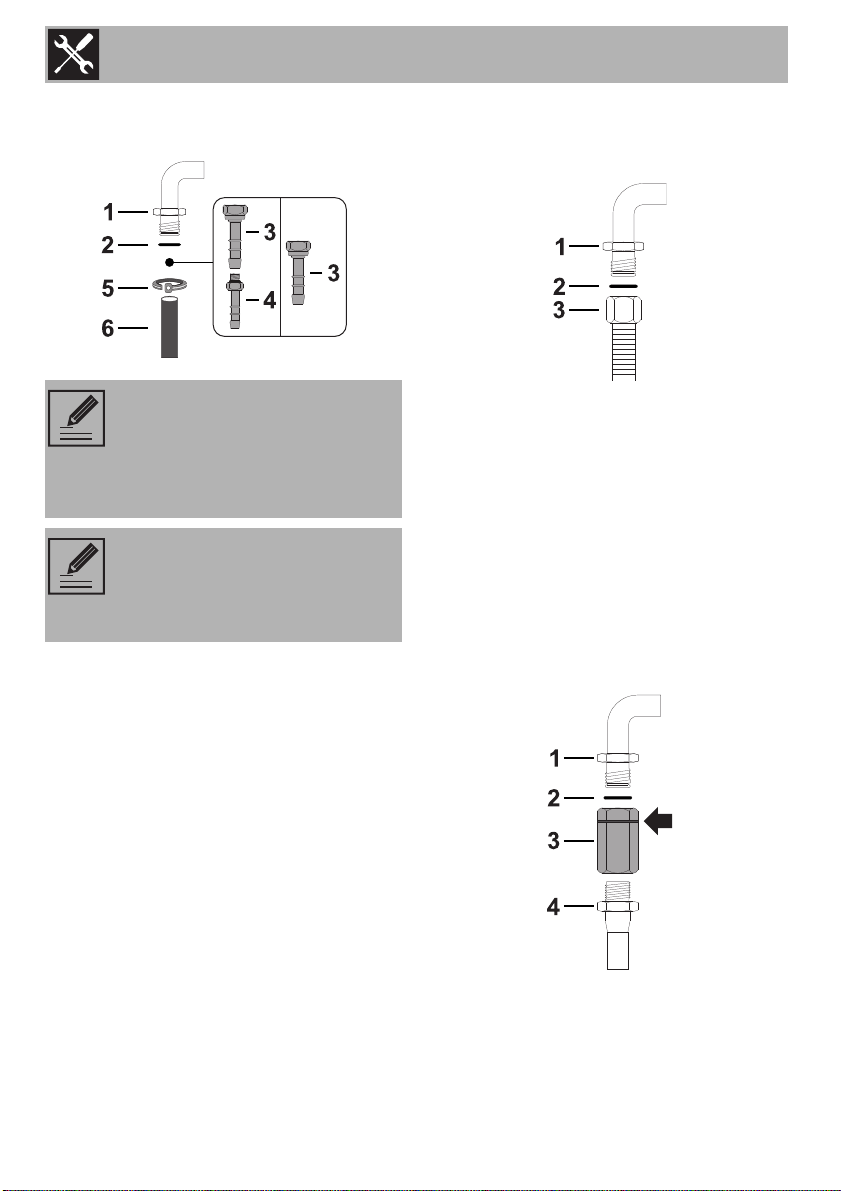

5.1 Raccordement du gaz 117

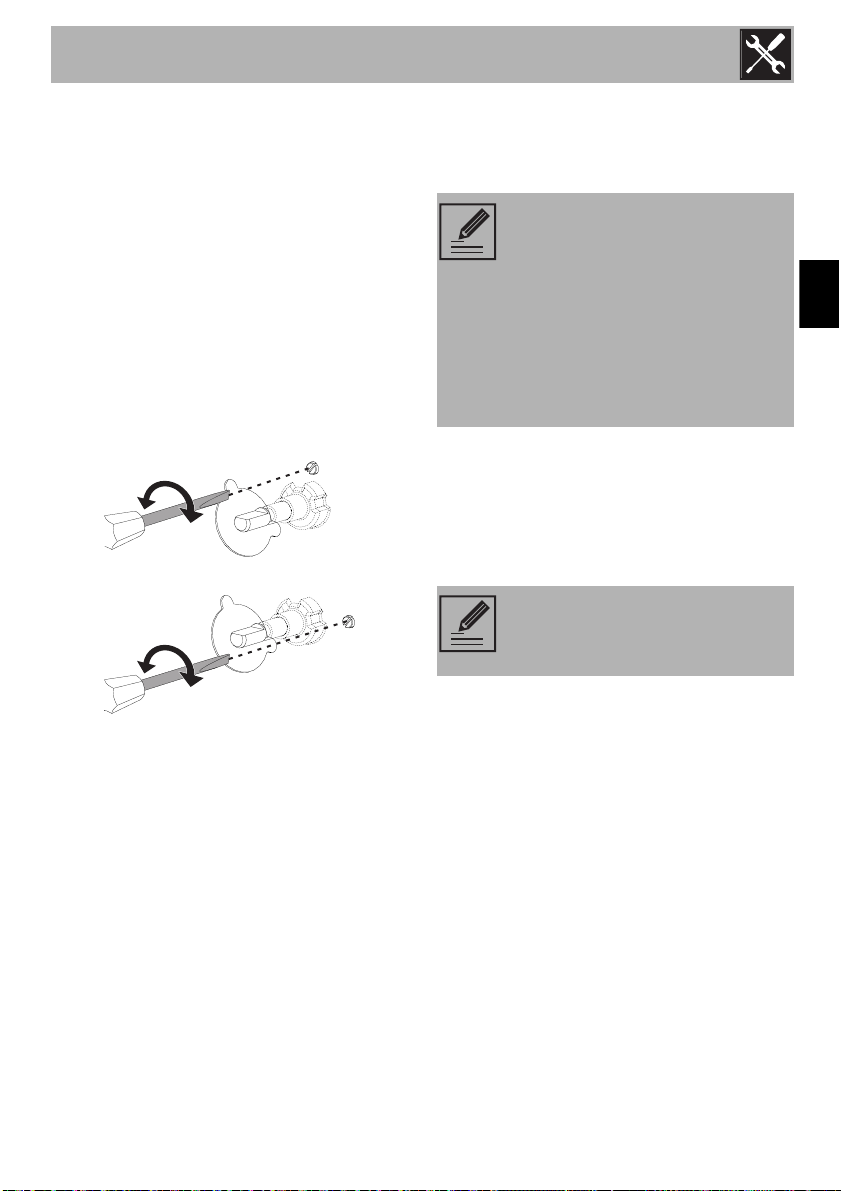

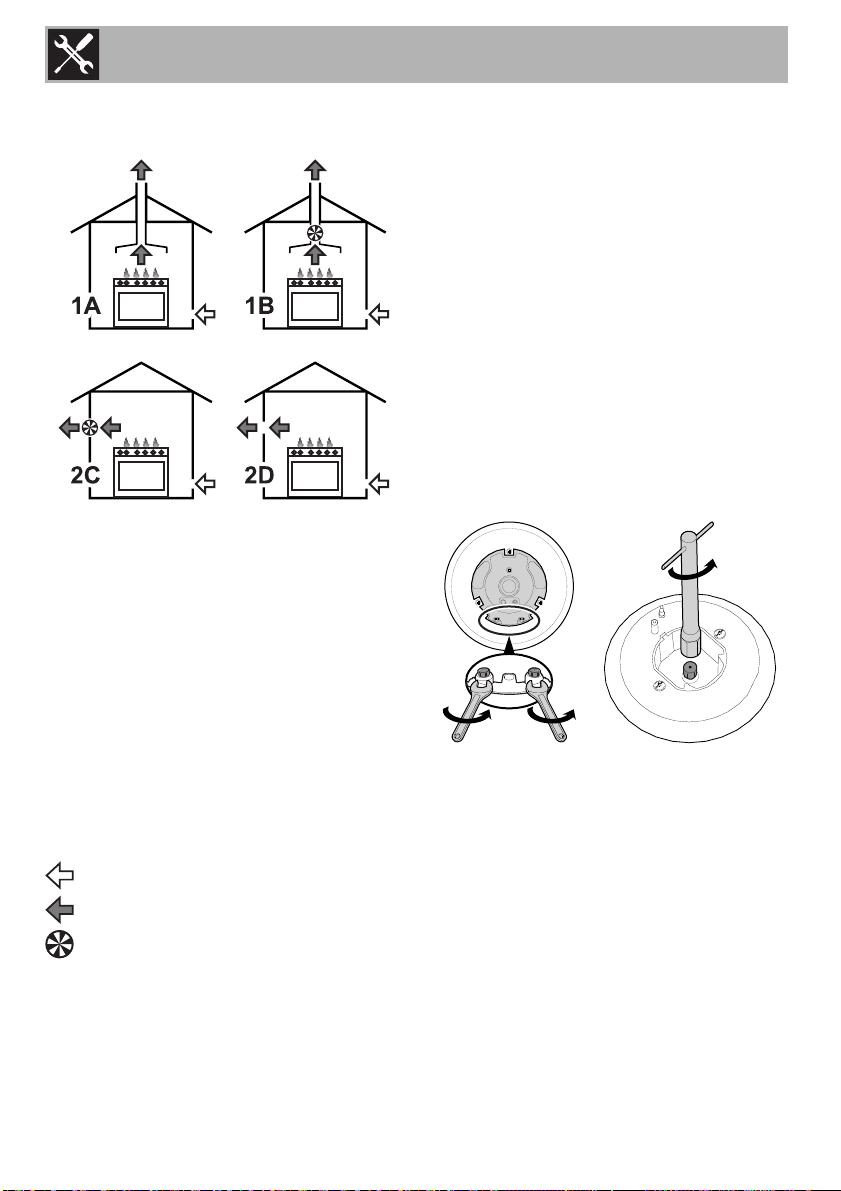

5.2 Adaptation aux différents types de gaz 120

5.3 Branchement électrique 125

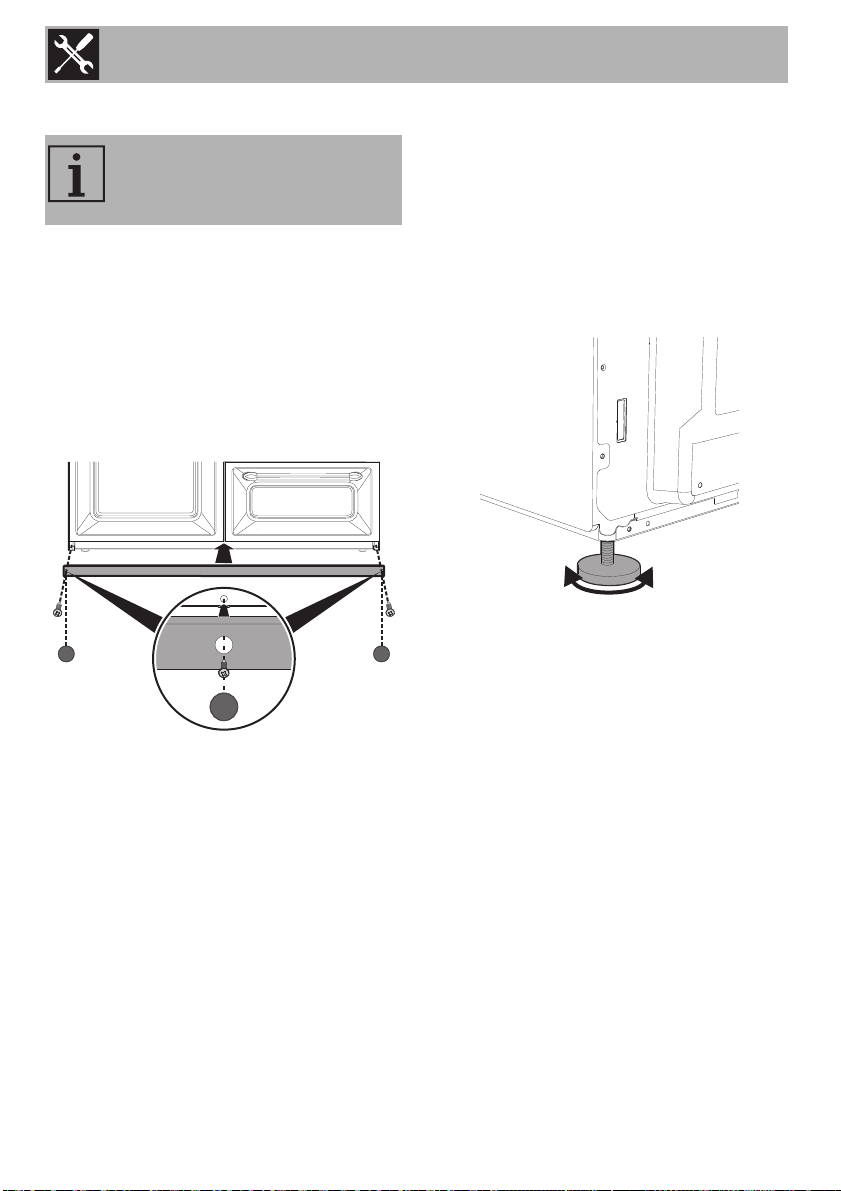

5.4 Positionnement 126

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté.

Pour toute information complémentaire concernant le produit : www.smeg.com

Avertissements

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L’appareil et ses parties accessibles

deviennent très chaudes durant l'utilisation.

• Ne touchez pas les éléments

chauffants durant l'utilisation.

• Éloignez les enfants de moins de huit

ans s'ils ne font pas l'objet d'une surveillance constante.

• Les enfants ne doivent pas jouer avec

l'appareil.

• Durant l'utilisation, ne posez pas sur

l'appareil des objets métalliques comme des couteaux, des fourchettes, des cuillers et des couvercles.

• Mettez l'appareil hors tension après

l'utilisation.

• N'essayez jamais d'éteindre une

flamme/incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.

• Les opérations de nettoyage et

d'entretien ne doivent jamais être effectuées par des enfants sans surveillance.

• Du personnel qualifié doit effectuer

l'installation et les interventions d'assistance dans le respect des normes en vigueur.

• Ne modifiez pas cet appareil.

• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.

• N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.

• Si le câble d'alimentation électrique est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.

Dommages subis par l'appareil

• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).

• Utilisez éventuellement des outils en bois ou en plastique.

• Ne vous asseyez pas sur l'appareil.

• N'utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.

• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.

• Ne laissez aucun objet sur les surfaces de cuisson.

• N'utilisez jamais l'appareil en guise de chauffage ambiant.

Avertissements

Pour cet appareil

• Avant de remplacer la lampe, assurezvous que l'appareil est hors tension.

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.

• Vérifiez qu'aucun objet ne reste coincé dans la porte du four.

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue ;

• le non respect des prescriptions du manuel d'utilisation ;

• l’altération même d’une seule pièce de l’appareil ;

• l'utilisation de pièces détachées non originales.

1.3 But de l'appareil

• Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.

• Cet appareil n'est pas conçu pour fonctionner avec des temporisations externes ou des systèmes de commande à distance.

1.4 Élimination

Cet appareil doit être éliminé séparément des autres déchets

(directives 2002/95/CE, 2002/ 96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Pour éliminer l'appareil :

• Coupez le câble d'alimentation

électrique et enlevez-le avec la fiche.

Tension électrique

Danger d'électrocution

• Mettez l’appareil hors tension.

• Débranchez le câble d'alimentation

électrique de l’installation électrique.

• Confiez l'appareil destiné à la mise au

rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un.

Description

On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l’emballage aux centres de collecte sélective.

Emballage en plastique

Danger d'asphyxie

• Ne laissez jamais sans surveillance l’emballage ni ses parties.

• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.5 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d'identification.

1.6 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et à portée de main de l'utilisateur durant tout le cycle de vie de l'appareil.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.7 Comment lire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires, conseils de cuisson.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifié : installation, mise en fonction et essai.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.

• Instruction d'utilisation individuelle.

2 Description

2.1 Description générale

Description

1 Dosseret 2 Plan de cuisson 3 Panneau de commandes 4 Lampe 5 Joint

6 Porte 7 Ventilateur 8 Compartiment de rangement

Niveau du châssis de support pour

grilles et lèchefrites

2.2 Plan de cuisson

Description

AUX = Auxiliaire SR = Semi-rapide

2.3 Panneau de commandes

1 Manettes des brûleurs du plan de cuisson

Utile pour allumer et régler les brûleurs du plan de cuisson.

Enfoncez et tournez les manettes en sens inverse horaire sur la valeur pour allumer les brûleurs correspondants.

Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l'intensité de la flamme.

Ramenez les manettes sur la position pour éteindre les brûleurs.

R = Rapide UR2 = Ultra-rapide

2 Horloge programmateur

Utile pour afficher l’heure actuelle, sélectionner une cuisson programmée ou programmer le temporisateur de la minuterie.

3 Manette du gril variable du four auxiliaire

Elle allume la lampe à l'intérieur du four ou la résistance du gril à une température qui va indicativement d'un minimum de 50° C à un maximum de 245° C.

Description

4 Voyant du gril variable du four auxiliaire

Il s’allume lorsque le four auxiliaire est en train de chauffer. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constante.

5 Manette de la température du four multifonction inférieur

Cette manette permet de sélectionner la température de cuisson.

Tournez la manette en sens horaire sur la valeur souhaitée comprise entre le minimum et le maximum.

6 Voyant de la température du four multifonction inférieur

Il s’allume lorsque le four est en train de chauffer. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constante.

7 Manette des fonctions du four multifonction inférieur

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, programmez la température de cuisson par la manette de la température.

8 Manette de la température du four multifonction supérieur

Cette manette permet de sélectionner la température de cuisson et de Vapor Clean.

Tournez la manette en sens horaire sur la valeur souhaitée comprise entre le minimum et le maximum.

9 Voyant de la température du four multifonction supérieur

10 Manette des fonctions du four multifonction supérieur

Description

2.4 Autres parties

Plaques de positionnement

L'appareil dispose de plaques permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut (voir 2.1 Description générale).

Ventilation de refroidissement

La ventilation refroidit les fours et se met en marche durant la cuisson.

Le fonctionnement de la turbine crée un flux d'air normal qui s'échappe par l’arrière de l'appareil et peut continuer pendant un court moment même après son extinction.

2.5 Accessoires disponibles

Certains modèles ne sont pas équipés de ces accessoires.

Grille

Utile pour y placer les récipients contenant des aliments en train de cuire.

Grille pour lèchefrite

Éclairage interne

L'éclairage interne dans les fours s'allume lorsqu'on sélectionne une fonction quelconque.

À poser au-dessus d’une lèchefrite pour la cuisson d’aliments qui peuvent goutter.

Description

Lèchefrite four

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure.

Lèchefrite profonde

Grille de réduction

Utile si l'on utilise de petits récipients.

Grille de réduction WOK

Utile si l'on utilise des récipients « WOK »

Les accessoires susceptibles d'entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux.

Vous pouvez demander les accessoires fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.

Utilisation

3 Utilisation

3.1 Avertissements

Température élevée à l'intérieur des fours durant l'utilisation

Risque de brûlures

• Pendant la cuisson, la porte du four doit rester fermée.

• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur du four.

• Ne touchez pas les éléments chauffants à l'intérieur de l'appareil.

• Ne versez pas d'eau directement sur les lèchefrites très chaudes.

• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.

• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

Température élevée à l'intérieur du compartiment de rangement

Risque de brûlures

• N'ouvrez pas le compartiment de rangement lorsque le four est allumé et encore chaud.

• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation du four.

Utilisation impropre

Risque de brûlures

• Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.

• Les graisses et l'huile pourraient s'enflammer en surchauffant. Faites attention.

Température élevée à l'intérieur du compartiment de rangement durant l'utilisation

Risque d'incendie ou d'explosion

• N'utilisez pas de produits en spray à proximité du four.

• N'utilisez pas et ne laissez pas du matériel inflammable à proximité du four ou du compartiment de rangement.

• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.

• N'introduisez pas de boîtes ni de récipients fermés à l'intérieur du four.

• Ne laissez pas le four sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.

• Sortez du four toutes les lèchefrites et les grilles non utilisées.

Utilisation

Utilisation impropre

Risque de dommages aux surfaces

• Ne couvrez pas la sole du four avec des feuilles d'aluminium.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four.

• Ne posez pas de casseroles ni de lèchefrites sur la sole du four.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• Ne versez pas d'eau directement sur les lèchefrites très chaudes.

• Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.

• Les récipients et les grils à viande doivent être placés à l'intérieur du périmètre du plan de cuisson.

• Tous les récipients doivent avoir un fond plat et lisse.

• En cas de débordement, éliminez le liquide en excès du plan de cuisson.

3.2 Première utilisation

1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil, y compris les accessoires.

2. Enlevez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans les chambres de cuisson.

3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien). Chauffez les fours à vide à la température maximale, pour éliminer les éventuels résidus de fabrication.

Utilisation

3.3 Utilisation des accessoires

Grilles et lèchefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt.

• Les dispositifs de blocage mécanique de sécurité empêchent l'extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.

Grille pour lèchefrite

Introduisez la grille pour lèchefrite à l'intérieur de la lèchefrite. On peut ainsi recueillir les graisses séparément des aliments en train de cuire.

Grilles de réduction

Les grilles de réduction doivent être posées sur les grilles du plan de cuisson. Assurezvous qu'elles sont positionnées de façon correcte.

Introduisez complètement les grilles et les lèchefrites dans le four jusqu'à l'arrêt.

Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

Utilisation

3.4 Utilisation du plan de cuisson

Toutes les commandes et les contrôles de l'appareil sont réunis sur le bandeau frontal. Au niveau de chaque manette est indiqué le brûleur correspondant. L'appareil est équipé d'un allumeur électronique. Il suffit d'enfoncer et de tourner la manette dans le sens inverse horaire sur le symbole de la flamme maximum, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas au cours des 15 premières secondes, tournez la manette

sur et attendez 60 secondes avant d'effectuer un nouvel essai. Après

l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud. Attendez quelques instants et répétez l'opération. Maintenez la manette enfoncée plus longuement.

Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité bloque l'émission de gaz, même si le robinet est ouvert.

Ramenez la manette sur et attendre 60 secondes avant

d'essayer d'allumer le brûleur.

Position correcte des couronnes et des chapeaux

Avant d'allumer les brûleurs du plan, assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. Veillez à ce que les orifices des couronnes soient bien en face des bougies et des thermocouples.

Conseils pratiques pour l'utilisation du plan de cuisson

Pour assurer un rendement optimal des brûleurs et une consommation de gaz minimale, il faut utiliser des casseroles munies d'un couvercle et proportionnées au brûleur, de façon à éviter que la flamme ne vienne au contact des parois. Au moment de l'ébullition, réduisez la flamme pour empêcher que le liquide ne déborde.

Diamètres des récipients :

• Auxiliaire : 12 - 14 cm.

• Semi-rapide : 16 - 24 cm.

• Rapide : 18 - 26 cm.

• Ultra-rapide : 18 - 28 cm.

+ 29 hidden pages
