Smeg STA6248D, STA6248, ST212, ST114S, STA6249 User Manual [es]
...
MANUAL DE USO
GUÍA PARA EL USO DEL LAVAVAJILLAS Y LOS PROGRAMAS DE LAVADO
Indice
1.
Advertencias para la seguridad y el uso de la máquina __________2
2. Instalación y puesta en obra _______________________________5
3. Descripción de los mandos ________________________________9
4. Instrucciones para el uso_________________________________15
5. Limpieza y mantenimiento________________________________27
6. Remedios para eventuales anomalías de funcionamiento _______31
Le agradecemos su confianza al elegir nuestro producto.
Le aconsejamos que lea atentamente todas las instrucciones que
figuran en este manual al objeto de conocer las condiciones más
idóneas para un uso correcto y seguro de su lavavajillas.
Los varios apartados se presentan de manera que se pueda avanzar
paso a paso en el conocimiento de todas las funciones del aparato. Los
textos son de fácil comprensión y están ilustrados con imágenes
detalladas.
El presente manual le dará consejos útiles para el uso de l os cestos, de
las toberas de rociado, de los compartimentos, filtros y programas de
lavado y para la correcta programación de los mandos.
Los consejos de limpieza suministrados permitirán mantener ina lterado
el rendimiento de su lavavajillas con el transcurso del tiempo.
Este manual, de fácil consulta, dará cumplida respuesta a todas las
cuestiones que puedan surgir con respecto al uso del lavavajillas.
INSTRUCCIONES PARA EL INSTALADOR: están destinadas al
técnico competente que deberá llevar a cabo la inst alación, la puesta
en servicio y el control del aparato.
INSTRUCCIONES PARA EL USUARIO: contienen los consejos para el
uso, la descripción de los mandos y las correctas operaciones de
limpieza y mantenimiento del aparato.
1
Advertencias
1. Advertencias para la seguridad y el uso de la máquina
EL PRESENTE MANUAL ES UNA PARTE INTEGRANTE DEL APARATO: SE
DEBERÁ CONSERVAR SIEMPRE EN BUENAS CONDICIONES DE INTEGRIDAD
JUNTO A LA MÁQUINA. ANTES DEL USO, LE ACONSEJAMOS LEA
DETENIDAMENTE TODAS LAS INDICACIONES CONTENIDAS EN EL MISM O.
LA INSTALACIÓN SE DEBERÁ ASIGNAR A PERSONAS COMPETENTES, EN EL
RESPETO DE LAS NORMAS VIGENTES. ESTE APARATO HA SIDO CREA DO
PARA EL USO DOMÉSTICO CON ARREGLO A LAS NORMAS 73/23 CEE,
89/336 (INCLUÍDA LA NORMA 92/31 Y 93/68) ACTUALMENTE EN VIGOR Y A
LAS NORMAS DE PREVENCIÓN Y ELIMINACIÓN DE LAS PERTURBACIONES
RADIO. ESTE APARATO NACE EL LAVADO Y SECADO DE VAJILLAS;
CUALQUIER OTRO TIPO DE USO SE DEBE CONSIDERAR IMPROPIO. EL
CONSTRUCTOR NO SE ASUME NINGUNA RESPONSABILIDAD EN CASO DE
EMPLEO DEL APARATO PARA TAREAS QUE NO SEAN LAS INDICADAS EN
LAS PRESCRIPCION ES D E USO .
LA FICHA DE IDENTIFICACIÓN, CON LAS CARACTERÍSTICAS TÉCNICAS DE
LA MÁQUINA, EL NÚMERO DE MATRÍCULA Y LA MARCA, ESTÁ SITUADA EN
UNA POSICIÓN BIEN VISIBLE EN EL BORDE INTERIOR DE LA PUERTA.
LA FICHA SITUADA EN EL BORDE INTERIOR DE LA PUERTA NO SE
DEBERÁ ELIMINAR POR NINGUNA RAZÓN.
NO ABANDONE EVENTUALES RESIDUOS DE EMBALAJE EN EL AMBIENTE
DOMÉSTICO. SEPARE LOS DISTINTOS MATERIALES DE DESPERDICIO DEL
EMBALAJE Y ENTRÉGUELOS AL CENTRO DE RECOLECCIÓN SELECTIVA
DE RESIDUOS MÁS CERCANO.
ES OBLIGATORIO EFECTUAR LA CONEXIÓN DE TIERRA CON ARREGL O A
LAS INDICACIONES SUMINISTRADAS POR LAS NORMAS DE SEGURIDAD
DE LA INSTALACIÓN ELÉCTRICA. EL CONSTRUCTOR NO SE ASUME
NINGUNA RESPONSABILIDAD EN CASO DE DAÑOS A OBJETOS O
PERSONAS PROVOCADOS POR LA FALTA DE CONEXIÓN O POR LA
CONEXIÓN DEFECTUOSA DE LA LÍNEA DE TIERRA.
EN CASO DE INSTALACIÓN DE LA MÁQUINA SOBRE PAVIMENTOS
REVESTIDOS DE MOQUETA, SE DEBERÁ PRESTAR ATENCIÓN QUE LAS
ABERTURAS EN LA PARTE INFERIOR NO QUEDEN TAPADAS.
CUANDO TERMINE DE USAR EL APARATO, APAGUE EL LAVAVAJILLAS
PARA EVITAR LA DISPERSIÓN DE ENERGÍA ELÉCTRICA.
2
Advertencias
EN CASO DE FUNCIONAMIENTO ANÓMALO, DESCONECTE EL
CUANDO DECIDA QUE YA NO VA A UTILIZAR MÁS EL APARATO, HAGA
QUE EL MISMO QUEDE INUTILIZABLE. DESCONECTE LA CLAVIJA DE LA
TOMA ELÉCTRICA Y LUEGO CORTE EL CABLE DE ALIMENTACIÓN.
ELIMINE TODAS LAS PARTES DE LA MÁQUINA QUE PODRÍAN
REPRESENTAR UNA FUENTE DE POTENCIAL PELIGRO PARA LOS NIÑOS
(CERRADURAS, PUERTAS, ETC.).
ESTE APARATO LLEVA EL MARCADO CE EN CONFORMIDAD CON LA
DIRECTIVA 2002/96/EC DEL PARLAMENTO EUROPEO Y DEL CONSEJO
SOBRE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (RAEE).
LA CORRECTA ELIMINACIÓN DE ESTE PRODUCTO EVITA
CONSECUENCIAS NEGATIVAS PARA EL MEDIOAMBIENTE Y LA SALUD.
EL SÍMBOLO EN EL PRODUCTO O EN LOS DOCUMENTOS QUE SE
INCLUYEN CON EL PRODUCTO, INDICA QUE NO SE PUEDE TRATAR COMO
RESIDUO DOMÉSTICO. ES NECESARIO ENTREGARLO EN UN PUNTO DE
RECOGIDA PARA RECICLAR APARATOS ELÉCTRICOS Y ELECTRÓNICOS.
DESÉCHELO CON ARREGLO A LAS NORMAS MEDIOAMBIENTALES PARA
ELIMINACIÓN DE RESIDUOS. PARA OBTENER INFORMACIÓN MÁS
DETALLADA SOBRE EL TRATAMIENTO, RECUPERACIÓN Y RECICLAJE DE
ESTE PRODUCTO, PÓNGASE EN CONTACTO CON EL AYUNTAMIENTO,
CON EL SERVICIO DE ELIMINACIÓN DE RESIDUOS URBANOS O LA TIENDA
DONDE ADQUIRIÓ EL PRODUCTO.
LAVAVAJILLAS DE LA RED ELÉCTRICA Y CIERRE LA LLAVE DEL AGUA.
EN CASO DE ANOMALÍAS O DESPERFECTOS PROVOCADOS POR EL
TRANSPORTE, RECOMENDAMOS NO UTILICE EL LAVAVAJILLAS. SI
TUVIESE ALGUNA DUDA, PÓNGASE EN CONTACTO CON EL VENDEDOR.
EL APARATO SE DEBERÁ INSTALAR Y CONECTAR SEGÚN LAS
INSTRUCCIONES SUMINISTRADAS POR EL CONSTRUCTOR Y POR EL
PERSONAL COMPETENTE.
EL LAVAVAJILLAS DEBE SER UTILIZADO POR PERSONAS ADULTAS.
SU USO DE PARTE DE PERSONAS CON CAPACIDADES FÍSICAS Y/O
MENTALES REDUCIDAS ESTÁ PERMITIDO SÓLO BAJO LA SUPERVISIÓN
DE UN RESPONSABLE DE SU SEGURIDAD. NO PERMITIR EL ACCESO DE
LOS NIÑOS A LOS DETERGENTES NI A LOS MATERIALES CON QUE HA
SIDO FABRICADO EL EMBALAJE (BOLSAS DE PLÁSTICO, POLIESTIRENO,
ETC.); NO PERMITIR QUE SE APROXIMEN AL LAVAVAJILLAS NI QUE
JUEGUEN CON EL MISMO; EN EL INTERIOR DE LA MÁQUINA PODRÍAN
QUEDAR RESIDUOS DE DETERGENTE QUE PUEDEN CAUSAR DAÑOS
IRREPARABLES A LA VISTA, A LA BOCA Y A LA GARGANTA E INCLUSO
SOFOCAMIENTO.
NO INTRODUZCA SOLVENTES COMO ALCOHOL O TREMENTINA QUE
PUEDEN PROVOCAR LA EXPLOSIÓN DEL APARATO.
NO PONGA EN EL APARATO VAJILLAS QUE PRESENTEN RESIDUOS DE
CENIZA, CERA O PINTURA.
3
Advertencias
El constructor no se asume ninguna responsabilidad en caso de daños
sufridos por personas u objetos, provocados por el incumplimiento de las
prescripciones citadas o debidos a la viol ación de alguna pieza del aparato o al
empleo de repuestos no originales.
NO SE APOYE NI SE SIENTE SOBRE LA PUERTA ABIERTA DEL
LAVAVAJILLAS YA QUE EL APARATO SE PODRÍA VOLCAR PROVOCANDO
SITUACIONES PELIGROSAS PARA LAS PERSONAS.
NO DEJAR LA PUERTA DEL LAVAVAJILLAS ABIERTA YA QUE SE PODRÍA
TROPEZAR CON ELLA.
NO TOME EVENTUALES RESIDUOS DE AGUA PRESENTES EN LA VAJILLA
O EN EL LAVAVAJILLAS AL FINAL DEL PROGRAMA DE LAVADO Y ANTES
DEL PROGRAMA DE SECADO.
LOS CUCHILLOS Y LOS RESTANTES UTENSILIOS DE COCINA DE PUNTAS
CORTANTES DEBEN COLOCARSE EN EL CESTO CON LAS PUNTAS
DIRIGIDAS HACIA ABAJO O BIEN EN POSICIÓN HORIZONTAL EN EL CESTO
SUPERIOR, PRESTANDO ATENCIÓN A FIN DE NO SUFRIR HERIDAS Y A
QUE NO SOBRESALGAN RESPECTO DEL CESTO.
MODELOS PROVISTOS DE AG UA STOP
AGUASTOP ES UN DISPOSITIVO QUE IMPIDE EVENTUALES INUNDACIONES
EN CASO DE PÉRDIDAS DE AGUA. CUANDO SE VERIFIQUE EL
FUNCIONAMIENTO DEL DISPOSITIVO AGUASTOP, RECURRA A UN TÉCNICO
COMPETENTE PARA QUE DETECTE Y RESUELVA LA AVERÍA.
EN LOS MODELOS PROVISTOS DE AGUASTOP, EL TUBO DE ALIMENTACIÓN
DEL AGUA CUENTA CON UNA ELECTROVÁLVULA. NO CORTE EL TUBO Y NO
DEJE CAER LA ELECTROVÁLVULA EN EL AGUA. EN CASO DE QUE SE
PERJUDIQUE EL TUBO DE ALIMENTACIÓN DEL AGUA, DESCONECTE EL
APARATO DE LA RED HÍDRICA Y ELÉCTRICA.
TERMINADA LA INSTALACIÓN, LLEVE A CABO ALGUNAS PRUEBAS DEL
APARATO SIGUIENDO LAS INSTRUCCIONES DETALLADAS A
CONTINUACIÓN. EN CASO DE QUE EL APARATO NO FUNCIONE, RECURRA
AL CENTRO DE ASISTENCIA TÉCNICA MÁS CERCANO. NO TRATE DE
REPARAR EL APARATO POR SU CUENTA.
EL LAVAVAJILLAS HA SIDO FABRICADO CON ARREGLO A LOS
REQUISITOS PREVISTOS POR LAS NORMAS DE SEGURIDAD VIGENTES
EN MATERIA DE EQUIPOS ELÉCTRICOS. EVENTUALES CONTROLES
TÉCNICOS SE DEBERÁN ASIGNAR AL PERSONAL EXPERTO Y
AUTORIZADO: LAS REPARACIONES REALIZADAS POR PERSONAS NO
COMPETENTES HARÁN DECAER LAS CONDICIONES DE GARANTÍA Y SE
CONVERTIRÁN EN UNA FUENTE DE POTENCIAL PELIGRO PARA EL
USUARIO.
4
Instrucciones para el instalador

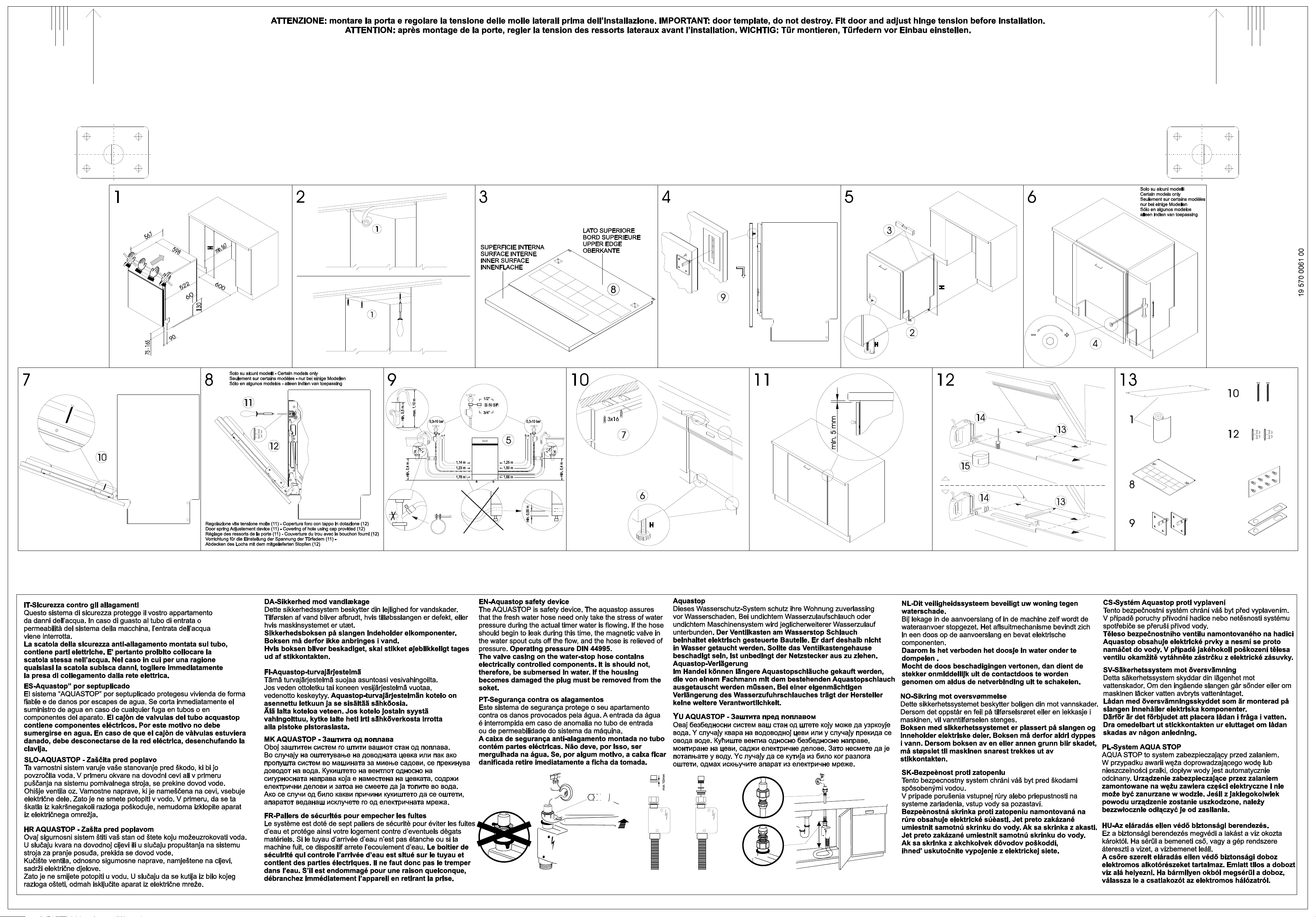

2. Instalación y puesta en obra
Elimine los elementos de protección de los cestos en poliestireno. Coloque
el aparato en el lugar deseado. El lavavajillas se puede instalar apoyando las
paredes laterales o el respaldo a los muebles o a las paredes de la cocina.
En caso de que decida instalar el aparato cerca de una fuente de calor,
coloque entremedio de ambos electrodomésticos un panel termoaislante
para prevenir eventuales recalentamientos y funcionamientos anómalos.
Para asegurar la estabilidad, recuerde que eventuales aparatos panelables o
integrables se deberán instalar únicamente bajo encimeras continuas,
atornillándolos a los muebles contiguos. Para facilitar las operaciones de
instalación, las tuberías de alimentación y evacuación de aguas se pueden
orientar en cualquier dirección, prestando atención en que no queden
dobladas o estranguladas y que no estén demasiado tirantes. Una vez
orientados los tubos en la dirección requerida se deberá controlar que la
virola de fijación quede correctamente apretada. Para el paso de los tubos y
del cable de alimentación se requiere un agujero de diámetro mínimo 8 cm.
Nivele el aparato al suelo sirviéndose de los pies ajustables
correspondientes. Esta operación es indispensable para asegurar el correcto
funcionamiento del lavavajillas.
Está absolutamente prohibido empotrar el lavavajillas bajo una encimera
de vitrocerámica.
Es posible empotrar el lavavajillas bajo una encimera tradicional, siempre
que la bancada de la cocina sea continua y que el lavavajillas mismo y la
encimera sean correctamente montados y fijados, a fin de imposibilitar
toda situación de peligro.
En caso de instalación del lavavajillas en un lugar adyacente a otro u otros
electrodomésticos, deberán respetarse rigurosamente las instrucciones que
al respecto entrega el fabricante de tal o tales electrodomésticos (distancias
mínimas, modalidades de instalación, etc.).
Algunos modelos cuentan con un solo pie posterior, que se puede regular
con un tornillo situado en la parte inferior de la zona delantera del aparato.
2.1 Conexión a la red de distribución del agua
Prevenga eventuales riesgos de obstrucción o averías: si la tubería del
agua fuese nueva o quedara inutilizada por mucho tiempo, antes de
conectar el aparato a la red de distribución del agua, controle que el agua
salga bien limpia y sin impurezas para evitar que se verifiquen desperfectos
en el aparato. Para la conexión del lavavajillas a la red de distribución
del agua sírvase exclusivamente de tubos nuevos; nunca vuelva a
utilizar tubos viejos o usados.
5
Instrucciones para el instalador
CONEXIÓN A LA TOMA DE AGUA

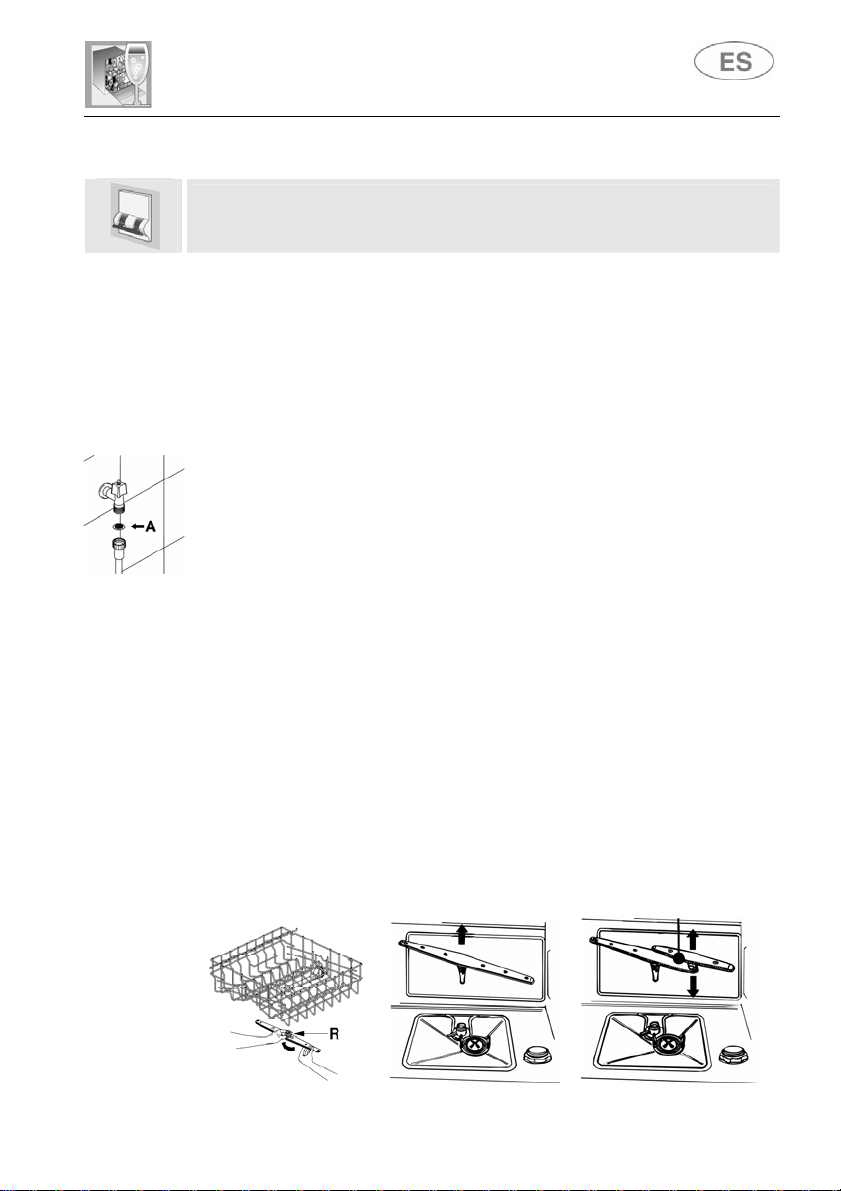

Conecte el tubo de alimentación a la toma de agua fría con
un casquillo roscado ¾” gas, interponiendo el filtro A
suministrado junto al aparato. Con las manos enrosque
bien a fondo el tubo y luego complete la operación
ajustando con una pinza de ¼ de vuelta.
En los modelos previstos de AGUASTOP, el filtro se
suministra empalmado de antemano en el casquillo
roscado.
El lavavajillas se puede alimentar con agua que no supere los 60°C.
Alimentando el aparato con agua caliente, el tiempo de lavado sufrirá una
reducción de unos 20 minutos, pero su eficacia de lavado se mantendrá a un
nivel levemente inferior. La conexión se deberá efectuar a la toma de agua
caliente para uso doméstico, siguiendo las mismas instrucciones señaladas
para la conexión a la toma de agua fría.
CONEXIÓN A LA TUBERÍA DE EVACUACIÓN
Introduzca el tubo correspondiente en
una tubería de evacuación que
presente un diámetro mínimo de 4 cm;
como alternativa, lo puede apoyar en el
lavadero, utilizando el soporte para el
tubo suministrado junto al aparato,
teniendo cuidado de evitar curvas
demasiado acentuadas o
estrangulamientos. Lo importante es
evitar que el tubo se desenganche y se
caiga. Es por ello que el mismo está
terminado con un orificio que se puede
asegurar con un cordón a la parede o a
la llave del agua.
El extremo que quede libre se deberá colocar a una altura incluida entre 30 y
100 cm. y nunca deberá permanecer bajo el agua. En caso de tubos
prolongadores colocados en posición horizontal, a lo largo de una longitud
máxima de 3 m., coloque la tubería de evacuación a una altura máx. de 85
cm. del suelo.
6
Instrucciones para el instalador
2.2 Conexión eléctrica y advertencias
CONTROLAR QUE LOS VALORES DE TENSIÓN Y FRECUENCIA DE RED
CORRESPONDAN A AQUÉLLOS INDICADOS EN LA PLACA DE
IDENTIFICACIÓN DEL APARATO. ESTA PLACA HA SIDO FIJADA EN EL
BORDE INTERNO DE LA PUERTA.
EL ENCHUFE A INSTALAR EN EL EXTREMO DEL CABLE DE ALIMENTACIÓN
Y LA RESPECTIVA TOMA DE CORRIENTE DEBERÁN SER DEL MISMO TIPO
Y REUNIR LOS REQUISITOS ESTABLECIDOS POR LA NORMATIVA VIGENTE
SOBRE INSTALACIONES ELÉCTRICAS.
EL ENCHUFE DEBERÁ QUEDAR EN POSICIÓN DE FÁCIL ACCESO
DESPUÉS DE LA INSTALACIÓN.
NO DESCONECTAR NUNCA EL ENCHUFE TIRANDO DEL CABLE.
EN CASO DE DAÑARSE EL CABLE DE ALIMENTACIÓN, DEBERÁ SER
SUSTITUIDO POR EL FABRICANTE O POR UN CENTRO DE ASISTENCIA
AUTORIZADO.
EVÍTESE EL USO DE ADAPTADORES O DERIVADORES YA QUE PUEDEN
PROVOCAR RECALENTAMIENTOS O PUEDE QUEMARSE EL MATERIAL.
EN CASO DE QUE EL APARATO ESTÉ PROVISTO SÓLO DE CABLE DE
ALIMENTACIÓN (SIN ENCHUFE), SE DEBERÁ PROCEDER DE LA SIGUIEN TE MANERA:
INSTALAR EN LA LÍNEA DE ALIMENTACIÓN DEL APARATO UN
DISPOSITIVO DE INTERRUPCIÓN OMNIPOLAR CON DISTANCIA DE
APERTURA ENTRE LOS CONTACTOS IGUAL O SUPERIOR A 3,5MM,
SITUÁNDOLO EN POSICIÓN DE FÁCIL ACCESO.
LA CONEXIÓN A LA RED ELÉCTRICA DEBE SER EFECTUADA
EXCLUSIVAMENTE POR UN TÉCNICO ESPECIALIZADO, RESPETANDO LA
NORMATIVA VIGENTE ADEMÁS DEL SIGUIENTE ESQUEMA.
L = marrón
N = azul
= amarillo/verde
La sustitución del cable de alimentación debe ser efectuada por el
fabricante o por un Centro de Asistencia Autorizado a fin de
prevenir todo posible riesgo.
7
Instrucciones para el instalador
SÓLO PARA GRAN BRETAÑA:
ESTE APARATO DEBE ESTAR PROVISTO DE CONTACTO DE TIERRA.
Sustitución del fusible
En caso de que el aparato esté provisto de
un fusible BS 1363A 13A en el enchufe de
conexión a la red de alimentación, la
eventual sustitución de este dispositivo de
protección debe efectuarse instalando un
fusible aprobado A.S.T.A. de tipo BS 1362,
procediendo de la siguiente forma:
1. Retirar la tapa A y el fusible B.
2. Introducir el nuevo fusible dentro de la
tapa.
3. Reinstalar ambos componentes en el
enchufe.
La tapa del fusible debe ser reinstalada al sustituir el fusible y en
caso de extravío de la misma, el enc hufe no puede ser reutilizado sin
instalar una pieza de recambio idónea.
Los recambios idóneos se identifican mediante el color del
alojamiento de la tapa o mediante el mensaje estampado en la base
del enchufe, que indica el color.
Las tapas de recambio se encuentran disponibles en las tiendas locales
de revendedores de material eléctrico.
8
Instrucciones para el usuario

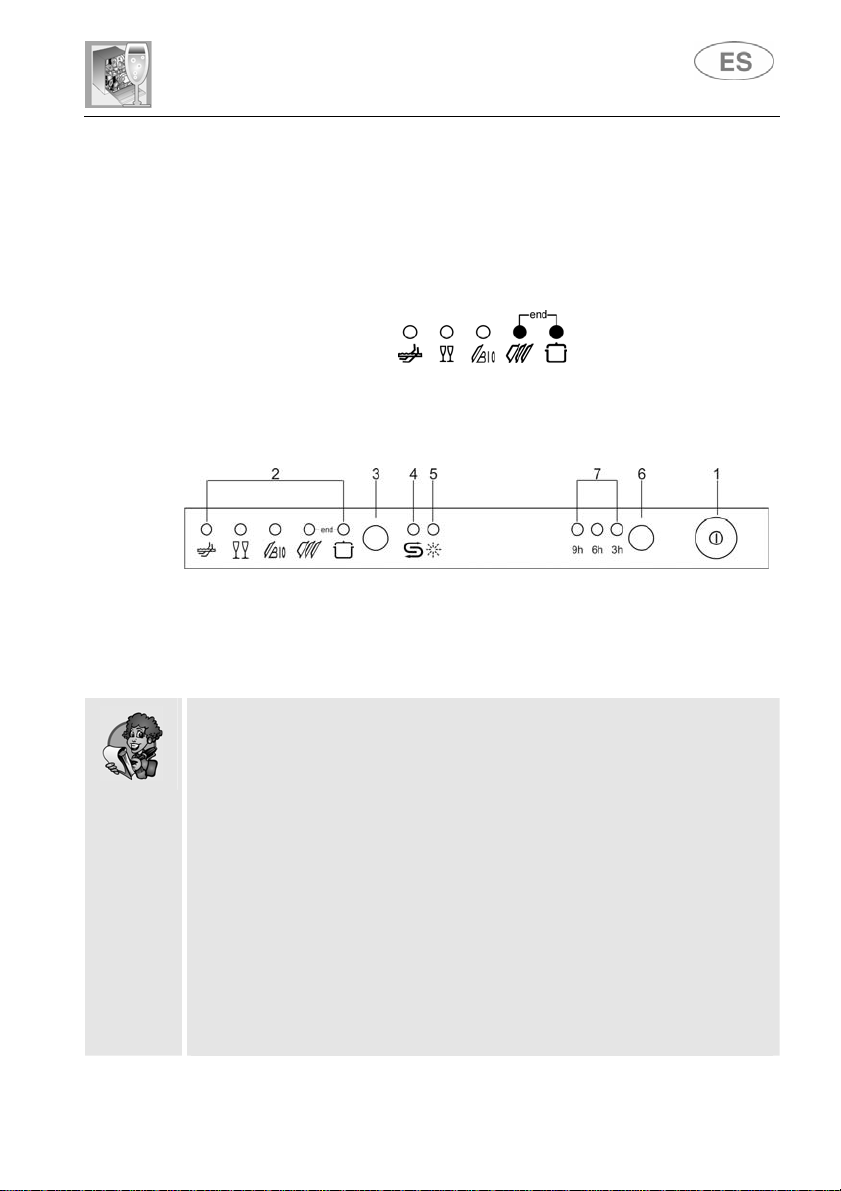

3. Descripción de los mandos
3.1 EI panel superior
Todos los mandos y los dispositivos de control del lavavajillas están
situados en el panel superior. Las operaciones de encendido,
programación, apagado, etc. pue den efectuarse sólo con la puerta abierta.
TECLA DE ENCENDIDO/APAGADO
1
Presionando esta tecla se pone la máquina bajo tensión.
PILOTOS PROGRAMA SELECCIONADO
El piloto encendido indica el programa seleccionado y la presencia de
2
posibles averías (Remedios a las anomalías de funcionamiento).
BOTÓN SELECCIÓN PROGRAMAS
Pulsando este botón en secuencia es posible seleccionar el programa
3
preferido.
PILOTO DE FALTA DE SAL (según el modelo)
4
El piloto encendido indica que la máquina está desprovista de sal.
PILOTO DE FALTA ABRILLANTADOR (según el modelo)
El piloto encendido indica que la máquina está desprovista de
5
abrillantador.
BOTÓN OPCIÓN “3/1”
Presionando este botón se activa la opción de uso de los
6
productos 3/1.
PILOTO OPCIÓN “3/1”
7
El piloto encendido indica que la función está activada.
9
Instrucciones para el usuario
PULSADOR ACCIONAMIENTO RETARDADO (según el modelo)
Pulsando este botón en secuencia se retrasará el comienzo del
8
programa para que empiece después de 3, 6 o 9 horas.
PILOTOS ACCIONAMIENTO RETARDADO (según el modelo)
El piloto encendido indica que se ha progra mado el accionamiento
9
retardado de 3, 6, 9 horas.

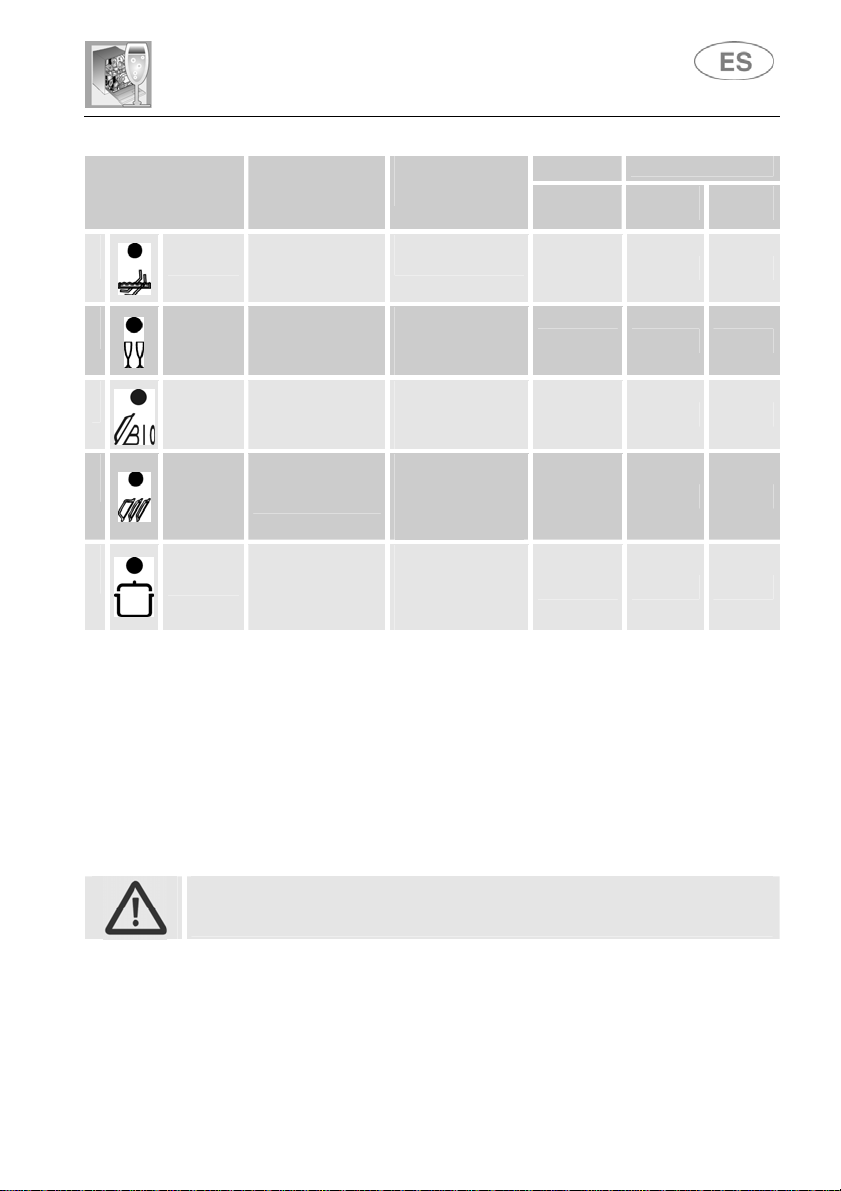

SELECCIÓN DEL PROGRAMA DE LAVADO Y ENCENDIDO
Para seleccionar el programa de lavado más adecuado a la vajilla a
lavar, tome como referencia el cuadro que se detalla a continuación,
tratando de identificar el tipo de lavado más adecua do a la vajilla y al
grado de suciedad de la misma.
Una vez identificado, mediante el cuadro correspondiente, el programa de
lavado adecuado:
• pulsar la tecla de ENCENDIDO/APAGADO (1) y esperar el encendido
del PILOTO PROGRAMAS (2);
• pulsar el botón de SELECCIÓN PROGRAMAS (3) varias veces hasta
obtener el encendido del piloto correspondiente al programa preferido;
• cerrar la puerta; después de unos 2" se activará el programa, durante
cuya ejecución centelleará el respectivo TESTIGO (señal programa en
curso de ejecución).
10
Loading...
