Avertissements concernant la sécurité et l’utilisation ____________2

2. Installation et pose_______________________________________5

3. Description des commandes _______________________________9

4. Utilisation _____________________________________________15

5. Nettoyage et entretien ___________________________________27

6. Guide de dépannage ____________________________________ 31

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentive ment toutes les instructions de ce manuel afin de connaître les conditions les plus ap propriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l ’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de s atisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.

Avertissements

1. Avertissements concernant la sécurité et l’utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX DIRECTIVES 2006/95 CE ET, 2004/108 CE ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SÉCHAGE DE LA VAISSELLE; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR

DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU À UN BRANCHEMENT DÉFECTUEUX À LA TERRE.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR

ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

Avertissements

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.).

CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMEMENT A LA DIRECTIVE EUROPEENNE 2002/96/CE CONCERNANT LES DECHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE OU WEEE). EN PROCEDANT CORRECTEMENT A LA MISE AU REBUT DE CET APPA REIL, VOUS CONTRIBUEREZ A EMPECHER TOUTE CONSEQUENCE NUISIBLE POUR L'ENVIRONNEMENT ET LA SANTE DE L'HOMM E.

LE SYMBOLE PRESENT SUR L'APPAREIL OU SUR LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PE UT EN AUCUN CAS ETRE TRAITE COMME DECHET MENAGER. IL DOIT PAR CONSEQUENT ETRE REMIS A UN CENTRE DE COLLECTE DES DECHETS CHARGE DU RECYCLAGE DES EQUI PEM ENT S EL ECTRIQ UE S ET EL ECTRO NIQ UE S. POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES A L'ELIMINATION DES DECHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION. POUR OBTENIR DE PLUS AMPLES DETAILS AU SUJET DU TRAITEMENT, D E LA RECUPERATION ET DU RECYCLAGE D E CET APPAREIL, VE UILLEZ VOUS ADRESSER AU BUREAU COMPETENT DE VOTRE COMMUNE, A LA SOCIETE DE COLLECTE DES DECHETS OU DIRECTEMENT A VOTRE REVENDEUR.

VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU. NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN

CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

LE LAVE-VAISSELLE DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N’EST ADMISE QUE SOUS LA SUPERVISION D’UN RESPONSABLE POUR LEUR SECURITE. NE PAS LAISSER A LA PORTEE DES ENFANTS LES DETERSIFS, POUDRES DE LAVAGE ET LES MATERIAUX DE L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRENE, ETC.), NE PAS LES LAISSER S’APPROCHER DU LAVE-VAISSELLE ET JOUER AVEC ; IL POURRAIT Y AVOIR, A L’INTERIEUR, DES RESIDUS DE DETERSIF POUVANT CAUSER DES LESIONS IRREPARABLES AUX YEUX, A LA BOUCHE ET A LA GORGE, ET MEME PROVOQUER L’ETOUFFEMENT.

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS.

Avertissements

Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'origine.

S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVEVAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES. NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE DANS L’EAU. SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN

PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.

Instructions pour l'installateur

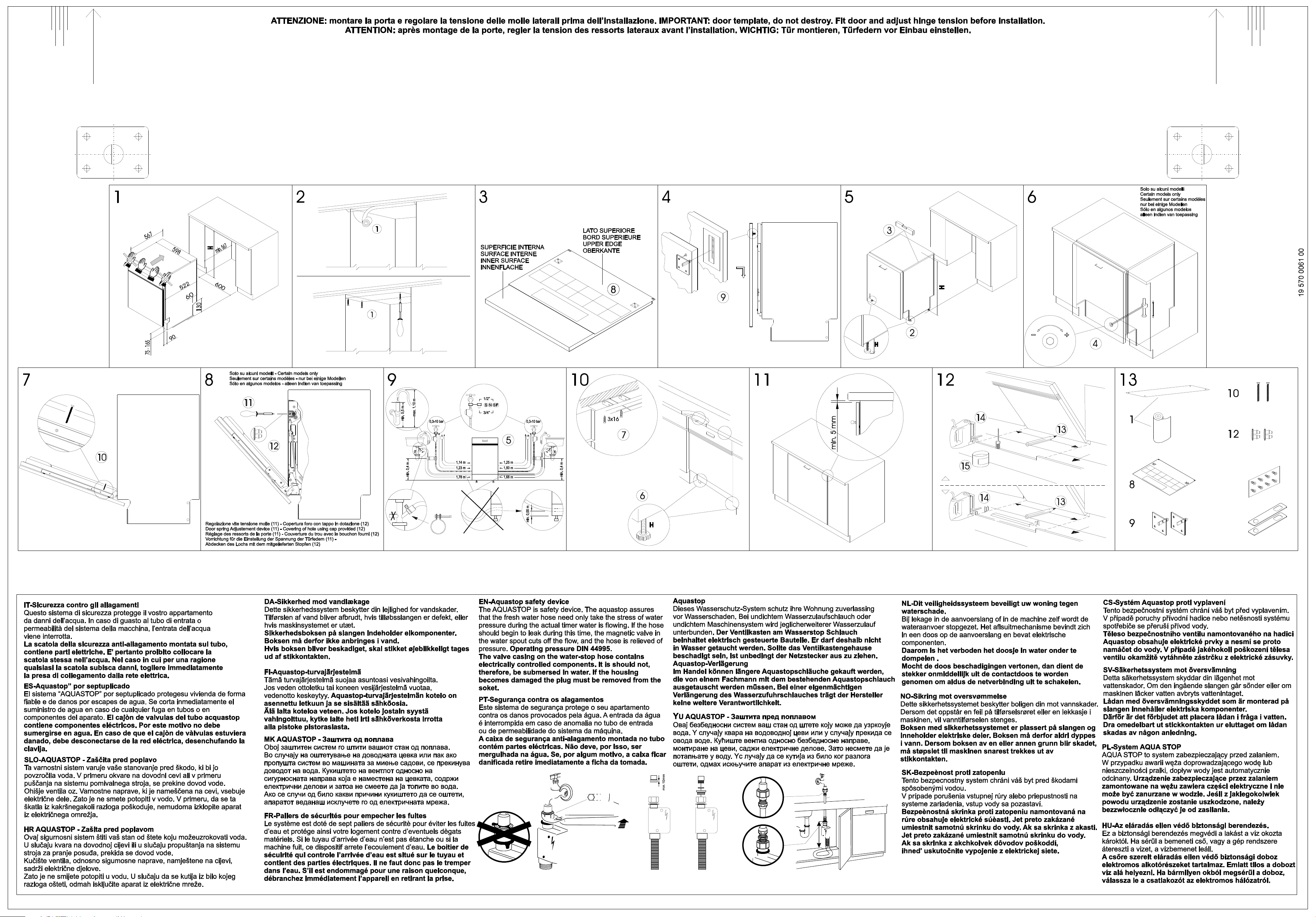

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers. Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lavevaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lavevaisselle.

Il est absolument interdit d’encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique.

Il est possible d’encastrer le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.

Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.).

Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie de

l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.

Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

Instructions pour l'installateur

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾’’ gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains

puis compléter l'opération en serrant d'environ ¼ de tour avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage

sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l'évier

en utilisant le

support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet.

L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer

le tuyau

d’évacuation à une hauteur maximale de 85 cm du sol.

Instructions pour l'installateur

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D’IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.

LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE. EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION, LE FAIRE

REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS CAR ILS

POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

SI L'APPAREIL N’EST PAS MUNI DE FICHE MAIS SEULEMENT DU CÂBLE D’ALIMENTATION:

PRÉVOIR SUR LA LIGNE D’ALIMENTATION DE L'APPAREIL UN DISPOSITIF D’INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3,5MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE.

LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.

L = marron N = bleu

= jaune-vert

Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque.

Instructions pour l'installateur

SEULEMENT POUR LA GRANDE BRETAGNE:

CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.

Remplacement du fusible

Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :

1. Retirer le couvercle A et le fusible B.

2. Introduire le nouveau fusible dans le

couvercle.

3. Les repos itionner tous les deux dans la fiche.

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre

couvercle de rechange approprié n’a pas été installé.

Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur.

Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

Instructions pour l'utilisateur

3. Description des commandes

3.1 Le bandeau de commandes supérieur

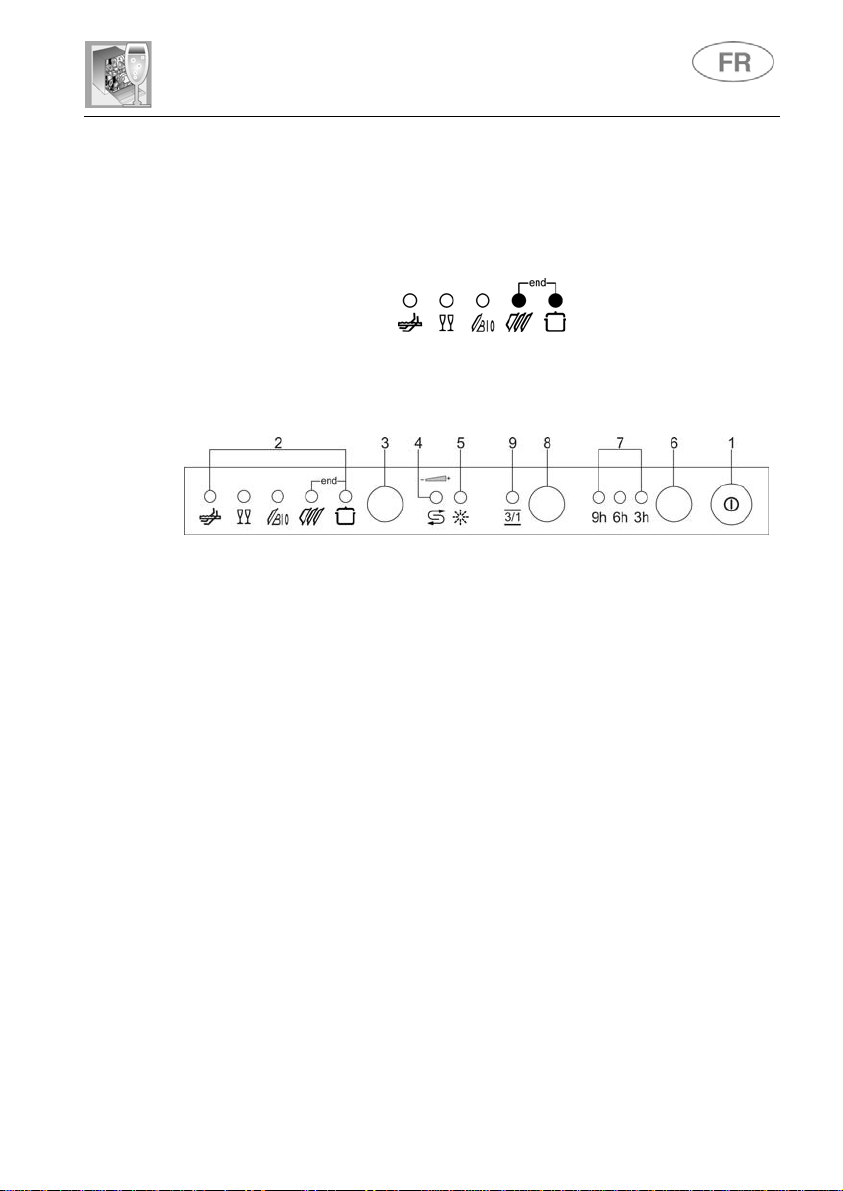

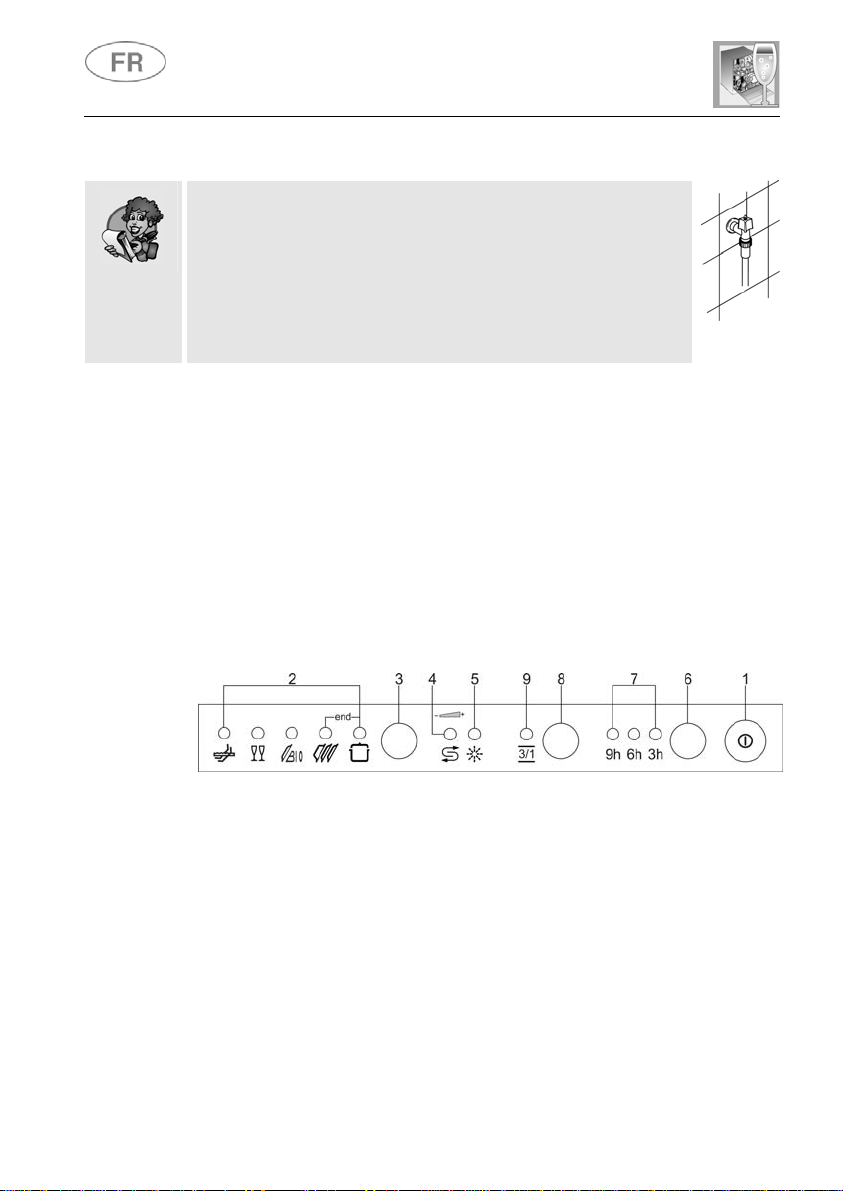

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d’allumage, de programmation, d’extinction, etc., ne peuvent être exécutées qu’avec la porte ouverte.

TOUCHE D’ALLUMAGE/EXTINCTION

En pressant cette touche on met la machine sous tension.

VOYANTS PROGRAMME SÉLECTIONNÉ

Le voyant allumé indique le programme s électionné et la présence

d’éventuelles anomalies (consulter le guide de dépannage). BOUTON SÉLECTION PROGRAMMES

En pressant ce bouton en séquence, on peut sélectionner le

programme désiré.

VOYANT RÉGLAGE DE LA DURETÉ DE L’EAU ACTIVÉ

Le voyant clignotant indique que l’appareil est en mode « réglage de la dureté de l’eau ».

VOYANT MANQUE DE SEL (seulement sur certains modèles)

Si le symbole est présent, le voyant allumé indique le manque de sel régénérant.

VOYANT MANQUE DE PRODUIT DE RINÇAGE

(seulement sur certains modèles)

Le voyant allumé indique le manque de produit de rinçage dans son doseur.

Instructions pour l'utilisateur

TOUCHE DÉPART DIFFÉRÉE (seulement sur certains modèles)

En appuyant plusieurs fois sur cette touche, il est possible de

retarder le départ du programme de 3, 6 ou 9 heures. VOYANTS DÉPART DIFFÉRÉ (seulement sur certains modèles)

L’allumage indique que le départ différé de 3, 6, 9 heures a été sélectionné.

TOUCHE OPTION « 3/1 » (seulement sur certains modèles)

En pressant cette touche, on active l’option d’utilisation des produits 3/1. VOYANT OPTION « 3/1 » (seulement sur certains modèles)

Le voyant allumé indique que la fonction is active.

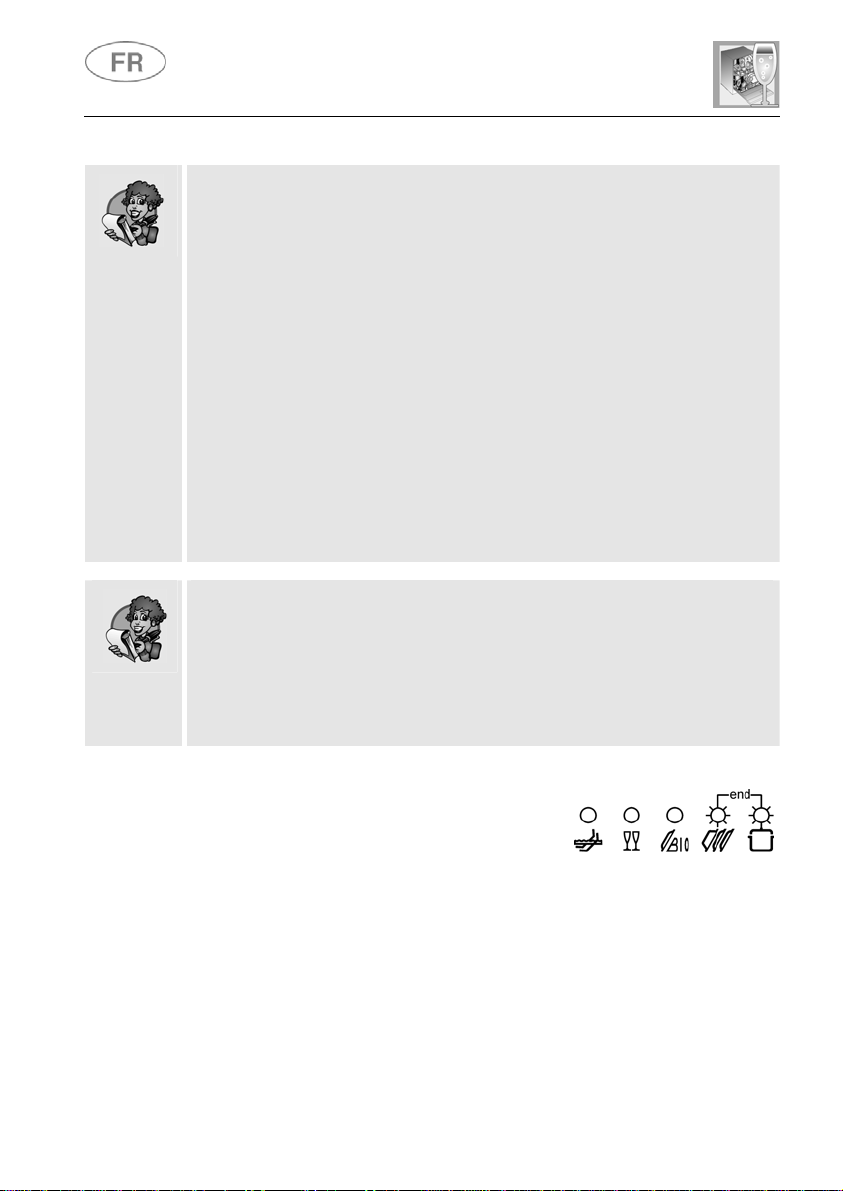

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

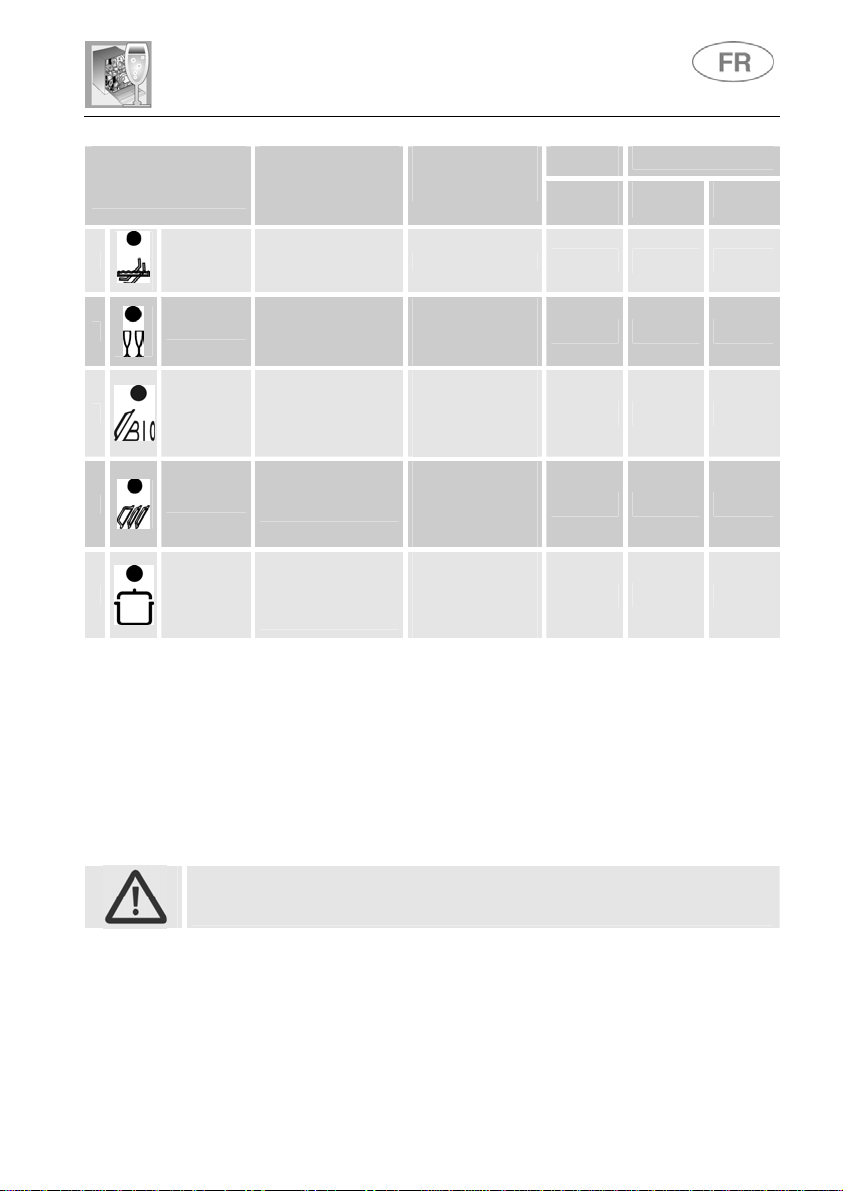

Pour sélectionner le programme le plus app roprié au type de vaisse lle à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisselle e t du de gré d e saleté.

Après avoir trouvé le programme de lavage le plus approprié à l’aide du tableau proposé:

• presser la touche ALLUMAGE/EXTINCTION (1) et attendre l’allumage du VOYANT PROGRAMMES (2 );

• appuyer plusieurs fois sur le bouton de SÉLECTION PROGRAMMES (3) jusqu’à l’allumage du voyant correspondant au progra mme désiré ;

• fermer la porte; après 2 sec. environ le programme commence, pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).
