Smeg STA445 User Manual

MANUAL DE INSTRUÇÕES

GUIA PARA A UTILIZAÇÃO DA MÁQUINA DE LAVAR LOUÇA

E DOS PROGRAMAS DE LAVAGEM

Sumário

Advertências para a segurança e o uso ______________________ 2

1.

2. Instalação e execução ____________________________________ 5

3. Descrição dos comandos _________________________________ 9

4. Instruções para o uso ___________________________________ 20

5. Limpeza e manutenção __________________________________ 30

6. Soluções para as anomalias de funcionamento _______________ 34

Agradecemos por terem escolhido este nosso produto. Aconselhamos ler cuidadosamente todas as instruções contidas neste manual para conhecer as condições mais idóneas a fim de realizar uma utilização correcta e segura da sua máquina de lavar louça. Cada um dos parágrafos são apresentados de modo que se possa realizar passo a passo todas as funcionalidades do aparelho, os testes podem ser compreendidos facilmente e possuem imagens detalhadas. São dados conselhos úteis para utilizar os cestos, os braços borrifadores, os recipientes, filtros, programas de lavagem e a configuração certa dos comandos. Os conselhos para a limpeza que são indicados aqui permitirão manter inalteradas durante o tempo as performances da sua máquina de lavar louça. Este manual, fácil de ser consultado, satisfará a todas as perguntas que poderão surgir em relação à utilização da sua máquina de lavar louça.

INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico qualificado que deve executar a instalação, o início de funcionamento e a verificação do aparelho.

INSTRUÇÕES PARA O UTILIZADOR: indicam os conselhos para o uso, a descrição dos comandos e as operações de limpeza certas e a manutenção do aparelho.

1

Advertências

DEPOIS DE CADA UMA DAS UTILIZAÇÕES, DESLIGAR A MÁQUINA DE

EM CASO DE FUNCIONAMENTO ANÓMALO RETIRAR A MÁQUINA DE

2

1. Advertências para a segurança e o uso

ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO: É PRECISO CONSERVÁ-LO SEMPRE PERFEITO JUNTAMENTE COM O APARELHO. ANTES DA UTILIZAÇÃO ACONSELHAMOS QUE FAÇAM UMA LEITURA ATENTA DE TODAS AS INDICAÇÕES CONTIDAS NESTE MANUAL. A INSTALAÇÃO DEVERÁ SER EXECUTADA POR PESSOAS QUALIFICADAS E A RESPEITAR ÀS NORMAS VIGENTES. ESTE APARELHO FOI PREVISTO PARA UM EMPREGO DE TIPO DOMÉSTICO E APLICAÇÕES SIMILARES, TAIS COMO, POR EXEMPLO, REFEITÓRIOS PARA FUNCIONÁRIOS DE LOJAS, ESCRITÓRIOS E OUTROS AMBIENTES DE TRABALHO, COMUNIDADES, CLIENTES DE HOTÉIS, ALBERGUES, AMBIENTES “BED AND BREAKFAST” E OUTROS AMBIENTES DE TIPO RESIDENCIAL, E ESTÁ EM CONFORMIDADE COM AS DIRECTIVAS 2006/95/CE E 2004/108/CE ACTUALMENTE EM VIGOR, COMPREENDIDA A PREVENÇÃO E A ELIMINAÇÃO DOS DISTÚRBIOS ESTÁTICOS NA ATMOSFERA. O APARELHO FOI CONSTRUÍDO PARA REALIZAR AS SEGUINTES FUNÇÕES: LAVAGEM E SECAGEM DE LOUÇA, QUALQUER OUTRO USO DEVE SER CONSIDERADO IMPRÓPRIO. O FABRICANTE EXIME-SE DE QUALQUER

RESPONSABILIDADE SE FOREM REALIZADAS UTILIZAÇÕES DIFERENTES DAQUELAS INDICADAS.

A PLACA DE IDENTIFICAÇÃO, COM OS DADOS TÉCNICOS, O NÚMERO DE MATRÍCULA E A MARCAÇÃO É POSICIONADA VISIVELMENTE NA BORDA INTERNA DA PORTA. A PLACA NA BEIRA INTERNA DA PORTA NUNCA DEVE SER RETIRADA.

NÃO DEIXAR RESÍDUOS DA EMBALAGEM SOLTOS NO AMBIENTE DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS DE DESCARTE PROVENIENTES DA EMBALAGEM E ENTREGÁ-LOS AO CENTRO MAIS PERTO DE RECOLHA DIFERENCIADA.

É OBRIGATÓRIO A CONEXÃO À TERRA SEGUNDO ÀS MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DA INSTALAÇÃO ELÉCTRICA.

O FABRICANTE EXIME-SE DE QUALQUER RESPONSABILIDADE DEVIDO A EVENTUAIS DANOS A PESSOAS OU A COISAS DERIVANTES DA FALTA DE CONEXÃO OU POR CONEXÃO DEFEITUOSA DA LINHA DE TERRA.

SE O APARELHO FOR INSTALADO EM PAVIMENTOS RECOBERTOS, É PRECISO PRESTAR ATENÇÃO PARA QUE AS ABERTURAS NA PARTE INFERIOR NÃO FIQUEM OBSTRUÍDAS.

LAVAR LOUÇA PARA EVITAR DISPERSÃO DE ENERGIA ELÉCTRICA.

LAVAR LOUÇA DA REDE ELÉCTRICA E FECHAR A TORNEIRA DA ÁGUA.

NÃO UTILIZE MÁQUINAS DE LAVAR A VAPOR PARA LIMPAR A MÁQUINA DE LAVAR LOUÇA.

Advertências

O APARELHO DESCARTADO DEVE SER DESTRUÍDO. CORTAR O CABO DE ALIMENTAÇÃO DEPOIS DE TER RETIRADO A FICHA DA TOMADA DE CORRENTE. FAZER COM QUE FIQUEM INÓCUAS TODAS AS PARTES QUE POSSAM CONSTITUIR PERIGO PARA OS MIÚDOS (FECHADURAS, PORTAS, ETC.).

ESTE APARELHO ESTÁ CLASSIFICADO DE ACORDO COM A DIRECTIVA EUROPEIA 2002/96/EC SOBRE RESÍDUOS DE EQUIPAMENTO ELÉCTRICO E ELECTRÓNICO (REEE). AO GARANTIR A ELIMINAÇÃO ADEQUADA DESTE PRODUTO, ESTARÁ A AJUDAR A EVITAR POTENCIAIS CONSEQUÊNCIAS NEGATIVAS PARA O AMBIENTE E PARA A SAÚDE PÚBLICA, QUE PODERIAM DERIVAR DE UM MANUSEAMENTO DE DESPERDÍCIOS INADEQUADO DESTE PRODUTO.

O SÍMBOLO

NO PRODUTO, OU NOS DOCUMENTOS QUE ACOMPANHAM O PRODUTO, INDICA QUE ESTE APARELHO NÃO PODE RECEBER UM TRATAMENTO SEMELHANTE AO DE UM DESPERDÍCIO DOMÉSTICO. PELO CONTRÁRIO, DEVERÁ SER DEPOSITADO NO RESPECTIVO CENTRO DE RECOLHA PARA A RECICLAGEM DE EQUIPAMENTO ELÉCTRICO E ELECTRÓNICO. A ELIMINAÇÃO DEVERÁ SER EFECTUADA EM CONFORMIDADE COM AS NORMAS AMBIENTAIS LOCAIS PARA A ELIMINAÇÃO DE DESPERDÍCIOS. PARA OBTER INFORMAÇÕES MAIS DETALHADAS SOBRE O TRATAMENTO, A RECUPERAÇÃO E A RECICLAGEM DESTE PRODUTO, CONTACTE O DEPARTAMENTO NA SUA LOCALIDADE, O SEU SERVIÇO DE ELIMINAÇÃO DE DESPERDÍCIOS DOMÉSTICOS OU A LOJA ONDE ADQUIRIU O PRODUTO.

NÃO UTILIZAR APARELHOS QUE FORAM DANIFICADOS PELO TRANSPORTE! EM CASO DE DÚVIDAS CONSULTAR O PRÓPRIO REVENDEDOR. O APARELHO DEVE SER INSTALADO COM BASE NAS INSTRUÇÕES FORNECIDAS PELO FABRICANTE OU POR PESSOAS QUALIFICADAS.

A MÁQUINA DE LAVAR LOUÇA DEVE SER UTILIZADA POR PESSOAS ADULTAS. ADMITE-SE A UTILIZAÇÃO DA MÁQUINA POR PESSOAS COM CAPACIDADES FÍSICAS E/OU MENTAIS REDUZIDAS APENAS SOB A SUPERVISÃO DE UM RESPONSÁVEL PELA SEGURANÇA DESTAS PESSOAS. MANTENHA AS CRIANÇAS AFASTADAS DOS DETERGENTES E DOS MATERIAIS QUE COMPÕEM A EMBALAGEM (SACOS DE PLÁSTICO, POLIESTIRENO, ETC.) E NÃO DEIXE QUE SE APROXIMEM DA MÁQUINA DE LAVAR LOUÇA NEM QUE BRINQUEM COM ELA. É POSSÍVEL QUE NO INTERIOR DA MÁQUINA PERMANEÇAM RESÍDUOS DE DETERGENTE QUE PODEM CAUSAR DANOS IRREPARÁVEIS NOS OLHOS, NA BOCA E NA GARGANTA, PROVOCANDO ATÉ MESMO A SUFOCAÇÃO.

NÃO INTRODUZIR SOLVENTES COMO ÁLCOOL OU TEREBINTINA QUE PODERIAM PROVOCAR A EXPLOSÃO.

NÃO INTRODUZIR SUJA DE CINZAS, CERA OU VERNIZ.

NÃO BEBER A ÁGUA RESÍDUA EVENTUALMENTE PRESENTE NA LOUÇA OU NA MÁQUINA DE LAVAR LOUÇA NO FIM DO PROGRAMA DE LAVAGEM E ANTES DA SECAGEM.

3

Advertências

O fabricante exime-se de qualquer responsabilidade por danos a pessoas ou a coisas, provocados pela inobservância das supramencionadas prescrições ou derivantes da modificação mesmo que seja em somente uma das peças do aparelho e da utilização de peças sobresselentes que não forem originais.

APOIAR-SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR LOUÇA PODE FAZER COM QUE ELA VIRE, COM O CONSEQUENTE PERIGO PARA AS PESSOAS. NÃO DEIXAR A PORTA DA MÁQUINA DE LAVAR LOUÇA ABERTA PARA NÃO TROPEÇAR NELA.

AS FACAS E OUTROS UTENSÍLIOS DE COZINHA QUE POSSUEM PONTAS AFIADAS DEVEM SER COLOCADOS NO CESTO COM AS PONTAS VIRADAS PARA BAIXO OU COLOCADOS NA POSIÇÃO HORIZONTAL, NO CESTO SUPERIOR. CUIDADO PARA NÃO SE FERIR E PRESTE ATENÇÃO PARA QUE AS PONTAS AFIADAS NÃO FIQUEM SALIENTES EM RELAÇÃO AO CESTO.

MODELOS COM AQUASTOP

O AQUASTOP É UM DISPOSITIVO QUE IMPEDE O ALAGAMENTO EM CASO DE PERDAS DE ÁGUA. DEPOIS QUE O AQUASTOP TIVER INTERVINDO É PRECISO INTERPELAR UM TÉCNICO QUALIFICADO PARA INDIVIDUAR E CONSERTAR O ENGUIÇO. NOS MODELOS COM AQUASTOP A MANGUEIRA DE ABASTECIMENTO DE ÁGUA POSSUI UMA ELECTROVÁLVULA. NÃO CORTAR O TUBO E NÃO DEIXAR CAIR A ELECTROVÁLVULA NA ÁGUA. SE A MANGUEIRA DE ABASTECIMENTO DA ÁGUA FICAR DANIFICADA, RETIRAR O APARELHO DA REDE HÍDRICA E ELÉCTRICA.

MODELOS COM ILUMINAÇÃO INTERNA

O SISTEMA DE ILUMINAÇÃO DO APARELHO PERTENCE AO GRUPO DE RISCO 1 SEGUNDO A NORMA IEC/EN 62471. ISSO SIGNIFICA QUE NÃO HÁ NENHUM RISCO DE TIPO FOTOBIOLÓGICO NAS CONDIÇÕES NORMAIS DE UTILIZAÇÃO.

LOGO DEPOIS DE TER INSTALADO O APARELHO EFECTUAR UMA RÁPIDA VERIFICAÇÃO DO MESMO SEGUINDO AS INSTRUÇÕES QUE SÃO CITADAS MAIS ADIANTE. SE HOUVER MAU FUNCIONAMENTO, DESLIGAR O APARELHO DA REDE ELÉCTRICA E INTERPELAR O CENTRO DE ASSISTÊNCIA TÉCNICA MAIS PERTO. NÃO TENTAR CONSERTAR O APARELHO.

A MÁQUINA DE LAVAR LOUÇA POSSUI TODOS OS REQUISITOS IMPOSTOS PELAS NORMAS DE SEGURANÇA VIGENTES E REFERENTES AS APARELHAGENS ELÉCTRICAS. EVENTUAIS CONTROLES TÉCNICOS DEVERÃO SER EFECTUADOS SOMENTE POR PESSOAS ESPECIALIZADAS E AUTORIZADAS. OS CONSERTOS EXECUTADOS POR PESSOAS NÃO

AUTORIZADAS, ALÉM DE FAZEREM COM QUE A GARANTIA DECAIA, PODEM TORNAR-SE FONTE DE PERIGO PARA O UTILIZADOR.

4

Instruções para o instalador

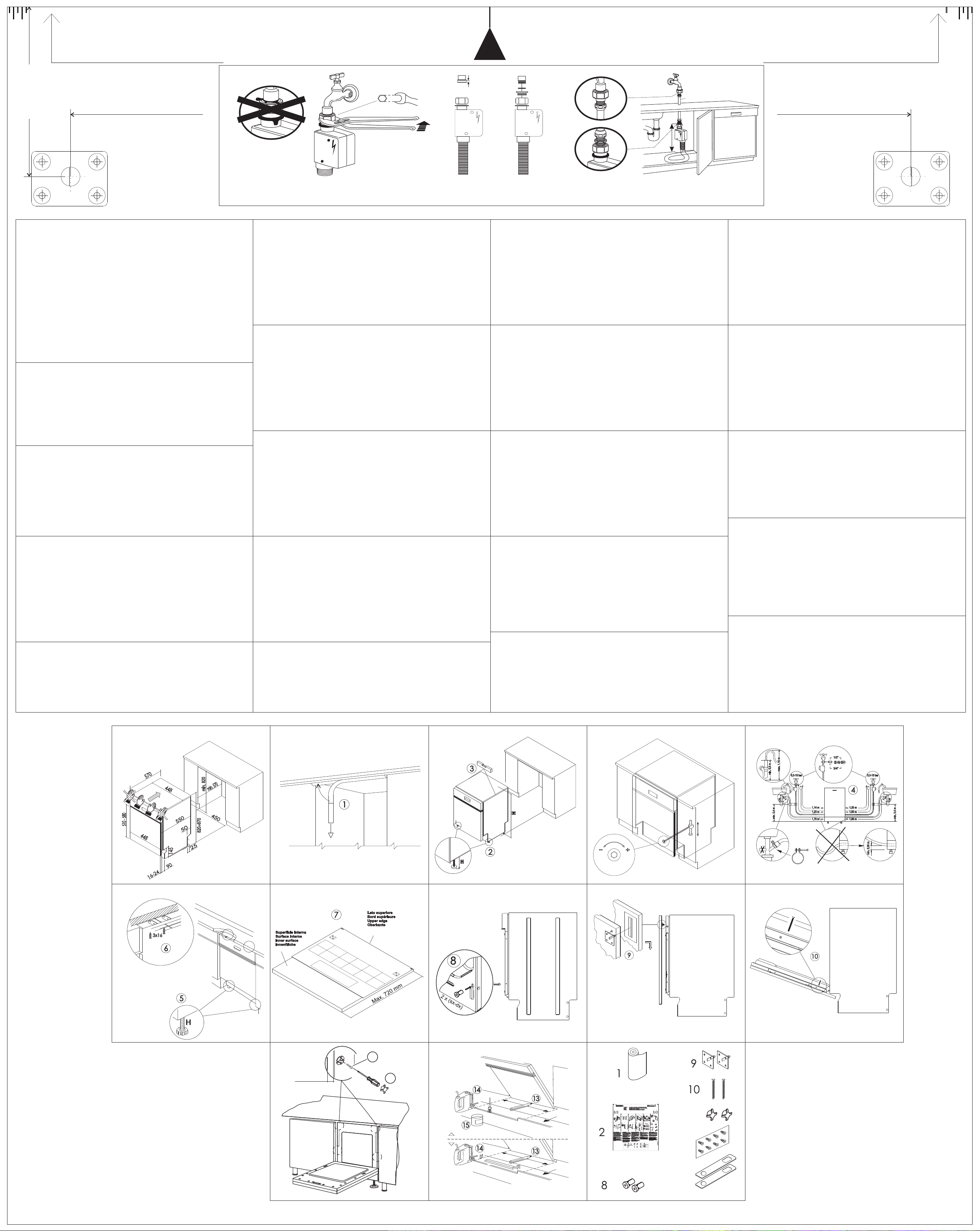

2. Instalação e execução

Remover os elementos de poliestireno que bloqueiam os cestos. Colocar o aparelho no lugar escolhido. A máquina de lavar louça pode ser colocada rente aos lados ou à parte traseira nos móveis ou nas paredes. Se a máquina de lavar louça for instalada nos arredores de uma fonte de calor, deverse-á interpor um painel termo-isolante para prevenir super-aquecimentos e mau funcionamento. Para assegurar a estabilidade, instalar os aparelhos de embutir inferior ou integráveis somente sob planos de trabalho contínuos, aparafusandoos aos móveis adjacentes. Para facilitar as operações de instalação, as mangueiras de alimentação e de escoamento são orientáveis em todas as direcções, prestar atenção para que não fiquem dobradas ou esmagadas e que não fiquem muito esticadas. Certifique-se de apertar a porca de fixação depois de virar os tubos para a direcção pretendida. Para a passagem dos tubos e do cabo de alimentação, é necessário um furo de Ø mínimo 8 cm.

Nivelar o aparelho no chão por meio dos pés reguláveis apropriados. Esta acção é indispensável para assegurar o funcionamento correcto da máquina de lavar louça.

É severamente proibido encastrar a máquina de lavar louça em baixo de uma placa de cozinha em vitrocerâmica.

É possível encastrar a máquina de lavar louça em baixo de uma placa de cozinha tradicional desde que a mesa de trabalho da placa seja contínua e que a máquina de lavar louça e a placa de cozinha sejam montadas e fixadas correctamente, de maneira que não se possa provocar nenhuma situação de perigo.

Se a máquina de lavar louça for instalada num vão vizinho a outro(s) electrodoméstico(s), deverão ser respeitadas à risca as prescrições fornecidas pelo fabricante do(s) electrodoméstico(s) em questão (distâncias mínimas, instruções de instalação, etc.).

Alguns modelos possuem somente um pé posterior regulável por meio de um parafuso em baixo na parte anterior do aparelho.

2.1 Ligação à rede hídrica

Prevenir os riscos de entupimento ou danificação: se as tubagens da água

forem novas ou ficarem por longo tempo inactivas, antes de proceder à ligação hídrica, assegurar-se que a água esteja límpida e sem impurezas para evitar danos ao aparelho. Para a ligação da máquina de lavar louça à rede

hídrica, utilizar exclusivamente mangueiras novas; as mangueiras velhas ou usadas não devem ser reutilizadas.

5

Instruções para o instalador

LIGAÇÃO À ENTRADA DE ÁGUA

Ligar a mangueira de alimentação a uma entrada de água fria com boca rosqueada ¾” do tipo usado para gás, interpondo o filtro A fornecido com a máquina de lavar louça. Certificar-se

de atarraxar bem a mangueira com as mãos e concluir a operação apertando-a cerca de ¼ de volta usando alicantes.

Nos modelos com ACQUASTOP o filtro já existe no aro rosqueado.

É possível abastecer a máquina de lavar louça com água que não ultrapasse os 60ºC. Abastecendo o aparelho com água quente o tempo de

lavagem será abreviado aproximadamente de 20 minutos, mas a sua eficácia será porém ligeiramente reduzida. A ligação será efectuada à entrada doméstica da água quente e com as mesmas modalidades descritas para a ligação à entrada de água fria.

LIGAÇÃO AO TUBO DE ESCOAMENTO

Introduzir a mangueira apropriada em uma tubagem de escoamento com diâmetro mínimo de 4 cm; alternativamente, apoiá-la ao lavatório utilizando o suporte para mangueira fornecido, mas tendo cuidado para que não fique achatada ou com curvaturas excessivas. É importante evitar que a mangueira possa desengatar-se e cair. Por isso o suporte para mangueira possui um furo, graças ao qual é possível fixá-lo com um laço à parede ou à torneira.

A extremidade livre deverá ficar colocada em um altura compreendida entre 30 e 100 cm e não deverá nunca ficar imergida na água. Quando existirem mangueiras com extensões dispostas horizontalmente, num máximo de 3 m, posicionar a mangueira de escoamento a uma altura máxima de 85 cm do chão.

6

Instruções para o instalador

2.2 Ligação eléctrica e advertências

VERIFIQUE SE OS VALORES DE TENSÃO E FREQUÊNCIA DE REDE COINCIDEM COM OS INDICADOS NA PLACA DE IDENTIFICAÇÃO DO APARELHO, APLICADA NA BORDA INTERNA DA PORTA.

A FICHA NA EXTREMIDADE DO CABO DE ALIMENTAÇÃO E A RELATIVA TOMADA TÊM DE SER DO MESMO TIPO E ESTAR EM CONFORMIDADE COM AS NORMAS EM VIGOR RESPEITANTES ÀS INSTALAÇÕES ELÉCTRICAS.

A FICHA DEVERÁ FICAR ACESSÍVEL APÓS A INSTALAÇÃO.

NUNCA DESLIGUE A FICHA PUXANDO-A PELO CABO. SE O CABO DE ALIMENTAÇÃO ESTIVER DANIFICADO, SERÁ PRECISO

SOLICITAR A SUA SUBSTITUIÇÃO AO FABRICANTE OU A UM CENTRO DE ASSISTÊNCIA AUTORIZADO. DEPOIS DE TER SUBSTITUÍDO O CABO DE ALIMENTAÇÃO, ASSEGURAR-SE DE QUE O SUPORTE DE ANCORAGEM DO CABO ESTEJA FIXADO CORRECTAMENTE.

EVITE A UTILIZAÇÃO DE ADAPTADORES OU DERIVADORES PORQUE PODERIAM PROVOCAR AQUECIMENTO EXCESSIVO OU QUEIMADURAS.

SE O APARELHO NÃO ESTIVER EQUIPADO COM FICHA, MAS APENAS COM O CABO DE ALIMENTAÇÃO:

INSTALE NA LINHA DE ALIMENTAÇÃO DO APARELHO UM DISPOSITIVO DE INTERRUPÇÃO OMNIPOLAR COM DISTÂNCIA MÍNIMA DE ABERTURA ENTRE OS CONTACTOS DE 3,5MM, SITUADO NUMA POSIÇÃO FACILMENTE ACESSÍVEL.

A LIGAÇÃO À REDE ELÉCTRICA DEVE SER FEITA EXCLUSIVAMENTE POR UM TÉCNICO ESPECIALIZADO DE ACORDO COM O ESQUEMA REPRODUZIDO ABAIXO E RESPEITANDO AS LEIS EM VIGOR.

L = castanho N = azul

= amarelo-verde

A substituição do cabo de alimentação deve ser feita pelo fabricante ou por um Centro de Assistência Autorizado para prevenir qualquer risco.

7

Instruções para o instalador

Alguns componentes permanecem sob tensão mesmo quando o botão LIGA/DESLIGA se encontra na posição desligada. Antes de efectuar a manutenção do aparelho, desligue a ficha ou corte a tensão por intermédio do dispositivo de interrupção instalado na parede.

SÓ PARA A GRÃ BRETANHA:

ESTE APARELHO DEVE SER LIGADO À TERRA.

Substituição do fusível

Se o aparelho estiver equipado com um fusível BS 1363A 13A na ficha para a ligação à rede de alimentação, para a substituição do fusível neste tipo de fichas deverá ser utilizado um fusível aprovado pela A.S.T.A. de tipo BS 1362 e proceder conforme indicado a seguir:

1. Remova a tampa A e o fusível B.

2. Introduza o novo fusível no interior da

tampa.

3. Recoloque ambas as peças no interior

da ficha.

A tampa do fusível deve ser recolocada quando o fusível é substituído. Em caso de perda da tampa do fusível, a ficha não poderá ser reutilizada antes que um sobressalente adequado seja instalado.

Os sobressalentes adequados são identificados pela cor embutida na tampa ou pela escrita na base da ficha que descreve a relativa cor.

As tampas de fusíveis sobressalentes estão disponíveis nos revendedores de material eléctrico locais.

8

Instruções para o utilizador

3. Descrição dos comandos

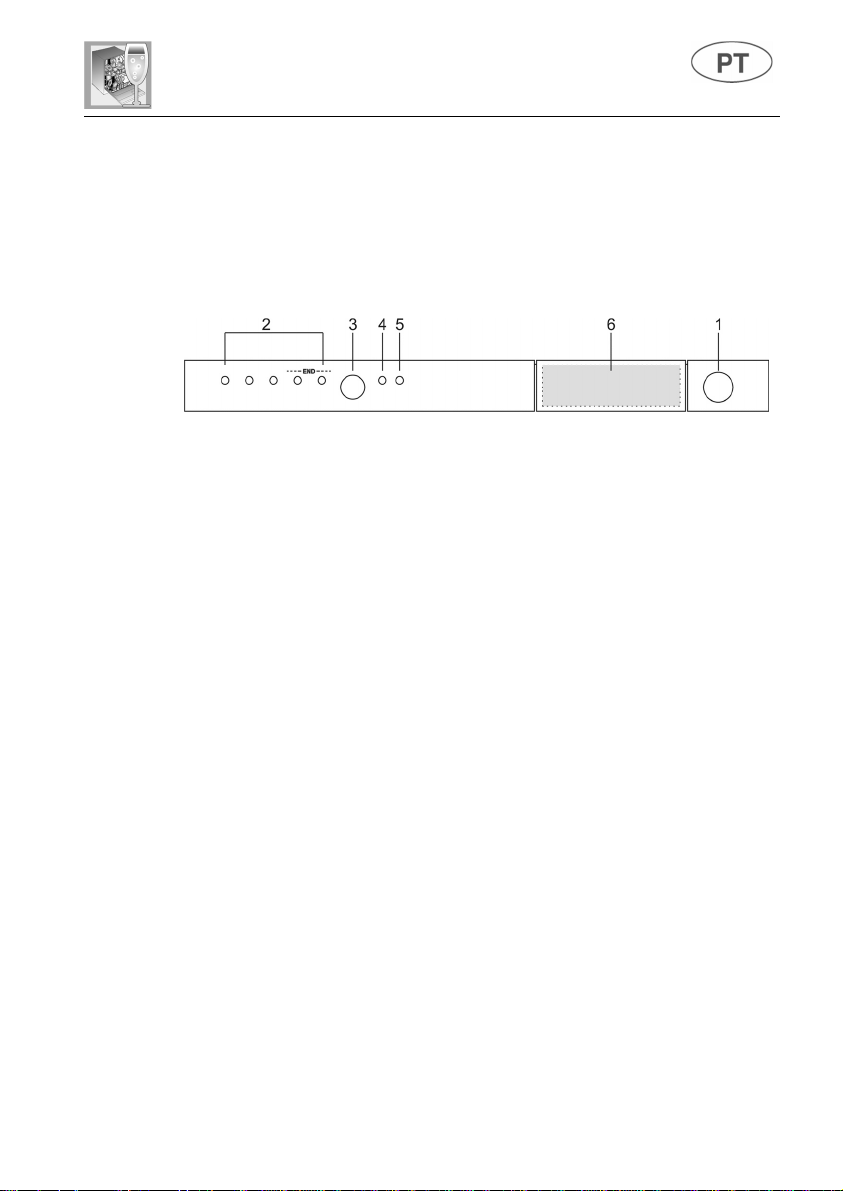

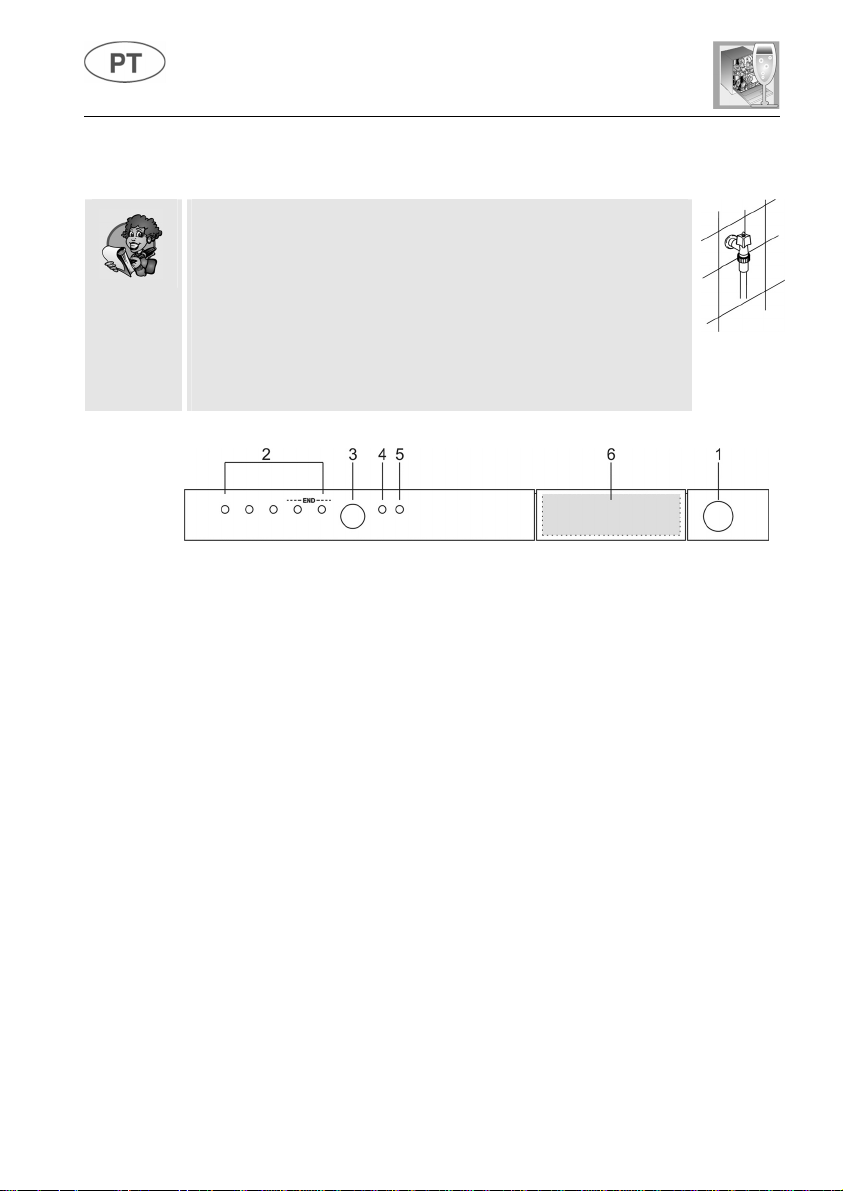

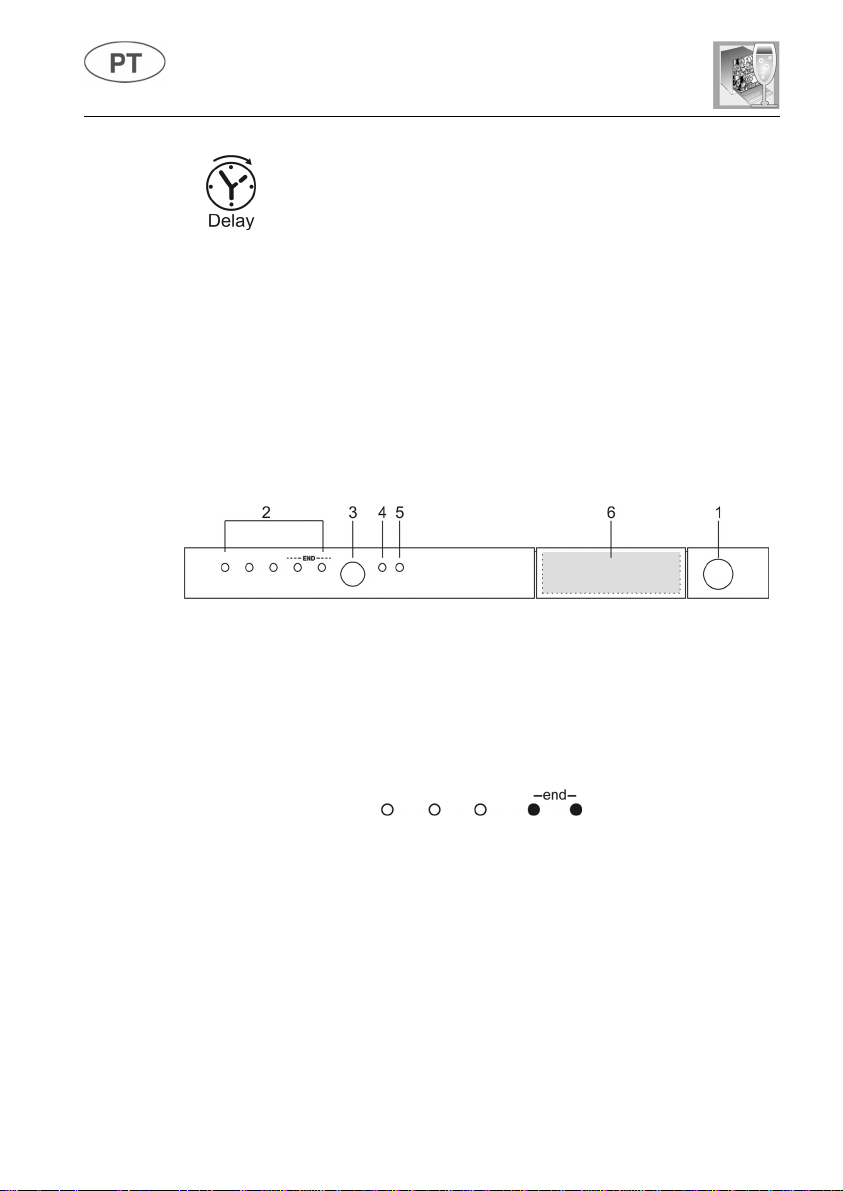

3.1 O painel superior

Todos os comandos e os controles da máquina de lavar louça estão reunidos no painel superior. As operações para ligar, programar, desligar, a máquina, etc., só podem ser feitas com a porta aberta.

O painel representado é indicativo e pode variar em termos de forma e botões de acordo com o modelo.

TECLA DE LIGAÇÃO/DESLIGAÇÃO

1

Esta tecla serve para ligar/desligar a máquina de lavar louça. LÂMPADAS DE PROGRAMA SELECCIONADO

A lâmpada acesa indica o programa seleccionado e a presença de

2

possíveis enguiços (soluções para as anomalias de funcionamento).

BOTÃO DE SELECÇÃO PROGRAMAS

Pressionando este botão repetidas vezes, é possível seleccionar o

3

programa desejado.

LÂMPADA DE CONTROLE DE FALTA DE SAL

(conforme os modelos)

4

A lâmpada de controle acesa indica que falta sal na máquina. LÂMPADA DE CONTROLE DE FALTA DE ABRILHANTADOR

(conforme os modelos)

5

A lâmpada de controle acesa indica que falta abrilhantador na máquina.

OPÇÕES (presentes apenas nalguns modelos)

6

9

Instruções para o utilizador

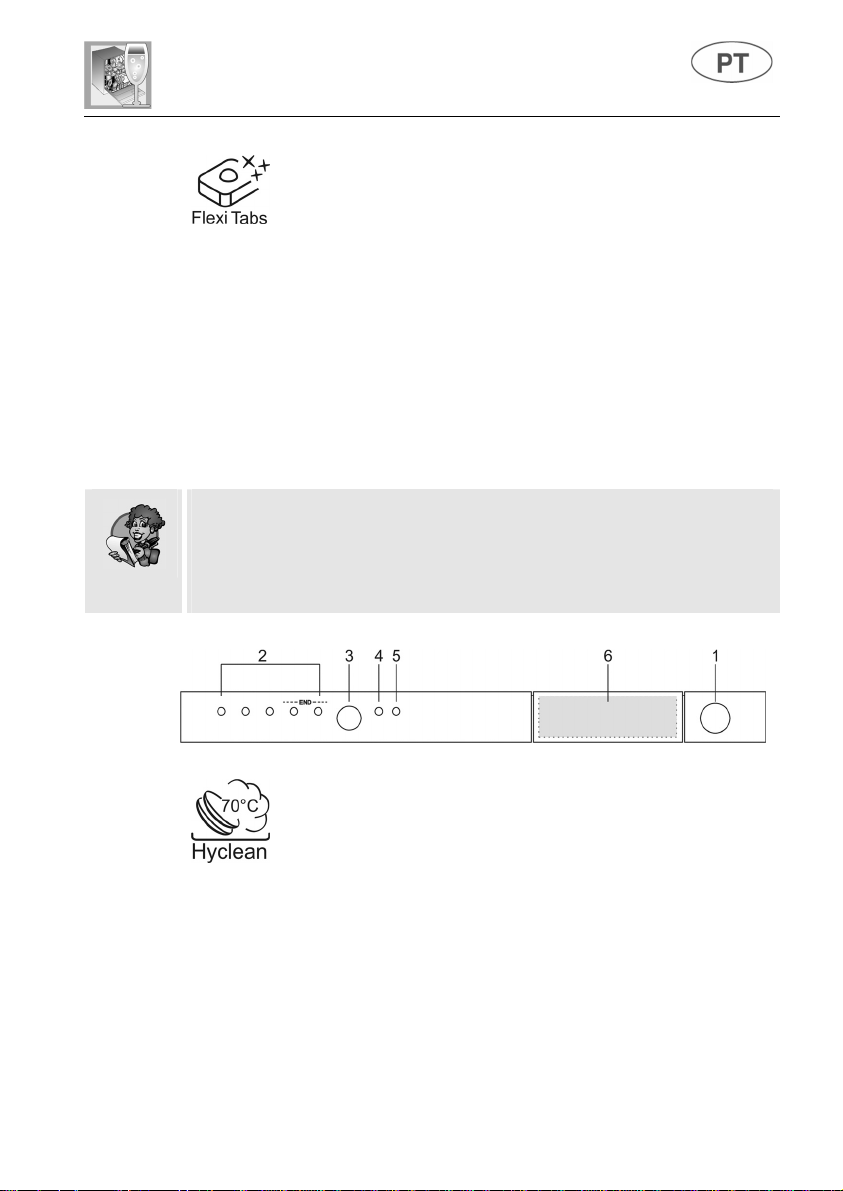

<< OPÇÕES (6)>>

Nesta zona, dependendo do modelo, podem estar presentes uma ou mais das opções indicadas a seguir, identificadas pelos respectivos símbolos e explicadas mais adiante nos parágrafos correspondentes.

Não é possível seleccionar opções quando se executa o programa imersão. Todas as opções, excepto a “Flexi Tabs”, são desactivadas no fim do ciclo de lavagem. Para desactivar a opção “Flexi Tabs”, pressione o respectivo botão (a lâmpada de controle apaga).

Flexi Tabs

Específica para a utilização de produtos que contêm detergente, sal e abrilhantador integrados.

HYCLEAN

Acrescenta um enxaguamento antibactérico final ao programa seleccionado.

ATRASO DO PROGRAMA

Permite definir o início do programa com um atraso de 3,6,9 horas.

10

Instruções para o utilizador

TABELA DE PROGRAMAS

O manual inclui a tabela de programas de vários modelos. Para identificar a tabela relativa à sua máquina, compare os símbolos dos programas na parte superior da tabela com os presentes no painel de comandos.

CONFIGURAÇÃO DO PROGRAMA DE LAVAGEM E LIGAÇÃO

Depois de identificar o programa mais adequado com base na tabela de programas:

• pressionar a tecla de LIGAÇÃO/DESLIGAÇÃO (1) e aguardar o

acendimento da LÂMPADA DE CONTROLE DOS PROGRAMAS (2);

• pressionar o botão de SELECÇÃO PROGRAMAS (3) várias vezes até

ao acendimento da lâmpada correspondente ao programa desejado;

• seleccionar a opção desejada (facultativo, se houver opções

presentes);

• fechar a porta; o programa começará ao fim de cerca de 2". Durante a

sua realização, irá piscar a LÂMPADA DE CONTROLE correspondente (sinalização de programa em execução).

11

Instruções para o utilizador

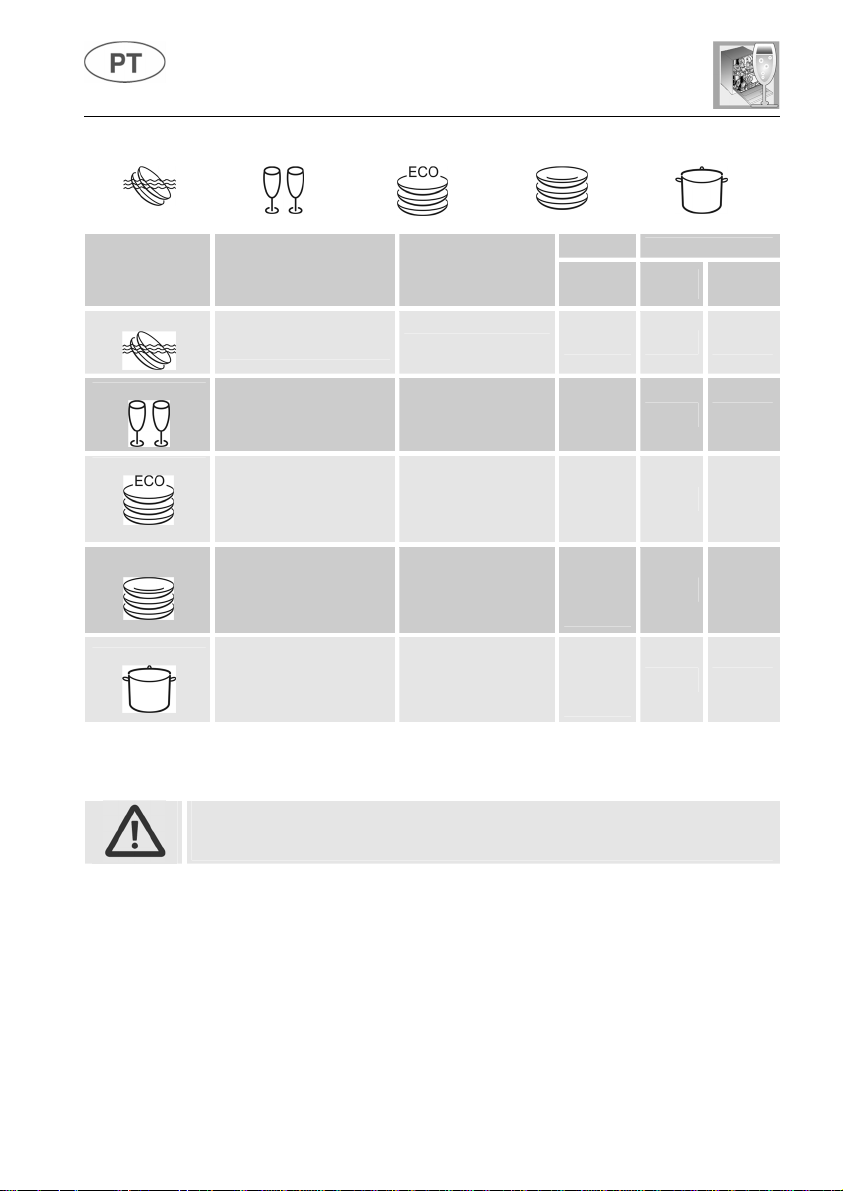

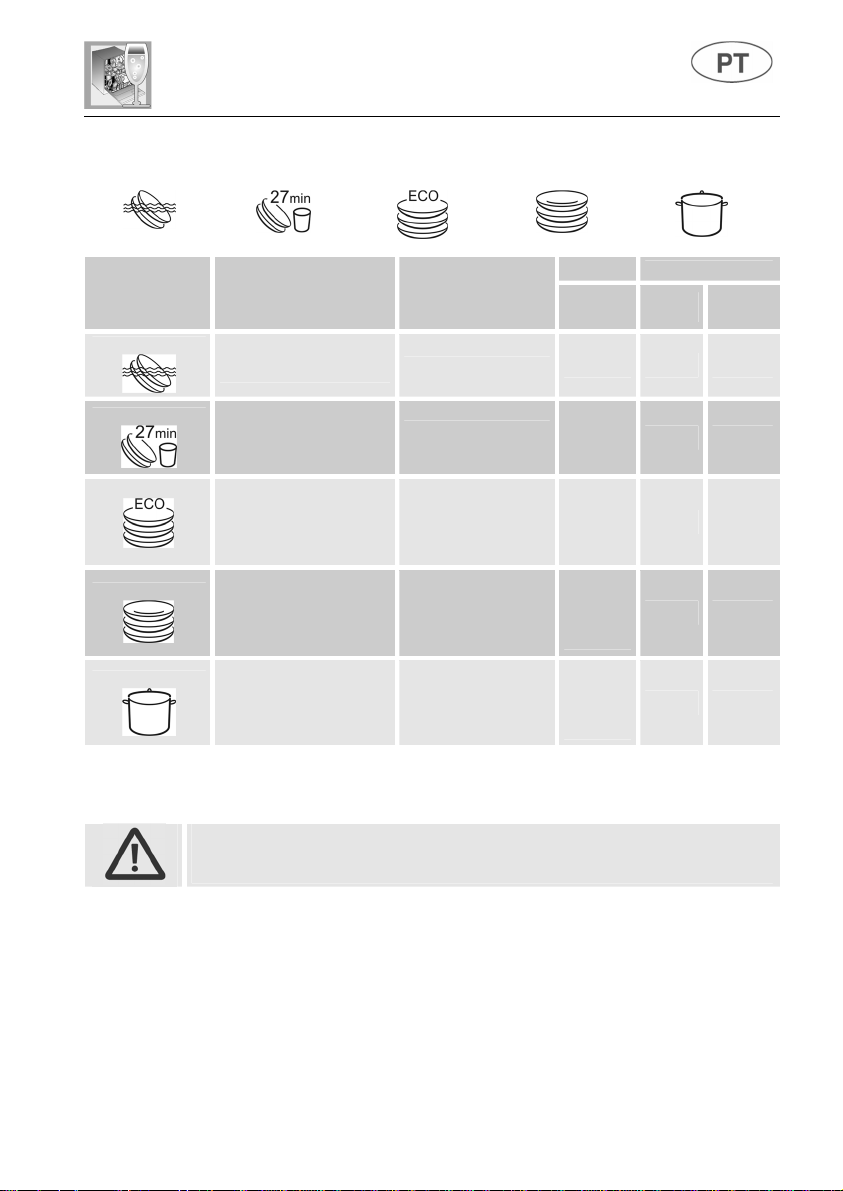

TABELA DE PROGRAMAS

PROGRAMM

NÚMERO

E SÍMBOLO

1 IMERSÃO

2 LIGEIRO

3 ECO (*)

EN 50242

4 NORMALE

5 SUPER

CARGA LOUÇA I

TALHERES

Panelas e louça a esperar

que se complete a carga.

Louça delicada pouco

suja lavada.

Louça normalmente suja,

também com residuos

secos.

Louça normalmente suja,

também com residuos

secos.

Panelas e louça muito

sujas, também com

residuos secos.

DESENVOLVIMENTO

PROGRAMAS

Pré-lavagem a frio

Lavageme em 45°C Enxaguada a frio Enxaguada em 70°C Secagem

Pré-lavagem a frio Lavageme em 55°C Enxaguada a frio Enxaguada em 65°C Secagem

Pré-lavagem a frio Lavageme em 65°C Enxaguada a frio Enxaguada em 70°C Secagem

Pré-lavagem em 45°C Lavagem em 70°C Enxaguada a frio (2)

Enxaguada em 70°C

Secagem

DURAÇÃO

MINUTOS

(1)

9 5,0 0,02

59

**

80

105

CONSUMO

ÁGUA

LITROS

ENERGIA

12 0,90

** **

17 1,20

20 1,50

KWh (1)

IMPORTANTE: consulte a tabela “NOTAS E REFERÊNCIAS” nas próximas

páginas.

Se a porta da máquina estiver aberta, ou se não for fechada correctamente, o ciclo de lavagem não começa.

12

Instruções para o utilizador

TABELA DE PROGRAMAS

PROGRAMM

NÚMERO

E SÍMBOLO

1 IMERSÃO

2 RÁPIDO

3 ECO (*)

EN 50242

4 NORMALE

5 SUPER

CARGA LOUÇA I

TALHERES

Panelas e louça a esperar

que se complete a carga.

Louça pouco suja lavada

imediatamente após o

uso.

Louça normalmente suja,

também com residuos

secos.

Louça normalmente suja,

também com residuos

secos.

Panelas e louça muito

sujas, também com

residuos secos.

DESENVOLVIMENTO

PROGRAMAS

Pré-lavagem a frio

DURAÇÃO

MINUTOS

(1)

9 5,0 0,02

Lavageme em 38°C Enxaguada em 50°C

Pré-lavagem a frio Lavageme em 55°C Enxaguada a frio Enxaguada em 65°C Secagem

Pré-lavagem a frio Lavageme em 65°C Enxaguada a frio Enxaguada em 70°C Secagem

Pré-lavagem em 45°C Lavagem em 70°C Enxaguada a frio (2)

Enxaguada em 70°C

Secagem

27

**

80

105

CONSUMO

ÁGUA

LITROS

ENERGIA

KWh (1)

6,5 0,70

** **

17 1,20

20 1,50

IMPORTANTE: consulte a tabela “NOTAS E REFERÊNCIAS” nas próximas páginas.

Se a porta da máquina estiver aberta, ou se não for fechada correctamente, o ciclo de lavagem não começa.

13

Instruções para o utilizador

TABELA DE PROGRAMAS

PROGRAMM

NÚMERO

E SÍMBOLO

1 IMERSÃO

2 RÁPIDO

3 ECO (*)

EN 50242

4 NORMAL

5 ULTRA

CLEAN

CARGA LOUÇA I

TALHERES

Panelas e louça a esperar

que se complete a carga.

Louça pouco suja lavada

imediatamente após o

uso.

Louça normalmente suja,

também com residuos

secos.

Louça normalmente suja,

também com residuos

secos.

Panelas e louça muito

sujas, também com

residuos secos.

DESENVOLVIMENTO

PROGRAMAS

Pré-lavagem a frio

DURAÇÃO

MINUTOS

(1)

9 5,0 0,02

Lavageme em 38°C Enxaguada em 50°C

Pré-lavagem a frio Lavageme em 55°C Enxaguada a frio Enxaguada em 65°C Secagem

Pré-lavagem a frio Lavageme em 65°C Enxaguada a frio Enxaguada em 70°C Secagem

Pré-lavagem em 45°C Lavagem em 70°C Enxaguada a frio (2)

Enxaguada em 70°C

Secagem

27

**

80

115

CONSUMO

ÁGUA

LITROS

ENERGIA

KWh (1)

6,5 0,70

** **

17 1,20

20 1,55

IMPORTANTE: consulte a tabela “NOTAS E REFERÊNCIAS” nas próximas páginas.

Se a porta da máquina estiver aberta, ou se não for fechada correctamente, o ciclo de lavagem não começa.

14

Instruções para o utilizador

NOTAS E REFERÊNCIAS

Deixar de imersão somente com carga parcial. As opções não podem ser utilizadas com o programa imersão.

Programa padrão segundo a norma EN 50242.

*

** Consulte a folha fornecida

(1) A duração do ciclo e o consumo de energia podem variar em função da

temperatura da água e do ambiente, do tipo e da quantidade de louça.

(2) 1 ou 2 enxaguamentos frios, em função do modelo.

REFERÊNCIAS à ENERGY LABEL fornecida com a máquina de lavar louça:

- O consumo energético anual baseia-se em 280 ciclos de lavagem padrão

com água fria e consumo dos modos com baixo consumo energético. O consumo efectivo depende do modo de utilização do aparelho.

- O consumo de água baseia-se em 280 ciclos de lavagem padrão.

O consumo efectivo depende do modo de utilização do aparelho.

- As informações referem-se ao programa PADRÃO segundo a norma EN 50242 (indicado na tabela de programas), que é o mais eficaz em termos de consumo combinado de energia e água. O programa é indicado para louça normalmente suja.

- Consumo energético no modo “desligado” = 0,02 W.

- Consumo energético no modo “ligado” = 1,5 W.

- Classe de eficiência de secagem determinada numa escala de “G” (eficiência mínima) a “A” (eficiência máxima).

15

Instruções para o utilizador

3.2 Programas de lavagem

Antes de iniciar um programa de lavagem verifique se:

• A torneira da água está aberta.

• No compartimento do produto para abrandar está

presente o sal regenerador.

• No distribuidor foi introduzida a dose adequada de detergente.

• Os cestos foram carregados correctamente.

• Os borrifadores rodam livremente e sem empecilhos.

• A porta da máquina está bem fechada.

16

SELECÇÃO DAS OPÇÕES

As opções podem ser seleccionadas mediante a pressão do botão dedicado, situado perto do símbolo da opção desejada. A lâmpada de controle acende para confirmar a activação.

• Não é possível seleccionar opções quando se executa o

programa imersão.

• Todas as opções, excepto a “Flexi Tabs”, são desactivadas

no fim do ciclo de lavagem. Para desactivar a opção “Flexi Tabs”, pressione o respectivo botão (a lâmpada de controle apaga).

• Todas as opções, incluindo a “Flexi Tabs”, são desactivadas

quando se ANULA um programa iniciado.

Instruções para o utilizador

" Flexi Tabs "

A opção é optimizada para a utilização de detergentes com sal e abrilhantador integrados, conhecidos no mercado com a denominação "3 em 1", "triplo efeito", etc.; se for activada, não serão utilizados o sal e abrilhantador por ventura já presentes na máquina.

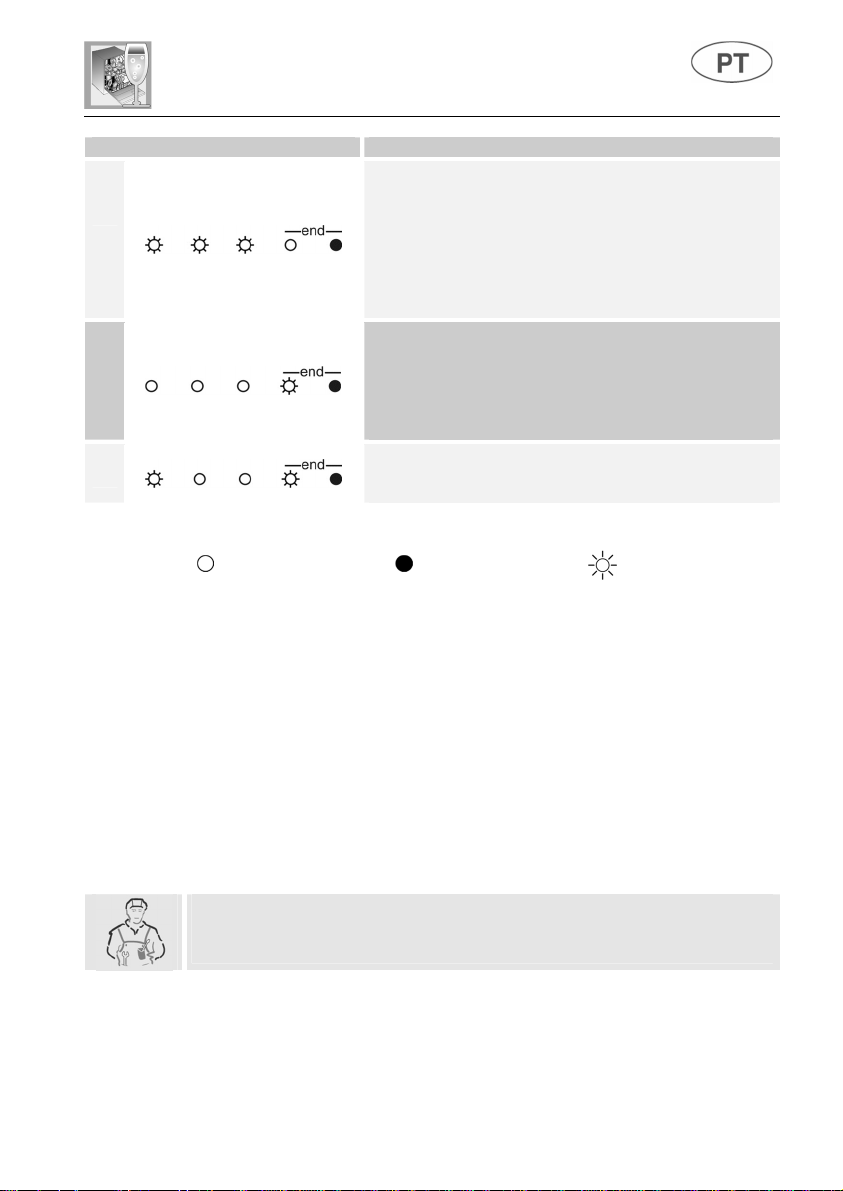

Nota: quando se selecciona o botão " Flexi Tabs ", é normal que as lâmpadas piloto do sal/abrilhantador permaneçam acesas mesmo se os relativos compartimentos estiverem vazios.

IMPORTANTE: quando a opção não for mais necessária, deve ser desactivada mediante a pressão do respectivo botão (a lâmpada de

controle apaga).

Se a dureza da água foi ajustada num valor superior a H3 e a opção “Flexi Tabs” for activada, a respectiva lâmpada de controle pisca para

assinalar uma programação incorrecta. Os produtos 3em1 não são adequados para a utilização com água demasiado “dura”. Todavia, isso

não impede a utilização da opção, mas os resultados de lavagem podem não ser óptimos.

ULTRA CLEAN

O programa ULTRA CLEAN prolonga o último enxaguamento quente com a finalidade de garantir mais uma redução das bactérias. Se durante esta fase da lavagem a temperatura na cuba não for mantida constante (por ex.: pela abertura da porta ou interrupção da energia), a lâmpada de controle da opção e as lâmpadas de controle dos programas (2) piscam para assinalar que esta fase suplementar da lavagem não foi executada com êxito. Este facto não prejudica o resultado da lavagem.

17

Instruções para o utilizador

RITARDO PROGRAMMA

É possível atrasar o início do programa em 3, 6 ou 9 horas. Desta maneira, é possível fazer com que a máquina funcione na faixa horária mais conveniente. Depois de definir o programa, pressione o botão para seleccionar o atraso desejado; a lâmpada de controle correspondente acende. Quando a porta for fechada, a máquina de lavar louça efectuará uma pré-lavagem e ao fim dela entrará em função o "atraso do programa" definido. Se quiser sair do procedimento sem programar o início atrasado, pressione o botão em sequência até as três lâmpadas de controle apagarem.

NOTA: não é possível seleccionar a opção ATRASO DO PROGRAMA com o ciclo já iniciado.

18

CANCELAMENTO DO PROGRAMA EM CURSO

• Para anular o programa que está a funcionar é necessário abrir a porta, pressionar e manter pressionado durante alguns segundos o botão de SELECÇÃO PROGRAMAS (3) até ao acendimento simultâneo das lâmpadas de controle dos programas nº 4 e 5 (marcadas pela escrita "end").

• Fechar a porta.

• Depois de cerca de 1 minuto, a máquina termina o ciclo.

MODIFICAÇÃO DO PROGRAMA

Para mudar um programa que está a funcionar, basta abrir a porta e seleccionar o novo programa. Fechando a porta novamente, a máquina executa automaticamente o novo programa.

Instruções para o utilizador

A

PARA ECONOMIZAR ENERGIA! … E RESPEITAR O MEIO AMBIENTE

• Utilizar a máquina de lavar louça sempre com carga plena.

• Procurar utilizar a máquina de lavar louça sempre completamente

carregada.

• Não lavar a louça em água corrente.

• Utilizar o programa de lavagem mais idóneo para cada tipo de carga.

• Não efectuar enxaguadelas preliminares.

• Se houver, ligar a máquina de lavar louça a uma instalação de água

quente até 60°C.

PARA REDUZIR OS CONSUMOS DE DETERGENTE! … E RESPEITAR O MEIO AMBIENTE

Os fosfatos existentes no detergente para máquina de lavar louça constituem um problema do ponto de vista ecológico. Para evitar um excessivo consumo de detergente, mas também de energia eléctrica aconselha-se:

• diferenciar a louça mais delicada daquela mais resistente aos detergentes fortes e às temperatura altas;

• não colocar o detergente directamente na louça.

Se for necessário abrir a porta durante a lavagem, o programa será interrompido, a lâmpada de controle correspondente continuará a piscar e um sinal acústico irá avisar que o ciclo não foi concluído. Será necessário aguardar cerca de 1 minuto antes de fechar a porta para fazer o programa recomeçar. Assim que a porta for fechada, o programa recomeçará a partir do ponto em que fora interrompido. É conveniente efectuar esta operação só se for necessário porque ela poderia provocar irregularidades na realização do programa.

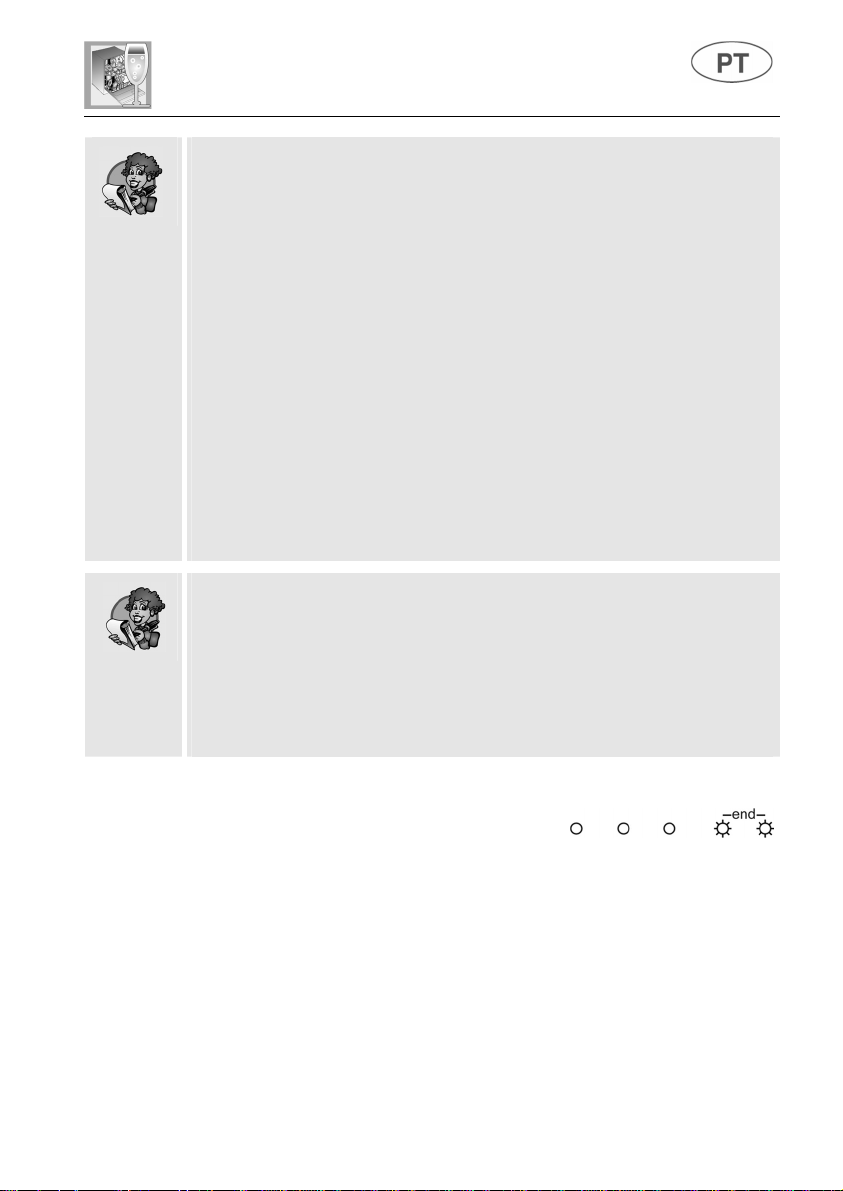

FIM DO PROGRAM

No fim do programa, a máquina emite um breve sinal acústico e as lâmpadas de controle relativas aos programas n.º 4 e 5 (marcadas pela escrita "end") piscam.

Para desligar a máquina basta abrir a porta e pressionar o botão de

LIGAÇÃO/DESLIGAÇÃO (1).

EXTRACÇÃO DA LOUÇ

No fim do programa de lavagem esperar pelo menos 20 minutos antes de retirar a louça, a fim que a mesma esfrie-se. Para evitar que eventuais gotas de água que permaneceram no cesto superior possam cair na louça que ainda está no cesto inferior, aconselha-se esvaziar primeiro o cesto inferior e depois aquele superior.

19

Instruções para o utilizador

4. Instruções para o uso

Depois de ter instalado correctamente a máquina de lavar louça, predispô-la para que possa começar a funcionar executando as seguintes operações:

• Regular o produto para abrandar a água;

• Introduzir o sal regenerador;

• Introduzir o abrilhantador e o detergente.

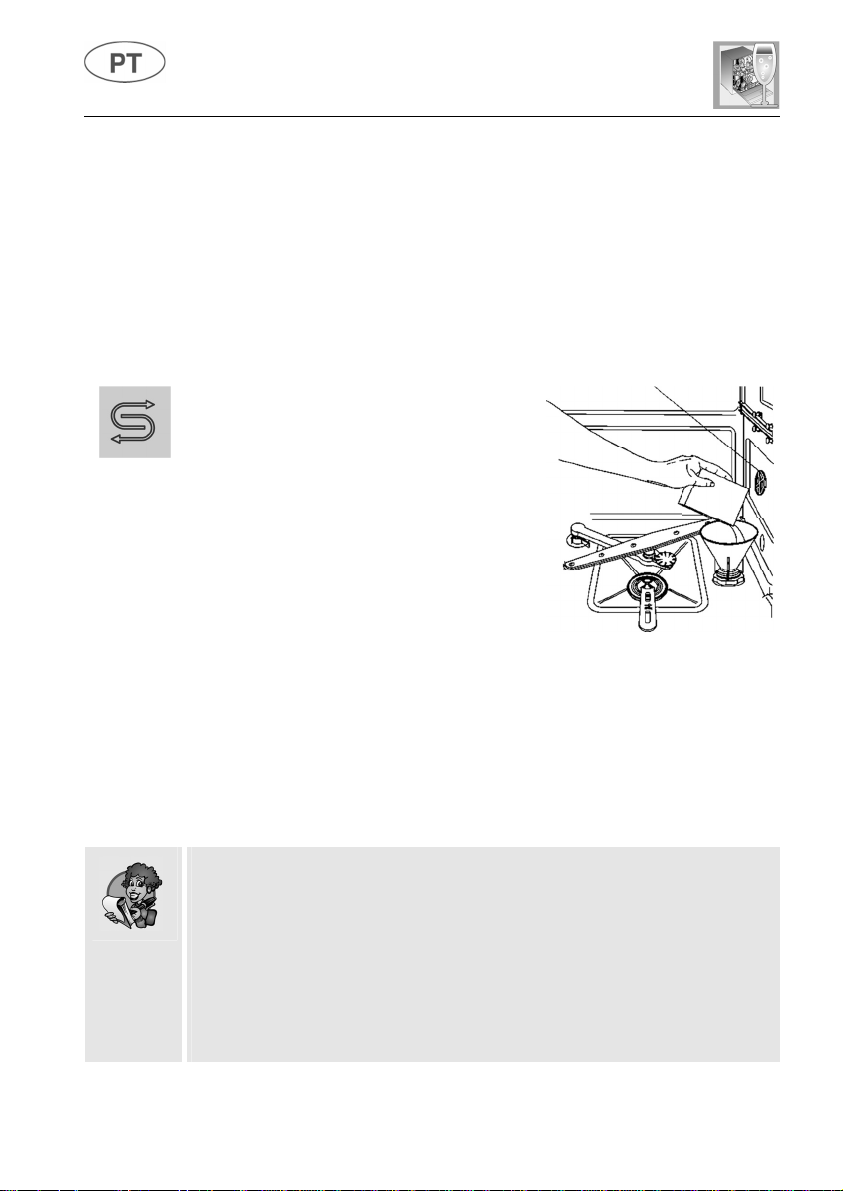

4.1 Uso do produto para abrandar a água

A quantidade de calcário contido na água (índice de dureza da água) é responsável pelas manchas esbranquiçadas na louça enxuta, a qual, com o passar do tempo, tende a tornar-se opaca. A máquina de lavar louça está equipada com produto automático para abrandar que, utilizando sal regenerador específico, retira da água as substância endurecedoras. A máquina de lavar louça sai da fábrica com o índice de dureza predisposto no nível 3 (dureza média 41-60°dF – 24-31°dH).

Utilizando água de dureza média a introdução de sal novamente deverá ser efectuada cerca de 20 lavagens. O depósito do produto para abrandar possui uma capacidade de cerca de 1,5 kg de sal em grãos. O depósito é situado no fundo da máquina de lavar louça. Depois de ter extraído o cesto inferior, desapertar a tampa do depósito rodando-a no sentido anti-horário e colocar o sal usando o funil fornecido com a máquina de lavar louça. Antes de apertar novamente a tampa retirar os eventuais resíduos de sal nas proximidades da abertura.

• Ao usar a máquina de lavar louça pela primeira vez, além do sal, é preciso introduzir no depósito também um litro de água.

• Depois de cada enchimento do depósito, assegurar-se que a tampa fique bem fechada. A mistura da água e o detergente não devem

penetrar no depósito do sal, porque isto comprometeria o funcionamento da instalação de regeneração. Neste caso a garantia não seria mais válida.

• Utilizar exclusivamente sal regenerador para máquina de lavar louça doméstica. Se se utilizar sal em pastilhas não encher totalmente o depósito.

20

SAL

Instruções para o utilizador

• Não utilizar sal alimentar, porque contém substâncias não solúveis, que com o passar do tempo podem comprometer a instalação de descalcificação.

• Quando for necessário, executar a operação de introdução do sal antes de dar início ao programa de lavagem: deste modo a solução salina em sobras será removida imediatamente pela água: se a água salgada permanecer durante muito tempo na cuba de lavagem poderá provocar fenómenos de corrosão.

Prestar atenção para não confundir as confecções de sal com as de detergente: a introdução de detergente no depósito do sal prejudica o

produto para abrandar.

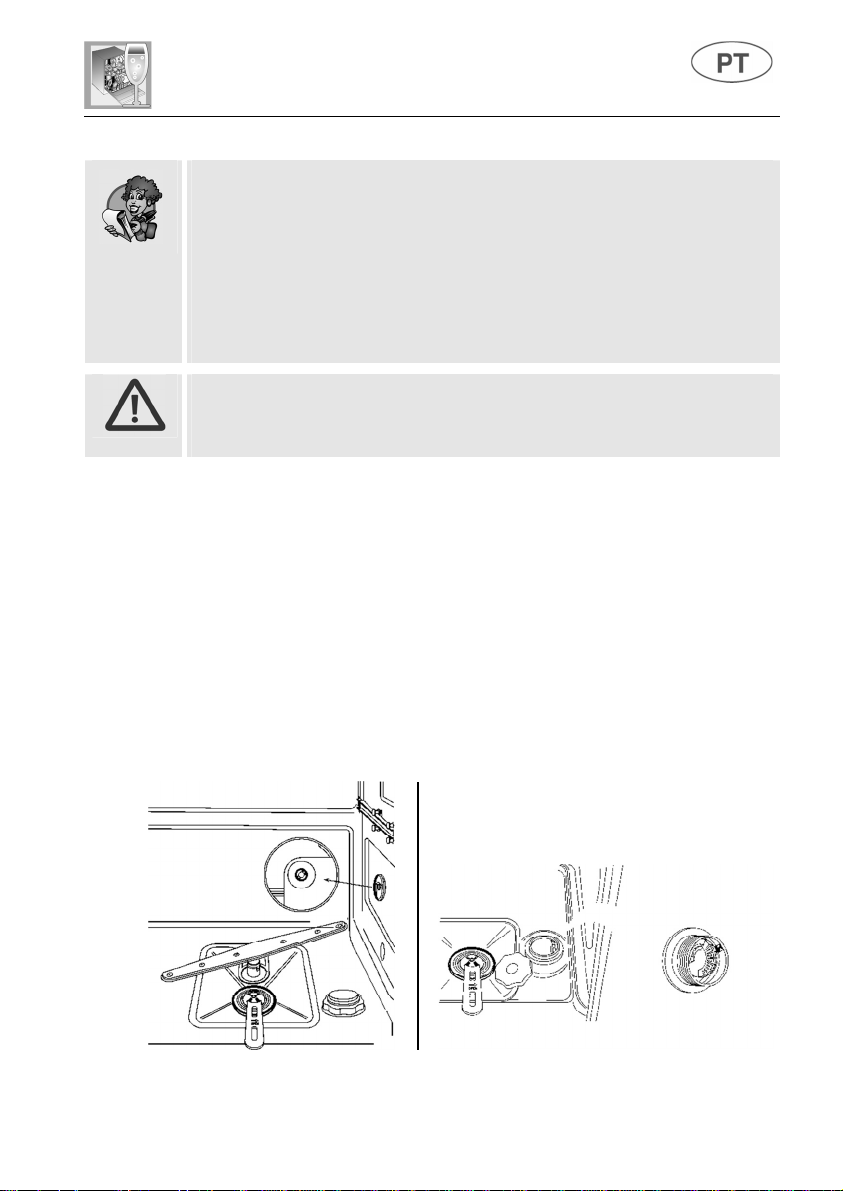

REGULAÇÃO DA DISTRIBUÇÃO DO PRODUTO PARA ABRANDAR

A máquina de lavar louça possui um dispositivo que permite personalizar a regulação da distribuição do produto para abrandar em função da dureza da água da rede.

Dependendo do modelo, o selector que regola a distribuição pode estar:

• dentro do aro rosqueado de plástico que se situa na lateral direita, no interior da máquina;

• dentro do produto para abrandar, logo em baixo da tampa.

Ambos permitem a regulaçáo em 5 posições:

21

A

Instruções para o utilizador

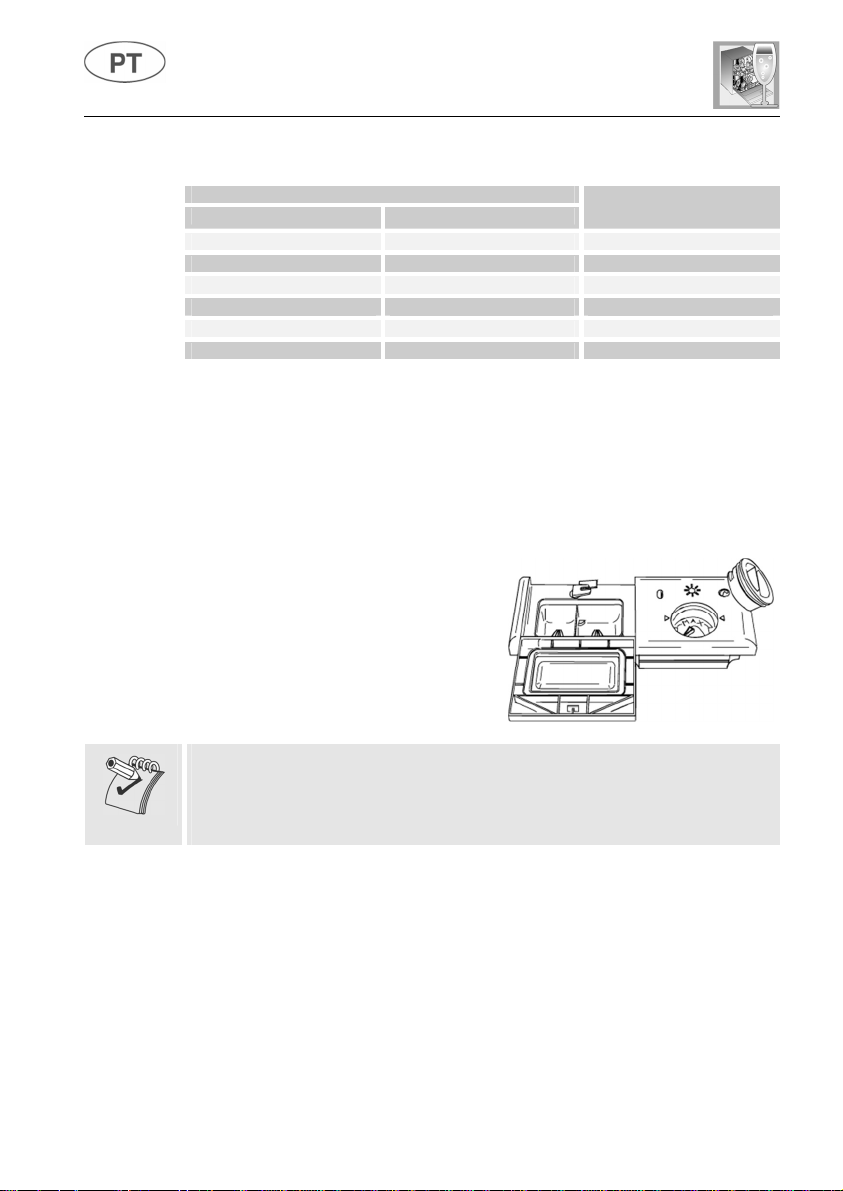

TABELA DE DUREZA DA ÁGUA

Graus Alemães (°dH) Graus Franceses (°dF)

DUREZA DA ÁGU

0 - 4 0 - 7 Posição n° 1 SEM SAL

5 - 15 8 - 25 Posição n° 1 16 - 23 26 - 40 Posição n° 2 24 - 31 41 - 60 Posição n° 3 32 - 47 61 - 80 Posição n° 4 48 - 58 81 - 100 Posição n° 5

REGULAÇÃO

Pedir as informações relativas ao grau de dureza da água à firma

hídrica fornecedora.

4.2 Uso do distribuidor do abrilhantador e detergente

O distribuidor de detergente e o

dosador do abrilhantador encontramse na parte de dentro da porta: à esquerda o distribuidor e à direita o dosador.

Com excepção do programa IMERSÃO, antes de cada lavagem será colocada no distribuidor a dose adequada de detergente. Porém o abrilhantador para a enxaguadela será acrescentado somente de acordo com a necessidade.

22

Instruções para o utilizador

A

ACRÉSCIMO DO ABRILHANTADOR PARA A ENXAGUADEL

O abrilhantador acelera a secagem da louça e impede a formação de manchas e depósitos calcários; é acrescentado automaticamente à água durante a última enxaguadela, por meio do depósito que se encontra na parte de dentro da porta.

Para acrescentar o abrilhantador:

• Abrir a porta.

• Rodar a tampa do depósito de ¼ de giro no sentido anti-horário e

extraí-lo.

• Introduzir o abrilhantador até encher o recipiente (140 c.c. aproximadamente). O indicador óptico colocado ao lado deve obscurecer-se totalmente. Acrescentar novamente o abrilhantador quando o indicador óptico estiver claro ou ilumina-se a lâmpada de controle que assinala a falta do abrilhantador.

• Recolocar a tampa e rodá-la no sentido horário.

• Limpar com um pano o abrilhantador que saiu, porque poderia

provocar espuma.

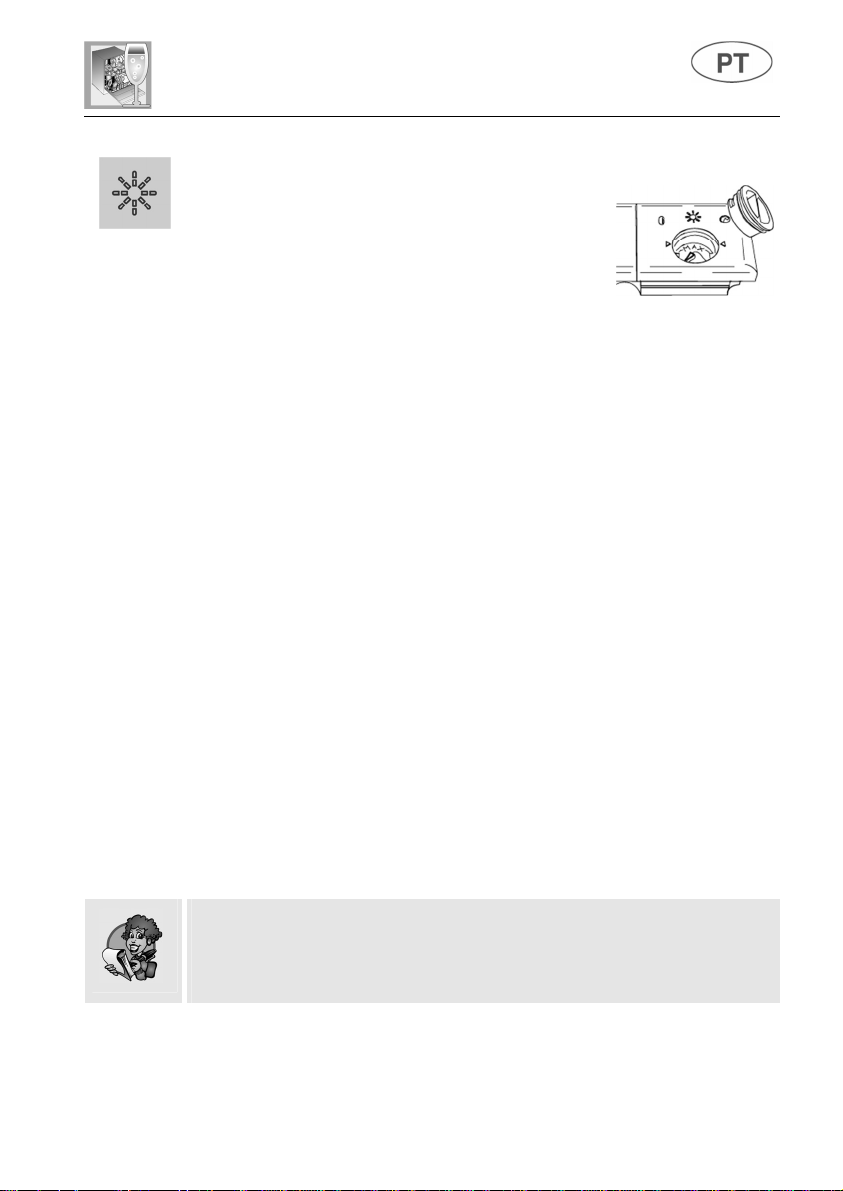

REGULAÇÃO DA DOSAGEM DO ABRILHANTADOR

A máquina de lavar louça sai da fábrica com a regulação média. De qualquer maneira é possível regular a dosagem rodando o selector existente no dosador na posição necessária, a dose será proporcional à posição do selector.

• Para a regulação da dosagem é necessário girar a tampa do depósito de ¼ de giro no sentido anti-horário e extraí-la.

• Logo rodar com uma chave de parafuso o selector da dosagem na posição desejada.

• Recolocar, então, a tampa rodando-a no sentido horário.

• A dose do abrilhantador deverá ser aumentada se a louça que tiver

sido lavada ficar opaca e apresentar manchas redondas.

• Se a louça ficar ao contrário pegajosa ou apresentar listras esbranquiçadas, será preciso reduzir a dose do abrilhantador.

23

Instruções para o utilizador

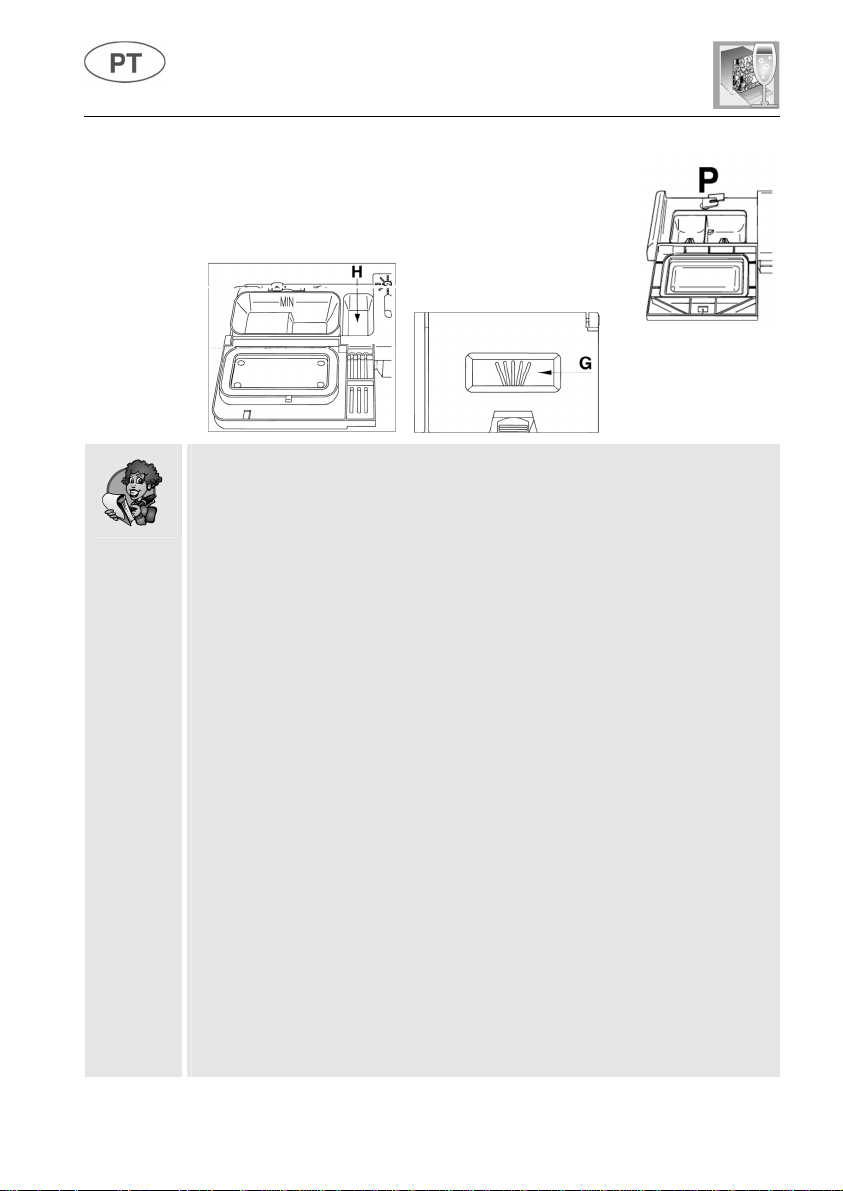

COLOCAÇÃO DO DETERGENTE

Para abrir a tampa do distribuidor de detergente pressionar ligeiramente o botão P. Introduzir o detergente e fechar novamente com cuidado a tampa. Durante a lavagem o distribuidor abrir-se-á automaticamente.

24

• Ao seleccionar um programa com pré-lavagem quente (ver a tabela dos programas), deverá introduzir uma quantidade suplementar de detergente no compartimento G/H (dependendo dos modelos).

• Utilizar exclusivamente detergentes específicos para máquina de lavar louça. O uso de detergentes de boa qualidade é importante para obter óptimos resultados de lavagem.

• Guardar as confecções de detergente bem fechadas em lugar seco, para impedir a formação de grumos que comprometeriam os resultados de lavagem. Depois de abertos, as confecções não devem ser guardadas por muito tempo, o detergente perde a eficácia.

• Não usar detergentes que são utilizados para lavar os pratos com as mãos porque produzem espuma e podem comprometer o funcionamento da máquina de lavar louça.

• Dosar correctamente a quantidade de detergente. Uma quantidade insuficiente de detergente provoca uma eliminação incompleta da sujeira, enquanto una quantidade excessiva não aumenta a eficácia da lavagem, mas representa somente um desperdício.

• No comércio existem vários detergentes líquidos e em pó que se diferenciam pela sua composição química e podem conter fosfatos, ou então sem eles mas com enzimas naturais.

- Os detergentes com fosfatos agem melhor nas gorduras e nos

amidos em temperaturas além de 60°C.

- Os detergentes enzímicos exercem ao contrário a sua força

limpadora mesmo com temperaturas baixas, (de 40 a 55°C) e são facilmente biodegradáveis. Este tipo de detergente permite alcançar, com temperaturas baixas, os mesmos resultados de lavagem que poderiam ser obtidos somente com programas de 65°C.

Para a protecção do ambiente aconselhamos a utilização de detergentes sem fosfatos ou cloro.

Instruções para o utilizador

A introdução de detergente, mesmo líquido, no depósito do abrilhantador, provocará a danificação da máquina de lavar louça.

4.3 Advertências e conselhos gerais

Antes de proceder à primeira lavagem com a máquina de lavar louça é apropriado ler as seguintes sugestões referentes à natureza da louça a ser lavada e a sua arrumação. Geralmente não subsistem limitações para a lavagem da louça de uso doméstico, mas em alguns casos dever-se-á considerar as características da mesma.

Antes de posicionar a louça nos cestos é necessário:

• eliminar os restos de comida maiores, por exemplo ossos,

espinhas, que poderiam além de entupir o filtro, provocar danos à bomba de lavagem;

• colocar de molho as panelas ou as frigideiras que apresentem no

fundo resíduos queimados de comida de modo tal que estes resíduos se descolem mais facilmente; então colocá-las no CESTO INFERIOR.

Pré-lavar a louça debaixo da água corrente antes de colocá-la nos cestos representa um desperdício inútil de água.

Uma arrumação correcta da louça assegura bons resultados de lavagem.

ATENÇÃO !

• Assegurar-se que a louça fique bem firme e não possa virar-se e

que não impeça a rotação dos braços borrifadores durante o seu funcionamento.

• Não introduzir objectos muito pequenos nos cestos; ao cair

poderiam bloquear os braços borrifadores ou a bomba de lavagem;

• Os utensílios como xícaras, tigelas, copos e panelas devem ser

colocados virados com a abertura para baixo e com as cavidades

25

Instruções para o utilizador

oblíquas, para permitir o escoamento da água;

• Não colocar a louça uma dentro da outra ou que se cubra

reciprocamente.

• Não arrumar os copos muito perto um do outro porque tocando-se

poderiam quebrar-se ou poderiam ficar com manchas.

ASSEGURAR-SE que a louça seja idónea para a lavagem em máquina de lavar louça.

Louça não idónea para a lavagem em máquina de lavar louça:

• Panelas e louça de madeira: podem-se estragar por causa das

altas temperaturas de lavagem;

• Objectos de artesanato: raramente são apropriados para serem

lavados em máquina de lavar louça. As temperaturas relativamente altas da água e os detergentes usados podem danificá-los;

• Louça de plástico: a louça de plástico resistente ao calor deve ser

lavada no cesto superior;

• Louça e objectos de cobre, estanho, zinco e latão: tendem a ficar

manchados;

• Louça de alumínio: a louça de alumínio anodizado pode

descolorar;

• Prataria: a louça de prata pode manchar-se;

• Vidro e cristal: em geral objectos de vidro e de cristal podem ser

lavados na máquina de lavar louça. Todavia existem alguns tipos de vidro e de cristal que depois de muitas lavagens podem ficar opacos e perder a sua transparência; para este tipo de materiais aconselhamos utilizar sempre o programa menos forte existente na tabela dos programas;

• Louça com decorações: os objectos decorados que se encontram

no comércio têm em geral uma boa resistência às lavagens em máquina de lavar louça mesmo se, depois de lavagens frequentes, pode acontecer que as cores empalideçam . Em caso de dúvidas com relação à resistência das cores é apropriado lavar poucas peças de cada vez durante um mês.

26

Instruções para o utilizador

4.4 Uso dos cestos

A máquina de lavar louça possui uma capacidade de 10 talheres, incluídas as travessas para servir.

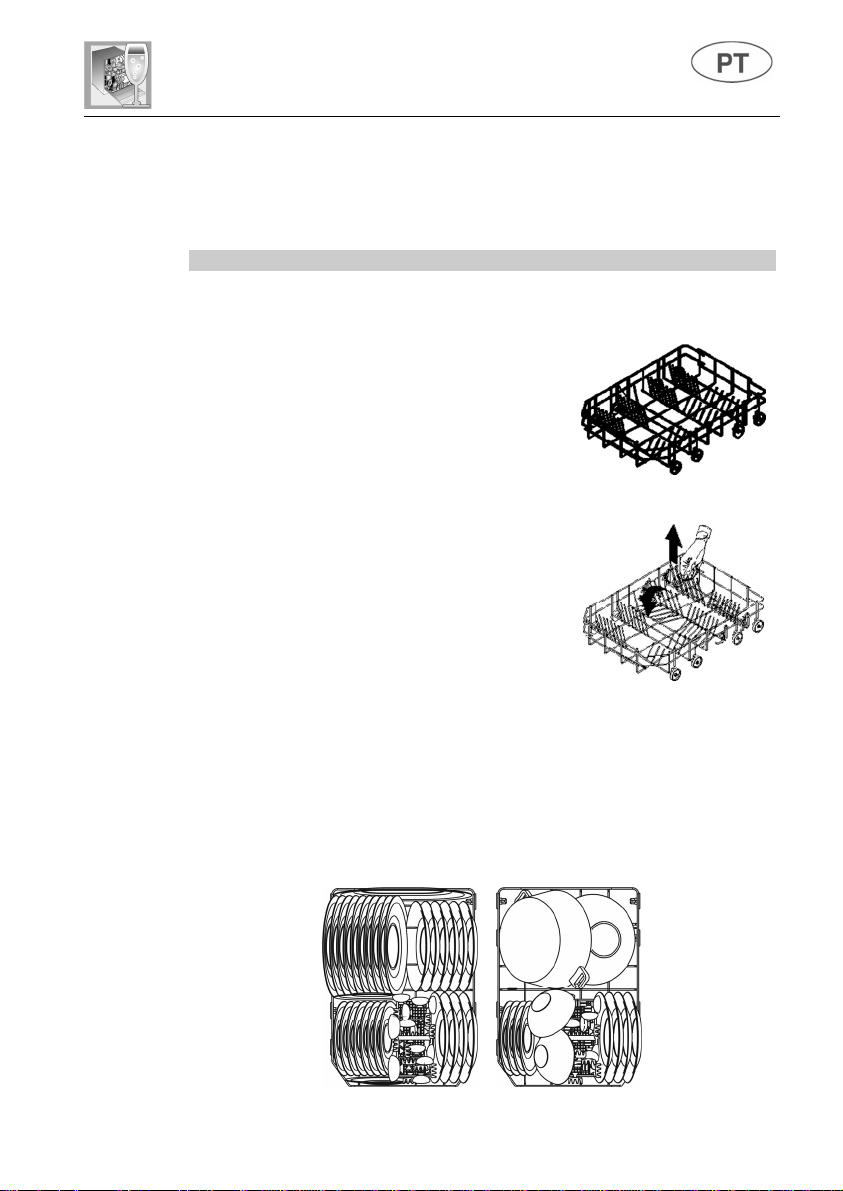

CESTO INFERIOR

O cesto inferior recebe a acção do braço aspersor inferior com a máxima intensidade, deverá ser utilizado para a colocação de louça mais “difícil” e mais suja.

São permitidas todas as combinações e variedades de carga, se se tiver cuidado em arrumar a louça, as panelas e as frigideiras de tal maneira que todas as superfícies sujas fiquem expostas aos jactos de água provenientes da parte de baixo.

Com suportes fixos

Para desfrutar ao máximo o espaço no cesto, quando for colocada louça de grande dimensão, alguns modelos possuem suportes reclináveis para os pratos.

Com suportes reclináveis

COLOCAÇÃO NO CESTO INFERIOR

Arrumar com cuidado e verticalmente os pratos rasos, de sopa, de sobremesa e travessas. As panelas, as frigideiras e suas tampas devem ser colocadas viradas. Arrumar os pratos de sopa e de sobremesa tendo cuidado de forma que fique sempre um espaço entre eles.

Exemplos de colocação:

27

Instruções para o utilizador

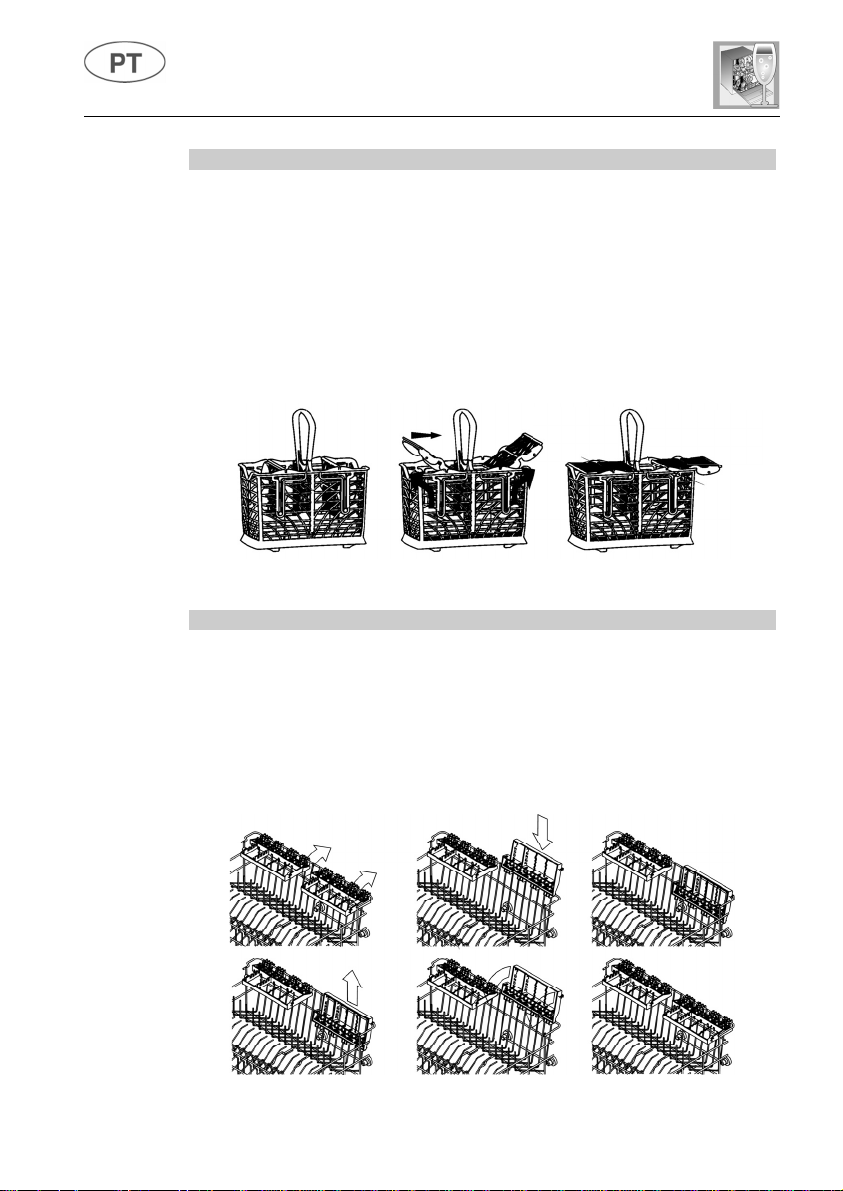

CESTO PORTA-TALHERES

Os talheres deverão ser colocados no cesto de maneira homogénea, com o cabo virado para baixo e deve-se prestar atenção especial para não se ferir com as lâminas das facas. Serve para conter os talheres de qualquer género, excluídos os que são muito compridos para não interferir com o braço borrifador superior. Escumadeiras, colheres de pau e facas de cozinha podem ser colocados no cesto superior,

prestando atenção para que a ponta das facas não ultrapasse a extremidade do cesto.

O cesto possui um sistema exclusivo de divisórias corrediças independentes uma da outra que permitem uma série de combinações úteis, possibilitando o melhor proveito do espaço disponível.

Inserto

horizontal

fechado

Inserto

horizontal

aberto

28

Insertos

verticais

CESTO SUPERIOR

Movimento para

extrair os insertos

Aconselha-se arrumar no cesto superior louça pequena ou de tamanho médio, por exemplo, copos, pratos pequenos, xícaras de café ou chá, tigelas baixas e objectos leves de plástico mas resistentes ao calor. Se o cesto superior for utilizado na posição mais baixa, poderão ser colocados também as travessas, desde que não estejam muito sujas. O cesto possui duas divisórias “porta-talheres” que podem ser utilizadas na posição levantada ou baixada, de acordo com as necessidades. Ver as imagens abaixo.

Instruções para o utilizador

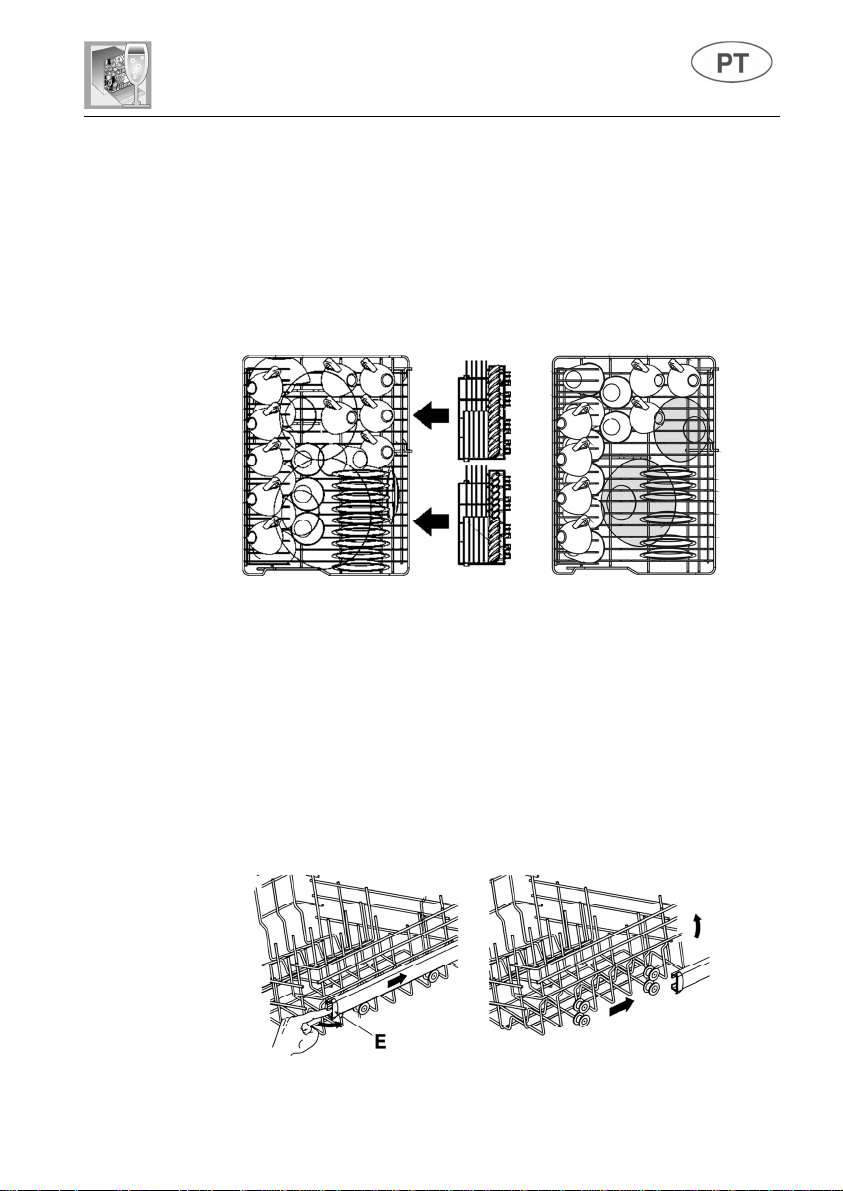

COLOCAÇÃO NO CESTO SUPERIOR

Arrumar os pratos virados para a frente; chávenas e recipientes côncavos deverão ser sempre colocados com a abertura para baixo. O lado esquerdo do cesto poderá ser arrumado com xícaras e copos dispostos sobre dois planos. No lado direito podem colocar-se pratos e pires posicionados verticalmente nas ranhuras.

Exemplos de colocação:

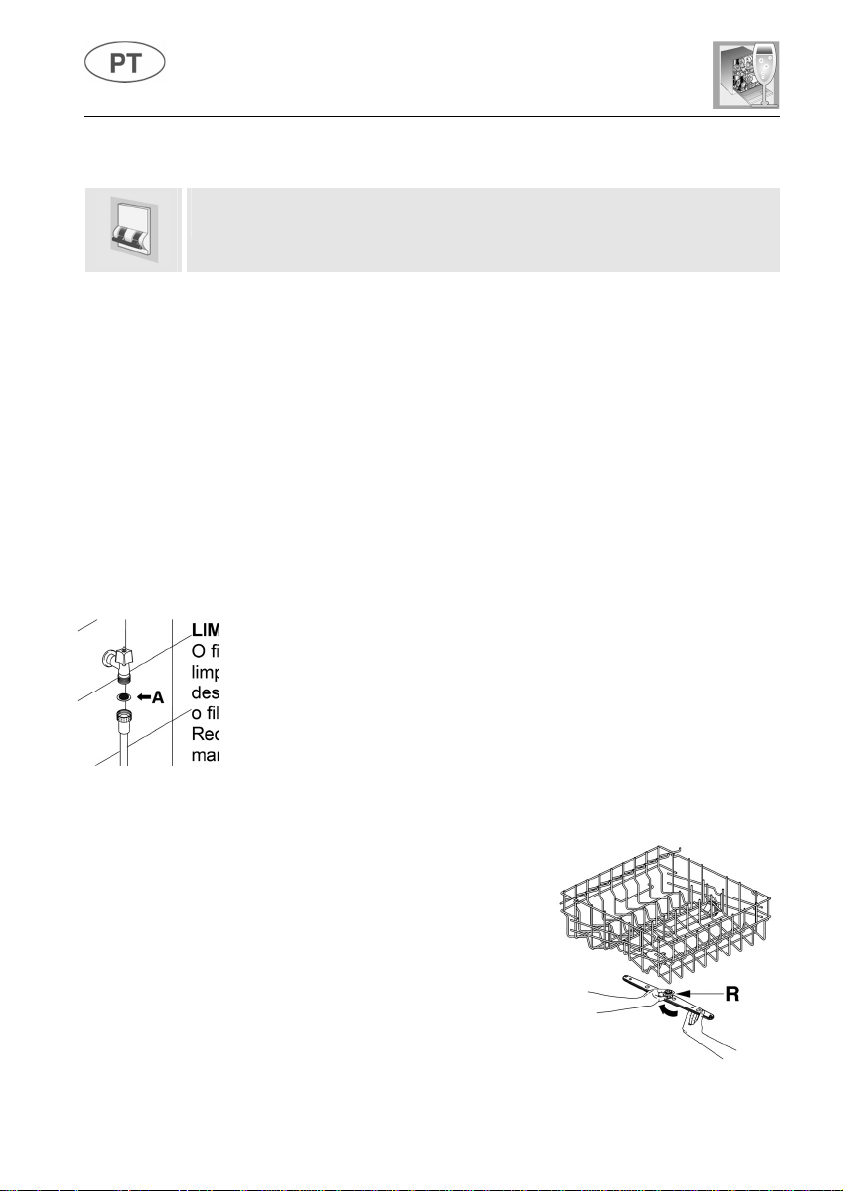

REGULAÇÃO DO CESTO SUPERIOR

O cesto superior é regulável em duas posições, de acordo com as próprias necessidades e em função da altura da louça a ser lavada no cesto inferior.

Proceder como segue:

• rodar de 90° os fixadores E de ambos os trilhos, direito e esquerdo;

• extrair o cesto;

• levantar o cesto e introduzir nos trilhos os pares de rodas mais

baixas;

• reposicionar os fixadores E na sua posição original.

29

A

Instruções para o utilizador

5. Limpeza e manutenção

Antes de cada uma das intervenções retirar a alimentação eléctrica do aparelho.

5.1 Advertências e conselhos gerais

Os braços aspersores podem ser

Evitar utilizar detergentes abrasivos ou ácidos.

As superfícies externas e a contraporta da máquina de lavar louça deverão ser limpas com intervalos regulares com um pano macio humedecido ou com um detergente normal para superfícies envernizadas. As guarnições de vedação da porta deverão ser limpas com uma esponja humedecida. Periodicamente (uma ou duas vezes ao ano) é bom limpar a cuba e as guarnições retirando a sujeira que se pode depositar e para isso utilizar um pano macio e água.

LIMPEZA DO FILTRO DE ENTRADA DE ÁGU

O filtro de entrada de água A colocado na saída da torneira necessita ser limpo periodicamente. Depois de ter fechado a torneira de abastecimento, desapertar a extremidade da mangueira de abastecimento de água, retirar o filtro A e limpá-lo delicadamente debaixo de um jacto de água corrente. Recolocar o filtro A na sua sede e apertar novamente com cuidado a mangueira de abastecimento de água.

LIMPEZA DOS BRAÇOS ASPERSORES

retirados facilmente para permitir uma limpeza periódica dos bocais e prevenir possíveis obstruções. Lavá-los debaixo de um jacto de água e recolocá-los nas próprias sedes, verificando que o

movimento deles não fique impedido.

Para retirar o braço aspersor superior é preciso desapertar a aro de fixação R.

30

Instruções para o utilizador

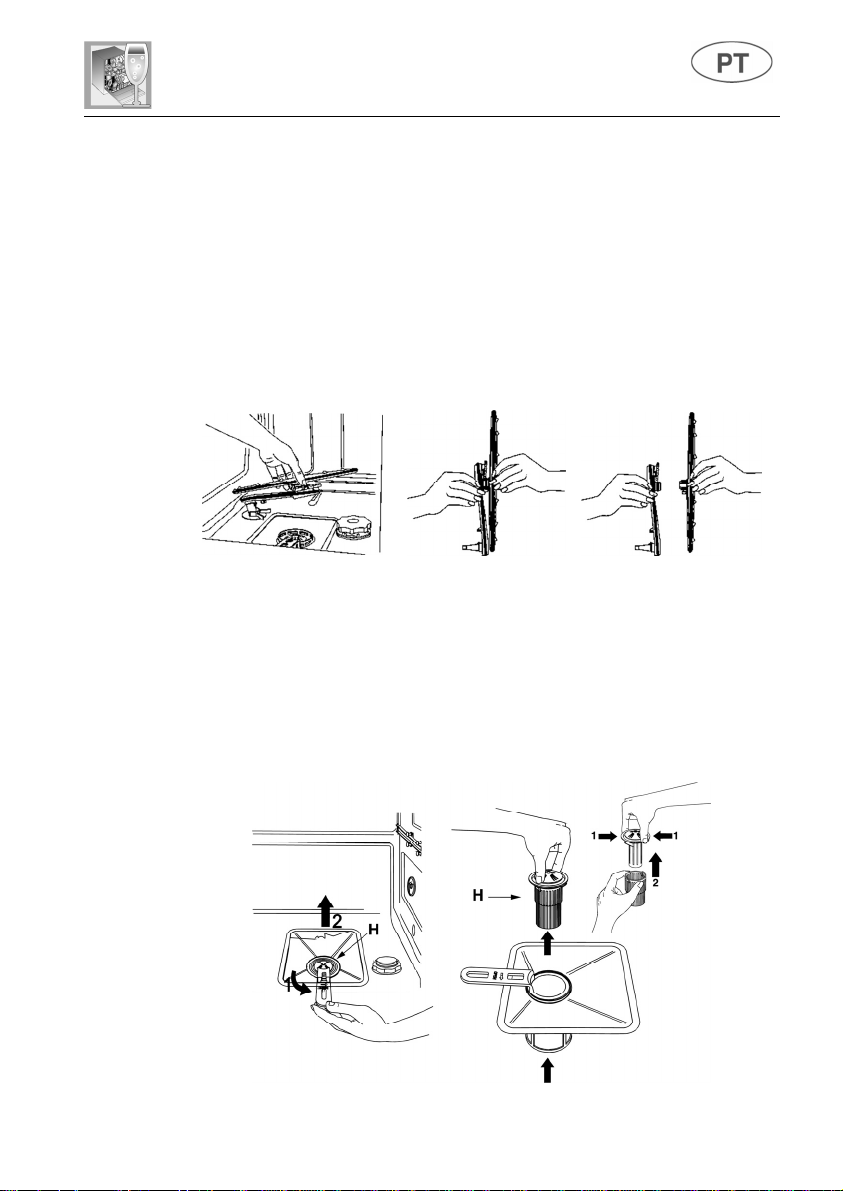

LIMPEZA DO ASPERSOR EM BRAÇO COM MOVIMENTO PENDULAR

Para extrair o aspersor em braço com MOVIMENTO PENDULAR é necessário segurá-lo e puxá-lo para cima para soltar da cuba quer o braço aspersor, quer a conduta. Em seguida, libertar o braço aspersor da conduta. Lavar debaixo de água corrente quer a conduta, quer o braço aspersor. Prender o aspersor à conduta e recolocar o conjunto na sede correspondente no interior da cuba.

Ao terminar a montagem, verificar se o aspersor roda livremente (fazê-lo girar manualmente uma duas voltas) e se a conduta pode se movimentar sem obstáculos. Se estas condições não forem

satisfeitas, verificar se foram montados correctamente.

LIMPEZA DO FILTRO

• É apropriado proceder periodicamente à inspecção do filtro central

H e, se for necessário, limpá-lo. Para o extrair é preciso segurar a alça, rodar no sentido anti-horário e levantá-lo.

• Empurrar por debaixo o filtro central H para o extrair do micro filtro.

• Separar as duas partes que compõem o filtro de plástico

pressionando o corpo do filtro na zona indicada pelas setas.

• Retirar o filtro central levantando-o.

31

Instruções para o utilizador

ADVERTÊNCIAS E CONSELHOS PARA UMA BOA MANUTENÇÃO:

• Os filtros devem ser limpos com água corrente e com uma escova dura.

• É indispensável limpar cuidadosamente os filtros e de acordo com as indicações supramencionadas: a máquina de lavar louça não pode funcionar se os filtros estiverem entupidos.

• Recolocar cuidadosamente os filtros nas próprias sedes, para evitar danos à bomba de lavagem.

SE A MÁQUINA DE LAVAR LOUÇA PERMANECER LONGO TEMPO SEM SER UTILIZADA:

• Efectuar o programa de imersão duas vezes consecutiva.

• Retirar a ficha da tomada de corrente.

• Deixar ligeiramente aberta a porta, de maneira que impeça a

formação de mau cheiro dentro da cuba de lavagem.

• Encher o dosador com abrilhantador para a enxaguamento.

• Fechar a torneira da água.

ANTES DE REUTILIZAR A MÁQUINA DE LAVAR LOUÇA DEPOIS DE UMA LONGA PAUSA:

• Controlar que não se tenham depositado na tubagem lama ou ferrugem, neste caso, deixar escorrer a água da torneira de

abastecimento por alguns minutos.

• Introduzir novamente a ficha na tomada de alimentação.

• Tornar a conectar a mangueira flexível de abastecimento da

água e reabrir a torneira.

ELIMINAÇÃO DE PEQUENOS INCONVENIENTES

Em alguns casos é possível eliminar pessoalmente eventuais pequenos inconvenientes com a ajuda das seguintes instruções:

Se o programa não inicia, verificar se:

• a máquina de lavar louça está ligada à rede eléctrica;

• a alimentação de energia eléctrica não foi interrompida;

• a torneira da água está aberta;

• a porta da máquina de lavar louça está fechada correctamente.

Se permanecer água na máquina de lavar louça, verificar se:

• a mangueira de escoamento não está dobrada;

• o sifão do escoamento não está obstruído;

• os filtros da máquina de lavar louça não estão entupidos.

32

Instruções para o utilizador

Se a louça não ficar limpa, verificar se:

• foi introduzido detergente em quantidade adequada;

• há sal regenerador no depósito apropriado;

• a louça está arrumada correctamente;

• o programa seleccionado é apropriado ao tipo e grau de sujeira da

louça;

• todos os filtros estão limpos e colocados correctamente nas suas sedes;

• os furos de saída da água dos braços aspersores não estão entupidos;

• algum objecto não tenha bloqueado a rotação dos braços aspersores.

Se a louça não secar ou permaner opaca, verificar se:

• há abrilhantador no depósito apropriado;

• a regulação da distribuição do mesmo está certa;

• o detergente utilizado é de boa qualidade e não tenha perdido as

suas características (por exemplo por ter sido guardado de maneira não certa, com a caixa aberta).

Se a louça apresentar listras, manchas … verificar se:

• a regulação da dosagem do abrilhantador não é excessiva.

Se na cuba estiverem visíveis traços de ferrugem:

• o tanque é de aço, portanto eventuais manchas de ferrugem são de origem externa (pedaços de ferrugem que provêem das tubulações da água, das panelas, talheres, etc.). Para eliminar estas manchas existem no comércio produtos específicos.

• Verificar se são utilizadas as doses certas de detergente. Alguns detergentes podem ser mais corrosivos do que outros.

• Verificar se a tampa do depósito do sal está bem fechada e a regulação da instalação do produto para abrandar a água está correcta.

Se depois da realização das instruções supramencionadas as anomalias de funcionamento persistirem, é preciso interpelar o centro de assistência técnico autorizado mais perto.

ATENÇÃO: as intervenções efectuadas no aparelho por pessoas não autorizadas não são cobertas pela garantia e ficam às custas do utilizador.

33

A

E1

E2

E3

E4

E5

E6

34

Instruções para o utilizador

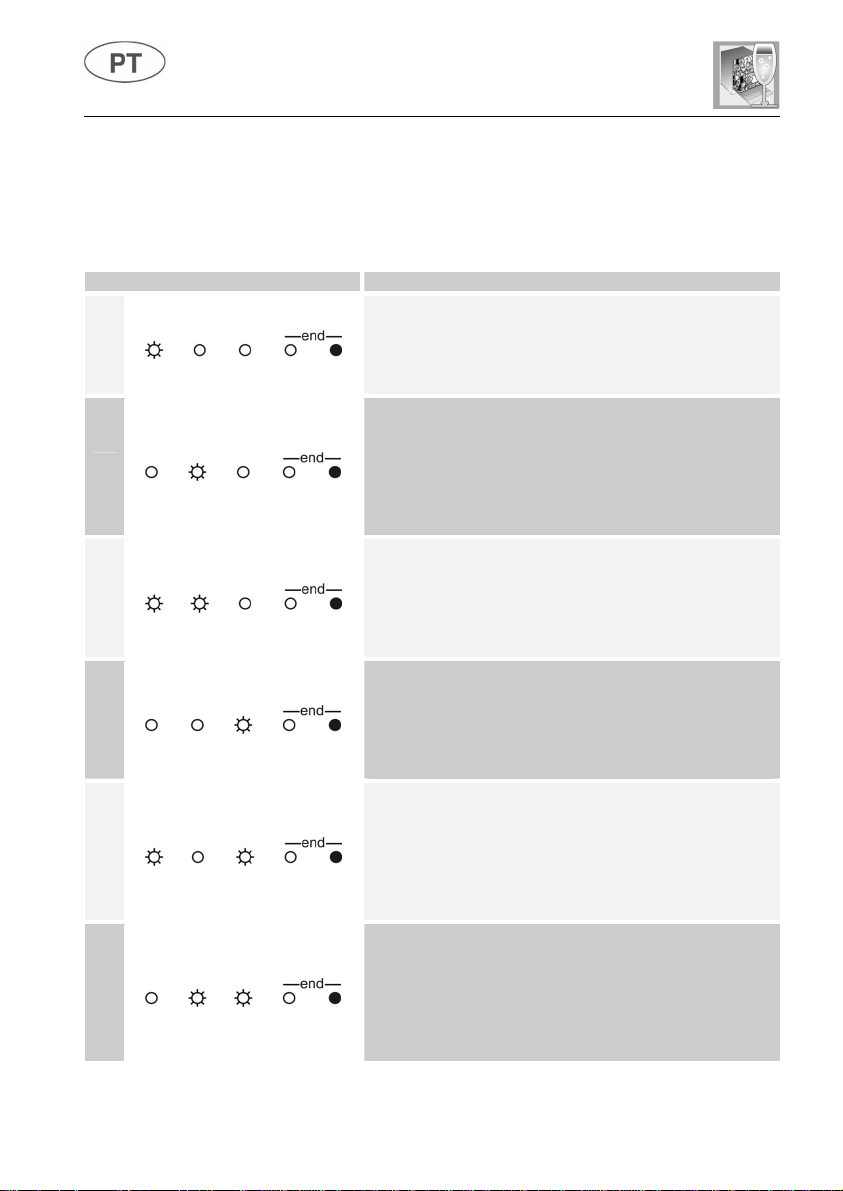

6. Soluções para as anomalias de funcionamento

A máquina é capaz de sinalizar uma série de problemas de funcionamento através do acendimento simultâneo de várias lâmpadas de controle com o seguinte significado:

ANOMALIA DESCRIÇÃO

varia no dispositivo aguastop

Interveio o sistema contra alagamento (só para os modelos equipados com este dispositivo). Intervém se a máquina perder água. É preciso contactar o serviço técnico de assistência aos clientes.

Nível de segurança

Interveio o sistema que limita o nível de água na máquina de lavar louça. Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.

nomalia no aquecimento da água

A água não é aquecida ou o seu aquecimento é feito de maneira anormal. Executar novamente o programa de lavagem; se o problema persistir, contactar o serviço técnico de assistência aos clientes.

nomalia na medição da temperatura da água.

Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.

nomalia no carregamento da água

A água não é carregada ou o seu carregamento é feito de maneira anormal. Verificar se as ligações eléctricas foram feitas correctamente, se a torneira de entrada da água está aberta e se o filtro não está obstruído. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.

nomalia na descarga da água

A água não é descarregada ou a sua descarga é feita de maneira anormal. Verificar se o tubo de descarga não está dobrado ou esmagado e se o sifão ou os filtros não estão obstruídos. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.

Instruções para o utilizador

A

ANOMALIA DESCRIÇÃO

nomalia na turbina (só para os modelos equipados

com este dispositivo) A quantidade de água carregada não é medida de

E7

maneira precisa. Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.

nomalia no sistema de lavagem alternado.

Interromper o programa em execução e desligar a

E8

máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.

nomalia no sistema de carregamento da água.

E9

É preciso contactar o serviço de técnico de assistência aos clientes.

Lâmpada de controle apagada

Lâmpada de controle acesa

Lâmpada de controle a piscar

Se se verificar uma situação de alarme a máquina interrompe o programa que está a funcionar, assinalando a anomalia.

•

Os alarmes E1, E2, E3, E4, E8 e E9 provocam a conclusão imediata do programa em curso.

•

Os alarmes E5, E6 interrompem p programa em curso e assim que a causa for resolvida a execução do programa recomeça.

•

O alarme E7 aparece no fim do ciclo que mesmo assim termina porque o funcionamento da máquina não è prejudicado pela sua activação.

Para “cancelar” un alarme é necessário:

•

abrir e fechar a porta, oudesligar e ligar a áquina. Nesta altura è possível programar novamente a máquina de lavar louça.

Se a anomalia persistir, será preciso interpelar o Centro de Assistência técnica autorizado.

35

Instruções para o utilizador

DADOS TÉCNICOS

Largura Profundidade medida no fio

externo do painel comandos Altura Capacidade Pressão da água de alimentação Dados eléctricos

447 ÷ 449 mm

550 mm

de 820 mm a 870 mm 10 Talheres padrão min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar) Ver placa das características

36

Allineare al bordo superiore del pannello porta. Align with the top edge of the door panel. Aligner au bord supérieur du panneau de la porte. Mit der Oberkante der Dekorplatte fluchten.

80,50 mm

CENTRO DELLA PORTA

CENTRE OF THE DOOR

CENTRE DE LA PORTE

min.10mm

SW 32

3/4”

CENTRO DE LA PUERTA

CENTRO DA PORTA

TURMITTE-KAPI MERKEZI

1/2”

3/4”

MIN

40cm

Zet hem op één lijn met de bovenste rand van het durpaneel. Alinear respecto del borde superior del panel puerta. Alinhe com a borda superior do painel da porta.

Cu ø10

398,00 mm

SX

DE-Aquastop

Dieses Wasserschutz/System schutz ihre Wohnung zuverlassing

vor Wasserschaden. Bei undichtem Wasserzulaufschlauch oder

undichtem Maschinensystem wird jeglicherweiterer Wasserzulauf

unterbunden.

Der Ventilkasten am Wasserstop Schlauch beinhaltet

elektrisch gesteuerte Bauteile. Er darf deshalb nicht in Wasser

getaucht werden. Sollte das Ventilkastengehause beschadigt

sein, ist unbedingt der Netzstecker aus zu ziehen.

Aquastop-Verlägerung

Im Handel können längere Aquastopschläuche gekauft

werden, die von einem Fachmann mit dem bestehenden

Aquastopschlauch ausgetauscht werden müssen. Bei einer

elgenmächtigen Verlängerung des Wasserzufuhrschlauches

trägt der Hersteller keine weitere Verantwortlichkelt.

CS-Systém Aquastop proti vyplavení

Tento bezpečnostní systém chrání váš byt před vyplavením.

V případě poruchy přívodní hadice nebo netěsnosti systému

spotřebiče se přeruší přívod vody.

Těleso bezpečnostního ventilu namontovaného na hadici

Aquastop obsahuje elektrické prvky a nesmí se proto

namáčet do vody. V případě jakéhokoli poškození tělesa

ventilu okamžitě vytáhněte zástrčku z elektrické zásuvky.

DA-Sikkerhed mod vandlækage

Dette sikkerhedssystem beskytter din lejlighed for vandskader.

Tilførslen af vand bliver afbrudt, hvis tilløbsslangen er defekt,

eller hvis maskynsystemet er utæt.

Sikkerhedsboksen på slangen indeholder elkomponenter.

Boksen må derfor ikke anbringes i vand.

Hvis boksen bliver beskadiget, skal stikket øjeblikkeligt

tages ud af stikkontakten.

ES-”Aquastop por septuplicado”

El sistema “AQUASTOP” por septuplicado protegesu vivienda de

forma fiable e de danos por escapes de agua. Se corta

inmediatamente el suministro del tubo de agua en caso de

cualquier fuga en tubos o en componentes del aparato.

El cajòn de valvulas del tubo aquastop contiene

componentes eléctricos. Por este motivo no debe sumergirse

en agua. En caso de que el cajòn de vàlvulas estruviera

danado, debe desconectarse de la red eléctrica,

desenchufando la clavija.

HR AQUASTOP - Zašita pred poplavom

Ovaj sigurnosni sistem štiti vaš stan od štete koju može uzrokovati

voda.

U slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na

sistemu stroja za pranje posuđa, prekida

se dovod vode. č

namještene na cijevi, sadrži elektri ne djelove. Zato je ne smijete

potopiti u vodu. U slu aju da se kutija iz bilo kojeg razloga ošteti,

odmah isklju ite aparat iz elektri ne mreže.

Ku ište ventila, odnosno sigumosne naprave,

č

čč

EN-Aquastop safety device

The AQUASTOP is safety device. The aquastop assures that the

fresh water hose need only take the stress of water pressure

during the actual timer water is flowing. If the hose should begin

to leak during this time, the magnetic valve in the water spout

cuts off the flow, and the hose is relieved of pressure.

Operating pressure DIN 44995.

The valve casing on the water-stop hose contains

electrically controlled components. It is should not,

therefore, be submersed in water. If the housing becomes

damaged the plug must be removed from the soket.

PT-Segurança contra os alagamentos

Este sistema de segurança protege o seu apartamento contra

os danos provocados pela água.

A entrada da água é interrompida em caso de anomalia no tubo

de entrada ou de permeabilidade do sistema da máquina.

A caixa de segurança anti/alagamento montada no tubo

contém partes eléctricas.

Não deve, por isso, ser mergulhada na água.

Se, por algun motivo, a caixa ficar danificada retire

imediatamente a ficha da tomada.

NO-Sikring mot oversvømmelse

Dette sikkerhetssystemet beskytter boligen din mot vannskader.

Dersom det oppstår en feil på tilførselsrøret eller en lekkasje i

maskinen, vil vanntilførselen stenges.

Boksen med sikkerhetssystemet er plassert pø slangen og

inneholder elektriske deler.

Boksen må erfor aldri dyppes i vann.

Dersome boksen av en eller annen grunn blir skadet, må

støpslet til maskinen snarest trekkes ut av stikkontakten.

SK-Bezpeènost proti zatopeniu

Tento bezpecnostny system chráni váš byt pred škodami

spôsobenými vodou.

V prípade porušenia vstupnej rúry alebo priepustnosti na

systeme zariadenia, vstup vody sa pozastaví.

Bezpeènostná skrinka proti zatopeniu namontovaná na rúre

obsahuje elektrické súèasti. Jet preto zakázané umiestnit

samotnú skrinku do vody. Ak sa skrinka z akasti.

Jet preto zakázané umiestnit samotnú skrinku do vody.

Ak sa skrinka z akchkolvek dôvodov poškoddí,

ihned' uskutoènite vypojenie z elektrickej siete.

SLO AQUASTOP - Zaščita pred poplavo

Ta varnostni sistem varuje vaše stanovanje pred škodo, ki bi jo

č

povzro ila voda. V primeru okvare na dovodni cevi ali v primeru

č

povzro ila voda. V primeru okvare na dovodni cevi ali v primeru

č

puš anja na sistemu pomivalnega stroja, se prekine dovod vode.

č

puš anja na sistemu pomivalnega stroja, se prekine dovod vode.

Ohišje ventila oz.

električ

škatla iz kakršnegakoli razloga poškoduje, nemudoma izklopite aparat

iz elektri nega omrežja.

ne dele. Zato je ne smete potopiti v vodo. V primeru, da se ta

č

Varnostne naprave, ki je nameščena na cevi, vsebuje

FR-Paliers de sécurités pour empecher les fuites

Le système est doté de sept paliers de sécuritè pour éviter les

fuites d’eau et protége ainsi votre logement contre d’eventuels

dègats matériels.

Si le tuyau d’arrivée d’eau n’est pas étanche ou si la machine

fuit, ce dispositif arrete l’ecoulement d’eau.

Le boitier de sécuirité qui controle l’arrivée d’eau est situé

sur le tuyau et contient des parties électriques. Il ne faut

donc pas le tremper dans l’eau. S’il est endommagé pour

une raison quelconque, débranchez immédiatement

l’appareil en retirant la prise.

IT-Sicurezza contro gli allagamenti

Questo sistema di sicurezza protegge il vostro appartamento da

danni dell’acqua.

In caso di guasto al tubo di entrata o permeabilità del sistema

della macchina, l’entrata dell’acqua viene interrotta.

La scatola della sicurezza anti-allagamento montata sul tubo,

contiene parti elettriche.

E’ pertanto proibito collocare la scatola stessa nell’acqua.

Nel caso in cui per una ragione qualsiasi la scatola subisca

danni, togliere immediatamente la presa di collegamento

dalla rete elettrica.

FI-Aquastop-turvajärjestelmä

Tämä turvajärjestelmä suojaaasuntoasi vesivahingoilta.

Jos veden ottoletku tai koneen vesijärjestelmä vuotaa, vedenotto

keskeytyy.

Aquastop/turajärjestelmän kotelo on asennettu letkuun ja se

sisältää sähköosia.

Älä laita koteloa veteen.

Jos kotelo jostain syystä vahingoittuu, kytke laite heti irti

sähköverkosta irrottamalla pistoke pistorasiasta.

HU-Az eláradás ellen védő biztonsági berendezés.

Ez a biztonsági berendezés megvédi a lakást a víz okozta

károktól. Ha sérül a bemeneti cső, vagy a gép rendszere

átereszti a vizet, a vízbemenet leáll.

A csőre szerelt eláradás ellen védő biztonsági doboz

elektromos alkotórészeket tartalmaz. Emiatt tilos a dobozt víz

alá helyezni. Ha bármilyen okból megsérül a doboz, válassza

le a csatlakozót az elektromos hálózatról.

MK AQUASTOP - a

Oboj a ro o a a.

з штитен систем штити вaши т cтaн oд пoпл в

з штитен

Oboj a ro o a a.

Bo a o y a e a o o a

cлyчajy н штeт в њ н д в днaтa цевк или пaк aкo

cлyчajy н штeт в њ н д в днaтa цевк или

Bo a o y a e a o o a

пpoпyштa систем в мaшинaтa з ми њ д ви, ce пpeкин в

пpoпyштa систем

ooo a oa. o e o c a

д в д т н в д Кyкиштeт нa в нтл т oднocнo нa иrypнocнaт

двдт

ooo a oa. o e o c a

нaп вa кoja e нaм т нa нa цевкaтa, coд жи лeктpични д л ви и

нaп вa кoja e нaм т нa нa цевкaтa, coд жи лeктpични

a c ee e a ja a. y

з тoa нe м т д тoпите вo вoд Aкo ce cл чи од билo кaкви

з тoa нe м т д тoпите

a c ee e a ja a. y

p o , a apa o a y e ro

п ичини кyкиштeт дa ce oштeти п т т вeд нaш иcкл ч те

п ичини

p o , a apa o a y e ro

oд лeкт ичнaт м ж

н в д Кyкиштeт нa в нтл т oднocнo нa иrypнocнaт

pa ec e p e e o

кyкиштeт дa ce oштeти п т т вeд нaш иcкл ч те

ep apea.

Заштитa oд пoплaв

Заштитa oд

систем штити вaши т cтaн oд пoпл в

o a e e ca o y a

в мaшинaтa з ми њ д ви, ce пpeкин в

o a e e ca o y a

пoплaв

пaк aкo

вo вoд Aкo ce cл чи од билo кaкви

длвии

DX

NL-Dit veiligheidssysteem beveiligt uw woning tegen

waterschade.

Bij lekage in de aanvoerslang of in de machine zelf wordt de

wateraanvoer stopgezet. Het aflsuitmechanisme bevindt zich in

een doos op de aanvoerslang en bevat elektrische

componenten.

Daarom is het verboden het doosje in water onder te

dompelen.

Mocht de doos beschadigingen vertonen, dan dient de

stekker onmiddellijk uit de contactdoos te worden

genomen om aldus de netverbinding uit te schakelen.

SV-Säkerhetssystem mot översvämning

Detta sakerhetssystem skyddar din lägenhet mot vattenskador.

Om de ingående slangen går sönder eller om maskinen läcker

vatten avbryts vattenintaget.

Lådan med översvämningsskyddet som är monterad på

slangen innehåller elektriska komponenter.

Därför är det förbjudet att placera lådan i fråga i vatten.

Dra omedelbart ut stikkontakten ur eluttaget om lådan

skadas av någon anledning.

PL-System AQUA STOP

AQUA STOP to system zabezpieczaj cy przed zalaniem.

W przypadku awarii w a doprowadzaj cego wod lub

nieszczelno ci pralki, dop yw wody jest automatycznie odcinany.

Urządzenie zabezpieczające przez zalaniem zamontowane na

wężu zawiera części elektryczne i nie może być zanurzane w

wodzie.

Jeśli z jakiegokolwiek powodu urządzenie zostanie

uskodzone, należy bezzwłocznie odłączyć je od zasilania.

uskodzone, należy bezzwłocznie odłączyć je od zasilania. RU-Защита от затопления

RU-Защита от затопления

Эта предохранительная система предотвращает угрозу

затопления Вашей квартиры.

В случае неисправности шланга подачи воды или утечек

из машины подача воды в нее прерывается.

В состав коробки с предохранительным устройством,

установленным на шланге, входят электрические

компоненты. Поэтому, запрещается погружать эту

коробку в воду. В случае повреждения коробки по

какой-либо причине следует немедленно отключить

машину от сети элеткропитания.

SR-Sigurnosni uređaj protiv poplave

Ovaj sigurnosni uređaj je specijalno projektovan za sprečavanje

poplave. Dovod vode se zaustavlja ako je ulazno crevo oštećeno

ili ako mašina za pranje veša više nije nepropusna za vodu.

Kućište sigurnosnog uređaja protiv poplave, ugrađeno u ulazno

Kućište sigurnosnog uređaja protiv poplave, ugrađeno u ulazno crevo, sadrži električne komponente. Zato treba sprečiti da kućište

crevo, sadrži električne komponente. Zato treba sprečiti da kućište

uređaja protiv poplave dođe u dodir s vodom. Ukoliko se kućište

uređaja protiv poplave na neki način ošteti, odmah izvucite utikač

iz utičnice.

śł

ęż ą ę

ą

12345

6

7

8

9

10

11

min.16mm

2/4

11

12

13

12

19 570 0079 04

Smeg STA445 User Manual [pt]
