Smeg ST332L User Manual

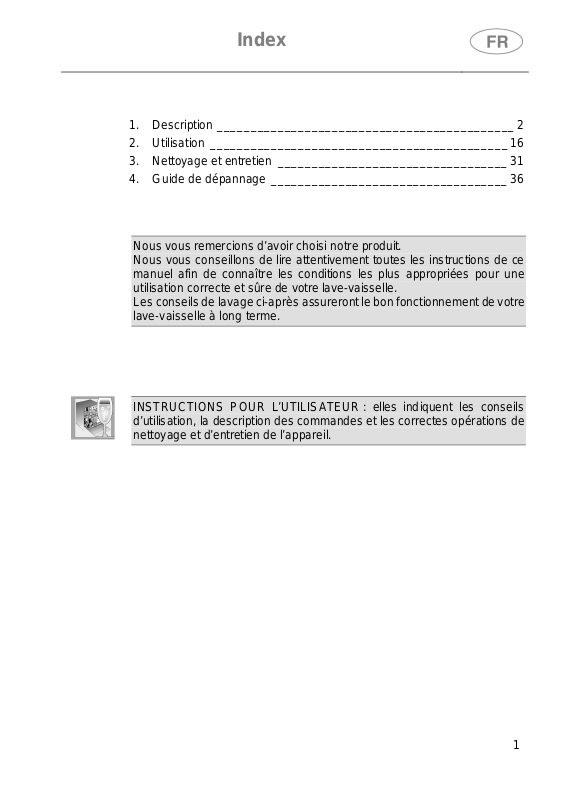

Index

1. Description ____________________________________________ 2

2. Utilisation ____________________________________________ 16

3. Nettoyage et entretien __________________________________ 31

4. Guide de dépannage ___________________________________ 36

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les conseils de lavage ci-après assureront le bon fonctionnement de votre lave-vaisselle à long terme.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.

Instructions pour l'utilisateur

1. Description

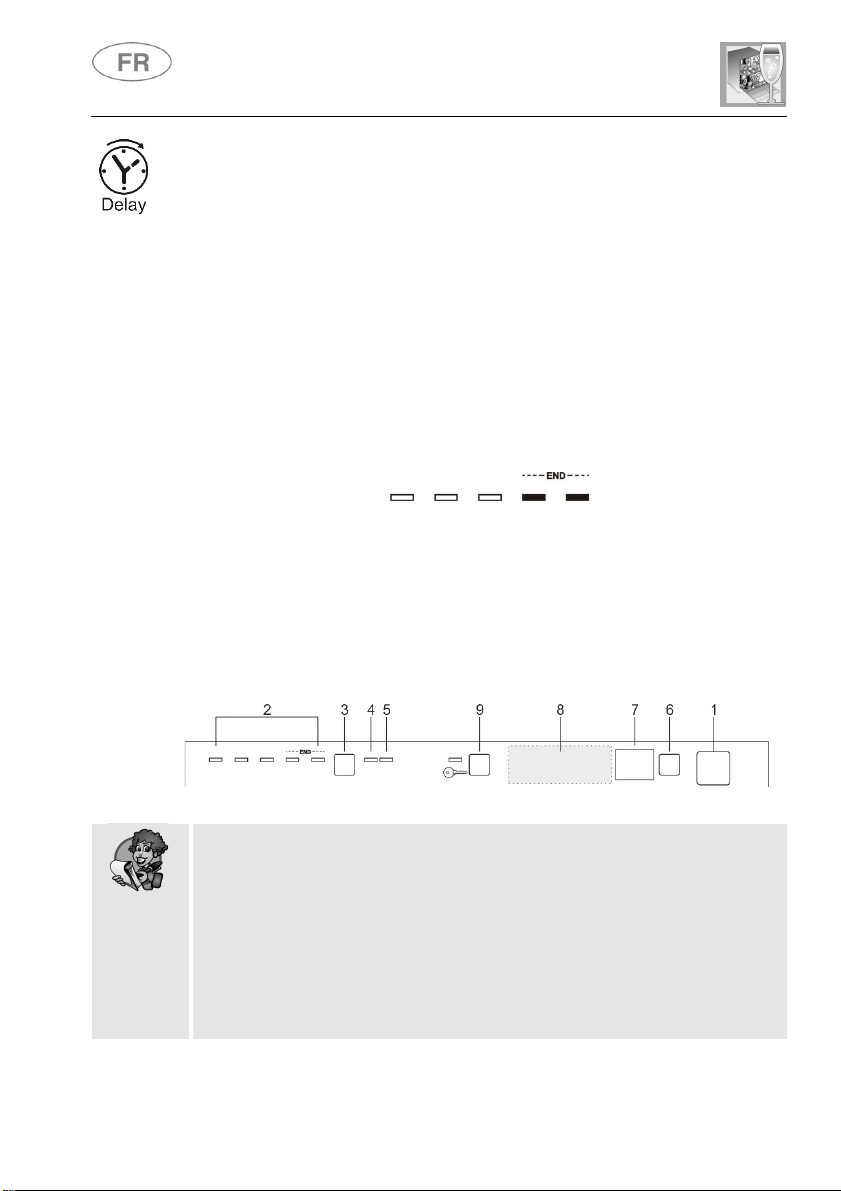

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d’allumage, de programmation, d’extinction, etc., ne peuvent être exécutées qu’avec la porte ouverte.

Le bandeau représenté est fourni à titre indicatif, la forme des voyants et des boutons peut varier en fonction du modèle.

TOUCHE D’ALLUMAGE/EXTINCTION

Cette touche permet d’allumer/éteindre le lave-vaisselle.

VOYANTS PROGRAMME SÉLECTIONNÉE

Le voyant allumé indique le programme sélectionné et la présence d’éventuelles anomalies (consulter le guide de dépannage).

BOUTON SÉLECTION PROGRAMMES

+ RÉGLAGE DE L’ADOUCISSEUR



Permet la sélection du programme de lavage souhaité et le réglage de l’adoucisseur.

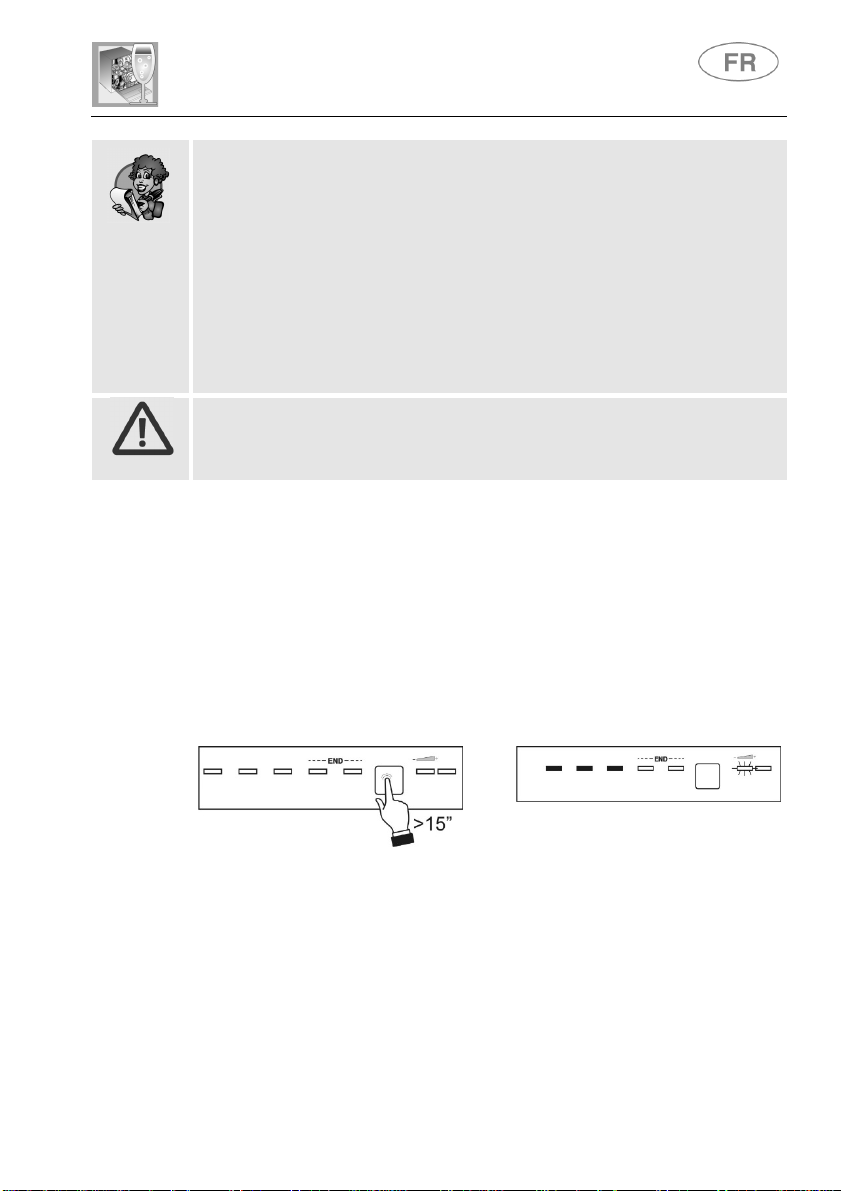

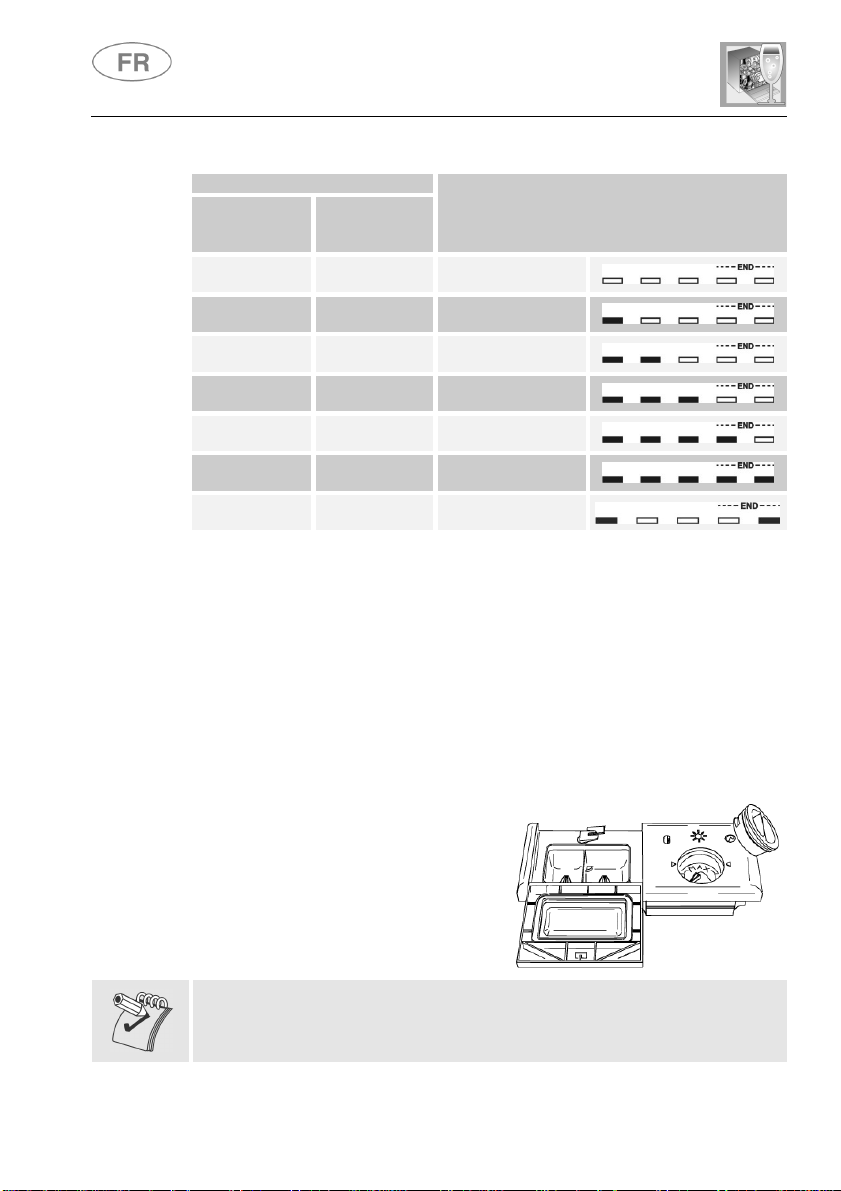

VOYANT RÉGLAGE DE LA DURETÉ DE L’EAU ACTIVÉ

Le voyant clignotant indique que l’appareil est en mode “réglage de la dureté de l’eau”.

VOYANT MANQUE DE SEL

Si le symbole est présent, le voyant allumé indique le manque de sel régénérant.

VOYANT MANQUE DE PRODUIT DE RINÇAGE

Le voyant allumé indique le manque de produit de rinçage dans son doseur.

Err

des

Instructions pour l'utilisateur

TOUCHE RETARD DU PROGRAMME

En pressant cette touche, il est possible de retarder le départ du programme.

7 AFFICHEURS INFORMATIONS (1 ou 3 chiffres selon les modèles) 8 OPTIONS (présentes sur certains modèles uniquement)

SÉCURITÉ ENFANTS

(présentes sur certains modèles uniquement)

Informations affichées

non Durée prévue du

oui

programme

non Temps restant du

oui

programme

1 – 9 heures Départ différé 1 – 24 heures

Message d’erreur

<< OPTIONS (8)>> Dans cette partie, selon le modèle, vous trouverez une ou plusieurs options suivantes, identifiées par les symboles correspondants et expliquées en détails dans les paragraphes relatifs.

Il n’est pas possible de sélectionner les options pendant l’exécution du programme trempage. Toutes les options à l’exception de « Flexi Tabs» sont désactivées à la fin du cycle de lavage. Pour désactiver l’option Flexi Tabs, appuyez sur le bouton correspondant (le voyant

s’éteint).

Instructions pour l'utilisateur

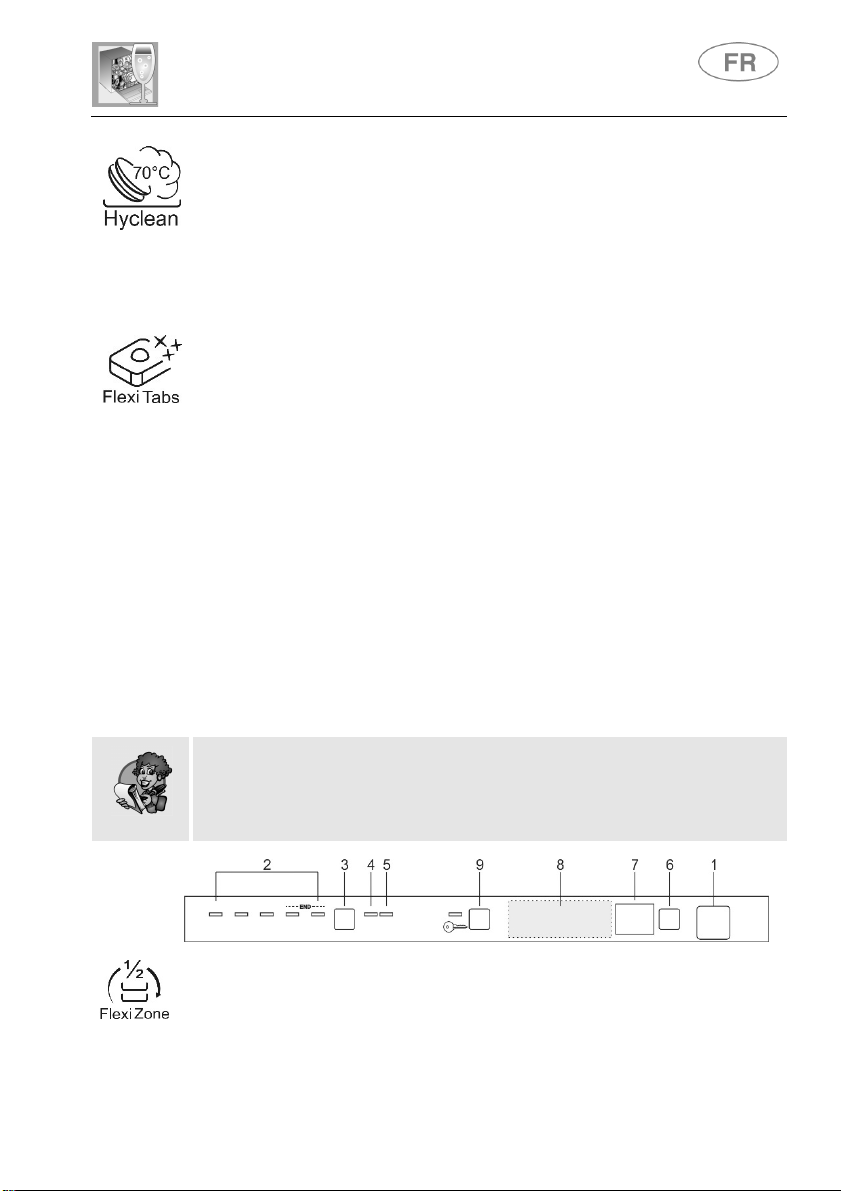

Flexi Tabs

Spécifique pour l’utilisation de produits contenant détergent, sel et produit de rinçage intégrés.

HYCLEAN

Ajoute un rinçage antibactérien final au programme sélectionné.

LAVAGE DEMI-CHARGE distribuée

Permet de laver une petite quantité de vaisselle placée dans les deux paniers.

DÉPART DIFFÉRÉ

Permet de programmer le lancement du programme après un délai de 9, 12 ou 24 heures, selon les modèles.

OPTION QUICK TIME

L'option, sélectionnée avec n’importe quel programme de lavage (sauf le trempage), REDUIT LA DURÉE du cycle.

ENERSAVE Option indiquée pour économiser l'énergie.

Instructions pour l'utilisateur

TABLEAU DES DES PROGRAMMES

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

INDICATEUR DE PROGRAMME EN COURS

(seulement

sur certains

Le manuel comprend le tableau des programmes de plusieurs modèles. Pour identifier le tableau correspondant à votre lave-vaisselle, comparez les symboles des programmes de la liste avec ceux figurant sur le bandeau de commandes.

Après avoir trouvé le programme le mieux adapté d’après le tableau des programmes :

 Presser la touche ALLUMAGE/EXTINCTION (1) et attendre

l'allumage du VOYANT PROGRAMMES (2);

 Appuyer plusieurs fois sur le bouton de SÉLECTION

PROGRAMMES (3) jusqu’à l’allumage du voyant correspondant au

programme désiré;

 sélectionner l’option souhaitée (facultatif, si les options sont

affichées) ;

 fermer la porte; après 2" sec. Eviro le programme commence,

pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).

modèles) Pendant le déroulement du programme, une lumière clignotante est

projetée au sol, sous le coin inférieur droit de la porte. A la fin du programme, la lumière s’éteint pour diminuer la consommation en stand-by.

TABLEAU DES PROGRAMMES

Instructions pour l'utilisateur

DÉROULEMENT

PROGRAMMES

DURÉE

MINUTES

(1)

CONSOMMATION

EAU

LITRES

ÉNERGIE

kWh (1)

Lavage à 38°C

Rinçage à 50°C

Lavage à 45°C

Rinçage à froid

Rinçage à 70°C

Séchage

Lavage à 45°C

Rinçage à froid

Rinçage à 55°C

Séchage

En sélectionnant le programme « AUTO » le lave-vaisselle

reconnaît le type de salissures et adapte ainsi les paramètres

de lavage en mode automatique. Le programme se termine

Prélavage chaud

Lavage à 70°C

Rinçage à froid (2)

Rinçage à 70°C

Séchage

par une phase finale de séchage.

27 (3)

6,5 0,70

65 (3)

9,5 1,10

** **

150 (3) 15,5 1,70

PROGRAMME

NUMERO ET

SYMBOLE

1 RÁPIDE 27’

2 CRISTAUX

3 ECO (*)

EN 50242

AUTO 60-70

IEC/DIN***

5 SUPER

****

CHARGE VASSELLE ET

Vaisselle peu sale lavée

tout de suite après son

Cristaux, porcelaines et

vaisselle variée, peu

Vaisselle normalement

sale, même avec des

Casseroles et vaisselle

normalement sale, même

avec des résidus secs.

Casseroles et vaisselle très sales, même avec

COUVERTS

utilisation

sales.

résidus secs

des résidus secs

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

Instructions pour l'utilisateur

PROGRAMMES QUICK TIME (lire le paragraphe pour les explications)

PROGRAMME

NUMERO ET

SYMBOLE

6 TREMPAGE

7 DÉLICAT

RÁPIDE’

8 ECO

RÁPIDE

NORMAL

RÁPIDE

FORT et

RÁPIDE

CHARGE VAISSELLE

ET COUVERTS

Casseroles et vaisselle

en attente de completér

la charge

Vaisselle délicate

normalement sale.

Vaisselle délicate peu

sale, lavée tout de suite

après son utilisation.

Vaisselle normalement

sale, lavée tout de suite

après son utilisation.

Vaisselle variée

normalement sale, sans

résidus secs

DÉROULEMENT

PROGRAMMES

Prélavage à froid

Lavage à 50°C

Rinçage à froid

Rinçage à 70°C

Prélavage à froid

Lavage à 60°C

Rinçage à froid

Rinçage à 70°C

Prélavage à froid

Lavage à 70°C

Rinçage à froid

Rinçage à 70°C

Lavage à 65°C

Rinçage à froid

Rinçage à 70°C

DURÉE

MINUTES

(1)

15 (3) 3,5 0,02

65 (3)

80 (3)

85 (3)

50 (3)

CONSOMMATION

EAU

LITRES

ÉNERGIE

kWh (1)

12,5 1,15

12,5 1,25

13 1,40

10 1,20

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

TABLEAU DES PROGRAMMES

Instructions pour l'utilisateur

PROGRAMME

NUMERO ET

SYMBOLE

1 RÁPIDE 27’

2 CRISTAUX

3 ECO (*)

EN 50242

4 NORMAL

IEC/DIN***

5 SUPER

****

DURÉE

CHARGE VASSELLE ET

COUVERTS

Vaisselle peu sale lavée

tout de suite après son

utilisation

Cristaux, porcelaines et

vaisselle variée, peu

sales.

Vaisselle normalement

sale, même avec des

résidus secs

Vaisselle normalement

sale, même avec des

résidus secs

Casseroles et vaisselle très sales, même avec

des résidus secs

DÉROULEMENT

PROGRAMMES

Lavage à 38°C

Rinçage à 50°C

Lavage à 45°C

Rinçage à froid

Rinçage à 70°C

Séchage

Lavage à 45°C

Rinçage à froid

Rinçage à 55°C

Séchage

Prélavage à froid

Lavage à 65°C

Rinçage à froid

Rinçage à 70°C

Séchage

Prélavage chaud

Lavage à 70°C

Rinçage à froid (2)

Rinçage à 70°C

Séchage

MINUTES

(1)

LITRES

27 (3)

65 (3)

105 (3) 13,5 1,35

150 (3) 15,5 1,70

CONSOMMATION

EAU

ÉNERGIE

kWh (1)

6,5 0,70

9,5 1,10

** **

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

Instructions pour l'utilisateur

PROGRAMMES QUICK TIME (lire le paragraphe pour les explications)

PROGRAMME

NUMERO ET

SYMBOLE

6 TREMPAGE

7 DÉLICAT

RÁPIDE’

8 ECO

RÁPIDE

9 NORMAL

RÁPIDE

10 FORT et

RÁPIDE

CHARGE VAISSELLE

ET COUVERTS

Casseroles et vaisselle

en attente de completér

la charge

Vaisselle délicate

normalement sale.

Vaisselle délicate peu

sale, lavée tout de suite

après son utilisation.

Vaisselle normalement

sale, lavée tout de suite

après son utilisation.

Vaisselle variée

normalement sale, sans

résidus secs

DÉROULEMENT

PROGRAMMES

Prélavage à froid

Lavage à 50°C

Rinçage à froid

Rinçage à 70°C

Prélavage à froid

Lavage à 60°C

Rinçage à froid

Rinçage à 70°C

Prélavage à froid

Lavage à 70°C

Rinçage à froid

Rinçage à 70°C

Lavage à 65°C

Rinçage à froid

Rinçage à 70°C

DURÉE

MINUTES

(1)

CONSOMMATION

EAU

LITRES

ÉNERGIE

kWh (1)

15 (3) 3,5 0,02

65 (3)

12,5 1,15

80 (3)

12,5 1,25

85 (3)

13 1,40

50 (3)

10 1,20

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

REMARQUES ET RÉFÉRENCES

uniquement

EN 50242

ENERSAVE

IEC/DIN.

ENERSAVE

être utilisée

Instructions pour l'utilisateur

Effectuer le trempage Les options ne peuvent pas être utilisées avec le programme trempage.

en demi-charge.

L’option ENERSAVE ne peut pas être utilisée avec les programmes trempage, ultra clean et tous ceux qui ne comprennent pas la phase de séchage finale.

* Programme standard conforme à la norme

. L’option

doit

être utilisée.

** Voir feuille jointe

*** Programme de référence

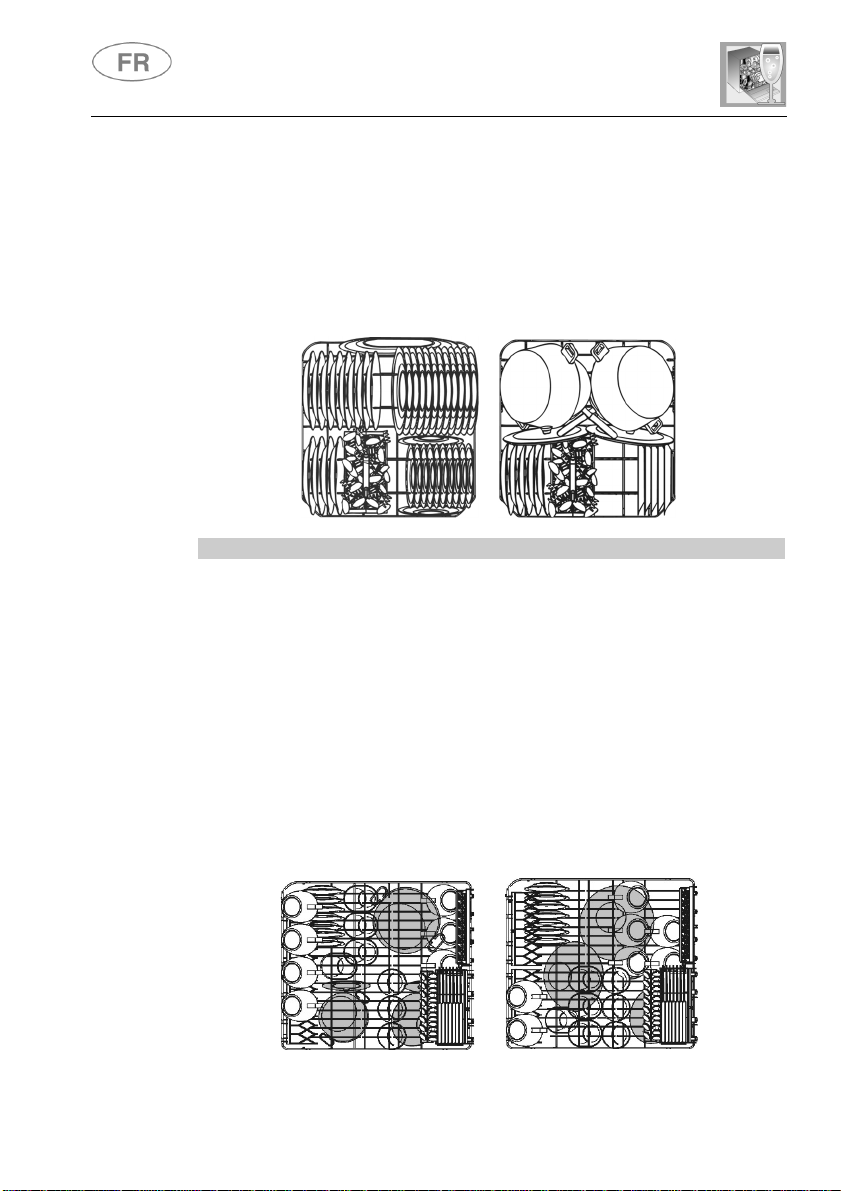

Programme de référence pour les laboratoires. Détergent : 20g dans le distributeur

****

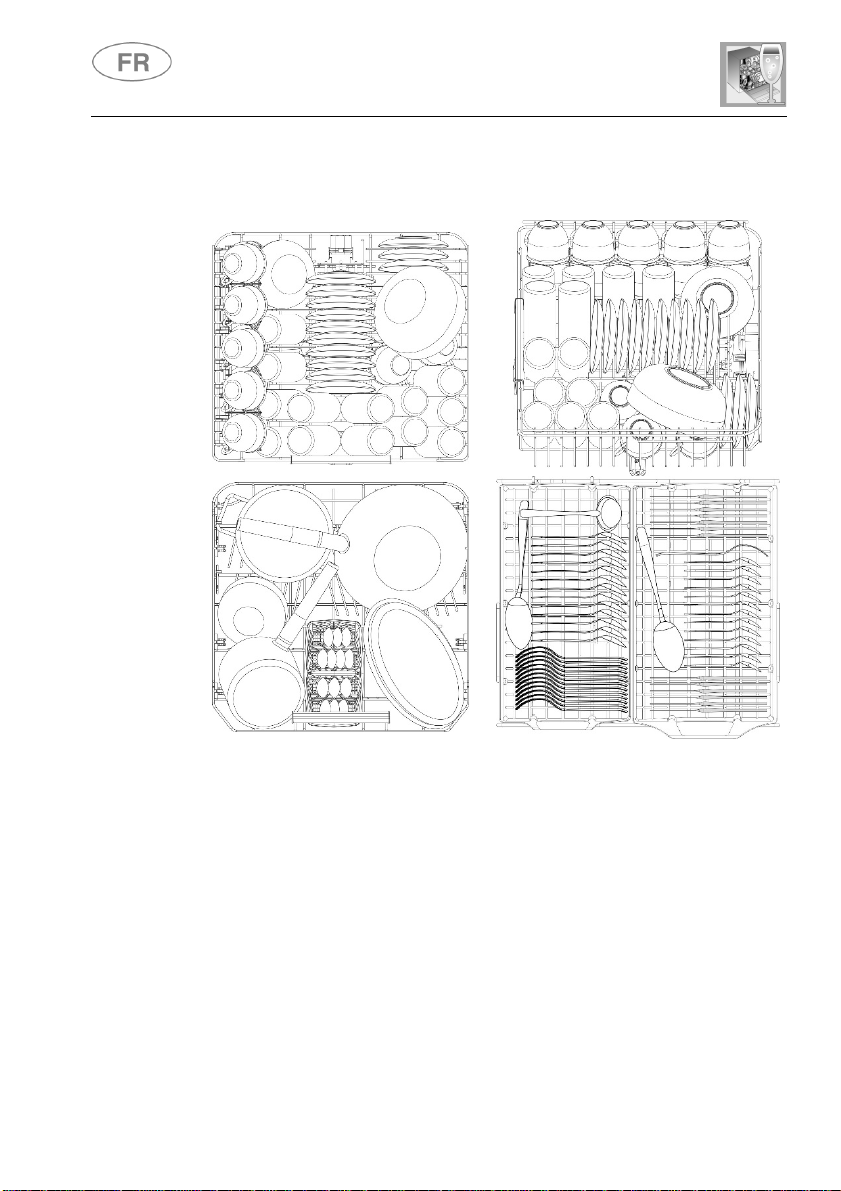

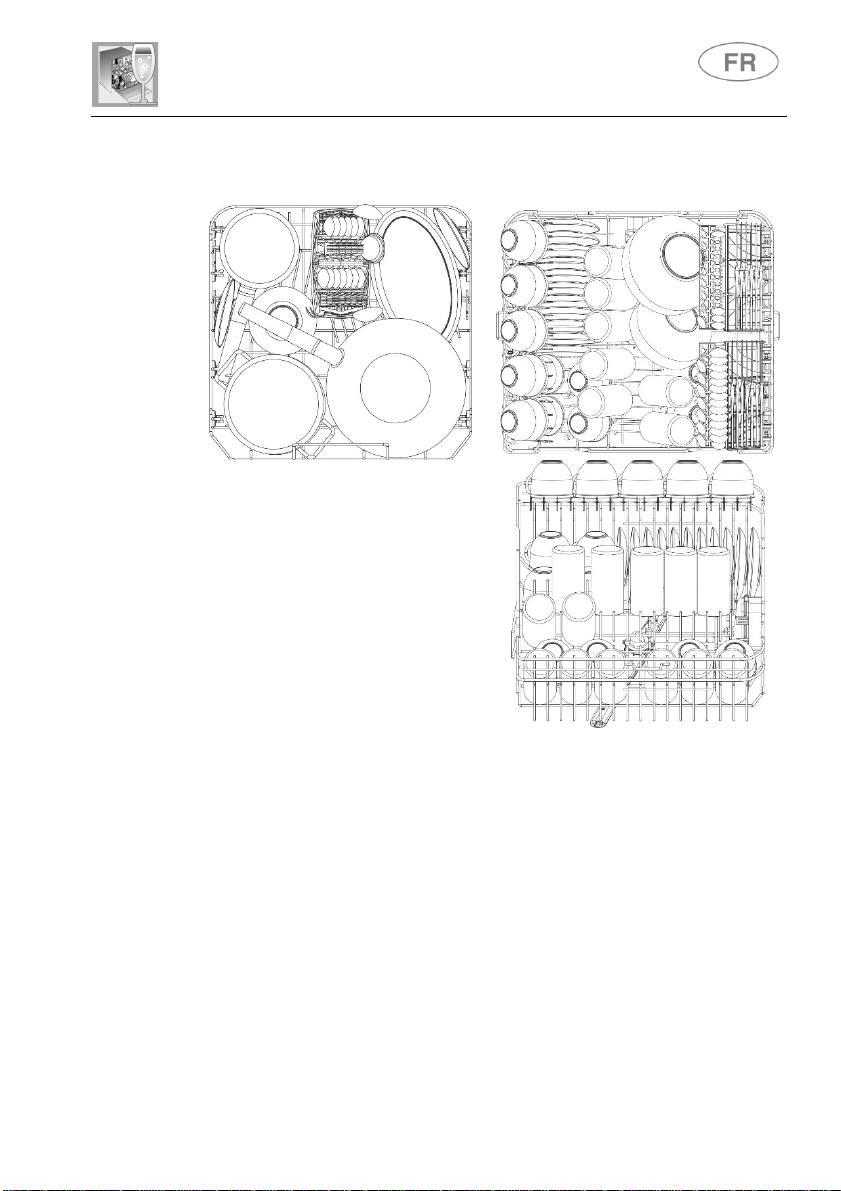

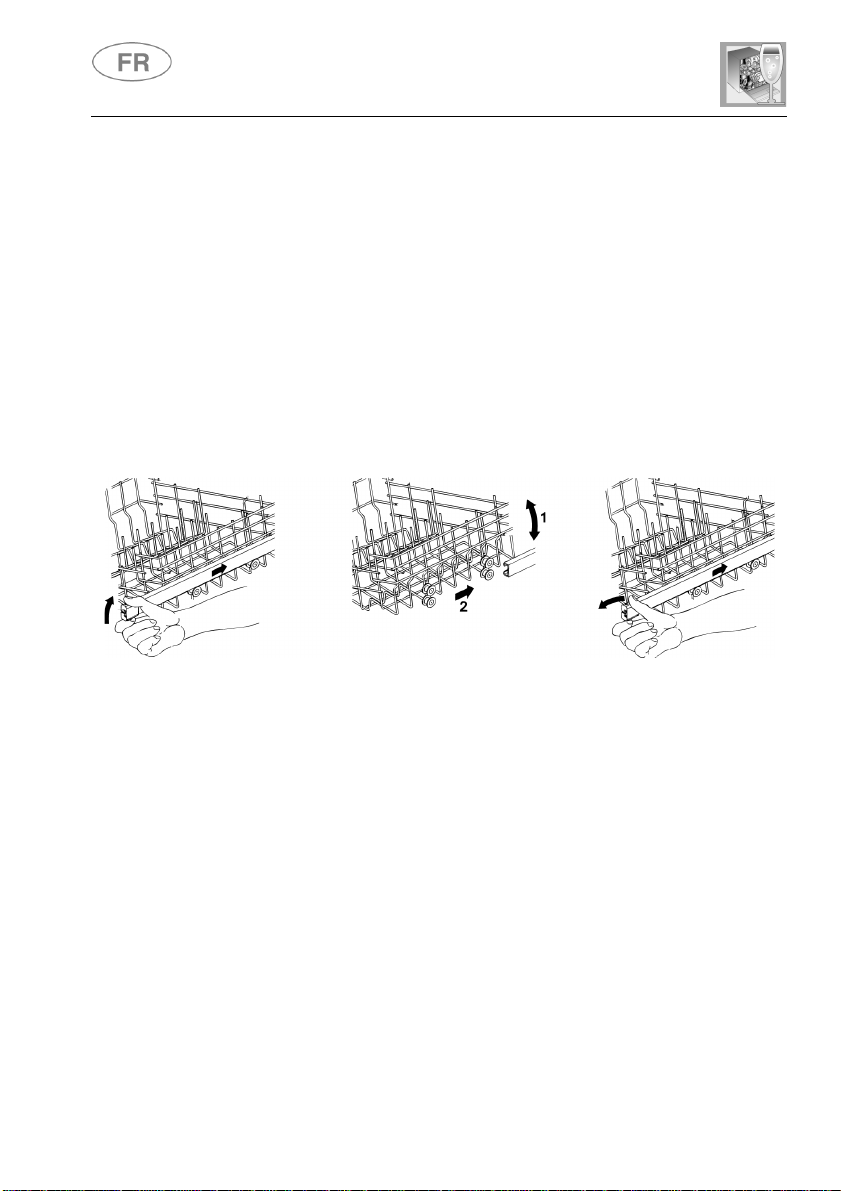

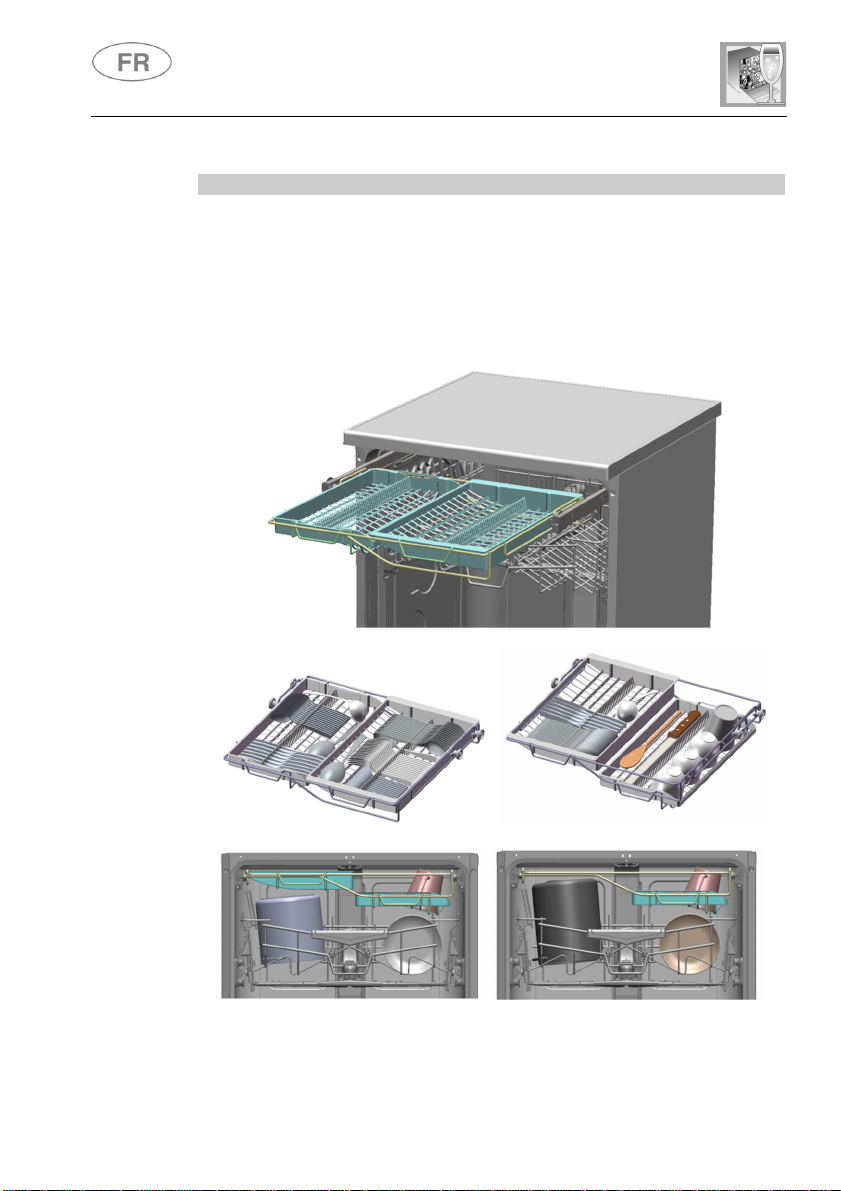

+ 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation des paniers ».

(1)

La consommation et la durée des programmes ont été mesurées selon la

L’option

doit

norme EN 50242. Les valeurs peuvent varier en fonction de la température de l’eau et de la température ambiante, du type et de la quantité de vaisselle.

(2) 1 ou 2 rinçages froids selon le modèle.

RÉFÉRENCES à l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle :

- La consommation d’énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil.

- La consommation d’eau est basée sur 280 cycles de lavage standard. La consommation réelle d’eau dépend des conditions d’utilisation de l’appareil.

- Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et d’eau. Le programme convient au lavage d’une vaisselle normalement sale.

- Classe d’efficacité de séchage exprimée sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).

Instructions pour l'utilisateur

il y ait du sel

SÉCURITÉ ENFANTS

SÉLECTION OPTIONS

1.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que:

 Le robinet de l’eau soit ouvert.  Dans le réservoir de l’adoucisseur

régénérant.

 Dans le réservoir il y a la dose adéquate de détergent.  Les paniers aient été chargés correctement.  Les bras de lavage tournent librement et sans obstacles.  La porte du lave-vaisselle soit bien fermée.

Attention: Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n’est pas perçu, parce que leur rotation commence environ 5 minutes après le Start. Ceci est le cours normal du cycle de lavage.

(présentes sur certains modèles uniquement)

Appuyer sur le bouton pour l’enclencher (le voyant s’allume). Quand la sécurité est mise, l’ouverture de la porte sera confirmée par trois bips. Exercer alors une pression sur la porte jusqu’au troisième bip, puis relâcher immédiatement. Relâcher la pression au troisième bip, sinon la porte ne s’ouvrira pas et il faudra recommencer l’opération.

Les options sont sélectionnables en appuyant sur le bouton dédié, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation.

 Il n’est pas possible de sélectionner les options pendant

l’exécution du programme de trempage.

 Toutes les options à l’exception de “3/1” sont désactivées à la

fin du cycle de lavage. Pour désactiver l’option « 3/1 », appuyez sur le bouton correspondant (le voyant s’éteint).

 Toutes les options, y compris “3/1” sont désactivées à

l’ANNULATION d’un programme commencé.

OPTIONS SUPPLÉMENTAIRES

PROGRAMMES

QUICK TIME

OPTION ENERSAVE

Enersave

ne pas bloquer

Instructions pour l'utilisateur

Certains modèles sont équipés d’options supplémentaires qui sont activées en appuyant sur deux boutons simultanément. Dans ce cas, sur le schéma, un trait relie le symbole de l’option supplémentaire aux deux boutons sur lesquels appuyer simultanément pour l'activer. (par ex : Flexi Tabs sur le dessin ci-dessous)

L'option, sélectionnée avec n’importe quel programme de lavage (sauf le trempage), REDUIT LA DURÉE du cycle. Elle s’active après avoir sélectionnée le programme désiré en pressant la touche OPTION QUICK TIME (le voyant s’allume). L’option se déactive automatiquement à la fin du programme.

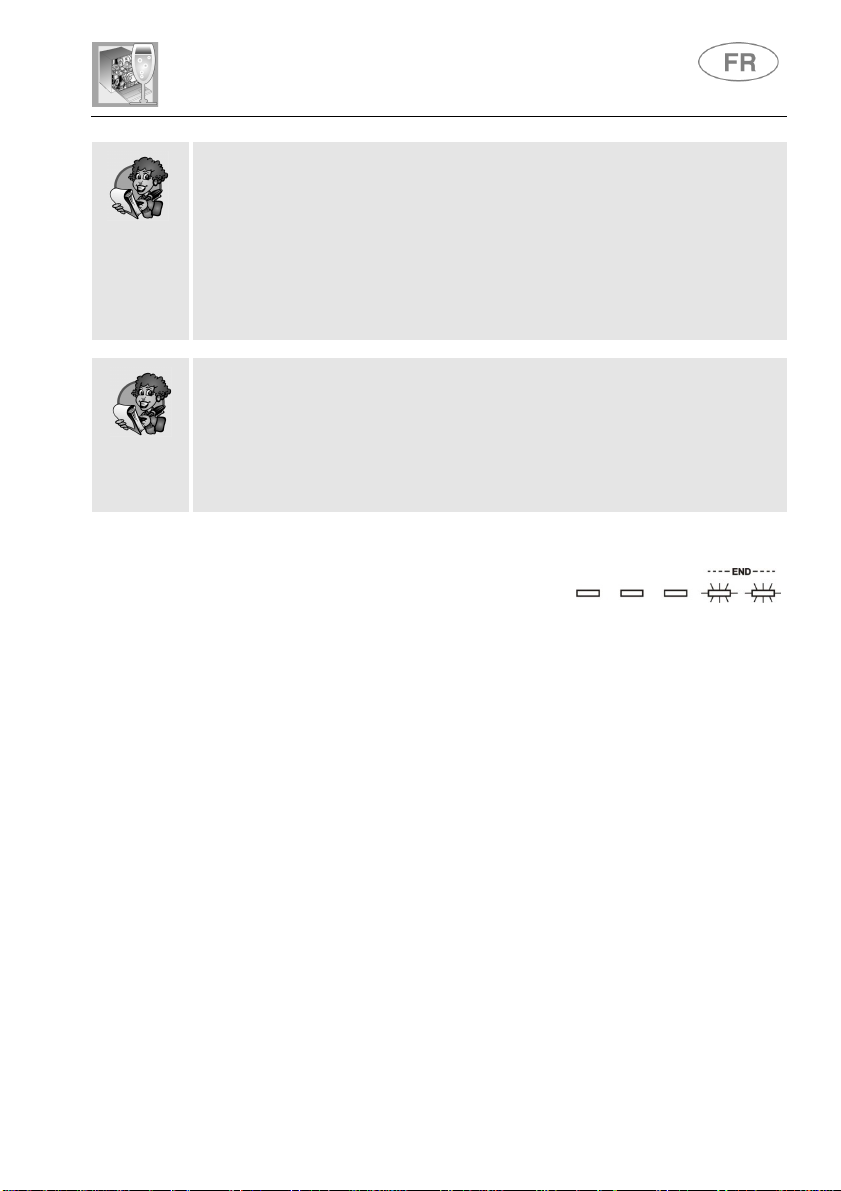

Cette option fait baisser encore plus la consommation d'énergie en ouvrant la porte du lave-vaisselle à la fin du cycle pour optimiser le séchage. À la fin du lavage, un dispositif débloque automatiquement la porte qui s'ouvre de quelques centimètres lentement et progressivement. Cette option garantit un séchage parfait même avec un rinçage à faible température. L'économie d'énergie est significative. Entre la phase de rinçage et la fin du cycle, le lave-vaisselle reste dans une phase d'inactivité pour permettre le séchage correct (l’afficheur indique le temps restant avant la fin du cycle). L'ouverture de la porte au cours de cette phase comporte l’interruption du cycle et la fin du programme. La fin du programme est signalée par un court signal sonore et par le clignotement des voyants des programmes 4 et 5.

s'active automatiquement à chaque fois que le programme sélectionné est compatible. Il est possible de désactiver l'option avant de lancer le programme.

Si l'option est activée,

l'ouverture de la porte. Dégager l'espace devant la porte pour permettre son ouverture. Éviter de refermer la porte avant le signal de fin de cycle, car le mécanisme pourrait s'abîmer.
