BRUKSANVISNING FOR ANVÄNDING
GGUUIIDDEE FFÖÖRR AANNVVÄÄNNDDNNIINNGG AAVV DDIISSKKMMAASSKKIINN OOCCHH DDIISSKKPPRROOGGRRAAMM
Innehåll
1.
Säkerhets och användningsinstruktioner______________________2
2. Installation och fastsättning ________________________________5
3. Beskrivning av kontrollknapparna ___________________________9
4. Operatörsinstruktioner___________________________________16
5. Rengöring och Underhåll_________________________________30
6. Problemlösning ________________________________________34
Tack för att Du valt denna produkt.
Vi råder dig att läsa bruksanvisningen noga för att förstå hur du ska
använda diskmaskinen på ett säkert och korrekt sätt.
Manualen är uppdelad i paragrafer som steg för steg beskriver
diskmaskinens funktioner med hjälp av tydliga instruktioner och
detaljerade illustrationer.
Rekommendationer ges för korrekt användning av korgarna, spolarmarna, behållarna, filtren, diskprogrammen och för hur de olika
kommandona ska ställas in.
Följ de rekommenderade diskprocedurerna för att försäkra att din diskmaskin alltid förblir i perfekt skick.
Denna manual förser dig med snabba och enkla upplysningar för att
besvara alla dina frågor om hur du ska använda din nya diskmaskin.
INSTALLATIONSINSTRUKTIONER: dessa är avsedda för den
kvalificerade teknikern som ska utföra installation, fastsättning och test
av utrustningen.
ANVÄNDARINSTRUKTIONER: dessa består av rekommendationer för
användning av utrustningen, en beskrivning av dess kommand on och de
korrekta rengörings-och underhållsprocedurerna.
1
Säkerhetsinstruktioner
1. Säkerhets och användningsinstruktioner
DENNA MANUAL UTGÖR EN INTEGRERAD DEL AV UTRUSTNINGEN: DEN
SKA ALLTID BEVARAS I HELT SKICK TILLSAMMANS MED DISKMASKINEN.
INNAN DU ANVÄNDER UTRUSTNINGEN SKA DU NOGA LÄSA ALLA
INSTRUKTIONER SOM FINNS I DENNA MANUAL.
INSTALLATIONEN SKA UTFÖRAS AV EN KVALIFICERAD TEKNIKER ENLIGT
GÄLLANDE BESTÄMMELSER. DENNA UTRUSTNING ÄR AVSEDD FÖR
HUSHÅLLSBRUK OCH ÖVERENSSTÄMMER MED GÄLLANDE EEG DIREKTIV
73/23, 89/336 (INKLUSIVE 92/31 OCH 93/68), INKLUSIVE FÖREBYGGANDE
OCH ELIMINERING AV RADIOSTÖRNINGAR.
UTRUSTNINGEN HAR TILLVERKATS FÖR FÖLJANDE BRUK: DISKNING OCH
TORKNING AV HUSHÅLLSGERÅD; ALL ANNAN ANVÄNDNING ANSES
OTILLBÖRLIGT. TILLVERKAREN BEFRIAS FRÅN ALLT ANSVAR FÖR ALL
ANNAN ANVÄNDNING ÄN DEN OVAN BESKRIVNA.
MÄRKPLÅTEN SOM INNEHÅLLER TEKNISKA DATA, SERIENUMMER OCH
MÄRKNINGAR ÄR SYNLIGT PLACERAD PÅ LUCKANS INNERKANT.
MÄRKPLÅTEN PÅ LUCKANS INNERKANT FÅR ALDRIG AVLÄGSNAS.
LÄMNA INTE DET BORTTAGNA FÖRPACKNINGSMATERIALET OBEVAKAT I
HEMMET. DELA UPP DE OLIKA FÖRPACKNINGSMATERIALEN OCH LÄMNA
DEM TILL NÄRMASTE SOPSORTERINGSCENTER.
UTRUSTNINGEN MÅSTE FÖRSES MED EN JORDANSLUTNING I ENLIGHET
MED GÄLLANDE ELEKTRISKA SÄKERHETSBESTÄMMELSER.
TILLVERKAREN BEFRIAS FRÅN ALLT ANSVAR FÖR SKADOR PÅ
PERSONER ELLER FÖREMÅL SOM BEROR PÅ ATT UTRUSTNINGEN INTE
JORDATS ELLER PÅ GRUND AV ATT JORDANSLUTNINGEN UTFÖRTS
FELAKTIGT.
OM UTRUSTNINGEN ÄR INSTALLERAD PÅ EN HELTÄCKNINGSMATTA
ELLER ETT TÄCKT GOLV SKA DU FÖRSÄKRA DIG OM ATT ÖPPNINGARNA
PÅ DESS UNDERSIDA INTE ÄR TILLTÄPPTA.
SLÅ ALLTID IFRÅN DISKMASKINEN EFTER VARJE ANVÄNDNING FÖR ATT
FÖRHINDRA ONÖDIGT SLÖSERI MED STRÖMMEN.
2
Säkerhetsinstruktioner
OM FEL UPPSTÅR SKA DU FRÅNKOPPLA DISKMASKINEN FRÅN
GAMLA UTRUSTNINGAR MÅSTE GÖRAS OBRUKBARA. TA UR KONTAKTEN
FRÅN VÄGGUTTAGET OCH SKÄR AV ELKABELN. OSKADLIGGÖR ALLA
DELAR SOM KAN VARA FARLIGA FÖR BARN (LÅS, LUCKOR, ETC.).
DENNA PRODUKT ÄR MÄRKT ENLIGT EG-DIREKTIV 2002/96/EEC
BETRÄFFANDE ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE
ELECTRICAL AND ELECTRONIC EQUIPMENT, WEEE).
GENOM ATT SÄKERSTÄLLA EN KORREKT KASSERING AV DENNA PRODUKT
BIDRAR DU TILL ATT FÖRHINDRA POTENTIELLA, NEGATIVA KONSEKVENSER
FÖR VÅR MILJÖ OCH VÅR HÄLSA, SOM ANNARS KAN BLI FÖLJDEN OM
PRODUKTEN INTE HANTERAS PÅ RÄTT SÄTT.
SYMBOLEN PÅ PRODUKTEN, ELLER I MEDFÖLJANDE DOKUMENTATION,
INDIKERAR ATT DENNA PRODUKT INTE FÅR BEHANDLAS SOM VANLIGT
HUSHÅLLSAVFALL. DEN SKALL I STÄLLET LÄMNAS IN PÅ EN LÄMPLIG
UPPSAMLINGSPLATS FÖR ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK
UTRUSTNING.
PRODUKTEN MÅSTE KASSERAS ENLIGT LOKALA MILJÖBESTÄMMELSER FÖR
AVFALLSHANTERING. FÖR MER INFORMATION OM HANTERING,
ÅTERVINNING OCH ÅTERANVÄNDNING AV DENNA PRODUKT, VAR GOD
KONTAKTA DE LOKALA MYNDIGHETERNA, ORTENS SOPHANTERINGSTJÄNST
ELLER BUTIKEN DÄR PRODUKTEN INHANDLADES.
ELTILLFÖRSELN OCH STÄNGA AV VATTENKRANEN.
ANVÄND INTE UTRUSTNINGAR SOM SKADATS UNDER TRANSPORTEN!
VID TVEKAN KONTAKTA DIN ÅTERFÖRSÄLJARE. UTRUSTNINGEN MÅSTE
INSTALLERAS OCH ANSLUTAS ENLIGT TILLVERKARENS BIFOGADE
ANVISNINGAR ELLER AV EN KVALIFICERAD TEKNIKER.
DISKMASKINEN FÅR ENDAST ANVÄNDAS AV VUXNA.
PERSONER MED FYSISKA OCH/ELLER PSYKISKA HANDIKAPP FÅR
ENDAST ANVÄNDA DISKMASKINEN UNDER UPPSYN AV EN ANNAN
PERSON SOM ANSVARAR FÖR SÄKERHETEN.
FÖRVARA DISKMEDEL OCH FÖRPACKNINGSMATERIAL (PLASTPÅSAR,
FRIGOLIT O.S.V.) PÅ BEHÖRIGT AVSTÅND FRÅN BARN. LÅT INTE BARN
KOMMA I NÄRHETEN AV DISKMASKINEN ELLER LEKA MED DEN. DET KAN
FINNAS KVAR DISKMEDELSRESTER I DISKMASKINEN SOM KAN
FÖRORSAKA ALLVARLIGA ÖGON- OCH SVALGSKADOR SAMT
KVÄVNINGSOLYCKOR.
TILLSÄTT INTE LÖSNINGSMEDEL SOM ALKOHOL ELLER TERPENTIN SOM
KAN ORSAKA EN EXPLOSION.
LASTA INTE DISK SOM ÄR NEDSMUTSAD MED ASKA, VAX ELLER FÄRG.
3
Säkerhetsinstruktioner
Tillverkaren befrias från allt ansvar för skador på personer eller föremål som
beror på att ovanstående föreskrifter ej respekterats, om manipolering av en
enda del av utrustningen gjorts eller om icke-originalreservdelar använts.
LUTA DIG INTE MOT ELLER SITT INTE PÅ DISKMASKINSLUCKAN NÄR
DEN ÄR ÖPPEN. DET KAN ORSAKA ATT UTRUSTNINGEN VICKAR OCH
UTSÄTTER MÄNNISKOR FÖR FARORISK.
LÄMNA INTE DISKMASKINSLUCKAN ÖPPEN EFTERSOM DU KAN SNUBBLA
PÅ DEN.
DRICK INTE DE VATTENRESTER SOM KAN FINNAS PÅ DISKEN ELLER
INUTI DISKMASKINEN EFTER AVSLUTAT DISKPROGRAM INNAN
TORKNINGSCYKELN.
KNIVAR OCH ANDRA VASSA KÖKSREDSKAP SKA PLACERAS I KORGEN
MED DEN VASSA DELEN NEDÅT ELLER PLACERAS LIGGANDE I DEN ÖVRE
KORGEN. VAR FÖRSIKTIG SÅ ATT DU INTE SKADAR DIG OCH SE TILL ATT
DE INTE STICKER UT UR KORGEN.
AQUASTOP MODELLER
AQUASTOP ANORDNINGEN FÖRHINDRAR ÖVERSVÄMNING IFALL
LÄCKAGE SKULLE FÖREKOMMA. NÄR AQUASTOP ANORDNINGEN HAR
LÖSTS UT SKA DU KALLA PÅ EN KVALIFICERAD TEKNIKER SOM FINNER
OCH REPARERAR FELET.
PÅ MODELLER SOM ÄR FÖRSEDDA MED AQUSTOP ANORDNINGEN FI NNS
EN MAGNETVENTIL INUTI VATTENTILLOPPSSLANGEN. SKÄR INTE AV
SLANGEN OCH SE TILL ATT INTE MAGNETVENTILEN FALLER NED I
VATTNET. OM SKADOR SKULLE UPPSTÅ PÅ VATTENTILLOPPSSLANGEN
SKA UTRUSTNINGEN FRÅNKOPPLAS FRÅN ELTILLFÖRSELN OCH
VATTENTILLFÖRSELN.
UTFÖR EN SNABBTEST AV UTRUSTNINGEN GENAST EFTER ATT DU
INSTALLERAT DISKMASKINEN GENOM ATT FÖLJA NEDANSTÅENDE
INSTRUKTIONER. OM DISKMASKINEN INTE FUNGERAR KORREKT SKA DU
FRÅNKOPPLA DEN FRÅN ELTILLFÖRSELN OCH TILLKALLA NÄRMASTE
TEKNISKA SERVICECENTER. FÖRSÖK INTE ATT REPARERA UTRUST-
NINGEN.
DISKMASKINEN UPPFYLLER ALLA KRAV SOM FINNS I BESTÄMMELSERNA
BETRÄFFANDE SÄKERHET OCH ELEKTRISK UTRUSTNING. ALLA
TEKNISKA KONTROLLER SKA ENDAST UTFÖRAS AV UTBILDADE OCH
AUKTORISERADE TEKNIKER: REPARATIONER SOM UTFÖRS AV
PERSONER SOM INTE AUKTORISERATS MEDFÖR ATT GARNTIN UPPHÖR
ATT GÄLLA SAMT UTGÖR EN POTENTIELL FARA FÖR ANVÄNDAREN.
4
Installationsinstruktioner

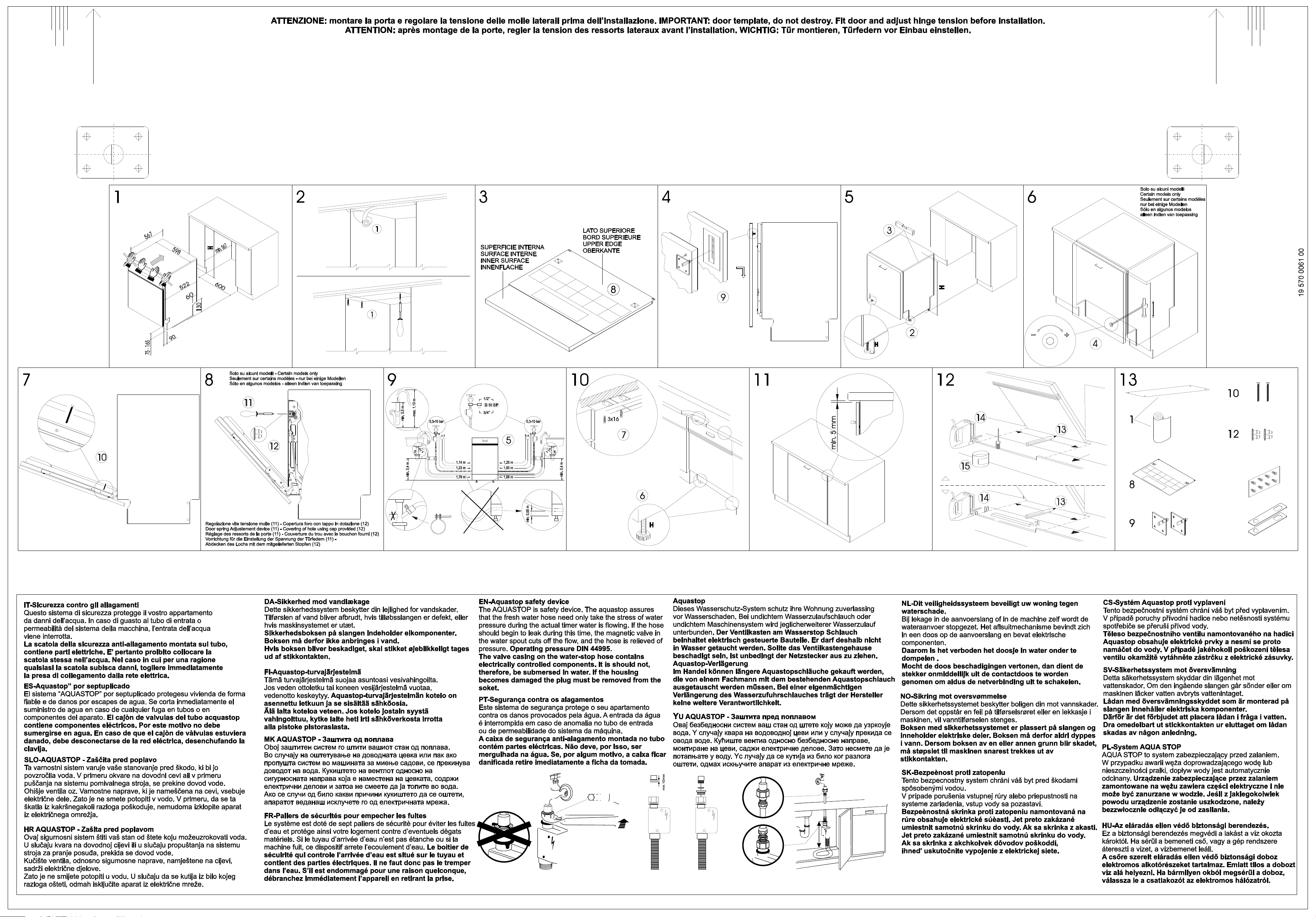

2. Installation och fastsättning
Ta bort korghållarna i styrenplast.
Placera utrustningen på önskad installationsplats. Diskmaskinens
baksida eller sidor kan placeras mot en vägg eller andra möbler. Om
diskmaskinen installeras nära en värmekälla ska den särskilda
isoleringspanelen fästas för att förhindra överhettning och felfunktion av
utrustningen. För att uppnå god stabilitet måste inbyggda eller
helintegrerade modeller installeras under en hel köksbänk och förankras i
de intilliggande underskåpen eller i köksbänken. För att underlätta
installationsproceduren kan vattentilloppsslangen placeras i alla
riktningar. Se till att slangen inte är böjd, hopklämd eller för hårt sp änd.
Var noga med att dra åt låsmuttern när du har placerat slangarna på
önskat sätt. Ett hål med en diameter om minst 8 cm fordras för att
möjliggöra fri passage för nätanslutningskabel och ledningar.
Nivellera utrustningen till golvet med hjälp av justerfötterna. Denna
operation är nödvändig för att försäkra en korrekt funktion av
diskmaskinen.
Det är absolut förbjudet att bygga in diskmaskinen under en
glaskeramikhäll.
Det går bra att bygga in diskmaskinen under en traditionell spishäll o m
köksbänken är hel, och om diskmaskinen och spishällen är monterade
och förankrade på korrekt sätt, så att det inte finns risk för att det
uppstår farliga situationer.
Om diskmaskinen installeras intill andra hushållsapparater ska
anvisningarna från hushållsapparaternas tillverkare (min. avstånd,
installationssätt o.s.v.) iakttas till punkt och pricka.
Endast fristående modeller
- Det är absolut förbjudet att montera en spishäll ovanför en fristående
diskmaskin.
- Om apparaten inte är installerad i en nisch och således går att komma
åt från ena sidan måste sidan där luckans gångjärn sitter av
säkerhetsskäl förses med en täcksida p.g.a. risken för skador.
Töcksidorna är tillbehör som finns att köpa hos auktoriserade
återförsäljare eller kan beställas direkt från närmaste serviceverkstad.
- Vid inbyggnad av diskmaskinen måste en inbyggnadssats införskaffas
hos auktoriserade återförsäljare eller från närmaste serviceverkstad.
Vissa modeller är försedda med endast en justerfot på baksidan, som
kan justeras genom att man vrider på skruven på framsidans lägre del av
utrustningen.
5
Installationsinstruktioner
2.1 Anslutning till vattentillförseln
Förebygg tilltäppning eller skador: om vattenröret är nytt eller inte har
använts under en längre tidsperiod, ska du, före användningen, låta
vattnet rinna en stund och kontrollera att det är kl art och utan orenheter
för att förhindra skador på utrustningen. Diskmaskinen ska alltid
anslutas till vattenssystemet med nya slangar; gamla eller
användna slangar får aldrig återbrukas.
ANSLUTNING TILL VATENTILLFÖRSELN

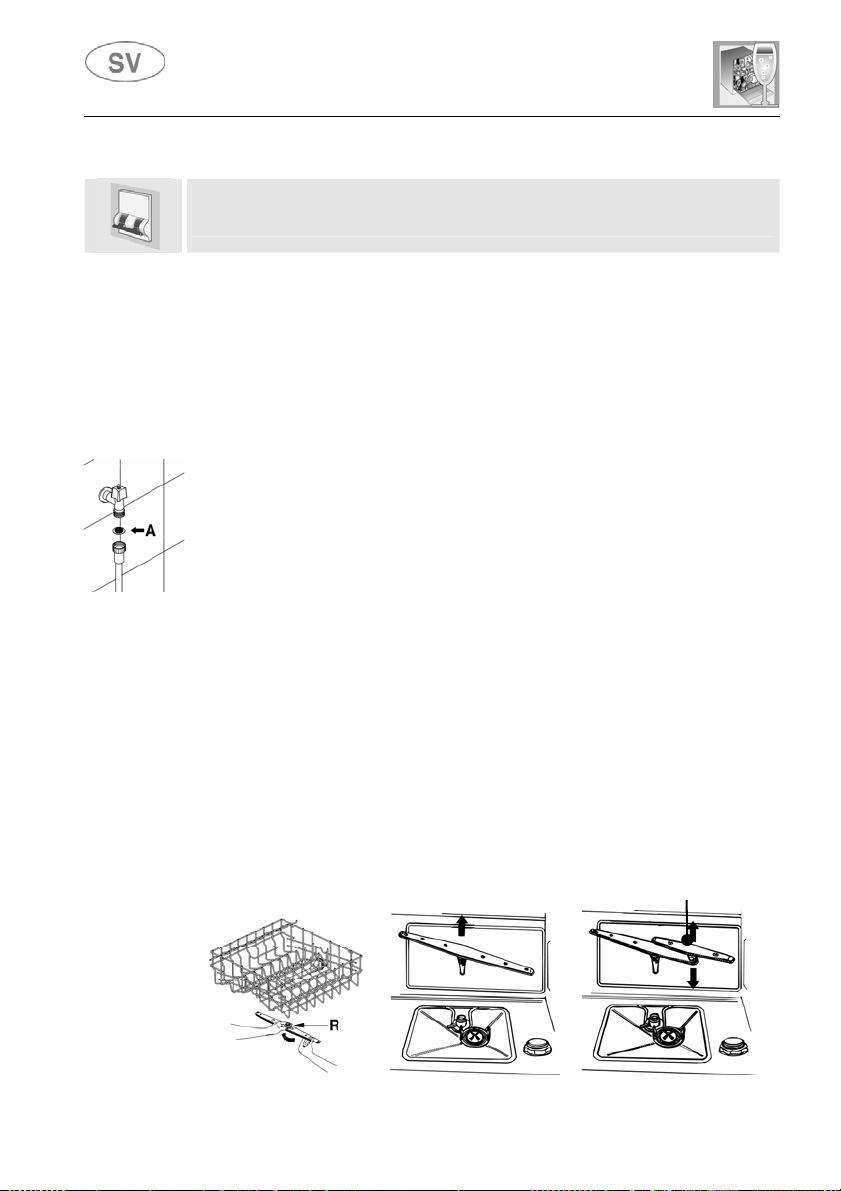

Anslut vattentilloppsslangen till en kallvattenkran med en
flänsad ¾” gas mynning, för in filtret A som följer med
utrustningen. Se till att skruva fast slangen ordentligt med
händerna och avsluta genom att dra åt cirka ett ¼ varv
med en tång.
På diskmaskiner som är försedda med ACQUASTOP
anordning är filtren redan fastsatta inuti den gängade
ringen.
Diskmaskinen kan även anslutas till ett varmvattenuttag som inte
överskrider 60°C. Om du ansluter utrustningen till varmvatten kommer
disktiden att förkortas med ungefär 20 minuter, men diskningen blir
något mindre effektiv. Utför anslutningen till varmvattenuttaget på
samma sätt som beskrivits för anslutningen till kallvattenuttaget.
ANSLUTNING TILL AVLOPPET
För in diskmaskinens avloppsslang i ett avloppsrör med minst 4
cm di ameter, eller, som alternativ,
placera det inuti kökets diskho
med hjälp av det bifogade
plaststödet och se till att inte
klämma ihop eller böja slangen
för mycket. Det är viktigt att se till
att inte slangen kan lossna och
falla ned. Av denna anledning är
plaststödet försett med ett hål så
att det kan bindas fast till väggen
eller vattenkranen.
Den fria änden ska placeras på en höjd mellan 30 och 100 cm, och ska
aldrig nedsänkas i vatten. Om en horisontell förlängningsavloppsslang
används (för en maxlängd av 3 m) kan avloppsslangen placeras på en
maxhöjd av 85 cm från marken.
6
Installationsinstruktioner
2.2 Elanslutning och anvisningar
KONTROLLERA ATT NÄTSPÄNNINGEN OCH -FREKVENSEN
ÖVERENSSTÄMMER MED DE VÄRDEN SOM ANGES PÅ APPARATENS
MÄRKPLÅT. MÄRKPLÅTEN SI TTER PÅ KA NTEN PÅ IN SI DAN AV LU CK AN.
NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA
AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER
BETRÄFFANDE ELSYSTEM.
STICKKONTAKTEN MÅSTE VARA ÅTKOMLIG EFTER INSTALLATIONEN.
DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I NÄTKABELN.
OM NÄTKABELN BLIR SKADAD SKA DU LÅTA TILLVERKAREN ELLER EN
AUKTORISERAD SERVICEVERKSTAD BYTA UT DEN.
UNDVIK ATT ANVÄNDA ADAPTRAR ELLER SHUNTAR, EFTERSOM DESSA
KAN FÖRORSAKA ÖVERHETTNING ELLER FÖRBRÄNNINGAR.
OM APPARATEN HAR EN NÄTKABEL MEN INGEN STICKKONTAKT:
INSTALLERA EN ALLPOLIG BRYTARE MED ETT KONTAKTAVSTÅND PÅ MIN.
3,5 MM PÅ APPARATENS MATNINGSLEDNING. PLACERA BRYTAREN SÅ
ATT DEN ÄR LÄTT ATT NÅ.
ELANSLUTNINGEN FÅR ENDAST UTFÖRAS AV EN BEHÖRIG TEKNIKER
ENLIGT NEDANSTÅENDE SCHEMA OCH I ÖVERENSSTÄMMELSE MED
GÄLLANDE LAGSTIFTNING.
L = brun
N = blå
= gul-grön
Bytet av nätkabeln ska utföras av tillverkaren eller en auktoriserad
serviceverkstad för att förebygga alla risker.
7
Installationsinstruktioner
ENDAST FÖR STORBRITANNIEN:
APPARATEN SKA JORDAS.
Byte av säkring
Om nätkabelns stickkontakt är utrustad med
en säkring BS 1363A 13A ska denna bytas
ut mot en som är godkänd av A.S.T.A. av
typ BS 1362. Gör följande:
1. Ta bort locket A och säkringen B.
2. Sätt den nya säkringen i locket.
3. Sätt tillbaka båda delarna inuti stick-
kontakten.
Sätt tillbaka locket korrekt i stickkontakten efter bytet av säkringen.
Om locket saknas, får stickkontakten inte användas förrän det har
monterats ett nytt lock.
Rätt reservdelar känns igen på färgen i locket eller på texten i
änden av stickkontakten som anger färgen.
Reservlocken finns i din elaffär.
8
Användarinstruktioner
3. Beskrivning av kontrollknapparna

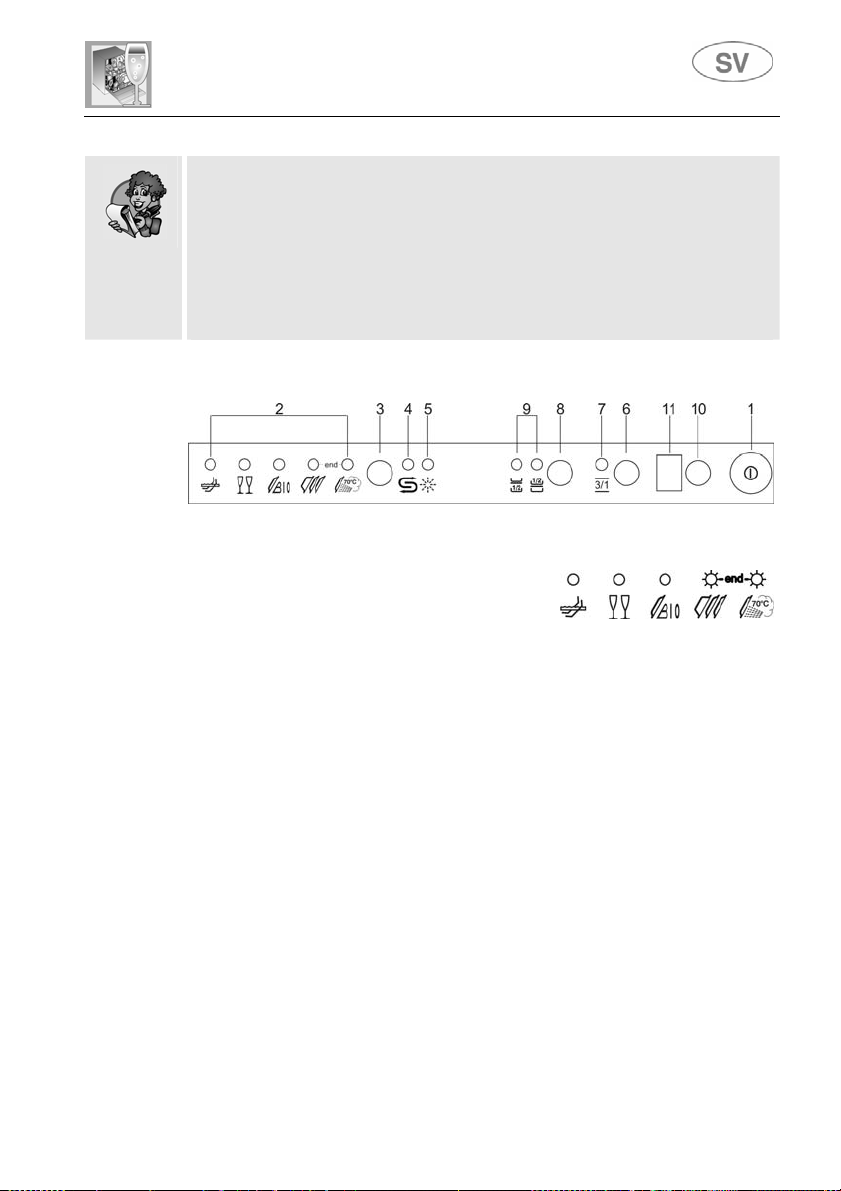

3.1 Övre kontrollpanel
Alla diskmaskinens kontrollknappar återfinns på den övre kontrollpanelen.
Start, programmering och stopp o.s.v. kan endast utföras med luckan öppen.

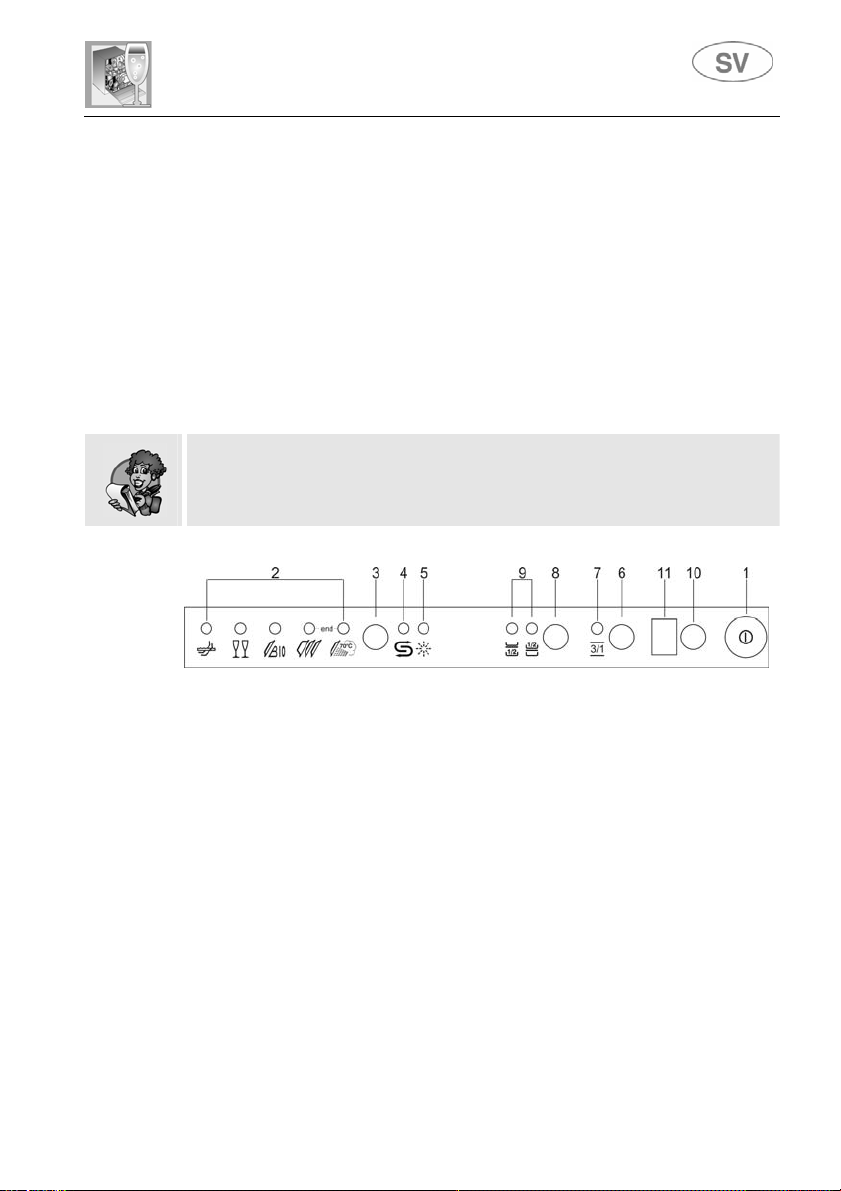

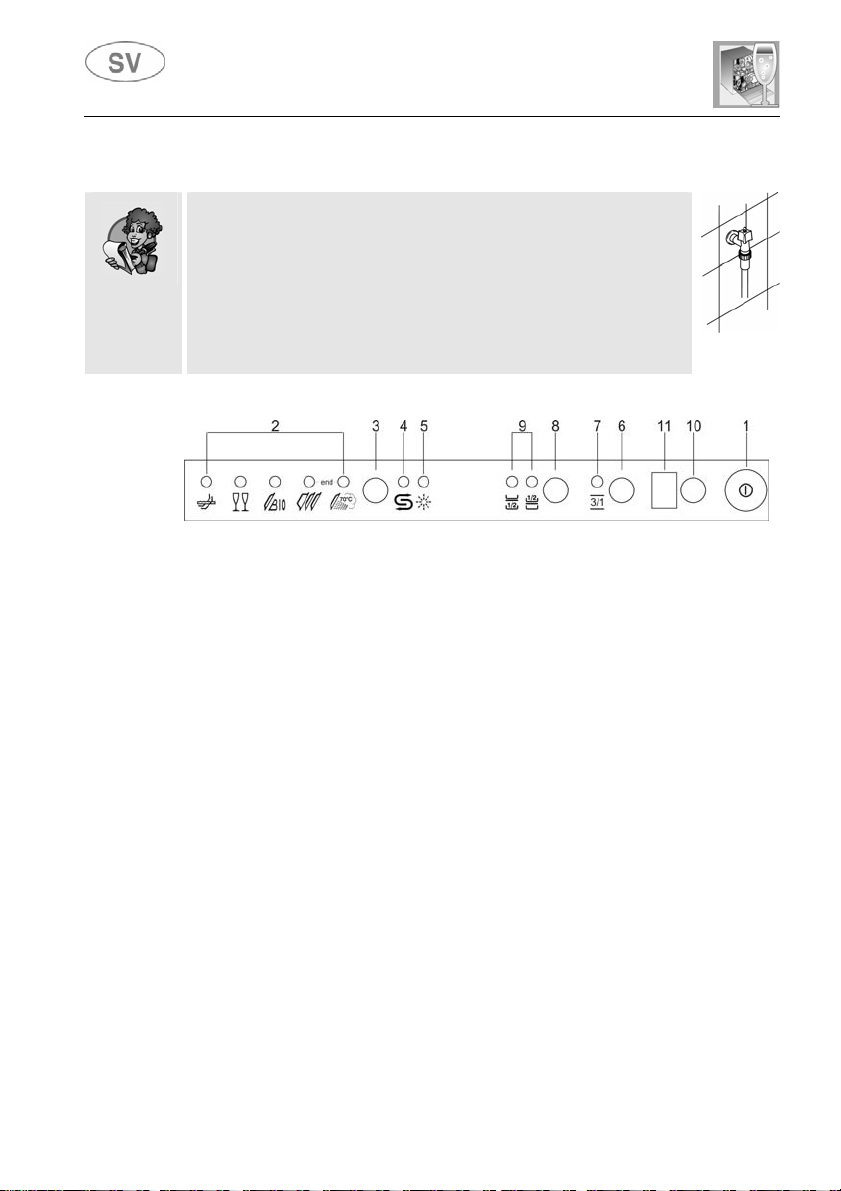

ON/OFF-KNAPP (AV/PÅ)
1
Denna knapp använder du för att slå på/av diskmaskinen.
KONTROLLAMPORNA VALT PROGRAM
2
Kontrollampan signalerar valt program samt eventuella fel
(Problemlösning).
PROGRAM-KNAPP
3
Du väljer önskat program genom att trycka erforderligt antal gånger på
denna knapp.
VARNINGSLAMPA SALT
4
Denna lampa tänds när saltbehållaren är tom.
VARNINGSLAMPA SKÖLJMEDEL
5
Denna lampa tänds när sköljmedelsfacket är tomt.
KNAPP FÖR FUNKTIONEN "3-i-1"
6
Denna knapp aktiverar funktionen för användning av "3-i-1" produkter.
LAMPA FÖR FUNKTIONEN "3-i-1"
7
Lampan tänds för att indikera att funktionen är aktiv.
9
8
Användarinstruktioner
HALVFULL-KNAPP
Genom att trycka på denna knapp väljer du funktionen halvfull.
LAMPOR FÖR HALV DISKMÄNGD
9
Lamporna indikerar när diskning med halv diskmängd är vald i den övre
respektive nedre korgen.
KNAPP FÖR STARTFÖRDRÖJNING AV DISKPROGRAM
10
Med denna knapp kan starten av diskprogrammet senareläggas max. 9
timmar.
11 INFORMATIONSDISPLAY
STÄLLA IN DISKPROGRAM OCH STARTA DISKMASKINEN
Titta i nedanstående tabell för att hitta det program som passar bäst för
olika typer av disk. Vilket program du bör välja beror på vilken typ av
föremål som ska diskas och graden av nedsmutsning.
När du har valt ett lämpligt diskprogram, startar du det på följande sätt:

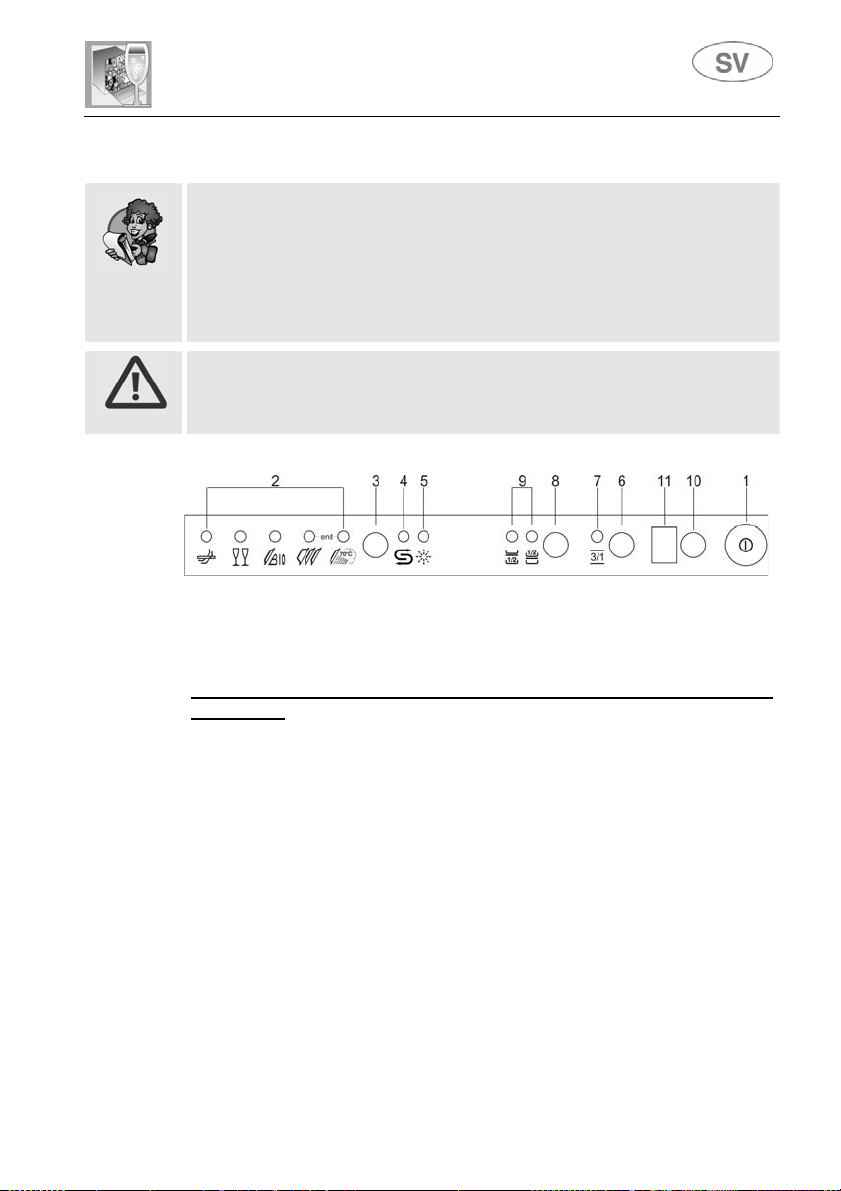

• Tryck på ON/OFF-knappen (1) och vänta tills kontrollampan VALT
PROGRAM (2) tänds.
• Tryck kontinuerligt på PROGRAM-knappen (3) till dess att
kontrollampan för önskat program tänds.
• När du har stängt luckan startar diskprogrammet efter ca. två
sekunder. Under diskningen blinkar lampan för det pågående
diskprogrammet.
10
Användarinstruktioner
PROGRAM,
NUMMER & SYMBOL
1
2
FÖRSKÖLJ
LÄTT
3
BIO (*)
EN 50242
NORMAL
ULTRA
CLEAN
(***)
4
5
Kör fördiskningsprogrammet endast då maskinen är halvfu ll.
Grytor och diskgods
diskmaskinen fylls.
Lätt smutsat ömtåligt
diskgods, även med
intorkade matrester.
Normalt smutsade
diskgods, även med
intorkade matrester.
Hårt smutsade grytor
och diskgods, även
ANVÄNDNINGS-
OMRÅDE
som ska sköljas i
väntan på att
diskgods.
Normalt smutsat
med intorkade
matrester.
PROGRAM-
FÖRLOPP
Kall fördiskning
Diskning 45°C
Kall sköljning
Sköljning, 70°C
Torkning
Kall fördiskning
Diskning, 50°C
Kall sköljning
Sköljning, 62°C
Torkning
Kall fördiskning
Diskning, 65°C
Kall sköljning
Sköljning, 70°C
Torkning
Fördiskning, 45°C
Lavaggio a 70°C
2 kalla sköljningar
Sköljning, 70°C
Torkning
LÄNGD
MINUTER
(2)
15' 4 0,03
80'
180'
90'
140'
FÖRBRUKNING
VATTEN
LITER
(1)
10 1,00
(**) (**)
17 1,30
18 1,72
ENERGI
KWh (2)
Funktionerna “3/1” (6), HALVFULL (8) och STARTFÖRDRÖJNING (10) kan inte
användas tillsammans med sköljprogrammet.
Referensprogram i enlighet med EN 50242. (**) Se energimärkning.
(*)
"ULTRA CLEAN" programmet avslutas med en bakteriedödande
(***)
extrasköljning som effektivt avlägsnar ev. bakterier. Om temperaturen inte
bibehålls under diskprogrammet (t.ex. om luckan öppnas eller p.g.a. ett
strömavbrott), blinkar programlamporna (2) för att indikera att den
antibakteriella effekten inte kan garanteras.
Genomsnittlig energiförbrukning då avhärdningen är inställd till nivå 2.
(1)
(2) Längden på diskcykeln och energiförbrukningen kan variera beroende på
vattnets egenskaper,den omgivande temperaturen och mängden disk.
Diskcykeln startar inte om luckan till diskmaskinen är öppen – kontrollera
alltid att den är ordentligt stängd.
11
Loading...
