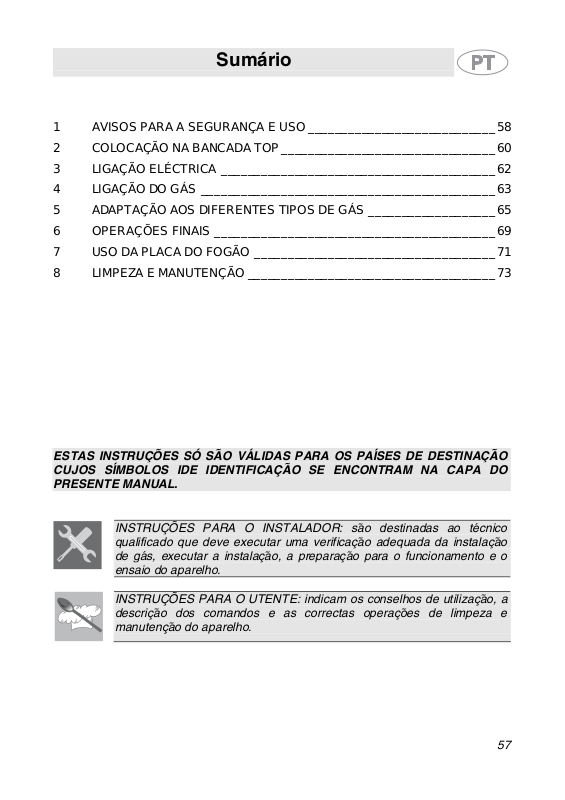

Sumário
1 AVISOS PARA A SEGURANÇA E USO ____________________________58
2 COLOCAÇÃO NA BANCADA TOP________________________________60
3 LIGAÇÃO ELÉCTRICA _________________________________________62
4 LIGAÇÃO DO GÁS ____________________________________________ 63
5 ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS ___________________65
6 OPERAÇÕES FINAIS __________________________________________69
7 USO DA PLACA DO FOGÃO ____________________________________71
8 LIMPEZA E MANUTENÇÃO _____________________________________73
ESTAS INSTRUÇÕES SÓ SÃO VÁLIDAS PARA OS PAÍSES DE DESTINAÇÃO
CUJOS SÍMBOLOS IDE IDENTIFICAÇÃO SE ENCONTRAM NA CAPA DO
PRESENTE MANUAL.
INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico
qualificado que deve executar uma verificação adequada da instalação
de gás, executar a instalação, a preparação para o funcionamento e o
ensaio do aparelho.
INSTRUÇÕES PARA O UTENTE: indicam os conselhos de utilização, a
descrição dos comandos e as correctas operações de limpeza e
manutenção do aparelho.
57
Page 2
58
1 AVISOS PARA A SEGURANÇA E USO
ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO.
DEVE SER CONSERVADO EM BOAS CONDIÇÕES E À MÃO
DURANTE TODA A VIDA ÚTIL DA PLACA DE FOGÃO.
ACONSELHAMOS UMA LEITURA ATENTA DESTE MANUAL E DE
TODAS AS INDICAÇÕES NELE CONTIDAS ANTES DE UTILIZAR A
PLACA DE FOGÃO. CONSERVAR TAMBÉM O CONJUNTO DE BICOS
FORNECIDOS. A INSTALAÇÃO DEVERÁ SER EXECUTADA POR
PESSOAL QUALIFICADO E RESPEITANDO AS NORMAS EM VIGOR.
ESTE APARELHO ESTÁ PREPARADO PARA UMA UTILIZAÇÃO DO
TIPO DOMÉSTICO E ESTÁ EM CONFORMIDADE COM AS
NORMATIVAS EM VIGOR. O APARELHO FOI CONCEBIDO PARA
EXECUTAR A SEGUINTE FUNÇÃO: COZEDURA E AQUECIMENTO
DE ALIMENTOS; QUALQUER OUTRA UTILIZAÇÃO DEVE SER
CONSIDERADA IMPRÓPRIA.
O FABRICANTE DECLINA QUALQUER TIPO DE
RESPONSABILIDADE NO CASO DE UTILIZAÇÃO DIFERENTE DA
INDICADA.
NÃO ABANDONAR OS RESÍDUOS DA EMBALAGEM NO AMBIENTE
DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS PROVENIENTES DA
EMBALAGEM E ENTREGÁ-LOS AO CENTRO DE RECOLHA
DIFERENCIADA MAIS PRÓXIMO.
É OBRIGATÓRIA A LIGAÇÃO À TERRA DE ACORDO COM AS
MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DO
EQUIPAMENTO ELÉCTRICO.
A FICHA PARA LIGAR AO CABO DE ALIMENTAÇÃO E A RESPECTIVA
TOMADA DEVERÃO SER DO MESMO TIPO E ESTAR EM
CONFORMIDADE COM AS NORMAS EM VIGOR.
NUNCA DESLIGAR A FICHA PUXANDO PELO CABO DE
ALIMENTAÇÃO.
LOGO APÓS A INSTALAÇÃO, EFECTUAR UM TESTE DA PLACA DE
FOGÃO SEGUINDO AS INSTRUÇÕES DESCRITAS MAIS ADIANTE.
CASO NÃO FUNCIONE, DESLIGAR O APARELHO DA INSTALAÇÃO
ELÉCTRICA E CONTACTAR O CENTRO DE ASSISTÊNCIA TÉCNICA
MAIS PRÓXIMO.
NUNCA TENTAR REPARAR O APARELHO.
NO FINAL DE CADA UTILIZAÇÃO DA PLACA, VERIFICAR SEMPRE SE
OS MANÍPULOS DE COMANDO ESTÃO NA POSIÇÃO "ZERO"
(DESLIGADO).
Apresentação
Page 3
A CHAPA DE IDENTIFICAÇÃO, COM AS CARACTERÍSTICAS
TÉCNICAS, O NÚMERO DE SÉRIE E A MARCAÇÃO ENCONTRA-SE
POR BAIXO DA TAMPA E NUMA POSIÇÃO BEM VISÍVEL.
A CHAPA NA TAMPA NUNCA DEVE SER RETIRADA. ANTES DE
LIGAR O APARELHO, ASSEGURAR-SE QUE ESTEJA REGULADO
PARA O TIPO DE GÁS COM QUE SERÁ ALIMENTADO, VERIFICANDO
A ETIQUETA APLICADA POR BAIXO DA TAMPA.
NÃO APOIAR NAS GRELHAS DA PLACA DE FOGÃO PANELAS QUE
NÃO TENHAM O FUNDO PERFEITAMENTE LISO E REGULAR.
NÃO USAR RECIPIENTES OU FRIGIDEIRAS QUE ULTRAPASSEM O
PERÍMETRO EXTERNO DA PLACA.
O APARELHO DEVE SER UTILIZADO POR PESSOAS ADULTAS.
NÃO PERMITIR QUE AS CRIANÇAS SE APROXIMEM OU O UTILIZEM
COMO OBJECTO DE BRINQUEDO.
ESTE APARELHO DISPÕE DA MARCA DE CONFORMIDADE NOS TERMOS DA
DIRECTIVA EUROPEIA 2002/96/CE RELATIVA AOS RESÍDUOS DE
EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS (REEE).
ESTA DIRECTIVA DEFINE AS NORMAS PARA A RECOLHA E RECICLAGEM
DOS RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS
VÁLIDAS EM TODO O TERRITÓRIO DA UNIÃO EUROPEIA.
O fabricante declina qualquer tipo de responsabilidade por danos
sofridos por pessoas e bens, causados pelo desrespeito pelas
prescrições acima mencionadas ou derivados da modificação, mesmo de
uma simples parte do aparelho, e pela utilização de peças de substituição
não originais.
Apresentação
59
Page 4
Instruções para o instalador
2 COLOCAÇÃO NA BANCADA TOP
A seguinte operação requer obras de alvenaria ou de carpintaria e
portanto deve ser executada por um técnico competente.
A instalação pode ser efectuada em variados materiais, tais como
alvenaria, metal, madeira aglomerada e madeira revestida com
laminados de plástico, desde que resistentes ao calor (T. 90°C).
Para instalar o aparelho, não utilize silicone nem outros sistemas
isoladores, mas exclusivamente a borracha fornecida com o aparelho.
2.1 Fixação à estrutura de suporte
Executar uma abertura na bancada top
do móvel com as dimensões indicadas
na figura, mantendo uma distância
mínima de 50 mm do bordo traseiro.
Este aparelho é classificado como “tipo
Y” no que respeita ao perigo de
incêndio e pode ser encostado a
paredes que ultrapassem a bancada
em altura, desde que seja mantida a
distância de 145 mm representada na
figura, para evitar danos por
aquecimento excessivo.
Assegurar-se que exista uma distância mínima de 750 mm desde os
discos espalhadores do fogão às prateleiras que se encontrem na sua
perpendicular. Colocar bem o vedante de isolamento fornecido no
bordo externo praticado no plano top como indicado nas figuras abaixo,
fazendo-o aderir em toda a sua superfície com uma ligeira pressão das
mãos. Use como referência as medidas indicadas na figura,
lembrando-se de que os lados A devem ficar rente ao furo. Fixe a placa
de cozedura no móvel usando os suportes especiais B fornecidos com
o aparelho.
Cortar com atenção o bordo C excedente do vedante de isolamento. As
dimensões do desenho abaixo referem-se ao furo no lado interno do
vedante de isolamento.
60
Page 5
Instruções para o instalador
Se o aparelho for instalado num vão neutro com portas, será
necessário colocar um painel de separação em baixo da placa de
cozedura. Mantenha uma distância mínima de 10 mm entre o fundo do
aparelho e a superfície do painel, que deverá ser facilmente extraível
para permitir o acesso adequado para as operações de assistência
técnica, se forem necessárias.
61
Page 6
Instruções para o instalador
3 LIGAÇÃO ELÉCTRICA
Assegurar-se que a voltagem e a dimensão da linha de alimentação
correspondam às características indicadas na chapa situada por baixo
da tampa do aparelho. Esta chapa nunca deve ser retirada.
A ficha na extremidade do cabo de alimentação e a tomada na parede
devem ser do mesmo tipo e em conformidade com as normativas sobre
os equipamentos eléctricos em vigor. Verificar se a linha de
alimentação está equipada com uma ligação à terra adequada.
Instalar na linha de alimentação do aparelho um dispositivo de
interrupção omnipolar com uma distância de abertura dos contactos
igual ou superior a 3 mm, situado numa posição de fácil acesso e
próximo do aparelho.
Evitar a utilização de reduções, adaptadores ou derivadores.
No caso de substituição do cabo de alimentação, a secção dos fios do
novo cabo não deverá ser inferior a 1.0 mm (cabo de 3 x 1.0), tendo
presente que a extremidade a ligar ao aparelho deverá ter o fio de terra
(amarelo e verde) mais comprido, pelo menos 20 mm. Usar somente
um cabo do tipo H05V2V2-F ou análogo, resistente à temperatura
máxima de 90°C. A sua substituição deverá ser efectuada por um
técnico especializado que deverá efectuar a ligação à rede de acordo
com o esquema abaixo.
L = castanho
N = azul
= amarelo-verde
2
O fabricante declina qualquer tipo de responsabilidade por danos
sofridos por pessoas e bens, causados pelo desrespeito pelas
prescrições acima mencionadas ou derivados da modificação, mesmo
de uma simples parte do aparelho.
62
Page 7
Instruções para o instalador

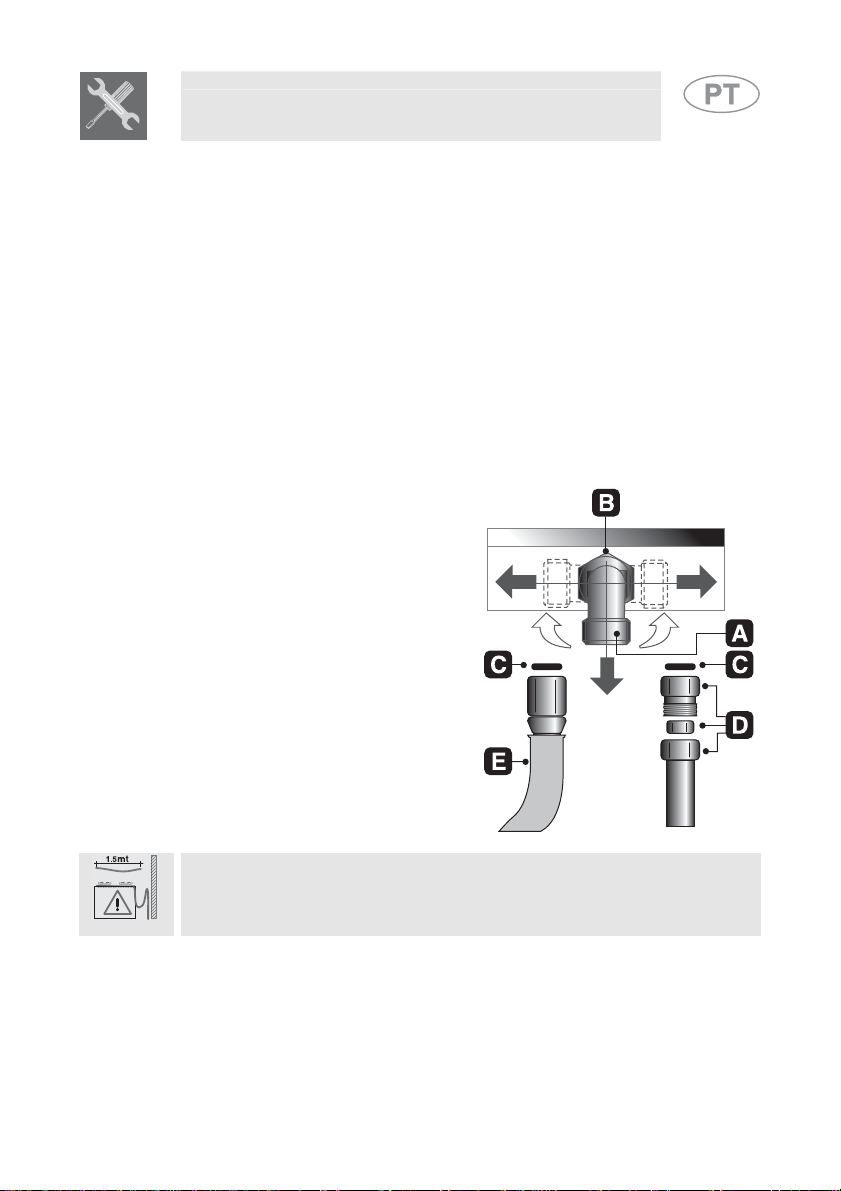

A ligação à alimentação do gás pode ser efectuada com um tubo
4 LIGAÇÃO DO GÁS
rígido em cobre ou com um tubo flexível respeitando as prescrições
estabelecidas pelas normas em vigor. Para facilitar a ligação, a união A
na parte traseira do aparelho pode ser orientada lateralmente: aliviar a
porca hexagonal B, rodar a união A para a posição desejada e apertar
novamente a porca hexagonal B (a vedação é assegurada por um anel
bicónico em latão). Terminada a operação, controlar se está vem
vedado utilizando uma solução de água e sabão e nunca uma chama.
A placa de fogão é ensaiada com gás líquido G30/G31 à pressão de
30/37 mbar. Para a alimentação com outros tipos de gás, ver o capítulo
“5. ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS”. A rosca de
entrada do gás é de ½” gás externa (ISO 228-1).
Ligação com tubo rígido em
cobre: a ligação à alimentação do
gás deverá ser efectuada de modo
a não provocar pressões de
nenhum género no aparelho.
A ligação pode ser executada
utilizando o grupo adaptador D
com bi-cone, introduzindo sempre
a anilha C fornecida.
Ligação com tubo flexível:
utilizar somente tubos flexível em
conformidade com as normas em
vigor, colocando sempre a anilha
C fornecida, entre a união A e o
tubo flexível E.
A instalação com tubo flexível deverá ser efectuada de modo que o
comprimento da tubagem não ultrapasse 1.5 metros de extensão
máxima; assegurar-se que os tubos não entram em contacto com
partes móveis ou sejam esmagados.
63
Page 8
Instruções para o instalador
4.1 Ligação para gás líquido
Utilizar um regulador de pressão e efectuar a ligação na botija
respeitando as indicações estabelecidas pelas normas em vigor.
Assegurar-se que a pressão de alimentação respeita os valores
indicados na tabela mostrada no parágrafo “5.4 Regulação para gás
líquido”.
4.2 Ventilação dos locais
O aparelho só pode ser instalado em locais permanentemente
ventilados, como o previsto nas normas em vigor. No local em que è
instalado o aparelho, deve poder afluir tanto ar quanto seja necessário
para a combustão correcta do gás e pela necessária renovação do ar
do próprio local. As tomadas de introdução do ar, protegidas por
grelhas, devem ter dimensão adequada (em conformidade com as
normas em vigor) e colocadas de modo a não serem obstruídas,
mesmo parcialmente.
O local deverá ser mantido bem ventilado para eliminar o calor e a
humidade produzidos pela cozedura: em especial, após um uso
prolongado, é aconselhável abrir uma janela ou aumentar a velocidade
de ventiladores existentes.
4.3 Descarga dos produtos da combustão
A descarga dos produtos da combustão deve ser assegurada através
de chaminés com tiragem natural com bastante eficiência ou mediante
aspiração forçada. Um sistema eficiente de aspiração requer um
projecto cuidado da parte de um especialista habilitado para a sua
execução, respeitando as posições e as distâncias indicadas pelas
normas. No final da intervenção, o instalador deverá passar o
certificado de conformidade.
64
Page 9
Instruções para o instalador

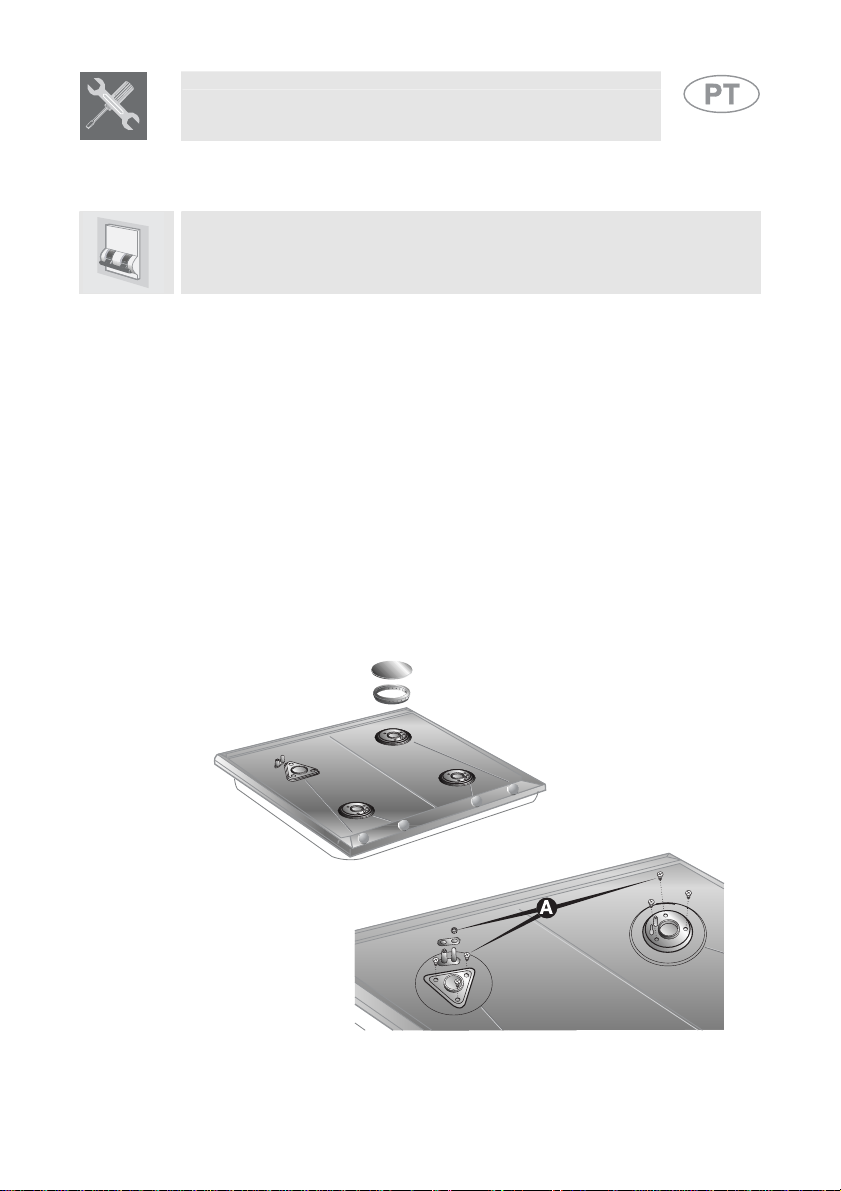

5 ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS
Antes de executar as seguintes operações, desligar o aparelho da
corrente eléctrica.
1. Retirar todos os manípulos, as grelhas e os discos espalhadores;
A placa de fogão é ensaiada a gás líquido G30/G31 à pressão de
30/37 mbar. No caso de funcionamento com outros tipos de gás, è
necessário substituir os bicos e regular o ar de admissão. Para a
substituição dos bicos e a regulação dos queimadores, é necessário
retirar a base como descrito no seguinte parágrafo.
5.1 Remoção da base
2. retirar os parafusos e as porcas A que fixam os suportes
queimadores;
3. levantar a base do seu lugar;
4. substituir os bicos dos queimadores de acordo com a tabela de
referência do gás;
5. regular a admissão do ar como descrito no parágrafo “5.2
Regulação para gás metano”.
65
Page 10
Instruções para o instalador
5.2 Regulação para gás metano

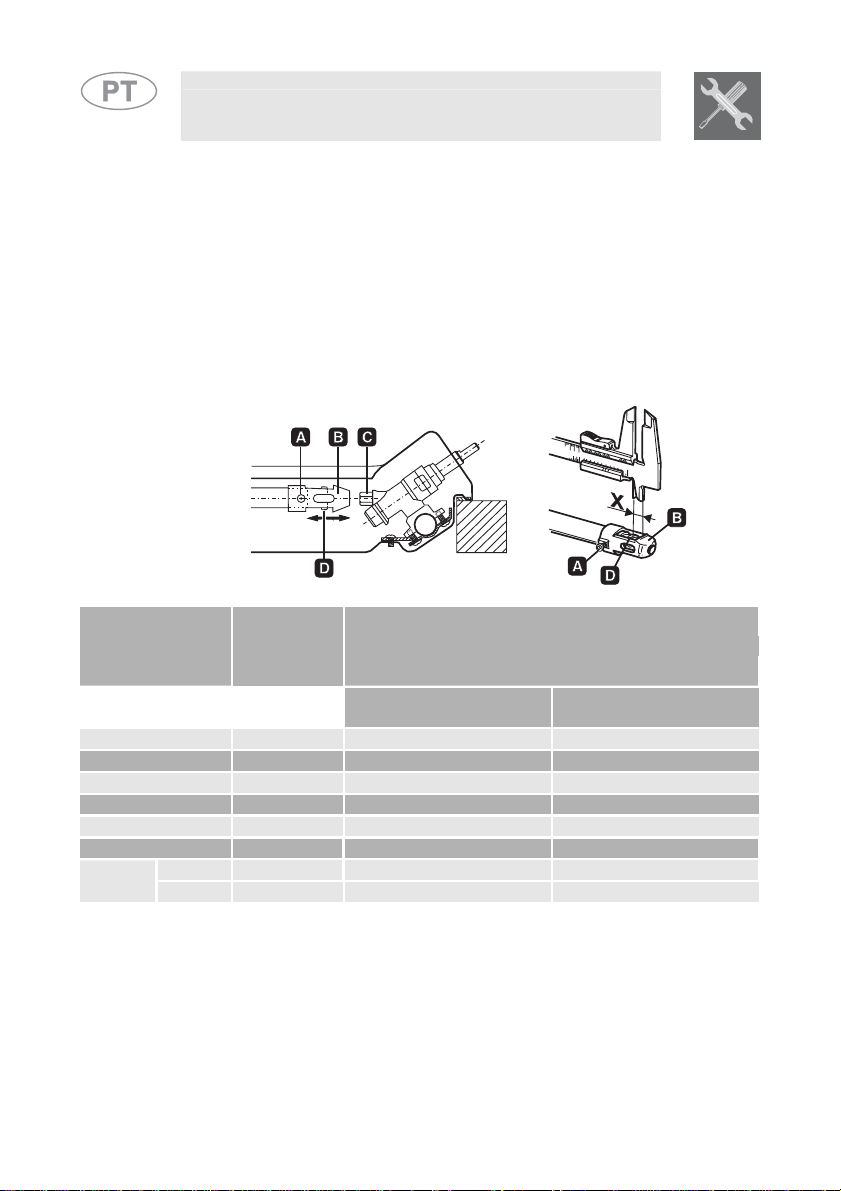

Aliviar o parafuso A e empurrar a fundo o suporte B. Com uma chave
fixa, retirar o bico C e montar o adequado, seguindo as indicações das
tabelas de referência ao tipo de gás a utilizar. A força de aperto do bico
não deve ultrapassar os 3 Nm. Colocar o suporte B na posição inicial,
de modo a cobrir completamente o bico C.
Regular o fluxo do ar deslocando o tubo Venturi D, até se obter a
distância “X” indicada na tabela do parágrafo “5.5 Regulação da
entrada do ar” e fixá-lo com o parafuso A. Depois de efectuadas as
regulações, refazer os selos com lacre ou material equivalente.
Potência
Queimador Gás metano – G20 20 mbar
Auxiliar (1) 1.05 73 380
Semi-rápido (2) 1.65 92 380
Rápido médio(3) 2.55 115 650
Rápido grande (4) 3.1 126 750
Oval (7) 2 100 750
Ultra-rápido (5) 3.3 130 1200
Coroa
dupla (6)
Interna 1.05 73 380
Externa 3.9 140 1200
térmica
nominal
(kW)
Diâmetro do bico Potência reduzida
1/100 mm (W)
66
Page 11
Instruções para o instalador
Queimador
Auxiliar (1) 1.05 132 380
Semi-rápido (2) 1.65 165 380
Rápido médio(3) 2.55 210 650
Rápido grande (4) 3.1 240 750
Oval (7) 2 190 750
Ultra-rápido (5) 3.3 250 1200
Coroa
dupla (6)
5.3 Regulação para gás da cidade
Executar as mesmas operações descritas no parágrafo “5.2 Regulação
para gás metano” escolhendo no entanto os bicos e regulando a
entrada do ar para o gás de cidade, como indicado na tabela seguinte
e no parágrafo “5.5 Regulação da entrada do ar”.
NOTA: Somente os aparelhos equipados com válvulas de segurança
podem ser utilizados com gás urbano G110.
Potência
térmica
nominal
(kW)
Diâmetro do bico
Interna 1.05 132 380
Externa 3.9 290 1200
Gás cidade – G110 8 mbar
1/100 mm
Potência reduzida
(W)
5.4 Regulação para gás líquido
A placa do fogão foi ensaiada para gás líquido G30/G31 à pressão de
30/37 mbar. Para tornar o aparelho às condições de funcionamento
com este tipo de gás, efectuar as mesmas operações descritas no
parágrafo “5.2 Regulação para gás metano” escolhendo no entanto os
bicos e regulando a entrada do ar para o gás metano, como indicado
na tabela seguinte e no parágrafo “5.5 Regulação da entrada do ar”.
Depois de se terem efectuado as regulações, refazer os selos com
lacre ou material equivalente.
67

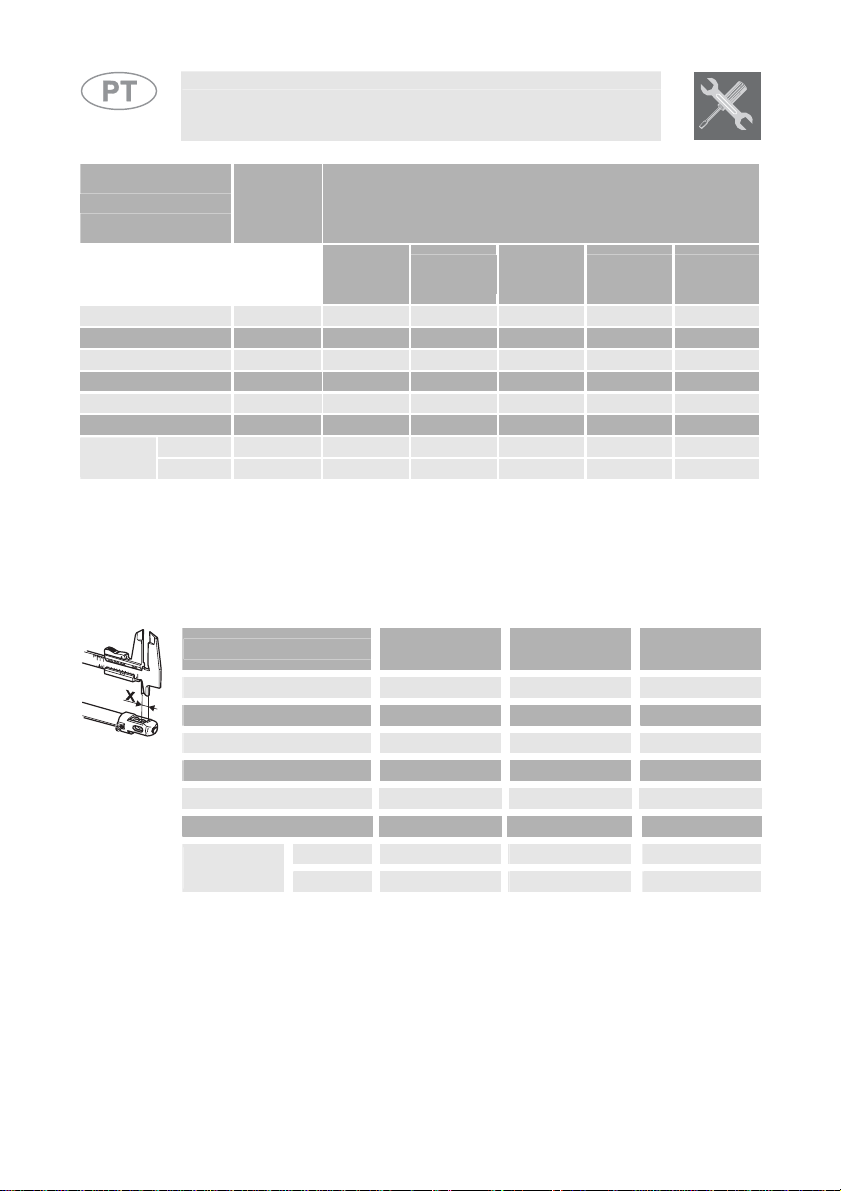

Page 12
Instruções para o instalador
Potência
Queimador
térmica
nominal
Gás líquido – G30/G31 30/37 mbar
(kW)
Diâmetro Potência
1/100 mm (W)
do bico reduzida
By-pass Fluxo Fluxo
1/100 mm g/h G30 g/h G31
Auxiliar (1) 1.05 48 30 (1) 380 76 75
Semi-rápido (2) 1.65 62 30 (1) 380 120 118
Rápido médio(3) 2.55 76 37 (2) 650 185 182
Rápido grande (4) 3.1 85 43 750 225 222
Oval (7) 2.0 67 43 (3) 750 145 143
Ultra-rápido (5) 3.3 87 55 (4) 1200 240 236
Coroa
dupla (6)
Interna 1.15 48 30 (1) 380 84 82
Externa 3.8 92 55 (4) 1200 276 271
(1)= 33 referida aos aparelhos sem válvula.
(2)= 40 referida aos aparelhos sem válvula.
(3)= 45 referida aos aparelhos sem válvula.
(4)= 6 referida aos aparelhos sem válvula.
5.5 Regulação da entrada do ar
Referente à distância “X” em mm.
Queimador
Auxiliar (1) 1.5 1.0 0.5
Semi-rápido (2) 1.5 1.5 0.5
Rápido médio (3) 1.0 1.5 1.0
Rápido grande (4) 2.5 10.0 1.5
Oval (7) 2.0 2.5 1.0
Ultra-rápido (5) 2.0 2.5 1.5
Coroa
dupla (6)
Para identificar os queimadores presentes na sua placa de cozinha, consulte os desenhos
reproduzidos no parágrafo “6.3 Disposição dos queimadores na placa do fogão”.
Interna 3.0 6.0 1.0
Externa 3.0 10.0 5.0
G20 G30/G31 G110
20 mbar 30/37 mbar 8 mbar
68
Page 13
Instruções para o instalador
Depois de se terem executado as regulações acima, montar
Colocar novamente os componentes no
Para a regulação do mínimo com gás líquido, é necessário apertar
6 OPERAÇÕES FINAIS
novamente o aparelho procedendo no sentido inverso das instruções
indicadas no parágrafo “5.1 Remoção da base”.

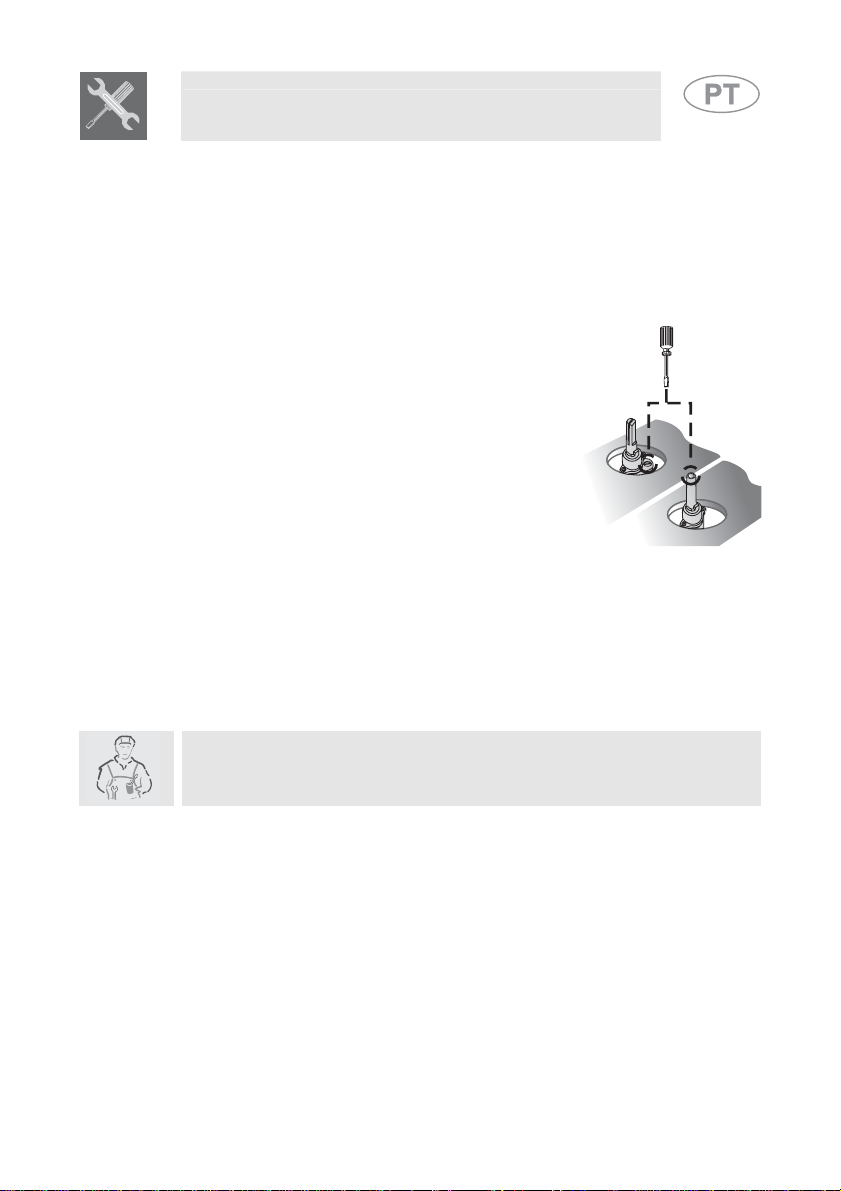

6.1 Regulação do mínimo para gás de cidade e metano
queimador e enfiar os manípulos nas hastes das
torneiras. Acender o queimador e levá-lo para o
mínimo. Extrair novamente o manípulo e regular
o parafuso no interior ou ao lado da haste da
torneira (segundo os modelos), até obter-se
uma chama mínima regular. Montar novamente
o manípulo e verificar a estabilidade da chama
do queimador (rodando rapidamente o manípulo
da posição de máximo para a de mínimo a
chama não deverá apagar-se).
6.2 Regulação do mínimo para gás líquido
completamente, no sentido dos ponteiros do relógio, o parafuso que se
encontra no interior ou ao lado da haste da torneira (segundo os
modelos). Os diâmetros dos by-pass, para cada queimador,
encontram- se na tabela “5.4 Regulação para gás líquido”.
Depois da regulação com um gás diferente do de ensaio, substituir a
etiqueta situada na tampa do aparelho pela correspondente ao novo
gás. A etiqueta encontra-se no saco com os bicos de substituição.
69
Page 14
Instruções para o instalador

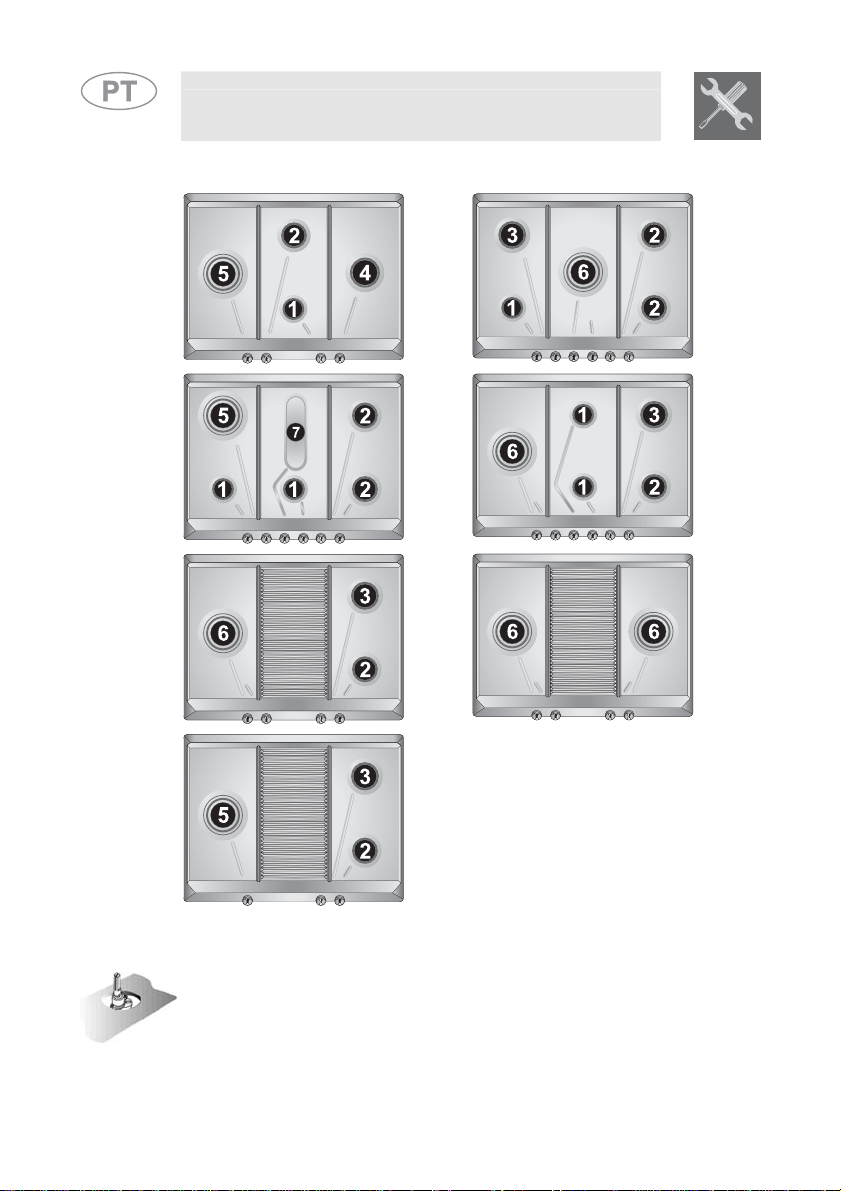

6.3 Disposição dos queimadores na placa do fogão
6.4 Lubrificação das torneiras do gás
Pode acontecer que, com o tempo, as torneiras do gás apresentem
dificuldade de rotação e bloquearem-se. Efectuar a sua limpeza interna
e substituir a massa consistente. Esta operação deve ser executada
por um técnico especializado.
Queimador
1. Auxiliar
2. Semi-rápido
3. Rápido médio
4. Rápido grande
5. Ultra-rápido
6. Coroa dupla
7. Oval
70
Page 15

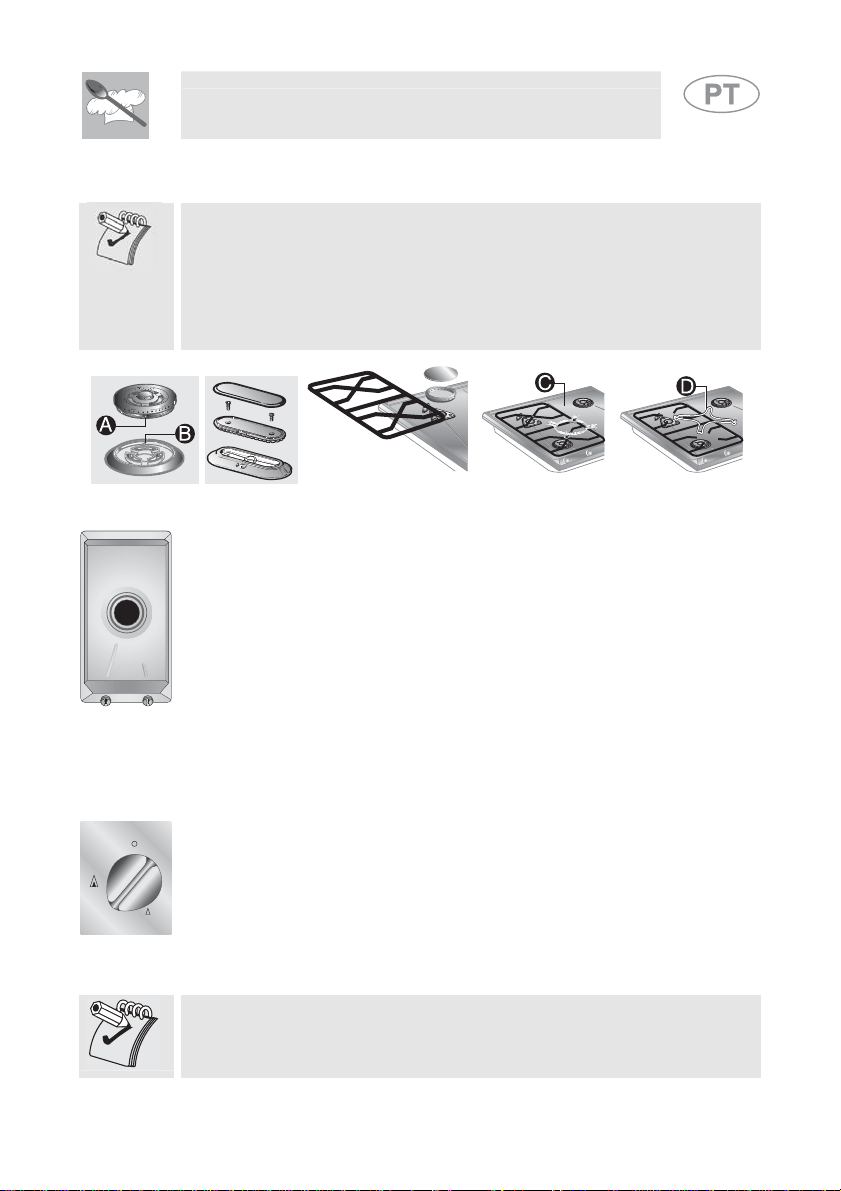

7 USO DA PLACA DO FOGÃO
Antes de acender os queimadores assegurar-se que as coroas
espalhadoras, os bicos e as grelhas estão montadas correctamente.
No queimador ultra-rápido, o encaixe A deve centrar-se no perno B.
A grelha C (somente nos modelos previstos) deve ser utilizada para
recipientes “wok” (panela chinesa).
A redução D só é fornecida nos modelos com as grelhas abertas e
deve ser utilizada para recipientes pequenos.
Instruções para o utente
7.1 Acendimento dos queimadores
Os comandos são de leitura clara e simples graças aos indicadores em
relevo: de cada manípulo parte uma nervura que a une ao queimador
correspondente. A posição de regulação é indicada pela extremidade
alongada do manípulo ou do indicador gravado no mesmo.
(Somente nos modelos previstos)
O queimador com coroa dupla, comandado por dois manípulos, está
indicado por duas nervuras: uma comprida referente ao queimador
central pequeno e uma curta referente ao queimador externo.
O queimador com coroa dupla é formado por um queimador auxiliar e
por um queimador rápido; é comandado por dois manípulos diferentes
que permitem utilizar os lumes em conjunto ou separadamente,
segundo a necessidade.
O aparelho está dotado de acendimento electrónico. Basta premir ao
mesmo tempo e rodar para a esquerda o manípulo no símbolo de
chama mínima, até que se acenda. Nos modelos com válvulas, manter
o manípulo premido durante cerca de 2 segundos para manter a
chama acesa e para activar o dispositivo de segurança. Pode
acontecer que o queimador se apague ao largar o manípulo. Se isso
acontecer, repetir a operação mantendo o manípulo premido por mais
tempo.
Nos modelos com válvulas, se os queimadores se apagarem
acidentalmente, após um intervalo de cerca de 20 segundos, intervém
um dispositivo de segurança que interrompe a saída do gás, mesmo
com a torneira aberta.
71
Page 16
Instruções para o utente

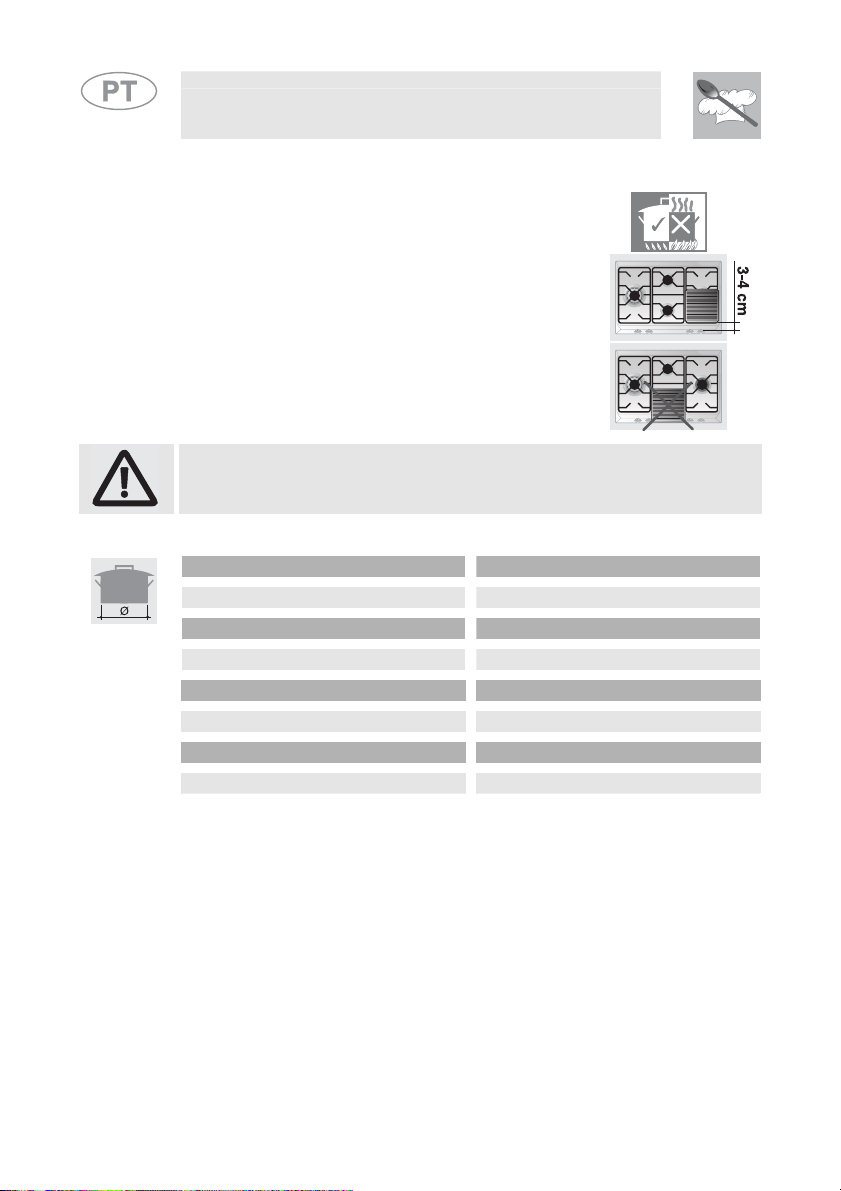

7.2 Conselhos práticos para o uso dos queimadores
Para um melhor rendimento dos queimadores e um
consumo mínimo de gás é necessário usar
recipientes de fundo liso e regular, com tampa e
proporcionados com o queimador (ver parágrafo
“7.3 Diâmetro dos recipientes”).
Durante a cozedura, para evitar queimaduras ou
danos na bancada top ou no vidro (só nos modelos
equipados), todos os recipientes ou as frigideiras
devem ser colocados no interior do perímetro da
placa de fogão e devem manter uma distância
mínima de 3-4 cm dos manípulos.
Cuidado para não deixar que panelas e caçarolas ainda quentes
toquem no vidro da tampa. O vidro poderia rachar e romper-se por
causa do forte calor.
7.3 Diâmetro dos recipientes
Queimador Ø mín. e máx. (em cm)
Auxiliar 7 - 18
Semi-rápido 10 - 24
Rápido médio 12 - 24
Rápido grande 14 – 26
Coroa dupla 12 – 28
Ultra-rápido 22 – 28
Oval Recipientes ovais adequados
7.4 Uso de uma grelha
Se quiser utilizar uma grelha, deverá adoptar algumas precauções:
• manter uma distância de 160 mm entre a borda da grelha e a
parede lateral;
• se um dos queimadores perto da parede traseira de madeira for
uma tripla coroa, manter uma distância de 160 mm entre esta
parede e a borda da grelha;
• tomar cuidado para que o lume dos queimadores não saia da
borda da grelha;
• acender à potência máxima os queimadores que estão em baixo
da grelha durante 10 minutos, regulando-os em seguida à
potência mínima. Nunca exceder 45 minutos de utilização.
72
Page 17
8 LIMPEZA E MANUTENÇÃO
Não utilize jacto de vapor para limpar o aparelho.
Instruções para o utente
Para limpar e conservar as superfícies, usar sempre e somente
8.1.2 Nódoas de alimentos ou resíduos
Antes de cada intervenção é necessário desligar a alimentação
eléctrica do aparelho.
8.1 Limpeza
Para uma boa conservação da placa de fogão, é necessário limpá-la
regularmente depois de cada uso, depois de tê-la deixado arrefecer.
8.1.1 Limpeza ordinária diária da placa
produtos específicos que não contenham abrasivos ou substâncias
ácidas à base de cloro.
Modo de usar: deitar o produto num pano húmido e passar na
superfície, enxaguar bem e secar com um pano macio ou com uma
pele de camurça.
Evitar absolutamente o uso de esponjas metálicas e
raspadores cortantes para não danificar as superfícies.
Usar produtos normais não abrasivos, com o auxílio de
esponjas não abrasivas ou utensílios de madeira ou plástico.
Enxaguar bem e secar com um pano macio ou com uma
pele de camurça.
73
Page 18
Instruções para o utente

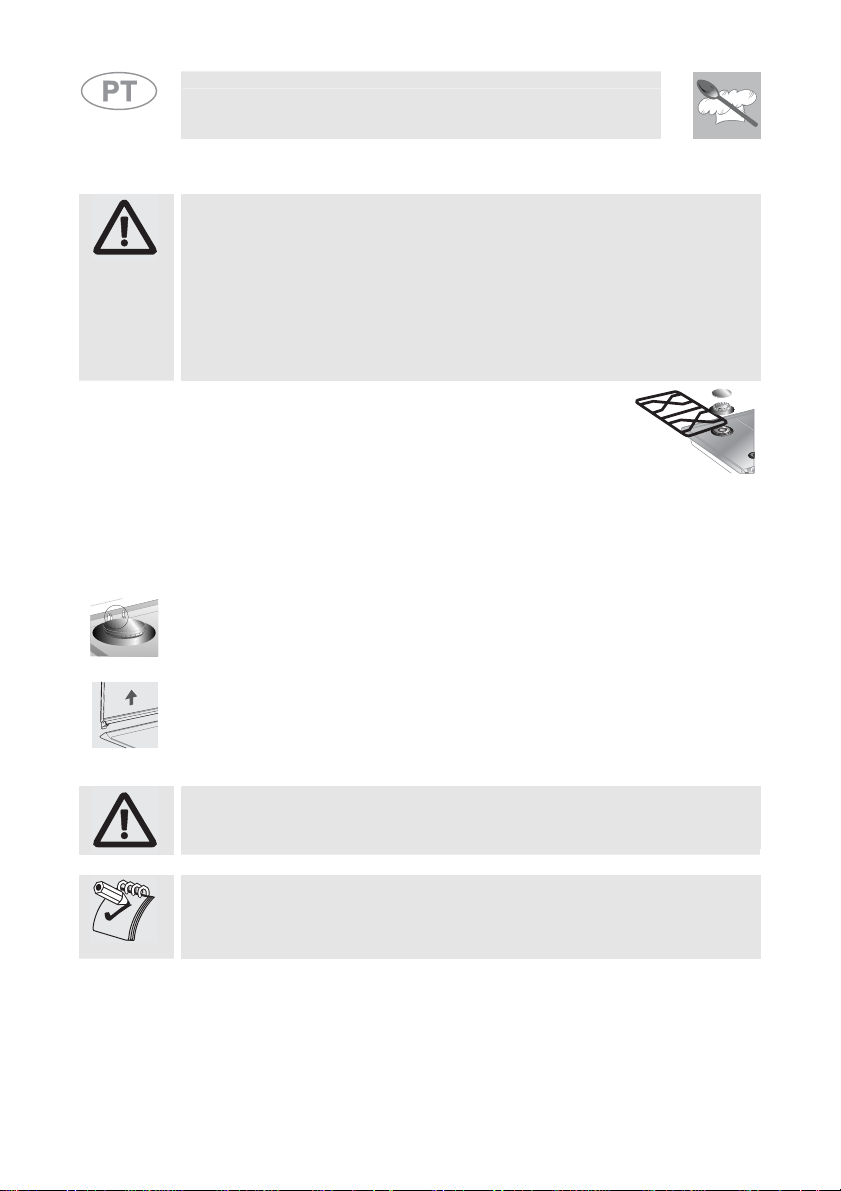

8.2 Limpeza dos componentes da placa de fogão
CUIDADO: não lave estes componentes em uma máquina de lavar
loiça.
Durante a utilização normal, as grades e tampas de aço inoxidável
assumem um azulamento normal causado pela elevada temperatura.
Limpe estas peças utilizando esponjas abrasivas finíssimas ou
produtos similares que podem ser encontrados no comércio. Passe
depois pastas polidoras específicas para recuperar o brilho do aço. Na
assistência técnica da sua zona poderá encontrar produtos de tipo
profissional para a limpeza e conservação de electrodomésticos.
As grelhas, os discos, as coroas espalhadoras e os
queimadores, podem ser extraídos para facilitar a
limpeza; lavá-los em água quente e detergente tendo o
cuidado de retirar todas as incrustações e aguardar
que estejam perfeitamente secos.
De facto, a presença de resíduos de humidade dentro
dos furos dos queimadores pode prejudicar o seu
funcionamento.
8.2.1 As velas e os dispositivos de segurança
Para um bom funcionamento, as velas de ignição e os dispositivos de
segurança devem estar sempre bem limpos. Controlá-los
frequentemente e, se necessário, limpá-los com uma pano húmido.
8.2.2 La tapa
Nos modelos equipados com tampa em vidro ou em aço, a limpeza
efectua-se com água morna sem usar panos ou substâncias abrasivas.
Antes de abrir a tampa, enxugar os possíveis líquidos que possam ter
caído.
Atenção: a tampa de vidro pode quebrar-se se super-aquecida. Esteja
seguro de que os queimadores estejam desligados e aguarde seu
resfriamento antes de abaixar a tampa.
Depois as operações de limpeza é preciso secar o aparelho
cuidadosamente porque, ao escorrerem, o detergente e a água podem
prejudicar o funcionamento correcto do aparelho e o seu aspecto
estético.
74
Loading...
