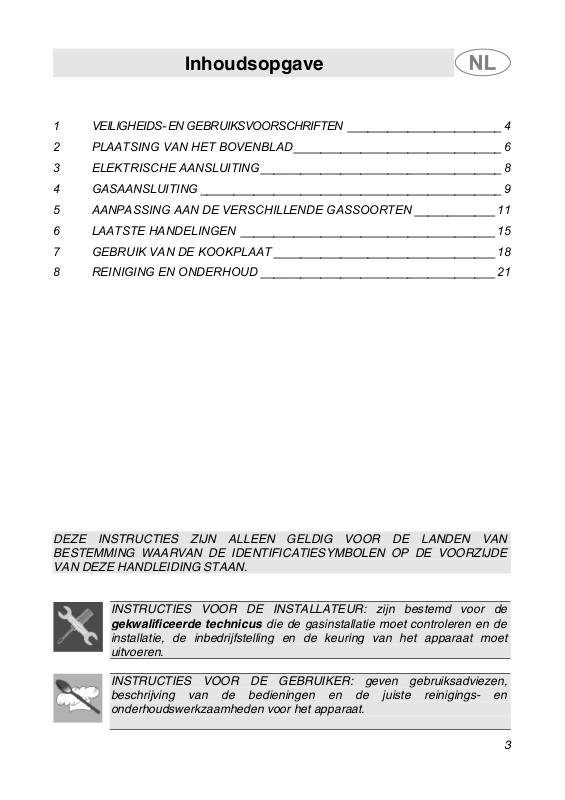

Inhoudsopgave

VEILIGHEIDS- EN GEBRUIKSVOORSCHRIFTEN _______________________ 4

1
2 PLAATSING VAN HET BOVENBLAD _______________________________ 6
3 ELEKTRISCHE AANSLUITING____________________________________8
4 GASAANSLUITING _____________________________________________9
5 AANPASSING AAN DE VERSCHILLENDE GASSOORTEN ____________ 11
6 LAATSTE HANDELINGEN ______________________________________ 15
7 GEBRUIK VAN DE KOOKPLAAT _________________________________ 18
8 REINIGING EN ONDERHOUD ___________________________________ 21

DEZE INSTRUCTIES ZIJN ALLEEN GELDIG VOOR DE LANDEN VAN
BESTEMMING WAARVAN DE IDENTIFICATIESYMBOLEN OP DE VOORZIJDE
VAN DEZE HANDLEIDING STAAN.

INSTRUCTIES VOOR DE INSTALLATEUR: zijn bestemd voor de

gekwalificeerde technicus die de gasinstallatie moet controleren en de
installatie, de inbedrijfstelling en de keuring van het apparaat moet
uitvoeren.

INSTRUCTIES VOOR DE GEBRUIKER: geven gebruiksadviezen,

beschrijving van de bedieningen en de juiste reinigings- en
onderhoudswerkzaamheden voor het apparaat.

3

4

1 VEILIGHEIDS- EN GEBRUIKSVOORSCHRIFTEN

DEZE HANDLEIDING MAAKT DEEL UIT VAN HET APPARAAT EN

MOET DERHALVE IN ZIJN GEHEEL BINNEN HANDBEREIK ERVAN
BEWAARD WORDEN GEDURENDE DE HELE LEVENSDUUR VAN DE
KOOKPLAAT.
WIJ ADVISEREN DEZE HANDLEIDING EN ALLE AANWIJZINGEN ERIN
AANDACHTIG DOOR TE LEZEN ALVORENS DE KOOKPLAAT TE
GEBRUIKEN. BEWAAR OOK DE SERIE BIJGELEVERDE
MONDSTUKKEN. HET APPARAAT MOET WORDEN GEÏNSTALLEERD
DOOR GEKWALIFICEERD PERSONEEL MET INACHTNEMING VAN
DE GELDENDE NORMEN. DIT APPARAAT IS BEDOELD VOOR
HUISHOUDELIJK GEBRUIK EN VOLDOET AAN DE GELDENDE
NORMEN DIE OP DIT MOMENT VAN KRACHT ZIJN. HET APPARAAT
IS GEBOUWD OM DE VOLGENDE FUNCTIE TE VERVULLEN:
BEREIDING EN OPWARMEN VAN VOEDSEL; IEDER
ANDERSOORTIGE GEBRUIK DIENT ALS ONEIGENLIJK GEBRUIK TE
WORDEN BESCHOUWD.

DE FABRIKANT WIJST ELKE AANSPRAKELIJKHEID VOOR ANDER
GEBRUIK DAN IS AANGEGEVEN, AF.

LAAT DE RESTEN VAN DE VERPAKKING NIET ONBEWAAKT IN HUIS

ACHTER. SCHEID DE VERSCHILLENDE AFVALMATERIALEN VAN DE
VERPAKKING EN OVERHANDIG HEN AAN HET DICHTSTBIJZIJNDE
CENTRUM VOOR GESCHEIDEN AFVALVERWERKING.

VERBINDING MET DE AARDE IS VERPLICHT VOLGENS DE

TOEPASSELIJKE VEILIGHEIDSVOORSCHRIFTEN VAN DE
ELEKTRISCHE INSTALLATIE.

DE STEKKER DIE AAN DE VOEDINGSKABEL EN HET

BIJBEHORENDE STOPCONTACT MOETEN WORDEN BEVESTIGD,
MOETEN VAN HETZELFDE TYPE ZIJN, EN AAN DE GELDENDE
VOORSCHRIFTEN VOLDOEN.

TREK DE STEKKER NOOIT AAN DE KABEL UIT HET
STOPCONTACT.

KEUR DE KOOKPLAAT ONMIDDELLIJK NA INSTALLATIE AAN DE

HAND VAN DE INSTRUCTIES DIE VERDEROP GEGEVEN WORDEN.
IN GEVAL VAN SLECHTE WERKING MOET HET APPARAAT
WORDEN AFGEKOPPELD VAN HET ELEKTRICITEITSNET EN MOET
HET DICHTSTBIJZIJNDE TECHNISCHE SERVICECENTRUM
WORDEN GECONTACTEERD. PROBEER NOOIT HET APPARAAT TE
REPAREREN.

Presentatie

CONTROLEER TELKENS NA HET GEBRUIK VAN DE KOOKPLAAT OF

DE BEDIENINGSKNOPPEN IN DE STAND «NUL» (UIT) STAAN.

DE IDENTIFICATIEPLAAT MET DE TECHNISCHE GEGEVENS, HET

SERIENUMMER EN DE MARKERING IS ZICHTBAAR GEPLAATST
ONDER DE KAP. DE PLAAT OP DE KAP MAG IN GEEN GEVAL

WORDEN VERWIJDERD.

VÒÒR HET AANSLUITEN VAN HET APPARAAT, ZICH ALTIJD ERVAN
VERZEKEREN DAT HET OP HETZELFDE SOORT GAS AFGESTEMD
IS DAT HET ZAL VOEDEN. KONTROLEER DAAROM HET PLAATJE
ONDER AAN HET KAP.

ZET GEEN PANNEN OP DE ROOSTERS VAN DE KOOKPLAAT DIE
NIET VOLKOMEN GLAD EN REGELMATIG ZIJN.

GEBRUIK GEEN SCHALEN OF (GRILL) PANNEN DIE DE OMTREK
VAN DE KOOKPLAAT TE BUITEN GAAN.

HET APPARAAT IS BESTEMD VOOR GEBRUIK DOOR
VOLWASSENEN.

STA HET NIET TOE DAT DE KOOKPLAAT GEBRUIKT WORDT ALS
SPEELGOED DOOR KINDEREN, ZONDER VOLDOEND TOEZICHT.

DIT APPARAAT IS VOORZIEN VAN HET MERKTEKEN IN DE ZIN VAN

DE EUROPESE RICHTLIJN 2002/96/EG BETREFFENDE
AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR –
AEEA (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT ­WEEE).•DEZE RICHTLIJN BEPAALT DE NORMEN VOOR HET
INZAMELEN EN RECYCLEN VAN DE AFGEDANKTE APPARATUUR
WELKE GELDEN VOOR HET VOLLEDIGE TERRITORIUM VAN DE
EUROPESE UNIE.

De fabrikant wijst elke aansprakelijkheid voor persoonlijk letsel of
materiële schade of die veroorzaakt worden door het veronachtzamen
van bovenstaande voorschriften of door het onklaar maken van
afzonderlijke onderdelen van het apparaat, of door gebruik van niet­originele vervangingsonderdelen.

Presentatie

5

Instructies Voor de Installateur

2.1 Bevestiging aan de steunstructuur

2 PLAATSING VAN HET BOVENBLAD

De volgende ingreep vergt metsel- of timmerwerk en moet derhalve
worden verricht door een technicus die op dit vlak bekwaam is. De
installatie is mogelijk op structuren van verschillende materialen, zoals
metselwerk, metaal, massief hout en met plastic gelamineerd hout, als
het maar hittebestendig is (T 90°C).

Maak een opening in het bovenblad van het meubel met de afmetingen
die op de afbeelding worden vermeld, en houd daarbij een minimum
afstand tot de achterrand van 50 mm. Dit apparaat is geclassificeerd
als “type Y” voor wat betreft brandgevaar, en geplaatst worden tegen
wanden die hoger zijn dan het werkblad op voorwaarde dat de afstand
“X” in acht genomen wordt die op de afbeelding wordt aangeduid, om
beschadigingen door oververhitting te vermijden. Vergewis u ervan dat
de vuren van de fornuizen een minimum afstand tot een eventuele
verticale plank erboven hebben van 750 mm.

6

Plaats de bijgeleverde isolerende pakking nauwkeurig over de
buitenomtrek van de opening die in het werkblad gemaakt is zoals op
de onderstaande afbeeldingen, en probeer hem over het hele oppervlak
te laten aansluiten door hem lichtjes met de handen aan te drukken. Al
naar gelang het model kookplaat dat geïnstalleerd moet worden, dient u
de maten in aanmerking te nemen die op de afbeelding worden
aangegeven en moet u eraan te denken dat voor beide modellen de
voor- en achterkant moet aansluiten op de opening. Bevestig de
kookplaat aan het meubel met behulp van de bijgeleverde beugeltjes
A/B Snijd op rand C het teveel aan pakking af.
De maten van de volgende tekening zijn genomen op de opening vanaf
de binnenkant van de pakking.

Instructies Voor de Installateur

Klem ‘A’ in de 1e gleuf

Klem ‘B’

2.2 Bevestiging van de 90 cm bladen op een basismeubel
van 60 cm

Bij plaatsing van een blad van 90 cm op een basismeubel van 60 cm
moeten, afgezien van de klemmen aan de zijkant “B”, ook de 2 centrale
klemmen “A” worden gebruikt, zoals afgebeeld in de onderstaande
tekening. Verder moet u de gasfitting 90° ten opzichte van de
oorspronkelijke stand draaien.

e

Klem ‘A’ in de 2

gleuf

7

Instructies Voor de Installateur

3 ELEKTRISCHE AANSLUITING

Controleer of het voltage en de dimensionering van de voedingslijn
corresponderen met de eigenschappen op het plaatje onder de kap van
het apparaat. Dit plaatje mag in geen geval worden verwijderd.

De stecker aan het uiteinde van de snoer moet overeenstemmen met
het stopcontact en moet bovendien aan de desbetreffende geldende
voorschriften conform zijn. Controleer of de voedingslijn naar behoren
geaard is.

Breng op de voedingslijn van het apparaat een veelpolig
onderbrekingsmechanisme aan met en afstand tussen de contacten
van minstens 3 mm, op een gemakkelijk toegankelijke plaats en in de
buurt van het apparaat.

Gebruik geen reductoren, adapters of aftakmoffen.

8

In geval van vervanging van de voedingskabel, mag de doorsnede van
de draden van de nieuwe kabel niet minder zijn dan 1.5 mm2 (kabel van
3 x 1.5), en denk eraan dat het uiteinde dat met het apparaat verbonden
moet worden een minstens 20 mm langere aardingsdraad (geel-groen)
moet hebben. Gebruik uitsluitend een snoer van type H05V2V2-F of
gelijkwaardig die bestendig is tegen een temperatuur van 90°C. Het
vervangen van de snoer mag slechts door een gespecialiseerd
technicus worden uitgevoerd die aansluiting op het stroomnet volgens
het hiernavolgende schema zal moeten uitvoeren.

L = bruin
N = blauw

= geel-groen

Voor persoonlijk letsel of materiële schade, veroorzaakt door het
veronachtzamen van bovenstaande voorschriften of door onklaar
maken van een afzonderlijk deel van het apparaat: de fabrikant wijst
elke aansprakelijkheid af.
