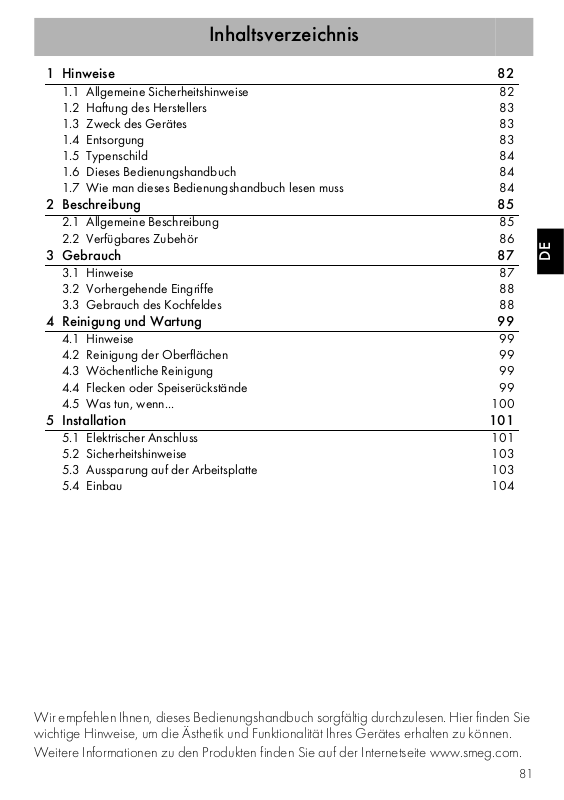

Inhaltsverzeichnis
1Hinweise
1.1Allgemeine Sicherheitshinweise
1.2Haftung des Herstellers
1.3Zweck des Gerätes
1.4Entsorgung
1.5Typenschild
1.6Dieses Bedienungshandbuch
1.7Wie man dieses Bedienungshandbuch lesen muss
2Beschreibung
2.1Allgemeine Beschreibung
2.2Verfügbares Zubehör
3Gebrauch
3.1Hinweise
3.2Vorhergehende Eingriffe
3.3Gebrauch des Kochfeldes
4Reinigung und Wartung
4.1Hinweise
4.2Reinigung der Oberflächen
4.3Wöchentliche Reinigung
4.4Flecken oder Speiserückstände
4.5Was tun, wenn...
5Installation
5.1Elektrischer Anschluss
5.2Sicherheitshinweise
5.3Aussparung auf der Arbeitsplatte
5.4Einbau
82
82
83
83
83
84
84
84
85
85
86
87
87
88
88
99
99
99
99
99
100
101
101
103
103
104
DE
Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie wichtige Hinweise, um die Ästhetik und Funktionalität Ihres Gerätes erhalten zu können. Weitere Informationen zu den Produkten finden Sie auf der Internetseite www.smeg.com.
81
Hinweise
1 Hinweise
1.1 Allgemeine Sicherheitshinweise
Personenschäden
•Das Gerät und seine zugänglichen Teile erhitzen sich stark während des Gebrauchs.
•Die Heizelemente während des Betriebs nicht berühren.
•Kinder unter 8 Jahren dürfen sich nicht in der Nähe des Gerätes aufhalten, wenn sie nicht beaufsichtigt werden.
•Kinder dürfen nicht mit dem Gerät spielen.
•Während des Betriebs keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf dem Gerät ablegen.
•Das Gerät nach dem Gebrauch ausschalten.
•Niemals versuchen, eine Flamme oder einen Brand mit Wasser zu löschen. Das Gerät ausschalten und die Flamme mit einem Deckel oder einer Löschdecke abdecken.
•Die Reinigung und Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.
•Die Installation und die Wartungseingriffe müssen von qualifiziertem Fachpersonal und unter Berücksichtigung der geltenden Normen vorgenommen werden.
•Keine Veränderungen an diesem Gerät vornehmen.
•Keine spitzen Gegenstände aus Metall (Besteck oder Küchenhelfer) in die Öffnungen einführen.
•Niemals versuchen, das Gerät ohne den Eingriff eines qualifizierten Technikers zu reparieren.
•Ist das Netzkabel beschädigt, muss unverzüglich der technische Kundendienst kontaktiert werden, der dasselbe austauschen wird.
Schäden am Gerät
•Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der Teile aus Glas verwenden (z.B. Scheuerpulver, Fleckenentferner oder Metallschwämme).
•Eventuell Kochbesteck aus Holz oder Kunststoff verwenden.
•Es ist verboten, sich auf das Gerät zu setzen.
•Das Gerät nicht mit einem Dampfstrahl reinigen.
•Öffnungen, Lüftungsschlitze und Wärmeauslasse nicht abdecken.
•Das Gerät während Garvorgängen, bei denen Fette oder Öle freigegeben werden können, nicht unbeaufsichtigt lassen.
•Keine Gegenstände auf den Kochflächen zurücklassen.
•Dieses Gerät darf nicht als Raumheizer benutzt werden.
82
Hinweise
Für dieses Gerät
•Sich nicht auf den eventuell vorhandenen Topfdetektor verlassen.
•Gegebenenfalls Flüssigkeiten wie Kondenswasser vom Garvorgang vom Deckel entfernen.
•Vor dem Schließen des Deckels das Kochfeld abkühlen lassen.
•Bei Rissen, Sprüngen oder Brüchen des Glaskeramikkochfeldes, ist das Gerät sofort auszuschalten. Sofort die Stromzufuhr unterbrechen und sich an den technischen Kundendienst wenden.
•Personen mit Herzschrittmachern oder ähnlichen Geräten sollten sich vergewissern, dass die Funktionsweise dieser Geräte vom Induktionsfeld nicht beeinträchtigt wird (Frequenzbereich zwischen 20 und 50 kHz).
•Gemäß den Richtlinien zur elektromagnetischen Verträglichkeit gehört das Kochfeld mit elektromagnetischer Induktion der Gruppe 2 und der Klasse B an (DIN EN 55011).
1.2 Haftung des Herstellers
Der Hersteller haftet nicht für Personenund Sachschäden, die auf die folgenden Ursachen zurückzuführen sind:
•die zweckwidrige Verwendung des Gerätes;
•die Nichtbeachtung der Vorschriften dieses Bedienungshandbuches;
•unbefugte Änderungen auch nur einzelner Gerätekomponenten;
•die Verwendung von nicht originalen Ersatzteilen.
1.3 Zweck des Gerätes
• Das Gerät ist zum Garen von Speisen in Privathaushalten bestimmt. Jeder andere Gebrauch wird als zweckwidrig angesehen.
• Dieses Gerät darf von Kindern ab 8 |
|
||||
|
Jahren sowie von Personen mit |
|
|||
|
eingeschränkten körperlichen, |
|
|||
|
sensorischen oder geistigen Fähigkeiten |
|
|||
|
oder Personen verwendet werden, die |
|
|||
|
|||||
|
keine Erfahrung im Umgang mit |
DE |
|||
|
Elektrogeräten haben, sofern diese von |
||||
|
|
||||
|
Erwachsenen, die für ihre Sicherheit |
|
|||
|
|||||
|
verantwortlich sind, angewiesen oder |
|
|||
|
beaufsichtigt werden. |
|
|||
• Das Gerät ist nicht für den Betrieb mit |
|
||||
|
externen Zeitschaltuhren oder mit |
|
|||
|
Fernbedienungssystemen vorgesehen. |
|
|||
1.4 Entsorgung |
|
||||
|
|
|
|
Dieses Gerät muss getrennt von |
|
|
|
|
|
anderen Abfällen entsorgt werden |
|
|
|
|
|
(Richtlinien 2002/95/EG, 2002/ |
|
|
|
|
|
|
|
96/EG, 2003/108/EG). Dieses Gerät |
|
||||
enthält, gemäß der gültigen europäischen |
|
||||
Richtlinien, keine nennenswerte Menge an |
|
||||
gesundheitsund umweltschädlichen |
|
||||
Stoffen. |
|
||||
Um das Gerät zu entsorgen: |
|
||||
• Das Netzkabel abschneiden und es |
|
||||
|
zusammen mit dem Stecker entfernen. |
|
Elektrische Spannung
Stromschlaggefahr
•Die Hauptstromversorgung unterbrechen.
•Das Netzkabel von der elektrischen Anlage trennen.
83
Hinweise
• Das Gerät bei geeigneten Sammelstellen für elektrische und elektronische Abfälle abgeben, oder es beim Kauf eines gleichwertigen Gerätes im Verhältnis eins zu eins an den Händler zurückgeben.
Die Verpackung unserer Produkte ist aus recyclingfähigem und umweltfreundlichem Material gefertigt.
• Die Verpackungsmaterialien bei geeigneten Sammelstellen abgeben.
Verpackungen aus Plastik
Erstickungsgefahr
•Die Verpackung oder Teile davon nicht unbeaufsichtigt lassen.
•Vermeiden, dass Kinder mit den Plastikbeuteln der Verpackung spielen.
1.5 Typenschild
Das Typenschild enthält technische Daten sowie die Seriennummer und das Prüfzeichen. Das Typenschild auf keinen Fall entfernen.
1.6 Dieses Bedienungshandbuch
Das vorliegende Bedienungshandbuch ist ein fester Bestandteil des Gerätes und ist deshalb für die ganze Lebensdauer des Gerätes sorgfältig und in Reichweite aufzubewahren.
Dieses Bedienungshandbuch vor der Benutzung des Gerätes sorgfältig durchlesen.
84
1.7Wie man dieses
Bedienungshandbuch lesen muss
In diesem Bedienungshandbuch werden die folgenden Konventionen verwendet:
Hinweise
Allgemeine Informationen über dieses Bedienungshandbuch, die Sicherheit und die Entsorgung.
Beschreibung
Beschreibung des Gerätes und der Zubehörteile.
Gebrauch
Informationen über den Gebrauch des Gerätes und der Zubehörteile,
Ratschläge zum Garen.
Reinigung und Wartung
Anweisungen zur richtigen Reinigung und Wartung des Gerätes.
Installation
Informationen für den qualifizierten Techniker: Installation, Inbetriebsetzung und Abnahmeprüfung.
Sicherheitshinweise
Information
Empfehlung
1. Reihenfolge von Bedienungsanweisungen.
• Einzelne Bedienungsanweisung.
Beschreibung
2 Beschreibung
2.1 Allgemeine Beschreibung
DE
38 cm |
60 cm |
|
|
|
|
|
|
|
|
90 cm
85
|
|
|
|
Beschreibung |
|
|
|
|
|
|
|
|
|
SX = Linke Kochzone |
F = Bedienelemente vordere Kochplatte |
|||||
CNT = Mittlere Kochzone |
R = Bedienelemente hintere Kochplatte |
|||||
DX = Rechte Kochzone |
P = Bedienelemente Kochzonen für Paella- |
|||||
|
|
|
|
Pfannen |
|
|
|
|
|
|
C = Zone allgemeiner Bedienelemente |
||
Tabelle der Leistungsaufnahmen |
|
|
||||
|
|
|
|
|
|
|
Kochplatte |
Plattengrößen |
Max. Leistungsaufnahme |
Leistungsaufnahme bei der |
|||
(mm) |
(W)* |
Funktion Power (W)* |
||||
|
|
|||||
|
|
|
|
|
||
F - R |
200 x 180 |
|
2100 |
3700 |
||
|
|
|
|
|
||
P |
280 x 280 |
|
3700 |
5500 |
||
|
|
|
|
|
|
* die Leistungen sind nur richtweise angegeben und können je nach verwendetem Kochgefäß oder den eingestellten Werten variieren.
Vorteile des Induktionskochens
Das Gerät ist mit einem Induktionsgenerator für jede Kochzone ausgestattet. Jeder Generator unter der Kochfläche aus Glaskeramik erzeugt ein elektromagnetisches Wechselfeld, das Hitze direkt im Boden des Topfes erzeugt. In der Induktionskochzone wird die Wärme nicht mehr übertragen, sondern direkt von den Induktionsströmen im Inneren des Kochgefäßes erzeugt.
• Geringere Verbrennungsgefahr, da die Kochfläche nur am Topfboden erwärmt wird; übergekochte Speisen brennen nicht an.
2.2 Verfügbares Zubehör
Schaber
•Energieeinsparung im Vergleich zum traditionellen elektrischen Garvorgang dank der direkten Energieübertragung auf den Topf (es ist besonderes Kochgeschirr aus speziellem, magnetisierbarem Material erforderlich).
•Mehr Sicherheit, da die Energie nur auf das Kochgefäß übertragen wird, das auf dem Kochfeld steht.
•Hohe Energieausbeute bei der Übertragung von der Induktionskochzone auf den Topfboden.
•Schnelle Erwärmung.
Zur Reinigung des Kochfeldes.
Das Backofenzubehör, das mit den Lebensmitteln in Berührung kommen kann, ist aus Materialien gefertigt, die den einschlägigen gesetzlichen Bestimmungen entsprechen.
Das originale Standardoder Extrazubehör kann bei den zugelassenen Kundendienststellen bestellt werden. Nur Originalzubehör des Herstellers verwenden.
86
Gebrauch
3 Gebrauch
3.1 Hinweise
Übermäßige Temperatur
Verbrennungsgefahr
•Während des Gebrauchs die Hände mit Schutzhandschuhen schützen.
•Die Oberflächen des Kochfeldes während des Betriebs oder solange die Kontrolllampen der Restwärme eingeschaltet sind, nicht berühren oder reinigen.
•Keine leeren Töpfe oder Pfannen auf die eingeschalteten Kochzonen stellen.
•Während des Betriebs Kinder unter 8 Jahren nicht in der Nähe des Gerätes lassen.
•Bei Anwesenheit von Kindern oder Haustieren, die das Kochfeld erreichen können, die Bediensperrre einschalten.
•Nach dem Gebrauch die Kochzonen ausschalten, die eine gewisse Zeit lang sehr heiß bleiben, auch wenn sie ausgeschaltet sind. Die Oberflächen des Kochfeldes nicht berühren.
Übermäßige Temperatur
Brandoder Explosionsgefahr
•Keine entflammbaren Materialien in der Nähe des Gerätes oder direkt unter dem Kochfeld aufbewahren bzw. benutzen.
•Keine geschlossenen Dosen oder Behälter, Geschirr und Plastikbehälter für das Garen von Speisen verwenden.
•Das Gerät während des Garvorgangs von Speisen, die Fette oder Öle abgeben können, nicht unbeaufsichtigt lassen.
•Bei Rissen oder Sprüngen oder wenn das Gerät sich nicht ausschaltet, den Stromstecker herausziehen und unverzüglich den Kundendienst kontaktieren.
Unsachgemäßer Gebrauch
Gefahr von Schäden an den
Oberflächen
•Das Kochfeld nicht benutzen, wenn ein eventuell darunter installierter Backofen einen Pyrolyse-Vorgang durchführt.
•Töpfe, die keinen vollkommen glatten und ebenen Boden aufweisen, nicht auf das Kochfeld stellen.
•Unbedingt vermeiden, dass feste und schwere Gegenstände auf die Kochfläche fallen.
•Das Kochfeld nicht als Ablage benutzen.
DE
87
Gebrauch
3.2 Vorhergehende Eingriffe
Um die während der Werkverarbeitung eventuell entstandene Feuchtigkeit zu entfernen und die vollkommene Funktionstüchtigkeit der elektronischen Kreisläufe und der Bedientastatur zu garantieren, müssen folgende Vorgänge durchgeführt werden:
1.Die Schutzfolie von den Außenflächen des Gerätes und den Zubehörteilen entfernen.
2.Eventuelle Etiketten entfernen (mit Ausnahme des Kenndatenschilds).
3.Einen mit Wasser gefüllten Topf auf jede der vorderen Kochzonen stellen und mindestens 30 Minuten lang bei Höchsttemperatur eingeschaltet lassen.
4.Nach 30 Minuten die vorderen Kochzonen ausschalten und den Vorgang bei den hinteren und der eventuell zentralen Kochzone wiederholen.
5.Wenn, nach Ausführung dieser Vorgänge, die Bedienvorrichtungen nicht korrekt funktionieren, könnte es erforderlich sein, diese Vorgänge zu verlängern, bis die gesamte Feuchtigkeit verdampft ist.
3.3 Gebrauch des Kochfeldes
Während des ersten Anschlusses an das Stromnetz wird eine automatische Kontrolle durchgeführt, bei der alle Kontrolllampen einige Sekunden lang aufleuchten.
Alle Bedienund Kontrollvorrichtungen des Gerätes befinden sich auf der Bedienblende. Das Induktionskochfeld wird über die Touch-Control Sensortasten bedient. Eines der Symbole auf der Glaskeramikfläche leicht berühren. Jede korrekte Berührung wird durch einen Signalton bestätigt.
Liste der Symbole
On-/Off-Taste: Schaltet das Kochfeld ein oder aus.
Pause-Taste: Unterbricht den
Garvorgang.
Taste zur Bediensperre: Verhindert die
ungewollte Berührung der Bedienelemente. Taste zur Werterhöhung: Erhöht die
Garzeit oder die Dauer des Minutenzählers.
Taste zur Wertverminderung: Verkürzt
die Garzeit oder die Dauer des Minutenzählers.
Gleitleiste: Erhöht oder vermindert die Leistungsstufe.
Taste der Sonderprogramme: Aktiviert
die Sonderprogramme des Gerätes.
