Smeg SB32, SI644D, SI644BR, SI733B, SI644BO User Manual [sv]

...

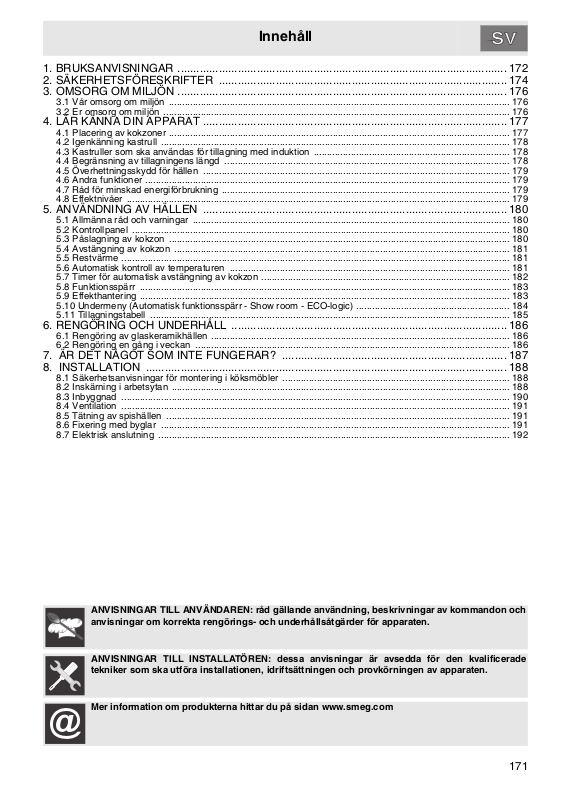

Innehåll
@
1. BRUKSANVISNINGAR ........................................................................................................ 172
2. SÄKERHETSFÖRESKRIFTER ........................................................................................... 174
3. OMSORG OM MILJÖN ........................................................................................................176
3.1 Vår omsorg om miljön ................................................................................................................................. 176
3.2 Er omsorg om miljön ................................................................................................................................... 176
4. LÄR KÄNNA DIN APPARAT ................................................................................................ 177
4.1 Placering av kokzoner ................................................................................................................................. 177
4.2 Igenkänning kastrull .................................................................................................................................... 178
4.3 Kastruller som ska användas för tillagning med induktion .......................................................................... 178
4.4 Begränsning av tillagningens längd ............................................................................................................ 178
4.5 Överhettningsskydd för hällen .................................................................................................................... 179
4.6 Andra funktioner .......................................................................................................................................... 179
4.7 Råd för minskad energiförbrukning ............................................................................................................. 179
5. ANVÄNDNING AV HÄLLEN ................................................................................................ 180
5.1 Allmänna råd och varningar ........................................................................................................................ 180
5.3 Påslagning av kokzon ................................................................................................................................. 180
5.4 Avstängning av kokzon ............................................................................................................................... 181
5.6 Automatisk kontroll av temperaturen .......................................................................................................... 181
5.7 Timer för automatisk avstängning av kokzon .............................................................................................. 182
5.8 Funktionsspärr ............................................................................................................................................ 183
5.9 Effekthantering ............................................................................................................................................ 183
5.10 Undermeny (Automatisk funktionsspärr - Show room - ECO-logic) .......................................................... 184
5.11 Tillagningstabell ........................................................................................................................................ 185
6. RENGÖRING OCH UNDERHÅLL .......................................................................................186
6.1 Rengöring av glaskeramikhällen ................................................................................................................. 186
6.2 Rengöring en gång i veckan ....................................................................................................................... 186
7. ÄR DET NÅGOT SOM INTE FUNGERAR? ....................................................................... 187
8. INSTALLATION .................................................................................................................. 188
8.1 Säkerhetsanvisningar för montering i köksmöbler ...................................................................................... 188
8.2 Inskärning i arbetsytan ................................................................................................................................ 188
8.5 Tätning av spishällen .................................................................................................................................. 191
8.6 Fixering med byglar .................................................................................................................................... 191

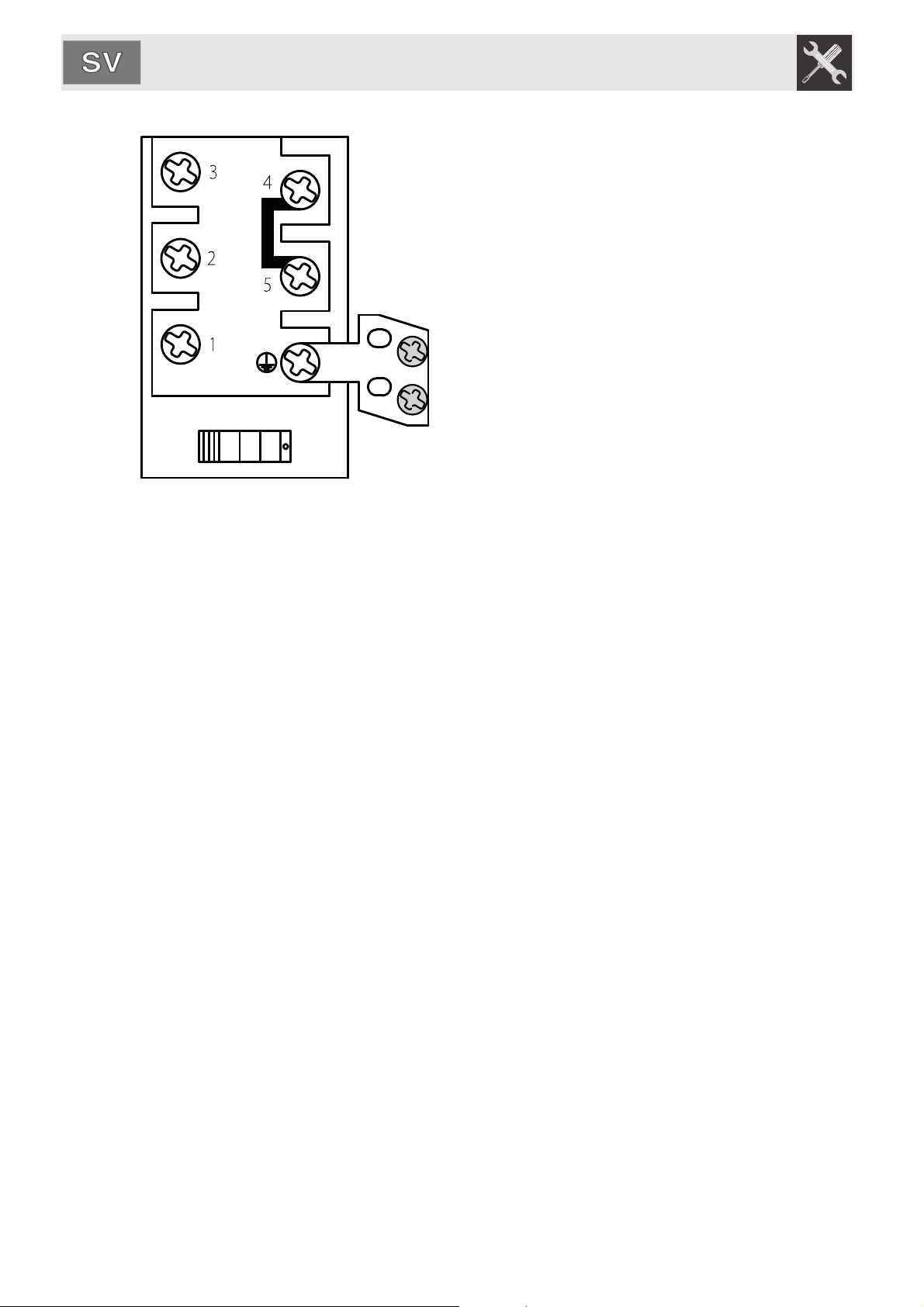

8.7 Elektrisk anslutning ..................................................................................................................................... 192
ANVISNINGAR TILL ANVÄNDAREN: råd gällande användning, beskrivningar av kommandon och anvisningar om korrekta rengörings- och underhållsåtgärder för apparaten.
ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för den kvalificerade tekniker som ska utföra installationen, idriftsättningen och provkörningen av apparaten.
Mer information om produkterna hittar du på sidan www.smeg.com
171
Allmänna föreskrifter

1. BRUKSANVISNINGAR

DENNA HANDBOK UTGÖR EN DEL AV APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET OCH VARA LÄTTILLGÄNGLIG UNDER SPISHÄLLENS HELA LIVSTID. VI REKOMMENDERAR ATT MAN LÄSER DENNA HANDBOK OCH ALLA DESS ANVISNINGAR NOGA INNAN MAN TAR HÄLLEN I BRUK. INSTALLATIONEN SKA UTFÖRAS AV EN FACKMAN OCH I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR PRIVAT BRUK OCH ÖVERENSSTÄMMER MED GÄLLANDE EEG-DIREKTIV. APPARATEN HAR UTFORMATS FÖR FÖLJANDE FUNKTION: TILLAGNING OCH UPPVÄRMNING AV MAT. ALL ANNAN ANVÄNDNING ANSES OTILLBÖRLIG. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID ANVÄNDNING SOM EJ ANGES HÄR.
TÄCK INTE ÖVER ÖPPNINGAR ELLER VENTILATIONS- OCH VÄRMESPRIDNINGSSPRINGOR.
ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM.
IDENTIFIERINGSDEKALEN MED TEKNISKA DATA, TILLVERKNINGSNUMMER OCH PRODUKTNAMN SITTER VÄL SYNLIGT PLACERAD UNDER APPARATENS HÖLJE. EN KOPIA AV DEKALEN FINNS I BRUKSANVISNINGEN: VI REKOMMENDERAR ATT MAN FÄSTER DEN PÅ AVSEDD PLATS PÅ OMSLAGETS BAKSIDA. DEKALEN FÅR ALDRIG AVLÄGSNAS.
INNAN APPARATEN TAS I BRUK SKA MAN TA BORT ALLA ETIKETTER OCH ALL SKYDDSFILM FRÅN DESS UTSIDA.
VAR FÖRSIKTIG SÅ ATT DU INTE SPILLER SOCKER ELLER SÖTA BLANDNINGAR PÅ SPISHÄLLEN UNDER TILLAGNINGEN. PLACERA INTE MATERIAL ELLER FÖREMÅL SOM KAN SMÄLTA (PLAST ELLER ALUMINIUMFOLIE) PÅ HÄLLEN. OM DET SKULLE SKE SKA DU OMEDELBART STÄNGA AV SPISHÄLLEN OCH RENGÖRA DEN MED HJÄLP DEN MEDFÖLJANDE SKRAPAN MEDAN DEN FORTFARANDE ÄR LJUMMEN. PÅ SÅ SÄTT UNDVIKER MAN ATT SKADA HÄLLENS YTA. OM GLASKERAMIKHÄLLEN
INTE RENGÖRS OMEDELBART FINNS RISKEN ATT DET BILDAS BELÄGGNINGAR SOM ÄR OMÖJLIGA ATT FÅ BORT NÄR DEN VÄL KYLTS AV.
UNDVIK SÅ LÅNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA. ANVÄND VANLIGA ICKE­SLIPANDE PRODUKTER OCH EVENTUELLT REDSKAP AV TRÄ ELLER PLAST.
VAR NOGA ATT INTE VÄLTA UT SURA VÄTSKOR SOM T.EX. CITRONSAFT ELLER VINÄGER PÅ HÄLLEN.
PLACERA INTE GRYTOR VARS BOTTNAR INTE ÄR HELT JÄMNA OCH PLANA PÅ SPISHÄLLEN.
APPARATEN BLIR MYCKET VARM UNDER ANVÄNDNING. MAN REKOMMENDERAS STARKT ATT ANVÄNDA SÄRSKILDA VÄRMETÅLIGA HANDSKAR VID ALL KONTAKT MED APPARATEN.
FÖRSÄKRA DIG OM ATT SENSORKNAPPARNA ALLTID ÄR RENA EFTERSOM APPARATEN KAN TOLKA SMUTSFLÄCKAR SOM EN AVSEDD DIGITAL KONTAKT. PLACERA INTE FÖREMÅL AV NÅGON TYP (KASTRULLER, HANDDUKAR O.S.V.) PÅ SENSORERNA. OM DET I SAMBAND MED ÖVERKOKNING RAMLAR NER MAT PÅ SENSORKNAPPARNA REKOMMENDERAR VI ATT MAN STÄNGER AV APPARATEN.
EFTER ANVÄNDNING SKA MAN OMEDELBART STÄNGA AV TILLAGNINGSZONEN GENOM ATT TRYCKA PÅ TILLHÖRANDE KNAPP OCH INTE ENBART ANVÄNDA SIG AV IGENKÄNNING AV KASTRULLERNA.
172
TÄCK INTE ÖVER SENSORERNA MED KASTRULLER OCH STEKPANNOR EFTERSOM DET KAN LEDA TILL ATT APPARATEN AUTOMATISKT STÄNGS AV.
Allmänna föreskrifter
AKTIVERA BARNSPÄRREN OM DU HAR BARN ELLER HUSDJUR FÖR VILKA SPISHÄLLEN ÄR INOM RÄCKHÅLL.
STÄLL INTE TOMMA KASTRULLER ELLER STEKJÄRN PÅ TÄNDA KOKZONER.
ANVÄND INTE SPISHÄLLEN OM PYROLYSPROGRAMMET PÅGÅR I UGNEN.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av ett nonchalerande av ovanstående föreskrifter eller på grund av ingrepp på utrustningen eller användande av annat än originalreservdelar.
173
Allmänna föreskrifter

2. SÄKERHETSFÖRESKRIFTER

SE INSTALLATIONSANVISNINGARNA FÖR SÄKERHETSBESTÄMMELSER VAD GÄLLER ELEKTRISKA APPARATER OCH VENTILATIONSFUNKTIONER. I DITT INTRESSE OCH FÖR DIN SÄKERHET ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALLA ELEKTRISKA APPARATER SKA GENOMFÖRAS AV FACKMÄN I ENLIGHET MED GÄLLANDE BESTÄMMELSER. VÅRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE RESULTAT. ELEKTRISKA APPARATER MÅSTE ALLTID KOPPLAS FRÅN AV KOMPETENTA PERSONER.
INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET.
INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÅLLSARBETEN SKA MAN FÖRSÄKRA SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET.
OMEDELBART EFTER INSTALLATIONEN SKA EN PROVKÖRNING AV APPARATEN GÖRAS, I ENLIGHET MED ANVISNINGARNA NEDAN. OM APPARATEN INTE FUNGERAR SKA MAN KOPPLA BORT DEN FRÅN ELNÄTET OCH KONTAKTA NÄRMASTE SERVICEVERKSTAD.
NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER. UTTAGET MÅSTE VARA TILLGÄNGLIGT ÄVEN NÄR APPARATEN HAR BYGGTS IN. DRA ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN.
OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT.
ELSYSTEMET SKA OVILLKORLIGEN JORDAS I ENLIGHET MED GÄLLANDE SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.
DE ZONER PÅ APPARATEN SOM ÄR I KONTAKT MED KASTRULLER BLIR MYCKET VARMA UNDER TILLAGNING. VAR NOGA ATT INTE RÖRA VID HÄLLENS YTA.
APPARATEN FÅR ENDAST ANVÄNDAS AV VUXNA PERSONER. LÅT INTE BARN BEFINNA SIG INTILL APPARATEN ELLER LEKA MED DEN.
VIKTIGT: VAR MYCKET UPPMÄRKSAM PÅ BARN SOM BEFINNER SIG I NÄRHETEN AV APPARATEN EFTERSOM DE OFTA INTE KAN SE SIGNALERINGEN FÖR RESTVÄRME. KOKZONERNA FÖRBLIR MYCKET VARMA EN VISS TID EFTER ATT DE STÄNGTS AV. UNDVIK ATT BARN SÄTTER HÄNDERNA PÅ HÄLLEN.
OM DET SKULLE BILDAS EN SPRICKA PÅ GLASHÄLLEN ELLER OM GLASHÄLLEN SKULLE GÅ SÖNDER SKA MAN OMEDELBART STÄNGA AV APPARATEN. KOPPLA FRÅN ELTILLFÖRSELN OCH KONTAKTA DEN TEKNISKA SUPPORTEN.
PERSONER MED PACEMAKER ELLER ANNAN LIKNANDE MEDICINSK UTRUSTNING MÅSTE KONTROLLERA ATT FUNKTIONEN HOS DERAS APPARATER INTE ÄVENTYRAS AV DET INDUKTIVA FÄLTET VARS FREKVENSOMRÅDE ÄR MELLAN 20 OCH 50 KHZ.
ANVÄNDNING AV DENNA APPARAT ÄR INTE TILLÅTEN FÖR PERSONER (INKLUSIVE BARN) MED NEDSATT FYSISK ELLER MENTAL FÖRMÅGA ELLER SOM SAKNAR ERFARENHET AV ANVÄNDNING AV ELEKTRISKA APPARATER, SÅVIDA DE INTE ÄR ÖVERVAKADE ELLER INSTRUERADE AV EN VUXEN PERSON MED ANSVAR FÖR DERAS SÄKERHET.
INNAN APPARATEN TAS I BRUK SKA MAN TA BORT ALLA ETIKETTER OCH ALL SKYDDSFILM FRÅN DESS UTSIDA.
174
FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. ALLT REPARATIONSARBETE SKA UTFÖRAS AV EN AUKTORISERAD TEKNIKER ELLER HOS EN AUKTORISERAD
SERVICEVERKSTAD.
Allmänna föreskrifter
VAD BETRÄFFAR BESTÄMMELSERNA OM ELEKTROMAGNETISK KOMPATIBILITET SÅ TILLHÖR SPISHÄLLEN MED ELEKTROMAGNETISK INDUKTION GRUPP 2 OCH KLASS B (EN B 55011).
LÄMNA ALDRIG INDUKTIONSHÄLLEN OÖVERVAKAD NÄR DEN ÄR PÅSLAGEN.
OBSERVERA ATT KOKZONERNA VÄRMS UPP MYCKET FORT. UNDVIK ATT VÄRMA UPP TOMMA KASTRULLER. FARA FÖR ÖVERHETTNING.
FETT OCH OLJA KAN ANTÄNDAS VID ÖVERHETTNING. MAN BÖR DÄRFÖR INTE LÄMNA SPISHÄLLEN NÄR MAN TILLAGAR MAT SOM INNEHÅLLER FETT ELLER OLJA. OM EN BRAND SKULLE UPPSTÅ I SAMBAND MED ÖVERHETTADE FETTER ELLER OLJOR SKA MAN ALDRIG ANVÄNDA VATTEN FÖR ATT SLÄCKA ELDEN. SÄTT ISTÄLLET LOCKET PÅ KASTRULLEN OCH STÄNG AV KOKZONEN.
YTAN I GLASKERAMIK ÄR MYCKET STÖTTÅLIG. MAN SKA DOCK UNDVIKA ATT TAPPA FASTA OCH HÅRDA FÖREMÅL PÅ HÄLLEN EFTERSOM DESS YTA KAN GÅ SÖNDER OM FÖREMÅLEN ÄR VASSA.
GLASKERAMIKHÄLLEN FÅR INTE ANVÄNDAS SOM AVLASTNINGSYTA.
OM MAN PÅ GRUND AV ETT FEL I SENSORERNAS STYRNING INTE KAN STÄNGA AV HÄLLEN SKA MAN OMEDELBART KOPPLA FRÅN ELTILLFÖRSELN OCH KONTAKTA DEN TEKNISKA SUPPORTEN.
VAR UPPMÄRKSAM VID ANSLUTNING AV YTTERLIGARE ELAPPARATER. DERAS ANSLUTNINGSKABLAR FÅR INTE KOMMA I KONTAKT MED VARMA KOKZONER.
PLACERA INTE METALLFÖREMÅL, SOM HUSGERÅD ELLER BESTICK, PÅ INDUKTONSHÄLLENS YTAN EFTERSOM DET FINNS RISK ATT DE ÖVERHETTAS. FARA FÖR BRÄNNSKADA.
PLACERA ALDRIG FÖREMÅL SOM ÄR ANTÄNDLIGA ELLER SOM LÄTT EXPLODERAR ELLER DEFORMERAS DIREKT UNDER SPISHÄLLEN.
VAR FÖRSIKTIG MED METALLFÖREMÅL SOM KOMMER I DIREKT KONTAKT MED HUDEN. SÅDANA FÖREMÅL KAN VÄRMAS UPP I NÄRHETEN AV HÄLLEN VILKET INNEBÄR ATT EN RISK FÖR BRÄNNSKADA FÖRELIGGER. MED FÖREMÅL SOM INTE ÄR MAGNETISKA, SOM TILL EXEMPEL GULD- ELLER SILVERRINGAR, LÖPER MAN INTE DENNA RISK.
ANVÄND INTE STÄNGDA BURKAR ELLER BEHÅLLARE I APPARATEN. UNDER TILLAGNINGEN KAN ÖVERTRYCK SKAPAS INNE I BEHÅLLAREN VILKET LEDER TILL EXPLOSIONSRISK.
Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av ett nonchalerande av ovanstående föreskrifter eller på grund av ingrepp på utrustningen eller användande av annat än originalreservdelar.
175
Föreskrifter för kassering

3. OMSORG OM MILJÖN

3.1 Vår omsorg om miljön

I överensstämmelse med direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG om minskningen av farliga ämnen i elektrisk och elektronisk apparatur samt nedbrytningen av avfall. Symbolen föreställande en överkorsad soptunna som finns på apparaturen anger att produkten, då den inte används längre, ska samlas in separat från annat avfall. Användaren ska därför lämna in apparatur som inte längre används till lämpliga återvinningsstationer för separat insamling av elektriskt och elektroniskt avfall. Alternativt ska man återbörda apparaten till återförsäljaren när man köper en motsvarande apparat, i förhållandet ett till ett. Lämplig separat insamling som i sin tur leder till att apparaten lämnas in för återvinning, hantering och miljövänlig nedbrytning bidrar till att undvika eventuella negativa effekter på miljö och hälsa samt gynnar återvinningen av de material apparaten är tillverkad av. En olaglig avfallshantering av produkten från användarens sida medför att administrativa åtgärder vidtas.
I enlighet med europeisk lagstiftning innehåller inte produkten skadliga ämnen i sådan mängd att de anses utgöra en fara för hälsan och miljön.

3.2 Er omsorg om miljön

För emballeringen av våra produkter används ej förorenande material som är kompatibla med miljön och återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget. Fråga efter adresser till återvinningsstationer hos återförsäljaren eller hos lokala behöriga insamlings-, återvinnings- och avfallsstationer.
Lämna inte emballaget eller delar därav utom synhåll. Delar av emballaget, i synnerhet plastpåsar, utgör en kvävningsrisk för barn.
Sörj även för en korrekt kassering av din gamla apparat. Viktigt: lämna in apparaten till närmaste återvinningsstation för kasserade hushållsapparater. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material. Innan man kasserar sin gamla apparat ska man avlägsna alla luckor och se till att falsarna är kvar i användningsläge. Detta för att undvika att lekande barn av misstag blir instängda i apparaten. Kapa även av och avlägsna nätkabeln tillsammans med stickkontakten.
176
Anvisningar till användaren

4. LÄR KÄNNA DIN APPARAT

Hällen är försedd med en induktionsgenerator för varje kokzon. Varje generator under kokytan i glaskeramik bildar ett elektromagnetiskt fält som inducerar ström i kastrullens botten och därmed skapar värme. Induktionshällar överför inte värme utan genererar den direkt inne i kokkärlen, tack vare de induktiva strömmarna.
Fördelar med induktionshäll
- minskad energiförbrukning jämfört med traditionell elektrisk tillagning, tack vare den direkta överföringen av energi till kastrullen (det krävs särskilda husgeråd i magnetiserande material).
- ökad säkerhet tack vare att energi endast överförs till kärlet som placerats på kokhällen.
- högre energiöverföring från kokzonen med induktion till kastrullens botten.
- snabb uppvärmningshastighet.
- minskad risk för brännskador eftersom tillagningsytan värms upp endast från kastrullens botten; mat som kokat över fastnar inte.

4.1 Placering av kokzoner

Zon Yttre diameter (mm) Max. förbrukad effekt (W) *
160 1400 2000
180 2000 2800
210 2000 3100
160 1800 2200
230 2400 3200
290 2800 4600
280 2800 3600
*dessa effektvärden är ungefärliga och kan variera beroende på vilket kärl man använder samt på de inställningar man valt.
Förbrukad effekt i power-
läge (W) *
177
Anvisningar till användaren

4.2 Igenkänning kastrull

Om det på en kokzon inte finns någon kastrull, eller om kastrullen är för liten, överförs ingen energi. Om det på kokzonen finns en lämplig kastrull känner igenkänningssystemet av den och sätter igång hällen på inställd effekt. Energiöverföringen avbryts även när man flyttar kastrullen från kokzonen (den effekt som ställts in blinkar). Om igenkänningsfunktionen skulle starta trots en mindre storlek på kastruller eller stekpannor kommer endast den energi som krävs att överföras.
Begränsningar vid igenkänning av kastrull: Minsta diameter för kastrullbottnen är markerad med en inre omkrets på kokzonen. Om kastrullens diameter är mindre än markeringen finns det en risk att kastrullens närvaro inte känns av och att induktorn därmed inte aktiveras.

4.3 Kastruller som ska användas för tillagning med induktion

De kärl som används vid tillagning med induktion måste vara av metall, ha magnetiska egenskaper och en tillräckligt stor botten.
Använd endast kastruller med lämplig botten för induktionsplattor.
Lämpliga kärl Olämpliga kärl
• Kärl i emaljerat stål med tjock botten.
• Gjutjärnskärl med emaljerad botten.
• Kärl i rostfritt stål i flera lager, ferritiskt rostfritt stål och aluminium med särskild botten.
• Kärl av koppar, rostfritt stål, aluminium, värmeresistent glas, trä, keramik och terracotta.
För att kontrollera om kokkärlet är lämpligt räcker det att närma en magnet mot botten: om den attraheras är kokkärlet lämpligt för matlagning med induktion. Om man inte har någon magnet kan man hälla i en liten mängd vatten i kokkärlet, placera det på kokzonen och slå på plattan. Om värdet för effekt blinkar på displayen innebär det att kokkärlet inte går att använda.
Använd endast kokkärl med en perfekt plan botten. Användningen av kokkärl med oregelbunden botten kan äventyra systemets uppvärmningsfunktion och hindra avkänningen av kokkärlet på plattan.

4.4 Begränsning av tillagningens längd

Kokhällen har en automatisk anordning som begränsar funktionstiden. Såvida man inte ändrar inställningarna för kokzonen beror den maximala funktionstiden för varje enskild kokzon på den effektnivå som valts. När anordningen för begränsning av funktionstid aktiveras stängs kokzonen av. En kort signal ljuder och
visas på displayen om kokzonen är varm.
Den automatiska avstängningen har dock företräde i förhållande till begränsningsfunktionen; kokzonen stängs av först efter att den tid som ställts in för automatisk avstängning passerat.
Inställd effektnivå Maximal tid för
tillagningen i timmar
(U) 1 - 2 8
3 - 4 6 5 - 6 5
7 3 8 2 9 1 ½
10 - P 1
178
