INNEHÅLL
Säkerhetsinformation 21
Säkerhetsinstruktioner 23
Installation 25
Produktbeskrivning 28
Daglig användning 30
Råd och tips 34
Skötsel och rengöring 35
Felsökning 36
Tekniska data 38
Energieffektivitet 38
Med reservation för ändringar.
SÄKERHETSINFORMATION
Läs noga de bifogade instruktionerna före installation och
användning av produkten. Tillverkaren är inte ansvarig för
eventuella personskador eller andra skador som uppkommit
som ett resultat av felaktig installation eller användning.
Förvara alltid bruksanvisningen på en säker och tillgänglig
plats för framtida bruk.
Säkerhet för barn och handikappade
• Denna produkt kan användas av barn från 8 års ålder och
uppåt, och av personer med nedsatt fysisk, sensorisk eller
mental förmåga, samt personer med bristande erfarenhet
och kunskap, om de övervakas eller instrueras beträffande
hur produkten används på ett säkert sätt och förstår de
risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket
omfattande och komplexa funktionshinder ska inte vara i
närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten utan ständig
uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och
kassera det på lämpligt sätt.
• Barn och husdjur ska hållas borta från produkten när den
är igång eller när den svalnar. Åtkomliga delar är mycket
varma.
• Om apparaten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av apparaten
utan uppsikt.
21
22
Allmän säkerhet
• VARNING: Produkten och åtkomliga delar blir mycket
varma under användning. Var försiktig så att du undviker
att vidröra värmeelementen.
• Använd inte produkten med en extern timer eller ett
separat fjärrkontrollsystem.
• VARNING: Oövervakad matlagning på en häll med fett
eller olja kan vara farligt och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten, utan stäng
av produkten och täck över flamman, t.ex. med ett lock
eller brandfilt.
• FÖRSIKTIGHETS: Tillagningsprocessen måste övervakas.
En kort tillagningsprocess måste ständigt övervakas.
• VARNING: Brandfara: Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte
placeras på hällens yta eftersom de blir varma.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och
lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten
och dra ur elsladden. Om produkten är ansluten till elnätet
direkt med kopplingsboxen, ta bort säkringen för att koppla
från produkten från strömförsörjningen. I båda fallen,
kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren,
en godkänd serviceverkstad eller personer med
motsvarande utbildning, för att undvika fara.
• VARNING: Använd endast hällskydd som designats av
tillverkaren av produkten eller som anges av tillverkaren i
bruksanvisningen som lämplig, eller hällskydd som
medföljer. Olyckor kan inträffa om fel skydd används.
SÄKERHETSINSTRUKTIONER
23
Installation
VARNING! Endast en behörig
person får installera den här
produkten.
VARNING! Risk för
personskador och skador på
produkten föreligger.
• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad
produkt.
• Följ installationsinstruktionerna som
följer med produkten.
• Minsta avstånd till andra produkter ska
beaktas.
• Var alltid försiktig när produkten rör sig
eftersom den är tung. Använd alltid
skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för
att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga
och fukt.
• Installera inte produkten nära en dörr
eller under ett fönster. Detta förhindrar
att heta kokkärl faller ned från
produkten när dörren eller fönstret är
öppet.
• Varje produkt har fläktar som kyler ner i
botten.
• Om produkten är installerad ovanför en
låda:
– Förvara inga smådelar eller
pappersark som kan dras in,
eftersom de kan skada fläkten eller
påverka kylsystemet.
– Ha ett avstånd på minst 2 cm
mellan produktens botten och
sådant som finns förvarat i lådan.
Elektrisk anslutning
VARNING! Risk för brand och
elektriska stötar.
• Alla elektriska anslutningar ska göras
av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före
alla rengöringsarbeten.
• Se till att de parametrarna på
märkskylten överensstämmer med
elnätets elektricitet.
• Kontrollera att produkten är rätt
installerad. Lösa och ej fackmässigt
monterade nätkablar eller kontakter (i
förekommande fall) kan orsaka
överhettning i kopplingsplinten.
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in
sig.
• Kontrollera att ett skydd mot elektriska
stötar är installerat.
• Dragavlasta kabeln.
• Kontrollera att nätkabeln eller
kontakten (i förekommande fall) inte
vidrör den heta produkten eller det heta
kokkärlet när du ansluter produkten till
närliggande uttag.
• Använd inte grenuttag eller
förlängningssladdar.
• Kontrollera så att du inte skadar
kontakten (i förekommande fall) och
nätkabeln. Kontakta vårt auktoriserade
servicecenter eller en elektriker för att
ersätta en skadad nätkabel.
• Stötskyddet för strömförande och
isolerade delar måste fästas på ett
sådant sätt att det inte kan tas bort utan
verktyg.
• Anslut stickkontakten till eluttaget först
vid slutet av installationen. Kontrollera
att stickkontakten är åtkomlig efter
installationen.
• Anslut inte stickkontakten om
vägguttaget sitter löst.
• Dra inte i anslutningssladden för att
koppla bort produkten från eluttaget. Ta
alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter:
strömbrytare, säkringar (säkringar av
skruvtyp tas ur hållaren), jordfelsbrytare
och kontaktorer.
• Den elektriska installationen måste ha
en isolationsenhet så att du kan koppla
från produkten från nätet vid alla poler.
Kontaktöppningen på isolationsenheten
måste vara minst 3 mm bred.
24
Användning
VARNING! Risk för skador,
brännskador eller elstötar
föreligger.
• Ta bort all förpackning, etiketter och
skyddsfilm (i förekommande fall) före
första användningstillfället.
• Denna produkt är endast avsedd för
hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte
är blockerade.
• Lämna inte produkten utan tillsyn under
användning.
• Stäng av kokzonen efter varje
användningstillfälle.
• Lita inte på kastrullvarnaren.
• Lägg inte bestick eller kastrullock på
kokzonerna. De kan bli varma.
• Använd inte produkten med våta
händer eller när den är i kontakt med
vatten.
• Använd inte produkten som arbetseller avlastningsyta.
• Om produktens yta är sprucken ska du
omedelbart koppla loss den från
eluttaget. Detta för att förhindra
elstötar.
• Användare med pacemaker måste
hålla ett avstånd på minst 30 cm från
induktionskokzonerna när produkten är
igång.
• Det kan stänka när du lägger livsmedel
i het olja.
VARNING! Risk för brand och
explosion
• Fetter och olja kan frigöra lättantändliga
ångor när de värms upp. Håll flammor
eller uppvärmda föremål borta från
fetter och oljor när du lagar mat med
dem.
• Ångorna som frigörs i mycket het olja
kan orsaka självantändning.
• Redan använd olja, som kan innehålla
matrester, kan orsaka brand vi lägre
temperatur än olja som används för
första gången.
• Placera inga lättantändliga produkter
eller föremål som är fuktiga med
lättantändliga produkter i, nära eller på
produkten.
VARNING! Risk för skador på
produkten föreligger.
• Placera inga heta kokkärl på
kontrollpanelen.
• Lägg inte på några värmskydd på
hällens glasyta.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller
kokkärl faller på produkten. Ytan kan
skadas.
• Aktivera inte kokzonerna med tomma
kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller
med skadad botten kan repa glaset /
glaskeramiken. Lyft alltid upp dessa
föremål när du måste flytta dem på
kokhällen.
• Denna produkt är endast avsedd för
matlagning. Den får inte användas för
några andra ändamål, t.ex. för
rumsuppvärmning.
Underhåll och rengöring
• Rengör produkten regelbundet för att
förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna
före rengöring.
• Koppla från produkten från elnätet före
underhåll.
• Spruta inte vatten eller ånga på
produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk
trasa. Använd bara neutrala
rengöringsmedel. Använd inte
produkter med slipeffekt, skursvampar,
lösningsmedel eller metallföremål.
Underhåll
• Kontakta en auktoriserad
serviceverkstad för reparation av
produkten.
• Använd endast originaldelar.
N
L1
N
L
230V~ 400V 2~N
L2
25
Avfallshantering
VARNING! Risk för kvävning
eller skador.
• Kontakta kommunen för information om
hur produkten kasseras korrekt.
INSTALLATION
VARNING! Se
säkerhetsavsnitten.
Före installationen
Innan du installerar hällen ska du
anteckna informationen nedan från
typskylten. Typskylten sitter nertill på
hällen.
Serienummer ....................
Inbyggnadshällar
Inbyggnadshällar får endast användas
efter installation i lämpliga
inbyggnadsenheter och arbetsbänkar
enligt gällande standarder.
Nätkabel
• Hällen är försedd med en nätkabel.
• Byt endast den skadade nätsladden
med reservdelskabeln. Kontakta ditt
lokala auktoriserade servicecenter.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och
kassera den.
VARNING! Alla elektriska
anslutningar måste göras av en
behörig elektriker.
FÖRSIKTIGHET! Borra inte
eller löd inte trådändarna. Detta
är absolut förbjudet!
FÖRSIKTIGHET! Anslut inte
kabeln utan kabeländhylsa.
Tvåfasanslutning
1. Ta bort kabeländhylsan från svarta och
bruna ledningar.
2. Ta bort en bit isolering av de bruna
och svarta kabeländarna.
3. Sätt på en ny trådändhylsa på 1,5 mm²
på varje kabelände. (ett specialverktyg
krävs).
Kabel tvärsnitt
Enfasanslutning - 230 V~ Tvåfasanslutning - 400 V 2 ~ N
Grön - gul Grön - gul
N Blå och blå Blå och blå N
L Svart och brun Svart L1
Brun L2
min.
50mm
min.
500mm
min. 60mm
26
Fästa tätningen - installation på bänken
1. Rengör bänkskivan runt det utskurna
området.
2. Sätt fast den medföljande
tätningslisten (2x6 mm) runt den nedre
kanten på hällen längs ytterkanten på
glaskeramiken. Töj inte ut den.
Kontrollera att ändarna på
tätningslisten sitter i mitten på ena
sidan av hällen.
3. Lägg till några millimeter till längden
när du skär till tätningslisten.
4. Tryck samman de två ändarna på
tätningslisten.
Fästa tätningen - integrerad installation
1. Rengör urtagen i bänkskivan.
2. Klipp medföljande tätningslist (3x10
mm) i 4 remsor. Remsorna måste vara
lika långa som urtagen.
3. Klipp ändarna på remsorna i en 45°
vinkel. De ska passa i korrekt i hörnen
på urtagen.
4. Sätt fast remsorna runt urtaget. Sträck
inte ut remsorna. Fäst inte ihop
ändarna över varandra.
När du monterat hällen ska du täta
återstående mellanrum mellan
glaskeramiken och bänkskivan med
silikon. Kontrollera att silikonet inte
hamnar under glaskeramiken.
Montering
Om produkten har installerats
ovanför en låda kan hällens
ventilation värma upp det som
förvaras i lådan när hällen
används. Du kan installera en
distanspanel men det är inte
obligatoriskt.
R 5mm
min.
55mm
560+1mm
490+1mm
min.
28 mm
min.
12 mm
514
+1
mm
560
+1
mm
490
+1
mm
604
+1
mm
R5 mm
R5 mm
7 mm
min.55mm
min.
38 mm
27
Installation på bänken
1.
2.
4.
Integrerad installation
1.
3.
2.
min.
12 mm
1
1
1
2
1
1 2
6
75
9 8
10
3 4
28
3.
PRODUKTBESKRIVNING
Beskrivning av hällen
Induktionskokzon
1
Kontrollpanel
2
Beskrivning av kontrollpanelen
Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och
ljudsignalerna markerar vilka funktioner som är aktiverade.
29
10
Touchkontroll
1
2
3
4
5
6
7
/
- Värmelägesdisplay För att visa det inställda värmeläget.
- Timerindikatorer för
- Timerdisplay För att visa tiden i minuter.
8
9
/
- Inställningslist För inställning av värmeläge.
Funktion Beskrivning
PÅ/AV (ON/OFF) För att aktivera och avaktivera hällen.
Lås / Barnsäkerhetslås För att låsa/låsa upp kontrollpanelen.
Pause För att aktivera och avaktivera funktionen.
MultiZone För att aktivera och avaktivera funktionen.
kokzonerna
- För att välja kokzon.
- För att öka eller minska tiden.
Visningar av värmeinställning
Display Beskrivning
Kokzonen är avstängd.
-
Kokzonen är på.
Pause är på.
För att visa för vilken kokzon tiden är inställd.
+ siffra
/ /
Accelerator är på.
Power-funktionen är igång.
Ett fel har uppstått.
Eco-Heat (3-stegs restvärmeindikering): tillagar fortfarande / varmhåll‐
ning / restvärme.
Lås /Barnsäkerhetslås är på.
Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kok‐
zonen.
Automatisk avstängning är på.
30
Eco-Heat (3-stegs restvärmeindikator)
VARNING! / / Risk för
brännskador från restvärme.
Indikatorerna visar nivån på
restvärmen för de kokzoner du
använder för närvarande.
Indikatorerna kan också visas
för de närliggande kokzonerna
även om du inte använder
dem.
DAGLIG ANVÄNDNING
VARNING! Se
säkerhetsavsnitten.
Aktivera och avaktivera
Tryck på i 1 sekund för att sätta på eller
stänga av hällen.
Automatisk avstängning
Funktionen stänger av hällen
automatiskt om:
• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen
har satts på.
• du spiller något eller sätter något på
kontrollpanelen längre än 10 sekunder
(en kastrull, en handduk osv.). En
ljudsignal ljuder och hällen stängs av.
Ta bort föremålet eller rengör
kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl
kokar torrt). Innan du använder hällen
igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl.
Symbolen tänds och kokzonen
stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller
ändrar värmeläget. Efter en stund
tänds och hällen stängs av.
Förhållandet mellan värmeläge och
tiden efter vilken hällen stängs av:
Induktionskokzonerna skapar den värme
som behövs för tillagningen direkt i
kokkärlets botten. Glaskeramiken värms
upp av restvärmen hos kokkärlet.
Värmeläge Hällen stängs av
efter
1 - 3 6 timmar
4 - 7 5 timmar
8 - 9 4 timmar
10 - 14 1,5 timme
Värmeläge
För inställning eller ändring av värmeläge:
Tryck på inställningslisten vid rätt
värmeläge eller flytta fingret längs med
inställningslisten tills du når rätt
värmeläge.
Använda kokzonerna
Ställ kokkärlet i mitten av vald kokzon.
Induktionskokzonerna anpassar sig
automatiskt till storleken på kokkärlets
botten.
Du kan använda ett stort kokkärl på två
kokzoner samtidigt. Kokkärlet måste täcka
mitten på båda zonerna. Rätt placering av
kokkärl:
För att aktivera funktionen för en
kokzon: tryck på slutet av
inställningsfältet till höger ( tänds).
Tryck direkt på önskat värmeläge. Efter 3
sekunder tänds .
För att avaktivera funktionen: ändra
värmeläget.
31

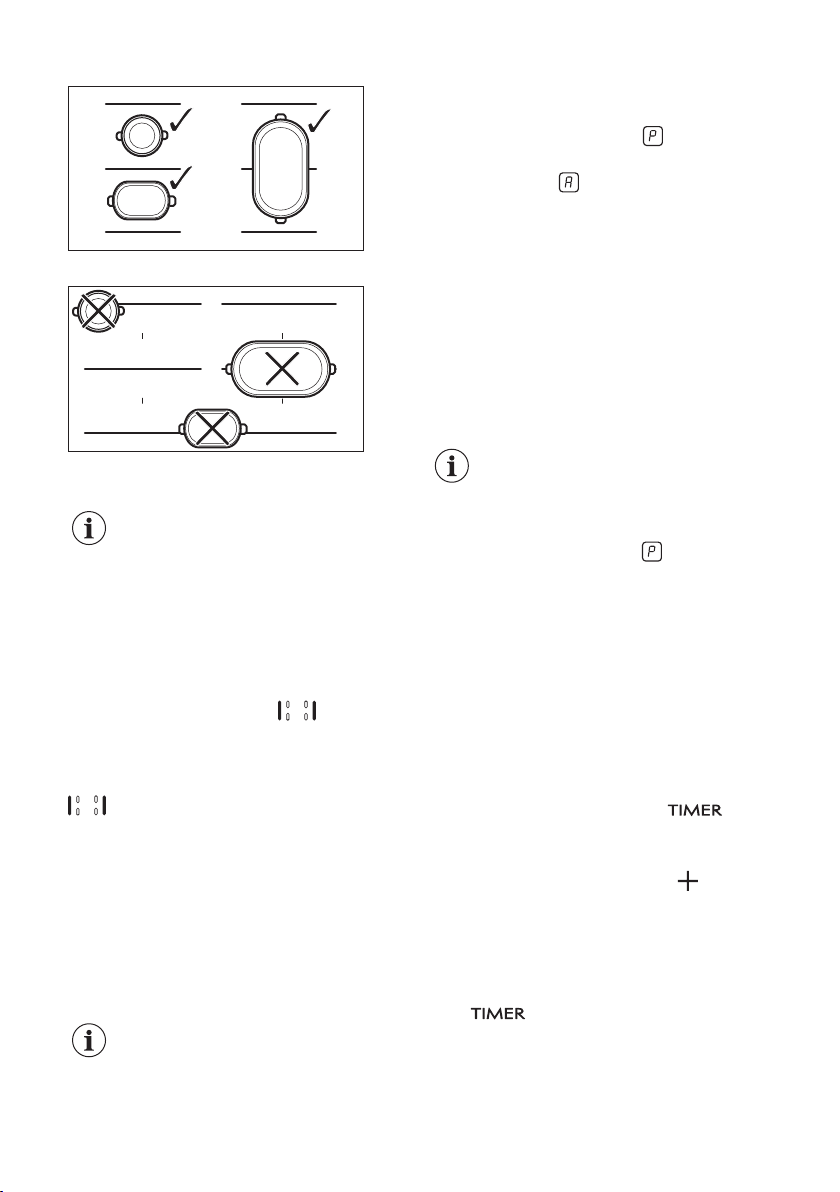

Fel placering av kokkärl:
MultiZone
Funktionen är igång när
kastrullen täcker mitten på de
två zonerna.
Funktionen kopplar ihop två kokzoner till
en gemensam zon.
Ställ först in värmeläget för en av
kokzonerna.
Aktivera funktionen för vänster/höger
sidas kokzoner: tryck på
eller ändra värmeläget med någon av
vänster/höger touch-kontroll.
För att avaktivera funktionen: tryck på
/ . Kokzonerna fungerar nu oberoende
av varandra.
/ . Ställ in
Accelerator
Aktivera den här funktionen för att få
önskad värmeinställning på kortare tid.
När den är på, fungerar zonen på den
högsta inställningen i början och fortsätter
därefter att koka på önskad
värmeinställning.
För att aktivera funktionen
måste kokzonen vara kall.
Power-funktion
Den här funktionen gör mer effekt
tillgänglig för induktionskokzonerna.
Funktionen kan bara aktiveras för
induktionskokzonen under en begränsad
tidsperiod. Därefter kopplar
induktionskokzonen automatiskt tillbaka till
högsta värmeläget.
Se avsnittet "Teknisk data".
För att aktivera funktionen för en
kokzon: tryck på slutet av
inställningsfältet till höger. tänds.
För att avaktivera funktionen: ändra
värmeläget.
Timer
Nedräkningstimer
Du kan använda den här funktionen för att
ställa in hur länge kokzonen ska vara
igång vid enbart detta tillagningstillfälle.
Ställ först in värmeinställningen för
kokzonen, ställ därefter in funktionen.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
Aktivera funktionen: tryck på
timern för att ställa in tiden (00 - 99
minuter). När indikatorn för kokzonen
börjar blinka långsammare räknas tiden
ned.
För att se återstående tid: välj kokzonen
med . Kokzonens indikator börjar
blinka snabbt. På displayen visas den
återstående tiden.
på
32
Ändra tiden: välj kokzonen med .
Tryck på eller .
För att avaktivera funktionen: Välj
kokzonen med och tryck på .
Återstående till räknar ned till 00.
Kokzonens kontrollampa släcks.
När tiden gått ut ljuder en
signal och 00 blinkar.
Kokzonen avaktiveras.
För att stänga av ljudet: tryck på .
CountUp-timer (Uppräkningstimer)
Den här funktionen kan användas för att
kontrollera hur länge kokzonen är igång.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
Aktivera funktionen: tryck på på
timern varpå tänds. När indikatorn för
kokzonen börjar blinka långsammare
räknas tiden upp. Displayen växlar mellan
och räknad tid (minuter).
För att se hur länge kokzonen är igång:
välj kokzonen med
indikator börjar blinka snabbt. Displayen
visar hur länge kokzonen har varit igång.
För att avaktivera funktionen:Välj
kokzonen med och tryck på
eller . Kokzonens indikator slocknar.
Signalur
Du kan använda den här funktionen som
Signalur när hällen är på och kokzonerna
inte används. Displayen visar värmeläget
.
Aktivera funktionen: tryck på .
Tryck på eller på timern för att ställa
in tiden. När tiden gått ut ljuder en signal
och 00 blinkar.
För att stänga av ljudet: tryck på
Denna funktion påverkar inte
ugnens funktioner i övrigt.
. Kokzonens
Pause
Funktionen ställer in alla påslagna
kokzoner på det lägsta värmeläget.
När funktionen är på är alla andra
symboler på kontrollpanelerna låsta.
Funktionen stoppar inte timerfunktionerna.
Tryck på
tänds.Värmeläget sänks till 1.
Avaktivera funktionen genom att trycka på
. Föregående värmeläge slås på.
för att aktivera funktionen.
Lås
Du kan låsa kontrollpanelen medan
kokzonerna är igång. Funktionen
förhindrar oavsiktliga ändringar av
värmeläget.
Ställ in värmeläget först.
Aktivera funktionen: tryck på .
tänds i 4 sekunder.Timern förblir på.
För att avaktivera funktionen: tryck på
. Föregående värmeläge aktiveras.
När du avaktiverar hällen
stängs även denna funktion av.
Barnsäkerhetslås
Denna funktion förhindrar oavsiktlig
användning av hällen.
Aktivera funktionen: aktivera hällen med
. Ställ inte in värmeläget. Tryck på i
4 sekunder. tänds. Inaktivera hällen
med .
För att avaktivera funktionen: aktivera
hällen med . Ställ inte in värmeläget.
Tryck på
Inaktivera hällen med .
För att kringgå funktionen för ett
enskilt tillagningstillfälle: aktivera hällen
.
med . tänds. Tryck på i 4
sekunder. Ställ in värmeläge inom 10
sekunder. Hällen kan nu användas. Om
du avaktiverar hällen med aktiveras
funktionen igen.
i 4 sekunder. tänds.
33
OffSound-kontroll (Aktivera och inaktivera ljud)
Stäng av hällen. Tryck på i 3 sekunder.
Displayen tänds och släcks. Tryck på i
3 sekunder. eller tänds. Tryck på
på timern för att välja något av följande:
• – ljudet är avstängt
• – ljudet är på
Vänta tills hällen stängs av automatiskt för
att bekräfta ditt val.
När denna funktion är inställd på hör
du endast ljuden när:
• du trycker på
• Signalur ringer
• Nedräkningstimer ringer
• du ställer något på kontrollpanelen.
Effektbegränsning
Hällen är ursprungligen på högsta möjliga
effektnivå.
För att minska eller öka effektnivån:
1. Stäng av hällen.
2. Tryck på i 3 sekunder. Displayen
tänds och släcks.
3. Tryck på i 3 sekunder. eller
tänds.
4. Tryck på . P 72 tänds.
5. Tryck på
in effektnivån.
Effektnivåer
Se avsnittet "Teknisk data".
• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W
FÖRSIKTIGHET! Se till att den
valda strömmen passar till
säkringarna i huset.
/ på timern för att ställa
Eco-Logic
• Kokzonerna är grupperade enligt plats
och nummer på faserna i hällen. Se
bilden.
• Varje fas har en maximal
elektricitetsbelastning på 3600 W.
• Funktionen delar strömmen mellan de
kokzoner som är anslutna till samma
fas.
• Funktionen aktiveras när den totala
elektricitetsbelastningen på kokzonerna
som anslutits till en fas har överskridit
3600 W.
• Funktionen minskar strömmen till de
andra kokzonerna som är anslutna till
samma fas.
• Den senaste valda värmeinställningen
har prioritet. Som en konsekvens kan
värmeinställningarna på de andra
zonerna reduceras automatiskt.
Föregående värmeinställning, och den
nya som justeras av funktionen,
alternerar på displayen i 60 sekunder.
När du ställer in Effektbegränsningfunktionen till 6,0 kW eller mindre,
fördelas effekten på hällen mellan alla
kokzonerna.
När du ställer in Effektbegränsningfunktionen till 6,0 kW eller mer, fördelas
effekten på hällen mellan två kokzoner
som ett par.
34
RÅD OCH TIPS
VARNING! Se
säkerhetsavsnitten.
Kokkärl
För induktionskokzoner
genereras värme mycket
snabbt i kokkärlet av ett kraftigt
elektromagnetiskt fält.
Använd induktionskokzonerna
med lämpliga kokkärl
Kokkärlsmaterial
• Lämpliga: gjutjärn, stål, emaljerat stål,
rostfritt stål, botten med flera lager
(med korrekt märkning från en
tillverkare).
• Olämpliga: aluminium, koppar,
mässing, glas, keramik, porslin.
Kokkärl är lämpliga för en
induktionshäll om:
• vatten kokar mycket snabbt upp på en
kokzon som är inställd på det högsta
värmeläget.
• en magnet fastnar på kokkärlets botten.
Kokkärlens botten skall vara så
tjock och så plan som möjligt.
Se till att kastrullens botten är
ren och torr innan du sätter den
på hällen.
Kokkärlets mått
Induktionskokzonerna anpassar sig
automatiskt till storleken på kokkärlets
botten.
Hur effektiv kokzonen är beror på
kokkärlets diameter. Kokkärl med en
mindre diameter än den minsta får bara
en del av effekten som kokzonen
genererar.
Se avsnittet "Tekniska data".
Ljud under användning
Om du hör:
• knackande ljud: kokkärlet är tillverkat
av olika material
("sandwichkonstruktion").
• visslande ljud: du använder kokzonen
med en hög effektnivå och kokkärlet är
tillverkat av olika material
("sandwichkonstruktion").
• surrande: du använder en hög
effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är
igång.
Dessa ljud är normala och innebär inte
att det är fel på produkten.
Eco-Off (ECO-timer)
För att spara energi inaktiveras kokzonen
före signalen från nedräkningstimern.
Skillnaden i användningstiden beror på
35
den inställda värmenivån och
tillagningstiden.
När du ökar värmeläget är det inte
proportionellt mot att öka kokzonens
energiförbrukning. Det betyder att en
Exempel på olika typer av tillagning
Korrelationen mellan en zons värmeläge
och dess energiförbrukning är inte linjär.
Värmein‐
ställning
1 Varmhållning av tillagad mat. efter
1 - 3 Hollandaisesås, smältning av:
1 - 3 Stanning: fluffiga omeletter,
3 - 5 Småkoka ris och mjölkrätter,
5 - 7 Ångkoka grönsaker, fisk, kött. 20 -
7 - 9 Kokning av potatis. 20 -
7 - 9 Tillaga större mängder mat,
9 - 12 Lätt stekning: schnitzel, cordon
12 - 13 Kraftig stekning, potatiskroket‐
14 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
Använd för: Tid
smör, choklad, gelatin.
äggstanning.
värma färdiglagade rätter.
stuvningar och soppor.
bleu, kotletter, kroketter, korv,
lever, ägg, pannkakor, munkar.
ter, njurstek, fransyska.
Koka stora mängder vatten. Power-funktionen aktiveras.
kokzon med medelhögt värmeläge
använder mindre än hälften av sin effekt.
Uppgifterna i tabellen är endast
avsedda som vägledning.
Tips
(min)
Lägg ett lock på ett kokkärl.
behov
5 - 25 Rör om med jämna mellan‐
rum.
10 40
25 50
45
60
60 150
efter
behov
5 - 15 Vänd efter halva tiden.
Tillaga med lock.
Minst dubbelt så mycket väts‐
ka som ris, rör om mjölkbase‐
rade rätter under tillagningen.
Tillsätt några matskedar väts‐
ka.
Använd max. ¼ liter vatten till
750 g potatis.
Upp till 3 l vätska plus ingredi‐
enser.
Vänd efter halva tiden.
SKÖTSEL OCH RENGÖRING
VARNING! Se
säkerhetsavsnitten.
Allmän information
• Rengör hällen efter varje
användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan har
ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel för
hällens yta.
• Använd en speciell skrapa för glaset.
36
Rengöring av hällen
• Ta omedelbart bort: smält plast,
plastfolie, socker och mat som
innehåller socker, annars kan denna
smuts orsaka skador på hällen. Var
försiktig och undvik brännskador. Sätt
specialskrapan snett mot glasytan och
för bladet över ytan.
• Ta bort när hällen svalnat tillräckligt:
glänsande metalliska missfärgningar.
Rengör hällen med en fuktig duk och
icke slipande rengöringsmedel. Efter
rengöring, torka hällen med en mjuk
duk.
• Ta bort missfärgning på blank
metall: använd en lösning av vatten
och vinäger och rengör glasytan med
en trasa.
kalkringar, vattenringar, fettstänk,
FELSÖKNING
VARNING! Se
säkerhetsavsnitten.
Vad gör jag om...
Problem Möjlig orsak Lösning
Det går inte att aktivera eller
använda hällen.
Säkringen har gått. Kontrollera om säkringen är
Du har inte ställt in värmelä‐
Du har tryckt på 2 eller flera
Pause-funktionen är igång. Se "Daglig användning".
Det finns vatten eller fett‐
En ljudsignal ljuder och häl‐
len stängs av.
En ljudsignal ljuder när häl‐
len slår ifrån.
Hällen stängs av. Du satte något på touch-
Hällen är inte ansluten till
strömförsörjningen eller den
är ansluten på fel sätt.
get inom 10 sekunder.
touchkontroller samtidigt.
stänk på kontrollpanelen.
Du har ställt något på en el‐
ler flera touch-kontroller.
kontrollen .
Kontrollera att hällen är kor‐
rekt ansluten till strömför‐
sörjningen. Se kopplings‐
schemat.
orsaken till felet. Om säkri‐
ngen går gång på gång, tala
med en kvalificerad elektri‐
ker.
Sätt på hällen igen och ställ
in värmeläget inom 10 se‐
kunder.
Tryck bara på en touch-kon‐
troll.
Rengör kontrollpanelen.
Ta bort föremålet från touchkontrollerna.
Ta bort föremålet från touchkontrollen.
Problem Möjlig orsak Lösning
Restvärmeindikatorn tänds
inte.
Accelerator fungerar inte. Zonen är het. Låt zonen bli tillräckligt sval.
Det högsta värmeläget är in‐
Värmeläget ändras mellan
två nivåer.
Touch-kontrollerna blir var‐
ma.
Det hörs inget ljud när du
trycker på touchkontrollerna.
tänds.
tänds.
tänds.
Kokkärlet passar inte. Använd ett lämpligt kokkärl.
Diametern på kokkärlets
och en siffra tänds.
Ett konstant pip-ljud hörs. Fel på elanslutningen. Dra ur elkontakten. Tala
Zonen är inte varm eftersom
den bara har varit påslagen
en kort stund eller så kan
sensorn vara trasig.
ställt.
Effektreglering är på. Se "Daglig användning".
Kokkärlet är för stort eller
står för nära kontrollerna.
Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig
Automatisk avstängning är
på.
Barnsäkerhetslås eller Lås
är på.
Det står inget kokkärl på zo‐
nen.
botten är för liten för zonen.
Det har uppstått ett fel på
hällen.
Kontakta en auktoriserad
serviceverkstad om kokzo‐
nen varit på tillräckligt länge
för att vara varm.
Det högsta värmeläget har
samma effekt som funktio‐
nen.
Placera stora kokkärl på de
bakre zonerna om möjligt.
användning".
Stäng av hällen och sätt på
den igen.
Se "Daglig användning".
Ställ ett kokkärl på zonen.
Se "Råd och tips".
Använd kokkärl med rätt
mått. Se avsnittet "Tekniska
data".
Stäng av hällen och sätt på
den igen efter 30 sekunder.
Om visas igen ska du
dra ur elkontakten. Sätt i el‐
kontakten igen efter 30 se‐
kunder. Kontakta auktorise‐
rat servicecenter om proble‐
met fortsätter.
med en behörig elektriker
som kontrollerar installatio‐
nen.
37
38
Om du inte finner en lösning...
Kontakta försäljaren eller en auktoriserad
serviceverkstad om du inte kan avhjälpa
felet. Uppge uppgifterna på typskylten.
Meddela även den tresiffriga koden och
koden för glaskeramiken (den sitter i
hörnet på hällen) och felmeddelande som
visas. Kontrollera att du har hanterat
hällen på korrekt sätt. Annars kommer
besök från servicetekniker eller
fackhandlare inte att vara kostnadsfritt,
inte ens under garantitiden. Anvisningar
för kundservice och garantibestämmelser
finns i garantihäftet.
TEKNISKA DATA
Typskylt
Modell SI2M7643DW PNC 949 594 490 00
Typ 61 B4A 04 AD 220 - 240 V / 400 V 2N 50 - 60 Hz
Induktion 7.2 kW Tillverkad i Tyskland
Serienr ................. 7.2 kW
SMEG
Specifikation för kokzonerna
Kokzon Nominell ef‐
fekt (max vär‐
meläge) [W]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Höger fram 2300 3200 10 125 - 210
Höger bak 2300 3200 10 125 - 210
Power-funk‐
tion [W]
Power-funk‐
tion maximal
varaktighet
[min]
Kokkärlets
diameter [mm]
Kokzonernas effekt kan skilja sig en aning
från uppgifterna i tabellen. Den ändras
För optimalt matlagningsresultat använd
inte kokkärl större än diametern i tabellen.
efter kokkärlets material och mått.
ENERGIEFFEKTIVITET
Produktinformation enligt EU 66/2014
Modellbeskrivning SI2M7643DW
Typ av häll Häll för inbygg‐
nad
Antal kokzoner 2
Uppvärmningsteknik Induktion
Längd (L) och bredd (B) för
kokzonen
Vänster L 39,2 cm
B 19,5 cm
39
Längd (L) och bredd (B) för
kokzonen
Energiförbrukning för kok‐
zonen (EC electric cook‐
ing)
Energiförbrukning för kok‐
zonen (EC electric cook‐
ing)
Energiförbrukning för häl‐
len (EC electric hob)
Höger L 39,2 cm
Vänster 183,9 Wh/kg
Höger 183,9 Wh/kg
183,9 Wh/kg
EN 60350-2 - Elektriska
matlagningsapparater - Del 2: Hällar –
Metoder för mätning av prestanda
Energibesparing
Du kan spara energi vid
vardagsmatlagningen om du följer
nedanstående tips.
• Värm bara upp den mängd vatten du
behöver.
MILJÖSKYDD
Återvinn material med symbolen .
Återvinn förpackningen genom att placera
den i lämpligt kärl. Bidra till att skydda vår
miljö och vår hälsa genom att återvinna
avfall från elektriska och elektroniska
produkter. Släng inte produkter märkta
B 19,5 cm
• Sätt om möjligt alltid ett lock på
kokkärlet.
• Ställ kokkärlet på kokzonen innan du
aktiverar den.
• Ställ ett mindre kokkärl på mindre
kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten
varm eller för att smälta den.
med symbolen med hushållsavfallet.
Lämna in produkten på närmaste
återvinningsstation eller kontakta
kommunkontoret.
*
867350343-A-472018
Loading...
