i
AVVERTENZE 3
Avvertenze generali di sicurezza 3
Per questo apparecchio 7
Scopo dell’apparecchio 7
Questo manuale d’uso 7
Responsabilità del produttore 7
Targhetta di identificazione 7
Smaltimento 7
Indicazioni per gli Organismi di Controllo Europei 8
Dati tecnici di efficienza energetica 8
Per risparmiare energia 8
Sorgenti luminose 8
Come leggere il manuale d’uso 8
DESCRIZIONE 9

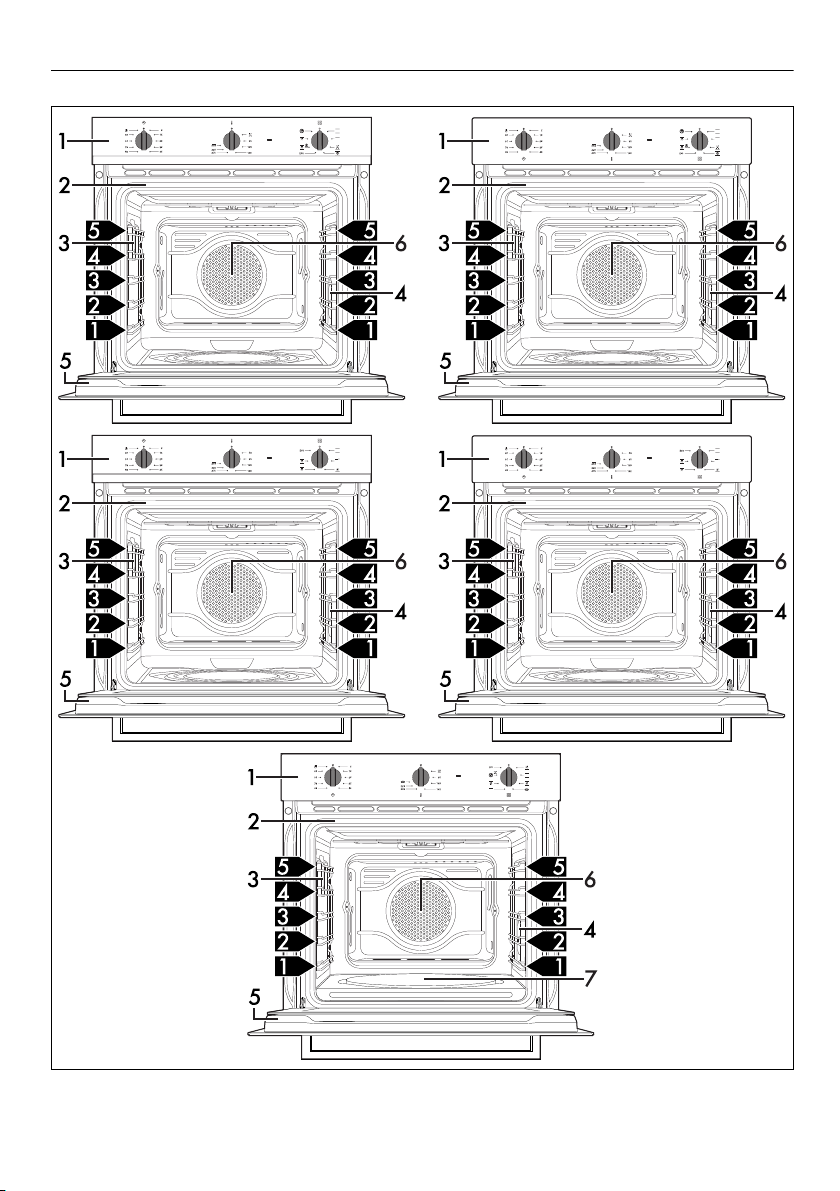

Descrizione generale 9

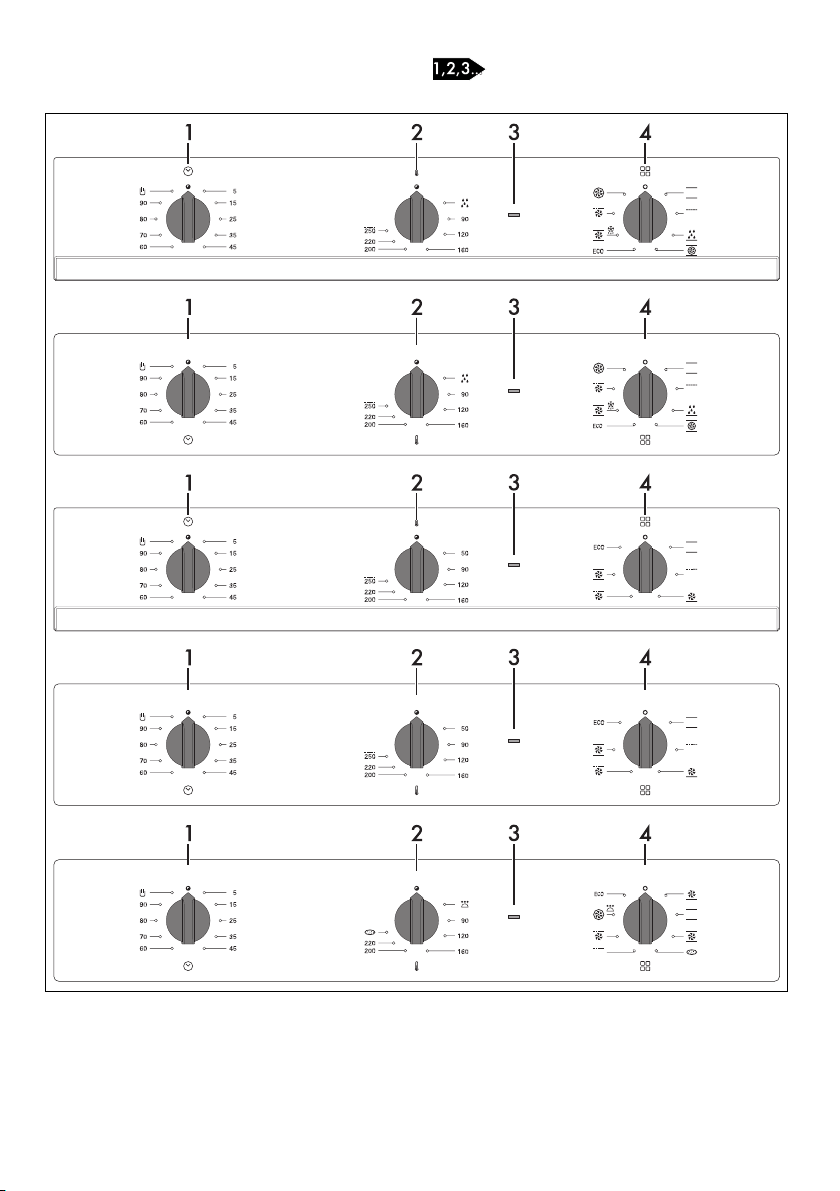

Pannello comandi 10
Altre parti 11
Accessori 11
Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere
inalterate le qualità estetiche e funzionali dell’apparecchio acquistato. Per ulteriori informazioni sul
prodotto: www.smeg.com
Accessori opzionali (acquistabili separatamente) 12
USO 12
Operazioni preliminari 12

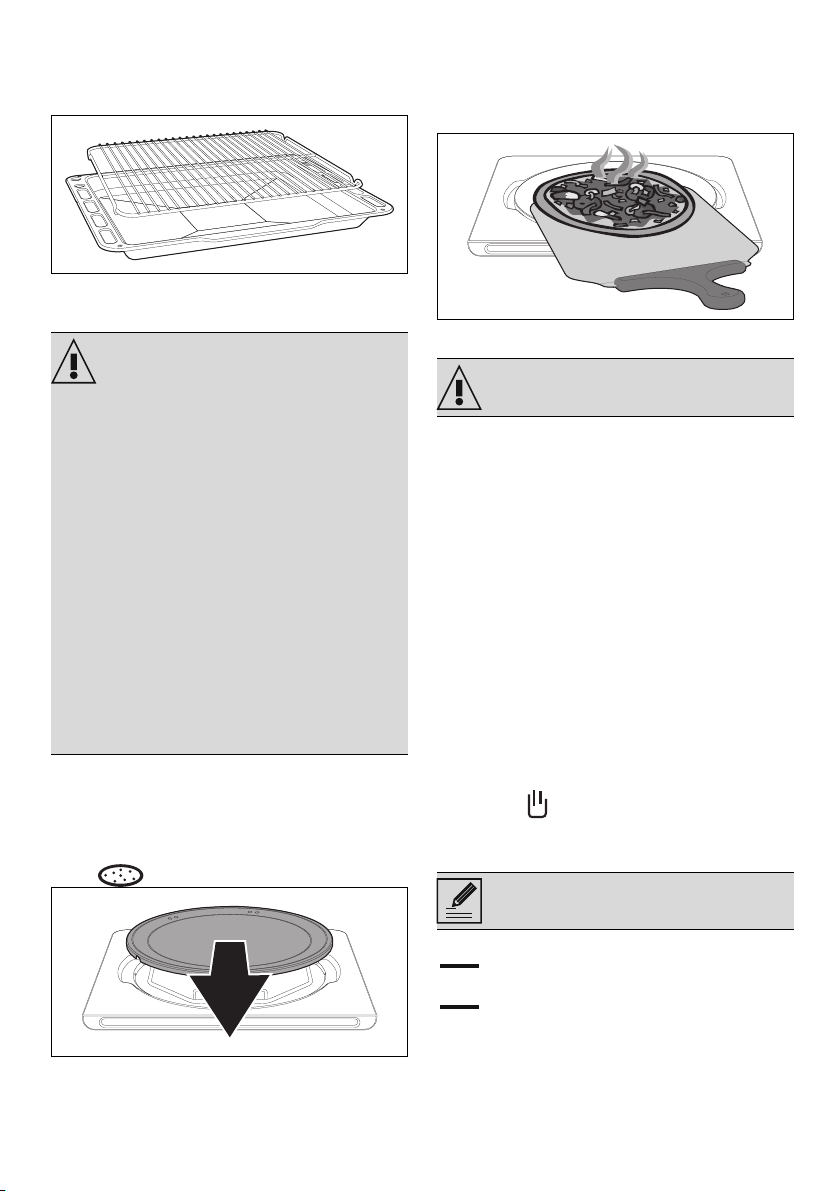

Uso degli accessori 12
Uso del forno 13
Consigli per la cottura 14
Mini guida agli accessori 16
Tabella indicativa delle cotture tradizionali 16
Indicazioni per gli Enti di Sorveglianza 17
PULIZIA E MANUTENZIONE 17
Pulizia dell’apparecchio 17
Pulizia della porta 17
Pulizia del vano cottura 19
Vapor Clean (solo su alcuni modelli) 20
Manutenzione straordinaria 22
INSTALLAZIONE 22
Collegamento elettrico 22
Posizionamento 23
AVVERTENZE
Avvertenze generali di
sicurezza
Danni alle persone
• ATTENZIONE: Questo
apparecchio e le sue parti
accessibili diventano molto
calde durante l’uso: i bambini
piccoli devono essere tenuti
lontani.
• ATTENZIONE: Questo
apparecchio e le sue parti
accessibili diventano molto
calde durante l’uso: non
toccare gli elementi riscaldanti
durante l’uso.
• Proteggere le mani tramite
guanti termici durante la
movimentazione dei cibi
all’interno del vano cottura.
• Non tentare mai di spegnere
una fiamma/incendio con
acqua: spegnere
l’apparecchio e coprire la
fiamma con un coperchio o
con una coperta ignifuga.
• L’uso di questo apparecchio è
consentito ai bambini a partire
dagli 8 anni di età e alle
persone con ridotte capacità
fisiche, sensoriali o mentali
oppure con mancata
esperienza e conoscenza,
supervisionati o istruiti da
persone adulte e responsabili
per la loro sicurezza.
• I bambini non devono giocare
AVVERTENZE - 391477A896/B
con l’apparecchio.
• Tenere lontani i bambini
inferiori agli 8 anni se non
continuamente sorvegliati.
• Non permettere ai bambini
inferiori di 8 anni di avvicinarsi
all’apparecchio durante il
funzionamento.
• Le operazioni di pulizia e
manutenzione non devono
essere effettuate dai bambini
senza sorveglianza.
• Il processo di cottura deve
essere sempre sorvegliato. Un
processo di cottura a breve
termine deve essere sorvegliato
continuamente.
• Non lasciare l’apparecchio
incustodito durante le cotture
che possono liberare grassi ed
oli che surriscaldandosi
potrebbero infiammarsi.
Prestare la massima attenzione.
• Non versare acqua
direttamente sulle teglie molto
calde.
• Mantenere la porta chiusa
durante la cottura.
• In caso di intervento sugli
alimenti o al termine della
cottura, aprire la porta di 5
centimetri per alcuni secondi,
far uscire il vapore, poi aprire
completamente la porta.
• Non inserire oggetti metallici
appuntiti (posate o utensili)
nelle feritoie.
• Spegnere l’apparecchio dopo
l’uso.
• NON UTILIZZARE O
CONSERVARE MATERIALI
INFIAMMABILI IN
PROSSIMITÀ
DELL'APPARECCHIO.
• NON UTILIZZARE
BOMBOLETTE SPRAY IN
PROSSIMITÀ DI QUESTO
APPARECCHIO MENTRE È IN
FUNZIONE.
• NON MODIFICARE
L’APPARECCHIO.
• Far eseguire l’installazione e gli
interventi di assistenza da
personale qualificato nel
rispetto delle norme vigenti.
• Non tentare mai di riparare
l’apparecchio da soli o senza
l’intervento di un tecnico
qualificato.
• Non tirare mai il cavo per
staccare la spina.
Danni all’apparecchio
• Sulle parti in vetro non utilizzare
detergenti abrasivi aggressivi o
corrosivi (es. prodotti in
polvere, smacchiatori e
spugnette metalliche), materiali
ruvidi o raschietti metallici
affilati, poiché possono
graffiare la superficie,
provocando la frantumazione
del vetro. Utilizzare
eventualmente utensili in legno
o plastica.
• Non sedersi sull’apparecchio.
• Sulle parti in acciaio o trattate
superficialmente con finiture
4 - AVVERTENZE 91477A896/B
i
metalliche (ad es.
anodizzazioni, nichelature,
cromature) non utilizzare
prodotti per la pulizia
contenenti cloro, ammoniaca o
candeggina.
• Griglie e teglie devono essere
inserite nelle guide laterali fino
ad arresto completo. I blocchi
meccanici di sicurezza che
impediscono la loro estrazione
devono essere rivolti verso il
basso e verso il retro del vano
cottura.
• Non utilizzare getti di vapore
per pulire l’apparecchio.
• Non vaporizzare prodotti
spray nelle vicinanze
dell’apparecchio.
• Non ostruire le aperture, le
fessure di ventilazione e di
smaltimento del calore.
• Pericolo di incendio: non
lasciare oggetti all’interno del
vano cottura.
• NON USARE IN NESSUN
CASO L’APPARECCHIO PER
RISCALDARE L’AMBIENTE.
• Non usare stoviglie o
contenitori di plastica per la
cottura del cibo.
• Non introdurre nel vano cottura
scatolame o contenitori chiusi.
• Rimuovere dal vano cottura
tutte le teglie e le griglie non
utilizzate durante la cottura.
• Non ricoprire il fondo del vano
cottura tramite fogli di alluminio
o fogli di stagnola.
• Non appoggiare pentole o
teglie direttamente sul fondo
del vano cottura.
• Se necessario, è possibile
utilizzare la griglia per teglia (in
dotazione o venduta
separatamente a seconda dei
modelli) posizionandola sul
fondo come supporto per la
cottura.
• Qualora si volesse utilizzare
della carta forno, posizionarla
in modo che non interferisca
con la circolazione di aria
calda all’interno del vano
cottura.
• Non utilizzare la porta aperta
per appoggiare pentole o
teglie direttamente sul vetro
interno.
• Non usare la porta aperta
come leva per posizionare
l’apparecchio nel mobile.
• Non esercitare pressioni
eccessive sulla porta aperta.
• Non usare la maniglia per
sollevare o spostare questo
apparecchio.
Installazione e manutenzione
• QUESTO APPARECCHIO
NON DEVE ESSERE
INSTALLATO SU BARCHE O
SU ROULOTTE.
AVVERTENZE - 591477A896/B
• L'apparecchio non deve essere
installato su di un piedistallo.
• Posizionare l’apparecchio nel
mobile con l’aiuto di una
seconda persona.
• Per evitare possibili
surriscaldamenti l'apparecchio
non deve essere installato
dietro ad una porta decorativa
o ad un pannello.
• Far eseguire l’installazione e gli
interventi di assistenza da
personale qualificato nel
rispetto delle norme vigenti.
• Far eseguire il collegamento
elettrico a personale tecnico
abilitato.
• È obbligatorio il collegamento
di terra secondo le modalità
previste dalle norme di
sicurezza dell'impianto
elettrico.
• Utilizzare cavi resistenti alla
temperatura di almeno 90 °C.
• La coppia di serraggio delle viti
dei conduttori di alimentazione
della morsettiera dev’essere
pari a 1,5-2 Nm.
• Per evitare qualsiasi pericolo,
se il cavo di alimentazione
elettrica è danneggiato,
contattare subito il servizio di
assistenza tecnica che
provvederà a sostituirlo.
• ATTENZIONE: Durante il
posizionamento
dell'elettrodomestico,
accertarsi che il cavo di
alimentazione non sia
impigliato o danneggiato.
• Prima di ogni intervento
sull’apparecchio (installazione,
manutenzione, posizionamento
o spostamento), munirsi sempre
di dispositivi di protezione
individuale.
• Prima di ogni intervento
sull’apparecchio, disattivare
l’alimentazione elettrica
generale.
• Consentire lo scollegamento
dell'apparecchio dopo
l'installazione, tramite spina
accessibile o interruttore in
caso di collegamento fisso.
• Prevedere sulla linea di
alimentazione un dispositivo
che assicuri la disconnessione
dalla rete onnipolare, con una
distanza di apertura dei
contatti che consenta la
disconnessione completa nelle
condizioni della categoria di
sovratensione III, in conformità
con le regole di installazione.
• ATTENZIONE: Prima di
sostituire le lampade di
illuminazione interna,
assicurarsi che l’apparecchio
sia spento e scollegato
dall’alimentazione elettrica o
sia stata disattivata
l’alimentazione generale.
• Le lampade utilizzate in questo
apparecchio sono lampade
specifiche per elettrodomestici,
non utilizzarle per
l’illuminazione di casa.
6 - AVVERTENZE 91477A896/B
i
• Questo apparecchio può
essere utilizzato fino ad un
altezza massima di 2000 metri
sopra il livello del mare.
Per questo apparecchio
• Non appoggiarsi o sedersi
sulla porta aperta.
• Controllare che non
rimangano incastrati oggetti
nelle porte.
• Non installare/utilizzare
l’apparecchio all’aperto.
• (solo su alcuni modelli)
Utilizzare solamente la sonda
di temperatura fornita o
raccomandata dal costruttore.
Scopo dell’apparecchio
Questo apparecchio è destinato
alla cottura di alimenti in
ambiente domestico. Ogni altro
uso è improprio. Inoltre non può
essere utilizzato:
• nella zona cucina per i
dipendenti in negozi, negli uffici
e in altri ambienti lavorativi.
• in fattorie/agriturismi.
• da clienti in alberghi, motel e
ambienti residenziali.
• nei bed and breakfast.
Questo manuale d’uso
• Questo manuale d’uso costituisce parte
integrante dell’apparecchio e deve essere
conservato integro e a portata di mano
dell’utente per tutto il ciclo di vita
dell’apparecchio.
• Prima di usare l’apparecchio leggere
attentamente questo manuale d’uso.
• Le spiegazioni in questo manuale includono
immagini che descrivono ciò che compare
abitualmente sul display. Occorre tenere
presente, tuttavia, che l'apparecchio
potrebbe disporre di una versione
aggiornata del sistema, pertanto ciò che si
visualizza sul display potrebbe essere
diverso da quanto mostrato nel manuale.
Responsabilità del produttore
Il costruttore declina ogni responsabilità per
danni subiti da persone e cose causati da:
• uso dell’apparecchio diverso da quello
previsto;
• inosservanza delle prescrizioni del manuale
d’uso;
• manomissione anche di una singola parte
dell’apparecchio;
• utilizzo di ricambi non originali.
Targhetta di identificazione
La targhetta di identificazione riporta i dati
tecnici, il numero di matricola e la marcatura. La
targhetta di identificazione non deve mai essere
rimossa.
Smaltimento
Questo apparecchio, conforme alla
direttiva europea WEEE (2012/19/
UE), deve essere smaltito separatamente
dagli altri rifiuti al termine del suo ciclo di vita.
Questo apparecchio non contiene sostanze in
quantità tali da essere ritenute pericolose per la
salute e l’ambiente, in conformità alle attuali
direttive europee.
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica
generale.
• Staccare il cavo di alimentazione elettrica
dall’impianto elettrico.
Per smaltire l’apparecchio:
• Tagliare il cavo di alimentazione elettrica e
rimuoverlo.
• Conferire l’apparecchio agli idonei centri di
raccolta differenziata dei rifiuti elettrici ed
elettronici, oppure riconsegnare
l’apparecchio al rivenditore al momento
dell’acquisto di una apparecchiatura
equivalente, in ragione di uno ad uno.
Si precisa che per l’imballaggio
dell’apparecchio vengono utilizzati materiali
non inquinanti e riciclabili.
• Conferire i materiali dell’imballaggio agli
AVVERTENZE - 791477A896/B
idonei centri di raccolta differenziata.
Imballi di plastica
Pericolo di soffocamento
• Non lasciare incustodito l’imballaggio o
parti di esso.
• Non permettere che bambini giochino con i
sacchetti di plastica dell’imballaggio.
Indicazioni per gli Organismi di
Controllo Europei
Fan forced mode
la funzione ECO utilizzata per definire la classe
di efficienza energetica è conforme alle
specifiche della norma europea EN 60350-1.
Dati tecnici di efficienza energetica
Le informazioni secondo i regolamenti europei
di energy labelling ed ecodesign sono presenti
in un documento separato a corredo delle
istruzioni di prodotto.
Questi dati sono presenti nella “Scheda
informativa di prodotto” che può essere
scaricata dal sito web in corrispondenza della
pagina dedicata al prodotto in oggetto.
Per risparmiare energia
• Preriscaldare l’apparecchio solamente se
richiesto dalla ricetta.
• Se non diversamente indicato sulla
confezione, scongelare gli alimenti surgelati
prima di inserirli nel vano cottura.
• In caso di molteplici cotture, si consiglia di
cuocere gli alimenti uno dopo l’altro per
sfruttare al meglio il vano cottura già caldo.
• Utilizzare preferibilmente stampi scuri di
metallo: aiutano ad assorbire meglio il
calore.
• Rimuovere dal vano cottura tutte le teglie e
le griglie non utilizzate durante la cottura.
• Arrestare la cottura qualche minuto prima
del tempo normalmente impiegato. La
cottura proseguirà per i restanti minuti con il
calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in
modo tale da evitare dispersioni di calore.
• Mantenere costantemente pulito il vano
cottura.
Sorgenti luminose
• Questo apparecchio contiene sorgenti
luminose sostituibili dall’utente.
• Le sorgenti luminose contenute nel prodotto
sono dichiarate idonee al funzionamento a
temperatura ambiente ≥300°C e destinate
all’uso in applicazioni ad alta temperatura
come i forni.
• Questo apparecchio contiene sorgenti
luminose di classe di efficienza “G”.
Come leggere il manuale d’uso
Questo manuale d’uso utilizza le seguenti
convenzioni di lettura:
Avvertenza/Attenzione
Informazione/Suggerimento
8 - AVVERTENZE 91477A896/B
i
DESCRIZIONE
Descrizione generale
1 Pannello comandi
2 Guarnizione
3 Lampada
4 Lampada (solo su alcuni modelli)
DESCRIZIONE - 991477A896/B
5 Porta
6 Ventola
Pannello comandi
7 Piastra pizza (solo su alcuni modelli)
Ripiano del telaio
1 Manopola contaminuti
Permette di utilizzare il timer contaminuti o di
eseguire una cottura manuale.
2 Manopola temperatura
Tramite questa manopola è possibile
10 - DESCRIZIONE 91477A896/B
selezionare la temperatura di cottura.
Ruotare la manopola in senso orario sul valore
desiderato compreso fra il minimo e il massimo.
3 Lampada spia termostato
Si accende per segnalare che il forno è in fase
i
di riscaldamento. Si spegne a temperatura
raggiunta. L’accensione e lo spegnimento
regolare indica che la temperatura impostata
all’interno del vano cottura viene mantenuta
costante.
4 Manopola funzioni
Le diverse funzioni del forno sono adatte a varie
modalità di cottura. Dopo aver selezionato la
funzione desiderata, impostare la temperatura
di cottura tramite la manopola temperatura.
Altre parti
Ripiani di posizionamento
L’apparecchio dispone di ripiani per il
posizionamento di teglie e griglie a diverse
altezze. Le altezze d’inserimento sono da
intendersi dal basso verso l’alto.
Ventola di raffreddamento
La ventola provvede a raffreddare
l’apparecchio ed entra in funzione durante la
cottura.
Il funzionamento della ventola provoca un
normale flusso d'aria che esce sopra la porta e
che può continuare per un breve periodo anche
dopo lo spegnimento dell’apparecchio.
Illuminazione del vano cottura
L’illuminazione interna dell’apparecchio entra in
funzione:
• quando la porta viene aperta (solo su alcuni
modelli);
• Quando viene selezionata una funzione
qualsiasi, ad esclusione della funzione
(ove presente).
(solo su alcuni modelli) Quando la
porta è aperta non è possibile
spegnere l’illuminazione interna.
ECO
Accessori
Su alcuni modelli non tutti gli accessori
sono presenti.
Gli accessori che possono venire a
contatto con gli alimenti, sono costruiti
con materiali conformi a quanto
prescritto dalle leggi in vigore.
Gli accessori originali in dotazione o
opzionali possono essere richiesti
presso i centri assistenza autorizzati.
Utilizzare solo accessori originali del
costruttore.
Griglia
Utile per il supporto di recipienti con alimenti in
cottura.
Teglia profonda
Utile per la raccolta dei grassi provenienti da
alimenti appoggiati sulla griglia sovrastante e
per la cottura di torte, pizze, dolci da forno,
biscotti...
Piastra pizza
Studiata appositamente per la cottura della
pizza e derivati.
DESCRIZIONE - 1191477A896/B
Coperchio pizza
Da posizionare nell’alloggiamento sul fondo
del vano cottura al posto della piastra pizza
quando quest’ultima non è utilizzata.
Accessori opzionali (acquistabili
separatamente)
Paletta pizza
Utile per infornare comodamente la pizza
USO
sull’apposita piastra.
Griglia per teglia
Da appoggiare sopra alla teglia, utile per la
cottura di alimenti che possono sgocciolare.
Teglia
Utile per la cottura di torte, pizze, dolci da
forno, biscotti.
Operazioni preliminari
Vedi Avvertenze generali di sicurezza.
• Rimuovere eventuali pellicole protettive
all’esterno o all’interno dell’apparecchio e
dagli accessori.
• Rimuovere eventuali etichette (ad eccezione
della targhetta con i dati tecnici) da
accessori e dai ripiani.
• Rimuovere e lavare tutti gli accessori
dall’apparecchio (vedi capitolo “PULIZIA E
MANUTENZIONE”).
Primo riscaldamento
1. Impostare una cottura di almeno un ora
(vedi paragrafo “Uso del forno”).
2. Riscaldare il vano cottura vuoto alla
massima temperatura per rimuovere
eventuali residui di fabbricazione.
Durante il riscaldamento dell’apparecchio
• arieggiare il locale;
•non soggiornare.
12 - USO 91477A896/B
Uso degli accessori
Griglie e teglie
Griglie e teglie devono essere inserite nelle
guide laterali fino al punto di arresto.
• I blocchi meccanici di sicurezza che
impediscono l’estrazione accidentale della
griglia devono essere rivolti verso il basso e
verso la parte posteriore del vano cottura.
Inserire le griglie e le teglie
delicatamente nel vano cottura fino al
loro arresto.
Pulire le teglie prima di utilizzarle la
prima volta per rimuovere eventuali
residui di fabbricazione.
i
Griglia per teglia
La griglia per teglia va inserita all’interno della
teglia. In questo modo è possibile raccogliere il
grasso separatamente dagli alimenti in cottura.
Coperchio e Piastra pizza (solo su alcuni
modelli)
Uso non corretto
Pericolo di ustioni e di danni alle
superfici
• La piastra rimane calda anche dopo molti
minuti dal termine della cottura. Assicurarsi
di movimentarla con le dovute precauzioni.
• Non utilizzare la piastra pizza
diversamente da come descritto, ad
esempio su piani di cottura a gas o
vetroceramici o su forni non predisposti.
• Condire la pizza con olio solo dopo averla
estratta dal vano cottura: eventuali macchie
potrebbero compromettere l’aspetto
estetico e funzionale della piastra pizza.
• Se la piastra pizza non viene utilizzata,
toglierla dal vano cottura e ricoprire il
fondo con l’apposito coperchio in
dotazione.
Ad apparecchio freddo, rimuovere dal fondo il
coperchio ed inserire la piastra pizza. Fare in
modo che la piastra vengo inserita
correttamente nell’alloggiamento predisposto.
Per la cottura, utilizzare l’apposita funzione
pizza .
scottature. Si consiglia di cospargere
leggermente la superficie d’acciaio di farina,
per facilitare la scorrevolezza dei prodotti
freschi che, essendo umidi, potrebbero aderire
all’acciaio.
Uso del forno
Vedi Avvertenze generali di sicurezza.
Accensione del forno
Per accendere il forno:
1. Selezionare la funzione di cottura tramite la
manopola funzioni.
2. Selezionare la temperatura tramite la
manopola temperatura.
3. Selezionare una cottura contaminuti o una
cottura manuale tramite la manopola
contaminuti:
• Ruotare in senso orario per caricare la
suoneria. I numeri corrispondono a minuti
primi. La regolazione è progressiva e
possono essere utilizzate posizioni
intermedie tra le cifre. Il segnale acustico di
fine cottura interrompe il funzionamento del
forno.
• Ruotare la manopola in senso antiorario sul
simbolo per eseguire una cottura
manuale.
Elenco delle funzioni di cottura tradizionali
Su alcuni modelli non tutti le funzioni
sono presenti.
Paletta pizza (solo su alcuni modelli)
Impugnare la paletta pizza sempre dal manico
per movimentare gli alimenti senza rischi di
STATICO
Cottura tradizionale adatta alla
preparazione di una pietanza per
volta. Ideale per cuocere arrosti, carni
grasse, pane, torte ripiene.
USO - 1391477A896/B
GRILL
Consente di ottenere ottimi risultati di
grigliatura e di gratinatura. Utilizzato a
fine cottura conferisce una doratura
uniforme alle pietanze.
TERMO-VENTILATO
Il calore si distribuisce in modo rapido e
uniforme. Adatta per tutte le pietanze,
ideale per cuocere su più livelli senza
mescolare odori e sapori.
BASE
Il calore proviene solo dal basso della
cavità. Ideale per torte dolci e salate,
crostate e pizze.
TURBO
Consente la rapida cottura su più ripiani
senza mescolare gli aromi. Ideale per
alimenti di grandi volumi o che
richiedono cotture intense.
ECO
Questa funzione è particolarmente
indicata per la cottura su singolo
ripiano a bassi consumi energetici.
È consigliata per tutti i tipi di alimenti
tranne quelli che possono generare
molta umidità (ad esempio le verdure).
Per ottenere il massimo risparmio
energetico e ridurre i tempi, si
raccomanda di infornare gli alimenti
senza preriscaldare il vano cottura.
Nella funzione ECO evitare l’apertura
della porta durante la cottura.
Nella funzione ECO i tempi di cottura
(e di un eventuale preriscaldamento)
sono più lunghi e possono dipendere
dalla quantità degli alimenti inseriti nel
vano cottura.
La funzione ECO è una funzione di
cottura delicata ed è consigliata per
cotture che non richiedono temperature
superiori a 210°C; Per cotture a
temperature più elevate si raccomanda
di scegliere un’altra funzione.
VENTILATO
Cottura intensa ed omogenea. Ideale
per biscotti, torte e cotture su più livelli.
GRILL VENTILATO
Consente la grigliatura ottimale anche
delle carni più spesse. Ideale per grossi
tagli di carne.
14 - USO 91477A896/B
BASE VENTILATA
Questa funzione è particolarmente
indicata per la cottura su singolo
ripiano a bassi consumi energetici.
È consigliata per tutti i tipi di alimenti
tranne quelli che possono generare
molta umidità (ad esempio le verdure).
Per ottenere il massimo risparmio
energetico e ridurre i tempi, si
raccomanda di infornare gli alimenti
senza preriscaldare il vano cottura.
LIEVITAZIONE
Questa funzione è particolarmente
indicata per la lievitazione degli
impasti.
Per una buona lievitazione, posizionare
sul fondo del vano cottura un
contenitore contenente acqua.
PIZZA
Funzione specifica per la cottura della
pizza.
SCONGELAMENTO RAPIDO
Lo scongelamento rapido viene favorito
dall'attivazione di un'apposita ventola,
che assicura una ripartizione uniforme
di aria a temperatura ambiente
all'interno del vano cottura. Ideale per
qualsiasi tipo di cibo.
Consigli per la cottura
Consigli generali
• Utilizzare una funzione ventilata per
ottenere una cottura uniforme su più livelli.
• Aumentare le temperature non abbrevia i
tempi di cottura (il cibo potrebbe risultare
molto cotto all’esterno e poco cotto
all’interno).
Consigli per la cottura di carni
• I tempi di cottura, variano a seconda dello
spessore, della qualità del cibo e dal gusto
del consumatore.
• Girare l’alimento per rosolare entrambe i
lati.
i
• Utilizzare un termometro per carni durante
la cottura di arrosti, oppure semplicemente
premere con un cucchiaio sull’arrosto. Se
questo risulta sodo è pronto, diversamente
deve essere cotto ancora per qualche
minuto.
Consigli per le cotture con Grill
• La grigliatura di carni può essere effettuata
sia a forno freddo, sia a forno preriscaldato
se si desidera cambiare l’effetto della
cottura.
• Nella funzione Grill ventilato (se presente),
è raccomandato il preriscaldamento del
vano cottura prima della grigliatura.
• Si raccomanda la disposizione del cibo al
centro della griglia.
• Nella funzione Grill, si consiglia di
impostare la temperatura sul valore più alto
per ottimizzare la cottura.
Consigli per la cottura di dolci e biscotti
• Utilizzare preferibilmente stampi scuri di
metallo: aiutano ad assorbire meglio il
calore.
• La temperatura e la durata di cottura
dipendono dalla qualità e dalla consistenza
dell’impasto.
• Per verificare se il dolce è cotto all’interno:
al termine della cottura, infilare uno
stuzzicadenti nel punto più alto di esso. Se
la pasta non si attacca allo stuzzicadenti, il
dolce è cotto.
• Se il dolce si affloscia quando viene
sfornato, nella successiva cottura diminuire
la temperatura impostata di circa 10°C
selezionando eventualmente un tempo
maggiore di cottura.
Consigli per le cotture su due ripiani:
• Consigliamo di munirsi di 2 griglie (possono
essere richieste presso i centri assistenza
autorizzati).
• Per agevolare il flusso dell'aria, posizionare
gli stampi/casseruole al centro delle griglie
ed assicurarsi che la loro larghezza/
diametro non superi i 30 cm.
• Posizionare le griglie tenendo un livello
vuoto tra una e l'altra.
• A seconda dell'alimento e dell'aumento di
carico all'interno della cavità, la cottura su
due livelli potrebbe richiedere qualche
minuto in più di cottura rispetto ad un
singolo ripiano.
• Le funzioni indicate per la cottura su due
ripiani sono TERMO-VENTILATO e BASE
TERMO-VENTILATA.
Consigli per scongelamento e lievitazione
• Posizionare gli alimenti congelati privi di
confezione, in un contenitore senza
coperchio sul primo ripiano del vano
cottura.
• Evitare la sovrapposizione degli alimenti.
• Per scongelare la carne, utilizzare una
griglia riposta sul secondo livello ed una
teglia posta sul primo livello. In questo modo
il cibo non resta a contatto con il liquido di
scongelamento.
• Le parti più delicate possono essere coperte
con una pellicola di alluminio.
• Per una buona lievitazione, posizionare sul
fondo del vano cottura un contenitore
contenente acqua.
Per risparmiare energia
• Arrestare la cottura qualche minuto prima
del tempo normalmente impiegato. La
cottura proseguirà per i restanti minuti con il
calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in
modo tale da evitare dispersioni di calore.
•Mantenere costantemente pulito
l’apparecchio all’interno.
USO - 1591477A896/B
Mini guida agli accessori
Si consiglia l'utilizzo della griglia come piano d'appoggio per stampi/casseruole da forno.
Griglia
Teglia profonda
Tabella indicativa delle cotture tradizionali
Pietanze
Lasagne 3 - 4 Statico 1 220 - 230 45 - 50
Pasta al forno 3 - 4 Statico 1 220 - 230 45 - 50
Arrosto di vitello 2 Turbo/Ventilato 2 180 - 190 90 - 100
Lonza di maiale 2 Turbo/Ventilato 2 180 - 190 70 - 80
Salsicce 1,5 Grill ventilato 4 250 15
Roast beef 1 Turbo/Ventilato 2 200 40 - 45
Coniglio arrosto 1,5 Ventilato/Termo-Ventilato 2 180 - 190 70 - 80
Fesa di tacchino 3 Turbo/Ventilato 2 180 - 190 110 - 120
Coppa al forno 2 - 3 Turbo/Ventilato 2 180 - 190 170 - 180
Pollo arrosto 1,2 Turbo/Ventilato 2 180 - 190 65 - 70
Braciole di maiale 1,5 Grill ventilato 4 250 15 5
Costine 1,5 Grill ventilato 4 250 10 10
Pancetta di maiale 0,7 Grill 5 250 7 8
Filetto di maiale 1,5 Grill ventilato 4 250 10 5
Filetto di manzo 1 Grill 5 250 10 7
Trota salmonata 1,2 Turbo/Ventilato 2 150 - 160 35 - 40
Coda di rospo 1,5 Turbo/Ventilato 2 160 60 - 65
Rombo 1,5 Turbo/Ventilato 2 160 45 - 50
Pizza 1 Turbo/Ventilato 2 250 8 - 9
Pane 1 Ventilato/Termo-Ventilato 2 190 - 200 25 - 30
Focaccia 1 Turbo/Ventilato 2 180 - 190 20 - 25
Ciambella 1 Ventilato/Termo-Ventilato 2 160 55 - 60
Crostata 1 Ventilato/Termo-Ventilato 2 160 35 - 40
Torta di ricotta 1 Ventilato/Termo-Ventilato 2 160 - 170 55 - 60
I tempi indicati in tabella non comprendono i tempi di preriscaldamento e sono indicativi.
In assenza della griglia per teglia, la griglia può essere utilizzata come base per le grigliature
con la teglia profonda posta in un ripiano sottostante per raccogliere i succhi.
Si consiglia l'utilizzo della teglia profonda per cotture su di un solo livello.
Posizionare la teglia profonda sul ripiano centrale quando si utilizzano le funzioni ventilate.
Quando si utilizza la funzione STATICO posizionare la teglia profonda sul ripiano
desiderato.
Posizionare la teglia sull’ultimo ripiano con la griglia per teglia per effettuare le cotture in
funzione GRILL .
Peso
(Kg)
Funzione Ripiano
Temperatura
(°C)
Tempo (minuti)
1° lato 2° lato
16 - USO 91477A896/B
i
Pietanze
Tortellini farciti 1 Turbo/Ventilato 2 160 20 - 25
Torta paradiso 1,2 Ventilato/Termo-Ventilato 2 160 55 - 60
Bignè 1,2 Turbo/Ventilato 2 180 80 - 90
Pan di spagna 1 Ventilato/Termo-Ventilato 2 150 - 160 55 - 60
I tempi indicati in tabella non comprendono i tempi di preriscaldamento e sono indicativi.
Indicazioni per gli Enti di
Sorveglianza
Fan forced mode
la funzione ECO utilizzata per definire la classe
di efficienza energetica è conforme alle
specifiche della norma europea EN 60350-1.
Vedi paragrafo “Per risparmiare energia “
del capitolo AVVERTENZE.
Peso
(Kg)
Funzione Ripiano
Conventional heating mode
Per l’esecuzione della funzione STATICO è
necessario saltare la fase di preriscaldamento
(vedi paragrafo “Fase di preriscaldamento” del
capitolo USO.
Vedi paragrafo “Per risparmiare energia “
del capitolo AVVERTENZE.
Temperatura
(°C)
Tempo (minuti)
PULIZIA E MANUTENZIONE
Pulizia dell’apparecchio
Vedi Avvertenze generali di sicurezza.
Pulizia delle superfici
Per una buona conservazione delle superfici
occorre pulirle regolarmente al termine di ogni
utilizzo, dopo averle lasciate raffreddare.
Pulizia ordinaria giornaliera
Usare sempre e solo prodotti specifici che non
contengano abrasivi o sostanze acide a base
di cloro.
Versare il prodotto su un panno umido e
passare sulla superficie, risciacquare
accuratamente e asciugare con uno straccio
morbido o con un panno in microfibra.
Macchie di cibo o residui
Evitare nel modo più assoluto l’uso di spugne in
acciaio e raschietti taglienti per non
danneggiare le superfici.
Usare i normali prodotti, non abrasivi,
eventualmente con l’ausilio di utensili in legno o
materiale plastico. Risciacquare accuratamente
e asciugare con uno straccio morbido o con un
panno in microfibra.
Evitare di lasciar seccare all’interno
dell’apparecchio residui di cibo a base
zuccherina (es. marmellata). perché potrebbero
rovinare lo smalto all’interno dell’apparecchio.
Pulizia della porta
Smontaggio della porta
Per facilitare le operazioni di pulizia è
consigliabile rimuovere la porta e posizionarla
su un canovaccio.

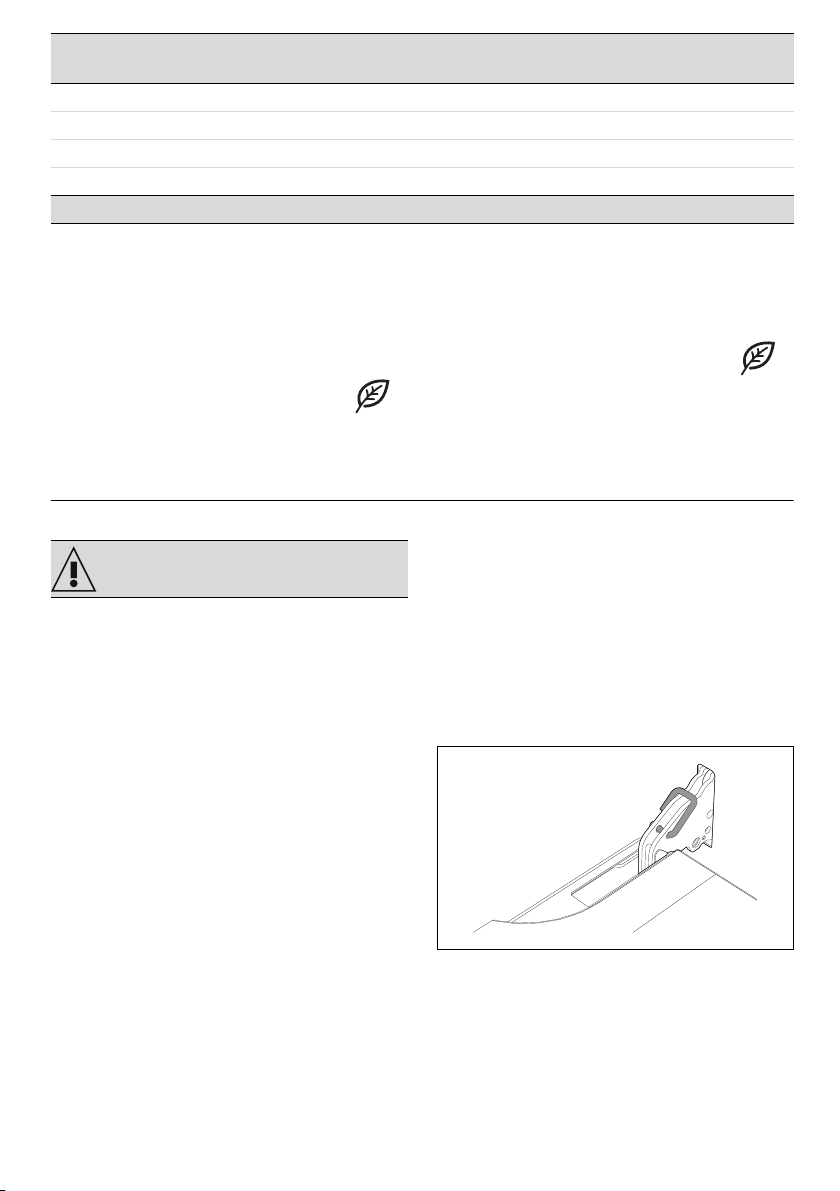

Per rimuovere la porta, procedere come segue:
1. Aprire completamente la porta e inserire
due pernetti nei fori delle cerniere indicati in
figura.
PULIZIA E MANUTENZIONE - 1791477A896/B
2. Afferrare la porta ai due lati con entrambe
le mani, sollevarla verso l’alto formando un
angolo di circa 30° ed estrarla.
3. Per rimontare la porta inserire le cerniere
nelle apposite fessure poste sul forno
assicurandosi che le scanalature A si
appoggino completamente alle fessure.
4. Abbassare la porta verso il basso e una
volta posizionata rimuovere i pernetti dai
fori delle cerniere.
Pulizia dei vetri porta
Si consiglia di mantenere i vetri porta sempre
ben puliti. Utilizzare carta assorbente da
cucina. In caso di sporco persistente, lavare con
una spugna umida e detergente comune.
Smontaggio dei vetri interni
Per facilitare le operazioni di pulizia, i vetri
interni che compongono la porta possono
essere smontati.
1. Bloccare la porta con gli appositi pernetti.
2. Sganciare i perni posteriori del vetro interno
tirandolo delicatamente verso l’alto nella
parte posteriore seguendo il movimento
indicato dalle frecce 1.
3. Sganciare i perni anteriori seguendo il
movimento indicato dalle frecce 2
4. Successivamente estrarre il vetro interno dal
profilo anteriore.
5. Rimuovere il gruppo vetro intermedio
sollevandolo verso l’alto.
NB: In alcuni modelli, il gruppo vetro intermedio
è costituito da due vetri.
18 - PULIZIA E MANUTENZIONE 91477A896/B
i
6. Pulire il vetro esterno e quelli rimossi in
precedenza.
7. Utilizzare carta assorbente da cucina. In
caso di sporco persistente lavare con una
spugna umida e detergente neutro.
8. Reinserire il gruppo vetro intermedio e
riposizionare il vetro interno.
9. Assicurarsi di incastrare bene i 4 perni del
vetro interno nelle loro sedi sulla porta.
• i telai supporto griglie/teglie.
In caso di utilizzo di prodotti di pulizia
specifici, si consiglia di far funzionare
l’apparecchio alla massima
temperatura per circa 15/20 minuti, al
fine di eliminare eventuali residui.
Asciugatura
La cottura delle pietanze genera umidità
all’interno del vano cottura. Questo è un
fenomeno del tutto normale che non
compromette il corretto funzionamento
dell’apparecchio.
Alla fine di ogni cottura:
1. lasciar raffreddare l’apparecchio;
2. rimuovere lo sporco dal vano cottura;
3. asciugare il vano cottura con un panno
morbido;
4. lasciare la porta aperta il tempo necessario
affinché il vano cottura si asciughi
completamente.
Rimozione dei telai supporto griglie/teglie
La rimozione dei telai supporto griglie/teglie
permette un’ulteriore facilità di pulizia delle parti
laterali.
Per rimuovere i telai supporto griglie/teglie:
• Tirare il telaio verso l’interno del vano
cottura in modo da sganciarlo dall’incastro
A, successivamente sfilarlo dalle sedi poste
sul retro B.
Pulizia del vano cottura
Per una buona conservazione del vano cottura
occorre pulirlo regolarmente dopo averlo
lasciato raffreddare.
Evitare di lasciar seccare all’interno del vano
cottura residui di cibo perché potrebbero
rovinare lo smalto.
Prima di ogni pulizia estrarre tutte le parti
rimovibili.
Per facilitare le operazioni di pulizia, si consiglia
di smontare:
• la porta;
• Al termine della pulizia ripetere le
operazioni appena descritte per
riposizionare i telai supporto griglie/teglie.
Solo sui modelli pizza:
Rimuovere in successione il coperchio piastra
pizza (1) e il fondo (2) su cui è posizionata. Il
fondo deve essere sollevato verso l’alto di
PULIZIA E MANUTENZIONE - 1991477A896/B
pochi millimetri e poi estratto verso l’esterno.
Sollevare di qualche centimetro verso l’alto
l’estremità della resistenza inferiore (3) e pulire il
fondo del forno.
Risistemare il fondo d’appoggio della piastra
pizza spingendolo fino a battuta contro il retro
del forno e farlo scendere in modo da
incastrare la piastrina della resistenza con la
base stessa.
Pulizia della piastra pizza
La piastra pizza va lavata separatamente
secondo i seguenti accorgimenti:
La pietra deve essere pulita dopo ogni utilizzo.
Non procedere ad un nuovo riscaldamento se
questa risulta incrostata. Per la pulizia versare
50 cc di aceto sulla piastra, lasciare agire per
10 minuti, poi rimuoverlo strofinando con una
spugna a maglia metallica o abrasiva.
Risciaquare con acqua e lasciare asciugare.
• Prima delle operazioni di pulizia, rimuovere
lo sporco bruciato sulla pietra con l'aiuto di
una spatola metallica o di un raschietto per
la pulizia dei piani di cottura vetroceramici.
• Per una pulizia ottimale, la pietra deve
essere ancora tiepida o, in alternativa, deve
essere lavata con acqua calda.
• Utilizzare spugne a maglia metallica o
scotch-brite abrasive, imbevute di limone o
aceto.
• Non utilizzare detersivi.
• Non lavare in lavastoviglie.
• Non lasciare la pietra in ammollo.
• La pietra umida non deve essere utilizzata
prima di 8 ore dal termine delle operazioni
di pulizia.
• Nel tempo, la pietra potrebbe assumere
delle cavillature sulla superficie. Questo non
è altro che il normale dilatamento che
subiscono, ad elevate temperature, gli
smalti con la quale è rivestita la pietra.
Vapor Clean (solo su alcuni modelli)
Vedi Avvertenze generali di sicurezza.
La funzione Vapor Clean è un
procedimento di pulizia assistita che
facilita la rimozione della sporcizia.
Grazie a questo procedimento è
possibile pulire l’interno del forno con
estrema facilità. I residui di sporco
vengono ammorbiditi dal calore e dal
vapore acqueo facilitando la loro
successiva rimozione.
Operazioni preliminari
Prima di avviare la Vapor Clean:
• Rimuovere tutti gli accessori all’interno del
vano cottura.
• Rimuovere i telai supporto griglie/teglie.
• Se presenti, rimuovere i pannelli autopulenti.
• Versare circa 120cc di acqua sul fondo del
forno. Prestare attenzione a non fuoriuscire
dall’incavo.
• Mediante un nebulizzatore a spruzzo,
nebulizzare una soluzione di acqua e
detersivo per i piatti all’interno del vano
cottura. Dirigere lo spruzzo verso le pareti
laterali, verso l’alto, il basso e verso il
deflettore.
Non spruzzare sul deflettore se questo
è rivestito di materiale autopulente.
Si consiglia di effettuare al massimo 20
nebulizzazioni.
20 - PULIZIA E MANUTENZIONE 91477A896/B
i
Impostazione della Vapor Clean
1. Impostare una durata di cottura di 18 minuti
tramite il programmatore digitale.
2. Ruotare la manopola funzioni sul simbolo
.
3. Ruotare la manopola temperatura sul
• Chiudere la porta.
Per i modelli con Piastra pizza
• Posizionare il coperchio nell’alloggiamento
sul fondo del vano cottura al posto della
piastra pizza.
• Posizionare una teglia sul primo ripiano in
basso.
• Versare circa 120cc di acqua nella teglia.
Prestare attenzione a non fuoriuscire dalla
teglia.
• Mediante un nebulizzatore a spruzzo,
nebulizzare una soluzione di acqua e
detersivo per i piatti all’interno del vano
cottura. Dirigere lo spruzzo verso le pareti
laterali, verso l’alto, il basso e verso il
deflettore (solo nei modelli privi di pannelli
autopulenti).
simbolo .
Dopo alcuni secondi dall’ultimo intervento sui
tasti dell’orologio programmatore, il ciclo di
pulizia Vapor Clean ha inizio.
Al termine del ciclo di pulizia Vapor Clean il
timer disattiva gli elementi riscaldanti del forno,
entra in funzione una suoneria ed i numeri sul
quadrante dell’orologio programmatore
lampeggiano.
Termine della Vapor Clean
1. Ruotare la manopola funzioni sulla
posizione 0 per uscire dalla funzione.
2. Aprire la porta e agire sullo sporco meno
ostinato con un panno in microfibra.
3. Sulle incrostazioni più resistenti utilizzare
una spugna antigraffio con filamenti in
ottone.
4. In caso di residui di grasso, è possibile
utilizzare prodotti specifici per la pulizia dei
forni.
5. Rimuovere l’acqua residua all’interno del
vano cottura.
6. Se presenti, riposizionare i pannelli
autopulenti ed i telai supporto griglie/teglie.
Per una maggiore igiene e per evitare che gli
alimenti acquisiscano odori sgradevoli:
• si consiglia di effettuare un asciugatura del
vano cottura mediante una funzione
ventilata a 160°C per circa 10 minuti.
• In caso di presenza dei pannelli autopulenti,
si consiglia di effettuare un asciugatura del
vano cottura con contemporaneo ciclo di
catalisi.
Si consiglia di effettuare al massimo 20
nebulizzazioni.
• Chiudere la porta.
Si consiglia l’uso di guanti in gomma
durante queste operazioni.
Per facilitare la pulizia manuale delle
parti più difficili da raggiungere, si
consiglia di rimuovere la porta.
PULIZIA E MANUTENZIONE - 2191477A896/B
Manutenzione straordinaria
Consigli per la manutenzione della
guarnizione
La guarnizione deve essere morbida ed
elastica.
• Per mantenere pulita la guarnizione
utilizzare una spugna non abrasiva e lavare
con acqua tiepida.
Sostituzione della lampada di illuminazione
interna
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica
dell’apparecchio.
• Utilizzare guanti protettivi.
1. Rimuovere tutti gli accessori all’interno del
vano cottura.
2. Rimuovere i telai di supporto griglie/teglie.
3. Rimuovere il coperchio della lampada
tramite un utensile (ad esempio un
cucchiaio).
Fare attenzione a non graffiare lo
smalto della parete del vano cottura.
4. Sfilare e rimuovere la lampada.
Non toccare la lampada alogena
direttamente con le dita, ma munirsi di
una copertura isolante.
5. Sostituire la lampada con una simile (40W).
6. Rimontare il coperchio. Lasciare la
sagomatura interna del vetro (A) rivolta
verso la porta.
7. Premere a fondo il coperchio in modo che
aderisca perfettamente al portalampada.
INSTALLAZIONE
Collegamento elettrico
Vedi Avvertenze generali di sicurezza.
Informazioni generali
Controllare che le caratteristiche della rete
elettrica siano adatte ai dati riportati sulla
targhetta.
La targhetta di identificazione, con i dati tecnici,
il numero di matricola e la marcatura è
visibilmente posizionata sull’apparecchio.
La targhetta non deve mai essere rimossa.
Provvedere al collegamento di terra con un
22 - INSTALLAZIONE 91477A896/B
cavo più lungo degli altri di almeno 20 mm.
L’apparecchio può funzionare nei seguenti
modi:
• 220-240 V~
i
Cavo tripolare 3 x 1,5 mm².
Posizionamento
I valori indicati si riferiscono alla
sezione del conduttore interno.
I cavi di alimentazione sono
dimensionati tenendo in considerazione
il fattore di contemporaneità (in
conformità alla norma EN 60335-2-6).
Collegamento fisso
Prevedere sulla linea di alimentazione un
dispositivo che assicuri la disconnessione dalla
rete onnipolare, con una distanza di apertura
dei contatti che consenta la disconnessione
completa nelle condizioni della categoria di
sovratensione III, in conformità con le regole di
installazione.
Per il mercato Australiano/Neo Zelandese:
La disconnessione incorporata nel
collegamento fisso deve essere conforme alle
normative AS/NZS 3000.
Collegamento con spina e presa
Controllare che spina e presa siano dello stesso
tipo.
Evitare l’utilizzo di riduzioni, adattatori o
derivatori in quanto potrebbero provocare
riscaldamenti o bruciature.
Sostituzione del cavo
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica
generale.
1. Svitare le viti del carter del retro e rimuovere
il carter per accedere alla morsettiera.
Vedi Avvertenze generali di sicurezza.
Posizione del cavo di alimentazione
Guarnizione frontalino
Incollare la guarnizione in dotazione sulla parte
posteriore del frontalino per evitare eventuali
infiltrazioni di acqua o altri liquidi.
Boccole di fissaggio
2. Sostituire il cavo.
3. Assicurarsi che i cavi (forno o eventuale
piano cottura) seguano il percorso ottimale,
in modo tale da evitare qualsiasi contatto
con l’apparecchio.
1. Togliere i tappi boccola inseriti sulla
facciata dell’apparecchio.
2. Posizionare l’apparecchio nell’incasso.
3. Fissare l’apparecchio al mobile con le viti.
4. Coprire le boccole con i tappi
precedentemente rimossi.
INSTALLAZIONE - 2391477A896/B
Ingombri dell’apparecchio (mm)
24 - INSTALLAZIONE 91477A896/B
i
Incasso a colonna (mm)
*Assicurarsi che nella parte superiore/
posteriore il mobile abbia una apertura
di circa 35-40 mm di profondità.
INSTALLAZIONE - 2591477A896/B
A min. 603 mm
B 560 - 568 mm
C 583 - 585 mm
D 9 - 11 mm
Emin. 5 mm
F 121 - 1105 mm
G min. 560 mm
H min. 594 mm
co
Ritaglio per il cavo alimentazione (min. 6 cm
jb Scatola delle connessioni elettriche
Incasso sotto piani di lavoro (mm)
Se si intende incassare l’apparecchio
sotto ad un piano di lavoro, dovrà
essere installata una barra di legno per
garantire l’utilizzo della guarnizione
adesiva incollata sulla parte posteriore
del frontalino al fine di evitare eventuali
infiltrazioni di acqua o altri liquidi.
2
)
*Assicurarsi che nella parte inferiore/
posteriore il mobile abbia una apertura
di circa 60 mm di profondità.
26 - INSTALLAZIONE 91477A896/B
i
A min. 603 mm
B 560 - 568 mm
C 583 - 585 mm
D 9 - 11 mm
Emin. 5 mm
F 121 - 1105 mm
G min. 560 mm
H min. 594 mm
co
Ritaglio per il cavo alimentazione (min. 6 cm
jb Scatola delle connessioni elettriche
wb Barra di legno (raccomandata)
2
)
INSTALLAZIONE - 2791477A896/B
Loading...
