Smeg SF4800MCA, SF4800MCP, SF4800MCPO, SF4800MCAO User Manual [it]

Sommario
1 Avvertenze 4
1.1 Avvertenze generali di sicurezza 4
1.2 Avvertenze per l’utilizzo delle microonde 5
1.3 Responsabilità del produttore 7
1.4 Scopo dell’apparecchio 7
1.5 Targhetta di identificazione 7
1.7 Questo manuale d’uso 8
1.8 Come leggere il manuale d’uso 8
2 Descrizione 9
2.1 Descrizione generale 9
2.2 Pannello comandi 9
2.3 Altre parti 10
2.4 Microonde 10
2.5 Accessori disponibili 11
3 Uso 12
3.3 Uso degli accessori 14
3.5 Cotture con Microonde 16
3.6 Cotture tradizionali 20
3.7 Funzioni speciali 24
3.8 Menù secondario 27
4 Pulizia e manutenzione 29
4.2 Pulizia delle superfici 29
4.3 Pulizia ordinaria giornaliera 29
4.4 Macchie di cibo o residui 29
4.5 Pulizia dei vetri porta 30
4.6 Pulizia all’interno del forno 30
5 Installazione 34
5.1 Collegamento elettrico 34
5.2 Sostituzione del cavo 34
5.3 Posizionamento 35
IT
Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere inalterate le qualità estetiche e funzionali dell’apparecchio acquistato.
Per ulteriori informazioni sul prodotto: www.smeg.com
3
1 Avvertenze
Avvertenze
IMPORTANTI ISTRUZIONI DI SICUREZZA
LEGGERE ATTENTAMENTE E CONSERVARE PER UN USO FUTURO.
1.1 Avvertenze generali di sicurezza
Danni alle persone
• ATTENZIONE: Se la porta o la
guarnizione della porta sono danneggiate, il forno non dev’essere utilizzato fino a che non è stato riparato da personale competente.
• ATTENZIONE: E’ pericoloso per
tutti, ad eccezione del personale addetto, eseguire qualsiasi operazione di manutenzione o di riparazione che implichi la rimozione di qualunque coperchio di protezione contro l’esposizione all’energia microonde.
• ATTENZIONE: I liquidi e altri cibi
non devono essere scaldati in contenitori sigillati poichè potrebbero esplodere.
• ATTENZIONE: Questo
apparecchio e le sue parti accessibili diventano molto calde durante l’uso.
• Non toccare gli elementi
riscaldanti durante l’uso.
• Tenere lontani i bambini inferiori
agli 8 anni se non continuamente sorvegliati.
• L’uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati o istruiti da persone adulte e responsabili per la loro sicurezza.
• I bambini non devono giocare
con l’apparecchio.
• Le operazioni di pulizia e
manutenzione non devono essere effettuate dai bambini senza sorveglianza.
• Spegnere l’apparecchio dopo
l’uso.
• Se c’è emissione di fumo,
spegnere l’apparecchio o staccarlo dall’alimentazione e mantenere lo sportello chiuso onde soffocare le eventuali fiamme.
• Non tentare mai di spegnere una
fiamma/incendio con acqua.
• Far eseguire l’installazione e gli
interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
• Non modificare l’apparecchio.
• Non inserire oggetti metallici
4
Avvertenze
appuntiti (posate o utensili) nelle feritoie.
• Non tentare mai di riparare l’apparecchio da soli o senza l’intervento di un tecnico qualificato.
• Se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituire il cavo.
Danni all’apparecchio
• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
• Utilizzare eventualmente utensili in legno o plastica.
• Non utilizzare getti di vapore per pulire l’apparecchio.
• Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.
• Non lasciare l’apparecchio incustodito durante le cotture che possono liberare grassi ed oli.
• Non usare in nessun caso l’apparecchio per riscaldare l’ambiente.
• Non appoggiarsi o sedersi sulla
porta aperta.
• Controllare che non rimangano
incastrati oggetti nelle porte.
1.2 Avvertenze per l’utilizzo delle microonde
IT
• Mantenere sotto controllo visivo
l’apparecchio durante la cottura di alimenti in contenitori di plastica o carta.
Utilizzo improprio.
Pericolo di esplosione
• Durante l’utilizzo delle microonde
per scaldare o riscaldare i liquidi, può verificarsi un ritardo nel processo di ebollizione, la temperatura di ebollizione viene raggiunta senza la formazione delle usuali bollicine. Il ritardo del processo di ebollizione può generare un esplosione all’interno del forno o durante la fase d’estrazione del recipiente si possono verificare repentine fuoriuscite del liquido bollente. Per evitare questi pericoli è necessario aggiungere sempre l’asta di bollitura in dotazione (o un cucchiaio di plastica termoresistente) nel recipiente durante la fase di riscaldamento.
• Utilizzare le microonde
solamente per la preparazione di
5
Avvertenze
alimenti destinati al consumo. Altri tipi di applicazioni, sono severamente proibite (es. asciugare vestiti, riscaldare pantofole, spugne, panni umidi o simili, disidratare cibi), possono portare a rischio di lesioni o incendio.
• Pulire l’apparecchio costantemente e rimuovere eventuali residui di cibo.
• Non essiccare gli alimenti tramite le microonde.
• Non utilizzare le microonde per scaldare o friggere oli.
• Non utilizzare l’apparecchio per scaldare cibi o bevande contenenti alcool.
• Gli alimenti per neonati non devono essere riscaldati in contenitori chiusi. Rimuovere il coperchio o la tettarella (nel caso di biberon). Terminata la cottura, verificare sempre la temperatura del preparato, quest’ultima non deve essere elevata. Mescolare o agitare il contenuto per rendere omogenea la temperatura fra le parti per evitare scottature.
• Non riscaldare le uova nel guscio o le uova sode intere, potrebbero esplodere anche dopo l’operazione di riscaldamento.
• Prima di procedere alla cottura di alimenti con pelle o buccia dura
(ad esempio: patate, mele ecc) è necessario forare la buccia.
• Non riscaldare alimenti contenuti in confezioni alimentari.
• Non utilizzare le funzioni microonde quando il vano è vuoto.
• Utilizzare stoviglie e utensili adatti per l’uso con le microonde.
• Non utilizzare vaschette in alluminio per la cottura degli alimenti.
• Non utilizzare stoviglie con decorazioni metalliche (finiture oro, argento).
• L’apparecchio opera nella banda ISM di 2.4 Ghz.
• Nel rispetto delle disposizioni relative alla compatibilità elettromagnetica, l’apparecchio appartiene al gruppo 2 ed alla classe B (EN 55011).
• Questo apparecchio è conforme alle norme e alle direttive attualmente in vigore in materia di sicurezza e compatibilità elettromagnetica. Si raccomanda comunque ai portatori di pacemaker di mantenere una distanza minima di 20-30 cm tra il forno a microonde in funzione ed il pacemaker. Consultare il produttore del pacemaker per maggiori informazioni.
6
Avvertenze
1.3 Responsabilità del produttore
Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:
• uso dell’apparecchio diverso da quello previsto;
• inosservanza delle prescrizioni del manuale d’uso;
• manomissione anche di una singola parte dell’apparecchio;
• utilizzo di ricambi non originali.
1.4 Scopo dell’apparecchio
• Questo apparecchio è destinato alla cottura di alimenti in ambiente domestico. Ogni altro uso è improprio. Inoltre non può essere utilizzato:
• nella zona cucina per i dipendenti in
negozi, negli uffici e in altri ambienti lavorativi.
• in fattorie/agriturismi.
• da clienti in alberghi, motel e ambienti
residenziali.
• nei bed and breakfast.
• L’apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza.
1.5 Targhetta di identificazione
La targhetta di identificazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identificazione non deve mai essere rimossa.
1.6 Smaltimento
Questo apparecchio deve essere smaltito separatamente dagli altri
rifiuti (direttive 2002/95/CE, 2002/96/CE, 2003/108/CE). Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l’ambiente, in conformità alle attuali direttive europee.
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica
generale.
• Staccare il cavo di alimentazione
elettrica dall’impianto elettrico.
Per smaltire l’apparecchio:
• Tagliare il cavo di alimentazione
elettrica e rimuovere il cavo assieme alla spina (se presente).
• Conferire l’apparecchio agli idonei
centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnare l’apparecchio al rivenditore al momento dell’acquisto di una apparecchiatura equivalente, in ragione di uno ad uno.
IT
7
Avvertenze
Si precisa che per l’imballaggio dell’apparecchio vengono utilizzati materiali non inquinanti e riciclabili.
• Conferire i materiali dell’imballaggio agli idonei centri di raccolta differenziata.
Imballi di plastica
Pericolo di soffocamento
• Non lasciare incustodito l’imballaggio o parti di esso.
• Non permettere che bambini giochino con i sacchetti di plastica dell’imballaggio.
1.7 Questo manuale d’uso
Questo manuale d’uso costituisce parte integrante dell’apparecchio e deve essere conservato integro e a portata di mano dell’utente per tutto il ciclo di vita dell’apparecchio.
• Prima di usare l’apparecchio leggere attentamente questo manuale d’uso.
1.8 Come leggere il manuale d’uso
Questo manuale d’uso utilizza le seguenti convenzioni di lettura:
Avvertenze
Informazioni generali su questo manuale d’uso, di sicurezza e per lo smaltimento finale.
Descrizione
Descrizione dell’apparecchio e degli accessori.
Uso
Informazioni sull’uso dell’apparecchio e degli accessori, consigli di cottura.
Pulizia e manutenzione
Informazioni per la corretta pulizia e manutenzione dell’apparecchio.
Installazione
Informazioni per il tecnico qualificato: installazione, messa in servizio e collaudo.
Avvertenza di sicurezza
Informazione
Suggerimento
1. Sequenza di istruzioni d’uso.
• Istruzione d’uso singola.
8
2 Descrizione
2.1 Descrizione generale
1 Pannello comandi 2 Lampada 3 Guarnizione 4 Porta
Descrizione
IT
5 Ventola forno 6 Telai supporto griglie/teglia
Ripiano del telaio
2.2 Pannello comandi
1 Manopola temperatura
Tramite questa manopola è possibile selezionare la temperatura di cottura quando si utilizza una funzione tradizionale o combinata.
9
Descrizione
2 Lampada spia del termostato
Funzioni tradizionali e combinate: quando lampeggia indica che il forno si sta scaldando per raggiungere la temperatura impostata. A temperatura raggiunta la lampada spia del termostato rimane sempre accesa fino a spegnimento del forno.
Funzioni microonde: rimane accesa ad indicare che è in corso una funzione microonde. Rimane sempre accesa fino a spegnimento del forno.
3 Orologio
Visualizza l’ora corrente, la potenza e la temperatura di cottura selezionate e l’eventuale tempo assegnato.
4 Manopola funzioni
Tramite questa manopola è possibile:
• accendere/spegnere l’apparecchio;
• selezionare una funzione;
• accendere o spegnere l’illuminazione interna dell’apparecchio.
Al termine di ogni utilizzo, riportare sempre la manopola funzioni sulla posizione 0.
2.3 Altre parti
Ripiani di posizionamento
L’apparecchio dispone di ripiani per il posizionamento di teglie e griglie a diverse altezze. Le altezze d’inserimento sono da intendersi dal basso verso l’alto (vedi 2.1 Descrizione generale).
Ventola di raffreddamento
La ventola provvede a raffreddare il forno ed entra in funzione durante la cottura.
Il funzionamento della ventola provoca un normale flusso d'aria che esce sopra la porta e che può continuare per un breve periodo anche dopo lo spegnimento dell’apparecchio.
Illuminazione interna
L’illuminazione interna dell’apparecchio entra in funzione:
• quando la porta viene aperta;
• quando viene avviata una qualsiasi funzione.
2.4 Microonde
L’apparecchio è dotato di un generatore di microonde detto “magnetron”. Le microonde generate vengono immesse nel vano cottura uniformemente per raggiungere le pietanze e riscaldarle.
Il processo di riscaldamento avviene tramite l’attrito delle molecole contenute all’interno dei cibi (prevalentemente quelle d’acqua), con conseguente generazione di calore.
Il calore generato direttamente all’interno dei cibi permette di scongelare, riscaldare o cuocere in tempi più brevi rispetto ad una cottura convenzionale.
• L’utilizzo di recipienti adatti per la cottura al microonde facilita il raggiungimento delle microonde ai cibi in modo uniforme (vedi Materiali adatti alle microonde).
10
Descrizione
2.5 Accessori disponibili
Su alcuni modelli non tutti gli accessori sono presenti.
Griglia
Utile per il supporto di recipienti con alimenti in cottura.
Teglia in vetro
Utile per qualsiasi tipo di cottura e per la raccolta dei grassi provenienti da alimenti appoggiati sulla griglia sovrastante.
Griglia per teglia
IT
Da appoggiare sopra alla teglia in vetro, utile per la cottura di alimenti che possono sgocciolare.
Asta di bollitura
Da utilizzare in un recipiente durante il riscaldamento di liquidi, necessario per evitare il ritardo del processo di ebollizione.
Gli accessori che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalle leggi in vigore.
Gli accessori originali in dotazione o opzionali possono essere richiesti presso i centri assistenza autorizzati. Utilizzare solo accessori originali del costruttore.
11
Uso
3 Uso
3.1 Avvertenze
Temperatura elevata all’interno del forno durante l’uso
Pericolo di ustioni
• Mantenere la porta chiusa durante la cottura.
• Proteggere le mani tramite guanti termici durante la movimentazione di alimenti all’interno del forno.
• Non toccare gli elementi riscaldanti all’interno del forno.
• Non versare acqua direttamente sulle teglie molto calde.
• Non permettere ai bambini di avvicinarsi al forno durante il funzionamento.
Temperatura elevata all’interno del forno durante l’uso
Pericolo di incendio o scoppio
• Non vaporizzare prodotti spray nelle vicinanze del forno.
• Non usare o lasciare materiali infiammabili nelle vicinanze del forno.
• Non usare stoviglie o contenitori di plastica per la cottura del cibo (ad eccezione della funzione microonde).
• Non introdurre nel forno scatolame o contenitori chiusi.
• Non lasciare il forno incustodito durante cotture che possono liberare grassi od oli.
• Rimuovere dal vano forno tutte le teglie e le griglie non utilizzate durante la cottura.
Uso non corretto
Rischio di danni alle superfici smaltate
• Non ricoprire il fondo del vano cottura tramite fogli di alluminio o fogli di stagnola.
• Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all’interno del forno.
• Non urtare o trascinare le pentole sul fondo smaltato.
• Non versare acqua direttamente sulle teglie molto calde.
Materiali adatti alle microonde
In linea generale i materiali utilizzati per la cottura a microonde devono consentire di essere attraversati per far raggiungere le microonde agli alimenti.
Da utilizzare:
Vetro* (rimuovere sempre i coperchi): pirofile, bicchieri, barattoli in vetro.
Porcellana.
Terracotta.
Plastica* (idonea alle microonde): contenitori, pellicole (non devono entrare in contatto con gli alimenti).
*solo se termoresistente.
12
Uso
Da evitare :
Metallo (può generare scintille): fogli e vassoi di alluminio, piatti e utensili in metallo, lacci per sacchetti da freezer.
Legno.
Bicchieri in cristallo.
Carta (pericolo di incendio).
Contenitori in polistirene espanso (possibile contaminazione degli alimenti).
Test delle stoviglie
Le stoviglie devono essere prive di decorazioni metalliche.
Solo per questo test è possibile utilizzare la funzione microonde senza inserire il cibo all’interno.
Per verificare se le stoviglie sono adatte all’uso nella cottura con microonde si può effettuare un semplice test:
1. Rimuovere tutti gli accessori dal vano forno.
2. Posizionare la stoviglia da testare sul fondo.
3. Selezionare la funzione microonde al livello di potenza massimo (es 1000W).
4. Impostare una durata di cottura di 30 secondi.
5. Avviare la cottura.
Stoviglie non adatte.
Rischio di danni all’apparecchio
• Interrompere immediatamente il test se si notano delle scintille o un crepitio emesso dalle stoviglie. In questo caso le stoviglie non sono adatte per la cottura al microonde.
6. Alla fine del test la stoviglia dev’essere fredda o tiepida. Nel caso in cui sia calda, è da considerarsi non adatta per la cottura al microonde.
3.2 Primo utilizzo
1. Rimuovere eventuali pellicole protettive all’esterno o all’interno dell’apparecchio e dagli accessori.
2. Rimuovere eventuali etichette (ad eccezione della targhetta con i dati tecnici) da accessori e dal vano cottura.
3. Rimuovere e lavare tutti gli accessori dall’apparecchio (vedi 4 Pulizia e manutenzione).
4. Riscaldare il forno a vuoto alla massima temperatura (con funzioni tradizionali) per rimuovere eventuali residui di fabbricazione.
Per il primo riscaldamento utilizzare una funzione tradizionale e non una funzione microonde.
IT
13
Uso
3.3 Uso degli accessori
Griglia
La griglia deve essere inserita nelle guide laterali fino al punto di arresto.
• I blocchi meccanici di sicurezza che impediscono l’estrazione accidentale della griglia devono essere rivolti verso il basso e verso la parte posteriore del forno.
Temperatura elevata.
Pericolo di ustioni
• L’accessorio può diventare molto caldo. Utilizzare sempre guanti termici per la movimentazione.
Inserire la griglia delicatamente nel forno fino al suo arresto.
Pulire la griglia prima di utilizzarla la prima volta per rimuovere eventuali residui di fabbricazione.
Asta bollitura
Durante l’utilizzo delle microonde, per scaldare o riscaldare i liquidi, può verificarsi un ritardo nel processo di ebollizione. Per evitare questo fenomeno è necessario inserire l’asta di bollitura in dotazione (o un cucchiaio di plastica termoresistente) nel recipiente durante la fase di riscaldamento.
Utilizzo improprio.
Pericolo di esplosione/ustione
• Per evitare il pericolo di un esplosione all’interno dell’apparecchio o la repentina fuoriuscita del liquido bollente è necessario aggiungere sempre l’asta di bollitura immersa nel liquido che si sta riscaldando.
Temperatura elevata.
Rischio di danni all’accessorio
14
• Utilizzare l’asta di bollitura solamente nella funzione Microonde . L’asta
non dev’essere usata nelle funzioni combinate o tradizionali.
Uso
Griglia per teglia
La griglia per teglia va inserita all’interno della teglia. In questo modo è possibile raccogliere il grasso separatamente dal cibo in cottura.
3.4 Uso del forno
Orologio
Condizioni di funzionamento
Stand-by: Quando nessuna funzione è selezionata l’orologio mostra l’ora corrente
.
ON: E’ necessario ruotare la manopola funzioni su qualsiasi posizione diversa da 0 per avviare una funzione qualsiasi. L’orologio mostra i parametri impostati come temperatura, durata, potenza delle microonde e raggiungimento della temperatura impostata.
IT
Spia microonde
Spia orologio
Spia timer contaminuti
Spia cottura temporizzata
Spia cottura ritardata
A Pomello di regolazione B Pomello di conferma
15
Uso
Regolazione dell’ora
Al primo utilizzo, o dopo un’interruzione di corrente, sull’orologio la spia orologio
lampeggia.
1. Ruotare il pomello di regolazione in senso orario/antiorario fino a impostare l’ora corrente.
2. Dopo circa 5 secondi, la spia orologio
si spegne e l’orologio inizia il suo
regolare funzionamento.
Potrebbe rendersi necessario modificare l’ora corrente, ad esempio a causa dell’ora legale-solare.
3. Per regolare ulteriormente l’orologio, assicurarsi che nessuna funzione sia attiva (la manopola temperatura e la manopola funzioni devono essere in posizione 0).
4. Ruotare il pomello di regolazione in senso orario/antiorario.

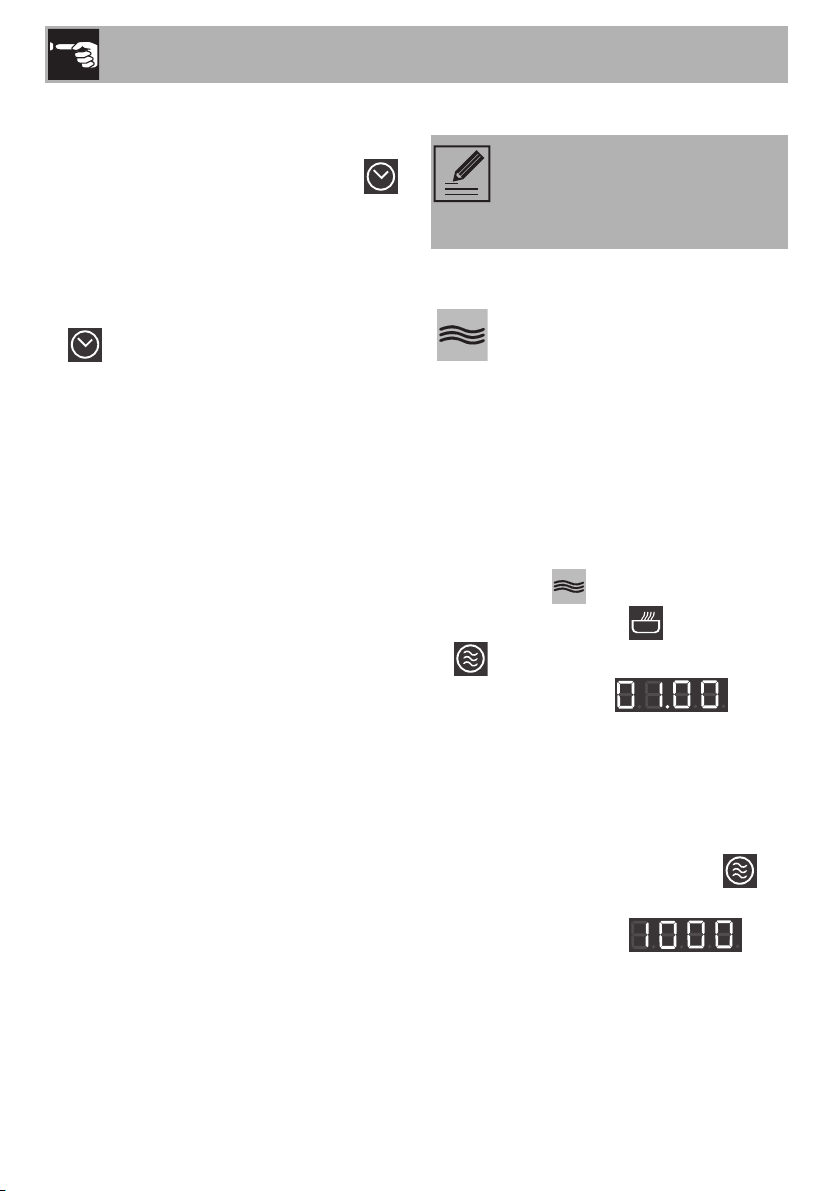

3.5 Cotture con Microonde
È possibile interrompere una funzione in qualsiasi momento ruotando la manopola funzioni sulla posizione 0.
Microonde
Penetrando direttamente nel cibo, le microonde consentono di cucinare in tempi molto brevi e con un notevole risparmio di energia. Adatte per cuocere senza grassi, sono inoltre indicate per scongelare ed anche per riscaldare i cibi, mantenendone intatti sia l’aspetto originario che la fragranza.
1. Ruotare la manopola funzioni sul simbolo microonde . Sull’orologio le spie
cottura temporizzata e microonde
lampeggiano e il display visualizza
16
la durata di default (minuti/secondi).
2. Ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 30 minuti).
3. Premere il pomello di regolazione. Sull’orologio, la spia microonde
lampeggia e il display mostra la potenza microonde di default
Uso
4. Ruotare il pomello di regolazione in senso orario/antiorario per modificare il valore di potenza da 100W a 1000W (vedi “Potenze microonde”).
5. Premere il pomello di regolazione per confermare i dati impostati. Sull’orologio
le spie cottura temporizzata e
microonde lampeggiano.
6. Premere il pomello di conferma per avviare la cottura.
Se la porta viene aperta la funzione di cottura viene arrestata. Alla chiusura premere il pomello di conferma per riprendere la cottura.
Premere il pomello di conferma per arrestare temporaneamente la funzione di cottura. Premerlo nuovamente per riprendere la cottura.
7. Al termine della cottura il display visualizza la dicitura
lampeggiante ed interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Ruotare pomello di regolazione per impostare un ulteriore tempo di cottura.
Premere il pomello di conferma per avviare la cottura.
Per spegnere l’apparecchio, ruotare la manopola funzioni sulla posizione 0.
Non è possibile attivare una cottura con microonde senza impostare una durata cottura.
Potenze microonde
Di seguito sono riportate le potenze selezionabili:
IT
Potenza (W) Utile per
100
Scongelare cibi200 300 400 500 600
800 900
1000
Cuocere carni o cotture delicate
Riscaldare e cuocere cibi700
Riscaldare liquidi
17
Microonde+circolare (combinata)
La combinazione della resistenza circolare e delle microonde consente una cottura ottimale dell’intero alimento; i tempi di cottura delle parti interiori sono ridotti grazie all’utilizzo delle microonde.
1. Ruotare la manopola funzioni sul simbolo microonde+circolare . Sull’orologio
le spie cottura temporizzata e microonde lampeggiano e il display
visualizza la durata di default
(ore/minuti).
2. Ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 13 ore).
3. Premere il pomello di regolazione. Sull’orologio, la spia microonde
lampeggia e il display mostra la potenza microonde di default
4. Ruotare il pomello di regolazione in senso orario/antiorario per modificare il valore di potenza da 100W a 700W.
5. Premere il pomello di regolazione per confermare i dati impostati. Sull’orologio
le spie cottura temporizzata e
microonde lampeggiano.
6. Premere il pomello di conferma per avviare la cottura.
7. Ruotare la manopola temperatura per impostare la temperatura desiderata. Sul display viene visualizzata per 5 secondi la temperatura impostata.
Uso
Se la porta viene aperta la funzione di cottura viene arrestata. Alla chiusura premere il pomello di conferma per riprendere la cottura.
Durante la cottura è possibile modificare la temperatura di cottura. Ruotare la manopola temperatura per impostare la nuova temperatura che viene visualizzata sul display per 5 secondi.
Premere il pomello di conferma per arrestare temporaneamente la funzione di cottura. Premerlo nuovamente per riprendere la cottura.
8. Al termine della cottura il display visualizza la dicitura
lampeggiante ed interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Ruotare pomello di regolazione per impostare un ulteriore tempo di cottura.
Premere il pomello di conferma per avviare la cottura.
Per spegnere l’apparecchio, ruotare la manopola funzioni sulla posizione 0.
18

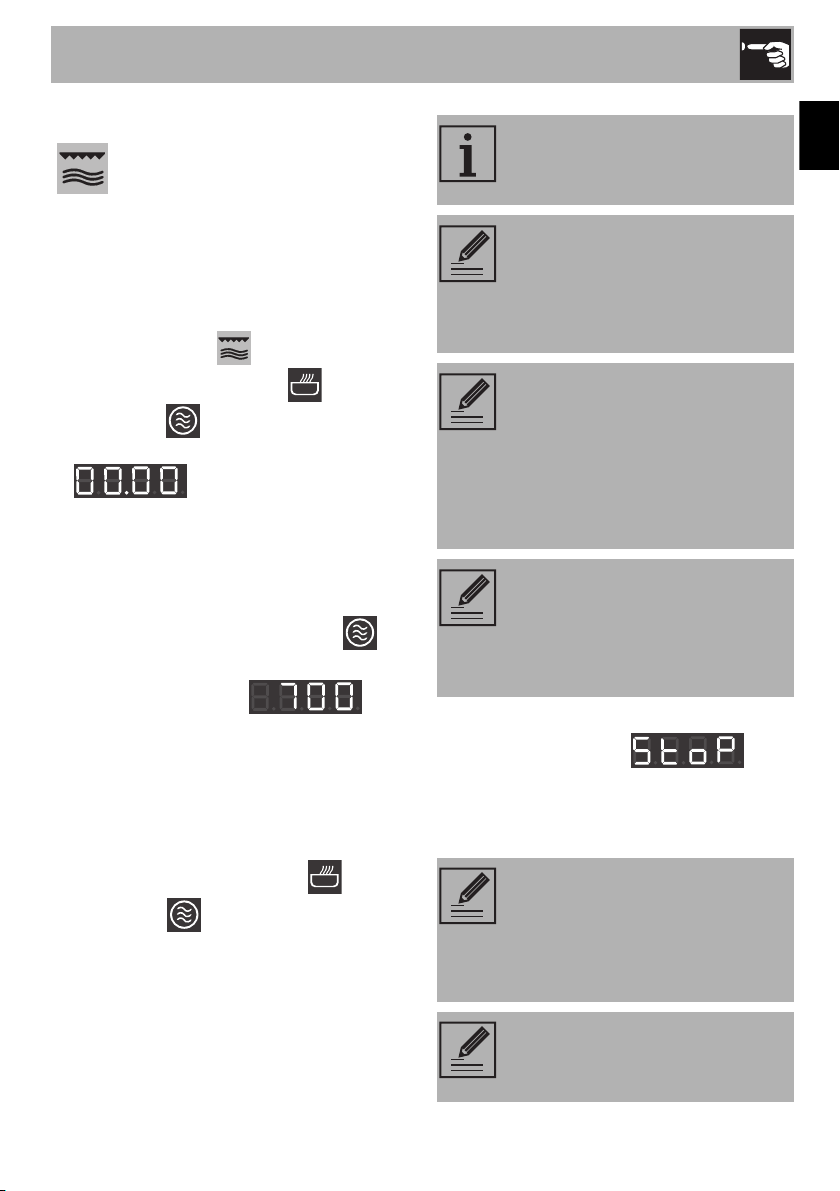

Microonde+grill (combinata)
L'utilizzo del grill determina una perfetta doratura della superficie dell'alimento. L'azione delle microonde consente invece di cucinare in tempi rapidi la parte interna dei cibi.
1. Ruotare la manopola funzioni sul simbolo
microonde+grill . Sull’orologio le
Uso
In questa funzione il preriscaldamento non viene effettuato.
Se la porta viene aperta la funzione di cottura viene arrestata. Alla chiusura premere il pomello di conferma per riprendere la cottura.
IT
spie cottura temporizzata e microonde lampeggiano e il display
visualizza la durata di default
(ore/minuti).
2. Ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 13 ore).
3. Premere il pomello di regolazione. Sull’orologio, la spia microonde
lampeggia e il display mostra la potenza microonde di default
4. Ruotare il pomello di regolazione in senso orario/antiorario per modificare il valore di potenza da 100W a 700W.
5. Premere il pomello di regolazione per confermare i dati impostati. Sull’orologio
le spie cottura temporizzata e
microonde lampeggiano.
6. Premere il pomello di conferma per avviare la cottura.
7. Ruotare la manopola temperatura per impostare la temperatura desiderata. Sul display viene visualizzata per 5 secondi la temperatura impostata.
Durante la cottura è possibile modificare la temperatura di cottura. Ruotare la manopola temperatura per impostare la nuova temperatura che viene visualizzata sul display per 5 secondi.
Premere il pomello di conferma per arrestare temporaneamente la funzione di cottura. Premerlo nuovamente per riprendere la cottura.
8. Al termine della cottura il display visualizza la dicitura
lampeggiante ed interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Ruotare pomello di regolazione per impostare un ulteriore tempo di cottura.
Premere il pomello di conferma per avviare la cottura.
Per spegnere l’apparecchio, ruotare la manopola funzioni sulla posizione 0.
19
Uso
3.6 Cotture tradizionali
Circolare+ventola
La combinazione tra la ventola e la resistenza circolare (incorporata nella parte posteriore del forno) consente la cottura di alimenti diversi su più piani, purché necessitino delle stesse temperature e dello stesso tipo di cottura. La circolazione di aria calda assicura una istantanea ed uniforme ripartizione del calore. Sarà possibile, per esempio, cucinare contemporaneamente (su più ripiani) pesce, verdure e biscotti senza alcuna mescolanza di odori e sapori.
1. Ruotare la manopola funzioni sul simbolo circolare+ventola .
2. Ruotare la manopola temperatura sul valore desiderato (da 50° a 250°). Il display visualizzerà la temperatura
impostata (ad es. ).
3. Dopo qualche secondo, la lampada spia del termostato lampeggia ad indicare la fase di preriscaldamento.
4. Raggiunta la temperatura, la lampada spia del termostato smette di lampeggiare ed un segnale acustico avvisa che è possibile introdurre la pietanza da cuocere.
5. Al termine della cottura riportare la manopola funzioni e la manopola temperatura sulla posizione 0.
Statico ventilato
Il funzionamento della ventola, abbinata alla cottura tradizionale, assicura cotture omogenee anche a ricette complesse. Ideale per biscotti e torte, anche cotti simultaneamente su più livelli.
1. Ruotare la manopola funzioni sul simbolo statico ventilato .
2. Ruotare la manopola temperatura sul valore desiderato (da 50° a 250°). Il display visualizzerà la temperatura
impostata (ad es. ).
3. Dopo qualche secondo, la lampada spia del termostato lampeggia ad indicare la fase di preriscaldamento.
4. Raggiunta la temperatura, la lampada spia del termostato smette di lampeggiare ed un segnale acustico avvisa che è possibile introdurre la pietanza da cuocere.
5. Al termine della cottura riportare la manopola funzioni e la manopola temperatura sulla posizione 0.
20
Uso
Grill
Il calore derivante dalla resistenza grill consente di ottenere ottimi risultati di grigliatura soprattutto con carni di medio/piccolo spessore, inoltre permette di dare a fine cottura una doratura uniforme. Ideale per salsicce, costine, bacon. Tale funzione permette di grigliare in modo uniforme grandi quantità di cibo, in particolar modo carne.
1. Ruotare la manopola funzioni sul simbolo grill .
2. Ruotare la manopola temperatura sul valore desiderato (da 50° a 250°). Il display visualizzerà la temperatura
impostata (ad es. ).
3. Dopo qualche secondo, la lampada spia del termostato lampeggia ad indicare la fase di preriscaldamento.
4. Raggiunta la temperatura, la lampada spia del termostato smette di lampeggiare ed un segnale acustico avvisa che è possibile introdurre la pietanza da cuocere.
5. Al termine della cottura riportare la manopola funzioni e la manopola temperatura sulla posizione 0.
Contaminuti
Questa funzione non interrompe la cottura, ma aziona soltanto la suoneria.
Il contaminuti può essere attivato sia nella fase di cottura che nello stato di stand-by dell’apparecchio.
1. Premere il pomello di regolazione. Sull’orologio la spia timer contaminuti
lampeggia e il display visualizza la
durata di default (ore/ minuti).
2. Entro 5 secondi, ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 4 ore).
3. Premere di nuovo il pomello di regolazione oppure attendere 5 secondi dall’ultima impostazione: la spia timer
contaminuti rimane fissa ed il contaminuti ha inizio.
Mentre il contaminuti è in corso, è possibile modificare ulteriormente la sua durata.
IT
21
Uso
4. Premere il pomello di regolazione.
5. Entro 5 secondi, ruotare il pomello di regolazione in senso orario/antiorario per impostare il nuovo valore della durata.
6. Premere di nuovo il pomello di regolazione oppure attendere 5 secondi dall’ultima impostazione.
7. Al termine del contaminuti, la spia timer contaminuti e la dicitura
lampeggiano ed
interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Per cancellare un contaminuti in qualsiasi momento, premere il pomello di regolazione per circa 3 secondi.
Cottura temporizzata
Per cottura temporizzata s’intende quella funzione che permette di iniziare una cottura e terminarla dopo un certo periodo impostato dall’utente.
Dopo aver impostato una funzione tradizionale:
1. Premere 2 volte il pomello di regolazione. Sull’orologio la spia
cottura temporizzata lampeggia e il display visualizza la durata di default
(ore/minuti).
2. Entro 5 secondi, ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 13 ore).
3. Premere 2 volte il pomello di regolazione (sull’orologio le spie cottura
temporizzata e microonde lampeggiano) oppure attendere 5
secondi dall’ultima impostazione: la spia cottura temporizzata rimane fissa e
la cottura temporizzata ha inizio.
Mentre la cottura temporizzata è in corso, è possibile modificare ulteriormente la sua durata.
4. Premere il pomello di regolazione.
5. Entro 5 secondi, ruotare il pomello di regolazione in senso orario/antiorario per impostare il nuovo valore della durata.
22
Uso
6. Premere 2 volte il pomello di regolazione oppure attendere 5 secondi dall’ultima impostazione.
7. Al termine della cottura il display visualizza la dicitura
lampeggiante ed interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Per cancellare una cottura temporizzata in qualsiasi momento, premere il pomello di regolazione per circa 3 secondi.
Cottura ritardata
Per cottura ritardata s’intende quella funzione che permette di iniziarla automaticamente dopo un tempo impostato dall’utente, con conseguente spegnimento automatico del forno.
Dopo aver impostato una funzione tradizionale:
1. Premere 2 volte il pomello di regolazione. Sull’orologio la spia
cottura temporizzata lampeggia e il display visualizza la durata di default
(ore/minuti).
2. Entro 5 secondi, ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max
13 ore). Ad es.
3. Premere il pomello di regolazione. Sull’orologio la spia cottura ritardata
lampeggia e il display visualizza la
dicitura (ore/minuti).
4. Entro 5 secondi, ruotare il pomello di regolazione in senso orario/antiorario per impostare il ritardo (max 24 ore). Ad
es.
5. Premere il pomello di regolazione oppure attendere 5 secondi dall’ultima impostazione: la funzione ha inizio.
6. Sul display viene visualizzato il ritardo impostato (nel nostro esempio
).
7. Trascorso questo tempo la cottura ha inizio e il display mostra il tempo di esecuzione della cottura (nel nostro
esempio ).
8. Al termine della cottura il display visualizza la dicitura
lampeggiante ed interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Per cancellare una cottura ritardata in qualsiasi momento, premere il pomello di regolazione per circa 3 secondi.
IT
23
Uso
3.7 Funzioni speciali
Riscaldamento
Questa funzione permette di riscaldare con le microonde gli alimenti già cotti precedentemente conservati in frigorifero.
1. Ruotare la manopola funzioni sul simbolo riscaldamento . Sull’orologio le spie
cottura temporizzata e microonde
lampeggiano e il display visualizza
la durata di default (minuti/secondi).
2. Ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 99 minuti).
3. Premere il pomello di regolazione.
4. Premere il pomello di conferma per avviare il riscaldamento.
5. Al termine del riscaldamento il display visualizza la dicitura
lampeggiante ed interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Scongelamento a tempo
Questa funzione permette di scongelare gli alimenti tramite la funzione microonde in base ad un tempo selezionabile.
1. Inserire la pietanza all’interno del forno (vedi Procedura “Turn”).
2. Ruotare la manopola funzioni sul simbolo scongelamento a tempo .
Sull’orologio le spie cottura temporizzata e microonde
lampeggiano e il display visualizza la durata di default (minuti/
secondi).
3. Ruotare il pomello di regolazione in senso orario/antiorario per impostare il valore della durata (max 99 minuti).
4. Premere il pomello di regolazione.
5. Premere il pomello di conferma per avviare il riscaldamento.
Se la porta viene aperta la funzione di scongelamento viene arrestata. Alla chiusura premere il pomello di conferma per riprendere lo scongelamento.
24
Premere il pomello di conferma per arrestare temporaneamente lo scongelamento. Premerlo nuovamente per riprendere lo scongelamento.
Uso
6. Al termine dello scongelamento a tempo il display visualizza la dicitura
lampeggiante ed
interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Ruotare il pomello di regolazione per impostare un ulteriore tempo di cottura.
Premere il pomello di conferma per avviare la cottura.
Se la durata selezionata dello scongelamento è superiore a 5 minuti, per un risultato ottimale sarà necessario ruotare la pietanza all’interno della cavità vedi: Procedura “Turn”.
Scongelamento a peso
Questa funzione permette di scongelare gli alimenti tramite la funzione microonde in base al peso e tipologia di alimento da scongelare.
1. Inserire la pietanza all’interno del forno (vedi Procedura “Turn”).
2. Ruotare la manopola funzioni sul simbolo scongelamento a peso . Il display
visualizza la dicitura di default
ad indicare il primo
programma di scongelamento disponibile.
3. Ruotare il pomello di regolazione in senso orario/antiorario per selezionare il programma desiderato (d01... d04).
4. Premere il pomello di regolazione. Il display visualizza il peso in grammi di
default (in caso di selezione programma d01).
5. Ruotare il pomello di regolazione in senso orario/antiorario per impostare il peso della pietanza da scongelare.
6. Premere il pomello di regolazione per confermare i dati impostati.
7. Premere il pomello di conferma per avviare lo scongelamento.
8. Al termine dello scongelamento a tempo il display visualizza la dicitura
lampeggiante ed
interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
Se la durata selezionata dello scongelamento è superiore a 5 minuti, per un risultato ottimale sarà necessario ruotare la pietanza all’interno della cavità vedi: Procedura “Turn”.
IT
25
Uso
Parametri preimpostati
Tipologia
d01: Carni
d02: Pesce
d03: Frutta
d04: Pane
Peso
(g)
500
(min 100 max 1100)
400
(min 100 max 700)
300
(min 100 max500)
300
(min100 max 500)
Tempo
(min)
20
17
15
5
Procedura “Turn”
Per uno scongelamento ottimale l’apparecchio consiglia quando è necessario ruotare la pietanza all’interno della cavità.
1. Inserire la pietanza all’interno del forno disponendola parallelamente alla porta.
3. Aprire la porta e ruotare la pietanza di 90°.
Se non si esegue l’operazione di rotazione della pietanza, l’apparecchio attenderà un minuto per poi proseguire nella fase di scongelamento automaticamente.
Sul display verrà comunque visualizzato come promemoria la
dicitura .
4. Chiudere la porta dell’apparecchio e premere il pomello di conferma per riprendere la funzione.
5. Se necessario l’apparecchio potrà chiedere nuovamente la rotazione della pietanza. Sul display viene visualizzata
la dicitura .
2. Quando l’apparecchio visualizza sul display la dicitura sarà
necessario ruotare la pietanza.
26
6. Per la seconda rotazione sarà necessario aprire la porta e ruotare la pietanza di 180°.
7. Chiudere la porta e premere il pomello di conferma per riprendere la funzione.
Uso
3.8 Menù secondario
L’apparecchio è dotato di un menù secondario a scomparsa che permette all’utente di:
• Attivare o disattivare la Sicurezza Bambini.
• Attivare o disattivare la modalità Show Room (che disattiva tutti gli elementi riscaldanti, facendo funzionare soltanto il pannello comandi).
• Attivare o disattivare la modalità Bassa Potenza (Eco-Logic).
• Attivare o disattivare la modalità mantenimento caldo (Keep warm).
Con l’apparecchio nello stato di Stand-By (manopola temperatura e manopola funzioni su 0):
1. Tenere premuti contemporaneamente per 5 secondi il pomello di regolazione ed il pomello di conferma.
2. Ruotare il pomello di regolazione in senso orario/antiorario per cambiare lo stato dell’impostazione (ON/OFF).
3. Premere il pomello di regolazione per passare alla modalità successiva.
P1: Sicurezza Bambini
Questa modalità permette all’apparecchio di bloccare automaticamente i comandi dopo un minuto di normale funzionamento senza alcun intervento da parte dell’utente.
Dopo un minuto dall’ultima impostazione il blocco diventa attivo.
Per disinserire il blocco temporaneamente durante una cottura, mantenere premuto il pomello di regolazione per 5 secondi. Dopo un minuto dall’ultima impostazione il blocco ritorna attivo.
Nel caso in cui vengano toccate o variate le posizioni delle manopole temperatura e funzioni, sul display verrà visualizzata per due secondi la dicitura
.
Anche con la modalità sicurezza bambini attiva è possibile spegnere l’apparecchio istantaneamente: riportare la manopola funzioni sulla posizione
0.
IT
27
Uso

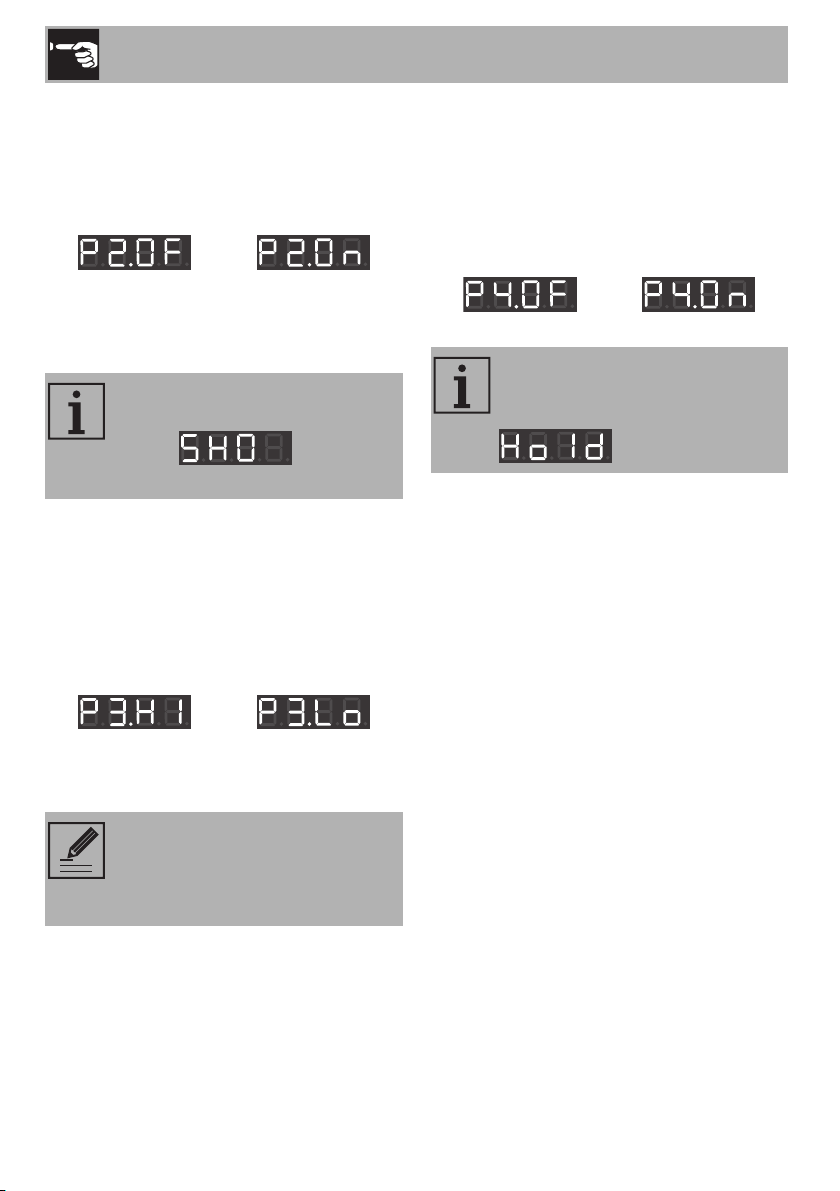

P2: Show Room (solo per espositori)
Questa modalità permette all’apparecchio di disattivare gli elementi riscaldanti, ma allo stesso tempo di mantenere attivo il pannello comandi.
Per utilizzare normalmente l’apparecchio è necessario impostare su OFF questa modalità.l
Se la modalità è attiva, ogni minuto sul display compare la
dicitura per 3 secondi.
P3: Bassa Potenza (Eco-Logic)
Questa modalità permette all’apparecchio di limitare la potenza utilizzata.
Indicata per utilizzare più elettrodomestici contemporaneamente.
P4: Mantenimento Caldo (Keep Wam)
Questa modalità permette all’apparecchio, al termine di una cottura in cui è stata impostata una durata (se questa non viene interrotta manualmente), di mantenere in caldo (a basse temperature) il cibo appena cotto, per un tempo di circa 1 ora.
Se la modalità è attiva, alla fine di una cottura tradizionale, sul display compare la dicitura
.
HI: potenza normale. LO: bassa potenza.
Attivando la modalità bassa potenza i tempi di preriscaldamento e di cottura possono prolungarsi.
28
Pulizia e manutenzione
4 Pulizia e manutenzione
4.1 Avvertenze
Uso non corretto
Rischio di danni alle superfici
• Non utilizzare getti di vapore per pulire l’apparecchio.
• Sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature) non utilizzare prodotti per la pulizia contenenti cloro, ammoniaca o candeggina.
• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
• Non utilizzare materiali ruvidi, abrasivi o raschietti metallici affilati.
• La mancata pulizia del vano forno potrebbe influire negativamente sulla vita dell’apparecchio e costituire pericolo.
• Rimuovere sempre i residui di cibo dal vano forno.
Nel caso una lampada risultasse danneggiata è necessario contattare il servizio di assistenza tecnica per la sostituzione. Questo guasto non pregiudica l’integrità dell’apparecchio, che può continuare ad essere utilizzato.
Temperatura elevata all’interno del forno dopo l’uso
Pericolo di ustioni
• Effettuare le operazioni di pulizia solamente dopo aver lasciato raffreddare l’apparecchio.
4.2 Pulizia delle superfici
Per una buona conservazione delle superfici occorre pulirle regolarmente al termine di ogni utilizzo, dopo averle lasciate raffreddare.
4.3 Pulizia ordinaria giornaliera
Usare sempre e solo prodotti specifici che non contengano abrasivi o sostanze acide a base di cloro.
Versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.
4.4 Macchie di cibo o residui
Evitare nel modo più assoluto l’uso di spugne in acciaio e raschietti taglienti per non danneggiare le superfici.
Usare i normali prodotti, non abrasivi, eventualmente con l’ausilio di utensili in legno o materiale plastico. Risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.
Evitare di lasciar seccare all’interno dell’apparecchio residui di cibo a base zuccherina (es. marmellata). perché potrebbero rovinare lo smalto all’interno dell’apparecchio.
IT
29
Pulizia e manutenzione
4.5 Pulizia dei vetri porta
Si consiglia di mantenere i vetri porta sempre ben puliti. Utilizzare carta assorbente da cucina. In caso di sporco persistente, lavare con una spugna umida e detergente comune.
Si consiglia l’utilizzo di prodotti per la pulizia distribuiti dal costruttore.
4.6 Pulizia all’interno del forno
Per una buona conservazione del forno occorre pulirlo regolarmente dopo averlo lasciato raffreddare.
Estrarre tutte le parti rimovibili. Pulire le griglie forno con acqua calda e
detergenti non abrasivi, sciacquare ed asciugare con cura le parti umide.
Rimozione dei telai supporto griglie/ teglie
La rimozione dei telai guida permette un’ulteriore facilità di pulizia delle parti laterali. Questa operazione va effettuata ogni qual volta si utilizzi il ciclo di pulizia automatico (solo su alcuni modelli).
Per rimuovere i telai guida:
1. Svitare i due pernetti di fissaggio del telaio.
2. Sfilare il telaio verso l’interno.
30
Si consiglia di far funzionare il forno alla massima temperatura per circa 15/20 minuti dopo aver utilizzato prodotti specifici, al fine di eliminare eventuali residui.
Per facilitare le operazioni di pulizia, si consiglia di rimuovere la porta.
3. Al termine della pulizia ripetere le operazioni appena descritte per riposizionare i telai guida. Prestare attenzione alle boccole distanziali da inserire all’interno della sagomatura del telaio.
Pulizia e manutenzione
Pulizia della parte superiore
L’apparecchio è dotato di una resistenza basculante che permette di agevolare la pulizia della parte superiore del forno.
1. Sollevare leggermente la resistenza superiore e ruotare il fermo di 90° per liberare la resistenza.
2. Abbassare la resistenza delicatamente fino al suo arresto.
4.7 Vapor Clean
Vapor Clean è un procedimento di pulizia assistita che facilita la rimozione della sporcizia. Grazie a questo procedimento è possibile pulire l’interno del forno con estrema facilità. I residui di sporco vengono ammorbiditi dal calore e dal vapore acqueo facilitando la loro successiva rimozione.
Uso non corretto
Rischio di danni alle superfici
• Asportare dall’interno del forno residui consistenti di cibo o traboccamenti derivanti da cotture precedenti.
• Eseguire le operazioni relative alla pulizia assistita solamente a forno freddo.
Operazioni preliminari
IT
Uso non corretto
Rischio di danni all’apparecchio
• Non flettere eccessivamente la resistenza durante la fase di pulizia.
3. Al termine delle operazioni di pulizia riportare la resistenza in posizione e ruotare il fermo per agganciarla.
Prima di avviare il Vapor Clean:
• Rimuovere tutti gli accessori all’interno del forno.
• Versare circa 40cc di acqua sul fondo del forno. Prestare attenzione a non fuoriuscire dall’incavo.
31
Pulizia e manutenzione

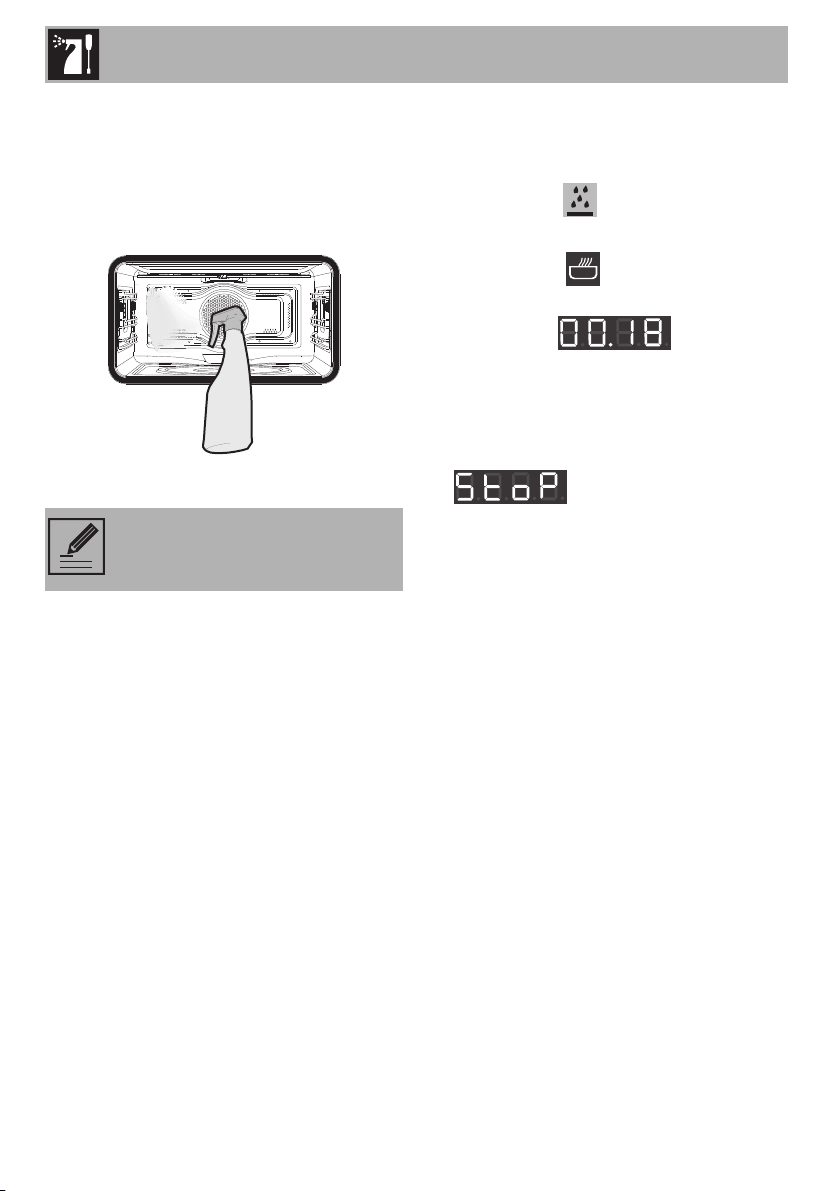

• Mediante un nebulizzatore a spruzzo, nebulizzare una soluzione di acqua e detersivo per i piatti all’interno del forno. Dirigere lo spruzzo verso le pareti laterali, verso l’alto, il basso e verso il deflettore.
• Chiudere la porta.
Si consiglia di effettuare al massimo 20 nebulizzazioni.
Impostazione della Vapor Clean
1. Ruotare la manopola funzioni e la manopola temperatura sul simbolo
vapor clean .
2. Sull’orologio la spia cottura temporizzata lampeggia e il display
visualizza la durata preimpostata della vapor clean (ore/minuti).
3. Premere il pomello di conferma per avviare il ciclo di pulizia vapor clean.
4. Al termine del ciclo di pulizia vapor clean il display visualizza la dicitura
lampeggiante ed
interviene un segnale acustico disattivabile tramite la pressione del pomello di regolazione.
32
Pulizia e manutenzione
Termine del ciclo di pulizia Vapor Clean
5. Aprire la porta e agire sullo sporco meno ostinato con un panno in microfibra.
6. Sulle incrostazioni più resistenti utilizzare una spugna antigraffio con filamenti in ottone.
7. In caso di residui di grasso, è possibile utilizzare prodotti specifici per la pulizia dei forni.
8. Rimuovere l’acqua residua all’interno del forno.
9. Per una maggiore igiene e per evitare che gli alimenti acquisiscano odori sgradevoli, effettuare un asciugatura del forno mediante una funzione ventilata a 160°C per circa 10 minuti.
Si consiglia l’uso di guanti in gomma durante queste operazioni.
Per facilitare la pulizia manuale delle parti più difficili da raggiungere, si consiglia di rimuovere la porta.
Cosa fare se...
Il display è completamente spento:
• Controllare l’alimentazione di rete.
• Controllare se un’eventuale interruttore omnipolare a monte dell’alimentazione dell’apparecchio è in posizione di “ON”.
L’apparecchio non scalda:
• Controllare se è stata impostata la modalità “show room” (per maggiori dettagli vedi il paragrafo “P2: Show Room (solo per espositori)”).
I comandi non rispondono:
• Controllare se è stata impostata la modalità “blocco bambini” (per maggiori dettagli vedi il paragrafo “P1: Sicurezza Bambini”).
I tempi di cottura risultano elevati rispetto a quelli indicati in tabella:
• Controllare se è stata impostata la modalità “bassa potenza” (per maggiori dettagli vedi il paragrafo “P3: Bassa Potenza (Eco-Logic)”).
Nel caso il problema non sia stato risolto o per altre tipologie di guasti, contattare il servizio assistenza di zona.
IT
Nel caso vengano segnalati altri messaggi di errore ERRx:
prendere nota del messaggio di errore, funzione e temperatura impostate e contattare il servizio assistenza di zona.
33
Installazione
5 Installazione
5.1 Collegamento elettrico
Tensione elettrica
Pericolo di folgorazione
• Far eseguire il collegamento elettrico a personale tecnico abilitato.
• È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
• Disattivare l’alimentazione elettrica generale.
Informazioni generali
Controllare che le caratteristiche della rete elettrica siano adatte ai dati riportati sulla targhetta.
La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata sull’apparecchio.
La targhetta non deve mai essere rimossa. L’apparecchio funziona a 220-240 V~. Utilizzare un cavo tripolare di tipo H05V2V2-F (cavo 3 x 1,5 mm
riferimento alla sezione del conduttore interno).
Provvedere al collegamento di terra con un cavo più lungo degli altri di almeno 20 mm.
2
, in
Collegamento fisso
Prevedere sulla linea di alimentazione un dispositivo di interruzione onnipolare in conformità con le regole di installazione.
Il dispositivo di interruzione deve essere situato in posizione facilmente raggiungibile e in prossimità dell’apparecchio.
Collegamento con spina e presa
Controllare che spina e presa siano dello stesso tipo.
Evitare l’utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.
5.2 Sostituzione del cavo
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica generale.
1. Svitare le viti del carter del retro e rimuovere il carter per accedere alla morsettiera.
2. Sostituire il cavo.
3. Assicurarsi che i cavi (forno o eventuale piano cottura) seguano il percorso ottimale, in modo tale da evitare qualsiasi contatto con l’apparecchio.
34
Installazione
5.3 Posizionamento
Apparecchio pesante
Pericolo di ferite da schiacciamento
• Posizionare l’apparecchio nel mobile con l’aiuto di una seconda persona.
Pressione sulla porta aperta
Rischio di danni all’apparecchio
• Non usare la porta aperta come leva per posizionare l’apparecchio nel mobile.
• Non esercitare pressioni eccessive sulla porta aperta.
Sviluppo di calore durante il funzionamento dell’apparecchio
Rischio di incendio
• Controllare che il materiale del mobile sia resistente al calore.
• Controllare che il mobile disponga delle aperture richieste.
• Non installare l’apparecchio in una nicchia chiusa da uno sportello o in un armadietto.
Fissare l’apparecchio al mobile con le viti.
Coprire le boccole con i tappi precedentement e rimossi.
Ingombri dell’apparecchio (mm)
IT
Boccole di fissaggio
Togliere i tappi boccola inseriti sulla facciata del forno.
Posizionare l’apparecchio nell’incasso.
35
Installazione
Incasso sotto piani di lavoro (mm) Incasso a colonna (mm)
36
Assicurarsi che la parte posteriore/inferiore del mobile disponga di un'apertura di circa 60 mm.
Assicurarsi che nella parte superiore/posteriore il mobile abbia una apertura di circa 35-40 mm di profondità.
Loading...
