Smeg SF4301MCX User manual [SV]

Download

Innehåll

1 Anvisningar 4

1.1 Allmänna säkerhetsanvisningar 4

1.2 Apparatens syfte 10

1.3 Tillverkarens ansvar 10

1.4 Denna bruksanvisning 10

1.5 Identifikationsdekal 10

1.6 Bortskaffning 11

1.7 Hur man läser bruksanvisningen 12

1.8 Spara energi 12

2 Beskrivning 13

2.1 Allmän beskrivning 13

2.2 Kontrollpanel 14

2.3 Andra delar 15

2.4 Tillbehör 16

3 Användning 17

3.1 Material som är lämpligt för mikrovågor 18

3.2 Användning av tillbehör 19

3.3 Användning av ugnen 21

3.4 Råd vid tillagning 32

3.5 Specialfunktioner 35

3.6 Inställningar 37

4 Rengöring och underhåll 41

4.1 Rengöring av ytorna 41

4.2 Rengöring av luckan 42

4.3 Rengöring av ugnen 42

5Installation 44

5.1 Elektrisk anslutning 44

5.2 Placering 45

ÖVERSÄTTNING AV BRUKSANVISNING I ORIGINAL

Vi rekommenderar att noga läsa denna bruksanvisning som innehåller all den information som behövs för att bevara apparatens utseende och funktion.

För mer information om produkten: www.smeg.com

Anvisningar

1 Anvisningar

VIKTIGA SÄKERHETSANVISNINGAR

LÄS NOGA OCH SPARA FÖR FRAMTIDA BRUK

1.1 Allmänna säkerhetsanvisningar

SKADA PÅ PERSON

•VARNING: Om luckan eller

luckans tätning är skadad ska man inte använda apparaten förrän den har reparerats av behörig personal.

•VARNING: Det innebär en fara

för alla, undantaget behörig personal, att utföra underhållseller reparationsarbete som innebär att man avlägsnar skydd mot exponering för mikrovågsenergi.

•VARNING: Vätskor och andra

livsmedel får inte värmas i förseglade behållare p.g.a. explosionsrisken.

•VARNING: Apparaten och

dess åtkomliga delar blir mycket varma vid användning. Rör inte vid värmeelementen i samband med användning.

•Apparaten och dess åtkomliga delar blir mycket varma vid användning. Rör inte vid värmeelementen i samband med användning.

•Skydda händerna med grillvantar när du flyttar mat inne i ugnen.

•Försök aldrig släcka en låga/ brand med vatten utan stäng av apparaten och täck lågan med ett lock eller en brandfilt.

•Barn över 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga eller med bristfällig erfarenhet av användning av elektriska apparater får använda denna apparat endast under förutsättning att de övervakas eller instrueras av vuxna som ansvarar för deras säkerhet.

•Låt inte barn leka med apparaten.

Anvisningar

•Barn under 8 år får vistas vid apparaten endast under förutsättning att de är under uppsyn.

•Låt inte barn som är yngre än 8 år närma sig apparaten när den är i drift.

•Rengörings- och underhållsarbete får utföras av barn under förutsättning att de är under uppsyn.

•Tillagningsprocessen ska alltid övervakas. En kort tillagningsprocess ska övervakas hela tiden.

•Lämna inte apparaten oövervakad i samband med tillagning som kan frigöra fetter eller oljor vilka kan fatta eld om de överhettas. Var ytterst försiktig.

•Häll inte vatten direkt på varma plåtar.

•Håll ugnsluckan stängd vid tillagning.

•För inte in spetsiga metallföremål (bestick eller verktyg) i apparatens springor.

•Vid omrörning i maten eller när tillagningen avslutats öppna först luckan 5 centimeter. Låt ångan avdunsta, och öppna sedan luckan helt.

•Stäng av apparaten efter användning.

•ANVÄND INTE OCH FÖRVARA INTE BRANDFARLIGT MATERIAL I NÄRHETEN AV APPARATEN.

•ANVÄND INTE SPRAYFLASKOR I NÄRHETEN AV DENNA APPARAT MEDAN DEN ÄR IGÅNG.

•GÖR INTE NÅGRA ÄNDRINGAR PÅ APPARATEN.

•Installation och servicearbete ska utföras av behörig personal i enlighet med gällande lagstiftning.

•Försök aldrig reparera apparaten själv eller utan att anlita en kvalificerad tekniker.

•Dra aldrig i sladden för att dra ut kontakten.

Anvisningar

ANVÄNDA MIKROVÅGSUGNAR

•Använd endast mikrovågsfunktionen för

•Ha alltid uppsikt över apparaten vid tillagning av livsmedel i kärl av plast eller papp.

Olämplig användning.

Fara för explosion

tillagning av livsmedel som ska konsumeras. Annan typ av användning är strikt förbjuden (t.ex. att använda mikrovågsfunktionen för att torka kläder, värma tofflor, svampar, fuktiga trasor eller liknande, eller för att torka mat) och medför en risk för skador eller brand.

• När man använder mikrovågsfunktionen för att värma vätska kan det hända att själva kokningsprocessen blir fördröjd, att koktemperaturen uppnås utan att de typiska bubblorna bildas. En försenad kokningsprocess kan skapa en explosion inne i ugnen eller när behållaren tas ut kan plötsliga läckor av kokande vätska inträffa. För att undvika denna risk ska man alltid placera medföljande koksticka (eller sked i värmetålig plast) i kärlet i samband med uppvärmningen.

•Rengör apparaten kontinuerligt och torka bort eventuella matrester.

• Använd inte mikrovågsfunktionen för att torka livsmedel.

•Använd inte mikrovågsfunktionen för att värma oljor eller för fritering.

•Använd inte apparaten för att värma mat eller dryck som innehåller alkohol.

•Värm inte ägg med skal eller hela kokta ägg eftersom de kan explodera även efter uppvärmningsproceduren.

•Värm inte upp livsmedel i dess förpackning.

Anvisningar

•Mat till nyfödda får inte värmas upp i förslutna kärl. Avlägsna locket eller nappen (om det är en nappflaska). När tillagningen avslutats ska man alltid kontrollera matens temperatur så att maten inte är för varm. Blanda eller skaka maten för att jämna ut temperaturen och undvika brännskador.

•Innan man tillagar livsmedel med skal (som potatis, äpplen o.s.v.) ska man sticka hål i skalet.

• Använd inte mikrovågsfunktioner när ugnen är tom.

•Använd kärl och bestick som är lämpliga för mikrovågsugn.

•Använd inte aluminiumformar vid tillagning av livsmedel.

•Använd inte kärl med metalldekorationer (eller med guld- och silverbeläggningar).

• Denna apparat överensstämmer med gällande standarder och direktiv vad gäller säkerhet och elektromagnetisk kompatibilitet. Bärare av pacemaker bör dock se till att det finns minst 20-30 cm mellan en mikrovågsugn i drift och pacemakern. Rådfråga tillverkaren av pacemakern för mer information.

• Apparaten använder ISM-band 2,4 Ghz.

•I enlighet med bestämmelser för elektromagnetisk kompatibilitet tillhör apparaten grupp 2 och klass I B (EN 55011).

SKADA PÅ APPARATEN

•Använd inte rengöringsmedel som innehåller slipmedel eller frätande ämnen (som till exempel pulver, fläckborttagare eller stålull) på delarna i glas. Använd eventuellt verktyg i trä eller plast.

Anvisningar

•Använd inte repande eller sträva material eller vassa metallskrapor.

•Sitt inte på apparaten.

•Använd inte rengöringsmedel som innehåller klor, ammoniak eller blekmedel på delar i stål eller delar som ytbehandlats med metall (som till exempel är anodiserade, förnicklade eller förkromade).

•Gallren och plåtarna ska föras in så långt det går på sidoskenorna. De mekaniska säkerhetsspärrarna som hindrar att de glider ut av misstag ska vara vända nedåt och mot ugnens insida.

•(endast för vissa modeller) Avlägsna matrester och spill från tidigare tillagning från ugnens insida innan du startar pyrolysen.

•Täck inte över öppningar, ventilationsspringor eller värmespridningsspringor.

•Brandrisk: lämna inga föremål inne i ugnen.

•APPARATEN FÅR ALDRIG ANVÄNDAS FÖR ATT VÄRMA UPP OMGIVNINGEN.

•Använd inte kärl eller behållare i plast vid tillagning av mat.

•Placera inte förslutna burkar eller kärl i ugnen.

•Ta ut alla plåtar och galler ur ugnen, om de inte används vid tillagningen.

•Rengör aldrig apparaten med ångstråle.

•Spruta inte med sprayprodukter i närheten av apparaten.

•Täck inte över ugnens botten med aluminiumfolie eller stanniolark.

•Placera inte kastruller eller plåtar direkt på ugnens botten.

Anvisningar

•Om man vill använda bakplåtspapper ska det placeras så att det inte blockerar varmluftscirkulationen inne i ugnen.

•Ställ inte ifrån dig kastruller eller plåtar på den öppna luckans inre glas.

•Använd inte luckan som hävarm vid placering av apparaten.

•Utsätt inte luckan för överdrivet tryck.

•Använd inte handtaget för att lyfta eller flytta apparaten.

Installation och underhåll

•DENNA APPARAT FÅR INTE INSTALLERAS PÅ BÅTAR ELLER

I HUSVAGNAR.

• Apparaten får inte installeras på en sockel.

•Ta hjälp av en andra person vid installation av apparaten.

•Installera eller använd inte apparaten utomhus.

•För att undvika överhettning får apparaten inte installeras bakom dekorationsluckor eller luckor med panel.

•Installation och servicearbete ska utföras av behörig personal i enlighet med gällande lagstiftning.

•Den elektriska anslutningen ska utföras av behörig fackperson.

•Det är obligatoriskt att jorda apparaten enligt de anvisningar som anges i säkerhetsföreskrifterna för elsystemet.

•Använd värmebeständiga kablar som tål minst 90 °C.

• Åtdragningsmomentet för skruvarna på kopplingsplintens ledningar ska motsvara 1,5-2 Nm.

•Om nätkabeln skadas ska man för att undvika fara omedelbart kontakta den tekniska supporten som sörjer för att kabeln byts ut.

Anvisningar

•Innan något arbete utförs på apparaten (installation, underhållsarbete, placering eller förflyttning) ska man alltid förse sig med personlig skyddsutrustning.

•Innan något arbete utförs på apparaten ska den elektriska strömförsörjningen brytas.

•Denna apparat får användas på en höjd på upp till 2000 meter över havet.

1.2 Apparatens syfte

Denna apparat är avsedd att användas för tillagning av livsmedel inom hushåll. All annan användning är olämplig. Vidare får apparaten inte användas:

•i kök avsedda för personal i affärer, på kontor och i andra arbetsmiljöer.

•på lantbruk/inom landsbygdsturism.

•av kunder på hotell, motell eller andra liknande boenden;

•på bed and breakfasts.

1.3 Tillverkarens ansvar

Tillverkaren avsäger sig allt ansvar för skador på personer eller egendom som orsakats av:

•annan användning av apparaten än den avsedda;

•ett nonchalerande av föreskrifterna i bruksanvisningen;

•en felaktig användning av hela eller en del av apparaten;

•användning av reservdelar som inte är i original.

1.4 Denna bruksanvisning

• Denna bruksanvisning utgör en del av apparaten och ska förvaras i sin helhet och alltid finnas inom räckhåll under hela apparatens livstid.

• Innan apparaten används ska denna bruksanvisning läsas noga.

• Förklaringarna i denna bruksanvisning omfattar även bilder som beskriver det som normalt visas på displayen. Vi påminner dock om att apparaten kan ha en uppdaterad version av systemet, och därför kan det som visas på displayen skilja sig från det som visas i bruksanvisningen.

1.5 Identifikationsdekal

På identifikationsdekalen finns tekniska data, serienummer och märkning. Identifikationsdekalen får aldrig avlägsnas.

Anvisningar

1.6 Bortskaffning

Denna apparat, som överensstämmer med kraven i det

europeiska direktivet om elektriskt och elektroniskt avfall WEEE (2012/19/EU), ska kasseras separat från annat avfall när den nått slutet på sin livstid.

Denna apparat innehåller inte ämnen i sådana mängder att de kan anses farliga för hälsa eller miljö, i överensstämmelse med gällande europeiska föreskrifter.

Vid bortskaffning av apparaten:

• Kapa den elektriska strömkabeln och

avlägsna den.

Elektrisk spänning

Fara för elektrisk stöt

• Stäng av den allmänna elektriska

tillförseln.

• Koppla ut nätsladden ur elsystemet.

• En apparat som inte längre används ska

lämnas in till en lämplig återvinningsstation för insamling av elektriskt och elektroniskt avfall, alternativt återlämnas till återförsäljaren vid köp av en motsvarande apparat.

Vid tillverkning av apparatens emballage används återvinningsbara och icke förorenande material.

• Lämna in emballagen till lämpliga stationer för separat insamling.

Plastemballage

Fara för kvävning

• Lämna inte emballaget eller delar av det utom synhåll.

• Låt inte barn leka med plastpåsarna som ingår i emballaget.

Anvisningar

1.7 Hur man läser bruksanvisningen

Följande läsanvisningar gäller för denna bruksanvisning:

Anvisningar

Allmän information om bruksanvisningen, säkerhet och slutlig bortskaffning.

Beskrivning

Beskrivning av apparaten och dess tillbehör.

Användning

Information om användning av apparaten och dess tillbehör, råd om tillagning.

Rengöring och underhåll

Information om korrekt rengöring och underhåll av apparaten.

Installation

Information riktad till kvalificerade tekniker gällande installation, driftsättning och provkörning.

1.8 Spara energi

• Värm upp apparaten i förväg endast om det står så i receptet.

• Tina djupfrysta livsmedel innan du sätter in dem i ugnen om inget annat finns angivet på förpackningen.

• Vid flera tillagningar rekommenderar vi att livsmedlen tillagas direkt efter varandra för att utnyttja den ännu varma ugnen på bästa sätt.

• Använd helst bakformar av metall som bättre absorberar värmen.

• Ta ut alla plåtar och galler ur ugnen, om de inte används vid tillagningen.

• Avbryt tillagningen ett par minuter innan den tid som normalt krävs. Tillagningen fortsätter de resterande minuterna med hjälp av den värme som finns inne i ugnen.

• Öppna luckan så sällan som möjligt för att undvika att värmen släpps ut.

• Håll alltid ugnen ren.

Säkerhetsföreskrifter

Information/förslag

2 Beskrivning

2.1 Allmän beskrivning

Beskrivning

1 Kontrollpanel 2 Lampa 3 Tätningslist 4 Lucka

5 Fläkt 6 Stödramar för galler/plåtar

Stödramens nivå

2.2 Kontrollpanel

Beskrivning

1 Funktionsvred

Med hjälp av detta vred kan man:

• starta/stänga av apparaten;

• välja en funktion.

Vrid funktionsvredet till läget 0 för att omedelbart avsluta en

eventuell pågående tillagning.

2 Display

Visar aktuell tid, vald funktion, effekt och temperatur för tillagning samt eventuell inställd tid.

3 Väljarvred

Med hjälp av detta vred kan man ställa in:

• temperatur för tillagning;

• längden för en funktion;

• programmerad tillagning;

•aktuell tid;

• tillfälligt avbryta och starta om en funktion.

Beskrivning

2.3 Andra delar

Inre belysning

Apparatens inre belysning tänds:

• när luckan öppnas;

•

när man väljer någon av ugnens funktioner

Man kan inte stänga av den invändiga belysningen när luckan är öppen.

Positioneringsnivåer

Apparaten har nivåer för placering av plåtar och galler på olika höjd. Isättningshöjderna avses nerifrån och upp (se 2.1 Allmän beskrivning).

Kylfläkt

;

Fläkten har som funktion att kyla ner ugnen och aktiveras vid tillagning.

Fläkten ger en normal luftström som kommer ut över ugnsluckan. Det kan hända att denna luftström fortsätter en kort stund efter det att ugnen har stängts av.

Beskrivning

2.4 Tillbehör

Galler

Används som stöd för ugnsformar och dylikt.

Glasplåt

Kan användas vid alla typer av tillagning och för att samla upp fett från mat på gallret ovanför.

Koksticka

Används i kärl vid uppvärmning av vätska, för att undvika att kokprocessen fördröjs.

Alla tillbehör finns inte till alla modeller.

Ugnstillbehör som kan komma i kontakt med mat är tillverkade av material som uppfyller kraven i gällande föreskrifter.

De originaltillbehör som medföljer eller som finns som tillval kan beställas från behöriga serviceverkstäder. Använd endast tillverkarens originaltillbehör.

Galler för ugnsplåt

Placeras ovanför ugnsplåten och används vid tillagning av mat som kan droppa.

Användning

3 Användning

Anvisningar

Hög temperatur inne i ugnen vid användning

Fara för brännskada

• Håll ugnsluckan stängd vid tillagning.

• Skydda händerna med grillvantar när du flyttar mat inne i ugnen.

• Rör inte vid värmeelementen inne i ugnen.

• Häll inte vatten direkt på varma plåtar.

• Låt inte barn närma sig ugnen när den är i drift.

Felaktig användning

Risk för skador på emaljerade ytor

• Täck inte över ugnens botten med aluminiumfolie eller stanniolark.

• Om man vill använda bakplåtspapper ska det placeras så att det inte blockerar varmluftscirkulationen inne i ugnen.

• Placera inte kastruller eller plåtar direkt på ugnens botten.

• Häll inte vatten direkt på varma plåtar.

Hög temperatur inne i ugnen vid användning

Fara för brand eller explosion

• Spruta inte med sprayprodukter i närheten av apparaten.

• Se till att inte använda eller lämna kvar brännbart material i närheten av apparaten.

• Använd inte kärl eller behållare i plast vid tillagning av mat.

• Sätt inte in stängda burkar eller behållare i ugnen.

• Lämna inte apparaten oövervakad i samband med tillagning som kan frigöra fetter eller oljor.

• Ta ut alla plåtar och galler ur ugnen, om de inte används vid tillagningen.

Mikrovågor

Apparaten är utrustad med en s.k. magnetron som genererar mikrovågor. De mikrovågor som genereras fördelas jämnt i ugnen och värmer livsmedlen.

Den friktion som uppstår mellan molekylerna inne i livsmedlen (främst vattenmolekyler) gör att värme genereras.

Den värme som genereras direkt inne i livsmedlen gör det möjligt att tina, värma upp eller tillaga dessa snabbare jämfört med traditionell tillagning.

Om man använder kärl som är anpassade för tillagning med mikrovågsfunktion kan mikrovågorna enklare fördelas jämnt över maten.

Användning

3.1 Material som är lämpligt för mikrovågor

I allmänhet gäller att de material som används för tillagning med mikrovågor måste kunna penetreras av mikrovågorna så att dessa ska kunna nå maten.

Nedan följer en tabell med de material man kan använda och de man ska undvika:

MATERIAL SOM SKA ANVÄNDAS:

-Glas (ta alltid bort locken)*

•Ugnsfasta kärl

• Dricksglas

•Burkar

- Porslin

- Terrakotta

- Plast (endast lämplig för mikrovågor)*

•Kärl

• Plastfilm (ska inte komma i kontakt med

maten)

*Endast om de är värmebeständiga.

MATERIAL SOM INTE SKA ANVÄNDAS:

Metall (kan generera bågar eller gnistor)

• Aluminiumfolie

• Aluminiumformar

• Tallrikar

•Metallbestick

• Klämmor till fryspåsar

- Trä

- Kristallglas

- Papp (brandrisk)

- Behållare i polystyren (fara för förorening av maten)

Kärlen får inte ha dekorationer i metall.

Använd inte plåtar i metall vid mikrovågsfunktionen eller vid kombinerade funktioner med mikrovågor.

Användning

Test av kärl

Endast i samband med detta test kan man använda mikrovågsfunktionen utan att placera mat i ugnen.

För att kontrollera om kärlen är lämpliga för tillagning med mikrovågor kan man göra ett enkelt test:

1. Avlägsna alla tillbehör från ugnen.

2. Placera porslinet som ska testas på gallret på första nivån.

3. Välj mikrovågsfunktionen vid maximal effekt (till exempel 1 000 W).

4. Ställ in en tillagningstid på 30 sekunder.

5. Starta tillagningen.

Olämpliga kärl

Risk för skador på apparaten

• Avbryt testet omedelbart om det förekommer gnistor eller om kärlet knastrar. I sådant fall är kärlet ej lämpligt för tillagning med mikrovågor.

6. När testet slutförts ska kärlet vara kallt eller ljummet. Om kärlet är varmt ska det betraktas som olämpligt för tillagning med mikrovågor.

Förberedelser

1. Avlägsna eventuell skyddsfilm från apparatens in- och utsida samt från tillbehören.

2. Avlägsna eventuella etiketter (förutom dekalen med tekniska data) från tillbehören och ugnen.

3. Ta ut och rengör alla apparatens tillbehör (se 4 Rengöring och underhåll).

4. Värm upp den tomma ugnen till maximal temperatur för att avlägsna eventuella restprodukter från tillverkningen.

Vid den första uppvärmningen ska man använda en traditionell funktion och inte en mikrovågsfunktion.

3.2 Användning av tillbehör

Galler för ugnsplåt

Gallret ska sättas i plåten. Man kan därmed samla upp fettet separat från den mat som tillagas.

Användning

Galler och plåtar

Gallren och plåtarna ska föras in så långt det går på sidoskenorna.

• De mekaniska säkerhetsspärrarna som hindrar att gallret glider ut av misstag ska vara vända nedåt och mot ugnens insida.

Hög temperatur

Fara för brännskada

• Tillbehöret kan bli mycket varmt. Använd alltid grillvantar vid hantering.

För försiktigt in gallren och plåtarna i ugnen så långt det går.

Rengör plåtarna innan du använder dem för första gången för att avlägsna eventuella restprodukter från tillverkningen.

Koksticka

När man använder mikrovågor för att värma upp vätska kan kokprocessen bli fördröjd. För att undvika detta fenomen ska man placera medföljande koksticka (eller en värmebeständig plastsked) i kärlet inför uppvärmning.

Olämplig användning

Fara för explosion/brännskada

• För att undvika risken för en explosion inne i apparaten och ett därav orsakat läckage av kokande vätska ska man alltid sänka ner stickan i den vätska man värmer.

Hög temperatur

Risk för skador på tillbehöret.

• Använd endast kokstickan i kombination med mikrovågsfunktioner. Använd inte stickan i samband med kombinerad eller traditionell funktion.

Användning

3.3 Användning av ugnen

Display

Displayen visar parametrar och värden kopplade till den valda funktionen. För att

använda den, vrid funktionsvredet

och väljarvredet för att välja angivna värden.

Klockans indikator Timerns indikator Tillagningens indikator Indikator för avslutad tillagning Reglagespärrens indikator

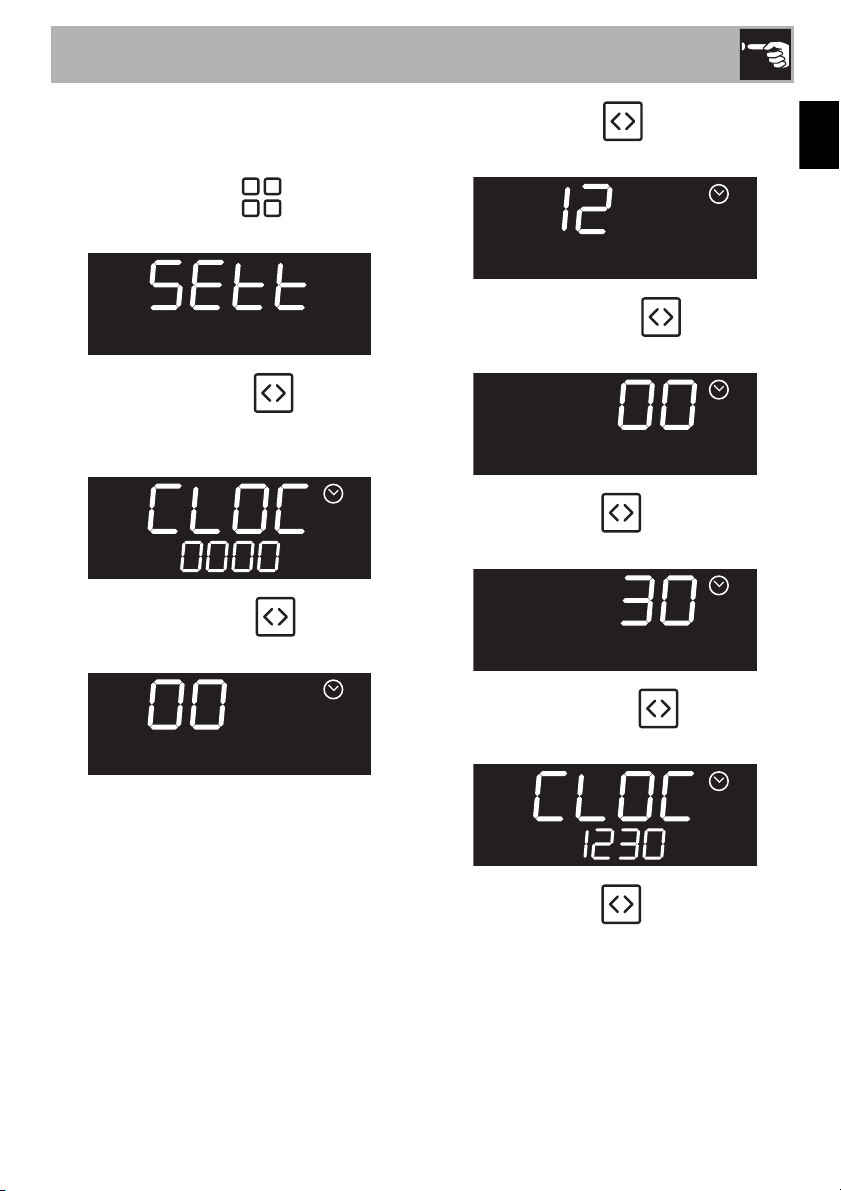

Första användningstillfället

Vid det första användningstillfället eller efter ett längre strömavbrott blinkar texten

på ugnens display. Man måste

ställa in klockan för att det ska gå att starta en tillagning.

1. Vrid väljarvredet för att välja aktuell

tid.

2. Tryck på väljarvredet för att ställa

in aktuell tid och gå till valet av minuter.

3. Vrid väljarvredet för att välja

minuterna.

4. Tryck på väljarvredet för att avsluta

inställningen.

I vissa fall måste man ändra tiden, t.ex. vid övergång mellan vintertid och sommartid. För att ändra aktuell tid, se “3.6 Inställningar”.

Indikator för Show Room Indikator för mikrovågor Indikator för upptining Indikator för Watt

När aktuell tid visas ställs displayen på låg ljusstyrka efter två minuter från det sista trycket på vreden.

Användning

Timer

Denna funktion aktiverar endast ljudsignalen i slutet av nedräkningen.

1. Med funktionsvredet i läget 0,

tryck på väljarvredet .

Displayen visar siffrorna indikeringslampan blinkar.

2. Inom tre sekunder, vrid väljarvredet för att ställa in tiden med timern (från

mellan 1 minut till 13 timmar).

3. Vänta i tre sekunder eller tryck på väljarvredet för att starta timern.

Under funktionen ställs displayen på låg ljusstyrka efter två minuter från det sista trycket på vreden.

och

Timerns slut

4. Vid slutet blinkar siffrorna

och timerns indikator och en kort ljudsignal hörs som kan stängas av

genom att trycka på väljarvredet eller genom att öppna dörren.

5. Vrid väljarvredet för att välja en

ytterligare timer eller tryck på

väljarvredet för att lämna timerfunktionen och gå tillbaka till

visningen av aktuell tid.

För att avbryta en timer

1. Tryck på väljarvredet .

På displayen blinkar timerns indikator .

2. Vrid väljarvredet moturs inom tre

sekunder för att nollställa timerns värde.

3. Vänta i 3 sekunder eller tryck på

väljarvredet för att lämna timerfunktionen och gå tillbaka till

visningen av den aktuella tiden.

Användning

Varning Val av tillagning med mikrovågor

Felaktig användning

Risk för skador på apparaten

Under användningen av mikrovågor ska maträtterna placeras i ett lämpligt kärl som i sin tur ska placeras på gallret, vid den första nivån.

ANVÄND INTE BEHÅLLARE/TILLBEHÖR (plåtar,glasformar osv.), SOM STÄLLS DIREKT PÅ BOTTEN I UGNEN.

MIKROVÅGOR

Mikrovågorna tränger in i maten direkt vilket gör det möjligt att på kortare tid och med en betydligt mindre energiförbrukning tillaga maten. Denna funktion är lämplig för tillagning utan fett och vidare för att tina och värma mat utan att äventyra varken matens utseende eller doft.

1. Vrid funktionsvredet åt höger eller

vänster för att välja funktionen “MIKROVÅGOR ”).

2. Vrid väljarvredet för att ställa in

tillagningstiden (till mellan 5 sekunder och 30 minuter) (t.ex. “5 minuter”).

För att erhålla optimala resultat vid längre tillagning i mikrovågsugn eller med kombinerad effekt bör man att röra om i maten en eller två gånger.

Användning

3. Tryck på väljarvredet .

4. Medan indikatorn Watt blinkar, vrid väljarvredet åt höger eller

vänster för att ändra effektvärdet från 100W till 1 000W (se Effekt mikrovågor)(t.ex. “500 watt”).

5. Vänta tre sekunder för att starta tillagningen eller tryck på väljarvredet

för att mata in eventuella

itillagningstider, tid för tillagningens slut...

Avslutad tillagning med mikrovågor

6. När tillagningen avslutats blinkar texten på displayen och en

ljudsignal aktiveras. Man kan stänga av ljudsignalen genom att öppna luckan eller trycka/vrida på ett av de två vreden.

Effekt mikrovågor

Nedan anges de effektvärden man kan välja mellan:

Effekt

(W)

100

300

Lämplig för att

Tina mat200

När luckan öppnas avbryts pågående funktion (Tillagningens

indikator släcks). När man har stängt luckan trycker man in

väljarvredet för att starta tillagningen igen.

400 500 600

800 900

1000

Steka kött eller tillaga

ömtåliga livsmedel

Värma och tillaga mat700

Värma vätska

Användning

Val av kombinerad tillagning

Olämplig användning.

Risk för skador på apparaten

• Använd inte kombinerade funktioner för att värma upp eller koka upp vätska.

En kombinerad tillagning är en traditionell tillagning kombinerad med mikrovågsfunktionen. Denna typ av funktion markeras genom att symbolen för den traditionella tillagningen och ikonen för

mikrovågsfunktionen tänds .

1. Vrid funktionsvredet åt höger eller vänster för att välja önskad funktion (t.ex. “MIKROVÅGOR + VENTILATION

+ ”).

3. Tryck på väljarvredet .

4. Medan indikatorn för klocka blinkar, vrid väljarvredet åt höger

eller vänster för att ändra tillagningstiden (från 1 minut till 13 timmar) (t.ex. “15 minuter”).

5. Tryck på väljarvredet .

6. Medan indikatorn Watt blinkar, vrid väljarvredet åt höger eller

vänster för att ändra effektvärdet från 100W till 600W (se Effekt mikrovågor)(t.ex. “400 watt”).

2. Vrid väljarvredet åt höger eller

vänster för att välja önskad temperatur (t.ex. “200 °C”).

7. Tryck på väljarvredet för att bekräfta de värden som har ställts in.

Användning

8. Tryck på väljarvredet för att starta

den kombinerade tillagningen.

När luckan öppnas avbryts pågående funktion (Tillagningens

indikator släcks). När man har stängt luckan trycker man in

väljarvredet för att starta tillagningen igen.

Föruppvärmningsfas

Tillagningen föregås av en föruppvärmningsfas som gör att apparaten snabbare når tillagningstemperaturen.

Denna fas signaleras av att tillagningens indikator blinkar. När föruppvärmningen är klar lyser tillagningens indikator konstant och en

ljudsignal ljuder för att signalera att maten kan sättas in i ugnen.

För att öka hastigheten sker inte någon uppvärmning vid den kombinerade funktionen

MIKROVÅGOR + GRILL

Avslutad tillagning med mikrovågor

9. När tillagningen avslutats blinkar texten på displayen och en

ljudsignal aktiveras. Man kan stänga av ljudsignalen genom att öppna luckan eller trycka/vrida på ett av de två vreden.

Lista över kombinerade tillagningsfunktioner

MIKROVÅGOR + GRILL

Med hjälp av grillen kan man få en perfekt gyllene stekyta på maten. Mikrovågorna gör att maten tillagas snabbt på insidan.

MIKROVÅGOR + VARMLUFT

Fläktens funktion, i kombination med den traditionella tillagningen, garanterar en jämn stekyta även på komplicerade maträtter. Mikrovågorna gör att maten tillagas snabbt på insidan.

MIKROVÅGOR + VARMLUFT

För en kombinerad tillagning med varmluft som ger en snabb tillagning av maten tack vare cirkulationen av varmluft och mikrovågorna.

Användning

Val av traditionell tillagning

1. Vrid funktionsvredet åt höger eller

vänster för att välja önskad funktion

“VENTILATION ”).

2. Vrid väljarvredet åt höger eller

vänster för att välja önskad temperatur (t.ex. “200 °C”).

3. Vänta tre sekunder för att starta

tillagningen eller tryck på väljarvredet

för att mata in eventuella

itillagningstider, tid för tillagningens slut...

När luckan öppnas avbryts pågående funktion (Tillagningens

indikator släcks). Funktionen återupptas automatiskt

när luckan stängs.

Föruppvärmningsfas

Tillagningen föregås av en föruppvärmningsfas som gör att apparaten snabbare når tillagningstemperaturen.

Denna fas signaleras av att tillagningens indikator blinkar. När föruppvärmningen är klar lyser tillagningens indikator konstant och en

ljudsignal ljuder för att signalera att maten kan sättas in i ugnen.

Man kan när som helst avbryta en tillagning genom att vrida

funktionsvredet till 0.

Tidsinställd tillagning

Med tidsinställd tillagning avses den funktion som gör att det går att starta en tillagning och avsluta den efter en viss tidsperiod som ställs in av användaren.

När man aktiverar en tidsinställd tillagning avbryts eventuell inställning för timern.

1. När funktion och temperatur valts för

tillagning, tryck på väljarvredet .

Användning

Displayen visar siffrorna och tillagningens indikator och klocka

blinkar.

2. Inom tre sekunder, vrid väljarvredet

för att ställa in tillagningstiden (från 1 minut till 13 timmar) (t.ex. “25 minuter”).

3. Vänta i 3 sekunder. Tillagningens indikator slutar att blinka

och tidsinställd tillagning inleds.

Tidsinställd tillagning tar inte hänsyn till föruppvärmningstider.

Efter tidsinställd tillagning

4. När tillagningen avslutats blinkar texten på displayen och en

ljudsignal aktiveras. Man kan stänga av ljudsignalen genom att öppna luckan eller trycka/vrida på ett av de två vreden.

För att välja ytterligare en

tidsinställd tillagning, vrid väljarvredet igen.

För att avbryta den tidsinställda tillagningen

1. Tryck på väljarvredet .

På displayen blinkar tillagningens indikator

2. Vrid väljarvredet moturs inom tre

sekunder för att nollställa tillagningstiden.

3. Vänta i 3 sekunder eller tryck på

väljarvredet för att lämna den tidsinställda tillagningen och gå tillbaka

till visningen av den aktuella tiden.

Användning

Timer under tillagningen

Denna funktion avbryter inte tillagningen utan aktiverar endast alarmet.

Det går inte att ställa in en

under tillagningen tidsinställd tillagning

1. När funktion och temperatur valts för tillagning, tryck två gånger på

väljarvredet .

Displayen visar siffrorna indikeringslampan blinkar.

En timer kan även ställas in när tillagningen pågår.

2. Inom tre sekunder, vrid väljarvredet för att ställa in tiden med timern (från

mellan 1 minut till 13 timmar).

3. Vänta i 3 sekunder.

om en

timer

redan ställts in.

och

Timern slutar under tillagningen

4. Vänta tills ljudsignalen signaler att tiden har passerat.

Siffrorna

blinkar.

5. Vrid väljarvredet för att välja en ytterligare timer eller tryck på

väljarvredet för att inaktivera ljudsignalen och lämna timern under

tillagningen.

Efter några sekunder visas aktuell tid på displayen och pågående tillagning fortsätter.

Avbryta en timer under tillagningen

1. Tryck två gånger på väljarvredet under tillagningen.

På displayen blinkar timerns indikator .

2. Vrid väljarvredet moturs inom tre sekunder för att nollställa timerns värde.

3. Vänta i 3 sekunder för att lämna timern under tillagningen.

och timerns indikator

Timerens indikator slutar att blinka och timern startar.

Användning

Programmerad tillagning

Med programmerad tillagning avses den funktion som gör att det går att automatiskt avsluta en tidsinställd tillagning vid en viss tid som ställs in av användaren, varvid apparaten stängs av automatiskt.

Av säkerhetsskäl kan man inte ställa in sluttiden för tillagning utan att ställa in hur länge tillagningen ska vara.

Av säkerhetsskäl går det inte att ställa in programmerade

tillagningar för funktionerna Mirovågor och Kombinerad.

1. När funktion och temperatur valts för

tillagning, tryck på väljarvredet .

Displayen visar siffrorna tillagningens indikator och klocka

och

Inom tre sekunder, vrid för att ställa in tillagningstiden (från 1 minut

till 13 timmar) (t.ex. “

3. Tryck på väljarvredet .

Displayen visar siffrorna

indikatorn för avslutad tillagning och klocka blinkar.

4. Inom tre sekunder, vrid väljarvredet

för att ställa in tiden för tillagningens slut (t.ex. “13:15”).

väljarvredet

25 minuter”).

och

blinkar.

5. Vänta i 3 sekunder. Indikatorn för avslutad tillagning

förblir tänd och apparaten väntar på den programmerade starttiden.

I tiden för tillagningens slut har de minuter som krävs för uppvärmning redan tagits med i beräkningen.

Användning

Efter programmerad tillagning

När tillagningen avslutats blinkar texten

på displayen och en ljudsignal

aktiveras. Man kan stänga av ljudsignalen genom att öppna luckan eller trycka/vrida på ett av de två vreden.

För att avbryta den programmerade tillagningen

1. Tryck på väljarvredet . På displayen blinkar tillagningens indikator

2. Inom tre sekunder, vrid väljarvredet

medurs eller moturs för att ställa in en ny tidsinställd tillagning.

Den programmerade tillagningen har nu annullerats.

Lista över traditionella tillagningsfunktioner

ÖVER-/UNDERVÄRME

Traditionell tillagning som passar för förberedelse av en maträtt åt gången. Idealisk för stekar, fett kött, bröd, pajer.

VA RM L U FT

Intensiv och jämn tillagning. Idealisk för kakor, tårtor eller tillagning på flera nivåer.

GRILLSPETT

Ger optimala grill- och gratineringsresultat Används vid slutet av tillagningen för att ge en jämn förgyllning.

Man kan när som helst avbryta en tillagning genom att vrida

funktionsvredet till 0.

Användning

ECO

Energisnål tillagning: denna funktion lämpar sig särskilt bra för tillagning på en fals, med låg energiförbrukning.

Det rekommenderas för alla typer av livsmedel förutom de som kan skapa mycket fukt (t.ex. grönsaker).

För att få bästa möjliga energibesparing och för att minska tillagningstiderna rekommenderar vi att man sätter in maten utan att värma upp ugnen innan.

När man använder ska man undvika att öppna luckan under tillagningen.

Med ECO-funktionen blir tillagningstiderna längre.

ECO-funktionen är en delikat tillagningsfunktion och rekommenderas för tillagningar som inte kräver temperaturer över 200 °C. För tillagningar på högre temperaturer rekommenderas det att välja en annan funktion.

ECO

-funktionen

TURBO

Används för en snabb tillagning på flera nivåer utan att blanda aromer. Idealisk för stora mängder mat eller som kräver en intensiv tillagning.

För funktionen Turbo , se “3.5 Specialfunktioner”.

3.4 Råd vid tillagning

Allmänna råd

• Använd en funktion med fläkt för en jämn tillagning på flera nivåer.

• Att öka temperaturen ger inte en kortare tillagningstid (rätterna kan bli hårt stekta utanpå men förbli råa inuti).

•Låt inte maten stå kvar i ugnen längre stunder efter att tillagningen avslutats för att undvika att det bildas kondens på glaset.

Användning

Råd vid tillagning av kött

• Tillagningstiderna varierar beroende på matbitens tjocklek, kvalitet och ens personliga smak.

• Använd en köttermometer vid tillagning av stekar eller tryck på steken med en sked. Om steken känns hård är den klar, annars ska den stekas ett par minuter till.

• För kött och potatis rekommenderas det att du vänder och/eller blandar maten för en jämn bryning på alla sidor.

• För tillagningar på låg temperatur ska köttet brynas under några minuter på alla sidor innan det steks i ugnen.

• En tillagning i mikrovågsugn rekommenderas för kött utan fettlager eller nervvävnad på ytan.

• Med kombinerade mikrovågsfunktioner för stekar rekommenderas det att vända köttet för en jämn tillagning och bryning.

Råd vid tillagning med Grill och Grill med fläkt

• Inför grillning kan man sätta in köttet i kall ugn, eller värma upp ugnen i förväg om man önskar ändra effekten av tillagningen.

• Om man använder funktionen grill med fläkt ska man värma upp ugnen innan man startar grillningen.

• Maten ska placeras på gallrets mitt.

Råd vid tillagning av bakverk och kakor

• Använd helst bakformar av metall som bättre absorberar värmen.

• Temperaturen och tillagningstiden beror på degens kvalitet och konsistens.

• För att kontrollera om bakverket är bakat invändigt sticker man in en tandpetare där bakverket är som högst. Om tandpetaren är torr när man tar ut den är kakan klar.

• Om bakverket sjunker ihop när man tar ut det ur ugnen ska man nästa gång sänka temperaturen med cirka 10 °C och välja en längre tillagningstid.

Råd vid upptining och jäsning

• Placera den frysta maten, utan förpackning, i en behållare utan lock, vid ugnens första nivå.

• Undvik att placera matbitar ovanpå varandra.

• När man tinar kött ska man placera ett galler vid den andra nivån och en plåt vid den första nivån. På detta sätt kommer maten inte i kontakt med vätskan som uppstår vid upptiningen.

• De ömtåligaste delarna kan täckas med aluminiumfolie.

• Placera en långpanna med vatten på ugnsbottnen för en bättre jäsning.

Indikativ tabell för tillagning

Användning

Maträtter

Lasagne Pastagratäng

Kalvstek Fläskkarré Revbensspjäll Rostbiff Ugnsstekt kanin Kalkonbröst

Korv Fläskkotletter Bacon

Öring (färsk) Öring (fryst) Havsabborre Marulk

Stekt potatis Blandade grönsaker

Vikt

(Kg)

2,5 ÖVER-/UNDERVÄRME 1 220 60-65 2,0 ÖVER-/UNDERVÄRME 1 220 35-40

1,5 MV VARMLUFT 1 200+300 W 55-60 1,3 MV VARMLUFT 1 190+300 W 40-45 0,9 TURBO 1 200 60-65 0,9 VARMLUFT 1 200 55-60 1,3 MV VARMLUFT 1 200+300 W 58-62 2,3 MV VARMLUFT 1 200+300 W 62-66

2,0 GRILLSPETT 3 250 16 0,8 TURBO 1 220 12 14 0,4 GRILLSPETT 3 250 15 5

0,8 MV VARMLUFT 1 180+200 W 30-35 0,8 MV MED FLÄKT 1 190+400 W 25-30 0,6 MV VARMLUFT 1 180+200 W 26-30 0,7 MV VARMLUFT 1 180+200 W 30-34

1,0 MV MED FLÄKT 1 220+300 W 35-40 1,0 MV VARMLUFT 1 200+500 W 20-25

Funktion Nivå

Temperatur

(°C)

Tid

(minuter)

Sida 1 Sida 2

Pizza Focaccia Bröd Maräng

Paj Paradistårta Brioches Bundt kaka Sockerkaka Petits choux Chokladtårta

Tiderna som anges i tabellerna omfattar inte uppvärmningstid och är endast ungefärliga.

1,0 VARMLUFT 1-2 250 13-16 1,0 VARMLUFT 2 180 23-26 0,5 VARMLUFT 1 200 45-50 0,2 TURBO 1 120 115-120

1,0 ÖVER-/UNDERVÄRME 1 180 45-50 0,6 VARMLUFT 1 160 30-35 0,5 VARMLUFT 1 160 50-55 1,0 ÖVER-/UNDERVÄRME 1 160 55-60 0,7 VARMLUFT 1 160 70-75 0,3 TURBO 1 160 54-59 1,0 VARMLUFT 1 160 48-52

Användning

3.5 Specialfunktioner

Upptining

Med denna funktion kan man tina livsmedel utifrån en viss tid som ställs in av användaren.

1. Sätt in maträtten i ugnen.

2. Vrid funktionsvredet tills följande

text visas på displayen.

3. Tryck på väljarvredet för att

bekräfta användningen av specialfunktionerna.

På displayen visas upptiningsfunktionen.

Displayen visar siffrorna indikatorerna för

upptinging

5. Vrid väljarvredet för att ställa in tiden för upptining (från 5 sekunder

till 99 minuter) (t.ex. “12 minuter och 30 sekunder”).

6. Vänta i tre sekunder eller tryck på väljarvredet för att starta

upptiningen.

mikrovågor och

blinkar.

och

4. Tryck på väljarvredet för att bekräfta upptiningsfunktionen.

När luckan öppnas avbryts pågående funktion (Tillagningens

indikator släcks). När luckan stängts, tryck väljarvredet för

att återuppta upptiningen.

Användning

Upptiningens slut

När upptiningen avslutats blinkar texten

på displayen och en ljudsignal

aktiveras. Man kan stänga av ljudsignalen genom att öppna luckan eller trycka/vrida på ett av de två vreden.

7. Vrid funktionsvredet till läget 0 för

att lämna funktionen.

Funktionen TURBO

Används för en snabb tillagning på flera nivåer utan att blanda aromer. Idealisk för stora mängder mat eller som kräver en intensiv tillagning.

1. Vrid funktionsvredet tills följande

text visas på displayen.

På displayen visas upptiningsfunktionen.

3. Vrid väljarvredet till läget TURBO.

4. Tryck på väljarvredet för att bekräfta TURBO.

5. Vänta tre sekunder för att starta funktionen eller tryck på väljarvredet

för att mata in eventuell temperatur,

tillagningstid, tillagningens slut...

2. Tryck på väljarvredet för att

bekräfta användningen av specialfunktionerna.

6. Vrid funktionsvredet till läget 0 för att lämna funktionen.

Användning

3.6 Inställningar

Aktuell tid

1. Vrid funktionsvredet tills följande

text visas på displayen.

2. Tryck på väljarvredet för att öppna listan över inställningar.

På displayen visas aktuell tid.

3. Tryck på väljarvredet för att ställa in aktuell tid (t.ex. “12:30”).

4. Vrid väljarvredet för att välja

aktuell tid.

5. Tryck på väljarvredet för att ställa

in aktuell tid och gå till valet av minuter.

6. Vrid väljarvredet för att välja

minuterna.

7. Tryck på väljarvredet för att avsluta

inställningen.

8. Vrid väljarvredet för att välja en ny inställning.

Användning

Reglagespärr (barnsäkerhet)

I detta läge spärras apparaten automatiskt efter en minuts ostörd drift.

1. Vrid funktionsvredet tills följande

text visas på displayen.

2. Tryck på väljarvredet för att öppna listan över inställningar.

På displayen visas aktuell tid.

3. Vrid väljarvredet till läget reglagespärr.

5. Vrid väljarvredet för att aktivera reglagespärren.

6. Tryck på väljarvredet för att bekräfta.

7. Vrid väljarvredet för att välja en ny inställning.

Under en normal funktion anges

reglagespärren av att reglagespärrens indikator

tänds.

Om man rör vid eller ändrar positionen på vreden visas texten

på displayen i två

sekunder.

För att koppla bort spärren tillfälligt vid tillagning håller man

4. Tryck på väljarvredet för att

bekräfta.

väljarvredet intryckt i 5 sekunder. Spärren aktiveras igen

efter en minuts ostörd drift.

Användning

Show Room (endast för utställning)

I detta läge stängs apparatens värmeelement av medan kontrollpanelen förblir aktiverad.

1. Vrid funktionsvredet tills följande

text visas på displayen.

2. Tryck på väljarvredet för att öppna listan över inställningar.

På displayen visas aktuell tid.

3. Vrid väljarvredet för att välja funktionen Show Room.

4. Tryck på väljarvredet för att

bekräfta.

5. Vrid väljarvredet för att aktivera Show Room.

6. Tryck på väljarvredet för att bekräfta.

7. Vrid väljarvredet för att välja en ny

inställning.

Show Room visas på displayen

när indikatorn Show Room tänds.

För att man ska kunna använda apparaten normalt måste denna funktion vara inställd till OFF.

Användning

Värmehållning

I detta läge kan apparaten, vid slutet av en tidsinställd tillagning

(förutsatt att denna inte avbryts manuellt), hålla den tillagade maten varm (vid låga temperaturer) i cirka en timme samtidigt som matens smak och doft förblir oförändrad.

1. Vrid funktionsvredet tills följande

text visas på displayen.

2. Tryck på väljarvredet för att öppna listan över inställningar.

På displayen visas aktuell tid.

3. Vrid väljarvredet för att välja funktionen värmehållning.

4. Tryck på väljarvredet för att bekräfta.

5. Vrid väljarvredet för att aktivera Show Room.

6. Tryck på väljarvredet för att bekräfta.

7. Vrid väljarvredet för att välja en ny inställning.

För att man ska kunna använda apparaten normalt måste denna funktion vara inställd till OFF.

Rengöring och underhåll

4 Rengöring och underhåll

Anvisningar

Hög temperatur inne i ugnen efter användning

Fara för brännskada

• Rengör apparaten först efter att ha låtit den svalna.

Felaktig användning

Risk för skador på ytor

• Rengör aldrig apparaten med ångstråle.

• Använd inte rengöringsmedel som innehåller klor, ammoniak eller blekmedel på delar i stål eller delar som ytbehandlats med metall (som till exempel är anodiserade, förnicklade eller förkromade).

• Använd inte rengöringsmedel som innehåller slipmedel eller frätande ämnen (som till exempel pulver, fläckborttagare eller stålull) på delarna i glas.

• Använd inte repande eller sträva material eller vassa metallskrapor.

• Att inte rengöra ugnen förkortar inte bara apparatens livslängd utan kan även utgöra en fara.

• Ta alltid bort matrester från ugnen.

Olämplig användning.

Fara för explosion/brännskada

• Använd inte rengöringsmedel med en förhöjd alkoholhalt eller som kan avge antändliga ångor. En efterföljande uppvärmning kan leda till en explosion inne i ugnen.

Om en lampa skulle gå sönder måste man kontakta teknisk support som ombesörjer ett byte. Detta fel påverkar inte själva apparaten och man kan fortsätta att använda den.

4.1 Rengöring av ytorna

För att bevara ytorna i gott skick ska de rengöras efter varje användningstillfälle, efter att de svalnat.

Vanlig daglig rengöring

Använd alltid och uteslutande särskilda produkter som inte innehåller slipmedel eller klorbaserade syror.

Häll ut medlet på en fuktig trasa och torka av ytan. Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa.

Rengöring och underhåll

Matstänk eller rester

Undvik så vitt möjligt att använda stålull eller vassa skrapor eftersom de skadar apparatens ytor.

Använd vanliga icke-repande produkter och vid behov redskap av trä eller plast. Skölj omsorgsfullt och eftertorka med en mjuk trasa eller en mikrofibertrasa.

Undvik att låta sockerhaltig mat (till exempel sylt) torka fast inne i apparaten eftersom det medför en risk att emaljbeläggningen på apparatens insida skadas.

4.2 Rengöring av luckan

Rengöring av luckans glas

Glasen bör alltid vara väl rengjorda. Använd hushållspapper. Vid envisa fläckar kan man rengöra med en fuktad svamp och vanligt rengöringsmedel.

Man rekommenderas att använda de rengöringsprodukter som levereras av tillverkaren.

4.3 Rengöring av ugnen

För att behålla ugnen i gott skick ska man alltid rengöra den när den svalnat.

Undvika att låta matrester torka fast inne i ugnen eftersom det kan skada beläggningen.

Ta ut alla lösa delar innan du påbörjar rengöringsarbetet.

För att underlätta rengöringsarbetet bör man ta av:

•Luckan;

• Stödramar till galler/plåtar.

Om man använder specifikt avsedda rengöringsmedel bör man starta apparaten vid maximal temperatur och låta den vara i drift i 15/20 minuter, i syfte att avlägsna eventuella rester.

Torkning

Det genereras fukt inne i ugnen i samband med tillagning av mat. Detta är ett helt normalt fenomen som inte äventyrar apparatens funktion.

Efter varje avslutad tillagning:

1. Låt apparaten svalna.

2. Torka bort eventuell smuts från ugnens insida.

3. Torka av ugnens insida med en mjuk trasa.

4. Lämna luckan öppen tills ugnens insida är helt torr.

Rengöring och underhåll

Avlägsna stödramar för galler/plåtar

Genom att ta bort stödramen underlättar man vid rengöring av sidodelarna.

För att ta bort stödramarna:

1. Lossa ramens fäststift.

2. Skjut ramen mot ugnens insida så att den lossnar från fäststiften.

3. När man slutfört rengöringsarbetet ska man upprepa de moment som beskrivits ovan för att placera tillbaka stödramarna. Var uppmärksam på de avståndsbrickor som ska sitta inne i ramens ursparing.

Råd för skötsel av tätningslisten

Tätningen ska vara mjuk och elastisk.

• För att hålla tätningslisten ren används en icke-slipande svamp och ljummet vatten.

Rengöring av den övre delen

Hög temperatur inne i ugnen vid användning

Fara för brännskada

• De följande arbetena ska endast utföras med kall och avstängd ugn.

Apparaten är försedd med ett vippande värmeelement vilket underlättar rengöringen av ugnens övre del.

Lyft det övre värmeelementet lätt och vrid spärren i 90° för att lossa värmeelementet

2. Sänk försiktigt värmeelementet tills det stannar.

Felaktig användning

Risk för skador på apparaten

• Böj inte värmeelementet överdrivet mycket i samband med rengöring.

3. När rengöringsarbetet avslutats ska man sätta värmeelementet på plats igen och vrida spärren för att haka fast det.

Installation

5 Installation

5.1 Elektrisk anslutning

Elektrisk spänning

Fara för elektrisk stöt

• Den elektriska anslutningen ska utföras av behörig fackperson.

• Det är obligatoriskt att jorda apparaten enligt de anvisningar som anges i säkerhetsföreskrifterna för elsystemet.

• Stäng av den allmänna elektriska tillförseln.

Allmän information

Kontrollera att egenskaperna för elnätet är lämpliga i förhållande till de värden som anges på dekalen.

Identifikationsdekalen med tekniska data, serienummer och märkning har placerats väl synlig på apparaten.

Dekalen får aldrig avlägsnas. Apparaten drivs med 220-240 V~. Använd en trepolig kabel (kabel på 3 x 1,5 mm

på den inre ledningen). Sörj för jordning med hjälp av en kabel som

är minst 20 mm längre än de andra.

, med hänvisning till tvärsnittet

Anslutning med kontakt och uttag

Kontrollera att kontakten och uttaget är av samma typ.

Undvik att använda adaptrar eller shuntar eftersom de kan förorsaka överhettning och förbränning.

Fast anslutning

Matningslinjen ska förses med en allpolig brytare som säkerställer frånkoppling från nätet, med ett kontaktmellanrum som garanterar en fullständig frånkoppling i enlighet med villkoren i överspänningskategori III, i överensstämmelse med installationsreglerna.

Provkörning

När man slutfört installationen ska man göra en kort provkörning. Om apparaten inte fungerar ska man först försäkra sig om att man följt anvisningarna korrekt, därefter koppla bort apparaten från elnätet och kontakta kundservice.

Byta ut kabeln

Elektrisk spänning

Fara för elektrisk stöt

• Stäng av den allmänna elektriska tillförseln.

1. Lossa skruvarna på det bakre höljet och avlägsna det för att få åtkomst till kopplingsplinten.

2. Byt ut kabeln.

3. Kontrollera att kablarna (för ugn eller eventuell spishäll) löper optimalt och inte kommer i kontakt med någon del av apparaten.

Installation

5.2 Placering

Tung apparat

Fara för klämskador

• Ta hjälp av en andra person vid installation av apparaten.

Tryck på öppen lucka

Risk för skador på apparaten

• Använd inte luckan som hävarm vid placering av apparaten.

• Utsätt inte luckan för överdrivet tryck.

Värmeutveckling vid drift av apparaten

Brandrisk

• Kontrollera att möbelns material är värmebeständigt.

• Kontrollera att det finns korrekta öppningar i möbeln.

• Installera aldrig apparaten i ett luckförsett utrymme eller i en byrå.

Placering av försörjningskabeln

(sett bakifrån)

Tätningslist till frontparti

Klistra fast medföljande tätningslist på frontpartiet för att undvika att det tränger in vatten eller andra vätskor.

Installation

Förankringsöppningar

Avlägsna pluggarna som sitter på ugnens frontparti.

Placera apparaten i avsett utrymme för inbyggnad.

Fixera apparaten vid möbeln med hjälp av skruvarna.

Apparatens storlek (mm)

(sett framifrån)

Täck öppningarna med de pluggar som tidigare avlägsnats.

(sett ovanifrån)

(sett från sidan)

Installation

Installation under arbetsbänk (mm)

Se till att den bakre/nedre delen av möbeln har en öppning på cirka 60 mm.

Installation i pelare (mm)

Se till att den övre/bakre delen av möbeln har en öppning som är cirka 35-40 mm djup.

Installation

Smeg SF4301MCX User manual [SV]

Specifications and Main Features

Frequently Asked Questions

User Manual
