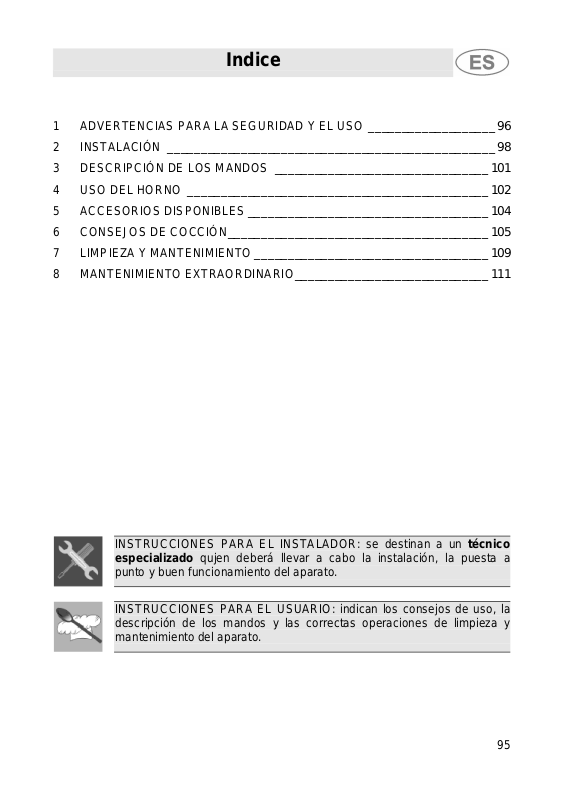

Indice
a
a
y
ADVERTENCIAS PARA LA SEGURIDAD Y EL USO ___________________96
1
2 INSTALACIÓN _________________________________________________98

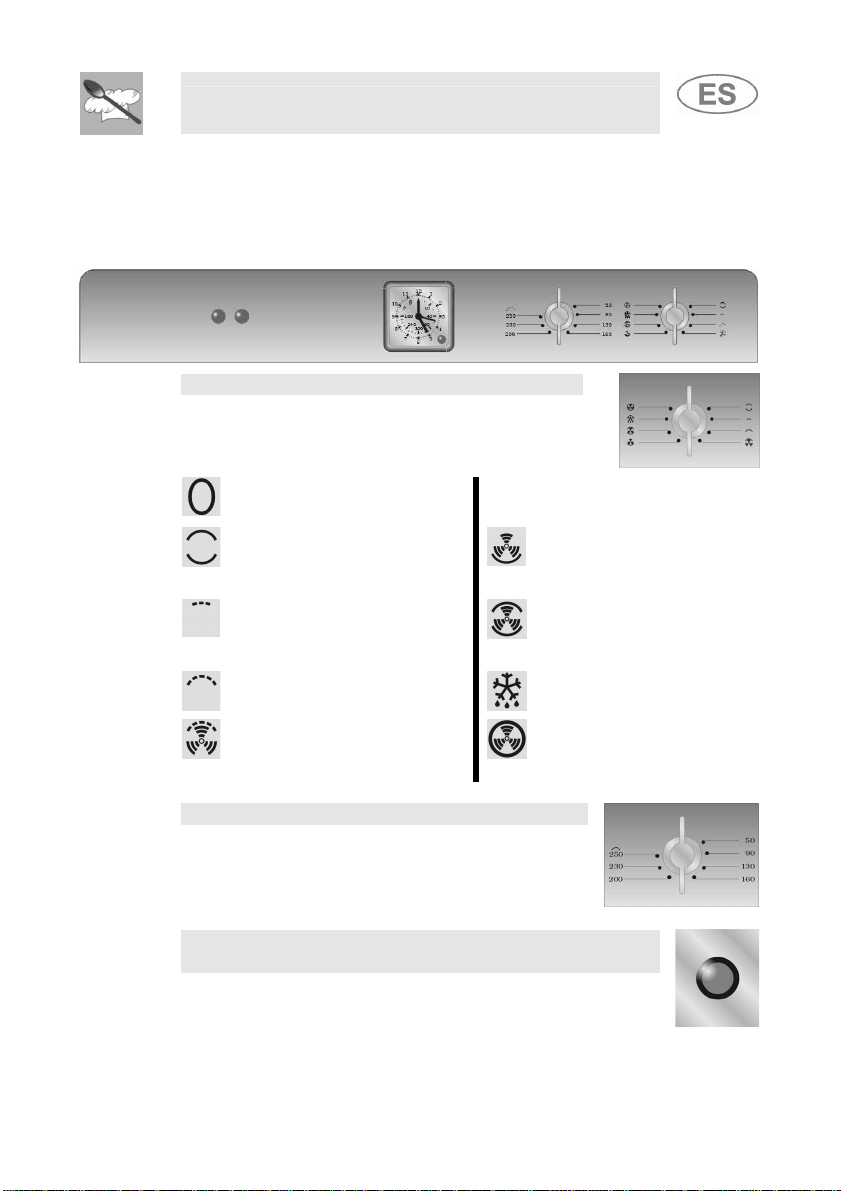

3 DESCRIPCIÓN DE LOS MANDOS ________________________________101

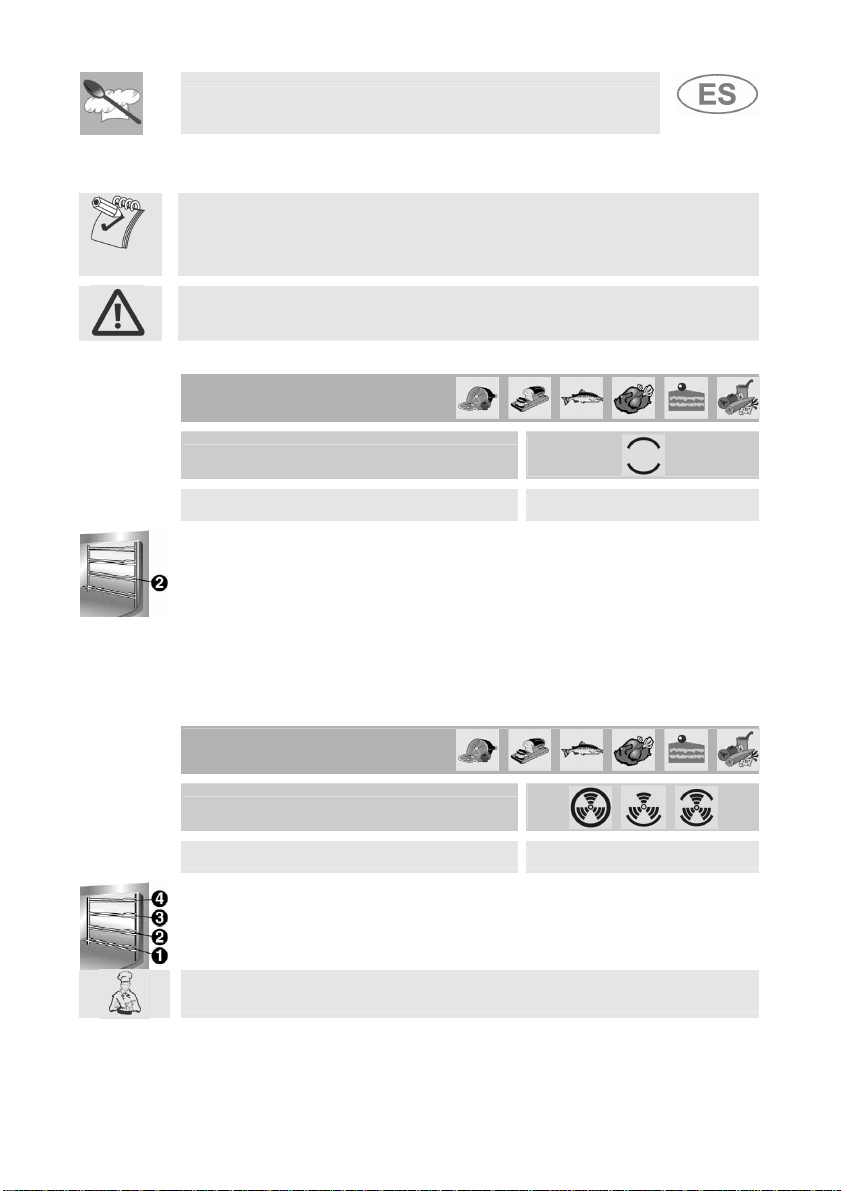

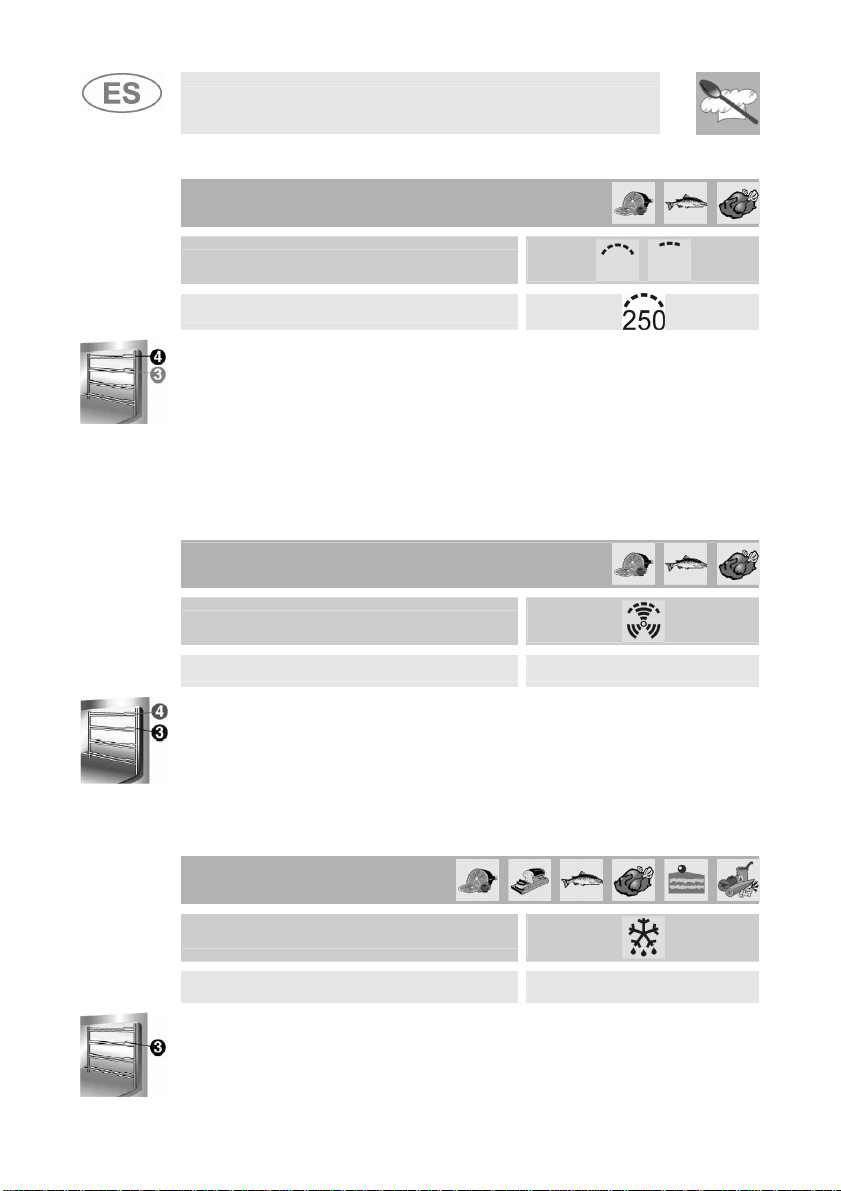

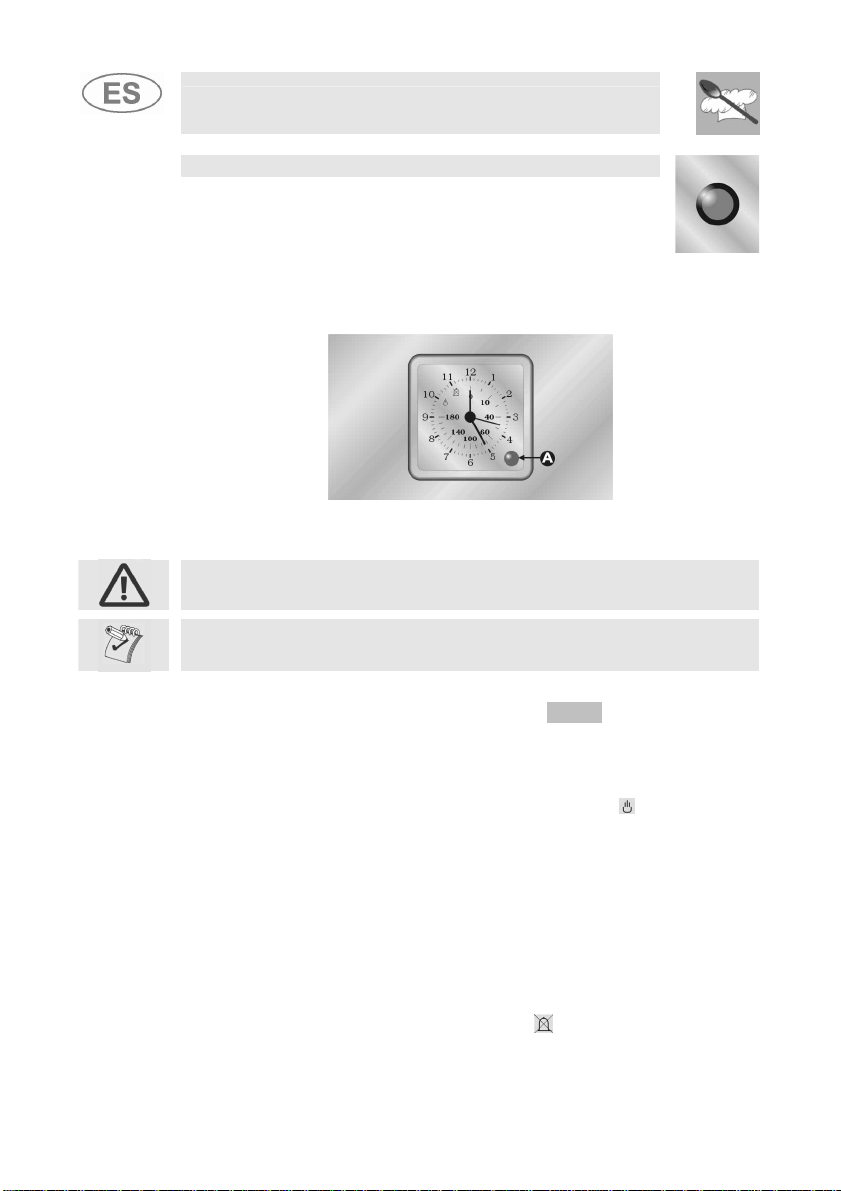

4 USO DEL HORNO _____________________________________________ 102

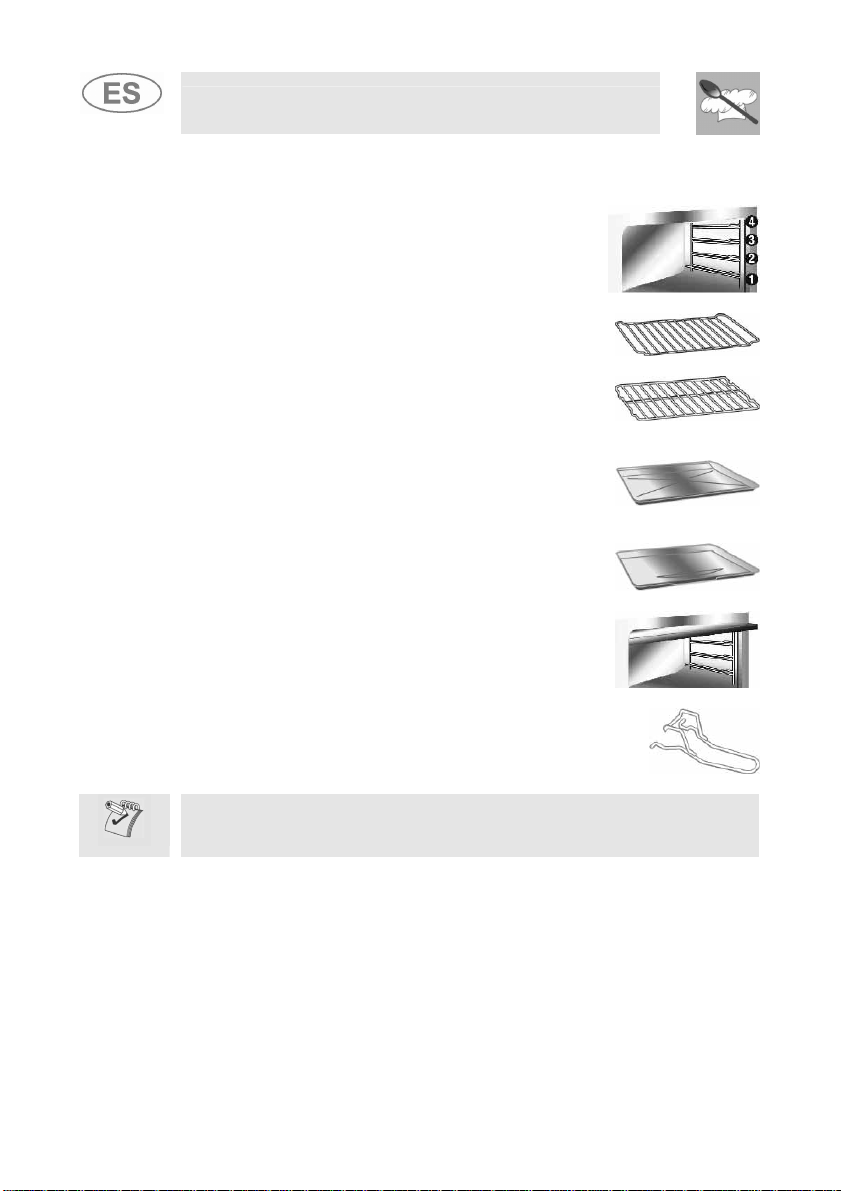

5 ACCESORIOS DISPONIBLES ____________________________________ 104
6 CONSEJOS DE COCCIÓN_______________________________________105
7 LIMPIEZA Y MANTENIMIENTO___________________________________109
8 MANTENIMIENTO EXTRAORDINARIO_____________________________111
INSTRUCCIONES PARA EL INSTALADOR: se destinan a un técnico
especializado qujen deberá llevar a cabo la instalación, la puesta
punto y buen funcionamiento del aparato.
INSTRUCCIONES PARA EL USUARIO: indican los consejos de uso, l
descripción de los mandos y las correctas operaciones de limpieza
mantenimiento del aparato.
95
É
Ó
É
1 ADVERTENCIAS PARA LA SEGURIDAD Y EL
USO
ESTE MANUAL CONSTITUYE PARTE INTEGRANTE DEL APARATO Y
POR TANTO HAY QUE CONSERVARLO INTEGRO Y EN UN LUGAR
SEGURO DURANTE TODO EL CICLO DE VIDA DEL HORNO.
ACONSEJAMOS UNA LECTURA ATENTA DE ESTE MANUAL Y DE
TODAS LAS INDICACIONES QUE CONTIENE ANTES DE UTILIZAR EL
HORNO. LA INSTALACIÓN TENDRÁ QUE SER LLEVADA A CABO POR
PERSONAL CUALIFICADO Y RESPETANDO LAS NORMAS
VIGENTES. ESTE APARATO HA SIDO CREADO PARA SU EMPLEO
DE TIPO NO PROFESIONAL EN VIVIENDAS. CONFORME CON LAS
NORMAS VIGENTES. EL APARATO HA SIDO FABRICADO PARA LA
SIGUIENTE FUNCIÓN: COCCIÓN Y CALENTAMIENTO DE
ALIMENTOS. CUALQUIER OTRO USO SE CONSIDERA INADECUADO.
EL FABRICANTE DECLINA CUALQUIER RESPONSABILIDAD POR
UTILIZACIÓN INDEBIDA.
NO DEJAR LOS RESTOS DEL EMBALAJE SIN CUSTODIA POR LA
VIVIENDA.
SEPARAR LOS DISTINTOS MATERIALES DESECHABLES
PROVENIENTES DEL EMBALAJE Y ENTREGARLOS AL CENTRO DE
RECOGIDA DIFERENCIADA MÁS PRÓXIMO.
ES OBLIGATORIO EFECTUAR LA CONEXIÓN A TIERRA SEGÚN LAS
MODALIDADES REFERIDAS EN LAS NORMATIVAS DE SEGURIDAD
DE LA INSTALACIÓN ELÉCTRICA.
EN CASO DE REALIZARSE LA CONEXION A LA RED ELECTRICA A
TRAVES DEL TOMACORRIENTE Y DEL ENCHUFE, AMBOS DEBERAN
SER DEL MISMO TIPO Y SERAN CONECTADOS AL CABLE DE
ALIMENTACION DE ACUERDO A LAS NORMAS VIGENTES.
LA TOMA DEL APARATO EMPOTRADO DEBE QUEDAR EN POSICIÓN
ACCESIBLE.
NO DESENCHUFAR NUNCA TIRANDO DEL CABLE.
NO OBSTRUIR LA ABERTURAS, LAS FISURAS DE VENTILACIÓN Y
DE ELIMINACIÓN DEL CALOR.
Presentación
96
INMEDIATAMENTE DESPU
UNA COMPROBACI
S DE LA INSTALACIÓN LLEVAR A CABO
N DEL APARATO SIGUIENDO LAS
INSTRUCCIONES QUE SE DETALLAN MAS ADELANTE. EN CASO DE
QUE NO FUNCIONE, DESCONECTAR EL APARATO DE LA RED
EL
CTRICA Y ACUDIR AL CENTRO DE ASISTENCIA TÉCNICA MAS
CERCANO.
NUNCA INTENTE REPARAR EL APARATO.
CADA VEZ, DESPUÉS DE UTILIZAR EL HORNO COMPRUEBEN QUE
É
LOS MANDOS DE ACCIONAMIENTO EST
(APAGADO).
NO INTRODUCIR NUNCA OBJETOS INFLAMABLES EN EL HORNO:
EN EL CASO DE QUE SE ENCENDIESEN ACCIDENTALMENTE SE
PODRÍA PROVOCAR UN INCENDIO.
DURANTE EL USO, EL APARATO SE SUELE PONER MUY CALIENTE. TENGA
CUIDADO DE NO TOCAR LOS ELEMENTOS QUE SUMINISTRAN EL CALOR
SITUADOS DENTRO DEL HORNO.
LA PLACA DE IDENTIFICACIÓN, CON LOS DATOS TÉCNICOS, EL
NUMERO DE MATRICULA Y LA MARCA ESTA COLOCADA
VISIBLEMENTE SOBRE EL MARCO DE LA PUERTA DEL HORNO.
LA PLACA NUNCA SE DEBE EXTRAER.
EL APARATO DEBE SER UTILIZADO POR PERSONAS ADULTAS. NO
DEBE PERMITIRSE A LOS NIÑOS QUE SE ACERQUEN O QUE
HAGAN DEL MISMO UN JUGUETE.
EL APARATO QUE YA NO SE UTILICE DEBE SER ENTREGADO EN
UN CENTRO DE RECOGIDA DIFERENCIADA.
Presentación
N EN POSICIÓN “CERO”
Por daños causados a personas o cosas, por culpa de la no observacion
de las recomendaciones anteriores u otras, por el mal uso incluso de una
parte sola del aparato y por la utilización de piezas no originales:
el fabricante declina toda responsabilidad.
97
Instrucciones para el instalador
2 INSTALACIÓN
2.1 Conexión eléctrica
Asegurarse de que e l voltaje y la capacid ad de la línea de alime ntación
correspondan con las características indicadas en la placa que está
colocada en el marco de la puerta del horno. Esta placa ja más deberá
ser removida de su lugar.
Es obligatorio efectuar la conexión a tierra según las modalidades
referidas en las normativas de seguridad de la instalación eléctrica.
Si se utiliza una conexión con enchufe y tomacorriente, verificar que
sean del mismo tipo. Evitar el uso de reducciones, adaptadores o
derivadores, ya que estos podrían provocar calentamientos o
quemaduras.
Si se utiliza una conexión fija, es necesario disponer prev iamente en la
Línea de alimentación, un dispositivo de interrupción omnipolar, cuya
distancia de abertura de los contactos sea igual o superior a los 3 mm.
y se encuentre colocado en una posición que resulte cercana al aparato
y fácilmente accesible.
Para acc eder al tablero de bornes se deber á remover el c árter posterior
del aparato destornillando los tornillos respectivos. Fijar el cable de
alimentación al aparato mediante el sujeta-cables respectivo.
En caso de sustituir el cable de
alimentación, la sección de los
alambres del nuevo cable no deberá
ser inferior a 1.5 mm2(cable de 3 x
1.5), considerando que la extremidad
por conectar al equipo deberá tener el
conductor de tierra (amarillo-verde)
más largo de por lo menos 20 mm.
El fabricante rechaza cualquier responsabilidad en cas o de daños a
personas o cosas debido a la no observacion de las disposiciones
referidas o determinados por el perjuicio aun de una pieza individual del
equipo.
98
Instrucciones para el instalador
2.2 Posicionamiento del horno
El aparato ha sido predispuesto para ser encajado en muebles de
cualquier material, a condición que sea resistente al calor. Respet ar las
dimensiones indicadas en las figuras 1, 2, 3. Para posicionamientos
debajo de los planos de trabajo, respetar la s dimensiones indicadas en
las figuras 1-3. Para posicionamientos debajo de los planos de trabajo
que alberguen planos de cocción combinados, es neces ario dejar una
distancia mínima desde la eventual pared lateral de 110 mm. como
mínimo, según se indica en la Figura 1. Para posicionamientos en
columna, atenerse a las dimensiones indicadas en las figuras 1-2,
teniendo presente que en la parte superior/posterior el mueble d eberá
tener una abertura de 80-90 mm. de profundidad. Atornillar los 4
tornillos A en el interior del marco (Fig. 1). Para instalaciones debajo de l
plano “top”, asegurarse de que la parte posterior/inferior del mueble
disponga de una abertura similar a la que se muestra en la Figura 1
(Ref. B). Para laubicación y fijación del plano de cocción, hacer
referencia a las instrucciones correspondientes que se hallan adjuntas a
dicho tipo de aparato.
99
Instrucciones para el instalador
No usar la puerta como palanca para insertar el
horno en el mueble.
No ejercer presiones excesivas en la puerta abierta.
No usar la manilla de la puerta horno para
desplazar el aparato.
