Sommario
1. Avvertenze per la sicurezza e l’uso ________________________ 2
2. Installazione e posa in opera _____________________________ 6
3. Descrizione dei comandi ________________________________ 10
4. Istruzioni d'uso _______________________________________ 19
5. Pulizia e manutenzione _________________________________ 32
6. Rimedi alle anomalie di funzionamento ____________________ 36
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in questo
manuale per conoscere le condizioni più idonee per un corretto e sicuro
utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo a
conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei
comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
1
Avvertenze
1. Avvertenze per la sicurezza e l’uso
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN QUESTO
MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE
QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO
E APPLICAZIONI SIMILARI COME AD ESEMPIO CUCINE PER IL PERSONALE
DI NEGOZI, UFFICI ED ALTRI AMBIENTI DI LAVORO, COMUNITÀ, CLIENTI DI
ALBERGHI, OSTELLI, BAD AND BREAKFAST E ALTRI AMBIENTI DI TIPO
RESIDENZIALE, ED È CONFORME ALLE DIRETTIVE 2006/95 CE, 2004/108 CE
ATTUALMENTE IN VIGORE, COMPRESA LA PREVENZIONE ED
ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È COSTRUITO PER
SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E ASCIUGATURA DI
STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO. IL
COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI
DA QUELLI INDICATI.
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO. LA TARGHETTA SUL BORDO INTERNO
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA.
AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER
IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.
QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE NELLA
PARTE INFERIORE NON SIANO OSTRUITE.
EVITARE DISPERSIONE DI ENERGIA ELETTRICA.
DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.
NON UTILIZZARE MAI UNA PULITRICE A VAPORE PER LA PULIZIA DELLA
LAVASTOVIGLIE.
2
Avvertenze
ATTENZIONE: ALCUNI DETERSIVI PER LAVASTOVIGLIE SONO
FORTEMENTE ALCALINI. SE INGERITI, POSSONO ESSERE ESTREMAMENTE
PERICOLOSI. EVITARE QUALUNQUE CONTATTO CON LA PELLE E GLI
OCCHI E MANTENERE I BAMBINI A DISTANZA DI SICUREZZA DALLA
LAVASTOVIGLIE QUANDO LO SPORTELLO È APERTO. VERIFICARE CHE IL
CASSETTO DETERSIVO SIA VUOTO ALLA FINE DEL CICLO DI LAVAGGIO.
L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.).
QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA
DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE).
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO
CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI
CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.
IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI
ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE
ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE
CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL
RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO
DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO,
RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE
L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI
DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO
ACQUISTATO.
NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.
LA LAVASTOVIGLIE DEVE ESSERE UTILIZZATA DA PERSONE ADULTE.
L’UTILIZZO DA PARTE DI PERSONE CON RIDOTTE CAPACITÀ FISICHE E/O
MENTALI È AMMESSO SOLAMENTE SOTTO LA SUPERVISIONE DI UN
RESPONSABILE PER LA LORO SICUREZZA.
TENERE LONTANI I BAMBINI DAI DETERSIVI E DAI MATERIALI COMPONENTI
L’IMBALLO (SCCHETTI IN PLASTICA, POLISTIROLO, ECC.), NON
PERMETTERE LORO DI AVVICINARSI ALLA LAVASTOVIGLIE E DI GIOCARE
CON LA STESSA, ALL’INTERNO POTREBBERO RIMANERE RESIDUI DI
DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI AGLI OCCHI,
ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE IL SOFFOCAMENTO.
3
Avvertenze
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.
NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.
APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI
SI POTREBBE INCIAMPARE.
I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.
MODELLI PROVVISTI DI ACQUASTOP
L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE E
RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA. NON TAGLIARE IL TUBO E NON LASCIAR
CADERE L'ELETTROVALVOLA IN ACQUA. IN CASO DI DANNEGGIAMENTO
DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE L'APPARECCHIO
DALLA RETE IDRICA ED ELETTRICA.
MODELLI CON ILLUMINAZIONE INTERNA
IL SISTEMA DI ILLUMINAZIONE DELL’APPARECCHIO APPARTIENE AL
GRUPPO DI RISCHIO 1 SECONDO LA NORMA IEC/ EN 62471. QUESTO
SIGNIFICA CHE NON VI E’ NESSUN RISCHIO FOTOBIOLOGICO NELLE
NORMALI CONDIZIONI DI IMPIEGO.
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA. NON TENTARE DI RIPARARE L'APPARECCHIO.
LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE NORME
DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO: LE
RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.
4
Istruzioni per l’installatore
DATI TECNICI
Larghezza
Profondità misurata al filo
Capacità
Pressione acqua di alimentazione
Dati elettrici
Il costruttore declina ogni responsabilità per danni subiti da persone e cose,
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.
597 599 mm
Libera installazione: 600 mm
esterno del pannello comandi
Integrabili: 570 mm
Libera installazione: da 850 mm a 890 mm
Altezza (secondo i modelli)
da 890 mm a 930 mm
Integrabili: da 820 mm a 890 mm
da 860 mm a 930 mm
13 coperti standard
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche
5
Istruzioni per l’installatore
2. Installazione e posa in opera
Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se la
lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà
interporre un pannello termoisolante al fine di prevenire surriscaldamenti
e malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad
incasso inferiore o integrabili solamente sotto piani di lavoro continui,
avvitandoli ai mobili adiacenti o al piano di lavoro della cucina. Per
facilitare le operazioni di installazione, i tubi d’alimentazione e scarico
sono orientabili in tutte le direzioni; prestare attenzione che non vengano
piegati o strozzati e che non siano troppo in tensione. Assicurarsi di
stringere la ghiera di serraggio dopo avere orientato i tubi nella direzione
desiderata. Per il passaggio dei tubi e cavo di alimentazione è necessario
un foro di Ø minimo 8 cm. Prima di posizionare definitivamente la
lavastoviglie, aprire il rubinetto dell’acqua e verificare che non vi siano
perdite dalla connessione al rubinetto, dalla connessione alla lavastoviglie
e dal tubo.
Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie.
Alcuni modelli sono provvisti di un solo piedino posteriore regolabile
tramite una vite posta in basso sulla parte anteriore dell’apparecchio.
E' assolutamente vietato incassare la lavastoviglie sotto un piano
cottura.
Non è inoltre consentito installare la lavastoviglie direttamente a
contatto con apparecchi diversi dai tradizionali elettrodomestici da
cucina ad incasso (es. caminetti, stufe…).
In caso di installazione della lavastoviglie in un vano adiacente ad un
altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le
prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distanze
minime, modalità di installazione, ecc.).
6
Istruzioni per l’installatore
COLLEGAMENTO ALLA PRESA D’ACQUA
che non superi i 60°C
Solo per modelli a posa libera
-E’ assolutamente vietato montare un piano cottura sopra lavastoviglie
a posa libera.
-Se l’apparecchio non si trova in una nicchia ed è quindi accessibile su un
lato, è necessario rivestire la parte della
cerniera porta per motivi di sicurezza (pericolo di lesioni). Le coperture
sono disponibili come accessorio presso i
rivenditori specializzati o il Servizio di Assistenza Tecnica.
-Per incassare la lavastoviglie è necessario acquistare l’apposito kit presso i
rivenditori autorizzati o il Servizio di Assistenza Tecnica.
2.1 Collegamento alla rete idrica
Prevenire i rischi di intasamento o danneggiamento: se la tubazione
dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio. Per l’allacciamento della
lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi
vecchi o usati non devono essere riutilizzati.
Allacciare il tubo di alimentazione ad una presa d’acqua
fredda con bocca filettata ¾” gas, interponendo il filtro A in
dotazione. Assicurarsi di avvitare strettamente il tubo
con le mani e poi completare l’operazione stringendo
di circa ¼ di giro con una pinza.
Nei modelli dotati di ACQUASTOP il filtro è già presente
nella ghiera filettata.
È possibile alimentare la lavastoviglie con acqua
Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà
abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il
collegamento andrà effettuato alla presa domestica d’acqua calda con le stesse
modalità descritte per il collegamento alla presa d’acqua fredda.
.
7
COLLEGAMENTO AL TUBO DI SCARICO
30 e 100
Istruzioni per l’installatore
Inserire l’apposito tubo in una
conduttura di scarico con diametro
minimo di 4 cm; in alternativa,
appoggiarlo al lavandino utilizzando
il reggitubo in dotazione, ma avendo
cura di evitare strozzature o
eccessive curvature. È importante
evitare che il tubo possa sganciarsi
e cadere. A tal proposito il reggitubo
è dotato di un foro, grazie al quale è
possibile fissarlo con un laccio al
muro o al rubinetto.
L’estremità libera andrà collocata ad un’altezza compresa tra
cm
e non dovrà mai trovarsi immersa nell’acqua. In presenza di tubi di
prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il
tubo di scarico ad un’altezza max. di 85 cm dal suolo.
Grado di protezione contro l’umidità: IPX0
8
Istruzioni per l’installatore
NEL CASO
L'APPARECCHIO
NON
SIA PROVVISTO
SPINA
SOLO
DEL
2.2 Collegamento elettrico e avvertenze
VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE
CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE
DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.
LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE
NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.
LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.
MAI STACCARE LA SPINA TIRANDONE IL CAVO.
DOPO LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE, ASSICURARSI CHE
LA STAFFA DI ANCORAGGIO DEL CAVO VENGA CORRETTAMENTE
FISSATA.
EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO
POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.
La sostituzione del cavo di alimentazione deve essere effettuata dal
costruttore o da un Centro Assistenza Autorizzato in modo da
prevenire qualsiasi rischio.
CAVO DI ALIMENTAZIONE:
PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN
DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON CATEGORIA DI
SOVRATENSIONE III, SITUATO IN POSIZIONE FACILMENTE RAGGIUNGIBILE.
IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO
ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO
SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.
DI
MA
L = marrone
N = blu
= giallo-verde
9
SOLO
PER GRAN
BRETAGNA:
Sostituzione del fusibile
Istruzioni per l’installatore
Alcuni componenti sono sotto tensione anche quando il pulsante di
ACCENSIONE/SPEGNIMENTO si trova nella posizione di spento.
Prima di effettuare la manutenzione dell’apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione a
parete.
Grado di protezione contro lo shock elettrico: I
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.
Se la spina per il collegamento alla rete di
alimentazione è fornita con un fusibile BS
1363A 13A, per la sostituzione di
quest'ultimo utilizzarne uno approvato
A.S.T.A. di tipo BS 1362 e procedere come
segue:
1. Rimuovere il coperchio A e il fusibile B.
2. Inserire il nuovo fusibile dentro il
coperchio.
3. Riposizionare entrambi dentro la spina.
Dopo la sostituzione del fusibile riposizionare correttamente il
coperchio nella spina. In assenza del coperchio, la spina non dovrà
essere riutilizzata fino a quando non verrà installato un idoneo coperchio
di ricambio.
I ricambi idonei sono identificabili dal colore dell'alloggiamento del
coperchio o dalla scritta, posta sulla base della spina, che ne
descrive il colore.
I coperchi di ricambio sono disponibili presso i rivenditori locali di materiale
elettrico.
10
Istruzioni per l'utente
3. Descrizione dei comandi
3.1 Il pannello frontale
Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
frontale. La programmazione e la scelta delle opzioni è possibile
solamente a porta chiusa.
1 PULSANTE E SPIA ON/OFF
2 PULSANTI E SPIE SELEZIONE OPZIONI
3 PULSANTI ATTIVAZIONE “BLOCCO BAMBINI”
4 SPIA MANCANZA BRILLANTANTE (solo su alcuni modelli)
INDICATORE REGOLAZIONE DUREZZA ACQUA ATTIVATA
5
SPIA MANCANZA SALE (solo su alcuni modelli)
6 PULSANTE AVVIO/PAUSA
7 PULSANTE SELEZIONE PROGRAMMI
8 SPIE PROGRAMMI
9 MANIGLIA PER APERTURA PORTA
NOTA: simbologia ed estetica sono indicative, potrebbero differire a
seconda del modello o della versione di lavastoviglie acquistata.
11
TABELLA PROGRAMMI
ULTRA CLEAN
Istruzioni per l'utente
PROGRAMMA
NUMERO
E SIMBOLO
1 AMMOLLO
2 MEZZO
CARICO
3 ECO (*)
EN 50242
4 NORMALE
IEC/DIN***
5 ULTRA
CLEAN
****
STOVIGLIE E POSATE
CARICO
Pentole e stoviglie in
attesa di un
ulteriore lavaggio
Carico ridotto di stoviglie
normalmente sporche,
lavate subito dopo l’uso
Stoviglie normalmente
sporche, anche con
residui secchi
Pentole e stoviglie
normalmente sporche,
anche con residui secchi
Pentole e stoviglie molto
sporche, anche con
residui secchi.
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggi freddo
Lavaggio a 45°C
Risciacquo a 55°C
Asciugatura
Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (2)
Risciacquo a 70°C
Asciugatura
DURATA
MINUTI
(1)
ACQUA
CONSUMI
LITRI
15 3,5 0,02
90
11 1,20
**
** **
105 13,5 1,35
155 15,5 1,70
ENERGIA
KWh (1)
IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.
Il programma
termina con un risciacquo antibatterico aggiuntivo che
garantisce una ulteriore riduzione dei batteri. Se durante la fase del programma la
temperatura non viene mantenuta (es. per apertura della porta o interruzione
dell'energia), le spie programmi lampeggiano per segnalare che non è garantita
l'azione antibatterica.
Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il ciclo
di lavaggio non si avvia.
Solamente al termine del programma Eco est si attiva la funzione
Enersave (leggere le istruzioni al rispettivo paragrafo).
12
Istruzioni per l'utente
ENERSAVE
N
on si deve
impedire l’apertura della porta
NOTE E RIFERIMENTI
solo
EN 50242
IEC/DIN.
20g
distributore
10g
Solamente al termine del programma Eco si attiva la funzione Enersave
che consente di ridurre ulteriormente il consumo di energia. Al termine
del lavaggio un dispositivo automatico sgancia la porta, che si apre
lentamente di alcuni centimetri. Ciò consente un’asciugatura ottimale,
anche con basse temperature di risciacquo, consentendo un significativo
risparmio di energia.
Ad apertura della porta terminata, un breve segnale acustico indica il
termine del ciclo di lavaggio.
in alcun modo
, lasciare
libero da oggetti lo spazio necessario per consentire l’apertura della porta.
Non forzare la chiusura della porta prima del segnale di fine ciclo, si
danneggerebbe il meccanismo.
Effettuare l'ammollo
Le opzioni non sono utilizzabili con il programma ammollo.
con carico parziale.
* Programma standard secondo la norma
.
** Vedere foglio a corredo
*** Programma di riferimento
**** Programma di riferimento per i laboratori. Detersivo:
nel
sulla porta o pastiglia. Disposizione: vedere foto al paragrafo “uso dei cestelli”.
(1)
Consumo e durata dei programmi sono stati misurati in base a quanto previsto
dalla norma EN 50242. I valori possono cambiare in funzione della temperatura
dell’acqua in ingresso e ambiente, tipo e quantità delle stoviglie.
(2) 1 o 2 risciacqui freddi secondo il modello
RIFERIMENTI a ENERGY LABEL a corredo della lavastoviglie:
- Il consumo energetico annuo è basato su 280 cicli di lavaggio standard con
acqua fredda e consumo dei modi a basso consumo energetico. Il consumo
effettivo dipende dalla modalità di utilizzo dell’apparecchio.
- Il consumo di acqua è basato su 280 cicli di lavaggio standard. Il consumo
effettivo dipende dalle modalità di utilizzo dell’apparecchio.
- Le informazioni sono riferite al programma STANDARD EN 50242 (indicato
nella tabella programmi), il più efficace in termini di consumo combinato di
energia e acqua. Il programma è indicato per stoviglie normalmente sporche.
- Classe di efficienza asciugatura determinata su una scala da “G” (efficienza
minima a “A” (efficienza massima).
+
13
DISPLAY
ACCENSIONE
PROGRAMMAZIONE
SELEZIONE PROGRAMMA
AVVIO DEL PROGRAMMA
Istruzioni per l'utente
3.2 Programmi di lavaggio
La lavastoviglie è provvista di un pannello di comando e un
INFORMAZIONI dai quali è possibile svolgere tutte le operazioni di
accensione, spegnimento e programmazione.
Prima di avviare un programma di lavaggio verificare che:
Il rubinetto dell'acqua sia aperto.
Nel serbatoio del dolcificatore vi sia sale rigenerante.
Nel distributore sia stata immessa la dose adeguata di
detersivo.
I cestelli siano stati caricati correttamente.
Gli irroratori ruotino liberamente e senza impedimenti.
Lo sportello della lavastoviglie sia ben chiuso.
Attenzione:
durante la fase iniziale del programma di lavaggio non si percepisce il
funzionamento degli irroratori perché la loro rotazione inizia circa 5 minuti
dopo lo start. Si tratta del normale svolgimento del ciclo di lavaggio.
Premendo il pulsante ON/OFF (1) si accende la lavastoviglie.
14
Le spie daranno l'indicazione dello "stato" della lavastoviglie.
Le operazioni di programmazione sono possibili solo a porta chiusa.
A porta aperta le spie PROGRAMMI (8) rimangono spente.
Premere il pulsante di SELEZIONE PROGRAMMI (7) più volte fino
all'accensione della spia corrispondente al programma desiderato.
Per avviare la lavastoviglie premere il pulsante AVVIO/PAUSA (6) per
alcuni secondi, fino a quando la spia del programma selezionato inizia a
lampeggiare (beep di conferma).
Lo svolgimento del programma sarà evidenziato dal lampeggio della spia,
per l'intera durata del programma.
Istruzioni per l'utente
FINE PROGRAMMA
INTERRUZIONE DI UN PROGRAMMA
CAMBIARE PROGRAMMA
ANNULLARE UN PROGRAMMA
(6)
La fine del programma è indicata da un breve segnale
acustico e dal lampeggio contemporaneo delle spie
programmi nr. 4 e 5 (contrassegnate da "end").
Per interrompere un programma in corso è necessario:
premere il pulsante AVVIO/PAUSA (6), la spia del programma in
corso rimane accesa (beep di conferma);
a questo punto è possibile fare ripartire il programma premendo
nuovamente il pulsante (6) fino al riavvio, oppure cambiare o
annullare il programma (leggere "CAMBIARE PROGRAMMA",
"ANNULLARE UN PROGRAMMA").
Per cambiare un programma in corso è necessario:
interrompere il programma in corso (vedere “INTERRUZIONE DI UN
PROGRAMMA”);
selezionare il nuovo programma;
dare l'avvio al programma (vedere "AVVIO DEL PROGRAMMA").
Per annullare il programma tenere premuto il pulsante AVVIO/PAUSA (6)
fino all'interruzione del programma (spia accesa e beep di conferma).
Premere nuovamente il pulsante
fino all'accensione delle spie nr. 4 e 5 (contrassegnate
da "end").
L'acqua presente in vasca verrà scaricata ed il programma terminato al
punto in cui è stato interrotto.
In caso di apertura della porta durante il funzionamento, alla successiva
chiusura è necessario dare nuovamente lo start al programma come
descritto al paragrafo “AVVIO DEL PROGRAMMA”. Il programma riprenderà
dal punto in cui era stato interrotto.
Nel caso in cui la temperatura in vasca sia superiore a 50°C il
programma riprenderà dopo circa 60 secondi.
e tenerlo premuto
15
SELEZIONE OPZIONI
RITARDO PROGRAMMA
ione il “ritardo programma” impostato (la spia
Istruzioni per l'utente
Le opzioni sono selezionabili premendo il pulsante dedicato, vicino al
simbolo dell’opzione desiderata, la spia si accende a conferma
dell’attivazione.
Non è possibile selezionare opzioni quando si esegue il
programma ammollo.
Tutte le opzioni tranne “Flexi Tabs” si disattivano al termine
del ciclo di lavaggio. Per disattivare l’opzione “Flexi Tabs”
premere il relativo pulsante (la spia si spegne).
Tutte le opzioni, compreso “Flexi Tabs” si disattivano quando si
Il pulsante RITARDO PROGRAMMA consente di ritardare l’inizio del
ANNULLA un programma iniziato.
programma di lavaggio di 3,6, 9 ore. Qusta funzione permette di fare
funzionare la lavastoviglie nella fascia oraria desiderata.
Selezionato il ritardo, procedere con l’avvio del programma (vedere il
paragrafo relativo). La lavastoviglie eseguirà un prelavaggio, terminato il
quale entrerà in funz
corrispondente al tempo mancante all’inizio del programma e la spia
indicante il programma impostato lampeggiano).
NOTA: Non è possibile selezionare l’opzione RITARDO PROGRAMMA a
ciclo già avviato.
16
Istruzioni per l'utente
“Flexi
Tabs”
non sono adatti
troppo “dura”
OPZIONE “BLOCCO BAMBINI”
Specifica per il lavaggio con detersivi combinati in tavolette, contenenti
anche sale e brillantante (3in1) o altri agenti come salva vetro, brillantanti
per acciaio ecc. (4in1, 5in1…). Con l’opzione selezionata, sale e
brillantante non verranno erogati, anche se presenti nei relativi serbatoi.
Se i serbatoi sono vuoti le spie rimarranno accese.
In assenza dell’opzione è consigliato l'utilizzo di prodotti tradizionali
(detersivo, sale e brillantante separati), poiché i prodotti multi-funzione,
con i cicli di lavaggio tradizionali potrebbero dare problemi come deposito
di patina bianca, bassi risultati di asciugatura, residui sulle stoviglie.
Per maggiori informazioni si veda quanto indicato sulla confezione del
detergente.
IMPORTANTE:
quando non è più richiesta l’opzione deve essere disattivata premendo il
relativo pulsante (la spia si spegne).
Questi prodotti
all’utilizzo con acqua
. Se
la durezza impostata è superiore ad H3, attivando l’opzione la relativa spia
lampeggia, per segnalare utilizzo non corretto, che non pregiudica il
funzionamento, ma potrebbe causare risultati di lavaggio non ottimali.
Premendo contemporaneamente i pulsanti indicati (3) si attiva il blocco
dei comandi, confermata dall’accensione della spia sul display. L’opzione
rimane attivata fino a quando non si premono nuovamente i pulsanti (3).
17
GESTIONE DELL’ENERGIA
ESTRAZIONE DELLE STOVIGLIE
PER RISPARMIARE ENERGIA E RISPETTARE L’AMBIENTE
Istruzioni per l'utente
Cercare di utilizzare la lavastoviglie sempre a pieno carico.
Non lavare le stoviglie in acqua corrente.
Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico.
Non effettuare risciacqui preliminari.
Se disponibile, allacciare la lavastoviglie ad un impianto d’acqua
calda fino a 60°C.
PER RIDURRE I CONSUMI DI DETERSIVO E RISPETTARE
L’AMBIENTE
I fosfati presenti nel detersivo per lavastoviglie costituiscono un problema
dal punto di vista ecologico. Per evitare un eccessivo consumo di
detersivo, ma anche di energia elettrica, è consigliabile:
Differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
Non versare il detersivo direttamente sulle stoviglie.
Dopo 5 minuti dalla fine del programma, la lavastoviglie si spegne
automaticamente per ridurre il consumo di energia in standby.
Per riaccenderla, è necessario premere il tasto ON / OFF.
Al termine del programma di lavaggio attendere almeno 20 minuti prima
di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per
evitare che eventuali gocce d’acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è
consigliabile vuotare prima il cestello inferiore e poi quello superiore.
18
Istruzioni per l'utente
4. Istruzioni d'uso
Dopo aver installato correttamente la lavastoviglie, predisporla affinché
possa entrare in funzione eseguendo le seguenti operazioni:
Regolare il dolcificatore dell’acqua;
Introdurre sale rigenerante;
Introdurre brillantante e detersivo.
4.1 Uso del dolcificatore dell'acqua
La quantità di calcare contenuto nell'acqua
(indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache. La
lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
SALE
sale rigenerante specifico, sottrae all'acqua
le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
l'indice di durezza predisposto sul livello 3
(durezza media).
Utilizzando acqua di durezza media il caricamento con nuovo sale andrà
effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una
capacità di circa 1.7 Kg di sale in grani. Alcuni modelli sono dotati di un
indicatore ottico di mancanza sale. In questi modelli il tappo del serbatoio
sale contiene un galleggiante di colore verde che scende al diminuire della
concentrazione di sale nell’acqua del serbatoio. Quando l’indicatore verde
non è più visibile è necessario aggiungere sale. Il serbatoio è situato sul
fondo della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il
tappo del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.
Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d'acqua.
Dopo ogni riempimento del serbatoio, assicurarsi che il tappo venga
richiuso con cura. La miscela d'acqua e detersivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
Utilizzare solamente sale rigenerante per lavastoviglie domestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
19
REGOLAZIONE DEL DOLCIFICATORE
Istruzioni per l'utente
Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere l'impianto
di decalcificazione.
Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la soluzione
salina in esubero verrà subito rimossa dall'acqua; una permanenza
prolungata d'acqua salata all'interno della vasca di lavaggio può
provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.
La lavastoviglie è dotata di un dispositivo che consente di personalizzare
la regolazione del dolcificatore in funzione della durezza dell'acqua di rete.
La selezione della durezza avviene tramite il PULSANTE SELEZIONE
PROGRAMMI (5).
Per accedere alla regolazione tenere premuto il pulsante oltre 15
secondi, l’INDICATORE REGOLAZIONE DUREZZA ACQUA (5)
lampeggia mentre le SPIE PROGRAMMA SELEZIONATO (6) indicano
la regolazione impostata. Singole pressioni sul pulsante modificano la
selezione secondo la sequenza della tabella seguente:
>
20
Istruzioni per l'utente
(niente sale)
TABELLA DUREZZA DELL'ACQUA
(°dH) Gradi
Tedeschi
DUREZZA
DELL'ACQUA
(°dF) Gradi
Francesi
0 - 6 0 - 11
7 - 10 12 - 18
11 - 15 19 - 27
16 - 21 28 - 37
22 - 28 38 - 50
29 - 35 51 - 62
36 - 50 63 - 90
REGOLAZIONE
Tutte le spie spente
Una spia accesa
Due spie accese
Tre spie accese
Quattro spie accese
Cinque spie accese
Due spie accese
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
In seguito alla regolazione o alla visualizzazione di quella impostata è
sufficiente lasciare inattivo il pulsante per alcuni secondi, la lavastoviglie
ritorna automaticamente alla condizione standard uscendo dalla modalità
di regolazione.
4.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il distributore e a destra il
dosatore.
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante per
il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.
21
AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
Istruzioni per l'utente
Il brillantante accelera l'asciugatura delle stoviglie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal serbatoio
che si trova sul lato interno della porta.
Per aggiungere il brillantante:
Aprire la porta;
ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la spia di segnalazione
mancanza di brillantante.
Rimettere il coperchio e ruotarlo in senso orario.
Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente nel
dosatore sulla posizione necessaria, la dose sarà proporzionale alla
posizione del selettore.
Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
Rimettere il tappo ruotandolo in senso orario.
La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.
22
Istruzioni per l'utente

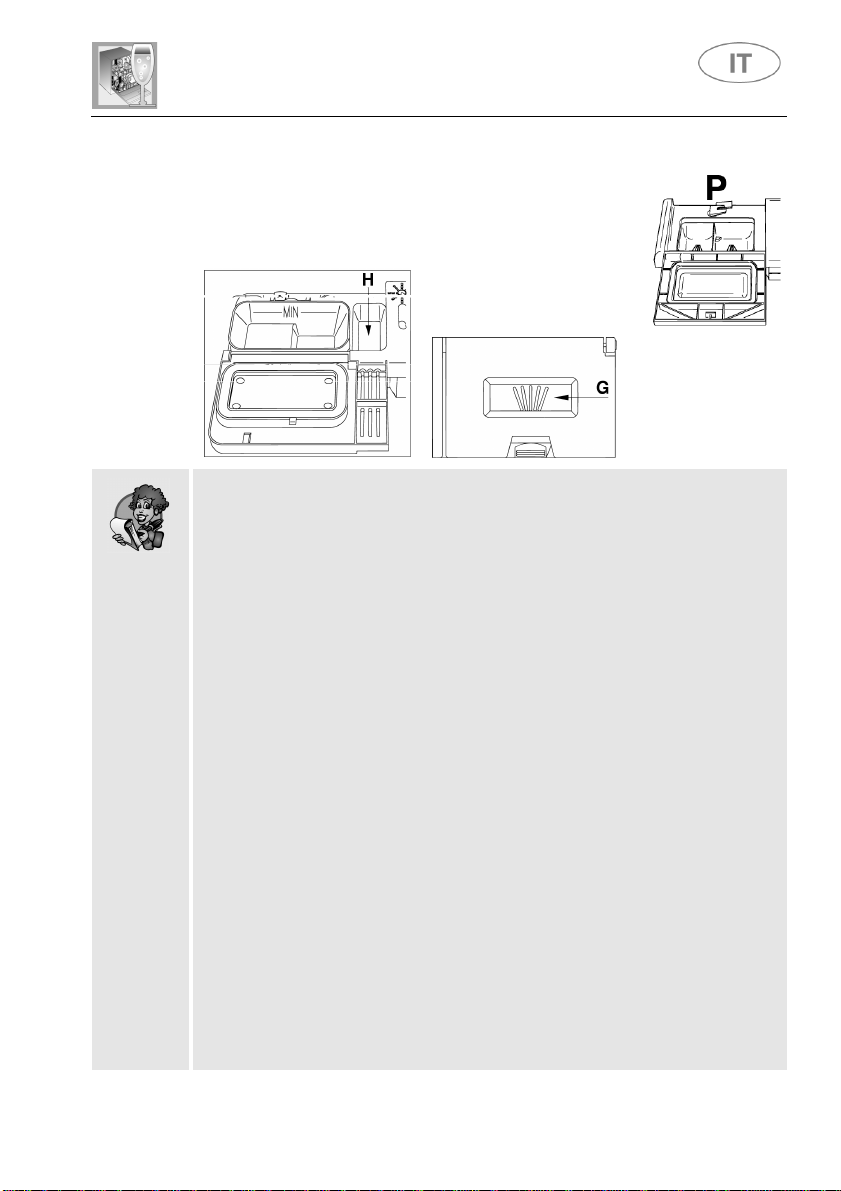

CARICAMENTO DEL DETERSIVO
agiscono maggiormente sui grassi e sugli amidi
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
Quando si seleziona un programma con prelavaggio caldo (leggere la
tabella programmi), introdurre una quantità supplementare di detersivo
nella cavità G/H (secondo i modelli).
Utilizzare esclusivamente detersivi specifici per lavastoviglie. L'uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.
Conservare le confezioni di detersivo ben chiuse in luogo asciutto, per
impedire la formazione di grumi che comprometterebbero i risultati di
lavaggio. Dopo aperte, le confezioni non devono essere conservate
troppo a lungo, il detersivo perde di efficacia.
Non usare detersivi per lavare i piatti a mano perché producono molta
schiuma e possono compromettere il funzionamento della lavastoviglie.
Dosare correttamente la quantità di detersivo. Una insufficiente quantità
di detersivo causa una incompleta eliminazione dello sporco, mentre una
quantità eccessiva non aumenta l'efficacia del lavaggio, ma rappresenta
soltanto uno spreco.
In commercio esistono diversi tipi di detersivi liquidi e in polvere che si
differenziano per la loro composizione chimica e possono contenere
fosfati, oppure esserne privi ma dotati di enzimi naturali.
- I detersivi con fosfati
oltre i 60°C.
- I detersivi enzimatici esplicano invece la loro forza pulente anche a
basse temperature (da 40 a 55°C) e sono più facilmente biodegradabili.
Tali detersivi consentono di raggiungere, a basse temperature, gli
stessi risultati di lavaggio che potrebbero essere ottenuti soltanto con
programmi a 65°C.
Per la tutela dell'ambiente consigliamo l'impiego di detersivi senza
fosfati o cloro.
23
Istruzioni per l'utente
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
4.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastoviglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavaggio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio.
Mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Prelevare le stoviglie sotto l’acqua corrente prima di caricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
24
Istruzioni per l'utente
ATTENZIONE!
Assicurarsi che le stoviglie siano ben ferme e non possano ribaltarsi
e che non ostacolino la rotazione degli irroratori durante il
funzionamento;
Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero
bloccare gli irroratori o la pompa di lavaggio;
I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
Non disporre le stoviglie le une nelle altre o che si coprano a vicenda;
Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
Stoviglie non idonee al lavaggio in lavastoviglie:
Pentole e stoviglie in legno: si possono rovinare a causa delle alte
temperature di lavaggio;
Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;
Argenteria: le stoviglie in argento possono macchiarsi;
Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono diventare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
25
CESTELLO INFERIORE
INSERTI
CESTO INFERIORE
Istruzioni per l'utente
4.4 Uso dei cestelli
La lavastoviglie ha una capacità di 13 coperti, incluse le stoviglie per
servire.
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e varietà
di carico, purché si abbia cura di disporre le
stoviglie, le pentole e i tegami in modo tale che
tutte le superfici sporche siano esposte ai getti
d'acqua provenienti dal basso.
Con supporti fissi
Per sfruttare al massimo lo spazio nel cestello,
quando vengono caricate stoviglie di grandi
dimensioni, alcuni modelli sono dotati di
supporti per piatti ribaltabili in 2 o 4 settori.
26
Con supporti ribaltabili
Alcuni modelli sono equipaggiati di inserti cesto inferiore utili a migliorare
l’asciugatura dei piatti. Gli inserti si trovano nel sacchetto accessori, per
utilizzarli è sufficiente infilarli nelle apposite sedi come indicato in figura.
Istruzioni per l'utente
CARICAMENTO DEL CESTELLO INFERIORE
Esempi di
caricamento:
CESTELLO SUPERIORE
CARICAMENTO DEL CESTELLO SUPERIORE
Esempi di caricamento:
Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati capovolti.
Sistemare i piatti fondi e da dessert avendo cura che rimanga sempre uno
spazio tra essi.
E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nella posizione più bassa,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.
Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al centro
si possono sistemare piatti e piattini infilandoli verticalmente negli appositi
supporti.
27
CESTINO PORTAPOSATE
genere, escluse quelle di lunghezza tale da interferire con l’irroratore
superiore. Mestoli, cucchiai in legno e coltelli da cucina possono essere
posizionato in
Istruzioni per l'utente
Il cestino è munito di inserti posate asportabili, nelle quali vanno
posizionate le posate in modo che rimangano sufficientemente distanziate
per consentire un ottimale passaggio dell’acqua. Gli inserti ed il
coperchietto centrale si trovano nel sacchetto accessori. Il coperchietto
centrale ha solamente funzione di copertura.
Gli inserti possono essere staccati ed utilizzati separatamente.
Le posate dovrebbero essere disposte nel cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a non
ferirsi con le lame dei coltelli. E’ destinato a contenere le posate di ogni
sistemati nel cestello superiore, facendo attenzione che la punta dei
coltelli non sporga dal cestello.
Il cestino scorre in senso trasversale e può essere
qualsiasi punto consentendo un ottimale sfruttamento dello spazio nel
cesto inferiore.
28
Istruzioni per l'utente
Esempi di
caricamento per sporco intensivo
Se gli inserti del cesto inferiore
sono reclinabili
è consigliabile abbassarli per
facilitare il carico.
29
Istruzioni per l'utente
Secondo i modelli il cesto può essere dotato di alcuni o tutti i seguenti
accessori:
- Supporti per tazze od oggetti lunghi (mestoli, cuchiai…), a
sinistra, possono essere sollevati in posizione verticale se
inutilizzati;
- Supporto per bicchieri a gambo lungo (glass holder), sulla
sinistra; per utilizzarlo è sufficiente sollevarlo e bloccarlo negli
appositi agganci;
- Griglie posate, sulla destra, destinate a contenere coltelli e
cucchiaini; per il posizionamento di questi ultimi è necessario
estrarre il supporto scorrevole. Le griglie possono essere
sollevate in posizione verticale se inutilizzate;
- Supporti centrali fissi o mobili. I supporti mobili possono essere
bloccati in verticale, appoggiati sul fondo del cesto se inutilizzati,
oppure disposti in posizione intermedia, secondo le esigenze.
30
Istruzioni per l'utente
REGOLAZIONE DEL CESTO SUPERIORE
Versione A
estrazione
due posizioni
Versione B:
tre posizioni
Il cesto superiore è regolabile in altezza per consentire il posizionamento,
nel cesto inferiore, di piatti o stoviglie di grosse dimensioni. La regolazione
può essere di tipo A o B, secondo il modello di lavastoviglie acquistato.
: ad
regolabile su
.
Estrarre entrambe le guide cestello.
Togliere i fermi, sganciandoli come indicato in figura.
Estrarre il cestello.
Inserire nella guida la coppia di ruote superiore o inferiore, secondo
la regolazione desiderata.
Riposizionare i fermi nella posizione originale.
Lato sinistro e destro del cestello devono essere posizionati sempre alla
stessa altezza.
I lati del cestello devono essere posizionati sempre alla stessa altezza.
Sollevare il cesto tirando dal bordo superiore (1), fino al primo o
secondo scatto secondo l'altezza desiderata.
Abbassare il cesto dopo averlo sbloccato, tirando la leva di sblocco (2).
La regolazione è possibile anche con il cestello carico, in questo caso
quando lo si abbassa è preferibile trattenerlo con una mano per evitare
colpi alle stoviglie.
regolabile su
su entrambi i lati.
31
Evitare l'utilizzo di detergenti abrasivi o acidi.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
PULIZIA DEGLI IRRORATORI
ORBITALE
Istruzioni per l'utente
5. Pulizia e manutenzione
Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.
5.1 Avvertenze e consigli generali
Le superfici esterne e la controporta della lavastoviglie andranno pulite ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due volte
all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi si può
depositare utilizzando un panno morbido e dell’acqua.
Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro A
e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro
A nella propria sede e riavvitare accuratamente il tubo di carico acqua.
Gli irroratori sono facilmente asportabili per consentire la periodica pulizia degli
ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e reinserirli
accuratamente nelle proprie sedi, verificando che il loro movimento
circolare non venga in alcun modo impedito.
Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.
Per asportare l'irroratore inferiore occorre semplicemente sollevarlo
verso l'alto, tirando dalla parte centrale.
Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e
sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua
corrente e reinserirli accuratamente nella propria sede. A rimontaggio
avvenuto verificare che i bracci girino liberamente. In caso contrario
verificare che siano stati montati correttamente.
32
Istruzioni per l'utente
PULIZIA DEL GRUPPO FILTRANTE
E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessario, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
togliere il filtro centrale sollevandolo.
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
I filtri vanno puliti in acqua corrente con una spazzola dura.
Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi
siano residui di cibo. Eventuali residui, cadendo nel pozzetto di
lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure
ostruire gli ugelli degli irroratori.
È indispensabile pulire attentamente i filtri e secondo le indicazioni
sopra indicate: la lavastoviglie non può funzionare se i filtri sono otturati.
Ricollocare accuratamente i filtri nella propria sede, al fine di evitare
danni alla pompa di lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
Effettuare il programma di ammollo per due volte consecutivamente.
Staccare la spina dalla presa di corrente.
Lasciare leggermente aperto lo sportello, in modo tale da impedire la
formazione di cattivi odori all’interno della vasca di lavaggio.
Riempire il dosatore di brillantante per il risciacquo.
Chiudere il rubinetto dell’acqua.
33
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
Reinserire la spina alla presa di corrente.
Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
la lavastoviglie sia allacciata alla rete elettrica;
l’erogazione di energia elettrica non sia stata interrotta;
il rubinetto dell’acqua sia aperto;
la porta della lavastoviglie sia stata chiusa correttamente.
Se nella lavastoviglie ristagna acqua verificare che:
il tubo di scarico non sia piegato;
il sifone dello scarico non sia otturato;
i filtri della lavastoviglie non siano intasati.
Se le stoviglie non risultano pulite verificare che:
sia stato introdotto detersivo ed in quantità adeguata;
vi sia sale rigenerante nell’apposito serbatoio;
le stoviglie siano state disposte correttamente;
il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
i fori di uscita dell’acqua dagli irroratori non siano intasati;
qualche oggetto non abbia bloccato la rotazione degli irroratori.
34
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
vi sia brillantante nell’apposito contenitore;
la regolazione dell’erogazione dello stesso sia corretta;
il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
la regolazione del dosaggio del brillantante non sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio esistono
prodotti specifici.
verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
35
ANOMALIA
DESCRIZIONE
Guasto acquastop
Livello di sicurezza
Anomalia riscaldamento acqua
Anomalia rilevamento
temperatura acqua
Anomalia
carico acqua
Anomalia scarico acqua
Istruzioni per l'utente
6. Rimedi alle anomalie di funzionamento
La lavastoviglie è in grado di segnalare una serie di malfunzionamenti
mediante l’accensione contemporanea di più spie con il seguente significato:
E' intervenuto il sistema antiallagamento (solo per i
E1
E2
E3
E4
modelli provvisti). Interviene in caso di perdite
d'acqua. E' necessario rivolgersi al servizio tecnico
assistenza clienti.
E' intervenuto il sistema che limita il livello d'acqua
nella lavastoviglie. Interrompere il programma in
corso, spegnere la lavastoviglie. Accendere e
programmare nuovamente la lavastoviglie ed avviare
il ciclo di lavaggio. Se il problema permane rivolgersi
al servizio tecnico assistenza clienti.
Il riscaldamento dell'acqua non viene eseguito o
eseguito in modo anomalo. Eseguire nuovamente il
programma di lavaggio; se il problema permane
rivolgersi al servizio tecnico assistenza clienti.
Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
E5
E6
36
Il carico dell'acqua non viene eseguito o eseguito in
modo anomalo. Verificare se i collegamenti idraulici
sono corretti, che sia aperto il rubinetto di entrata
dell'acqua e che il filtro non sia intasato. Se il problema
permane rivolgersi al servizio tecnico assistenza
clienti.
Lo scarico dell'acqua non viene eseguito o eseguito in
modo anomalo. Verificare che il tubo di scarico non sia
piegato o schiacciato e che il sifone o i filtri non siano
intasati. Se il problema permane rivolgersi al servizio
tecnico assistenza clienti.
Istruzioni per l'utente
ANOMALIA
DESCRIZIONE
Anomalia turbinetta
(solo per i modelli provvisti)
Anomalia sistema lavaggio alternato
Anomalia sistema di carico dell'acqua
Non viene misurata in modo preciso la quantità di
acqua caricata. Interrompere il programma in corso,
E7
E8
spegnere la lavastoviglie. Accendere e programmare
nuovamente la lavastoviglie ed avviare il ciclo di
lavaggio. Se il problema permane rivolgersi al servizio
tecnico assistenza clienti.
Interrompere il programma in corso, spegnere la
lavastoviglie. Accendere e programmare nuovamente
la lavastoviglie ed avviare il ciclo di lavaggio. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
E9
E11
È necessario rivolgersi al servizio tecnico assistenza
clienti.
La motopompa di lavaggio non funziona
Spia spenta
Spia accesa
Spia lampeggiante
In caso del verificarsi di una situazione di allarme, la macchina interrompe il
programma in corso segnalando l’anomalia.
Gli allarmi E1, E2, E3, E4, E8, E9 provocano la conclusione immediata
del programma in corso.
Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta
la causa, riprendono l’esecuzione del programma.
L’allarme E7 viene visualizzato alla fine del ciclo che viene comunque
portato a termine dato che non viene pregiudicato il funzionamento della
lavastoviglie.
E11: Contattare il Centro di Assistenza Tecnica
Per “azzerare” un allarme è necessario:
aprire o chiudere la porta oppure spegnere e riaccendere la macchina. A
questo punto è possibile programmare nuovamente la lavastoviglie.
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
37
Loading...
