NOTICE D’UTILISATION

GUIDE À L’UTILISATION DU LAVE-VAISSELLE

ET AUX PROGRAMMES DE LAVAGE

Index

1. Avertissements concernant la sécurité et l’utilisation ____________ 2

2. Installation et pose ______________________________________ 5

3. Description des commandes ______________________________ 9

4. Utilisation ____________________________________________ 21

5. Nettoyage et entretien __________________________________ 37

6. Guide de dépannage ___________________________________ 41

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.

1

Instructions pour l'installateur

1. Avertissements concernant la sécurité et l’utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET POUR TOUTE AUTRE APPLICATION DU MÊME GENRE, PAR EXEMPLE, POUR LE PERSONNEL DANS LA CUISINE DES BOUTIQUES, BUREAUX ET AUTRES LIEUX DE TRAVAIL, DANS LES COMMUNAUTÉS, POUR LES CLIENTS DANS LES HÔTELS, AUBERGES, BED AND BREAKFAST ET TOUTE AUTRE STRUCTURE RÉSIDENTIELLE. IL RÉPOND AUX DIRECTIVES 2006/95/CE ET 2004/108/CE ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SÉCHAGE DE LA VAISSELLE; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU À UN BRANCHEMENT DÉFECTUEUX À LA TERRE.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR

ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-

VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU.

2

Instructions pour l'installateur

ATTENTION

:

NE PAS UTILISER DE NETTOYEURS À VAPEUR POUR L’ENTRETIEN DU LAVE-VAISSELLE.

CERTAINS DETERGENTS POUR LAVE-VAISSELLE SONT TRES ALCALINS. EN CAS D’INGESTION, ILS PEUVENT ETRE EXTREMEMENT DANGEREUX. ÉVITER TOUT CONTACT AVEC LA PEAU ET LES YEUX, ET GARDER LES ENFANTS A UNE DISTANCE DE SECURITE DU LAVE-VAISSELLE LORSQUE LA PORTE EST OUVERTE. CONTROLER QUE LE BAC A DETERGENT EST VIDE A LA FIN DU CYCLE DE LAVAGE.

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.).

CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMEMENT A LA DIRECTIVE EUROPEENNE 2002/96/CE CONCERNANT LES DECHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE OU WEEE). EN PROCEDANT CORRECTEMENT A LA MISE AU REBUT DE CET APPAREIL, VOUS CONTRIBUEREZ A EMPECHER TOUTE CONSEQUENCE NUISIBLE POUR L'ENVIRONNEMENT ET LA SANTE DE L'HOMME.

LE SYMBOLE PRESENT SUR L'APPAREIL OU SUR LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PEUT EN AUCUN CAS ETRE TRAITE COMME DECHET MENAGER. IL DOIT PAR CONSEQUENT ETRE REMIS A UN CENTRE DE COLLECTE DES DECHETS CHARGE DU RECYCLAGE DES EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES. POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES A L'ELIMINATION DES DECHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION. POUR OBTENIR DE PLUS AMPLES DETAILS AU SUJET DU TRAITEMENT, DE LA RECUPERATION ET DU RECYCLAGE DE CET APPAREIL, VEUILLEZ VOUS ADRESSER AU BUREAU COMPETENT DE VOTRE COMMUNE, A LA SOCIETE DE COLLECTE DES DECHETS OU DIRECTEMENT A VOTRE REVENDEUR.

NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

LE LAVE-VAISSELLE DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N’EST ADMISE QUE SOUS LA SUPERVISION D’UN RESPONSABLE POUR LEUR SECURITE. NE PAS LAISSER A LA PORTEE DES ENFANTS LES DETERSIFS, POUDRES DE LAVAGE ET LES MATERIAUX DE L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRENE, ETC.), NE PAS LES LAISSER S’APPROCHER DU LAVE-VAISSELLE ET JOUER AVEC ; IL POURRAIT Y AVOIR, A L’INTERIEUR, DES RESIDUS DE DETERSIF POUVANT CAUSER DES LESIONS IRREPARABLES AUX YEUX, A LA BOUCHE ET A LA GORGE, ET MEME PROVOQUER L’ETOUFFEMENT.

3

S'APPUYER,

S'ASSEOIR OU TIRER S

UR LA PORTE

OUVERTE DU LAVE

-

MODÈLES DOTÉS D’ACQU

ASTOP

MODÈLES AVEC ÉCLAIRAGE INTÉRIEUR

Instructions pour l'installateur

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.

VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES. NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE DANS L’EAU. SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

LE SYSTÈME D’ÉCLAIRAGE DE L’APPAREIL APPARTIENT AU GROUPE DE RISQUE 1, CONFORMÉMENT À LA NORME CEI/EN 62471. IL NE PRÉSENTE DONC PAS DE RISQUES PHOTOBIOLOGIQUES EN CONDITION D’UTILISATION NORMALE.

TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN

PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.

4

Instructions pour l'installateur

Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'origine.

2. Installation et pose

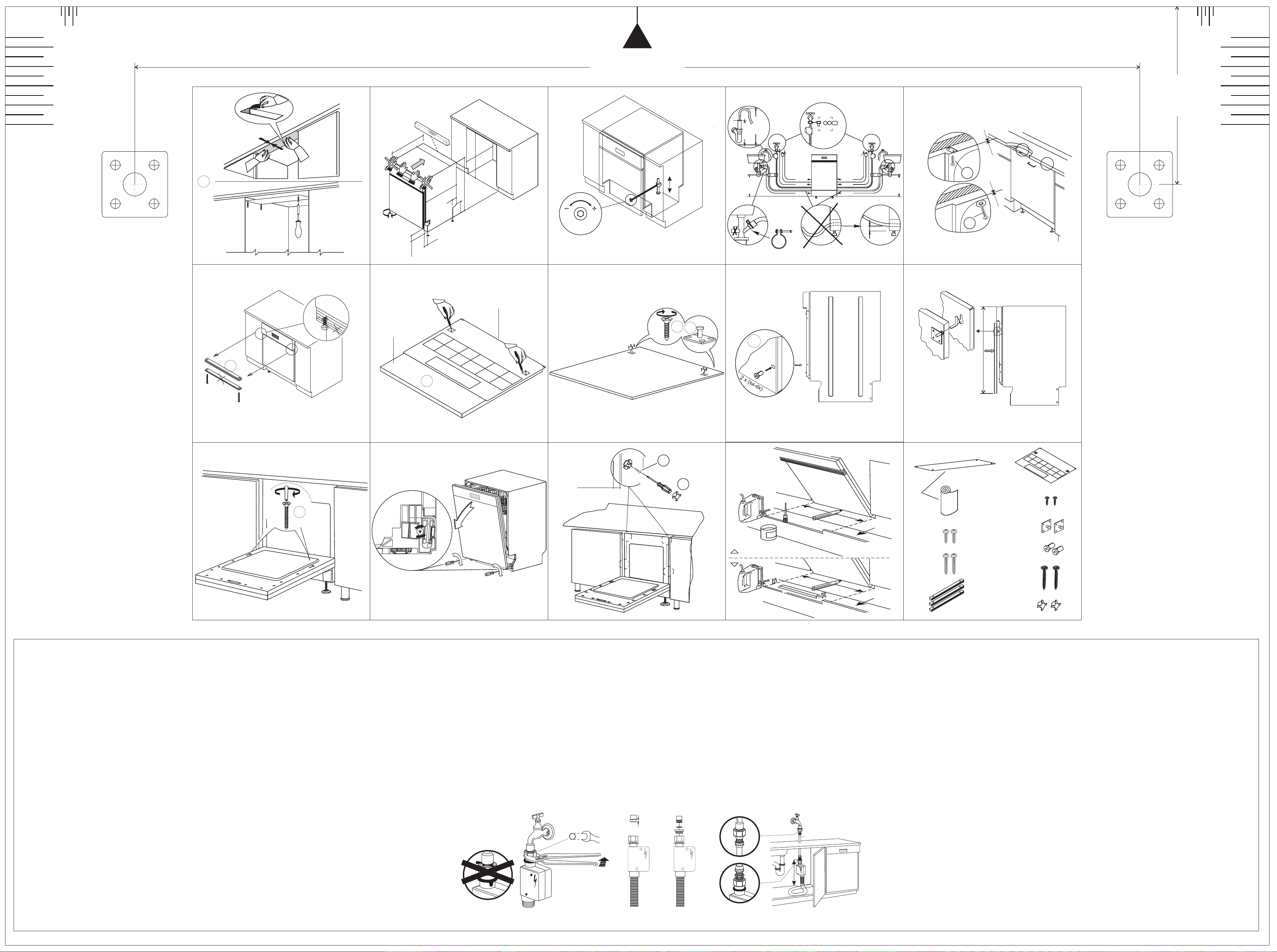

Retirer les pièces polystyrène qui bloquent les paniers. Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lavevaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lavevaisselle.

Il est absolument interdit d’encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique.

Il est possible d’encastrer le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.

Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.).

Seulement ppour les modèles à pose libre :

- Il est absolutement interdit de monter une table de cuisson sur un lave-

vaisselle pose libre.

- Si l’appareil ne se trouve pas dans une niche et est donc accessible sur un

côté, revêtir la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou le SAV.

- Pour encastrer le lave-vaisselle, il faut acheter le

5

RACCORDEMENT À LA PRISE D’EAU

une prise d’eau froide

en

avec les mains

Instructions pour l'installateur

Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie de

l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.

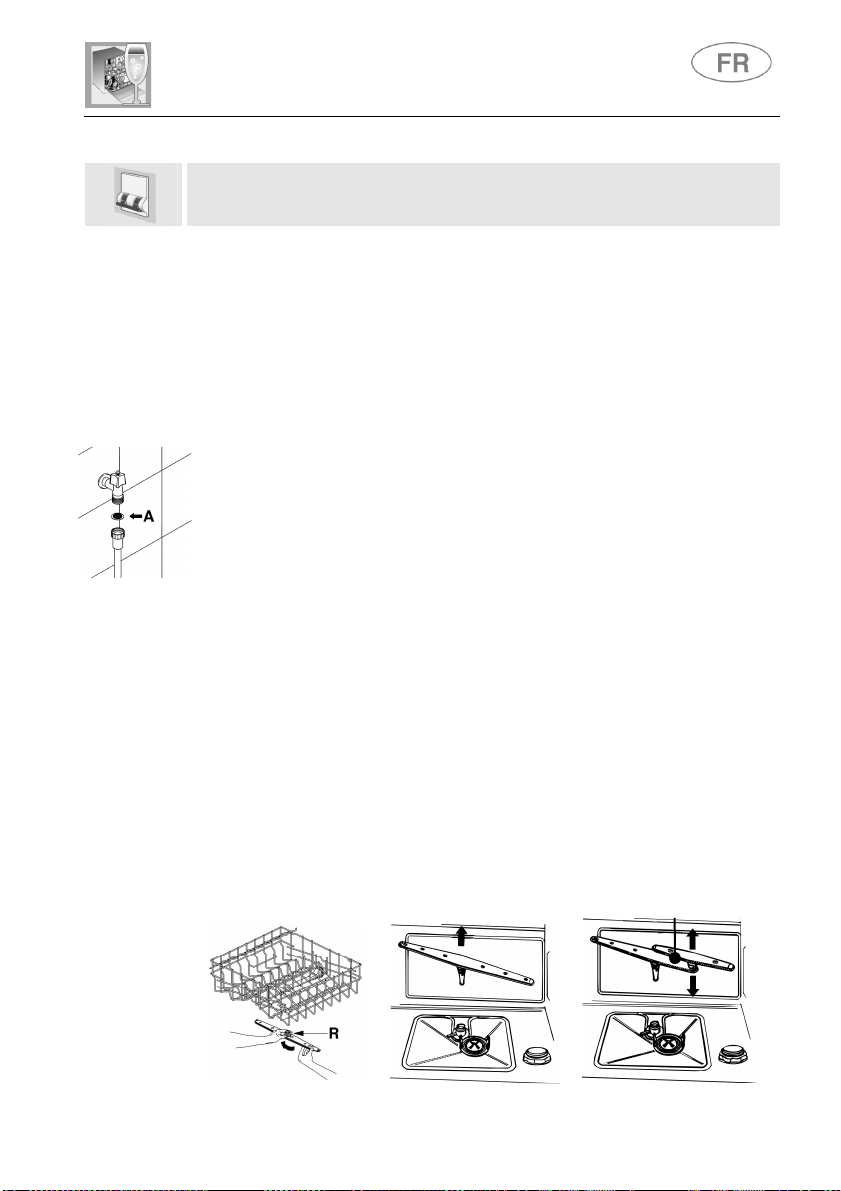

Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

Raccorder le tuyau d’alimentation à avec raccord fileté ¾’’ gaz en interposant le filtre A dotation. Bien visser la bague du tuyau

puis compléter l'opération en serrant d'environ ¼ de tour avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage

sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.

6

Instructions pour l'installateur

RACCORDEMENT

AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l'évier en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d’évacuation à une hauteur maximale de 85 cm du sol.

7

ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS

SI

L'APPAREIL N’EST PAS MUNI DE FICHE MAIS SEULEMENT DU CÂBLE

Instructions pour l'installateur

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D’IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.

LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE. EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION, LE FAIRE

REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ.

CAR ILS

POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

D’ALIMENTATION:

PRÉVOIR SUR LA LIGNE D’ALIMENTATION DE L'APPAREIL UN DISPOSITIF D’INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3,5MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE.

LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.

Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque.

8

L = marron N = bleu

= jaune-vert

Instructions pour l'installateur

SEULEMENT POUR LA GRANDE BRETAGNE

:

Remplacement du fusible

Si l'appareil est fourni avec un fusible

Certains composants continuent à être alimentés même quand le bouton MARCHE/ARRÊT est en position off. Avant toute opération de maintenance sur l'appareil, débrancher l’alimentation secteur ou couper le courant par le dispositif d’interruption au mur.

CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.

BS 1363A 13A dans la fiche pour le

branchement au réseau d’alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :

1. Retirer le couvercle A et le fusible B.

2. Introduire le nouveau fusible dans le

couvercle.

3. Les repositionner tous les deux dans la

fiche.

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre

couvercle de rechange approprié n’a pas été installé.

Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur.

Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

9

Instructions pour l'utilisateur

3. Description des commandes

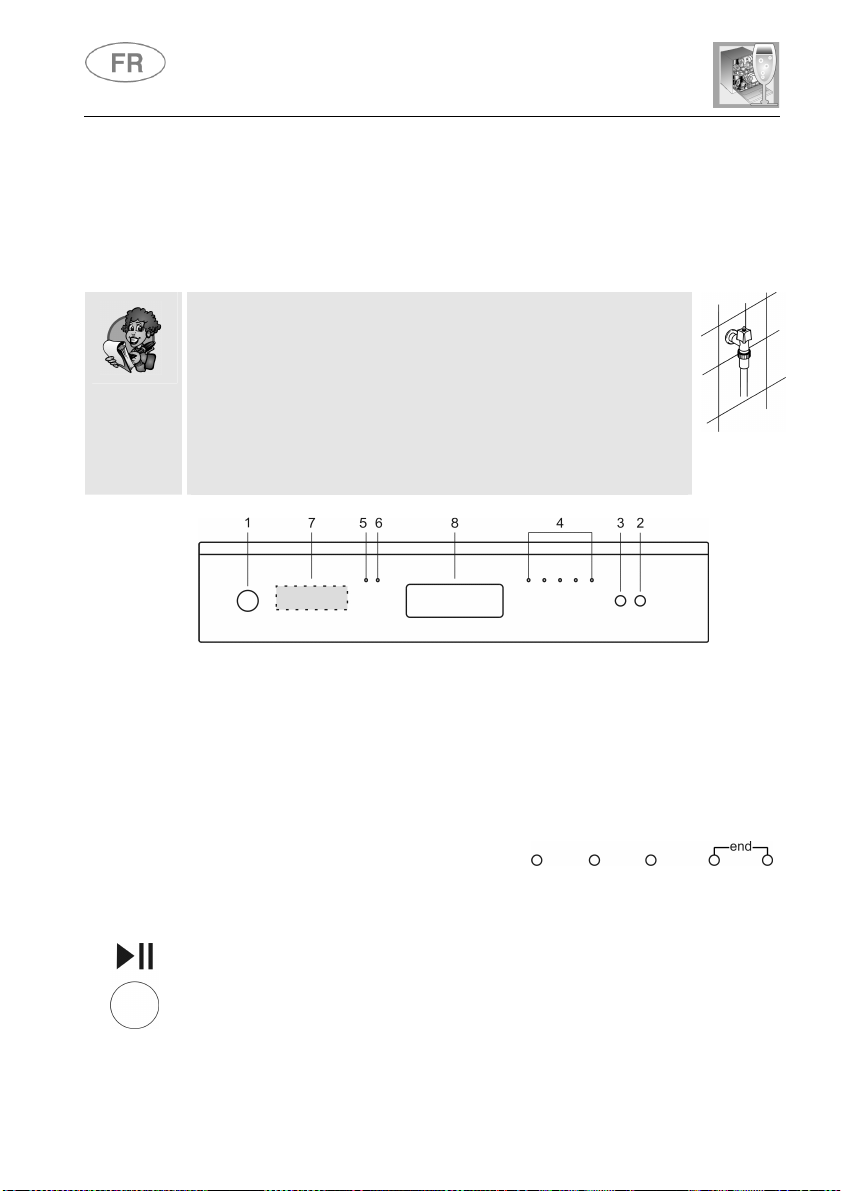

3.1 Le bandeau de commandes frontal

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal. La programmation et le choix des options n’est possible qu’avec la porte fermée.

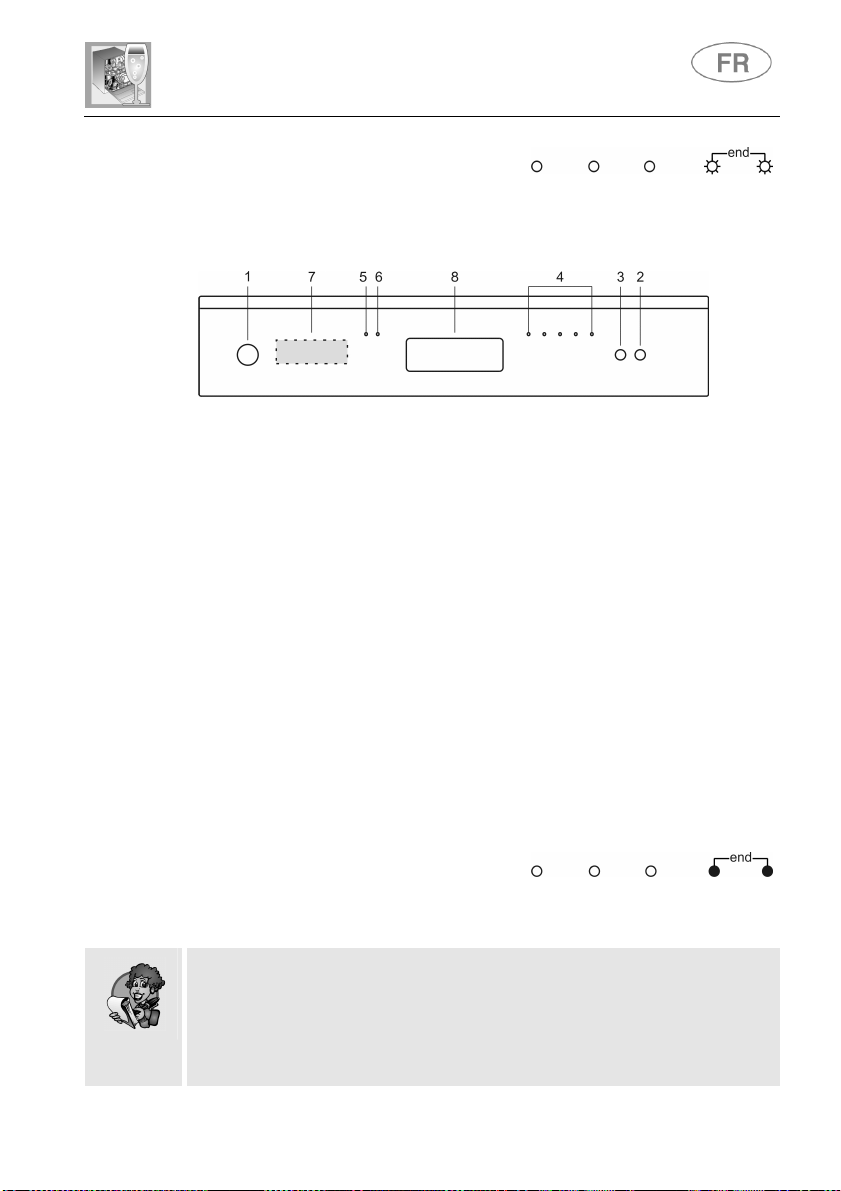

1 TOUCHE ON/OFF 2 TOUCHE MARCHE/PAUSE 3 TOUCHE SÉLECTION DES PROGRAMMES 4 VOYANTS PROGRAMMES

VOYANT RÉGLAGE DE LA DURETÉ DE L’EAU ACTIVÉ

Le voyant clignotant indique que l’appareil est en mode « réglage de la dureté de l’eau ».

VOYANT MANQUE DE SEL (seulement sur certains modèles)

5

Si le symbole est présent, le voyant allumé indique le manque de sel régénérant.

6 VOYANT MANQUE DE PRODUIT DE RINÇAGE (selon les modèles) 7 OPTIONS (présentes sur certains modèles uniquement) 8 POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE

10

Instructions pour l'utilisateur

Dans cette partie, selon le modèle, vous trouverez une ou plusieurs des

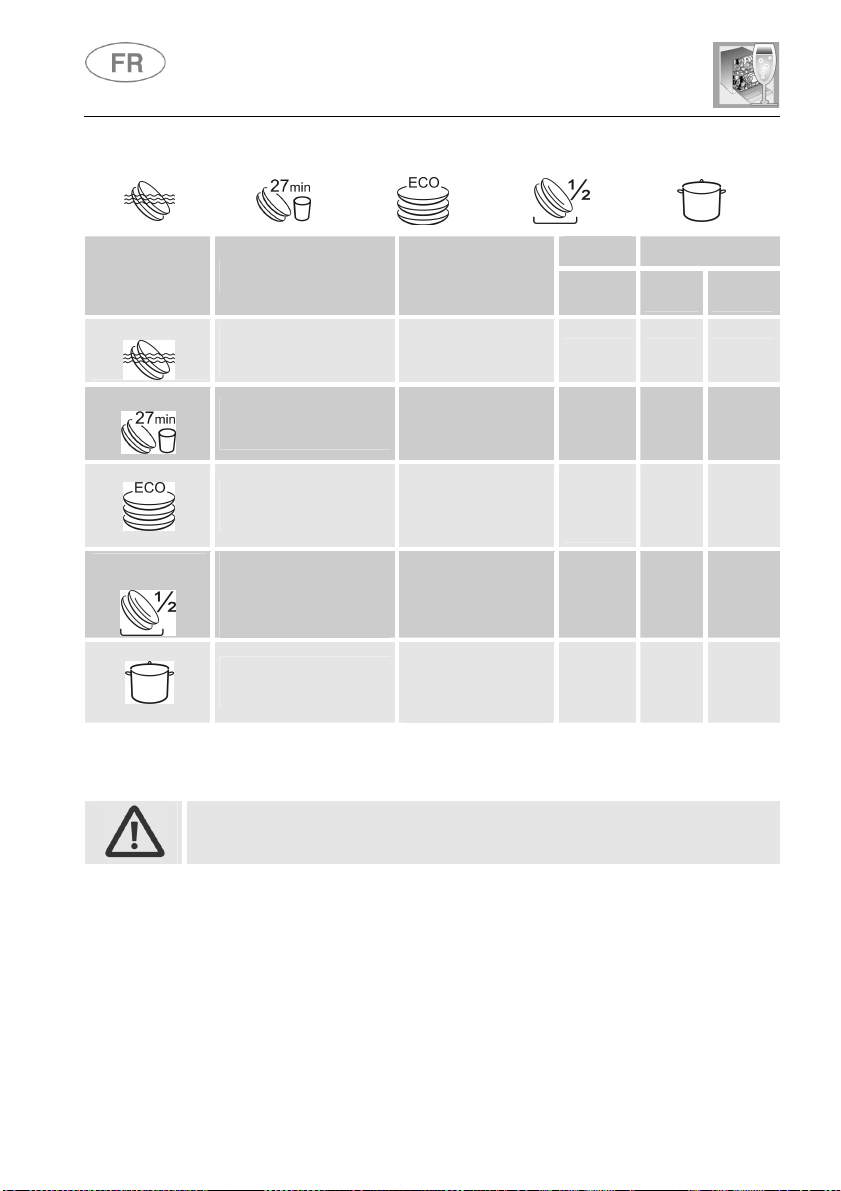

TABLEAU DES DES PROGRAMMES

<< OPTIONS (7)>>

options suivantes, identifiées par les symboles correspondants et expliquées en détails dans les paragraphes relatifs.

Il n’est pas possible de sélectionner les options pendant l’exécution du programme trempage. Toutes les options à l’exception de « Flexi Tabs » sont désactivées à la fin du cycle de lavage. Pour désactiver l’option «Flexi Tabs », appuyez sur le bouton correspondant (le voyant

s’éteint).

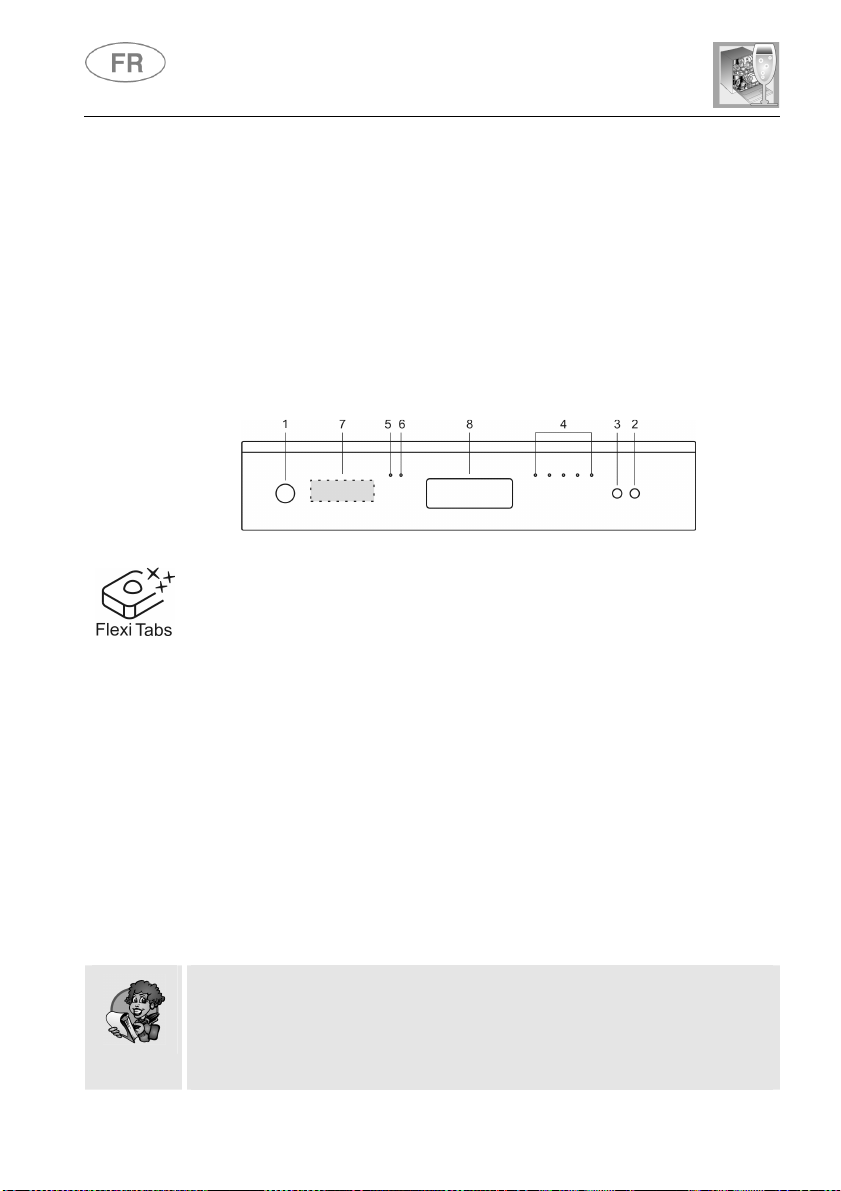

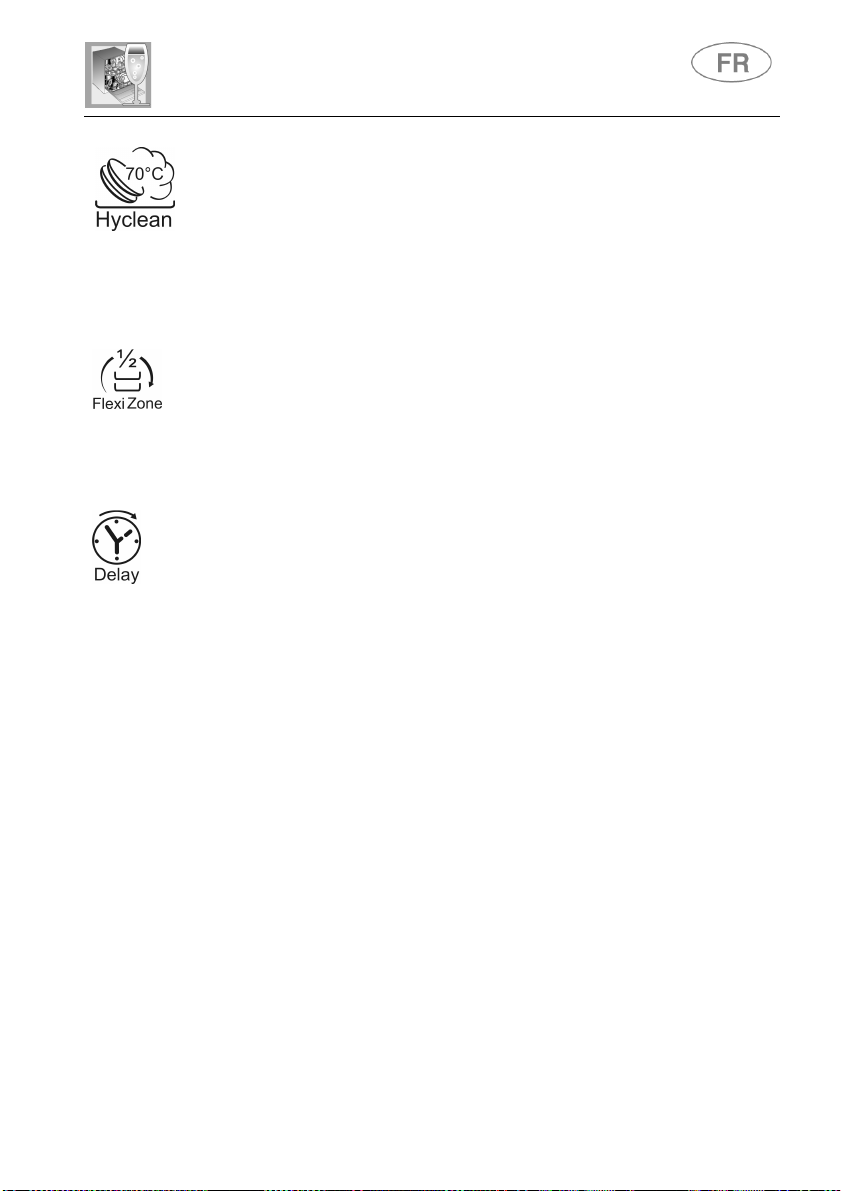

Flexi Tabs

Option indiquée pour les détergents multifonctions en pastilles.

HYCLEAN

Ajoute un rinçage antibactérien final au programme sélectionné.

LAVAGE DEMI-CHARGE distribuée

Permet de laver une petite quantité de vaisselle placée dans les deux paniers.

DÉPART DIFFÉRÉ

Permet de programmer le lancement du programme après un délai de 3, 6 ou 9 heures.

Le manuel comprend le tableau des programmes de plusieurs modèles. Pour identifier le tableau correspondant à votre lave-vaisselle, comparez les symboles des programmes de la liste avec ceux figurant sur le bandeau de commandes.

11

TABLEAU DES PROGRAMMES

3

5

ULTRA CLEAN

Instructions pour l'utilisateur

PROGRAMME

NUMERO ET

SYMBOLE

1 TREMPAGE

CHARGE VASSELLE ET

COUVERTS

Casseroles et vaisselle en

attente de completér la

DURÉE

DÉROULEMENT

PROGRAMMES

Prélavage à froid

MINUTES

(1)

15 3,5 0,02

CONSOMMATION

ÉNERGIE

EAU

LITRES

KWh (1)

charge

2 RAPIDE

ECO (*)

EN 50242

4 NORMAL

IEC/DIN***

ULTRA

CLEAN

****

Vaisselle peu sale lavée

tout de suite après son

utilisation

Vaisselle normalement

sale, même avec des

résidus secs

Vaisselle normalement

sale, même avec des

résidus secs

Casseroles et vaisselle très sales, même avec

des résidus secs

Lavage à 38°C Rinçage à 58°C

Prélavage à froid Lavage à 50°C (2) Rinçage à 65°C Séchage

Prélavage à froid Lavage à 65°C Rinçage à froid Rinçage à 70°C Séchage

Prélavage chaud Lavage à 70°C Rinçage à froid (3) Rinçage à 70°C Séchage

27

**

105

155

6,5 0,70

** **

13,5 1,35

15,5 1,60

Le programme

termine par un rinçage antibactérien supplémentaire qui garantit une réduction des bactéries. Si, au cours de cette phase du programme, la température n’est pas maintenue constante (par ex. pour l’ouverture de la porte ou à cause d’une panne de courant), les voyants des programmes (2) clignotent pour indiquer que l’action antibactérienne n’est pas garantie.

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

12

Instructions pour l'utilisateur

TABLEAU DES PROGRAMMES

3

SYMBOLE

CHARGE VASSELLE ET

COUVERTS

Casseroles et vaisselle en

attente de completér la

DURÉE

DÉROULEMENT

PROGRAMMES

Prélavage à froid

MINUTES

(1)

15 3,5 0,02

CONSOMMATION

EAU

LITRES

ÉNERGIE

KWh (1)

PROGRAMME

NUMERO ET

1 TREMPAGE

charge

2 RAPIDE

ECO (*)

EN 50242

4 NORMAL

IEC/DIN***

5 SUPER

****

Vaisselle peu sale lavée

tout de suite après son

utilisation

Vaisselle normalement

sale, même avec des

résidus secs

Vaisselle normalement

sale, même avec des

résidus secs

Casseroles et vaisselle très sales, même avec

des résidus secs

Lavage à 38°C Rinçage à 58°C

Prélavage à froid Lavage à 50°C (2) Rinçage à 65°C Séchage

Prélavage à froid Lavage à 65°C Rinçage à froid Rinçage à 70°C Séchage

Prélavage chaud Lavage à 70°C Rinçage à froid (3) Rinçage à 70°C Séchage

27

**

105

155

6,5 0,70

** **

13,5 1,35

15,5 1,60

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

13

TABLEAU DES PROGRAMMES

3

Instructions pour l'utilisateur

SYMBOLE

CHARGE VASSELLE ET

COUVERTS

Casseroles et vaisselle en

attente de completér la

DURÉE

DÉROULEMENT

PROGRAMMES

Prélavage à froid

MINUTES

(1)

15 3,5 0,02

CONSOMMATION

EAU

LITRES

ÉNERGIE

KWh (1)

PROGRAMME

NUMERO ET

1 TREMPAGE

charge

2 RAPIDE

ECO (*)

EN 50242

4 DEMI

CHARGE

5 SUPER

****

Vaisselle peu sale lavée

tout de suite après son

Vaisselle normalement

sale, même avec des

résidus secs

Charge réduite de

vaisselle normalement

immédiatement après

Casseroles et vaisselle très sales, même avec

des résidus secs

utilisation

sale, lavée

usage

Lavage à 38°C Rinçage à 58°C

Prélavage à froid Lavage à 50°C (2) Rinçage à 65°C Séchage

Lavage à 65°C Rinçage à froid Rinçage à 70°C Séchage

Prélavage chaud Lavage à 70°C Rinçage à froid (3) Rinçage à 70°C Séchage

27

**

90

155

6,5 0,70

** **

11 1,20

15,5 1,60

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

14

Instructions pour l'utilisateur

REMARQUES ET RÉFÉRENCES

uniquement

EN 50242

IEC/DIN.

Effectuer le trempage Les options ne peuvent pas être utilisées avec le programme trempage.

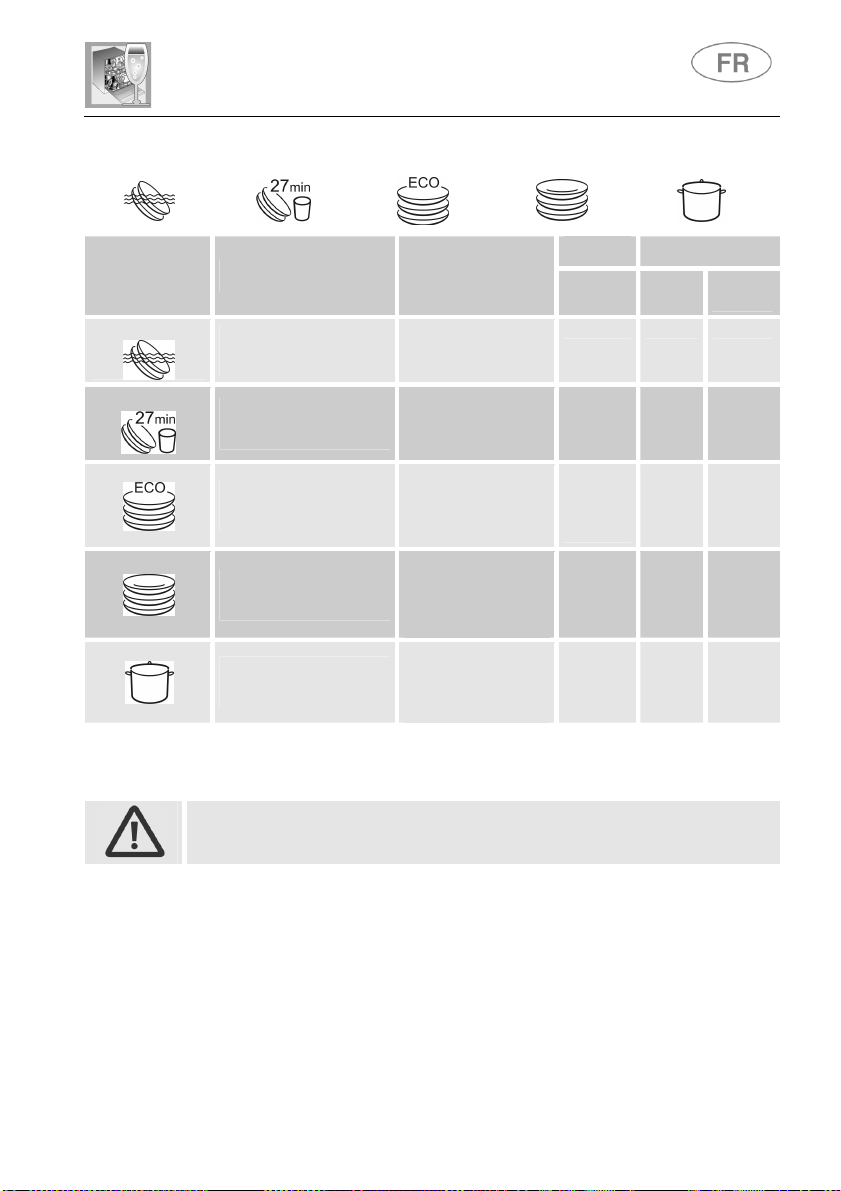

Programme standard conforme à la norme

*

** Voir feuille jointe

Programme de référence

***

Programme de référence pour les laboratoires. Détergent : 20g dans le

****

distributeur + 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation des paniers ».

(1)

La durée du cycle et la consommation d’énergie peuvent changer en fonction de

en demi-charge.

.

la température de l’eau et ambiante, du type et de la quantité de vaisselle. (2) Certains modèles ont un rinçage intermédiaire. (3) 1 ou 2 rinçages froids selon le modèle.

RÉFÉRENCES à l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle :

- La consommation d’énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil.

- La consommation d’eau est basée sur 280 cycles de lavage standard. La consommation réelle d’eau dépend des conditions d’utilisation de l’appareil.

- Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d’énergie et d’eau. Le programme convient au lavage d’une vaisselle normalement sale.

- Consommation d’électricité en mode « arrêt » = 0,02 W.

- Consommation d’électricité en mode « laissé sur marche » = 1,5 W.

- Classe d’efficacité de séchage exprimée sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).

15

ALLUMAGE

PROGRAMMATION

SÉLECTION DES PROGRAMMES (3)

DÉPART DU PROGRAMME

Instructions pour l'utilisateur

3.2 Programmes de lavage

Le lave-vaisselle est doté d’un bandeau de commandes décrit au

chapitre "3. Description des commandes", à partir desquels il est possible d’effectuer toutes les opérations d’allumage, d’extinction et de programmation.

Avant de faire démarrer un programme de lavage, vérifier que:

• Le robinet de l’eau soit ouvert.

• Il y a du sel régénérant dans le réservoir de l’adoucisseur.

• Il y a la dose adéquate de détergent dans le réservoir du

distributeur sur la porte.

• Les paniers sont chargés correctement.

• Les bras de lavage tournent librement et sans obstacles.

• La porte du lave-vaisselle soit bien fermée.

En pressant la touche ON/OFF (1), le lave-vaisselle s’allume. Les voyants donneront l'indication de l’« état » du lave-vaisselle.

Les opérations de programmation ne sont possibles que si la porte est fermée. Avec la porte ouverte, les voyants PROGRAMMES (4) restent éteints.

SÉLECTION DU PROGRAMME

Presser la touche de jusqu’à l’allumage du voyant correspondant au programme désiré.

Pour mettre en marche le lave-vaisselle, presser la touche MARCHE/PAUSE (2) pendant quelques secondes, jusqu’à ce que le voyant du programme sélectionné commence à clignoter (bip de confirmation). le clignotement du voyant, pendant toute la durée du programme.

16

plusieurs fois

Le déroulement du programme sera mis en évidence par

Instructions pour l'utilisateur

FIN DU

PROGRAMME

INTERRUPTION D’UN PROGRAMME

jusqu’au redémarrage, ou changer ou annuler le programme (lire

CHANGER DE PROGRAMME

ANNULER UN PROGRAMME

(2)

La fin du programme est indiquée par un bref signal sonore et par le clignotement simultané des voyants des programmes n. 4 et 5 (marqués « end »).

Pour interrompre un programme en cours, procéder comme suit :

• presser la touche MARCHE/PAUSE (2), le voyant du programme en cours reste allumé (bip de confirmation) ;

• faire repartir le programme en pressant de nouveau la touche (2) « CHANGER DE PROGRAMME », « ANNULER UN PROGRAMME »).

Pour changer un programme en cours, il faut :

• interrompre le programme en cours (voir « INTERRUPTION D’UN

PROGRAMME ») ;

• sélectionner le nouveau programme ;

• faire partir le programme (voir « DEPART DU PROGRAMME »).

Pour annuler le programme, tenir pressée la touche MARCHE/PAUSE (2) jusqu’à l'interruption du programme (voyant allumé et bip de

confirmation). Presser de nouveau la touche

et la tenir pressée jusqu’à l’allumage des voyants n. 4 et 5 (marqués « end »).

L'eau de la cuve sera évacuée et le programme prendra fin au point où il

avait été interrompu.

Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire partir le programme comme décrit au point « DEPART DU PROGRAMME ». Le programme reprendra du point où il a été interrompu.

Si la température dans la cuve est supérieure à 50°C le programme commencera après environ 30 secondes.

17

SÉLECTION OPTIONS

Flexi Tabs

Instructions pour l'utilisateur

Les options sont sélectionnables en appuyant sur le bouton dédié, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation.

• Il n’est pas possible de sélectionner les options pendant l’exécution du programme de trempage.

• Toutes les options à l’exception de “Flexi Tabs” sont désactivées à la fin du cycle de lavage. Pour désactiver l’option « Flexi Tabs », appuyez sur le bouton correspondant

(le voyant s’éteint).

• Toutes les options, y compris “Flexi Tabs” sont désactivées à l’ANNULATION d’un programme commencé.

18

Cette option, parfaite pour les détergents multifonctions, permet d’exploiter au mieux les propriétés des pastilles afin d’optimiser le lavage. Avec cette option activée, le sel et les produits de rinçage qui figurent déjà éventuellement dans les réservoirs prévus à cet effet ne seront pas utilisés.

Si l’option est désactivée, il est conseillé d’utiliser des produits traditionnels (détergent, sel et produit de rinçage séparés), car les

produits multifonctions avec les cycles de lavage traditionnels pourraient entraîner des problèmes tels que traces blanchâtres, résultats de séchage médiocres, résidus sur la vaisselle.

Remarque : avec les réservoirs de sel et de produits de rinçage vides, les voyants respectifs restent allumés, même avec l’option « Flexi

Tabs » sélectionnée. IMPORTANT :

lorsqu’elle n’est plus nécessaire, l’option doit être désactivée en appuyant sur le bouton correspondant (le voyant s’allume)

Si la dureté de l’eau est réglée sur une valeur supérieure à H3 et si vous activez l’option « Flexi Tabs », le voyant correspondant clignote pour signaler un mauvais réglage. Les produits multifonctions ne sont pas adaptés à l’utilisation avec une eau trop « dure », cela n’empêche pas l’utilisation de l’option, mais le résultat du lavage pourrait ne pas être optimal.

Instructions pour l'utilisateur

HYCLEAN

DEMI

-

CHARGE DISTRIBUÉE

DÉPART DIFFÉRÉ

Prolonge le dernier rinçage à l’eau chaude afin de garantir une meilleure réduction des bactéries. Si au cours de cette phase du lavage la température de la cuve n’est pas constante (par ex : à cause de l’ouverture de la porte ou d’une coupure de courant), le voyant de l’option et les voyants des programmes clignotent pour signaler que cette phase supplémentaire du lavage n’est pas allée jusqu’à son terme. Cela ne compromet pas le résultat du lavage.

Adaptée en cas de faible quantité de vaisselle, cette option permet de faire des économies d’électricité et de réduire la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité qu’utilise une charge pleine.

Le bouton DÉPART DIFFÉRÉ permet de retarder le début du programme de lavage de 3, 6, 9 heures. Cela permet de faire fonctionner le lave-vaisselle à l’horaire désiré. Le retard étant sélectionné, faire partir le programme (voir le paragraphe correspondant). Le lave-vaisselle effectuera un prélavage ; une fois ce prélavage terminé, le « départ différé » programmé commence (le voyant correspondant au temps manquant au début du programme et le voyant indiquant le programme sélectionné clignotent).

REMARQUE : Il n’est pas possible de sélectionner l’option DÉPART DIFFÉRÉ si un cycle est déjà en cours.

19

ENLEVEMENT DE LA VAISSELLE

Instructions pour l'utilisateur

CONSEILS POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT

• Essayer d' utiliser le lave-vaisselle toujours en pleine charge.

• Ne pas rincer avant la vaisselle à l’eau courante

• Utiliser le programme de lavage le plus approprié à chaque type de

charge.

• Ne pas effectuer de rinçages préliminaires.

• Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à

60°C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET RESPECTER L’ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées;

• de ne pas verser le détergent directement sur la vaisselle.

À la fin du programme de lavage, attendre au moins 20 minutes avant de sortir la vaisselle de la cuve, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.

20

Instructions pour l'utilisateur

4. Utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il puisse entrer en fonction en effectuant les opérations suivantes:

• Régler l’adoucisseur d’eau;

• Introduire du sel régénérant;

• Introduire du produit de rinçage et du détergent.

4.1 Utilisation de l’adoucisseur d’eau

La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipée d’un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l’eau les substances durcissantes. Le lave-vaisselle est prédisposé en usine pour une dureté de niveau 3 (dureté moyenne 41-60°dF – 24-31°dH ).

En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l’adoucisseur a une capacité d’environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Après avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'un montre et verser le sel en utilisant l’entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l’ouverture du goulot.

• À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un litre d’eau.

• Après chaque remplissage du réservoir, s’assurer que le bouchon soit soigneusement refermé. Le mélange d’eau et d'éventuel

détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l’installation de régénération. Dans ce cas la garantie ne serait plus valable.

• N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles ne pas remplir complètement le réservoir.

SEL

21

RÉGLAGE DE L’ADOUCISSEUR

Instructions pour l'utilisateur

• Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur.

• Lorsque cela est nécessaire, effectuer l’opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé d’eau salée à l’intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lavevaisselle n'est pas utilisé.

Faire attention à ne pas confondre l’emballage du sel avec celui du détergent : l’introduction de détergent dans le réservoir du sel endommagera l’adoucisseur.

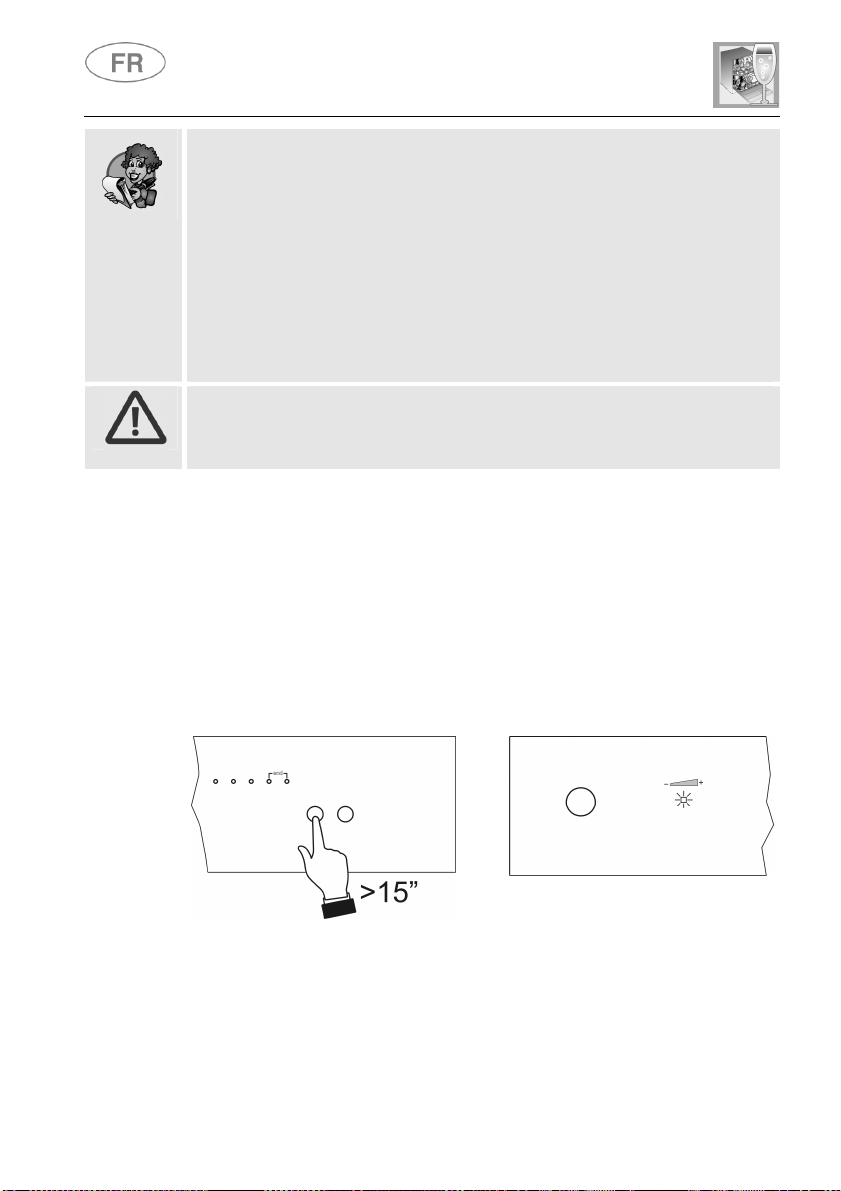

Le lave-vaisselle est équipé d’un dispositif qui permet de personnaliser le réglage de l’adoucisseur en fonction de la dureté de l’eau de réseau. La sélection de la dureté se fait par l’intermédiaire du BOUTON SÉLECTION PROGRAMMES (3). Pour accéder au réglage, tenir pressée la touche pendant plus de 15 secondes, le VOYANT RÉGLAGE DE LA DURETÉ DE L’EAU (5) clignote alors que les VOYANTS PROGRAMME SÉLECTIONNÉ (4) indiquent le réglage sélectionné. Chaque pression sur la touche modifie la sélection selon la séquence du tableau suivant :

>

22

Instructions pour l'utilisateur

DURETÉ DE L’EAU

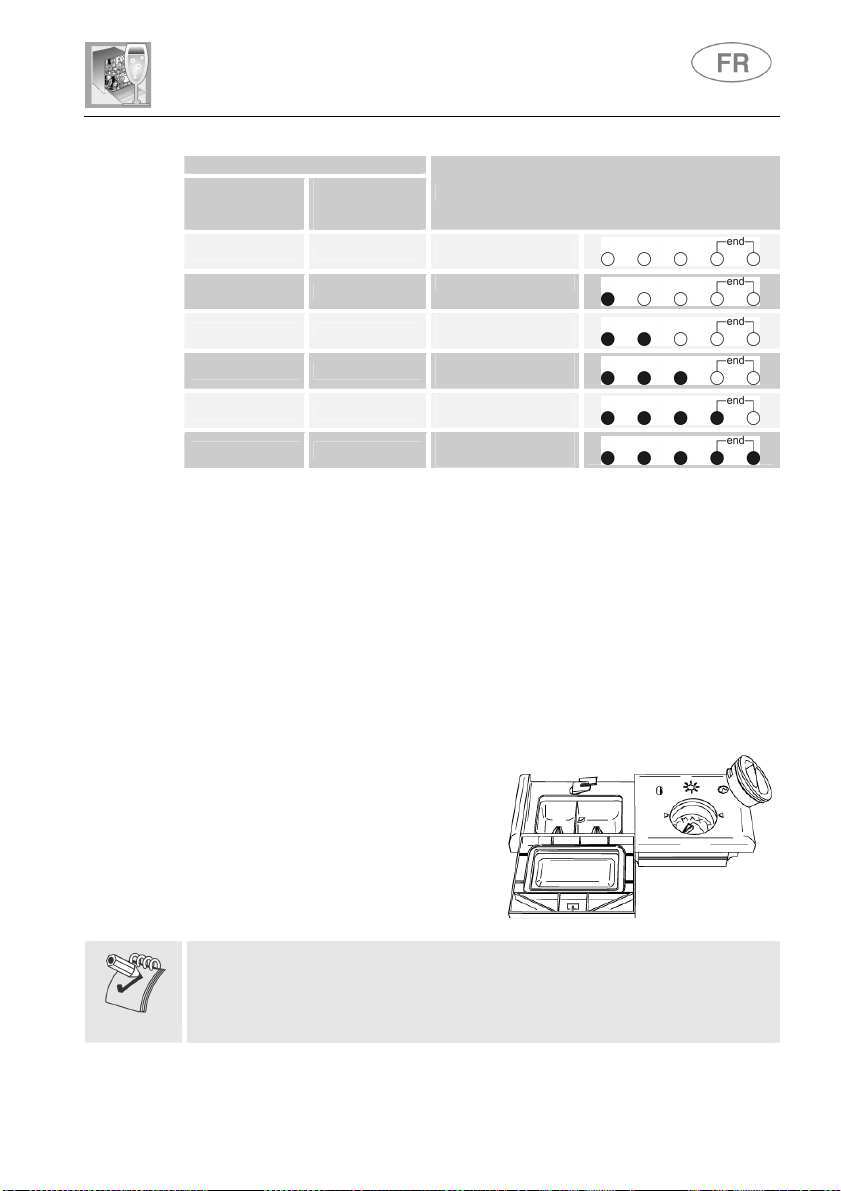

TABLEAU DE LA DURETÉ DE L’EAU

Duretés

Allemandes

(°dH)

0 - 4 0 - 7

5 - 15 8 - 25

16 - 23 26 - 40

24 - 31 41 - 60

32 - 47 61 - 80

48 - 58 81 - 100

Duretés

Françaises

(°dF)

Tous les voyants

éteints

Un voyant allumé

Deux voyants

allumés

Trois voyants

allumés

Quatre voyants

allumés

Cinq voyants

allumés

REGLAGE

Demander les informations relatives au degré de dureté de l’eau à

l’entreprise hydrique de distribution.

Suite au réglage ou à la visualisation de celle sélectionnée, il suffit de

laisser la touche inactive pendant quelques secondes, le lave-vaisselle retourne automatiquement à la condition standard en sortant du mode de réglage.

4.2 Utilisation du distributeur du produit de lavage et de rinçage

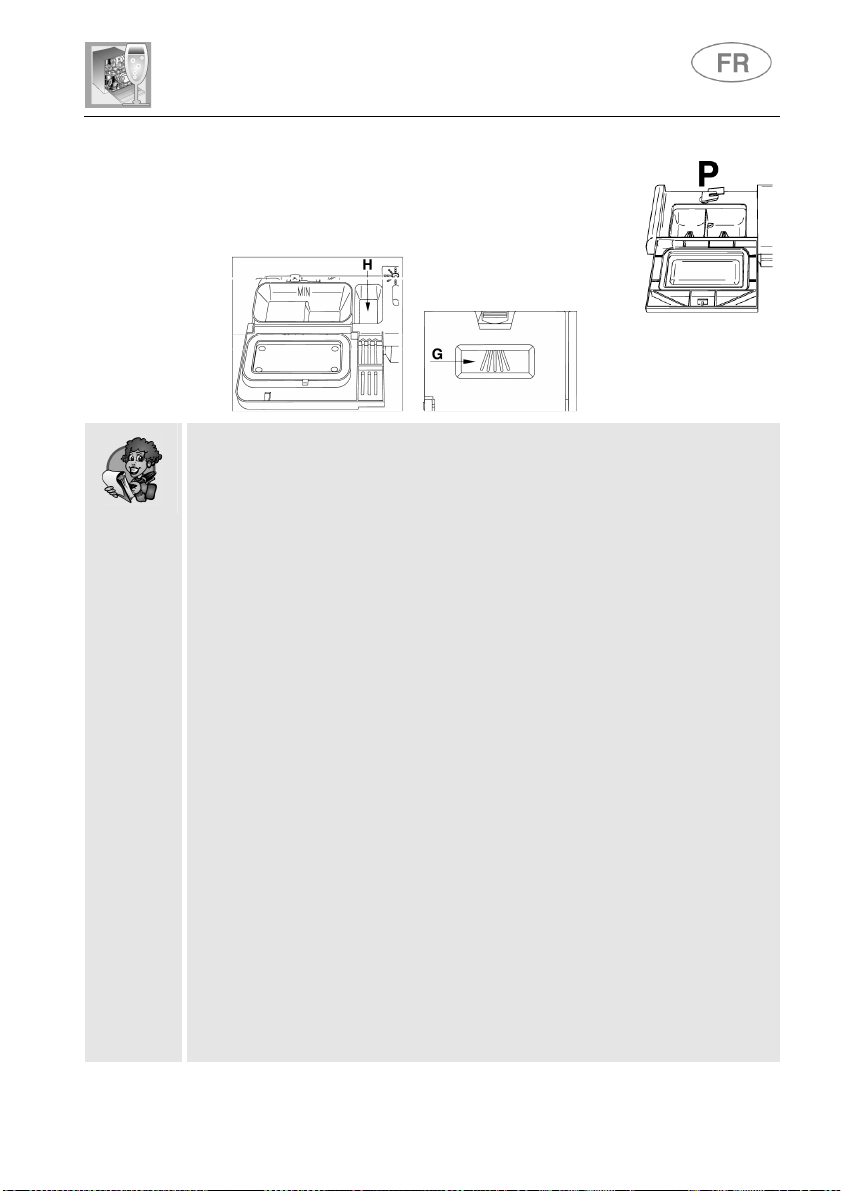

Le distributeur de détergent et le

doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l’exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.

23

ADDITION DU PRODUIT POUR LE RINÇAGE

RÉGLAGE DU

DOSAGE DU PRODUIT DE RINÇAGE

Instructions pour l'utilisateur

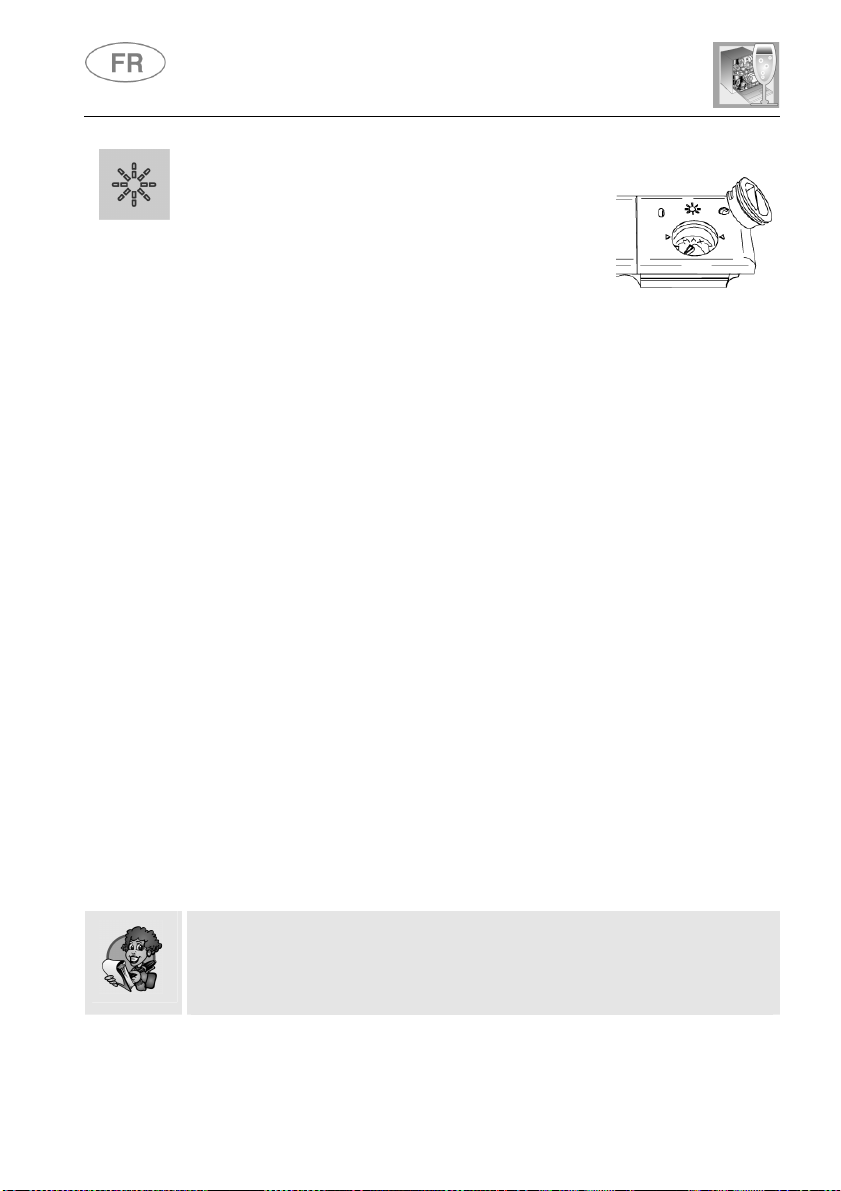

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.

Pour ajouter le produit de rinçage:

• Ouvrir la porte.

• Tourner le couvercle du réservoir d’¼ de tour dans le sens contraire

des aiguilles d'une montre et l’enlever.

• Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl environ). L’indicateur optique situé près du bouchon doit s’obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l’indicateur optique devient clair ou lorsque le voyant du niveau de produit de rinçage s’allume sur le bandeau frontal.

• Remettre le couvercle et le tourner en sens horaire.

• Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement

sorti car il pourrait produire de la mousse.

Le lave-vaisselle sort de l’usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l’intérieur du doseur sur la position nécessaire: la dose sera proportionnelle à la position du sélecteur.

• Pour accéder au réglage du doseur il est nécessaire de tourner le bouchon d’¼ de tour dans le sens contraire des aiguilles d'une montre et l’enlever.

• Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage jusqu’à la position désirée.

• Remettre le bouchon en le tournant en sens horaire.

• La dose de produit de rinçage devra être augmentée si la vaisselle

est opaque ou si elle présente des taches circulaires.

• Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.

24

Instructions pour l'utilisateur

CHARGEMENT DU DÉTERGENT

Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage le couvercle du distributeur sera ouvert automatiquement.

• Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartiment G/H (selon les modèles).

• N’utiliser que des détergents spécifiques pour lave-vaisselle. L’emploi de détergents de bonne qualité est important pour obtenir d’excellents résultats de lavage.

• Garder les les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.

• Ne pas utiliser de produits détergents de vaisselle que l’on utilise pour laver la vaisselle à la main car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.

• Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente par contre qu’un gaspillage.

• Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des

phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.

- Les détergents avec phosphates agissent plus sur les graisses et

sur les amides au-delà de 60°C.

- Les détergents enzymatiques exercent par contre leur force

nettoyante même à de basses températures (de 40 à 55°C ) et sont plus facilement biodégradables. Ces détergents permettent d’atteindre, à de basses températures, les mêmes résultats de

lavage que l’on ne pourrait obtenir qu’avec des programmes à 65°C . Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore.

25

Instructions pour l'utilisateur

L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

4.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :

• d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ;

• faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau.

Une disposition correcte de la vaisselle assure de bons résultats de lavage.

26

Instructions pour l'utilisateur

ATTENTION !

• S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se renverser et qu’elle n’entrave pas la rotation des bras de lavage durant le fonctionnement;

• Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage;

• Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau;

• Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement;

• Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

S’ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisselle.

Vaisselle ne pouvant être lavée dans un lave-vaisselle :

• Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause des températures de lavage élevées;

• Objets d’artisanat : ils peuvent rarement être lavés dans un lave- vaisselle. Les températures relativement élevées de l’eau et les détergents utilisés peuvent les endommager;

• Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur;

• Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher;

• Argenterie : la vaisselle en argent peut se tacher;

• Verre et cristal : les objets en verre et en cristal peuvent

généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes;

• Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

27

PANIER INFÉRIEUR

Instructions pour l'utilisateur

4.4 Utilisation des paniers

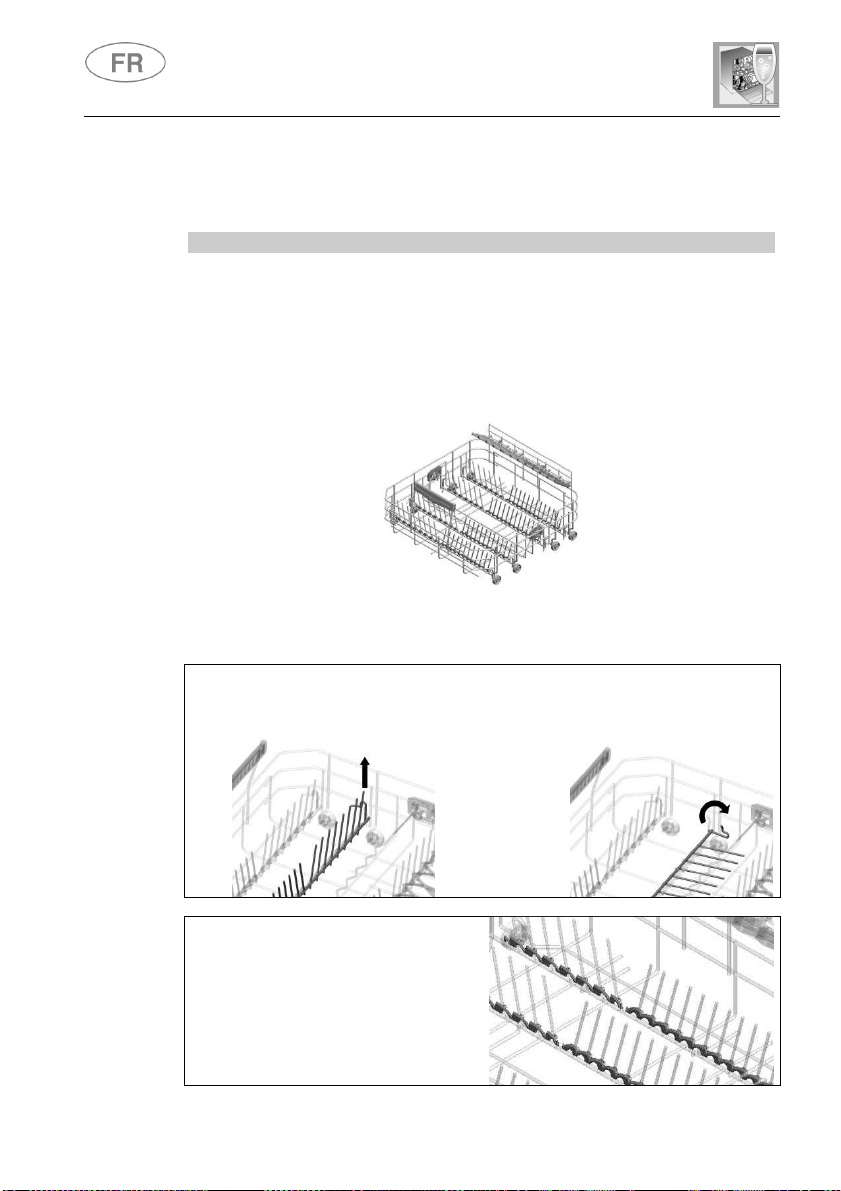

Le lave-vaisselle a une capacité de 14 couverts, y compris la vaisselle de service.

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc contenir la vaisselle la plus "difficile"et la plus sale.

Toutes les combinaisons et variétés de charge sont permises à condition que l’on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas.

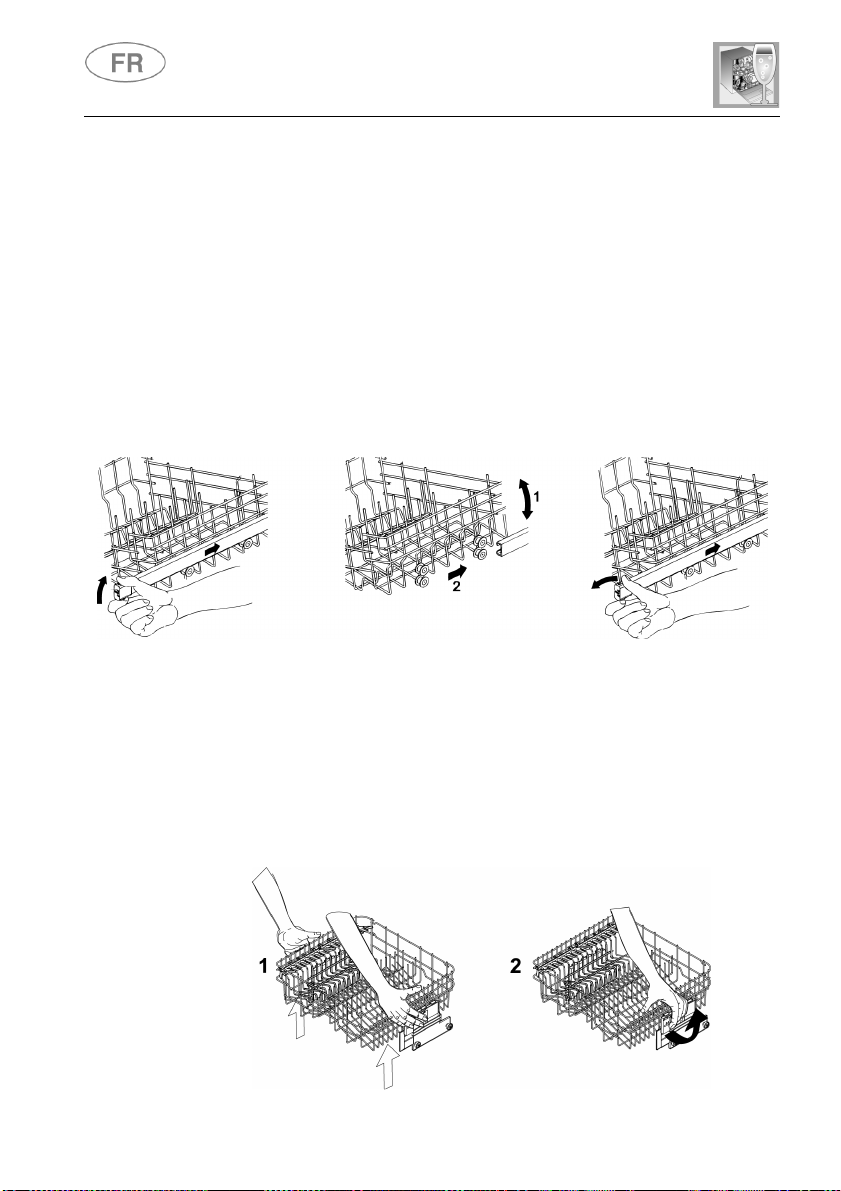

En fonction des modèles, le panier peut être muni de quelques-uns ou de tous les accessoires suivants:

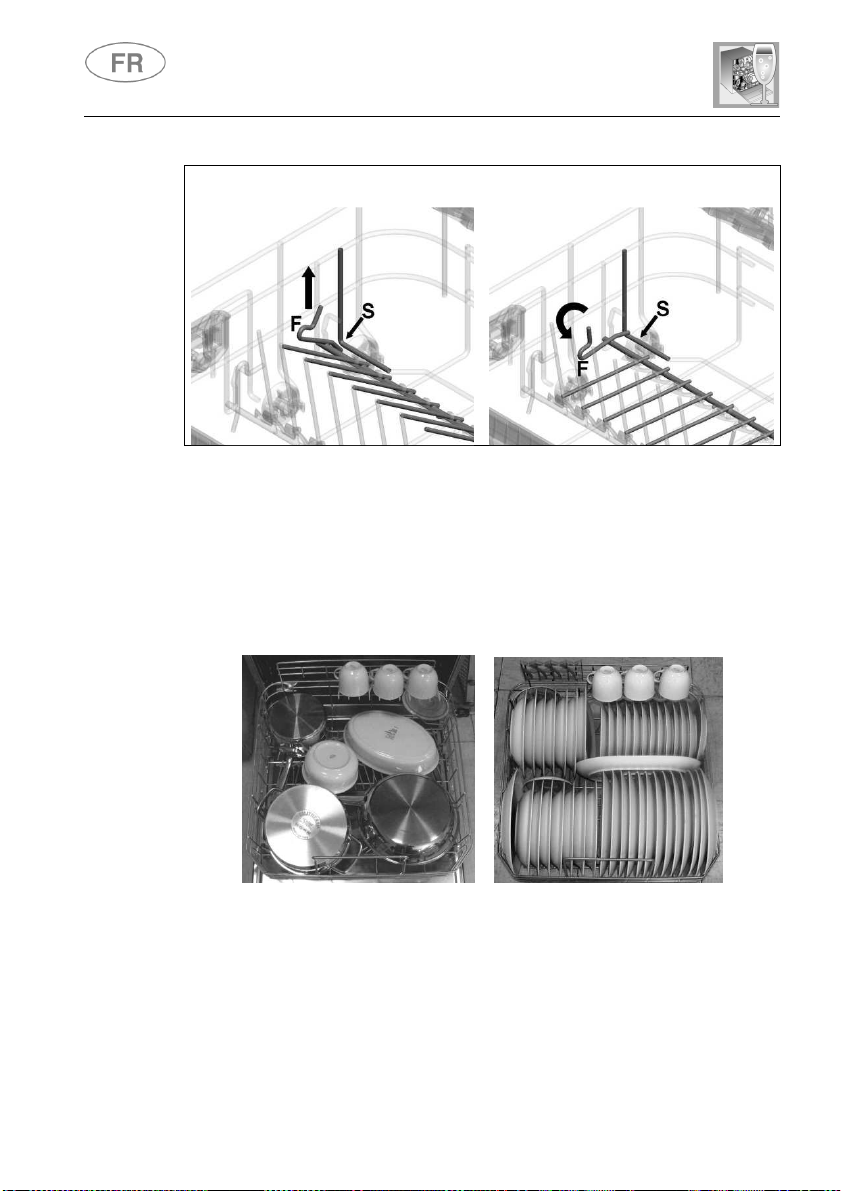

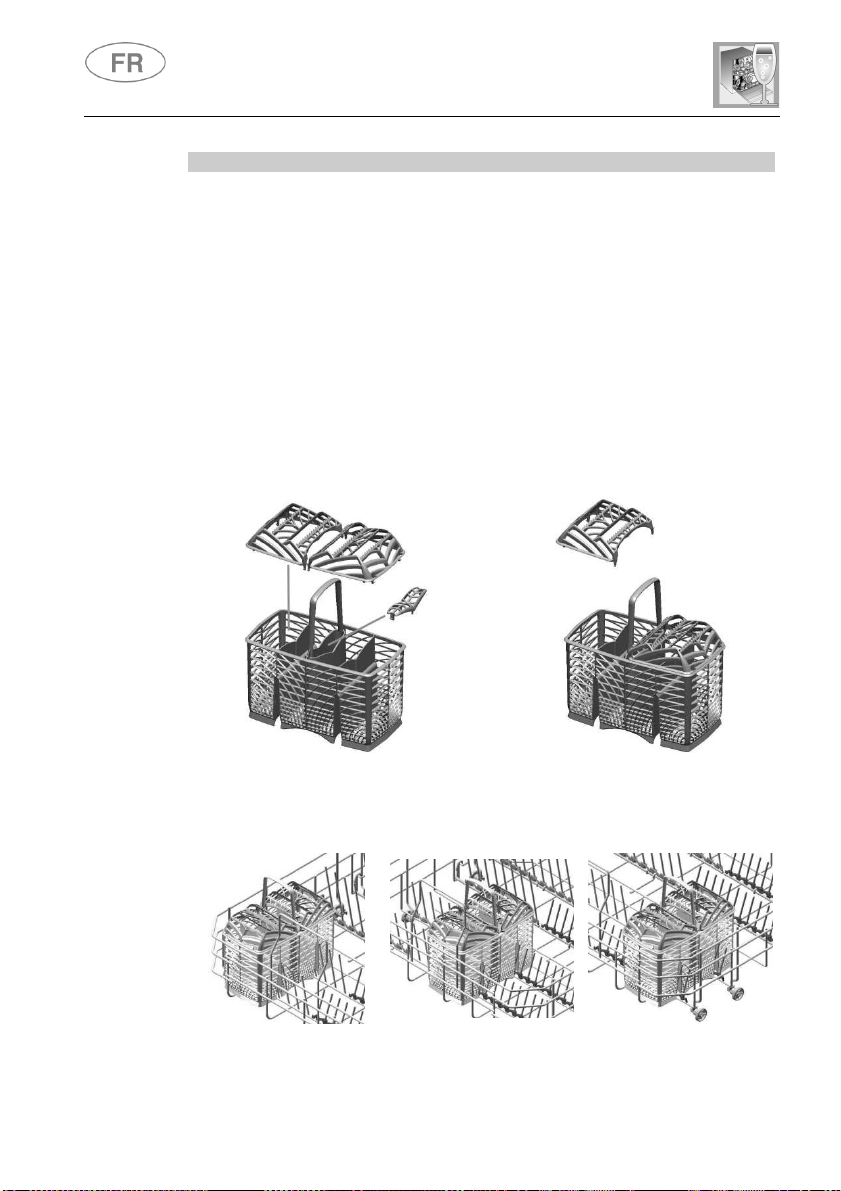

Supports pour les assiettes que vous pouvez coucher si vous ne les utilisez pas (par ex : pour disposer des casseroles, des bols, etc.) Pour coucher les supports, tirez vers le haut et tournez-les vers l’intérieur du panier.

28

Inserts anti-goutte, permettant un meilleur séchage des assiettes. Vous pouvez les monter sur le panier ou dans la poche d’accessoires, auquel cas, il vous suffit, pour les utiliser, de les enfiler à l’emplacement prévu comme indiqué sur le schéma.

Instructions pour l'utilisateur

Porte

-

verres

Supports pour les tasses et les objets longs (louches, cuillères, etc.) dans la partie arrière. Vous pouvez les placer en position verticale en cas de non utilisation.

(glass holder). Support pour les verres à pied. En le soulevant, il tourne de la position de repos (0) et se bloque en un mouvement sur trois positions différentes (1-2-3).

Supports rabattables à 2 positions (1-2). En position 1 (verticale), ils peuvent servir à disposer des assiettes et en position 2 (inclinée) pour y appuyer des verres à pied qui seront maintenus par le porte-verres (glass holder). Réglage : soulevez le point P comme sur le schéma jusqu’à ce que le support tourne en position 2.

29

CHARGEMENT DU PANIER INFÉRIEUR

Exemples de chargement

:

Instructions pour l'utilisateur

Pour le coucher complètement, soulevez l’extrémité et tournez vers vous afin que l’arrêt F tourne sur le point S.

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.

30

Instructions pour l'utilisateur

PANIER À COUVERTS SUPÉRIEUR

Ce panier sert à contenir les couverts, qui seront ainsi placés à l'endroit approprié, et les ustensiles plus longs seront placés dans le sens de la longueur. L’extraction « à coulisse » en facilite la charge, mais il est également possible de l’extraire complètement des guides à coulisse en retirant les arrêts (suivre le schéma). Faites très attention pour remettre les arrêts, afin d’éviter une chute accidentelle du panier.

31

PANIER A COUVERTS

placé

Instructions pour l'utilisateur

Le panier à couverts est équipé de picots porte-couverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l’eau. Les picots portecouverts et le couvercle central se trouvent dans le sachet des

accessoires. Le couvercle central a uniquement une fonction de protection.

Les picots peuvent être retirés et utilisés séparément. Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l’exception des couverts ayant une longueur telle qu’elle interfère avec les bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention à ce que la pointe des couteaux ne dépasse pas du panier.

32

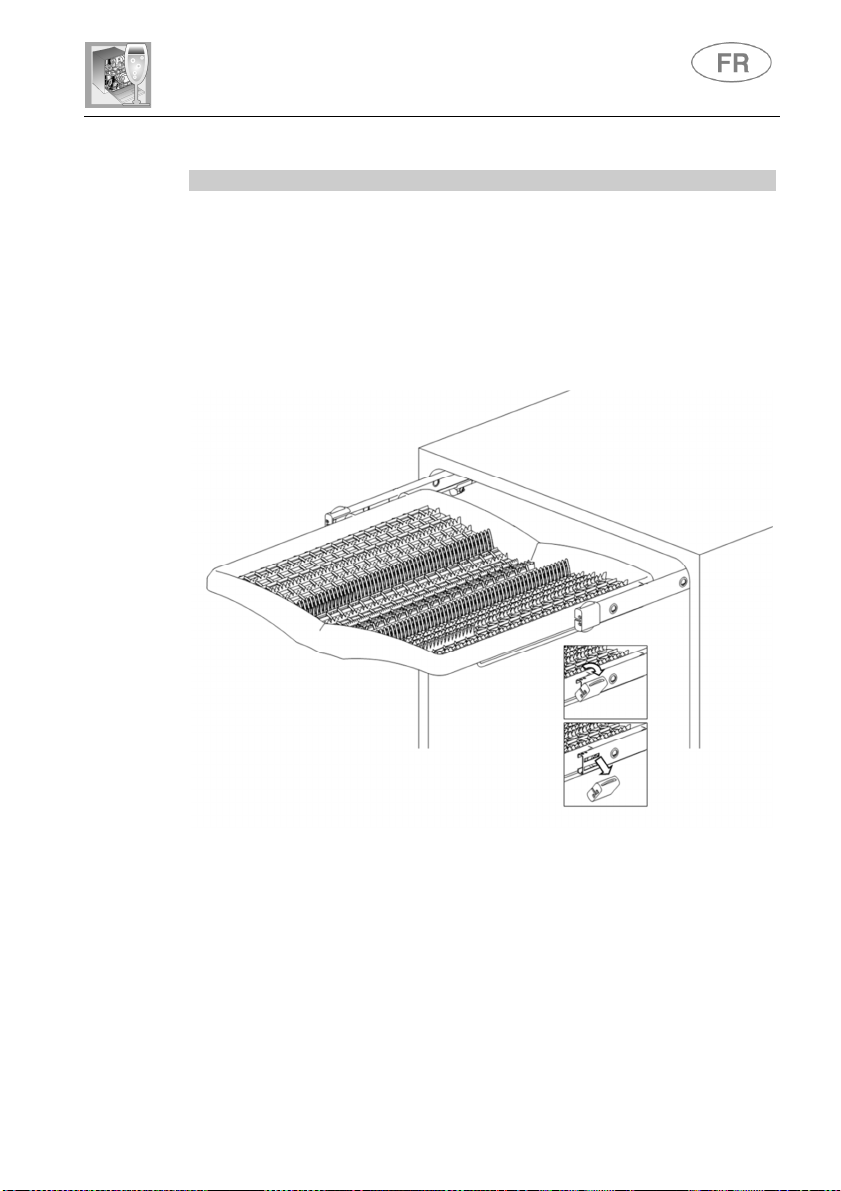

Le panier à couverts coulisse dans le sens transversal et peut être à n’importe quel endroit permettant une utilisation optimale de l’espace du panier inférieur.

Instructions pour l'utilisateur

PANIER SUPÉRIEUR

CHARGEMENT DU PANIER SUPÉRIEUR

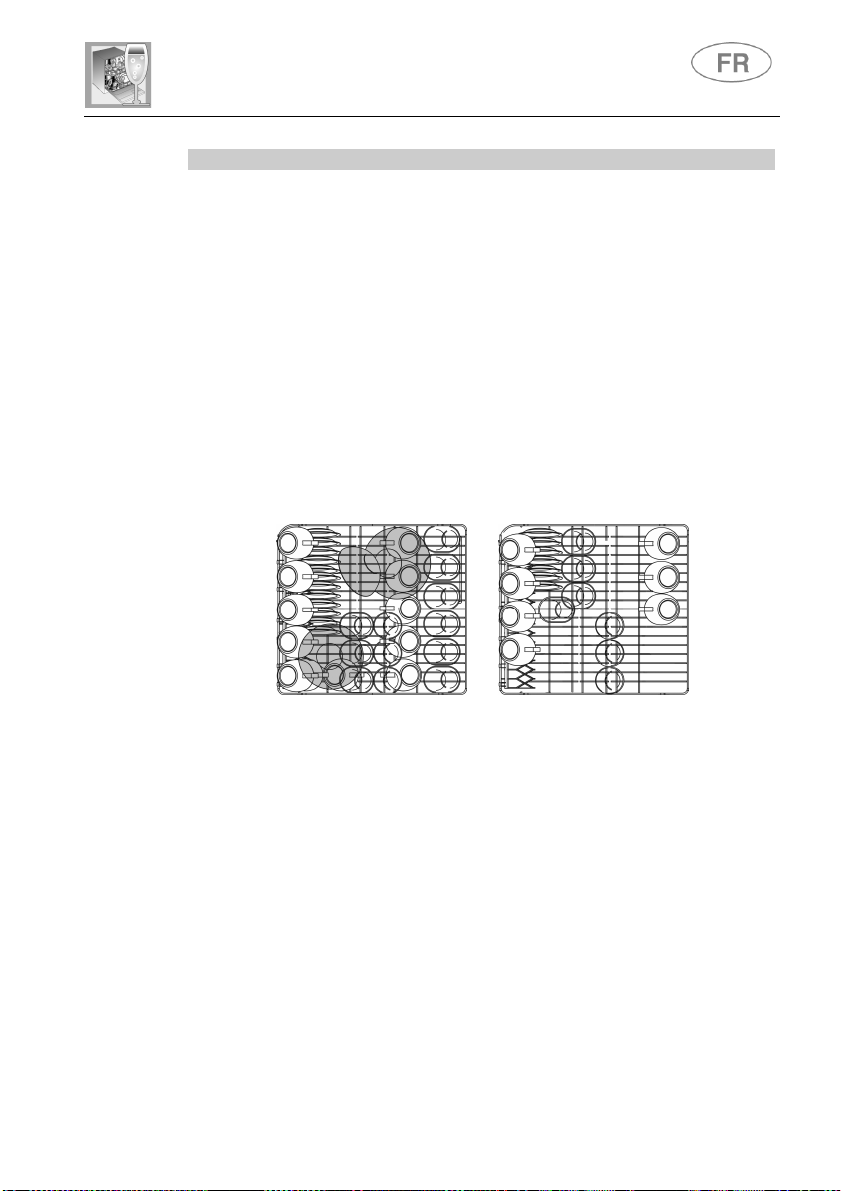

Exemples de chargement

:

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales.

Mettre les assiettes tournées vers l’avant ; les tasses et les récipients creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.

33

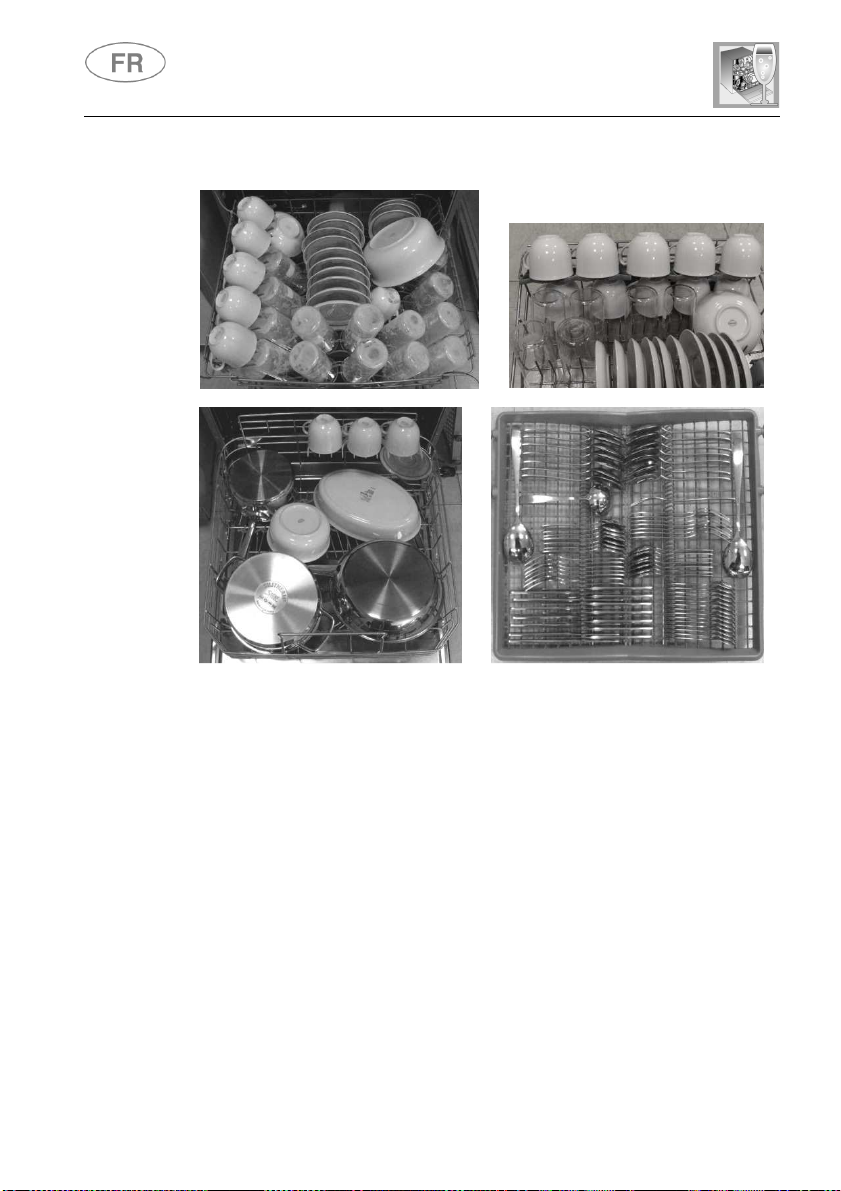

Exemples de chargement

pour sale intensif:

Instructions pour l'utilisateur

34

Instructions pour l'utilisateur

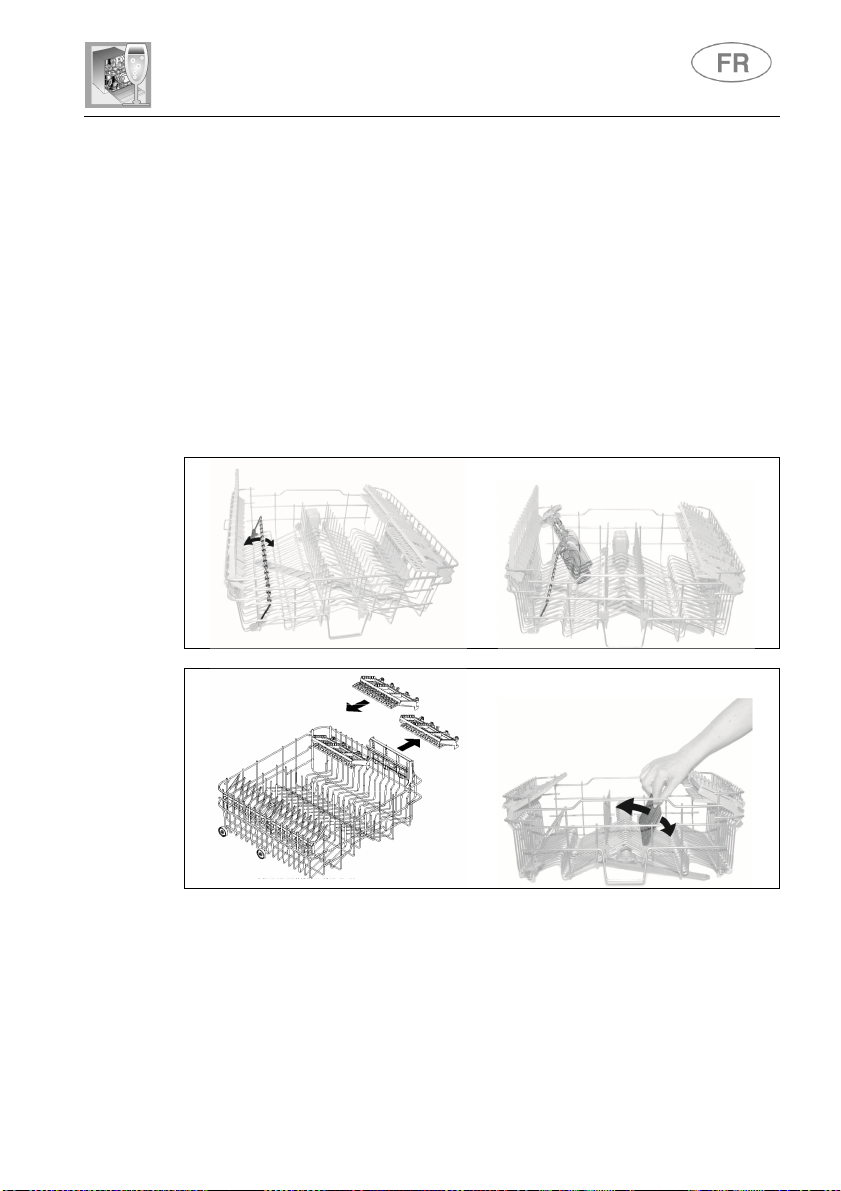

Selon les modèles, le panier peut être muni de certains accessoires ou de tous les accessoires suivants :

- Supports pour tasses ou objets longs (louches, cuillères…), à gauche, ils peuvent être relevés s’ils ne sont pas utilisés.

- Support pour verres à long pied (glass holder), à gauche ; pour l’utiliser, le lever et le bloquer dans les crochets prévus.

- Grilles à couverts, à droite, pour les couteaux et les petites cuillères ; pour la mise en place de ces dernières, extraire le support coulissant. Les grilles peuvent être relevées si elles ne sont pas utilisées.

- Supports centraux fixes ou mobiles. Les supports mobiles peuvent être bloqués en position verticale, posés sur le fond du panier s’ils ne sont pas utilisés, ou placés en position intermédiaire, selon les exigences.

35

RÉGLAGE DU PANIER SUPÉRIEUR

Version A

: à extraction

deux positions

Version B

:

trois positions

Instructions pour l'utilisateur

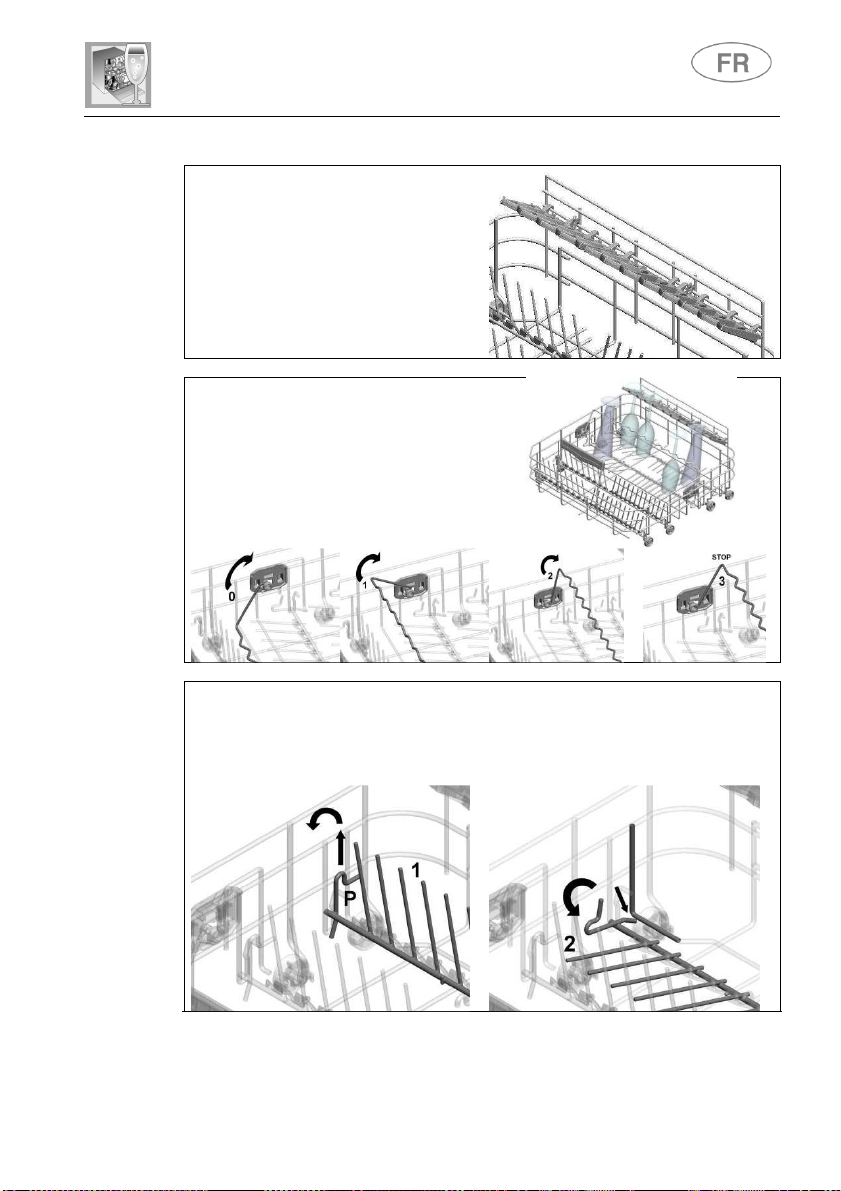

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d’assiettes ou de vaisselle de grandes dimensions. Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

réglable sur

.

• Extraire les deux rails à glissière du panier ;

• Enlever les butées en les décrochant comme indiqué sur la figure ;

• Extraire le panier;

• Introduire les deux roues supérieures ou inférieures dans le rail

selon le réglage désiré;

• Repositionner les butées dans la position d’origine ; Le côté gauche et le côté droit du panier doivent toujours être positionnés à la même hauteur.

Les côtés du panier doivent toujours être positionnés à la même hauteur.

• Lever le panier en le tirant par le bord supérieur (1), jusqu’au premier ou second déclic selon la hauteur désirée.

• Baisser le panier après l’avoir débloqué, en tirant le levier de déblocage (2).

Le réglage est également possible avec le panier chargé ; dans ce cas, quand on le baisse il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.

36

réglable sur

des deux côtés.

Instructions pour l'utilisateur

Éviter l’emploi de détergents abrasifs ou acides.

NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU

NETTOYAGE DES BRAS DE LAVAGE

ORBITAL

5. Nettoyage et entretien

Avant d’effectuer l’entretien de l’appareil, enlever la fiche ou interrompre l’alimentation par le dispositif d’interruption omnipolaire.

5.1 Avertissements et conseils généraux

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l’aide d’un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l’eau.

Le filtre d’arrivée d’eau A situé à la sortie du robinet a besoin d’être périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d’arrivée d’eau.

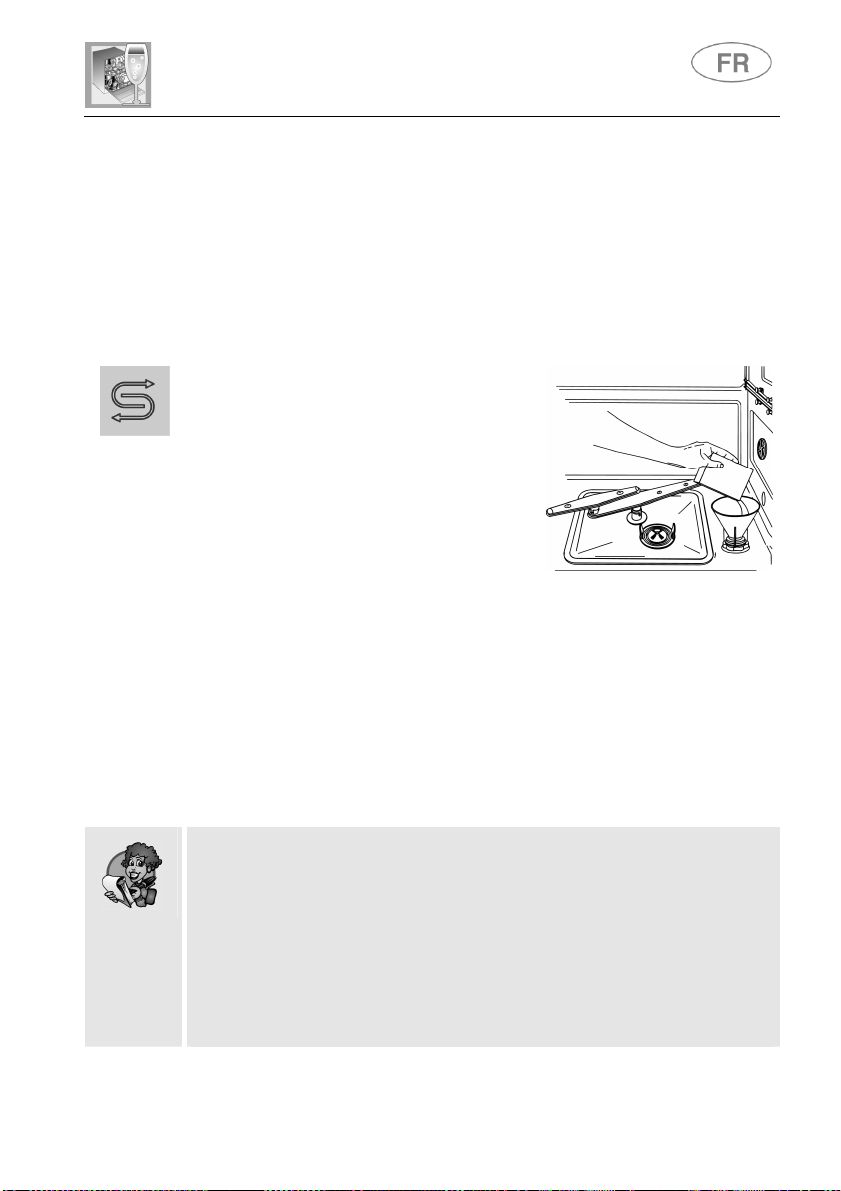

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d’eau et les réintroduire soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.

• Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R.

• Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu.

• Pour enlever le bras de lavage orbital il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau courante et les réinsérer soigneusement dans leur logement. Après

avoir remonté les bras de lavage, vérifier qu'ils tournent librement.

Dans le cas contraire, vérifier s'ils ont été correctement montés.

37

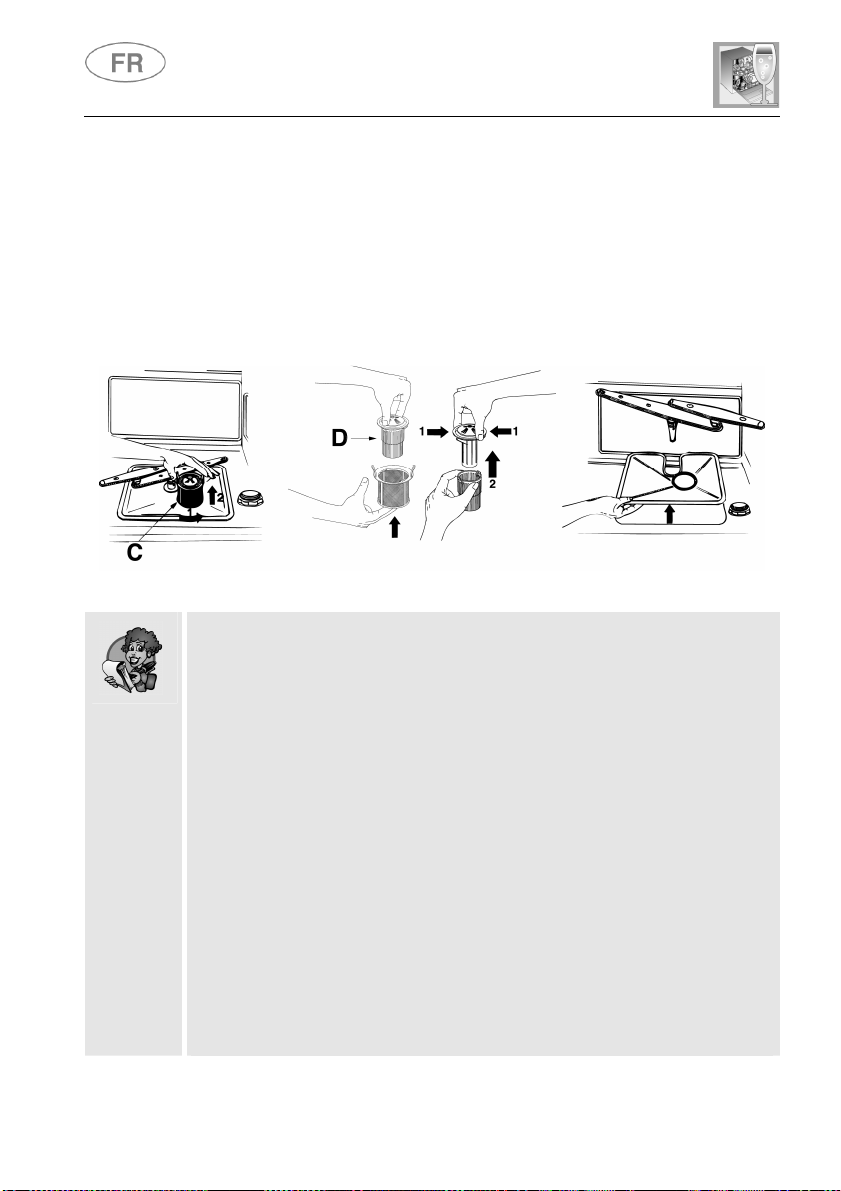

NETTOYAGE DU GROUPE FILTRANT

Instructions pour l'utilisateur

• Il est opportun de contrôler périodiquement le microfiltre central C et, s’il le faut, le nettoyer. Pour l’enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut;

• pousser par en bas le filtre central D pour l’extraire du microfiltre;

• séparer les deux parties qui composent le filtre en plastique en

appuyant sur le corps du filtre dans la zone indiquée par le fléches;

• retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

• Les filtres doivent être nettoyés à l’eau courante avec une brosse dure.

• Vérifier qu’il n’y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange,

pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d’aspersion.

• Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés.

• Remettre soigneusement les filtres dans leur logement afin d’éviter d’endommager la pompe de lavage.

SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :

• Effectuer le programme de trempage deux fois de suite.

• Débrancher la fiche de la prise de courant.

• Laisser la porte légèrement ouverte de sorte à empêcher la

formation de mauvaises odeurs à l’intérieur de la cuve de lavage.

• Remplir le doseur de produit pour le rinçage.

• Fermer le robinet de l’eau.

38

Instructions pour l'utilisateur

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ:

• Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l’eau du robinet d’alimentation pendant quelques minutes.

• Rebrancher la fiche dans la prise de courant.

• Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le

robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d’éliminer personnellement d’éventuels inconvénients avec l’aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

• Le lave-vaisselle soit branché au réseau électrique;

• La distribution d’énergie électrique n’ait pas été interrompue;

• Le robinet de l’eau soit ouvert;

• La porte du lave-vaisselle ait été correctement fermée.

Si de l’eau stagne dans le lave-vaisselle, vérifier que :

• le tuyau d’évacuation ne soit pas plié ;

• le siphon de vidange ne soit pas bouché ;

• les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n’est pas propre, vérifier que :

• le détergent ait été introduit en quantité suffisante ;

• il y ait du sel régénérant dans le réservoir spécifique ;

• la vaisselle ait été disposée correctement ;

• le programme sélectionné soit approprié au type et au degré de

saleté de la vaisselle ;

• tous les filtres soient propres et correctement insérés dans leurs logements ;

• les orifices de sortie de l’eau des bras de lavage ne soient pas bouchés ;

• aucun objet n’ait bloqué la rotation des bras de lavage.

39

Instructions pour l'utilisateur

Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique ;

• le réglage de la distribution de ce produit soit correct ;

• le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu

ses caractéristiques (par exemple à cause d’une conservation avec l’emballage ouvert).

Si la vaisselle présente des rayures, des taches…vérifier que :

• le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• la cuve est en acier inox résistant à la corrosion et donc d’éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l’eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques.

• Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d’autres.

• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l’installation de l’adoucisseur d’eau soit correct.

Si, après l’application des instructions sus mentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d’assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuées sur l’appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l’usager.

40

E1

E2

E3

E4

E5

E6

Instructions pour l'utilisateur

6. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de mauvais fonctionnements par l’allumage simultané de plusieurs voyants dont le sens est le suivant:

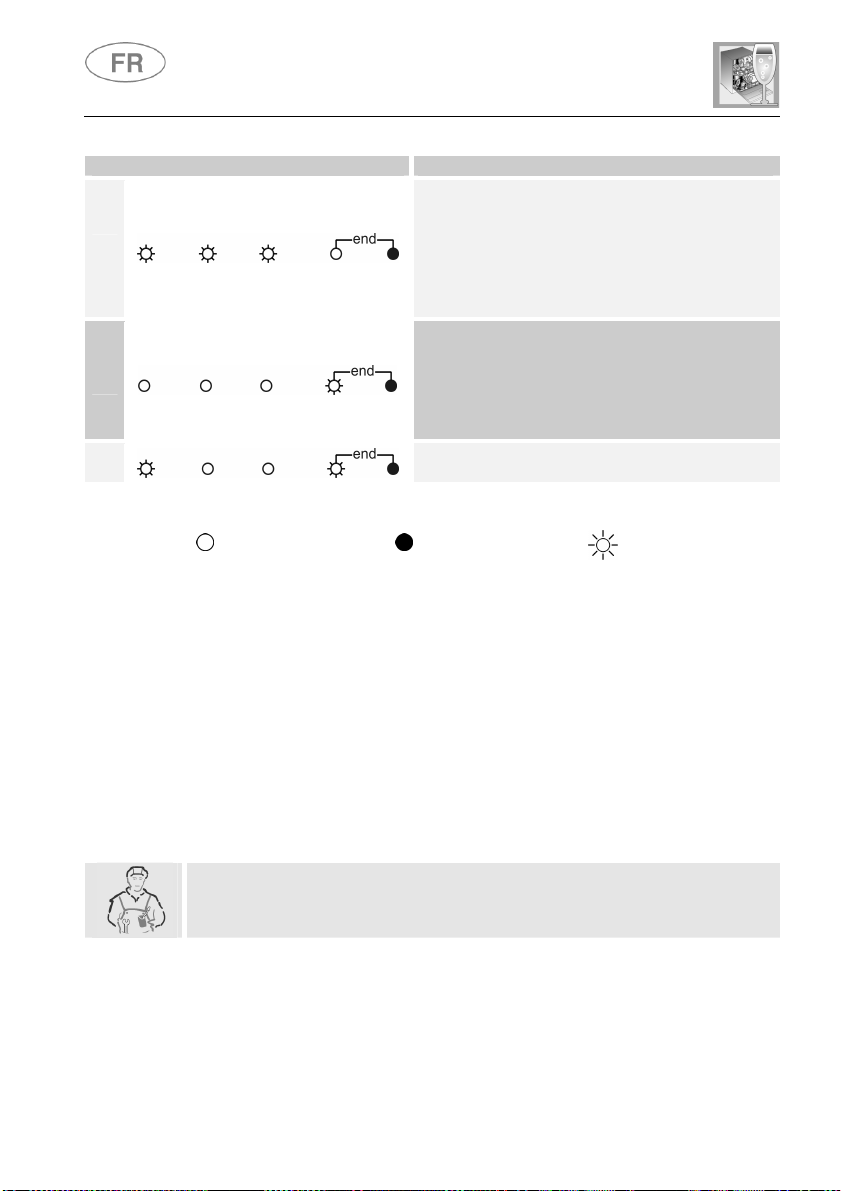

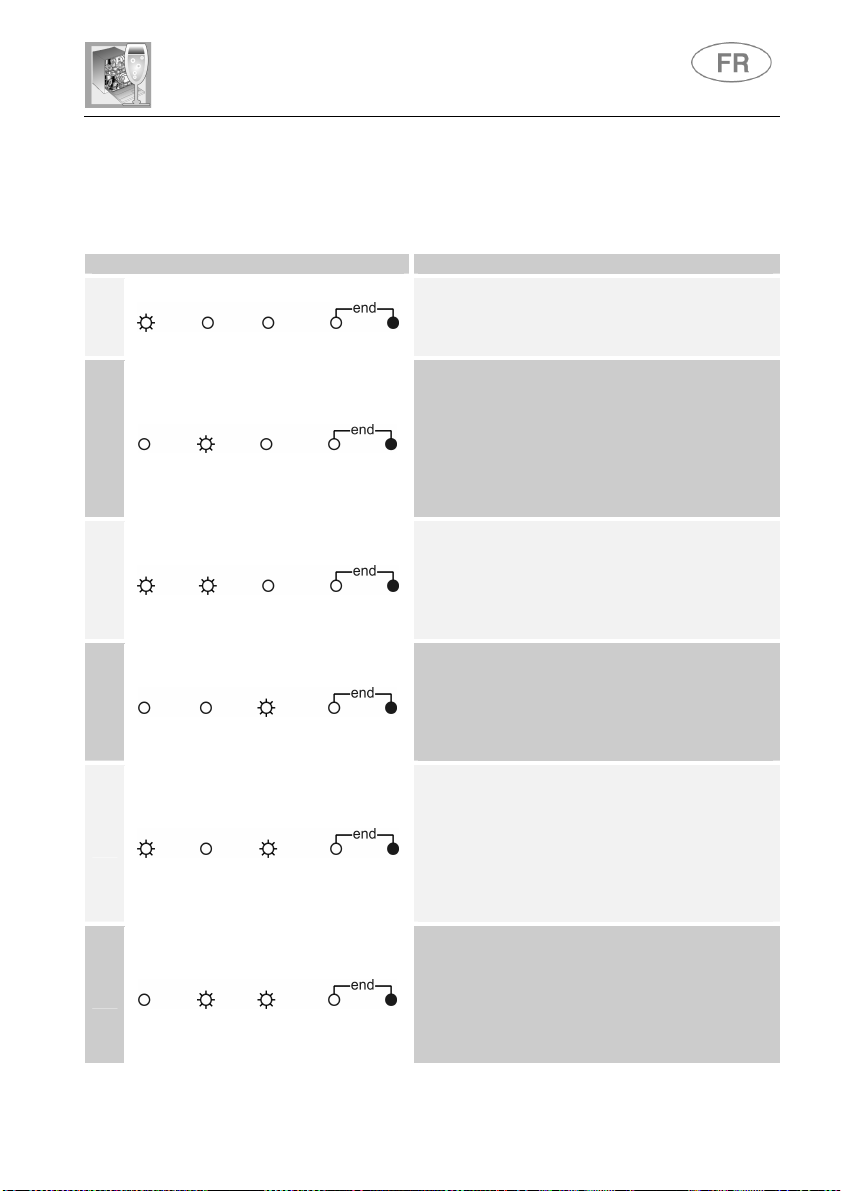

ANOMALIE DESCRIPTION

Problème acquastop

Intervention du système anti-débordement. Interviention en cas de fuites d’eau. S’adresser au service après-vente.

Niveau de sécurité

Intervention du système qui limite le niveau d’eau dans le lave-vaisselle. Interrompre le programme en cours, éteindre le lavevaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après-vente.

Anomalie chauffage de l’eau

Le chauffage de l’eau n’est pas effectué ou est effectué d’une façon anomale. Effectuer de nouveau le programme de lavage ; si le problème persiste, s’adresser au service après-vente.

Anomalie relevé de la température de l’eau

Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après-vente.

Anomalie arrivée de l’eau

L’arrivée de l’eau dans le lave-vaisselle ne se fait pas ou se fait d’une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d’entrée de l’eau est ouvert et si le filtre n’est pas obstrué. Si le problème persiste, s’adresser au service après-vente.

Anomalie évacuation de l’eau

L’évacuation de l’eau ne se fait pas ou se fait d’une façon anomale. Vérifier que le tuyau d’évacuation ne soit pas plié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persiste, s’adresser au service après-vente.

41

Instructions pour l'utilisateur

ANOMALIE DESCRIPTION

E7

E8

E9

Voyant éteint

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

•

Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours.

•

Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend.

•

L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n’est pas compromis.

Pour mettre à “zéro” une alarme, il faut:

•

ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.

Si l’anomalie persiste, se mettre en contact avec le service assistance agréé.

Anomalie petite turbine

La quantité d’eau chargée n’est pas mesurée de façon précise. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après-vente.

Anomalie système de lavage alterné

Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après-vente.

Anomalie système d’arrivée de l’eau

S’adresser au service après-vente.

Voyant allumé

Voyant clignotant

42

Instructions pour l'utilisateur

DONNÉES TECHNIQUES

Largeur Profondeur mesurée au profil

externe du bandeau de commandes

597 ÷ 599 mm Installation libre: 600 mm

Intégrable: 570 mm

Hauteur (selon les modèles) Istallation libre: de 850 mm à 890 mm

de 890 mm à 930 mm Intégrable: de 820 mm à 890 mm de 860 mm à 930 mm

Capacité 14 Couverts standards Pression eau d’alimentation min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bars) Données électriques Voir plaque des caractéristiques

43

115 125

Misurare l’altezza del pannello comandi; fare coincidere l’indice relativo a tale valore con il profilo superiore della porta in legno; tracciare il posizionamento degli agganci porta. Measure the height of the control panel; bring the mark relating to this value into line with the top edge of the wooden door; mark the positions of the door connections. Measurer la hauteur du panneau de commandes; faire coïncider l’index relatif à cette valeur avec le profil supérieur de la porte en bois; tracer le positionnement des crochets de la porte. Die Höhe des Bedienfelds messen; Die diesem Wert entsprechende Markierung mit dem oberen Profil der Holztür zur Deckung bringen; Die Position der Türaufhängungen anzeichen. Meet de hoogte van het bedieningspaneel; laat de markering die bij die waarde hoort overeenstemmen met het bovenste profiel van de houten deur; teken de positie van de deurhengsels af. Medir la altura del panel de mandos; hacer coincidir el índice correspondiente a dicho valor con el perfil superior de la puerta de madera; trazar el posicionamiento de las bisagras de la puerta.

520,00 mm

CENTRO DELLA PORTA-CENTRE OF THE DOOR

CENTRE DE LA PORTE-CENTRO DE LA PUERTA

CENTRO DA PORTA-TURMITTE-KAPI MERKEZI

Medir la altura del panel de mandos; hacer coincidir el índice correspondiente a dicho valor con el perfil superior de la puerta de madera; trazar el posicionamiento de las bisagras de la puerta. Meça a altura do painel de comandos; faça com que o indicador relativo a este valor coincida com o perfil superior da porta de madeira; marque a posição dos ganchos para porta.

115

125 135 145 155

ATTENZIONE:

"H"

Quota : secondo i modelli 820÷890 oppure 860÷930.

CAUTION:

Depending on the model, distance may be 820÷890 or 860÷930.

ATTENTION:

“H”

Cote : selon les modèles 820÷890 ou 860÷930.

ACHTUNG:

Maß : gemäß den Modellen 820÷890 oder 860÷930.

"H"

LET OP:

Hoogte : voor de modellen 820÷890 of 860÷930.

ATENCIÓN:

Cota : según los modelos 820 ÷ 890 o bien 860 ÷ 930.

ATENÇÃO:

"H"

1 2 3 4 5

1/2”1/2”

S N SF

3/4”3/4”

0,3-10 bar

min. 0,4 mmin. 0,4 m

min. 0,00 mmin. 0,00 m

10

A

6 7

SUPERFICIE INTERNA

SURFACE INTERNE

INNER SURFACE

INNENFLACHE

D

552

75 - 165

max. 1,10 m

598

90

522

60

min. 567min. 567

min. 820/860

600

H

130

LATO SUPERIORE

BORD SUPERIEURE

UPPER EDGE

OBERKANTE

Solo su alcuni modelli. Certain models only.

Seulement sur certains modèles. nur bei einige Modellen.

Sólo en algunos modelos. alleen indien van toepassing

8

x 8

min. 0,5 m

9

F

G

x 2

min. 0,4 mmin. 0,4 m

0,3-10 bar

1,14 m 1,25 m 1,23 m 1,50 m

1,78 m 1,66 m

H

E

X

Y

X/Y: secondo i modelli-depending on models-

selon les modèles-je nach Modellsegún los modelos-beroende på modell

0,0 mm

B

0,0 mm

C

max 720 mm

135

145

92,0

155

UPOZORNĚNÍ: Rozměr „H“ podle modelů 820-8 0 nebo 8 0- 0.

BEMÆRK:

Afhængigt af modellen er målet ”H” 820÷890 eller 860÷930.

HUOMIO

Mitta ”H” on mallista riippuen 820-890 tai 8 0- 0.

OPGELET

Geef "H" aan volgens de modellen 820÷890 of 8 0÷ 0.

ADVARSEL:

Avhengig av modell kan avstanden "H" være 820-890 eller 8 0- 0.

UWAGA

W zależności od modelu, wartość „H” może wynosić 820 8 0 lub 8 0 0.

POZOR:

Kvóta “H” podla modelov 820-890 alebo 8 0- 0.

OBSERVERA!

Beroende på modell kan måttet ”H” vara 820-890 eller

693

80- 0.

:

693

:

9

- 6 -93

9693

693

19 570 0081 08

NOTA:

Solamente alcuni modelli sono dotati di

uno dei dispositivi sotto illustrati.

N.B.:

Only some models are equipped with one

of the two devices illustrated below.

REMARQUE:

seul quelques modèles sont munis

de l’un de deux dispositifs illustrés ci-dessus.

ANMERKUNG:

Nur einige Modelle verfügen über

eine der beiden unten dargestellten Einrichtungen.

NOTA BENE:

uitsluitend bepaalde modellen zijn uitgerust met één van de twee onderstaand afgebeelde inrichtingen

NOTA:

Sólo algunos modelos están equipados con uno de los dos dispositivos que se ilustran a continuación.

NOTA:

Só alguns modelos estão equipados com

ou dos dois dispositivos ilustrados abaixo

Solo su alcuni modelli. Certain models only.

Seulement sur certains modèles. nur bei einige Modellen.

Sólo en algunos modelos. alleen indien van toepassing

Solo su alcuni modelli - Certain models only

Seulement sur certains modèles - nur bei einige Modellen

11 13 14

12

Seulement sur certains modèles - nur bei einige Modellen

Sólo en algunos modelos - alleen indien van toepassing

min.16mm

B

2/4

M

L

x 2 (sx-dx)

Regolazione vite tensione molle - Door spring Adjustement device -

Réglage des ressorts de la porte -

Vorrichtung für die Einstellung der Spannung der Türfedem.

15

A

B

C

D

E

F

G

H

L

M

IT-Sicurezza contro gli allagamenti

Questo sistema di sicurezza protegge il vostro appartamento

da danni dell’acqua. In caso di guasto al tubo di entrata o

permeabilità del sistema della macchina, l’entrata dell’acqua

viene interrotta.

La scatola della sicurezza anti-allagamento montata sul tubo,

contiene parti elettriche. E’ pertanto proibito collocare la

scatola stessa nell’acqua. Nel caso in cui per una ragione

qualsiasi la scatola subisca danni, togliere immediatamente

la presa di collegamento dalla rete elettrica.

ES-Aquastop” por septuplicado

El sistema “AQUASTOP” por septuplicado protegesu vivienda de forma

fiable e de danos por escapes de agua. Se corta inmediatamente el

suministro de agua en caso de cualquier fuga en tubos o en

componentes del aparato.

contiene componentes eléctricos. Por este motivo no debe

sumergirse en agua. En caso de que el cajòn de vàlvulas estuviera

danado, debe desconectarse de la red eléctrica, desenchufando la

clavija.

clavija. SLO-AQUASTOP - Zaščita pred poplavo

SLO-AQUASTOP - Zaščita pred poplavo

Ta varnostni sistem varuje vaše stanovanje pred škodo, ki bi jo

povzro ila voda. V primeru okvare na dovodni cevi ali v primeru

puš anja na sistemu pomivalnega stroja, se prekine dovod vode.

Ohišje ventila oz.

električ

škatla iz kakršnegakoli razloga poškoduje, nemudoma izklopite aparat

iz elektri nega omrežja.

HR AQUASTOP - Zašita pred poplavom

Ovaj sigurnosni sistem štiti vaš stan od štete koju možeuzrokovati voda.

U slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu

stroja za pranje posuđa, prekida se dovod vode.

Ku ište ventila, odnosno sigumosne naprave, namještene na cijevi,

sadrži elektri ne djelove.

Zato je ne smijete potopiti u vodu. U slu aju da se kutija iz bilo kojeg

razloga ošteti, odmah isklju ite aparat iz elektri ne mreže.

č

Varnostne naprave, ki je nameščena na cevi, vsebuje

ne dele. Zato je ne smete potopiti v vodo. V primeru, da se ta

č

El cajòn de valvulas del tubo acquastop

č

čč

DA-Sikkerhed mod vandlækage

Dette sikkerhedssystem beskytter din lejlighed for vandskader.

Tilførslen af vand bliver afbrudt, hvis tilløbsslangen er defekt, eller

hvis maskinsystemet er utæt.

Sikkerhedsboksen på slangen indeholder elkomponenter.

Boksen må derfor ikke anbringes i vand.

Hvis boksen bliver beskadiget, skal stikket øjeblikkeligt tages

ud af stikkontakten.

FI-Aquastop-turvajärjestelmä

Tämä turvajärjestelmä suojaa asuntoasi vesivahingoilta.

Jos veden ottoletku tai koneen vesijärjestelmä vuotaa,

vedenotto keskeytyy.

asennettu letkuun ja se sisältää sähköosia.

Älä laita koteloa veteen. Jos kotelo jostain syystä

vahingoittuu, kytke laite heti irti sähköverkosta irrotta

alla pistoke pistorasiasta.

MK AQUASTOP - a

Oboj a ro o a a.

з штитен систем штити вaши т cтaн oд пoпл в

з штитен

Oboj a ro o a a.

Bo a o y a e a o o a

cлyчajy н штeт в њ н д в днaтa цевк или пaк aкo

cлyчajy н штeт в њ н д в днaтa цевк или

Bo a o y a e a o o a пpoпyштa систем

пpoпyштa систем в мaшинaтa з ми њ д ви, ce пpeкин в

ooo a oa. o e o

д в д т н в д Кyкиштeт нa в нтл т oднocнo нa

двдт

ooo a oa. o e o

c a pa ec e p

иrypнocнaт нaп вa кoja e нaм т нa нa цевкaтa, coд жи

c a pa ec e p

e e o a c ee e a ja a.

лeктpични д л ви и з тoa нe м т д тoпите вo вoд

лeктpични

e e o a c ee e a ja a. Aкo ce cл чи

Aкo ce cл чи од билo кaкви п ичини кyкиштeт дa ce oштeти a apa o a y e ro e p a pe a.

птт

п т т вeд нaш иcкл ч те oд лeкт ичнaт м ж

a apa o a y e ro e p a pe a.

FR-Paliers de sécurités pour empecher les fuites

Le système est doté de sept paliers de sécuritè pour éviter les fuites

d’eau et protége ainsi votre logement contre d’eventuels dègats

matériels. Si le tuyau d’arrivée d’eau n’est pas étanche ou si la

machine fuit, ce dispositif arrete l’ecoulement d’eau.

sécuirité qui controle l’arrivée d’eau est situé sur le tuyau et

contient des parties électriques. Il ne faut donc pas le tremper

dans l’eau. S’il est endommagé pour une raison quelconque,

débranchez immédiatement l’appareil en retirant la prise.

н в д Кyкиштeт нa в нтл т oднocнo нa

длвии з тoa нe м т д тoпите вo вoд

ypo,

од билo кaкви п ичини кyкиштeт дa ce oштeти

ypo,

вeд нaш иcклчте oд лeктичнaт м ж

Aquastop-turvajärjestelmän kotelo on

Заштитa oд пoплaв

Заштитa oд

систем штити вaши т cтaн oд пoпл в

o a e e ca o y a

в мaшинaтa з ми њ д ви, ce пpeкин в

o a e e ca o y a

пoплaв

пaк aкo

Le boitier de

EN-Aquastop safety device

The AQUASTOP is safety device. The aquastop assures

that the fresh water hose need only take the stress of water

pressure during the actual timer water is flowing. If the hose

should begin to leak during this time, the magnetic valve in

the water spout cuts off the flow, and the hose is relieved of

pressure.

The valve casing on the water-stop hose contains

electrically controlled components. It is should not,

therefore, be submersed in water. If the housing

becomes damaged the plug must be removed from the

soket.

PT-Segurança contra os alagamentos

Este sistema de segurança protege o seu apartamento

contra os danos provocados pela água. A entrada da água

é interrompida em caso de anomalia no tubo de entrada

ou de permeabilidade do sistema da máquina.

A caixa de segurança anti-alagamento montada no tubo

contém partes eléctricas. Não deve, por isso, ser

mergulhada na água. Se, por algum motivo, a caixa ficar

danificada retire imediatamente a ficha da tomada.

Operating pressure DIN 44995.

SW 32

3/4”

Aquastop

Dieses Wasserschutz-System schutz ihre Wohnung zuverlassing

vor Wasserschaden. Bei undichtem Wasserzulaufschlauch oder

undichtem Maschinensystem wird jeglicherweiterer Wasserzulauf

unterbunden.

beinhaltet elektrisch gesteuerte Bauteile. Er darf deshalb nicht

in Wasser getaucht werden. Sollte das Ventilkastengehause

beschadigt sein, ist unbedingt der Netzstecker aus zu ziehen.

Aquastop-Verlägerung

Im Handel können längere Aquastopschläuche gekauft werden,

die von einem Fachmann mit dem bestehenden Aquastopschlauch

ausgetauscht werden müssen. Bei einer elgenmächtigen

Verlängerung des Wasserzufuhrschlauches trägt der Hersteller

keine weitere Verantwortlichkelt.

YU AQUASTOP - Заштитa пpeд пoплaвoм

Oaj a

в безбедносни систем в ш стaн од штете коју може дa узpкоуje

Oaj a

в безбедносни

вoдa. Y cлyчajy квapa нa вoдoвoднoj цеви или y cлyчajy прекидa ce

вoдa. Y cлyчajy квapa нa вoдoвoднoj цеви

oвoдa вoдe. Кyћиште вeнтиa oднocнo безбедноснe нaпрaвe,

oвoдa вoдe. Кyћиште мoнтирaнe нa цеви, caджи eлeктpичнe дeлoвe. Затo нecмeте

мoнтирaнe нa цеви, caджи eлeктpичнe дeлoвe. Затo нecмeте дa je

пoтaпњaтe вoд л чajy дa ce кути из

пoтaпњaтe вoд л чajy дa ce кути из бил к зл o , o c y a apa e p .

o , o c y a apa e p .

штети дмax и књ чите п т

штети дмax и књ чите п т из лeкт ичнe мрeже

min.10mm

Der Ventilkasten am Wasserstop Schlauch

систем вшстaн од штете коју може дa узpкоуje

или y cлyчajy прекидa ce

вeнтиa oднocнo безбедноснe нaпрaвe,

y y. Yc y ja o or pa ora

из лeкт ичнe мрeже

1/2”

3/4”

бил к зл

Cu ø10

MIN

40cm

дa je

NL-Dit veiligheidssysteem beveiligt uw woning tegen

waterschade.

Bij lekage in de aanvoerslang of in de machine zelf wordt de

wateraanvoer stopgezet. Het aflsuitmechanisme bevindt zich

in een doos op de aanvoerslang en bevat elektrische

componenten.

Daarom is het verboden het doosje in water onder te

dompelen .

Mocht de doos beschadigingen vertonen, dan dient de

stekker onmiddellijk uit de contactdoos te worden

genomen om aldus de netverbinding uit te schakelen.

NO-Sikring mot oversvømmelse

Dette sikkerhetssystemet beskytter boligen din mot vannskader.

Dersom det oppstår en feil på tilførselsrøret eller en lekkasje i

maskinen, vil vanntilførselen stenges.

Boksen med sikkerhetssystemet er plassert på slangen og

inneholder elektriske deler. Boksen må derfor aldri dyppes

i vann. Dersom boksen av en eller annen grunn blir skadet,

må støpslet til maskinen snarest trekkes ut av

stikkontakten.

SK-Bezpeènost proti zatopeniu

Tento bezpecnostny system chráni váš byt pred škodami

spôsobenými vodou.

V prípade porušenia vstupnej rúry alebo priepustnosti na

systeme zariadenia, vstup vody sa pozastaví.

Bezpeènostná skrinka proti zatopeniu namontovaná na

rúre obsahuje elektrické súèasti. Jet preto zakázané

umiestnit samotnú skrinku do vody. Ak sa skrinka z akasti.

Jet preto zakázané umiestnit samotnú skrin

Ak sa skrinka z akchkolvek dôvodov poškoddí,

ihned' uskutočnite vypojenie z elektrickej siete.

ku do vody.

CS-Systém Aquastop proti vyplavení

Tento bezpečnostní systém chrání váš byt před vyplavením.

V případě poruchy přívodní hadice nebo netěsnosti systému

spotřebiče se přeruší přívod vody.

Těleso bezpečnostního ventilu namontovaného na hadici

Aquastop obsahuje elektrické prvky a nesmí se proto

namáčet do vody. V případě jakéhokoli poškození tělesa

ventilu okamžitě vytáhněte zástrčku z elektrické zásuvky.

SV-Säkerhetssystem mot översvämning

Detta säkerhetssystem skyddar din lägenhet mot

vattenskador. Om den ingående slangen går sönder eller om

maskinen läcker vatten avbryts vattenintaget.

Lådan med översvämningsskyddet som är monterad på

slangen innehåller elektriska komponenter.

Därför är det förbjudet att placera lådan i fråga i vatten.

Dra omedelbart ut stickkontakten ur eluttaget om lådan

skadas av någon anledning.

PL-System AQUA STOP

AQUA STOP to system zabezpieczający przed zalaniem.

W przypadku awarii węża doprowadzającego wodę lub

nieszczelności pralki, dopływ wody jest automatycznie

odcinany. Urządzenie zabezpieczające przez zalaniem

zamontowane na wężu zawiera części elektryczne i nie

może być zanurzane w wodzie. Jeśli z jakiegokolwiek

powodu urządzenie zostanie uszkodzone, należy

bezzwłocznie odłączyć je od zasilania.

HU-

Az eláradás ellen védő biztonsági berendezés.

HU-

Az eláradás ellen védő biztonsági berendezés.

Ez a biztonsági berendezés megvédi a lakást a víz okozta

károktól. Ha sérül a bemeneti cső, vagy a gép rendszere

átereszti a vizet, a vízbemenet leáll.

A csőre szerelt eláradás ellen védő biztonsági doboz

romos alkotórészeket tartalmaz. Emiatt tilos a dobozt

elekt

romos alkotórészeket tartalmaz. Emiatt tilos a dobozt

elekt

víz alá helyezni. Ha bármilyen okból megsérül a doboz,

válassza le a csatlakozót az elektromos hálózatról.

Smeg PL6545XD User Manual [fr]
