MANUALE D’USO
GUIDA ALL'USO DELLA LAVASTOVIGLIE E AI PROGRAMMI DI LAVAGGIO
Sommario
1. Descrizione dei comandi __________________________________ 2
2. Istruzioni d'uso ________________________________________ 12
3. Pulizia e manutenzione__________________________________ 25
4. Rimedi alle anomalie di funzionamento _____________________ 29
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in
questo manuale per conoscere le condizioni più idonee per un corretto e
sicuro utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo
a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
1
1. Descrizione dei comandi
1.1 Il pannello frontale
Istruzioni per l'utente
Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
frontale. La programmazione e la scelta delle opzioni è possibile
solamente a porta chiusa.
1 PULSANTE ON/OFF
2 PULSANTE AVVIO/PAUSA
3 PULSANTE SELEZIONE PROGRAMMI
4 SPIE PROGRAMMI
INDICATORE REGOLAZIONE DUREZZA ACQUA ATTIVATA
La spia lampeggiante indica che la macchina è in modalità
“regolazione durezza acqua”.
SPIA MANCANZA SALE (solo su alcuni modelli)
5
Se presente il simbolo , la spia accesa indica la mancanza del
sale rigenerante.
6 SPIA MANCANZA BRILLANTANTE (solo su alcuni modelli)
7 OPZIONI (presenti solo su alcuni modelli)
8 MANIGLIA INCASSATA PER APERTURA PORTA
2
Istruzioni per l'utente
TABELLA PROGRAMMI
<< OPZIONI (7)>>
In questa zona, a seconda del modello, potranno essere presenti una o
più delle seguenti opzioni, identificate dai relativi simboli e spiegate più
avanti ai rispettivi paragrafi.
Non è possibile selezionare opzioni quando si esegue il programma
ammollo. Tutte le opzioni tranne “Flexi Tabs” si disattivano al termine
del ciclo di lavaggio. Per disattivare l’opzione “Flexi Tabs” premere il
relativo pulsante (la spia si spegne).
Flexi Tabs
Opzione indicata per i detergente multi-funzione in pastiglie.
HYCLEAN
Aggiunge un risciacquo antibatterico finale al programma
selezionato.
LAVAGGIO A MEZZO CARICO distribuito
Consente il lavaggio di poche stoviglie posizionate in entrambi
i cesti.
RITARDO PROGRAMMA
Permette di impostare l’avvio del programma con un ritardo di
3,6,9 ore.
Il manuale comprende la tabella programmi di più modelli. Per individuare
la tabella relativa alla vostra lavastoviglie, confrontate i simboli programmi
sopra la tabella con quelli presenti sul pannello comandi.
3
TABELLA PROGRAMMI
MINUTI
ACQUA
ENERGIA
4
Istruzioni per l'utente
PROGRAMMA
NUMERO
E SIMBOLO
1 AMMOLLO
STOVIGLIE E POSATE
Pentole e stoviglie in
CARICO
attesa di un
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
DURATA
(1)
CONSUMI
LITRI
15 3,5 0,02
ulteriore lavaggio
2 CRISTALLI
3 ECO (*)
EN 50242
MEZZO
CARICO
5 SUPER
****
Cristalli, porcellane e
stoviglie miste con sporco
leggero.
Stoviglie normalmente
sporche, anche con
residui secchi
Carico ridotto di stoviglie
normalmente sporche,
lavate subito dopo l’uso
Pentole e stoviglie molto
sporche, anche con
residui secchi.
Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio freddo
Lavaggio a 45°C
Risciacquo a 65°C
Asciugatura
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (2)
Risciacquo a 70°C
Asciugatura
65
**
90
135
9,5 1,1
** **
11 1,20
15,5 1,60
IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.
Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il
ciclo di lavaggio non si avvia.
4
KWh (1)
Istruzioni per l'utente
TABELLA PROGRAMMI
MINUTI
ACQUA
ENERGIA
PROGRAMMA
NUMERO
E SIMBOLO
1 AMMOLLO
CARICO
STOVIGLIE E POSATE
Pentole e stoviglie in
attesa di un
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
DURATA
(1)
CONSUMI
LITRI
15 3,5 0,02
ulteriore lavaggio
2 CRISTALLI
3 ECO (*)
EN 50242
4 NORMALE
IEC/DIN***
5 SUPER
****
Cristalli, porcellane e
stoviglie miste con sporco
leggero.
Stoviglie normalmente
sporche, anche con
residui secchi
Pentole e stoviglie
normalmente sporche,
anche con residui secchi
Pentole e stoviglie molto
sporche, anche con
residui secchi.
Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio freddo
Lavaggio a 45°C
Risciacquo a 65°C
Asciugatura
Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (2)
Risciacquo a 70°C
Asciugatura
65
**
105
135
9,5 1,1
** **
13,5 1,35
15,5 1,60
IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.
Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il
ciclo di lavaggio non si avvia.
KWh (1)
5
NOTE E RIFERIMENTI
solo
EN 50242
IEC/DIN.
20g
distributore
Istruzioni per l'utente
Effettuare l'ammollo
Le opzioni non sono utilizzabili con il programma ammollo.
Programma standard secondo la norma
*
** Vedere foglio a corredo
Programma di riferimento
***
Programma di riferimento per i laboratori. Detersivo:
****
con carico parziale.
.
nel

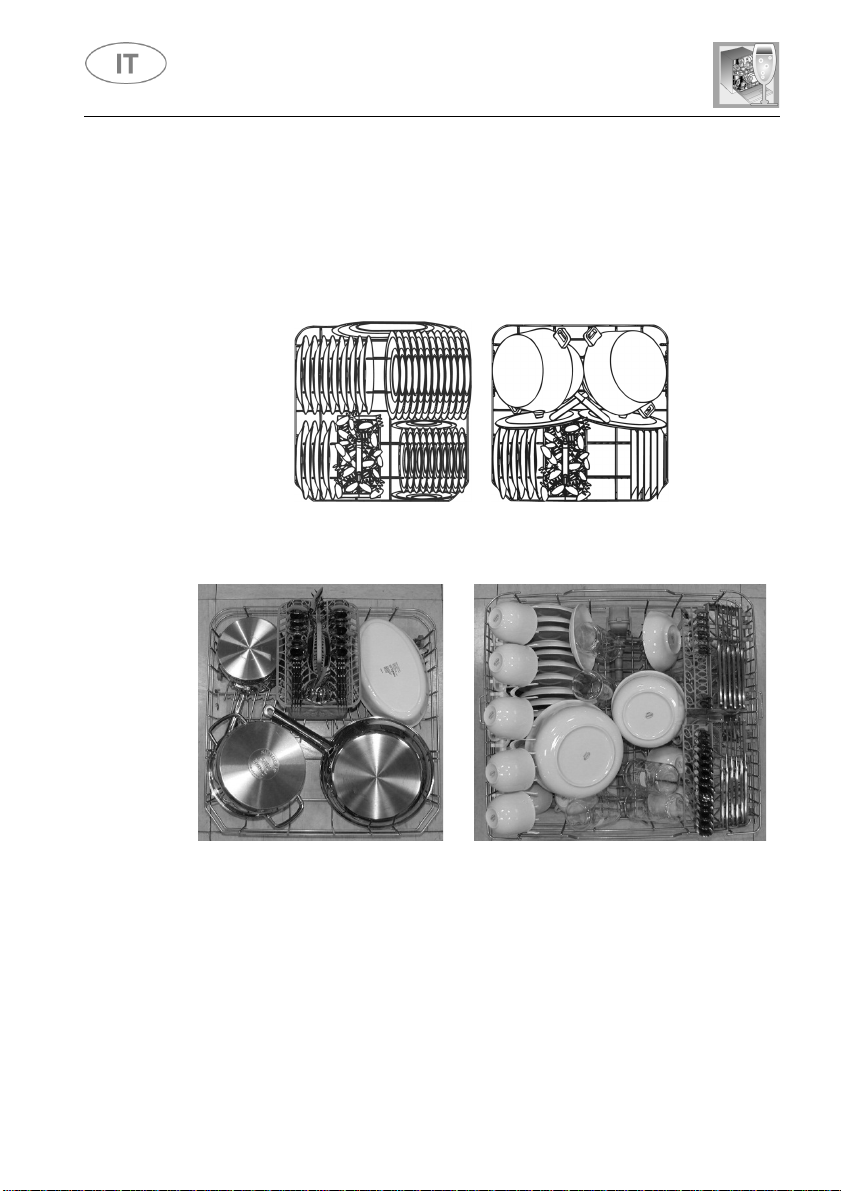

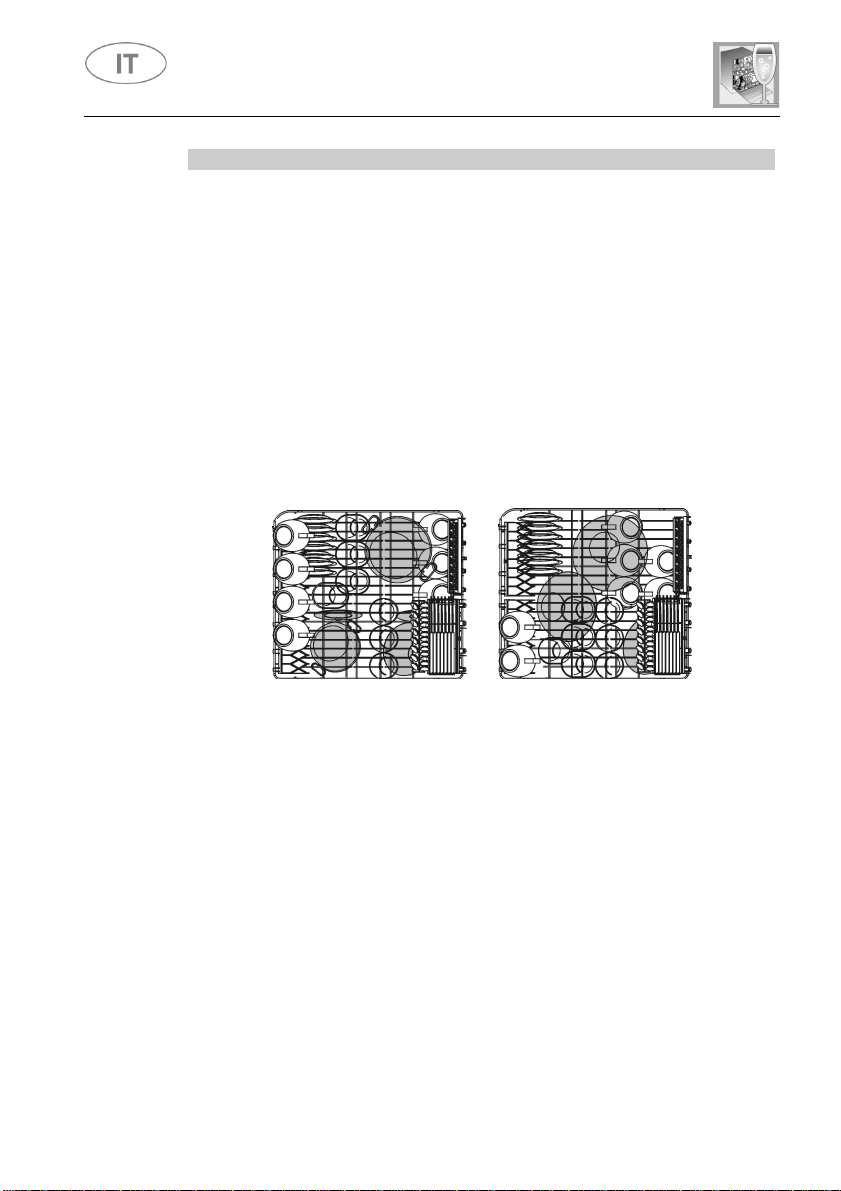

10g sulla porta o pastiglia. Disposizione: vedere foto al paragrafo “uso dei
cestelli”.
(1)
Consumo e durata dei programmi sono stati misurati in base a quanto
previsto dalla norma EN 50242. I valori possono cambiare in funzione della
temperatura dell’acqua in ingresso e ambiente, tipo e quantità delle stoviglie.
(2) 1 o 2 risciacqui freddi secondo il modello
RIFERIMENTI a ENERGY LABEL a corredo della lavastoviglie:
- Il consumo energetico annuo è basato su 280 cicli di lavaggio standard con
acqua fredda e consumo dei modi a basso consumo energetico. Il consumo
effettivo dipende dalla modalità di utilizzo dell’apparecchio.
- Il consumo di acqua è basato su 280 cicli di lavaggio standard. Il consumo
effettivo dipende dalle modalità di utilizzo dell’apparecchio.
- Le informazioni sono riferite al programma STANDARD EN 50242 (indicato
nella tabella programmi), il più efficace in termini di consumo combinato di
energia e acqua. Il programma è indicato per stoviglie normalmente sporche.
- Classe di efficienza asciugatura determinata su una scala da “G” (efficienza
minima a “A” (efficienza massima).
+
6
Istruzioni per l'utente
ACCENSIONE
PROGRAMMAZIONE
AVVIO DEL PROGRAMMA
1.2 Programmi di lavaggio
La lavastoviglie è provvista di un pannello di comando descritto al
capitolo "3. Descrizione dei comandi", dal quale è possibile svolgere
tutte le operazioni di accensione, spegnimento e programmazione.
Prima di avviare un programma di lavaggio verificare che:
• Il rubinetto dell'acqua sia aperto.
• Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di
detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.
Premendo il pulsante ON/OFF (1) si accende la lavastoviglie.
Le spie daranno l'indicazione dello "stato" della lavastoviglie.
Le operazioni di programmazione sono possibili solo a porta chiusa.
A porta aperta le spie PROGRAMMI (4) rimangono spente.
SELEZIONE PROGRAMMA
Premere il pulsante di SELEZIONE PROGRAMMI (3) più volte fino
all'accensione della spia corrispondente al programma desiderato.
Per avviare la lavastoviglie premere il pulsante AVVIO/PAUSA (2) per
alcuni secondi, fino a quando la spia del programma selezionato inizia a
lampeggiare (beep di conferma).
Lo svolgimento del programma sarà evidenziato dal lampeggio della
spia, per l'intera durata del programma.
7
INTERRUZIONE DI U
N PROGRAMMA
CAMBIARE PROGRAMMA
ANNULLARE UN PROGRAMMA
(2)
Istruzioni per l'utente
FINE PROGRAMMA

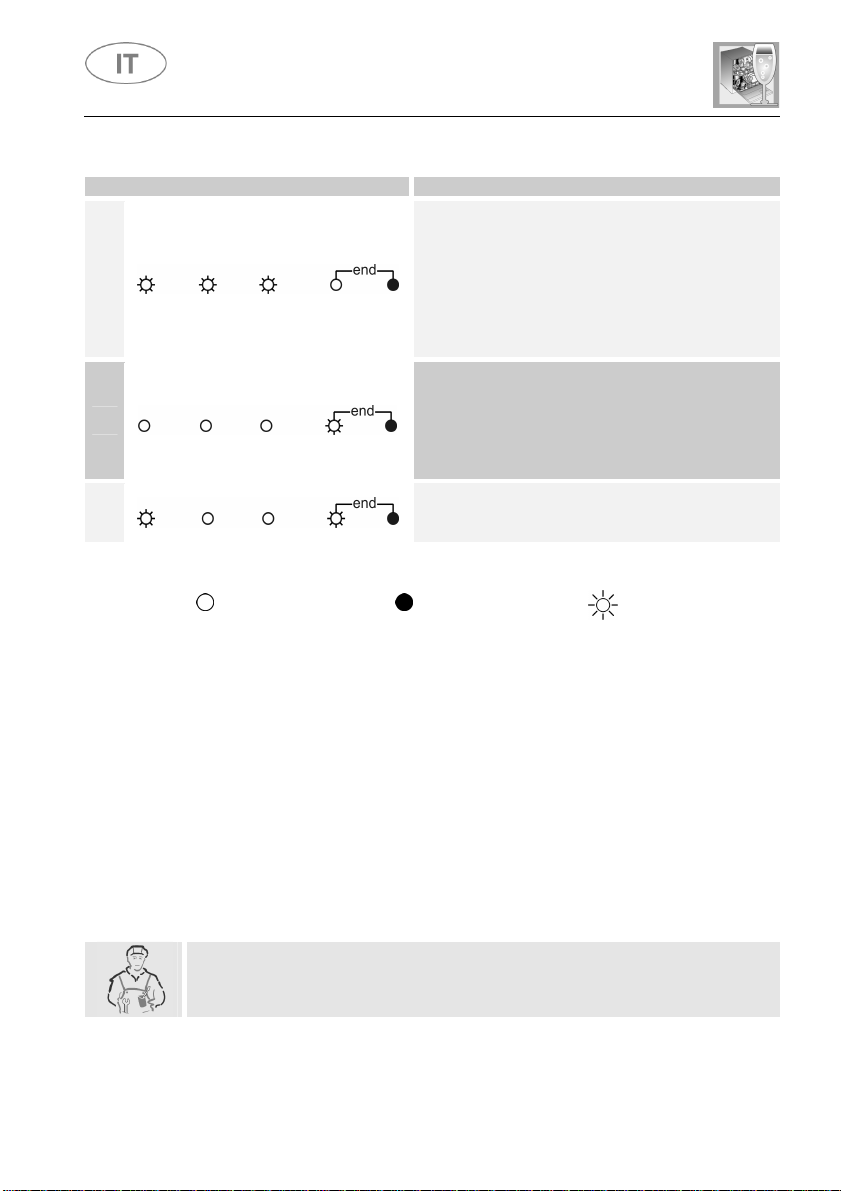

La fine del programma è indicata da un breve segnale acustico e dal
lampeggio contemporaneo delle spie programmi nr. 4 e 5
(contrassegnate da "end").
L'acqua presente in vasca verrà scaricata ed il programma terminato al
8
Per interrompere un programma in corso è necessario:
• premere il pulsante AVVIO/PAUSA (2), la spia del programma in
corso rimane accesa (beep di conferma);
• a questo punto è possibile fare ripartire il programma premendo
nuovamente il pulsante (2) fino al riavvio, oppure cambiare o
annullare il programma (leggere "CAMBIARE PROGRAMMA",
"ANNULLARE UN PROGRAMMA").
Per cambiare un programma in corso è necessario:
• interrompere il programma in corso (vedere “INTERRUZIONE DI UN
PROGRAMMA”);
• selezionare il nuovo programma;
• dare l'avvio al programma (vedere "AVVIO DEL PROGRAMMA").
Per annullare il programma tenere premuto il pulsante AVVIO/PAUSA
(2) fino all'interruzione del programma (spia accesa e beep di conferma).
Premere nuovamente il pulsante
e
tenerlo premuto fino all'accensione delle
spie nr. 4 e 5 (contrassegnate da "end").
punto in cui è stato interrotto.
Istruzioni per l'utente
SELEZIONE OPZIONI
“Flexi Tabs”
non sono adatti
troppo “dura”
In caso di apertura della porta durante il funzionamento, alla successiva
chiusura è necessario dare nuovamente lo start al programma come
descritto al paragrafo “AVVIO DEL PROGRAMMA”. Il programma riprenderà
dal punto in cui era stato interrotto.
Nel caso in cui la temperatura in vasca sia superiore a 50°C il
programma riprenderà dopo circa 30 secondi.
Le opzioni sono selezionabili premendo il pulsante dedicato, vicino al
simbolo dell’opzione desiderata, la spia si accende a conferma
dell’attivazione.
• Non è possibile selezionare opzioni quando si esegue il
programma ammollo.
• Tutte le opzioni tranne “Flexi Tabs” si disattivano al termine
del ciclo di lavaggio. Per disattivare l’opzione “Flexi Tabs”
premere il relativo pulsante (la spia si spegne).
• Tutte le opzioni, compreso “Flexi Tabs” si disattivano quando
si ANNULLA un programma iniziato.
Specifica per il lavaggio con detersivi combinati in tavolette, contenenti
anche sale e brillantante (3in1) o altri agenti come salva vetro,
brillantanti per acciaio ecc. (4in1, 5in1…). Con l’opzione selezionata,
sale e brillantante non verranno erogati, anche se presenti nei relativi
serbatoi. Se i serbatoi sono vuoti le spie rimarranno accese.
Utilizzando programmi brevi, a causa del diverso comportamento di
scioglimento, le pastiglie potrebbero non sviluppare completamente
l’effetto di lavaggio, lasciando eventualmente residui di detersivo non
sciolti. I detersivi in polvere sono più indicati per questi programmi.
In assenza dell’opzione è consigliato l'utilizzo di prodotti tradizionali
(detersivo, sale e brillantante separati), poiché i prodotti multi-funzione,
con i cicli di lavaggio tradizionali potrebbero dare problemi come
deposito di patina bianca, bassi risultati di asciugatura, residui sulle
stoviglie.
Per maggiori informazioni si veda quanto indicato sulla confezione del
detergente.
IMPORTANTE:
quando non è più richiesta l’opzione deve essere disattivata premendo
il relativo pulsante (la spia si spegne)
Questi prodotti
all’utilizzo con acqua
.
Se la durezza impostata è superiore ad H3, attivando l’opzione la
relativa spia lampeggia, per segnalare utilizzo non corretto, che non
pregiudica il funzionamento, ma potrebbe causare risultati di lavaggio
non ottimali.
9
HYCLEAN
LAVAGGIO A MEZZO CARICO DISTRIBUITO
RITARDO PROGRAMMA
quale entrerà in funzione il “ritardo programma” impostato (la spia
Istruzioni per l'utente
Prolunga l’ultimo risciacquo caldo al fine di garantire una ulteriore
riduzione batterica. Se durante questa fase del lavaggio la temperatura in
vasca non viene mantenuta costante, (es. per apertura della porta o
interruzione dell’energia), la spia opzione e le spie programmi
lampeggiano per segnalare che questa fase supplementare del lavaggio
non è andata a buon fine. Questo non pregiudica il risultato del lavaggio.
Adatta in caso di poche stoviglie da lavare, consente un risparmio di
energia elettrica e riduce la durata del programma. Le stoviglie andranno
disposte in entrambi i cesti, e nel distributore detersivo andrà introdotta
una quantità inferiore rispetto a quella utilizzata per il carico completo.
Il pulsante RITARDO PROGRAMMA consente di ritardare l’inizio del
programma di lavaggio di 3,6, 9 ore. Qusta funzione permette di fare
funzionare la lavastoviglie nella fascia oraria desiderata.
Selezionato il ritardo, procedere con l’avvio del programma (vedere il
paragrafo relativo). La lavastoviglie eseguirà un prelavaggio, terminato il
corrispondente al tempo mancante all’inizio del programma e la spia
indicante il programma impostato lampeggiano).
NOTA: Non è possibile selezionare l’opzione RITARDO PROGRAMMA
a ciclo già avviato.
10
Istruzioni per l'utente
GESTIONE DELL’ENERGIA
ESTRAZIONE DELLE STOVIGLIE
PER RISPARMIARE ENERGIA E RISPETTARE L’AMBIENTE
• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
• Non lavare le stoviglie in acqua corrente.
• Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico.
• Non effettuare risciacqui preliminari.
• Se disponibile, allacciare la lavastoviglie ad un impianto d’acqua calda
fino a 60°C.
PER RIDURRE I CONSUMI DI DETERSIVO E RISPETTARE
L’AMBIENTE
I fosfati presenti nel detersivo per lavastoviglie costituiscono un problema
dal punto di vista ecologico. Per evitare un eccessivo consumo di
detersivo, ma anche di energia elettrica, è consigliabile:
• Differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
Non versare il detersivo direttamente sulle stoviglie.
Dopo 5 minuti di inattività (ciclo di lavaggio terminato, interrotto,
oppure impostato ma non avviato), la lavastoviglie si porta in uno stato di
stand-by per ridurre il consumo di energia.
In questo stato la visualizzazione della lavastoviglie (spie o display
secondo i modelli) viene riproposta più lentamente (1 accensione ogni 5
secondi).
Al termine del programma di lavaggio attendere almeno 20 minuti prima
di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per
evitare che eventuali gocce d’acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è
consigliabile vuotare prima il cestello inferiore e poi quello superiore.
11
l'indice di durezza predisposto sul livello
2. Istruzioni d'uso
Istruzioni per l'utente
Dopo aver installato correttamente la lavastoviglie, predisporla affinché
possa entrare in funzione eseguendo le seguenti operazioni:
• Regolare il dolcificatore dell’acqua;
• Introdurre sale rigenerante;
• Introdurre brillantante e detersivo.
2.1 Uso del dolcificatore dell'acqua
La quantità di calcare contenuto
nell'acqua (indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
SALE
sale rigenerante specifico, sottrae
all'acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
3 (durezza media).
Utilizzando acqua di durezza media il caricamento con nuovo sale andrà
effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una
capacità di circa 1.7 Kg di sale in grani. Il serbatoio è situato sul fondo
della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo
del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.
• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d'acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d'acqua e detersivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastoviglie domestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
12
Istruzioni per l'utente
REGOLAZIONE DEL DOLCIFICATORE
• Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.
La lavastoviglie è dotata di un dispositivo che consente di personalizzare
la regolazione del dolcificatore in funzione della durezza dell'acqua di
rete. La selezione della durezza avviene tramite il PULSANTE
SELEZIONE PROGRAMMI (3).
Per accedere alla regolazione tenere premuto il pulsante oltre 15
secondi, l’INDICATORE REGOLAZIONE DUREZZA ACQUA (5)
lampeggia mentre le SPIE PROGRAMMA SELEZIONATO (3) indicano
la regolazione impostata. Singole pressioni sul pulsante modificano la
selezione secondo la sequenza della tabella seguente:
>
13
DUREZZA DELL'ACQUA
spente
accese
accese
Istruzioni per l'utente
TABELLA DUREZZA DELL'ACQUA
Gradi
Tedeschi (°dH)
Francesi (°dF)
0 - 6 0 - 11
7 - 10 12 - 18
11 - 15 19 - 27
16 - 21 28 - 37
22 - 28 38 - 50
29 - 35 51 - 62
36 - 50 63 - 90
Gradi
Tutte le spie
Una spia accesa
Due spie accese
Tre spie accese
Quattro spie
Cinque spie
Due spie accese
REGOLAZIONE
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
In seguito alla regolazione o alla visualizzazione di quella impostata è
sufficiente lasciare inattivo il pulsante per alcuni secondi, la lavastoviglie
ritorna automaticamente alla condizione standard uscendo dalla
modalità di regolazione.
2.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il distributore e a destra il
dosatore.
14
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.
Istruzioni per l'utente

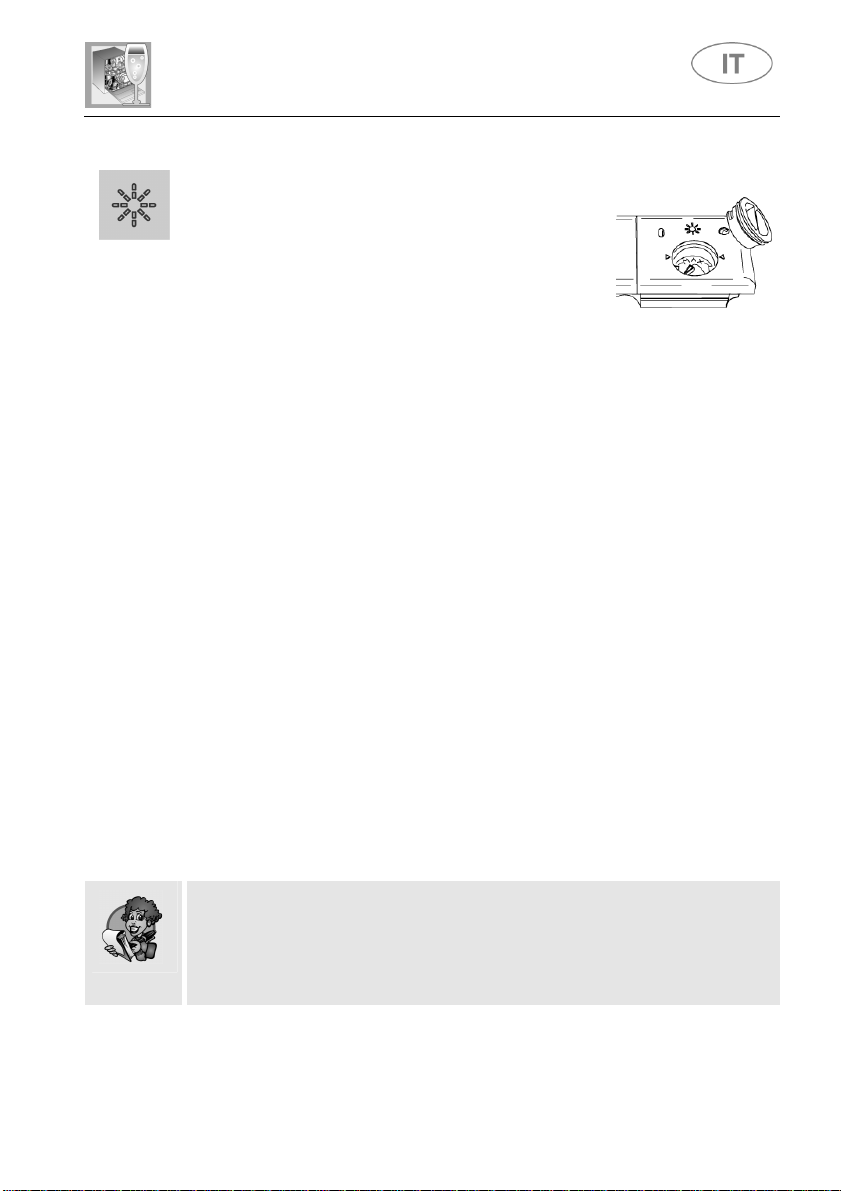

AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
Il brillantante accelera l'asciugatura delle stoviglie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal serbatoio
che si trova sul lato interno della porta.
Per aggiungere il brillantante:
• Aprire la porta;
• ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
• Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la spia di segnalazione
mancanza di brillantante.
• Rimettere il coperchio e ruotarlo in senso orario.
• Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà proporzionale alla
posizione del selettore.
• Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
• Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
• Rimettere il tappo ruotandolo in senso orario.
• La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.
15
CARICAMENTO DEL DETERSIVO
Istruzioni per l'utente
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
• Quando si seleziona un programma con prelavaggio caldo (leggere la
tabella programmi), introdurre una quantità supplementare di
detersivo nella cavità G/H (secondo i modelli).
• Usare esclusivamente detersivi specifici per lavastoviglie. L’uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.
• Conservare le confezioni di detersivo ben chiuse in luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le confezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l’efficacia del
lavaggio, ma rappresenta soltanto uno spreco.
16
Istruzioni per l'utente
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
2.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastoviglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavaggio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
• Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio.
• Mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Prelevare le stoviglie sotto l’acqua corrente prima di caricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
17
ATTENZIONE!
Istruzioni per l'utente
• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irroratori durante il
funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero
bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;
• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
Stoviglie non idonee al lavaggio in lavastoviglie:
• Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;
• Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
• Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
• Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;
• Argenteria: le stoviglie in argento possono macchiarsi;
• Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono diventare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
• Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
18
Istruzioni per l'utente

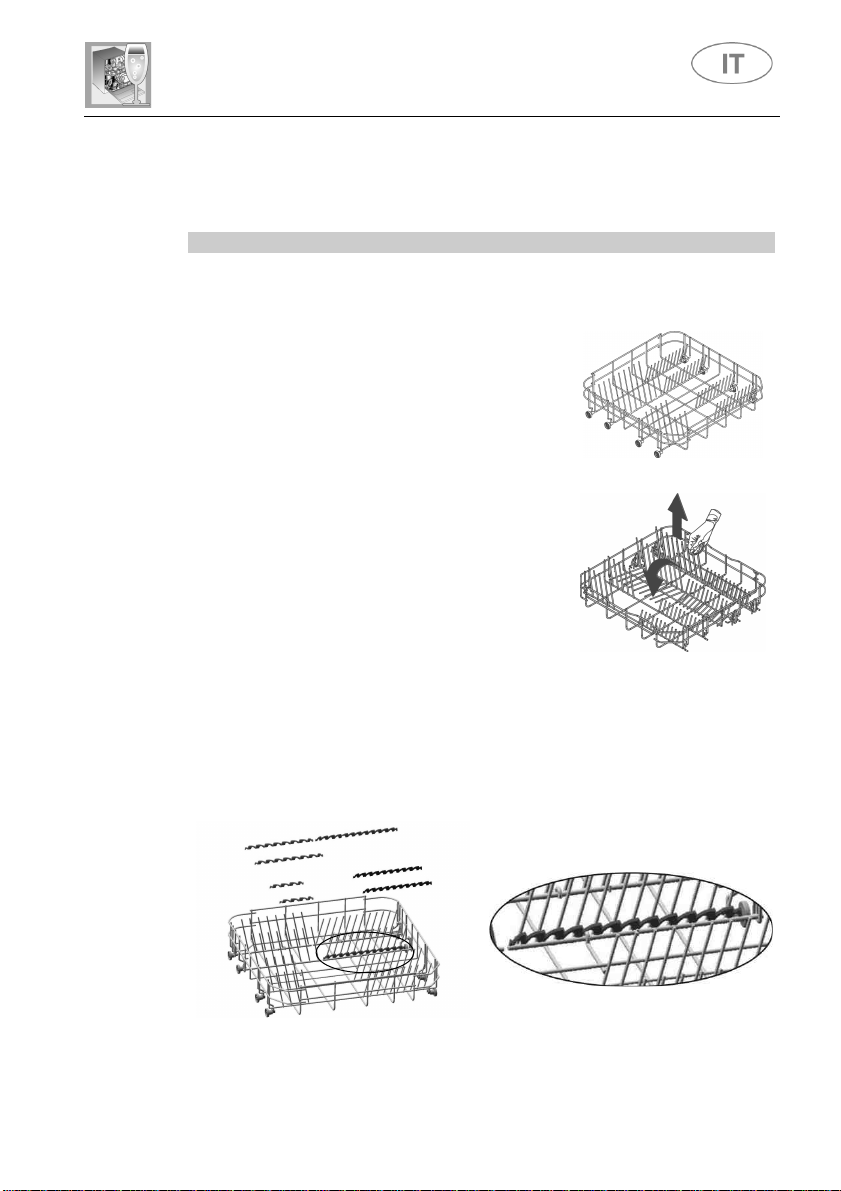

CESTELLO INFERIORE
INSERTI CESTO INFERIORE
2.4 Uso dei cestelli
La lavastoviglie ha una capacità di 12 coperti, incluse le stoviglie per
servire.
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.
Con supporti fissi
Per sfruttare al massimo lo spazio nel
cestello, quando vengono caricate stoviglie di
grandi dimensioni, alcuni modelli sono dotati
di supporti per piatti ribaltabili in 2 o 4 settori.
Alcuni modelli sono equipaggiati di inserti cesto inferiore utili a migliorare
l’asciugatura dei piatti. Gli inserti si trovano nel sacchetto accessori, per
utilizzarli è sufficiente infilarli nelle apposite sedi come indicato in figura.
Con supporti ribaltabili
19
CARICAMENTO DEL CESTELLO INFERIORE
Esempi di caricamento:
Esempi di caricamento con sporco intensivo
Istruzioni per l'utente
Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.
20
Istruzioni per l'utente

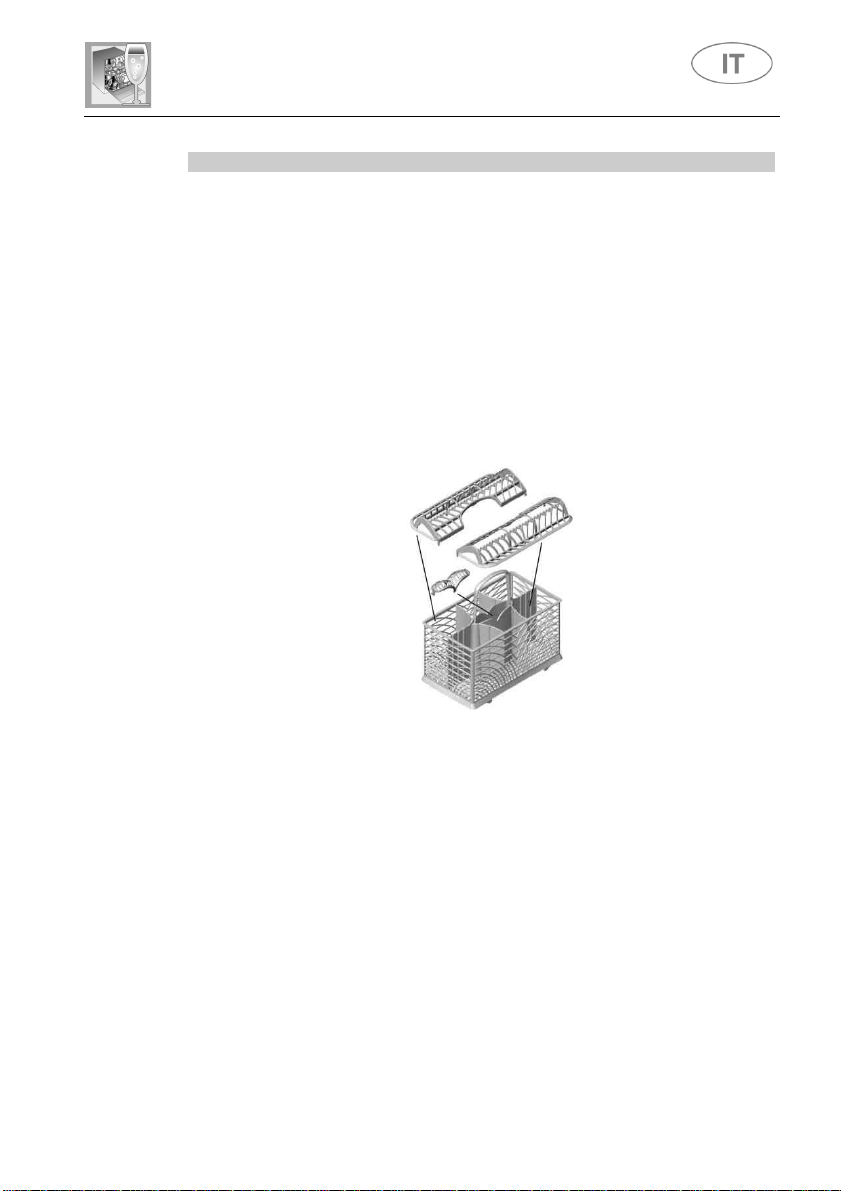

CESTINO PORTAPOSATE
Il cestino è munito di griglie superiori asportabili, nelle quali è possibile
infilare le posate perchè rimangano sufficientemente distanziate e
consentire un ottimale passaggio dell’acqua. Gli inserti porta posate ed il
coperchietto centrale si trovano nel sacchetto accessori. Il coperchietto
centrale ha solamente funzione di copertura, non vi si devono infilare le
posate.
Le posate dovrebbero essere disposte nel cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli. E’ destinato a contenere le posate di
ogni genere, escluse quelle di lunghezza tale da interferire con
l’irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore, facendo attenzione
che la punta dei coltelli non sporga dal cestello.
21
CESTELLO SUPERIORE
CARICAMENTO DEL CESTELLO SUPERIORE
Esempi di caricamento:
Istruzioni per l'utente
E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nella posizione più bassa,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.
Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandoli verticalmente negli
appositi supporti.
22
Istruzioni per l'utente

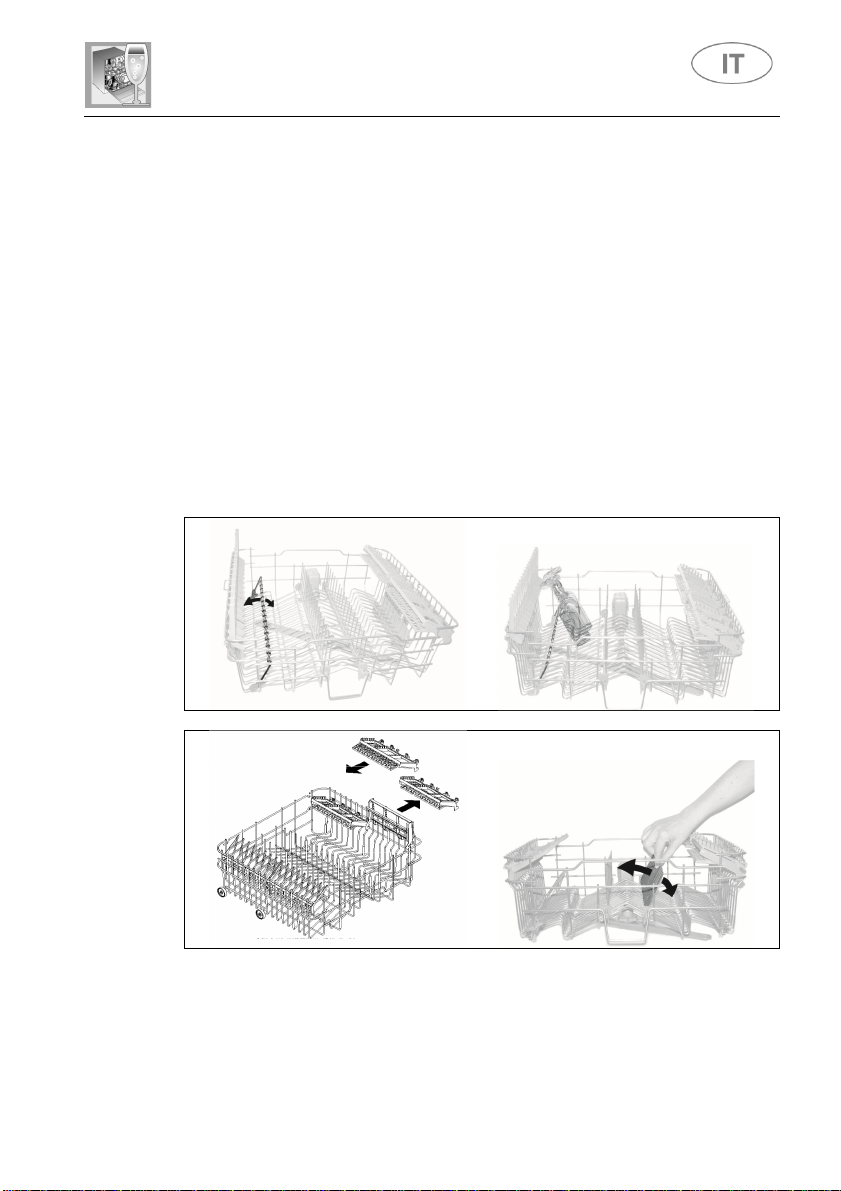

Secondo i modelli il cesto può essere dotato di alcuni o tutti i seguenti
accessori:
- Supporti per tazze od oggetti lunghi (mestoli, cuchiai…), a
sinistra, possono essere sollevati in posizione verticale se
inutilizzati;
- Supporto per bicchieri a gambo lungo (glass holder), sulla
sinistra; per utilizzarlo è sufficiente sollevarlo e bloccarlo negli
appositi agganci;
- Griglie posate, sulla destra, destinate a contenere coltelli e
cucchiaini; per il posizionamento di questi ultimi è necessario
estrarre il supporto scorrevole. Le griglie possono essere
sollevate in posizione verticale se inutilizzate;
- Supporti centrali fissi o mobili. I supporti mobili possono essere
bloccati in verticale, appoggiati sul fondo del cesto se
inutilizzati, oppure disposti in posizione intermedia, secondo le
esigenze.
23
REGOLAZIONE DEL CESTO SUPERIORE
Versione A
estrazione
due posizioni
Versione B:
tre posizioni
Istruzioni per l'utente
Il cesto superiore è regolabile in altezza per consentire il
posizionamento, nel cesto inferiore, di piatti o stoviglie di grosse
dimensioni. La regolazione può essere di tipo A o B, secondo il modello
di lavastoviglie acquistato.
: ad
regolabile su
.
• Estrarre entrambe le guide cestello.
• Togliere i fermi, sganciandoli come indicato in figura.
• Estrarre il cestello.
• Inserire nella guida la coppia di ruote superiore o inferiore, secondo
la regolazione desiderata.
• Riposizionare i fermi nella posizione originale.
Lato sinistro e destro del cestello devono essere posizionati sempre
alla stessa altezza.
I lati del cestello devono essere posizionati sempre alla stessa
altezza.
• Sollevare il cesto tirando dal bordo superiore (1), fino al primo o
secondo scatto secondo l'altezza desiderata.
• Abbassare il cesto dopo averlo sbloccato, tirando la leva di sblocco (2).
La regolazione è possibile anche con il cestello carico, in questo caso
quando lo si abbassa è preferibile trattenerlo con una mano per evitare
colpi alle stoviglie.
regolabile su
24
su entrambi i lati.
Istruzioni per l'utente
Evitare l'utilizzo di detergenti abrasivi o acidi.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
PULIZIA DEGLI IRRORATORI
ORBITALE
3. Pulizia e manutenzione
Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.
3.1 Avvertenze e consigli generali
Le superfici esterne e la controporta della lavastoviglie andranno pulite ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due
volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi
si può depositare utilizzando un panno morbido e dell’acqua.
Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro A
e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro
A nella propria sede e riavvitare accuratamente il tubo di carico acqua.
Gli irroratori sono facilmente asportabili per consentire la periodica pulizia
degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e
reinserirli accuratamente nelle proprie sedi, verificando che il loro
movimento circolare non venga in alcun modo impedito.
• Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.
• Per asportare l'irroratore inferiore occorre semplicemente sollevarlo
verso l'alto, tirando dalla parte centrale.
• Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e
sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua
corrente e reinserirli accuratamente nella propria sede. A rimontaggio
avvenuto verificare che i bracci girino liberamente. In caso contrario
verificare che siano stati montati correttamente.
25
PULIZIA DEL GRUPPO FILTRANTE
Istruzioni per l'utente
• E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessario, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
• spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
• separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
• togliere il filtro centrale sollevandolo.
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
• I filtri vanno puliti in acqua corrente con una spazzola dura.
• Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi
siano residui di cibo. Eventuali residui, cadendo nel pozzetto di
lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure
ostruire gli ugelli degli irroratori.
• È indispensabile pulire attentamente i filtri e secondo le indicazioni
sopra indicate: la lavastoviglie non può funzionare se i filtri sono
otturati.
• Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa di lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
• Effettuare il programma di ammollo per due volte consecutivamente.
• Staccare la spina dalla presa di corrente.
• Lasciare leggermente aperto lo sportello, in modo tale da impedire la
formazione di cattivi odori all’interno della vasca di lavaggio.
• Riempire il dosatore di brillantante per il risciacquo.
• Chiudere il rubinetto dell’acqua.
26
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
• Reinserire la spina alla presa di corrente.
• Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
• la lavastoviglie sia allacciata alla rete elettrica;
• l’erogazione di energia elettrica non sia stata interrotta;
• il rubinetto dell’acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.
Se nella lavastoviglie ristagna acqua verificare che:
• il tubo di scarico non sia piegato;
• il sifone dello scarico non sia otturato;
• i filtri della lavastoviglie non siano intasati.
Se le stoviglie non risultano pulite verificare che:
• sia stato introdotto detersivo ed in quantità adeguata;
• vi sia sale rigenerante nell’apposito serbatoio;
• le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell’acqua dagli irroratori non siano intasati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.
27
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
• vi sia brillantante nell’apposito contenitore;
• la regolazione dell’erogazione dello stesso sia corretta;
• il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
• la regolazione del dosaggio del brillantante non sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio esistono
prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
28
E1
E2
E3
E4
E5
E6
Istruzioni per l'utente
4. Rimedi alle anomalie di funzionamento
La lavastoviglie è in grado di segnalare una serie di malfunzionamenti
mediante l’accensione contemporanea di più spie con il seguente significato:
ANOMALIA DESCRIZIONE
Guasto acquastop
E' intervenuto il sistema antiallagamento.
Interviene in caso di perdite d'acqua. E'
necessario rivolgersi al servizio tecnico
assistenza clienti.
Livello di sicurezza
E' intervenuto il sistema che limita il livello
d'acqua nella lavastoviglie. Interrompere il
programma in corso, spegnere la lavastoviglie.
Accendere e programmare nuovamente la
lavastoviglie ed avviare il ciclo di lavaggio. Se
il problema permane rivolgersi al servizio
tecnico assistenza clienti.
Anomalia riscaldamento acqua
Il riscaldamento dell'acqua non viene eseguito
o eseguito in modo anomalo. Eseguire
nuovamente il programma di lavaggio; se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia rilevamento temperatura acqua
Interrompere il programma in corso, spegnere
la lavastoviglie. Accendere e programmare
nuovamente la lavastoviglie ed avviare il ciclo
di lavaggio. Se il problema permane rivolgersi
al servizio tecnico assistenza clienti.
Anomalia carico acqua
Il carico dell'acqua non viene eseguito o
eseguito in modo anomalo. Verificare se i
collegamenti idraulici sono corretti, che sia
aperto il rubinetto di entrata dell'acqua e che il
filtro non sia intasato. Se il problema permane
rivolgersi al servizio tecnico assistenza clienti.
Anomalia scarico acqua
Lo scarico dell'acqua non viene eseguito o
eseguito in modo anomalo. Verificare che il
tubo di scarico non sia piegato o schiacciato e
che il sifone o i filtri non siano intasati. Se il
problema permane rivolgersi al servizio tecnico
assistenza clienti.
29
E7
E8
E9
30
Istruzioni per l'utente
ANOMALIA DESCRIZIONE
Anomalia turbinetta
Non viene misurata in modo preciso la quantità
di acqua caricata. Interrompere il programma
in corso, spegnere la lavastoviglie. Accendere
e programmare nuovamente la lavastoviglie ed
avviare il ciclo di lavaggio. Se il problema
permane rivolgersi al servizio tecnico
assistenza clienti.
Anomalia sistema lavaggio alternato
Interrompere il programma in corso, spegnere
la lavastoviglie. Accendere e programmare
nuovamente la lavastoviglie ed avviare il ciclo
di lavaggio. Se il problema permane rivolgersi
al servizio tecnico assistenza clienti.
Anomalia sistema di carico dell'acqua
È necessario rivolgersi al servizio tecnico
assistenza clienti.
Spia spenta
Spia accesa
Spia lampeggiante
In caso del verificarsi di una situazione di allarme, la macchina interrompe il
programma in corso segnalando l’anomalia.
•
Gli allarmi E1, E2, E3, E4, E8, E9 provocano la conclusione immediata
del programma in corso.
•
Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta
la causa, riprendono l’esecuzione del programma.
•
L’allarme E7 viene visualizzato alla fine del ciclo che viene comunque
portato a termine dato che non viene pregiudicato il funzionamento della
lavastoviglie.
Per “azzerare” un allarme è necessario:
•
aprire o chiudere la porta oppure spegnere e riaccendere la macchina.
A questo punto è possibile programmare nuovamente la lavastoviglie.
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
Istruzioni per l'utente
DATI TECNICI
Larghezza
Profondità misurata al filo
esterno del pannello comandi
Altezza (secondo i modelli)
Capacità 12 coperti standard
Pressione acqua di alimentazione min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Dati elettrici Vedere targhetta caratteristiche
597 ÷ 599 mm
Libera installazione: 600 mm
Integrabili: 570 mm
Libera installazione: da 850 mm a 890 mm
da 890 mm a 930 mm
Integrabili: da 820 mm a 890 mm
da 860 mm a 930 mm
31
Loading...
