SMEG PGF95-1 User Manual [fr]

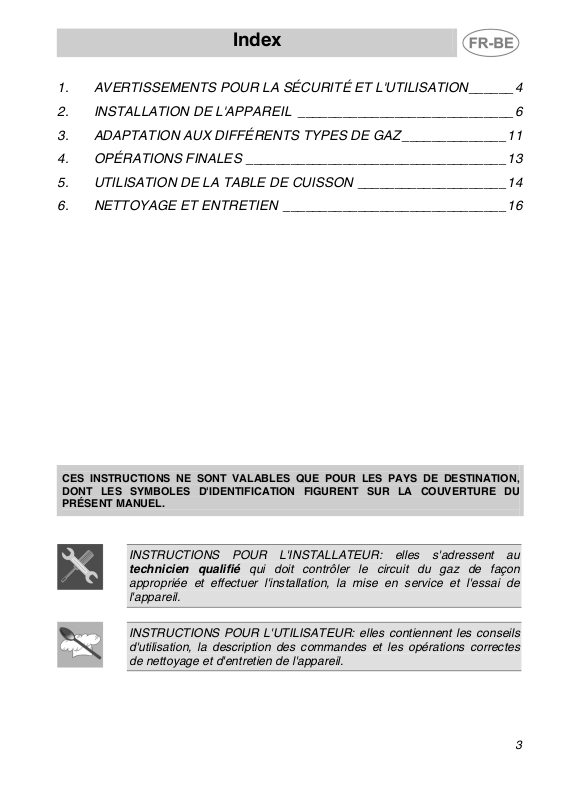

Index

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION______ 4

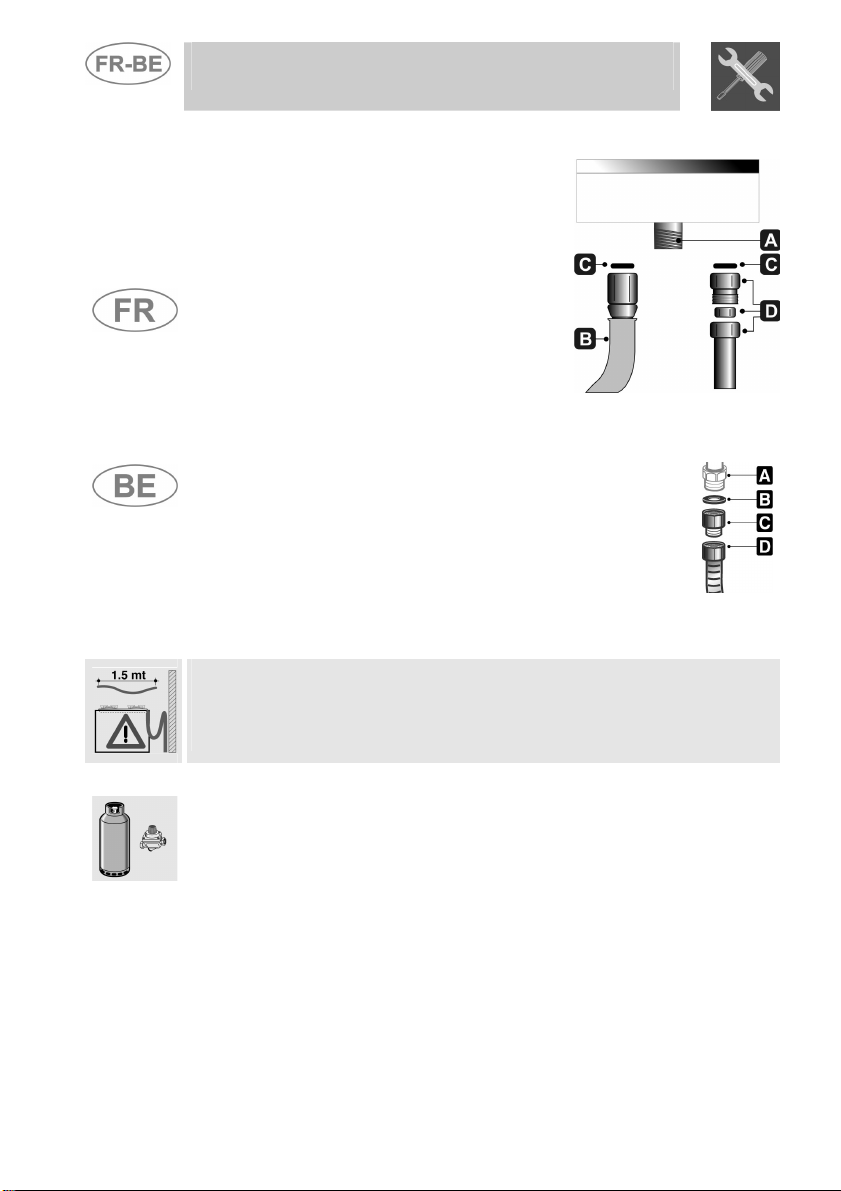

2. INSTALLATION DE L'APPAREIL _____________________________6

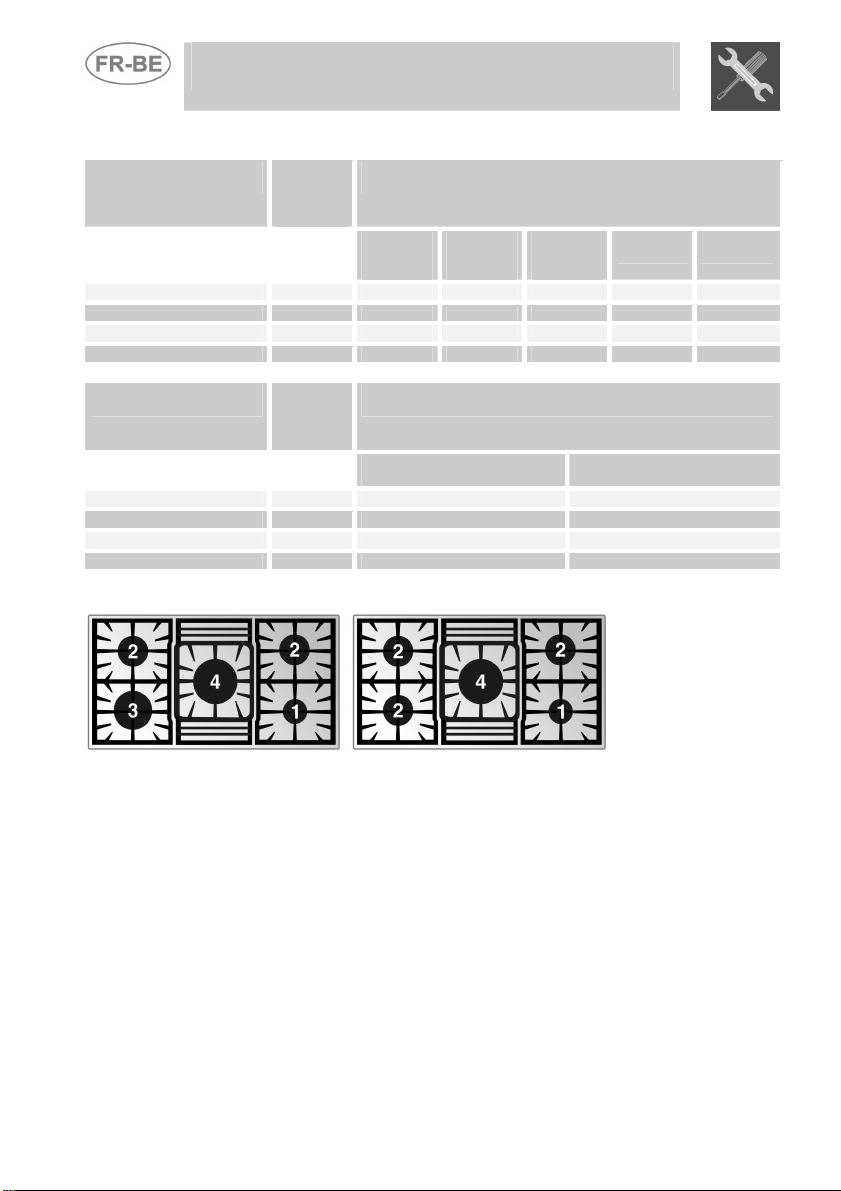

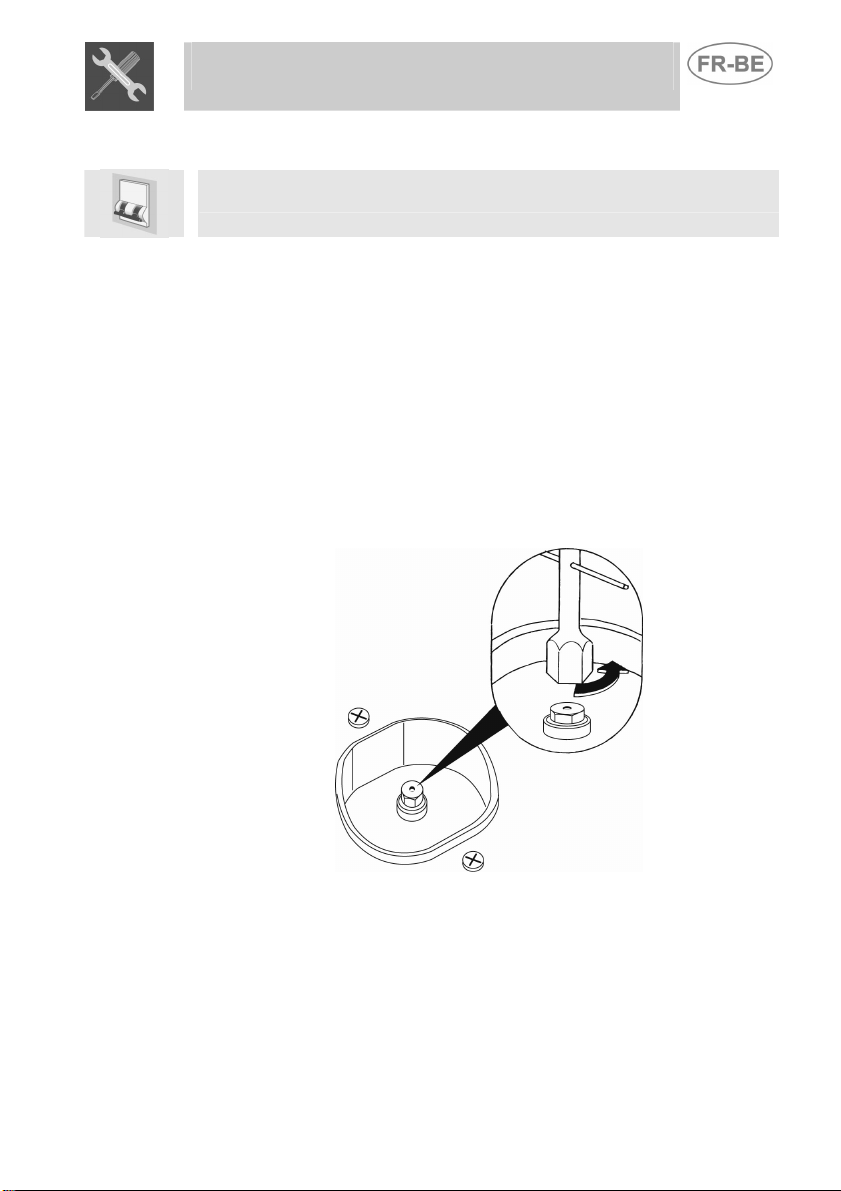

3. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ______________ 11

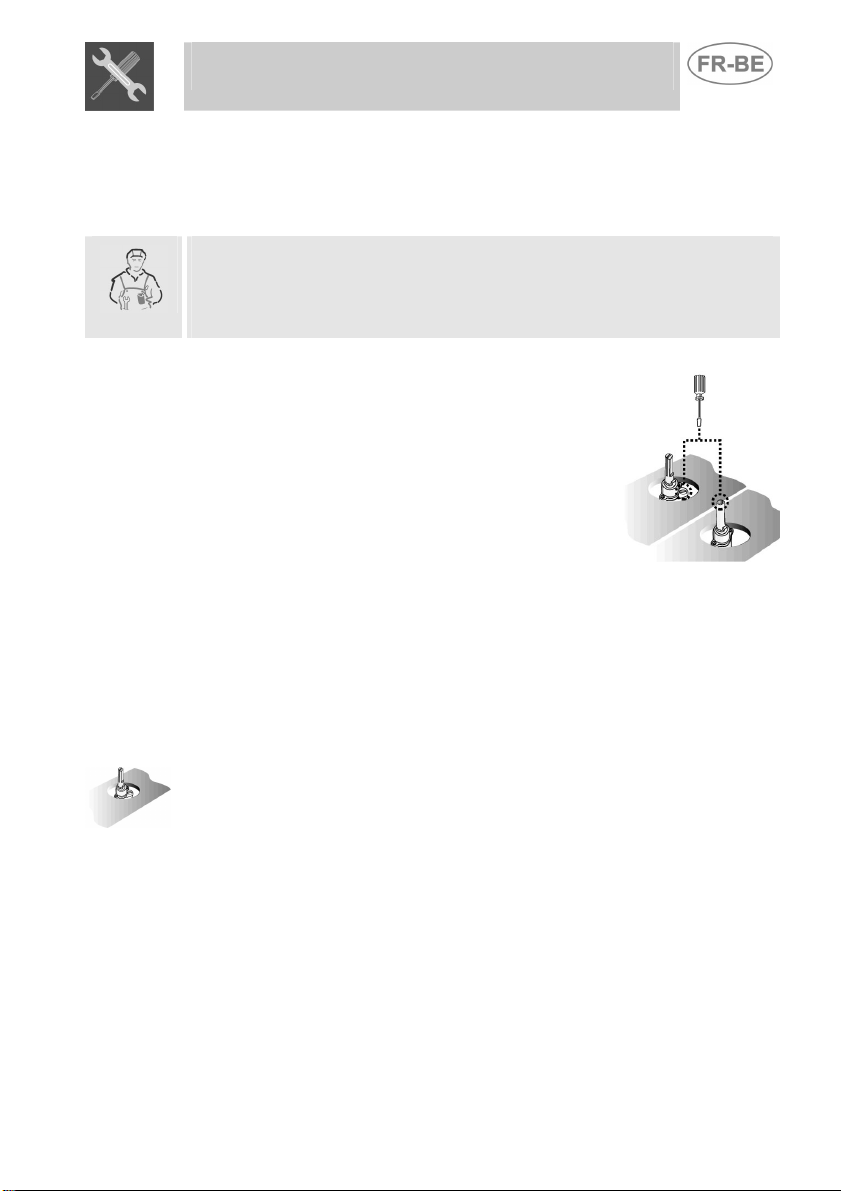

4. OPÉRATIONS FINALES ___________________________________13

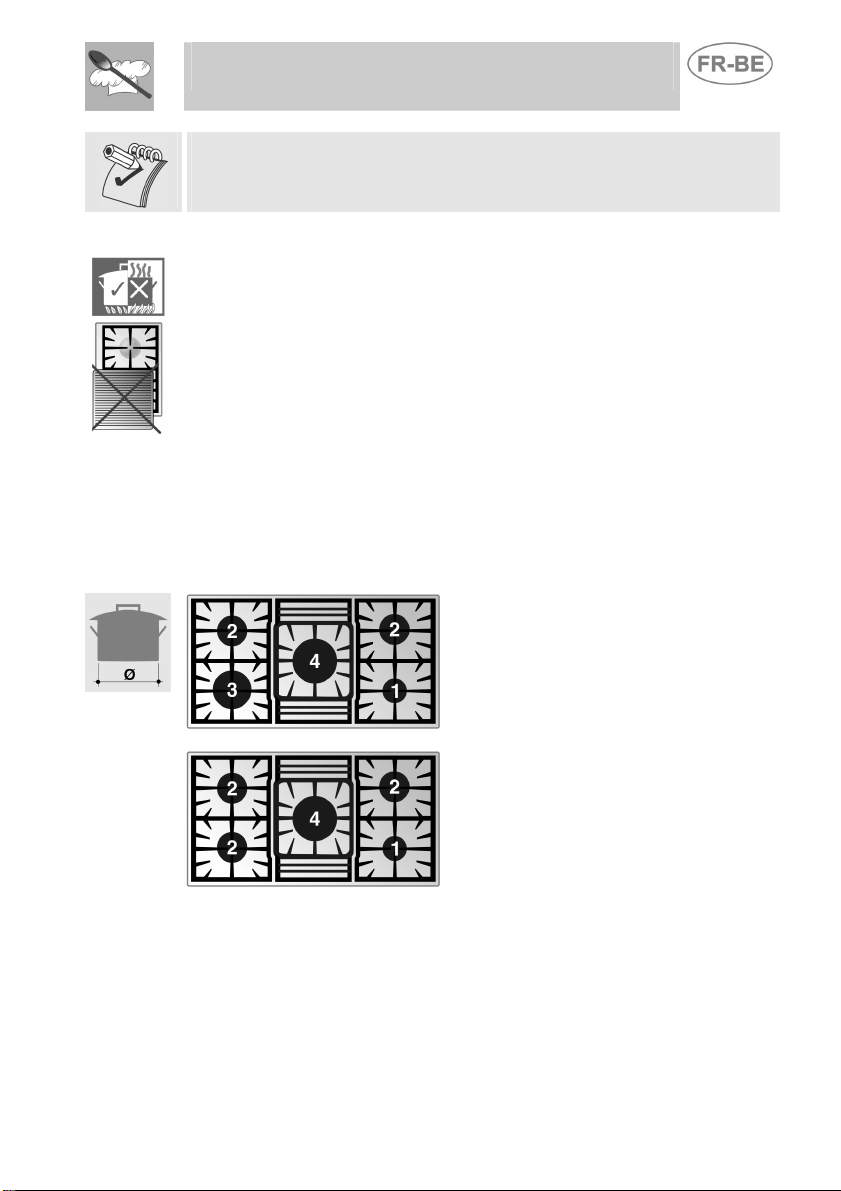

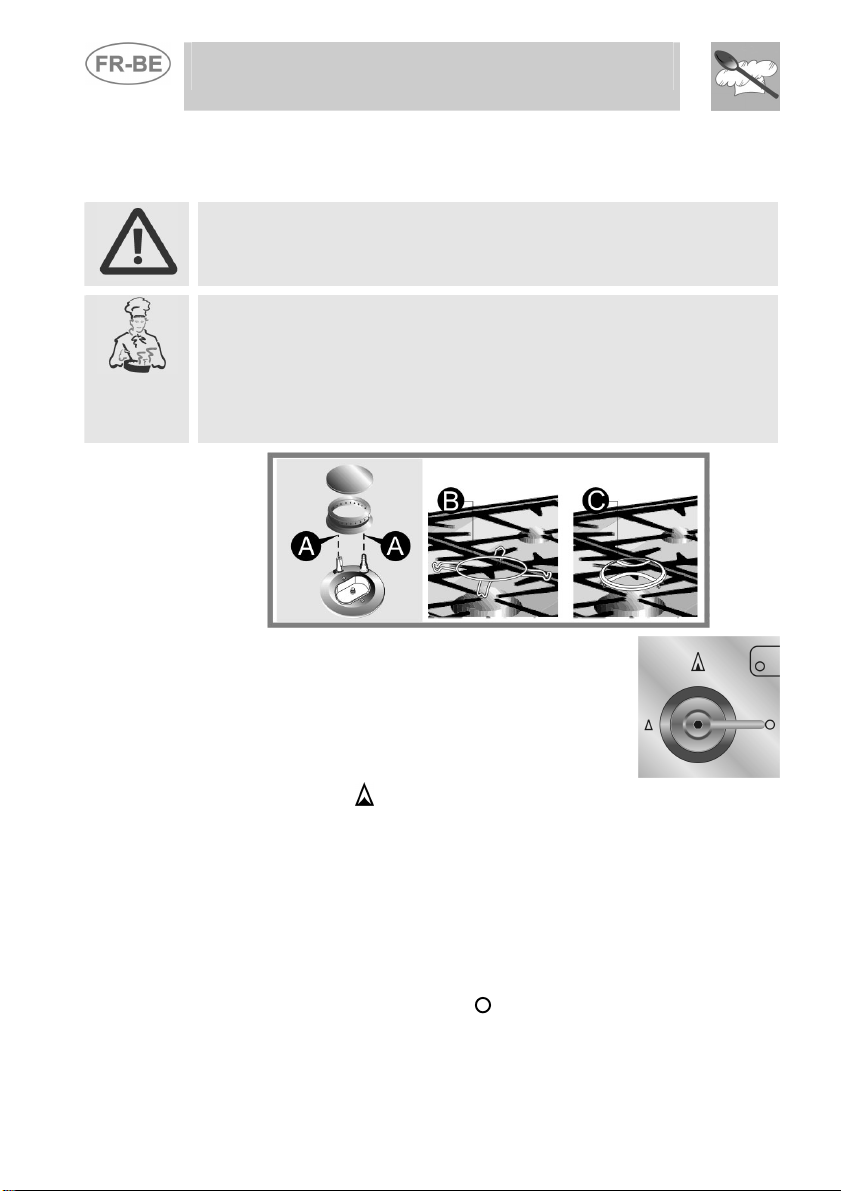

5. UTILISATION DE LA TABLE DE CUISSON ____________________ 14

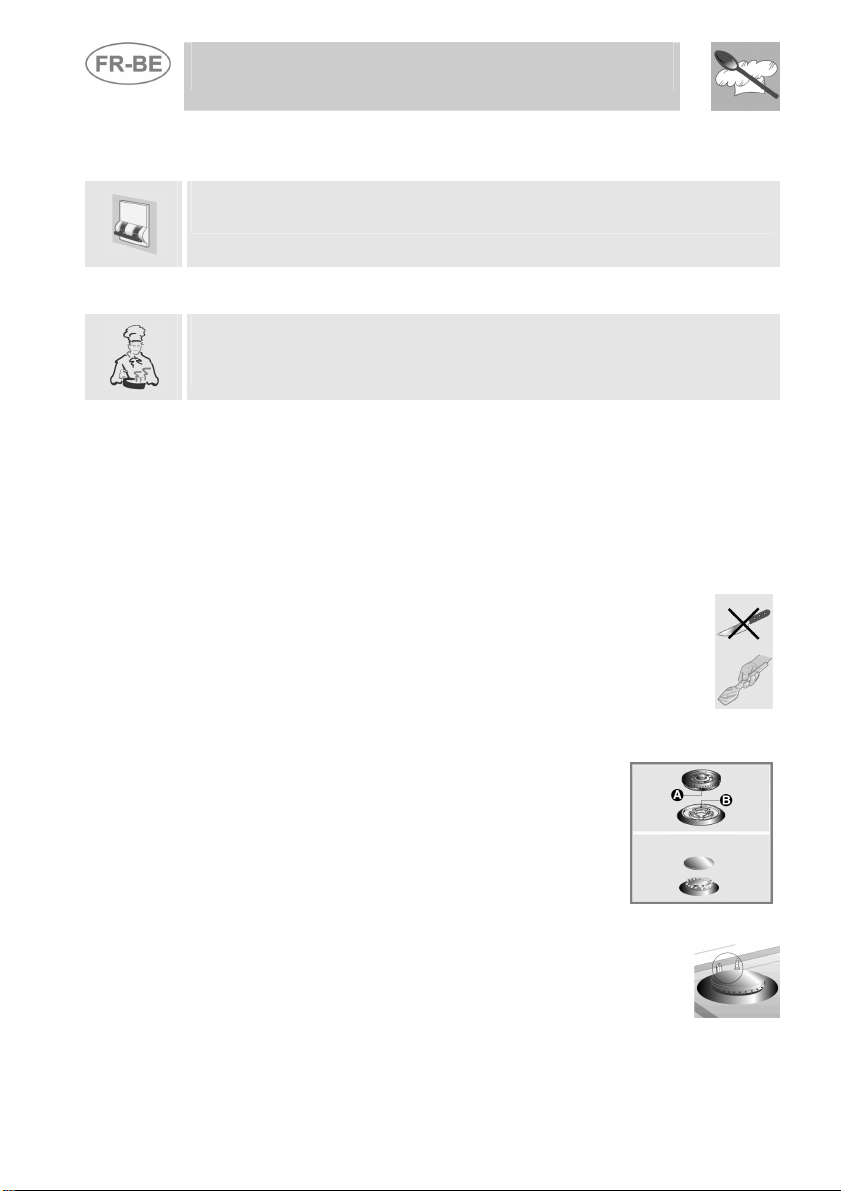

6. NETTOYAGE ET ENTRETIEN ______________________________16

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION,
DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DU
PRÉSENT MANUEL.

INSTRUCTIONS POUR L'INSTALLATEUR: elles s'adressent au
technicien qualifié qui doit contrôler le circuit du gaz de façon
appropriée et effectuer l'installation, la mise en service et l'essai de
l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR: elles contiennent les conseils
d'utilisation, la description des commandes et les opérations correctes
de nettoyage et d'entretien de l'appareil.

3

Présentation

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET
L'UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE
LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE
DE VIE DE LA TABLE DE CUISSON. NOUS VOUS CONSEILLONS DE LIRE
ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS
DONNÉES AVANT D'UTILISER LA TABLE DE CUISSON. CONSERVER
ÉGALEMENT TOUS LES INJECTEURS FOURNIS AVEC L'APPAREIL.
L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ
ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST
PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST
CONFORME AUX NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR
EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT
D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE
COMME IMPROPRE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ

EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE
PRÉSENT MANUEL.

NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU
DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT
DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE
PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DES
ÉQUIPEMENTS ÉLECTRIQUES.

LA FICHE A BRANCHER AU CÂBLE D'ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES
AUX NORMES EN VIGUEUR.
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA
ENCASTRÈ.

NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.

APRES L'INSTALLATION, CONTROLER LA TABLE DE CUISSON SUIVANT
LES INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON
FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE
SERVICE APRES-VENTE LE PLUS PROCHE.
NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.

AU TERME DE CHAQUE UTILISATION DE LA TABLE, VÉRIFIER QUE LES
MANETTES DE COMMANDE SE TROUVENT EN POSITION (ÉTEINT).

LA PLAQUE D'IDENTIFICATION FOURNISSANT LES DONNÉES
TÉCHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST SITUÉE
SOUS LE CARTER DANS UNE POSITION VISIBLE.
LA PLAQUE SUR LE CARTER NE DOIT JAMAIS ÊTRE ENLEVÉE.

4

Présentation

NE PAS PLACER SUR LES GRILLES DE LA TABLE DE CUISSON DE

CASSEROLES DONT LE FOND N'EST PAS PARFAITEMENT LISSE ET
RÉGULIER.

NE PAS UTILISER DE RÉCIPIENTS OU DE GRILS DÉPASSANT LE
PÉRIMÈTRE DE LA TABLE.

L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES
ADULTES. NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE

TABLE.

LES APPAREILS QUI NE SONT PLUS UTILISÉS DEVRONT ÊTRE REMIS
À UN CENTRE DE COLLECTE.

Le fabricant décline toute responsabilité touchant les dommages
subis par personnes et choses, causés par le non respect des
prescriptions susmentionnées ou découlant de l'altération même
d'une seule partie de l'appareil et de l'utilisation de pièces de
rechange pas d'origine.

5

t

e

Instructions pour l'installateur

2. INSTALLATION DE L'APPAREIL

Cette intervention nécessite de travaux de maçonnerie et/ou de menuiserie,
par conséquent elle doit être effectuée par un technicien qualifié.
L'installation est réalisable sur des matériaux divers, tels que maçonnerie,
métal, bois massif et bois revêtu de stratifiés en plastique, pourvu qu'ils soien
résistants à la chaleur (T 90°C).

2.1 Fixation à la structure de soutien modèle encastrabl
traditionnel (fig. 1)

Pratiquer une ouverture dans le
plan du meuble aux dimensions
indiquées dans la figure, en
maintenant par rapport au bord
arrière une distance minimum de
50 mm. Cet appareil est classé
"type Y" en ce qui concerne les
risques d'incendie et peut être
placé contre des murs plus hauts
que la table de cuisson, à
condition de respecter la distance

"X" indiquée dans la figure, pour éviter toute détérioration due à
l'échauffement. S'assurer qu'entre les feux des fourneaux et une éventuelle
étagère située au-dessus à la verticale il existe une distance minimum de 750
mm. Bien placer le joint isolant compris dans la fourniture tout autour de
l'orifice pratiqué dans la table top comme l'indiquent les figures ci-dessous, en
essayant de le faire adhérer à toute la surface en exerçant une légère
pression avec les mains. Selon le modèle de la table de cuisson à installer, se
reporter aux cotes indiquées dans la figure, en sachant que pour les modèles,
le côté avant et le côté arrière doivent être au ras de l'orifice. Fixer la table de
cuisson au meuble au moyen des étriers A ou B prévus à cet effet fournis
avec l'appareil. Éliminer soigneusement le bord C en excédent des joints. Les
mesures du dessin ci-dessous se rapportent à la distance de l'orifice au côté
interne des joint.

1

6

Etrier ‘A’ dans la 1e fente

Etrier ‘A’ dans la 2e fente

Instructions pour l'installateur

n

a

2.2 Fixation à la structure de soutien modèle linéaire.

Pratiquer une ouverture dans le plan du meuble aux dimensions indiquées
dans la figure, en maintenant par rapport au bord arrière une distance
minimum de 50 mm. Cet appareil est classé "type Y" en ce qui concerne les
risques d'incendie et peut être placé contre des murs plus hauts que la
table de cuisson, à condition de respecter la distance "X" indiquée dans la
figure, pour éviter toute détérioration due à l'échauffement. S'assurer qu'entre
les feux des fourneaux et une éventuelle étagère située au-dessus à la verticale
il existe une distance minimum de 750 mm.

2

3
Ce type d'appareil demande aussi un fraisage sur le plan d'une
profondeur de 2 mm, dont les mesures sont indiquées dans la figure 3.
Avant de positionner le plan, enfiler le joint le long du périmètre de
l'appareil et s'assurer qu'il adhère parfaitement à la tôle. Pour monter le
joint, voir la figure 5.

4

5

L'appareil peut aussi être positionné en utilisant de la silicone e
alternative au joint fourni. Dans ce cas, l’installateur devra vérifier l
planéité de l'appareil avec le dessus du meuble.

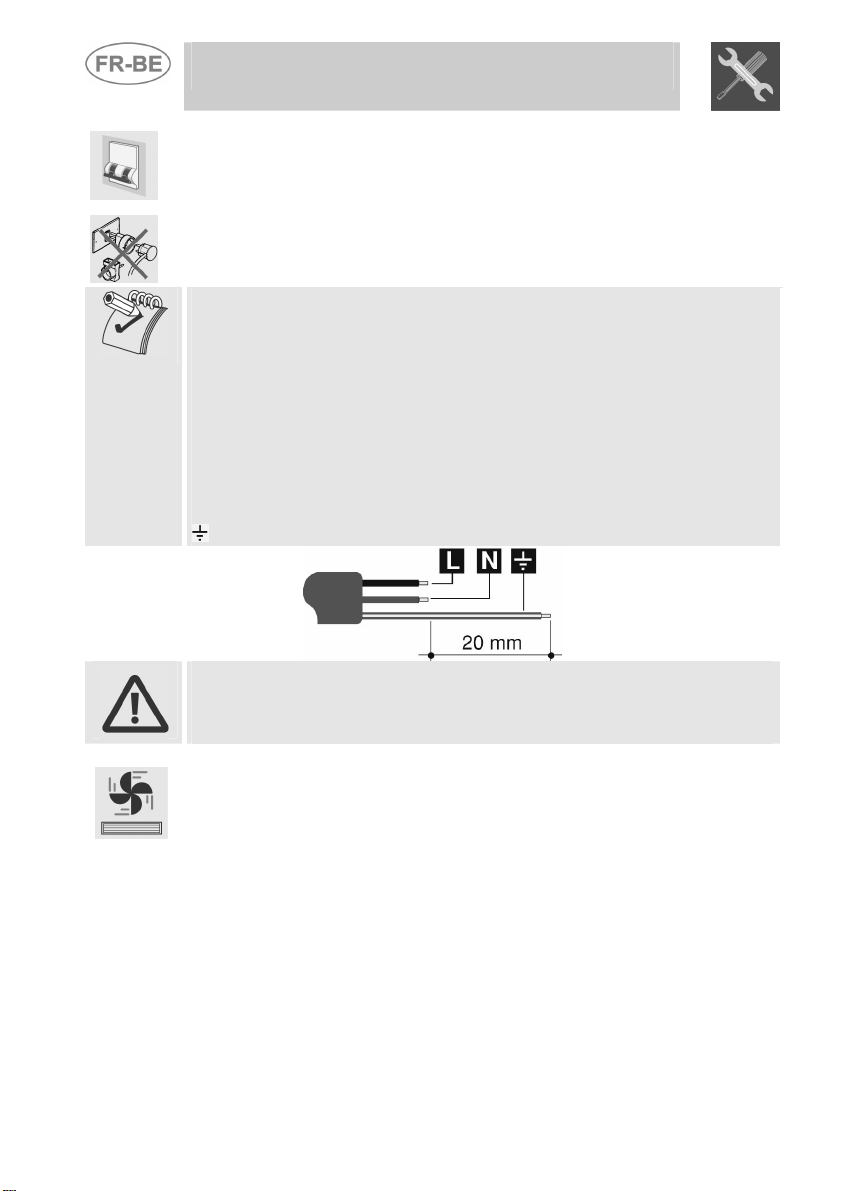

2.3 Branchement électrique

S'assurer que la tension et le dimensionnement de la ligne d'alimentation
correspondent bien aux caractéristiques indiquées sur la plaque située
sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée.

La fiche située à l'extrémité du câble d'alimentation et la prise murale
doivent être du même type et conformes à la réglementation en vigueur
en matière d'installations électriques. Vérifier que la ligne d'alimentation
est dotée d'une mise à la terre appropriée.

7
