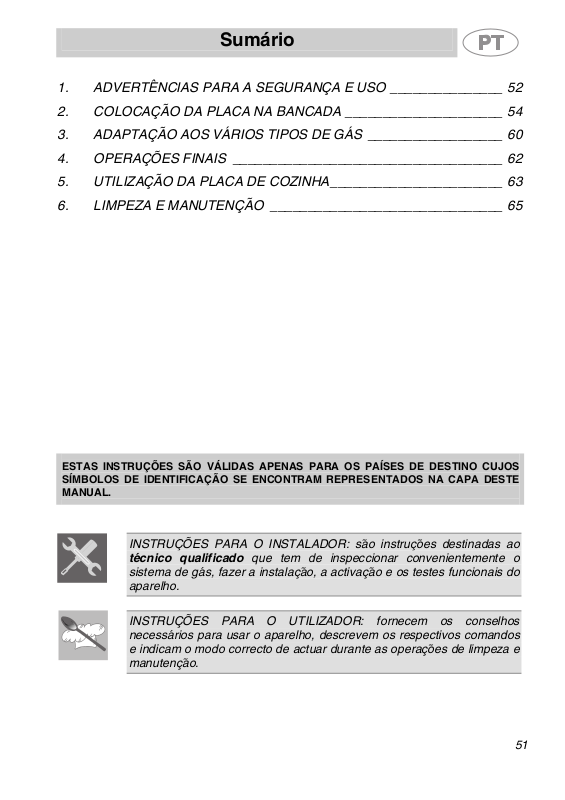

Sumário
1. _______________ 52 ADVERTÊNCIAS PARA A SEGURANÇA E USO
2. _____________________ 54 COLOCAÇÃO DA PLACA NA BANCADA
3. __________________ 60 ADAPTAÇÃO AOS VÁRIOS TIPOS DE GÁS
4. ____________________________________ 62 OPERAÇÕES FINAIS
5. _______________________ 63 UTILIZAÇÃO DA PLACA DE COZINHA
6. _______________________________ 65 LIMPEZA E MANUTENÇÃO
ESTAS INSTRUÇÕES SÃO VÁLIDAS APENAS PARA OS PAÍSES DE DESTINO CUJOS
SÍMBOLOS DE IDENTIFICAÇÃO SE ENCONTRAM REPRESENTADOS NA CAPA DESTE
MANUAL.
INSTRUÇÕES PARA O INSTALADOR: são instruções destinadas ao
técnico qualificado que tem de inspeccionar convenientemente o
sistema de gás, fazer a instalação, a activação e os testes funcionais do
aparelho.
INSTRUÇÕES PARA O UTILIZADOR: fornecem os conselhos
necessários para usar o aparelho, descrevem os respectivos comandos
e indicam o modo correcto de actuar durante as operações de limpeza e
manutenção.
51
Apresentação
1. ADVERTÊNCIAS PARA A SEGURANÇA E USO
ESTE MANUAL FAZ PARTE INTEGRANTE DO APARELHO. É NECESSÁRIO
CONSERVÁ-LO ÍNTEGRO E NUM LOCAL DE FÁCIL ACESSO DURANTE
TODA A VIDA ÚTIL DA PLACA DE COZINHA. ACONSELHAMOS UMA
LEITURA ATENTA DESTE MANUAL E DE TODAS AS INDICAÇÕES NELE
CONTIDAS ANTES DE UTILIZAR A PLACA DE COZINHA. CONSERVE
TAMBÉM O JOGO DE INJECTORES FORNECIDO COM O APARELHO. A
INSTALAÇÃO DEVERÁ SER FEITA POR TÉCNICOS QUALIFICADOS DE
ACORDO COM AS NORMAS VIGENTES. ESTE APARELHO DESTINA-SE A
UM USO DOMÉSTICO E RESPEITA AS DIRECTIVAS CEE ACTUALMENTE EM
VIGOR. O APARELHO FOI CONSTRUÍDO PARA EXERCER AS SEGUINTES
FUNÇÕES: COZEDURA E AQUECIMENTO DE ALIMENTOS; QUALQUER
OUTRO USO DEVE SER CONSIDERADO IMPRÓPRIO.
O FABRICANTE DECLINA TODA E QUALQUER RESPONSABILIDADE POR
UTILIZAÇÕES DIFERENTES DAS INDICADAS.
NÃO DEIXE OS RESÍDUOS DO MATERIAL DE EMBALAGEM ABANDONADOS
SEM VIGILÂNCIA NO AMBIENTE DOMÉSTICO. SEPARE OS VÁRIOS
MATERIAIS NÃO UTILIZÁVEIS PROVENIENTES DA EMBALAGEM E
ENTREGUE-OS AO CENTRO MAIS PRÓXIMO DE RECOLHA SELECTIVA DE
LIXO.
É OBRIGATÓRIO QUE O APARELHO TENHA A LIGAÇÃO À TERRA DE
ACORDO COM AS MODALIDADES PREVISTAS PELAS NORMAS DE
SEGURANÇA DA INSTALAÇÃO ELÉCTRICA.
A FICHA A LIGAR AO CABO DE ALIMENTAÇÃO E A RESPECTIVA TOMADA
TÊM DE SER DO MESMO TIPO E ESTAR EM CONFORMIDADE COM AS
NORMAS EM VIGOR.
A TOMADA DEVE SER ACESSÍVEL COM O APARELHO ENCASTRADO.
NUNCA DESLIGUE A FICHA PUXANDO-A PELO CABO.
LOGO DEPOIS DA INSTALAÇÃO, FAÇA UM RÁPIDO CONTROLO
FUNCIONAL DA PLACA DE COZINHA, SEGUINDO AS INSTRUÇÕES
FORNECIDAS NAS PRÓXIMAS PÁGINAS. SE O APARELHO NÃO
FUNCIONAR, DESLIGUE-O DA REDE ELÉCTRICA E CONTACTE O CENTRO
DE ASSISTÊNCIA TÉCNICA MAIS PRÓXIMO.
NUNCA TENTE REPARAR O APARELHO AUTONOMAMENTE.
TODAS AS VEZES QUE TERMINAR A UTILIZAÇÃO DA PLACA, VERIFIQUE
SEMPRE SE OS BOTÕES DE COMANDO ESTÃO NA POSIÇÃO
(DESLIGADA).
A CHAPA DE IDENTIFICAÇÃO QUE CONTÉM OS DADOS TÉCNICOS, O
NÚMERO DE SÉRIE E A MARCAÇÃO, ESTÁ POSICIONADA DE MANEIRA
BEM VISÍVEL EM BAIXO DO PAINEL DE PROTECÇÃO.
A CHAPA POSTA NO PAINEL DE PROTECÇÃO NUNCA DEVE SER
REMOVIDA.
52
Apresentação
NÃO APOIE SOBRE AS GRADES DA PLACA DE COZINHA PANELAS COM
FUNDO NÃO PERFEITAMENTE LISO E REGULAR.
NÃO USE RECIPIENTES QUE ULTRAPASSAM O PERÍMETRO EXTERIOR DA
PLACA.
O APARELHO DESTINA-SE A SER UTILIZADO POR PESSOAS ADULTAS.
NÃO PERMITA QUE AS CRIANÇAS SE APROXIMEM DELE OU QUE O
UTILIZEM PARA AS SUAS BRINCADEIRAS.
ESTE APARELHO DISPÕE DA MARCA DE CONFORMIDADE NOS TERMOS
DA DIRECTIVA EUROPEIA 2002/96/CE RELATIVA AOS RESÍDUOS DE
EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS (REEE).
ESTA DIRECTIVA DEFINE AS NORMAS PARA A RECOLHA E RECICLAGEM
DOS RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E ELECTRÓNICOS
VÁLIDAS EM TODO O TERRITÓRIO DA UNIÃO EUROPEIA.
O fabricante declina qualquer responsabilidade por eventuais
ferimentos em pessoas ou danos em objectos provocados pelo não
cumprimento das normas supracitadas ou pela modificação de qualquer
peça do aparelho e pela utilização de peças sobresselentes não
originais.
53
a
Instruções para o instalador
2. COLOCAÇÃO DA PLACA NA BANCADA
Esta operação exige obras de alvenaria e/ou de carpintaria, pelo que
deve ser executada por um técnico competente.
A placa pode ser instalada em vários tipos de material, tais como
superfícies de alvenaria, metal, madeira maciça ou madeira revestida
com laminados plásticos, desde que resistentes ao calor (T 90°C).
2.1 Fixação do modelo tradicional de encastrar na estrutur
Faça uma abertura no tampo do móvel com as
dimensões indicadas na figura, mantendo da
borda traseira uma distância mínima de 50
mm.
Este aparelho pode ser encostado em
paredes com altura superior à mesa de
trabalho, desde que seja mantida a
distância "X" representada na figura, para
evitar danos provocados pelo aquecimento
excessivo. Certifique-se de que entre os
elementos de calor da placa e um possível
móvel suspenso exista uma distância
mínima de 750 mm na vertical.
Posicione cuidadosamente a junta de vedação isolante fornecida com o aparelho no
perímetro exterior do furo feito no tampo do móvel, conforme indicado na figura 2,
tentando fazer com que fique bem aderida em toda a superfície com uma ligeira
pressão das mãos. Os lados dianteiro e traseiro da junta de vedação devem ficar
rentes ao furo. Tendo feito estas operações apoie a placa sobre a junta de vedação
isolante e, utilizando os parafusos e suportes de fixação (fig. 4), fixe a placa na
estrutura de sustentação até ela ficar perfeitamente nivelada. Corte com cuidado a
borda C (Fig.3) em excesso da junta de vedação. As medidas da figura 2 referem-se
à distância entre o furo e o lado interno da junta de vedação. Os suportes indicados
na fig. 4 só devem ser colocados depois da placa estar encastrada.
de sustentação
1)
54
2)
4)
3)
Instruções para o instalador
Faça uma abertura no tampo do móvel com as
dimensões indicadas na figura, mantendo da
borda traseira uma distância mínima de 50 mm.
A parte inferior do painel de protecção deve ficar
totalmente acessível após a instalação do
aparelho. Este aparelho pode ser encostado em
paredes com altura superior à mesa de trabalho,
desde que seja mantida a distância"X"
representada na figura para evitar danos
provocados pelo aquecimento excessivo.
Certifique-se de que entre os elementos de calor da placa e um possível móvel suspenso
exista uma distância mínima de 750 mm (Fig. 1).
Este tipo de aparelho também necessita de uma fresagem no tampo do móvel de 3
mm de profundidade. As dimensões desta fresagem estão indicadas na figura 4
(pormenor A da figura 2). Antes de colocar a placa é preciso aplicar em toda a
superfície da fresagem a esponja adesiva “E” fornecida com o aparelho (fig. 2).
Tendo feito estas operações apoie a placa sobre a fresagem e, utilizando os parafusos
e suportes de fixação (sequência indicada na Fig. 3), fixe a placa na estrutura de
sustentação até ela ficar perfeitamente nivelada. Os suportes indicados na fig. 3 só
devem ser colocados depois da placa estar encastrada.
2.2 Fixação do modelo rente ao tampo na estrutura de sustentação
1)
2) 3)
4)
3
A
Aplique uma camada de primário anti-infiltração sobre a superfície
fresada
55
Instruções para o instalador
Importante: outros tipos de instalação serão possíveis sob a
supervisão do fabricante!
Dimensões: localização das ligações de gás e eléctrica (medidas
expressas em mm).
Aviso: a temperatura da superfície inferior da placa pode ficar muito
quente.
Para evitar situações perigosas, o acesso à parte inferior da placa deve
ser limitado. Consulte as instruções de instalação
IMPORTANTE: se o aparelho for montado sobre um móvel, providencie
a instalação de uma prateleira divisória, conforme mostrado na figura.
Por outro lado, se o aparelho for colocado sobre um forno instalado em
baixo dele, não será necessário prever uma prateleira divisória.
Se for instalado acima de um forno, é preciso que este último esteja
equipado com um ventilador de arrefecimento.
56
Instruções para o instalador
2.3 Ligação eléctrica
Certifique-se de que a tensão e o dimensionamento da linha de alimentação
correspondam às características indicadas na chapa fixada em baixo do
painel de protecção do aparelho. Esta chapa de características nunca
deverá ser removida.
A ficha na extremidade do cabo de alimentação e a tomada de parede têm
de ser do mesmo tipo e estar em conformidade com as normas em vigor
respeitantes às instalações eléctricas. Verifique se a linha de alimentação
tem uma ligação à terra adequada.
Instale na linha de alimentação do aparelho um dispositivo de interrupção
omnipolar com distância mínima de abertura entre os contactos de 3 mm,
situado numa posição facilmente acessível e próxima do aparelho.
Evite usar reduções, adaptadores ou derivações.
Em caso de substituição do cabo de
alimentação, a secção dos fios do
cabo novo não deve ser inferior a
0,75 mm2 (cabo de 3 x 0,75), tendo
presente que a extremidade que
deve ser ligada ao aparelho deve ter
o fio de terra (amarelo-verde) com,
pelo menos, 20 mm a mais de extensão. Utilize exclusivamente um cabo do
tipo H05V2V2-F ou análogo, resistente à temperatura máxima de 90°C. A
substituição deverá ser feita por um técnico especializado, que deverá
efectuar a ligação à rede de acordo com as indicações do esquema abaixo.
L = castanho
N = azul
= amarelo-verde
O fabricante declina qualquer responsabilidade por eventuais
ferimentos em pessoas ou danos em objectos provocados pelo não
cumprimento das normas supracitadas ou pela modificação de qualquer
peça do aparelho.
57
Instruções para o instalador
2.4 Ventilação do local
O aparelho só pode ser instalado em aposentos onde haja ventilação
permanente, conforme estabelecido pelas normas em vigor no país de
instalação. É necessário que as características do local de instalação do
aparelho permitam a afluência de ar necessária para a combustão
normal do gás e para a renovação de ar no próprio local. As tomadas de
introdução de ar, protegidas por grelhas, devem ser dimensionadas
convenientemente (respeitando as normas em vigor) e colocadas de
modo a não serem obstruídas, nem mesmo parcialmente.
O aposento deve ser mantido convenientemente ventilado para eliminar
o calor e a humidade produzidos durante a cozedura dos alimentos:
sobretudo após uma utilização prolongada, é aconselhável abrir uma
janela ou aumentar a velocidade dos eventuais ventiladores existentes
no local.
2.5 Descarga dos produtos de combustão
A descarga dos produtos de combustão deve ser feita através de
exaustores ligados a uma chaminé com tiragem natural e de eficácia
comprovada ou mediante utilização de sistemas de aspiração forçada.
Qualquer sistema de aspiração eficiente requer um projecto cuidadoso
de um especialista devidamente habilitado para o fazer, respeitando as
posições e distâncias indicadas pelas normas. No fim da intervenção o
instalador deve emitir um certificado de conformidade.
58
Instruções para o instalador
2.6 Ligação à rede de gás
A ligação à rede do gás pode ser feita com um tubo rígido de cobre ou
com um tubo flexível de aço de parede contínua e em conformidade com
as prescrições estabelecidas pelas normas em vigor no país de
instalação.
Concluída a operação, controle a estanqueidade perfeita usando uma
solução de água e sabão. Nunca utilize chamas.
A placa de cozinha foi testada e aprovada para funcionar com gás
metano G20 (2H) com pressão de 20 mbar. Para utilizar outros tipos de
gás, consulte o capítulo "3. ADAPTAÇÃO AOS VÁRIOS TIPOS DE GÁS".
A conexão de entrada do gás é de rosca ½”, gás exterior (ISO 228-1).
Ligação com tubo rígido de cobre:
A ligação à rede de gás deve ser feita
de maneira a não provocar nenhum
tipo de solicitação ao aparelho.
A ligação pode ser feita utilizando o
grupo adaptador D com bicone,
intercalando sempre a junta de
vedação C fornecida.
Ligação com tubo flexível de aço:
Utilize exclusivamente tubos de aço
inoxidável de parede contínua em
conformidade com as normas em vigor
no país de instalação, intercalando
sempre a junta de vedação C
fornecida entre a conexão A e o tubo
flexível B.
A ligação com tubo flexível deverá ser realizada de modo a fazer com
que a extensão da tubagem não ultrapasse 2 metros; certifique-se de
que os tubos não entrem em contacto com partes móveis nem fiquem
esmagados.
2.7 Ligação ao gás líquido
Utilize um regulador de pressão e faça a ligação na garrafa de gás
respeitando as prescrições estabelecidas pelas normas em vigor no
país de instalação. Certifique-se de que a pressão de alimentação
respeite os valores indicados na tabela representada no parágrafo “3.2
Quadros de características dos queimadores e dos injectores”.
59
o
Instruções para o instalador
3. ADAPTAÇÃO AOS VÁRIOS TIPOS DE GÁS
Antes de realizar as operações que indicamos a seguir desligue
aparelho da rede de corrente eléctrica.
O aparelho foi testado e aprovado para funcionar com gás metano G20
(2H) com pressão de 20 mbar. Em caso de funcionamento com outros
tipos de gás é necessário substituir os injectores dos queimadores e
regular a chama mínima nas torneiras de gás. Para a substituição dos
injectores deverá proceder de acordo com as indicações que damos nos
próximos parágrafos.
3.1 Substituição dos injectores da placa de cozinha
1. Extraia as grades, retire todas as tampas dos injectores e as coroas
espalhadoras;
2. Com uma chave de caixa de 7 mm desaperte os injectores dos
queimadores;
3. Substitua os injectores dos queimadores por outros apropriados ao
novo tipo de gás (consulte o parágrafo “3.2 Quadros de
características dos queimadores e dos injectores”).
4. Coloque de novo os queimadores nos respectivos encaixes.
Os injectores para utilização de gás de cidade (G110 – 8 mbar) estão
disponíveis nos centros de assistência autorizados.
60
s
Instruções para o instalador
3.2 Quadros de características dos queimadores e do
injectores
Queimador térmica
Diâmetro By-pass Capacidade Capacidade Capacidade
Auxiliar (1) 1.05 50 30 * 27/28 ** 400 76 75
Semi-rápido (2) 1.75 63 30 * 32/33 ** 500 127 125
Ultra-rápido (3) 4.0 100 65 * 63/65 ** 1600 291 286
*/**: los diámetros marcados con * y ** debenmontarse respectivamente en las
llavesmarcadas con * y ** que aparecen en el apartado "4.1 Regulación del mínimo
para gas ciudad y metano".
Queimador térmica
Diâmetro do injector Capacidade reduzida
Auxiliar (1) 1.05 72 400
Semi-rápido (2) 1.75 97 500
Ultra-rápido (3) 4.0 135 1600
Queimador
Diâmetro do injector Capacidade reduzida
Auxiliar (1) 1.05 145 400
Semi-rápido (2) 1.75 185 500
Ultra-rápido (3) 4.0 350 1200
Os valores relativos ao gás de cidade referem-se a aparelhos de categoria III 1a2H3+.
Capacidade
nominal
(kW)
Capacidade
nominal
(kW)
Capacidade
térmica
nominal
(kW)
Gás líquido – G30/G31 30/37 mbar
do injector mm reduzida g/h G30 g/h G31
1/100 mm 1/100 (W)
Gás metano – G20 20 mbar
1/100 mm (W)
Gás de cidade – G110 8 mbar
1/100 mm (W)
3.3 Disposição dos queimadores na placa de cozinha
QUEIMADORES
1 Auxiliar
2 Semi-rápido
3 Ultra-rápido
61
Instruções para o instalador
4. OPERAÇÕES FINAIS
Uma vez concluídas as regulações supracitadas, recomponha o aparelho
procedendo no sentido inverso às instruções fornecidas no parágrafo
“3.1 Substituição dos injectores da placa de cozinha”.
Depois da regulação com um gás diferente do usado nos testes
funcionais de aprovação do aparelho, substitua a etiqueta, posta no
painel de protecção, pela correspondente ao novo tipo de gás. A
etiqueta está disponível no Centro de Assistência Autorizado mais
próximo.
4.1 Regulação do mínimo para gás de cidade e metano
Acenda o queimador e ponha-o no mínimo. Extraia
o botão da torneira de gás e rode o parafuso de
regulação que se encontra no interior ou ao lado da
haste da torneira (dependendo do modelo), até
obter uma chama mínima regular. Coloque de novo
o botão na sua posição original e verifique a
estabilidade da chama do queimador (rodando o
botão, rapidamente, da posição de máximo para a
de mínimo, a chama não deve apagar). Repita a
operação em todas as torneiras de gás.
4.2 Regulação do mínimo para gás líquido
Para fazer a regulação do mínimo com gás líquido é necessário atarraxar
o parafuso que se encontra no interior ou ao lado da haste da torneira de
gás (dependendo do modelo), rodando-o completamente para a direita.
Os diâmetros dos by-pass de cada queimador estão indicados na tabela
"3.2 Quadros de características dos queimadores e dos injectores".
4.3 Lubrificação das torneiras de gás
Pode acontecer que as torneiras de gás, com o tempo, fiquem difíceis
de rodar, chegando por vezes a bloquear-se. Limpe-as internamente e
substitua-lhes a massa lubrificante. Esta operação deve ser feita por
um técnico especializado.
62
Instruções para o utilizador
s
s
s
e
o
e
5. UTILIZAÇÃO DA PLACA DE COZINHA
5.1 Como acender os queimadores da placa
Antes de acender os queimadores da placa, certifique-se de que as
coroas espalhadoras estão colocadas nos encaixes próprios com a
respectivas tampas, tendo o cuidado de verificar se a posição dos orifício
A dos espalhadores corresponde com a das velas e dos termopares.
A grade B, fornecida apenas por encomenda, é usada para recipiente
“wok” (caçarola chinesa).
Para prevenir deteriorações da mesa de trabalho, equipámos a placa d
cozinha com uma grelha sobrelevada C: ela deverá ser posicionada em
baixo das panelas cujo diâmetro ultrapassa o valor indicado na tabela d
parágrafo "5.3 Diâmetro dos recipientes". Em todo caso, panelas com
diâmetro maior do que 30 cm devem ser utilizadas exclusivamente sobr
o queimador central.
Ao pé de cada botão está indicada a posição do
queimador que lhe corresponde. O aparelho está
equipado com um dispositivo de acendimento
eléctrico. Basta premir e rodar o botão para a
esquerda até ao símbolo de chama máxima
e
mantê-lo premido até a chama acender.
Nos modelos com válvula de segurança é necessário manter o botão
premido durante alguns segundos depois do acendimento do queimador
para deixar o termopar aquecer. Pode acontecer que o queimador se
apague no momento em que soltar o botão: significa que o termopar não
aqueceu o suficiente.
Aguarde uns instantes e repita a operação conservando, porém, o botão
premido durante mais tempo. Esta operação não será necessária nos
queimadores que não têm termopar.
Com o queimador aceso, pode-se regular o lume em função das
necessidades.
Todas as vezes que terminar a utilização da placa, verifique sempre se os
botões de comando estão na posição (desligada).
63
Instruções para o utilizador
Se os queimadores se apagarem acidentalmente, ao fim de um intervalo
de cerca de 20 segundos intervém um dispositivo de segurança que
impede a saída do gás, mesmo com a torneira aberta.
5.2 Conselhos práticos para utilizar os queimadores
Para obter o melhor rendimento dos queimadores e reduzir o consumo
de gás ao mínimo é necessário usar recipientes com fundo chato e
regular, munidos de tampa e com diâmetro proporcionado ao
queimador, para evitar que a chama incida sobre os lados do recipiente
(ver o parágrafo “5.3 Diâmetro dos recipientes”). No momento de
ebulição reduza a chama o suficiente para impedir que o líquido
derrame.
Durante a cozedura, para evitar queimaduras ou danos para a mesa de
trabalho, todos os recipientes devem ser colocados de modo a ficarem
dentro do perímetro da placa de cozinha.
Quando usar gorduras ou óleo tenha muito cuidado na medida em que
estes produtos quando aquecem excessivamente podem incendiar-se.
5.3 Diâmetro dos recipientes
QUEIMADORES
DA PLACA
1 Auxiliar
2 Semi-rápido
3 Ultra-rápido
Ø mín. e máx.
(em cm)
12-16
16-22
20-26
64
Indicamos a seguir os diâmetros das panelas que podem ser utilizadas
quando se emprega a grelha sobrelevada.
Ø mín. e máx. (em cm)
1. Auxiliar 16-26
2. Semi-rápido 22-26
3. Ultra-rápido 26-34
Instruções para o utilizador
6. LIMPEZA E MANUTENÇÃO
Antes de efectuar qualquer operação, é preciso desligar a
alimentação eléctrica do aparelho.
NÃO UTILIZE UM JACTO DE VAPOR PARA LIMPAR O APARELHO.
6.1 Limpeza do aço inoxidável
Para manter o aço inoxidável em bom estado de conservação é
necessário limpá-lo com regularidade no final de cada utilização, tendo o
cuidado de o deixar arrefecer previamente.
6.1.1 Limpeza diária de rotina
Para a limpeza e conservação das superfícies de aço inoxidável, utilize
unicamente produtos específicos que não contenham abrasivos ou
substâncias ácidas à base de cloro.
Modo de emprego: deite o produto num pano húmido e passe-o sobre a
superfície a limpar. Passe depois tudo muito bem por água e seque com
um pano macio ou com pele de camurça.
6.1.2 Manchas de alimentos ou resíduos
Evite terminantemente usar esfregões metálicos e raspadores
cortantes para não danificar as superfícies.
Utilize os produtos normais para aço, não abrasivos, servindose eventualmente de utensílios de madeira ou de plástico.
Passe depois tudo muito bem por água e seque com um pano
macio ou com pele de camurça.
6.2 Limpeza dos componentes da placa de cozinha
As grades, tampas dos queimadores, coroas
espalhadoras e os queimadores são susceptíveis de
extracção para facilitar a limpeza; lave-os com água
quente e detergente não abrasivo, tendo o cuidado de
remover todas as incrustações e de aguardar que
sequem perfeitamente. Reinstale as tampas nas
coroas correspondentes, certificando-se de que os
encaixes A fiquem centrados nos pinos B dos
queimadores.
Para o bom funcionamento do aparelho, as velas acendedoras
e os termopares devem ser mantidos sempre bem limpos.
Inspeccione-os com frequência e, se necessário, limpe-os com
um pano húmido. Os eventuais resíduos secos devem ser
removidos com um palito de madeira ou com uma agulha.
65
Instruções para o utilizador
66
Nos modelos providos de grelha central, monte-a tendo o cuidado de
fazer com que o centro dela corresponda exactamente ao centro do
queimador.
Loading...
