Innehåll
1 Anvisningar 4
1.1 Allmänna säkerhetsanvisningar 4
1.2 Tillverkarens ansvar 7
1.3 Apparatens syfte 8
1.4 Märkplåt 8
1.5 Denna bruksanvisning 8
1.6 Bortskaffande 8
1.7 Hur man läser bruksanvisningen 9
2 Beskrivning 10
2.1 Allmän beskrivning 10
2.2 Symboler 10
2.3 Tillgängliga tillbehör 11
3 Användning 12
3.1 Anvisningar 12
3.2 Första användningstillfället 12
3.3 Användning av spishällen 13
4 Rengöring och underhåll 15
4.1 Anvisningar 15
4.2 Rengöring av apparaten 15
5 Installation 17
5.1 Säkerhetsföreskrifter 17

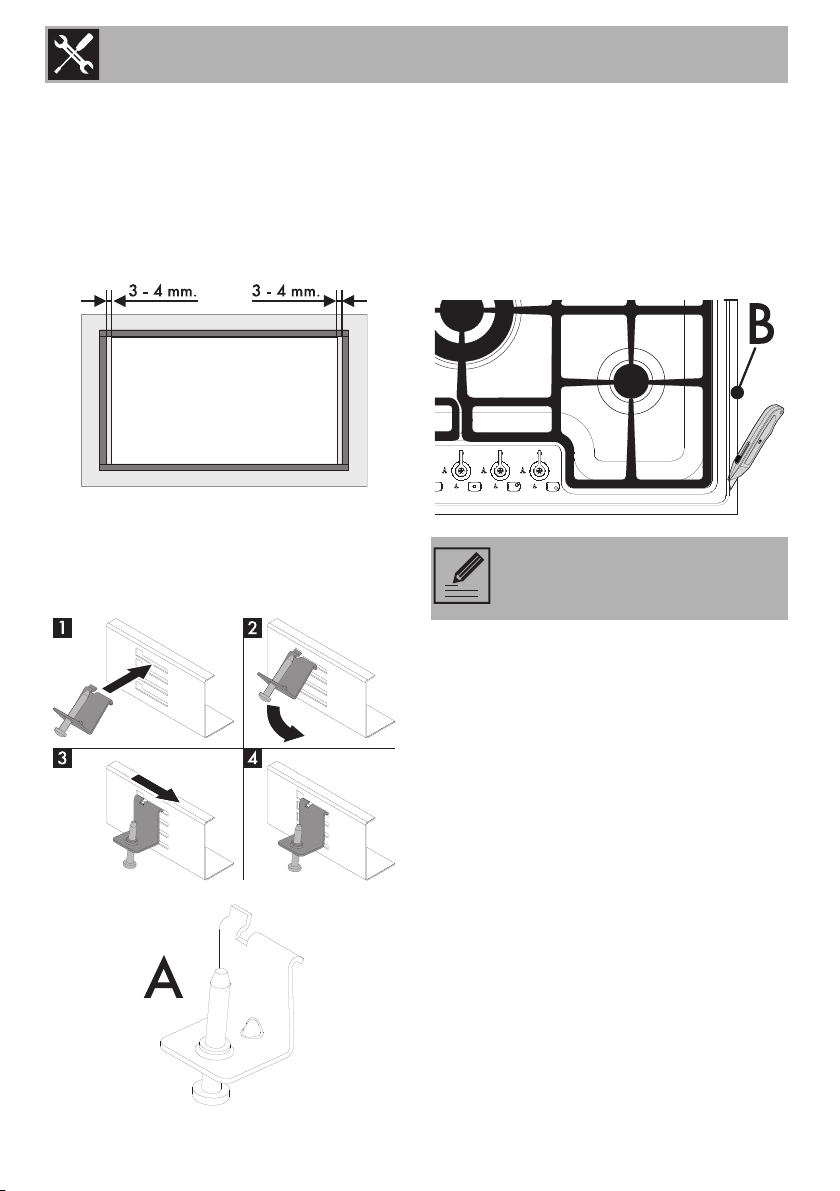

5.2 Placering i skivans utskurna del 17
5.3 Inbyggnad 21
5.4 Gaskopplingar 22
5.5 Anpassning till olika typer av gas 25
5.6 Elektrisk anslutning 30
5.7 För installatören 31
SV
Aktuella anvisningar gäller endast de länder som anges på dekalen med tekniska
egenskaper som sitter på apparaten.
Denna häll för inbyggnad tillhör klass 3.
Vi rekommenderar dig att noga läsa denna bruksanvisning som innehåller all den
information som behövs för att bevara apparatens utseende och funktion.
För mer information om produkten: www.smeg.com
3
Anvisningar
1 Anvisningar
1.1 Allmänna
säkerhetsanvisningar
Skador på person
• Apparaten och dess åtkomliga
delar blir mycket varma vid
användning. Rör inte vid
värmeelementen i samband med
användning.
• Försök aldrig släcka en låga/
brand med vatten utan stäng av
apparaten och täck lågan med ett
lock eller en brandfilt.
• Barn över 8 år och personer med
nedsatt fysisk eller mental förmåga
eller med bristfällig erfarenhet av
användning av elektriska
apparater får använda denna
apparat under förutsättning att de
övervakas eller instrueras av vuxna
som ansvarar för deras säkerhet.
• Låt inte barn leka med apparaten.
• Barn under 8 år får vistas vid
apparaten endast under
förutsättning att de är under
uppsyn.
• Låt inte barn som är yngre än 8 år
närma sig apparaten när den är i
drift.
• Rengörings- och underhållsarbete
får utföras av barn under
förutsättning att de är under
uppsyn.
• Kontrollera att flamspridarna är
korrekt placerade på sina platser
tillsammans med tillhörande
brännarlock.
• Var ytterst försiktig eftersom
kokzonerna värms mycket snabbt.
Undvik att värma upp tomma
kastruller. Fara för överhettning.
• Fetter och oljor kan fatta eld om
de överhettas. Gå inte iväg vid
tillagning av mat som innehåller
oljor eller fetter. Om oljorna eller
fetterna skulle fatta eld ska man
aldrig släcka med vatten. Sätt på
locket på grytan och stäng av
kokzonen.
• Tillagningsprocessen ska alltid
övervakas. En kort
tillagningsprocess ska övervakas
konstant.
• Placera inga metallföremål, som
husgeråd eller bestick, på hällens
yta när den används eftersom de
kan överhettas.
• För inte in spetsiga metallföremål
(bestick eller verktyg) i apparatens
springor.
4
Anvisningar
• Använd inte sprayflaskor i
närheten av apparaten medan
den är igång.
• Stäng av apparaten efter
användning.
• Gör inte några ändringar på
apparaten.
• Försök aldrig reparera apparaten
själv eller utan att anlita en
kvalificerad tekniker.
• Dra aldrig i sladden för att dra ut
kontakten.
• Om elsladden skadas ska man
omedelbart kontakta den tekniska
supporten som i sin tur sörjer för att
kabeln byts ut.
Skador på apparaten
• Sitt inte på apparaten.
• Rengör aldrig apparaten med
ångstråle.
• Täck inte över öppningar,
ventilationsspringor eller
värmespridningsspringor.
• Lämna inte apparaten
oövervakad i samband med
tillagning som kan frigöra fetter
eller oljor som kan fatta eld om de
överhettas. Var ytterst försiktig
• Lämna inte kvar föremål på
spishällen.
• Använd under inga
omständigheter apparaten för
uppvärmning av rum.
• Spruta inte med sprayprodukter i
närheten av ugnen.
• Använd inte kärl eller behållare i
plast vid tillagning av mat.

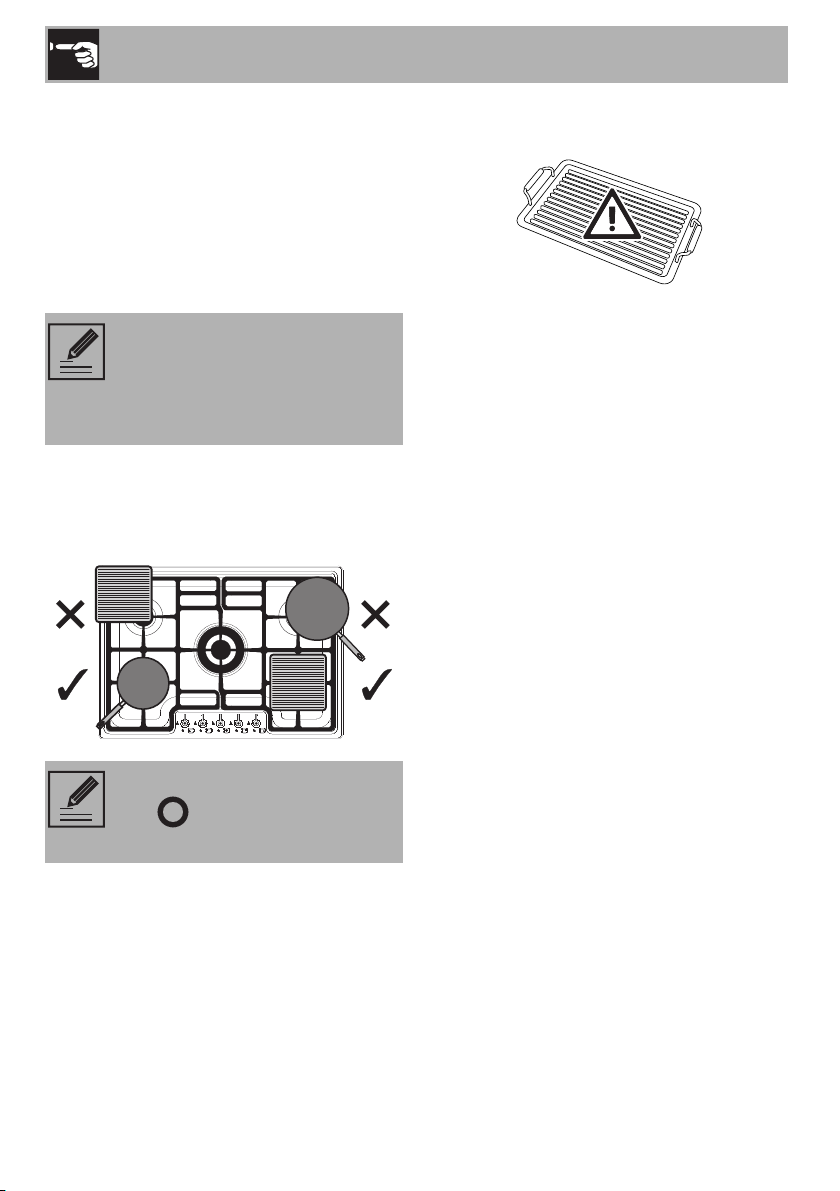

• Kokkärl eller grillpannor ska
placeras innanför spishällens
kanter.
• Använd alltid kokkärl med jämn
och plan botten.
• Om det kokar över eller rinner
över ska man torka bort vätskan
från spishällen.
• Var noga att inte hälla ut sura
ämnen på spishällen, som t.ex.
citronsaft eller vinäger.
• Ställ inte tomma kastruller eller
stekpannor på tända kokzoner.
• Använd inte sträva eller slipande
material eller vassa metallskrapor.
• Använd inte rengöringsmedel som
innehåller klor, ammoniak eller
blekmedel på delar i stål eller
delar som ytbehandlats med
metall (som till exempel är
anodiserade, förnicklade eller
förkromade).
• Diska inte lösa tillbehör som
hällens galler, flamspridare eller
kåpor i diskmaskin.
SV
5
Anvisningar
Installation
• Denna apparat får inte
installeras i båtar eller
husvagnar.
• Apparaten får inte installeras på
en sockel.
• Ta hjälp av en andra person vid
installation av apparaten.
• För att undvika överhettning får
man inte installera apparaten
bakom dekorationsluckor eller
luckor med panel.
• Innan man utför något arbete på
apparaten (installation,
underhållsarbete, placering eller
förflyttning) ska man alltid förse sig
med personlig skyddsutrustning.
• Innan man utför något arbete på
apparaten ska man bryta den
elektriska strömförsörjningen.
• Installation och servicearbete ska
utföras av kvalificerad personal i
enlighet med gällande lagstiftning.
• Gasanslutningen ska utföras av
behörig fackperson.Driftsättning
med slang ska utföras så att
slangens längd inte överskrider 2
meter vid maximal utsträckning.
• Vid behov ska man använda en
tryckregulator som uppfyller
kraven i gällande föreskrifter.
• Efter varje ingripande ska man
kontrollera att
åtdragningsmomentet för
gaskopplingarna är mellan
10 Nm och 15 Nm.
• När installationen är avslutad ska
man kontrollera att det inte
förekommer läckage. Använd en
tvållösning - aldrig en öppen låga
- för denna kontroll.
• Den elektriska anslutningen ska
utföras av behörig fackperson.
• Det är obligatoriskt att jorda
apparaten enligt de anvisningar
som anges i säkerhetsföreskrifterna
för elsystemet.

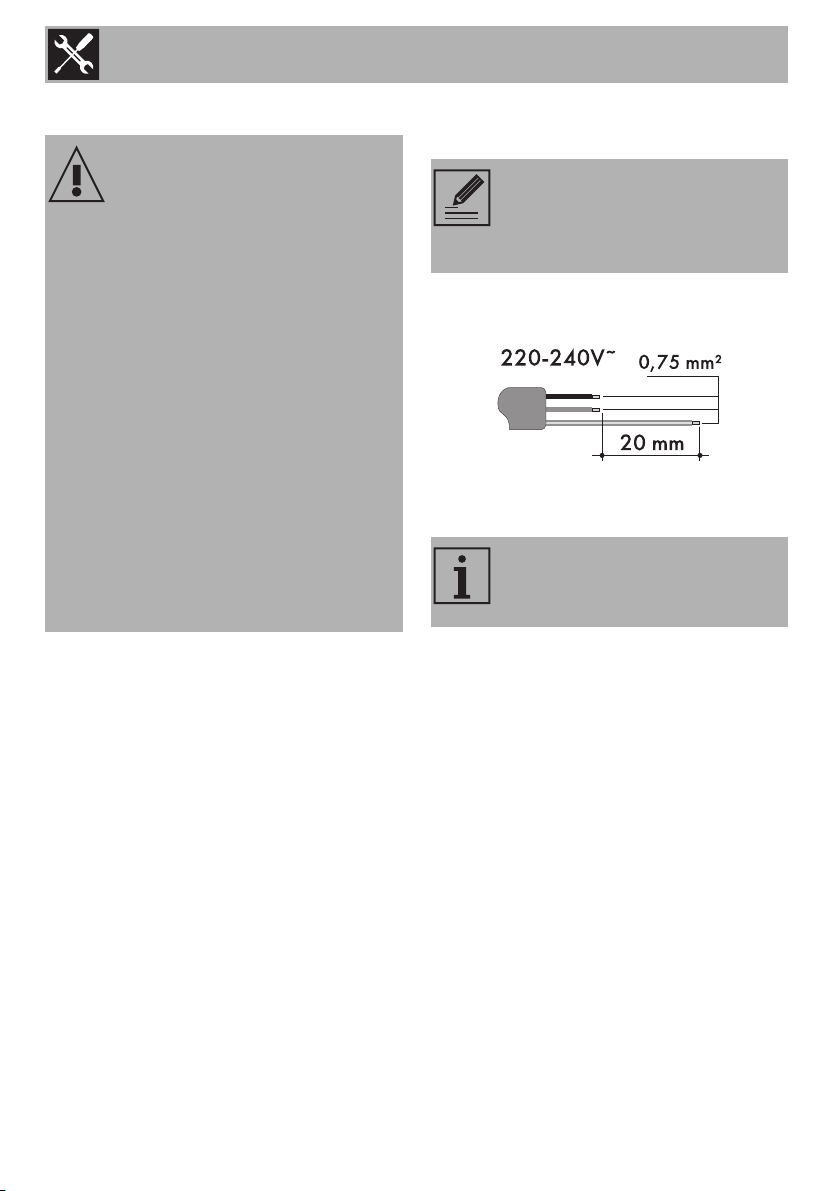

• Använd värmebeständiga kablar
som tål minst 90 °C.
• Åtdragningsmomentet för
skruvarna på kopplingsplintens
ledningar ska motsvara 1,5-2 Nm.
• Ett byte av nätkabeln ska endast
genomföras av behörig teknisk
personal.
• Slangarna får inte komma i
kontakt med rörliga delar och de
får inte bli klämda.
6
Anvisningar
• Innan monteringen, se till att de
lokala distributionsförhållandena
(typ av gas och motsvarande)
tryck och regleringen av
hushållsapparaten är kompatibla.
• Regleringsvillkoren för denna
hushållsapparat står på etiketten
för gasregleringen.
• Denna hushållsapparat är inte
ansluten till en enhet med utsläpp
av förbränningsprodukter. Den ska
installeras och anslutas i enlighet
med aktuella installationsregler.
Var speciellt uppmärksam med
kraven ifråga om ventilation.
Vad gäller denna apparat
• Täck inte över öppningar,
ventilationsspringor eller
värmespridningsspringor.
• För inte in spetsiga metallföremål
(bestick eller verktyg)
i apparatens springor.
• Använd under inga
omständigheter apparaten
för uppvärmning av rum.
• Apparaten har inte utformats
för att användas med externa
timers eller system för fjärrstyrning.
1.2 Tillverkarens ansvar
Tillverkaren avsäger sig allt ansvar
för skador på personer eller
egendom som orsakats av:
• annan användning av apparaten
än den avsedda;
• försummelse att följa föreskrifterna
i bruksanvisningen;
• en felaktig användning av
hela eller en del av apparaten;
• användning av reservdelar
som inte är i original.
SV
7
Anvisningar
1.3 Apparatens syfte
Denna apparat är avsedd att
användas för tillagning av livsmedel
inom hushåll. All annan användning
är olämplig.
1.4 Märkplåt
På märkplåten finner man tekniska
specifikationer, serienummer och
märkning. Märkplåten får aldrig
avlägsnas.
1.5 Denna bruksanvisning
Denna bruksanvisning utgör en del
av apparaten och ska förvaras i sin
helhet och alltid finnas inom räckhåll
för användaren under hela
apparatens livstid.
Innan man använder apparaten ska
man noga läsa denna
bruksanvisning.
1.6 Bortskaffande
Denna apparat ska hanteras
separat från annat avfall
(direktiv 2002/95/EG,
2002/96/EG och 2003/108/
EG). Denna apparat innehåller inte
ämnen i sådana mängder att de kan
anses farliga för hälsa eller miljö, i
överensstämmelse med gällande
europeiska direktiv.
Vid bortskaffande av apparaten:
• Kapa av nätsladden och
avlägsna den tillsammans med
kontakten.
Elektrisk spänning
Risk för elektrisk stöt
• Stäng av den allmänna elektriska
tillförseln.
• Koppla ut nätsladden ur
elsystemet.
• En apparat som inte längre
används ska lämnas in till en
lämplig återvinningsstation för
insamling av elektriskt och
elektroniskt avfall, alternativt
återlämnas till återförsäljaren vid
köp av en motsvarande apparat.
8
Anvisningar
Apparatens emballage består av
återvinningsbara och icke
förorenande material.
• Lämna in emballagen till lämpliga
sopstationer för separat insamling.
Plastemballage
Fara för kvävning
• Lämna inte emballaget eller delar
av det utom synhåll.
• Låt inte barn leka med
plastpåsarna som ingår i
emballaget.
1.7 Hur man läser bruksanvisningen
Följande läsanvisningar gäller för denna
bruksanvisning:
Anvisningar
Allmän information om användning,
säkerhet och slutgiltigt
bortskaffande.
Beskrivning
Beskrivning av apparaten och dess
tillbehör.
Användning
Information om användning av
apparaten och dess tillbehör, råd
om tillagning.
Rengöring och underhåll
Information om korrekt rengöring
och underhåll av apparaten.
Installation
Information riktad till kvalificerade
tekniker gällande installation,
driftsättning och provkörning.
SV
Säkerhetsföreskrifter
Information
Råd
1. Serie anvisningar.
• Enskild anvisning.
9
2 Beskrivning
2.1 Allmän beskrivning
Beskrivning
1. Kontrollpanel
2. Reservbrännare (AUX)
3. Halvsnabb brännare (SR)
4. Ultrasnabb brännare med tredubbel
flamspridare (UR3)
5. Höger galler
6. Vänster galler
10
2.2 Symboler
Kokzoner
Främre vänster
Bakre vänster
Främre höger
Bakre höger
Central
Beskrivning
Brännarvred
Används för att starta och reglera hällens
brännare. Tryck in och vrid vreden moturs till
värdet för att tända motsvarande
brännare. Vrid vreden till ett läge mellan
maximal och minimal effekt för att
reglera lågan. Vrid tillbaka vreden till läge
för att stänga av brännarna.
2.3 Tillgängliga tillbehör
SV
Reduktionsdelen ska placeras över
spishällens galler som på bilden ovan.
Vidare får grytor med en diameter som
överskrider 28 cm endast användas på den
ultrasnabba brännaren (UR3).
Detta galler kan även användas för
wokpannor (kinesiska stekpannor).
Upphöjt galler
För att förhindra en förstörelse av
arbetsytanska det upphöjda gallret
placeras under kastruller som överstiger de
diametrar som anges i tabellen ”Kokkärlens
diameter” i avsnitt 3.3 ”Användning av
spishällen”.
11
Användning
3 Användning
3.1 Anvisningar
Felaktig användning
Fara för brännskada
• Kontrollera att flamspridarna är korrekt
placerade på sina platser tillsammans
med tillhörande brännarlock.
• Fetter och oljor som överhettas kan
börja brinna. Var ytterst försiktig.
• Lämna inte apparaten oövervakad i
samband med tillagning som kan frigöra
fetter eller oljor.
• Spruta inte med sprayflaskor i närheten
av apparaten.
• Rör inte vid apparatens värmeelement
när apparaten är i drift. Låt
värmeelementen svalna innan eventuell
rengöring.
• Låt inte barn som är yngre än 8 år
närma sig apparaten när den är i drift.
3.2 Första användningstillfället
1. Avlägsna eventuell skyddsfilm från
apparatens in- och utsida samt från
tillbehören.
2. Avlägsna eventuella etiketter (med
undantag av dekalen med tekniska data)
från tillbehören.
3. Ta ut och rengör alla apparatens
tillbehör (se 4 Rengöring och underhåll).
Felaktig användning
Risk för skador på ytor
• Täck inte över brännarna eller hällen
med stanniolark eller liknande.
• Kokkärl ska placeras innanför
spishällens kanter.
• Använd alltid kokkärl med jämn och
plan botten.
• Om det kokar över eller rinner över ska
man torka bort vätskan från spishällen.
12
Användning
3.3 Användning av spishällen
Alla hällens kontrollknappar och vred är
grupperade på frontpanelen. Apparaten är
utrustad med en elektronisk
tändningsanordning. Tryck in vredet och
vrid det moturs till symbolen för maximal
låga tills brännaren tänds. Vrid vredet till
om inte brännaren tänds inom 15 sekunder.
Vänta i 60 sekunder innan du försöker
tända den igen. Håll vredet intryckt några
sekunder efter tändning så att
termoelementet värms upp. Det kan hända
att brännaren slocknar när du släpper
vredet, vilket innebär att termoelementet inte
värmts upp tillräckligt. Vänta en liten stund
innan du försöker igen. Håll vredet intryckt
längre.
Om lågan slocknar av misstag
finns en säkerhetsmekanism som
spärrar gastillförseln, även om
kranen är öppen. Vrid vredet till
igen och vänta 60 sekunder
innan du försöker att tända lågan
igen.
Placering av gallren
Gallren levereras demonterade från hällen.
Följ instruktionerna på bilderna nedan för
att placera gallren riktigt.
Rätt placering av brännarlock och
flamspridare
Se till att flamspridarna är korrekt placerade
med respektive brännarlock och att
tändstiften och termoelementen (B) är
placerade mitt för brännarens hål (A) innan
du tänder spishällens brännare.
SV
13
Användning
Praktiska råd vid användning av
spishällen
För bästa användning av brännarna och
minsta möjliga gasförbrukning bör man
använda kärl med lock och vars storlek
passar brännaren, för att undvika att lågan
slickar sidorna. Sänk lågan när vätskan når
kokpunkten så att det inte kokar över.
Kokkärlens diameter:
• AUX: 16 - 26 cm.
• SR: 22 - 26 cm.
• UR3: 26 - 34 cm.
Under tillagningen ska alla kärl och
grillpannor placeras innanför hällens kanter
i syfte att undvika brännskador eller skador
på hällen.
Kontrollera alltid att vreden står på
läge (avstängda) när du inte
ska använda hällen längre.
Begränsningar vid användning av
grillpannor
När man ska använda grillpanna ska man
ta hänsyn till följande:
• Grillpannnan får inte överstiga
kokhällens parameter;
• För att undvika skador på apparaten
och teflonbeläggningen kan man
förvärma grillpannan i teflonbelagd
aluminium innan man lägger i maten, i
högst 5 minuter. Man placerar därefter
maten i grillpannan och startar
tillagningen som inte får överskrida
40 minuter;
• Använd inte grillpannor eller plåtar vid
tillagning eller uppvärmning av mat på
den ultrasnabba brännaren (UR3).
• Om en av brännarna i närheten av den
bakre väggen av trä är en ultrasnabb
(UR3), håll ett avstånd på 160 mm
mellan väggen och kanten på
grillpannan.
• Var noga att brännarnas lågor inte slår ut
från grillpannans kanter.
• Håll ett avstånd på 160 mm mellan
sidoväggen och kanten på grillpannnan.
• Placera inte grillpannan på flera
brännare samtidigt.
• Använd aldrig i mer än 40 minuter.
14
Rengöring och underhåll
4 Rengöring och underhåll
4.1 Anvisningar
Felaktig användning
Risk för skador på ytor
• Rengör aldrig apparaten med ångstråle.
• Använd inte rengöringsmedel som
innehåller klor, ammoniak eller
blekmedel på delar i stål eller delar som
ytbehandlats med metall (som till
exempel är anodiserade, förnicklade
eller förkromade).
• Använd inte sträva eller slipande
material eller vassa metallskrapor.
• Diska inte lösa tillbehör som hällens
galler, flamspridare eller kåpor i
diskmaskin.
4.2 Rengöring av apparaten
För att bevara ytorna i gott skick ska man
rengöra dem efter varje
användningstillfälle, efter att de har svalnat.
Matstänk eller rester
Undvik så långt det går att använda stålull
eller vassa skrapor eftersom de skadar
apparatens ytor.
Använd vanliga icke-slipande produkter
och vid behov redskap av trä eller plast.
Skölj omsorgsfullt och eftertorka med en
mjuk trasa eller en mikrofibertrasa.
Spishällens galler
Ta av gallren och rengör dem i ljummet
vatten med ett rengöringsmedel utan
slipmedel. Var noga att avlägsna alla
beläggningar. Torka gallren noga och sätt
tillbaka dem på spishällen.
Eftersom gallren ständigt kommer i
kontakt med lågan kan det hända
att de emaljerade ytorna som
utsätts för värme mattas med tiden.
Detta är helt naturligt och äventyrar
inte på något sätt komponentens
funktion.
SV
Vanlig daglig rengöring
Använd alltid och uteslutande särskilda
produkter som inte innehåller slipmedel eller
klorbaserade syror.
Häll ut medlet på en fuktig trasa och torka
av ytan. Skölj omsorgsfullt och torka
därefter med en mjuk trasa eller en
mikrofibertrasa.
15
Rengöring och underhåll
Flamspridare och brännarlock
Brännarlocken och flamspridarna kan tas
av för att förenkla rengöringen. Rengör dem
i varmt vatten och med icke slipande
rengöringsmedel. Avlägsna varsamt alla
beläggningar och låt delarna torka helt.
Sätt tillbaka flamspridarna och se noga till
att de placeras korrekt tillsammans med
tillhörande brännarlock.
Vred
Vid rengöring av vreden ska man
inte använda starka produkter som
innehåller alkohol,
rengöringsmedel för stål eller
glasputsmedel eftersom det kan
orsaka bestående skador.
Vreden ska rengöras med en mjuk trasa
som fuktats med ljummet vatten; därefter ska
de noga torkas. Man kan enkelt dra ut
vreden genom att dra dem uppåt.
Tändstift och termoelement
För en god funktion måste tändstiften och
termoelementen alltid vara rena. De ska
regelbundet kontrolleras och vid behov
rengöras med en fuktig trasa. Eventuella
intorkade rester tas bort med en tandpetare
i trä eller en nål.
Efter rengöringen ska man noga
torka apparaten eftersom
kvarlämnade rester av
rengöringsmedel eller vatten kan
försämra apparatens funktion och
utseende.
16
Installation
5 Installation
5.1 Säkerhetsföreskrifter
Värmeutveckling vid drift av
apparaten
Brandrisk
• Kontrollera att möbelns material är
värmebeständigt.
• Kontrollera att det finns korrekta
öppningar i möbeln.
Fanér, lim eller plastbeklädnad på
intilliggande möbler måste vara
värmebeständigt (>90 °C) annars kan
möblerna deformeras med tiden.
Minimiavståndet mellan fläktkåpa
och hällens yta måste minst
motsvara det avstånd som anges i
monteringsinstruktionerna för
fläktkåpan.
Man måste även respektera
minimiavstånden för utskärningar i ytan på
den bakre sidan enligt vad som anges på
monteringsritningarna.
5.2 Placering i skivans utskurna del
Följande ingrepp kräver murerioch/eller snickeriarbeten som
måste utföras av en behörig
tekniker.
Installationen kan utföras på olika
material såsom murverk, metall,
solitt trä eller plastlaminerat trä
under förutsättning att dessa är
värmebeständiga (>90 °C).
Fixering vid stödstrukturen för modell för
traditionell inbyggnad
Gör en öppning i möbelns arbetsyta enligt
de mått som anges.
L (mm) X (mm) Y (mm)
720 700 492
SV
A (mm) B (mm) C (mm)* D (mm) E (mm)
min 110 min 460 min 750 20 ÷ 50 min 50
*Om det finns en möbel ovanför kokhällen. För
en fläkt, se måtten som anges i motsvarande
handbok.
17
Installation
Före montering ska man för att undvika att
vätska tränger in mellan hällens ram och
arbetsytan korrekt sätta på tätningen som
medföljer.
1. Ta hänsyn till de mått som anges på
bilden och kom ihåg att de långa
sidorna måste sitta intill hålet.
2. Tryck lätt för att fästa den riktigt till ytan
runt kanten på hålet som borrats på
skivan. Packningens fram- och baksidor
ska sitta intill hålet.
3. Stöd hällen på tätningen och fixera den
vid arbetsytan med hjälp av medföljande
skruvar och fästbyglar (A), fäst hällen till
stödstrukturen tills en är perfekt plan
uppnås.
4. Skär noggrant av överskottskanten på
tätningen (B).
Fästen ska endast placeras efter att
hällen på tätningen.
18
Installation
Fixering vid stödstrukturen för modell för
jämn inbyggnad
Gör en öppning i möbelns arbetsyta enligt
de mått som anges.
L (mm) X (mm) Y (mm)
720 700 492
SV
Denna jämna inbyggnad kräver att skivan
frästs ner till ett djup på 3 mm (del “B” på
bilden ovan).
Innan apparaten installeras ska tätningen
som medföljer appliceras på fräsningen
(C).
X (mm) Y (mm) G (mm) H (mm)
700 492 721 513
A (mm) B (mm) C (mm)* D (mm) E (mm)
min 110 min 460 min 750 20 ÷ 40 min 50
*Om det finns en möbel ovanför kokhällen. För en
fläkt, se måtten som anges i motsvarande handbok.
19
Installation
Utför dessa åtgärder, fäst apparaten med
hjälp av de medföljande fästena (A), för att
få den perfekta plattheten, enligt
anvisningarna som visas i figuren.
Totalmått: placering gas- och elledning
(mått uttrycks i mm)
B Elanslutning
C Anslutning av gasrör
Vy från höger
20
Fästen ska endast placeras efter att
hällen på tätningen.
• Om det inte är nödvändigt, fäst
inte hällen med silikon: det gör
att hällen inte kan tas bort utan
att skada den.
• Vid användning av en laminerad
skiva rekommenderas det att
stryka ut en hinna ”primer” mot
infiltrering på den fräsade ytan.
Vy bakifrån
Installation
5.3 Inbyggnad
I utrymme för inbyggnad av ugn
Avståndet mellan spishällen och
köksmöblerna eller inbyggnadsmöblerna
måste vara sådant att en tillräcklig
ventilation och tillräcklig luftutmatning kan
garanteras.
Om spishällen installeras ovanpå en ugn
måste man lämna ett visst utrymme mellan
de båda apparaterna.
med öppning i botten
SV
Med öppning på baksidan
I neutralt utrymme eller lådor
Om det finns andra möbler (sidoväggar,
lådor osv.), diskmaskiner eller kylskåp
nedanför hällen måste en dubbel botten i
trä installeras, vid ett
avstånd på minst 10 mm från hällens
undersida, för att undvika oavsiktlig kontakt.
Den dubbla bottnen ska kunna avlägsnas
endast med hjälp av avsedda verktyg.
Med öppning i botten och på baksidan
Om hällen installeras ovanför en
ugn måste denna vara försedd
med en kylfläkt.
med öppning i botten
Att inte installera en dubbel botten i
trä medför en risk att användaren
av misstag kommer i kontakt med
vassa eller varma delar.
21
Installation
5.4 Gaskopplingar
Gasläckage
Fara för explosion
• Efter varje ingripande ska man
kontrollera att åtdragningsmomentet för
gaskopplingarna är mellan 10 Nm och
15 Nm.
• Vid behov ska man använda en
tryckregulator som uppfyller kraven i
gällande föreskrifter.
• När installationen är avslutad ska man
kontrollera att det inte förekommer
läckage. Använd en tvållösning - aldrig
en öppen låga - för denna kontroll.
• Slangarna får inte komma i kontakt med
rörliga delar och de får inte bli klämda.
• Regleringsvillkoren för denna
hushållsapparat står på etiketten för
gasregleringen.
Allmän information
Anslutning med stålslang
Anslut till gasnätet med hjälp av en stålslang
utan fogar vars egenskaper uppfyller
kraven i gällande föreskrifter.
Skruva noga fast kopplingen 3 på
apparatens gaskoppling 1 och placera
den medföljande packningen 2 mellan
dessa.
Anslutning med stålslang med konisk
koppling
Anslut till gasnätet med hjälp av en stålslang
utan fogar vars egenskaper uppfyller
kraven i gällande föreskrifter.
Anslutningen till gasnätet kan göras med ett
flexibelt stålrör eller med en stålslang utan
fogar med konisk koppling och i enlighet
med de föreskrifter som fastställts i gällande
lag.
För försörjning med andra typer av gaser se
kapitel “5.5 Anpassning till olika typer av
gas”. Gasintagets koppling har en ½”
utvändig gänga (ISO 228-1).
22
Installation
Skruva noga fast kopplingen 3 vid
apparatens gaskoppling 1 (½” gänga ISO
228-1) och placera den medföljande
packningen 2 mellan dessa. Applicera
isolerande material på kopplingens gänga
(½” ISO 7.1) 3 och skruva därefter fast
stålslangen 4 vid kopplingen 3.
Anslutning till flytande gas
Använd en tryckregulator och genomför
anslutningen till behållaren i enlighet med
de anvisningar som anges i gällande
föreskrifter.
Ventilation av lokaler
Apparaten får endast installeras i lokaler
med fast ventilation enligt gällande
föreskrifter. Det krävs en god cirkulation i
lokalen där apparaten installeras för att
uppnå en jämn gasförbrukning och en
tillräcklig ventilation av lokalen. Storleken
på luftintagen, som skyddas av galler,
måste överensstämma med gällande
föreskrifter. Luftintagen ska placeras så att
de inte täpps till, vare sig helt eller delvis.
Lokalen ska alltid vara lämpligen ventilerad
så att den värme och fukt som bildas vid
matlagning kan vädras ut. I synnerhet ska
man vid en längre stunds användning
öppna ett fönster eller öka hastigheten för
eventuella fläktar.
SV
Matningstrycket ska överensstämma med
de värden som anges i tabellen “Tabeller
över egenskaper för brännare och
munstycken”.
23
Installation
Utsläpp av förbränningsprodukter
Denna hushållsapparat är inte
ansluten till en enhet med utsläpp av
förbränningsprodukter. Den ska
installeras och anslutas i enlighet
med aktuella installationsregler. Var
speciellt uppmärksam med kraven
ifråga om ventilation.
Utsläppet av förbränningsprodukterna ska
ske antingen med hjälp av spiskåpor
anslutna till en väl fungerande skorsten med
självdrag eller med hjälp av en köksfläkt.
För att få ett väl fungerande
ventilationssystem krävs det att du anlitar en
erfaren fackman som noggrant kan planera
och utföra installationen i enlighet med
kraven i gällande föreskrifter beträffande
placering och avstånd.
När installationen är avslutad bör
installatören utfärda en försäkran om
överensstämmelse.
1 Utsug med en spiskåpa
2 Utsug utan spiskåpa
A Utsug med hjälp av enkel skorsten med
självdrag
A Utsug med hjälp av enkel skorsten med
elfläkt
C Utsug direkt ut i fria luften med hjälp av
elfläkt i vägg eller fönster
D Utsug direkt ut i fria luften via vägg
Luft
Förbränningsprodukter
Elfläkt
24
Installation
5.5 Anpassning till olika typer av gas
Om apparaten ska fungera med en annan
typ av gas måste brännarmunstyckena
bytas ut och minimilågan ställas in via
gaskranarna.
Byte av munstyckena
1. Avlägsna gallren från hällen.
2. Avlägsna flamspridare och tillhörande
brännarlock.
3. Med en rörnyckel på 7 mm, skruva loss
brännarens munstycken och byt dem
beroende på gasen som används (se
“Tabeller över egenskaper för brännare
och munstycken”).
4. Sätt tillbaka brännarna på korrekt plats.
Munstyckets åtdragningsmoment
får inte vara mer än 3 Nm.
SV
25
Installation
Inställning av lägsta effekt för metangas
eller stadsgas
1. Tänd brännaren och vrid den till
minimiläge.
2. Dra ut alla vred genom att dra dem
uppåt.
3. Vrid på justerskruven vid sidan om
kranens stång tills korrekt min. låga
erhålls.
5. Vrid snabbt vredet från högsta till lägsta
effekten; lågan ska inte slockna.
Upprepa momentet på alla gaskranar
Inställning av lägsta effekt för flytande
gas
Vrid skruven som sitter vid sidan om kranens
stång medurs och dra åt den helt.
Efter anpassning till en annan gas
än den apparaten ställts in för i
fabriken ska man byta ut etiketten
för gasanvändning som sitter på
apparaten mot en etikett som
överensstämmer med den nya
gasen. Etiketten finns i påsen
tillsammans med munstyckena (i
förekommande fall).
Smörjning av gaskranar
Med tiden kan det hända att gaskranarna
blir svåra att vrida och fastnar. Rengör dem
invändigt och byt ut smörjfettet.
4. Montera tillbaka vredet och kontrollera
att brännarens låga är stabil.
26
Smörjningen av gaskranarna ska
utföras av en specialiserad
tekniker.
Gastyper och ursprungsland
Typ av gas SV GB-IE FR-BE DE AT ES PT SE RU DK PL HU
1 Metangas G20
G20 20 mbar
G20/25 20/25 mbar
2 Metangas G20
G20 25 mbar
3 Metangas G25.1
G25.1 25 mbar
4 Metangas G25
G25 20 mbar
5 Metangas G2.350
G2.350 13 mbar
6 Flytande gas G30/31
G30/31 28/37 mbar
G30/31 30/37 mbar
G30/31 30/30 mbar
7 Flytande gas G30/31
G30/31 37 mbar
8 Flytande gas G30/31
G30/31 50 mbar
9 Stadsgas G110
G110 8 mbar
10 Stadsgas G120
G120 8 mbar
•• ••••••••
••
•••
Installation
SV
•
•
•
•
•
•• • •
••
•
••
•
Beroende på installationsland kan
de typer av gaser som finns
tillgängliga variera. Se numret i
rubriken för att via “Tabeller över
egenskaper för brännare och
munstycken” erhålla korrekta
värden.
27
Installation
Tabeller över egenskaper för brännare och munstycken
1 Metangas G20 - 20 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
2 Metangas G20 - 25 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
3 Metangas G25.1 - 25 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
4 Metangas G25 - 20 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
5 Metangas G2.350 - 13 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
6 Flytande gas G30/31 - 30/37 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
Nominell effekt G30 (g/h)
Nominell effekt G31 (g/h)
7 Flytande gas G30/31 - 37 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
Nominell effekt G30 (g/h)
Nominell effekt G31 (g/h)
1.05 1.75 3.9
72 97 135
400 500 1600
XZK
1.05 1.75 3.9
72 94 126
400 500 1600
XYK
1.05 1.75 3.9
77 115 148
400 500 1600
F1 Y F3
1.05 1.75 3.9
77 100 152
400 500 1600
F1 Y F3
1.00 1.75 3.7
94 105 152
400 500 1600
YYF3
1.05 1.75 3.9
50 65 100
400 500 1600
--76 127 284
75 125 279
1.10 1.80 4.00
50 65 94
400 500 1600
--80 131 291
79 129 286
28
Installation
8 Flytande gas G30/31 - 50 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
Nominell effekt G30 (g/h)
Nominell effekt G31 (g/h)
9 Stadsgas G110 - 8 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
10 Stadsgas G120 - 8 mbar AUX SR UR3
Nominell termisk effekt (kW)
Munstyckets diameter (1/100 mm)
Reducerad effekt (W)
Förkammare (tryckt på munstycket)
De munstycken som ej medföljer finns tillgängliga via behöriga serviceverkstäder
1.05 1.75 3.9
43 58 77
400 500 1600
H2 0264-1 F4
76 127 284
75 125 279
1.05 1.75 3.8
145 185 340
400 500 1200
0224/8 0224/2 0224/13
1.05 1.75 3.9
135 175 315
400 500 1200
0224/8 0224/1 0224/13
SV
29
Installation
5.6 Elektrisk anslutning
Elektrisk spänning
Risk för elektrisk stöt
• Den elektriska anslutningen ska utföras
av behörig fackperson.
• Bär personlig skyddsutrustning.
• Det är obligatoriskt att jorda apparaten
enligt de anvisningar som anges i
säkerhetsföreskrifterna för elsystemet.
• Stäng av den allmänna elektriska
tillförseln.
• Dra aldrig i sladden för att dra ut
kontakten.
• Använd värmebeständiga kablar som
tål minst 90 °C.
• Åtdragningsmomentet för skruvarna på
kopplingsplintens ledningar ska
motsvara 1,5-2 Nm.
Allmän information
Kontrollera att egenskaperna för elnätet är
lämpliga i förhållande till de värden som
anges på märkskylten.
Identifikationsdekalen med tekniska data,
serienummer och märkning har placerats
väl synlig på apparaten.
Dekalen får aldrig avlägsnas.
Sörj för jordning med hjälp av en kabel som
är minst 20 mm längre än de andra.
Stick elkabeln genom enhetens
baksida, se till att den inte vidrör
hällens undersida eller ugnen (om
sådan är monterad) under hällen.
Apparaten får användas i följande lägen:
• 220-240 V 1N~
Använd en trepolig kabel
på 3 x 0.75 mm².
De värden som anges gäller
tvärsnittet för den invändiga
ledningen.
Fast anslutning
Installera en anordning på
strömförsörjningsledningen som säkerställer
avstängning från det omnipolära nätverket,
med ett öppningsavstånd för kontakt som
möjliggör en fullständig frånkoppling under
villkor som motsvarar
överspänningskategorin III i enlighet med
installationsreglerna.
Brytaren ska placeras i närheten av
apparaten och på ett sådant sätt att man
lätt kommer åt den.
30
Installation
Anslutning med kontakt och uttag
Kontrollera att kontakten och uttaget är av
samma typ.
Undvik att använda adaptrar eller shuntar
eftersom de kan förorsaka överhettning och
förbränning.
Provkörning
När man slutfört installationen ska man
göra en kort provkörning. Om apparaten
inte fungerar ska man först försäkra sig om
att man följt anvisningarna korrekt, därefter
koppla bort apparaten från elnätet och
kontakta kundservice.
5.7 För installatören
• Kontakten ska vara lättåtkomlig efter
installationen. Nätkabeln får inte vikas
eller snurras.
• Apparaten ska installeras i enlighet med
aktuella installationsscheman.
• Man får inte försöka att lossa eller
belasta kopplingens gängade vinkeldel.
Man riskerar då att skada denna del av
apparaten vilket kan ogiltigförklara
tillverkarens garanti.
• Använd vatten och tvål på alla
kopplingar för att kontrollera om det
förekommer gasläckor. Använd INTE
öppen låga för att kontrollera om det
förekommer läckage.
• Tänd alla brännare både enskilt och alla
tillsammans för att kontrollera att
gasventil, brännare och tändning
fungerar korrekt.
• Vrid brännarnas vred till min. lågan och
kontrollera att flamman är stabil. Gör
detta på alla brännare, både enskilt och
alla tillsammans.
• Om apparaten inte fungerar korrekt efter
att man utfört alla kontroller ska man
kontakta en lokal auktoriserad
serviceverkstad.
• När apparaten installerats korrekt ber vi
att ni informerar användaren om korrekt
användningsmetod.
SV
31
Loading...
