Indholdsfortegnelse
1. BEMÆRKNINGER TIL BRUGEN...................................................................................................... 244
2. BEMÆRKNINGER OM BORTSKAFFELSE – VI ER ANSVARLIGE FOR MILJØET ....................... 245
3. BEMÆRKNINGER VEDRØRENDE SIKKERHEDEN....................................................................... 246
4. APPARATETS ANVENDELSE.......................................................................................................... 248
4.1 Eksempler på anvendelse udendørs .......................................................................................... 248
5. FØR INSTALLATION ........................................................................................................................ 249
6. INSTALLATION................................................................................................................................. 249
6.1 Installation på et bord eller en hylde ........................................................................................... 249
6.2 Installation som indbygning (kun modul)..................................................................................... 250
6.3 Installation som indbygning (kun grill)......................................................................................... 251
6.4 Installation med fastgøring.......................................................................................................... 252

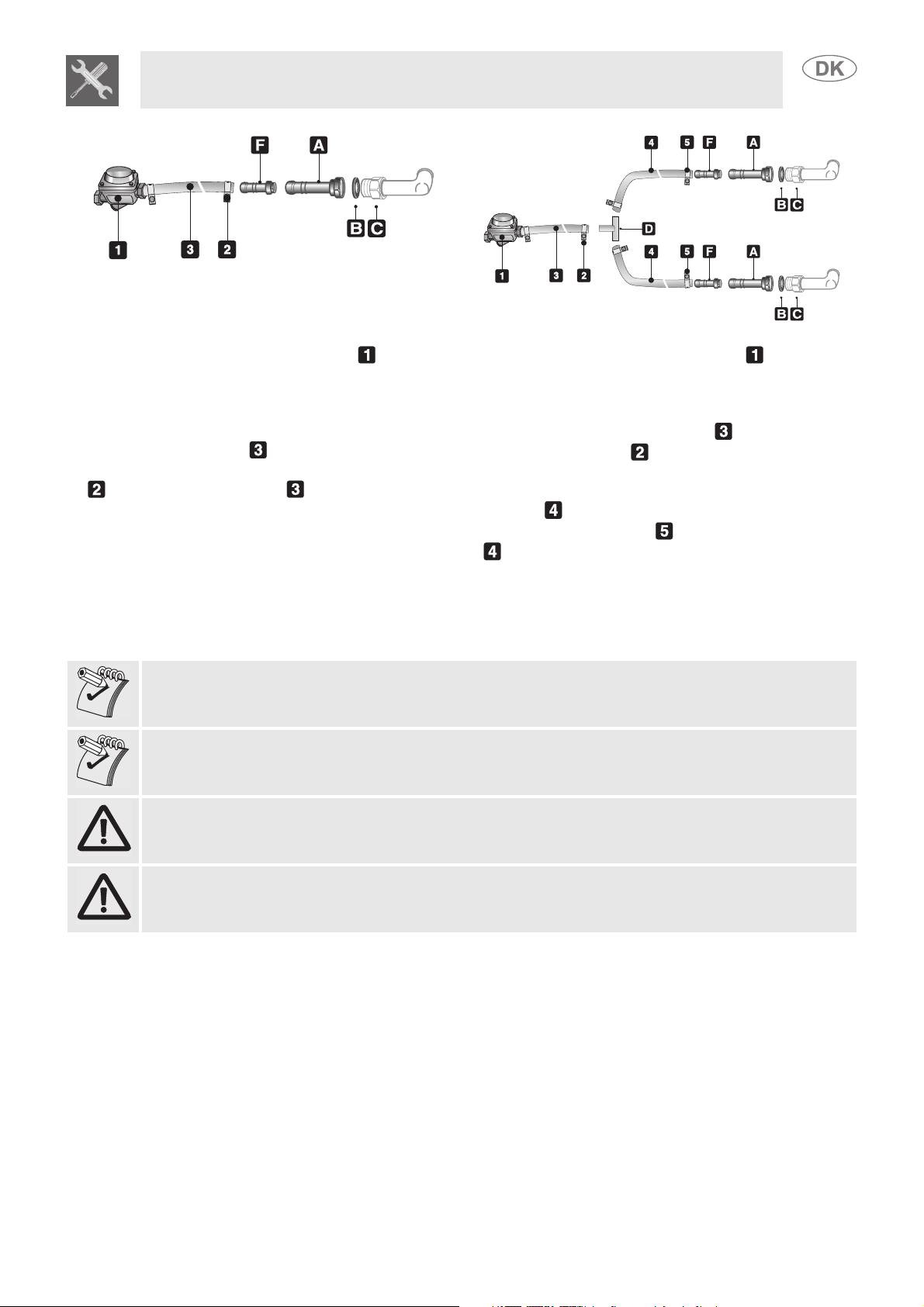

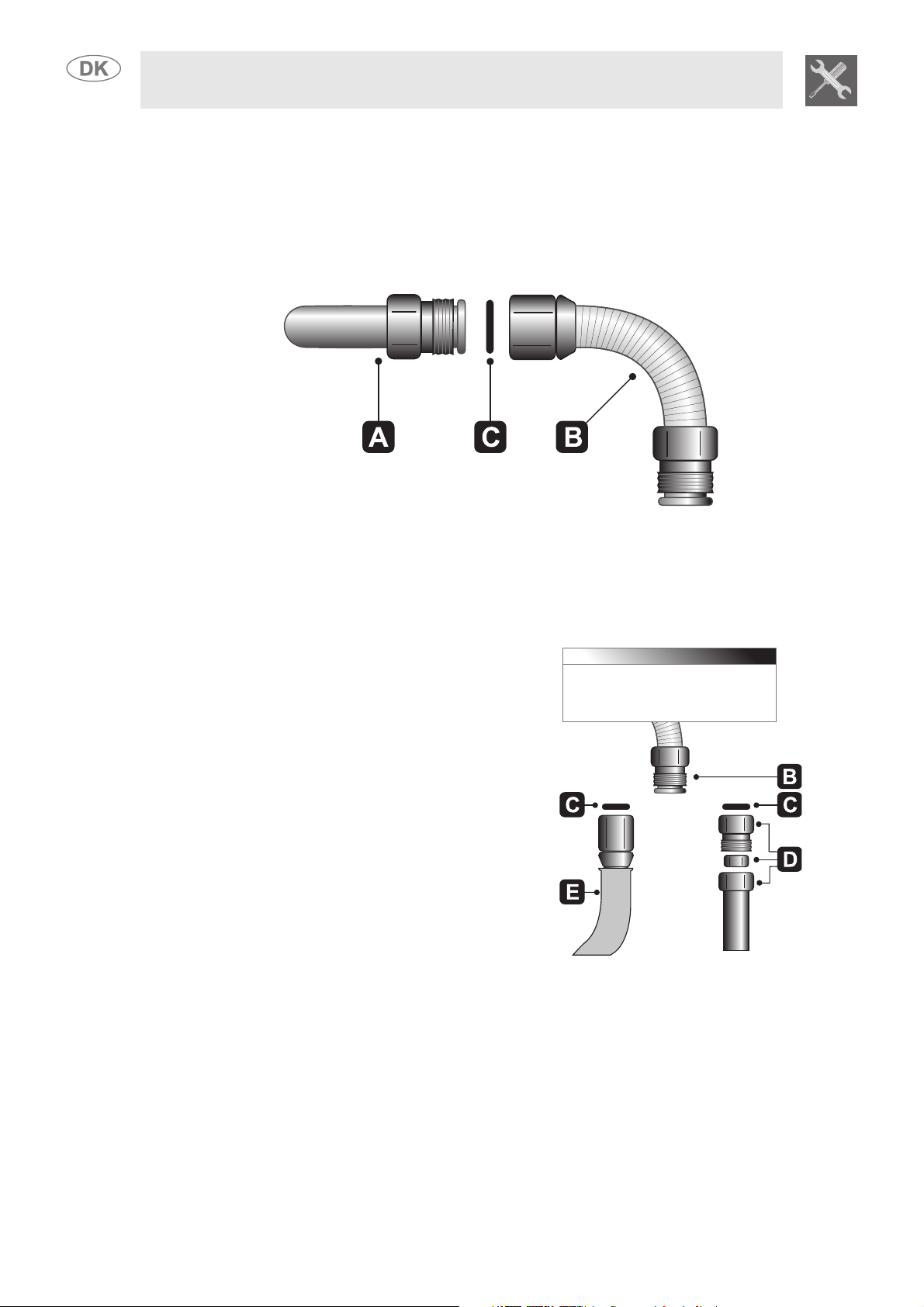

6.5 Tilslutning af apparatet til gasflasken (tilslutning af flydende gas).............................................. 254
6.6 Kontroller for eventuelle gaslækager .......................................................................................... 256
7. TILPASNING TIL FORSKELLIGE GASTYPER ................................................................................ 257
7.1 Udskiftning af dyser .................................................................................................................... 257
8. FORBINDELSE AF APPARATET TIL NETTET
(TILSLUTNING AF METANGAS) ...................................................................................................... 258
8.1 Tabel over egenskaber for blus, dyser og gasforbrug ................................................................ 259
9. AFSLUTTENDE OPERATIONER FOR GASAPPARATERNE ........................................................ 260
9.1 Indstilling af minimum for bygas og metan.................................................................................. 260
9.2 Indstilling af minimum for flydende gas....................................................................................... 260
9.3 Smøring af gashanerne .............................................................................................................. 260
10. KEND JERES APPARAT ................................................................................................................ 261
11. BETJENINGSPANEL ...................................................................................................................... 262
12. BRUG AF APPARATET ................................................................................................................. 263

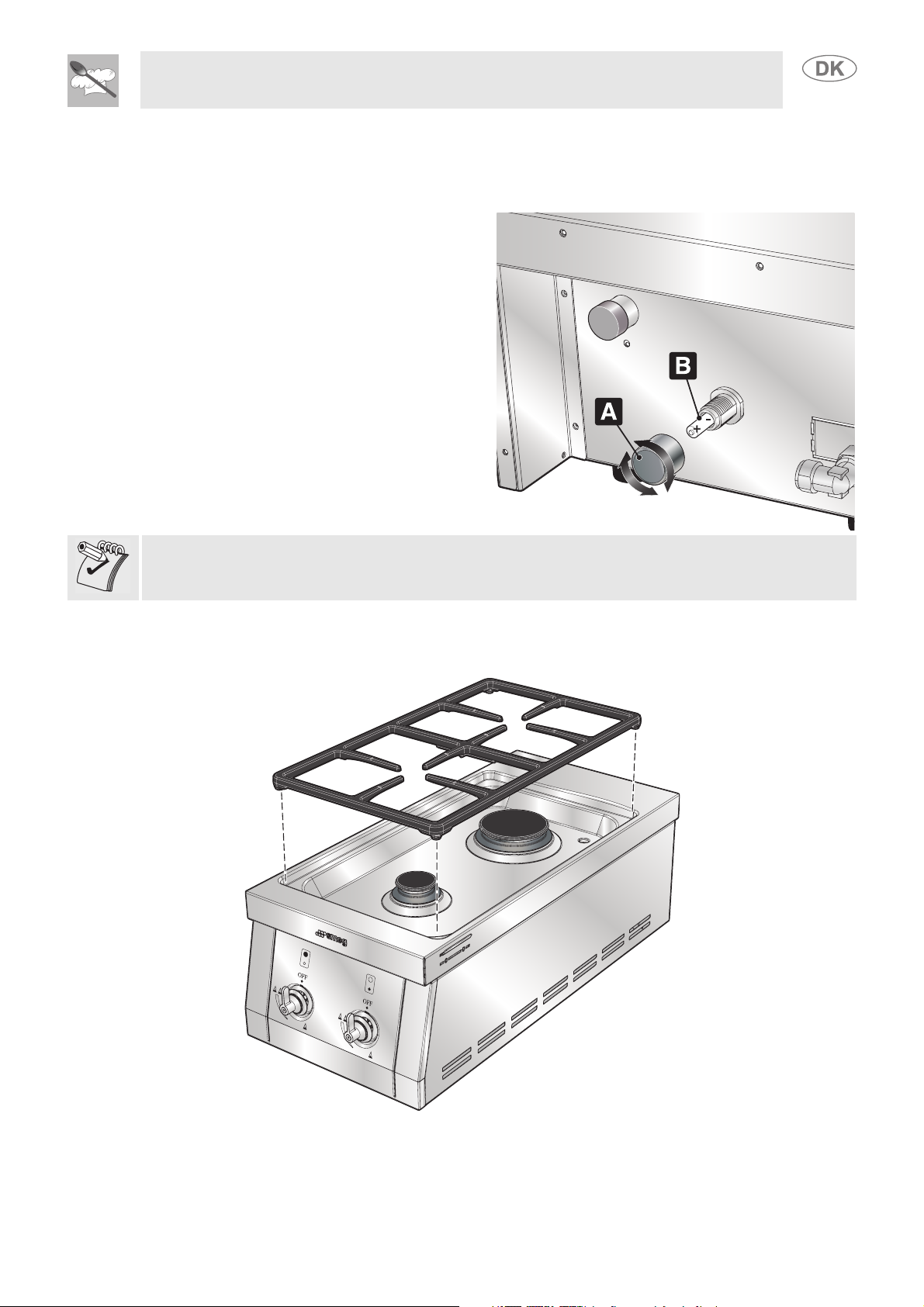

12.1 Isætning og udskiftning af batteriet........................................................................................... 263
12.2 Ristens placering ...................................................................................................................... 263
13. BRUG AF PLADEN ........................................................................................................................ 264

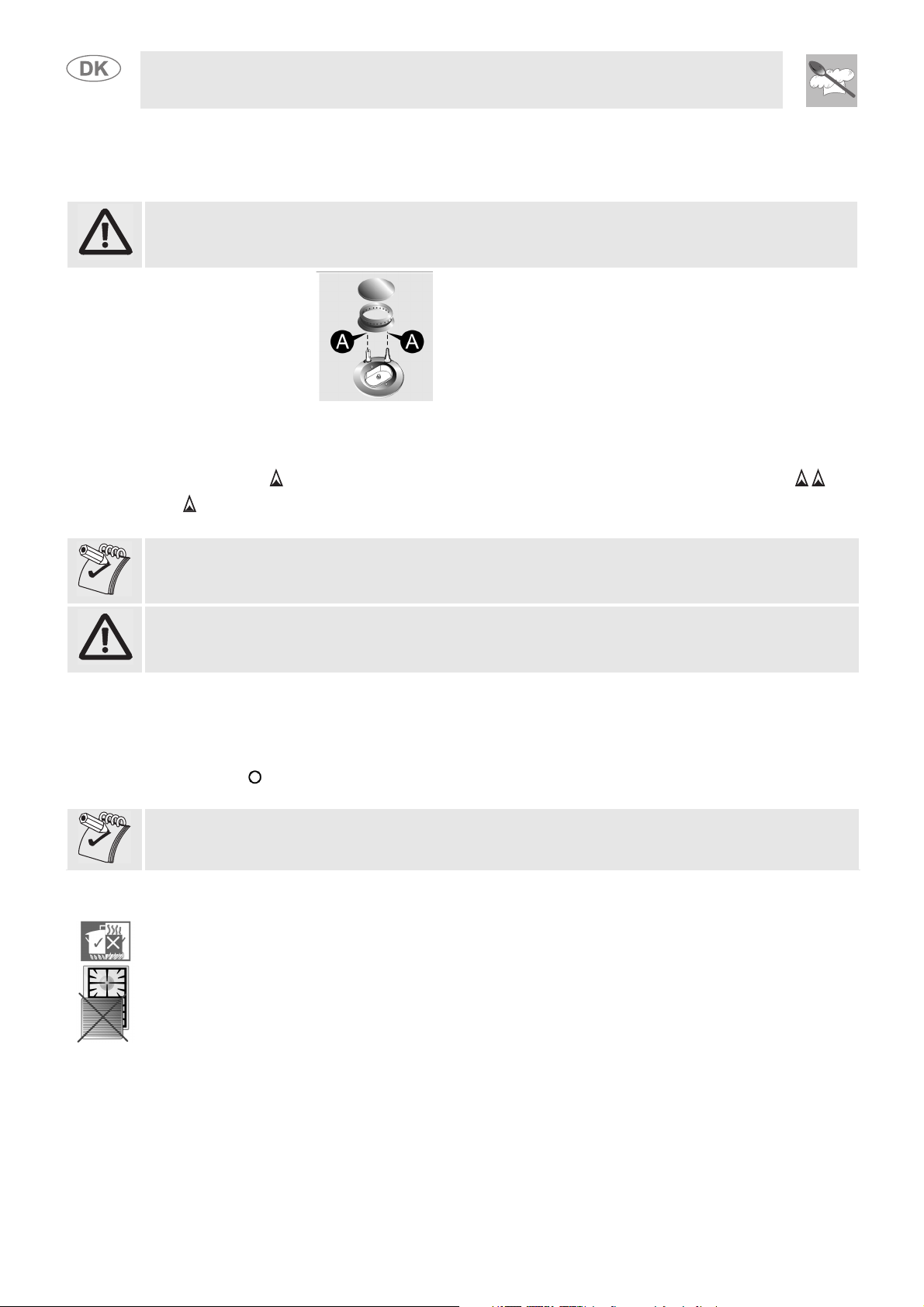

13.1 Gasplade................................................................................................................................... 264
13.2 Praktiske råd vedrørende brug af blussene.............................................................................. 264
13.3 Grydernes og pandernes diameter ........................................................................................... 265
14. RENGØRING OG VEDLIGEHOLDELSE........................................................................................ 266
14.1 Rengøring af rustfrit stål............................................................................................................ 266
14.2 Rengøring af gasdelene............................................................................................................ 266
VEJLEDNING TIL BRUGEREN: angiver gode råd vedrørende brug, beskrivelse af betjeningerne og de
VEJLEDNING TIL BRUGEREN: angiver gode råd vedrørende brug, beskrivelse af betjeningerne og de korrekte
korrekte metoder til rengøring og vedligeholdelse af apparatet.
metoder til rengøring og vedligeholdelse af apparatet.
VEJLEDNING TIL INSTALLATØREN: er beregnet til den kvalificerede tekniker, som skal udføre
VEJLEDNING TIL INSTALLATØREN: er beregnet til den kvalificerede tekniker, som skal udføre installation,
installation, indkøring og kontrol af apparatet.
indkøring og kontrol af apparatet.
243
Bemærkninger vedrørende brug
1. BEMÆRKNINGER TIL BRUGEN
DENNE MANUAL SKAL BETRAGTES SOM EN INTEGRERET DEL AF APPARATET. DEN BØR
OPBEVARES I HEL STAND OG VÆRE TILGÆNGELIG I HELE APPARATETS LEVETID.
DET ANBEFALES AT LÆSE MANUALEN I HELE DENS UDSTRÆKNING FØR PRODUKTET
ANVENDES. INSTALLATIONEN SKAL UDFØRES AF KVALIFICERET PERSONALE OG I
HENHOLD TIL GÆLDENDE REGLER. DETTE APPARAT ER FREMSTILLET TIL
HUSHOLDNINGSBRUG OG TIL BRUG UDENDØRS, OG ER UDARBEJDET I
OVERENSSTEMMELSE MED ALLE EU-DIREKTIVER, SOM ER GÆLDENDE PÅ NÆRVÆRENDE
TIDSPUNKT. APPARATET ER BLEVET FREMSTILLET MED HENBLIK PÅ DEN FØLGENDE
FUNKTION: STEGNING OG OPVARMNING AF MAD; ENHVER ANDEN BRUG MÅ BETEGNES SOM
UKORREKT.
FABRIKANTEN FRASIGER SIG ETHVERT ANSVAR, HVIS APPARATET ANVENDES TIL ANDRE
FORMÅL END DEM, SOM ER ANGIVET HERI.
BRUG ALDRIG DETTE APPARAT TIL OPVARMNING AF RUM.
UNDGÅ AT EFTERLADE EMBALLAGERESTER UDEN OPSYN I HUSHOLDNINGEN. ADSKIL DE
FORSKELLIGE AFFALDSMATERIALER FRA EMBALLAGEN OG INDLEVER DEM TIL DEN
NÆRMESTE AFFALDSSORTERING.
UNDGÅ AF AFSPÆRRE ÅBNINGER, VENTILATIONSÅBNINGER OG RILLER TIL
VARMEAFGIVELSE PLACERET PÅ SIDERNE OG PÅ BAGSIDEN AF APPARATET.
IDENTIFIKATIONSSKILTET INDEHOLDENDE DE TEKNISKE DATA, SERIENUMMER OG
MÆRKNING ER PLACERET PÅ ET SYNLIGT STED PÅ BAGSIDEN AF APPARATET.
SKILTET MÅ ALDRIG FJERNES.
UNDGÅ AT EFTERLADE APPARATET UDEN OPSYN, MENS DET ER I BRUG
ANVEND IKKE METALSVAMPE ELLER SKÆRENDE SKRABEREDSKABER PÅ
APPARATETS UDVENDIGE OVERFLADER FOR AT UNDGÅ BESKADIGELSE AF
DISSE.
BRUG ALMINDELIGE PRODUKTER, SOM IKKE RIDSER, OG BRUG EVENTUELT
REDSKABER AF TRÆ ELLER PLASTIC. SKYLD GRUNDIGT OG TØR EFTER MED EN
BLØD KLUD ELLER MED ET VASKESKIND.
ANVEND IKKE HØJTRYKSRENSERE TIL AT RENGØRE APPARATET, TRYKKET FRA
VANDSTRÅLEN KAN BESKADIGE SIKKERHEDSFORANSTALTNINGERNE OG ØDELÆGGE
APPARATETS OVERFLADE.
HVIS DREJEKNAPPERNE SÆTTER SIG FAST ELLER BLIVER SVÆRE AT DREJE, ANBEFALES
DET AT FÅ VENTILERNE KONTROLLERET PÅ ET AUTORISERET SERVICECENTER.
HVIS APPARATET IKKE ANVENDES I EN LÆNGERE PERIODE, SKAL HANEN TIL GASVENTILEN
LUKKES. I TILFÆLDE AF UNORMAL FUNKTION ELLER FEJLFUNKTION PÅ APPARATET, BEDES
MAN HENVENDE SIG TIL KUNDESERVICE.
244
ALLE REPARATIONSARBEJDER MÅ KUN UDFØRES AF ET AUTORISERET SERVICECENTER.
Fabrikanten fraskriver sig ethvert ansvar for skader på personer eller ting, som er forårsaget af
manglende overholdelse af ovenstående forskrifter, eller som er forårsaget af manipulering selv
af en enkelt del på apparatet, samt brug af uoriginale reservedele.
Bemærkninger til bortskaffelse
2. BEMÆRKNINGER OM BORTSKAFFELSE – VI ER ANSVARLIGE
FOR MILJØET
Til emballering af vore produkter anvendes materialer, som ikke forurener, og de er derfor miljømæssigt
bæredygtige og kan genanvendes. Vi beder jer om at sørge for, at emballagen bliver bortskaffet på
korrekt vis. Indhent information hos forhandleren eller de respektive organisationer i dit område om
adresser på centre, som er specialiserede i indsamling, genanvendelse og bortskaffelse.
Lad ikke emballagen eller dele af den ligge. Den udgør en potentiel fare, da især børn, som kommer i
kontakt med emballagen, kan risikere at blive kvalt i den.
Også dit gamle apparat skal bortskaffes korrekt.
Vigtigt: aflever apparatet til et firma i området, som er autoriseret i indsamling af elektriske
husholdningsmaskiner, som ikke bruges mere. Korrekt bortskaffelse sikrer genanvendelse af værdifuldt
materiale.
I overensstemmelse med Direktiverne 2002/95/CE, 2002/96/CE, 2003/108/CE vedrørende reduktion af
brugen af farlige stoffer i elektriske og elektroniske apparater, samt bortskaffelsen af affaldet, angiver
symbolet med den overstregede affaldsspand på apparatet, at produktet når det smides væk, skal
indsamles adskilt fra andet affald. Brugeren skal derfor sørge for, at apparatet efter endt brugstid
bringes til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller
tilbagelevere det til forhandleren ved køb af et nyt tilsvarende apparat. Korrekt affaldssortering så
apparatets dele efterfølgende kan genanvendes og miljørigtig behandling og bortskaffelse er med til at
forhindre mulige negative påvirkninger af miljøet og sundheden, og gavner genanvendelse af de
materialer, apparatet består af. Uretmæssig bortskaffelse af produktet fra brugerens side medfører
bødestraf.
245
Sikkerhedsadvarsler
3. BEMÆRKNINGER VEDRØRENDE SIKKERHEDEN
SE ANVISNINGERNE OM INSTALLATION VEDRØRENDE SIKKERHEDSSTANDARDER FOR
ELEKTRISKE APPARATER OG GASAPPARATER OG VENTILATION.
AF HENSYN TIL BRUGERENS SIKKERHED ER DET VEDTAGET VED LOV, AT INSTALLATION AF
OG SERVICE PÅ ALLE ELEKTRISKE APPARATER SKAL FORETAGES AF FAGUDDANNEDE
PERSONER I OVERENSSTEMMELSE MED GÆLDENDE STANDARDER.
VORES GODKENDTE INSTALLATØRER SIKRER, AT ARBEJDET UDFØRES TILFREDSSTILLENDE.
GAS- ELLER EL-APPARATER SKAL ALTID KOBLES FRA AF KOMPETENTE PERSONER.
FØR APPARATET SÆTTES I FUNKTION ER DET NØDVENDIGT AT FJERNE
BESKYTTELSESFILMEN, SOM FINDES PÅ INDER- OG YDERSIDE.
UMIDDELBART EFTER INSTALLATIONEN UDFØRES EN HURTIG KONTROL AF APPARATET VED
AT FØLGE INSTRUKSERNE I DET EFTERFØLGENDE. I TILFÆLDE AF MANGLENDE FUNKTION
BØR MAN HENVENDE SIG TIL DET NÆRMESTE TEKNISKE SERVICECENTER. FORSØG ALDRIG
AT REPARERE APPARATET.
DETTE PRODUKT ER INDSTILLET TIL ANVENDELSE AF GPL FRA FABRIKKENS SIDE.DENNE
GAS SÆLGES I FLASKER HOS AUTORISEREDE FORHANDLERE. HVIS DET SKULLE VÆRE
NØDVENDIGT AT ANVENDE EN ANDEN GASTYPE, BØR MAN HENVENDE SIG TIL DET
NÆRMESTE AUTORISEREDE SERVICECENTER.
EN GASFLASKE, OGSÅ SELV OM DEN VIRKER TOM, BØR ALTID BEHANDLES MED
FORSIGTIGHED OG I HENHOLD TIL DE SIKKERHEDSNORMER, SOM ER ANGIVET I
VEJLEDNINGEN.
UNDGÅ AT ANVENDE EN GASFLASKE, HVIS DENNE HAR RUSTMÆRKER ELLER RIDSER.
ANVEND ALDRIG ÅBEN FLAMME TIL KONTROL AF EN KORREKT GASUDLEDNING FRA
BLUSSENE ELLER FOR AT IDENTIFICERE EVENTUELLE GASLÆKAGER PÅ APPARATET.
UNDGÅ AT OPBEVARE EN RESERVEGASFLASKE I NÆRHEDEN AF APPARATET.
FRAKOBL ALDRIG GASFLASKEN FRA APPARATET MED DETTE I FUNKTION, OG SØRG ALTID
FOR AT FORETAGE KONTROLHANDLINGER PÅ GASFLASKEN I SIKKERHEDSAFSTAND FRA
APPARATET.
SÆT IKKEGRYDER ELLER BEHOLDERE MED EN UJÆVN BUND PÅ STEGERISTENS
OVERFLADE.
APPARATET OPVARMES TIL HØJ TEMPERATUR UNDER BRUG. DET ANBEFALES DERFOR AT
ANVENDE GRYDELAPPER ELLER GRILLHANDSKER, FOR AT UNDGÅ FORBRÆNDINGER.
ANVEND IKKE BEHOLDERE ELLER STEGEPANDER, SOM ER STØRRE END STEGEFLADEN.
STIL ALDRIG BRÆNDBARE OBJEKTER PÅ APPARATET: HVIS APPARATET TÆNDES
UTILSIGTET, KAN DETTE MEDFØRE BRANDFARE.
APPARATET BLIVER MEGET VARMT UNDER BRUG. VÆR FORSIGTIG MED IKKE AT RØRE VED
VARMELEGEMERNE INDE I APPARATET.
APPARATET ER BEREGNET TIL AT BLIVE ANVENDT AF VOKSNE. LAD IKKE BØRN NÆRME SIG
APPARATET ELLER BRUGE DET TIL LEG.
NÅR APPARATET ER I FUNKTION KAN DET BLIVE MEGET VARMT: HOLD BØRN PÅ SIKKER
AFSTAND.
EFTER ENDT BRUG BØR MAN ALTID KONTROLLERE, AT DREJEKNAPPEN ER I POSITIONEN
(OFF).
246
Sikkerhedsadvarsler
FOR TILSLUTNING AF GASFLASKEN BØR MAN UDELUKKENDE ANVENDE DE SAMLESTYKKER
OG REGULATORER, SOM LEVERES PÅ FORESPØRGSEL. DISSE PRODUKTER KAN OGSÅ FÅS
VED HENVENDELSE TIL ET AUTORISERET SERVICECENTER. ANVENDELSE AF ANDRE
PRODUKTER KAN UDGØRE EN SIKKERHEDSRISIKO.
ANVEND IKKE DETTE APPARAT I ET LUKKET RUM, BIL, VAREVOGN, CAMPER ELLER
CAMPINGVOGN.
DENNE VEJLEDNING ER KUN GÆLDENDE FOR DE DESTINATIONSLANDE, HVIS
IDENTIFIKATIONSBOGSTAVER ER ANGIVET PÅ FORSIDEN AF NÆRVÆRENDE MANUAL:
Fabrikanten frasiger sig ethvert ansvar for skader på personer og materialer, som kan tilskrives
manglende overholdelse af disse anvisninger, manipulering med apparatet eller nogle af dets
komponenter eller anvendelse af uoriginale reservedele.
247
Vejledning til brugeren
4. APPARATETS ANVENDELSE
Dette apparat er blevet fremstillet specifikt til privat brug udendørs, og er beregnet til stegning og
opvarmning af mad. Apparatet er ikke designet og fremstillet til professionel brug. Smeg frasiger sig
ethvert ansvar for skader som følge af en ukorrekt anvendelse af apparatet.
DETTE APPARAT KAN KUN ANVENDES UDENDØRS I OMGIVELSER MED NATURLIG
VENTILATION, OG UDENFOR OMRÅDER MED LÆ, HVOR EVENTUELLE GASLÆKAGER OG
FORBRÆNDINGSPRODUKTER NEMT KAN LEDES VÆK AF VINDEN ELLER DEN NATURLIGE
LUFTCIRKULATION.
4.1 Eksempler på anvendelse udendørs
Ethvert afgrænset område, hvori apparatet er placeret, skal have de følgende
karakteristika:
• Et område afgrænset af mure på alle sider, men med mindst én permanent
åbning ned til jorden og uden loftsoverdækning.
• Inde i et afgrænset område, som inkluderer en loftsoverdækning, men som
ikke har mere end to mure.
• Med en delvis lukning, som inkluderer en loftsoverdækning, men ikke mere
end to mure med de følgende karakteristika:
Mindst 25 % af murens totale overflade skal være helt
åben.
Mindst 30 % af den resterende overflade er åben og ikke afgrænset.
• I tilfælde af terrasser, skal mindst 20 % af væggenes totale overflade, for og
bag, være åbne.
248
Vejledning til brugeren
5. FØR INSTALLATION
Undgå at efterlade emballagerester uden opsyn i hjemmet. Sørg for at adskille de forskellige
affaldsmaterialer fra emballagen og indlevere dem på den nærmeste genbrugsstation.
For at sikre at alle rester fra fremstillingen fjernes, anbefaler vi, at apparatet rengøres. For flere
oplysninger om rengøring se kapitel 14. PULIZIA E MANUTENZIONE.
Man bør vælge apparatets installationssted med omhu:
1 det bør ikke være for støvet: med tiden vil støv kunne sætte sig på blussene og gøre det farligt at
anvende apparatet;
2 det bør ikke være for blæsende: under brug kan en stærk vind forhindre en korrekt funktion af
apparatet;
6. INSTALLATION
Installationen af dette produkt kan ske som fritstående, på et bord eller en hylde eller indbygget i en
struktur af murværk/træ.
I alle tilfælde bør man overholde anvisningerne beskrevet i det følgende.
6.1 Installation på et bord eller en hylde
Produktet leveres med 4 støttefødder, som er skruet på apparatets sider. Produktet placeres på en plan
overflade, og dets vandrette position indstilles ved at skrue på støttefødderne.
Anvend aldrig produktet uden at de medfølgende støttefødder er korrekt monteret, fordi det kan
kompromittere brugerens sikkerhed og produktets æstetik.
249
Vejledning til installatøren
6.2 Installation som indbygning (kun modul)
MÅL FOR INSTALLATIONEN SOM INDBYGNING
SET
FORFRA
AFSTAND - HVIS TILSTEDE - TIL
SIDEVÆGGEN
EVENTUELT OPBEVARINGSRUM
NEDENUNDER
HUL FOR GASTILSLUTNING
BAGVED
SET
FRA SIDEN
AFSTAND - HVIS
TILSTEDE - TIL
BAGVÆGGEN
HUL FOR
GASTILSLUTNING -
HVIS TILSTEDE - PÅ
BAGVÆGGEN
HUL FOR GASTILSLUTNING
BAGVED
MATERIALE HØJDE MC30RA
IKKE BRÆNDBART
BRÆNDBART
Sammen med produktet leveres en gummiprop, (A) som skal
aftages hvis produktet installeres på vogn som vist på figuren ved
siden af.
Hvis produktet indbygges i et hulrum i murværk skal proppen ikke
fjernes, eller der skal sørges for en passende udluftning.
MODEL
A 310 mm
B 150 mm
A 320 mm
B 200 mm
A
250
Vejledning til installatøren
6.3 Installation som indbygning (kun grill)
Efter at have reguleret de to produkters indstilling i højden ved hjælp af støttefødderne, således at de
står lige, er det muligt at installere modulet ved at overholde de givne mål og følge retningslinjerne
nedenfor:
MÅL TIL INSTALLATION OG INDBYGNING AF MODULET MC30 + GRILLEN
SET
FORFRA
AFSTAND - HVIS TILSTEDE - TIL
SIDEVÆGGENE
SET
FRA SIDEN
HUL FOR GASTILSLUTNING
BAGVED
EVENTUELT OPBEVARINGSRUM
NEDENUNDER
KUN IKKE BRÆNDBART MATERIALE
Afstande mindre end de angivne kan medføre risiko for strukturen og for
brugeren.
AFSTAND - HVIS
TILSTEDE - TIL
BAGVÆGGEN
HULLER TIL EKSTRA
UDLUFTNINGSHULLER
BAGVÆGGEN
NEDERSTE GASTILSLUTNINGSPASSAGE
.
LUFTINDTAG
EKSTRA
- HVIS
TILSTEDE -
PÅ
.
MODELLER
MATERIALE HØJDE MC30 + BQ60 MC30 + BQ60
A 910 mm 1.210 mm
IKKE BRÆNDBART
C 150 mm 150 mm
B 920 mm 1.220 mm
BRÆNDBART
C 200 mm 200 mm
Afstande mindre end de angivne kan medføre risiko for strukturen og for brugeren.
Det er muligt at nå gasflasken gennem et hul i strukturen (hvor man skal passe på at fore hullets kant,
således at gasslangen ikke bliver ødelagt).
Stil de to produkter ved siden af hinanden og sørg for at de har samme højde- og dybdeindstilling, uden
at der er luft i mellem dem.
251
Vejledning til installatøren
6.4 Installation med fastgøring
6.4.1 Installation af modulet på vogn ved siden af grillen
For at installere modulet på vogn ved siden af grillen, henvises til brugsanvisningen i installationssættet.
252
Vejledning til installatøren
6.4.2 Mulige kombinationer
Figur 1
Figur 2
Modulet kan kombineres med grillvognen på to måder:
1. Ved hjælp af et ekstern beslag som vist på figur 1. Denne type fastgøring kan anvendes for modeller
med grundmål på 60 cm og 90 cm.
2. Modulet kan integreres direkte på grillvognen. Denne type fastgøring kan kun anvendes for vogne
med et grundmål på 90 cm (se figur 2).
Sammen med modulet leveres en plade, der gør det muligt at montere de to produkter centrerede på
vognen på 90 cm.
253
Vejledning til installatøren
6.5 Tilslutning af apparatet til gasflasken (tilslutning af flydende gas)
Alle nødvendige reguleringer for at apparatet kan fungere korrekt med flydende gas, (LPG) er blevet
foretaget på fabrikken.
Dette apparat er beregnet til anvendelse med LPG, som sælges i gasflasker, der kan købes hos
specialforhandlere. Man kan købe gummislanger udstyret med trykregulatorer og forbindelsesslanger.
Trykregulatoren er indstillet fra fabrikkens side med det formål at levere en optimal funktion af produktet.
Den følgende tegning viser hvordan man tilslutter
apparatet til gasflasken ved hjælp af
reduktionsventilen.
Den følgende tegning viser hvordan man tilslutter
apparatet og en eventuel grill til gasflasken ved
hjælp af reduktionsventilen.
Anvend udelukkende de medfølgende
forbindelsesstykker, slanger og slangeklemmer.
254
Vejledning til installatøren
For at tilslutte apparatet alene er det tilstrækkeligt
at påskrue eller sætte regulatoren fast på
gasflasken. Kontrollér at pakningen er monteret
korrekt på ventilen (hvis det er nødvendigt i
anvendelseslandet). Skrue slangeholderen A fast
på apparatets gastilslutning C, med en pakning B
imellem. Slangen skal fastgøres til
slangeholderen A. ved hjælp af slangeklemmerne
. Afhængigt af slangens diameter skal der
eventuelt anvendes et reduktionsstykke, F som
skal skrues på slangeholderen A.
Produktet leveres fra fabrikken indstillet til funktion med LPG. Hvis det skulle vise sig nødvendigt at
anvende en anden type gas og dermed en anden dysediameter, bør man rette henvendelse til det
nærmeste autoriserede servicecenter.
Apparatet kan også indstilles til funktion med METAN. Kontakt det nærmeste autoriserede
servicecenter.
For at tilslutte 2 apparater er det tilstrækkeligt at
påskrue eller sætte regulatoren fast på
gasflasken. Kontrollér at pakningen er monteret
korrekt på ventilen (hvis det er nødvendigt i
anvendelseslandet). Fastsæt det medfølgende
forbindelsesstykke D på slangen og fastgør det
med slangeklemmen .
Skrue slangeholderen A fast på apparatets
gastilslutning C, med en pakning Bimellem.
Slangen skal fastgøres til slangeholderen A. ved
hjælp af slangeklemmen . Afhængigt af slangens
diameter skal der eventuelt anvendes et
reduktionsstykke, F som skal skrues på
slangeholderen A.
Gentag de beskrevne operationer for den anden
tilslutning.
Hvis apparatets funktion skulle vise sig ikke at være optimal, FORSØG DA IKKE AT REPARERE
APPARATET, men ret straks henvendelse til det nærmeste servicecenter.
For montering eller udskiftning af slangen (man bør kontrollere dennes tilstand og udløbsdato med
jævne mellemrum) skal der tages hensyn til gældende normer og regler.
255
Vejledning til installatøren
6.6 Kontroller for eventuelle gaslækager
Disse handlinger skal udføres ved til første tilslutning af grillen og hver gang denne fra- og tilkobles
gasforsyningen.
Efter tilslutning af modulets slange til gasforsyningen (LPG) skal de følgende handlinger udføres:
3 Åbn ventilen på LPG gasflasken (eller drej hanen til forsyningen af metan), MEN FORSØG IKKE AT
TÆNDE BLUSSENE.
4 Mens der er gas under tryk i slangen, kontrolleres for eventuelle lækager ved alle samlinger ved
hjælp af en vandbaseret sæbeopløsning. Anvend aldrig en åben flamme til at lede efter lækager.
5 Hvis der findes en eventuel lækage, vil man kunne se bobler ved den samling, hvor gassen siver ud. 6 Luk for gashanen på flasken, stram tilslutningen, som udviste lækagen, og gentag testen. 7 Hvis gasudsivningen fortsætter, bør man rette henvendelse til den nærmeste forhandler.
ANVEND ALDRIG EN ÅBEN FLAMME TIL AT LEDE EFTER GASLÆKAGER.
256
Vejledning til installatøren
7. TILPASNING TIL FORSKELLIGE GASTYPER
Apparatet er testet til metangas G20 (2H) med et tryk på 20 mbar. Hvis der anvendes andre typer gas,
skal man udskifte blussenes dyser og indstille minimumsflammen på gashanerne. For at udskifte
dyserne skal man følge anvisningerne i de følgende afsnit.
7.1 Udskiftning af dyser
1 Tag risten af, fjern alle møtrikkerne og blussenes dæksler. 2 Med en 7 mm skruenøgle skrues blussenes dyser af. 3 Udskift blussenes dyser i funktion af den gastype man ønsker at anvende (se afsnit “8.1 Tabel over
egenskaber for blus, dyser og gasforbrug”).
4 Placér blussene korrekt i deres lejer.
257
Vejledning til installatøren
8. FORBINDELSE AF APPARATET TIL NETTET (TILSLUTNING AF METANGAS)
Før installationen skal man kontrollere, at de lokale distributionsbetingelser (gassens natur og tryk) og
apparatets indstilling er kompatible.
For at forbinde modulet til gasnettet skal man bruge et fleksibelt forbindelsesstykke, B der gør det muligt
at tilslutte til gasindgangen A. Sæt altid en pakning C mellem de to samlestykker (Fig. 1) og stram
komponenterne med et maksimalt spændingsmoment på 10 Nm.
Fig. 1
Forbindelsen til gasnettet kan udføres ved hjælp af et fast kobberrør eller med et bøjeligt stålrør i
overensstemmelse med forskrifterne fastlagt af standarden UNI-CIG 7129.
Når monteringen er færdiggjort, skal det kontrolleres med en sæbeopløsning og aldrig med en flamme,
at den slutter tæt .
For funktion med andre gastyper, henvises til kapitel “7. TILPASNING TIL FORSKELLIGE GASTYPER”.
Indgangssamlestykket for gassen er med ½” gevind for udendørsgas (ISO 228-1).
Tilslutning med fast kobberrør: Tilslutningen til
gasnettet skal ske på en måde, som ikke medfører
påvirkninger af nogen art på apparatet.
Tilslutningen kan ske ved brug af en adaptorgruppe
D med dobbeltkegle, med den medfølgende
pakning C sat i mellem. Spænd komponenterne
fast med et maksimalt spændingsmoment på 10
Nm.
Tilslutning med bøjeligt stålrør: Anvend kun rør i
rustfrit stål, der er i overensstemmelse med
standarden UNI-CIG 9891, og sæt altid den
medfølgende pakning C mellem samlestykket B og
det bøjelige rør E. Spænd komponenterne fast med
et maksimalt spændingsmoment på 10 Nm.
258
Fig. 2
Vejledning til installatøren
8.1 Tabel over egenskaber for blus, dyser og gasforbrug
Nominel
Blus
varmeeffekt
(kW)
FLYDENDE GAS – G30/G31 30/37 mbar
Dysediamete
r
1/100 mm
Hjælpe 1.05 50 30 400 76 75
Hurtig 3.0 85 45 800 218 214
Nominel
Blus
Hjælpe 1.05 72 400
Hurtig 3.0 115 800
varmeeffekt
(kW)
Dysediameter
Bypass
1/100 mm
NATURGAS – G20 20 mbar
1/100 mm
Reduceret
effekt
(W)
Flow
g/h G30
Reduceret effekt
(W)
Flow
g/h G31
259
Vejledning til brugeren
9. AFSLUTTENDE OPERATIONER FOR GASAPPARATERNE
Efter at have udført de nævnte indstillinger, skal apparatet igen sættes sammen i modsat rækkefølge af
instruktionerne i afsnit 7.1 Udskiftning af dyser.
9.1 Indstilling af minimum for bygas og metan
Tænd for blusset og sæt det på minimum. Tag knappen af
gashanen og skru på reguleringsskruen indeni eller på siden af
hanens stang (afhængigt af modellen), indtil der opnås en
regelmæssig minimumsflamme. Genmontér knappen og kontrollér
at brænderens flamme er stabil (når knappen drejes hurtigt fra
maksimum til minimum, må flammen ikke gå ud). Gentag
operationen for alle gashanerne.
9.2 Indstilling af minimum for flydende gas
For at indstille minimum for flydende gas, skal man skrue skruen, der befinder sig inden i eller ved siden
af hanens stang (afhængigt af modellen) helt af. Bypass diametrene for hver enkelt blus er vist i tabel
8.1 Tabel over egenskaber for blus, dyser og gasforbrug.
9.3 Smøring af gashanerne
Med tiden kan gashanerne blive sværere at dreje og sætte sig fast. Sørg for at rengøre dem indvendigt
og udskifte deres smøringsfedt. Dette indgreb skal udføres af en specialuddannet teknikker.
260
Vejledning til brugeren
10.KEND JERES APPARAT
BETJENINGSPANEL FASTGØRING BESLAG TIL
SAMMENSÆTNING MED GRILL
RIST VARMEUDLUFTNINGSÅBNINGER
HJÆLPEBLUS BEHOLDERENS AFLØB
HURTIGBLUS
261
Vejledning til brugeren
11.BETJENINGSPANEL
Alle kontroller på apparatet er samlet på frontpanelet. Følgende tabel viser en beskrivelse af de
anvendte symboler.
DREJEKNAP TIL TÆNDING AF
HURTIGBLUSSET
Ved hjælp af disse drejeknapper er det muligt at tænde hjælpeblusset eller hurtigblusset. Tændingen af
flammen sker i henhold til beskrivelsen i afsnittet “9.4.1 Elektrisk tænding af blussene”.
DREJEKNAP TIL TÆNDING AF
HJÆLPEBLUSSET
262
Vejledning til brugeren
12. BRUG AF APPARATET
12.1 Isætning og udskiftning af batteriet
Modellerne i denne serie er udstyret med et rum til
et batteri af typen AA 1.5 V, som har til opgave at
aktivere blussenes tændingsmekanisme.
Ved isætning eller udskiftning bør man følge de
nedenstående instrukser med reference til
tegningen:
• få adgang til batteriet ved at fjerne dækpladen
bagpå (se tegning).
• skru proppen A af.
• udskift batteriet B og erstat det med et af
samme type.
• vær opmærksom på at vende det rigtigt (se
evt. tegningen ved siden af);
• skru proppen A på igen.
Bemærkning: De brugte batterier må ikke efterlades i miljøet eller smides væk sammen med almindeligt
affald. Disse skal indsamles separat og indleveres til genvinding eller smides i en beholder beregnet til
indsamling af brugte batterier.
12.2 Ristens placering
Sæt risten ned i hullerne i dens sæde som vist på figuren.
263
Vejledning til brugeren
13. BRUG AF PLADEN
13.1 Gasplade
Før pladens blus tændes, skal man sikre sig, at blussenes dæksler er placerede i deres lejer med de
respektive møtrikker, og man skal være opmærksom på at blussenes dækslers huller A er ud for
tændrørene og termoelementerne.
13.1.1 Elektronisk tænding af blussene
Ved siden af hver drejeknap er angivet det tilhørende blus ( Se “Betjeningspanel” på side 22).
Tændingen af flammen sker ganske enkelt ved at trykke og dreje knappen imod uret hen på værdien for
mindste flamme . Til regulering af flammen drejes knappen i området mellem maks. ( ) og
min.( ). Slukning af blusset sker ved at dreje knappen hen på positionen OFF.
Hvis der ikke genereres nogen gnist ved drejning af en af knapperne til betjening af blussene, er det
muligt at batteriet skal udskiftes.
For oplysninger herom henvises til afsnittet "12.1 Isætning og udskiftning af batteriet".
Hvis batteriet er nyt og der på trods heraf ikke genereres nogen gnist, bør man ikke anvende apparatet
og i stedet rette henvendelse til det nærmeste servicecenter.
Efter at flammen er tændt, skal knappen holdes indtrykket i nogle sekunder indtil termoelementerne
opvarmes. Det kan ske at blusset slukker, når knappen slippes: dette betyder at termoelementet ikke er
varmt nok. Vent et øjeblik og gentag handlingen ved at holde knappen inde i længere tid. Denne
operation er ikke nødvendig for blus uden termoelement. Når først blusset er tændt, kan flammen
indstilles efter behov. Efter hver endt brug af pladen skal man altid kontrollere at betjeningsknapperne
er i positionen (slukket).
Hvis blusset slukkes ved et uheld, slår sikkerhedsmekanismen, der slukker for gassen, også selvom
hanen er åben, til efter cirka 20 sekunder. Hvis det sker skal knappen sættes i slukket position, og man
skal ikke forsøge at tænde blusset igen i mindst 60 sekunder.
13.2 Praktiske råd vedrørende brug af blussene
For at opnå en bedre ydelse fra blussene og et mindre gasforbrug skal man anvende gryder og pander
med flad og regelmæssig bund, udstyret med låg og i den rigtige størrelse i forhold til blusset for at
undgå af flammerne slikker op ad siderne (se afsnit 13.3 Grydernes og pandernes diameter). Når
indholdet koger, skal man reducere flammen, således at væsken ikke koger over.
For at undgå forbrændinger og skader på pladen under tilberedelsen, skal alle gryder og pander være
placeret inden for rammerne af kogepladen.
Man skal udvise maksimal opmærksomhed ved brug af fedt og olier, idet disse kan bryde i brand, hvis
de overophedes.
264
Vejledning til brugeren
13.3 Grydernes og pandernes diameter
BLUS
1 Hjælpe
2 Hurtig
Bemærkning:
Efter endt tilberedning kan man, hvis man har anvendt aluminiumsgryder, opleve hvide mærker på
ristene i støbejern. Normalt skyldes disse mærker, at grydens bund har smittet af på risten. Det er
svært at fjerne mærkerne ved normal rengøring. Brug af produkter med slibemiddel eller for stærke
midler til rengøring af risten kan beskadige dens overfladeemalje.
Ø min. og Max. (i cm)
12 - 16
18 - 26
265
Vejledning til brugeren
14.RENGØRING OG VEDLIGEHOLDELSE
ANVEND IKKE DAMPSTRÅLER TIL AT RENGØRE APPARATET.
14.1 Rengøring af rustfrit stål
For at vedligeholde rustfrit stål skal det renses regelmæssigt, hver gang det har været brugt, men først
efter det er afkølet.
14.1.1 Almindelig daglig rengøring
For at rense og bevare overfladerne i rustfrit stål skal der kun bruges særlige produkter, som ikke
indeholder slibemidler eller syreholdige midler med klor. Anvendelse: hæld produktet på en fugtig klud
og tør overfladerne af, skyl omhyggeligt og tør efter med en blød klud eller et vaskeskind.
14.1.2 Pletter fra mad og rester
Det er vigtigt at undgå at bruge metalsvampe eller skrabere, der ridser, for ikke at
beskadige overfladerne. Brug almindelige produkter til rengøring af stål som ikke ridser,
og brug eventuelt redskaber af træ eller plastic. Skyld grundigt og tør efter med en blød
klud eller med et vaskeskind.
14.2 Rengøring af gasdelene
Ristene, møtrikkerne, blussenes dæksler og blussene kan tages ud for at lette
rengøringen. Vask dem med varmt vand og rengøringsmiddel uden slibemiddel og
vær opmærksom på at fjerne alle skorper og vente på, at de er helt tørre. Montér
igen møtrikkerne på blussenes dæksler, mens man sikrer sig at nicherne A er
centrerede på blussenes stifter B.
For at tændrørene og termoelementerne fungerer korrekt, skal de være ordentligt
rengjorte. Kontrollér dem ofte og rengør dem om nødvendigt med en fugtig klud.
Eventuelle indtørrede rester skal fjernes med en tandstik eller en nål.
14.2.1 Risten
For en optimal rengøring af risten anbefales det at gnide den med en messingbørste for at fjerne
madrester, mens den stadig er lunken. Husk at anvende varmebeskyttende handsker. Afslut
rengøringen ved at vaske risten med en affedtende sæbe og skyl grundigt.
Ristens kontinuerlige kontakt med flammerne kan ændre stålets skinnende overflade i nærheden af
områderne, som er udsat for varme. Det drejer sig om et naturligt fænomen, som ikke har nogen
betydning for funktionen af denne komponent. For at fjerne den gule farve fra risten tilrådes en
rengøring med Inox creme og en blød svamp, som ikke ridser.
Risten kan vaskes i vaskemaskinen.
266
Efter en grundig rengøring tændes for apparatet for at fjerne eventuelle sæberester.
Loading...
