NOTICE D’UTILISATION
GGUUIIDDEEÀÀLL’’UUTTIILLIISSAATTIIOONNDDUULLAAVVEE--VVAAIISSSSEELLLLE
EETTAAUUXXPPRROOGGRRAAMMMMEESSDDEELLAAVVAAGGE
E
E
Index
1. Description des commandes______________________________ 32
2. Alarmes______________________________________________ 44
Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce
manuel afin de connaître les conditions les plus appropriées pour une
utilisation correcte et sûre de votre lave-vaisselle.
Les paragraphes sont proposés de façon à arriver pas à pas à la
connaissance de toutes les fonctionnalités de l’appareil, les textes sont
facilement compréhensibles et reportent à des images détaillées.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.
Pour toute autre information sur l’utilisation et l’entretien du lavevaisselle, lire attentivement le manuel ci-joint.
INSTRUCTIONS POUR L’UTILISATEUR: des conseils utiles sont
donnés sur les programmes de lavage et toutes les fonctions du lavevaisselle.
Instructions pour l'utilisateur
1. Description des commandes
1.1 Le bandeau de commandes frontal
Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes frontal.
1
TOUCHE
2
TOUCHES
3
TOUCHE
TOUCHE
4
TOUCHE
5
TOUCHE
6
VOYANT
7
VOYANTS
8
VOYANTS
9
VOYANT
10
VOYANTS
11
VOYANT
VOYANT
12
(seulement sur certains modèles)
13
POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE
ON/OFF
SÉLECTION PROGRAMMES (P1...P5)
RETARD PROGRAMME
LAVAGE À ½ CHARGE
OPTION "3/1"
MARCHE/ARRÊT
ON/OFF
PROGRAMMES
RETARD PROGRAMME
LAVAGE À ½ CHARGE
PHASES/PROGRAMME
MANQUE DE SEL
MANQUE DE PRODUIT DE RINÇAGE
(seulement sur certains modèles)
(seulement sur certains modèles)
(seulement sur certains modèles)
(seulement sur certains modèles)
(seulement sur certains modèles)
(seulement sur certains modèles)
Instructions pour l'utilisateur
Seulement pour les modèles AAA 14 couverts (voir etiquette énergie)
PROGRAMME SÉLECTION
TYPE ET DEGRÉ
DE SALISSURE
DÉROULEMENT DU
PROGRAMME
DURÉE CONSOMMATION
MINUTES
EAU
(2)
LITRES (1)
ÉNERGIE
KWh (2)
TREMPAGE
BREF
ECO
QUOTIDIEN
CASSEROLES ET VAISSELLE
EN ATTENTE DE COMPLÉTER
LE CHARGEMENT
CASSEROLES ET VAISSELLE
PEU SALE ET AVEC
"SALISSURE FRAÎCHE"
SANS RÉSIDUS SECS
CASSEROLES ET VAISSELLE
PEU SALES MAIS
AVEC RÉSIDUS SECS
CASSEROLES ET VAISSELLE
NORMALEMENT SALES
SANS RÉSIDUS SECS
Prélavage à froid
Lavage à 38°C
Rinçage à froid
Rinçage à 58°C
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
Séchage
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
Séchage
15 6 0,03
45 13 0,85
100 14 1,25
85 13 1,35
Lavage à 70°C
FORT
CASSEROLES ET VAISSELLE
TRÈS SALES
Rinçage à froid
Rinçage à 68°C
95 17 1,50
Séchage
Prélavage à froid
DELICAT
+
VAISSELLE
PEU SALE
Lavage à 45°C
Rinçage à froid
Rinçage à 68°C
75 17 1,15
Séchage
Prélavage à froid
BIO
CASSEROLES ET VAISSELLE
(*)
+
SALES ET AVEC
RÉSIDUS SECS
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
180 17 1,08
Séchage
Prélavage à froid
NORMAL
CASSEROLES ET VAISSELLE
+
SALES ET AVEC
RÉSIDUS SECS
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
90 17 1,35
Séchage
Prélavage à 45°C
SUPER
CASSEROLES ET VAISSELLE
+
TRÈS SALES ET AVEC
RÉSIDUS SECS
Lavage à 70°C
Rinçage à froid
Rinçage à 68°C
110 20 1,70
Séchage
Effectuer le trempage uniquement en demi-charge.
L’option DEMI-CHARGE - "3/1" (4) est facultative pour tous les programmes, à l’exclusion du
trempage.
(*) Programme de référence selon la norme EN 50242.
(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le niveau 2.
(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la
température de l’eau et ambiante, du type et de la quantité de vaisselle.
Instructions pour l'utilisateur
Seulement pour les modèles AAB 14 couverts (voir etiquette énergie)
PROGRAMME SÉLECTION
TYPE ET DEGRÉ
DE SALISSURE
DÉROULEMENT DU
PROGRAMME
DURÉE CONSOMMATION
MINUTES
EAU
(2)
LITRES (1)
ÉNERGIE
KWh (2)
TREMPAGE
BREF
ECO
QUOTIDIEN
CASSEROLES ET VAISSELLE
EN ATTENTE DE COMPLÉTER
LE CHARGEMENT
CASSEROLES ET VAISSELLE
PEU SALE ET AVEC
"SALISSURE FRAÎCHE"
SANS RÉSIDUS SECS
CASSEROLES ET VAISSELLE
PEU SALES MAIS
AVEC RÉSIDUS SECS
CASSEROLES ET VAISSELLE
NORMALEMENT SALES
SANS RÉSIDUS SECS
Prélavage à froid
Lavage à 38°C
Rinçage à froid
Rinçage à 58°C
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
Séchage
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
Séchage
15 6 0,03
45 13 0,85
130 12 1,08
85 13 1,35
Lavage à 70°C
FORT
CASSEROLES ET VAISSELLE
TRÈS SALES
Rinçage à froid
Rinçage à 68°C
95 17 1,50
Séchage
Prélavage à froid
DELICAT
+
VAISSELLE
PEU SALE
Lavage à 45°C
Rinçage à froid
Rinçage à 68°C
75 17 1,15
Séchage
Prélavage à froid
BIO
CASSEROLES ET VAISSELLE
(*)
+
SALES ET AVEC
RÉSIDUS SECS
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
160 17 1,08
Séchage
Prélavage à froid
NORMAL
CASSEROLES ET VAISSELLE
+
SALES ET AVEC
RÉSIDUS SECS
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
90 17 1,35
Séchage
Prélavage à 45°C
SUPER
CASSEROLES ET VAISSELLE
+
TRÈS SALES ET AVEC
RÉSIDUS SECS
Lavage à 70°C
Rinçage à froid
Rinçage à 68°C
110 20 1,70
Séchage
Effectuer le trempage uniquement en demi-charge.
L’option DEMI-CHARGE - "3/1" (4) est facultative pour tous les programmes, à l’exclusion du
trempage.
(*) Programme de référence selon la norme EN 50242.
(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le niveau 2.
(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la
température de l’eau et ambiante, du type et de la quantité de vaisselle.
Instructions pour l'utilisateur
Seulement pour les modèles BAB 14 couverts (voir etiquette énergie)
PROGRAMME SÉLECTION
TYPE ET DEGRÉ
DE SALISSURE
DÉROULEMENT DU
PROGRAMME
DURÉE CONSOMMATION
MINUTES
EAU
(2)
LITRES (1)
ÉNERGIE
KWh (2)
TREMPAGE
BREF
ECO
(*)
QUOTIDIEN
CASSEROLES ET VAISSELLE
EN ATTENTE DE COMPLÉTER
LE CHARGEMENT
CASSEROLES ET VAISSELLE
PEU SALE ET AVEC
"SALISSURE FRAÎCHE"
SANS RÉSIDUS SECS
CASSEROLES ET VAISSELLE
PEU SALES MAIS
AVEC RÉSIDUS SECS
CASSEROLES ET VAISSELLE
NORMALEMENT SALES
SANS RÉSIDUS SECS
Prélavage à froid
Lavage à 38°C
Rinçage à froid
Rinçage à 58°C
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
Séchage
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
Séchage
12 7 0,02
45 15 0,90
150 15 1,28
90 14 1,45
Lavage à 70°C
FORT
CASSEROLES ET VAISSELLE
TRÈS SALES
2 rinçages à froid
Rinçage à 68°C
90 20 1,60
Séchage
Prélavage à froid
DELICAT
+
VAISSELLE
PEU SALE
Lavage à 45°C
Rinçage à froid
Rinçage à 68°C
80 20 1,20
Séchage
Prélavage à froid
BIO
CASSEROLES ET VAISSELLE
+
SALES ET AVEC
RÉSIDUS SECS
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
105 20 1,35
Séchage
Prélavage à froid
NORMAL
CASSEROLES ET VAISSELLE
+
SALES ET AVEC
RÉSIDUS SECS
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
95 20 1,40
Séchage
Prélavage à 45°C
SUPER
CASSEROLES ET VAISSELLE
+
TRÈS SALES ET AVEC
RÉSIDUS SECS
Lavage à 70°C
2 rinçages à froid
Rinçage à 68°C
115 24 1,80
Séchage
Effectuer le trempage uniquement en demi-charge.
L’option DEMI-CHARGE - "3/1" (4) est facultative pour tous les programmes, à l’exclusion du
trempage.
(*) Programme de référence selon la norme EN 50242.
(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le niveau 2.
(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la
température de l’eau et ambiante, du type et de la quantité de vaisselle.
Instructions pour l'utilisateur
TABLEAU POUR INSTITUTS DE CONTRÔLE
Norme de contrôle EN 50242
Programme comparatif
Charge 14 couverts
Type de détergent B
Dosage du détergent 35 g
Réglage du produit de rinçage 5/6
1.2 Programmes de lavage
Le lave-vaisselle est doté d’un bandeau de commandes décrit au
chapitre "1. Description des commandes", à partir desquels il est
possible d’effectuer toutes les opérations d’allumage, d’extinction et de
programmation.
(*) Programme BIO (P3+P1) - modèles AAA-AAB
(*) Programme ECO (P3) - modèles BAB
Avant de faire démarrer un programme de lavage, vérifier
que:
• Le robinet de l’eau soit
• Dans le
• Dans le
• Les paniers aient été
• Les bras de lavage tournent
• La porte du lave-vaisselle
ALLUMAGE
En appuyant sur la touche
que le voyant
voyants
réservoir
réservoir
PHASES/PROGRAMME (10)
de l’adoucisseur
il y a
chargés correctement
(6). Deux secondes
.
ouvert
il y ait du sel régénérant
la dose adéquate de détergent
.
librement
soit bien fermée
ON/OFF (1)
et sans obstacles.
.
le lave-vaisselle s’allume ainsi
environ après cette opértion, les
s’allument.
.
.
Instructions pour l'utilisateur
Ê
PROGRAMMATION
Dans ce modèle de lave-vaisselle toutes les opérations de
programmation s’effectuent uniquement avec la porte fermée. Avec la
porte ouverte les voyants
PHASES/PROGRAMME (10)
SELÉCTION DU PROGRAMME
En appuyant sur la touche correspondant au programme désiré, le
voyant s’allume pour confirmer l'opération.
MARCHE DU PROGRAMME
Pour mettre en marche le lave-vaisselle, presser la touche
MARCHE/ARR
T (5)
pendant quelques secondes, jusqu’à ce que le
voyant de la première phase du programme sélectionné commence à
clignoter (bip de confirmation).
PROGRAMMES (7)
et les voyants
restent éteints.
La seléction des programmes est
possible à l’aide des touches
correspondantes
(2)
.

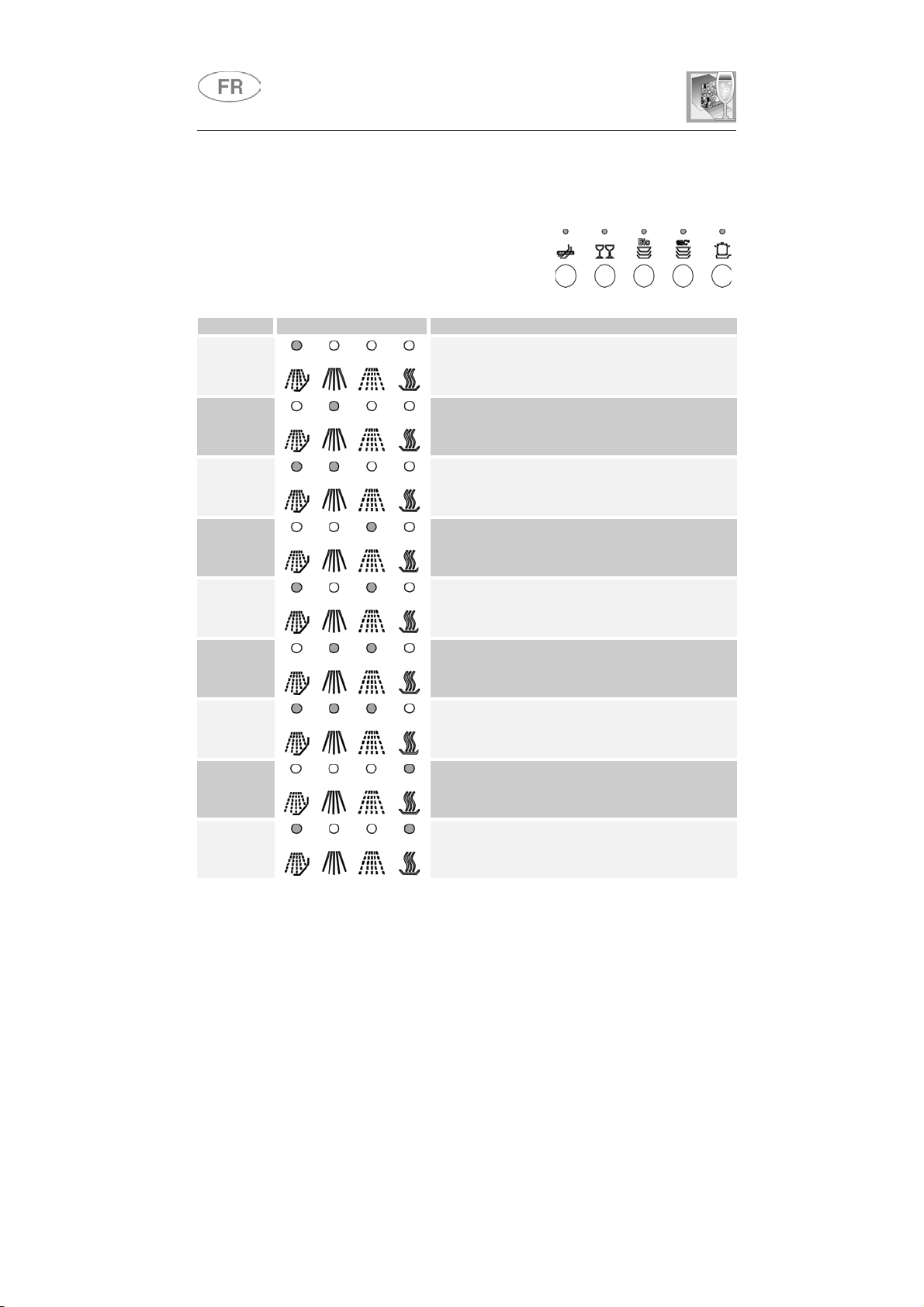

Le déroulement du programme sera mis en évidence par les voyants
PHASES/PROGRAMME (10)
qui donnent l'indication de l’état du cycle
en cours.
Prélavage
Lavage
Rinçage
Séchage
Le voyant de la phase en cours clignote,
tandis que les voyants relatifs aux phases
de lavage précédentes et suivantes
restent allumés.
N.B.
pendant le déroulement de
programmes qui ne prévoient pas le
prélavage, la premier voyant
PHASES/PROGRAMME (10)
reste éteint.
Instructions pour l'utilisateur
FIN PROGRAMME
La fin du programme est indiquée par un bref
signal sonore et par le clignotement de tous
les voyants
PHASES/PROGRAMME (10)
.
En appuyant sur l’un des touches
voyants arrêtent de clignoter et le lave-vaisselle est prêt pour un
nouveau cycle; on peut aussi ouvrir et fermer la porte ou éteindre et
rallumer la machine.
INTERRUPTION D’UN PROGRAMME
Pour interrompre un programme en cours, il faut:
• appuyer sur la touche
en cours s’éteint;
• continuer à appuyer sur la touche jusqu’à ce que les voyants
PHASES/PROGRAMME (10)
SÉLECTION PROGRAMMES (2)
MARCHE/ARRÊT (5)
s’allument (bip de confirmation).
, le voyant de la phase
, les
CHANGER DE PROGRAMME
Pour changer un programme en cours, il faut:
• interrompre le programme en cours (voir “
PROGRAMME
• sélectionner le nouveau programme;
• appuyer de nouveau sur la touche
partir le nouveau programme.
”);
MARCHE/ARRÊT (5)
I
NTERRUPTION D’UN
pour faire
Instructions pour l'utilisateur
À
ANNULER UN PROGRAMME
Si l’on veut annuler le programme en cours, il faut d’abord l’interrompre
I
(voir “
NTERRUPTION D’UN PROGRAMME
Puis appuyer simultanemént sur les touches
P1+P2
programmes s’allument.
Si la porte est ouverte pendant le fonctionnement, à la fermeture
suivante il faut de nouveau faire partir le programme comme décrit au
point “
été interrompu.
Si la température dans la cuve est supérieure à 50°C le programme
commencera après environ 30 secondes.
Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée,
la machine ne se met pas en marche.
SÉLECTION LAVAGE À DEMI-CHARGE (seulement sur certains
modèles)
En appuyant sur la touche
panier supérieur.
Après avoir sélectionné le programme, procéder comme suit:
• en appuyant une fois sur la touche
• en appuyant de nouveau sur la touche
L’option
sauf por le trempage.
N.B.:
programme est modifiée.
ARCHE DU PROGRAMME
M
LAVAGE
sélectionne le panier supérieur (allumage du voyant correspondant);
on retorune au lavage à pleine charge (extinction du voyant
correspondant).
½ CHARGE
avec la sélection de la
peut être sélectionnée dans tous les programmes
”).
; les trois premiers voyants des
”. Le programme reprendra du point où il a
½ CHARGE (4)
LAVAGE À ½ CHARGE (4)
½ CHARGE
LAVAGE À ½ CHARGE (4)
, l’indication de la durée du
on sélectionne le
on
Dans le panier destiné au programme de
un porte-couverts, tandis que le panier non sélectionné
vide.
ATTENTION: il est inutile de charger le panier non sélectionné avec
de la vaisselle et des couverts car le jet d’eau n’atteindra que le
panier choisi.
½ CHARGE
on pourra placer
devra rester
Instructions pour l'utilisateur
TOUCHE OPTION "3/1" (seulement sur certains modèles)
(disponible dans tous les programmes sauf le trempage)
En pressant la touche
du voyant correspondant. Cette option est étudiée pour l’utilisation de
détergents (en poudre ou en pastilles) avec des substances intégrées qui
remplacent le sel et le produit de rinçage, connus sur le marché sous le
nom de « 3 en 1 » ou « triple effet » ; dans ce cas, le lave-vaisselle
utilisera le produit de façon optimale en évitant la consommation de sel et
de produit de rinçage, éventuellement déjà présents dans le lave-vaisselle.
Remarque :
voyants sel/produit de rinçage restent allumés, si les bacs correspondants
sont vides.
RETARD PROGRAMME (seulement sur certains modèles)
Le bouton
programme de lavage de 3,6,
fonctionner le lave-vaisselle à l’horaire désiré.
si l’on sélectionne la touche "
RETARD PROGRAMME (3)
(4)
on active l’option "
3/1
", confirmée par l’allumage
3/1
", il est normal que les
permet de retarder le début du
9 heures
. Cela permet de faire
Le retard étant sélectionné, faire partir le programme (voir le paragraphe
correspondant).
Le lave-vaisselle effectue un prélavage ; lorsqu’il est terminé, le « retard
différé » introduit entre en fonction (le voyant correspondant à 3,6 ou
heures
clignote).
Si lon veut
il faut:
• appuyer sur la touche
• appuyer sur la touche
• appuyer sur la touche
annuler ou modifier le retard
MARCHE/ARRÊT (5)
secondes jusqu’à ce que les voyant des
(10)
s’allument;
RETARD PROGRAMME (3)
jusqu’à l’annulation du retard programme (extinction de tous les
voyants qui indiquent le retard);
MARCHE/ARRÊT (5)
programme.
, avec le programme en cours,
pendant quelques
PHASES/PROGRAMME
plusieurs fois
pour fair partir le
9
Instructions pour l'utilisateur
Si l’on veut
cours
, procéder comme suit.
Si le programme que l’on veut exécuter est le même que celui en
cours:
• appuyer sur la touche
secondes jusqu’à ce que les voyants des
(10)
• annuler le programme en cours (voir le paragraphe correspondant)
et attendre la fin du cycle;
• sélectionner un nouvelle fois le programme;
• sélectionner le retard;
• appuyer sur la touche
programme.
Si le programme que l’on veut exécuter est différent de celui en
cours:
• appuyer sur la touche
secondes jusqu’à ce que les voyants des
(10)
• changer le programme;
• sélectionner le retard;
• appuyer sur la touche
programme. Le lave-vaisselle se videra et repartira avec le retard et
le nouveau programme.
sélectionner le retard lorsque le programme est en
MARCHE/ARRÊT (5)
s’allument;
MARCHE/ARRÊT (5)
MARCHE/ARRÊT (5)
s’allument;
MARCHE/ARRÊT (5)
pendant quelques
PHASES/PROGRAMME
pour faire partir le
pendant quelques
PHASES/PROGRAMME
pour faire partir le
Instructions pour l'utilisateur
POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER
L’ENVIRONNEMENT
• Essayer de toujours utiliser le lave-vaisselle
• Ne pas rincer au préalable la vaisselle à l’eau courante.
• Utiliser le programme de lavage le
charge.
• Ne pas effectuer de rinçages préliminaires.
• Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à
60°C (si disponible).
POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET
RESPECTER L’ENVIRONNEMENT
Les phosphates présents dans le détergent pour lave-vaisselle constituent
un problème du point de vue écologique. Pour éviter une consommation
excessive de détergent, mais aussi d’énergie électrique, il est conseillé:
•
de séparer la vaisselle
aux détergents agressifs et aux températures élevées;
•
de ne pas verser
plus délicate de la vaisselle plus résistante
le détergent directement sur la vaisselle.
plus approprié
en pleine charge.
à chaque type de
EXTRACTION DE LA VAISSELLE
À la fin du programme de lavage, attendre au moins
d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que
d’éventuelles gouttes d’eau restées dans le panier supérieur puissent
tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il
conseillé
est
supérieur.
de vider tout d’abord le panier inférieur et ensuite le panier
20 minutes
avant
Instructions pour l'utilisateur
RÉGLAGE DE L’ADOUCISSEUR
Le lave-vaisselle est doté d’un dispositif qui permet de personnaliser le
réglage de l’adoucisseur en fonction de la dureté de l’eau de réseau.
Selon les modèles, le sélecteur qui agit sur le réglage peut être:
• dans l’embout en plastique qui se trouve sur le côté
l’intérieur du lave-vaisselle;
• à l'intérieur de l'adoucisseur, juste sous le bouchon.
Les deux permettent le réglage sur 5 positions:
droit
, à
TABLEAU DE LA DURETÉ DE L’EAU
DURETÉ DE L’EAU
Duretés Allemandes (°dH) Duretés Françaises (°dF)
0 - 4 0 - 7 Position N. 1 PAS DE SEL
5 - 15 8 - 25 Position N. 1
16 - 23 26 - 40 Position N. 2
24 - 31 41 - 60 Position N. 3
32 - 47 61 - 80 Position N. 4
48 - 58 81 - 100 Position N. 5
RÉGLAGE
Demander les informations relatives au degré de dureté de l’eau à
l’entreprise hydrique de distribution.
Instructions pour l'utilisateur
2. Alarmes
En cas de dysfonctionnement, le lave-vaisselle signalera l’anomalie par
l’allumage d’une combinaison de voyants.
Quand il y a une alarme, s'allume tous
les voyants des
tandis que les voyants des
PHASES/PROGRAMME (10)
le code de l’anomalie:
CODE VOYANTS PHASES DESCRIPTION
PROGRAMMES (7)
indiquent
E1
E2
E3
E4
E5
E6
E7
E8
Intervention du système anti-débordement (s’il est
présent).
Intervention du système qui limite le niveau de
l’eau dans le lave-vaisselle (Group Sécurité).
La machine n’est pas en mesure de chauffer l’eau.
Sonde de la température débranchée.
La machine n’est pas en mesure de charger l’eau.
La machine n’évacue pas l’eau de la cuve.
La machine n’est pas en mesure de mesurer de
façon précise la quantité d’eau chargée
(seulement sur les modèles avec turbine).
Anomalie du système de distribution de l’eau dans
les paniers (s’il est présent).
E9
Le niveau maximum d’eau à charger est dépassé
(seulement sur les modèles avec turbine).
NOTICE D’UTILISATION
AAVVEERRTTIISSSSEEMMEENNTTSSEETTCCOONNSSEEIILLSS,,GGUUIIDDEEÀÀLL’’UUTTIILLIISSAATTIIOONNDDEESSPPAANNIIEERRS
EETTAAUUNNEETTTTOOYYAAGGEEDDUULLAAVVEE--VVAAIISSSSEELLLLE
E
S
Index
1. Avertissements concernant la sécurité et l’utilisation ___________52
2. Installation et pose _____________________________________55
3. Instructions pour l’utilisation ______________________________57
4. Nettoyage et entretien___________________________________70
Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce
manuel afin de connaître les conditions les plus appropriées pour une
utilisation correcte et sûre de votre lave-vaisselle.
Les paragraphes sont proposés de façon à arriver pas à pas à la
connaissance de toutes les fonctionnalités de l’appareil, les textes sont
facilement compréhensibles et reportent à des images détaillées.
Les conseils de nettoyage donnés vous permettront de maintenir
inaltérées dans le temps les performances de votre lave-vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.
INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et
l’essai de l’appareil.
INSTRUCTIONS POUR L’UTILISATEUR : des conseils utiles sont
donnés pour l'utilisation de paniers, bras d’aspersion, distributeurs et
filtres.
Avertissements
É
É
1. Avertissements concernant la sécurité et
l’utilisation
CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT
TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT
L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE
TOUTES LES INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION
DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET
CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU
POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX
DIRECTIVES 72/23 CEE, 89/336 (Y COMPRIS 92/31)
VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES
BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA
FONCTION SUIVANTE:
AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE.
LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.
LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE
NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE
SUR LE BORD INTERNE DE LA PORTE.
INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.
NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE
DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET
PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.
LAVAGE ET S
CHAGE DE LA VAISSELLE
LA PLAQUE SUR LE BORD
ACTUELLEMENT EN
; TOUT
LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE
L’INSTALLATION ÉLECTRIQUE.
RESPONSABILIT
OU CHOSES DUS AU DÉFAUT DE CONNEXION OU À UNE CONNEXION
DÉFECTUEUSE À LA TERRE.
LA FICHE DU CABLE D’ALIMENTATION ET LA PRISE DEVRONT ETRE DU
MEME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VERIFIER QUE
LES VALEURS DE TENSION ET DE FREQUENCE DE RESEAU
CORRESPONDENT A CELLES REPORTEES SUR LA PLAQUE
D’IDENTIFICATION. EVITER L’UTILISATION D’ADAPTATEURS OU DE
DERIVATEURS.
D’ALIMENTATION.
POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
NE JAMAIS OTER LA FICHE EN TIRANT LE CABLE
LE CONSTRUCTEUR DÉCLINE TOUTE
• APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.
• SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, IL FAUT LE FAIRE
REMPLACER PAR UN TECHNICIEN QUALIFIÉ.
Avertissements
SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE
MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES
DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.
UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU
INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR
DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE
INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES
ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA ÊTRE ENSUITE
REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.
EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVEVAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU.
CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.
NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN
CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT
ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR
LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.
L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES
ADULTES.
D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX
COMPOSANT L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE,
PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA
PORTÉE DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE
OUVERT ; IL POURRAIT Y AVOIR DANS L’APPAREIL DES RÉSIDUS DE
DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX,
À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR
ÉTOUFFEMENT.
NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA
TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE
OU DE VERNIS.
S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVEVAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR
LES PERSONNES.
NE PAS PERMETTRE AUX ENFANTS DE S’Y EN APPROCHER OU
Avertissements
É
É

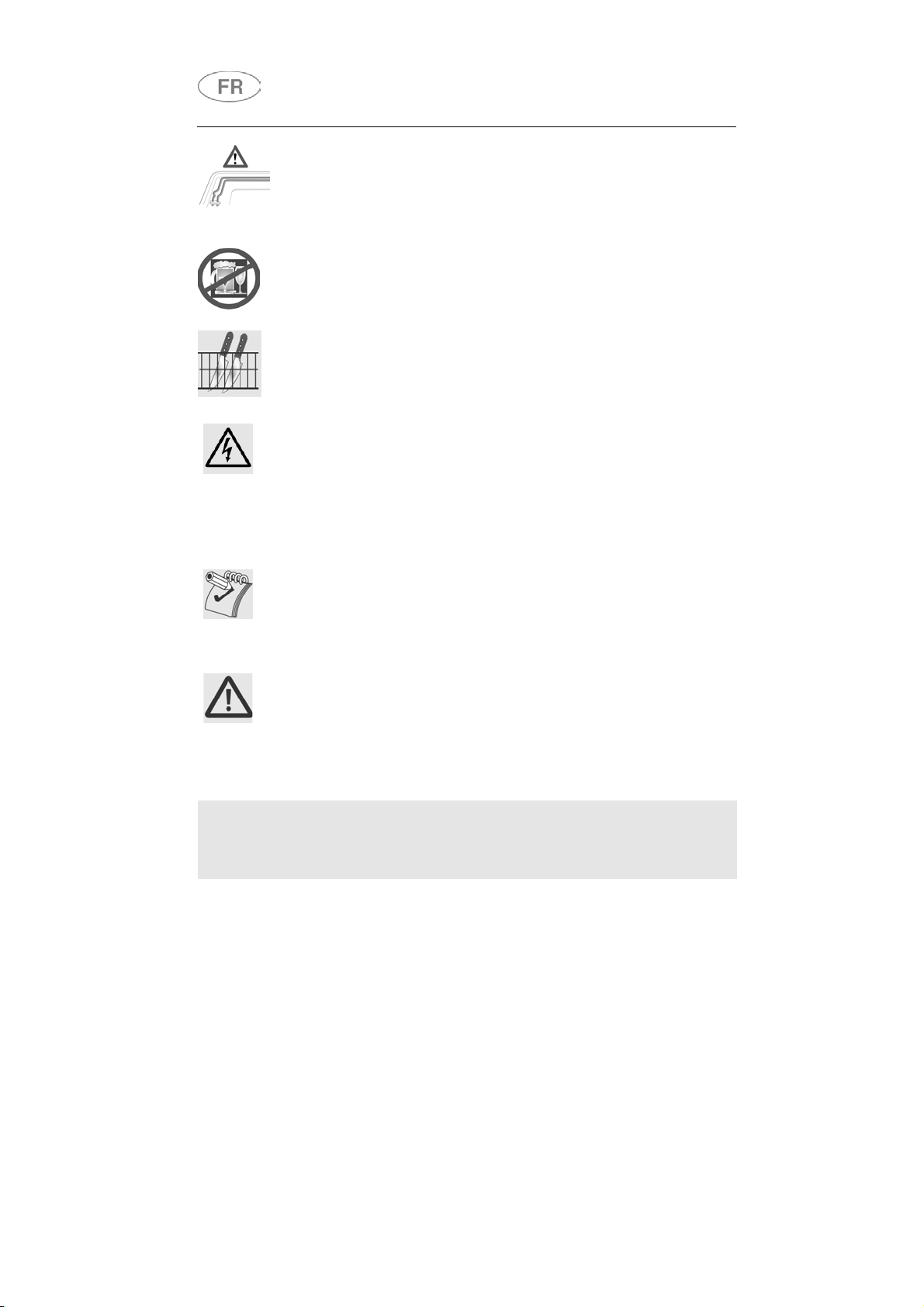

ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA
RÉSISTANCE DE SUITE APRÈS LA FIN D’UN PROGRAMME DE LAVAGE.
PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN
LÉGER NOIRCISSEMENT DE LA RÉSISTANCE, MÊME LOCALISÉ. CE FAIT
EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET NE
PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.
NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS
LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME
DE LAVAGE ET AVANT LE SÉCHAGE.
LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES
POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC
LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE
DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE
BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.
MODÈLES DOTÉS D’ACQUASTOP
ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN
CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT
CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE
TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE.
COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’
DANS L’EAU.
DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.
SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,
LECTROVALVE
NE PAS
DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE
L’APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES
SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER
L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE
D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.
RÉPARER L’APPAREIL.
LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR
LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX
APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE
NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ
ET AUTORISÉ:
NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA
GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER
POUR L’UTILISATEUR.
LES R
PARATIONS EFFECTUÉES PAR UN PERSONNEL
Le constructeur décline toute responsabilité
pour des dommages subis par des
NE PAS ESSAYER DE
personnes et des choses causés par l’inobservation des prescriptions
susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une
seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.
Instructions pour l'installateur

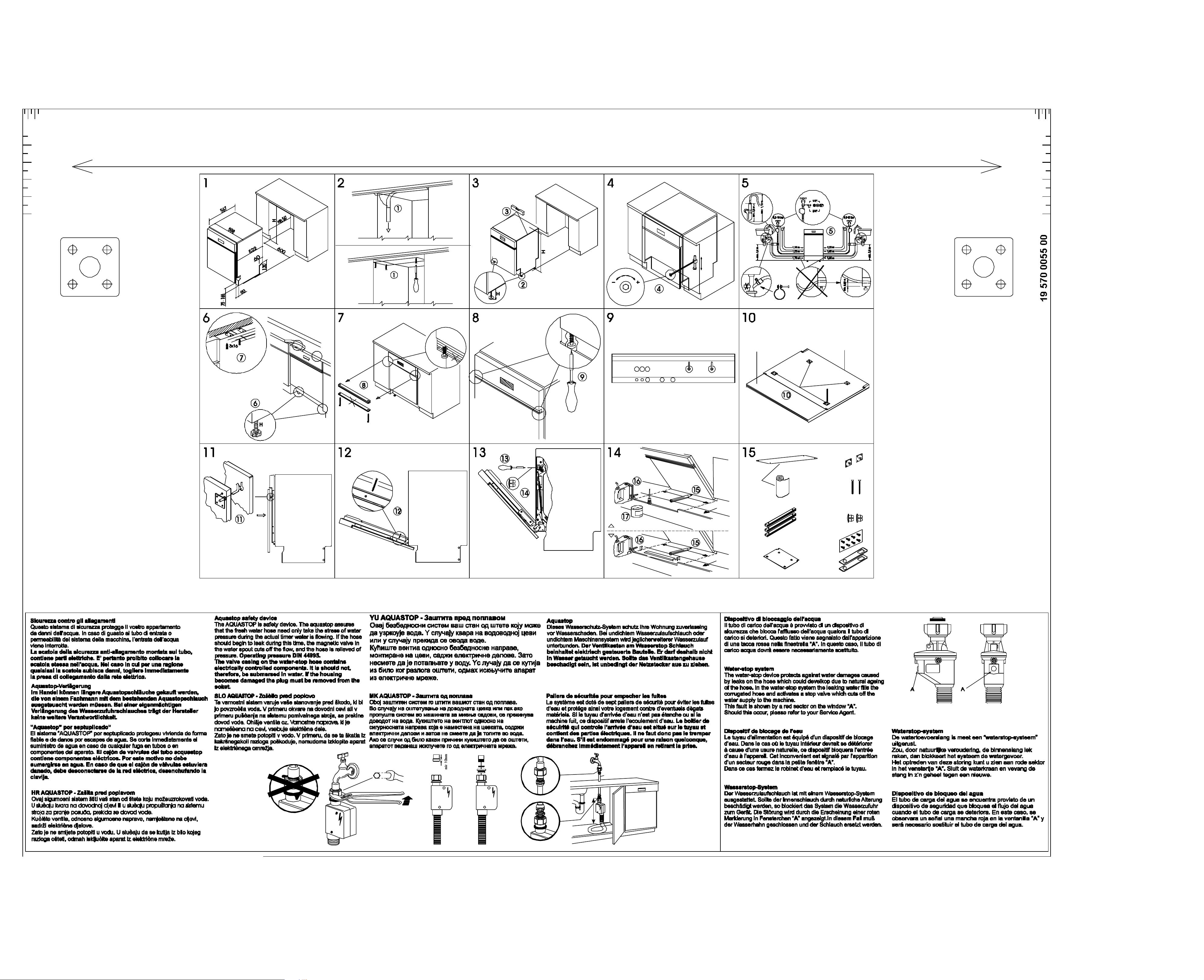

2. Installation et pose
Retirer les éléments bloque-paniers en polystyrène.
Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés ou le
panneau de fond du lave-vaisselle aux meubles ou aux murs. Si le lavevaisselle est installé à proximité d’une source de chaleur, il faudra interposer
un panneau à isolation thermique afin de prévenir les surchauffements et les
pannes. Pour assurer la stabilité, installer les appareils à encastrement
inférieur ou intégrables uniquement sous des plans de travail continus en les
vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les
tuyaux d’alimentation et d’évacuation sont orientables dans toutes les
directions; contrôler que ces derniers ne soient pas pliés ou étranglés et
qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir
orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et
du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm.
Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette
opération est indispensable pour assurer le fonctionnement correct du lavevaisselle.
absolument interdit
Il est
vaisselle pose libre. Il est
sous une table de cuisson en vitrocéramique.
Il est possible d’encastrer le lave-vaisselle sous une table de cuisson
traditionnelle à la condition que le plan de travail de la cuisine soit
et que ce lave-vaisselle et la table soient
ne pouvoir causer
façon à
Seulement pour les modèles à pose libre:
dans une niche et est donc accessible sur un côté, revêtir la partie de la
charnière de la porte pour des raisons de sécurité (risque de blessures).
Les protections sont disponibles comme accessoire auprès des revendeurs
spécialisés ou le SAV.
de monter une table de cuisson sur un lave-
absolument interdit
aucune situation de
d’encastrer le lave-vaisselle
montés et fixés correctement
danger
.
si l'appareil ne se trouve pas
continu
, de
,
Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide d’une
vis placée en bas sur la partie antérieure de l’appareil.
2.1 Raccordement au réseau de distribution d'eau
Prévenir les risques d’engorgement ou de dommage :
l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de
procéder au raccordement au réseau de distribution d'eau, s’assurer que
l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.
Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser
exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés
ne doivent pas être réutilisés.
si la tuyauterie de
Instructions pour l'installateur
RACCORDEMENT À LA PRISE D’EAU
Raccorder le tuyau d’alimentation à une prise d’eau froide
avec raccord fileté ¾’’ gaz en interposant le filtre A en
dotation.
compléter l'opération en serrant d'environ ¼ de tour
avec une pince.
Dans les modèles dotés d'ACQUASTOP le filtre est
déjà présent dans la bague filetée.
Bien visser le tuyau avec les mains puis
Il est possible d’alimenter le lave-vaisselle avec de l’eau
pas 60°C.
lavage sera abrégé de 20 minutes environ, mais son efficacité sera
toutefois légèrement réduite. Le raccordement devra être effectué à la
prise domestique d’eau chaude et selon les mêmes modalités décrites
pour le raccordement à la prise d’eau froide.
RACCORDEMENT AU TUYAU D’ÉVACUATION
Introduire le tuyau spécial dans une
conduite d’évacuation au diamètre
minimum de
mettre sur le lavabo en utilisant le
support du tuyau fourni avec
l’appareil, mais en prenant soin
d’éviter les étranglements ou les
courbures excessives. Il est
important d’éviter que le tuyau
puisse se décrocher et tomber. Pour
ce faire, le support du tuyau est doté
d’un orifice grâce auquel il est
possible de le fixer à l’aide d’un
lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise entre
et ne devra jamais être recouverte par l’eau. En présence de tuyaux de
rallonge disposés horizontalement, pour un maximum de 3 m, positionner
le tuyau d’évacuation à une hauteur maximale de
En alimentant l’appareil avec de l’eau chaude, le temps de
4 cm
; en alternative, le
85 cm
ne dépassant
30 et 100 cm
du sol.
2.2 Alimentation électrique
Brancher la fiche à une prise de courant adéquate et conformément aux
instructions mentionnées au chapitre "1. Avertissements concernant la
sécurité et l’utilisation".
Instructions pour l'utilisateur
3. Instructions pour l’utilisation
Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il
puisse entrer en fonction en effectuant les opérations suivantes:
•
Régler l’adoucisseur d’eau;
•
Introduire du sel régénérant;
•
Introduire du produit de rinçage et du détergent.
3.1 Utilisation de l’adoucisseur d’eau
La quantité de calcaire contenu dans l’eau
(indice de dureté de l’eau) est responsable
des taches blanchâtres sur la vaisselle
sèche, laquelle, avec le temps, a tendance
à devenir opaque. Le lave-vaisselle est
équipée d’un adoucisseur automatique
qui, en utilisant du sel régénérant
spécifique, soustrait à l’eau les
substances durcissantes.
Le lave-vaisselle est prédisposé en usine
pour une dureté de niveau 3 (dureté
moyenne
En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de
sel devra être effectué environ tous les
l’adoucisseur a une capacité d’environ
situé sur le fond du lave-vaisselle. Certains modèles sont dotés d’un
indicateur optique de niveau de sel. Dans ces modèles le bouchon du
réservoir du sel contient un flotteur de couleur verte qui descend lorsque
la concentration de sel dans l’eau diminue. Lorsque le flotteur vert n’est
plus visible du bouchon transparent, ajouter le sel régénérant. Après
avoir extrait le panier inférieur, dévisser le bouchon du réservoir en sens
anti-horaire et verser le sel en utilisant l’entonnoir fourni avec le lavevaisselle. Avant de revisser le bouchon, éliminer les éventuels résidus
de sel près de l’ouverture.
41-60°dF –24-31°dH
).
20 lavages
1,7 kg
. Le réservoir de
de sel en grains et est
SEL
• À la première utilisation du lave-vaisselle, il faut également
introduire, outre le sel, un litre d’eau.
• Après chaque remplissage du réservoir, s’assurer que le bouchon
soit soigneusement refermé. Le mélange d’eau et de détergent ne
doit pas pénétrer dans le réservoir du sel car cela compromettrait le
fonctionnement de l’installation de régénération. Dans ce cas la
garantie ne serait plus valable.
• N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si
l’on utilise du sel en pastilles ne pas remplir complètement le
réservoir.
Instructions pour l'utilisateur
•
Ne pas utiliser de sel alimentaire car il contient des substances
non solubles qui peuvent, avec le temps, compromettre l’installation
de décalcification.
• Lorsque cela est nécessaire, effectuer l’opération de chargement de
sel avant de faire démarrer le programme de lavage ; la solution
saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé
d’eau salée à l’intérieur de la cuve de lavage peut provoquer des
phénomènes de corrosion.
Faire attention à ne pas confondre l’emballage du sel avec celui du
détergent : l’introduction de détergent dans le réservoir du sel
endommage l’adoucisseur.
3.2 Utilisation du distributeur du produit de lavage et
de rinçage
Le distributeur de détergent et le
doseur du produit de rinçage se
trouvent dans la partie interne de la
porte : le
doseur
À l’exception du programme TREMPAGE, avant chaque lavage il faudra
introduire dans le distributeur la dose adéquate de détergent. Le
produit pour le rinçage sera par contre ajouté seulement en fonction des
besoins.
distributeur
à droite.
à gauche et le
Instructions pour l'utilisateur
ADDITION DU PRODUIT POUR LE RINÇAGE
Le produit de rinçage accélère le séchage de la
vaisselle et empêche la formation de taches et de
dépôts de calcaire ; il est automatiquement ajouté
à l’eau au cours du dernier rinçage à partir du
réservoir qui se trouve sur le côté interne de la
porte.
•
Ouvrir la porte.
•
Tourner le couvercle du réservoir d’¼ de tour en sens anti-horaire et
l’extraire.
•
Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl
environ). L’indicateur optique situé près du bouchon doit s’obscurcir
complètement. Ajouter à nouveau du produit de rinçage lorsque
l’indicateur optique devient clair ou lorsque le témoin du niveau de
produit de rinçage s’allume.
•
Remettre le couvercle et le tourner en sens horaire.
•
Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement
sorti car il pourrait produire de la mousse.
RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE
Le lave-vaisselle sort de l’usine avec le réglage moyen. Il est de toute
façon possible de régler le dosage en tournant le sélecteur se trouvant à
l’intérieur du doseur sur la position nécessaire: la dose sera
proportionnelle à la position du sélecteur.
La dose devra être augmentée lorsque la vaisselle lavée est opaque ou
présente des taches circulaires.
•
Pour accéder au réglage du dosage il est nécessaire de tourner le
bouchon d’¼ de tour en sens anti-horaire et l’extraire.
•
Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage
jusqu’à la position désirée.
•
Remettre le bouchon en le tournant en sens horaire.
• La dose de produit de rinçage devra être augmentée si la vaisselle
est opaque ou si elle présente des taches circulaires.
• Si la vaisselle est par contre collante ou si elle présente des rayures
blanchâtres, il faudra réduire la dose de produit de rinçage.
Instructions pour l'utilisateur
CHARGEMENT DU DÉTERGENT
Pour ouvrir le couvercle du distributeur de détergent
appuyer légèrement la touche P. Introduire le
détergent et refermer soigneusement le couvercle.
Durant le lavage le distributeur sera ouvert
automatiquement.
• Lorsque l’on sélectionne le programme SUPER, il faut introduire,
outre la dose normale de détergent, une quantité supplémentaire
dans la cavité G ou H.
•
N’utiliser que des détergents spécifiques pour lave-vaisselle.
L’emploi de détergents de bonne qualité est important pour obtenir
d’excellents résultats de lavage.
• Tenir les emballages de détergent bien fermés en lieu sec, pour
empêcher la formation de grumeaux qui compromettraient les
résultats de lavage. Après leur ouverture, les produits ne doivent
pas être gardés trop longtemps car le détergent perd de son
efficacité.
• Ne pas utiliser de produits de vaisselle que l’on utilise pour laver la
vaisselle à la main car ils produisent beaucoup de mousse et
peuvent compromettre le fonctionnement du lave-vaisselle.
• Doser correctement la quantité de détergent. Une quantité
insuffisante de détergent provoque une élimination incomplète de la
saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité
du lavage, mais ne représente par contre qu’un gaspillage.
Instructions pour l'utilisateur
• Dans le commerce il existe des détergents liquides et en poudre qui
se différencient par leur composition chimique et peuvent contenir des
phosphates, ou bien en être dépourvus mais contenir des enzymes
naturels.
- Les détergents avec phosphates agissent plus sur les graisses et
sur les amides au-delà de 60°C.
- Les détergents enzymatiques exercent par contre leur force
nettoyante même à de basses températures (de 40 à 55°C) et sont
plus facilement biodégradables. Ces détergents permettent
d’atteindre, à de basses températures, les mêmes résultats de
lavage que l’on ne pourrait obtenir qu’avec des programmes à 65°C.
Pour la protection de l’environnement nous conseillons l’emploi de
détergents sans phosphates ni chlore.
•
Produits «3/1»
Pour l’utilisation de détergents avec sel et produit de rinçage
combinés, vérifier si le lave-vaisselle est équipé de la «touche
option 3/1» en se reportant à la page «Description des
commandes» et donc au paragraphe qui explique son utilisation.
Dans le cas contraire, il est conseillé d’utiliser des produits
traditionnels (détergent, sel et produit de rinçage séparés), car les
produits «3/1» avec les cycles de lavage traditionnels pourraient
donner des problèmes tels que traces blanchâtres, résultats de
séchage médiocres, résidus sur la vaisselle.
L’introduction de détergent, même liquide, dans le réservoir du
produit de rinçage endommagera le lave-vaisselle.
Instructions pour l'utilisateur
3.3 Avertissements et conseils généraux
Avant de procéder au premier lavage avec le lave-vaisselle, il est
opportun de lire les conseils suivants concernant la nature de la
vaisselle à laver et de sa disposition. Il n’existe généralement pas de
limites quant au lavage de la vaisselle d’usage domestique, mais dans
certains cas il faudra tenir compte de ses caractéristiques.
Avant de disposer la vaisselle dans les paniers, il est nécessaire :
• d’éliminer les restes de nourriture les plus gros, comme par exemple
les os ou les arêtes qui pourraient non seulement engorger le filtre,
mais endommager également la pompe de lavage ;
• faire tremper les casseroles ou les poêles qui présentent sur leur
fond des résidus de nourriture brûlée afin que ces derniers se
détachent plus facilement ; les placer ensuite dans le PANIER
INFÉRIEUR.
Si l’on doit laver une quantité réduite de vaisselle, utiliser l’option "lavage
½ charge" : on obtient ainsi une économie d’énergie électrique et d’eau.
Ne pas oublier de ne remplir que le panier supérieur, le panier
inférieur devant rester vide.
Effectuer un prélavage de la vaisselle sous l’eau courante avant de la
charger dans les paniers représente un gaspillage inutile d’eau.
Une disposition correcte de la vaisselle assure de bons résultats de
lavage.
ATTENTION !
• S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se
renverser et qu’elle n’entrave pas la rotation des bras de lavage
durant le fonctionnement;
• Ne pas introduire de petits objets dans les paniers ; en tombant, ils
pourraient bloquer les bras de lavage ou la pompe de lavage;
• Les récipients tels que les tasses, les bols, les verres et les
casseroles doivent toujours être disposés avec leur ouverture vers le
bas et leur cavité oblique pour permettre l’écoulement de l’eau;
• Ne pas disposer les articles de vaisselle les uns sur les autres ou de
sorte à ce qu’ils se couvrent réciproquement;
• Ne pas disposer les verres trop près les uns des autres car, en se
touchant, ils pourraient se casser ou il pourrait y rester des taches.
S’ASSURER que la vaisselle puisse être lavée dans un lavevaisselle.
Instructions pour l'utilisateur
Vaisselle ne pouvant être lavée dans un lave-vaisselle :
•
Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause
des températures de lavage élevées;
•
Objets d’artisanat : ils peuvent rarement être lavés dans un lavevaisselle. Les températures relativement élevées de l’eau et les
détergents utilisés peuvent les endommager;
•
Vaisselle en plastique : la vaisselle en plastique résistant à la
chaleur doit être lavée dans le panier supérieur;
•
Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se
tacher;
•
Argenterie : la vaisselle en argent peut se tacher;
•
Verre et cristal : les objets en verre et en cristal peuvent
généralement être lavés dans un lave-vaisselle. Cependant, il
existe certains types de verre et de cristal qui deviennent opaques
et qui perdent leur transparence après de nombreux lavages ; pour
ce type de matériaux, nous conseillons de toujours utiliser le
programme le moins agressif du tableau des programmes;
•
Vaisselle avec des décorations : les objets décorés se trouvant
dans le commerce ont généralement une bonne résistance aux
lavages dans les lave-vaisselle, même s’il peut arriver que leurs
couleurs pâlissent après des lavages fréquents. En cas de doute
sur la résistance des couleurs, il est opportun de laver peu de
pièces à la fois pendant environ un mois.
Instructions pour l'utilisateur
3.4 Utilisation des paniers
Le lave-vaisselle a une capacité de
pour servir.
CHARGES CONFORMES A LA NORME EN 50242 POUR INSTITUTS
DE CONTRÔLE
PANIER INFÉRIEUR PANIER SUPÉRIEUR
Conditions d’essai cycle EN 50242 :
Panier inférieur :
pas
Panier supérieur : à gauche
tasses.
PANIER INFÉRIEUR
Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité
maximale et devra donc contenir la vaisselle la plus "difficile"et la plus
sale. Toutes les combinaisons et variétés de charge sont permises à
condition que l’on prenne soin de disposer la vaisselle, les casseroles et
les poêles de façon à ce que toutes les surfaces soient exposées aux
jets d’eau provenant du bas.
Le panier est muni dans sa partie
positionnement d’assiettes de
soulever jusqu’au blocage.
être
soulevée.
la grille "A" (paragraphe «Panier inférieur») ne doit
14 couverts
, sous les tasses se trouvent
arrière
grandes
dimensions
, y compris la vaisselle
d’une grille pour le
(A)
. Pour l’utiliser, la
deux sous-
Instructions pour l'utilisateur
Dans la partie
supports pour des assiettes de
il faut les " rouler " vers l’avant du lave-vaisselle.
CHARGEMENT DU PANIER INFÉRIEUR
Disposer soigneusement et verticalement les assiettes plates, creuses, à
dessert et les plats. Les casseroles, les poêles et leurs couvercles
correspondants doivent être retournés vers le bas. Disposer les assiettes
creuses et celles à dessert en ayant toujours soin de laisser un espace
entre elles.

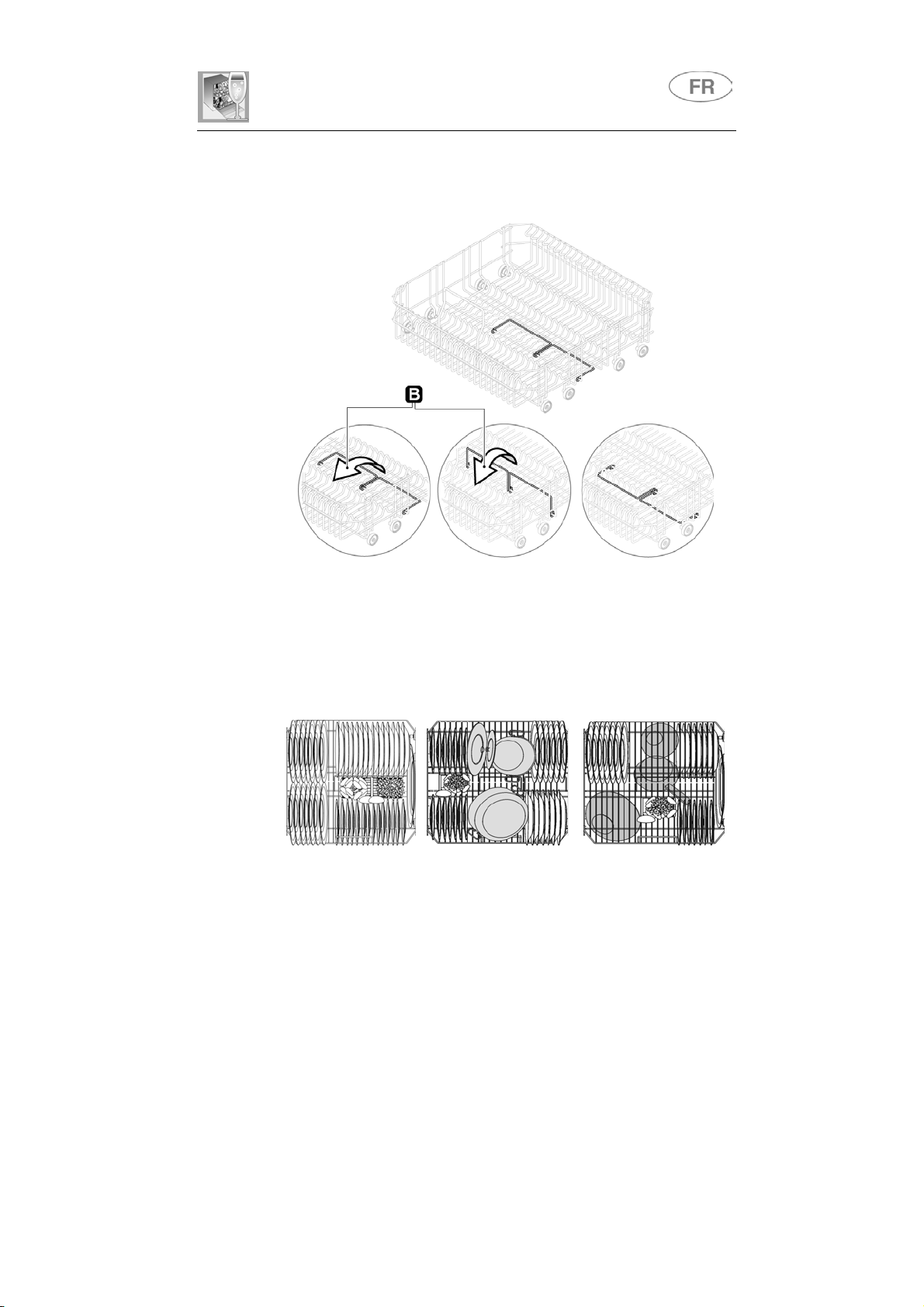

avant
, se trouvent un ou deux (selon les modèles)
petites
dimensions
Exemples de chargement :
(B)
. Pour les utiliser,
½ CHARGE
Instructions pour l'utilisateur

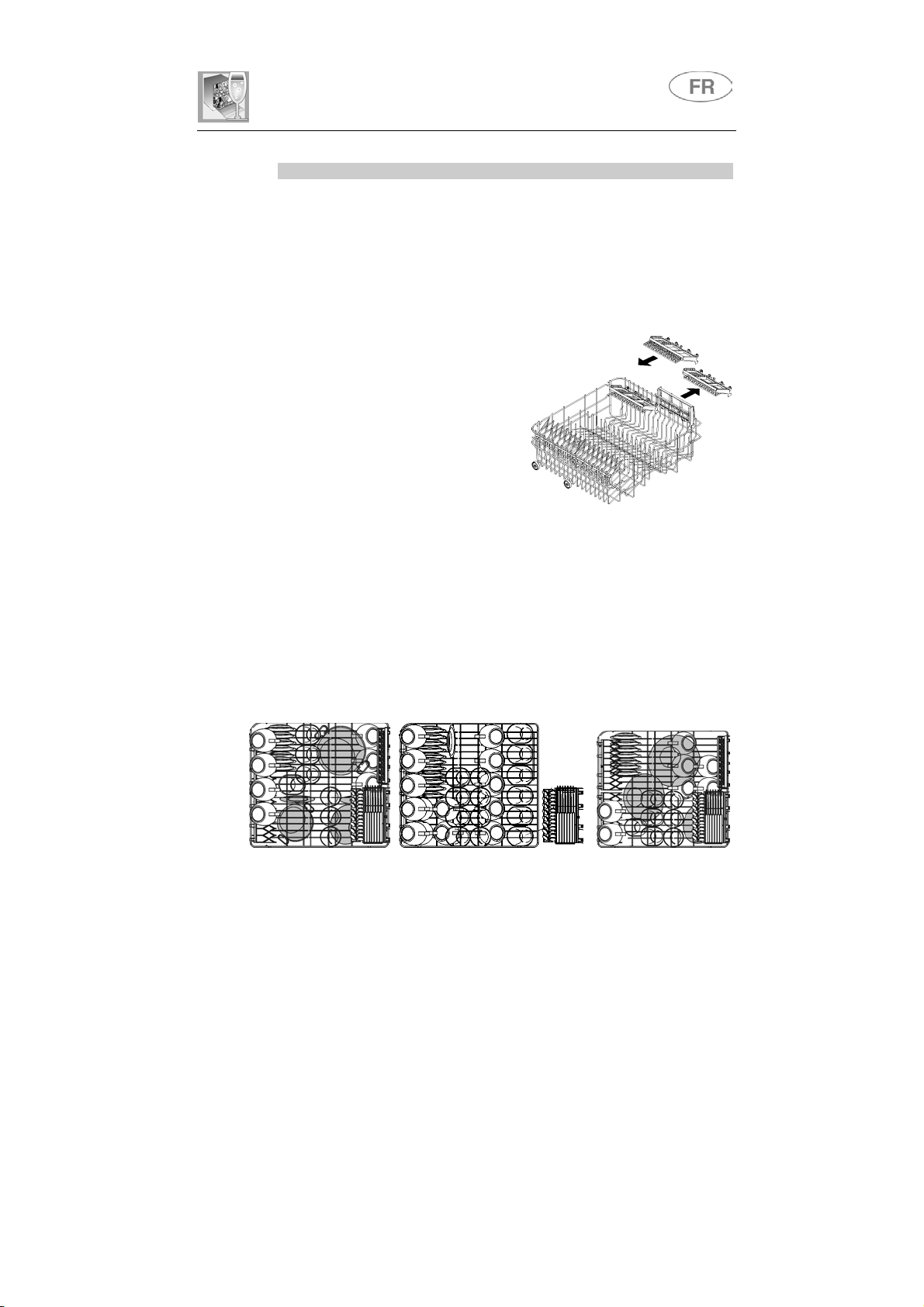

PANIER PORTE-COUVERTS
Les couverts doivent être enfilés avec les
bas
couverts longs
. Les
(louches, cuillers en bois, couteaux de
cuisine), qui pourraient gêner le bras d’aspersion supérieur doivent être
dans le panier supérieur
placés
, en faisant attention que la pointe des
couteaux ne dépasse pas du panier.
Pour les paniers à couverts,
rabattables coulissantes
système exclusif avec tablettes
, indépendantes les unes des autres, qui
permettent une série de combinaisons utiles pour tirer profit au mieux de
l’espace utilisable.
pointes tournées vers le
Compléments
verticaux
Mouvement pour l’extraction
des compléments
Complément
horizontal
ouvert
Complément
horizontal
fermé
Il est aussi possible de séparer le panier en deux parties, très bonne
solution pour un lavage à
½ charge
(sur les modèles qui ont cette
fonction).
Instructions pour l'utilisateur
PANIER SUPÉRIEUR
Il est conseillé de charger le panier supérieur avec de la petite vaisselle
ou de la vaisselle d’une grandeur moyenne, comme par exemple des
verres, des assiettes, des tasses à café ou à thé, des assiettes sans
rebord et des objets légers en plastique, mais résistant à la chaleur. Si le
panier supérieur est utilisé dans la position la plus basse, on pourra
également y charger des plats à condition que ces derniers soient peu
sales.
Le panier supérieur est doté (sur la
gauche) de deux grilles en plastique
rabattables pour laisser la place à
des verres hauts, p. ex. verres à
pied.
Sur la droite se trouvent deux
tablettes porte-couverts destinées
aux couteaux et aux petites cuillers;
si elles ne sont pas utilisées elles
peuvent rester en position verticale
et être accrochées au panier.
Pour utiliser les espaces réservés
aux petites cuillers, extraire la
tablette comme indiqué dans les
illustrations.
CHARGEMENT DU PANIER SUPÉRIEUR
Mettre les assiettes tournées vers l’avant ; les tasses et les récipients
creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche
du panier pourra être chargé avec les tasses et les verres disposés sur
deux plans. Au centre on peut enfiler les assiettes et les assiettes à
dessert verticalement dans les supports prévus.
Exemples de chargement :
½ CHARGE
Instructions pour l'utilisateur

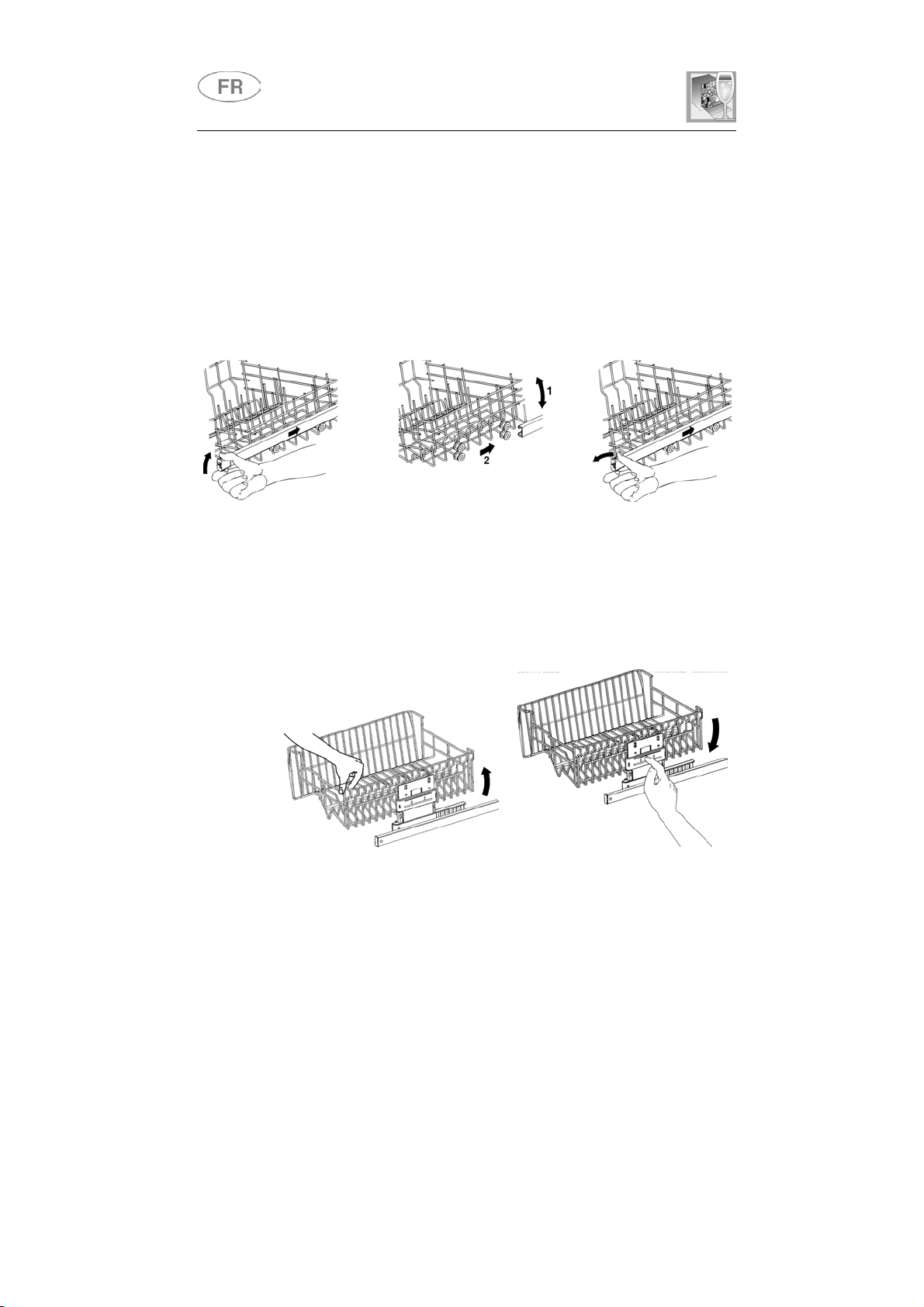

RÉGLAGE DU PANIER SUPÉRIEUR
Version A :
les nécessités de l’utilisateur et en fonction de la hauteur de la vaisselle
à laver dans le panier inférieur. Procéder de la façon suivante.
•
extraire le guide droite du panier ;
•
enlever l'arrêt en le décrochant avant comme indiqué sur la figure ;
•
pousser le guide pour libérer les roues ;
•
introduire dans le guide les deux roues supérieures ou inférieures,
selon le réglage désiré ;
•
repositionner l'arrêt dans sa position d'origine.
Version B :
•
extraire le panier en fin de course et en tirer vers le haut le côté
droit. À ce point il sera possible de disposer des assiettes plus
grandes dans le panier inférieur.
•
Pour revenir à la position initiale, extraire une nouvelle fois le panier
supérieur et appuyer sur le levier de déblocage.
le panier supérieur est réglable sur
deux positions
, selon
Instructions pour l'utilisateur

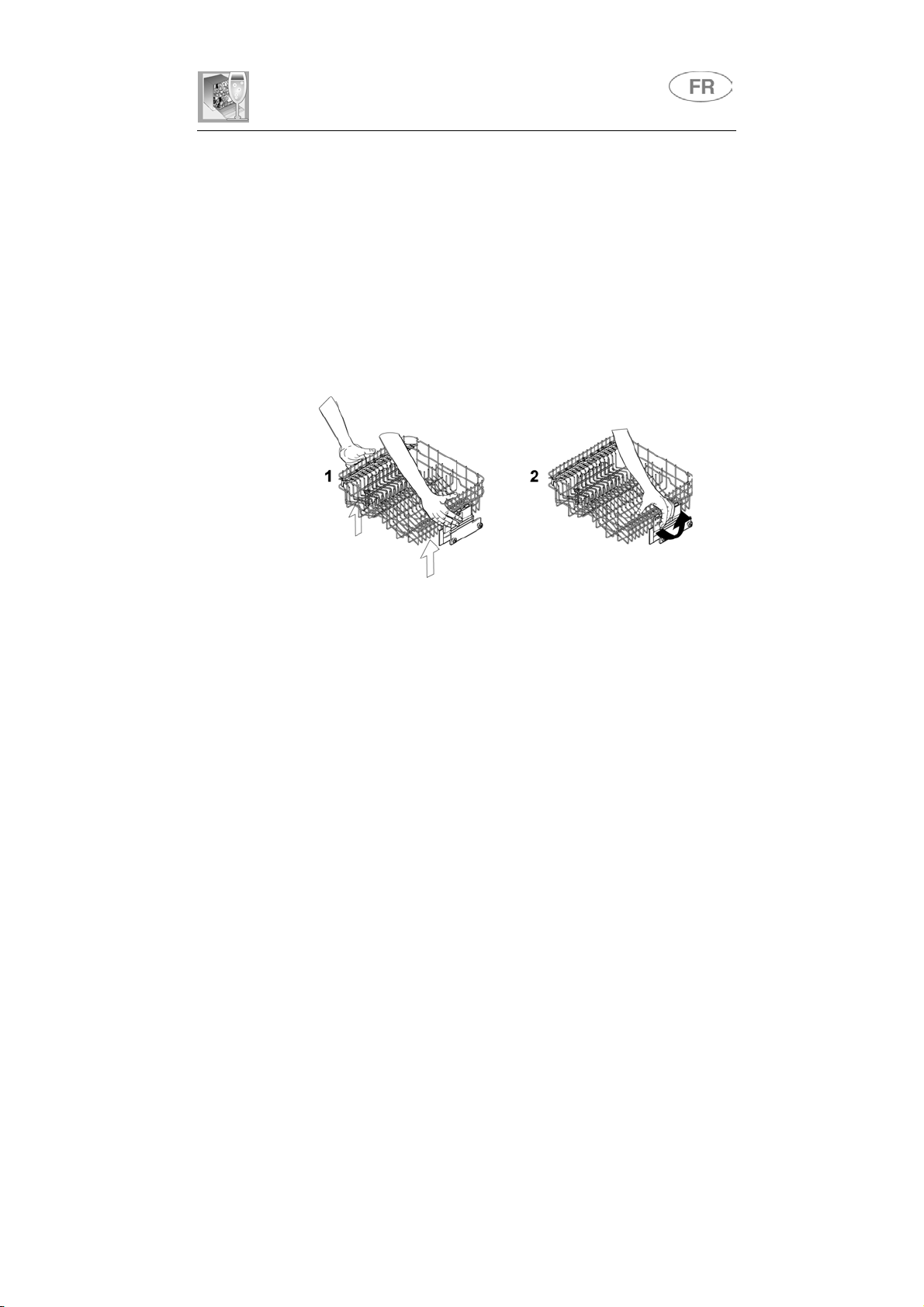

Version C :
différentes
deux côtés.
Pour lever le panier le soulever en le tirant par le bord supérieur
jusqu’au premier ou second déclic selon la hauteur désirée, tandis que
pour le baisser, il faut tirer le levier de déblocage
Ces opérations sont également possibles avec le panier chargé ; dans
ce cas, quand on le baisse il est préférable de le retenir avec une main
pour éviter des coups à la vaisselle.
le panier supérieur est réglable sur
des deux côtés. Le panier doit être au même niveau des
trois positions
(2)
.
(1)
,
Instructions pour l'utilisateur
4. Nettoyage et entretien
Avant toute intervention, il faut débrancher l’alimentation électrique
de l’appareil.
4.1 Avertissements et conseils généraux
Éviter l’emploi de détergents abrasifs ou acides.
Les surfaces externes et la contre-porte du lave-vaisselle devront être
nettoyées à intervalles réguliers à l’aide d’un chiffon doux et humide ou bien
avec un détergent normal pour surfaces peintes. Les joints d’étanchéité de la
porte devront être nettoyés avec une éponge humide. Il est périodiquement
bon (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la
saleté ayant pu se déposer en utilisant un chiffon doux et de l’eau.
NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU
Le filtre d’arrivée d’eau Asitué à la sortie du robinet a besoin d’être
périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser
l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer
délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son
logement et revisser soigneusement le tuyau d’arrivée d’eau.
NETTOYAGE DES BRAS DE LAVAGE
Les bras de lavage sont facilement démontables pour permettre le nettoyage
périodique des buses et prévenir des engorgements possibles. Les laver
sous un jet d’eau et les réinsérer soigneusement dans leurs logements,
vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.
•
Pour extraire le bras de lavage
fixation R.
•
Pour extraire le bras de lavage
soulever vers le haut, en tirant au milieu.
•
Pour extraire le bras de lavage
soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau
courante et les réinsérer soigneusement dans leur logement.
avoir remonté les bras de lavage, vérifier qu'ils tournent librement.
Dans le cas contraire, vérifier s'ils ont été correctement montés.
supérieur
inférieur
orbital
il faut dévisser la bague de
il faut tout simplement le
il faut saisir le bras le plus long et
14$+6#.
en
Après
Instructions pour l'utilisateur
NETTOYAGE DU GROUPE FILTRANT
•
Il est opportun de contrôler périodiquement le filtre central C et, s’il
le faut, le nettoyer. Pour l’extraire, il faut saisir les languettes,
tourner en sens anti-horaire et soulever vers le haut;
•
pousser d’en bas le filtre central D pour l’extraire du microfiltre;
•
séparer les deux parties qui composent le filtre en plastique en
appuyant sur le corps du filtre dans la zone indiquée par le fléches;
•
retirer le filtre central en le soulevant.
INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :
• Les filtres doivent être nettoyés à l’eau courante avec une brosse
dure.
• Il est indispensable de nettoyer les filtres attentivement et selon
les indications susmentionnées : le lave-vaisselle ne peut pas
fonctionner si les filtres sont engorgés.
•
Remettre soigneusement les filtres dans leur logement afin
d’éviter d’endommager la pompe de lavage.
SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT
LONGTEMPS :
• Effectuer le programme de trempage deux fois de suite.
•
Débrancher la fiche de la prise de courant.
• Laisser la porte légèrement ouverte de sorte à empêcher la
formation de mauvaises odeurs à l’intérieur de la cuve de lavage.
•
Remplir le doseur de produit pour le rinçage.
•
Fermer le robinet de l’eau.
Instructions pour l'utilisateur
AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT
PROLONGÉ:
• Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à
l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l’eau du
robinet d’alimentation pendant quelques minutes.
•
Rebrancher la fiche dans la prise de courant.
•
Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le
robinet.
ÉLIMINATION DE PETITS INCONVÉNIENTS
Dans certains cas, il est possible d’éliminer personnellement d’éventuels
inconvénients avec l’aide des instructions suivantes :
Si le programme ne démarre pas, vérifier que :
• Le lave-vaisselle soit branché au réseau électrique;
• La distribution d’énergie électrique n’ait pas été interrompue;
• Le robinet de l’eau soit ouvert;
• La porte du lave-vaisselle ait été correctement fermée.
Si de l’eau stagne dans le lave-vaisselle, vérifier que :
• le tuyau d’évacuation ne soit pas plié ;
• le siphon de vidange ne soit pas bouché ;
• les filtres du lave-vaisselle ne soient pas engorgés.
Si la vaisselle n’est pas nettoyée, vérifier que :
• le détergent ait été introduit en quantité suffisante ;
• il y ait du sel régénérant dans le réservoir spécifique ;
• la vaisselle ait été disposée correctement ;
• le programme sélectionné soit approprié au type et au degré de
saleté de la vaisselle ;
• tous les filtres soient propres et correctement insérés dans leurs
logements ;
• les orifices de sortie de l’eau des bras de lavage ne soient pas
bouchés ;
• aucun objet n’ait bloqué la rotation des bras de lavage.
Instructions pour l'utilisateur
Si la vaisselle ne sèche pas ou reste opaque, vérifier que :
• il y ait du produit de rinçage dans le distributeur spécifique ;
• le réglage de la distribution de ce produit soit correcte ;
• le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu
ses caractéristiques (par exemple à cause d’une conservation avec
l’emballage ouvert).
Si la vaisselle présente des rayures, des taches…vérifier que :
• le réglage du dosage du produit de rinçage ne soit pas excessif.
Si des traces de rouille sont visibles dans la cuve :
• la cuve est en acier résistant à la corrosion et donc d’éventuelles
taches de rouille sont dues à des éléments externes (morceaux de
rouille provenant de conduites de l’eau, de casseroles, de couverts,
etc.). Pour éliminer ces taches il existe dans le commerce des
produits spécifiques.
• Vérifier que soient utilisées de justes doses de détergent. Certains
détergents peuvent être plus corrosifs que d’autres.
• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le
réglage de l’installation de l’adoucisseur d’eau soit correct.
Si, après l’application des instructions susmentionnées, les anomalies
de fonctionnement devaient persister, il faudra contacter le centre
d’assistance technique autorisé le plus proche.
ATTENTION : les interventions effectuées sur l’appareil par un
personnel non autorisé ne sont pas couvertes par la garantie et
sont donc à la charge de l’usager.
Instructions pour l'utilisateur
DONNÉES TECHNIQUES
Largeur
Profondeur mesurée au profil
externe du bandeau de commandes
Hauteur (selon les modèles)
Capacité
Pression eau d’alimentation
Données électriques
597÷ 599 mm
Installation libre: 600 mm
Intégrable: 590 mm - Totalement intégrable: 570 mm
Installation libre: de 850 mm à 870 mm
de 890 mm à 910 mm
Intégrable et totalement intégrable: de 820 mm à 870 mm
de 860 mm à 910 mm
14 Couverts standards
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bars)
Voir plaque des caractéristiques
115
125
Misurarel’altezzadelpannellocomandi;farecoinciderel’indicerelativoatalevaloreconilprofilosuperioredellaportainlegno;tracciareilposizionamentodegliagganciporta.
Measuretheheightofthecontrolpanel;bringthemarkrelatingtothisvalueintolinewiththetopedgeofthewoodendoor;markthepositionsofthedoorconnections.
Measurerlahauteurdupanneaudecommandes;fairecoïnciderl’indexrelatifàcettevaleuravecleprofilsupérieur delaporteenbois;tracerlepositionnementdescrochetsdelaporte.
DieHöhedesBedienfeldsmessen;DiediesemWertentsprechendeMarkierungmitdemoberenProfilderHolztürzurDeckungbringen;DiePositionderTüraufhängungenanzeichen.
Meetdehoogtevanhetbedieningspaneel;laatdemarkeringdiebijdiewaardehoortovereenstemmenmethetbovensteprofielvandehoutendeur;tekendepositievandedeurhengselsaf.
Medirlaalturadelpaneldemandos;hacercoincidirelíndicecorrespondienteadichovalorconelperfilsuperiorde lapuertademadera;trazarelposicionamientodelasbisagrasdelapuerta.
Meçaaalturadopaineldecomandos;façacomqueoindicadorrelativoaestevalorcoincida comoperfilsuperiordaportademadeira;marqueaposiçãodosganchosparaporta.
115
125
135
145
155
ATTENZIONE:
Montarelaportaeregolarelatensionedelle
mollelateraliprimadell’installazione.
Solosualcunimodelli
Certainmodelsonly
Seulementsurcertainsmodèles
nurbeieinigeModellen
Sóloenalgunosmodelos
alleenindienvantoepassing
SUPERFICIEINTERNA
SURFACEINTERNE
INNERSURFACE
INNENFLACHE
LATOSUPERIORE
BORDSUPERIEURE
UPPEREDGE
OBERKANTE
135
145
155
WICHTIG:
Türmontieren,TürfedernvorEinbau
einstellen.
IMPORTANT:
Doortemplate,donotdestroy.Fitdoorand
adjusthingetensionbeforeinstallation.
ATTENTION:
Apresmontàgedelaporte,reglerlatension
desressortslaterauxavantl’installation.
Solosualcunimodelli
Certainmodelsonly
Seulementsurcertainsmodèles
nurbeieinigeModellen
Sóloenalgunosmodelos
alleenindienvantoepassing
Regolazionevitetensionemolle(13)
Coperturafotocontappoindotazione(14)
DoorspringAdjustementdevice(13)
Coveringofholeusingcapprovided(14)
Réglagedesressortsdelaporte(13)
Couverturedutrouaveclebouchonfourni(14)
VorrichtungfürdieEinstellungderSpannungderTürfedem(13)AbdeckendesLochsmitdemmitgeliefertenStopfen(14)
ATENÇÃO:
Antesdainstalação,monteaportae
reguleatensãodasmolaslaterais.
IMPORTANTE:
Montarlapuertayregularlos
muellaslateralesantesdelainstalación.
10
1
11
8
9
13
NOTA:N.B.:REMARQUE:
ANMERKUNG:
NOTA:
Solamentealcunimodellisonodotatidiunodeidispositivisottoillustrati.Onlysomemodelsareequippedwithoneofthetwodevicesillustratedbelow.seulquelquesmodèlessontmunisdel’undedeuxdispositifsillustrésci-dessus.
NureinigeModelleverfügenübereinederbeidenuntendargestelltenEinrichtungen.NOTABENE:NOTA:
uitsluitendbepaaldemodellenzijnuitgerustmetéénvandetweeonderstaandafgebeeldeinrichtingenSóloalgunosmodelosestánequipadosconunodelosdosdispositivosqueseilustranacontinuación.
Sóalgunsmodelosestãoequipadoscomoudosdoisdispositivosilustradosabaixo
1/2”
3/4”
SW32
3/4”
Cuø10
MIN
40cm
