NOTICE D’UTILISATION

LAVE-VAISSELLE

Index

1. Avertissements concernant la sécurité et l’utilisation ____________4

2. Installation et pose ______________________________________7

3. Description des commandes______________________________ 10

4. Utilisation ____________________________________________18

5. Nettoyage et entretien___________________________________29

6. Guide de dépannage ___________________________________33

Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions que
contient ce mode d'emploi afin de connaître les conditions les plus
appropriées à une utilisation correcte et sûre de votre lave-vaisselle.
Chaque paragraphe est proposé de sorte que vous puissiez connaître
pas à pas toutes les fonctions de l’appareil, les textes sont facilement
compréhensibles et illustrés par des images détaillées.
On y donne des conseils utiles pour l’utilisation de paniers, bras de
lavage, distributeurs, filtres, programmes de lavage et pour la
configuration correcte des commandes.
Les conseils de nettoyage qui y sont indiqués vous permettront de
maintenir inaltérées dans le temps les performances de votre lave­vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les questions que vous pourrez vous poser quant à l’utilisation de votre
nouveau lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et
l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils
d’utilisation, la description des commandes et les opérations correctes
de nettoyage et d’entretien de l’appareil.



Avertissements

É

1. Avertissements concernant la sécurité et
l’utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT
TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT
L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE
TOUTES LES INDICATIONS QU'IL CONTIENT. L’INSTALLATION DEVRA ÊTRE
EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX
NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE
UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX

CEE, 89/336 (Y COMPRIS 92/31)

LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST
CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE:

SÉCHAGE DE LA VAISSELLE

COMME ÉTANT IMPROPRE.

LE CONSTRUCTEUR D
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE
NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE
SUR LE BORD INTERNE DE LA PORTE.

INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.

ACTUELLEMENT EN VIGUEUR, Y COMPRIS

; TOUT AUTRE EMPLOI EST À CONSIDÉRER

CLINE TOUTE RESPONSABILITÉ POUR DES

LA PLAQUE SUR LE BORD

DIRECTIVES 72/23

LAVAGE ET

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE
DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET
PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE
L’INSTALLATION ÉLECTRIQUE.

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU A UN
BRANCHEMENT DEFECTUEUX À LA TERRE.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE
MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES
DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

LE CONSTRUCTEUR DÉCLINE TOUTE



Avertissements

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU
INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR
DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE
INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES
ENFANTS (SERRURES, PORTES, ETC.).

CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMÉMENT À LA

DIRECTIVE EUROPÉENNE 2002/96/CE

D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (
EN PROCÉDANT CORRECTEMENT À LA MISE AU REBUT DE CET APPAREIL,
VOUS CONTRIBUEREZ À EMPÊCHER TOUTE CONSÉQUENCE NUISIBLE
POUR L'ENVIRONNEMENT ET LA SANTÉ DE L'HOMME.

CONCERNANT LES DÉCHETS

DEEE OU WEEE

).

LE SYMBOLE
QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PEUT EN AUCUN CAS
ÊTRE TRAITÉ COMME DÉCHET MÉNAGER. IL DOIT PAR CONSÉQUENT ÊTRE
REMIS À UN CENTRE DE COLLECTE DES DÉCHETS CHARGÉ DU
RECYCLAGE DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES.
POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES À
L'ÉLIMINATION DES DÉCHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION.
POUR OBTENIR DE PLUS AMPLES DÉTAILS AU SUJET DU TRAITEMENT, DE
LA RÉCUPÉRATION ET DU RECYCLAGE DE CET APPAREIL, VEUILLEZ VOUS
ADRESSER AU BUREAU COMPÉTENT DE VOTRE COMMUNE, À LA SOCIÉTÉ
DE COLLECTE DES DÉCHETS OU DIRECTEMENT À VOTRE REVENDEUR.

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE­VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU.

NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN
CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT
ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR
LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES
ADULTES.

D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX
COMPOSANT L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE,
PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA
PORTÉE DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE
OUVERT ; IL POURRAIT Y AVOIR DANS L’APPAREIL DES RÉSIDUS DE
DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX,
À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR
ÉTOUFFEMENT.

PRÉSENT SUR L'APPAREIL OU SUR LA DOCUMENTATION

NE PAS PERMETTRE AUX ENFANTS DE S’Y EN APPROCHER OU

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA
TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE
OU DE PEINTURE / VERNIS.



Avertissements

Ù

É

É

S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVE­VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'O
LES PERSONNES.
NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON
POURRAIT LA HEURTER.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS
LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME
DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES
POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC
LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE
DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE
BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN
CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT
CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE
TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE.

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’
DANS L’EAU.

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

DANGER POUR

NE PAS

LECTROVALVE

TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE
LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES
SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER
L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE
D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.

RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR
LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX
APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES
TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL
SPÉCIALISÉ ET AUTORISÉ:

PERSONNEL NON AUTORIS
L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE
SOURCE DE DANGER POUR L’UTILISATEUR.

LES RÉPARATIONS EFFECTUÉES PAR UN

COMPORTENT NON SEULEMENT

Le constructeur décline toute responsabilité

pour des dommages subis par des

NE PAS ESSAYER DE

personnes et des choses causés par l’inobservation des prescriptions
susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une
seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'origine.



Instructions pour l'installateur

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers.
Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux
meubles voisins et le panneau de fond au mur de votre pièce. Si le lave­vaisselle est installé à proximité d’une source de chaleur, il faudra
interposer un panneau à isolation thermique afin de prévenir les
surchauffements et les pannes. Pour assurer la stabilité, installer les
appareils à encastrement inférieur ou intégrables uniquement sous des
plans de travail continus en les vissant aux meubles adjacents. Pour
faciliter les opérations d’installation, les tuyaux d’alimentation et
d’évacuation sont orientables dans toutes les directions; contrôler que
ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop
tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la
direction désirée. Pour le passage des tuyaux et du câble d’alimentation,
le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux.
Cette opération est indispensable pour assurer le fonctionnement correct
du lave-vaisselle.

Il est absolument interdit d’encastrer le lave-vaisselle sous une table
de cuisson en vitrocéramique.

Il est possible d’encastrer le lave-vaisselle sous une table de cuisson
traditionnelle à la condition que le plan de travail de la cuisine soit

continu, et que ce lave-vaisselle et la table soient montés et fixés
correctement, de façon à ne pouvoir causer aucune situation de
danger.

Il est absolument interdit de monter une table de cuisson sur un lave­vaisselle pose libre.

Si l'appareil ne se trouve pas dans une niche et est donc accessible sur
un côté, revêtir la partie de la charnière de la porte pour des raisons de
sécurité (risque de blessures). Les protections sont disponibles comme
accessoire auprès des revendeurs spécialisés ou le SAV.

Pour encastrer le lave-vaisselle, il faut acheter le kit spécial auprès des
revendeurs agréés ou du Service Après-Vente.



Instructions pour l'installateur

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage :

l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de
procéder au raccordement au réseau de distribution d'eau, s’assurer que
l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.

Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser
exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés
ne doivent pas être réutilisés.

si la tuyauterie de

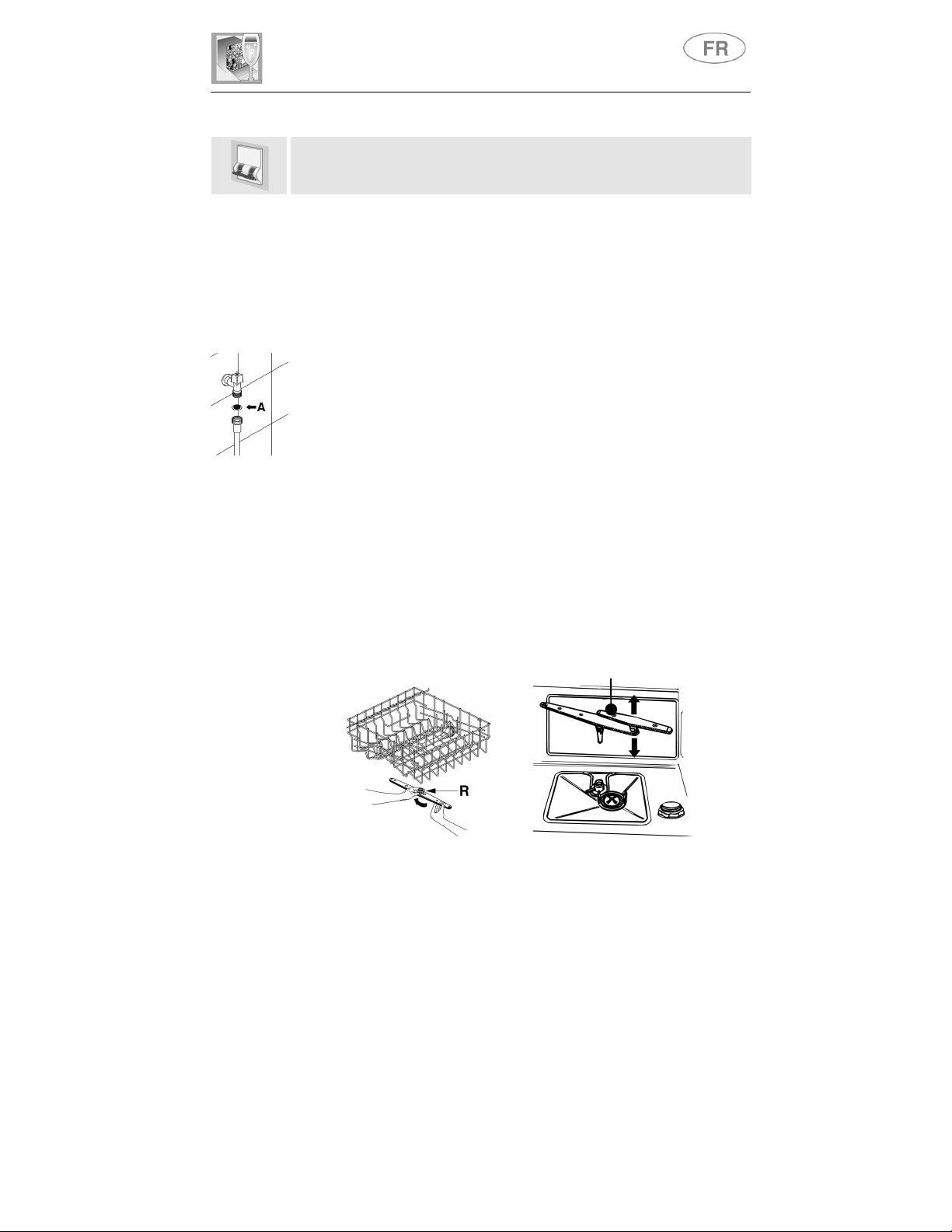

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide
avec raccord fileté ¾’’ gaz en interposant le filtre A en
dotation.

puis compléter l'opération en serrant d'environ ¼ de tour
avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà
présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l’eau

60°C.

sera raccourci de 20 minutes environ, mais son efficacité sera toutefois
légèrement réduite. Le raccordement devra être effectué à la prise
domestique de l’eau chaude et selon les mêmes modalités décrites pour le
raccordement à la prise d’eau froide.

Bien visser la bague du tuyau avec les mains

ne dépassant pas

En alimentant l’appareil avec de l’eau chaude, le temps de lavage

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une
conduite d’évacuation au diamètre
minimum de
mettre dans l'évier
support du tuyau fourni avec l’appareil,
mais en prenant soin d’éviter les
étranglements ou les courbures
excessives. Il est important d’éviter que
le tuyau puisse se décrocher et tomber.
Pour ce faire, le support du tuyau est
doté d’un orifice grâce auquel il est
possible de le fixer à l’aide d’un lacet
au mur ou au robinet.

L’extrémité libre sera placée à une hauteur comprise entre
ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge
disposés horizontalement, pour un maximum de 3 m, placer
d’évacuation à une hauteur maximale de

; en alternative, le

4 cm

en utilisant le

85 cm

du sol.

30 et 100 cm

le tuyau

et



Instructions pour l'installateur

É

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE
RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE
D’IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA
PORTE.

LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES
AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE.
EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION

REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ.

, LE FAIRE

VITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS

POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

CAR ILS

Le remplacement du câble d’alimentation doit être effectué par le
fabricant ou par un SAV agréé afin d’éviter tout risque.



Instructions pour l'utilisateur

3. Description des commandes

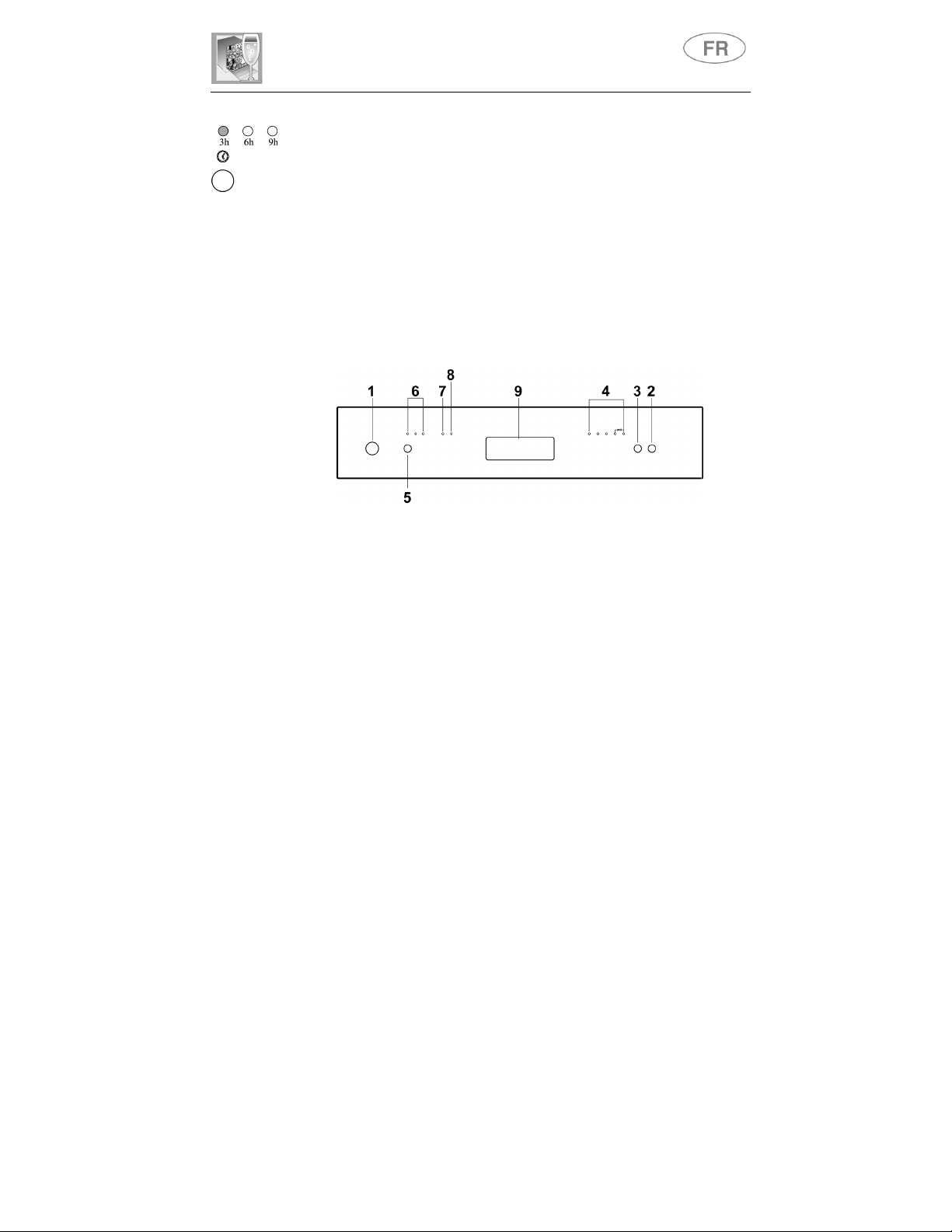

3.1 Le bandeau de commandes frontal

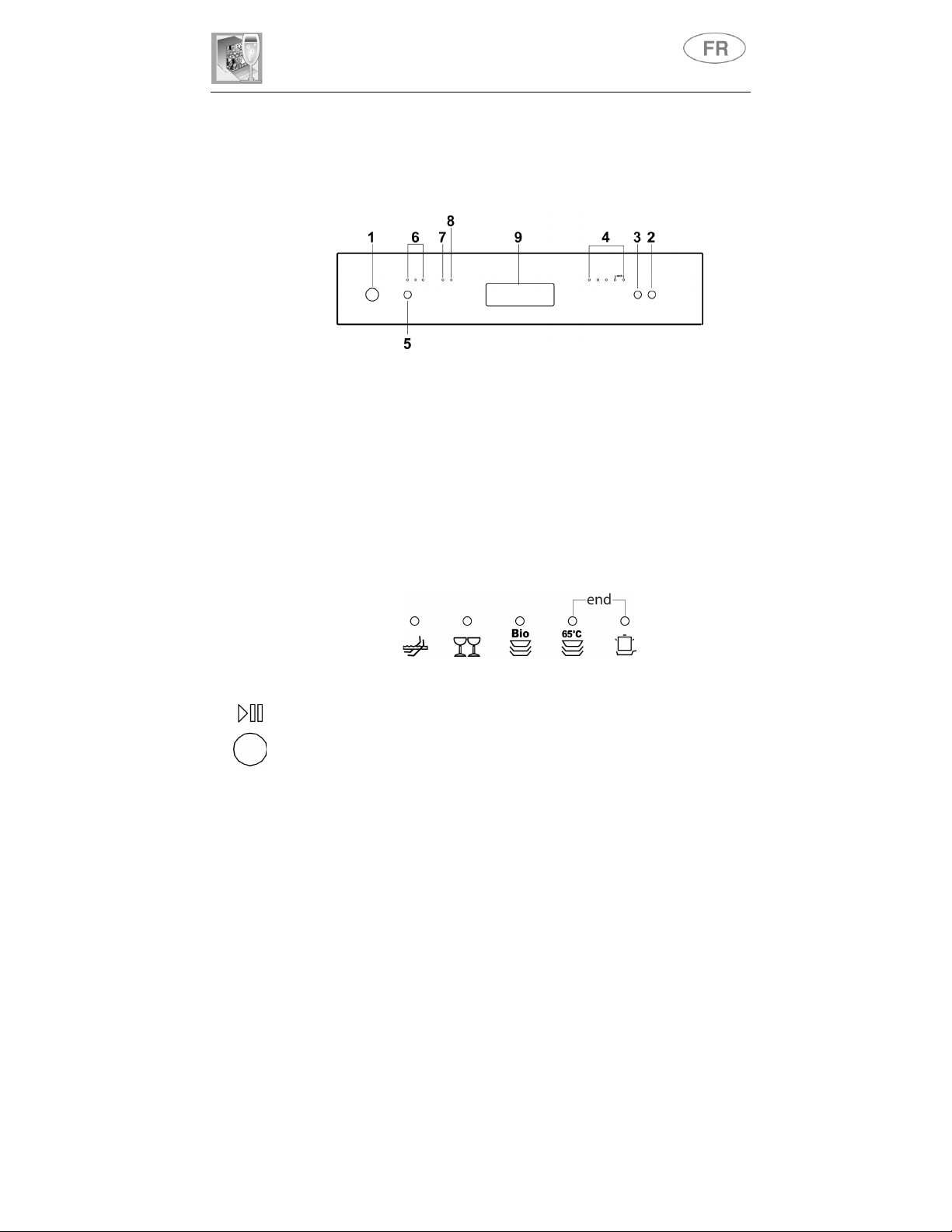

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes frontal. La programmation et le choix des
options n’est possible qu’avec la porte fermée.



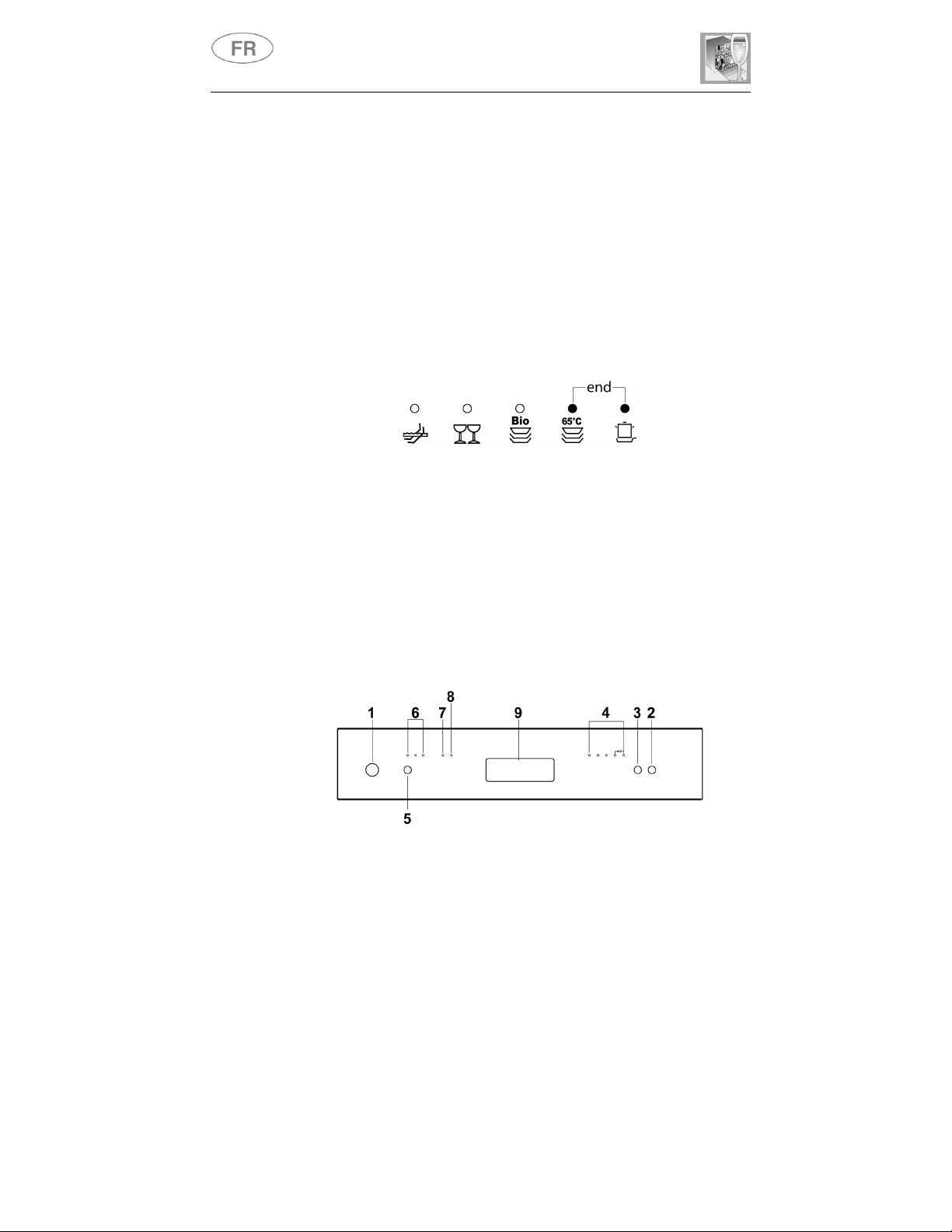

1

TOUCHE

2

TOUCHE

3

TOUCHE

4

VOYANTS

5

TOUCHE

6

VOYANTS

7

VOYANT

8

VOYANT

9

POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE

ON/OFF

MARCHE/PAUSE

SÉLECTION DES PROGRAMMES

PROGRAMMES

DÉPART DIFFÉRÉ

DÉPART DIFFÉRÉ

MANQUE DE SEL

MANQUE DE PRODUIT DE RINÇAGE

(selon les modèles)

(selon les modèles)

Instructions pour l'utilisateur

CONFIGURATION DU PROGRAMME DE LAVAGE

Pour sélectionner le programme le plus approprié au type de vaisselle à
laver, consulter le tableau ci-après qui mentionne le type de lavage
optimal en fonction également de la nature de la vaisselle et du degré de
saleté.

PROGRAMME SÉLECTION

TREMPAGE

TYPE ET DEGRÉ

DE SALETÉ

DE LA VAISSELLE

CASSEROLES ET

VAISSELLE

EN ATTENTE DE

COMPLÉTER

LE CHARGEMENT

DÉROULEMENT

PROGRAMME

Prélavage à froid

DURÉE CONSOMMATION

MINUTES

(2)

EAU

LITRES ( 1)

ÉNERGIE
KWh (2)

15' 6 0,03

Lavage à 45°C

LEGÈR

VAISSELLE

PEU SALE

Rinçage à froid
Rinçage à 68°C

70' 15 1,15

Séchage
Prélavage à froid

Lavage à 50°C
Rinçage à froid
Rinçage à 65°C
Séchage

Prélavage à froid
Lavage à 65°C
Rinçage à froid
Rinçage à 68°C
Séchage

Prélavage à 45°C
Lavage à 70°C
2 rinçages à froid
Rinçage à 70°C
Séchage

160' 17 1,05

100' 20 1,40

115' 24 1,77

BIO

(*)

NORMAL

SUPER

Effectuer le trempage

CASSEROLES ET

VAISSELLE

PEU SALES MAIS

AVEC RÉSIDUS SECS

CASSEROLES ET

VAISSELLE

SALES ET AVEC

RÉSIDUS SECS

CASSEROLES ET

VAISSELLE

TRÈS SALES ET AVEC

RÉSIDUS SECS

uniquement

en demi-charge.
(*) Programme de référence selon la norme EN 50242.
(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le

niveau 2

.

(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la

température de l’eau et ambiante, du type et de la quantité de vaisselle.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée,
la machine ne se met pas en marche.



Instructions pour l'utilisateur

TABLEAU POUR INSTITUTS DE CONTRÔLE

Norme de contrôle EN 50242

Programme comparatif BIO
Charge 12 couverts
Type de détergent B
Dosage du détergent 30 g
Réglage du produit de rinçage 5/6

EN 50242

Le panier supérieur doit être réglé sur la position basse.



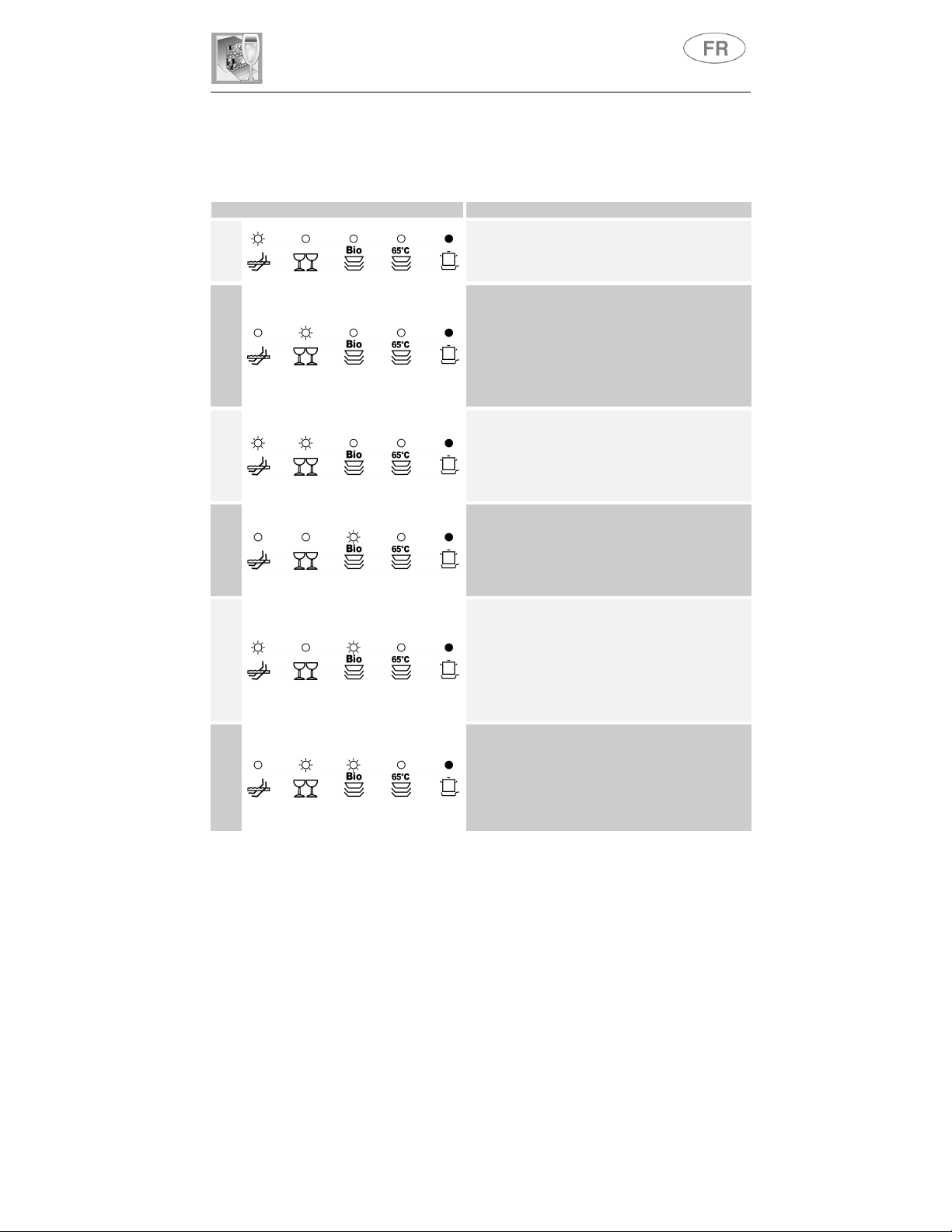

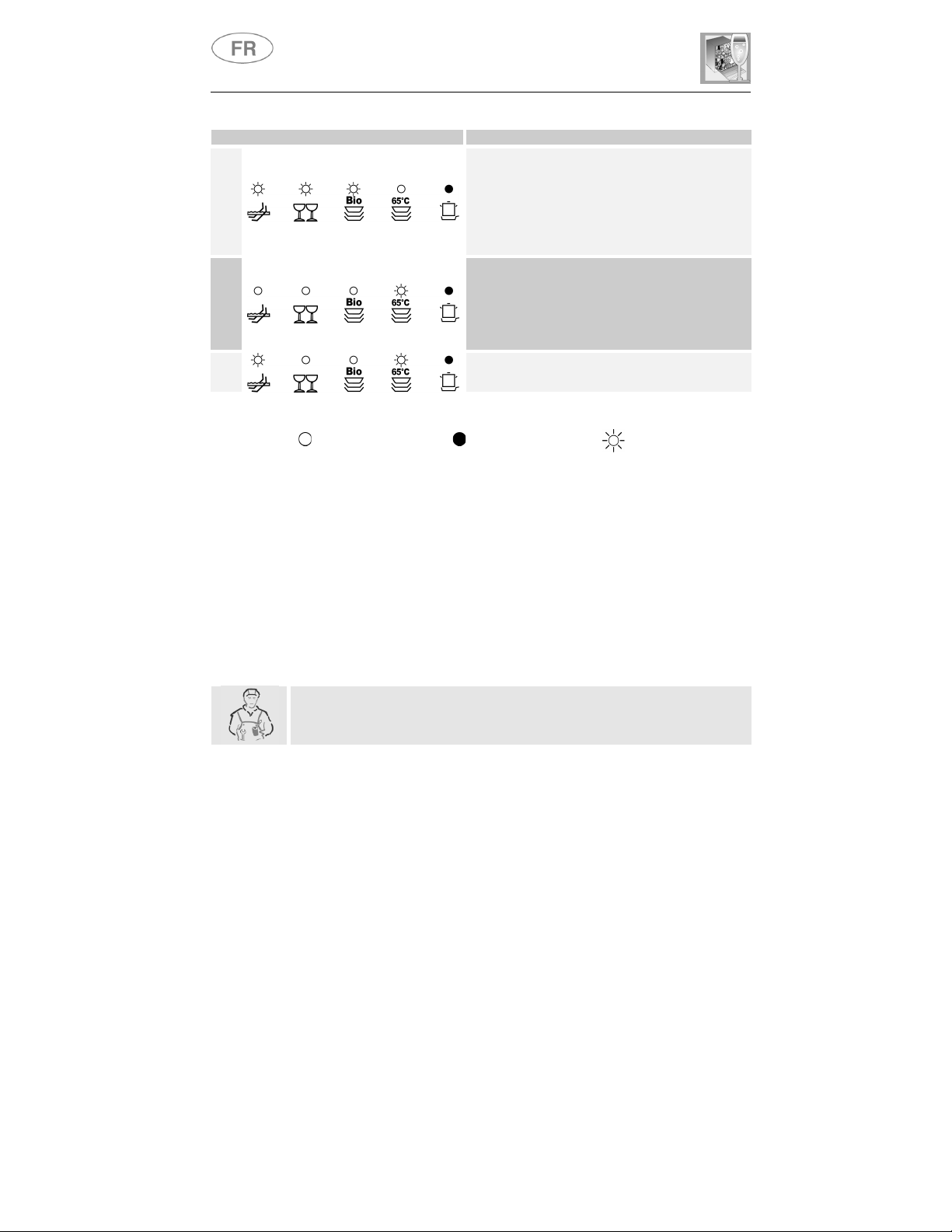

3.2 Programmes de lavage

Le lave-vaisselle est doté d’un bandeau de commandes décrit au
chapitre "3. Description des commandes", à partir desquels il est
possible d’effectuer toutes les opérations d’allumage, d’extinction et de
programmation.

Avant de faire démarrer un programme de lavage, vérifier
que:

•

Le robinet de l’eau soit ouvert.

•

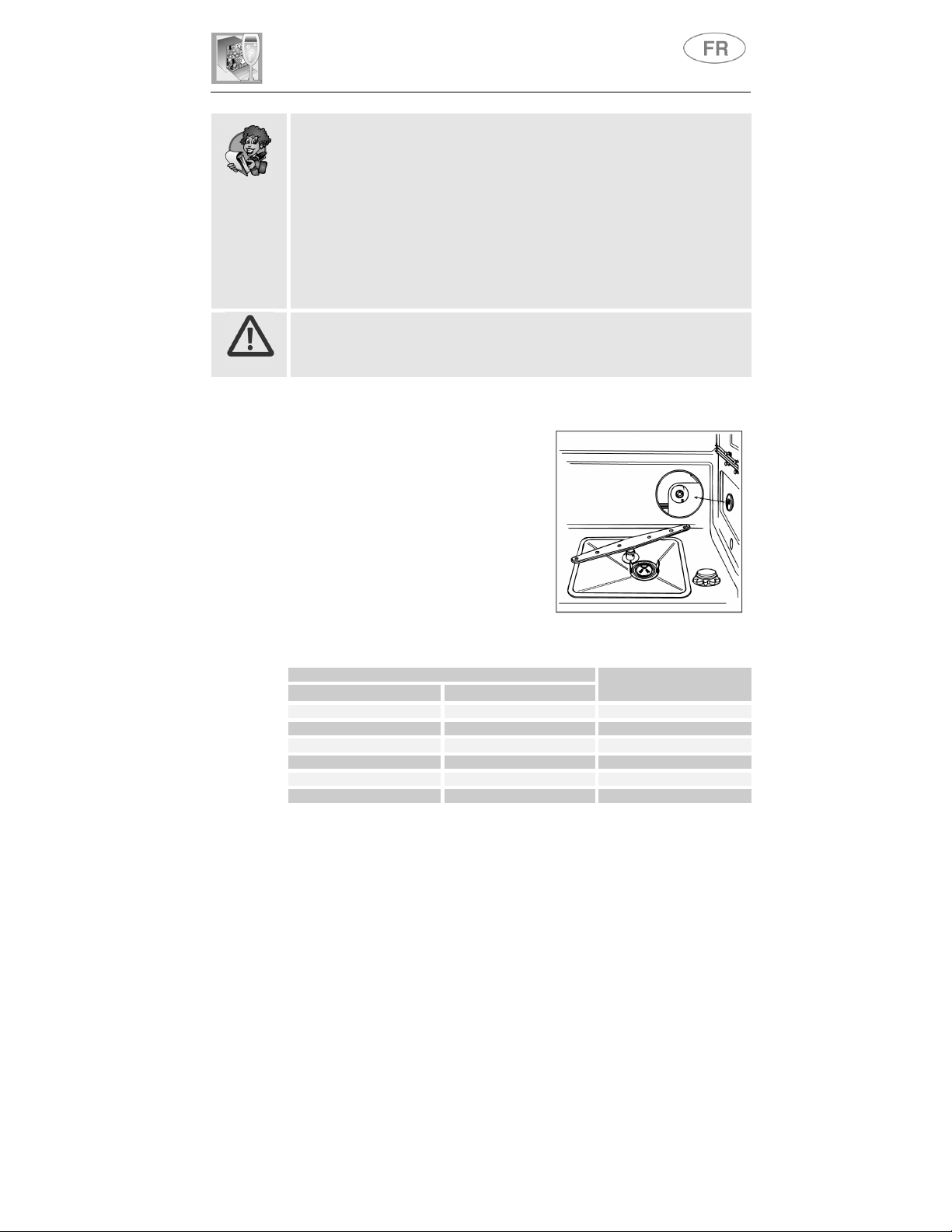

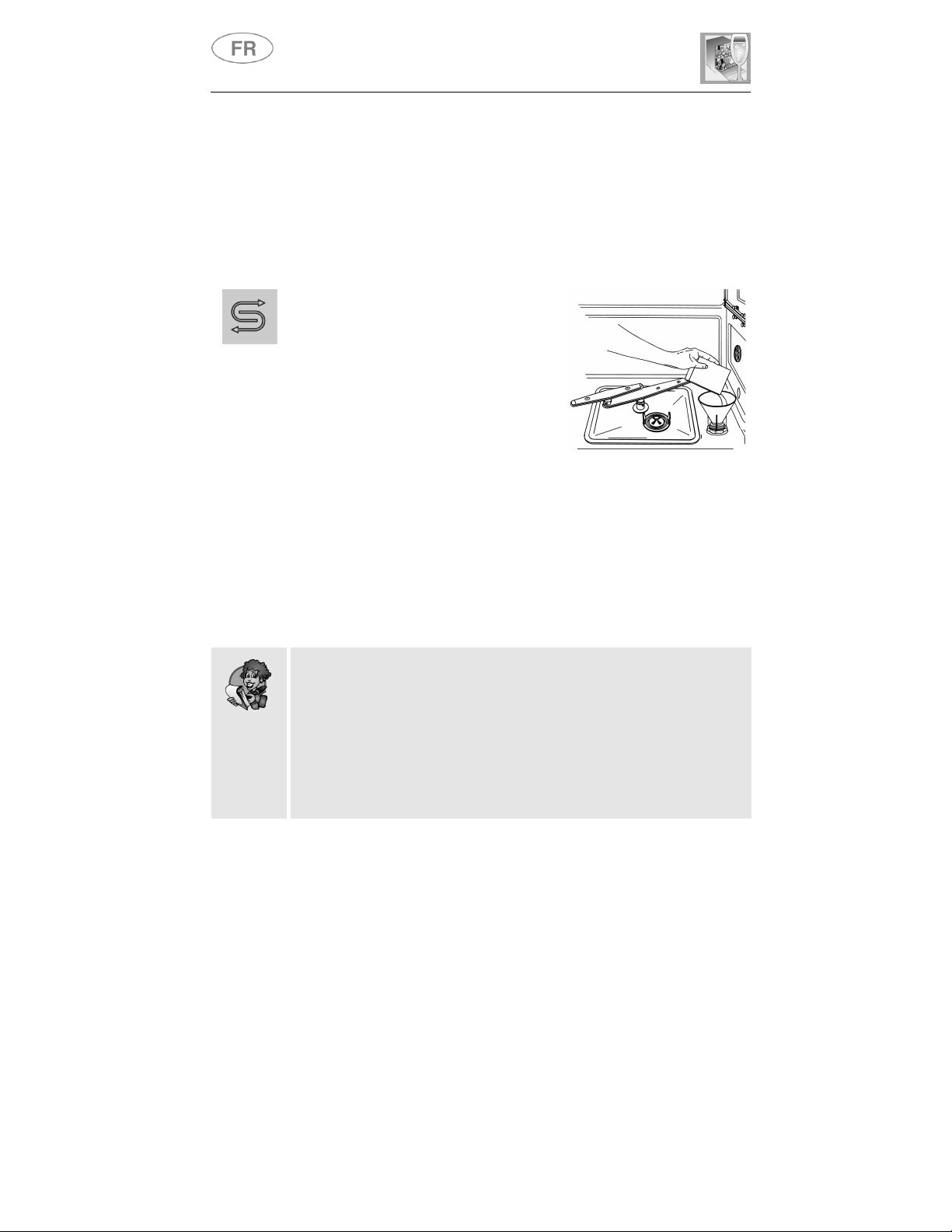

Il y a du sel régénérant dans le réservoir de l’adoucisseur.

•

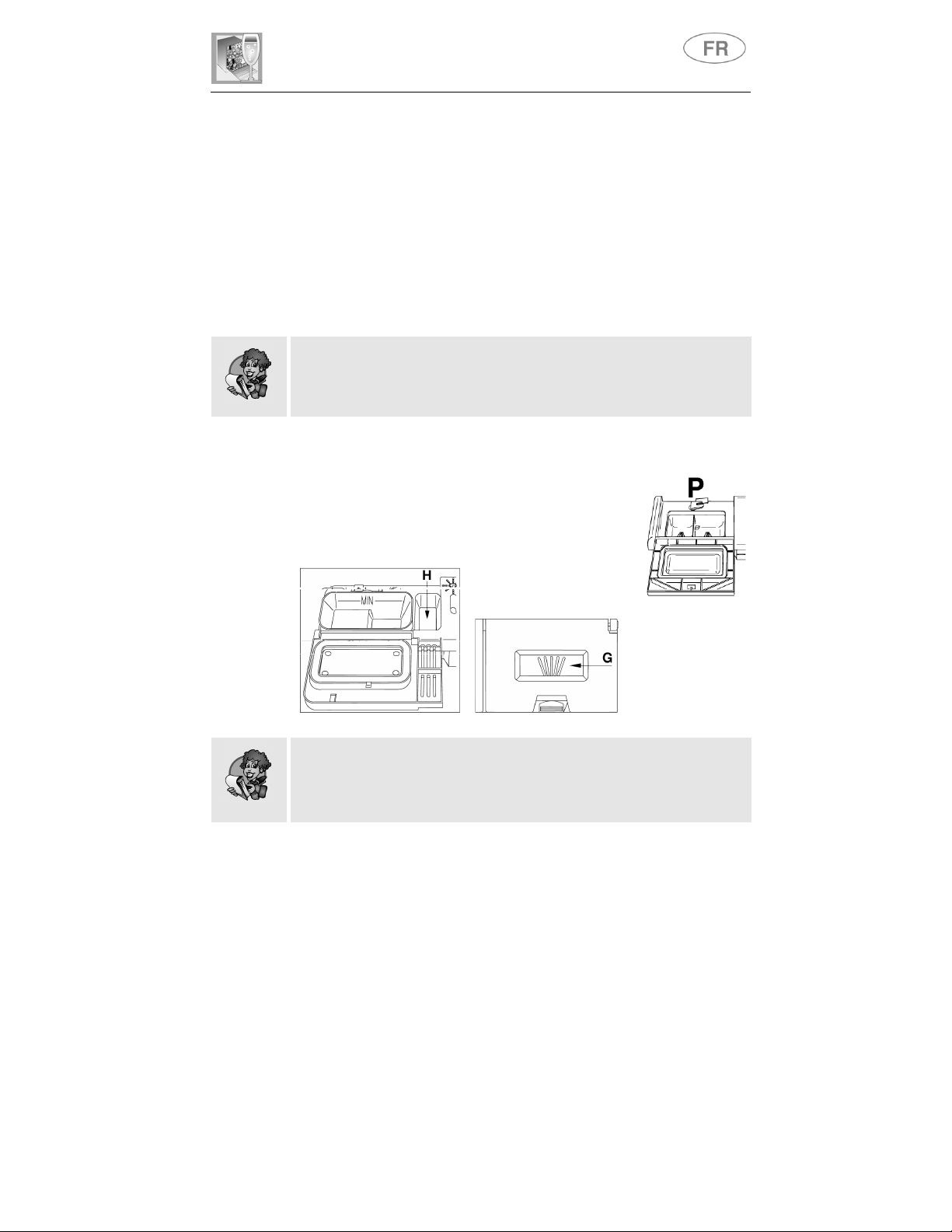

Il y a la dose adéquate de détergent dans le réservoir du
distributeur sur la porte.

•

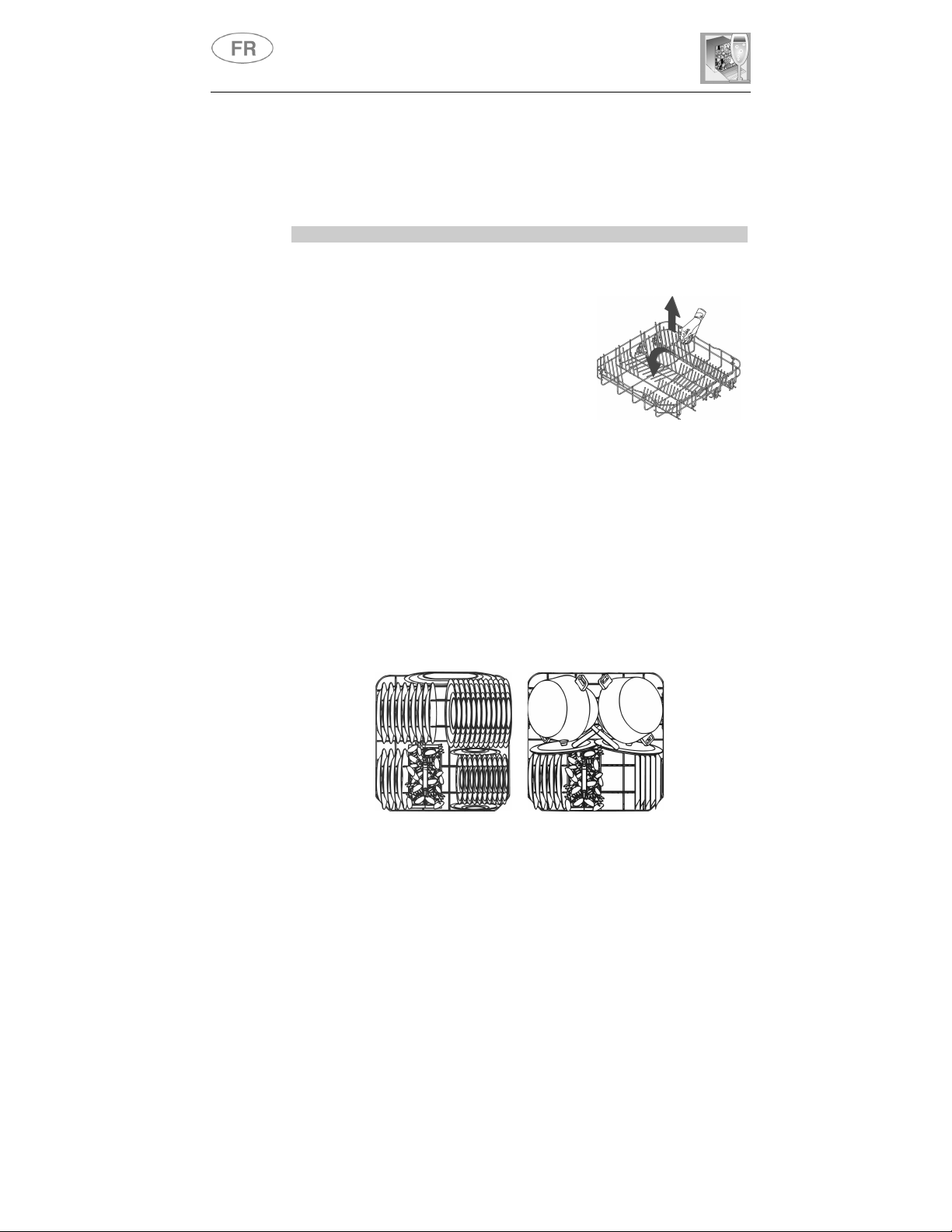

Les paniers sont chargés correctement.

•

Les bras de lavage tournent librement et sans obstacles.

•

La porte du lave-vaisselle soit bien fermée.
