NOTICE D’UTILISATION
GUIDE À L’UTILISATION DU LAVE-VAISSELLE
ET AUX PROGRAMMES DE LAVAGE
Index
1.
Avertissements concernant la sécurité et l’utilisation ____________2
2. Installation et pose_______________________________________5
3. Description des commandes _______________________________9
4. Utilisation _____________________________________________18
5. Nettoyage et entretien ___________________________________28
6. Guide de dépannage ____________________________________ 32
Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentive ment toutes les instructions de ce manuel afin de connaître les conditions les plus ap propriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l ’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de s atisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.
INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en servic e et l’essai de l’appareil.
INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.
1
Avertissements

1. Avertissements concernant la sécurité et l’utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX DIRECTIVES 73/23 CEE, 89/336 (Y COMPRIS 92/31 ET 93/68) ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SÉCHAGE DE LA VAISSELLE; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE
CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.
LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.
NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.
LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE
RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU À UN BRANCHEMENT DÉFECTUEUX À LA TERRE.
SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.
2
Avertissements
EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-
UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.).
CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMEMENT A LA DIRECTIVE EUROPEENNE 2002/96/CE CONCERNANT LES DECHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE OU WEEE). EN PROCEDANT CORRECTEMENT A LA MISE AU REBUT DE CET APPA REIL, VOUS CONTRIBUEREZ A EMPECHER TOUTE CONSEQUENCE NUISIBLE POUR L'ENVIRONNEMENT ET LA SANTE DE L'HOMM E.
LE SYMBOLE PRESENT SUR L'APPAREIL OU SUR LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PE UT EN AUCUN CAS ETRE TRAITE COMME DECHET MENAGER. IL DOIT PAR CONSEQUENT ETRE REMIS A UN CENTRE DE COLLECTE DES DECHETS CHARGE DU RECYCLAGE DES EQUI PEM ENT S EL ECTRIQ UE S ET EL ECTRO NIQ UE S. POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES A L'ELIMINATION DES DECHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION. POUR OBTENIR DE PLUS AMPLES DETAILS AU SUJET DU TRAITEMENT, D E LA RECUPERATION ET DU RECYCLAGE DE CE T APPAREIL, VE UILLEZ VOUS ADRESSER AU BUREAU COMPETENT DE VOTRE COMMUNE, A LA SOCIETE DE COLLECTE DES DECHETS OU DIRECTEMENT A VOTRE REVENDEUR.
VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU. NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN
CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.
LE LAVE-VAISSELLE DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N’EST ADMISE QUE SOUS LA SUPERVISION D’UN RESPONSABLE POUR LEUR SECURITE. NE PAS LAISSER A LA PORTEE DES ENFANTS LES DETERSIFS, POUDRES DE LAVAGE ET LES MATERIAUX DE L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRENE, ETC.), NE PAS LES LAISSER S’APPROCHER DU LAVE-VAISSELLE ET JOUER AVEC ; IL POURRAIT Y AVOIR, A L’INTERIEUR, DES RESIDUS DE DETERSIF POUVANT CAUSER DES LESIONS IRREPARABLES AUX YEUX, A LA BOUCHE ET A LA GORGE, ET MEME PROVOQUER L’ETOUFFEMENT.
NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS.
3
Avertissements
Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'origine.
S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVE­VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES. NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER.
NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.
LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.
MODÈLES DOTÉS D’ACQUASTOP
ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS
COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE DANS L’EAU. SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,
DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.
TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L’APPAREIL.
LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN
PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.
4
Instructions pour l'installateur

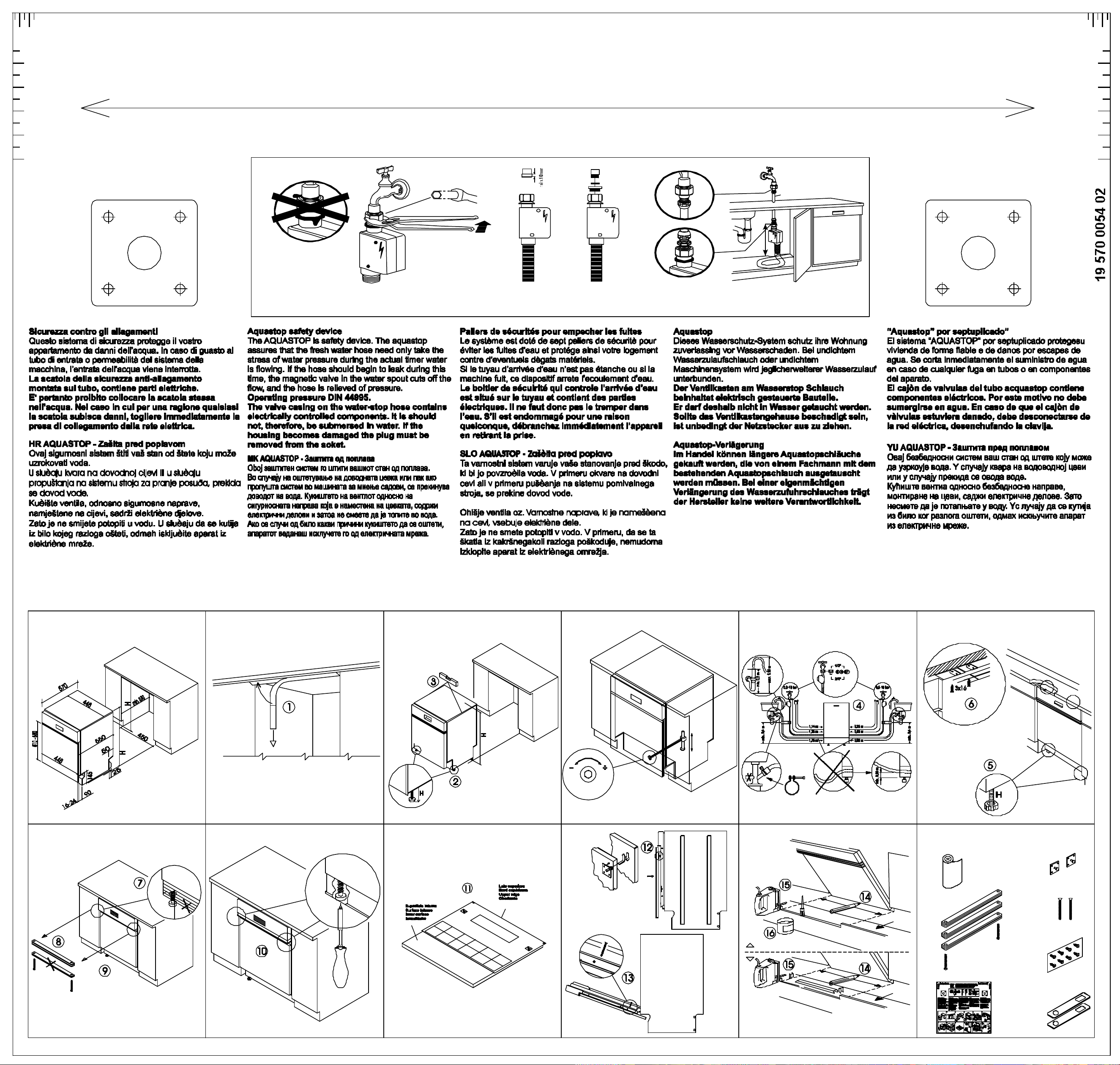

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers. Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lave­vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm.
Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave­vaisselle.
Il est absolument interdit d’encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique.
Il est possible d’encastrer le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.
Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.).
Seulement ppour les modèles à pose libre :
- Il est absolutement interdit de monter une table de cuisson sur un lave-
vaisselle pose libre.
- Si l’appareil ne se trouve pas dans une niche et est donc accessible sur un
côté, revêtir la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou le SAV.
- Pour encastrer le lave-vaisselle, il faut acheter le kit spécial auprès des
revendeurs agréés ou du Service Après-Vente.
Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.
5
Instructions pour l'installateur

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie de
l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.
Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.
RACCORDEMENT À LA PRISE D’EAU

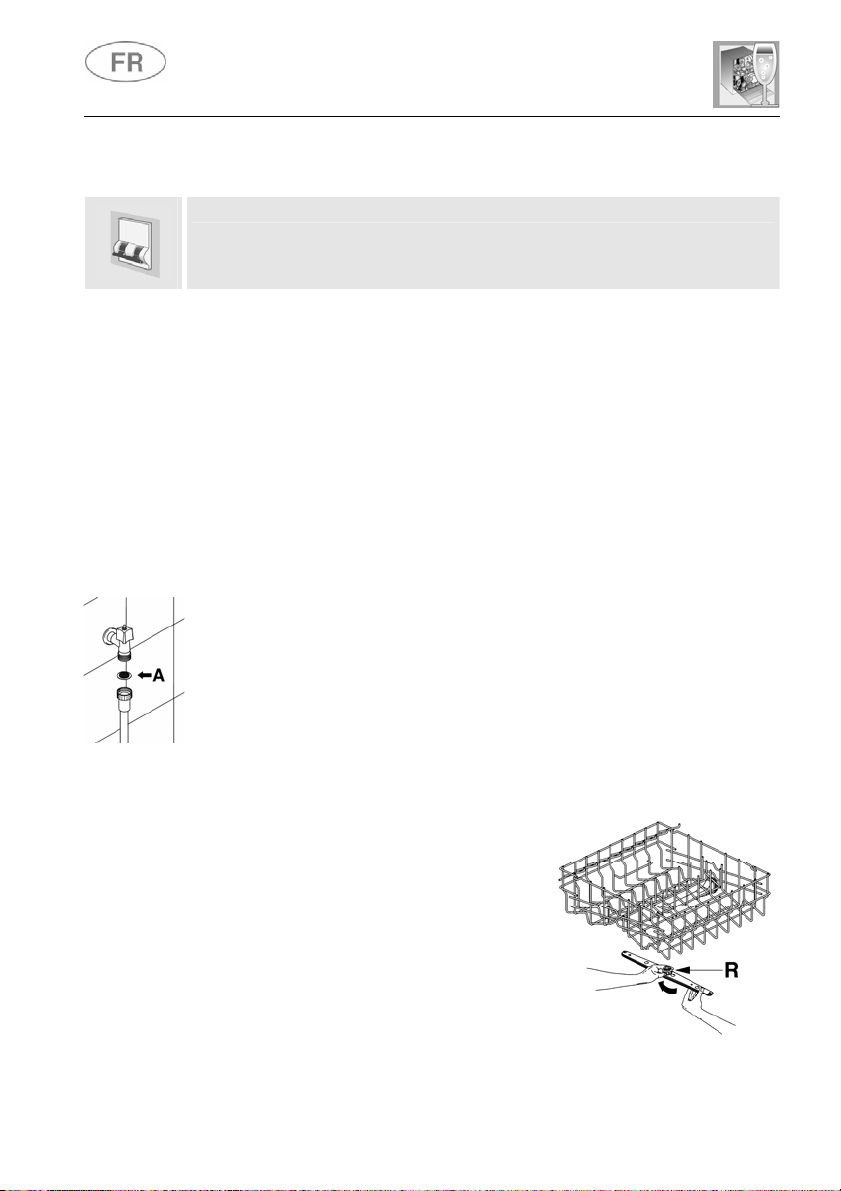

Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾’’ gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains
puis compléter l'opération en serrant d'environ ¼ de tour avec une pince.
Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.
Il est conseillé d'alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage
sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.
RACCORDEMENT AU TUYAU D’ÉVACUATION
Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l'évier
en utilisant le
support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer
le tuyau
d’évacuation à une hauteur maximale de 85 cm du sol.
6
Instructions pour l'installateur

2.2 Branchement électrique et avertissements

SI L'APPAREIL N’EST PAS MUNI DE FICHE MAIS SEULEMENT DU CÂBLE D’ALIMENTATION:
VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D’IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.
LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.
LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION.
NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE. EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION, LE FAIRE
REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ. APRES LE REMPLACEMENT DU CÂBLE D’ALIMENTATION, S’ASSURER QUE L’ETRIER D’ANCRAGE DU CABLE EST CORRECTEMENT FIXE.
ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS CAR ILS POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.
PRÉVOIR SUR LA LIGNE D’ALIMENTATION DE L'APPAREIL UN DISPOSITIF D’INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3,5MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE.
LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.
L = marron N = bleu
= jaune-vert
Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque.
7
Instructions pour l'installateur
SEULEMENT POUR LA GRANDE BRETAGNE:
CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.
Remplacement du fusible
Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (orga nisme de certification anglais) de type BS 1362 et procéder comme suit :
1. Retirer le couvercle A et le fusible B.
2. Introduire le nouveau fusible dans le
couvercle.
3. Les repos itionner tous les deux dans la fiche.
Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre
couvercle de rechange approprié n’a pas été installé.
Les pièces de rechange appropriées sont id entifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur.
Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.
8
Instructions pour l'utilisateur
3. Description des comma

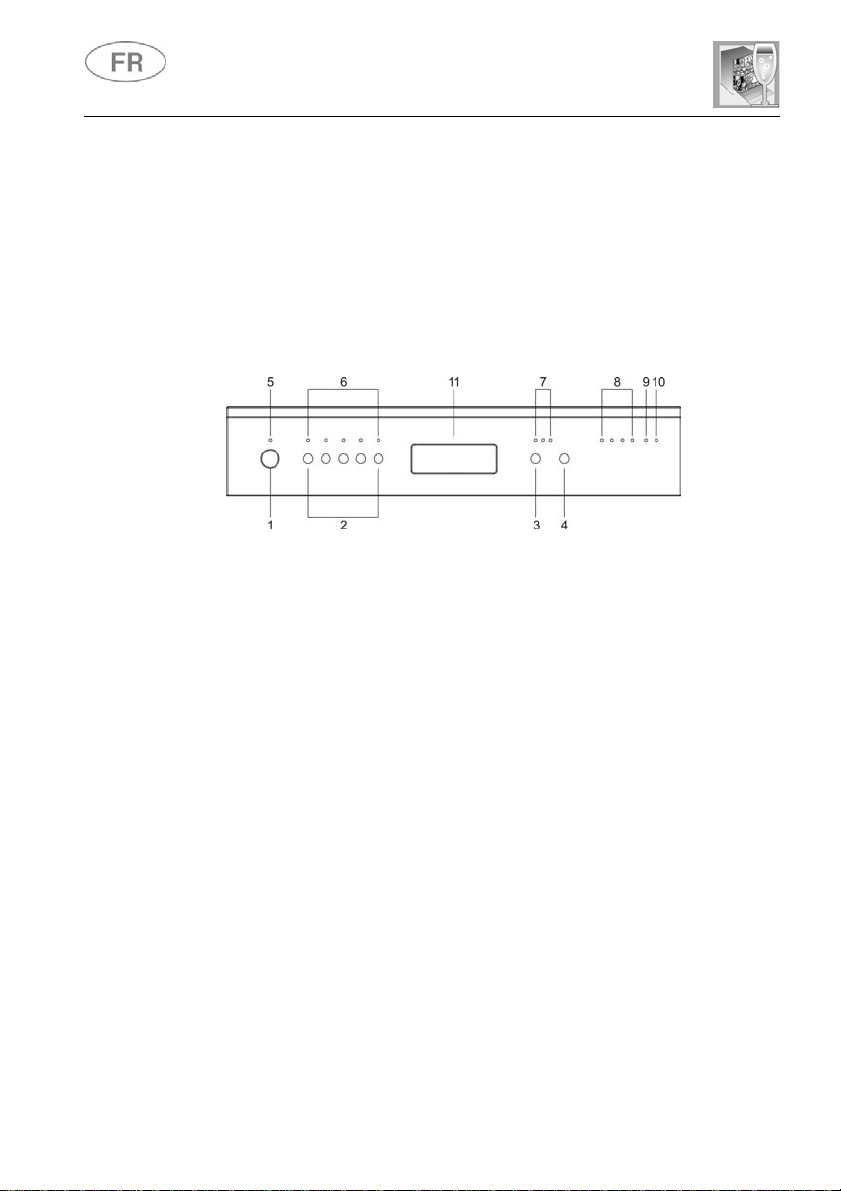

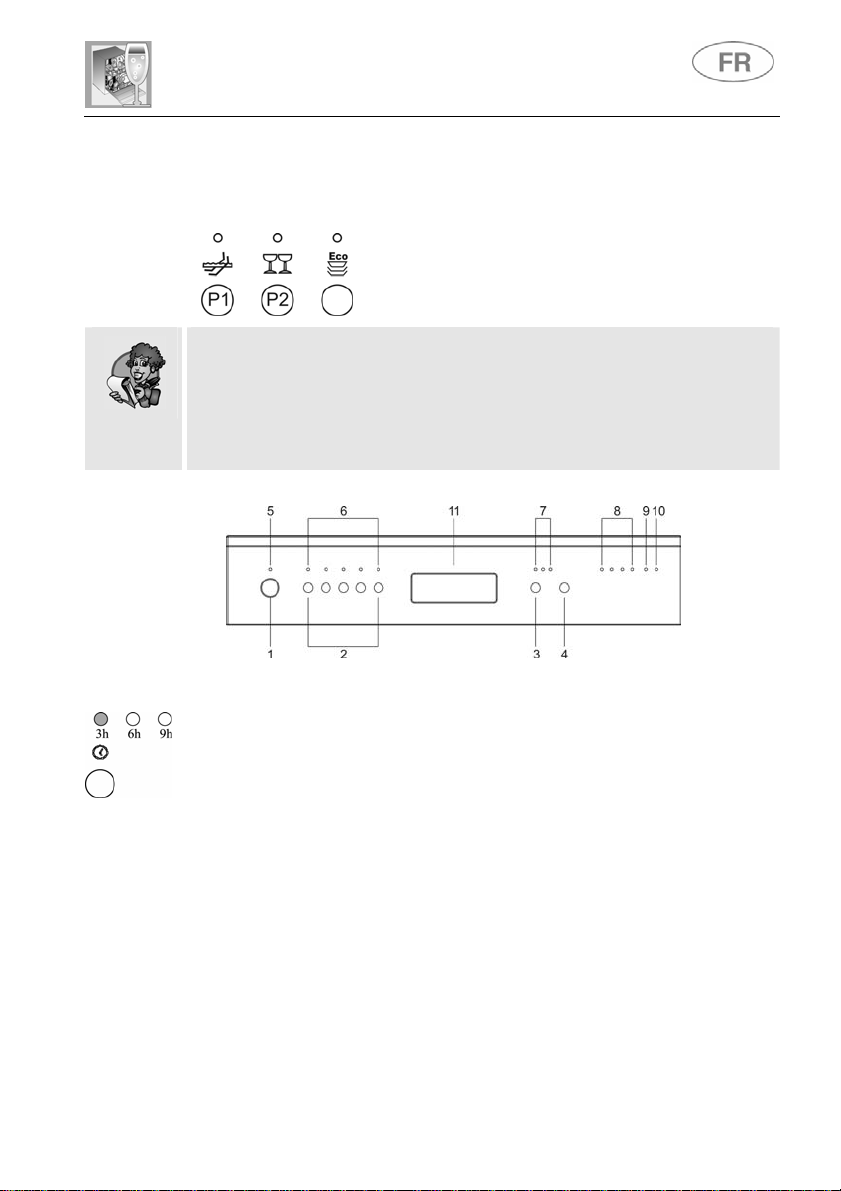

3.1 Le bandeau de commandes frontal

Toutes les commandes et le
ndes
s contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes frontal.

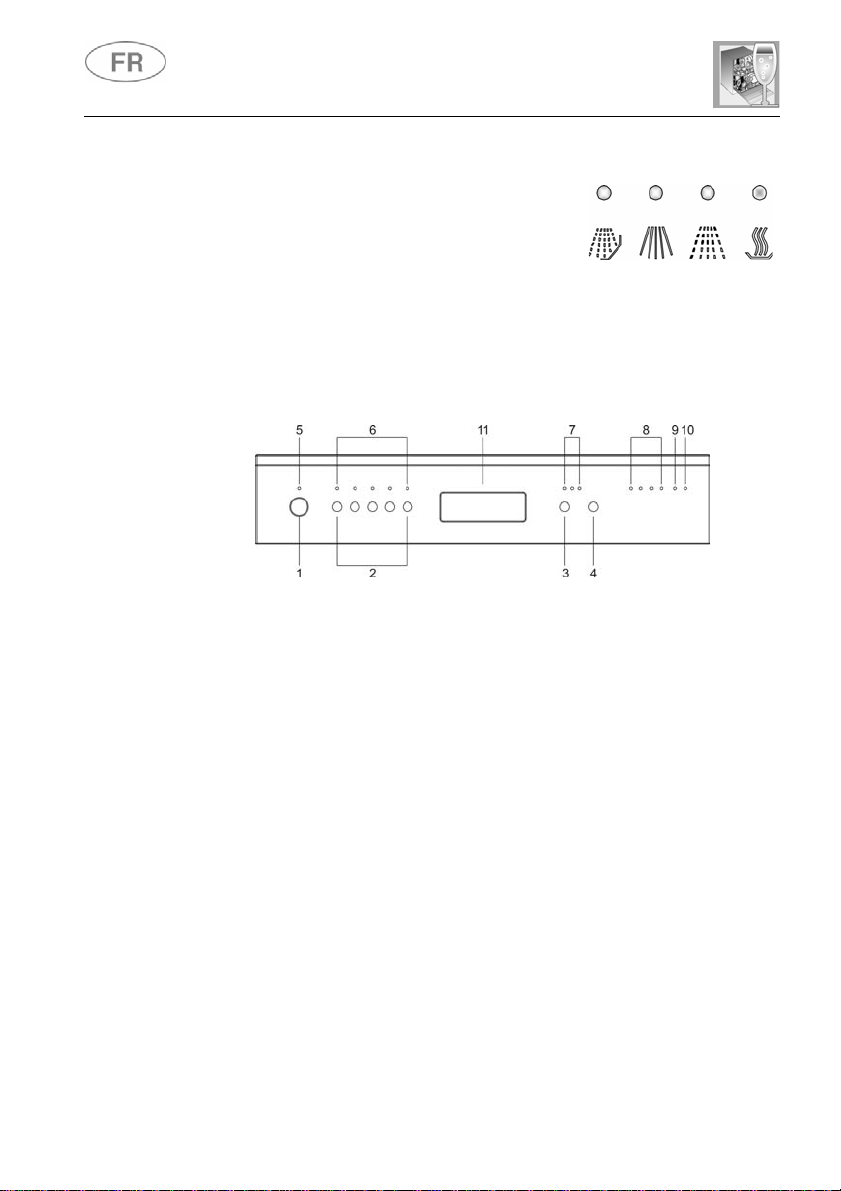

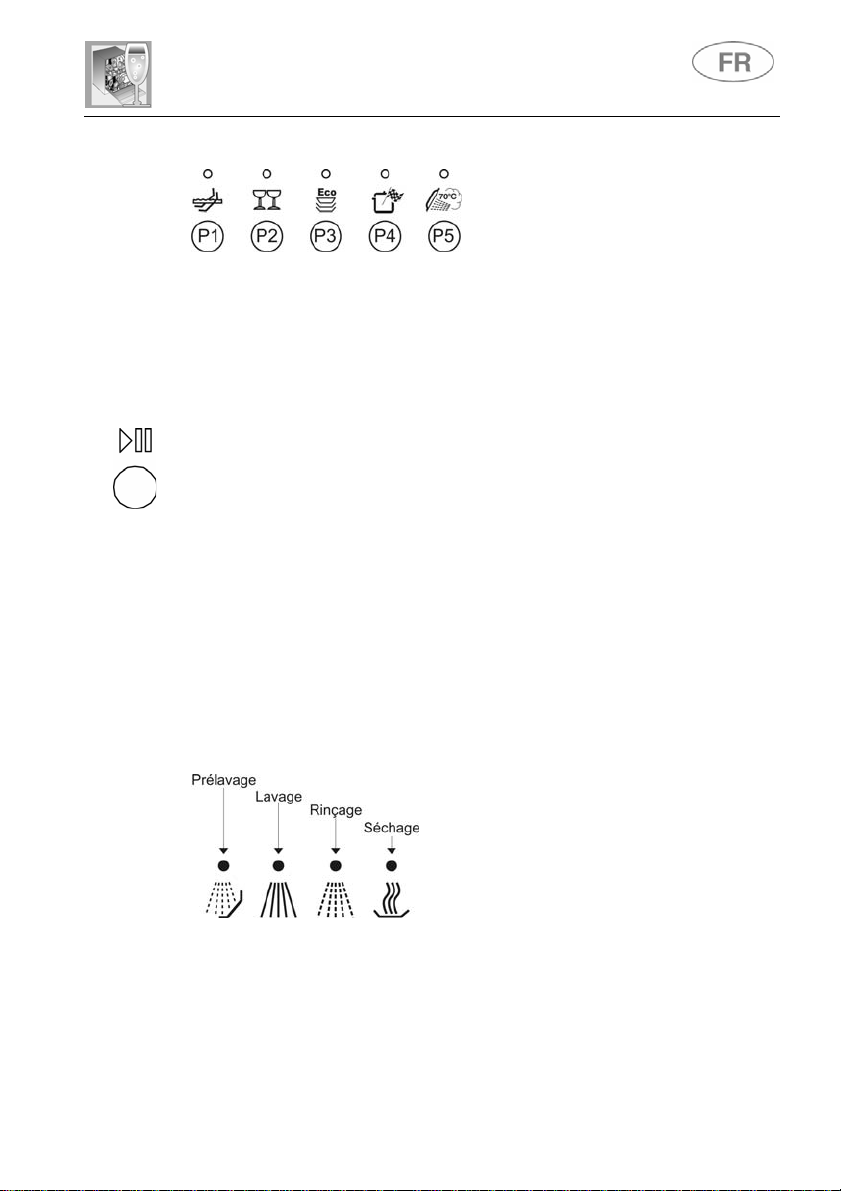

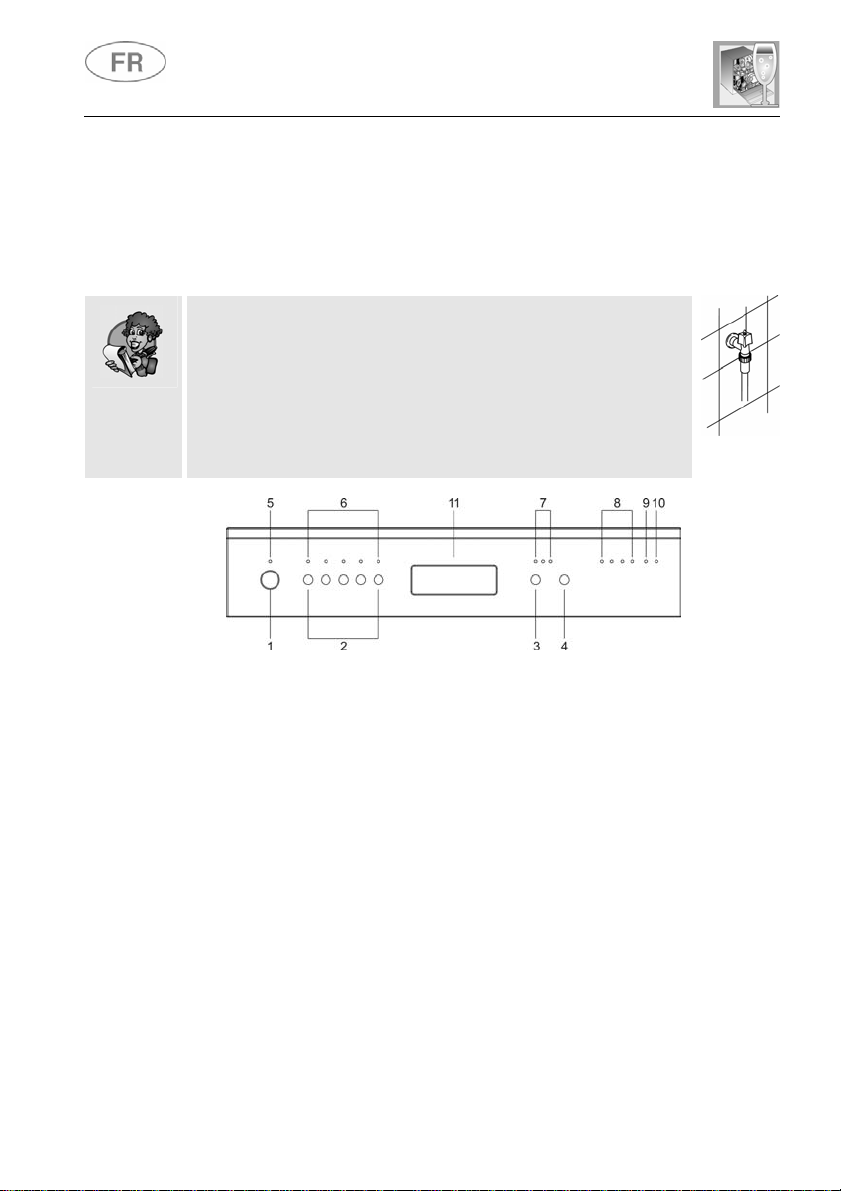

1 TOUCHE ON/OFF 2 TOUCHES SÉLECTION PROGRAMMES (P1...P5) 3 TOUCHE RETARD PROGRAMME (seulement sur certains modèles) 4 TOUCHE MARCHE/ARRÊT 5 VOYANT ON/OFF 6 VOYANTS PROGRAMMES 7 VOYANTS RETARD PROGRAMME (seulement sur certains modèles) 8 VOYANTS PHASES/PROGRAMME 9 VOYANT MANQUE DE SEL (seulement sur certains modèles)
VOYANT MANQUE DE PRODUIT DE RINÇAGE
10
(seulement sur certains modèles)
11 POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE
9
AMME SÉLECTION
PROGR
TREMPAGE
BREF
ECO (*)
EN 50242
FORT
et
RAPIDE
ULTRA CLEAN
Effectuer le trempage uniquement en demi-charge. Les programm U A CLEAN+ terminent par un rinçage antibactérien
supplémentaire i Si, au cours de tt ue constante (par. ex. pour l’ouv r programme en r
(*) Programme d 0242. (**) Voir etiq te (1) Consom ti glage de l’adoucisseur sur le niveau 2.
La durée du ergie peuvent changer en fonction de la
(2)
tempéra
Instructions pour l'utilisateur

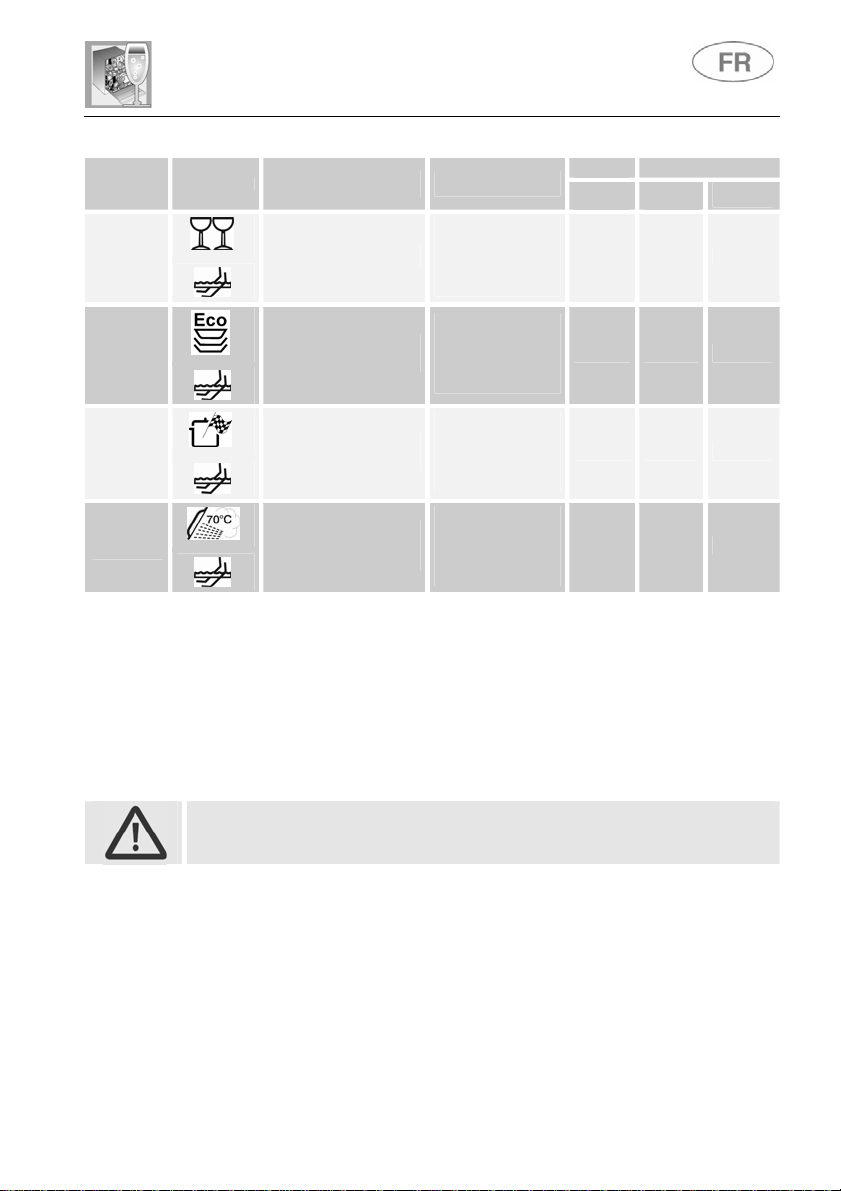

TYPE ET DEGRÉ DE
SALISSURE
CASSEROLES ET
VAISSELLE EN ATTENTE DE
COMPLÉTER LA CHARGE
VAISSELLE DÉLICATE NORMALEMENT SALE
VAISSELLE NORMALEMENT
SALE, LAVÉE TOUT DE
SUITE APRÈS SON
UTILISATION
VAISSELLE VARIÉE
NORMALEMENT SALE,
SANS RÉSIDUS SECS
CASSEROLES ET
VAISSELLE TRÈS SALES,
LAVÉES TOUT DE SUITE
APRÈS LEUR UTILISATION
DÉROULEMENT DU
PROGRAMME
Prélavage à froid Lavage à 38°C
Rinçage à froid Rinçage à 58°C
Lavage à 55°C Rinçage à froid Rinçage à 66°C Séchage
Lavage à 65°C Rinçage à froid Rinçage à 70°C
Lavage à 70°C 2 rinçages à froid Rinçage à 70°C Séchage
DURÉE
MINUTES
(2)
CONSOMMATION
EAU ÉNERGIE
LITRES (1) KWh (2)
9’ 5 0,02
45 13 0,70
175’ ** **
50’ 10 1,20
95’ 17 1,45
es LTRA CLEAN et ULTR
qu
garantit une réduction des bactéries.
ce
e phase du programme, la température n’est pas mainten
ertu
e de la porte ou à cause d’une panne de courant), le voyant (6) du
cou
s clignote pour indiquer que l’action antibactérienne n’est pas garantie.
e référence selon la norme EN 5
uet d’énergie.
ma on moyenne en considérant le ré
cycle et la consommation d’én
ture de l’eau et ambiante, du type et de la quantité de vaisselle.
Si la p mée ou n’est pas bien fermée, orte du lave-vaisselle n’a pas été fer l aa m chine ne se met pas en marche.
10
