Smeg DWD409SS, DWF409BL, DWF409WH, PL95NE, PLA451X User Manual [de]
...
GEBRAUCHSANWEISUNG
GESCHIRRSPÜLER
Inhaltsverzeichnis
1. Hinweise zur Sicherheit und zum Gebrauch _________________ 88
2. Installation und Inbetriebnahme ___________________________ 91
3. Beschreibung der Bedieneinrichtungen _____________________ 93
4. Gebrauchsanleitung ____________________________________ 97
5. Reinigung und Pflege __________________________________ 108
6. Alarme _____________________________________________ 112
Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden
haben.
Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen
Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten
Bedingungen für den richtigen und sicheren Gebrauch Ihres
Geschirrspülers zu informieren.
Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt
alle Funktionen des Geräts kennen lernen können. Die Erläuterungen
sind leicht verständlich und mit detaillierten Illustrationen versehen.
Sie enthalten nützliche Ratschläge zum Gebrauch der Geschirrkörbe,
Sprüharme, Behälter, Filter und Spülprogramme sowie zur richtigen
Einstellung der Bedieneinrichtungen.
Die Hinweise zur Reinigung sollen Ihnen helfen, Ihren Geschirrspüler auf
Dauer in einem optimalen Betriebszustand zu erhalten.
Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die
im Zusammenhang mit dem Gebrauch Ihres neuen Geschirrspülers
auftreten können.
ANLEITUNG FÜR DEN INSTALLATEUR: sie richtet sich an den
Fachtechniker, der die Installation, die Inbetriebnahme und die
Abnahmeprüfung des Geräts durchführen muss.
ANLEITUNG FÜR DEN BENUTZER: sie umfasst die Hinweise zum
Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der
richtigen Verfahrensweisen zur Reinigung und Pflege des Geräts.
87
Hinweise
1. Hinweise zur Sicherheit und zum Gebrauch
DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS: ES MUSS
STETS IN EINEM UNVERSEHRTEN ZUSTAND BEIM GERÄT AUFBEWAHRT
WERDEN. VOR DEM GEBRAUCH DES GERÄTS SOLLTEN ALLE IN DIESEM
HANDBUCH ENTHALTENEN INFORMATIONEN AUFMERKSAM GELESEN
WERDEN. DIE INSTALLATION MUSS VOM FACHMANN IN EINKLANG MIT DEN
GELTENDEN BESTIMMUNGEN AUSGEFÜHRT WERDEN. D IESES GERÄT IST
FÜR DEN GEBRAUCH IN EINEM HAUSHALT BESTIMMT UND ENTSPRICHT
DEN AKTUELL GELTENDEN
(EINSCHLIESSLICH 92/31)
BESEITIGUNG VON FUNKSTÖRUNGEN. DAS GERÄT WURDE FÜR
FOLGENDE FUNKTIONEN KONZIPIERT:
GESCHIRR
ANZUSEHEN.
ALS DES VORGESEHENEN GEBRAUCHS KEINE HAFTUNG.
DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER
UND DEN PRÜFZEICHEN IST DEUTLICH S ICHTBA R AUF DEM INNEREN
RAND DER GERÄTETÜR ANGEBRACHT.
INNEREN RAND DER GERÄTETÜR DARF KEINESFALLS ENTFERNT
WERDEN.
DIE VERPACKUNGSABFÄLLE NICHT OHNE AUFSICHT IN DER WOHNUNG
LIEGEN LASSEN. DIE VERSCHIEDENEN ABFALLMATERIALIEN DER
VERPACKUNG TRENNEN UND ZUR NÄCHSTEN SAMMELSTELLE BRINGEN.
; JEDER ANDERE GEBRAUCH IST ALS ZWECKWIDRIG
DER HERSTELLER ÜBERNIMMT IM FALLE EINES ANDEREN
, EINSCHLIESSLICH DER VERHÜTUNG UND
RICHTLINIEN 72/23/EWG, 89/336
SPÜLEN UND TROCKNEN VON
DAS TYPENSCHILD AUF DEM
88
DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR
ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN.
DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER
SACHEN, DIE AUF EINE MANGELNDE ODER FEHLERHAFTE ERDUNG
ZURÜCKZUFÜHREN SIND.
WENN DAS GERÄT NICHT MIT DEM NETZSTECKER ANGESCHLOSSEN
WIRD, IST E INE ALLPOL IGE TRE NNVORR ICHTUNG M IT E INER
KONTAKTÖFFNUNGSWEITE VON MINDESTENS 3 MM VORZUSEHEN.
DER STECKER, DER AN DAS NETZKABEL ANGESCHLOSSEN WIRD, MUSS
VOM GLEICHEN TYP WIE DIE STECKDOSE SEIN UND DEN GELTENDEN
VORSCHRIFTEN ENTSPRECHEN. SICHERSTELLEN, DASS
NETZSPANNUNG UND -FREQUENZ MIT DEN ANGABEN AUF DEM
LEISTUNGSSCHILD ÜBEREINSTIMMEN. KEINE ADAPTER ODER
ABZWEIGUNGEN VERWENDEN.
NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN.
NICHT AM NETZKABEL ZIEHEN, UM DEN
Hinweise
•
DER NETZSTECKER MUSS NACH DER INSTALLATION ZUGÄNGLICH
BLEIBEN.
•
SOLLTE DAS NETZKABEL BESCHÄDIGT WORDEN SEIN, MUSS ES VON
EINEM FACHMANN AUSGETAUSCHT WERDEN.
•
NACH DEM AUSTAUSCH DES NETZKABELS SICHERSTELLEN, DASS
DIE ZUGENTLASTUNG DES KABELS WIEDER ORDNUNGSGEMÄSS
BEFESTIGT WURDE.
WENN DAS GERÄT AUF EINEM BODEN MIT TEPPICHBODEN INSTALLIERT
WIRD, IST DARAUF ZU ACHTEN, DASS DIE ÖFFNUNGEN IN DER
UNTERSE ITE NICHT VERDE CKT WE RD EN.
DEN GESCHIRRSPÜLER NACH DEM GEBRAUCH AUSSCHALTEN, UM
EINEN UNNÖTIGEN STROMVERBRAUCH ZU VERMEIDEN.
DAS GERÄT MUSS, WENN ES AUSSER BETRIEB GENOMMEN WIRD,
UNBRA UCHBAR GEMA CHT WERDEN. DE N NE TZS TECKER AUS DER
STECKDOSE ZIEHEN UND DANN DAS NETZKABEL DURCHSCHNEIDEN.
DIE TE ILE, D IE E INE GEFA HR F ÜR K INDE R DARSTELLEN KÖ NNTEN
(SCHLOSS, TÜR USW.), SIND UNSCHÄDLICH ZU MACHEN. DAS GERÄT
MUSS DANN ZU EINER SAMMELSTELLE GEBRACHT WERDEN.
IM FALLE VON FUNKTIONSSTÖRUNGEN DEN GESCHIRRSPÜLER VOM
STROMNETZ TRENNEN UND DEN WASSERHAHN SCHLIESSEN.
ANSCHLIESSEND EINEN FACHMANN VERSTÄNDIGEN.
DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES BEIM TRANSPORT
BESCHÄDIGT WURDE. IM ZWEIFELSFALL DEN HÄNDLER ZU RATE ZIEHEN.
DAS GERÄT MUSS NACH DEN ANWEISUNGEN DES HERSTELLERS ODER
VON FACHPERSONAL INSTALLIERT UND ANGESCHLOSSEN WERDEN.
DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN
BESTIMMT.
DAS GERÄT ALS SPIELZEUG ZU VERWENDEN. DIE REINIGUNGSMITTEL
AUSSER DER REICHWEITE VON KINDERN AUFBEWAHREN. KINDER VON
DER GEÖFFNETEN GE RÄTE TÜR FERN HALTEN. D IE MATERIALIEN, A US
DENEN DIE VERPACKUNG BESTEHT, (PLASTIKBEUTEL, POLYSTYROL,
METALLPROF ILE USW.) DÜRFEN NICHT IN RE ICHWE ITE V ON K INDERN
GELASSEN WERDEN. KINDER VOM GEÖFFNETEN GESCHIRRSPÜLER
FERNHALTEN; IM GERÄ T KÖNNEN S ICH NOCH
REINIGUNGSMITTELRÜCKSTÄNDE BEFINDEN, DIE ZU IRREVERSIBLEN
SCHÄDEN AN DE N AUGEN , DEM MUND UND DEM RACHEN FÜHRE N UND
AUCH DEN TOD DURCH ERSTICKEN VERURSACHEN KÖNNEN.
KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN, DA ES
HIERDURCH ZU EINER EXPLOSION KOMMEN KANN.
KEIN GESCHIRR EINFÜLLEN, DAS DURCH ASCHE, WACHS ODER LACKE
VERSCHMUTZT IST.
HALTEN S IE K INDER FERN UND ERLA UBEN SIE IH NEN NICHT,
89
Hinweise
WENN MAN SICH AUF DIE GEÖFFNETE TÜR AUFSTÜTZT ODER SETZT,
KANN DER GESCHIRRSPÜLER UMKIPPEN UND INFOLGEDESSEN
PERSONENSC HÄDEN VERURSACHEN.
DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS UND VOR
DEM TROCKNEN IM GESCHIRR ODER IM GESCHIRRSPÜLER
VERBLEIBENDE WASSER NICHT TRINKEN.
MESSER UND SONSTIGES KOCHBESTECK MIT SCHARFEN SPITZEN
MÜSSEN MIT DEN SPITZEN NACH UNTEN IN DEN BESTECKKORB
EINGEORDNET ODER WAAGRECHT IN DEN OBERKORB GELEGT WERDEN.
DARAUF ACHTEN, DASS SIE NICHT AUS DEM GESCHIRRKORB
HERAUSRAGE N.
MODELLE MIT AQUASTOP
AQUASTOP IST EINE VORRICHTUNG, DIE EINE ÜBERFLUTUNG IM FALLE
EINER UND IC HTIGKE IT DES GERÄ TS VERHINDERT. NACH A USLÖS UNG
DES AQUASTOP-SYSTEMS MUSS MAN EINEN FACHMANN MIT DER SUCHE
UND DER REPARATUR DES FEHLERS BEAUFTRAGEN.
BEI DEN MODELLEN MIT AQUASTOP ENTHÄLT DER
WASSERZULAUFSCHLAUCH EIN MAGNETVENTIL.
ZERSCHNEIDEN UND DAS MAGNETVENTIL NICHT INS WASSER FALLEN
LASSEN.
SOLLTE, DAS GERÄT VOM STROM- UND VOM WASSERNETZ TRENNEN.
WENN DER WASSERZULAUFSCHLAUCH BESCHÄDIGT SEIN
DEN SCHLAUCH NICHT
UNMITTELBAR NACH INSTALLA TION DES GERÄ TS EINE KURZE P RÜF UNG
DES GERÄTS NACH DEN WEITER UNTEN GEGEBENEN ANWEISUNGEN
VORNEHMEN. WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES
VOM STROMNETZ TRENNEN UND DAS NÄCHSTE
KUNDENDIENSTZENTRUM VERSTÄNDIGEN.
GERÄT SELBST ZU REPARIEREN.
DER GESCHIRRSPÜLER ENTSPRICHT ALLEN VON DEN GELTENDEN
SICHERHEITSVORSCHRIFTEN VORGEGEBENEN UND ELEKTRISCHE
GERÄTE BETREFFENDEN ANFORDERUNGEN. TECHNISCHE K ONTROLLEN
DÜRFEN GGF. NUR VON AUTORISIERTEM FACHPERSONAL
VORGENOMME N WERD EN:
PERSONEN AUSGEFÜHRT WERDEN, FÜHREN NICHT NUR ZUM
ERLÖSCHEN DER GARANTIE, SONDERN STELLEN AUCH EINE
POTENTIELLE GEFAHR FÜR DEN BENUTZER DAR.
Der Hersteller haftet nicht für Schäden
REPARATUREN, DIE VON UNBEFUGTEN
an Personen oder Sachen, die darauf
NICHT VERSUCHEN, DASS
zurückzuführen sind, dass die oben stehenden Vorschriften missachtet,
unbefugte Änderungen an auch nur einem Teil vorgenommen oder andere als
Originalersatzteile verwendet wurden.
90
Anleitung für den Installateur
2. Installation und Inbetriebnahme

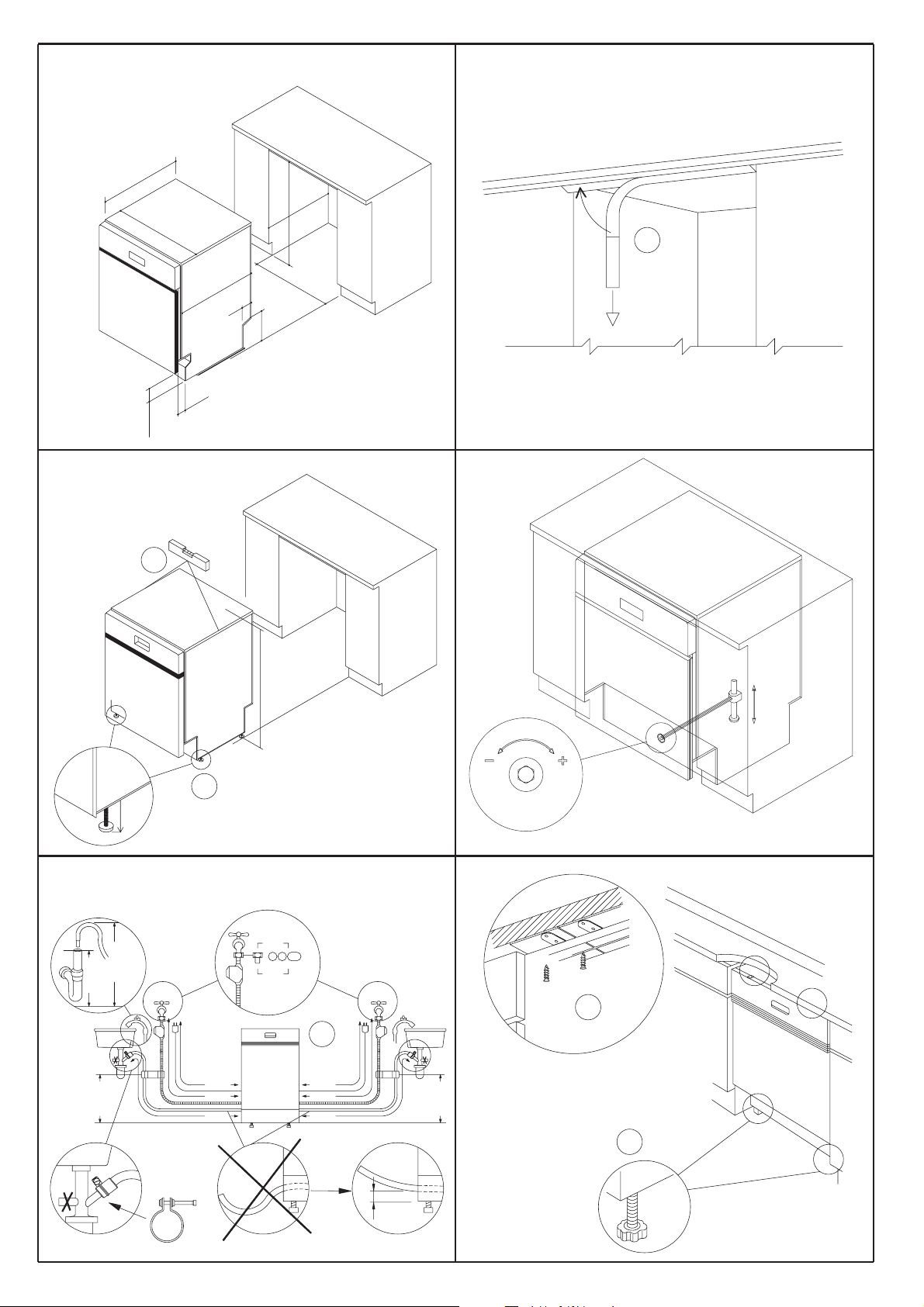

Die Polystyrolteile zum Blockieren der Geschirrkörbe herausnehmen.
Das Gerät am vorgesehenen Ort aufstellen. Der Geschirrspüler kann
seitlich neben oder mit dem Rücken gegen Möbel oder Wände
angeordnet werden. Wenn der Geschirrspüler neben einer Wärmequelle
aufgestellt wird, muss eine Tafel aus wärmedämmendem Material
zwischen Geschirrspüler und Wärmequelle angeordnet werden, um eine
Überhitzung und Betriebsstörungen zu verhindern. Zur Gewährleistung
der Stabilität Bodeneinbaugeräte oder integrierbare Geräte nur unter
durchgehenden Arbeitsplatten, die mit den angrenzenden Möbeln
verschraubt sind, einbauen. Zur Erleichterung der Installation können
der Wasserzulaufschlauch und der Ablaufschlauch in alle Richtungen
gedreht werden; darauf achten, dass die Schläuche nicht geknickt oder
gequetscht werden und nicht zu stark gespannt sind. Für die
Durchführung der Schläuche und des Netzkabels wird ein Loch mit
einem Mindestdurchmesser von 8 cm benötigt.
Das Gerät nur mit Hilfe der höhenverstellbaren Füße waagrecht
ausrichten. Dieser Vorgang ist zur Gewährleistung des einwandfreien
Betriebs des Geschirrspülers unabdingbar.
Nur für freistehende Modelle: Wenn das Gerät nicht in eine Nische
eingebaut und daher auf einer Seite zugänglich ist, muss man die Seite,
auf der sich das Türscharnier befindet, aus Sicherheitsgründen
(Verletzungsgefahr) verkleiden.
Die Abdeckungen sind als Zubehör beim Fachhändler oder beim
technischen Kundendienst erhältlich.
Einige Einbaumodelle verfügen nur über einen hinteren Stellfuß, der mit
einer Schraube, die sich unten auf der Vorderseite des Geräts befindet,
verstellt werden kann.
2.1 Anschluss ans Wassernetz
Der Gefahr einer Verstopfung oder Beschädigung vorbeugen: wenn
die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, zur
Vermeidung von Schäden am Gerät vor dem Anschluss ans Wassernetz
sicherstellen, dass das Wasser klar und frei von Verunreinigungen ist.
Um den Geschirrspüler an das Wassernetz anzuschließen, müssen
ausschließlich neue Schläuche verwendet werden; alte oder
gebrauchte Schläuche dürfen nicht wiederverwendet werden.
91
Anleitung für den Installateur

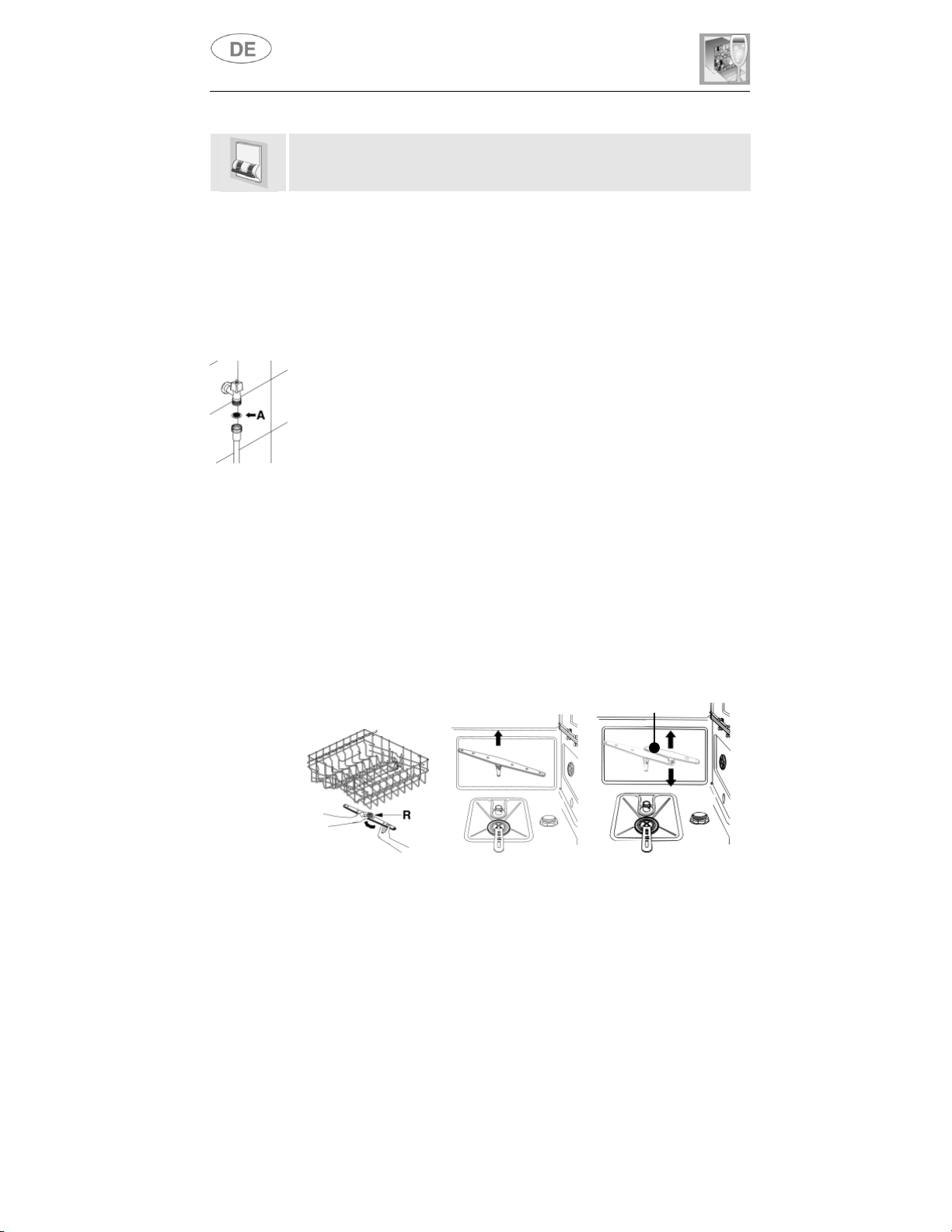

ANSCHLUSS AN DAS WASSERVENTIL
Den Wasserzulaufschlauch an ein Kaltwasserventil mit
Zollgewinde ¾" anschließen; hierbei muss man das mit dem
Geschirrspüler gelieferte Filtersieb A einsetzen.
dass der Schlauch zunächst fest mit den Händen
eingeschraubt wird und dann zum Schluss durch etwa ¼Drehung mit einer Zange festgezogen wird.
Bei den Modellen mit AQUASTOP befindet sich das
Filtersieb schon im Gewindering.
Sicherstellen,
Der Geschirrspüler kann mit Wasser mit einer
60°C
gespeist werden. Speist man das Gerät mit warmem Wasser, verkürzt
sich die Spülzeit um rund 20 Minuten, doch wird die Reinigungswirkung
geringfügig reduziert. Der Anschluss erfolgt an das Warmwasserventil in der
gleichen Weise, wie es für den Kaltwasseranschluss beschrieben wurde.
ANSCHLUSS DES ABLAUFSCHLAUCHS
Den Ablaufschlauch an ein
Ablaufrohr mit einem
Mindestdurchmesser von
anschließen; alternativ kann der
Ablaufschlauch mit dem
mitgelieferten Schlauchkrümmer
an einem Spülbecken befestigt
werden. Hierbei ist jedoch darauf
zu achten, dass er nicht
gequetscht oder zu stark gekrümmt
wird. Man muss unbedingt darauf
achten, dass sich der Schlauch
nicht lösen und herabfallen kann.
Zu diesem Zweck verfügt der Schlauchkrümmer über ein Loch, durch das
man eine Schnur für die Befestigung an der Wänd oder am Wasserhahn
ziehen kann. Das freie Ende muss auf einer Höhe zwischen
cm
angeordnet werden und darf niemals ins Wasser eingetaucht sein. Im
Falle von horizontal angeordneten Verlängerungsschläuchen, die eine
Länge von maximal 3 m haben dürfen, muss man den Ablaufschlauch auf
einer Höhe von maximal
4 cm
85 cm
vom Boden anordnen.
Temperatur von nicht mehr als
30 und 100
92
2.2 Elektrischer Anschluss
Den Netzstecker in Übereinstimmung mit den Anweisungen in Kapitel "1.
Hinweise zur Sicherheit und zum Gebrauch" an eine geeignete
Steckdose anschließen.
Anleitung für den Benutzer
3. Beschreibung der Bedieneinrichtungen
3.1 Die Frontbedienblende
Alle Bedien- und Anzeigeeinrichtungen des Geschirrspülers befinden sich
auf der Frontbedienblende.
1
TASTE
2
TASTEN
3
KONTROLLAMPE FÜR DAS
4
KONTROLLAMPEN
5
KONTROLLLAMPE
6
KONTROLLLAMPE
7
KONTROLLAMPEN
8
EINGELASSENER GRIFF ZUM ÖFFNEN DER GERÄTETÜR
EINSCHALTEN
Der Geschirrspüler
die Kontrollampe
leuchten die Kontrollampen
PROGRAMMIERUNG
Bei diesem Geschirrspülermodell können alle Programmiervorgänge nur
bei geschlossener Gerätetür ausgeführt werden. Wenn die gerätetür
geöffnet ist, bleiben die Kontrollampen
PROGRAMMPHASEN (7)
EIN/AUS
PROGRAMMWAHL (P1...P5)
EINSCHALTEN
PROGRAMME
SALZ FEHLT
KLARSPÜLER FEHLT
PROGRAMMPHASEN
EIN/AUS-Taste (1)
(3)
auf. Rund
PROGRAMMPHASEN (7)
ausgeschaltet.
eingeschaltet. Es leuchtet dann
2 sekunden
nach der Einschaltung
auf.
PROGRAMME (4)
und
93
PROGRAMMTABELLE
PROGRAM M WAHL ART UND VERSCHM UTZUNGSGRAD
EINWEICHEN
SCHON-
PROGRAMM
ÖKO
(*)
NORMAL
SUPER
Das Einweichen
GERIN G VERSCH MUTZTE TÖPFE U. GESCH IRR,
STARK VERSCHMUTZTE TÖPFE UND GESCHIRR
nur
bei Teilbeladung ausführen.
TÖPFE UND GESCHIRR
IN ERWARTUNG DER KOMPL. BELADUNG
GERIN G VERSCHMUTZTES GESCHIRR
ABER MIT EINGETR. SPEISERESTEN
SCHMUTZIGE TÖPFE UND GESCHIRR
U. MIT EINGETR. SPEISERESTEN
U. MIT EINGETR. SPEISERESTEN
(*) Vergleichsprogramm nach Norm EN 50242.
(-) Nicht vorgesehen.
PR OGRA M M ABL AU F
VORSPÜLEN SPÜLEN KALT
KALT
_
_
KALT
_ _ _ _
45°C 1 68°C
55°C 1 68°C
65°C 1 68°C
KLARSPÜLE N
KLARSPÜLE N
45°C 70°C 2 68°C
WARM
TROCKNEN
JA
JA
JA
JA
TABELLE FÜR PRÜFSTELLEN
Prüfnorm EN 50242
Vergleichsprogramm ÖKO
Beladung 9 Gedecke
Reinigertyp B
Reinigerdosierung 25 g
Einstellung des Klarspülers Je nach Modell
3/4 oder 4/6
NORMBELADUNGEN NACH EN 50242
Wurde die Tür des Geschirrspülers nicht oder nicht korrekt geschlossen, so kann der Spülgang nicht gestartet werden.
Für weitere Informationen zum Gebrauch und zur Pflege des Geschirrspülers die beiliegende Anleitung aufmerksam
lesen.

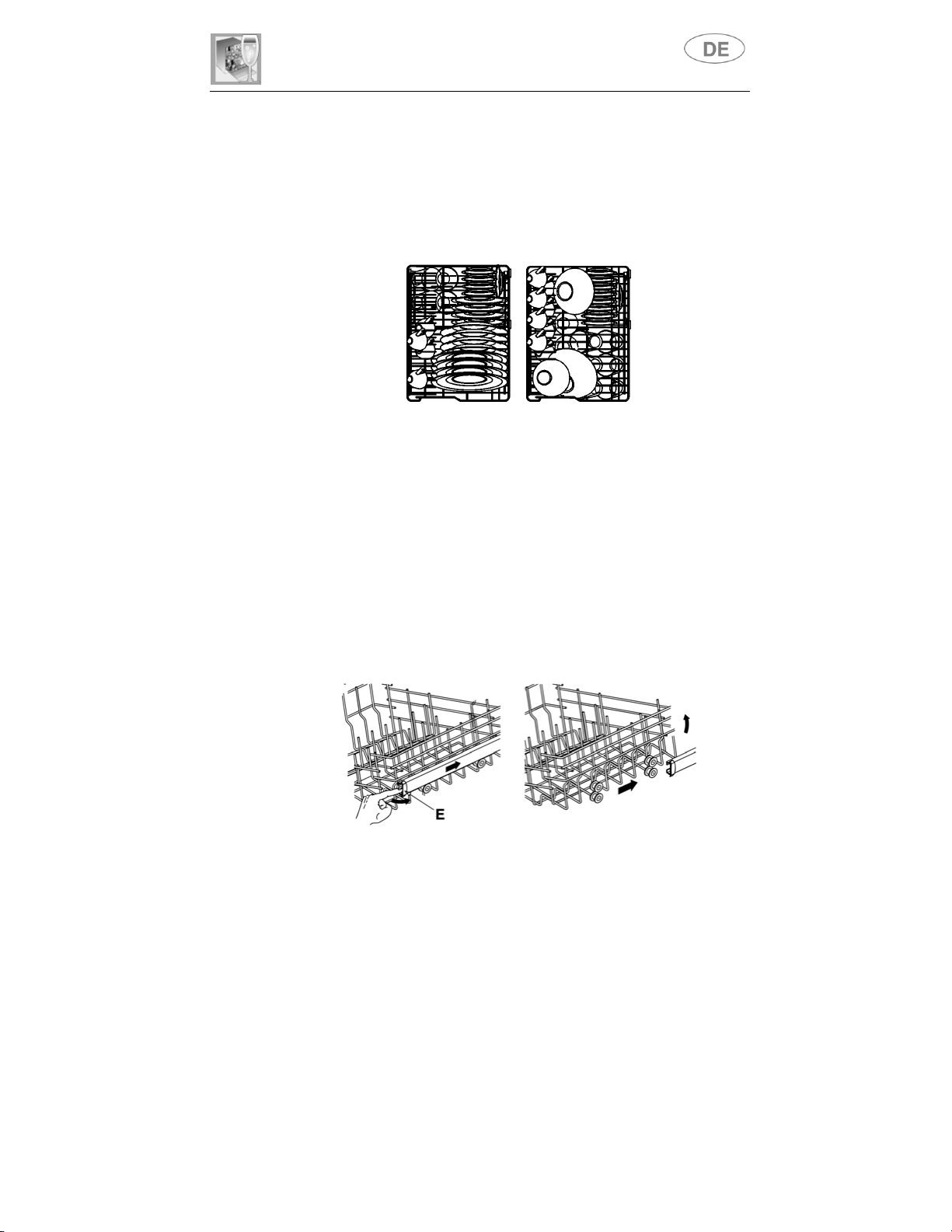

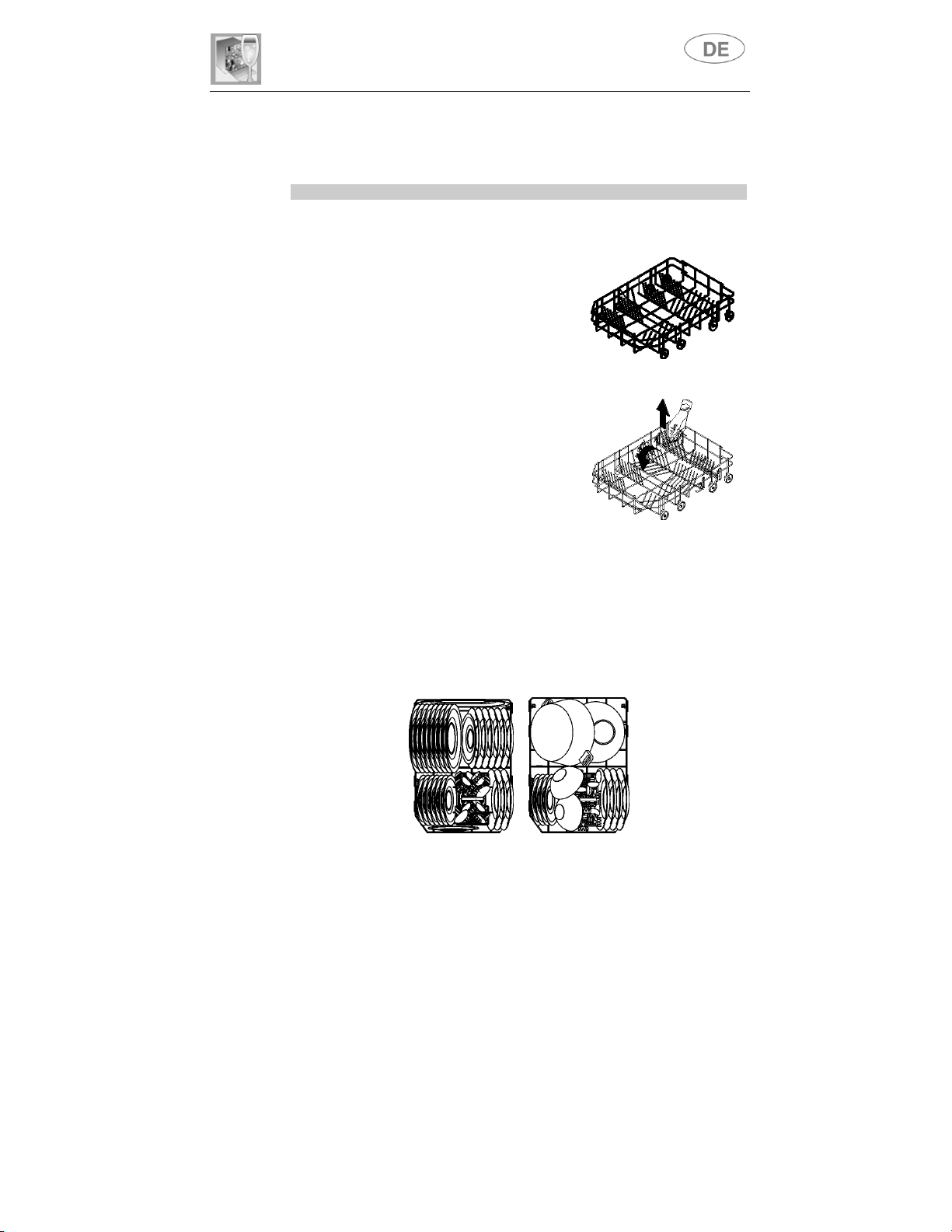

UNTERKORB OBERKORB
Der Oberkorb muss auf die untere
Position eingestellt werden.
19 592 0005 01
Anleitung für den Benutzer
PROGRAMMWAHL
Die Wahl der Programme ist durch
die entsprechenden Tasten
möglich.
Drückt man die taste für das gewünschte Programm (siehe die
beiliegende Programmtabelle), leuchtet die zugehörige Kontrollampe zur
Bestätigung auf.
(2)
94
PROGRAMMSTART
Zum Starten des Geräts muss man lediglich die Taste des gewählten
Programms einige sekunden gedrückt halten (die
PROGRAMMPHASEN (7)
erlóschen), bis die Kontrollampe der ersten
KONTROLLAMPEN
Phase zu blinken beginnt (Signalton zur Bestätigung).
Der Programmablauf wird an diesem Punkt von den
PROGRAMMPHASEN (7)
Vorspülen
Spülen
Klarspülen
angezeigt, die den Spülzustand angeben:
Trocknen
Die kontrollampe der laufenden Phase
blinkt und bleibt fest eingeschaltet, um die
Erwärmung anzugeben.
Loading...
